Заземление в частном доме своими руками 220в: виды и технология монтажа

В целях безопасности в частном доме нужно обязательно сделать заземление. Это поможет избежать ударов электрическим током жильцов, в случае повреждения целостности изоляции или пробоя бытового прибора на корпус. Из статьи вы узнаете, как сделать заземление в частном доме своими руками 220в, какие правила монтажа должны быть соблюдены.

Технический прогресс обеспечил человечество всем необходимым для комфортной жизни. Это касается бытовой техники: телевизоры, электрические плиты, утюги и чайники, стиральные машины и компьютеры. Поэтому заземление в частном жилье крайне важно выполнить своевременно.

Какие виды заземления существуют для частного дома?

Профессиональные электрики делят его на два вида: рабочее и защитное. Поэтому простому человеку, который мало знаком с электричеством, будет полезно это знать. Тем более, если он своими руками решил заниматься монтажом электропроводки в доме.

1. Рабочее. Данный тип используется для предотвращения резких скачков напряжения в электрических приборах. Подобные всплески возникают когда имеются серьезные нарушения изоляции трансформаторных обмоток.

При попадании молнии в дом, домашнее электрооборудование продолжит работу, потому что весь заряд отойдет на землю.

2. Защитное заземление. Электрическое оборудование, которое находится под напряжением, целенаправленно соединяется с землей. Этот способ является самым распространенным и эффективным с точки зрения защиты.

Вам нужно решить самостоятельно, какой вариант лучше использовать. Хотя каждый можно реализовать в частном доме.

Заземление в частном доме с напряжением 220в: схема прокладки шин и кабелей своими руками

Необходимо выбрать одну из двух схем, поскольку заземление в частном доме своими руками 220в однотипно реализовать не получится. Отличаются они конструкцией сборки.

1. Линейное. Оно состоит из трёх длинных штырей, которые соединены между собой проводом из меди и погружены в землю. Снаружи оставляют длинный кусок, который выводится на поверхность.

Этот способ считается не самым безопасным, поскольку при поломке первой перемычки может отказать вся система.

2. Треугольный замкнутый контур. Как правило, такая система реализуется в треугольной форме. Пользуется большей популярностью. При нарушении работы одной составляющей, система продолжит эффективно функционировать.

На заметку: Если у вас большой участок, то замкнутый контур заземления для вас оптимальный вариант. Замкнутые системы бывают квадратными, в виде эллипса или прямоугольные.

Материалы и подготовка к организации заземления

В любом строительном мероприятии королем является инструмент и материал. Поэтому следует заранее всё закупить.

Для работы вам понадобится:

  • Гаечные ключи;
  • Перфоратор;
  • Штыковые лопаты;
  • Кувалда 10-12 кг;
  • Сварочный аппарат;
  • Машина углошлифовальная.

Из материалов для устройства заземления нужны:

  • Медный провод с сечением не меньше 6 мм2;
  • Болт с шайбами, гайками М10;
  • Стальная труба или уголок металлический.
  • Шина металлическая с шириной 40 мм, а толщиной 4 мм.

Технология монтажа заземления в частном жилье

Каждая сторона треугольника недолжна превышать более 1,2 м, иначе эффективность контакта с грунтом существенно снизится.

1. На участке подбирают место для заземляющего контура. Площадка должна быть отдаленна от зоны постоянного нахождения людей. Например территория возле забора или участок вблизи фундамента.

2. Следующим шагом нужно вырыть траншею своими руками треугольной формы. К ней присоединяется прямая траншея идущая к стене частного дома. Глубина, как правило, не больше 0,7 м.

3. Нужно взять электроды, приготовленные для создания контура, и заострить один из концов. Затем, при помощи кувалды руками забить каждый на глубину 2 метра по углам траншеи. На поверхности оставляют только 5 см для сварки с шиной.

4. Места сварки защищают гидроизоляционным слоем, используя битумную мастику или краску. 5. Далее выбирают любую вершину треугольника, и руками, при помощи сварки приваривают к ней шину, которая направляется к фундаменту строения.

У цоколя её соединяют с медным проводом, используя винты, гайки и шайбы. Провод для соединения выходит из щитовой дома, обычно он желто-зеленого цвета с изоляцией.

На заключительном этапе всю конструкцию присыпают грунтом и уплотняет его. В грунте не должно содержаться щебня, битого кирпича и других подобных примесей.

Важно: Шина заземляющего контура должна иметь компенсационный изгиб, который сможет предотвратить разрыв металла при подвижке грунта.

Как избежать нарушений при монтаже?

Организовать заземление в частном доме, который запитан напряжением 220в не сложно. Главное правильно выполнить своими руками установку, при этом не нарушая существующих нормативов.

Основные требования:

  • Запрещается заземление электрических приборов на отопление, газ, водопровод и т. д;
  • Недопустимо последовательное соединение;
  • Нельзя осуществлять соединение проводов снаружи;
  • Запрещено присоединять площадке покрытой краской или оксидной плёнкой.

Важно: Следует понимать, что создание заземления своими руками в частном доме (380в и 220в) на воздушном вводе, должно обладать дополнительным соединением нулевого проводника к контуру.

Существует ещё штыревое заземление, но схему нужно разбирать в отдельном порядке, чтобы не упустить важные моменты. Мы обязательно о нём поговорим в следующих статьях.

Заземление в частном доме своими руками: схемы и монтаж

Многие люди живут и проводят время на дачах и в частных загородных домах. Они стараются создать для себя максимальный уют и комфорт, окружить всеми современными удобствами. Подавляющее большинство таких объектов полностью электрифицировано, поэтому часто возникает вопрос, как сделать заземление в частном доме своими руками.

Схема заземления в частном доме своими руками 220 и 380в

В каждом частном доме заземление устраивается в зависимости от того, какое напряжение подключено к нему – 220 или 380 вольт. Обе схемы заземления практически не различаются между собой. В обоих вариантах устройство контура заземления будет абсолютно одинаковым. Существующие отличия касаются способа подключения, в зависимости от типа электрической сети.

При подключении к однофазной сети, напряжением 220 вольт используются три провода – фазный, нулевой и заземление. В розетках также имеется три соответствующих контакта. Если подключается трехфазное напряжение на 380 вольт, применяется уже пять проводов, из которых три являются фазными, а два остальных выполняют функции нуля и заземления. В розетках также предусмотрено пять контактов.

Категорически запрещается применять нулевой провод вместо заземляющего проводника, независимо от напряжения в электрической сети. В этом случае вполне возможен выход из строя дорогостоящей бытовой техники и оборудования. Кроме того, создается реальная угроза для здоровья и жизни людей, находящихся в доме.

При устройстве заземления в частном доме следует учитывать разницу в сопротивлении. Если монтаж выполняется по всем правилам, то сопротивление заземления с напряжением 220 вольт составит около 30 Ом. При напряжении 380 вольт этот показатель будет равен 10 Ом. Большую роль играет удельное сопротивление грунта, в котором прокладывается контур заземления. Например, скальный грунт обладает очень низкими показателями.

Схемы заземления

В первую очередь нужно определиться с наиболее подходящим вариантом схемы заземления для частного дома. В зависимости от этого в дальнейшем будет монтироваться вся система.

Наиболее популярны следующие схемы заземления:

  • Замкнутая схема в форме треугольника. Ее основным преимуществом считается более надежное функционирование. В случае повреждения перемычки между штырями, работа системы будет продолжаться с любой целой стороны.
  • Линейная схема состоит из нескольких штырей, вкопанных на одной линии, соединенных последовательно между собой. Недостатком такой системы является ее полный выход из строя при повреждении перемычки, установленной в самом начале.

Для частных домов лучше всего подходит треугольник. По объему работ эта схема ничем не отличается от других систем, однако ее эффективность значительно выше. Исходя из конкретных условий, можно воспользоваться собственным вариантом и выполнить конфигурацию заземления в виде прямоугольника или других фигур.

Необходимые инструменты и материалы

Для изготовления искусственных заземлителей применяется стальной металлопрокат. Лучше всего для этих целей подходят круглые прутки, трубы разного сечения и уголки.

Категорически запрещается использовать в качестве заземляющих проводников и заземлителей профильную арматуру. Это связано с каленым наружным слоем, имеющимся во всех изделиях этого типа. В результате, нарушается распределение тока по сечению, а процесс окисления происходит намного быстрее.

С целью защиты металла от коррозии, практикуется использование оцинкованных электродов. В некоторых случаях функции заземлителя может выполнять электропроводный бетон.

Существуют наборы заводского изготовления, состоящие из цельнотянутых штырей, покрытых медью. Их длина составляет 1,5 метра, а на конце имеется резьба. Для соединения штырей между собой предусмотрены специальные латунные резьбовые муфты. Погружение в землю электродов осуществляется ручными ударными инструментами повышенной мощности с помощью переходника и направляющей головки. Электроды соединяются с заземляющим проводником зажимами, изготовленными из нержавеющей, стали. Защита соединений от коррозии на стыках выполняется путем покрытия специальной пастой.

Нельзя производить окраску заземлителей или наносить на них другие покрытия, способствующие снижению проводимости. Однако под действием коррозии толщина стальных деталей постепенно снижается. Этот фактор должен обязательно учитываться, поэтому сечение электрода подбирается с определенным запасом. Таким образом, обеспечивается достаточно продолжительная эксплуатация контура.

В нормативных документах определяется минимально допустимое сечение заземлителей, которое должно учитываться при выборе материалов. Так, для прута, оцинкованного этот параметр составляет 6 мм2, для прута из обычного черного металла – 10 мм2, а для прямоугольного проката – 48 мм2. Стенки труб или полки стальных прокатов выбираются с минимальной толщиной 4 мм.

Большое значение имеет правильный выбор материала, используемого для соединения электродов. В большинстве случаев применяется полоса, однако в определенных условиях допускается использование трубы, уголка или проволоки. С помощью этих материалов заземление может быть подведено прямо к электрическому щиту. Сечение заземляющего проводника, находящегося внутри здания, должно совпадать с сечением фазного провода, применяемого в разводке.

Все заземляющие проводники подключаются к единой шине заземления, используемой для коммутации. Сама шина изготавливается из специальной электротехнической бронзы. Она является одним из элементов распределительного щита и закрепляется непосредственно на его стенке. Для выполнения работ может потребоваться кувалда и стремянка. Соединение деталей из проката черного металла осуществляется с помощью сварки.

Монтаж системы заземления

В частных домах практикуется использование заземляющего контура в виде треугольника с равными сторонами. Для того что бы сделать контур заземления в частном доме своими руками разметку для будущей конструкции выполняют точно такой же конфигурации. Расстояние заземления от фундамента здания не должно превышать 1 метр.

После выполнения разметки, по всему периметру треугольника отрывается траншея на глубину от 0,8 до 1 метра. Ее ширина составляет от 50 до 70 см, что обеспечивает удобство проведения сварочных и других работ. Сама траншея необходима для прокладки горизонтальных соединяющих заземлителей.

В каждой вершине треугольника забиваются вертикальные заземлители из уголка длиной 2-3 метра. Они заглубляются почти полностью ударами кувалды. Чтобы уголки лучше входили в землю, их концы заостряются. Облегчить работу поможет устройство небольших колодцев напротив каждой вершины треугольника, глубиной около 1,5 м. В этом случае уголки забиваются в землю на меньшее расстояние.

После выполнения всех подготовительных работ, можно начинать непосредственный монтаж контура заземления:

  • В самом начале работ уголки забиваются в землю с таким расчетом, чтобы их верхний край выступал над поверхностью дна траншеи примерно на 20-25 см.
  • По окончании установки вертикальных заземлителей, выполняется горизонтальная обвязка с целью создания замкнутого контура. Все соединения выполняются с помощью сварки – стальная полоса приваривается к концам уголков. Не допускается использование болтовых соединений, поскольку через некоторое время происходит окисление этих мест. В результате, контакт теряется, и заземляющий контур начинает работать неэффективно.
  • После полной сборки контура заземления, он должен быть соединен с электрическим щитом. Это делается с помощью заземляющего проводника, для которого используется стальная проволока сечением 8-10 мм. Она приваривается к контуру и далее прокладывается в траншее к месту соединения со щитом. В этом месте также приваривается болт, диаметром 6 или 8 мм, к которому и будет крепиться заземляющий провод.
  • Если стальная проволока отсутствует, то заземляющим проводником вполне может стать стальная полоса, такая же как в горизонтальном заземлителе. Полоса будет даже более эффективной, поскольку обладает большей площадью соприкосновения с землей. Однако с ней тяжелее работать, особенно при прокладке на сгибах траншеи.
  • По окончании всех сварочных работ места сварки обрабатываются специальными антикоррозийными составами. Для этих целей нельзя использовать краску, поскольку она полностью нарушает связь металла с землей и система заземления просто не будет работать.

После проверки всех соединений, выкопанная траншея засыпается землей. Далее, заземление необходимо подключить к оборудованию, установленному в доме. В многих частных домах используется система заземления TN-C, где заземляется нейтраль. После установки собственного заземляющего контура такая схема уже не будет работать и потребует переделки на систему TN-C-S или ТТ.

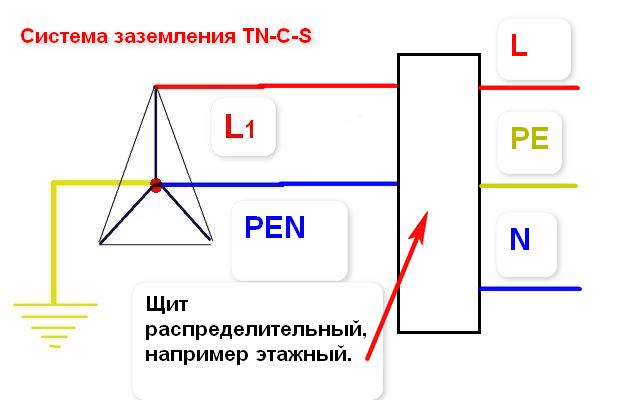

Система подключения заземления TN-C-S

В схеме TN-C отсутствует отдельный заземляющий проводник, поэтому ее требуется переделать в схему TN-C-S. Для этого необходимо разделить в электрощите совмещенный провод PEN, являющийся одновременно нулевым рабочим и защитным проводником. После разделения должно получиться два отдельных провода: N – рабочий и РЕ – защитный.

Поскольку к дому подводятся только два питающих провода, то для получения трехжильной внутренней проводки необходимо воспользоваться специальной шиной заземления РЕ, связанной со щитом через металлическую поверхность. К ней подключается провод PEN, подведенный со стороны наружной сети.

Затем шина РЕ соединяется перемычкой с такой же шиной, подключенной к нулевому рабочему проводнику N. Нулевая шина в обязательном порядке изолируется от щита. После этого сам щит подключается к заземляющему контуру. С этой целью используется многожильный медный провод, один конец которого соединяется со щитом, а другой крепится к заземляющему проводнику при помощи болта, приваренного на конце.

Подключение заземления по схеме ТТ

Данная система не требует разделений проводника PEN. Схема предусматривает подключение фазного проводника к шине, изолированной от электрощита. Далее он будет выполнять функцию нулевого провода. После этого корпус щита подключается к заземляющему контуру.

Таким образом, заземление в частном доме своими руками по схеме ТТ, не предусматривает какого-либо электрического соединения контура с проводником PEN. Данное подключение обладает заметными преимуществами по сравнению со схемой TN-C-S. При отгорании PEN провода, нулевой потенциал на корпусах приборов будет сохраняться. Поэтому схема ТТ считается более надежной и безопасной. Серьезным недостатком считается ее высокая стоимость, поскольку в схеме обязательно присутствие защитных устройств.

Как самому сделать заземление своего дома

Заземление в частном доме 🔌 своими руками 220в и 380в

Сегодня в каждом доме есть холодильник, печь СВЧ и телевизор. Другие добавят к этому списку стиральную машину, водонагреватель, пылесос, кондиционер и т. п. Все эти приборы требуют много качественной электроэнергии. При этом и домашняя техника, и система защиты людей от поражения электрическим током будут функционировать нормально только при наличии надежного заземления.

Согласитесь: с заземлением дом становится надежнее!

Почему необходимо качественное заземление

Заземление – это электрическое соединение металлических поверхностей приборов с землей. Физически оно состоит из ряда последовательно соединенных конструктивных элементов, которые называют системой заземления.

Его электрическое сопротивление в сетях 220В, 380В не должно быть выше 4 Ом.

Многим известно, что правила организации рабочего места на предприятии требуют заземления металлических корпусов компьютеров. Конечно, это делается для повышения электробезопасности. Однако при этом улучшается и помехоустойчивость электроники, что увеличивает скорость работы компьютера. Так почему бы не провести в дом заземление, чтобы обеспечить лучшие условия для работы и себе, и технике?

Так бывает, что при касании металлического корпуса водонагревателя или стиральной машины ощущается пощипывание током. Неприятность данного вида также устраняется при заземлении корпуса агрегата.

Так выглядят заземляющие контакты защитного провода

Известно, что исправная микроволновая печь не создает опасного излучения для людей, находящихся рядом. При этом действительно надежная защита обеспечивается только при надежном заземлении ее корпуса. Если же в доме установлен газовый котел, его эксплуатация без заземления вообще не допускается из соображений безопасности.

Во вновь строящемся жилье всегда устанавливается устройство защитного отключения, которое предотвращает возгорание проводки и поражение людей электричеством. Его полноценная работа возможна только при наличии контура защитного заземления.

Как известно, громоотвод защищает строения от пожара, а электроприборы — от повышенного напряжения. Монтаж молниеотвода у деревянного дома выполняется только при наличии контура заземлителей.

Защита человека от поражения электрическим током

Приведенная иллюстрация наглядно демонстрирует механизм защиты людей от поражения электрическим током при наличии заземления. Суть его заключается в том, чтобы тело человека не подвергалось воздействию недопустимого напряжения и тока.

Системы энергоснабжения и контур заземления в частном доме

Всем известно, что далеко не в каждом жилье имеется защитный проводник. Может показаться, что в существующих линиях электропередачи уже заложено решение всех вопросов безопасности. Однако зачастую системы подачи электроэнергии либо устарели, либо находятся не в должном состоянии.

Система электроснабжения TN-C

В настоящее время огромное количество жилья получает электроэнергию по двухпроводной линии системы TN-C. В данной схеме защитный проводник PE и нулевой N объединены на подстанции в провод PEN.

На производстве с целью защиты применяют так называемое зануление, то есть корпус оборудования соединяют с проводом PEN. В жилых помещениях так делать нельзя, так как в ряде аварийных ситуаций поверхность прибора может оказаться под напряжением. Вывод: для надежной защиты людей и техники необходимо заземление.

Система электроснабжения TN-C-S

Эффективное и правильное решение – это преобразовать систему TN-C в TN-C-S. В этом случае на входе в здание проводник PEN расщепляют на PE и нулевой N, и в этом месте производят подключение местного заземления (снова!) Для практического осуществления на вводном щите устанавливают шину заземления, контактирующую со щитком и шину зануления, изолированную от его корпуса.

К шине нуля подключают проводник PEN линии электропередачи, а к шине земли подключают местный защитный контур. Между шинами устанавливают перемычку. Со стороны внутренней электропроводки к шине нуля подключают проводники N, а к шине — провод PE.

Данный способ обеспечения защиты имеет недостаток: при плохом контакте или обрыве общего проводника PEN все подключенные к данной линии электроснабжения объекты будут соединены с Вашим контуром. Это может привести к появлению опасного напряжения на проводнике PE, или он перегорит.

Система электроснабжения ТТ

Подобных неприятностей можно избежать, если использовать еще один метод защиты – преобразовать систему TN-C в TT. Такое решение чаще применяют в производственных условиях. В этом случае проводник PEN считают нулевым N, а корпуса потребителей заземляют отдельно.

В практическом плане преобразование сети следует выполнить так же, как и в предыдущем случае, однако перемычку между шинами не ставят. В этом случае корпуса приборов будут всегда под потенциалом земли, однако в данной схеме обязательно применение УЗО и реле напряжения.

Заметим, что в двухпроводной схеме отсутствует защитный провод и возникает вопрос: какой можно применить? При этом, по правилам устройства электроустановок он должен быть в составе общего кабеля, и электропроводку в доме следует заменить. Иногда его все же прокладывают отдельно в кабель-канале. Конечно, сечение защитного провода должно быть не меньше, чем у проводников нуля и фазы.

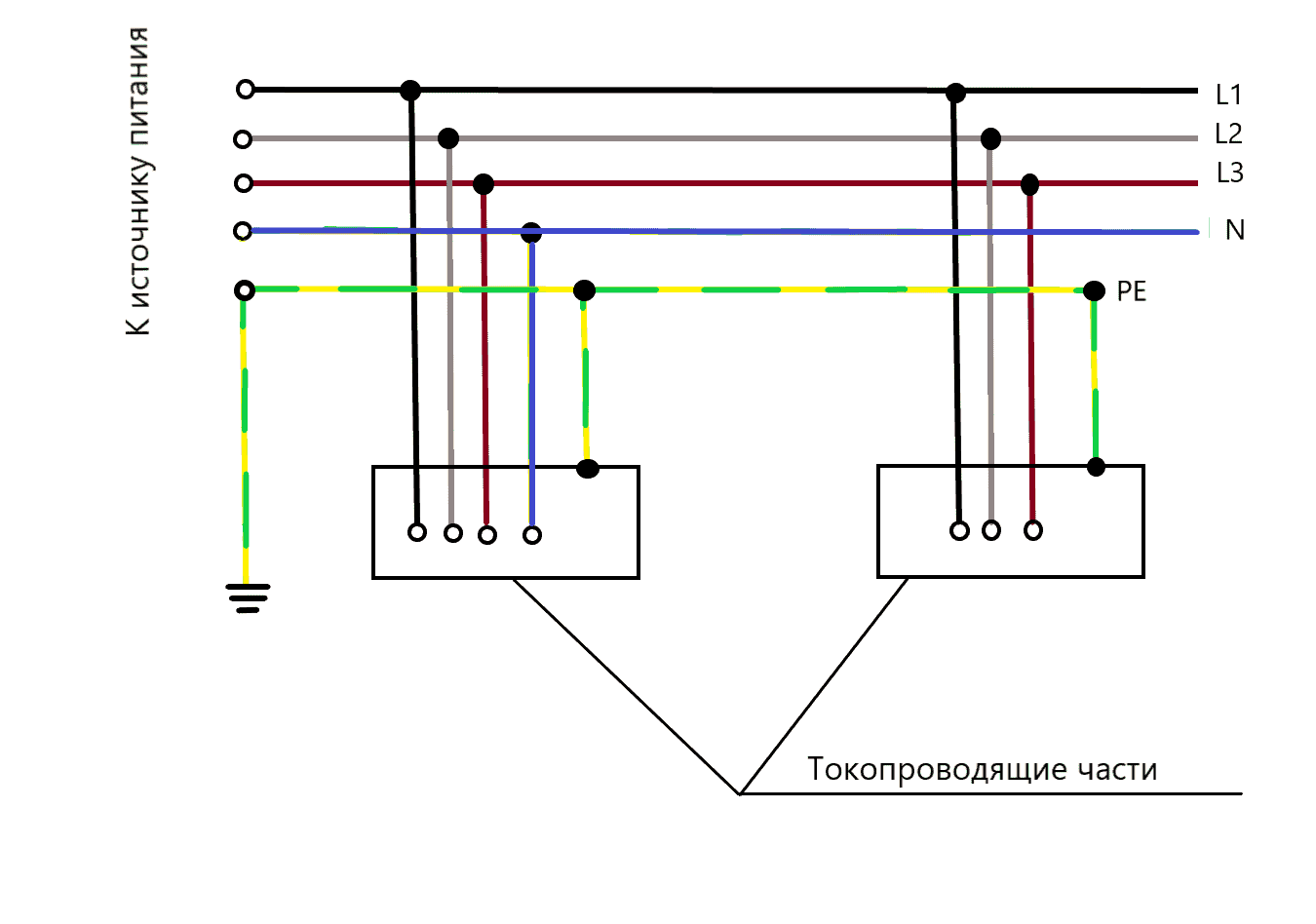

Система электроснабжения TN-S

Самая надежная система электроснабжения — TN-S. В этом случае от подстанции идут отдельно защитный проводник PE, нулевой N и провода фазы L (один или три). Однако и в этом случае надежность линии электропередачи может вызывать сомнение, так что лучше на входе в дом проводник PE соединить с контуром местного заземления. Как видите, практически в любом случае, если речь идет о частном доме, полноценную защиту можно обустроить только при наличии собственного защитного контура.

Варианты устройства заземляющего контура

Далеко не всегда необходимо обустраивать так называемое искусственное заземление. Возможно, в Вашем случае уже существует естественный заземлитель, который и нужно использовать. В качестве естественного заземлителя могут выступать:

  • труба водопроводной скважины;
  • заложенный в грунт трубопровод из металла;
  • сваи и другие железобетонные элементы;
  • стальные рельсы, трубы и другой профиль, заглубленный в грунт.
Стандартный вариант подключения защитного провода

Разумеется, в случае использования естественного заземлителя следует обеспечить его надежное электрическое соединение с шиной РЕ вводного щита. Лучше всего в качестве соединителя подойдет стальная полоса сечением 40х5мм, которую необходимо приварить к конструкции в грунте.

Ее прокладывают до цоколя здания. Здесь к полосе приваривают болт диаметром 10мм, на который наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают медный провод сечением не менее 10мм2, который подключается к шине РЕ входного щита. Не допускается использовать в качестве заземлителей:

  • трубы отопительной системы;
  • водопровод;
  • канализационные трубы;
  • трубопроводы горючих и токсичных веществ.

Один из вариантов естественного заземления – железобетонный фундамент здания. При этом необходимо соблюсти ряд условий:

  • отдельные металлические элементы фундамента должны быть соединены с помощью сварки;
  • его поверхности не должны быть обработаны изолирующими гидроизоляционными материалами;
  • фундамент не должен находиться в агрессивной среде;
  • влажность грунта должна быть не более 3%.
Основные варианты заземления частного дома

Если нет ничего, что можно использовать в качестве естественного заземлителя, придется сделать искусственный своими руками. Схему контура заземления можно выполнить в виде:

  • контура вокруг здания из большого количества элементов, забитых на небольшую глубину;
  • конструкции из трех и более штырей, забитых на глубину порядка 2-3м в виде треугольника, квадрата и т. п;
  • одного электрода, заглубленного на несколько метров.

Теоретически все варианты имеют право на существование. Практически, наиболее популярна схема из трех штырей, размещенных в углах треугольника. Заметим, если сделать своими руками конструкцию в цокольном этаже здания, можно не опасаться увеличения сопротивления растеканию тока в результате промерзания грунта.

Расчет параметров заземляющего контура

Как мы уже отмечали, в сети 220 В и 380 В сопротивление заземления не должно превышать 4 Ом. Данная величина зависит от целого ряда параметров:

  • глубины заложения, количества и площади электродов;
  • проводимости поверхности заземлителей;
  • глубины заложения и размеров горизонтальных элементов;
  • состава грунта и его увлажненности.
Общая схема исполнения заземления

Кроме того, сопротивление грунта заметно увеличивается при его замерзании, так что необходимо принимать во внимание климатическую зону. Исходя из необходимых электрических характеристик, а также перечисленных параметров, и происходит расчет заземления. При этом, расчетные формулы имеют немало составляющих и достаточно громоздки.

Разумеется, сложные расчеты необходимо производить в промышленных условиях, когда речь идет о большом количестве материалов и значительных размерах конструкций. В условиях частного дома заметно проще выполнить оценочные расчеты, проконсультироваться в местной организации электроснабжения и у соседей. Мы же подготовили для Вас справочную таблицу расчета количества заземлителей.

Таблица расчета параметров заземления
Тип грунтаУдельное сопротивление грунта, Ом*мКоличество заземлителей
Солончаковые почвы252
Торф503
Садовая земля403
Чернозем503
Песок сильно увлажненный604
Глина604
Песок умеренно увлажненный13010
Супесь влажная15012

Данная таблица составлена для условий 3-й климатической зоны с возможными температурами до -40°С. Состав грунта условно принят одинаковым по всей глубине закладки контура. При этом выбраны следующие параметры конструкции:

  • штыри из стального уголка сечением 50х50х5мм и длиной 3м;
  • расстояние между заземлителями 2м;
  • горизонтальная соединительная полоса из стали сечением 40х4мм;
  • глубина закладки горизонтальных элементов 0,5м.

Из таблицы следует, что соль и влага способствую растеканию тока в грунте, тогда как сухой песок имеет большое сопротивление. Следовательно, правильно обустроить заземление в сухой сезон, тогда в другие периоды его параметры только улучшатся. На практике следует выполнить заземляющий контур в соответствии с таблицей, предусматривая возможность добавления штырей. После завершения работ его сопротивление измеряют и, при необходимости, монтируют дополнительные заземлители.

Земляные работы при обустройстве заземления

Инструкция обустройства треугольного контура заземления

На практике наиболее популярна схема выполнения заземляющего контура в виде треугольника, хотя возможны любые другие варианты его геометрии. Три штыря одинаковой длины забивают в грунт в углах равностороннего треугольника и соединяют их горизонтальной шиной.

В замкнутой системе при нарушении одного из контактов контур продолжает работать. В случае последовательного размещения заземлителей при разрыве горизонтального соединителя сопротивление контура заметно возрастает. В таком варианте для увеличения надежности можно подключить горизонтальный соединитель в середине конструкции и выполнить несколько линий.

Элементы заземляющего контура

Чтобы обустроить контур защитного заземления, потребуются следующие материалы:

    • уголок стальной 50х50х5мм, длина каждого штыря 3-5м;
    • полоса из стали сечением 40х4мм;
    • комплект оцинкованных метизов М10 из болта, двух гаек и двух шайб;
    • антикоррозийный состав или краска для наружных работ.

В качестве штырей может также выступать пруток диаметром не менее 12мм. При этом использование арматуры не приветствуется, так как она имеет повышенное сопротивление поверхности. Уголок, напротив, подходит очень хорошо, так как имеет большую площадь контактной поверхности, не изгибается при забивании в землю, обладает небольшим сечением и легко входит в грунт.

Выше представлен перечень основного инструмента, необходимого для выполнения работ. Сначала необходимо вырыть траншею глубиной 0,7м в виде треугольника со стороной 2,5м на расстоянии 1-2м от здания. Одна из вершин треугольника должна быть соединена канавкой той же глубины со стеной дома. При этом необходимо предусмотреть возможность размещения дополнительных стержней, если сопротивление контура заземления окажется больше 4Ом.

Размеры контура заземления в виде треугольника

Его следует измерить по мере готовности конструкции.Стальной профиль длиной 3-5м обрезают болгаркой под углом для облегчения забивания в грунт. Отметим, что для уменьшения сопротивления растекания тока следует выбрать максимально длинные стержни, которые удастся загнать в землю. В любом случае они должны заходить ниже глубины промерзания не менее, чем на 1м. Для облегчения работы можно предварительно пробурить отверстия в земле на длину бура.

Уголки забивают в грунт кувалдой, разместив их в вершинах треугольника со стороной 2м. В итоге, верхний срез уголков должен выступать над дном траншеи на 20см. Учтите, при увеличении или уменьшении расстояния между штырями на 1м, общая эффективность контура соответственно возрастает или падает на 10-20%.

Этапы обустройства треугольного контура заземления

Выступающие части уголка соединяются полосой 40х4мм с помощью сварки. Далее горизонтальный соединитель выводится на цоколь здания, где к нему приваривается болт. Надежность конструкции будет выше, если соединительная полоса является единым куском. Места сварки следует обработать антикором или покрыть краской.

Больше ничего красить не следует, так как это ухудшит электрический контакт заземления с грунтом.

После выполнения монтажных работ рекомендуется сфотографировать конструкцию, а затем траншеи засыпают грунтом без камней и мусора. Места бурения земли уплотняют.На приваренный к полосе болт наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают кольцо медного провода сечением не менее 10мм2, который подключается к шине заземления входного щита. Варианты ввода заземления в здание

Как вариант, в цоколе здания можно просверлить отверстие, в которое вставляется металлический штырь или шпилька, приваренный к полосе заземляющего контура. В этом случае медный проводник подсоединяется с внутренней стороны здания.

Монтируем заземление промышленного изготовления

Рассмотренная выше система защиты хороша тем, что ее можно обустроить из стандартных материалов самостоятельно. Придется повозиться с земляными работами и сваркой, зато результат достигается сравнительно небольшими средствами. Альтернативный вариант – приобрести специальный комплект для обустройства заземления.

Фабричный набор для монтажа заземления

Комплекты, один из которых представлен на фото, рассчитаны на суммарную длину от 6 до 45м и состоят из различного количества следующих элементов:

  • штырь стальной омедненный длиной 1,5м;
  • муфта соединительная;
  • наконечник стартовый;
  • головка направляющая для насадки перфоратора;
  • зажим для подключения провода;
  • смазка токопроводящая;
  • лента гидроизоляционная;
  • насадка на перфоратор.

Рассматриваемая система защиты хороша тем, что не требует сварочных работ и занимает минимальную площадь. Покрытые медью стержни имеют очень хороший контакт с землей. В этом случае в небольшой ямке можно установить всего один достаточно длинный заземлитель (до 40м).

Однако стоит такой комплект немало. Кроме того, забивая стержни в грунт, можно попасть на камень. Извлечь детали из земли без повреждения проблематично. Кроме того, при устройстве заземления нужно проверять его сопротивление после забивания очередного штыря.

Этапы монтажа модульного заземления своими руками

Монтаж модульного заземлителя производится в следующем порядке:

  • резьбовые части стержня покрывают токопроводящей смазкой;
  • наворачивают на стержень наконечник стартовый и муфту соединительную;
  • в муфту закручивают головку направляющую;
  • в перфоратор зажимают специальную насадку, которую устанавливают в гнездо направляющей головки;
  • один человек удерживает штырь в вертикальном положении, другой включает перфоратор и забивает штырь в землю;
  • резьбовые части следующего стержня покрывают токопроводящей смазкой;
  • наворачивают на стержень муфту соединительную;
  • направляющую головку переставляют на новый стержень, а его вкручивают в муфту предыдущего;
  • проверяют сопротивление растеканию тока измерителем Ф4103-М1;
  • по достижении значения менее 4Ом на стержень закрепляют зажим для подключения провода;
  • детали зажима предварительно смазывают токопроводящей смазкой и подсоединяют медный провод сечением не менее 10мм2;
  • зажим вместе с проводом плотно обматывают лентой гидроизоляционной.

Проверка характеристик заземляющего контура своими руками

Наиболее просто и правильно проверить результаты своего труда, пригласив специалиста с измерителем сопротивления заземления. Необходимый для этого прибор Ф4103-М1 стоит дороже, чем конструкция контура, так что покупать его Вы не будете.

Если не удалось получить значения менее 4 Ом, необходимо забивать и приваривать дополнительные штыри.

Возможно, Вам посоветуют добавить в почву соль или подлить воды для улучшения растекания тока. Прокомментируем такие идеи в стихах: соль и вода ведут в никуда. Вода скоро высохнет, и заземление уже не будет обеспечивать должную защиту Вашей семьи. Соль вызовет коррозию стали, и работу придется переделывать через непродолжительное время.

Стандартный прибор для измерения сопротивления заземления

Проверить защитный контур в частном доме можно и самостоятельно, подключив нагрузку к проводнику фазы и заземлению. Так, при мощности нагрузки 1000 Вт и сопротивлении заземляющего контура 4 Ом разница напряжения составит 18 В при включении и отключении потребителя. Соответственно, если получается больше 18 В, сопротивление растеканию тока выше нормы.

Отметим, что нестандартные эксперименты с высоким напряжением опасны для жизни. Производить проверку сопротивления защитного заземления не следует, не имея соответствующих знаний. Во время измерения сопротивления заземления рядом с ним не должно быть людей. Не допускается прикосновение к оголенным проводам и заземлению. Нельзя выполнять электрические соединения, не отключив напряжение в сети.

Знак заземления по нашей версии

Надеемся, что приведенные рекомендации помогут Вам надежно заземлить собственный дом, обеспечив защиту людей, жилья и бытовой техники. Заметим, что внешний осмотр видимых частей заземляющего контура рекомендуется два раза в год, а выборочный контроль элементов в земле — раз в десять лет.

Следующий видеоролик иллюстрирует опыт самостоятельного обустройства заземления для частного дома.

Заземление в доме своими руками: схема контура земли для сети 220В

Заземление является одним из важнейших элементов в области электротехники. В заземляющих проводниках нет напряжения, и в них не должно быть электрического тока, но все же важность их ещё более высока чем у фазных линий. В каждой квартире и частном доме пропускаются сотни метров заземляющих проводников. С какой целью это делают и что означает сама суть заземления? Каковы риски, связанные с отсутствием заземления и как электрическая сеть 220V может быть заземлена без привлечения опытных электриков (своими руками)? Эти и многие другие вопросы будут подробно рассмотрены в этой статье-инструкции.

Что означает заземление сети?

Представьте себе дом, в котором каждая розетка, каждая лампа, помимо фазных и нейтральных проводов, через которые подключают электрические компоненты сети, подключена к проводам заземления. Эти кабели обычно не влияют на работу устройств.

Соединение заземляющих (защитных) проводов обычно выполняется в домашнем коммутационном (распределительном) щитке, а оттуда через один кабель идёт напрямую к металлическому элементу, подключенному к земле.

Какова цель заземления в доме?

Заземление осуществляется по двум причинам:

  1. защита — основная причина использования заземления в домашних сетях.
  2. работа — для правильного функционирования электрических устройств (в домах всего несколько устройств требуют заземления для правильной работы, например, источники питания компьютера).

Нас в основном интересует безопасность, что порождает другой вопрос: как штырь из железа закопанный в земле защищает нас от чего-либо?

Предположим что земля (почва, грунт) имеет электрический потенциал на уровне 0V (это верно в 99,99% случаев). Поэтому, если закопать провод в землю, тогда не будет никакого электрического потенциала во всех заземленных проводах проложенных в доме и присоединённых к нему.

Далее через электрические разъемы подключаем эти провода к устройствам. Внутри этих устройств защитные (заземленные) проводники обычно соединены с корпусом (металлом) или с любым другим металлическим элементом, который при работе прибора легко доступен для человека и, следовательно, не должен ни в коем случае находиться под напряжением.

Поскольку подключили корпус к земле, потенциал которой равен 0V, корпус будет иметь такой же потенциал. Если корпус имеет нулевой потенциал и подходит к нему нулевой потенциал — ток не течет, то есть электрический удар не будет угрожать человеку.

Если корпус аппарата не подключен к заземляющему проводу и внутри по неизвестным причинам будет пробой — возникнет электрический потенциал, и так как он не связан каким-либо образом с землей (прямо или косвенно), ему не некуда «убежать». Поэтому риск очевиден: человек, у которого есть электрический потенциал на уровне 0 В, касаясь корпуса который имеет потенциал 220 В, фактически становится проводником тока с этим напряжением, со всеми вытекающими последствиями.

Итого, в результате соединение всех устройств с землей предотвращается долгосрочное поддержание электрического потенциала на корпусах (и других элементах), которые доступны человеку при нормальной работе устройства. В случае электрического пробоя в корпусе где последний заземлен, формирование короткого замыкания приведет к отключению автоматического выключателя (не говоря уже о дифференциальном выключателе тока, если таковые имеются) на домашнем распределительном щитке и отключит питание прежде чем кто-то коснется корпуса.

Символы и обозначения на схемах

В случае маркировки проводов сети можно встретить два основных признака массы:

  • PE — маркировка защитного проводника (желто-зеленый цвет)
  • PEN — обозначение нейтрального проводника, который одновременно действует как защитный проводник (синий)

В случае обозначения заземления на принципиальных схемах вы столкнетесь с двумя:

Общий символ массы (заземления)
Символ обозначающий заземляющий зажим, имеющий защитную функцию от поражения током

Во многих устройствах вместо вилки питания с заземлением видна вилка, в которой нет отверстия для заземляющего штыря (лепестка). Это не означает что устройство не имеет защиты от поражения электрическим током. Корпус прибора обычно имеет так называемую паспортную табличку, на которой можно встретить символ двух квадратов (один внутри другого).

Это означает что устройство не имеет доступных внешних токопроводящих элементов (корпус выполнен из пластика), и поэтому нет необходимости его заземлять.

Внимание! Наличие штепселя без отверстия на штыре заземления не является признаком того, что устройство имеет надлежащую защиту от поражения электрическим током. Об этом свидетельствует только указанный выше символ.

Электрические сети и схемы заземления

Когда речь заходит о домашних электроустановках, есть четыре основных схемы разводки сети. И основное различие между ними заключается как раз в способе заземления:

  1. Сеть питания без заземления (TN-C).
  2. Сеть с отдельной заземляющей установкой в ??квартире / доме. В домашнем щитке нейтральные и защитные проводники соединены друг с другом (TN-CS).
  3. Сеть питания с отдельной заземляющей установкой, заземленной в том же месте что и нейтральная точка трансформатора (TN-S).
  4. Сеть с отдельной заземляющей установкой заземленной в другом месте, чем нейтральная точка трансформатора (TT).

Подробнее объясним это на базе первой обсуждаемой сетевой системе.

Сеть без заземления TN-C

Вот схема, на которой будем базироваться во всех последующих примерах. Допустим есть трансформатор, то есть элемент, расположенный рядом с квартирой дома, который снабжает электроэнергией этот и соседние дома. Для простоты установим здесь однофазный трансформатор вместо трехфазного.

Через обмотку трансформатора напряжение подается на фазовый провод (коричневый). Синий — нейтральный провод — подключен с другой стороны обмотки и также заземлен на трансформаторе (это так называемая нейтральная точка). В результате электрический потенциал на нейтральном проводнике равен 0V, а напряжение между фазным и нейтральным проводами зависит только от электрического потенциала создаваемого трансформатором.

Мы упростили чертеж до максимума и удалили все элементы, которые расположены между трансформатором и бытовым прибором (прямоугольник это стиралка), то есть предохранители, выключатели тока, разъемы и так далее. Поскольку нейтральный проводник (N) также имеет защитную функцию (PE), здесь он обозначается аббревиатурой PEN.

Имеется стиральная машина из которой выводятся три провода:

  • фазный и нейтральный проводники, используемые для питания двигателя и электроники устройства
  • защитный проводник, подключенный внутри стиральной машины к её корпусу

Почему же из стиральной машины выходят 3 провода, а в этом сетевом подключении всего два? Вы найдете ответ на рисунке подключения проводов в гнезде и более подробно в статье об электрической розетке.

Система сети 220V TN-C чаще всего встречается в старых советских домах, где концепция защитного элемента была неактуальна.

Сначала можете подумать, что поскольку нейтральный проводник заземлен, зачем ещё защитный проводник который также должен быть заземлен? Потому что если нейтральный проводник будет оборван по какой-либо причине, например из-за перегрева и сгорания, само устройство отключится, так как электрическая цепь будет прервана, но из-за отсутствия заземления нейтрального проводника есть вероятность, что через стиральную машину (или любое включенное в 220V устройство) напряжение на фазовом проводе появится и на нейтральном проводнике. Поскольку фаза появится на нейтральном проводе, оно будет и на защитном кабеле, подключенном к корпусу стиральной машины, что является смертельной угрозой.

Сети с отдельной заземляющей линией TN-CS

Тут в домашнем коммутаторе щитке нейтральные и защитные проводники соединены друг с другом (TN-CS).

Некоторое улучшение — это внедрение электрической схемы по системе TN-CS. Допустим имеется всего два провода к квартире, но в домашнем коммутаторе нейтрально-защитный проводник (PEN) можно разделить на два (так называемая точка разделения), нейтральный провод и защитный. Что это дает с точки безопасности?

Прежде чем ответить на данный вопрос, на приведенном выше рисунке посмотрите на две клеммные колодки в домашнем электрощитке. Все защитные проводники подключены к одной, а все нейтральные — к другой. В системе TN-CS именно тут провода PE подключены к N проводникам.

Если обрыв нейтрального проводника происходит до точки разделения, то напряжение через фазный проводник и устройство, входит в нейтральный, а оттуда — к защитному проводнику.

Но если повреждение нейтрального проводника происходит после точки разделения, то есть где-то в квартире / доме, независимо от того где происходит сбой на защитном проводнике и, следовательно, на корпусах устройств не будет опасного электрического напряжения.

Лучшее решение при использовании этого типа схемы — это заземление точек разделения. Независимо от места повреждения нейтрального проводника, на PE-проводнике не появится напряжение. Проблема в том, что заземление точки соединения клеммного блока PE и N иногда сложно реализовать, особенно в многоэтажных жилых зданиях.

Сеть с отдельным заземляющим контуром TN-S

Эта сеть заземлена в том же месте, что и нейтральная точка трансформатора (TN-S).

Такая сетевая система имеет три провода идущие от самого трансформатора к устройству. Нейтральные и защитные проводники заземлены в одном месте на трансформаторе. При этом электрический ток протекает в нейтральном проводнике во время нормальной работы. Однако в защитном проводнике (когда все в порядке) кроме нулевого потенциала ток не течет по всей длине.

Повреждение нейтрального проводника в любом месте никак не влияет на защитный провод, за исключением того, что электрооборудование перестает работать. Людям ничего не грозит.

Сеть питания с отдельным заземлением TT

Сеть с отдельной линией, заземленной в месте отличном от нейтральной точки трансформатора (TT).

Схема электрической сети TT с точки зрения безопасности очень похожа на систему TN-S. Разница лишь в том, что защитный проводник (с синей втулкой) выводится из защитной клеммной колодки, которая заземлена в совершенно другом месте, чем нейтральная точка трансформатора. Эта сетевая система часто используется в домах с одной семьей, где заземление делается для каждого дома отдельно.

Для примера разомкнем нейтральный проводник. Это не оказывает ни малейшего влияния на защитную линию.

Как быстро проверить качество заземления

Допустим вы недавно купили квартиру в старом доме и хотите заменить лампу в люстре с металлическим корпусом, который помнит времена Великой Отечественной. У вас нет (или вы не знаете о ней) контура заземления. Как узнать нет ли на корпусе лампы опасного электрического потенциала?

Сначала коснитесь корпуса люстры ладонью в течение секунды. Если есть даже небольшой электрический потенциал, вы почувствуете это, но доля секунды не представляет угрозы для здоровья человека.

В общем нужно быть осторожным в таких делах. Устройства с металлическим корпусом есть повсюду (например, холодильники, стиральные машины, бойлеры), независимо от года постройки здания в котором мы находимся.

Способы создания заземления

Все электрические компоненты заземлены таким образом, что они физически связаны с землей (почвой). Сразу предупредим, что выводить заземляющий провод из дома и втыкать прямо на землю не является хорошим и эффективным решением. Провод заземления должен быть соединен с чем-то, что будет иметь гораздо большую площадь контакта с землей и устойчиво к изменениям влажности и температуры на протяжении десятилетий. Этот элемент называется электрод заземления.

Поверхность контакта с грунтом важна когда дело доходит до сопротивления заземления. Чем ниже сопротивление — тем лучше (быстрее электрический потенциал при проблемах будет равен нулю).

В настоящее время существует несколько популярных решений для изготовления земляных электродов, упомянем несколько из них:

  • Железный стержень на несколько метровый засунутый в землю, оканчивающийся сверху соединением для подключения заземляющего проводника. Длина стержня зависит от типа почвы. Чем ниже электрическое сопротивление земли, тем короче может быть стержень. Во многих случаях использование такого типа заземляющего электрода может быть недостаточным из-за слишком малой поверхности контакта с землей и, как следствие, высокого электрического сопротивления.
  • Использование ленты из стали. Оберните вокруг дома около 80-100 см под землей. В одном месте она соединяется с основным заземляющим проводником, выведенным из электрической системы с помощью разъема.
  • Подключение заземляющего проводника к стержню, который выходит от железобетонного основания здания. То есть соединение земли с фундаментом, который имеет большую площадь контакта с землей и, кроме того, не требует дополнительных затрат на установку. Просто нужно подумать об этом на стадии постройки дома.

Итоги и пожелания

Конечно на этом тема не исчерпана. Мы не упомянули поперечные сечения защитных проводников, основных стержней заземления, уравнения и формулы… Но для начала этого достаточно и в копилку ваших знаний уже поступило немало полезной информации.


Как сделать заземление в частном доме и на даче самому (схемы подключения)

Ни для кого не секрет, что защитное заземление необходимо для каждого жилого помещения, как для частного строения, так и для квартиры многоэтажного дома. Оно убережет жилище и людей от попадания молнии, защитит от действия электрического тока в случае его утечки из-за нарушения изоляции проводки или электроприборов. Кроме того, заземление выполняет функцию отвода накапливающегося статического напряжения и стекающего по ее корпусу тока от конденсаторов, являющихся частью электрической схемы встроенных сетевых фильтров. В статье расскажем, как сделать заземление в частном доме и на даче, рассмотрим частые ошибки при монтаже.

Системы заземления, отличия, преимущества, особенности

Описать простыми словами схему заземления можно следующим образом. Корпусы мощных электроприборов, через медные провода соединяются с медной шиной, которая в свою очередь соединяется с заземляющей полосой, выведенной от конструкции, помещенной под землей во дворе дома.

Мощные бытовые приборы через медные провода соединяются с заземляющей шиной

Теперь можно более подробно рассмотреть, как устроена эта конструкция, и каким образом действует вся система в целом:

  1. В грунте выкапывается яма, в которой на расстоянии 1,2-2 метра друг от друга, вертикально вниз забиваются 3 или 4 металлических элемента (отрезки арматуры, уголка или толстостенной трубы) длиной 1,5–3 м
  2. Элементы между собой обвариваются перемычками, изготовленными из металлической полосы, толщиной 3-4 мм или уголка
  3. От полученной конструкции в распределительный щиток внутри дома проводится металлическая полоса (трасса)
  4. В свою очередь трасса через медную жилу, посредством болтовых соединений коммутируется с медной шиной.

Полученная таким образом система называется контуром заземления. В зависимости от расположения забиваемых в грунт элементов, система может быть линейная или замкнутая. Читайте также статью: → «Контур заземления: монтаж». Место расположения подземной коммуникации лучше устроить в малоиспользуемом месте и в целях безопасности оградить его. Глубину залегания необходимо сделать не менее 60 см.

Линейная схема контура заземления

Такой способ предполагает забивание штырей в землю по одной линии. Три элемента располагаются в один ряд и последовательно соединяются двумя перемычками. От крайнего из них, трасса проводится в дом. Достоинством такого способа является простота исполнения: вместо ямы нужно выкопать простую ровную канаву. Кроме того, для соединения конструкции нужны всего две перемычки, вместо трех, как во втором варианте. Соответственно и сварочных стыков нужно всего три, а не четыре.

Выбрать безопасное место для размещения устройства не представляет труда, потому что оно практически не имеет площади и может разместиться вдоль забора или тыльной стены дома. Недостаток заключается в уязвимости схемы: при нарушении одного из соединений (сварки или полосы), вся система теряет свою эффективность.

Эскиз линейного заземления частного дома из 4 последовательно соединенных элементов

Замкнутая схема заземления

Такой вариант подразумевает расположение трех, забиваемых в землю металлических элементов, в форме треугольника. Штырей может быть больше и фигуры могут быть разными, но принцип действия один — при повреждении любого соединения, конструкция сохраняет свою функциональность. Достоинством такого способа можно назвать надежность и практичность. Явных недостатков не имеется, за исключением необходимости больших затрат труда на выкапывание ямы. Читайте также статью: → «Монтаж контура заземления в доме».

Контур заземления в частном доме – замкнутая схема в форме треугольника

Способ подключения системы заземления ТТ

Отличительная особенность системы ТТ заключается в том, что заземляющий проводник РЕ является абсолютно независимым от рабочей нулевой жилы сети. То есть он не выводится из заземляющего контура параллельно с проводом N, а заземляется через свой собственный контур. Говоря доступными словами: РЕ не имеет ничего общего с нулевым и фазным проводом, спускаемым к частному дому от опор электропередач. Он соединяется с землей через трассу, заведенную в дом от описанной выше системы заземления.

Проводник РЕ разводится по всему дому и к нему подключаются корпуса мощной бытовой техники и всех металлических объектов, способных проводить электрический ток. Таким образом РЕ-проводник объединяет все точки возможного появления неконтролируемого напряжения в одну общую систему уравнивания потенциалов. Соединять с рабочим нулем (проводом N) какие-либо заземленные конструкции, в том числе корпуса электроприборов – категорически запрещено.

Схема заземления по системе ТТ с РЕ проводником

Преимуществом системы ТТ является сохранение безопасности электрической сети и запитанных от нее потребителей в случае обрыва нулевого провода, выходящего от подстанции. Такое иногда происходит, особенно в частном секторе, где обрыв провода на столбах может случиться из-за ветра, скорость которого не гасится высотными зданиями, или от веток деревьев. При обрыве или замыкании, в электросетях могут возникнуть непредвиденные скачки и падения напряжения, которые будут погашены с помощью описываемой системы. Но остается опасность одновременного пробития фазы на корпус потребителя электроэнергии в момент касания его человеком.

Практический совет: для предотвращения поражения электротоком необходимо установить дополнительный уровень защиты, который включает в себя устройства защитного отключения УЗО и автоматические выключатели.

Применение устройств защитного отключения

Схема подключения розетки через УЗО, ВА и заземляющий РЕ-проводник

УЗО желательно установить в цепи всех мощных и дорогих бытовых приборов, а также на выходе из электрощитка. Потребители подключаются через устройства с уставкой до 30 мА, которые обеспечивают защиту от:

  • утечки тока в следствии нарушения изоляции;
  • поражения электрическим током;
  • возникновения пожара от искрения из-за нарушения контакта.

Однако защитные отключающие устройства не обеспечивают защиту от токов короткого замыкания. Поэтому рекомендуется наряду с УЗО использовать автоматические выключатели.

Система заземления TN-C-S

Данная схема предполагает объединение на определенном этапе до ввода в жилой дом двух проводников:

  1. Рабочий ноль, подводимый от трансформаторной подстанции
  2. Защитный заземляющий проводник.

Для этой цели снаружи дома нужно установить распределительный щит, в котором расположить две шины, соединенные между собой перемычкой. На одну из них подводятся оба проводника, а уходит один – РЕ, со второй уходит провод N. Таким образом, производится соединение и расщепление контуров на рабочий и заземляющий.

На щиток внутри дома поступают три жилы:

  • одна – L фаза;
  • вторая – N ноль;
  • третья – РЕ-проводник.

Каждая розетка подключается с заземляющим контуром, обеспечивая заземление всех электроприборов, имеющих евро-вилку.

Схема заземления по системе TN-C-S с РЕ-проводником

Практический совет: несмотря на наличие заземления, для обеспечения более полной защиты от поражения электрическим током, рекомендуется устройство СУП.

Система уравнивания потенциалов

СУП подразумевает подключение через медные провода корпусов всех мощных бытовых приборов (стиральная машина, бойлер, посудомоечная машина, конвектор) к медной шине заземления, описанной выше. Сюда же заземляются ванна, трубы горячего и холодного водоснабжения. Получается, что через такое соединение создается единый контур, посредством которого устраняется разность напряжений всех токопроводящих поверхностей.

Иными словами, в случае утечки тока на одном объекте, он равно распределится по всем остальным, утратив поражающую силу. Тоже произойдет при пробитии тока через воду. А наличие заземления сводит распределение к минимуму, уводя основной заряд на землю. Тем не менее, СУП не оградит от малых утечек, происходящих вследствие нарушения изоляции проводников. Для этой цели служит УЗО, о котором рассказывалось выше.

Проверка заземления в доме

Проверка работоспособности системы заземления производится либо в случае переезда в новый дом, чтобы убедиться в безопасности, либо сразу после создания контура своими силами. Для проверки понадобится прибор тестер «мультиметр». Читайте также статью: → «Проверка цепей мультиметром или тестером». Далее проверка осуществляется в следующем порядке:

Щупы прибора поместить на L и РЕ и проверить заземление
  • мультиметр приводится в рабочее положение, для чего щупы с проводами подсоединяются к контактам «com» — черный, VΩ – красный;
  • переключатель режимов измерения выставляется на измерение напряжения;
  • измеряется напряжение сети в розетке путем контакта щупов с фазным и нулевым проводом;
  • далее осуществляется контакт между фазным и заземляющим проводом.

При исправном заземлении, прибор покажет значение схожее с первым измерением. Если же показания будут отсутствовать – контур не работает. Подобную процедуру можно проделать с «контролькой» — лампочкой, ввинченной в электрический патрон с подключенными проводами.

При исправном заземлении «контролька» должна загораться, как от контакта проводов с L и N, так и от контакта между L и РЕ. Если этого не происходит – заземление отсутствует.

Проверка заземления при вводе на 380 В

При оборудовании ввода в частное домостроение на 380 В с использованием трехфазного электросчетчика, разводка внутри дома будет преобразовываться в 220 В путем отбора одной токоведущей фазы и нулевого провода. Поэтому проверка заземления в розетке будет аналогичной ранее рассмотренной процедуре.

Если необходимо проверить заземление в цепи трехфазного потребителя (например, электродвигателя), то щупы мультиметра необходимо разместить так, чтобы один обеспечивал контакт с токоведущей фазой, а второй – с контуром заземления. Наличие результата – признак работоспособности системы.

Дополнительное защитное устройство

Заземление частного дома может предусматривать обустройство молниезащиты, то есть приспособления, способного принимать разряд молнии при его попадании в дом и направлять его в землю. Однако импульсный скачок напряжения при попадании молнии может быть настолько силен, что может привести к выходу электрооборудования и даже распределительный щиток.

Чтобы избежать такого развития событий, в щитке рекомендуется устанавливать устройство защиты от импульсных перенапряжений (УЗИП). В случае исправного заземляющего контура и применения дополнительных защитных устройств, частный дом, а также находящаяся в нем бытовая техника защищены от многих негативных факторов:

№ п/пНегативный факторЗащитное действие
1.Короткое замыканиеВыключатель автомат, СУП
2.Утечка на корпусЗаземление, УЗО
3.Неисправность электропроводкиСУП, УЗО
4.Удар молнииЗаземление, УЗИП

Наиболее распространенные ошибки при создании заземляющей системы в частном доме

  1. Использование ветхих материалов в качестве забиваемых в землю штырей и перемычек между ними. Это может привести к разрушению и выходу всей конструкции из строя или утрачиванию ее эффективности.
  2. Значительное удаление подземной системы от домостроения. Этого не нужно делать, ведь чем ближе к дому будет расположение конструкции, тем быстрее опасный разряд достигнет земли. Рекомендуется располагать подземную часть заземляющей цепи с северной стороны дома, где всегда тень, земля более сырая, для лучшего контакта.
  3. Зануление, то есть установка перемычки в розетках между контактом заземления и нулевым проводом. Этого нельзя делать ни при каких обстоятельствах.
  4. Экономия на приобретении и установке УЗИП при оборудовании молниезащиты. Это может стоить выходом из строя дорогостоящей бытовой техники или всей электропроводки.
  5. Использование при организации СУП алюминиевых проводов для соединения с шиной. Алюминий и медь при окислении теряют контакт между собой, в результате чего утрачивается работоспособность всей системы.

Оцените качество статьи:

Заземление в частном доме своими руками 220в

В многоэтажных домах современной застройки предусмотрено наличие защитного заземления, а электроприборы в большинстве случаев оснащаются специальной розеткой с заземляющим контактом.

Самостоятельно организовать заземление многоэтажного дома, в котором изначально не предусматривалось наличие заземления (постройки советского периода), практически невозможно. В случае необходимости,, лучше обратиться в соответствующие организации.

Однако, владельцы частных домов, коттеджей и прочих аналогичных объектов могут решить эту проблему и самостоятельно. Организация защитного заземления отдельно стоящего дома не требует специальных знаний и больших финансовых затрат.

Для людей, проживающих в частном секторе, защита от поражения электрическим током особенно актуальна. Это связано с тем, что электричество подается в такой дом чаще всего по воздушной линии.

Эксплуатация воздушных линий электропередач (ЛЭП) характеризуется достаточно большим количеством аварий, связанных с повреждением проводов при сильном ветре.

Кроме того, воздушные линии могут быть повреждены ветками близко расположенных деревьев и т. д. При таких повреждениях ЛЭП, защита от поражения электрическим током, которой оснащены электроприборы или домашняя электросеть, не срабатывает.

Поэтому, единственным вариантом, позволяющим обезопасить жильцов от поражения электрическим током, является устройство индивидуального заземления своего дома.

Заземление дома своими руками

Необходимые материалы:

  1. Стальной уголок 50*50*5 мм – для вертикальных заземлителей.
  2. Полоса стальная 40*4 мм – для шин металлосвязи.
  3. Стальной пруток сечением не менее 8 кв. мм – для заземляющих проводников.

ВАЖНО: использовать каленую арматуру для изготовления деталей заземления категорически запрещается.

Инструкция:

  1. Выполнить разметку контура заземления. Она выполняется в виде равностороннего треугольника на расстоянии не более 1 м от фундамента дома.
  2. Выполнив разметку, выкапывают траншею по периметру размеченного треугольника. В траншею будут укладывать шины металлосвязи. Глубина траншеи должна быть не меньше 1 м и шириной 0,5 – 0,7 м.

Выполнив эти работы, начинают монтаж.

Для этого:

  1. В вершинах треугольника, с помощью кувалды забивают вертикальные заземлители. Глубина забивания – не менее 2 м. Если грунт плотный, то можно выкопать (пробурить) ямки глубиной не больше 1,5 м, а затем уже вбивать уголки. Совет: уголок на конце рекомендуется заострить. Так он легче будет входить в землю.
  2. Уложить горизонтальные металлосвязи в траншею и с помощью сварки соединить между собой все составляющие контура. ВАЖНО: использовать для соединения всех деталей контура болтовые соединения запрещается.
  3. Далее, соединяем контур с вводным электрощитом (ВЩ). Осуществляется это также с помощью сварки. Стальной проводник привариваем к заземлителю и прокладываем его по траншее к ВЩ. На его противоположном конце привариваем болт с резьбой М8 и присоединяем его к щиту. Места сварки необходимо обработать каким-либо антикоррозионным составом. ВАЖНО: защита от коррозии с помощью полного окрашивания деталей запрещается.
  4. Убедившись в надлежащем качестве сварки, засыпают траншею землей.

Проверка работоспособности осуществляется с помощью измерения:

  1. Сопротивления растекания тока в почве.
  2. Сопротивления металлосвязи.

Приборы для таких измерений (электронный измеритель заземлений или электроиндукционный ручной мегомметр) достаточно дорогие и приобретать их для одноразовых измерений нет необходимости. Лучше пригласить специалистов, которые имеют такие приборы и умеют ими пользоваться.

Заземление работоспособно в том случае, если измеренные параметры соответствуют следующим значениям:

  1. Сопротивление металлосвязи – не более 0,1 Ом.
  2. Сопротивление растекания тока – не более 4,0 Ом.

Требования техники безопасности

При выполнении работ, необходимо обеспечить выполнение следующих требований:

  1. Все работы должны выполняться только в светлое время суток.
  2. Персонал должен быть обеспечен спецодеждой и всеми защитными средствами, которые необходимы при выполнении земляных, сварочных, электромонтажных и измерительных работ.

Типы

Существует несколько вариантов заземления, каждый из которых выполняет строго определенные функции:

Рабочее

Обеспечивает функционирование электроприборов и выполняется путем соединения отдельных точек его электрической схемы с заземлителем напрямую.

Этот вид чаще всего используется в промышленности, однако и в быту рекомендуется отдельно заземлять:

  1. Стиральную и посудомоечную машины.
  2. Варочную поверхность и электродуховку.
  3. Микроволновую печь.

Для этого, приборы оснащаются специальной винтовой клеммой, расположенной на их задней стенке.

Защитное

Служит для устранения возможности поражения электрическим током при прикосновении к нетоковедущим металлическим частям, оказавшимся по каким-либо причинам под напряжением.

Молниезащиты

Служит для отвода токов молнии в землю. Обеспечивается путем преднамеренного соединения молниеприемников и разрядников с землей.

Контур заземления и его части

В общем случае, контур состоит из нескольких составляющих:

  1. Заземлитель – представляет собой металлический уголок (труба) длиной не менее 2,5 м.
  2. Металлосвязь – конструкция из металла, соединяющая сваркой выступающие части заземлителей и введенная в дом как заземляющая шина.

Заземлители, связанные между собой с помощью металлосвязи и создают контур заземления. Он должен быть выполнен с учетом определенных требований.

Требования к элементам контура:

  1. Электроприборы соединяются с шиной заземления при помощи специальных проводников. Они изготавливаются из металлического прутка, имеющего сечение не менее 8 кв. мм. (допускается использование многожильного гибкого изолированного провода).
  2. Заземляющие проводники соединяются с шиной заземления. Для этого, на каждой шине имеются контактные площадки с резьбовыми отверстиями М4. Контактные площадки должны быть очищены от ржавчины. Окрашивание шины не допускается.
  3. Заземляющий проводник является элементом металлосвязи, поэтому, электрическое сопротивление контура измеряют от клеммы заземления электроприбора до самого удаленного от нее элемента контура. Измеренная величина не должна превышать 0,1 Ом.
  4. Количество заземлителей определяется расчетным путем и определяется величиной периметра здания. Оптимальное расстояние между ними составляет 1,2 м.

Молниезащита

Согласно требованиям нормативных документов, здание, оборудованное контуром заземления обязано иметь молниеотвод.

Самый простой молниеотвод представляет собой два заостренных металлических штыря, которые выступают над гребнем крыши на 1,2-1,5 м. С заземляющим контуром их соединяют стальной проволокой диаметром не менее 6 мм или шиной сечением 45 кв. мм (ширина не должна превышать 60 мм).

Соединение составных частей молниеотвода между собой осуществляется исключительно сваркой.

Схемы

Особенности конструкции дома и характеристики грунта определяют схему контура заземления.

Наиболее распространены:

  1. Линейный контур с двумя группами заземлителей, используется, когда:
    • Ввод электрокабеля осуществляется через вводный щит.
    • Наличие хотя бы одного вида коммуникаций (вода и пр.).
    • Долговременная мощность электроприборов составляет от 1 до 3 кВт.
  2. Полный контур – применяется, когда:
    • Площадь помещений превышает 100 кв. м.
    • Долговременная мощность электроприборов превышает 3 кВт.
    • Имеется дизель-генератор резервного питания или стационарная электроустановка с клеммой заземления.

Полный контур представляет собой равносторонний треугольник, в вершинах которого устанавливают вертикальные заземлители.

Возможные ошибки и советы

Выполняя работы своими руками, чаще всего допускают следующие ошибки:

  1. Выполнение монтажных работ без измерения сопротивления заземляющего устройства.
  2. Несоответствие требованиям нормативной документации.
  3. Эксплуатация заземляющего устройства без устройства защитного отключения (УЗО).
  4. Неправильное подключение заземлительных проводников к щиту ВЩ или вводно-распределительного устройства (ВРУ).

Рекомендации:

  1. Если заземлители изготавливаются из трубы, то рекомендуется внизу насверлить 10-15 отверстий диаметром 5 – 8 мм. В сухую, жаркую погоду, в трубу можно залить раствор соли, что обеспечит стабильные параметры заземляющего устройства.
  2. Не рекомендуется заземлять электроустановки последовательно, друг через друга.
  3. На одну контактную площадку необходимо подключать только один заземлительный проводник.

Статья была полезна?

0,00 (оценок: 0)

Заземление в частном доме своими руками 220в: как сделать

С целью безопасности владельцы предпочитают делать заземление в частном доме еще на стадии проектирования здания. Такой метод защиты позволит избежать негативных последствий в результате резкого скачка напряжения в электрической сети на 220 вольт. В статье пойдет речь о том, как сделать заземление в частном доме, о его видах, последовательности монтажа и рекомендации к работе.

Разница защитного и рабочего заземления

Схематическое устройство контура для частного дома

Для того чтобы сделать заземление в частном доме своими руками, нужно определиться с тем, какой вид защитного контура необходимо установить в конкретном случае. Контур заземления имеет два типа: рабочий и защитный.

Рабочий тип заземления позволяет обеспечить надежную и правильную работу мощного промышленного оборудования. В домашних условиях его применять не целесообразно, так как обычно в жилых помещениях нет такой техники. Чаще заземлители рабочего вида делаются для электрической сети с напряжением в 380 вольт.

При резких всплесках напряжения предотвращается поломка большинства электрических приборов и техники. Обычно такие скачки появляются при значительных повреждениях изоляции в трансформаторной обмотке. Также при ударе в дом молнии, весь заряд, который попадет на молниеприемник уйдет в землю, а вся домашняя электротехника продолжит работать стабильно.

Защитный тип заземления основывается на том, что электрическое оборудование, которые находится под воздействием переменного тока, целенаправленно подключается к «земле». Данный метод признан наиболее эффективным и самым распространенным. Если в доме проложен трехжильный кабель, тогда проблем с монтажом заземления не возникнет.

Схема сооружения заземления

Последний, защитный контур заземления, имеет множество различных схем по установке. Зачастую его применяют к электрической сети с напряжением 220в. Если установку и монтаж сделать правильно, но будет обеспечена эффективная защита дома от избыточного напряжения на длительный срок. Для этого достаточно сделать подключение «земли» в розетке, и надежную конструкцию с низким сопротивлением, которая размещается под землей.

Существует отдельный перечень бытовой техники и приборов, которые настоятельно рекомендуется заземлить любым из этих способов: бойлер, системный блок компьютера, микроволновая печь, стиральную машинку и электрическую духовку.

Контур заземления и молниеотвод

Заземляющий контур – это провод трехжильного кабеля, который соединяет электроприборы с землей. При таком подключении большинство негативных процессов в технике (отрытые фазы или короткие замыкания), которые создают блуждающий ток, будут направлены к заземляющей конструкции, а затем в землю. Схема заземляющего контура достаточно простая, и ее можно сделать своими руками, если придерживаться определенных правил.

Схема защитного контура заземления предусматривает подведение к каждой розетке провода «земли», который будет тянуться до заземляющей конструкции. При подключении бытовых приборов или электротехники к сети они будут также соединятся к заземляющей клеммой. Все провода должны подходить к распределительному щитку, а от него будет отведен отдельный кабель. С одной стороны к нему будут подсоединены заземляющие провода из жилого дома или помещения, а с другой – заземляющая конструкция, которая будет уходить на определенную глубину в землю.

Также к контуру заземления может быть присоединен молниеотвод. Молниеотвод позволит принять мощный заряд молнии и перевести его через токоотвод в землю. Если в доме уже сделаны заземляющие элементы, тогда дополнительная установка защитного устройства от молний будет проще. Эффективное устройства для приема заряда молнии обязательно должно состоять из такого комплекта: молниеприемник, токоотвод и заземляющая конструкция.

Если раньше в доме не было установлено защитного контура, тогда все эти элементы нужно устанавливать. Но когда уже готов токоотвод и элемент, соединяющий с землей всею домашнюю сеть, достаточно установить только молниеотвод. Данное устройство размещается значительно выше самой высокой точки дома, чтобы принять удар. Такую защитную систему можно сделать своими руками. Неважно как внешне будет выглядеть молниеотвод, но обязательно его сердцевина должна быть полой. Это необходимо для того, чтобы в нее был помещен проводник для подключения к заземляющему контуру.

Также молниеотвод может быть сделан на участке в виде отдельной вышки. Ее шпиль будет возвышаться на 2-3 метра над максимальной точкой жилого дома, обеспечивая надежную защиту от удара молнии. При этом заземляющий защитный контур может быть как совместным, так и раздельным (более затратный способ).

Видео “Монтаж заземления”

Этапы монтажа заземления

При желании сделать заземление дома самому, в первую очередь нужно обзавестись некоторыми знаниями из области электротехники. Также специалисты настоятельно рекомендуют использовать готовые схемы по монтажу заземления. Желательно перед началом работы ознакомиться с правилами устройства электроустановок (ПУЭ).
Затем для работы необходимо иметь заземляющую конструкцию, которая будет размещена под землей. Можно приобрести уже готовый надежный и сертифицированный комплект. Например, есть комплект EZ 15, EZ 38 или EZ 48 (маркировка определяет, какой комплект нужен для соответствующего типа грунта). При желании можно сделать похожую конструкцию самому, используя похожую схему.

Затем нужно определить, по какой системе будет устроен контур заземления в жилом доме. Самая распространенная система – ТТ. Маркировка системы ТТ означает, что нейтраль глухозаземлена, а ее открытые проводники заземлены в независимости от отношения к «земле» нейтрали источники питания или других точек питающей сети. Для системы ТТ характерно наличие заземления на сходе в помещение дома.

Сделать заземление по системе ТТ можно своими руками, если правильно следовать ее схеме. Система ТТ распространена в поселках, по ней подключают небольшие дома и строения, бытовки и сараи. Обычно система ТТ используется при питании электроустановки до 1000 вольт, и если нет возможности соблюдать условия системы TN. Для ТТ обязательно нужно подключать устройство защитного отключения. Один из самых главных недостатков системы ТТ является одновременный отказ УЗО и пробой фазы на корпус заземленного электрического прибора.

Далее для работы понадобится подходящий инструмент. Необходим комплект гаечных ключей, портативный сварочный аппарат, шлифовочная машинка, тяжелая кувалда, штыковая лопата, комплект отверток. Используя инструмент нужно сделать заземляющую конструкцию. Можно остановиться на варианте с формой треугольника.

На достаточном расстоянии от дома можно начертить равносторонний треугольник с расстоянием между вершинами 1,5 метра. На этом месте вырыть яму глубиной до 1 метра. В местах вершин забивается стальная арматура с круглым сечением длиною в 2-3 метра и толщиной не менее 35 мм. Затем верхние части арматуры нужно соединить металлической шиной шириной 4 см и толщиной 4 мм.

Для этого нужно нарезать комплект заготовок длиною 1,6-1,7 метра (с запасом). При правильной установке электродов длины шин хватит, чтобы соединить их между собой. При креплении используется сварка. Соединяющий провод, который будет подключен к проводам «земля» возле распределительного щитка, желательно выбрать с медным сечением. Затем траншея зарывается.

Затем можно приступить к подключению всех розеток в доме к «земле», которая находится в трехжильном силовом кабеле. Работать нужно с обесточенной проводкой. Когда вы убедились, что сделали подключение правильно, можно приступить к контрольной проверке.

Что запрещено согласно нормам

Очень важно, чтобы при монтаже заземления соблюдалась технология подключения и правила размещения электроустановок. При необходимости установки заземления своими руками в доме, который имеет электросеть с напряжение в 220 вольт, достаточно просто. Для этого нужно следовать существующим нормативам ПУЭ. Правила устройства электроустановок предусматривают, что при монтаже контура нельзя делать соединение или скручивание зачищенных контактов проводов снаружи. Если есть прямой доступ к таким контактам, то могут возникнуть негативные последствия. При высоких напряжениях в сети эта зона может представлять серьезную угрозу для жизни человека.

Запрещено использовать в заземляющей конструкции основных элементов, которые покрыты краской или другими покрытиями (кроме слоя окисленного металла), в том числе оксидную пленку. Нельзя делать заземление электрических бытовых приборов на газовые и отопительные трубы, а также и на водопровод. Запрещено делать при монтаже последовательное соединение. Нормами ПУЭ также предусмотрено, что в качестве заземляющих контуров не могут быть использованы железобетонные конструкции с металлическими деталями, которые находятся под напряжением. Также запрещено использовать трубы различного назначения с горючими и легко воспламеняющимися веществами.

Контрольная проверка

Чтобы убедиться, что контур заземления сделан правильно, нужно измерить значение сопротивления на расстоянии 12-15 метров. Обязательно нужно правильно распределить полярность между подключенными контактами к заземлителю («-») и комплектом измерительных электродов («+»). Между электродами расстояние 1,5 м. Если значение сопротивления меньше 4 Ом, то все сделано правильно. Если сопротивление выше, то нужно найти и исправить неполадку.

Видео “Делаем заземление в доме сами”

Данный видео-материал содержит наглядное пособие, которое позволит вам самостоятельно совершить такую операцию, как организация заземления. В комплект также входит руководство по сооружению контура.



электрическая — Как правильно заземлить субпанель в отдельно стоящем доме?

электрическая — Как правильно заземлить субпанель в отдельно стоящем доме? — Обмен стеками товаров для дома
Сеть обмена стеков

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Подписаться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 151k раз

Установлю подпанель в отдельно стоящем гараже.Субпанель будет на 60 ампер. Гараж находится примерно в 30 футах от главной панели дома, и я, конечно, получу точную длину, прежде чем выбирать правильную проводку. Я буду использовать ПВХ под землей для проводки. Уже есть проводка, идущая под землей от дома до гаража, которая больше не будет использоваться. Когда дело доходит до заземления этой субпанели, следует ли мне провести заземляющий провод от главной панели к новой субпанели или заземлить субпанель на землю?

Чтение этого ответа звучит так, как будто мне пришлось бы заземлить субпанель на основную, в первую очередь потому, что в моей ситуации это новая установка.Все остальные переменные, которые я контролирую.

  • Если это так, я бы проложил 4 провода от главной панели к вспомогательной, 2 горячих, 1 нейтраль и 1 заземление правильно?

  • Тогда на субпанели шина заземления и шина нейтрали не будут подключены, а винт заземления вынут из шины заземления?

  • И наконец, в основном должен использоваться прерыватель GFCI, верно? Я считаю, что это верно для любой субпанели в отдельно стоящем здании, просто хочу быть уверенным.

Создан 22 апр.

MDMoore313MDMoore313

1,9355 золотых знаков2020 серебряных знаков3434 бронзовых знака

3
  • Протяните 4 проводника (2 незаземленных (горячих), 1 заземленный (нейтраль), 1 заземляющий) (250.32 (В) (1)).
  • Заземленная (нейтраль) и шина заземления должны быть разделены на субпанели (250.32 (B) (1)).
  • Нет необходимости в выключателе GFCI на главной панели, если этого не требует местный кодекс.
  • Требуется система заземляющих электродов на второй конструкции (250,32 (A)).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
