Выключатели легранд проходные схема подключения: Проходной выключатель Legrand: одноклавишный, двухклавишный, схема подключения

Содержание

Полезные статьи » Схема подключения выключателя Legrand

Стандартные коммутаторы неудобны, если помещение большое. Они регулируют освещение только из одной точки. Если дом двухэтажный или есть длинный коридор, комфортнее, когда включение и выключение света осуществляется из разных мест. Например, пользователь включает лестничное освещение, ступая на первую ступеньку, и выключает его, когда преодолел пролеты. Для этого используется выключатель Legrand Valena: схема подключения приведена ниже.

Схема подключения проходного переключателя Legrand

Общие правила такие:

  • клавишные приборы предназначены для управления одним осветительным устройством из двух разных точек;
  • модель с одной клавишей используются, когда нужно управлять группой светильников как минимум с трех разных точек;
  • оборудование с двумя клавишами подойдет, если нужно регулировать два источника света одним электроаксессуаром.

Схема проходного выключателя Legrand отличается от обычных моделей.

Это связано с другим принципом работы. В отличие от классического изделия, у него не два, а три контакта, и он работает за счет переключения одного контакта на другой.

Схема подключения выключателя Legrand одноклавишного

Подключается модель так:

  • N (нулевой провод) — к светильнику напрямую;
  • L (фаза под напряжением) — поочередно проходит через переключатели, а затем — подводится к лампе.

Регулировка света осуществляется не за счет разъема или замыкания контактов, а благодаря их переключению.

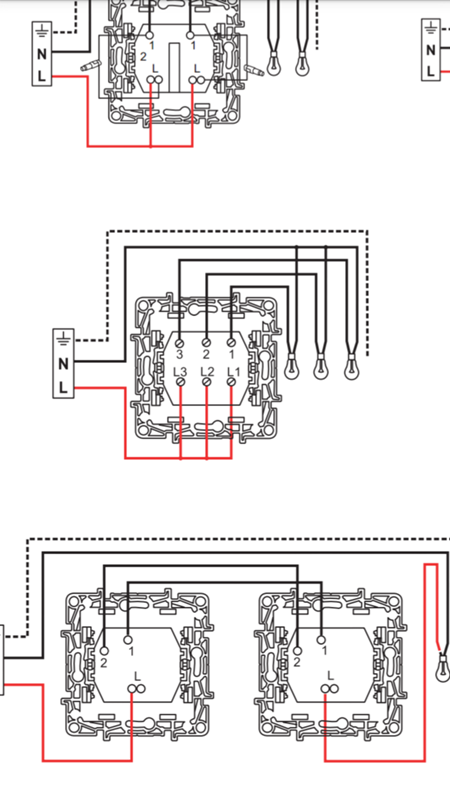

Посмотрите, как подключить переключатель legrand: схема приведена ниже:

Legrand: схема подключения переключателя двухклавишного

Устройство с двумя клавишами встречается чаще. Его применяют, чтобы управлять освещением разных комнат из одной точки. Часто устанавливают в квартирах, чтобы расставить акценты светом.

По сути, это оборудование объединяет в одном корпусе два самостоятельных прибора. Фазы совмещены, и функционируют, переключаясь между собой. Когда пользователь нажимает на одну кнопку, вторая прерывает цепь и автоматически отсоединяется.

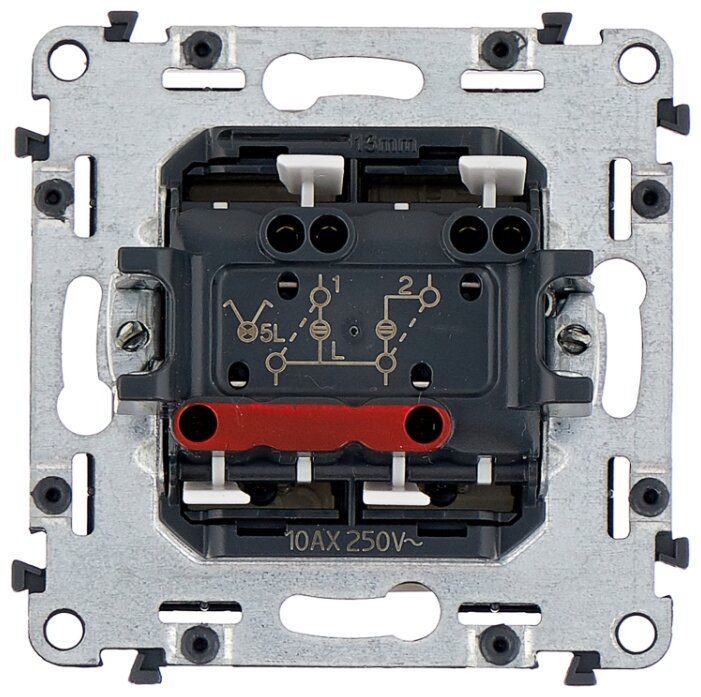

Переключатель Legrand, схема работы которого приведена ниже, имеет свои особенности. У него независимые группы контактов, поэтому и клавиши никак не зависят друг от друга. При нажатии на одну из кнопок, осуществляется переключение от верхних линий к нижним. При этом у первых не предусмотрен конечный выход, зато вторые связаны с точно таким переключателем.

Получается, что устройство оснащено двумя группами независимых контактов — правой и левой. Этот момент характерен для всей серии Legrand Valena — схемы тоже будут от него зависеть:

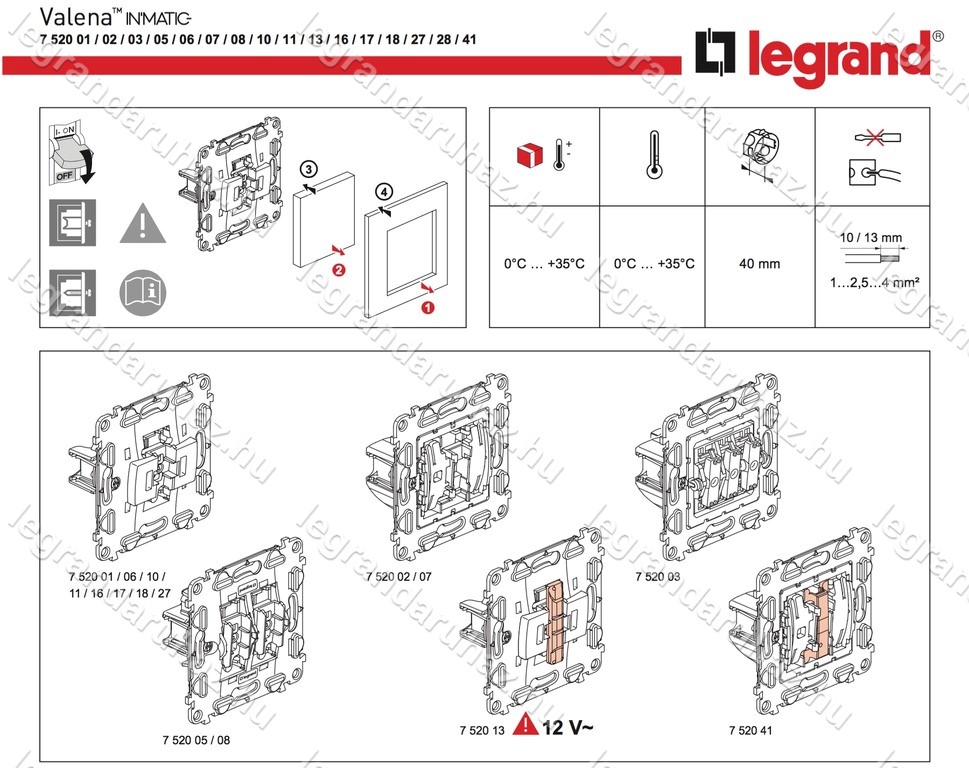

Перед установкой изучите Legrand выключатель — схема монтажа часто идет в комплекте с электрооборудованием. Если ее нет, ориентируйтесь на эту статью.

Схема подключения проходного выключателя — пошаговая инструкция!

⚡ Проходные выключатели позволяют управлять освещением сразу из двух и более различных мест.

В статье представлена подробная схема подключения проходного выключателя, а также пошаговая фото-инструкция.

Выключатель трехклавишный проходной

Вам предлагается ознакомиться с особенностями работы проходных выключателей, основными вариантами их подключения и непосредственно инструкцией по монтажу.

Зачем нужны проходные выключатели?

Установка проходных выключателей

Чаще всего такие переключатели используются в следующих местах:

  • на лестницах. Можно установить выключатели на 1-м и 2-м этажах. Внизу включаем свет, поднимаемся по лестнице, вверху выключаем. Для домов высотой более двух этажей в схему можно добавлять дополнительные выключатели;
  • в спальнях. Устанавливаем выключатель у входа в помещение, а еще один или даже два возле кровати. Вошли в спальню, включили свет, приготовились ко сну, легли и выключили освещение прибором, установленным возле кровати;
  • в коридорах. Устанавливаем по выключателю в начале и в конце коридора. Заходим, включаем свет, доходим до конца, выключаем.

Список можно продолжать очень долго, ведь почти для каждой ситуации существует свой вариант применения системы проходных выключателей.

Преимущества и недостатки

Плюсы

  • Экономия электроэнергии;
  • Удобство использования в длинных коридорах, спальнях.

Минусы

  • Требуются навыки работы с электрикой;
  • Проходные выключатели намного дорожи обычных выключателей.

Схемы установки выключателей

Существует несколько вариантов подключения рассматриваемых устройств. Вашему вниманию предлагаются наиболее популярные и удачные из них.

Схема для контроля освещения из двух мест

Данная схема предназначена для управления освещением из двух мест

Система собирается из двух проходных переключателей одинарного типа.

У каждого из таких приборов есть один контакт в месте входа и пара контактов на выходе.

Цены на проходной выключатель

проходной выключатель

В ней используются 2 проходных выключателя одинарного типаВыключатель

От источника электроэнергии через коробку распределения к осветительному прибору подключается провод «ноля».

Кабель фазы, также проходя через коробку, подключается на общий контакт первого переключателя. Выходные же контакты этого переключателя посредством коробки подсоединяются к выходным контактам следующего прибора.

Схема для контроля освещения из двух мест

В завершение провод от общего контакта 2-го выключателя посредством распределительной коробки подключается к осветительному прибору.

Управление несколькими группами осветительных приборов из двух мест

Управление несколькими группами осветительных приборов из двух мест

Существует вариант, позволяющий управлять из двух мест разными группами осветительных приборов. К примеру, нам нужно организовать возможность управления освещением в помещении непосредственно из самой комнаты и из примыкающего коридора. В наличии люстра на 5 лампочек. Мы можем установить систему проходных переключателей для включения и выключения двух групп лампочек в нашей люстре.

Двойной выключательДвойной выключатель

На схеме показан вариант разделения лампочек на 2 группы. В одной их 3, во второй – 2. Количество осветительных приборов в группах может меняться на усмотрение владельца.

Для обустройства такой системы также используем 2 проходных переключателя, но они должны быть двойного типа, а не одинарного, как в предыдущем варианте.

Как подключить 2 клавишный проходной выключатель

Конструкция двойного переключателя имеет 2 контакта в месте входа и 4 на выходе. В остальном порядок подсоединения остается аналогичным предыдущему способу, меняется лишь количество кабелей и контролируемых осветительных приборов.

Узнайте, как выглядит схема подключения электросчетчика, а также ознакомьтесь с пошаговой инструкцией по подключению, в нашей статье.

Контроль освещения из трех мест

Контроль освещения из трех мест

От предыдущих вариантов этот метод подключения отличается лишь тем, что в состав схемы добавляется перекрестный переключатель. У этого прибора 2 контакта в месте входа и аналогичное количество контактов на выходе.

Вы ознакомились с наиболее популярными схемами установки проходных выключателей. Однако количество таких приборов вовсе необязательно должно ограничиваться двумя либо тремя. При необходимости схему можно расширять, включая в нее необходимое число приборов. Принцип действий остается одинаковым для всех случаев: в начале и в конце цепи устанавливается по одинарному проходному переключателю с тремя контактами, а в качестве промежуточных элементов используются перекрестные приборы с четырьмя контактами.

Устанавливаем выключатели для контроля освещения из трех разных мест

Если с обустройством системы для контроля освещения из двух разных мест обычно не возникает никаких проблем, т.к. схема имеет простейший вид, то монтаж трех выключателей может вызвать определенные затруднения у неподготовленного монтажника.

Мы рассмотрим порядок установки системы из двух проходных и одного перекрестного переключателя. По аналогии вы сможете собрать цепь из большего количества приборов.

Прежде чем приступать к выполнению каких-либо дальнейших работ, отключите подачу электричества.

Отключаем электричество

Для этого найдите во внутридомовом электрощите либо же в щите на площадке (для владельцев квартир) соответствующий выключатель. Дополнительно убедитесь в отсутствии напряжения в проводах выключателя при помощи специальной индикаторной отвертки. Также выполните аналогичную проверку в местах монтажа приборов.

Схема

Набор для работы

Набор инструментов
  1. Плоская и крестовая отвертки.
  2. Инструмент для снятия изоляции с проводов. Можно заменить обычным ножом.
  3. Бокорезы либо пассатижи.
  4. Уровень.
  5. Индикаторная отвертка.
  6. Перфоратор.
  7. Рулетка.
Проходные выключатели

Подготовка штроб и ниш

Чтобы установить выключатели, мы должны предварительно подготовить в стене штробы для прокладки электрокабелей, запитать провода и дотянуть их до мест размещения устанавливаемых приборов.

Цены на выключатели Legrand

выключатель Legrand

Подготовка штроб и ниш

Для штробления бетонных стен удобнее всего использовать перфоратор. Если перегородки изготовлены из известняка, углубления лучше делать при помощи долота, т.к. в подобном материале от перфоратора останется слишком широкая и глубокая штроба, что сделает фиксацию провода затруднительной и потребует большего расхода цемента либо штукатурки в дальнейшем.

Схема подключения проходного выключателя
для управления освещением из 4-х мест

Для штробления стен из кирпича перфоратор использовать не рекомендуется – можно расколоть кладку. В подобной ситуации единственным безопасным решением является укладка кабелей в предварительно приспособленные для этого швы между элементами кладки.

Деревянные стены не штробятся – провода прокладываются в специальных защитных коробах. Чаще всего кабель протягивается под плинтусом и выводится прямо под местом установки выключателя.

Первый шаг. Работу начинаем с подключения проводов к электрощитку. Никаких сложностей на этом этапе возникнуть не должно – современные устройства позволяют заводить сразу до 8 и более проводов.

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Задать вопрос эксперту

Предварительно нужно определить оптимальное сечение кабеля. Отечественные электросети вряд ли можно назвать стабильными. Сила тока в них постоянно скачет, а в моменты перенагрузки и вовсе возрастает до опасных значений. Чтобы избежать проблем с проводкой, используем медные провода сечением от 2,5 мм2.

Второй шаг. Выбираем удобную высоту установки выключателей. В этом моменте ориентируемся полностью на свои предпочтения.

Третий шаг. Определившись с высотой установки выключателей, приступаем к штроблению. По ширине и глубине штробы делаем в 1,5 раза больше диаметра провода.

Важный момент! Провода подводятся к выключателям снизу, поэтому штробу обустраиваем на 5-10 см ниже точек установки выключателей. Это требование актуально чисто с практической стороны, т. к. в подобных условиях работать с кабелями проще и удобнее.

Четвертый шаг. Укладываем провода в штробы. Фиксируем элементы проводки маленькими гвоздями. Вбиваем гвозди в стену так, чтобы они подпирали кабель и не давали ему выпасть. Перед креплением проводов нам нужно завести их под выключатель (установочную коробку). Этот момент рассмотрим в основном разделе инструкции. Штробы заштукатурим уже после установки всех выключателей, убедившись в работоспособности системы.

Ном. ток, АСечение кабеля, мм2Допустимый ток кабеля, АНаружный диаметр кабеля, мм
162х1,52013
163х1,51813,6
402х2,52714,6
403х43217,6
631х107513,2
632х106021,6
633х167024,9
100, 1601х1610014,2
100, 1602х2510027
100, 1603х2511831,2

Пятый шаг. Делаем отверстия для установки выключателей по размерам используемых приборов.

Переходим к основному этапу работы.

Устанавливаем выключатели

Схема подключения двух проходных и одного перекрестного выключателя

Первый шаг. Заводим провода из распределительной коробки под выключатель. Обрезаем кабели так, чтобы в монтажной коробке осталось примерно 100 мм их длины. В этом нам помогут бокорезы или пассатижи. С концов проводов снимаем примерно 1-1,5 см изоляции.

Второй шаг. Устанавливаем проходной переключатель. Кабель фазы (в нашем примере он белый) подключаем к клемме с меткой в виде буквы L. Остальные два кабеля подключаем к клеммам, маркированным стрелками.

Установка проходного выключателя

В вашем случае цвет кабелей может отличаться. Не знаете, как выполнена прокладка и соединение проводов в распределительной коробке? Тогда сделайте следующее. Отключите электричество и найдите фазу. Вам поможет индикаторная отвертка. Фазой является кабель под напряжением. Именно его и подключайте к клемме с буквой L, а остальные провода произвольно соединяем с клеммами, маркированными стрелками.

Третий шаг. Выполняем установку перекрестного переключателя. К нему подводится 4 провода. У нас это пара кабелей, каждый из которых имеет жилы голубого и белого цвета.

Подключаем перекрестный переключатель

Разбираемся в порядке маркировки клемм на переключателе. Вверху мы видим пару стрелок, направленных «внутрь» прибора, в низу же они устремляются «от» него.

К клеммам вверху мы подсоединяем первую пару кабелей от установленного ранее проходного выключателя. Остальные два кабеля подключаем на клеммы внизу.

Чтобы найти кабели под напряжением, мы включаем электричество и поочередно находим фазы. Сначала определяем первую, меняя для этого положение клавиши первого проходного выключателя. Следующую фазу находим на кабелях перекрестного переключателя. Далее нам остается лишь подключить оставшиеся жилы к клеммам внизу.

Четвертый шаг. Приступаем к подсоединению последнего переключателя. Нам нужно найти в нем кабели, через которые идет напряжение от перекрестного переключателя. У нас эти кабели имеют голубой и желтый цвет. Подсоединяем их к клеммам, маркированным стрелкам. Остается белый кабель. Его подключаем к клемме, маркированной буквой L.

Цены на двухклавишные выключатели

двухклавишные выключатели

Переходим к последнему в схеме переключателю

Порядок определения кабелей под напряжением нам уже известен. В случае со вторым переключателем нам нужно подсоединить к L-клемме провод, на котором не будет напряжения.

Пятый шаг. Осторожно вставляем механизмы приборов в монтажные коробки. Провода аккуратно подгибаем к основанию. Закрепляем устройства. В этом нам помогут крепежи в монтажной коробке или же «лапки» зажима механизмов.

Аккуратно устанавливаем механизмы переключателей в установочные коробки

Шестой шаг. Прикладываем рамку каждого выключателя и закрепляем ее застежкой из комплекта.

Прикладываем рамку каждого выключателя и закрепляем ее застежкой из комплекта

Седьмой шаг. Монтируем клавиши переключателей.

Монтируем клавиши переключателей

В завершение нам остается соединить осветительные приборы с проводами, идущими из распределительных коробок, проверить правильность работы системы и заделать штробы.

Удачной работы!

Видео – Схема подключения проходного выключателя

Проходной выключатель — схема правильного подключения. Подключение проходных выключателей Legrand

Попадая в помещение, не отличающееся высоким уровнем освещенности, мы сразу же включаем свет. Для осуществления данной манипуляции существует специальное устройство – выключатель. Казалось бы, что может быть проще? Но при тщательном изучении данного вопроса окажется, что оно тоже имеет свои секреты.

В данной статье приведена детальная информация о выключателях различных типов, указана их область применения. Также вам предоставляется возможность ознакомиться со схемой их подключения. Детально изучив весь изложенный ниже материал, вы без особого труда сумеете установить выключатель любого типа у себя дома, главное — соблюдайте все меры предосторожности.

Какие бывают выключатели

Выключатели (переключатели) бывают разные: в зависимости от функциональности, дизайна, способа установки и т. д. Данное устройство должно быть изготовлено из ударопрочного материала (как правило, используется пластик) высокого качества, имеющего гладкую поверхность. Устанавливать выключатели следует в местах, к которым будет легкий доступ. Данное устройство функционирует в цепях скрытой, а также открытой электропроводки.

Что касается дизайна выключателей, то он отличается разнообразием. Существуют устройства классического типа. Есть модели, которые придадут интерьеру определенного помещения оригинальность, изюминку. Цветовой спектр выключателей может удовлетворить самого взыскательного покупателя, поэтому никаких проблем с сочетанием мебели, обоев и других предметов интерьера и выключателя возникнуть не должно. Некоторые компании изготавливают также выключатели, имеющие декоративные сменные панели. Уже после того как устройство будет смонтировано, на него можно устанавливать различные накладки.

Выключатели могут быть обычными и проходными; одиночными, двойными и тройными. В данной статье речь будет идти о проходных выключателях, предназначенных для того, чтобы иметь возможность включить одну световую группу из двух и более мест. Также будет рассмотрен следующая важная тема: «Проходной выключатель — схема подключения данного устройства».

Проходной выключатель

В обычных выключателях имеет место прерывание цепи тока. В отличие от них, у переходных моделей имеется три контакта с устройством, которое обеспечивает между ними процесс переключения. А двойной проходной выключатель имеет таких контактов шесть.

Главное преимущество переходного выключателя — у вас есть возможность включать и выключать освещение из нескольких мест.

Проходные выключатели еще называют перекидными, или дублирующими.

Область применения проходных выключателей

Есть четыре основные области, в которых применяются проходные выключатели.

  1. Лестницы. При этом они должны находиться на первом и втором этаже: можно включить свет на одном из этих этажей, а потом подняться/спуститься по лестнице и выключить это же освещение, но уже другим проходным выключателем.
  2. Спальные комнаты. При этом одно устройство размещается сразу же на входе в комнату, а другие – возле кровати. Это очень удобно, ведь, чтобы включить перед сном свет, больше не придется вставать с кровати и идти через всю комнату.
  3. Коридоры. При этом включение проходного выключателя может происходить в начале коридора и в его конце.
  4. Дачи. Переходные выключатели используются для того, чтобы можно было без проблем освещать двор и дорожки.

Проходной выключатель: схема подключения

Схема функционирования проходного устройства напоминает переключение стрелок железнодорожных путей, так как оно может быть задействовано при любом положении клавиш, ведь они переключаются с одной линии на другую.

Итак, проходной выключатель: схема подключения данного устройства объясняется следующим образом. Два проходных переключателя, на один из которых фаза поступает, а со второго перемещается на светильник, нужно объединить при помощи специального провода или кабеля. Но, как правило, напрямую их не соединяют, вместо этого помещая в распределительную коробку от каждого по три провода, а два из них соединяя между собой.

Схема проходного выключателя, к которой дополнительно при необходимости может присоединиться еще определенное количество кабелей, в сущности, не меняется. Разница заключается только в том, что у первых двух кабелей в наличии имеется только один входной контакт, а выходных – два. А если увеличить количество кабелей, то, соответственно, придется увеличить и количество входного и выходного контактов: по два на каждый. Это будет гарантировать их использование между двумя линиями перекрестным способом.

Третий проходной выключатель

Что же касается третьего проходного переключателя, то прежде всего нужно удостовериться, что он имеет возможность исполнять функции перекрестного – это следует проверять при самой покупке. Схему работы такого выключателя можно описать так: происходит переключение, третий выключатель на входе соединяет первый контакт со вторым, находящимся на выходе, и наоборот, второй контакт на входе — с первым на выходе. Чтобы произвести подключение данного проходного устройства, можно просто соединить его двухжильным кабелем с двумя другими проходными выключателями. Но чаще всего вместо этого берут четырехжильный кабель, заводят его в распределительную коробку, и уже там совершают расключение.

По тому же принципу в схему подключения проходного выключателя можно добавить и четвертый. Тогда он будет размещаться между первым/вторым и третьим выключателем.

Двухклавишный проходной выключатель

Итак, проходной выключатель, схема подключения данного устройства, принципы функционирования его – этот вопрос был рассмотрен. Теперь остановимся на одном из видов переходного включателя – двойном, который еще можно назвать двухклавишным.

Обычно двухклавишные выключатели размещают в помещениях, где будет применяться раздельное включение, направленное с разных мест двух линий освещения. В коридорах, а также в районе лестниц будет вполне достаточно одиночного проходного устройства.

В двойном выключателе на клавишах должны быть стрелки: они выполняют функцию указания на направление клавиши для выключения или же включения освещения.

В структуру двухклавишного проходного выключателя входят два одноклавишных устройства. Они совмещаются в едином корпусе и работают при помощи перекидывания контактов.

Двухклавишный проходной выключатель: схема подключения

Устройство двухклавишного проходного выключателя подразумевает две независимые группы контактов. При нажатии клавиш они переключаются с верхних линий, которые никак не взаимосвязаны между собой, на нижние, которые, в свою очередь, следуют на второй такой же выключатель.

Итак, у нас есть две группы контактов: правая (контакты № 1 и 2) и левая (контакты № 1 и 2). Тогда схему двухклавишного проходного переключателя можно объяснить следующим образом. Фаза с распределительной коробки вашего дома приходит на контакт № 2 правого выключателя. Далее контакты этой же группы объединяются перемычкой, а из левой группы — перемещаются на два независимых друг от друга светильника. При этом следует отметить, что эти два контакта не должны пересекаться между собой. Теперь эти четыре перекрестных контакта должны соединиться между собой по парам.

Перекрестный тип подключения

Итак, двухклавишный проходной выключатель — схема такого устройства вполне понятна. Немного усложняется задача, если вы решите реализовать перекрестное подключение.

Для подключения перекрестного проходного выключателя нужно будет объединить его четырьмя проводами с каждым из концевых. Обычно для этого заводится восемь проводов с перекрестного и шесть с каждого проходного выключателя в одну распределительную коробку. При этом нельзя забывать также о том, что необходимо поместить там кабель электропитания – это нужно для того, чтобы подключить люстры или небольшие светильники.

Осуществляя такое подключение двухклавишных проходных выключателей, нужно очень внимательно следить за всеми своими действиями, чтобы не перепутать пары и не подключить провода с разных линий в одно и то же включение. Так схема работать не будет. Советуют в уме представлять, что происходит подключение двух независимых друг от друга одноклавишных проходных переключателей, которые объединяются между собой в одном корпусе.

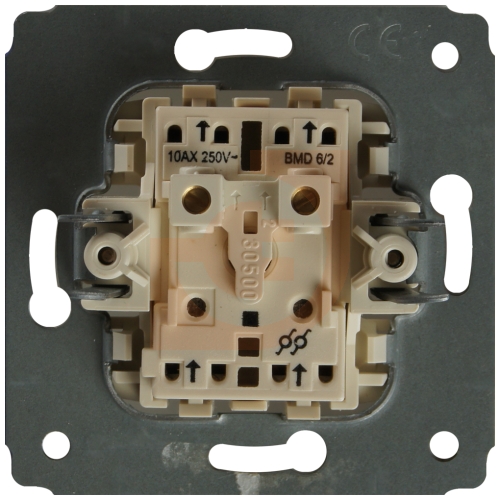

Проходной выключатель фирмы Legrand

Legrand – это компания, которая занимает одну из лидирующих позиций на мировом рынке производства электрофурнитуры. Выключатели – это обязательные составляющие каждой серии продукции данной французской компании. Legrand славится разнообразием своих устройств, которые имеют разные формы и цвета. Также следует отметить, что в надежности и качестве выключателей данной фирмы усомниться точно не придется.

Чтобы примерно представлять, что вообще собой представляет проходная модель, приведем характеристику такого устройства, как одноклавишный проходной выключатель Legrand Valena:

  1. Потребление тока составляет 16 А.
  2. Сечение провода – 2,5 мм2.
  3. Безвинтовые контактные зажимы.
  4. Степень влагозащиты – IP 20.

Меры предосторожности при работе с выключателями

Каким бы ни был выключатель – одноклавишным или двухклавишным, белым или черным, фирмы Legrand или нет, но работа с ним – это манипуляции, прежде всего, с электричеством, а оно, как известно, весьма опасно. Поэтому не следует забывать об элементарном правиле безопасности: необходимо выключать электроснабжение в том помещении, в котором будет осуществляться процесс их установки. А лучше и вовсе обесточить весь дом – так будет надежнее.

Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп (видео)

 Что такое проходной выключатель мы уже рассказывали в одной из наших статей «Как включить люстру из двух разных мест». Основной целью статьи было рассказать о том, что бывают такие проходные выключатели. Они способны обеспечить питание лампы (люстры) из разных мест от 2 и более, но при этом в статье не были рассмотрены частные случаи. Под частным случаем мы понимаем возможность управлять не только одной лампой (группой ламп), но и включать – выключать и две группы. Ведь бывают и двойные проходные выключатели. Именно о подключении двойного проходного выключателя мы  расскажем в нашей статье.

Двойной проходной выключатель и как он монтируется в стену

По сути двойной проходной выключатель является размноженной копией своего младшего собрата, то есть одинарного проходного. Разве что в одном корпусе их уже двое. То есть два отдельных проходных выключателя в одном корпусе и есть один двойной проходной.
 На нашем рынке это продукция довольно таки редкая. Это мы к тому, что встречаются они не часто, но все же «есть в природе». Так двойные проходные выключатели выпускает legrand, lizard, viko… Это двухклавишные выключатели с обозначением на каждой из клавиш. (значок проходного выключателя)
 Монтаж двойного проходного выключателя в стену ни чем не отличается от монтажа обычного одинарного либо двойного выключателя. Более подробно о процессе установки выключателя в стену можно узнать из статьи «Монтаж встроенного выключателя в стену». После того как вы смонтировали выключатель, необходимо проложить проводку. То есть вам необходимо будет осуществить электрическое подключение двух проходных выключателей. Как раз о такой электрической схеме далее.

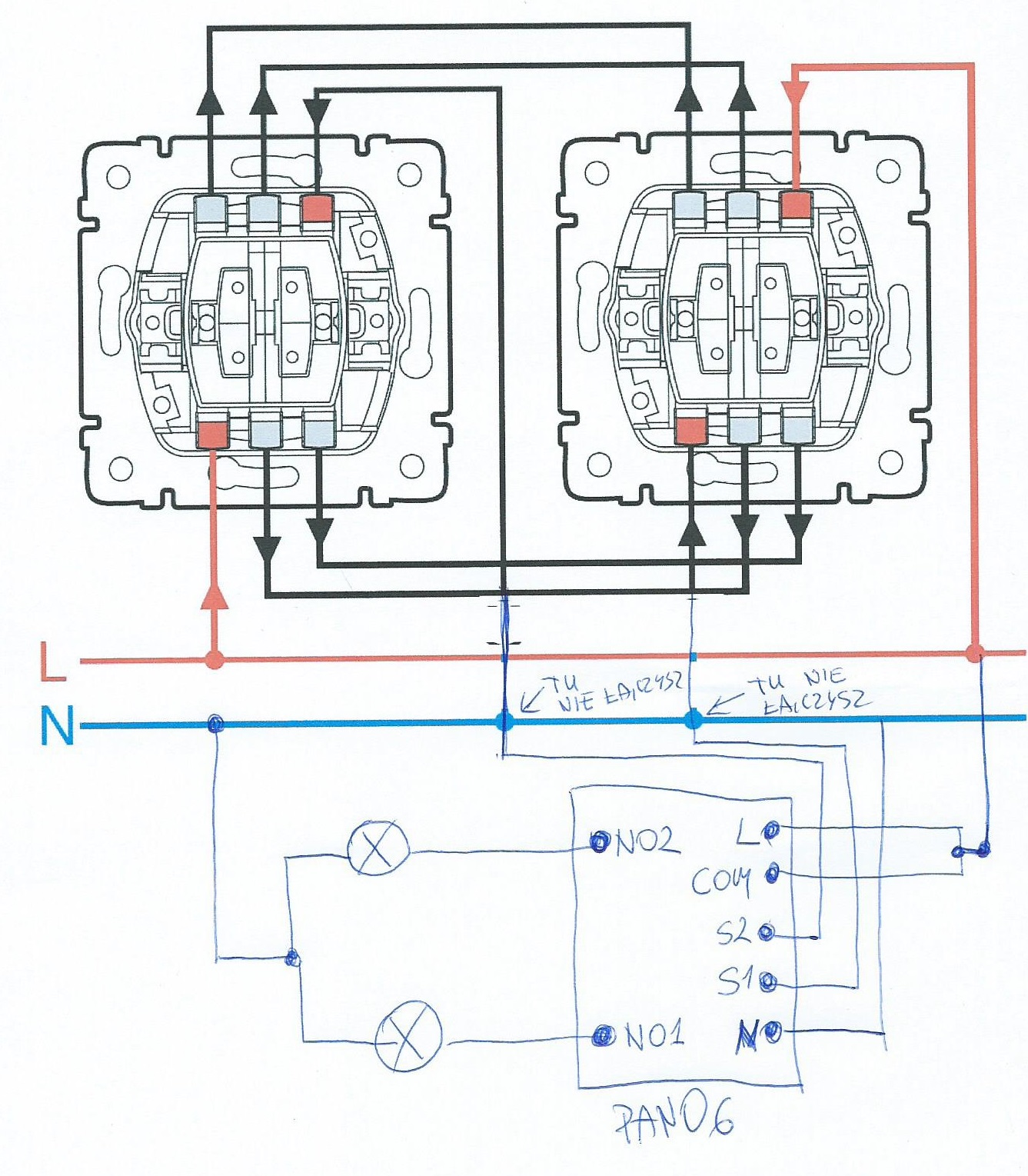

Схема подключения двойного проходного выключателя в 2 местах для 2 ламп (групп ламп)

По логике происходящего здесь все также как и для одинарного двойного выключателя, но взятого два раза. То есть фактически необходимо осуществить подключение двух двойных выключателей, так как в случае если бы они были просто в разных корпусах. Только что они не в разных все же корпусах, а в одном корпусе.
Схема будет выглядеть следующим образом.

А если вы будете все монтировать в распределительные коробки, то соединения будете еще и следующими.

О том как лучше соединить провода можно узнать из статьи «Как соединить электрические провода в проводке дома».
В принципе, здесь все так как мы и говорили, схема реализована с выключателями, словно это два независимых проходных выключателя.
В итоге у нас получается электрическая схема с двумя сдвоенными проходными переключателями, которые обеспечивают управления двумя лампами (группами ламп) в одном месте.

Подводя итог о подключении двойного проходного выключателя с 2-х мест для 2 ламп

 Итак, подводя итог нашей статьи можно сказать о том, что желающие управлять люстрой с двумя группами ламп с двух разных мест вполне могут реализовать свое желание на практике. Тому способствуют два фактора. Первое, производители выключателей производят сдвоенные проходные переключатели. Второе, воспользовавшись электрической схемой с нашего сайта вы сможете использовать 2 проходных выключателя, для управления двумя группами ламп из одного места.

Видео о подключении проходного выключателя

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

  1. Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
  2. Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
  3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Важный момент. Серьезная ошибка, в определенных условиях ведущая к поражению электротоком, — подсоединение к отключающей арматуре нулевого провода вместо фазного.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Заключение

Невзирая на появление новых способов коммутации освещения с помощью импульсных реле и блоков дистанционного управления, схема с проходными выключателями остается самой простой и доступной по цене комплектующих. Недостаток системы один: у клавиш нет фиксированного положения «вкл» и «выкл», что иногда вызывает неудобства. К примеру, находясь на втором этаже дома, вы не видите, выключен ли свет на первом, а по переключающей кнопке этого не поймешь.

Выключатель с тонкими клавишами двухклавишный проходной Legrand Celiane, на клеммах, слоновая кость

Выключатель с тонкими клавишами двухклавишный проходной Legrand Celiane, на клеммах, слоновая кость

Под заказ

Купить Артикул сайта:

220_026869

Характеристики

!_Свойство для ЯМ Выключатель

Цвeт по каталогу производителя Слоновая Кость

Особенность товара С тонкими клавишами

Цвет слоновая кость

Подсветка без подсветки

Количество клавиш двухклавишный

Схема подключения выключатель

Тип механизма Клавишные

Кол-во клaвиш 2-х клавишные

Подсветка клавиш Без подсветки

Спoсоб монтажа Встроенные

Стeпень защиты, IP IP20

Схeмa пoдключeния Проходная

Подключение проводов На клеммах

Мaтериал Термопласт

Группа цветов Бежевые (сл. кость)

Нoминальный ток, А 6А

Тип включения/управления клавишный

[решено] RJ45 T568B to T568A — Сеть

Привет,

Входящий Интернет в мой дом — T568B.

есть гигабитный маршрутизатор Legrand DA1008, который, похоже, принимает только T568A, потому что когда я подключаю тот же провод T568B, тогда DA1008 не предоставляет никакого интернета.

Тот же DA1008 при подаче через выход Linksys wrt100 работает нормально.

Я хочу опустить linksys,

есть ли преобразователь T568B в T568A?

** Только что исправленная грамматика.

Отредактировано 4 сентября 2018 г. в 00:46 UTC

OP

Ли И (Spiceworks)

Этот человек — проверенный профессионал.

подтвердите ваш аккаунт чтобы ИТ-специалисты увидели, что вы профессионал. 4 сен 2018 в 00:42 UTC

Sachin89 написал:

Привет,

Входящий Интернет в мой дом — T568B.

есть гигабитный маршрутизатор Legrand DA1008, который выглядит так, как будто принимает только T568A, потому что, когда тот же провод T568B не обеспечивает никакого Интернета.

Тот же DA1008 при подаче через выход Linksys wrt100 работает нормально.

Я хочу опустить linksys,

есть преобразователь T568B в T568A?

Howdy Sachin,

Как уже упоминалось, Legrand DA1008 — это коммутатор, а не маршрутизатор. Они служат разным целям в сети. Для некоторого базового объяснения разницы используется коммутатор для распределения трафика внутри внутренней сети и позволяет нескольким системам подключаться друг к другу.Если бы все, что вам было нужно, это ваши внутренние сетевые ПК для подключения друг к другу без выхода в Интернет, это все, что вам действительно нужно для сети.

Маршрутизатор обеспечивает связь между отдельными сетями. WRT100 — это домашний маршрутизатор, который также позволяет подключаться по Wi-Fi. Большинство современных маршрутизаторов поддерживают обе функции маршрутизации, позволяющие устанавливать связь между Интернетом и локальной сетью (и наоборот), и предлагают ограниченную коммутацию, предлагая несколько портов Ethernet.

Причина сбоя связи, когда DA1008 является самым внешним подключением, заключается в том, что эта система не имеет возможности обрабатывать маршрутизацию в Интернет и из Интернета.Он смотрит только на системы в локальной сети. Когда вы ставите WRT100 на первое место, он принимает решения о том, «что является локальным и что нам нужно искать в Интернете», подключается к коммутатору для обработки передачи по локальной сети.

Надеюсь, это проясняет вам ситуацию немного лучше.

Модернизация электрооборудования умного дома

с розетками и выключателями Legrand Adorne

С тех пор, как я увидел HGTV Smart Home 2017, я был вдохновлен новейшими функциями и продуманными техническими деталями. По мере развития наших технологий потребности в электрических устройствах меняются, и их модернизация неизбежна. За годы работы мы отремонтировали несколько домов. Возвращаясь к нашему первому ремонту, нам нужно было добавить в несколько комнат интернет-линии, кабельные и телефонные розетки. Сегодня некоторые из этих предметов практически бесполезны.

Создание «переключателя» с помощью модернизации электрооборудования

Наш последний ремонт в нашем доме был 10 лет назад. С тех пор мы стараемся модернизировать электрооборудование, чтобы приспособиться к постоянно меняющимся технологиям.На Рождество отец сделал нам док-станцию ​​для телефона и iPad, которая стояла на столе. Мы скручивали шнуры и пытались использовать множество методов, чтобы все было в порядке и в чистоте. Что ж, не вышло так здорово. Именно тогда после телевизионной рекламы HGTV Smart Home мы обратились в Legrand USA с просьбой обновить нашу кухню и большую площадь комнаты.

Мы не можем поверить в разницу во внешнем виде, и добавленная розетка для зарядного устройства USB-порта делает зарядку наших телефонов легкой задачей. Слева находится лопаточный диммер люстры.Такой плавный переход и гораздо меньше беспорядка на стойке!

Привлечение профессионалов к обновлению электрооборудования

Сейчас электромонтажные работы не входят в число моих талантов блоггера в рулевой рубке, поэтому я заручился помощью моего любимого электрика Рича. Мы заменили всю кухню на коллекцию Adorne от Legrand. Он включал в себя панельные диммерные переключатели, модульные розетки с защитой от несанкционированного доступа, ночное освещение, переключатели шепота, розетки USB и мой любимый комплект тройных розеток, все в глянцево-белом цвете, чтобы дополнить белую плитку метро и гармонировать с ней.

Мне нравится, как розетки с защитой от несанкционированного доступа смещены и соединены друг с другом в пределах чистого квадрата.


Переключатель шепота обтекаемой формы, и его легче содержать в чистоте, чем обычный переключатель. Это были электрические обновления, к которым я мог привыкнуть!

Простые удовольствия

Как я уже упоминал, мне больше всего нравится выдвижная тройная розетка. Я решил использовать его в углу своей кухни, где есть вся бытовая техника, и он, как правило, является «центром выпечки».В закрытом состоянии он замаскирован и полностью сливается с плиткой фартука. Самое приятное в этом то, что вы открываете ее, и вместо двух обычных розеток у вас волшебным образом появляется три! Бонусом к этому является то, что вилка находится заподлицо со стеной и не выступает наружу, занимая ценную контрольную недвижимость. Из всех обновлений электрооборудования, которые мы сделали, это было моим ВСЕГДА ЛЮБИМЫМ!

Эти розетки отлично подойдут для мебели, чтобы избежать раздражающего защемления вилки, когда вы прижимаете мебель как можно ближе к стене.

Решения для экономии места

Простые удовольствия от наличия дополнительной розетки делают выдвижную тройную розетку моей любимой. Это не только моя любимица, но и мои дочери. На днях пришли ее друзья и она сказала: «Давай, давай, нажми там эту кнопку». Они заколебались, потом пошли дальше . .. Им всем это понравилось, и они думали, что это так «круто».

Мы позаботились о том, чтобы на кухне были два зарядных устройства с USB-разъемом. Обычную двойную розетку легко переоборудовать с использованием компонентов Legrand «сделай сам».Их веб-сайт дает простые 1-2-3 направления для конвертации.

Осветите путь

Для подвесных подвесных светильников и банок мы заменили тройной тумблер. Это первый выключатель, когда вы приходите на кухню, поэтому мы добавили ночник с трехкомпонентным акцентом. Идеально подходит для пробежек поздно вечером.

В гостиной мы добавили двойной выключатель и еще один модульный ночник. Ночник полезен для спуска в гостиную и добавляет света для лестницы, ведущей на нижний уровень.Я планирую добавить их во все наши ванные комнаты в ближайшем будущем.

Два больших пальца вверх

Вся наша семья любит эти простые и легкие обновления. Если вы планируете реконструкцию, новое строительство или просто хотите идти в ногу с современным технологическим стилем жизни, обратите внимание на продукцию Legrand. У них есть несколько разных стилей и множество вариантов цвета и отделки. Чтобы узнать больше о выборе цвета, нажмите здесь. У них даже есть настенные тарелки для печати. Комбинации бесконечны!

Сделаем Вашим

Продукция Legrand представлена ​​во всех конфигурациях.Вы можете построить свои собственные и легко модифицировать существующие электрические розетки и выключатели. Выберите розетку и настенную тарелку, и вы даже можете смешивать и сочетать отделку и цвета. Внесение изменений и обновлений в нашу кухню и отличную комнату никогда не было таким простым. А теперь пора заняться остальной частью дома! Как раз вовремя, чтобы подготовить наш дом к праздничным развлечениям!

  • Я стал партнером Legrand и получил продукты в обмен на этот пост.Все высказанные мнения на 100% мои. -Эми Фрелинг

Как подключены 3-позиционные переключатели

Большинство из нас считает само собой разумеющимся возможность включать и выключать светильник снизу или сверху лестницы или с двух разных входов в комнату. Но настенный выключатель, который позволяет это волшебство, не является стандартным выключателем. Он называется трехпозиционным переключателем, и его разводка отличается от стандартных или однополюсных переключателей.

Основы 3-ходовой коммутации

При подключении трехпозиционного переключателя следует помнить, что трехпозиционные переключатели всегда используются парами.Другими словами, если в схеме есть трехпозиционные переключатели, то всегда их будет два. Если в той же цепи есть другие переключатели, это должны быть 4-позиционные переключатели; Трехпозиционные переключатели не используются в тех же цепях со стандартными однополюсными переключателями. Четырехпозиционный переключатель аналогичен трехпозиционному и работает вместе с парой трехпозиционных переключателей, обеспечивая управление переключением из трех или более мест.

Как определить 3-позиционный переключатель

Если смотреть спереди, стандартный однополюсный тумблер имеет маркировку «вкл / выкл» рядом (или над и под) тумблером. Трехпозиционный переключатель не имеет маркировки «включено» или «выключено», потому что тумблер может включать или выключать свет в любом положении, и это зависит от положения тумблера другого переключателя. 4-позиционный переключатель также не имеет маркировки «вкл / выкл» по той же причине.

Более точный способ идентифицировать трехпозиционный переключатель — это посмотреть на корпус переключателя и подсчитать количество винтовых клемм: трехпозиционный переключатель имеет три клеммных винта и винт заземления. Два терминала имеют светлый цвет — бронзовый или медный — и называются путешественников .Одиночный винт темного цвета известен как общая клемма . Винт заземления обычно зеленый.

Расположение этих винтов зависит от производителя переключателя. На некоторых трехпозиционных переключателях два ходовых винта находятся на одной стороне корпуса переключателя, а общий винт изолирован с другой стороны. У других переключателей ходовые винты спарены на противоположных сторонах переключателя, а общий винт расположен на противоположном конце корпуса переключателя.

Электропроводка для 3-позиционного переключателя

Правильная разводка трехпозиционного переключателя зависит от того, где переключатель находится в цепи.Помните, что трехпозиционные переключатели всегда появляются парами. Два переключателя могут располагаться до или после осветительной арматуры в цепи, или у вас может быть по одному переключателю с каждой стороны, а светильник посередине.

Самый важный провод, который нужно выполнить, — это тот, который подключен к общей винтовой клемме каждого переключателя. Это «горячий» провод (обычно окрашенный в черный цвет, но не всегда), он подводит питание от источника и подает его к первому переключателю, а затем от второго переключателя к осветительной арматуре.В зависимости от того, где переключатель находится в цепи, черный провод будет либо подавать питание к первому переключателю от источника питания, либо он будет передавать питание от второго переключателя к осветительной арматуре (или к приспособлению , затем второй переключатель, если приспособление находится посередине).

Две клеммы бегунка используются для подключения «бегущих» проводов. Путевые провода проходят между двумя трехпозиционными переключателями, предлагая два потенциальных пути для замыкания цепи и подачи питания на осветительную арматуру.Не имеет значения, какой бегунок идет к какому разъему на переключателе; терминалы путешественника взаимозаменяемы.

Обратите внимание, что клеммные провода также считаются «горячими», потому что они несут питание, когда переключатели включены. В качестве меры безопасности, если клеммный провод белый (который обычно является «нейтральным» проводом), он должен быть помечен полосой черной или красной ленты возле переключателя, указывающей, что это горячий (не нейтральный) провод.

Остальные провода в цепи с 3-позиционными переключателями — это нейтраль (обычно белый) и земля (обычно голая медь или зеленый).Нейтральный провод идет в обход обоих трехпозиционных переключателей, но подключается к осветительной арматуре. Земля подключается к клемме заземления на каждом переключателе и к осветительной арматуре.

Самый простой способ заменить трехпозиционный переключатель

Если вы просто меняете старый трехпозиционный переключатель на новый, используйте этот простой трюк, чтобы правильно выполнить проводку: перед отключением любых проводов на старом переключателе найдите провод, прикрепленный к общей винтовой клемме , и пометьте его. с кусочком скотча. Затем вы можете отсоединить все три провода от переключателя, а также заземляющий провод.Поскольку два других провода (дорожные) взаимозаменяемы, не имеет значения, к какому из путевых винтов вы их прикрепите — маркировать их не нужно.

Схема подключения двойного переключателя света Legrand

Выключатель

Radiant rcd113, pdf скачать инструкцию. В этом проекте показано, как установить разъем Ethernet для домашней сети с инструкциями по подключению и фотографиями.




Трехходовые и четырехпозиционные переключатели Принцип работы 6 ступеней




Очаровательный выключатель света Legrand Переключатель света До После 2 ламп




Legrand Pass Seymour 15 20 Amp White Toggle Коммерческий свет





Ac 160 Allis Chalmers 160 деталей возвращаются в хлев.

Показанный трактор был построен в 1970 году.


Схема подключения двойного переключателя света Legrand . Ledvance aydinlatma programi 2016 17 2016 2017 lightingprogram лицензиат продукта торговой марки Osram в общем освещенииlightingprogram2016 2017. Просмотрите и загрузите инструкции по установке legrand radiant rcd113 в Интернете. Ascii-символы — это только символы, встречающиеся на стандартной американской клавиатуре. Некоторые из функций включали гидравлическую систему с приводом от вала отбора мощности, трехточечную навеску категории II, трехцилиндровый дизельный двигатель Perkins мощностью 40 л.с. с регулируемой мощностью задних колес и гидроусилителем рулевого управления.Домашняя сеть расширяется до игровой комнаты в подвале, проложив кабель cat 5e и установив новый разъем Ethernet. Должен содержать как минимум 4 разных символа. Radiant rcd33 лучистый rcd11 лучистый rcd38. Korics — это компания, которая воплощает мечты и уважает ваши мысли. От 6 до 30 символов. С 1999 года добро пожаловать в более чем 50 статей об усилителях, ламповых предусилителях, кроссоверах, усилителях для наушников, несимметричных усилителях, двухтактных усилителях, схемотехнике циркулотрона, гибридных усилителях, каскодных схемах с белыми катодными повторителями.Старинный трактор allis chalmers.





Схема подключения 4-позиционного переключателя Legrand Adorne 1 Схема Co переключателей освещения Pass




Схема подключения двухполюсного переключателя 11 9 Nuerasolar Co




Схема подключения однополюсного переключателя света Legrand






Как установить переключатели света Legrand 3-х позиционные переключатели




Ночник Legrand Pass Seymour Radiant Ntl873wcc6 с одинарным




Подключение однополюсного переключателя Legrand Простое подключение трехпозиционного переключателя света Legrand


2
Промежуточный переключатель переключения света Youtube




Legrand Pass Seymour 3-ходовой коммерческий переключатель на 20 А в Menards




Схема 3-ходового переключателя света Схема 3-ходового переключателя






Двойной выключатель света Информация для Thehomesteader



9 0046

Схема подключения переключателя света Legrand Подключение промежуточного переключателя




Как подключить потолочные вентиляторы Legrand Tm813 Проволочный переключатель Проволочный вентилятор






Многосторонняя коммутация Wikipedia




Legrand White 15 Amp Residential Duplex Outlet 15 Amp Residential Duplex Outlet




Красный провод заземления Переключатель света Professional 30 Двухполюсный переключатель



Установка нажимных переключателей от adorne by Legrand

Пришло время красивого выключателя. Их слова, не мои, но можно сказать, что они в основном взяли слова прямо из моих уст. В течение следующих нескольких месяцев я сотрудничаю с Legrand, чтобы продемонстрировать великолепную линейку розеток и выключателей в рамках масштабного и очень необходимого капитального ремонта электрической системы в нашем новом доме.

Усовершенствования в электричестве вызывают здесь крайнее изумление, и каждый домовладелец должен столкнуться с проблемой замены грязных розеток и выключателей, потому что ЧИСТЫЕ ВЫКЛЮЧАТЕЛИ ДЕЛАЮТ ТАКУЮ РАЗНИЦУ, ОМГ.

Когда я начал рассказывать в своем первом посте о крутых продуктах Legrand, мы выбрали несколько нетрадиционных вариантов, когда дело дошло до модернизации переключателей по всему дому. Варианты кнопочного переключателя были забавным фактором для детских комнат, но на самом деле была более целенаправленная причина, по которой я пошел в этом направлении, когда дело дошло до обновления переключателей света в коридоре.

Из-за того, как в доме была проведена проводка, у нас есть несколько 3-позиционных выключателей света, чтобы мы могли удобно включать и выключать свет, без необходимости идти в другой конец дома, чтобы получить доступ к одному выключателю. Это приятная особенность, и многие дома оснащены 3-позиционными переключателями, но сами переключатели никогда не повернуты вверх или вниз в зависимости от того, включен или выключен свет, потому что вы включаете его в одном месте, а затем выключен во втором месте, оставив первый переключатель повернутым вверх, но не смей пытаться исправить это, потому что тогда он будет выключен, и свет будет включен, и все это сводит меня с ума. (Например, со ссылкой на следующую картинку, , знаете ли вы, что все огни в доме выключены? Бэтти, говорю вам.И я полагаю, что теперь вам не нужны дополнительные доказательства того, что каждый домовладелец должен менять грязные на вид переключатели, подобные нашим.)

Варианты кнопочного переключателя возродили мою надежду на то, что у меня меньше OCD-образ жизни, и они тоже сексуальны. Маленькая площадь! И индикатор состояния локатора, цель которого я объясню ниже.

Как я продемонстрировал, когда поменял выключатель света в детской, это быстрый переход благодаря тому, что продукты Legrand, выглядя совершенно по-другому и модернизированными, вписываются непосредственно в существующую электрическую коробку в стене. Процесс от начала до конца выглядит примерно так (следуйте инструкциям, каждый случай отличается в зависимости от ситуации с электропроводкой в ​​вашем доме):

  1. Выключите питание (предохранители все еще отключаются, поэтому мы выключаем весь дом, чтобы убедиться, что нет возможности разрядки)
  2. Снимите лицевую панель и отсоедините существующие переключатели от коробки
  3. Отсоедините провода от переключателей и закройте их крышкой во время работы
  4. Перед установкой новых кнопочных переключателей прикрепите заднюю часть лицевой панели к распределительной коробке (используйте уровень, чтобы выровнять!)
  5. Подключите выключатель согласно указаниям
  6. Защелкните переключатель в рамке лицевой панели
  7. Наконец, защелкните верхнюю лицевую панель (мы выбрали для этого места зеркально-белый цвет, это не зеркало, а холодный белый глянцевый)

Теперь очевидно, что их будет намного лучше иметь в доме; они гладкие, современные, и ни один из них не будет отображаться «включенным», пока «выключенным», и наоборот, и , так что начните мое здравомыслие . Простите за зернистость, новые выключатели не меняют того факта, что нашему дому все еще нужно 15 торшеров, чтобы он выглядел как дневной свет в 15:00.

Индикатор состояния локатора, который я показал на фотографии выше, — одна из моих любимых функций, и я решил реализовать ее здесь за дополнительные 4 доллара за переключатель, потому что если вы думаете, что в нашем доме темно в течение дня, знайте, что он получает очень, очень темная at ночь, достаточно темная в течение первых нескольких недель жизни здесь, чтобы гарантировать, что мы будем ходить как зомби, чтобы не упасть лицом в стены.Точное знание того, где находится переключатель на стене в ночное время, будет тонкой — но огромной — помощью, и мы ожидаем, что это будет приятной особенностью для детей, если они тоже проснутся посреди ночи, и им не придется возиться, пытаясь найти выключатель. Каждый светильник представляет собой крошечный светодиод, который, как мы надеемся, обходится нам всего в 0,001 доллара в год.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
