Выключатель с диммером для светодиодных ламп подключение: Схемы подключения светодиодных диммеров

Содержание

Схемы подключения светодиодных диммеров

Диммеры активно применяются на промышленном и бытовом оборудовании в качестве выключателей, при этом они выполняют дополнительную функцию регулировку величины напряжения электрического тока. Читайте также статью: → «Как работает диммер?».

Принцип работы диммера

Ранее в осветительных сетях последовательно нагрузке подключался реостат (проволочное переменное сопротивление) изменяя ток в цепи, менялась мощность, соответственно яркость свечения лампы. Этот метод не экономичен, оставшаяся мощность рассеивалась в виде тепла на конструкции реостата.

С появлением полупроводниковых приборов, диодов, симисторов, транзисторов и теристоров, появилась возможность более экономично управлять этим процессом. Расмотрим работу простейшей схемы на диодном мосту и теристоре.

Простейшая схема диммера на теристоре

Эта схема позволяет менять напряжение на нагрузке от 0 до 220В, лампы включаются в сеть через диодный мост. Пока теристор закрыт ток через диоды не проходит, выпрямленное напряжение прилагается между анодом и катодом теристора, одновременно оно прикладывается к зарядной цепи С1;R2;R1, при полной зарядке конденсатора теристор открывается. В этом случае замыкается диагональ моста через нагрузку пройдет переменный ток, в диагонали моста ток проходит только в одну сторону это позволяет использовать теристор. Аремя полупериода когда открывается теристор зависит от емкости С1 и сопротивления резисторов. Изменять продолжительность этого периода можно переменным резистором R1. Данная схема применима при мощности ламп до 160Вт, при большей нагрузке надо устанавливать теристор и диоды соответствующие потребляемой мощности. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Основные виды диммеров

Изначально диммеры использовались для управления мощностью приборов с активной нагрузкой, (с элементами нагрева, нить накаливания лампы, тэны в чайниках и нагревательных отопления). В процессе совершенствования конструкции изменялись, появилась возможность управлять индуктивной нагрузкой, регулировать обороты электродвигателей, яркость свечения светодиодных ламп и других приборов.

Диммеры разделяют по назначению:

  • Для активной нагрузки;
  • Для индуктивной нагрузки;
  • Для светодиодных энергосберегающийх ламп;
  • Для галогеновых ламп.

По конструкции органов управления выделяются следующие группы:

  • С поворотным диском;
  • На механических кнопках;
  • Сенсорные;
  • С дистанционным управлением.

Слово диммер происходит от английского dimmer (затемнитель), в данном случае подразумевается изменение параметров, яркости освещения, интенсивности нагрева, скорости оборотов или других. Современные приборы в зависимости от функционального назначения и конструкции могут управляться, поворотными ручками, кнопками, программируемыми сигналами, звуками определенной тональности, с пультов дистанционного управления.

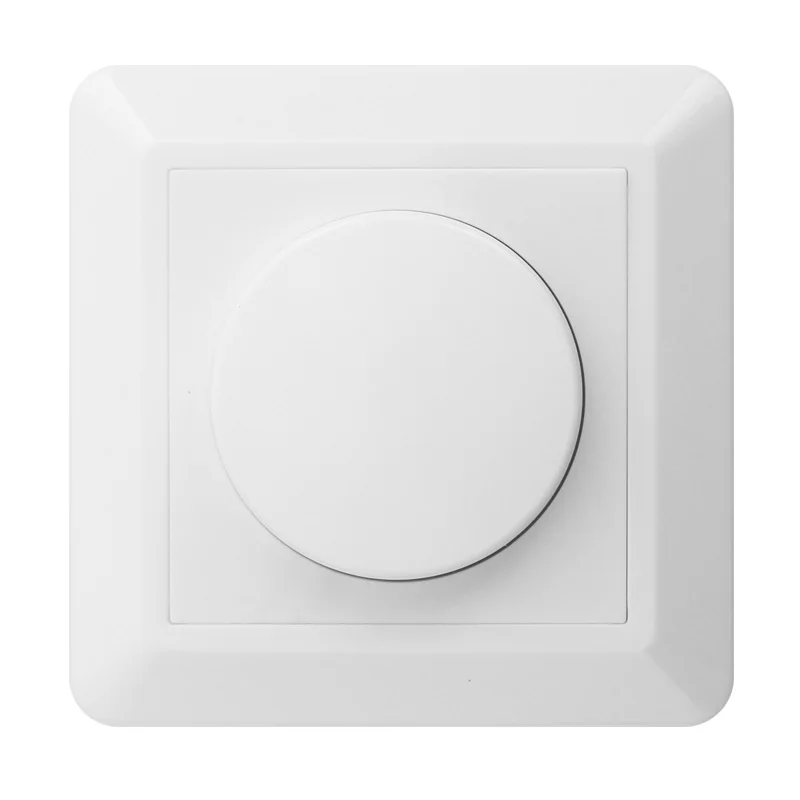

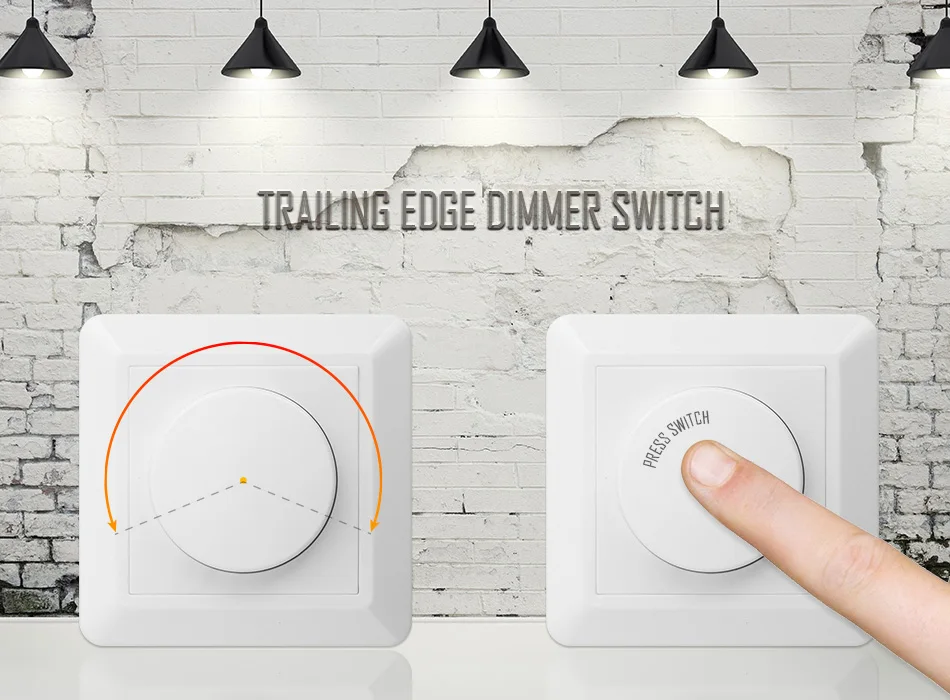

Поворотные диммеры

По статистике продаж это самый востребованный у потребителей вид диммеров, он прост в подключении, дешевая цена, малогабаритный корпус легко вставляется в подрозетники для выключателей. Управление осуществляется поворотом дисковой ручки на панели корпуса, где отмечена рисками и цифрами величина устанавливаемой яркости ламп.

Многолетний опыт эксплуатации этих диммеров показывает, что при его использовании достигается существенная экономия электроэнергии и увеличивается сроки службы ламп накаливания. Этому способствует постепенный разогрев вольфрамовой нити, при резком скачке напряжения и тока нить часто не выдерживает и рвется.

Производители делают поворотные диммеры для управления яркостью светодиодных лент, температуры нагрева паяльников, конструкции таких изделий не имеют стандартных размеров. Они могут, исполнятся отдельными платами для монтажа в щитах с подключением через клеммы, после чего устанавливается значение яркости ламп или температуры теплого пола. Есть модели в отдельном блоке, на корпусе которого розетка для подключения приборов. Сам блок с регулятором включается в розетку с промышленной сетью 220 В, преимущество такой конструкции в том что димеер можно переносить и подключать к различным приборам.

Несмотря на сходство в органах управления функциональность электрической схемы, по параметрам выходного напряжения, потребляемой мощности, тока нагрузки могут сильно отличаться. Самая простая схема диммера для регулировки освещения ламп накаливания, более сложные схемы для управления светодиодными лампами и оборотами электродвигателей.

Диммеры для управления светодиодными лампами

Для управления яркости свечения светодиодных ламп схема диммера предусматривает использования широтноимпульсной модуляции. Амплитуда импульсов тока при этом остается постоянной, а временной промежуток между импульсами меняется.

Пример поворотного диммера для светодиодных ламп с пультом дистанционного управления

 По договоренности производителей ламп и диммеров в лампах предусмотрена часть схемы для согласования работы в совокупности с диммером. Стоимость светодиодных ламп и диммеров существенно больше элементов для обычных лам накаливания, но сроки службы и экономичность выше. Блоки диммера могут быть оснащены дополнительными функциями:

  • Таймером;
  • Программным управлением;
  • Подключением к ПК для расширения функций с помощью различных программ;
  • Возможностью использования в автоматизированных системах «Умный дом»;
  • С дистанционным пультом управления.
Вариант подключения диммера с дистанционным пультом к светодиодным лампам

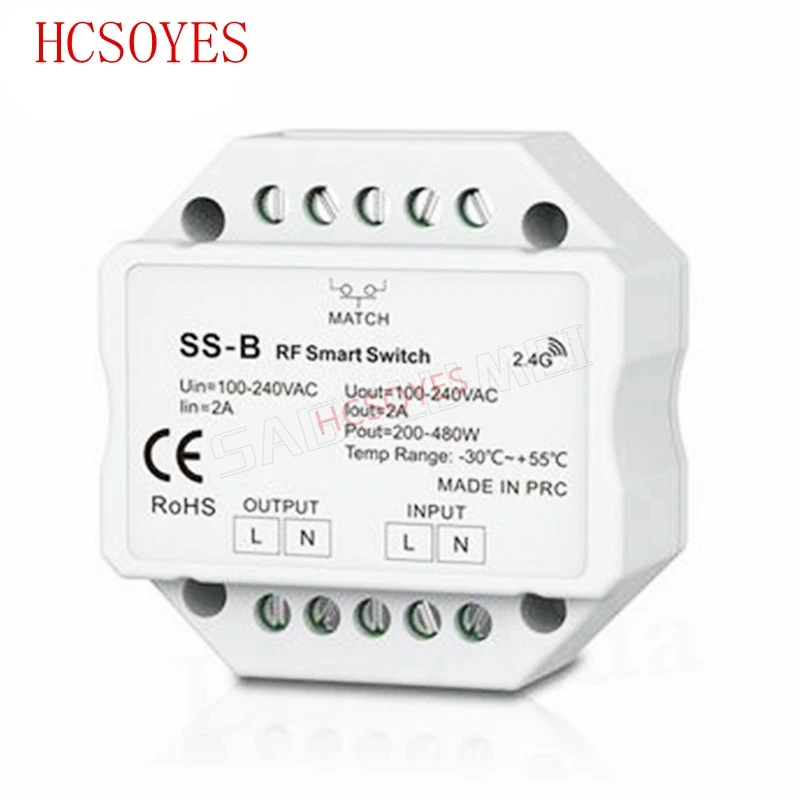

Диммеры делают в виде отдельных плат или в пластиковом корпусе с клеммами для подключения. Последние модели светодиодных ламп могут подключаться к обычному диммеру, схема широтно импульсной модуляции встраивается в корпус лампы в области цоколя.

Особенности диммеров для галогеновых ламп

Ограничение проходящего тока через семисторонний ключ дросселями позволяет стабилизировать пульсацию напряжения. Это дает возможность применять диммеры для галогенновых ламп через понижающие трансформаторы.

Недостатком этого метода является снижение ресурса работы галогеновой лампы, в штатном режиме работы, при полноценном прогреве нити накаливания фальфрамовые пары осаждаются обратно. С использованием диммера нить прогревается не полностью частицы фальфрама скуднеют и она перегарает. Для продления срока службы, надо включать и выключать лампу на полной мощности, многие это забывают или вообще не знают.  Читайте также статью: → «Схемы подключения и принцип работы проходного диммера».

Диммееры для люминосцентных ламп

Так же как и в светодиодных лампах, производители люминосцентныех моделей встраивают в цоколе микросхему согласующую работу. На нее приходят сигналы с делителя напряжения диммера.

Схема диммера для люминесцентной лампы

Выходные и входные параметры элементов ламп и диммеров должны соответствовать, для этого производители стараются адаптировать схемы в лампах под любые виды диммеров.

Методика подключения диммеров

Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.

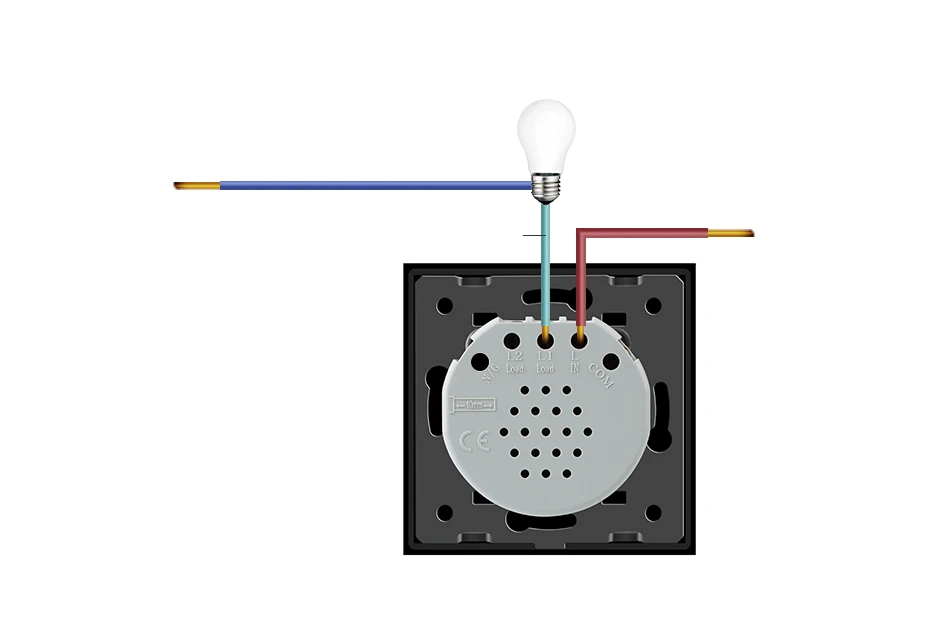

Схема подключения диммера



Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.

Подключение и установка диммера в подрозетник



Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже.

Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.

Legrand диммер

модельОрганы управленияМощность в ВтСтоимость в руб
Legrand ValenaКнопки и поворотный350, 450, 650, 11001700
Legrand CelianeКнопки и сенсорные320, 420, 6202900
Legrand Galea Lifeкнопочные, поворотные420, 620, 11001700
Legrand Carivaкнопочные, поворотные320, 5201450
Legrand Mosaicкнопочные420, 11002000

 Характеристики и примерная стоимость диммеров Legrand

Совет №1 Диммеры в конструкции которых предусмотрен обычный выключатель, практично применять на загородных домах, в которых длительное время никто не проживает. В этом случае осветительная сеть обесточивается полностью.

Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.

Диммеры Schneider

МодельМощность в ВтСтоимость в руб
ANYA AYA220012161-501650
ANYA AYA220012361-501650
Asfora EPH6400121601490
Asfora EPH65001216011200
Asfora EPH65001236011200
Asfora EPH66001213141000
Asfora EPH66001233141000

Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.

Совет №2 Диммер для ИК лампы в брудере должен быть по мощности не менее 800Вт.

Подключение диммера к люстре с двумя группами ламп (двойной преключатель)

Для люстр применяют двойные и тройные переключатели, чтобы включать различные группы ламп, для этой схемы производятся соответствующие диммеры.

Конструкция содержит два диммера и большее количество контактов, можно поставить два отдельных диммера, каждый из которых будет последовательно подключен к общей фазе и отдельно к своей группе ламп.

Схема подключения диммера к люстре

Подключение двух и более диммеров к одной нагрузке

В концертных залах, стадионах в производственных помещениях большой с большими площадями, в цепи последовательно устанавливаются несколько диммеров в различных местах.

Такая схема подключения позволяет не переходить большие растояния, а воспользоваться ближайшим регулятором

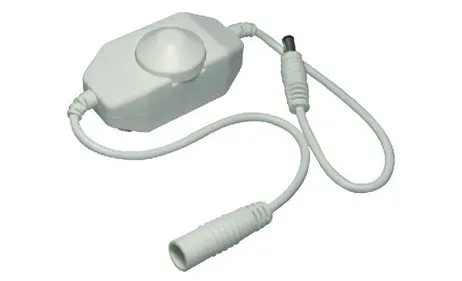

Особенности подключения диммера к светодиодным лентам

Светодиодные ленты питаются от напряжения постоянного тока, 12; 24 или 36В, в этом случае применяется блок питания преоброзаватель напряжения 220/12В или другое напряжение.

Для каждой цепи необходимо рассчитывать потребляемую мощность и выбирать соответствующие преобразователи напряжения и диммеры.

Сам процесс подключения не сложный, блок питания подключается к сети, выход с соблюдением полярности + и – к входу диммера. Светодиодные ленты подключаются к выходу диммера по параллельной схеме.

Допускаемые ошибки при подключении диммеров

  • Надо учитывать, что не все светодиодные лампы могут работать от простого теристорного или семисторного диммера. Только те, в которых есть согласующая схема с широтноимпульснй модуляцией. Есть диммеры со схемой ШИМ, тогда можно подключать обычные светодиодные лампы. При покупке проконсультируйтесь со специалистом;
  • При подключении диммера обязательно фазный провод подключайте на клемму с обозначением «L», провод от лампы на клему «N»;
  • Правильно рассчитывайте нагрузку на диммер, для этого надо сложить потребляемую мощность ламп в цепи и устанавливать соответствующий диммер. Если в цепи 3 лампы по 60Вт, требуется диммер не менее 200Вт по мощности, с запасом. В противном случае полупроводниковые элементы схемы могут выгореть;
  • При подключении светодиодных лент иногда путают преобразователь напряжения с понижающим трансформатором. Это разные вещи, через понижающий транформатор можно подключить галогеновые лампы при этом напряжение остается переменным. Светодиодные ленты подключаются через преобразователь напряжения, оно понижается с 220В до 12В и выпрямителем преобразуется в постоянное. В такой схеме обязательно учитываются полярности.

Часто задаваемые вопросы

  1. На даче бываю редко, стоят обычные лампы накаливания, в комнате 2шт на люстре по 60Вт, какой диммер экономичнее поставить?

В этом случае лучше самый простой на теристорах.

  1. Во дворе четыре столба для подсветки дорожки к колитке, лампы меняю, не всегда одинаковые получаются, какой диммер в этом случае посоветуете?

Есть хорошие Шиндлер, практически адаптирован для всех видов ламп, только по мощности не ошибитесь. Поставьте на 600Вт, даже если 4 лампы накаливания по 100Вт мощности будет достаточно.

  1. Как определить необходимую мощность диммера и блока питания для светодиодных лент?

 Характеристики некоторых светодиодов

Производитель и маркаКитайские5630 5730,Китайские 5630 57300,Китайский 5050



Мощность

Яркость

0,09W

7 лм

15W

12 лм

0,1W

               8 люмен

 Это обширная тема и требует отдельного рассмотрения, если коротко, то это зависит от типа светодиодов в ленте. На ленте указывается мощность, потребляемая одним диодом и всей лентой. Как правило, лента режется на отрезки, поэтому надо посчитать количество диодов и умножить на мощность одного, получите суммарную потребляемую мощность отдельно взятого отрезка. Блок питания и диммер выбирайте с запасом мощности примерно на 25% больше расчетной.

  1. Для точечных светодиодных светильников на потолке, какой диммер подходит?

Ставьте обычный диммер для LED – ламп, но лампы должны быть с функцией диммирования.

Оцените качество статьи:

Как правильно подключить диммер к светодиодной лампе?

Сосед посоветовал к нашей светодиодной лампе подключить диммер.

Надеюсь, что Ваш сосед прежде чем давать совет, посмотрел на Вашу светодиодную лампу и убедился, что ее можно подключать к диммеру.

Ведь не каждый диммер можно подключить к светодиодной лампе и наоборот, не каждую светодиодную лампу можно использовать в комплексе с диммером.

А теперь по порядку.

Появившиеся не так давно светодиодные лампы, которые вкручиваются в обычный цоколь или другие типы цоколей вместо обычных ламп накаливания, бывают двух типов (при прочих равных условиях):

  • имеющие маркировку dimmable»,. На упаковке также может присутствовать значек, по своему виду похожий на ручку механического диммера;
  • такая маркировка отсутствует.

Если у Вас светодиодная лампа имеет функцию диммирования (в таких лампах за это отвечает такое устройство, как драйвер), то ее можно использовать в схеме освещения с любым видом обычных диммеров (механических, аккустических, сенсорных, дистанционных и комбинированных).

В противном случае, Вам прийдется приобрести специальный диммер с ШИМ-регулировкой, но стоят такие диммеры значительно дороже обычных диммеров.

Мастера, как правильно подключить диммер к светодиодной лампе?

О том как как поступать в зависимости от типа светодиодной лампы и типа диммера, мы уже разобрались.

Теперь пару слов о вариантах схем подключения диммера и светодиодной лампы:

  • диммер вставляется вместо выключателя, разрывая фазный провод (необходимо правильно подключать вход и выход. На клемму «Вход» подключается провод от счетчика, а к «Выходу» подключается провод, идущий непосредственно к светодиодной лампе.

Это самая простая схема подключения диммера, если Вас интересуют более сложные схемы подключения, то можете ознакомиться с моим подобным ответом здесь.

Как Вы уже поняли (пройдя по ссылке), есть еще схемы:

  • подключение диммера после выключателя- это очень удобно, когда эти электрические приборы расположены в разных точках комнаты и есть возможность в удобном месте регулировать яркость освещения, а при выходе- включать или выключать освещение;
  • подключение диммера в схеме с проходными выключателями- что-то похожее, как в предыдущей схеме, но используется такая схема в коридорах- свет включается в различных точках коридора, а диммер при этом позволяет регулировать его яркость.

Диммер схема подключения. Как подключить диммер своими руками

С недавних пор в магазинах электротехники появилось устройство, которое по внешнему виду напоминает обычный выключатель, однако стоит значительно дороже. Называется это устройство диммер. Для чего оно предназначено? Чем диммер отличается от обычного выключателя? Попробуем найти ответы на эти вопросы.

Универсальное устройство под названием диммер предназначено не только для включения и отключения освещения, но и для плавного регулирования интенсивности или яркости освещения. И что самое главное, с помощью диммера можно существенно сэкономить потребление электроэнергии.

Ведь при снижении интенсивности освещения пропорционально снижается потребляемая мощность. Использование регулируемого выключателя не оказывает никакого негативного влияния на лампы. Срок их эксплуатации остается тем же.

В магазинах электротехники можно встретить большой ассортимент диммеров различных размеров и форм.

Они отличаются по способу включения и мощности. Конечно, стоимость таких устройств значительно превышает стоимость обычных выключателей, но со временем они с лихвой окупают себя.

Устанавливая диммеры в квартире или доме, можно с уверенностью сказать, что потребление электроэнергии значительно снизится. Регулируемые выключатели используют не только в быту, их можно устанавливать в общественных зданиях, кафе, ресторанах и других развлекательных заведениях.

Подключение диммера

Все разнообразие диммеров, которые можно встретить в продаже, делится на две основные группы – поворотные и кнопочные. Поворотные диммеры имеют поворотную ручку, с помощью которой можно увеличивать или уменьшать яркость освещения. Кнопочные электронные диммеры отличаются тем, что они управляются с помощью сенсорных кнопок.

Электронные диммеры кнопочного типа имеют куда больше возможностей, чем простые поворотные регулируемые выключатели. Кнопочный диммер можно подключить в несколько точек цепи и управлять его работой с разных точек. При подключении электронного диммера появляется возможность регулировать степень освещения с помощью дистанционного пульта.

При выборе регулируемого выключателя многих интересует вопрос, как подключить диммер

к электросети. Ничего сложного в подключении диммера нет. Регулятор яркости включается в разрыв цепи питания источников освещения, как и обычный выключатель.

Простейший поворотный диммер имеет всего лишь два вывода, подключить которые не представляет никаких сложностей. Но даже если не придерживаться правила полярности, диммер все равно будет работать. После подключения у вас появится возможность регулировать яркость освещения, поворачивая ручку диммера.

В чем состоит принцип работы современного диммера? Из школьного курса физики многие знают, что регулировать яркость освещения можно с помощью реостата, изменяя величину сопротивления в цепи. Однако при этом не происходит снижения потребления электроэнергии. Наоборот, расход электроэнергии увеличивается за счет выделения тепла, которое просто уходит в воздух.

Поэтому применение реостатов в быту совершенно не оправдано.

Электронные диммеры работают по другому принципу. Основными элементами современного диммера являются полупроводники динистор и симистор или, как их еще называют, диад и триак.

Эти симметричные полупроводники способны пропускать ток определенной величины в обе стороны. Плавное регулирование напряжения, которое подается на лампу, происходит за счет так называемой «отсечки фазы».

Мощность диммера зависит от величины тока, который способен пропускать симистор. Выбирая диммер, необходимо определить величину нагрузки или суммарную мощность осветительных ламп.

Мощность диммера должна немного превышать величину нагрузки. Например, если у вас установлены три лампы мощностью по 100 Вт каждая, суммарная мощность всех ламп составит 300 Вт. В таком случае для гарантии надежной работы лучше выбрать диммер мощностью 500 Вт.

Диммер схема подключения

На вопрос как подключить диммер ответить очень легко, увидев этот прибор своими глазами.

По габаритным размерам он абсолютно не отличается от обычного выключателя и так же устанавливается в монтажную коробку.

Закрепляется диммер в монтажной коробке тоже с помощью специальных лапок. Как и выключатель, он подключается в разрыв осветительной цепи. Но при его подключении необходимо соблюдать полярность.

Как вместо старого выключателя установить диммер? Все очень просто. Для начала нужно демонтировать выключатель. Чтобы осуществить эту операцию, отключите напряжение в сети и с помощью индикатора убедитесь в его отсутствии. Затем снимите рамку выключателя и, вооружившись отверткой, отвинтите винты монтажных лапок.

Извлеките выключатель из коробки и отсоедините его от проводов, ослабив винты на клеммах. После этого можно приступать к

установке диммера. Все вышеперечисленные операции нужно выполнить в обратном порядке, начиная с подключения диммера к проводам. Если вы не можете самостоятельно справиться с подключением, рекомендуем вам обратиться к специалистам, которые легко справятся с этой задачей.

Обычный диммер нельзя использовать для светодиодов

Электронный диммер рассчитан на определенный тип нагрузки. Он может использоваться лишь в цепях, куда подключены лампы накаливания и галогенные лампы.

Большинство современных энергосберегающих, светодиодных и люминисцентных ламп не предназначено для работы в паре с диммером. При регулировании яркости освещения с помощью диммера такие источники света быстро выходят из строя. Существуют специальные

диммеры для светодиодных ламп, которые способны работать с такими лампами.

Приобрести регулятор яркости сегодня не составляет никаких проблем. Любой магазин электротехники располагает богатым выбором таких приборов. Цены на них достаточно высокие, но данные приборы очень быстро окупаются.

Покупая диммер, необходимо выяснить у продавца, способен ли прибор работать с уже установленными у вас в доме источниками освещения. Также убедитесь в том, что мощность диммера соответствует суммарной мощности ваших ламп.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как подключить диммер вместо выключателя

Смотрите также обзоры и статьи:

Прибор для уменьшения или увеличения интенсивности света представлен не только в формате с дистанционным пультом управления, но и без такового, и название ему – диммер стационарный сенсорный. Диммеры работают от одного канала связи, поэтому могут препятствовать сигналу радиоприемника, микрофона или стереосистемы. Эту особенность следует учесть при монтировании устройства и нужно применить особую, исключающую, схему подключения.

Область применения

Чаще всего такое устройство как диммер применяется для регуляции яркости и степени освещенности светодиодных ламп и лент. Стоит рассмотреть то, что из себя представляет собственно сама светодиодная лампа, а также LED-шлейфы, и как именно с ними взаимодействует диммер, по какой схеме.

Светодиодная лампа с каждым днем набирает популярность в Украине и мире, быстро заменяя свои устаревшие аналоги – натриевые, галогенные, люминесцентные и накаливания. Купить светодиодную лампу необходимо, если клиент понимает, какую пользу дают эти новые источники света. Светодиоды – это миниатюрные кристаллы света, которые производят яркость от пяти и до тридцати люмен, безопасны для окружающей среды, имеют длительный период работы, долговечны, экономят до 90% электроэнергии.

Светодиодная лампа предназначена для производства интенсивного света в естественном оттенке, приближенном к солнечному. Лампы не мерцают в противовес галогеновым, которые совершают свыше тысячи невидимых глазу вспышек в течение часа. Светодиоды не излучают лучей в инфракрасном и ультрафиолетовом оттенке, безопасны для человеческого глаза, не требуют специальной утилизации после выхода из строя.

Каждый ватт потребляемой энергии воспроизводит 75-90 люмен света, а значит лампа в 7-9 ватт заменит по яркости и интенсивности свечения стоваттную лампу накаливания. Кроме того, LED-лампа прослужит до 50 тысяч часов, за этот период сменить пришлось бы от сорока и до пятидесяти ламп накаливания и до 25 «экономок» с иными типами технологии производства света.

Лампы светодиодные представлены множеством разновидностей форм, размеров, цветов, предназначения, мощности, цоколя и т.д. По типам цоколя различают светодиодные лампы стандартов Е14, Е27, Е40, которые относятся к вкручивающемуся типу алюминиевого цоколя для использования в патронах аналогичной величины. Стандарт Е указывает на осветительный элемент, названный в честь Эдисона, а цифровое обозначение указывает на расстояние между контактами цоколя в миллиметрах.

Другой тип цоколя – штырьковый – присущ лампам акцентного и направленного света обозначений MR16, GU10, G4, G9. Их часто используют для подсветки витрин, вывесок, рекламных стендов, стеллажей, в оформлении автосалонов, стопперов, габаритов, номерных знаков, поворотников.

Отдельной разновидностью изделий со штырьковым цоколем на основе светодиодных кристаллов является трубчатая лампа разновидности Т8, которая пришла на замену галогеновым аналогам, используемым в офисных светильниках с хромированными светоотражателями.

Чтобы купить светодиодные лампы по привлекательной цене, необходимо определиться с требуемой мощностью и рабочим напряжением прибора. Эти изделия работают в своем большинстве от напряжения 220 вольт, однако штырьковые часто снабжаются и низковольтным значением в 12 или 24 вольта. Для низковольтных моделей требуется дополнительно купить блок питания или трансформатор напряжения.

Еще одной сферой применения диммеров является их взаимодействие в светодиодных лентах. Купить такую ленту в последнее время стало весьма распространенным запросом у клиентов салонов света, промышленных супермаркетов и магазинов светотехники. Объяснить повышенный спрос на товары с использованием новейшей технологии производства экономичных кристаллов довольно просто – светодиоды завоевывают рынок осветительных элементов за счет крайне выгодных качеств, в числе которых значительная экономия энергоресурсов, высокая производительность, долговечность и надежность. Один кристалл продуцирует свет яркостью от пяти и до 30 люмен, а светодиодная лента, мощностью 10 ватт выдает свечение на уровне 75-ваттной лампы накаливания.

Тем более – светодиодная лента – это новая разновидность осветительного прибора в принципе, которую удалось получить благодаря последовательному размещению на гибкой металлической печатной плате длиной пять метров череды миниатюрных светодиодов. Теперь оформить освещение по периметру комнаты или офиса, на фасадах домов и пристроек не составит труда. Не нужно протягивать контакты, подключать патрон – достаточно просто прикрепить ленту к поверхности или установить в профиль.

Светодиодная лента зачастую используется для создания дополнительного, вспомогательного света, однако в последнее время ею заменяют и основное, привычное в светильниках и люстрах. Большинство лент с тыльной стороны имеют двусторонний скотч, благодаря чему устройство элементарно устанавливается на любую ровную поверхность и может огибать углы, стенки, ниши.

По типам светодиодная лента разделяется на стандартные негерметичные и герметичные модели с кристаллами разной величины, цвета и яркости. По типам светодиодов основными являются SMD 5050, 2835, 5014, 3014, 3528, где цифры указывают на параметры величины в миллиметрах. Негерметичные ленты имеют покрытие только защитным фиксирующим клеем ЗМ, а герметичные – одностороннее или двустороннее силиконовое покрытие для защиты светодиодов от влаги. Степень выбора влагозащищенности шлейфа напрямую зависит от планируемой сферы применения. Вне помещений, в ванных комнатах и на кухнях к использованию допускает только лента с индексом герметичности не ниже IP65.

Важным параметром в работе светодиодной полоски является также и рабочее напряжение, которое может использоваться для правильной эксплуатации светодиодной ленты. В основном по характеристикам купить можно низковольтные шлейфы с напряжением в 4,8, 12 или 24 вольта. Чтобы подключить их к розетке, необходимо дополнительно купить подходящий по мощности блок питания.

Основываясь на полученную информацию, можно смело спрогнозировать какие Лед-источники подойдут к осветительным приборам в доме, а может возникнуть желание дополнительного элемента освещения в виде светодиодной ленты, матрицы, модуля, гирлянды, вывески, стенда или прожектора.

Виды диммеров

Подразделяют три основных вида диммеров для регулировки яркости и степени освещенности объектов и помещений в доме и на производстве. Это в частности:

  • Диммер беспроводной;
  • Стационарный сенсорный;
  • Диммер с инфракрасной индикацией и типом передачей сигнала.

Диммер стационарный – это в первую очередь действительно статическая надежность. Можно подумать, что такое устройство несколько менее удобно, чем с пультом дистанционного управления. Однако такая разновидность устройства имеет свои достоинства. Во-первых, пульт ДК может потеряться или сломаться.

В случае пульта с инфракрасным портом, проблема возникнет лишь в замене самого универсального дистанционника на другой аналогичный, а вот радиоуправляемый так просто поменять не получится – нужно демонтировать всю ленту и устанавливать новый диммер. Вот и получается, что лучше несколько раз подняться с дивана или офисного кресла, чем впоследствии производить полную замену устройства.

Дополнительные функции

Обычный стационарный регулятор яркости на панели содержит только кнопки, которыми не совсем удобно управлять прибором, в отличие от сенсорного. В виду того, что диммер монтируется в цепи между блоком питания и лентой, и должен быть доступным для касания, в интерьере его заметно. Поэтому дизайнеры придумали специальный квадратный формат, по типу МР3 плеера белого или черного цвета, в зависимости от цветовой гаммы в помещении. Малые размеры и современный дизайн делают его стильным элементом декора квартиры, студии, офиса, ресторана, кафе, бара и пр. помещений.

Подключение диммера

Он фиксируется непосредственно в профиле рядом с монохромной светодиодной лентой, управлять им можно только с панели в месте крепления. Это устройство нового поколения, т.к. в отличие от обычного кнопочного стационарного диммера, оно выполнено из сверхчувствительного сенсорного стекла, которое в одно прикосновение реагирует на необходимый уровень яркости.

Также происходит и смена режима устройства – от плавного перехода света от одного кристалла к другому до интенсивного мерцания. Управление происходит за счет монтирования небольшого сенсорного кольца, где отмечены уровни интенсивности света от 5% до 100%, прибор позволяет от прикосновения включаться или выключаться, сохраняя при этом заданную заранее программу и тип освещения.

Стандартный сенсорный диммер работает от силы постоянного тока в восемь ампер, обладает мощностью 96 ватт и небольшими размерами: 86 миллиметров в длину, 86 миллиметров в ширину и 36 миллиметрами в толщину. Размеры точь-в-точь повторяют параметры разъема для розетки или выключателя, поэтому монтировать диммер проще простого. Напряжение, допустимое для корректной эксплуатации – 12 или 24 вольта.

Кроме того, стоит знать, что диммер может заменить по функционалу собой выключатель, если настроить его на самую меньшую яркость, при которой он фактически не использует электроэнергию, а значит и практически выключает светодиодную ленту из сети.

Выводы

Сегодня невозможно представить ни одно современное помещение без экономичных источников света. Они не так давно вошли в наш обиход, однако успели прочно в нем обосноваться, стать просто незаменимыми в пору тотальной экономии энергоресурсов на планете. Почему все выбирают светодиодные лампы и ленты? Да потому что один ватт затраченной в таком источнике света энергии на единицу света соответствует 10 ваттам в лампе накаливания. А значит экономический эффект в 10 раз является неоспоримым фактором для повсеместного использования именно LED-ламп.

Чаще всего такое устройство как диммер применяется для регуляции яркости и степени освещенности светодиодных ламп и лент. Диммеры работают от одного канала связи, поэтому могут препятствовать сигналу радиоприемника, микрофона или стереосистемы. Смена режима устройства происходит следующим образом: от плавного перехода света от одного кристалла к другому до интенсивного мерцания.

Прибор для уменьшения или увеличения интенсивности света представлен не только в формате с дистанционным пультом управления, но и без такового, и название ему – диммер стационарный сенсорный. Любой вид такого прибора монтируется в цепи между блоком питания и лентой, и должен быть доступным для касания, в интерьере его заметно. Однако малые размеры и современный дизайн делают его стильным элементом декора квартиры, студии, офиса, ресторана, кафе, бара и пр. помещений. Управление происходит за счет монтирования небольшого сенсорного кольца, где отмечены уровни интенсивности света от 5% до 100%, прибор позволяет от прикосновения включаться или выключаться, сохраняя при этом заданную заранее программу и тип освещения.

Чтобы выбрать подходящую модель и правильно понять, какая схема между блоком питания и лентой или светодиодной лампой, следует по графикам в инструкции подключить требуемый провод в устройство методом параллельной сборки.

Купить диммер как стационарный, так и дистанционный инфракрасный, беспроводной, сенсорный по приемлемой цене, можно в интернет-магазинах, проверенных временем и опытом фирм и компаний. Чтобы продавец не первый год успешно реализовывал все желания клиентов в сфере экономного светодиодного освещения, имел широкий выбор продукции, невысокую стоимость и высочайшее качество, которые привлекают с каждым днем все новых покупателей.

На сайте должны работать профессиональные онлайн-консультанты, которые учитывая параметры заказа, подбирают оптимальный вариант приобретения, разъясняют нюансы и достоинства каждого заинтересовавшего товара. Чтобы поскорее определиться с заказом на сайте и купить устройство в круглосуточном режиме можно проконсультироваться с опытным и грамотным специалистом, который ответить на все вопросы и подберет наиболее оптимальный прибор. Вся продукция сертифицирована и имеет гарантийный период обслуживания от полугода и до пяти лет. Сайт оснащен подробным каталогом продукции, каждый товар имеет детальное описание, полноформатное фото для иллюстрации.

Опубликовано: 2020-10-20 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Подключение проходного диммера: схема с инструкцией

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

  1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
  2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
  3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

  1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
  2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
  3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Подключение диммера: инструкция и советы

Используются, как правило, для регулирования яркости источника света. По типу регулировки бывают сенсорные, механические и дистанционные. Для галогенных ламп и ламп накаливания принцип работы заключается в регулировке напряжения. А какое необходимо устройство, чтобы управлять светом и регулировать освещение в одном месте, но из углов комнаты или дома? Для этого нужен проходной выключатель. Его основное назначение – это регулировка и управление приборами освещения в помещении из разных мест.

Схемы подключения

В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.

Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.
Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки.

Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).

Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.
Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:

Нюансы установки

Технология монтажа проходного светорегулятора не различается от установки диммера стандартного образца. Если уже имеется готовая штроба с соединенными от распределительной коробки и светильника проводами, то светорегулятор можно подключить самостоятельно. Для этого необходимо:

Обесточить электросеть в квартире.
Установочная коробка ставится в специальное углубление для коммутатора.
В определенных клеммах коробки закрепляются жилы.
Готовый корпус помещается в штробу.
Чтобы лапки, с помощью которых прижимается устройство в стенках, в установочной коробке раздались, следует открутить боковые винтики.
Закрепляется рамка с помощью закручивания гайки и накручивания колесика. Устройство собрано.
Подключаем электропитание в квартире и проверяем правильно ли было все установлено.

Ключевые преимущества использования светорегуляторов

Описываемое в статье регулируемое освещение имеет массу достоинств, если сравнивать его с однополюсным. Рассмотрим их.

  1. Экономия. Каждый месяц вы будете тратить на оплату счетов за электроэнергию примерно на 5-8 процентов меньше.
  2. Если вы подключите к терморегулятору флуоресцентные лампы, то цветовая гамма освещения получится более прохладной и мягкой.
  3. Кроме того, вы можете создать в помещении идеально подходящую атмосферу (к примеру, для просмотра фильмов или детских игр).
  4. Срок эксплуатации ламп при использовании диммеров заметно увеличивается. Как минимум, на 25 процентов.

Как же выбирать правильный светорегулятор? Убедитесь в том, что выбранная вами модель рассчитана на суммарную мощность осветительных приборов. Например, для стандартного 600-ваттного прибора явно будет слишком много 10-ти лампочек на кухне по 100 ватт каждая.

Методика подключения диммеров

Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.

Схема подключения диммера

Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.

Подключение и установка диммера в подрозетник

Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже.

Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.

Legrand диммер

модель Органы управления Мощность в Вт Стоимость в руб
Legrand Valena Кнопки и поворотный 350, 450, 650, 1100 1700
Legrand Celiane Кнопки и сенсорные 320, 420, 620 2900
Legrand Galea Life кнопочные, поворотные 420, 620, 1100 1700
Legrand Cariva кнопочные, поворотные 320, 520 1450
Legrand Mosaic кнопочные 420, 1100 2000

 Характеристики и примерная стоимость диммеров Legrand

Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.

Диммеры Schneider

Модель Мощность в Вт Стоимость в руб
ANYA AYA2200121 61-501 650
ANYA AYA2200123 61-501 650
Asfora EPH6400121 601 490
Asfora EPH6500121 601 1200
Asfora EPH6500123 601 1200
Asfora EPH6600121 314 1000
Asfora EPH6600123 314 1000

Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.

Схемы и способы подключения диммера

Вариантов подключения диммера к осветительной сети есть несколько, но мы приведем лишь наиболее используемые на сегодняшний день схемы.

Схема первая

Самая простая, так как речь здесь идет о монтаже регулятора вместо традиционного выключателя. Для начала клавишный переключатель следует демонтировать (разумеется, заранее его обесточив). Для этого снимается крышка клавиши обесточенного приспособления – именно под ней располагаются фиксирующие корпус винты. В отсутствие пластиковой коробочки ее в обязательном порядке необходимо установить после демонтажа размыкателя. Это может быть и простая коробка – такая, что применяется для розеток.

Если же данная схема подключения диммера применяется в отношении моноблочной модели, то технология та же – фазный кабель ставится в разрыв. Он должен подключаться к клемме, которая обозначается буквой L и имеет стрелку, направленную кверху. Что же касается второго кабеля, то его необходимо подключить уже к другой клемме (волнистая линия с наклонной стрелочкой).

Схема вторая

Данная схема уже несколько сложнее (но при этом и гораздо удобнее) и применяется, как правило, для спален. Особенность – в последовательном подключении переключателя и светорегулятора к одному фазному кабелю, идущему на осветительный прибор. Стоит помнить, что первым в данной линии должен располагаться именно выключатель, а уже после него – сам диммер. Самый популярный вариант – это монтаж выключателя рядом с дверью, а диммера – около кровати.

Главное достоинство данной схемы состоит в том, что вы как пользователь получите возможность регулировки/отключения освещения, даже не вставая с кровати! А если, покидая помещение, вы для выключения света воспользуетесь размыкателем, а, вернувшись и повторно его включив, то заметите, что уровень яркости освещения тот же, что вы установили до этого.

Схема третья. Проходной выключатель

По праву считается самым сложным вариантом, поскольку подразумевает монтаж проходного выключателя. Невзирая на то, что процесс монтажа отличается повышенной сложностью, удобство схемы очевидно, а потому она нередко применяется для сквозных помещений, длинных коридоров, лестниц между этажами и иных похожих мест. Если говорить кратко, то суть данного способа регулировки интенсивности освещения заключается во включении света в одном месте и последующем выключении уже в другом.

Чем еще особенны проходные выключатели? А тем, что являются, по сути, больше переключателями – они могут переключаться между линиями, а потому включаются при любом расположении клавиши. Можно провести аналогию с железнодорожными стрелками. А вот схема подключения диммера с проходным размыкателем представлена ниже. Фаза, как можно заметить, идет на первый выключателя, в то время как на осветительный прибор идет уже с другого. Для объединения размыкателей между собой используется двухжильный кабель.

А сейчас рассмотрим, как в подобной цепи будет функционировать светорегулятор. Его необходимо подключать после последнего размыкателя, благодаря чему интенсивность освещения будет беспрепятственно регулироваться вне зависимости от положения выключателей. Однако если диммер выключить, то свет погаснет и, что характерно, никак не будет реагировать на проходные размыкатели (и неудивительно, ведь вы разомкнете цепь).

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.

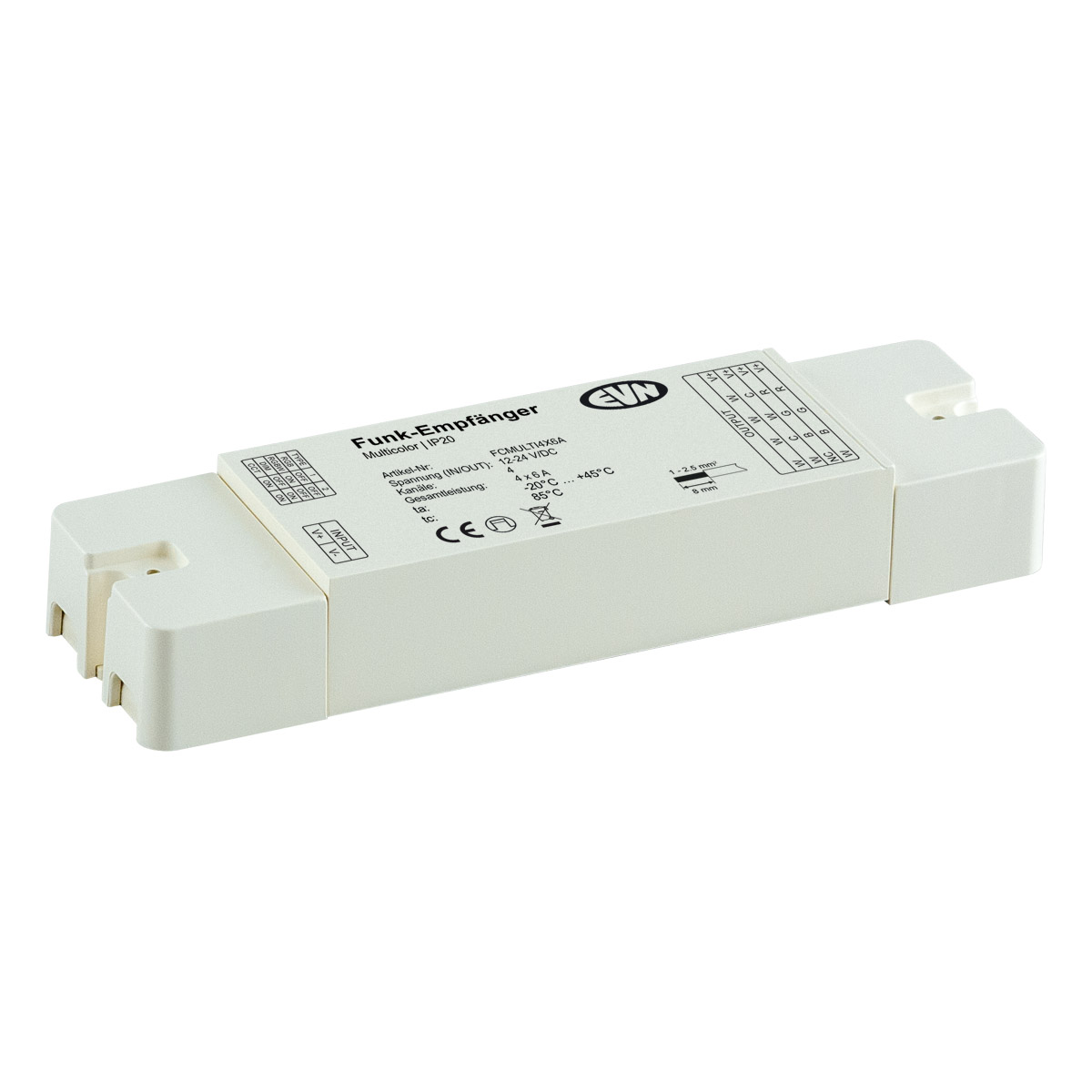

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

  • Использующие в работе радиопередатчик;
  • Использующие инфракрасное излучение.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.

Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.

Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

После того, как вы определились с маркой и типом диммера для регулировки освещения, его необходимо каким-то образом подключить.

Помимо простых моделей, где есть всего две клеммы вход-выход, не стоит забывать и о других нюансах. Поэтому давайте поэтапно рассмотрим от А до Я основные схемы подключения диммера в сеть освещения, с которыми вы можете столкнуться.

С одной стороны, такой регулятор можно включить для управления одним или несколькими светильниками как единичную электроточку

Не важно сенсорный это диммер или поворотно-нажимной

А можно воспользоваться проходным светорегулятором и управлять светом из разных мест вашей квартиры или дома.

Но вообще, прежде чем подключать любой светильник в квартире, не мешало бы выяснить, поддается ли он вообще диммированию. Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.

Когда речь идет об обычных лампах накаливания или галогенках, тут ломать голову не приходится.

Схема подключения проходного диммера

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.

Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.

1

Монтаж кабеля от эл.щитка до распредкоробки.

2

Прокладка трехжильного кабеля от коробки до места установки диммера.

Концы подписывайте как:

Lсвет — фаза уходящая на светильник

L1 и L2 — связь с проходным выключателем

3

Монтаж кабеля от распаечной коробки до места установки проходного переключателя.

Используется трехжильный кабель с маркировкой — L, L1, L2.

4

Монтаж кабеля до самого светильника.

В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.

Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.

Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.

В конце концов у вас должна получиться следующая схема или цепочка:

фаза пришла в распредкоробку

ушла с нее на проходной выключатель+вернулась обратно

ушла на проходной димммер

вернулась обратно и поступила на светильник через Lсвет

При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.

Проверяете правильность собранной схемы и производите подключение самого диммера.

Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.

На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.

Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.

Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.

Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.

После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.

Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).

Проверьте мультиметром их целостность и при необходимости замените.

Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:

Удовольствие конечно не дешевое, но иногда себя оправдывает.

Принцип работы диммера

Для каждого типа ламп (накаливания, галогеновых и т.д.) необходимо подбирать регуляторы освещения с подходящей схемой:

1.В лампах накаливания степень разогрева нити зависит от напряжения, подаваемого через диммер. Такая схема применима, как для ламп накаливания, так и для галогеновых.

2.Схема с трансформатором, которые преобразует уровень напряжения, подаваемого от регулятора, до значения 12-23 Вольта. При этом используется электронный трансформатор с мягким включением. Схема подходит для низковольтных галогеновых ламп. Она обеспечивает плавный разогрев нити без перегрузок.

Схемы подсоединения

Перед тем как переходить к установке устройства, необходимо выбрать наиболее подходящую схему разводки проводов. На сегодняшний день можно осуществлять подключение диммера с выключателем света и без него, как самостоятельный элемент управления. В то же время можно одновременно установить несколько одинаковых устройств либо даже использовать комбинацию с проходным выключателем. Рассмотрим каждую схему подробнее и определим достоинства всех вариантов.

Стандартные условия

В этом случае нужно самому подключить диммер вместо выключателя, который был установлен ранее. Все просто – фазу ведем на разрыв, а заземление и ноль напрямую к светильнику (если используется сеть 220 Вольт на три провода).

На схеме Вы можете наглядно увидеть сущность данного способа:

Этот вариант является наиболее простым и не займет у Вас много времени, тем более если будет использоваться старая штроба для установочных работ.

С выключателем

Данный метод более удобный для применения в спальне, т.к. можно будет включать/отключать свет обычным выключателем, а светорегулятор разместить возле кровати, что позволит контролировать яркость освещения не вставая.

Двойной контроль

Чтобы управлять яркостью комнатного освещения из двух различных мест, можно установить два диммера и соединить их между собой перемычками. Такой вариант рекомендуется использовать в просторных комнатах и длинных коридорах.

Еще один вариант управления светильником и его яркостью из нескольких мест – использование проходных выключателей.

Схема подключения диммера в этом случае выглядит так:

После выбора наиболее подходящей для Ваших условий схемы подключения диммера нужно переходить к завершающему этапу – установке изделия.

Наглядный видео урок по подсоединению проводов

Допускаемые ошибки при подключении диммеров

  • Надо учитывать, что не все светодиодные лампы могут работать от простого теристорного или семисторного диммера. Только те, в которых есть согласующая схема с широтноимпульснй модуляцией. Есть диммеры со схемой ШИМ, тогда можно подключать обычные светодиодные лампы. При покупке проконсультируйтесь со специалистом;
  • При подключении диммера обязательно фазный провод подключайте на клемму с обозначением «L», провод от лампы на клему «N»;
  • Правильно рассчитывайте нагрузку на диммер, для этого надо сложить потребляемую мощность ламп в цепи и устанавливать соответствующий диммер. Если в цепи 3 лампы по 60Вт, требуется диммер не менее 200Вт по мощности, с запасом. В противном случае полупроводниковые элементы схемы могут выгореть;
  • При подключении светодиодных лент иногда путают преобразователь напряжения с понижающим трансформатором. Это разные вещи, через понижающий транформатор можно подключить галогеновые лампы при этом напряжение остается переменным. Светодиодные ленты подключаются через преобразователь напряжения, оно понижается с 220В до 12В и выпрямителем преобразуется в постоянное. В такой схеме обязательно учитываются полярности.

Требования к применению

Сразу же следует отметить, что простейшие диммеры, которые используются в домашних условиях, способны применяться только для управления лампами накаливания и галогенками. Если их подключить к светодиодным лентам и люминесцентным лампочкам, оба устройства за короткий промежуток времени выйдут из строя. Именно поэтому необходимо выбирать светорегуляторы на основании того, какими лампочками они будут управлять.

Остальные требования при подключении диммера заключаются в следующем:

  • Минимальная мощность светильника, к которому будет осуществляться подсоединение, не должна быть ниже, чем 40 Вт. Если проигнорировать данный момент, срок службы регулятора заметно сократиться.
  • Не рекомендуется устанавливать светорегулятор в помещении, в котором температура выше 25оС. Перегрев устройства негативно скажется на его работе.
  • На разрыв обязательно должен идти фазный проводник, который подключается к разъему с маркировкой L. Подсоединять ноль категорически запрещается, собственно как и при подключении выключателя света в стандартном исполнении.
  • Для регулировки свечения люминесцентных ламп выбирайте продукцию с соответствующим обозначением, которое говорит о том, что лампочка может применяться для диммирования.
  • Если Вы решили использовать светорегулятор вместе со светодиодными лампами и лентами, покупать нужно устройство особой конструкции, которая сможет работать с таким источником света. Лидирующие производители: Schneider, Legrand, ABB и Viko имеют в своем ассортименте такие модели, однако их стоимость на порядок выше.
  • Мощность диммера должна превышать суммарную мощность светильников, которые он будет обслуживать. К примеру, если вы решили использовать 3 лампочки по 100 Ватт, мощность устройства должна быть выбрана с запасом – не менее 500 Ватт. Если суммарная мощность светильников больше 1 кВт, в этом случае нужно дополнительно подключить усилитель, с которым возможно обслуживание системы освещения мощностью до 1,8 кВт.
  • Запрещается одновременно подсоединять нагрузки емкостного и индуктивного характера к светорегулятору.

Вот и все требования, которых Вы должны придерживаться для того, чтобы правильно подключить диммер своими руками!

Общая информация

Когда может быть неудобна классическая схема:

  • На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
  • В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
  • Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
  • В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
  • У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Светорегуляторы (диммеры), датчики движения Gira

Датчики движения, Диммеры (светорегуляторы) Gira

В настоящее время при устройстве систем освещения в частных домах или квартирах, особое внимание уделяется удобству и безопасности. Кроме этого, не остается без внимания вопрос энергосбережения ведь различные электроприборы, прочно вошедшие в нашу жизнь, приводят к большим затратам электроэнергии.

Для правильного освещения того или иного помещения требуется постоянное регулирование интенсивности работы осветительных приборов. Ранее для решения этой проблемы уменьшение или увеличение данного показателя достигалось путем включения/выключения нескольких ламп или светильников.

Рынок электротехнических изделий постоянно развивается и его ассортимент пополняется различными модифицированными моделями привычных для нас выключателей или розеток, а также другими устройствами для создания комфортных условий проживания.

Одним из таких решений при устройстве освещения являются светорегуляторы (диммеры), за счет которых автоматизировался процесс регулирования интенсивности работы осветительных приборов. Их установка позволяет не только создать уют в помещении, но и сократить потребление электроэнергии, а также продлить эксплуатационный срок службы элементов систем освещения.

Еще одно устройство для управления освещением это датчики движения, которые включают осветительные приборы при появлении человека и тем самым избавляют от поисков выключателя в темноте. Регулировка освещенности, а также возможность отключения прибора обеспечивают комфортную работу с датчиком, путем настройки его работы для конкретного помещения и времени суток.

Существует множество моделей датчиков движения с различными техническими параметрами, которые определяют их предназначение. Основное отличие составляет угол обзора устройства. При установке датчика в жилом помещении подойдет вариант с углом обзора 180°, ели же планируется монтаж на лестничной клетке, рекомендуется отдать предпочтение моделям с многолучевыми линзами, поскольку они способны одновременно охватывать несколько секторов.

Компания Gira за многие годы существования зарекомендовала себя в качестве надежного и качественного производителя различной электропродукции. Ее модельный ряд славится широким ассортиментом, поэтому каждый сможет подобрать вариант, подходящий для конкретного случая.

Для плавного регулирования освещения была разработана целая серия диммеров, которые имеют разные показатели мощности и подойдут для установки, как в жилых помещениях, так и в здания общественного назначения. Такое устройство повысит уровень безопасности и позволит сэкономить на оплате электроэнергии. Компания предлагает универсальные светорегуляторы, с помощью которых в совокупности с регулировкой яркости реализуется и функция включения и выключения осветительных приборов.

В линейке выпускаемой продукции имеются и различные вариации датчиков движения, являющиеся незаменимым элементом систем «умного» дома.

Устройства отличаются не только высоким качеством, но и привлекательным дизайном, поэтому органично вольются в любой интерьер, не нарушая его дизайн.

Схемы подключения диммера в квартире

Вступление

О типах диммеров я рассказывал в прошлой статье Что такое диммер (светорегулятор). Тема в этой статье, схема подключение диммера. Посмотрим схему подключения, для активной нагрузки «без» и «с» пультом дистанционного управления.

Купить диммер можно в любом хозяйственном магазине. Кстати, при покупке обратите внимание, как упростили нашу жизнь штрих коды на товарах. Без использования этикеток со штрих кодами и оборудования для его считывания, не обходится ни одна точка законной торговли. Если вы живете в городе Алматы и заинтересованы в оборудовании изготовления и считывания штрих кодов обращайтесь в компанию A-TRADE.

Про схемы подключения диммера

Можно было бы разделить схемы подключения диммера по типу регулируемой нагрузки. А именно,

  • для активной и реактивной нагрузки;
  • для ламп накаливания, люминесцентных ламп и светодиодных лент и ламп.

Однако сами схемы подключения диммера для различных типов нагрузки не меняются, меняются лишь типы диммеров. Так как диммер это готовое изделие, то, как у готового изделия у него есть клеммы подключения, которые и должны быть важны при подключении. Например:

Вот простая схема подключения диммера для светильника с лампой накаливания или энергосберегающей лампы. Фазный приходящий провод идет на клемму диммера с маркировкой «L». Отходящий провод от диммера идет на светильник (лампу). Нулевой провод, обходя диммер, идет сразу на светильник.

Для конкретного светорегуляторы, схемы подключения будет такой же, только могут смениться обозначения клемм.

Если мы посмотрим, на схему подключения диммера для светодиодной ленты, то она будет аналогичной. Дополнится схема лишь блоком (блоками) питания которые будут стоять между питанием и диммером.

Вот еще одна более объемная схема, взятая из германского источника для подключения нескольких светодиодных лент.

Повторюсь, принципиально схемы подключения не меняются, меняются лишь типы диммеров.

Схема диммер + выключатель

Если вам нужно диммер совместить с выключателем, можно купить диммер с кнопкой выключения или собрать такую схему. При сборке до диммера на фазный провод нужно установить прерыватель, то есть простой выключатель освещения.

диммер с выключателемсхема диммер с выключателем

Схема подключения диммера с пультом управления

Опять, нет никаких хитростей, если вам нужно управлять освещенностью с помощью пульта. У вас нет вариантов, вам нужно купить диммер с пультом управления. Далее. Подключаете диммер по обычной схеме, а пульт управления работает, взаимодействуя со схемой диммера. Всё просто, вы же НЕ подключаете отдельно пульт управления к телевизору.

Схема подключения двух диммеров

Если вам нужно управлять освещенностью с двух точек, не путаем с включением/выключением с двух точек, то диммеры сработают при параллельном подключении. Не уверен, что это верно, для диммеров со сложными схемами управления.

Диммер и двухклавишные выключатели

Если у вас стоит люстра с комбинациями включения/выключения, 2+1, 3+2 и т.д., то, как поведет себя поворотный диммер установленный на одну клавишу не знаю. А чтобы диммер работ нормально покупаете диммер с возможностью подключения двух клавишного выключателя и используете такую схему.

Важно! Расстояние от диммер до выключателя не должно превышать, обычно, 20 метров (зависит от производителя).

Схема подключения диммера с кнопкой

Есть диммеры для дополнительного подключения удаленной кнопки управления. У них есть дополнительная клемма для такого подключения:

Диммер Легранд с кнопкой

Удалённость кнопки от диммера не более 50 метров (зависит от производителя).

Это все схемы подключения диммера на сегодня.

©Ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Интеллектуальный диммер

для светодиодных ламп с регулируемой яркостью, диммерный переключатель TESSAN WiFi, совместимый с Alexa и Google Assistant, однополюсный, требуется нейтральный провод, настенный переключатель с программируемым таймером — белый —

Схема подключения однополюсного интеллектуального диммерного переключателя Tessan

Вопросы и Ответы

Q1: почему переключатель не может управлять светом? или Почему свет всегда включен, переключатель не может включаться / выключаться и затемнять / увеличивать яркость света?

A: Вы подключили горячий провод к свету напрямую, поэтому выключатель не мог управлять светом, просто перемонтируйте проводку, следуя схеме подключения и ШАГУ 1.

Q2: Почему коммутатор не может подключиться к Wi-Fi?

A: Пожалуйста, проверьте и выполните следующие действия:

1> Проверьте проводку, следуя схеме подключения и ШАГУ 1.

2> Убедитесь, что ваш WiFi-маршрутизатор на канале 2,4G, без ограничений доступа (например, статический IP-адрес или связывание MacAddress), , установите другое имя для двух каналов, когда маршрутизатор включен 2.Смешанный режим 4G и 5G, как «Wi-Fi 2,4g» и «Wi-Fi 5g».

3> Убедитесь, что ваш телефон находится на канале 2,4 ГГц при синхронизации с коммутатором.

4> Установлено правильное приложение под названием «Smart Life — Smart Living» или «Tuya Smart».

5> Использование режима AP увеличит ваш шанс успешного подключения к Wi-Fi.

6> Пожалуйста, проверьте количество устройств, подключенных к Wi-Fi-роутеру. Когда это число превышает производительность роутера, Wi-Fi-соединение будет нестабильным или не удастся.поэтому вам нужно приостановить или выключить некоторые устройства. Для некоторых старых маршрутизаторов поддерживайте количество устройств, подключенных к маршрутизатору, менее 10 одновременно, это повысит ваш шанс успешного подключения к Wi-Fi.

Q3: Почему коммутатор не может подключиться к дому Alexa / Google?

A: -> Убедитесь, что ваш коммутатор установлен правильно, добавьте его в приложение «smart life» и убедитесь, что коммутатор хорошо работает с приложением smart life.

-> Убедитесь, что навык, который вы активировали, был правильным (такой же, как логотип Smart Life App).

-> Убедитесь, что учетная запись, используемая в навыке, такая же, как и в приложении Smart Life (многие люди используют другую учетную запись или учетную запись Alexa).

Сколько ватт может выдержать переключатель диммера — [Расчет мощности диммера светодиода]

Диммерные переключатели могут работать с лампами от 1 до 1000 Вт.

Сколько ватт может выдержать переключатель диммера?

Некоторые диммеры могут работать даже с лампами разных типов в одной цепи.

Не все диммерные переключатели одинаковы, и если вы получите переключатель, не рассчитанный на общую мощность освещения, которым вы хотите управлять, у вас могут возникнуть проблемы. Так что не забудьте проверить мелкий шрифт перед покупкой. И если вы решите заменить старый диммер, убедитесь, что номинальная мощность вашего нового диммера не меньше, чем у старого.

Проверить мощность переключателя диммера

Обычно номинальная мощность диммера составляет 150, 300, 600 и 1000 Вт. Диммеры на 150 Вт обычно предназначены для цепи с одной лампой.

Рейтинг при установке диммеров

Если вы планируете установить диммерный переключатель, помните, что каждый переключатель рассчитан на максимальную мощность.
Если вы пытаетесь уменьшить яркость пяти 100-ваттных лампочек, используйте переключатель мощностью не менее 600 Вт.

Пример расчета мощности диммера:

  • Умножьте количество приборов на номинальную мощность каждого прибора.
  • Умножьте результат на 125% (постоянная нагрузка).
  • Округлите до следующего значения мощности диммера.

Пример с пятью лампами по 60 Вт:

  • 5 светильников.
  • Номинальная мощность прибора 60 Вт.
  • Умножьте результат на 125% (1,25).
  1. 5 светильников по 60 Вт = 300 Вт.
  2. 300 Вт x 1,25 = 375 Вт.
  3. Вам следует выбрать диммер на следующую более высокую мощность = 375 Вт или выше.

Расчет мощности светорегулятора светодиода

Простое правило, которое следует запомнить при расчете нагрузки для светодиодных диммеров, — это разделить указанную (на диммере или упаковке) максимальную нагрузку на 10. Например, к диммерному переключателю на 500 Вт должно быть подключено не более 50 Вт светодиодных ламп. к нему, что приравняло бы к 10 лампочкам мощностью 5 Вт.

Это когда-нибудь случалось с вами?
Вы выполнили домашнюю работу и подтвердили, что только что приобретенный диммер совместим с вашими светодиодными лампами.
Теперь пришло время проверить производительность, и вы не получаете того, чего ожидали.
Это потому, что совместимость — это всего лишь одна часть уравнения диммирования.
У вашего диммера есть несколько требований к электричеству, которые должны быть соблюдены для обеспечения хорошей работы.

Пара из этих требований — минимальная и максимальная нагрузки.

Какая максимальная нагрузка и расчет максимальной нагрузки

Диммеры

также предъявляют требования к максимальной нагрузке, чтобы гарантировать, что нагрузка не превышает проектных пределов диммера.

Низкая мощность светодиодных ламп означает, что теоретически вы можете подключить несколько ламп к одному диммеру. Если у вас есть диммер с максимальной нагрузкой, например, 400 Вт, то наверняка вы могли бы подключить к нему 40 светодиодных ламп мощностью 10 Вт (40 x 10 Вт = 400 Вт)? Ну, это не совсем так. Светодиодные лампы
при включении генерируют всплеск мощности, который на мгновение может превышать заявленную мощность лампы.

Эмпирическое правило, обычно используемое для расчета нагрузки для светодиодных диммеров, состоит в том, чтобы разделить указанную максимальную нагрузку на 10.Например, к диммерному переключателю мощностью 400 Вт должно быть подключено не более 40 Вт светодиодных ламп, что соответствует десяти лампам мощностью 4 Вт.

Что может случиться, если вы превзойдете максимальную нагрузку м?
  • Превышение этих пределов может привести к отказу диммера, мерцанию из-за шума, а также к срабатыванию выключателя.
  • Одна из основных причин максимальной нагрузки диммеров — это пусковой ток, вызываемый драйверами светодиодов.
  • Пусковой ток — это кратковременный входной ток во время первоначального запуска, который превышает значение установившегося тока.

Минимальная нагрузка — Диммеры имеют требования к минимальной нагрузке.

Вы можете спросить, почему?

Это потому, что если светодиодная нагрузка не потребляет достаточно тока, чтобы удерживать переключающие элементы диммера закрытыми, диммер будет вести себя нестандартно. Это может включать мерцание, плохой диапазон затемнения, мигание в выключенном состоянии или даже отсутствие работы.

Это означает, что диммеры , разработанные для ламп накаливания, как правило, имеют более высокие требования к минимальной нагрузке , потому что лампы накаливания обычно имеют более высокую мощность, чем светодиодные.
Это означает, что для этих диммеров потребуется несколько светодиодных светильников для удовлетворения требований к минимальной нагрузке.

Требуемая нагрузка светорегулятора

Диммеры

, разработанные для светодиодных нагрузок, обычно имеют гораздо более низкие требования к минимальной нагрузке и обычно требуют только одного или двух светильников. Минимальная номинальная нагрузка светодиода для диммеров со светодиодной нагрузкой обычно указывается в количестве ламп, а не в ваттах (Вт) или вольт-амперах (ВА).


Диммеры Lutron C.L могут управлять максимум 17 лампами, и это единственный диммер, внесенный в список UL для управления смешанными нагрузками (различные типы ламп, такие как светодиоды и галогены, в одной цепи).


Сводка

Чтобы узнать фактические требования к нагрузке для конкретного диммера и осветительного прибора, необходимо провести тестирование.
Требования к минимальной и максимальной нагрузке различаются для светильников накаливания и светодиодных светильников.

Даже при соблюдении требований к нагрузке мерцание может все еще появляться, если вы пытаетесь уменьшить яркость до уровня ниже, чем номинал драйвера светодиода.

Обычно это можно исправить, регулируя нижнюю границу диммера.

Как исправить проблемы со светодиодной подсветкой и переключателем диммера

Стив из Вашингтона спрашивает; Я заменил свои 100-ваттные лампы накаливания на светодиодные 9-ваттные, теперь они не работают.Распространенные проблемы с диммерными переключателями и светодиодными лампами.

Замена обычных ламп на светодиодные
[ad # block] Электрический вопрос: Я заменил свои 100-ваттные лампы накаливания на 9-ваттные светодиодные лампы, теперь они не работают.

  • Недавно я заменил все свои 100-ваттные лампы накаливания в моем 30-летнем доме на светодиодные лампы мощностью 9 Вт. Теперь ни один из трехпозиционных переключателей на лестнице не работает.Хорошо, я знаю, что старые переключатели и диммеры плохо сочетаются со светодиодами. Поэтому я купил новые диммеры и переключатели, совместимые со светодиодами. Старый диммер, Switch 1, имел горячее соединение и как общее, так и подвижное соединение, но Switch 2 не был трехпозиционным переключателем, просто двухпроводным двухпроводным переключателем, также подключенным на одной клемме к горячему. Я снял Switch 2 и заметил, что это «Remote», без терминала для путешественника. Поскольку коммутатор 2 не имеет переходника между ним и коммутатором 1, я не понимаю, что нужно заменить его на совместимый со светодиодами.Заранее спасибо,

Этот вопрос по электропроводке был задан Стивом, разнорабочим из Вашингтона.

Дополнительные комментарии: Спасибо за предоставление много полезной информации для DIYer.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Стив.

Проблемы с диммерными переключателями и светодиодными лампами

Применение: Замена переключателя яркости и установка светодиодных ламп.
Уровень квалификации: от начального до среднего — лучше всего, если подключение осуществляется лицензированным подрядчиком по электрике.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта и способности работать с инструментами.
Меры предосторожности: Определите цепь освещения, выключите ее и пометьте примечанием, прежде чем приступить к работе с проводкой переключателя диммера.
Материалы: Убедитесь, что запасной переключатель диммера имеет ту же силу тока и напряжение, что и исходный переключатель, и полностью совместим с электрической схемой, осветительной арматурой и типом используемых лампочек.Переключатель диммера должен быть рассчитан на регулируемое количество ватт.

Самые распространенные проблемы с переключателями света и светодиодными лампами

Я считаю, что эта проблема связана с совместимостью со светодиодными лампами и переключателями света.

  • Следующие устройства должны быть совместимы друг с другом для правильной работы этого типа настройки:
    • Два 3-позиционных переключателя должны быть одной марки.
    • Диммерные переключатели также должны работать со светодиодами.
    • Светодиодные лампы должны иметь регулируемую яркость и работать с вашими выключателями.
Подробнее о коммутационных переключателях и диммерных переключателях

Как подключить коммутатор

Подключение переключателя света — Схема 1

Электрические схемы
Полностью объясненные электрические схемы выключателя света. Подробные схемы электропроводки и изображения помогут вашим проектам в области домашнего электрооборудования.

Подключение диммерного переключателя

Схема подключения 3-позиционного переключателя яркости

Полностью объясненная схема подключения трехпозиционного переключателя яркости избавит от тайны подключения трехпозиционного переключателя освещения.

Установка домашних светильников

Домашнее освещение
Узнайте, как установить и подключить домашние светильники.



Вам также могут быть полезны следующие данные:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки 120 и 240 В
Электропроводка выключателей света
Электропроводка 3-проводного и 4-проводного электрического диапазона
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Будьте осторожны и безопасны — никогда не работайте с электрическими цепями!
Проконсультируйтесь с вашим местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

Dimmer switch us — ABB-free @ home (Решения по автоматизации зданий и дома

Для включения / выключения света с возможностью диммирования диммерный переключатель предлагает интегрированное управление диммированием для стандартного домашнего освещения.Светодиоды на тумблере-переключателе сразу показывают уровень яркости для большего удобства.

  • Пять зеленых светодиодов на подрулевом переключателе, когда переключатель находится в положении «включено», указывают уровень яркости.
  • Светодиодная подсветка
  • помогает найти переключатель диммера в темноте.
  • Двоичный вход позволяет подключить механический переключатель для трехпозиционных приложений с управлением освещением из нескольких мест.
  • Доступен в белом и светло-миндальном цветах, чтобы украсить любой интерьер.
  • Подходит для стандартных настенных панелей в стиле декоратора.
  • Двухпроводная версия регулирует яркость ламп накаливания мощностью до 300 Вт или светодиодных ламп мощностью до 150 Вт (нейтральный провод не требуется).
  • Трехпроводная версия регулирует яркость ламп накаливания мощностью до 600 Вт или светодиодных ламп мощностью до 150 Вт (необходим нейтральный провод).


При интеграции в систему умного дома ABB-free @ home диммерный переключатель можно запрограммировать как пульт дистанционного управления для управления другими устройствами ABB-free @ home.Руль-качельку можно запрограммировать как клавиатуру, управляемую с помощью верхней и нижней клавиш-качалок.

Благодаря интеграции ABB-free @ home вы можете настроить диммер для работы с детектором движения и автоматического выключения после определенного периода бездействия для экономии энергии. Вы также можете установить максимальный и минимальный уровни яркости, до которых переключатель будет тускнеть, и установить яркость светодиодов для дня и ночи или полностью отключить светодиоды.

  • 15-амперная нагрузка
  • Подключение:
    • DS-3.1: нейтральный провод не требуется
    • DS-6.1: Требуется нейтральный провод
  • Один потенциальный вход: 120 В переменного тока, ожидается 60 Гц
  • DS-3.1 Выходная мощность на устройство:
Лампа накаливания или галогенная лампа 300
Магнитный низковольтный трансформатор Не поддерживается
Электронный низковольтный трансформатор 200
Компактная люминесцентная лампа (КЛЛ) 150
светодиод (макс.20 ламп) 150
Вентилятор или двигатель Не поддерживается
  • DS-6.1 Выходная мощность на устройство:
Лампа накаливания или галогенная лампа 600 *
Магнитный низковольтный трансформатор 600 *
Электронный низковольтный трансформатор 600
Компактная люминесцентная лампа (КЛЛ) 150
светодиод (макс.20 ламп) 150
Вентилятор или двигатель Не поддерживается

* Если три диммерных переключателя установлены рядом друг с другом в трехконтактной установке, максимальная выходная мощность на устройство будет снижена до 550 Вт.

Для переключения света без функции затемнения см. Наш выключатель света.

Может ли переключатель диммера вызвать мерцание света?

Мерцание света может раздражать, особенно если вы не знаете, что является причиной проблемы.Многие люди переходят на энергосберегающие светодиоды, ожидая, что их стандартные диммеры будут работать с их новыми лампами.

Домовладельцы могут даже приобрести светодиодные лампы, которые выглядят как лампы накаливания, которые они заменяют. Однако при подключении к диммерам эти светодиодные лампы могут работать не так, как они должны работать с традиционными диммерами.

Одной из основных причин мерцания света является использование старых диммеров, предназначенных для использования со стандартными лампами накаливания со светодиодами. Итак, чтобы ответить на ваш вопрос: да, традиционный диммер может вызвать мерцание ваших светодиодов, но это только одна проблема.

Например, если у вас есть современные диммеры, которые работают с галогенными лампами накаливания, КЛЛ и светодиодами, то ваши диммеры могут не быть проблемой. Другие проблемы, на которые следует обратить внимание при мигании света, — это проблемы с лампами, ослабленные соединения проводов, неисправные фары, цепь перегрузки, ослабленная заглушка и тип ламп.

Common Culprit — диммерные переключатели

Это распространенная ошибка, которую совершает большинство людей, меняя свои старые лампы на инновационные светодиоды, не меняя диммеры.

Я тоже столкнулся с этой проблемой, но мои светодиодные фонари полностью перестают работать. Я сразу же перехожу на интеллектуальное освещение Lutron Caseta (три года спустя — на Philips Hue).

Проще всего купить высококачественную светодиодную лампу с регулируемой яркостью, если ваш светодиод работает от диммера. Если это не решит проблему, замените старый диммер новым диммером для лампочки.

С этими диммерами вам все равно придется использовать регулируемые светодиоды, но новый переключатель, вероятно, улучшит характеристики вашей лампы.

Другие проблемы, которые следует учитывать при мерцании света

Помимо диммеров, есть много других причин, по которым ваши огни мерцают. Давайте рассмотрим их вместе ниже:

Неисправный переключатель приспособления

Плохое соединение между переключателем приспособления и лампой может вызвать мерцание. Чтобы устранить эту проблему, осторожно поверните переключатель и проверьте, не в этом ли проблема.

Если это так, попробуйте переключить переключатель включения / выключения, чтобы увидеть, решит ли это проблему. Если это так, вам необходимо заменить переключатель.

Ослабленная заглушка

Если это одна лампа, проблема может заключаться в неплотном соединении вилки и розетки. Убедитесь, что вилка лампы надежно вставлена ​​в розетку. Если нет, попробуйте снова включить лампу.

Ослабленные соединения проводов

Ослабленные провода — не шутка, так как это одна из основных причин пожаров в доме. Если мерцание усиливается и вы не меняли свою электрическую систему, это может быть неисправность ослабленных проводов.

Для этого есть несколько вероятных причин: отказ переключателя, неплотно прилегающая проводка, изношенные разъемы в коробке выключателя или ослабленные рабочие проводники электрической панели.Если вы подозреваете, что проводка плохо закреплена или у вас нет других причин для мерцания лампочек, обратитесь к электрику.

Перегруженная цепь

Обнаружили ли вы, что при включении большого электронного устройства (например, вашего кондиционера или стиральной машины) свет мигает, мигает или тускнеет?

Это может быть перегрузка цепи, что означает, что электрический ток этих устройств больше, чем в цепи.

Тип лампы

Люминесцентные лампы мерцают больше, чем светодиоды и другие лампы.Их возраст и температура могут привести к мерцанию. Хотя незначительное мерцание не является большой проблемой, замена или переход на затемняющие светодиодные лампы решат проблему.

Да, диммеры могут вызвать мерцание лампы, и это распространенная проблема. Если вы перешли на лампы с затемнением и переключатели, совместимые со светодиодами, но мерцание все еще не исчезло, рассмотрите указанные выше проблемы.

Я жена и мама с двумя детьми. Я также писатель, заядлый домашний мастер и технический энтузиаст. Мои любимые вещи — это писать, покупать в Интернете гаджеты и вещицы, которые я не могу себе позволить (пока).Быть дома с детьми — лучшая часть моего дня!

Минимальная и максимальная нагрузка диммера для светодиодных светильников

Lexi Avanzato
Lighting Services Inc
Инженер по освещению и управлению

С вами такое случалось?
Вы провели исследование и подтвердили, что только что приобретенный диммер совместим с вашими светодиодными светильниками. Когда приходит время проверить производительность, вы не видите того, чего ожидали.Это связано с тем, что совместимость — лишь одна из частей головоломки. У вашего диммера есть несколько требований к электричеству, которые должны быть соблюдены для обеспечения надлежащей работы. Два из этих требований — минимальная и максимальная нагрузка.

Минимальная нагрузка
Диммеры имеют требования к минимальной нагрузке, потому что, если светодиодная нагрузка не потребляет достаточно тока, чтобы удерживать переключающие элементы диммера закрытыми, диммер будет вести себя непредсказуемо. Это может включать мерцание, уменьшение диапазона затемнения, мигание при выключении или даже полное отключение.

Диммеры, разработанные для ламп накаливания, как правило, имеют более высокие требования к минимальной нагрузке, потому что лампы накаливания обычно имеют более высокую мощность, чем светодиодные. Это означает, что для этих диммеров, скорее всего, потребуется несколько светодиодных светильников для удовлетворения требований к минимальной нагрузке. Тестирование необходимо для определения точного количества светодиодных светильников, необходимых для каждого диммера лампы накаливания. Диммеры, которые предназначены для светодиодных нагрузок, обычно имеют более низкие требования к минимальной нагрузке и обычно требуют только одного или двух светильников.Минимальная нагрузка на светодиоды для светодиодных диммеров обычно указывается в количестве ламп, а не в ваттах (Вт) или вольт-амперах (ВА).

Максимальные нагрузки
Диммеры также имеют требования к максимальной нагрузке, чтобы нагрузка не превышала проектные пределы диммера. Превышение этих пределов может привести к преждевременному выходу из строя диммера, мерцанию из-за шума, а также срабатыванию выключателя. Одна из основных причин максимальной нагрузки диммеров — это пусковой ток, вызываемый драйверами светодиодов.Пусковой ток — это кратковременный входной ток во время первоначального запуска, превышающий значение установившегося тока. На приведенном выше графике показана текущая форма волны при включении устройства.

Из-за этого пускового тока светодиод может иметь мощность 25 Вт, но фактическая мощность, первоначально проходящая через диммер, намного выше. Это означает, что если диммер лампы накаливания рассчитан на 600 Вт, вы не можете предположить, что сможете использовать двадцать четыре светодиодных светильника мощностью 25 Вт. Хорошее практическое правило — разрешить 100 Вт для каждого светодиодного светильника, поэтому в этом случае диммер на 600 Вт может работать только с шестью светодиодными приборами.

Нижний предел диапазона
Если вы соответствуете всем электрическим требованиям диммера, но у вас все еще есть проблемы с мерцанием, вы можете попробовать отрегулировать нижний предел диапазона. Регулировка обрезки нижних частот увеличивает минимальный уровень затемнения, что снижает вероятность мерцания и пропадания. Это решит проблему мерцания только в том случае, если вы пытаетесь уменьшить яркость светильников ниже диапазона управления затемнением драйвера.

Как отрегулировать подстройку нижних частот, будет объяснено в руководстве по эксплуатации диммера, который вы используете.Обычно это так же просто, как повернуть циферблат, как показано ниже:

Сводка
Требования к минимальной и максимальной нагрузке различаются для светильников накаливания и светодиодных светильников. Чтобы определить фактические требования к нагрузке для конкретного диммера и осветительного прибора, необходимо провести тестирование. Даже при соблюдении требований к нагрузке мерцание все равно может происходить, если вы пытаетесь снизить яркость до уровня ниже, чем номинал драйвера светодиода. Регулировка нижней границы диммера может решить эту проблему.

Источники
http://www.lutron.com/en-US/Education-Training/Documents/LCE/LightSources/LED/Dimming%20LEDs%20-%20LFI_2012_v1.01.pdf

https://www.dimmers.net/cfl_led_dimmers.asp

http://www.lutron.com/TechnicalDocumentLibrary/367-2035_LED_white_paper.pdf

Что делать, если HS220 не может правильно уменьшить яркость света?

Примечание. Интеллектуальная лампа TP-Link не может работать с HS220 , . Регулируемый светодиод, который может работать с HS220, должен быть светодиодом, который может регулироваться аппаратным переключателем, интеллектуальная лампа TP-Link может только управляется приложением Kasa, которое не может быть отключено аппаратным переключателем.

Вы можете столкнуться с некоторыми проблемами при попытке уменьшить яркость света с помощью HS220. Вот несколько советов для справки.

Случай 1 Вы можете включать / выключать свет с помощью HS220, но не можете регулировать яркость света.

  1. Убедитесь, что это регулируемый свет, который можно уменьшить с помощью аппаратного переключателя. Если это не так, то HS220 не может регулировать яркость.
  2. Проверить тип диммера света. HS220 поддерживает только регулируемые лампы накаливания и светодиодные лампы на основе TRIAC и прямого фазового управления, но не поддерживает лампы на основе ШИМ (модуль ширины импульса) или ELV (электронное низковольтное регулирование яркости).

Case2 HS220 может правильно регулировать яркость только одной лампы. Когда имеется более одной лампы, может возникнуть проблема с мерцанием во время процесса затемнения, или лампы можно только включить / выключить, но нельзя затемнить.

Этот случай в основном связан с тем, что лампочки имеют диммер с ШИМ или ELV, которые не поддерживаются HS220. Рекомендуется обратиться к опоре лампы, чтобы проверить тип диммера лампы.

Примечание:

Типы диммеров включают лампы накаливания / галогенные, магнитные низковольтные (MLV), электронные низковольтные (ELV), неоновые / холодные катоды (магнитные балласты), флуоресцентные (электронные балластные лампы дневного света) и светоизлучающие диоды (светодиоды) ( Электронный светодиодный драйвер).HS220 относится к лампам накаливания / галогенам (прямое управление фазой), которые основаны на TRIAC.

Случай 3 Свет по-прежнему очень яркий, даже если вы установили яркость 1%, или очень тусклый, даже если вы установили 100% яркости.

KASA Smart Dimmer хорошо работает с регулируемыми светодиодами и лампами накаливания. Однако все лампочки различаются, и некоторые лампы отключаются при яркости ниже среднего. Калибровка диммирования позволяет вам установить минимально возможную яркость для ваших лампочек, чтобы обеспечить наилучшее управление диммированием.Предлагается попробовать функцию калибровки затемнения. Что такое калибровка затемнения и как она работает? чтобы откалибровать диапазон затемнения и посмотреть, как он идет.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
