Как подключить вызывную панель к видеодомофону

На сегодняшний день системы видеонаблюдения являются очень важной частью для обеспечения безопасности взрослых, детей так и имущества. Частью этой системы является и Видеодомофон. Домофон — это устройство с помощью которого можно переговариваться на небольших расстояниях, а видеодомофон позволяет нам еще и видеть человека находящегося снаружи у вызывной панели, с кем идут переговоры, так как уличная вызывная панель оборудована камерой для видеонаблюдения.

Видеодомофоны бывают разных моделей, дизайнов, фирм и с наличием в них множества всяческих функций, как например: функция сохранения видео, сохранение фото при вызове, с возможностью открывания до нескольких дверей и установки нескольких камер, видеодомофоны бывают как с цветными дисплеями, так и с черно-белыми, но каждый из них несет за собой индивидуальность.

Установка цветного видеодомофона немногим отличается от установки видеонаблюдения и не обязательно владеть особыми навыками для установки данных устройств. Подключать мы будем на примере цветного видеодомофона

HiQ-Electronics.

Первым этапом монтажа цветного видеодомофона будет проектирование, нам нужно определить место установки внутреннего блока с экраном, место установки уличной вызывной панели и прокладкой кабеля между ними.

1. Цветной монитор видеодомофона.
2. Блок питания.
3. Уличная вызывная панель.
4. Четырехжильный кабель.



Схема подключения видеодомофона не представляет особой сложности, рассмотрим ее на основе подключения видеодомофонов серии HiQ 8xx:

Схема подключения одна вызывная панель к одному монитору



Схема подключения двух вызывных панелей к одному монитору







Схема подключения двух вызывных панелей и нескольких мониторов



Питание цветного видеодомофона производится от внутреннего блока питания, который находится в комплекте с оборудованием. Для того чтобы запитать цветной видеодомофон нам потребуется розетка, которая будет располагаться в близи с местом установки монитора.

Следующей частью подготовки перед монтажом, у нас идет выбор кабеля. Кабель для подключения цветного видеодомофона можно использовать как КВК так и ККСВ. Отличие ККСВ от КВК кабеля это-то, что первый кабель подходит для внутреннего монтажа, а второй для уличной прокладки, так как КВК кабель эксплуатируется в более низком температурном режиме. Зачистим изоляцию кабеля и приступим к установке.



                                     Кабель КВК                                                                  Кабель ККСВ

При основательном выборе мест монтажа, подготовив кабель, мы прикрепляем настенный кронштейн для монитора, с помощью крепежа. Далее делаем отверстия для вывода проводов питания от блока питания, который находится в комплекте, и прокладываем четырехжильный кабель для соединения между собой монитора и вызывной уличной панели. К проложенному четырехжильному кабелю и кабелю блока питания подключаем монитор. Затем монитор крепим к настенному кронштейну, вставляя зубцы в отверстия на мониторе и сдвигаем его вниз.

Следующим шагом установки видеодомофона своими руками идет подключение уличной вызывной панели на выведенный четырехжильный кабель. Размечаем расположение вызывной панели на высоте примерно 1,5 метра, делаем отверстия для прокладки кабеля и отверстия для закрепления вызывной панели, после прикрепляем ее с помощью крепежа, не забывая при этом соединить вызывную панель с четырехжильным проводом.

Основными ошибками при установке цветного видеодомофона бывает невнимательное соединение проводов, для того что бы избежать неполадок с оборудованием и переделок, будьте внимательны при подключении проводов

Назначение	+12В	Аудио	Общий	Видео
Цвет провода	красный	зеленый	черный	желтый





Назначение жил кабеля КВК и ККСВ для подключения к видеодомофону.

Установка Видеодомофона своими руками не очень сложное дело, но лучше доверить это специалистам.

404 Not Found

Средства и системы охранно-пожарной сигнализации

Средства и системы охранного телевидения

Средства и системы контроля и управления доступом

Домофоны и переговорные устройства

Средства и системы оповещения, музыкальной трансляции

Источники питания

Средства пожаротушения

Взрывозащищенное оборудование

Шкафы, щиты и боксы

Сетевое оборудование

Кабели и провода

Системы диспетчерской связи и вызова персонала

Электрооборудование

Умный дом

Оборудование СКС

Инструменты

Монтажные и расходные материалы

Типовые решения

Еще

Весь каталог

Монтаж и схема подключения видеодомофона CTV-DP2400TM

16.05.2016

МОНТАЖ И СХЕМА ПОДКЛЮЧЕНИЯ КОМПЛЕКТА CTV-DP2400TM

Монтаж монитора CTV-M2400TM

Выключите электропитание перед монтажом. Установите монитор на расстоянии не менее 30см от электрических линий. Рекомендуется устанавливать монитор на высоте 150-160см от пола, как показано на рисунке ниже. Избегайте попадания влаги и влияния электромагнитных полей. Доверьте установку квалифицированному персоналу. Оберегайте оборудование от падения и резких ударов, это может повредить его.

Монтаж вызывной панели CTV-D1000NG(SE)

Отключите электропитание перед монтажом. Установите панель на расстоянии не менее 30см от электрических линий. Рекомендуется устанавливать вызывную панель на высоте 150-160см от пола,  как показано на рисунке справа.

Методы установки:

С угловым кронштейном (рис.А) и фронтальный  (рис. B), в случае использования изделия вне помещения рекомендуется установить защитный козырёк. Вызывная панель коммутируется согласно этикетке, расположенной на кабеле. Также назначение

проводов указаны в Таблице 4 инструкции. При монтаже рекомендуется использование специализированного коаксиального видеокабеля при длине линии свыше 30 м. Максимальная длина линии — 50 м.



СХЕМА ПОДКЛЮЧЕНИЯ

Если Вы используете только одну вызывную панель (входит в комплект), то, необходимо подключать ее к разъему монитора CN1 (Панель1), соблюдая соответствие цвета и назначения соединительных проводов на мониторе и панели (рис. 1). Если вы собираетесь использовать дополнительную вызывную панель (в комплект не входит), то подключите ее к разъему CN2 (Панель2). Разъёмы CN1 и CN2 имеют одинаковые функциональные возможности (рис. 2).



Назначение и цвета проводов.

1.Красный: DC12B

2.Синий: Аудио

3.Чёрный: «Земля» (GND)

4.Жёлтый: Видео

Управление электрическим замком осуществляется при помощи нормально-разомкнутых контактов реле(N.O.) вызывной панели (рис 1,2):

1.Коричневый: Замок1

2.Белый: Замок 2



Подключение дополнительных устройств

Для подключения дополнительных мониторов (в комплект не входят) и создания многоабонентской системы вам понадобится до 3 дополнительных мониторов и одна дополнительная вызывная панель. Максимальная ёмкость системы -4 монитора и 2 вызывных панели. При создании системы, где необходимо более одного монитора, один монитор следует назначить основным, a остальные подчиненными. Для этого необходимо установить на главный монитор перемычку –джампер J3, а с остальных ее удалить. Дополнительные мониторы подключаются к основному при помощи разъемов CN3 (входной разъём) и СN4 (выходной  разъём). Назначения контактов приведены ниже:

1.Красный: Аудио

2.Синий: «Земля» (GND)

3.Чёрный: Данные

4.Жёлтый: Видео



Пожалуйста, имейте ввиду, что домофон запитывается от сети переменно го тока, напряжением 100.. .240 Вольт и имеет встроенный преобразователь  напряжения. Включать в сеть разрешается только после завершения всех  электрических соединений.



Требования к линиям связи:

1.4-х проводный неэкранированный кабель.

2.Длина кабеля между вызывной панелью и монитором видеодомофона в

зависимости от сечения кабеля:

— длина до 28 м (4×0,2 мм)

— длина до 50 м (4×0,3 мм)

— длина до 80 м (4×0,5 мм)

*Данные функции являются опциональными и могут быть недоступны на некоторых домофонах



Помимо двух вызывных панелей к основному монитору может быть подключена дополнительная камера и монитор видеонаблюдения (приобретается отдельно). Данные устройства следует коммутировать с соответствующими контактами  разъема CN5 (рис.2):*

1. Красный: Видеовыход

2. Синий: «Земля»

3.Черный: «Земля»

4. Желтый: Видеовход

К разъёму CN2, вместо вызывной панели можно подключить видеокамеру (при  этом, синий провод передачи аудиосигнала не используется). К разъёму CN5 может быть подключена видеокамера с потребляемым током не выше 300 мА. Камеры, подключенные к разъемам CN5 или CN2 могут использоваться для наблюдения за входной зоной, в том случае, если камера вызывной панели умышленно заблокирована.

схемы подключения и особенности монтажа, описание основных этапов

Ещё совсем недавно люди видели домофон только в фильмах и позволить себе его установку могли только очень состоятельные владельцы квартир или домов. С появлением новых технологий домофоны стали более доступными по цене и начали широко использоваться как в бытовых, так и производственных помещениях. Сейчас это оборудование вместе с надёжными замками входит в состав большинства современных охранных систем, что позволяет увеличить безопасность жилья или других объектов.

Типы домофонов и особенности их устройства

Если раньше практически на каждой двери были установлены глазок и звонок, то сейчас их заменяют таким современным оборудованием, как домофон.

Существует большой выбор устройств, которые отличаются между собой техническими параметрами и другими особенностями.

Классификация домофонов происходит по следующим признакам:

1. Количество подключаемых абонентов:
   • многоабонентные домофоны устанавливают в подъездах, на входах в офисы и другие здания;

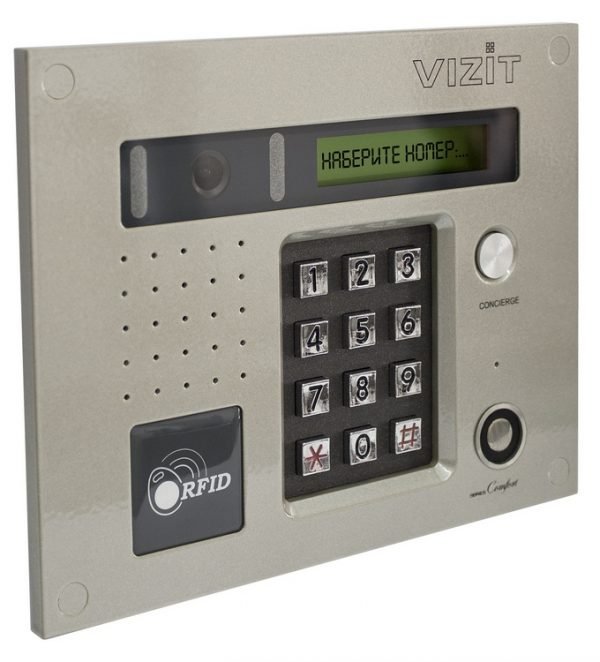

     Многоабонентный домофон предназначен для установки в подъездах многоквартирных домов

   • индивидуальные — предназначены для установки в квартире или доме.

     Индивидуальный домофон устанавливают на входе в квартиру или на частную территорию

2. Вид связи. По этому параметру оборудование делится на:
   • аудиодомофоны — при помощи таких устройств с посетителем можно только разговаривать;

     При помощи аудиодомофона можно только переговариваться с посетителем

   • видеодомофоны позволяют не только разговаривать с посетителем, но и видеть его на экране монитора.
3. Тип монитора. Этот параметр относится только к видеодомофонам. Экран может быть:
   • чёрно-белый;
   • цветной.
4. Способ монтажа. По типу установки домофоны могут быть:

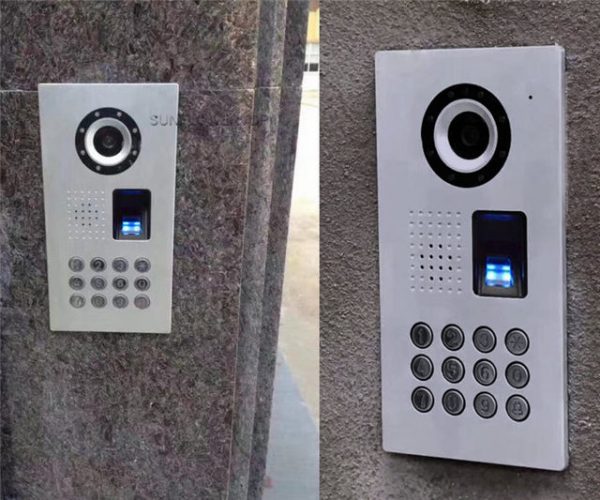

   • врезными или встраиваемыми в стену, при этом её глубина должна быть порядка 4–10 см;

     Врезной домофон вставляется непосредственно в стену дома

   • навесными, такие модели монтируются на стену.

Кроме этого, видеодомофоны отличаются по размеру экрана. Если у самых дешёвых моделей размер экрана всего 3,5”, то у дорогих моделей он составляет 10”, но может быть и больше. Существует отличие и по количеству видеокамер. Домофон может иметь как одну, так и несколько видеокамер, что позволяет получать обширный обзор и более качественную картинку. Оборудование может также быть проводным или беспроводным, в котором внешний и внутренний блок связаны между собой только радиосигналом.

Особенности устройства

По типу устройства аудио и видеодомофоны отличаются между собой, но по остальным параметрам они практически одинаковы.

Аудиодомофоны

Такое оборудование является бюджетным, поэтому обычно устанавливается в подъездах многоквартирных домов. Стоимость аудиодомофона невысокая, так как он имеет ограниченный набор функций:

• оповещение владельца дома о приходе посетителя;
• переговоры с посетителем;
• разблокировка электрозамка.

В состав бюджетного аудиодомофона входят:

1. Уличный блок, который состоит из:
   • кнопки вызова;
   • микрофона;
   • громкоговорителя.
2. Внутренний блок состоит из:
   • телефонной трубки;
   • базы, в которой есть место для крепления трубки и кнопка разблокировки замка;
   • блока питания.

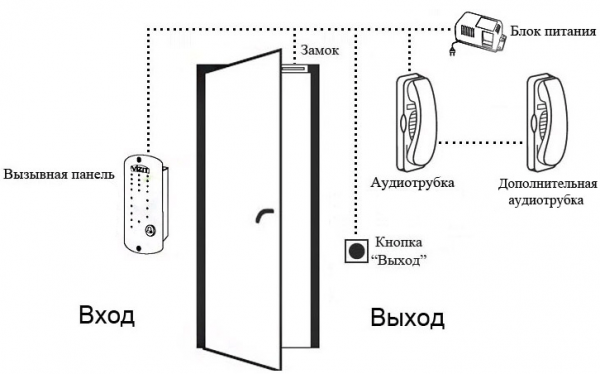

     Аудиодомофон имеет простое устройство: трубка и кнопка для открывания двери, вызывная панель, блок питания

Если говорить о преимуществах таких устройств, то это будет дешевизна, простота конструкции и лёгкость использования. Основной недостаток в том, что вы не можете видеть посетителя, а это снижает уровень безопасности системы.

Видеодомофоны

Домофон с видеосистемой является современным оборудованием, которое имеет много дополнительных функций, повышающих безопасность охранной системы.

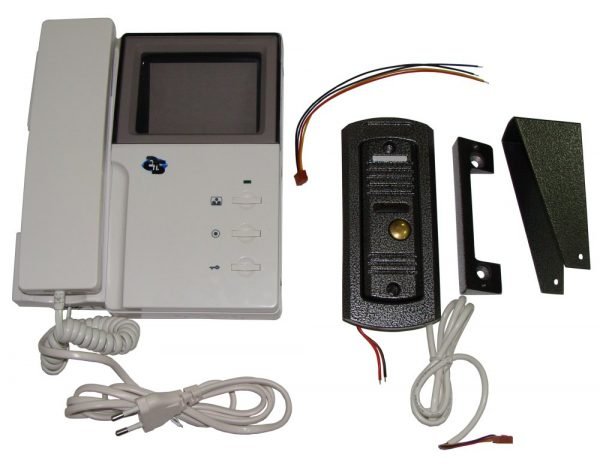

Видеодомофон имеет следующее устройство:

• наружная панель — состоит из кнопки вызова, видеокамеры, переговорного устройства;
• внутренняя панель — включает в себя монитор, кнопку для открывания замка, переговорное устройство.

  Видеодомофон позволяет не только говорить с посетителем, но и видеть его

Особенности выбора

Чтобы правильно выбрать домофон, надо обращать внимание на такие параметры:

• вызывная панель должна быть из прочного материала и надёжно защищена от повреждений. Кроме этого, вызывная панель, устанавливаемая на улице, должна иметь высокий уровень влагозащиты, не меньше IP66. Более надёжными являются панели, не имеющие механических переключателей, но сенсорные устройства чаще повреждаются вандалами;
• тип установленной видеокамеры. Если в ночное время нет постоянного освещения, то покупать домофон с цветной камерой нет смысла. В таком случае чёрно-белая камера будет передавать более качественное изображение;
• монитор, при его выборе надо учитывать параметры используемой видеокамеры. Если камера выдаёт 0,5 Мpx, то не стоит для неё приобретать устройство с экраном высокого разрешения;

  Не стоит приобретать домофон с высококачественным монитором, когда используется плохая камера

• вывод видеосигнала, Очень удобно, когда есть возможность вывести видеосигнал на телевизор или компьютер;
• наличие встроенного датчика движения. Он позволяет включать камеру на запись во время приближения посетителя;
• диапазон температур, в котором может работать домофон. Учитывайте, что внешний блок обычно устанавливается в неотапливаемых помещениях или на улице, поэтому он должен выдерживать как высокие, так и низкие температуры;
• совместимость с другими устройствами. Если домофон подключают к многоабонентной системе, он должен быть совместим с имеющимся оборудованием.

Видео: как выбрать домофон

Основные схемы подключения домофонов

Сначала необходимо определиться с тем, какие существуют схемы подключения домофонов и выбрать ту, которая вам подходит. В многоквартирном доме сложнее, чем в частном секторе самостоятельно установить устройство. Наиболее простым является монтаж домофона без его подключения к электрозамку.

Подключение домофона в многоквартирном доме

В этом случае схема подключения будет зависеть от типа подъездного домофона (цифровой или координатный). Подъездный домофон устанавливается представителями специализированной компании, после чего делается разводка по этажам. Обычно эти же специалисты подключают и индивидуальные домофоны. Иногда возникает необходимость сменить абонентскую трубку домофона или подключить видеодомофон в многоквартирном доме.

Подключение домофона в многоквартирном доме — сложная задача, справиться с которой могут только специалисты

Подключение домофона с электрическим замком

Это самый популярный вариант монтажа такого оборудования. Здесь домофон и замок подключены вместе, что позволяет открывать замок при помощи кнопки на внутренней панели домофона или при помощи кода, электронного ключа со стороны наружной панели.

При установке аудиодомофона от внутреннего блока к наружному проводится трёхжильный кабель. Для подключения видеодомофона используется четырёхжильный кабель.

Во время подключения домофона надо помнить, что его внутренняя панель питается от 220 В, а вызывная — от внутренней панели.

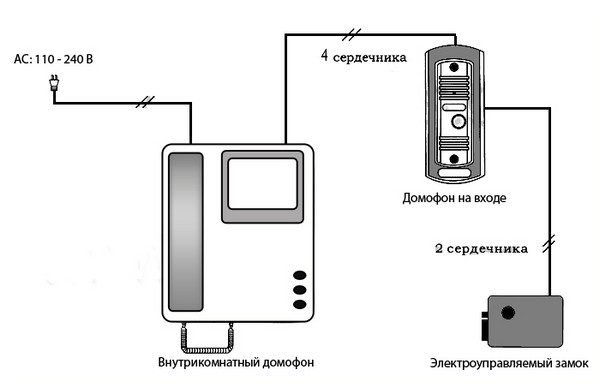

Домофон с электрозамком является самым распространённым решением

Видео: подключение домофона с электрическим замком

Подключение домофона без замка

Это наиболее простой способ подключения, поэтому справиться с ним сможет даже новичок. Для соединения между собой внешнего и внутреннего блока необходимо использовать четырёхжильный кабель или два двухжильных провода. По двум жилам подаётся питание, а по другим двум — аудио- и видеосигнал.

Выбор способа подключения домофона зависит от вас. Если вам удобно выходить на улицу и постоянно открывать калитку, то можете установить домофон без электрозамка. Лучше устанавливать такое оборудование в комплексе с замком, которым можно управлять простым нажатием кнопки на домофоне не выходя из дома.

Справиться с установкой домофона без подключения его к замку сможет даже новичок

Монтаж домофона

Если вы решили самостоятельно установить домофон, сначала надо подготовить такие инструменты:

• перфоратор с набором свёрл и буров, необходимый для работы по бетону или кирпичу;
• набор отвёрток;
• молоток;
• изоленту;
• нож;
• дюбели;
• плоскогубцы;
• шпаклёвку для заделывания штроб;
• провод.

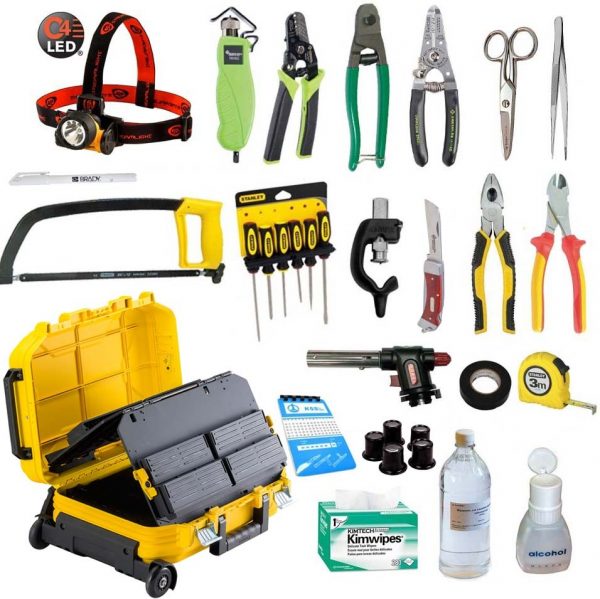

  Для монтажа домофона понадобятся инструменты, которые есть у каждого домашнего мастера

Последовательность установки

Хотя существуют разные виды домофонов, их монтаж выполняется в одинаковой последовательности. При самостоятельной установке оборудования работы ведутся в таком порядке:

1. Выбор места для установки. Для того чтобы у домофона был хороший угол обзора и этим оборудованием было удобно пользоваться, его надо правильно установить. Рекомендуемая высота монтажа внешнего блока видеодомофона 1,5–1,6 м от земли. При монтаже видеокамеры надо смотреть, чтобы обзор не закрывали двери, углы дома или другие предметы. Если говорить об установке внутреннего блока, то его можно монтировать на стену или устанавливать на тумбочку. Главное, он должен быть в удобном месте и чтобы звук был слышен по всему дому.

   Для комфортного использования домофон устанавливают на высоте 150–160 см

2. Прокладка кабеля. Это самый важный этап, для выполнения которого необходимо иметь элементарные понятия и навыки работы с электропроводкой. Рекомендуется, чтобы длина кабеля не превышала 35–40 метров. Для этого можно использовать как телефонный кабель, так и сигнальный провод или витую пару. Чтобы проложить кабель на стенах, можно сделать штробы, которые потом заполняются шпаклёвкой, или уложить провод в короба. Кабель выводится в кронштейн вызывной панели, которая фиксируется при помощи саморезов.

   Кабель может укладываться в специальные короба или в штробы на стенах

Видео: установка видеодомофона своими руками

Особенности подключения к подъездному домофону

Для того чтобы не допустить проникновения в подъезд посторонних лиц и сохранить в нём чистоту, отличным решением будет установка подъездного домофона. Монтаж выполняют представители фирмы и они же делают разводку по этажам. Иногда возникают ситуации, когда надо подключиться к подъездному домофону, поэтому многие домашние мастера хотят знать, как это правильно сделать. Способ подключения будет зависеть от типа используемого устройства.

Подключение к цифровому домофону

Это довольно дорогое оборудование, поэтому оно менее распространено по сравнению с аналоговыми моделями. Такая система позволяет одновременно подключать не более 255 абонентов.

К цифровому подъездному домофону можно подключить до 225 абонентов

По стояку подъезда проведён двухжильный кабель, к нему подключают квартирные домофоны. Если вы решили выполнить замену абонентской трубки домофона, то надо знать, что программирование номера квартиры выполняется при помощи микросхемы, расположенной внутри трубки. На ней устанавливают перемычки или джапмеры, при помощи которых происходит кодирование номера вашей квартиры. Надо разобрать трубку старого домофона и посмотреть на её микросхему, там есть цифровая панель. Код квартиры будет соответствовать замкнутым перемычкам. По такой же схеме замыкаются перемычки в новой трубке аудиодомофона, только в таком случае она будет работать с подъездным домофоном. При использовании цифровой схемы подключения домофона надо чётко соблюдать полярность.

Например: для подключения домофона надо перемкнуть джамперы, при этом их сумма должна соответствовать номеру квартиры, если её номер 38, то надо соединить перемычки 32,2,4.

Для программирования номера квартиры надо перемкнуть три джампера

Некоторые современные видеодомофоны имеют встроенный блок сопряжения. Если его нет, то для подключения такого оборудования надо дополнительно использовать модуль сопряжения МСЦ. Он помогает согласовать работу подъездного домофона и видеодомофона в квартире. Такой блок подходит к видеодомофонам разных производителей, хотя могут быть и определённые ограничения.

Процесс подключения заключается в подсоединении к модулю МСЦ двух проводов от подъездного домофона и кабеля от видеодомофона. На адаптере есть выходы для подключения вызывной панели и камеры.

Подключение видеодомофона к цифровому подъездному домофону происходит через модуль сопряжения МСЦ

Недостаток цифровой системы в том, что после её ремонта надо снова подключать все квартиры. В случае если один из жильцов неправильно подключит абонентскую трубку, из строя выходит вся система.

Подключение к координатному домофону

Этот вариант используется чаще, так как при поломке аппарата у одного из пользователей остальная система работает нормально. Подключение координатного домофона выполняется по схеме, которая работает по принципу автоматической телефонной станции. Обязательный элемент для подключения домофона к такой системе — коммутатор.

Чтобы подключить аудиодомофон к коммутатору, используют две шины. На первой из них контакты соответствуют десяткам (D0-D9), а на второй — единицам (Е0-E9). Например, чтобы подключить квартиру № 23, необходимо плюсовой провод подключить к клемме D2, а минусовый — к клемме Е3.

При подключении абонентской трубки к подъездному домофону плюсовой провод подключают к клемме D, а минусовый — к клемме Е

Если номер квартиры больше 80, то установщик делает перепрограммирование и смещает номера. Чтобы подключить домофон в таком случае, надо знать величину смещения.

Для подключения видеодомофона к координатному подъездному домофону надо установить модуль сопряжения МСК. Подключение такого адаптера происходит аналогично подключению МСЦ модуля.

Подключение видеодомофона к аналоговому подъездному домофону происходит через модуль сопряжения МСК

Нельзя путать полярность, иначе домофон будет работать неправильно. Преимущество аналоговой системы подключения в том, что абонентские трубки разных производителей являются взаимозаменяемыми.

В подъездах с небольшим количеством квартир обычно устанавливают аналоговый домофон, имеющий встроенный коммутатор. Это позволяет подключать квартиры сразу к панели вызова, что значительно облегчает и упрощает процесс установки трубок.

Видео: процесс подключения к подъездному домофону

Установка беспроводного домофона

Уже из заголовка становится понятно, что для соединения вызывной панели и внутреннего блока такого домофона кабель не нужен. Благодаря этому монтаж проводится намного проще и быстрее.

В зависимости от выбранной модели дальность действия может достигать 100 метров. При расчёте дальности действия домофона надо учитывать не только расстояние между трубкой и панелью вызова, но и толщину стен, наличие других преград, которые создают помехи для прохождения сигнала.

Беспроводной домофон чаще всего устанавливается при входе на частную территорию

Во время монтажа такого домофона в многоквартирном доме вызывная панель устанавливается возле двери квартиры. В частном доме она монтируется возле калитки. Крепится вызывная панель также на высоте 150–160 см. Если предусмотрено управление замком, он также крепится на двери и управление им подключается к домофону.

В квартире дисплей с трубкой устанавливается в любом удобном месте. После этого проверяется работоспособность домофона и если всё нормально, то его установка считается оконченной.

Преимущества беспроводного видеодомофона в том, что его можно устанавливать в любой части дома. Для увеличения дальности работы беспроводного видеодомофона к вызывной панели можно подключить направленную антенну.

Видео: обзор беспроводного видеодомофона

Подключение домофона к телевизору

Часто у пользователей возникает вопрос о том, как правильно подключить видеодомофон к телевизору. Практически всё время, когда хозяева находятся дома, в нём включён телевизор и очень удобно видеть изображение гостя на его экране.

Большинство современных домофонов имеют возможность подключения к телевизору, для этого у них предусмотрен специальный видеовыход. Достаточно при помощи специального кабеля соединить выход домофона с AVI-вход телевизора. Чтобы получать сигнал хорошего качества, для подключения домофона к телевизору надо использовать экранированный кабель.

Для подключения к телевизору надо соединить кабелем выход домофона с AVI-входом телевизора

После нажатия кнопки вызова вы услышите сигнал, и достаточно включить на телевизоре выбранный для домофона канал, чтобы увидеть на экране, кто к вам пришёл. Чтобы выводить изображение сразу на несколько телевизоров, надо дополнительно установить сплиттер. Учтите, что каждое новое подключение делает сигнал более слабым, поэтому больше 3–4 телевизоров подсоединить к домофону не стоит.

Отзывы

На современном рынке представлен большой выбор разных моделей домофонов как отечественных, так и зарубежных производителей. Каждый из них является уникальным оборудованием, которое позволяет серьёзно повысить защиту дома, административного, промышленного или другого здания. Кроме высоких технических характеристик, при выборе домофона учитывайте, что он находится на виду, поэтому должен гармонично вписываться в дизайн интерьера.
