Проходные выключатели схема подключения из 3 мест

Схема подключения проходного выключателя с 3х мест

Любой выключатель в помещении располагается таким образом, чтобы им было удобно пользоваться, даже в темноте. Никто ведь не устанавливает его в дальнем конце комнаты, он должен быть на входе, «под рукой». Исключение составляет коридор или прихожая. Если выключатель установлен на входе в квартиру, то как погасить свет, когда вы выходите из коридора? Приходится возвращаться к его началу, а затем идти в темноте: это небезопасно.

Если ваша прихожая или коридор достаточно длинные, можно установить двойной или даже тройной проходной выключатель. Все точки будут равнозначными, при включении (выключении) любой клавиши, соответственно загорается (гаснет) освещение.

Единственное неудобство: у таких приспособлений нет фиксированного положения «вкл» или «выкл». Все зависит от соседних коммутационных блоков. То есть, запоминать: «вверх» — включить, а «вниз» — выключить, бессмысленно.

Разумеется, никакой магии тут нет. Схема подключения проходного выключателя с 3-х мест отработана, и успешно реализуется своими руками. Единственное условие — придется купить специальные коммутационные блоки, и достаточный запас проводов. Каждый проходной выключатель оснащен инструкцией, в которую входит схема подключения на 3 точки. На тыльной стороне обязательно присутствует маркировка с различными способами подключения.

Общие принципы работы проходных выключателей

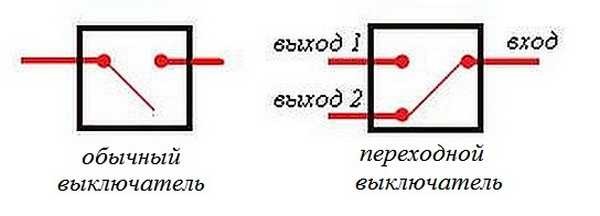

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

  1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
  2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
  3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

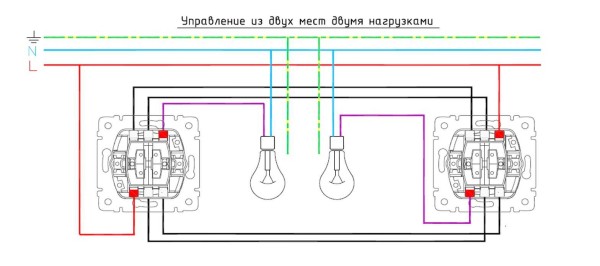

На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

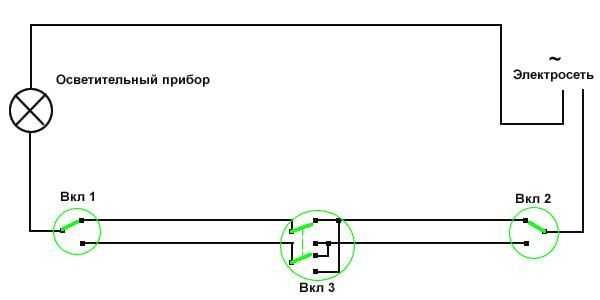

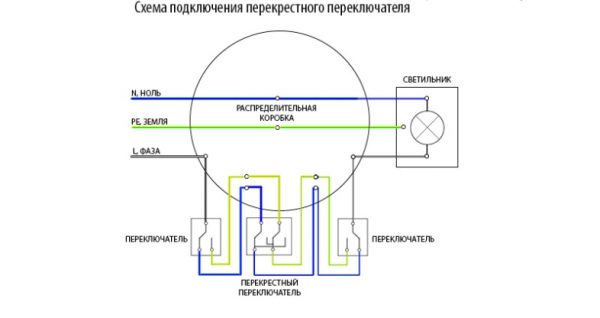

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

Важно! Если переключатели можно использовать как в многоточечной, так и в классической схеме, проходные выключатели имеют одно предназначение.

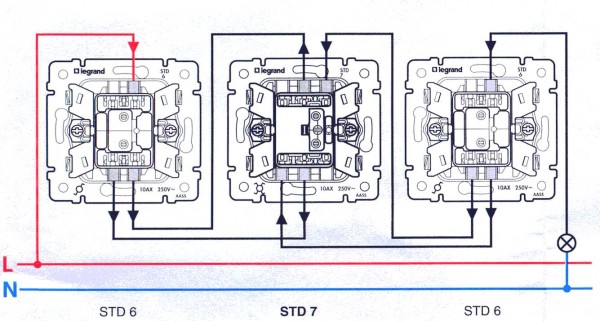

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

  1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
  2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
  3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

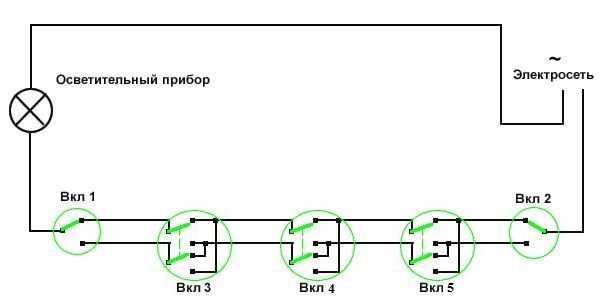

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

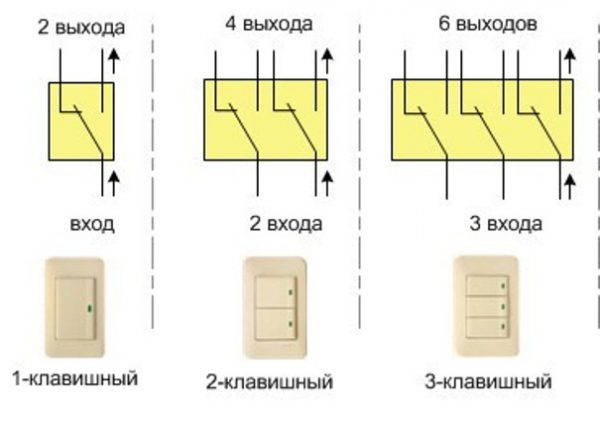

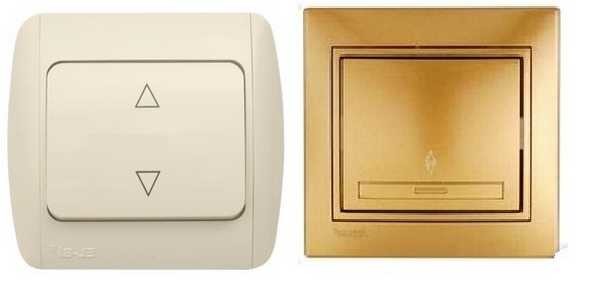

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

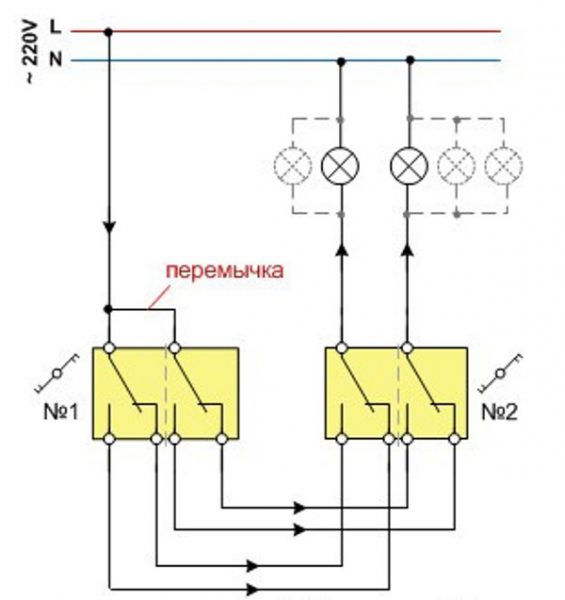

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

  • В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
  • В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света.

Итог

Если вам не совсем понятен принцип сложных коммутаций, просто соедините провода по одной из предложенных схем. При первом включении обязательно используйте защитный автомат: в случае ошибки он защитит цепь от короткого замыкания.

Видео по теме

Правила монтажа проходного переключателя с трех мест

Далеко не все знают, что такое проходной выключатель и как его монтировать. Такой прибор более сложный в установке, чем стандартный, знакомый всем переключатель, ведь одной точкой освещения можно будет управлять с большого количества устройств. Схема подключения проходного выключателя с 3-х мест требует определенных знаний и сноровки при практической реализации.

Зачем нужны проходные выключатели

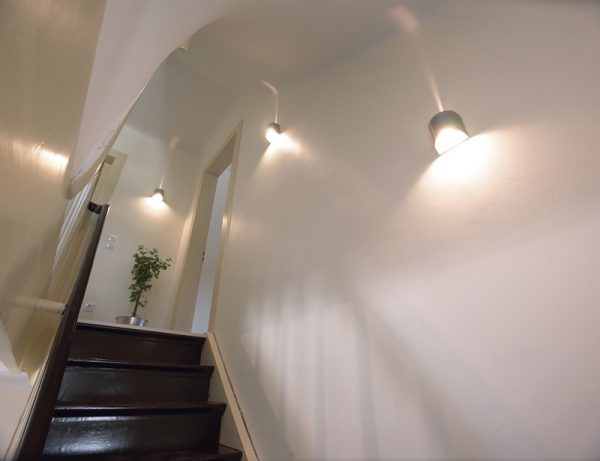

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты. Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Правильная схема проходных выключателей

Наиболее часто используется подключение проходных выключателей по схеме с трех мест. При монтаже нужно учесть все, что будет входить в схему:

  • коробка;
  • осветительные приборы;
  • провода;
  • выключатели.

На вид перекрестный переключатель — обычный прибор с одной клавишей, который только переключает контакты электрической цепи. Механизм в нем стоит посередине контактов (их три). Двухклавишный выключатель имеет 2 клавиши, 6 контактов. Схема подключения следующая.

У первого устройства один контакт идет для фазы, два контакта — для промежуточных кабелей. У третьего прибора первый контакт соединяется с промежуточным кабелем, два провода предназначены для выходной фазы. Второй выключатель перекрестный, у него есть 4 контакта, по два на каждое устройство. Свет будет загораться, когда один из промежуточных приборов замкнет цепь.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Для создания схемы применяют два и более проходных выключателя. Схема может включать любое количество проходных устройств, но увеличение их числа будет серьезно усложнять работу — необходимо четко знать порядок расположения кабелей и соединений в коробке.

Как работает схема освещения

В качестве примера можно описать следующий порядок работы проходных устройств:

  1. Включение клавиши на первом приборе приводит к подключению лампочки. Электрический ток пойдет по фазе.
  2. Выключение клавиши приводит к прекращению горения лампочки.
  3. После переключения переходного отсоединителя лампочка загорается.
  4. При повторном нажатии этой клавиши лампочка отключается.
  5. Аналогичным образом работает третий выключатель: при нажатии на клавишу лампа загорается, при повторном нажатии — прекращает работать.

Если коридор в помещении слишком длинный, вполне можно смонтировать 4 и более точки регулирования электрических устройств.

Что понадобится для монтажа

Кроме собственно выключателей, монтажной коробки и кабеля нужной длины, монтажник должен иметь:

  • изоленту;
  • крестообразную и простую отвертки;
  • острый нож;
  • пассатижи;
  • гаечные ключи;
  • клеммы;
  • бокорезы.

Проще всего подключить приборы, если в комнате уже сделана качественная проводка. В этом случае придется только сделать штробы для вывода выключателей.

Если это невозможно, есть вариант выполнения открытой проводки в кабель-каналах. Для указанных целей понадобится перфоратор со специальной насадкой или кабель-канал, в зависимости от выбранного варианта подключения.

Для закрепления гофротрубы нужно купить алебастр, а для завершения ремонта — штукатурку. Лучший способ сэкономить время и деньги — делать монтаж проходных выключателей на этапе ремонта.

Порядок монтирования

Выполнять подключение проходных устройств нужно так:

  1. Убедиться, что электроэнергия отключена. Выполнить проверку сети отверткой-индикатором.
  2. Уточнить местоположение проводки. Все действия нужно осуществлять аккуратно, чтобы не повредить кабели.
  3. Выбрать место будущего нахождения распределительной коробки, установить ее.
  4. Проложить трех-, четырехжильные кабели (для промежуточного устройства применяются четырехжильные).
  5. Соединить концы всех кабелей в распределительной коробке, закрепить клеммами, строго соблюдая схему подключения.
  6. Подсоединить проходные устройства.

Полученная трехместная система управления освещением помещения делает очень удобной его эксплуатацию. После удачного монтажа можно пытаться делать более сложные схемы в квартире и на даче.

Зачем нужен проходной выключатель на 3 точки с подсветкой: схема подключения и как он работает

Выключатель с трех мест пользуется популярностью за счет комфорта, который создает в доме, а также возможной экономии электроэнергии. Достаточно подобрать правильную модель и произвести монтаж.

Выключатель с трех мест – современное решение управление светом

Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.

Когда применяется выключатель с трех мест?

  1. На лестнице, чтобы разместить один вверху, второй на этаже. Включили свет, поднялись на верхний этаж и выключили.
  2. Один устанавливается на входе в спальню, остальные с левой и правой стороны кровати.
  3. В коридоре.
  4. В частных коттеджах и на дачах, чтобы осветить дорожку.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Подключение выключателя на 3 точки

Еще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек. Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение.

Проходной

Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.

Принципы подключения следующие:

  1. Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.
  2. К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.

Перекрестный

  1. Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
  2. Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
  3. Разветвительная коробка позволяет произвести последовательное соединение контактов. Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.
  4. От второго проходного выключателя ведется кабель для подсоединения ламп.
  5. Завершающим этапом станет монтаж распределительной коробки на стену. Устанавливается поверх стены или монтируется в стену.

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

  1. Индикаторной отверткой проверьте наличие тока в сети.
  2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
  3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
  4. При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Полезное видео

{SOURCE}

Схема подключения проходного выключателя с 2-х мест, а также с 3-х и 4-х

Часто ли вы, ложась спать, сожалели о том, что выключатель света находится возле двери, а не у изголовья кровати?

Доводилось ли вам идти по узкому коридору своей прихожей в кромешной темноте, чтобы включить свет на другом его конце? Вы живете в собственном двухэтажном доме, и вам лень бегать с одного этажа на другой, чтобы включить/выключить свет на лестнице?

Если все или что-то из вышеизложенного – про вас, советуем вам присмотреться к так называемым проходным выключателям.

Проходные выключатели

Проходными выключателями называют устройства, предназначенные для обеспечения управления одним источником света из двух или более различных мест. Иными словами, при такой схеме вы будете иметь два выключателя на одну лампочку.

Основное принципиальное отличие проходных выключателей от обычных одноклавишных заключается в количестве контактов. В то время, как у одноклавишных выключателей их два – на вход и выход, их проходные собратья имеют 3 контакта. Поэтому проходной выключатель, по своей сути, является не выключателем, а переключателем, перекидывающим электрическую цепь с одного рабочего контакта на другой.

На первый взгляд может показаться, что проходные выключатели работают по тому же принципу, что и двухклавишные, которые также имеют 3 контакта. Однако это не совсем так: при замыкании одного из контактов проходного переключателя, замыкается и другой, а положение, в котором обе цепи разомкнуты у нее просто отсутствует. Оба этих факта не имею никакого отношения к двухклавишным выключателям.

Проходные выключатели могут быть не только механическими, но и электронными, в частности сенсорными. Такие модели имеют более стильный вид и широкое многообразия дизайнерских решений. Современные сенсоры обладают высокой чувствительностью и срабатывают еще до прикосновения – достаточно всего лишь поднести руку на расстояние нескольких сантиметров от выключателя.

Проходные выключатели

Проходные выключатели

Проходные выключатели могут также предусматривать возможность включения и выключения осветительных приборов посредством пульта дистанционного управления.

Как подключить проходной выключатель: схема подключения

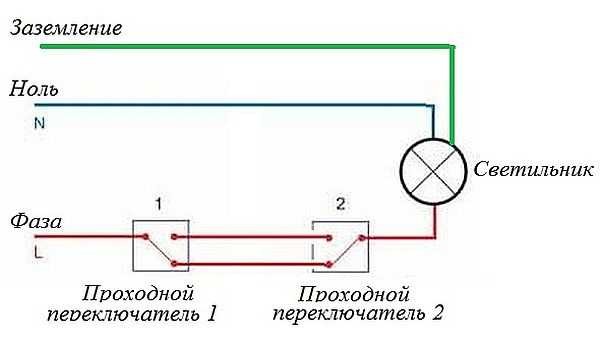

Подключение проходного выключателя на 2 точки

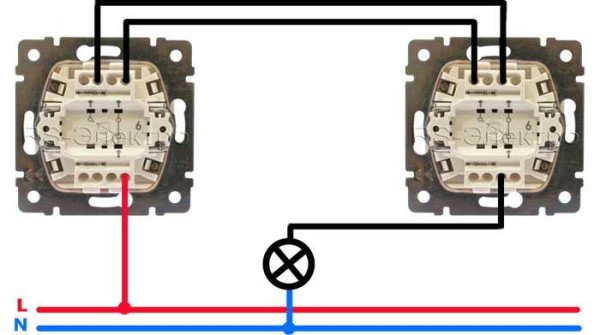

Схема подключения проходного выключателя на 2 точки представлена на рисунке, по которому не сложно понять принцип ее работы и организации. При положении переключателей, изображенном на схеме, цепь разомкнута, т.е. светильник выключен. При нажатии на клавишу одного из переключателей, то есть при изменении его положения, цепь замкнется, запитав светильник, и лампочка в нем загорится.

Руководствуясь схемой подключения проходного выключателя с двух мест, можно произвести монтаж такой системы у себя дома.

На заметку. Учитывая сферу применения подобных схем, их еще называют коридорными схемами освещения.

Основные правила сборки такой схемы:

  • фазный провод с автомата должен идти на общий проводник первого переключателя и выходить с общего проводника второго переключателя на прибор освещения;
  • два других(вспомогательных) проводника, должны соединяться между собой в распределительной коробке;
  • нулевая фаза изаземление подаются напрямую на прибор освещения, минуя выходные переключатели.

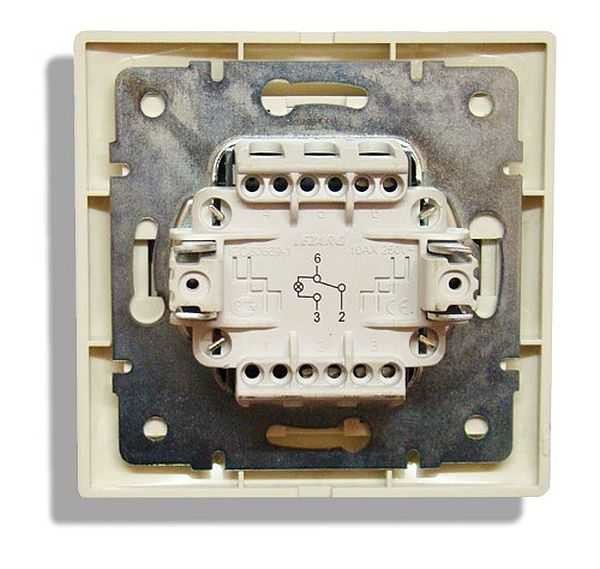

Но для начала необходимо установить сам выключатель. Если снять с него клавишу и накладные рамки,вашему вниманию представятся три контактных клеммы. Нужно выяснить, какая из них является общей. Наиболее добросовестные производители проходных выключателей изображают на обратной стороне своих изделий схемы, по которым легко определить, где находится общая клемма.

Проходные выключатели

Если же переключатель не снабдили этим приятным и облегчающим установку бонусом,можно воспользоваться тестером для так называемой прозвонки электрической цепи или специальной индикаторной отверткой с батарейкой.

Важно! Щупами тестера нужно поочередно прикасаться к каждому из контактов, изменяя положение клавиши переключателя. Клемма, на которой тестер при любом положении клавиши будет подавать сигнал (или показывать «ноль» — в зависимости от модели тестера), и будет являться общей.

На общую клемму подсоединяется фаза питающего кабеля. На две другие клеммы подключаются, соответственно, два оставшихся провода. Далее выключатель собирается и монтируется в подрозетнике.

Алгоритм подключения второго выключателя точно такой же. Резюмируя вышеизложенное, можно привести данный алгоритм к такому виду:

  1. поиск общего контакта,
  2. подключение к нему фазного проводника,
  3. соединение двух других контактов с двумя другими проводами.

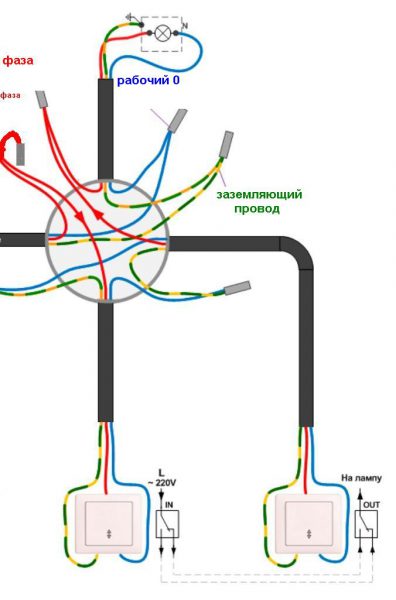

Далее необходимо осуществить подключение проводов к распределительной коробке. В нее должны заходить:

  • питающий кабель из автомата освещения распределительного щитка,
  • кабель на первый выключатель,
  • кабель на второй выключатель,
  • кабель осветительный прибор.

Начинать подключение целесообразно с нулевых проводников. Нулевую жилу с кабеля автомата, стоящего на вводе, необходимо соединить с «нулем», отходящим на светильник. При наличии в схеме заземления – соединяем все жилы заземляющего проводника. По аналогии с манипуляциями, производимыми над нулевыми проводами, «землю» с вводного кабеля объединяем с «землей» кабеля, идущего к осветительному прибору, подключая его к корпусу светильника.

Далее производим подключение фазных проводников. Фазу кабеля на вводусоединяем с фазой кабеля, идущего на общую клемму первого проходного выключателя. Общий же провод со второго проходного выключателя соединяем с фазной жилой кабеля, идущего к светильнику.

Если вы успешно справились с вышеописанными манипуляциями, то теперь остается только соединить между собой второстепенные жилы первого и второго выключателей.

Когда схема подключения проходного выключателя с двух мест полностью собрана, можно подать напряжение в сеть и проверить работоспособность системы освещения.

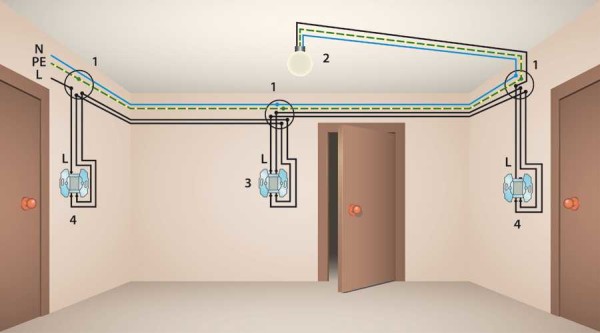

Подключение проходного выключателя на 3 точки

Схема подключения проходного выключателя на 3 точки, как понятно из ее названия, позволяет управлять освещением в комнате из трех мест. Например, вы сможете включить свет в начале и в конце коридора, а также на выходе из комнаты, дверь в которую расположена в середине коридора.

На три точки

На три точки

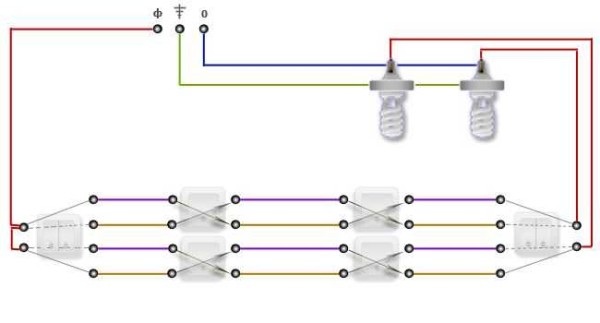

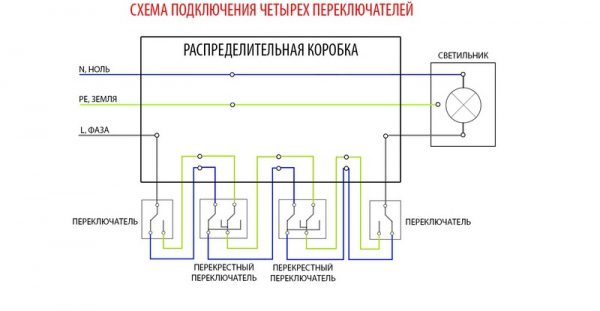

Существуют также схемы подключения проходных выключателей с 4-х и более мест, но собираются они по тому же принципу, что и трехточечная. Подобные схемы нашли применения также на лестничных площадках многоэтажных зданий.

Итак, для обеспечения функционирования схемы проходных выключателей с трех мест понадобятся не только два проходных выключателя, но и один перекрестный.

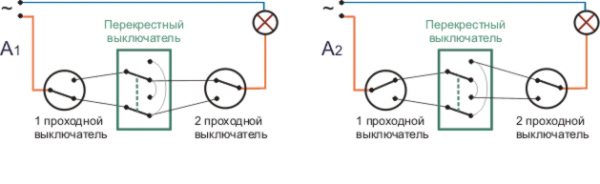

На заметку. Перекрестные выключатели имеют не три контакта, как проходные, а четыре. Такая конструкция позволяет единовременно включать и выключать по два контакта. Следовательно, посредством такого выключателя одновременно замыкаются или размыкаются две питающие линии.

Принципиальным отличием перекрестных выключателей от их проходных коллег является тот факт, что перекрестные модели не могут использоваться в схеме подключения самостоятельно, применяясь только в комплекте с проходными. На участке сети, представляющей собой цепочку из выключателей, первым и последним всегда устанавливаются проходные выключатели, остальные же будут перекрестными.

Таким образом, в трехточечной схеме от четырех контактов (двух входов и двух выходов)перекрестного выключателя, идет по два провода к каждому из проходных выключателей.

Монтаж схемы с тремя включения осветительных приборов осуществляется по следующему алгоритму:

  • «ноль» подключается непосредственно к лампе,
  • заземление (естественно, при его наличии) также заводится прямо на лампу,
  • фаза подключается на общий контакт одного из проходных выключателей,
  • общий контакт другого проходного выключателя соединяется со свободным проводом лампы,
  • свободные клеммы проходных выключателей попарно соединяются с контактами перекрестного выключателя.

В случае необходимости организации схемы, обеспечивающей включение и выключение света из четырех и более точек, к вышеописанным манипуляциям добавится процесс последовательного соединения перекрестных переключателей посредством коммутации двух соответствующих клемм каждого из них.

Проходной выключатель своими руками

Если брать во внимание стоимость проходных выключателей, то нет ничего удивительно в том, что у некоторых людей возникает вопрос, можно ли сделать проходной выключатель света своими руками и как это осуществить.

Самый простой вариант создания проходного выключателя – модернизация выключателя обычного двухклавишного. Перевернув замыкающее коромысло на 180 градусов и поменяв местами зажимы контактов, вы добьетесь своей цели. Две клавиши при этой нужно объединить в одну большую, так как контакты должны переключаться синхронно.

К сожалению, не все модели двухклавишных выключателей поддаются подобной реконструкции, и никто не гарантирует, что такой самопальный проходной выключатель станет корректно работать и прослужит долгое время.

Практичное решение для вашего дома

Как видите, электрические схемы, обеспечивающие возможность включать и выключать свет в помещении из разных мест, довольно просты в устройстве и могут собраны своими руками даже при наличии небольшого опыта в работе с электрикой.

При этом такие схемы способны привнести в вашу жизнь приятную долю комфорта, поэтому все чаще при организации систем освещения в современных домах и квартирах используются проходные и перекидные выключатели.

Схема подключения проходного выключателя с 3х мест

Схема подключения проходного выключателя с 3х мест

Источник: https://electric-220.ru/news/skhema_podkljuchenija_prokhodnogo_vykljuchatelja_s_3kh_mest/2016-07-28-997

Схема подключения проходного выключателя с 3х мест — подробная инструкция

Традиционная схема подключения проходного выключателя с 3х мест не сложна в выполнении, но предполагает обязательное соблюдение правил самостоятельного подсоединения.

Такой вариант подключения является оптимальным при наличии определенной конфигурации помещений.

Подключение проходного выключателя из 3 х мест

Проходного типа выключатели представляют собой удобные и функциональные переключатели, которые в процессе воздействия на клавишу, способны выполнить переброс главного контакта между двумя другими.

Принципиальным отличием подключения переключателя проходного типа от установки классических двухполюсных устройств являются следующие параметры:

  • последовательное подключение коммутаторов друг к другу;
  • замена процесса размыкания переключением фазы;
  • входных контактов в два раза меньше, чем выходных;
  • парные полюса на коммутаторах в обязательном порядке должны «смотреть» друг на друга.

Электромонтажные работы, связанные с самостоятельной установкой выключателя проходного типа с трёх мест, характерно соблюдением схемы, представленной соединительной коробкой, лампочками, а также выключателями и проводами.

В качестве источника освещения могут использоваться светильники с традиционными лампочками накаливания, энергосберегающие или светодиодные приборы.

Проходные переключатели, также известные, как перекидные, дублирующие и лестничные выключатели, по внешнему виду не имеют существенных отличий от обычных изделий, но позволяют управлять освещением с разных мест.

Где применяется система трех выключателей?

Обустройство прибора, позволяющего выполнять управление различного типа светильниками в трех разных точках, позволяет обеспечить практичность и экономичность эксплуатации системы внутридомового и уличного освещения. Это оптимальный вариант в многоэтажных частных домовладениях.

Рациональным является использование такой системы электрической проводки для освещения придомовой территории или приусадебного участка в условиях загородного домовладения.

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей

Также подобный вариант часто применяется в помещениях с несколькими спальными местами, что позволяет управлять освещением, не вставая с кровати.

Допускается использование такой системы в качестве лестничной подсветки и для освещения подъездов.

Применение схемы подключения выключателя проходного типа с трёх мест является наиболее удобным, практичным и экономным при обустройстве системы освещения.

Принцип перекрестного отсоединителя

Перекрестного типа выключатели очень похожи внешним видом на традиционное и популярное одноклавишное устройство, а основная разница состоит в наличии внутри корпуса четырех клемм. Название «перекрестный» обусловлено двумя электрическими линиями, которые переключаются.

Перекрестные отсоединители способствуют одновременному разъединению первого и второго выключателя, после чего осуществляется их синхронное соединение. Именно перемещением контактов объясняется зажигание и выключение источников света.

Подключение проходного выключателя схема с трех мест

Количество точек варьирует, но при большом их количестве значительно осложняется коммутация всех элементов внутри распределительной коробки.

Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы.

Элементы и составные части схемы подключения

Прежде чем приступить к самостоятельному подключению прибора управления освещением с трёх мест, необходимо приобрести основные расходные материалы, представленные:

  • соединительной коробкой;
  • светильниками с обычными лампами накаливания, светодиодными или энергосберегающими осветительными приборами;
  • парой переключателей проходного типа;
  • переключателем перекрестного типа;
  • электрическими проводами.

Инструкция по подключению тройного выключателя

Выключатели, которые могут быть задействованы в обустройстве системы — перекидные, дублирующие или лестничные, удобнее и практичнее традиционных устройств, но несколько сложнее в монтаже своими руками. Допускается установка одно- или двухклавишных устройств.

Первый вариант имеет три контакта. Кроме всего прочего, в процессе монтажа потребуется использовать набор отверток и гаечных ключей, монтажный нож и пассатижи, а также бокорезы.

При необходимости выполнить внутреннюю проводку требуется подготовить перфоратор и дрель с алмазным кругом, а для внешней установки используются традиционные кабель-каналы или гофрированная труба.

Тройной проходной выключатель — схема подключения

Стандартная схема включения, согласно которой монтируются устройства в трех точках, незначительно отличается от двухточечной установки.

Перекрестный переключатель имеет в схеме следующую функциональную нагрузку:

  • транзисторный аппарат, не взаимодействующий с парой других включателей осветительных приборов;
  • самостоятельный аппарат, размыкающий схему и обеспечивающий работоспособность части осветительных приборов.

Если выключатель проходного типа, устанавливаемый для пары точек, предполагает применение трёхжильного электрического кабеля, то для обустройства третьей точки используется пять контактов.

В этом случае пара контактов подсоединяется к одному из маршевых выключателей, а еще пара — для подведения ко второму устройству. Свободный прибор используется в качестве транзитного устройства.

Важно помнить, что присутствующий в схеме подключения транзитный контакт является обязательным, так как используется для включения в электрическую цепь и обеспечения работоспособности третьей точки подключения.

Монтаж

Процесс самостоятельного подключения выполняется в соответствии со следующими рекомендациями:

  • определение на проходном устройстве места расположения общей клеммы;
  • подведение к первому выключателю, установленному рядом с распределительной коробкой, «фазы» и последующая фиксация на общей клемме при помощи оранжевого или красного провода;
  • подсоединение к выходным клеммам внутри проходного выключателя пары оставшихся свободных проводов;
  • подведение ко второму выключателю кабеля и последующая фиксация его в соответствии с цветовой маркировкой;
  • подсоединение внутри распределительной коробки оранжевого или красного провода от второго переключателя к «фазе» осветительного прибора;
  • подсоединение внутри распределительной коробки двух свободных проводов к кабельной жиле от первого переключателя в соответствии с цветовой маркировкой.

Монтаж трехклавишного выключателя

На заключительном этапе необходимо выполнить подсоединение кабельной жилы «ноль» и «земля» внутри распределительной коробки к однотипному по назначению проводу, который затем заводится в осветительный прибор.

После того, как будет полностью выполнено соединение, необходимо тщательно подтянуть все скрутки, при необходимости выполнить лужение, а также заизолировать оголенные участки кабеля.

Необходимость установки выключателей проходного типа обуславливается особенностями помещения, в котором установлены светильники, требующие регулирования работы из разных точек.

Грамотная установка обеспечивает удобство и комфорт эксплуатации, а при необходимости есть возможность усовершенствовать систему и задействовать даже большее количество точек.

Видео на тему

Источник: https://proprovoda.ru/provodka/vyklyuchateli/sxema-podklyucheniya-proxodnogo-vyklyuchatelya-s-3x-mest.html

Схема подключения проходного выключателя с 3х мест: фото и видео-инструкция

При определенной конфигурации помещений (центральный вход расположен посередине коридора, он имеет ответвление) или организации освещения подъезда многоэтажного дома, используется схема управления потребителями электрической энергии из трех или более мест.

Она строится на основе двух проходных и нескольких перекрестных переключателей.

Особенности

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Видео-инструкция, как составить схему подключения двухклавишного проходного выключателя с трех мест:

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей.

Конечно, можно замкнуть обе линии на выходную клемму. Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Схема подключения проходного выключателя с 3х мест представлена на фото:

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта.

Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки. После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта), но принцип подключения концевых устройств остается тем же.

На тыльную сторону корпуса перекрестных переключа

Содержание:

Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек.

Таким образом, обеспечиваются дополнительные удобства и комфорт. В подобных случаях довольно часто применяется схема подключения проходного выключателя с трех мест.

В случае необходимости возможно задействовать и большее количество точек.

Использование схем с тремя выключателями

Использование системы управления светом с тремя выключателями дает возможность включать и выключать освещение из любого удобного места. Проходные выключатели хорошо зарекомендовали себя на лестничных маршах, в больших комнатах, подъездах, а также во дворе или на приусадебном участке.

В длинных коридорах устанавливается несколько переключателей, в начале, в середине или в конце. Та же самая схема используется при наличии нескольких входов в различные помещения.

То есть, в начале коридора свет можно включить, а в середине или в конце – выключить.

Для того, чтобы осветительный прибор включался и выключался с трех разных точек помещения, необходимо использовать схему подключения с тремя проходными выключателями.

Элементы и составные части схемы подключения

В состав данной схемы входит соединительная коробка, осветительные приборы, переключатели и провода. В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников.

Выключатели, используемые в схеме, разделяются на проходные и перекрестные. В свою очередь, проходные переключатели могут быть перекидными, дублирующими или лестничными. Их монтаж занимает гораздо больше времени, по сравнению с обычными выключателями.

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного.

Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. В любом положении клавиш такого переключателя соединение электрической цепи не прерывается, происходит лишь переключение контактов.

Переключающий механизм в проходных выключателях расположен по центру контактов.

Приборы могут быть одно- или двухклавишными. Во втором случае два устройства объединяются в одно при наличии шести контактов. В схемах нередко используются одноклавишные переключатели света, не различающиеся между собой.

Каждый из них оборудован тремя контактами. У первого прибора к одному контакту подключается фазный провод, а к двум другим – промежуточные провода.

У третьего выключателя, наоборот, к одному контакту присоединяется промежуточный провод, а к двум остальным – выходные фазные линии.

Переключатель устанавливаемый посередине, выполняет функцию перекрестного выключателя. У него имеется четыре контакта, от которых идет по два провода к каждому перекидному выключателю № 1 и № 3.

В случае замыкания промежуточного электропровода на любом из перекидных устройств, произойдет включение света. При изменении состояния клавиши цепь разрывается и свет гаснет.

Если возникла необходимость увеличить количество точек управления светом, достаточно добавить перекрестные выключатели в необходимом количестве в имеющуюся цепь.

Для правильного выполнения монтажа системы управления, необходимо соблюдать определенные рекомендации.

Если в помещении уже имеется электрическая сеть, то к дублирующим переключателям нужно подвести отдельные сети открытого или закрытого типа. Во втором случае в стенах нужно делать штробы.

Может понадобиться специальный инструмент и строительный гипс для крепления гофрированной трубы. Прокладка новых линий выполняется трех- или четырехжильным кабелем.

Как подключить проходной выключатель из 3 х мест

Маршевый выключатель схема подключения

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.



Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  • Ноль (и заземление, если есть) заводится сразу на лампу.
  • Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  • Вход второго подается на свободный провод лампы.
  • Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  • Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.
  • Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

    Куда подключать провода

    А вот примерно так разводить по помещению.

    Проводка при управлении лампой из трех мест

    Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

    Схема подключения проходных выключателей на 5 точек

    Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

    Чтобы окончательно уложить все в голове, посмотрите еще это видео.

    Двухклавишный проходной выключатель: схема подключения

    Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

    Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

    Принцип подключения двухклавишных проходных выключателей

    Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

    Как организовать управление двумя лампами из четырех мест

    Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

    Проходной выключатель. Схема подключения


    Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.

    К примеру, в помещении имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя. вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

    Что лучше использовать: проходные выключатели или бистабильные реле? Ответ здесь .

    Как правильно подключить проходные выключатели для независимого управления освещением из двух мест.

    Давайте подробнее рассмотрим эту схему подключения, состоящую из двух проходных выключателей. Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.

    Схема подключения проходного выключателя для управления светильником из 2-х мест

    Проходной выключатель на три контакта и два положения (сверху находится общий контакт)

    Пояснения к схемам

    Теперь разберёмся с нарисованными схемами. Обе схемы состоят из соединительной коробки. самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырехжильные кабеля). На первой схеме изображена схема подключения проходного выключателя с управлением из двух разных мест.

    Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.



    Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели. от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель.

    Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится соединение проводов между собой, как показано на схеме.

    Схема подключения проходного выключателя для управления светильником из 3-х мест

    Как управлять освещением из трех мест

    Схема подключения проходного выключателя с управлением из трех мест мало чем отличается от предыдущей (общий принцип работы одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как вы должны были заметить, с него выходит четырехжильный кабель.

    Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). Но они ограничены количеством таких мест управления.

    Задачу независимого управления освещением из двух мест можно решить также используя специальные импульсные реле и блоки для дистанционного управления освещением .

    Другие способы реализации управления освещения с двух и более мест:

    Электрик Инфо — электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

    Информация и обучающие материалы для начинающих электриков.

    Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

    Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

    Перепечатка материалов сайта запрещена.

    Проходной выключатель: принцип работы и подключение

    Проходной выключатель существенно расширяет возможности пользователей в управление осветительными приборами. Конструкция и схема подключения проходного выключателя позволяют управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко используется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

    Использование проходных выключателей в доме

    Имея проходные выключатели на разных концах стадиона, концертного зала или других обширных объектах, можно включить все освещение на входе. При необходимости выйти из сооружения на противоположной стороне не требуется возвращаться к выключателю, которым свет был включен – на другом выходе стоит такой же проходной выключатель. Электрические схемы с проходными переключателями позволяют управлять освещением из нескольких разных мест.

    Очень удобно применение таких электросхем в подземных переходах, туннелях, все чаще схемы с проходными выключателями используют в частных домах и на лестничных маршах в подъездах многоэтажных домов.

    Конструкция и принцип работы

    Проходной выключатель по внешнему виду ничем не отличается от обычных изделий. Существенная разница – в конструкции контактной группы, которая скрыта внутри корпуса. Простой выключатель замыкает и размыкает электрическую цепь на одном проводе. Схема подключения проходного выключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип перекидывания контактов схемы обеспечивает работу выключателей в паре для управления одним и тем же источником света. По техническому решению такой элемент в схеме правильно бы было назвать не проходной выключатель, а переключатель. Профессиональная терминология уже сформировалась, и изменения могут внести только больше путаницы, поэтому все остается как есть.

    При перекидывании контактов проходного выключателя размыкается один участок цепи освещения, и замыкается другой. Схема подключения проходного выключателя изменяется так, что любой из выключателей находится в готовности включить или выключить свет. Проходной выключатель можно использовать только в паре с другим. Практически есть возможность подключения в схему проходного выключателя так, чтобы он работал как простой, но тогда теряется смысл всех элементов его конструкции.

    Как и обычные выключатели, проходные разделяются в зависимости от вида проводки: для внешней проводки, для скрытой проводки.

    По конструктивному исполнению контактных клемм: клеммы с винтовыми зажимами, клеммы зажимные пружинные.

    По количеству клавиш:

    У них все как у обычных выключателей, отличие – в конструкции и работе контактной группы. Принципом одноклавишного проходного выключателя является перекидывание входного контакта на один из двух выходных. Двухклавишные проходные выключатели. как и трехклавишные, в своем корпусе содержат 2 или 3 конструкции контактной группы одноклавишного выключателя.

    Подключение проходного выключателя несложное, все можно сделать своими руками. Меняются количество контактов, клавиш, размеры выключателей, принцип работы остается одним.

    Схема строения одно-, двух-, и трехклавишного выключателей

    • одноклавишный выключатель имеет одну вводную клемму и две выходных;
    • двухклавишный выключатель – две входных клеммы и четыре выходных;
    • трехклавишный выключатель – три входные клеммы и шесть выходных.

    Управление освещением с 2х мест

    Одним осветительным прибором или группой светильников можно управлять с двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки. Потребуется обычная схема подключения проходного выключателя, точнее с двумя проходными одноклавишными выключателями, потому что они работают только парами. На таком примере легче всего понять, как работают проходные выключатели. На рисунке ниже показывается, как подключить проходной выключатель в схему.



    Схема включения проходных выключателей

    Фаза от сети 220 В подключается к входной клемме одного из проходных выключателей, его клеммы на выходе соединяются с выходными второго. Остается свободная входная клемма второго выключателя, его подключают к осветительному прибору. Второй контакт осветительного прибора соединяется к нулевому проводу сети. По схеме видно, что лампа находится в выключенном состоянии, при изменении положения группы контактов любого переключателя на нее подается ток. Следующее переключение на одном из двух переключателей обрывает цепь, лампа погаснет.

    Ближе к реальным условиям схему монтажа показывает картинка расключения кабелей и проводов в распределительной коробке. По требованиям ПУЭ (Правила Устройства Электроустановок) в данном случае используется кабель с тремя медными жилами:

    • красный – фаза;
    • синий – 0;
    • желто-зеленый – заземляющий провод.

    Расключение кабелей и проводов в распределительной коробке

    Схема разделяется на четыре участка цепи:

  • кабель от сети питания 220 В: с защитного автомата в распределительном щите до коробки;
  • кабель от одного проходного выключателя до расключающей коробки;
  • кабель от другого проходного выключателя до коробки расключения;
  • кабель от осветительного прибора до распределительной коробки.
  • В коробку заводится четыре кабеля.

    Требования к цвету проводов по функциональному назначению выполнимы в полной мере только на двух участках. От распределительного щита и светильника до коробки при расключении контактов проходных выключателей они выполняются частично. Допускается использовать провода любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерительным прибором. На входные контакты переключателей обязательно подключается фаза (красный) провод.

    Для управления двумя группами освещения применяется схема подключения двухклавишного проходного выключателя. Если человек понял, как подключаются одноклавишные проходные выключатели, он разберется, как подключить тройной выключатель.

    Схема подключения двухклавишного проходного выключателя

    Управление освещением из 3х мест

    Для управления освещением из трех мест потребуется перекрестный проходной выключатель. Установить его можно в любом удобном для использования месте. В схеме перекрестный выключатель подключается между обычными проходными выключателями. Использоваться они могут на лестничных маршах, для освещения дворов и других объектах, по желанию заказчика.

    Перекрестный выключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной выключатель. На выходные контакты ставятся две перемычки, а две клавиши объединяют в одну, можно просто приклеить одну к другой. Клеить надо так, чтобы крепежные отверстия на клавишах совпадали со штырьками на выключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон нужно приклеить пластиковые планки.

    В магазинах есть готовые изделия, можно не изобретать велосипед, просто купить и поставить.

    Схема управления освещением из 3х мест

    На схемах А1 и А2 (ниже) показываются разные варианты подключения, но функциональное назначение остается прежним – соблюдается принцип парности перекидывания контактов.

    Варианты подключения перекрестного выключателя

    В случаях, когда элементом освещения являются большая люстра с двумя группами лампочек или просто два ряда бра вдоль длинного коридора, надо применять двухклавишные проходные и перекрестные выключатели. Схема немного сложнее, но видно, что работает тот же принцип перекидывания контактов. При выключении источника света одним выключателей контакты замыкают цепи других выключателей.

    Схема находится в таком состоянии, что при нажатии любой клавиши этой группы светильников ток проходит на контакты ламп. На основе этих схем можно сделать управление освещением с четырех и более мест, вставляя дополнительные перекрестные выключатели.

    Схема подключения четырех переключателей

    Пример использования

    К ситуации, когда по темному двору нужно пройти к дому, идеально подходит схема с проходными выключателями в двух местах. В частном доме легко реализовать этот проект своими руками. В прихожей рядом с распределительным щитом нужно установить распределительную коробку и один проходной выключатель. Второй – необходимо поставить с внутренней стороны на заборе возле калитки, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротоваров есть много вариантов с оригинальной декоративной отделкой.

    Подключение следует сделать по вышеописанной схеме. Кабеля от уличного выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах. Зарывать глубоко не надо, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

    Как подключить. Видео

    Как подключить проходной переключатель по всем правилам можно узнать из этого видео.

    Изучив принципы работы схемы с двумя одноклавишными выключателями и собрав ее своими руками, можно без посторонней помощи начинать монтаж более сложных схем с двухклавишными выключателями в трех местах или трехклавишными – в двух местах, если в этом есть необходимость.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
