Как подключить светодиод к 12 вольтам, светодиоды 12 вольт


Как подключить светодиод к 12 вольтам? Также просто, как и к 9-ти. Подключение светодиодов к источникам питания производится через ограничивающий резистор. Вся проблема и состоит в правильном расчёте сопротивления для светодиода.

Светодиоды 12 вольт

При подключении светодиода к 12 вольтам вначале выясняем, что за светодиод нам надо подключить. Как правило, у обычных светодиодов падение напряжения на них составляет 2 вольта (у синих и белых по 4 вольта). Также надо знать рабочий ток светодиода. Это, как правило, 10 или 20 мА. Мы будем считать, что у нас красный светодиод, требующий 2 вольта питания и ток 20 мА.

При падении напряжения на светодиоде 2 вольта при 12 вольт-м питании у нас остаётся 10 вольт, которые нам надо погасить резистором. Надо рассчитать его сопротивление.

R = U / I

Получаем 10 / 0.02 = 500 ом. Находим ближайшее большее значение номинала резистора по ряду Е24 (самый распространённый) — 510 ом. Это ещё не всё. Для надёжной работы этой схемы необходимо рассчитать мощность резистора. Мощность — это напряжение, умноженное на ток.

P = U * I

Т.е. напряжение, падающее на резисторе (10 В) умножаем на ток, текущий через него (0.02 А) и получаем 10 * 0.02 = 0.2 Вт или 200 мВт. Стандартный больший номинал резисторов — 0.25 Вт. Всё.

Если мы, к примеру, захотим подключить два светодиода к 12 вольтам, то всё почти также.

Разница будет только в том, что на двух светодиодах будет падать не 2, а уже 2 * 2 = 4 вольта. Т.о. на резистор останется 12 -4 = 8 вольт. Дальше всё также. Сопротивление резистора R = 8 / 0.02 = 400 ом. Ближайшее большее значение по Е24 — 430 ом. Мощность 8 * 0.02 = 0.16 Вт. Ближайшее большее значение такое же, как и в предыдущем примере — 0.25 Вт. Всё просто. Кстати, где поставить резистор, не имеет никакого значения.

Со стороны анода, или катода, или, в случае с несколькими светодиодами, между ними.
И не светите яркими светодиодами в глаза. Это опасно.

схема, мощные, без резистора, сколько можно подключить

На чтение 7 мин Просмотров 3.6к. Опубликовано Обновлено

Среди большинства осветительных элементов особую популярность завоевали светодиоды 12 Вольт (LED). Маленькие лампочки потребляют минимум электроэнергии. При этом дают широкий спектр цветов освещения и служат до 40 000 часов.

Особенности подключения LED лампочек

Внешний вид светодиодов

Сфера применения светодиодов достаточно широка — от производства ТВ техники до подсветок в жилых, коммерческих помещениях. Однако способы подключения маленьких ламп известны не каждому мастеру. Все выделяют три метода монтажа LED:

  • последовательный;
  • параллельный;
  • комбинированный.

Кроме того, светодиодную лампу можно подключить и к сети 220 Вольт. Подсоединение в любом случае выполняют только к источникам постоянного тока.

Принципы подключения

Вольт-амперная характеристика светодиода

Для установки LED ламп существует несколько важных принципов, которых следует придерживаться:

  • Важно соблюдать полярность при подсоединении светодиода. Иначе он быстрее выйдет из строя или не будет светиться вообще.
  • Расположение анода и катода указано на цоколе лампочки в виде насечек, зеленых точек.
  • Запрещено в одну линию и на один резистор последовательно монтировать лампы разного цвета. Это влияет на их производительность и в принципе свечение.
  • Информацию о полярностях можно найти в технической документации к LED.

На каждые 12 В можно подключать не более 6 светодиодов.

Виды источников питания

Бестрансформаторный блок питания

Каждый светодиод 12В должен подключаться только к источнику питания с таким же напряжением. Причем ИП обязан иметь стабилизированный выходной ток. Проще всего и желательно подсоединять LED к таким источникам питания на 12 В:

  • Бестрансформаторные БП (блоки питания). Имеют токозадающий резистор на выходе и гасящий конденсатор. Но в подобных БП отсутствует стабилизирующая защита. Это сильно влияет на продолжительность работы лампочек при скачках напряжения.
  • Автомобильный аккумулятор. Если подсоединять LED к аккумулятору, нужно подобрать резистор по мощности и сопротивлению.
  • Нестабилизированные БП. Их главные компоненты — конденсатор, выпрямитель и понижающий трансформатор. Подобные блоки питания актуальны для объектов со стабильным напряжением.
  • Импульсные источники питания. В качестве примера можно взять блок питания компьютера. Если пользователю не будет мешать шум кулеров, можно использовать и его

Стоимость нового ИП на 12 Вольт зависит от варианта исполнения (наличие корпуса или его отсутствие) и от мощности, исчисляемой в Ваттах.

Как определить полярность светодиода

Определение полярности светодиода по внешнему виду

Все светодиоды на 12 вольт (белые, красные, синие и других цветов) имеют анод и катод (полярности). Их нужно учитывать при подключении LED. Определить полярности можно одним из способов:

  • По конструкции. Одна из ножек на цоколе лампочки всегда длиннее на несколько мм. Это и есть анод. Он маркируется значком «+» или зеленой точкой.
  • По чаше внутри колбы. Если внимательно присмотреться, на ней можно увидеть два кристалла. Больший обозначает катод. Меньший — анод.
  • С использованием мультиметра. Для этого устройство нужно выставить в режим «Прозвонка». Затем щупы аппарата подводят к катоду и аноду. К первому — черный, ко второму — красный. При правильном их расположении лампочка должна светиться. Если этого не произошло, значит, мастер неправильно определил «+» и «-». Нужно изменить положение щупов. Если и это не помогло, светодиод просто неисправен.

Иногда мастера определяют полярность LED при помощи батарейки. Но это кропотливо. Лучше воспользоваться вышеприведенными методами.

Способы подключения светодиодов к ИП на 12 вольт

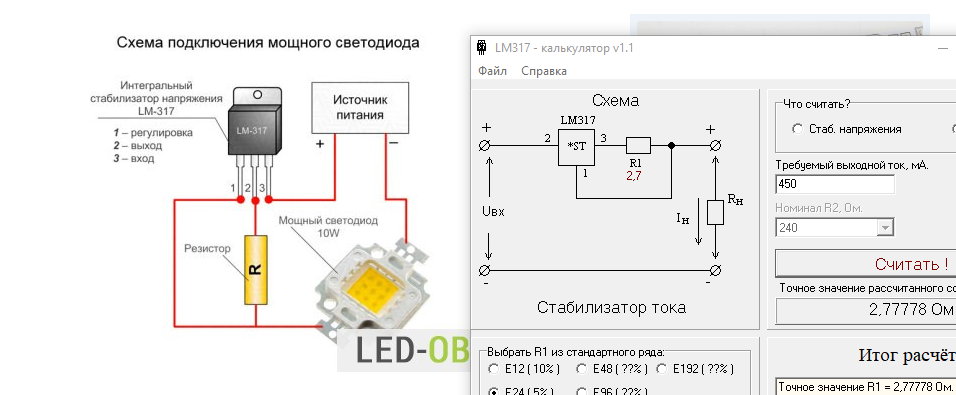

Подключение светодиода через стабилизатор напряжения

Чтобы подключить светодиод к 12 вольтам, если его напряжение всего 3В, придется компенсировать излишки в размере 9 Вольт через резистор или стабилитрон (что неэффективно), либо подключать лед лампы последовательно по три штуки сразу.

Красные и желтые LED можно подсоединять сразу по пять штук, поскольку падение из напряжения ниже 2,2 Вольт.

Перед тем как рассчитать резистор, нужно выяснить рабочее напряжение каждой лампочки. Его измеряют самостоятельно или выясняют информацию из технической документации.

Светодиоды на 12 В подключают только через стабилизатор. Если речь идет о подсоединении ленты ламп в ИП, важно знать, что у них есть ограничительный резистор, рассчитанный на каждую групп из нескольких LED.

Последовательное подключение

Последовательное подключение светодиодов

Если мастер выполняет подключение светодиода 12 Вольт по последовательной схеме, лампы собирают в цепочку. При этом катод каждого предыдущего элемента припаивают к аноду каждого следующего.

При такой схеме сборки через все лампочки проходит ток величиной 20 мА. Уровень напряжения здесь же складывается из сумм падения Вольт на каждой из них. Таким образом, в одну цепь запрещено подключать произвольное количество лампочек.

Если нужно последовательно подключить большое количество светодиодных ламп, нужно брать источник питания с большими показателями по напряжению и мощности.

К недостаткам последовательного подключения относят:

  • Выход из строя всей световой цепочки при поломке одного элемента.
  • Необходимость закупки более мощного ИП при монтаже большого количества ламп.

В качестве примера последовательного подключения можно рассмотреть стандартную ёлочную гирлянду. При поломке одного элемента она перестает работать вся. Поэтому нужно найти отошедший контакт и снова спаять его.

Алгоритм действий

Соединение светодиодов необходимо производить с учетом полярности

Чтобы подключить светодиод к 12В постоянного тока, нужно усвоить основной алгоритм действий:

  • Определяют тип блока питания, выясняют его напряжение на выходе и вообще работоспособность.
  • Выявляют номинальный ток LED, потребляемую мощность и напряжение.
  • Определяют возможность подключения светодиодов к БП по имеющимся параметрам.
  • Соединяют и спаивают лампочки с соблюдением полярности. Резистор ставят на любой части цепочки.

Контакты после завершения работ тщательно изолируют.

Сколько светодиодов можно подключить к 12 Вольт

Чтобы выяснить, сколько светодиодов можно подключить к 12 В, необходимо поделить Uпит на Uпад. Либо разрешено исходить из среднего значения 2 Вольта на каждую лампочку. Таким образом на каждые 12 В разрешено монтировать не больше 6 LED. Если учесть, что какая-то часть напряжения (примерно 2 В) обязательно должна уходить к гасящему резистору, количество диодов уменьшится на один.

Напряжение светодиода не всегда равно 2 В. К тому же при подключении и соединении ЛЕД стоит учитывать оттенок свечения лампочки и его яркость. Для определения точного количества ламп на один БП двенадцать Вольт можно воспользоваться специальной программой.

Распространенные ошибки

Светодиоды постепенно будут выходить из строя, поскольку рабочий ток у каждого разный

Часто мастера допускают ошибки при монтаже LED. Самые актуальные из них:

  • Подключение лампочек напрямую без резистора. В этом случае диоды просто перегорают.
  • Выполнение параллельного подключения при помощи одного резистора. Такая ошибка грозит постепенным выходом из строя всех лампочек. Ведь рабочий ток у каждой свой.
  • Неправильно подобранный резистор. В этом случае через лампочки проходит слишком большой ток, что опять же приводит к их сгоранию. Если же сопротивление будет большим, элементы будут светиться недостаточно ярко.
  • Выполнение последовательного подключения с разными токами потребления. Здесь возможны два варианта — лампы будут светиться с разной интенсивностью яркости, или перегорят те, которые рассчитаны на меньший ток.
  • Подсоединение лед ламп к сети с переменным током 220 без использования диода либо иных защитных компонентов. На лампочку поступает напряжение 315 В, что моментально приводит к её сгоранию.

Если учитывать эти ошибки и выполнять подсоединение светодиодов правильно, декоративная подсветка, которую мастер решил встроить дома, будет работать долго и исправно.

Подключение светодиода на 12 вольт

Подключение светодиода на 12В – вполне выполнимая задача даже для тех, кто не имеет тесного знакомства со схемотехникой. Прежде чем приступать к сборке цепей, рекомендуется рассмотреть типичные ошибки которые допускают не только аматоры, но и некоторые массовые производители.

Содержание статьи

Вступление, или как работает светодиод

Следует четко запомнить, что светодиоды относятся к токовым приборам, это значит, что проходимый ток должен быть ограничен посредством резистора.

Для расчета величины можно использовать следующую формулу:

R= (Uпит-Uпад)/0,75I, где

Uпит и Uпад – напряжение питания и падающее;
R – искомая величина сопротивления ограничивающего резистора;
I – проходящий ток.

Данные теоретические выкладки, казалось бы, необходимы для сборки любого работоспособного устройства. На примере разнообразных поделок китайского производства можно заметить, что на деле ограничивающий резистор применяется далеко не всегда.

Подключение светодиода на 12 вольт во всевозможных сувенирах, брелоках и фонариках осуществляется несколько иным способом. Несколько стандартных дисковых батареек подсоединяются напрямую к диоду. Расчет идет на то, что ток будет ограничиваться внутренним сопротивлением батареи, а её мощности не хватит на то чтобы попросту спалить другие элементы.

Некорректное подключение светодиодов на 12 вольт чревато не только их поспешным перегоранием. Важно помнить также о деградации устройств, когда яркость свечения стремительно падает при протекании нормального тока.

Светодиод не полностью перестает гореть, но он уже не сможет эффективно служить не только в составе фонарика, но даже в декоре он будет заметен только в полной темноте. Быстрее всего это можно наблюдать на белых и синих устройствах, поэтому для начала можно выбрать светодиод другого оттенка.

При отсутствии ограничивающего резистора подключение светодиода на 12В можно смело назвать неудачным. Полную деградацию устройства можно наблюдать через считанные минуты после подачи питания.

Схемы подобного образца – явная экономия средств и трудозатрат, но и изделия при этом получаются одноразовыми.

Другие примеры подключений, или как их исправить

Другое, не менее некорректное подключение светодиодов на 12В, можно наблюдать в уже более сложных и мощных устройствах. При увеличении количества диодов производители все так же продолжают надеяться на сопротивление батареи, просто соединив элементы последовательно. Наиболее распространенная причина при сдаче в ремонт таких приспособлений и поделок – банально выгорел отдельный светодиод или же вся их связка.

Можно попытаться доделать схему несколькими способами:

  1. Подключение одного резистора.Такое подключение также не принесет ожидаемого результата. Все дело в том, что даже произведенные в одной партии полупроводниковые приборы имеют весьма ощутимые отличия. Дело даже не в том, что может быть заметна разница в яркости свечения светодиодов. Здесь речь пойдет о таком параметре как падение напряжения. Каждый из приборов характеризуется собственным током. Светодиод с наиболее высоким показателем, скорее всего, перегорит, когда его ток превысит номинальный. После этого и остальные светодиоды, питающиеся от 12В, не прослужат долго. Далее перегорит следующий по номиналу тока светодиод, а вслед за ним и оставшийся.
  2. По резистору на каждый светодиод. Такое подключение стабилитрон 12 вольт не вступает в конфликт с правилами схемотехники. Токи становятся независимыми, но очевидный минус такой цепочки – громоздкость и неуместная загруженность элементами.
  3. Цепочки последовательно соединенных светодиодов. Только такой вариант подключения устройств даст возможность одновременно добиться максимальной компактности при высокой результативности. Единственное, что стоит предусмотреть – увеличение напряжения питания.

Параметры светодиодов зависят и от их цвета, что нужно учитывать, продумывая подключение устройств к 12В.

Сколько светодиодов можно подключить к 12В и как это все рассчитать

Для получения ответа на данный вопрос можно разделить Uпит на Uпад, или же просто исходить из усредненного значения 2 вольт. Получается, что максимальное количество светодиодов, которое можно подключить, равняется 6. Но, определенная часть напряжения должна отходить гасящему резистору, пусть эта величина также будет составлять порядка 2 вольт.

Число элементов продолжает уменьшаться.

К этому стоит добавить, что прямое напряжение светодиодов далеко не всегда равняется 2 В. Следует принимать во внимание не только конкретный тип светодиода, но и оттенок его свечения. При этом лучше отталкиваться от максимальных значений падений напряжения, ведь в противном случае диоды могут просто не зажечься.

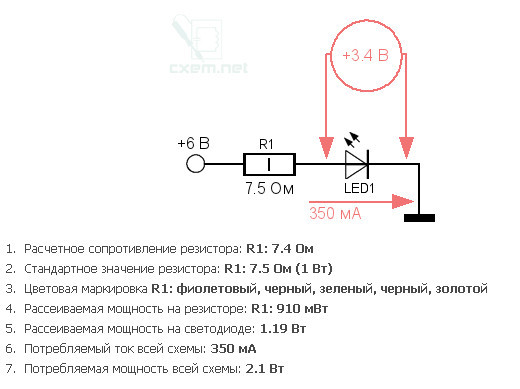

Расчеты не обязательно проводить вручную – выручить в любой ситуации сможет специальная программка для подсчета параметров элементов цепи. Полученные значения помогут понять, сколько конкретных диодов можно подключить к имеющемуся источнику питания.

Для чего может понадобиться подключение светодиодов к 12В

Одна из наиболее популярных областей применения таких схем – осветительная система автомобиля. Напряжения аккумулятора машины вполне хватает для реализации различных идей для внутренней подсветки, но вместе с этим светодиоды часто применяются и для внешнего освещения.

Блоки питания на 12 вольт можно назвать довольно распространенными, что позволяет существенно расширить область применения таких подключений. Различные рамки для часов, картинок, фотографий, подсветка аквариумов, террариумов, любых других предметов интерьера – все это можно реализовать на 12 вольтах. Светодиод как прибор довольно универсален, он не особо требователен к питанию и может вынести многие типы воздействий.

При конструировании любых поделок рекомендуется не забывать о правилах монтажа, чтобы сувениры и аксессуары могли служить длительное время.

Схемы подключение светодиодов к 12 В

После статьи о подключении светодиодов к 220 В множество вопросов у посетителей отпало. Но возник другой вопрос — в частности: подключение светодиодов к 12 В. В большей своей части этим интересуются автолюбители.

Я хочу сделать схему. которая позволит питать от 1-3 светодиодов в параллель от 12 В. Воспользовавшись одним из онлайн калькуляторов высчитал, что мне нужны 2 резистора — 100 и 33 Ом. После сборки схемы 100 Ом резистор перегревается и происходит сбой. Что нужно сделать, чтобы резистор не перегревался? Оба резистора 1/2 Вт. Светодиоды 3,6 В. Андрей П.

[contents]

Из множества вопросов выбрал один, наиболее интересный. И попробую более популярно объяснить процесс подключения светодиодов к 12 В.

Подключение светодиодов к 12 В по простой схеме


Вопрос не содержал никаких толковых объяснений, поэтому пришлось не много додумать его. По моему мнению схема подключения светодиодов к 12 В выглядит следующим образом: два резистора используются для деления напряжения, причем светодиоды подключаются параллельно к точке соединения двух резисторов.

Данная схема не подходит для наших целей, деления в пропорции 1 к 4 не будет.

Нам необходимо либо использовать три светодиода, соединенных последовательно с одним резистором, или если Вы все-таки желаете параллельное соединение, то резистор необходимо устанавливать у каждого LED.

В моем случае я бы взял сопротивление по 20 мА. Это самое оптимальное решение. А вообще, резисторы подбирать нужно от конкретного типа светодиодов.

Подключение светодиодов к автомобильному аккумулятору от 9-12-16В


Рассмотренная выше схема подключения очень простая и подразумевает, что у Вас есть постоянный ток на 12 В.

Ранее я уже оговорился, что большинство вопросов задают автолюбители, а это само — собой подразумевает подключение любых светодиодов к аккумулятору авто. Большинство аккумуляторов работают на номинальных 12 В, но разброс напряжения на батарее начинается от 9 В и заканчивается на 16 В во время эксплуатации.

Возьмем простой пример — падение напряжения на светодиоде порядка 3,5 В при токе 100 мА. следовательно мы имеем мощность в 0,35 Вт (Мощность = ток х Напряжение).

Для светодиода это не сыграет большой роли, т.к. у нас еще есть 12, 5 В, которые мы можем еще куда-нибудь применить, используя, естественно резистор: (16В — 3.5 в) * 100 ма = 1.25 Вт.

Номинальное напряжение батареи 12 В

Номинальная Calcluations (т. е. Vbattery = 12В):

Рled = 3,5 в * 100 ма = 0.35Вт (так же как и раньше)

Presistor = 8,5 в * 100ма = 0.85 Вт

Чтобы избежать излишнего падения напряжения  на резистор можно использовать схему ( показанную в первой части статьи). Однако, стоит помнить, что если аккумулятор разряжен и близок к 12 В, то вероятность велика, что Ваши светодиоды, подключенные к 12 В, просто не будут гореть.

3,5 в + 3,5 в + 3,5 В + Ток*Rresistor = довольно близко к 12В.

Подключение светодиодов к 12 В используя два резистора


Можно подключить светодиоды к 12 В используя не один а два резистора. Схема не много сложнее, но более безопасна и «более рабочая».

В каждой строке подключается биполярный транзистор. В первой строке мы видим, что база замыкается на коллектор и эмиттер и на землю. Все базы связываются между собой. В результате чего ток через каждую строку будет идти одинаковый. Гарантировать на все сто процентов работу не возможно, так как большую роль может сыграть температурный режим.

Еще раз повторюсь. что данная схема «более безопасна», т.к. в этом случае можно не использовать большие 2 Вт резисторы, которые достаточно сильно греются. Помимо этого. экспериментальным путем, можно регулировать яркость светодиодов, подбирая транзисторы.

Видео подключения светодиода к 12 вольт


Понимаю, что большинству будет не понятно все то. что здесь написано. поэтому для тех, кто хочет просто увидеть и повторить — смотрите видео, в котором популярно показано как подключать светодиоды к постоянному току 12 Вольт.

Схема подключения светодиода

Введение

Использование светодиодов для освещения и индикации — это надежное и экономичное решение. Светодиоды имеют очень высокий КПД, надежны,

экономичны, безопасны, долговечны в сравнении с лампами накаливания и люминесцентными лампами. В данной статье рассматриваются способы включения светодиодов. Описываются способы питания светодиода от компьютера.

Что такое светодиод и как он работает

Светодиод — это, во-первых, диод. И точно так же как у обычного диода, у светодиода есть два вывода (контакта питания): анод (плюс) и катод (минус). Это связано с тем, что светодиод является полупроводником, то есть, проводит электрический ток только в одну сторону (от анода к катоду), и не проводит в обратную (от катода к аноду).

Итак, для того, чтобы светодиод засветился, надо пропускать через него электрический ток в направлении от анода к катоду. Для этого следует подать на его анод положительное, а на катод — отрицательное напряжение.

Тут и начинается самое неприятное. Оказывается, что светодиод нельзя подключать к источнику питания напрямую, поскольку это приводит к немедленному сгоранию светодиода. Причина сего поведения кроется в следующем. Выражаясь простым бытовым языком, светодиод является очень жадной и неразумной личностью: получив неограниченное питание он начинает потреблять такую мощность, которую физически не способен выдержать.

Как мы все уже догадались, для нормальной работы светодиоду нужен строгий ограничитель. Именно с этой целью последовательно со светодиодом устанавливают резистор, который служит надежным ограничителем тока и мощности. Этот резистор называют ограничительным.

Какие бывают светодиоды

Во-первых, светодиоды можно разделить по цветам: красный, желтый, зеленый, голубой, фиолетовый, белый. Большинство современных светодиодов выполнено из бесцветного прозрачного пластика, поэтому невозможно определить цвет светодиода не включив его.

Во-вторых, светодиоды можно разделить по номинальному току потребления. Широко распространены модели с током потребления 10 миллиампер (мА) и 20 мА. Следует помнить, что светодиод не в состоянии контролировать потребляемый ток. Именно поэтому мы вынуждены использовать ограничительные резисторы.

В-третьих, светодиоды можно разделить по такому параметру, как падение напряжения в открытом состоянии при номинальном токе. Несмотря на то, что про этот параметр нередко забывают — его влияние весьма и весьма значительно. Благодаря этому параметру иногда можно избавиться от ограничительного резистора.

Светодиод(ы) можно подключить к компьютеру разными способами.

Для подключения светодиодов в качестве простого освещения удобно использовать разъемы блока питания, выдающие 5 и 12 вольт. Для подключения светодиодов в качестве светомузыки удобно использовать LPT порт компьютера.

Подключение светодиодов к блоку питания

Блок питания компьютера — это замечательный источник питания для светодиода или линейки из светодиодов, поскольку он вырабатывает стабилизированное напряжение +5 вольт (В) и +12 В.

Итак, разъем имеет четыре контакта, к которым подходят четыре же провода: два из них черные — это «ноль», один красный выдает напряжение +5 вольт, и один желтый выдает +12 вольт.

Рассмотрим схему подключения одного светодиода.

При питании от 5 В последовательно со светодиодом необходимо включить ограничительный резистор номиналом от 100 до 200 Ом.
При питании от 12 В последовательно со светодиодом требуется включить ограничительный резистор номиналом от 400 до 900 Ом.

Рассмотрим схему подключения двух светодиодов.

При питании двух светодиодов от 5 вольт, в схему надо включить резистор до 100 Ом. Некоторые светодиоды в такой схеме будут светиться слишком тускло (даже без резистора).
При питании двух светодиодов от 12 В, в схему надо включить резистор от 250 до 600 Ом.



Рассмотрим схему подключения трех и четырех светодиодов.

При питании трех светодиодов от 12 В, следует использовать резистор номиналом от 100 до 250 Ом.
Некоторые светодиоды в такой схеме включения будут светиться слишком тускло (даже без резистора).

Универсальный принцип расчета ограничительного резистора описан в статье «Методика расчета питания светодиода».

Выше приведены схемы последовательного включения светодиодов. Существуют также способы параллельного включения светодиодов. Обратите внимание, что под параллельным включением подразумевается схема в которой, когда аноды и катоды всех светодиодов непосредственно сходятся в две точки (два пучка).

Такие схемы, как правило, не экономичны и небезопасны, как для блока питания, так и для светодиодов. Кроме того, схемы параллельного включения более сложны в расчетах, требовательны к источнику питания, поэтому мы будем пользоваться ими только в особых случаях. Просто посмотрим как выглядит такая схема.

При паралельном включении светодиодов следует использовать только одинаковые светодиоды, с минимальным разбросом характеристик. Сопротивление ограничительного резистора должно быть рассчитано и подобрано с высокой степенью точности. В случае выхода из строя одного из светодиодов — остальные
могут выгореть по очереди друг за другом в считанные минуты
.

Рекомендую никогда не использовать эту схему включения светодиодов. Но если все же условия требуют параллельного включения то советую использовать следующий вариант.

Такая схема параллельного включения светодиодов практически избавлена от опасности последовательного выгорания светодиодов. В данном случае вместо ограничиельного резистора включено несколько обычных выпрямительных диодов разных марок (НЕ светодиодов).

Благодаря падению напряжения на этих диодах, до светодиодов доходит напряжение уже не 5 Вольт, а значительно меньше. Ограничительные диоды подбираются так, чтобы до светодиодов доходило напряжение равное их падению напряжения в открытом состоянии.

Эта схема используется используется автором для круглосуточного светодиодного освещения квартиры.

Подключение светодиодов к LPT порту

При питании светодиода от LPT порта необходимо последовательно со светодиодом можно включить резистор номиналом до 100 Ом. В большинстве случаев, при питании светодиода от LPT порта резистор бывает не нужен. LPT порт предварительно должен быть переведен в режим EPP. Подробное описание способа подключения светодиодов к LPT порту содержится в статье «LPT порт и 12 светодиодов».



Универсальный принцип расчета ограничительного резистора описан в статье «Универсальная методика рассчета питания светодиодов».

Как подключить светодиод к 12 вольтам: расчет подключения в схемах

Светодиоды уже давно используются в различных сферах жизни и деятельности людей. Благодаря своим качествам и техническим характеристикам, они приобрели широкую популярность. На основе этих источников света создаются оригинальные светотехнические конструкции. Поэтому у многих потребителей довольно часто возникает вопрос, как подключить светодиод к 12 вольтам. Данная тема очень актуальна, поскольку такое подключение имеет принципиальные отличия от других типов ламп. Следует учитывать, что для работы светодиодов используется только постоянный ток. Большое значение имеет соблюдение полярности при подключении, в противном случае, светодиоды просто не будут работать.

Особенности подключения светодиодов

В большинстве случаев для подключаемых светодиодов требуется ограничение тока с помощью резисторов. Но, иногда вполне возможно обойтись и без них. Например, фонарики, брелоки и другие сувениры со светодиодными лампочками питаются от батареек, подключенных напрямую. В этих случаях ограничение тока происходит за счет внутреннего сопротивления батареи. Ее мощность настолько мала, что ее попросту не хватит, чтобы сжечь осветительные элементы.

Однако при некорректном подключении эти источники света очень быстро перегорают. Наблюдается стремительное падение яркости свечения, когда на них начинает действовать нормальный ток. Светодиод продолжает светиться, но в полном объеме выполнять свои функции он уже не может. Такие ситуации возникают, когда отсутствует ограничивающий резистор. При подаче питания светильник выходит из строя буквально за несколько минут.

Одним из вариантов некорректного подключения в сеть на 12 вольт является увеличение количества светодиодов в схемах более мощных и сложных устройств. В этом случае они соединяются последовательно, в расчете на сопротивление батарейки. Однако при перегорании одной или нескольких лампочек, все устройство выходит из строя.

Существует несколько способов, как подключить светодиоды на 12 вольт схема которых позволяет избежать поломок. Можно подключить один резистор, хотя это и не гарантирует стабильную работу устройства. Это связано с существенными различиями полупроводниковых приборов, несмотря на то, что они могут быть из одной партии. Они обладают собственными техническими характеристиками, отличаются по току и напряжению. При превышении током номинального значения один из светодиодов может перегореть, после этого остальные лампочки также очень быстро выйдут из строя.

В другом случае предлагается соединить каждый светодиод с отдельным резистором. Получается своеобразный стабилитрон, обеспечивающий корректную работу, поскольку токи приобретают независимость. Однако данная схема получается слишком громоздкой и чрезмерно загруженной дополнительными элементами. В большинстве случаев ничего не остается, как подключить светодиоды к 12 вольтам последовательно. При таком подключении схема становится максимально компактной и очень эффективной. Для ее стабильной работы следует заранее позаботиться об увеличении питающего напряжения.

Определение полярности светодиода

Чтобы решить вопрос, как подключить светодиоды в цепь 12 вольт, необходимо определить полярность каждого из них. Для определения полярности светодиодов существует несколько способов. Стандартная лампочка имеет одну длинную ножку, которая считается анодом, то есть, плюсом. Короткая ножка является катодом – отрицательным контактом со знаком минус. Пластиковое основание или головка имеет срез, указывающий на место расположения катода – минуса.

В другом способе необходимо внимательно посмотреть внутрь стеклянной колбочки светодиода. Можно легко разглядеть тонкий контакт, который является плюсом, и контакт в форме флажка, который, соответственно, будет минусом. При наличии мультиметра можно легко определить полярность. Нужно выполнить установку центрального переключателя в режим прозвонки, а щупами прикоснуться к контактам. Если красный щуп соприкоснулся с плюсом, светодиод должен загореться. Значит черный щуп будет прижат к минусу.

Тем не менее, при кратковременном неправильном подключении лампочек с нарушением полярности, с ними не произойдет ничего плохого. Каждый светодиод способен работать только в одну сторону и выход из строя может случиться только в случае повышения напряжения. Значение номинального напряжения для отдельно взятого светодиода составляет от 2,2 до 3 вольт, в зависимости от цвета. При подключении светодиодных лент и модулей, работающих от 12 вольт и выше, в схему обязательно добавляются резисторы.

Расчет подключения светодиодов в схемах на 12 и 220 вольт

Отдельный светодиод невозможно напрямую подключить к источнику питания на 12 В поскольку он сразу же сгорит. Необходимо использование ограничительного резистора, параметры которого рассчитываются по формуле: R= (Uпит-Uпад)/0,75I, в которой R является сопротивлением резистора, Uпит и Uпад – питающее и падающее напряжения, I – ток, проходящий по цепи, 0,75 – коэффициент надежности светодиода, являющийся постоянной величиной.

В качестве примера можно взять схему, используемую при подключение светодиодов на 12 вольт в авто к аккумулятору. Исходные данные будут выглядеть следующим образом:

  • Uпит = 12В – напряжение в автомобильном аккумуляторе;
  • Uпад = 2,2В – питающее напряжение светодиода;
  • I = 10 мА или 0,01А – ток отдельного светодиода.

В соответствии с формулой, приведенной выше, значение сопротивления будет следующим: R = (12 – 2,2)/0,75 х 0,01 = 1306 Ом или 1,306 кОм. Таким образом, ближе всего будет стандартная величина резистора в 1,3 кОм. Кроме того, потребуется расчет минимальной мощности резистора. Данные расчеты используются и при решении вопроса, как подключить мощный светодиод к 12 вольтам. Предварительно определяется величина фактического тока, которая может не совпадать со значением, указанным выше. Для этого используется еще одна формула: I = U / (Rрез.+ Rсвет), в которой Rсвет является сопротивлением светодиода и определяется как Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в цепи составит: I = 12 / (1300 + 220) = 0,007 А.

В результате, фактическое падение напряжения светодиода будет равно: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54 В. Окончательно значение мощности будет выглядеть так: P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт). Для практического подключения значение мощности рекомендуется немного увеличить, например, до 0,125 Вт. Благодаря этим расчетам, удается легко подключить светодиод к аккумулятору 12 вольт. Таким образом, для правильного подключения одного светодиода к автомобильному аккумулятору на 12В, в цепи дополнительно понадобится резистор на 1,3 кОм, мощность которого составляет 0,125Вт, соединяющийся с любым контактом светодиода.

Расчет подключения светодиода к сети 220В осуществляется по такой же схеме, что и для 12В. В качестве примера берется такой же светодиод с током 10 мА и напряжением 2,2В. Поскольку в сети используется переменный ток напряжением 220В, расчет резистора будет выглядеть следующим образом: R = (Uпит.-Uпад.) / (I х 0,75). Вставив в формулу все необходимые данные, получаем реальное значение сопротивления: R = (220 — 2.2) / (0,01 х 0,75) = 29040 Ом или 29,040 кОм. Ближайший стандартный номинал резистора – 30 кОм.

Далее выполняется расчет мощности. Вначале определяется значение фактического тока потребления: I = U / (Rрез.+ Rсвет). Сопротивление светодиода рассчитывается по формуле: Rсвет = Uпад. ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в электрической цепи будет составлять: I = 220 / (30000 + 220) = 0,007А. В результате, реальное падение напряжение на светодиоде будет следующим: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54В.

Для определения мощности резистора используется формула: P = (Uпит. — Uпад.)² / R = (220 -1,54)² / 30000 = 1,59Вт. Значение мощности следует увеличить до стандартного, составляющего 2Вт. Таким образом, чтобы подключить один светодиод к сети с напряжением 220В понадобится резистор на 30 кОм с мощностью 2Вт.

Однако в сети протекает переменный ток и горение лампочки будет происходить лишь в одной полуфазе. Светильник будет выдавать быстрый мигающий свет, с частотой 25 вспышек в секунду. Для человеческого глаза это совершенно незаметно и воспринимается как постоянное свечение. В такой ситуации возможны обратные пробои, которые могут привести к преждевременному выходу из строя источника света. Чтобы избежать этого, выполняется установка обратно направленного диода, обеспечивающего баланс во всей сети.

Ошибки при подключении

Как подключить светодиод: инструкция 12 в и 220 в, расчет резистора

Обычно светодиоды подключаются к 220В при помощи драйвера, рассчитанного под их характеристики. Но если требуется подключить только один маломощный светодиод, например, в качестве индикатора, то применение драйвера становится нецелесообразным. В таких случаях возникает вопрос — как подключить светодиод к 220 В без дополнительного блока питания.

Основы подключения к 220 В

В отличие от драйвера, который питает светодиод постоянным током и сравнительно небольшим напряжением (единицы-десятки вольт), сеть выдает переменное синусоподобное напряжение с частотой 50 Гц и средним значением 220 В. Поскольку светодиод пропускает ток только в одну сторону, то светиться он будет только на определенных полуволнах:

То есть led при таком питании светится не постоянно, а мигает с частотой 50 Гц. Но из-за инерционности человеческого зрения это не так заметно.

В то же время напряжение обратной полярности, хотя и не заставляет led светиться, все же прикладывается к нему и может вывести из строя, если не предпринять никаких защитных мер.

Способы подключения светодиода к сети 220 В

Самый простой способ (читайте про все возможные способы подключения led) – подключение при помощи гасящего резистора, включенного последовательно со светодиодом. При этом нужно учесть, что 220 В – это среднеквадратичное значение U в сети. Амплитудное значение составляет 310 В, и его нужно учитывать при расчете сопротивления резистора.

Кроме того, необходимо обеспечить защиту светоизлучающего диода от обратного напряжения той же величины. Это можно сделать несколькими способами.

Последовательное подключение диода с высоким напряжением обратного пробоя (400 В и более)

Рассмотрим схему подключения более подробно.

В схеме используется выпрямительный диод 1N4007 с обратным напряжением 1000 В. При изменении полярности все напряжение будет приложено именно к нему, и led оказывается защищенным от пробоя.

Такой вариант подключения наглядно показан в этом ролике:

Также здесь описывается, как определить расположение анода и катода у стандартного маломощного светодиода и рассчитать сопротивление гасящего резистора.

Шунтирование светодиода обычным диодом

Здесь подойдет любой маломощный диод, включенный встречно-параллельно с led. Обратное напряжение при этом будет приложено к гасящему резистору, т.к. диод оказывается включенным в прямом направлении.

Встречно-параллельное подключение двух светодиодов:

Схема подключения выглядит следующим образом:

Принцип аналогичен предыдущему, только здесь светоизлучающие диоды горят каждый на своем участке синусоиды, защищая друг друга от пробоя.

Обратите внимание, что подключение светодиода к питанию 220В без защиты ведет к быстрому выходу его из строя.

  • Схемы подключения к 220В при помощи гасящего резистора обладают одним серьезным недостатком: на резисторе выделяется большая мощность.
  • Например, в рассмотренных случаях используется резистор сопротивлением 24 Ком, что при напряжении 220 В обеспечивает ток около 9 мА. Таким образом, мощность, рассеиваемая на резисторе, составляет:
  • 9 * 9 * 24 = 1944 мВт, приблизительно 2 Вт.
  • То есть для оптимального режима работы потребуется резистор мощностью не менее 3 Вт.
  • Если же светодиодов будет несколько, и они будут потреблять больший ток, то мощность будет расти пропорционально квадрату тока, что сделает применение резистора нецелесообразным.

Применение резистора недостаточной мощности ведет к его быстрому перегреву и выходу из строя, что может вызвать короткое замыкание в сети.

В таких случаях в качестве токоограничивающего элемента можно использовать конденсатор. Преимущество этого способа в том, что на конденсаторе не рассеивается мощность, поскольку его сопротивление носит реактивный характер.

Здесь показана типовая схема подключения светоизлучающего диода в сеть 220В при помощи конденсатора.

Поскольку конденсатор после отключения питания может хранить в себе остаточный заряд, представляющий опасность для человека, его необходимо разряжать при помощи резистора R1.

R2 защищает всю схему от бросков тока через конденсатор при включении питания. VD1 защищает светодиод от напряжения обратной полярности.

Конденсатор должен быть неполярным, рассчитанным на напряжение не менее 400 В.

Применение полярных конденсаторов (электролит, тантал) в сети переменного тока недопустимо, т.к. ток, проходящий через них в обратном направлении, разрушает их конструкцию.

Емкость конденсатора рассчитывается по эмпирической формуле:

  1. где U – амплитудное напряжение сети (310 В),
  2. I – ток, проходящий через светодиод (в миллиамперах),
  3. Uд – падение напряжения на led в прямом направлении.
  4. Допустим, нужно подключить светодиод с падением напряжения 2 В при токе 9 мА. Исходя из этого, рассчитаем емкость конденсатора при подключении одного такого led к сети:

Данная формула действительна только для частоты колебаний напряжения в сети 50 Гц. На других частотах потребуется пересчет коэффициента 4,45.

Нюансы подключения к сети 220 В

При подключении led к сети 220В существуют некоторые особенности, связанные с величиной проходящего тока. Например, в распространенных выключателях освещения с подсветкой, светодиод включается по схеме, изображенной ниже:

Как видно, здесь отсутствуют защитные диоды, а сопротивление резистора выбрано таким образом, чтобы ограничить прямой ток led на уровне около 1 мА. Нагрузка в виде лампы также служит ограничителем тока.

При такой схеме подключения светодиод будет светиться тускло, но достаточно для того, чтобы разглядеть выключатель в комнате в ночное время.

Кроме того, обратное напряжение будет приложено в основном к резистору при разомкнутом ключе, и светоизлучающий диод оказывается защищенным от пробоя.

Если требуется подключить к 220В несколько светодиодов, можно включить их последовательно на основе схемы с гасящим конденсатором:

При этом все led должны быть рассчитаны на одинаковый ток для равномерного свечения.

Можно заменить шунтирующий диод встречно-параллельным подключением светодиодов:

В обоих случаях нужно будет пересчитать величину емкости конденсатора, т.к. возрастет напряжение на светодиодах.

Параллельное (не встречно-параллельное) подключение led в сеть недопустимо, поскольку при выходе одной цепи из строя через другую потечет удвоенный ток, что вызовет перегорание светодиодов и последующее короткое замыкание.

Еще несколько вариантов недопустимого подключения светоизлучающих диодов в сеть 220В описаны в этом видео:

Здесь показано, почему нельзя:

  • включать светодиод напрямую;
  • последовательно соединять светодиоды, рассчитанные на разный ток;
  • включать led без защиты от обратного напряжения.

Безопасность при подключении

При подключении к 220В следует учитывать, что выключатель освещения обычно размыкает фазный провод. Ноль при этом проводится общим по всему помещению.

Кроме того, электросеть зачастую не имеет защитного заземления, поэтому даже на нулевом проводе присутствует некоторое напряжение относительно земли. Также следует иметь в виду, что в некоторых случаях провод заземления подключается к батареям отопления или водопроводным трубам.

Поэтому при одновременном контакте человека с фазой и батареей, особенно при монтажных работах в ванной комнате, есть риск попасть под напряжение между фазой и землей.

В связи с этим, при подключении в сеть лучше отключать и ноль, и фазу при помощи пакетного автомата во избежание поражения током при прикосновении к токоведущим проводам сети.

Заключение

Описанные здесь способы подключения светодиодов в сеть 220В целесообразно применять только при использовании маломощных светоизлучающих диодов в целях подсветки или индикации.

Мощные led так подключать нельзя, поскольку нестабильность сетевого напряжения приводит к их быстрой деградации и выходу из строя.

В таких случаях нужно применять специализированные блоки питания светодиодов – драйверы.

Источник: http://ledno.ru/svetodiody/podklyuchenie-led-k-220-v. html

Как подключить светодиод к 220В: резистор, конденсатор, способы подключения

Без светодиодов трудно обойтись при проектировании электронной аппаратуры, а также при изготовлении экономичных осветительных приборов.

Их надежность, простота монтажа и относительная дешевизна привлекают внимание разработчиков бытовых и промышленных светильников.

Поэтому многих пользователей интересуют схемные решения по включению светодиода, предполагающие прямую подачу на него фазного напряжения. Неспециалистам в области электроники и электрики полезно будет узнать, как подключить светодиод к 220В.

Технические особенности диода

По определению светодиод, схема которого схожа с обычным диодом, – это тот же полупроводник, пропускающий ток в одном направлении и излучающий свет при его протекании. Его рабочий переход не рассчитан на высокие напряжения, поэтому для загорания светодиодного элемента вполне достаточно всего нескольких вольт.

Другой особенностью этого прибора является необходимость подачи на него постоянного напряжения, так как при переменных 220 Вольт светодиод будет мигать с частотой сети (50Герц).  Считается, что глаз человека не реагирует на такие мигания и что они не причиняют ему вреда. Но все же согласно действующим стандартам для его работы нужно использовать постоянный потенциал.

В противном случае приходится применять особые меры защиты от опасных обратных напряжений.

Большинство образцов осветительной техники, в которых диоды используются в качестве элементов освещения, включаются в сеть через специальные преобразователи – драйверы.

Эти устройства необходимы для получения из исходного сетевого напряжения постоянных 12, 24, 36 или 48 Вольт. Несмотря на их широкое распространение в быту нередки ситуации, когда обстоятельства вынуждают обходиться без драйвера.

В этом случае важно уметь включать светодиоды в 220 В.

Полюса светодиода

Чтобы ознакомиться со схемами включения и распайкой диодного элемента, нужно узнать, как выглядит распиновка светодиода. В качестве его графического обозначения используется треугольник, к одному из углов которого примыкает короткая вертикальная полоса – на схеме она называется катодом. Он считается выходным для постоянного тока, втекающего с обратной стороны. Туда подается положительный потенциал от источника питания и поэтому входной контакт называется анодом (по аналогии с электронными лампами).

Выпускаемые промышленностью светодиоды имеют всего два вывода (реже – три или даже четыре). Известны три способа определения их полярности:

  • визуальный метод, позволяющий определить анод элемента по характерному выступу на одной из ножек;
  • с помощью мультиметра в режиме «Проверка диодов»;
  • посредством блока питания с постоянным выходным напряжением.

Для определения полярности вторым способом плюсовой конец измерительного шнура тестера в красной изоляции подсоединяется к одному контактному выводу диода, а черный минусовой – к другому. Если прибор показывает прямое напряжение порядка полвольта, со стороны плюсового конца расположен анод. Если на табло индикации появляется знак бесконечности или «0L», с этого конца располагается катод.

При проверке от источника питания на 12 Вольт его плюс следует соединить с одним концом светодиода через ограничивающий резистор 1 кОм. Если диод загорается, его анод находится со стороны плюса блока питания, а если нет – с другого конца.

Способы подключения

Установка дополнительного резистора гасит излишки мощности электричества

Простейший подход к решению проблемы недопустимого для диода обратного напряжения – установка последовательно с ним дополнительного резистора, который способен ограничить 220 Вольт. Этот элемент получил название гасящего, так как он «рассеивает» на себе излишки мощности, оставляя светодиоду необходимые для его работы 12-24 Вольта.

Последовательная установка ограничивающего резистора также решает проблему обратного напряжения на переходе диода, которое снижается до тех же величин.

В качестве модификации последовательного включения с ограничением напряжения рассматривается смешанная или комбинированная схема подключения светодиодов в 220 В.

В ней на один резистор последовательный резистор приходится несколько параллельно соединенных диодов.

Подключение светодиода можно организовать по схеме, в которой вместо резистора используется обычный диод, имеющий высокое напряжение обратного пробоя (желательно – до 400 Вольт и более).

Для этих целей удобнее всего взять типовое изделие марки 1N4007 с заявленным в характеристиках показателем до 1000 Вольт. При его установке в последовательную цепочку (при изготовлении гирлянды, например), обратная часть волны выпрямляется полупроводниковым диодом.

Он в этом случае выполняет функцию шунта, защищающего чип светового элемента от пробоя.

Шунтирование светодиода обычным диодом (встречно-параллельное подключение)

Встречно-параллельное подключение

Другой распространенный вариант «нейтрализации» обратной полуволны состоит в использовании совместно с гасящим резистором еще одного светодиода, включаемого параллельно и навстречу первому элементу. В этой схеме обратное напряжение «замыкается» через параллельно подключенный диод и ограничивается дополнительным сопротивлением, включенным последовательно.

Такое соединение двух светодиодов напоминает предыдущий вариант, но с одним отличием. Каждый из них работает со «своей» частью синусоиды, обеспечивая другому элементу защиту от пробоя.

Существенный недостаток схемы подключения через гасящий резистор – значительная величина непроизводительно расходуемой мощности, выделяемой на нем вхолостую.

Подтверждением этому является следующий пример. Пусть используется гасящий резистор номиналом 24 кОм и светодиод с рабочим током 9 мА. Рассеиваемая на сопротивлении мощность будет равна 9х9х24=1944 мВт (после округления – порядка 2-х Ватт). Чтобы резистор работал в оптимальном режиме, он выбирается со значением P не менее 3 Вт. На самом светодиоде расходуется совсем ничтожная часть энергии.

С другой стороны, при использовании нескольких последовательно подключенных LED элементов ставить гасящий резистор из соображений оптимального режима их свечения нецелесообразно.

Если выбрать очень маленькое по номиналу сопротивление, оно быстро сгорит из-за большого тока и значительной рассеиваемой мощности.

Поэтому функцию токоограничивающего элемента в цепи переменного тока естественнее выполнять конденсатору, на котором энергия не теряется.

Ограничение с помощью конденсатора

Использование накопительного конденсатора

Простейшая схема подключения светодиодов через ограничительный конденсатор C характеризуется следующими особенностями:

  • предусматриваются цепочки заряда и разряда, обеспечивающие режимы работы реактивного элемента;
  • потребуется еще один светодиод, необходимый для защиты основного от обратного напряжения;
  • для расчета емкости конденсатора используется полученная опытным путем формула, в которую подставляются конкретные цифры.

Для вычисления значения номинала C нужно умножить силу тока в цепи на выведенный эмпирически путем коэффициент 4,45. После этого следует разделить полученное произведение на разницу между предельным напряжением (310 Вольт) и его падением на светодиоде.

В качестве примера рассмотрим подключение конденсатора к RGB или обычному LED-диоду с падением напряжения на его переходе, равным 3 Вольта и током через него в 9 мА. Согласно рассмотренной формуле его емкость составит 0,13 мкФ. Для введения поправки на ее точное значение следует учитывать, что на величину этого параметра в большей мере влияет токовая составляющая.

Выеденная опытным путем эмпирическая формула действительна лишь для расчета емкостей и параметров светодиодов на 220 В., установленных в сетях частотой 50 Гц. В других частотных диапазонах питающих напряжений (в преобразователях, например), коэффициент 4,45 нуждается в перерасчете.

Нюансы подключения к сети 220 Вольт

Схема подключения светодиода к сети 220В

При использовании различных схем подключения светодиода к сети 220 В возможны некоторые нюансы, учет которых поможет избежать элементарных ошибок в коммутации электрических цепей. Они в основном связаны с величиной тока, протекающего через цепочку при подаче на нее питания. Для их понимания потребуется рассмотреть простейший прибор типа подсветки для декорирования, состоящий из целого набора светодиодных элементов или обычный светильник на их основе.

Значительное внимание обращается на особенности процессов, протекающих в выключателе в момент подачи питания. Для обеспечения «мягкого» режима включения к его контактам потребуется подпаять в параллель гасящий резистор и светодиод-индикатор, обозначающий включенное состояние.

Значение сопротивления подбирается по методикам, описанным ранее.

Только после выключателя с резистором в схеме располагается сама лента с чипами светодиодных элементов. В ней не предусмотрены защитные диоды, так что величина гасящего резистора подбирается из расчета протекающего по цепи тока, он не должен превышать значения порядка 1 мА.

Светодиодный индикатор-лампочка в этой схеме выполняет функцию нагрузки, еще больше ограничивающей ток. Из-за небольшой величины он будет светиться очень тускло, но этого вполне хватает для ночного режима. При действии обратной полуволны напряжение частично гасится на резисторе, что защищает диод от нежелательного пробоя.

Схема лед драйвера на 220 вольт

Более надежный способ, позволяющий запитать светодиоды от сети, – применение специального преобразователя или драйвера, понижающего напряжение до безопасного уровня.

Основное назначение драйвера под светодиод 220 вольт – ограничить ток через него в рамках допустимого значения (согласно паспорту).

В его состав входят формирователь напряжения, выпрямительный мостик и микросхема токового стабилизатора.

Вариант драйвера без стабилизатора тока

При желании собрать устройство питания светодиодов от 220 В своими руками потребуется знать следующее:

  • при использовании выходного стабилизатора амплитуда пульсаций существенно снижается;
  • в этом случае на самой микросхеме теряется часть мощности, что сказывается на яркости свечения излучающих приборов;
  • при использовании вместо фирменного стабилизатора фильтрующего электролита большой емкости пульсации не полностью сглаживаются, но остаются в допустимых пределах.

При самостоятельном изготовлении драйвера схему можно упростить, поставив на место выходной микросхемы электролит.

Безопасность при подключении

Не следует устанавливать в цепь диодов полярные конденсаторы

При работе со схемой включения диодов в сеть 220 Вольт основную опасность представляет соединенный последовательно с ними ограничивающий конденсатор. Под воздействием сетевого напряжения он заряжается до опасного для человека потенциала. Чтобы избежать неприятностей в этой ситуации рекомендуется:

  • предусмотреть в схеме специальную разрядную резисторную цепочку, управляемую отдельной кнопкой;
  • если сделать это невозможно, перед началом настойки после отключения от сети следует разряжать конденсатор с помощью жала отвертки;
  • не устанавливать в цепь питания диодов полярные конденсаторы, обратный ток которых достигает значений, способных «выжечь» схему.

Подключить светодиодные элементы на 220 Вольт удается лишь с помощью специальных элементов, вводимых в схему дополнительно.

В этом случае можно обойтись без понижающего трансформатора и блока питания, традиционно используемых для подключения низковольтных осветителей.

Основная задача добавочных элементов в схеме подключения светодиода в 220В – ограничить и выпрямить ток через него, а также защитить полупроводниковый переход от обратной полуволны.

Источник: https://StrojDvor.ru/elektrosnabzhenie/pitanie-svetodiodov-ot-220v-svoimi-rukami-sxema-podklyucheniya/

Подключение светодиода к 12 вольтам в машине (расчет сопротивления) (видео)

Два основных принципа о том как можно подключить светодиод к 12 вольтам или понизить напряжение на нагрузке

  Первый, это когда напряжение падает за счет того, что последовательно светодиоду подключается дополнительное сопротивление потребителя, в качестве которого выступает микросхема-стабилизатор напряжения. В этом случае определенная часть напряжения теряется в микросхеме, превращаясь в тепло. А значит вторая, оставшаяся, достается непосредственно нашему потребителю — светодиоду. Из-за этого он и не сгорает, так как не все суммарное напряжение проходит через него, а только часть. Плюсом применения микросхемы является тот факт, что она способна в автоматическом режиме поддерживать заданное напряжение. Однако есть и минусы. У вас не получиться снизить напряжение ниже уровня, на которое она рассчитана. Второе. Так как микросхема обладает определенным КПД, то падение относительно входа и выхода будет отличаться на 1-1,5 вольта в меньшую сторону. Также для применения микросхемы вам необходимо будет применить хороший рассеивающий радиатор, установленный на ней. Ведь по сути тепло выделяемое от микросхемы, это и есть невостребованные нами потери. То есть то, что мы отсекли от большего потенциала, чтобы получить меньший.

 Второй вариант питания светодиода, когда напряжение ограничивается за счет резистора. Это сродни тому, если бы большую водопроводную трубы взяли бы и сузили. При этом поток (расход и давление) снизились бы в разы. В этом случае до светодиода доходит лишь часть напряжения.

А значит, он также может работать без опасности быть сожженным. Минусом применения резистора будет то, что он также имеет свой КПД, то есть также тратит невостребованное напряжение в тепло. В этом случае бывает трудно установить резистор на радиатор.

  В итоге, он не всегда подойдет для включения в цепь. Также минусом будет являться и то обстоятельство, что резистор не поддерживает автоматического удержания напряжение в заданном пределе. При падении напряжения в общей цепи, он подаст настолько же меньшее напряжение и на светодиод.

Соответственно обратная ситуация произойдет при повышении напряжения в общей цепи.

 Конечно, тот и другой вариант не идеальны, так при работе от портативных источников энергии каждый из них будет тратить часть полезной энергии на тепло. А это актуально! Но что сделать, таков уж принцип их работы.

В этом случае источник питания будет тратить часть своей энергии не на полезное действие, а на тепло.

Здесь панацеей является использование широтно-импульсной модуляции, но это значительно усложняет схему… Поэтому мы все же остановимся на первых двух вариантах, которые и рассмотрим на практике.

Подключение светодиода через сопротивление к 12 вольтам в машине (через резистор)

Начнем, как и в абзаце выше, с варианта подключения светодиода к напряжению в 12 вольт через резистор. Для того чтобы вам лучше было понять как же происходит падение напряжение, мы приведем несколько вариантов. Когда к 12 вольтам подключено 3 светодиода, 2 и 1.

Подключение 1 светодиода через сопротивление к 12 вольтам в машине (через резистор)

 Итак, у нас есть светодиод. Его напряжение питания 3,3 вольта. То есть если бы мы взяли источник питания в 3,3 вольта и подключили к нему светодиод, то все было бы замечательно. Но в нашем случае наблюдается повышенное напряжение, которое не трудно посчитать по формуле.  14,5-3,3= 11,2 вольта.

То есть нам необходимо первоначально снизить напряжение на 11,2 вольта, а затем лишь подать напряжение на светодиод.  Для того чтобы нам рассчитать сопротивление, необходимо знать какой ток протекает в цепи, то есть ток потребляемый светодиодом. В среднем это около 0,02 А. При желании можете посмотреть номинальный ток в даташите к светодиоду. В итоге, по закону Ома получается.

R=11,2/0,02=560 Ом. Сопротивление резистора рассчитано. Ну, а уж схему нарисовать и того проще.

Мощность резистора рассчитывается по формуле  P=UI=11.2*0,02=0,224 Вт. Берем ближайший согласно стандартного типоряда.

Подключение 2 светодиодов через сопротивление к 12 вольтам в машине (через резистор)

По аналогии с предыдущим примером все высчитывается также, но с одним условием. Так как светодиода уже два, то падение напряжения на них будет 6,6 вольта, а оставшиеся 14,5-6,6=7,9 вольта останутся резистору. Исходя из этого, схема будет следующей.

Так как ток в цепи не изменился, то мощность резистора остается без изменений.

Подключение 3 светодиодов через сопротивление к 12 вольтам в машине (через резистор)

И еще один вариант, когда практически все напряжение гасится светодиодами. А значит, резистор по своему номиналу будет еще меньше. Всего 240 Ом. Схема подключения 3 светодиодов к бортовой сети машины прилагается.

Напоследок нам лишь осталось сказать, что при расчетах было использовано напряжение не 12, а 14,5 вольт. Именно такое повышенное напряжение обычно возникает в электросети машины, когда она заведена.

 Также не трудно прикинуть, что при подключении 4 светодиодов, вам и вовсе не потребуется применение какого либо резистора, ведь на каждый из светодиодов придется по 3,6 вольта, что вполне допустимо.

Подключение светодиода через стабилизатор напряжения к 12 вольтам в машине (через микросхему)

 Теперь перейдем к стабилизированной схеме питания светодиодов от 12 вольт. Здесь, как мы уже и говорили, существует схема, которая регулирует собственное внутреннее сопротивление. Таким образом, питание светодиода будет осуществляться устойчиво, независимо от скачков напряжения бортовой сети.

  К сожалению минусом применения микросхемы является тот факт, что минимальное стабилизированное напряжение, которое возможно добиться будет 5 вольт. Именно с таким напряжением можно встретить наиболее широко известные микросхемы – стабилизаторы КР142 ЕН 5Б или иностранный аналог L7805 или L7805CV.

Здесь разница лишь в производителе и номинальном рабочем токе от 1 до 1,5 А.

 Так вот, оставшееся напряжение с 5 до 3,3 вольт придется гасить все по тому же примеру что и в предыдущих случаях, то есть с помощью применения резистора. Однако снизить напряжение резистором на 1,7 вольта это уже не столь критично как на 8-9 вольт.

Стабилизация напряжения в этом случае все же будет наблюдаться! Приводим схему подключения микросхемы стабилизатора.Как видите, она очень простая. Реализовать ее может каждый. Не сложнее чем припаять тот же резистор.

Единственное условие это установка радиатора, который будет отводить тепло от микросхемы. Его установить нужно обязательно. На схеме написано что микросхема может питать 10 цепочек со светодиодом, на самом деле этот параметр занижен.

По факту, если через светодиод проходит около 0,02 А, то она может обеспечивать питанием до 50 светодиодов. Если вам необходимо обеспечить питание большего количества, то используйте вторую такую же независимую схему. Использование двух микросхем подключенных параллельно не правильно.

Так как их характеристики немного, да будут отличаться друг от друга, из-за индивидуальных особенностей. В итоге, у одной из микросхем будет шанс перегореть намного быстрее, так как режимы работы у нее будут иные — завышенные.

 О применение аналогичных микросхем мы уже рассказывали в статье «Зарядное устройство на 5 вольт в машине». Кстати, если вы все же решитесь выполнить питание для светодиода на ШИМ, хотя это вряд ли того стоит, то эта статья также раскроет вам все секреты реализации такого проекта.

Подводя итог о подключение светодиода к 12 вольтам в машине своими руками

Видео по подключению светодиода к сети в автомобиле

… а теперь чтобы вам было легче прикинуть какой номинал сопротивления нужен и какой мощностью для вашего конкретного случая, можете воспользоваться калькулятором подбора резистора

Источник: https://autosecret.net/tuning/elektro-tuning/1983-podkljuchenie-svetodioda-k-12-voltam

Схемы подключения светодиодов к 220в и 12в — LED Свет

04.03.2019

Рассмотрим способы включения лед диодов средней мощности к наиболее популярным номиналам 5В, 12 вольт, 220В.

Затем их можно использовать при изготовлении цветомузыкальных устройств, индикаторов уровня сигнала, плавное включение и выключение.

Давно собираюсь сделать плавный искусственный рассвет , чтобы соблюдать распорядок дня. К тому же эмуляция рассвета позволяет просыпаться гораздо лучше и легче.

Про подключение светодиодов к 12 и 220В читайте в предыдущей статье, рассмотрены все способы от сложных до простых, от дорогих до дешёвых.

Типы схем

Схема подключения светодиодов бывает двух типов, которые зависят от источника питания:

В первом варианте применяется специализированный  источник, который имеет определенный стабилизированный ток, например 300мА. Количество подключаемых LED диодов ограничено только его мощностью. Резистор (сопротивление) не требуется.

Во втором варианте стабильно только напряжение. Диод имеет очень малое внутреннее сопротивление, если его включить без ограничения Ампер, то он сгорит. Для включения  необходимо использовать токоограничивающий резистор.Расчет резистора для светодиода можно сделать на специальном калькуляторе.

Калькулятор учитывает 4 параметра:

  • снижение напряжения на одном LED;
  • номинальный рабочий ток;
  • количество LED в цепи;
  • количество вольт на выходе блока питания.

Разница кристаллов

Если вы используете недорогие LED элементы китайского производства, то скорее всего у них будет большой разброс параметров. Поэтому реальное значение Ампер цепи будет отличатся и потребуется корректировка установленного сопротивления.

Чтобы проверить насколько велик разброс параметров, необходимо включить все последовательно. Подключаем питание светодиодов и  затем понижаем напряжение до тех пор, когда они будут едва светиться.

Если характеристики отличаются сильно, то часть LED будет работать ярко, часть тускло.

Это приводит к тому, что на некоторых элементах электрической цепи мощность будет выше, из-за этого они будут сильнее нагружены.  Так же будет повышенный нагрев, усиленная деградация, ниже надежность.

Обозначение на схеме

Для обозначения на схеме используется две вышеуказанные пиктограммы. Две параллельные стрелочки указывают, что светит очень сильно, количество зайчиков в глазах не сосчитать.

Подключение светодиода к сети 220в, схема

Для подключения к сети 220 вольт используется драйвер, который является источником стабилизированного тока.

Схема драйвера для светодиодов бывает двух видов:

  1. простая на гасящем конденсаторе;
  2. полноценная с использованием микросхем стабилизатора;

Собрать драйвер на конденсаторе очень просто, требуется минимум деталей и времени. Напряжение 220В снижается за счёт высоковольтного конденсатора, которое затем выпрямляется и немного стабилизируется.

Она используется в дешевых светодиодных лампах. Основным недостатком является высокой уровень пульсаций света, который плохо действует на здоровье. Но это индивидуально, некоторые этого вообще не замечают.

Так же схему сложно рассчитывать из-за разброса характеристик электронных компонентов.

Полноценная схема с использованием специализированных микросхем обеспечивает лучшую стабильность на выходе драйвера. Если драйвер хорошо справляется с нагрузкой, то коэффициент пульсаций будет не выше 10%, а  в идеале 0%. Чтобы не делать драйвер своими руками, можно взять из неисправной лампочки или светильника, если проблема у них была  не с питанием.

Если у вас есть более менее подходящий стабилизатор, но сила тока меньше или больше, то её можно подкорректировать с минимум усилий. Найдите технические характеристики на микросхему из драйвера.

Чаще всего количество Ампер на выходе задаётся резистором или несколькими резисторами, находящимися рядом с микросхемой. Добавив к ним еще сопротивление или убрав один из них можно получить необходимую силу тока.

Единственное нельзя превышать указанную  мощность.

Подключение к постоянному напряжению

Далее будут рассмотрены  схемы подключения светодиодов к постоянному напряжению. Наверняка у вас дома найдутся блоки питания со стабилизированный  полярным напряжением на выходе. Несколько примеров:

  1. 3,7В – аккумуляторы от телефонов;
  2. 5В – зарядные устройства с USB;
  3. 12В – автомобиль, прикуриватель, бытовая электроника, компьютер;
  4. 19В – блоки от ноутбуков, нетбуков, моноблоков.

Самый простой низковольтный драйвер

Простейшая схема стабилизатора тока для светодиодов состоит из линейной микросхемы LM317 или его аналогов. На выходе таких стабилизаторов может быть от 0,1А до 5А. Основные недостатки это невысокий КПД и сильный нагрев. Но это компенсируется максимальной простотой изготовления.

  • Входное до 37В, до 1,5 Ампера для корпуса указанного на картинке.
  • Для рассчёта сопротивления, задающего рабочий ток используйте калькулятор стабилизатор тока на LM317 для светодиодов.

Драйвера с питанием от 5В до 30В

Если у вас есть подходящий источник питания от какой либо бытовой техники, то для включения лучше использовать низковольтный драйвер. Они бывают повышающие и понижающие.  Повышающий даже из 1,5В сделает 5В, чтобы светодиодная цепь работала. Понижающий из 10В-30В сделает более низкое, например 15В.

В большом ассортименте они продаются у китайцев, низковольтный драйвер отличается двумя регуляторами от простого стабилизатора Вольт.

Реальная мощность такого стабилизатора будет ниже, чем указал китаец. У параметрах модуля пишут характеристику микросхемы и не всей конструкции. Если стоит большой радиатор, то такой модуль потянет 70% — 80% от обещанного. Если радиатора нет, то 25% — 35%.

Более эффективны XL4015, XL4005, КПД гораздо выше. Без радиатора охлаждения выдерживают до 2,5А. Есть совсем миниатюрные модели на MP1584 размером 22мм на 17мм.

Включение 1 диода

Чаще всего используются 12 вольт, 220 вольт и 5В. Таким образом делается маломощная светодиодная подсветка настенных выключателей на 220В. В заводских стандартных выключателях чаще всего ставится неоновая лампа.

Параллельное подключение

При параллельном соединении  желательно на каждую последовательную цепь диодов использовать отдельный резистор, чтобы получить максимальную надежность.

Другой вариант, это ставить одно мощное сопротивление на несколько LED. Но при выходе одного LED из строя увеличится ток на других оставшихся.

На целых будет выше номинального или заданного, что значительно сократит ресурс и увеличит нагрев.

Рациональность применений каждого способа  рассчитывают исходя из требований к изделию.

Последовательное подключение

Последовательное подключение при питании от 220в используют в филаментных диодах и светодиодных лентах на 220 вольт.  В длинной цепочке из 60-70 LED на каждом  падает 3В, что и позволяет подсоединять напрямую  к высокому напряжению. Дополнительно используется только выпрямитель тока, для получения плюса и минуса.

Такое соединение применяют в любой светотехнике:

  1. светодиодные лампах для дома;
  2. led светильники;
  3. новогодние гирлянды на 220В;
  4. светодиодные ленты на 220.

В лампах для дома обычно используется до 20 LED включенных последовательно, напряжение на них получается около 60В. Максимальное количество используется в китайских лампочках кукурузах, от 30 до 120 штук LED. Кукурузы не имеют защитной колбы, поэтому электрические контакты на которых до 180В полностью открыты.

Подключение RGB LED

Маломощные трёхцветные RGB светодиоды состоят из трёх независимых кристаллов, находящихся в одном корпусе. Если 3 кристалла (красный, зеленый, синий) включить одновременно, то получим белый свет.

Управление каждым цветом происходит независимо от других при помощи RGB контроллера. В блоке управления есть готовые программы и ручные режимы.

Включение COB диодов

Схемы подключения такие же, как у однокристальных и трехцветных светодиодов SMD5050, SMD 5630, SMD 5730. Единственное отличие, вместо 1 диода включена последовательная цепь из нескольких кристаллов.

Мощные светодиодные матрицы имеют в своём составе множество кристаллов включенных последовательно и параллельно. Поэтому питание требуется от 9 до 40 вольт, зависит от мощности.

Подключение SMD5050 на 3 кристалла

От обычных диодов SMD5050 отличается тем, что состоит из 3 кристаллов  белого света, поэтому имеет 6 ножек.  То есть он равен трём SMD2835, сделанным на этих же кристаллах.

При параллельном включении с использованием одного резистора надежность будет ниже. Если один их кристаллов выходит из строя, то увеличивается сила тока через оставшиеся 2. Это приводит к ускоренному выгоранию оставшихся.

При использовании отдельного сопротивления для каждого кристалла, выше указанный недостаток устраняется. Но при этом в 3 раза возрастает количество используемых резисторов и схема подключения светодиода становится сложней. Поэтому оно не используется в светодиодных лентах и лампах.

Светодиодная лента 12В SMD5630

Наглядным примером подключения светодиода к 12 вольтам является светодиодная лента. Она состоит из секций по 3 диода и 1 резистора, включенных последовательно. Поэтому разрезать её можно только в указанных местах между этими секциями.

Светодиодная лента RGB 12В SMD5050

В RGB ленте используется три цвета, каждый управляется отдельно, для каждого цвета ставится резистор. Разрезать можно только по указанному месту, чтобы в каждой секции было по 3 SMD5050 и она могла подключатся к 12 вольт.

Download WordPress ThemesDownload Best WordPress Themes Free DownloadFree Download WordPress ThemesDownload Premium WordPress Themes Freelynda course free downloadFree Download WordPress Themesudemy paid course free download

Источник:

Как подключить светодиод к 12 вольтам

Источник: https://svet100led.ru/harakteristiki/shemy-podklyucheniya-svetodiodov-k-220v-i-12v.html

Как подключить светодиод к 12 вольтам: расчет подключения в схемах

Содержание:

Светодиоды уже давно используются в различных сферах жизни и деятельности людей. Благодаря своим качествам и техническим характеристикам, они приобрели широкую популярность. На основе этих источников света создаются оригинальные светотехнические конструкции.

Поэтому у многих потребителей довольно часто возникает вопрос, как подключить светодиод к 12 вольтам. Данная тема очень актуальна, поскольку такое подключение имеет принципиальные отличия от других типов ламп. Следует учитывать, что для работы светодиодов используется только постоянный ток.

Большое значение имеет соблюдение полярности при подключении, в противном случае, светодиоды просто не будут работать.

Особенности подключения светодиодов

В большинстве случаев для подключаемых светодиодов требуется ограничение тока с помощью резисторов. Но, иногда вполне возможно обойтись и без них.

Например, фонарики, брелоки и другие сувениры со светодиодными лампочками питаются от батареек, подключенных напрямую. В этих случаях ограничение тока происходит за счет внутреннего сопротивления батареи.

Ее мощность настолько мала, что ее попросту не хватит, чтобы сжечь осветительные элементы.

Однако при некорректном подключении эти источники света очень быстро перегорают. Наблюдается стремительное падение яркости свечения, когда на них начинает действовать нормальный ток.

Светодиод продолжает светиться, но в полном объеме выполнять свои функции он уже не может. Такие ситуации возникают, когда отсутствует ограничивающий резистор.

При подаче питания светильник выходит из строя буквально за несколько минут.

Одним из вариантов некорректного подключения в сеть на 12 вольт является увеличение количества светодиодов в схемах более мощных и сложных устройств. В этом случае они соединяются последовательно, в расчете на сопротивление батарейки. Однако при перегорании одной или нескольких лампочек, все устройство выходит из строя.

Существует несколько способов, как подключить светодиоды на 12 вольт схема которых позволяет избежать поломок. Можно подключить один резистор, хотя это и не гарантирует стабильную работу устройства.

Это связано с существенными различиями полупроводниковых приборов, несмотря на то, что они могут быть из одной партии. Они обладают собственными техническими характеристиками, отличаются по току и напряжению.

При превышении током номинального значения один из светодиодов может перегореть, после этого остальные лампочки также очень быстро выйдут из строя.

Влияние светодиодных ламп на зрение

В другом случае предлагается соединить каждый светодиод с отдельным резистором. Получается своеобразный стабилитрон, обеспечивающий корректную работу, поскольку токи приобретают независимость.

Однако данная схема получается слишком громоздкой и чрезмерно загруженной дополнительными элементами. В большинстве случаев ничего не остается, как подключить светодиоды к 12 вольтам последовательно. При таком подключении схема становится максимально компактной и очень эффективной.

Для ее стабильной работы следует заранее позаботиться об увеличении питающего напряжения.

Определение полярности светодиода

Чтобы решить вопрос, как подключить светодиоды в цепь 12 вольт, необходимо определить полярность каждого из них. Для определения полярности светодиодов существует несколько способов.

Стандартная лампочка имеет одну длинную ножку, которая считается анодом, то есть, плюсом. Короткая ножка является катодом – отрицательным контактом со знаком минус.

Пластиковое основание или головка имеет срез, указывающий на место расположения катода – минуса.

В другом способе необходимо внимательно посмотреть внутрь стеклянной колбочки светодиода. Можно легко разглядеть тонкий контакт, который является плюсом, и контакт в форме флажка, который, соответственно, будет минусом.

При наличии мультиметра можно легко определить полярность. Нужно выполнить установку центрального переключателя в режим прозвонки, а щупами прикоснуться к контактам. Если красный щуп соприкоснулся с плюсом, светодиод должен загореться.

Значит черный щуп будет прижат к минусу.

Тем не менее, при кратковременном неправильном подключении лампочек с нарушением полярности, с ними не произойдет ничего плохого.

Каждый светодиод способен работать только в одну сторону и выход из строя может случиться только в случае повышения напряжения. Значение номинального напряжения для отдельно взятого светодиода составляет от 2,2 до 3 вольт, в зависимости от цвета.

При подключении светодиодных лент и модулей, работающих от 12 вольт и выше, в схему обязательно добавляются резисторы.

Расчет подключения светодиодов в схемах на 12 и 220 вольт

Отдельный светодиод невозможно напрямую подключить к источнику питания на 12 В поскольку он сразу же сгорит.

Необходимо использование ограничительного резистора, параметры которого рассчитываются по формуле: R= (Uпит-Uпад)/0,75I, в которой R является сопротивлением резистора, Uпит и Uпад – питающее и падающее напряжения, I – ток, проходящий по цепи, 0,75 – коэффициент надежности светодиода, являющийся постоянной величиной.

Коэффициент пульсации светодиодных ламп

В качестве примера можно взять схему, используемую при подключение светодиодов на 12 вольт в авто к аккумулятору. Исходные данные будут выглядеть следующим образом:

  • Uпит = 12В – напряжение в автомобильном аккумуляторе;
  • Uпад = 2,2В – питающее напряжение светодиода;
  • I = 10 мА или 0,01А – ток отдельного светодиода.

В соответствии с формулой, приведенной выше, значение сопротивления будет следующим: R = (12 – 2,2)/0,75 х 0,01 = 1306 Ом или 1,306 кОм. Таким образом, ближе всего будет стандартная величина резистора в 1,3 кОм. Кроме того, потребуется расчет минимальной мощности резистора.

Данные расчеты используются и при решении вопроса, как подключить мощный светодиод к 12 вольтам. Предварительно определяется величина фактического тока, которая может не совпадать со значением, указанным выше. Для этого используется еще одна формула: I = U / (Rрез.+ Rсвет), в которой Rсвет является сопротивлением светодиода и определяется как Uпад.ном. / Iном. = 2.

2 / 0,01 = 220 Ом. Следовательно, ток в цепи составит: I = 12 / (1300 + 220) = 0,007 А.

В результате, фактическое падение напряжения светодиода будет равно: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54 В. Окончательно значение мощности будет выглядеть так: P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт).

Для практического подключения значение мощности рекомендуется немного увеличить, например, до 0,125 Вт. Благодаря этим расчетам, удается легко подключить светодиод к аккумулятору 12 вольт.

Таким образом, для правильного подключения одного светодиода к автомобильному аккумулятору на 12В, в цепи дополнительно понадобится резистор на 1,3 кОм, мощность которого составляет 0,125Вт, соединяющийся с любым контактом светодиода.

Расчет подключения светодиода к сети 220В осуществляется по такой же схеме, что и для 12В. В качестве примера берется такой же светодиод с током 10 мА и напряжением 2,2В.

Поскольку в сети используется переменный ток напряжением 220В, расчет резистора будет выглядеть следующим образом: R = (Uпит.-Uпад.) / (I х 0,75). Вставив в формулу все необходимые данные, получаем реальное значение сопротивления: R = (220 — 2.

2) / (0,01 х 0,75) = 29040 Ом или 29,040 кОм. Ближайший стандартный номинал резистора – 30 кОм.

Как сделать светодиодную лампу

Далее выполняется расчет мощности. Вначале определяется значение фактического тока потребления: I = U / (Rрез.+ Rсвет). Сопротивление светодиода рассчитывается по формуле: Rсвет = Uпад.ном. / Iном. = 2.

2 / 0,01 = 220 Ом. Следовательно, ток в электрической цепи будет составлять: I = 220 / (30000 + 220) = 0,007А. В результате, реальное падение напряжение на светодиоде будет следующим: Uпад.

свет = Rсвет х I = 220 х 0,007 = 1,54В.

Для определения мощности резистора используется формула: P = (Uпит. — Uпад.)² / R = (220 -1,54)² / 30000 = 1,59Вт. Значение мощности следует увеличить до стандартного, составляющего 2Вт. Таким образом, чтобы подключить один светодиод к сети с напряжением 220В понадобится резистор на 30 кОм с мощностью 2Вт.

Однако в сети протекает переменный ток и горение лампочки будет происходить лишь в одной полуфазе. Светильник будет выдавать быстрый мигающий свет, с частотой 25 вспышек в секунду.

Для человеческого глаза это совершенно незаметно и воспринимается как постоянное свечение. В такой ситуации возможны обратные пробои, которые могут привести к преждевременному выходу из строя источника света.

Чтобы избежать этого, выполняется установка обратно направленного диода, обеспечивающего баланс во всей сети.

Ошибки при подключении

Источник: https://electric-220.ru/news/kak_podkljuchit_svetodiod_k_12_voltam/2017-03-05-1194

Основы мощного светодиодного освещения

Светодиоды

подходят для многих систем освещения, они предназначены для получения большого количества света за счет малого форм-фактора, сохраняя при этом фантастическую эффективность. Здесь, в LEDSupply, есть множество светодиодов для всевозможных осветительных приборов, главное — знать, как их использовать. Светодиодная технология немного отличается от другого освещения, с которым знакомо большинство людей. Этот пост здесь, чтобы объяснить все, что вам нужно знать о светодиодном освещении: как безопасно подключать светодиоды, чтобы получить как можно больше света и как можно более длительный срок службы.

Что такое светодиод?

Светодиод — это тип диода, преобразующего электрическую энергию в свет. Для тех, кто не знает, диод — это электрический компонент, который работает только в одном направлении. По сути, светодиод — это электрический компонент, который излучает свет, когда электричество проходит в одном направлении, от анода (положительная сторона) к катоду (отрицательная сторона). Светодиод — это аббревиатура, обозначающая ‘ L ight E mitting D iode ‘. По сути, светодиоды похожи на крошечные лампочки, им просто требуется намного меньше энергии для освещения и они гораздо более эффективны в производстве высокой светоотдачи.

Типы светодиодов

В целом мы предлагаем два разных типа светодиодов:

Сквозное отверстие 5 мм и поверхностное крепление.

5мм светодиоды

5-миллиметровые светодиоды — это диоды внутри линзы диаметром 5 мм с двумя тонкими металлическими ножками внизу. Они используются там, где требуется меньшее количество света. 5-миллиметровые светодиоды также работают с гораздо более низкими токами возбуждения, максимально около 30 мА, тогда как светодиоды для поверхностного монтажа требуют минимум 350 мА. Все наши 5-миллиметровые светодиоды от ведущих производителей доступны в различных цветах, интенсивности и схемах освещения.Светодиоды со сквозным отверстием отлично подходят для небольших фонарей, вывесок и всего, где вы используете макетную плату, поскольку их можно легко использовать с их проводами. Ознакомьтесь с нашим руководством по настройке 5-миллиметровых светодиодов, чтобы узнать больше об этих крошечных источниках света.

Светодиоды для поверхностного монтажа (SMD)

Рисунок 1 — Эмиттер без покрытия

Светодиоды для поверхностного монтажа — это диоды, которые могут быть размещены на подложке (печатной плате) с кремниевым куполом над диодом для его защиты (см. Рис. 1). Мы поставляем мощные светодиоды для поверхностного монтажа от лидеров отрасли Cree и Luxeon.Оба на наш взгляд отличные, поэтому мы их все-таки носим. Некоторые предпочитают одно другому, но это приходит с опытом и знанием того, что искать. Cree, как правило, имеет более высокие показатели мощности Lumen и является лидером на рынке светодиодов высокой мощности. Luxeon, с другой стороны, имеет отличные цвета и терморегулятор.

Светодиоды высокой мощности

поставляются в виде неизолированных эмиттеров (как показано на рис. 1) или устанавливаются на печатную плату с металлическим сердечником (MCPCB). Платы изолированы и содержат токопроводящие дорожки для упрощения подключения цепей.Наши 20-миллиметровые платы со звездообразным расположением 1 и 3 являются бестселлерами. Мы также предлагаем QuadPod, которые могут содержать 4 светодиода высокой мощности на плате, немного превышающей размеры 20-миллиметровых звезд (см. Рис. 2). Все наши варианты светодиодов высокой мощности также могут быть построены на линейной конструкции. LuxStrip вмещает 6 светодиодов на фут и легко подключается до 10 футов в длину.

Рисунок 2 — Опции MCPCB

Полярность имеет значение: светодиоды подключения

Электронная полярность указывает, является ли схема симметричной или нет.Светодиоды представляют собой диоды, поэтому ток может течь только в одном направлении. Когда нет тока, не будет света. К счастью, это означает, что если мы подключим светодиод в обратном направлении, он не сожжет всю систему, он просто не загорится.

Положительная сторона светодиода — это анод, а отрицательная сторона — катод. Ток течет от анода к катоду и никогда не течет в другом направлении, поэтому важно знать, как отличить анод от катода. Для светодиодов для поверхностного монтажа это просто, поскольку соединения промаркированы, но для 5-миллиметровых светодиодов нужен более длинный провод, который является анодом (положительным), посмотрите на Рисунок 3 ниже.

Рисунок 3 — Поиск анода и катода светодиода

Варианты цвета

Одна из замечательных особенностей светодиодов — это различные варианты и виды света, которые вы можете получить от них.

Белые светодиоды

Коррелированная цветовая температура (CCT) — это процесс создания разного белого света при разных температурах. Цветовая температура указывается в градусах Кельвина (K), что представляет собой шкалу температур, в которой ноль соответствует абсолютному нулю, а каждый градус равен одному Кельвину.При более низких температурах от 3000K до 4500K белый цвет становится более теплым или нейтральным. Более высокие температуры 5000K + — это холодные белые цвета, также известные как «дневной белый».

Цветные светодиоды

Для цветов на самом деле важна длина волны в нанометрах (нм). Для некоторых применений цвета необходимы для визуального эффекта, но иногда для таких применений, как лечение, выращивание, освещение рифовых аквариумов и многое другое, необходимы определенные длины волн. См. Рис. 4, где показано, при каких длинах волн и при каких температурах получаются определенные цвета.

Рисунок 4 — Цвета светодиодов и цветовая температура

Мы стараемся обеспечить одинаковую цветовую температуру и длину волны для каждой марки и типа светодиодов. Вы всегда можете найти цвет или длину волны наших светодиодов в подразделе страницы продукта и даже можете выполнить поиск по цвету в раскрывающемся меню светодиодов на главной странице. В белом цвете мы несем 3000K, 4000K, 5000K и 6500K. Что касается цветов, мы работаем от 400 до 660 нм.

Яркость светодиода

Светодиоды

известны не только своими цветами, но и намного ярче, чем другие источники света.Иногда трудно сказать, насколько ярким будет светодиод, потому что он измеряется в люменах. Люмен — это научная единица измерения светового потока или общего количества видимого света от источника. Обратите внимание, что светодиоды диаметром 5 мм обычно указываются в милликанделах (мкд). Угол обзора 5-миллиметровых светодиодов также влияет на световой поток, который они излучают, подробнее об этом см. Здесь.

Почему водить машину так важно…

Количество света (люмен), излучаемого светодиодом, зависит от величины подаваемого тока.Ток измеряется в миллиамперах (мА) или амперах (А). Мощные светодиоды выдерживают ток от 350 мА до 3000 мА. Светодиоды различаются по своим текущим параметрам, поэтому обязательно следите за этим при выборе светодиода и драйвера.

Определение яркости

А теперь самое сложное — выбрать комбинацию светодиода и драйвера, которая будет выдавать необходимый свет. Мы проделали большую работу здесь, в посте, измеряющем яркость каждого светодиода высокой мощности при разных токах возбуждения.Обратите внимание, что это меры для звезд 1-Up, поэтому, если вы хотите больше света, светодиоды 3-Up — хороший вариант, поскольку они в три раза больше света в одном и том же месте.

Указанный выше ресурс всегда можно использовать для определения светоотдачи светодиода, но найти его вручную не очень сложно.

Для этого необходима информация из технического паспорта светодиода. На всех наших светодиодных страницах мы ссылаемся на технические данные производителя в нижней части страницы.

Пример: определение яркости Cree XP-L при 2100 мА

В этом примере мы используем Cree XP-L.Сначала найдите таблицу характеристик потока (рисунок 5). Позже мы коснемся группировки, которая помечена в столбце «Группа», но предположим, что мы собираемся использовать холодный белый XP-L из самого верхнего контейнера (v5). Выделенное число — это типичный поток при 1050 мА, который является током, при котором измеряется XP-L. Справа от него указаны типичные значения люменов для управляющих токов 1500, 2000 и 3000 мА.

Рисунок 5 — Таблица светового потока светодиода

Для этого примера предположим, что мы хотим запустить этот светодиод с драйвером светодиода BuckBlock 2100 мА, и нам нужно определить, какой будет световой поток.При управлении промежуточным приводным током, которого нет в списке, найдите график относительного потока в зависимости от тока в таблице данных, который выглядит как график справа.

Стрелка — проверенный (базовый) выход (при относительном потоке 100%). Следуя кривой до 2100 мА (?), Мы видим, что это увеличение освещенности на 75%. Если взять 460 люмен сверху и умножить его на 1,75, мы увидим, что холодный белый XP-L при 2100 мА дает около 805 люмен.

При переходе на светодиоды может быть трудно найти светодиоды и световой поток, необходимый для этого.Это связано с тем, что свет всегда измерялся мощностью лампочки. Светодиоды имеют гораздо лучшую эффективность, что делает практически невозможным измерение таким образом, поскольку светодиод на 50 Вт будет значительно ярче, чем лампа накаливания на 50 Вт. На рисунке 7 показаны различные лампы накаливания и количество люменов, которые они дают. Это помогает лучше понять, какое количество света ожидать от светодиода и будет ли оно таким же ярким, как и старое освещение.

Рисунок 6 — Мощность лампы накаливания в люменах

Угол обзора и оптика

У наших 5-миллиметровых светодиодов указаны углы обзора для каждого, поэтому просто найдите тот, который вам подойдет.Что касается светодиодов для поверхностного монтажа, большинство из них излучают очень широкий угол в 125 градусов! К счастью, светодиодные звездообразные платы совместимы и просты в использовании со светодиодной оптикой. Эта вторичная оптика используется для фокусировки света, они могут отражать свет от светодиода в пятно, среднее пятно, широкое пятно или эллиптические и овальные узоры.

Как видно на Рисунке 8, оптика 1-Up имеет форму конуса и требует держателя оптики. В случае наших светодиодных панелей держатели оптики имеют четыре ножки, которые входят в пазы звезды.Тройные светодиодные звезды также совместимы с оптикой Carclo, в плате которой есть три отверстия для ножек оптики.

Рисунок 7 — Светодиодная оптика и держатели

Питание светодиодов

Светодиоды

известны своей лучшей эффективностью среди всех других источников света. Эффективность — это мера того, насколько хорошо источник света излучает видимый свет, также называемый люменами на ватт. Другими словами, сколько света мы получаем на наш ватт мощности. Чтобы найти это, сначала выясните мощность используемого светодиода.Чтобы найти ватты, вам нужно умножить прямое напряжение (напряжение, при котором ток начинает течь в нормальном направлении) на ток возбуждения в амперах (обратите внимание, что он ДОЛЖЕН быть в амперах… а не в миллиамперах). Давайте в качестве примера рассмотрим светодиодный индикатор Cree XP-L 1-up.

Рисунок 8 — Прямое напряжение светодиода

Допустим, мы используем Cree XP-L при 2000 мА. Из рисунка 8 видно, что при таком токе возбуждения прямое напряжение равно 3,15. Итак, чтобы найти ватт, мы умножаем 3,15 (прямое напряжение) на 2 А (2000 мА = 2 А), что дает 6.3 Вт.

Итак, теперь, чтобы определить эффективность, нам просто нужно разделить 742 люмен (проверенное количество люмен для этого светодиода при 2000 мА) на 6,3 Вт. Таким образом, эффективность (люмен / ватт) этого Cree XP-L составляет 117,8. Это большая эффективность, но также следует отметить, что Cree может похвастаться тем, что светодиод XLamp XP-L имеет прорывную эффективность 200 люмен / ватт при токе 350 мА. Полезно знать, что эффективность снижается по мере того, как вы пропускаете больший ток на светодиод, поскольку это увеличивает нагрев, что делает светодиод немного менее эффективным. Иногда вам придется смириться с этим, если вам нужно, чтобы светодиод был очень ярким, но если вы хотите получить максимальную эффективность, вам следует использовать светодиоды с более низким током.Все это помогает определить, сколько энергии потребуется вашим приложениям, а также сэкономить энергию в будущем.

Подробнее о драйверах светодиодов

Это означает, что вам нужно найти драйвер светодиода, который может управлять светодиодами с током, который вам нужен, чтобы получить желаемое количество люменов. Драйвер светодиодов — это электрическое устройство, которое регулирует мощность светодиода или цепочки светодиодов. Драйвер реагирует на меняющиеся потребности светодиода, подавая на светодиод постоянное количество энергии, поскольку его электрические свойства меняются с температурой.Хорошая аналогия для понимания этого — автомобиль с круиз-контролем. Когда автомобиль (светодиод) движется по холмам и долинам (изменения температуры), круиз-контроль (водитель) следит за тем, чтобы он оставался на постоянной скорости (свет), регулируя при этом газ (мощность). Драйвер так важен, потому что светодиоды требуют очень специфической электроэнергии для правильной работы. Если напряжение, подаваемое на светодиод ниже, чем требуется, через переход проходит очень небольшой ток, что приводит к низкой освещенности и плохой работе.С другой стороны, если напряжение слишком велико, через светодиод течет слишком большой ток, и он может перегреться и серьезно повредиться или полностью выйти из строя (тепловой разгон). Всегда проверяйте техническое описание светодиодов, чтобы знать, какой ток рекомендуется использовать, чтобы избежать этих проблем.

Какое напряжение мне нужно, чтобы загорелся светодиод?

Это часто задаваемый вопрос, и на самом деле его довольно легко понять. Все, что вам нужно знать, это прямое напряжение ваших светодиодов. Если у вас есть несколько светодиодов, включенных последовательно, вам нужно учитывать все прямые напряжения вместе взятые, если у вас параллельная схема, вам нужно учитывать только прямое напряжение того количества светодиодов, которое у вас есть на цепочку.Подробнее о настройке проводки см. Здесь. Рекомендуется поддерживать как минимум 2-вольтовые накладные расходы, поскольку некоторые драйверы (например, драйверы LuxDrive) требуют этого для правильной работы драйвера. Так что, если ваше общее прямое напряжение для последовательной цепи составляет 9,55, вы должны быть в безопасности с источником питания 12 В. Для автономных драйверов (вход переменного тока) просто знайте выходное напряжение, на которое они рассчитаны, и убедитесь, что вы защищены, поэтому драйвер входа переменного тока с выходным диапазоном 3-12 В постоянного тока также подойдет для этого приложения.

Контроль нагрева

Определение мощности вашей системы также поможет вам узнать больше о необходимом вам регуляторе нагрева.Поскольку эти светодиоды обладают большой мощностью, они выделяют тепло, что может быть очень плохим, как вы можете узнать здесь. Слишком большое количество тепла приведет к тому, что светодиоды будут излучать меньше света, а также сократят срок службы. Мы всегда рекомендуем использовать радиатор и говорим, что на каждый ватт светодиодов приходится около 3 квадратных дюймов. Для большей мощности я бы порекомендовал поискать радиатор, который рекомендован для той мощности, которую вы используете.

Светодиодный биннинг и качество

Сейчас, когда индустрия светодиодов растет довольно быстрыми темпами, важно понимать разницу в светодиодах.Это частый вопрос, поскольку светодиоды могут варьироваться от очень дешевых до очень дорогих. Я был бы осторожен при покупке дешевых светодиодов, так как вы всегда получаете то, за что платите. Да, светодиоды могут работать отлично вначале, но обычно они не работают так долго или быстро перегорают из-за плохого тестирования.

Все светодиоды, представленные здесь, на LEDSupply, тщательно отобраны. У нас есть только лучшие марки и цветовые температуры. Наш обширный опыт в отрасли помог нам понять важность качественного производства и сборки светодиодов.При производстве светодиодов характеристики могут отличаться от средних значений, указанных в технических паспортах. По этой причине производители разделяют светодиоды по световому потоку, цвету и прямому напряжению. Мы выбираем бункеры с самым высоким световым потоком (видимый свет) и самым низким прямым напряжением, так как это гарантирует, что у нас есть светодиоды с максимальной эффективностью. Большое количество светодиодной продукции производится дешево и не документируется должным образом, что приводит ко многим неудачным проектам и заставляет людей думать, что светодиоды на самом деле не служат так долго, как говорят.Благодаря нашему опыту и покупательной способности мы можем предложить лучшие продукты по разумным ценам.

Это должно дать вам хорошее начало для понимания светодиодов и того, что искать, но если у вас есть дополнительные вопросы или вы хотите получить дополнительную информацию об определенном продукте и о том, подойдет ли он для вас, мы здесь, чтобы помочь. Просто напишите нам по адресу [email protected] или позвоните по телефону (802) 728-6031, чтобы поговорить с нашей очень хорошо осведомленной командой технической поддержки.

Общие сведения о драйверах светодиодов от LEDSupply

Драйверы светодиодов

могут сбивать с толку светодиодную технологию.Существует так много разных типов и вариаций, что временами это может показаться немного подавляющим. Вот почему я хотел написать небольшой пост с объяснением разновидностей, их различий и вещей, на которые следует обратить внимание при выборе драйвера (ов) светодиодов для вашего освещения.

Что такое драйвер светодиода, спросите вы? Драйвер светодиода — это электрическое устройство, которое регулирует мощность светодиода или цепочки светодиодов. Это важная часть светодиодной цепи, и работа без нее приведет к отказу системы.

Использование одного из них очень важно для предотвращения повреждения светодиодов, поскольку прямое напряжение (V f ) мощного светодиода изменяется в зависимости от температуры. Прямое напряжение — это количество вольт, которое светоизлучающий диод требует для проведения электричества и зажигания. По мере увеличения температуры прямое напряжение светодиода уменьшается, в результате чего светодиод потребляет больше тока. Светодиод будет продолжать нагреваться и потреблять больше тока, пока светодиод не перегорит сам себя, это также известно как термический побег.Драйвер светодиода — это автономный источник питания, выходы которого соответствуют электрическим характеристикам светодиода (-ов). Это помогает избежать теплового разгона, поскольку драйвер светодиода с постоянным током компенсирует изменения прямого напряжения, обеспечивая при этом постоянный ток к светодиоду.

На что следует обратить внимание перед выбором драйвера светодиода

  • Какие типы светодиодов используются и сколько?
    • Узнайте прямое напряжение, рекомендуемый ток возбуждения и т. Д.
  • Нужен ли мне драйвер светодиода постоянного тока или драйвер светодиода постоянного напряжения?
    • Здесь мы сравниваем постоянный ток с постоянным напряжением.
  • Какая мощность будет использоваться? (Постоянный ток, переменный ток, батареи и т. Д.)
  • Какие ограничения по месту?
    • Работаете в ограниченном пространстве? Не слишком много напряжения для работы?
  • Каковы основные цели приложения?
    • Размер, стоимость, эффективность, производительность и т. Д.
  • Нужны какие-то специальные функции?
    • Диммирование, импульсное, микропроцессорное управление и т. Д.

Прежде всего, вы должны знать…

Существует два основных типа драйверов: те, которые используют входное питание постоянного тока низкого напряжения (обычно 5–36 В постоянного тока), и те, которые используют входное питание переменного тока высокого напряжения (обычно 90–277 В переменного тока). Драйверы светодиодов, которые используют высокое напряжение переменного тока, называются автономными драйверами или драйверами светодиодов переменного тока. В большинстве приложений рекомендуется использовать драйвер светодиода с низким напряжением постоянного тока.Даже если ваш вход представляет собой переменный ток высокого напряжения, использование дополнительного импульсного источника питания позволит использовать входной драйвер постоянного тока. Рекомендуются низковольтные драйверы постоянного тока, поскольку они чрезвычайно эффективны и надежны. Для небольших приложений доступно больше опций регулирования яркости и вывода по сравнению с высоковольтными драйверами переменного тока, поэтому у вас есть больше возможностей для работы в вашем приложении. Однако, если у вас есть большой проект общего освещения для жилого или коммерческого освещения, вы должны увидеть, какие драйверы переменного тока могут быть лучше для этого типа работы.

Вторая вещь, которую вы должны знать

Во-вторых, вам нужно знать ток возбуждения, который вы хотите подать на светодиод. Более высокие токи возбуждения приведут к большему количеству света от светодиода, а также потребуют большей мощности для освещения. Важно знать характеристики своего светодиода, чтобы знать рекомендуемые токи возбуждения и требования к радиатору, чтобы не сжечь светодиод слишком большим током или избыточным теплом. Наконец, хорошо знать, что вы ищете от своего осветительного приложения.Например, если вы хотите диммировать, вам нужно выбрать драйвер с возможностью диммирования.

Немного о диммировании

Регулировка яркости светодиодов зависит от используемой мощности; поэтому я рассмотрю варианты диммирования как постоянного, так и переменного тока, чтобы мы могли лучше понять, как регулировать яркость всех приложений, будь то постоянный или переменный ток.

Диммирование постоянного тока

Низковольтные драйверы с питанием от постоянного тока можно легко уменьшить несколькими способами. Самым простым решением для этого является использование потенциометра.Это дает полный диапазон затемнения от 0 до 100%.

Потенциометр 20 кОм

Обычно это рекомендуется, когда у вас есть только один драйвер в вашей цепи, но если несколько драйверов диммируются от одного потенциометра, значение потенциометра можно найти из — KΩ / N — где K — значение вашего потенциометра, а N количество используемых вами драйверов. У нас есть подключенные BuckPucks, которые поставляются с потенциометром с поворотной ручкой 5K для регулировки яркости, но у нас также есть потенциометр 20K, который можно легко использовать с нашими драйверами BuckBlock и FlexBlock.Просто подключите провод заземления затемнения к центральному штырю, а провод затемнения к одной или другой стороне (выбор стороны просто определяет, каким образом вы поворачиваете ручку, чтобы уменьшить яркость).

Второй вариант регулировки яркости — использование настенного светорегулятора 0–10 В, например, нашего низковольтного регулятора яркости A019. Это лучший способ диммирования, если у вас несколько устройств, поскольку диммер 0-10 В может работать с несколькими драйверами одновременно. Просто подключите диммерные провода прямо ко входу драйвера, и все готово.

Диммирование переменного тока

Для высоковольтных драйверов переменного тока существует несколько вариантов регулировки яркости в зависимости от вашего драйвера. Многие драйверы переменного тока работают с регулировкой яркости 0-10 В, как мы уже говорили выше. У нас также есть светодиодные драйверы Mean Well и Phihong, которые предлагают диммирование TRIAC, поэтому они работают со многими передними и задними диммерами. Это полезно, поскольку позволяет светодиодам работать с очень популярными системами затемнения в жилых помещениях, такими как Lutron и Leviton.

Сколько светодиодов можно запустить с драйвером?

Максимальное количество светодиодов, которые вы можете запустить от одного драйвера, определяется делением максимального выходного напряжения драйвера на прямое напряжение ваших светодиодов.При использовании драйверов LuxDrive максимальное выходное напряжение определяется путем вычитания 2 вольт из входного напряжения. Это необходимо, потому что драйверы нуждаются в накладных расходах 2 вольта для питания внутренней схемы. Например, при использовании драйвера Wired 1000mA BuckPuck со входом 24 В у вас будет максимальное выходное напряжение 22 В.

Что мне нужно для питания?

Это приводит нас к определению того, какое входное напряжение нам нужно для наших светодиодов. В конце концов, входное напряжение равно нашему максимальному выходному напряжению для нашего драйвера после того, как мы учтем служебное напряжение схемы драйвера.Убедитесь, что вы знаете минимальное и максимальное входное напряжение для драйверов светодиодов. В качестве примера мы возьмем Wired 1000mA BuckPuck, который может принимать входное напряжение от 7 до 32 В постоянного тока. Чтобы определить, каким должно быть ваше входное напряжение для приложения, вы можете использовать эту простую формулу.

V o + (V f x LED n ) = V дюйм

Где:

В o = Накладные расходы по напряжению для драйверов — 2, если вы используете драйвер DC LuxDrive или 4, если вы используете драйвер AC LuxDrive

В f = прямое напряжение светодиодов, которые вы хотите запитать

LED n = количество светодиодов, которые вы хотите запитать

В в = Входное напряжение на драйвер

Технические характеристики продукта со страницы продукта Cree XPG2

Например, если вам нужно запитать 6 светодиодов Cree XPG2 от источника постоянного тока и вы используете проводную шайбу BuckPuck, указанную выше, то V в должно быть не менее 20 В постоянного тока на основе следующего расчета.

2 + (3,0 х 6) = 20

Определяет минимальное необходимое входное напряжение. Нет никакого вреда в использовании более высокого напряжения вплоть до максимального номинального входного напряжения драйвера, поэтому, поскольку у нас нет источника питания на 20 В постоянного тока, вы, вероятно, будете использовать источники питания 24 В постоянного тока для работы этих светодиодов.

Теперь это помогает нам убедиться, что напряжение работает, но для того, чтобы найти правильный источник питания, нам также необходимо определить мощность всей цепи светодиода.Расчет мощности светодиода:

В f x Управляющий ток (в амперах)

Используя 6 светодиодов XPG2 сверху, мы можем определить наши ватты.

3,0 В x 1 А = 3 Вт на светодиод

Общая мощность цепи = 6 x 3 = 18 Вт

При расчете мощности источника питания, подходящей для вашего проекта, важно предусмотреть 20% «амортизатора» при расчете мощности. Добавление этой 20% -ной подушки предотвратит перегрузку источника питания.Перегрузка блока питания может привести к мерцанию светодиодов или преждевременному отказу блока питания. Просто рассчитайте подушку, умножив общую мощность на 1,2. Таким образом, для нашего примера выше нам потребуется не менее 21,6 Вт (18 x 1,2 = 21,6). Ближайший общий размер блока питания будет 25 Вт, поэтому в ваших интересах получить блок питания на 25 Вт и выходное напряжение 24 В.

Что делать, если у меня недостаточно напряжения?

Использование светодиодного усилителя (FlexBlock)

Драйверы светодиодов FlexBlock — это повышающие драйверы, что означает, что они могут выдавать более высокое напряжение, чем то, что на них подается.Это позволяет подключать больше светодиодов последовательно с одним драйвером светодиода. Это очень полезно в приложениях, где ваше входное напряжение ограничено, и вам нужно получить

FlexBlock На

больше мощности для светодиодов. Как и в случае с драйвером BuckPuck, максимальное количество светодиодов, которое вы можете подключить с помощью одного последовательно подключенного драйвера, определяется делением максимального выходного напряжения драйвера на прямое напряжение ваших светодиодов. FlexBlock может быть подключен в двух различных конфигурациях и может варьироваться в зависимости от входного напряжения.В режиме Buck-Boost (стандартный) FlexBlock может обрабатывать светодиодные нагрузки, которые находятся выше, ниже или равны напряжению источника питания. Вы найдете максимальное выходное напряжение драйвера в этом режиме по следующей формуле:

48 В постоянного тока — В в

Итак, при использовании источника питания 12 В постоянного тока и светодиодов XPG2 сверху, сколько мы могли бы работать с 700 мА FlexBlock? Максимальное выходное напряжение составляет 36 В постоянного тока (48-12), а прямое напряжение XPG2, работающего при 700 мА, составляет 2,9, поэтому, разделив 36 В постоянного тока на это, мы видим, что этот драйвер может питать 12 светодиодов.В режиме Boost-Only FlexBlock может выдавать до 48 В постоянного тока от всего лишь 10 В постоянного тока. Таким образом, если вы были в режиме Boost-Only, вы могли включить до 16 светодиодов (48 / 2,9). Здесь мы рассмотрим использование повышающего драйвера FlexBlock для более глубокого питания ваших светодиодов.

Проверка мощности для входных драйверов переменного тока большой мощности

Теперь с драйверами входа переменного тока они выделяют определенное количество ватт для работы, поэтому вам нужно определить мощность ваших светодиодов. Вы можете сделать это по следующей формуле:

[Vf x ток (в амперах)] x LEDn = мощность

Итак, если мы пытаемся запитать те же 6 светодиодов Cree XPG2 на 700 мА, ваша мощность будет…

[2.9 x 0,7] x 6 = 12,18

Это означает, что вам нужно найти драйвер переменного тока, который может работать до 13 Вт, как наш светодиодный драйвер Phihong 15 Вт.

ПРИМЕЧАНИЕ: При разработке приложения важно учитывать минимальное выходное напряжение автономных драйверов. Например, приведенный выше драйвер имеет минимальное выходное напряжение 15 вольт. Поскольку минимальное выходное напряжение больше, чем у нашего одиночного светодиода XPG2 (2,9 В), для работы с этим конкретным драйвером вам потребуется соединить не менее 6 из них последовательно.

Инструменты для понимания и поиска подходящего драйвера светодиода

Итак, теперь у вас должно быть довольно хорошее представление о том, что такое драйвер светодиода и что вам нужно искать при выборе драйвера с источником питания, достаточным для вашего приложения. Я знаю, что вопросы по-прежнему будут, и для этого вы можете связаться с нами по телефону (802) 728-6031 или [email protected]

У нас также есть этот инструмент выбора драйверов, который помогает рассчитать, какой драйвер будет лучше всего, введя спецификации вашей схемы.

Если ваше приложение требует нестандартного размера и вывода, обратитесь в LEDdynamics. Их подразделение LUXdrive быстро разработает и изготовит нестандартные светодиодные драйверы прямо здесь, в Соединенных Штатах.

Спасибо за внимание, и я надеюсь, что этот пост поможет всем, кто интересуется, что такое светодиодные драйверы.

Установка светодиодных фонарей в автомобиль |

Использование светоизлучающих диодов, иначе называемых светодиодами, в вашем автомобиле

Светодиодные фонари быстро становятся предпочтительным источником света во многих областях применения.Для этого есть веские причины. Светодиодные лампы потребляют примерно в 10 раз меньше мощности стандартной сопоставимой лампочки, что делает их намного более эффективными. Светодиоды служат намного дольше стандартных лампочек — примерно 100 000 часов. Недавние достижения позволили создать светодиодные лампы с высокой светоотдачей, что сделало их более желательными в качестве источника света по сравнению со светодиодами предыдущего поколения, которые привыкли видеть большинство людей. Кроме того, производство светодиодов производит массовые партии светодиодов по очень низкой цене за светодиод, что делает светодиоды гораздо более доступными.

В автомобиле сам электронный компонент, известный как светодиод или светоизлучающий диод, обычно используется в качестве индикатора, предупреждающего вас о включении цепи. Однако вы не можете просто подключить светодиод к источнику питания на 12 В в автомобиле и ожидать, что он заработает. Обычному светодиоду для работы требуется всего 2 вольта, поэтому напряжение питания вашего светодиода необходимо уменьшить с 12 до 2 вольт. Это достигается с помощью резистора. Примечание: для типичных светодиодов требуется 2 В для каждого светодиода, однако для некоторых требуется 4 В, например, для синих и белых светодиодов.

На диаграмме справа «R» представляет собой резистор на 470 или 560 Ом, любой из них будет работать для обычного светодиода, требующего 2 вольт. Вам нужно будет приобрести по одному резистору на каждый светодиод. Резисторы обычно можно купить в тех же магазинах электроники, что и сами светодиоды.

Подключение светодиодных фонарей

Светодиод имеет два вывода, и они должны быть подключены определенным образом. Эти два вывода называются: a или + для анода и k или — для катода (да, это действительно k, а не c для катода).Катод — это короткий вывод, и на корпусе круглых светодиодов может быть небольшая плоская поверхность. Если вы видите внутри светодиода, катод — это электрод большего размера (но это не официальный метод идентификации).

Всегда целесообразно протестировать вашу схему, прежде чем делать ее постоянной. Внимание: никогда не подключайте светодиод напрямую к батарее или источнику питания! Он будет уничтожен почти мгновенно, потому что через него пройдет слишком много тока и он сгорит. Чтобы ограничить ток до безопасного значения, светодиоды должны иметь последовательно включенный резистор.Для быстрого тестирования используйте зажимы типа «крокодил» или временно подсоедините провода к резистору, не замыкая их вместе. Подключите более длинный анод (а) или конец + к положительной клемме аккумулятора или к источнику питания 12 В. Подключите катод (k) или — конец светодиода к резистору, а затем другой конец резистора к отрицательной стороне батареи. (См. Диаграмму выше). Если все пойдет хорошо, вы должны увидеть свет. Если вы подключите светодиод наоборот, это просто не сработает. Просто поменяйте местами провода светодиодов.

Пайка схемы

Светодиод должен быть подключен последовательно с резистором. Лучший способ соединить их вместе — спаять. Если вы собираетесь спаять их вместе, имейте в виду, что светодиоды могут быть повреждены нагревом при пайке, однако риск невелик, если вы не будете очень медленно выполнять пайку и позволить теплу проникнуть внутрь светодиода. В противном случае при пайке большинства светодиодов особых мер предосторожности не требуется.

Применение этой цепи к вспомогательному переключателю или устройству
В большинстве случаев вы не будете просто добавлять световой сигнал в свой автомобиль.Скорее всего, вы захотите, чтобы эти светодиодные фонари действовали как индикаторы, указывающие на то, что включены цепи, такие как фары Offroad, радиоприемник CB, охлаждающий вентилятор или встроенный воздушный компрессор. Чтобы подключить эту цепь к вашему автомобилю, вы просто подключаете положительную выходную мощность от переключателя, который приводит в действие ваше устройство (например, внедорожные фары), на более длинную + сторону (анод) светодиода, а затем заземляете резистор на другой конец. Таким образом, мощность течет от переключателя, когда он включен, через светодиод, через резистор и на землю.

Расчет необходимого резистора

Расчет, используемый для определения номинала последовательного резистора, который нам нужен, чтобы знать прямое напряжение и ток диода, а также его соединения. Эту информацию можно получить на упаковке, если вы приобрели светодиод.

В этом примере это 2 В и 20 мА (0,02 А).

Катодный вывод — ближайший к «плоской» поверхности корпуса.

Поскольку напряжение на диоде (светодиоде) составляет 2 вольта, а напряжение батареи составляет 12 вольт, то напряжение на резисторе составляет 12-2 = 10 вольт.

Диод включен последовательно с резистором, поэтому ток через них одинаков, 0,02 ампера.

Теперь мы знаем напряжение на резисторе и ток через резистор.

Теперь по закону Ома мы можем рассчитать номинал резистора.
Сопротивление = Вольт, деленное на Ампер = В / I = 10 / 0,02 = 500 Ом.

Так как это нестандартное значение, мы можем использовать резистор 470 или 560 Ом, поскольку это приложение не критично для значений.

Для 4-вольтового (синего или белого светодиода) формула будет следующей:

Сопротивление = Вольт, разделенное на Ампер = В / I = 8/0.02 = 400 Ом.

Для этого можно использовать обычный резистор на 390 или 470 Ом.

Как подключить светодиодные фонари 12 В к преобразователю Campervan

Правильное освещение создает настроение интерьеру вашего автофургона. Яркий белый свет может сделать ваш фургон стерильным. Теплый свет может быть менее вредным для глаз. Регулируемое или дополнительное освещение делает чтение более приятным в ночное время.

Когда мы построили наш фургон, у нас была отличная встроенная система светодиодных лент, но мы забыли о том, что их нельзя затемнить.Во время нашей следующей поездки в Walmart мы купили небольшие кнопочные светильники с батарейным питанием. Они отлично подходили для ночей, но, безусловно, мы могли бы включить их в сборку, если бы лучше спланировали их.

Почему выбирают светодиоды?

Светодиодные фонари

недороги и с ними легко работать. Они потребляют очень мало энергии и не нагреваются на ощупь. Когда дело доходит до светодиодных технологий, здесь нет конкурентов.

Самые популярные типы верхнего освещения: :

  • Светодиодные полосы 12 В
  • Встраиваемые светодиодные фонари 12 В
  • Сказочные огни
  • Фонари с питанием от батарей
  • Солнечные фонари

НАРУЖНЫЕ ВЕРЕВОЧНЫЕ ФОНАРИ

Светодиодные ленты

Светодиодные ленты

легкие и универсальные.Вы можете обрезать их по размеру и запускать практически где угодно. Они бывают разных цветов, и их легко подключить к вашему фургону.

Легкие ленты настолько невесомы, что их можно прикрепить с помощью прочной двойной клейкой ленты, стяжек-молний, ​​суперклея или любого другого креативного решения. Их можно использовать в качестве основных источников света или хороших дополнительных источников света, например, в качестве фартука для раковины.

Советы по покупке светодиодной ленты

  • Обязательно приобретите гирлянду на 12 вольт с питанием от постоянного тока
  • Выберите подходящий оттенок света: ярко-белый, естественный белый или теплый белый, чтобы изменить настроение.
  • Получите желаемую длину. Выберите светлую полоску, которую можно обрезать по размеру. Если сомневаетесь, покупайте дольше. Их всегда можно использовать в дополнительных частях сборки.
  • На обратной стороне некоторых легких полосок имеется отслаивающийся и наклеивающийся клей.

Как отрезать световую полоску

Пряди часто бывают с линиями разреза, предварительно отмеченными в местах, которые можно отрезать обычными ножницами. После этого у вас останутся металлические контакты. Эти контакты могут быть либо спаяны вместе, либо соединены с помощью какой-либо светодиодной обжимки на разъемах.

ВТОРИЧНЫЕ ФОНАРИ

Встраиваемое светодиодное освещение, 12 В

Мне жаль, что я не знал об этих маленьких встроенных светильниках, прежде чем я начал строить свой фургон. Они разработаны для жилых автофургонов и лодок, поэтому они довольно малы и действительно делают фургон роскошным. Процесс монтажа встраиваемого освещения такой же, как и для любой световой ленты на 12 В. Читайте ниже инструкции.

Советы по покупке встраиваемого освещения

Как и в случае с светодиодными лентами, цвет света играет большую роль.Выбирайте между теплыми или холодными светлыми тонами. Также учитывайте внешний цвет света.

Их часто можно купить с белой или серебристой отделкой, чтобы они соответствовали интерьеру вашего фургона. Некоторые (но не все) встраиваемые светильники поставляются с пружинными зажимами для облегчения установки.

Мы рекомендуем покупать этот тип, потому что он будет наиболее простым в установке.

Как установить встраиваемые морские фонари

Чтобы установить встраиваемые светильники с пружинными зажимами, сделайте круглый вырез размером с внутреннее кольцо.Затем вставьте светильник, и пружинные зажимы будут удерживать его на месте. Это простой процесс, не требующий дополнительных инструментов или клея! Не забудьте оставить место для проводов и спланировать проводку, прежде чем закончить сборку потолка.

@roaminginavan

Как подключить свет 12 В:

Независимо от того, используете ли вы ленточное или утопленное освещение, процесс подключения к любой системе освещения 12 В будет одинаковым. Поскольку светодиоды потребляют очень мало энергии, обычно вы можете соединить вместе столько светодиодов, сколько захотите.Чтобы установить освещение, мы предполагаем, что у вас уже есть блок предохранителей и шина, готовые к работе и прикрепленные к вашей батарее. Если вы не знаете, что это такое, прочтите этот пост, чтобы получить обзор всей электрической системы.

Первый шаг перед подключением всего — убедиться, что у всех вас отключено питание! В том месте, где вы будете использовать, не должно быть предохранителей. Вставляйте предохранитель только в конце процесса или если вам нужно убедиться, что фонари работают, прежде чем устанавливать их на более длительный срок.

1. Соедините вместе несколько полос света

Начните с соединения всех полос или цепочек огней вместе. Фары будут иметь пару красных и черных проводов, идущих от них. Поскольку все уже на 12 В, вы хотите подключить их параллельно. Это означает, что все красные провода будут соединены вместе, чтобы перейти к переключателю. Все черные провода будут соединены вместе, чтобы перейти к шине.

Если вы хотите выложиться по полной, то для подключения проводов можно использовать набор для пайки.Это хорошее видео о том, как припаять провода, если вы не знаете, как. Если нет, вы можете скрутить провода вместе и соединить их стыковым соединением или в месте, где будет использоваться концевой соединитель. Вот хорошее видео на Youtube о том, как правильно обжимать провода.

Общие советы

  • Используйте многожильный провод. Сплошной медный бытовой провод не предназначен для выдерживания вибраций. теснота и трение металла в фургоне.
  • Не используйте скрученные соединители для соединения проводов. Это по той же причине, что и выше.
  • Проверьте свое оборудование перед его установкой (выключатели и освещение). Намного легче диагностировать и устранять проблемы, когда они находятся прямо перед вами.
  • При прокладке троса проложите немного больше (6 дюймов или около того). Это сделано для того, чтобы, если вы сделаете ошибку при соединении или вам понадобится немного места для маневра, у вас будет немного свободного места.
  • Разместите сварку в шахматном порядке, если у вас несколько проводов, соединенных вместе. Это позволяет избежать скопления большого количества разъемов в одном месте.

2. Подключите световые нити к выключателю

Один провод идет от блока предохранителей к выключателю света.Если вы используете фонари мощностью 100 Вт или меньше, этот провод должен быть 14 AWG. Если ваш коммутатор имеет плоские клеммы, используйте плоский разъем. Если от него просто идут провода, используйте стыковой соединитель, чтобы присоединить его к проводу.

Второй провод пойдет к вашим фарам.

Диммерные переключатели

Диммерные переключатели имеют третий провод. Этот провод обычно черный, и его следует использовать для заземления шины. В этом случае провод, идущий к вашим фарам, будет белым.

Альтернативы световым полосам на 12 В

Сказочные огни

У каждого знаменитого инстаграммера #vanlife есть две общие черты — это позирование модели и волшебные огни.К счастью, их легко добавить, если хотите. Ну фары все равно есть! Сказочные огни можно купить с питанием от источника постоянного тока 12 В и устанавливать так же, как и в вариантах со светодиодами, указанными выше. Вы также можете купить сказочные огни на батарейках для периодического использования и большей гибкости.

Мы не рекомендуем покупать гирлянды с питанием от сети переменного тока (такие, которые подключаются к бытовой розетке). Причина этого в том, что вам придется запускать инвертор каждый раз, когда горит свет, что неэффективно.

@the_wayward_blonde

Фонари на батарейках

Фонари с батарейным питанием — это наши современные простые и недорогие устройства.Если вас пугает электричество (или вы просто ленивы), не нужно ничего встраивать в свой фургон. Вы можете прекрасно обойтись недорогими кнопочными фонарями, фонариками или налобными фонарями.

Покупайте солнечные фонари на Amazon.com

Солнечные фонари

Солнечные фонари становятся все более популярными, поскольку батареи и солнечные элементы становятся все более доступными.

Солнечные фонари заряжаются на солнце днем, а затем готовы к работе ночью. Goal Zero, Luci Lights и Biolite предлагают решения по цене от 20 до 120 долларов.

Это хорошо для тех, кто находится в дороге в течение длительного времени и не требует установки вспомогательной батареи.

Обратной стороной солнечного света является то, что вы должны заряжать его каждый день. Это легкая привычка, но она может быть неудобной.

Освещение

не обязательно должно быть дорогим, и при правильной установке оно может сделать вид фургона намного более классным. При этом не стоит недооценивать мощность налобных фонарей, светодиодных фонарей или фонарей с батарейным питанием.Чтобы воспользоваться подходящим освещением, не нужно быть электриком.

Как подключить фары и переключатели в электрической системе автофургона своими руками — EXPLORIST.life

Вы когда-нибудь жили в доме, в котором был свет, который нельзя было выключить и включить выключателем? Нет? И я нет. Давайте продолжим эту серию. В этом сообщении в блоге вы узнаете, как установить 12-вольтовые фары и переключатели в ваш DIY Camper

.

СЕЙЧАС В НАЛИЧИИ: Руководство по параллельным цепям 12 В https://www.explorist.life/shop/solar-wiring-diagrams/12v-branch-circuits/

Небольшая заметка, прежде чем мы начнем.Это лишь одна из частей всеобъемлющей серии «Как установить электрическую систему для автофургона своими руками». Если вы только что наткнулись на эту статью, не заметив ее, вероятно, некоторые вещи мы уже рассмотрели. Если вы хотите ознакомиться с этим пошаговым руководством, вы можете сделать это здесь: https://www.explorist.life/diy-campervan-solar

Кроме того, у нас есть интерактивные схемы подключения солнечных батарей, которые представляют собой полное решение от А до Я, чтобы научить вас, какие именно детали и куда идут, какого размера провода использовать, рекомендации по размеру предохранителей, размеры наконечников проводов и многое другое, чтобы помочь сэкономить у вас время и разочарование.Вы можете проверить это здесь: https://www.explorist.life/solarwiringdiagrams/

.

Как подключить фонари для кемпинга 12 В к батарее

Хотя действительно возможно подключить фары непосредственно к положительной и отрицательной клеммам аккумуляторной батареи, установка полной электрической системы в самодельный кемпер потребует перемещения ответвленных цепей (фонарей, вентиляторов, USB-розеток и т. Д.) От аккумуляторный блок. Для этого я рекомендую использовать центр распределения питания, такой как WFCO WF-8950 (https: // amzn.к / 3kLk6gf). Вот как WFCO WF-8950 распределяет мощность:



Как подключить блок предохранителей 12 В к блоку батарей

На всех схемах подключения солнечных батарей EXPLORIST.life я интегрировал WFCO WF-8950 в каждую, чтобы обеспечить питание всех вспомогательных цепей 12 В. На следующей схеме показан путь, по которому панель распределения питания 12 В получает питание от аккумуляторной батареи. Питание 12 В поступает от блока аккумуляторов 12 В и распределяется через шины 12 В (распределитель Victron Lynx на этой схеме) к основным компонентам системы.От распределителя Lynx питание идет вверх по положительным и отрицательным проводам к стороне постоянного тока центра распределения питания, где имеется 15 различных цепей, готовых передавать мощность через положительный и отрицательный провод к каждой из отдельных ответвлений на 12 В (индикаторы, вентиляторы, розетки USB и т. д.).



Как подключить панель распределения питания 12 В (видео)

Это был очень краткий обзор того, как подключить распределительную панель. Если вам нужен более подробный обзор, вот подробное руководство и видео для публикации в блоге: https: // www.exploorist.life/how-to-wire-a-power-distribution-panel/



Как подключить лампу 12 В

Подключить лампу 12 В от аккумуляторной батареи 12 В через блок предохранителей на 12 В довольно просто. Все, что требуется, это:

  • Подключите положительный провод к положительной клемме с предохранителем на распределительном щитке.
  • Подключите отрицательный провод к клемме отрицательной шины на распределительном щитке.
  • Подключите положительный провод к положительному проводу на фонаре с помощью гайки рычага.
  • Подсоедините отрицательный провод к отрицательному проводу на фонаре с помощью гайки рычага.


КАК ПОДКЛЮЧИТЬ НЕСКОЛЬКО СВЕТИЛЬНИКОВ 12В ВМЕСТЕ

Предыдущая диаграмма может оказаться менее чем полезной, потому что большинство людей подключают не только один источник света. Как правило, желательно одновременное включение нескольких источников света. Следуя тем же шагам, что и раньше, но добавьте следующее:

  • Подсоедините положительный провод к гайке рычага, соединенной с положительным проводом на 1-м фонаре, и протяните его к гайке рычага, соединенной с положительным проводом на 2-м фонаре.
  • Подсоедините отрицательный провод к гайке рычага, соединенной с отрицательным проводом на 1-м фонаре, и протяните его к гайке рычага, соединенной с отрицательным проводом на 2-м фонаре.
  • Повторите этот процесс для всех источников света.


Как установить 12В выключатели света

Теперь, когда вы знаете, как питание от блока предохранителей 12 В подается на светильник или несколько ламп, пришло время научиться подключать выключатель, чтобы вы могли включать и выключать свет по своему желанию.В этом разделе будут рассмотрены источники света, которые включаются и выключаются из одного места. Позже в этом посте мы рассмотрим двухсторонние переключатели света, которые могут управлять светом из разных мест.

Схема выключателя света 12В SPST

Стандартный переключатель 12 В, который мы используем для управления освещением из одного места, называется «однополюсный однополюсный» или обычно сокращенно «SPST». Это самый простой переключатель. Он просто находится в выключенном состоянии. Сзади три клеммы:

  • Средний терминал принимает питание от распределительного щита.
  • Верхний терминал будет передавать питание на свет, если переключатель включен.
  • Нижняя клемма — это отрицательная клемма. Это просто позволяет светодиоду на переключателе работать в зависимости от того, включен или выключен переключатель. Если вы не хотите, чтобы маленькая светодиодная лампа, встроенная в переключатель, работала, вы можете обойти отрицательную клемму на задней панели переключателя и не использовать ее.

ПРИМЕЧАНИЕ. На остальных показанных схемах отрицательная клемма переключателя НЕ будет подключена.Светодиодный индикатор на переключателе довольно яркий, и если эти переключатели расположены в том же месте, где вы спите, они очень раздражают.



Как работает выключатель света на 12 В?

Стандартный переключатель 12 В, который мы используем для управления освещением из одного места, называется «однополюсный однополюсный» или обычно сокращенно «SPST». Переключатель просто «разрывает» или «соединяет» положительный провод в системе, позволяя мощности течь или не течь в зависимости от того, нажат переключатель или нет.Вот пример того, как переключатель работает в двух положениях для управления цепочкой из 3 ламп:

Обратите внимание, что на этой схеме отрицательная клемма переключателя НЕ подключена, что означает, что маленький светодиод на переключателе НЕ будет активен.



Как подключить несколько ламп 12 В к одному коммутатору

Подключить несколько ламп 12 В к переключателю 12 В так же просто, как подключить положительный полюс к положительному, а отрицательный — к отрицательному, а также установить переключатель SPST между блоком предохранителей и цепочкой огней.Переключатель ДОЛЖЕН находиться между блоком предохранителей и фарами. Вот электрическая схема 12-вольтовых ламп и переключателей, на которой показаны 12 ламп, управляемых одним переключателем:



Как подключить несколько «зон» источников света

Если вы хотите, чтобы в вашем кемпере было несколько «зон» света, вы можете просто «скопировать и вставить» схему сверху вниз в следующее место предохранителя в распределительной коробке. Это позволит вам иметь переключатели либо в одних и тех же местах, либо в двух отдельных местах для управления несколькими зонами.Однако помните, что здесь показан один переключатель, управляющий одной зоной освещения. Вот как это будет выглядеть:



Как подключить двухпозиционный переключатель 12 В

Назначение двухпозиционного переключателя состоит в том, чтобы вы могли иметь один переключатель у входа, а другой, скажем, у кровати, чтобы вы могли управлять одним и тем же набором светильников из двух разных мест.

ОЧЕНЬ ОЧЕНЬ важно, чтобы вы выбрали правильный переключатель. Вам нужен переключатель «Single Pole Double Throw — On / On» 12 В.Вот как работает этот переключатель:



Фары 12 В — Схема подключения двухпозиционного переключателя

На схеме ниже показано, как соединить двухпозиционные переключатели вместе и как подключить их к цепочке огней. Положительный провод от блока предохранителей 12 В подает питание на центральную клемму переключателя SPDT On-On. Клеммы «Нагрузка 1» и «Нагрузка 2» переключателя включения-выключения SPDT затем подключаются к клеммам «Нагрузка 1» и «Нагрузка 2» второго переключателя включения-выключения SPDT во 2-м месте.Оттуда центральный терминал подает питание на свет в зависимости от ориентации переключателей.

Фары 12 В — Перечень деталей 2-позиционного переключателя

Вот список деталей, показанных на диаграмме выше:

Вот как переключатель работает в различных положениях:

Надеюсь, теперь вы знаете, как подключить 12-вольтовые фары и переключатели к своему DIY Camper. Если у вас есть какие-либо вопросы, оставьте их в комментариях ниже и подпишитесь на будущие обновления.

Теперь, когда вы знаете, как подключить 12-вольтовый переключатель и все ваше освещение, пришло время урока о том, как определить, какой размер и тип провода использовать в электрической системе вашего дома на колесах.Проверьте это здесь: https://www.explorist.life/what-wire-to-use-for-diy-camper-solar-system/

Все, что вы здесь изучаете, используется в наших БЕСПЛАТНЫХ интерактивных схемах подключения солнечных батарей. Если вы еще этого не сделали, ознакомьтесь с ними, поскольку они представляют собой полное решение для электрической системы автофургона. Посмотрите их здесь: https://www.explorist.life/solarwiringdiagrams/

.

Помните, что это лишь часть полной обучающей серии по электрике автофургонов. Чтобы увидеть все отдельные руководства, щелкните здесь: https: // www.exploorist.life/diy-campervan-solar

Наконец, если вы нашли это руководство полезным, оно действительно означало бы для нас весь мир, если бы вы поделились им с кем-то, кто может его использовать, прикрепили его к pinterest для дальнейшего использования или поделились им в группе facebook, когда у кого-то есть вопрос по этой теме. Нажмите на пузырь в правом нижнем углу, чтобы подписаться на уведомления о будущих обновлениях и, как всегда, оставляйте любые вопросы в комментариях ниже.

Quickar Electronics КАК ПОДКЛЮЧИТЬ светодиоды

Quickar Electronics КАК ПОДКЛЮЧИТЬ светодиоды — выбор правильной схемы подключения, подходящие токоограничивающие резисторы и проверка работоспособности

КАК ПОДКЛЮЧИТЬ СВЕТОДИОДЫ — НАДЛЕЖАЩАЯ ПОДКЛЮЧЕНИЕ СВЕТОДИОДОВ — выбор правильного токоограничивающего резистора и проверка рабочих характеристик

Copyright © 1995-2010 Quickar Electronics, Inc — щелкните здесь, чтобы вернуться на наш веб-сайт

Основной принцип состоит в том, чтобы выбрать правильные компоненты и проводку на основе наиболее точной имеющейся информации, а затем, используя простой и недорогой измеритель, измерить и проверить производительность и внести необходимые корректировки для достижения 100% производительности в соответствии с руководящими принципами производителя. .

Практически во всех случаях для светодиодов потребуется токоограничивающий резистор

, чтобы они не взорвались

Чтобы случайно не взорвать светодиоды

НАЖМИТЕ ЗДЕСЬ ДЛЯ КАЛЬКУЛЯТОРА ОГРАНИЧИТЕЛЬНОГО РЕЗИСТОРА ТОКА для светодиодов

*********************************************** ************************************************* *********************

СВЕТОДИОДОВ, КАК ВСЕ ДРУГИЕ ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ, ИМЕЮТ СОБСТВЕННЫЕ ЭЛЕКТРИЧЕСКИЕ СВОЙСТВА, РЕГУЛИРУЕМЫЕ НАБОРОМ МАТЕМАТИЧЕСКИХ ФОРМУЛ, ИЗВЕСТНЫХ В ЗАКОНЕ ОМН.

Закон

Ом регулирует соотношение между НАПРЯЖЕНИЕМ (В) — ТОК (A) для усилителей —

ВАТТ ИЛИ МОЩНОСТЬ (Вт) — И СОПРОТИВЛЕНИЕ (R), измеренное в омах и ваттах

НАЖМИТЕ ЗДЕСЬ ДЛЯ СТРАНИЦЫ ЗАКОНА OHMS

Хотя вам не нужно ПОЛНОСТЬЮ знать и понимать закон сопротивления, поскольку на нашем веб-сайте есть формулы, которые помогут вам с математикой, вы должны понимать, что закон сопротивления поможет вам выбрать правильные компоненты значений. необходимо для безопасного управления вашими ребятами; в частности, необходимы резисторы для ограничения тока.

ОСНОВНЫЕ СВЕТОДИОДЫ:

На большинстве светодиодов с выводами более длинный вывод является положительным.

Светодиоды

являются чувствительными к току устройствами, а это означает, что если ток через светодиод не ограничен, светодиод перегорит.

Обычно это предотвращается с помощью резистора для ограничения тока через светодиод.

Светодиоды

также чувствительны к полярности, это означает, что правильный провод должен быть на плюсе, а правильный провод — на отрицательном выводе светодиода, иначе он не будет работать. Мы предлагаем вам сначала добавить правильный токоограничивающий резистор, если вы не знаете, какие положительные и отрицательные провода на вашем источнике питания…. резистор предотвратит возгорание светодиода, если его сначала подключить в обратном направлении.

Поскольку светодиоды являются полупроводниками, вы должны подать определенное напряжение (называемое прямым падением напряжения), прежде чем светодиод будет полностью включен, но когда вы достигнете этого прямого падения напряжения, вы должны затем убедиться, что ток ограничен максимумом, установленным производителем. рейтинг или ниже.

Когда вы покупаете у нас светодиоды, мы сообщаем вам падение напряжения в прямом направлении и максимальный ток. Затем вы можете использовать наш калькулятор токоограничивающего резистора, чтобы рассчитать правильный резистор в зависимости от напряжения вашего источника питания.

НАЖМИТЕ ЗДЕСЬ ДЛЯ КАЛЬКУЛЯТОРА ОГРАНИЧИТЕЛЬНОГО РЕЗИСТОРА ТОКА для светодиодов

Еще одна важная часть правильной проводки светодиодов — это, прежде всего, проверка фактического выходного напряжения и допустимого тока вашего источника питания.

Используя свой недорогой измеритель, установите его так, чтобы он считывал VOLTS DC, и подключите красный (положительный) провод к положительному выводу источника питания, а черный (отрицательный) провод к отрицательному полюсу источника питания и измерьте напряжение. вашего источника питания.

Когда вы знаете напряжение источника питания, вы затем производите свои расчеты на основе информации светодиодов, предоставленной производителем (падение напряжения и максимальный ток).

После подключения светодиодов к соответствующим токоограничивающим резисторам, затем с помощью того же простого и недорогого измерителя вы измеряете ток, устанавливаете для него настройку MILLIAMPS или AMPS и устанавливаете измеритель в линию (в серии) с помощью светодиодов, измерьте ток, чтобы убедиться, что он находится в пределах максимального рабочего тока светодиодов.Если показание слишком высокое или слишком низкое, вы можете либо отрегулировать напряжение источника питания, либо отрегулировать значение сопротивления вашего ограничивающего резистора (резисторов), пока не достигнете желаемого значения.

Обратите внимание: если ваш счетчик идет не так — поменяйте местами провода.

СЕРИЯ

ПРОТИВ ПАРАЛЛЕЛЬНОЙ ПРОВОДКИ

светодиода могут быть подключены последовательно: где электричество течет от положительного к отрицательному через каждый светодиод по одному в ряду

(вам не нужно, чтобы слишком много светодиодов последовательно, потому что падение напряжения складывается последовательно, а при слишком большом количестве светодиодов необходимое напряжение будет слишком высоким, чтобы быть практичным)

При последовательном подключении прямые падения напряжения складываются, но требования по току остаются неизменными………. например, если каждый красный светодиод имеет прямое падение напряжения 2 В и максимальное значение 20 миллиампер, и вы подключаете 2 последовательно, тогда вам понадобится 4 вольта при 20 миллиампер, чтобы привести светодиоды в максимальная яркость …….. Если у вас было 6 красных светодиодов последовательно, то требуется 12 вольт на 20 миллиампер

или параллельное подключение: когда каждый светодиод получает одинаковую мощность одновременно

(не лучший вариант для нескольких светодиодов из-за незначительных различий между светодиодами, некоторые из них получают слишком большую мощность, а некоторые — недостаточно)

При параллельном подключении требования к току складываются, но падение напряжения остается неизменным; Например, если каждый красный светодиод имеет прямое падение напряжения 2 В и максимальное значение 20 миллиампер, и вы подключаете 2 параллельно, тогда вам понадобится 2 вольта при 40 миллиампер, чтобы довести светодиоды до максимальной яркости…….. Если у вас было параллельно 6 красных светодиодов то требуется 2 вольта на 120 миллиампер

НАЖМИТЕ ЗДЕСЬ ДЛЯ КАЛЬКУЛЯТОРА ОГРАНИЧИТЕЛЬНОГО РЕЗИСТОРА ТОКА попробуйте сами расчеты

Цель состоит в том, чтобы найти, какой метод или комбинация методов определяет ваши требования к питанию в схеме подключения светодиодов, чтобы точно соответствовать источнику питания.

Наличие напряжения намного выше, чем необходимо, приводит к необходимости в очень больших, дорогих, труднодоступных и неэффективных токоограничивающих резисторах, которые тратят энергию, сильно нагреваясь.

Использование источника питания с чуть более высоким напряжением, чем необходимо, или последовательное включение светодиодов приведет к более эффективной конструкции, а необходимые ограничивающие ток резисторы будут намного меньше, дешевле и их будет легко найти.

Если вам нужно подключить много светодиодов Правильный способ — это разместить несколько светодиодов последовательно, а затем несколько последовательных цепочек параллельно друг другу, тем самым не требуя ни высокого напряжения, необходимого для последовательного подключения, ни необходимого большого тока со всей параллельной разводкой.

OSRAM OPTOELECTRONICS опубликовала отличную статью об этом и более подробно — нажмите здесь, чтобы просмотреть статью OSRAM

ПРИМЕЧАНИЕ ОТНОСИТЕЛЬНО ИСПОЛЬЗОВАНИЯ СВЕТОДИОДОВ В АВТОМОБИЛЬНЫХ ПРИЛОЖЕНИЯХ: Напряжение в автомобилях колеблется от менее 12 В постоянного тока до 14,8 В постоянного тока. Мы предлагаем использовать токоограничивающие резисторы на основе максимального значения заряда батареи при работающем на полную мощность генераторе. Светодиоды не будут такими яркими, когда машина не работает, но вы не взорвете их. В качестве альтернативы вы можете использовать ИС в качестве понижающего регулятора, установить уставку на 12 В постоянного тока и рассчитать резисторы на основе 12 В.

Нажмите здесь, чтобы вернуться на наш веб-сайт QUICKAR ELECTRONICS ТОРГОВАЯ ТОРГОВАЯ СИСТЕМА

МОДЕЛЬ RAILROADERS — НОВИНКА — НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ УЗНАТЬ, КАК ПОДКЛЮЧИТЬ СВЕТОДИОДЫ В КАЧЕСТВЕ ИНДИКАТОРОВ ПОЛОЖЕНИЯ ПОВОРОТА (ПЕРЕКЛЮЧЕНИЯ)

НИЖЕ НЕКОТОРЫЕ ОБЩИЕ ЦЕПИ, КОТОРЫЕ ВЫ МОЖЕТЕ ВСТРЕЧИТЬСЯ:

————————————————- ————————————————— —————

————————————————- ————————————————— ——————-

————————————————- ————————————————— —————————————-

————————————————- ————————————————— ————————————————— ———

Правильный способ подключения нескольких светодиодов — каждый из них со своим собственным токоограничивающим резистором

или посмотрите картинку ниже, чтобы увидеть другую безопасную альтернативу

————————————————- ————————————————— ——————————————

вместо того, чтобы подключать каждый светодиод параллельно с его собственными токоограничивающими резисторами, как показано выше, вы можете использовать

Матрица последовательной / параллельной цепи

, показанная ниже, использует резисторы 120 Ом 1/8 Вт для схемы ниже с белыми светодиодами и источником питания постоянного тока 12 В

Щелкните здесь, чтобы увидеть интересную статью, опубликованную osram optoelectronics, в которой подробно описаны группы проводки светодиодов вместе

================================================= ======================================

светодиоды для моделей железнодорожных

*********************************************** **********************

*********************************************** ****************

для освещения ЗДАНИЙ В МАСШТАБЕ HO

ИСПОЛЬЗОВАНИЕ БЕЛЫХ СВЕТОДИОДОВ с перевернутым конусом

********************************************** ************************************************* *******

для освещения ЗДАНИЙ В МАСШТАБЕ HO

ИСПОЛЬЗОВАНИЕ СВЕТОДИОДОВ SUPERFLUX (ТАКЖЕ ИЗВЕСТНОЕ КАК PIRANHA)

********************************************** ************************************************* *******

================================================= ======================================

СВЕТОДИОДЫ С ШИМ (широтно-импульсной модуляцией)

Хотя вы можете использовать потенциометр или реостат или использовать транзистор в качестве переменного резистора для увеличения яркости и затемнения светодиодов, оба метода имеют серьезные недостатки.Во всех вышеперечисленных случаях детали могут сильно нагреваться, схема очень неэффективна, а с батареями это может привести к серьезному сокращению срока службы батарей, а в некоторых случаях на ограничение тока тратится больше энергии, чем на сами светодиоды.

, не вдаваясь в технические подробности

pwm берет чистый постоянный ток и прерывает его на серию импульсов, длительность между импульсами которых может быть изменена с помощью потенциометра из комплекта pwm. Некоторые люди также называют схемы ШИМ контроллерами рабочего цикла

.

, варьируя ширину импульсов, мы можем изменять яркость светодиодов

путем изменения импульсов, это приводит к увеличению или уменьшению среднего тока, подаваемого на светодиоды (делая светодиоды ярче или тусклее). Это можно измерить достаточно точно с помощью простого измерителя VOM, установленного для считывания миллиампер — убедитесь, что вы этого не сделаете. превышайте рекомендации производителя для управления вашими светодиодами — ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, что ШИМ НЕ ЯВЛЯЕТСЯ ОГРАНИЧИТЕЛЕМ ТОКА СВЕТОДИОДОВ — ШИМ ИЛИ НЕ, ВЫ ДОЛЖНЫ ОГРАНИЧИТЬ ТОК НА СВЕТОДИОДЫ ДО МАКСИМАЛЬНОГО РЕЙТИНГА ПРОИЗВОДИТЕЛЯ

Преимущество ШИМ перед Pure DC заключается в том, что он намного более эффективен, что приводит к более низкому энергопотреблению, большему сроку службы батареи, меньшему нагреву в цепи ШИМ по сравнению с другими упомянутыми схемами, меньшему нагреву светодиодами, меньшие радиаторы могут использоваться на деталях, требующих радиатор

для электрических расчетов токоограничивающих резисторов для ваших светодиодов, вы можете рассматривать схему ШИМ так, как если бы ее даже не было, поскольку вам все равно нужно выбрать и использовать правильный источник питания и / или токоограничивающие резисторы, чтобы вы не взорвались ваши светодиоды вверх.

см. Схему ниже:

Одна интересная вещь, которую делает pwm, происходит из-за неспособности человеческого глаза видеть эти быстрые 235-2000 вспышек в секунду, так что, используя меньшее, чем обычно, количество тока, ваши глаза могут быть обмануты, думая, что это так же яркий, как чистый постоянный ток.

Вот как они заставляют подсветку сотовых телефонов быть такой яркой и работать так долго, что они освещают заднюю часть ЖК-дисплеев и клавиатур с помощью светодиодов с ШИМ-управлением!

================================================ ============

Пример расчета падающего резистора ниже,

основан на питании 5 В и 1.7 В, красный светодиод с питанием от 10 мА


Большинство светодиодов работают при напряжении 1,7–3,6 В, хотя это не всегда так, и рекомендуется проверить. Падение резистора — это просто сеть из напряжения питания минус напряжение светодиода, деленное на ток яркости светодиода, выраженный в «амперах» (закон Ома). Обратите внимание на ориентацию катода (отрицательный) и анода (положительный) относительно заземляющего конца и конца питания. Обычно у светодиода более длинный вывод является анодом. (положительный)

ЗДЕСЬ НАХОДИТСЯ ОТЛИЧНАЯ СТАТЬЯ ОТ OSRAM OPTO ELECTRONICS, КОТОРАЯ ОБЪЯСНЯЕТ, КАК ВЫ ПОДКЛЮЧАЕТЕ БОЛЬШИЕ ГРУППЫ СВЕТОДИОДОВ

ПРАВИЛЬНЫЙ ПУТЬ https: // www.quickar.com/ledstherightway.pdf

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:

НАСЛАЖДАЯ ДАННУЮ ИНФОРМАЦИЮ БЕЗОПАСНОЙ И ПРАВИЛЬНОЙ, МЫ НЕ НЕСЕМ ОТВЕТСТВЕННОСТИ ЗА ЕЕ ИСПОЛЬЗОВАНИЕ

ПЕРЕД ИСПОЛЬЗОВАНИЕМ ЛЮБОЙ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ ЗДЕСЬ, НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРОЧИТАТЬ ПОЛНУЮ ГАРАНТИЮ, ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ И УСЛОВИЯ ПРОДАЖИ

ПОДКЛЮЧЕНИЕ СВЕТОДИОДОВ — выбор правильной схемы подключения, подходящие токоограничивающие резисторы и проверка работоспособности

Copyright © 1995-2010 Quickar Electronics, Inc — щелкните здесь, чтобы вернуться на наш веб-сайт

Как подключить светодиоды для использования с источником 12 В

Вы можете подключить максимальное количество светодиодов к источнику 12 В, подключив последовательно последовательные цепочки светодиодов к источнику параллельно.Лучше всего использовать светодиоды с одинаковыми характеристиками прямого напряжения и прямого тока. Расчеты напряжения и тока станут проще, а поведение схемы будет согласованным. При последовательном подключении светодиодов их прямое напряжение накапливается. Полный ток через последовательную цепочку равен прямому току одного светодиода. Общий прямой ток, с которым должен справиться источник, будет суммой прямых токов всех последовательно соединенных цепочек, к которым параллельно.

Расчет общего количества светодиодов, которые могут быть подключены к источнику

Расчет количества светодиодов в последовательной цепочке.Разделите напряжение источника на прямое напряжение одного светодиода. Для светодиода с прямым напряжением 3,3 В расчет 12 В / 3,3 В = 3,6. Общее прямое напряжение последовательной цепочки должно быть меньше напряжения источника, поэтому используйте 3 светодиода. Общее прямое напряжение последовательной цепочки будет 9,9 вольт, что чуть больше 80 процентов напряжения питания. Суммарная сила тока будет 25 миллиампер.

Рассчитайте номинал последовательного ограничивающего резистора и мощность, рассеиваемую резистором.Чтобы вычислить значение сопротивления, вычтите общее падение напряжения на цепочке светодиодов из напряжения питания и разделите результат на прямой ток. Предположим, прямой ток равен 25 мА. Номинальное сопротивление последовательного резистора (12 В минус 9,9 В) /. 025 равно 84 Ом. Мощность, рассеиваемая резистором (12 вольт минус 9,9 вольт), умноженная на 0,025, равняется 52 милливаттам. Вы можете использовать резистор на 82 Ом (ближайшее стандартное значение) 1/4 Вт (250 милливатт).

Подсчитайте количество последовательных цепочек, которые можно соединить параллельно.Это будет ограничено максимальным током, который может подавать источник. Предположим, что источник может подавать до 500 миллиампер. Согласно правилу 80 процентов, общий ток потребления не должен превышать 400 миллиампер. Количество последовательных последовательностей, которые могут быть соединены параллельно, составляет 400 миллиампер / 25 миллиампер равняется 16 последовательным последовательностям.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
