Как подключить люстру с пультом управления, схема и сборка

Люстра с пультом управления обладает очень удобной конфигурацией. Благодаря пульту управления можно использовать светильник на расстоянии, что очень хорошо во время работы. Либо включать и выключать свет, когда ложитесь спать. Вам не нужно будет по темноте пробираться к кровати, вы сможете спокойно выключить свет уже лёжа в своей тёплой постели.

В этой статье мы расскажем вам, как подключить люстру с пультом. Опишем устройство прибора, этапы как правильно собрать контроллер, дадим схемы установки и расскажем как произвести монтаж всего устройства к вашему потолку.

Устройство и принцип работы прибора

Как правило, потолочные светильники с пультом управления работают в нескольких режимах, основном и вспомогательном. Вспомогательный режим добавляет особый эффект в общую световую палитру помещения. Обычно основное освещение обеспечивает блок светодиодных ламп, которые имеют небольшую мощность, но установлено их довольно много.

Дополнительную подсветку могут обеспечивать компактные галогенные лампы с разным цветом излучаемого света.

Устройтсво потолочного светильника с пультом

Подключаются все лампы отдельными блоками, каждый из которых монтируется к контроллеру. Именно он обеспечивает работоспособность и нормальное слаженное функционирование всех режимов и пульта с люстрой. Можно сказать, блок управления является сердцем всего устройства и отвечает за его слаженную работу.

Управление пультом осуществляется с помощью радиоканала. Пульт имеет определённое количество кнопок, которые соответствуют режимам работы светильника. Дальность взаимодействия зависит от типа устройства и потребностей покупателя. Для малогабаритных приборов обычно дальность не слишком большая.

Существуют разновидности, к которым можно подобрать комплектацию с большим радиусом действия. Пульт комплектуется с приёмником, и для замены пульта необходимо будет либо заменить приёмник или же настроить его на необходимую частоту.

Приёмник тесно взаимодействует с контроллером и находится перед ним в схеме. При нажатии на клавиши пульта, через него подаётся сигнал к управляющему устройству, которое выполняет свои дальнейшие функции.

Установка контроллера

Чтобы потолочный светильник работала нормально и выполняла свои функции согласно заданной программе, в конструкцию обязательно необходимо подсоединить к блоку управления. Люстра, которая обладает несколькими комплектами светильников, объединённых в блоки, соединяется с помощью контроллера. Каждый блок подсоединяется к нему, а затем контроллер подключается к устройству направления, которое взаимодействует с пультом управления.

Если схема одной группы лампочке нуждается в использовании блока питания, тогда контроллер подключается к нему напрямую. Если же блок питания необязателен, тогда достаточно просто все контакты собрать в цельный провод и направить к управляющему устройству.

Блок управления должен отвечать необходимым параметрам, из-за этого следует подбирать его в соответствии с вашим устройством. Бывают контроллеры с двумя, тремя и более каналами, что позволяет сделать люстру более функциональной.

Зачастую покупая такуой светильник, вся её комплектация будет располагаться в корпусе и спрячется при установке там же. Но если необходимо собирать прибор самостоятельно, тогда постарайтесь установить контроллер именно в корпус, для экономии места.

Если такой возможности нету, его можно установить рядом с выключателем и спрятать в углубление в стене. Для возможности замены, лучше всего закрыть контроллер с помощью специального пластикового корпуса.

В итоге мы получаем следующую последовательность подключения и срабатывания всей нашей системы: при взаимодействии с клавишами пульта, он передаёт сигнал на приёмник, который включает подачу тока на контроллере и активирует необходимую нам часть управляющего устройства, контроллер, в свою очередь, начинает раздавать электричество на необходимые нам лампочки.

Таким образом, и осуществляется работа контроллера и люстры.

Подключаем светильник с пультом

Вот мы и подошли к решению вопроса как подключить люстру с пультом. В целом подключение такого устройства практически ничем не отличается от установки обычной люстры. Но есть некоторые нюансы, на которые следует обратить своё внимание.

Основное питание должно подключаться к строго отведённым контактам и с правильной полярностью. В противном случае лампа может либо не заработать или же полностью прийти в непригодность.

Также выключатель для такой лампы может также обладать дополнительными функциями и иметь свой встроенный передатчик, от которого будут отходить лишние провода. Их необходимо собрать и подключить к тому же приёмнику, который установлен для пульта управления, чтобы была возможность регулировать работу с помощью стационарного выключателя.

Схема подключения к сети 220

Если приёмник и контроллер установлены возле выключателя или в любом другом месте, от них будет отводиться провод к точке установки люстры. Его необходимо подключить к каждой из групп отдельно. Заметьте, что от контроллера будет отходить сразу несколько проводов, в зависимости от количества групп лампочек.

Каждый провод будет соответствовать своей группе и их следует собрать и подключить в правильном порядке. В противном случае функционировать она будет не так, как вы планировали.

Производим монтаж крепёжной системы

Следующим что следует обозначить в вопросе, как подключить люстру с пультом, это сборка конструкции и закрепление на потолке. Люстра с пультом управления довольно увесистая из-за наличия множества разных элементов, и как правило, большого размера.

Крепление планки к потолку

Для неё будет недостаточно использование стандартного жёсткого провода, на который она просто повесится.

Необходимо установить более надёжную систему. Для этого отлично подойдёт несколько металлических пластин.

В среднем, вполне достаточно использовать две или три пластины, но для более увесистых и больших люстр может понадобиться ещё дополнительное крепление. Фиксировать пластины на потолке лучше всего с помощью анкерных клиньев. На каждую пластину использовать 2-3 анкера.

Люстры зацепляется специальными фиксаторами за пластины, в некоторых случаях она может к ним прикручиваться болтами. Стоит заранее расчертить и тщательно измерять месторасположение крепления, чтобы при закреплении люстры не возникло никаких проблем.

Ремонт светодиодной люстры с пультом

Современная светодиодная люстра с пультом дистанционного управления включается практически так же, как и обыкновенная, только роль выключателя выполняет пульт и контроллер, установленный в люстре. Подключается светодиодная люстра к электропроводке так же, как и классическая.

В люстре больше электроники и поэтому она чаще выходит из строя, чем классическая многорожковая люстра. Но, несмотря на это, практически любой домашний мастер может отремонтировать светодиодную люстру, если разберется в принципе ее работы.

Схемы люстр и светильников с дистанционным управлением

В статье «Как подключить люстру» подробно рассмотрены варианты подключения люстры без дистанционного управления к электропроводке.

Питающее напряжение с распределительной коробки электропроводки, с учетом цветовой маркировки проводов, подается через выключатель на клеммную колодку люстры. Если нажать клавишу выключателя, в нем провода замкнутся и лампочки засветятся.

В настоящее время большой популярностью пользуются люстры с дистанционным управлением. Они жизненно необходимы для людей с ограниченными возможностями просто для комфорта.

Для превращения простой люстры в люстру с дистанционным управлением, достаточно отсоединить от клеммной колодки провода, идущие на лампочки.

К клеммной колодке подключить контроллер, а к его выходу провода, идущие на лампочки, как показано на схеме.

При нажатии на кнопку пульта радиосигнал принимается антенной контроллера, и замыкаются или размыкаются контакты установленного в нем реле. Лампочка загорается или гаснет.

Такой контроллер с дистанционным управлением можно установить в любую люстру. Контроллер универсальный и отличается только мощностью подключаемой нагрузки и числом каналов управления. Его можно установить, например, для дистанционного управления воротами на территории или гаража, открытия шлагбаума и любого другого исполнительного устройства.

Контроллеры выпускаются с возможностью управления до семи каналами. Поэтому если раньше приходилось устанавливать двухклавишный выключатель, то с помощью контроллера можно независимо управлять режимом работы нескольких групп ламп.

На схеме показан случай для двух групп ламп люстры. Если подключить несколько люстр к контроллеру, то появится возможность управлять каждой из них по отдельности или всеми одновременно.

В современных эксклюзивных люстрах часто используют не только традиционные лампы накаливания и галогеновые, энергосберегающие и светодиодные, рассчитанные на напряжение 220 В, но и галогенные на 12 В и отдельные светодиоды. В таких случаях дополнительно после контроллера устанавливают электронные трансформаторы или драйверы.

Схема такой люстры, в которой установлены галогенные лампы и светодиоды показана на фотографии. Как вы поняли, в люстрах возможны любые комбинации источников света и, вооружившись знаниями можно браться за самостоятельный ремонт люстры с дистанционным управлением.

Неисправности и ремонт люстры с пультом ДУ

Свел в таблицу наиболее часто встречающиеся поломки люстр с пультом дистанционного управления. Многие из них, можно устранить самостоятельно без приборов.

Все возможные случаи нарушения работы люстры перечислить невозможно, так как неисправность может находиться сразу в нескольких местах, да и конструкций люстр бесконечное множество. Но принцип работы у всех одинаковый.

Неисправности пульта ДУ

В люстре с дистанционным управлением переключение режимов работы осуществляется с помощью пульта. На фотографии показан трехканальный пульт управления фирмы VELANTE.

Кнопкой ON включаются все лампочки, OFF – выключаются. Остальными кнопками можно включать и выключать отдельно каждую из трех групп источников света. В дополнение цвет свечения светодиодных цепочек можно изменять, с синего на красный цвет кнопками, и включить автоматический режим перелива цветов.

Если люстра не включается пультом, то в первую очередь надо убедиться, что включен настенный выключатель, и затем проверить батарейку. На тыльной стороне пульта есть крышка, закрывающая батарейный отсек, которая сдвигается по направлению нанесенной на ней стрелки.

В пульте VELANTE применяется батарейка форм-фактора А23 типа L1028 на напряжение 12 В. Если есть мультиметр, то нужно измерять напряжение на ее выводах. В противном случае, если пульт прослужил более года, нужно заменить батарейку.

Иногда выводы батарейки со временем окисляются, и нарушается контакт. Для снятия окисла достаточно потереть торцы батарейки по простой бумаге.

Если ничего не помогло, придется снимать люстру с потолка и заниматься ее ремонтом. Перед снятием люстры следует проверить, насколько надежно подключены в клеммной колодке ее провода к проводам, выходящим из потолка. Если провода одного цвета, то нужно обязательно их промаркировать, чтобы потом не возникло вопросов.

Внимание! Перед ремонтом люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Проверка исправности контроллера светодиодной люстры с ДУ

После снятия люстры и размещения ее на столе нужно к выводам L и N клеммной колодки подключить электрический шнур с вилкой. Далее соблюдая технику безопасности, вставить вилку в розетку и попробовать включить люстру с помощью пульта кнопкой ON.

Если люстра включится, то неисправность кроется в электропроводке. Если не включится, но при нажатии кнопки на пульте будет слышен тихий щелчок, исходящий из контроллера, то вероятнее всего он исправен и надо разбираться с подключенными к нему драйверами.

Для проверки драйвера нужно отсоединить его выводы от контроллера и подать на них 220 В. Если лампы, подключенные к драйверу засветились, значит неисправен контроллер. Контроллер можно проверить, подключив вместо драйвера любую лампу, рассчитанную на напряжение 220 В.

При исправном контроллере и пульте лампочка должна включаться и выключаться точно так же, как и лампы в люстре. В противном случае неисправен контроллер или пульт дистанционного управления и понадобится их ремонт или замена новым комплектом.

Выбрать контроллер для люстры просто, достаточно только учесть количество каналов управления. В остальном все они рассчитаны на напряжение 220 В и нагрузку до 1000 Вт, что более, чем достаточно. Современные люстры потребляют не более 100 Вт. На китайском Алиэкспресс контроллер стоит менее $8.

Контроллер на фотографии имеет четыре канала, что видно на его маркировке – нарисовано четыре лампочки. Чем больше каналов, тем лучше, не обязательно использовать все. Свободные могут пригодиться, как резервные в случае поломки одного из используемых каналов или управлением, например, потолочным вентилятором.

Как отремонтировать люстру удалением перегоревшего контроллера

Если контроллер или пульт неисправны, а нужно, чтобы люстра работала, то можно подключить лампочки и светодиоды напрямую.

Для этого нужно отключить провода, идущие на контроллер с клеммной колодки люстры и с контроллера на драйверы и лампочки. Далее провода лампочек и драйверов присоединить к клеммной колодке люстры, к которым подключался контроллер, как показано на схеме. Тогда люстру можно будет включать настенным выключателем.

Если настенный выключатель двухклавишный, то можно подключить источники света люстры раздельно и тогда появится возможность включать их по отдельности или одновременно.

Пример ремонта светодиодной люстры с ДУ

Принесли мне в ремонт светодиодную люстру VELANTE с пультом дистанционного управления, в которой одна из двух цепочек светодиодов не включалась. Лампы зажигались все.

Судя по поведению люстры, неисправными могли быть:- контроллер, драйвер или светодиоды. Для проверки люстра была подключена с помощью вилки со шнуром к питающей сети.

Сначала с помощью мультиметра было проверено наличие напряжения на выходе контроллера соответствующего канала. При нажатии кнопки на пульте оно появилось величиной 220 В. Следовательно контроллер был исправен.

Для проверки исправности светодиодного драйвера было измерено напряжение на его выходе. Внешний вид его показан на фотографии. Стоит отметить, что драйвер для светодиодов выполнен по одной из схем светодиодных ламп и вместе с цепочкой последовательно соединенных светодиодов представляет собой светодиодную лампу, разделенную на две части: — драйвер и цепочка светодиодов.

Напряжение составило 194 В, следовательно драйвер тоже исправен и стало очевидно, что перегорел один из светодиодов. Если нет под руками вольтметра, то проверить контроллер можно подключив вход драйвера непосредственно к сети 220 В.

Для поиска перегоревшего светодиода без приборов нужно взять отрезок изолированного провода, снять с его концов изоляцию на длину 5 мм и последовательно замыкать выводы светодиодов в цепочке. Если будет закорочен неисправный светодиод, то все остальные засветятся.

Но возможен редкий случай, когда в цепочке окажется более одного перегоревшего светодиода. В таком случае описанный способ не поможет и понадобится мультиметр.

Мультиметр включается в режим измерения переменного напряжения, один конец щупа подключается к одному из проводов, выходящих из драйвера, а вторым к выводу любого светодиода в середине цепочки. Если напряжение есть, то касаются следующих светодиодов в направлении подключения первого щупа. В противном случае в обратном направлении.

Светодиод, на одном из выводов которого напряжение есть, а на другом нет, и есть перегоревший. Его нужно заменить исправным и если цепочка не засветилась, продолжить поиск следующего неисправного светодиода.

При рассмотрении неисправного светодиода через увеличительное стекло, были замечено незначительное почернение у одного из выводов распайки кристалла.

Светодиоды в цепочке были вставлены в колодки, без пайки. Вместо сгоревшего светодиода был вставлен подобный от светодиодной лампы. Все остальные засветились.

Но в данной люстре были установлены двухцветные светодиоды. Особенность их работы заключалась в том, что при изменении полярности подаваемого на них напряжения цвет свечения светодиода изменялся с синего цвета на красный цвет.

Поэтому пришлось приобретать в магазине продажи люстр такого же типа. Светодиоды покупал хозяин люстры, и какой они марки мне узнать у него не удалось.

Для интереса измерял падение напряжения на светодиоде при свечении его сначала красным, а затем синим цветом.

Показания мультиметра вы видите на представленной фотографии. Возможно, эта информация пригодится при проверке светодиодов омметром.

Ремонт светодиодной люстры с пультом дистанционного управления своими руками закончен, и можно обратно подвешивать ее на потолок.

Схема подключения светодиодной люстры с пультом управления – видео и фото

Многие жилые помещения освещаются при помощи люстр. Зачастую такой светильник находится в центральной части потолка, чтобы наиболее равномерно распространять свет. Такие изделия зачастую висят на специальном крюке или же крепятся методом жесткого крепления при помощи дюбелей.

Установка люстры

Существует два способа монтажа.

При помощи специальной планки, которая входит в конструкцию. Ее выполнение должно быть таким, чтобы она снималась откручиванием двух винтов. Когда планка закреплена на потолке, можно присоединять питающие провода. Затем одевается корпус изделия, а винты окончательно закручиваются.

Если установка выполняется в помещении, на потолке которого осталась большое отверстие от крюка, тогда крепление стоит сместить. Это следует сделать настолько, чтобы корпус люстры в результате смог закрыть дыру после монтажа.

Таким образом, устанавливается большинство бюджетных моделей. Для качественного и надежного монтажа люстры лучше позаботиться о помощнике и устойчивой стремянке. Так будет еще и безопаснее.

Тяжелые изделия крепятся немного иначе. Об этом много написано отзывов с фото в Сети. Такие конструкции включают две части: понижающий трансформатор и внешняя панель с электропатронами в необходимом количестве и основанием с регулирующими устройствами.

Поэтому сначала необходимо присоединить к потолку основание. После этого переходим к подключению двух питающих проводов. Далее внешняя панель надевается на основание. Все закрепляется винтами.

Какой бы способ установки не применялся, перед работой нужно убрать все хрупкие элементы. И только после полной установки можно вворачивать электролампы. А затем и остальные бьющиеся детали люстры.

С пультом управления

На сегодняшний день все большую популярность набирают устройства, у которых имеется пульт управления. Удобство данных устройств очевидно. Во-первых, с помощью пульта дистанционного управления можно регулировать яркость освещения. Это очень важно. В особенности, если в доме есть маленькие дети. Как правило, регулировка уровня освещения бывает трех или четырех степеней.

Во-вторых, конструкция подобной люстры в большинстве случаев имеет несколько светодиодных светильников и специальный контроллер. С помощью него и осуществляется управление световым потоком. Надо отметить, что данные приборы очень часто являются универсальными и выполняют больше функций, чем освещение помещения. Они могут быть со специально устроенным таймером или выполнять функцию многопрограммного цветомузыкального устройства.

В-третьих, большая часть из существующих на данный момент люстр на пульте управления идут с двумя управляющими устройствами:

1 – стационарное, часто выполняющее роль поискового устройства;
2 – дистанционное, которое и управляет самой люстрой.

В случае потери пульта к такой конструкции, достаточно воспользоваться специальной функцией на стационарном контроллере, который благодаря специальному звуковому зуммеру найдет пропажу.

Что касается монтажа, то такой прибор установить совсем несложно. По большому счету, схема подключения будет похожа на стандартное подключение стандартной люстры. Обычно в этих люстрах есть три провода. Заземление в них подсоединять не нужно, достаточно включить в цепь общий провод и любой из двух остальных. А тот, который остался неподключенным, нужно очень тщательно изолировать и отогнуть в сторону. Такой способ монтажа хорошо подходит для квартир старых построек. В новых же домах в потолке четыре провода, и, соответственно, необходимо включать и заземление.

Стационарный пульт подключается достаточно быстро и без проблем. Данное устройство работает от сети переменного тока, поэтому его нужно обеспечить постоянным питанием. Делать это несложно. Сначала стоит отключить питание в распределительном щитке, после чего демонтировать настенный выключатель, вместо которого и устанавливается стационарный путь.

Отзывы, а также схемы подключения легко можно найти в Сети.

Инструкция по самостоятельному подключению люстры или светильника!

Вы купили новую люстру или светильник в свой дом, квартиру, дачу, офис или гараж и желаете ее самостоятельно подключить и установить. Сразу скажу в этом нет ничего сложного!

По вопросам крепления и встраивания освещения рекомендую прочесть наши инструкции: «Как установить встроенный светильник» и «Как прикрепить накладной светильник или повесить люстру»!

Сейчас же Я подробно остановлюсь на том, как  своими руками подключить люстру или светильник! Первое с чего следует начать, это выключить выключатель и проверить отсутствие напряжения на электрических проводах, с которыми Мы будем работать! Подробнее о технике безопасности…


Подключение производится при помощи клемника на верхнем рисунке под номером 1, в который зачищаются приблизительно на 1 сантиметр и вставляются провода, а затем они зажимаются при помощи закручивания болтиков в клемнике, реже встречаются само зажимные, в которые достаточно просто вставить провод!

Помните: нельзя просто между собой скрутить провода и изолировать их  изолентой, особенно медный и алюминиевый между собой!

Если у Вас 2 проводная сеть без заземляющего проводника, тогда на люстру с двойным включением будет приходить 3 провода, а если трех проводная сеть, тогда на один провод будет приходить больше (т. е. четыре).

Итак, давайте рассмотрим как правильно произвести подключение люстры или светильника по схеме снизу расположенной.

С распределительной коробки приходит фаза под номером 1 на общий контакт  выключателя далее, она с выключателя делится с возможностью коммутации на контакты выключателя 2 и 3, которые приходят через распределительную коробку на светильник или люстру под номерами 6 и 5, что позволяет отдельно включать лампы L1 и L2.

Ноль с распаячной коробки под номером 4 идет на прямую на светильник или люстру и соединяется вместе со вторым боковым контактом всех ламп!
Земля через клемник садится на металлический корпус светильника!

Очень важно для вашей безопасности, что бы фаза шла только через выключатель на светильник! Отличить Фазу поможет Индикаторная отвертка.

Подключение одного светильника или нескольких на одно включение еще проще.

Ноль с распределительной коробки идет на прямую на светильники, а фаза через одно клавишный выключатель на любое количество светильников. Подключенных параллельно друг другу- как показано на схеме.

Если У Вас одно клавишное включение, а вы купили люстру с двойным включением, для того, что бы работали все лампы необходимо сделать фазную перемычку на клемнике между L1 и L2.

Ноль маркируется N и всегда делается проводом синего цвета, а Фаза- L c проводом красного, черного или других цветов!

Схема подключения будет аналогична при подключении димеров, сенсорных, на пульте и т. п. выключателями!

Обращаете Внимание на рабочее напряжение светильника или ламп, если оно меньше 220 Вольт, когда например необходимо подключить галогенные или светодиодные светильники необходимо подключать через достаточной мощности трансформатор (блок питания с выпрямителем для светодиодов)!

Как подключить люстру?

Таким вопросом задавался каждый, кого затрагивала тема ремонта, строительства или просто косметических вопросов. Ведь все хотят жить в комфортном и надежном доме, не так ли? Каждая деталь в подходе к данной теме должна быть хорошо продуманна, такая же задача и в вопросе, как правильно подключить люстру к электричеству в вашей комнате? Сейчас мы с вами рассмотрим несколько типов и способов монтажа освещения в вашем жилье, ведь это все намного проще, чем вы себе представляете.

И так, акцентируем ваше внимание на такое правило, номер один – позаботьтесь о мерах предосторожности. Да – да, мокрыми руками в не обесточенные провода не лезем.  И еще, будет правильным набросать себе схему монтажа. Если вы хотите подключить вашу люстру к одинарному выключателю, то в этом случае все будет элементарно просто, так как суть заключается в одной лампочке и двух проводков, которые называют ноль и фаза. Соединяете эти два равно выведенных провода между собой и работа готова. Стоит отметить, если вы производите монтаж многорожковой люстры, то проводки фаз, следует соединить воедино, что бы в конце у вас так же было два выхода.

Если же вы подключаете люстру к двойному выключателю, то в данном случае вы будет работать с тремя проводами: ноль и две фазы. Если присутствует провод заземление, то не забудьте его заизолировать. Обратим ваше внимание на то, что в данном случае однорожковую люстру установить к двойному выключателю невозможно, поэтому берем минимум два рожка. Для того, чтобы каждая клавиша управляла правильно, отдельной парой лампочек, проделывают следующее: нулевой провод подводят к выводящему концу, который в свою очередь соединен со всеми цоколями ламп.  А оставшиеся фазные провода нужно подключить к двум выходящим из светильника концам, тогда ваши клавиши будут работать в нужном режиме.

На сегодняшний день популярностью пользуются светильник, которые управляются пультом. Так, вы лежа на диване можете, включить или потушить свет, подсветку или даже музыку. Схема подключения в данном случае иная, которая состоит из светильников, объединённых блоками, а теми в свою очередь управляет контролер. А контролер выполняет работу получая ее с пульта управления. И так, как обычно первый провод нулевой подключаем к соответствующему выходу светильника, а дальше, если у вас одноклавишное отключающее устройство, то к светильнику подключается одна фазная зона, если двухклавишный выключатель, то один фазный проводок просто заизолируйте. Все просто, главное не перепутайте провода: фазу и ноль. Если же вы хотите установить стационарный пульт, то тут уже обязательно должно к светильнику подходить три провода. После удаления прошлого выключателя, должны остаться в коробке две свободных фазы. Первую фазу соединяете с нулевой на потолке, а второй выход подключите к оставшейся бывшей фазе. Дальше для монтажа стационарного пульта управления вам необходимо воспользоваться мультиметром, с помощью него вы найдете пару жил между которыми возникает 220V и подсоедините к клемам пульта, которые обозначены маркировкой «N» и «L». Ну вот и все, можно пользоваться. Стоит заметить, что подключение светодиодных люстр проходит по стандартной тактике, в которых вы должны произвести ряд следующих действий, обесточить помещение, снять выключатель, развести провода: ноль и фазы, и соединить их в правильном порядке, общий провод на потолке обязательно соединить со светильником, подключить к пульту управления, как мы рассказывали уже ранее. Если провода два, то все просто: один прикручиваем на фаза, другой к нолю. Подключение с тремя проводами ненамного сложнее, просто третий провод заземления либо игнорируйте, либо заизолируйте. Что по поводу подключением с четырьмя проводами, тут дела обстоят немного иначе. Вы увидите, что от каждого из рожков направленны два разноцветных провода: синие и коричневые провода, заметим, что встречаются и другие варианты. Для подсоединения к двойному выключателю разбиваем их на три группы: две фазы и один ноль. Объединим и скрутим синие провода – получаем ноль, оставшиеся произвольно разбиваем на две группы. Далее проделываем стандартные действия, которые мы с вами описывали раннее и работа готова.  И так, в данной статье мы с вами рассмотрели разные варианты подключения световых приборов и поняли, что не так уж и сложная эта работа, главное внимательно к ней отнестись.



Устройство и схема подключения светодиодного светильника

Если вы хотите снизить финансовые затраты на электроэнергию, пожалуй самым эффективным способом будет являться переход с ламп накаливания или галогенных ламп на использование специальных светодиодов. Энергопотребление таких ламп по сравнению с лампами накаливания будет во много раз меньше, тогда как световой поток останется неизменным.

Если сравнивать светодиоды с люминесцентными энергосберегающими лампами, превосходство также будет на их стороне — срок службы таких ламп существенно больше. Если вы заботитесь об экологии окружающей среды, светодиодные источники света также будут здесь на первом месте.

Содержание статьи

Достоинства светодиодных ламп

Исходя из вышестоящего текста, светодиоды обладают такими достоинствами как экономичность, долгий срок службы и отсутствие негативного влияния на экологию планеты и человека. К этому можно добавить компактность таких ламп, простоту установки, а также отсутствие нагрева лампы во время работы. Светодиодные лампы обладают самыми лучшими характеристиками среди других популярных на сегодняшний момент.

Единственный недостаток, свойственный светодиодным лампам, часто сдерживающий человека от их покупки — цена. Качественный светодиодный источник света стоит гораздо дороже аналогов, однако тенденция снижения цен на рынке на светодиодную продукцию уже наметилась. Цены на светодиоды постепенно снижаются, благодаря этому они становятся доступными для любого человека. Светодиоды можно заказать в интернете, на популярных сейчас китайских аукционах, по довольно низкой цене. Такие лампы излучают свет как обычная 75 Вт лампочка, а потребляют энергии всего 5 Ватт.

Устройство светодиодной лампы (светильника)

Строение светодиодного светильника довольно просто: несколько светодиодов и корпус со специальным отражателем. Для охлаждения светодиодов в лампе присутствует специальный радиатор, в месте соприкосновения которого со светодиодом проложен слой термопасты, улучшающей контакт, а также отвод тепла. Если светодиод перегреется, поломки лампы не избежать, поэтому при ее установке обязательно оставляйте свободное незамкнутое пространство вокруг радиатора. Также нельзя устанавливать светодиодную лампу возле нагревающихся поверхностей и приборов.

Общая мощность светильника будет равна сумме мощности всех входящих в нее светодиодов. Светодиодов может быть как совсем небольшое количество, например один, так и несколько десятков. Все эти светодиоды включены в общую электрическую цепь и управляются специально собранной схемой, подключенной через блок питания.

Светодиодная лампа мощностью 220 В состоит из нескольких светодиодов, которые защищены пластиковой колбой или светорассеивателем. К патрону подключена электронная схема преобразования тока. Радиатор для отвода тепла установлен под светодиодом.

Функциональность светодиодной лампы

Для возможности регулировать яркость светового потока и подключения диммера, нужно приобрести специальные светодиодные лампы с возможностью такой регулировки, а также специальные регуляторы.

Обратите внимание также на тип цоколя (патрона), он должен подходить к выбранным вами корпусам (светильникам). Для удобства поика нужных ламп для замены в дальнейшем, можно сохранить упаковку.

Подключение светодиодного светильника

Для работы светодиодов нужен постоянный ток. Если вы покупаете светильник для использования в стандартной квартире или доме с рабочим напряжением сети 220 В, вам нужно искать светодиодную лампу, на упаковке которой будет указана мощность 220 В. Это означает, что схема блока питания уже встроена в лампу и она подключается напрямую к вашей электросети по схеме подключения светильника (люстры).

Если же на упаковке светодиодной лампы указано значение 12 или 24 В, это означает, что для нормальной ее работы нужен преобразователь напряжения. Для этого возможно использовать специальный заводской блок питания, продающийся в специализированных отделах. Такой блок прослужит вам долгое время, он безопасен и надежен.

Если вы решили приобрести такой блок, обратите внимание на необходимую для ваших светодиодных ламп величину входного напряжения — 12 или 24 Вольта и максимально допустимую величину тока — 350 mA, 700 mA или другие значения.

Все необходимые данные можно посмотреть на упаковке светильника или в инструкции. Мощность блока питания должна быть с запасом, не менее чем 20%. Для правильного подсчета мощности следует mA умножить на 1000 (для перевода в Амперы), а затем амперы умножить на рабочее напряжение. Таким образом вы получите число, составляющее потребляемую мощность вашего светодиодного светильника.

Перед подключением лампы следует убедиться в том, что блок питания отключен от электросети, иначе поломки не избежать.

Произведите подключение к источнику питания, строго соблюдая полярность.

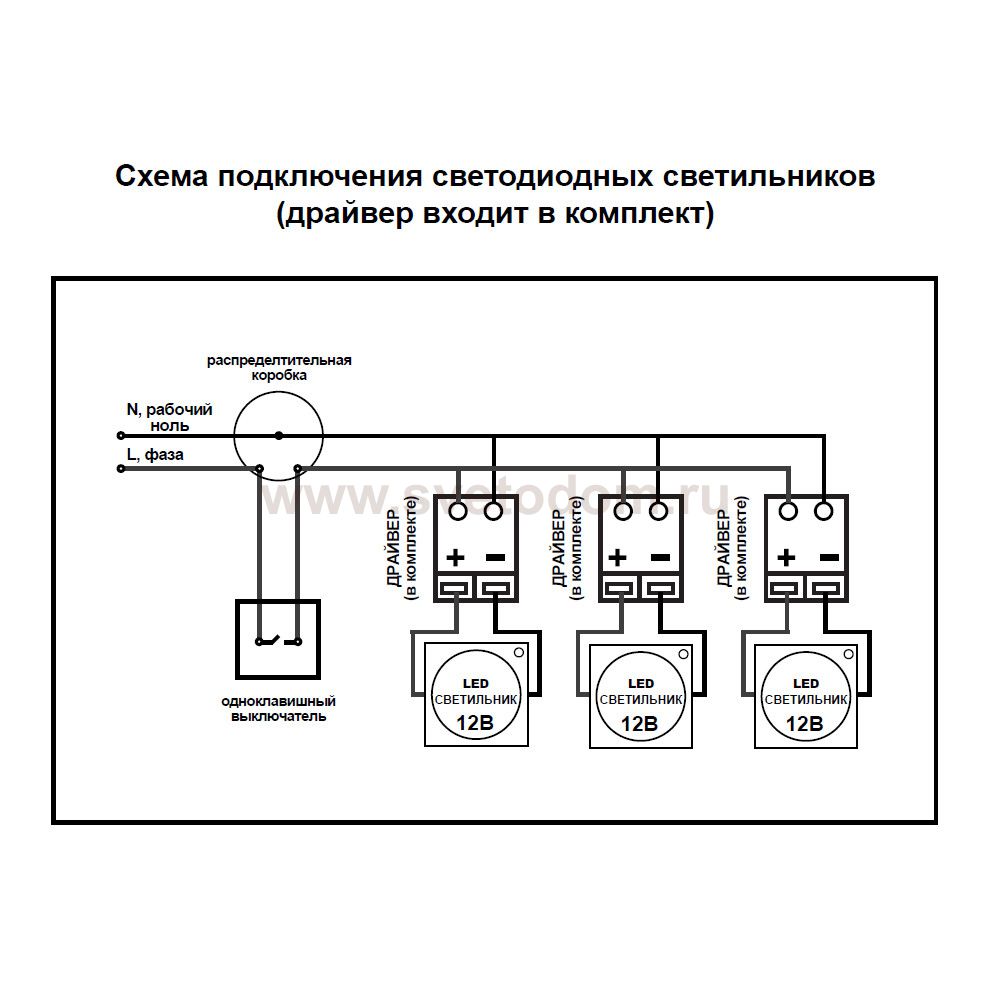

Подключение нескольких светодиодных светильников

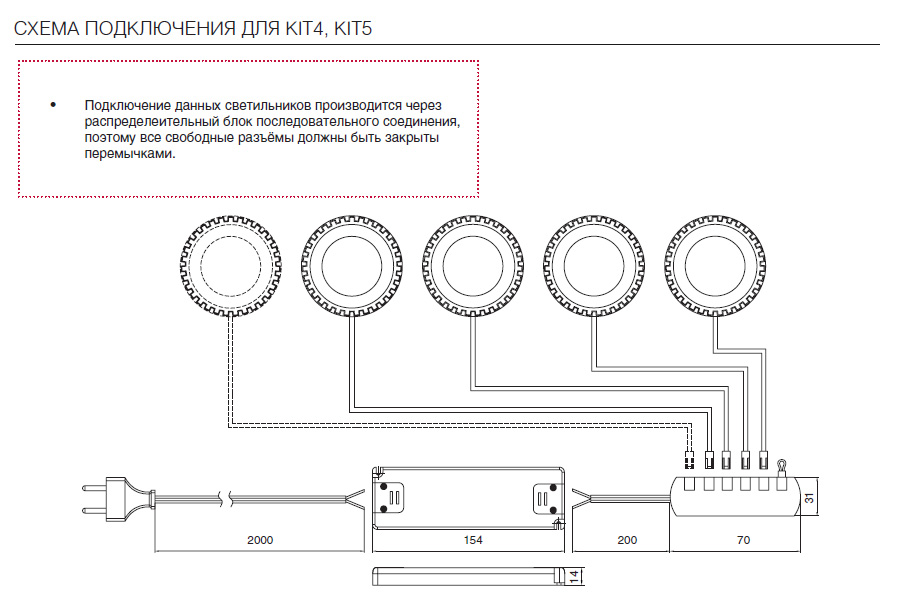

Можно подключить несколько светодиодных ламп к одному блоку питания, для этого потребуется соединить их параллельно, плюсовые провода от всех светильников подключаются к «плюсу» блока питания, а к «минусу»- минусовые выводы (используйте схему).

Обязательно нужно помнить, что мощность всех светильников, которые вы подключаете к одному блоку питания, не должны превышать его мощности. Также внимание следует обратить на сечение используемых электрических проводов — оно должно быть достаточным для прохождения соответствующей силы тока.

Однако если вы хотите использовать светодиодные лампочки в своем доме или квартире, лучшим вариантом будет приобрести лампу, подходящую к вашему рабочему напряжению. Подключение такого встраиваемого светильника не составит для вас никакого труда и займет минимальное количество времени.

Светодиодные лампы 220 Вольт в настоящее время весьма распространены и вы легко подберете лампу с подходящим для вашего светильника или люстры цоколем или патроном. Для подключения этой лампы не нужен дополнительный блок питания, ее подключают напрямую к электросети как обычные лампы накаливания, галогенные или энергосберегающие лампы. Такой светодиодный светильник будет радовать вас качеством долгое время.

Понравилась статья? Поделиться с друзьями:

Люстра из светодиодной ленты | Ledcountry.ru

Популярность светодиодного освещения трудно оспорить. Приборы на диодах обладают высокими качественными характеристиками, в том числе эксплуатационной экономичностью. Но их цена пока еще не всем по карману, поэтому многие домашние умельцы приспособились своими руками строить светильники из светодиодной ленты.

Кстати, на сайте Ledcountry.ru можно купить полную комплектацию элементов, из которых не составит труда собрать осветительный прибор, имея простейшие навыки и знания по работе с электричеством. Больше того, наши специалисты помогут профессиональными советами.

Что нужно приготовить

Гибкая основа лент со светящимися диодами наделена высокой гибкостью, что позволяет создавать из нее самые разнообразные формы. Чтобы работа спорилась, а результат был эффективным, для начала нужно:

  • разработать чертеж или схему;
  • определить количество ленты, тип светодиодов и потребность во вспомогательных материалах;
  • приготовить необходимые материалы и инструменты.

Стоить сказать, что для сборки люстры из светодиодной ленты своими руками лучше и дешевле приобретать ее не метражом, а на катушках по 10 метров. В самодельных светильниках чаще обычного используются платы с маркировкой SMD и различными комбинациями размещения кристаллов. Некоторые маcтера применяют не только изделия с фронтальными диодами, но также с боковым свечением.

Процесс сборки

При раскрое LED полос нужно соблюдать главное правило – резать только по специально обозначенным рискам. Этими метками разделены группы диодов, объединенные по три штуки. В противном случае может нарушиться схема расположения кристаллов с резисторами. После сборки прибор не сможет отдавать ровное свечение и вся работа пойдет насмарку. Немного о рекомендуемых правилах:

  • Собирать подготовленные отрезки ленточек в единую систему (согласно схеме) надежнее всего способом пайки с последующей изоляцией стыков.
  • После чего созданная своими руками гирлянда из светодиодных лент подсоединяется к блоку питания.
  • В целях эксплуатационной безопасности в схему подключения надо включить ограничивающее сопротивление.
  • С целью перемены цветовых оттенков в случае использования многоцветных изделий – специальные регуляторы.

Для светильников, предназначенных к размещению внутри здания, можно использовать стандартные изделия, но для уличного освещения или подсветки надо покупать светодиодные ленты в  термоусадочной трубке либо покрытые специальным влагозащитным гелем.

Правильный выбор контроллеров и адаптеров для самодельных светильников

Ни для кого не секрет, что светящиеся диоды рассчитаны на работу с напряжением в 12 или 24 В, в этом и заключается их экономичность. Поэтому для преобразования параметров электротока бытовой 220 вольтовой сети используются понижающие трансформаторы, которые еще называют адаптерами или блоками питания. Подобрать прибор с нужными характеристиками несложно. Исходные данные можно взять из этой таблицы:

Тип светодиода Количество светодиодов
на один метр
Потребляемая мощность
одного метра ленты
SMD 3528 60 4,8 Вт
SMD 3528 120 9,6 Вт
SMD 3528 240 19,2 Вт
SMD 5050 30 7,2 Вт
SMD 5050 60 15 Вт
SMD 5050 120 25 Вт

Следует перемножить общую длину плат для изготовления светильника из светодиодной ленты своими руками на величину мощности, соответствующую конкретному типу изделия. Не забываем об эксплуатационном запасе этого показателя, который составляет не менее 15-20% от табличной цифры.

Таким образом, соблюдая все правила работы с электрическими приборами, изготовить самостоятельно эксклюзивную люстру, настольную лампу или гирлянду не составит большого труда. Немного старания, фантазии плюс качественные материалы от Ledcountry.ru – и результат превзойдет все ожидания.

V-TAC LED CHANDELIER Руководство по установке

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
LED ЛЮСТРА

A регулируемый H восемь

МОДЕЛЬ ВТ-25-1 ВТ-32-1
Вт 25 Вт 30 Вт
ЛЮМЕНТЫ 1875LM 2250ЛМ
УГОЛ ЛУЧА 120 ° 120 °
МАТЕРИАЛ Утюг + Акрил Утюг + Акрил
БАЗОВЫЙ РАЗМЕР ⌀230×25 мм ⌀230×25 мм
РАЗМЕР ⌀450 мм ⌀600 мм
ВХОДНАЯ МОЩНОСТЬ переменного тока: 220-240 В, 50/60 Гц
ВВЕДЕНИЕ И ГАРАНТИЯ

Благодарим вас за выбор и покупку продукта V-TAC. V-TAC послужит вам наилучшим образом. Пожалуйста, внимательно прочтите эти инструкции перед началом установки и сохраните это руководство для использования в будущем. Если у вас есть другие вопросы, обратитесь к нашему дилеру или местному продавцу, у которого вы приобрели продукт. Они обучены и готовы служить вам наилучшим образом. Гарантия действует

на 2 года со дня покупки. Гарантия не распространяется на повреждения, вызванные неправильной установкой или ненормальным износом. Компания не дает никаких гарантий против повреждения любой поверхности из-за неправильного снятия и установки продукта.Товары подходят для 10-12

часов Ежедневная работа. Использование продукта в течение 24 часов в сутки приведет к аннулированию гарантии. Гарантия на этот продукт распространяется только на производственные дефекты.

ВНИМАНИЕ!
  1. Пожалуйста, отключите питание и прочтите эту инструкцию перед началом установки.
  2. Источник света в этом светильнике не подлежит замене. По истечении срока службы источника света необходимо заменить весь светильник.
  3. Необходимо обеспечить надлежащее заземление на протяжении всей установки.
  4. Установка должна выполняться только сертифицированным электриком.
  5. Только для внутреннего использования
Эта маркировка указывает на то, что этот продукт нельзя утилизировать вместе с другими бытовыми отходами.
Осторожно, опасность поражения электрическим током.

СХЕМА УСТАНОВКИ:

СХЕМА ЭЛЕКТРОПРОВОДОВ

Нейтраль питания может быть синей или черной
Земля может быть зеленой или желтой
Питание под напряжением может быть красной или коричневой
  1. Отключите питание перед началом установки.
  2. Используйте винты, чтобы прикрепить монтажную планку к распределительной коробке.
  3. Подключите провода с помощью разъемов.
    • Подключите токоведущий провод (L) фитинга к токоведущему проводу от основного источника питания.
    • Подсоедините нейтральный провод (N) от фитинга к нейтральному проводу от основного источника питания.
    • Подключите заземляющий провод от фитинга к заземляющему проводу от основного источника питания.
    • Пожалуйста, обратите особое внимание и убедитесь, что провода не выходят наружу при подключении проводов.
  4. Используйте винты, чтобы прикрепить козырек к монтажной планке.
  5. Убедитесь, что установка завершена, и включите питание.

Примечание: Этот светильник имеет регулируемую высоту, нажмите на штифт на куполе, чтобы отрегулировать высоту света.

В случае возникновения каких-либо вопросов / проблем с продуктом, пожалуйста, свяжитесь с нами по адресу: [электронная почта защищена] Для получения дополнительной информации о ассортименте продукции, запрос
, пожалуйста, свяжитесь с нашим дистрибьютором или ближайшими дилерами. V-TAC EUROPE LTD.Болгария, Пловдив 4000, бул. Л. Каравелов 9Б

Как подключить потолочные светильники к переключателю: простая схема

Кабели, везде кабели!

Да, это в значительной степени определение современного мира. Но так ли должно быть?

Ну, наверное, в ИТ-индустрии.

К счастью, мы говорим не об ИТ, а о молнии, и хотя проводка требуется, она намного проще.

Подключить потолочный светильник к выключателю не так сложно, как может показаться.Три разных кабеля под напряжением, заземлением и нейтралью должны быть подключены к отмеченной клемме. Срабатывание предохранителя в главном блоке предохранителей необходимо для обеспечения безопасности.

А теперь объясним все поподробнее.

Что делает коммутатор?

В своей основной форме выключатель представляет собой электрический компонент, который может включать и выключать приборы, подключая или отключая токопроводящую дорожку, прерывая прохождение электрического тока.

Переключатели

имеют множество форм и функций, от простых механических переключателей ВКЛ / ВЫКЛ или поворотных переключателей до более современных переключателей яркости.

Последний вариант лучше подходит для установки освещения в новостройках или модернизации существующих домов.

Основное различие между обычными и диммерными переключателями заключается в том, что диммерный переключатель позволяет контролировать количество света в комнате.

В то время как обычный переключатель допускает только 0% или 100% света (ВКЛ / ВЫКЛ), переключатель диммера может переключаться на 0%, 100% и все, что между ними, чтобы настроить освещение в соответствии с вашим настроением.

Какие провода у переключателя света?

Для электрического соединения в большинстве случаев используются три провода.

Провода

имеют цветовую кодировку, чтобы коммутатор можно было подключить безопасно и без необходимости измерять разность электрических потенциалов между проводами под напряжением (горячим), нейтралью (обратный) и заземлением (также называемым заземлением).

Это три кабеля, которые в большинстве случаев подключаются к выключателю света и поставляются с коричневыми (ранее красными), синими и зелено-желтыми рукавами соответственно.

В некоторых случаях нейтральный провод может быть любого другого цвета, кроме зеленого (зеленый может быть только заземляющим проводом).Токоведущий провод может быть красным, а в старых домах или в системах с высоким напряжением заземляющий провод может быть голым медным.

Разница между двумя и трехпозиционными переключателями

Люди часто путают разницу между наличием трех проводов вместо двух проводов, которые подключаются к переключателю.

Как я упоминал ранее, есть три провода (горячий, нейтральный, заземляющий).

Единственное различие между 2-ходовыми и 3-ходовыми переключателями состоит в том, что у 2-ходового переключателя нет клеммы для общего кабеля.

Общий кабель передает информацию первому переключателю независимо от того, включен он или нет, поэтому второй переключатель может выключить или включить его соответственно.

Основное отличие состоит в том, что двусторонний переключатель может включать и выключать свет только из одного места. Напротив, трехпозиционный переключатель может включать и выключать свет из двух разных мест (то есть сверху и снизу лестницы).

Редкое применение — 4-позиционный переключатель, который, как вы, наверное, догадались, может включать и выключать свет из 3 или более разных мест.Таким образом, в зависимости от приложения один тип превосходит другой.

Электропроводка переключателя яркости

Если вы подумываете о модернизации дома, следует подумать о том, устанавливать ли обычные или диммерные переключатели.

В конечном итоге оба типа обеспечат необходимое количество света в комнате. Тем не менее, последний имеет некоторые преимущества перед обычным переключателем.

На удивление переключатель с диммером ничем не отличается от стандартного переключателя.

Электропроводка идентична.Механизм диммера встроен в сам переключатель, что означает, что дополнительных проводов не требуется.

В результате подключение даунлайтов к переключателю диммера будет точно таким же.

Диммерные переключатели

современные, часто работают лучше, чем обычные переключатели, и универсальны для ваших нужд.

Некоторые из причин, по которым я предпочитаю установку диммеров обычным переключателям:

Стоимость

Вы можете контролировать количество света, излучаемого лампочкой.Это пропорционально количеству энергии, необходимой лампочке.

В зависимости от настройки освещения с помощью переключателя диммера вы можете сэкономить до 10% на счетах за электроэнергию, в зависимости от того, как часто вы используете переключатель диммера и устанавливаете его.

Прочность

Поскольку диммерные переключатели снижают напряжение, проходящее через лампочку, они продлевают срок ее службы.

Подсчитано, что лампы с затемнением на 25% (излучающие 75% от их максимального значения) могут прослужить дольше.

Это связано с тем, что лампочки испытывают меньшую нагрузку и выделяют меньше тепла, а это означает, что они не сгорают так быстро, как если бы использовались обычные выключатели.

Дополнительный контроль

Вы можете полностью контролировать количество света в каждой комнате. Используя технологию диммерного переключателя, вы можете управлять всей вашей молнией, просто повернув ручку или сдвинув переключатель.

Пульт дистанционного управления, который можно использовать с интеллектуальными диммерами, — это удобная технология, которая остановит ваши семейные споры о том, кто должен включать свет.

Что произойдет, если коммутатор подключен неправильно?

Наихудший сценарий — подключение провода под напряжением к винту заземления.

Следовательно, заземляющий провод также подключается не к той клемме, и выключатель не заземлен должным образом. В таком случае вы подвергаетесь серьезной опасности из-за электрического шока.

Случайное пересечение проводов может привести к короткому замыканию, в результате которого в главном блоке предохранителей вылетит предохранитель.

Поменять местами провода, т.е.е., случайная перестановка токоведущего и нейтрального кабелей в выключателе освещения меняет местами механизм включения / выключения.

Это означает, что если раньше у вас было положение «включено», теперь будет «выключено» и наоборот. Однако перестановка проводов может быть опасной и может привести к удару, короткому замыканию или, в худшем случае, возгоранию.

Подключение трехпозиционного переключателя в конечном итоге сложнее, чем подключение двухпозиционного переключателя, в основном из-за следующих общих проблем:

  • Общий провод должен быть подключен к общему винту, иначе свет не будет работать более чем от одного переключателя
  • Дополнительная проводка усложняет манипуляции со всеми проводами в распределительной коробке.Некоторые электрики рекомендуют установить распределительную коробку большего размера вместо существующей для размещения дополнительной проводки.

Перед выполнением любого электрического проекта своими руками всегда проверяйте, не приведет ли он к аннулированию страховки жилья, если его не выполнит квалифицированный электрик.

Как подключить потолочные светильники к переключателю?

Перед тем, как подключить даунлайт к выключателю, вы должны проверить провода, как они помечены и в какие клеммы они входят.

Я создал простую схему подключения одностороннего переключателя для даунлайта.

Коричневые провода обозначают провода под напряжением и коммутируемые провода под напряжением, синий провод обозначает нейтральный провод, а земля (земля) обозначается зеленым проводом.

Поскольку даунлайты могут быть подключены к тому же выключателю, что и обычные светильники, вам не нужно разбирать выключатель света. Так что основная сложность заключается в разводке даунлайта к потолочной розетке.

Независимо от того, сколько даунлайтов установлено на один светильник, существует один общий разъем, к которому подключаются провода. Как показано на схеме выше, L1, GND, N1 соответствуют той же маркировке на выводах потолочного светильника.

Это может быть L1 для провода под напряжением (коричневый), GND для провода заземления (зеленый) и N1 для синего (нейтрального) провода, но всегда проверяйте руководство, так как цвета могут немного отличаться.

Вот отличное видео, более подробно объясняющее эту тему.

Заключительные слова

Если вы не знаете, как подключить потолочные светильники, теперь все готово.

Даунлайт может стать настоящим праздником для любого дома.Вы можете воспользоваться их энергосберегающими возможностями, а также дополнительным контролем над количеством света в комнате, если вы выберете диммер.

Хотя подключение может быть довольно сложным, установка так же проста, как показано на схеме.

Последнее замечание: предохранитель в распределительной коробке должен сработать перед установкой, чтобы у вас были все меры безопасности.

Также обязательно прочтите все прилагаемые руководства.

коричневый провод, синий провод и провод с зеленой полосой — что это? Что черное и горячее, а какое белое?

Коричневый провод, синий провод и провод с зеленой полосой — что это? Что черное и горячее, а какое белое?

Вот вопрос, который мы получаем; Коричневый провод, синий провод и провод с зеленой полосой — что это? Что черное и горячее, а какое белое?

Если вы читаете это, скорее всего, вы недавно приобрели светильник, такой как светодиодный светильник для парковки или складское освещение, и пытаетесь установить его в США.(обычно это барахло, но мы еще вернемся к этому). Свет просто использует международные стандарты проводки. Как будто метров и футов или литров и галлонов было недостаточно, теперь у нас есть различия в проводке. Проводка с коричневыми, синими и зелеными полосками на самом деле более распространена во всем мире, чем наши черные, белые и зеленые.

В большинстве коммерческих светильников, таких как настенные светодиодные светильники и светодиодные светильники для высоких пролетов, используются стандартные коды цветов США: черный, белый и зеленый. Даже в наших жилых светильниках используются черный, белый и зеленый цвета.

Если вы купили дешевый светильник с международными цветами и без сертификата безопасности, велики шансы, что он не прослужит долго. Также имейте в виду, что у вас не будет страховки и вы несете ответственность за любой причиненный ею ущерб. Наши фонари соответствуют стандартам безопасности UL, и у нас есть полная страховка ответственности. Каждый год мы проходим аудит, чтобы убедиться, что мы покупаем и продаем только безопасные и надежные фонари.

Если у вас есть прибор, соответствующий международным стандартам, хорошая новость заключается в том, что согласование очень простое.Коричневый — это ваш горячий провод, поэтому вы хотите подключить его к черному проводу вашего дома. Синий цвет отрицательный или обратный, поэтому он перейдет в белый цвет. Зеленый с желтой полосой — это земля и перейдет к зеленому цвету здания.

От коричневого к черному

От синего к белому

От зеленого к зеленому с желтой полосой

Если вы используете напряжение 220 В или более, то у вас, вероятно, будет несколько горячих проводов, подключенных к коричневому и синему проводу прибора. Помните, что вы должны использовать более высокое напряжение только в случае необходимости.Большинство новых светодиодных фонарей не требуют такой большой мощности, и 110 вольт вполне подойдет. Единственная реальная причина в настоящее время — это очень длинные пробеги, такие как отправка проводки на 200 с лишним футов для освещения спортивных площадок или когда в здании уже есть провода на 480 В переменного тока, и вы должны их сохранить.

Визуальную версию руководства по электромонтажу см. На прилагаемом изображении. Не забывайте всегда отключать питание выключателя, а не только выключателя. Всегда закрепляйте соединения подходящими гайками для проводов или другими соединителями. Безопасность прежде всего.


Как подключить светодиодные лампы к выключателю

Если вам интересно, как подключить светодиодные лампы к переключателю.Эта статья поможет вам пошагово с картинками и схемами различных способов электромонтажа.

Подключить светодиодные фонари к выключателю относительно просто. Соблюдайте местные электротехнические нормы и правила и перед подключением проконсультируйтесь с местным электриком. Убедитесь, что вы подключили белый провод через распределительную коробку в соответствии с электрическими правилами 2018.

Как подключить светодиодные лампы к выключателю

Подключить светодиодные светильники к выключателю очень просто.Вам понадобится кусок провода nmd 90 люмекс. Провод будет заканчиваться от вашей панели питания. Затем он попадет в вашу настенную электрическую коробку.

В этом блоке будет расположен переключатель. Ящик должен быть надежно закреплен в стене. Вам просто нужно положить в коробку кусок провода 14/2 лм. Вам нужно будет оставить около 8 дюймов проволоки для работы. Затем возьмите еще один кусок провода и бегите к светодиодной лампочке.

Внутри распределительной коробки оголенные провода проходят под клеммами на задней стороне коробки.Это называется заземляющим проводом. Белый провод тогда достанет сразу, почему гайки. Черные провода просто подключатся к клеммам переключателя.

Это отключит питание света, выключит и снова включит его. Убедитесь, что вы используете подходящий разъем при подключении провода к распределительной коробке фонаря.

Внутри распределительной коробки фонаря вы увидите белый провод, провод заземления и черный провод. Вы просто подберете цвет по цвету. На схеме выше показано, как делать разводку.

Можно ли подключить светодиодные ленты к выключателю?

У большинства светодиодных лент есть вставной трансформатор. В сочетании с блоком управления это упрощает установку светодиодных лент. Вы просто подключаете настенный трансформатор к розетке, а затем подключаете его к блоку управления.

Блок управления — это фактический приемник для пульта дистанционного управления, который идет в комплекте со светодиодной подсветкой. Настенный пульт, с помощью которого можно включать и выключать свет. Это упрощает установку.

Сама светодиодная лента обычно имеет двусторонний скотч для облегчения монтажа. Это позволяет устанавливать их на любую сухую чистую поверхность. Обычно светодиодные ленты используются для освещения бара. Их также можно использовать для контровочного освещения.

Если вы хотите управлять освещением светодиодной ленты с помощью стационарного настенного выключателя, просто следуйте приведенной выше схеме. Вместо того, чтобы подключать светильник, вы подключаете вилку. Убедитесь, что вы предварительно установили желаемые настройки освещения. Медовый светодиодный светильник. Когда вы управляете ими с помощью настенного переключателя, они должны использовать предыдущие настройки.

Нужен ли мне специальный выключатель для светодиодных фонарей?

Как правило, для установки светодиодного освещения не требуется специальный выключатель. Обычный однополюсный или трехполюсный переключатель на 15 ампер подойдет. При этом будьте очень осторожны, если вы постоянно устанавливаете светодиодный светильник и планируете использовать диммер.

Диммер должен быть рассчитан на управление светодиодным освещением. В основном все, что обычно продается на рынке сегодня, рассчитаны на обычные светильники, а также на светодиодные светильники.

Если вы установите диммер, не рассчитанный на светодиодное освещение, он приведет к мерцанию светодиодных ламп.

Как подключить несколько светодиодных ламп к переключателю

Подключение нескольких светодиодных осветительных приборов к одному выключателю — это тот же метод, что и подключение одного светильника к выключателю.

К цепи можно подключить гирлянду светодиодных светильников мощностью до 1500 Вт. Обычно при мощности от 7 до 10 Вт на штуку получается довольно много осветительных приборов.

Мы подключаем светильники так называемым параллельным способом. Некоторые люди также называют этот метод последовательным подключением. Вы бы бегали от одного светильника к другому, соединяя всех белых и всех черных.

Различаются ли провода для освещения под встречным светом?

Если вы подключаете обычные светодиодные светильники, вам следует использовать кабель типа nmd или кабель lumex, рассчитанный на 90 градусов. Этот тип провода используется в стандартной домашней электропроводке.Он используется в разных отраслях промышленности в течение многих лет.

Если вы используете светильник для светодиодной ленты низкого напряжения, то, скорее всего, он будет поставляться с собственной проводкой. Этот тип соединительных головок с напряжением 5 вольт или меньше создает очень небольшую опасность поражения электрическим током.

Нужно ли отключать светодиодные лампы в коробке?

Может всегда стоит пробовать использовать коробку при выполнении концевой заделки с проводкой. Фактически обязательно, чтобы все сетевое напряжение или освещение на 120 вольт имели какую-либо форму распределительной коробки.

Сказав, что низковольтный тип освещения встречной полосы, который содержит только 5 Вольт, может быть просто причиной того, что провода скручены вместе. Трансформатор, входящий в комплект, будет иметь встроенный предохранитель.

Сколько светодиодных ламп можно запустить от одного выключателя?

К одному выключателю можно подключить множество светодиодных светильников. Проверьте мощность светодиодных светильников и добавляйте их, пока не наберете 1500 Вт мощности.

Некоторые стили светодиодных диммеров изначально рассчитывались на мощность светодиода от 600 до 800 Вт.Помните об этом, когда будете складывать светильники.

Как подключить 3 способа подключения к светодиодной подсветке?

Для подключения I набор светодиодных осветительных приборов. К набору из 3-х или иногда называемых 2-мя способами, вам сначала потребуется подать питание на выключатель. Для этого потребуется отрезок провода 14/2 nmd 90 от коробки панели до первого переключателя.

Между двумя переключателями вы проложите кусок провода 14/3 nmd 90. От последнего блока переключателей вам нужно будет протянуть еще один кусок провода 14/2 нм к блоку светодиодных светильников.

После подключения всех оголенных проводов заземления к задней части распределительных коробок. Затем вы подключите белый провод прямо через обе коробки переключателей и подключите его к светодиодному светильнику. Это обеспечивает постоянное нейтральное соединение с осветительной арматурой. Это также оставляет нейтральное соединение в каждой коробке, если вы хотите установить интеллектуальный переключатель.

Хорошо, послушайте, это важная часть. Черный провод на участке 14/2 от панели к первой распределительной коробке заканчивается на черном общем винте до первого трехпозиционного переключателя, как на схеме.

Перейдя ко второй распределительной коробке, вы подключите черный провод к общему проводу второго трехпозиционного переключателя, который идет к светодиодной осветительной арматуре.

Между двумя переключателями останется 2 провода. Их называют путешественниками. Они будут заканчиваться на каждый из медных винтов на каждом наборе из 3 путей. См. Схему, как показано.

Нужен ли для светодиодных фонарей предохранитель меньшего размера?

Основная цепь светодиодных светильников защищена предохранителем на 15 ампер или автоматическим выключателем на 15 ампер. Этого достаточно для защиты цепи. В некоторых случаях некоторые комплекты светодиодного освещения поставляются с дополнительным встроенным предохранителем.

Этот линейный предохранитель предназначен только для защиты цепи светодиодного освещения. В большинстве случаев линейные предохранители встроены прямо в трансформатор, питающий светодиодный свет, например, под встречным светом.

Как уменьшить яркость светодиодных фонарей?

Некоторые комплекты светодиодных фонарей имеют функцию диммера прямо на пульте дистанционного управления, который входит в комплект.Другой светодиодный свет должен быть приглушен настенным выключателем.

Сегодня на рынке доступно множество светодиодных диммеров. Перед покупкой диммера мы всегда рекомендуем покупать тот стиль освещения, в котором вы хотите установить. Проверьте мощность светильников, которые вы планировали установить. Затем убедитесь, что диммер совпадает.

Где я могу купить светодиодные фонари?

Вы можете приобрести светодиодный диммер в любом местном крупном магазине. В наши дни они очень распространены.Если вы хотите увидеть больше доступных продуктов с 4 светодиодами. Кликните сюда.

Светодиодные лампы нагреваются?

Хотите верьте, хотите нет, светодиодные светильники могут нагреваться. Особенно в замкнутом пространстве. Всегда полезно убедиться, что светильник рассчитан на применение, в котором вы пытаетесь его установить.

Примерами нагрева светодиодного светильника может быть его установка внутри закрытого светильника с плафоном. Это характерно для закругленного стиля, закрытого в светильник, который вы видите в своем местном хозяйственном магазине.

Как долго служат светодиодные лампы?

Срок службы

светодиодных светильников и светодиодных ламп составляет до 25 лет. При этом многие светильники со встроенными светодиодными лампами не служат так долго.

Старая поговорка гласит, что вы получаете то, за что платите, поэтому, когда вы покупаете светодиодные лампы со скидкой, они, скорее всего, не будут последними. Немного больше денег на светодиодную лампу продлит срок службы и сэкономит на обслуживании.

Подключения к панели электрического выключателя

При подключении цепи освещения к электрической панели необходимо отключить питание, чтобы не допустить поражения электрическим током.Сначала вам нужно будет подключить кусок провода 14/2 к электрической панели с помощью подходящего разъема.

Внутри электрического щитка вам нужно будет подключить провода в соответствии с цветами. Оголенный медный провод заземления пройдет под клеммой вместе со всеми другими заземлениями.

Белый провод будет соединяться под нейтральной шиной со всеми остальными белыми проводами. У вас должен остаться черный провод, который является проводом под напряжением. Этот провод подключается под выключателем.

Прерыватель, который вы устанавливаете, защелкивается на месте и должен быть рассчитан на 15 ампер для обычного использования в жилых помещениях.Это все, что необходимо выполнить, когда вы планируете подключить светодиодные фонари к выключателю.

Подробнее о переключателях, которые мы рекомендуем ……… ..

Диммерные переключатели — электрические 101

Как определить номинальную мощность переключателя диммера

Обычно номинальная мощность диммера составляет 150 Вт, 300 Вт, 600 Вт и 1000 Вт. Диммеры мощностью 150 Вт обычно предназначены для одной лампы.Номинальная мощность обычно указана на наклейке на светильник.

  • Умножьте количество приборов на номинальную мощность каждого прибора.
  • Умножьте результат на 125% (постоянная нагрузка).
  • Округлите до следующего значения мощности диммера.

Пример расчета мощности диммера:

  • 5 светильников.
  • Мощность светильника 60 Вт.
  • Умножьте результат на 125% (1,25).
  1. 5 светильников x 60 Вт = 300 Вт.
  2. 300 Вт x 1,25 = 375 Вт.
  3. Следующая более высокая номинальная мощность диммера = 375 Вт или выше (600 Вт).

Диммеры экономят энергию?

В то время как старые диммеры реостатного типа этого не делают, современные диммеры экономят энергию при затемнении света. Затемнение света также продлевает срок службы ламп накаливания.

Диммер кажется очень теплым

Диммер кажется теплым, особенно если световая нагрузка близка к номинальной.Возможно, потребуется установить диммер большей мощности, если применимо следующее:

  • Если световая нагрузка выше, чем номинал диммера.
  • Диммер слишком горячий.

Как установить диммерный переключатель

Диммерные переключатели обычно имеют два черных провода, выходящих из задней части переключателя. Один провод подключается к свету (ам), другой — к линии. Зеленый провод подключается к земле. Если диммер имеет один черный провод и один красный провод, обычно черный провод подключается к линии, а красный провод — к нагрузке.

Схема подключения регулятора освещенности

Заземление не показано.

Диммер с 3-х и 4-х сторонним освещением

3- -позиционный диммер может использоваться для 3- и 4- -позиционного освещения. Один диммер может заменить один трехпозиционный переключатель. Черный провод диммера подключается к линии или нагрузке (ниже он подключен к линии). Два цветных провода (обычно красные) — это путешественники. Тусклый зеленый провод подключается к земле. Заземление не показано.

Диммер с 3- и 4-позиционным освещением

Схема электрических соединений

Диммерные переключатели используются для управления уровнем освещения и могут экономить электроэнергию. Диммеры работают, ограничивая напряжение, поступающее на осветительную нагрузку. Диммеры очень хорошо работают с лампами накаливания благодаря широкому диапазону диммирования.

Для других типов ламп, включая КЛЛ, галогенные и светодиоды, убедитесь, что они «регулируемые» на упаковке лампы.КЛЛ с регулируемой яркостью, как правило, дороже и имеют ограниченный диапазон затемнения, в основном в нижней части.

Использование переключателя яркости

  • Обеденные зоны
  • Включение определенного света ночью без ослепления (кухня, ванные комнаты и спальни)
  • 3- -позиционный диммер может заменить один из двух 3- -позиционных переключателей
Установка

— IQ-275 | skenelights

Схемы подключения и инструкции для нескольких уникальных ситуаций доступны при нажатии одной из кнопок ниже.

ВАЖНАЯ ИНФОРМАЦИЯ: Этот продукт предназначен для использования с лампами накаливания и большинством светодиодных ламп. Использование с HID лампами может привести к повреждению ламп и / или контроллера и аннулированию гарантии.

Установка

Как показано на рис. 1, выше, подключите отрицательный провод каждой лампы к земле. Подключите положительный вывод каждой лампы к полосатым фиолетовым / белым и оранжевым / белым проводам на контроллере с помощью входящего в комплект разъема Posi-lock®. Полосатые провода могут быть соединены вместе, если используется только одна лампа, или к одному проводу, подключенному ко всем подключенным лампам.Контроллер имеет два идентичных канала, каждый из которых может питать нагрузку 144 Вт / 12 А. Два канала могут быть подключены параллельно для питания комбинированной нагрузки 288 Вт / 24 А. Это рекомендуемая конфигурация, если необходимо управлять неравными нагрузками, поскольку она уравновешивает нагрузки по обоим каналам.

Подключите сплошные фиолетовый и оранжевый провода через соответствующий предохранитель с разъемом Posi-lock®, а затем к коммутируемому или несоединенному источнику 12 Вольт.

Обратите внимание, что IQ-275 служит реле, поэтому отдельное реле не требуется.

Подключите красный, белый и черный провода от контроллера к коммутируемым проводам питания, дальнего света и заземления вашего автомобиля, соответственно, с помощью прилагаемых разъемов Posi-tap®. Переключаемым питанием к красному проводу может быть любой источник питания, который включается при зажигании, например, стояночный свет или задний фонарь. Для питания контроллера требуется всего 0,015 ампер.

Варианты установки дополнительных уровней яркости

Лампы будут на 100% при включении дальнего света.Когда дальний свет выключен, контроллер может обеспечивать до трех различных уровней яркости. Если оставить желтый провод отключенным, контроллер будет управлять лампами на одном уровне яркости при выключенном дальнем свете. Значение по умолчанию при отключенном желтом проводе составляет 20%, но его можно запрограммировать на работу ламп на любом уровне яркости от выключенного до 100% с шагом 10%. Если требуются дополнительные уровни, можно установить переключатель и подключить его к желтому проводу, как показано на трех схемах ниже.Каждый уровень можно запрограммировать, подробности ниже.

Настройка рабочего режима (дальний свет или противотуманный свет)

IQ-275 поставляется с завода настроенным для управления фарами дальнего света, которые загораются на полную яркость при включении дальнего света. Его также можно настроить для управления противотуманными фарами, которые гаснут при включении дальнего света. Во многих юрисдикциях действуют правила, требующие, чтобы вспомогательные лампы работали таким образом.

Эта конфигурация может быть изменена во время установки в соответствии с типом используемых ламп, а именно:

  • Убедитесь, что переключатель дальнего света включен, а желтый провод не отсоединен: i.е. не подключен к массе или +12 вольт.

  • Включите зажигание и до истечения 5 секунд ненадолго подключите желтый провод к массе 2 раза. Это переключит режим между режимом дальнего света и режимом противотуманного света. Если переключатель подключен к желтому проводу, как показано на рисунках 3, 4 или 5 выше, этот переключатель можно использовать для кратковременного подключения желтого провода к земле.

Регулировка яркости
Когда дальний свет выключен, IQ-275 может обеспечивать три различных настройки яркости, управляемых желтым проводом.Подключив этот провод к земле, оставив его отключенным или подключив к +12 В, можно выбрать другую настройку яркости, как показано в таблице ниже.


Если двухпозиционный тумблер подключен к желтому проводу, как показано на рисунке 3, можно выбрать настройку A или B. Если используется трехпозиционный тумблер с перемещением по центру, как показано на рисунке 4, можно выбрать настройку A, B или C.Если нормально разомкнутый кнопочный переключатель с мгновенным контактом подключен, как показано на рисунке 5, то двойное нажатие на этот переключатель будет переключать настройки A и B. Если переключатель не используется, неизолированный конец желтого провода должен быть изолирован. с помощью ленты или прилагаемого разъема Posi-lock. После этого лампы загорятся при настройке B.

Программирование различных уровней яркости

Программирование различных уровней яркости в IQ-275 очень просто. Skene Design разработала инновационный метод, в котором используется только переключатель дальнего света автомобиля.Яркость каждой настройки может быть изменена со значения по умолчанию в соответствии с вашими требованиями. Это делается следующим образом:

1) Убедитесь, что дальний свет выключен, затем включите зажигание. Подождите 3-5 секунд, пока лампы не мигнут дважды.

Лампы, подключенные к контроллеру, загорятся на малой мощности в течение трех секунд. Это сделано для минимизации расхода заряда аккумуляторной батареи автомобиля перед запуском двигателя. После этого лампы кратковременно мигнут два раза и перейдут на уровень яркости, определяемый подключением желтого провода.

2) Как только вы увидите две вспышки ламп, сразу трижды мигните дальним светом, прежде чем пройдут три секунды. Контроллер ответит обратным миганием ламп, сигнализируя о том, что теперь устройство находится в режиме программирования.

3) В режиме программирования каждый раз, когда дальний свет включается и выключается, яркость для текущей настройки увеличивается на 10%, до 100%. Следующее приращение выше 100% вернет его обратно к 0% (выкл.).

4) Когда будет достигнута желаемая яркость для этой настройки переключателя, переместите переключатель в следующее положение (или удерживайте кнопочный переключатель, если он используется) и запрограммируйте эту настройку таким же образом.

5) Выйдите из режима программирования, выключив зажигание. Режим программирования также завершится, если в течение 20 секунд не будет замечено никаких действий на переключателе дальнего света. Новый уровень яркости для каждой настройки сохраняется в энергонезависимой памяти и будет запомнен при следующем включении зажигания.

При переоборудовании внедорожного велосипеда для дорожного использования любой трехпозиционный центральный переключатель можно использовать в качестве переключателя фар, запрограммированного на ВЫКЛ, НИЗКАЯ и ВЫСОКАЯ яркость.В такой конфигурации белый провод будет использоваться только во время первоначального программирования контроллера для установки желаемых уровней яркости. Программирование осуществляется путем прикосновения к белому проводу +12 В вместо включения и выключения переключателя дальнего света. Затем белый провод изолируется и убирается в сторону.

Варианты подключения функции ALERT на IQ-275-A

Если вы подключаете IQ-275-A, соединения на электрической схеме позволяют вам просто дважды нажать на переключатель дальнего света в течение одной секунды, чтобы начать короткую, но очень заметную последовательность миганий.Есть несколько вариантов активации последовательности предупреждений, которые требуют другого подключения. Они описаны ниже.

IQ-175 Инструкции по установке — снято с производства в январе 2016 года

(IQ-275, который заменил IQ-175 в январе 2016 года, проще в установке и поддерживает лампы повышенной мощности)

Если лампы светодиодные, убедитесь, что отрицательный вывод подсоединен к синему проводу, а положительный вывод подсоединен через предохранитель либо к батарее, либо к переключаемому источнику питания.Никакого отдельного реле не требуется, поскольку IQ-175 выполняет эту функцию.

Убедитесь, что отрицательный провод лампы не подключен к корпусу лампы. В этом случае необходимо будет электрически изолировать корпус лампы от шасси автомобиля.

Схемы подключения приведены ниже. Если вам нужна дополнительная информация, обратитесь в нашу службу поддержки.

Электронная почта: [email protected]

Телефон: (847-773-1734

Как подключить реле для внедорожных светодиодных фонарей

Что такое реле?

Реле — это электрический выключатель.Он позволяет слаботочной «переключательной» схеме управлять потоком электроэнергии в сильноточной нагрузке цепи, такой как, например, светодиодная панель.

Зачем мне реле?

Когда вы создаете цепь (электрическую петлю от батареи к светодиодной полосе), если вы просто помещаете переключатель между батареей и светом, он должен быть рассчитан на полный ток (потребление в амперах) свет. Наша светодиодная лампа с самым низким потреблением усилителя потребляет около 1,4 А. Многие коммутаторы с этим справятся…. но если вы используете, скажем, нашу 50-дюймовую светодиодную панель с потребляемым током около 17,2 ампер, что может быть слишком много для этого маленького переключателя. В результате вы можете перегреть переключатель, плавление проводов и уменьшение тока, который проходит к вашим лампам, делая их не такими яркими.

Ознакомьтесь с нашей подборкой светодиодных светильников

Другая причина, по которой вам может понадобиться реле, — это творческие способы использования электрические токи от вещей, кроме физического выключателя.Предположим, вы хотите, чтобы ваша светодиодная панель включалась, например, дальним светом или фарами заднего хода. Подробнее об этом ниже.

Как подключить светодиодную линейку с помощью реле

Реле будет иметь 4 контакта с маркировкой 30, 87, 85 и 86. Это непонятно. Что ж, если вы просто собираетесь использовать наш жгут проводов и переключатель, вам не нужно знать, что это такое, потому что все они уже подключены и подключены вместе.

Купите жгут проводов

Но если вы хотите использовать какой-то электрический ток для активации светодиодной световой панели, например, чтобы они загорелись при включении дальнего света или включили фары заднего хода (если вы добавляете Светодиодные фонари заднего хода), то вам нужно будет немного переделать.

Сначала давайте объясним, что это за числа 30, 85, 86, 87. Начнем с рисунка:

30 и 87 создают переключатель для ваших светодиодных фонарей. По умолчанию этот переключатель разомкнут, поэтому ток не может поступать от батареи к вашим фарам.

30 — это источник питания для вашей светодиодной панели. Он подключается к положительной (+) стороне аккумулятора или к переключаемому источнику питания, который получает питание только при включенном зажигании.
87 — идет на положительную сторону ваших светодиодных фонарей.

85 и 86 используют электрический ток для создания магнитной силы, которая затем замыкает переключатель 30-87 и позволяет электричеству течь к вашим фарам. Без этого тока магнитная сила не создается, поэтому переключатель с 30 по 87 остается разомкнутым, а свет не горит.

85 — подключитесь к источнику питания, которым вы хотите управлять коммутатором. Например, вы можете отрезать провод от провода дальнего света или от провода резервного света
86 — подключиться к земле.

(Примечание: 85 и 86 можно поменять местами, но в наших ремнях они настроены таким образом).

«Что делать, если я не хочу, чтобы мой светодиодный свет всегда горел вместе с дальним или резервным светом?»
Хороший вопрос! Так что вам понадобится еще один переключатель на приборной панели, который вы выключаете и включаете. Когда он выключен, и вы включаете дальний свет, ваш светодиодный свет все равно не горит, и наоборот. В этом случае вам нужно подключить переключатель на приборной панели между током триггера, то есть линией, которую вы отсоединили от провода дальнего света или провода резервного света.

С нашим жгутом проводов все, что вам нужно сделать, это разрезать провод, идущий от переключателя к 30-контактному контакту реле, и подключить его к проводу дальнего света или проводу резервного света.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
