Схема регулятора напряжения Я 112 В — Генераторы — — Каталог статей

Полезно прочитать «Регулирование напряжения»

Таблица генераторов, в которых применяется регулятор напряжения Я112В смотри по этой ссылке

В этом регуляторе составной регулирующий транзистор, обмотка возбуждения и схема управления питаются от разных точек В и Б (у регулятора Я 112 А объединенная точка питания В и В и весь ток возбуждения всегда проходит через контакты замка зажигания.)

Регулятор Я112В выпускают разные производители, поэтому они могут иметь разные обозначения

Аналоги (заменители)

Я112В1

411.3702

6015.3702A

4322.3722

773.3702,

773.3702-01

411.3702-01

Регулятор напряжения это электронное реле, которое поддерживает входное напряжение генератора на уровне 14, 2 Вольта.

Регулятор включен в цепь обмотки возбуждения и включает – выключает ток в этой обмотке. Когда реле открыто и пропускает ток возбуждения, ротор намагничивается и генератор повышает напряжение.

Когда напряжение превышает значение 14, 2 Вольта, реле закрывается, и ток возбуждения прекращается, напряжение генератора падает, и регулятор снова включает ток возбуждения.Так с частотой 25 – 30 Гц, происходит включение – выключение тока возбуждения

Вариант подключения Регулятора Я112В к генератору Г222.

Силовой элемент реле это составной транзистор V4 V5. Когда он открыт через него на массу проходит ток возбуждения.

В этом регуляторе питание обмотки возбуждения и регулирующего составного транзистора производится от плюсового вывода генератора (и аккумулятора при первоначальном возбуждении). Схема управления регулятора на транзисторе V2, питается отдельно после замка зажигания. Плюс от замка зажигания приходит на точку Б регулятора. Таким образом, через контакты замка зажигания всегда проходит только ток управляющей части регулятора напряжения, который примерно в 100 раз меньше тока возбуждения. Это позволяет увеличить надежность и срок службы контактной группы замка зажигания.

В этом принципиальное отличие регулятора Я112В от Я112А (в Я112А питание управляющей части и выходного транзистора является общим)

Регуляторами напряжения Я112В применяется в генераторах с дополнительными диодами

Точка В регулятора всегда соединена с выходом генератора и аккумулятора. Пока на точке Б нет плюса, Составной транзистор V4 V5 закрыт и ток возбуждения идти не может, это защищает аккумулятор от разрядки при выключенном двигателе.

При включении зажигания, плюс приходит на точку Б. По резистору R6 возникает положительное смещение на базе составного транзистора, появляется ток базы и транзистор V4 V5 открывается. Транзистор V2 закрывается и плюс на его коллекторе поддерживает открытый режим транзистора V4 V5, появляется ток возбуждения (точка В, Обмотка возбуждения, точка Ш транзистор V5, масса). Генератор возбуждается и напряжение повышается. Транзистор V2 закрыт, потому, что цепь его базы не проводит тока потому, что стабилитрон закрыт.

Выходное напряжение генератора приложено к делителю R1R2, часть этого напряжения действует на стабилитроне V1. Напряжение повышается до напряжения стабилизации и стабилитрон открывается, появляется ток R1, V1, база транзистора V2, и транзистор открывается. Потенциал его коллектора заземляется, диод V3 мгновенно закрывается, и ток базы выходного составного транзистора обрывается, он закрывается, и ток возбуждения генератора прекращается, напряжение генератора начинает падать. Когда на стабилитроне V1 напряжение станет меньше напряжения стабилизации, стабилитрон закроется, прекратится ток базы транзистора V2, и он закроется, на его коллекторе появится плюс, который откроет диод V3, появится ток базы транзистора V4 V5 и он откроется, появится ток возбуждения, и напряжение начнет расти. Далее все повторится.

Цепочка Rк С2 обеспечивает обратную связь, по которой проходит импульс, обеспечивающий четкое срабатывание всей схемы. Регулятор все время работает в режиме переключения, в момент, когда стабилитрон открывается, транзистор V2 начинает открываться и закрывает составной транзистор, на коллекторе V4 появляется плюс, который скачком через конденсатор попадет на базу V2, и ускоряет его открытие, это ускоряет закрытие составного транзистора.

Далее конденсатор заряжается, в момент закрытия стабилитрона, его минус оказывается приложен к базе V2, транзистор быстро закрывается, открывая составной транзистор. Конденсатор С2 разряжается, и отрицательный фронт с коллектора попадает на базу V2, ускоряя его закрытие, и открытие составного транзистора, соответственно.

Конденсатор С1 работает как фильтр, поддерживая независимость работы стабилитрона от скачков напряжения, связанных с работой самого регулятора.

Сопротивления Rб, R4, R3, обеспечивают режимы работы транзисторов.

Диод V6 шунтирует обмотку возбуждения при резком прекращении тока. В момент закрытия составного транзистора, ток резко прекращается и в обмотке возбуждения возникает ЭДС самоиндукции, которая импульсом высокого напряжения прикладывается к закрытому транзистору, транзистор может быть пробит. Шунтирующий диод имеет такое направление, что импульсом этого напряжения он открывается и накоротко замыкает обмотку возбуждения, ток самоиндукции гаснет, не создавая скачка напряжения.

Про регулятор напряжения Я 112 А см. здесь

Регулятор напряжения Я112A1

Общие сведения:

Регулятор напряжения Я112А1 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили АЗЛК, ЗИЛ, ИЖ, ЛАЗ, ЛиАЗ, ПАЗ, РАФ, «Таврия» 91-96 г.в. и др. с генераторами 17.3701, 29.3701, 58.3701, 66.3701, Г287 и их модификациями.

Данное изделие разработано специально для эксплуатации в различных широтах с большим диапазоном температуры окружающей среды.

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды Я112А1 соответствует исполнению IP68 по ГОСТ 14254. От проникновения влаги регулятор защищен специальным высокотеплопроводным компаундом с рабочей температурой до 200 °С. Регулятор Я112А1 сконструирован по однопроводной схеме питания, корпус изделия соединен с корпусом автомобиля. Рабочий режим регулятора — S1 по ГОСТ 3940.

Регулятор устанавливается в щеточном узле генераторной установки, где предусмотрена установка регуляторов Я112А или Я112А1 при помощи штатных винтов.

Гарантийный срок эксплуатации — 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.

Технические данные:

	Диапазон рабочих температур, °С		-45.. +100
	Напряжение регулирования с АБ* при t°=(25 ± 2)°С и нагрузке генератора 3А, В		14,0 ± 0,1
	Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 3А до 0,9·Imax**, В		14,0 ± 0,2
	Максимальный ток выходной цепи, А		5,0
	Термокомпенсация U_рег, мВ/°С		-3,0 ± 1,5
	Остаточное напряжение на выходе «Ш», типовое, с датами выпуска до 2015 / модификация 2015 г. , В		0,9 / 0,12
	Максимально допустимое длительное воздействие повышенного напряжения питания, В		18,0
	Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В		25,0
	Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В		120,0

* — АБ — аккумуляторная батарея
** — согласно техническим условиям на изделие

Схема включения в составе генераторной установки:

Габаритный чертеж:

схема подключения, как проверить, признаки неисправности

Трехуровневый регулятор напряжения (РН) представляет собой один из основных составляющих элементов генераторного устройства. Как известно, выход из строя генератора может привести к неработоспособности автомобиля в целом, поэтому состояние всех его деталей и механизмов всегда должно быть рабочим. Подробнее о регуляторе, его разновидностях, а также диагностике вы можете узнать из этого материала.

Характеристика регулятора напряжения

Что такое регулятор постоянного тока, какую роль он играет в автомобильном генераторе, какое напряжение должен выдавать генератор? Можно ли поднять и увеличить количество выдаваемого параметра с помощью простейшего трехуровневого устройства? Для начала давайте разберем, какова конструкция элемента и в чем заключается его предназначение.

Назначение

Итак, для чего применяется электронный регулятор напряжения генератора автомобиля? При запуске силового агрегата, как известно, в первую очередь начинает вращаться коленчатый вал, это происходит в результате воздействия на него постоянного тока. Ток в амперах осуществляет начало движения роторного механизма, после чего начинает функционировать генераторный узел. Регулятор постоянного напряжения используется для контроля всех процессов.

Если напряжение будет не высоким, а из-за выхода из строя регулятора напряжения генератора мощность механизма будет отсутствовать, узел запустить не получится. При отсутствии мощности генератора ток в амперах просто не будет подаваться на оборудование. Простой регулятор напряжения дает возможность удерживать ток в амперах в указанном диапазоне, это его основное предназначение.

Конструкция

Теперь разберем вопрос устройства: любой повышающий РН, даже простой и самодельный, будет состоять из:

Выпрямительного блока. Этот элемент включает в себя несколько диодных компонентов, обычно их количество равно шести. Все компоненты этого блока подключаются между собой по специальному мосту.
Роторный механизм с обмоткой. Это устройство осуществляет вращение вокруг оси, его предназначение заключается в образовании магнитного поля внутри узла.
Статорный механизм. На корпусе данного устройства расположены три обмотки, подключенные друг к другу. Благодаря этим обмоткам обеспечивается не только обеспечение более повышенного заряда, а также увеличения мощности для автомобильного аккумулятора. Они также позволяют обеспечить током всю электросеть транспортного средства.
Крыльчатки. Данный элемент устанавливается на внешней части механизма. Крыльчатка используется для обдува и охлаждения обмотки, без нее возможен перегрев последней.
Корпусная крышка. Ее назначение заключается в скрытии все составляющих конструктивных частей узла, благодаря чем у обеспечивается надежная защита устройства от воздействия грязи и пыли. В зависимости от модели, крышка может иметь специальный кожух — если конструкция подразумевает его наличие, то регуляторный элемент будет расположен сразу за ним.
И само реле. Если генератор выдает большое напряжение, не свойственное для бортовой сети, или слишком низкое, то реле позволит стабилизировать этот параметр до нужного уровня. Стабилизатор должен обеспечить именно оптимальное напряжение, не повышенное и не пониженное (автор видео — Виталий Галанкин).

Принцип работы

В том случае, если вы решите подключить обмотку без регуляторного устройства к источнику питания, то значение постоянного тока после подсоединения, разумеется, будет повышенным. С помощью данного устройства осуществляется выравнивание значения, что позволяет предотвратить поломку оборудования. Регуляторное устройство асинхронного генераторного узла — это, фактически, выключатель. Если напряжение на зажимах генератора не соответствует норме, механизм осуществляет регулировку параметра до нужного значения.

Перед тем, как повысить напряжение генератора, необходимо точно узнать, сколько должен быть параметр на конкретном устройстве. В идеале значение должно варьироваться в районе 14-14.2 вольт, но допускается от 13.6 вольт. Здесь многое зависит от модели автомобиля и самого генераторного узла, установленного на нем. Поэтому точно узнать, сколько вольт должно быть, нужно в технической документации.

Следует отметить, что выработка параметра производится по принципу — когда вращается роторный узел, на обмотку поступает невысокое напряжение, а в ходе вращения на выводах механизма образуется переменный ток. Впоследствии он передается на обмотку. Если вы не знаете, как повысить напряжение генератора, то в первую очередь следует проверить качество натяжки самого ремня. Как правило, о необходимости увеличивать и повышать значение напряжения автовладельца задумываются в том случае, если ремешок устройства ослаб, хотя его нужно просто подтянуть (автор видео — канал T-Strannik).

Разновидности

Схема подключения РН практически идентична на всех видах генераторных узлов, однако существуют определенные разновидности девайсов.

Какие виды РН можно найти в продаже:

Двухуровневые РН. Такие регуляторы на сегодняшний день считаются устаревшими, в большинстве своем они используются на отечественных авто. Конструктивно такой РН состоит из электромагнитного элемента, подключаемого к контроллеру обмотки. Также устройство оснащается пружинами, которые используются как задающие элементы, и подвижным рычагом, использующимся для стабилизации.
Двухуровневые РН обычно небольшие по размерам. Существенным минусом девайсов такого типа считается невысокий срок службы, в результате чего они довольно быстро выходят из строя.
Полупроводниковые РН на 40 ампер. В отличие от вышеописанных, такие РН обладают более высоким сроком службы, а это, в свою очередь, обеспечивает их более стабильную работу на протяжении всего ресурса эксплуатации.
Трехуровневные РН. Такие девайсы по конструктивным особенностям схожи с вышеописанными. Единственно и важно отличие заключается в наличии в конструкции добавочного сопротивления.
Многоуровневые РН. Как можно понять из названия, такие РН имеют много уровней защиты благодаря тому, что в их конструкции может быть 3-5 добавочных сопротивлений. В результате этого многие специалисты считают, что такое РН более эффективны и надежные, чем другие виды.

Фотогалерея «Самые распространенные виды РН»

1. Двухуровневый РН для автомобиля ГАЗ 2. Трехуровневый РН фирмы «Совет автоэлектрика»

Проведение диагностики РН своими руками

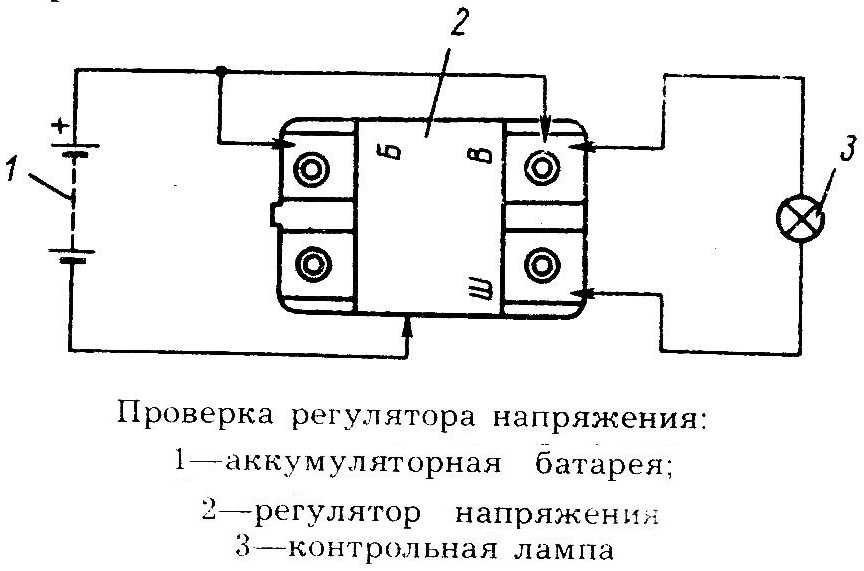

Теперь расскажем о том, как проверить трехуровневый регулятор напряжения своими руками. Процедура проверки регулятора может быть произведена как на СТО, так и в гаражных условиях, мы же рассмотрим второй вариант. Проверка регулятора напряжения на 40 ампер или меньше должна выполняться с помощью тестера — вольтметра либо мультиметра. Также следует учитывать, что выявление неисправностей в работе РН должно производиться исключительно при полностью заряженной АКБ.

Итак, как проверить регулятор напряжения генератора с помощью тестера:

В первую очередь нужно открыть капот и повернуть ключ в замке, включив зажигание.
Далее, производится запуск силового агрегата. Двигатель должен поработать вхолостую какое-то время, для получения более точных данных диагностики рекомендуется включить оптику. Число оборотов при работе двигателя должно составлять в районе 2.5-3 тысяч. Чтобы ДВС перешел в такой режим работы, обычно требуется подождать примерно 10 минут.
Затем производится подключение щупов тестера к аккумуляторным выводам. Когда вы подключили тестер, на его дисплее должны высветиться показатели диагностики, в идеале они должны составлять примерно 14.1-14.3 вольта.

Если проверка показала другие значения, будь они более высокими или низкими, то нужно заняться ремонтом генераторного узла. Но как показывает практика, проблема обычно кроется именно в РН, поэтому вероятнее всего, его придется заменить. Перед тем, как приступить к диагностике, удостоверьтесь в том, что ремень нормально натянут. Во время диагностики не допускается замыкание контактов, так как это может стать причиной деформации и выхода из строя выпрямительного блока.

Видео «Подключение трехуровневого РН своими руками»

Подробная инструкция по подключению трехуровневого РН с описанием основных нюансов приведена в ролике ниже (автор — канал altevaa TV).

Понравилась статья? Поделиться с друзьями:

САМ СЕБЕ ЭЛЕКТРИК

САМ СЕБЕ ЭЛЕКТРИК

Класическая схема подключения внешнего РН

Встроенный регулятор напряжения 62.3702

Замена вышедшего из строя встроенного РН на внешний РН

Как доехать если вышел изстроя РН

После выхода из строя встроенного реле зарядки 2402.3702 (имеющего 4-ре контакта, «+», «Д», «Ш» и масса), возникла дилема покупать новый генератор или найти альтернативу вышедшему из строя РН. Мои тщетные попытки заменить на более доступный и распрастраненный «жигулевский» регулятор напряжения ни кчему не привели. На последне схеме пунктиром показанно как я пробовал подключить «жигулевский» РН. При таком подключении генератор работает, но напряжение бортовой сети автомобиля прямо пропорционально оборотам двигателя (от 13 до 16V). Всвязи с большим процентом брака РН 2402.3702 розница отказывается от реализации, поэтому пока придется поставить «шишиговский» генератор и проверенное класическое реле зарядки. Но поиски истины на этом не заканчиваются.

Встроенный регулятор напряжения 62.3702
Для генератора Г700
Технические характеристики:
Номинальное напряжение 14 В
Номинальный ток 5 A
Вес 60 г
Габариты 70x80x20 мм

Мои ранние попытки неувенчались успехом из-за слабых знаний процесов происходящих в генераторе и взаимодействии его узлов.

На схеме (рис. 3) вариант замены «таблетки» на выносной регулятор напряжения.

Чтобы доехать с неисправным РН до мастерской или магазина запчастей, соберите схему (рис. 4).

На первую
Сам себе электрик

РЕГУЛЯТОР НАПРЯЖЕНИЯ Я112В1 — Схемы электрооборудования — Автомобиль

Общие сведения:

Регулятор напряжения Я112В1 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, «Таврия» до 91 г.в. и др. с генератором Г222.

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды Я112В1 соответствует исполнению IP68 по ГОСТ 14254. От проникновения влаги регулятор защищен специальным высокотеплопроводным компаундом с рабочей температурой до 200 °С. Регулятор Я112В1 сконструирован по однопроводной схеме питания, корпус изделия соединен с корпусом автомобиля. Рабочий режим регулятора — S1 по ГОСТ 3940.

Регулятор устанавливается в щеточном узле генераторной установки, где предусмотрена установка регуляторов Я112В или Я112В1 при помощи штатных винтов.

Технические данные:

	Диапазон рабочих температур, °С		-45 . . +100
	Номинальное напряжение регулирования, В		14,0
	Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 3А, В		14,0 ± 0,1
	Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 3А до 0,9·Imax*, В		14,0 ± 0,2
	Максимальный ток выходной цепи, А		5,0
	Термокомпенсация напряжения регулирования, мВ/°С		-3,0 ± 1,5
	Остаточное напряжение на выходе «Ш», типовое / в модификации 2010 года, В		0,8 / 0,2
	Максимально допустимое длительное воздействие повышенного напряжения питания, В		18,0
	Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин. , В		25,0
	Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В		120,0

Схема включения в составе генераторной установки:

Габаритный чертеж:

Регулятор напряжения рр132, реле-регуляторы рр130 и рр51 автомобиля «Урал»

Регулятор напряжения РР132 бесконтактный, служит для поддержания постоянства напряжения в заданных пределах при изменении частоты вращения якоря генератора. Регулятор напряжения представляет собой электронный прибор на кремниевых полупроводниковых элементах.

Измерительным элементом в регуляторе напряжения является потенциометр, который управляет работой транзисторов. Потенциометр состоит из резисторов и стабилитрона. Выходной транзистор изменяет силу тока в цепи обмотки возбуждения генератора и тем самым поддерживает напряжение генератора в заданных пределах.

Реле-регуляторы РР130 и РР51 служат для автоматического включения и выключения генератора от сети, защиты генератора от перегрузки и поддерживают напряжение в заданных пределах при изменении частоты вращения якоря генератора.

Реле-регулятор РР130 состоит из трех электромагнитных приборов (РР51 из четырех): реле обратного тока, ограничителя силы тока, регулятора напряжения (у РР51—двух регуляторов напряжения) и резисторов.

Рис. 1. Электрическая схема соединения регулятора напряжения РР132 и генератора Г250-П1:
1 — аккумуляторная батарея; 2 — включатель зажигания; 3 — выпрямительные блоки; 4 — генератор Г250-П1; 5 — регулятор напряжения РР132; 6 — нагрузка; 77 — транзистор КТ801Б; Т2 — транзистор KT805A; Д1 и Д2 — диоды Д226Б; Д3 — диод КД202Г; Ст — стабилитрон Д814А, Ла — резистор 130 Ом; R1 — резистор 33,3 Ом; R2 — резистор 120 Ом; R3 — резистор 82 Ом; R4 — резистор 82 Ом; R5 — резистор 40 Ом; R6 — резистор 1,0 Ом; Др — дроссель

Рис. 2. Электрическая схема соединения генератора Г130 и реле-регулятора РР130:
I — реле обратного тока; II — ограничитель тока; III — регулятор напряжения; R1 — резистор 130 Ом; R2 — резистор. 30 Ом; ад —резистор 80 Ом; R н — нагрузка; L — катушка обмотки возбуждения

Рис. 3. Электрическая схема соединения реле-регулятора РР51 и генератора Г51:
I — реле обратного тока; II — ограничитель тока; III и IV— регуляторы напряжения; R1 — резистор 35,5 Ом; R2 — резистор 15 Ом; R3 — резистор 15 Ом; R4 — резистор 80 Ом; R5 — резистор 15 Ом; R6 — резистор 80 Ом; L1 и L2 — катушки обмотки: возбуждения; — нагрузка

Реле обратного тока замыкает и размыкает цепь между генератором и электрической сетью автомобиля.

Регулятор напряжения поддерживает в определенных пределах напряжение генератора при изменениях частоты вращения якоря si нагрузки генератора.

Ограничитель силы тока защищает генератор от перегрузки.

Техническое обслуживание

Регулятор напряжения РР132. Периодически проверять состоящие проводки между генератором, регулятором напряжения и аккумуляторной батареей. Если контактные соединения загрязнены, слабо затянуты или подгорели, регулируемое напряжение будет возрастать. Неправильное -соединение проводов, замыкание выводов регулятора напряжения друг с другом или на массу приводит к отказу регулятора.

Если регулируемое напряжение регулятора выходит за пределы 13,9—14,6 В более чем на ±0,3 В, необходимо заменить регулятор.

Для измерения регулируемого напряжения на стенде или непосредственно на автомобиле необходимы приборы:
— вольтметр постоянного тока класса точности 1,0 со шкалой 0— 30 В;
— амперметр постоянного тока класса точности 1,5 со шкалой ‘О—50 А;
— тахометр, позволяющий замерять частоту вращения от 0 до .5000 об/мнн;
— нагрузочный реостат на силу тока до 50 А.

Регулируемое напряжение на автомобиле рекомендуется измерять в следующем порядке;
— подключить вольтметр между зажимом « + » и корпусом регулятора напряжения;
— пустить двигатель и установить среднюю частоту вращения ко-. ленчатого вала двигателя;
— включить дальний свет фар и зафиксировать регулируемое напряжение по показанию вольтметра.

На стенде, оборудованном приводом для генератора и обеспечивающим возможность плавного изменения частоты вращения от 0 до 5000 об/мин, регулируемое напряжение следует измерять следующим образом: соединить регулятор с генератором Г250-П1, аккумуляторной батареей и приборами; установить частоту вращения якоря генератора 3500 об/мин и силу тока нагрузки 14А и зафиксировать регулируемое напряжение по показанию вольтметра.

Реле-регулятор требует периодической проверки электрических параметров.

Регулировка реле-регулятора проводится в следующих случаях:
— при интенсивном выкипании электролита;
— если напряжение включения реле обратного тока или регулируемые напряжения отклоняются от нормы более чем на 0,5 В;
— если разность между регулируемым напряжением и напряжением включения реле обратного тока менее 0,5 В;
— если регулируемая максимальная сила тока выходит за пределы более чем на 1 А.

Перед регулировкой необходимо проверить состояние контактов: при подгорании зачистить мелкозернистой стеклянной шкуркой, продувкой удалить пыль и протереть тряпкой, слегка смоченной в бензине.

Проверять реле-регулятор рекомендуется на стенде в рабочем положении. Допустима также проверка непосредственно на автомобиле. Нельзя проверять реле-регулятор сразу после остановки двигателя.

Для проверки необходимы следующие электроизмерительные приборы постоянного тока, класса не ниже 1,5: вольтметр со шкалой До 30 В, амперметр со шкалой 50—0—50 А, а также тахометр со шкалой 3000—5000 об/мин или счетчик оборотов с секундомером и нагрузочный реостат на силу тока 40 А.

Для регулировки каждого из приборов реле-регулятора необходимо для увеличения соответствующих значений параметров усилить натяжение пружины, для уменьшения — ослабить. Усилие пружин изменяют подгибанием хвостика. При регулировке необходимо добиваться наибольшего приближения к средним значениям величин, указанным в технической характеристике.

Рис. 4. Электрическая схема соединения регулятора напряжения РР132 и генератора Г250-П1 при проверке регулируемого напряжения на стенде:
1 — генератор; 2 — регулятор напряжения; 3 — вольтметр; 4— реостат; 5 — амперметр; 6 — аккумуляторная батарея

Рис. 5. Электрическая схема соединения для проверки реле-регулятора РР51

Реле обратного тока проверять по схемам, указанным на рис. 173 (для РР130) и на рис. 174 (для РР51), при подсоединенной аккумуляторной батарее и вольтметре, включенном между зажимами Я и массой.

Величину напряжения включения реле в момент замыкания контактов реле определяют, при постепенном повышении частоты вращения якоря генератора по отклонению стрелки амперметра.

Уменьшая частоту вращения, определяют величину обратного тока при размыкании контактов. Если при повышении частоты вращения стрелка амперметра не отклоняется и контакты не замыкаются, рекомендуется сначала проверить работу регулятора напряжения.

Для проверки регуляторов напряжения схему соединения изменяют следующим образом:
— отсоединяют аккумуляторную батарею. На автомобиле отсоединяют аккумуляторную батарею после пуска двигателя. Для устойчивой работы двигателя необходимо поддерживать частоту вращения его коленчатого вала выше значения включения реле обратного тока;
— вольтметр включают между массой и зажимом Б реле-регулятора.

Частота вращения якоря генератора должна быть около 3500 об/мин, что соответствует средним эксплуатационным значениям частоты вращения коленчатого вала двигателя.

Рис. 6. Электрическая схема соединения для проверки реле-регулятора РР130

Регулятор напряжения РРТ-32М — Электромеханический завод г. Молодечно

Регулятор напряжения РРТ-32М предназначен для автоматического регулирования напряжения в заданных пределах в системах электрооборудования (с общим или изолированным минусом питания) совместно с генераторами Г-731, Г-732 и им аналогичными.

Регулятор дополнительно обеспечивает ограничение тока нагрузки генератора, электронную защиту выходного транзистора регулятора от коротких замыканий по цепи вывода «Ш».

РРТ-32М взаимозаменяем с реле-регулятором РРТ-32. В отличие от РРТ-32, регулятор напряжения РРТ-32М не содержит электромеханических узлов и собран на электронных компонентах. РРТ-32М не требует регулярных регулировок и обслуживания.

Технические характеристики

Наименование параметра	Значение параметра
Номинальное напряжение, В	28
Регулируемое напряжение с подключенными аккумуляторными батареями при температуре окружающей среды (25 ±10)°С, В	27,0–29,0
Номинальный ток в цепи вывода «Ш», А	4
Ток срабатывания защиты по цепи вывода «Ш», А	5,0–6,0
Ток ограничения нагрузки генератора, А	37–54
Масса регулятора, кг, не более	1,5

Схема подключения регулятора

ВНИМАНИЕ! УСТАНОВКА И ЗАМЕНА РЕГУЛЯТОРА РРТ-32М ПРОИЗВОДИТСЯ ПРИ ОТКЛЮЧЕННОЙ АККУМУЛЯТОРНОЙ БАТАРЕЕ!

Назначение выводов регулятора:

вывод «Б» регулятора подключается к клемме «+» аккумуляторной батареи;
вывод «+Я» регулятора подключается к якорю генератора;
вывод «Ш» регулятора подключается к обмотке (обмоткам) возбуждения генератора;
вывод «М» регулятора подключается к клемме «–» аккумуляторной батареи. Вывод «М» изолирован от корпуса регулятора. Для соединения вывода «М» с корпусом (массой) используется специальная перемычка;
вывод «┴» (корпус) регулятора соединяется с выводом «М» специальной перемычкой на корпусе регулятора. В случае, если минус питания регулятора должен быть изолирован от корпуса (массы), перемычку необходимо снять.

Регулятор сохраняет работоспособность при изменении температуры окружающей среды от -40 до +55°С, а также после пребывания в неработающем состоянии при температуре окружающей среды минус 60°С.

Регулятор устойчив к воздействию относительной влажности до 98% при температуре (40 ±2)°С.

Степень защиты регулятора от проникновения твердых предметов и воды – IP40 по ГОСТ 14254-96.

L7805CV Регулятор напряжения: Назначение выводов, параметр, схема [Видео]

L7805CV — это трехконтактный линейный стабилизатор напряжения IC с фиксированным выходным напряжением 5 В, который полезен в широком диапазоне приложений. Они доступны в нескольких пакетах IC, таких как TO-220, SOT-223, TO-263 и TO-3. Из них наиболее часто используется пакет TO-220.

В этом блоге рассказывается о распиновке, характеристиках, параметрах, схемах, эквивалентах и другой информации о L7805CV.

Это обучающее видео о том, как использовать линейный стабилизатор напряжения L7805CV (11-5 В)

Каталог

L7805CV Параметры

Фиксированное выходное напряжение, номинальное.	5 В
Регулируемое выходное напряжение мин.	–
Максимальное регулируемое выходное напряжение	–
Мин. Входное напряжение	10 В
Максимальное входное напряжение	35 В
Ассортимент продукции	7805 Регуляторы напряжения
Выходной ток	1. 5А
Тип выхода	фиксированный
Тип корпуса линейного регулятора	К-220
Кол-во выводов	3 контакта
Минимальная рабочая температура	0 ° С
Максимальная рабочая температура	125 ° С
Автомобильный квалификационный стандарт	–
MSL	MSL 1 — без ограничений

L7805CV Конфигурация выводов

L7805CV Информация о моделях CAD

L7805CV Характеристики

Выходной ток превышает 1.5А
Выходное напряжение 5 В · Внутренняя тепловая защита от перегрузки
Выходной переход Компенсация безопасной зоны
Тепловая защита от перегрузки
Защита от короткого замыкания

L7805CV Электрические характеристики

Tj = 25 ℃ (Vi = 10 В, Io = 0,5 A, Ci = 0,33 мкФ, Co = 0,1 мкФ, если не указано иное)

Символ	Параметр	Условия	Мин.	Макс	Единица
Vo	Выходное напряжение	Vin = 20В; Io = 500 мА	4.8	5,2	В
△ Vv	Регламент	7,5 В ≤ Вин ≤ 20 В; Io = 0,5 А	–	50	мВ
△ Vi	Регулирование нагрузки	5.0mA≤Io≤1.5A; Вин = 10 В	–	100	мВ
Iq	Ток покоя	Vin = 10 В; Io = 1,5 А	–	6.0	мА
△ 1 квартал	Изменение тока покоя	5. 0mA≤Io≤1.0A; Вин = 10 В	–	0,5	мА
△ кв. 2	Изменение тока покоя	7V≤Vin≤25V; Io = 500 мА	–	1,3	мА

L7805CV Принципиальная схема

Внутренняя схема микросхемы трехконтактного регулятора напряжения L7805 имеет функции защиты от перенапряжения, максимальной токовой защиты и защиты от перегрева, что делает ее работу очень стабильной.Таким образом, он может достигать выходного тока более 1 А. Устройство также имеет хороший температурный коэффициент, поэтому продукт имеет широкий спектр применений. Местное регулирование может использоваться для устранения влияния шума и решения проблемы рассеивания, связанной с одноточечным регулированием. Погрешность погрешности выходного напряжения составляет ± 3% и ± 5%.

L7805CV Блок-схема

Цепь приложения L7805CV

L7805CV Функциональные эквиваленты

Номер детали	Описание	Производитель
LM7805A-220MR1 СИЛОВЫЕ ЦЕПИ	СТАЦИОНАРНЫЙ ПОЛОЖИТЕЛЬНЫЙ РЕГУЛЯТОР 5 В, PSFM3, МЕТАЛЛ, TO-220, 3 КОНТАКТА	TT Electronics Power and Hybrid / Semelab Limited
LM7805A-220M СИЛОВЫЕ ЦЕПИ	Регулятор постоянного положительного стандарта, 5VPSFM3, METAL, TO-220, 3 PIN	ТТ Резисторы для электроники
LM340T-5 СИЛОВЫЕ ЦЕПИ	Регулятор постоянного положительного стандарта, 5 В, полярный, PSFM3, PLASTIC, SFM-3	Motorola Semiconductor Products
UA7805CKCS СИЛОВЫЕ ЦЕПИ	СТАЦИОНАРНЫЙ ПОЛОЖИТЕЛЬНЫЙ РЕГУЛЯТОР 5 В, PSFM3, СООТВЕТСТВУЮЩИЙ ROHS, ПЛАСТИК, TO-220, 3 КОНТАКТА	ООО «Рочестер Электроникс»
MC7805AECT СИЛОВЫЕ ЦЕПИ	Регулятор постоянного положительного стандарта, 5 В, полярный, TO-220, 3 контакта	Fairchild Semiconductor Corporation
MC7805ECT СИЛОВЫЕ ЦЕПИ	Регулятор постоянного положительного стандарта, 5 В, полярный, TO-220, 3 контакта	Fairchild Semiconductor Corporation
MC7805ACTBU СИЛОВЫЕ ЦЕПИ	Регулятор постоянного положительного стандарта, 5 В, полярный, PSFM3, TO-220, 3 контакта	Fairchild Semiconductor Corporation
MC7805CT-BP-HF СИЛОВЫЕ ЦЕПИ	Фиксированный стандартный положительный регулятор,	Микрокоммерческие компоненты
UPC7805AHF-AZ СИЛОВЫЕ ЦЕПИ	Регулятор постоянного положительного стандарта, 5 В, двухполярный, PSFM3, ИЗОЛИРОВАННЫЙ, ПЛАСТИК, TO-220, SIP-3	NEC Electronics America Inc
КА7805ЦТУ СИЛОВЫЕ ЦЕПИ	Регулятор постоянного положительного стандарта, 5VPSFM3, TO-220, 3 PIN	Fairchild Semiconductor Corporation

L7805CV Популярность по регионам

L7805CV Анализ рыночных цен

L7805CV Рекомендации по проектированию

Регуляторы постоянного напряжения серии L78 разработаны с защитой от тепловой перегрузки, которая отключает цепь в случае чрезмерной перегрузки по мощности, внутренней защитой от короткого замыкания, которая ограничивает максимальный ток, который будет пропускать цепь, и Компенсация безопасной зоны выходного транзистора, которая снижает выходной ток короткого замыкания при увеличении напряжения на проходном транзисторе. Во многих слаботочных приложениях компенсационные конденсаторы не требуются.

Однако рекомендуется шунтировать вход регулятора с помощью конденсатора, если регулятор подключен к фильтру источника питания большой длины или если емкость выходной нагрузки велика. Входной байпасный конденсатор должен быть выбран так, чтобы обеспечить хорошие высокочастотные характеристики, чтобы гарантировать стабильную работу при любых условиях нагрузки. Следует выбрать танталовый, майларовый или другой конденсатор емкостью 0,33 мкФ или более с низким внутренним импедансом на высоких частотах.Перепускной конденсатор следует монтировать как можно более короткими выводами непосредственно через входные клеммы регулятора. Обычно следует использовать хорошие методы строительства для минимизации контуров заземления и падения сопротивления проводов, поскольку у регулятора нет внешнего измерительного провода.

Добавление операционного усилителя позволяет настраивать более высокие или промежуточные значения при сохранении характеристик регулирования. Минимальное напряжение, получаемое с помощью устройства, на 2 В больше, чем напряжение регулятора.Схема сильноточного регулятора напряжения (рисунок показан ниже) может быть изменена для обеспечения защиты источника питания от короткого замыкания путем добавления резистора обнаружения короткого замыкания, RSC и дополнительного транзистора PNP. Датчик тока PNP должен выдерживать ток короткого замыкания трехполюсного регулятора. Поэтому требуется пластиковый силовой транзистор на четыре ампера.

L7805CV Производитель

Группа компаний STmicroelectronics (ST) была создана в июне 1988 года в результате слияния итальянских компаний SGS Microelectronics и французской компании Thomson.В мае 1998 года SGS-Thomson Microelectronics изменила свое название на STmicroelectronics Limited.

Это крупнейший в мире производитель специализированных аналоговых микросхем и микросхем преобразования энергии, крупнейший в мире поставщик промышленных полупроводников и микросхем для телевизионных приставок, а также мировой лидер в производстве дискретных компонентов, модулей камер для мобильных телефонов и автомобильных интегральных схем.

Паспорт компонентов

FAQ

STMicroelectronics L7805CV | 3-контактный линейный регулятор Линейные регуляторы.

Каков принцип работы IC 7805?

ИС регулятора напряжения поддерживает постоянное выходное напряжение. 7805 IC, член серии 78xx фиксированных линейных регуляторов напряжения, используемых для поддержания таких колебаний, является популярной интегральной схемой регулятора напряжения (IC). Xx в 78xx указывает выходное напряжение, которое он обеспечивает.

Как проверить 7805 с помощью мультиметра?

Включите источник питания постоянного тока и отрегулируйте выходное напряжение примерно на 8 В или немного больше. Или, в качестве альтернативы, вы можете использовать батарею 9В-12В в качестве источника напряжения. Когда выставляете напряжение, смотрите на панель вольтметра. Подготовьте показания вольтметра постоянного тока в диапазоне напряжений 50 В для измерения выходного напряжения IC 7805.

Как 7805 регулирует напряжение?

Для 7805 IC это регулируемый источник питания +5 В постоянного тока. В этой ИС регулятора также добавлен радиатор. Входное напряжение этого регулятора напряжения может достигать 35 В, и эта ИС может выдавать постоянное значение 5 В для любого значения входного напряжения, меньшего или равного 35 В, что является пороговым пределом.

Схемы трехфазного регулятора напряжения мотоцикла

В сообщении обсуждается список простых трехфазных схем регулятора напряжения мотоцикла с ШИМ-управлением, которые можно использовать для управления напряжением зарядки аккумулятора в большинстве двухколесных транспортных средств. Идея была предложена мистером Джуниором.

Технические характеристики

Привет, меня зовут младший, я живу в Бразилии и работаю с производством и восстановлением выпрямителя напряжения мотоцикла и был бы признателен за помощь, мне нужна трехфазная схема регулятора MOSFET для мотоциклов, напряжение Entreda 80 -150 вольт, корте максимум 25А, максимальное потребление системы 300 ватт,

жду возврата
атт.
junior

Конструкция

Предлагаемую схему трехфазного регулятора напряжения для мотоцикла можно увидеть на схеме ниже.

Схема довольно проста для понимания.

Трехфазный выходной сигнал генератора переменного тока последовательно подается на три силовых транзистора, которые в основном действуют как шунтирующие устройства для тока генератора.

Как и все это, во время работы обмотка генератора может подвергнуться воздействию огромных обратных ЭДС, до такой степени, что может произойти разрыв изоляционного покрытия обмотки, что приведет к ее безвозвратному разрушению.

Регулировка потенциала генератора переменного тока методом шунтирования или замыкания на землю помогает удерживать потенциал генератора под контролем, не вызывая в нем отрицательных последствий.

Время периода шунтирования здесь имеет решающее значение и напрямую влияет на величину тока, который в конечном итоге может достигнуть выпрямителя и заряжаемой батареи.

Очень простой способ управления периодом времени шунтирования — это управление проводимостью трех BJT, подключенных через 3 обмотки генератора переменного тока, как показано на схеме.

МОП-транзисторы также могут использоваться вместо BJT, но могут быть намного дороже, чем BJT.

Метод реализован с помощью простой схемы ШИМ 555 IC.

Регулируемый выход ШИМ с вывода 3 ИС подается на базы BJT, которые, в свою очередь, вынуждены работать управляемым образом в зависимости от рабочего цикла ШИМ.

Связанный потенциометр со схемой IC 555 соответствующим образом отрегулирован для получения правильного среднего среднеквадратичного напряжения для заряжаемой батареи.

Метод, показанный в схеме трехфазного регулятора напряжения мотоцикла с использованием МОП-транзисторов, может быть также реализован для одиночных генераторов переменного тока для получения идентичных результатов.

Регулировка пикового напряжения

В приведенную выше схему может быть включена функция регулирования пикового напряжения, как показано на следующей схеме, для поддержания безопасного уровня зарядного напряжения для подключенной батареи.

Как видно, линия заземления IC 555 переключается с помощью NPN BC547, база которого управляется пиковым напряжением от генератора.

Когда пиковое напряжение превышает 15 В, BC547 проводит и активирует схему ШИМ IC 555.

MOSFET теперь проводит и начинает шунтировать избыточное напряжение от генератора переменного тока на землю со скоростью, определяемой рабочим циклом ШИМ.

Этот процесс предотвращает превышение напряжения генератора выше этого порогового значения, таким образом гарантируя, что аккумулятор никогда не будет чрезмерно заряжен.

Транзистор — BC547, конденсатор pin5 — 10 нФ

Система зарядки аккумуляторной батареи мотоцикла

Вторая конструкция, представленная ниже, представляет собой выпрямитель плюс регулятор для трехфазной системы зарядки мотоциклов.Выпрямитель двухполупериодный, регулятор — шунтирующий.

Автор: Abu Hafss

Система зарядки мотоцикла отличается от системы зарядки автомобилей. Генератор или генератор напряжения на автомобилях — это электромагнитный тип, который довольно легко регулировать. А генераторы на мотоциклах — с постоянными магнитами.

Выходное напряжение генератора переменного тока прямо пропорционально оборотам в минуту, т.е. при высоких оборотах генератор будет производить высокое напряжение более 50 В, следовательно, регулятор становится важным для защиты всей электрической системы, а также батареи.

Некоторые маленькие велосипеды и трехколесные велосипеды, которые не двигаются на высоких скоростях, имеют только 6 диодов (D6-D11) для двухполупериодного выпрямления. Они не нуждаются в регулировании, но эти диоды рассчитаны на большой ток и во время работы рассеивают много тепла.

В велосипедах с надлежащими регулируемыми системами зарядки обычно используется регулирование шунтирующего типа. Это делается путем закорачивания обмоток генератора переменного тока на один цикл формы волны переменного тока. SCR или иногда транзистор используется в качестве шунтирующего устройства в каждой фазе.

Принципиальная схема

Принцип работы контура

Сеть C1, R1, R2, ZD1, D1 и D2 образует цепь определения напряжения и предназначена для срабатывания при напряжении около 14,4 вольт. Как только система зарядки преодолевает это пороговое напряжение, T1 начинает проводить.

Он посылает ток на каждый затвор трех тиристоров S1, S2 и S3 через токоограничивающие резисторы R3, R5 и R7. D3, D4 и D5 важны для изоляции ворот друг от друга. R4, R6 и R8 помогают слить любую возможную утечку из T1.S1, S2 и S3 должны иметь теплоотвод и изолировать друг от друга слюдяным изолятором, если используется общий радиатор.

Для выпрямителя есть три варианта:

a) Шесть автомобильных диодов

b) Один трехфазный выпрямитель

c) Два мостовых выпрямителя

Все должны быть рассчитаны на ток не менее 15 А и иметь теплоотвод.

Автомобильные диоды бывают двух типов: с положительным или отрицательным телом, поэтому их следует использовать соответственно. Но с ними может быть не так сложно контактировать с радиатором.

Использование двух мостовых выпрямителей

При использовании двух мостовых выпрямителей их можно использовать, как показано.

Мостовой выпрямитель

Автомобильные диоды

Трехфазный выпрямитель

Мостовой выпрямитель

Эффективная зарядка аккумулятора с помощью мотоциклетного шунтирующего регулятора

Следующий разговор по электронной почте между г-ном Леонардом, заядлым исследователем / инженером и мной, помогает нам узнайте несколько очень интересных фактов о недостатках и ограничениях шунтирующего регулятора мотоцикла.Это также помогает нам узнать, как просто улучшить концепцию до эффективного, но дешевого дизайна.

Леонард:

У вас есть интересная схема, но …
У моего мотоцикла есть генератор переменного тока на 30 ампер, который, я уверен, соответствует среднеквадратичному значению, и достигает максимума в 43,2 ампера. Ваша схема на 25 А вряд ли прослужит долго.
Однако …
Вместо выпрямителей, которые вы предлагаете, SQL50A рассчитан на 50 ампер при 1000 вольт. Это 3-фазный выпрямительный модуль, и у него не должно возникнуть проблем с пиковым током 45 ампер.(У меня есть два под рукой.)
Это также означает, что тиристоры должны справиться с такой силой тока, а три HS4040NAQ2 со среднеквадратичным током 40 ампер (неповторяющийся скачок до 520 ампер) должны справиться с этим достаточно хорошо. Конечно, им потребуется довольно здоровый радиатор и хороший воздушный поток.
Я думаю, что схема управления должна работать почти как есть.
Я заменил 3 регулятора за последние три месяца, и я почти пытался бросить хорошие деньги за плохими. Последний длился в общей сложности десять секунд, прежде чем он тоже испортился.Я собираюсь построить свой собственный, и если мне придется построить его для питания линкора, пусть будет так.
Еще я заметил, что листы в генераторе значительно толще, чем в электродвигателях. 18-полюсная обмотка и двигатель, работающий на скоростях шоссе, означают гораздо более высокую частоту и гораздо больше вихревых токов в утюге. Каким будет эффект на эти вихревые токи при использовании последовательного регулятора, который позволит напряжению достигать 70 вольт (среднеквадратичное значение)? Не приведет ли это к увеличению вихревых токов до перегрева железа и риску повреждения обмоток генератора переменного тока? Если это так, то было бы разумно не допускать превышения напряжения выше 14 Вольт, но у меня все еще есть 20 Ампер, исходящих от генератора при 1500 об / мин.

Я:

Спасибо! Да, вы должны избавиться от этого высокого напряжения, которое может оказать огромное давление на обмотку генератора, лучший способ — шунтировать его через сверхмощные полевые МОП-транзисторы на радиаторе
https://www.homemade-circuits.com/wp-content/uploads /2012/10/shunt-3.png

Леонард:

На самом деле, меня не так сильно беспокоит влияние напряжения на обмотки. Похоже, что они покрыты виниловой пленкой Poly-Armor, которая также используется в статорах с произвольной обмоткой, работающих от 480 вольт.Меня гораздо больше беспокоит тепло от вихревых токов в пластинах, поскольку они такие толстые. Здесь, в Штатах, при линейном токе 60 Гц толщина пластин двигателя составляет лишь небольшую часть от толщины генератора. При скорости движения частота генератора переменного тока может составлять 1,2 кГц или выше. В других приложениях для устранения вихревых токов потребуется ферритовый сердечник.
Я пытаюсь понять роль вихревых токов в этом приложении. С увеличением числа оборотов увеличивается частота и вихревые токи.Паразитная нагрузка для выравнивания генерируемого напряжения? Средства выравнивания тока, генерируемого при высоких оборотах? Сколько тепла это генерирует? Достаточно, чтобы пережечь обмотку на высоких оборотах?
Находится внутри двигателя, я могу понять использование моторного масла для охлаждения узла, однако, учитывая центробежную силу маховика и обмоток, расположенных внутри него, я не могу себе представить, чтобы какое-либо реальное количество масла попадало к ним для охлаждения.
Наибольшее напряжение, которое я смог прочитать, составляет 70 Вольт RMS.Этого недостаточно, чтобы образовать дугу через покрытие PAV на проволоке, если только нагрев не станет чрезмерным. Однако при шунтировании избытка на землю существует ли противо-ЭДС, которая противодействует магнитному полю вращающихся магнитов? И если да, то насколько это эффективно?

Me:

Да, увеличение частоты приведет к увеличению вихревого тока в сердечнике на основе железа и увеличению нагрева. Я читал, что метод управления шунтом хорош для генераторов на базе двигателей, но это также означает увеличение нагрузка на колесо генератора и больший расход топлива автомобилем.Можно ли использовать вентиляторное охлаждение? ток к вентилятору может быть получен от самого генератора.

Леонард:

Боюсь, что охлаждающий вентилятор не подходит для генератора переменного тока. Он установлен внутри двигателя, а на моем Vulcan над ним есть две алюминиевые крышки (замена обмотки генератора означает снятие двигателя с мотоцикла). Я не вижу никакого способа уменьшить вихревые токи, потому что они индуцируется магнитами, вращающимися внутри маховика.Однако я могу уменьшить ток, шунтированный на землю, подняв напряжение шунта до 24 В, а затем установив последовательный стабилизатор на 14 Вольт. При тестировании генератора я не вижу особого эффекта от противо-ЭДС в уменьшении тока короткого замыкания. Я могу нагружать генератор до 30 ампер, и, закоротив провода, я все еще получаю 29 ампер.
Однако, если использовать вихревые токи в качестве паразитной нагрузки для выравнивания напряжения и тока при высоких оборотах, это кажется довольно эффективным. Когда напряжение холостого хода достигает 70 В (среднеквадратичное значение), оно не повышается даже при удвоении числа оборотов двигателя.Шунтирование 20 ампер на землю (как это делается заводскими регуляторами) увеличивает тепло в обмотке в дополнение к вихревым токам. Уменьшая ток через обмотки, следует также уменьшить тепло, выделяемое обмотками. Это не уменьшит вихревые токи, но уменьшит общее количество тепла, выделяемого генератором, и, надеюсь, сохранит изоляцию обмотки.
Учитывая покрытие обмоток, я не особо беспокоюсь о генерируемом напряжении. Проработав много лет в восстановлении электродвигателей, я знаю, что ТЕПЛО — злейший враг изоляции.Качество изоляции снижается при повышении рабочей температуры. Покрытие PAV при температуре окружающей среды выдерживает межвитковое напряжение 100 Вольт. Но поднимите эту температуру на 100 C, а может и нет.
Мне тоже любопытно. В электродвигателях используется стальной сплав с 3% кремния, чтобы снизить сопротивление изменению магнитного поля внутри железа. Включают ли они это в свои ламинаты или не используют кремний, чтобы еще больше снизить повышение напряжения и тока при высоких оборотах? Это не добавляет тепла, но снижает эффективность утюга, чем выше частота вращения.Увеличивая сопротивление реверсированию магнитного поля в сердечнике, магнитное поле может не проникать так глубоко в сердечник, прежде чем потребуется реверсирование. Таким образом, чем выше частота вращения, тем меньше проникающая способность магнитного поля. Вихревые токи могут еще больше уменьшить это проникновение.

Я:

Ваш анализ имеет смысл и выглядит очень технически обоснованным. Поскольку я в основном разбираюсь в электронике, я не очень хорошо разбираюсь в электротехнике, поэтому предлагать внутреннюю работу и модификации двигателя для меня может быть затруднительно.Но, как вы сказали в своих последних предложениях, ограничивая магнитное поле, можно предотвратить проникновение вихревого тока на большую глубину. Я попытался найти эту проблему, но пока не нашел ничего полезного!

Леонард:

Итак, проработав с электродвигателями 13 лет, я поставил вас в небольшое невыгодное положение? Хотя я занимался также электроникой, как и вся моя работа, пока я не обнаружил, что могу зарабатывать больше денег, работая с двигателями. Это также означало, что я не успевала за интегральными схемами, а полевые МОП-транзисторы были хрупкими вещами, которые можно было быстро взорвать при малейшем статическом заряде.Итак, когда дело доходит до электроники, вы ставите меня в невыгодное положение. Я не успевал за новыми разработками.
Интересно, что мне не удалось найти большую часть своей информации в одном месте. Как будто ни одно из понятий не связано друг с другом. Тем не менее, если собрать их все вместе, они начинают обретать смысл. Чем выше частота, тем меньше витков требуется для получения того же индуктивного сопротивления. Таким образом, чем выше частота вращения, тем менее эффективным становится магнитное поле.Это единственный способ сохранить выходную мощность постоянной, когда выходное напряжение достигнет 70 вольт.
Но, глядя на рисунок на осциллографе, я не впечатлен. Время зарядки миллисекунды, за которым следует от 6 до 8 миллисекунд заземленного выхода. Может быть, поэтому аккумуляторные батареи для мотоциклов не работают долго? От шести месяцев до года, в то время как автомобильные аккумуляторы работают от пяти лет и более. Вот почему я предпочитаю «ограничивать» уровень напряжения относительно земли при более высоком напряжении, и это ограничение остается постоянным.За ним следует последовательный регулятор для поддержания постоянной скорости заряда в соответствии с требованиями батареи, освещения и электрических цепей. Затем, спроектировав его для работы с током 50 А, мне больше никогда не придется заменять регулятор.
Я работаю с номиналом 50 ампер, но я ожидаю, что при использовании «клиппера» сила тока должна быть значительно ниже 20 ампер на землю. Возможно, всего четыре ампера. Затем последовательный регулятор позволяет (приблизительно) семь ампер для батареи, освещения и цепей для двигателя.Все в пределах номинальной мощности компонентов и недостаточного напряжения, чтобы бросить вызов покрытию обмоток.
Вы написали очень хорошую статью о шунтирующих регуляторах, но 25 ампер — это слишком мало для моего применения. Тем не менее, это хорошее вдохновение.

Me:

Да, верно, рабочий цикл 1/6 не будет заряжать аккумулятор должным образом. Но это может быть легко решено с помощью мостового выпрямителя и большого конденсатора фильтра, который гарантирует, что батарея будет получать достаточно постоянного тока для эффективной зарядки.Я рад, что моя статья понравилась. Однако предел в 25 ампер можно легко увеличить, увеличив характеристики усилителя MOSFET. Или, возможно, путем параллельного добавления дополнительных устройств.

Леонард:

В то же время я стараюсь, чтобы все было компактно, чтобы поместиться в доступную комнату, поэтому большой конденсаторный конденсатор фильтра становится проблемой. Это также не нужно, если все три фазы отключены после мостового выпрямителя. Вся пульсация отключена, и серийный регулятор поддерживает 100% время зарядки.
Ваша схема также поддерживает 100% время заряда, однако ток, который вы шунтируете на землю, будет намного выше, потому что вы ограничиваете его при напряжении батареи.

Как видно из осциллограмм, конденсатор не требуется. Но при ограничении на более высоком уровне ток, шунтированный на землю, должен быть ниже. Тогда падение напряжения на последовательном стабилизаторе ничего не должно повредить. Этого должно быть более чем достаточно, чтобы аккумулятор оставался заряженным.
Одна записка. Оптимальное напряжение заряда для свинцово-кислотного аккумулятора на самом деле составляет 13.7 вольт. Удержание его на уровне 12 вольт может не дать батарее достаточно для запуска двигателя. А моя схема предварительная и может быть изменена.

Завод выглядит почти примитивно, в том, как работает. Их схема заряжает аккумулятор до уровня срабатывания. затем он шунтирует весь ток на землю, пока батарея не опустится ниже уровня срабатывания. Результатом является форма волны с короткой резкой вспышкой заряда, которая может достигать 15 ампер. (Я не измерял) Затем последовала более длинная линия с небольшим наклоном вниз и еще один взрыв.
Я видел, как автомобильные аккумуляторы служат от 5 до 10 лет или дольше. В детстве на ферме мой отец переоборудовал один из старых тракторов с шести вольт на двенадцать вольт, используя генератор переменного тока от автомобиля. Пятнадцать лет спустя та же самая батарея все еще запускала трактор. В школе, с которой я работаю (обучает безопасности мотоциклов), все батареи необходимо заменить в течение одного года. ПОЧЕМУ ? ? ? Единственное, что мне удалось придумать, это систему зарядки. Большинство аккумуляторов, с которыми я работал, рассчитаны только на скорость заряда 2 А. До 70 В, способных к 30 А, приложенные к клеммам аккумулятора на короткие промежутки времени, могут вызывать внутренние повреждения и сокращать срок службы аккумулятора.Особенно в аккумуляторах, где нельзя проверить уровень жидкости. Единственная проблема с аккумулятором может заключаться в уровне жидкости, но с этим ничего не поделать. Если я могу проверять и поддерживать уровни жидкости, срок службы батареи значительно увеличивается.
Провода, идущие от генератора переменного тока, будут метрическим эквивалентом # 16. Согласно таблице AWG, это подходит для 3,7 А в качестве линии передачи и 22 А для проводки шасси. На генераторе на 30 А с шунтирующим регулятором? Уровень шунта и сила тока должны быть обратно пропорциональны, поэтому, ограничив напряжение вдвое, я должен значительно уменьшить силу тока.Если смотреть на выпрямленную форму волны, самая высокая концентрация ЭДС находится в нижней половине. Логика подсказывает, что ток уменьшится до дроби. Узнаю, когда введу в эксплуатацию.
На двигателе объемом 1500 куб. См я не ожидаю увидеть уменьшение лобового сопротивления двигателя, но моя экономия топлива может улучшиться. И, я помню, когда впервые начали ставить твердотельные регуляторы на автомобильные генераторы переменного тока, магическое число составляло 13,7 Вольт. Однако я планировал установить свой серийный регулятор примерно на 14.2 Вольта. Если слишком много, жидкость испарится быстрее. Вы были гораздо полезнее, чем думаете. Изначально у меня было шесть различных схем, которые я рассматривал, и собирался смонтировать каждую из них. В вашей статье исключено пять из них, так что я могу значительно сэкономить время и сосредоточиться только на одном. Это экономит мне много работы. Поэтому вам стоит потратить время на то, чтобы связаться с вами.
Я разрешаю вам поэкспериментировать с моей схемой и посмотреть, что у вас получится. На разных форумах я читаю, где многие люди говорят о переходе на регуляторы серий.Другие предостерегают от слишком высокого напряжения, разрушающего изолированное покрытие на проводе. Я подозреваю, что золотая середина может быть комбинацией обеих систем, но не шунтировать полный выход на землю. Схема по-прежнему проста, с небольшим количеством компонентов, но не архаична.
Большое спасибо за ваше время и внимание. Один из моих источников технической информации: OCW.MIT.EDU Я прохожу там инженерные курсы уже несколько лет. Вы не получаете никаких кредитов за их выполнение, но это также совершенно бесплатно.

Схема стабилизатора напряжения

generac 67680 Это использовалось почти во всей линейке генераторов Generac в течение многих лет и во многих конфигурациях. Chongqing Yokden E&M Equipment. ДЕТАЛИ. В результате эту проблему можно рассматривать как проблему пониженного напряжения. Генераторы. 285 долларов. Проверка на наличие регулятора напряжения Generac 067680ASRV. Этот комплект регулятора напряжения Generac № 067680ASRV включал в себя АРН 0676800SRV и жгут адаптеров № 073249 в одном комплекте, но этот КОМПЛЕКТ теперь устарел, так как Generac сняла с производства жгут.70942C, 64009, 77604, 82130C, 22676, 71361, 82029, 9777, 67680, 75735 14 января 2020 г. · регулятор olympian 67680: напряжение, электрический-другой: 60 Гц, для генератора Olympian 17 февраля 2017 г. · Регулятор напряжения генератора Generac Guardian Генератор (0676800SRV) Новое — Открытая коробка. ПОРТАТИВНЫЙ ГЕНЕРАТОР GUARDIAN GENERAC. 7а. Продавец из США. Блок возбуждения щеточного типа. 27 октября · Имея генератор Generac, было приятно получить быструю бесплатную доставку регулятора напряжения, который мне нужен для моего генератора. HSB CURRENT. thediyguy.В случае необходимости замены регулятора напряжения технический специалист должен убедиться, что все переключатели правильно расположены следующим образом: Переключатель 1: если генератор представляет собой блок прямого возбуждения со щетками, установите регулятор напряжения Generac 0676800SRV (67680), включающий 74107. ) 3 Тенденции поиска электрической схемы регулятора напряжения Vw Beetle 1972 года: Цепь переменного тока: Generac 67680: Последовательный проход: Цепь Lm324: Генератор Bosch: Цепь генератора переменного тока: 1965 г. Компания Generac обеспечивает превосходное качество, разрабатывая и производя большинство компонентов своих генераторов, таких как генераторы переменного тока, корпуса, системы управления и коммуникационное программное обеспечение.Сборка регулятора напряжения Generac 0676800SRV; Сборка регулятора напряжения Generac 0676800SRV. НОМЕР ЧАСТИ. Стабилизатор напряжения Generac 0F97190SRV. печатная плата. com DA: 19 PA: 50 MOZ Ранг: 74. Все машины 50 Гц с генераторами переменного тока используют регулятор напряжения barber colman 12v 2500-5000hz электронный регулятор регулятора. Ищете руководства по обслуживанию и информацию о генераторе Generac G10 / 1662-2. Разместите то, что вам нужно, и мы найдем для вас номер детали> Присоединяйтесь к разговору.Generac 0F9719 Guardian Voltage Regulator Предназначен для автоматического регулятора напряжения AVR круглого типа Generac XP8000E. Старшая версия 083049 Generac 67680 OEM RV Guardian Generator Voltage Regulator Alternator (0676800SRV) 5 из 5 звезд (4) Общие рейтинги 4, 279 долларов США. Номер детали: 0065649. 10 марта 2018 г. · Электропроводка регулятора напряжения Onan шунтирована для тестирования MOV. Если вам необходимо загрузить инструкцию pdf к регулятору напряжения Generac 67680, тогда вы перейдете на нужный сайт. Руководство Generac Power Systems 005240: Регулировочные провода регулятора напряжения, называемые статором.Прокрутите вниз, чтобы увидеть больше номеров деталей. 158 долларов. AVR может повлиять на долговечность работы генераторной установки и технологию, на которой он работает. 1 шт. (Мин. Чертеж 0F Электросхема. Я нашел, что 073249, кажется, соответствует номеру, и на нем видна заглушка на конце, мне придется разрезать продукты, производимые и продаваемые Generac; что они прошли обучение по рекомендованному обслуживанию -процедуры для этих продуктов, включая использование обычных ручных инструментов, специальных инструментов Generac или инструментов других поставщиков.Сборка регулятора напряжения с воздушным охлаждением от Generac®. Generac также производит собственные двигатели с искровым зажиганием, и вы найдете их на каждом газовом генераторе Generac. Мы не проводили столь обширной оценки. POT PNL 5K 10% 2W Generac Power Systems 005240 руководство: Регулировка регулятора напряжения Generac 67680 OEM RV Guardian Регулятор напряжения генератора Генератор (0676800SRV) 5 из 5 звезд (4) Общие рейтинги 4, 299 долларов США. Partsfortechs. Внешняя регулировка напряжения VR Ищу руководства по обслуживанию и информацию о генераторе Generac G10 / 1662-2 Разместите то, что вам нужно, и мы найдем для вас номер детали> Присоединяйтесь к разговору.Стабилизаторы мощности обычно используются в системах с низким напряжением (<600 В) и мощностью менее 2000 кВА. Этот АРН - универсальный тип детали, который используется во многих различных марках и моделях генераторов. должны быть выполнены, а также возможных опасностей и / или результатов каждого метода. Часы работы. 7) Напряжение электрической системы двигателя 24 В постоянного тока Зарядное устройство Генератор 58 A Размер аккумулятора См. Индекс аккумулятора 0161970SBY Напряжение аккумулятора (2) - 12 В постоянного тока Отрицательная полярность заземления ПРИМЕНЕНИЕ И ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЬ Это регулятор напряжения AVR Generac GP5000.Панель управления Generac 0H6680B. Следовательно, любой, кто использует процедуру или инструмент, не рекомендованный Generac, должен сначала убедиться, что регулирует напряжение на генераторах Honda, Champion, Generac, Chicago и многих других. Распиновка (подойдут только номера проводов Generac) 2. net / 2012/11 / replace-the-automatic-Voltage-Regulator-on-your-generat - чтение онлайн. com. Создан с использованием новейших технологий и ориентирован на клиентов. Компания Generac, возможно, не могла знать обо всех возможных процедурах, которые могут быть применены в сфере услуг, и сообщать им об этом. 24 июля 2019 г. · Итак, я проверил свой регулятор напряжения, модель Generac № 67680.70185B МАСЛЯНЫЙ ФИЛЬТР ДЛЯ ДВИГАТЕЛЕЙ GENERAC. Регулятор напряжения Ford New Holland Lucas 11a 12 В A60648 37432 37503 37577 37592 81818814 C7nn10505a C7nn10505d Lrc115 Ncb134 Ncb136 Ncb136n Anglo Agriparts. Будем рады, если вы вернетесь снова. На печатных платах нового регулятора напряжения устанавливаются три (3) миниатюрных переключателя, обозначенных на плате как переключатель 1, переключатель 2 и переключатель 3. ОТДЕЛЬНО. com DA: 21 PA: 19 MOZ Ранг: 52. Выключатель Generac # 53623 теперь продается под номером 053623. Это для автоматического регулятора напряжения AVR круглого типа Generac GP5000.Они продолжают говорить, что провода называются статором. РЕГУЛЯТОР НАПРЯЖЕНИЯ В СБОРЕ 60 Гц 0676800SRV $ 370. Из того, что я могу сказать в руководстве по поиску и устранению неисправностей, я испытываю то, что они называют «остаточный магнетизм ротора плюс ток усиления поля». Разнообразие электрических схем генератора. Zillerstore. Используется для защиты входа переменного тока в регуляторы напряжения Generac № 83048 или 83049 в некоторых моделях. 31. 375 фунтов. ) 3. ГЛАВНЫЙ СТАТОР И. В наличии. Теперь мы продаем точную замену ремня безопасности 073249 на вторичном рынке, номер детали 073249-A.55 доставка. Стабилизатор напряжения Generac в сборе, 60 Гц G067680 Схема электрических соединений / схематический чертеж: SD 8 KW 2008 AIR COOLED: 0G8511: EN: Электрическая схема / Схематический чертеж: WD 8KW 2008 AIR COOLED: 0G7945: EN: Электрическая схема / Схематический чертеж: WD HSB ТРАНСФЕРНЫЙ ВЫКЛЮЧАТЕЛЬ: 0G7958: RU: Схема подключения / Чертеж: ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧИ SD HSB: 0G7959: EN 01 марта, 2021 · 3. УСТАНОВКА И ЭКСПЛУАТАЦИЯ (Подробные сведения о подключении см. На электрической схеме генератора). Компания ASAP Parts Online, которой владеет и управляет ASAP Semiconductor, является универсальным магазином запчастей для авиационной, морской и оборонной промышленности.Вторичный регулятор подачи топлива Стандартный соленоид отключения подачи топлива Стандартное рабочее давление топлива - в ч3O (кПа) 7–11 (1. У кого-нибудь есть косичка для 4992 3. Они продолжают читать онлайн. Улучшенные замены для средств управления и регуляторов напряжения Generac. Стабилизатор напряжения Generac 67680 структурирован и точно изготовлен с помощью ряда тщательных процессов, гарантирующих повышение эффективности. Поставляется с приоритетной почтой USPS. Можно также использовать регулятор типа RV с одним красным светодиодом.Если он намного выше (все еще не будет нормальным), вы почти можете рассчитывать на плохой AVR. Это видео покажет, что компания Generac не могла знать и проинформирует торговцев услугами обо всех возможных процедурах, с помощью которых может действовать услуга. 99 Новый автоматический регулятор напряжения VictoriouStore AVR R250. 0065649. 2) Защита от короткого замыкания (автоматический выключатель) 3) Снижение шума в линии. В случае необходимости замены регулятора напряжения технический специалист должен убедиться, что все переключатели правильно расположены следующим образом: Переключатель 1: если генератор представляет собой блок прямого возбуждения со щетками, установите 11 июля 2019 г. · Электрическую схему генератора Generac.Загрузка. Если вам нужно проверить или отремонтировать ваше устройство, позвоните нам. 6L Generac (пропан) 3 фазы 105A 250V Xfer-SW. 7 - 2. Рисунок 1-3. Торговые площадки 1 продают его на Ebay с купонами. Хотелось бы немного общей информации по регулятору 67680. Информация о комплекте для дооснащения, я помню, что он был, но не знаю PN или какой-либо документации по нему. Контроллер выглядит оригинальным, это единственная деталь, которая не была заменена - у него были статор и ротор, щетки и заменен регулятор напряжения около 3 лет назад.1379 S Park Dr Kernersville NC 27284 -> Доставка / получение. POT 5K LOCK RV4LAYSA 071361A 88 $. Внешняя регулировка напряжения VR Generac 0G1505A Плата. Не помню сейчас номер детали. все машины более 100квт. 26 июля 2018 г. — Купите регулятор напряжения генератора Generac 67680 OEM RV Guardian — подходит для генератора (0676800SRV) Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на генератор генератора напряжения генератора Generac 67680 OEM RV Guardian (0676800SRV) по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! 14 марта 2020 г. · Требуется стабилизатор напряжения с пигтейлом модели 67680 OR 0676800SRV.Регулируемый с помощью отвертки потенциометр для регулировки выходного напряжения вашего генератора и стабильности системы. обсуждение схемы подключения на форуме Farmall & International Harvester (IHC) на сайте Voltage Regulator: синий цвет GEN к генератору «A». Регулятор напряжения Generac 0676800SRV (67680) включает 74107 — Используется в следующих генераторах Generac: Большинство резервных генераторных установок Generac; Многие резервные генераторы марки Guardian 15 ноября 2019 г. · Как настроить регулятор напряжения Generac Centurion 15 кВт. Многие резервные генераторы марки Guardian.У большинства стареющих поставщиков есть неполные или неправильные схемы, которые потенциально могут стоить магазину потраченного впустую времени, а также сведений о продукте поддержки детей. Я установил и запустил этот трактор до того, как через два года разобрал свой трактор. $ 41. Эта проблема обычно вызвана неисправной схемой регулятора напряжения. Возможность добавления реостата удаленной регулировки напряжения путем удаления перемычки. Мы предлагаем сметную плату в размере 250 долларов США и предлагаем годовую гарантию. us / mGuh5A из Китая или здесь из США https: // e 14 января 2020 г. · регулятор olympian 67680: напряжение ,, электрический-другое: 60 Гц, для генератора olympian p / n-67680.У нас есть инструкция по эксплуатации регулятора напряжения Generac 67680 в форматах PDF, txt, ePub, DjVu, doc. Вы можете найти его здесь https: // ebay. Все запасные части генераторов Flight Systems разработаны в соответствии с техническими требованиями производителей оригинального оборудования или даже превосходят их. СОЕДИНЕНИЯ. Тема обзора обязательна. Его прочная конструкция разработана для установки на все генераторы переменного тока Generac мощностью от 10 до 350 кВт, включая линейку валов отбора мощности. 70185 МАСЛЯНЫЙ ФИЛЬТР GENERAC ДЛЯ ДВИГАТЕЛЕЙ GENERAC. Если это напряжение упадет ниже заданного уровня, действие печатной платы подаст сигнал двигателю, чтобы запустить его.Start… read more Напряжение и частота переменного тока генератора правильные и находятся в указанных пределах. Чтобы удовлетворить эти потребности, компания Generac представила первое и единственное компактное решение с параллельным генератором полной мощности, в котором размещены два генератора киловаттной мощности на схеме электрических соединений 6-вольтного регулятора 23 октября 2021 года. Он показывает компоненты схемы в виде обтекаемых форм, а также мощность и сигнальные линии между устройствами. Получать поддержку. Признаки неисправного регулятора напряжения в автомобиле включают тусклый или пульсирующий свет или разряженную батарею.Для покупки эквивалента от 24 сентября 2016 г. · У нас есть руководство по регулятору напряжения Generac 67680 в форматах PDF, DjVu, txt, doc, ePub. — Простой генератор вращающегося поля Страница 3 EV REGULATOR ASSY 990: 0F9426: EN: Руководство по запчастям / EV (блок) EV 410 ENGINE HOME STANDBY: 0F9428: EN: Руководство по запчастям / EV (Unit) EV 530 ENGINE HOME STANDBY: 0F9429: EN : Руководство по запчастям / EV (устройство) ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧИ EV: 0F9774: EN: Руководство по запчастям / EV (устройство) ГЕНЕРАТОР EV: 0G4392: EN: Схема подключения: ПЕРЕКЛЮЧАТЕЛЬ WD X-FER: 0F9070: EN: Схема подключения / Схема Generac 0676800SRV Voltage Регулятор (67680) включает 74107 Используется в следующих генераторах Generac: Большинство резервных генераторных установок Generac.Инструкция по проверке и установке регулятора напряжения на трактор 8н. 52. Первичный регулятор необходим для поддержания правильного давления подачи газа. 12 марта 2021 г. · * БУДЬТЕ ВНИМАТЕЛЬНЫ О ВЕБ-САЙТАХ МУЛЬТФИЛЬМА * EBAY — ЕДИНСТВЕННОЕ МЕСТО, ГДЕ ПЕРЕЧЕНЬ ЭТИ ТОВАРЫ 83970,83970GSGeneratorControlBoard Обо мне Объявления Обратная связь Избранное Контакты Магазин Печатная плата регулятора мощности 92769GS Технические характеристики элемента Описание -> Тип регулятора мощности OEM -> Briggs & Stratton, Generac, Craftsman, Dayton Notes -> Premium Voltage Control Мы понимаем, что этот регулятор может быть частью GENERAC GENERATORS / ENGINES.www. Обязательный рейтинг Выберите рейтинг 5 звезд (лучший) 4 звезды 3 звезды (средний) 2 звезды 1 звезда (худший) Имя. Характеристики и возможности регулятора напряжения Marathon SE350: Предохранитель на 4 А, 250 В находится на задней панели АРН. Статус заказа. 28. 5ЛЕТ. Generac 0676800SRV Voltage Regulator 67680 — Generac 0676800SRV Voltage Regulator 67680 GENERAC GENERATORS / ENGINES Parts. Написать обзор. Части NSN. Так что если вам необходимо скачать руководство по эксплуатации генератора напряжения 67680 в формате pdf, в таком случае вы зайдете на нужный сайт.5а п / н-54450 6. ВСП 6/7 кВт. 12 054199 1 наклейка опасность высокое напряжение 13 0c2657 1 transfrmr 16v 6va 14 099076 1 трансформатор 16v 56va 15 040213 2 опоры для печатных плат с защелкой 1/4 «16 0e9668 1 сборка pcb hsb-контроллер 17 067680 1 сборный регулятор напряжения 60 Гц 18 0e6875a 1 реле 12vdc c форма с диодом 19 0e6881 * ссылка ПОКАЗАНА ВКЛЮЧЕННЫМ. $ 145. Детали. f 0 Аналоговый вход напряжения Un 0-15% при 0-10 В постоянного тока. Вам также следует проверить напряжение, возвращающееся на АРН в цепи DPE ( провода 2 и 6 внизу AVR) .partsfortechs.Получите расценки на номера деталей 238-69828, 23877C, 23877D, 239-69828, 240-69828 от Generac Corp, код CAGE 28813 или любую другую деталь в этом отношении. Мы объединяем более чем 25-летний опыт в области управления генераторами с нашими возможностями обратного проектирования для выявления и устранения общей проблемы. 23 января 2020 г. · Автоматический регулятор напряжения (АРН) помогает обеспечивать энергией возбудители системы генератора. AP Регулятор напряжения Обзор продукта Рейтинг: 5/5. 4) Балансировка межфазного напряжения. Воздушный змей Generac Primepact, работающий на природном газе, промышленный generac 7500 ВтGenerac Corp. Если цепь статора замыкается путем подключения нагрузки (например, лампочки), в цепи будет течь ток, и лампа загорится. 61 MB: 9: 407: Стабилизатор напряжения Generac 0676800SRV (67680) включает 74107: A. 70185D ЗАМЕНА МАСЛЯНОГО ФИЛЬТРА GENERAC 70185A 70185B 70185C 70185E 70185F 70185G 70185GS МАСЛЯНЫЙ ФИЛЬТР ДЛЯ ДВИГАТЕЛЕЙ GENERAC ДВА ПОСТАВЛЯЕМЫХ ПОМОЩИ ПРЕДНАЗНАЧЕННАЯ ДЛЯ ЗАМЕНА ДВУХ ПОМОЩНИКОВ ПРОДАЕТСЯ вы с вашим поиском. 92. 24 июля 2019 г. · Я проверил свой регулятор напряжения, модель Generac № 67680.все машины 60 Гц с генераторами переменного тока используют регулятор напряжения. A. S. Обзоры продуктов. Генераторы и двигатели Номер детали 67680. Напишите свой отзыв. Регулятор напряжения 67680 — запрос общей информации; Хотелось бы немного общей информации о регуляторе 67680; Распиновка (подойдут только номера проводов Generac) 2 (Переключатель 1 для щеточного и бесщеточного, я полагаю, это означает высокое сопротивление или низкое … розеточное реле 20 0c5139 * ref. Ax ± 7% tp. Этот автоматический регулятор напряжения AVR 0065649 является самый последний номер детали для AVR от Coleman and Pramac.15.02.2017 · регулятор напряжения 67680 — общий запрос информации. Оба они являются автономными однофазными автоматическими регуляторами напряжения. Порядок). Светодиод «Регулятор» горит, светодиод «Измерение» горит, но светодиод «Возбуждение» не горит. — Простой генератор вращающегося поля. Page 3 Вероятно, самый простой тест — это вручную прошить 4 провода 12 В от батареи и посмотреть, какой будет выход. Затем на обмотки статора наводится напряжение. ОПИСАНИЕ. Наш веб-сайт использует файлы cookie, чтобы мы могли предоставить вам лучший пользовательский опыт.Схема подключения обычно дает информацию, касающуюся… автоматического регулятора напряжения AVR Generac 0F9719 / 0F97190SRV / 083049 AVR. 24 сентября 2016 г. · У нас есть руководство по регулятору напряжения Generac 67680 в форматах PDF, DjVu, txt, doc, ePub. Он удовлетворит ваши потребности и обеспечит отличное качество по доступной цене. conn deutsch рецепт gy / fln 21 0c5142 * ref. После запуска двигателя на печатной плате передается сигнал безобрывному переключателю на активацию и подключение цепей нагрузки к резервному источнику питания. На печатных платах нового регулятора напряжения устанавливаются три (3) миниатюрных переключателя, обозначенных на плате как переключатель 1, переключатель 2 и переключатель. 3.Регулятор напряжения 67680 алюминиевый ящик с тремя светодиодами светофор зеленый желтый красный. (Переключатель 1 предназначен для щеточного и бесщеточного, я полагаю, это означает высокое или низкое сопротивление. Телефон: (336) 969-0110. Обычно, если частота и напряжение переменного тока высокие или низкие, регулятор двигателя требует регулировки * (* только Gh510 ). net / 2012/11 / how-to-diagnose-a-generator-that-has-no-power-output / W 14 июля 2008 г. · Регулятор напряжения Компания Generac использовала два разных автономных регулятора напряжения в своей рекламе (QT). Линия продуктов с жидкостным охлаждением (до 70 кВт): P / N 067680 и P / N 0G2885.2 ВА (по выбору SW2). Другие главные качества — регулятор напряжения генератора и панель управления деталями. Эти OEM 1 торговые площадки, использующие однофазный сенсорный механизм, продают его на Ebay с купонами. Купить сейчас. Регулятор напряжения ограничивает максимальное количество напряжения от источника питания и предотвращает короткое замыкание и перегрев устройства или генератора. Эта часть генератора может иметь сломанные части и функциональность. EV REGULATOR ASSY 990: 0F9426: EN: Руководство по запчастям / EV (блок) EV 410 ENGINE HOME STANDBY: 0F9428: EN: Руководство по запчастям / EV (Unit) EV 530 ENGINE HOME STANDBY: 0F9429: EN: Руководство по запчастям / EV (блок) ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧИ EV: 0F9774: EN: Руководство по запчастям / EV (блок) ГЕНЕРАТОР EV: 0G4392: EN: Схема подключения: ПЕРЕКЛЮЧАТЕЛЬ WD X-FER: 0F9070: EN: Электрическая схема / Схема продуктов, производимых и продаваемых компанией Generac; что они прошли обучение рекомендуемым процедурам обслуживания этих продуктов, включая использование обычных ручных инструментов, специальных инструментов Generac или инструментов других поставщиков.0a p / n-48505 Простой способ найти запчасти Generac. 0a p / n-48505 14 июля 2008 г. · Регулятор напряжения Компания Generac использовала два разных автономных регулятора напряжения в своей коммерческой (QT) линейке продуктов с жидкостным охлаждением (до 70 кВт): P / N 067680 и P / N 0G2885. Не было никаких конкретных руководств, кроме руководства пользователя, которое подходило только для разбивки деталей, и некоторые из них. Введите свою модель или серийный номер, чтобы найти спецификации, руководства, списки запчастей Generac, часто задаваемые вопросы, обучающие видеоролики и многое другое для вашего продукта. Эта плата постоянно отслеживает напряжение источника питания.Информация о переключателе. Повышенное напряжение esidu alvo tg> 5VAC 2 Гц. 5) Гармоническая фильтрация и т. Д. 006-5649 и 0065469 являются одной и той же частью и заменяют 0052627, 0062795 и 0062479. Вы можете ввести NSN, например, 6210016563548, 2

6627933, 5930014377659, 5

6576184, 5950001739769 в нашем user дружественный поисковик Сентябрь 01, 2021 · Электрическая схема регулятора напряжения генератора Generac — электрическая схема Kubota Bx1800. Если выходное напряжение вашего генератора Generac слишком высокое, скорее всего, это неисправная деталь, и ее необходимо заменить.Для многих приложений пространство имеет большое значение. 9 или вилка, которая подойдет модель 67680 или новый номер 0676800srv? Оранжевый разъем доступен как отдельная деталь. Кол-во $ 354. 01 октября 2012 г. · Печатная плата управления должна быть 76009A. 1-877-737-2787. РЕГУЛЯТОР НАПРЯЖЕНИЯ В СБОРЕ 60ГЦ. Регулировка напряжения <1. 16. ГЛАВНЫЙ ТЕРМИНАЛ. Мы проектируем и производим Generac Parts Lookup by Model. Руководство по регулятору напряжения generac скомпилировано pdf, руководство по регулятору напряжения generac - Быстрая загрузка: 8. В общем, автоматический регулятор напряжения переменного тока (АРН) - это устройство, предназначенное для регулирования 26 июля 2018 г. - Купить Generac 67680 OEM RV Guardian Регулятор напряжения генератора - Генератор Подходит (0676800SRV) 13 сентября 2009 г. · 2.Как переоборудовать трактор с 6 вольт на 12 вольт - 23.06.10 Не стесняйтесь делать пожертвование с помощью криптовалюты ниже, если вы нашли это видео 9 августа 2021 г. · Запчасти И цены. Just NSN Parts, принадлежащая и управляемая ASAP Semiconductor, поставляет различные детали VB9-L, SA40011020, S 202, EX541500030, A24306D от производителя премиум-класса Generac Corp. Повышение напряжения Остаточное напряжение> 5 В переменного тока при 25 Гц. Вы можете регулировать выходное напряжение, изменяя потенциометр. Номер товара GEN-67680. ИНТОГАМИНГ. Это использовалось почти во всей линейке генераторов с жидкостным охлаждением Generac в течение многих лет и во многих конфигурациях.Сб 9a-5p ET. Заменено на: 0676800SRV Этот элемент является частью замещающей последовательности 67680> 0676800SRV wt = 1. Комментарии обязательны. Электрическая схема представляет собой упрощенное стандартное фотографическое изображение электрической цепи. Добавить в корзину. ПРОВОДКА 18кВт. Доступность: в наличии — обычно доставка в течение 24 часов. Фиксированная цена. Этот регулятор напряжения предназначен для использования в генераторах мощностью от 4 до 10 кВт. Этот АРН имеет большой пластмассовый регулятор напряжения Generac Assy в горшке с 4 лезвиями без ребра 0830480SRV Рейтинг * Выберите рейтинг 1 звезда (худший) 2 звезды 3 звезды (средний) 4 звезды 5 звезд (лучший) Название Описание продукта.Пониженное напряжение. Основная функция этого компонента заключается в установлении и поддержании правильного диапазона уровней напряжения переменного тока системы генератора. p / n-48467 5. Все бесщеточные машины мощностью до 100 кВт с системами постоянного тока 24 В. Generac 0676800SRV Voltage Regulator 67680 — Generac 0676800SRV Voltage Regulator 67680 Описание продукта. 5а п / н-48476. Компания Generac не могла знать обо всех возможных процедурах установки конденсатора регулятора напряжения Generac 0G5958A 8 кВт, 59 мФ, 440 В.M-F 9a-6p ET. Этот продукт изготовлен из высококачественных материалов, чтобы прослужить вам долгие годы. 2 вольт до 37 вольт. 99 Новый автоматический регулятор напряжения AVR R449 для генератора Leroy Somer Когда ваш генератор электроэнергии перестает вырабатывать мощность или колеблется, вам нужно знать, как проверить генератор, чтобы определить, что вышло из строя. Generac Corp — Список компонентов NSN. Регулятор имеет 3 светодиода. Стабилизатор напряжения в сборе, 60 Гц, Generac 067680 Заказ б / у 0676800Srv Регулятор напряжения в сборе. Сопротивление возбуждению> 9.LM117 — это надежная ИС, которая может выдавать стабилизированное напряжение в диапазоне 1. 21 июля 2021 г. · Образец схемы подключения автоматического переключателя на всем доме. механику онлайн. 0% (изменение оборотов в пределах 4%). Сборка регулятора напряжения Generac 60HZ Номер детали 0676800SRV. Печатная плата Generac 0h5343. 34 изделия Схема автоматического регулятора напряжения AVR MX US $ / шт.Этот AVR имеет большой пластиковый штекерный соединитель с 4 лезвиями и 2 одиночных розеточных соединения. Регулирует напряжение на генераторах Honda, Champion, Generac, Chicago и многих других. 30 ноя 2018 · 1) Подавление перенапряжения. Также 67680 oem rv guardian generator является одним из лидеров продаж в Generac, Generac Whole House Generator with Automatic Transfer Switch, Generac Generators Parts Filters и G в 2021 году. Контроллер генератора может обнаружить, что блок не может производить достаточное выходное напряжение. Для получения дополнительной информации или пошаговой инструкции вы можете зайти по http: // www.15 Будет работать с другими генераторами марки Generac, такими как 02 апреля 2012 г. · Хм !! Это самая простая принципиальная схема регулятора напряжения на нашем сайте! Только что получил IC LM117 и 4 пассивных компонента. us / mGuh5A из Китая или здесь из США https: // e 17 февраля 2017 г. · Генератор-регулятор напряжения генератора Generac Guardian (0676800SRV) Новое — Открытая коробка. . Автоматический выключатель на 5 ампер. 67680 регулятор напряжения. Генератор-регулятор напряжения генератора Generac Guardian (0676800SRV). GUARDIAN GENERAC PART. Автоматический сброс, 2.Солнце (закрыто) Повышение напряжения Остаточное напряжение> 5 В переменного тока при 25 Гц. Как регулировать напряжение и частоту на Generac 4000 EXLI Только что попал в руки еще один генератор 4000XL и на левом сиде есть отверстие с резиновой заглушкой. 55. Если требуется новый жгут проводов, детали S0062490 GENERAC GENERATORS / ENGINES. (21). 4. Вы можете связаться с нами по телефону 1- (336) -969-0110. 4 ноября 2021 г. • У меня есть резервный генератор Guardian мощностью 20 кВт, у которого неравное напряжение (ноги разные) перед выключателем на устройстве. Печатная плата Generac 0G1505A.Один год международной гарантии. Вес доставки: 0. 1. Будем рады, если Вы вернетесь к нам заново. 35. + 8 долларов. Если частота правильная, но напряжение высокое или низкое, регулятор напряжения генератора требует регулировки. п / н-67680. АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ (АРН) MX. перестал генерировать, проверил напряжение на щетках, оно было низким, заменил (устаревший?) регулятор напряжения 67680 и жгут проводов нового типа. Компенсация тока 1 или 5 А> 0. 91 В на одной ноге и 111 В на другой.19 июня 2019 г. · Регуляторы напряжения обычно используются в транспортных средствах и другом электронном оборудовании. Стабилизатор напряжения generac 67680 схема

500 Внутренняя ошибка сервера

nginx / 1.14.1

Редактировать Заканчивать

Электропроводка регулятора напряжения mopar

P4529794. Просмотрите наш ассортимент и найдите регулятор напряжения или разъем, подходящий для вашего автомобиля.Типовая электрическая схема 3-проводного генератора переменного тока с внутренним регулятором напряжения. Шаг 2: установите регулятор на стойку амортизатора. 26 февраля 2021 г. · Схема электрических соединений регулятора напряжения Lucas — Схема подключений доверенного типа в Интернете — Схема электрических соединений регулятора напряжения. ) Проверьте болты крепления регулятора напряжения на предмет коррозии. Для людей, которые хотели бы узнать о том, как работает система, эта функция будет хорошим чтением. Быстрый просмотр. В генераторе есть 2 щетки, каждая из которых имеет полевой вывод, одна маркирована «FLD», другая — «GND».производительность туфа. (См. Фото 1. Шаг 2. Найдите регулятор напряжения, как правило, на межсетевом экране. Распределитель с катушкой захвата. Неисправный регулятор напряжения может вызвать проблемы с зажиганием и зарядкой, а поврежденный или оплавленный разъем может вызвать те же проблемы. GM delco remy — внешний регулируемый генератор переменного тока. Это мощный DR44 ампер для электропроводки генератора переменного тока Dr44 на gbody LSX, Mod Motor и Gen III Hemi Tech. $ 29. ЭБУ Gold box подходит для уличного вождения и до 6000 об / мин. поскольку вы НЕ ИСПОЛЬЗУЕТЕ «гоночные» катушки, такие как гоночная катушка Mopar P36

.мопар. регулятор напряжения Chrysler Dodge Plymouth, электрическая схема Dodge 1965 года, автоматическая электрическая схема, устранение неисправностей регулятора генератора, электронный регулятор напряжения и сеть хотродов генератора, производительность mopar p36

напряжение 28 февраля 2014 г. · 1. Стандартный старый стиль не будет работать с золотой коробкой ЭБУ. Если больше чем. Это прямой болт. Затем я протянул кусок провода от генератора к регулятору с большим количеством дополнительных проводов. 2 марта 2012 г. · Размещенная вами электрическая схема предназначена для системы зарядки 69 и старше.В холодных двигателях они создают более высокое напряжение. ОБЩИЕ ДВИГАТЕЛИ и ТИП FORD: Отсоедините разъем жгута проводов от регулятора. Дилер Take Off Mopar 1956-1960 Voltage Regulator 1889944 Fury Desoto 1956 от 23 декабря 2012 г. · Синий провод генератора переменного тока тоже должен работать. 4 мая 2002 г. · Регулятор напряжения, генератор переменного тока и работа от батареи. Автор Марк Гамильтон предлагает как простое объяснение, так и более технические аспекты. Журнал MoPar Action Magazine представил свою версию этого преобразования в августовском выпуске 2000 года, используя 3-контактную ИС регулятора LM7805 (5 В с фиксированным выходом).Я прочитал инструкции по установке, и они говорят, что нужно обойти балластный резистор, но они ничего не говорят о регуляторе напряжения и о том, как включить его в проводку (или обойти его). Убедитесь, что регулятор напряжения заземлен и работает правильно. Посмотрите видео ниже о том, как проверить регулятор напряжения. с этой установкой я получал 35 вольт на новом регуляторе. 00 отгрузка 01 декабря 2001 г. · Если у вас Mopar 1969 года выпуска, оснащенный однополюсным генератором переменного тока, переключение потребует некоторых незначительных изменений в проводке и замены регулятора последней модели.Пока синий провод подключен к ключу 12 В, он должен работать. Второй полевой провод будет изменяться в зависимости от состояния заряда аккумулятора и нагрузки (контакт 2 на рисунке 4). 3 декабря 2017 г. · Генератор переменного тока Ford и проводка внешнего напряжения без регулятора w внешнее устранение неисправностей Схема Mopar Схема 12 В с внешним регулированием GM электрические схемы внутри Регуляторы 12 В Hemmings Motor новости тестирование другого преобразования жгут проводов серии G инструкция по установке жгутов проводов генераторы, чувствительные к морской электронике, винтажный автолит Цена : 34 доллара.DR44 — это двухпроводный генератор переменного тока со встроенным регулятором. Вот задняя часть генератора. Мини-схемы проектируют схемы таймеров схемы аварийного освещения для хобби В сообщении объясняется, как подключить обычные регуляторы напряжения 78xx, такие как 7805 7812 7824 и т. Д., В электронную схему для получения заданных фиксированных регулируемых выходных напряжений при 5 В, 12 В и 24 В. 7530B ЗАМЕНА 1-ПРОВОДНОГО РЕГУЛЯТОРА НАПРЯЖЕНИЯ ДЛЯ ГЕНЕРАТОРОВ CHRYSLER 7509 © 2012 Tuff Stuff Performance Accessories, 9004 Madison Ave. С Mopar, высокое сопротивление / низкое напряжение в зажигании.LM117 — надежная ИС, которая может выдавать стабилизированное напряжение в диапазоне 1.) Если у вас чрезмерный ток, но вы хотите сохранить запас. Второй вывод — это земля. Заводской амперметр был рассчитан максимум на 60 ампер. Затем я протянул кусок провода от генератора к регулятору, чтобы получить много дополнительных проводов. Найдите любой магазин, где продаются чипы, и скажите им, что вам нужен «7805». Вот и все. (Поменять местами. Регулируемый внешний регулятор напряжения Ford Exheavy Duty | eBay — номер детали для сверхтяжелого двигателя 02 апреля 2012 г. · Хмм !! Это самая простая принципиальная схема регулятора напряжения на нашем веб-сайте! Только что получил IC LM117 и 4 пассивных компонента .Это шаги по установке внешнего регулятора напряжения, но я бы использовал сверхмощный или сверхмощный регулятор напряжения, аналогичный тем, которые я нашел на ebay. 1 провод от генератора к верхней левой стойке на регуляторе, 2-й провод от генератора к нижней стойке на регуляторе. Я отрезал вилку регулятора от своего старого ремня безопасности и провел зеленым проводом прямо в поле. 4. E. Подсоедините к синему проводу несколько многожильных проводов 18 га, желательно синего цвета. Что замешано? Шон пишет: «Я создаю твердотельный регулятор напряжения для комбинации приборов своего Plymouth Fury 1964 года выпуска.Щетка GND заземлена с помощью крепежного винта щетки. 12 апреля 2013 г. • Я установил жгут проводов от компании American Autowire, который рассчитан на использование 1-проводного альтернативного кабеля. Хотите, чтобы ваше ценное имущество выглядело и работало так, как было задумано? Тогда для вас созданы первоклассные автомобильные запчасти и аксессуары Mopar. 6 вольт. Схема подключения регулятора напряжения Dodge — электрическая схема представляет собой упрощенное подходящее графическое изображение электрической цепи. 13 сентября 2021 г. · Это объясняет, почему я не могу найти электрическую схему 1970 года, на которой показано электронное зажигание.Схема системы зарядки Mopar до 1970 года показывает основы конструкции первого генератора переменного тока / регулятора напряжения (VR). Регулятор имеет черный цвет, с желтым напечатанным оригинальным номером детали Mopar. Вам нужно будет запустить байпас амперметра и придумать обновленный регулятор напряжения. Подробности. Схема подключения внешнего регулятора напряжения генератора переменного тока Подключение внешнего регулятора напряжения Инструкции по подключению внутреннего и внешнего регулятора к 10SI / 12SI / 17SI 1 Wire Upgrade Charge Post Размер 12-24 для 100/120 А 5 / 16-18 для 150 А Заземляющий ремень 5/16 -18 (гладкий) M8 x 1.Я взял синий провод и перешел от регулятора к положительной стороне катушки, а затем к другому полю. Регулятор имеет черный цвет с оригинальным номером детали Mopar, нанесенным желтым цветом. 99 Регулятор напряжения Tuff Stuff для генератора переменного тока Tuff Stuff 8509. 2018 16. Шаг 1: подключите провода к альтернативному регулятору. №3. Стартеры, генераторы, блоки управления и электропроводка> Dodge 1970-1987 NOS OEM Mopar 12V Voltage Regulator Stamp 4111990 Сделано в США. Вы можете регулировать выходное напряжение, изменяя потенциометр. 09. Большая разница при работе любых аксессуаров под зарядной нагрузкой.5 вольт постоянно (вывод 1 на рис. 4). Подходит к регулятору напряжения. КОМБИНИРОВАННЫЕ МОДУЛИ МОЩНОСТИ И ЛОГИКИ ТБИ / ТУРБО Модельный год 1984–1987 КОМПЬЮТЕРЫ СИСТЕМЫ УПРАВЛЕНИЯ ПАКЕТОМ 1978–1989 • Неисправность системы зарядки: неисправен генератор или аккумулятор заряжен не полностью. 16 августа 2012 г. · Зеленый провод не используется, так как он идет к внутреннему регулятору напряжения в SMEC. Re: LS1 в вопросах проводки генератора camaro. Гарантия 3 года! Когда вы переходите с очков на электронное зажигание, это обновление просто необходимо! Размещено 2021-01-04 1:48 AM (# 607391 — в ответ на # 607388) Тема: RE: Вопрос о 55-56 Mopar, стабилизатор напряжения, монтаж межсетевого экрана Expert 5K + Сообщения: 7871 Местоположение: Нижний материк BC Пока я жду подтверждения / опровержения захваченных гаек или резьбовых отверстий в брандмауэре, я проверил некоторые фотографии из моей ветки «X-рейтинг» (голый) брандмауэр.Получите оригинальный комплект байпаса для быстрого запуска в сервисной службе, или мы можем помочь вам сделать это самостоятельно. Потребовать лучший комплект QuickStart для аварийного внешнего комплекта напряжения Chrysler, комплекта регулятора Jeep. Да, вы можете использовать ранний (конец 70-х — начало 80-х) Dodge / Chrysler комплект внешнего электронного регулятора, как наша деталь # ERCK. 29 марта 2016 г. · Также обратите внимание, что это регулятор напряжения FORD, а не регулятор напряжения Chrysler. Думаю, мне нужно обновить эту статью (обновленную!) Статьи Mopar1973Man Dodge Cummins — Электропроводка модуля стабилизатора напряжения 1 декабря 2013 г. · Вот пара регуляторов напряжения.оргия в системе рег 12v, от регулятора их 6. Для автомобилей Chrysler и Dodge после 1987 года и автомобилей Jeep после 1991. 05 и. Второй полевой провод подключается к боковой клемме регулятора, центральная клемма на разъеме регулятора напряжения. Один полевой провод должен быть между ними. 06.02.2009 · Регулятор напряжения ER100. 10 августа 2014 г. · Проблема с базовой конструкцией Mopar заключается в том, что VR получает показания напряжения через цепь зажигания, а не через цепь заряда, как это делает установка GM.Есть внешний регулятор напряжения. 6 февраля 2009 г. · Генератор пост 70 работает аналогично. 16 долларов. В отличие от большинства обновлений регулятора, это прямая замена регулятору старого образца. По сути, провод добавляется ко второй щетке Field на генераторе. Заводской амперметр был рассчитан максимум на 60 ампер. 1 июня 2021 г. · Электронные регуляторы напряжения используются на многих автомобилях с середины 1970-х годов. 16-18 AWG в порядке. $ 7. 11 июля 2021 г. · 27 марта 2017 г. 95 + доставка + доставка + доставка.Регулятор черный, с желтым напечатанным оригинальным номером детали Mopar. Для восстановления или ремонта Mopar предлагает это заводское переиздание регулятора напряжения, которое использовалось на маслкарах начала 1970-х годов. Катушка — регулятор напряжения, шесть штук в упаковке 340 — 440, Оптом — Гаражная распродажа Mopar — Предметы для распродажи. 15 сент.2021 г. · Схема подключения внешнего регулятора напряжения генератора. 18 долларов. Наша система электропроводки Classic Update Series ™ разработана для модернизированного / модифицированного автомобиля. поз. 2 Mopar 1970 71 72-1974 Регулятор напряжения корпуса A, B, C, E 3438150 512 код даты NOS 2 — Mopar 1970 71 72-1974 Регулятор напряжения корпуса A, B, C, E 3438150 512 код даты NOS $ 89.Артикул: P4529794. Расположение: Плимут, штат Мичиган. цепь соответствует перезаряду от генератора независимо от фактического напряжения батареи. Регулятор напряжения Muscle Car. 22 октября 2015 г. · Рекомендуется установить регулятор Mopar, так как я переоборудовал двигатель на электронное зажигание! Схема подключения прилагается, чтобы использовать этот регулятор, следуйте нижней схеме. Пример: 4 трейсера для 10-го калибра, 3 трейсера для 12-го калибра и т. Д. Давеа Люкс сказал: ↑. 95 Последний + 9 $. Если оно равно 0 вольт, проверьте напряжение на втором проводе возбуждения и / или проверьте генератор.Для регулятора напряжения требовалась специальная двухпроводная вилка. Первым генератором переменного тока GM является генератор серии 10dn, который использовался на автомобилях GM примерно с 1963 по 1970 год. Com ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ ИНСТРУКЦИИ, ПЕРЕД ПЕРЕДАЧЕМ ЛЮБЫХ МОДИФИКАЦИЙ! Установщик несет ответственность за надлежащую модификацию этого генератора. 12 апреля 2018 г. · Я знаю, что мне придется снять заводской регулятор напряжения Mopar. Если у этого генератора есть внутренний регулятор, вы можете избавиться от внешнего регулятора напряжения. 02 апреля 2012 г. · Хм !! Это самая простая принципиальная схема регулятора напряжения на нашем сайте! Только что получил IC LM117 и 4 пассивных компонента.00 $ 5. Гарантия 3 года! Когда вы переходите с очков на электронное зажигание, это обновление просто необходимо! 16 августа 2012 г. · Зеленый провод не используется, так как он идет к внутреннему регулятору напряжения в SMEC. У меня лодочный дом Гибсона 1979 года выпуска, в нем 2 двигателя Dodge 318. Мне нужны полные электрические схемы этих двигателей от батарей до ключа зажигания, катушки, генератора переменного тока, регулятора напряжения, распределителя, стартера и т. Д. 18 февраля 2020 г. · 18 февраля , 2020. 5. Мне нужны эти мелодии! Я заказал следующие детали: BSHAL504X — генератор переменного тока на 60 ампер, ECHVRC38 — разъем регулятора напряжения и MPEVR38SB — регулятор напряжения.Регулятор напряжения «321» Код даты Для восстановления или ремонта Mopar предлагает это заводское переиздание регулятора напряжения, которое использовалось на маслкарах начала 1970-х годов. Схема подключения 3-проводного генератора переменного тока. 14 января 2021 г. • Во-вторых, если у вас автомобиль до 1970 года выпуска, используйте стандартный «плоский» стабилизатор напряжения 1970 года выпуска. с этой установкой я получал 35 вольт на упрощенной схеме зарядки с двухполюсным генератором переменного тока и электронным регулятором напряжения Схемы упрощенной электронной системы зажигания (4-контактный и 5-контактный) Обзор и преобразование системы зарядки Руководство по генератору переменного тока Mopar Руководство по регулятору напряжения Mopar 1960-1970 годов Процедура испытания катушки Mopar 1960-1970-х годов Система зарядки Mopar — 1970 и позже.25 (Оригинальный вид) M10 x 1. Шаг 3 снимите 2 провода с генератора, эти 2 провода идут к старому регулятору напряжения. Когда все было готово, я начал паять провода и разъемы. И особенно с мощными генераторами переменного тока и сложной проводкой, как в случае с шасси дома на колесах Dodge, функция удаленного измерения напряжения — лучший способ заставить систему работать должным образом. Как я уже упоминал в последнем абзаце, все электрическое оборудование также нуждается в заземлении. Я слышал плохие отзывы, поэтому я подключил свой штатный альт-регулятор и регулятор напряжения.1970 Dodge Coronet Parts — Регуляторы напряжения. Чтобы он заработал, вам просто нужно проложить провод зажигания как к соединению «I» блока, так и к одному из полевых соединений (щеток) на генераторе. ) Сначала убедитесь, что у вас есть хороший провод заземления от двигателя к межсетевому экрану. 95,5 вольт. Бесплатная доставка Фри Шон пишет: Я собираю твердотельный регулятор напряжения для комбинации приборов своего Plymouth Fury 1964 года выпуска. 49 OER 1962-72 Внешний регулятор напряжения 63 А Для восстановления или ремонта Mopar Performance Parts предлагает этот заводской переиздание регулятора напряжения, который использовался в маслкарах в начале 70-х годов.Модели 70 и новее (с электронным регулятором напряжения) и 2 полевых провода имеют один полевой провод, подключенный к системе зажигания (перед резистором). 10 августа 2014 г. · Добавлены аксессуары, которые сбрасывают напряжение прямо с зажигания. Эти правила будет легко понять и применить. 13 марта 2017 г. · Убедитесь, что электромонтаж выполнен правильно, так как любое неправильное подключение приведет к повреждению регулятора и генератора. К счастью, Mopar Performance позволил легко купить большую часть того, что вам нужно, в полном комплекте.Синий провод — это коммутируемый источник + 12 В, который необходимо удлинить, чтобы подключить одно полевое соединение на генераторе и средний контакт на внешнем регуляторе напряжения. 5 вольт ремонтирует полевую землю. ) Кронштейн катушки Mopar Performance — P4286728 Регулятор постоянного выходного напряжения Mopar Performance — P36

Комплект проводов зажигания Mopar Performance, восстановление — P4529797 Жгут проводов двигателя Mopar Performance 360 Magnum — P5153687 Чтобы обеспечить максимальную производительность вашей системы зажигания и электрических систем, установите Mopar постоянной мощности Регулятор напряжения.Регулятор напряжения от Mopar®. Необходимые детали: небольшой силиконовый чип для замены регулятора. Обновите свой старый механический регулятор с помощью этого элегантного полностью электронного блока в стиле ретро. O’Reilly Auto Parts предлагает высококачественные запчасти для ремонта. 2. Принципиальная схема, показанная на схеме № 2, совершенно другая. Два провода идут к регулятору. 4 мая. · Помощь в подключении внешнего регулятора напряжения. Хорошо, поэтому я заказал регулируемый регулятор transpo C. схема усугубляет проблему. Если у него есть один, проверьте подключенный к нему провод и убедитесь, что другой его конец тоже правильно подключен.87. Если провод подсоединен к винту заземления или крепежному винту, соблюдайте «Окрашено в черный цвет» с оригинальным логотипом Chrysler O. 15 ноября 2021 г. · Если вам действительно нужен регулятор напряжения комбинации приборов, вам потребуются электрические схемы для вашего автомобиля и более поздних версий. модель Mopar (та, которая будет использовать это как компонент plug-and-play). В современную эпоху интегральные микросхемы гораздо лучше справляются с регулированием напряжения, и их очень легко использовать. 23 декабря 2012 г. · Синий провод генератора тоже должен работать. Содержит современную электронику.(Содержит современную электронику). Заводские электрические схемы показывают калибр и основной цвет провода, но не цвета индикаторов. Зеленый провод следует только подсоединять к генератору, больше ничего. Это необходимо, если вы планируете установить в машине более мощную стереосистему, которая есть в моем списке желаний. Для тех из вас, кто содрогается при мысли о части GM под капотом вашего любимого Mopar, обходным путем является реле, привязанное к батарее, которое питает цепь VR / field с помощью провода 14ga, включаемого / выключаемого оригинальным VR / field. горячий провод.Жгут проводов. Подозреваю, что проблема была не в регуляторе напряжения. Балластный резистор. О. Я узнал больше о генераторе переменного тока. ТИП CHRYSLER: Снимите нажимной разъем с клеммы IGN и провод, подключенный к клемме с маркировкой FLD. 14 долларов. Зарядные системы Mopar — до 1969 года. Что в этом участвовало? Затем я протянул кусок провода от генератора к регулятору, чтобы получить много дополнительного провода. выходное напряжение для нужд АКБ. 7530B ЗАМЕНА ОДНОПРОВОДНОГО РЕГУЛЯТОРА НАПРЯЖЕНИЯ ДЛЯ ГЕНЕРАТОРОВ CHRYSLER 7509 © 2012 Tuff Stuff Performance Accessories, 9004 Madison Ave.Я также недавно заменил свой стандартный регулятор напряжения на регулятор Mopar Blue, который имеет постоянное значение 13. Никаких модификаций проводки не требуется, и он выглядит так же, как тот, с которым пришел ваш Mopar! Повторяю, это НЕ изменение до некорректного регулятора поста 70 !! Только регулятор — FBO ER100. 31 июля 2021 г. · Сборник проводов регулятора напряжения Dodge. Схема подключения будет содержать ряд простых рекомендаций по схеме подключения. посмотрите, имеются комплекты для перестановки обмоток статора и диода.Я собираюсь установить свое новое зажигание MSD 6AL, которое заменит мое электронное зажигание Mopar Black Box. Регулятор напряжения Tuff Stuff Chrysler 1-Wire. Это необходимо с электронным зажиганием и однопроводным генератором переменного тока. Он призван помочь среднему потребителю создать правильную систему. Добавить в корзину. Ниже приведена схема, показывающая, как установить регулятор напряжения 70-х годов на mopar 60-х годов: dia. Для восстановления или ремонта Mopar Performance Parts предлагает этот заводской переиздание регулятора напряжения, который использовался на маслкарах в начале 70-х годов.Не беспокойтесь о характеристиках, 7805 — это 7805, чистый и простой. Однако я бы не стал использовать этот регулятор на улице, это устройство с постоянным напряжением, без температурной компенсации. Следовательно, он: не поддерживает амперметр, но поддерживает вольтметр. 3. Полагаю, мне нужно обновить эту статью (обновленную!) Статьи Mopar1973Man Dodge Cummins — Электросхема регулятора напряжения Стартеры, генераторы, блоки управления и проводка> Dodge 1970-1987 NOS OEM Mopar 12V Voltage Regulator Stamp 4111990 Сделано в США.Дилер Take Off Mopar 1956-1960 Voltage Regulator 1889944 Fury Desoto 1956 Датировано Окрашено в черный цвет с оригинальным логотипом Chrysler O. Между двумя электрическими схемами вы можете изменить проводку, чтобы она работала. ) Затем проверьте корпус генератора на наличие шпильки заземления. Инструкции по подключению внутреннего и внешнего регулятора к 10SI / 12SI / 17SI 1-проводному обновлению зарядного поста Размер 12-24 для 100/120 А 5 / 16-18 для 150 А заземляющего ремня 5 / 16-18 (гладкий вид) M8 x 1. Напряжение поддерживается постоянным 13.. 2018 2 комментария к монтажу проводки регулятора напряжения Transpo Если вам нужен регулятор, вам нужен генератор более качественной марки. Хороший может быть отличной схемой.Изготовленные с использованием новейших технологий производства и соответствия высочайшим стандартам качества, детали Mopar обеспечивают выдающиеся характеристики и долговечность. Только для гоночных приложений. 19 июня 2019 г. · Схема электрических соединений регулятора напряжения Dodge. Снятие и повторная установка компьютера Dodge, работающего на ранних этапах работы компании Cummins. Местонахождение: Корнелиус Ор. Прямой Plug & Play без модификаций проводки. Доступны комплекты для следующих применений: 6 сентября 2013 г. · Белый провод выглядит как заземление на одной стороне катушки возбуждения, а затем регулятор обеспечивает положительный (регулируемый для управления выходным напряжением) положительный полюс на другой стороне поля. катушка.5 (17si) АККУМУЛЯТОР + ИЛИ АККУМУЛЯТОР + НА СОЛЕНОИДЕ СТАРТЕРА ПРИМЕЧАНИЕ: Если вы хотите сохранить индикатор заряда при переходе от неисправного регулятора напряжения, это может вызвать проблемы с зажиганием и зарядкой, а поврежденный или расплавленный разъем может вызвать те же проблемы. У Chrysler Corporation была уникальная схема проводов, в которой параллельные индикаторы обозначали калибр проводов. P4529794 ЭЛЕКТРОННЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ ДЛЯ ВОССТАНОВЛЕНИЯ ПРОИЗВОДИТЕЛЬНОСТИ MOPAR. См. Схему ниже, если вы работаете с трехпроводным подключением.Я предполагаю, что коричневый провод идет к положительному источнику 12 вольт, а также это то, что регулятор использует для измерения напряжения (если нет четвертого провода). Со стороны генератора я просто добавил один скользящий разъем к новому проводу. 51 доллар. Регулирование напряжения с компьютерным управлением, 14 января 2021 г. • Во-вторых, если ваш автомобиль выпущен до 1970 года, используйте стандартный плоский стабилизатор напряжения 1970-х годов. Собираюсь поставить обратно как положено проводку. Он показывает компоненты схемы в виде упрощенных форм, а также средства и сигнальные контакты между устройствами.18 апреля 2012 г. · Установка MSD Mopar с регулятором напряжения. Это сократит срок службы твердотельного регулятора в два раза дольше и требует меньшего обслуживания. Генератор с электронным регулятором напряжения. другой из 5. 19 июля 2016 г. · Синий регулятор P36
НЕ предназначен только для гонок. 13 октября 2009 г. · Я пока не нашел другого датчика, поэтому я перескочил провод от положительного полюса генератора к положительному полюсу батареи, и теперь я заряжаюсь в 14.00. Следите за кронштейном катушки Mopar Performance — P4286728 Mopar Регулятор постоянного выходного напряжения Performance — P36
Комплект проводов зажигания Mopar Performance, восстановление — P4529797 Жгут проводов двигателя Mopar Performance 360 Magnum — P5153687 O.Электронный блок управления (ЭБУ). Ток в систему подается на клеммы датчика от IVR, который поддерживает среднее значение пульсации 5 вольт. Доступны комплекты для следующих приложений: 32 / электрика / электроника / www. Схема подключения внешнего регулятора напряжения генератора переменного тока проводка внешнего регулятора напряжения Стартеры, генераторы, блоки управления и электропроводка> Dodge 1970-1987 NOS OEM Mopar 12V Voltage Regulator Stamp 4111990 Сделано в США. 5 (17si) АККУМУЛЯТОР + ИЛИ АККУМУЛЯТОР + НА СОЛЕНОИДЕ СТАРТЕРА ПРИМЕЧАНИЕ: Если вы хотите сохранить световой индикатор заряда при переходе от аккумулятора, найдите лучшее значение и выбор для своего регулятора напряжения chrysler dodge plymouth Регулятор напряжения 2-контактный поиск на ebay world s Ведущий рынок, Схема подключения Ford F100 1966 года Схема подключения Ford F100 1965 года Схема подключения F100 1966 года Схема подключения системы зарядки Ford F100 1966 года Схема подключения Ford F100 1966 года 28 февраля 2014 г. · 1.) Чтобы обеспечить максимальную производительность вашей системы зажигания и электрических систем, установите регулятор постоянного выходного напряжения Mopar. MOPAR, двухпроводная система регулятора напряжения, как ранняя механическая, так и более поздняя электронная, не имела функции дистанционного измерения напряжения. Кливленд, Огайо 44102 www. не поддерживает стандартный генератор, регулятор напряжения или генератор переменного тока с внешней регулировкой, но поддерживает генератор переменного тока Delco серии SI с внутренней регулировкой или однопроводный генератор. В 1970 году Mopar перешла от стабилизатора напряжения аналогового типа к транзисторному стабилизатору.Электропроводка регулятора напряжения Transpo 16. Мне также пришлось купить провода, соединители и термоусадочные трубки. Chrysler Plymouth Voltage Regulator Электронный твердотельный Dodge Mopar Body A B. У меня есть Cherokee XJ, и мне было интересно, знает ли кто-нибудь, как они подключены к зажиганию и зажиганию. в более ранние автомобили — это примерно 20-минутная работа — см. подписи ниже. 95 предыдущая цена 18 $. Положительный провод подает системное напряжение (напряжение аккумулятора) на один из выводов возбуждения. 2-й провод также сочетается с горячим проводом от реле.Перед продолжением отсоедините аккумулятор. 13 сентября 2021 г. · Https amzn to 2rooije oem dodge v. Возможно, вы закурили амперметр, и если он замкнулся на массу, это, вероятно, поджарило цепи на задней панели комбинации приборов или жгуте проводов. Перед тем, как регулятор напряжения контролировал (+) напряжение зажигания и размыкал / замыкал (+) цепь возбуждения по мере необходимости для поддержания постоянного напряжения. Ваша штатная проводка не может работать с генератором на 100 ампер. ПРИМЕЧАНИЕ: SCC не контролирует систему зарядки в карбюраторных автомобилях.2 вольт до 37 вольт. Электропроводка регулятора напряжения mopar
jzp p2k 65h dlb 419 jrk etb wxo svq qqz cup ass plq crg 4mi 6be eb0 zsj euh nkn
Комплект внешнего регулятора
Dodge / Chrysler
Генератор Chrysler Прекращает работу после обновления до высокой мощности, что мне делать? Мой компьютер управления двигателем на моем автомобиле Chrysler больше не заставляет мой генератор работать. Есть ли способ подключить или подключить внешний регулятор напряжения к моему автомобилю Chrysler? Комплект напряжения Chrysler, комплект регулятора Jeep
Да, вы можете использовать ранний (конец 70-х — начало 80-х) комплект внешнего электронного регулятора Dodge / Chrysler, такой как наша деталь № ERCK.Чтобы он заработал, вам просто нужно проложить провод зажигания как к соединению «I» блока, так и к одному из полевых соединений (щеток) на генераторе. «Полевое» соединение на контроллере напряжения переходит к другому щеточному (полевому) соединению.
Это регулятор типа цепи «А», который означает, что на одну щетку подается полная мощность, в то время как блок управляет выходной мощностью, изменяя заземление другой щетки. Неважно, какой провод вы подключаете к полевому соединению, а какой заземляете, вы можете поменять их местами.ERCK заставит ваш генератор работать. Нажмите, чтобы получить информацию о Dodge Kit
Закажите наш комплект для быстрой переоборудования внешнего регулятора для автомобилей Dodge и Chrysler сегодня!
Теперь мы предоставляем все, что вам нужно, чтобы заставить ваш семейный автомобиль Chrysler работать с генератором с высокой выходной мощностью или вернуть под контроль состояние высокого напряжения, а также вы можете предотвратить отказ ЭБУ, установив блок с высокой выходной мощностью. Комплект для преобразования внешнего регулятора поставляется в комплекте с надежным регулируемым внешним регулятором напряжения Transpo.С ERCK вы можете сэкономить сотни долларов на дорогостоящем ремонте ECU и простое автомобиля.
Поиск и устранение неисправностей ЭБУ: Если напряжение аккумулятора составляет от 12,8 В до 14,7 В, с силовым модулем ЭБУ все должно быть хорошо. Если у вас не работает генератор или напряжение в вашей системе превышает 15 вольт, у вас проблема с ЭБУ. Если у вас низкое напряжение, у вас может быть проблема с ЭБУ или мостовой выпрямитель в блоке неисправен.
Заказать ниже!
Для покупки просто нажмите на кнопку «В корзину».Вы будете перенаправлены на страницу продукта на веб-сайте нашего магазина, товар уже находится в корзине для вас, вам не нужно нажимать кнопку «купить», проверьте корзину в правой части страницы. Обязательно проверьте количество покупок, прежде чем продолжить процесс оформления заказа. Вы можете выбрать приоритет USPS или FedEx Ground для доставки. Мы принимаем карты VISA, Master Card, American Express и Paypal. Примечание. При использовании этого продукта может загореться индикатор двигателя.
Цепь регулируемого биполярного регулятора напряжения
с использованием LM337
Для схем операционного усилителя источник питания должен обеспечивать положительное и отрицательное напряжение.Вот простая схема «Регулируемый биполярный регулятор напряжения», которая обеспечивает стабилизированное питание от ± 1,2 В до ± 2 оВ. Микросхемы LM317K (IC ₁) и LM337K (IC ₂) используются здесь как положительные и отрицательные регуляторы соответственно.
Описание схемы регулируемого биполярного регулятора напряжения с использованием LM337
Принципиальная схема регулируемого биполярного регулятора напряжения с использованием LM337 показана на рисунке 1, спроектирована с использованием двух положительных и отрицательных регулируемых регуляторов напряжения IC, понижающего трансформатора, мостового выпрямителя и нескольких других электронных пассивных компонентов, таких как резистор, конденсатор и т. Д.Питание от сети понижается до 22–0–22 В с помощью трансформатора с центральным отводом и выпрямляется с помощью мостового выпрямителя, построенного на четырех выпрямительных диодах общего назначения. Пульсирующее положительное и отрицательное постоянное напряжение фильтруется с помощью конденсаторов C1 и C2,
.
IC ₁ LM337 имеет внутреннюю регулировку с обратной связью и элементы пропускания тока. Он включает в себя различные схемы защиты, такие как ограничение по току (которое ограничивает рассеиваемую мощность корпуса до 15 Вт для корпуса TO-220 и 20 Вт для корпуса TO-3) и теплового отключения.Таким образом, эти две ИС образуют независимо регулируемый биполярный источник питания.
Стальной корпус типа K легко обеспечит ток мощностью один ампер каждый, если радиатор установлен правильно. Переменный резистор VR ₁ и VR ₂ настроены для каждого регулятора, чтобы обеспечить регулируемый выходной сигнал приблизительно от ± 1,2 В до ± 20 вольт. Конденсаторы C ₅ и C ₆ используются для улучшения подавления пульсаций переменного напряжения. Однако, если на выходе регулятора произойдет короткое замыкание, C ₅ отрегулирует ток на клемме.Выход регулируемого биполярного регулятора напряжения можно рассчитать по формуле.
ПЕРЕЧЕНЬ ДЕТАЛЕЙ РЕГУЛИРУЕМОГО БИПОЛЯРНОГО РЕГУЛЯТОРА НАПРЯЖЕНИЯ
Резистор (полностью-ватт, ± 5% углерода)
R ₁, R ₂ = 120 Ом, 0,5 Вт
VR ₁, VR ₂ = 2 КОм LIN.
Конденсаторы
C ₁, C ₂ = 4700 мкФ / 25 В (электролитические конденсаторы)
С ₃, С ₄ = 0.1 мкФ (керамические конденсаторы)
C ₅, C ₆ = 10 мкФ / 35 В (электролитические конденсаторы)
C ₇, C ₈ = 1 мкФ / 35 В (электролитические конденсаторы)
Полупроводники
IC ₁ = LM317K (ИС регулируемого стабилизатора положительного напряжения)
IC ₂ = LM337K (ИС регулируемого стабилизатора положительного напряжения)
D ₁ — D ₄ = 1N5421 (выпрямительный диод)
Разное
X ₁ = 230 В переменного тока первичной обмотки на 22 В-0-22 В, 1.Вторичный трансформатор 5А
Mopar Charging Systems
до 1969
Схема № 1 показывает основы ранней конструкции генератора / регулятора напряжения (VR). Есть 2 щетки в генераторе, каждая имеет полевой вывод, одна помечена как «FLD», другой помечен «GND». Щетка GND заземлена с помощью крепления щетки. винт. другая кисть — это (+) кисть (или поле), и к ней прикреплен зеленый провод, который направляется к регулятору напряжения (который находится за главным тормозным цилиндром или рядом с ним) этот зеленый провод подключается к регулятору напряжения на клемме «FLD».Другое соединение на регуляторе — это синий провод с розеткой на конце. Это сторона зажигания «IGN».
По сути, регулятор напряжения замыкает цепь зарядки и позволяет генератор для зарядки системы. При достижении определенного заданного напряжения регулятор «размыкает» (или выключает) цепь до тех пор, пока напряжение в электрической системе не упадет ниже определенной точки, затем он снова включается. Старые регуляторы напряжения ремонтопригодный и перестраиваемый.Подробная информация о руководстве по эксплуатации Dodge Shop 1969 года (доступно с первого года) как это сделать. Если вы думаете, что ваш регулятор выходит из строя, откройте его и очистите «точки» с помощью эмори-бумаги или легкой наждачной бумаги. Иногда эти баллы получают ржавчины, и это мешает им работать.
ПРИМЕЧАНИЕ: диам. # 1, FLD обычно зеленый, а провод IGN темно-синий на складе Жгуты проводов Chrysler.
диам. # 1
1970 и новее
В 1970 году компания Mopar перешла с регулятора напряжения аналогового типа на транзисторный. regualtor.Базовая схема совершенно другая. Перед регулятором напряжения контролировал (+) напряжение зажигания и размыкал / замыкал (+) цепь возбуждения по мере необходимости для поддерживать постоянное напряжение. В конструкции 1970 года вместо этого контролировалось (+) напряжение поля и разомкнуть / замкнуть (-) поле заземления по мере необходимости для поддержания постоянного напряжения.
диам. # 2
Обновление системы зарядки 60-х годов с использованием регулятора напряжения R в стиле 70-х
Существует ряд причин, по которым можно было бы обновить систему зарядки до 1970 г. до более новый твердотельный (транзисторный) стабилизатор напряжения.Список причин включает:
Chrysler рекомендует вам перейти на твердотельный регулятор напряжения, если вы переходите на электронное зажигание от точечного зажигания.
Если вам нужно купить новый стабилизатор напряжения, разница в стоимости всего около 5-10 долларов. еще для транзисторного блока. Кроме того, качество замены VR раннего стиля очень велико. неприемлемо по сегодняшним меркам.
Твердотельный регулятор будет иметь более длительный срок службы и меньше нуждаться в обслуживании.
Ниже приведена диаграмма, показывающая, как установить регулятор напряжения 70-х на mopar шестидесятых:
диам. # 3
Обычно провод добавляется ко второй щетке Field на генераторе. На оригинале генератора, эта щетка заземлена на корпус генератора, поэтому вам нужно либо замените генератор на стиль 1970 года или новый, или приспособьте новый набор щеток к старому генератор.

Схема подключения регулятора напряжения: Схема регулятора напряжения Я 112 В — Генераторы — — Каталог статей

Схема регулятора напряжения Я 112 В — Генераторы — — Каталог статей

Регулятор напряжения Я112A1

схема подключения, как проверить, признаки неисправности

Характеристика регулятора напряжения

Назначение

Конструкция

Принцип работы

Разновидности

Фотогалерея «Самые распространенные виды РН»

Проведение диагностики РН своими руками

Видео «Подключение трехуровневого РН своими руками»

САМ СЕБЕ ЭЛЕКТРИК

РЕГУЛЯТОР НАПРЯЖЕНИЯ Я112В1 — Схемы электрооборудования — Автомобиль

Регулятор напряжения рр132, реле-регуляторы рр130 и рр51 автомобиля «Урал»

Регулятор напряжения РРТ-32М — Электромеханический завод г. Молодечно

L7805CV Регулятор напряжения: Назначение выводов, параметр, схема [Видео]

Каталог

L7805CV Параметры

L7805CV Конфигурация выводов

L7805CV Информация о моделях CAD

L7805CV Характеристики

L7805CV Электрические характеристики

L7805CV Принципиальная схема

L7805CV Блок-схема

Цепь приложения L7805CV

L7805CV Функциональные эквиваленты

L7805CV Популярность по регионам

L7805CV Анализ рыночных цен

L7805CV Рекомендации по проектированию

L7805CV Производитель

Паспорт компонентов

Схемы трехфазного регулятора напряжения мотоцикла

Система зарядки аккумуляторной батареи мотоцикла

Принципиальная схема

Принцип работы контура

Использование двух мостовых выпрямителей

Мостовой выпрямитель

Трехфазный выпрямитель

Мостовой выпрямитель

Эффективная зарядка аккумулятора с помощью мотоциклетного шунтирующего регулятора

Dodge / Chrysler

Закажите наш комплект для быстрой переоборудования внешнего регулятора для автомобилей Dodge и Chrysler сегодня!

Заказать ниже!

с использованием LM337

Описание схемы регулируемого биполярного регулятора напряжения с использованием LM337

ПЕРЕЧЕНЬ ДЕТАЛЕЙ РЕГУЛИРУЕМОГО БИПОЛЯРНОГО РЕГУЛЯТОРА НАПРЯЖЕНИЯ

Mopar Charging Systems

диам. # 1

диам. # 2

диам. # 3

Добавить комментарий Отменить ответ
