Как правильно подключить прицеп к автомобилю

Подключение прицепа к автомобилю — не такое сложное дело, как может показаться. Всеобщая стандартизация и упрощение вариантов подключения позволяют спокойно выполнить эту задачу даже без какого-либо опыта работы с электрикой. В этом материале мы расскажем о наиболее популярной схеме подключения — через разъемы на семь контактов. Итак, как правильно подключить прицеп к автомобилю?

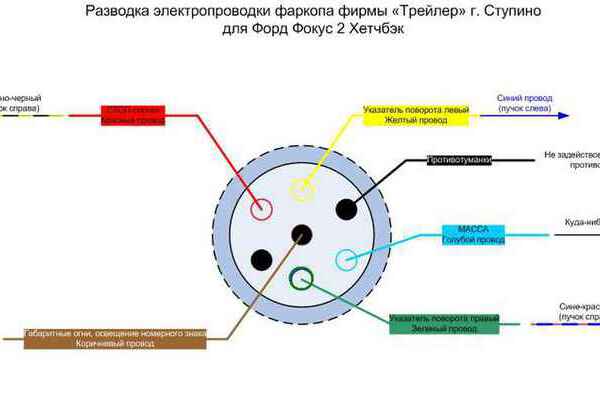

Как подключить прицеп к легковому автомобилю: система семи контактов

При подключении через 7-контактные разъемы разводка проводки может быть выполнена в двух популярных вариантах — «европейском» и «отечественном». Именно о них мы и расскажем, а для удобства вы можете сориентироваться по схеме:

«Европейский» вариант (разводка по кодам проводов):

1. Код L отвечает за левый поворотник (провод на 1,5 мм²).
2. Код 54G отвечает за противотуманку (провод на 1,5 мм²).
3. Код 31 отвечает за массу (провод на 2,5 мм²).
4. Код R отвечает за правый поворотник (провод на 1,5 мм²).
5. Код 58R отвечает за правый габарит и подсветку номерного знака (провод на 1,5 мм²).
6. Код 54 отвечает за «стопы» (провод на 1,5 мм²).
7. Код 58L отвечает за левый габарит (провод на 1,5 мм²).

«Отечественный» вариант (разводка по цветам проводов):

1. Провод желтого цвета — левый сигнал поворота.
2. Провод голубого цвета — противотуманки.
3. Провод белого цвета — масса («минус»).
4. Провод зеленого цвета — правый сигнал поворота.
5. Не подключается.
6. Провод коричневого цвета — «стопы».
7. Провод черного цвета — габариты.

Для проводов специалисты рекомендуют многожильный вариант из меди. Оптимальный выбор — провод, жилы которого выполнены с сечением в 1,5 мм². И конечно же, лучше выбрать провод с усиленной либо двойной изоляцией.

Отметим, что если вы все-таки испытываете неуверенность в своих силах, стоит обратиться в автосервис, где вам без проблем подключат прицеп. Не стоит рисковать техникой и пытаться сэкономить, если вы сомневаетесь — обращайтесь к профессионалам!

Также в ходе подключения у вас могут возникнуть проблемы с работой габаритов: чаще всего это происходит потому, что розетка на фаркопе выполнена под российскую разводку, а на прицепе предусматривается использование европейской. Самая частая проблема в этом случае — не будет работать правый габарит.

ООО Торговый Дом «СаранскСпецТехника»: прицепы, удобные в использовании

Наши прицепы радуют покупателей простотой конструкции: как правильно подключить автоприцеп, так и безопасно эксплуатировать его может даже новичок! К тому же, компания «СаранскСпецТехника» не только выпускает, но и разрабатывает прицепы: у нас есть собственное конструкторское бюро, часть решений которого запатентована и применяется на производстве. Срок службы наших прицепов для легковых автомобилей, а также их стоимость вас приятно удивят!

На ваши вопросы мы готовы ответить по номеру 8 (800) 100 55 90.

как подключить, распиновка фаркопа и проводка

Автор: Виктор

Многие автолюбители, которые сталкиваются с периодической перевозкой тех или иных грузов, используют для транспортировки прицепы. Но для того, чтобы авто было оборудовано прицепом, на него в первую очередь следует установить фаркоп. В этой статье мы разберем, как выглядит схема подключения прицепа, и как правильно установить фаркоп.

Содержание

Открытьполное содержание

[ Скрыть]

Розетки, устанавливаемые на фаркоп

Чтобы правильно реализовать электросхему проводки для подключения фаркопа к легковому автомобилю, необязательно быть профессиональным электриком. Если вы хотите правильно подключить устройство к электрической сети авто, в первую очередь рекомендуем разобраться с разновидностями розеток, которые могут использоваться.

К фаркопному оборудованию подключается специальная площадка, а уже на ней производится монтаж розетки. Необходимо учитывать, что при установке розетку следует максимально защитить от возможных внешних воздействий, которые могут вывести ее из строя.

На сегодняшний день существует два типа розеток:

1. На 13 контактов. Такие розетки, как правило, используются в автомобилях стран Европы и США. Дополнительные контакты, имеющиеся в розетке, используются для включения противотуманных фонарей и прочего электрооборудования. К примеру, если речь идет о доме-прицепе, то кроме оптики нужно будет вывести контакты для питания всевозможных устройств, которые в нем используются.
2. С распиновкой на 7 контактов. 7-контактные розетки используются в транспортных средствах, эксплуатирующихся в странах бывшего СССР. В данном случае используются контакты для подключения габаритных огней, поворотников и стоп-сигналов. И в первом, и во втором случае контакты должны быть расположены зеркально.

Фотогалерея «Схемы розеток»

Обозначение выводов для подключения прицепа

Чтобы автомобильное прицепное устройство было правильно подключено к бортовой сети, нужно знать, какой проводок к какому контакту подключать.

В соответствии со схемой, которая актуальна для обоих типов розеток, назначение контактов следующее:

1. Желтый контакт. Используется для поключения левого поворотного огня и аварийной сигнализации.
2. К контакту под номером 2 синего цвета следует подсоединить одна из задних противотуманных фар, если она установлена на прицепе.
3. К выходу белого цвета подключается масса, то есть заземление. Этот контакт следует подключить к кузову транспортного средства.
4. Зеленый вывод используется для подключения правого поворотного фонаря, а также световой сигнализации.
5. Элемент коричневого цвета используется для левых габаритных фонарей. Также он питает подсветку номера на прицепе.
6. Вывод красного цвета предназначен для подключения стоп-сигналов. Ни в коем случае нельзя использовать прицеп, если этот контакт не подключен, поскольку это может отразиться на безопасности передвижения.
7. Вывод черного цвета используется для подключения правых габаритных фар. Его также следует подключить к питанию подсветки номера.
8. Розовый контакт. Предназначение этого вывода заключается в передаче питания на фонари заднего хода.
9. К выводу оранжевого цвета необходимо подключить питание от автомобильного аккумулятора.
10. Следующий элемент — серого цвета, он используется для подсоединения к замку зажигания. В данном случае работа габаритов будет активироваться вместе с включением габаритной оптики.
11. Черно-белый элемент. Это заземление, поэтому соединяется с кузовом авто.
12. Вывод сине-белого цвета. Обычно этот элемент используется в качестве запасного, к нему может быть подсоединен сигнальный провод.
13. Последний вывод — это также заземление для контакта под номером 9.

Необходимо учитывать, что для обозначения элементов розетки могут применяться другие цвета, отличающиеся от вышеописанных. Однако здесь указаны только самые распространенные из всех, которые используются.

Руководство по подключению прицепепного устройства

Так как же правильно подсоединить автоприцеп к электропроводке автомобиля? Процедура установи и соединения должна производиться в районе разъема жгута, который находится в области задних фонарей. Обычно в автомобилях предусмотрено специальное технологическое отверстие, через которое осуществляется замена источников освещения. Необходимо учитывать, что в ходе выполнения этой задачи в современных автомобилях могут возникнуть трудности, как показывает практика, они обусловлены некорректной работой оптической индикации. Сама суть проблемы кроется в том, что электросхема бортовой сети изначально рассчитана на конкретный параметр тока, а также сопротивления.

Соответственно, выполняя самостоятельное подсоединение дополнительных потребителей напряжения, параметр внутреннего сопротивления электроцепи будет падать. В результате это становится причиной повышенного потребления тока, что способствует увеличению мощности и активации различных систем защиты. Такая система может «подумать», что произошло вмешательство в ее работу и, соответственно, расценит это как замыкание. Для того, чтобы предотвратить это, дополнительно можно применить специальное устройство — адаптер, характеризующийся повышенным сопротивлением. С помощью этого адаптера автовладелец может обеспечить наиболее оптимальное питание фонарей, при этом применяя альтернативные варианты источников напряжения.

Так как вам придется дополнительно устанавливать источник питания, этот элемент следует соединить с аккумуляторной батареей авто. Если адаптер применяться не будет, то как вариант, можно приобрести просто реле для габаритных огней.

В общем процедура выглядит следующим образом:

1. Сначала устанавливается фаркоп. В зависимости от конструктивных особенностей авто, возможно, придется демонтировать колеса и устанавливать специальную раму.
2. Затем выводится розетка.
3. К фаркопу подключается прицепное устройство, от него выводятся все соответствующие провода.
4. Затем, в соответствии со схемой распиновки, осуществляется подсоединение всех электрических элементов прицепного оборудования к электросети автомобиля.

 Загрузка …

Видео «Как можно недорого обезопасить прицеп в своем авто?»

Обзор противоугонного устройства для прицепного оборудования приведен в ролике ниже (автор видео — канал neogenialit).

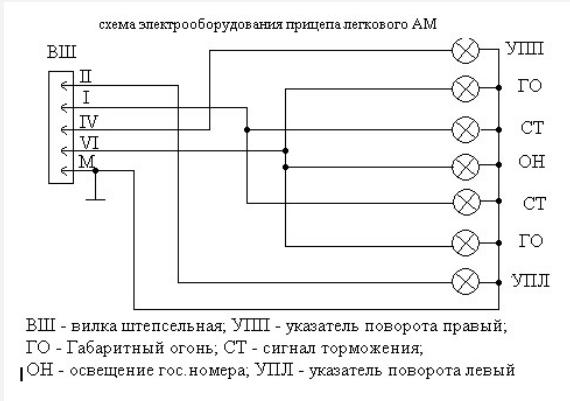

Схема легкового прицепа

При подключении прицепа, Ваше авто должно быть оборудовано фаркопом. Такое подсоединение является одним из самых надежных. Но кроме присоединения на фаркоп, прицеп еще подключается специальными контактами для обеспечения работы всей сигнальной системы при движении.

Сегодня, одними из самых популярных принято считать 7-контакные разъемы.

Они имеют следующие отводы:

1. L – сигнал левого поворота, имеющий проводок 1,5 мм2.
2. 54G –задний сигнальный фонарик противотуманный, проводок – 1,5 мм2.
3. 31 – «минус» масса, проводок – 2,5 мм2.
4. R – сигнал правого поворота, имеющий провод 1,5 мм2.
5. 58R – подсвечивание номеров и правого фонаря габаритов с проводком 1,5 мм2.
6. 54 – «стопы», проводок 1,5 мм2.
7. 58L – левы фонарь габаритов, проводок 1,5 мм2.

На популярных моделях авто, подключение производится путем подключения фаркопной розетки при помощи простого контакта с имеющейся проводкой.

В случае подключения к проводке автомобиля, рекомендуется применять медный многожильный кабель. Самый оптимальный вариант, это проводок имеющие жилу диаметром 1,5 мм2. Также для надежный защиты, требуется обеспечение двойной изоляции провода.

Соединение реализовывается банальным образом, совмещая правильные контакты, по типу мама/папа, в нижней части розетки имеется специальная направляющая, при помощи которой можно быстро и легко, а самое главное правильно соединить все контакты.

При подборе контактных элементов фаркопа, следует проверить резиновый уплотнитель, который будет защищать подключенный механизм от вредного действия влаги, пыли, грязи и т.п.

При успешном подключении прицепа, также является необходимым подумать о влагозащите всех контактных элементов розетки. Применение смазки на основе графита, позволит предотвратить выход из строя контактных наконечников.

Если вы решили приобрести прицеп для своего автомобиля, можно это сделать в ТД «Уральские автоприцепы»:

Распиновка розетки фаркопа легкового автомобиля

Специальная проводка, подключаемая к электросхеме автомобиля обеспечивает безопасность движения, благодаря ей на прицепе будут работать поворотники и стоп-сигнал.

Не всегда подключение происходит легко; сделать это правильно можно, лишь досконально разобравшись со схемой.

Разъем фаркопа

Благодаря разъему элемент подключается к электропроводке автомобиля. Это может вызывать определенные трудности, так как распиновка разъема не всегда точно совпадает с автомобильной. Потребуется соединить одноименные цепи, и для этого потребуется иметь три схемы:

• Разводки цепей автомобиля.
• Прицепа.
• Разъема.

У вилки и розетки не всегда совпадают контакты. Фаркоп обычно предусматривает специальный подрозетник. Подобрав подходящую розетку, будет достаточно закрепить ее на нужном месте и подключить. Приобрести нужный разъем можно отдельно. Устройства могут иметь 7 (производство европейское, российское) или 13 (выпускается США) контактов. Розетка может не соответствовать вилке. Подключить их возможно, используя переходник.

Варианты подключения розетки

Существует несколько способов подключения данного элемента:

• Штатный.
• Универсальный.

Первый подойдет, если автомобиль оснащен специальным разъемом, на который уже выведены нужные провода. Распиновку такого разъема можно найти в эксплуатационном руководстве автомобиля. Такой способ не требует исправления схемы электрики машины.

Второй способ используется, когда такого разъема нет. Вам придется вмешаться в электрику, подключить нужные узлы самостоятельно.

Если автомобиль не имеет бортового компьютера, процесс не вызовет сложностей: потребуется прямое подключение к уже имеющимся цепям. Для подключения используют один задний фонарь, чаще всего левый. Присоединить цепь нужно к проводам с разъема фонаря.

Назначение проводов прицепа должно совпадать с проводами заднего фонаря. Например, через разъем фаркопа подключают провод подворотника прицепа к поворотнику автомобиля. Рекомендуется не использовать скрутки. Более надежного соединения можно добиться, используя пайку, обжимные клипсы. Облегчить задачу поиска нужной цепи можно, воспользовавшись электросхемой автомобиля. Тестер определяет, правильно ли соединена цепь.

Если автомобиль современный, оснащен сложным бортовым компьютером, такой способ подключения не подойдет. Компьютер будет проводить диагностику устройств, обнаружив повышенное потребление энергии задним фонарем, он воспримет прицеп как неисправность, начнет выдавать ошибку. Избежать этой проблемы можно, установив блок согласования. Это же устройство применяется, если автомобиль имеет мультиплексную шину, передающую сигналы.

Схема подключения фаркопа с блоком согласования мало отличается от приведенной выше модели. В случае использования блока сигнал от автомобиля сначала поступает в устройство, затем через него передается к розетке фаркопа. Компьютер не будет воспринимать появившееся устройство как неисправность. Кроме этого, блок подключают к б/с машины.

Обозначения контактов

Розетки европейского и российского производства имеют 7 контактов, расположенных следующим образом:

1. Поворотник левой стороны.
2. Противотуманная фара, можно использовать как розетку +12В.
3. Масса.
4. Поворотник правой стороны: используется для подсветки номера, правого габарита.
5. Стоп-сигналы.
6. Габарит левой стороны.

Розетки с 13 контактами производятся в США, используются некоторыми европейскими производителями. Обозначения могут быть цветовыми, цифровыми, имеют следующую распиновку розетки фаркопа легкового автомобиля:

1. Поворотник левой стороны (желтого цвета).

2. Противотуманная фара сзади (синего цвета).

3. Масса с 1 по 8 (белого цвета).

4. Поворотник правой стороны (зеленый).

5. Коричневый обозначает габариты.

6. Красный (стоп-сигналы).

7. Черный отвечает за правую сторону габаритных огней, подсветку номерного знака.

8. Розовый – задний ход.

9. Оранжевый – напряжение аккумулятора.

10. Если есть зажигание +12В (обозначается серым цветом).

11. Заземление – цифра 10 или бело-черное пятно.

12. Сине-белый запасной сигнальный привод.

13. Земля – 9.

Электросхемы прицепа

| e .

..

Прицеп Электромонтаж Схемы | etrailer.comhttp: //www.etrailer.com/faq-wiring.aspxHomeУзнайте, что подходит вашему автомобилюПринадлежности для буксировки груза Прицеп Производители отделки салона обслуживание клиентов | просмотреть корзинуПодписаться на информационный бюллетень или лентуФильтровать видео Трейлер Электромонтаж Схемы Статьи о Электромонтаж Электромонтаж . Инструкции для Volkswagen Rabbit 2008 и новее и GTI Электромонтаж Инструкции по установке VW JettaDielectric Grease 2005 и 2006 гг. Обзор Прицеп Электромонтаж Схемы фильтров…Пятое колесо и «гибкая шея» Проводка Справка Разъемы прицепа Транспортное средство Электропроводка Электропроводка Адаптеры Поиск и справкаОбслуживание клиентовСвяжитесь с намиОтслеживание заказаО насПолитика конфиденциальностиПомощь Видео и статьиКарта сайтаПоискВход в учетную записьАффилированный входЧто сказали наши клиенты: Доставка была ОЧЕНЬ быстрой, и я получил именно то, что хотел. Cantask для чего-то большего, чем это.СПАСИБО !!!!! DouglasPhoenix, AZ Trailer Проводка Разъемы Доступны различные разъемы от четырех до семи контактов, которые позволяют передавать мощность для освещения, а также вспомогательных функций, таких как контроллер электрического тормоза прицепа, фонари заднего хода или источник питания 12 В для лебедки или внутреннего освещения прицепа. Выберите разъем, который имеет необходимое количество контактов для функций, требуемых для вашего прицепа. Если разъем находится под автомобилем, вы можете использовать монтажный кронштейн, чтобы прикрепить его к автомобилю.Это поможет предотвратить повреждение, которое может произойти, если разъем остается болтающимся. 7WayConnector Функция Цвет6Way5Way4Way Трейлер Проводка Предлагаемый цветовой код Белый 16 12 Хвост / маркер Коричневый 18 16 Тормоз Синий 18 12 Батарея Красный (или черный) 12 Резервное копирование Фиолетовый 16 Куда крепить — сторона автомобиля Правый поворот жгута проводов автомобиля Левый поворот жгута проводов автомобиля Точка заземления автомобиля — металл, без покрытия, нержавеющий питание тормозов Блок предохранителей или FUSEDb battery Lead Резервное копирование жгута проводов автомобиля Куда прикрепить — Прицеп сторона Прицеп правый указатель поворота Прицеп левый поворот Сигнальная точка заземления транспортного средства — металл, без покрытия, нержавеющие задние фонари Прицепа Выключатель аварийного отключения, внутреннее освещение и зарядное устройство. Фонарь заднего хода (при наличии) / Гидравлическая муфта. Эта таблица является типичным руководством, цвета проводов могут различаться в зависимости от производителя. Используйте тестер цепей для проверки соединений. 4-контактные разъемы1 от 7 5/25/2010 11:14 AM

Подключение прицепного устройства

На съемном дворе много людей. Вам нужен служебный прицеп недорого, а верфь поможет вам подсоединить сцепное устройство и предохранительные цепи. Теперь поехать домой и погрузить в трейлер всю жизнь подростка, а затем отправить ее в колледж за несколько штатов.

Но не раньше, чем вы включите фары на трейлере. Автосалон не позволит вам уехать, пока не загорится свет. К тому же вилка прицепа на задней части грузовика никак не совпадает с вилкой на прицепе. Дружелюбный помощник по прицепу указывает на дисплей электрических разъемов и предлагает, чтобы, если вы не можете заставить их работать самостоятельно, он может попросить механика сделать это за вас первым делом в понедельник утром.

Отчаянные времена, отчаянные меры
Электропроводка прицепа может оказаться простой задачей.Многие транспортные средства, особенно пикапы и внедорожники, предварительно оснащены прицепами. Если есть предустановленная заминка, возможно, разъем уже находится за удобной подпружиненной крышкой. Или, если вы купили новый автомобиль, вы можете найти ремни, необходимые для установки разъема внутри перчаточного ящика. Просто отсоедините разъем от задних фонарей на грузовике, подключите жгут проводов прицепа между вилкой и розеткой, и все готово.

Но электромонтаж прицепа может оказаться непростым делом. Если вы буксируете только на день и никогда не планируете буксировать снова, вы можете подобрать адаптеры, которые заменяют лампы задних фонарей в вашем автомобиле, и на них свисают провода с косичками.То, как вы прокладываете провода от осветительных розеток к сцепке, может быть проблематичным. А что, если у вас есть прицеп с простыми одноламповыми фарами и автомобиль с несколькими задними фонарями, как большинство европейских автомобилей? По крайней мере, есть вероятность, что прицеп и транспортное средство используют разные разъемы, поскольку в индустрии буксировки используются как минимум четыре разных стиля.

от красного к зеленому к белому

Начнем с основ. Большинство прицепов имеют три контура — для ходовых огней, а также левого и правого стоп-сигналов.Стоп-сигналы будут мигать для функции указателя поворота — это зависит от реле мигалок в автомобиле, чтобы узнать, когда включены стоп-сигналы, и мигать соответствующей нитью накала. Так что технически вам нужно всего три провода к прицепу плюс провод заземления.

Всегда прокладывайте заземляющий провод от рамы автомобиля (не от сцепного устройства или бампера) до прицепа. Контакт металл-металл в сцепке недостаточно надежен для надежного соединения.

Это означает, что вам понадобится разъем как минимум с четырьмя контактами.Неудивительно, что в стандартном плоском разъеме для прицепов используются четыре штыря, причем один штырь без кожуха на конце транспортного средства предназначен для заземления. В других распространенных стилях разъемов используются пять, шесть или семь контактов, и это те стили, которые производители устанавливают на новые автомобили. Почему больше четырех? В более крупных прицепах иногда используется отдельная цепь для включения фар по бокам и спереди прицепа. В некоторых прицепах используются тормоза с электрическим приводом. В закрытых прицепах нередко имеется внутреннее освещение или аксессуары, питаемые от аккумуляторной батареи транспортного средства, так что это означает другую цепь.Не урод. Пока вы занимаетесь только одной схемой за раз, эта работа не потребует от вас чтения тех схематических диаграмм, на которых есть крошечные провода, помеченные шрифтом, слишком маленьким, чтобы их мог прочитать даже юрист.

Без рецепта

У вас есть 7-контактный разъем на грузовике и линейный 4-контактный разъем на прицепе? Мы нашли в магазине автозапчастей переходник, который позволяет работать по принципу «включай и работай». Другие варианты перестановки разъемов могут быть адаптированы с помощью готовых деталей.

Сращивание

Худший случай — у вас есть легковой или грузовой автомобиль без огней для прицепа и прицеп с жгутом, заканчивающимся обрезанными проводами. Вам не понадобится ничего сложнее, чем 12-вольтовая контрольная лампа или вольтметр, а также некоторые возможности для сварки. Начните с включения ходовых огней автомобиля. Теперь проверьте проводку автомобиля, чтобы определить, какой из проводов, ведущих к задним фарам, горячий. Соедините этот провод и подведите его к разъему прицепа со стороны автомобиля.Какой штифт? Разъем должен поставляться со списком, в котором указывается, какой контакт какой цепи управляет. Следуйте ему — но ни на минуту не верьте, что кто-то, кто подключил ваш автомобиль до вас, следовал чему-либо, кроме его собственной прихоти. Пометьте каждый провод его функцией, как вы ее определяете. Теперь вы можете выключить ходовые огни и активировать левый указатель поворота. Определите, какая цепь является мигалкой, и повторите для правого указателя поворота. Подключите все к разъему.

Отдельно, но не равно

В некоторых автомобилях используются отдельные лампы для тормозов и сигналов поворота задних фонарей.Это нормально — пока вы не поймете, что в трейлере для всех трех функций используется одна лампа с двумя нитями накаливания. Один из вариантов — установка на прицеп еще одной задней фары, но существует более простое решение. В месте аренды прицепа и в большинстве магазинов автозапчастей продаются простые электронные адаптеры, сочетающие в себе функции стоп-сигнала и сигнала поворота. Он устанавливается в жгут непосредственно перед разъемом прицепа.

Прочие цепи

У некоторых более крупных прицепов есть отдельная цепь для габаритных огней или габаритных огней, которые отделены от ходовых огней в узлах задних фонарей.Возможно, вам потребуется добавить еще одну схему для их обработки. Если вы попытаетесь подключить их параллельно с обычной парой ходовых огней, вы можете перегрузить выключатель фар автомобиля, поэтому вам нужно будет добавить реле для управления дополнительным током.

Также может быть 12-вольтная цепь для ходовых огней внутри прицепа или для зарядки аккумулятора прицепа в случае туристического прицепа. Эта цепь, вероятно, будет горячей при каждом работающем двигателе, но ею можно управлять с помощью переключателя на приборной панели.Убедитесь, что провода имеют калибр, достаточный для выдерживания нагрузки (полностью разряженная аккумуляторная батарея прицепа с глубоким циклом может потреблять 20 или более ампер при запуске двигателя). Настоятельно рекомендуется использовать изолятор батареи. Это предотвратит разрядку аккумуляторной батареи транспортного средства от прицепа и предотвратит выбросы тока от перегорания проводки или сгорания предохранителя.

Эй, Нелли

Это приводит к концепции электрических тормозов прицепа. Они приводятся в действие контроллером транспортного средства, который увеличивает напряжение на тормозах пропорционально замедлению транспортного средства.Для этого требуется провод от контроллера к тормозу прицепа. (Вот почему некоторые разъемы имеют до семи контактов, чтобы обеспечить возможность подключения нескольких цепей.) Используйте 12-ga. провод для этой схемы. Если у вас есть электрические тормоза прицепа, в цепи должна быть вспомогательная аккумуляторная батарея и аварийный выключатель для замедления прицепа, если он отсоединяется от сцепного устройства.

Собираем все вместе

Как сделать подключения? Мы видели множество трейлеров, грохочущих по дороге с мигающим или приглушенным светом.Скорее всего, если вы посмотрите на проводку на одной из этих установок, вы увидите провода, скрученные вместе и изолированные изолентой. Почти так же плохи обжимные соединители автомобильного типа, которые не выдерживают вибрации и влаги. Любой обжимной соединитель, подвергающийся воздействию элементов, будет иметь короткий срок службы. Даже не думайте об использовании бытовых гаек для проволоки — они открутятся за несколько сотен миль. Мы используем резьбовые соединители Posi-Lock, показанные здесь, для быстрой работы. В нашем собственном прицепе все соединения выполнены припоем и термоусадочной трубкой из ПВХ.

Когда вы застегиваете пуговицы, нанесите пленку диэлектрической смазки на разъемы сцепного устройства, чтобы влага не разъедала контакты.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Как правильно подключить прицеп к автомобилю?

Подключить прицеп к автомобилю стало проще, чем когда-либо, особенно с резервными камерами, которые будут направлять вас. Тем не менее, этот процесс требует некоторых знаний о проводке и штырях сцепного устройства, которые управляют освещением прицепа, сигналами поворота, фарами заднего хода и тормозом прицепа.

Как подключить прицеп к автомобилю? Давайте погрузимся в дело.

Убедитесь, что ваш автомобиль справится со своей задачей

Очень важно, чтобы ваш автомобиль был рассчитан на буксировку.Не все автомобили и даже некоторые грузовые автомобили не предназначены для буксировки. Если вы буксируете автомобиль, не предназначенный для буксировки, вы рискуете повредить его тормозную систему и систему подвески. Двигатель и трансмиссия могут быть не в состоянии справиться с нагрузкой, что может привести к повреждению обоих.

Даже если ваш автомобиль предназначен для буксировки, вам необходимо знать его возможности буксировки. Эта информация обычно указана в руководстве пользователя или на веб-сайте производителя. Ограничение по весу включает прицеп, лодку или другой объект, находящийся на прицепе, а также все, что находится внутри.Перед тем, как отправиться в путь, рекомендуется взвесить буксирное транспортное средство и прицеп. Посетите любую остановку для грузовиков с сертифицированными весами, чтобы узнать вес.

Используйте жгут проводов

Электропроводка прицепа позволяет активировать поворотники, освещение, фонари заднего хода и тормоза прицепа. Как с точки зрения безопасности, так и с юридической точки зрения, каждый компонент должен работать. Здесь на помощь приходит жгут проводов прицепа.

Жгут проводов прицепа зависит от транспортного средства, а это означает, что он предназначен для марки, модели и года выпуска вашего автомобиля.Также известный как Т-образный соединитель, он обычно подключается без каких-либо сращиваний и обеспечивает стандартное соединение, такое как четырехканальный плоский. Каждый жгут включает специальные вилки для автомобиля и, при необходимости, электрический преобразователь. Питание поступает от задних фонарей тягача или от аккумуляторной батареи.

Выполните подключение

При заказе жгута проводов он будет поставляться с четырех-, пяти-, шести- или семи-проводным соединением, в зависимости от автомобиля и способа буксировки (i .e., лодочный прицеп с тормозами или без них, универсальный прицеп или прицеп для кемпинга, седельно-сцепное устройство или прицеп с гибкой шеей).

Для простоты подключения проводка имеет универсальную цветовую маркировку. Цвета включают:

• Зеленый (тормоза правого поворота).
• Желтый (тормоза левого поворота).
• Коричневый (задние фонари).
• Белый (земля).
• Синий (электрические тормоза).
• Черный (фонари заднего хода).
• Красный (вспомогательный источник).

Просто соедините две точки подключения, заземлите белый провод на раму, и все готово.

Важно, чтобы провода были правильно заземлены, в противном случае могут возникнуть проблемы, например, неравномерное включение тормозов. Используйте тестер цепей, чтобы убедиться, что каждый провод правильно подает питание. Если разъемы электропроводки прицепа загрязнены, очистите их белым уксусом или электрическим обезжиривающим средством.

Готовы отправиться в путь

Перед тем, как отправиться в путь, убедитесь, что защелка сцепки закрыта, штифт сцепки вставлен и предохранительные цепи на месте.Наконец, попросите кого-нибудь проверить, как вы включаете фары, поворотники и тормоза. Проверьте безопасное соединение с прицепом, объехав окрестности. Как только вы будете удовлетворены, вы готовы отправиться в путешествие.

И вот так вы перестали спрашивать: «Как подключить трейлер?» на «Мы уже там?»

Ознакомьтесь со всеми продуктами для грузовиков и буксировщиков, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о том, как ответить «как подключить трейлер», поговорите с экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Flickr.

Схема подключения прицепа

: полное руководство

Знания

Знайте все о электрической схеме прицепа

Если вы недавно купили прицеп или наконец решили подключить уже имеющийся к вашему пикапу. В этой статье мы рассмотрим все, что вас беспокоит, о различных типах используемых проводов и о том, как идеально подключить прицеп к автомобилю.

Что такое трейлер?

Прицеп — это транспортное средство без двигателя, и предполагается, что его буксирует другое транспортное средство: внедорожники, пикапы или джипы, обычно буксирующие прицепы. В зависимости от типа они также могут быть транспортными средствами для отдыха.

Как работает трейлер?

Прицеп — это отдельное дополнительное транспортное средство, которое необходимо связать с основным транспортным средством.Прицеп крепится к основному транспортному средству с помощью соответствующего сцепного устройства. Чтобы электрическая мощность прицепа работала, мы используем разные разъемы, в зависимости от того, какие мощности нам нужны. Минимальный выходной разъем — это 4-контактный разъем, обеспечивающий электрический выход для сигналов прицепа, массы и задних фонарей.

Применение трейлеров

В трейлере есть несколько приложений в зависимости от пользователя и того, какие услуги он может искать.Они используются для перевозки товаров, материалов, лодок, кемпинговых принадлежностей и т. Д. Существуют различные типы прицепов:

• Служебный трейлер
• Туристический трейлер
• Лодка прицеп
• Полуприцеп
• Строительный прицеп
• Гусиная шея трейлер
• Прицеп 5-го колеса

EdrawMax

Программное обеспечение для создания диаграмм All-in-One

Создавайте более 280 типов диаграмм без особых усилий

Легко приступайте к построению диаграмм с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio.
• Поддерживается кроссплатформенность (Windows, Mac, Linux, Интернет)

Какой цветовой код у проводки прицепа?

Самая сложная задача в отношении прицепа — это подключить его к вашему основному транспортному средству.Если вы беспокоитесь о том, как этого добиться, цветовые коды помогут вам. Электропроводка прицепа имеет разные цвета, что упрощает понимание и подключение проводов к основному транспортному средству и разъему.

Каковы цветовые коды проводов прицепа?

Электропроводка прицепа имеет разные цветовые коды, присвоенные каждому проводу, чтобы упростить подключение проводов. Чтобы лучше понять цветовую кодировку, вот исчерпывающая таблица.

На этой диаграмме показано, что означает каждый цветовой код, что позволяет очень легко согласовать, какой провод куда идет.

Схема подключения 4-контактного прицепа

Как вы можете видеть на этой 4-контактной схеме подключения прицепа , белый провод соединен с массой. Зеленый цвет бежит сзади, чтобы соединиться с поворотом направо. Коричневый провод, который отвечает за управление задними фарами, ведет к обеим лампочкам сзади, а желтый провод идет назад влево, указывая на поворот налево. Все они соединены 4-контактным разъемом.

Что такое 4-контактный разъем?

4-контактные разъемы — это самые простые разъемы, используемые для соединения вашего прицепа с основным транспортным средством. 4-сторонний разъем позволяет управлять тремя основными функциями освещения: тормозом, поворотом вправо и поворотом влево. Четвертый провод (белый), как показано на схеме, является проводом заземления. Обычно этот разъем используется в легких прицепах.

Схема подключения 5-контактного прицепа

На этой 5-контактной схеме подключения прицепа выше вы можете видеть, что первый провод — это провод заземления (белый).Второй провод (зеленый), идущий от разъема, отвечает за правильный сигнал. Третий (коричневый) провод — это тот, который отвечает за задние фонари. Они также соединены сбоку, чтобы обеспечить лучшую видимость.

Четвертый провод (синий) указывает на включение тормозов. Последний набор проводов (желтый) ведет к левой стороне для обозначения левого сигнала. Они подключаются через 5-контактный разъем.

Что такое 5-контактный разъем?

5-контактный разъем используется для электрического соединения между прицепом и основным транспортным средством.Обычно он используется в автомобилях с гидравлическими тормозами или тормозами. Один вывод используется для заземления; другие обычно используются для индикации поворотов, остановок и движения автомобиля.

Дополнительный провод соединен с фонарями заднего хода, которые помогают отключать гидравлическую муфту прицепа, когда транспортное средство начинает движение задним ходом; это выключает тормоза прицепа. Таким образом, этот провод также служит обратным светом.

Схема подключения 6-контактного прицепа

На этой 6-контактной схеме подключения прицепа , как можно заметить, есть два новых положения проводов.Синий провод, отвечающий за гидравлические тормоза, теперь используется для электрических тормозов. Черный провод — это индикатор аккумулятора +12 В, подключенного к прицепу, остальные провода аналогичны предыдущим схемам прицепа.

Что такое 6-контактный разъем?

6-контактный разъем помогает установить соединение между основным автомобилем и прицепом. Он используется для управления тормозами (в основном электрическими тормозами) и обычно используется на туристических автомобилях, прицепах с гусиной шеей и прицепах для лошадей.

Этот разъем обеспечивает дополнительную электрическую поддержку 12-вольтовой батареи через черный провод и электрические разрывы через синий провод.

Схема подключения 7-контактного прицепа

Схема прицепа с 7 контактами имеет три различных варианта в зависимости от типа разъема, в котором также различается конфигурация проводки. Эти различные 7-контактные электрические схемы прицепа выглядят следующим образом.

Схема подключения 7-контактного прицепа с круглым выступом

На этой 7-контактной схеме электропроводки прицепа красный провод обеспечивает вспомогательное питание прицепа, в то время как черные провода смещены для обозначения фонарей заднего хода.Остальные функции и размещение проводов аналогичны схемам на 6-контактной схеме прицепа, где белый — земля, зеленый — правый, желтый — левый, коричневый — для задних фонарей, а синий — для электрических тормозов.

Схема 7-контактного прицепа для отвала RV с конфигурацией SAE

Эта 7-контактная электрическая схема прицепа показывает, что цвета проводов для фонарей заднего хода и источника питания были изменены. Красный цвет был изменен на оранжевый, а черный — на серый.Остальные цвета остаются такими же для остальных проводов и их функциональности.

Схема 7-контактного прицепа для традиционного отвала RV

На этой 7-контактной схеме подключения прицепа изменена большая часть конфигурации проводов. Коричневый провод подключается к правому свету. Зеленый провод соединяется с задними фонарями, желтый провод — с фонарями заднего хода, а красный провод — с левым фонарем.

В то время как черный провод соединяется с аккумулятором, синий провод соединяется с электрическими тормозами, а белый провод соединяется с массой.Их подключение в правильном порядке гарантирует, что фары прицепа будут работать идеально синхронно с вашими основными автомобилями.

Что такое 7-контактный разъем?

7-контактный разъем	7-контактный разъем SAE	7-контактный разъем Традиционный

Разъем помогает вам соединить проводку вашего основного автомобиля с проводкой вашего прицепа.Обычно они используются для больших кемперов, внедорожников, грузовиков, коммерческих и сельскохозяйственных прицепов. Выше показаны три различных разъема, используемых для подключения 7-контактной системы освещения прицепа.

Необходимо знать правильную конфигурацию вашего прицепа, чтобы вы могли идеально подключить его и фары прицепа работали синхронно.

Используйте EdrawMax для создания монтажных схем

Мы рекомендуем использовать EdrawMax для создания электрических схем прицепа.Есть несколько шаблонов, которые вы можете использовать, чтобы сделать идеальную схему электропроводки прицепа после просмотра конфигурации вашего автомобиля.

Статьи по теме

Электропроводка прицепа | HowStuffWorks

Когда дело доходит до разъемов для проводов и жгутов прицепа, их можно выбрать из нескольких различных размеров и конфигураций. Стандартная конструкция вилки и розетки прицепа представляет собой систему с цветовой кодировкой с использованием четырех проводов.В этом случае коричневый провод используется для задних фонарей, освещения номерного знака и боковых габаритных огней. Желтый провод подает питание на левый стоп-сигнал и левый указатель поворота. Есть зеленый провод, который управляет правым тормозом и светом, а также правым указателем поворота. Последний провод стандартной четырехпроводной системы белый — он используется в качестве заземляющего. В большинстве прицепов для лодок и небольших прицепов, у которых нет собственных тормозов, используется этот тип вилки ремня безопасности, которую часто называют «плоской четверкой».»

Когда вы исследуете, какую вилку и розетку выбрать для прицепа, вы можете услышать, что они имеют определенное количество» полюсов «. Этот термин является синонимом количества проводов. Ниже приведены некоторые другие схемы проводки. системы, которые вы можете рассмотреть в зависимости от ваших потребностей:

Пятипроводная система такая же, как четырехпроводная система, вплоть до цвета провода и соответствующей функции. Единственное отличие — дополнительный провод. Пятый провод для Эти блоки имеют синий цвет и обычно используются для управления такими вещами, как гидравлические дисковые тормоза или дополнительные вспомогательные выходы.Это может быть внутреннее освещение прицепа или дополнительные габаритные огни.

Шестипроводные системы такие же, как и четырехпроводные, но у них, как вы уже догадались, есть два дополнительных провода. В этом случае есть дополнительный синий провод, который будет служить той же цели, что и для пятипроводной системы. Также есть красный провод, который действует как питание 12 вольт. Это может управлять всем, от прикуривателя до автомобильной сигнализации.

Семипроводная система точно соответствует шестипроводной системе плюс один дополнительный полюс, который обычно используется для питания внутреннего и внешнего освещения.Вы часто будете использовать семипроводную установку для прицепа для кемпинга, жилого дома или грузового прицепа.

Как и в случае с любой другой автомобильной проводкой, вилки и розетки прицепа могут немного сбить с толку новичка прицепной вышки. Прежде чем пойти и потратить с трудом заработанные деньги на жгут проводов, поговорите со специалистом. Ваш механик или сотрудник местного магазина автозапчастей может дать вам необходимый совет. Также может быть хорошей идеей получить некоторую информацию на веб-сайтах некоторых производителей проводки, прежде чем вы начнете задавать вопросы.

Для получения дополнительной информации о буксировке лодки и других ссылок на свой автомобиль перейдите по ссылкам на следующей странице.

Схема подключения | Тропик трейлеры

Прицепы должны иметь ходовые огни, поворотники и стоп-сигналы. Лучше всего соединить эти фонари с помощью коннектора T-One. Разъем T-One предварительно подключен к 4-полюсному плоскому разъему, который можно адаптировать к 6- или 7-контактному круглому разъему. Вы все равно должны найти подходящие провода, которые можно найти в руководстве пользователя или найти в таблице внизу страницы.

Существуют различные типы разъемов. Разъемы могут иметь от четырех до семи контактов, которые позволяют передавать мощность для освещения, а также выполнять вспомогательные функции. Такие функции, как электрическое управление тормозами прицепа, фонари заднего хода и т. Д. Выбирайте разъем в зависимости от количества контактов для нужной функции. Разъем должен быть установлен на автомобиле. Когда он установлен на транспортном средстве, он будет выглядеть аккуратно и избежать потенциальных проблем, связанных с отключением разъема.

4-контактные разъемы

Доступны 4-контактные разъемы

, обеспечивающие базовое подключение трех функций освещения (работа, поворот и тормоз), плюс один контакт предназначен для заземляющего провода.

6-контактные разъемы

6-контактные соединители

позволяют выполнять базовое подключение для работы, поворота и торможения. В дополнение к контакту заземления есть два дополнительных контакта, которые обеспечивают две дополнительные функции.

На схеме ниже показан правильный способ подключения разъема к прицепу или транспортному средству.

Примечание: Черный (12 В) и синий (электрические тормоза) можно поменять местами для соответствия прицепу. Прицепы для лошадей могут использовать центральный штифт для горячего вывода 12 В, R.V. прицепы используют центральный штифт для электрических тормозов.

7-контактные разъемы

Помимо трех основных функций освещения, имеются дополнительные контакты для вспомогательного питания, зарядки аккумулятора прицепа и т. Д.

5-контактные разъемы

5-контактные соединители

позволяют выполнять базовое подключение для работы, поворота и тормоза.Контакт заземления доступен для поддержки другой функции. Обычно 5-контактный плоский разъем используется для прицепов с импульсным тормозом. Дополнительный провод подключается к фонарям заднего хода и отключает тормоза прицепа при движении задним ходом.

Электропроводка прицепа

Советы по электромонтажу прицепа

Предоставлено вам etrailer.com для всей проводки вашего прицепа.

Прицепы должны иметь как минимум ходовые огни, указатели поворота и стоп-сигналы.Для обеспечения питания и подключения к ним подключаются провода буксирующего автомобиля. Это достигается либо через разъем T-One (если он есть в вашем автомобиле), либо через проводку. Разъем T-One предварительно подключен к 4-полюсному плоскому разъему, который можно адаптировать к 6- или 7-контактному круглому разъему. Монтаж проводки требует, чтобы установщик нашел нужные провода в буксирующем автомобиле. Чтобы помочь в этой задаче, обратитесь к руководству пользователя или таблице. внизу страницы.

Разъемы

Доступны различные разъемы от четырех до семи контактов, что позволяет передача мощности для освещения, а также вспомогательных функций, таких как электрическое управление тормозами прицепа, фонари заднего хода и т. д.Выберите соединитель с необходимое количество контактов для требуемых функций. Также, установите разъем на автомобиль. Мало того, что он будет выглядеть аккуратно, но крепление помогает избежать потенциальных проблем, связанных с свисанием коннектора.

4-контактные разъемы
Доступны 4-контактные разъемы, обеспечивающие базовое подключение трех функций освещения (работа, поворот и тормоз), плюс один контакт предназначен для заземляющего провода.

4-ходовой разъем для плоского прицепа — *Наиболее общий	4-ходовой соединитель для грузовиков с плоским экраном	4-ходовой разъем для круглых прицепов	4-ходовой соединитель для круглых грузовиков

6-контактные разъемы
Доступны 6-контактные разъемы, позволяющие выполнять базовое подключение трех функций освещения (работа, поворот и тормоз). Помимо заземления, доступны два дополнительных контакта для обеспечения двух дополнительных функций.

6-ходовой круглый конец прицепа	6-ходовой конец грузовика	Квадратные соединители для 6-ходовых прицепов и грузовиков

На схеме ниже показан правильный способ подключения разъема к прицепу или транспортному средству.

Примечание: Черный (12 В) и синий (электрические тормоза) могут быть перевернутым, чтобы соответствовать прицепу.Прицепы для лошадей могут использовать центральный штифт для горячего питания 12 В ведущий, Р.В. прицепы используют центральный штифт для электрических тормозов.

7-контактные разъемы
Помимо трех основных функций освещения, доступны дополнительные контакты для вспомогательного питания, зарядки аккумулятора прицепа и т. Д.

7-ходовой конец прицепа	7-ходовой конец грузовика	7-контактные пластиковые соединители.

На схеме ниже показан правильный способ подключения разъема к прицепу или транспортному средству.

5-контактные разъемы
Доступны 5-контактные разъемы, обеспечивающие базовое подключение трех функций освещения (работа, поворот и тормоз), и, помимо заземления, доступен один контакт для поддержки другой функции. Обычно 5-Way Flat используется для прицепов с тормозами.Дополнительный провод вставляется в задние фонари, чтобы отключить тормоза прицепа при движении задним ходом.

5-ходовой плоский конец прицепа	5-ходовая плоская тележка	5-ходовой круглый конец прицепа	5-сторонний круглый конец тележки

Как подключить 4-, 5- или 6-контактные разъемы

Цвет провода производителем Производитель автомобиля Система ламп двойного назначения Функция провода Цвет провода GMC Форд Крайслер Джип Тойота Honda Mazda ФОНАРА ПРАВОГО ПОВОРОТА И ТОРМОЗА зеленый Зеленый Оранжевый с синей полосой коричневый коричневый Зеленый с желтой полосой Зеленый с желтой полосой Зеленый с желтой полосой ЛЕВЫЕ ПОВОРОТНЫЕ И ТОРМОЗНЫЕ ФОНАРИ желтый Желтый Lt Зеленая оранжевая полоса Dk Зеленый Серый с черной полосой Зеленый с черной полосой Зеленый с синей полосой Черная полоса ЗАДНИЕ ФАРА коричневый Коричневый коричневый Черный с желтой полосой или черный Синий красный с зеленым Красный с черной полосой Зеленая или черная полоса ЗЕМЛЯ Белый Черный черный или серый Черный Черно-черный черный или белый Черный Черный Система одноцелевых ламп ТОРМОЗНЫЕ ФОНА Использовать конвертер Pink или Lt Blue Красный с зеленой полосой Белый Синий с черной полосой зеленый с красной или белой полосой Зеленый с белой полосой зеленый или зеленый с красной полосой РЕЗЕРВНЫЕ ФОНАРИ Красный Lt Зеленый черный с розовым фиолетовый Коричневый — — — ЭЛЕКТРИЧЕСКИЕ ТОРМОЗА ПРИЦЕПА Подключение к синему проводу от контроллера тормоза

На протяжении многих лет производители автомобилей периодически меняли цвета проводки. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
