Схема подключения одноклавишного переключателя: Подключение и установка двухклавишного переключателя

Содержание

Схема подключения двухклавишного проходного выключателя в распределительной коробке

Для удобного управления освещением в квартире или частном доме используются проходные выключатели и в частности двухклавишные проходные. Для их монтажа необходимо знать схему подключения. Также, надо уметь правильно соединять провода в распределительной коробке. Для этого понадобятся принципиальная и монтажная схемы. При профессиональном монтаже: обязательна сварка всех скруток!
Для включения и выключения освещения с двух мест и состоящего из двух светильников или двух групп светильников используются два двухклавишных проходных выключателя. Такая схема управления освещением удобна, например, в коридоре, где есть светильники расположенные на потолке и светильники на стенах. Одной клавишей, любого из двух выключателей, включаются и выключаются потолочные светильники, второй клавишей, любого из двух выключателей, включаются и выключаются настенные светильники.
Принципиальная схема состоит из двух двухклавишных проходных (маршевых, лестничных) выключателей, которые по принципу своей работы являются переключателями, двух светильников или двух групп светильников, магистрали и ответвлений фазного, нулевого и нулевого защитного проводников:

Скачать принципиальную схему подключения двух двухклавишных проходных выключателей.

Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для двух двухклавишных проходных выключателей и двух светильников.
Порядок действий при сборке распределительной коробки с семью проводами — проводом питания, четырьмя проводами на проходные выключатели и двумя проводами на светильники. Все провода трехжильные.

Зачистить, скрутить и заизолировать белую жилу провода питания с белыми жилами проводов на выключатель 1.
Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №1 с синей жилой провода на переключатель №2.
Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №1 с желтой жилой провода на переключатель №2.
Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №3 с синей жилой провода на переключатель №4.
Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №3 с желтой жилой провода на переключатель №4.
Зачистить, скрутить и заизолировать белую жилу провода на переключателя №2 с белой жилой провода на один светильник.
Зачистить, скрутить и заизолировать белую жилу провода на переключателя №4 с белой жилой провода на второй светильник.
Зачистить, скрутить и заизолировать синюю жилу провода питания с синими жилами проводов на светильники.
Зачистить, скрутить и заизолировать желтую жилу провода питания с желтыми жилами проводов на светильники.
Уложить в коробку скрутки и закрыть крышкой.

Параллельные выключатели. Схема подключения проходного одноклавишного выключателя. Схемы с управлением более чем из трёх мест

), однако у таких выключателей имеется один серьезный недостаток — управление освещением, т. е. его включение и отключение может выполняться только с одного места. Представим себе ситуацию с которой сталкивался каждый, например: Вы заходите домой, включаете в прихожей свет, снимаете верхнюю одежду и проходите в комнату, но стоп, свет в прихожей нужно выключить, а сделав это выходить из прихожей придется в темноте, то же касается длинных коридоров или лестничных пролетов. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест.

ПРИМЕЧАНИЕ: Перед тем как выполнять подключение проходного выключателя необходимо сверится со схемой приведенной в его паспорте и/или схемой нанесенной на обратной стороне самого выключателя (при наличии).

2. Управление освещением с двух мест:

Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Ниже приведены схемы подключения двух одноклавишных (одиночных) и двух двухклавишных (двойных) проходных выключателей.

2.1 Подключение двух проходных одноклавишных выключателей.

Для начала разберемся, что представляет из себя одноклавишный проходной выключатель, внешне он практически неотличим от обычного одноклавишного выключателя, однако в отличии от последнего имеет не 2, а 3 клеммы для подключения проводов, кроме того на клавише проходного выключателя может присутствовать два треугольника расположенных вертикально один над другим и указывающих своими вершинами вверх и вниз соответственно:

Как видно на картинке выше с обратной стороны проходного выключателя, как правило, имеется его схема, при этом клеммы для подключения к выключателю проводов могут иметь различные буквенные, цифровые либо символьные обозначения, например это могут быть: «L,1,2»; или «1,2,3»; так же обозначения могут быть стрелочные, в этом случае одна стрелка указывает внутрь выключателя, а две другие стрелки указывают наружу.

Подключение одноклавишных проходных выключателей выполняется трехжильными кабелями (как показано на картинке выше), например кабелем ВВГ 3х1,5 — в случае если внутренняя электропроводка выполнена медью, или кабелем АВВГ 3х2,5 — в случае если внутренняя электропроводка выполнена алюминием.

Схема подключения проходного выключателя:

Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом:

Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Как именно работает такая схема можно увидеть на GIF-анимации приведенной ниже:

Как видно на данной схеме, в отличие от обычных выключателей которые просто разрывают (отключают) электрическую цепь (см. статью: ) проходные выключатели выполняют переключение с одной цепи на другую, поэтому зачастую проходные выключатели называют проходными переключателями

2.2 Подключение двух двухклавишных проходных выключателей.

Двойной проходной выключатель представляет из себя два одноклавишных проходных выключателя объединенных в одном корпусе, соответственно у такого выключателя будет 6 клемм для подключения проводов, поэтому подключение проходного двухклавишного выключателя необходимо выполнять двумя трехжильными кабелями.

Схема подключения двухклавишного проходного выключателя на 2 точки:

Подключение проводов к двойным проходным выключателям выполняется следующим образом:

3. Управление освещением с трех и более мест

В случае если необходимо выполнить подключение проходных выключателей для управления освещением с 3-х мест или более, в качестве третьего, четвертого и т.д. выключателей должны подключаться перекрестные либо, как еще их называют, промежуточные выключатели (переключатели), это название они получили потому, что данные выключатели должны включаться в цепь между двумя проходными выключателями.

Одноклавишные перекрестные выключатели имеют 4 клеммы для подключения проводов, двухклавишные соответственно — 8 клемм и т.д. На клавишах промежуточных выключателей так же как и у проходных могут быть нанесены по два треугольника, однако в отличие от проходных выключателей располагаются относительно друг друга они не вертикально, а горизонтально:

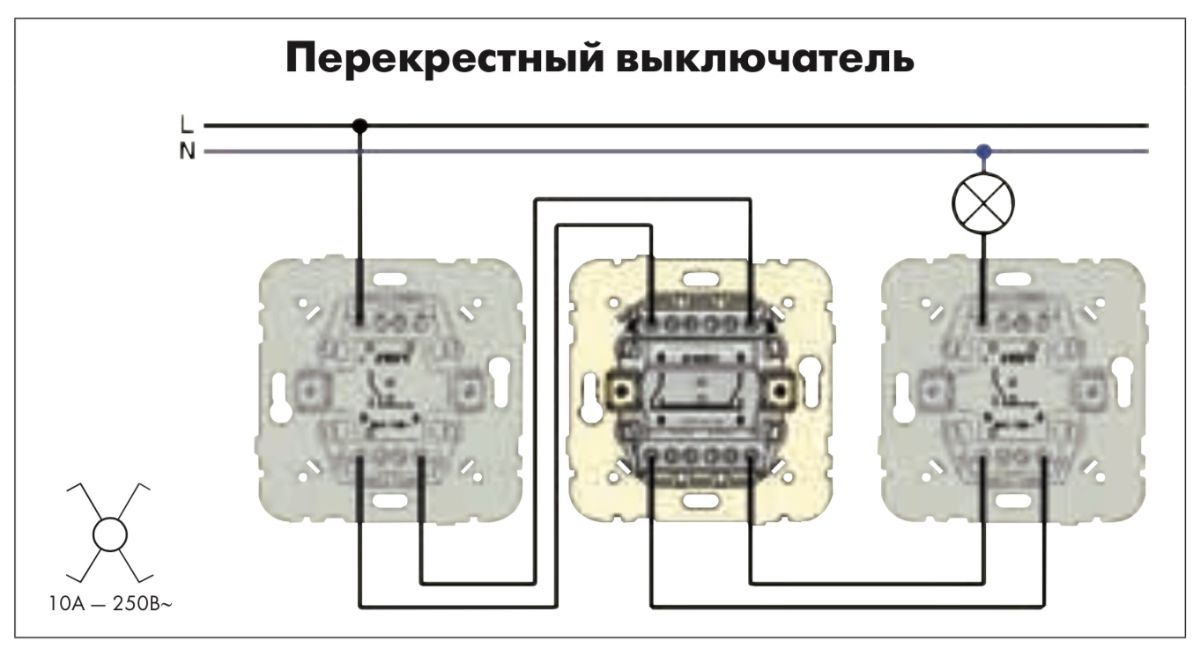

Подключение перекрестного выключателя выполняется по одной из нижеприведенных схем.

Схема подключения 3-х проходных выключателей (2-х проходных и одного перекрестного) для управления освещением с трех мест будет иметь следующий вид:

В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом (примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте):

Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Принцип работы такой схемы можно изучить по GIF-анимации приведенной ниже:

Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.

К примеру, в помещении имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя , вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Что лучше использовать: проходные выключатели или бистабильные реле? Ответ .

Как правильно подключить проходные выключатели для независимого управления освещением из двух мест.

Давайте подробнее рассмотрим эту схему подключения, состоящую из двух проходных выключателей . Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.

Схема подключения проходного выключателя для управления светильником из 2-х мест

Проходной выключатель на три контакта и два положения (сверху находится общий контакт)

Пояснения к схемам

Теперь разберёмся с нарисованными схемами. Обе схемы состоят из , самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырехжильные кабеля). На первой схеме изображена схема подключения проходного выключателя с управлением из двух разных мест.

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели , от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель.

Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится между собой, как показано на схеме.

Схема подключения проходного выключателя для управления светильником из 3-х мест

Как управлять освещением из трех мест

Схема подключения проходного выключателя с управлением из трех мест мало чем отличается от предыдущей (общий принцип работы одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель . То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как вы должны были заметить, с него выходит четырехжильный кабель.

Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). Но они ограничены количеством таких мест управления.

Задачу независимого управления освещением из двух мест можно решить также используя специальные импульсные реле и .

Для повышения комфортности и удобства при эксплуатации осветительных приборов применяется проходной выключатель: схема подключения наглядно отображает принцип работы коммутирующего устройства. С его помощью можно осуществлять управление освещением помещения из любой его точки. Об особенностях конструкции и правилах монтажа изделия подробно написано в данной статье.

Проходные выключатели используются для организации управления светильниками из нескольких мест

Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.

Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом. В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.

Как подключить розетку собственными руками. Описание подготовительных мероприятий и технологии монтажа. Правила обращения с электросетью

Если управление освещением планируется из большего количества мест, в общую схему вводятся дополнительные перекрестные переключатели, которые присоединяются по вышеизложенному принципу.

К каждому проходному переключателю подводится трехжильный кабель, а к перекрестному – четырехжильный. Все провода, используемые при подключении, должны быть одинакового сечения. Переключатели, которые могут работать при нормальном токе в 6,10 и 16А, должны обладать одним и тем же номинальным значением. Наглядно схему подключения проходных выключателей из 3 мест можно увидеть на специализированных сайтах в интернете.

Схема подключения двухклавишного проходного выключателя

При помощи проходных выключателей можно управлять не только одним светильником, но и группой из нескольких осветительных приборов. Для этого следует выполнить подключение проходных двухклавишных выключателей. Каждый из них имеет по шесть контактов. Общие провода определяются по тому же принципу, что и для обычных устройств, но прозвонить необходимо большее количество проводов.

Отличие схемы подключения двойного проходного выключателя состоит в том, что здесь используется больше проводов. Фаза подается на оба входа первого переключателя. С двух входов второго выключателя должны выходить провода на две лампы. В случае организации управления освещением из трех и более точек для каждой из них следует установить по два перекрестных выключателя, поскольку они выпускаются только одноклавишные.

В этом случае, согласно принципу подключения двойных проходных выключателей с перекрестными переключателями, первая пара контактов должна заводиться на один перекрестник, а вторая – на другой. При необходимости устройства соединяются между собой. Выход обоих перекрестных переключателей должен быть соединен с последним двухклавишным переходным устройством.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Примеры практического применения

Далеко не всегда очевидно, где именно следует предусмотреть управление светильниками. Задача упрощается, если ознакомиться с практическими примерами.

Управление освещением между гаражом и домом

В данном случае маршевые переключатели используются для обеспечения освещения дорожки между гаражом и домом:

управление освещением в гараже;
светильник над дверью в гараж;
освещаемая дорожка;

Таким образом, можно включить свет из дома, пройти с комфортом по освещенной территории и выключить светильники уже в гараже или — все наоборот. В данном конкретном примере присутствует еще две возможности:

работая во дворе, можно включить освещение;
если Вы ждете гостей, можно управлять светом на улице, находясь дома.

В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. О применении датчика читайте в отдельной статье.

Проходные выключатели управляют освещением в тамбуре

В темном тамбуре дома не очень уютно, и для управления его освещением также установлены маршевые переключатели:

управление освещением на крыльце;
светильник на стене;
управление освещением в прихожей.

Теперь закрываем входную дверь, включаем светильники в прихожей, а на улице и в тамбуре выключаем. Для управления светом по дороге из прихожей пришлось бы установить проходные выключатели во все три комнаты на первом этаже. Чтобы этого не делать, освещение в прихожей выключается таймером. О его установке читайте в отдельной статье.

Поднимаемся по освещенной лестнице вверх и выключаем свет

Для освещения лестницы маршевые переключатели являются необходимостью:

управление освещением в гостиной на первом этаже;
три светильника на лестничном переходе;
управление освещением на площадке второго этажа.

Площадка на втором этаже имеет небольшие размеры, так что после включения освещения в одной из комнат можно вернуться и выключить лампы на лестнице. Меня это не устроило, и в схему подключения переключателя был добавлен таймер. Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.

Опускаемся в цоколь по освещенной лестнице

В цокольный этаж опускаемся также по освещенной лестнице:

управление освещением у входа в цоколь;
управление освещением в цокольном этаже.

В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении. Таким образом, можно сначала включить свет в одной из комнат, а потом выключить освещение лестницы.

Пример установки проходных выключателей в спальне

Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати. Можно, конечно, включить бра, а затем вновь вернуться ко входу и погасить общий свет. Правильно сделать так:

управление освещением у входной двери;
бра у тумбочек;
как вариант, можно задействовать светильники напротив кровати;
управление освещением у изголовья.

Примерно то же самое следовало сделать и в 2-х других спальнях. Надеюсь, приведенные примеры вдохновят Вас на верные решения.

Разновидности перекрестных и проходных переключателей

Давайте знакомиться поближе с предметом нашего интереса. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке.

Основные разновидности проходных выключателей

По внешнему виду перекидные выключатели различаются по цвету и форме, а также они бывают:

скрытой или открытой установки;
одноклавишные, двухклавишные, трехклавишные;
с подсветкой или без нее;
специальный знак на клавишах может присутствовать или отсутствовать.

Внутренние схемы проходных выключателей

Рассматривая внутреннюю схему, можно говорить о следующих видах:

Одноклавишный проходной выключатель. Применяется наиболее часто в качестве первого и последнего устройства в случае 2-х и более мест управления.
Проходной выключатель с двумя клавишами. Двойной прибор применяется с той же целью для управления освещением с использованием 2-х групп светильников.
3-х клавишный проходной выключатель. Используется с той же целью для управления тремя группами светильников.
Одноклавишный перекрестный или перекидной выключатель. Применяется в качестве промежуточного устройства в цепи из трех и более местоположений.
Двухклавишный перекрестный выключатель. Применяется в качестве среднего устройства в цепи из 3, 4 и более точек управления для двух групп светильников.

Как следует из приведенной иллюстрации, в проходном выключателе входная клемма соединяется с одной из выходных при нажатии на клавишу. В перекрестном — проводники, подключенные к входу и выходу, меняются местами при смене положения клавиши.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Во-первых, чаще всего востребован только одинарный проходной выключатель. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Вид сзади на проходные переключатели разного вида

На фото представлен вид электроустановочных изделий сзади. Теперь Вы сможете сами правильно выбрать и приобрести необходимую модель. К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия.

Схемы подключения проходных выключателей

Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках

Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

Наиболее популярная схема соединения двух проходных выключателей с одним светильником

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Монтажная схема соединения двух выключателей с лампочкой

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек

Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Вариант управления одним светильником из трех точек

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Монтаж трех проходных выключателей с применением распределительной коробки

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

Схема соединения четырех проходных выключателей для управления одним светильником

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест

Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Схема соединения двух проходных выключателей с двумя отдельными светильниками

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Схема управления тремя независимыми светильниками с двух точек

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Схема управления двумя светильниками из трех мест

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Схема управления двумя отдельными светильниками из четырех точек

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Монтаж проходных выключателей при существующей проводке

Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. В этом случае обеспечить электромонтаж с применением коробки и прокладки кабеля в 15см от потолка достаточно сложно уже потому, что можно повредить проводку в стене.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать. Кроме того, при выполнении работ следует полностью обесточить проводку в доме или квартире.

Монтаж проходных переключателей при существующей проводке

Рассмотрим пошагово вариант управления освещением из 2-х точек. Из приведенной иллюстрации следует, что проходной переключатель №1 можно установить вместо существующего обычного. Для монтажа прибора №2 следует подготовить место в стене, о чем можно почитать в отдельной статье.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. В шов закладывают трехжильный кабель и шпаклюют стену.

Из монтажной схемы видно, что зеленую жилу трехжильного кабеля, идущего от прибора №2, следует подключить к соответствующей жиле кабеля, идущего от распределительной коробки к прибору №1. Соединение размещается в подрозетнике устройства №1 и выполняется скруткой, либо при помощи специального зажима. Скрутку лучше пропаять и замотать изолентой. В распредкоробке ничего менять не следует.

Стандартная ситуация: вы вошли в дом и включили свет в коридоре, а затем переместились в спальню. Теперь нужно вернуться, чтобы потушить коридорную лампочку, что не слишком удобно. А если комната отдыха расположена на втором этаже частного дома, то вам придется дважды преодолеть лестницу, чтобы вырубить освещение в прихожей. Решить эту проблему поможет схема подключения так называемого проходного выключателя, позволяющая задействовать управление одним светильником (или группой ламп) с 2-х мест.

Принцип управления из двух точек

На практике система работает следующим образом:

Войдя в темный коридор, вы зажигаете осветительный прибор.
Переместившись в другую комнату либо на второй этаж, вы гасите его вторым выключателем, установленным в этом помещении.
Каждый, кто зайдет в дом после вас, сможет опять зажечь свет в прихожей и потушить его удобным способом в одной из двух точек.

Примечание. С таким же успехом можно организовать управление освещением с 3-х или даже 4-х разных мест, о чем будет сказано далее.

Проще говоря, светильник включается и отключается в первой точке независимо от положения клавиши во второй и наоборот. Ключевым элементом схемы является проходной (иначе – маршевый) выключатель, который отличается от обычного одноклавишного тремя контактами для подсоединения проводки. Два таких устройства нужно поставить в удобных местах и подключить к электрической сети тройным (трехжильным) кабелем по следующей схеме:

По сути, наши устройства представляют собой переключатели, перекидывающие фазный ток по одному из двух направлений. Между этими линиями и происходит переключение, только с разных сторон. В каком бы положении ни находились кнопки изначально, нажатие на любую из двух клавиш приведет к замыканию либо разрыву электрической цепи.

На фото видно, что средний контакт замыкается на один из крайних, режим полного выключения отсутствует

Справка. Проходные переключатели – далеко не новинка. Обычные, двухклавишные и трехклавишные модели изделий достаточно давно выпускаются известными производителями электрооборудования — Schneider Electric (Шнайдер Электрик), Legrand (Легранд) и Lezard (Лезард). Как выглядит подобное устройство, показано на фото.

Чтобы управлять из разных комнат группой светильников с возможностью включения одной либо нескольких ламп, нужно использовать двойные (двухполюсные) переключатели и соединить их по такой схеме:

Установите проходные выключатели на пластиковые подрозетники в требуемых местах. От каждого из них проложите в стробах трехжильные кабели к распределительной коробке.
Внутри коробки соедините напрямую нулевой и заземляющий контакт, ведущий к лампочке. Фазные провода от сети и светильника подключите к проводникам, ведущим к перекидным контактам выключателей.
Там же состыкуйте контакты двойной линии между нашими кнопками. На этом монтаж окончен.

Включение из 3-х и более мест

Чтобы реализовать подобное управление освещением, приведенная схема проходного выключателя дополняется еще одним элементом. Это так называемый перекрестный (иначе – спаренный) переключатель на 4 контакта, чья установка предусматривается между крайними отключающими устройствами, как изображено ниже на картинке. Его принцип действия следующий:

в первом положении кнопка напрямую замыкает обе цепи;
после переключения линии замыкаются крест-накрест.

Примечание. Если необходимо сделать управление светильником из 4-х и более мест, то в схему добавляется второй спаренный переключатель, третий и так далее до бесконечности.

Расключить приборы в данном случае несколько сложнее, так как здесь возникает четырехжильный кабель для подсоединения перекрестного устройства. Распайку лучше делать внутри распределительной коробки, а не в подрозетниках, при этом цвета проводов желательно дублировать бирками, дабы избежать путаницы. Доступно и подробно о схеме подключения рассказывается на видео:

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Важный момент. Серьезная ошибка, в определенных условиях ведущая к поражению электротоком, — подсоединение к отключающей арматуре нулевого провода вместо фазного.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Заключение

Невзирая на появление новых способов коммутации освещения с помощью импульсных реле и блоков дистанционного управления, схема с проходными выключателями остается самой простой и доступной по цене комплектующих. Недостаток системы один: у клавиш нет фиксированного положения «вкл» и «выкл», что иногда вызывает неудобства. К примеру, находясь на втором этаже дома, вы не видите, выключен ли свет на первом, а по переключающей кнопке этого не поймешь.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Cхема подключения двухклавишного выключателя серии Structura

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «ЛЕГРАН», зарегистрированному по адресу: 105066, Москва, ул. Нижняя Красносельская, д.40/12, корпус 2, согласие на обработку персональных данных, указанных мной на страницах сайта https://legrand.ru/ в сети «Интернет», при заполнении веб-форм, характер информации которых предполагает или допускает включение в них следующих персональных данных: Имя, Фамилия, адрес электронной почты, с целью получения рассылки рекламно-информационных писем.

Согласен на передачу (предоставление, доступ) моих персональных данных ООО «ЮниСендер Рус», зарегистрированному по адресу: 127015, г. Москва, ул. Большая Новодмитровская, дом 23, этаж 2 с целью осуществления рассылки рекламно-информационных писем, а именно: Имя, Фамилия, адрес электронной почты.

Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (предоставление, доступ), обезличивание, блокирование, удаление, уничтожение., осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).

Я подтверждаю, что ознакомлен с требованиями законодательства Российской Федерации, устанавливающими порядок обработки персональных данных, с политикой Оператора в отношении обработки персональных данных, а также с моими правами и обязанностями в этой области.

Согласие действует по достижении целей обработки или случая утраты необходимости в достижении этих целей.

Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

Схема подключения выключателя | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Все существующие сегодня выключатели и переключатели работают с одной целью — включить (замкнуть электроцепь) или погасить электричество (разомкнуть электроцепь).

Но при этом схема подключения выключателя не может быть однотипной для всех ситуаций и видов оборудования. Различные выключатели и переключатели предназначаются для открытого (настенные) и скрытого монтажа. Выключатели для открытого монтажа имеют монтажное основание, прикрепляемое к стене. Далее на это основание крепится и сам выключатель. Устройства для скрытой установки снабжаются распорными лапками, при помощи которых они фиксируются в монтажной коробке.

Встречаются перекидные, поворотные, одно- и двухкнопочные, с различным количеством клавиш, а также выключатели со шнурком. Наиболее широкое применение сейчас получили одноклавишные (с подсветкой), двухклавишные и проходные выключатели, поэтому схемы их электромонтажа есть смысл рассмотреть в первую очередь. Для каждого случая есть своя схема соединения выключателя.

Одноклавишные выключатели

Рисунок 1. Схема подключения одноклавишного выключателя В принципе, схема подключения одноклавишного выключателя довольно проста. Чтобы подключить светильник или одну группу светильников мощностью до 2 кВт, понадобится самый простой одноклавишный выключатель. Его работа заключается в разрывании и замыкании цепи. Разрыв необходимо производить фазы, чтобы после полного отключения светильника к нему подавался исключительно ноль. Это важно для обеспечения электробезопасности помещения. Для подключения светильника по такой схеме понадобится кабель ВВГ 2х1,5 (рисунок 1).

Двухклавишный выключатель

Рисунок 2. Схема подключения двухклавишного выключателя Двухклавишные выключатели необходимы для подключения сразу двух групп освещения, способных работать независимо друг от другого, либо одного комбинированного светильника. То есть часть лампочек работает, а другая — нет, либо же все работают. Принципиально схема соединения двухклавишного выключателя мало чем отличается от схемы одноклавишного, и разрыву также подлежит исключительно фазный провод.

Такие выключатели могут быть весьма полезными в комнатах с большим количеством осветительных приборов. При этом нужно знать, что есть большое количество люстр на несколько лампочек, которые могут управляться только одним одноклавишным выключателем. В таком случае никакая схема подключения двухклавишного выключателя вам не поможет, разве что придется разбирать и немного переделывать схему самого осветительного прибора. Для подключения люстры по такой схеме понадобится кабель ВВГ 3х1,5 (рисунок 2).

Проходной выключатель

Рисунок 3. Схема подключения проходного выключателя Основное отличие обычного выключателя от проходного заключается в том, что схема соединения проходного выключателя более сложна. В его конструкции имеется перекидной контакт, который обеспечивает переключение между клеммами.

Главное преимущество проходных выключателей заключается в возможности включения/выключения светильника или группы светильников из двух точек.

Двухклавишные проходные выключатели имеют внутри два перекидных контакта, а по своей конструкции представляют собой два совершенно независимых друг от друга проходных одноклавишных выключателя. Визуально проходной выключатель от обычного не отличить, но все же можно: в маркировке проходного выключателя указывается схема 6, тогда как у обычного выключателя — схема 1.

И хоть схема подключения проходного выключателя несколько усложнена, но, зайдя в помещение и включив в нем освещение, можно его отключить уже из другой части комнаты.

Для подключения освещения при помощи одноклавишного проходного выключателя понадобится кабель ВВГ 3х1,5 (рисунок 3).

Выключатели с подсветкой

Рисунок 4. Подключение выключателя с подсветкой Некоторые типы выключателей снабжаются подсветкой. Маленькая лампочка подключается последовательно через дополнительное сопротивление. Включать ее нужно так: один из проводов прикручивается к главной клемме выключателя, а другой — к оставшейся клемме на выключателе — вот и вся схема подключения выключателя с подсветкой.

Подсветка будет активной только тогда, когда выключатель в положении разрыва цепи. При этом нужно помнить, что подобная подсветка прекрасно работает с лампами накаливания, а вот с экономными лампочками ее применять нежелательно, так как свет может начать «моргать» даже при разорванной цепи.

Подключение замка зажигания — Infinitybox

Мы помогаем ребятам подключать провода к своим автомобилям более 10 лет. Иногда мы пропускаем основы работы нашей системы Infinitybox и преимущества, которые она имеет по сравнению с традиционными жгутами проводов. Сегодня нам позвонил клиент с вопросами о подключении замка зажигания к его MASTERCELL. Мы были удивлены, увидев, что у нас нет ни хорошей схемы подключения, ни сообщения в блоге, в котором говорится об этом. Этот пост исправит это.

Входы MASTERCELL в системе Infinitybox работают путем подключения к земле вместо подключения к напряжению батареи.У этого есть ряд преимуществ по сравнению с традиционным жгутом проводов.

Во-первых, входы MASTERCELL — это просто триггеры для системы. Весь ток проходит через POWERCELL. MASTERCELL требует очень мало тока. Это означает, что вы можете использовать практически любой переключатель для включения входа в MASTERCELL.

Во-вторых, поскольку на коммутаторе практически не требуется ток, входные провода MASTERCELL могут быть очень тонкими. В наших стандартных входных жгутах используется провод 22-AWG. Это сводит к минимуму большую часть ремня безопасности позади вашего рывка.

Наконец, вы можете легко объединить входы MASTERCELL в один переключатель, чтобы получить более продвинутые функции, не меняя ничего в программном обеспечении.

Щелкните эту ссылку, чтобы узнать больше о том, как работают входы MASTERCELL.

Выключатель зажигания в вашей машине, наверное, самое главное. Он позволяет запускать и останавливать двигатель. Большинство выключателей зажигания работают одинаково. У всех есть клеммы для питания, зажигания и стартера.У некоторых есть дополнительный терминал для питания аксессуаров. На этой схеме показано, как подключить входы MASTERCELL к типичному замку зажигания.

Изображение электрической схемы, показывающей, как подключить переключатель зажигания к системе Infinitybox.

Как упоминалось выше, входы MASTERCELL работают путем заземления. Для этого вам нужно подключить переключатель в обратном направлении. Вместо того, чтобы подключать переключатель к источнику питания, вы собираетесь подключить его к земле. Первое, что нужно сделать, это подключить клемму аккумулятора на переключателе к массе.Большинство коммутаторов помечают этот терминал как BAT. Другие маркируют эту клемму как B + или + 12V. Внимательно посмотрите на ярлыки возле клемм, чтобы определить клемму аккумулятора. Вы можете либо заземлить этот терминал непосредственно на шасси, либо использовать один из черных заземляющих проводов, входящих в жгут проводов MASTERCELL. Это заземление очень важно. Смотрите наши предыдущие сообщения о том, как получить хорошее заземление.

Далее необходимо подключить входы MASTERCELL к клеммам зажигания и стартера.Когда ключ находится в положении зажигания, у вас должно быть питание для всего, что запускает ваш двигатель. К ним относятся ваша система управления двигателем, катушки, датчики и приборная панель. Все они питаются от выхода зажигания на вашем POWERCELL. Есть соответствующий вход MASTERCELL, который включает этот выход. Проверьте свой лист конфигурации, чтобы определить эти цвета проводов. Как только вы узнаете вход MASTERCELL для вашего зажигания, подключите его к терминалу зажигания на переключателе. Этот терминал может быть помечен как IGN.Его также можно было пометить как RUN. Есть простой способ определить правильный вывод для зажигания. Поверните ключ в положение зажигания или работы и измерьте целостность цепи между клеммой BAT и клеммой IGN. У вас должна быть непрерывность в рабочем положении. При выключенном ключе цепь должна быть разомкнута.

Для входа стартера проверьте свой лист конфигурации, чтобы определить цвет провода для стартера. Подключите этот провод к клемме ST на вашем коммутаторе.

Наконец, на некоторых переключателях может быть дополнительное положение.Этот терминал позволяет управлять выходами независимо от зажигания. Например, некоторые клиенты хотят иметь возможность включать свою стереосистему отдельно от зажигания, чтобы они могли слушать музыку, не используя свою систему EFI. Вспомогательные провода такие же, как зажигание и стартер. Просто выберите дополнительный выход OPEN в таблице конфигурации и подключите соответствующий вход MASTERCELL к клемме ACC на переключателе. Обратите внимание, что большинство дополнительных позиций на переключателях зажигания включены в положениях ACC и IGN, но выключены в положении START.

Вы можете скачать PDF-версию нашей электрической схемы, показывающей, как подключить выключатель зажигания, щелкнув эту ссылку.

Щелкните эту ссылку, чтобы связаться с нашей службой технической поддержки с любыми дополнительными вопросами о подключении вашего автомобиля или грузовика к нашей системе Infinitybox.

Как подключить переключатель зажигания газонокосилки, шаг за шагом

Выключатель зажигания не кажется важной частью вашей газонокосилки, но может быть неприятно, если он не работает должным образом. Это может означать, что ваша газонокосилка не запускается или вы не можете выключить ее во время работы.Если выключатель зажигания сломан, его необходимо заменить. Иногда это может означать, что вы можете найти заменяющую деталь, которая является точной заменой. Это означает, что вы можете удалить старый выключатель зажигания и вставить новый. Но иногда точная замена стоит дорого, или вы не можете ее найти. В этом случае вы должны использовать альтернативный. Но это означает, что вы должны правильно подключить его к газонокосилке. Большинство людей находят утомительным и сложным ремонт и работу с электрическими системами, но при базовом подходе эти задачи становятся самыми легкими.

Как подключить выключатель зажигания газонокосилки

Шаг 1: Получите принципиальную схему
Шаг 2: Найдите все компоненты, которые требуют подключения
Шаг 3: Подключите переключатель к земле
Шаг 4: Подключите переключатель к соленоиду
Шаг 5: Подключите магнето к переключателю
Шаг 6: Подайте напряжение, подключив аккумулятор
Шаг 7: Подключите аксессуары / осветительные приборы
Шаг 8: Привинтите переключатель на место
Шаг 9: Проверьте, все ли работает хорошо

Работа замка зажигания и диагностика проблемы:

Выключатель зажигания вращается при повороте ключа и на разные углы служит соединением для разных цепей. Это включает различные функции в нужное время. Когда контактные точки, присутствующие в переключателе, изнашиваются или клемма обрывается, возможно, имеющаяся пружина для запуска выходит из строя, переключатель необходимо заменить. Большинство выключателей зажигания имеют следующие положения:

Переключатель в положении «ВЫКЛ.»: Установлен контакт между магнето и землей. Это отключит питание двигателя, и газонокосилка выключится.
Положение «РАБОТА»: В этом положении подключаются аксессуары, т.е.е., фары и т. д. к аккумулятору. У некоторых газонокосилок вместо «РАБОТА» отображается другая индикация, но они выполняют ту же функцию на второй ступени зажигания.
Начальное положение : Когда ключ поворачивается в начальное положение, в основном подпружиненное, устанавливается соединение соленоида и аккумулятора. Соленоид дополнительно подключен к стартеру, который запускает двигатель.

Все компоненты, участвующие в этих этапах:

Батарея: Источник 12 В, используемый для различных электрических компонентов. Он действует как основной источник энергии для включения таких аксессуаров, как свет, вентилятор и т. Д., И запускает стартер для запуска двигателя. 12 В повышается, чтобы обеспечить высокое напряжение для генерации искры.
Соленоид: Электромагнитный переключатель, который устанавливает соединение между аккумулятором и пусковым двигателем. Как только сигнал ключа получен, магнит становится активным из-за протекания тока. Это создает контакт между двигателем и аккумулятором, и двигатель начинает работать.
Стартер: Это двигатель, который вращает маховик двигателя. Он позволяет воздуху и топливу попадать в камеру и сжимается до тех пор, пока не возникнет искра и машина не начнет работать. До этого момента стартер проворачивает двигатель.
Магнито: Это проходящая катушка высокого напряжения, которая забирает энергию катушки зажигания. При необходимости он также отключает двигатель.
Заземление: Соединение, обеспечивающее хорошую разность потенциалов, обеспечивающую правильную работу этих электрических систем.

Недостаточно знать, как работают эти компоненты. Прежде чем познакомиться с переключателем на переключателе зажигания, важно знать, неисправен ли переключатель зажигания или нет.

Тест прост и требует использования цифрового мультиметра. Целостность всех клемм проверяется поочередно. Если у вашего цифрового мультиметра есть режим непрерывности с звуковым сигналом, используйте его. Вы также можете использовать режим измерения сопротивления мультиметра. Используйте наименьшее значение.Когда переключатель работает нормально, вы должны измерить почти 0 Ом. Если измерить больше или вообще нет связи, выключатель зажигания неисправен. В зависимости от упомянутой ранее функции каждого соединения выполняется проверка. Частью этого диагноза будут три основных шага.

Часть 1: Установите ключ в положение «ВЫКЛ.»; это обеспечивает контакт между магнето и землей. С помощью цифрового мультиметра коснитесь клеммы заземления и клеммы магнето. Звуковой сигнал означает, что коммутатор прошел тест 1.
Деталь 2: Установите ключ в положение «РАБОТА»; это будет проверено подключением щупов цифрового мультиметра к аккумуляторной батарее и клемме освещения. Если слышен звуковой сигнал, тест 2 отменен.
Часть 3: Подключите клемму цифрового мультиметра с помощью небольших зажимов типа «крокодил» к клемме аккумулятора и соленоида. Поверните ключ при повороте, чтобы запустить газонокосилку. Если раздается звуковой сигнал, замок зажигания исправен и прошел все проверки.

Теперь вы изучили все основы и основы электрических систем.Это позволит вам правильно диагностировать и устранить проблему с замком зажигания. Теперь мы рассмотрим пошаговый подход к решению загадки выключателя зажигания.

Как подключить переключатель зажигания газонокосилки: пошаговое руководство

Необходимое оборудование

При подключении выключателя зажигания требуется очень простой перечень элементов. Некоторые из этих предметов являются обязательными, в то время как другие необходимы, если произойдет какое-либо непредвиденное событие.

Плоскогубцы
Изолента (изоляция открытых соединений и поврежденных проводов)
Провода (с цветовой кодировкой) (Удлинение меньших проводов до нужной области)
Отвертка
Набор гаечных ключей (меньшие числа)
Паяльник (для пайки клемм или соединения, если требуется)
Дополнительные зажимы и зажимы (при обрыве предварительно установленного соединения)

• Шаг 1: Получите принципиальную схему

Принципиальная схема — это схема, на которой показаны все основные соединения.Также показана модель используемого выключателя зажигания и других компонентов. Принципиальные схемы обычно можно найти в инструкции по эксплуатации. Не о чем беспокоиться, если вы потеряли свое руководство. Вы можете легко найти соответствующую схему, выполнив поиск по марке и модели газонокосилки. Когда вы найдете принципиальную схему, вы сможете найти:

Соединения переключателя зажигания со всем сопутствующим оборудованием, таким как соленоид, аккумулятор и катушка магнето
Установлена схематическая схема определения общего положения всего оборудования
Электрическое соединение компонентов также показано на схеме

Использование диаграммы очень помогает, но даже если она недоступна.Используя информацию из раздела диагностики, любой может разработать хороший подход для устранения любых проблем, связанных с цепью.

• Шаг 2. Найдите все компоненты, которые необходимо подключить.

Батарея: Начните с поиска батареи. Обычно он находится под сиденьем или, по крайней мере, в наиболее заметном элементе, даже если присутствует под капотом.
Соленоид: Следуйте за проводом плюсовой клеммы. Это приведет вас к соленоиду. Двухцилиндровый небольшой компонент с 3 или 4 соединениями.
Световые индикаторы: Световые индикаторы всегда находятся на передней части газонокосилки, и их легче всего найти. Часто у них также есть отдельный переключатель.
Магнито: Магнито обычно находится рядом с блоком реле и предохранителей.

• Шаг 3. Подключите переключатель к земле

Подключите клемму с обозначением «G» к земле, подключив провод к корпусу газонокосилки, отрицательной клемме аккумулятора или заземляющей клемме соленоида.Если вы не уверены, что соединение хорошее, проверьте его с помощью мультиметра.

• Шаг 4. Подключите переключатель к соленоиду

Найдите положительный вывод соленоида. Обычно это нижний терминал со знаком плюс. Используя провод с зажимами с обеих сторон, подключите клемму «S» к плюсу соленоида.

• Шаг 5. Подключите магнето к переключателю

Катушка магнето с одной разомкнутой клеммой подключена к клемме «M» выключателя зажигания

• Шаг 6. Подайте напряжение, подключив аккумулятор.

Положительный аккумулятор подключается к клемме с отметкой «B».

• Шаг 7. Подключите аксессуары / светильники

Провода от фонарей присоединяются к клемме как единый с обозначением «L» или «Y». Это зависит от типа выключателя зажигания.

• Шаг 8: Закрутите переключатель

После повторной проверки соединений привинтите переключатель к положению с помощью гайки / винтов, которые вы удалили ранее, и наденьте резиновую или пластиковую крышку на него.

• Шаг 9. Начните проверку

Дайте газонокосилке контрольный старт.Если возникнет какая-либо проблема, проверьте все предохранители и соединения.

Меры предосторожности

Защитное оборудование: Используйте соответствующее защитное оборудование и изоляцию
Заземление: Заземлите высоковольтное оборудование должным образом
Защитные выключатели: При необходимости используйте предохранитель и не переключайте предохранительные выключатели
Очистите клеммы: Используйте проволочной щеткой и наждачной бумагой, чтобы очистить контакты от отложений.
Целостность: Используйте цифровой мультиметр, чтобы проверить целостность проводов перед установкой.Если один из проводов оборван или показывает странный результат, замените его.

Связанные вопросы

1. Можете ли вы обойти сломанный замок зажигания?

Да, возможно, но, как правило, это более сложный процесс, и при этом лучше обратиться за профессиональной помощью. Чтобы запустить газонокосилку, нужно взять провода аккумулятора и соленоида и соединить их вместе.

2. Можно ли запустить газонокосилку с неисправным замком зажигания?

Вы можете запустить газонокосилку с неисправным выключателем зажигания, если выключатель работает в исходном положении.В противном случае нет возможности.

3. Даже с новым выключателем зажигания косилка не заводится. Почему?

Вы поменяли переключатель, но косилка не запускается. Возможны две ситуации.

Один из сценариев — неправильное подключение. Это может быть просто ошибка. Возможно, маркировка на другом языке, который трудно понять. Или, возможно, какой-либо незакрепленный провод принадлежностей или топливного соленоида контактирует с корпусом газонокосилки, вызывая заземление напряжения аккумуляторной батареи.Это даже приведет к сокращению срока службы батареи.

Второй сценарий заключается в том, что любая клемма основного компонента, например аккумуляторной батареи, заземления, соленоида или стартера, сильно корродирована и плохо пропускает ток.

Выключатели зажигания не подвержены неисправностям, но они всегда могут выйти из строя. В этом случае они могут перестать работать, и газонокосилку нельзя будет запустить или нельзя будет выключить. Необходим правильный подход к установке с заменой оборудования.Чтобы узнать точную проблему, вам необходимо сначала диагностировать проблему.

уязвимостей безопасности, создаваемых ключевыми коммутаторами

Пример ключевых коммутаторов, используемых на коммерческих объектах

Уязвимость

Переключатели с ключом — это простые электрические переключатели, которые обеспечивают либо нормально разомкнутый контакт переключателя, либо нормально замкнутый контакт переключателя, либо и то, и другое. В большинстве систем безопасности используется нормально разомкнутый переключающий контакт.Любой, кто хоть немного разбирается в электротехнике, может обойти переключатель с ключом, просто сняв его со стены и поместив перемычку между контактами переключателя. В большинстве случаев это легко сделать, поскольку для крепления пластины переключателя с ключом к стене использовались стандартные винты с шлицевой головкой или крестообразной головкой.

Многие злоумышленники знают об уязвимости клавишных переключателей и используют описанную выше технику для совершения краж. Во многих случаях злоумышленник повторно собирает переключатель с ключом после того, как проник в дом, так что владелец собственности может даже не знать, что произошло кража со взломом.

Рекомендации по повышению безопасности

Silva Consultants рекомендует предпринять следующие шаги для повышения безопасности внешних клавишных переключателей:

Убедитесь, что переключатель с ключом действительно нужен. В некоторых случаях клавишные переключатели используются редко, и их преимущества перевешиваются рисками для безопасности.

Клавишные переключатели, устанавливаемые заподлицо, более безопасны, чем клавишные переключатели открытого монтажа, поэтому по возможности устанавливайте их заподлицо.Если переключатель с ключом должен быть установлен на поверхности, попробуйте использовать электрическую коробку без «заглушек» (они могут дать злоумышленнику доступ к проводке переключателя с ключом, удалив заглушку). при использовании действительно есть выбивки, надежно заделайте их сваркой или эпоксидной смолой.

Если на объекте есть система охранной сигнализации, обеспечьте тамперный переключатель на клавишном переключателе и подключите его как вход к панели охранной сигнализации. Этот вход должен быть запрограммирован как 24-часовая зона, чтобы сигнал тревоги генерировался независимо от того, поставлена система на охрану или снята с охраны.

Цепь блокировки переключателя с ключом

Схема, показанная ниже, обеспечивает улучшенный уровень защиты клавишных переключателей. Схема предназначена для автоматического отключения проводки переключателя с ключом всякий раз, когда переключатель с ключом снимается со стены или электрического шкафа. Эта схема может быть легко сконструирована с использованием всего нескольких простых электрических компонентов и может быть установлена вашим интегратором систем безопасности, установщиком ворот или электриком.

7 лучших методов — ATV MAN

Итак, вы проехали пять часов по трассе для квадроциклов через красивые горы, разбили лагерь, идете разгрузить квадроцикл и понимаете, что оставили ключ дома. Десятичасовое путешествие туда и обратно невозможно, поэтому у вас есть два варианта: вы можете провести выходные в кемпинге с квадроциклом на прицепе или вы можете найти способ завести квадроцикл без ключа.

Вот что вам нужно знать. В качестве отказа от ответственности не пытайтесь угнать чей-то квадроцикл, следуя этому совету.Используйте его только на легальном квадроцикле, от которого у вас нет ключа.

Как завести квадроцикл без ключа? Вот 7 способов, которыми вы можете попробовать.

Разрешить тянущий или кикстарт;

Подсоедините провода реле / соленоида стартера с помощью гаечного ключа;

Разберите зажигание, чтобы запустить его вручную;

Используйте ножницы или отвертку;

Изготовьте новый ключ;

Заменить выключатель зажигания.

Ключ от вашего квадроцикла — это не какой-то волшебный спусковой механизм, который заставляет все в двигателе работать. Поворот ключа в замке зажигания открывает и замыкает цепь, которая позволяет искре зажечь двигатель. Как только эта искра воспламенит двигатель, при условии, что ваш двигатель исправен, вы можете продолжать работу, с ключом или без него.

Настоящая дилемма в ситуации, когда у вас нет ключа от вашего квадроцикла, хотите ли вы постоянное решение или что-то только на выходные.Другой вопрос — насколько вы готовы рискнуть повредить квадроцикл и сколько готовы потратить.

Я собираюсь начать с менее идеальных методов, которые, вероятно, следует использовать только тогда, когда вам это действительно нужно или просто не волнует, потому что это старая машина или потому что вы все равно собираетесь получить новое зажигание.

Включить тянущий или кик-старт

Этот не будет работать на всех квадроциклах, но если у вашего квадроцикла есть альтернативный метод старта, который позволяет вам сделать толчок или кикстарт, это будет вашим лучшим вариантом на сегодняшний день.

Надеюсь, у вас есть руководство по эксплуатации или вы можете найти руководство по эксплуатации в Интернете, чтобы получить точные указания для вашей модели квадроцикла, но вот основные шаги.

Сначала снимите переднюю крышку, закрывающую электрические компоненты и компоненты CDI.
Во-вторых, найдите провод, который соединяет двигатель с выключателем зажигания, и снимите вилку, соединяющую провод с выключателем зажигания.
В-третьих, заменить капот.
В-четвертых, используйте тяговый старт или кикстарт мотовездехода, в зависимости от вашей модели.

Горячая проводка

Хорошо, горячее подключение квадроцикла будет зависеть от типа вашего квадроцикла. По сути, цель состоит в том, чтобы заменить провода так, чтобы они обходили выключатель зажигания, оставив цепь разомкнутой, чтобы искра могла запустить двигатель квадроцикла.

Я собираюсь перечислить различные руководства по горячему подключению, которые я нашел, чтобы вы могли надеяться определить, какое из них лучше всего подойдет для вашего квадроцикла.

Номер опции 1

Найдите два правильных провода, выходящих из замка зажигания.
1. Надеюсь, это будет легко после следующих шагов.
  1. Первый провод — предохранитель 12 В постоянного тока от аккумулятора. Этот провод, скорее всего, будет красным, но вы можете убедиться в этом, убедившись, что он соответствует цвету на выходной стороне главного предохранителя.
  2. Вам нужно удалить один из оставшихся проводов. Посмотрите на цвет любого провода заземления, который крепится к массе двигателя с помощью наконечника и болта. Найдите того же цвета на разъеме замка зажигания в жгуте проводов. Это не тот провод, который нужно сращивать.Обычно он зеленый на большинстве моделей.
  3. Теперь вам нужно найти второй провод, который нужно устранить. Посмотрите на цвет провода аварийного выключателя в жгуте проводов на разъеме CDI. Это должен быть нижний средний провод на зеленой части разъема CDI. Это не тот провод, который нужно сращивать. Самый распространенный цвет этого провода — черный с белой полосой.
  4. Должен остаться только один провод, и это второй провод, который необходимо соединить с первым проводом, который вы определили.
Отключите заземление и отключите провода, которые вы устранили выше, чтобы они не закоротили друг друга и не погасили искру.
Обрежьте два указанных провода и соедините их изолентой.
По окончании езды отсоедините провода, чтобы выключить зажигание, свет и топливный насос и не разрядить аккумулятор.

Этот вариант, вероятно, является лучшим и самым простым из доступных методов горячего подключения. Просто не забудьте оставить лишний провод от зажигания, чтобы вы могли его перемонтировать, если найдете или замените ключ.

Номер опции 2

Найдите провод, соединяющий соленоид с аккумулятором.
Обрежьте провод, соединяющий соленоид с аккумулятором.
Найдите красный провод, выходящий из аккумулятора.
Подсоедините красный провод от аккумулятора к только что отрезанным проводам.
Заведите квадроцикл.

Номер опции 3

Найдите и снимите верхнюю часть корпуса лампы / комбинации приборов. Обычно он подключается с помощью 3 винтов Philips.
Найдите и снимите блок переключателя с ключом. Обычно он подключается через 1 пластиковую гайку.
Найдите и снимите электрический разъем, который крепится к переключателю в сборе. Вы должны найти четыре терминала-розетки.
Найдите клемму с проводом 12 В, который должен быть постоянно красным.
Поместите перемычку между красным проводом 12 В и клеммой рядом с ним. Это должно вызвать загорание панели приборов.
Установите перемычку с клеммы на противоположном конце клеммной колодки и коснитесь этой перемычкой клеммы, на которой находится провод 12 В.На этом этапе двигатель должен провернуться и, надеюсь, запуститься.
После запуска двигателя снимите последнюю перемычку, которая касалась 12 В. Теперь вы можете управлять квадроциклом. Когда вы закончите кататься, вы сможете выключить квадроцикл, сдвинув выключатель.
Если это будет повторяющийся процесс для вас, проложите клеммную колодку / связку вниз через комбинацию приборов так, чтобы она находилась снаружи кластера для облегчения доступа. Затем снова установите крышку корпуса кластера с помощью трех винтов.

Перепрыгнуть провода реле / соленоида стартера гаечным ключом

Этот метод не подойдет для большинства квадроциклов, но вам может повезти. Он будет работать только на некоторых квадроциклах, у которых есть электростартер, без альтернативного метода запуска.

Вы также можете попробовать и посмотреть, сможете ли вы сделать это, прежде чем переходить к более продвинутому горячему подключению, описанному выше.

Во-первых, вам нужно найти реле стартера или соленоид квадроцикла. Обычно он расположен на внешней стороне пластика рядом с аккумулятором или под ним, а также рядом с жгутом проводов.

Соленоид стартера — это переключатель, который управляет нагрузкой с высоким током и низким током. Соленоиды стартера бывают разных форм и размеров, но обычно они имеют круглый или квадратный корпус с двумя большими и двумя меньшими проводами. Провода большего размера предназначены для большой нагрузки, а провода меньшего размера — для переключателя на низкий уровень.

Соленоид вашего квадроцикла может иметь только один провод меньшего размера, если заземление идет от рамы, на которой он установлен. Он может находиться в пластиковом или резиновом чехле, но нередко находится снаружи.

После того, как вы найдете соленоид стартера, вы должны увидеть два больших основных провода. Надеюсь, он будет настроен так, чтобы вы могли перепрыгивать эти два основных провода с помощью гаечного ключа. Если вы можете перепрыгнуть через провода, вы сможете завести квадроцикл.

Разберите зажигание, чтобы запустить его вручную

Этот метод требует, чтобы вы разобрали зажигание, поэтому я буду использовать его только в том случае, если вы планируете получить новое зажигание для установки или если вам достаточно удобно собрать зажигание, если вы планируете это сделать.

Смысл этого метода в том, чтобы выровнять зажигание так же, как при повороте ключа. Выполните следующие 5 шагов, чтобы попробовать.

Во-первых, вам нужно ослабить зажигание вашего квадроцикла. Отсюда вы должны увидеть, что ваше зажигание представляет собой цилиндр, который разделяется на две части.
Во-вторых, вы сможете снять нижнюю половину цилиндра, которая соединена со шнуром, ведущим к двигателю вашего квадроцикла.
В-третьих, если вы посмотрите внутрь зажигания на другой половине цилиндра, внутри должна быть деталь с металлическими разъемами на ней.Вытащите эту деталь из замка зажигания.
В-четвертых, возьмите деталь с металлическими разъемами и определите, как эти металлические разъемы совпадают с разъемами на другой части зажигания.
В-пятых, заводим квадроцикл. Установив металлические разъемы в правильное положение, вы сможете запустить квадроцикл, как если бы вы повернули ключ.

Используйте ножницы или отвертку

Это первый метод, который я видел для запуска автомобиля, когда мне было 13 или 14 лет.Мой друг хотел забрать запасной автомобиль нашего родителя, но у него не было ключа, поэтому он взял отвертку, вставил ее в замок зажигания, повернул, и фургон тронулся. Хотя этот метод работает, он не идеален.

После того, как вы вставили отвертку в замок зажигания, в ключе нет никакого смысла, потому что все, что вы там застряли, вызовет поворот зажигания. Также есть хороший шанс повредить зажигание вашего мотовездехода до такой степени, что вам все равно придется покупать новый.

Я также видел, как люди использовали одно лезвие ножниц таким же образом.Я не уверен, что лучше для вашего зажигания, но я должен предположить, что нет большой разницы.

Сделайте новый ключ

Это определенно ваш лучший вариант, если он доступен. Если вы оказались в описанной выше ситуации, когда вы находитесь вдали от дома и просто оставили свой ключ, вы можете купить новый ключ у местного дилера.

Предполагая, что вы можете найти поблизости дилера, который может заменить ключи с помощью кода, свяжитесь с кем-нибудь дома, у которого есть доступ к вашему ключу квадроцикла.

На ключе должен быть проштампован код. Если вы сообщите этот код местному дилеру, они смогут сделать вам новый. Другая альтернатива, которая может сработать, — сообщить дилеру свой VIN и модель квадроцикла. Если они поверят, что вы не украли квадроцикл, они могут сделать вам новый ключ.

Если на вашем ключе нет штампа кода, лучший вариант — найти кузнеца, который, мы надеемся, сможет вырезать вам новый ключ. Обратите внимание, что у некоторых слесарей также есть коды для ключей, так что это может быть альтернативой, если вы не можете оштрафовать местного дилера, который может сделать вам ключ по коду.

Если вы не можете найти слесаря для вашего квадроцикла, вы, надеюсь, можете снять зажигание с квадроцикла и изготовить ключ.

Купить новый выключатель зажигания

Если вы не находитесь в походе и нуждаетесь в немедленном доступе к квадроциклу, хорошей альтернативой будет новый выключатель зажигания, особенно если вы не можете изготовить новый ключ.

Новый выключатель зажигания на удивление недорогой и должен быть прост в установке. Если вам неудобно делать это самостоятельно, вы всегда можете обратиться к дилеру, чтобы он сделал это за вас.

Другие полезные советы

Как вы, наверное, догадались, для большинства этих методов потребуется иметь при себе какие-то инструменты, чтобы можно было запустить квадроцикл без ключа. Некоторые инструменты, такие как отвертка, могут использоваться для запуска мотовездехода, в то время как другие инструменты помогут вам получить доступ к нужным частям. Ознакомьтесь с нашим рекомендуемым снаряжением, чтобы увидеть инструменты, которые мы всегда носим с собой.

Перерезать провода до горячего провода квадроцикла следует только в крайнем случае.Прежде чем приступить к резке и замене проводки, осознайте, что в долгосрочной перспективе вы создадите больше проблем для квадроцикла. Всегда разумнее изготовить новый ключ или установить новое зажигание, если такая возможность есть.
Выше мы обсуждали, как вы можете сделать новый ключ, используя код, отпечатанный на вашем текущем ключе. Если вы потеряете ключ, это вам не очень поможет, но вы можете записать этот код сейчас и сохранить его в безопасном месте, чтобы иметь его на случай, если вы потеряете ключ в будущем.Я рекомендую отправить его себе по электронной почте и сохранить на своем телефоне, чтобы вы могли получить к нему доступ, где бы вы ни находились, со своим квадроциклом и без ключа.
Если вы в конечном итоге идете по маршруту с горячим подключением, подумайте о том, чтобы подключить обрезанные провода к тумблеру, который заменяет ключ. Хотя это не обеспечивает особой безопасности, это помогает значительно упростить запуск квадроцикла.
Если эта статья вам что-то показала, то должно быть так, что угнать квадроцикл не так уж и сложно. Обязательно прочитайте наш 21 совет, как обезопасить свой квадроцикл и избежать его кражи.

Полное руководство по созданию проводной клавиатуры

Недавно я искал новую клавиатуру для моей домашней рабочей станции. Мне очень нравятся механические клавиатуры, и, хотя на рынке доступны удивительные варианты, ни один из них не был именно тем, что я искал. Тогда меня осенило, почему бы не построить что-нибудь нестандартное? У меня был доступ к инструментам, я люблю строить и творить и (как ни странно) люблю паять. Так начался путь к созданию специальной механической клавиатуры.

Эта статья была первоначально опубликована по адресу Cracked the Code . Зайдите сюда, чтобы узнать о последних обновлениях и улучшенных возможностях чтения.

Доступно потрясающее количество переключателей клавиатуры. Проведите исследование и сузьте переключатель, чтобы почувствовать, что вам нужно. Если поблизости есть сообщество любителей клавиатуры, вы, вероятно, сможете опробовать чью-нибудь клавиатуру, прежде чем покупать коммутатор. Если вы не уверены, Cherry MX — самые распространенные, они сгруппированы по цвету.Cherry MX Blues «щелкает» и обеспечивает тактильное ощущение. Cherry MX Browns обеспечивает тактильное ощущение, но не имеет такого же слышимого щелчка, зеленые более жесткие, красные требуют очень легкого удара. В этом проекте я использую комбинацию MX Blue и MX Red.

Вам потребуется столько клавишных переключателей, сколько клавиш на клавиатуре. Для этой клавиатуры мне понадобилось 72 переключателя. Закажите еще несколько штук — на всякий случай.

Диод — это электронный компонент, который пропускает ток только в одном направлении.Чтобы разрешить использование микроконтроллера, у которого нет одного входа для каждой клавиши на клавиатуре, мы подключим эту клавиатуру к матрице. Это позволяет нам подключать более одного переключателя ко входу микроконтроллера.

Микроконтроллер подает ток к каждому столбцу матрицы, столбец за столбцом, и проверяет, какая строка выводит ток, тем самым указывая, какая клавиша была нажата. Позже вы создадите программную раскладку своей клавиатуры, определив, какая клавиша находится в каком столбце / строке.

Есть несколько фантастических ресурсов, которые подробно объясняют эту концепцию.

Вам понадобится столько диодов, сколько клавиш на клавиатуре. Для этой клавиатуры мне понадобилось 72, но я заказал 80.

Специально изготовленная пластина и футляр для вашей клавиатуры.

Клавиатура — это жесткое основание, на котором монтируются клавишные переключатели.

Корпус клавиатуры — это то, что окружает клавишные переключатели, а также связанную с ними электронику и проводку.

Подробнее об этом позже

Колпачки клавиш — это «клавиши» вашей клавиатуры. Существует так много разных стилей, что возможности практически безграничны.

Обратите внимание на стержень колпачков для ключей. Поскольку крышка ключа соединяется с переключателем, этот интерфейс должен быть совместимым. К счастью, доступно только несколько стандартов, и наиболее распространенным на сегодняшний день является Cherry MX. Приобретая колпачки клавиш, убедитесь, что они совместимы с выбранными вами клавишными переключателями.

Микроконтроллер — это устройство, которое подключено к вашей матрице клавишных переключателей, позволяет вам определять раскладку клавиатуры и позволяет вашей клавиатуре успешно взаимодействовать с вашим ПК.

Я использую Teensy 2.0 для этой сборки.

Для подключения клавиатуры вам понадобится твердый жильный и многожильный кабель. Для этой сборки я использовал запасной провод термостата 18/5 для строк и столбцов, а также отдельные провода от старого сетевого кабеля CAT-5 для подключения микроконтроллера.

KLE предоставляет графический интерфейс для разработки и настройки клавиатуры. Он прекрасно взаимодействует с Github для управления версиями и выводит JSON, который можно использовать в качестве дизайна для вашего случая.

Конструктор пластин и корпусов swillkb берет выходные данные JSON из KLE и генерирует необходимые файлы САПР для использования при изготовлении вашего дизайна. Поскольку мы вручную подключаем эту клавиатуру, вам понадобится как минимум пластина для установки клавишных переключателей.

Цель программного проекта QMK — разработать полностью настраиваемую, мощную и приятную прошивку для любого проекта — клавиатуры или другого — и предоставить полезную, обнадеживающую и любезную поддержку и обратную связь для людей с любым опытом разработки программного обеспечения. .

Мы используем QMK для взаимодействия с клавиатурой и управления ею.

Это простой проект, но требует времени и терпения. Я бы посоветовал много читать и исследовать, чтобы лучше понять, что вы создаете. Это несложный проект, но я всегда считал полезным иметь базовый уровень знаний для тех случаев, когда вы застреваете или что-то работает не так, как вы думали.

Создание дизайна

Для начала вам понадобится дизайн.Работайте с KLE, чтобы создать и настроить клавиатуру по своему усмотрению. На этом этапе вы хотите сосредоточиться на общем дизайне вашей клавиатуры. Убедитесь, что макет такой, как вам нравится, и у вас есть нужные ключи. Когда я был близок к завершению своего дизайна, я счел полезным загрузить и распечатать PNG-изображение клавиатуры, чтобы убедиться, что цифровой дизайн хорошо переносится в физический мир. Это было полезно для понимания габаритных размеров клавиатуры в задуманном виде.

Дизайн редактора раскладки клавиатуры
В моем дизайне я использую переключатели Cherry MX Blue для большинства клавиш и Cherry MX Reds для некоторых клавиш функционального типа.В KLE я покрасил эти клавиши в красный цвет, чтобы указать, когда я строю.
Когда у вас есть дизайн, который вас устраивает, нажмите вкладку «Сводка» в KLE, после чего появится Спецификация материалов с подробным описанием типов и количества расходных материалов, которые вам понадобятся для этой клавиатуры. Вы можете указать эти количества при заказе клавишных переключателей, диодов и колпачков.
Изготовление пластины и футляра
Снова в KLE щелкните вкладку «Исходные данные». Это создаст представление вашей клавиатуры в формате JSON, которое можно использовать в качестве входных данных для swillkb Plate & Case Builder:
[{a: 7}, «Esc», {x: 0.\ n6 "," & \ n7 "," * \ n8 "," (\ n9 ",") \ n0 "," _ \ n - "," + \ n = ", {c:" # dd1126 ", st: "MX1A-L1xx", a: 7, w: 2}, "Backspace", {x: 0.75, c: "# cccccc"}, "Vol Up"],
[{x: 1.25, c: " # dd1126 ", w: 1.5}," Tab ", {c:" # cccccc "}," Q "," W "," E "," R "," T "," Y "," U ", «I», «O», «P», {a: 5}, «{\ n [», «} \ n]», {w: 1.5}, «| \ n \\», {x: 0,75 , a: 7}, "Vol Dn"],
[{y: -0.75, c: "# dd1126"}, "F1"],
[{y: -0.25, x: 1.25, c: "# cccccc ", w: 1.75}," Caps Lock "," A "," S "," D ", {n: true}," F "," G "," H ", {n: true}," J "," K "," L ", {a: 5},": \ n; "," \ "\ n '", {a: 7, w: 2.25}, "Enter", {x: 0,75} , "Без звука"],
[{y: -0.75, c: "# dd1126"}, "F2"],
... snip ...
Скопируйте необработанные данные JSON из KLE и вставьте их в раздел «Макет планшета» файла swillkb. Проработайте различные варианты и, когда закончите, нажмите «Нарисовать MyCAD !!!»
swillkb Конфигурация пластины и корпуса
swillkb обработает ваши данные KLE вместе с выбранными вами параметрами конфигурации для создания визуального представления компонентов пластины и корпуса, необходимых для вашей клавиатуры.
swillkb Дизайн пластины клавиатуры
Я бы снова порекомендовал распечатать это изображение вашей клавиатуры, чтобы убедиться, что она соответствует вашим ожиданиям.
После того, как вы определите дизайн и конфигурацию по своему вкусу, вам нужно будет изготовить и пластину, и корпус. Существует ряд онлайн-сервисов, которые изготовят ваши детали из различных материалов, swillkb имеет хорошую интеграцию с лазерным мастером, что является экономически эффективным вариантом.
Мне повезло, что у меня есть лазерный резак, поэтому я сам изготовил свою пластину и футляр из акрила.
Установка клавишного переключателя
Получив клавиатуру и клавишные переключатели, вы готовы приступить к сборке клавиатуры.Установка переключателя с ключом очень проста и является самой простой частью этой сборки — просто защелкните переключатель с ключом на пластине. Убедитесь, что контакты на задней панели переключателя обращены к верхнему краю клавиатуры. С переключателями Cherry вы можете использовать логотип на переключателе в качестве визуального ориентира. Убедитесь, что логотип находится в верхней части переключателя и ближе к верхней части клавиатуры.
После установки всех клавишных переключателей пора переходить к установке диодов.
Ручное подключение клавиатуры
Это самая трудоемкая часть сборки.Опять же, ничего особо сложного, но это кропотливая работа и займет некоторое время. Вам нужно будет подключать и паять каждый клавишный переключатель как минимум дважды, но есть некоторые уловки, которые сделают это намного проще.
Завершенная матрица клавишного переключателя
Установка диода с клавишным переключателем
Диод позволяет току течь только в одном направлении и имеет визуальный индикатор черной полосы на диоде, указывающий, в каком направлении будет течь ток. Ток будет течь от анодной (+) стороны диода к , черной полосе, которая является катодной (-) стороной диода.
1N4148 Диод
Для нашей клавиатуры нам необходимо обеспечить, чтобы ток протекал от верхнего левого контакта на клавиатуре вниз к рядному проводу. Это означает, что мы должны установить наши диоды так, чтобы черная полоса была обращена к нижней части клавишного переключателя.
Вдохновленный Современное руководство по монтажу — прочнее, чище, проще , мы будем создавать петлю на анодной (+) стороне диода, которая скоро будет размещена на верхнем левом контакте нашего клавишного переключателя.
Для начала возьмите диод и согните анодный вывод пополам в месте соединения, где вывод выходит из корпуса диода.Просто протолкните провод в месте его соединения с корпусом диода, пока он не будет изогнут пополам.
Подготовка диода, шаг 1 — согните пополам
Теперь возьмите изогнутый провод и протолкните его под корпус диода, пока он не образует небольшую петлю. Вам нужно, чтобы выводы каждого диода образовывали угол 90 градусов.
Подготовка диода Этап 2 — Изогните вывод под корпусом диода. Шаг 3 — Подведите под 90 ° к корпусу диода.
Вам придется повторить этот процесс для всех диодов. Как только вы освоитесь, работа пойдет довольно быстро.Включите подкаст или музыку, отключите и погните диоды!
После того, как вы подготовили диоды, вы готовы прикрепить их к клавишным переключателям и припаять их.
Поместите петлю на диоде над левым верхним контактом каждого клавишного переключателя. Вы можете использовать все еще длинные выводы для стабилизации диода, чтобы обеспечить надежное подключение каждого диода.
Диоды, установленные на клавишных переключателях
После установки припаяйте каждый диод к штырьку клавишного переключателя и закрепите провод с петлей.
Закрепите петлевой вывод диода после пайки
Установка ряда проводов
Когда вы установили и припаяли все диоды, пришло время установить провода, которые составляют ряды для нашей матрицы клавиатуры.Я бы порекомендовал одножильный провод 18 калибра или меньше. Для этой конструкции я использовал одножильный провод 18 калибра с разноцветной изоляцией. Я снял небольшую часть изоляции там, где она была припаяна к кнопочному переключателю, чтобы сохранить как можно больше цветной изоляции.
Сначала я проложил рядный провод поверх еще длинных выводов диода, отметив рядный провод, на котором будет припаян диод.
Отметьте провод в ряду, где будет припаян диод
Затем я взял нож X-Acto, чтобы надрезать и удалить небольшую часть изоляции.
Надрезать изоляцию. зачищенные провода ряда, поместите провод поверх выводов диода и оберните вывод вокруг оголенной части ряда проводов
Оберните выводы проводов ряда вокруг провода
После того, как рядные провода установлены и выводы диода обернуты, припаяйте и закрепите провода, чтобы они были заподлицо.
Припаяйте выводы диода к ряду проводов, защелкните оставшиеся выводы диода
Установка проводов колонки
Когда вы установили и припаяли все провода ряда, пришло время установить провода, которые составляют столбцы для нашей матрицы клавиатуры. Опять же, я бы порекомендовал одножильный провод 18 калибра или меньше.
Возьмите провод с одной колонкой, пропустите его под проводами ряда и припаяйте к правому контакту на каждом клавишном переключателе для каждой колонки клавиатуры. Прокладка проводов колонки будет определяться конструкцией клавиатуры, поэтому стандартного способа сделать это не существует.Найдите время и подумайте о наиболее логичном способе представления «столбцов» и разведите провода столбцов на основе этого представления. Когда все провода колонны будут припаяны, вы можете обрезать их до нужной длины.
Установка проводов колонки завершена
Подключение микроконтроллера
После того, как вы подключили провода и столбцы к клавишным переключателям и припаяли их к клавишным переключателям, пришло время подключить все провода к микроконтроллеру. Предупреждаем, это самая утомительная часть всего проекта.Вам нужно будет спланировать, проложить и припаять много-много проводов. Вам нужно будет спланировать (количество строк + количество столбцов) проводов и такое же количество входов на вашем микроконтроллере. Эта клавиатура имеет 5 рядов и 17 столбцов, всего 22 провода и пина микроконтроллера.
Некоторые люди использовали ленточный кабель для подключения матрицы к микроконтроллеру, в этом проекте я использовал отдельные провода от старого сетевого кабеля.
Независимо от типа кабеля , вам нужно припаять по одному проводу к каждой строке и по одному проводу к каждой колонке.Куда припаять кабель, на самом деле не имеет значения, но вам нужно, чтобы что-то было подключено к каждому проводу и колонке.
В качестве последней задачи вам необходимо отслеживать, какой вывод микроконтроллера подключен к какому проводу для каждой строки и столбца. Эта информация будет использована позже при настройке QMK.
Как проверить выключатель зажигания
Выключатели зажигания, хотя и надежны в большинстве случаев, могут вызывать широкий спектр проблем. Тем не менее, владельцы автомобилей нередко не испытывают проблем с зажиганием на протяжении всего срока службы автомобиля.С другой стороны, выключатель зажигания может время от времени выходить из строя. Хуже того, плохой выключатель зажигания также может вызывать множество симптомов, которые могут казаться вызванными некоторыми другими проблемами. Это может сбить с толку как водителей, так и механиков и привести к ненужному ремонту и расходам. Чтобы избежать подобных ситуаций, очень полезно иметь возможность определить симптомы неисправного выключателя зажигания и что вы должны делать, чтобы это исправить. Чтобы помочь вам с этим, вот статья, в которой описаны наиболее распространенные симптомы, как правильно проверить переключатель зажигания, а также краткий обзор средней стоимости замены.
Как узнать, неисправен ли переключатель зажигания?
Несмотря на такую простую конструкцию, выключатель зажигания выполняет несколько задач в сочетании с другими системами в вашем автомобиле. Из-за этого сложно определить, связана ли неисправность выключатель зажигания или какой-либо другой компонент. Может возникнуть ситуация, когда вы поворачиваете ключ, но ничего не происходит. Стартер ничего не делает, и индикаторы на приборной панели не горят. Первое, что может прийти в голову, — это разряженная батарея или неисправность электрической цепи.Хотя это вполне может быть источником проблемы, состояние также может быть вызвано поломкой вала замка ключа.
Другой распространенный сценарий — когда вы поворачиваете ключ, и приборная панель загорается, но нет звука проворачивания. При попытке определить причину неисправный стартер или разряженная аккумуляторная батарея являются логичным выбором. Однако изношенные контакты внутри замка зажигания также могут вызывать тот же симптом. Иногда покачивание ключа внутри замка может помочь решить эту проблему, однако это только временное решение.
Предварительные действия
В таком случае первым логическим шагом всегда будет начать с выявления наиболее вероятного виновника. Причем выключатель зажигания обычно находится на рулевой колонке или панели приборов. Чтобы получить к нему доступ и проверить, вам, скорее всего, придется снять кожух рулевой колонки или пару накладок. Чтобы ускорить процесс, начните с исключения других компонентов и частей, которые могут вызывать различные связанные проблемы.
Для начала откройте капот и проверьте аккумулятор.С помощью мультиметра убедитесь, что напряжение аккумулятора превышает 12,6 В. Все, что ниже, может вызвать проблемы с запуском.
Следующим логическим шагом будет осмотр предохранителей и реле, которые вы найдете внутри блока предохранителей в моторном отсеке. Убедитесь, что реле стартера срабатывает и подает питание на стартер, и что все предохранители основного распределения питания в порядке. В конце концов, вы также можете проверить, работает ли стартер, подключив соленоид стартера напрямую к аккумулятору с помощью перемычки.
Если все в порядке, только тогда можно начать подозревать, что проблема в замке зажигания.
Как правильно проверить переключатель зажигания
Если в каждом из предыдущих тестов вы остались с пустыми руками, вы можете обратить внимание на замок ключа и замок зажигания в сборе. Перед тем, как что-либо извлекать, проверьте сам ключ, так как он может быть изношен или поврежден. Если у вас есть запасной ключ, используйте его вместо обычного, чтобы узнать, есть ли разница.Помните, что в более новых автомобилях есть функция защиты от кражи, которая предотвратит зажигание, если не улавливает сигнал от брелока или чипа. Чтобы исключить эту опцию из таблицы, просканируйте PCM вашего автомобиля на наличие кода DCT с помощью диагностического прибора OBD2. Если функция иммобилайзера неисправна, в PCM должен быть записан код DCT.
Проверка вала замка зажигания
Если предположить, что ключ в хорошем состоянии, единственный подозреваемый — это сам выключатель зажигания. Чтобы проверить его состояние и работу, вам нужно будет получить к нему доступ, сняв окружающие пластиковые крышки.Замок зажигания обычно легче снять, чем сам переключатель зажигания, который можно закрепить с помощью срезных винтов.
В зависимости от модели автомобиля процедура снятия замка зажигания может отличаться. Однако многие из них работают в основном одинаково. Вставьте ключ в замок зажигания, поверните его в определенное положение, нажмите на фиксатор и вытащите ключ. Замок зажигания должен выйти вместе с ним.
Осмотрите вал замка зажигания и убедитесь, что он не погнут, не сломан и следует за замком при повороте ключа.
Проверка выключателя зажигания
Поскольку большинство выключателей зажигания изготовлены из пластика, вал замка зажигания может повредить пластиковый корпус, что может помешать повороту переключателя. Когда замок зажигания вынут, вы можете легко увидеть паз, в котором сидит вал. Только убедитесь, что он не поврежден и края ровные. Изношенные края могут привести к проскальзыванию и повороту вала независимо от переключателя.
Проверка электрической цепи замка зажигания
После того, как вы исключили другие возможные причины, упомянутые выше, пора проверить сам переключатель зажигания.Существует множество различных методов проверки правильности работы электрических компонентов, но вот как правильно проверить выключатель зажигания.
Дотянуться до разъема замка зажигания и отсоединить его. Чтобы выполнить следующий шаг, вам понадобится руководство по ремонту вашего автомобиля. Все автомобили разные, поэтому невозможно устранить проблему с переключателем зажигания, не зная, какой из контактов что делает.
Электрические схемы
Найдите раздел, посвященный распределению питания и схемам выключателя зажигания.Конечно, вам также понадобятся некоторые базовые знания о том, как читать электрические схемы автомобиля. Электрические схемы, содержащиеся в руководствах по ремонту, необходимы для поиска неисправных электрических компонентов, однако иногда они могут быть довольно сложными для понимания новичками. Убедитесь, что вы правильно понимаете используемые знаки и символы, чтобы не ошибиться в диагностике.
Вот пример электрической схемы системы запуска и то, как вы можете использовать его, чтобы определить, связана ли проблема с замком зажигания или с электрической системой автомобиля:
Анализ
Первое, что нужно сделать, это тщательно изучить схему подключения, чтобы вы действительно поняли все, что здесь происходит.Найдите компоненты и убедитесь, что вы понимаете, откуда поступает питание, откуда происходит заземление устройства, а также различные предохранители, реле и модули, используемые для управления системой.
На основе приведенной выше диаграммы вы должны сделать несколько выводов:
Выключатель зажигания получает питание от предохранителя №23. Светло-синий / красный провод, идущий в разъем переключателя, должен выводить напряжение аккумулятора.
Выключатель зажигания управляется различными модулями и отправляет сигналы на дистанционный модуль охранного ключа, BCM и модуль помощи при парковке, и это лишь некоторые из них.
Когда выключатель педали сцепления замкнут (на моделях с механической коробкой передач), выключатель зажигания посылает обратно сигнал, чтобы щелкнуть реле стартера. Если выключатель сцепления неисправен, стартер не будет вращаться, как бы сильно вы ни повернули ключ зажигания.
Следуя электрической схеме вашего автомобиля, определите источник питания и заземление и запишите соответствующие цвета проводов.
Как только это будет сделано, вы можете приступить к проверке проводов на разъеме замка зажигания, чтобы убедиться, что со стороны электрической системы все в порядке.Выньте мультиметр и посмотрите, идет ли питание от провода батареи. То же самое проделайте с заземляющим проводом. Если по какой-то причине нет питания или заземления, проблема может быть в обрыве цепи и где-то либо неисправен модуль. В этом случае с переключателем зажигания, вероятно, все в порядке, и вам нужно будет выполнить более тщательный поиск неисправностей в электрической части.
Проверка замка зажигания
Если со схемой все в порядке и на коммутатор действительно правильно подается питание и заземление, значит, с ним что-то не так.Однако по-прежнему важно проверить переключатель и убедиться, что он действительно неисправен. Это позволит убедиться, что вы не допустили никаких ошибок в процессе устранения неполадок, не пропустили где-то скрытый блок или неисправный датчик. Кроме того, всегда помните, что схемы подключения часто включают только определенные компоненты системы и часто оставляют некоторые модули, чтобы включить их в другую схему. Например, довольно часто цепи питания и заземления для одного и того же устройства находятся на разных схемах, первая из которых находится на диаграмме «распределения мощности», а вторая — на диаграмме «распределения заземления».
Если у вас нет доступа к разъему переключателя должным образом, вы всегда можете вынуть его из рулевой колонки, чтобы проверить его на рабочем месте. Большинство выключателей зажигания просто удерживаются на месте пластиковыми язычками. Просто поднимите выступы и осторожно извлеките переключатель с помощью отвертки с плоским жалом.
Проверка целостности
Как только это будет сделано, найдите схему целостности выключателя зажигания вашего автомобиля. На этой схеме показано, как работает внутренняя цепь, и какие контакты должны иметь непрерывность, а какие нет.В случае, если внутренняя цепь переключателя зажигания будет разомкнута или замкнута на массу, вы заметите, что некоторые контакты могут не иметь целостности там, где должны, или наоборот.
Вот пример схемы целостности замка зажигания и соответствующих контактов внутри разъема:
Как вы можете видеть на схеме, когда замок зажигания находится в положении «0», не должно быть непрерывности между любыми штырями. Когда он повернут в положение «I» (ACC), соединение должно быть только между БЕЛЫМ / КРАСНЫМ и БЕЛЫМ проводами.Когда он установлен на «II» (ВКЛ), БЕЛЫЙ / КРАСНЫЙ провод должен быть подключен к БЕЛЫМ, ЧЕРНЫМ / ЖЕЛТЫМ, ЧЕРНЫМ / КРАСНЫМ проводам и так далее.
Любая аномалия, обнаруженная в цепи, даст вам знать, что внутренняя цепь переключателя зажигания неисправна. На данный момент ничего другого не остается, кроме как заменить его.
Слово предупреждения
Чтобы проверить целостность цепи, мультиметр отправляет положительный сигнал 1 В от одного из щупов, а затем контролирует входную мощность, поступающую от другого.Таким же образом проверяется сопротивление данной цепи. Поскольку большинство электронных компонентов работают при гораздо более низком уровне напряжения, чем 1 В, важно всегда отключать все соединители, относящиеся к компоненту, перед его тестированием. Никогда не используйте технику обратного зондирования, чтобы сэкономить время. Это может привести к возникновению в цепи более высокого напряжения, чем то, которое они могут выдержать, и может вызвать сгорание дорогостоящих электронных компонентов. То же самое относится и к тестированию конкретного провода. Всегда заранее отключайте обе стороны провода.Поверьте, вы действительно не хотите, чтобы входное напряжение 1 В подавалось на модуль управления трансмиссией вашего автомобиля.
Стоимость замены переключателя зажигания
Если замок зажигания на вашем автомобиле выходит из строя или начинает подавать признаки возможной предстоящей поломки, его необходимо заменить. Последние переключатели заключены в герметичный пластиковый корпус и редко открываются. И даже если бы это было возможно, большинство выключателей зажигания в любом случае стоит недорого. Пытаться исправить это бессмысленно. Еще одна вещь, которую следует учитывать, заключается в том, что вам уже нужно снимать различные внутренние детали, чтобы добраться до выключателя зажигания и проверить его.На данный момент замена — единственный логичный вариант.
В зависимости от модели автомобиля, который вы водите, выключатель зажигания может поставляться с замком, встроенным в один узел, а может и без него. Как правило, можно с уверенностью сказать, что отдельный выключатель дешевле, чем сборка замка. Более того, как и любая другая автомобильная запчасть, более дорогие автомобили обычно имеют большую стоимость ремонта. Выключатель зажигания на Ferrari явно дороже, чем на Toyota Yaris.
Средняя стоимость
Чтобы дать вам представление о том, сколько может быть переключателя на вашем автомобиле, вот краткий обзор средней стоимости замены переключателя зажигания для разных моделей:
Hyundai Accent 2016: 16 долларов.62
2013 Honda Civic : 31,79 доллара за
2015 Mitsubishi Lancer : $ 47,79
Infiniti Q50 2018: $ 82,79
2017 Alfa Romeo 4C : 101,79 доллара США за
Porsche 718 Cayman 2018: $ 120,79
Стоимость труда
Стоимость замены замка зажигания действительно зависит от того, где вы планируете выполнять работы. Вообще говоря, у дилеров несколько выше трудозатрат, чем у независимых ремонтных мастерских.А независимые магазины обходятся дороже, чем устранять проблему самостоятельно.
К счастью, заменить замок зажигания не так уж и сложно. Самая сложная часть — это всегда процесс устранения неполадок. Как только вы обнаружили, что не так, вы уже сделали больше, чем половину пути.
В большинстве случаев замена ключа зажигания не занимает более 2 часов. При оплате труда около 100 долларов в час цена дилерского центра должна составлять около 200 долларов плюс стоимость самой детали. Если вместо этого вы решите выбрать вариант с независимой ремонтной мастерской, вы можете сэкономить от 50 до 60 долларов или больше.Очевидно, что если вы решите заменить его самостоятельно, вы все равно сохраните его.
Однако цена, указанная выше, может отличаться в зависимости от типа автомобиля. Автомобилям с выключателем зажигания, установленным на приборной панели или центральной консоли, может потребоваться немного больше времени. Получить доступ к самому переключателю довольно просто, когда замок ключа находится на рулевой колонке. В таких случаях вам нужно только удалить или просверлить несколько винтов и болтов и удалить окружающие пластиковые покрытия.Однако все может быть немного сложнее, когда в автомобиле есть замок с ключом, установленный на приборной панели. При такой установке вы сначала должны удалить различные внутренние детали, прежде чем дотянуться до самого переключателя и снять его.
Последние слова
Как объясняется в этой статье, неисправный переключатель зажигания может вызывать различные проблемы, каждая из которых связана с разными симптомами. К счастью, устранение неполадок и изучение того, как проверить переключатель зажигания, совсем не сложно. Все, что вам нужно, — это изучить основы чтения электрических схем, следовать рекомендованной производителем процедуре, указанной в руководстве по ремонту вашего автомобиля, и немного попрактиковаться.При этом всегда имейте в виду, что в случае сомнений лучше всего спросить совета у заслуживающего доверия автомеханика.
Когда дело доходит до системы зажигания, всегда лучше перестраховаться.
Как подключить автомобиль в аварийной ситуации (8 простых шагов)
Если вы смотрели фильмы об угоне автомобилей, вы видели, как воры врывались в машину и заводили ее без ключа через связку проводов.
Хотя мы не выступаем за угон автомобилей, возможность подключить ваш автомобиль к горячему проводу пригодится, если вы потеряете ключи от машины.
В более новых автомобилях используется иммобилайзер, что означает, что вам понадобится чип в ключе рядом с замком зажигания, чтобы завести машину. Так что в более новых машинах горячая проводка не подойдет. Всегда проверяйте, оборудован ли ваш автомобиль иммобилайзером, прежде чем пытаться подключить его.
Есть еще способы обойти иммобилайзер, но для этого нужно гораздо больше знаний.
Как подключить автомобиль
Общее время: 5 минут
1. Снимите пластиковую крышку вокруг рулевой колонки
Сначала нужно снять пластиковую крышку вокруг рулевой колонки, чтобы добраться до замка зажигания.Отверткой открутите винты под рулевым колесом. Здесь вы должны найти разъем жгута проводов для выключателя зажигания.
2. Найдите штекер замка зажигания
.
Проверьте обратную сторону переключателя зажигания, и вы найдете разъем, идущий к переключателю зажигания. Вы можете удалить разъем, чтобы закоротить провода, или отрезать провода, чтобы закоротить их.
3. Выяснить проводку замка зажигания
Это самая важная часть успешного подключения к электросети.Вы должны выяснить, какой разъем что делает. Вы можете найти электрическую схему, отмеченную на замке зажигания на некоторых автомобилях, но чаще всего вам нужно проверить электрическую схему, чтобы узнать, какой провод куда идет. Вам нужно разобраться с проводами + АКБ, зажигания и стартера. Кабели аккумулятора обычно красные, стартер — желтый, а провода зажигания — коричневые. Тем не менее, вы всегда должны подтверждать это в руководстве пользователя.
Помните, что если вы не найдете правильную электрическую схему и соедините неправильные провода, вы можете сжечь дорогие детали, такие как блоки управления двигателем, и даже поджечь свой автомобиль.
СВЯЗАННЫЙ: Как разблокировать и завести автомобиль с мертвым брелоком
4. Обрежьте аккумулятор, провода стартера и зажигания и зачистите их.
После того, как вы обнаружите провода стартера, зажигания и аккумулятора +, пора их зачистить — если вы вместо этого не закорачиваете их в разъеме.
5. Закручиваем провод зажигания + АКБ
Начнем со скручивания замка зажигания и аккумулятора + кабель. Это должно вызвать небольшую искру при их подключении, но вы наверняка нашли не те провода, если это ужасно.
6. Проверить, включено ли зажигание
После подключения проводов зажигания и аккумулятора + вы должны услышать, как в вашем автомобиле включается зажигание, и в большинстве автомобилей вы также должны услышать запуск топливного насоса. Если ничего не происходит, вероятно, вы нашли не тот аккумулятор + или кабель зажигания.
7. Соедините кабель стартера и аккумулятора вместе.
Убедившись, что зажигание включено, пора запустить двигатель. Для этого удерживайте вместе кабель стартера и аккумулятор + источник на пару секунд, пока машина не заведется.Когда машина заводится, нужно отсоединить эти два кабеля друг от друга, но пусть аккумулятор + и провод зажигания скручены вместе.
8. Сломайте замок руля
Последний шаг — сломать замок рулевого управления, если он есть в вашем автомобиле. В некоторых машинах это может быть очень сложно, и для этого вам действительно нужны мышцы.
Однако после того, как вы сломали замок рулевого колеса, у вас должна быть исправная машина.
Чтобы заглушить автомобиль — снимите провода зажигания и аккумулятора + друг с другом, и автомобиль должен погибнуть неминуемо.
Инструменты:
Инструмент для зачистки проводов
Отвертка
Схема подключения
Сверление стопорных штифтов
Этот метод следует использовать только в экстренных ситуациях.
Другой способ получить доступ к машине — просверлить стопорные штифты. Цель такого способа запуска автомобиля — включить зажигание отверткой вместо ключа. Поместите сверло в замочную скважину, пока оно не будет покрыто на 60 процентов.Ориентируйтесь по длине ключа и просверлите замочную скважину, пока не появятся небольшие металлические ямки. Каждая замочная скважина имеет две части пружины.
Обратите внимание, что этот метод разрушит вашу замочную скважину. Снимите дрель и с помощью отвертки включите зажигание. Теперь, когда все штифты сломаны, вам не нужно так сильно нажимать на отвертку. Двигатель оживет. Помните, что если вы сломаете замочную скважину, любой может украсть вашу машину.
.

Схема подключения двухклавишного проходного выключателя в распределительной коробке

Параллельные выключатели. Схема подключения проходного одноклавишного выключателя. Схемы с управлением более чем из трёх мест

2.1 Подключение двух проходных одноклавишных выключателей.

2.2 Подключение двух двухклавишных проходных выключателей.

Схема подключения двухклавишного проходного выключателя

Известные производители проходных переключателей

Популярный модельный ряд проходных переключателей

Примеры практического применения

Разновидности перекрестных и проходных переключателей

Схемы подключения проходных выключателей

Стандартный вариант установки в 2-х точках

Схемы управления одним светильником из нескольких точек

Управление несколькими светильниками из нескольких мест

Монтаж проходных выключателей при существующей проводке

Принцип управления из двух точек

Включение из 3-х и более мест

Распространенные ошибки при монтаже

Заключение

Cхема подключения двухклавишного выключателя серии Structura

Схема подключения выключателя | Полезные статьи

Подключение замка зажигания — Infinitybox

Как подключить переключатель зажигания газонокосилки, шаг за шагом

Работа замка зажигания и диагностика проблемы:

Все компоненты, участвующие в этих этапах:

Как подключить переключатель зажигания газонокосилки: пошаговое руководство

Необходимое оборудование

• Шаг 1: Получите принципиальную схему

• Шаг 2. Найдите все компоненты, которые необходимо подключить.

• Шаг 3. Подключите переключатель к земле

• Шаг 4. Подключите переключатель к соленоиду

• Шаг 5. Подключите магнето к переключателю

• Шаг 6. Подайте напряжение, подключив аккумулятор.

• Шаг 7. Подключите аксессуары / светильники

• Шаг 8: Закрутите переключатель

• Шаг 9. Начните проверку

Меры предосторожности

Связанные вопросы

1. Можете ли вы обойти сломанный замок зажигания?

2. Можно ли запустить газонокосилку с неисправным замком зажигания?

3. Даже с новым выключателем зажигания косилка не заводится. Почему?

уязвимостей безопасности, создаваемых ключевыми коммутаторами

7 лучших методов — ATV MAN

Включить тянущий или кик-старт

Горячая проводка

Номер опции 1

Номер опции 2

Номер опции 3

Перепрыгнуть провода реле / ​​соленоида стартера гаечным ключом

Разберите зажигание, чтобы запустить его вручную

Используйте ножницы или отвертку

Сделайте новый ключ

Купить новый выключатель зажигания

Другие полезные советы

Полное руководство по созданию проводной клавиатуры

Создание дизайна

Изготовление пластины и футляра

Установка клавишного переключателя

Ручное подключение клавиатуры

Установка диода с клавишным переключателем

Установка ряда проводов

Установка проводов колонки

Подключение микроконтроллера

Как проверить выключатель зажигания

Как узнать, неисправен ли переключатель зажигания?

Предварительные действия

Как правильно проверить переключатель зажигания

Проверка вала замка зажигания

Проверка выключателя зажигания

Проверка электрической цепи замка зажигания

Электрические схемы

Анализ

Проверка замка зажигания

Проверка целостности

Слово предупреждения

Стоимость замены переключателя зажигания

Средняя стоимость

Стоимость труда

Последние слова

Как подключить автомобиль в аварийной ситуации (8 простых шагов)

Перепрыгнуть провода реле / соленоида стартера гаечным ключом
