Схема подключения УЗО в однофазной сети с заземлением и без

При проектировании схем проводки в домах или помещениях особое внимание необходимо уделять безопасности использования электричества. На сегодня это является обязательным приоритетом, так как многие владельцы квартир и индивидуальных домов все больше обращают внимание на безопасность. Конечно же, некоторые электромонтеры могут в один голос говорить, что для безопасности хватает и автоматического выключателя, но это не совсем так.

Защитные устройства

Автоматический выключатель (автомат) — это устройство, предназначенное для прерывания цепи при возникновении в ней короткого замыкания либо значительной перегрузки по току. При ударе электрическим током человека такое устройство не среагирует, так как ток утечки небольшой. Для обеспечения безопасности от ударов электрическим током используются УЗО.

Устройство защитного отключения — это прибор, который предназначен для защиты человека от токов утечки. К примеру, если при эксплуатации прибор, который используется без заземления, может внезапно пробить на корпус, то устройство защитного отключения мгновенно сработает и отключит электричество. Другими словами, УЗО предназначено для защиты человека от ударов электрическим током, которые могут возникнуть при оголении проводов.

Устройство защитного отключения производства компании АВВ модели Fh302-AC-40 на 63 А

Характеристики УЗО

В наши дни на электротехническом рынке представлено большое количество защитных приборов и определиться с тем, какое устройство защитного отключения нужно приобрести, является сложной задачей. Эти устройства могут работать как в однофазной сети, так и с тремя фазами. Поэтому перед покупкой необходимо знать, в какую сеть прибор будет устанавливаться. Читайте также статью ⇒ Что такое УЗО.

По типу конструкции УЗО разделяются на:

  • электронные;
  • электромеханические.

Стоит отметить, что все производители УЗО, которые пользуются большой популярностью, изготовляют только электромеханические устройства.

Основным показателем, по которому выбирается устройство — это порог срабатывания, измеряющийся в миллиамперах. В зависимости от тока сработки УЗО выпускаются:

  • 10 мА;
  • 30 мА;
  • 100 мА;
  • 300 мА.

Как известно, при ударе электрическим током, человек не может сделать отрывание уже при 30 мА, поэтому для бытовых условий обычно применяют УЗО с установкой 10 мА при условии, что устройство защиты устанавливается на один прибор (стиральная машина, душевая кабина). Если же к этой линии будут подключаться розетки или прочее оборудование, УЗО необходимо устанавливать с током срабатывания 30 мА.

Устройства защиты, у которых порог срабатывания 100 мА и выше устанавливаются в щитах на всю проводку в целом. В домашних условиях такие устройства применяются редко.

Вторым показателем, по которому выбирается устройство защиты — это номинальный ток. Этот параметр показывает, какую нагрузку может выдерживать данное устройство. В соответствии с этим параметром УЗО разделяются на:

Для домашнего использования чаще всего применяются устройства защиты с номинальным током в 16 А. Это объясняется тем, что при стандартном подключении используются автоматы на 16 А. Это, как правило, наглядно можно увидеть во всех многоэтажных домах.

Совет №1: При проведении ремонта, конечно же, можно установить автоматы и другого номинала, но при этом и номинальный ток УЗО также должен изменится.

Некоторые электромонтеры прибегают к тому, что устанавливают УЗО с номиналом на порядок выше, чем у автомата. Это делается для того чтобы, при нагреве проводки устройство защиты не перегревалось.

Читайте также статью ⇒ Выбор УЗО: основные критерии.

Как проверить устройство защиты на работоспособность?

При подключении устройства защиты необходимо удостовериться в его работоспособности, так как визуально это сделать не возможно. Самым простым способом является использование специальной кнопки, которая расположена на устройстве. Нажав ее, происходит имитация утечки тока (пробоя) и прибор должен среагировать на это моментально. Если же этого не происходит, значит, устройство защиты не работает и его требуется заменить.

Существуют также и другие способы проверки устройства, такие как имитация пробоя. Но, с точки зрения собственной безопасности проводить проверку таким способом не рекомендуется.

Совет №2: Если устройство не исправно, необходимо обратиться в ремонтную службу для установки нового прибора — устройства защиты стоят не очень дорого.

Рекомендуется проводить проверку устройства примерно раз в месяц, так как безопасность превыше всего, тем более что это займет не более пяти минут.

Схемы подключения устройств защитного отключения

Чтобы установить УЗО, необходимо знать по каким схемам его можно подключить в сеть энергоснабжения.

Монтаж в однофазной сети

Схема представлена на рисунке ниже.

Схема подключения устройства защитного отключения к однофазной сети не вызывает сложностей даже у не обладающих опытом людей

Эта схема одна из самых распространенных. Ее частое применение объясняется тем, что у большинства потребителей электрического тока присутствует однофазная сеть. Также по такой схеме, УЗО можно подключить даже самостоятельно, при наличии минимальных знаний.

Монтаж УЗО в двухфазной сети

Схема приведена на рисунке.

Одноуровневая схема подключения устройства защитного отключения при условии отсутствия заземления

Отличие этой схемы от предыдущей заключается в отсутствии заземления. Такое подключение УЗО также можно часто встретить, так как схема проста в исполнении и довольно компактна. Применяется она как в домах, так и квартирах. Такую схему еще называют одноуровневой, так как защита проводиться только прибором УЗО без заземления.

Монтаж УЗО для отдельных приборов

Монтажная схема показана на рисунке ниже.

Схема подключения устройства защитного заземления для электроприборов при наличии заземления

Для больших помещений с большим количеством электроприборов, как правило, используют подключение для отдельных приборов, то есть установку двух и больше УЗО. Это обусловлено тем, что прибор устанавливается для тех энергопотребителей, которые больше всего могут пробивать изоляцию проводов. Такая схема может применяться в больших домах, офисах, на производстве.

Монтаж УЗО в трехфазной сети

Схема подключения представлена на рисунке ниже.

Схема подключения устройства защитного отключения, характерная для домашних и производственных трехфазных сетей

Такая схема подключения подойдет только в тех местах, в которых имеется трехфазная сеть. Она применяется на производствах, и помещениях специального назначения. Преимуществом такой схемы подключения является ее простота.

Монтаж трехфазного УЗО в однофазной сети

Схема подключения показана на рисунке.

Схема подключения УЗО с 4 полюсами для защиты однофазной сети

Использование трехфазного устройства защиты отключения в однофазной сети — явление очень редкое, но ее всегда стоит рассматривать, так как такая схема может также использоваться при временном подключении УЗО. На схеме показано, что вместо трех фаз в прибор подключается только одна. При таком подключении прибор также будет полноценно работать.

С заземлением и без, в квартире или бане

При современном использовании электричества приборы УЗО просто необходимы в быту. Например, для проживающих в квартирах, защита понадобится в местах с повышенной влажностью. Как правило, этими местами является кухня и ванная комната. Например, на линию со стиральной машиной установка УЗО просто необходимо.

Применение этого прибора также обусловлено тем, что в большинстве квартир старой постройки отсутствует заземление. Поэтому применение УЗО в некоторых случаях — настоящее спасение. При этом применяется схема подключения в двухфазной сети.

Также УЗО обязательно устанавливаются при монтаже проводки для бани. Парная — это место с повышенной влажностью и применение защитного устройства для такого места лишним не будет. Для частных домов заземление доступней, поэтому УЗО подключается на пару с ним. Подключать устройство защиты можно по схеме подключения к однофазной сети. Но для максимальной защиты на баню устанавливают отдельный прибор с минимальным порогом срабатывания.

Следует не упускать из виду один важный момент, что этот прибор срабатывает только на поврежденную изоляцию, при коротких замыканиях или большом перегреве сети УЗО может не сработать. Поэтому, чтобы полностью обезопасить себя и близких перед этим устройством подключается автоматический выключатель.

Какое УЗО выбрать для однофазной сети

В таблице указаны устройства защитного отключения только те, которые пользуются большим спросом. Эти фирмы-производители показали себя из самой лучшей стороны. В их качестве сборки и работоспособности не следует сомневаться, так как эти устройства выполнены по европейским стандартам и с соблюдением всех норм и правил.

НазваниеСтрана производительОбласть примененияКачество
УЗО ABВШвейцарияДля бытового использованияВысшее
УЗО LegrandПольшаДля бытового и промышленного использованияВысшее
УЗО HagerГерманияБытового использованияВысшее
УЗО Schneider ElectricГерманияБытового и промышленного использованияВысшее

Ошибки при подключении

Наиболее часто допускаемой ошибкой при установке УЗО является подключение к нему нагрузки, с имеющейся в цепи соединением «нуля» и открытых токоведущих деталей установки либо соединение с защитным нулевым проводом.

Нередко ошибочно выполняется запараллеливание нейтралей от различных УЗО со стороны их защиты, ведущее к отключению обоих устройств.

Оцените качество статьи:

схемы + порядок выполнения работ

Однофазная электрическая сеть привычна для каждого домашнего хозяйства. Независимо, эксплуатируется ли частный дом или муниципальная квартира, пользователи в любом случае активно потребляют электричество.

Этот вид энергии, между тем нельзя считать полностью безопасным. Поэтому актуальной задачей видится подключение УЗО к однофазной сети без заземления – специального прибора, существенно повышающего степень безопасности при пользовании электричеством.

Давайте вместе разберемся в самых распространенных схемах подключения УЗО к однофазной сети, а также определимся с порядком проведения работ по подключению.

Содержание статьи:

Обобщенный взгляд на защитные модули

Несмотря на построение схем разводки электрических линий, выполненное по утвержденным правилам, риск удара электрическим током остается всегда. Поэтому важно своевременно позаботиться о безопасности.

Устройство защитного отключения – так интерпретируется расклад аббревиатуры «УЗО» на технический язык.

С точки зрения исполнения конструкции, оно выглядит не самым сложным образом среди современной электротехнической аппаратуры. Тем не менее функции защиты выполняет в достаточной степени качественно и надежно.

Примерно таким выглядит функционал электротехнической системы, при помощи которой осуществляется эффективная защита пользователей электрическими сетями, а также защита различной бытовой аппаратуры

Следует отметить, что существуют , исходя из которых в каждом конкретном случае организуется определенная защитная схема:

  • гарантирующая безопасность прикосновения;
  • упреждающая технические повреждения;
  • противодействующая пожарной опасности.

Каждый прибор с конкретной функциональностью отличается от других конструкций рабочими параметрами, в частности – номинальным током и током отсечки.

Внешний вид прибора с малым током отсечки. При эксплуатации бытовых сетей подобные устройства применяются с целью защиты людей от непреднамеренного контакта с электрическим потенциалом в условиях аварийной токовой утечки

Самым чувствительным устройством, конечно же, является УЗО, предназначенное для блокирования источника питания на случай непреднамеренного прикосновения людей к токоведущим деталям схем. Диапазон отсечки по току для таких аппаратов находится в пределах 10-30 мА.

Лучшие схемы на подключение УЗО

Для линий электрических сетей бытового назначения является характерным внедрение УЗО без «земли». Основная доля схемных решений бытового сектора – это именно однофазная разводка, где в принципе существуют только две линии: фаза и ноль.

Особенности схем без заземления

Схематика устройства электрической цепи без заземления обязательно выполняется с учетом включения автоматической защиты по «КЗ» (короткому замыканию) и току перегрузки.

Это очевидный фактор, потому как отдельные устройства УЗО не предназначены защищать от подобных явлений. Эти аппараты спасают лишь от токов утечки.

Автоматический выключатель – примерно такие ставятся, как правило, в схему для организации защитной отсечки по причине перегрузки сети. Конструктивное исполнение УЗО не предполагает такого типа отсечки

Диапазон токов отсечки и теххарактеристики автоматических выключателей несколько отличаются от рабочих параметров защитных УЗО.

Между тем существуют универсальные устройства отсечки, сочетающие в одном приборе функции автоматического выключателя и защиты от непреднамеренных касаний к токоведущим электрическим шинам.

Каждое защитное устройство конструктивно предполагает коммутацию обоих проводников питающего кабеля – фазы и ноля.

При этом, выполняя монтаж электропроводки, следует точно подключать проводники на рабочие клеммы. Неправильный монтаж грозит повреждением прибора защиты, что приведёт к неработоспособности защитной системы в целом.

Классический вариант включения

В зависимости от технической нагрузки (количества бытовых приборов) и числа помещений, в квартире или доме может эксплуатироваться единая полная сеть или сеть, состоящая из нескольких подсетей.

Простейшая на первый взгляд схема включения прибора в состав пользовательской сети, имеет свои нюансы. Поэтому неправильное подключение грозит не просто выходом из строя самих защитных приборов, но чревато опасной эксплуатационной ситуацией

Для первого случая обычно достаточно одного прибора УЗО под организацию защитного отключения. Исходя из параметров потребляемого тока или общей потребляемой мощности, в этом случае выбирают защитный аппарат по номинальному току и определяются с током отсечки.

Для второго варианта приборы внедряются на каждую из существующих подсетей. При этом, как правило, все установленные УЗО дополняются автоматическими выключателями, рассчитанными на потребляемую мощность отдельно взятой подсети.

Таким, примерно, выглядит схемное решение по внедрению УЗО в классическом варианте подключения. Этот несложный вариант разводки обеспечивает защиту квартирной (домашней) сети в целом – полным обесточиванием

Классическое исполнение схематики включения УЗО «без земли» традиционно выполняется следующим образом:

  1. Главный питающий кабель, состоящий из двух жил (фаза, ноль), подводится к автомату.
  2. От автоматического выключателя обе жилы подводят к электросчетчику.
  3. Далее от электросчетчика два провода питания включают на вводные клеммы УЗО.

После защитного прибора, для варианта без подсетей, дублирующий автоматический выключатель можно не ставить, но в некоторых случаях специалисты рекомендуют это делать.

Если же используется схема с подсетями, то после УЗО на каждую ветку необходимо ставить отдельный автомат.

Несколько модернизированная разводка с одним УЗО и отдельным автоматом на каждую подсеть. Принцип действия практически аналогичен «классике», но благодаря дополнительным автоматам, проще определять неисправность

Таким образом, фазная жила, отходящая от прибора защиты, питает рабочие сети через дополнительные автоматические выключатели.

Нулевая жила, также проходящая через схему прибора отсечки, выводится на общую нулевую шину, откуда распределяется по отводным линиям нуля для подключения нагрузки.

Какая схема включения УЗО лучше?

Лучшая или худшая схема – эти понятия являются чисто поверхностными. Насколько эффективной может быть та или иная схема – вот в чем вопрос.

И здесь даже неспециалисту понятно, что многоступенчатый вариант, где используются разные уровни защиты, видится более эффективным, чем любой другой упрощенный.

Тоже своего рода классический схемный вариант с дополнением УЗО двумя линейными автоматами. Один из автоматов обычно ставят на линию питания мощной кухонной техники, второй – на освещение и розетки других комнат

Поэтому схема устройства энергообеспечения с подсетями, когда используется одно общее УЗО и дополнительные приборы защиты на каждой из веток электроцепи, явно выглядит предпочтительной.

Построение такой схемы, как правило, предполагает установку основного защитного прибора с током отсечки 100-300 мА. А дополнительные приборы, распределенные по отдельным ответвлениям общей цепи, имеют ток отсечки не выше 30 мА.

Таким способом обеспечивается двойная защита – пожарная и на случай непреднамеренного касания.

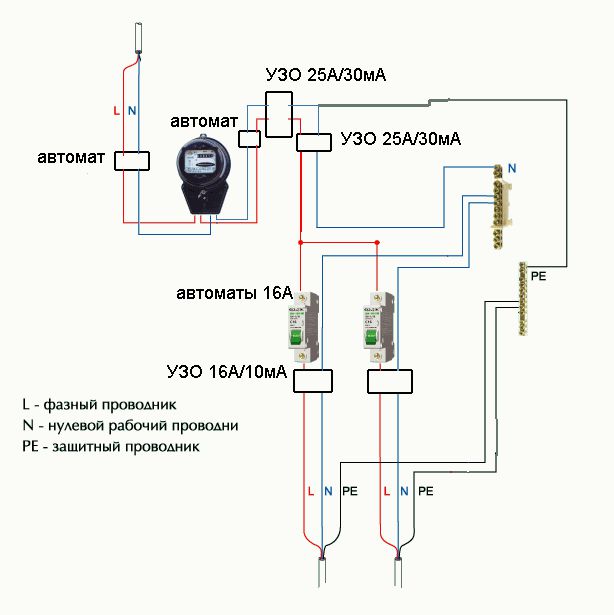

Схемное решение, где применяются два прибора УЗО и один дифференциальный автомат. Разводка здесь также осуществляется «без земли» с разделением питающих цепей за счёт дополнительных автоматов

Преимущества построения энергосети подобным способом проявляются еще и в том, что на случай срабатывания обычно отключается только отдельный участок бытовой электропроводки, а не общая зона питания. При таких условиях отключения обнаружить место токовой утечки значительно проще.

С другой стороны, так называемая расширенная схема включения УЗО без заземления, является обременительной для пользователя, с точки зрения увеличения расходов на построение.

Понятно, чтобы выстроить многоступенчатую защиту, в этом случае потребуются более существенные финансовые вливания, нежели под устройство упрощенного варианта.

Схема применения УЗО в частном доме

Муниципальные строения обычно не создают особых проблем с функциями защиты, за исключением откровенно старых построек.

Сети муниципальных домов, как правило, обслуживаются сервисом. А вот в частном доме подобные вопросы хозяевам нередко приходится решать самостоятельно.

Распространённая и часто применяемая на практике схема разводки питающей сети в частном доме. Как видно из графики, применяются несколько защитных приборов, отсекающих обслуживаемые подсети при разных токовых утечках

Правда, самодеятельность в таких делах не рекомендуется. И если требуется организовать надежную схему подключения с применением УЗО, следует обращаться к специалистам-энергетикам.

Проектам частных домостроений, особенно современным постройкам, присущи в достаточной степени сложные схемы решения защиты по энергетическому питанию.

Рассмотрим одно из них для устройства в частном доме:

  1. Всего используется 5 защитных приборов с разбросом токов отсечки от 10 до 300 мА.
  2. В качестве основной защиты от «КЗ» и возможного возгорания выступает УЗО 300 мА.
  3. Два универсальных прибора на 30 мА задействованы под освещение и розеточную группу.
  4. На линии питания помещений с агрессивной средой и где требуется повышенная защита, установлены высокочувствительные приборы на 10 мА.
  5. Общая цепь разделена на подсети в зависимости от назначения.

Функциональность такой схемы можно расписать следующим образом. Первый прибор — УЗО 300 мА — исполняет функции противопожарной блокировки.

Вместе с тем для этого устройства характерной является отсечка по факту суммарного тока утечки от всех подсетей, если это значение превысило допустимый параметр.

Внешний вид защитного устройства, рассчитанного на отсечку, когда существует риск возгорания по причине аварийного состояния сети. Такие УЗО на дифференциальный ток 300 мА относятся к устройствам противопожарной блокировки

Следом за противопожарной системой включается в действие универсальная, которая гарантирует срабатывание и на случай обнаружения «КЗ» и токовых утечек свыше 30 мА.

Обслуживаемой зоной для УЗО этой подсети является линия, питающая приборы освещения и розеточную группу.

Наконец, своего рода третью защитную ступень формируют высокочувствительные приборы на 10 мА, которые по факту обслуживают зоны, где условия требуют неординарного подхода — ванная, детская комната.

Прибор с высокочувствительной защитной характеристикой, с током дифференциального изменения 10 мА. Как правило, используется при организации электрических схем в помещениях, где повышенная опасность пробоя или в детских комнатах

Вариант защиты для дачного хозяйства

Современные проекты дачных хозяйств все чаще выступают полноценной строительной инфраструктурой, ничем не уступающей жилому сектору под проживание на постоянной основе. Очевидно, что фактор комплексной защиты становится актуальным и для дачных строений.

Однако применительно к таким хозяйствам, требования электрической безопасности, как правило, несколько занижены по сравнению с реальным жилым сектором.

Поэтому здесь традиционно используются упрощенные схемные решения с применением универсальных УЗО на ток отсечки 30 мА.

Таким типом защитных устройств обеспечивается вполне действенная защита на случай непреднамеренных прикосновений к зонам электричества, где возможна утечка тока.

Кроме того, это же исполнение приборов обеспечивает блокировку на случай технических повреждений оборудования или электропроводки.

Помимо УЗО, дачная разводка оснащается также защитными автоматами – обычно по одному на линии света и линии электрических розеток.

Наиболее часто применяемый прибор с дифференциальным током 30 мА. Считается своего рода универсальным устройством, так как теоретически способен блокировать питание как при коротких замыканиях, так и в случае непреднамеренных касаний

Если требуется эксплуатация дополнительного оборудования, таковое подключается к уже существующей схеме через дополнительный автоматический выключатель.

Порядок проведения работ по подключению

Прежде всего, следует позаботиться о соблюдении всех требуемых мер безопасности при исполнении этого вида работ.

Отключить электропитание на участке монтажа, обеспечить процесс исправным инструментом.

Затем предстоит соблюдать ряд правил, выполняя электромонтажные работы:

  1. Монтаж проводят строго по ранее подготовленной схеме.
  2. Прибор монтируется внутри электрического щита рядом с автоматами.
  3. Закрепленное в щитке устройство соединяется с другими компонентами через проводники сечением не менее 2,5 мм (медь). Важно использовать с, нанесенные на корпусе защитного аппарата.
  4. После завершения монтажа и разводки проводников, проверить корректность соединений и подать на участок питание.
  5. Проверить срабатывание прибора путем активации кнопки «Тест».

Как правило, верно подобранное устройство успешно проходит тестовый режим.

Если такого не случилось – прибор не сработал, значит, расчеты были выполнены неправильно или имеются какие-либо дефекты в схеме прибора. Тогда УЗО следует заменить.

Выводы и полезное видео по теме

Ролик рассказывает о нюансах и показывает детали подключения защитного прибора в условиях эксплуатации электрической разводки, выполненной по системе TN-C.

Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации:

Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов. Внедрение устройств отсечки по остаточным токам – это существенное повышение уровня безопасности при пользовании электрическими сетями. Главное – правильно выбирать и корректно подключать приборы.

Если у вас есть опыт подключения УЗО к однофазным сетям без заземления, пожалуйста, поделитесь им с нашими читателями. Расскажите, на какие моменты обязательно нужно обратить внимание, возможно вы знаете какие-то тонкости подключения о которых мы не упомянули в нашем материале? Оставляйте свои комментарии и задавайте вопросы в блоке под статьей.

Схема подключения УЗО в однофазной сети

УЗО – устройство защитного отключения. Защитная функция УЗО – это отключение напряжения при появлении токов утечки. Токи утечки в свою очередь появляются при плохой изоляции проводов или при случайном прикосновении человека к фазному проводу. Следует отметить, что УЗО не защищает линию от токов короткого замыкания и перегрузок, поэтому вместе с УЗО в цепи необходимо использовать автоматические выключатели.

Виды УЗО и технические характеристики

Устройства защитного отключения бывают однофазными и трёхфазными. Однофазные УЗО имеют два полюса (фаза и ноль) , а у трёхфазных УЗО четыре полюса (три фазы и ноль). Чаще всего используются однофазные УЗО, особенно в быту.

УЗО обладает некоторыми техническими характеристиками. Основные характеристики – это номинальный ток, номинальное напряжение, номинальный ток утечки. Номинальный ток – максимальная величина проходящего тока через устройство, при котором УЗО будет сохранять свою работоспособность. Номинальное напряжение – величина напряжения, при котором УЗО работает. Например, 220В для однофазного и 380В для трёхфазного. Номинальный ток утечки – ток, при появлении которого УЗО должно срабатывать.

Для того чтобы правильно подключить устройство защитного отключения, необходимо знать некоторые типовые схемы. Существует несколько стандартных решений.

Схема с одним общим УЗО

Данная схема выглядит следующим образом: электрический счётчик – УЗО (общее для всех групп) – автоматические выключатели на каждую группу потребителей. Такая схема с однофазным УЗО обычно используется, если сеть потребителей не очень разветвлённая, да и самих потребителей небольшое количество. В противном случае будут происходить частые ложные срабатывания, т.к. в любой электрической цепи всегда присутствует определённая токовая утечка.

По такой схеме провода с выхода счётчика подключаются на верхние контакты (условный вход) общего УЗО. Фаза подключается на левый контакт, ноль – на правый контакт. Далее выходящий из УЗО фазный провод расходится и подключается на автоматические выключатели всех групп, а нулевой провод подключается к общей нулевой шине, от которой расходятся нули на все электрические потребители.

Главное преимущество такой схемы – простота и небольшие затраты, т.к. используется всего одно УЗО. Кроме того, при выборе силового щитка подойдёт вариант небольшого размера. Основные недостатки – это определённая вероятность ложных срабатываний при большом количестве потребителей, а также тот факт, что при появлении тока утечки только в одной группе, питание отключается полностью на все потребители.

Схема с несколькими УЗО на отдельные группы потребителей

Схема с несколькими УЗО отличается от предыдущей тем, что для каждой категории (группы) используется отдельное УЗО. Т.е. подключение выполняется следующим образом. Выходящие со счётчика фаза и ноль расходятся и подключаются на верхние контакты каждого устройства защитного отключения. Далее фазный провод, выходящий из каждого УЗО, подключается к каждому автоматическому выключателю, но только той группы, которую будет это УЗО запитывать. Нули со всех УЗО подключаются на отдельные нулевые шины, относящиеся каждая к своему УЗО. Следует запомнить, что ни в коем случае не стоит нули разных групп от разных устройств защитного отключения соединять между собой.

В схеме с несколькими УЗО значительно снижается вероятность ложных срабатываний. Но при появлении тока утечки обесточиваются не все потребители, а только отдельная группа или часть групп, запитанных от одного УЗО. Чтобы реализовать такую схему, необходимо использовать несколько защитных устройств, а это несёт в себе дополнительные материальные затраты.

Схема с общим противопожарным УЗО

Данная схема отличается от предыдущей тем, что в цепи между счётчиком и УЗО для каждой группы подключается «противопожарное» УЗО. Такое УЗО отличается от обычного большим током утечки. Схема выглядит так: счётчик электроэнергии – общее (вводное) противопожарное УЗО – УЗО первой группы (или нескольких групп), УЗО второй группы, УЗО третьей группы и т.д. – автоматические выключатели от УЗО №1, автоматические выключатели от УЗО №2, автоматические выключатели от УЗО №3 и т.д.

Для того, чтобы при появлении токов утечки не срабатывали одновременно групповое защитное устройство и противопожарное, последнее выбирается селективного типа, т.е. с временем отключения несколько большим, чем время отключения группового УЗО.

В зависимости от разветвлённости электрической сети, нередко используются комбинированные варианты схем подключения устройств защитного подключения.

Трёхфазное УЗО в однофазной сети

Использование трёхфазного УЗО в однофазной сети – не совсем рациональный вариант для сети 220В. Однако он обычно используется на перспективу. При первоначальном подключении фазный провод необходимо подключить на тот фазный полюс УЗО, при котором сработает кнопка тест.

Ошибки подключения

Следует отметить, что правильное подключение устройства защитного отключения подразумевает и знание типичных ошибок при подключении:

  • при двух и более использующихся в схеме УЗО нельзя менять местами их нули на выходе;
  • нельзя подключать к УЗО нагрузку, нулевой проводник которой соединён с защитным проводником PE, возможны ложные срабатывания;
  • нельзя параллельно подключать нули от разных УЗО;
  • нельзя подключать ноль нагрузки к нулевому проводнику до УЗО;
  • нельзя подключать фазу нагрузки от одного УЗО, а ноль нагрузки от другого;
  • нельзя подключать фазный провод на верхнем контакте УЗО, а нулевой провод на нижнем контакте УЗО.

Знание и понимание правильности подключения УЗО – залог нормальной работы всей электрической цепи в целом.

Принцип работы и схема подключения УЗО к однофазной сети

Отсутствие средств защиты от поражения электрического тока приводит к трагическим последствиям. Средства УЗО способны предотвратить утечку тока, а также отключить электрическую цепь в случае превышения номинального значения тока, воспламенения или задымления. Нормальная работа УЗО возможна только при грамотном подключении. Если такое устройство будет подключено неправильно, то никакой защиты не гарантируется.

Защищенные однофазные цепи с заземлением и без

Цепь, имеющая заземление считается безопасной. Сегодня все электрический цепи оснащаются специальными автоматами, которые срабатывают в результате нарушения нормальной работы сети. УЗО реагирует на изменение силы тока утечки от одного звена к другому.

Если после прохождения через устройство показатель тока будет выше или ниже УЗО срабатывает и отключает подачу тока на последующее звено.

Подключение УЗО к однофазной сети производится после непосредственного отключения сети. Подключение однофазного УЗО предусматривает, что устройство не защищенно от перегрузки. Поэтому к создаваемой схеме нужно обязательно подключить автоматический выключатель.

УЗО может подключаться с заземлением и без него. В случае возникновения пробоев, ток, попадающий на корпус устройства, уменьшается благодаря сопротивлению обмотки.

В этом случае, при возникновении разницы, поступление тока через УЗО прекращается. Поэтому такое устройства целесообразно устанавливать перед автоматами, которые подключаются к приборам.

Преимущества использования УЗО:

  • Высокая безопасность электрической сети;
  • Исключена возможность поражения человека электрическим током;
  • Повышается срок эксплуатации оборудования;
  • Защита от перегрузок;
  • Высокая скорость срабатывания;
  • Большой срок эксплуатации.

В большинстве жилых домов местное заземление отсутствует. Это приводит к увеличению рисков утечки тока. В свою очередь человек может случайным образом дотронутся до поврежденного участка цепи. Переменный ток, проходя через человеческий организм, оказывает поражающее действие на ткани и клетки организма.

Принцип работы

УЗО – устройство защитного отключения, срабатывающее в результате возникновения тока утечки. Защита срабатывает после попадания тока на землю или провод заземлителя.

Устройство мгновенно отключает потребителей от источников питания. Порог срабатывания задается настройками, которые определяют минимальный порог (номинал), после которого устройство будет срабатывать.

УЗО однофазное работает по такому же принципу, как и в случае подключения к трехфазным сетям. В случае с тремя фазами, провод заземления уменьшает время срабатывания УЗО. Схема включения УЗО в однофазной сети исключает наличие обязательного заземляющего провода.

Каждая схема подключения УЗО создается исходя из расчета общего количества потребителей. Чем больше потребителей, тем выше размер значения максимального тока. Работа УЗО в однофазной сети определяется разницей входного и выходного тока.

При возникновении разницы устройство срабатывает, и отключает цепь от источника питания. Если возникающий ток будет выше заданной величины максимального порога УЗО, то он сразу же выйдет из строя.

Поэтому такие устройства подбираются строго под определенный размер максимального тока.

Своевременное отключение электрической сети от источника тока позволяет избежать:

  • летальных исходов;
  • перегревов;
  • возгораний;
  • повреждений нормальной работы оборудования.

Устройство УЗО состоит из контактной группы и пружины, которая при достижении заданного номинального значения размыкает цепь. Часто УЗО путают с дифавтоматом.

Основное отличие этих устройств состоит в том, что перед УЗО обязательно должен быть установлен автоматический выключатель.

Подключение УЗО к однофазным сетям

Принцип работы УЗО в однофазной сети основывается на подключении фазы и ноль, а заземляющий провод присоединяется к корпусу устройства. Схема подключения УЗО в однофазной сети обязательно предусматривает наличие автомата, который подбирается исходя из расчёта максимальной ёмкости.

Устройства защитного подключения могут подключаться к однофазным сетям, в которых не предусмотрено участковое заземление. В этом случае УЗО подключается на фазную и нулевую клемму, а клемма заземлителя отсутствует. Заземляющие проводники используются только в постройках нового типа.

Единственное различие между УЗО с заземлителем, заключается в времени срабатывая. За счет установленного заземлителя сети время срабатывания увеличивается. Соответственно такие цепи считаются более безопасными.

Отсутствие заземления в однофазных сетях приводит к тому, что УЗО будет срабатывать только в случае прикосновения к корпусу устройства. Но и этот факт обеспечивает надежную безопасность для того, чтобы человек не получил смертельный удар током.

Особенности схемы подключения

Рассмотрим основной принцип построения однофазной сети с использованием УЗО. Подключать такое устройство необходимо строго после автоматического выключателя. Так как устройство защитного отключения считывает разницу поступающего и выходящего тока на потребителях, то в случае неполадок сработает автоматический выключатель.

Если произвести установку обратным способом, то поступление тока не будет прекращаться. После включения УЗО, система стает полностью надежной и безопасной.

Отключающее устройство срабатывает практически мгновенно, после чего поступление тока прекращается. УЗО однофазное ABB устанавливать должен специалист.

Чтобы устройство всегда срабатывало, необходимо перед установкой произвести предварительный расчёт максимального номинального тока. Это действие показывает максимально-допустимую нагрузку, которую может выдерживать создаваемая цепь.

Превышение заданного номинального значения приводит к тому, что УЗО не срабатывает или полностью выходит из строя.

Как выбрать?

Выбирая УЗО, необходимо учитывать типы устройств, схему соединения, а также законы по которым работает устройство. Устройства защитного отключения имеют различные модификации. Каждая модификация такого устройства предназначается для цепей определенного типа. Существуют следующие типы УЗО:

  1. АС – Очень чувствительный прибор, реагирующий синусоидальные колебания тока, который имеет очень маленькое значение.
  2. А – этот тип устройства предназначается для цепей, которые работают по синусоидальным законам. Также, в этом случае УЗО улавливает разницу колебаний пульсирующего тока (тока выпрямителя).
  3. В – самый прогрессивный тип устройств защитного отключения, реагирующий на токи синусоидальной, пульсирующей и сглаженной формы.

Практика показывает, что чаще всего покупатели отдают предпочтение компании «Энергомера». Например, устройство Энергомера УЗО ВАД2 однофазное, предназначается для сверхтоков и выдерживает большие токи перегрузки. Также, УЗО вад2 однофазное имеет:

  • Надежные технические характеристики;
  • Компактные габаритные размеры;
  • Дистанционное управление;
  • Срок службы от 10 лет.

Включение УЗО в однофазную сеть даёт возможность обезопасить человека от поражения электрическим током. В этот момент общая безопасность цепи позволяет избежать резких перепадов тока, которые негативно воздействуют на электрические устройства.

Не стоит экономить на безопасности. Если вы хотите обезопасить себя и оборудование, с которым работаете, то устанавливайте УЗО. Не стоит периодически отключать устройство, с целью подключить дополнительный потребитель. Это может привести к возгоранию, пробою изоляции, а также износу элементов электрической сети. Также необходимо обращать внимание на производителя.

Наиболее популярными производителями считаются: Abb, Hager, Legrand, Schneider Electric, Moeller/Eaton, Doepke.

Таким образом, подключение УЗО к однофазным сетям, является необходимым условием для обеспечения безопасности. Используя правильную схему подключения, автоматические выключатели, вы можете обезопасить себя и своих близких.

Инструкция по подключению узо с заземлением

Сейчас, чтобы обезопасить себя и саму постройку от возгорания, устанавливаются устройства защитного отключения (УЗО) в квартирах и загородных домах.

Кроме этого, в жилых помещениях используется большое количество техники и приборов, работающих от электричества. Для нормальной и безопасной работы установка таких устройств просто необходима. Для подключения аппарата нужно соблюдать требования и правила, благодаря которым обеспечится надежная и бесперебойная работа УЗО.

Правила

Сейчас устанавливаться контролирующий аппарат может исходя из нескольких причин. Первая причина и наверно основная – это безопасность человека. По этой причине и было разработано устройство, чтобы избежать поражения током.

Актуален данный момент для тех построек, где имеются неполадки линии. Не менее важная причина – утечка тока, аппарат предотвращает ее. И еще одна причина – короткое замыкание, в процессе которого может воспламениться проводка, и как результат пожар.

Как можно заметить, причины довольно весомые и подключение устройства необходимо, главное знать, как подключать УЗО с заземлением для безопасности и надежности.

  • Такие устройства защитного отключения следует подсоединять после вводного устройства;
  • Согласно нормам и стандартам, через УЗО должен проходить ноль и фаза, но тут стоит учесть, что выбирать нужно ту электрическую цепь, которой особенно нужна дополнительная защита;
  • Если предусмотрен монтаж и установка УЗО, стоит позаботиться о специальных технических элементах.

Важные моменты

Для того чтобы аппарат работал правильно для каждой сети, подбирается соответствующий вариант. Когда подключается УЗО к однофазной сети с заземлением, можно справиться самостоятельно, необходимо просто соблюдать правила. Подключать устройство следует вместе с автоматами:

  • Возможен вариант подключения ко всей цепи аппарата, но тут существуют минусы. В случае, если произойдет поломка, понять, где именно она случилась будет довольно сложно. Кроме этого, когда устройство срабатывает, то электричество пропадает, а в данном случае оно пропадет во всем помещении;
  • Есть и другой вариант, когда автомат подключается на определенную сеть. В этом случае, если срабатывает аппарат, то электричество пропадает только на определенном участке помещения. Этот вариант будет более дорогим, но если учесть плюсы, то намного выгоднее.

Если рассмотреть второй вариант, то тут обеспечивается защита однофазной и трёхфазной работы устройств, соединяется нулевая шина и земля. Тут схема подключения УЗО в трехфазной сети почти не отличается от однофазной системы, разница только в количестве фаз.

При подключении однофазного УЗО электронного к двухпроводной сети, нужно правильно подключить нейтраль, не ошибиться с полярностью, так как очень легко повредить детали электронной схемы. На этих аппаратах предусмотрена кнопка «Т», которая помогает в процессе установки тестировать исправность.

Работает она следующим образом: если устройство находится под напряжением, зажимается кнопка и если не произошло отключения – это говорит о неисправности аппарата.

Если предстоит подключение трехфазного УЗО к четырехпроходной сети с общей нейтралью, необходимо соблюдать полярность каждой фазы и нуля. При таком подключении к нечетным клеммам подключаются цепи входные, к четным соответственно — выходные.

Также такие аппараты подключаются к трем однофазным сетям. Преимуществом данного подключения является то, что одно устройство способно защитить 3 однофазных электрических схем.

Инструкция подключения

Самое главный момент при установке – это схема подключения, так как создание цепи отличается от привычного. Также учитывается метод подключения и тип:

  • Устройство имеет входные и выходные контакты. Когда осуществляется подключение нужно помнить, что через аппарат должны идти и фаза и ноль.
  • При установке необходимо подключить предохранитель, благодаря которому обеспечится защита устройства и счетчика;
  • Как уже говорилось, необходимо позаботиться об установке автоматического выключателя. В случае если ток превысит норму, система отключится;
  • На устройстве находится снизу и сверху специальные клеммы для подключения с определенным обозначением. Если подключить не в ту клемму аппарат может сгореть. Обычно сверху размещены входные контакты, а снизу выходные. Следует руководствоваться следующим принципом: верху подключаются провода, которые дают ток, а снизу те, что идут к приборам;
  • При подключении следует следить, чтобы все устройства прилегали плотно, как в верхней части, так и в нижней, в ином случае произойдет нагрев;
  • Чаще всего аппарат подключается там, где существует риск повреждения от тока. В жилых помещениях — это ванная комната и кухня, так как там повышенный уровень влажности;
  • Все схемы подключения делятся на многоуровневый тип и с одним уровнем. Если предусмотрено подключение при многоуровневой защите, необходимо провести точные расчеты, при которых учитывается каждое устройство, работающее в сети. В случае ошибки подключения, система будет выключаться.
  • Устройства нижнего уровня функционировать должны вместе с автоматом защиты. Подключение должно происходить таким образом, чтобы при перегорании одного аппарата, остальные продолжали работу. При данной схеме подключения лучше доверить работу специалисту.
  • При типе подключения с одним уровнем можно установить защиту на всю проводку сразу или для отдельной системы. Это тип требует правильной организации подключения и неотъемлемой частью выступает установка автоматического выключателя. Он предназначается для того чтобы исключить риск замыкания. При установке на всю проводку, аппарат необходимо размещать рядом со счетчиком.
  • Когда срабатывает устройство, выключается электричество. Запрещается сразу включать устройство, необходимо сначала найти причину отключения. Не зная причины, и при моментальном подключении устройства приборы в помещении могут сгореть. Нужно все вилки вынуть из розеток, выключатели привести в положение «выкл» и выключить всю технику. Когда такие манипуляции проделаны, можно запустить устройство, если оно работает причина в отдельном приборе. Когда не работает, проблема может заключаться не в проводке квартиры, а в подъезде.

Если в процессе работы подключения УЗО с заземлением возникли трудности, лучше обратиться к специалисту за помощью.

Как выбрать устройство

Существует выбор среди устройств, которые отличаются не только конструкциями, но и характеристиками.

Во-первых, при выборе учитывается наличие полюсного элемента, понять какое устройство необходимо, очень просто. При напряжении в квартире 220 В, необходимо выбрать УЗО с двумя плюсами. В случае, если напряжение достигает 380 В, нужно отдать предпочтение четырехполюсным автоматам, но их можно использовать и при 220 В, только используются не все плюса.

Во-вторых, защищенность. Сейчас можно приобрести отдельные устройства противопожарного трехфазного типа. Они являются самыми устойчивыми к огню, что, безусловно, влияет на немаленькую цену.

В-третьих, мощность. Тут учитывается количество используемых приборов и техники, так как устройство должно легко выдерживать нагрузку. Автоматы существуют следующей классификации: то до 10 А – маломощные, до 32 А – среднемощные, если нагрузка предусмотрена больше 40 А нужно приобретать мощные.

Также учитывается класс, он обозначает скорость срабатывания устройства. Отмечается S и G класс, они характеризуются как самые быстрые.

Стоит учитывать и способ сборки, существует два варианта: электромеханические и электронные. Разница в том, что электронные модели не будут работать без электропитания. Если пропадет фаза, устройство прекращает работу. А в случае электромеханических, такие модели не подключаются к сети, и если фаза или ноль пропадет, работа продолжится.

Обычно в жилых помещениях тип тока переменный, тут используются устройства, которые имеют маркировку АС. Но если установка предстоит при постоянном типе, выбирается маркировка А, но она также подходит и к переменному.

Как можно заметить, каждый этап от выбора и до запуска устройства влияет на эксплуатацию. Если имеется минимальный опыт работы с данными устройства, можно с подключением справиться самостоятельно. Но если эта сфера незнакома, лучше обратиться к специалистам. Ведь от этого будет зависеть безопасность для человека и сохранность приборов.

Также стоит сказать, что УЗО может быть подключено к любой сети, заземляющая она или нет. Это связанно с тем, что устройство никаким образом не связанно с функциями заземляющих конструкций.

Оно может подключаться и работать с одно, двумя и тремя фазными проводами в кабеле. Поэтому установка таких защитных устройств допускается с заземлением и без, скорее это индивидуальный выбор каждого человека. Но стоит понимать, что эти две системы имеют разное назначение и не связанны между собой.

Стоит помнить о том, что если устройство срабатывает не достаточно просто его включить обратно. Ведь оно устанавливается для того, чтобы сигнализировать о проблеме. Поэтому перед повторным запуском обязательно найти причину, по которой сработало устройство. При работе необходимо соблюдать все правила техники безопасности, ведь они относятся к опасным.

Подключение однофазного УЗО своими руками

Содержание:

1. Условные зоны ванной комнаты

2. Что такое УЗО и как оно работает?

3. Допустимо ли подключать УЗО при отсутствии заземления?

4. Подключение однофазного УЗО при отсутствии заземления

5. Подключение однофазного УЗО своими руками

Если вы думаете, что розетку, выключатель или светильник можно разместить в ванной комнате в любом понравившемся вам месте, то глубоко заблуждаетесь, поскольку ванная комната относится к помещениям повышенной опасности. Именно из-за этого необходимо четко знать, где и какие электрические приборы можно устанавливать в ванной комнате.

Условные зоны ванной комнаты

На рисунке, где ванная комната схематически разделена на 4 зоны (от «0» до «3»), показано, какие электроприборы и где могут быть установлены. Учтите, что это относится лишь к ванным комнатам, общая площадь которых превышает 8 квадратных метров!

Важно! В ванных комнатах с площадью менее 8 квадратных метров установка каких-либо электроприборов категорически запрещена!

Например, в нулевой зоне (а это зона внутри ванны или душевой кабины) вообще запрещается установка каких-либо электрических приборов. В первой и второй зоне допускается установка водонагревателей, а во второй – еще и специально защищенных осветительных приборов. Однако материал данной статьи посвящен подключению однофазного УЗО, который обеспечивает безопасную эксплуатацию электрических розеток и выключателей. Поэтому нас интересует только третья зона ванной комнаты, в которой и допускается установка выключателей и розеток, которые комплектуются специальными защитными крышками и резиновыми уплотнителями, предотвращающими попадание влаги внутрь электрического прибора.

Чаще всего установка электрической розетки в ванной комнате производится с целью подключения к сети стиральной машины (об этом я говорил в своей статье «Подключение стиральной машины к канализации и водопроводу своими руками»). Согласно требованиям техники безопасности, стиральная машина должна включаться в розетку только ту, которая имеет заземление. Однако в квартирах постройки советского периода никакого заземления не предусмотрено. Как же быть в этом случае? Ведь устраивать заземление в квартире очень дорого! Решение у этой проблемы есть – подключение розетки для подачи электроэнергии в стиральную машину через УЗО (устройство защитного отключения). При этом подключение УЗО можно производить и без заземления. Хотя бытует мнение, что при наличии только двухпроводной сети в квартире этого делать нельзя. Но это не так. Давайте разберемся со всем по-порядку.

Что такое УЗО и как оно работает?





УЗО – дифференциальное устройство, которое производит аварийное отключение линии электросети, к которой оно подключено, в случае утечки тока, например, пробитии изоляции проводки на корпус электроприбора или при коротком замыкании. Работает такой прибор за счет постоянного сравнения тока, протекающего через фазовый и нулевой провод. Если никакой разницы нет, то устройство обеспечивает подачу тока к электроточке, например, электрической розетке. Однако, если в случае даже незначительного пробития изоляции часть электрического тока, величина которого достаточно мала и составляет десятки (максимум сотни миллиампер), будет уходить через корпус электроприбора, то УЗО быстро заметит эту разницу и обесточит линию, размыканием контактной группы. Таким образом, УЗО – своеобразный калькулятор, постоянно вычитающий из значения тока, прошедшего через фазовый провод, значение тока, идущего через нулевой провод. Если разница не равна нулю, то УЗО обесточивает поврежденный участок линии.

Думаю, что с этим все понятно. А все-таки, можно ли выполнить подключение однофазного УЗО (ведь у нас в квартирах есть только однофазная сеть) без заземления?

Допустимо ли подключать УЗО при отсутствии заземления?

Начну с того, что однофазный прибор УЗО имеет всего лишь два входа, куда подключаются нулевой и фазный провод. То есть подключение заземления в таком устройстве не предусмотрено изначально. Способно ли такое устройство надежно защитить вашу жизнь от поражения электрическим током в случае его утечки на корпус, например, стиральной машины?

Давайте рассмотрим наглядный пример, когда ваша электрическая линия не подключена к УЗО. Допустим, что в результате повреждения изоляции токоведущего провода корпус вашей стиральной машины оказался под напряжением. Не зная об этом, вы касаетесь корпуса рукой и попадаете под поражение электрическим током. Известно, что в таких случаях все мышцы сокращаются и перестают слушаться «хозяина», поэтому освободиться самостоятельно или отключить стиральную машину от электросети, выдернув вилку из розетки, у вас, скорее всего, не получится. К сожалению, исход в такой ситуации может быть самый плачевный!

А теперь рассмотрим ситуацию, когда ваша стиральная машина была подключена к линии с УЗО (даже при отсутствии заземления). Условия те же: изоляция фазового провода пробита, в результате чего корпус машины оказался под напряжением. Как только вы коснулись рукой корпуса машины, через вас начал проходить, так называемый, ток утечки. В результате сравнения тока, поступающего  по фазному проводу УЗО от электрощитка, и тока, поступающего в УЗО по нулевому проводу от электророзетки, появляется разница, под действием которой устройство обесточит данную линию, разомкнув контактную группу. Отключение поврежденного участка электросети произойдет так быстро, что вы ничего не успеете почувствовать, лишь заметите, что ваша стиральная машина перестала работать.

Таким образом, подключение УЗО в квартире, где нет заземления, не только возможно, но и необходимо! Теперь расскажу о том, как правильно выполнить установку такого дифференциального защитного устройства.

Подключение однофазного УЗО при отсутствии заземления

Чтобы эксплуатация, например, стиральной машины была для вас абсолютно безопасной, главное – выполнить правильное подключение УЗО, чтобы оно эффективно работало и не раздражало вас ложными срабатываниями.

Важно! Поскольку данное дифференциальное устройство не имеет собственной защиты от возможных перегрузок в электросети, то необходимо совмещать в одной цепи подключение УЗО и автомата, который будет разрывать цепь при необходимости. Таким образом, установка автомата между электрощитком и УЗО позволит защитить дифференциальное устройство от выхода из строя в результате увеличения нагрузки на электрическую линию. Однако существует два решения данной проблемы, предусматривающие различные схемы подключения УЗО и автомата. Давайте рассмотрим каждый из них более подробно.

1. Установка одного УЗО, являющегося общим для всех электрических линий квартиры.


При такой схеме подключения в вашей квартире будет обеспечена безопасность эксплуатации всех электроприборов, не исключая даже прикроватные светильники. Однако стоимость такого дифференциального защитного устройства с пропускной способностью тока, величина которого может достигать 40-60А, довольно высокая. Кроме того, при срабатывании общего УЗО вы не сможете сразу же определить, какой из электрических приборов в квартире стал представлять для вас опасность, поскольку нужно будет сначала отключить от электросети все приборы, а потом поочередно включать их в сеть. Только после того, как после подачи электрического тока на какой-то прибор, сработает защитное устройство, можно определить причину его срабатывания. Но и это еще не гарантия того, что еще какой-либо из приборов не окажется неисправным с точки зрения электрической безопасности. Поэтому придется продолжить поочередное включение приборов, пока не проверите все.

В данном случае схема подключения УЗО будет выглядеть так.

2. Установка УЗО меньшей мощности на каждую линию электропередачи в квартире.

Хотя в целях экономии, вы можете ограничиться установкой УЗО только на самых «опасных» линиях, идущих в ванную комнату и в кухню (в частном доме к перечню «потенциально опасных линий» добавятся еще и те, которые идут в подвальное помещение или в гараж). При таком варианте подключения вам понадобится довольно большое свободное пространство в электрическом щитке, чтобы там можно было разместить все УЗО. Общая стоимость всех УЗО небольшой мощности может даже превысить стоимость одного мощного дифференциального защитного устройства. Однако при этом вы сможете значительно увеличить надежность энергосистемы своего жилья, да и выяснение причин срабатывания того или иного УЗО не займет слишком много времени, поскольку зона поиска будет ограничена конкретным помещением с небольшим количеством электроприборов.

В данном случае схема подключения однофазного УЗО будет выглядеть так.

При выборе того или иного варианта подключения дифференциального защитного устройства (или нескольких устройств) следует помнить, что автомат, который будет защищать УЗО от перегрузок в сети должен быть меньшей мощности, чем сам УЗО. Это необходимо для того, чтобы защита была стопроцентной. В противном случае из-за инертности автомата, срабатывающего на отключение не мгновенно, а спустя несколько секунд (а иногда и через несколько минут!), ток, превышающий допустимое значение, будет проходить через УЗО и приведет к выходу из строя этого дорогостоящего устройства.

Таким образом, для безопасной эксплуатации электроприборов необходимо приобрести:

• электрический кабель нужного сечения для прокладки отдельной линии к «потенциально опасному помещению» (или нескольким таким помещениям);

• одно или несколько УЗО в зависимости от выбора схемы подключения, мощность которого выбирается в соответствии с суммарной мощностью приборов, которые будут защищены с помощью данного дифференциального устройства;

• один или несколько автоматов с мощностью, мощность которого должна быть немного меньшей, чем мощность УЗО, стоящего в паре с автоматом.

Подключение однофазного УЗО своими руками





Расскажу более подробно, как выполнить правильное подключение УЗО самостоятельно.

Главное – не допускать типичных ошибок, которые приведут к неправильной работе устройства: 1. Соединение нулевого провода и корпуса электроустановки в качестве заземления.

Этого делать нельзя, поскольку, в противном случае, у вас будут происходить постоянные ложные срабатывания УЗО.

Кроме того, нельзя соединять между собой фазные или нулевые провода после УЗО, подсоединенные к нескольким дифференциальным устройствам (при выборе второй схемы подключения однофазного УЗО), что тоже вызывать несанкционированные обесточивания линий электропередач.

2. Неполнофазное подключение дифференциального защитного устройства.

При таком подключении, когда потребитель электрического тока подключается к нулевому проводу до УЗО, ток нагрузки будет восприниматься устройством, как «утечка»,что приведет к постоянному ложному отключению УЗО.

3. Объединение в электроточке (розетке) нулевого провода и провода заземления.

Такая ошибка является типичной для процесса монтажа розеток. Она является причиной постоянных ложных срабатываний УЗО при:

• включении нагрузки в такую розетку;

• при включении нагрузки даже вне зоны ответственности УЗО (то есть в розетку, расположенную в другом помещении), поскольку дифференциальный ток будет течь через перемычку, что аналогично пробитию изоляции токоведущих частей на корпус прибора, например, на корпус стиральной машины.

4. Подключение нулевого или фазного провода с разных УЗО.

То есть нагрузка с одного дифференциального устройства соединяется, например, с нулевым проводом от другого дифференциального устройства. В результате включения электроприбора в сеть произойдет ложное срабатывание одного или сразу всех УЗО.

5. Перепутана полярность при подключении УЗО.

Если подсоединить нулевой провод к входу УЗО для фазного провода, а фазный провод – к входу для нулевого провода, то дифференциальное устройство будет функционировать неправильно. Это будет заметно сразу же, как только вы решите проверить работоспособность УЗО посредством нажатия кнопки «ТЕСТ», поскольку она не будет работать. Кроме того, такое неверное подсоединение проводов приведет к несанкционированному срабатыванию устройства при включении нагрузки в сеть. Ведь в данном случае токи, проходящие через УЗО, будут иметь одно и то же направление, а магнитные потоки не будут компенсировать друг друга. Это вызовет возникновение тока в обмотке управления УЗО, который и послужит причиной ложного срабатывания.

Чтобы подключение дифференциального устройства было выполнено правильно, помните:

• вверху устройства находятся входы, а внизу – выходы;

• буквой «L» обозначены фазные клеммы, а буквой «N» – нулевые.

Теперь приведу порядок подключения УЗО (перед началом работ обязательно переведите автоматический выключатель в положение, которое обеспечит отсутствие тока на проводниках, выходящих из него):

1. Установите УЗО в электрощитке.

2. На выходные клеммы подсоедините фазный и нулевой проводники.

3. На входную клемму УЗО L») подключаете фазный провод, идущий от автоматического выключателя.

4. На входную клемму УЗО N») подключаете нулевой провод, отсоединив его от корпуса электрощитка. Таким образом, вы сможете избежать соединения между собой всех нулевых проводников, проходящих от УЗО в квартиру, поскольку они не имеют контакта с корпусом электрощитка.

Теперь необходимо проверить правильность подключения УЗО. Для этого переведите автоматический выключатель в положение, которое позволит протекать электрическому току по выходящим проводникам. Включите УЗО и подайте на него нагрузку, включив какой-либо прибор в зоне его защиты в розетку. Если не произошло срабатывание дифференциального устройства, то вы все сделали правильно.

Кроме того, необходимо проверить на ток утечки и само УЗО. Сделать это можно с помощью кнопки «ТЕСТ», после нажатия на которую исправное УЗО должно сразу отключиться. Если же отключения не произошло, то ваше дифференциальное защитное устройство подлежит замене.

Вот и все, что я хотел рассказать вам о подключении УЗО. Только, пожалуйста, если вы не уверены, что сможете самостоятельно справиться с правильным подключением такого устройства, обратитесь за помощью к профессиональному электрику. Пусть это будет стоить вам денег, зато вы гарантированно получите эффективно защищенную энергосистему в вашей квартире. Не экономьте на своем здоровье, а также здоровье своих близких! Ведь этого вы уже не сможете купить ни в одном магазине!

Схема подключения УЗО в однофазной сети с заземлением в частном доме

На чтение 6 мин Просмотров 413 Опубликовано Обновлено

При эксплуатации действующих электросетей важно побеспокоиться о безопасности обслуживающего персонала и пользующихся их услугами потребителей. Согласно требованиям ПУЭ это касается как однофазных, так и трехфазных цепей, нередко обустраиваемых в частных домах. Чтобы уберечь пользователей от удара током, на потребительской стороне устанавливаются приборы, называемые устройствами защитного отключения (УЗО). При этом важно знать, как подключить УЗО с заземлением в частном доме, не нарушая положений действующих стандартов.

Обобщенный взгляд на защиту

Безопасность оперативного персонала и пользователей электросетей достигается за счет проведения следующих мероприятий:

  • заземление или зануление (соединение с нейтралью) всех металлических частей оборудования;
  • организация повторного заземления путем обустройства отдельного контура;
  • установка в нагрузочных цепях особо опасных комнат (ванных например) устройств отключения типа УЗО.

Последний вариант допускается использовать как в заземленных, так и в незаземленных электрических цепях.

При общем подходе к оценке средств защиты отмечается, что заземлять конструкции необходимо для снижения угрожающего человеку потенциала до безопасного уровня. В отличие от них УЗО обеспечивает защищенность за счет мгновенного отключения сети при достижении токами утечки предельных значений. В технических характеристиках этих устройств данный параметр относится к основным показателям эффективности функционирования.

Что собой представляет УЗО

Характеристики УЗО

В расшифровке аббревиатуры УЗО основной акцент делается на отключении, что указывает на кардинальный характер защитных мер. Чтобы понять, как срабатывает этот прибор в опасной ситуации, следует ознакомиться с его конструкцией. Прибор УЗО состоит из следующих основных частей:

  • дифференциальное устройство, в котором сравниваются втекающий и вытекающий токи;
  • электронная схема, способная реагировать на их дисбаланс;
  • исполнительный модуль, оформленный в виде контактора, отключающего электросеть от потребителя.

Принцип защитного действия УЗО основан на особенностях его конструкции, позволяющих оценивать величину утечек на землю и мгновенно реагировать на них. За счет высокой скорости обрыва соединения с действующей сетью величина тока в нагрузке не успевает достичь критических значений.

Традиционные схемы подключения УЗО

В электрических сетях бытового назначения с установленными в них розетками и осветительными приборами применяются УЗО без заземления, что характерно для системы защиты TN-C. В соответствии с особенностями ее функционирования от станционного оборудования до потребителя проводится линия, в которой предусмотрен только совмещенный проводник PEN. Как правило, разделение его на защитную шину PE (к ней подсоединяется заземляющий контур) и рабочую N в многоквартирных домах не производится.

Классическая схема УЗО без заземления

Схема подключения УЗО без заземления

Обычно устройства УЗО включаются в незаземленные сети бытовых потребителей, электропитание в которых организовано посредством двухпроводной линии. Все что они гарантируют – это ее отключение в случае превышения током утечки допустимого значения (30 мА, например). Такие защитные коммутации, как отключение сетевого питания при перегрузке или коротком замыкании, эти приборы обеспечить не в состоянии. Поэтому схемы подключения УЗО в однофазных сетях предполагают обязательное наличие в них автомата защиты от КЗ и перегруза.

Диапазон токов, на которые рассчитывается автоматический выключатель, подбираются индивидуально для каждой конкретной нагрузочной линии. Совместная работа этих двух приборов гарантирует надежную защиту человека от высоких напряжений в бане, например. Одновременно с этим их применение позволяет уберечь эксплуатируемую в современной квартире бытовую технику от выхода из строя. Довольно часто автоматический выключатель вместе с УЗО заменяют дифавтоматом, который содержит в общем корпусе сразу оба устройства.

Групповая и многоступенчатая защита

При так называемом «групповом» включении УЗО на выделенную линию ставится отдельное устройство с автоматическим выключателем или дифавтомат. В этом случае каждая из подключенных к сети групп нагрузок обслуживается независимо от других, что повышает избирательность защитных функций. В итоге безопасность пользования бытовыми приборами в каждой из комнат заметно возрастает.

Подключение УЗО в разветвленной однофазной двухпроводной системе

Большую защищенность дает ступенчатая схема, при которой группа нагрузок подключается к сети через еще одно аналогичное устройство (оно образует вторую ступень). Использование этих систем позволяет повысить надежность защиты в сравнении с классической. Но из-за сложности исполнения и технической избыточности в быту они применяются крайне редко.

Подключения УЗО в сети с заземлением

Подключение УЗО с заземлением

Типовая схема подключения УЗО в однофазной сети с заземлением строится по тем же правилам, согласно которым оно монтируется сразу за счетчиком энергии. Отличие состоит в наличии в ней отдельной шины, прокладываемой в обход комплекта защитных устройств. При этом надежность срабатывания каждого из устройств заметно повышается за счет значительных по величине утечек по цепи «фаза – корпус оборудования – земля».

Специальных операций для обустройства защиты в этом случае не требуется. При наличии защитного контура в частном доме, например, заземлить действующую электросеть с УЗО не составит труда. Для этого следует сделать расщепление на главной заземляющей шине (ГЗШ), а затем оформить отвод от PE проводника.

Какая схема лучше

Подключение УЗО и вводного автомата

При оценке рассмотренных схем исходят из того, какой уровень безопасности обеспечивает каждая из них. Для решения этого вопроса потребуется сравнить их не только по эффективности защиты, но и по затратам на реализацию. После внимательного изучения можно сделать следующие выводы:

  • При ограниченном числе линейных потребителей применяется простейший комплект приборов, состоящий из одного УЗО и стоящего за ним линейного автомата.
  • В случае разветвленной сети из одно- или трехфазных нагрузок предпочтительнее групповое включение.
  • При высоких требованиях к безопасности допускается применять ступенчатое подключение защитных устройств.

Последний способ оптимален для частного дома.

Перед тем как подключать УЗО без заземления в частных домах, схему его коммутаций следует тщательно изучить. В этом случае самый надежный вариант – использование многоступенчатых систем из нескольких устройств с разными значениями токовых утечек.

Современные дачные постройки отличаются развитой системой электроснабжения с хорошей защищенностью от поражения током благодаря наличию повторного заземления. Поэтому в них применяются упрощенные схемы, предполагающие использование универсальных УЗО на токи утечки до 30 мА (для отдельной защиты водонагревателя, например). Но чаще всего предпочтение отдается типовым дифференциальным устройствам, рассчитанным на соответствующую отсечку по перегрузкам.

К характерным ошибкам относят нарушения в выборе уровня установки УЗО, когда его включают в цепи с неправильно подобранными токами утечки. Чтобы избежать нарушений правил подсоединения подводящих и отводящих проводников, при их коммутации руководствуются схемой на корпусе прибора.

Установка узо в частном доме без заземления. Узо принцип работы и схема подключения в однофазной сети

Это электрическое оборудование используется в промышленных условиях. Подключение трехфазного УЗО на производственной площадке позволяет не только защитить рабочих от поражения электрическим током, но и служит средством предотвращения пожаров (это его основное предназначение). Обеспечить безопасные условия труда поможет устройство с подходящими характеристиками.

Правильно подобранное защитное устройство по назначению позволит избежать возникновения ряда аварийных ситуаций.

Разновидности УЗО и принцип действия

Доступны 2 типа защитных устройств. Это электромеханическое и электронное оборудование. По принципу действия они идентичны. Основное отличие и преимущество электромеханического устройства:

  • работают без подачи электроэнергии на устройство;
  • простота, надежность схемы изделия.

Ток утечки из-за повреждения изоляции и прикосновения к незащищенной области вызывает срабатывание защиты — это принцип работы каждого типа устройства.

Устройство с установленной электронной схемой и источником питания. Основа его работы — создать импульс к исполнению. Но при отключении питания на обслуживаемом участке цепи устройство работать не сможет, так как на него не подается ток. Возникают сбои в работе узо электронного типа в трехфазной сети в сильные морозы. Поэтому такие устройства используются редко, хотя их цена ниже, чем у электромеханического устройства защиты.

Алгоритм одинаков для всех типов устройств

В разных направлениях, фазный ток и нулевой поток по проводникам. При этом происходит возбуждение 2-х магнитных потоков в сердечнике защитного устройства. Потоки как бы поддерживают равновесие системы, обеспечивая нулевое значение ЭДС.

Когда человек касается оголенного провода или утечки из нарушенной части токовой развязки, соответствующей срабатыванию устройства, устройство размыкает трехфазную цепь.Возникающий в сердечнике магнитный поток приводит в действие защелку группы контактов. Так работает каждое предохранительное устройство.

Каждое трехфазное узо снабжено кнопкой «Тест». Не реже 1 раза в месяц необходимо проверять исправность устройства. Нажимая на нее, мы вызываем искусственную утечку тока. Устройство должно реагировать на угрозу. В случае неисправности ведутся работы по установке нового устройства.

Что такое УЗО, зачем оно установлено?

Начинающим электрикам необходимо понимать и знать ответы на эти вопросы перед выполнением работ:

Главное помнить, что трехфазные выключатели дифференциального тока используются для предотвращения пожаров на промышленных объектах.Сила тока для такого оборудования составляет 100 — 300 мА.

Схема трехфазного устройства без нулевого провода

Узкое соединение для трехфазной сети, для защиты от утечки тока на синхронном двигателе, может быть выполнено без нуля. В этом случае соединение обмоток осуществляется по схеме звезда или треугольник без нейтрали. Суммируя токи по фазам, видим, что они не могут вызвать включение УЗО в работу из-за их небольшого размера.

В случае аварии, когда происходит утечка фазы, ток течет на землю через шасси. В этом случае поток протекает через трансформатор устройства, и срабатывает защита.

Значение напряжения трехфазного тока составляет 380 В, а на однофазном устройстве 220. Разница немаленькая. Возможна ли установка трехфазного узо в однофазной сети? Если производитель предоставил такую ​​возможность, то да.

Самое главное, чтобы гарантировалась нормальная работа схемы проверки напряжения, величина которой соответствует принятым нормам.Это правило особенно важно соблюдать при установке устройства электронной защиты.

Какое устройство лучше установить и как подключить?

При установке дифференциальной машины ABB экономится место в экране и на проводах при электромонтаже. Защищает сразу от нескольких неисправностей. Значения короткого замыкания и пикового тока (срабатывание выключателя) и предотвращение возгорания и поражения электрическим током при утечке.

При этом качественный дифавтомат abb может стоить намного дороже, чем 2 отдельных качественных устройства (автомат и УЗО).

На трехфазных устройствах защиты имеется 4 клеммы для группы питания и тока, идущего к потребителям. Следовательно, при установке в электрическом щите будет не менее 7 монтажных ячеек. Устройство фиксируется с помощью специальных защелок, вставленных в пазы электрощита.

Закрепляем кабели, идущие к экрану, к верхним выводам питания. Снизу назначаем проводку к оборудованию. Провода в клеммах закреплены зажимными винтами. Самое главное подключить провода, чтобы не перепутать фазу и ноль.Это может привести к серьезным последствиям.
После проверки правильности установки можно выполнить пробное подключение к сети.

Достаточно просто. С этой работой справится новичок, но при выполнении работы лучше воспользоваться несколькими нашими советами.
В заключение необходимо напомнить основные моменты статьи.

Чтобы система защиты работала правильно, сразу после выключателя необходимо подключить УЗО.

Всегда следует помнить, что устройство защитного отключения никогда не может заменить землю и наоборот.При этом никакая машина, служащая для защиты от токов короткого замыкания, никогда не заменит УЗО и не защитит человека от последствий утечек тока.

Устройство с током выше 30 мА не может защитить человека от поражения электрическим током. Такое устройство устанавливается для защиты здания от возгорания при утечках тока.


Выбирайте защиту по следующим характеристикам:

  • Выбор определяется особенностями устройства.Следует напомнить, что оптимальным вариантом является устройство электромеханического типа.
  • Подбор, производимый по мощности устройства, учитывает время отключения электроэнергии.
  • Определенный ток нагрузки требует установки различных устройств.
  • Решите, готовы ли вы платить за возможности, которые вам не нужны. А также подумайте, стоит ли переплачивать за название компании производителя.

Больше всего брендовой продукции производится в Китае.Иногда производители известного бренда не догадываются, что его продукция запущена на рынок. А остальной ассортимент произведен в регионах мира с низким уровнем жизни. Но даже здесь можно попасть на некачественный товар.

Провод заземления не должен выходить в контур заземления за установленным устройством защитного отключения. Он не может находиться в зоне ответственности УЗО. Поэтому его включают в электрическую цепь до защиты.

Убедитесь, что провода подключены правильно в соответствии со схемой подключения.Как правило, он располагается на одной из поверхностей боковых сторон устройства.

Выполняя все эти требования и правила, вы получаете надежную и надежную защиту от утечки тока.

5 августа 2017

Начнем с анализа понятий. Сегодня, по большей части, УЗО используются для обозначения дифференциального автоматического выключателя.

Это устройство предназначено для измерения тока, входящего и выходящего из устройства, и когда между ними возникает разница, цепь размыкается.Собственно, дифференциал и указывает на место утечки.

Предполагается, что объект имеет заземление. Но часто бывает, что как раз этой части не хватает. Как подключается УЗО без заземления?

Еще раз коротко о концепциях электрозащиты дома

В настоящее время для защиты электрической сети дома от различных эксцессов принято выделять следующее оборудование:

Внутри металлические кронштейны, на которых по плану электрификации квартиры навешиваются различные модули как конструктор.

Не путайте это понятие с распределительной коробкой, которая представляет собой просто коробку с несколькими резиновыми отрывными манжетами на концах, в которые встроены контактные площадки простых электрических соединений.

Для этого нужен распределительный щит, чтобы схема установки УЗО была предельно простой, понятной и удобной.

Когда вся техника собрана в одном месте и подписана, то любой хозяин радуется такой роскоши. Допустим, вам нужно отключить розетки в комнате — одно нажатие пальца, и дело в шляпе.

  • Прежде чем рассматривать УЗО, обсудим автоматический выключатель.

В простейшем случае это прибор всего с двумя выводами, куда цепляется фаза (коричневый или красный провод).

Суть в том, что при резком увеличении тока внутреннее реле автоматического выключателя автоматически размыкает цепь.

Время, необходимое для завершения операции, зависит от типа прибора.

И нет простого правила — чем быстрее, тем лучше.

Если нагрузка представляет собой асинхронный двигатель холодильника или кондиционера, то пусковой ток может быть кратковременно высоким.

Ложное срабатывание вряд ли порадует владельцев невозможностью запуска климатической системы или морозильной камеры.

В связи с этим нужно знать, что автоматический выключатель выбирается исходя из типа нагрузки. Кроме того, это устройство может разорвать цепь, если сила тока превысит указанную на корпусе.

С коэффициентом перегрузки 1.15 это обычно происходит за час, в 1.45 — в два раза дольше

Это предотвращает перегрев проводки и возгорание или потерю изоляции в результате циклов повышения и понижения температуры.

  • Вы обратили внимание, что автоматический выключатель защищает схему от перегрева, оборудование от короткого замыкания, но о безопасности нигде и речи не идет.

И тут на сцену выходит УЗО. Когда возникает наименьший ток утечки, возникает разница между входящим и исходящим токами.

Напомним один из законов Кирхгофа. В последовательной цепи ток постоянный.

Мы подключили друг за другом источник в виде трансформатора, бытовую технику и нулевой провод, заземленный обычно в районе одной и той же подстанции.

В результате того, что человек одной рукой берет токоведущую часть одной рукой, а другую промывает под краном, происходит утечка тока через электролиты в организме: кровь, лимфу, различные органоиды.

Благодаря этому в нашей последовательной схеме, описанной выше, в районе локализации аварии электроны начинают теряться, покидая канализацию через руку пострадавшего.

УЗО сразу захватывает и размыкает цепь

В этом случае очень важна скорость отклика. И отличается минимальным рабочим током утечки. Но есть один подводный камень.

Если характеристики слишком чувствительны, возможны ложные срабатывания. В связи с этим полезно поставить на входе в квартиру хороший фильтр напряжения, например, фильтрующий высшие гармоники.

Итак, вывод: подключение УЗО без заземления возможно, но есть вероятность, что корпус под напряжением очень долго будет висеть, и кто-то его возьмет.

Но если бы все было по правилам, то сразу после выхода из строя изоляции возникла бы текущая дифференциация.

В результате можно было избежать неприятного электрошока.

То есть УЗО сработает, но результат контакта электричества и человека будет зависеть только от физического состояния последнего.

Например, пенсионер со слабым сердцем может умереть от такой шоковой терапии. Жизненный случай? Накопительный водонагреватель с нарушенной изоляцией водонагревателя.

Если трубы пластиковые и клапаны закрыты, то есть все шансы попасть в контур заземления, просто спустив воду из крана.

Зачем мне УЗО в квартире без заземления?

Существует специальный стандарт подключения бытовой техники в потенциально опасных зонах квартиры.

Сюда входят, прежде всего, сантехника.

Предусмотрены ровные зоны для установки стиральных машин и техники безопасности в цепи подсветки джакузи (ГОСТ Р 50571.11-96).

Итак, поехали! Строки этого смарт-документа говорят о том, что во взрывоопасных зонах (по терминологии стандарта) разрешается установка электрооборудования только в трех случаях:

  • При подключении через индивидуальный разделительный трансформатор по ГОСТ 3 / ГОСТ Р 50571.3 в соответствии с п. 413.5.1.

Суть в следующем. Изолирующий трансформатор не преобразует напряжение. На выходе его вторичной обмотки те же 220 В, а на входе ток равен за вычетом потерь (КПД

Однако, если одной рукой взять оголенный провод, а другой — кран подачи воды, то замкнутая цепь не образуется и не убьет человека.

Конечно, если кому-то удастся сразу ухватиться за оба конца вторичной катушки, то он получит свой, но на практике это сделать очень сложно.

А если сама порвется изоляция, то трансформатор перейдет в режим короткого замыкания, а свечи сгорят (или сработают автоматические выключатели).

Но! Конец вторичной обмотки ни в коем случае нельзя ставить на землю.

В этом случае теряется весь смысл установки такого устройства. И не забывайте про слово «индивидуальный»: нельзя подавать ток более чем на одно устройство из домашнего набора бытовой техники.

  • Сейф питается от SELV или PELV.

Что это за зверюшки, и как это связано с подключением УЗО без заземления? Терпение! Это так называемое безопасное сверхнизкое напряжение.

Например, по этому принципу работают все без исключения портативные электробритвы и эпиляторы.

Суть в том, что напряжение питания не превышает тех, которые считаются безопасными, 50 В. Электробритвы обычно имеют 9 или 12 В (до 15 В).

Честно говоря, для стиральных машин это обычно не вариант, как и для посудомоечных машин.

Поэтому снова возвращаемся к нашему УЗО без заземления. Да да! Третий момент — это именно они. Прочитай внимательно.

  • Допускается защита вашей бытовой техники с помощью УЗО, реагирующего на дифференциальный ток.

Напоминаем, что в этом разница между потребляемой мощностью на входе и на выходе. В связи с ранее написанным запрещается заземлять корпус прибора через нулевой провод.

В этом случае УЗО, реагирующее на дифференциальный ток, не сможет выполнять свои защитные функции.

Следовательно! Корпус стиральной машины может укусить душ.

Так как входной фильтр напряжения на землю обычно идет около 60 В.

Если не верите, возьмите тестер и убедитесь.

Поместите второй зонд на водопроводный кран. Но ток от корпуса обычно небольшой, даже ниже, чем от корпуса системного блока персонального компьютера.

Кроме того, есть еще одно требование. А именно, дифференциальный ток реакции устройства должен быть не более 30 мА.

В целом по стандарту санузел делится на три зоны:

Эти римские цифры обозначают степень электробезопасности. А они означают, что утеплитель усиленный или двойной.

  • Наконец, в третьей зоне, которая начинается не ближе 60 см от ванны, можно ставить первые розетки.

Требования, которые мы описали выше. Это обсуждаемый нами разделительный трансформатор, БСНН, или УЗО.

Т.е. стиральная машина должна быть подключена по всем правилам и удалена от ванны на 60 и более см. Это смешно, учитывая размеры домашних ванных комнат, но таковы реалии.

Можно ли подключить УЗО без заземления?

В стандарте четко указано, что использование местных систем выравнивания потенциалов без заземления не допускается.

Для большей наглядности допустим, что корпус каждого устройства находится под определенным напряжением.

И даже если они запитаны от одной сети, разница между устройствами может не быть равна нулю.

В этом случае можно легко получить поражение электрическим током, прихватив сразу обоих представителей бытовой техники.

Чтобы избежать такой возможности, выполняется электрическое соединение всех корпусов прибора единой токопроводящей шиной (медь, толстая сталь).

В свою очередь, по технике безопасности все (!) Устройства, находящиеся в зонах 0, 1, 2 и 3, должны быть подключены к системе выравнивания потенциалов.

И последний из них заканчивается на расстоянии примерно 2.4 метра от стен санузла. Получается, что даже при наличии УЗО без заземления не обойтись. И это правильно.

Как УЗО будет работать без заземления, даже если есть чувствительность к дифференциальному току?

Если изоляция порвется, дождется утечки.

Но заземления нет, так что перед грозой будет тишина, пока кто-то не решит пропустить ток утечки через свое тело, например, в канализацию (через струю воды из крана).

Хотите быть лабораторной мышкой? Но, наверное, выход есть?

В принципе, ограничение наших домов, подключенных по системе TN-C (без защитного заземления можно обойти).

Для этого нужно поставить корпус на нулевой провод, но (!) Снятый с подъезда в квартиру. То есть УЗО должно работать само, а ток утечки будет проходить мимо. Тогда все будет хорошо.

На всякий случай прилагаем примерную схему, как подключить УЗО без заземления (на рисунке справа).

Но учтите, что это все незначительные отклонения от стандарта.

По правилам, вам необходимо заказать полную реконструкцию системы электроснабжения согласно всем требованиям ПУЭ подъезда 7. На нашей схеме показано:

Буква N обозначает нейтральный провод, который в электротехнике называется нейтралью. Мы учли, что питание дома всегда трехфазное, поэтому логично обозначить эту жилу именно так.

Подключение трехфазного узо в основном используется на производстве. Принцип его действия аналогичен действию. Единственное отличие в том, что проходят не два, а четыре провода — три фазы и ноль.
Если трехфазная нагрузка симметрична, то есть все фазы нагружены равномерно, сумма токов трех фаз равна нулю, поэтому она практически отсутствует. Как только баланс токов нарушается в результате утечки в корпус, в магнитной цепи индуцируется электромагнитная индукция, создавая ток во вторичной цепи, подключенной к блоку сравнения тока.Узел сравнения дает команду на отключение силовых контактов устройства. Это, так сказать, краткий экскурс в устройство устройства.
А теперь рассмотрим на практике трехфазное соединение узо . К трехфазному узо можно подключить три независимые группы силовых приемников. Нулевой провод в этом случае служит для поддержания баланса нулевого тока. Нагрузка групп не всегда одинакова, чаще всего какая-то группа потребляет меньше тока, какая-то больше. Для выравнивания токов при такой нагрузке понадобится нейтральный провод.Пример такого подключения показан на рис. 1.

Когда нагрузка на всех фазах симметрична, нейтральный провод нельзя подключать. Примером может служить асинхронный двигатель. Здесь вполне достаточно заземлить корпус двигателя (рис. 2).

Трехфазное соединение типа «узо» также может использоваться в качестве защиты двигателя от обрыва фазы. Для этого звезду обмотки двигателя подключают к нулю, но этот проводник проходит не через прибор, а мимо.Когда фаза пропадает, в нулевой точке звезды создается напряжение, и это напряжение должно быть отправлено на нулевую шину, минуя контакты устройства. В этом случае ноль будет действовать как утечка (рис. 3),


Может случиться так, что для собственного дома не было однофазного устройства остаточного тока, а есть трехфазное. Нет проблем: подключаем то, что есть. На все три входных клеммы должна подаваться только фаза.
Выход можно разделить на три группы, если есть эти три группы (рис.4), либо можно подключить существующую одну группу ко всем трем выходным клеммам (рис. 5).

Среди защитных устройств в домашней электропроводке все большую популярность приобретают автоматические выключатели (дифференциальные автоматы) и дифференциальные автоматы (дифавтоматы). Производители выпускают их с различными типами конструкций для использования в однофазных и трехфазных схемах электроснабжения. У всех этих устройств единый алгоритм работы.

Принципы работы

По большому счету, заключается в отсутствии в цепи, реагирующей на токи превышения нагрузки.Поэтому схема подключения однофазного или трехфазного УЗО от схемы подключения дифференциального автомата отличается только отсутствием этой функции. Для защиты от коротких замыканий и недопустимых нагрузок в нем требуется дополнительная токовая защита.

Общим элементом этих защит является схема, основанная на сравнении векторов тока на входе и выходе из устройства, которая при отклонении от установленных предельных значений отключает электрооборудование.

Элементная база, на которой работает эта схема, может быть различной, например, на основе электромагнитных реле или полупроводниковых элементов. Чтобы понять, как правильно подключить УЗО и дифференциальный выключатель к электрической сети, рассмотрим первый вариант конструкции упрощенной однофазной сети. Внутренние элементы статических устройств работают по такому же алгоритму. Поэтому их подключение полностью аналогично.

Нормальный режим мощности

При включении под нагрузкой через проводники тока, установленные внутри тороидальной магнитной цепи, течет ток нагрузки.Если качество изоляции в цепи хорошее, то по ней не будет токов утечки. Ток I1, поступающий через фазовый токоподвод L1, будет соответствовать значению тока I2, выходящего из магнитной цепи, и одновременно направлен в противоположном направлении.

В этом случае магнитные потоки ФL и ФN, сформированные из фазных токов и нуля, также будут равны по величине и противоположны по направлению. При прохождении через магнитопровод в нем складываются магнитные потоки, взаимно уничтожая друг друга.Полный магнитный поток магнитопровода Фс равен нулю.

Описанный вариант рассматривает работу идеального устройства, которое существует только теоретически. На практике всегда появляется какая-то неуравновешенность соотношений F1 и F2, но она очень небольшая и не влияет на работу схемы.

Режим тока утечки

В случае нарушения изоляции часть фазного потенциала начнет стекать на землю, Iout.Значение тока в нейтральном проводе I2 уменьшится на такую ​​же величину. Он будет формировать меньший магнитный поток ФN. При сложении магнитных потоков внутри магнитопровода возникает превышение потока F1 над Ф2. Общий поток FS немедленно увеличится и вызовет намотку на него катушки ЭДС.

Под его действием в замкнутом контуре катушки появится ток ΔI, пропорциональный току утечки. Если пользователь превышает значение, установленное пользователем, электромагнит сработает, отключив защелку расцепителя, встроенного в устройство, которое сработает и сбросит напряжение со всей защищаемой области.

Режим отключения питания

Как видите, вся работа защиты по отключению происходит в автоматическом режиме. Но для того, чтобы повторно включить УЗО в работу, необходимо выполнить следующие действия:

1. Анализировать состояние электрической цепи для определения причины отключения;

2. устранить выявленную неисправность;

3. Только после этого используйте рычаг ручного переключателя на УЗО или дифавтомате.

Возникновение повторного отключения УЗО следует рассматривать как следствие плохой изоляции электрооборудования и немедленно принимать меры по ее восстановлению.Приемлемо огрубление настроек защиты, а также ее блокировка.

При первоначальной установке УЗО или дифференциальной машины в схему подключения достаточно правильно подключить входные и выходные провода фазы и нуля к их клеммам. Они четко обозначены на всех постройках.

Схема подключения однофазного УЗО к двухпроводной сети

Для обозначения входных клемм фазы и нуля сделаны надписи «1» и «N», а на выходных — «2» и «N».Для устройств, использующих электронную базу, важно правильно подключить нейтраль, потому что вы не можете ошибиться с ее полярностью. В противном случае велика вероятность повреждения составных частей электронной схемы.


В конструкции устройства использована возможность периодических испытаний в процессе эксплуатации для определения исправности. Для этого установлена ​​кнопка «Т», при включении через токоограничивающий резистор и замкнутый контакт создается цепочка для протекания части тока, что влияет на возникновение дисбаланса магнитных потоки, обеспечивающие срабатывание защиты.Если на УЗО при подаче напряжения была нажата кнопка проверки Т, и выключение не произошло, то это однозначно свидетельствует о неисправности устройства.

При ручном включении УЗО в этой цепи замыкаются сразу 3 контакта:

1. фазный провод;

2. нулевой токоподвод;

3. Проверка электронных схем.

При возникновении токов утечки при срабатывании защиты эти же три контакта автоматически разрывают свои цепи.

Схема подключения трехфазного УЗО к четырехпроводной сети с общей нейтралью

Основой для установки трехфазных УЗО и дифлавтоматов является предыдущая схема. В нем тоже необходимо соблюдать полярность каждой фазы и нуля. Для этого подключите входные цепи к нечетным клеммам, а выходные цепи — к четным.


Такое УЗО работает, когда есть дисбаланс магнитного потока, создаваемый токами всех четырех проводников.

Схема подключения трехфазного УЗО к трем однофазным сетям с общей нейтралью

Эта разработка позволяет одному устройству сразу защищать три однофазные электрические цепи.

Для этого достаточно выбрать место установки, позволяющее использовать шину для подключения к выходу защиты нейтрали для ее разделения в сетях №1, 2, 3.

Схема подключения трехфазного УЗО к трехпроводной сети без нейтрали

В частном случае защиты электродвигателей, работающих от трех фаз без нейтрали, нулевые клеммы на УЗО не задействованы.

Однако при таком подключении лучше использовать электромагнитные конструкции с механическими расцепителями. Статические модели требуют подачи напряжения на источник питания для работы. Его можно подключать между фазным и нулевым проводами.

Кроме того, отсутствие нулевого потенциала исключает функцию периодической проверки исправности устройства под напряжением, что не очень удобно. Следовательно, такое соединение требует доработки внутренней конструкции.

Схема подключения трехфазного УЗО к однофазной сети

Это не очень рациональный метод, но к нему прибегают при последовательном монтаже в начале однофазной сети с последующим добавлением еще двух электрических цепей для общей защиты, которые будут созданы через определенное время.

В этом случае важно, чтобы фаза была подключена строго к токопроводу, через который УЗО проверяется в рабочем состоянии.Для этого при включении силовых контактов и нажатии кнопки тестирования «прозвонит» сопротивление между входом каждой фазы и нулем.

Это необходимо сделать на демонтированном УЗО без напряжения. На двух выводах сопротивление будет соответствовать бесконечности из-за обрыва контактов, а на одном покажет значение сопротивления токоограничивающего резистора. Этот терминал должен быть подключен.

Отличия схем подключения УЗО от дифференциальных машин

В самом начале статьи было отмечено, что УЗО не имеет встроенной защиты от токов перегрузки и короткого замыкания, которые могут возникнуть в любой момент и сжечь устройство.Его надо беречь. Поэтому перед каждым УЗО необходимо монтировать автоматический выключатель с настройкой, обеспечивающей работоспособность и безопасность УЗО.


Помимо того, что автоматический выключатель предохраняет УЗО от токов перегрузки, он также защищает от того, что может произойти в цепи с нарушениями изоляции между:

1. выходной фазный провод устройства 3 с входным нулевым проводом 2;

2. выходной нейтральный провод 4 с входным фазным проводом 1;

3.между выходными проводами 3 и 4.

Если в первых двух случаях ток короткого замыкания проходит только по одному пути тока, расположенному внутри корпуса УЗО, то в третьем случае нагружаются обе линии. Схема такого типа наиболее опасна.

Им такая защита не нужна, она у них встроенная. Поэтому стоимость этих устройств выше. Схема подключения дифференциального автомата не требует дополнительной установки автоматического выключателя.

Надежная и длительная работа УЗО и дифференциальной машины обеспечивается правильным подключением с учетом конкретных условий рабочей цепи, точной настройкой параметров работы, обеспечением защитных функций.

Содержимое:

Распределение электроэнергии потребителям может осуществляться по однофазным или трехфазным сетям. Каждый из них отличается своими особенностями и требует особых схем подключения. Это касается и защитных устройств, которые устанавливаются в любой сети. В первую очередь, это автоматические выключатели, защищающие от коротких замыканий и скачков напряжения, а также другие устройства, в том числе трехфазные УЗО, устанавливаемые в трехфазных сетях и защищающие людей от токов утечки.

Назначение УЗО трехфазного

Трехфазные выключатели дифференциального тока, в соответствии с их наименованием, используются в аналогичных электрических сетях. Они защищают электронику и электрическое оборудование от возможных коротких замыканий во внутренней сети и предотвращают возгорания, которые могут возникнуть из-за утечки тока.

Принцип работы одинаков для всех устройств этого типа. Он заключается в определении и реагировании УЗО на разницу значений тока, проходящих через него.Стандартная схема подключения УЗО в трехфазной сети может выполняться в разных вариантах — с ним и без него. В первом случае задействованы все четыре провода, а во втором — только три.

Специалисты рекомендуют применять трехфазные УЗО в электрических сетях с электродвигателем, подключенным по схеме «треугольник». В этом случае обмотка перестанет приближаться к корпусу. Если электродвигатель подключается по схеме «звезда», активируются все четыре полюса, а нейтральный провод подключается к самому центру этой цепи.

Кроме того, схему подключения трехфазного УЗО при определенных условиях можно использовать для однофазных сетей. Особенно это актуально при подключении сварочных агрегатов, являющихся источниками повышенной опасности. В этих случаях возможная утечка тока имеет большое значение и может привести к серьезным негативным последствиям.

Параметры защитных устройств существенно различаются в зависимости от области применения и условий эксплуатации. Они работают с разным номинальным током и напряжением, рассчитаны на разные токи утечки.Например, если отключение происходит при токе 300 мА, такие УЗО используются в электрических сетях со сложной каскадной конструкцией. В жилых помещениях трехфазные УЗО используются реже, а ток срабатывания будет величиной 30 мА.

Как подключить трехфазное УЗО

Трехфазные выключатели дифференциального тока очень редко используются в квартирах. Они предназначены для частных домов, гаражей и других объектов, где используются трехфазные электрические сети. Установка средств защиты осуществляется в распределительном щите.На DIN-рейке УЗО с четырьмя полюсами занимает 4 стандартных модуля. Основная функция — защита кабелей и проводов от возгорания и короткого замыкания. Трехфазные устройства рассчитаны на токи отключения с очень высоким порогом.


Подключение такого УЗО имеет свои особенности. Перед установкой следует разобраться в цветовой кодировке проводов. По стандартной маркировке нейтральный рабочий провод N обозначен синим цветом, нейтральный рабочий и защитный провод PEN также синего цвета с желто-зелеными полосами на концах.Для защитного заземляющего провода РЕ используется желто-зеленый цвет. Фазовые провода A, B и C обозначены соответственно желтым, зеленым и красным. После того, как назначение каждого проводника определено, можно приступать к решению вопроса, как подключить трехфазное УЗО.

Прямое подключение осуществляется по установленной схеме, в которой могут быть задействованы 3 или 4 полюса. Очень редко используется двухполюсная схема. В будущем, исходя из конкретного варианта подключения, в защищенную сеть можно будет устанавливать не только трехфазное, но и однофазное оборудование.


Чаще всего в работе электродвигателей применяется трехполюсное УЗО. Эта опция позволяет полностью контролировать возможные утечки тока в корпус. В схеме «» задействованы только фазные проводники, а нулевой провод не используется. В общем, трехфазное УЗО работает точно так же, как однофазное защитное устройство.

УЗО четырехполюсное

Вариант подключения трехфазного УЗО с тремя полюсами применяется на объектах, где используется напряжение 380В.Этот тип подключения отличается от трехфазной схемы количеством проводов, задействованных на входе и выходе устройства. Предварительно следует также понимать цветовую маркировку и назначение каждого проводника. Отдельно подключается нейтральный или нейтральный провод, подключаемый к отдельной клемме.

Исходящие провода подключены к распределительной системе. Далее каждая отдельная фаза и нейтральный провод могут обеспечивать работу одной группы однофазных потребителей.Причем все такие линии имеют собственное дополнительное УЗО. Подключение устройств с четырьмя полюсами возможно только при помощи защитного и рабочего проводника. Во всех остальных случаях подключение четырехполюсного УЗО категорически запрещено.

(PDF) Дисперсии жидких капель, образованные гомогенной жидко-жидкой нуклеацией: «Эффект Узо»

раствор самопроизвольно разделится на две фазы,

состав каждой из которых будет находиться на бинодальной кривой

.Перенасыщение раствора — это (приблизительно)

отношение фактической концентрации растворенного вещества к концентрации растворенного вещества

на бинодали.

Эффект узо возникает, когда растворы быстро вводятся

в метастабильную область за счет добавления воды

. Если растворимость некоторых абсолютов

уменьшается быстрее, чем линейно с увеличением концентрации воды

, раствор может стать перенасыщенным этими компонентами

.Если пересыщение велико, ядра

образуются спонтанно из-за небольших локальных колебаний концентрации растворенных молекул

. Этот процесс известен как

гомогенного зародыша. Ядра имеют величину, превышающую

и

средней концентрации растворенного вещества; таким образом, их образование

вызывает адплецию растворенного вещества в области каждого ядра. В результате

дальнейшее зародышеобразование происходит только в еще истощенных областях

, насколько это возможно, от существующих ядер. Нуклеация

заканчивается, когда не остается областей с высоким пересыщением

.Конечным результатом этого процесса (который происходит

в миллисекундной или более быстрой шкале времени) является относительно равномерная дисперсия

очень мелких капель жидкости, взвешенных

в непрерывной жидкой фазе. Дальнейший рост

капель происходит почти полностью за счет созревания Оствальда,

при этом растворяются мельчайшие капли, так как концентрация

упала ниже концентрации насыщения

для капель их размера, а более крупные растут, поскольку их

концентрация насыщения меньше.Этот процесс

происходит очень медленно (секунды и дольше), поскольку чистые скорости растворения

очень малы и скорости диффузии

, молекулы становятся небольшими по мере того, как капли становятся меньше

и, следовательно, дальше друг от друга.

Следует подчеркнуть, что эффект узо не является спинодальным

распадом. Если систему, которая изначально находится в области диаграммы с одной фазой

, быстро ввести внутрь спинодальной кривой

путем изменения ее состава, однофазный раствор

быстро разделится на две фазы.Внутри спинодали

система неустойчива к длинноволновым флуктуациям концентрации

. Флукции с наибольшей длиной волны —

быстро растут по амплитуде, 1 приводя к появлению больших

капель, которые, кажется, внезапно выскакивают из раствора

(в миллисекундном масштабе). Двухжидкостная экстракция

процессов, основанных на спинодальном разложении, названных com-

разделением фаз, индуцированным положением 2 (CIPS) и разделением фаз, индуцированным температурой 3 (TIPS), недавно было предложено

.

Эффект узо и процессы CIPS имеют разные полезные применения. В процессе CIPS спинодальный состав de-

вызывает чрезвычайно быстрое образование больших

капель. Эти большие капли очень быстро поднимаются или падают в растворе

; таким образом, объемная непрерывная вторая фаза

быстро образуется. 4 Процесс CIPS полезен, когда требуется быстрое разделение фаз без образования эмульсии

, как при жидкостно-жидкостной экстракции.Эффект узо обусловлен гомогенным зародышеобразованием, поэтому первоначально созданные

капли чрезвычайно малы. Поскольку начальная скорость зародышеобразования

чрезвычайно велика, образуются некоторые капли

, дальнейший рост которых происходит очень медленно. В результате эффект узо

полезен, когда нужно создать долгоживущие капли размером

микрон без использования механического перемешивания

.

Также следует отметить, что дисперсии масло в воде

, аналогичные интересующим в данном исследовании,

ранее изучались под заголовками спонтанной эмульсии

и образования микроэмульсии, 5-12, но это не те же явления, что и

. эффект узо.Когда две несмешивающиеся жидкие фазы

приводят в контакт, иногда наблюдается, что маленькие капельки одного компонента

спонтанно образуются вблизи границы раздела в одной или

обеих непрерывных фазах. Было высказано предположение, что

медленная диффузия одного раствора в другой приводит к

«скручиванию» определенного нерастворимого компонента, который затем

агрегируется в капли.5,12 Объяснение1,2 образования микроэмульсии

состоит в том, что это происходит, когда концентрация

такова, что межфазное натяжение между

двумя (подлежащими формированию) фазами чрезвычайно мало (<10 дин /

см).Тогда энтропия смешения достаточно велика, чтобы сделать систему с разделением фаз

стабильной. В обычных растворах

энтропия смешения совершенно незначительна.

В обоих случаях капельные дисперсии образуются

медленно из контакта двух смешивающихся непрерывных жидких фаз

. Эффект узо, с другой стороны, представляет собой очень быстрый процесс

, который дает дисперсии капель без контакта

с двумя объемными несмешивающимися жидкими фазами.

Насколько известно авторам, было только две публикации

, которые анализировали или использовали эффект узо

. Рушак и Миллер экспериментально и теоретически исследовали систему этанол-толуол-вода, 7 в

— эффект узо и области спинодального разложения.

McCrackenand Datyner13 описал новый метод «истинной эмульсионной полимеризации

», при котором вода добавляется к раствору стирол-метанол

.Затем микронные капли стирола

полимеризовали с образованием латекса из маленьких шариков полистирола

. Эта «настоящая эмульсия» — еще один пример эффекта узо. Полимеризация капель

, образованных эффектом узо, может оказаться полезной для

ряда практических применений, таких как полимерные шарики

для микрокапсулирования фармацевтических препаратов или для производства

частиц индикатора14,15 для скорости перемещения частиц —

метрических исследования.

3. Детали эксперимента

В этой работе в качестве третьего компонента всегда используется вода.

Раствор абсолют / растворитель становится все более перенасыщенным

по мере добавления все большего количества воды; Капли образуются, когда пересыщение растворенного вещества

становится достаточно высоким (см. рис.

1). Во избежание путаницы, термин «соотношение» будет использоваться, когда

относится к концентрации органического растворенного вещества в растворителе

перед добавлением воды, а «массовый процент» будет использоваться

для концентрации растворителя в двухфазной дисперсии после

добавление воды.

Было использовано несколько различных нерастворимых в воде органических веществ для получения

эффекта узо: дивинилбензол (ДВБ), N, N-диметиланилин,

фтортолуол, фторстирол и бензиловый спирт. Для масла использовали три различных смешивающихся с водой растворителя

: этанол, ДМСО,

(1) Владимирова, Н .; Малаголи, А .; Mauri, R. Chem. Англ. Sci. 2000,

55, 6109-6118.

(2) Gupta, R .; Mauri, R .; Shinnar, R. Ind. Eng. Chem. Res. 1996,35,

2360-2368.

(3) Ullmann, A .; Ludmer, Z .; Shinnar, R. AIChE J. 1995,41, 488-

500.

(4) Ostrovskii, M. V .; Barenbaum, R.K .; Абрамзон, А.А. Коллоидн.

З. 1970,32, 565-572.

(5) Benton, W. J .; Miller, C.A .; Fort, T. J. Dispersion Sci. Technol.

1982,3,1-44.

(6) Davies, J. T .; Хейдон, Д. А. На втором международном конгрессе

SurfaceActivity; Academic Press: New York, 1957; Vol. 1. С. 417-425.

(7) Рущак, К.J .; Miller, C.A. Ind. Eng. Chem. Fundam. 1972,11,

534-540.

(8) Holt, S. L. J. Dispersion Sci. Technol. 1980,1, 423-464.

(9) Иранлое, Т. А.; Пильпель, Н .; Гровс, М. J.J. DispersionSci. Technol.

1983,4, 109-121.

(10) Minehan, W. T .; Мессинг, Г. Л. Прибой коллоидов. 1992,63, 181-

187.

(11) Островский, М.В .; Good, R.J. J. Dispersion Sci. Technol. 1986,

7,95-125.

(12) Groves, M. J. Chem. Ind.1978, 417-423.

(13) McCracken, J. R .; Datyner, A. J. Appl. Polym. Sci. 1974,18,

3365-3372.

(14) Fu, T .; Shekarriz, R .; Katz, J .; Хуанг, Т. T.J. Fluid Mech.1993,

269,79-106.

(15) Dong, R .; Chu, S .; Katz, J. J. Fluids Eng. 1992, 114, 393-403.

4106 Langmuir, Vol. 19, No. 10, 2003 Vitale and Katz

Исследование температурной зависимости формации Louche в абсенте

СКУД Омега. 2021 13 июля; 6 (27): 17674–17679.

Департамент физики, Кливленд Государственный университет, Кливленд, Огайо 44118, США

Автор, ответственный за переписку.

Поступило 28.04.2021 г .; Принято 26 мая 2021 года.

Авторские права © 2021 Авторы. Опубликовано American Chemical Society

Abstract

Абсент со вкусом аниса алкоголь, который обычно подают добавив холодной воды, чтобы образовалась мутная зеленая полоска, похожая на мутно-белый луче узо. Это образование микроэмульсии из-за конкурирующие взаимодействия в масле-спирте-воде Система получила название эффекта узо.Предыдущая работа изучила тройная фазовая диаграмма масло – спирт – вода в узо и лимончелло. Дополнительная работа также характеризует каплю размер и стабильность микроэмульсий в узо, лимончелло и пастис. Однако меньше работы было сделано для изучения влияния температуры. по формированию лоу, несмотря на то, что лоуш традиционно образуется при добавлении ледяной воды. Эта работа демонстрирует, что оба максимальная мутность и доля спирта при максимальной мутности зависят от температуры.Форму лупа можно дополнить логистическая кривая, и полученные параметры подгонки линейны с температурой. Оптические изображения показывают, что повышенная мутность коррелирует с увеличение количества капель в микроэмульсии.

Введение

Абсент — ароматизированный анисом дистиллированный алкогольный напиток, классифицируется как бренди, мацерированный с травами. Исторически, этот напиток зеленого цвета ассоциируется с галлюцинациями и безумие, которое привело к тому, что к 1915 году он был запрещен в большинстве стран 1 , причем запреты действовали до 1988 года в европейских странах. Union 2 и 2007 в США. 1 Считалось, что большое количество туйона Содержащееся в масле полыни, придающем абсенту его особый аромат 2 был виновником этих галлюцинаций. Однако недавние исследования показали, что количество туйона (и других возможных виновников галлюциногенов, таких как сурьма) недостаточно высокий, чтобы вызвать галлюцинации, судороги и припадки «абсентеизма», и, следовательно, сила напитка обусловлено только высоким содержанием алкоголя, 3,4 что может быть достигает 74% (148 доказательств).

Абсент принадлежит к семейству спирты, приправленные эфирными маслами масла, которые включают пастис и узо. Эти спирты обычно пьют добавив в напиток холодной воды , что молочный цвет из-за образования опалесцирующей лупы, может быть видел в . Это Интересно отметить, что абсент в богемном стиле, рецепт которого содержит только полынь и не содержит всех других эфирных масел, не содержит Louche. Некоторое исследование 5-8 было проведено, чтобы понять физику лоуше, образовавшегося в узо, пастис и лимончелло, потому что эти спирты никогда не были запрещены как был абсент.Результаты этой работы показывают, что опалесцирующий Louche, образованный из каждого из этих напитков, представляет собой микроэмульсию, образованную за счет взаимодействия масло – вода – спирт, с одной фазой (дисперсная фаза), состоящая из микрокапель масло-спирт содержится во второй фазе (непрерывной фазе), состоящей из воды, растворенной в спирте и содержащей оставшуюся фракцию эфирных масел. 8 На достаточно высоком содержание воды, все эфирные масла удаляются из непрерывного фаза. 8 Эта спонтанная микроэмульсия образование в таких системах спирт-масло-вода было называется эффект узо.

Изображения кюветы с подсветкой, показывающие неразбавленный абсент (слева) и лощеный абсент (справа).

При изучении этого эффекта узо изучались спинодаль и бинодаль. линии на фазовой диаграмме. Это было сделано путем превращения масла в спирт и воду. растворы с использованием модельного масла, так что широкий диапазон тройной фазы диаграмму можно изучить. 5,8 В этих документах показано что есть обе области на фазовой диаграмме с эффектом узо и область с полным фазовым разделением в зависимости от конкретного расположение границ спинодали и бинодали.Эти исследования также показано, что в эмульсиях имеются капельки разного размера. в зависимости от конкретных масел с узо образующими каплями 1-2 мкм, 5 , в то время как лимончелло образует более мелкие капли ≈100 нм. 8 Это имеет последствия как для вкуса, на который влияет размер капель, так и для стабильность таких микроэмульсий. Эмульсии лимончелло очень стабильны в течение длительного периода времени из-за небольшого размера капель, 8 , тогда как другие лопатки с большим мкм со временем капли становятся менее стабильными, и капли оседают внутри ≈10 мин для фактического спирта, хотя модельная система стабильна в течение более длительного времени. 7 Совсем недавно, исследования эффекта узо рассмотрели испаряющиеся капли 9 и продемонстрировали, что этот эффект может происходить в мелкие капли из-за испарения воды с поверхности. Другая работа пытается использовать эффект узо для образования наночастиц. 10 Однако мало работ исследовали абсент сам по себе или влияние температуры на образование эмульсии. По традиции использовать ледяной воды для образуют эмульсию, в данной работе исследуется влияние температуры на формирование лабиринта в абсенте.

Результаты и обсуждение

показывает оптическое пропускание смеси абсент-вода (масло-спирт-вода) как функция объемной доли этилового спирта (этанол, EtOH) взято при 20 ° C. Для этой кривой, а также для показанных кривых в воде который был термически уравновешен до температуры измерения, был пипеткой в ​​кювету и раствор тщательно перемешивали. В передаваемая мощность лазера усреднялась за 120 с при 15 Гц при каждом разбавлении. точка. Передаваемая оптическая мощность является мерой мутности раствора: по мере образования эмульсии диспергированные капли рассеивают свет из оптический путь, уменьшающий оптическую передачу.Передаваемая мощность лазера было усреднено по первым четырем точкам данных и затем нормализуется до этого максимального значения. Во время разбавления объем EtOH фракция уменьшается. Чтобы сделать график более интуитивным для чтения, мы перевернули ось x , чтобы перейти с высокого EtOH на слева до низкого EtOH справа, так что разбавление идет слева направо.

Разведение абсента при 20 ° C. Ось x переворачивается так, чтобы разбавление проходило слева направо (высокое содержание EtOH) (низкий EtOH).Переход определяется как начало, когда переданный мощность уменьшилась на 13,5% и завершается, когда мощность падает ниже 25%. Область разбавления определяется, когда передаваемая мощность начинает увеличиваться после минимального значения.

Разбавление абсента при температуре от 15 до 30 ° C.

Кривая 20 ° C, показанная на рисунке, показывает общую форму и особенности всех температуры, которые мы измерили. Переходы оптической передачи плавно от максимума (1) слева до ≈0 справа при добавлена ​​вода.Это уменьшение пропускания соответствует образованию лоуша. Оптическая передача изменяется плавно, без прерываний. скачки, во время разведения. Полученную кривую лучше всего описать разделив его на четыре разных раздела. Изначально решение ясно, и вся мощность лазерного луча передается, как показано в (слева). Мы определяем, что переход начнется, когда мощность упадет на 13,5%. (= e –2 ) (что также соответствует когда раствор можно определить на глаз как непонятный).в переходной области мутность раствора медленно увеличивается (пропускание уменьшается), пока весь раствор не станет мутным при завершении переходной области; см. (справа). Считаем решение неудачным. когда передаваемая мощность падает ниже 25% (передаваемая мощность самого слабого лупа, который мы измерили, а также точку, в которой раствор кажется недовольным на глаз). Продолжая добавлять воду после оптического передача достигает минимального значения приводит к передаваемому оптическому мощность увеличивается.Взятые в целом, и исследуя формирование Louche в лимончелло, 8 наша передача данные свидетельствуют о том, что при добавлении воды образуется микроэмульсия, состоящая из дисперсной капельной фазы, богатой нефтью, в непрерывном потоке EtOH – вода фаза. По мере добавления воды мутность увеличивается по мере того, как Обогащенная маслом фаза выпадает в осадок, образуя микрокапли. Ведь богатые нефтью фаза выпала, дальнейшее добавление воды служит только для разбавить дисперсную фазу, что приведет к увеличению оптического пропускания.

Следует отметить, что гомогенизация при добавлении объема вода необходима. Когда мы не гомогенизировали, мы видели шипы и провалы в трансмиссии, которые можно отнести к микроэмульсии, напоминающие локализованные перистые облака, которые дрейфовали в и из лазерный путь. Это привело к значительному шуму в данные и отсутствие воспроизводимости, которое было устранено путем гомогенизации.

Для изучения влияния температуры на формирование лоскутов в абсенте мы исследовали пять температур в диапазоне от 30 ° C (красная звездочка) до 15 ° C (фиолетовый кружок), а кривые разбавления могут быть замеченным в.Во всех случаях лазерное излучение начиналось с 7 × 10 –2 Вт. Это было нормализовано к 1 путем усреднения по первым четырем измерениям. точки. Измерения не проводились ниже 15 ° C, потому что при более низких температурах, конденсат на внешней стороне стакана мешал с лазерной передачей и предотвращенными оптическими измерениями. Как замечено для разбавления 20 ° C изменение мутности раствора во время растворение плавное при всех температурах, а оптическое пропускание почти постоянна примерно до 0.5 Объемная доля EtOH. После в этот момент передача плавно уменьшается до минимума на 0,30–0,34 достигается объемная доля спирта и мутность раствора максимально. Однако температура раствора явно влияет на лупа в (1) максимальная мутность лупы, (2) фракция спирта в точке минимального пропускания, и (3) ширина переходный регион.

Как показано на, максимальная мутность явно нарушена. по температуре. Переданный мощность лазера для образца 30 ° C составляет 25% и снижается до 7% при 25 ° C и до 0.3% при 15 ° C. Таким образом, луш более мутный. при более низких температурах. Также мы видим, что расположение (объемная доля алкоголь) на минимальной передаче переключается с температурой. Этот легче всего увидеть на вставке, где данные представлены в логарифмической шкале. В минимум для каждой кривой обведен квадратом, и мы можем видеть из это то, что не только минимальная передаваемая мощность уменьшается с при понижении температуры, но и объемная доля EtOH при этом минимально увеличивается при понижении температуры от 30% при 30 ° C до 34% при 15 ° C.Наконец, ширина переходной области увеличивается с повышением температуры. Это, пожалуй, проще всего видно на наклоне кривой, когда она проходит переход с более крутым уклоном на 15 ° C и более пологий наклон для перехода 30 ° C. Мы можем количественно оценить это путем аппроксимации кривой процесс люфта.

Эти данные свидетельствуют о наличии значительных тепловое воздействие на образование микроэмульсии в абсенте. Для того, чтобы количественно оценить лаж обработать получше, мы рассмотрели точки кривой в ясной / переходной / лоуше регионов (без учета точек данных в области разбавления).Эти точки демонстрируют S-образную форму логистической функции. (Примечание: форма s выглядит перевернутой, потому что ось x график был перевернут, поэтому разведение идет слева направо.) данные были подогнаны с использованием 2-параметрической логистической функции вида

Числитель равен 1, потому что максимальная мощность, как определено к среднее значение первых четырех точек данных было нормализовано к 1. кривая имеет два подгоночных параметра: x 0 и k , которые являются точкой перегиба кривой и максимальным наклон кривой соответственно.Значения подгонки R 2 , которые описывают остатки или ошибку подходят, находятся между 0,994 и 0,999 для каждой из кривых, а форма подгонок, которые обозначены пунктирными линиями в a, хорошо согласуются с данными. Решительный значения параметров подгонки, x 0 и k для каждой температуры, показаны на b в виде точек красного квадрата и синего треугольника, соответственно. Планки погрешностей в этих точках равны погрешности. каждого из подходов.Объемная доля EtOH для максимальной мутности также отображается в виде зеленых кружков с полосой погрешности 0,02, что равна размеру шага разбавления. Появляются все эти параметры соответствия иметь линейную зависимость от температуры, как видно из пунктирные линии, которые соответствуют линейной посадке по методу OLS. Значение подгонки для объемной доли спирта R 2 незначительно низкий при R 2 = 0,875, чего и следовало ожидать учитывая влияние размера шага разбавления (и больших полос погрешностей).Тем не менее, линейная аппроксимация параметров логистической подгонки превосходна. с R 2 значений и R k 2 = 0,995, предполагая что существует четкая линейная зависимость от температуры для этих параметров.

(а) График нормированной передаваемая мощность и объем фракция алкоголя для очков до максимальной лоскутной и подогнанной с логистической кривой. (б) Графики параметров в логистической кривая против температуры .

Микроэмульсия представляет собой спонтанно образовавшуюся дисперсию капель внутри непрерывная фаза. Подгонка логистических функций к трансмиссии данные могли соответствовать изменению количества капель в микроэмульсии, размер капель в микроэмульсии или и то, и другое. Мы использовали оптические микроскопия для изучения размера и числовой плотности капель в микроэмульсия. Изображения с оптической микроскопии, показанные на рис. температуры и три различных разведения. В верхнем ряду показано разведение слева (40% EtOH) направо (26% EtOH) на 22.5 ° C и дно ряд находится при повышенной температуре 33 ° C. (Примечание: изображение не включен для 40% EtOH при 33 ° C, потому что не было видно никаких капель в этом образце.) Как видно из изображений, размер капли приблизительно постоянна на всех изображениях диаметром 1 ± 0,1 мкм, когда мы исследуем капли, которые находятся в фокальной плоскости для каждого изображения. Из-за постоянного броуновского движения капель и малое количество капель при некоторых разведениях затрудняет чтобы получить статистически значимое количество капель в фокусе в одно изображение, но размер капли 1 мкм соответствует с размерами, измеренными для узо. 5 Есть может быть небольшое изменение размера в зависимости от температуры, как это было в узо, но это выходит за рамки разрешения этой установки для оптического изображения. Однако плотность капель сильно меняется как с температурой, так и с температурой. и концентрация EtOH. Увеличивается количество капель и плотность при понижении концентрации спирта, а также при понижении температура. Оба они соответствуют увеличению мутности. как измерено в трансмиссии, предполагая, что увеличение мутности соответствует большему количеству капель в лупе.

Брайтфилд изображения оптической микроскопии, полученные на двух разных температуры (22,5 и 33 ° C) и трех различных разбавлений (26, 30 и 40% EtOH). Масштабная линейка = 10 мкм. Жидкости были термически уравновешивают перед смешиванием. Размер капли примерно монодисперсный. и постоянный диаметр = 1 мкм, а плотность капель сильно уменьшается как с повышением температуры, так и с увеличением концентрации EtOH. Примечание: при 40% EtOH и 33 ° C масляных капель не наблюдалось.

Наконец, стоит отметить, что приведенный выше анализ с помутнением предполагает, что нет влияний, зависящих от длины волны, например, изменений в размере капли, влияющем на наши измерения.Хотя вышеупомянутый оптический микроскопические изображения показывают, что нет больших размера изменения, он не может устранить небольшие изменения размера капли. Узо как известно, имеет небольшие изменения в размере с температурой от 1,99 до 1,21 мкм при повышении температуры от 25 до 50 ° С. Таким образом, чтобы подтвердить, что данные, полученные с помощью лазера, носят описательный характер. системы мы использовали УФ – видимую спектроскопию образца при комнатной температуре. Результаты как трансмиссии, так и рассеяние под углом 90 ° показано на рис.Обе кривые нормализованы до 100%. используя сканирование базовой линии источника галогена с пустой кюветой. На графике пропускания мы видим, что чистый абсент имеет две характеристики: адсорбции при 414 и 650 нм. Поскольку в образце происходит ласкание, количество света, передаваемого на всех длинах волн, уменьшается. Этот соответствует увеличению рассеяния, как это видно на соседний график с широким пиком между 450 и 850 нм с максимум на 580 нм. Вместе эти данные предполагают, что длина волны 532 нм лазер с длиной волны, использованный выше для характеристики образца, является хорошим выбором потому что это далеко от характерных пиков абсента и около позиции с наибольшим падением передачи.

УФ – видимая спектроскопия люфта в пропускании (а) и Рассеяние на 90 ° (б). Обе кривые нормализованы до 100%. используя сканирование базовой линии источника галогена с пустой кюветой.

Выводы

В данной статье исследуется влияние температуры на пласт микроэмульсии через эффект узо, исследуя (помутнение) абсента, разбавленного водой при разной температуре. Мы видим явный эффект за счет температуры. Смеси более теплой температуры образуют менее мутную лозу и требуют большего разбавления (меньшего объема фракция спирта), в то время как разведения в холодной воде образуют более мутный с меньшим количеством воды.Кроме того, этот переход может быть дополнен логистической кривой, а также параметры подгонки точки перегиба и максимального наклона следуйте линейной зависимости. Наконец, мы показываем, что это увеличение по мутности соответствует увеличению количества капель образуя микроэмульсию. В конечном итоге это понимание температуры влияние на образование эмульсии в этих маслах-спиртах-воде смеси могут помочь нам использовать эффект узо для образования наночастиц.

Материалы и методы

В качестве абсента был выбран Lucid Absinthe от Винокурня Combier, Сомюр, Франция.Lucid — один из традиционных дистиллированных абсентов. из полыни Гранд ( Artemisia absinthium ). Рецепт фирменный, в него также входят зеленый анис и сладкое. фенхель для создания раствора, содержащего 62% спирта по объему (124 доказательства), остальное — вода, масло полыни и другие масла и ароматизаторы. Пока мы знаем концентрацию этанола (из доказательства), и при увеличении приблизительное количество воды (так как масло очень небольшой объем), мы точно не знаем, какие эфирные масла присутствуют в нашем экспериментальном образце или в каком количестве.Мы можем только предоставить оценка нефтяной фракции, которая, как мы определила, меньше 0,1% объемной доли на основе центрифугирования лощеного абсента. Поскольку точный состав масла неизвестен, мы не можем самостоятельно изменить количество эфирного масла в образце. Это означает, что мы можем изменять относительную концентрацию масла только путем добавления воды или чистого спирт этиловый. Во многих исследованиях алкогольных напитков использовались модельные системы с одно эфирное масло, вода и спирт, например эфирное масло лимона масло, используемое Chiappisi и Grillo 8 Это не будет работать в этом случае по двум причинам.Во-первых, коммерчески доступный масло полыни содержит неопределенное количество воды и спирта или других веществ. неуказанные дополнительные ингредиенты. Но что еще более важно, он ранее Было показано, что абсент в богемском стиле только с маслом полыни и мало аниса совсем не лауче. По этой причине мы использовали настоящий абсент, а не модельная система. Однако было продемонстрировано от Chiappisi and Grillo 8 , что louche сформированный реальным лимончелло и образованный модельной системой с лимонное масло, вода и алкоголь, по сути, одно и то же, что предполагает что дополнительные масла, травы и ароматизаторы повлияют на мелкие детали, но не общие тенденции, наблюдаемые в формировании микроэмульсия.

В этой статье мы разбавили абсент воды. Добавленная вода был произведен методом обратного осмоса (Milli-Q) и определен в терминах электрического сопротивления (18,6 МОм / см). Все жидкости были выданы с использованием калиброванных пипеток Gilson Pipetman и ThermoScientific.

Мы исследовали фазовый переход оптически и макроскопически с помощью измерение нерассеянного прохождения лазерного света через образец. Смесь абсента и воды перед надуванием представляет собой прозрачную непрерывная фаза, пропускающая большую часть лазерного света.В жидкая микроэмульсия очень мутная, рассеивая большую часть свет. Каждый образец освещался зеленым непрерывным лазером мощностью 10 мВт (Crystalaser CL532-010-L) с заявленной стабильностью выходной мощности 0,5% в течение 24 часов. Лазерный луч прервался перед попаданием в образец с помощью LaserProbe. Измельчитель CTX-515 с питанием от регулируемой модели 3002A компании Electro Industries Источник питания постоянного тока для улучшения измерения отношения сигнал / шум. Сам образец помещался в реакционный стакан на 50 мл с рубашкой (Kontes, теперь часть Kimble Chase Life Science and Research Products, LLC) используется для поддержания и контроля температуры образца.Переданный лазер свет регистрировался головкой радиометра РСП-590, входной зрачок пироэлектрической головки был достаточно мал, чтобы отбрасывать рассеянные свет. Затем измеренный уровень мощности был дискретизирован в цифровом виде с использованием Модуль сбора данных NI (номер детали 154424C-03L). Изображение стакан с регулируемой температурой можно увидеть на. Ярлыки (a, d) выделяют выход и вход для трубки, которая соединяет стакан с водой чиллер (удален для наглядности). Стакан с рубашкой имеет медную вставку. (c) оба держат стакан на месте, чтобы он не сдвигался. во время измерения и содержит выемку для приема латунных басов который держит кювету.Кювета (b) видна в центре. стакана с жидкостью внутри. Винт удерживает кювету надежно на месте и позволяет аккуратно выровнять кювету так, чтобы одно лицо перпендикулярно падающему лазерному лучу. Как только кювета загружается в химический стакан, добавляется вода, чтобы заполнить полость. Этот максимизирует передачу тепла от стакана с рубашкой к кювете это происходит как через латунный держатель в основании, так и через воду ванна по бокам кюветы. Температурная стабильность установки была проверено проводным датчиком термопары типа К, считанным Digisense термопарный измеритель типа J / K, помещенный в кювету, заполненную водой.Измерения показывают, что термическая стабильность в стакане с рубашкой полость выдерживалась в пределах 0,5 ° C от температуры водяной бани, и уравновешивания ≈16 мин при температуре было достаточно чтобы полость соответствовала температуре ванны.

Держатель образца. Эта фотография показывает детали нашего держателя образца, показан выход трубопровода для жидкости из стакана с рубашкой (а), частично заполненный кювета (b), основание держателя (c) и линия подачи жидкости в стакан с рубашкой (г).

Были проведены измерения разбавления следующим образом: Экспериментальная установка сначала давали уравновеситься до желаемой температуры в течение 30 мин.Абсент переносили пипеткой в ​​кювету и давали уравновеситься. в течение следующих 10 мин. Жидкость, добавляемая к образцу, была предварительно охлаждена. (или предварительно нагретые) в небольшой камере выдержки на водяной бане и добавляется к образцу постепенно с помощью микропипетки. После добавления жидкости, образец был перемешан путем аспирации и распределения нескольких раз с микропипеткой. Мы обнаружили, что смешивание необходимо для гомогенизировать образец; пассивной диффузии было недостаточно. Интенсивность данные для каждой точки были получены в течение 120 с при 15 Гц и усреднены по этот раз.Если в это время был дрейф, точка была повторно запущена. Крышка кюветы предотвращала испарение во время экспериментов.

УФ-видимая спектроскопия была снята с использованием галогенного источника света. и спектрометр StellarNet Black C-SR-50. Было выполнено базовое сканирование источника галогена и пустой кюветы, и все кривые были нормированы относительно этой базовой линии. Записанные кривые усреднены по 10 сканирование со временем интеграции 100 мс.

Параллельно изображения лущеные образцы были получены при комнатной температуре и при повышенной температуре с использованием ступенчатого нагревателя.Изображения были получены с использованием объектива микроскопа 100 × NA 1,47 (Leica) и 30 кадров в секунду датчик изображения (Flea, Point Gray Research) с использованием стандартного светлого поля освещение. Вода и абсент стояли на разогретой сцене в температура изображения, объединенная для формирования лупы, а затем отображаемая в закрытых держателях образцов на нагретой ступени, чтобы свести к минимуму испарение.

Благодарности

Авторы благодарят CSU Офис исследований для финансовой поддержки через Лето бакалавриата Премия за исследования и номер NSF REU 1659541.Мы также благодарим К. Вирта для интересных разговоров.

Примечания

Авторы заявляют, что нет конкурирующий финансовый интерес.

Список литературы

  • Риттер С. К. Абсент Мифы, наконец, развеяны. Chem. Англ. Новости 2008, 86, 42–43. 10.1021 / cen-v086n018.p042. [CrossRef] [Google Scholar]
  • Lachenmeier D. W .; Walch S. G .; Padosch S. A .; Крёнер Л. У. Абсент-А Рассмотрение. Крит. Rev. Food Sci. Nutr. 2006, 46, 365–377. 10.1080 / 104086

    957322. [PubMed] [CrossRef] [Google Scholar]
  • Lachenmeier D.W .; Натан-Майстер Д .; Breaux T. A .; Сониус Э.-М .; Schoeberl K .; Кубалла Т. Химический состав винтажного пребана Абсент с Специальная ссылка на туйон, фенхон, пинокамфон, метанол, медь, и концентрации сурьмы. J. Agric. Еда Chem. 2008, 56, 3073–3081. 10.1021 / jf703568f. [PubMed] [CrossRef] [Google Scholar]
  • Lachenmeier D. W .; Натан-Майстер Д .; Breaux T. A .; Кубалла Т. Долгосрочная стабильность туйона, фенхона и пинокамфона в винтажном пребанском абсенте. J. Agric.Food Chem. 2009, 57, 2782–2785. 10.1021 / jf803975m. [PubMed] [CrossRef] [Google Scholar]
  • Витале С. А .; Кац Дж. Л. Дисперсии жидких капель Образуется однородной жидкостью – жидкостью. Нуклеация: «Эффект Узо». Langmuir 2003, 19, 4105–4110. 10.1021 / la026842o. [CrossRef] [Google Scholar]
  • Ситникова Н.Л .; Sprik R .; Wegdam G .; Эйзер Э. Спонтанно образуется транс-анетол / вода / спирт Эмульсии: механизм образования и устойчивость. Langmuir 2005, 21, 7083–7089. 10.1021 / la046816l.[PubMed] [CrossRef] [Google Scholar]
  • Грилло И. Малоугловой Исследование рассеяния нейтронов всемирно известной эмульсии: Le Pastis. Colloids Surf., А 2003, 225, 153–160. 10.1016 / s0927-7757 (03) 00331-5. [CrossRef] [Google Scholar]
  • Chiappisi L .; Грилло И. Заглядывая в Лимончелло: Структура итальянского Ликер, обнаруженный с помощью малоуглового рассеяния нейтронов. СКУД Омега 2018, 3, 15407–15415. 10.1021 / acsomega.8b01858. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
  • Tan H.; Diddens C .; Lv P .; Kuerten J. G. M .; Чжан X .; Лозе Д. Запускается испарением зарождение микрокапель и четыре фазы жизни испаряющейся капли Узо. Proc. Natl. Акад. Sci. СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ. 2016, 113, 8642–8647. 10.1073 / pnas.1602260113. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
  • Aschenbrenner E .; Блей К .; Койнов К .; Маковски М .; Kappl M .; Landfester K .; Вайс К. К. Использование полимерного эффекта Узо для Получение наночастиц на основе полисахаридов. Langmuir 2013, 29, 8845–8855.10.1021 / la4017867. [PubMed] [CrossRef] [Google Scholar]

Наблюдаемые морфологии в сверхгибких микроэмульсиях с присутствием сильной кислоты и без нее

% PDF-1.4 % 1 0 объект > эндобдж 7 0 объект /Заголовок /Тема / Автор /Режиссер / CreationDate (D: 20210

1938-00’00 ‘) / ACS # 20OpenAccess # 20Stamp (21.07.2016 08:58:20 \ (Выбор автора \)) / ACS # 20OpenAccess # 20 Версия (v1.4) / JCALibraryBuild (3.6.i11) / ModDate (D: 20160822094528 + 02’00 ‘) >> эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > транслировать application / pdf

  • Наблюдаемые морфологии в сверхгибких микроэмульсиях с сильной кислотой и без нее
  • 2016-07-20T15: 10: 39-04: 00PDFplus2016-08-22T09: 45: 28 + 02: 002016-08-22T09: 45: 28 + 02: 003.6. i11Atypon Systems, Inc 21.07.2016 08:58:20 (Выбор автора) ↂ0020OpenAccessↂ0020Stamp> v1.4ↂ0020OpenAccessↂ0020Версия> 3.6.i11uuid: 41cd865a-1531-4957-8637-2f1967ce8a4auuid: aa67ef11-da1e-497b-a888-4e550e6a60b4 конечный поток эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > / ProcSet [/ PDF / Text / ImageC / ImageB / ImageI] >> эндобдж 18 0 объект > транслировать x ڥ XɎ6 + ֐ | ҷ% `N») Y $ 30Z $ Z_9} dL) 9? Ov ~ v> r8 ‘[S0qyz ތ1> O.rFRC48 \ 3ƤbL

    Самообертывание капли узо, вызванное испарением на суперамфифобной поверхности

    Испарение многокомпонентных капель имеет решающее значение для различных технологий и имеет множество потенциальных применений из-за его повсеместного распространения. Суперамфифобные поверхности, которые одновременно являются супергидрофобными и суперолеофобными, могут иметь низкую смачиваемость не только для капель воды, но и для капель масла. В этой статье мы экспериментально, численно и теоретически исследуем процесс испарения миллиметровых сидячих капель узо (прозрачная смесь воды, этанола и транс -анетола) с низкой смачиваемостью на суперамфифобной поверхности.Вызываемый испарением эффект узо, , то есть , спонтанное эмульгирование микрокапель масла ниже определенной концентрации этанола, предпочтительно происходит на вершине капли из-за распределения потока испарения и разницы в летучести между водой и этанолом. Это наблюдение также воспроизводится с помощью численного моделирования. Уменьшение объема капли узо характеризуется двумя отчетливыми наклонами. Первоначальный крутой наклон в основном вызван испарением этанола с последующим более медленным испарением воды.На более поздних стадиях, благодаря силам Марангони, масло обволакивает каплю и образуется масляная оболочка. Мы предлагаем приближенную модель диффузии для характеристик сушки, которая предсказывает испарение капель в соответствии с результатами эксперимента и численного моделирования. Эта работа дает более глубокое понимание процесса испарения капель узо (многокомпонентных).

    Эта статья в открытом доступе

    Подождите, пока мы загрузим ваш контент… Что-то пошло не так. Попробуйте снова?

    Можно ли поставить узо после прилавка. Электрики рекомендуют в обязательном порядке ставить узо

    — Это устройство защитного отключения, его назначение — защита людей от поражения электрическим током в случае поломки электрооборудования или случайного контакта с металлическими частями электрооборудования в случае утечки тока.Также он может защитить электросеть от возгорания проводки при пробое тока на тело или землю.

    УЗО — это быстродействующий выключатель. Его работа основана на сравнении силы тока на входе и выходе защищаемого объекта. То есть ток, протекающий в фазном и нейтральном проводниках, должен иметь одинаковое значение при однофазном подключении.

    Если у вас три фазы, то сумма токов в трех фазах равна сумме токов нейтрального провода. Если индикаторы имеют другое значение, то это означает, что в цепи есть ток утечки.

    Датчики тока, используемые в УЗО, изготавливаются на трансформаторах тока, построенных на тороидальных сердечниках. Пороговые элементы защиты срабатывания выполнены преимущественно на магнитоэлектрическом реле с высокой чувствительностью.

    Хотя в последнее время все большую популярность приобретают устройства защитного отключения, выполненные с использованием специальных электронных схем. Такая схема активирует защитный пружинный механизм, размыкающий электрические контакты цепи при возникновении аварийных ситуаций.

    Способы подключения в частном доме и квартире

    Решив поставить УЗО в своей квартире и доме, в первую очередь необходимо правильно подобрать его параметры. В первую очередь обратите внимание на текущую нагрузку и на то, для какой цели было выбрано устройство.

    Если есть необходимость защитить только одно устройство, например стиральную машину или, то можно ограничиться номинальным током устройства с небольшим запасом.

    Если устройство устанавливается на всю квартиру или дом, необходимо просуммировать величину всех нагрузок и выбрать подходящее значение.Второе значение будет дифференциальным током, при достижении которого сработает защита. После того, как выбор сделан, остается одно — правильно подключить УЗО.

    Подключение фазовой линии:


    Как видно из рисунка, УЗО устанавливается после вводного автомата и счетчика электроэнергии. После этого фазный провод УЗО переходит в, управляя разными группами нагрузки. Далее после выключателей разводят на осветительные приборы и розетки.

    По нейтральной линии провод идет к клеммной колодке, после чего направляется к устройствам потребителей.

    На этой трассе нет нулевой шины, что характерно для старых квартир и домов. В таких случаях лучше подходит схема с несколькими УЗО для защиты отдельных потребителей.

    Подключение к однофазной сети одно- и четырехполюсных УЗО


    Четырехполюсное УЗО в однофазной сети

    Фактически принцип подключения однополюсного УЗО показан на схеме выше.Он наиболее распространен для однофазной цепи. На его примере смело можете делать монтаж в своей квартире или загородном доме.

    Главное, не перепутать точки подключения фазного и нулевого проводов. Обычно для входящего фазного провода используется обозначение 1 на корпусе, для отходящего фазного провода — обозначение 2. Для обозначения нейтрального провода используется обозначение N.

    Использование четырехполюсного УЗО в однофазной цепи в большинстве случаев невыгодно.Его можно использовать как временную замену или в случае, когда ожидается досрочный переход на трехфазную сеть.

    Далее по аналогии с однополюсным подключением. Подключаем нейтральный провод к клемме с маркировкой N. Фазу желательно подключить к клемме в цепи, на которой горит кнопка Test. В большинстве случаев он находится рядом с нулевой цепочкой. Желательно проверять не реже одного раза в месяц с помощью кнопки.

    Место установки


    Обычно место установки УЗО находится в электрическом щите.№
    Существуют различные устройства для учета и распределения электрической энергии напряжением до 1000 В. В электрощите, наряду с УЗО, находятся автоматические выключатели, электросчетчик, распределительные клеммные колодки и другие электрические устройства.

    Если у вас установлена ​​электрическая панель, то вам понадобится минимальный набор электрика для установки устройства защитного отключения. В него войдут плоскогубцы, бокорезы, набор отверток, маркер.

    В редких случаях может потребоваться набор торцевых ключей и УЗО устанавливается на DIN-блок.Если на существующем блоке нет места, то потребуется установить дополнительный.

    Как подключить УЗО и автоматы?

    Двухпозиционный переключатель

    Пошаговое руководство:

    1. Современные электроприборы имеют модульную конструкцию. Для их установки предусмотрено специальное крепление. Их использование значительно упрощает процесс установки. Выключатели, устройства защитного отключения и многое другое оборудование имеют крепление для установки на такую ​​рейку.
    2. Далее размещаем все необходимые устройства и детали в точках крепления в электрощите. После этого, руководствуясь ПУЭ, подключаем устройства по схеме.
    3. На вводе электричества в экран должен быть двухпозиционный автоматический выключатель. Его основная задача — защитить счетчик электроэнергии от коротких замыканий, перегрузок и дать возможность проводить работы по замене оборудования.
    4. Устройство ввода также служит ограничителем максимального энергопотребления квартиры или дома. Его номинал выбирается в соответствии с максимально допустимым значением потребляемой мощности. Установите устройство ввода на верхнюю DIN-рейку.
    5. После вводного выключателя подключаем электросчетчик. Для подключения счетчика отверните уплотнительный винт и снимите нижнюю крышку. Под ним будет группа контактов. Обычно штыревое соединение находится на внутренней стороне крышки. Если его нет, см. Инструкцию к устройству. Контакты электросчетчика имеют по два зажимных винта для каждого подключаемого провода.Их задача — обеспечить надежный контакт. После подключения счетчик пломбируется, доступа к контактам не будет.
    6. У большинства счетчиков фаза питания доходит до первого контакта. Выходящая фаза подключена ко второй. Третий — входящий нейтральный провод. К четвертому отходящему нейтральному проводу.
    7. После счетчика подключить УЗО. Контакты на устройстве обычно промаркированы. На верхние контакты подается входящее напряжение.Соответственно, снизу устройства подключаются контакты, которые пойдут на последующие автоматические выключатели и другие устройства. В этом случае необходимо соблюдать полярность. На контакте фазы должна приходить фаза, а не ноль.
    8. После завершения установки необходимо проверить УЗО на работоспособность. Для этого на приборе есть кнопка «Тест». При нажатии имитируется ток утечки. Устройство должно работать при отключении питания.

    Возможные ошибки и их последствия


    Чаще всего ошибки возникают на этапе редактирования, особенно если это делают непрофессионалы:

    1. Неправильное подключение контактов питания. Часто ноль путают с фазой.
    2. Напряжение питания снизу устройства. С этими ошибками устройство может выйти из строя.
    3. Нулевые выходы нескольких устройств нельзя соединять между собой. В результате устройство потеряет чувствительность и не сможет правильно реагировать в случае возникновения опасных ситуаций.
    4. Также следует помнить, что недопустимо соединение нулевого провода с заземлением в розетках. Это тоже приведет к неисправностям.
    5. Не ставьте силовые контакты с разных сторон устройства , например, фаза питания снизу, а ноль питания сверху. Устройство не будет работать должным образом.

    Если вы планируете установить одно устройство, то ставьте сразу после электросчетчика. Проблемой в этом случае будет полное обесточивание квартиры, в случае утечки тока. Электричество не будет работать, пока утечка не будет устранена.

    Если у вас много разных зон потребления электроэнергии, установите несколько устройств. Это поможет уменьшить зону поломки и обеспечит комфорт в других областях.

    Следует отметить, что установка таких устройств в цепях пожарной и другой сигнализации запрещена правилами безопасности.

    УЗО — надежная защита от поражения электрическим током, не требующая рекламы. Это устройство сложное и очень чувствительное, и ошибки в подключении приводят к его разрушению.

    Подключение основного УЗО после счетчика

    Согласно этикету электромонтажных работ, контактные соединения выполняются снизу вверх, но это не относится к УЗО. Вход устройства расположен вверху, а выход — внизу, поскольку такая конструкция обеспечивает повышение КПД.На изображении выше красные стрелки показывают, где расположены автомат и УЗО, а фаза L и ноль N, подключенные к устройствам, выделены цветным проводом. По цвету проводов видно, что каждый вывод снизу расположен напротив входа сверху.

    УЗО «видят» только неисправности, связанные с токами утечки. Они не заменяют выключатели короткого замыкания.

    Новичку сначала сложно разобраться, сколько и каких УЗО и автоматов нужно и как правильно составить схему их подключения.

    Электросеть в типовой квартире начинается с двухполюсного вводного автомата. Его необходимо поставить перед стойкой, которая всегда находится у входа. Мощность машины зависит от общей нагрузки домашней сети и обычно составляет 32-40 А. Фазный и нулевой провода вставляются в однофазный счетчик на 5-60 А. За входным измерителем обычно следует устройство противопожарной защиты 100-300 мА. Он защищает всю проводку, устраняя утечку тока.

    Схема с общим УЗО в однофазной сети

    Общая защита может применяться для всей электрической цепи в квартире.Он должен быть размещен между двухполюсным выключателем и отходящими автоматическими выключателями. Схема обеспечивает защиту сразу всех линий.

    На рисунке ниже красный провод обозначает фазу L. Он идет к однополюсным выключателям, а после них — к нагрузкам. Ноль N отображается синим цветом. После УЗО его подключают к общей шине, и от него проводится разводка к нагрузкам. Желтый провод — это земля (PE), которая также имеет общую шину и никак не связана с электрической цепью однофазной сети.От шины заземления провода идут на защиту розеток и электрооборудования.

    Схема с общим УЗО в однофазной сети

    Положительной стороной является простота и дешевизна устройства. Недостатком схемы является сложность определения места утечки тока. Если фаза попадает в корпус какого-либо устройства, во всей квартире отключается электричество, после чего придется потратить много времени на устранение неполадок. Это неудобно.

    В случае отсутствия хозяев необходимая техника может отключать, например, холодильник или электронику. Тогда сразу становится понятно, зачем и сколько нужно устанавливать средства защиты.

    Схемы с несколькими УЗО в однофазной сети

    Еще один популярный вариант — схема, в которой есть защита на отдельных линиях.

    Схема с несколькими УЗО с разводкой по линиям после счетчика

    Многих устраивает схема, показанная на рисунке выше, так как все линии защищены.При этом легко обнаружить неисправность, когда при отключении одной линии появляется ток утечки. Кроме того, другая сеть продолжает работать, что дает преимущества. Подключения фазы L, нуля N к устройствам и заземления PE, идущего на защиту электрических устройств, выделены разными цветами:

    • синий — фаза;
    • черный — ноль;
    • зеленый — земля.

    Ни в коем случае нельзя путать ноль и землю. Они выполняют разные функции, и при неправильном подключении фаза может оказаться на корпусе устройства.

    Следующая схема на рисунке ниже аналогична предыдущей, только здесь на входе имеется дополнительное УЗО. Сразу возникает вопрос: зачем это нужно? Обычное устройство нужно в основном в тех случаях, когда не все линии защищены. Цвета проводов такие же, как на предыдущей схеме.

    Схема с общими и групповыми УЗО

    Схема должна обеспечивать селективность отключения при наличии нескольких устройств защиты и срабатывании только одного.Прежде всего, ток утечки входного устройства должен быть выше и составлять не менее 100 мА. Также избирательность обеспечивается при наличии устройств с разными задержками отключения.

    Недостатком схемы является более высокая стоимость и необходимость размещения всего оборудования на большом.

    Защита от перегрузки по току не решает проблемы короткого замыкания. Если это произойдет, устройство сразу выйдет из строя. В связи с этим есть одно в той же линейке с УЗО, которое следует устанавливать с номиналом протекающего тока на одну ступень ниже.

    Машины можно размещать последовательно: как перед защитным устройством, так и после него. Они не мешают друг другу и срабатывают при возникновении разных аварийных ситуаций. Автоматические выключатели также работают при очень высоких токах утечки.

    Подключение УЗО к трехфазной сети

    Частные дома обычно получают питание от трехфазной сети. Зачем это нужно? По этой схеме работают многие частные бытовые приборы, например, насосы, станки или система электрического отопления.Кроме того, удобно постепенно отказываться от нагрузок. Для защиты трехфазной сети используется четырехполюсное УЗО на 380 В. К его выводам подключаются групповые однофазные УЗО. Здесь важно правильно обеспечить соответствие между вводом и выводом. Подключение нулевого терминала у разных компаний разное. Он может располагаться с любой стороны: справа или слева.

    Какое значение тока утечки устройства и какая схема подключения используется — указано на корпусе.Зачем это нужно — вопрос риторический, так как при ремонте и обслуживании сложно найти необходимую документацию в нужный момент.

    Квадруполи обычно используются в качестве устройств пожаротушения и рассчитаны на большие токи утечки.

    Схема подключения трехфазного защитного устройства

    В схемах используются отдельные шины для нейтрального и заземляющего проводов. На отходящих линиях следует устанавливать однофазные двухполюсные УЗО на малые токи 30 мА.К ним подключаются отдельные фазы (коричневый, красный и черный провода).

    Во влажных помещениях следует использовать УЗО с малым током утечки (10 мА). Зачем нужен такой малый ток, если большие значения тоже безопасны? Подключение 30 мА также допустимо, но в случае утечки во влажной среде поражение электрическим током будет более заметным. Для больного это может быть опасно.

    Схема подключения для трехфазных и однофазных УЗО

    Схема подключения может одновременно содержать как трехфазные, так и однофазные нагрузки.Но при этом ноль каждой отдельной сети необходимо соединить через шину с выходной нейтралью четырехполюсного УЗО (рисунок выше). Фазы отмечены красным, зеленым и желтым цветом, нейтраль — синим, а земля — ​​зеленым.

    При установке цепей с УЗО особое внимание следует обратить на следующее:

    • правильно подключить фазный и нейтральный проводники, а также землю;
    • цветовая кодировка проводов должна выполняться по правилам;
    • Необходимо строго соблюдать схему подключения.

    Ошибки подключения УЗО

    Не допускаются в следующих случаях:

    • перед счетчиком или параллельно ему;
    • без последовательно установленной машины с соответствующими характеристиками;
    • в сеть с током утечки на 40% выше, чем у УЗО;
    • параметры сети и защиты существенно различаются.

    Когда УЗО находится перед счетчиком, это дает возможность украсть электроэнергию.Если контролеры обнаружат подключение, они наложат штраф на арендодателя и отправят счет на оплату сетевых потерь. Параллельное подключение к счетчику прибора приведет к его ошибке в сторону уменьшения потребляемой мощности за счет расположенного в цепи УЗО трансформатора.

    УЗО не реагирует на скачки тока в сети и может сгореть в случае короткого замыкания, если в цепи отсутствует автоматический выключатель, отключающий питание.

    Если общие токи утечки в сети выше, чем у УЗО, устройство будет постоянно отключаться, и его придется включать слишком часто.При включении мощной лампы возникает пусковой ток, который может обесточить электрическую цепь.

    УЗО различаются по уровням защиты. Если в квартире установлен промышленный прибор, он не «заметит» утечку тока при прикосновении человека к фазе.

    Для замены и ремонта УЗО желательно предусмотреть резервное подключение в обход, чтобы устройство можно было обесточивать и демонтировать без отключения электроэнергии в квартире.

    Дифференциальный автомат

    Дифференциальный автомат — это устройство, совмещающее в одном корпусе функции выключателя и УЗО.Это экономит место на электрической панели. Устройство реагирует на токи перегрузки и короткие замыкания, а также защищает человека от токов утечки и предотвращает возгорание при нарушении изоляции проводов или токоведущих частей устройств.

    Внутри двухполюсного дифавтомата установлен трансформатор, который сравнивает токи на входе и выходе. Разница сигналов поступает на вход усилителя и катушки отключения, которая срабатывает даже при небольшом токе.

    Подключение дифавтомата

    Диффавтомат часто подключается двумя способами.В первом случае он защищает всю сеть, что может привести к ее полному отключению. В этом случае ток утечки выбирается более 30 мА и предназначен для отключения сети для предотвращения возгорания проводки. Если вы выберете более низкий ток, начнутся постоянные ложные срабатывания. Другой вариант предусматривает защиту отдельных линий, что позволяет выбрать ток утечки не более 30 мА, что безопасно для человека. Схема самая дорогая, но более безопасная (рисунок ниже).Как и на всех предыдущих схемах, фаза обозначена буквой L, а нейтраль — буквой N. Черно-коричневый провод — это земля.

    Схема подключения дифавтоматов в квартире

    На схеме две машины соединены без защиты от токов утечки (крайний справа). Поэтому защита от огня здесь не полная. Для его обеспечения на вводе может быть установлено обычное УЗО или дифференциальный автомат. Будет дороже, но надежнее.Защитных устройств должно быть столько, сколько вам нужно для безопасности, а не столько, сколько вы хотите сэкономить.

    Силовые провода к дифавтомату подводятся сверху. Нагрузка подключается к нижним клеммам.

    Установка УЗО

    Если аккуратно установить УЗО по инструкции, справится даже новичок. Подключение его производится следующим образом:

    1. Отключите подачу электричества в жилище, а затем дополнительно проверьте его отсутствие индикаторной отверткой или мультиметром.
    2. Выберите схему подключения: сразу после счетчика или по отдельной линии. К каждому УЗО должен быть подключен автоматический выключатель.
    3. Установите устройство и выполните необходимые соединения (верхнее и нижнее). У каждой модели есть схема подключения на корпусе или в инструкции. Обязательно соблюдать полярность. При отсутствии цветовой кодировки имеется индикаторная отвертка для поиска необходимого фазного провода. Если нужно найти нейтральный провод, можно воспользоваться тестером.
    4. Подайте напряжение в сеть и проверьте работоспособность защиты. Это делается нажатием кнопки проверки УЗО, отображаемой на передней панели. Он имитирует ток утечки, который должен запускаться устройством и отключать цепь питания.

    УЗО — это высокочувствительное устройство, которое всегда должно быть подключено правильно. Устройство не предназначено для работы в случае короткого замыкания, которое может привести к его повреждению.

    Коммутатор коммутационный. Видео

    В этом видео рассказывается, как подключить вводную электрическую панель.

    Установка УЗО и дифференциальных машин решает проблемы электробезопасности, которыми нельзя пренебрегать из-за увеличения количества электроприборов и нагрузки на проводку. При правильной сборке схема обеспечит необходимую безопасность и защиту оборудования в доме.

    (см. Фото ниже) — устройство защитного отключения. Его основное предназначение в электротехнике — защита проводки от утечки тока. Например, по своей халатности вы случайно повредили изоляцию кабеля и не заметили этого.Любой контакт с оголенными проводниками может привести к поражению электрическим током. Чтобы этого не произошло, существует этот электрический продукт, который сразу отключает электричество в сети при обнаружении утечки тока.

    Обращаем ваше внимание на то, что утечка может происходить также из-за старения электросети. Старая изоляция просто трескается и лопается, что приводит к утечке тока. Именно поэтому необходимо вовремя провести и обязательно подключить УЗО с заземлением!

    Принцип работы довольно прост: прибор сравнивает входящий через себя ток (фазу) с исходящим (нулем).В идеале разницы быть не должно, при обнаружении небольшой разницы товар сразу срабатывает. Есть и другие, о которых мы говорили в соответствующей статье!

    Основные недостатки

    Среди недостатков УЗО следует выделить:

    1. Если защита установлена ​​на всем, то при малейшей угрозе протечки электричество во всем частном доме может отключиться, пока вас нет.Ложные тревоги иногда доставляют массу проблем, например, если вы уезжаете на несколько дней и свет выключается, холодильник размораживается и уличные фонари выключаются.
    2. Подключение УЗО к электросети не решает проблему коротких замыканий и перегрузок в проводке. В случае короткого замыкания устройство просто выйдет из строя. Поэтому вместе с товаром обязательно.

    Схема подключения

    Вашему вниманию простейшие схемы подключения двухполюсного УЗО к однофазной сети своими руками.Обращаем ваше внимание на то, что защиту необходимо устанавливать сразу после счетчика электроэнергии, чтобы контроль велся по всей электропроводке. Также рекомендуется провести электропроводку для каждого отдельного участка цепи, чтобы ток отключался только на участке, где происходит утечка (например, только в ванну, в стиральную машину или только в розетки. ).

    Вот мы и разобрались с назначением УЗО и схемой его самостоятельной установки.Теперь перейдем к процессу подключения к сети 220 Вольт.

    Правила установки

    Установить УЗО своими руками не составит труда даже для начинающего электрика. Рассмотрим пошаговую инструкцию по подключению в квартире и доме.

    Шаг 1. Отключение электроэнергии

    Для начала нужно отключить электричество в сети и проверить его наличие с помощью мультиметра или индикаторной отвертки.

    Шаг 2 — Определение места установки

    Вам решать, подключать ли изделие сразу после счетчика или на отдельном участке цепи.Рекомендуем устанавливать сразу после счетчика электроэнергии, но перед вводом (для защиты прибора от токов короткого замыкания).

    Шаг 3 — Подключение

    Здесь все предельно просто — необходимо вывести и подключить жилы проводов в специальных отверстиях (верхних и нижних). На лицевой панели каждой модели отображается схема подключения, а также необходимые жилы. Например, схема 1-N, 2-N означает, что фаза и ноль выводятся сверху, а фаза и ноль также отображаются снизу (необходимо соблюдать полярность).Если нет цветной маркировки фазы и нуля, их можно найти индикаторной отверткой (лампа не загорится при прикосновении к нулевому сердечнику).

    Шаг 4 — Контрольная проверка

    После полного подключения УЗО необходимо проверить его работоспособность. Это можно сделать с помощью специальной кнопки тестирования на передней панели. При нажатии имитируется ток утечки, в результате чего устройство защитного отключения должно сработать. Если все заработало, значит установка произведена правильно.

    Ошибки установки

    Как и в любом деле, при электромонтажных работах можно допустить опасные ошибки. Чтобы этого не случилось с вами, сейчас мы расскажем вам самые частые ошибки при подключении УЗО своими руками:

    1. Питающая жила начинается снизу корпуса. Делать это не нужно, ведь даже на схеме изделия подводящий провод подключается сверху. При неправильном подключении устройство может быть повреждено.
    2. Автоматический выключатель не установлен после УЗО.Как мы уже говорили, устройство защитного отключения не срабатывает в случае короткого замыкания, которое может сразу вывести изделие из строя. Поэтому обязательно подключайте машину в нужном месте.
    3. Устройства локальной защиты не устанавливаются на отдельных участках большой электросети. В результате может произойти утечка, что приведет к отключению электроэнергии по всей комнате.

    Основные ошибки при подключении

    Видеоинструкция

    Вашему вниманию видеоинструкция, как подключить двухполюсное УЗО к проводке в доме.

    Современные квартиры и частные дома оснащены большим количеством различной бытовой техники. В связи с этим на первый план выходит защита людей от поражения электрическим током. Основными приоритетными защитными мероприятиями является установка традиционных автоматических выключателей — автоматов защитного отключения и устройств защитного отключения — УЗО. Однако в каждом конкретном случае при наличии одно- или трехфазных сетей возникают технические вопросы, например, УЗО без заземления работает или нет? Во многих старых домах заземление отсутствует, поэтому возможность использования защитных устройств в этих условиях приобретает особую актуальность.

    Нужно ли заземление для УЗО

    Многие домовладельцы уверены, что защитное устройство сработает правильно только при наличии трехпроводной электрической цепи, с фазным, нулевым и заземляющим проводниками. По этой же причине часто возникает вопрос, что лучше — УЗО или заземление. Чтобы дать правильный ответ, нужно понимать назначение каждого из них.

    Известно, что основная функция УЗО — отключение оборудования при появлении утечки тока в корпус.Таким образом можно избежать поражения человека электрическим током. Заземление устанавливается с той же целью, только работает по-другому. При появлении электрического тока на нетоковедущих частях создается короткое замыкание из-за заземления. В результате срабатывает максимальная токовая защита автоматического выключателя и оборудование обесточивается.

    Следовательно, оба метода защиты могут применяться по отдельности, а при необходимости вместе, дополняя друг друга. Поэтому обязательной установки заземления при использовании УЗО не требуется и защитное устройство можно использовать даже в двухпроводной однофазной сети, в которой отсутствует стандартное заземление.Этот вывод подтверждается конструкцией самого устройства, где есть клеммы фазы и нуля, а для заземляющего провода нет отдельной клеммы. На это стоит обратить особое внимание, так как заземление обязательно устанавливается только в домах современной постройки.

    В старых домах, построенных еще во времена СССР, до сих пор используются двухпроводные сети без заземляющего проводника. В таких случаях особенно необходимы защитные устройства. Вся разница в работе УЗО с заземлением и без него только во времени срабатывания.При наличии заземления срабатывание происходит практически мгновенно. УЗО без заземления срабатывает только в момент прикосновения к корпусу устройства, находящегося под напряжением. Поэтому степень защиты уже не такая надежная, как в первой версии, но тем не менее, даже в этом случае УЗО защищает от неприятных последствий поражения электрическим током.

    Как работает УЗО с заземлением?

    Устройство защитного отключения выбирается в соответствии с конфигурацией сети, в которой его планируется установить.Наличие или отсутствие заземляющего провода РЕ следует определять немедленно. В современных зданиях это изначально предусмотрено проектом. На участках старой постройки до сих пор применяется схема PEN, которая предусматривает совмещение защитного проводника с нулевым проводом.

    Подключение заземления считается более эффективным, поскольку в этом случае цепь отключается сразу же при ее появлении. В схеме PEN, как уже отмечалось, отключение происходит только после прямого контакта человека с оборудованием.

    Если в цепи еще есть заземление, то перед установкой защитного устройства следует уточнить его тип. Например, схема TN предполагает наличие сплошного заземления нейтрали источника питания. Его разновидность — та, которая объединяет в одном проводе нулевой рабочий и защитный проводники во всей электрической цепи. Этот простой и недорогой вариант имеет существенный недостаток: в случае обрыва PEN-проводника, при наличии собственного заземления прибора возникает опасность передачи всего потенциала на его корпус и появления напряжение на нем такое же, как и во всей цепи.

    Иногда электрики используют перемычку, чтобы закрыть нейтраль и клемму заземления в розетке. Такая схема считается неправильной и опасной из-за большой вероятности поражения электрическим током. При отключении провода PEN УЗО не сработает, и на корпусе устройства появится опасное напряжение. Избежать травм можно только случайно: человек в момент контакта с опасным по току корпусом должен также прикоснуться к цепи заземления, например, к водопроводным трубам или трубам отопления.

    Самой надежной для подключения УЗО считается схема TN-S, где подключение нулевого защитного проводника выполняется отдельно. Он совмещен с нейтралью только в источнике питания, что обеспечивает максимальную защиту и практически полностью исключает возможность поражения электрическим током. Даже если произойдет обрыв нейтрального или заземляющего провода, все устройства в цепи продолжат работать. На корпусах не появится опасное напряжение, так как будет потенциальный переход на другой, оставшийся провод.С двумя проводами сразу все устройства и сама схема не будут представлять опасности для людей, так как электричество полностью отключится.

    Существует еще одна так называемая схема промежуточного соединения TN-C-S, когда нейтральный и заземляющий провода могут быть объединены только на отдельных участках и приобретают свойства PEN-проводника. В этом случае установка УЗО обязательна, иначе схема вообще останется без защиты.

    Будет ли работать УЗО без заземления

    Срабатывание защитного устройства в двухпроводной сети происходит в особых условиях.Поэтому у многих владельцев возникает вопрос, будет ли работать УЗО без заземления и обеспечит ли оно защиту от поражения электрическим током? Чтобы получить ответ, необходимо проследить весь механизм срабатывания. При пробое на корпусе оборудования мгновенного срабатывания УЗО не произойдет, так как нет заземления и нет возможности для утечки тока пройти дальше. При этом на корпусе устройства образуется потенциал, опасный для здоровья и жизни человека.

    В момент прикосновения к корпусу путь утечки тока на землю пройдет через тело человека. Через определенный промежуток времени текущее значение станет равным порогу срабатывания УЗО, и только тогда произойдет отключение с прекращением подачи тока на неисправное устройство. Время нахождения человека под действием тока будет зависеть от настройки срабатывания защитного устройства. Несмотря на довольно быстрое отключение, этого достаточно, чтобы получить серьезную электротравму.При наличии заземления УЗО сработало бы сразу после утечки тока и отключило бы устройство еще до того, как с ним соприкоснулся человек.

    Таким образом, можно подключать УЗО без заземления, однако такая схема не гарантирует 100% безопасности. Однако в старых домах по-прежнему используются двухпроводные сети, и преобразование их в более современные трехпроводные сети не всегда технически осуществимо. Поэтому во многих случаях УЗО — единственный вариант защиты людей и бытовой техники.При использовании вместе с устройствами защитного отключения должны быть установлены автоматические выключатели, отключающие сеть в случае перегрузок и коротких замыканий.

    Как подключить УЗО в квартире без заземления — Схема №1

    Единственное защитное устройство устанавливается на входе и закрывает своим действием всю имеющуюся в квартире электропроводку. Напряжение на распределительный щит подается по подводящему кабелю. Далее идет на двухполюсный автомат, а затем на УЗО.После этого машины устанавливаются на исходящие линии.

    Существенным преимуществом такой схемы является невысокая стоимость за счет использования всего одного защитного устройства. Все устройства можно компактно разместить даже в небольшой распределительной коробке. Но, существенным недостатком такого отключения будет срабатывание УЗО при утечках тока, в результате чего вся квартира будет обесточена.

    Схема № 2

    Работа УЗО без заземления может осуществляться по еще одной схеме.При этом защитные устройства устанавливаются не только на входе, но и на каждом отходящем ответвлении. Вводное УЗО монтируется так же, как и в предыдущем варианте, а все остальные устанавливаются после машин, защищающих отходящие линии. Общее количество защитных устройств будет зависеть от конкретной конфигурации вашей домашней сети. Часто к защите отдельно подключаются водонагреватели, электроплиты, посудомоечные и стиральные машины.

    Таким образом, при утечке тока по любой линии сработает УЗО, установленное на этой линии.То есть во всех остальных помещениях квартиры напряжение никуда не пропадет, а остальная техника продолжит работу. Единственный недостаток этой схемы — большие размеры распределительного щита, что необходимо для размещения большого количества УЗО и автоматов. К тому же сами защитные устройства стоят недешево.

    Часто возникает вопрос о необходимости установки вводного УЗО, если предусмотрена защита каждой линии. Дело в том, что исходящее защитное устройство может по тем или иным причинам не сработать в случае утечки тока.В этом случае вводное УЗО служит страховкой и через определенное время отключит всю сеть.

    УЗО в системе TN-C

    Очень часто возникают вопросы о возможности подключения УЗО в системе заземления TN-C и его эффективности. Варианты этой системы могут быть трехфазными с четырьмя проводами или однофазными с двумя проводами. В первом случае провода состоят из трех фазных и одного нулевого, а во втором — из двух фазных и нулевого проводов.

    Большинство специалистов безоговорочно рекомендуют установку защитных устройств в таких системах, поскольку именно они срабатывают при утечках тока, опасных для человека.Однако существует так называемая «оппозиция», согласно которой установка УЗО в системе TN-C не только неэффективна, но и опасна. Это связано с тем, что защита срабатывает только при непосредственном прикосновении к токоведущим частям, а не заранее, при появлении тока утечки. К тому же в домах со старой электропроводкой такие устройства отключатся без видимых причин.

    Большинство электриков и владельцев квартир по-прежнему за установку УЗО.В любом случае он не будет бесполезным и сработает в нужный момент, спасая здоровье или даже жизнь. Защитное устройство значительно повышает электробезопасность и делает жизнь людей более спокойной.

    Комфортное проживание всех его жителей и бесперебойная работа бытовой техники зависят от правильного подключения электропроводки в доме. Ты согласен? Для защиты оборудования в доме от последствий перенапряжения или короткого замыкания, а жителей — от опасностей, связанных с электрическим током, в цепь необходимо включать защитные устройства.

    В этом случае должно быть выполнено главное требование — подключение УЗО и автоматов в приборной панели должно быть выполнено правильно. Не менее важно не ошибиться с выбором этих устройств. Но не волнуйтесь, мы покажем вам, как это исправить.

    В этой статье мы поговорим о том, по каким параметрам выбирается УЗО. Кроме того, здесь вы найдете особенности, правила подключения автоматов и УЗО, а также множество полезных схем подключения.А приведенные в материале видеоролики помогут воплотить все на практике даже без привлечения специалистов, если вы хоть немного разбираетесь в электрике.

    Для подключения УЗО в экране необходимы два проводника. Через первый из них ток течет к нагрузке, а через второй по внешней цепи уходит от потребителя.

    Как только возникает ток утечки, возникает разница между его значениями на входе и выходе.Когда результат превышает заданное значение, он срабатывает в аварийном режиме, тем самым защищая всю квартирную линию.

    На устройства остаточного тока отрицательно влияют короткое замыкание (короткое замыкание) и падение напряжения, поэтому они сами нуждаются в укрытии. Проблема решается включением в схему автоматов.

    УЗО имеет кольцевой сердечник с двумя обмотками. Обмотки идентичны по своим электрическим и физическим характеристикам.

    Электропитание электрического оборудования проходит через одну из обмоток сердечника в одном направлении.Он имеет разную направленность во второй обмотке после прохождения через них.

    Самостоятельное выполнение работ по установке устройств защиты предполагает использование схем. В щит устанавливаются как модульные УЗО, так и автоматы к ним.

    Перед началом установки необходимо решить следующие вопросы:

    • сколько УЗО необходимо установить;
    • где они должны быть в схеме;
    • как подключить, чтобы УЗО сработало правильно.

    Правило подключения гласит, что все подключения должны входить в подключенные устройства сверху вниз.

    Профессиональные электрики объясняют это тем, что если запустить их снизу, то КПД подавляющего большинства машин снизится на четверть. Кроме того, мастеру, работающему в диспетчерской, не нужно дополнительно разбираться в схеме.

    УЗО, предназначенные для установки на отдельных линиях и имеющие низкие характеристики, не могут быть установлены в общей сети.Несоблюдение этого правила увеличивает вероятность утечек и коротких замыканий.

    Подбор УЗО по основным параметрам

    Все технические нюансы, связанные с выбором УЗО, известны только профессиональным установщикам. По этой причине специалистам необходимо производить подбор устройств еще при разработке проекта.

    Критерий №1. Нюансы выбора прибора

    При выборе аппарата основным критерием является номинальный ток, проходящий через него в длительных режимах работы.

    По стабильному параметру — утечке тока различают два основных класса УЗО: «А» и «АС». Устройства последней категории более надежны.

    Величина In находится в диапазоне 6-125 А. Дифференциальный ток I∆n — вторая по важности характеристика. Это фиксированное значение, при достижении которого срабатывает УЗО. При выборе из диапазона: 10, 30, 100, 300, 500 мА, 1 А, требования безопасности имеют приоритет.

    Влияет на выбор и назначение установки.Для обеспечения безопасной работы одного устройства ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируются.

    Критерий №2. Существующие типы УЗО

    Необходимо различать УЗО и типы. Их всего два — электромеханический и электронный. Основным рабочим органом первого является магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, текущего в сеть и возвращающегося обратно.

    В приборе второго типа такая функция есть, только ее выполняет электронная плата. Работает исключительно при наличии напряжения. Благодаря этому электромеханическое устройство защищает лучше.

    Аппарат электромеханического типа имеет дифференциальный трансформатор + реле, а электронный тип УЗО имеет электронную плату. В этом их различие

    В ситуации, когда потребитель случайно задевает фазный провод, и плата оказывается обесточенной, при установке электронного УЗО будет подано напряжение на человека.В этом случае защитное устройство не сработает, а электромеханическое устройство будет продолжать работать в таких условиях.

    Тонкости выбора УЗО описаны в.

    Установка УЗО и автоматов в приборной панели

    Электрощит, в котором расположены приборы учета и распределения нагрузки, обычно является местом для установки УЗО. Независимо от выбранной схемы, существуют правила, которые необходимо соблюдать при подключении.

    Общие правила подключения

    Наряду с устройством автоматического отключения устанавливаются и на щите.Все, что для этого нужно — минимум инструментов и грамотная схема.

    Стандартный набор должен состоять из:

    • из пакета отверток;
    • плоскогубцы;
    • бокорезы;
    • тестер;
    • ключи торцевые;
    • батист.

    Также для монтажа вам понадобится кабель ВВГ разного цвета, подобранного по сечению в соответствии с токами. Жилы промаркированы изоляционной трубкой из ПВХ.

    Когда на DIN-блоке есть место на экране, на нем устанавливается устройство защитного отключения.В противном случае установите дополнительный.

    Ключевой принцип установки следующий: контакт нулевого проводника после УЗО либо с нулевым входом, либо с землей недопустим, поэтому он изолируется по аналогии с другими проводниками.

    Последовательно с УЗО необходимо включить автоматический выключатель. Это тоже одно из важнейших правил.

    Когда защита всего дома выполняется с помощью одного УЗО, используется схема, включающая несколько автоматов.

    Чтобы исключить наличие дополнительных проводов на экране, что выглядит не очень эстетично, используется гребенчатая (распределительная) шина для подключения пучка жил

    В проект, помимо дополнительных АБ, входит один дополнительная составляющая — изолятор нулевой шины. Установите его на корпус откидной створки или на DIN-рейку.

    Данное дополнение введено в связи с тем, что при большом количестве нейтральных проводников, подключенных к выходной клемме отключающего устройства, они просто не поместятся в одну клемму.Изолированная нулевая шина — лучший выход из этой ситуации.

    Иногда электрики, чтобы поместить в розетку весь пучок нулевых проводов, решают разрезать жилы одножильного кабеля. В том случае, когда кабель многожильный, удаляются несколько жил.

    Данным вариантом лучше не пользоваться, так как из-за уменьшения сечения проводников сопротивление увеличится, следовательно, повысится и нагрев.

    Количество крепежных отверстий и их диаметр могут быть разными.Шина заземления крепится непосредственно к кузову.

    Нулевые провода в одном витке — это дополнительное неудобство при обнаружении повреждений на линии, а также при необходимости демонтажа одного из кабелей. Здесь не обойтись без откручивания фиксатора, разматывания жгута, что непременно спровоцирует появление трещин на венах.

    Нельзя одновременно устанавливать и два провода в одну розетку. Входы автоматических выключателей соединяются перемычками. В качестве последнего при профессиональной установке используются специальные стыковочные шины, называемые «гребешками».

    Особенности схем подключения

    Выбор схемы предполагает учет особенностей конкретной электрической сети. Среди множества вариантов есть только две схемы, используемые для подключения автоматов и УЗО в, которые считаются базовыми.

    Самая простая схема установки выключателей и защитного устройства. Его можно использовать для подключения от одной к нескольким нагрузкам, подключенным параллельно.

    В первом и простейшем методе, когда одно УЗО защищает всю электрическую сеть, есть недостатки.Основная из них — сложность определения конкретного места повреждения.

    Во-вторых, при возникновении какого-либо сбоя в работе УЗО вся система будет выведена из строя. Устройству защитного отключения отводится место сразу после счетчика.

    Следующий способ предусматривает наличие таких устройств на каждой отдельной линии. Если один из них выйдет из строя, все остальные будут работать. Для реализации этой схемы требуется более габаритный лоскут и более высокие финансовые затраты.

    Подробно о простой схеме

    Рассмотрим подключение УЗО с автоматами к простой квартирной плате. На входе двухполюсный автоматический выключатель. К нему подключено двухполюсное УЗО, к которому два однополюсных выключателя.

    На корпусе УЗО есть кнопка «Тест». Он предназначен для проверки того, как это работает. Производители советуют использовать этот ключ не реже одного раза в месяц и проверять работу самого устройства.

    Фаза, подаваемая на устройство автоматического переключения, поступает на вход УЗО с выходом на машины.Нулевой выход из машины поступает на нулевую шину, а от нее — на вход в машину.

    С его выхода нейтральный провод направлен на вторую нулевую шину. В наличии этой второй шины есть особый нюанс, не зная о котором невозможно добиться нормального функционирования схемы.

    УЗО в процессе работы контролирует как входное, так и выходное напряжение — сколько ушло на вход, столько должно быть на выходе.

    Если равновесие нарушено и на выходе оно больше на значение уставки, на которую настроено УЗО, оно сработает и питание автоматически отключится. За этот процесс отвечает нулевая шина.

    В электрических цепях, где установка УЗО не предусмотрена, только один общий ноль.

    В схемах с УЗО картина иная — таких нулей уже несколько. При использовании одного устройства их два — общий и тот, относительно которого работает защитное устройство.

    Если подключены два УЗО, есть три нулевые шины. Они обозначаются индексами: N1, N2, N3 и т. Д. В общем, нулей всегда на один больше, чем устройств остаточного тока. Один из них — основной, а все остальные привязаны непосредственно к УЗО.

    Цветовая маркировка электрических проводов в соответствии с правилами, установленными ПУЭ. Эту маркировку необходимо изучить перед тем, как приступить к установке защитных устройств.

    Если не все оборудование предполагается подключать через УЗО, то ноль подается по общей шине.В этом случае устройство защитного отключения исключается из схемы.

    При добавлении однополюсного выключателя, работающего от УЗО, с выхода последнего фаза подается на вход автоматического выключателя. С выхода переключателя провод подключается к одному нагрузочному контакту. Ноль доводят до второго вывода. Он исходит от нулевой шины, создаваемой УЗО.

    На экране еще один элемент — шина защитного заземления. Без него невозможна правильная работа УЗО.

    Трехпроводная сеть доступна только в новых домах. Он должен иметь нулевую фазу и заземление. В домах, построенных давно, есть только фаза и ноль. В таких условиях УЗО тоже будет работать, но несколько иначе, чем в трехфазной сети.

    В качестве выхода из положения заземление выводят третьим проводом на розетки, а затем на потолок к месту подключения люстр. На переключатели не подается заземление.

    Возможность подключения машин без УЗО

    Бывают случаи, когда необходимо подключить одну из машин без прохождения через устройство защитного отключения. Питание подключается не от выхода УЗО, а от входа в него, т.е. непосредственно от автомата. Фаза подается на вход, а с выхода подключается к левому выводу нагрузки.

    Ноль берется из общей шины нуля (N). Если повреждение произойдет в зоне, контролируемой УЗО, оно будет отключено от цепи, и вторая нагрузка не будет обесточена.

    УЗО в трехфазной сети

    Сеть данного типа включает либо специальные трехфазные УЗО с восемью контактами, либо три однофазных.

    Поместите схему подключения УЗО на его корпус. Провода от выходных клемм ведут в распределительную сеть квартиры

    Принцип подключения полностью идентичен. Смонтируйте его по схеме. Фазы A, B и C обеспечивают питание нагрузок, рассчитанных на 380 В. Если рассматривать каждую фазу отдельно, то в тандеме с кабелем N (0) он обеспечивает серию однофазных 220 В.

    Производители выпускают устройства защиты от трехфазного отключения, адаптированные к высоким токам утечки. Они только защищают электропроводку от возгорания.

    На фото две схемы: устройство защиты от отключения в однофазной и трехфазной сети системы TN-C-S. Это означает, что нулевой кабель делится на рабочий и защитный

    В целях защиты людей от воздействия электрического тока на отходящих ветвях монтируются однофазные двухполюсные УЗО, настроенные на ток утечки в диапазоне 10 -30 мА.Для укрытия перед каждым вставляется пистолет-пулемет. В схеме после УЗО невозможно соединить рабочий ноль и землю.

    УЗО и автоматические выключатели на трехфазной плате

    Разберем подробно не совсем стандартную схему, собранную на трехфазном коммутаторе.

    Содержит:

    • автоматические выключатели трехфазные вводы — 3 шт .;
    • УЗО трехфазный — 1 шт .;
    • УЗО однофазные — 2 шт.;
    • выключатели однополюсные однофазные — 4 шт.

    С первой машины ввода напряжение подается на вторую трехфазную машину через верхние выводы. Отсюда одна фаза переходит к первому однофазному УЗО, а вторая — к следующему.

    Напряжение со второй входной машины поступает на трехфазное УЗО, к нижним клеммам которого подключена трехфазная нагрузка. Это защитное устройство защищает от токов утечки, а автоматический выключатель второго входа защищает от короткого замыкания.

    Однофазные УЗО, установленные на экране, являются двухполюсными, а машины — однополюсными.Для правильного функционирования защитного устройства необходимо, чтобы рабочие нули после него больше нигде не соединялись. Поэтому после каждого УЗО здесь устанавливается нулевая шина.

    Если машины не однофазные, а двухполюсные, то отдельную нулевую шину устанавливать не нужно. Если объединить две нулевые шины, возникнет ложная тревога.

    Каждое из однополюсных УЗО рассчитано на два автомата (1-3, 2-4). Нагрузка подключается к нижним клеммам машин.

    Общая заземляющая шина устанавливается отдельно. На ввод автомата поступают три фазы: L1, L2, L3, рабочий нулевой провод N и PE — защитный.

    Ноль подключен к общему нулю, и он идет ко всем УЗО. После этого он переходит в нагрузку: от первого устройства — к трехфазному, а со следующего однофазного — каждому на свою шину.

    В трехфазной сети электрические величины являются векторными, поэтому их общее значение определяется не алгебраической, а векторной суммой этих величин

    Хотя в этом коммутаторе вход трехфазный, разделение провода на PEN и PE не производится, так как ввод пятипроводный.На экран приходят три фазы, ноль и земля.

    Выводы и полезное видео по теме

    Нюансы установки всех элементов:

    Детали установки УЗО:

    УЗО и автоматы являются технически сложным оборудованием. Желательно устанавливать его в местах, где электрический ток может представлять угрозу как для безопасности людей, так и для бытовой техники.

    Его установка предполагает учет многих параметров, поэтому и расчет, и установку лучше выполнить квалифицированным специалистам.

    Если у вас есть опыт самостоятельной сборки УЗО, поделитесь им с нашими читателями. Расскажите, на какие моменты стоит обратить особое внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.

    Торнос Новости | Греческое узо и его связь с вакциной против Covid-19

    Как узо, аперитив со вкусом аниса, широко потребляемый в Греции и на Кипре, соотносится с Альбертом Бурла и вакциной COVID, greekreporter.com чудес в недавней статье.

    Выяснилось, что предки Альберта Бурлы среди еврейской общины Салоников были крупными производителями и потребителями высококачественного узо или раки.

    У предков генерального директора американского фармацевтического гиганта Pfizer была еврейская винокурня. Недавно появилась бутылка узо от их компании — с адресом и кошерной этикеткой.

    Это привело к повторному открытию семьи владельцев компании.

    Историк Леон Сальтиель рассказывает о приглашении его тети в Женеву на обед, которое привело к открытию малоизвестной части Салоников.

    Вот Салтьель, сам рассказывающий эту историю в посте в Facebook:

    «Во время одного из путешествий меня пригласили к далекой тете на ужин. Чтобы доставить мне удовольствие, поскольку я из Греции, она спросила меня: «Хочешь узо?» Чтобы не показаться грубым, я согласился, и тут появилась самая странная бутылка узо, которую я когда-либо видел.

    «Винокурня братьев А. Бурла»

    «Этикетка была написана по-гречески, наклеена на старую стеклянную бутылку. Он гласил: «Исключительный узо« Into »- двойная дистилляция — винокурня А.Братья Бурла, улица Виктора Гюго 3, Салоники ».

    «Еще более удивила верхняя этикетка. Буквами на иврите было сказано, что этот продукт был «кошерным для Песаха», то есть соответствовал диетическим правилам еврейского праздника Пасхи. Сверху свисала кисточка со звездой Давида на свинцовом круге.

    «Я был удивлен, так как никогда раньше не видел ничего подобного — бутылки этого знаменитого напитка, произведенного на еврейском ликероводочном заводе в Салониках! Мне не было известно о еврейской компании в Салониках, которая производила узо после войны.

    «Я рассказал эту историю своей бабушке, которая, конечно, знала об этой марке, и направил меня к дочери одного из двух братьев Бурла. Она подтвердила, что это продукт из магазина ее отца, и была очень тронута, так как давно не видела такой бутылки. На самом деле, бутылка могла быть подарком моего деда отцу моей тети, когда он навещал их несколько десятилетий назад.

    «История этой компании начинается в довоенных Салониках, где Инто Бурла вместе со своим партнером Саймоном Мордохом владел магазином спиртных напитков, носившим его имя, на площади Афонос в центре города.

    Крупные производители и потребители узо
    «Евреи Салоников были крупными производителями и потребителями узо или раки, которые были известны своим высоким качеством и нравились как низшим, так и высшим классам.

    «Редкая фотография, которой поделилась внучка Бурлы, сообщает нам, что в магазине продают узо, коньяк, ликеры, различные сорта вина, такие как рецина, самос, мускат и коккинели, а также уксус.

    «Во время немецкой оккупации Салоников семья Инто, его отец Авраам Бурла, его мать Рахель, его сестра Грасиела и его младший брат Давид были депортированы и погибли в лагере смерти Аушвиц-Биркенау вместе с 50 000 евреев из город.

    «Инто и его старший брат Мойс сумели пережить войну, сбежав из Салоников и укрывшись в Афинах, которые в то время находились под контролем Италии. Скорее всего, лавка была передана христианским хранителям.

    «После окончания войны два брата вернулись в Салоники и обнаружили, что они потеряли большинство членов своей семьи и что все их имущество и имущество были украдены или проданы. Они начали с нуля и снова открыли винный магазин как партнеры под тем же именем, в новом месте, на улице Виктора Гюго.Они вместе вели этот успешный бизнес, пока оба не вышли на пенсию.

    Однако история Моис Бурла на этом не заканчивается. Его сын Альберт, родившийся в Салониках и получивший образование ветеринара, поднялся в рядах фармацевтического гиганта и стал генеральным директором Pfizer, первой фирмы, выпустившей вакцину против COVID-19…

    Бутылка, которая привела к этой истории и ее связям, с тех пор была подарена Еврейскому музею в Салониках, и все посетители могут увидеть ее и узнать о ее истории.Для получения дополнительной информации о посещении, когда это позволяют ограничения, связанные с коронавирусом, см. www.jmth.gr .

    СВЯЗАННЫЕ ТЕМЫ: Греция , Новости туризма Греции , Туризм в Греции , Греческие острова , Отели в Греции , Путешествие в Грецию Греческие направления , Греческий туристический рынок , Статистика туризма Греции , Отчет о туризме Греции

    Источник фото: pixabay.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
