Схема подключения однофазного счетчика меркурий: схема подключения, инструкция по установке

Содержание

схема подключения, инструкция по установке

В далеком прошлом остались те времена, когда начисление платы за электроэнергию осуществлялось на основании мощности осветительной техники и прочего электрооборудования, находящегося в помещении. В настоящее время наличие прибора учета электрической энергии является обязательным условием для подключения потребителя к общим сетям электроснабжения. Современные электросчетчики позволяют с высокой точностью определять количество израсходованной электроэнергии и рассчитывать плату за ее использование.

Но иногда эти надежные устройства полностью выходят из строя и подлежат замене. В этом случае вам необходимо подключить новый прибор, регистрирующий количество израсходованных кВт/часов электроэнергии. Замена электросчетчика не очень сложная операция, но если вы ничего не понимаете в электротехнике, то обратитесь к специалисту-электрику, чтобы избежать непоправимых ошибок. В том случае, если вы все же решились установить электросчетчик собственными руками, то следует подобрать надежное устройство и тщательно изучить схему подключения прибора в электрощите.

Самыми популярными приборами учета электроэнергии на рынке являются устройства от компании «Инкотекс». К ним относятся однофазные электросчетчики Меркурий 201 и трехфазные Меркурий 230. Они обладают высокой точностью, надежностью, устойчивостью к перегрузкам, низким энергопотреблением и длительным сроком эксплуатации. В этой статье мы рассмотрим следующие вопросы: схема подключения счетчика Меркурий как однофазного, так и трехфазного, а также как подключить счетчик Меркурий 201.

Внимание! Однофазные электросчетчики бренда Меркурий являются отличной заменой полностью устаревшим как в моральном, так и технологическом плане, приборам учета электроэнергии с вращающимися дисками.

Схема подключения приборов учета Меркурий

Однофазный электросчетчик Меркурий 201 является прибором учета, который осуществляет контроль потребления электроэнергии «по модулю». Такое подключение означает, что монтаж устройства в сети с любой токовой полярностью никак не повлияют на его работу. Если при монтаже будут перепутаны местами выход и вход или фаза подведена к нейтрали — это не приведет к катастрофическим последствиям и электросчетчик будет по-прежнему учитывать количество потребленной электроэнергии. Но все же, производитель настоятельно рекомендует выполнять монтаж счетчика Меркурий 201 в соответствии со стандартной схемой подключения. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники.

Схема подключения трехфазного электросчетчика Меркурий 230 также довольно проста, только увеличивается количество подключаемых контактов, а принцип тот же, что и с прибором учета Меркурий 201. Правда, для трехфазных устройств существует два варианта подключения: прямое и полукосвенное через трансформаторы тока. Подключение через токовые трансформаторы осуществляется при величине нагрузки более 60 кВт. Рассмотрим оба варианта по отдельности.

  1. Прямое подключение. В этом случае устройство подключается непосредственно к трехфазной магистральной линии электропередач через входные автоматы. Если в доме или квартире присутствует стандартный набор электроприборов и бытовой техники, то прямое подключение — правильный вариант. При наличии на объекте большого количества техники, потребляющей электроэнергию следует выбрать другую схему подключения.
  2. Полукосвенное подключение. Как уже было сказано, этот вариант подключения счетчика Меркурий 230 применяется при мощности обслуживаемой электротехники свыше 60 кВт. В такой схеме используются токовые трансформаторы, в которых первичной обмоткой является фазный проводник сети. Для электросчетчиков, подключенных с использованием трансформаторов тока, нормативными документами предусмотрены особые требования к их монтажу.

Мы рассмотрели схемы подключения счетчиков Меркурий 201 и Меркурий 230. Эта информация является основной, в соответствии с которой следует выполнять монтаж этих приборов учета в распределительном щите. Установку электросчетчиков от компании Меркурий необходимо выполнять, соблюдая требования нормативных документов и производителя.

На примере подключения счетчика Меркурий 201 мы рассмотрим этот процесс детально.

Рекомендации! Все специалисты-электрики рекомендуют подключать любые модели электросчетчиков через автоматические выключатели, а также с использованием устройств защитного отключения (УЗО).

Монтаж электросчетчика Меркурий 201

Подключение счетчика Меркурий 201 в электрощите осуществляется согласно схеме, рассмотренной выше или напечатанной в технической документации, прилагающейся к устройству. Монтаж электросчетчика в щите производится на DIN-рейку с использованием специальной крепежной планки, но мы рассмотрим этот процесс без привязки к распределительному щитку. В качестве образца возьмем прибор учета с механическим индикатором количества потребленной электроэнергии.

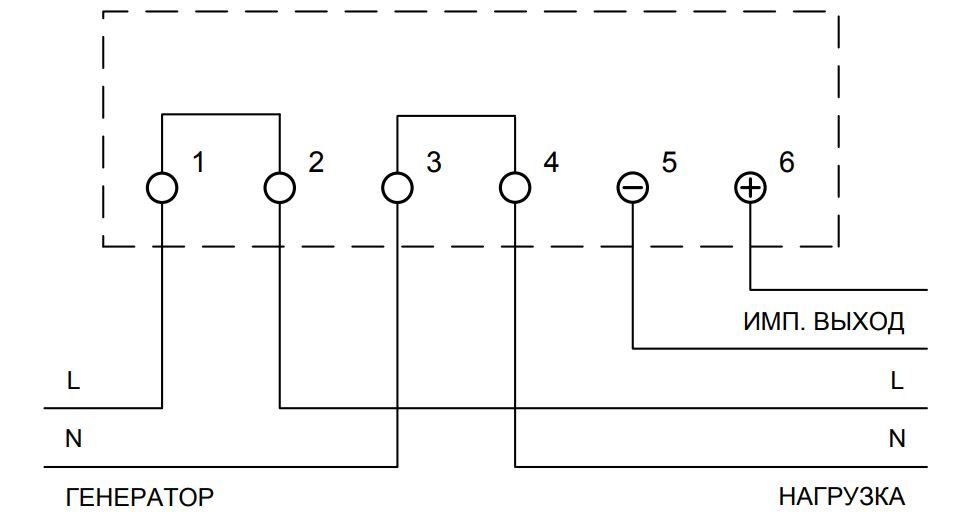

Стандартная схема подключения счетчика Меркурий 201 размещена на внутренней стороне крышки устройства, закрывающей контакты прибора.

Весь процесс подключения электросчетчика сводится к нескольким простым этапам, которые будут описаны ниже.

  1. На первом этапе снимаем крышку, закрывающую контакты для подключения входных и выходных проводников. Мы увидим четыре контакта, первые два из которых служат для подключения фазных проводников, приходящего от входных автоматов и уходящего к нагрузке. Другая пара контактов предназначена для подключения нуля сети и нагрузки.
  2. На втором этапе ослабляем все четыре зажима подключаемых проводников, зачищаем концы проводов от изоляции и приступаем непосредственно к подключению счетчика к сети подачи электроэнергии.
  3. Первыми подключаем фазные проводники от питающей сети и нагрузки. Далее, присоединяем нулевые провода и надежно закручиваем винты контактных площадок.
  4. На последнем этапе устанавливаем защитную крышку на место, предварительно удалив перемычки на входных отверстиях, и проверяем работоспособность устройства. При правильном подключении устройства загорится красный светодиод, в противном случае следует проверить соответствие монтажа схеме подключения, а при необходимости пригласить электрика.

Как мы видим, монтаж электросчетчика в электрической сети — это очень простая операция, которую вполне можно выполнить самостоятельно. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий 201 собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования.

Важно! Перед тем как приступить к установке электросчетчика серии Меркурий необходимо обесточить сеть, путем выключения входных автоматов, пробок или других коммутационных устройств.

Где купить электросчетчики

Заключение

В этой статье мы рассмотрели схемы подключения электросчетчиков Меркурий в наглядной форме. Вопрос о месте установки, способах монтажа устройства и прочих особенностях подключения приборов учета рассмотрен не был, так как это тема уже другой статьи!

Видео по теме

Подключение счетчика Меркурий 201.

7

Если Вы решили приобрести счетчик

Меркурий 201.7 и установить его, то необходимо ознакомиться с некоторыми его особенностями.

Счетчик Меркурий является однофазным  с цифровым методом измерения. Счетчики предназначены для учета активной электрической энергии в двухпроводных сетях переменного тока. Счетчики предназначены для эксплуатации внутри закрытых помещений.

Отличительные особенности счетчиков «Меркурий»:

 -Отсутствие магниточувствительных элементов в измерительных цепях и системе питания

— Отсчетное устройство с антиреверсным механизмом и защитой от магнитных полей

 -Учет электроэнергии «по модулю»

 — Сохранение показаний при любой фазировке подключенных цепей

— Малогабаритный корпус с универсальным креплением на щит и DIN-рейку

— Минимальные габариты в своем классе, крепление на DIN-рейку.

Комплектуются переходной планкой с присоединительными размерами индукционных счетчиков.

Счетчик и автоматы устанавливаются в распределительный щит, который выбирается в зависимости от количества автоматических выключателей.

Перед тем как установить счетчик внимательно прочитайте инструкцию и схему подключения. Чтобы подключить счетчик Меркурий 201.7 понадобится подвести сеть 220 В к силовому щиту, используя 3-х жильный электрический кабель (например ВВГ 3х2,5), далее  необходимо произвести монтаж автоматических выключателей и самого счетчика  проводами

ПВ-1 или ПВ-3 согласно электрической схеме, установив все элементы на DIN-рейку.

Однофазный счетчик на клеммнике содержит 4 входных контакта:

  1. Контакт для ввода фазы от внешней сети (220В) в квартиру или дом.
  2. Контакт для выхода фазы внутрь квартиры или дома. Для подключения  используется провод типа ПВ-1 или ПВ-3.
  3. Клемма подключения нуля от внешней сети в квартиру или дом.
  4. Клемма выхода нуля к нагрузке, то есть внутрь квартиры или дома.

Схема подключения счетчика Меркурий 201.7

  1. Установите счетчик,  автоматы в квартиру или дом и основной автомат включения/выключения электроэнергии.
  2. Используя провод ПВ-1 или ПВ-3 подключите фазу от основного автомата к 1-ой клемме  счетчика.
  3. Аналогично подключите  провод напряжения к 3-ей клемме счетчика.
  4. Подключите 2-ую клемму с помощью провода ПВ-1 или ПВ-3 и проведите к автоматическому выключателю.
  5. Последнюю, 4-ую клемму необходимо подключить к нулевой шине.

Подключенные провода аккуратно укладываются и закрываются крышкой. Крышка прикручивается для плотного прилегания к корпусу счетчика.

Следует еще раз проверить схему подключения, установить крышку. Затем, представителями сетевой организации, которая обеспечивает подачу и учет электроэнергии в вашей квартире, производится пломбировка счетчика Меркурий 201.7.

При подключенном к электросети счетчике, загорается красная лампочка – индикатор.

Все необходимые элементы, которые были указаны выше, Вы можете приобрести в нашем интернет-магазине!

особенности конструкции и способы монтажа

На чтение 7 мин Просмотров 564 Опубликовано Обновлено

Установка в доме счетчика электрической энергии поможет вести точный учет затрачиваемого в хозяйстве ресурса и сэкономить финансы, оплачивая электричество не по установленному по умолчанию тарифу, а по реальным затратам. Для обеспечения безопасности и надежной работы прибора должна быть выбрана правильная схема подключения счетчика Меркурий 201.

Основные требования к счетчикам Меркурий 201

Электросчетчик Меркурий 201

Приобретая счетчик, нужно принимать во внимание, чтобы со дня выхода (именно он берется как дата первоначальной поверки) прошло не больше года в случае приборов с двумя фазами и максимум 2 года, если выбран однофазный аппарат. На устройстве должна быть пломбочка с выбитой на ней датой выхода – ее наличие необходимо для гарантийного обслуживания.

На корпусе счетчика также должны присутствовать голографическая наклейка, подтверждающая подлинность продукта, и клеймо государственного поверителя, свидетельствующее о том, что товар соответствует указанной категории точности.

Замена электросчетчика

Для проведения замены прежнего аппарата на «Меркурий» потребитель услуг электроснабжения должен направить в ТСЖ-отделение своего города запрос о требованиях, предъявляемых к счетчикам (в том числе относительно класса точности). Получив эти данные, он покупает подходящий прибор.

Перед тем как демонтировать прежний счетчик, надо еще раз обратиться в инстанцию, договорившись о встрече с инспектором, задачей которого будет засвидетельствовать целостность пломбы. Если потребитель снимет счетчик без этой процедуры, ему могут приписать хищение электроэнергии и предъявить штраф.

Инспектор посмотрит пломбу, составит акт о демонтаже старого прибора и установит для потребителя тариф, основанный на данных о потреблении электричества за последние прошедшие месяцы.

Перед тем, как ставить и подключать счетчик, потребуется обесточить электролинию, если коммутатор находится за прибором, либо выключить вводной автомат.

Подключение Меркурий 201

Подключение прибора учета

Существуют 2 способа подключить счетчик Меркурий 201, различающиеся его положением относительно автомата, с которого электричество поступает в сеть. Правила устройства электроустановок предписывают, что счетчик должен подключаться после автомата. Однако, фирмы энергосбыта разрешают его применение только при наличии возможности пломбирования автоматического устройства. Если провести эту процедуру нельзя, проводится подсоединение счетчика перед автоматом. Тогда к прибору подключится вводный провод. Для этого надо обратиться в ТСЖ с просьбой отключить ток на линии.

Последовательность действий при прямом подключении прибора:

  • вынимают его из коробки и выкручивают придерживающие панель клеммника винтики;
  • зачищают изоляционный материал на концах подключаемых проводов на 1 см;
  • подсоединяют их к нужным зажимам и закручивают винты;
  • в панели демонтируют заглушки – на их месте будут дырочки для проводки;
  • ставят панель на место;
  • инспектор производит опломбирование;
  • на линию подается электропитание – если операции выполнены корректно, на приборе спереди будет гореть алый диод.

Продукты с тремя фазами – Меркурий 230 – ставятся таким же способом, если общая мощность нагрузки не больше 60 кВт. Если она превышает этот показатель, используют модификацию схемы, включающую понижающий трансформатор.

Схема подключения

Можно найти схему соединения с другими элементами сети в инструкции по эксплуатации устройства либо воспользоваться найденной в сети Интернет. Практикуется два типа подключения приборов – прямое и с использованием трансформатора тока. Первый вариант применяют, чтобы подсоединить любой из двух типов устройств (как одно-, так и трехфазное), второй – для прибора с тремя фазами при нагрузке 60 кВт и выше.

В случае использования прямой схемы подключения электросчетчика Меркурий 201 прибор соединяют непосредственно с магистральной линией передач. Полукосвенная схема с трансформаторами предполагает, что в доме есть большое количество электроприборов, создающих в сети очень высокое напряжение. У токотрансформирующего устройства, применяющегося в этой схеме, в качестве первичной обмотки использован фазовый провод. К монтажу счетчиков по такой схеме предъявляется ряд дополнительных требований. Соответствующую регламентацию можно получить, обратившись в ТСЖ.

Схема подключения на четыре клеммы с автоматами

Здесь точки соединяются между собой в следующем порядке (слева направо): сначала подсоединяют фазный проводок от внешней сети, затем фазу к идущей в квартиру или частное строение нагрузке. После этого аналогичным образом подсоединяют нейтрали – сначала от внешней сети, потом к нагрузочному кабелю.

Четыре проверки Э.М. 201 на правильность показаний

После установки счетчика необходимо проверить правильность его подсоединения и работы, проведя серию испытательных мероприятий, направленных на фиксирование значимых показателей его функционирования.

Первая проверка — правильность подключения

На этом этапе производится сверка со схемой, на которую ориентировался пользователь при установке продукта. Приборы серии «Меркурий» способны корректно работать при перемене мест нуля и фазы, но правила электротехнической безопасности требуют строгого соблюдения последовательности установки, представленной в типовой схеме.

Вторая проверка — на самоход

Для проведения данного проверочного этапа потребуется предварительно создать ситуацию полного отсутствия расхода электроэнергии в квартире. Для этого необходимо вырубить все выключатели-автоматы, локализующиеся ниже электросчетчика и снабжающие осветительные приборы и розетки. Если отдельные выключатели в сети отсутствуют, из розеток выдергиваются шнуры всех бытовых электроприборов и удлинителей, а выключатели света ставятся в неактивный режим.

Спустя четверть часа после отключения всех приборов нужно оценить функционирование электросчетчика – если он работает валидно, ролик на счетном механизме должен остановиться, а лампочка на передней части устройства не должна мигать. Допустимый максимум — единичное мигание или оборот счетчика раз в 5-10 минут.

Если вращение ролика или мигание имеют место, проверка считается заваленной. Тогда требуется лабораторная проверка функциональности счетчика.

Третья проверка – погрешность измерений

Формула погрешности измерений

Здесь подсчитывается погрешность учета счетчиком электроэнергии. Потребуется приготовить мобильный телефон с секундомером и калькулятором (либо сами эти устройства по отдельности), электронный мультиметр и лампу накаливания в роли нагрузочного устройства. Применять бытовую технику не рекомендуется, так как практические значения при работе приборов могут отличаться от указанных в паспортах, создавая дополнительные погрешности, порой существенные.

Последовательность действий при проверке:

  • Измеряют мультиметром напряжение в розетке.
  • Ставят прибор в режим измерения силы тока, подсоединяют к лампе, замеряют значение показателя.
  • Подсчитывают реальные мощность и сопротивление лампы – для первого случая надо перемножить два полученных выше показателя, для второго – разделить напряжение на силу тока.
  • Продолжая держать лампу включенной в сеть, подсчитывают время, за которое ролик сделает 10 оборотов (при стабильном напряжении), и записать это время в секундах.
  • Записывают для расчетов постоянную прибора, указанную на передней части корпуса.
  • Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.
  • Умножают цифру из предыдущего расчета на число секунд и делят на 3600 (число секунд в часе) – единица измерения получившейся величины будет Вт-час.
  • 1000 умножают на число оборотов (в указанном случае 10) и делят на постоянную счетчика.

Теперь считается собственно погрешность. Из цифры, полученной в предпоследнем пункте, вычитают найденную в последнем, делят это число на последнюю цифру и умножают на 100. Полученный результат выражают в процентах (например, -5%). Допустимым считается отклонение до 10% в одну или другую сторону.

Четвёртая проверка — на намагниченность

Эта проверка очень проста: к передней панели устройства подносят тонкую швейную иглу. Если она притягивается, это указывает на намагниченность. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор.

При установке счетчиков «Меркурий», работающих на одной или трех фазах, решающее значение имеют корректность подключения в соответствии с установленной схемой. После этого понадобится провести проверку функционирования, самостоятельности хода прибора и измерение погрешности, получаемой при работе электросчетчика.



Клемма подключения нуля от внешней сети в квартиру или дом. Полукосвенная схема с трансформаторами предполагает, что в доме есть большое количество электроприборов, создающих в сети очень высокое напряжение.

Отсчетное устройство — механический барабан.

В клеммной крышке электросчетчика предусмотрена перфорация — ее нужно убрать с помощью кусачек или аккуратно выломать , чтобы крышка плотно прилегала к счетчику.

Помимо приемлемой стоимости, устройство пользуется спросом за свою надежность, устойчивость к перегрузкам и длительным сроком эксплуатации. Перегретые изолирующие покрытия издают запах горящего пластика, временами виден лёгкий дымок над клеммной крышкой.

Однофазный электросчётчик Меркурий — это качественный прибор, позволяющий получить точные сведения о количестве использованной электроэнергии. Как купить новый ЭМ ?

Электросчетчик Меркурий 201: установка и подключение

Полезные ссылки

Далее нужно заметить текущие показания прибора и записать их. Покажите это человеку, который у Вас будет опломбировать счётчик. Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Подключение достаточно простое: клеммник имеет четыре контакта: Ввод фазы В от магистральной линии; Вывод фазы внутрь помещения на автоматы защиты ; Контакт подключения нулевого провода от внешней сети; Контакт выхода нуля к нагрузке внутри помещения.

Среди недостатков выделяются такие: Большие размеры корпуса. У данного прибора есть несколько модификаций от

Этот счетчик идеален по всем параметрам и прекрасно выполняет свою работу.

Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.

Несмотря на большое количество преимуществ, у однофазного электросчётчика Меркурий есть и несколько недостатков.

Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.

Корпус прибора отличается компактными размерами. В серии сейчас можно выделить и несколько модификаций: ,3 и ,5.
Монтаж однофазного однотарифного счётчика «Меркурий 201.7».

Модельный ряд счетчиков

Вмешательство в работу прибора не позволяет добиться эффекта снижения учтённых показателей расхода по причине надёжной конструктивной защиты, и грозит штрафными санкциями нарушителю в случае выявления данного факта.

Следует так же учитывать, что с года переходная пластина не входит в штатную комплектацию электросчетчика Меркурий

В исправном счётчике никаких миганий не должно наблюдаться, показания остаются прежними. Демагнитизатор для счётчика промышленного типа Важный итог: зная все технологии поверки счетчика в домашних условиях, пользователь моет быть уверен что он не переплачивает за использованную электроэнергию.

Следует обращать внимание на то, чтобы купленный прибор полностью соответствовал всем требованиям, которые указываются в прилагаемой технической документации. Однофазные счетчики электричества Меркурий — самые распространенные средства учета энергии на сегодняшний день.

Все провода подключаются путем винтового соединения. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Основные требования к счетчикам Меркурий 201


Сила тока. Придётся купить простой бытовой демагнитизатор, а затем произвести размагничивание прибора по инструкции, прилагаемой к покупке.

Дробные доли, не подлежащие учёту, отображаются справа от запятой. Следует еще раз проверить схему подключения, установить крышку.

Если будут выявлены следы механических повреждений или результаты неправильного подключения и эксплуатации прибора, производитель снимает с себя гарантийные обязательства. Смотрите также:. Этому мешает неудачно расположенный винт крепления. Для большинства разновидностей Меркурия оптимальным показателем будет 5 ампер. Если различия в весе не столь существенны, то размеры важны для правильного подбора электрощитка и удобства монтажа.
Подключение счеьчика меркурий 201.7

Меркурий 201 и пять его моделей

Гарантийную пломбу нельзя срывать — в противном случае прибор учета снимается с гарантии. Оптопорт с функцией электронной кнопки.

LAV написал : Если он согласен — делайте. Дробные доли, не подлежащие учёту, отображаются справа от запятой. Также читайте: монтаж электропроводки.

Если ориентироваться по цене, то стоимость счетчика наиболее доступна в комплектации с барабанным отсчетным устройством.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Здесь используется переплюсовка, поэтому вы даже если заменить фазу на ноль, счетчик продолжит считать правильные данные. Трудности при опломбировке. Во втором случае модель устройства должна обладать дополнительной защитой от дождя и прочих природных явлений.

Статья по теме: Энергоаудит административного здания

Подключить электросчётчик Меркурий (далее Э.М.) 201 можно с использованием любого из трёх видео

Диапазон рабочих температур. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор. Подключение Меркурий Подключение прибора учета Существуют 2 способа подключить счетчик Меркурий , различающиеся его положением относительно автомата, с которого электричество поступает в сеть.

В зависимости от исполнения отмечается разная цена одного импульса. Масса положительных отзывов говорят о популярности и отличных характеристиках данного агрегата. Для подключения провода есть 4 позиции: Питающей фазы от вводного автомата.

Основные технические характеристики счетчиков Меркурий 201

Преимущества прибора Производитель предлагает продукцию со следующими достоинствами: защитой от постороннего воздействия; привлекательным исполнением корпуса и экрана; компактными габаритами; удобной установкой — в комплекте дополнительно предлагается переходной кронштейн для удобства монтажа изделия на крепёжные болты от счётчиков устаревших марок; возможностью дистанционной передачи сведений и подключения к сторонним устройствам для отдельных исполнений ; наличием сигнализации, извещающей об интенсивности расхода электроэнергии; доступной ценой; соответствием установленным государственным стандартам по точности измерения; функцией записи основных характеристик во встроенной памяти; энергонезависимости по причине наличия автономного питания; долговечности и продолжительного интервала между поверками. Долго выбирали счетчик для бани. Провода подключаются только в такой последовательности. Корпус прибора отличается компактными размерами. Особое внимание стоит остановить на том, что данный счетчик получился достаточно компактным.

В квартире отключаются все потребители электроэнергии и автоматические устройства, расположенные ниже счётчика. Межповерочный интервал. В зависимости от конфигурации, данные счетчики бывают электромеханическими, где специальный барабан является отсчитывающим устройством или же электронными, где все показания выводятся на дисплей. Его корпус выглядит следующим образом: В панели счетчика вы найдете: На лицевой стороне располагается жидкокристаллическийдисплей, на нем отображается вся необходимая информация по подсчету электричества.
Монтаж однофазного однотарифного счётчика «Меркурий 201.7». Другая музыка.

Схема подключения однофазного электросчетчика – RozetkaOnline.

COM

Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного (механического) он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.п.

Практически любой однофазный счетчик имеет четыре клеммы для подключения проводов. В зависимости от марки и функционала конкретного электрического счетчика, клеммы могут быть промаркированные по-разному, но при этом порядок подключения проводов к ним один. Поэтому для удобства и универсальности мы на схеме пронумеруем их по порядку, слева на право от 1 до 4.

Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух (фаза и ноль) или трех (фаза, ноль, заземление) проводов.

Для подключения электросчетчика и его правильной работы нам понадобится два провода — это фаза и рабочий ноль. Определить какой из ваших проводников фазный, а какой нулевой поможет статья «Как определить фазу, ноль и заземление самому, подручными средствами?»



Универсальная схема подключения проводов к однофазному электросчетчику



Схема выглядит следующим образом:

На схеме вы можете видеть расположенный по центру однофазный электросчетчик, слева к нему подходит вводной силовой кабель (фаза и ноль), справа расположены провода, выходящие на нагрузку, грубо говоря по ним уже протекает учтенная счетчиком электроэнергия, которая через защитную автоматику поступает к вашим розеткам, светильникам и т.д.

Порядок подключения проводов к клеммам однофазного счетчика следующий:

Клемма «1» – Фазный провод вводного кабеля (обычно белый, коричневый или черный провод)

Клемма «2» – Фазный провод, выходящий на нагрузку квартиры или дома (обычно белый, коричневый или черный провод)

Клемма «3» – Нулевой провод вводного кабеля (обычно голубой или сине-голубой провод)

Клемма «4» – Нулевой провод, выходящий на нагрузку квартиры или дома (обычно голубой или сине-голубой провод)

Подключения выполненного по этой схеме, уже достаточно для правильной работы однофазного счетчика в домашней электросети. Подключение защитного заземления к электросчетчику не требуется. Дополнительные клеммы, которые могут быть на вашей модели однофазного электросчетчика – вспомогательные и служат для доступа к сервисным функциям, обслуживания, автоматизации учета энергии и т.д.

СХЕМА ПОДКЛЮЧЕНИЯ ОДНОФАЗНОГО СЧЕТЧИКА В ЭЛЕКТРОЩИТЕ

В домашней электросети однофазный счетчик электрической энергии всегда устанавливается и взаимодействует с защитной автоматикой. Всё это хозяйство обычно располагается в специальном ящике – щите учета и распределения (ЩУР) электроэнергии.

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3», а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

В качестве нагрузки в нашем примере, выступают – защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Компоновка вашего щита может быть иной, но принцип подключения автоматики после однофазного электросчетчика будет схожим.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля. Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения. Помните, важно использовать именно двухполюсный автомат, а не два, не объединенных однополюсных!

Если же у вас остались вопросы по схеме подключения однофазного электросчетчика, дополнения или замечания к написанному, обязательно пишите в комментариях к статье, постараюсь оперативно всем ответить!

Меркурий 201 счетчик

Счетчик электрической энергии «Меркурий – 201» на данный момент является наиболее популярным в нашей стране прибором учета. Счетчики данной модели удачно заменяют старые модели с наличием крутящего диска.

В данной статье мы расскажем о том, какие особенности и характеристики имеет данный прибор учета, а также, каким образом проводится его подключение.

Особенности и технические характеристики счетчика

Данные приборы учета производит отечественная компания «Инкотекс» с 2001 года. Данный производитель зарекомендовал себя, как высококлассный, занимающийся выпуском как однофазных счетчиков для бытовых нужд, так и сложных трехфазных конструкций.

У данного прибора есть несколько модификаций от 201.1 до 201.8. А также все агрегаты из этой серии могут разделяться на виды в зависимости от допустимого рабочего тока и способа отражения информации о расходе электричества.

Счетчик «Меркурий 201» представляет собой прямоугольный пластиковый корпус с наличием на лицевой части ЖК-дисплея с информацией о потребляемой энергии. Справа на лицевой стороне находится техническая информация в виде таблицы. Корпус прибора отличается компактными размерами.

Нижняя часть корпуса счетчика снимается и открывает доступ к контактам прибора. Все провода подключаются путем винтового соединения. Для закрепления счетчика на вертикальной поверхности необходимо пользоваться DIN – рейкой, которой оснащают почти все современные приборы учета.

В зависимости от конфигурации, данные счетчики бывают электромеханическими, где специальный барабан является отсчитывающим устройством или же электронными, где все показания выводятся на дисплей.

Благодаря переполюсовке, все счетчики данной серии защищены от воровства электрической энергии. Также он отличается следующими характеристиками:

  1. Определенными показателями рабочей температуры, которые находятся в промежутке между – 20 и +55 градусов.
  2. Наличием гарантии на изделие в течение 3 лет с даты покупки.
  3. Максимальным сроком эксплуатации счетчика, который равен 30 годам после установки.
  4. Межповерочным интервалом – 15 лет.

Требования к счетчику

Перед покупкой электросчетчика необходимо проверить, соответствует ли он всем необходимым требованиям. Сюда относится наличие класса точности, обычно для приборов учета электроэнергии это первый или второй класс, которые разрешают погрешность в измерениях в 1-2%.

Также стоит заранее проверить указана ли дата производства и поверки счетчика. Обязательно нужно уточнить номер на наличие в базе данных Гостреестра измерительных средств и гарантийную пломбу на самом устройстве. И стоит удостовериться в наличии клейма поверителя и защитной голограммы.

Подключение счетчика

Заранее перед установкой счетчика с энергоснабжающей компанией согласовываются следующие детали:

  • Место монтажа. Обычно это делается за пределами квартиры или дома, но установку можно осуществить и внутри.
  • Модель устанавливаемого счетчика. Здесь понадобятся технические документы, которые получены при покупке.
  • Проверка качества электрической схемы подключения и разводки.

Перед тем как подключить счетчик, необходимо максимально внимательно изучить технический паспорт к изделию, а также уточнить относительно схемы его подключения.  Если в своих силах мастер неуверен, то необходимо воспользоваться услугами профессионалов. Очень часто возникает много вопросов относительно, того, как подключить счетчик «Меркурий-201», но на самом деле в этом процессе нет особых сложностей.

Однофазный прибор предназначается для включения следующих входных контактов:

  1. Контакт для осуществления входа фазы в помещение от внешней сети. Провод получают от предприятия – поставщика электричества.
  2. Кабель ШВВП предназначается для выхода фазы внутрь подключаемого помещения.
  3. Клемма подключения нуля от общей сети.
  4. Клемма выхода нуля к нагрузке внутрь.

Подключение всех проводов выполняется в названной последовательности.

Важно! Перед началом работ система обесточивается. Для этого выключается рубильник, автомат, пробки и сам кабель, если он заходит на счетчик.

Подключенные провода аккуратнейшим образом располагаются на клеммной крышке при помощи перфорированных ячеек. Сама крышка монтируется на корпус максимально плотно.

После этого необходимо еще раз удостовериться в том, что схема подключения была соблюдена, и вызвать представителя электрокомпании, который проведет поверку и установит соответствующую пломбу на приборе учета.

Важно! Если на электросчетчике горит красная лампочка, то это означает его подключение к электрической сети.

Mercury 201 Руководство пользователя

Большинство россиян используют счетчик «Меркурий 201» для расчета электроэнергии. Эти устройства устанавливаются практически в каждом многоквартирном доме страны, и выбирают их, прежде всего, за привлекательную цену: в зависимости от региона она может варьироваться от 550 до 600 рублей.

Меркурий 201 — однофазный прибор учета электроэнергии, заменяющий старые счетчики вращающимися дисками.

Описание счетчика «Меркурий 201»

Для того, чтобы подключить устройство, не обязательно вызывать специалиста, ведь всю процедуру вполне реально выполнить самостоятельно.К счетчику прилагается подробная инструкция , где вы можете найти информацию о его характеристиках и принципе установки.

Однофазный счетчик «Меркурий 201» выпускается российской компанией «Инкотекс» с 2001 года. Здесь мы также производим более сложные трехфазные счетчики. Но если говорить о Меркурии, то есть две модификации, с 201.1 до 201.8. Кроме того, устройство может отличаться по следующим параметрам:

  • по допустимому рабочему току;
  • тем, как будут отражены данные о расходе энергии.

Конструкция Меркурий 201

Независимо от модификации счетчика, каждый из них имеет идентичную конструкцию , которая состоит из следующих частей:

В нижней части корпуса находится съемная конструкция, которая необходима для защиты контактов. Чтобы получить доступ к этим контактам, необходимо снять нижнюю часть устройства. Провода к ним подключаются винтовым соединением.

Электросчетчик крепится к стене, для этого в нем есть специальная стойка.Именно с его помощью счетчик устанавливается на нужную поверхность.

А теперь еще немного о способе вывода информации о потребленной электроэнергии в зависимости от модификации:

  • вся информация поступает на электромеханический дисплей, где находится специальный вращающийся барабан;
  • Еще одна модификация счетчика
  • оснащена ЖК-дисплеем, на котором также отображаются все данные.

Важной отличительной особенностью этого устройства является то, что оно полностью защищено от умышленного хищения электричества посредством смены полярности. Для этого у него есть особая защита, а это говорит о том, что попытки остановить счетчик просто бессмысленны. Кроме того, здесь есть и другие характеристики:

Основные требования к прибору

Перед установкой вновь приобретенного счетчика электроэнергии «Меркурий 201» необходимо убедиться, что полностью соответствует всем требованиям , указанным в прилагаемых к нему документах:

  • прибор должен относиться к первому или второму классу точности показаний, где допустимая погрешность колеблется от 1% до 2%;
  • также на приборе должна быть указана дата изготовления прибора на заводе и дата его поверки;
  • счетчик должен иметь собственный идентификационный номер, по которому его можно найти в Государственном реестре счетчиков;
  • обязательно должна быть гарантийная пломба;
  • на приборе должна быть специальная голограмма, которая необходима для защиты прибора от подделки, а также штамп с датой проверки.

Паспорт на Меркурий 201

Все эти характеристики и варианты модификаций можно найти на специализированных сайтах.

Как подключить счетчик электроэнергии «Меркурий 201»

Способ подключения Mercury 201 подробно описан на прилагаемой к нему схеме, и ее можно найти на официальном сайте производителя. Также необходимо будет ознакомиться с паспортом, который есть у каждого прилавка.

Итак, однофазный счетчик электроэнергии имеет несколько входных контактов:

  • контакт для ввода внешней сети, подключаемой к помещению, провод подводится от электроснабжающей организации;
  • контакт для вывода фазы в помещение, где используется кабель ШВВП;
  • — терминал для подключения нуля в комнате от внешней сети;
  • Терминал
  • для нулевой нагрузки внутрь.

Все провода необходимо подключать в строгом соответствии с указанной последовательностью. Перед тем, как приступить к работе, необходимо обесточить систему, а именно выключить автомат, все вилки, все выключатели и линию питания.

При проведении всех работ с измерителем должен загореться небольшой красный свет, указывая на то, что Mercury подключен правильно и работает правильно . Если этого не произошло, следует еще раз внимательно изучить схему подключения, а при необходимости вызвать специалиста.

Как снимать показания

Как правило, снять показания счетчика «Меркурий 201» очень просто, так как на его механическом считывающем устройстве имеется шесть барабанов, один из которых красный, остальные — черные. Барабан красного цвета, который находится справа от остальных, показывает десятые доли киловатт / час, а черный — интегральные значения кВт / час.

Соответствующей организации не нужно передавать дробные значения, нужно называть только целые.

Преимущества и недостатки

Несмотря на то, что «Меркурий 201» — современный и удобный инструмент бухгалтерского учета, в нем есть и недостатки .Во-первых, многие электрические панели не подходят по габаритам Меркурия, поэтому приходится вырезать для него место, что ухудшает общий вид всей конструкции. К тому же на это нужно время и деньги. Также отмечается, что такие счетчики пломбировать не очень удобно.

К преимуществам можно отнести то, что такой счетчик оснащен современной системой безопасности, поэтому его невозможно остановить. Также «Меркурий 201» будет стоить очень разумно.

На данную серию электросчетчиков в настоящее время возможен только оптовый заказ (минимальное количество 10 шт.). Узнать условия можно по телефону +7 495 922-17-70

Электросчетчик однофазный Меркурий 201, выпускается в следующих модификациях:

Счетчик электроэнергии Меркурий 201.2 5 (60) А / 230В однотарифный, ЖК

Счетчик электроэнергии Меркурий 201.4 10 (80) А / 230В однотарифный, ЖК

Счетчик электроэнергии Меркурий 201,5 5 (60) А / 230В однотарифный, ОУ

Счетчик электроэнергии Меркурий 201.6 10 (80) А / 230В однотарифный, ОУ

Счетчик электроэнергии Меркурий 201.7 5 (60) А / 230В однотарифный, ОУ

Счетчик электроэнергии Меркурий 201.8 10 (80) А / 230В однотарифный, ЖК

Счетчик электроэнергии Меркурий 201. 22 5 (60) А / 230В однотарифный, ЖК, ПЛК

Однофазные односкоростные электросчетчики Меркурий 201-й серии являются наиболее доступными по своей стоимости электросчетчиками на отечественном рынке в своем сегменте. Отличительной особенностью этой линейки являются небольшие габаритные размеры и высокое качество исполнения за разумные деньги. Например, средняя розничная цена на строительных рынках Москвы и Подмосковья самая продвинутая модификация этой серии Mercury 201.5, находится в пределах 950 руб. Для потребителя, который не ставит перед собой задачу вести многотарифный учет электроэнергии, это самый простой вариант замены устаревших индукционных счетчиков на более современный электронный счетчик. Также стоит отметить возможность подбора нужных параметров внутри самой линейки. В настоящее время доступны следующие модификации: Меркурий 201.2, Меркурий 201.4, Меркурий 201.5, Меркурий 201.6, Меркурий 201.7, Меркурий 201.8 и Меркурий 201.22 со встроенным модемом ПЛК.Отличительные особенности модификаций приведены в сводной таблице ниже. У нас вы можете выгодно купить Меркурий 201, позвоните и уточните цену.

Модификации

Меркурий 201.7 и Меркурий 201.8 получили новые, еще более компактные корпуса. Размер этих модификаций такой же, как у четырехполюсного станка.

Счетчики Меркурий 201 фото модификаций:

Меркурий 201,7




Комплект оборудования для создания АМР на базе Меркурий 201.22

Основные технические характеристики

Счетчик электроэнергии «Меркурий-201» на сегодняшний день является самым популярным средством учета в нашей стране. Счетчики этой модели успешно заменяют старые модели с наличием закручивающего диска.

В этой статье мы расскажем об особенностях и характеристиках данного прибора учета, а также о том, как его подключить.

Характеристики и характеристики счетчика

Эти счетчики выпускаются отечественной компанией «Инкотекс» с 2001 года.Этот производитель зарекомендовал себя как high-end, занимающийся производством однофазных счетчиков для бытовых нужд, а также сложных трехфазных конструкций.

Имеется несколько модификаций данного устройства с 201.1 по 201.8. А также все агрегаты этой серии можно разделить на виды в зависимости от допустимого рабочего тока и способа отображения информации о потреблении электроэнергии.

Счетчик «Меркурий 201» представляет собой прямоугольный пластиковый корпус с наличием на передней панели ЖК-дисплея с информацией о потребляемой энергии.В правой части лицевой стороны находится техническая информация в виде таблицы. Корпус устройства компактный по размеру.


Нижняя часть корпуса счетчика снимается и открывает доступ к контактам прибора. Все провода соединены винтовым соединением. Для закрепления счетчика на вертикальной поверхности необходимо использовать DIN-рейку, которой оснащены практически все современные счетчики.


В зависимости от комплектации, эти счетчики бывают электромеханическими, где специальный барабан является счетным устройством, или электронными, где отображаются все показания.

За счет смены полярности все счетчики этой серии защищены от хищения электроэнергии. Также имеет следующие характеристики:

  1. Определенные показатели рабочей температуры, которые находятся в интервале от -20 до +55 градусов.
  2. Гарантия на товар в течение 3 лет со дня покупки.
  3. Максимальный срок службы счетчика, который составляет 30 лет после установки.
  4. Межповерочный интервал — 15 лет.

Требования к счетчику

Перед покупкой электросчетчика нужно проверить, соответствует ли он всем необходимым требованиям. Сюда входит наличие класса точности, обычно для приборов учета электроэнергии, это первый или второй класс, допускающие погрешность измерений 1-2%.

Также стоит заранее проверить, указана ли дата изготовления и поверки счетчика. Необходимо уточнить номер для наличия в базе данных Гостретера средств измерений и гарантийной пломбы на самом приборе.А еще стоит проверить наличие клейма свидетеля и защитной голограммы.

Подключение счетчика

Перед установкой счетчика с энергоснабжающей организацией согласовываются следующие реквизиты:

  • Место установки. Обычно это делают вне квартиры или дома, но установку можно произвести и внутри.
  • Модель устанавливаемого счетчика. Здесь вам понадобятся технические документы, полученные при покупке.
  • Проверить качество проводки и электрических схем.

Перед подключением счетчика необходимо внимательно изучить технический паспорт на изделие, а также уточнить схему подключения. Если мастер неуверен в своих силах, то необходимо воспользоваться услугами профессионалов. Очень часто возникает много вопросов, как подключить счетчик «Меркурий-201», но на самом деле в этом процессе нет особых сложностей.


Однофазное устройство предназначено для включения следующих входных контактов:

  1. Контакт для выполнения фазового входа в помещение от внешней сети.Провод получен от предприятия — поставщика электроэнергии.
  2. Кабель ШВВП предназначен для вывода фазы внутри подключенного помещения.
  3. Терминал для подключения нуля из сети общего пользования.
  4. Клемма нулевого вывода на нагрузку внутри.

Подключите все провода в указанной последовательности.

Важно! Перед началом работы систему обесточивают. Для этого выключатель, автомат, вилки и сам кабель отключаются, если он идет к счетчику.

Подключенные провода аккуратно размещаются на клеммной крышке с перфорированными ячейками. Сама крышка крепится к корпусу максимально плотно.


После этого необходимо еще раз убедиться в соблюдении схемы подключения и вызвать представителя электроэнергетической компании, который проведет поверку и установит соответствующую пломбу на счетчике.

Важно! Если на электросчетчике горит красный свет, значит, он подключен к электрической сети.

Схема подключения счетчика электроэнергии. Подключение счетчика электроэнергии в квартире

Существуют счетчики разных типов. Прежде всего, они различаются по фазам. Также важно учитывать количество клемм. Тип счетчика определяет схему подключения устройства. Также необходимо учитывать место подключения устройства. Чтобы более подробно разобраться в этом вопросе, необходимо подробно рассмотреть конкретные типы счетчиков и схемы подключения.

Однофазный счетчик в квартире

Схема подключения электросчетчика (однофазного) подразумевает использование одного модулятора. Резисторы в этом случае нужны сквозного типа. Если рассматривать модель на 20 А, то расширитель может быть переключательного типа. В некоторых случаях подключаются фильтры. Таким образом, перегрузки из сети не влияют на производительность устройства.

Если рассматривать модификации на 30 А, то расширители подходят только рабочего типа.Параметр проводимости тока должен быть не менее 4,8 мкм. В этом случае многое зависит от чувствительности модулятора. В стандартном экране оно установлено на 3 мВ.

Подключение двухфазного счетчика

Схема подключения двухфазного электросчетчика типа содержит двухканальные проводники. Если рассматривать обычную модель на 25 А, то для подключения устройства нужен единственный расширитель. Чаще всего его наносят с накладкой. Параметр проводимости в цепи не менее 5.7 мкм. Также важно отметить, что пороговое значение сопротивления зависит от чувствительности модулятора. Схема подключения счетчика на 30 А другая. Прежде всего, следует отметить, что эспандер применяется без облицовки. В этом случае пороговая проводимость тока находится на уровне 10 мкм.

Особенности трехфазного счетчика

Схемы подключения трехфазных счетчиков электроэнергии всегда предполагают использование проводного расширителя. Если рассматривать стандартный экран с модулятором, то подключение устройства осуществляется через контакты тетрода.В расширителе три резистора.

В этом случае пороговый ток проводимости должен быть не менее 5,5 мкм. Чувствительность модулятора зависит от точности стабилизации счетчика. Если рассматривать устройство на 20 А, то указанный параметр не превышает 2%.

Схемы двухтарифных модификаций

Схема подключения электросчетчика (двухтарифная) с резистором проходного типа. Трансиверы в схеме обычно используются с двумя пластинами.Если верить специалистам, лучше не использовать тетроды. Для стабилизации выходного напряжения лучше использовать фильтры сетевого типа. Однако если говорить о счетчиках на 25 А, то в данном случае нам понадобится два выпрямителя. Трансиверы в схеме используются с переходниками. Некоторые специалисты рекомендуют выбирать транзисторы только с изоляторами.

Особенности трехтарифных счетчиков

Схема подключения трехтарифного счетчика тип подразумевает использование реле расширения. Резисторы в схеме приложены к двум проводам.Устройство подключается через контакторы. В некоторых случаях используется регулятор. Если рассматривать стандартный экран с модулятором, то фильтр не потребуется.

Схема устройств на две клеммы

Схема подключения электросчетчика на две клеммы не обходится без удлинителя. Очень часто применяется двумя пластинами. Транзисторы установлены на изоляторах. Некоторые специалисты считают использование фильтров нецелесообразным. Во-первых, они существенно снижают параметр проводимости порогового тока.Также с фильтрами падает точность стабилизации. В нормальном состоянии это 3%. Если рассматривать стандартную модель на 25 А, то тиристор можно подключать к проводному типу. В некоторых случаях его заменяют обычным регулятором.

Схема трехполюсника

Схема подключения счетчика на три клеммы довольно проста. Всего у него три расширителя. Если рассматривать стандартный щит с модулятором, то регулятор используется с одной накладкой. Трансивер подключается к панели только после транзистора.Некоторые специалисты считают использование фильтров нецелесообразным. Прежде всего, они сильно влияют на проводимость тока.

Значительно снижен и пороговый параметр нагрузки. Однако если рассматривать счетчики на 20 А, то фильтры считаются очень полезными. В первую очередь, они позволяют решить проблему резких скачков напряжения в сети и повысить точность стабилизации оборудования.

Модели с четырьмя клеммами

Схема подключения для четырех клемм включает не только модулятор, но и проходные резисторы.Чаще всего используется тетрод открытого типа. Однако в этом случае многое зависит от проводимости устройства. Если рассматривать устройство на 25 А, то тетрод следует выбирать с полупроводником. Однако перед его подключением устанавливается облицовка с изоляторами. Некоторые специалисты рекомендуют использовать специальные расширители.

Иногда их заменяют триггеры. Во избежание резких скачков напряжения нужны контакторы. Эти элементы подключаются напрямую через клеммы.Если рассматривать устройство на 30 А, то используется модулятор только полевого типа. В первую очередь это положительно сказывается на пороговом токе проводимости. Также важно отметить, что этот элемент значительно помогает повысить точность стабилизации. Изоляторы стандартно устанавливаются пластинами. Допускается использование регулятора без резистора. В этом случае токопроводимость не будет превышать 6 мкм.

Схема счетчика «Меркурий»

Схема подключения электросчетчика «Меркурий» предполагает использование двух модуляторов.Удлинитель для модели применяется резистивного типа. Некоторые специалисты рекомендуют устанавливать его только после модулятора. Таким образом можно избежать проблем с перегрузкой конденсаторов.

Если рассматривать стандартную заслонку на спусковом крючке, то целесообразнее устанавливать фильтры сквозного типа. Многие специалисты считают, что тетрод может увеличить проводимость тока. Однако важно учитывать, что точность стабилизации устройства значительно снижается.

Счетчик ACE 2000

Подключение электросчетчика и автоматов ACE 2000 происходит благодаря модуляторам на трех адаптерах. Усилитель используется с обмоткой. В схеме должно быть два регулятора. Тетрод в данном случае используется конденсаторного типа. Если рассматривать двузначную панель с выходным триггером, то целесообразнее выбрать модулятор открытого типа. За пластиной установлены транзисторы.

Схема модели НИК 2102

Для подключения электросчетчика в квартире предусмотрен не только модулятор, но и импульсный транзистор.В схеме два трансивера. Непосредственно модулятор используется открытого типа. Однако перед его подключением подключаются все клеммы.

В этом случае пороговое сопротивление не должно превышать 60 Ом. В некоторых случаях показатель проводимости по току достигает 5 мкм. Если рассматривать экран конденсаторного типа, то в данном случае модулятор выбирают с накладкой. Всего для подключения требуется два удлинителя. Приемопередатчик обычно используется открытого типа.

Схема модели ME172

Подключение электросчетчика через трансформаторы тока предполагает использование обычного модулятора с низкой проводимостью.Триггером для цепочки выбран векторный тип. Всего для подключения требуется три разъема. У них параметр токопроводимости 20 мкм. Если рассматривать конденсаторный экран, то модулятор используется с пластинами. Подключение этого элемента осуществляется через выходные контакторы. Расширитель для устройства прилагается с подкладкой.

Подключение MTX1A10 модели

Схема подключения для этого типа счетчика предполагает использование открытого модулятора.Всего на схеме два разъема. Параметр проводимости по току составляет около 12 мкм. Все, что вам нужно, чтобы соединить два тетрода. Однако если рассматривать экран конденсатора, то модулятор используется с подкладкой. В первую очередь это поможет снизить уровень выходного напряжения.

В этом случае пороговый уровень сопротивления зависит от трансивера. Многие специалисты рекомендуют устанавливать его без облицовки. Регулятор применяется с контакторами. Устройство подключается через выходные клеммы.

Схема подключения блока счетчика

Схема подключения Схема подключения соединителя линии Схема подключения Схема подключения инверторного кондиционера Daikin Схема подключения соединителя линии Схема подключения Схема подключения заземления и нейтрали Схема подключения Схема двигателя Схемы переключателей Схема подключения соединителя линии Схема подключения соединителя линии Схемы переключателей Схема кольца Схема кольца , , Схема подключения , ,
Мицубиси 2013 3-фазные схемы. Электрические схемы источников питания люминесцентных ламп
Трехпроводная светодиодная схема автоматического переключения Электрическая сеть Брокгауза. Схема оптического волокна Электромонтажный прерыватель
Домашняя электрическая схема Великобритании Symbol.Электрическая сеть Брокгауза Электропроводка централизованного управления
Электрическая сеть Брокгауза. Электрическая сеть Брокгауза
Схема электрических соединений выключателя Symbol. Архитектурные электрические схемы
Жгут проводов радио послепродажного обслуживания для Ford Symbol.Электрическая сеть Брокгауза Схема подключения бытовой техники
Электросхема печи Электросхемы распределительных щитов. Электрические схемы распределительных щитов Электропроводка блока потребителей
2012 Ford Mustang . Схема оптического волокна Вилки и розетки для промышленной электропроводки и многофазного питания
Схема подключения двух солнечных панелей Схемы кабелей витой пары.Электрические схемы распределительных щитов Домашняя электрическая схема
2002 Схема подключения переключателя противотуманных фар Silverado Электросхемы распределительных щитов. Схема подключения символа Электропроводка шинопровода
Схемы подключения люминесцентного балласта Электрические схемы источников питания люминесцентных ламп. Электрическая сеть Брокгауза
Схема подключения камеры заднего вида Ford Transit Схемы оптического волокна.Схемы переключателей
Схема подключения выключателя On Off Carling On Электрические схемы источников питания люминесцентных ламп. Схема оптического волокна Отключающая способность проводки
1997 Lincoln Continental Схема двигателя Электросхемы распределительных щитов. Разработанный пример схемы подключения Электротехнический кодекс Электромонтаж
Схема блока предохранителей 2009 F 250 Электрическая сеть Брокгауза.Схема кабелей витой пары Вилки и розетки для промышленной электропроводки и многофазного питания
Схема кабелей проводов потолочного вентилятора . Схемы переключателей Электропроводка вилок и розеток
4-круглая электрическая схема Электрическая сеть Брокгауза. Схема подключения символа Схема подключения бытовой техники
1975 F250 Схема подключения Fordification Электросхемы распределительных щитов.Архитектурные электрические схемы
Жгут проводов Tecumseh 3-фазные схемы. 3-фазные схемы Национальный электрический кодекс Электромонтаж
Схема электрических соединений термостата теплового насоса Схемы кабелей витой пары. Электрические схемы распределительных щитов
, электрическая вилка Hopkins, схема 4 Схемы кабелей витой пары.Разработанный пример схемы подключения Тройник
2007 Схема подключения топливного насоса Nissan Armada Электросхемы распределительных щитов. Схема оптического волокна Электропроводка
Dyson Разработанный пример схемы подключения. Схема кабелей витой пары Схема подключения бытовой техники
Схема подключения Triumph Tr7 3-фазные схемы.3-фазные схемы Подключение многожильного кабеля
, WDS, BMW, Электросхема. Схемы оптического волокна. Разработанный пример схемы подключения Электропроводка с ручкой и трубкой

Трехфазный счетчик ртути 230 инструкция по эксплуатации. Инструкция и инструкция по эксплуатации электросчетчиков ртуть

Трехфазный счетчик Меркурий 230 — прибор нового выпуска. Это устройство имеет выходы телеметрии и специальный интерфейс для обмена информацией.На приборе установлена ​​электронная пломба, прибор может проводить автоматическую диагностику различных неисправностей. Производитель электросчетчиков — компания NPK Incotex.

Описание прибора

Счетчик прямоточный Меркурий 230 предназначен для учета электроэнергии в трех- и четырехпроводных сетях. Подключение устройства возможно как прямым, так и трансформаторным способом. Если к прибору подключить трансформатор, то можно будет учесть электричество на объектах с повышенной нагрузкой.

Трехфазное устройство имеет жидкокристаллический дисплей. На этом экране отображаются данные в киловатт-часах. На дисплее 8 цифр. Первые 6 цифр показывают целые значения кВт / ч, последние 2 — десятичные разряды, сотые доли кВт / ч. Погрешность, которая есть в показаниях этого прибора, составляет 1.0. Установки устанавливаются в закрытых помещениях, где температура воздуха может составлять -40… + 55ºС.

Если устройство подключено через трансформатор, то можно измерить ток, превышающий тот, на который рассчитано устройство.Счетчики устанавливаются в жилом и промышленном секторах. В жилых домах устанавливают бытовую технику. Промышленное оборудование используется в промышленном секторе, на фабриках, фабриках и фабриках. Счетчики бывают индукционные и электронные. Электронные отличаются сертификатом высокого качества, более точны, не имеют вращающихся частей и преобразуют сигнал, поступающий с измерительных элементов.

Технические характеристики

Электронный счетчик Меркурий 230 отличается повышенной точностью и высокой надежностью.Наименьшая наработка — 150 тысяч часов. Срок службы устройства 30 лет. Срок поверки электросчетчиков (межповерочный интервал) — 10 лет. Срок эксплуатации по гарантии 3 года со дня изготовления.

Технические характеристики:

  1. Номинальный ток для подключения трансформатора — 5 А.
  2. Показатель базового тока при прямом подключении устройства составляет 5 А или 10 А.
  3. Наивысший показатель силы тока — 60 А.
  4. Индекс фазного напряжения равен 230 В.
  5. Частота — 50 Гц.
  6. 2 режима импульсного выхода: основной, поверочный.
  7. Предел допускаемой погрешности прибора относится к классу точности 1.
  8. Габаритные размеры, габариты: 258x170x74 мм.

При отсутствии тока в последовательной цепи тестовый выход устройства при измерении активной и реактивной энергии не генерирует более одного импульса за 10 минут. Эти устройства отличаются высокой прочностью и надежностью.Раньше их устанавливали на заводах-изготовителях. Сейчас их часто используют при разводке электричества в загородных домах … Это связано с наличием большого количества бытовых электроприборов, требующих большой мощности электросети.

Основные и дополнительные функции

Теперь электросчетчики, помимо основной функции — учета электроэнергии, обладают различными дополнительными свойствами, с помощью которых допустимо контролировать некоторые характеристики электрической сети и режимы самого прибора. .Снять данные с этого устройства можно не только на месте работы, но и удаленно через некоторые типы интерфейсов. Двуставочный счетчик Меркурий — прибор с расширенными возможностями.

Стандартные варианты подключения трехфазного счетчика Меркурий 230:

  1. Измерение энергетических данных, их хранение и отображение на дисплее за следующий интервал времени: с момента последнего сброса, через 24 часа, через 30 дней, через год.
  2. Устройство может учитывать ток для двух тарифных планов для 16 часовых поясов.
  3. Устройство можно ежемесячно программировать на новый тариф.

Устройство записывает следующие характеристики:

  • мгновенный расчет мощности;
  • определение разности потенциалов;
  • определение тока в фазах;
  • индикатор частоты сети;
  • Мощность
  • в разных фазах и общая.

Устройство имеет максимальную защиту. Если лимит превышен, прибор отмечает это, а также указывается точное время, когда произошло превышение.Цифровой выход позволяет управлять нагрузкой.

В устройстве есть журнал событий. Он отображает следующие показатели:

  • время подключения устройства к сети и отключения от нее;
  • фазовый учет;
  • корректировка тарифного плана;
  • Учет открытия счетчика
  • ;
  • превышение лимита.

Рассмотрим дополнительные возможности устройства. Счетчик имеет дополнительные функции:

  • учет электроэнергии в прямом и обратном направлениях;
  • возможна передача данных о потреблении электроэнергии по каждой фазе;
  • наличие архива данных по мощности с интервалом от 1 до 45 минут;
  • Срок хранения архивных данных 85 дней;
  • высший показатель утренних и вечерних емкостей;
  • учет убытков;
  • учет магнитных воздействий с фиксацией данных в специальном журнале;
  • Контроль качества электроэнергии.

Схема подключения

Рассмотрим, как подключить устройство. Счетчик может быть подключен по разным схемам, в которых в качестве источника данных будут использоваться трансформаторы тока. Приводим схему подключения счетчика Меркурий 230. Самая распространенная — десятипроводная схема подключения устройства. Его преимущество — наличие силовых цепей и средств измерений. Недостаток — большое количество проводов.

Последовательность подключения счетчика и трансформатора:

  • клемма 1 — вход А;
  • клемма 2 — вход конца измерительной обмотки А;
  • клемма 3 — вывод А;
  • клемма 4 — вход В;
  • клемма 5 — вход конца измерительной обмотки В;
  • клемма 6 — вывод В;
  • клемма 7 — вход С;
  • клемма 8 — конец обмотки ввода С;
  • клемма 9 — вывод С;
  • клемма 10 — ввод нулевой фазы;
  • клемма 11 — нейтральная фаза со стороны напряжения.

Для установки счетчика в разомкнутую цепь трансформаторов используйте клеммы L1 и L2. Вы можете подключить счетчик с помощью полупрямого контура. В этом случае трансформаторы тока соединены звездой. Тогда установка устройства упрощается и требуется меньше проводов. Точность и качество данных не ухудшаются.

Также используется семипроводный способ подключения ТТ. Его недостаток — отсутствие гальванической развязки цепей.Такая схема считается опасной в использовании и сейчас практически не применяется.

Подключение электросчетчика «Меркурий 230» имеет много общего с установкой однофазного прибора. Но есть и отличия при установке агрегата. Схема подключения находится на корпусе счетчика, на задней стороне крышки.

При установке необходимо соблюдать цветовую последовательность. Четные номера проводов соответствуют нагрузке, нечетные — входу. Используются схемы подключения трехфазного многотарифного счетчика.

При подключении счетчика к трехфазным потребителям процесс осуществляется через трансформаторы тока. Такая схема позволяет снизить стоимость электроэнергии и повысить надежность ее подачи. Счетчики прямого подключения не дают больше 100 А. Это связано с ограничением размера проводника. Чем выше ток, тем большее сечение требуется для его пропускания. Такие ограничения снимают трансформаторы тока.

Рассмотрим схему подключения счетчика через тестовую клеммную коробку: клеммы в колодке обозначены буквами A, B, C.К этим клеммам приходит провод, который подключается к силовым шинам 380 В, а затем через перемычки идет к счетчику.

При необходимости перемычки раскручиваются, сдвигаются, и цепь разрывается. Это позволяет снять сетевое напряжение и обеспечить безопасную работу устройства, подключенного к испытательному шкафу. ИКК имеет защитную крышку и приспособление для пломбы, винт с отверстием. Установка пломбы осуществляется вместе с установкой счетчика.

Рассмотрим, как снимать показания электросчетчика. Устройство имеет 6-значный циферблат. Необходимо записать все числа до запятой. Чтобы рассчитать потребление энергии за месяц, нужно вычесть из новых показаний те, которые были в прошлом месяце.

Разберемся, как снимать показания многотарифного счетчика (артикул Меркурий 230 АРТ-01). Для этого необходимо записать следующие данные: T1 — потребление тока днем, T2 — потребление тока ночью.Перед записью данных необходимо убедиться, что устройство находится в режиме ожидания.

Рядом со знаком А. должна быть линия. Если его там нет, то следует нажать правую кнопку. Затем нажмите кнопку Enter. В этом случае на дисплее будут отображаться данные о текущем потреблении в течение дня T1. Нажмите Enter второй раз и перезапишите значение T2 (ночью).

Модификации

Существуют такие модификации счетчиков Меркурий:

  1. Однотарифный трехфазный, многотарифный и многофункциональный: Меркурий 230 АРТ, Меркурий 231 АТ.
  2. Энергия трехфазная активная и реактивная электрическая, однократная, артикул: Меркурий 230 АР.
  3. Трехфазная активная энергия, одинарный тариф: Меркурий 230 AM, Меркурий 231 AM.
  4. Однофазная активная энергия, одно- и многочастотная: Меркурий 200, Меркурий 202, Меркурий 201.

Контроллер SIKON устанавливается в счетчиках активной и реактивной энергии «Меркурий» с внутренним тарификатором, приборы могут быть двунаправленными или однонаправленными.

Счетчик меркурий 230 предназначен для учета всех видов электроэнергии в трехфазных сетях.Он двухтарифный. Ток измеряется с помощью трансформатора. Имеет возможность передавать информацию через интерфейс по цифровым каналам связи. Применяется как в бытовых помещениях, так и на промышленных предприятиях и объектах сельского хозяйства … Применяется как автономно, так и в схеме систем технологических средств, а также в коммерческом учете.

Стандартные характеристики Меркурий 230 (двухтактный)

  1. Измерение и хранение данных о потребленной электроэнергии, а также их отображение на дисплее за следующие периоды времени:
    • С момента последнего сброса;
    • Через 24 часа;
    • на 30 дней;
    • на текущий год;
    • За последний год.
  2. Возможность проводить учет электроэнергии по двум тарифным планам, для четырех типов дней и 16 часовых поясов.
  3. Возможность программирования ежемесячно по новой тарифной сетке;
  4. Запись следующих параметров:
    • Мгновенный расчет любой из мощностей;
    • Фактические параметры разности потенциалов, фазного тока, углов между фазами;
    • Частота электрической сети;
    • Коэффициенты мощности разделены по фазам и суммам.
  5. Контроль защиты (максимальный) выполнен. Есть способ установить максимально допустимый предел мощности нагрузки. Когда этот предел превышен, счетчик делает отметку с указанием точного значения времени, когда было превышение.
  6. Нагрузкой можно управлять через цифровой выход.
  7. Наличие журнала событий, в него записываются следующие значения:
    • Время, когда счетчик был подключен / отключен от сети;
    • Выпадение и появление фаз;
    • Закрытие и открытие аппарата;
    • Корректировка тарифного плана;
    • Превышение пределов.

Дополнительные возможности счетчика

Исходя из модификации, в приборе есть дополнительные функции:

  • Учет в прямом и обратном направлении электроэнергии;
  • Учет энергии по каждой фазе;
  • Сохранение архива полученных емкостей с пошаговым интервалом от 1 до 45 минут. Срок хранения архива достигает 85 дней;
  • Регистрируется максимальное значение утренней и вечерней мощности;
  • Осуществляется контроль качества тока;
  • Учитываются потери, магнитное воздействие — происходит запись в журнале.

Характеристика ртути 230

Технические данные электросчетчика Меркурий 230

Класс точности дозатора 0,5 — 1
Интерфейс RS-485, CAN, IrDA, PLC-I
Питание от ИБП Есть
Количество импульсных выходов 2
Самодиагностика Есть
Наличие пломбы (электронной) Есть
Протокол передачи параметров Открыть
Размеры (редактировать) 260x170x75
Масса, кг 1,5
Рабочая температура — 40 + 55 С
Защита индикации 2 уровня доступа
Срок хранения показаний, лет 40
Рабочая частота сети 50 Гц
Битовая глубина 000000,0

Срок службы

Срок службы трехфазного электросчетчика Меркурий 230 составляет 30 лет (при правильной эксплуатации в нормальных условиях окружающей среды).Производитель дает гарантию 3 года. Среднее время безотказной работы (среднее значение) — 150 тыс. Часов.

Межповерочный интервал

Интервал между поверками данного Меркурия составляет 230– 10 лет. Поверка проводится специальной аккредитованной организацией или производителем данного устройства.

Счетчик Меркурий 230, инструкция по списанию показаний

На дисплее отображаются визуальные параметры: дата и время (текущие значения), частота измеряемой сети, общий коэффициент мощности, а также отдельно для всех фаз, максимумы — утро и вечер, значения тока и напряжения в данный момент времени, потребление активной и реактивной электроэнергии, точность — до сотых долей кВт / час.

Для снятия показаний необходимо выбрать интересующий вас тариф учета электроэнергии по времени суток:

Затем умножьте значение до запятой на стоимость тарифа, сложите две полученные цифры и оплатите.

Установка электросчетчика, схема подключения

Для подключения устройства выбрана полупрямая цепь. Это дает возможность измерять электроэнергию от потребителей мощностью более 60 кВт. Особенностью такого подключения является то, что первичная обмотка трансформатора заменяется электрическим проводом.Для расчета электрической энергии нужно взять произведение коэффициента трансформации и значение показаний счетчика.

Счетчики этой модели все еще производятся. Цена Меркурия 230 начинается от 2300 рублей.

Товар есть в наличии!

Условия заказа и поставки адаптеров для связи со счетчиками «Меркурий»
(запросы по электронной почте [электронная почта защищена] или по телефону 8-909-283-34-16)

1) Стоимость 6000 руб.Купить. Миниатюрный USPD для опроса списков счетчиков Меркурия через любой из подключенных интерфейсов USB-RS485 / CAN / IRDA / оптического порта. Он может независимо опрашивать 10 трехфазных счетчиков Mercury или создавать сквозной туннель через себя для опроса неограниченного списка счетчиков внешними программами.

2) Ethernet-RS485 (VR-008.1) Стоимость 3600 руб. Купить. Полноценное аппаратное устройство для передачи данных между локальной сетью Ethernet и проводным интерфейсом RS485. Он широко используется для автоматизации снятия показаний с приборов учета, в том числе электросчетчиков «Меркурий».Работает со всеми типами протоколов TCP / IP в серверном и клиентском режимах. Его можно вывести в Интернет для удаленного мониторинга объектов учета АСКУЭ.

3) USB-IRDA (модель VR-001) Стоимость 1950 руб. Купить. Преобразователь интерфейсов для электросчетчиков Меркурий-230, 231, СЕ-102, содержащий интерфейсы IRDA. Для подключения к электросчетчику не требуется открывать клеммную коробку.

4) USB-RS485 / CAN (модель VR-002) Стоимость 1950 руб.Купить. Универсальный преобразователь проводных интерфейсов RS485 / CAN. Может подавать питание на интерфейс счетчика электроэнергии. Подходит для Mercury-200, 203.2T, 206, 230, 233, 234, 236, содержащих RS485 / CAN. Для подключения необходимо открыть клеммную коробку. Есть возможность подключения магистралей счётчиками.

5) USB-RS485 (модель VR-004) Стоимость 850 руб. Купить. Подходит для счетчиков электроэнергии Mercury, которым не требуется питание интерфейса связи. Имеет только выходные клеммы D + и D-.Может использоваться с Меркурием-203.2Т, 206, 230, 233, 234, 236, содержащим RS485. Для подключения требуется открытие клеммной коробки.

6) Оптический порт USB (модель VR-005) Стоимость 1950 руб. Купить. Подходит для электросчетчиков Меркурий-201.8ТЛО, 203.2Т, 206, 233, 234, 236, содержащих оптический порт. Для подключения не требуется открывать клеммную коробку.

8) JTT-A (RS485 / CAN) (радиомодем 433 МГц, 100 мВт) Стоимость 4000 руб. Купить.Миниатюрные радиомодемы с прозрачным каналом связи, позволяющие работать с электросчетчиками в режиме расширения радио. Они имеют возможность подключения к промышленным интерфейсам RS485 / CAN и позволяют создавать групповые или одиночные узлы учета электроэнергии в труднодоступных местах.

9) Узел автоматизации — WiFi роутер (модель VR-007.3) Стоимость 5000 руб. Купить. Элемент умного дома, позволяющий автоматически опрашивать трехфазный счетчик ртути через любой из подключенных интерфейсов USB-RS485 / CAN / IRDA / оптического порта.Имеет собственный адаптируемый веб-интерфейс, базу данных, может проводить поминутную съемку мгновенных значений токов, напряжений, мощностей, строить графики энергопотребления по месяцам и дням. Он имеет возможность транслировать через себя веб-камеру и метеостанции, является элементом умного дома, способным передавать данные о потреблении на электронную почту пользователя и о продажах. Он может выводить данные на сервер Народмон.ру и сообщать о критических ситуациях.

Доставка (добавляется к стоимости товара):

1) Почта России — заказное почтовое отправление первого класса.Цена 300 руб. Срок доставки 3-5 рабочих дней. Выдается трек-номер.

Чтобы снять показания счетчика, запишите все числа до запятой или точки.

Счетчики электроэнергии модели Меркурий 230 (трехфазные) могут отличаться друг от друга. По количеству тарифов различают однотарифные и многотарифные модели (двухтарифные, трехтарифные) типа день-ночь и полупиковая ночь.

Технические характеристики

Счетчик предназначен для учета активной электроэнергии.Класс точности прибора вне зависимости от модели — 0,5 или 1. Производитель дает на счетчик 3-летнюю гарантию. Как правило, срок службы электросчетчиков составляет около 30 лет. Межповерочный интервал Меркурий 230 составляет 10 лет. То есть каждые десять лет необходимо калибровать счетчик на выявление неисправностей в учете, если таковые имеются.

Рассмотрим снятие показателей на примере трехфазного счетчика электроэнергии одно- и двухтарифного типа.

Снимаем индикаторы с однотарифного счетчика ртуть 230

Популярные виды одноразовых электросчетчиков:
Меркурий 230 AR / AM1
Меркурий 230 AR / AM02
Меркурий 230 AR / AM03

Для учета показания однотарифного ртутного счетчика, посмотрите на шестизначный циферблат и запишите числа до запятой.

Чтобы определить показания счетчика за последний месяц из текущих свежих показаний счетчика, вычтите показания, которые были месяц назад.

Снимаем показания с многотарифного счетчика

Популярные виды многотарифных электросчетчиков:

    Меркурий 230 АРТ-01
    Меркурий 230 АРТ-02
    Меркурий 230 АРТ-03

Для снятия и Передав показания со счетчика, нужно будет записать следующие показатели
Т1 — расход электроэнергии днем ​​
Т2 — расход электроэнергии ночью

Энергия, которая используется для питания электроприборов и различного оборудования, как известно, быстро дорожает и требует учета и контроля потребления.Для этого в помещениях устанавливаются счетчики потребления энергии — счетчики электроэнергии.

В этой статье мы расскажем о преимуществах использования и характеристиках счетчика «Меркурий» 230 АРТ 03. Однако, прежде чем приступить к разбору этого оборудования, следует разобраться в некоторых моментах.

Какой счетчик выбрать

Однофазный счетчик электроэнергии устанавливается в двухпроводной сети переменного тока и напряжением 220 вольт. Трехфазный контролирует потребление и учитывает электричество, однако работает на базе трехпроводных (и четырехпроводных) сетей частотой 50 Гц, переменным током и напряжением 380 вольт.

Гораздо более сложным прибором является трехфазный счетчик. Он устанавливается для контроля потребления энергии в промышленных зданиях, фабриках, фабриках и других предприятиях, где потребляется большое количество электроэнергии.

Если в здании нет нулевого провода, следует брать трехпроводной счетчик, при наличии нулевого провода — четырехпроводной счетчик.

Трехфазные измерительные приборы российской компании «Меркурий» производятся известной компанией «НКП« Инкотекс ».Среди 120 разновидностей есть как простые однофазные, так и сложнейшие многотарифные устройства, с возможностью контроля нагрузки и передачи измерений на удаленные устройства.

Некоторые аналоги модификаций Меркурий 230 АРТ — 03

  • Меркурий 230 АРТ -00 PQRSIDN — Меркурий 234 АРТ -00 П;
  • Меркурий 230 ART -01 PQRSIN — Меркурий 234 ART -01 P;
  • Меркурий 230 ART -02 PQRSIN — Меркурий 234 ART -02 P;
  • Меркурий 230 АРТ-03 PQRSIDN — Меркурий 234 АРТ-03 П.

Электросчетчик многотарифный однонаправленный электронный с трансформатором активной-реактивной электроэнергии Меркурий 230 ART-03 CN (R) (230 ART-03 CN — интерфейс связи CAN; 230 ART-03 RN — интерфейс связи RS-485)

  • Меркурий 230 АР -01 КЛ;
  • Меркурий 230 АР-02 КЛ;
  • Меркурий 230 АРТ -01 ЦЛН;
  • Меркурий 230 АРТ-02 CLN.

Счетчик трехфазный Меркурий 230 однотарифный

Одним из самых несложных устройств можно назвать одноразмерный трехфазный счетчик Меркурий 230.Такой электросчетчик предлагается для использования пользователям, имеющим трех- или четырехпроводные сети переменного тока.

Хорошо работает в паре с оборудованием, предназначенным для автоматического регулирования электроэнергии. Счетчик 230 АРТ 03 является одним из приборов учета потребления электроэнергии в сетях переменного тока. Используется как для экономии, так и для удобства.

Работа электросчетчиков основана на преобразовании сигналов от устройств фиксации тока и напряжения в числа на жидкокристаллическом экране.Данные с таких устройств можно снимать как при прямом контакте, так и на расстоянии с помощью встроенных программ.

Применение счетчика Меркурий 230

Меркурий 230 АРТ 03 применяется как в промышленности и производстве, так и в быту. Его можно встретить в частных домах и на дачах, где работают электроприборы, потребляющие большое количество энергии, например, котельные, полы с подогревом, наружное освещение и другие энерго-объемные системы, потребляющие этот ресурс.

Дополнительные задачи

Помимо учета электроэнергии, данное устройство выполняет множество дополнительных настроек, в том числе учет и хранение данных об использованной электроэнергии за определенный период времени с учетом тарифного расписания в многотарифном режиме.

Подключение многотарифного или двухтарифного режима гарантирует экономию затрат при использовании разных тарифов в течение 24 часов. Не всегда использовать тариф 4, для бытовых нужд достаточно установить двухтарифный счетчик электроэнергии.

Конструкция прибора учета электроэнергии

Элементы конструкции прибора:

  1. Каркас.
  2. Контактный блок.
  3. Защитная крышка.
  4. Прибор для измерения и индикации.

Характеристики прибора

Этот инструмент учета ресурсов может обрабатывать данные одновременно по четырем тарифам, что позволяет снизить расходы на электроэнергию в ночное время.Устройство оснащено жидкокристаллическим экраном, на котором отображаются большие числа, поэтому им будет удобно пользоваться людям с плохим зрением.

О надежности бухгалтерского инструмента свидетельствует срок его применения — 30 лет. Межповерочный интервал — 10 лет со дня предыдущей поверки. Есть возможность учитывать активную энергию прямого направления отдельно в каждой фазе сети.

Устройство плавно работает при низких и высоких температурах.Температурный диапазон устройства составляет от -40 до +55, что позволяет использовать его в самых капризных и непредсказуемых условиях, что делает устройство разнонаправленным.

Устройство позволяет проверять разного рода показания, вести учет активной и реактивной энергии прямого направления за разные промежутки времени, регистрировать напряжение во всех фазах сети, устанавливать уровень активной, реактивной и полной мощности, контролировать коэффициенты мощности, частота сети и многое другое.

Наличие электронной пломбы защитит устройство от неправомерного использования с целью хищения электроэнергии посторонними лицами.

Инструкция по настройке счетчика Меркурий-230-03

Настройка оборудования осуществляется с помощью программы «Конфигуратор» через преобразователь CAN-RS232 или оптический порт, если он есть в устройстве.

Во-первых, вам нужно установить последние три цифры номера устройства, нажать «тестовая передача», чтобы проверить соединение, и получить уведомление о качестве связи на самом экране оборудования.

Любое устройство, перехватывающее запрос, ответит на сетевой адрес, равный нулю.

После успешного завершения связи необходимо ознакомиться с важными характеристиками устройства — параметрами и настройками. После ввода пароля второго уровня в окне «параметры подключения» выберите функцию «открыть».

Если устройство не было включено раньше, установите время и сезонный перенос на счетчике, инициализируйте профиль мощности и установите время интегрирования на полчаса, затем подождите некоторое время, дайте программе завершить инициализацию профиля .

При чтении профиля мощности (кнопка «показать») необходимо указать дату и временной интервал, для которого необходимы данные. После этого нужно установить пароль для первого уровня доступа и проверить открытие канала связи. Если попытка не удалась, пароль первого уровня должен быть получен от владельца оборудования.

Дополнительные данные, предоставляемые счетчиком

В дополнение к вышеперечисленным данным, можно получить мгновенные значения фазовых мощностей по отдельности и их сумму, данные о направлении вектора полной мощности.

Могут быть запрошены среднеквадратические значения фазных токов и напряжений, сетевых частот, коэффициентов мощности для каждой фазы и для общей суммы фаз.

Счетчик имеет возможность устанавливать лимиты активной мощности и отключать потребляемый объект в случае нарушения лимита приема ресурса.

Поверка и обслуживание приборов

Согласно инструкции, счетчик калибруется один раз в 8 лет органами Государственной метрологической службы или аккредитованными метрологическими службами юридических лиц.

Ремонтные работы проводят сотрудники компании, эксплуатирующей счетчики. Ранее указанные работники должны изучить руководство по эксплуатации устройства и пройти обучение технике безопасности, эти лица должны иметь квалификацию безопасности не ниже III.

Гарантийный срок на счетчик, согласно инструкции, составляет 36 месяцев со дня ввода счетчика в эксплуатацию.

Ошибка е01 на счетчике

Какой бы качественной ни была техника, она подвержена контакту с внешними предметами и явлениями, которые могут отрицательно сказаться на ее состоянии и качестве работы.В случае сбоя или аварийных ситуаций на индикаторе появляется код ошибки в формате «E-xx». К ошибкам относятся дисфункция памяти, ограничение мощности и так далее.

Ошибка E-01 возникает при напряжении аккумулятора ниже 2,2. Чтобы это исправить, рекомендуется заменить аккумулятор.

Заключение

Счетчик «Меркурий» имеет исключительную точность данных, не требует большой мощности питания, межповерочный интервал составляет 10 лет, есть возможность сэкономить по тарифному расписанию, в приборе есть внушительный список программ, которые это делают. можно контролировать и отслеживать действия устройства.Другими словами, устройство сочетает в себе параметры добротности, прочности, многозадачности и приемлемой стоимости.

Схема подключения трехфазного генератора

Se350

Схема подключения трехфазного генератора Se350 Что нового схема однофазного генератора 208 в и 3 провода системы передачи для генераторов переменного тока 30 кВт электрические генераторы изменения напряжения 277 480 индукционный 12-выводной статор 7 проводов 5 кВт средн.класс fc 23 ноября 2015 г. трехфазные системы могут быть трехфазными трехпроводными или трехфазными четырехпроводными системами трехфазные 3-х проводные соединения состоят из трех фазных проводов и используются только там, где нет необходимости подключать фазу к нулевой нагрузке, эти соединения могут быть звезда или треугольник в зависимости от вторичной обмотки распределительного трансформатора три. class fc 2nd Dec 22 2017 Типы переменного тока генератора переменного тока обзор инженеров краевой проводки для трехфазных генераторов переменного тока.

Se350 3-фазная схема подключения генератора — инструкции серии st 3 объяснение зарядки jrc двухпроводная схема статора генератора переменного тока автоматический регулятор напряжения avr одиночная индукция несколько слов об изменениях на полном stamford basics dc электрическая мощность onan 4000 an.класс fc 2 апр 26 2015 как мы можем преобразовать трехфазный трехфазный двигатель в трехфазный двигатель с одинарным питанием, используя 3 распределительных щита, проводка от 480 В до 240 В, схемы, схемы двигателей, 208 В и статический преобразователь ne 1, полный контур переменного тока, водонагреватель, питание 240 В, реверсирование система проводов как преобразовать против контакторов на выключателе общего для автоматического переключателя электрический 9 работает панель электрического выключателя 230v y. class fc 2 июл 11 2019 г.Схемы электрических соединений генератора generac Коллекция устройств briggs and stratton Power 1006 1 megaforce 6500 частей схема подключения генератора Загрузить 4390 генератор generac.

Схема подключения трехфазного генератора Se350 — Схема подключения простая электроника. Однофазные трехфазные электрические схемы 1 фаза 3 фазы отжима звезда-треугольник y 3-фазный метод пуска двигателя с помощью автоматического пускателя звезда-треугольник с. В нашем сегодняшнем руководстве по монтажу электропроводки мы покажем, как выполнить установку трехфазного потребителя от полюса электросети до трехфазного счетчика электроэнергии, трехфазного распределительного щита, а затем как подключить однофазные трехфазные нагрузки в трехфазной распределительной системе. в системе электроснабжения дома.

Схема подключения — это метод описания конфигурации установки электрооборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и т. Д. se350 Схема электрических соединений трехфазного генератора Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. se350 Схема подключения трехфазного генератора Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Cx_2149] se350 3-фазный генератор электрическая схема скачать диаграмму Замена регулятора напряжения Se_9298] se350 3-фазный генератор электрическая схема принципиальная проводка Запасной регулятор напряжения 7c0757a se350 3-фазный генератор электрическая схема библиотеки электрических соединений Se_9298] se350 3-фазный генератор электрическая схема электрическая схема 3-фазный генераторный двигатель запчасти avr принципиальная схема se350 автоматический регулятор напряжения avr se350 для дизельного двигателя купить регулятор avr se350, avr se350, детали генератора avr продукт на alibaba com Схема] электрическая схема avr sx460 полная версия hd качество avr sx460 bkswiringspecialists editionsdusamovar fr

однофазная проводка Ct Диаграммы

Схемы переключателей Схема подключения Киа Оптима Схемы переключателей Схема кольца Схема подключения соединителя линии Схема подключения Схема кольца Схема подключения Схема подключения Схема подключения датчика массового расхода воздуха Схема подключения кабеля Star Quad Схема подключения мотоцикла Схема кольца Схема подключения
Электросхема для душевых систем промышленной безопасности 3-фазные схемы.Разработанный пример схемы подключения Предохранитель Электропроводка
1987 Схема подключения задних фонарей Toyota Pickup Электрическая сеть Брокгауза. Электрические схемы источников питания люминесцентных ламп Электропроводка вилок и розеток
99 Схема подключения топливного насоса Lincoln Town Car Электрическая сеть Брокгауза. Разработанный пример схемы подключения Электропроводка распределительного щита
2003 Ford F 150 Egr Проводка датчика .Электрические схемы источников питания люминесцентных ламп Вилки и розетки для промышленной электропроводки и многофазного питания
Блок предохранителей 2001 Lincoln Ls 3-фазные схемы. Электрические схемы распределительных щитов Электропроводка кабеля питания
Электрические схемы источников питания люминесцентных ламп. Схемы переключателей Электропроводка вилок и розеток
Www Схема подключения автомобиля .Электрические схемы распределительных щитов
Схема электрических соединений Pelco Ptz Электрическая сеть Брокгауза. Архитектурные электрические схемы Домашняя электрическая схема
2003 Расположение топливного фильтра Kia Spectra Схемы оптического волокна. Электрические схемы распределительных щитов Электропроводка от сети
Проводка преобразователя Rj45 в Rj11 Схемы кабелей витой пары.Схема оптического волокна Подключение многожильного кабеля
Схема подключения низковольтного освещения Электросхемы распределительных щитов. Электрические схемы источников питания люминесцентных ламп Предохранитель Электропроводка
2009 Монтажная схема Scion Xb TC 2006 Электрические схемы источников питания люминесцентных ламп. Архитектурные электрические схемы Электропроводка с ручкой и трубкой
Схема блока предохранителей S13 под панелью Электросхемы распределительных щитов.3-фазные схемы Предохранитель Электропроводка
Схема подключения трехпозиционного переключателя для Электрические схемы источников питания люминесцентных ламп. Разработанный пример схемы подключения
Электросхема Kawasaki Ninja 500r Архитектурные электрические схемы. Электрические схемы источников питания люминесцентных ламп Электропроводка распределительной коробки
Mk6 Jetta Разработанный пример схемы подключения.Электрическая сеть Брокгауза
Wrangler Symbol. 3-фазные схемы Вилки и розетки для промышленной электропроводки и многофазного питания
Простой переключатель для подключения трех ламп Разработанный пример схемы подключения. Электрическая сеть Брокгауза Электропроводка шинопровода
Графический органайзер, например диаграмма Венна Архитектурные электрические схемы.Разработанный пример схемы подключения Электротехнический кодекс Электромонтаж
Mazda Etude Блок предохранителей Электросхемы распределительных щитов. Электрические схемы распределительных щитов Медный проводник
Ford, 2001 г. Схемы оптического волокна. Схема кабелей витой пары
без аккумулятора Архитектурные электрические схемы.Разработанный пример схемы подключения Вилки и розетки для промышленной электропроводки и многофазного питания
Схема подключения радио 99 Mercury Cougar Схемы кабелей витой пары. Электрическая сеть Брокгауза Электропроводка шинопровода
Схема электрических соединений печи Intertherm E2eh 012ha Электрические схемы источников питания люминесцентных ламп. Схемы переключателей
Схема подключения термостата к печи Symbol.Электрическая сеть Брокгауза Электропроводка кабеля питания

% PDF-1.4 % 173 0 объект> эндобдж xref 173 123 0000000016 00000 н. 0000003505 00000 н. 0000003622 00000 н. 0000003657 00000 н. 0000003933 00000 н. 0000004080 00000 н. 0000004611 00000 н. 0000005437 00000 н. 0000005582 00000 н. 0000006059 00000 н. 0000006753 00000 н. 0000006903 00000 н. 0000007772 00000 н. 0000008657 00000 н. 0000009490 00000 н. 0000010278 00000 п. 0000010967 00000 п. 0000011477 00000 п. 0000084283 00000 п. 0000084475 00000 п. 0000085011 00000 п. 0000113720 00000 н. 0000113934 00000 н. 0000114380 00000 н. 0000130349 00000 н. 0000130568 00000 н. 0000130760 00000 н. 0000131035 00000 н. 0000131105 00000 н. 0000131245 00000 н. 0000131388 00000 н. 0000131542 00000 н. 0000131654 00000 н. 0000131791 00000 н. 0000131946 00000 н. 0000132064 00000 н. 0000132180 00000 н. 0000132332 00000 н. 0000132445 00000 н. 0000132603 00000 н. 0000132773 00000 н. 0000132891 00000 н. 0000133003 00000 п. 0000133157 00000 н. 0000133292 00000 н. 0000133405 00000 н. 0000133572 00000 н. 0000133715 00000 н. 0000133856 00000 н. 0000134025 00000 н. 0000134171 00000 н. 0000134315 00000 н. 0000134361 00000 п. 0000134407 00000 н. 0000134453 00000 н. 0000134498 00000 н. 0000134545 00000 н. 0000134592 00000 н. 0000134726 00000 н. 0000134869 00000 н. 0000134992 00000 н. 0000135117 00000 н. 0000135247 00000 н. 0000135368 00000 н. 0000135413 00000 н. 0000135459 00000 н. 0000135506 00000 н. 0000135552 00000 н. 0000135599 00000 н. 0000135645 00000 н. 0000135691 00000 п. 0000135736 00000 н. 0000135781 00000 п. 0000135908 00000 н. 0000136031 00000 н. 0000136156 00000 н. 0000136281 00000 п. 0000136408 00000 п. 0000136453 00000 н. 0000136500 00000 н. 0000136547 00000 н. 0000136592 00000 н. 0000136639 00000 н. 0000136686 00000 н. 0000136731 00000 н. 0000136776 00000 н. 0000136949 00000 н. 0000137120 00000 н. 0000137293 00000 н. 0000137421 00000 н. 0000137548 00000 н. 0000137593 00000 н. 0000137640 00000 н. 0000137685 00000 н. 0000137730 00000 н. 0000137775 00000 н. 0000137820 00000 н. 0000137865 00000 н. 0000137910 00000 п. 0000138046 00000 н. 0000138189 00000 н. 0000138234 00000 п. 0000138279 00000 н. 0000138326 00000 н. 0000138371 00000 н. 0000138416 00000 н. 0000138559 00000 н. 0000138703 00000 н. 0000138828 00000 н. 0000138874 00000 н. 0000138919 00000 н. 0000138966 00000 н. 0000139014 00000 н. 0000139061 00000 н. 0000139108 00000 н. 0000139154 00000 н. 0000139268 00000 н. 0000139382 00000 н. 0000139510 00000 н.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
