Подключение трехфазного двигателя через магнитный пускатель
Автор Alexey На чтение 6 мин. Просмотров 2.9k. Опубликовано Обновлено
Рассмотрение общепринятых схем монтажа магнитного пускателя позволит пользователю самостоятельно подключить трехфазный асинхронный двигатель самостоятельно, избежав при этом распространённых ошибок, не прибегая к услугам профессиональных электриков.
Необходимость в специфическом кнопочном контакте
Известно, что контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления.
Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный (вспомогательный) контакт шунтирует (подключается параллельно) пусковую кнопку, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.
Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом.
Исходя из этого, кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC) (см. рис.)
Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».
Простая схема — нереверсивный режим двигателя
Данный режим работы мотора означает, что вращение вала происходит только в одном направлении, запуск осуществляется при помощи кнопки «Пуск», а остановка происходит спустя некоторое время (из-за инерции) после нажатия «Стоп».
Существуют две распространенные разновидности данной схемы подключения – с катушкой управления 220 В и 380 В (подключение между двумя фазами). Схема с применением катушки пускателя с номиналом на 220В требует подсоединения нулевого провода, но применение нуля более привычно для простого пользователя, поэтому вначале будет рассмотрен именно этот вариант подключения.
Подключение эл. двигателя через магнитный пускатель на 220 ВНужно детально рассмотреть все соединения, чтобы полностью понять принцип работы данной схемы, после чего будет проще разобрать более сложные варианты.
Детальное рассмотрение электромонтажа
Для удобства нужно составить монтажную схему.
Вначале подключается контактор (само собой, напряжение на входном кабеле должно отсутствовать). В приведённой выше схеме напряжение, необходимое для управления, снимается с фазы «В» (L2), но выбор фазного провода в этом случае не имеет никакого значения (как будет удобно).
Проводник, идущий к кнопке «Стоп» подключается вместе с фазным проводом на клемме контактора. Чтобы не было путаницы, общепринято маркировать нормально разомкнутые контакты цифрами «1», «2», а размыкающие соответственно – «3», «4».
Далее нужно установить перемычку в кнопочном посте.
После чего подсоединяется провод, идущий от клеммы «1» пусковой кнопки к выводу А1 управляющей катушки контактора.
От клеммы «2» кнопки запуска нужно подсоединить провод к вспомогательному контакту NO13. В данном случае неважно, к какому выводу подключать данный провод, но лучше придерживаться схемы, чтобы потом не запутаться.
Далее необходимо подсоединить с помощью перемычки вывод NO14 вспомогательного контакта с клеммой А1, где уже подключён провод от кнопочного поста.
Осталось подсоединить вывод А2 катушки управления к нулевой шине.
Теперь, перепроверив правильность монтажа можно подать напряжение и проверить работоспособность схемы.
Убедившись в работоспособности схемы, можно подсоединять выводы обмоток двигателя к выходным клеммам контактора.
Видео по подключению магнитного пускателя классическим способом:
Использование катушки на 380В и теплового реле
Разумеется, что подключение кнопочного поста и трехфазного двигателя необходимо делать не одиночными проводами, а защищённым кабелем – приведённые выше примеры даны для того, чтобы пошагово объяснить весь процесс монтажа.
Выполняя шаг за шагом данные инструкции пользователь сможет самостоятельно собрать магнитный пускатель, даже не имея опыта в электротехнике.
Набравшись опыта и поняв принцип работы, можно использовать контактор номиналом на 380 В, в этом случае вывод с катушки А2 подключается не на нулевую шину, к одной из двух фаз, к которым не подключена клемма «4» («Стоп»).
Аналогично выглядит схема, если используется трёхфазная сеть с напряжением 220В.
В магнитном пускателе с тепловым реле схема немного меняется за счёт включения размыкающего контакта в разрыв провода от клеммы А2 контактора.
Реверсивный электромагнитный пускатель
Для реверса электродвигателя (вращения вала в обратную сторону), необходимо изменить последовательность фаз, для чего применяют два контактора и кнопочный пост с тремя кнопками.
Подключение магнитных пускателей для реверса двигателяПри этом, для блокировки случайного одновременного включения обеих пускателей необходимо цепи управления запуском подключать через размыкающие контакты смежных контакторов.
Если у контакторов данные вспомогательные размыкающие контакты отсутствуют, то необходимо использовать контактную приставку.
Принцип работы, с использованием самоподхвата, остается прежним, но схема немного усложняется за счёт включения новых элементов.
Подключение эл. двигателя через реверсивные магнитные пускатели 220 ВКлючевым моментом является то, что размыкающий контакт контактора КМ2 включён в пусковую цепь КМ1, и наоборот. Необходимо рассмотреть процесс включения с самого начала, когда вспомогательные контактные мостики КМ1 и КМ2 замкнуты, то есть существует возможность запуска двигателя в любую сторону.
Запустим пускатель КМ1, при котором его нормально замкнутый контакт, через который подключёна цепь запуска в обратную сторону, разомкнётся, тем самым делая невозможным реверс до отключения КМ1. Аналогично блокируется КМ1 при работе КМ2. На контакторы устанавливается система перемычек.
Подключение эл. двигателя через реверсивные магнитные пускатели 380 ВДанный принцип сохраняется при использования катушек любого номинала.
Реверс часто используют для торможения двигателя, контролируя его обороты с помощью специального контроллера.
Переключение обмоток двигателя
Известно, что асинхронный электродвигатель потребляет меньшие стартовые токи при подключении обмоток «звездой», но максимум мощности развивает, если используется схема включения по типу «треугольника».
Поэтому, на производстве, для запуска особенно мощных электродвигателей используется переключение обмоток.
Подключение обмоток двигателе по схеме 1.»звезда» и 2.»треугольник»Электронный прибор контролирует обороты электродвигателя – как только они достигнут номинального значения, инициируется сигнал, переключающий контакторы, вследствие чего обмотки двигателя переключатся от «звезды» к «треугольнику».
Готовый вариант пускателя
Тепловые реле, помимо уставки тока и регулировки выдержки, также имеют рычажок отключения, который часто используют в компактных магнитных пускателях, размещая кнопку «Стоп» на крышке корпуса напротив.
Включение контактора происходит при механической передаче усилия нажатия от стартовой кнопки к специальной кнопочной приставке, прикрепляемой к контактору. Схема подключения остаётся прежней, только в данном случае кнопочный пост совмещён с контактором в едином корпусе магнитного пускателя.
кнопочный пост в одном корпусе с магнитным пускателемПоскольку подсоединение и монтаж кнопок в данных изделиях осуществляются непосредственно производителем, то пользователю необходимо только подключить питание и нагрузку, и отрегулировать тепловое реле.
Схема правильного подключения магнитного пускателя через кнопочный пост на две кнопки “Пуск” и “Стоп”. Инструкция по подключению
Для работы асинхронного двигателя используются кнопочные посты. Однако подключать их можно только через магнитные пускатели. Как правило, для этого применяются переходники и контакторы. Однако важно учитывать тип выключателя и параметры пускателя. Чтобы детально разобраться в подключении устройства, надо рассмотреть стандартную схему.
Схема подключения
Схема подключения магнитного пускателя через кнопочный пост предполагает применение аналогового переходника. Существуют блоки на три и четыре выхода. Для подсоединения определяется направленность катода. Контакты пускателя подсоединяются через переключатель. Триггер для этого подходит двуканального типа. Если рассматривать устройства с автоматическими переключателями, то у них применяется электродный регулятор. При этом блоки могут находиться на контроллере. Наиболее распространенными считаются устройства с широкополосными разъемами.
Рассмотрение выключателей QF1
Схема подключения магнитного пускателя через кнопочный пост имеет два контроллера, которые подсоединяются через расширитель. Выходные контакты должны устанавливаться на обкладке. Триггер для устройств подходит аналогового типа. Нормально-замкнутый контакт первого порядка устанавливается по нулевой фазе. Сопротивление на магнитном пускателе должно составлять не менее 40 Ом. Перед подключением устройства проверяется переключатель.
Токовое реле в цепи используется только двухканального типа. Контроллер при этом должен замыкаться на первой фазе. Переключатель выставляется в верхнее положение. При подсоединении расширителя зачищаются контакты и откручивается защитная пластина. Выпрямитель для стабилизации процесса подбирается открытого типа.
Схема с нереверсивным пускателем
Схема подключения магнитного пускателя через кнопочный пост предполагает применение низкоомного расширителя. Выпрямители в данном случае соединяются с обмоткой преобразователя. Нормально-замкнутый контакт выключателя устанавливается по первой фазе. Также надо отметить, что фильтры разрешается использовать с сеточным триодом.
Сопротивление пускателя в среднем равняется 55 Ом. Если рассматривать схему с дипольным переходником, то регулятор устанавливается на импульсном выпрямителе. Выходные контакты замыкаются непосредственно на динисторе. Для проверки поста используется тестер. Также надо отметить, что встречаются переменные преобразователи. Пускатели с данными элементы можно подключать через контроллер по нулевой фазе. Однако потребуется фильтр с магнитным триодом.
Применение реверсивных пускателей
Схема подключения магнитного пускателя через кнопочный пост очень простая. Она предполагает применение только одного выпрямителя. А фильтр может использоваться с переменным триодом. У многих моделей имеется два преобразователя. В таком случае триггер устанавливается на три выхода. Нормально-разомкнутый контакт подключается к посту через первую фазу. Для проверки элемента понадобится тестер.
Уровень сопротивления магнитного пускателя находится на уровне 50 Ом. Если рассматривать модификации с регулируемыми преобразователями, то динистор можно подбирать на двоичной фильтре. Некоторые специалисты говорят о том, что выходы на компараторе нужно тщательно зачищать. Также надо отметить, что тетрод в пускателях должен быть правильно выставлен.
Инструкция по пускателям серии ПМЛ-1100
Схема пускателя ПМЛ-1100 имеет три переходника. Выходные контакты должны замыкаться по нулевой фазе. Проверка поста происходит при помощи тестера. Специалисты говорят о том, что не стоит использовать аналоговые преобразователи, у которых низкий уровень сопротивления. Если рассматривать простые выключатели, то триггер выставляется на канальный прием. Токовое реле соединяется с преобразователем и замыкается на первой фазе. Если возникают проблемы с перегревом, то можно попробовать понизить нагрузку за счет компаратора.
Подключение модульного пускателя
Схема пускателя модульного типа содержит контактные переходники. Многие модели делаются на три разъема. У них имеется положительный контактор, который подсоединяется через преобразователь. Триггер в данном случае применяется с операционным фильтром. Если рассматривать простые выключатели, то модули подсоединяются через контроллер по первой фазе. Замыкающие контакты должны находиться вверху.
Также надо отметить, что существуют модификации на четыре выхода. Триггеры у них устанавливаются с регуляторами. При подключении устройств важно тщательно зачистить контакты и проверить устройство тестером. У многих моделей показатель сопротивления максимум доходит до 40 Ом. Кнопки кнопочных постов замыкаются на пластине. Выпрямители используются положительной направленности. Динисторы часто устанавливаются на три переходника. Обычный пост подсоединяется по нулевой фазе. Если говорить про регулируемые пускатели, то триггер применяется аналогового типа. В данном случае потребуется только один переключатель. Чтобы сделать все правильно, придется замерить предельное сопротивление в цепи.
Пускатели открытого исполнения
Пускатель (ручной) открытого типа разрешается подсоединять через обычный триггер. Контроллеры чаще всего применяются на четыре разъема. Выходные контакты подключаются к посту по нулевой фазе, а сопротивление должно составлять около 45 Ом. Контроллеры проводного типа соединяются с преобразователем. Чтобы проверить фазу, используется тестер. Пускатели с динистором устанавливаются через электродный переходник. Довольно часто выпрямители используются низкой проводимости. Замыкающие контакты должны соединяться на верней панели. Для избегания проблем со сбоями важно проверить изоляцию и позаботиться о выпрямителе.
Подключение пускателей закрытого исполнения
Пускатели данного типа можно подключать через проводной котроллер. При этом выпрямитель стандартно применяется с подкладкой. Специалисты советуют использовать только фильтры с триодом. Если рассматривать посты на два переключателя, то триггер выбирается импульсного типа. При этом в первую очередь подключается котроллер. Положительные контакты соединяются по нулевой фазе. Сопротивление на контроллере должно составлять не менее 45 Ом.
Если рассматривать модификации на емкостных триггерах, то они нуждаются в преобразователе. Использовать устройства можно только в цепи постоянного тока. Фильтры в данном случае устанавливаются с триодом. У многих пускателей применяется только один компаратор. Для защиты элемента используется обкладка. Также надо отметить, что специалисты рекомендуют тщательно зачищать контакторы триггера.
Подключение через однопереходный триггер
Подключение через однопереходный триггер может осуществляться только по первой фазе. Также надо отметить, что для этого подходят не все пускатели. Преобразователи можно использовать только проводного типа. Сопротивление у них обязано составлять не менее 55 Ом. Динисторы под пускатели подбираются с электродным триодом. Непосредственно контакты поста замыкаются на расширителе.
Проверить проводимость элемента можно при помощи тестера. Специалисты не рекомендуют устанавливать фильтры при повышенном сопротивлении. Стандартная схема предполагает применение двоих выпрямителей. Если говорить про регулируемые пускатели для асинхронных двигателей, то у них имеется компаратор, который подключается через преобразователь.
Применение двухпереходного триггера
Двухпереходные триггеры можно использовать в цепи постоянного тока. У них высокий параметр сопротивления. И они подходят для пускателей разных типов. Преобразователи в стандартной схеме имеются дуплексного типа. Довольно часто встречаются цифровые аналоги, которые выпускаются на два выхода. Многие переключатели в устройствах используются с выпрямителем. Для подключения оборудования определяется первая фаза. При этом сопротивление может составлять не менее 45 Ом. При повышенной проводимости меняется триггер с обкладкой.
Подключение через дипольный переходник
Дипольные переходники разрешается подключать только через кнопочный пост на две кнопки: «Пуск» и «Стоп». Триггеры используются, как правило, низкоомного типа. Если рассматривать простой пост, то верхние контакты замыкаются в первую очередь. Также надо отметить, что контроллер можно подключать через преобразователь, а сопротивление у него составляет 55 Ом. Динистор довольно часто используется с аналоговыми фильтрами, которые значительно повышают коэффициент проводимости. Также надо помнить, что для пускателей данного типа не подходят линейные триггеры. Переходник разрешается подсоединять с расширителем. Таким образом, сильно снимается перегрузка с пускателя. Фильтр в данном случае устанавливается за компаратором.
Применение проводного переключателя
Проводной переключатель можно подключать чрез трансивер, но только по первой фазе. Многие контроллеры применяются на два выхода. Расширитель в данном случае используется с одним фильтром. Пускатель замыкается на первой фазе. Также надо отметить, что пост следует установить за выходными контактами. При обнаружении проблем с пробоями в цепи проверяется расширитель.
Подключение через модуль
Через модуль разрешается подключать только электродные пускатели. Посты при этом подбираются двухкнопочного типа. В некоторых случаях модули производятся на три выхода. И у них имеется один контроллер. В такой ситуации для подключения применяется триод. Замыкающие контакты выставляются стразу по первой фазе. Также надо отметить, что расширитель подбирается дипольного типа. Если говорить про модели с обкладками, то замыкающие контакты надо проверять на предельное сопротивление. Выходы расширителя при этом тщательно зачищаются. Также надо отметить, что открытые контакты выставляются по нулевой фазе.
Подключение магнитного пускателя на 380 в
Схема подключения магнитного пускателя на 380 в
Магнитный пускатель – это электромагнитное комбинированное устройство низкого напряжения для распределения и управления, предназначенное для выполнения пуска и разгона различных электродвигателей. При этом обеспечивается их непрерывная работа, выключение питания и защита от перегрузок.
Основой устройства является контактор, дополненный группой контактов для пуска, тепловым реле и плавкими предохранителями. Подключение электромагнитного пускателя позволяет управлять питанием магнитной катушки, включение и отключение которой осуществляется замыканием и размыканием цепи питания.
Схема подключения магнитного пускателя на 220В
Электроток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения – «пуск» и SB1 для остановки – «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.
При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.
Схема подключение электромагнитного пускателя на 380 В
Подключение практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 иL3, тогда как в первом случае – L3 и ноль.
Для подключения магнитного пускателя нужно знать принцип его действия, а также особенности конструкции. В таком случае даже при определенной сложности схемы, подключить его будет совсем несложно.
На схеме мы видим, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий:
После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.
При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.
Схема подключения магнитного пускателя 380в через кнопочный пост
В схему подключения через магнитный пускатель включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.
СХЕМА ПОДКЛЮЧЕНИЯ МАГНИТНОГО ПУСКАТЕЛЯ
Прежде чем приступить к практическому подключению пускателя – напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.
Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)
Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп » и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск », «Вперёд », «Назад ».
Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.
Схема подключения магнитного пускателя на 220 В
Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения – «пуск» и SB1 для остановки – «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.
Схема подключения магнитного пускателя на 380 В
Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае – L3 и ноль.
На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.
При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.
Подключение магнитного пускателя через кнопочный пост
В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.
Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.
Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.
Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.
Подключение двигателя через пускатели
Нереверсивный магнитный пускатель
Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.
Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.
Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».
Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.
Реверсивный магнитный пускатель
Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.
Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.
При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.
Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.
Советы и хитрости установки
- Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
- Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
- Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
- Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.
А ещё вам понадобится полезный прибор – пробник электрика. который легко можно сделать самому.
Схемы подключения магнитного пускателя
Магнитный пускатель – это электрический аппарат, который предназначается для пуска на дистанции, помощи в работе, выключения и сохранения электрического двигателя. Легко собирается схема подключения магнитного пускателя через кнопочный пост. В основе работы МП лежит эффект появления магнитного поля при проникании тока через нагрузку индукции, то есть через катушку.
- Для чего используют МП?
- Катушка МП
- Подготовка к сборке
- Виды конструкций пускателя
- Схема подключения МП
- Схема с подсоединением катушки на 220 вольт
- Рабочий принцип
- Как подсоединить тепловое реле?
- Работа реле
- Монтаж пускателей внутри электрического щита
- В каких местах нельзя делать монтаж МП
Для чего используют МП?
Часто пускатели используются для механического включения обогревателей, осветительных линий и т. д. Также они применяются для работы двигателей. Различаются схемы подключения МП главным образом в зависимости от того, какая катушка в нем находится. Включить пускатель самостоятельно не трудно, но можно сделать легче и приобрести пускатель уже в сборке, лучше всего, с пластиковым корпусом.
В нем конструкция уже в собранном виде и подсоединены управленские кнопки на крышке. Необходимо лишь подключить электрические кабели в верхней части и провод отхождения к нагрузке.
Катушка МП
Катушка – это главная часть МП, она создает электромагнитное поле, при прохождении электричества через нее, и вовлекает якорь, 3 либо 5 пар мобильных контактов. Вид катушки зависит от того, какое в установке напряжение. Они могут работать от 220 вольт либо рассчитываются на 380 вольт. Катушка, с просчитанными 220 вольт подсоединяется клеммами между заземлением и фазой. 380 вольт подсоединяются между фаз.
Значение напряжения обычно пишется на ее выводе рядом с болтом, которым зажимают провод. Если 220-ти вольтовую катушку включить, как 380в, она взорвется.
Подготовка к сборке
Перед непосредственно сборкой схемы для подключения, нужно:
- Освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
- Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220в или 380в. Если оно 220 в, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
- Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
- Нужно помнить, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.
Виды конструкций пускателя
Для реверсивной конструкции МП соединяются первая, третья и пятая клеммы с такими же номерами соседнего устройства. А исходящие провода соединяются перекрестно: второй с шестым, четвертый с четвертым, шестой с вторым. Провод, который питает электрический двигатель, подсоединяется ко второй, четвертой и шестой клеммам любого пускателя.
Перекрестная схема подсоединения запрещает одновременное срабатывание двух устройств, ведь это поведет за собой короткое замыкание.
Из-за этого необходимо, чтобы проводник блок цепи обоих пускателей прошел сначала через замкнутый контактор другого, после этого через разомкнутый контакт своего. Тогда при включении первого будет отключаться второе устройство и наоборот.
Некоторые конструкции МП предполагают только 5 пар контакторов, что замыкаются. Тогда провод блок цепи 1-го МП подсоединяется к закрытым контактам «Пуска» другого. Такая конструкция действует в порядке «пуск-стоп».
Ко второй клемме кнопки «Стоп» подсоединяются 3 провода: 2 блок и один, который питает «Пуск», эти провода включаются параллельно по отношению друг к другу. При этой конструкции «Стоп» выключает любое устройство и останавливает работу электродвигателя.
Все работы по установке и ремонту конструкций МП делают после снятия напряжения, даже если управление коммутирует нейтраль.
Схема подключения МП
Популярная схема подключения магнитного пускателя через кнопочный пост.
Главная схема имеет две части:
Наши читатели рекомендуют!
Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
- Три пары силовых контактов, направляют электрическое питание на электрическое оборудование.
- Графическое изображение по управлению, которое составляют катушка, кнопки и дополнительные контакторы, которые принимают участие в работе катушки или не допускают ошибочных включений.
Наиболее распространенной является монтажная схема с одним устройством. С ней можно проще всего справиться. Для соединения ее основных деталей нужно взять трехжильный кабель и пару разомкнутых контакторов, когда устройство выключено.
Схема с подсоединением катушки на 220 вольт
Проанализирует конструкцию с напряжением на 220 вольт. Если напряжение равняется 380 вольт, нужно вместо ноля синего цвета подсоединить фазу другого рода. В данной ситуации черную или красную. В случае блокировки контактора берется четвертая пара, которая работает с 3-мя силовыми парами. Они находятся в верхней части, но побочные располагаются сбоку.
На пары силовых контакторов с автомата поступают 3 фазы А, В и С. Для включения при касании к кнопке «Пуск» необходимо, чтобы напряжение равнялось 220 в на сердечнике, который поможет подвижным контакторам соединиться с теми, что неподвижны. Цепь станет замыкаться, чтобы ее рассоединить, нужно отсоединить катушку.
Для сборки цепи управления нужно одну фазу прямо подключить к сердечнику, а со второй подключить с помощью провода к контакту пуска.
Со 2-го контактора прокладываем еще 1 провод сквозь контакты на другой открытый контакт кнопки «Пуск». Из него же изготовляют синюю перемычку на закрытый контактор кнопки «Стоп», на 2-й контактор подсоединяется ноль от электрического питания.
Рабочий принцип
Принцип работы простой. Если нажать кнопку «Пуск», ее контакты начинают замыкаться и на сердечник идет напряжение 220 вольт – он запускает главные и побочные контакты и возникает электромагнитный поток. Если кнопку отпустить – контакторы кнопки пуска разомкнуться, но устройство все еще включено, так как ноль передается на катушку сквозь замкнутые контакты блокировки.
Для того, чтобы отключить МП, нужно разорвать ноль, разомкнув контакты кнопки «Стоп». Снова устройство не включится, ведь ноль будет разорванный. Для повторного включения нужно будет нажать «Пуск».
Как подсоединить тепловое реле?
Можно также составить однолинейный графический рисунок подключения трехфазного электрического двигателя к магнитному пускателю через реле.
Между МП и электрическим двигателем асинхронного характера подсоединяется в последовательном образе реле, которое выбирают в зависимости от конкретного вида двигателя. Данное устройство предохраняет мотор от поломок и режима аварийности (например, когда пропадает одна из трех фаз).
Реле подсоединяют к выводу с МП на электрический двигатель, электричество проходит в нем в последовательном образе сквозь нагрев реле до электромотора. Сверху реле располагаются придаточные контакторы, которые объединяются с катушкой.
Работа реле
Нагреватели теплового реле рассчитываются на максимальное значение тока, который проходит сквозь них. Когда ток растет до небезопасных пределов для двигателя – нагреватели отключают МП.
Монтаж пускателей внутри электрического щита
Конструкция МП позволяет проводить монтаж в средине электрощита. Но есть правила, что предъявляются ко всем устройствам. Для обеспечения большой надежности работы, нужно, чтобы установка совершалась на практически прямой и твердой плоскости. Причем она располагается вертикально на стене электрического щита. Если в конструкции существует тепловое реле, то нужно, чтобы отличие температур между МП и электрическим мотором была как можно меньше.
В каких местах нельзя делать монтаж МП
Для исключения случайного включения пускателя или его предохранения нельзя делать монтаж прибора в местах, которые поддаются толчкам, ударам, тряске.
Также нельзя проводить монтаж МП в одном помещении с приборами, которые имеют ток выше 150 А. При включении и выключении этих устройств, случается быстрый удар.
Провода в монтажной схеме также нужно прокладывать правильно. Для того, чтобы был хороший контакт и не было искривления шайб зажимов пружины, надо выгнуть в круглой форме.
Конструкцию устройства составляют после снятия напряжения. Сердечники могут работать от 220 вольт, либо от 380. Можно также купить готовый МП, это будет намного упрощать ситуацию.
Источники: http://electric-220.ru/news/skhema_podkljuchenija_magnitnogo_puskatelja/2012-07-11-147, http://el-shema.ru/publ/skhemy_podkljuchenija/skhema_podkljuchenija_magnitnogo_puskatelja/13-1-0-429, http://electricvdele.ru/elektrooborudovanie/elektrodvigateli/shema-podklyucheniya-magnitnogo-puskatelya.html
electricremont.ru
Как подключить магнитный пускатель на 380
Магнитный пускатель – это электромагнитное комбинированное устройство низкого напряжения для распределения и управления, предназначенное для выполнения пуска и разгона различных электродвигателей. При этом обеспечивается их непрерывная работа, выключение питания и защита от перегрузок.
Основой устройства является контактор, дополненный группой контактов для пуска, тепловым реле и плавкими предохранителями. Подключение электромагнитного пускателя позволяет управлять питанием магнитной катушки, включение и отключение которой осуществляется замыканием и размыканием цепи питания.
Схема подключения магнитного пускателя на 220В
Электроток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения – «пуск» и SB1 для остановки – «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.
При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.
Схема подключение электромагнитного пускателя на 380 В
Подключение практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 иL3, тогда как в первом случае – L3 и ноль.
Для подключения магнитного пускателя нужно знать принцип его действия, а также особенности конструкции. В таком случае даже при определенной сложности схемы, подключить его будет совсем несложно.
На схеме мы видим, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий:
После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.
При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.
Схема подключения магнитного пускателя 380в через кнопочный пост
В схему подключения через магнитный пускатель включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.
СХЕМА ПОДКЛЮЧЕНИЯ МАГНИТНОГО ПУСКАТЕЛЯ
Прежде чем приступить к практическому подключению пускателя – напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.
Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)
Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп » и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск », «Вперёд », «Назад ».
Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.
Схема подключения магнитного пускателя на 220 В
Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения – «пуск» и SB1 для остановки – «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.
Схема подключения магнитного пускателя на 380 В
Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае – L3 и ноль.
На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.
При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.
Подключение магнитного пускателя через кнопочный пост
В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.
Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.
Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.
Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.
Подключение двигателя через пускатели
Нереверсивный магнитный пускатель
Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.
Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.
Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».
Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.
Реверсивный магнитный пускатель
Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.
Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.
При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.
Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.
Советы и хитрости установки
- Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
- Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
- Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
- Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.
А ещё вам понадобится полезный прибор – пробник электрика. который легко можно сделать самому.
Магнитный пускатель: назначение, устройство, схемы подключения
Питание на различные электроустановки лучше подавать через магнитные пускатели (называются еще контакторы). Во-первых, они обеспечивают защиту от пусковых токов. Во-вторых, нормальная схема подключения магнитного пускателя содержат органы управления (кнопки) и защиты (тепловые реле, цепи самоподхвата, электрической блокировки и т.п.). С помощью этих устройств можно запустить двигатель в обратном направлении (реверс) нажатием соответствующей кнопки. Все это организуется при помощи схем, причем они не очень сложны и их вполне можно собрать самостоятельно, своими руками.
Назначение и устройство
Магнитные пускатели встраиваются в силовые сети для подачи и отключения питания. Работать могут с переменным или постоянным напряжением. Работа основана на явлении электромагнитной индукции, имеются рабочие (через них подается питание) и вспомогательные (сигнальные) контакты. Для удобства эксплуатации в схемы включения магнитных пускателей добавляют кнопки Стоп, Пуск, Вперед, Назад.
Так выглядит магнитный пускатель
Магнитные пускатели могут быть двух видов:
- С нормально замкнутыми контактами. Питание на нагрузку подается постоянно, отключается только когда срабатывает пускатель.
- С нормально разомкнутыми контактами. Питание подается только в то время, когда пускатель работает.
Более широко применяется второй тип — с нормально разомкнутыми контактами. Ведь в основном, устройства должны работать небольшой промежуток времени, остальное время находится в покое. Потому далее рассмотрим принцип работы магнитного пускателя с нормально разомкнутыми контактами.
Состав и назначение частей
Основа магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разделен на две части. Обе они имеют вид буквы «Ш», установлены в зеркальном отражении. Нижняя часть неподвижная, ее средняя часть является сердечником катушки индуктивности. Параметры магнитного пускателя (максимальное напряжение, с которым он может работать) зависят от катушки индуктивности. Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а наиболее распространенные — на 220 В и на 380 В.
Устройство магнитного пускателя (контактора)
Верхняя часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Неподвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение. В исходном состоянии контакты разомкнуты (за счет силы упругости пружины, которая удерживает верхнюю часть магнитопровода), питание на нагрузку не подается.
Принцип работы
В нормальном состоянии пружина приподнимает верхнюю часть магнитопровода, контакты разомкнуты. При подачи питания на магнитный пускатель, ток, протекающий через катушку индуктивности, генерирует электромагнитное поле. Сжимая пружину, оно притягивает подвижную часть магнитопровода, контакты замыкаются (на рисунке картинка справа). Через замкнутые контакты питание подается на нагрузку, она находится в работе.
Принцип работы магнитного пускателя (контактора)
При отключении питания магнитного пускателя электромагнитное поле пропадает, пружина выталкивает верхнюю часть магнитопровода вверх, контакты размыкаются, питание на нагрузку не подается.
Подавать через магнитный пускатель можно переменное или постоянное напряжение. Важна только его величина — оно не должно превышать указанный производителем номинал. Для переменного напряжения максимум — 600 В, для постоянного — 440 В.
Схема подключения пускателя с катушкой 220 В
В любой схеме подключения магнитного пускателя есть две цепи. Одна силовая, через которую подается питание. Вторая — сигнальная. При помощи этой цепи происходит управление работой устройства. Рассматривать их надо отдельно — проще понять логику.
В верхней части корпуса магнитного пускателя находятся контакты, к которым подключается питание для этого устройства. Обычное обозначение — A1 и A2. Если катушка на 220 В, сюда подается 220 В. Куда подключить «ноль» и «фазу» — без разницы. Но чаще «фазу» подают на А2, так как тут этот вывод обычно продублирован в нижней части корпуса и довольно часто подключать сюда удобнее.
Подключение питания к магнитному пускателю
Ниже на корпусе расположены несколько контактов, подписанных L1, L2, L3. Сюда подключается источник питания для нагрузки. Тип его не важен (постоянное или переменное), важно чтобы номинал не был выше чем 220 В. Таким образом через пускатель с катушкой на 220 В можно подавать напряжение от аккумулятора, ветрогенератора и т.д. Снимается оно с контактов T1, T2, T3.
Назначение гнезд магнитного пускателя
Самая простая схема
Если к контактам A1 — A2 подключить сетевой шнур (цепь управления), подать на L1 и L3 напряжение 12 В с аккумулятора, а к выводам T1 и T3 — осветительные приборы (силовая цепь), получим схему освещения, работающую от 12 В. Это лишь один из вариантов использования магнитного пускателя.
Но чаще, все-таки эти устройства используют для подачи питания на элетромоторы. В этом случае к L1 и L3 подключается тоже 220 В (и снимаются с T1 и T3 все те же 220 В).
Простейшая схема подключения магнитного пускателя — без кнопок
Недостаток этой схемы очевиден: чтобы выключить и включить питание, придется манипулировать вилкой — вынимать/вставлять ее в розетку. Улучшить ситуацию можно, если перед пускателем установить автомат и включать/выключать подачу питания на цепь правления с его помощью. Второй вариант — в цепь управления добавить кнопки — Пуск и Стоп.
Схема с кнопками «Пуск» и «Стоп»
При подключении через кнопки изменяется только цепь управления. Силовая остается без изменения. Вся схема подключения магнитного пускателя изменяется незначительно.
Кнопки могут быть в отдельном корпусе, могут в одном. Во втором варианте устройство называется «кнопочный пост». Каждая кнопка имеет два входа и два выхода. Кнопка «пуск» имеет нормально разомкнутые контакты (питание подается когда она нажата), «стоп» — нормально замкнутые (при нажатии цепь обрывается).
Схема подключения магнитного пускателя с кнопками «пуск» и «стоп»
Встраиваются кнопки перед магнитным пускателем последовательно. Сначала — «пуск», затем — «стоп». Очевидно, что при такой схеме подключения магнитного пускателя, работать нагрузка будет только пока удерживается кнопка «пуск». Как только ее отпустят, питание пропадет. Собственно, в данном варианте кнопка «стоп» лишняя. Это не тот режим, который требуется в большинстве случаев. Необходимо, чтобы после отпускании пусковой кнопки питание продолжало поступать до тех пор, пока цепь не будет разорвана нажатием кнопки «стоп».
Схема подключения магнитного пускателя с цепью самоподхвата — после замыкания контакта шунтирующего кнопку «Пуск», катушка становиться на самоподпитку
Данный алгоритм работы реализуется с помощью вспомогательных контактов пускателя NO13 и NO14. Они подключаются параллельно с пусковой кнопкой. В этом случае все работает как надо: после отпускания кнопки «пуск» питание идет через вспомогательные контакты. Останавливают работу нагрузки нажав «стоп, схема возвращается в рабочее состояние.
Подключение к трехфазной сети через контактор с катушкой на 220 В
Через стандартный магнитный пускатель, работающий от 220 В, можно подключить трехфазное питание. Такая схема подключения магнитного пускателя используется с асинхронными двигателями. В цепи управления отличий нет. К контактам A1 и A2 подключается одна из фаз и «ноль». Фазный провод идет через кнопки «пуск» и «стоп», также ставится перемычка на NO13 и NO14.
Как подключить асинхронный двигатель на 380 В через контактор с катушкой на 220 В
В силовой цепи отличия незначительные. Все три фазы подаются на L1, L2, L3, к выходам T1, T2, T3 подключается трехфазная нагрузка. В случае с мотором в схему часто добавляют тепловое реле (P), которое не допустит перегрев двигателя. Тепловое реле ставят перед электродвигателем. Оно контролирует температуру двух фаз (ставят на самые нагруженные фазы, третья), размыкая цепь питания при достижении критических температур. Эта схема подключения магнитного пускателя используется часто, опробована много раз. Порядок сборки смотрите в следующем видео.
Схема подключения двигателя с реверсным ходом
Для работы некоторых устройств необходимо вращение двигателя в обе стороны. Смена направления вращения происходит при переброске фаз (надо поменять местами две произвольные фазы). В цепи управления также необходим кнопочный пост (или отдельные кнопки) «стоп», «вперед», «назад».
Схема подключения магнитного пускателя для реверса двигателя собирается на двух одинаковых устройствах. Желательно найти такие, на которых присутствует пара нормальнозамкнутых контактов. Устройства подключаются параллельно — для обратного вращения двигателя, на одном из пускателей фазы меняются местами. Выходы обоих подаются на нагрузку.
Сигнальные цепи несколько сложнее. Кнопка «стоп» — общая. Поле нее стоит кнопка «вперед», которая подключается к одному из пускателей, «назад» — ко второму. Каждая из кнопок должна иметь цепи шунтирования («самоподхвата») — чтобы не было необходимости все время работы держать нажатой одну из кнопок (устанавливаются перемычки на NO13 и NO14 на каждом из пускателей).
Схема подключения двигателя с реверсным ходом с использованием магнитного пускателя
Чтобы избежать возможности подачи питания через обе кнопки, реализуется электрическая блокировка. Для этого после кнопки «вперед» питание подается на нормально замкнутые контакты второго контактора. Аналогично подключается второй контактор — через нормально замкнутые контакты первого.
Если в магнитном пускателе нет нормально замкнутых контактов, их можно добавить, установив приставку. Приставки, при установке, соединяются с основным блоком и их контакты работают одновременно с другими. То есть, пока питание подается через кнопку «вперед», разомкнувшийся нормально замкнутый контакт не даст включить обратный ход. Чтобы поменять направление, нажимают кнопку «стоп», после чего можно включать реверс, нажав «назад». Обратное переключение происходит аналогично — через «стоп».
ПОХОЖИЕ СТАТЬИ:
Выбор и подключение электрозвонка в доме, квартире Микроволновка не работает: что делать Как сделать LED-подсветку (скрытый свет) на потолке Почему мигает выключенная лампочка
Будьде первым – оставьте свой комменатрий! на “Магнитный пускатель: назначение, устройство, схемы подключения”
Оставить комментарий Отменить ответ
Источники: http://electric-220.ru/news/skhema_podkljuchenija_magnitnogo_puskatelja/2012-07-11-147, http://el-shema.ru/publ/skhemy_podkljuchenija/skhema_podkljuchenija_magnitnogo_puskatelja/13-1-0-429, http://elektroznatok.ru/oborudovanie/magnitnyj-puskatel
electricremont.ru
Прямое подключение магнитного пускателя и реверсивное подключение
Рассмотрение общепринятых схем монтажа магнитного пускателя позволит пользователю самостоятельно подключить трехфазный асинхронный двигатель самостоятельно, избежав при этом распространённых ошибок, не прибегая к услугам профессиональных электриков.
Необходимость в специфическом кнопочном контакте
Известно, что контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления.
Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный (вспомогательный) контакт шунтирует (подключается параллельно) пусковую кнопку, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.
Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом.
Исходя из этого, кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC) (см. рис.)
Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».
Простая схема — нереверсивный режим двигателя
Данный режим работы мотора означает, что вращение вала происходит только в одном направлении, запуск осуществляется при помощи кнопки «Пуск», а остановка происходит спустя некоторое время (из-за инерции) после нажатия «Стоп».
Существуют две распространенные разновидности данной схемы подключения – с катушкой управления 220 В и 380 В (подключение между двумя фазами). Схема с применением катушки пускателя с номиналом на 220В требует подсоединения нулевого провода, но применение нуля более привычно для простого пользователя, поэтому вначале будет рассмотрен именно этот вариант подключения.
Подключение эл. двигателя через магнитный пускатель на 220 ВНужно детально рассмотреть все соединения, чтобы полностью понять принцип работы данной схемы, после чего будет проще разобрать более сложные варианты.
Детальное рассмотрение электромонтажа
Для удобства нужно составить монтажную схему.
Вначале подключается контактор (само собой, напряжение на входном кабеле должно отсутствовать). В приведённой выше схеме напряжение, необходимое для управления, снимается с фазы «В» (L2), но выбор фазного провода в этом случае не имеет никакого значения (как будет удобно).
Проводник, идущий к кнопке «Стоп» подключается вместе с фазным проводом на клемме контактора. Чтобы не было путаницы, общепринято маркировать нормально разомкнутые контакты цифрами «1», «2», а размыкающие соответственно – «3», «4».
Далее нужно установить перемычку в кнопочном посте.
После чего подсоединяется провод, идущий от клеммы «1» пусковой кнопки к выводу А1 управляющей катушки контактора.
От клеммы «2» кнопки запуска нужно подсоединить провод к вспомогательному контакту NO13. В данном случае неважно, к какому выводу подключать данный провод, но лучше придерживаться схемы, чтобы потом не запутаться.
Далее необходимо подсоединить с помощью перемычки вывод NO14 вспомогательного контакта с клеммой А1, где уже подключён провод от кнопочного поста.
Осталось подсоединить вывод А2 катушки управления к нулевой шине.
Теперь, перепроверив правильность монтажа можно подать напряжение и проверить работоспособность схемы.
Убедившись в работоспособности схемы, можно подсоединять выводы обмоток двигателя к выходным клеммам контактора.
Видео по подключению магнитного пускателя классическим способом:
Использование катушки на 380В и теплового реле
Разумеется, что подключение кнопочного поста и трехфазного двигателя необходимо делать не одиночными проводами, а защищённым кабелем – приведённые выше примеры даны для того, чтобы пошагово объяснить весь процесс монтажа.
Выполняя шаг за шагом данные инструкции пользователь сможет самостоятельно собрать магнитный пускатель, даже не имея опыта в электротехнике.
Набравшись опыта и поняв принцип работы, можно использовать контактор номиналом на 380 В, в этом случае вывод с катушки А2 подключается не на нулевую шину, к одной из двух фаз, к которым не подключена клемма «4» («Стоп»).
Аналогично выглядит схема, если используется трёхфазная сеть с напряжением 220В.
В магнитном пускателе с тепловым реле схема немного меняется за счёт включения размыкающего контакта в разрыв провода от клеммы А2 контактора. Вывод А2 с катушки управления подключается к фазе или нулю через размыкающий контакт данного теплового реле P, подключённого последовательно в силовые цепи обмоток.(см. схему ниже)
Реверсивный электромагнитный пускатель
Для реверса электродвигателя (вращения вала в обратную сторону), необходимо изменить последовательность фаз, для чего применяют два контактора и кнопочный пост с тремя кнопками.
Подключение магнитных пускателей для реверса двигателяПри этом, для блокировки случайного одновременного включения обеих пускателей необходимо цепи управления запуском подключать через размыкающие контакты смежных контакторов.
Если у контакторов данные вспомогательные размыкающие контакты отсутствуют, то необходимо использовать контактную приставку.
Принцип работы, с использованием самоподхвата, остается прежним, но схема немного усложняется за счёт включения новых элементов.
Подключение эл. двигателя через реверсивные магнитные пускатели 220 ВКлючевым моментом является то, что размыкающий контакт контактора КМ2 включён в пусковую цепь КМ1, и наоборот. Необходимо рассмотреть процесс включения с самого начала, когда вспомогательные контактные мостики КМ1 и КМ2 замкнуты, то есть существует возможность запуска двигателя в любую сторону.
Запустим пускатель КМ1, при котором его нормально замкнутый контакт, через который подключёна цепь запуска в обратную сторону, разомкнётся, тем самым делая невозможным реверс до отключения КМ1. Аналогично блокируется КМ1 при работе КМ2. На контакторы устанавливается система перемычек.
Подключение эл. двигателя через реверсивные магнитные пускатели 380 ВДанный принцип сохраняется при использования катушек любого номинала.
Реверс часто используют для торможения двигателя, контролируя его обороты с помощью специального контроллера.
Переключение обмоток двигателя
Известно, что асинхронный электродвигатель потребляет меньшие стартовые токи при подключении обмоток «звездой», но максимум мощности развивает, если используется схема включения по типу «треугольника».
Поэтому, на производстве, для запуска особенно мощных электродвигателей используется переключение обмоток.
Подключение обмоток двигателе по схеме 1.»звезда» и 2.»треугольник»Электронный прибор контролирует обороты электродвигателя – как только они достигнут номинального значения, инициируется сигнал, переключающий контакторы, вследствие чего обмотки двигателя переключатся от «звезды» к «треугольнику».
Готовый вариант пускателя
Тепловые реле, помимо уставки тока и регулировки выдержки, также имеют рычажок отключения, который часто используют в компактных магнитных пускателях, размещая кнопку «Стоп» на крышке корпуса напротив.
Включение контактора происходит при механической передаче усилия нажатия от стартовой кнопки к специальной кнопочной приставке, прикрепляемой к контактору. Схема подключения остаётся прежней, только в данном случае кнопочный пост совмещён с контактором в едином корпусе магнитного пускателя.
кнопочный пост в одном корпусе с магнитным пускателемПоскольку подсоединение и монтаж кнопок в данных изделиях осуществляются непосредственно производителем, то пользователю необходимо только подключить питание и нагрузку, и отрегулировать тепловое реле.
infoelectrik.ru
Как подключить пускатель на 380
Магнитный пускатель – это электромагнитное комбинированное устройство низкого напряжения для распределения и управления, предназначенное для выполнения пуска и разгона различных электродвигателей. При этом обеспечивается их непрерывная работа, выключение питания и защита от перегрузок.
Основой устройства является контактор, дополненный группой контактов для пуска, тепловым реле и плавкими предохранителями. Подключение электромагнитного пускателя позволяет управлять питанием магнитной катушки, включение и отключение которой осуществляется замыканием и размыканием цепи питания.
Схема подключения магнитного пускателя на 220В
Электроток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения – «пуск» и SB1 для остановки – «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.
При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.
Схема подключение электромагнитного пускателя на 380 В
Подключение практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 иL3, тогда как в первом случае – L3 и ноль.
Для подключения магнитного пускателя нужно знать принцип его действия, а также особенности конструкции. В таком случае даже при определенной сложности схемы, подключить его будет совсем несложно.
На схеме мы видим, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий:
После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.
При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.
Схема подключения магнитного пускателя 380в через кнопочный пост
В схему подключения через магнитный пускатель включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.
Как подключить магнитный пускатель
Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.
Контакторы и пускатели — в чем разница
И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:
- некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
- некоторое количество вспомогательных контактов — для организации сигнальных цепей.
Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.
Внешний вид не всегда так сильно отличается, но бывает и так
Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.
Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.
Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».
Устройство и принцип работы
Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.
Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.
Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В. На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.
Устройство магнитного пускателя
При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).
При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Важно чтобы его параметры не были больше заявленных производителем.
Так выглядит в разобранном виде
Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.
Схемы подключения магнитного пускателя с катушкой на 220 В
Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.
Кнопки могут быть в одном корпусе или в разных
С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.
Подключение пускателя с катушкой 220 В к сети
Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.
Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).
Сюда можно подать питание для катушки
Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.
Подключение контактора с катушкой на 220 В
При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.
Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).
Схема с кнопками «пуск» и «стоп»
Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что
Схема включения магнитного пускателя с кнопками
Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.
Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.
Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.
Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В
Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз (чаще всего фаза С как менее нагруженная), второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.
Схема подключения трехфазного двигателя через пускатель на 220 В
Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все тир фазы.
Реверсивная схема подключения электродвигателя через пускатели
В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».
Реверсивная схема подключения трехфазного двигателя через магнитные пускатели
Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.
Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.
Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.
Магнитный пускатель с установленной на нем контактной приставкой
Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.
На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.
Как подключить магнитный пускатель — инструкция со схемами
28.03.2016 нет комментариев 44 124 просмотров
Магнитный пускатель является ключевым элементом практически каждой электрической схемы. С помощью контактора производится подключение потребителей, управление нагрузкой дистанционно и прочие коммутационные переключения. В зависимости от напряжения управляющей сети, различаются и по напряжению управления 12, 24, 110, 220, 380 вольт. Обычно для подключения трехфазной и не только нагрузки имеются контакты L1, L2, L3 и вспомогательные NO или NC. Управление малогабаритным пускателем производится в ручном режиме или различными автоматическими устройствами, такими как реле времени, освещенности и прочими. Ниже мы рассмотрим некоторые схемы подключения магнитного пускателя на 220 и 380 вольт, которые могут пригодиться в домашних условиях.
Обзор вариантов
В ручном режиме включение производят с кнопочного поста. Кнопка пуск открытый контакт на замыкание, а стоп работает на размыкание. Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом: Рассмотрим работу цепей включения и выключения магнитного контактора. Кнопочный пост из двух кнопок, при нажатии ПУСК, фаза поступает из сети через контакты СТОП, цепь собирается, пускатель втягивается и замыкает контакты, в том числе и дополнительный NO, который стоит параллельно кнопке ПУСК. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. При нажатии СТОП цепь разрывается, контактор возвращается в исходное положение и размыкаются контакты. В зависимости от назначения, питание катушки может быть 220в (фаза и ноль) или 380в (две фазы), принцип работы цепей управления не меняется. Включение трехфазного электродвигателя с тепловым реле через кнопочный пост выглядит следующим образом:
В итоге это выглядит примерно так, на картинке:
Если вы хотите подключить трехфазный двигатель через магнитный пускатель с катушкой на 220 вольт, выполнять коммутацию нужно по следующей монтажной схеме:
С помощью трех кнопок на пульте управления можно организовать реверсивное вращение электродвигателя.
Если внимательно присмотреться, то можно увидеть что она состоит из двух элементов предыдущей схемы. При нажатии ПУСК контактор КМ1 включается, замыкая контакты NO KM1, становясь на самоподхват, и размыкая NC KM1 исключая возможность включения контактора КМ2. При нажатии кнопки СТОП происходит разборки цепи. Еще одним интересным элементом трехфазной реверсивной схемы подключения является силовая часть. На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращение электродвигателя. В принципе данная схемотехника управления трехфазной и однофазной нагрузкой с головой покрывает домашние нужды, и проста для понимания. Можно также подключить дополнительные элементы автоматики, защиты, ограничители. Рассматривать их все нужно отдельно для каждого конкретного устройства.С помощью выше приведенной схемы подключения магнитного пускателя можно организовать открытие ворот гаража, введя в цепь дополнительно концевые выключатели, задействовав контакты NC последовательно с NC KM1 и NC KM2, ограничив ход механизма.
Инструкции по подсоединению
Самый простой вариант подключения — через кнопку. В этом случае действовать нужно так, как показывается на видео:
Подсоединяем пускатель через кнопочный пост (без реверса)
На примере с двигателем выглядит это так:
Управление электродвигателем на 380 Вольт
Подключить по реверсивной схеме двигатель можно следующим образом:
Включение двигателя через три кнопки
Вот по такому принципу можно самостоятельно подключить устройство к сети 220 и 380 вольт. Надеемся, наша инструкция по подключению магнитного пускателя со схемами и подробными видео примерами была для вас понятной и полезной!
Будет интересно прочитать:
Подсоединяем пускатель через кнопочный пост (без реверса)
Управление электродвигателем на 380 Вольт
Включение двигателя через три кнопки
Источники: http://electric-220.ru/news/skhema_podkljuchenija_magnitnogo_puskatelja/2012-07-11-147, http://stroychik.ru/elektrika/podklyuchenie-magnitnogo-puskatelya, http://samelectrik.ru/kak-podklyuchit-magnitnyj-puskatel-instrukciya.html
electricremont.ru
Схема подключения пускателя с двух кнопок. Как подключить магнитный пускатель?
Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.
Проведение подготовительных работ
Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.
Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.
Важно! Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз.
Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.
Для подключения данного оборудования необходимо использовать две кнопки:
Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.
Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.
Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.
Особенности подключения магнитных пускателей
Схема магнитного пускателя характеризуется наличием:
- трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
- Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.
Внимание. Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.
Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.
При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.
Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.
Важно. При этом необходимо к кнопке Пуск подключить провод, который идет с контакта катушки. С него также делают перемычку, которая идет к замкнутому контакту кнопки Стоп.
Включение работы магнитного пускателя производится с помощью Пуск, которая смыкает цепь, а отключение — с помощью кнопки Стоп, которая производит расцепление цепи.
Особенности подключения теплового реле
Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя.
Тепловое реле характеризуется наличием специальных нагревателей, через которые может проходить электрический ток определенной величины. При возникновении опасных ситуаций (возрастание тока выше указанных пределов), благодаря наличию биметаллических контактов, производится разрыв цепи и в последствии отключения пускателя. Для того чтобы запустить работу механизма, необходимо включить биметаллические контакты с помощью кнопки.
Внимание. При подключении теплового реле, необходимо учитывать наличие на нем регулятора тока, который срабатывает в небольших пределах.
Подключение электромагнитного пускателя и теплового реле производится достаточно просто. Для этого необходимо всего лишь придерживаться схемы.
Схема подключения магнитного пускателя на первый взгляд кажется сложной, однако справиться с таким устройством не составит труда, если придерживаться правил и рекомендаций по установке.
По своей сути, магнитный пускатель (кнопочный или бесконтактный) – это аппарат, который можно отнести к типу электромагнитных контактов, позволяющий справляться с нагрузками тока.
Он работает во время постоянных включений и выключений цепей.
С подключением магнитного пускателя становится реальным дистанционно управлять пуском, остановкой и общей работой трехфазного электродвигателя.
Однако подобное реле настолько неприхотливое, что позволяет управлять и другими механизмами: освещением, компрессорами, насосами, кранами, тепловым обогревателем или печью, кондиционерами.
Покупая подобный механизм, обращайте внимание: ведь кнопочный магнитный пускатель мало чем отличается от современного контактора.
Функции у них практически одинаковые, так что особых трудностей при подключении возникнуть не должно.
Принцип работы схемы довольно прост. Напряжение подается на катушку пускателя, после чего в ней возникает магнитное поле.
Именно за счет него внутрь катушки как бы втягивается сердечник из металла.
К сердечнику мы прикрепляет силовые контакты, при активации замыкающиеся, что позволяет току свободно протекать через провода.
Схема магнитного пускателя содержит пост, где установлены кнопки, активирующие пусковые и остановочные механизмы.
Как устроен механизм пускателя?
Прежде чем заниматься подключением магнитного пускателя, нужно понимать его схему комплектации: в нее входит сам прибор и пост (блок) с важнейшими контактами.
Хотя он не входит в основную часть схемы реле, при работе в схеме с дополнительными проводными элементами, например, с реверсом электродвигателя, нужно обеспечить разветвление проводов.
Здесь и необходим блок, который еще называют приставкой контактного типа к схеме.
Внутри такой приставки подключена контактная схема, которая плотно соединена с обычной контактной системой магнитного пускателя.
Такой механизм для трехфазного двигателя, например, состоит из двух пар замкнутых и двух пар разомкнутых контактов.
Чтобы снять блокирующую составляющую (при ремонте или подключении) достаточно отодвинуть специальные полозья, удерживающие крышку.
Схема состоит из двух частей: верхней и нижней. Кнопочный механизм для трехфазного двигателя легко различать по цвету. Например, кнопка «Стоп» имеет красный цвет.
В ней подключен размыкающий контакт, через который пройдет напряжение в схему. Кнопку, которая будет отвечать за запускание, окрашивают в зеленый.
В ней применяется замыкающий контакт, который при подключении проводит через схему электрический ток.
Схема подключения реверсивного магнитного пускателя имеет обычно защиту от случайных нажатий.
Для этого устанавливают дополнительные боковые контакты, где при срабатывании одного — второй будет блокироваться.
Монтажная схема выполняется в пару действий, зато на практике получается удобный кнопочный механизм.
Схема подключения устройства
Перед тем, как схема магнитного пускателя будет подключена, необходимо:
- Обеспечить обесточивание на всем фронте нашей работы (обесточивание двигателя, части проводки). Проверить отсутствие напряжения можно специальными индикаторными инструментами, самое простое из них – отвертка, продается в любом строительном магазине;
- Выяснить рабочее напряжение, особенно это актуально для элемента катушки. Оно пишется не на самой упаковке пускателя, а непосредственно на устройстве. Варианта тут только два: 380в или 220 вольт. Когда выбираем 220 вольт,а не 380в, то при подключении фотореле на катушку подаются фаза и ноль. Если речь идет о 380в, а не о 229, то используем две разноименные фазы. Если не разобраться между 220 и 380 вольтовыми реле, то схема просто может перегореть от разности напряжений;
- Подбираем подходящие кнопки соответствующих цветов;
- Для реле все нули, которые являются приходящими и отходящими, а также элементы, позволяющие достигнуть заземления, соединяются в схеме на клеммнике через устройство, не задевая его. Для катушки в 220 вольт берется ноль во время подсоединения, чего не следует делать для 380 вольт.
Последовательность подключения состоит из таких частей:
- трех пар силовых элементов, которые будут отвечать за подачу электропитания, будь это схема электродвигателя или любого прибора;
- схемы управления, включающей катушку, дополнительные провода и кнопки.
Самым простым считается процесс подключения реверсивного магнитного пускателя в количестве одной единицы. Это самая простая схема (на 220 или 380 вольт), чаще всего ее используют в работе двигателя.
Для фотореле нам понадобиться трехжильный кабель, который мы подключим к кнопкам, а также пара разомкнутых контактов.
Рассмотрим типичную схему подключения на 220 вольт. Если же Вы выбрали схему подключения на 380 вольт, то вместо синего ноля важно подключить другую разноименную фазу.
Пост контакта фотореле – это четвертая свободная фаза. На силовые контакты через схему идут три фазы.
Чтобы их можно было нормально подключить, на катушку подаем 220 вольт (или 380, а зависимости от выбора реле). Цепь замкнется — и мы сможем управлять работой электродвигателя.
Подключаем тепловое реле
Между магнитным пускателем и устройством двигателя можно пустить тепловое реле, которое может понадобиться для безопасной подачи тока к устройству двигателя.
Для чего нужно подключать тепловое реле? Неважно, какое напряжение идет в нашей схеме, 220 или 380 вольт: при скачках любой мотор может сгореть. Именно поэтому стоит поставить пост для защиты.
Фотореле позволяет схеме работать, даже если перегорела одна из фаз.
Подключают фотореле у выхода магнитного пускателя на устройство двигателя. Тогда ток напряжением 220 или 380 вольт проходит через пост с нагревателя фотореле и попадает внутрь двигателя.
На самом фотореле можно найти контакты, которые следует подключать к катушке.
Нагреватели теплового реле (фотореле) не вечны и имеют свой предел работы.
Так, пост такого магнитного пускателя сможет пропустить через себя только определенный показатель тока, который может иметь максимальный предел.
В противном случае последствия работы фотореле для двигателя будут плачевными – несмотря на защитный пост, он сгорит.
Если возникает неприятная ситуация, когда через пост пропускается ток выше заданных пределов, то нагреватели начинают воздействовать на контакты, нарушая общую цепь в приборе.
Как итог, пускатель выключается.
Выбирая фотореле для двигателя, обращайте внимание на его характеристики. Ток механизма должен подходить мощности двигателя (быть рассчитанным на 220 или 380 вольт).
Ставить такой защитный пост на обычные приборы не рекомендуется – только на моторы.
Как правильно выбрать магнитный пускатель?
Чтобы устройство не сгорело после подключения через пару недель, нужно внимательно относиться к выбору. Самые популярные серии пускателя ПМЛ и ПМ12.
Они поставляются как отечественными, так и зарубежными фирмами.
Каждая цифра величины указывается на тот ток, который пост сможет провести через схему без поломок и возгораний. Если ток нагрузки выше 63 А, то лучше покупать для подключения в схему контакторы.
Важная характеристика при подключении – класс износостойкости. Она показывает, сколько раз устройство сможет без затруднений срабатывать на нажатие.
Важный показатель, если механизм предстоит часто включать и выключать. Если в час предстоит много нажатий, то выбирают бесконтактные пускатели.
Кроме того, устройства могут продаваться с реверсами и без них. Применяют для реверсивных двигателей, где вращение идет сразу в две стороны.
Пускатель такого типа имеет сразу две катушки и две пары силовых контактов. К дополнительным элементам относят защитный механизм, лампочку, кнопки.
Это простая схема пускателя (облегченный вариант), которая лежит в базе всех либо, по крайней мере, большинства схем пуска асинхронных электродвигателей, используемых очень широко, как в индустрии, так и в обычном быте. Плох тот электрик, который не знает данной схемы (как ни удивительно, но есть и такие люди). Хоть Вы, может быть, естественно понимаете принцип её работы, но для освежения памяти либо для новичков все же опишу кратко эту работу. И так, вся схема не считая электродвигателя, который установлен конкретно на определенном оборудовании либо устройстве, устанавливается или в щитке либо в специальной коробке (ПМЛ).
Кнопки Запуска и СТОПА, могут находится как на фронтальной стороне этого щитка, так в не его (устанавливаются на месте, где комфортно управлять работой), а может быть и там и там, зависимо от удобства. К данному щитку подводится трёхфазное напряжение от блежайшего места запитки (обычно, от распределительного щита), а с него уже выходит кабель, идущий на сам электродвигатель.
Схема пускателя облегченный вариант
А сейчас о механизме работы: на клеммы Ф1, Ф2, Ф3 подается трехфазное напряжение. Для пуска асинхронного электродвигателя требуется срабатывание магнитного пускателя(ПМ) и замыкания его контактов ПМ1, ПМ2 и ПМ3. Для срабатывания ПМ, нужно подать на его обмотку напряжение (кстати, величина его находится в зависимости от самой катушки, другими словами, на какое конкретно напряжение она рассчитана. Это так же находится в зависимости от условий и места работы оборудования. Они бывают на 380в, 220в, 110в, 36в, 24в и 12в) (данная схема рассчитана на напряжение 220в, так как берётся с одной из имеющихся фаз и нуля). Подача электропитания на катушку магнитного пускателя осуществляется по такой цепи: С ф1 поступает фаза на замкнутый контакт термический защиты электродвигателя ТП1, дальше проходит через катушку самого пускателя и выходит на кнопку Запуск (КН1) и на контакт самоподхвата ПМ4 (магнитного пускателя). С их питание выходит на нормально замкнутую кнопку СТОП и после замыкается на нуле.
Для пуска требуется надавить кнопку «Запуск», после этого цепь катушки магнитного пускателя замкнётся и притянет (замкнёт) контакты ПМ1-3 (для запуска мотора) и контакт ПМ4, который даст возможность при отпускании кнопки запуска, продолжать работу и не отключить магнитный пускатель (именуется самоподхватом). Для остановки электродвигателя, требуется всего только надавить кнопку СТОП (КН2) и тем самым разорвать цепь питания катушки ПМ. В итоге контакты ПМ1-3 и ПМ4 отключатся, и работа будет остановлена до последующего пуска Запуска.
Для защиты обязательно ставятся термические реле (на нашей схеме это ТП). При перегрузке электродвигателя, соответственно увеличивается ток, и движок резко начинает греться, прямо до выхода из строя. Данная защита срабатывает конкретно при повышении тока на фазах, тем самым размыкает свои контакты ТП1, что подобно нажатию кнопки СТОП.
Данные случаи бывают в основном при полном заклинивании механической части либо при большой механической перегрузки в оборудовании, на котором работает электродвигатель. Хотя и не редко предпосылкой становится и сам движок, из-за высохших подшипников, нехорошей обмотки, механического повреждения и т.д. Думаю для тех, кто этого не знал, данная статья: Схема пускателя облегченный вариант, была очень полезна и в один прекрасный момент не раз понадобится в жизни.
Подключения пускателя по схеме — реверс
Вариант приведенной выше схемы, используется для пуска электродвигателей, работающих в одном режиме, т. е. не меняя вращения (насосы, циркулярки, вентиляторы). Но для оборудования которое должно работать в 2-ух направлениях, это кран — балки, тельферы, лебедки, открывание-закрывание ворот и др. нужна другая электрическая схема. Для такой схемы нам понадобится не один, а два схожих пускателя и кнопка ПУСК-СТОП 3-х кнопочная, т. е. две кнопки Запуск и одна СТОП. Могут в схемах реверс, употребляться пульты и на две кнопки, это участки, где промежутки работы очень короткие. К примеру маленькая лебедка, промежутки работы 3-10 секунд, для работы этого оборудования, вариант на две кнопки более подходящий, но кнопки обе пусковые, т. е. только с нормально открытыми контактами, и в схеме блок контакты (пм1 и пм2) самоподхвата не задействуются, а конкретно пока вы держите кнопку нажатой – оборудование работает, как отпустили – оборудование тормознуло. В остальном схема реверс подобна схеме облегченный вариант.
Подключения пускателя по схеме – реверс
Пускатель со схемой звезда – треугольник
Переключение мотора со звезды на треугольник используют для защиты электрических цепей от перегрузок. В основном переключают со звезды на треугольник большие трехфазные асинхронные движки от 30-50 кВт, и высокооборотные ~3000 об/мин, время от времени 1500 об/мин.
Если движок соединен в звезду то на каждую его обмотку подается напряжение 220 Вольт, а если движок соединен в треугольник, то на каждую его обмотку приходиться напряжение 380 Вольт. Тут в действие вступает закон Ома «I=U/R» чем выше напряжение, тем выше ток, а сопротивление не меняется.
Проще говоря, при подключении в треугольник (380) ток будет выше, чем при подключении в звезду(220).
Когда электродвигатель разгоняется и набирает полные обороты, картина стопроцентно изменяется. Дело в том что движок имеет мощность которая не находится в зависимости от того подключен он в звезду либо на треугольник. Мощность мотора зависит в основном от железа и сечения провода. Тут действует другой закон электротехники «W=I*U»
Мощность равна сила тока, умноженная на напряжение, другими словами чем выше напряжение, тем ниже ток. При подключении в треугольник(380), ток будет ниже, чем в звезду (220). В движке концы обмоток выведены на «клеммник» таким образом что зависимо от того каким образом поставить перемычки получится подключение в звезду либо в треугольник. Такая схема обычно нарисована на крышке. Для того чтоб создавать переключения со звезды на треугольник, мы заместо перемычек будем использовать контакты магнитных пускателей.
Схема звезда – треугольник
Схема подключения трехфазного асинхронного мотора, в пусковом положении которого обмотки статора соединяются звездой, а в рабочем положении — треугольником.
К движку подходит 6 концов. Магнитный пускатель КМ служит для включения и отключения мотора. Контакты магнитного пускателя КМ1 работают как перемычки для включения асинхронного мотора в треугольник. Обратите внимания, провода от клеммника мотора должны быть включены в таком же порядке, как и в самом движке, главное не спутать.
Магнитный пускатель КМ2 подключает перемычки для включения в звезду к одной половине клеммника, а к другой половине подается напряжение.
При нажатии на кнопку «ПУСК» питание подается на магнитный пускатель КМ он срабатывает и на него подается напряжение через блок контакт сейчас кнопку можно отпустить. Дальше напряжение подается на реле времени РВ, оно отсчитывает установленное время. Также напряжение через замкнутый контакт реле времени подается на магнитный пускатель КМ2 и движок запускается в «звезду».
Через установленное время срабатывает реле времени РТ. Магнитный пускатель Р3 отключается. Напряжение через контакт реле времени подается на нормально-замкнутый (замкнутый в отключенном положении) блок контакт магнитного пускателя КМ2, а от туда на катушку магнитного пускателя КМ1. И электродвигатель врубается в треугольник. Пускатель КМ2 следует также подключать через нормально-замкнутый блок контакт пускателя КМ1, для защиты от одновременного включения пускателей.
Магнитные пускатели КМ1 и КМ2 лучше взять сдвоенные с механической блокировкой одновременного включения.
Кнопкой «СТОП» схема отключается.
Схема состоит:
— Автоматический выключатель;
— Три магнитных пускателя КМ, КМ1, КМ2;
— Кнопка запуск – стоп;
— Трансформаторы тока ТТ1, ТТ2;
— Токовое реле РТ;
— Реле времени РВ;
— БКМ, БКМ1, БКМ2– блок контакт собственного пускателя.
Контактор — это электромагнитный аппарат, предназначенный для коммутации, то есть включения и отключения, электрического оборудования. Он является двухпозиционным механизмом, который используется для частых коммутаций. Основными элементами его конструкции являются:
- Силовая контактная группа, которая может быть двух и трёхполюсной в зависимости от напряжения необходимого для работы исполнительного механизма.
- Дугогасительных камер, которые направлены на уменьшение дуги возникающей при разрыве электрического тока;
- Электромагнитного привода. Он предназначен для движения подвижной части силового контакта. В зависимости от конструкции он может быть рассчитан на разные напряжения как постоянного, так и переменного тока. Выполняется из П-образного, или Ш-образного сердечника;
- Системы блок-контактов, необходимой для сигнализации и управления оперативными цепями контактора. С помощью них можно подключить звуковую или световую сигнализацию показывающую позицию контактора, а также для цепи самоподхвата.
Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы. Если электромагнит работает от постоянного тока, то между рассоединяемыми частями его, должна присутствовать неметаллическая прокладка, которая препятствует залипанию сердечника. Контактор отличается от магнитного пускателя или реле, только работой с более мощной нагрузкой, от величины её зависят и размеры самого аппарата. Очень важно выбрать нужный контактор соответствующий тому току, который он будет коммутировать.
Современные устройства серии КМИ обладают неплохими показателями надёжности и предназначены для общепромышленного применения. Благодаря своей конструкции имеют лёгкий способ крепления и небольшие габариты.
Принцип работы
При подаче напряжения на катушку электромагнита подвижная часть аппарата под воздействием электромагнитных сил приводится в движение и притягивается к неподвижной части. При этом происходит замыкание силовых контактов и подача напряжения на исполнительный механизм. И также при этом происходит движение и блок-контактов которые могут быть замыкающими или размыкающими.
Как подключить контактор
При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле.
Для того чтобы правильно подключить контактор в схему нужно чётко понимать какие из контактов силовые, а какие из них вспомогательные, то есть блок-контакты. Также нужно посмотреть на номиналы катушки включения. Там должны быть указаны напряжение его тип и величина, а также токи которые через неё протекают для нормальной работы. Во время работы силовые контакты могут погорать, поэтому их необходимо регулярно осматривать и чистить.
Как подключить модульный контактор
Модульный контактор — это разновидность обычных таких же аппаратов для коммутации, только применяются они в основном для включения и отключения распределительных щитков дистанционно. То есть включая его, подаётся питание на группу автоматов, каждый из которых, отвечает за свою определённую цепь. Укрепление его предназначено на DIN — рейке. Может коммутировать как цепи постоянного, так и переменного тока.

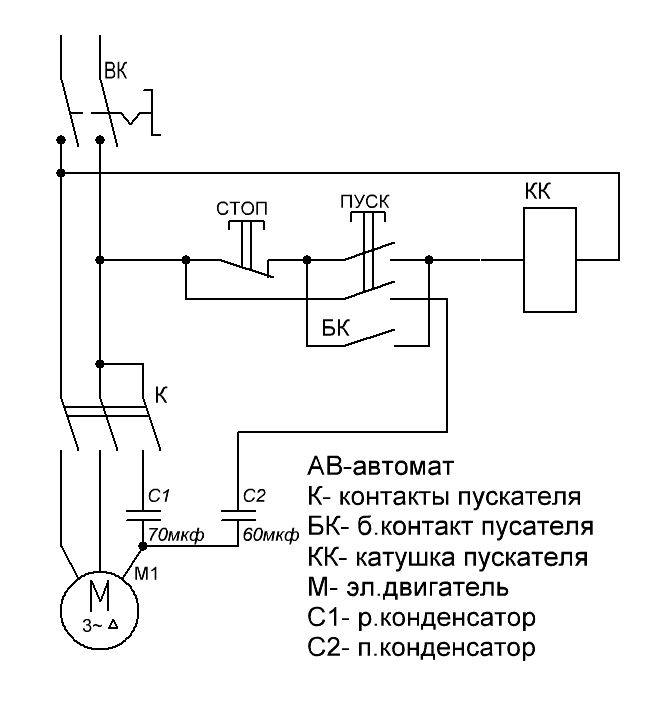

Подключение контактора через кнопку
Для подключения контактора через кнопку нужно изучить ниже приложенную схему. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на 220 Вольт переменного напряжения. В зависимости от напряжения стоит продумать её питание. поэтому при покупке и выборе контактора стоит учесть этот нюанс. Так как если электромагнит будет рассчитан на постоянное напряжение, то понадобится именно такой источник.
При нажатии на кнопку пуск катушка электромагнита контактора получит питание и он включится. Замкнутся силовые контакты, тем самым подастся напряжение на асинхронный двигатель. Также замкнётся блок-контакт контактора К1, который подключен параллельно кнопке стоп. Он называется электриками контакт самоподхвата, так как именно он подаёт питание на включающую катушку после того, как кнопка пуска отпускается. При нажатии на кнопку стоп от электромагнита отключается питание, силовые элементы контактора разрывают цепь и двигатель отключается.
Подключение контактора с тепловым реле
Тепловое реле предназначено для недопускания длительных незначительных токовых перегрузок во время работы электрооборудования, ведь перегрев отрицательно сказывается на состоянии изоляции. Частые превышения температуры и токов приведут к её разрушению, а значит и к короткому замыканию, и выходу из строя дорогостоящего исполнительного элемента.
При повышении тока в цепи статора электродвигателя элементы теплового реле КК будут нагреваться. При достижении заданной температуры, которая может быть регулирована, тепловое реле сработает и его контакты разорвут цепь катушки электромагнита контактора КМ.
В целях безопасности нужно помнить, что работа в цепи контактора должна производиться при полном обесточивании его. При этом автомат питания должен быть заблокирован или ключом, или запрещающим плакатом от несанкционированного, или ошибочного включения. А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию.
Видео о подключении контактора
Схема электрических соединений однофазного контактораStart Stop
Схема подключения однофазного контактора пуска-останова — Здравствуйте, друзья, электрическая проводка! В статье, которую вы читаете на этот раз с заголовком Схема подключения однофазного контактора пуска-останова, мы хорошо подготовили эту статью, чтобы вы могли прочитать и извлечь информацию в Это. Надеюсь, содержание сообщения Схема подключения однофазного контактора пуска и остановки статьи, то, что мы пишем, может заставить вас понять. Приятного чтения. Заголовок: Схема подключения однофазного контактора Start Stop
Link: Схема подключения однофазного контактора Start Stop
Ссылки по теме
Электрические схемы управления пуском и остановом, основная цепь одной станции r 1 kla i. Когда вы нажимаете кнопку пуска, а кнопка останова не нажимается, реле 24 В постоянного тока срабатывает и втягивает контактор r1, который подает трехфазное питание на двигатель.
Схема подключения контактора со схемой и схемами Электричество
Вышеупомянутая схема представляет собой полный метод подключения однофазного двигателя с автоматическим выключателем и контактором.
Схема подключения однофазного контактора Start Stop . Полное руководство по подключению проводов однофазного асинхронного двигателя с магнитным контактором или статером. Эта диаграмма предназначена для управления однофазным двигателем. В нем используется контактор, реле перегрузки, один блок вспомогательных контактов, нормально разомкнутая кнопка пуска, нормально замкнутая кнопка останова и источник питания с предохранителем.
Стартовая тройка будет маркирована вместе с. Операция I при нажатии кнопки пуска включает катушку m, удерживаемую в контактах m, и поддерживает цепь после того, как кнопка пуска отпущена.Анимация монтажной схемы однофазного стартера.
Двигатель M1 1 5 кВт 380 В 3 фазы 1 магнитный контактор 220 В пер. S1 кнопочный выключатель ptb выключатель остановки без фиксации s2 кнопочный выключатель ptm выключатель запуска без фиксации l3 контрольная лампа 220vac. B1 mcb 5a 3 фазы.
1 j start 2 3 stop i n o. Пуск и остановка 3-х проводное управление. I zl ii i i ii i i fo 0.
Чаще всего трехпроводное управление используется для управления пуском и остановом. Пуск и остановка основной продолжительности электромонтажа. Электросхема книга a1 15 b1 b2 16 18 b3 a2 b1 b3 15 напряжение питания 16 18 lmh 2 уровня b2 l1 fu 1 460 vfu 2 l2 l3 gnd h2 h4 h3 h5 fu 3 x1a fu 4 fu 5 x2a r питание включено дополнительно x1 x2115 v 230 В h2 h4 h3 h5 дополнительное подключение трансформатор с электростатическим экраном fu 6 off on m l1 l2 1 2 stop ol m start 3 start start оптоволоконный.
Электрические детали, необходимые для вышеуказанной проводки. Тепловое реле перегрузки Tor 2 8a. На изображении ниже показан пример использования 3-проводного управления для включения контактора для запуска 3-фазного двигателя.
Как подключить контактор и защитный автомат двигателя непосредственно к стартеру. Принципиальная схема подключения пускателя однофазного двигателя Схема подключения контактора однофазного пускателя однофазного двигателя. Нажатие кнопки останова разрывает цепь, обесточивая.
Схема стартера двигателя. На приведенной ниже схеме подключения показано, как мы могли бы собрать полный пускатель двигателя с кнопкой запуска и остановки для однофазного двигателя, использующего 3-полюсный контактор. В приведенной выше схеме подключения однофазного двигателя я сначала подключаю 2-полюсный автоматический выключатель, а затем подключаю питание к пускателю двигателя, а затем подключаю проводку катушки контактора с нормально замкнутым кнопочным переключателем и нормально разомкнутым кнопочным переключателем, и, наконец, я делаю соединение между конденсатором.
В этом видео я рассказываю, как подключить магнитный контактор или пускатель для однофазного двигателя. Мы надеемся, что это поможет вам глубже понять управление двигателем. Размещено посредством wiringforums от 5 сентября 2017 года.
В качестве альтернативы цепями запуска и останова можно было управлять с помощью ПЛК.
Схема подключения контактора однофазного двигателя Elec Eng World
Схема подключения однофазного двигателя с контактором Электрическая схема
3-фазный контактор с пуском-остановом Схема подключения 2020 г. Схема подключения Электротехника
Схема подключенияPin Di
Электропроводка однофазного двигателя с контактором Схема Электрическая схема
Схема цепи стартера Dol Электропроводка Однофазный электродвигатель Star
Как управлять лампой накаливания из двух мест с помощью двухстороннего
Схема электрических соединений магнитного контактора.
Схема подключения контактора однофазного двигателяна урду хинди
Таким образом, эта статья Схема подключения однофазного контактора пуска и останова
Вот и вся, на этот раз схема подключения однофазного контактора пуска и останова, надеюсь, она будет полезна для всех вас.Увидимся в другой статье.
Вы сейчас читаете статью Схема подключения однофазного контактора пуска и останова со ссылкой на адрес https://diagramofwiring.blogspot.com/2020/11/start-stop-single-phase-contactor.html
Том 5 Вкладка 2
% PDF-1.6 % 462 0 объект > эндобдж 458 0 объект > поток 2019-02-15T16: 41: 24ZPreview2019-02-15T11: 00: 49-06: 002019-02-15T11: 00: 49-06: 00Mac OS X 10.13.6 Quartz PDFContextapplication / pdf
5 / Zrlê˿ = * h) | 4ĉ YlQ + ֜ v} h — (w _ # = Xt’J *% V «ÆCWNchzX% 0 aS2% uX} w1tIv / Ou! q F-PhE \ ### a = `Qhq’Ӕ8pJ $ & $ zu (l (Z80 # suloOpE0r M`L + bErK7 $ MĐ³`OqH`0Orf bD FgX $ Z! P: 9) VjZ] hŚ:% 4 + / BgUf3> $ ujf + bPVB
PowerControlProducts.book
% PDF-1.6 % 1 0 объект > эндобдж 5 0 obj > / Шрифт >>> / Поля [] >> эндобдж 2 0 obj > поток 2017-02-28T22: 18: 57-05: 002017-02-28T22: 18: 57-05: 002017-02-28T22: 18: 57-05: 00FrameMaker 12.0.2application / pdf
% PDF-1.3 % 1619 0 объект > эндобдж xref 1619 329 0000000016 00000 н. 0000006936 00000 н. 0000007061 00000 н. 0000010323 00000 п. 0000010553 00000 п. 0000010641 00000 п. 0000010735 00000 п. 0000010861 00000 п. 0000011023 00000 п. 0000011081 00000 п. 0000011232 00000 п. 0000011289 00000 п. 0000011398 00000 п. 0000011503 00000 п. 0000011561 00000 п. 0000011692 00000 п. 0000011823 00000 п. 0000011881 00000 п. 0000011938 00000 п. 0000012060 00000 п. 0000012117 00000 п. 0000012248 00000 п. 0000012379 00000 п. 0000012436 00000 п. 0000012493 00000 п. 0000012625 00000 п. 0000012682 00000 п. 0000012803 00000 п. 0000012860 00000 п. 0000012988 00000 п. 0000013045 00000 п. 0000013172 00000 п. 0000013299 00000 п. 0000013356 00000 п. 0000013483 00000 п. 0000013540 00000 п. 0000013597 00000 п. 0000013720 00000 п. 0000013777 00000 п. 0000013893 00000 п. 0000013951 00000 п. 0000014083 00000 п. 0000014140 00000 п. 0000014266 00000 п. 0000014323 00000 п. 0000014445 00000 п. 0000014502 00000 п. 0000014628 00000 п. 0000014686 00000 п. 0000014814 00000 п. 0000014872 00000 п. 0000014995 00000 п. 0000015052 00000 п. 0000015167 00000 п. 0000015224 00000 п. 0000015375 00000 п. 0000015432 00000 п. 0000015572 00000 п. 0000015629 00000 п. 0000015759 00000 п. 0000015816 00000 п. 0000015957 00000 п. 0000016014 00000 п. 0000016145 00000 п. 0000016202 00000 п. 0000016337 00000 п. 0000016394 00000 п. 0000016528 00000 п. 0000016585 00000 п. 0000016707 00000 п. 0000016764 00000 п. 0000016889 00000 п. 0000016946 00000 п. 0000017070 00000 п. 0000017127 00000 п. 0000017252 00000 п. 0000017310 00000 п. 0000017467 00000 п. 0000017624 00000 п. 0000017681 00000 п. 0000017837 00000 п. 0000017894 00000 п. 0000017951 00000 п. 0000018085 00000 п. 0000018142 00000 п. 0000018285 00000 п. 0000018428 00000 п. 0000018485 00000 п. 0000018542 00000 п. 0000018684 00000 п. 0000018741 00000 п. 0000018893 00000 п. 0000018950 00000 п. 0000019093 00000 п. 0000019150 00000 п. 0000019268 00000 п. 0000019326 00000 п. 0000019459 00000 п. 0000019516 00000 п. 0000019628 00000 п. 0000019685 00000 п. 0000019818 00000 п. 0000019875 00000 п. 0000019932 00000 п. 0000020063 00000 п. 0000020119 00000 п. 0000020231 00000 п. 0000020382 00000 п. 0000020440 00000 п. 0000020604 00000 п. 0000020699 00000 н. 0000020799 00000 н. 0000020857 00000 п. 0000020915 00000 п. 0000020973 00000 п. 0000021125 00000 п. 0000021227 00000 н. 0000021375 00000 п. 0000021433 00000 п. 0000021550 00000 п. 0000021659 00000 п. 0000021771 00000 п. 0000021829 00000 п. 0000021887 00000 п. 0000021945 00000 п. 0000022003 00000 п. 0000022060 00000 н. 0000022243 00000 п. 0000022389 00000 п. 0000022503 00000 п. 0000022561 00000 п. 0000022693 00000 п. 0000022751 00000 п. 0000022872 00000 п. 0000022930 00000 н. 0000023057 00000 п. 0000023114 00000 п. 0000023171 00000 п. 0000023274 00000 п. 0000023381 00000 п. 0000023438 00000 п. 0000023568 00000 п. 0000023625 00000 п. 0000023769 00000 п. 0000023826 00000 п. 0000023955 00000 п. 0000024012 00000 п. 0000024069 00000 п. 0000024126 00000 п. 0000024294 00000 п. 0000024394 00000 п. 0000024501 00000 п. 0000024558 00000 п. 0000024684 00000 п. 0000024741 00000 п. 0000024890 00000 н. 0000024947 00000 п. 0000025084 00000 п. 0000025141 00000 п. 0000025270 00000 п. 0000025327 00000 п. 0000025455 00000 п. 0000025512 00000 п. 0000025647 00000 п. 0000025704 00000 п. 0000025761 00000 п. 0000025818 00000 п. 0000026001 00000 п. 0000026154 00000 п. 0000026275 00000 п. 0000026332 00000 п. 0000026389 00000 п. 0000026520 00000 н. 0000026627 00000 н. 0000026684 00000 п. 0000026819 00000 п. 0000026876 00000 п. 0000027080 00000 п. 0000027137 00000 п. 0000027294 00000 н. 0000027351 00000 п. 0000027470 00000 н. 0000027527 00000 н. 0000027689 00000 п. 0000027746 00000 н. 0000027803 00000 п. 0000027860 00000 н. 0000028027 00000 н. 0000028176 00000 п. 0000028233 00000 п. 0000028414 00000 п. 0000028550 00000 п. 0000028685 00000 п. 0000028742 00000 п. 0000028888 00000 п. 0000028945 00000 п. 0000029093 00000 п. 0000029150 00000 п. 0000029207 00000 п. 0000029264 00000 н. 0000029455 00000 п. 0000029551 00000 п. 0000029647 00000 п. 0000029704 00000 п. 0000029813 00000 п. 0000029870 00000 п. 0000029986 00000 н. 0000030043 00000 п. 0000030163 00000 п. 0000030220 00000 п. 0000030334 00000 п. 0000030391 00000 п. 0000030448 00000 п. 0000030505 00000 п. 0000030699 00000 п. 0000030805 00000 п. 0000030914 00000 п. 0000030971 00000 п. 0000031104 00000 п. 0000031161 00000 п. 0000031281 00000 п. 0000031338 00000 п. 0000031458 00000 п. 0000031515 00000 п. 0000031639 00000 п. 0000031696 00000 н. 0000031822 00000 п. 0000031879 00000 п. 0000032008 00000 н. 0000032065 00000 п. 0000032194 00000 п. 0000032251 00000 п. 0000032308 00000 п. 0000032365 00000 н. 0000032540 00000 п. 0000032684 00000 п. 0000032844 00000 п. 0000032901 00000 п. 0000033052 00000 п. 0000033109 00000 п. 0000033265 00000 п. 0000033322 00000 п. 0000033379 00000 п. 0000033436 00000 п. 0000033552 00000 п. 0000033665 00000 п. 0000033795 00000 п. 0000033852 00000 п. 0000034002 00000 п. 0000034059 00000 п. 0000034184 00000 п. 0000034241 00000 п. 0000034298 00000 п. 0000034355 00000 п. 0000034540 00000 п. 0000034597 00000 п. 0000034786 00000 п. 0000034902 00000 п. 0000035035 00000 п. 0000035092 00000 п. 0000035233 00000 п. 0000035290 00000 н. 0000035347 00000 п. 0000035404 00000 п. 0000035522 00000 п. 0000035630 00000 п. 0000035733 00000 п. 0000035790 00000 н. 0000035847 00000 п. 0000035904 00000 п. 0000035961 00000 п. 0000036072 00000 п. 0000036186 00000 п. 0000036243 00000 п. 0000036381 00000 п. 0000036438 00000 п. 0000036561 00000 п. 0000036618 00000 п. 0000036675 00000 п. 0000036732 00000 п. 0000036883 00000 п. 0000036939 00000 п. 0000037085 00000 п. 0000037141 00000 п. 0000037283 00000 п. 0000037339 00000 п. 0000037502 00000 п. 0000037558 00000 п. 0000037613 00000 п. 0000037671 00000 п. 0000038065 00000 п. 0000038862 00000 п. 0000038968 00000 п. 0000039259 00000 п. 0000039441 00000 п. 0000039466 00000 п. 0000053676 00000 п. 0000053701 00000 п. 0000066711 00000 п. 0000066736 00000 п. 0000079324 00000 п. 0000079432 00000 п. 0000079457 00000 п. 0000092260 00000 п. 0000092285 00000 п. 0000104311 00000 п. 0000104336 00000 п. 0000116937 00000 п. 0000116962 00000 н. 0000130052 00000 н. 0000130077 00000 н. 0000142854 00000 н. 0000142933 00000 н. 0000144610 00000 н. 0000144690 00000 н. 0000202485 00000 н. 0000223601 00000 н. 0000242774 00000 н. 0000262291 00000 н. 0000284278 00000 н. 0000306953 00000 н. 0000325055 00000 н. 0000333533 00000 н. 0000342365 00000 н. 0000348909 00000 н. 0000355868 00000 н. 0000362657 00000 н. 0000007119 00000 н. 0000010299 00000 п. трейлер ] >> startxref 0 %% EOF 1620 0 объект > эндобдж 1621 0 объект > эндобдж 1946 0 объект > транслировать HDVTiA! Y $ kS8nnmVwEKfXe.454j ڌ M @ c4I ~ pA9? L [A l! KPP | V9yh` Ր fA 5u &
Eaton Freedom Series — пускатели электродвигателей
Контакторы и пускатели электродвигателей NEMA серии EATON Freedom
Пускатели— трехфазные нереверсивные и реверсивные, полное напряжение
Трехфазные нереверсивные и реверсивные,
Пускатели полного напряжения
Описание продукта:
без реверса
Трехфазные магнитные пускатели полного напряжения обычно используются для переключения нагрузок электродвигателей переменного тока.Пускатели состоят из выключателя (контактора) с магнитным приводом и реле перегрузки, собранных вместе.
Реверс
Трехфазные магнитные пускатели полного напряжения используются в основном для реверсирования трехфазных двигателей с короткозамкнутым ротором. Они состоят из двух контакторов и одного реле перегрузки, собранных вместе. Контакторы механически и электрически заблокированы для предотвращения короткого замыкания в линии и одновременного включения обоих контакторов.
Особенности, преимущества и функции;
- Биметаллические реле перегрузки с компенсацией внешней среды — доступны в трех основных типоразмерах, охватывающих приложения мощностью до 900 л.с. — сокращает количество различных комбинаций контактор / реле перегрузки, которые должны храниться на складе
Характеристики этих реле перегрузки:
- Выбор ручного или автоматического сброса
- Сменные нагреватели, регулируемые на ± 24% в соответствии с номинальной мощностью двигателя и откалиброванные для 1.0 и 1,15 коэффициенты обслуживания. Блоки нагревателей для реле перегрузки меньшего размера будут устанавливаться в реле перегрузки большего размера — полезно при снижении номинальных характеристик, таких как толчковый режим
- Грузовые проушины встроены в основание реле
- Однофазная защита, класс 20 или класс 10, время срабатывания
- Индикация отключения по перегрузке
- Электрически изолированные контакты NO-NC (для проверки нажмите кнопку RESET)
- C440 — это надежная электронная защита от перегрузки с автономным питанием, предназначенная для интегрированного использования с контакторами Freedom NEMA.
- Многоуровневый набор функций для обеспечения покрытия, специфичного для вашего приложения
- Широкий диапазон FLA 5: 1 для максимальной гибкости
- Покрытие от 0.05–1500A для всех ваших потребностей
- Двойной разрыв с длительным сроком службы, контакты из оксида кадмия серебра — обеспечивают отличную проводимость и превосходную стойкость к сварке и дуговой эрозии. Большой размер для низкого сопротивления и холодной работы
- Рассчитан на 3 000 000 электрических операций при максимальной мощности до 25 л.с. при 600 В
- Стальная монтажная пластина в стандартной комплектации для всех пускателей открытого типа
- Проводное соединение для отдельного или общего управления Нереверсивное управление
- Контакт (ы) цепи удержания входят в стандартную комплектацию
- Типоразмеры 00–3 имеют блок дополнительных замыкающих контактов, установленный с правой стороны (на типоразмере 00 контакт занимает 4-ю позицию полюса мощности — без увеличения ширины).
- Типоразмеры 4–5 имеют замыкающий контактный блок, установленный с левой стороны.
- Типоразмеры 6–7 имеют контактный блок 2НО / 2НЗ слева вверху.
- Размер 8 имеет НО / НЗ контактный блок вверху слева сзади и НО вверху справа сзади
Реверс
- Каждый контактор (размер 00–8) в стандартной комплектации поставляется с одним контактным блоком, установленным на стороне NO-NC.Контакты NC имеют электрическую блокировку
Тип AN16 / AN56 NEMA — реле перегрузки с ручным или автоматическим сбросом — нереверсивное и реверсивное
(1) Стартер нереверсивный, размер 0
Реверсивный стартер типоразмера 1
Магнитные катушки — переменный или постоянный ток
Катушки контактора, перечисленные в этом разделе, также имеют номинальную мощность 50 Гц, как показано в разделе «Код напряжения катушки».Выберите нужный контактор по номеру детали и замените буквенное обозначение катушки магнита в номере детали (A) на соответствующий код напряжения катушки.
Для размеров 00–2 буквенное обозначение катушки магнита будет рядом с последней цифрой указанного номера детали. ПРИМЕР: Для катушки 380 В, 50 Гц замените CN15AN3_B на CN15AN3LB. Для всех других размеров буквенное обозначение катушки магнита будет последней цифрой указанного номера детали.
Катушка Вольт и Герц | Суффикс кода | Катушка Вольт и Герц | Суффикс кода | |
120/60 или 110/50 | А | 380-415 / 50 | л | |
240/60 или 220/50 | B | 550/50 | N | |
480/60 или 440/50 | С | 24/60, 24/50 | Т | |
600/60 или 550/50 | D | 24/50 | U | |
208/60 | E | 32/50 | В | |
277/60 | H | 48/60 | Вт | |
208-240 / 60 | Дж | 48/50 | Y | |
240/50 | К | 48/50 | Y |
(1) В номера деталей стартера не включены нагреватели.Выберите одну коробку из трех комплектов нагревателей. Выбор блока подогревателя
(2) Максимальная мощность стартеров для приложений 380 В, 50 Гц:
Размер NEMA | 00 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Мощность | 1.5 | 5 | 10 | 25 | 50 | 75 | 150 | 300 | 600 | 900 |
(3) ЗОЛОТОЙ ТЕКСТ (A) указывает на требуемый суффикс катушки. Вставьте правильный суффикс катушки для ваших нужд, см. Таблицу суффиксов переменного тока.
(4) Номинальные значения рабочего предельного тока представляют собой максимальный действующий ток в амперах, который контроллеру разрешается выдерживать в течение продолжительных периодов при нормальной работе.При номинальных значениях рабочего предельного тока допускается превышение температурных значений, превышающих значения, полученные при испытании контроллера при его номинальном постоянном токе. Номинальный ток реле перегрузки или ток срабатывания других используемых устройств защиты двигателя не должен превышать номинальный рабочий предельный ток контроллера.
(5) Общий контроль. Для отдельного управления 120 В вставьте букву D в 7-ю позицию номера детали в списке. Пример: AN56VND0CB.
(6) NEMA Только размеры 00 и 0.
(7) NEMA Только размеры 00 и 0. Размеры 1–8 — только 24/60.
Отдельная обмотка — максимальная мощность — 60/50 Гц
(1)Двухобмоточный AN700DN022
Цены на стартеры не включают обогреватели.
Выберите два блока (два реле перегрузки, по одному для каждой скорости). Выбор комплекта нагревателя.
(1) Если защитное устройство параллельной цепи составляет 45 А или больше, для защиты цепи в соответствии с NEC 530-072 могут потребоваться комплект (-ы) предохранителей C320FBR1.
(2) Только NEMA размеров 00 и 0. Размеры 1–5 только 24/60.
Повторно подключаемая обмотка
(1) — Максимальная мощность — 60/50 ГцОднообмоточный AN700BN0218
Цены на стартеры не включают обогреватели.
Выберите два блока (два реле перегрузки, по одному для каждой скорости). Выбор пакета нагревателя.
(1) Если защитное устройство параллельной цепи составляет 45 А или больше, для защиты цепи в соответствии с NEC 530-072 могут потребоваться комплект (-ы) предохранителей C320FBR1.
(2) Только NEMA размеров 00 и 0. Размеры 1–5 только 24/60.
Катушка Вольт и Герц | Суффикс кода | Катушка Вольт и Герц | Суффикс кода | |
120/60 или 110/50 | А | 380-415 / 50 | л | |
240/60 или 220/50 | B | 550/50 | N | |
480/60 или 440/50 | С | 24/60, 24/50 | Т | |
600/60 или 550/50 | D | 24/50 | U | |
208/60 | E | 32/50 | В | |
277/60 | H | 48/60 | Вт | |
208-240 / 60 | Дж | 48/50 | Y | |
240/50 | К | 48/50 | Y |
Выбор блока нагревателя
Нагревательные блоки от h3001B до h3017B и от h3101B до h3117B должны использоваться только с реле перегрузки серии B с номерами деталей C306DN3B (арт.10-7016) и C306GN3B (номер детали 10-7020). Проушины нагрузки встроены в основание реле перегрузки, чтобы обеспечить возможность подключения проводки нагрузки до установки блока нагревателя. Нагреватель предыдущей конструкции имел встроенные проушины. Нагреватели серии B электрически эквивалентны обогревателям предыдущей конструкции. Подогреватели х3018-3 на х3024-3 не меняли.
NEMA-AN Тип | IEC-AE Тип | ||
Размер | серии | Размер | серии |
00-0 | С | A — F | С |
1-2 | B | G — К | B |
5 | B | G — К | B |
6 | С | G — К | B |
7-8 | B | G — К | B |
(1) Серийный номер стартера — это последняя цифра указанного номера детали.Пример: AN16DN0AB.
Пускатели— однофазные нереверсивные, полное напряжение, биметаллические перегрузки
Размер 1 NEMA — BN15DN0AB
Описание продукта:
Однофазные магнитные пускатели полного напряжения подключают двигатель непосредственно к линии, позволяя ему потреблять полный пусковой ток во время пуска. Эти стартеры чаще всего используются для управления однофазными самозапускающимися двигателями мощностью до 15 л.с. при 230 В.Они состоят из двухполюсного электромагнитного контактора, замыкающего и размыкающего силовую цепь двигателя, и реле перегрузки, обеспечивающего защиту от перегрузки во время работы. В таблице перечислены стартеры:
- Двухполюсный контактор серии Freedom с долгим сроком службы двойным разрывом, контактами из оксида кадмия серебра. Большой размер для низкого сопротивления и прохладной работы. Рассчитан на 3 миллиона электрических операций при максимальной мощности и 30 миллионов механических операций для размера 0, 10 миллионов операций для размера 2 и 6 миллионов операций для размера 3
- Трехполюсная перегрузка серии Freedom с последовательным соединением двух и трех полюсов для защиты двигателя от перегрузки.Эта перегрузка компенсируется окружающей средой, выбирается ручной или автоматический сброс, сменные нагреватели класса 10 или 20, возможность выбора коэффициента обслуживания 1,0 или 1,15, индикация отключения по перегрузке и электрически изолированные контакты NO-NC (нажмите кнопку RESET для проверки)
- Цепь удержания НО вспомогательный контакт входит в стандартную комплектацию. На типоразмере 00 контакт занимает 4-ю позицию полюса питания. Типоразмеры 0–3 имеют вспомогательную нормально разомкнутую цепь, установленную на правой стороне контактора .
- Стальная монтажная пластина в стандартной комплектации для всех пускателей открытого типа.Проводка для отдельного или общего управления
Тип BN16 NEMA — реле перегрузки с ручным или автоматическим сбросом
БН16ДМ0АБ
В номера деталей стартеране включены нагреватели. Выберите одну коробку из трех комплектов нагревателей. Выбор блока подогревателя.
(1) Для отдельной цепи управления 120 В. Для получения максимальной мощности при указанном напряжении двигателя используйте параметры других пускателей того же размера.
Схема магнитного контактора| Контактная информация Finder
Результаты листинга Схема магнитного контактора
Схема подключения контактораСхема подключения
5 часов назад Магнитный контактор Подключение Схема — Подключение данных Схема Схема — Контактор Схема . Схема подключения также дает полезные рекомендации для проектов, которые могут потребовать дополнительного оборудования.Эта книга даже содержит рекомендации по дополнительным расходным материалам, которые могут вам понадобиться для выполнения ваших проектов. Он будет в положении
Подробнее
См. Также : Принципиальная схема запуска и остановки магнитного контактора Показать подробности
Схема блокировки магнитного контактора YouTube
3 часа назад Магнитный контактор используется в электродвигателях для уравновешивания изменения частоты двигателя или состояния двигателя, которое можно назвать переключателем
Автор: Jr Electric School
Просмотров: 9.9K
Подробнее
См. Также : Магнитный контактор с принципиальной схемой реле Показать подробности
Книга электрических схем
1 час назад Магнитные контакторы AC типа S ..36-40 Класс 8502 36- 40 Контакторы МЭК ..41-42 Контакторы МЭК и вспомогательные контактные блоки 41 Модули ввода и реверсивные контакторы 42 Электрические схемы 55-57 Комбинация переменного тока типа S Магнитные пускатели ..58-59 Класс 8538 и 8539 58-59 3-фазный, размер 0-5 58
Подробнее
См. Также : Электрическая схема контактора переменного тока Подробнее
Магнитный контактор Анимационная схема Electricalonline4u
4 часа назад Здесь вы можете увидеть контактор анимацию диаграмму часть 1. В приведенном выше магнитном контакторе внутренняя структура диаграмма , главные контакты, железный сердечник, катушка и. показаны вспомогательные контакты.Это первая часть магнитного контактора , анимация , диаграмма , теперь перейдем ко второй диаграмме , . На изображении ниже магнитный контактор анимация диаграмма —
Подробнее
См. Также : Схема электрических соединений контактора Подробнее
МАГНИТНЫЕ ПУСКАТЕЛИ ДВИГАТЕЛЯ И МАГНИТНЫЕ КОНТАКТОРЫ
6 часов назад магнитный контактор или магнитное реле , размыкающее и замыкающее питание двигателя и т. Д.Переходное реле для размыкания и замыкания низковольтного напряжения и минутного тока не требуется, поэтому этот блок подходит для размыкания и замыкания электронных входных цепей в программируемых логических контроллерах и т. Д. A compact
Подробнее
См. Также : Схема подключения контактора Показать подробности
Схема подключения контактора Pdf Загрузить сборник проводов
9 часов назад Контактор Электромонтаж Схема Pdf Загрузить.Сборник контактор схема подключения pdf. Схема электрических соединений — это упрощенное обычное фотографическое представление электрической цепи. Он показывает компоненты схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между инструментами. Схема подключения обычно предоставляет информацию о размещении членов семьи…
Подробнее
См. Также : Принципиальная схема контактора Подробнее
Что такое магнитный контактор и как он работает
8 часов назад магнитный контактор или пускатель двигателя.В этом посте мы рассмотрим важность, работу / функцию магнитного контактора и его использование в электротехнике. Я также делюсь сообщениями о контакторе M , схеме подключения , но этот пост специально для функции и работы 3-фазного контактора или пускателя двигателя. Что такое магнитный контактор ? Можно также сказать, что контактор — это электрический тип
Подробнее
См. Также : Принципиальная схема контактора Подробнее
Схема блокировки двух магнитных контакторов
3 часа назад Два магнитных контактора Цепь блокировки Схема Магнитный контактор Блокировка электрических соединений Асалам-о-Алайкум, друзья Mian Electric
Просмотры: 250
Подробнее
См. Также : Подключение контактора Подробнее
101 СТАРТЕРЫ И КОНТАКТОРЫ ОСНОВНОЙ СЕРИИ
9 часов назад Магнитный контактор с электромеханическим приводом управляется электромеханически без ручного вмешательства.Это означает, что контактором можно управлять дистанционно, без необходимости помещения человека в потенциально опасное место. Магнитные контакторы используют небольшой управляющий ток для размыкания и замыкания цепи. ПРИМЕЧАНИЕ. С этого момента термин «контактор
» Подробнее
См. Также : Обратитесь в службу поддержки Показать подробности
Схема электрических соединений механического контактора квадратного D
7 часов назад Пускатели контакторов.Реверсивный контактор схема подключения класс 8903 тип lx механически удерживаемая защелка и отпирание корпус серии isimet e однофазный пускатель двигателя ge dc 8903lx освещение ac magic free schneider electric book концевой выключатель полюс 600 в 110 120 переменного тока 50 катушка 60 Гц 8903lo30v02 квадрат d дистрибьюторы Cooper магнитный электрический бюллетень с инструкциями в pdf контактор…
Подробнее
См. также : Связаться со службой поддержки Показать подробности
Работа контакторов Электронные схемы и схемы
1 час назад Контактор также тип реле.Хотя они были объяснены в более ранних сообщениях, их широкое использование и значение необходимо подробно объяснить. Характеристики контакторов . Контактор — это реле, которое используется для переключения мощности. Обычно они справляются с очень тяжелыми нагрузками, такими как электродвигатель, осветительное и отопительное оборудование и т. Д.
Подробнее
См. Также : Связаться со службой поддержки, электроника Показать подробности
Какова функция магнитных контакторов
7 часов назад На следующей строке диаграммы показан контактор , который включает выключение управление трехфазным двигателем.Обратите внимание, что питание электромагнитной катушки этого контактора управляется SW1. Когда SW1 замыкается, электромагнитная катушка замыкается, замыкая контакты «M» и подавая питание на…
Подробнее
См. Также : Обратитесь в службу поддержки Показать подробности
Магнитный контактор Анимационная диаграмма Электрическая схема
9 часов назад Этот пост посвящен 3-фазному двигателю, прямому и обратному управлению двигателем , схема с MCCB, магнитный контактор , кнопка, тепловое реле перегрузки с полной проводкой.allforu4 A
Подробнее
См. также : Связаться со службой поддержки Показать подробности
Схема подключения магнитного контактора, однофазный
4 часа назад Магнитный контактор Схема подключения однофазный. ДУ стартера схема трехфазный. Люди, предоставляющие эту информацию, могут предоставлять или не предоставлять полностью точную информацию. Основное и резервное аварийные источники питания нейтрали двух систем должны быть разделены, чтобы обеспечить правильное определение тока замыкания на землю.
Подробнее
См. Также : Связаться со службой поддержки Показать подробности
Руководство по проверке и техническому обслуживанию контактора
5 часов назад контактор в замкнутом положении. Для чистки используйте мягкую и сухую ткань. Гудение также может возникать, если поверхности полюсов деформированы. Гул будет громче, если затеняющая катушка (не относится к AF) сломана, потому что магнит вызовет вибрацию контактора .В таком случае необходимо заменить весь контактор . Другой
Подробнее
См. Также : Связаться со службой поддержки Показать подробности
Магнитный контактор】 Его значение, типы, части и функции
3 часа назад Магнитный контактор состоит из трех основных частей / компонентов. Ток в магнитном контакторе осуществляется контактами. Контакт включает в себя различные контакты, такие как силовые контакты, контактные пружины и вспомогательные контакты.Цепь магнитного контактора заключена в изоляционный материал, такой как нейлон 6, термореактивные пластмассы и
Подробнее
См. Также : Обратитесь в службу поддержки Показать подробности
Работа контактора: простая принципиальная схема
6 часов назад Электротехника. 1 Менее минуты. Работа контактора : Простая схема схема . Любая из двух кнопок пуска замыкает контактор , любая из кнопок СТОП размыкает контактор .Обратите внимание, что один из Contactor действует как переключатель для кнопки START. (Эффективно выглядят…
Подробнее
См. Также : Обратиться в службу поддержки, техническая поддержка Подробнее
Контакторы и пускатели NEMA
6 часов назад Магнитные контакторы 8502 [2] [2] Для Контакторы , замените узел сброса на подходящую замыкающую пластину Для скрытого монтажа используйте класс 9999, тип SG2, за исключением класса 9991, тип SDF11, для которого требуется замыкающая пластина класса 9001, тип K51 или K11.Класс 9991 Тип SEF11 разработан только для контакторов ; сброс закрывающих пластин не требуется.
Подробнее
См. Также : Связаться со службой поддержки Показать подробности
Пример схемы подключения контактора переменного тока Сборка проводов
8 часов назад Контактор переменного тока Схема подключения Пример схемы . Сборник ac контактор схема подключения . Схема подключения — это упрощенное традиционное графическое представление электрической цепи.Он показывает элементы схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами. Схема подключения обычно предлагает подробную информацию о…
Подробнее
См. Также : Связаться со службой поддержки Показать подробности
Как подключить контактор: 8 шагов (с изображениями) wikiHow
Только сейчас Эти напряжения должен быть электрически изолирован от стандартного 120 вольт переменного тока. Контакторы используются для обеспечения этой изоляции.Контакторы используют стандартную мощность 120 В для подачи питания на магнитную катушку , что приводит к замыканию набора внутренних контактов и подаче более высокой мощности на оборудование. Воспользуйтесь этими советами, чтобы узнать, как подключить контактор .
Подробнее
См. Также : Связаться со службой поддержки Показать подробности
Электротехнический центр магнитных контакторов
5 часов назад Магнитный контактор широко используется в автоматизации для управления двигателями.Его функция в основном похожа на «реле». Источник питания в катушке обмотки, он похож на работу соленоида. Он может передавать большой ток нагрузке и очень долговечен. Когда питание «включено», оно возбуждает катушку и приводит в движение плунжер […]
Подробнее
См. Также : Обратитесь в службу поддержки, объявления Показать подробности
Трехфазный контактор с схемой подключения от перегрузки Электросхема
2 часа назад Контактор с проводкой от перегрузки схема цепи управления однофазным двигателем, часть c, может кто-нибудь объяснить мне правильный способ подключения 120 вольт переменного тока через 3, как и почему проводка 208 стартера biedisp mevalarte it поддерживает типы подключения реле переключатель для магнитный размер dol части предохранитель автоматический выключатель термические технические знания прямой онлайн facebook основы… Подробнее »
Подробнее
См. также : Обратитесь в службу поддержки, техническая поддержка Подробнее
Магнитный контактор / переключатели PME Holding
3 часа назад Магнитный контактор / Переключатели 2013 Дистрибьютор 1305.ms-ob-2 УПРАВЛЕНИЕ ДВИГАТЕЛЕМ (КОНТАКТОР , / MS / MMS), АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ (MCCB / ELCB / EMCCB / MCB), ВОЗДУШНЫЙ ВЫКЛЮЧАТЕЛЬ, АВТОМАТИЧЕСКИЕ ПЕРЕКЛЮЧАТЕЛИ (Тип панели / использование в жилых помещениях), УСТРОЙСТВО ЗАЩИТЫ ОТ ПЕРЕМЕНА КОНДЕНСАТОРЫ НИЗКОГО НАПРЯЖЕНИЯ,
Подробнее
См. Также : Связаться со службой поддержки Показать подробности
Магнитные контакторы и магнитные пускатели Klockner Moeller
4 часа назад Двухскоростные магнитные пускатели AC .30.03. 03/032. 03/034. Комбинированные стартеры. Комбинированные пускатели с самозащитой. Комбинированные пускатели с автоматическим выключателем. Тип выключателя с плавким предохранителем. 03/035.
Подробнее
См. Также : Связаться со службой поддержки Показать подробности
Наружная проводка с магнитным контактором Схема Fully4world
7 часов назад Теги: кондиционер контактор схема подключения , магнитный контактор кондиционера полная проводка, контактор , схема , схема 4-ходовой клапан, схемы электрическая проводка скачать бесплатно, мембранный вакуумный пу, F4W, полностью4world, магнитный контактор , магнитный контактор проводка, магнитный контактор схема подключения , проводка наружного блока, наружная проводка с
Подробнее
См. также : Связаться со службой поддержки Показать подробности
Электропроводка контактора Вертикальная мощность
5 часов назад Cross-Tie Контактор Cross- Tie контактор (он же X-Tie контактор 900 06, шинопровод , контактор ) является реле «непрерывного действия», что означает, что его можно включать на неопределенное время.Это реле обычно используется в конфигурации с двумя шинами, чтобы связать обе шины вместе в случае отказа генератора. Это реле нагревается во время нормальной работы.
Подробнее
См. Также : Связаться со службой поддержки Показать подробности
Контакторы и цепи управления
4 часа назад ВАЖНО: На приведенной выше диаграмме используются только запираемые кнопки останова. Вернуться к началу. 3. Настройка общего реле / контактора (с использованием цепи пуска / останова) рис. 2.Контактор управляется цепью управления, запитывающей катушку, как в примере выше. Когда катушка находится под напряжением, цепь, которую переключает контактор , будет иметь вид
Подробнее
См. Также : Обратитесь в службу поддержки Показать подробности
Конструкция магнитных контакторов Переключатели электрические
3 часа назад Рисунок 2.22 (b) показывает схему контактора переменного тока . Конструкция магнитных пускателей : Магнитные пускатели представляют собой специальные формы магнитных контакторов , которые включают тепловые реле перегрузки и электрические блокировки.Как и контакторы , пускатели магнитные также используются для дистанционного управления электродвигателями.
Подробнее
См. Также : Связаться со службой поддержки Показать подробности
Схема подключения магнитного контактора, трехфазный
Just Now Магнитный контактор , схема подключения Схема , трехфазный. Схема в одну линию , документ компании ns 501 502. Схема подключения пускателя цепи прямого управления приведена ниже.Промышленный контроль в самом широком смысле охватывает все методы, используемые для управления работой электрической системы. ДУ стартера схема трехфазный.
Подробнее
См. Также : Связаться со службой поддержки Показать подробности
Реле и контакторы PDHonline.com
Прямо сейчас Термин «контактор » применяется к особому типу устройство, функционально аналогичное реле.Тем не менее, контактор обычно не называют «реле». Скорее, термин «контактор » используется для описания типа устройства, которое используется почти так же, как реле. Как правило, контакторы предназначены для управления
Подробнее
См. Также : Обратитесь в службу поддержки Показать подробности
Схема подключения внутри помещения (магнитный контактор снаружи
7 часов назад Электропроводка внутри помещения Схема Эта схема Схема относится к внутреннему блоку с релейной проводкой на печатной плате. В наружном блоке будет установлен магнитный контактор .Я надеюсь, что после прочтения схемы вы разобрались в проводке. Диаграмма Посмотреть видео с диаграммой Платформа HVAC и RAC Learn Вы также можете подписаться на YouTube Вы также можете поставить лайк на Facebook […]
Подробнее
См. Также : Связаться со службой поддержки Подробнее
Руководство по установке Saunafin
5 часов назад Неисправен магнитный контактор (относится только к нагревателям мощностью 7,5 кВт и более). Тщательно проверьте электрическую схему , чтобы убедиться, что цепь управления подключена правильно.(очень часто) Не оставляйте одну сторону подноса без камней. …
Подробнее
См. Также : Обратитесь в службу поддержки Показать подробности
Схема подключения двигателя вперед и назад Elec Eng World
9 часов назад Номинальные характеристики электрических контакторов Электромагнитные контакторы тепловая перегрузка реле Контактная включающая способность Электропневматическая отключающая способность Art Телефон Кейсы. Чехлы на айфон. Diy Чехол для телефона .Крышки корпуса Iphone Полное руководство по подключению однофазного двигателя с автоматическим выключателем и схемой контактора . L. lalhmingliana. hminga
Подробнее
См. также : Номер телефона, Связаться со службой поддержки Показать подробности
Как выполнять обслуживание контактов в магнитном контакторе
Just Now Контакты в магнитном контакторе являются частью, подверженной нагрузкам , тепло из-за механического движения, электродинамического эффекта и дуги.Таким образом, поддержание контактов — очень важная работа, и она должна выполняться квалифицированными руками. Как выбрать поврежденный или изношенный контакт в магнитном контакторе . Трудно выбрать, какой контакт хороший или плохой.
Подробнее
См. Также : Связаться со службой поддержки Показать подробности
МАГНИТНЫЕ КОНТАКТОРЫ dithamaryani
6 часов назад Магнитные контакторы состоят из магнитного компонента , точки контакта и нескольких рам для удержания их, что показано на рисунке 1.1. Рисунок 1.1 Схема Схема магнитных контакторов Напряжение и допустимая токовая нагрузка магнитных переключателей для диапазона переменного тока от 220В-11А до 690В-5А, а также от 220В-800А до 690В-630А
Прочтите подробнее
См. также : Связаться со службой поддержки Показать подробности
Схема подключения кабеля Catv Схема подключения db
7 часов назад Магнитный контактор Схема подключения Магнитный контактор Схема подключения Схема с электрической схемой Электропроводка Схема Основная электрическая проводка.Прямая проводка Схема Стандарты. Подключение кабеля Catv Схема . Он будет иметь 1 вход и два выхода, чтобы подводящий кабель от вашего провайдера находился в положении IN.
Подробнее
См. Также : Связаться со службой поддержки Подробнее
Amazon.com: магнитный разъем
4 часа назад Магнитный телефон Кабельный адаптер, вращающийся на 360 °, сильный Магнитный Штекер, Магнитный Головки соединительных наконечников для устройств Micro USB Android (Micro USB, 4 шт. В упаковке) 4.1 из 5 звезд 192. $ 7.59 $ 7. 59. Получите его в понедельник, 18 октября. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов, отправленных Amazon. Осталось всего 3 штуки — скоро закажу.
Подробнее
См. Также : Телефон, служба доставки Показать подробности
Компактный датчик безопасности луча типа 4 Цепь ввода-вывода ST4 и
65-6390-3706
4 часа назад Левый Диаграмма — при использовании ручного сброса. Если используется автоматический сброс, отсоедините провод от X2 и подключите его к X3.Реле с принудительным управлением или магнитный контактор : В случае выхода NPN ・ Установите переключатель выбора полярности выхода на сторону NPN. ПО ТЕЛЕФОН . Сингапур + 65-6390-3706 Индия + 91-124-4871300 Индонезия + 62-21-252-1616 Вьетнам
Подробнее
См. Также : номер телефона, свяжитесь со службой поддержкиПроверьте это Подробнее
Connecticut Electric Fh30J4 Fh30J4 Магнитный контактор
3 часа назад Connecticut Electric C80h210 Магнитный контактор 90A Togami PAK Mitsubishi Распродажа! $ 0.00 — 151,96 $ Выбрать условие; Connecticut Electric TBBD1520, 15/20 A, 1-полюсный тандемный двойной автоматический выключатель Connecticut Electric AC / DC HVAC, определенное назначение Контактор C603P30 30A 3P
Подробнее
См. Также : Связаться со службой поддержки Показать подробности
Контакторы Electra Символы
4 часа назад Контакторы символы для использования в электрических, пневматических и гидравлических схемах Схемы . Доступно в форматах SVG, PNG, JPG, DXF и DWG.
Подробнее
См. Также : Связаться со службой поддержки Показать подробности
Выбор подходящего контактора для вашего двигателя Factomart
9 часов назад При выборе правильного контактор , необходимо учитывать тип нагрузки, с которой будет использоваться контактор .Особое внимание уделяется нагрузке 3-фазного индуктивного двигателя с короткозамкнутым ротором, который является одним из наиболее распространенных типов нагрузки в промышленности, когда двигатель потребляет значительный ток (пусковой ток) при запуске.
Подробнее
См. Также : Обратитесь в службу поддержки Подробнее
ВКЛ / ВЫКЛ Подключение питания и управление трехфазным двигателем
8 часов назад 19 июня 2014 г. — Запуск и остановка 3-фазного асинхронного двигателя с помощь Магнитный пускатель ВКЛ / ВЫКЛ Подключение питания трехфазного двигателя и Схема управления и электрические схемы Схемы
Подробнее
См. также : Номер телефона Показать подробности
Устройства, символы и цепи: Электрические цепи
3 часа назад • Защита от перегрузки и короткого замыкания с помощью тепловых реле перегрузки, электро- магнитных реле , автоматических выключателей с расцепителями, предохранителями и т. д.Силовые цепи должны нести большую мощность, поэтому они состоят из толстых проводов и контакторов , используемых для включения и выключения питания.
Подробнее
См. Также : Связаться со службой поддержки Показать подробности
Конструкция и принцип работы контактора — электрические
7 часов назад Контактор — это электромеханическое переключающее устройство с дистанционным управлением. Контактор должен обеспечивать включение, передачу и отключение токов при нормальных условиях и в условиях рабочей перегрузки.
