Схемы подключения магнитного пускателя на 220 В и 380 В + особенности самостоятельного подключения

Магнитный пускатель — устройство, отвечающее за бесперебойную и соответствующую требованиям стандартов работу оборудования. С его помощью осуществляют распределение питающего напряжения и управляют работой подключенных нагрузок.

Чаще всего через него подают питание на электродвигатели. И через него же осуществляют реверс двигателя, его остановку. Все эти манипуляции позволит осуществить правильная схема подключения магнитного пускателя, которую можно собрать и самостоятельно.

В этом материале мы расскажем об устройстве и принципах работы магнитного пускателя, а также разберемся в тонкостях подключения устройства.

Содержание статьи:

Отличие магнитного пускателя от контактора

Часто при подборе коммутационного устройства возникает путаница между магнитными пускателями (МП) и контакторами. Эти устройства, несмотря на свою схожесть во многих характеристиках, все же разные понятия. Магнитный пускатель объединяет в себе ряд приборов, они соединены в одном управляющем узле.

В МП может быть включено несколько контакторов, плюс защитные устройства, специальные приставки, управляющие элементы. Все это заключено в корпус, имеющий какую-то степень влаго- и пылезащиты. С помощью этих устройств в основном управляют работой асинхронных двигателей.

Предельное напряжение, с которым работает магнитный пускатель, зависит от электромагнитной катушки индуктивности. Бывают МП небольших номиналов — 12, 24, 110 В, но наиболее часто применяют на 220 и 380 В

Контактор — моноблочный прибор с набором функций, предусмотренных конкретной конструкцией. Тогда как пускатели применяют в схемах достаточно сложных, контакторы в основном присутствуют в простых схемах.

Устройство и назначение прибора

Сравнив подключение МП и контактора, можно сделать заключение, что первое устройство отличается от второго тем, что его применяют для запуска электродвигателя. Можно даже сказать, что МП — тот же контактор, с помощью которого управляют электродвигателем.

Отличие это настолько условно, что в последнее время многие производители называют МП контакторами переменного тока, но с малыми габаритами. Да и постоянное усовершенствование контакторов сделало их универсальными, потому они стали многофункциональными.

Назначение магнитного пускателя

Встраивают МП и контакторы в силовые сети, транспортирующие ток с переменным или постоянным напряжением. Действие их базируется на электромагнитной индукции.

Устройство оснащено контактами сигнальными и теми, через которые питание подается. Первые названы вспомогательными, вторые — рабочими.

Стартовые кнопки, которыми оснащают схему, обеспечивают удобную эксплуатацию. Если нужно отключить нагрузку, достаточно задействовать клавишу «Стоп». При этом поступление напряжения на катушку пускателя закончится и цепь разорвется

МП дистанционно управляют электроустановками, в том числе и электродвигателями. Их роль, как защиты, нулевая — только исчезает напряжение или хотя бы падает до предела ниже 50%, силовые контакты размыкаются.

После остановки оборудования, в схему которого вмонтирован контактор, оно никогда не включится самостоятельно. Для этого придется нажать клавишу «Пуск».

Для безопасности это очень важный момент, поскольку полностью исключены аварии, спровоцированные самопроизвольным включением электроустановки.

Пускатели, в схему которых включены , охраняют электродвигатель или другую установку от длительных перегрузок. Эти реле могут быть двухполюсными (ТРН) либо однополюсными (ТРП). Срабатывание наступает под воздействием тока перегрузки двигателя, протекающего по ним.

Конструкция и функционирование прибора

Для корректной работы МП необходимо придерживаться определенных правил монтажа, иметь понятие об основах релейной техники, грамотно выбрать схему питания оборудования.

Поскольку устройства предназначены для функционирования на протяжении небольшого временного промежутка, наиболее популярными являются МП с обычно разомкнутыми контактами. Наибольшим спросом пользуются МП серий ПМЕ, ПАЕ.

Первые встраивают в сигнальные цепи для электродвигателей мощностью 0,27 – 10 кВт. Вторые — мощностью 4 – 75 кВт. Рассчитаны они на напряжение 220, 380 В.

Вариантов исполнения четыре:

  • открытый;
  • защищенный;
  • пылеводозащищенный;
  • пылебрызгонепроницаемый.

Пускатели ПМЕ включают в свою конструкцию двухфазное реле ТРН. В пускателе серии ПАЕ количество встраиваемых реле зависит от величины.

Буквы обозначают тип устройства, следующие за ними цифры — от 1 до 6 —величину. Вторая цифра — исполнение. Единица указывает на нереверсивный МП без тепловой защиты, двойка — то же, но с тепловой защитой, три — реверсивный, не имеющий тепловой защиты, четыре — с тепловой защитой, реверсивный

При напряжении около 95% от номинального катушка пускателя способна обеспечить надежную работу.

Состоит МП из следующих основных узлов:

  • сердечника;
  • электромагнитной катушки;
  • якоря;
  • каркаса;
  • механических датчиков работы;
  • групп контакторов — центральной и дополнительной.

Также в конструкцию могут включать в качестве дополнительных элементов, защитное реле, электропредохранители, добавочный комплект клемм, пусковое устройство.

МП включает в свою конструкцию основание (1), контакты неподвижные (2), пружину (3), сердечник (4), дроссель (5), якорь (6), пружину (7), контактный мостик (8), пружину (9), дугогасительную камеру (10), нагревательный элемент (11)

По сути, это реле, но отключающее гораздо больший ток. Поскольку электромагниты у этого устройства довольно мощные, оно отличается большой скоростью срабатывания.

Электромагнит в виде катушки с большим числом витков рассчитан на напряжение 24 – 660 В. Которая размещена на сердечнике, большая мощность нужна для преодоления усилия пружины.

Последняя предназначена для быстрого рассоединения контактов, от скорости которого зависит величина электрической дуги. Чем быстрее произойдет размыкание, тем меньше дуга и в тем лучшем состоянии будут сами контакты.

Нормальное состояние, когда контакты разомкнуты. Пружина при этом удерживает в приподнятом состоянии верхний участок магнитопровода.

Когда на магнитный пускатель поступает питание, через катушку проходит ток и формирует электромагнитное поле. Оно привлекает мобильную часть магнитопровода посредством сжатия пружины. Контакты замыкаются, на нагрузку поступает питание, в результате, она включается в работу.

В случае отключения питания МП электромагнитное поле исчезает. Выпрямляясь, пружина делает толчок, и верхняя часть магнитопровода оказывается вверху. Как следствие, расходятся контакты, и пропадает питание на нагрузку.

Некоторые модели пускателей оснащены ограничителями перенапряжений, которые применяют в полупроводниковых управляющих системах.

Можно вручную проконтролировать работу системы путем нажатия на якорь с целью почувствовать силу сокращения пружины. Как раз усилие сокращения справляется с магнитным полем. При полном опускании якоря, контакты, отбрасываемые пружиной, отключаются

Питание катушки управления после подключения магнитного пускателя реализуется от переменного тока, но для этого устройства род тока не имеет значения.

Пускатели, как правило, оснащены двумя видами контактов: силовыми и блокировочными. Посредством первых подключается нагрузка, а вторые предохраняют от неправильных действий при подключении.

Силовых МП может быть 3 или 4 пары, все зависит от конструкции устройства. В каждой из пар есть как мобильные, так и неподвижные контакты, соединенные с клеммами, находящимися на корпусе, посредством металлических пластин.

Первые отличаются тем, что на нагрузку постоянно поступает питание. Вывод из рабочего состояния происходит только после срабатывания пускателя.

На контакторы с контактами нормально разомкнутыми подается питание исключительно во время работы пускателя.

Различают два вида контактов блокировки: нормально закрытые, нормально разомкнутые. Первого вида контакт имеет кнопка «Стоп», а нормально открытый — «Пуск»

Нормально замкнутые отличаются тем, что на нагрузку постоянно поступает питание, а отсоединение наступает исключительно после срабатывания пускателя. На контакторы с контактами нормально разомкнутыми подается питание исключительно во время работы пускателя.

Особенности монтажа пускателя

Неправильный монтаж магнитного пускателя, может иметь последствия в виде ложных срабатываний. Чтобы избежать этого, нельзя выбирать участки, подверженные вибрации, ударам, толчкам.

Конструкционно МП устроен так, что его можно монтировать в электрощите, но с соблюдением правил. Устройство будет работать надежно, если местом его установки будет поверхность прямая, плоская и расположенная вертикально.

Тепловые реле не должны подвергаться подогреву от посторонних источников тепла, что отрицательно скажется на функционировании устройства. По этой причине их нельзя размещать в местах, подверженных нагреву.

Устанавливать магнитный пускатель в помещении, где смонтированы устройства с током от 150 А, категорически нельзя. Включение и выключение таких устройств провоцирует быстрый удар.

Провода из меди до подключения нужно залудить. Если они многожильные, их концы перед лужением скручивают. У алюминиевых проводов концы зачищают надфилем, затем покрывают пастой или техническим вазелином

Чтобы не допустить перекоса пружинных шайб, находящихся в контактном зажиме пускателя, конец проводника загибают П-образно или в кольцо. Когда нужно подключить 2 проводника к зажиму, нужно чтобы их концы были прямыми и находились по две стороны зажимного винта.

Включению в работу пускателя должен предшествовать осмотр, проверка исправности всех элементов. Подвижные детали должны перемещаться от руки. Электрические соединения нужно сверить со схемой.

Популярные схемы подключения МП

Наиболее часто используют монтажную схему с одним устройством. Чтобы соединить ее основные элементы используют 3-жильный и два разомкнутых контакта в случае, если устройство выключено.

Это предельно простая схема. Она собирается, когда замыкается выключатель автоматический QF. От КЗ (короткого замыкания) схему управления защищает предохранитель PU

В нормальных обстоятельствах контакт реле Р замкнут. При нажатии клавиши «Пуск» цепь замыкается. Нажатие кнопки «Стоп» разбирает схему. В случае перегрузки тепловой датчик Р сработает и разорвет контакт Р, машина остановится.

При этой схеме большое значение имеет номинальное напряжение катушки. Когда усилие на ней 220 В, двигателя 380 В, в случае соединения в звезду, такая схема не подходит.

Для этого применяют схему с нейтральным проводником. Применять ее целесообразно в случае соединения обмоток двигателя треугольником.

Тонкости подключения устройства на 220 В

Независимо от того, как решено подключить магнитный пускатель, в проекте обязательно присутствуют две цепи — силовая и сигнальная. Через первую подают напряжение, посредством второй управляют работой оборудования.

Особенности силовой цепи

Питание для МП подключают через контакты, обычно обозначаемые символами А1 и А2. На них попадает напряжение 220 В, если сама катушка рассчитана на такое напряжение.

Удобнее «фазу» подключать к А2, хотя принципиальной разницы в подключении нет. Источник питания подключают к контактам, находящимся ниже на корпусе.

Тип напряжения не имеет значения, главное, чтобы номинал не выходил за пределы 220 В.

Через магнитный пускатель, оснащенный катушкой 220 В, возможна подача напряжения от дизель- и ветрогератора, аккумулятора, других источников. Съем его происходит с клемм Т1, Т2, Т3

Минусом этого варианта подключения является тот момент, что для ее включения или отключения нужно совершать манипуляции с вилкой. Схему можно усовершенствовать путем установки перед МП автомата. С его помощью включают и отключают питание.

Изменение цепи управления

Эти изменения не касаются силовой цепи, модернизируется в этом случае лишь цепь управления. Вся схема в целом претерпевает незначительные изменения.

Когда клавиши находятся в одном кожухе, узел называется «кнопочным постом». Любая из них обладает парой входов и парой выходов. У клавиши «Пуск» клеммы нормально разомкнутые (НЗ), у прямо противоположной — нормально замкнутые (NC)

Клавиши встраивают последовательно перед МП. Первая — «Пуск», за ней идет «Стоп». Контактами магнитного пускателя манипулируют посредством управляющего импульса.

Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке. «Пуск» не обязательно удерживать во включенном состоянии.

Оно поддерживается по принципу самозахвата. Заключается он в том, что параллельно кнопке «Пуск» подключаются добавочные самоблокирующиеся контакты. Они и снабжают напряжением катушку.

После их замыкания, катушка самоподпитывается. Разрыв этой цепи приводит к отключению МП.

Отключающая клавиша «Стоп» обычно красная. Стартовая кнопка может иметь не только надпись «Пуск», но и «Вперед», «Назад». Чаще всего она зеленого цвета, хотя может быть и черного.

Подсоединение к 3-фазной сети

Возможно подключение 3-фазного питания через катушку МП, функционирующей от 220 В. Обычно схему применяют с асинхронным двигателем. Сигнальная цепь при этом не изменяется.

Одну фазу и «ноль» подключают к соответствующим контактам. Проводник фазный прокладывают через стартовую и выключающую клавиши. На контакты NO13, NO14 ставят перемычку между замкнутым и разомкнутым контактами

Силовая цепь имеет отличия, но не очень существенные. Три фазы подают на входы, обозначенные на плане, как L1, L2, L3. Трехфазную нагрузку подключают к T1, T2, T3.

Ввод в схему теплового реле

В промежутке между магнитным пускателем и асинхронным электродвигателем последовательно подсоединяют тепловое реле. Выбор его осуществляют в зависимости от типа мотора.

Тепловое реле обезопасит электрический двигатель от неисправностей и аварийных ситуаций, которые могут возникнуть при пропадании одной из фаз

Подключают реле к выводу с магнитным пускателем. Ток в нем проходит к мотору последовательно, попутно нагревая реле. Верх реле оснащен придаточными контактами, объединенными с катушкой.

Нагреватели реле рассчитывают на предельную величину тока, протекающего через них. Делают это для того, чтобы, когда двигатель окажется в опасности из-за перегрева, реле смогло бы отключить пускатель.

Также рекомендуем прочесть другую нашу статью где мы рассказали о том как выбрать и подключить электромагнитный пускатель на 380 В. Подробнее – переходите по .

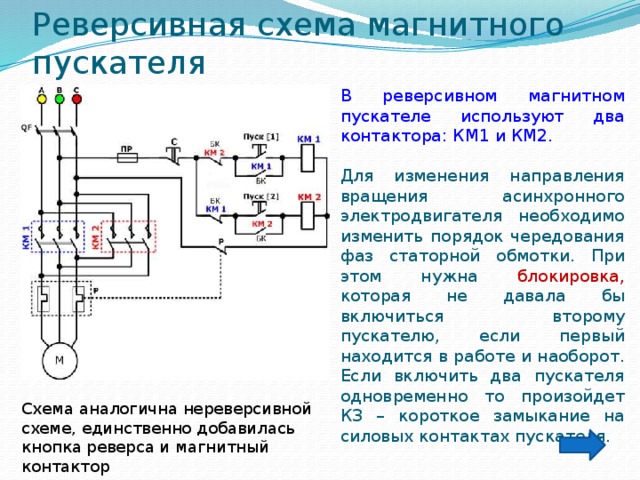

Запуск мотора с реверсным ходом

Для функционирования отдельного оборудование необходимо, чтобы двигатель мог вращаться как влево, так и вправо.

Схема подключения для такого варианта содержит два МП, кнопочный пост либо отдельные три клавиши — две стартовые «Вперед», «Назад» и «Стоп».

Для реализации этого варианта в схему с одним МП добавляют еще одну сигнальную цепь. В нее входит клавиша SB3, МП КМ2. Немного изменена и силовая часть

От к.з. силовую цепь защищают контакты нормально замкнутые КМ1.2, КМ2.2.

Подготовку схемы к работе осуществляют следующим образом:

  1. Включают АВ QF1.
  2. На силовые контакты МП КМ1, КМ2 поступают фазы А, В, С.
  3. Фаза, которая снабжает цепь управления (А) через SF1 (автомат защиты сигнальных цепей) и клавишу SB1 «Стоп» подается на контакт 3 (клавиши SB2, SB3), контакт 13НО (МП КМ1, КМ2).

Далее схема работает по алгоритму, зависящему от направления вращения мотора.

Управление реверсом двигателя

Вращение начинается при задействовании клавиши SB2. При этом фаза А через КМ2.2 подается на катушку МП КМ1. Начинается включение пускателя с замыканием нормально разомкнутых контактов и размыканием нормально замкнутых.

Замыкание КМ1.1 провоцирует самоподхват, а за смыканием контактов КМ1 следует подача фаз А, В, С на идентичные контакты обмоток двигателя и он начинает вращение.

Перед запуском мотора в противоположном направлении необходимо остановить заданное прежде вращение посредством кнопки «Стоп». Для кручения в обратном направлении стоит только при помощи пускателя КМ2 поменять дислокацию каких-то двух питающих фаз

Предпринятое действие разъединит цепь, на дроссель КМ1 перестанет подаваться управляющая фаза А, а сердечник с контактами, посредством возвратной пружины, восстановится в исходном положении.

Контакты разъединятся, на двигатель М прекратится подача напряжения. Схема будет пребывать в ждущем режиме.

Запускают ее путем нажатия на кнопку SB3. Фаза А через КМ1.2 поступит на КМ2, МП, сработает и через КМ2.1 окажется на самоподхвате.

Далее, МП посредством контактов КМ2 поменяет фазы местами. В результате двигатель М изменит направление вращения. В это время соединение КМ2.2, находящееся в цепи, питающей МП КМ1, рассоединится, не допуская включения КМ1 пока функционирует КМ2.

Работа силовой схемы

Ответственность за переключение фаз для перенаправления вращения двигателя возложена на силовую схему.

Провод белого цвета заводит фазу А на левый контакт МП КМ1, затем через перемычку заходит на левый контакт КМ2. Выходы пускателей также объединены перекрестной перемычкой и далее через КМ1 на первую обмотку поступает фаза А двигателя

При срабатывании контактов МП КМ1 на первую обмотку поступает фаза А, на вторую обмотку — фаза В, а на третью — фаза С. При этом мотор вращается влево.

Когда срабатывает КМ2, передислоцируются фазы В и С. Первая попадает на третью обмотку, вторая — на вторую. Изменений по фазе А не происходит. Двигатель начнет вращаться вправо.

Выводы и полезное видео по теме

Подробности об устройстве и подключении контактора:

Практическая помощь в подключении МП:

По приведенным схемам можно подключить магнитный пускатель своими руками как к сети 220, так и 380 В.

Необходимо помнить, что сборка не отличается сложностью, но для реверсивной схемы важно наличие двухсторонней защиты, делающей невозможным встречное включение. При этом блокировка может быть как механической, так и посредством блокировочных контактов.

Если у вас появились вопросы по теме статьи, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке. Там же вы можете сообщить интересную информацию или дать совет по подключению магнитных пускателей посетителям нашего сайта.



Магнитный Пускатель 380в Схема Подключения

Основа пускателя — магнитопровод и катушка индуктивности.


Для этого понадобится трёхжильный кабель и несколько контактов.

Для подачи питания используется второй тип, он и есть наиболее распространенным.
Пускатели магнитные КМЭ в корпусе IP65 9-95A. Схема подключения пускателя 380 и 220В (400 и 230).

На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные. Исходя из этого, кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов — нормально открытые разомкнутые, замыкающие, НО, NO и нормально закрытые замкнутые, размыкающие, НЗ, NC см.

Если после подачи напряжения пускатель не включился самостоятельно — уже хорошо. Для этого каждый модельный ряд изделий взаимно дополняет друг друга.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник.



У алюминиевых проводов концы зачищают надфилем, затем покрывают пастой или техническим вазелином Чтобы не допустить перекоса пружинных шайб, находящихся в контактном зажиме пускателя, конец проводника загибают П-образно или в кольцо.

Наглядный пример. Следующим важным параметром будет ток сработки.

Как подключить магнитный пускатель. Схема подключения.

9 комментариев

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен. Делают это для того, чтобы, когда двигатель окажется в опасности из-за перегрева, реле смогло бы отключить пускатель. Причем она располагается вертикально на стене электрического щита.

Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке.

Пускатель должен отпасть.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. А также любым доступным способом предотвращено случайное его включение посторонними лицами.


Была ли Вам полезна данная статья?

Для сборки цепи управления нужно одну фазу прямо подключить к сердечнику, а со второй подключить с помощью провода к контакту пуска.

Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи.
Как подключить контактор или магнитный пускатель. Схема подключения

Инструкции по подсоединению

Подсоединение к 3-фазной сети Возможно подключение 3-фазного питания через катушку МП, функционирующей от В.


Если надпись гласит В АС или рядом с стоит значок переменного тока , то для работы схемы управления потребуется фаза и ноль. Последняя предназначена для быстрого рассоединения контактов, от скорости которого зависит величина электрической дуги.

Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы. Графическое изображение по управлению, которое составляют катушка, кнопки и дополнительные контакторы, которые принимают участие в работе катушки или не допускают ошибочных включений. Теперь, перепроверив правильность монтажа можно подать напряжение и проверить работоспособность схемы.

Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса. После выполнения вышеуказанных действий электродвигатель будет отключён и готов к последующего пуска с кнопочного поста. Кнопки управления пускателей В общем случае потребуется две кнопки: одна для включения и одна для отключения.

Необходимость в специфическом кнопочном контакте Известно, что контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления.
Различаются схемы подключения МП главным образом в зависимости от того, какая катушка в нем находится. Такие кнопки обычно имеют две пары групп контактов — одну нормально разомкнутую, другую замкнутую.

Поиск на сайте


Реверсивная схема подключения электродвигателя через пускатели В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Удержание контактора во включенном состоянии происходит по принципу самоподхвата — когда дополнительный вспомогательный контакт шунтирует подключается параллельно пусковую кнопку, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии. При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Катушка приведёт в действие контакты КМ1 и они замкнут цепи с обмотками двигателя. Напряжение с обозначением — значит разные фазы.

При полном опускании якоря, контакты, отбрасываемые пружиной, отключаются Питание катушки управления после подключения магнитного пускателя реализуется от переменного тока, но для этого устройства род тока не имеет значения. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода. Тип напряжения не имеет значения, главное, чтобы номинал не выходил за пределы В. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.

Но правильная — только одна. Это так называемый кнопочный пост. Можно также составить однолинейный графический рисунок подключения трехфазного электрического двигателя к магнитному пускателю через реле.
Магнитный пускатель. Или как подключить трех фазный двигатель

Устройство и принцип работы

Питание для двигателя или любой другой нагрузки фаза от В подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T. Ниже мы рассмотрим некоторые схемы подключения магнитного пускателя на и вольт, которые могут пригодиться в домашних условиях.

Такое подключение позволяет производить коммутацию кнопками с любого поста.

Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом: Рассмотрим работу цепей включения и выключения магнитного контактора.

Немного изменена и силовая часть От к. Обратите внимание, что у них для управления пускателем используются разные по назначению контакты.

Рекомендуем: Выключатель luxar deco как подключить

Навигация по записям

Подсоединение к 3-фазной сети Возможно подключение 3-фазного питания через катушку МП, функционирующей от В. На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращения электродвигателя. Напряжение с обозначением — значит разные фазы. Схема подключения магнитного пускателя на В Подключение к В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки.

Вся схема будет работать от двух фаз. Реле подсоединяют к выводу с МП на электрический двигатель, электричество проходит в нем в последовательном образе сквозь нагрев реле до электромотора. Также рекомендуем прочесть другую нашу статью где мы рассказали о том как выбрать и подключить электромагнитный пускатель на В. Подключение магнитного пускателя с тепловым реле Магнитный пускатель это, по сути, мощное реле специального назначения. Для подачи питания используется второй тип, он и есть наиболее распространенным.

В случае перегрузки тепловой датчик Р сработает и разорвет контакт Р, машина остановится. В прорези нижней части магнитопровода устанавливается катушка. Как выглядит монтажная практическая схема подключения магнитного пускателя?

Далее нужно установить перемычку в кнопочном посте. Чем быстрее произойдет размыкание, тем меньше дуга и в тем лучшем состоянии будут сами контакты. Вся схема в целом претерпевает незначительные изменения. При особых требованиях безопасности повышенная влажность в помещении возможно использования пускателя с катушкой на 24 12 вольт.
Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.

Как подключить контактор?

Для тех, кто нормально относился к изучению школьного курса физики, не составит особого труда разобраться в схемах подключения различного электрооборудования, включая трехфазные электродвигатели. Они подключаются через контакторы или магнитные пускатели. Зарубежная классификация не делает разницы между этими аппаратами, поскольку пускатель является тем же контактором, но укомплектованным дополнительными устройствами для безопасной работы потребителя тока.

Другими словами, пускатель – это своего рода электротехнический шкаф в миниатюре, в котором помимо контактора установлена тепловая защита и от короткого замыкания. Пускатели имеют 8 величин от «0» до «7», каждая из которых рассчитана на электродвигатели с определенным диапазоном мощности (номинального тока). Благодаря закрытому исполнению (в корпусе), пускатели могут устанавливаться в любом месте. При подключении электромоторов через контактор защитные устройства подбираются отдельно.

Система контактов на контакторе

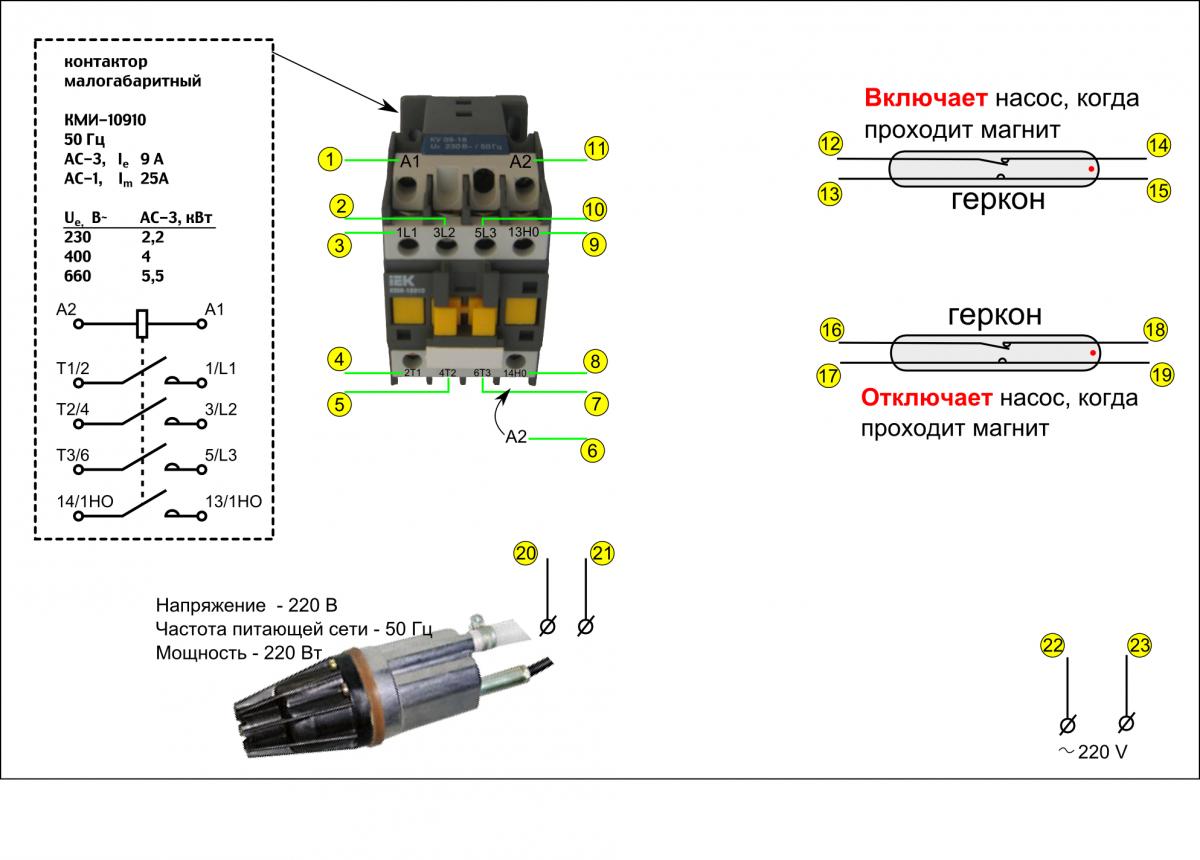

Вне зависимости от типоразмера и производителя электротехники любой трехфазный контактор имеет стандартную схему контактов и их подключения. Для удобства монтажа все контакты имеют маркировку, указывающую на их предназначение. Маркировка наносится на корпус аппарата и выглядит следующим образом:

  • А1 (ноль) и А2 (фаза) – контакты для управления включением и отключением контактора;
  • Нечетные цифры 1, 3, 5 и маркировка L1, L2, L3 указывают на места ввода трехфазного питания;
  • Четные цифры 2, 4, 6 и маркировка T1, T2, T3 указывают на места подключения проводов, идущих к потребителю тока;
  • 13NO и 14NO это пара блок-контакта для обеспечения функции самоподхвата.

Контакт А2 продублирован в верхней и нижней части корпуса аппарата для удобства коммутации. С этой же целью верхнюю и нижнюю (нечетную и четную) группу силовых контактов также можно использовать для ввода или вывода питания. При монтаже контактора надо быть внимательным, иначе схема не будет работать.

Нельзя допускать неправильное подключение фаз. Если их перепутать при монтаже контактора, вы получите обратное вращение двигателя. Для этого предусмотрены два способа маркировки на изоляции жил кабеля – цифрами и цветом. Числам 1, 2 и 3 соответствуют цвета – желтый, зеленый и красный. Нулевой проводник имеет белый цвет или маркировку цифрой «0». Подключение силовых контактов не представляет никакой сложности. Главное – это правильное подключение управляющего напряжения через кнопочный пост.

Подключение кнопочного поста

Рассмотрим 2 схемы подключения контактора к сети 380 В: для катушки с напряжением питания 380 В и 220 В.

Кнопочный пост имеет две кнопки. «Пуск» с нормально-открытыми и «Стоп» с нормально-закрытыми контактами. Питание к нему (фаза) подается через контакт №4 кнопки «Стоп». Между клеммами №3 «Стоп» и №2 «Пуск» устанавливаем перемычку, продлевая тем самым линию «фаза». Клемма А1 (фаза) контактора соединяется с контактом №1 «Пуск». Нулевая жила управляющего провода подключается на клемму А2. Между дублем контакта А1 и клеммой 14NO устанавливается перемычка. Клемма 13NO соединяется с контактом №2 «Пуск».

В случае, если схему управления необходимо запитать от одной фазы (фаза-ноль), при номинале катушки пускателя 220 В, схема подключения будет выглядеть следующим образом.

При нажатии кнопки «Пуск» происходит срабатывание силовых контактов и подается напряжение на блок-контакт, который обеспечивает рабочее (закрытое) положение силовых контактов, после того, как кнопка будет отпущена. Нажатием кнопки «Стоп» цепь на блок-контакте разрывается, и силовые контакты переходят в нормально-открытое положение. Более подробные описания подключения контакторов с иллюстрациями и видеороликами можно найти в интернете. Сделав эту работу несколько раз, в последующем вы будете выполнять ее автоматически.

220 В, 380 В, с кнопками, с реверсом

Питание на электродвигатели лучше подавать через магнитные пускатели (называются еще контакторы). Во-первых, они обеспечивают защиту от пусковых токов. Во-вторых, нормальная схема подключения магнитного пускателя содержат органы управления (кнопки) и защиты (тепловые реле, цепи самоподхвата, электрической блокировки и т.п.). С помощью этих устройств можно запустить двигатель в обратном направлении (реверс) нажатием соответствующей кнопки. Все это организуется при помощи схем, причем они не очень сложны и их вполне можно собрать самостоятельно.

Содержание статьи

Назначение и устройство

Магнитные пускатели встраиваются в силовые сети для подачи и отключения питания. Работать могут с переменным или постоянным напряжением. Работа основана на явлении электромагнитной индукции, имеются рабочие (через них подается питание) и вспомогательные (сигнальные) контакты. Для удобства эксплуатации в схемы включения магнитных пускателей добавляют кнопки Стоп, Пуск, Вперед, Назад.

Так выглядит магнитный пускатель

Магнитные пускатели могут быть двух видов:

  •  С нормально замкнутыми контактами. Питание на нагрузку подается постоянно, отключается только когда срабатывает пускатель.
  • С нормально разомкнутыми контактами. Питание подается только в то время, когда пускатель работает.

Более широко применяется второй тип — с нормально разомкнутыми контактами. Ведь в основном, устройства должны работать небольшой промежуток времени, остальное время находится в покое. Потому далее рассмотрим принцип работы магнитного пускателя с нормально разомкнутыми контактами.

Состав и назначение частей

Основа магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разделен на две части. Обе они имеют вид буквы «Ш», установлены в зеркальном отражении. Нижняя часть неподвижная, ее средняя часть является сердечником катушки индуктивности.  Параметры магнитного пускателя (максимальное напряжение, с которым он может работать) зависят от катушки индуктивности. Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а наиболее распространенные — на 220 В и на 380 В.

Устройство магнитного пускателя (контактора)

Верхняя часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Неподвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение. В исходном состоянии контакты разомкнуты (за счет силы упругости пружины, которая удерживает верхнюю часть магнитопровода), питание на нагрузку не подается.

Принцип работы

В нормальном состоянии пружина приподнимает верхнюю часть магнитопровода, контакты разомкнуты. При подачи питания на магнитный пускатель, ток, протекающий через катушку индуктивности, генерирует электромагнитное поле. Сжимая пружину, оно притягивает подвижную часть магнитопровода, контакты замыкаются (на рисунке картинка справа). Через замкнутые контакты питание подается на нагрузку, она находится в работе.

Принцип работы магнитного пускателя (контактора)

При отключении питания магнитного пускателя электромагнитное поле пропадает, пружина выталкивает верхнюю часть магнитопровода вверх, контакты размыкаются, питание на нагрузку не подается.

Подавать через магнитный пускатель можно переменное или постоянное напряжение. Важна только его величина — оно не должно превышать указанный производителем номинал. Для переменного напряжения максимум — 600 В, для постоянного — 440 В.

Схема подключения пускателя с катушкой 220 В

В любой схеме подключения магнитного пускателя есть две цепи. Одна силовая, через которую подается питание. Вторая — сигнальная. При помощи этой цепи происходит управление работой устройства. Рассматривать их надо отдельно — проще понять логику.

В верхней части корпуса магнитного пускателя находятся контакты, к которым подключается питание для этого устройства. Обычное обозначение — A1 и A2. Если катушка на 220 В, сюда подается 220 В. Куда подключить «ноль» и «фазу» — без разницы. Но чаще «фазу» подают на А2, так как тут этот вывод обычно продублирован в нижней части корпуса и довольно часто подключать сюда удобнее.

Подключение питания к магнитному пускателю

Ниже на корпусе расположены несколько контактов, подписанных L1, L2, L3. Сюда подключается источник питания для нагрузки. Тип его не важен (постоянное или переменное), важно чтобы номинал не был выше чем 220 В. Таким образом через пускатель с катушкой на 220 В можно подавать напряжение от аккумулятора, ветрогенератора и т.д. Снимается оно с контактов T1, T2, T3.

Назначение гнезд магнитного пускателя

Самая простая схема

Если к контактам A1 — A2 подключить сетевой шнур (цепь управления), подать на L1 и L3 напряжение 12 В с аккумулятора, а к выводам  T1 и T3 — осветительные приборы (силовая цепь), получим схему освещения, работающую от 12 В. Это лишь один из вариантов использования магнитного пускателя.

Но чаще, все-таки эти устройства используют для подачи питания на элетромоторы. В этом случае к L1 и L3 подключается тоже 220 В (и снимаются с T1 и T3 все те же 220 В).

Простейшая схема подключения магнитного пускателя — без кнопок

Недостаток этой схемы очевиден: чтобы выключить и включить питание, придется манипулировать вилкой — вынимать/вставлять ее в розетку. Улучшить ситуацию можно, если перед пускателем установить автомат и включать/выключать подачу питания на цепь правления с его помощью. Второй вариант — в цепь управления добавить кнопки — Пуск и Стоп.

Схема с кнопками «Пуск» и «Стоп»

При подключении через кнопки изменяется только цепь управления. Силовая остается без изменения. Вся схема подключения магнитного пускателя изменяется незначительно.

Кнопки могут быть в отдельном корпусе, могут  в одном. Во втором варианте устройство называется «кнопочный пост». Каждая кнопка имеет два входа и два выхода. Кнопка «пуск» имеет нормально разомкнутые контакты (питание подается когда она нажата), «стоп» — нормально замкнутые (при нажатии цепь обрывается).

Схема подключения магнитного пускателя с кнопками «пуск» и «стоп»

Встраиваются кнопки перед магнитным пускателем последовательно. Сначала — «пуск», затем — «стоп». Очевидно, что при такой схеме подключения магнитного пускателя, работать нагрузка будет только пока удерживается кнопка «пуск». Как только ее отпустят, питание пропадет. Собственно, в данном варианте кнопка «стоп» лишняя. Это не тот режим, который требуется в большинстве случаев. Необходимо, чтобы после отпускании пусковой кнопки питание продолжало поступать до тех пор, пока цепь не будет разорвана нажатием кнопки «стоп».

Схема подключения магнитного пускателя с цепью самоподхвата — после замыкания контакта шунтирующего кнопку «Пуск», катушка становиться на самоподпитку

Данный алгоритм работы реализуется с помощью вспомогательных контактов пускателя NO13 и NO14. Они подключаются параллельно с пусковой кнопкой. В этом случае все работает как надо: после отпускания кнопки «пуск» питание идет через вспомогательные контакты. Останавливают работу нагрузки нажав «стоп, схема возвращается в рабочее состояние.

Подключение к трехфазной сети через контактор с катушкой на 220 В

Через стандартный магнитный пускатель, работающий от 220 В, можно подключить трехфазное питание. Такая схема подключения магнитного пускателя используется с асинхронными двигателями. В цепи управления отличий нет. К контактам A1 и A2 подключается одна из фаз и «ноль». Фазный провод идет через кнопки «пуск» и «стоп», также ставится перемычка на  NO13 и NO14.

Как подключить асинхронный двигатель на 380 В через контактор с катушкой на 220 В

В силовой цепи отличия незначительные. Все три фазы подаются на L1, L2, L3, к выходам T1, T2, T3 подключается трехфазная нагрузка. В случае с мотором в схему часто добавляют тепловое реле (P), которое не допустит перегрев двигателя. Тепловое реле ставят перед электродвигателем. Оно контролирует температуру двух фаз (ставят на самые нагруженные фазы, третья), размыкая цепь питания при достижении критических температур. Эта схема подключения магнитного пускателя используется часто, опробована много раз. Порядок сборки смотрите в следующем видео.

Схема подключения двигателя с реверсным ходом

Для работы некоторых устройств необходимо вращение двигателя в обе стороны. Смена направления вращения происходит при переброске фаз (надо поменять местами две произвольные фазы). В цепи управления также необходим кнопочный пост (или отдельные кнопки) «стоп», «вперед», «назад».

Схема подключения магнитного пускателя для реверса двигателя собирается на двух одинаковых устройствах. Желательно найти такие, на которых присутствует пара нормальнозамкнутых контактов. Устройства подключаются параллельно — для обратного вращения двигателя, на одном из пускателей фазы меняются местами. Выходы обоих подаются на нагрузку.

Сигнальные цепи несколько сложнее. Кнопка «стоп» — общая. Поле нее стоит кнопка «вперед», которая подключается к одному из пускателей, «назад» — ко второму. Каждая из кнопок должна иметь цепи шунтирования («самоподхвата»)  — чтобы не было необходимости все время работы держать нажатой одну из кнопок (устанавливаются перемычки на NO13 и NO14 на каждом из пускателей).

Схема подключения двигателя с реверсным ходом с использованием магнитного пускателя

Чтобы избежать возможности подачи питания через обе кнопки, реализуется электрическая блокировка. Для этого после кнопки «вперед» питание подается на нормально замкнутые контакты второго контактора. Аналогично подключается второй контактор — через нормально замкнутые контакты первого.

Если в магнитном пускателе нет нормально замкнутых контактов, их можно добавить, установив приставку. Приставки, при установке, соединяются с основным блоком и их контакты работают одновременно с другими. То есть, пока питание подается через кнопку «вперед», разомкнувшийся нормально замкнутый контакт не даст включить обратный ход. Чтобы поменять направление, нажимают кнопку «стоп», после чего можно включать реверс, нажав «назад». Обратное  переключение происходит аналогично — через «стоп».

устройство и принцип работы схемы подключения

В современной электроэнергетике широкое распространение получили электромагнитные пускатели.

Это устройства, предназначенные для многократного включения и отключения электротехнических устройств.

Задача рассматриваемого устройства состоит в замыкании и размыкании контактов электрических цепей разной мощности, при напряжении до 440 В постоянного и 600 В переменного тока.

В своей конструкции имеют:

  • определённый набор рабочих контактов, предназначенных для подачи напряжения на силовую установку;
  • вспомогательные контакты — предназначенные для цепей управления и сигнальных цепей.

Основные различия между пускателями и контакторами

По своему конструктивному решению контакторы похожи на пускатели. Они выполняют одну и ту же задачу, служат однотипным целям. Чтобы не запутаться в этом вопросе, предлагаем рассмотреть различия между этими устройствами.

К основной отличительной черте можно отнести наличие у контакторов мощной дугогасительной камеры. Вследствие чего, они используются в цепях, где присутствуют большие токи, и имеют гораздо больший вес по отношению к электромагнитному пускателю.

Соответственно, пускатели, не имея дугогасительных камер, предназначены в основном для работы, где протекают токи небольшой мощности. Их рабочий диапазон — до 10 ампер.

Ещё одной конструктивной особенностью электромагнитных пускателей является наличие пластикового корпуса, где контактные площадки выведены наружу. В отличие от них, большинство контакторов производятся без корпуса. Для изоляции от пыли, дождя, а также случайного прикосновения к токоведущим частям устанавливаются в защитных боксах или коробах.

К ещё одному отличию можно отнести назначение электромагнитного пускателя 380 В. В его задачу входит коммутация цепей трёхфазных двигателей. Три пары силовых и одна пара вспомогательных контактов являются неотъемлемой частью этого устройства. Первые предназначены для подключения 3-х фаз, а вторая служит для подачи питания двигателя, после отпуска кнопки «пуск». Подобный алгоритм работы довольно распространён и подходит для большого количества устройств. В связи с чем через данные электромагнитные устройства подключают разнообразные технические агрегаты и приборы.

Выделим основные отличия:

  • компактность;
  • конструктивные особенности;
  • назначение.

Из-за схожести функционала и начинки некоторые компании в прайсах иногда называют электромагнитные пускатели — «малогабаритными контакторами».

Устройство и принцип работы

Основу пускателя составляют катушка индуктивности и магнитопровод, состоящий из подвижной и неподвижной частей. Неподвижная часть является нижней и закреплена на корпусе, верхняя подпружинена и способна свободно двигаться.

В нижней части магнитопровода монтируется катушка, и в прямой зависимости от её намотки изменяется номинал контактора. Выпускаются катушки от 12 до 380 вольт.

Что касается верхней части магнитопровода, то здесь присутствуют подвижные и неподвижные группы контакторов.

Когда питание отсутствует, пружины отжимают часть магнитопровода, находящуюся вверху. В этом случае контакты находятся в состоянии ожидания или исходном состоянии. При подаче напряжения в катушке образуется электромагнитное поле, под действием которого верхняя часть сердечника притягивается. Вследствие этого контакты меняют своё положение.

При снятии напряжения система возвращается к первоначальному состоянию. Контакты замыкаются при подаче напряжения и размыкаются при его снятии. Электромагнитный пускатель работает как на постоянном, так и на переменном токах, главное, чтобы параметры были не больше тех, что указаны заводом производителем.

Схема подключения электродвигателя 380

Речь пойдёт о подключении асинхронного электродвигателя при соединении обмоток звездой или треугольником в сети 380 В.

Для нормальной работы электродвигателя нулевой проводник (N) не нужен, но защитный (PE) обязателен: он служит для защиты потребителя от поражения электрическим током при пробое одной из фаз на корпус.

Питание катушки пускателя осуществляется через фазы L1 и L2. L1 присоединена напрямую, а L2 через кнопку «стоп» — 2, «пуск» — 6, кнопку теплового реле — 4, которые соединены последовательно между собой.

При нажатии кнопки «пуск» — 6, через кнопку 4 теплового реле, напряжение L2 поступает на катушку 5. За этим следует втягивание сердечника и замыкание контактной группы 7 на нагрузку электродвигателя М, вследствие чего подаётся электрический ток, соответствующий напряжению 380 В.

При выключении кнопки «пуск» эта цепь не прерывается, и ток проходит через подвижный блок — 3, который замыкается при втягивании сердечника. В случае аварии срабатывается тепловое реле 1, контакт 4 разрывается и отключается катушка. Возвратные пружины возвращают сердечник в первоначальное положение. С аварийного участка снимается напряжение при размыкании контактной группы.

Схема подключения магнитного пускателя | Заметки электрика

Здравствуйте, уважаемые посетители и гости сайта «Заметки электрика».

В прошлой статье я Вам подробно рассказал, и даже снял специально видео, про устройство, конструкцию и принцип действия магнитного нереверсивного пускателя ПМЛ-1100.

Сегодня я продолжу Вас знакомить с магнитным пускателем, а именно со схемой его подключения.

Для более подробного и наглядного изучения схемы подключения магнитного пускателя нереверсивного типа применим следующее электрооборудование:

Вот, собственно говоря, сам магнитный нереверсивный пускатель типа ПМЛ-1100. С ним Вы уже знакомы.

ПМЛ-1100 относится к пускателям первой величины, т.е. номинальный ток его силовых (главных) контактов равен 12 (А) при напряжении сети 220 (В) и 380 (В). Поэтому этот пускатель с легкостью подходит по техническим характеристикам для пуска нашего двигателя, у которого номинальный ток при схеме соединения обмоток треугольником составляет 1,97 (А). Это видно на бирке, правда не совсем отчетливо, потому что бирка покрыта лаком после очередного ремонта двигателя.



Кнопочный пост для подключения магнитного пускателя

Кнопочный пост ПКЕ 222-3У2 имеет три кнопки:

  • кнопка «Стоп» красного цвета
  • кнопка «Вперед» черного цвета
  • кнопка «Назад» черного цвета

Кнопочный пост я выбрал такого типа, т.к. другого на момент написания статьи не было в наличии. Для подключения магнитного нереверсивного пускателя достаточно приобрести кнопочный пост с двумя кнопками, например, ПКЕ 212-2У3.

Также можно приобрести два одинарных кнопочных поста типа ПКЕ 222-1У2.

Сейчас в продаже имеется большой выбор различных кнопок от IEK, EKF и других торговых марок. Так что выбирайте на свой «вкус и цвет».

Давайте заглянем во внутрь, выбранного мной, кнопочного поста ПКЕ 222-3У2. Для этого открутим 6 крепежных винтов.

У каждой кнопки поста ПКЕ 222-3У2 имеется два контакта:

  • разомкнутый (нормально-открытый) имеет маркировку (1-2)
  • замкнутый (нормально-закрытый) имеет маркировку (3-4)

Для примера рассмотрим кнопку «Стоп».

Вот фотография замкнутого (нормально-закрытого) контакта кнопки «Стоп»:

А вот фотография разомкнутого (нормально-открытого) контакта кнопки «Стоп»:

Внимание!!! При нажатии на кнопку разомкнутый (нормально-открытый) контакт замыкается, а замкнутый (нормально-закрытый) контакт — размыкается.

Итак, с кнопками разобрались. Теперь приступим к сборке схемы магнитного пускателя для пуска трехфазного асинхронного двигателя АОЛ 22-4.



Пример

1. Источником трехфазного напряжения в моем примере служит испытательный стенд, у которого линейное напряжение сети составляет ~220 (В). Это значит, что катушка магнитного пускателя должна иметь номинал 220 (В).

Вот схема подключения магнитного пускателя через кнопочный пост для пуска электродвигателя для моего примера:

Если у Вас линейное напряжение трехфазной цепи не 220 (В), а 380 (В), то у Вас есть два выбора.

В первом случае катушку пускателя нужно выбирать с номиналом на 380 (В) при следующей схеме подключения:

Во втором случае схему управления необходимо запитать от одной фазы (фаза-ноль), при этом номинал катушки пускателя должен быть на 220 (В).

В данной статье я буду собирать схему магнитного пускателя по первому рисунку, т.е. при напряжении трехфазной сети 220 (В) и напряжении катушки пускателя на 220 (В).

Сборку схемы я буду выполнять медным проводом ПВ-1 сечением 1 кв.мм.

2. Первым делом прокладываем три фазных провода от источника трехфазного питания (А, В, С) до соответствующих клемм пускателя: L1 (1), L2 (3), L3 (5).

3. Затем подключаем провод с одной стороны на клемму L2 (3) пускателя, а с другой стороны — на замкнутый контакт кнопки «Стоп» с маркировкой (4).

Только сейчас заметил, что у выбранного мной кнопочного поста ПКЕ 222-3У2 отсутствует маркировка клемм. Ничего страшного — ведь контакты у кнопок не спрятаны и их видно достаточно хорошо. По тексту ниже я все равно буду указывать маркировку, т.к. в других кнопочных постах она должна быть.

4. Теперь устанавливаем перемычку между замкнутым контактом кнопки «Стоп» с маркировкой (3) и разомкнутым контактом кнопки «Вперед» с маркировкой (2).

5. С клеммы (1) кнопки «Вперед» прокладываем провод на вывод катушки пускателя (А1).

6. Параллельно разомкнутым контактам (1-2) кнопки «Вперед» нужно подключить вспомогательный разомкнутый контакт NO (13) — NO (14) магнитного пускателя ПМЛ-1100.

Т.е. с  клеммы (2)  кнопки «Вперед» прокладываем провод на вспомогательный контакт NO (13) магнитного пускателя.

7. Со вспомогательного контакта NO (14) магнитного пускателя ПМЛ-1100 делаем перемычку на катушку (А1).

У нас получилось, что разомкнутый контакт кнопки «Вперед» (1-2) и вспомогательный разомкнутый контакт NO (13) — NO (14) магнитного пускателя подключены параллельно.

8. И осталось вывод катушки А2 магнитного пускателя подключить к клемме L3 (5).

В итоге у нас получилось, что с кнопочного поста ПКЕ 222-3У2 выходит всего 3 провода, т.е. для монтажа можно было использовать трехжильный кабель.



9. Соберем кнопочный пост. Вот что у нас получилось.

10. Схема управления магнитным пускателем у нас готова. Осталось подключить на клеммы Т1 (2), Т2 (4), Т3 (6) асинхронный двигатель и проверить схему.

Вот что в итоге у нас получилось.

Данная схема является самой простой. В следующих статьях мы рассмотрим более сложные схемы подключения магнитных пускателей, например, с использованием тепловых реле, блокировок, дополнительных аппаратов защиты и т.п.



Монтажная схема подключения пускателя ПМЛ-1100

Специально для Вас я нарисовал монтажную схему подключения пускателя, которую я собрал в данной статье. Может по ней Вам легче будет ориентироваться в проводах.

Принцип работы

Принцип работы схемы магнитного пускателя через кнопочный пост очень прост.

1. Включаем источник трехфазного напряжения на испытательном стенде.

2. Нажимаем кнопку «Вперед».

Магнитный пускатель ПМЛ-1100 срабатывает и замыкает свои силовые (главные) и вспомогательные контакты:

  • L1 (1) — Т1 (2)
  • L2 (3) — Т2 (4)
  • L3 (5) — Т3 (6)
  • NO (13) — NO (14)

Двигатель начинает вращаться.

Удерживать кнопку «Вперед» не нужно, т.к. при включении магнитного пускателя контакт кнопки «Вперед» шунтируется его же вспомогательным замыкающим контактом NO (13) — NO (14). Катушка пускателя находится под напряжением.

3. Нажимаем красную кнопку «Стоп».

Происходит разрыв цепи (фазы) питания катушки пускателя, соответственно размыкаются силовые (главные) и вспомогательные контакты пускателя. Двигатель останавливается.

Все что я демонстрировал и рассказывал Вам в данной статье я снял на видео. Смотрите, как работает магнитный пускатель:

В следующих статьях читайте про аналогичную схему подключения магнитного пускателя, только с применением тепловых реле, а также про схему управления магнитным пускателем с двух или трех мест.

P.S. На этом статью о схеме подключения магнитного пускателя через кнопочный пост я заканчиваю. Если есть вопросы по материалу статьи, то смело задавайте их в комментариях. Спасибо за внимание!!!

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Схема подключения электромагнитных пускателей (контакторов) на 220 и 380 в.

В действующих цепях управления работой современных электродвигателей и подобных им агрегатов обязательно устанавливаются коммутирующие устройства особой конструкции, называемые контакторами или магнитными пускателями. Они предназначаются для безопасного включения мощного оборудования при наличии сильных пусковых токов, сопровождающихся нежелательными э/м всплесками. Схема подключения магнитного пускателя на 220 вольт приводится ниже по тексту.

Схема включения пускателя 220 Вольт

Разница между контактором и пускателем

Как контакторы, так и пускатели служат для коммутации силовых питающих линий и изготавливаются на основе мощного электромагнита, включение которого рассчитано на различные токовые режимы. Перед тем, как подключить контактор к нагрузочной линии, следует иметь в виду, что основная его особенность – это большая коммутируемая мощность.

Пускатели электромагнитные 220в рассчитаны на незначительные по амплитуде пусковые токи (не более10-15 Ампер) и могут работать в цепях с постоянным и переменным напряжением. Контакторы же предназначаются для работы с токами очень большой величины (до 100 Ампер и более) и обычно устанавливаются в фазовых цепях переменного тока.

Независимо от своего предназначения, и тот, и другой прибор рассчитаны на типовые рабочие напряжения и имеют в своём составе следующие обязательные элементы:

  • Э/м катушку, на которую подаётся незначительный по мощности управляющий сигнал;
  • Коммутирующие силовые контакты, служащие для подачи питающего напряжения на нагрузку;
  • Защитные тепловые реле, предохраняющие линии коммутации от перегрузок по току;
  • Набор вспомогательных контактных пар, задействованных в сигнальных цепях.

Важно! В отличие от пускателей, в схемах контакторов на 380 Вольт для локализации мощного токового разряда, создаваемого при его коммутации, предусматриваются специальные дугогасящие камеры.

Таким образом, различие в рабочих параметров этих устройств (величине коммутируемых токов) проявляется в особенностях их конструкции, что, в конечном счёте, сказывается на их габаритах и весе.

Виды магнитных пускателей

В соответствии с числом коммутируемых фаз все известные виды этих устройств подразделяются на однофазные и трёхфазные, а по виду подсоединения к ним нагрузки – на реверсивные и нереверсивные пускатели.

Классификация этих приборов по способу размещения и защищённости от вредных воздействий позволяет различать их по следующим признакам:

  • Открытое исполнение, при котором трёхфазный прибор монтируется в закрытых шкафах, исключающих попадание в них влаги, пыли и мелкого мусора;
  • Закрытое или защищенное исполнение, при котором устройства могут работать в условиях повышенной влажности и запылённости;
  • Вариант исполнения, позволяющий защитить их от пыли, брызг и влаги; при этом они могут устанавливаться и снаружи помещений (под специально оборудованными навесами, надёжно укрывающими их рабочие части от солнечных лучей и дождя).

По месту расположения кнопочного поста все известные типы пускателей подразделяются на изделия, укомплектованные выносным пультом управления, и на изделия со встроенным механизмом включения.

Дополнительная информация. В последних моделях, как правило, имеется встроенная лампочка, сигнализирующая о том, что исполнительные и управляющие цепи включены.

Отдельные виды таких устройств содержат в своём составе тепловые ограничители тока (реле), срабатывающие при перегрузке в коммутируемой цепи.

Особенности включения пускателей в трёхфазные сети

Для подключения в силовую линию 380 Вольт потребуется три магнитных пускателя, управляемых с одного общего пульта. Но этот приём может рассматриваться только теоретически, поскольку трёхфазная сеть управляется посредством особых коммутирующих устройств – «мощных» контакторов.

Схема підключення контактора в линию приводится на размещённом ниже рисунке.

Включение контактора 380 Вольт

Из схемы видно, что для того, чтобы коммутировать (переключать) три «мощные» фазы в линиях 380в, достаточно воспользоваться одним управляющим пультом, рассчитанным на незначительные по величине токи.

Такие пульты могут располагаться отдельно и на некотором удалении от самого пускателя, в месте удобном для запуска оборудования в работу (двигателя станка, например).

В составе такого выносного пульта обязательно должны иметься две кнопки, одна из которых ответственна за старт конечного механизма (электродвигателя), а вторая – за его пуск. Для того чтобы после отпускания пусковой клавиши цепь питания не размыкалась, в схему управления работой пускателя вводится специальный блокирующий контакт, переключающийся одновременно с коммутирующими силовую линию контакторами.

Работа блокирующих цепей

Устройство пускателя и принцип его работы

Перед тем, как подключить магнитный пускатель в цепь коммутации нагрузки, следует разобраться с его внутренним устройством, а также ознакомиться с принципом работы.

Основа конструкции этого прибора – катушка индуктивности, размещаемая на специальном магнитном каркасе, который, в свою очередь, состоит из двух частей: подвижной и неподвижной.

Обратите внимание! Две половинки магнитопровода по своей форме напоминают букву «Ш», каждая из которых обращена вершинами друг к другу.

Неподвижная или нижняя его часть закреплена на корпусе прибора, а верхняя – подпружинена и может свободно перемещаться. В прорезях закреплённой нижней части монтируются управляющие катушки магнитного пускателя, которые могут быть рассчитаны на дискретный ряд напряжений (12, 24, 110, 220 и 380 Вольт).

В верхней части на корпусе располагаются две группы рабочих контактов, одни из которых закреплены неподвижно, а вторые – связаны с подвижным магнитным сердечником (смотрите рисунок ниже).

Устройство магнитного пускателя

Порядок подключения контактора к линии устанавливается требованиями ПУЭ и предполагает подведение фазных напряжений в верхней группе, а их отведение к нагрузке – от нижних. Общая картина их коммутации выглядит следующим образом:

  • При отсутствии на катушке управляющего напряжения подпружиненная часть магнитопровода смещена вверх, а связанная с ней контактная группа разомкнута. После подачи на неё питающего напряжения (кнопка пуск замкнута) вокруг катушки образуется э/м поле, притягивающее верхнюю половину сердечника вместе с контактами;
  • При этом они подключаются, образуя замкнутую цепь питания нагрузки;

Дополнительная информация. Схема подключения пускателя построена таким образом, чтобы при однократном нажатии кнопки управления система запускалась в работу.

  • Но при втором её запуске никаких изменений в схеме пускателя не происходит, поскольку кнопочное соединение блокируется параллельно подключённым контактом;
  • Далее после нажатия кнопки «Стоп» управляющая цепь разрывается, а напряжение на катушке пропадает;
  • Это приводит к смещению подвижной части магнитопровода в нижнее положение и размыканию рабочих контактов пускателя.

По завершении всего цикла переключений пусковая станция снова готова к работе.

Ко всему сказанному нужно добавить, что для управления кнопками пуск и стоп может применяться любой тип напряжений: переменное или постоянное. Главное – проследить за тем, чтобы его параметры соответствовали заявленным в паспорте значениям.

Проверка катушки пускателя

Для управления э/м катушкой чаще всего используется одна из фаз, подаваемых через кнопку на электродвигатель или другую нагрузку. Для этих целей обычно выбирается наименее загруженная линия (чаще всего это фаза «С»). Но независимо от её выбора, катушка постоянно работает в режиме значительных токовых перегрузок и нередко сгорает. В связи с этим имеет смысл рассмотреть её проверку в нормальных лабораторных условиях.

Для исследования рабочего узла потребуется собрать схему, представленную на размещённом ниже рисунке.

Проверка катушки

Используемое при тестировании катушки электропитание (в данном случае это сетевое напряжение 220 Вольт) подается на её выводы А1 и А2, находящиеся сверху корпуса. Для этого берётся любой сетевой шнур с обычной вилкой, у которого ответные части проводов подсоединяются к концам катушечной обмотки.

Для её проверки достаточно воткнуть вилку в розетку, а затем убедиться в срабатывании контактора (оно должно сопровождаться громким хлопком с металлическим призвуком). Для полной уверенности в исправности катушки можно прозвонить любую из трёх контактных цепочек пускателя, для чего потребуется включённый в режим «Прозвонка» тестер или мультиметр.

В отсутствии тестера можно воспользоваться любым рабочим аккумулятором, подключив его плюс и минус к входным контактам L1 и L2, например. Если к выходным клеммам пускателя T1, T2 подсоединить лампочку на соответствующее напряжение, то при включении вилки в сеть она должна загораться.

Отсутствие характерного щелчка и загорания контрольной лампочки со стопроцентной вероятностью означает неисправность катушки (обрыв или перегорание обмотки).

Обратите внимание! В ряде случаев по характерному горелому запаху можно сразу предположить, что она нерабочая, однако проверить её на всякий случай всё равно необходимо.

В заключительной части отметим, что для подключения магнитного пускателя на 220 Вольт может использоваться любая из рассмотренных выше схем. Главное – чтобы подаваемое на катушку напряжение совпадало по своему значению с обозначенной в её паспорте или этикетке величиной.

Видео

Оцените статью:

проводка% 20diagram% 20contactor% 20soft% 20star% 20380v техническое описание и примечания по применению

2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF ru / us / produkte / 2817741 DK-BIC-35В
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF ru / us / produkte / 2839127 человек2749880
Схема
светодиодный индикатор samsung

Аннотация: samsung p28 Samsung 546 схема платы питания жк-дисплея СХЕМА Плата VGA Схема платы жк-контроллера Схема самсунг жк-дисплей samsung GFX 49 жк-схемы samsung северный мост
Текст: нет текста в файле
Оригинал		 PDF
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF ru / us / produkte / 2817738 DK-BIC-35В
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF UL508 EP001, RW260,
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF WDCB28 WDCB28 — SA-ENG SA-WACB24
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF ru / us / produkte / 2817987 DK-BIC-35В
2011 — DK-BIC-35

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF НТК-2010) DK-BIC-35
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF ru / us / produkte / 2807586
2011–28 1835

Аннотация: IEC 61643-1
Текст: нет текста в файле
Оригинал		 PDF TT-2009) 281835 IEC 61643-1
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF ru / us / produkte / 2839130 230 / FMÂ DK-BIC-35В
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF 85447L 14R47 14F47 5269L 0A / 30A D-133
2010 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF НТК-2010)
2011 — 28 17 738

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF TT-2009) 2817738
2008 — МЭК 61643-1

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF TT-2007) IEC 61643-1
2010 — МЭК 61643-1

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF TT-2009) IEC 61643-1
2008 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF TT-2007)
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF ru / us / produkte / 2838843 320-СТВ
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF ru / us / produkte / 2816399 Con830443
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF ru / us / produkte / 2858315 320-УД-СТВ TT-2011)
Схема подключения держателя

Аннотация: Схема подключения igbt IGBT DRIVER SCHEMATIC IGBT параллельный демпфирующий конденсатор Hitachi IGBT параллельная схема MBN800
Текст: нет текста в файле
Оригинал		 PDF
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF ru / us / produkte / 2856692 stBIC-35В 120-уд
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF ru / us / produkte / 2807609
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF ru / us / produkte / 2807599
2009-1756-IF16

Аннотация: 1756-IB16 Allen-Bradley 1756-if16 ControlLogix 1756-OB32 1756-OB16E электрическая схема plc 1756-IB32 Allen-Bradley 1756-IB32 modicon
Текст: нет текста в файле
Оригинал		 PDF 1492-SG120A-EN-P 1492-SG120B-EN-P 1756-IF16 1756-IB16 Аллен-Брэдли 1756-if16 ControlLogix 1756-OB32 1756-OB16E схема подключения plc 1756-IB32 Аллен-Брэдли 1756-IB32 модикон

% PDF-1./ как [YWF> r Jk Չ ‘% uH.c ᓟ, p]} 9xE2_ конечный поток эндобдж 11 0 объект > / XObject >>> / Annots [8 0 R 9 0 R] / Parent 5 0 R / MediaBox [0 0 612 792] >> эндобдж 13 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 14 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 15 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 16 0 объект > поток x10Ew⏰i: @ VDI% D ڥ i # 3 ‘얖 tk ֎ BA) `v-YlWEL & = Sj \ FqyHU] CUox5 |] wa5Y۳Bȥ ) 0su & HI / KT ޿ sk0N8> H конечный поток эндобдж 17 0 объект > / XObject >>> / Аннотации [13 0 R 14 0 R 15 0 R] / Родительский 5 0 R / MediaBox [0 0 612 792] >> эндобдж 19 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3.RͶ} ERX9 ~ s [d-Ka ܻ ~ ° laYkh ~ P Ջ D) \> RR’A K;> = N˶8 HGoFoFo конечный поток эндобдж 24 0 объект > / XObject >>> / Аннотации [19 0 R 20 0 R 21 0 R 22 0 R] / Родитель 5 0 R / MediaBox [0 0 612 792] >> эндобдж 26 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 27 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 28 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 29 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3.NLLL˛547 конечный поток эндобдж 32 0 объект > / XObject >>> / Аннотации [26 0 R 27 0 R 28 0 R 29 0 R 30 0 R] / Родительский 5 0 R / MediaBox [0 0 612 792] >> эндобдж 34 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 35 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 36 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 37 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3.34 103.45 10,74] >> эндобдж 38 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 39 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 40 0 объект > поток x 퐻 0Ew a I $ 0x @ VDi% D ڥ S ~% k ߖ3- P09ˈ-9b! @LJ {jSp @__ Fo-c cuPw1 {7OV: SJfVZ -tR ~

R | N% 6 s {0p] {qA | fo7 ٛ M> sB конечный поток эндобдж 41 0 объект > / XObject >>> / Аннотации [34 0 R 35 0 R 36 0 R 37 0 R 38 0 R 39 0 R] / Родительский 5 0 R / MediaBox [0 0 612 792] >> эндобдж 43 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3.34 103,45 10,74] >> эндобдж 44 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 45 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 46 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 47 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 48 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3,34 103,45 10,74] >> эндобдж 49 0 объект > / Подтип / Ссылка / C [0 0 1] / Граница [0 0 0] / Прямоугольник [63 3.34 103,45 10,74] >> эндобдж 50 0 объект > поток x 퐻 0Ew a I40x̅JK | Cb): — pmBArcv-% Yc # OFjcp8O_WFE54Y ~ R + n0 & [ͬ, 49r) r ​​+ B) »0su & II-K

cjx2-1810 Контактор переменного тока (2510,1210,1201, 1801,0910,3210,9511) — TAIXI Electric

1. Контактор защитного типа, структура действия для прямого действия, контакт для двойной точки останова, с небольшими размерами, малым весом, низким энергопотреблением, длительным сроком службы, безопасностью и надежностью;

2. Контактор переменного / постоянного тока может состоять из механического реверсивного магнитного пускателя с взаимной блокировкой, стартера для декомпрессии со звездой-треугольником, а также может составлять множество производных продуктов с группой вспомогательных контактов, головкой с воздушной задержкой и т. Д. В зависимости от пользователей.

3. Он может использовать монтажный блок для добавления вспомогательной контактной группы, головки с воздушной задержкой (диапазон задержки показан в Таблице 4), тепловых реле и других принадлежностей, объединенных в различные производные продукты (см. Таблицу 3).

4. Ограничитель перенапряжения серии SR2 со значительной функцией подавления перенапряжения, используемый с контактом серии CJX2, может эффективно защитить контактор и продлить срок его службы. И может избежать помех от импульсного импульса для ПК и другой связанной электронной системы управления.

SR2-A для контакторов серии CJX2 09A ~ 32A AC / DC , конкретные спецификации:
SR2-A 24V ~ 48V AC, DC
SR2-A 100V ~ 250V AC, DC
SR2-A 380V ~ 440V AC , DC

5. Контактор постоянного тока AC / имеет небольшие размеры, легкий вес, низкое энергопотребление, длительный срок службы, безопасность и надежность и так далее.


6. Корпус контактора постоянного тока AC / имеет пару нормально разомкнутых или нормально замкнутых вспомогательных контактов в 32A и ниже, пару нормально разомкнутых и нормально замкнутых вспомогательных контактов в 40A и выше.Кроме того, он может добавить группу вспомогательных контактов F4 (две или четыре группы) или головку с воздушной задержкой вверху, добавить NCF1-11C с каждой стороны, их комбинации (см. Таблицу 4 и Таблицу 5).


7. За исключением винтовой установки, контактор также может использовать стандартную вогнутую направляющую 35 мм (CJX2-09 ~ 95) и 75 мм (CJX2-40 ~ 95).

Модель Диапазон задержки Количество контактов задержки Схема Таблица 4
F5-T0 0.1 с ~ 3 с 900 10 НО + НЗ
F5-T2 0,1 с ~ 30 с
F5-T4 10 с ~ 180 с
F5-D0 0,1 с ~ 3 с
F5-D2 0,1 с ~ 30 с
F5-D4 10 с ~ 180 с
Группа дополнительных контактов модель Кол-во контактов Схема

Количество контактов

нормально открытый (NO)

Количество контактов

нормально закрытый (NC)

F4-20 2 0
F4-11 1 1
F4-02 0 2
F4-40 4 0
F4-31 3 1
F4-22 2 2
F4-12 1 3
F4-04 0 4
NCF1-11C 1 1

электрический — Неустойчивость в электропроводке — 3-х фазная линия к контроллеру уровня воды?

Я, конечно, не вижу причин, почему бы и нет.Все тяжелые переключения выполняет контактор . Контроллеру все равно, какой ток на самом деле питает двигатель: 3-фазный, Япония 100 В, гидравлика, пневматика, Lackawanna 3000 В пост. любая проклятая вещь, для которой вы можете найти контактор.

Контактор полностью изолирует напряжение контроллера от мощности, которая фактически управляет насосом.

Вы обычно не подключаете многофазную сеть (или воздух, или плазму деформации) к контроллеру .Но в этом случае вы, кажется, по какой-то причине выбрали контроллер на 415 В. Единственный способ добиться этого — соединить 2 фазы линии с линией. Для этого соединения вы не будете использовать третью фазу.

–

У вас действительно проблема. Все остальные провода здесь фазные. Цепь от 15/18 до контактора должна быть <= 250 В, иначе вы превысите номинал реле. Это означает, что вы должны использовать однофазную линию на нейтраль (или, на самом деле, все, что может использовать контактор, если оно менее 250 В).

На этом чертеже они неуклюже продемонстрировали отвод нейтрали от сети питания насоса. Это неверно во всех случаях. нарушает правило «токи должны быть равны / сбалансированы». Как вы знаете, ток течет петлями, это очень плохая петля!

Обычно я бы сказал: «Катушка контактора должна получать нейтраль от питания контроллера, например, от A2 на этом чертеже». Но в этом случае вашему контроллеру потребуется линейная линия 415 В, поэтому нейтрали не будет.

Если это «звезда», вы можете перебросить нейтраль. Если это «треугольник», просто используйте другую схему.

Если на катушке реле 415 В, вы не можете использовать iqt, потому что 415> 250. В любом случае вам нужен 3-полюсный контактор, потому что он 3-фазный.

* для тех, кто считает, что вся трехфазная дельта — это «дикий треугольник на 240 В» с нейтралью, центрированной на ноге, это Европа , а такого нет. Также даже в Америке не вся 3-х фазная дельта такова.

Как подключить контактор переменного тока? Пояснение к электрической схеме контактора переменного тока

Контактор переменного тока

широко используется в качестве силовой цепи отключения и управления. Контактор переменного тока использует главный контакт для размыкания и замыкания цепи и вспомогательный контакт для выполнения команды управления. Главный контакт обычно имеет только нормально разомкнутый контакт, в то время как вспомогательный контакт часто имеет две пары нормально разомкнутых и нормально замкнутых контактов. Малогабаритные контакторы часто используются в качестве промежуточных реле для взаимодействия с главной цепью.Чтобы играть функцию пульта дистанционного управления или слабый ток управления сильным током. Контакт контактора переменного тока изготовлен из серебряно-вольфрамового сплава, который обладает хорошей проводимостью и устойчивостью к абляции при высоких температурах.

На рисунке выше показан электромагнитный контактор переменного тока. На рисунке 1 (L1), 2 (L2), 3 (L3), 4 (T1), 5 (T2) и 6 (T3) — главные контакты, 1 и 2 — пара, 3 и 4 — пара, 5 и 6 — это пара, всего три пары главных контактов, потому что большинство двигателей переменного тока являются трехфазными (конечно, есть однофазные, как правило, маломощные двигатели).L1, L2 и L3 на верхнем конце подключены к входящей клемме, а T1, T2 и T3 на нижнем конце подключены к исходящей клемме. 21 и 14 представляют собой пару вспомогательных контактов, без указания нормально разомкнутой точки и NC, указывающей нормально замкнутую точку. На рисунке выше отмечено «Нет», что указывает на наличие пары нормально открытых точек. A1 и A2 — два выходных вывода катушки. A1 обычно находится на верхнем конце контактора, который не показан на рисунке. Обычно используемое напряжение катушки составляет 110 В, 220 В и 380 В.Если контактор имеет маркировку 220В, блок питания на 380В подключать нельзя, иначе он перегорит. Нормально открытый означает, что, когда катушка контактора не находится под напряжением, вспомогательный контакт разомкнут, что называется нормально разомкнутым, а вспомогательный контакт замкнут, что называется нормально замкнутым.

На рисунке выше представлена ​​принципиальная схема управления двигателем с контактором. На рисунке 1 показана основная схема, а на рисунке 2 — схема управления. На рисунке главный контакт контактора находится в желтом ящике, вспомогательный контакт контактора — в синем ящике, а катушка контактора — в красном ящике.SB2 — это кнопка запуска, а SB1 — кнопка остановки. При нажатии SB2 катушка КМ1 включается и замыкается. При этом вспомогательный контакт КМ1 в синем ящике замыкается. Когда SB2 отпускается, двигатель вращается как обычно. При нажатии SB1 двигатель останавливается. На рисунке ниже представлена ​​электрическая схема контактора переменного тока, которую можно сравнить с рисунком выше.

Ответственный редактор: LQ


просмотров публикаций:
12

Контактор для трехфазного двигателя | Контактная информация Finder

Сборник электрических схем контактора 3-фазного двигателя

9 часов назад Headcontrolsystem.com Просмотреть все
