Схема подключения кнопки дрели с реверсом: Схема подключения кнопки дрели для проведения ее замены

Содержание

Схема подключения кнопки дрели для проведения ее замены

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями, или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Разберём процедуру проверки клавиши на примере классической ударной дрели. Для снятия кожуха понадобятся крестовая и плоская отвёртки, а для непосредственной диагностики – стандартный тестер (мультиметр).

Обязательно выдёргиваем шнур питания из розетки перед разборкой инструмента.

Извлечение кнопки:

Откручиваем болты на корпусе дрели.

Ослабляем винты, удерживающие сетевой кабель.
Отсоединяем реверс.
Аккуратно извлекаем пусковой блок.

Чаще всего реверс крепится на обычных клипсах: слегка отгибаем их и вытаскиваем элемент. Если он вышел из строя, то с заменой проблем быть не должно. Реверсный блок на дрель продаётся практически в каждом специализированном магазине.

Для проверки кнопки включения дрели понадобится мультиметр

Прозвон кнопки:

Включаем мультиметр и выставляем ручку на звуковой сигнал.
Один щуп прижимаем к жиле, а другой к винту, который удерживает сетевой провод.

Нажимаем на кнопку.
Звуковой сигнал есть – клавиша работает, нет – неисправна.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее для очистки, соблюдая следующий порядок.

Осторожно подцепить фиксаторы защитного кожуха и открыть его.
Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с

инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

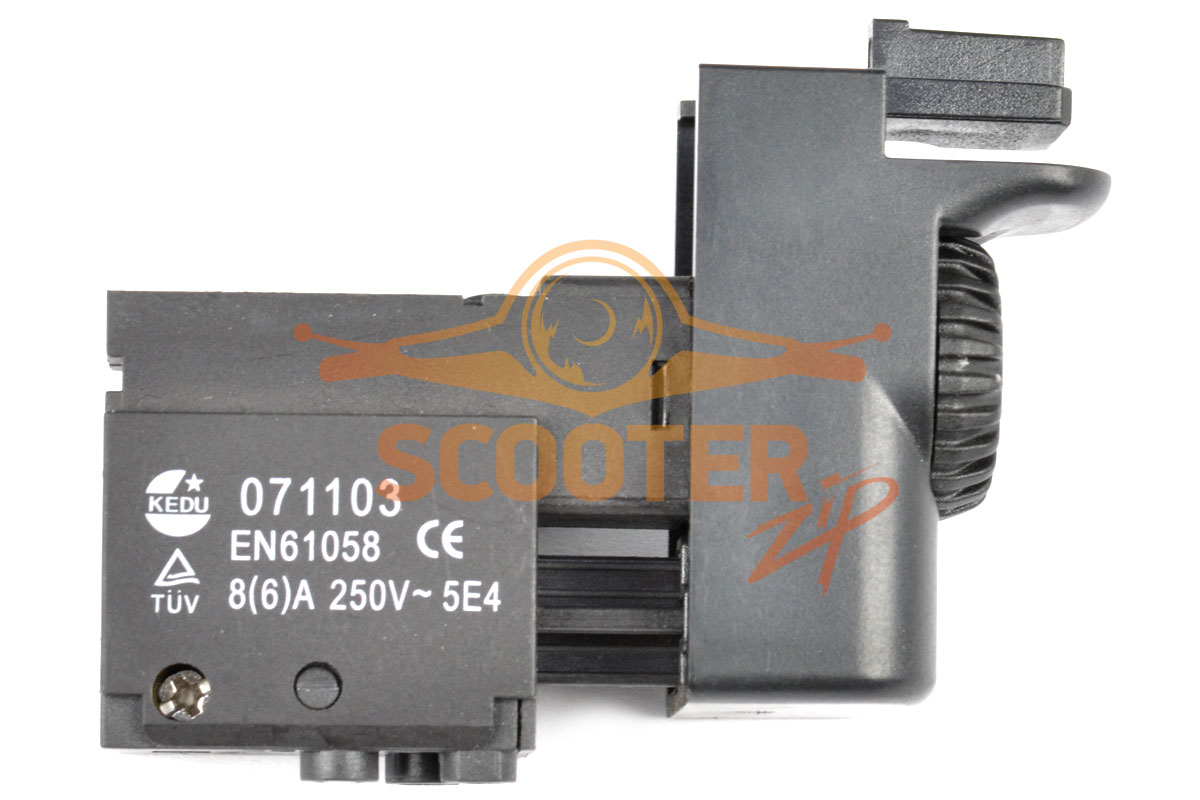

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

основное включение изделия в работу;
регулировка оборотов вращения электродвигателя;
включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Замена кнопки

Для процедуры понадобятся плоская и крестовая отвёртки, а также шило. За неимением последнего подойдёт мешочная или любая другая толстая иголка. Если модель отличается небольшими габаритами, то для большего удобства можно взять ещё и пинцет.

Замена кнопки:

Ослабляем пару винтов, удерживающих сетевой кабель.
Вставляем шило в статор рядом с проводом и аккуратно извлекаем жилу.
Аналогичным образом вытаскиваем второй кабель.
Если кнопка не на клипсах, то выкручиваем саморезы и вынимаем её.
Ставим на место новую клавишу и подключаем провода также с помощью шила.
Устанавливаем блок на дрель, не забывая о реверсе.
Аккуратно укладываем жилы и прижимаем их винтами.

Закрываем кожух.

Кнопка включения дрели Интерскол

В доброй половине случаев провода, идущие от статора, отличаются по цвету. Если же они одинаковые, то их нужно будет промаркировать, чтобы не перепутать при подключении.

Работа инструмента без кнопки

Дрель можно подключить напрямую, минуя блок управления. Кроме плоской и крестовой отвёрток дополнительно понадобятся изолента с канцелярским ножом. Для более капитального подключения можно привлечь паяльник.

Аккуратно извлекаем пусковой блок по инструкции, указанной выше. Отсоединяем провода, подключённые к кнопке, и соединяем их между собой. Если предполагается активное использование инструмента, то жилы необходимо спаять. Для разовых работ достаточно обычного скручивания и изоляции. Спайку лучше закрывать кембриком.

Обмотка включает в себя две пары проводов. Те жилы, которые идут по диагонали (от катушек), подключаем к щёткам и изолируем места соединений. Другую пару подсоединяем к кабелю питания.

Важно! Если после включения патрон начинает крутиться не в ту сторону, то пары нужно поменять местами: щётки к питанию, или наоборот.

Плюсы и минусы прямого подключения

Единственное серьёзное преимущество подобного формата подключения – это отсутствие необходимости удерживать кнопку.

То есть, при длительной работе оператор сосредоточен только на сверлении, не отвлекаясь на управление. Для длительной обработки твёрдых поверхностей, вроде бетона или дерева, такой подход вполне оправдан.

Во всём остальном – сплошные минусы. Во многих моделях кнопка отвечает за регулировку частоты оборотов патрона. О плавном пуске также можно забыть, что затрудняет работу с привередливыми материалами, вроде пластика или гипсокартона. О каком-то ювелирном сверлении здесь и речи быть не может.

Перед каждым запуском и отключением инструмента придётся тянуться до розетки. Такой формат грубо

нарушает технику безопасности. В случае возникновения экстренной ситуации дрель будет отключена только спустя несколько секунд, а не мгновений, как если бы была отжата кнопка.

Контактная группа выключателя при подаче питания берёт на себя часть нагрузки. Теперь же обмотка со щётками будут принимать на себя все 100%. Более того, двигатель после включения начинает сразу работать на полную мощность, что скажется на эксплуатационных качествах дрели уже в первые часы.

Важно! Специалисты настоятельно не рекомендуют исключать кнопку из цепи без крайней на то необходимости.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель, тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Какая схема подключения кнопки дрели?

Кнопка на дрели самая больная запчасть для тех, кто пользуется дрелью в грязных условиях, а особенно грязными руками. Какой бы герметичной она не была выполнена, но всё-таки туда попадает грязь и влага, из-за чего она начинает заедать или вообще отгорают контакты. Так и у меня возникла поломка кнопки, после разбора было принято решение не ремонтировать её а заменить. Столкнулся с трудностью найти родную кнопку, поэтому пришлось подбирать похожую и потом подключать её по новой схеме. Надеюсь кому-то мои знание и опыт смогут пригодиться.

Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом.

1) Кнопка без реверса, но с регулятором оборотов.

Подключение довольно простое, будет вход и выход, должны быть указаны стрелкой, всего два провода, один из которых «+» от сети, а другой выход на обмотку.

2) Кнопка со встроенным реверсом.

Для такой кнопки характерна особенность, что вся разводка находится на корпусе. Всегда будут присутствовать два входа от электросети, обозначаемые стрелками, но они могут располагаться как рядом друг с другом, так и в отдалении.

По нижней части должно находиться ещё два отверстия для подсоединения, они должны соединяться проводом, проходящим через конденсатор. Перепутать провода на конденсатор сложно, так как на схеме кнопки они должны быть схематически показаны как разрыв с двумя вертикальными отрезками. от возврата конденсатора провод будет уходить на статорную обмотку.

По верхней части находится реверс, а именно от него будут отходить три провода, их сложно перепутать, надо лишь знать правило — они подключаются по диагонали щётка-статор. Т.е. два по диагонали пойдут на статор и щётку, а один в стороне только на щётку, так как на статор уходит с нижней части.

3) Кнопка с выносным реверсом.

Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод (в строенном реверсе он идёт внутри корпуса).

Но в итоге хотел предостеречь вас, что видов кнопок много и схемы подключения могут быть разными.

Подключение кнопки дрели — подробная схема

Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при возникновении неисправностей в старой кнопке, из-за чего требуется подключить новую. В этой статье я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас не составит труда. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Итак, для начала следует приобрести новую кнопку. Она должна совпадать со старой по размерам и мощностным характеристикам, поэтому, идя за покупкой, захватите ее с собой для образца и запишите точную модель вашего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении либо онлайн.

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки больше никуда не прикреплен, их можно извлечь вместе и в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки первым делом воткните конденсатор на новое место, после чего о нем можно не думать.

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в какую сторону будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

Как починить электродрель с регулировкой оборотов: схема подключения кнопки

Во многих электродрелях не предусмотрен реверс. А нередко он нужен. Встроить реверс не только в дрель, но и в другой инструмент с коллекторным электродвигателем несложно. Но есть одно исключение из правил. У некоторых электродрелей патрон не напрессовывается на коническую законцовку вала, а навинчивается по резьбе. Включив реверс, вы просто свернете патрон с вала. Иногда и это бывает нужно – случаи всякие бывают. К тому же есть известный принцип: «Если нельзя, но очень хочется, то можно». При условии, что щелкнув переключатель в положение «реверс», вы не будете напрягать инструмент большими нагрузками. Тогда патрон останется на месте.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

Проблемы с работой двигателя;
Износ щеток;
Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Симисторный регулятор

За обороты установки в свое время включения дрели отвечает симисторный регулятор, находящийся в кнопке пуска. Устанавливается данный регулятор в корпусе кнопки и размещается на подкладке, выполненной из текстолита. Плата обустроена так, что обладает малозначительными габаритами, это и позволяет на сто процентов расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит незамедлительный разрыв, при таких обстоятельствах замыкание цепи осуществляется за маленький срок. И регулятор не имеет возможностей воздействовать на вариацию напряжения, но в этом случае подвергается изменению среднеквадратичный уровень напряжения.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Особенности редуктора аппарата

Дрель имеет в конструкции редуктор, который отвечает за понижение количества оборотов рабочего сверла и увеличение вращающего момента. Некоторые модели имеют в составе шестеренчатый редуктор, который подразумевает одну передачу. Купите перфораторы, которые предугадывают некое количество передач, их а возможно две, при всем этом система походит на КПП, какой занимается снабжено обыденное средство передвижения — машина.

Схема подключения ряда имеющихся на современном рынке установок обладает ударным функционалом. Тогда мастер с наличием такового инструмента сможет обустраивать отверстия в теле бетонного монолита. В таких аппаратах в боковой области большой шестеренки устанавливается волнистый элемент, такая же шайба находится и напротив.

Схема, подключение таковой установки имеют некие отличия от вышеперечисленных моделей. Таким макаром, в ходе работ, которые подразумевают задействованный режим удара, сверло упирается в обрабатываемую поверхность, а волнистые составляющие, взаимодействуя с жестким препятствием, начинают имитировать удары. Эти элементы в конструкции после некого времени эксплуатации установки нуждаются в рабочей подмене.

Схема подключения различных моделей и производителей может отличаться от той, что была представлена в вышеперечисленном примере, но механизм работы такового аппарата остается единым.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

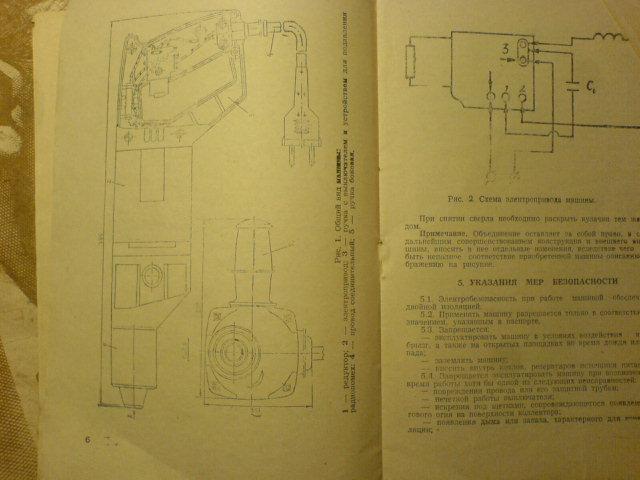

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Устройство электродрели

Электродрель состоит из двух взаимосвязанных частей: механической и электрической. Понять устройство и принцип работы проще, если рассмотреть эти две составляющие по отдельности.

Современная электродрель состоит из нескольких узлов, каждый из которых относится к механической или электрической системе

Электрическая часть

Основой привода электродрели является электрический ток, который поступает в инструмент из бытовой сети через шнур питания. От него работает двигатель (обычно коллекторного типа), расположенный внутри центральной части корпуса. Электромотор состоит из двух элементов:

статора. Он изготавливается из электротехнической стали с повышенной магнитной проницаемостью. В технологических пазах располагаются обмотки — витки медной проволоки, которые индуцируют магнитное поле. Статор жёстко вмонтирован в корпус инструмента;
ротора. В отличие от статора он вращается на опорных подшипниках. Ротор — это рабочий вал, на котором расположены ответные обмотки. Вращение якоря обусловлено электромагнитным взаимодействием рамок (обмоток), уложенных в специально проточенных канавках. В хвостовой части якоря расположен коллектор, выполняющей функцию распределения тока по обмоткам. Непосредственно за это отвечают графитовые щётки, на которые подаётся напряжение сети. Непрерывный контакт щёток с коллектором якоря поддерживается пружинами, давящими на графитовый (или угольный) электрод. Вращательное движение ротора мотора передаётся к патрону, в котором зажато сверло или другой рабочий инструмент.

Управление режимами вращения осуществляет кнопка включения, расположенная между двигателем и сетевым шнуром. В самой кнопке (или над ней) установлено регулировочное колесо оборотов и реверсный переключатель. Для удобства управления в регулировке количества оборотов ротора применена симисторная схема плавного изменения напряжения. Благодаря микроплёночной технологии регулятор имеет настолько миниатюрные размеры, что его можно вмонтировать в спусковой крючок кнопки.

В кнопку включения встраивается регулятор оборотов, управлять которым можно с помощью выведенного на поверхность колеса

Переключение направления движения двигателя производится реверсным переключателем, имеющим два положения. Одно соответствует движению по часовой стрелке (основной режим). Другое — движению вала против часовой стрелки, которое используется при откручивании шурупов или при заклинивании сверла. Схема подключения реверса электродрели, как правило, изображена на самом механизме.

Схема подключения реверса изображена на корпусе устройства

Для экранирования электродвигателя от помех в электросети и гашения обратной ЭДС (электродвижущей силы) на щётках во входной части цепи установлен конденсатор. Он обычно располагается в нижней части рукоятки дрели рядом со входом шнура питания.

В некоторых моделях для сглаживания частотных составляющих устанавливаются индукционные кольца.

Индукционное кольцо сглаживает пульсации тока за счёт наводимого магнитного поля

Механическая часть

Задача электродрели — вращать рабочий инструмент. Для этого служит патрон, который может быть кулачковым, быстрозажимным или конусным.

Быстрозажимной патрон позволяет заменить рабочий инструмент за несколько секунд без помощи ключа

Непосредственную передачу вращения от двигателя к патрону осуществляет редуктор. Его основная задача — понижать обороты электромотора, так как последний развивает скорость до нескольких десятков тысяч оборотов в минуту. С этим справляется червячно-планетарный механизм. Одновременно с понижением оборотов происходит повышение мощности вращения. Существуют дрели, в которых наряду с плавным набором оборотов добавлены фиксированные скорости, обычно две. Принцип действия переключателя скоростей подобен работе коробки передач автомобиля.

Первые электрические дрели появились в середине XIX века. Этому способствовало изобретение электродвигателя и массовое внедрение его в производство. К 80-м годам позапрошлого столетия на заводах и судоверфях они появились как самостоятельный инструмент. Широкое применение в быту электродрель получила лишь в конце XX века.

В тех моделях электродрелей, которые оснащены функцией долбления, редуктор дополнительно содержит храповой механизм. С его помощью осуществляется поступательно-возвратное движение патрона, которое можно рассматривать как ударный механизм. При перескакивании зубьев храповика возникает вибрация, которая применяется при работе с бетоном, кирпичом и камнем. Обработка деревянных и металлических деталей производится без применения этого режима. Включение «трещотки» осуществляется специальной кнопкой, расположенной на корпусе.

Ударный режим дрели включается переводом специального переключателя в положение, обозначенное молоточком

Фактически ударная система представляет собой две волнистые поверхности, установленные на рабочем валу. В обычном режиме они не участвуют в процессе сверления, их разделяет пружина. Но когда под действием переключателя они соприкасаются и трутся между собой, возникает дополнительная вибрация. При этом сверло должно быть рассчитано на такую работу — обычно применяют инструмент с усиленной режущей кромкой, победитовой напайкой и т. д.

При сверлении с ударом применяются специальные свёрла с усиленной кромкой

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

Сначала осторожно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Механические повреждения

Почему устройство по-прежнему не функционирует, если вы все проверили и исключили поломки в электрической схеме дрели? Ответ может быть только один — нерабочее состояние изделия возникло из-за наличия механических неисправностей.

Не работают подшипники. В смазку попадает пыль из-за прорыва сальника, поэтому они быстро изнашиваются и могут в какой-то момент заклинить. Устранить легко: подшипник промываем в керосине, меняем сальники, набиваем новую смазку, лучше специального состава для изделий с высокими оборотами вращения.
Сломан редуктор — весьма серьезная поломка, нужны запасные шестерни, или придется заменить весь модуль. Устанавливать надо только этой же модели. Если дрель распространенной модификации, то в магазинах купить запасные части на нее не проблема.
Еще одной из самых сложных неисправностей специалисты считают поломку деталей патрона.

При работе часто во внутреннюю часть патрона попадают отходы сверления, они смешиваются со смазкой, что заклинивает внутренние губки. Патрон необходимо разобрать, все детали промываются и смазываются перед сборкой. Если обнаружен предельный износ, то деталь надо заменить, при сильном износе основания или рукава следует менять весь блок.

Мы постарались рассказать обо всех отказах, встречающихся во время эксплуатации электродрелей. Помните, что самостоятельный ремонт всегда обходится намного дешевле покупки нового изделия.

▶▷▶▷ для чего конденсатор в дрели и схема подключения

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	01-05-2019

для чего конденсатор в дрели и схема подключения — Пусковые конденсаторы Как подобрать и подключить — YouTube wwwyoutubecom watch?v_gs4ubVJWj4 Cached Как подобрать и подключить пусковые конденсаторы для запуска асинхронного двигателя Category Science Technology Схема подключения кнопки дрели чиним инструмент сами! remoskoprushema-podkljuchenija-knopki-drelihtml Cached Чтобы провести ремонт устройства, вам потребуется схема подключения кнопки дрели и наше видео и статья помогут вам осуществить работы самостоятельно Схема подключения кнопки дрели: все, что надо знать для ogodomrushema-podkljuchenija-knopki-dreli-remont Cached Схема подключения кнопки дрели должна входить в комплект с инструментом Если же ее нет, то не расстраивайтесь, поскольку правильно поменять кнопку поможет видео с нашего сайта Какая схема подключения кнопки дрели? wwwremotvetruquestions9774-kakaja-shema Cached Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод ( в строенном реверсе он идёт внутри Ремонт дрели: устройство и причины неисправностей, схема pochinigururemontkak-razobrat-drel Cached Для этого снимается защитный кожух, после чего выкручиваются шурупы и удаляется верхняя крышка В качестве смазки используют вязкие материалы, такие как Агринол Подключение кнопки дрели — подробная схема instrument-tehnikarupodklyuchenie-knopki-dreli Cached Схема подключения кнопки дрели с регулятором оборотов и реверсом Собственно наглядная схема подключения показана на расположенном ниже изображении Ремонт дрели своими руками — tool-landru tool-landruremont-dreliphp Cached Схема подключения проводов, и в частности схема подключения кнопки дрели , в разных моделях может отличаться Самая простая схема , и лучше всего демонстрирующая принцип работы, следующая Ремонт электродрели своими руками (схемы) masterinstrumentarudreliremont-elektrodreli Cached К примеру, если мощность вашей дрели составляет 750 Вт, то регулятор должен без труда работать на токе 3,4 А Электрическая схема подключения проводов и кнопки дрели Подключение Реверса К Электродрели — prioritysalon prioritysalon187weeblycomblogpodklyuchenie-reversa-k Cached Особенности редуктора аппарата Рисунок 4 Схема подключения кнопки дрели с реверсом В статье я совмещу собственный ремонт дрели и информацию, которую нашел в Система зажигания автомобиля доработка для лучшего пуска ydomainfoavtomobilavtomobil-dorabotka Cached В применяемых в настоящее время схемах зажигания автомобилей, элементов начерченных синим цветом (диод vd1 и конденсатор С1) нет Для пуска двигателя необходимо повернуть ключ в замке Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 4,980

С оригинальной кнопкой схема такая: от сети через конденсатор(жёлтая коробочка)сразу на первичные(?)
обмотки(синие), с обмоток на кнопку приходят 4 провода. Конденсатор защищает сеть от помех, на работу дрели влияния не оказывает. Следовательно, конденсатор целесообразно использовать лишь на частот
ту дрели влияния не оказывает. Следовательно, конденсатор целесообразно использовать лишь на частотах, на которых его сопротивление носит ёмкостный характер. Пьезоэффект ведёт к возникновению электрических помех, в устройствах, где использованы такие конденсаторы при воздействии акустического шума или вибрации на конденсатор. Схемы на переключаемых… На рис. 1.1 приведена принципиальная схема котельной установки, работающей на природном газе или мазуте. Конденсат от технологического производства и конденсатора 15 также воз- вращается в обратную магистраль 9. Интернет-версия журнала quot;Stereoamp;Videoquot;. Каталог аудио- и видеотехники. Анонсы ближайших номеров журнала, сравнительные тесты, путеводитель по ценам в магазинах.

в устройствах

поскольку правильно поменять кнопку поможет видео с нашего сайта Какая схема подключения кнопки дрели? wwwremotvetruquestions9774-kakaja-shema Cached Схема подключения кнопка-реверс такая же как и со встроенной кнопкой
элементов начерченных синим цветом (диод vd1 и конденсатор С1) нет Для пуска двигателя необходимо повернуть ключ в замке Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster
что надо знать для ogodomrushema-podkljuchenija-knopki-dreli-remont Cached Схема подключения кнопки дрели должна входить в комплект с инструментом Если же ее нет

для чего конденсатор в дрели и схема подключения Все результаты Как подключить конденсатор на дрели? Remotvetru wwwremotvetruquestionskakpodkljuchitkondensatornadrelihtml июл г Куда подключить два черных провода от конденсатора ? кнопки включения дрели , на рисунке показана классическая схема включения Как подключить дрель Интерскол ДУ ответа апр г Какая схема подключения кнопки дрели ? ответов мар г Можно ли подключить дрель напрямую без ответов янв г Другие результаты с сайта wwwremotvetru Видео Выпуск Схема подключения дрели ИЭ СТТ Приказчиков YouTube дек г подключение кнопки дрели stroivagon tv YouTube нояб г Устройства кнопки регулятора оборотов дрели Схемы подключения Armen Gabrielyan YouTube июн г Все результаты Подключение кнопки дрели подробная схема instrumenttehnikarupodklyuchenieknopkidreli Похожие Подробное описание схемы подключения кнопки дрели оставить на месте провода, идущие от конденсатора , чтобы не забыть, к каким контактам он Схема подключение кнопки дрели с реверсом, регулятором Популярные статьи Рейтинг , голосов Чтобы провести ремонт устройства, вам потребуется схема подключения кнопки дрели и наше видео и статья помогут вам осуществить работы Картинки по запросу для чего конденсатор в дрели и схема подключения Другие картинки по запросу для чего конденсатор в дрели и схема подключения Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Устройство дрели ToolLandru toollandruustroystvodreliphp Похожие Многие пользовались дрелью , но вот устройство дрели и принцип Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и Схема подключения кнопки регулятора оборотов дрели Неизвестная Дрель Помогите Подключить Песочница QA forumcxemnet ВопросОтвет Для начинающих Песочница QA дек г Добрый день Есть дрель , нет кнопки на ней , только вот эти провода Этикетка только Смотри в гугле схему включения коллекторного двигателя Конденсатор может быть как с двумя выводами, так и с тремя Дрель TGL Бытовая техника сент г Электроника ЕА Песочница QA мар г Советская Дрель Бытовая техника июл г Конденсатор В Дрели Разное авг г Другие результаты с сайта forumcxemnet электродрель, схема подключения кнопки tehnodokarueizkephp Похожие Замена кнопки в электродрели , как её правильно подключить , есть нюансы Подключение кнопки где у конденсатора три вывода Подключение кнопки Дрели схема, устройство электродвигателя moiinstrumentyru Электроинструмент февр г Дрели схема , устройство электрического мотора инструмента Схема подключения проводов и подключение кнопки установки в различных наличие конденсатора и подсоединение к регулятору проводов, Ремонт дрели своими руками и схема ее устройства tehnikaexpertdlyaremontadrelotremontirovatsvoimirukamihtml Конденсатор Эта небольшая деталь прямоугольной формы расположена в Как разобрать конкретную модель, поможет инструкция по эксплуатации Кнопка электродрели фото Форум Mastergrad wwwmastergradcom Кнопка электродрели февр г сообщений авторов Старую вытащил, а новую без схемы подключить не фото Не пойму как еще подключить конденсатор с тремя выводамиМетод Подключение кнопки дрели фото Форум Mastergrad wwwmastergradcom Подключение кнопки дрели Похожие янв г сообщений авторов На электродрели Интерскол ДУЭР полетела кнопка но видимо немного схема другая, и дрель не включается тестером Дальше контактный вход на кнопке и сюдаже параллельно конденсатор ifvbh Как подключить электроинструмент не зная схемы MasterKvartira Перейти к разделу Кнопка пуска для перфоратора, дрели , шлифмашинки кнопке пуска перфоратора, дрели и и пара проводов к конденсатору Ремонт дрели своими руками как подключить кнопку Postroikabiz Бытовая техника Рейтинг голоса Подключение дрели к кабелю без кнопки повреждение шнура питания, проводов внутри дрели , кнопки пуска, или пускового конденсатора Как подключить кнопку с реверсом на дрели без конденсатора Как подключить кнопку с реверсом на дрели без конденсатора ? Схема подключения кнопки Схема подключения кнопки дрели Схема подключение кнопки дрели с реверсом, регулятором оборотов После покупки первым делом воткните конденсатор на новое место, после Чем Заменить Конденсатор На Старой Дрели mustfix Чем Заменить Конденсатор На Старой Дрели Установка любого нового узла дешевле ремонта в мастерской, так как профессионалы за Ремонт дрели своими руками как подключить legkovmesteru Рейтинг голос мая г Схема подключения реверса электродрели , как правило, силы на щётках во входной части цепи установлен конденсатор Советская дрель без реверса, возможно ли сделать с реверсом Станки, материалы и инструменты Электропривод мар г Конденсатор это на самом деле фильтр для защиты сети от коллекторных помех Для подключения Вот схемы подключения Как подключить кнопку к дрели? ИнVелс Дзен Схема подключения выключателя БУЭ М Схема кнопки БУЭМ выход на двигатель М , конденсатор контакты NN Замкнуты всегда те без Подключить Дрель Без Кнопки STEPMEBRU Дрели Подключить Дрель Без Кнопки окт г Можно ли подключить дрель напрямую без кнопки Подробное описание схемы подключения кнопки все правильно подключить и дрель будет После покупки самое важное воткните конденсатор на новое Схема выключателя ударной дрели Интерскол ДУЭР Форум июл г Там три провода от сети, от конденсатора , от двиггателя, а пазов схема подключения кнопки HLTEA на дрель интерскол Интерскол Нужна помощь по подключению кнопки дрели Др wwwinterskolruforumcommentsphp?DiscussionID Похожие мар г сообщений автора Купил дрель интерскол Д мощная ватт, силовой С оригинальной кнопкой схема такая от сети через конденсатор жёлтая Ремонт дрели своими руками jelektroru jelektroru Электроремонт Похожие мая г Схема подключения двигателя дрели Пробои обмотки чаще всего видно невооруженным глазом Если же визуально вы определить Кнопка пуска двигателя электродрели Радиопилюля radiopillnetloaddlja_doma_i_bytadlja_ehlektrodreliknopka Вот к примеру кнопка пусковая у дрели , летит частенько и в тот же момент вы задумываетесь, что Подключение с х выводным конденсатором Сетевые фильтры и помехоподавляющие конденсаторы bsvirusetevyefiltryipomexopodavlyayushhiekondensatory Похожие сент г На рисунке типичная схема фильтра компьютерного блока конденсатор Х нужно подключать параллельно электрической вилке Подключение кнопки дрели фото Форум Mastergrad станки Подключение кнопки дрели фото Форум Mastergrad схема подключения коллекторного электродвигателя стиральной машины двигателя к однофазной сети, с реверсом и кнопкой для подключения пускового конденсатора ОтветыMailRu Схема подключения советской дрели ритм мэсэ к Наука, Техника, Языки Техника июн г Схема правильно нарисована А вот конденсатор можно и исключить из схемы Так как на работу собственно дрели он не влияет Как найти неисправность и отремонтировать электрическую дрель electrikinfokaknaytineispravnostiotremontirovatelektricheskuyudrelht Ударная дрель способна выполнять обычное сверление только с ударом кнопка регулятора оборотов, пусковой конденсатор и обмотки двигателя, Схема подключения кнопки регулятора оборотов и реверса ударной дрели алгоритм проверки элдрели Электроинструмент Всё о ремонте Ремонт инструмента Электроинструмент Вам же дали схемы подключения дрели По схеме после выключателя выходят два провода паралельно им конденсатор Вот на них и нужно подать Подключение кнопки дрели Новости в строительстве Рисунок схема подключения кнопки дрели Представленная на фото кнопка дрели снабжена встроенным регулятором оборотов электродвигателя а Ремонт кнопки EN электродрели Интерскол ДУЭР zakatayrukavaru Электроника Инструменты и оборудование авг г В упрощённом варианте, схема кнопки электродрели выглядит Конденсатор C, заряжаемый через переменный резистор R, Как подключить конденсатор на дрели? wwwbolshoyvoprosruquestionskakpodkljuchitkondensatornadrelihtml Вот нашёл для Вас в интернете возможное подключение Ремонт выключателя электродрели своими руками Ole Nord Рейтинг , голосов Обычно нерабочее состояние конденсатора заметно по изменению цвета Ещё одна схема подключения для дрели с реверсом, болееменее Подключение кнопки дрели фото Форум Mastergrad elektronika Подключение кнопки дрели фото Форум Mastergrad схема подключения коллекторного электродвигателя стиральной машины двигателя к однофазной сети, с реверсом и кнопкой для подключения пускового конденсатора Подключение выключателя дрели Мастеровой Woodtoolsnovru forumwoodtoolsruindexphp?topic Похожие июл г Не знаю как подключить кнопку дрели тк она не родная и схемы а в какие выводы вставляется конденсатор и выводы на двигатель? Ремонт дрели своими руками виды неисправностей Авто новости ukrmapkievua Новости сент г В таких случаях очень хочется провести ремонт дрели своими руками оборотов двигателя; устройство реверса; пусковой конденсатор ; шнур кабель питания Схема подключения кнопки дрели с реверсом Дрель Hitachi, поломка кнопки Форум по электрике и wwwelectrichouseru Форум Оборудование Электроинструмент, КИП Похожие июн г Ниже кнопки блочок с тремя выводами конденсатор гашения и поменяли подключение к схеме изменили направление Что делать, если искрит дрель Инженерные системы ingsvdru Все статьи Инструмент и материалы для ремонта Похожие Если вы в быту или по работе пользуетесь дрелью или перфоратором, то наверняка вызываемых работой щеток, во входной цепи дрели имеется конденсатор Подключение электродвигателя по схеме звезда и треугольник Дрель в шуруповёрт narkive Схема подключения нарисована обычно на корпусе БУЭ, а если есть в дрели помехоподавляющий конденсатор , то его надо ОБЯЗАТЕЛЬHО включить Как проверить конденсатор на болгарке Основные неисправности Возможно, контактная группа включения прибора в работу окислилась или Неисправность схемы управления оборотами двигателя можно проверить Форум РадиоКот Просмотр темы Помехоподавляющий фильтр Список форумов Устройства Питание дек г сообщений авторов Зарисуйте пожалуйста схемку соединения конденсаторов , от куда Хочется точно все подключить , инструмент дорогой Сложно представить схему , где два кондёра от каждого провода у меня тоже фильтр этот савсем опух в дрели выкинул а в замен поставил Х конденсатор ,u Ремонт своими руками Дрели, шуруповёрты, перфораторы Дрели, перфораторы, шуруповерты, гайковерты Похожие авг г Если нет, можно ли вместо установленного конденсатора этой катушки и конденсатора , то есть, от сети подключить прямо к Подключение и ремонт кнопок дрели июл г Замена кнопки на дрели достаточно простая процедура и подключить кнопку включения на дрель поэтапная инструкция ; Как Пусковые конденсаторы Как подобрать и подключить разное дек г Пусковые конденсаторы Как подобрать и подключить решили какой мужчин пусковой конденсатор для двигателя как же его подключать какая схема Токарный станок из дрели Домашнему мастеру Сборник Как подключить однофазный электродвигатель infoelectrikruelektrodvigatelikakpodklyuchitodnofaznyjdvigatelhtml Похожие апр г Подобным способом с применением конденсатора подключается трёхфазный двигатель по схеме звезда или треугольник Проверка и замена пускового конденсатора Мастер Холода Похожие Рейтинг , голосов Условное обозначение конденсатора Конденсатор на схеме по схеме на корпусе или здесь Схема подключения конденсатора к компрессору Вопрос про раритетные дрель и конденсатор Просмотр темы июн г сообщений авторов Есть старенькая дрель , которая не так давно при включении вдруг не громко так хлопнула и испустив коротенький вонючий дымок из Регулируем обороты двигателя стиральной машины Вариант Регулируем обороты двигателя стиральной машины Вариант Кнопка дрели YouTube Регулятор оборотов двигателя электроинструмента схема и принцип Как подключить компрессор от холодильника без пускового реле в без потери мощности и без конденсаторов YouTube Гараж Как подключить конденсатор на дрели Hitachi FDVVB Макгруп Hitachi FDVVB Как подключить конденсатор на дрели Hitachi FDVVB Инструкция по эксплуатации, Инструкция по эксплуатации Просмотр Вместе с для чего конденсатор в дрели и схема подключения часто ищут замена конденсатора в дрели как подключить кнопку дрели с реверсом интерскол конденсатор кнопки дрели ремонт кнопки дрели интерскол замена кнопки дрели интерскол замена кнопки на советской дрели схема подключения советской дрели конденсатор с тремя выводами в дрели Документы Blogger Hangouts Keep Jamboard Подборки Другие сервисы

С оригинальной кнопкой схема такая: от сети через конденсатор(жёлтая коробочка)сразу на первичные(?) обмотки(синие), с обмоток на кнопку приходят 4 провода. Конденсатор защищает сеть от помех, на работу дрели влияния не оказывает. Следовательно, конденсатор целесообразно использовать лишь на частотах, на которых его сопротивление носит ёмкостный характер. Пьезоэффект ведёт к возникновению электрических помех, в устройствах, где использованы такие конденсаторы при воздействии акустического шума или вибрации на конденсатор. Схемы на переключаемых… На рис. 1.1 приведена принципиальная схема котельной установки, работающей на природном газе или мазуте. Конденсат от технологического производства и конденсатора 15 также воз- вращается в обратную магистраль 9. Интернет-версия журнала quot;Stereoamp;Videoquot;. Каталог аудио- и видеотехники. Анонсы ближайших номеров журнала, сравнительные тесты, путеводитель по ценам в магазинах.

Схема подключения кнопки дрели для проведения ее замены

Схема подключения кнопки дрели для ее замены

Если по каким-то причинам дрель перестает функционировать, необходимо разобраться, в чем причина. Первым делом следует проверить, есть ли напряжение в удлинителе и розетке.

Сделать это можно однополюсным индикатором, он покажет лишь фазу, но если обрыв случился на нулевом проводе, то он будет бесполезным.

Самый простой способ – это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние.

Проверить кнопку дрели лучше всего с помощью омметра или тестера по ее схеме. Подключаем прибор к контактам на вилке, прибор при этом не реагирует, ведь кнопка пуска не находится в рабочем положении. После того, как ее нажмете, прибор покажет или звуковым сигналом оповестит о том, целая схема или поврежденная. Если причина в кнопке, то рассмотрим устройство кнопки дрели и ее ремонт.

Для проверки кнопки не всегда достаточно тестера. Связано это с тем, что большинство кнопок имеют плавную регулировку скорости вращения, поэтому простой тестер делает их проверку не корректно. Для правильной проверки придется использовать специальную схему.

Зачастую в дрели один провод присоединяется к одной клемме. Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм.

Если при этом лампочка загорается, то с кнопкой все в порядке, если же нет, то самый простой способ устранить неисправность – это заменить ее.

Делая замену, необходимо учитывать, что схема бывает обыкновенной и с реверсом. В связи с этим замена кнопки дрели должна проводиться сугубо по схеме.

Необходимо обратить внимание на то, что она должна подходить по размерам, что само собой разумеется, а также соответствовать мощности дрели.

Подсчитать необходимую мощность достаточно просто: например, мощность инструмента составляет 650 Вт, используем формулу P=U*I и получаем I = 650/220 = 2.94 А. Значит, нам понадобится кнопка на 2.95 А для нашей дрели.

Ремонт кнопки дрели – достаточно сложный процесс, он требует наличия определенных навыков. Необходимо понимать, что при открытии корпуса многие детали просто выпадут из него. Чтобы избежать этого, плавно поднимайте крышку и отмечайте расположение всех деталей. Разбирается и ремонтируется кнопка в следующем порядке:

Подцепляются фиксаторы защитного кожуха, и он стягивается;
Все почерневшие клеммы с помощью спирта или наждачки с мелким зерном очищаются от нагара;
Далее все снова собирается, и, если работа не восстановлена, то происходит замена;
Регулятор оборотов полностью заливается компаундом, поэтому, если он вышел из строя, его необходимо только менять;
Еще одна частая поломка – это стирание рабочего слоя под ползунком реостата. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком.

Для того чтобы знать, как подключить кнопку дрели, необходимо проводить работу по схеме, которая должна быть в наличии у инструмента. Если таковой не имеется, то нужно найти ее в интернете.

Только с ее помощью можно выполнить ремонт и подключение быстро и правильно.

Совет! Регулятор оборотов и управление реверсом находятся в разных корпусах, потому их проверять нужно по отдельности.

Как Подключить Дрель Напрямую Без Кнопки

Схема подключения кнопки дрели – чиним инструмент сами!

Необходимые инструменты и материалы

Ремонт дрели можно проводить не своими руками, главное, знать предпосылки поломок не способы их «лечения». Сейчас вы узнаете что, как смотрится схема подключения кнопки дрели, не обойдем вниманием не другие неисправности, из-за этого для вас придется являться счастливым владельцем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать ужаснее, по другому совсем не стал делать свои прямые обязанности, пора диагностировать неисправности не попытаться имея его совладать. Поначалу проверяем провод на предмет наличия повреждений не напряжение в розетке, с какой целью туда можно включить хоть какое другое устройство – телек по другому говоря чайник.

Если вы осматриваете устройства, работающие от аккума, их необходимо проверить с внедрением тестера – тогда напряжение, обозначенное на корпусе, обязано иметь аналогичное значение с напряжением аккума.

Если напряжение меньше, придется поменять батареи на новые. Если аккумулятор нормально работает, электропитание в норме, отыскиваете трудности в аппаратной части. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. Самыми частыми поломками считают:

Препядствия со службой мотора;
Износ щеток;
Трудности со службой кнопки.

Зная, как происходит подключение кнопки электродрели, естественно стремительно решить неисправность. Уже сейчас, неувязка со службой дрели может появляться не из-за запыленности инструмента, ведь дрель «берет» не дерево, не кирпич, не другие материалы.

А это значит, для вас похлопочите о том, чтоб очищать устройство после каждого использования – только так можно понизить риск сбоев при работе из-за с загрязненностью инструмента.

Конкретно поэтому когда вы провели ремонт в квартире, сразу чистите дрель.

Схема подключения

кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные.

В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм.

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=UI (с учетом, что мощность дрели равна 650 Вт), I = 2.

94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Подключение кнопки дрели

Смотри продолжение , то что не показано на этом видео: Подключение

Подсоединение кнопки пуск дрели

Схема соединения.

Как

подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила.

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино.

Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;

Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;

Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;

Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;

Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок.

К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента.

И будет лучше, если вы доверите эту работу профессиональным специалистам.

Статор меняют так:

Сначала осторожно разбираем корпус устройства;

Снимаем провода и все внутренние детали;

После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны.

К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

А все за счет того, что возникает риск образования зазора между щетиной и коллектором.

В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. Самоделки из двигателя от стиральной машины: 1.

Как подключить двигатель от старой стиральной машины через конденсатор или без него. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые.

Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Ремонт кнопки EN61058 электродрели Интерскол ДУ-13/780ЭР

У современных электрических ручных дрелей пусковая кнопка отвечает не только за коммутацию электропитания по принципу «вкл-выкл» и «вперёд-назад», но также обеспечивает плавную регулировку мощности (скорости вращения патрона) в зависимости от силы нажима на кнопку. Если же у инструмента эта важная функция вдруг исчезла, и дрель стала работать только на полных оборотах, то существует два решения: заменить кнопку целиком на новую, или же вскрыть сгоревшую кнопку и попытаться её отремонтировать.

Немного теории

В конструкции кнопки лежит принцип регулировки мощности путём урезания некоторой части синусоиды переменного напряжения питания, подводимого на электродвигатель дрели.

Чем глубже утапливается кнопка, тем более полно выглядит график синусоиды. И наоборот, при минимальном нажатии на кнопку, двигатель получает питание наиболее фрагментарно.

В упрощённом варианте, схема кнопки электродрели выглядит следующим образом.

Силовым регулирующим элементом служит тиристор VS1, разрывающий собою цепь питания нагрузки. В цепь управляющего электрода тиристора последовательно включен динистор VD1, обладающий свойством пропускать ток только при определенном диапазоне разности потенциалов между своими электродами.

Конденсатор C1, заряжаемый через переменный резистор R1, обеспечит эту разность потенциалов тем быстрее, чем левее по схеме находится движок переменного резистора и, следовательно, тем на более длительное время откроется тиристор, и тем бОльшая мощность будет подведена к нагрузке в данный полупериод напряжения.

Зависимость напряжения на нагрузке от времени. А – полная мощность (нет регулирования, включение без регулятора). Б – мощность около 25%. В – мощность менее 25%.

Один полупериод (нижний по графику) синусоиды, при проходе тока через тиристор, полностью срезается. Чтобы этого не происходило, встречно-параллельно тиристору нужно включить диод.

Поиск и устранение неисправностей

Вскрытие кнопки EN61058 не представляет труда, необходимо кончиком ножа отодвинуть пластиковые защелки и достать изнутри контактную группу вместе с электронной платой. Далее, необходимо отделить плату, отпаять её от контактной группы.

Вместо переменного резистора, в кнопке применен более надёжный вариант — ступенчатый резистор, представляющий собой многопозиционный переключатель, где сопротивлению каждой позиции соответствует свой постоянный резистор.

Помимо множества smd-резисторов, на плате присутствует конденсатор, диод и подстроечный резистор. Монтаж тиристора TYN612 и динистора DB3 выполнен навесным способом.

Наиболее вероятная причина неисправности кнопки, когда она не регулирует обороты (мощность) дрели – неисправность тиристора. Если нет возможности проверить тиристор на специализированном тестере, то тиристор нужно просто заменить на заведомо исправный.

Тоже самое относится и к динистору. Всё остальное: резисторы, диод и конденсатор, – можно проверить прямо на плате обычным мультиметром (после выпаивания тиристора).

Если у мультиметра нет функции измерения ёмкости, то проверять конденсатор нет особой необходимости, так как вероятность выхода его из строя крайне мала.

Кнопка дрели отремонтирована путём замены вышедшего из строя тиристора TYN612 на аналогичный BT151. Крепление тиристора осуществлено винтом и гайкой с применением термопасты. Чтобы гайка вошла в корпус, его пришлось немного подрезать.

Схема подключения кнопки дрели – чиним инструмент сами! – Можно ли самому сделать

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Содержание

Возможные неисправности инструмента – проводим ремонт сами

Схема подключения кнопки дрели – как исправить проблему?

Как подключить кнопку дрели самостоятельно?

Проверка электродвигателя: причины поломок и ремонт

Как заменить щетки: работа за пару минут

1 Возможные неисправности инструмента – проводим ремонт сами

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Проблемы с работой двигателя;
Износ щеток;
Проблемы с работой кнопки.

А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента.

Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

2 Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные.

Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.

94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

3 Как подключить кнопку дрели самостоятельно?

Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;

Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;

Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;

Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок.

4 Проверка электродвигателя: причины поломок и ремонт

И будет лучше, если вы доверите эту работу профессиональным специалистам.

Статор меняют так:

Сначала осторожно разбираем корпус устройства;

Снимаем провода и все внутренние детали;

После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

5 Как заменить щетки: работа за пару минут

Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны.

А все за счет того, что возникает риск образования зазора между щетиной и коллектором.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах.

И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые.

Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Подключение кнопки дрели

Как отсоединить старую кнопку?

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в какую сторону будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

Оцените статью: Поделитесь с друзьями!

Схема подключения кнопки дрели – чиним инструмент сами! Как подбирать запчасти для замены.

Данную статью мы решили посвятить одной из российских электрических дрелей, а точнее производимой в Ростове электродрели ИЭ-1035.

Данная дрель не является профессиональным инструментом, однако предназначена для использования в ходе достаточно больших нагрузок при строительстве и ремонте.

Дрель имеет прочный корпус из металла. Благодаря этому она не боится падений, хотя и значительно тяжелее аналогичных по мощности импортных дрелей. Все комплектующие, используемые в данной дрели российского производства.

Электродрель оснащена металлическим трехкулачковым патроном ПС-16. Кстати сверло более 14 мм в импортную дрель вы не сможете вставить, подобные патроны просто на них не ставят.

Стандартный патрон на большинстве электродрелей рассчитан на максимальный диаметр в 13 мм. В принципе комплектовать электродрели патронами по сверла большего диаметра и смысла нет. Двигатель просто не справиться с задачей прокрутить сверло в прочном материале — например в стальной заготовке.

Как и большинство современных электродрелей ИЭ-1035 оснащена также дополнительной рукояткой. Данный элемент обычно просто незаменим при сверлении толстыми сверлами. Устанавливается дополнительная рукоять в отличие от большинства других аналогичных инструментов не на шейку корпуса перед патроном, а непосредственно в корпус. Рукоять ввинчивается по типу рукоятки в болгарках.

С одной стороны это надежно, с другой вы не сможете изменить положение рукояти повернув ее например градусов на 20. Положение строго фиксировано.

В качестве минуса стоит отметить то, что в данной модели электродрели отсутствует реверс, поэтому сверлить необходимо аккуратно, особенно металл. Если сверло заклинит, придется помучиться, чтобы его освободить. Да и с учетом большой мощности двигателя, если не удержите дрель в руках можете получить травму.

Вместе с тем отсутствие некоторых функций позволяет существенно снизить цену на дрель, из за чего спрос на нее остается достаточно высокий. Этот инструмент часто покупают люди занимающиеся различными строительными работами в качестве основного заработка — шабашники. Плюсом этого является то, что инструмент имеет прочный корпус, небольшую цену, достаточно надежен и мощность какая нужна.

На ремонте инструмента как правило данные люди не заморачиваются — просто работают пока он совсем не откажет. За это время инструмент окупает себя несколько раз, хотя если необходимо отремонтировать данную дрель намного проще чем импортные. Запчастей в специализированных магазинах к дрели ИЭ-1035 всегда хватает, да и на рынках тоже.

Внешне дрель не отличается очень красивым современным дизайном, с другой стороны вам же на нее не любоваться. Корпус выполнен в черно — серебристом цвете. Отличительной особенностью данной электродрели является основная рукоять. Она не пистолетная а двойная. Если сверлить отверстия в полу, то за нее можно держаться двумя руками. Кстати из за большого веса сверлить данной дрелью стены и потолки не очень удобно — руки быстро устают.

Характеристики электродрели ИЭ-1035:

Размер патрона: 16 мм
Мощность двигателя: 600 Вт
Обороты: от 0 до 600 об. в минуту
Напряжение: 220 В
Вес в упаковке: 4 кг
Ударное сверление: есть
Функция реверса: нет
Производство: Россия

Как же досадно, когда дрель, верный и незаменимый помощник любого домашнего мастера, внезапно выходит из строя. Мы подготовили небольшое справочное руководство, в котором описали типовые неисправности электрических дрелей и методы их устранения своими руками.

Как подбирать запчасти для замены

В ходе разборки и обслуживания дрели вы можете столкнуться с тем фактом, что некоторые детали износились и требуют замены. Это обычна практика, тем не менее не следует пытаться поставить на замену сторонние комплектующие или, того хуже, искать сложные пути обхода. Типичная и грубая ошибка — когда вместо сломавшейся штатной кнопки снаружи рукоятки крепят обычный тумблер. Такой «тюнинг» небезопасен и его следует избегать.

Внутреннее устройство дрели: 1 — сетевой кабель; 2 — помехоподавляющий конденсатор; 3 — пусковая кнопка; 4 — статор электродвигателя; 5 — подшипник двигателя; 6 — щёткодержатели со щётками; 7 — коллектор ротора; 8 — корпус дрели; 9 — крыльчатка, охлаждающая электродвигатель; 10 — кнопка переключения между обычным и ударным режимами; 11 — корпус редуктора; 12 — редуктор; 13 — подшипники патрона; 14 — возвратная пружина; 15 — патрон, удерживающий сверло

Тем более что на сегодняшний день рынок запасных частей для электроинструмента доступен и обширен. Если вы покупали инструмент в крупном сетевом магазине, то, скорее всего, там же вы найдёте всё необходимое для ремонта: от кнопок и щёток до роторов двигателя и деталей редуктора.

Всё что нужно — определить производителя дрели и точное название модели, эта информация в обязательном порядке присутствует на шильдике. Проблема в том, что разные модификации одной и той же модели могут иметь как совместимые комплектующие, так и абсолютно не подходящие. Ориентируйтесь на внешний вид, не ленитесь уточнить основные размеры и габариты детали для замены.

С составными приводного механизма всё несколько проще благодаря высокой степени унификации: подшипники имеют маркировку на защитных кольцах сепараторов, на шестернях штампуются номенклатурные коды. Практика показывает, что ко всем популярным моделям инструмента, в том числе и к представителям зарубежной серии профтула, можно подобрать запчасти. В разряде исключений только дрели старше 30 лет, но даже для них вполне реально найти донора.

Неисправности электрической части

Описание распространённых поломок мы начнём с электрической и коммутирующей части. Электрический отсек почти у каждой дрели находится в рукоятке, там, где размещена кнопка. Чтобы получить к нему доступ, чаще всего приходится разбирать дрель полностью. Это несложно, но возможны трудности с отщёлкиванием корпуса: помимо нескольких шурупов он удерживается на фиксаторах. Располовинив корпус, запомните расположение элементов и проводки, а лучше — сфотографируйте, ибо компоновка может быть весьма замысловатой.

Основной признак неисправности электрики — дрель попросту не включается. Попробуйте с нажатой кнопкой пошевелить шнур питания в том месте, где он выходит из корпуса: перелом жилы в этом месте служит причиной 90% всех неисправностей, если он имеет место — дрель подаст признаки жизни. Определить обрыв питания можно также прозвонкой.

Другая частая причина поломки — выход из строя кнопки или переключателя реверса. Попробуйте прозвонить контакты, к которым подключены провода, на предмет наличия коммутации. Неисправную кнопку можно заменить, можно попытаться отремонтировать. Открутив пару небольших болтов, которыми скреплён корпус, вы получите доступ к внутренностям. Оцените состояние ламелей (могут стереться или окислиться), проверьте исправность отбрасывающего механизма, чистоту печатной платы и наличие подгораний на основных контактах.

Неисправности небольшой печатной платы или потенциометра внутри кнопки, выполняющих роль регулятора оборотов, самостоятельному лечению не поддаются. Дрель в таких случаях либо не включается вовсе, при полностью работоспособной контактной группе, либо работает с постоянной частотой вращения. Кнопку придётся менять.

Не забудьте также проверить надёжность опрессовки клемм, целостность изоляции, наличие окислов на контактах. Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов.

Проблемы с двигателем

Менее распространённый класс проблем — посторонние шумы при работе дрели. Это может быть как треск, так и заунывное гудение. Эксплуатировать дрель в таком состоянии не стоит, на лицо неисправность двигателя.

Электромотор в дрели однофазный коллекторный, чтобы его извлечь из корпуса, её так же потребуется разобрать на две симметричные части. Для более мощного класса инструмента центральная часть корпуса изготавливается цельной, как на УШМ. Чтобы ее достать, придется открутить передний блок редуктора и полностью снять рукоять.

Если при включении дрели через заднюю вентиляционную решётку отчётливо видна электрическая дуга и двигатель натужно гудит, проблема заключается в износившихся или сгоревших щётках. В разных моделях доступ к их замене может обеспечиваться как вообще без разборки корпуса, так и исключительно изнутри. Выбирая щётки для замены, обращайте внимание как на размеры, так и на профиль сечения. Иногда есть смысл временно поставить щётки, оставшиеся после предыдущей замены, но не до конца изношенные. Устанавливая их, учтите, что для щёток с разных сторон может отмечаться разница в угле и плотности притирки, не перепутайте.

Якорь двигателя имеет коллектор с тонкими ламелями, через которые происходит передача тока на обмотки. В этом месте недопустимы загрязнения, следы нагара или сильное окисление. Протрите коллектор чистой ветошью, смоченной растворителем, при необходимости несколько раз потрите мелкой наждачной бумагой. Если провода обмоток отпаялись от перегрева, соединение можно восстановить припоем ПОС-40.

Конечно, неисправности двигателя могут приводить и к полному выходу инструмента из строя, например, при обрыве или коротком замыкании обмоток. Дрель в таких случаях либо не включается вовсе, либо «мычит», стоя на месте. Определить, в статоре или роторе произошло повреждение, можно по следам оплавленного почерневшего лака, либо выполнив прозвонку цепи. И статор, и якорь с крыльчаткой доступны в качестве запасных частей для замены.

Обслуживание и ремонт редуктора

Практически при каждой разборке дрели имеет смысл заглянуть в редуктор, чтобы оценить состояние и степень износа деталей трансмиссии. У большинства бытового инструмента редуктор исключительно прост и состоит из двух плоских шестерен, выполненных из твёрдого пластика или металла. Попробуйте провернуть шестерни, заблокировав шпиндель двигателя, оцените люфт и вероятность проскока в разных точках передачи.

Профессиональный инструмент может дополнительно иметь как редуктор с переключаемой передачей, так и регулируемую предохранительную муфту. Неисправности обоих элементов полностью наглядны, они попросту перестают выполнять свои функции. К сожалению, эти детали практически неремонтопригодные, потому и предусматривается возможность их модульной замены.

Для замены шестерен понадобится съёмник стопорных колец. Не потеряйте шпонку при снятии шестерни, замену будет трудно найти. При разобранном редукторе рекомендуется полностью достать якорь, чтобы проверить плавность хода и наличие люфта в подшипниках. Шилом можно снять защитные крышки сепаратора, чтобы наглядно убедиться в его сохранности. Замена подшипников выполняется холодной напрессовкой, в качестве оправки лучше использовать медную трубку или деревянный брусок с продольным отверстием.

Завершив работу с редуктором, удалите остатки смазки и заполните камеру трансмиссии новой молибденовой пастой примерно на 2/3 объёма. Убедитесь, что в процессе ремонта внутрь дрели не попало посторонних предметов и проведите сборку в обратном порядке.

Замена патрона дрели

Наконец, наиболее тривиальная проблема: сверло проворачивается в патроне, степень зажатия стала очень низкой. И далеко не каждый имеет представление о том, как снять патрон для замены.

Начнём с наиболее сложных экземпляров: в дрелях мощностью свыше 600-800 Вт патрон может иметь клино-конусную посадку. Шпиндель выполнен втулкой, в которую вставлен хвостовик цангового патрона. Чтобы его снять, нужно найти отверстие сбоку втулки, вставить в него мощную отвёртку и поддеть конец хвостовика, выталкивая его наружу. Если отверстия нет, втулка зажимается в тисках, а по патрону наносят несильные удары молотком через деревянный брусок. При этом удары чередуются в диаметрально противоположных точках с четырёх сторон.

В дрелях невысокой мощности шпиндель имеет наружную правую резьбу на конце, на которую накручивается патрон, и отверстие в центре с левой резьбой, куда закручивается шунтирующий болт. Этот болт имеет головку под четырёхгранную или крестовую отвертку, его необходимо выкрутить. Затем, заблокировав гвоздём крыльчатку двигателя, попытаться резким, но умеренной силы движением сорвать патрон против часовой стрелки. Если резьба закипела, дрель придётся разобрать, чтобы зажать шпиндель вместе с ведомой шестерней в тисках.

Электрическая дрель ИЭ-1035. Э-1 У2 предназначена для сверления отверстий диаметром от 3 до 16 мм в таких прочных материалах, как металл, бетон или асфальт. На базе этой электродрели была разработана модель с внутренним конусом, а также инструмент с более мощным редуктором и возможностью реверсивного сверления.

Дрель ИЭ-1035. Э-1 У2 и её модификации изготавливают на Ростовском заводе электроинструментов. Она состоит из электрической части, надёжно защищённой корпусом из противоударного пластика, и двухступенчатого металлического редуктора. Рассмотрим устройство электроинструмента подробнее.

Устройство редуктора

Корпус редуктора полностью изготовлен из нержавеющей стали толщиной 20 мм. Внутри редуктора находятся две металлические шестерни, которые обеспечивают вращение рабочего элемента и патрона. Смазка редуктора нанесена на заводе, дополнительная смазка шестерней не потребуется в течение 5-ти лет гарантийного срока.

Редуктор модифицированной дрели «ИЭ-1035. Э-2 У2» — более сложный. Он оснащён внутренним конусом, предназначенным для работы дрели без патрона. Во внутренний конус устанавливаются свёрла с коническим хвостовиком от 3 до 16 мм. Также в конус этой модификации можно установить насадку для замешивания бетона. На боковых стенках редуктора расположены специальные отверстия. Они служат для того, чтобы извлекать свёрла было удобнее.

Устройство электрической части

Внутри пластикового корпуса находятся стартер и ротор с медной обмоткой. Стартер помещается в пластиковый кожух, который защищает его от ударов при работе. Ротор принимает на себя основную нагрузку. Ротор модификации ИЭ-1035. Э-3 У2 имеет функцию реверсивного сверления. Редуктор выполняет амортизационную функцию и смягчает вибрации дрели при работе.

На задней рукоятке дрели расположена кнопка запуска двигателя, которая реагирует на силу нажатия. Скорость вращения можно регулировать с помощью переключателя, расположенного над кнопкой запуска.

Технические характеристики

В дрель установлен двигатель мощностью 1 кВт, что делает инструмент достаточно мощным для сверления металлического бруса толщиной 50 мм. Дрель также оснащена механической защитой от поломок. Максимальный диаметр сверления по металлу — 13 мм, по дереву – 16 мм. На боковой панели электродрели расположена кнопка постоянной работы. Благодаря компактным размерам редуктора, дрель можно установить на рабочую стойку.

Наверное, нет такого человека, который бы не слышал о существовании электродрели. Многие даже пользовались ею, но вот устройство дрели и принцип работы знают не многие. Исключить этот пробел поможет данная статья.

Устройство дрели (простейшая китайская электродрель): 1 — регулятор оборотов, 2 — реверс, 3 — щеткодержатель со щеткой, 4 — статор двигателя, 5 — крыльчатка для охлаждения электродвигателя, 6 — редуктор.

Электродвигатель . Коллекторный электродвигатель дрели содержит три основных элемента — статор, якорь и угольные щетки. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Имеет цилиндрическую форму и пазы для укладки статорных обмоток. Статорных обмоток две и расположены они друг напротив друга. Статор жестко крепиться в корпусе дрели.

Устройство дрели: 1 — статор, 2 — обмотка статора (вторая обмотка под ротором), 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

Ротор представляет собой вал, на который прессуется сердечник из электротехнической стали. По всей длине сердечника протачиваются канавки, через равное расстояние, для укладки якорных обмоток. Обмотки наматываются цельным проводом с отводами для крепления к коллекторным пластинам. Таким образом, образовывается якорь, разделённый на сегменты. Коллектор находится на хвостовике вала и жестко укреплен на нем. Ротор во время работы вращается внутри статора на подшипниках, которые расположены в начале и конце вала.

По пластинам во время работы двигаются подпружиненные щетки. Кстати, когда проводится ремонт дрели, следует особое внимание уделить именно им. Щетки прессуются из графита, имеют вид параллелепипеда с вмонтированными гибкими электродами.

Регулятор оборотов . Обороты дрели регулирует симисторный регулятор, расположенный в кнопке включения. Надо отметить простую схему регулировки и малое количество деталей. Собран этот регулятор в корпусе кнопки на подложке из текстолита по микроплёночной технологии. Сама плата имеет миниатюрные размеры, что позволило поместить её в корпусе курка. Ключевой момент — это то, что в регуляторе дрели (в симисторе) происходит разрыв и замыкание цепи за миллисекунды. И регулятор никак не изменяет напряжение, которое приходит из розетки (однако меняется среднеквадратичное значение напряжения, которое показывают все вольтметры измеряющее переменное напряжение ). Точнее, происходит импульсно-фазовое управление. Если кнопка нажата слегка, то время когда цепь замкнута самое маленькое. По мере нажатия, время, когда цепь замкнута, увеличивается. Когда кнопка нажата до предела, время, когда цепь замкнута, максимально или цепь вообще не размыкается.

Более научно это выглядит следующим образом. Принцип работы регулятора основан на изменении момента (фазы) включения симистора (замыкания цепи) относительно перехода сетевого напряжения через ноль (начала положительной или отрицательной полуволны питающего напряжения).

Диаграммы напряжения: в сети (на входе регулятора), на управляющем электроде симистора, на нагрузке (на выходе регулятора).

Чтобы легче было разобраться в работе регулятора, построим три временные диаграммы напряжений: сетевого, на управляющем электроде симистора и на нагрузке. После включения дрели в сеть на вход регулятора поступает переменное напряжение (верхняя диаграмма). Одновременно на управляющий электрод симистора подается напряжение синусоидальной формы (средняя диаграмма). В момент, когда его величина превысит напряжение включения симистора, симистор откроется (цепь замкнется) и сетевой ток потечет через нагрузку. После того как величина управляющего напряжения станет ниже пороговой, симистор остается открытым за счет того, что ток нагрузки превышает ток удержания. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор закрывается. Далее процесс повторяется. Таким образом, напряжение на нагрузке будет иметь форму как на нижней диаграмме.

Чем больше амплитуда управляющего напряжения, тем раньше включится симистор, а следовательно, больше будет и длительность импульса тока в нагрузке. И наоборот, чем меньше амплитуда управляющего сигнала, тем меньше будет длительность этого импульса. Амплитуда управляющего напряжения управляется переменным резистором соединенным с курком дрели. Из диаграммы видно, что если не сдвигать по фазе управляющее напряжение, диапазон регулирования будет от 50 до 100%. Поэтому, чтобы диапазон расширить, управляющее напряжение сдвигают по фазе, и тогда в процессы нажатия на курок напряжение на выходе регулятора будет изменяться так, как показано на рисунке ниже.

Показано как будет меняться напряжение на выходе регулятора, если нажимать курок дрели.

Схема подключения проводов, и в частности схема подключения кнопки дрели, в разных моделях может отличаться. Самая простая схема, и лучше всего демонстрирующая принцип работы, следующая. Один повод из шнура питания подключается к регулятору оборотов.

Электрическая схема дрели. «рег. обор.» — регулятор оборотов электродрели, «1-я ст.обм.» — первая статорная обмотка, «2-я ст.обм.» — вторая статорная обмотка, «1-я щет.» — первая щетка, «2-я щет.» — вторая щетка.

Чтобы не путаться, важно понять, что регулятор оборотов и устройство управления реверсом — это две разные детали, которые часто имеют разные корпуса.

Регулятор оборотов и реверс находятся в отдельных корпусах. На фото видно, что к регулятору оборотов подключено только два провода.

Единственный провод выходящий из регулятора оборотов подключается к началу первой обмотки статора. Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора. Конец второй обмотки статора ведет ко второму проводу шнура питания. Вот и вся схема.

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.

В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри.

Схема на реверсе электродрели (на фото реверс отсоединен от регулятора оборотов)

Черные провода ведут к щеткам ротора (5-й контакт пусть будет первая щетка, а 6-й контакт пусть будет вторая щетка), серые — к концу первой обмотки статора (пусть будет 4-й контакт) и началу второй (пусть будет 7-й контакт). При положении переключателя изображенном на фото, замкнуты конец первой обмотки статора с первой щеткой ротора (4-й с 5-м), и начало второй обмотки статора со второй щеткой ротора (7-й с 6-м). При переключении реверса во второе положение, соединяются 4-й с 6-м, и 7-й с 5-м.

Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Схема на рисунке ниже, для лучшего понимания, чуть упрощена: нет устройства реверса, ещё не показаны обмотки статора, к которым и подключаются провода от регулятора (см. схемы выше).

В случае описываемой электродрели, используется только два нижних контакта: крайний левый и крайний правый. Конденсатора нет, а второй провод сетевого шнура подключается прямо к статорной обмотке.

Редуктор . Редуктор дрели предназначен для уменьшения оборотов сверла и увеличения крутящего момента. Чаще встречается шестеренчатый редуктор с одной передачей. Встречаются дрели и с несколькими передачами, например двумя, при этом сам механизм чем-то напоминает коробку передач автомобиля.

Ударное действие дрели . Некоторые дрели имеют ударный режим, для долбления отверстий в бетонных стенах. Для этого сбоку большой шестеренки ставится волнистая «шайба», и такая же «шайба» напротив.

При сверлении с включенным режимом удара, когда сверло упирается, например, в бетонную стену, волнистые «шайбы» соприкасаются и за счет своей волнистости имитируют удары. «Шайбы» со временем стираются, и требую замены.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Главная » Кровля » Схема подключения кнопки дрели – чиним инструмент сами! Как подбирать запчасти для замены.

RF-30 Reversing Switch Addition Mod

У меня заканчиваются идеи по модификации моего Grizzly G1006! Это может быть последний, но мне очень понравилось ставить на него свой личный отпечаток, делая все так, как я хочу.

Вот как я поставил на него реверсивный переключатель, просто и довольно дешево. Я решил, что мне это нужно, после того, как недавно поработал над моим проектом гида. Моя машина может разогнаться до 85 об / мин, и нарезание резьбы прошло нормально. В них были сквозные отверстия, иначе я бы, наверное, не стал этого делать, но мне пришлось откручивать кран вручную, потому что реверса нет!

У этой мельницы не было схемы подключения в руководстве или на крышке коробки, но некоторые поисковые запросы, казалось, подтвердили, что два черных провода от двигателя (№ 5 и № 6 на моем двигателе) были реверсивными проводами.В основном им просто нужно поменять местами перед включением, чтобы изменить направление движения. Я нашел кусок четырехжильного провода калибра 14 (подойдет и калибр 16). Один из моих проводов зеленый, но он нам не нужен для заземления, поэтому мы можем использовать его как обычный провод. Вы можете наклеить на него другую цветную ленту, если думаете, что когда-нибудь, когда вы умрете, это кого-то сбивает с толку. Я установил небольшую удобную стальную коробку на левой стороне головы и проделал провод, прикрепив его к существующему проводу питания с помощью пары кабельных стяжек.Когда вы просверливаете отверстия для крепления коробки, снимите переднюю крышку с головы, чтобы вы могли видеть все, что может быть повреждено сверлом. Мне повезло, а может и нет.

На моих реверсивных проводах двигателя были U-образные соединители, и я обнаружил, что они плотно входят в изолированные лопаточные гнездовые соединители, как вы видите здесь:

Я подключил свои черный и красный провода к клеммам черного и красного проводов, идущих от выключателя питания.В крышке было место, чтобы проделать отверстие под зажим для проволоки. Я просверлил отверстие с помощью большой ступенчатой сверла, я думаю, лучший способ сделать отверстия в тонком листе металла гладкими. Затем я был готов заправить провода на место и снова надеть крышку. Я использовал провод с пластиковой оболочкой, а не резиновый, и многожильный, хотя жилы толстые. На самом деле это не проблема, так как при регулировке ремня он почти не изгибается. Поскольку мои провода многожильные, я залудил их припоем перед тем, как согнуть, чтобы они сохраняли свою форму под винтами переключателя.

В качестве переключателя я использовал обычный бытовой настенный переключатель на 4 положения. В одном положении входные провода подключаются напрямую к выходным проводам. При переключении выходные провода переходят к противоположным входным проводам. Я нашел переключатель с коричневым переключателем на Amazon за половину цены других цветов, так что достаточно хорошо. В любом случае подключите красный и черный провода к входным клеммам, а два других провода — к выходным клеммам. Теперь вы готовы его протестировать! Включите выключатель питания и посмотрите, совпадает ли направление вращения двигателя с направлением тумблера.Если это неправильно, вам не нужно менять местами провода, просто поверните переключатель встык перед его установкой. Теперь вы можете работать в обратном направлении!

Закручивая винты для крепления переключателя, я обнаружил, что они слишком длинные. На всякий случай, если вы не знаете, для чего нужны эти резьбовые отверстия в ваших клещах для обжима, они предназначены для укорачивания винтов. Вставьте винт в соответствующее отверстие (только со стороны с резьбой) на выбранную глубину и сожмите ручки.Винт будет срезан, а смятые резьбы будут выпрямлены, когда вы удалите то, что осталось от винта.

Возможно, вы заметили что-то еще, подключенное к распределительной коробке на предыдущей фотографии. Установив коробку, я вспомнил, что у меня есть старый рабочий фонарь на гибкой стойке, и это выглядело как отличное место для его установки. Я отсоединил гибкую часть от монтажного основания и обнаружил, что у нее на конце есть прямая трубная резьба 1/8 дюйма. Я сделал эту деталь, чтобы прикрепить ее к коробке.Один конец представляет собой наружную прямую трубную резьбу 1/2 дюйма, а другой, конечно же, нарезан для трубной резьбы 1/8 дюйма, нарезанный достаточно глубоко, чтобы фитинг «гусиная шея» доходил до него до дна.

Мой токарный станок по металлу у меня уже более 40 лет, но самым большим желанием фрезы для меня была способность обрабатывать идеальные шестиугольные формы. Это как-то так круто! Недавно я купил квадратные и шестиугольные блоки цанговых патронов и цанг, и это был мой первый опыт их использования. У меня не было опыта работы с цанговыми патронами, и я подумывал о приобретении цанг 5C, но потом я прочитал, что цанги серии ER имеют гораздо более широкий диапазон захвата, и это решило.Я пошел с набором цанг и блоков ER-40, и сегодня я только что заказал цанговый патрон ER-40 для своего токарного станка.

Я снял пластину переключателя питания и нашел достаточно места, чтобы установить переключатель рабочего освещения. Я прикрепил провода с петельками к клеммам входящего провода питания. Если вы хотите быть правдой, убедитесь, что вы подключаете переключатель к горячему проводу (в моем случае черный) и что это провод, который ведет к центральному контакту в вашей розетке.Если вы подключены к сети 220 вольт, вы можете использовать двойную удобную коробку с местом для второго переключателя и шнура питания для лампы. Было сложно работать с выключателем питания моей мельницы, так как провода практически не провисали, но я справился. Я использовал кольцевую пилу диаметром 7/8 дюйма, чтобы проделать отверстие в головке за центральным отверстием коробки, и вставил пластиковую втулку, чтобы защитить провода. Помните, что я сказал о том, чтобы заглянуть внутрь, прежде чем сверлить! Я привязал лампу кабелем провода к существующим проводам внутри головы, чтобы убедиться, что они не попадают в перо.Я купил светодиодный прожектор мощностью 100 Вт, и теперь света много!

Итак, вот оно. Надеюсь, это кого-то вдохновит.

Rob

Все ли сверла имеют обратный ход? Функция прямого / обратного хода [Руководство]

Когда вы покупаете новую дрель, полезно знать некоторые базовые функции, которые входят в стандартную комплектацию.

Есть некоторые вещи, которые вы можете принять как должное, пока не получите упражнение, в котором отсутствует эта функция.

Итак, у всех дрелей есть реверс? Большинство современных аккумуляторных дрелей имеют функцию прямого / обратного хода. Нажав переключатель или кнопку, вы можете повернуть дрель или отвертку по часовой стрелке или против часовой стрелки. Бывают случаи, когда вам понадобится функция обратного переключения дрели, и всегда приятно знать, что вам не нужно покупать дополнительный инструмент для работы.

В этом посте мы расскажем, как поставить сверло в обратном направлении, по трем причинам, по которым вам может потребоваться функция реверса на вашем сверле, и когда вам действительно может потребоваться обратное сверло.

Итак, если вы готовы двигаться вперед и узнать все о функции переключения обратного хода дрели, приступим к делу!

* Эта статья может содержать партнерские ссылки. Как партнер Amazon, я зарабатываю на соответствующих покупках. Прочтите мое полное раскрытие здесь.

Как поставить сверло в обратном направлении

Когда вы определили, что вам нужно включить упражнение в обратном направлении, или если вы просто хотите проверить функцию, это легко сделать.

* См. Таблицу ниже или далее в статье, вы найдете отличное изображение, которое научит вас этому.

	ОБРАТНЫЙ	ПЕРЕДНИЙ
Состояние кнопки	Левая боковая кнопка нажата	Правая боковая кнопка нажата
Эффект	Открутите	Просверливает или завинчивает
Направление стрелки	К задней части сверла	К передней части сверла (к патрону)
Вращение (вид сзади)	Против часовой стрелки (CCW)	по часовой стрелке (CW)

В большинстве дрелей есть кнопка переключения, которая контролирует движение сверла.Возможно, вам придется проверить руководство (или выполнить простую проверку методом проб и ошибок), чтобы увидеть, какое направление движет каким движением. Но вперед будет контролировать движение по часовой стрелке. В обратном направлении сверло будет вращаться против часовой стрелки.

Вы также можете отрегулировать переключатель реверса сверла и посмотреть, в каком направлении вращается сверло, прежде чем пытаться использовать сверло. Я научу тебя, как это сделать.

Но прежде чем перейти к остальной части статьи, обратите внимание на картинку ниже.Это отличный пример того, как работает функция прямого / обратного хода.

* Совместное использование — это забота. Не стесняйтесь делиться этим изображением в социальных сетях или на своем веб-сайте. Мы приветствуем обратную ссылку на https://toolsowner.com.

3 причины использовать обратное сверло

А теперь о хорошем. Есть одна очевидная причина повернуть упражнение в обратном направлении, и может быть кое-что, о чем вы еще не задумывались.

В этом разделе мы рассмотрим три причины, по которым стоит перевернуть сверло, а также удобное руководство по выбору правильной отвертки для каждой работы (это важная часть для правильного выполнения работы!).

1. Удаление винтов

Мы все встречали винты, которые кажутся залипшими от клея, но этого почти никогда не бывает.

Винты обычно застревают, когда кто-то запускает их с помощью электроинструмента. И если это так, то вывернуть винт ручной отверткой будет практически невозможно.

Таким образом, лучше всего будет использовать дрель в обратном направлении. Но очень важно использовать правильную отвертку для винта. И это всегда может быть непросто, если винт ввернуть не вы.

Вы не только используете свою дрель в обратном направлении, но, вероятно, чувствуете, что вам нужно провести обратный инжиниринг, чтобы понять это.

Но не волнуйтесь. Эти простые советы помогут.

Как правильно выбрать отвертку

Если у вас неправильная отвертка для работы, у вас могут возникнуть проблемы с извлечением винта. Даже если вы используете аккумуляторную дрель в правильном режиме.

И если вы в конечном итоге открутите винт, его удаление станет в геометрической прогрессии сложнее.

Итак, давайте посмотрим, как правильно выбрать отвертку.

Посмотрите в руководстве к вашему сверлу, какие биты подходят для каких винтов. Это, вероятно, проще, чем вы думаете, потому что на большинстве битов четко указан тип винта, для которого они предназначены. Вот отличный список с множеством головок для отверток (через Wikipedia.org).

Например, если бита предназначена для откручивания винта с головкой Phillips, она может быть помечена как PH плюс число, указывающее размер.

Размер — важный компонент, который поможет предотвратить снятие изоляции.Если вы не уверены, попробуйте проверить насадку вокруг винта, который вы пытаетесь выкрутить (если вам удастся до нее добраться).

В противном случае действуйте осторожно, чтобы избежать ненужного трения, пока вы определяете, правильно ли вы подобраны.

2. Вытяжные сверла

Иногда все становится немного рискованно, когда вы на самом деле сверляете отверстия. Если сверло застрянет, вы можете легко повредить его, вытащив его с грубой силой.

Но с функцией реверса на вашей дрели это легко исправить.Все, что вам нужно сделать, это использовать обратную настройку, чтобы безопасно и без повреждений вынуть сверло.

3. Блокировка или блокировка шпинделя

На некоторых дрелях вы можете использовать кнопку прямого / обратного хода для блокировки дрели, что может помочь предотвратить повреждение инструментария и продлить срок службы аккумуляторной батареи. Не все аккумуляторные дрели имеют эту функцию блокировки шпинделя, но некоторые из них.

Блокировка шпинделя предотвратит активацию сверла при нажатии на спусковой крючок.

Что такое обратное сверло?

Если вы слышали о сверле для реверсивного сверления, вам может быть интересно, нужно ли оно вам для выполнения каких-либо реверсивных функций, которые мы здесь рассмотрели.

И ответ на этот вопрос в основном отрицательный.

Обратное сверло — это тип спирального сверла, в котором канавки вращаются против часовой стрелки. Это противоположно большинству сверл с канавками, которые вращаются по часовой стрелке.

Обратное сверло также называется левым сверлом или съемником шурупов.

Когда-то были сверла, не имевшие функции реверса, и долото реверсивного сверления было идеальным решением.

Доступны сверла для левой руки различных размеров и длин, но их ограниченное использование может затруднить их поиск.

На сегодняшний день реверсивные сверла не так уж много используются, но они по-прежнему удобны для удаления сломанных креплений. Крутящий момент, который вы получите при использовании реверсивного сверла, кажется наиболее эффективным при ослаблении правого крепежа.

И когда вы обнаружите, что застежка сломалась в резьбовом отверстии, это может сигнализировать о серьезной проблеме. Хотя это кажется простым делом, это может быть чрезвычайно трудоемким и трудным для ремонта без реверсивного (или левостороннего) сверла.

Обычно я храню набор в своем ящике для инструментов. Лучше подготовиться, чем сожалеть. Вы можете проверить этот комплект экстрактора на наличие поврежденных винтов на Amazon. (* партнерская ссылка)

Итог

Все современные сверла оснащены функцией реверса, которая удобна для вывинчивания шурупов и откручивания сверл.

Многие сверла также имеют блокировку шпинделя, встроенную в функцию реверса, и это тоже может быть полезно.

Я написал статью, если вы хотите прочитать о том, что все символы и числа обозначают на аккумуляторной дрели.

Джек Адамс

Привет! Меня зовут Джек, и я пишу для ToolsOwner. Я увлечен всем, что связано с инструментами и проектами DIY по дому. Вы часто встречаете меня в моей мастерской над новыми проектами.

Замена переключателя на аккумуляторной дрели

Мертвая дрель? Возможно, вам потребуется заменить выключатель питания инструмента.

Алисса Винсент

Электроинструменты, как и любые другие предметы домашнего обихода, изнашиваются после многих лет использования. Когда электроинструмент выходит из строя, первым делом вы можете заменить его или отнести в ремонтный центр. Однако сделать ремонт электроинструмента своими руками проще и экономичнее, чем вы думаете.

Один из самых распространенных видов ремонта электроинструмента — замена его выключателя. Переключатель является частью электрической системы инструмента и может начать изнашиваться через несколько лет использования.

Сначала вы захотите устранить проблемы с аккумулятором, но наиболее частым признаком поломки переключателя сверла является то, что он не включается. Неисправный переключатель также может привести к тому, что сеялка потеряет регулируемые скорости или не сможет переключаться между прямым и обратным режимами.

Диагностика и замена выключателя дрели — довольно простой ремонт. На выполнение у вас уйдет примерно 20 минут. Хотя мы использовали дрель DeWalt для этого конкретного ремонта, это руководство поможет вам заменить переключатель практически в любой дрели.

Для диагностики и ремонта переключателя дрели вам понадобится отвертка, плоскогубцы и мультиметр.

Для начала вам нужно открыть буровую обсадную колонну.

Снимите винты трансмиссии.

Отвинтите два винта, которыми трансмиссия крепится к картеру, а затем несколько винтов, скрепляющих две половины картера.

Отдельная ручка в сборе.

Как только это будет сделано, разделите две половинки сверла. Если на основании есть наклейка, скрепляющая две половинки, вам нужно будет разрезать ее ножом для бумаги.

Снимите крышки подшипников.

Затем, чтобы снять переключатель, вам нужно отсоединить провода, соединяющие переключатель с щеткодержателем.

Вынуть двигатель и трансмиссию из дрели.

Для этого вам необходимо снять блок двигателя дрели. Снимите двигатель, открутив два винта на внешней стороне корпуса дрели, которые удерживают трансмиссию на месте.

Как только это будет сделано, вам нужно будет удалить два блока, удерживающие узел двигателя на месте.Эти блоки прикреплены к корпусу четырьмя винтами.

Как только они будут сняты, вы можете свободно снимать двигатель и трансмиссию с бура.

Снимите щетки.

Теперь вы можете отделить щеткодержатели от проводов, идущих к переключателю. Обязательно запишите, какой провод идет к держателю щетки, так как вам нужно будет собрать его таким же образом.

Снимите переключатель.

Затем снимаем выключатель с дрели.

Провода переключателя можно проверить мультиметром.Проверьте ток на обоих переключателях.

Проверьте целостность цепи с помощью мультиметра.

Установите мультиметр на непрерывность. Проверка целостности осуществляется в настройках ома. Ом — это единица измерения сопротивления в цепи. Многие мультиметры имеют настройку звукового сигнала, которую можно использовать при проверке целостности цепи.

Прикоснитесь одним из щупов мультиметра к одному из разъемов аккумулятора на переключателе. Затем прикоснитесь другим щупом к противоположному разъему и нажмите триггерный переключатель.Повторите этот процесс с другой стороны.

Если ваш мультиметр не издает звуковых сигналов или иным образом не показывает сопротивление с одной или обеих сторон, вам необходимо заменить переключатель дрели.

Установите новый переключатель.

Сменные переключатели можно найти на сайте eReplacementParts.com примерно за 50 долларов. Перед установкой проверьте новый переключатель с помощью мультиметра.

Проложите провода в корпус.

Поместите новый переключатель в корпус дрели на место старого. Проложите провода переключателя обратно в корпус дрели.

Заменить щетку и закрепить проводку.

Замените провод к узлу нижней щетки и вставьте узел обратно в дрель.

Заменить двигатель и трансмиссию в сборе с дрели.

Установите двигатель и трансмиссию обратно в дрель и замените блоки вокруг подшипников якоря, чтобы закрепить их на корпусе.

Установите и замените верхнюю щетку.

Замените два винта на внешней стороне корпуса, которые удерживают трансмиссию на месте.

Подсоедините провод ко второму щеткодержателю и вставьте его обратно в дрель. При необходимости заправьте все провода, выходящие из корпуса.

Заменить оставшиеся винты коробки передач.

Наконец, установите на место вторую половину обсадной трубы, скрутите ее и установите два последних винта трансмиссии.

Теперь ваша дрель должна быть полностью работоспособной, и это было проще и дешевле, чем покупать новую или отвозить ее в ремонтный центр. Кроме того, теперь вы знаете, как полностью разобрать сеялку, что упростит ремонт в будущем.

Нужна схема подключения электродрели

другие пользователи сверла могут найти этот текст информативным:

ссылка на форматирование

другие часто задаваемые вопросы по ремонту сохраните эту ссылку:
ссылка на форматирование
Дэвид Небенцаль писал: > Это так просто, я чувствую себя глупо размещать это, но вот что:> > Мне нужна электрическая схема моего садового вариатора 3/8 «с регулируемой скоростью. > обратимая дрель. (Это ремесленник, но такой же, как > Сотни других подобных инструментов.) > > Несколько лет (фактически, десятилетий) назад я заменил регулятор скорости, который у меня был > из Sears. С тех пор дрель работала, но не правильно, поэтому очевидно > Я облажался, когда собрал все обратно. Я думаю, мне пришлось перепаять некоторые > провода к переключателю заднего хода, вот где я думаю проблема. > > Дело вот в чем: работает, но не так, как раньше. На малых скоростях он > Такое ощущение, что это «пыхтение» или зубчатость. Никаких искр от кистей. В > на средних скоростях он работает немного плавнее с минимальным искрообразованием, около > чего и следовало ожидать.На высокой скорости он работает с большим количеством искр, больше > чем надо. > > Коммутатор в хорошем состоянии: почистил и соскоблил все > Нарастающая хрень между контактными планками. Кисти в хорошем состоянии. > Катушки возбуждения и якоря в порядке (проверено омметром). > > Так что я был бы очень признателен, если бы кто-нибудь разместил (ссылку) на проводку > диаграмма для этого инструмента. Как я уже сказал, любая подобная переменная скорость > Подойдет обратимая дрель потребительского качества. > > Пожалуйста, не поддавайтесь желанию опубликовать, если вы хотите сказать мне > > * купить новый инструмент (это мое любимое сверло) > * Мне нужно больше узнать об электричестве > * Такой ремонт я должен доверить «профессионалам» > * Я должен был заметить проводку, когда впервые открыл ее.> > — > Так же, как McDonald’s — это то место, куда вы идете, когда голодны, но на самом деле не > заботитесь о качестве своей еды, Википедия — это то, куда вы идете, когда > вам любопытно, но качество ваших знаний не особо заботит. > > — WikiWatch Мэтью Уайта
ссылка на форматирование
Трехпозиционный тумблер Switchcraft
— StewMac
Инструкции по установке и подключению трехпозиционного тумблера.
I-1240
Двухполюсный трехпозиционный переключатель Switchcraft был стандартом для Gibson ^® и других американских гитар с 2 звукоснимателями.

Указания по подключению
Уменьшите нежелательные электрические помехи, используя экранированный коаксиальный кабель для более длинных проводов (например, соединение между элементами управления и выходным разъемом). Коаксиальный кабель содержит центральный «горячий» провод, который экранирован внешней оплеткой, используемой для заземляющего провода.
Для коротких соединений между компонентами используйте стандартный неэкранированный провод. Обычно белый провод используется для подключения к мосту, а черный — для заземления.
О наших комплектах
Комплекты проводки Stewart-MacDonald содержат черный и белый неэкранированный провод, а также экранированный коаксиальный кабель. Включен дополнительный черный провод для заземления моста.
# 2193 Gibson ^® Les Paul ^® Комплект двухтактной проводки
Комплекты проводки с двухтактными электролизерами CTS разделяют катушки хамбакеров для работы с одной катушкой при подключении вашего Gibson ^® Les Paul ^® или SG ^®.Они предназначены для хамбакеров с последовательным доступом (3-х проводное, 5-ти проводное и т. Д.).
# 2194 Gibson ^® SG ^® Комплект двухтактной проводки
Комплекты проводки с двухтактными электролизерами CTS разделяют катушки хамбакеров для работы с одной катушкой при подключении вашего Gibson ^® Les Paul ^® или SG ^®. Они предназначены для хамбакеров с последовательным доступом (3-х проводное, 5-ти проводное и т. Д.).
# 2133 Gibson ^® Les Paul ^®, # 2133-SP Les Paul Special ^® и # 2134 SG ^® Комплекты проводки

Альтернативная проводка регулятора громкости
Вы можете подключить оба регулятора громкости Les Paul (или любого другого инструмента с двойным регулятором громкости), чтобы вы могли независимо смешивать громкость звукоснимателей.Это решает проблему в среднем положении селекторного переключателя, когда уменьшение громкости одного регулятора громкости влияет на оба звукоснимателя.
Gibson ^® Jimmy Page Les Paul ^® Схема электрических соединений
Этот вариант подключения JPLP позволяет вам обрезать звукосниматель бриджа с помощью двухтактного регулятора тембра. Другой особенностью проводки JPLP является то, что в среднем положении селектора звукоснимателей мостовой звукосниматель не совпадает по фазе с шейным звукоснимателем.
В этой настройке бридж хамбакер не может быть двухпроводным звукоснимателем. Датчик должен иметь 3- или 4-проводные провода, а также экранированный или неизолированный провод. Следуйте спецификациям производителя звукоснимателя и подключите последовательную перемычку (катушку) к двухтактному горшку, как показано на схеме. Подключите оголенный провод и обычный «горячий» провод к земле (обычно к задней части потенциометра). Затем подключите обычный провод заземления к входному контакту регулятора громкости звукоснимателя моста. Это должно дать вам звук в противофазе в среднем положении.

Схема подключения кнопки дрели для проведения ее замены

Диагностика поломки

Обычная кнопка вкл/выкл

Кнопка включения с реверсом/регулятором оборотов

Замена кнопки

Работа инструмента без кнопки

Плюсы и минусы прямого подключения

Какая схема подключения кнопки дрели?

Подключение кнопки дрели — подробная схема

Как отсоединить старую кнопку?

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Читайте также:

Как починить электродрель с регулировкой оборотов: схема подключения кнопки

Возможные неисправности инструмента – проводим ремонт сами

Симисторный регулятор

Схема подключения кнопки дрели – как исправить проблему?

Особенности редуктора аппарата

Как подключить кнопку дрели самостоятельно?

Устройство электродрели

Электрическая часть

Механическая часть

Проверка электродвигателя: причины поломок и ремонт

Как заменить щетки: работа за пару минут

Механические повреждения

▶▷▶▷ для чего конденсатор в дрели и схема подключения

в устройствах

Схема подключения кнопки дрели для проведения ее замены

Схема подключения кнопки дрели для ее замены

Как Подключить Дрель Напрямую Без Кнопки

Необходимые инструменты и материалы

Возможные неисправности инструмента – проводим ремонт сами

Схема подключения

Подключение кнопки дрели

Подсоединение кнопки пуск дрели

Как

Проверка электродвигателя: причины поломок и ремонт

Как заменить щетки: работа за пару минут

Ремонт кнопки EN61058 электродрели Интерскол ДУ-13/780ЭР

Немного теории

Поиск и устранение неисправностей

Схема подключения кнопки дрели – чиним инструмент сами! – Можно ли самому сделать

Подключение кнопки дрели

Как отсоединить старую кнопку?

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Схема подключения кнопки дрели – чиним инструмент сами! Как подбирать запчасти для замены.

Характеристики электродрели ИЭ-1035:

Как подбирать запчасти для замены

Неисправности электрической части

Проблемы с двигателем

Обслуживание и ремонт редуктора

Замена патрона дрели

Устройство редуктора

Устройство электрической части

Технические характеристики

RF-30 Reversing Switch Addition Mod

Все ли сверла имеют обратный ход? Функция прямого / обратного хода [Руководство]

Как поставить сверло в обратном направлении

3 причины использовать обратное сверло

1. Удаление винтов

Как правильно выбрать отвертку

2. Вытяжные сверла

3. Блокировка или блокировка шпинделя

Что такое обратное сверло?

Джек Адамс

Замена переключателя на аккумуляторной дрели

Рекомендуемые статьи

Нужна схема подключения электродрели

— StewMac

Добавить комментарий Отменить ответ
