Как самостоятельно подключить трубку домофона?

Сейчас практически любой подъезд многоэтажных домов, офисных зданий оборудован домофоном. Это делается для того, чтобы предотвратить несанкционированное проникновение на территорию, доступ на которую по определению ограничен. Что же это за устройство, как именно оно устроено?

Устройство и принцип работы

Домофон – это электромагнитное замочное устройство с возможностью дистанционного управления процессом открытия-закрытия с пультов (трубок), расположенных в квартирах или офисах. Система устанавливается на подъездной двери и обеспечивает защиту здания от нежелательного проникновения.

В зависимости от системы подключения квартир к домофонному устройству различают цифровые и координатные приборы.

При координатной системе коммутации к каждой квартире от домофона идет отдельный кабель, при цифровой же – связующий кабель один. Казалось бы, цифровые домофонные устройства должны быть дешевле, однако, на самом деле все обстоит ровным счетом наоборот – их стоимость выше, чем у координатных, практически в 3 раза. Но считается, что это окупается более высокой надежностью и защищенностью подобной системы связи.

По типу связи домофоны подразделяются на аудио- и видеоприборы. Из названия ясно, что у видеодомофонных аппаратов имеется экран, на котором отображается личность звонящего посетителя, а аудиоустройства обеспечивают лишь голосовую связь. Естественно, устройства, осуществляющие передачу видеоизображения, обеспечивают более высокий уровень защиты, но не стоит забывать и о ценовом аспекте – они гораздо дороже голосовых домофонов и вследствие этого гораздо менее распространены. Обычно видеоустройства устанавливаются на воротах больших частных владений.

Подключение к цифровым домофонам

Как правильно подключить в квартире трубку цифрового домофона? Это совсем нетрудно при условии соблюдения нескольких правил. Абонентский узел домофонной системы состоит из панели и трубки. Панель обычно устанавливают сбоку от входной двери, место установки трубки при желании может быть где угодно, единственное – туда нужно будет провести кабель от панели. Внутреннее строение домофонной трубки почти ничем не отличается от телефонной – там тоже есть микрофон с динамиком и микросхемой. Кнопка разблокирования подъездной двери может быть расположена как на трубке, так и на настенной панели.

На тыловой стороне панельной части устройства расположены две клеммы с обозначениями полярности («+» и «-»). К ним нужно подсоединить двухпроводную линию.

Важно не перепутать полярность проводов при монтаже – в противном случае система не будет функционировать.

Для облегчения этого процесса провода одинаковой полярности обычно бывают одинакового цвета.

Первоначальный монтаж домофонной системы всегда производят профессионалы, самостоятельная замена сводится к покупке нового переговорного устройства, собственно замене и подключению проводов. Перед покупкой трубки уточните тип своего домофона. Для цифровых и координатных систем предусмотрены разные модели. Схема подключения трубки к цифровому домофону имеет свои особенности. В процессе установки необходимо набрать номер квартиры.

Это делается так.

  • Осторожно вскройте корпус переговорного устройства. Вы увидите, что на микросхеме есть парные штырьки с номерами 1-2-4-8
  • С помощью специальных перемычек параллельно соедините пары так, чтобы сумма их номеров равнялась номеру вашей квартиры. Для квартиры №15, к примеру, вам нужно замкнуть четыре первые пары.

Учтите, что неполадки с одним квартирным переговорным устройством могут отразиться на функционировании всей системы, в этом заключается главный недостаток подобных систем.

Чтобы локализовать неисправность в пределах одного этажа, в систему можно дополнительно встроить этажные контроллеры.

Установка на прибор координатно-матричного типа

Подключение трубки к аналоговому (координатно-матричному) прибору отличается от аналогичного действия с цифровым устройством. Аналоговая домофонная система работает по принципу телефонной станции – прием, анализ и соединение с нужным абонентом в ней осуществляет коммутатор.

Подключение абонентов к системе чаще всего осуществляется параллельно.

Для соединения переговорного устройства с коммутатором предназначены 2 специальные шины. На первой шине контакты (D0-D9) отвечают за десятки в номерах квартир, на второй (Е0-Е9) – за единицы. Провод от клеммы со знаком плюс соедините с контактом, отвечающим за десяток в вашем номере (для квартиры №87 – 8), провод от отрицательной клеммы подключается к единичному контакту (в нашем примере 7).

Если в вашем подъезде больше 100 квартир, модель домофона должна соответствовать этому количеству (должна быть и третья шина, отвечающая за сотни в номерах квартир). Принцип тот же самый.

В некоторых случаях при установке домофонной системы настройщики перепрограммируют панель, смещая номера на некоторую величину. Это действие производится, к примеру, при невозможности подключения сотых номеров. В такой ситуации своими руками вы трубку подсоединить не сможете, придется вызывать специалиста, который настраивал вашу систему. Коммутаторы обычно устанавливаются на каждом этаже в распределительных щитах и соединяются между собой в параллельную цепь.

Возможен и монтаж одного коммутаторного устройства на весь подъезд, но в такой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключить квартиры на верхних этажах. Если при подключении хотя бы одного абонентского переговорного устройства к подъездной аналоговой системе нарушить полярность подсоединения проводов, это может отразиться на функционировании всех устройств системы, как и в случае с цифровой домофонной связью.

Возможные неисправности

В процессе эксплуатации домофонной системы возможно возникновение различных неисправностей:

  • повреждения трубки механического характера;
  • при поднятии трубки сигнал продолжает звучать;
  • выход из строя кнопки разблокирования замка;
  • плохо слышно голос звонящего;
  • если вы нажимаете кнопку открытия двери, происходит сброс вызова.

В первом случае проще заменить испорченную деталь (трубку), ведь они не такие дорогие.

Главное, правильно подобрать переговорное устройство к вашей модели домофонной системы. В ситуациях, когда сигнал вызова не отключается при поднятии трубки, нет связи со звонящим посетителем и отсутствует реакция на нажатие кнопки управления замком – ищите поломку в переключателе снятия трубки. Его можно отремонтировать либо заменить и своими руками, однако, рекомендуется все-таки поручить это профессионалам, особенно если раньше вы ничего подобного не делали. Эта процедура требует определенного опыта и соответствующих инструментов.

Если для открытия замка вам приходится несколько раз нажимать на электрокнопку – виноват микровыключатель. Поменять самому эту деталь несложно, даже если она расположена на трубке домофона. Достаточно осторожно отпаять контакты неисправной детали, убрать ее и припаять новую. Если посетителя плохо слышно, дело в динамике либо микрофоне.

В некоторых моделях такая неисправность может быть вызвана засорением резистора «Баланс», установленного на плате домофонной трубки.

В последнем случае можно самостоятельно попробовать покрутить рычажок резистора, в большинстве случаев слышимость восстанавливается.

Несанкционированное отключение вызова при разблокировке замка может быть вызвано прерыванием электроцепи, идущей от динамика. В этом случае внимательно осмотрите все узлы подключения кабеля – и на панели, и на переговорном устройстве. Конечно, предварительно отключите прибор. Если где-то обрыв, нужно заменить провод или подпаять контакты провода и клемм. Подводя итоги, можно сказать следующее: во многих случаях заменить поврежденную трубку и цифрового, и координатно-матричного домофона можно самостоятельно, это довольно простое действие. Лишь в некоторых случаях стоит вызывать мастеров-настройщиков вашей домофонной системы.

О том, как подключить разные домофонные трубки, смотрите в следующем видео.

Схема подключения домофона в частный дом и квартире

Как работает обычный домофон

Домофон как электронный аппарат принадлежит к группе систем контроля доступа на объект или в помещение. Это комплект переговорной аппаратуры, который позволяет человеку на улице войти в здание. При этом тот, кто внутри помещения, может не выходить на улицу для контакта с посетителем.

Как работает контролирующая аппаратура? Чтобы войти, посетитель должен быть идентифицирован при помощи следующих опций:

  1. Распознавание по голосу при разговоре.
  2. Визуальная идентификация при помощи видеокамеры.
  3. Введение личного электронного ключа.
  4. Ввод шифра на электронной клавиатуре.

Если подключение домофона в квартире проходило по первому варианту, то доступ посетителю предоставляет сам хозяин системы контроля. В оставшихся модификациях распознавание проводится при помощи микропроцессора, включенного в устройство. Подключение домофона по общей схеме

Типы домофонов и особенности работы

Последние виды домофонов распределяются по количеству абонентов:

  1. Индивидуальный аппарат, предназначенный для установки в доме или коттедже. Панель вызова крепится у входа во двор (снаружи на воротах), а приемники – в любом удобном месте.
  2. Устройство, рассчитанное на большое количество абонентов, монтируется в подъезде многоэтажного дома, панель ввода одна, приемники – в каждой квартире.

По технологии обработки сигнала:

  1. Аналоговые, или координатно-матричные, модели, работающие как телефон на аналоговом коммутаторе (по типу мини-АТС). Подключаются к каждой квартире.
  2. Цифровые девайсы подключаются ко всем квартирам парой проводов от цифрового коммутатора.
Разновидности современных домофонов



Цифровой девайс

Работает цифровой домофон следующим образом:

  1. Сигнал поступает по двухпроводному кабелю.
  2. Система вычисляет номер квартиры.
  3. Работает электронная перемычка, своим замыканием или размыканием конфигурирующая сигнальную цепь для определенной квартиры (джампер).
  4. Телефонная трубка в квартире оснащается приемной электроникой. Контроллер обслуживает любое количество квартир.

Подключается домофон 2-жильным проводом, по которому в контроллер поступает зашифрованная команда. Домофонная трубка подключается к устройству связи после приема вызова для конкретной квартиры. Связь может быть видео-, аудио- или смешанной.

Джампер обеспечивает безошибочное переключение контактов в ответчике. Для правильного задания программы телефонной трубке джампер монтируется между клеммами так, чтобы сумма цифр контактов была равна номеру подключаемого жилого помещения.

  1. Преимущества цифровых аппаратов – простой монтаж, легкое подключение.
  2. Отрицательный момент – прямое влияние каждой переговорной трубки на рабочее состояние системы.

При ошибочном подсоединении цифровой телефонной трубки или при замыкании в сигнальной разводке вся аппаратура может сломаться или начать выдавать неправильные коды сигналов. Цифровой видеодомофон – общая схема подключения



Аналоговое устройство контроля доступа

Чтобы установить домофон в квартире, требуется подсоединение коммутатора к помещению двумя проводами с отличными друг от друга номерами. Сначала сигнал поступает на коммутатор, после чего модулятор преобразует его в требуемый формат и подсоединяет к проводу с нужным цифровым обозначением. С контролируемым помещением домофон соединяется реле. В аналоговых конструкциях зачастую используется параллельное подключение. Работа аналоговой аппаратуры базируется на применении координатно-матричного присоединения по принципу мини-АТС. Трубка домофона подключается к коммутатору через две шины. Первая шина нумеруется десятками (D0-D9), вторая – единицами (E0-E9).

Для подключения домофона к квартире № 57 необходимо:

  1. Присоединить провод от плюсовой клеммы переговорной трубки к контакту № 5 на шине D0-D9.
  2. Присоединить провод от минусовой клеммы переговорной трубки к контакту № 7 на шине E0-E9.

При невозможности сделать подключение по номерам квартир монтер должен изменить программу в панели вызова, сместив номера на расчетное число, соответствующее квартирной нумерации. Самостоятельно такой расчет выполнить сложно, поэтому рекомендуется вызывать мастера, который сможет рассчитать число смещения.

Коротко о том, как работает домофон в аналоговом исполнении:

  1. Сначала выбирают место крепления трубки связи системы контроля доступа, затем она фиксируется на стене подходящими метизами – саморезами, дюбелями «быстрый монтаж», шурупами.
  2. Далее определяется место крепления коммутатора на каждом этаже. Обычно это распредкоробка для слаботочных шин. Шины подключаются параллельно, что облегчает монтаж, тем более, что коммутатор понадобится всего один на этаж. Недостаток такой схемы подключения состоит в том, что придется протягивать многожильный кабель от верхних квартир к месту монтажа коммутатора.

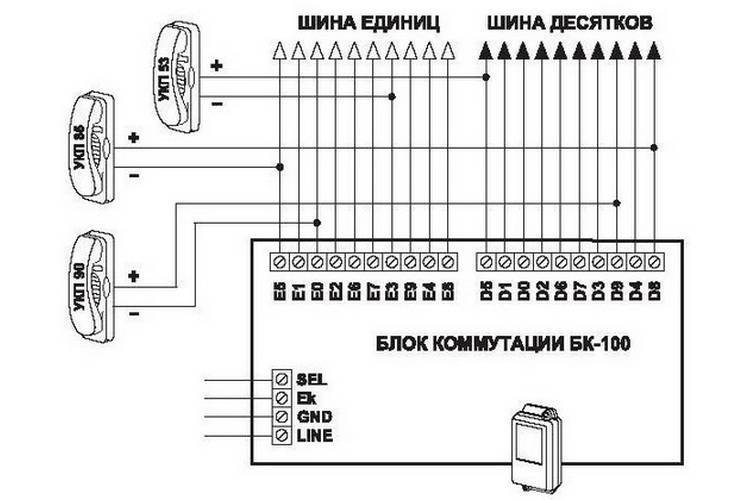

  3. Открутив крышку коммутатора, находят клеммы D0-D9 и E0-E9 и подключают их к коммутатору таким образом, чтобы при сложении номеров контактов получился номер квартиры, в которую будет подаваться вызов.
  4. Жилы присоединяются к телефонной трубке в правильной полярности контактов. Положительная клемма – к контакту коммутатора с нумерацией десятков, отрицательная –с нумерацией единиц.
Принцип работы аналогового домофона



В чем разница квартирного домофона и аппарата в доме

Для подъезда:

Домофоны, рассчитанные на большое количество абонентов, монтируют в многоквартирных домах. Для одного подъезда необходимо подключить один аппарат, который будет подавать сигнал всем абонентам.

  1. Новая квартира подключается к общей сигнальной сети.
  2. При наборе номера квартиры коммутатор передает сигнал на микропроцессор, который определяет наличие номера в базе данных.
  3. Если номер найден, визитер соединяется с приемным устройством в квартире.

Для частного дома:

  1. Домофоны для небольшого количества абонентов устанавливаются в частные дома или другие некрупные объекты.
  2. Клавиатура аппарата – это одна кнопка для вызова. При нажатии визитер соединяется с консьержем, охраной, сторожем или хозяином дома и представляется с объявлением цели посещения.
Квартирные и домовые аппараты



Квартира с домофоном

Домофон подъездный – это аналоговая или цифровая мини-АТС:

  1. Аналоговый координатно-матричный аппарат обеспечивают связь и управление электронным (электромеханическим) замком, а также пропускает жильцов в подъезд. При работе используется однотипный ключ. Подключается к квартире парой проводов. Первый находит регистр десятков в номере (второе число), второй определяет регистр единиц (первое число). По подъезду протягивается многожильный кабель, который подключает требуемый провод от панели вызова с домофонами к коммутатору. Коммутатор после срабатывания кнопки с номером квартиры соединяет устройство с нужным помещением.
  2. Работа цифрового аппарата похожа на работу аналогового устройства и отличается только тем, что квартирные номера кодируются в двоичной системе исчисления. Ее применение позволяет связываться с квартирами в доме при помощи двужильного кабеля. Такое решение делает монтаж, обслуживание и ремонт проще и быстрее. Коммутатор соединяет квартиру с определенным номером с домофоном, имеющим такой же номер. Функционал позволяет включить дополнительные опции: внутреннюю связь между квартирами и жильцами и диспетчером.

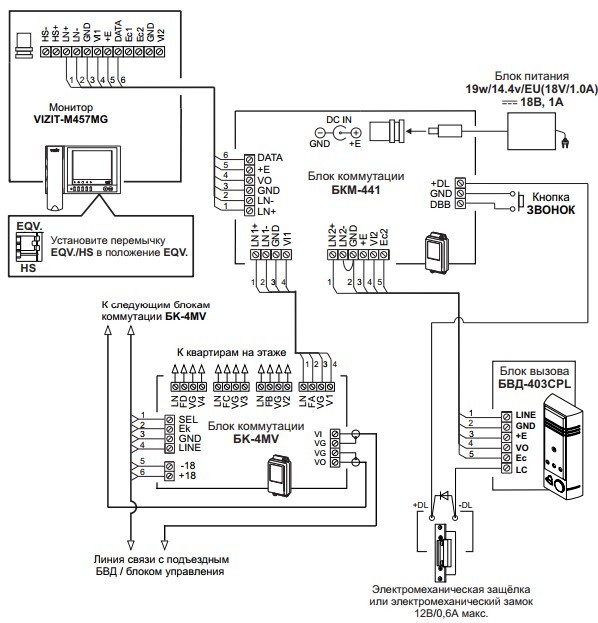

Схема коммутации домофона на этаже

Домофон в коттедже

Устройство связи, установленное в частном доме, использует схему с электромагнитным реле. Коммутируются переговорный кабель и силовые цепи исполнительных элементов. Пользуются домофоном, рассчитанным на небольшое количество абонентов, так:

  1. Визитер нажимает сигнальную кнопку на панели связи.
  2. Контакты замыкаются, сигнал поступает на домофон.
  3. Хозяин нажимает кнопку связи или снимает домофонную трубку, в это время электромагнитное реле коммутирует цепи для поочередного или одновременного диалога (зависит от модели).
  4. После распознавания личности посетителя хозяин открывает входную дверь сам или дистанционно.
Подключение домофона на даче или в коттедже

Поэтапное подключение

Монтаж домофона любого типа и сопровождающего оборудования начинается с определения точек подключения отдельных узлов и элементов аппаратуры.

  1. Рассчитывается длина кабеля, прибавляются допуски для удобного подключения.
  2. В стенах штробятся или прорезаются канавы для укладки сигнального и силового кабеля.
  3. Рекомендуется укладка в гофрированную трубу, если позволяет толщина стены. При прокладке через металлические конструкции используют пластмассовые трубки или шланги. Разрешено укладывать провод в пластиковый кабель-канал.

Далее устанавливает комплект связного оборудования. Сначала в дверь врезают электромеханический замок. В зависимости от материала (металл или дерево) используются столярные инструменты или сварка.

Следующий шаг – монтаж источников питания. Для квартиры готовый отдельный блок подключается к ближайшей электрической розетке. Для этого к наружным видеокамерам и панели вызова монтируется отдельный трансформатор, который устанавливают в распределительном электрощите подъезда. В своем доме он монтируется в защищенном от влаги месте, лучше – в отдельный короб с дверцей.

Если узлы комплекта связи требуют накладного монтажа, то их крепят шурупами, саморезами или дюбелями. При необходимости сначала сверлят отверстия под метизы. Соединение всех приборов в рабочую схему происходит на последнем этапе монтажа. Монтаж и подключение связной аппаратуры



Для соединения всего оборудования в одну сеть коммутируют каждый домофонный элемент видео- и аудиосистемы, подсоединяют провода, закрепляют корпуса устройств на подготовленных и размеченных под метизы участках помещения. Затем проводится финишная отделка – замазываются штробы, поверхности стен отделываются декоративными материалами.

Аппаратура, установленная в ниши или в заранее выдолбленные или вырезанные углубления, прочно крепится, неровности замазываются раствором, устройства закрываются декоративными накладками или заделываются другим подходящим способом.

Последний шаг – пуско-наладочные работы. Вся аппаратура включается, проверяется правильность коммутирования набора номера, громкость и качество аудио- и видеосвязи.

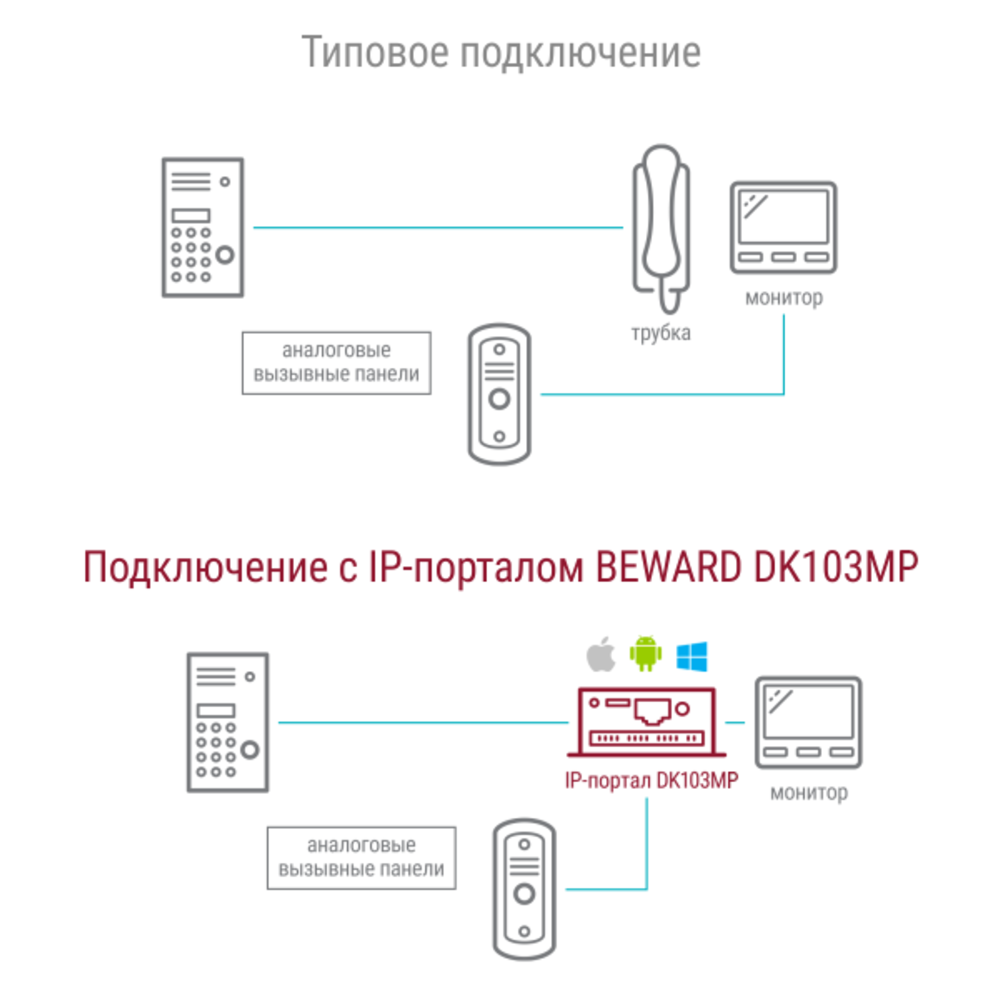

Схема подключения домофона

Монтажная схема аудиодомофона



Любой домофон – это переговорная трубка, панель вызова, видео- и аудиоаппаратура, электронный или электромеханический замок, коммутатор. Рассмотрим, как работает каждый из перечисленных выше элементов:

  1. Переговорная трубка цифрового аппарата должна находиться в квартире, чтобы хозяин принимал сигналы и мог открыть дверь. Стандартное подключение предусматривает обязательное подключение к замку.
  2. Панель вызова служит для набора номера квартиры или вызова в частный дом. Это устройство с кнопками набора, оно может оснащаться дешифратором, который считывает код с электронных ключей или специальных карточек, может иметь подсветку или визуальный определитель номера квартиры. Последний редко используется в системах контроля доступа к жилью, чаще его монтируют в охранных системах промышленных сооружений.
  3. Электронный или электромеханический замок домофона служит для контроля состояния входной двери подъезда или ворот частного дома. Чаще устанавливается с электромагнитным замком и цифровой домофон. Магнитный замок легко открывается с улицы, но профессионалы утверждают, что он надежнее электромеханического с металлическими ригелями, которые приводятся в движение электродвигателем.
  4. Модуль коммутатора передает сигнал вызова от панели абоненту.
Как устанавливать и подключать домофон





Девайс с электромагнитным замком

Электромагнитные замки крепятся на дверь разными способами:

  1. В подготовленную нишу (вырез), при этом прочные элементы корпуса накладываются на дверное полотно. Это решение не требует наличия столярного опыта, но со стальной дверью могут возникнуть сложности, так как понадобятся навыки сварщика и слесаря.
  2. Во внутреннюю полость деревянной или металлической двери. Контактная магнитная площадка должна быть выведена на один уровень с поверхностью дверного полотна.

Второй вариант обуславливает высокую точность монтажа, но требует профессионального столярного опыта – паз для замка рекомендуется вырезать аккуратно и строго по размерам. Крепится замок метизами. Корпус его приваривать к двери запрещено – устройство придется ремонтировать, менять или регулировать для более высокой точности расположения ригелей.

Кабель для подачи напряжения на замок следует крепить или по торцу дверного полотна, или под наличниками дверной рамы. Таким же образом укладывают электромагистраль внутри накладного кабель-канала.

Аппарат контроля доступа без замка

Домофон без замка – распространенный в частных домах способ подключения, поэтому смонтировать такую схему может и дилетант. Для монтажа наружного и внутреннего блоков к коммутатору прокладывают кабель, состоящий из четырех жил, или два двужильных провода. Две жилы используются для подачи напряжения питания, две оставшиеся – для подачи аудио- и видеосигналов.

Как будет подключаться домофон, зависит от выбора хозяина дома. Если удобнее выйти на улицу и открыть ворота, то возможен монтаж без электромеханического или магнитного замка. Но более удобный вариант – аппаратура с замком, управление которым будет производиться через кнопку на домофоне. Подключение видеодомофона без замка



Также можно не монтировать видеоаппаратуру, а вместо камеры установить дополнительную вызовную панель. Такое решение применяется при охране участков большой площади, где есть несколько ворот или калиток. Иногда устанавливают видеокамеру наблюдения вместо второй панели вызова, что позволяет владельцу быстрее решить, открывать калитку или оставить ее запертой.



Схема подключения домофона для аудиосвязи | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Простой домофон, или аудиодомофон, является распространенным устройством для связи и подходит для установки в подъездах, квартирах, офисах и частных домах. Данное устройство выполняет функции дверного звонка, двухсторонней аудиосвязи и управления электрическим замком.

Конструкция аудиодомофона включает две части: внутриквартирную, состоящую из телефонной трубки на подставке, в которой расположена электронная плата и кнопка для разблокирования замка, а также вызывной панели: громкоговоритель, микрофон и электронная плата.

Прокладка кабельной линии для установки домофона

Существуют устройства, не требующие прокладки линий для связи. Такие домофоны используют имеющиеся в здании линии коммуникаций, например провода сети с напряжением 220 В. В таком случае прокладка кабеля не нужна и монтаж занимает минимум времени.

Если устройство домофона не предполагает использование имеющихся линий, необходимо проложить отдельную кабельную линию. Лучше всего использовать неэкранированную «витую пару» UTP 2х2х0,52 или телефонный провод, с максимальной длиной до 40 метров. Во время прокладки кабеля необходимо избежать его расположения вблизи силовых кабелей — это может привести к наводке в цепи и, как следствие, искажению звука. Для того чтобы избежать нежелательных наводок, лучше всего использовать кабель с экраном, например FTP 2х2х0,52.

Для подключения электрозамка необходимо проложить отдельный силовой кабель — это может быть кабель от двери к домофону или к вызывному устройству. Также к месту установки домофона необходимо провести кабель питания от сети 220 В. Для этих целей лучше всего применить кабель ВВГ 2х1,5.

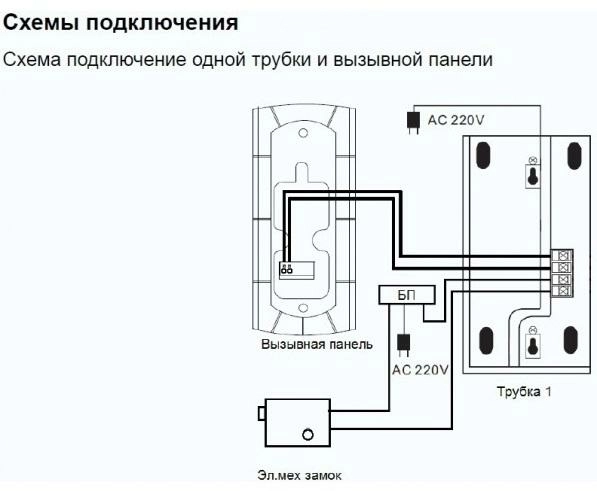

Схема подключения домофона

Рисунок 1 Вызывная панель и часть домофона, расположенная внутри помещения, соединяются одной либо двумя парами проводов, с помощью которых осуществляется передача сигнала вызова и звуковые сигналы, а также питание вызывной панели. Блок схема подключения домофона выглядит следующим образом (рис. 1).



Полярность соединений, как правило, не имеет большого значения, за исключением вариантов, когда две внутренние трубки для разговоров подключаются к вызывной панели параллельно. В таком случае учет полярности обязателен, поскольку неверная установка может самопроизвольно активировать вызов.

Рисунок 2 Схема соединения домофона с электронным замком представлена на рисунке 2.



Соединение внешней и внутренней части домофона осуществляется с помощью двух пар проводов. Одна пара предназначена для аудиосвязи, а другая передает напряжение электропитания от внутренней части устройства, расположенного в помещении, к внешней панели.

Монтаж и схема подключения видеодомофона CTV-DP2700IP (М2700IP)

17.05.2016

МОНТАЖ И СХЕМА ПОДКЛЮЧЕНИЯ КОМПЛЕКТА CTV-DP2700IP

Монтаж монитора CTV

Выключите электропитание перед монтажом. Установите монитор на расстоянии не менее 30см от электрических линий. Рекомендуется устанавливать монитор на высоте 150-160см от пола, как показано на рисунке ниже. Избегайте попадания влаги и влияния электромагнитных полей. Доверьте установку квалифицированному персоналу. Оберегайте оборудование от падения и резких ударов, это может повредить его.



Монтаж вызывной панели CTV-D1000HD

Отключите электропитание перед монтажом. Установите панель на расстоянии не менее 30см от электрических линий. Рекомендуется устанавливать вызывную панель на высоте 150-160см от пола, как показано на рисунке справа.

Методы установки:

С угловым кронштейном (рис.А) и фронтальный  (рис. B), в случае использования изделия вне помещения рекомендуется установить защитный

козырёк. Вызывная панель коммутируется согласно этикет ке, расположенной на кабеле. Также назначение  проводов указаны в следующем разделе инструкции «Схема подключения». При монтаже рекомендуется использование специализированного коаксиального видеокабеля при длине линии свыше 30 м. Максимальная  длина линии — 50 м.

СХЕМА ПОДКЛЮЧЕНИЯ

Если Вы используете только одну вызывную панель (входит в комплект), то, необходимо подключать ее к разъему монитора DOOR1 (Панель1), соблюдая соответствие цвета и назначения соединительных проводов на мониторе и панели (рис. 1). Если вы собираетесь использовать дополнительную вызывную панель (в комплект не входит), то подключите ее к разъему DOOR2 (Панель2). Разъёмы DOOR1 (Панель1) и DOOR2 (Панель2) имеют одинаковые функциональные возможности (рис. 1).

Назначение и цвета проводов вызывной панели.

1.Красный: DC12B (VCC)

2.Синий: Аудио (Audio)

3.Чёрный: «Земля» (GND)

4.Жёлтый: Видео (Video)

Управление электрическим замком осуществляется при помощи нормально-разомкнутых контактов реле(N.O.) вызывной панели (рис 1):

1.Коричневый: Замок1

2.Белый: Замок 2

Подключите разъём сети интернет LAN (если монитор будет подключен через  LAN, а не через WiFi).

Разъём 12V (опция) используется для питания домофона от источника 12В 1А.



Подключение комплекта поставки

Рис.1

ВНИМАНИЕ!

При подключении соблюдайте соответствие цвета и назначения соединительных проводов.

ВАЖНО:некоторые вызывные панели используют другую цветовую маркировку проводов! Производите подключение в строгом соответствии с маркировкой на вызывной панели!

Важно: максимальная длина кабеля между вызывной панелью и монитором зависит от сечения кабеля.

Пожалуйста, имейте ввиду, что домофон запитывается от сети переменного тока, напряжением 100.. .240 Вольт и имеет встроенный преобразователь напряжения. Включать в сеть разрешается только после завершения всех электрических соединений.



Требования к линиям связи:

1.4-х проводный неэкранированный или экранированный кабель.

2.Длина кабеля между вызывной панелью и монитором видеодомофона в

зависимости от сечения кабеля:

— длина до 28 м (4×0,2 мм2)

— длина до 50 м (4×0,3 мм2)

— длина до 80 м (4×0,5 мм2; экранированный кабель)

Подключение домофона к сети Ethernet

Домофон можно подключить к роутеру двумя способами – с помощью кабеля  LAN или через беспроводное соединение WiFi. Подразумевается, что в сети уже присутствует работающий роутер или другое устройство, предназначенное для обеспечения доступа к сети интернет.

Подключение домофона к сети Ethernet

Домофон можно подключить к роутеру двумя способами – с помощью кабеля  LAN или через беспроводное соединение WiFi. Подразумевается, что в сети уже присутствует работающий роутер или другое устройство, предназначенное для обеспечения доступа к сети интернет.

Рис.2 Проводное подключение домофона к роутеру

Рис.3 Беспроводное подключение домофона к роутеру

Все параметры домофона можно будет настроить через браузер на компьютере  или смартфоне.

ВАЖНО:заводские настройки прибора – автоматическое получение IP-адреса от  роутера (DHCP) как для подключения через LAN, так и через WiFi.  Опытные пользователи могут найти текущий IP-адрес домофона в списке DHCP- адресов роутера и изначально присвоить домофону статический адрес через вебинтерфейс устройства.

Для проводного подключения домофона к роутеру, достаточно соединить патчкордом LAN-порт домофона и LAN-порт роутера. Затем следует включить домофон и дождаться окончания загрузки. У роутера должна быть включена функция

DHCP-сервера. Только в этом случае, домофон автоматически получит IP-адрес из подсети роутера. Для беспроводного подключения домофона к роутеру необходимо использование смартфона под управлением Android или iOS и приложения MobileEyeDoor+. Подробнее о настройке беспроводного подключения смотрите в следующем разделе данной инструкции.

Подключение домофона схема в подъезде и квартире доме

Люди всегда старались заботиться о своей безопасности. С развитием технологий и появлением на рынке новых устройств домофоны смогли в значительной степени вытеснить из повседневной жизни обычные звонки. Схема подключения домофона с электромагнитным замком, установка в подъезде и квартире – тема нашей статьи.

И это совершенно не удивительно, так как они более информативны, удобны в использовании и дают возможность дистанционно управлять замком. При этом домофоны можно успешно использовать не только в многоквартирных но и в частных домах.

В качестве удачного дополнения калитки или входной двери домофон может стать достаточно эффективным средством, предупреждающим несанкционированные визиты. Весьма полезной может оказаться и функция видеосвязи, которой оснащены последние модели этих устройств. Кроме того монтаж домофона не представляет собой особенной сложности, а потому часто для его установки не обязательно прибегать к услугам специалистов.

Особенности установки домофона в частном доме

Прежде всего необходимо определить ключевые моменты установки. Вызывной прибор, представляющий собой устройство, предназначенное для вызова жильцов или ведения переговоров, устанавливается снаружи. Современный рынок предлагает потребителям модели, которые могут быть рассчитаны на несколько человек и оборудованы специфическими функциями контроля доступа, что позволяет без труда подобрать модель как для частного дома, так и для многоквартирного подъезда.

Основной блок устанавливается в помещении и предназначается для бесед с визитерами.

Домофон может стать надежной защитой от нежелательных посещений и визитов.

Система доступа содержит следующие элементы, которые в зависимости от модификаций могут быть изменены:

  • устройство вызова;
  • запирающий электронный или магнитный замок;
  • видеодомофон или переговорная трубка;
  • блок питания (сеть).

Первым делом следует определить место установки. Угол обзора (в случае применения видеодомофона) и удобство эксплуатации в целом будет напрямую зависеть от того, насколько правильно выбрано место расположения устройства. Считается, что лучшим вариантом будет его расположение со стороны открытия двери на высоте 1,5-1,6 метра от пола. Если же речь опять идет о видеодомофоне, то лучше всего установить его именно на высоте 1,6 м от пола. Переговорное же устройство можно монтировать в любом подходящем месте помещения.

В случае удаленного расположения домофона лучшим местом для монтажа вызывной панели будет забор или призаборный столбик, расположенный у входа. Прикручивается устройство при помощи саморезов. На калитке устанавливается электромеханический замок, который играет роль запорного устройства и срабатывает от сигнала системы домофона. Подключение конструкции осуществляется посредством двухжильного кабеля. Кабель крепится на маркированные клеммы, а провод укладывается в пластмассовые каналы.

Монтировать провода будет намного проще, если об установке системы позаботились заранее еще на стадии проектирования. В таком случае все линии питания и управления уже закладываются в стены и землю, а владельцу остается только подключить домофон, не нарушая их целостности.

Следующим этапом станет размещение переговорного устройства внутри помещения. В зависимости от выбранной модели домофона осуществляется его подключение к вызывной панели. Данные работы не вызывают особых затруднений и проводятся согласно эксплуатационной инструкции устройства.

Не стоит забывать и о таком элементе как доводчик, который контролирует процесс закрывания двери (калитки) и регулирует его скорость. При помощи регулировочных винтов можно задать необходимый «дохлоп». На последнем этапе происходит подключение к системе питания (если, конечно, ваша модель не работает от аккумуляторов).

Установка домофона в квартире

Принцип подключения устройства в квартире в целом схож с принципом подключения в частном доме. Среди некоторых отличий можно отметить увеличение метража кабелей, а также необходимость установки специальной коммутационной аппаратуры, которая обеспечивает связь всех абонентов многоквартирного дома с вызывной панелью.

На входной двери подъезда, как правило, устанавливается магнитный замок, имеющий большую силу удержания, который срабатывает от сигнала домофона.

При этом самым сложным этапом монтажа домофона в многоквартирном доме можно назвать подключение переговорного устройства к вызывной панели на входе. В данной ситуации (если по каким-либо причинам разводка кабелей не была выполнена заранее) лучше всего не штробить для этого стены, а уложить его в специальный кабель-канал. Провод аккуратно спускается по шахте подъездного щитка до первого этажа и ведется к месту, где расположена панель вызова. А далее все осуществляется по той же схеме, что и в частном доме.

Конечно, существует и более простой способ монтажа – устройство может быть установлено сразу за входной дверью в квартиру, а не на входе в подъезд. Но в данном случае вы сможете лишь впустить своих гостей в квартиру, а для входа в подъезд им придется “искать” того, кто откроет для них парадную дверь.

Монтаж домофона можно легко выполнить самостоятельно. Главное знать основные принципы и иметь в наличии необходимый инструмент.

Для подключения домофонов лучше всего использовать кабели сигнального типа – витую пару FTP 4x2x0.5 или КВК П2 2х0,75. Для присоединения аудиотрубки можно использовать витую пару или обычный двужильный телефонный провод. Запитка электрозамка осуществляется при помощи двужильного кабеля ШВВП 2х0,75.

Стоит отметить некоторые нюансы касательно использования замков. В случае отключения электроэнергии, электромагнитный замок перестанет выполнять свои функции и дверь будет постоянно открыта. А вот электромеханический замок все равно останется закрытым. Эту особенность лучше всего учесть при выборе домофона для частных домов.

Полезное видео

Ознакомиться с полезными материалами по установке домофонов вы можете на видео ниже:

Инструкция схема подключения блока сопряжения МСК Даксис

По вопросам приобретаетения блоков сопряжения для видеодомофона, ремонта, а также модернизации (замены) видеодомофонов обращайтесь по телефону:

+7 (495) 518-18-37 или пишите

Блок сопряжения координатного домофона МСК Даксис
Параметры значение
Тип подключаемого подъездного домофонакоординатный
Vizit, Eltis, Метаком, CYFRAL
Видеопанели1
Видеокамеры2 (с учётом видеопанелей и подъездного домофона)
Питаниеот монитора и линии домофона

Описание

Внешний блок сопряжения позволяет использовать монитор стандартного типа (4-х проводной) в качестве абонентского устройства координатного подъезного домофона / видеодомофона или домофона с независимо от него установленной подъездной камерой. Если подъездная камера не установлена вместо неё можно установить и подключить дополнительную камеру на этаже.

Дополнительно используя один разъём на мониторе через блок сопряжения можно подключить видеопанель. Таким образом если в Вашей квартире стоит монитор с 2 разъёмами под видеопанели к нему можно подключить и подъездный домофон и видеопанели у двери и на лестничной клетке.

Если в вашем мониторе видеодомофона имеется функция hook (видеопанель подключается не 4 а 5 проводами) блок сопряжения выключает функцию автоподнятия трубки и когда Вас нет дома у звонящего Вам гостя не появится впечатление что Вы подняли трубку так и не ответив и не открыв дверь. Однако стоит отметить, что таких мониторов почти нет на рынке.

Установка

Ввиду того что размеры блока сопряжения не позволяют монтировать его за монитором, блок сопряжения как правило устанавливается на этаже. К нему подключаются монитор, видеопанель, линия домофона и подъездная видеокамера (или камера на этаже) в соотвествии со схемой подключения и описанием на корпусе блока.

Если Вас интересует блок сопряжения меньших размеров который можно установить за монитором смотрите описание блока сопряжения LSV

После установки проверьте правильность подключения проводов. Если всё подключено правильно включите монитор и проведите проверку работы путём:

  • просмотра видеосигнала в дежурном режиме
  • вызовом абонента с видеопанели
  • вызовом абонента с подъездного домофона
  • открытием двери подъездного домофона во время принятого звонка

Если вызов квартиры с подъезного домофона не поступает убедитесь что Вы правильно подключили Десятки (+) и Единицы (-) линии домофона к блоку сопряжения. Если правильно то проверьте выбрали ли Вы правильные провода самой линии. Если и это не поможет возможно Вашу квартиру заблокировали на самом домофоне — обратитесь в управляющую компанию.

Если звук неудвлитварительный — с возбуждением, помехами, слишком громкий или тихий воспользуйтесь регуляторами. Для доступа к регуляторам откройте корпус блока.

Если ничего не происходит при вызове с домофона и видеопанели то возможно Вы перепутали провода видеопанели и монитора либо не подключили монитор к питанию.

Схема подключения

Стандартная схема подключения:

Схема подключения с монитором с функцией hook:

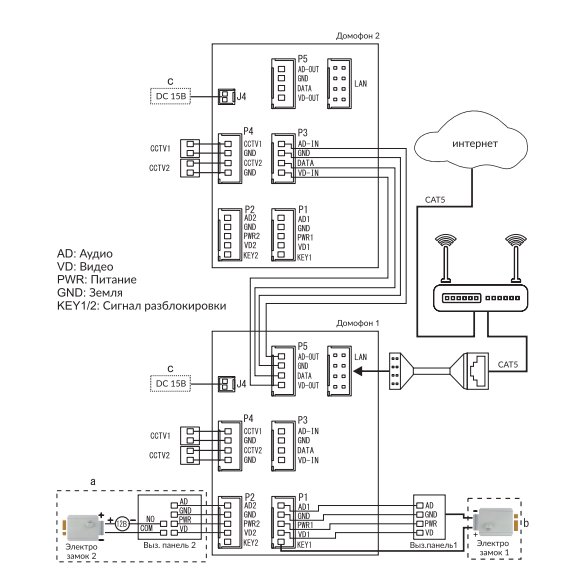

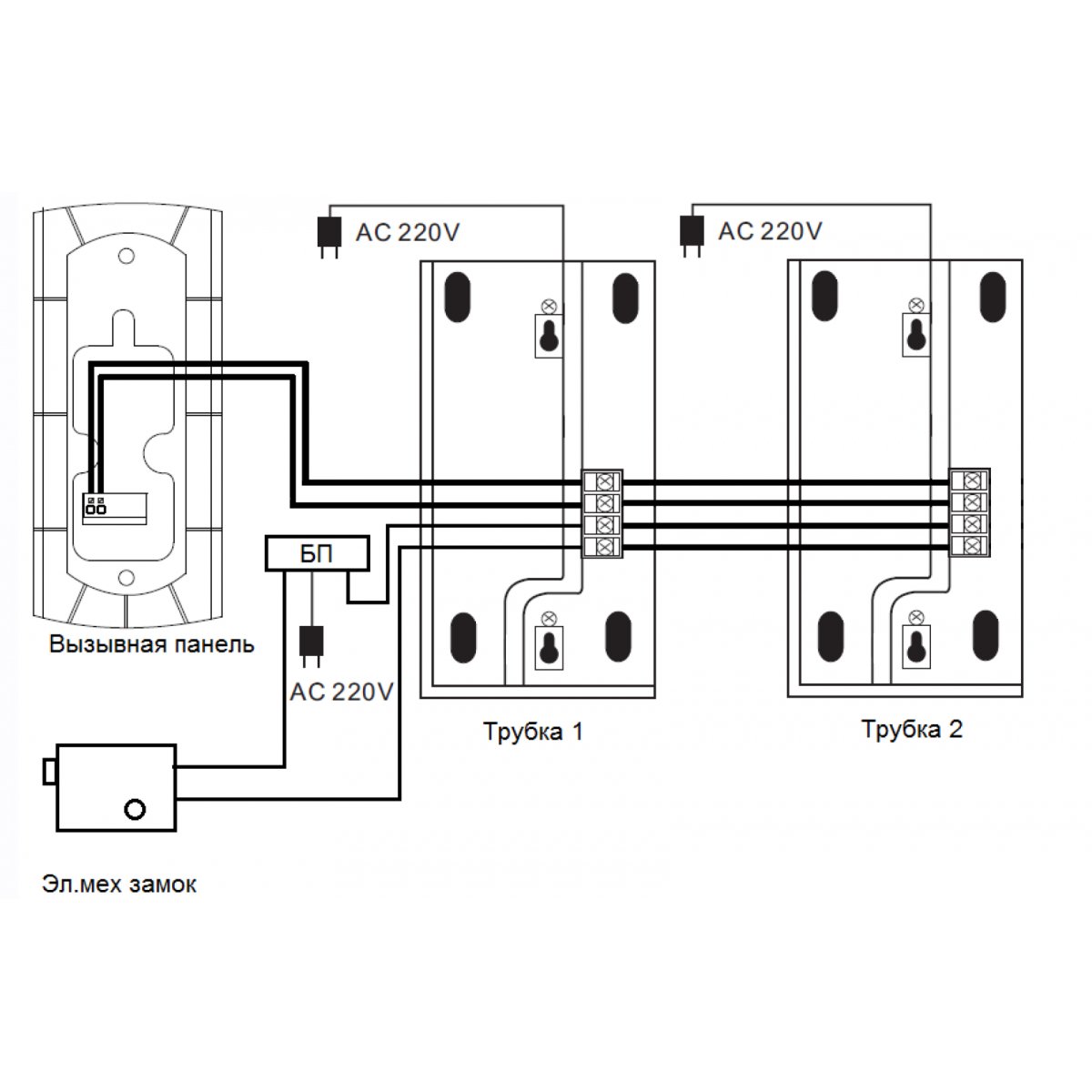

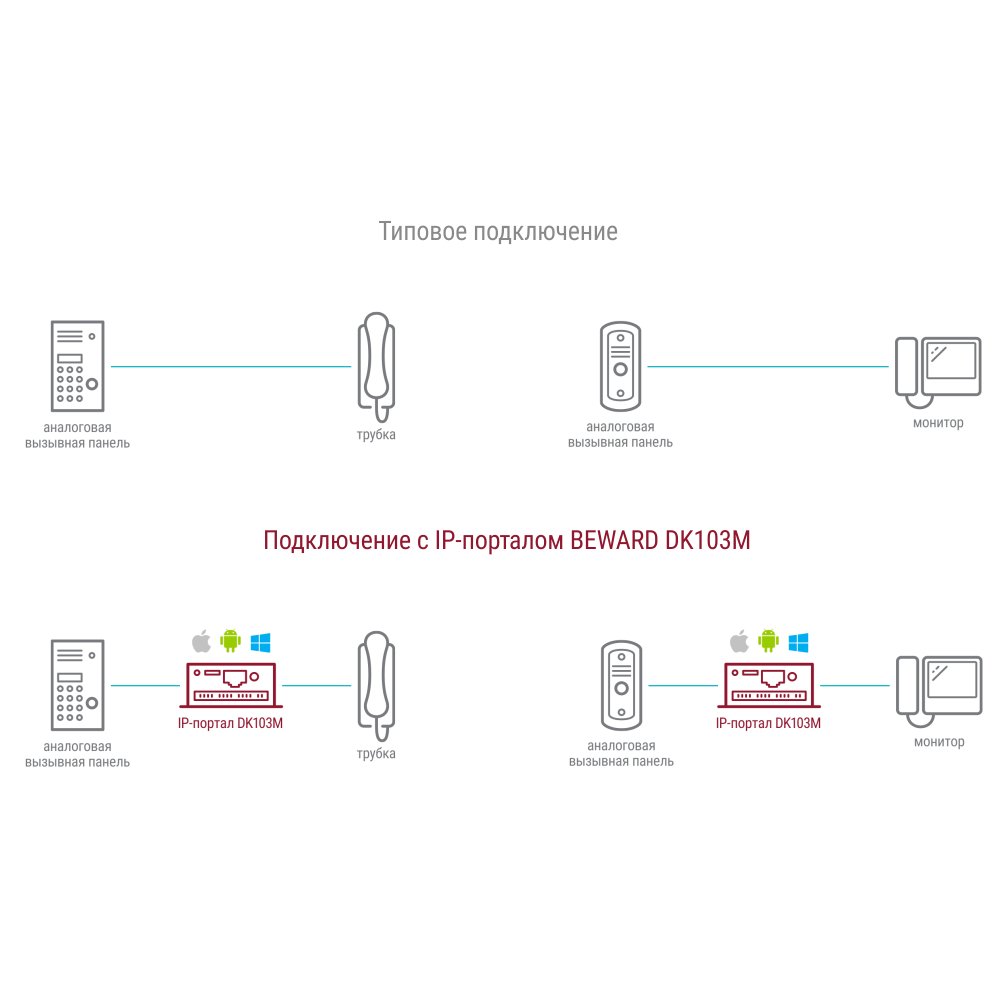

Схема подключения домофона

Aiphone | Контактная информация Finder

Результаты листинга Схема подключения внутренней связи Aiphone

Схема подключения внутренней связи Aiphone

8 часов назад AIPHONE ® Держите провода внутренней связи на расстоянии не менее 30 см от сильных электрических проводов Проводка (AC V) Расширенная конфигурация системы диаграмма . 23 октября · мы сделали что-то подобное для больницы, и мы установили aiphone видеодомофон интерком человек мог позвонить по интеркому и…
