Схема подключения датчика движения на свет: Схема подключения датчика движения для освещения

Содержание

Подключение датчика движения — схема подключения датчика движения

Входя в помещение или темный двор, теперь не нужно искать выключатель в темной комнате или включать его где-то в другом месте. Для этого нужно просто установить датчик движения и свет будет включатся, как только вы будете проходить там где нужен свет, от одного вашего присутствия. Или же просто работать как охрана какой-либо зоны.

Входя в помещение или темный двор, теперь не нужно искать выключатель в темной комнате или включать его где-то в другом месте. Для этого нужно просто купить датчик движения и свет будет включатся, как только вы будете проходить там где нужен свет, от одного вашего присутствия. Или же просто работать как охрана какой-либо зоны.
Датчики движения — кроме того что было перечислено выше, они экономят энергию на 30 — 40%, принцип действия его в следующем, при появлении движения в зоне обнаружения ( это обычно от 3 до 8 метров ) он замыкает цепь, тем самым включает все подсоединенные приборы к нему (такие как прожектор, просто выключатель лампы, пульт охраны который сообщит о движении).

И наоборот если в зоне обнаружения никого нету цепь размыкается и отключает все подсоединенные приборы.

Область применения датчиков движения.

Применяют датчики движения в разных областях — потому как может включать электрические приборы при появлении человека в зоне охвата. Чаще всего датчики движения используются для временного включения освещения и обеспечении безопасности. В сфере безопасности датчики движения включают сирены, камеры видео наблюдения или просто прожектор.
В домах или кладовках или лестничных пролетах, их применяют там где человек находится непродолжительное время.

Современные датчики движения очень компактны и их легко установить, также их легко подключить к системе освещения или безопасности (в данном случае они могут быть еще и скрытными).
Обычно датчики движения устанавливают на стене или потолке помещения где он будет использоваться близ управляемого прибора.
Различают датчики движения на потолочные и настенные.

У потолочных датчиков движения обычно угол обнаружения выше 360°. Датчики настенного типа имеют меньший угол обнаружения и равен примерно от 90° до 240°. Зная эти углы датчик устанавливают или направляют в контролируемую зону ( такие как: над дверью, над лестницами, площадками над гаражами и так далее).

У датчиков движения имеются настройки (ниже на рисунке) на старых образцах таких настроек не встречалось. И так вот список настроек, обычно их три (по другому их называют еще потенциометрами):

» Уровень освещенности — LUX
» Временной интервал отключения — TIME
» Уровень чувствительности — SENS

Итак разберем по отдельности данные настройки датчика движения:

Уровень освещенности — LUX — используется для настройки датчика в светлое время суток, то есть при обнаружении движения в зоне датчик определяет уровень освещенности и если он ниже заданного (порогового), то он срабатывает.

Без него он бы срабатывал и днем, включая например прожектор днем когда он совсем ненужен. И так для настройки дождитесь освещенности от окон и медленно поворачивайте регулятор LUX пока не включится свет.

Временной интервал отключения — TIME — данный регулятор задает время, в течении которого датчик движения будет работать с момента последнего обнаружения человека в зоне. Значения обычно варьируются от 5 секунд до 10 минут.

Уровень чувствительности — SENS — чем выше поставите регулятор на чувствительность, тем лучше датчик движения реагирует на движения в зоне обнаружения. Если не хотите чтобы датчик не реагировал например на кошек уменьшите чувствительность, если же датчик не реагирует на вас в зоне, то увеличьте чувствительность. Также, если свет включается самопроизвольно, тоже уменьшайте чувствительность. Нужно еще учитывать и тот факт, что настройка датчика движения летом и зимой могут отличатся.

Установка датчика движения.

Установить датчик движения не сложнее чем, подключить обычную розетку или выключатель. Бывают случаи, что нужно чтобы свет в определенном месте работал постоянно вне зависимости от того, есть ли там движение. Вот примеры схем подключения датчика движения, где подключен выключатель которые оставляет свет включенным, подключенный к датчику параллельно:

Если комната, где установлен датчик и ему не хватает зоны обнаружения, можно использовать схему с двумя датчиками движения, схема ниже:

Раньше датчики ограничивались мощностью от 500 до 800 Ватт, сейчас же есть датчики с мощностью и 1500 Ватт. В случае с датчиками движения от 500 — 800 Ватт, меньшая мощность ограничивает их использование с мощными лампами, где нужно осветить большие площади и возникает необходимость использовать магнитный пускатель, схема ниже:

При проведении работ с подключением датчиков движения, делайте это с отключенным электричеством в вашем доме, так же не забудьте за изолировать все оголенные участки проводки и еще раз перепроверьте правильность всех схем подключения. После чего можно собрать его и установить в выбранной зоне.

Подключение датчиков движения.Виды и схемы.Работа и особенности

Датчиком движения называется электронное инфракрасное устройство, обнаруживающее перемещение живых существ и включающее питание освещения и других электронных устройств. Чаще всего такие датчики монтируют для освещения, но могут применяться для других целей, например, включения звуковой сигнализации и т.д.

Датчик движения функционирует по принципу электрического выключателя. Обычный электрический выключатель мы включаем и выключаем механически рукой, а датчик движения включается автоматически, реагируя на движение, и выключается автоматически при прекращении движения.

Датчик движения используют совместно с освещением, а также на включение звуковой сигнализации, на открытие дверей, как например, двери супермаркета, и т.п.

Типы датчиков движения

По месту расположения:

Периметрические, используются на улице.
Периферийные.
Внутренние.

По принципу действия:

Ультразвуковые – реакция на волны звука повышенной частоты.
Микроволновые – реагируют на радиоволны высокой частоты.
Инфракрасные – используют излучение теплоты.
Активные – оснащены приемником и передатчиком.
Пассивные – без передатчика.

По виду срабатывания:

Тепловые – срабатывают при изменении температуры.
Звуковые – действуют на колебания воздуха.
Колебательные – срабатывают на действие магнитного поля.

По конструкции:

1-позиционные – оснащены передатчиком и приемником в одном корпусе.
2-позиционные – приемник и передатчик в разных корпусах.
Многопозиционные – оснащены несколькими блоками.

По типу монтажа:

Многофункциональные.
Комнатные.
Наружные.
Накладные (настенные).
Потолочные (для подвесного потолка).
Врезные (для офисов).

Принцип действия

Принцип работы не вызывает трудностей для понимания, и является простым. Детектор обнаруживает объект, выдает сигнал на реле, которое замыкает цепь, лампочка загорается.

Подключение датчиков движения на примере

Чтобы лучше понять, как работает датчик движения, проведем опыт с подключением к лампочке. Для этого нам понадобится:

Датчик движения.
Электрическая вилка.
Отвертка индикаторная для поиска фазы.
Электрический патрон.
Лампочка.
Винтовой зажим.
Провод.
Зачистной инструмент.

Сначала сделаем подключение лампочки напрямую в розетку, а потом в разрыв цепи подключим датчик движения для того, чтобы понять работу датчика.

Берем электрический провод и подключаем концы к вилке. Для зачистки провода используем специальный зачистной инструмент, которым удобно пользоваться. С противоположной стороны устанавливаем патрон. Вкручиваем лампочку.

С помощью индикаторной отвертки определяем, где в розетке фаза. Вставляем вилку в розетку и убеждаемся, что лампочка горит. Теперь нужно в разрыв провода установить датчик движения. Отключаем электропитание и разрезаем обе жилы. Зачищаем концы проводов.

Теперь наша задача установить датчик в разрыв питающего провода. Нужно подвести к датчику согласно инструкции, ноль для его питания, и фазу пропустить через датчик на лампочку. Фаза зайдет в коричневый провод, выйдет из красного провода и зайдет на лампочку. Соединяем по этой схеме. Берем винтовой зажим и соединяем.

На самом датчике есть два реостата. Один реостат отвечает за время суток. Его можно использовать не только на освещение, но и на включение других устройств. На левом регуляторе слева от него нарисовано солнце, а справа нарисована луна. То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Если мы датчик будем использовать ночью для освещения, то датчик переключаем в режим темного времени суток.

Для нашего опыта проверки включим в режим светлого времени суток, так как делаем проверку при свете. Второй датчик отвечает за время отключения. Мы можем установить его на минимум, и он будет выключаться через 5 секунд, либо установить на максимум, то есть, увеличить время с момента прекращения движения. Теперь включаем вилку в розетку, согласно ранее установленной полярности. Производим движение рукой, датчик включает лампу. Теперь не совершаем никаких движений, проходит несколько секунд, датчик выключается. Подключение датчиков движения происходит подобным образом.

Схемы подключения

Подключение датчиков движения осуществляется по обычной схеме замыкания и размыкания цепи лампочек. Если необходимо постоянное освещение, но при этом ничего не двигается, то в схему включают параллельно датчику движения обычный выключатель. При включении выключателя свет будет гореть за счет обходной цепи. При отключении выключателя контроль освещения перейдет к датчику движения.

Подключение датчиков движения (несколько)

Чаще всего бывает, что форма помещения не позволяет охватить все его пространство одним датчиком, например, за поворотом в коридоре. В этом случае располагают несколько датчиков, и подключают их по параллельной схеме. В результате срабатывания любого датчика, цепь замыкается, и напряжение подается к приборам освещения. При таком способе соединения нельзя забывать о том, что лампы освещения и датчики необходимо подключать от одной фазы. В противном случае произойдет короткое замыкание.

Датчики движения располагают таким образом, чтобы угол обзора образовался наибольшей величины по направлению на предполагаемую область движения объектов. При этом окна, двери и интерьер помещения не должны экранировать и мешать работе датчика.

Датчики движения имеют свойство допустимой длительной величины мощности от 500 до 1000 ватт. Поэтому они имеют ограничение по использованию с высокой нагрузкой.

При необходимости включения многих мощных приборов освещения, подключение датчиков движения производится через магнитный пускатель.

При приобретении датчика, в его комплекте смотрите инструкцию по установке и настройке. Обычно на корпусе указывают схему устройства. Под крышкой датчика есть колодка для подключения, и видны три контакта по цветам. Провода подключают с помощью зажимов. Если кабель многожильный, то используют втулочные наконечники.

Особенности подключения

Электрический ток поступает на датчик по двум проводникам: коричневый – фаза, и синий – ноль. Из датчика фаза идет на один контакт лампочки. Другой конец лампы подключается к клемме ноля.

При возникновении движения в контрольном месте датчик срабатывает и замыкает контакты реле, которое подает фазу на светильник.

В клеммной колодке есть винтовые зажимы, поэтому провода подключают с наконечниками. Провод фазы рекомендуется подключать по схеме, указанной в инструкции.

Подключение датчиков движения сопровождается некоторыми особенностями:

После соединения проводки закрывают крышку и переходят к подключению проводов в распредкоробке.
В коробку подводится 9 проводов: 2 – от лампы, 3 – от датчика, 2 — от выключателя, 2 – ноль и фаза.
Провода на датчике: коричневый (белый) – фаза, синий (зеленый) – ноль, красный – подключение к сети.
Соединение проводов производят следующим образом: провод фазы (коричневый) соединяют с коричневым (белым) проводом фазы датчика и проводом от выключателя. Провод нуля питающего кабеля соединяют с нулем датчика и нулем лампы освещения.
Остались три провода – красный от датчика, коричневый от лампы и второй провод от выключателя. Их соединяют.

Датчик подключен к освещению. После подачи питания датчик показывает свою реакцию на движение, тем самым замыкая цепь освещения.

Инструкция по монтажу

Мы разобрались со схемой подключения и принципом действия. Теперь остался важный и последний этап работы — разобраться с монтажом датчика движения.

Чтобы самостоятельно осуществить монтаж и подключение датчиков движения к питающей сети, необходимо следовать по определенному порядку:

Выбрать схему подключения (один датчик, либо несколько, с выключателем или без него и т.д.).
Определить самое подходящее место и направление для монтажа датчика движения. Обычно датчик закрепляют на потолке, либо в углу помещения. При уличном монтаже нужно смотреть по обстановке. Основным параметром является угол обзора датчика. Необходимо выбрать самое подходящее место для расположения корпуса датчика таким образом, чтобы не было мертвых зон (места, которые датчик не охватывает своим действием). Для этого рекомендуется применить опоры фонарей или несущую стену здания.
В распределительном щите отключить электричество для того, чтобы обеспечить безопасность при подключении проводов.
По выбранному варианту схемы выполнить подключение трех проводов к контактам корпуса датчика и в корпусе прибора освещения. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы. При неправильном подключении ноля и фазы вы подвергаете себя опасности, а также навредите электропроводке, поэтому при подключении нужно работать аккуратно и осторожно.
На корпусе датчика нужно настроить регуляторы, выбрать их оптимальные настройки. На корпусе датчика могут быть несколько распространенных регуляторов: Lux – уровень света для срабатывания, Time – задержка по времени выключения освещения, Sens – чувствительность сенсора датчика, Mic – уровень шума для срабатывания датчика. Эти настройки в каждом случае индивидуальны.

Подать питание в распределительном щите и протестировать работу датчика движения. Если необходимо, то изменить расположение датчика, или перенастроить чувствительность и другие настройки.

Корпус датчика рекомендуется располагать как можно дальше от приборов, испускающих электромагнитные волны, так как они отрицательно действуют на работу датчика, и могут создать условия для его ложных срабатываний.

При подключении датчика на садовом участке, лучше расположить его дальше от кустов, деревьев и других объектов, создающих помехи.

Датчик движения для освещения: подключение

Автоматическое освещение — это удобное решение. Датчики могут контролировать свет люстры или светодиодной ленты, размещенных на лестнице, при подъезде к дому, в прихожей. Автоматические включение возможно только, если предусмотрено подключение датчика движения к источнику свечения. Не забудьте всегда иметь правильные инструкции под рукой. Мы снабжаем датчики так, как указано на разъеме. Датчики подключены параллельно или подключены к источнику питания в разных местах. Важно подключить источник питания к одной фазе, а выход за реле — к фазному проводнику цепи освещения.

Оглавление:

Вы можете бесконечно писать о том, как подключить датчик движения к лампе, ленте или галогену. В настоящее время на рынке имеется много моделей детекторов, которые будут подключаться как к низковольтным, так и к 230-вольтовым установкам.

Датчик включения света при движении — это очень удобное и функциональное устройство, которое позволит нам полностью автоматизировать освещение.

На первый взгляд, подключить детектора движения не сложно, и, следуя инструкциям производителя, это будет довольно простая и быстрая настройка вашей осветительной установки. Самое главное, что соединение лампы с датчиком движения всегда происходит при выключенном питании. В случае установки на 230 В это очень важный вопрос, который определяет нашу безопасность на протяжении всего процесса установки.

Последовательность подключения датчика движения:

Отключите питание перед подключением.
Закрепите корпус датчика в соответствии с техническим чертежом или инструкцией по эксплуатации.
Подключение датчика движения к светильнику в соответствии с маркировкой кабеля.

Питание 230 В — фазный провод L (коричневый) и нейтральный провод N (синий)
12В блок питания — положительный + (красный) и отрицательный — (черный)

Не забудьте подключить все кабели согласно схеме производителя.

Датчик включения света на движение: принцип работы

В зависимости от того, выбираете ли вы МВ-датчик движения или датчик, работающий в инфракрасном диапазоне, он будет иметь несколько иной принцип работы:

Микроволновый датчик движения работает по принципу излучения и приема электромагнитных волн. Когда волны, испускаемые устройством, меняют свою схему, детектор запускает нашу лампу. Это происходит, когда подвижное инородное тело появляется в пределах его диапазона и изменяет ранее запрограммированный рисунок.
ИК-датчик движения представляет собой инфракрасное устройство. Он запускает устройство, когда обнаруживает любые изменения температуры в пределах диапазона датчика.

Чаще всего датчики движения МВ гораздо более чувствительны и могут обнаруживать движение даже за дверью или не слишком толстой стеной. Не существует лучшего из обоих типов детекторов. В одной ситуации инфракрасный будет работать лучше, а в другой — микроволновый.

Как подключить датчик движения к лампочке?

Приобретенный детектор подключается к источнику света, как и в случае галогенной или другой лампы на 230 В. Датчик движения к лампе подключен между источником питания и патроном лампы. Давайте вспомним, что сам детектор не должен быть закрыт, так как это может отрицательно повлиять на его работу. Конечно, вы должны начать работу с отключения питания (очень важная проблема безопасности). Следующим шагом будет отключение установки в том месте, где мы хотим подключить наш детектор.

После установки мы можем убедиться, что датчик работает нормально. Если интервал свечения слишком короткий или у самого детектора слишком низкий диапазон, мы, конечно, можем отрегулировать его с помощью его потенциометров.

Как подключить датчик движения для светодиодной лампы

Датчик движения и его подключение к LED светильнику также не является сложной задачей. Как и в случае с лампочками, на этот раз мы подключаем его между источником и его патроном. Ничто не мешает одному датчику движения обслуживать более одного устройства. Затем он должен быть установлен перед нашей параллельной установкой таким образом, чтобы ток проходил к каждой из ламп через детектор. Однако следует помнить об очень важном параметре — максимальной нагрузке на датчик. Если наш датчик движения имеет максимальную нагрузку 120 Вт, мы не сможем подключить к нему лампы, максимальная мощность которых превышает этот уровень. Тогда лучше использовать датчик с более высокой нагрузкой. Возможно подключение нескольких датчиков.

Схема подключения датчика движения и его установки не так уж сложна, поэтому мы в основном подключим его самостоятельно. Однако для более сложных установок рекомендовано обратиться к опытным электрикам, которые легко смогут подсоединить датчик движения.

В нашем интернет-магазине вы можете купить детекторы или модели с уже встроенной функцией отслеживания движения. Стоимость зависит от мощности и сложности конструкции. Доставка заказов по всей Украине: Киев, Львов, Харьков, Днепр, Одесса и др.

Датчики движения для включения света, схемы подключения в частном доме

Лестница в частном доме с подсветкой и датчиками движения

Назначение датчика движения

Датчик движения — это электронное устройство, реагирующее на движение в определенной зоне. Результатом реакции может быть включение любого электрического устройства, света, звука или автоматическая передача тревожного сигнала. Назначением бытовых ИК датчиков, о которых рассказывается в данной статье, является контроль освещения в требуемой зоне.

Проектор с датчиком движения для освещения дачи

Автоматическое включение и отключение света способствует экономии электроэнергии и позволяет избавиться от ненужного расхода по вине забывчивости владельцев жилья, или бегающих из одного помещения в другое маленьких детей. Кроме того, датчик позволяет избавиться от проблем поиска выключателя в темной комнате, или вообще убрать его со стены.

Принцип действия инфракрасного датчика для системы освещения

Основой датчика движения является инфракрасный фотоэлемент с электронной схемой обработки сигнала. Датчик реагирует на любые изменения инфракрасного излучения в контролируемой зоне. Поскольку люди и домашние животные, имеют более высокую температуру, чем окружающая среда — детектор сразу отмечает их появление в зоне слежения. Чтобы фотоэлемент не реагировал на неподвижные нагретые предметы, используется сразу несколько технологических приемов:

инфракрасный фильтр устраняет влияние видимого света;
сегментированная линза Френеля разделяет сектор обзора на множество узких лучей;
электронная схема выделяет сигнал, свойственный тепловому «портрету» человека;
для предотвращения ложных срабатываний применяются многоэлементные фотоприемники.

Во время движения человек пересекает узкие лучи видимости, формируемые линзой. Меняющийся сигнал от фотоэлемента обрабатывается электронной схемой и вызывает срабатывание датчика.

Как работает светильник с датчиком движения

Именно линза Френеля отвечает за диаграмму направленности датчика движения. Причем линия формируется как в горизонтальной, так и в вертикальной плоскостях.

Датчик движения для освещения. Диаграмма направленности

Дальность обнаружения зависит от чувствительности фотоэлемента и коэффициента мощности усилителя. Время удерживания после срабатывания также определяется электронной начинкой.

Схема подключения датчика движения для освещения

Бытовые датчики движения для включения света представляют собой готовые блоки, которые достаточно просто подключить к сети и к нагрузке (обычно это лампа освещения), после чего они сразу начинают работать.

В комплекте всегда идет монтажная схема, в которой даже неподготовленному мастеру очень трудно сделать ошибку. После установки понадобится отрегулировать дальность срабатывания детектирования и время удержания сигнала, что легко сделать при помощи регуляторов, выведенных на заднюю или переднюю панель прибора.

Обычно датчик движения для включения света имеет три контакта: нулевой, вход и выход на лампу. Если нет возможности определить, какой из проводов нулевой, а какой фазовый — то ничего страшного не случится, если вы эти провода перепутаете. Работоспособность датчика от этого не изменится, но теоретически возрастает вероятность попадания фазы на металлические элементы (может вызвать ложное срабатывание).

Датчики движения могут полностью заменить электрический выключатель, однако чаще всего их подключают совместно. Существует три варианта подключения:

без выключателя;
выключатель принудительно включает свет;
выключатель принудительно выключает свет.

Схемы подключения датчика движения

Рассмотрим схемы подробнее, перед тем как подключить датчик движения:

Если отсутствует ручной выключатель питания, то включение и выключение освещения полностью зависит от датчика движения (схема на рисунке 1). Такой вариант обычно применяется для освещения придомовой территории, площадки перед входной дверью, отдельных зон отдыха на дачном участке (подсветка бассейна, пруда, фонтана, беседки). При таком варианте датчик движения должен обладать еще и функцией «день-ночь». Тогда свет будет включаться от движения человека только после захода солнца или при недостаточном освещении контролируемой территории.
Принудительное включение света организовать очень просто: нужно соединить питание лампы в обход датчика движения (схема на рисунке 2). Принудительное включение удобно применять в рабочих комнатах или кабинетах. Человек, находящийся там, может читать книжку, писать или делать работу, стоя на одном месте, а свет не отключится в самый ненужный момент.
Вариант принудительного отключения света тоже несложно организовать. Выключатель просто ставится в цепи питания всей системы (схема на рисунке 3). Принудительное выключение больше подходит для жилых помещений. Нажав выключатель, владельцы могут не опасаться, что среди ночи датчик среагирует ярким светом на их движения во сне.

Варианты применения датчика движения

Наиболее эффективно использование датчика движения для освещения лестничных пролетов в многоквартирных домах. Благодаря этим простым устройствам лампы не потребляют электричество всю ночь напролет, а включаются на 1-2 минуты по мере надобности.

Датчик движения для освещения лестничной площадки

Включение освещения у входной калитки или ворот частного коттеджа тоже очень удобно реализовать при помощи датчика движения. Одновременно с включением лампы можно передавать сигнал в дом и тогда хозяева всегда будут сразу же предупреждены о приходе гостей.

Датчики движения для включения света в большом помещении

Учитывая ограниченную дальность зоны действия датчика, для обслуживания длинных коридоров применяют специальные приемы. На рисунке снизу хорошо видно, как два датчика могут полностью охватить всю зону длинного коридора.

Схема размещения датчиков движения в длинном коридоре

В комнатах большой площади удобнее пользоваться потолочными датчиками с круговой диаграммой направленности. Однако нужно учитывать, что радиус зоны срабатывания датчика становится равен максимальной дальности, указанной в паспорте изделия, минус высота потолка.

Комплексное решение — светильник или лампа с датчиком

Для тех, кто не хочет терять свое время на монтажные работы или просто предпочитает готовые решения собственному творчеству, существуют специальные осветители со встроенным реле движения. Самый известный вариант такого решения — автоматический прожектор для наружного освещения.

Выключатель с датчиком движения на прожекторе

Но для домашнего использования прожектор не подходит по своим техническим и эстетическим данным, и производители предлагают более изящные решения, например светильник с датчиком движения. Такие автоматические лампы вкручиваются вместо штатных, и никаких изменений в системе проводки при этом не требуется.

Патрон для лампы с датчиком движения

Поскольку настенный выключатель питания при этом остается — мы получаем вариант принудительно отключения света, рассмотренного выше.

Встроенный в лампу датчик движения для включения света

Домашние автоматические источники освещения внешне могут вообще не отличаться от обычных светильников. На отечественном рынке освещения представлено огромное количество таких моделей для потолочного или настенного монтажа.

Светильник с датчиком движения

Итог

Часто приходится слышать слова, что автоматические приспособления являются излишеством, и вполне можно прожить и без этого. Но прогресс остановить невозможно и отказывать себе в современном удобстве и комфорте — все равно что удалиться от цивилизации и жить в одиночестве на необитаемом острове.

Датчики движения — одно из чудес современного мира. Используя их для собственных потребностей, вы делаете свою жизнь немного легче и приятнее. Так не отказывайте же себе в этом удовольствии!

Схемы датчиков движения и принцип их работы, схемы подключения

Датчик движения чаще всего используется для включения освещения, когда вы проходите или находитесь рядом с ним. С его помощью можно хорошо экономить электричество и избавить себя от необходимости щелкать выключателем. Это устройство также используется и в системах сигнализации, для определения нежелательных проникновений. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач. Датчики движения иногда называют датчикам присутствия.

Типы датчиков движения

Датчики движения различают по принципу действия от этого зависит их работа, точность срабатывания и особенности использования. У каждого из них есть сильные и слабые стороны. От конструкции и рода используемого элемента зависит и конечная цена такого датчика.

Датчик движения может быть выполнен в одном корпусе и в разных корпусах (блок управления отдельно от датчика).

Контактные

Самый простой вариант датчика движения – использовать концевой выключатель или геркон. Геркон (герметичный контакт) это переключатель который срабатывает при появлении магнитного поля. Суть работы заключается в установки концевого выключателя с нормально-разомкнутыми контактами или геркона на дверь, когда вы её откроете и зайдете в помещение контакты замкнутся, включат реле, а оно включит освещение. Такая схема изображена ниже.

Инфракрасные

Срабатывают от теплового излучения, реагируют на изменение температуры. Когда вы входите в поле зрения такого датчика он срабатывает на тепловое излучение от вашего тела. Недостатком такого способа определения являются ложные срабатывания. Тепловое излучение присуще всему что есть вокруг. Приведем несколько примеров:

1. ИК датчик движения стоит в помещении с электрообогревателем, который периодически включается и отключается по таймеру или термостату. При включении обогревателя возможны ложные срабатывания. Можно попробовать этого избежать долгой и скрупулезной настройкой чувствительности, а также попыткой направить его так, чтобы в прямой видимости не было обогревателя.

2. При установке на улице возможны срабатывания от порывов тёплого ветра.

В целом эти датчики нормально работают, при этом это самый дешевый вариант. В качестве чувствительного элемента используется PIR-сенсор, он создает электрическое поле пропорционально тепловому излучению.

Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля.

Правильнее будет сказать – многосегментная линза, или мультилинза. Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. В результате этого на маленькое приемное окошко пироэлектрического сенсора попадают пучки излучений с разных сторон.

Для увеличения эффективности детектирования движения могут устанавливать сдвоенные, или счетвертненные сенсоры или несколько отдельных. Таким образом, расширяется поле зрение прибора.

Исходя из вышесказанного нужно отметить и то, что на датчик не должен попадать свет от лампы, а также в поле его зрения не должно быть ламп накаливания, это также сильный источник ИК-излучения, тогда работа системы в целом будет нестабильной и непредвиденной. ИК-излучения плохо проходят через стекло, поэтому он не сработает, если вы будете идти за окном или стеклянной дверью.

Ультразвуковые

Излучатель работает на высоких частотах – от 20 кГц до 60 кГц. Отсюда выходит одна неприятность – животные, например собаки, чувствительны к этим частотам, более того они используются для их отпугивания и дрессировки. Такие датчики могут раздражать их и с этим возникают проблемы.

Ультразвуковой датчик движения работает на эффекте Допплера. Излучаемая волна, отражаясь от подвижного объекта, возвращается и принимается приёмником, при этом длина волны (частота) незначительно изменяется. Это детектируется, и датчик выдает сигнал, который используют для управления реле или симмистором и коммутации нагрузки.

Датчик неплохо отрабатывает движения, однако если движения очень медленные – он может не срабатывать. Преимуществом является то, что они не чувствительны к изменениям условий окружающей среды.

Лазерные или фотодатчики

В них есть излучатель (например ИК-светодиод) и приемник (фотодиод аналогичного спектра). Это простой датчик, возможна реализация в двух исполнениях:

1. Излучатель и фотодиод монтируются в проходе (контролируемой зоне) напротив друг друга. Когда вы проходите через него вы заслоняете излучение и оно не достигает приемника, тогда срабатывает датчик и включается реле. Это можно использовать и в системах сигнализации.

2. Излучатель и фотодиод стоят рядом друг с другом, когда вы находитесь в зоне действия датчика излучение отражается от вас и попадает на фотодиод. Это называется также датчиком препятствия, с успехом применяется в робототехнике.

Микроволновый

Состоит также из передатчика и приемника. Первый генерирует сигнал высокой частоты, второй их принимает. Когда вы проходите рядом изменяется частота. Приемник настроен таким образом, что при изменении частоты сигнал усиливается и передается на исполнительный орган, например реле, и происходит включение нагрузки.

Микроволновые датчики движения очень чувствительны, позволяют «увидеть» объект даже за дверью или за стеклом, однако это вызывает и проблемы ложного срабатывания, когда объект находится вне поля предполагаемой видимости.

Это достаточно дорогостоящие датчики, но они реагируют даже на самые незначительные движения.

Подобным образом работают и емкостные приборы. Такая схема изображена ниже.

Как подключить датчик движения?

Можно придумать бесчисленное множество вариантов и схем подключения датчика движения в зависимости от ваших потребностей, иногда нужно чтобы система срабатывала при движении в разных местах, например уличное освещение по пути от дома до ворот и наоборот, в других случаях необходимо принудительное включение или отключение света и т. д. Мы рассмотрим несколько вариантов.

Обычно у датчика движения есть три провода или три клеммы для подсоединения:

1. Приходящая фаза.

2. Фаза, отходящая для питания нагрузки.

3. Ноль.

Если вам не хватает мощности датчика – используйте промежуточное реле и магнитный пускатель с катушкой на 220В. Для этого вместо лампочки в нижеуказанных схемах подключаются выводы катушки.

Схема №1. Лампа включается только от датчика движения.

Схема №2. Лампа включается от датчика движения или от выключателя (принудительное включение)

Схема №3. Датчик движения отключается. Так он не будет срабатывать, когда вам это не нужно, например, в светлое время суток.

Схема №4 – включение лампы от двух датчиков, расположенных в разных местах.

На фото ниже изображены клеммы к которым подсоединяются питающие провода.

Заключение

Использование датчиков движения, как бы это ни звучало, это шаг к умному дому. Во-первых, это поможет экономить электроэнергию и ресурс ламп. Во-вторых, это избавит от необходимости каждый раз щелкать выключатель. Для освещения на улице при правильной настройки можно сделать так, чтобы свет включался, когда вы подходите к воротам дома.

Если расстояние от ворот до дома 7-10 – можно обойтись и одним датчиком, тогда не придется прокладывать кабель на второй датчик или собирать схему с проходным выключателем.

Как уже было сказано чаще всего встречаются ИК-датчики, их достаточно для простых задач, если вам нужна большая чувствительность или точность – присмотритесь к датчикам других типов.

Возврат к списку

как подключить датчики движения к лампочкам на освещение, настройка и схемы подключения с выключателем и без выключателя

Датчиками движения называют специальные приборы, отвечающие за управление освещением. Если в так называемом «секторе ответственности» движутся какие-либо объекты – устройства включаются. Раньше подобные виды техники имелись далеко не на каждом объекте, сейчас они доступны практически всем. Основная функция – освещение придомовых территорий, но есть некоторые особенности, с которыми желательно ознакомиться заранее. Тогда проще понять, как подключить датчик движения к лампочке.

Схемы подключения самому: понятно и доступно

Подключение через выключатель

Чаще всего выбор делают в пользу обычной цепи, с замыканием и размыканием. Параллельно устройству идёт обычный выключатель, если освещение нужно постоянное, но в поле зрения никто и никуда не двигается. Свет горит за счёт обходной цепи, когда всё включают. При выключении прибор отвечает за контроль работы всех устройств.

Подключение одного прибора в цепь

Соединение допустимо двух видов:

Непосредственно рядом с осветительным прибором.
На более-менее значительном расстоянии, что тоже позволяет без проблем настроить датчик движения на освещение.

Для подключения у большинства моделей есть три клеммы. Для подключения питающей сети используют контакты с обозначением L, N. От этой цепи напряжение подают не только на схему датчика, но и на нормально открытый контакт реле. Часто в конструкции присутствует клемма L out, иногда для её обозначения используют стрелку.

Эта клемма является второй частью в контактной пары, которая замыкается с контактом L, когда срабатывает устройство. За подачу напряжения отвечает двухжильный кабель. В разрыв фазного провода подключаются основные контакты реле.

Через распределительную коробку проще сделать подключение, если осветительный прибор будет стоять отдельно. Внутрь коробки заводят трёхжильный кабель. Здесь тоже есть свои особенности:

Одна жила служит для питания устройства, будет нейтральной.
Две другие обустраиваются с целью коммутации, чтобы светильник с датчиком движения работал бесперебойно.
Внутри коробки разводку выполняют по той же схеме, что и для обычных выключателей.

С подключением приборов движения для квартиры редко возникают сложности, тем более – с тем, чтобы его перепутать. Большинство разновидностей не отличаются повышенной чувствительностью к полярности. Но рекомендуется делать так, чтобы в разрыве присутствовал именно фазный провод. Таковы стандартные требования ПУЭ.

Схема с двумя датчиками

Иногда схема помещения достаточно сложно, потому устройства требуется два и больше. Здесь надо установить приборы так, чтобы их «зоны ответственности» пересекались друг с другом. То есть, любое движение должно оставаться в зоне видимости приборов, в любом случае.

Параллельное подключение – самый удобный вариант для таких ситуаций. В работе оба прибора остаются полностью независимыми друг от друга. Но каждый из них способен управлять прожектором, в равной степени. Схема подключения датчика движения работает стабильно.

Схему последовательного подключения тоже используют, но гораздо реже. В данном случае фаза на каждый из последующих приборов идёт с управляющей клеммы предыдущего. Во дворе в сочетании с прожектором такой вариант нельзя назвать уместным.

Подключение нескольких приборов в сеть

Размер, форма помещений, требующих контроля, бывают разными. Каждый датчик обычно управляет только одним прибором освещения, либо одной сетью. Можно располагать устройства под определёнными углами друг к другу, чтобы уверенно обнаруживать присутствие при любых обстоятельствах. Применяются встречные, разнонаправленные варианты. Главное – чтобы зона покрытия детекторов и обнаружения оставалась максимальной.

Включение света в большинстве случаев требуется при включении хотя бы одного датчика, входящего в группу. Тогда рекомендуется и здесь параллельно соединять контакты релейных групп всех выключателей. Все модели при таких обстоятельствах должны коммутировать фазные, либо нулевые провода. Иначе, когда включается лампа с датчиком движения, увеличивается вероятность коротких замыканий.

Задача усложняется при необходимости организовать свет, включающийся только при срабатывании обоих элементов одновременно. Было бы допустимо последовательное подключение, если бы один релейный контакт не был привязан к клемме питания. Но требуется установить промежуточное реле, с катушкой, включающейся при срабатывании отдельного датчика. Контакты второго прибора первыми разрывают нагрузку. Затем задействуют нормально открытый контакт дополнительного реле.

Схема включения датчика движения с выключателем

Подключение в этой схеме для дома идёт параллельно. Соединение фазных жил проходит с соблюдением следующих рекомендаций:

Входящая жила в датчик подключается к проводу от автомата.
Тот же провод от автомата соединяют с выключателем.
Со светильником соединяют выходной провод от прибора движения.
Далее выходной провод прокладывают через выключатель.

Благодаря этому контроль освещения упрощается вне зависимости от того, какое время суток сейчас. Работа тоже не будет оказывать такого сильного влияния на устройства.

Иногда возникают вопросы относительно последовательного выключения. Такую схему допустимо применять, но у неё есть серьёзные недостатки. Лампочка не загорается сразу после того, как всё включат и подадут питание. Работа схемы происходит с опозданием. Иногда оно растягивается до 20 секунд и больше. Даже если схема датчика движения организована правильно.

Схема подключения датчика движения без выключателя

Пример – когда приобретён прибор, но владелец не хочет проводить серьёзные монтажные работы, с дополнительными тратами по времени и материалам. Тогда разрешают выключатели демонтировать. На его месте устанавливают прибор, отвечающий за движение. Но такие схемы подходят далеко не для всех лампочек, хотя отслеживание перемещения работает нормально.

В этом случае подключение также требует учёта дополнительных правил:

Приобретение диода и конденсатора, без которых светильники с датчиком движения не будут работать.
Между клеммами A, N устанавливают диод.
Конденсатор впаивают параллельно лампочке, которая используется в настоящее время.
Через прибор движения с выключателем проходит только фазный контур. Значит, он заходит в клемму L, выходит из клеммы N. По сути, клемма А свободна в такие моменты, но одна из ножек диода будет сидеть именно на ней.
Со светодиодами подобные решения работают очень хорошо. Но допускается подключение лампочек суммарной мощностью не больше 80 Вт.

Схема с пускателем или контактором

Такой вариант актуален, если устройство требует постоянного пониженного напряжения. Мера подходит для гаражей и хозяйственных построек, других подобных объектов с повышенными требованиями к мерам безопасности. Бра обустраиваются по другому принципу.

К блоку питания подключают проводники, связанные с рабочим нулём и заземлением. Фаза поступает через устройство, по принципу, который частично описывался выше. С блока питание снимается напряжение постоянного типа. Оно передаётся на осветительный прибор, с соблюдением полярности, если всё правильно подсоединить.

Задержка выключения света

При запуске устройств обязательно проводят тестирование. Для этого регулятор уровня освещённости должен попасть в положение, соответствующее дневному освещению. На минимум ставят регулятор, отвечающий за время.

Первый раз после подключения к питанию ждут около 30 секунд. После этого освещение включается тоже на 30 секунд. Следующее действие – направление чувствительной зоны на место, которое должно находиться под наблюдением. Устанавливать нужный диапазон не так сложно.

Промежуток времени срабатывания и работы лампы должны в точности соответствовать друг другу.

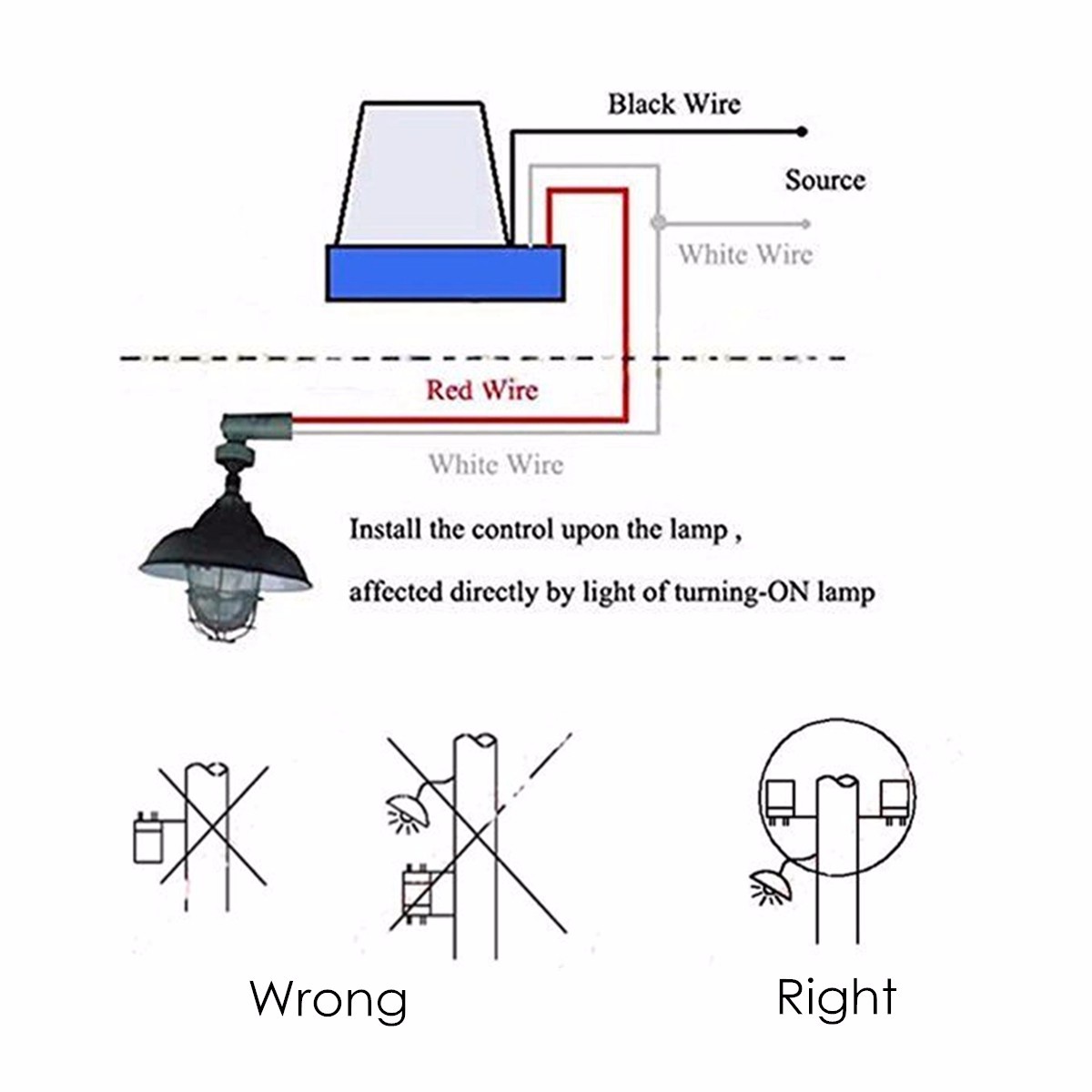

Подключение датчиков освещенности

Схемы, цветовая маркировка проводов могут иметь некоторые отличия в каждом конкретном случае. Лучше всего внимательно изучить инструкцию, прилагаемую к конкретной модели. Существуют дополнительные схемы, при которых предполагается соединение фотореле с дин-рейкой в электрощите. Имеется внешний светочувствительный прибор для включения.

Датчики освещённости помогут включить свет, и сохранить его в рабочем состоянии до утра.

Трёхпроводная схема подключения

Трёхпроводную схему считают самым простым вариантом. Питание 220 Вольт подаётся по двум проводам. Третий провод применяют в качестве выхода. Регуляторами времени и чувствительности снабжены практически все современные датчики, вне зависимости от типа.

Благодаря регулятору чувствительности проще настроить приборы на конкретную массу. Это позволит работать только на человека, чтобы игнорировать животных. Регулятор по времени контролирует работу и включение.

Двухпроводное подключение

Допускается установка таких приборов взамен тех, что существовали ранее. Или параллельно. Тогда управление светом осуществляется только при отключенном выключателе. 40-50 микроампер – стандартная величина тока, потребляемая при работе. Можно подключать не только лампы накаливания, но и использовать энергосберегающие технологии. Установка светильника с датчиком движения в этом случае экономит деньги.

Настройка

Существует всего несколько основных принципов, которые надо учесть при подключении.

Настройка и регулировка чувствительности

За это отвечает датчик, который обозначается как Sens. При первой настройке важно убедиться в том, что устройство срабатывает именно в момент, когда в помещении оказывается человек. Можно сделать так, чтобы проезжающие мимо автомобили при этом не заставляли устройство включаться. Как установить желаемые параметры – написано в инструкции от производителя.

Угол обзора

Угол наблюдения датчиков может быть разным в зависимости от потребностей заказчиков. Допустимы варианты от нескольких градусов до полного кругового обзора. Он чаще применяется при круговом креплении, регулировка дополнительно не нужна.

Углы определяются в горизонтальной, либо вертикальной плоскостях. Они указываются в документации отдельно, определяют общую зону наблюдения.

Если датчики предназначены для монтажа на стену, их характеристика будет следующей:

110-120 или 180 градусов по горизонту.
15-20 градусов по вертикали. Установить датчик движения не так сложно.

Движения не будут фиксироваться датчиками, если они выходят за рамки указанного пространства. Для корректировки направления важно не только подбирать приборы изначально, но и учитывать место монтажа. Если орган наблюдения подвижный – установка упрощается.

Круговой обзор до 360 градусов по горизонтали характерен для устройств с потолочным монтажом. Обзор распространяется конусом сверху вниз. Зона контроля значительно больше, но не просматриваемые точки в углах часто имеются.

Лучшие модели датчиков для включения света

Приведём список моделей, которые уже прошли проверку практикой. И заслужили доверие пользователей, как профессионалов, так и на бытовом уровне.

Navigator 71 967 NS-IRM05-WH

Обнаруживает, регистрирует тепловые потоки, постоянно наблюдает за ними. Совместим с любыми видами оборудования для освещения. Для включения и выключения системы освещения поддерживает регулировку порога освещённости. Время срабатывания тоже меняется. Общая дальность работы – до 12 метров. Головка сенсора с радиусом обзора до 180 градусов. 1,8-2,5 метра – рекомендуемая высота установки, которая к подсоединению других устройств тоже привязана.

Camelion LX-39/Wh

Настенный счётчик, способный дополнительно экономить электрическую энергию. Регистрация и анализ теплового потока – основные возможности устройства. Установленный прибор работает при разных условиях.

Rev Ritter DD-4 Control Luchs 180

Очень тонкий прибор, допускающий монтаж на любую настенную поверхность. Регистрация движение и наблюдение проходят на максимальном уровне обзора. Максимальная мощность подключаемых приборов – до 1200 Вт. Предполагает разный угол обзора, при этом недопустимый диапазон маленький.

Универсальная схема подключения датчика движения для освещения (с фотографиями и схемой подключения)

Универсальная схема подключения датчика движения для освещения (с фотографиями и схемой подключения).

Купив датчик движения Покупатель задается вопросом: «Что делать дальше? Как правильно подключить датчик движения? Можно ли сделать так, чтобы один и тот же светильник работал от двух или от нескольких датчиков движения? Например при использовании верхнего и нижнего датчика движения на лестнице (лестничном марше) или при использовании датчика движенияв длинном коридоре. Можно ли сочетать работу датчика движения с возможностью включить и выключить свет обычным выключателем? Как правильно установить и разместить датчик движения?»

На эти и другие вопросы, которые возникают в ходе установки датчиков движения мы постараемся ответить.

Понять как выполняется типовое подключение датчика движения очень просто – то же самое, как подключить самый обыкновенный выключатель. И в том, и в другом случае элемент либо замыкает, либо же размыкает электрическую цепь, поэтому схема подключения датчика движения ничем не отличается от подключения через выключатель

Схема подключения датчика движения для освещения, для работы в двух режимах (датчик + выключатель)
В случае необходимости постоянной работы светильника при условии полного отсутствия какого-либо перемещения, в состав схемы может быть включен выключатель путем параллельного его подключения к датчику движения.
Благодаря этому при включении выключателя лампа освещения будет подключена по другой цепи в обход датчика, тогда как при отключенном выключателе контроль над состоянием освещения целиком и полностью вернется к датчику движения

Схема подключения нескольких датчиков движения для освещения (несколько датчиков = один светильник)
Нередко возникают ситуации, когда специфика помещения делает физически невозможным охват всей площади помещения средствами лишь одного устройства. Так, если ограничиться установкой одним датчиком движения в изогнутом коридоре, он не будет срабатывать тогда, когда человек будет передвигаться за изгибом.
В подобных случаях используется такая схема подключения датчика движения, когда несколько устройств подключаются друг к другу параллельно.

Иначе говоря, фаза с нулем отдельно и без прерываний подается на каждый из датчиков, после чего осуществляется подсоединение всех их выходов к освещению. В результате этого срабатывание любого из датчиков замыкает цепь, подавая рабочее напряжение на контакты светильника.
Заметка: При таком подключении важно понимать, что оба (или несколько) датчиков движения должны подключаться от одной и той же фазы, а не от разных фаз, иначе возникнет междуфазное короткое замыкание.

Правильная установка датчика движения
Кроме того, технические условия и особенности планировки помещения также оказывают непосредственное влияние на подключение.
Устанавливать смонтированный датчик нужно таким образом, чтобы он получал как можно больший угол обзора на предполагаемые зоны вторжения, причем последние не должны экранировать элементы интерьера, а также проемы дверей и окон.
Датчики движения характеризуются средним значением номинальной мощности на уровне 500-1000 Вт. Это выступает ограничением для их использования в условиях большой нагрузки.
При возникновении необходимости в подключении через датчики сразу нескольких мощных ламп лучшим решением станет использование магнитного пускателя

В завершение – рекомендации относительно установки:
• в зону видимости устройства, устанавливаемого на улице, не должны попадать объекты, излучающие свет или тепло. Не устанавливайте датчик вблизи деревьев и кустов, которые наверняка будут препятствовать правильному выявлению движения;
• принимайте во внимание и старайтесь сводить к минимуму возможное воздействие электромагнитных излучений, которые могут отразиться на ложных срабатываниях устройства;
• устройство следует направлять непосредственно на ту зону, выявление движения в которой должно служить сигналом для включения света;

% PDF-1.4 % 640 0 объект > эндобдж xref 640 72 0000000016 00000 н. 0000002263 00000 н. 0000002420 00000 н. 0000003181 00000 п. 0000003859 00000 н. 0000004423 00000 н. 0000004595 00000 н. 0000004759 00000 н. 0000034517 00000 п. 0000035191 00000 п. 0000035642 00000 п. 0000059433 00000 п. 0000060137 00000 п. 0000060775 00000 п. 0000060829 00000 п. 00000

00000 п. 0000124544 00000 н. 0000124753 00000 н. 0000125371 00000 н. 0000125817 00000 н. 0000126373 00000 п. 0000158059 00000 н. 0000158759 00000 н. 0000159397 00000 н. 00001 00000 н. 00001

00000 н. 0000191939 00000 н. 0000192348 00000 н. 0000223990 00000 н. 0000249157 00000 н. 0000250392 00000 н. 0000250504 00000 н. 0000250618 00000 н. 0000250731 00000 н. 0000254785 00000 н. 0000255314 00000 н. 0000255920 00000 н. 0000260586 00000 н. 0000261121 00000 н. 0000261741 00000 н. 0000261825 00000 н. 0000265911 00000 н. 0000266380 00000 н. 0000268385 00000 н. 0000268738 00000 н. 0000271311 00000 н. 0000271685 00000 н. 0000272120 00000 н. 0000275490 00000 н. 0000275917 00000 н. 0000276414 00000 н. 0000278330 00000 н. 0000278700 00000 н. 0000314725 00000 н. 0000314764 00000 н. 0000350789 00000 н. 0000350828 00000 н. 0000354887 00000 н. 0000354926 00000 н. 0000360073 00000 н. 0000360112 00000 н. 0000365815 00000 н. 0000365854 00000 н. 0000367714 00000 н. 0000367753 00000 н. 0000401861 00000 н. 0000401900 00000 н. 0000407335 00000 н. 0000407374 00000 н. 0000412538 00000 п. 0000002068 00000 н. 0000001770 00000 н. трейлер ] / Назад 424688 / XRefStm 2068 >> startxref 0 %% EOF 711 0 объект > поток hb«pa`b«`se @@ 1API5, Я.1322Ԗ3U3Ή94) \ a3t & LS + wd4X0x2x3xg | d. $ ɕA {x [O2zLb`

STEINEL -> Главная страница -> Управление освещением -> Ресурсы -> Схемы подключения

	Электрические схемы

	Схемы подключения имеются в CAD. Пожалуйста, свяжитесь со службой технической поддержки для получения дополнительной информации.



	CONTROL PRO COM1-WR СХЕМА СОЕДИНЕНИЙ ВЕДУЩИЙ / ВЕДОМЫЙ ПОДДЕРЖИВАЕМЫЙ ИЛИ МОМЕНТАЛЬНЫЙ ПЕРЕКЛЮЧЕНИЕ НАПРЯЖЕНИЯ ЛИНИИ 02-COM1-WR



	CONTROL PRO COM1-WR ГЛАВНАЯ / ГЛАВНАЯ СХЕМА ЭЛЕКТРОПРОВОДОВ ОБСЛУЖИВАНИЕ ИЛИ МОМЕНТАЛЬНОЕ ПЕРЕКЛЮЧЕНИЕ НАПРЯЖЕНИЯ ЛИНИИ 03-COM1-WR



	CONTROL PRO COM1-24 ОСНОВНАЯ СХЕМА ПОДКЛЮЧЕНИЯ ПОДДЕРЖИВАЕМЫЙ ИЛИ МОМЕНТАЛЬНЫЙ ВЫКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ 01-COM1-24



	CONTROL PRO COM1-24 СХЕМА СОЕДИНЕНИЙ ГЛАВНЫЙ / ВЕДОМЫЙ ПОДДЕРЖИВАЕМЫЙ ИЛИ МОМЕНТАЛЬНЫЙ ПЕРЕКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ 02-COM1-24



	CONTROL PRO COM2-24 ОСНОВНАЯ СХЕМА ПОДКЛЮЧЕНИЯ ПОДДЕРЖИВАЕМЫЙ ИЛИ МОМЕНТАЛЬНЫЙ ВЫКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ 01-COM2-24



	CONTROL PRO COM2-24 СХЕМА СОЕДИНЕНИЙ ГЛАВНЫЙ / ВЕДОМЫЙ ПОДДЕРЖИВАЕМЫЙ ИЛИ МОМЕНТАЛЬНЫЙ ПЕРЕКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ 02-COM2-24



	CONTROL PRO DIM-24 ОСНОВНАЯ СХЕМА ПОДКЛЮЧЕНИЯ ДИММИРОВАНИЕ ДЛЯ ОДНОЙ ЗОНЫ 0-10 В ПЕРЕКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ 01-ДИМ-24



	CONTROL PRO DIM-24 СХЕМА СОЕДИНЕНИЙ ГЛАВНЫЙ / ВЕДОМЫЙ ДИММИРОВАНИЕ ОДНОЙ ЗОНЫ 0-10 В ПЕРЕКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ 02-ДИМ-24



	ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 1 ОСНОВНАЯ СХЕМА ПОДКЛЮЧЕНИЯ ПЕРЕКЛЮЧЕНИЕ НАПРЯЖЕНИЯ ОДНОПОЛЮСНОЙ ЛИНИИ 01-WLS-1



	ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 1 ГЛАВНЫЙ / ВЕДОМЫЙ ТРЕХСТОРОННИЙ СХЕМА ПОДКЛЮЧЕНИЯ ДО 4 ДАТЧИКОВ, ВКЛЮЧАЮЩИХ ОДНУ НАГРУЗКУ 02-WLS-1



	ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 1 MASTER / MASTER СХЕМА ТРЕХСТОРОННЕГО ПОДКЛЮЧЕНИЯ ДО 4 ДАТЧИКОВ ПЕРЕКЛЮЧЕНИЕ ОТДЕЛЬНЫХ НАГРУЗОК 03-WLS-1



	ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 2 ОСНОВНАЯ СХЕМА ПОДКЛЮЧЕНИЯ 01-WLS-2



	ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 1 МАСТЕР / МАСТЕР ТРЕХСТОРОННЯЯ ЭЛЕКТРОПРОВОДНАЯ СХЕМА 03-WLS-2



	ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 2 ГЛАВНАЯ / ПОДЧИНЕННАЯ СХЕМА ПОДКЛЮЧЕНИЯ ТРЕХСТОРОННЕЙ ЭЛЕКТРОПРОВОДКИ 02-WLS-2



	СХЕМА ПОДКЛЮЧЕНИЯ COM1-WR CONTROL PRO РЕЛЕ НАПРЯЖЕНИЯ ПОДДЕРЖИВАЕМОГО ИЛИ МОМЕНТАЛЬНОГО НАПРЯЖЕНИЯ 01-COM1-WR



	СХЕМА СОЕДИНЕНИЙ TR-150 3-ПРОВОДНЫЙ ВЫКЛЮЧАТЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ БЕЗ ДРУГИХ ОРГАНОВ УПРАВЛЕНИЯ 00-150



	ЭЛЕКТРИЧЕСКАЯ СХЕМА TR-100 ВЫКЛЮЧАТЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ БЕЗ ДРУГИХ ОРГАНОВ УПРАВЛЕНИЯ 01-100



	СХЕМА СОЕДИНЕНИЙ TR-150 ВЫКЛЮЧАТЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ БЕЗ ДРУГИХ ОРГАНОВ УПРАВЛЕНИЯ 01-150



	ВЫКЛЮЧАТЕЛЬ НИЗКОГО И ЛИНИЙ НАПРЯЖЕНИЯ С ДАТЧИКОМ НАПРЯЖЕНИЯ 24 В 02-100

движение% 20 датчик% 20 подключение% 20 диаграмма техническое описание и примечания по применению

датчик уровня воды для стиральной машины Реферат: датчик давления уровня воды для стиральной машины датчик автоматического открытия двери автоматические часы комнатный свет датчик автомобиля парковочные датчики в торговом автомате датчик вентилятора движения КАМЕРА обнаружение движения датчики стиральной машины датчик движения выключатель света Текст: нет текста в файле	Оригинал	PDF
2007 — МБХ-150 Аннотация: код движения VHDL H.264 оценка оценка xilinx 3040 mbaff 720P 1080P H.264 кодер * кодер 16 4 Текст: нет текста в файле	Оригинал	PDF	DS648 264 / AVC / MPEG4 MBX-150 Движение кода VHDL Оценка H.264 оценка xilinx 3040 mbaff 720P 1080P Кодировщик H.264 * кодировщик 16 4
2007 — МБХ-150 Аннотация: xilinx 3040 VHDL код движения DS648 h364 кодировщик Оценка кодировщика H.264 8×4 ram vhdl 720P 4×4 баррель-сдвиг Текст: нет текста в файле	Оригинал	PDF	DS648 264 / AVC / MPEG4 MBX-150 xilinx 3040 Движение кода VHDL кодировщик h364 ЧАС.264 кодировщик оценка 8×4 RAM vhdl 720P Переключатель ствола 4×4
Командир GML Аннотация: 1326-CPB1-005 ultra master 100 диаграмма Allen Bradley 1326-CCU-005 Серводвигатель Allen-Bradley 1326 1398-DDM Allen-Bradley 1394 manual 1398-ddm-005x 1796-CL11 джинсовая ткань Текст: нет текста в файле	Сканирование OCR	PDF	ЯНВ 2000 382-М44 ЯНВ 2000 GML Commander 1326-CPB1-005 ультра мастер 100 диаграмма аллен брэдли 1326-CCU-005 Серводвигатель allen-bradley 1326 1398-DDM Руководство Allen-Bradley 1394 1398-ddm-005x 1796-CL11 джинсовая ткань
2008 — инфракрасный датчик движения пассивный Аннотация: АКТИВНЫЙ ИНФРАКРАСНЫЙ ДЕТЕКТОР ДВИЖЕНИЯ Схема cds фотоэлемента PIR ДАТЧИК ДАТЧИК ДВИЖЕНИЯ zilog Схема смарт-кабеля USB HDR 1×24 HDR 2X2 Датчик движения PIR датчик движения свет Текст: нет текста в файле	Оригинал	PDF	ZEPIR000101ZCOG UM022302-1008 пассивный инфракрасный датчик движения АКТИВНЫЙ ИНФРАКРАСНЫЙ ДЕТЕКТОР ДВИЖЕНИЯ фотоэлемент cds схема пирсинга ПИР-ДАТЧИК ДАТЧИК ДВИЖЕНИЯ Схема кабеля zilog Smart USB HDR 1×24 HDR 2X2 датчик движения пир свет детектора движения
МПУ-6050 Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF
1997 — управление двигателем tms320 Резюме: Контроллер скорости двигателя переменного тока с использованием ПИД-регулятора TMS320E14 TMS320C tms320 Бесщеточный регулятор двигателя TMS320 ПИД-регулятор для управления асинхронным двигателем с использованием оценки параметров асинхронного двигателя примечание по применению адаптивного ПИД-регулятора скорости двигателя постоянного тока tms320 Текст: нет текста в файле	Оригинал	PDF	TMS320 SPRA327 tms320 управление двигателем Регулятор скорости двигателя переменного тока с использованием ПИД-регулятора TMS320E14 TMS320C tms320 бесщеточное управление двигателем ПИД-регулятор для управления асинхронным двигателем с использованием оценка параметров асинхронного двигателя Адаптивный ПИД-регулятор скорости двигателя постоянного тока инструкция по применению tms320
2010 — тыс1 Аннотация: MMA8450Q AN3916 0x26 Текст: нет текста в файле	Оригинал	PDF	AN3917 MMA8450Q MMA8450Q AN3918.тыс. 1 AN3916 0x26
1997 — National Instruments Реферат: управление движением промышленный серводвигатель универсальный инструментальный усилитель Текст: нет текста в файле	Оригинал	PDF
2008 — СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ Аннотация: Стабилизация ПИР-ДАТЧИКА ПИР-ДАТЧИК ДАТЧИКА ДВИЖЕНИЯ ДИАГРАММА ДЕТЕКТОРА ДВИЖЕНИЯ ДИАГРАММА ДЕТЕКТОРА ДВИЖЕНИЯ СХЕМА ДАТЧИКА ДВИЖЕНИЯ ПИР-СЕНСОР MTBF Датчик движения ZEPIR0AAS01SBCG ДИАГРАММА ДЕТЕКТОРА ИК-ДВИЖЕНИЯ Текст: нет текста в файле	Оригинал	PDF	PB022304-1108 СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ Стабилизация PIR SENSOR ПИР-ДАТЧИК ДАТЧИК ДВИЖЕНИЯ ДИАГРАММА БЛОКА ПИР ДЕТЕКТОРА ДВИЖЕНИЯ СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ для света ПИР-ДАТЧИК датчик движения MTBF ZEPIR0AAS01SBCG датчик движения ИК ДИАГРАММА ДЕТЕКТОРА ДВИЖЕНИЯ
1998-2-5178238-9 Реферат: stegmann MC55420 энкодер Stegmann MC55000 MC58000 IM1000 Текст: нет текста в файле	Оригинал	PDF
1997 — ПИД-регулятор для управления асинхронным двигателем Аннотация: управление скоростью двигателя с помощью dsp УПРАВЛЕНИЕ СКОРОСТЬЮ ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА С ИСПОЛЬЗОВАНИЕМ прерывателя DSP BASED MOTION CONTROL c язык PID AC MOTOR CONTROL бесщеточное управление скоростью двигателя постоянного тока простая схема ПИД-регулятор для управления асинхронным двигателем с использованием семейства TMS320C2x отчет об управлении двигателем постоянного тока с помощью одного переключателя Скорость Управление двигателем постоянного тока с использованием нечеткой логики Текст: нет текста в файле	Оригинал	PDF	TMS320 SPRA327 ПИД-регулятор для управления асинхронным двигателем управление скоростью двигателя с помощью dsp УПРАВЛЕНИЕ СКОРОСТЬЮ ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА С ИСПОЛЬЗОВАНИЕМ измельчителя УПРАВЛЕНИЕ ДВИЖЕНИЕМ НА ОСНОВЕ DSP c язык PID AC MOTOR CONTROL бесщеточный контроль скорости двигателя постоянного тока простая схема ПИД-регулятор для управления асинхронным двигателем с использованием Семейство TMS320C2x отчет об управлении двигателем постоянного тока с помощью одного переключателя Управление скоростью двигателя постоянного тока с использованием нечеткой логики
2005-20DAM20D2B-K Реферат: 20DAM20D1B-K принципиальная схема управления двигателем 20DAM10D2B-L 20DAM10D1B-K 20DAM40D2B-L Danaher 20DAM10D2B-K 20DAM portescap Текст: нет текста в файле	Оригинал	PDF	20DAM 20ДАМ-Л 20ДАМ-К 20ДАМ-К Temp9979-0 SE-29109 20ДАМ20Д2Б-К 20ДАМ20Д1Б-К принципиальная схема управления двигателем 20DAM10D2B-L 20ДАМ10Д1Б-К 20DAM40D2B-L Данахер 20ДАМ10Д2Б-К портной
1999 — КАМЕРА обнаружения движения Аннотация: обнаружение движения для видеотрекинга движения AN-552 ADV611 ADV601LC ADV601 ADSP-2185 вычислительная сложность ADSP-2181 Текст: нет текста в файле	Оригинал	PDF	Ан-552 ADV611 КАМЕРА обнаружение движения обнаружение движения для видео отслеживание движения Ан-552 ADV611 ADV601LC ADV601 ADSP-2185 вычислительная сложность ADSP-2181

2002 — CS6710 Аннотация: компенсатор движения по сумме абсолютных разностей mec 4.000 МГц CS6701 4001 Оценка положения перекрестных ссылок Шина AMBA AHB «Однопортовая RAM» Текст: нет текста в файле	Оригинал	PDF	CS6710 CS6710 DS6710 сумма абсолютных разностей компенсатор движения mec 4.000 МГц CS6701 4001 Перекрестная ссылка Оценка позиции Автобус AMBA AHB «Однопортовая RAM»
2010 — АН4070 Аннотация: MMA8451 an4071 MMA8451Q AN4072 25160AN MMA845 mma8452q MMA8453Q AN4075 Текст: нет текста в файле	Оригинал	PDF	AN4070 MMA8451, AN4071.AN4070 MMA8451 an4071 MMA8451Q AN4072 25160AN MMA845 mma8452q MMA8453Q AN4075
1998 — трехфазный микрошаговый Аннотация: MC50000 DK55 DK55420 MC55420 MC58000 MC58120 MC58220 MC58320 MC58420 Текст: нет текста в файле	Оригинал	PDF
1998 — зал «разметка s17» Аннотация: датчик Холла 4-контактный датчик направления движения гибкого диска fpga TSM-125-01-L-DV управление положением серводвигатель постоянного тока теория ПК 104 MC58000 MC55420 MC55000 j537 Текст: нет текста в файле	Оригинал	PDF	-PC / 104 Prodigy-PC / 104 зал «разметка s17» датчик Холла 4-контактный гибкий диск обнаружение направления движения fpga ТСМ-125-01-Л-ДВ управление положением теория серводвигателя постоянного тока ПК 104 MC58000 MC55420 MC55000 j537
2008 — СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ Аннотация: СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ для света АКТИВНЫЙ ИНФРАКРАСНЫЙ ДЕТЕКТОР ДВИЖЕНИЯ ДЕТЕКТОР ДВИЖЕНИЯ Фотоэлемент СХЕМА ДАТЧИКА ДВИЖЕНИЯ ДАТЧИК ДВИЖЕНИЯ ДЕТЕКТОР ДВИЖЕНИЯ СХЕМА СХЕМА Z8FS040ASB20SG ДЕТЕКТОР ДВИЖЕНИЯ ДИАГРАММА ДАТЧИКА ДВИЖЕНИЯ p Текст: нет текста в файле	Оригинал	PDF	ZEPIR0AAS01SBCG PS028402-1008 СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ для света АКТИВНЫЙ ИНФРАКРАСНЫЙ ДЕТЕКТОР ДВИЖЕНИЯ ДАТЧИК ДВИЖЕНИЯ СХЕМА фотоэлемента ПИР-ДАТЧИК ДАТЧИК ДВИЖЕНИЯ СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ Z8FS040ASB20SG ДИАГРАММА ДЕТЕКТОРА ДВИЖЕНИЯ датчик движения пир ДАТЧИК ДВИЖЕНИЯ
SFH 910 Реферат: СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ Микросхема детектора движения QFP100-P-1420-0 TC90A30AF toshiba «Нелинейный фильтр» HAP7 TA1221AF PD1530 Текст: нет текста в файле	Сканирование OCR	PDF	TC90A30AF TC90A30AF QFP100-P-1420-0 575TYP SFH 910 СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ детектор движения ic toshiba «нелинейный фильтр» HAP7 TA1221AF PD1530
реле опекуна Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	DIN18650-1 prEN16005) реле опекунов
EP1C20F400C7 Аннотация: lwIP data image lcd px uart c code nios processor Текст: нет текста в файле	Оригинал	PDF
2007 — Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	TMC223 TMC223 QFN32
1999 — КАМЕРА обнаружения движения Аннотация: СХЕМА ДЕТЕКТОРА ДЕТЕКТОРА dpcm AF SO5 модуль камеры af ECST AD10 DCP27 ДЕТЕКТОР движения ЦЕПЬ ДЕТЕКТОР движения БЛОК ДИАГРАММА Текст: нет текста в файле	Оригинал	PDF	KS7333 KS7333 КАМЕРА обнаружение движения СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ dpcm AF SO5 модуль камеры af ECST AD10 dcp27 ЦЕПЬ ДЕТЕКТОРА ДВИЖЕНИЯ ДИАГРАММА ДЕТЕКТОРА ДВИЖЕНИЯ
1998 — MC905 Реферат: smd датчик холла датчик холла 4-контактный гибкий диск HAll EFFECT IC 3513 микрошаговый ic.72 блока микрошаговых резисторов AG1A MC58000 MC55000 Текст: нет текста в файле	Оригинал	PDF

Heath Zenith Настенный трехпозиционный переключатель с датчиком движения 6107 Руководство пользователя

ВЫКЛ.

ВКЛ

AUT

АВТО

ВЫКЛ.

ВКЛ

6107

Датчик движения

Настенный 3-позиционный переключатель

Настенный выключатель с датчиком движения 6107 определяет движение и включает свет
на регулируемое время.Встроенный фотоэлемент
можно настроить так, чтобы свет не горел, когда он не нужен. Устройство имеет превосходную чувствительность
lent и широкий диапазон обнаружения 150 °. Его можно использовать с лампами накаливания
, а также с люминесцентными лампами быстрого запуска. (Не
для использования с электронными балластами).

6107 можно использовать для замены настенного 3-позиционного переключателя или однополюсного переключателя
. Некоторые коды требуют установки квалифицированным электриком
.

Особенности:
• Угол обнаружения движения 150 °
• Регулируемое время включения от 5 секунд.до 20 мин.
• Регулируемый фотоэлемент
• Работает с лампами накаливания и люминесцентными лампами быстрого запуска (Не
для использования с электронными балластами
• Работает с двигателями мощностью до 1/8 л.с.

ВНИМАНИЕ: Перед подключением выключите питание автоматическим выключателем.

Примечание: «3-ходовая» схема управляет светом от двух отдельных переключателей
. Если вы хотите использовать этот продукт в одной цепи переключателя
или если вы хотите установить более одного настенного переключателя
с датчиком движения, см. Стр. 6.
• Снимите декоративную крышку (закрепленную двумя винтами
).
• Снимите крышку управления. (Нажмите отверткой.
Откиньте крышку, чтобы снять ее, чтобы получить доступ к регулируемой

винтов.)
• Выберите переключатель, который нужно заменить, и снимите его.
• Для облегчения повторного электромонтажа в дальнейшем пометьте домашнюю проводку лентой
, указывающей, где был подключен провод.
• Не подключайтесь к нейтральному проводу, иначе произойдет повреждение устройства
и гарантия будет аннулирована.

• Подключите переключатель датчика движения 6107, как показано на схеме ниже:

• Установите 6107 в распределительную коробку с помощью двух винтов распределительной коробки.
• Снова включите автоматический выключатель.
• Предварительно установите элементы управления: время до минут, регулировка уровня освещенности до упора по часовой стрелке. Закройте линзу малярной лентой.
• Когда датчик движения находится в положении «ON», включите и выключите дистанционный выключатель несколько раз. Перейдите к шагам 1, 2,
или 3, в зависимости от результатов.

ПРЕДУПРЕЖДЕНИЕ. Перед изменением проводки отключите питание выключателем.

Если у вас возникла проблема с настенным переключателем, сначала следуйте этому руководству. Если проблема не исчезнет, позвоните по горячей линии обслуживания клиентов
по телефону 1-866-853-4293 с 8:00 до 17:00 по восточному времени в будние дни.

Электрический ввод ……………………………………….. ………………………………………….. …………………………. 120 В, 60 Гц

Люминесцентная нагрузка — не для электронных балластов ……………….. (2) 30 Вт минимум 400 Вт максимум Rapid Start

Нагрузка двигателя ……………………………………….. ………………………………………….. ………………………. 1/8 л.с. максимум

Лампа накаливания ……………………………………………………. ………………………………………….. ………. 500 Вт при 120 В переменного тока

Вовремя ………………………………………. …………………………………….. Регулируется примерно на 5 сек. до 20 мин.

Датчик фотоэлемента ……………………………………….. …………………………………. От тусклого дневного света до менее 1 FC.
Покрытие ………………………………………… …………………………. до 15 футов при 150 °, до 30 футов перед датчиком

Есть 6 предустановленных вариантов для
времени, в течение которого индикаторы остаются включенными: Тест (5 секунд), 1,
5, 10, 15 и 20 минут. Используйте небольшую отвертку с губой phil-
для регулировки регулятора ВРЕМЕНИ.
Поверните ручку TIME до тех пор, пока она не «защелкнется» в желаемой позиции времени
.

Установите на место крышку панели управления и установите декоративную настенную пластину. В установках, где переключатель датчика движения Cooper
совмещен с другими переключателями или розетками на расширенной коробке, необходимо приобрести комбинированную настенную пластину
.Различные комбинации настенных панелей доступны в домашних центрах и магазинах электроснабжения
.
Передвиньте переключатель несколько раз, чтобы убедиться, что он работает свободно.

Когда свет в комнате находится на уровне
, вы хотите, чтобы свет включился,
установите переключатель в положение АВТО.
Установите регулятор ВРЕМЕНИ в положение «5 секунд».
Установите ручку LIGHT в положение mini-
mum dark (полностью против часовой стрелки)
.
Подождите, пока погаснет свет.
Поверните часы регулировки ОСВЕЩЕНИЯ
по часовой стрелке очень маленькими шагами и подождите 2
секунды, прежде чем переместить руку в
перед датчиком. Повторяйте, пока не загорятся индикаторы
, управляемые датчиком
. Свет теперь загорится, когда
уровень света равен или ниже текущего уровня
и обнаружено движение.

Для регулировки фотоэлемента:

Переключатель выбора РЕЖИМА

Перемещение переключателя выбирает один из трех режимов работы: ВЫКЛ, АВТО, ВКЛ

ВЫКЛ: свет не горит.

АВТО: освещение включается на установленное время, когда обнаружено движение и уровень освещенности ниже установленного уровня или когда 3-позиционный переключатель
переключается вручную.

ВКЛ: индикаторы горят постоянно. Переключение трехпозиционного переключателя не дает никакого эффекта.

•

•
•

Датчик может не включать свет
, когда в комнате уже достаточно света. Используйте небольшую отвертку
, чтобы установить уровень освещенности, руководствуясь схемой
.В крайнем положении по часовой стрелке,
датчик включает свет даже при полном дневном свете. В положении
полностью против часовой стрелки датчик включает
только при очень низком уровне окружающего освещения.

РЕГУЛИРОВКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТРАНЕНИЕ НЕПОЛАДОК

ПРИМЕНЯТЬ

ВРЕМЯ

Полная установка

УРОВЕНЬ СВЕТА

— 2 —

— 6 —

— 3 —

–4–

— 5 —

–7–

— 8 —

Т И М Е

L I G H T

Тест

5 секунд

20 минут

Любой свет

Уровень

Темный (низкий

световой уровень)

СИМПТОМ

Не горит свет
в режиме АВТО
.

Фары не горят
в автоматическом режиме.

ВОЗМОЖНАЯ ПРИЧИНА

Автоматический выключатель или предохранитель
выключен.
Если управляемая лампа
имеет другой переключатель, он может быть выключен
.
Лампа неисправна.
Регулятор СВЕТЛЫЙ установлен слишком далеко
в сторону ТЕМНОГО положения.
Переключатель РЕЖИМ установлен в положение ВЫКЛ.
вместо АВТО.
Плохое соединение.

Движение остановлено в комнате
.
Регулятор ВРЕМЕНИ установлен на слишком короткую
задержку.

3.
4.

СИМПТОМ

Свет не выключается
.

Загорается индикатор
без причины в автоматическом режиме
.

ВОЗМОЖНАЯ ПРИЧИНА

Неправильная проводка. Переключатель
MODE установлен в положение
ON вместо AUTO.
Движение все еще присутствует.
Задержка, установленная регулятором ВРЕМЕНИ,
trol еще не истекла.

Нагревающие или охлаждающие объекты
объекты (например, вентиляционные отверстия
, приборы или
сквозняки через стенную коробку
) вызывают ложное срабатывание
.
Включить датчик
был выключен
и снова включен.
Произошло мгновенное —
тарное прерывание питания —
. Лампочка
выключится автоматически, когда истечет время включения
.

1.
2.

3.
4.

ИЗДЕЛИЕ С ЭЛЕКТРИЧЕСКИМИ УСТРОЙСТВАМИ ДЛЯ ВАШЕГО ПРОВОДА ДВУХЛЕТНЯЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ

В течение 2 лет с даты покупки Cooper Wiring Devices заменит или отремонтирует движение

Сенсорный выключатель

при условии, что он не подвергался неправильному обращению, неправильной установке или неправильному использованию, и это

возвращен с предоплатой в отдел контроля качества Cooper Wiring Devices по адресу 203 Cooper Circle, Peachtree

City, GA 30269.Если производство продукта снято с производства, будет произведена замена ближайшего доступного

. Эквивалентная модель

. Данная гарантия не распространяется на расходные материалы (например, предохранители). Подтверждение покупки по форме

чека продажи или квитанции, подтверждающей, что товар находится в пределах применимого гарантийного срока, должно быть

предоставляется для ремонта или замены, предусмотренной гарантией. Ремонт или замена в соответствии с поставкой

по данной гарантии является исключительным средством правовой защиты покупателя.Cooper Wiring Devices не несет ответственности за

любые случайные или косвенные убытки в результате нарушения любых явных или подразумеваемых гарантий на любой из его продуктов.

укт. За исключением случаев, когда это ограничено или запрещено действующим законодательством, любая подразумеваемая гарантия товарного состояния или

пригодность данного продукта для определенной цели ограничена сроком действия данной гарантии. Некоторые

Штат

не допускает исключения или ограничения случайных или косвенных убытков или допускает ограничения на

, как долго длится подразумеваемая гарантия, поэтому вышеуказанные ограничения могут не применяться к вам.Эта гарантия дает вам

конкретных юридических прав, и вы также можете иметь другие права, которые варьируются от штата к штату.

ОБЩАЯ ИНФОРМАЦИЯ ПО ПРИМЕНЕНИЮ

Детектор более чувствителен к движению по передней части датчика, чем к движению по направлению к датчику.

Извещатель определяет движение тепла и возможные источники тепла, которые быстро изменяют температуру. Поэтому, чтобы избежать ложного срабатывания
, не размещайте датчик в местах, где он будет направлен на кондиционеры, обогреватели и другие источники тепла или холода
.

НОВОЕ ПРИЛОЖЕНИЕ

Выберите место, где датчик движения
будет хорошо видеть всю зону, где может происходить движение людей.

ПРИЛОЖЕНИЕ ДЛЯ ПЕРЕОБОРУДОВАНИЯ

Датчик движения заменит существующий настенный выключатель. Используйте только
, если существующее положение переключателя обеспечивает четкий обзор занимаемой области
.

В комплект входят: • Сенсорный выключатель • Крышка • 4 разъема для проводов • 2 больших винта • 2 маленьких винта.

УСТАНОВКА

УСТАНОВКА ПЕРЕКЛЮЧАТЕЛЯ

3-ходовой переключатель с одним датчиком движения

ВЫБЕРИТЕ МЕСТО

Типичный план покрытия

30 ‘

15 ‘

0 ‘

ВНИМАНИЕ: Только для использования внутри помещений.

Вопросы? Звоните по телефону 1-866-853-4293 с 8:00 до 19:00 по восточному времени, будние дни

АВТО

ВЫКЛ.

ВКЛ

АВТО

ВЫКЛ.

ВКЛ

Обычный

Общий наконечник переключателя

Обычный

АВТО

ВЫКЛ.

ВКЛ

Проверка правильности подключения общего провода:

Установите переключатель на место.

Поверните цепь

выключатель снова включен.

Оставить перемычку в одном положении,

включите и выключите другой трехпозиционный переключатель.

Фары

включить

и оф.

Фары

включить

и оф.

Перемычка

правильно. Перейти

на следующую страницу.

Поверните переключатель с помощью

Перемычка

другая позиция.

Переключатель без перемычки

включается и выключается.

Перемычка

правильно. Перейти

на следующую страницу.

Переместите один конец перемычки

провод к ранее

неподключенный терминал.

Удалить перемычку

Переключатель

из

Распределительная коробка

Включите питание

скидка на

выключатель.

Есть

№

②

Заменить

Переключатель

с 6107

Обычный

Путешественник

Коричневый

Черный

Красный

①

Добавить

Джемпер

Провод

Зеленый провод заземления к

Винт распределительной коробки

или

заземляющий провод

Если горит

не включается:

Если загорается индикатор

только в одном

позиция из

дистанционный переключатель:

Если загорается индикатор

на с

дистанционный переключатель

либо

позиция:

Установить датчик в положение «АВТО». Подождите

агрегат для разогрева (до 1 мин.). Если

дистанционный переключатель может включать свет,

все нормально. В противном случае:

Проверить еще раз.

Перейдите к 2 или 3.

Проверить еще раз.

Перейти к 1 или 3.

➮

Обмен

Красно-черный

провода на

6107 Контроль

Обмен

Красно-коричневый

провода на

6107 Контроль

Обмен красно-коричневыми проводами

на 6107 Control.Удалите

Лента

. Перейти на следующую страницу.

АВТО

ВЫКЛ.

ВКЛ

АВТО

ВЫКЛ.

ВКЛ

Обычный

3-ходовой

Переключатель

Схема подключения 3-позиционного переключателя

3-ходовой

Переключатель

Обычный

Существующая электрическая схема

Обычный

Коричневый

Черный

Коричневый

Обычный

• Для установки с одним переключателем,
подключите настенный переключатель, как показано здесь
.

Если вы хотите, чтобы на обоих трехпозиционных переключателях были датчики движения, подключите их, как показано ниже. Минимальная мощность
Вт может увеличиться до 100 Вт для люминесцентных и 50 Вт для ламп накаливания.

Общий наконечник переключателя

АВТО

ВЫКЛ.

ВКЛ

Строка

Черный

Красно-коричневый

Нагрузка

Зеленый провод заземления к

Винт распределительной коробки

или

заземляющий провод

Зеленый провод заземления к

Винт распределительной коробки

или

заземляющий провод

Схема электрических соединений 3-ходового датчика движения

Установка с одним коммутатором

3-ходовой с двумя датчиками движения

Схема подключения сдвоенного трехходового датчика движения

• Снимите оставшийся трехпозиционный переключатель с распределительной коробки.
• Подключите перемычку к общему наконечнику и к любому из двух переключаемых наконечников. Если вы не уверены, какой наконечник
является общим, установите перемычку на любые два из трех проводов и проверьте перемычку, как описано на следующей странице
.

ОБЩИЙ

Переключатель может

указывает на

обыкновенный

Обычный

Проушина переключателя

Горячий провод

Джемпер

К коричневому проводу

из 6107

(цвет примечания)

ИЛИ

Цвет винта

может отличаться

для обыкновенных

К красному проводу

из 6107

(цвет банкноты)

469MT-PT

Путешественник

Путешественники

Примечание: регулировочные винты

находится под (выключено-авто-включено)

лицевая панель.

Примечание: после установки перемычки этот переключатель

будет включать только свет.

Путешественники

Зеленый

Путешественники

598-1180-04 E

Красный

Как подключены датчики движения?

Датчики движения обычно имеют 4-проводные соединения. В большинстве случаев используется нормально замкнутая (NC) проводка, соединенная последовательно.Два провода предназначены для питания, а два других — для данных. Провода питания идут к шине ECP панели. Провода данных идут к клеммам определенных зон.

Датчики движения используются для обнаружения движения на территории. Большинство из них работают с использованием технологии пассивного инфракрасного излучения (PIR). Это включает в себя поиск изменений инфракрасной (ИК) энергии, возникающих при движении. Если человек или большой объект попадает в поле зрения датчика, то датчик обнаруживает изменение энергии ИК-излучения.Затем датчик предупредит панель. Затем система ответит на основе типа ответа для связанной зоны.

Датчики движения используют небольшое количество электроэнергии для своей основной работы. Для проводных датчиков движения эта мощность снимается с панели. Датчик движения потребует подключения для передачи энергии. Также потребуются соединения для передачи данных. Большинство проводных датчиков движения используют два провода для обоих этих процессов. Другими словами, они используют два провода для питания и два провода для данных.Всего четыре провода. Провода питания пойдут на шину ECP, которая питает клавиатуры системы. Провода данных будут подключены к клеммам определенных зон.

Большинство проводных датчиков движения используют нормально замкнутую проводку. Это также обычно называют последовательным подключением. Если у вас есть несколько движений, подключенных к одной и той же зоне, они будут подключены последовательно. Есть несколько проводных датчиков движения, которые позволяют пользователям выбирать между проводкой NC и нормально разомкнутой (NO) проводкой. Их обычно называют датчиками движения «Форма C».Нормально открытая проводка также называется параллельной проводкой. Но для большинства датчиков движения используется проводка серии NC. Проконсультируйтесь с датчиком движения, чтобы узнать, какую конфигурацию проводки использовать. Мы рекомендуем использовать многожильный кабель 18 калибра для датчиков движения. Тем не менее, проволока немного толще или тоньше (например, калибра 16 или 22) все равно будет работать нормально. Просто убедитесь, что соединения надежны и надежны. Также рекомендуется использовать оконечный резистор (EOLR) с датчиками движения. Таким образом, система будет знать, пытается ли кто-нибудь вмешаться или отключить эти устройства.

Схема подключения светодиодного светильника для обуви с датчиком движения и фотоэлементом

Мы собираемся показать вам шаг за шагом, как подключить светодиодный светильник для обувной коробки к линии электропередачи или с микроволновым датчиком и датчиком сумерек с фотоэлементом.

Приобретая светодиодные светильники для наружного освещения у нас или в других светотехнических магазинах, если вы не являетесь неопытным электриком, вы, вероятно, не знаете, с чего начать электромонтаж светодиодных светильников. Поэтому мы составляем руководство по схеме подключения светодиодных фонарей для обувных коробок для зеленых рук, надеемся, что это поможет вам разобраться в проводке для ваших парковочных фонарей.

Если вы купите у нас светильники для обувных коробок с регулируемой яркостью, вы увидите, что есть два вывода. Один подключается к концам линии электропитания «L» и «N», другой — к диммерному проводу. Если требуется функция диммирования, необходим диммерный переключатель. В противном случае, пожалуйста, не обращайте внимания на провод затемнения и просто оставьте его в опоре.

L / провод под напряжением: черный

N / нулевой провод: белый

Заземляющий провод: зеленый

Белый / фиолетовый: DIM +

Черный / серый: DIM-

Ниже приведена подробная схема подключения светодиодной подсветки коробки передач, пожалуйста, следуйте этому руководству, вы устраните все проблемы с проводкой.Источник питания с регулируемой яркостью — это драйвер с регулируемой яркостью внутри светодиодных светильников, которые уже подключаются к светодиодным светильникам для обуви. Однако, если ваш драйвер вышел из строя и вы хотите его заменить, эта диаграмма также очень полезна, чтобы помочь вам исправить это.

В некоторых штатах и городах действуют строгие правила интеллектуального / интеллектуального управления осветительными приборами, поэтому необходимо использовать датчик движения.

На рынке, Merrytek является брендом сенсорных датчиков движения благодаря своей высокой чувствительности.

Ниже представлен микроволновый датчик Merrytek MC049V для наружного уличного освещения, зона обнаружения DxH (16 м x 15 м), высота установки макс. 15 м.

Вы можете установить время выдержки света обувной коробки, время ожидания, уровень затемнения по своему желанию.

Однако, если вы хотите использовать датчик с фотоэлементом для функции от сумерек до рассвета для освещения парковки, ниже приведена электрическая схема.

Фотоэлемент часто используется для замены закорачивающего колпачка или розетки, которые Chiuer предоставляет вместе с приспособлением. , другие поставщики, вероятно, могут не предложить его, если вам нужен светодиодный светильник для обуви с фотоэлементом.

Фотоэлементы имеют версию 100-277V и версию 200-480V, вы должны помнить, что вы не можете установить фотоэлемент 100-277V на приспособления 480V, потому что он может сразу же сгореть.

Фотоэлемент имеет 3 контакта, 5 контактов и 7 контактов на рынке, 3 контакта наиболее часто продаются на рынке.

У Chiuer есть светодиодный светильник для обуви с датчиком фотоэлемента на складе в США, 100 Вт 150 Вт 200 Вт 240 Вт 300 Вт, не стесняйтесь обращаться к нам по лучшей цене по электронной почте [email protected] или звоните +1 806-680-3682, если у вас есть проект на торги.

Использование переключателей света с датчиком движения

Стандартные выключатели света не так уж сложно использовать. Большинство из нас щелкает ими, не задумываясь.Но что, если вы войдете в прачечную с охапкой одежды и даже не увидите выключателя, не говоря уже о том, чтобы освободить руку, чтобы включить его? Или когда вы несете из гаража тяжелую коробку или пакеты с продуктами и не можете дотянуться до выключателя, чтобы выключить его? Вам нужно совершить вторую поездку, иначе свет просто останется включенным. Итак, есть две очень веские причины переключиться на обнаружение движения.

Функция

Существует два основных типа переключателей датчиков движения: активный датчик и пассивный датчик.Активные датчики, которые часто называют радарными, излучают звуковые волны в комнату и ждут возвращения сигнала. (Некоторые устройства открывания гаражных ворот делают то же самое.) Если кто-то входит в комнату или движется внутри нее, скорость возвращающихся звуковых волн изменяется, вызывая срабатывание переключателя.

Пассивные датчики, также называемые пассивными инфракрасными датчиками (PIR) или пироэлектрическими датчиками, обнаруживают тепло тела людей и животных. В датчике используется фотодетектор, который преобразует свет с определенными длинами волн в электрический ток, который вызывает тревогу в миникомпьютере, размещенном в датчике, активируя переключатель.Чтобы предотвратить нежелательное переключение, компьютер игнорирует медленные изменения температуры в помещении из-за солнечного света.

Опции

Переключатели датчика движения могут автоматически включать и выключать свет, или и то, и другое. Occupancy переключатели включают свет, когда вы входите в комнату; когда вы уходите, коммутатор ждет заданное время перед автоматическим выключением света. Vacancy Выключатели необходимо включать вручную, но выключать свет автоматически, когда вы выходите из комнаты.Оба типа оставляют свет включенным, если обнаруживают движение в комнате, поэтому, если вы совершенно неподвижны, они могут выключить свет.

Если у вас есть дети, которые, как правило, оставляют свет в спальне включенным, несмотря на ваши любящие напоминания, переключатели датчика движения свободного типа могут решить проблему. Вы также можете получить переключатели датчика движения со встроенным диммером, позволяющим устанавливать желаемый уровень освещенности вручную. Это полезная функция для ванных комнат и спален, где вам может не понадобиться полная яркость ночью, утром или когда другие спят.

Электропроводка

Переключатели с датчиком движения предназначены для замены любого стандартного однополюсного настенного переключателя. Конкретные конфигурации проводки зависят от продукта. Некоторые переключатели включают нейтральный провод, подключенный для питания светодиода, а другие нет (стандартные переключатели обычно не подключаются к нейтральному проводу цепи). Обязательно проверьте схему подключения, прилагаемую к вашей конкретной модели коммутатора, чтобы убедиться, что вы подключили его правильно.

В типичной установке переключатель детектора движения имеет три провода.Черный провод подключается к входящему «горячему» проводу, по которому подается питание на коммутатор. Синий провод подключается к проводу исходящей цепи, который подключен к свету; это называется ножкой переключателя.

Подключение датчика движения — схема подключения датчика движения

Область применения датчиков движения.

Подключение датчиков движения.Виды и схемы.Работа и особенности

Типы датчиков движения

По месту расположения:

По принципу действия:

По виду срабатывания:

По конструкции:

По типу монтажа:

Чтобы лучше понять, как работает датчик движения, проведем опыт с подключением к лампочке. Для этого нам понадобится:

Подключение датчиков движения сопровождается некоторыми особенностями:

Чтобы самостоятельно осуществить монтаж и подключение датчиков движения к питающей сети, необходимо следовать по определенному порядку:

Похожие темы:

Датчик движения для освещения: подключение

Датчик включения света на движение: принцип работы

Как подключить датчик движения к лампочке?

Как подключить датчик движения для светодиодной лампы

Датчики движения для включения света, схемы подключения в частном доме

Назначение датчика движения

Принцип действия инфракрасного датчика для системы освещения

Схема подключения датчика движения для освещения

Варианты применения датчика движения

Комплексное решение — светильник или лампа с датчиком

Итог

Схемы датчиков движения и принцип их работы, схемы подключения

как подключить датчики движения к лампочкам на освещение, настройка и схемы подключения с выключателем и без выключателя

Схемы подключения самому: понятно и доступно

Подключение через выключатель

Подключение одного прибора в цепь

Схема с двумя датчиками

Подключение нескольких приборов в сеть

Схема включения датчика движения с выключателем

Схема подключения датчика движения без выключателя

Схема с пускателем или контактором

Задержка выключения света

Подключение датчиков освещенности

Трёхпроводная схема подключения

Двухпроводное подключение

Настройка

Настройка и регулировка чувствительности

Угол обзора

Лучшие модели датчиков для включения света

Navigator 71 967 NS-IRM05-WH

Camelion LX-39/Wh

Rev Ritter DD-4 Control Luchs 180

Рекомендации по выбору схемы монтажа

Рекомендации по выбору места монтажа

Рекомендации инженеров

Универсальная схема подключения датчика движения для освещения (с фотографиями и схемой подключения)

STEINEL -> Главная страница -> Управление освещением -> Ресурсы -> Схемы подключения

движение% 20 датчик% 20 подключение% 20 диаграмма техническое описание и примечания по применению

датчик уровня воды для стиральной машины

2007 — МБХ-150

2007 — МБХ-150

Командир GML

2008 — инфракрасный датчик движения пассивный

МПУ-6050

1997 — управление двигателем tms320

2010 — тыс1

1997 — National Instruments

2008 — СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ

1998-2-5178238-9

1997 — ПИД-регулятор для управления асинхронным двигателем

2005-20DAM20D2B-K

1999 — КАМЕРА обнаружения движения

2002 — CS6710

2010 — АН4070

1998 — трехфазный микрошаговый

1998 — зал «разметка s17»

2008 — СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ

SFH 910

реле опекуна

EP1C20F400C7

2007 — Нет в наличии

1999 — КАМЕРА обнаружения движения

1998 — MC905

Heath Zenith Настенный трехпозиционный переключатель с датчиком движения 6107 Руководство пользователя

Как подключены датчики движения?

Схема подключения светодиодного светильника для обуви с датчиком движения и фотоэлементом
