Схема реверса с описанием подключения

Практически любой электродвигатель можно заставить вращаться как в одну, так и в другую сторону. Это часто необходимо, особенно при конструировании различных механизмов, например, систем закрывания и открывания ворот. Обычно на корпусе двигателя указывается заводское направление движения вала, которое считается прямым. Кручение в другую сторону в этом случае будет реверсивным.

Что такое реверс

Проще говоря, реверс – это изменение направления движения какого-либо механизма в противоположную сторону от выбранного основного. Схему реверса можно получить несколькими способами:

• Механическим
• Электрическим.

В первом случае при помощи переключения шестеренчатых связей, соединяющих ведущий вал с ведомым, добиваются вращения последнего в обратную сторону. По такому принципу работают все коробки передач.

Электрический способ подразумевает непосредственное воздействие на сам двигатель, где в изменении движения ротора принимают участие электромагнитные силы. Этот метод выигрывает тем, что не требует применения сложных механических преобразований.

Для того, чтобы получить реверс электродвигателя, необходимо собрать специальную электрическую схему, которая так и называется – схема реверса двигателя. Она будет отличаться для разных типов электрических машин и питающего напряжения.

Где применяется реверс

Легче перечислить случаи, когда реверс не используется. Практически вся механика построена на передаче крутящего момента по часовой стрелке и наоборот. Сюда можно отнести:

• Бытовую технику: стиральные машины, аудиопроигрыватели.
• Электроинструмент: реверсивные дрели, шуруповерты, гайковерты.
• Станки: расточные, токарные, фрезерные.
• Транспортные средства.
• Спецтехнику: крановое оборудование, лебедки.
• Элементы автоматики.
• Робототехнику.

Ситуация, с которой чаще всего сталкивается обычный человек на практике, это необходимость собрать схему подключения реверса электродвигателя асинхронного переменного тока либо коллекторного мотора постоянного тока.

Подключение асинхронного мотора 380 В к трехфазной сети в реверс

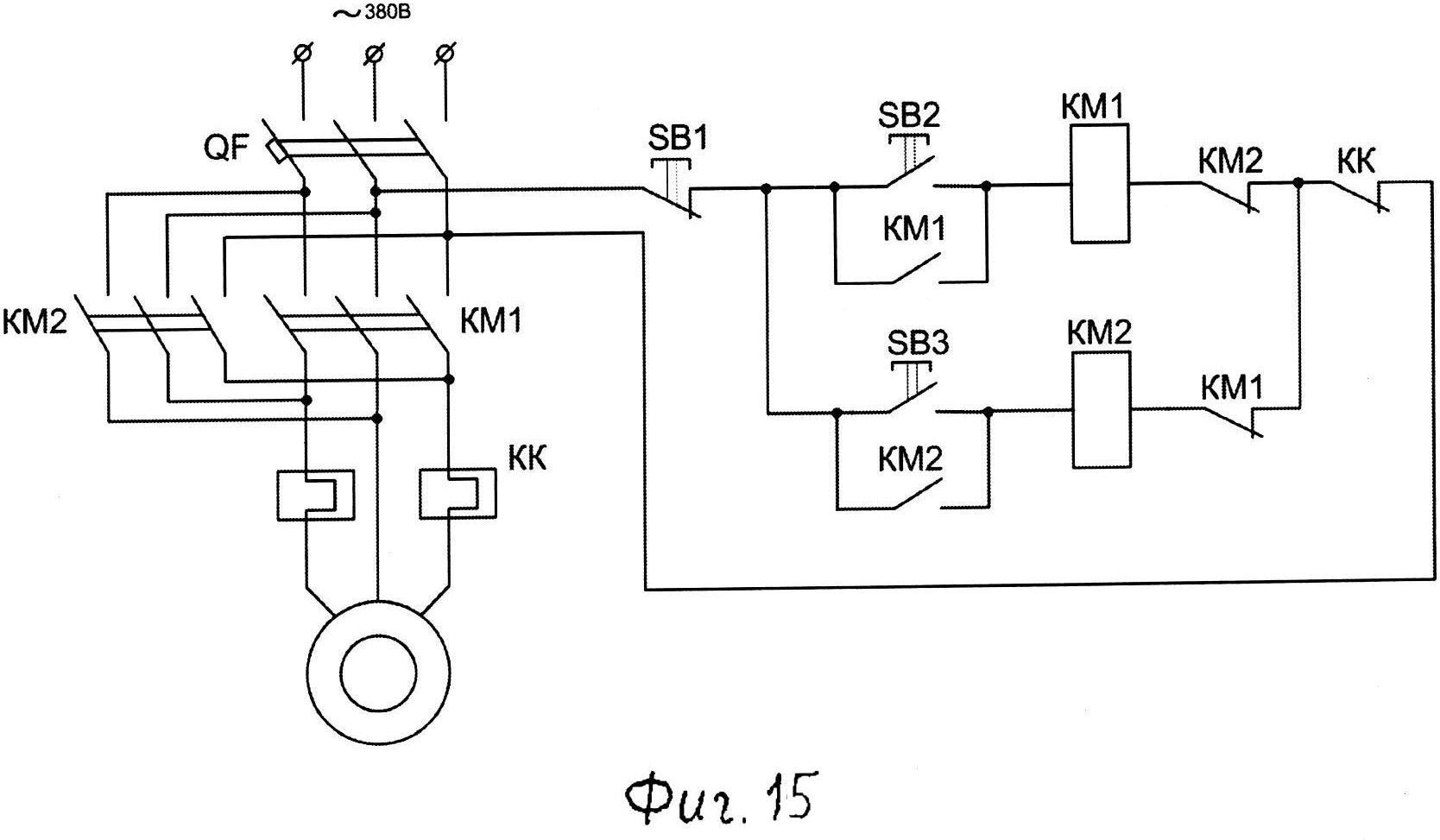

Схема подключения асинхронника в прямом направлении имеет определенную последовательность подачи фаз A, B, C на контакты двигателя. Ее возможно доработать, например, добавив переключатель, который бы менял местами любые две фазы. Таким способом можно получить схему реверса электродвигателя. В практических схемах такими фазами принято считать B и A.

Дополнительное оборудование:

• Пускатели магнитного типа (КМ1 и КМ2).
• Станция на три кнопки, где два контакта имеют нормально разомкнутое положение (в исходном состоянии контакт не проводит ток, при нажатии на кнопку происходит замыкание цепи), один нормально замкнутый.

Схема работает следующим образом:

• Включением автоматических предохранителей АВ1 (силовая линия), АВ2 (цепь управления) ток поступает на трехкнопочный переключатель и клеммы магнитных контакторов, которые в исходном состоянии разомкнуты.
• Нажатием кнопки «Вперед» ток проходит на катушку электромагнита контактора 1, который притягивает якорь с силовыми контактами. Одновременно при этом происходит обрыв цепи управления контактора 2, его теперь невозможно включить кнопкой «Реверс».
• Вал двигателя начинает вращаться в основном направлении.
• Нажатием кнопки «Стоп» ток в цепи обмотки управления прерывается, электромагнит отпускает якорь, силовые контакты размыкаются, замыкается блокировочный контакт кнопки «Реверс», и ее теперь можно нажать.
• При нажатии кнопки «Реверс» происходят аналогичные процессы только в цепи контактора 2. Вал двигателя будет вращаться в обратную сторону от основного направления.

Подключение мотора 220В к однофазной сети в реверс

Добиться реверса движения вала двигателя в этом случае возможно, если есть доступ к выводам его пусковой и рабочей обмоток. Эти моторы имеют 4 вывода: два на пусковую обмотку, подключенную с конденсатором, два на рабочую.

Если нет информации о назначении обмоток, ее можно получить методом прозвонки. Сопротивление пусковой обмотки всегда будет больше, чем рабочей за счет меньшего сечения провода, которым она намотана.

В упрощенном варианте схемы подключения мотора 220 В подают на рабочую обмотку, один конец пусковой обмотки на фазу или ноль сети (без разницы). Двигатель начнет вращаться в определенную сторону. Чтобы получить схему реверса, нужно отсоединить конец пусковой обмотки от контакта и туда подключить другой конец той же обмотки.

Чтобы получить полную рабочую схему включения, необходимо оборудование:

• Защитный автомат.
• Пост кнопочный.
• Электромагнитные контакторы.

Схема реверса и прямого хода в этом случае очень похожа на схему подключения трехфазного мотора, но коммутация здесь происходит не фаз, а пусковой обмотки в одном либо другом направлении.

Схема реверса трехфазного двигателя в однофазной сети

Так как трехфазному асинхронному двигателю будет недоставать двух фаз, их нужно компенсировать конденсаторами – пусковым и рабочим, на которые коммутируют обе обмотки. От того, куда присоединить третью, зависит кручение вала в ту или иную сторону.

На схеме ниже видно, что обмотка под номером 3 через рабочий конденсатор подсоединяется к трехпозиционному тумблеру, который и отвечает за режимы работы двигателя вперед/назад. Два других его контакта объединены с обмотками 2 и 1.

При включении двигателя нужно придерживаться следующего алгоритма действий:

• Подать питание на схему через вилку либо рубильник.
• Тумблер для переключения режимов работы перевести в положение вперед или назад (реверс).
• Тумблер питания поставить в положение ON (вкл).
• Нажать кнопку «Пуск» на время, не превышающее трех секунд, чтобы произвести запуск двигателя.

Схема подключения двигателя с реверсом от постоянного тока

Моторы, работающие от постоянного тока, несколько сложнее подключить, нежели электрические машины переменной сети. Затруднение состоит в том, что конструкции таких устройств могут быть разными, а точнее разным является способ возбуждения обмотки. По этому признаку различают двигатели:

• Независимого способа возбуждения.
• Возбуждения самостоятельного (бывают последовательного, параллельного и смешанного подключения).

Касаемо первого типа устройств, то здесь якорь не связан с обмоткой статора, они питаются каждый от своего источника. Этим добиваются огромных мощностей двигателей, используемых на производстве.

В станочном оборудовании и вентиляторах применяют моторы параллельного возбуждения, где энергия источника одна для всех обмоток. Электрические транспортные средства построены на основе последовательного возбуждения обмоток. Реже встречается смешанное возбуждение.

Во всех описанных типах конструкций двигателей возможно запустить ротор в противоположном направлении от основного хода, то есть реверсом:

• При последовательной схеме возбуждения роли не играет, где менять направление тока в якоре или статоре – в обоих случаях двигатель будет стабильно работать.
• В других вариантах возбуждения машин рекомендовано задействовать только обмотку якоря в целях реверсирования. Это связано с опасностью обрыва в статоре, скачка электродвижущей силы (ЭДС) и, как следствие, повреждения изоляции.

Запуск мотора схемой звезда-треугольник

При прямом запуске мощных трехфазных электродвигателей, применяя схему управления реверсом, происходят просадки напряжения в сети. Это связано с большими пусковыми токами, протекающими в этот момент. Чтобы снизить значение тока, применяют постепенный запуск мотора по схеме звезда-треугольник.

Суть заключается в том, что начало и конец каждой обмотки статора выводят в коробку с клеммами. Управляется схема тремя контакторами. Они поэтапно включают обмотки в звезду, а далее при разгоне двигателя выводят систему на рабочее состояние при подключении треугольником.

Как отличить реверсивный пускатель от прямого

Реверсивный пускатель — более сложное устройство. На самом деле, он состоит из двух обычных прямых пускателей, последние объединены в одном корпусе. Внутренняя схемотехника реверсивного устройства характерна тем, что невозможно запустить одновременно два режима – прямой и реверс. За этот процесс отвечает схема блокировки, которая может быть электрической или механической.

В заключение

Необходимо помнить, что подключать двигатели трехфазного напряжения к сети на 380В дозволено только квалифицированным специалистам, имеющим допуск к работе с высоковольтным оборудованием. Кустарные электрические схемы могут быть причиной возникновения электрических травм!

Схема реверсного подключения эл двигателя

Реверсивная схема подключения электродвигателя

В домашнем хозяйстве приходится использовать различные приборы, которые помогают облегчить выполнение какой-то задачи. В некоторых случаях под потребности приходится собирать какой-то конкретный инструмент, который стоит довольно дорого или под него просто есть все необходимые компоненты. Часто для этого важно знать, как сделать схему подключения электродвигателя. Заставить его вращаться не так сложно, а изменить направление движения уже сложнее. В статье будет рассказано о том, как выполнить схему реверсивного подключения двигателя.

Принцип работы

Электрический двигатель представляет собой механизм, в котором вращение осуществляется под воздействием электромагнитных волн. В основу положено всего два компонента:

Вращается только первый элемента, а импульс на него подается со второго элемента. Чем выше мощность двигателя, тем больше его габариты. Из всего разнообразия различают:

• коллекторные;
• асинхронные.

В двигателях коллекторного типа питание на ротор подается через угольные щетки, которые касаются ламелей коллектора. Такие двигатели еще называют короткозамкнутыми. В асинхронных двигателях схема действия несколько отличается. В этом случае вращение происходит под воздействием двух сил:

• магнитного поля;
• индукции.

Напряжение от источника питания подается на фиксированные обмотки статора. При этом в нем возникают электромагнитные волны. Если напряжение переменное, тогда магнитное поле нестабильно и имеет определенные колебания. Благодаря этим колебаниям и происходит смещение ротора.

Между ротором и статором есть небольшой воздушный зазор, благодаря которому и возможно беспрепятственное смещение. Магнитные волны из обмоток статора воздействуют на обмотки ротора, создавая напряжение. Благодаря такому воздействию возникает электродвижущая сила или ЭДС. Она заставляет магнитные волны взаимодействовать в обратном направлении тем, что есть в статоре, поэтому двигатель и называется асинхронным.

Обратите внимание! Чаще всего асинхронные двигатели имеют трехфазное подключение. Благодаря использованию дополнительных компонентов его можно переделать на работу от сети 220 вольт.

Требуемые компоненты

Самостоятельное подключение двигателя для реверсивного вращения не вызовет особых сложностей, если руководствоваться приведенной схемой. Одним из важных компонентов, который облегчит такую задачу является магнитный пускатель или контактор. На самом деле магнитный пускатель и контактор не являются тождественными понятиями. Если говорить просто, то контактор входит в состав магнитного пускателя, но для упрощения в статье оба понятия используются как равнозначные. Магнитные пускатели как раз и применяются для запуска, реверсивного движения и остановки асинхронных двигателей.

Возможно, возникает вопрос о том, почему нельзя использовать обычный рубильник или силовой автомат. В принципе, это допустимо, но не всегда пусковые токи, которые необходимы двигателю для нормального начала функционирования являются безопасными для человека. При включении может возникнуть пробой, который выведет из строя как выключатель, так и навредит оператору. Чтобы свести риски к минимуму, потребуется пускатель. В нем контактная часть отделена от той, с которой взаимодействует оператор. В нем есть отдельный модуль с катушкой, которая создает электромагнитное поле. Для работы катушки может потребоваться напряжение в 12 или больше вольт. При подаче этого напряжения происходит взаимодействие с металлическим сердечником, который втягивается внутрь катушки. К сердечнику закреплена пластина, которая уходит к контактной группе. Они замыкаются и происходит запуск двигателя.

Остановка происходит в обратном порядке.

Кроме контактора, потребуется трехкнопочная станция. Одна клавиша выполняет функцию остановки, а две других функции запуска с разницей в направлении вращения. В трехкнопочной станции должно быть два нормально разомкнутых контакта и один нормально замкнутый. Если говорить просто, то нормальным положением контактора называется его нерабочее положение. То есть при воздействии на контакт он либо замыкается, либо размыкается. Если в рабочем состоянии он замкнут, то обозначается как НО, а если разомкнут, то обозначается как НЗ. Контакт НЗ применяется для кнопки остановки.

Принципиальная схема

На иллюстрации выше можно видеть принципиальную схему реверсивного подключения двигателя. Она отличается от обычной только наличием дополнительного модуля. Если говорить точнее, то в схеме задействуется два модуля управления. Один из них заставляет вращаться двигатель вправо, а другой влево. Взаимодействие оператора с модулями происходит посредством кнопок SB2 и SB3. Латинскими буквами A, B, C на схеме обозначены подводящие линии трехфазной сети. Они подходят к общему выключателю, который обозначен QF1. Далее идут два контактора КМ и цифровым обозначением. От контакторов цепь уходит к обмоткам двигателя. Каждый из этих контакторов вынесен отдельно и находится справа, где дополнительно можно рассмотреть их составные компоненты.

Процесс включения

Процесс включения двигателя довольно просто описать, используя все ту же схему. Первым делом происходит задействование общего рубильника QF1. Как только он включается, происходит подача напряжения по трем фазам. Но это напряжение не подается непосредственно на сам двигатель, т. к. еще нет четких указаний, в каком направлении он должен вращаться. Далее проводники проходят через автомат SF1 он выполняет защитную функцию, обесточивая всю систему в случае короткого замыкания. Далее следует кнопка выключения, которая также способна быстро разомкнуть цепь питания. Только после этого напряжение следует к клавишам SB2 и SB3, после воздействия на который, питание проходит к двигателю.

Обратите внимание! На схеме хорошо видно, что два контактора не могут быть задействованы одновременно, поэтому сбоя произойти не может.

Чтобы двигатель получил достаточное усилие для обратного вращения, необходимо переключить силовые фазы, для чего и предназначен пускатель КМ2. Если еще раз обратить внимание на схему, то можно заметить, что пускатель КМ1 имеет прямое подключение фаз к двигателю, а КМ2 обеспечивает некоторое смещение. Все происходит за чет первой фазы, она в этой схеме является ждущей. Как только она размыкается, прекращается подача напряжения на двигатель.

Обратите внимание! В реверсивной схеме подключения двигателя должен присутствовать дополнительный защитный модуль, который будет следить за тем, чтобы двигатель был остановлен перед началом нового цикла.

После полной остановки может быть задействована кнопка SB3. Она активирует второй пускатель. Последний меняет положение фаз, как показано на схеме. При этом дежурная фаза остается неизменной, питание от нее все так же подается на первый контакт двигателя.

Изменения происходят во второй и третьей фазе. Благодаря этому обеспечивается реверсивное движение.

Этапы подключения

Подключение двигателя для реверсивного движения отличается в зависимости от того, какая сеть будет выступать питающей 220 или 380. Поэтому есть смысл рассмотреть их отдельно.

К трехфазной сети

Руководствуясь представленной схемой легко составить последовательность, в которой должно производиться подключение электродвигателя. Первым делом устанавливается основной силовой автомат. Его номинальное напряжение и сила тока должны быть рассчитаны на те, которые будет потреблять двигатель. Только в этом случае можно быть уверенным в бесперебойной работе. Перед монтажом автомата для двигателя потребуется обесточить сеть. Следующим устанавливается предохранительный выключатель. После него фазный кабель уходит на разрыв, на кнопку стоп, а уже от нее делается подключение к контакторам. На каждом элементе контактора и кнопочного поста обычно делаются соответствующие обозначения, которые упрощают процесс подключения. Видео о сборке тестовой схемы можно посмотреть ниже.

К однофазной сети

В домашних условиях часто приходится задействовать асинхронный двигатель, но не в каждом хозяйстве есть трехфазная сеть, поэтому важно знать, как подключить двигатель к однофазной сети. Для запуска от одной фазы требуется дополнительный импульс, чтобы его обеспечить подбирается конденсатор требуемой емкости. Если говорить проще, то конденсаторов должно быть два. Один из них является пусковым и подключается параллельно первому. Соединение обмоток двигателя выполняется по схеме «звезда». Если обмотки соединены другим способом и нет возможности его изменить, тогда не получиться выполнить требуемую схему.

Чтобы реверсивная схема функционировала потребуется переключение питания, которое поступает от конденсаторов между полюсами. Понадобится два выключателя и одна не фиксируемая кнопка. Одни из выключателей будет отвечать за подачу напряжения в цепь питания двигателя. Второй выключатель должен иметь три положения. В одном из них он будет выключенным, а в двух других изменять подачу питания от конденсаторов на обмотки. Не фиксируемая кнопка будет дополнительно подключать второй конденсатор на момент запуска двигателя.

Два вывода конденсатора подключаются между собой. К двум другим происходит подключение пусковой кнопки. Средний вывод трехпозиционного переключателя подключается к конденсаторам в том месте, где они объединены между собой. Два других вывода подключаются к клеммам двигателя, на которые приходит питание. Конденсаторы подключаются к выходу обмотки, которая применяется для запуска. Кнопка включения ставится в разрыв фазного провода.

Чтобы привести весь механизм в действие, необходимо подать питание на цепь двигателя основным выключателем. После этого задается направление вращения двигателя трехпозиционным выключателем. Далее нажимается кнопка пуска до момента выхода двигателя на рабочие обороты. Если возникает необходимость изменить направление вращения, тогда потребуется обесточить двигатель и дождаться его полной остановки, переключить трехпозиционный тумблер в противоположное крайнее положение и повторить процесс.

Резюме

Как видно реверсивное подключение требует определенных навыков, но может быть осуществлено без особых сложностей при соблюдении всех рекомендаций. Теперь не будет препятствий в использовании трехфазных агрегатов от однофазной сети, при этом следует понимать, что максимальная мощность будет ограничена, т. к. невозможен выход на полное потребление. На компонентах для подключения лучше не экономить, т. к. это скажется на сроке службы всей схемы. Во время сборки и запуска необходимо придерживаться всех правил безопасности работы с электрическим током.

2proraba.com

Реверсивная схема подключения электродвигателя

Направление вращения вала электродвигателя иногда требуется изменить. Для этого необходима реверсивная схема подключения. Ее вид зависит от того, какой у вас мотор: постоянного или переменного тока, 220В или 380В. И совсем по-другому устроен реверс трехфазного двигателя, включенного в однофазную сеть.

Переменная сеть: мотор 380 к сети 380

Для реверсивного подключения трехфазного асинхронного электродвигателя возьмем за основу схему его включения без реверса:

Эта схема позволяет вращаться валу только в одну сторону – вперед. Чтобы заставить его повернуться в другую, нужно поменять местами любые две фазы. Но в электрике принято менять только А и В, несмотря на то, что к такому же результату привели бы смены А на С и В на С. Схематично это будет выглядеть так:

Для подключения дополнительно понадобятся:

• Магнитный пускатель (или контактор) – КМ2;
• Трехкнопочная станция, состоящая из двух нормально замкнутых и одного нормально разомкнутого контактов (добавлена кнопка Пуск2).

Важно! В электрике нормально замкнутый контакт – это состояние кнопочного контакта, у которого есть только два несимметричных состояния. Первое положение (нормальное) – рабочее (замкнуто), а второе – пассивное (разомкнуто). Точно так же формулируется понятие нормально разомкнутого контакта. В первом положении кнопка пассивна, а во втором – активна. Понятно, что такая кнопка будет называться «СТОП», в то время как две другие: «ВПЕРЕД» и «НАЗАД».

Схема реверсивного подключения мало отличается от простой. Главное ее отличие состоит в электроблокировке. Она необходима для исключения пуска мотора сразу в двух направлениях, что привело бы к поломке. Конструктивно блокировка – это блок с клеммами магнитных пускателей, которые соединены в управляющей цепи.

Для запуска двигателя:

1. Включите автоматы АВ1 и АВ2;
2. Нажмите кнопку Пуск1 (SB1) для вращения вала по часовой стрелке или Пуск2 (SB2) для вращения в обратную сторону;
3. Двигатель работает.

Если нужно сменить направление, то сначала нужно нажать кнопку «СТОП». Затем включить другую пусковую кнопку. Электрическая блокировка не позволяет активировать ее, если мотор не выключен.

Переменная сеть: электродвигатель 220 к сети 220

Реверс электродвигателя 220В возможен только в том случае, если выводы обмоток лежат вне корпуса. На рисунке ниже – схема однофазного включения, когда пусковая и рабочая намотки расположены внутри и выводов наружу не имеют. Если это ваш вариант, вы не сможете изменить направление вращения вала.

В любом другом случае для реверсирования однофазного  конденсаторного АД необходимо поменять направление рабочей обмотки. Для этого вам понадобятся:

• Автомат;
• Кнопочный пост;
• Контакторы.

Схема однофазного агрегата почти ничем не отличается от той, что представлена для трехфазного асинхронного двигателя. Ранее мы перекидывали фазы: А и В. Сейчас при смене направления вместо фазного провода с одной стороны рабочей обмотки будет подключаться нулевой, а с другой – вместо нулевого фазный. И наоборот.

Переменная сеть: 380В к 220В

Для подключения трехфазного асинхронного двигателя к электросети 220В необходимо использовать один или два конденсатора для компенсации отсутствующей фазы: рабочий и пусковой. Направление вращательного движения зависит от того, с чем соединяется третья обмотка.

Чтобы заставить вал вращаться в другую сторону, обмотку №3 необходимо подключить с помощью конденсатора к тумблеру с двумя позициями. Он должен иметь два контакта, соединенных с обмотками №1 и №2. Ниже показана подробная схема.

Такой мотор будет играть роль однофазного, поскольку подключение происходило с помощью одного фазного провода. Чтобы запустить его, необходимо перевести реверсирующий тумблер в нужное положение («вперед» или «назад), затем перевести тумблер «пуск» в положение «включено». На момент запуска необходимо нажать одноименную кнопку – «пуск». Держать ее нужно не более трех секунд. Этого будет достаточно для разгона.

Постоянный электроток: особенности

Двигатели постоянного тока подключаются труднее моторов, питающихся от переменной сети. Потому что для того чтобы соединить обмотки, нужно точно знать, какой марки ваш агрегат. Только потом можно найти подходящую схему.

Но в любом электромоторе постоянного тока есть якорь и намотка возбуждения. От способа их включения их делят на агрегаты:

• с возбуждением независимым,
• с самостоятельным возбуждением (делится еще на три группы: последовательное, параллельное и смешанное подключение).

Электродвигатели постоянного тока с независимым возбуждением (схематично изображены ниже) применяется на производствах. Их намотка никак не связана с якорем, потому что подключается к другому электрическому источнику.

В станках и вентиляторах применяются моторы однофазного питания с параллельным возбуждением. Тут нет надобности во втором источнике.

В электротранспорте применяются агрегаты с последовательным возбуждением.

Если одна намотка параллельна якорю, а другая последовательна, то такой способ подключения – смешанный. Он встречается редко.

Все способы включения электродвигателей постоянного тока могут реверсироваться:

• Если возбуждение последовательное, то направление тока нужно поменять либо в возбуждающей намотке, либо в якоре;
• В любом другом случае рекомендуется менять обмотку только в якоре. Если менять в намотке, то есть опасность, что она оборвется. Это приведет к резкому возрастанию электродвижущей силы, которая приведет к повреждению изоляции.

Реверсирование двигателя постоянного тока с независимым возбуждением выполняется так же.

Имейте в виду, что в розетке ток переменный. Но это не значит, что он переменный во всех электроприборах, оснащенных электродвигателем и включенных в нее. Ток из переменного фазного может стать постоянным, пройдя через выпрямитель. Фазного питания вообще может не быть, если двигатель запитан от батареи.

electricdoma.ru

Схема подключения реверсивного магнитного пускателя.

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем разбираться с магнитным пускателем и сегодня мы рассмотрим еще одну классическую схему подключения магнитного пускателя, которая обеспечивает реверс вращения эл. двигателя.

Такая схема используется в основном, где нужно обеспечить вращение эл. двигателя в обе стороны, например, сверлильный станок, подъемный кран, лифт и т.д.

На первый взгляд может показаться, что эта схема намного сложнее, чем схема с одним пускателем, но это только на первый взгляд.

В схему добавилась еще одна цепь управления, состоящая из кнопки SB3, магнитного пускателя КМ2, и немного видоизменилась силовая часть подачи питания на эл. двигатель. Названия кнопок SB2 и SB3 даны условно.

Для защиты от короткого замыкания в силовой цепи, перед катушками пускателей добавились два нормально-замкнутых контакта КМ1.2 и КМ2.2, взятые от контактных приставок, установленных на магнитных пускателях КМ1 и КМ2.

Для удобства понимания схемы, цепи управления и силовые контакты пускателей раскрашены в разные цвета. А чтобы визуально не усложнять схему, цифробуквенные обозначения пар силовых контактов пускателей не указываются. Ну а если возникнут вопросы или сомнения, прочитайте еще раз предыдущую часть статьи о подключении магнитного пускателя.

1. Исходное состояние схемы.

При включении автоматического выключателя QF1 фазы «А», «В», «С» поступают на верхние силовые контакты магнитных пускателей КМ1 и КМ2 и там остаются дежурить.

Фаза «А», питающая цепи управления, через автомат защиты цепей управления SF1 и кнопку SB1 «Стоп» поступает на контакт №3 кнопок SB2 и SB3, вспомогательный контакт 13НО пускателей КМ1 и КМ2, и остается дежурить на этих контактах. Схема готова к работе.

На рисунке ниже показана часть реверсивной схемы, а именно, монтажная схема цепей управления с реальными элементами.

2. Работа цепей управления при вращении двигателя влево.

При нажатии на кнопку SB2 фаза «А» через нормально-замкнутый контакт КМ2.2 поступает на катушку магнитного пускателя КМ1, пускатель срабатывает и его нормально-разомкнутые контакты замыкаются, а нормально-замкнутые размыкаются.

При замыкании контакта КМ1.1 пускатель встает на самоподхват, а при замыкании силовых контактов КМ1 фазы «А», «В», «С» поступают на соответствующие контакты обмоток эл. двигателя и двигатель начинает вращение, например, в левую сторону.

Здесь же, нормально-замкнутый контакт КМ1.2, расположенный в цепи питания катушки пускателя КМ2, размыкается и не дает включиться магнитному пускателю КМ2 пока в работе пускатель КМ1. Это так называемая «защита от дурака», и о ней чуть ниже.

На следующем рисунке показана часть схемы управления, отвечающая за команду «Влево». Схема показана с использованием реальных элементов.

3. Работа цепей управления при вращении двигателя вправо.

Чтобы задать двигателю вращение в противоположную сторону достаточно поменять местами любые две питающие фазы, например, «В» и «С». Вот этим, как раз, и занимается пускатель КМ2.

Но прежде чем нажать кнопку «Вправо» и задать двигателю вращение в обратную сторону, нужно кнопкой «Стоп» остановить прежнее вращение.

При этом разорвется цепь и управляющая фаза «А» перестанет поступать на катушку пускателя КМ1, возвратная пружина вернет сердечник с контактами в исходное положение, силовые контакты разомкнутся и отключат двигатель М от трехфазного питающего напряжения. Схема вернется в начальное состояние или ждущий режим:

Нажимаем кнопку SB3 и фаза «А» через нормально-замкнутый контакт КМ1.2 поступает на катушку магнитного пускателя КМ2, пускатель срабатывает и через свой контакт КМ2.1 встает на самоподхват.

Своими силовыми контактами КМ2 пускатель перебросит фазы «В» и «С» местами и двигатель М станет вращаться в другую сторону. При этом контакт КМ2.2, расположенный в цепи питания пускателя КМ1, разомкнется и не даст пускателю КМ1 включиться пока в работе пускатель КМ2.

4. Силовые цепи.

А теперь посмотрим на работу силовой части схемы, которая и отвечает за переброс питающих фаз для осуществления реверса вращения эл. двигателя.

Обвязка силовых контактов пускателя КМ1 выполнена так, что при их срабатывании фаза «А» поступает на обмотку №1, фаза «В» на обмотку №2, и фаза «С» на обмотку №3. Двигатель, как мы определились, получает вращение влево. Здесь переброс фаз не осуществляется.

Обвязка силовых контактов пускателя КМ2 выполнена таким-образом, что при его срабатывании фазы «В» и «С» меняются местами: фаза «В» через средний контакт подается на обмотку №3, а фаза «С» через крайний левый подается на обмотку №2. Фаза «А» остается без изменений.

А теперь рассмотрим нижний рисунок, где показан монтаж всей силовой части на реальных элементах.

Фаза «А» белым проводом заходит на вход левого контакта пускателя КМ1 и перемычкой заводится на вход левого контакта пускателя КМ2. Выхода обоих контактов пускателей также соединены перемычкой, и уже от пускателя КМ1 фаза «А» поступает на обмотку №1 двигателя М — здесь переброса фазы нет.

Фаза «В» красным проводом заходит на вход среднего контакта пускателя КМ1 и перемычкой заводится на правый вход пускателя КМ2. С правого выхода КМ2 фаза перемычкой заводится на правый выход КМ1, и тем самым, встает на место фазы «С». И теперь на обмотку №3, при включении пускателя КМ2 будет подаваться фаза «В».

Фаза «С» синим проводом заходит на вход правого контакта пускателя КМ1 и перемычкой заводится на средний вход пускателя КМ2. С выхода среднего контакта КМ2 фаза перемычкой заводится на средний выход КМ1, и тем самым, встает на место фазы «В». Теперь на обмотку №2, при включении пускателя КМ2 будет подаваться фаза «С». Двигатель будет вращаться в правую сторону.

5. Защита силовых цепей от короткого замыкания или «защита от дурака».

Как мы уже знаем, что прежде чем изменить вращение двигателя, его нужно остановить. Но не всегда так получается, так как никто не застрахован от ошибок. И вот представьте ситуацию, когда нет защиты.

Двигатель вращается в левую сторону, пускатель КМ1 в работе и с его выхода все три фазы поступают на обмотки, каждая на свою. Теперь не отключая пускатель КМ1 мы включаем пускатель КМ2. Фазы «В» и «С», которые мы поменяли местами для реверса, встретятся на выходе пускателя КМ1. Произойдет межфазное замыкание между фазами «В» и «С».

А чтобы этого не случилось, в схеме используют нормально-замкнутые контакты пускателей, которые устанавливают перед катушками этих же пускателей, и таким-образом исключается возможность включения одного магнитного пускателя пока не обесточится другой.

6. Заключение.

Конечно, все это с первого раза понять трудно, я и сам, когда начинал осваивать работу эл. приводов, не с первого раза понял принцип реверса. Одно дело прочитать и запомнить схему на бумаге, а другое дело, когда все это видишь в живую. Но если собрать макет и несколько дней посвятить изучению схемы, то успех будет гарантирован.

И уже по традиции посмотрите видеоролик о подключении реверсивного магнитного пускателя.

А у нас еще осталось разобраться с электротепловой защитой эл. двигателя и тема о магнитных пускателях может быть смело закрыта. Продолжение следует.

Удачи!

sesaga.ru

Схема реверса асинхронного двигателя с короткозамкнутым ротором

Здравствуйте, постоянные читатели и гости сайта http://zametkielectrika.ru.

Конкурс «Электрика своими руками» продолжается.

Представляю Вашему вниманию конкурсную работу под названием «Схема реверса асинхронного двигателя с короткозамкнутым ротором», которую прислал Пепеляев Михаил Владимирович, студент группы ТЭ-109, ГБОУ СПО «КПК», г. Чернушка, Пермского края.

Михаил проявил необычайную целеустремленность и представил на всеобщее обозрение подробнейшую и пошаговую инструкцию по сборке схемы реверса асинхронного двигателя.

Смотрим.

Электрооборудование, используемое при работе:

Рабочий инструмент: отвертка плоская, бокорезы, монтажный нож, кабель (провод) одножильный, круглогубцы, плоскогубцы, трехфазная вилка с питающим шнуром.

Схема реверсивного пуска асинхронного двигателя (АД) с короткозамкнутым ротором

Расшифровка кнопок:

• SB1 — «Вперед»
• SB2 — «Назад»
• SB3 — «Стоп»

Монтажная схема для лучшего понимания кнопочного поста:

До начала работы хотелось бы объяснить обыкновенные понятия для понимания схемы:

• нормально замкнутый контакт
• нормально разомкнутый контакт

Для наглядности рассмотрим контакты на магнитном пускателе ПМЕ-211:

Такой же контакт стоит в кнопке пуск и стоп.

Технологический процесс сборки схемы реверса асинхронного двигателя (АД) с короткозамкнутым ротором

Цепь управления:

1. Питающий кабель присоединяем с фазы «В» на нормально замкнутый контакт (3) кнопки SB3.

2. С нормально замкнутого контакта (4) кнопки SB3 присоединить перемычку на нормально разомкнутый контакт (1) кнопки SB2.

3. С нормально замкнутого контакта (4) кнопки SB3 присоединить перемычку на нормально разомкнутый контакт (1) кнопки SB1.

4. С нормально разомкнутого контакта (2) кнопки SB1 присоединить провод на нормально замкнутый контакт магнитного пускателя КМ2.

5. С нормально замкнутого контакта магнитного пускателя КМ2 присоединяем провод на катушку К1 магнитного пускателя КМ1.

6. С нормально разомкнутого контакта (1) кнопки SB1 присоединяем провод на нормально разомкнутый контакт магнитного пускателя КМ1.

7. С нормально разомкнутого контакта магнитного пускателя КМ1, присоединяем перемычку на нормально замкнутый контакт магнитного пускателя КМ2.

8. С нормально разомкнутого контакта (2) кнопки SB2 присоединить провод на нормально замкнутый контакт магнитного пускателя КМ1.

9. С нормально замкнутого контакта магнитного пускателя КМ1 присоединяем провод на катушку К2 магнитного пускателя КМ2.

10. С нормально разомкнутого контакта (1) кнопки SB2 присоединить провод на нормально разомкнутый контакт магнитного пускателя КМ2.

11. С нормально разомкнутого контакта магнитного пускателя КМ2, присоединяем перемычку на нормально замкнутый контакт магнитного пускателя КМ1.

12. Закрыть крышку кнопочного поста.

13. Делаем перемычку между катушек К1 и К2 магнитных пускателе КМ1 и КМ2.

14. От катушки К1 магнитного пускателя КМ1 присоединить провод к замкнутому контакту теплового реле КК.

15. С нормально замкнутого контакта теплового реле КК присоединяем провод на фазу «С».

Силовая цепь:

16. На магнитных пускателях осуществить реверс путем переключение контактов по схеме.

Со стороны двигателя:

Cо стороны подключения кнопочного поста:

17. Подключение двигателя с КЗ ротором фазой «В» к фазе «В» на магнитный пускатель. Фазу «А» и «С» подключаем к входным контактам теплового реле КК.

18. С выходных контактов теплового реле КК присоединить провода к фазе «А» и фазе «С».

19. Подключить трехфазную вилку к магнитному пускателю на фазы «А», «В» и «С».

20. Проверить правильность сборки схемы реверса асинхронного двигателя и только после этого подать напряжение, и запустить двигатель. Прилагается видео — смотрите:

P.S. Все вопросы, предложения и отзывы по схеме реверса асинхронного двигателя пишите в комментариях к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Схема реверса электродвигателя для открытия закрытия ворот — Ремонт ворот doorhan — Мариуполь сервис

Схема подключения реверсивного магнитного пускателя

Эта схема используется для подключения трехфазного электродвигателя там, где нужно изменять направление его вращении — в насосах, электрозадвижках, лифтах и т. д.

Схема реверса двигателя с блокировкой предназначена для предотвращения неправильного включения.

При нажатии на кнопку Пуск SB2 двигатель вращается в направлении Вперед , например, для открытия электрозадвижки. При нажатии на кнопку Пуск SB3 двигатель вращается в направлении Назад , например, для закрытия электрозадвижки. Для обеспечения реверса двигателя изменяется его фазировка, меняются местами две фазы на входе магнитных пускателей KM1 и KM2, в данной схеме L1 и L3 .

При нажатии на кнопку Пуск SB2 замыкается цепь питания катушки пускателя КМ1, он срабатывает и двигатель начинает вращаться в направлении Вперед . В этой схеме исключается одновременное срабатывание магнитного пускателя Вперед КМ1 и магнитного пускателя Назад КМ2. Это обеспечивается с помощью нормально-замкнутых блок-контактов КМ1-2 и КМ2-2. Нормально замкнутый блок-контакт KM1-2 пускателя KM1 размыкается и разрывает цепь питания пускателя КМ2. Это делает невозможным замыкание цепи питания пускателя КМ2 без нажатия кнопки SB3.

Аналогично схема будет работать при нажатии кнопки Пуск SB3 для магнитного пускателя КМ2, только двигатель будет вращаться в направлении Назад . При нажатии на кнопку Стоп SB1 двигатель остановится.

Тепловое реле КК защищает двигатель от перегрузки и пропадания одной из фаз.

Плавкие вставки FU служат для защиты электродвигателя и цепи магнитного пускателя от тока короткого замыкания.

Реверс электродвигателя

Март 5th, 2012 Рубрика: Электродвигатели. Электрооборудование

Приветствую Вас, уважаемые гости сайта Заметки электрика .

Сегодня я Вам расскажу про реверс электродвигателя.

В данной статье Вы познакомитесь со схемой реверса электродвигателя, а также узнаете как она работает. А в конце я снял для Вас специальный видео-ролик, где покажу Вам принцип работы схемы реверса электродвигателя на специальном стенде.

В процессе эксплуатации трехфазного асинхронного электродвигателя возникают моменты, когда необходимо изменить вращение вала электродвигателя. Чтобы осуществить задуманное, мы подключаем электродвигатель по схеме реверса.

Что нам для это потребуется?

Вводной питающий автомат — в данном примере я использовал автоматический выключатель марки АП-50 с номинальным током 4А

Контакторы или магнитные пускатели в количестве 2 штуки

Кнопочный пост с 3 кнопками (красная — стоп , черные — вперед , назад )

Тепловое реле

Асинхронный электродвигатель

В моем примере (видео) отсутствует тепловое реле и сам электродвигатель, т.к. данный стенд предназначался для тренировки для студентов колледжей по сборке схемы реверса электродвигателя без силовой части.

Перед тем, как перейти к реверсу электродвигателя рекомендую прочитать и досконально изучить следующие статьи:

А теперь перейдем к реверсу. Чтобы изменить вращение вала (направление) электродвигателя, необходимо изменить чередование (следование) фаз питающего напряжения.

Как это сделать?

Схема реверса электродвигателя

Схема реверса электродвигателя при напряжении сети 220(В) и при напряжении цепей управления 220(В)

Хочу сразу заметить, что следует обращать внимание на уровень напряжение питания электродвигателя (380В или 220В) и напряжение катушек контакторов (380В и 220В).

Ниже смотрите еще 2 схемы реверса электродвигателя с разными номинальными напряжениями.

Схема реверса электродвигателя при напряжении сети 380(В) и при напряжении цепей управления 380(В)

Схема реверса электродвигателя при напряжении сети 380(В) и при напряжении цепей управления 220(В)

В моем примере уровень напряжения силовой цепи составляет 220(В), поэтому контакторы я использую с катушками, соответственно, на 220 (В).

Контакторы КМ1 и КМ2 используем для организации реверса электродвигателя. При срабатывании контактора КМ1 фазировка питающего напряжения будет различаться от фазировки при срабатывании контактора КМ2.

Управление катушками контакторов КМ1 и КМ2 осуществляется кнопками стоп , вперед и назад .

Давайте рассмотрим принцип работы схемы реверса электродвигателя.

Принцип работы схемы реверса

При нажатии кнопки вперед получает питание катушка контактора КМ1 по цепи: фаза С — н.з. контакт кнопки стоп — н. з. контакт КМ2.2 контактора КМ2 — н.о. контакт нажатой кнопки вперед — катушка контактора КМ1 — фаза В.

Контактор КМ1 подтягивается и замыкает свои силовые контакты КМ1.1. Двигатель начинает вращаться в прямом направлении.

Кнопку вперед держать не нужно, т.к. катушка контактора КМ1 встает на самоподхват через свой же контакт КМ1.3.

Н.о. — нормально-открытый контакт, н.з. — нормально-закрытый контакт

Для остановки электродвигателя используем кнопку стоп . Контактами этой кнопки мы разрываем питание катушки ( самоподхват ) контактора КМ1. Катушка КМ1 теряет питание и контактор КМ1 отпадывает, отключая электродвигатель от сети.

При нажатии кнопки назад получает питание катушка контактора КМ2 по цепи: фаза С — н.з. контакт кнопки стоп — н.з. контакт КМ1.2 контактора КМ1 — н.о. контакт нажатой кнопки назад — катушка контактора КМ2 — фаза В.

Контактор КМ2 подтягивается и замыкает свои силовые контакты КМ2.1. Двигатель начинает вращаться в обратном направлении.

Кнопку назад держать не нужно, т.к. катушка контактора КМ2 встает на самоподхват через свой же контакт КМ2.3.

В этой схеме выполнена блокировка кнопок от одновременного нажатия, иначе в силовой цепи возникнет короткое замыкание. которое приведет к повреждению электрооборудования. Блокировка выполняется последовательным включением н.з. контакта (блок-контакта) соответствующего контактора.

Силовая цепь схемы реверса электродвигателя снабжена защитным коммутационным вводным автоматическим выключателем АП-50 с номинальным током 4(А). Также желательно выполнить защиту и цепи управления, путем установки автоматических выключателей или предохранителей на фазу В и С.

В примере (видео) защита цепей управления отсутствует.

Существуют заводские сборные контакторы для схем реверса электродвигателя с механической блокировкой в виде перекидного рычажка, который блокирует одновременное включение контакторов.

Если у Вас однофазный двигатель, то схемы приведенные в данной статье не подойдут. Переходите по ссылке, чтобы узнать более подробно о реверсе однофазного двигателя .

В комментариях регулярно пишут, что в данной статье не в полном объеме раскрыта сборка схемы реверса. Исправляюсь и представляю Вашему вниманию пошаговую инструкцию по сборке схемы реверса асинхронного двигателя (переходите по ссылочке). Прочитав эту инструкцию, Вы самостоятельно соберете схему реверса электродвигателя.

P.S. Для более наглядного живого примера реверса электродвигателя я приготовил для Вас видео-ролик. Не судите строго. Это мое первое созданное видео на сайте. В дальнейшем буду стараться для каждой статьи добавлять видео-уроки.

Реверсивное управление трехфазным электродвигателем

Применяется в промышленности, в грузо-подъемном оборудовании, в обрабатывающих станках, в строительстве

Схема управления

Самая простая и распространенная схема подключения кнопок управления, контактов и катушек магнитных пускателей.

Рассмотрим направление электрического тока, в работе схемы и ее элементов, функция Закрыто .

При нажатии кнопки Закрыто через кнопку Стоп контакт К2.2 . магнитного пускателя K2 контакт КS1 . концевого выключателя цепь замкнулась.

Катушка K1 втягивает якорь, замыкает контакт К1.1 . катушка становится на самоподпитку, кнопку Закрыто . можно отпустить размыкает контакт К1.2 . для блокировки ошибочного включения катушки K2 электродвигатель AD работает.

При достижении механизма концевого выключателя, размыкается его контакт КS1 . схема разрывается катушка K1 отключается электродвигатель AD остановился.

Работа функции Открыто . по принципу Закрыто .

Кнопкой Стоп . можно воспользоваться в любой момент работы электродвигателя AD для размыкания цепи питания катушек K1 и K2 и контактов самоподпитки К1.1 и К2.1

Реверс электродвигателя. Назначение и применение

В процессе эксплуатации трехфазного асинхронного электродвигателя возникают моменты, когда необходимо изменить вращение вала электродвигателя. Чтобы осуществить задуманное, мы подключаем электродвигатель по схеме реверса.

Что нам для это потребуется?

Вводной питающий автомат — в данном примере я использовал автоматический выключатель марки АП-50 с номинальным током 4А

Контакторы в количестве 2 штуки

Кнопочный пост с 3 кнопками (красная — «стоп», черные — «вперед», «назад»)

Тепловое реле

Асинхронный электродвигатель

Электрооборудование для схемы реверса электродвигателя

Чтобы изменить вращение вала (направление) электродвигателя, необходимо изменить фазировку напряжения его питания.

Схема реверса электродвигателя

Схема реверса электродвигателя при напряжении сети 220(В) и при напряжении цепей управления 220(В)

Хочу сразу заметить, что следует обращать внимание на уровень напряжение питания электродвигателя (380В или 220В) и напряжение катушек контакторов (380В и 220В).

Схема реверса электродвигателя при напряжении сети 380(В) и при напряжении цепей управления 380(В)

Схема реверса электродвигателя при напряжении сети 380(В) и при напряжении цепей управления 220(В)

Контакторы КМ1 и КМ2 используем для организации реверса электродвигателя. При срабатывании контактора КМ1 фазировка питающего напряжения будет различаться от фазировки при срабатывании контактора КМ2.

Кнопочный пост. Кнопки управления контакторами.

Давайте рассмотрим принцип работы схемы реверса электродвигателя.

Схема реверса электродвигателя. Принцип работы

При нажатии кнопки «вперед» получает питание катушка контактора КМ1 по цепи: фаза С — н.з. контакт кнопки «стоп» — н.з. контакт КМ2.2 контактора КМ2 — н.о. контакт нажатой кнопки «вперед» — катушка контактора КМ1 — фаза В.

Контактор КМ1 подтягивается и замыкает свои силовые контакты КМ1.1. Двигатель начинает вращаться в прямом направлении.

Кнопку «вперед» держать не нужно, т.к. катушка контактора КМ1 встает на «самоподхват» через свой же контакт КМ1.3.

Н.о. — нормально-открытый контакт, н.з. — нормально-закрытый контакт

Для остановки электродвигателя используем кнопку «стоп». Контактами этой кнопки мы разрываем питание катушки («самоподхват») контактора КМ1. Катушка КМ1 теряет питание и контактор КМ1 отпадывает, отключая электродвигатель от сети.

При нажатии кнопки «назад» получает питание катушка контактора КМ2 по цепи: фаза С — н.з. контакт кнопки «стоп» — н.з. контакт КМ1.2 контактора КМ1 — н.о. контакт нажатой кнопки «назад» — катушка контактора КМ2 — фаза В.

Контактор КМ2 подтягивается и замыкает свои силовые контакты КМ2.1. Двигатель начинает вращаться в обратном направлении.

Кнопку «назад» держать не нужно, т.к. катушка контактора КМ2 встает на «самоподхват» через свой же контакт КМ2.3.

В этой схеме выполнена блокировка кнопок от одновременного нажатия, иначе в силовой цепи возникнет короткое замыкание, которое приведет к повреждению электрооборудования. Блокировка выполняется последовательным включением н.з. контакта (блок-контакта) соответствующего контактора.

Местонахождение контактов контакторов

Силовая цепь схемы реверса электродвигателя снабжена защитным коммутационным вводным автоматическим выключателем АП-50 с номинальным током 4(А). Также желательно выполнить защиту и цепи управления, путем установки автоматических выключателей или предохранителей на фазу В и С.

Источники: www.electricdom.ru, zametkielectrika.ru, electro.narod.ru, trigada.ucoz.com

Схема подключения эл двигателя с реверсом. Схема подключения реверсивного пускателя. Как отличить реверсивный пускатель от прямого

Хотя реверсное включение трехфазных двигателей асинхронного типа применяется довольно часто, тем не менее, вопрос о том, как его реализовать, обыватели до сих пор задают.

Как выяснилось, подавляющее большинство электрических движков асинхронного типа как в быту, так и на производстве, подключаются через .

Это связано с тем, что подобная схема включения обладает достаточно неплохой надежностью, кроме того, в их питающие цепи очень легко встраиваются устройства защиты от перегрузки, обрыва фазного провода и перекоса фаз.

Проще говоря, реверсом называется вращение вала двигателя в противоположную сторону.

В этой статье я рассмотрю схему подключения двигателя на реверс при помощи пары магнитных пускателей и пульта на три кнопки.

Вариант схемы, приведенный в этой статье можно считать самым простым. Более сложные схемы реверсного включения могут содержать в себе несколько вариантов блокировки.

Блокировки эти могут быть как электрические, так и механические. Первые выполняются на кнопках, включающих пускатели, а вторая — на движущихся деталях пускателей.

Реализация реверса происходит с помощью смены фазировки напряжения питания движка.

К примеру, если обозначить клеммы питания двигателя, как 1, 2 и 3 (фазные же провода сети принято обозначать А, В и С), то при подключении А -> 1, B -> 2 и C -> 3 вал двигателя станет вращаться в одну сторону, а если подключить A — > 1, B -> 3 и C -> 2 – то в противоположную.

Выполнятся такая схема, как правило, при помощи пары магнитных пускателей таким образом, что фазировка включения их силовых контактов выполнена так, что их последовательность различается между собой.

То есть, например, когда срабатывает первый пускатель, то двигатель подключается к фазам в последовательности А, В и С, а при срабатывании второго – А, С и В.

Рассмотрим саму схему (рисунок 1). Схема эта выполнена на паре магнитных пускателей КМ1 и КМ2. Когда происходит срабатывание первого (предположим, что это будет КМ1), происходит замыкание его силовых контактов, в результате чего, обмотки двигателя оказываются запитанными в последовательности L1, L2, L3. Когда же срабатывает второй пускатель, то двигатель окажется запитанным через его контакты, но уже в фазировке L3, L2, L1.

Сами магнитные пускатели в этом варианте включены по абсолютно стандартной схеме, с той лишь разницей, что в разрыв цепи питания катушки каждого из пускателей подключен нормально закрытый блок-контакт второго пускателя (КМ2.4, КМ1.4). Сделано это для того, чтобы при нажатии на обе пусковые кнопки не произошло срабатывания обоих пускателей.

Рисунок 1

Кроме того, схема выполнена таким образом, что параллельно с каждой из пусковых кнопок (КП) подключен нормально открытый блок-контакт ее пускателя. Это делается для того, чтобы при нажатии на пусковую кнопку, контактор пускателя вставал на самоблокировку и кнопку можно было отпускать.

Стоповая же кнопка (КС) включена в разрыв цепи перед обеими пусковыми.

Кроме того, в схеме имеется еще один контакт, подключенный в разрыв питающей цепи. Это контакт связан с устройством тепловой защиты пускателя (РТ).

Работает такая защита вот каким образом: при чрезмерных нагрузках или (не дай Бог) перекосе фаз, происходит нагрев биметаллических пластин системы тепловой защиты, в результате чего последние размыкают связанный с ними контакт.

Возврат этого контакта в исходное состояние выполняется с помощью специальной красной кнопки на корпусе устройства тепловой защиты.

Переключение реверса без нажатия на кнопку «стоп» невозможно по той причине, что этого не позволят включенные в цепь блок-контакты противоположных пускателей. Сделано это по той причине, что такое переключение может оказаться опасным для двигателя, не говоря уже о том, что в момент перефазировки может запросто произойти перемыкание фаз.

Для двигателей небольшой мощности возможно выполнение реверса без нажатия на стоповую кнопку. Для этого требуется выполнить регулировку так, чтобы силовая группа контактов одного пускателя размыкалась раньше, чем сработают на замыкание вспомогательные нормально закрытые контакты второго.

Подобная система включения совершенно не является редкостью, а используется весьма широко как в бытовых, так и в производственных целях. Я сам встречаю такое подключение сплошь и рядом для реверсирования двигателей вентиляторов, насосов, различных станков, транспортеров и т.д. в силу специфики моей работы.

В бытовых же целях реверсное включение применяется для подключения двигателей сверлильных машин, электрических мельниц и мясорубок.

Я очень надеюсь, что материал моей статьи помог вам разобраться в принципах реверсного включения электрических движков при помощи пары магнитных пускателей и теперь вопросов на эту тему будет значительно меньше.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на , буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Для того, чтобы запускать электродвигатель в прямом и обратном направлении применяется реверсивная схема управления на магнитном пускателе.

В заключении этой статьи смотрите видео, демонстрирующее детальную работу схемы реверсного пуска двигателя.

Вначале рассмотрим реверсивную схему подключения с катушкой магнитного пускателя на 220В, а затем работу схемы.

Фазы А,В и С питающего напряжения подводятся к клеммам асинхронного двигателя через:

— 3-х полюсный , который защищает всю схему и позволяет отключать питающее напряжение;

— поочередно через три пары силовых контактов магнитных пускателей КМ1 и КМ2 ;

— тепловое реле Р , которое служит для защиты от перегрузок.

Для того, чтобы изменить направление вращения трехфазного электродвигателя, необходимо поменять местами подключение любых двух фаз!

Для этого в цепь обмотки двигателя включены силовые контакты от двух пускателей, которые подключаются поочередно, меняя чередование фаз. В нашей схеме при вращении вперед последовательность фаз такая — А, В, С. При вращении назад — С, В, А. Т.е. чередование фаз А и С меняется местами.

Катушки магнитных пускателей с одной стороны подключены к нулевому рабочему проводнику N черезнормально-замкнутый контакт теплового реле Р, с другой, через кнопочный пост к фазе С .

Кнопочный пост состоит из 3-х кнопок:

1) нормально-разомкнутой кнопки ВПЕРЕД ;

2) нормально-разомкнутой кнопки НАЗАД ;

3) нормально-замкнутой кнопки СТОП .

К кнопке ВПЕРЕД параллельноподключен нормально-разомкнутый вспомогательный контакт пускателя КМ1 , и соответственно, к кнопке НАЗАД — нормально-разомкнутый вспомогательный контакт пускателя КМ2 .

Также в цепь питания обмотки пускателя КМ1 включен нормально-замкнутый контакт пускателя КМ2 , а в цепь обмотки пускателя КМ2 , включен нормально-замкнутый контакт пускателя КМ1 . Это сделано для блокировки, чтобы предотвратить запуск двигателя назад, когда он вращается вперед, и наоборот. Т.е. запустить двигатель в любую из сторон можно только из положения останова.

Работа схемы

Переводим рычаг трехполюсного во включенное положение, его контакты замыкаются, схема готова к работе.

Запуск вперед

Нажимаем кнопку ВПЕРЕД . Цепь питания обмотки магнитного пускателя КМ1 замыкается, якорь катушки втягивается, замыкает силовые контакты КМ1 и вспомогательный нормально-открытый контакт КМ1 , который шунтирует кнопку ВПЕРЕД .

Одновременно вспомогательный нормально-замкнутый контакт КМ1 размыкает цепь управления магнитным пускателем КМ2 , блокируя тем самым возможность запуска реверса двигателя.

Три питающих фазы в последовательности А,В,С подаются на обмотки двигателя и он начинает вращаться вперед.

Отпускаем кнопку ВПЕРЕД , она возвращается в исходное нормально-разомкнутое состояние. Теперь питание на обмотку пускателя КМ1 подается через замкнутый вспомогательный контакт КМ1 . Двигатель запущен и вращается вперед.

Останов двигателя из положения ВПЕРЕД

Для остановки двигателя или для запуска в другую сторону, необходимо сначала нажать кнопку СТОП . Питание цепи управления размыкается. Якорь магнитного пускателя КМ1 под действием пружины возвращается в исходное состояние. Силовые контакты размыкаются, отключая питающее напряжение от электродвигателя. Двигатель останавливается.

Одновременно с этим размыкается вспомогательный контакт КМ1 в цепи питания обмотки пускателя КМ1 и замыкаетсявспомогательный контакт КМ1 в цепи питания пускателя КМ2 .

Отпускаем кнопку СТОП. Она возвращается в исходное, нормально-замкнутое положение. Но поскольку вспомогательный контакт КМ1 разомкнут, питание на обмотку пускателя КМ1 не подается, двигатель остается выключенным и схема готова к следующему запуску.

Реверс двигателя

Чтобы запустить двигатель в обратном направлении, нажимаем кнопку НАЗАД .

Питание подается на обмотку пускателя КМ2 . Он срабатывает, замыкая силовые контакты КМ2 в цепи питания двигателя, и вспомогательный контакт КМ2 , который шунтирует кнопку НАЗАД . Одновременно с этим, другой вспомогательный контакт КМ2 разрывает цепь питания пускателя КМ1 .

На обмотки двигателя подаются три фазы в порядке С,В,А, он начинает вращаться в другую сторону.

Отпускаем кнопку НАЗАД . Она возвращается в исходное положение, но питание на обмотку пускателя КМ2 продолжает поступать через замкнутый вспомогательный контакт КМ2 . Двигатель продолжает вращаться в обратном направлении.

Останов двигателя из положения НАЗАД

Для останова повторно нажимаем кнопку СТОП . Цепь питания обмотки пускателя КМ2 размыкается. Якорь возвращается в исходное положение, размыкая силовые контакты КМ2 . Двигатель останавливается. Одновременно с этим, вспомогательные контакты КМ2 возвращаются в исходное состояние.

Отпускаем кнопку СТОП , схема готова к следующему пуску.

Защита от перегрузок

Работу теплового реле Р и назначение предохранителя FU я подробно рассмотрел в статье , поэтому в этой статье описание опускаю. Для пускателей с обмотками, рассчитанными на 380В, схема подключения будет следующая.

Электромагнитный пускатель являет собой низковольтное комбинированное электромеханическое приспособление, специализированное для запуска трёхфазных электродвигателей, для обеспечения их постоянной работы, для отключения питания, а в некоторых случаях и для охраны цепей электродвигателя и иных подключённых цепей. Определённые двигатели обладают функцией реверса мотора.

По сущности, электромагнитный пускатель — это улучшенный, изменённый контактор. Но более компактный, нежели контактор в обычном понятии: легче по весу и рассчитан непосредственно для работы с двигателями. Определённые модификации магнитны х пускателей опционально оборудованы тепловым микрореле аварийного отключения и защитой от обрывания фазы.

Для управления запуском мотора путём замыкания контактов устройства предназначается клавиша или слаботочная группа контактов:

• с катушкой на определённое напряжение;
• в некоторых случаях — и то и другое.

В пускателе за коммутирование силовых контактных отвечает непосредственно катушка в металлическом сердечнике, к которой прижимается якорь, давящий на контакты и замыкающий цепь. При выключении питания катушки возвратная пружинка перемещает якорь в противоположное положение — цепь размыкается. Каждый контакт находится в дугогасительной специальной камере .

Реверсивные и нереверсивные пускатели

Устройства бывают различных видов и выполняют все поставленные задачи.

Пускатели бывают двух типов:

• нереверсивные;
• реверсионные.

В реверсивном пускателе в одном корпусе существуют два единичных магнитных устройства, имеющих электрическое подсоединение между собой и прикреплённых в совокупном основании, но функционировать может только один из данных пускателей — или только первый, или только второй.

Реверсивный прибор вводится через естественно-закрытые блокировочные контакты, роль которых — устранить синхронное включение двух групп контактов — реверсивной и нереверсивной, для того чтобы не случилось межфазного замыкания. Определённые модификации реверсивных пускателей для предоставления этой же функции имеют защиту. Фазы питания возможно переключать по очереди для того, чтобы выполнялась главная функция реверсивного пускателя — перемена направления вращения электродвигателя. Изменился порядок чередования фаз — поменялось и направление ротора.

Возможности пускателей

Для лимитирования пускового тока трёхфазного двигателя его обмотки могут связываться «звездой», затем, если мотор вышел на номинальные обороты, перейти в «треугольник». При этом магнитные пускатели могут быть: раскрытыми и в корпусе, реверсивными и нереверсивными, с защитой от перегрузок и без защиты от нагрузки.

Каждый электромагнитный пускатель имеет блокировочные и силовые контакты. Силовые коммутируют нагрузки. Блокировочные контакты нужны для управления работой контактов. Блокировочные и силовые контакты бывают естественно-незамкнутыми либо нормально-закрытыми. В принципиальных схемах контакты изображают в их нормальном состоянии.

Удобство использования реверсивных пускателей невозможно пересмотреть. Это и эксплуатационное управление трёхфазными асинхронными моторами разных станков и насосов, и управление системой вентиляции, арматурой, вплоть до замков и вентилей отопительной системы. Особенно примечательна вероятность удалённого управления пускателями, если электрический источник дистанционного управления коммутирует катушки пускателей аналогично реле, а последние безопасно связывают силовые цепи.

Конструкция реверсивного магнитного двигателя

Распространение этих модификаций становится все обширнее с каждым годом, так как они помогают управлять асинхронным двигателем на дистанции. Это приспособление даёт возможность как включать, так и отключать мотор .

Корпус реверсивного пускателя состоит из таких следующих частей:

1. Контактор.
2. Тепловое микрореле.
3. Кожух.
4. Инструменты управления.

После того как поступила команда «Пуск», цепь замыкается. Далее ток начинает передаваться на катушку. В это же время действует механическое блокирующее приспособление, которое не дает запуститься ненужным контактам. Здесь нужно отметить, что механическая блокировка также закрывает и контакты клавиши, это дает возможность не удерживать её надавленной постоянно, а спокойно освободить. Еще одна важная часть состоит в том , что вторая клавиша этого устройства совместно с пуском всего аппарата будет размыкать электрическую цепь. Благодаря этому даже надавливание не дает практически никакого результата, формируя дополнительную безопасность.

Особенности функционирования модели

При нажатии клавиши «Вперед» действует катушка, и вводятся контакты. Вместе с этим выполняется операция пусковой клавиши постоянно разомкнутыми контактами устройства КМ 1.3, благодаря чему при непосредственном отпускании клавиши питание на катушку действует по шунтированию.

После введения первого пускателя размыкаются именно контакты КМ 1.2, что отключает катушку К2. В итоге при непосредственном нажатии в клавишу «Назад» ничего не происходит. Для того чтобы ввести мотор в обратную сторону необходимо надавить «Стоп» и обесточить К1. Все блокировочные контакты возвратиться могут в противоположное состояние, после этого возможно ввести мотор в противоположном направлении. Аналогично при этом вводится К2 и отключается блок с контактами . Происходит включение катушки 2 пускателя К1. К2 содержит силовые контакты КМ2, а К1- КМ1. К кнопкам для подсоединения от пускателя следует провести пятижильный провод.

Правила подключения

В любой установке, в которой требуется пуск электродвигателя в прямом и в противоположном направлении, непременно существует электромагнитный прибор реверсивной схемы. Подсоединение подобного элемента не считается столь непростой задачей, как может показаться на первый взгляд. К тому же нужность подобных задач возникает довольно часто. К примеру, в сверловочных станках, отрезных конструкциях либо же лифтах, если это не касается домашнего применения.

Принципиальным различием трехфазной схемы от одинарной считается наличие дополнительной цепочки управления и несколько модифицированной энергосиловой части. Кроме того, для реализации переключения подобная установка оборудована клавишей. Подобная система, как правило, защищена от замыкания. Для этого перед самими катушками в цепи предусмотрено присутствие двух нормально-замкнутых силовых контактов (КМ1.2 и КМ2.2), помещённых в позиции (КМ1 и КМ2).

Реверсивное подключение трехфазного двигателя

При работе выключателя QF1 , одновременно все без исключения три фазы прилегают к контактам пускателя (КМ1 и КМ2) и находятся в таком состоянии. При этом первая стадия, представляющая собой питание для цепочки управления, протекая через аппарат защиты схемы управления SF1 и клавишу выключения SB1, непосредственно подаёт напряжение в контакты под третьим номером, который относится к SB2, SB3. При этом существующий контакт 13НО приобретает значение основного дежурного. Подобным способом система считается целиком готовой к работе.

Переключение системы при противоположном вращении

Задействовав клавишу SB2, направляем напряжение первой фазы в катушку, что относится к пускателю КМ1. Уже после этого совершается введение нормально-разомкнутых контактов и выключение нормально-замкнутых. Подобным образом, замыкая имеющийся контакт КМ1, совершается эффект самозахвата магнитного устройства. При этом все без исключения три фазы поступают в нужной обмотке двигателя, который, в свою очередь, начинает формировать вращательное перемещение.

Созданная модель предусматривает наличие одного рабочего приспособления. К примеру, может функционировать только лишь КМ1 либо же, напротив, КМ2. Отмеченная цепь обладает действительными элементами.

Изменение поворотного движения

Теперь для придания противоположного направления перемещения вам следует поменять состояние силовых фаз, что удобно совершить при помощи переключателя КМ2. Все совершается благодаря размыканию первой фазы. При этом все без исключения контакты вернутся в исходное состояние, обесточив обмотку мотора. Эта фаза считается ждущим режимом.

Задействование клавиши SB3 приводит в работу электромагнитный пускатель КМ2, который в свою очередь изменяет положение второй и третьей фазы. Это влияние вынуждает мотор вращаться в противоположном направлении. Теперь КМ2 будет ведущим, и пока не случится его разъединение, КМ1 будет не задействован.

Защита цепей от короткого замыкания

Как уже было заявлено прежде, прежде чем осуществить процесс перемены фазности, необходимо прекратить вращение мотора. Для этого в системе учтены нормально-замкнутые контакты. Поскольку при их нехватке невнимательность оператора привела бы к межфазному непосредственному замыканию, которое может случиться в обмотке мотора второй и третьей фазы. Предложенная модель считается оптимальной, поскольку допускает работу только лишь одного магнитного пускателя.

Схема подсоединения реверсивного магнитного пускателя считается ядром управления, так как много электрооборудования функционирует на реверсе, и непосредственно этот аппарат меняет направление верчения мотора.

Реверсивные схемы электромагнитных пускателей устанавливают там, где они на самом деле нужны, поскольку существуют подобные устройства, а обратный процесс недопустим и может вызвать серьёзную поломку автоматического характера.

​В промышленности и в быту широко используются электродвигатели. При эксплуатации некоторых механизмов необходимо обеспечить вращение вала двигателя в разный направлениях, то есть нужно осуществлять реверс. Для этого используют определённую схему управления и применяют дополнительный магнитный пускатель (контактор) или реверсивный пускатель.

Вид схемы реверсивного пуска двигателя зависит от следующих факторов:

• тип электродвигателя;
• питающее напряжение;
• назначение электрооборудования.

Поэтому схемы реверса могут сильно отличаться, но, поняв принципы их построения, вы сможете собрать или отремонтировать любую подобную схему.

Прежде чем разбирать схемы реверса двигателя, нужно определиться с понятиями, которые будут использоваться при описании работы:

Для того чтобы электродвигатель поменял своё вращение нужно изменить его магнитное поле. Для этого необходимо произвести некоторые переключения, которые зависят от типа электрической машины .

Работа электродвигателя может осуществляться как в трехфазном, так и однофазном режиме . Принцип действия схем меняется незначительно, однако имеются некоторые дополнения в устройстве питания от однофазной сети.

Трехфазная сеть

Электрическая принципиальная схемя реверсивного пуска трёхфазного электродвигателя с короткозамкнутым ротором выглядит следующим образом (схема представлена на Рис.1)Питание всей схемы осуществляется от трёхфазной сети переменного тока с напряжением 380 В через автомат АВ.

Для того чтобы сделать реверс такой электрической машины (М), нужно изменить чередование двух любых фаз, подключённых к статору. На схеме магнитный пускатель Мп1 отвечает за прямое вращение, а Мп2 — за обратное. На рисунке видно, что при включении Мп1 происходит чередование фаз на статоре А, В, С, а при включении Мп2 — С, В, А, то есть фазы А и С меняются местами, что нам и нужно.

При подаче на схему напряжения, катушки Мп1 и Мп2 обесточены. Их силовые контакты Мп1.3 и Мп2.3 разомкнуты. Электродвигатель не вращается.

При нажатии на кнопку Пуск1, подаётся питание на катушку Мп1, пускатель срабатывает и происходит следующее:

1. Замыкаются силовые контакты Мп1.3, питающее напряжение подаётся на обмотки статора, двигатель начинает вращаться.
2. Замыкается нормально разомкнутый вспомогательный контакт Мп1.1. Этот контакт обеспечивает самоблокировку пускателя Мп1. То есть, когда кнопка Пуск1 будет отпущена, катушка Мп1 останется под напряжением благодаря контакту Мп1.1 и пускатель не отключится.
3. Размыкается нормально закрытый вспомогательный контакт Мп1.2. Этот контакт разрывает цепь управления катушкой Мп2, таким образом, обеспечивается защита от одновременного включения обоих контакторов.

Если возникла необходимость остановить двигатель или произвести реверс , нужно нажать

кнопку Стоп. При этом размыкается цепь питания Мп1, контактор отключается, его контакты возвращаются в первоначальное состояние, показанное на рисунке, электродвигатель останавливается.

Для того чтобы двигатель начал вращаться в обратную сторону, нужно нажать кнопку Пуск2. По аналогии с Мп1, сработают контакты Мп2.3, Мп2.1, Мп2.2, произойдёт переключение фаз на обмотке статора и двигатель начнёт вращаться в противоположном направлении.

Питание схемы управления осуществляется от двух фазовых проводов. При таком включении должны быть использованы контакторы с катушками на 380 В. Предохранители Пр1 и Пр2 обеспечивают защиту от токов короткого замыкания. Кроме того, извлечение этих предохранителей позволяет полностью обесточить все элементы управления и избежать риска получения электротравм при обслуживании и ремонте.

Защиту электрической машины от перегрузок обеспечивает тепловое реле РТ . При протекании повышенного тока в любой из трёх обмоток статора происходит нагрев биметаллической пластины РТ, в результате чего она изгибается. При определённом токе пластина нагревается настолько, что её изгиб вызывает срабатывание теплового реле, из-за чего оно размыкает свой нормально закрытый контакт РТ в схеме управления катушками Мп1 и Мп2 и двигатель отключается от сети.

Время срабатывания зависит от величины тока: чем выше ток, тем меньше время срабатывания. Благодаря тому, что РТ действует с некоторой задержкой, пусковые токи, которые могут в 7-10 раз превышать номинальные, не успевают спровоцировать срабатывание защиты.

В зависимости от типа устройства и настроек после срабатывания теплового реле возможны два варианта возвращения схемы в рабочее состояние:

• Автоматический — после остывания чувствительного элемента реле возвращается в нормальное состояние и двигатель можно запустить кнопкой Пуск.
• Ручной — нужно нажать специальный флажок на корпусе РТ, после этого контакт замкнётся и схема будет готова к запуску.

Рассмотренная схема реверса трехфазного двигателя может видоизменяться в зависимости от условий и потребностей. Например, питание схемы управления можно осуществлять от сети 12 В, в этом случае все элементы управления будут находиться под безопасным напряжением и такую установку можно без риска использовать при высокой влажности.

Реверс двигателя можно осуществлять только в том случае, когда двигатель полностью неподвижен, иначе пусковые токи возрастут в несколько раз, что приведёт к срабатыванию защиты. Для того чтобы контролировать выполнение этого условия, в схему управления могут быть добавлены реле времени, контакты которых подключаются последовательно к МП2.2 и Мп1.2. Благодаря этому, после нажатия кнопки Стоп двигатель можно будет запустить в противоположном направлении только по истечении несколько секунд, которые необходимы для полной остановки механизма .

Однофазный режим

Для того чтобы трёхфазный асинхронный двигатель с короткозамкнутым ротором работал от однофазной сети 220 В, используется схема подключения с пусковым и рабочим конденсаторами.

От обмотки статора электродвигателя отходит три провода. Два провода подключаются напрямую к фазному и нулевому проводам, а третий соединяется с одной из питающих жил через конденсатор. В этом случае направление вращения зависит от того, к какому из питающих проводников подключён конденсатор.

Если требуется превратить такую схему подключения в реверсивную, её нужно дополнить тумблером, который будет переключать ёмкость с одного провода питания на другой.

Реверсивный пуск двигателя постоянного тока можно осуществить изменением полярности подключения обмотки якоря или обмотки возбуждения. В зависимости от того, как эти две обмотки соединены между собой, двигатели постоянного тока имеют следующие типы возбуждения:

• независимое — обмотки возбуждения и якоря запитывают от различных источников;
• последовательное;
• параллельное;
• смешанное.

Двигатели постоянного тока могут уйти вразнос — режим работы машины, при котором обороты увеличиваются настолько, что это приводит к механическому повреждению.

В случае применения коллекторного двигателя с параллельным или независимым возбуждением такой режим может возникнуть при обрыве обмотки возбуждения. Поэтому схема подключения реверсивного двигателя в этом случае строится таким образом, чтобы осуществлялось переключение обмотки якоря, а обмотка возбуждения должна быть напрямую подключена к источнику питания. То есть недопустимо цепь возбуждения подключать через какие-либо контакты или предохранители.

В остальном схема управления отличается от реверсивного подключения трехфазного двигателя только тем, что происходит переключение двух питающих проводов постоянного тока, вместо трёх фаз переменного.

Плюсы использования магнитных пускателей

Основным элементом в реверсивных схемах подключения электродвигателя является магнитный пускатель. Применение этих аппаратов позволяет решить ряд задач:

Техника безопасности

При монтаже, наладке и ремонте необходимо строго соблюдать правила техники безопасности .

В случае работы со схемой управления электродвигателями для полного отключения нужно обесточить силовую часть и цепи управления. Некоторые электродвигатели могут получать питание от двух независимых источников питания, поэтому необходимо обязательно изучить схему подключения. Произведите необходимые отключения и проверьте индикатором отсутствие напряжения не только на силовых, но и на вспомогательных контактах.

Если в схеме установлены конденсаторы, после отключения питания следует дать им время для разрядки, прежде чем касаться токопроводящих частей .

Подключение двигателя стиральной машинки, реверс, регулятор оборотов

В стиральных машинах чаще всего из строя выходит автоматика, на втором месте подшипники и резинотехнические изделия. Двигатель – самый надежный узел, его используются при изготовлении различных домашних станков. Но для этого надо уметь изменять направление вращения и регулировать скорость.

Что требуется

• Тумблер с двумя группами контактов 220 В 15 А, приобрести его можно на Али Экспресс.

• Регулятор оборотов 400 Вт 220 В 50 Гц, также берите на Али Экспресс.

• Электродвигатель от автоматической стиральной машинки, подойдет почти любой марки.

• Отрезки проводов различного цвета, желательно синего (ноль) и коричневого (фаза).

• Потребуется изолента, для установки мощного радиатора купите новый и тюбик теплопроводящей пасты.

• Для проверки схемы соединения рекомендуется пользоваться обыкновенным тестером или хотя бы индикатором.

Подключение двигателя

Внимательно осмотрите клеммники снятого двигателя. На нем есть шесть выводов: два контакта идут к датчику оборотов (таходатчику) и по два контакта с обмоток ротора и статора.

Тахометр нам не нужен, его не трогаем, надо подключить только двигатель.

Все однофазные двигатели такого типа подключаются одинаково. Выход обмотки статора надо присоединить к входу обмотки ротора. Оставшиеся два конца присоединяются к нулю и фазе. Нет разницы, какая именно обмотка будет первой, а какая второй.

Определите выходы обмоток на разъеме. Пользоваться надо тестером, один контакт постоянно держите на клемме, а второй по очереди прикладывайте к остальным. Если прибор показал короткое замыкание, то две клеммы присоединены к одной обмотке.
В нашем случае к одной обмотке подключен нижний и второй сверху контакты, а ко второй клемма над нижним и третья сверху. Соответственно, нам надо перемычкой соединить второй и третий верхние контакты. Сделайте перемычку и выполните соединение. Для гарантии опять прозвоните, теперь у вас короткое должно показывать между двумя оставшимися клеммами.

К двум оставшимся присоедините напряжение 220 В, если все в норме – двигатель начнет вращаться.

Подключение реверса

Как выше упоминалось, для изменения направления вращения необходимо поменять местами подключения одной из обмоток между собой.

И двигатель начнется вращаться в другую сторону. Проверьте правильность соединения, поменяйте местами провода на клеммнике согласно описанной схеме, включите напряжение. Направление вращения двигателя должно измениться на противоположное.

Контакт, на который подавалась фаза, надо соединить со входом второй обмотки. Напряжение попадает на освободившуюся клемму, положение ноля не меняется. Изменение порядка подключения можно делать щелчками тумблера.

Переверните тумблер вверх ногами, на днище есть обозначения каждого выхода и схема их соединения в левом и правом положении переключателя.
Для облегчения понимания нарисуйте элементарную схему соединения: две обмотки и два контакта переключателя. Средние контакты по очереди присоединяются/отсоединяются к двум боковым. Подключение элементарное.

Одну обмотку соедините с крайним нижним контактом и свяжите ее перемычкой с крайним верхним. Вторую обмотку подключите к средней клемме, пусть таким образом в нашем примере будет присоединена обмотка статора.

Теперь сталось подключить ротор. Один контакт тумблера должен подключаться к выходу обмотки ротора, а второй напрямую к нулевому проводу питания.
Если все понятно, то приступайте к соединению. Сделайте по диагоналям перемычки между крайними клеммами. Один средний вывод тумблера подключается к нулю, а второй ко второй обмотке.
Присоедините все провода и еще раз проверьте правильность схемы. Средние контакты: один к нулю питания, другой к обмотке статора. Второй конец этой обмотки подключается сразу к фазе питания (коричневый провод).
Контакты по диагоналям должны иметь перемычки, провода от них идут на вторую обмотку (ротора). Перед включением обязательно проверьте тестером изменения короткого замыкания при переключении тумблера.

Тщательно заизолируйте контакты, проверьте функциональность двигателя. При переключении направление вращения должно меняться. Категорически запрещается менять направление движения до полной остановки ротора.

Регулятора оборотов, моя доработка

Если вы покупали недорогую китайскую продукцию, то надо обязательно сделать ревизию устройства. Достаньте из корпуса начинку и обратите внимание на симистор. В лучшем случае на нем очень маленький радиатор, не могущий эффективно отводить тепло. В худшем случае вообще ничего нет.

На новом радиаторе нарежьте резьбу М3, отрегулируйте его длину по размерам корпуса. Намажьте поверхность симистора термопастой и закрепите подготовленный радиатор. Соберите регулятор.

Подключите регулятора

Осмотрите устройство. Сзади на корпусе есть планка с разъемами и штекер с клеммами. Каждый контакт подписан.


Найдите на входе ноль, фазу и землю (если у вас в доме есть заземление). К ним подключается питание, в нашем случае ноль и фаза (земли нет).
Теперь следует найти выход ноля и фазы с регулятора. На крышке должна быть подробная схема с указанием назначения каждого выходного провода и его цвета.
На купленном регуляторе желтый – земля, два синих – на датчик тахометра, красный – фаза. Белый и зеленый взаимозаменяемые, но для этого надо менять положение перемычки. В нашем случае задействован зеленый. Определяется соединение прозванием выводов тестером.
Подключите синие провода к таходатчику на клеммнике двигателя. На примере к средней клемме тумблера присоединен ноль (зеленый), а к свободному контакту обмотки фаза (коричневый). Желтые провода на клеммнике присоединены к тахометру. Подайте напряжение на регулятор скорости и проверьте работу двигателя на всех режимах и скоростях.

На корпусе устройства есть специальное отверстие для регулировки режимов вращения переменным резистором. С его помощью меняется шаг изменения оборотов, вращение ротора будет начинаться не рывком, а почти с нуля. Выставьте нужные режимы.

Заключение

Любые электромонтажные работы следует делать в строгом соответствии с ПУЭ. Если вы не можете расшифровать эти три буквы без помощи интернета, то не стоит рисковать своим здоровьем.

Смотрите видео

Беспроводной реверс трехфазного двигателя в однофазной сети / Хабр

Один из читателей нашей рассылки обратился к нам с вопросом: можно ли с помощью двухканального модуля MP325M управлять трех фазным двигателем в однофазной сети?

Собственно ничего сложного в этом нет. Для реверса двигателя постоянного тока необходимо перекидывать положительную линию питания. Для реверса трехфазного двигателя переменного тока необходимо переключать питание конденсатора с одного полюса питающего напряжения на другой.

Что представляет собой MP325M? Это двухканальный беспроводной приемник диапазона 433 МГц, с передатчиком в виде брелка. Как видно из фотографии приемник поставляется без корпуса. На плате приемника имеется кнопка для добавления/удаления брелков и три светодиода. Зеленый светодиод информирует о нажатие кнопок на пульте. Два красных светодиода информируют о состояние реле ВКЛ/ОТКЛ. Два силовых реле имеют возможность управления нагрузками с рабочим напряжением 250В и мощностью до 2200Вт. Питается приемник напряжением 12В.

Реле имеют два режима работы кнопка и триггер. Нам нужен будет режим кнопка.

На корпусе передатчика имеется индикация нажатия кнопок, по которой можно определить о необходимости замены элемента питания. Работает передатчик от широко распространенного 12В элемента питания типа 27А и сохраняет работоспособность до напряжения 6В.

Дальность комплекта в прямой видимости составляет 100 метров, чего с лихвой хватает для такого управления. Передатчик с приемником общается с помощью цифрового сигнала имеющего 1048576 комбинационный код, что гарантированно исключает ложное срабатывание от помех и других передающих устройств на данной частоте.

Схему подключения двигателя лебедки можно увидеть на рисунке ниже:

1. блок пускателя;
2. катушка управления пускателем;
3. контакт теплового реле;
4. тепловое реле;
5. силовые контакты пускателя;
6. беспроводной модуль управления MP325M
7. источник питания 12В PW1245

Алгоритм работы управления получился простым. Нажав и удерживая первую кнопку, лебедка начинает разматывать трос. Отпускаем первую кнопку и ждем полной остановки двигателя. Нажимаем вторую кнопку, трос начинает сматываться. Если необходимо поменять местами кнопки управления, просто поменяйте местами подключение сиреневого и зеленого провода.

Хочу обратить ваше внимание. Данная схема не имеет электронного тормоза, поэтому, во избежание больших пусковых токов при эксплуатации лебедки, необходимо дождаться полной остановки вращения вала двигателя и только тогда осуществлять реверс.

Данное управление можно с успехом применить в управлении лебедкой и других решениях, где применяется электродвигатель переменного тока.

Возможно, кто-то захочет повторить или улучшить данное решение. А может быть, предложит свое.

п.с. В публикации описывалось подключение асинхронного двигателя включенного в схеме треугольник. В таком включении мощность может достигать до 70% от номинальной. При этом два вывода подключаются непосредственно к однофазной сети 220В, а третий через конденсатор в зависимости от направления вращения.

Автор: Рублев Владимир

Все своими руками Реверсирование электродвигателей | Все своими руками

Опубликовал admin | Дата 31 января, 2013

Схемы реверсирования двигателей.

     Здравствуйте дорогие читатели. Частенько в любительских самодельных устройствах используются различного рода двигатели. В зависимости от предназначения, двигатели в этих устройствах, согласно конструкторскому замыслу должны вращаться в обе стороны. То есть схемы их включения должны предусматривать реверсирование. Самое простой реверс имеют двигатели постоянного тока с возбуждением от постоянных магнитов. Поменял концы проводов питания местами и все – движок вращается в другую сторону. Поэтому и схемы реверсирования для этих двигателей простые. А как быть с другими двигателями? Вот об этом и поговорим.

Двигатель Д5-ТР.

      Двигатель с электромагнитным возбуждением. Двигатель имеет разные варианты исполнения и схем включения, но какие бы они не были, нам нужны всего четыре конца – два от статорной обмотки и два от роторной, т.е. от коллекторных щеток.

Для того, чтобы такие двигатели вращались в другую сторону, необходимо, чтобы полярность питающего напряжения на одной из обмоток оставалась постоянной, а полярность другой менялась на противоположную. Схема включения этого, как и любого другого с электромагнитами, показана на рис.1. Здесь постоянную полярность включения имеет статорная обмотка (обмотка возбуждения), что обеспечивается применением выпрямительного моста, а полярность роторной можно менять. Теперь реверс производится так же переполюсовкой напряжения питания.

Двигатель ЭДГ-1.

Двигатель ЭДГ-2.

     Двигатель ЭДГ-1 раньше применялся в ЭПУ – электропроигрывающих устройствах. Двигатели типа ЭДГ-2 применялись в магнитофонных приставках. Эти двигатели рассчитаны на работу в сети переменного тока напряжением 127В. Но поменяв схему включения[1] обмоток и фазосдвигающего конденсатора, их можно питать и от сети напряжением 220В. Схема включения двигателей с реверсированием и его управлением показана на рисунке 2. «Лево», «Право» на схеме поставлены для виду. Все зависит от того, как первоначально подключить концы обмоток. Не понравится сторона, в которую первоначально крутится двигатель – перекиньте концы одной из обмоток.

Двигатель АВЕ – 071 – 4С.

     Эти двигатели однофазные, асинхронные применялись в стиральных машинах прошлого века и я думаю, что еще переживут и меня с вами. Десятки лет они исправно вертели активатор, стирая белье и еще послужат нашим Самоделкиным. Двигатель имеет четыре вывода от двух обмоток. Одна пусковая, имеющая активное сопротивление 20 ОМ и рабочая с сопротивлением по постоянному току 50 Ом. Схема включения показана на Рис.3.

Двигатель ДАО – ЦУ4.

     Этот двигун применялся, а может и применяется в стиральных машинах для вращения центрифуги. Для реверсирования этого двигателя придется разобрать выводную колодку и разъединить провода. Получим так же 4 конца от обмоток. Схема включения показана на Рис.4.

Двигатель ДАО-А.

     Тоже от стиральных машин. Имеет четыре вывода. Схема включения такая же, как и у предыдущих асинхронных.

Двигатель АОЛБ-22-4 2сер.

————————————————————————————————————

     Замечательный двигатель – три в одном. Внутри имеет тепловое реле и центробежный механизм отключения пусковой обмотки. Пришлось с ним повозиться, чтобы вам нарисовать схему наиболее понятно. Установка перемычек показана на рис. 5. Схема реверсирования показана на рис. 6.

Термореле РТ-10.

Термореле РТК-С.

     В стиральных машинах применяются тепловые (защитные) реле РТ-10 и пускозащитные реле РТК-С, РТК-1, РТК-1-3, РТК-3-О и др. Тепловое реле типа РТ-10 с одним нормально замкнутым контактом служит для защиты от перегрузок электрических установок и однофазных электродвигателей переменного тока с номинальным напряжением до 220 В. Реле изготовляют на номинальные токи Iн тепловых эле¬ментов 1,2; 1,9; 2,5; 3,3 и 4,3 А. При Iн = 1,1 А реле не срабатывает в течение 30 мин; при Iн = 1,35 А реле срабатывает не более чем через 30 мин; при Iн = 2 А реле срабатывает за 18…60 с. Время самовозврата контактов в замкнутое состояние от 30 с до 10 мин. В реле встроен биметаллический термоэлемент с перекидной пружиной, которая обеспечивает мгновенное размыкание и замыкание контактов. Изоляция реле выдерживает испытательное напряжение 2000 В, приложенное в течение 1 мин. Реле устанавливают в вертикальном положении контакта¬ми вверх, питание подводится к верхнему зажиму. Реле предназначены для работы в закрытых помещениях при температуре окружающей среды от 0 до 70°С. Это довольно эффективна защита. Так что не пренебрегайте ею, а то себе будет дороже. Ну что еще, а пока все. Удачи всем. До свидания. К.В.Ю.

[1] Радио 2004г. № 6 стр.42 Бурков В. «Как подключить двигатель на 127В к сети 220В».

Просмотров:105 084

Переключатели заднего хода для электросамокатов — ElectricScooterParts.com

Коммутаторы > Реверсивные переключатели Реверсивные переключатели Реверсивный переключатель двигателя для тяжелых условий эксплуатации Реверсивный переключатель двигателя для тяжелых условий эксплуатации для электромобилей, тележек для гольфа, квадроциклов, квадроциклов, картинги, рикши, небольшие рабочие грузовики и другие электромобили малого и среднего размера.Размеры этот переключатель, включая ручку, имеет высоту 5 дюймов, ширину 3 дюйма и глубину 4 дюйма. переключатель имеет обратное (левое), нейтральное (центральное) и переднее (правое) положения. Ручка переключателя съемная для панельный монтаж. Крепежные винты для клемм проводов имеют диаметр 5 мм и подходят для кольцевых клемм №10. Это тот же тип переключателя прямого / обратного хода, который есть на многих электрических гольфах. тележки, рикши и рабочие тележки. Рассчитан на двигатели постоянного тока мощностью 5000 Вт и ниже. Направления проводки и информация по установке для этого переключателя доступна ниже. Арт. № SWT-720. 21,95 долл. США Монтажное оборудование обратного переключателя Набор из двух метрических крепежных винтов 5 мм x 12 мм с плоскими шайбами, стопорными шайбами ​​и гайками (для SWT-715) Набор из двух крепежных винтов из оцинкованной стали с полукруглой головкой, наружный диаметр 5 мм x 12 мм, с плоскими шайбами, стопорными шайбами ​​и орехи. Рекомендуемый размер сверла 13/64 дюйма или 5 мм.Для установки реверсивного переключателя № SWT-715 на панели толщиной до 1/8 дюйма. Арт. № HDW-M5X12SET 0,65 $ Набор из двух метрических крепежных винтов 5 мм x 25 мм с плоскими шайбами, стопорными шайбами ​​и гайками (для SWT-715) Набор из двух крепежных винтов из оцинкованной стали с полукруглой головкой, наружный диаметр 5 мм x 25 мм, с плоскими шайбами, стопорными шайбами ​​и орехи. Рекомендуемый размер сверла 13/64 дюйма или 5 мм.Для монтажа реверсивного переключателя № SWT-715 на панели толщиной до 5/8 «. Артикул № HDW-M5X25SET 0,75 долл. США Набор из четырех метрических крепежных винтов 6 мм x 12 мм с плоскими шайбами, стопорными шайбами ​​и гайками (для SWT-728) Набор из четырех крепежных винтов из оцинкованной стали с плоскими шайбами, стопорными шайбами ​​и орехи. Рекомендуемый размер сверла — 1/4 дюйма или 6 мм.Для установки реверсивного переключателя № SWT-728 на панели толщиной до 1/8 дюйма. Арт. № HDW-M6X12SET 1,49 $ Набор из четырех метрических крепежных винтов 6 мм x 25 мм с плоскими шайбами, стопорными шайбами ​​и гайками (для SWT-728) Набор из четырех крепежных винтов из оцинкованной стали с полукруглой головкой с наружным диаметром 6 мм и длиной 25 мм с плоскими шайбами, стопорными шайбами ​​и орехи. Рекомендуемый размер сверла — 1/4 дюйма или 6 мм.Для установки реверса переключить элемент # SWT-728 на панели толщиной до 5/8 дюйма. Арт. № HDW-M6X25SET 1,59 долл. США Клеммы подключения обратного переключателя . Желтый изолированный кольцевой соединитель №8 для провода калибра 10-12 (для SWT-715) Обжимной изолированный кольцевой концевой соединитель для провода калибра 10-12. Кольцо имеет внутренний диаметр 4,3 мм и подходит для шпильки № 8 или 4 мм, крепежного винта или болта. Арт. № CNX-15 $ 0,10 . Синий изолированный кольцевой соединитель №8 для провода калибра 14-16 (для SWT-715) Обжимной изолированный концевой соединитель с крючком для провода калибра 14-16. Кольцо имеет Внутренний диаметр 4,3 мм, подходит для шпильки № 8 или 4 мм, крепежного винта или болта. Арт. № CNX-25 $ 0,10 . Желтый изолированный кольцевой соединитель № 10 для 10-12 Калибровочный провод (для SWT-720) Обжимной изолированный кольцевой соединитель для проводов калибра 12-10.Кольцо имеет внутренний диаметр 5,3 мм и подходит для шпильки № 10 или 5 мм, крепежного винта или болта. Арт. № CNX-16 $ 0,10 . Синий изолированный кольцевой соединитель № 10 для провода калибра 14-16 (для SWT-720) Обжимной изолированный кольцевой концевой соединитель для провода калибра 16-14. Звенеть имеет внутренний диаметр 5,3 мм и принимает шпильку 5 мм или № 10, крепежный винт или болт. Арт. № CNX-26 $ 0,10 . Желтый изолированный кольцевой соединитель 1/4 «для провода калибра 10-12 (для SWT-728) Обжимной изолированный кольцевой соединитель для проводов калибра 12-10.Кольцо имеет внутренний диаметр 6,4 мм и подходит для шпильки 1/4 дюйма или 6 мм, крепежного винта или болта. Арт. № CNX-17 $ 0,10 . Синий изолированный кольцевой соединитель 1/4 «для провода калибра 14-16 (для SWT-728) Обжимной изолированный кольцевой концевой соединитель для провода калибра 16-14. Звенеть имеет внутренний диаметр 6,4 мм и подходит для шпильки 1/4 дюйма или 6 мм, крепежного винта или болта. Арт. № CNX-27 $ 0,10

Трехфазный двигатель звезда / треугольник, обратное и прямое без таймера

Подключение трехфазного двигателя звезда / треугольник (Y-Δ) назад-вперед и вверх-вниз без таймера Схема питания, управления и подключения

В этом двигателе В пускателе имеется четыре контактора и переключателя (два включения-нажатия и выключения-нажатия), которые используются для изменения направления вращения трехфазного двигателя, такого как реверс, вперед, вверх или вниз.Поскольку в цепи управления не используется таймер, работа может быть полуавтоматической или ручной.

Силовая цепь и принципиальная электрическая схема показывают, что L1 и L3 были изменены для работы в прямом и обратном направлении трехфазного двигателя (поскольку изменение двух линий из трех изменит вращение двигателя в противоположном направлении). Такие методы запуска двигателей через пускатели двигателей необходимы и используются в токарных станках, кранах и т. Д. Для изменения вращения двигателей.

Связанные сообщения:

Работа цепи:

• Если мы нажмем кнопку для работы вперед, двигатель запустится в прямом или верхнем положении через контактор K1.Точно так же кнопка для работы в обратном направлении используется для поворота двигателя в обратное или нижнее положение через K2. Контактор (где две линии — это изменения относительно первого контактора, то есть K1).
• Имейте в виду, что единовременно возможна только одна операция (вперед или назад) из-за электрической блокировки, т.е. если кнопка для прямого направления включена, нам придется остановить стартер перед изменением вращения двигателя. Проще говоря, контакторы К1 (для прямого) и К2 (для обратного) не могут быть включены одновременно.
• Контактор K4 соединен звездой, а контактор K3 — соединением треугольником. Они используются в качестве пускателя со звезды на треугольник, когда двигатель подключается к основному источнику питания сначала по схеме звезды (для снижения высокого статического тока), а затем по схеме треугольника с полной скоростью и напряжением нагрузки.

Связанные сообщения:

Сокращения:

• O / L = реле перегрузки (тепловое)
• NO = нормально разомкнутые контакты
• NC = нормально замкнутые контакты
• FOR = переднее положение
• REV = обратное Направление
• T = Таймер
• L1, L2, L3 = Три линии или фазы
• K1, K2, K3, K4 = Контакторы
• Y = Y или соединение звездой
• Δ = Соединение треугольником

Схема питания

Power Схема подключения трехфазного двигателя для пускателя звезда / треугольник без таймера для работы двигателя в обратном / прямом направлении.

Связанные сообщения:

Схема управления

Схема управления подключения трехфазного двигателя (пускатель звезда / треугольник без таймера) для операций в обратном / прямом или восходящем направлении.

Принципиальная электрическая схема

Принципиальная электрическая схема подключения 3-фазного двигателя для работы в прямом и обратном направлении с использованием пускателя звезда / треугольник без таймера.

Соответствующие схемы питания, управления и подключения для двигателей

125CC ДВИГАТЕЛЬ ПОЛУАВТОМАТИЧЕСКИЙ ДВИГАТЕЛЬ С РЕВЕРСНЫМ квадроциклом QUAD GO KART 3 + 1 125R

Описание продукта

ДВИГАТЕЛЬ 125CC 3 СКОРОСТИ с реверсом для

GO KART & ATV

Марка новый Honda clone 5 wire китайский 125cc полуавтомат с реверсивным двигателем (Р-Н-1-2-3).Отличная замена для любых 70cc, 90cc, 110cc и 125cc Китайский квадроцикл, скутер, легкие мотоциклы и тележки.

Международные клиенты несут ответственность за уплату налогов / пошлин, и после того, как посылка покидает наш объект, стоимость доставки не возвращается!

Состояние: Совершенно новый
Тип двигателя: одноцилиндровый, 4-тактный, 2-клапанный, с воздушным охлаждением
Мощность (кВт / об / мин): 5,7 / 7500 ± 500
Макс. Крутящий момент (Н · м / об / мин): 8.0/5500 ± 500
Мин. Расход топлива (г / кВт.ч): 367
Диаметр цилиндра * Ход поршня: 54 мм x 49,5 мм
Рабочий объем (куб. См): 120
Степень сжатия: 9,0: 1
Зажигание: CDI
Смазка: давление / разбрызгивание
Стартер: электростартер
Трансмиссия : Автоматическая коробка передач с реверсом
Рекомендую карбюратор Модель: PZ20
Объем масла (мл): 900

125 куб. 4-тактный двигатель с автоматической коробкой передач с реверсом подходит для большинства китайцев. сделал ATV Go Kart 50cc 70cc 90cc 110cc, так как монтажные отверстия То же самое, пожалуйста, не покупайте, если ваш двигатель с нижним стартером установлен, так как монтажные отверстия не совпадают.Это 4-тактный двигатель объемом 125 куб. АКПП с реверсом. Это хорошая идея, если вам нравится замените старый двигатель или обновите квадроцикл или картинг, чтобы он был быстрее, или более могущественный.

Этот двигатель в сборе поставляется с впускной трубой, ведущей звездочкой, крышкой звездочки и свечой зажигания, но не поставляется с карбюратором, аккумулятором, CDI, регулятором напряжения, катушкой зажигания и т. Д.

Мы несем соответствующий жгут проводов , не стесняйтесь обращаться к нам, если вам нужно приобрести один

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: Измерьте физический размер, чтобы убедиться, что вы выбрали правильный.

Гарантия: 30 дней на замену деталей в случае заводских дефектов или повреждений при транспортировке.

Схема подключения конденсаторного однофазного двигателя вперед-назад

Вы можете узнать больше Схема ниже

Схемы подключения однофазного двигателя с конденсатором Передача Как изменить направление вращения однофазного двигателя 220 В Quora Схема подключения однофазного двигателя вперед назад Схема подключения однофазного двигателя вперед-назад Doc A Схемы подключения однофазного двигателя с конденсатором Коробка передач Схема подключения электродвигателя переменного тока с пусковым конденсатором Рядный конденсатор сегодня Схема электрических соединений однофазного двигателя в прямом и обратном направлении Однофазный двигатель с конденсатором Прямое и обратное подключение Новый однофазный двигатель с конденсатором прямого и обратного хода Однофазный конденсаторный пуск и конденсаторный пуск Электрический Реверсивные однофазные асинхронные двигатели Схема подключения электродвигателя с конденсаторным пуском Конденсатор однофазного двигателя л.с. или электропроводка Схема электрических соединений стартера однофазного реверсивного двигателя Электропроводка

Как реверсировать электродвигатели переменного тока

Вращение двигателя в основном создается за счет манипуляции с проводами и магнитными полями.Таким образом, вы часто можете реверсировать двигатели переменного тока, переключая соединения проводов. Это так же просто, как отсоединить и повторно обжать обозначенные провода. (Обратите внимание, что не все двигатели переменного тока имеют возможность реверсирования, но все двигатели переменного тока Groschopp могут).

Общие сведения о вращении двигателя переменного тока

Прежде чем мы обсудим, как реверсировать двигатель переменного тока, мы должны сначала понять, как вращается асинхронный двигатель. Для быстрого объяснения того, как работают двигатели переменного тока, ознакомьтесь с нашим видео с техническими советами.

В этом примере мы будем использовать двигатель переменного тока, который имеет две медные обмотки внутри статора — главную обмотку и стартерную / вспомогательную обмотку.Каждая обмотка состоит из пучка медных проводов, по которым протекает электрический ток и создается магнитное поле. Обмотка стартера обычно состоит из провода меньшего размера, в результате чего пучок имеет меньшую магнитную прочность, чем основная обмотка. Возникающая в результате электромагнитная активность — это то, что отвечает за выработку энергии и за удержание ротора в движении.

Основная и вспомогательная обмотки расположены перпендикулярно друг другу, создавая как вертикальное, так и горизонтальное поле. Каждая обмотка борется за подтверждение своего собственного заряда — когда ротор выравнивается с одним магнитным полем, он затем тянется еще на 90 °, пытаясь выровняться со вторым.

Это то, что заставляет ротор вращаться после запуска. Это как старинный образ лошади и моркови — цель всегда недостижима, поэтому процесс продолжается. Когда сила одного поля почти достигает максимума, соседнее его догоняет.

Реверс двигателя переменного тока

Схемы подключения электродвигателя переменного тока

доступны для всех наших асинхронных электродвигателей, но мы объясним, как реверсировать электродвигатель в оставшейся части этого поста.

Чтобы изменить направление двигателя переменного тока, необходимо изменить магнитные поля, чтобы вызвать движение в противоположном направлении. Поскольку каждый провод состоит из положительного и отрицательного тока в магнитных полях, перекручивание основных проводов и проводов стартера заставляет двигатель вращаться в обратном направлении.

Это простое переключение проводов работает, потому что полярность магнитного поля меняется на противоположную, что приводит к реверсированию двигателя.

Переключение синего и желтого проводов

Groschopp обычно использует стандартную 4-проводную схему подключения с черно-желтыми и красно-синими подключениями. Чтобы вызвать обратное движение в наших двигателях, синий и желтый провода необходимо поменять местами .Это приведет к красно-желтым и черно-синим соединениям. Могут быть дополнительные черные провода, если двигатель подключен к энкодеру или другому аксессуару. Эти провода можно оставить как есть.

Мгновенный прямой / обратный ход с трехфазными асинхронными двигателями переменного тока

Различия между однофазными и трехфазными асинхронными двигателями переменного тока не ограничиваются входным источником питания. Есть несколько вещей, которые вам нужно знать при использовании трехфазных асинхронных двигателей переменного тока в мгновенном прямом / обратном режиме.

Что такое мгновенная операция вперед / назад?

Мгновенная работа вперед / назад описывает двигатель, который многократно вращается вперед и назад между двумя положениями. Примером применения может быть приспособление для тестирования соединителей, которое вставляет и втягивает соединитель для проверки его надежности. Это можно сделать с помощью двигателей переменного тока, бесщеточных двигателей, серводвигателей или шаговых двигателей. Все они могут изменить направление. Решающим фактором является то, насколько быстро и точно вы хотите, чтобы двигатель останавливался при получении команды на останов.

Кредит: Mathworks

В чем разница между однофазными и трехфазными асинхронными двигателями переменного тока?

1. Обмотки

Во-первых, другая конструкция обмотки. Первичная и вторичная обмотки у трехфазных двигателей более сбалансированы, чем у однофазных двигателей. В данном случае мы имеем в виду электрические характеристики обмотки. См. Пример в таблице ниже.

Источник питания (В перем. Тока)	Двигатель	Первичная обмотка	Вторичная обмотка
		Фаза U (Ом)	Фаза V (Ом)	Фаза Вт (Ом)
Однофазный 200/220/230	4IK25A-CW	157.6	157,1	н / д
Трехфазный 200/220/230	4IK25A-SW	179,9	179,9	179,9

2. Производительность

Различные характеристики обмотки влияют на характеристики скорости и момента двигателя. На изображении ниже мы сравниваем кривые скорость-крутящий момент для однофазного и трехфазного двигателей.

Благодаря большему крутящему моменту в области низких скоростей трехфазные двигатели обеспечивают больший пусковой крутящий момент и лучше подходят для мгновенного прямого / обратного вращения.Когда однофазный двигатель останавливается и реверсирует, более низкий крутящий момент может привести к замедлению разгона двигателя до его номинальной скорости. Когда трехфазный двигатель останавливается и реверсирует, более высокий крутящий момент позволяет ему быстрее разгоняться до номинальной скорости.

3. Пусковой момент

Однофазные двигатели

FYI не останавливаются немедленно. Если они не используются с каким-либо типом фрикционного, электромагнитного, тормозного механизма сцепления или электронного тормозного блока, они будут останавливаться по инерции. Расстояние выбега или выбег зависит от трения и инерционной нагрузки, но может достигать 30 оборотов (на валу двигателя; кратно передаточному отношению).Этот перебег не очень хорошо работает с «мгновенной» частью мгновенного движения вперед / назад, так как двигателю теперь нужно время, чтобы разогнаться до номинальной скорости каждый раз, когда он запускается. Если вы измените направление слишком быстро, не дожидаясь, пока двигатель не остановится, он может продолжать вращаться в том же направлении.

Перебег одинаков для однофазных и трехфазных асинхронных двигателей переменного тока после отключения питания, хотя более высокий пусковой момент у трехфазных двигателей делает их более идеальными для мгновенных операций вперед / назад.

СОВЕТ № 1: Остановите трехфазный двигатель перед изменением направления

Если вы хотите, чтобы двигатель работал долго, вот две причины, по которым вы должны сначала остановить двигатель, прежде чем менять его направление. Лучший способ — дать двигателю полностью остановиться перед переключением направления. В противном случае рекомендуется тестирование. Повреждение шестерни Опасность короткого замыкания в сети Повреждение шестерни В некоторых случаях шестерни мотор-редуктора могут быть повреждены в момент реверсирования.Если направление двигателя меняется слишком быстро, нагрузка может продолжать вращаться в том же направлении, но двигатель фактически пытается вращаться в противоположном направлении. Поскольку крутящий момент работает в обоих направлениях, шестерни могут быть повреждены. Сведение к минимуму сил удара для шестерен внутри редуктора двигателя может продлить срок его службы. Более высокий пусковой момент трехфазных двигателей усугубляет проблему. Риск короткого замыкания питания Внутренняя проводка обмоток однофазного двигателя и трехфазного двигателя отличается.Поэтому метод внешней проводки и тип переключателя различаются. На приведенной ниже схеме показаны схемы подключения однофазного и трехфазного двигателей. Различия в подключении: Первое, что вы, вероятно, заметили, — это конденсатор, показанный на схеме подключения однофазного двигателя. Конденсатор превращает однофазный источник питания в многофазный. Многофазный источник питания необходим для создания вращающегося магнитного поля внутри двигателя. Второе, что вы, вероятно, заметили, — это количество проводов, которые нам нужно переключить, чтобы реверсировать вращение трехфазного двигателя (MC). С однофазным двигателем эту работу может выполнять однополюсный двухпозиционный переключатель. Однако для трехфазного двигателя требуется электромагнитный переключатель без потерь, который предлагает структуру блокировки. Этот тип переключателя не позволяет одновременно включать два контакта. Если на любой из двух проводов подается питание одновременно, это может вызвать короткое замыкание в цепи питания, а затем автоматический выключатель может остановить двигатель.С однофазными двигателями риска нет, так как переключается только один полюс.

СОВЕТ № 2: Используйте инвертор

Другой способ управления направлением трехфазных двигателей — использование инвертора или частотно-регулируемого привода. ЧРП разработан для управления направлением и скоростью трехфазных двигателей (и многим другим), поэтому мгновенные операции вперед / назад могут быть выполнены намного проще.В дополнение к популярной серии стандартных двигателей переменного тока World K, новая серия трехфазных двигателей переменного тока с высоким крутящим моментом KIIS компании Oriental Motor была разработана для работы с частотно-регулируемыми приводами.

Предлагаются кривые «скорость-крутящий момент», отображающие ожидаемые характеристики двигателя и комбинации частотно-регулируемого привода. Больше будет добавляться по мере их появления.

Не стесняйтесь нажимать на данные кривой выше, чтобы узнать больше об этих двигателях.

Последние мысли

Помните , мгновенная работа вперед / назад не ограничивается только трехфазными двигателями. Любой двигатель может работать в прямом / обратном направлении, решающим фактором является то, насколько «мгновенно» и насколько «точным» вы хотите добиться этого. Всегда есть компромиссы.

Различные двигатели имеют разные способы выполнения операций вперед / назад. Поэтому для продуктов предлагаются разные характеристики перебега и частоты торможения.Например, в однофазном реверсивном двигателе используется фрикционный тормоз, чтобы резко снизить его выбег для мгновенных операций вперед / назад. В то время как перебег на валу двигателя снижен до 2 оборотов, тепло, выделяемое фрикционным тормозом, ограничивает рабочий цикл до 30 минут за раз. Этот двигатель идеально подходит для машин, которые допускают перебег на 2 оборота для точности остановки и работают только 30 минут за раз. Для приложений, требующих мгновенных остановов, но не определенного значения точности останова, может быть достаточно системы бесщеточного двигателя с системой динамического торможения.Шаговые двигатели или серводвигатели на самом деле предлагают лучшую точность остановки, пусковой момент и точность остановки для мгновенных операций вперед / назад, но для управления этими двигателями требуется больше, чем для реверсивного двигателя переменного тока.

Вот несколько сравнительных данных между всеми двигателями, которые могут выполнять операции вперед / назад. Помните, что эти значения перебега относятся к двигателю. Если вы добавляете редуктор, разделите перебег на передаточное число. Это только справочные значения.

Oriental Motor предлагает полную линейку асинхронных двигателей переменного тока от 1 Вт (1/750 л.с.) до 2237 Вт (3 л.с.).В дополнение к асинхронным двигателям также доступны реверсивные двигатели, двигатели с электромагнитным тормозом, двигатели сцепления / тормоза и промывочные двигатели. Для приложений с высоким крутящим моментом могут быть добавлены различные типы редукторов. Группы серий продуктов различаются в зависимости от типа (-ов) двигателя и функций. Например, серия World K — это наша стандартная серия двигателей переменного тока, в которую входят многие типы двигателей, от асинхронных до электромагнитных тормозов. Серия KIIS — это трехфазная часть серии KII, которая сохраняет характеристики высокого крутящего момента серии KII, а также новые функции трехфазного управления скоростью.

При таком широком ассортименте продукции рекомендуется проконсультироваться с нашими инженерами службы технической поддержки по выбору двигателя, чтобы сузить выбор продуктов.

Вот разбивка всей нашей линейки трехфазных двигателей переменного тока.

• World K Series (1 ~ 150 Вт): однофазный и трехфазный; стандартный тип
• K2S Series (30 ~ 200 Вт): трехфазный; оптимизирован для VFD
• Brother Mid G3 Series (1/2 ~ 3 л.с.): трехфазный; высокая мощность

На нашем веб-сайте мы разбиваем их на двигатели переменного тока « с постоянной скоростью » и « с регулировкой скорости ».В то время как двигатели переменного тока «постоянной скорости» включают как однофазные, так и трехфазные типы, «3-фазные двигатели переменного тока для частотно-регулируемых приводов» ориентированы только на трехфазные двигатели, предназначенные для управления скоростью.

Пожалуйста, подпишитесь на этот блог в правом верхнем углу страницы.

Как подключить реверсивный переключатель к 3- или 4-проводному (PSC) мотор-редуктору

Ниже приведена информация из нашей последней инструкции по применению о том, как подключать и реверсировать наши с фиксированной скоростью , 3-проводные и 4-проводные реверсивные однофазные мотор-редукторы и двигатели переменного тока.Мы завершаем нашу серию заметок по применению переменного тока четырьмя примерами того, какие типы реверсивных переключателей инженер или техник может использовать для реверсирования наших стандартных мотор-редукторов.

Как подключить дополнительный реверсивный переключатель к 3- или 4-проводному двигателю переменного тока (PSC) или мотор-редуктору (модели 115 В переменного тока / 60 Гц)

На этих схемах подключения показано, как подключить дополнительный переключатель для изменения направления 3- или 4-проводного двигателя / мотор-редуктора Bodine с постоянным разделенным конденсатором (PSC). На всех схемах подключения используются варианты двухходового переключателя с центральным положением.Положение со смещением от центра предназначено для полной остановки мотор-редуктора перед изменением направления его вращения. Это необходимо для предотвращения повреждения зубчатой ​​передачи. В таблице 1 (ниже) приведены примеры производителей переключателей, номера деталей и спецификации, рекомендуемые для использования с продуктами Bodine.

Трехпроводной реверсивный электродвигатель переменного тока или мотор-редуктор

Примеры 1 и 2 показывают, как подключить одно- или двухполюсный переключатель к нашим трехпроводным мотор-редукторам или двигателям переменного тока с фиксированной частотой вращения, фиксированной скоростью.

Пример 1 — Как подключить однополюсный двухпозиционный переключатель

Пример 2 — Как подключить двухполюсный двухпозиционный переключатель

4-проводный реверсивный двигатель переменного тока или мотор-редуктор

Примеры 3 и 4 показывают, как подключить трех- или четырехполюсный переключатель к нашим 4-проводным, PSC-мотор-редукторам или двигателям переменного тока с фиксированной скоростью.

Пример 3 — Как подключить трехполюсный двухпозиционный переключатель

Шаг 4- Как подключить четырехполюсный двухпозиционный переключатель

Примеры спецификаций коммутаторов и номера деталей

Если у вас есть какие-либо вопросы о том, как подключить наши стандартные продукты, позвоните в нашу службу поддержки по телефону 773-478-3515 (район Чикаго) или напишите нам по электронной почте: info @ bodine-electric.
