Сферы применения и принципы действия

УЗМ-51М используется для предохранения бытовых и электрических приборов от перепадов напряжения в однофазных сетях квартир или домов. Эта система выключает источники питания при резко меняющемся напряжении, а также блокирует его импульсные высоковольтные перепады.

Как выглядит УЗМ

Есть несколько причин такого вида скачков, например, перегруженность трансформаторных станций, подключение мощных асинхронных устройств и сварочных приборов, КЗ или разрыв нулевого кабеля, погодные условия.

УЗМ-51М в основном используют в бытовых электрических сетях, подсоединяя после счетчика и автоматов на вводе электропитания в квартиру или дом. Также его применяют в трехфазных сетях.

Конструкция прибора

При помощи предохранителей, которыми оснащен корпус, можно указать порог включения реле по верхнему напряжению от 230 В до 280 В и по нижнему – от 205 В до 90 В. При подсоединении к питающей сети индикация на реле контроля напряжения не срабатывает около первых 3 секунд. Мерцание зеленого цвета означает то, что выполняется проверка напряжения.

Если оно совпадает с заданным показателями, устройство защиты включается, и об этом говорит равномерный индикатор желтого и зеленого цвета.

Внимание! Ускорить включение на приборе можно благодаря кнопке «Тест». В обычном режиме работы устройство защиты постоянно наблюдает за показателем напряжения.

Технические характеристики прибора

Устройство имеет размеры 85 × 36 × 64 мм. Установка прибора выполняется достаточно легко благодаря продуманной системе. Также прибор имеет такие характеристики:

Полный перечень характеристик
срок службы10 лет;
задержка на выключение20 миллисекунд;
энергия поглощения210 Дж;
сила тока при коротком замыкании4,5 кА;
сила тока в цепи80 А;
энергозатраты1,5 Втч;
масса161 г;
защитакорпус — IP40, клеммы – IP0.

Особенности конструкции аппарата

На верхней стороне пластикового корпуса устройства УЗМ-51м установлены входные клеммы L и N, на нижней – выходные U и N. Они похожи на своего рода трубку, что дает плотный зажим провода площадью до 40 мм2. Спереди находится два индикатора. Один указывает о режиме работы, а другой о неисправности в сети. Второй индикатор светится желтым цветом, сигнализируя о работе встроенного реле.

В том же месте находится кнопка подключения тестового режима, которая соответствует ручному управлению. На корпусе расположены регуляторы порога рабочего охвата напряжения.

УЗМ 51м схема подключения в однофазную сеть

В роли управляющей детали будет РIС12F683 – небольшой контроллер с 6 выводами, который работает в онлайн-режиме. Все компоненты реле могут функционировать при напряжении 450 В в течение долгого времени. На схеме есть большое число деталей в SMD-исполнении. Благодаря своему качеству прибор приобрел большую популярность.

Схемы подключения устройства

Три правила, которые необходимо помнить при подключении схемы:

  • при присоединении четырех кабелей вверху нужно расположить входной проводник, внизу – выходной для бытовых приборов;
  • если подсоединяется три кабеля, то фаза пропускается через устройство защиты, «ноль» необходим для электропитания самой системы;
  • при подсоединении ДУ «ноль» идет по выключателю, через силовой провод связывается сам прибор, поступает нагрузка и напряжение.

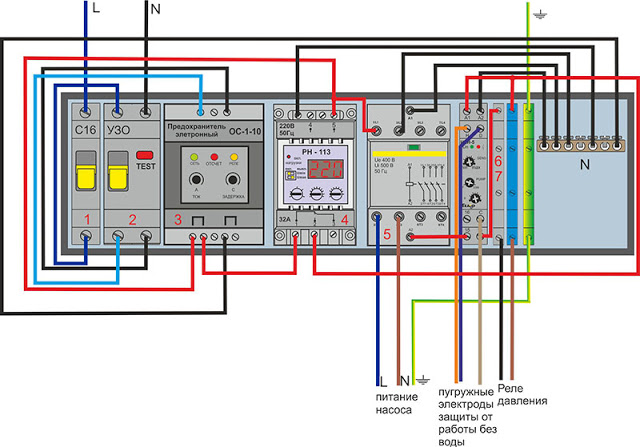

Схема подключения реле напряжения и УЗО

Сеть однофазная

К однофазной сети реле контроля напряжения устанавливается через проводной контакт. При данном подключении можно применять тиристор на 200 В, фильтры устанавливаются за обкладкой, в конце устанавливается выпрямитель.

Для устойчивости напряжения применяются контакторы импульсного либо оперативного вида. Трудность с магнитными колебаниями убирается путем использования проходных фильтров.

В щитах ВО фильтры используются с сетчатой обмоткой, прибор подключается с тремя контактами. В таком случае наибольшее сопротивление будет не меньше 30 Ом.

Сеть трехфазная

Для трехфазной сети есть также своя схема подключения устройства защиты. В случае если три фазы переходят в три однофазные линии, то для каждой нужно иметь свое устройство. При подсоединении к трехфазным щиткам потребуется и специальный предохранитель.

Реле напряжения «Зубр» схема подключения

Ошибки в подключении

Возможной проблемой может быть неверный расчет нагрузки от приборов, выполненный новичком без профессиональных навыков. Перед установкой реле контроля нужно правильно произвести все расчеты, воспользовавшись помощью электрика.

Очень часто устройства защиты пропускают нейтраль, в которой вовсе нет надобности. Ее можно установить на любой контакт.

План установки УЗМ-51 через варистор достаточно эффективен, но ненадежен. При плохой погоде варистор сгорает самый первый. Поэтому лучше искать схему без него.

Как выбрать реле напряжения

При выборе, первое, что нужно учесть – это мощность устройства, а также вид сети, к которой он будет подключаться. Лучше довериться профессионалу, потому что прибор имеет много видов и разновидностей – от технических характеристик до дизайна. Одна из популярных фирм – Zubr. Приятная цена и достаточно качественный прибор будет помощником в доме.



Реле контроля напряжения Zubr

В заключение необходимо отметить, что УЗМ 51М необходимо иметь в каждом доме для того, чтобы была возможность контролировать напряжение. Иначе при резких скачках могут выйти из строя все бытовые приборы.

Схема подключения реле напряжения и как  он работает

Автор Alexey На чтение 7 мин. Просмотров 1.4k. Опубликовано Обновлено

02. 11.2016

Узнав о причинах возникновения перенапряжений в сети, твёрдо решив защитить свою бытовую технику, подсчитывая семейный бюджет, стоит обратить внимание на реле контроля напряжения, как альтернативную и более дешёвую замену стабилизаторам.

Без сомнения, для полноценной защиты внутренней электросети дома, и всех приборов, подключаемых к ней, для питания радиоаппаратуры в условиях чрезвычайно низкого входного напряжения, для работы высокоточного прецизионного оборудования необходимо применить стабилизатор как единственно возможное средство.

Бывает, что трансформаторы на подстанции справляются со своими обязанностями, поддерживая параметры электропитания в норме, но нет никакого доверия к службам, осуществляющим обслуживание и ремонт электрических линий.

Если произойдёт короткое замыкание обвисших проводов или обрыв нулевого проводника, (а такое может случиться в любую секунду), то реле контроля напряжения отключит опасное напряжение даже быстрее, чем некоторые стабилизаторы.

Недостатки стабилизаторов

Реле контроля напряжения (дальше по тексту просто реле) намного компактнее, чем громоздкий стабилизатор любого типа. Данная характеристика существенно влияет на принятие решения, ведь реле можно установить на DIN рейку прямо в щитке, совершив минимальные манипуляции с проводами. Для стабилизатора придётся изготавливать защитный ящик для установки возле щитка, или врезаться в сеть, при установке в квартире.

Реле напряжения в щитке вместе с автоматами и счетчиком

Скорость реакции на перенапряжение является главной характеристикой данного типа реле, время выключения (быстродействие) конструктивным образом уменьшено до минимально возможного значения, и составляет несколько миллисекунд.

Находиться на равных с реле по быстродействию могут только наиболее дорогостоящие симисторные стабилизаторы, другие типы стабилизирующих устройств не выдерживают конкуренции.

Также следует заметить, что реле контроля напряжения охраняют сеть фактически бесшумно, чего нельзя сказать о стабилизаторах, которые шумят все время.

Сравнение собственного энергопотребления защитных приборов

Сложные электронные схемы, требующие собственного питания, гудящий автотрансформатор, силовые симисторные ключи, устанавливаемые на теплоотводы, обдуваемые вентилятором – всё это потребляет электроэнергию даже в режиме холостого хода, когда все электроприборы в доме выключены.

В режиме стабилизации собственное энергопотребление стабилизатора возрастает в разы, фактически, стабилизированное электричество становится дороже. Но большинство электроприборов имеют импульсные источники питания, которые конструктивно сделаны так, что эти несколько вольт разницы для них не представляют никакого значения.

Говоря о реле контроля напряжения, стоит заметить, что для его питания требуется в сотни раз меньше киловатт-часов, по сравнению со стабилизаторами.

Сделать окончательный выбор

Ознакомившись с неудобствами, дополнительными издержками и затратами, возникающими из-за применения стабилизаторов, необходимо внимательно изучить параметры энергоснабжения.

У специалистов имеются специальные тестеры, которые могут записывать параметры поступающего электропитания на протяжении определённого испытательного срока.

Если не будет наблюдаться продолжительных перенапряжений или понижений напряжения, то для того, чтобы защитить свою сеть от возможных аварий на линии, намного дешевле будет приобрести реле, не тратясь на покупку дорогого оборудования с ненужными функциями, и не растрачивая бюджет на увеличившиеся счета за потреблённую электроэнергию.

Алгоритм работы реле контроля напряжения

Принцип действия данного устройства: электронная схема, сконструированная так, чтобы получать питание от сети независимо от её параметров, измеряет напряжение, и поддерживает встроенные ключи в открытом состоянии (пропускает ток), если значение напряжения не превышает допустимых порогов.

Как только случится авария на линии с перекосом фаз или произойдёт импульс (коммутационный или грозовой), превышающий предел, ключи тут же закроются, то есть устройство сработает и отключит питание в течении нескольких миллисекунд, не позволив подключенным электроприборам повредиться.

Когда качество электроэнергии возвратится в норму — запустится таймер времени задержки включения. Задержка времени повторного включения необходима для правильной эксплуатации холодильников, морозильных камер, кондиционеров, данный параметр обязательно указывается в руководстве пользователя для данной бытовой техники.

Как правило, реле контроля напряжения позволяют регулировать данное значение задержки в определённых пределах. После того, как таймер отсчитает запрограммированное время, свет в доме включится опять.

Схема подключения однофазного реле

Коммутация осуществляется по фазному проводу L. Подключение нулевого проводника необходимо для обеспечения питания внутренней электронной схемы. Существует два способа подключения данного устройства:

  • cквозное (напрямую), когда отключение от сети происходит внутри прибора;
  • совместно с контактором, осуществляющим коммутацию;

В устройстве есть вход L (питание), выход L (нагрузка), и нулевая клемма N (иногда их может быть две, между ними внутри перемычка для удобства подключения).

Устанавливают и подключают однофазное реле напряжение сразу после вводного автомата, но желательно перед счётчиком, в этом случае он тоже будет защищён от опасного напряжения.

Но, если счётчик опломбирован, то подключают после него, или автомата, стоящего сразу за счётчиком.

Для этого проводник, идущий от выхода автомата или счётчика, подключенный к распределительной шине, отключают, и подключают к входу L реле.

Выход с реле подключают на тот контакт, к которому был подключён проводник от вводного автомата или счётчика. Отдельным проводом от нулевой шины подключается ноль (N) на реле.

Нужно помнить, что реле контроля напряжения не выполняют функцию защиты от сверхтоков и короткого замыкания, поэтому применение защитного автомата является обязательным, при этом, номинальное значение тока реле должно быть на одно значение из стандартного ряда номиналов больше, относительно номинального тока автомата.

Принцип работы реле в связке с контактором

Вариант с дополнительным контактором применяется в том случае, когда коммутируемые токи являются слишком большими, и совместное использование реле и контактора будет дешевле, чем покупка реле, соответствующего параметрам коммутируемых токов нагрузки.

Модульный контактор

В этом случае его номинальный ток не имеет значения, главное, чтобы он был больше значения, необходимого для срабатывания контактора. Всю токовую нагрузку в данном случае берет на себя контактор, который обязательно должен иметь соответствующие параметры, с определённым разумным запасом.

Недостатком такого варианта подключения является несколько сниженное быстродействие – нужны миллисекунды на реакцию самого реле, плюс время на срабатывание контактора. Поэтому, оба устройства следует выбирать с максимально возможным быстродействием.

Модульный контактор КМ-40

Подключение реле вместе с модульным контактором

Подключается данная связка следующим образом: силовой фазный провод от вводного автомата должен быть подключён к входу 1 силовой цепи контактора (нормально разомкнутому контакту). Подключение фазного входа реле производится отдельным проводом меньшего сечения, так как он не будет выдерживать больших нагрузок.

Подключить его можно как к выходному контакту от вводного автомата, так и к входной клемме на контакторе. Здесь нужно быть очень внимательным – проводник меньшего диаметра в одном контактном гнезде с проводом потолще, будет иметь ненадёжное соединение и может выпасть оттуда.

Следует проводник меньшего сечения намотать на толстую жилу силового провода и покрыть припоем, или сделать опрессовку данной скрутки специальной гильзой-наконечником.

В любом случае, при монтаже следует удостовериться, что провод, идущий к реле, прикреплён надёжно. Выход L реле подключается проводом небольшого сечения (1-1,5 мм²) к одной клемме А1 катушки контактора, другая клемма А2, также как и ноль N от реле подключается к нулевой шине, здесь проблем не должно возникнуть.

На выходную клемму 2 контактора подключается силовой фазный провод, идущий к распределительной шине. У разных производителей реле и контакторов маркировка и схема подключения может отличаться.

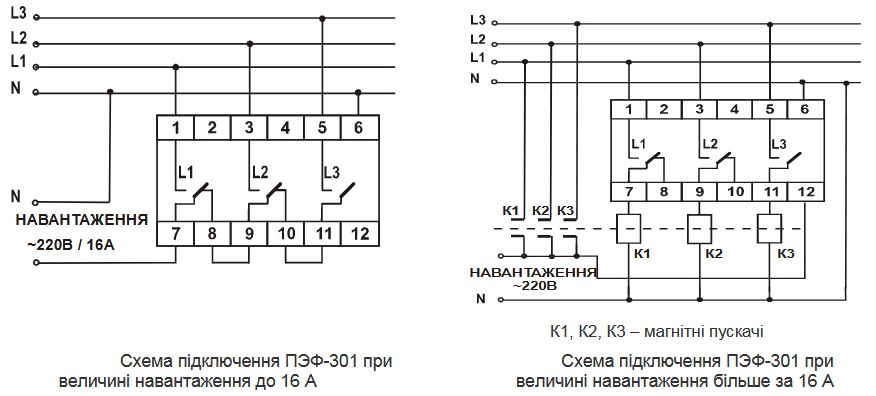

Подключение трехфазного реле

Трехфазное реле напряжения отключает ток всех трех фаз, если хотя бы на одной фазе будет перенапряжение. Три фазы от вводного автомата подключаются на вход реле, соответственно три фазных проводника на выходе. Подключение катушки контактора (А1, А2) в этом случае осуществляется от любой выходной клеммы реле.

Естественно, контактор должен быть трехфазным, с соответствующим подключением силовых фазных проводов. При подключении трёхфазных устройств важно не перепутать порядок фаз – асинхронные двигатели будут вращаться в обратную сторону. Не стоит подключать на каждую фазу отдельное реле – оборудование, питающееся от трёх фаз, выйдет из строя при отключении одной фазы.

подключение трехфазного реле напряжения после счетчика

Выбор изделия

При выборе реле контроля напряжения первым делом следует обращать внимание на быстродействие и номинальный ток, возможность регулировки пределов срабатывания и времени задержки.

Цифровая индикация в большинстве случаев оказывается ненужной, хотя она облегчает процесс настройки прибора. Выбирая реле времени от конкретного производителя следует почитать отзывы покупателей на различных форумах, узнавая, как оно работает.

Сопоставляя данную информацию, выбрать то изделие, которое лучше всего подходит по соотношению: цена – качество. Если представители фирм, выпускающие данные изделия не боятся контактировать с пользователями, значит им не стыдно за качество своей продукции.

Реле контроля напряжения однофазное трехфазное RN-03-01 3х

Реле напряжения RN-03-01 3х- фазные предназначено для защиты чувствительных к перепадам напряжения приборов и оборудования,питаемых от трехфазной сети при недопустимых отклонениях напряжения, пропадании любой из фаз, асимметрии напряжения, обрыва нулевого провода, а также визуального контроля напряжения по 3-м фазам.
Реле напряжения RN-03-01 выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей.
Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность.
Реле напряжения имеет светодиодный дисплей, индуцирующий:
— напряжение на каждой фазе;
— причину аварийного срабатывания;
— значение аварийного состояния.
Красный светодиод показывает состояние замыкающего контакта.
Реле контроля трехфазного напряжения выполняет функции:
— отключение нагрузки при недопустимых отклонениях напряжения
— отключение нагрузки при пропадании любой из фаз
— отключение нагрузки при асимметрии напряжения выше установленного значения
— отключение нагрузки при обрыве нулевого провода
— индикация аварийного состояния
— просмотр значения аварийного состояния
— установка минимального и максимального порогов напряжения
— установка асимметрии напряжения
— установка величины напряжения “гистерезиса”
— установка времени аварийного срабатывания
— установка времени повторного включения
— просмотр установленных значений в «памяти» реле напряжения

Работа реле напряжения

При подаче на реле напряжения устройство контролирует уровень напряжения фаз и отображает его.
Значение напряжения фаз А, В, С отображается на светодиодном дисплее поочередно с интервалом 3с, при этом горит соответствующий светодиод.
Состояние реле индуцируется свечением красного светодиода.
Мигание цифрового индикатора сигнализирует об аварийном срабатывании реле, при этом на дисплее индицируется причина срабатывания.
Числовое значение этой причины отображается, при нажатии кнопки .
Для входа в меню и перехода по пунктам используется кнопка < ввод >

Технические характеристики реле напряжения

Максимально коммутируемое напряжение

Параметры Значения
Напряжения питания 380В, 50Гц
Максимальный ток, коммутируемый контактами реле 10А
Максимально коммутируемое напряжение 250В
Минимально допустимое напряжение (регулируется) 1-300B
Максимально допустимое напряжение (регулируется) 1-300B
Асимметрия напряжения (регулируется) 1-100В
Гистерезис (регулируется) 1-100В
Погрешность контроля напряжения ±2В
Время реакции на аварию (регулируется)
Время повторного включения (регулируется)
0,1-99,9 сек
Количество и тип контактов 2 переключающие группы
Степень защиты реле по корпусу
по клеммам
IP40
IP20
Диапазон рабочих температур -25 . .. +50°С°С
Температура хранения -40 … +70°С
Габаритные размеры 17,5 Х 89 Х 63мм
Масса 100 г

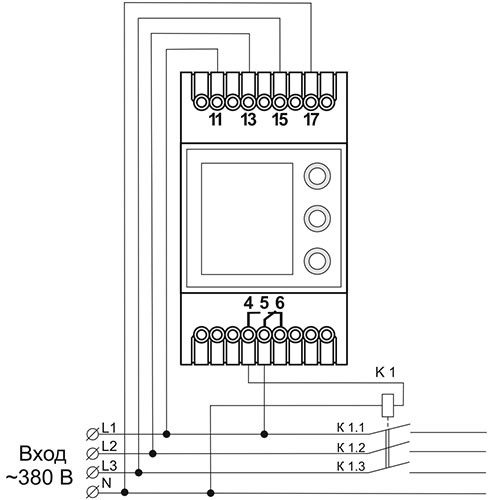

Схема подключения реле напряжения
Схема подключения

| Релейная защита от обрыва фазы


Одна из проблем, с которой мы сталкиваемся с электродвигателями, заключается в том, что не подключается одна из трехфазных электрических цепей к электродвигателю, и, конечно, потеря одной из фаз приведет к повреждению двигателя, а не подключению или отказу одной из фаз в цепи. Трехфазный электродвигатель или так называемый «сбой фазы» повлияет на повреждение электродвигателя, и это проблема, которая часто возникает и является одной из основных причин повреждения обмоток трехфазного электродвигателя.

Из-за большого риска, который может быть вызван этим обрывом фазы, необходима защита, которая может обнаруживать обрыв / обрыв фазы, и есть надежда, что эта защита сработает для отключения электрической цепи от двигателя, чтобы можно предотвратить повреждение электродвигателя из-за обрыва фазы.

Защита от обрыва фазы фактически доступна для продажи на рынке с различными моделями, типами и размерами, но в этом случае мы обсудим, как сделать простую схему «реле обрыва фазы» в качестве защиты для 4-фазных электродвигателей, в простой и дорогостоящий способ.комплектующие довольно дешевы. «Как подключить простую схему« Релейная защита от обрыва фазы »с помощью 2-х реле?».

Схема подключения реле защиты от обрыва фазы

Схема защиты от обрыва фазы

Необходимые компоненты: 2 реле 220 В + розеточные реле

Объяснение принципа работы:

  • Фазный кабель, используемый для управления этой цепью «Direct On Line», — Phase-R
  • Фаза-R от источника питания подключается к MCB, а затем подключается через нормально разомкнутую контактную клемму на реле-1. , затем подключили через нормально разомкнутый контакт на реле-2, а затем подключили к клемме на клемме NC на реле тепловой перегрузки, затем подключили через кнопку включения, выключения и к катушке магнитного контактора.
  • Для прохождения фазы R в цепь управления необходимо соединить нормально разомкнутые клеммы реле-1 и реле-2.
  • Реле-1 может работать, если вы получаете электрическое напряжение от фазы-S, в то время как реле-2 работает, используя напряжение от фазы-T.
  • Так что если одна из фаз источника питания отключится, то эту схему нельзя будет эксплуатировать.
  • Чтобы можно было управлять этой панелью управления электродвигателем, источники питания трех фаз (фаза-R, фаза-S и фаза-T) должны быть проточными или полностью подключенными.
  • Когда происходит «сбой фазы» или потеря одной из фаз источника питания, электродвигатель не может работать, и его можно предотвратить от повреждения из-за потери фазы.

Мой электрический дневник


Связанное сообщение:

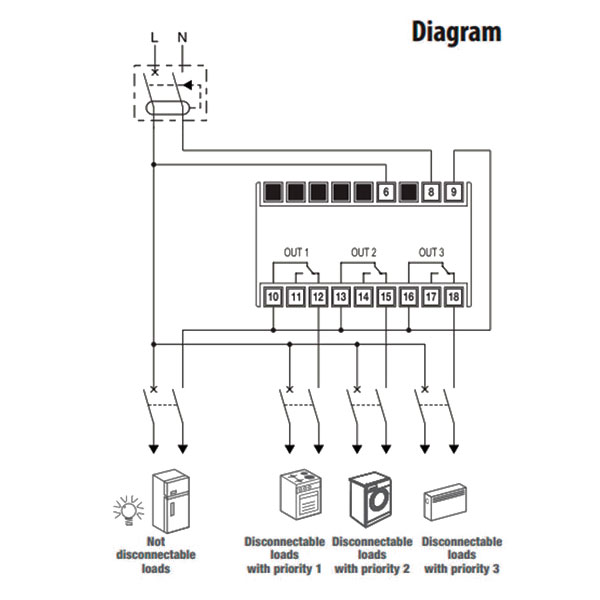

Lovato Electric | Энергетика и автоматизация

Выберите свою страну Выберите свою страну … Глобальный сайт —————- КанадаКитайХорватияЧешская РеспубликаГерманияФранцияИталияПольшаРумынияРоссийская ФедерацияИспанияШвейцарияТурцияОбъединенные Арабские ЭмиратыВеликобританияСоединенные Штаты ————— -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard остров и МакДональда IslandsHoly See (Vatican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew КаледонияНовая ЗеландияНикарагуаНигерНигерияНиуэОстров НорфолкСеверные Марианские островаНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаP APUA Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс И NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика OfThailandTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос ОстроваТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыМалые отдаленные острова СШАУругвайУзбекистан ВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАs. Wallis And Futuna, Западная Сахара, Йемен, Замбия, Зимбабве,

LOVATO Electric S.p.A. Via Don E. Mazza, 12 — 24020 Gorle (BG) ИТАЛИЯ Cap. Soc. Vers. 3 200 000 евро трески. Фиск. e Часть. IVA n. 01921300164 ид. НЕТ. IT 01921300164

Схема подключения фазового контроллера / реле обрыва фазы

Когда мы говорим о трехфазной силовой проводке или проектировании или установке трехфазного электрического щитка, первое и важное — это проектирование и защита.Контроллер фаз или устройство обрыва фазы (чередования фаз) — это устройство защиты, которое лучше подходит для трехфазной платы питания или для трехфазной электрической машины. Обрыв фазы — это устройство, которое не слишком велико и не имеет цены, но я думаю, что без этого трехфазная главная электрическая панель или распределительный щит будут неполными.
В этом посте мы расскажем о сбое фазы и его преимуществах. Вкратце, в этом посте мы будем называть сбой фазы с именем PF.
Мы не только поговорим о его работе, но также поговорим о его подключении и использовании в трехфазной электрической панели или распределительном щите.


Что такое схема реле обрыва фазы / устройство фазового регулятора и как оно работает?


Проще говоря, PF — это защитное устройство, которое мы используем в трехфазных основных платах, особенно мы используем его в тех панелях, в которых питание идет от магнитного контактора. Когда одна из фаз отключена или не поступает на материнскую плату, фазовый контроллер автоматически отключает все питание, это означает, что устройство PF отключает ток катушки контактора, а контактор отключает или отключает питание.
Короче говоря, магнитный контактор требуется для PF или контроллера. Однако я хочу привести еще один пример, из которого вы поймете важность контроллера устройства обрыва фазы.
Например, пример:
Если вы подключаете 3-фазный двигатель к контактору / пускателю двигателя и запускаете двигатель, нажав зеленую кнопку. Теперь ваш двигатель запускается и работает, но в случае, если одна из ваших фаз отключена или не подходит к материнской плате. или ваш главный автоматический выключатель в одной точке не работает.Итак, в этом случае у вашей материнской платы и двигателя отсутствует одна фаза, в это время устройство PF будет активировано и отключит ваш магнитный контактор, или мы можем сказать, что оно отключит магнитный контакт или ток катушки.
В этом контроллере фаз внутренне установите реле и схему, которые измеряют фазы и отключают реле, когда одна фаза отсутствует в цепи обрыва фазы.

Как вы знаете, все мы используем реле перегрузки для защиты трехфазных машин, но в случае пропадания одной фазы срабатывание и активация реле требовали некоторого времени для защиты вашей машины.Однако, если мы установим или подключим фазовый контроллер к нашей главной панели управления, мы сможем сохранить всю нашу трехфазную электрическую машину одновременно, когда фаза отсутствует, или мы можем сказать, что это двойная защита.

Как подключить или установить фазовый контроллер / реле обрыва фазы, схема

Устройство PF — это тип реле, принципы работы которого относятся к фазам. Это устройство имеет 3 точки, которые для L1 L2 L3, и когда мы подключаем 3-фазное питание к этим контактам, они активируют цепь и начинают тестирование фаз.В этом устройстве установлено реле, и у них есть три точки, в которых одна является общей, а другие нормально разомкнутыми (NO) и нормально замкнутыми (NC). Когда наш главный автоматический выключатель выключен, реле устройства PF находится в нормально замкнутом положении между 1 и 2 точками, и когда мы включаем наш главный автоматический выключатель, трехфазное питание запускается к устройству обрыва фазы, и реле устройства срабатывает и выполняет NC-соединение. между 2 и 3 контактами.
В случае, если наша одна фаза отсутствует в цепи, устройство обесточит реле и снова замыкает контакты между 2 и 3 точками.

Надеюсь, вы поняли, как работает реле обрыва фазы, теперь давайте поговорим о приведенной ниже схеме, на приведенной ниже схеме я соединяю обрыв фазы с автоматическим выключателем и контактором / пускателем двигателя, а также реле перегрузки.
На схеме ниже я полностью подключаю 3-фазный двигатель, потому что, если я не покажу полный метод, а только фазовый контроллер, вы не поймете полностью.


Обратите внимание, что из-за неправильного подключения приведенная выше диаграмма является обновлением

. На приведенной выше диаграмме я показал полный метод подключения или подключения схемы реле обрыва фазы с автоматическим выключателем, контактором, реле перегрузки, кнопочными переключателями, и электродвигатель, но давайте поговорим об этом пошагово.

  • Прежде всего, выполните соединение между автоматическим выключателем MCB и контактором / пускателем двигателя.
  • Затем выполните соединение между 3 проводом между контактом или и реле перегрузки.
  • Затем установите трехфазное соединение для устройства контроля фазы PF и подключите его, как показано на схеме выше.
  • Затем получите точку подключения L1 в устройстве PF и подключитесь к общей точке для реле в PF, которая равна 2.
  • После этого выполните соединение между точкой 3 PF и точкой 96 NC реле перегрузки.
  • После подключения к точке 95 реле перегрузки и ее подключения к контактору нормально разомкнуть вспомогательную точку и красную кнопку, которая обычно замкнута.
  • Затем подключите проводное соединение от других точек подключения красного переключателя, которые выключены, нажмите кнопку и подключите к переключателю на кнопке, зеленая кнопка которой имеет нормально разомкнутые контакты.
  • Теперь подключите зеленый переключатель к точке вспомогательных контактов контактора с другой стороны, а затем подключите провод к катушке контактора.
  • Теперь подключите разъем L1, который показан красным цветом, и подключите к катушке другую сторону, как показано на схеме выше.
  • Наконец, подайте входящее питание на 3-полюсный автоматический выключатель (автоматический выключатель), а затем выключите автоматический выключатель и выполните соединение между трехфазным электродвигателем и главными контактами перегрузки.
Также прочтите ниже
Как подключить 3-фазный двигатель?
Как подключить 3-х полюсный МСБ?

Я надеюсь, что теперь вы полностью разобрались с проводкой реле обрыва фазы или контроллера фазы подключения, INSHALLAH напишу более полезный пост об электрических технологиях.

Обратите внимание, что некоторые реле обрыва фазы или контроллер фаз также имеют нейтральную точку, и вы должны обеспечить нейтраль для устройства. Это будет выделено или названо с помощью N или mp.

Китай 3-фазное реле контроля напряжения Производители, поставщики, фабрика — Сделано в Китае

Трехфазное реле защиты Модель Выбор модели

1 901

15%

Функциональный код

Перенапряжение

Пониженное напряжение

Unbanlance

Задержка срабатывания

Последовательность фаз

Обрыв фазы

Регулируемое номинальное напряжение

Задержка сброса

Выходные контакты

-15%

3 900

0

Реле обрыва трехфазной фазы Примечание : 1. «●» Функция доступна, «-» Функция недоступна.

Трехфазное реле управления Технические параметры

Диапазон номинального напряжения питания

P-P: AC 3 × 208 В → 3 × 440 В; P-N: AC 3 × 120 → 254V

Диапазон номинального рабочего напряжения питания

P-P: AC 166V → 528V; PN: AC 96 В → 239 В

Номинальная частота питания

50/60 Гц

Выбор номинального рабочего напряжения

M440: 208-220-230-240-380-400- 415-440 (В) (PP)
M254: 120-127-132-138-220-230-240-254 (V) (PN)

Диапазон измерения

AC 166V → 528V; 96 В перем.

5% ~ 15% номинального напряжения

Фиксированная скорость гистерезиса

2%

Обрыв фазы и последовательность фаз

< 0.5 с

Диапазон задержки срабатывания

0,1 с ~ 10 с

Диапазон задержки сброса

0,1 с ~ 10 с

Ошибка измерения напряжения

% (Весь диапазон настройки)

Ошибка задержки

± 10% + 0,1 с

Точность установки ручки

1% Значение шкалы

Номинальное напряжение изоляции

440V

Емкость конфигурации контактов (A)

2C / O 8A; 1C / O + CC / 0 5A

IP Class

3 IP20 9000

Класс загрязнения

Электрическая долговечность

105

9001 3

Механический срок службы

106

Высота

≤2000 м

Допустимая относительная влажность

≤50% (40 ºC)

Категория использования

AC-15

Контактная емкость

Ue / le: 250 В / 1. 5A

Тип выхода

2C / O; 1C / O + 1C / 0

DIN-рейка Стандарт

(ширина) 35 мм (IEC / EN60715)

Трехфазное реле Функциональная схема

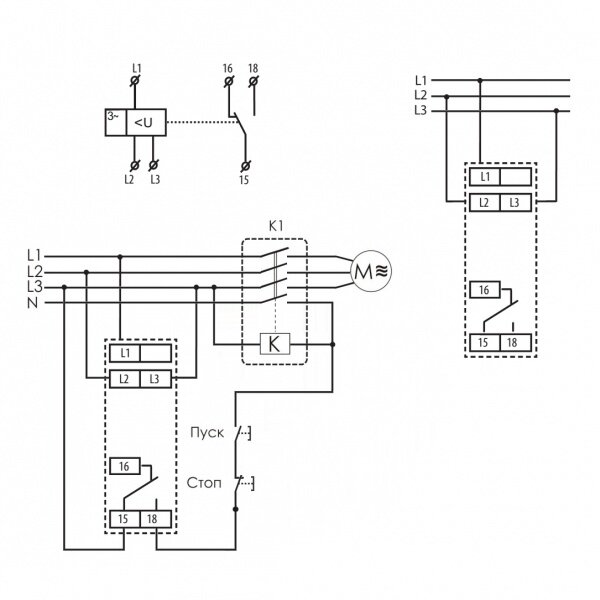

Схема подключения

Схема подключения

Размеры (мм)

Схема подключения и характеристики , цена

Современный электрик в доме или квартире представляет собой самые разнообразные технические средства, требующие контроля за подачей напряжения.Управление питанием производит реле трехфазного напряжения, замыкающее или размыкающее электрическую цепь в случае аварии.

Назначение реле напряжения

Большинство защитных устройств содержат управляющие электронные реле. Если контролируемые параметры отклоняются за пределы заданных пределов, они запускаются путем отключения цепей. Все реле состоят из трех элементов. Первый из них — восприятие. Он передает значение контролируемого значения в промежуточный элемент, где оно сверяется с нормативными показателями.При отклонениях сигнал передается на исполнительное устройство, которое отключает питание.

Скачки напряжения в подаче электроэнергии, а также перебои в цепи питания могут стать причиной выхода из строя устройств потребителей. В изношенных электрических системах может происходить слияние фаз или срабатывание нулевого провода, что приводит к искажениям напряжения от 0 до 380 В. Все подключенные бытовые электроприборы, не имеющие защиты, могут быть повреждены.

Реле трехфазного напряжения служит для мгновенного реагирования на повышение напряжения выше допустимого и размыкания электрической цепи.Фаза отключается, когда в электромагните возникает магнитный поток, проходящий через токовую обмотку. С помощью электронной схемы реле настраивается на определенные пределы напряжения, при превышении которых электрические контакты в цепи нагрузки размыкаются.

Реле напряжения установлено в электрической плате, но есть модели, которые подключаются к розетке. С их помощью выбираются нижний и верхний пределы изменения напряжения. Удобно выставить диапазон 180-245 В, а потом дополнительно настроить так, чтобы количество отключений было не более одного в месяц.Когда напряжение в сети постоянно высокое или низкое, желательно установить стабилизатор.

Подключение реле трехфазного напряжения должно производиться после входного автомата, номинальное значение которого выбирается на одну ступень меньше, например, в соотношении 32 А и 40 А.

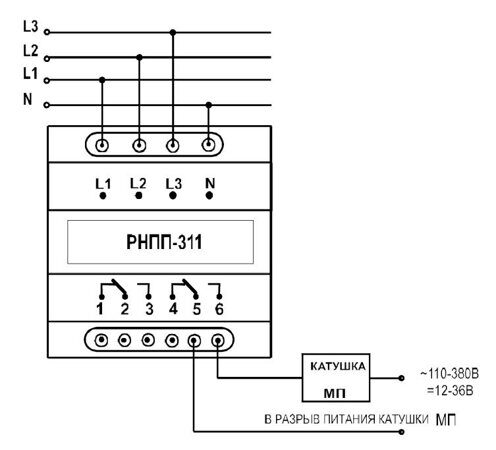

Трехфазное напряжение реле подключается к токоведущим и нулевым проводам сети, а также к выходным клеммам подключения нагрузки для контроля их состояния. Изменение режимов осуществляется переключением перемычек на клеммах реле.При активации катушка обесточивается и размыкает силовые контакты. С ними можно подключить обмотку силового контактора, который тоже работает, отключая потребителей. Через время задержки, когда напряжение снова восстанавливается, реле возвращается в исходное состояние, замыкая свои силовые контакты.

Приведенная выше схема отключает потребителей от возникновения проблем в сети. Защита также может быть построена на 3 однофазных независимых реле напряжения. Он используется при отдельных нагрузках для каждого токопроводящего жилого провода.Силовые контакторы здесь обычно не используются, если нагрузка не более 7 кВт. Преимущество метода — сохранение напряжения на остальных фазах при отключении одной из них.

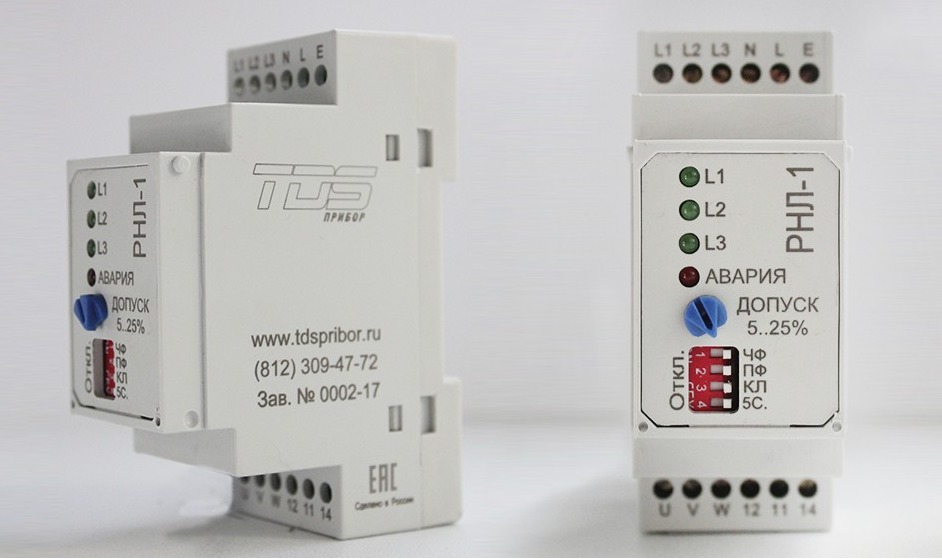

Особенности распространенных типов реле напряжения

Устройства различаются между собой функциями и качеством. В зависимости от того, кому, для каких целей нужны такие устройства, их выбирают и устанавливают. Далее рассмотрим самые популярные устройства.

Реле РНПП-311

Устройство защищает сеть при следующих авариях:

  • Превышение напряжения установленных значений;
  • замыкание или прерывание чередования фаз;
  • перекос или обрыв фазы.

Устройство также контролирует другие параметры сети и отключает питание нагрузки при их отклонении от нормы. Реле трехфазного напряжения РНПП-311 может быть настроено на два режима контроля.

  • Линейным считается рассогласование фаз, когда нулевое смещение не представляет опасности для потребителя.
  • Фаза — когда фазовое смещение и смещение нуля недопустимы.

На передней панели есть индикаторы наличия напряжения, подключения нагрузки и некоторых неисправностей.Регулировка осуществляется шестью потенциометрами. Устанавливаются следующие параметры:

  • граничные значения максимального и минимального напряжений, а также предельное значение рассогласования фаз;
  • выдержка времени отключения нагрузки при авариях;
  • задержка подключения к сети после восстановления параметров.

Устройство остается работоспособным, когда активна нулевая и одна из фаз или как минимум две.

Реле РКН-3-15-08

Устройство служит для следующих методов контроля:

  • напряжение в фазах;
  • «залипание» проводников;
  • нарушение порядка чередования фаз;
  • Отклонения напряжения вне указанного диапазона.

Пороги устанавливаются двумя потенциометрами. Дисплей позволяет отслеживать напряжение, неисправности в сети и активировать встроенное электромагнитное реле. Условия эксплуатации нормальные.

Схема подключения реле трехфазного напряжения РКН-3-15-08 практически не отличается от приведенной ранее. У него только более простая настройка. При таком напряжении цена реле трехфазного несколько ниже, чем у РНПП-311. Это около 1500 рублей. Разные модификации обоих типов могут существенно отличаться по стоимости, все зависит от функциональности.

Аппарат для серии ASP

В отдельную серию входят полностью цифровые защитные реле серии ASP. Большинство из них больше не находят элементов настройки для аналоговых сигналов. Потенциометры зависят от воздействия внешней среды, быстро стареют, значения меняются, часто пропадает контакт.

Цифровые устройства не содержат контактных механических частей, за счет чего снижается влияние внешних факторов и повышается их надежность. С виду устройства отличаются цифровым дисплеем.Цена у них в среднем выше, но можно найти и бюджетные позиции.

Реле АСП-3РМТ

Модель базовая, имеет все необходимые функции, в которой должно быть реле трехфазного напряжения. Его цена в 2 раза ниже, чем у других устройств со встроенными цифровыми вольтметрами и экранами. Если дисплей не требуется, а защита необходима, устройство идеально подходит для установки.

Реле АСП-3РВН

Реле трехфазного напряжения и контроля фаз с микропроцессором предназначено для управления подачей электроэнергии в холодильники, кондиционеры, компрессоры и другие устройства, в которых используются электродвигатели.Устройство удобно тем, что позволяет следить за напряжением на каждой фазе дисплея, а также следить за его асимметрией. Встроенная память с питанием от независимого источника дает возможность запоминать параметры и количество аварийных отключений с возможностью отображения. Это не требует специальных навыков для настройки. Дополнительные функции доступны через кнопки управления.

Устройство АСП-3РВН подключается к сети с параллельной нагрузкой аналогично схемам, представленным ранее.Устройство контролирует рабочее напряжение сети. В случае аварии размыкает свои контакты, которые включаются в обрыв обмотки стартера. После подключения и подачи питания реле защиты проверяет наличие напряжения. Об этом сигнализируют три светодиода. Если последовательность прерывается или фазы слипаются, на индикаторе появляются прочерки (-). Далее измеренные фазные напряжения отображаются на экране с интервалом в несколько секунд. Загораются соответствующие светодиоды.

В случае аварии на экране отображаются ее причины. В первую очередь это заводские настройки, но их можно изменить, нажав соответствующие кнопки. Если во время установки возникают ошибки, их можно сбросить и восстановить заводские настройки по умолчанию одним щелчком мыши. Все настройки хранятся в памяти и могут быть проверены.

Контрольные реле ABB

Одним из известных устройств защиты электрооборудования является трехфазное реле напряжения ABB. Устройство зарекомендовало себя как одно из самых надежных при нарушении баланса напряжений.Для трехфазных сетей устройство ABB SQZ3 рассчитано на напряжение до 400 В. Большой ассортимент позволяет выбрать подходящую модель для определенных условий эксплуатации. Устройство позволяет контролировать:

  • сетевое напряжение с отключением нагрузки в аварийных ситуациях;
  • искажения, исчезновение и правильность чередования фаз с сигналами об отклонениях.

АББ зарекомендовала себя как надежный поставщик высококачественного электрического оборудования, простого в эксплуатации и универсального.

Вывод

Реле контроля трехфазного напряжения является необходимой частью системы питания устройств. Он надежно защитит электросеть квартиры или дома, а также дорогую электронику от скачков и искажений напряжения.

как подключить реле последовательности фаз с объяснением

Реле последовательности фаз используется в трехфазной системе. Реле последовательности фаз также известны как однофазные реле-превенторы.Эти реле последовательности фаз используются для контроля последовательности фаз, перенапряжения, пониженного напряжения, дисбаланса фаз и потери фаз и т. Д. Эти реле содержат набор контактов, например: NO (нормально разомкнутый), NC (нормально замкнутый). , и Common. При возникновении неисправности в цепи эти контакты меняют свое состояние. Другой производитель предоставляет некоторые дополнительные функции и контакты. В основном они используются для защиты трехфазных двигателей переменного тока.

Основная причина перегорания двигателя — однофазность.Однофазное переключение — это крайний случай разбалансировки тока статора. Дисбаланс тока статора вызывает нагрев статора и может повредить изоляцию обмотки. Однофазное переключение является очень опасным повреждением электродвигателя и быстро повреждает обмотку статора двигателя.

Реле последовательности фаз выполняют несколько функций, здесь мы их обсудим: —

Чередование фаз

При изменении последовательности в трехфазной системе двигатель вращается в обратном направлении. Это может привести к повреждению двигателя, машин и т. Д. Последовательность фаз всегда контролирует последовательность фаз. Это предотвратит выход из строя мотора в обратном направлении.

Обрыв фазы

Обрыв фазы происходит при перегорании одного из трех предохранителей. это увеличит ток до 600% и повредит или сожжет двигатель.

Неуравновешенность фаз

Неуравновешенность фаз в цепи приводит к перегреву двигателя. Это сократит срок службы мотора.

Срабатывание реле последовательности фаз

Трехзначный трансформатор тока размещен в каждой фазе источника питания. Выход трансформатора тока подается на схему фильтра обратной последовательности, которая определяет величину дисбаланса. Цепь фильтра будет подключена к цепи управления. Если ток обратной последовательности превышает заданное значение, схема управления отправляет команду отключения на автоматический выключатель. В случае отказа однофазной сети в двигателе протекает ток небаланса, и этот ток будет считываться фильтром обратной последовательности.

Добавить комментарий

Ваш адрес email не будет опубликован.
