Как подключить заземление к бытовым электроприборам в доме или квартире?

Содержание

Что такое заземление и для чего оно необходимо?

Под заземлением понимается соединение электрической системы дома или квартиры с заземляющим проводником, который постоянно контактирует с землей. За счет него выполняется отвод опасного тока с её элементов, например, металлических корпусов и каркасов различной электротехники.

Заземление нужно делать для того, чтобы защитить пользователя от поражения электротоком при неисправности бытовой техники или случайном прикосновении к неизолированным проводам, а также обеспечить безопасную и корректную работу самих приборов.

Большинство случаев удара током происходит из-за одновременного касания электроприбора, имеющего повреждение изоляции, и проводящего предмета из металла: радиатора, водопроводной трубы и др.

Какие бытовые приборы необходимо заземлять?

Металлический корпус любого незаземленного электроприбора потенциально опасен. Поэтому заземлять нужно все электроприборы в доме с токопроводящим корпусом, имеющие I класс защиты. К ним относятся персональные компьютеры, бойлеры, холодильники, посудомоечные и стиральные машины и другая мощная бытовая техника.

Особенно внимание стоит уделить заземлению такой нагрузке, как бойлеры, стиральные и посудомоечные машины, которые имеют прямой контакт с водой. Вода является диэлектриком, но из-за примесей все же хорошо проводит электричество.

Например, в случае протечки воды в бойлере (без встроенного УЗО) на его корпусе может появиться напряжение, и при соприкосновении с ним пользователя ударит током. У работающей стиральной машины в влажном помещении корпус также может оказаться под напряжением, даже при полной исправности прибора, при условии, что вода все же «доберется» до источника напряжения – розеток или неизолированных клеммных контактов внутри прибора.

Варочная панель тоже будет иметь большую вероятность утечки тока. Проблемы с этим устройством могут возникнуть, если его корпус металлический, фазный провод перебит и касается корпуса, а заземления нет.

При создании в доме обогрева водопровода или теплого пола из-за неисправности изоляции кабеля у пользователей есть вероятность получить удар током в местах, где разлита вода. Весьма рискованно будет нахождение в помещениях с повышенной влажностью без заземления электроприборов, например, в банях и саунах.

Обратите внимание!
Бытовые приборы, у которых корпус выполнен из непроводящих материалов (II класс защиты), например, пылесосы, фены и электроинструменты, не нужно заземлять и можно подключать в любую розетку.

Поэтому система заземления бытовых приборов обязательно должна быть включена в электропроводку любого частного дома или квартиры.

Схемы заземления

В настоящее в бытовом секторе используется несколько систем проводки, которые различаются по видам проводов, поступающих внутрь жилища, и расположения элементов заземления. При монтаже заземления внутри дома или квартиры важно знать о том, какая система проводки используется на линии.

Система заземления	Краткое описание
Система TN-C	Нулевой защитный и нулевой рабочий проводники объединяются в один провод по всему участку сети от трансформатора до дома. В жилище заходят фазный (фазные) и совмещенный проводник (PEN – нулевой защитный и рабочий). Система встречается в старых многоквартирных домах и считается самым ненадежным типом из-за того, что при обрыве провода PEN защита теряется полностью, и на корпусе бытовых приборов может появиться опасное напряжение.
Система TN-S	Нулевой защитный и нулевой рабочий проводник идут по отдельным проводам по всему участку сети от трансформатора до дома. В жилище заходят фаза (фазы), земля и ноль. Данный тип имеет высокий уровень безопасности, потому что исключает на корпусах нагрузки появление опасного напряжения при повреждении изоляции проводов.
Система TN-C-S	Нулевой защитный и нулевой рабочий проводники объединяются в один провод только в определенной части сети (как правило, которая идет от трансформатора до здания). На входе в жилище выполняется их разделение. У системы есть недостаток: при повреждении совмещенного PEN проводника на линии на всех корпусах бытовых приборов в доме, соединенных с PE проводником, возникнет опасное для жизни напряжение. Поэтому потребуется произвести повторное заземление проводника PEN собственным контуром перед вводом в здание.
Система TT	В этом случае в жилище подается только фазный (фазных) и нулевой провод. PE проводник заходит внутрь объекта от собственного заземляющего контура. Такой вариант активно применяется в дачных домах и коттеджах.

Подключение заземления к электроприборам

Для заземления бытовых приборов (при условии, что есть внешний контур заземления) потребуется кабель с тремя проводами, промаркированными разным цветом (нулевой – синий (N), фазный – коричневый (или белый, черный, цвет фазы в целом не нормирован) (L) и заземляющий (PE) – желто-зеленый). Эти провода протягиваются от электрощита к трехконтактным розеткам или напрямую к электроприборам. При этом провод заземления прикрепляется к соответствующей шиной в щите.

В частном доме в зависимости от системы заземления электросеть, как правило, имеет собственный внешний контур заземления –приспособление, состоящее из группы электродов, соединенных друг с другом и смонтированных вокруг здания по его контуру. Если же такого контура нет, то необходимо пригласить специалистов для его монтажа.

Обратите внимание!
Самостоятельный монтаж внешнего контура заземления требует знания принципов его проектирования и правил изготовления. Кроме того, под землей могут находиться скрытые объекты (канализация, электрокабель, газопровод), которые при монтаже контура заземления можно случайно повредить. Поэтому, если вы не обладаете информацией, лучше данную работу доверить профессионалам!

Как говорилось выше, все современные электроприборы I класса защиты, у которых возможен пробой тока на внешнюю часть корпуса, (например, водонагреватели, электроплиты, духовки и стиральные машины) имеют евровилки с контактом заземления, которые должны подключаться к трехконтактной розетке. Если провод необходимо подключить к прибору от электрощита напрямую, например, к стабилизатору напряжения или ИБП, то для этого на их корпусе предусмотрена специальная колодка с клеммой заземления.

Производители бытовой техники предполагают, что их изделия, имеющие евровилки с тремя контактами, пользователи будут подключать именно к трехпроводной сети. Однако сегодня в нашей стране еще во многих домах и на дачных участках встречаются системы с двухпроводными сетями. Как быть в таких случаях?

В таких случаях для создания надежной защитной системы, например, в дачном доме, лучше смонтировать собственный контур заземления и прокладывать в помещениях отдельный заземляющий провод PE с последующим его подключением к розеткам и нагрузке.

При отсутствии клеммы заземления в многоквартирном доме самостоятельный монтаж контура не допускается, так как в земле рядом с объектом, как правило, будет находиться большое количество коммуникаций.

Некоторые пользователи полагают, что можно обойтись без заземления и просто установить УЗО. Однако защитное устройство хоть и позволит бороться с токами утечки, но не сможет обеспечить полноценную защиту электроприборов во всем доме.

Обратите внимание!
Установка УЗО необходима в любом случае, даже если в доме есть система заземления. Вся мощная электротехника обязательно должна подключаться через УЗО.

Нужно ли заземлять стабилизаторы напряжения и ИБП?

Создавая систему качественного и бесперебойного электропитания бытовых электроприборов, важно помнить о том, что стабилизаторы напряжения и ИБП, как и другие электроприборы I класса, требуют организации заземления, та как это:

• защитит пользователя от удара током при контакте с металлическим корпусом стабилизатора/ИБП и запитанного от него оборудования;
• защитит от токов «утечки», поступающих от сетевых фильтров стабилизатора (они могут давать «утечку» на заземление).

Всё о проводе заземления

Провод заземления — это провод предназначенный для преднамеренного электрического соединения определенной точки сети, электроустановки или оборудования с заземляющим контуром.

Электрические установки, в большинстве своем, всегда заземляются при помощи специального провода заземления. Провод заземления призван соединить проводящие элементы установки с землей, имеющей изначально нулевой потенциал, и тем самым создать безопасный нулевой потенциал на заземляемом элементе.

Главное назначение провода заземления — защитить человека от поражения электрическим током, если питающее установку фазное напряжение по какой-то причине попадет на ее корпус.

В качестве примера можно привести стиральную машину, в проводке которой со временем повредилась изоляция и оголенный фазный провод в определенный момент соприкоснулся с ее металлическим корпусом бытового прибора.

В этом случае человек попадает под угрозу, так как коснувшись корпуса машины, он получит электротравму, поскольку ток потечет через его тело стремясь в направлении земли, а ведь человек стоит практически на полу, который не всегда оказывается надежно изолирован от заземленных проводящих предметов, тех же батарей отопления или арматуры.

Здесь следует понимать, что даже небольшой переменный ток, порядка 60 мА, способен оказаться для человека смертельным, особенно если данный ток пройдет через сердце.

Чтобы полностью исключить риск электротравмы и летального исхода, бытовые и промышленные электроустановки всегда оснащаются заземляющим проводом.

Данный провод электрически соединяет все проводящие элементы установки, которые в штатном режиме не должны быть под напряжением, с контуром заземления, имеющим нулевой потенциал. В этом случае, при пробое фазы на корпус (или на другую защищенную заземлением проводящую часть прибора), ток сразу потечет в землю по пути наименьшего сопротивления, то есть через провод заземления. И если в цепи есть устройство защитного отключения (УЗО), то и оно обязательно сработает.

Прежде всего, в большинстве установок, назначение провода заземления — защита человека, однако в некоторых случаях заземление необходимо для обеспечения нормальной работы электроприбора. Таким образом, провода заземления подразделяются на защитные и рабочие.

В любом случае проводник заземления, будь он рабочим или защитным, должен быть правильно смонтирован и обязан соответствовать неким требованиям. Данные требования определяются условиями эксплуатации установок и режимами их работы. В конце концов есть конкретные критерии, которые рассмотрим ниже.

Требования к проводу заземления

Если защищаемое оборудование, а прежде всего — его корпус, установлен стационарно и не предполагает частого перемещения с места на место, то в качестве заземляющего используют одножильный однопроволочный провод.

Если же заземляется например дверца щитка, которая время от времени движется, то здесь нужен гибкий многожильный провод.

Когда защитный проводник прокладывается по корпусу оборудования или укладывается открыто, он должен всегда быть в изоляции. При скрытой проводке допускается голый проводник.

Когда однофазная проводка еще только монтируется, целесообразно выполнить ее трехжильным кабелем, один из проводников в котором будет являться защитным, заземляемым, если же речь о трехфазой системе, то используют пятижильный кабель. В случае если проводка уже проложена, а заземление отсутствует, проводник заземления прокладывают отдельно.

Роль сопротивления

Очень важно чтобы электрическое сопротивление провода заземления было небольшим. По этой причине чаще всего в качестве проводов заземления используют проводники с медными жилами, так как медь отличается большей удельной проводимостью нежели алюминий или сталь.

Омическое сопротивление контура заземления вместе с подключаемым к нему проводником заземления крайне важно. Здесь влияют такие факторы как: сечение провода, переходное сопротивление в местах контакта проводника с оборудованием и с контуром заземления (болты, сварка) и контура заземления — с грунтом.

В зависимости от типа электроустановки, от величин фазных и линейных напряжений, согласно ПУЭ 1.7.101 — 1.7.103, требования к сопротивлению предъявляются следующие:

Кстати, согласно ПУЭ 1.7.121, в качестве проводников заземления можно использовать не обязательно отдельно прокладываемые медные провода, допускается использовать и проводящую бронированную оболочку кабеля, (прямое назначение которой — защита кабеля от механических повреждений) а также лотки, короба, рельсы, балки, и части конструкции сооружений, за исключением (согласно ПУЭ 1. 7.123) металлических частей труб водоснабжения и газопроводов, а также арматуры, входящей в основу железобетонных конструкций.

Цветовая и буквенная маркировка провода заземления

Чтобы провод заземления можно было легко узнать и отличить от других проводов, ему соответствует индивидуальная цветовая и буквенная маркировка, данное положение регламентировано ПУЭ 1.1.29. Буквы РЕ, наносимые на клеммы, концы кабеля и схемы, обозначают землю.

Характерный цвет провода заземления — желто-зеленый, полосы желтого и зеленого цвета наносятся обычно по всей длине изоляции провода, либо в другой конфигурации, но так, чтобы эти два цвета были легко узнаваемы.

В некоторых сетях защитный заземляющий проводник совмещен с нулевым проводником. Но нулевой проводник, согласно ПУЭ 1.1.29, маркируется синим цветом и имеет обозначение N. Однако в случаях когда данные проводники совмещены, цветовая маркировка будет сочетать в себе синюю и желто-зеленую изоляцию.

Буквенное же обозначение будет заменено на РЕN. Данная маркировка не относится непосредственно к шинам питания, так как красный, желтый и зеленый обозначают в этом случае фазы, а нулевой проводник может быть бесцветным. В составе кабеля шина PE окрашивается черный цвет.

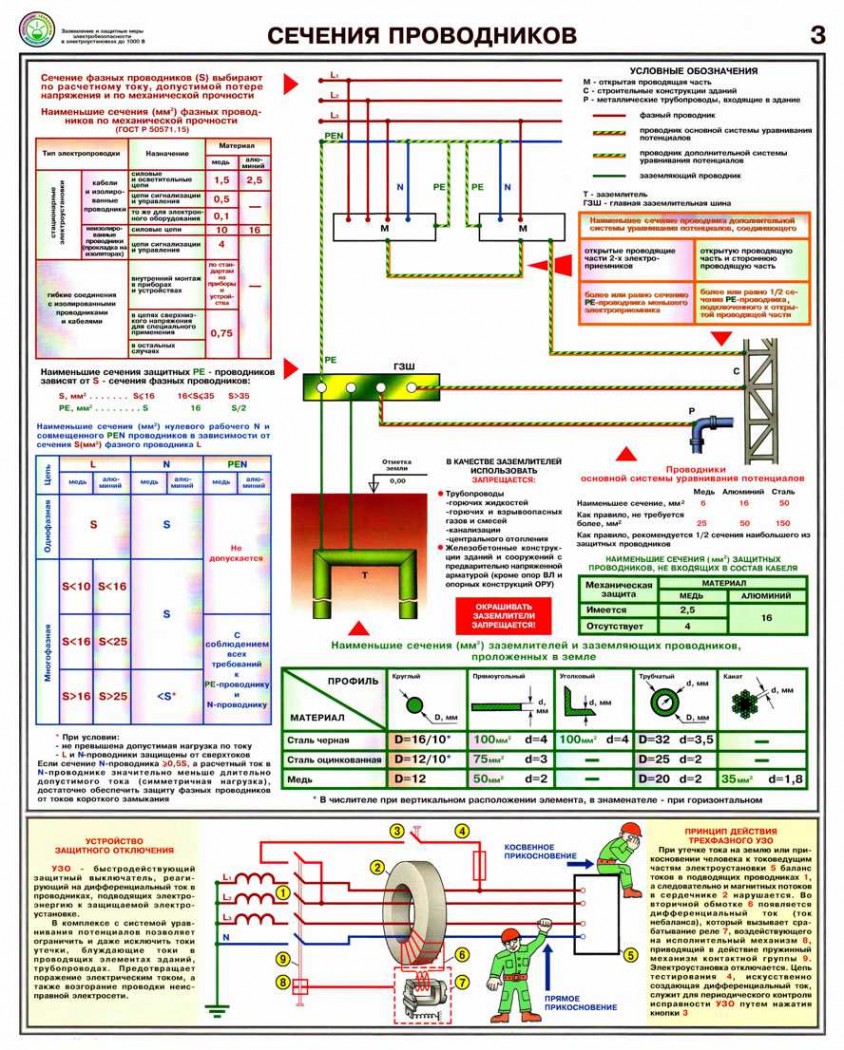

Сечение провода заземления

С активным сопротивлением провода заземления напрямую связаны эффективность и скорость срабатывания УЗО, а значит и надежность защиты человека от поражения электрическим током. Следовательно сечение провода заземления обязано соответствовать рабочим параметрам той линии, к которой данное заземление относится.

Практически проводник заземления не призван выдерживать такую значительную нагрузку, какую должны нести фазные проводники и нулевой проводник. По этой причине сечение проводника заземления принимается немного меньшим.

В соответствии с ПУЭ 1.7.126, площадь сечения проводника заземления PE принимается исходя из площади фазных проводников конкретной рассматриваемой линии.

Так, если сечение фазного провода меньше 16 кв.мм, то сечение проводника заземляющего должно быть аналогичным.

Если фаза обладает сечением от 16 до 35 кв.мм, то сечение проводника заземления не может быть меньше 16 кв.мм. Если же фазные проводники отличаются сечением превосходящим 35 кв.мм, то сечение проводника заземления не может быть менее половины сечения такого фазного проводника. Кроме того целесообразно воспользоваться формулой для более точного определения сечения проводника заземления, дабы сэкономить материалы:

Здесь в расчет принимается величина тока короткого замыкания I, время срабатывания защитного устройства t, а также коэффициент С, характеризующий материал проводников и его изоляцию.

Подключение провода заземления

Прежде чем осуществить подключение провода заземления, находят и обозначают выводы всех жил кабеля с двух концов. Жилы легко найти по цветовым маркировкам. Фазные проводники имеют разнообразную цветную маркировку.

Синий или голубой — это нулевой проводник. Заземляющий же проводник всегда выделяется желто-зеленым или ярко-зеленым цветом. Если нет уверенности в соблюдении стандарта и порядка монтажа по маркировкам, провода стоит сначала прозвонить.

Когда все проводники надлежащим образом идентифицированы, приступают к подключению проводника заземления. Здесь обязательно применение обжима, опрессовки, пайки, наконечника или затяжки винтом с гайкой. Скрутка недопустима.

При соединении проводников из разных металлов (например медного и алюминиевого) — пользуются обжимной гильзой. После выполнения соединения проводников между собой, провод заземления подключают с одной стороны к контуру заземления, с другой — к корпусу защищаемого оборудования.

Ранее ЭлектроВести писали, что луганские энергетики объявили амнистию своим сотрудникам, которые воруют электроэнергию. Если сотрудник до 30 ноября придет с повинной, что он воровал электроэнергию, ему просто выпишут штраф. Если нет, к штрафу добавится еще и увольнение.

Факты воровства электричества не единичны. Люди воруют ток у соседей, на предприятиях, или просто из сети.

По материалам: electrik.info.

Правила подключения заземления — Статьи об энергетике

Проблема подключения к заземлению чаще всего заключается в отсутствии выводов заземляющего контура в щитке и соответственно невозможность подключения «заземляющих» проводников к общему контуру заземлителя.

Правила подключения заземления

Зачастую в качестве заземлителя городские жители пытаются использовать металлические трубы отопления или водоснабжения. Главную опасность при таком подключении, как ни странно, играет автоматический выключатель. Наиболее часто встречающаяся ситуация – пробой фазного проводника на металлический корпус электрического прибора. В результате этого образуется контур протекания тока утечки, на который и должен отреагировать автомат своим отключением. Однако уставка срабатывания автомата превышает номинальный ток в 1,1…1,25 раза. Ток же утечки будет в лучшем случае превышать номинальный ток автомата на 5%.
Естественно, что сопротивление металлических труб достаточно велико, и электрический ток буде искать путь с наименьшим сопротивлением. Как правило, этот путь заканчивается в соседней квартире. При этом под опасное напряжение может попасть практически любой человек.

В качестве заземляющего проводника нельзя использовать и «нулевой рабочий» проводник, соединяя его с «нулевым защитным» проводником. Даже при малом токе происходит повреждение «рабочего нуля».

Заземление и зануление

Для защиты от электрического тока помимо заземления может использоваться зануление, применяемое в большинстве новых жилых домов. Нулевой защитный проводник выводится к электрическому щитку и подключается к общему проводнику.

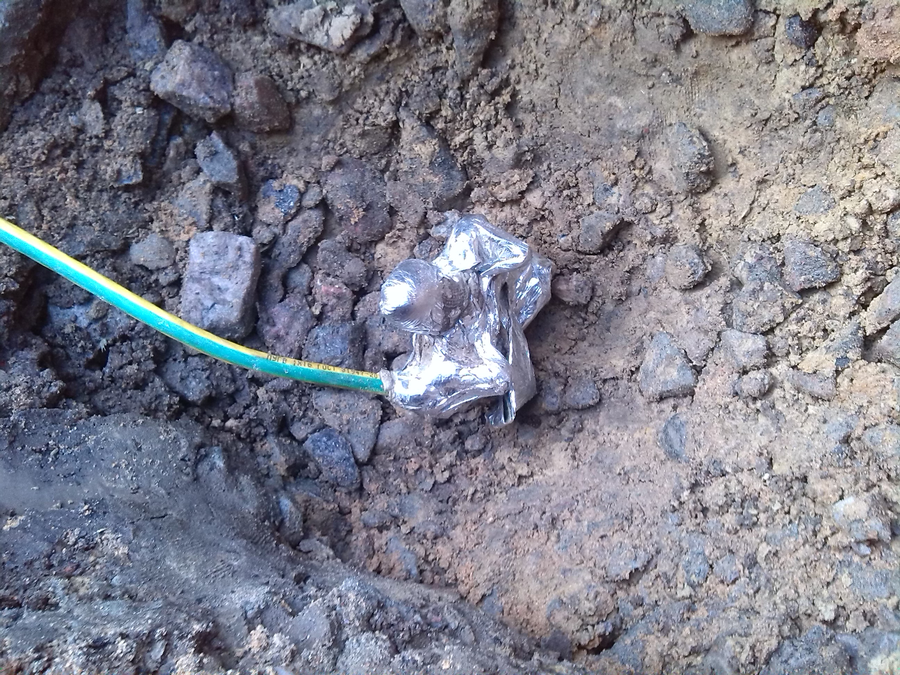

Контур заземления

Для создания контура заземления необходимо наличие заземляющих электродов (металлический уголок или арматура). Часть электродов забивается в землю вертикально, а их соединение между собой выполняется горизонтальными проводниками (стальная полоса). Располагать заземлитель следует недалеко от дома.
Подключение к заземляющему контуру необходимо выполнять медным проводником с сечением не менее 6 кв.мм. Заземляющий проводник имеет желто-зеленый цвет изоляции.

Разводку по жилому помещению следует выполнять трехжильным кабелем (фазный проводник, нулевой рабочий и защитный проводник). Следует помнить, что при контакте нулевого рабочего и защитного проводников происходит срабатывание устройства защитного отключения (УЗО)

---

Всего комментариев: 0

---

Правила подключения заземления.

   Почему нельзя подключать провод заземления на трубы водоснабжения или отопления? Суровые условия городской жизни включают в себя так называемые «блуждающие токи» и другие мешающие факторы, благодаря которым на батарее отопительной системы может оказаться что угодно.

● Основная проблема состоит в том, что ток срабатывания автоматов защиты достаточно велик. Поэтому один из вариантов возможной аварии — пробой накоротко фазы на корпус с током утечки где-нибудь на границе срабатывания автомата, то есть, в лучшем случае 16 А (ампер). Разделим 220 В на 16 А и получается 15 Ом. В квартире соседей, которая находится всего в трёх метрах, напряжение на кране составляет почти 220 В, но на канализационной трубе оно будет уже около нуля — а ток пойдёт куда-то в сторону. Таким образом если кто-либо в соседней квартире, будучи в ванной, прикоснётся к крану, то случится непоправимое!

● Запрещается осуществлять имитацию схемы заземления путём соединения в евророзетке «нулевой рабочий» и «нулевой защитный» проводники. Данная имитация очень опасна. Зачастую возникают отгорания «рабочего нуля» в щите. Это обязательно приведёт к тому, что корпус, например, холодильника будет под напряжением 220 В. Последствия, как говорится, предсказуемы… Виновным будет лишь тот, кто осуществил подобное соединение — чаще всего это сам хозяин, который не посчитал нужным вызвать профессиональных электриков.

● «Зануление» является одним из вариантов заземления. На корпусе распределительного щита (он есть на каждом этаже) есть нулевой потенциал — нулевой провод, который проходит через щит и имеет контакт с корпусом щита через соединяющий болт. Нулевые проводники из каждой квартиры этажа также присоединены к корпусу щита. Каждый конец проводника заведён под свой болт (также возможно парное соединение). Именно туда и следует подсоединять новый проводник, исполняющий роль Заземления. Здесь существуют отдельные моменты. Что может помешать «нулю» отгореть на входе в дом? — ничего. Но это утверждение основано лишь на том, что домов в городе значительно меньше, чем квартир и поэтому вероятность возникновения проблемы существенно ниже. Но данный способ не поможет окончательно устранить все риски.

● Контур заземления будет правильным решением в данной ситуации. Для создания контура заземления потребуется трёхметровый металлический уголок сечением 40х40 мм (или 50х50 мм), который забивается в землю. От уголка проводится гибкий многожильный провод ПВ-3 (не менее 6 мм² в сечении) до распределительного щита. Для достижения идеального контура лучше взять три или четыре уголка, соединить их приваренной металлической пластиной такой же ширины, что и уголки. Расстояние между соединёнными уголками должно быть порядка двух метров. Вовсе не обязательно копать яму под весь контур — для его установки достаточно под каждый уголок вырыть ямку глубиной на два штыка лопаты и в эти ямки забивать уголки. Применение такого метода заземления отлично подходит для частных домов или для тех, кто проживает на первых этажах многоквартирных домов. Для жителей средних и верхних этажей такой метод вряд ли подойдёт.

● Для разводки по дому понадобится медный провод заземления необходимой длины с сечением не менее 1,5 мм² и розетка с заземляющим контактом. Хорошо производить все эти работы во время домашнего ремонта, вместе с прочими работами, включающими в себя и наведение эстетической составляющей. Отлично подойдёт кабель с тремя жилами в двойной изоляции, лучше ВВГ. Один конец провода заводится под свободный болт в распределительном щите. Второй конец — на заземляющий контакт розетки.

● Подключение домашней электросети к распределительной сети
● Подключение частного дома к электросети
● Замена электропроводки
● Молниеотвод в частном доме

● При наличии в распределительном щите УЗО заземляющий проводник не должен нигде на линии иметь контакта с N проводником — иначе будет срабатывать УЗО. Все контактные соединения надо заводить в автоматические выключатели и в УЗО только сверху вниз.

● Наиболее распространённая расцветка проводов:
синий — нуль N;
белый — фаза L;
жёлто-зелёный — заземление PE.

● Необходимо помнить, что «заземление» не должно разрываться из-за каких-либо выключателей!

3.4.1. Подключение заземления в одном электрическом контуре

3.4.1. Подключение заземления в одном электрическом контуре

Рассмотрим некоторые особенности подключения электрических устройств к осветительной сети 220 В с точки зрения безопасности, как человека, так и компьютера.

На рис. 3.39 представлена схема сетевого фильтра по питанию (ФП), применяемого практически в каждом источнике питания бытовых устройств различной сложности (телевизора, компьютера или периферийного устройства).

Рис. 3.39. Входные цепи (ФП) источника питания бытовой техники

Рис. 3.40. Образование потенциала на общем проводе электроприбора

Конденсаторы электрического фильтра предназначены для шунтирования высокочастотных помех осветительной сети на «землю» через провод защитного заземления и трехполюсные вилку (штекер) и розетку. Провод заземления соединяют с контуром заземления, его недопустимо соединять с «нулем» осветительной сети. При устройстве «зануления» необходима гарантия того, что нуль не станет фазой, если кто-нибудь «перевернет» штекер питания. Если же «землю» устройства никуда не подключать, на корпусе (общем проводе) устройства может появиться переменное напряжение 100 В (рис. 3.40): конденсаторы фильтра работают как емкостной делитель напряжения, и поскольку их емкость одинакова, напряжение 220 В делится пополам.

Мощность данного источника ограничена, поскольку ток короткого замыкания I_кз на землю составляет от единиц до десятков миллиампер; причем, чем мощнее источник питания, тем больше емкость конденсаторов фильтра и, следовательно, ток.

При емкости конденсатора 0,01 мкФ ток будет около 0,7 мА. Данные значения переменного тока и напряжения опасны для человека, особенно для ребенка или домашнего животного (их масса и устойчивость к опасным факторам намного ниже, чем при прочих равных условиях у взрослого человека). Попасть под удар электрического тока в данном случае можно, например, прикоснувшись одновременно к металлическим частям корпуса компьютера и к батарее отопления. Это напряжение является одним из источников разности потенциалов между устройствами, от которой страдают интерфейсные схемы.

Что же происходит при соединении с помощью кабеля двух различных устройств, например, телевизора – DVD-проигрывателя, музыкального центра – усилителя низкой частоты (НЧ), компьютера – принтера?

Общий провод кабеля имеет электрический контакт с общим проводом электрических схем и печатных плат, а также и корпусом устройства (если он из токопроводящего материала). Когда соединяемые устройства надежно заземлены (занулены) через отдельный провод на общий контур, проблемы разности потенциалов не возникает. На рис. 3.41 показано правильное подключение электрических устройств.

Рис. 3.41. Правильное подключение электрических устройств

Если же в качестве заземляющего провода использовать нулевой провод питания при разводке питающей сети с трехполюсными розетками двухпроводным кабелем, на нем будет присутствовать разность потенциалов, вызванная падением напряжения от протекающего силового тока Inul. Эту опасную ситуацию иллюстрирует рис. 3.42.

Рис. 3.42. Появление разности потенциалов при двухпроводном кабеле питания

Если в эти же розетки включать устройства с большим энергопотреблением (например, мощный лазерный принтер или факс старого образца), разность потенциалов будет ощутимой. Также будут заметными импульсные помехи, создаваемые при включении/выключении этих устройств. Эквивалентный источник напряжения при невысоком значении электродвижущей силы (ЭДС) Enul < 10 В будет иметь низкое выходное сопротивление, равное сопротивлению участка нулевого провода. Мощность, потребляемая устройствами, показанными на рис. 3.42, равна:

Р1 = Р2 + Р3.

Поскольку обычно сопротивление соединительного кабеля больше питающего (поскольку сечение проводов питающего кабеля больше сечения проводов кабеля соединения), через общий провод соединительного кабеля потечет ток существенно меньший, чем силовой.

Это прямое следствие закона Ома:

U = I ? R, т.  е. I = U/R.

Но при нарушении контакта в нулевом проводе питания через соединительный кабель может протекать и весь ток, потребляемый устройством.

Значение этого опасного тока может достигать нескольких ампер, что повлечет выход устройства из строя. Разные потенциалы относительно общего провода (корпуса) разных устройств также являются источником помех. Такая ситуация представлена на рис. 3.43.

Рис. 3.43. Появление фазного напряжения на общем проводе (корпусе устройства) при обрыве нулевого провода

Самая опасная ситуация возникает при обрыве нулевого провода (например, отгорел нулевой провод в щите или распределительной коробке) в случае заземления устройств через рабочий нулевой провод (рис. 3.44).

Рис. 3.44. Последствия обрыва нулевого провода

Тогда через трансформатор источника питания, или двигатель устройства (например, пылесос) на нулевой клемме прибора, а значит и на корпусе устройства, появится опасное напряжение 220 В с большой потенциальной мощностью. Это чревато очень тяжелыми поражениями электрическим током. Поэтому никогда не присоединяйте рабочий нулевой проводник к корпусу электроприбора.

Внимание, пример! Домохозяйка «А» применяла в комнате пылесос по назначению. Вдруг двигатель пылесоса перестал работать (по техническим причинам пропал контакт нулевого провода в электрическом шкафу жилого дома). Хозяйка «А» стала искать причину в пылесосе, дотронулась рукой до металлической части корпуса, а оголенной коленкой коснулась батареи отопления. В результате ее тело стало проводником электрического тока по кратчайшему пути, и она получила электрический удар. На рис. 3.45 представлено изображение пораженного электрическим током человека, которое демонстрируется в Галерее «Эрарта», Санкт-Петербург; весьма поучительно.

Рис. 3.45. Пораженный электрическим током в галерее «Эрарта»

Посмотрим на это и наверняка вернемся к правильному заземлению.

Если оба соединяемых кабелем устройства не заземлены (в случае их питания от одной фазы сети) разность потенциалов между ними будет небольшой (вызванной разбросом емкостей конденсаторов в разных фильтрах). Уравнивающий ток через общий провод соединительного кабеля будет мал и разность потенциалов между общими проводами в схемах (платах) устройств тоже будет мала. Но не следует забывать о безопасности человека.

Так, если незаземленные устройства подключены к разным фазам, разность потенциалов между их несоединенными корпусами будет порядка 190 В, при этом уравнивающий ток через кабель может достигать десятка миллиампер.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Клемма заземления ЗНИ-2,5PEN 2-проводная, 1-2,5мм², 24А, подключение боковое винтовое, корпус желто-зеленый, шириной 6мм, монтаж на DIN-рейку (Th45) IP20 УХЛ3 SQ0803-0031 TDM Electric

Наименование изделия у производителя		ЗНИ-2,5PEN
Назначение клеммы		заземления
Конструктивная особенность
Количество контактных гнезд на клемме		2-проводная,
Максимальное сечение подключаемого провода		2,5мм²,
Диапазон сечений подключаемого провода		1-2,5мм²,
Номинальный ток клеммы, In (IEC)		24А,
Номинальное напряжение, Un (IEC)		600В(AC)
Номинальное импульсное напряжение		50гЦ
Степень загрязнения
Типы подключения		винтовое,
Название технологии зажима у производителя
Направление подключения провода		боковое
Цвет корпуса клеммы		желто-зеленый,
Особенность расцветки многоуровневых клемм
Материал корпуса клеммы		PA
Ширина корпуса		6мм,
Комплектация
Способ крепления клеммы		на DIN-рейку (Th45)
Наличие и класс взрывозащиты
Степень защиты, IP		IP20
Климатическое исполнение и категория размещения		УХЛ3
Диапазон рабочих температур, °C
Примечание
Альтернативные названия		JXB ЗНИ2,5 PEN SQ08030031
Страна происхождения
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector. com		FT31.58.1.15
Статус компонента у производителя		—

Подключение заземления в Орехово-Зуево

Основная функция любого заземления – это приведение потенциала заземляемого объекта к потенциалу грунта. В зависимости от того, какую роль играет земля, заземление разделяется на защитное и рабочее. Защитное заземление используется для защиты человека от поражения электрическим током при контакте с металлическими деталями, которые в нормальном режиме работы не проводят электрический ток и не находятся под потенциалом. Рабочее заземление использует землю в качестве проводника или обратного провода, через который постоянно передается электроэнергия. Такой режим работы особенно распространен в электрических схемах с глухозаземленной нейтралью, которые чаще всего используются для питания бытовых потребителей.

Любое здание, как жилое, так и нежилое, требует обязательного заземления. Эта мера обеспечит безопасность людей и техники внутри строения. В случае неисправности сети электрический заряд не сможет вызвать неприятности: аварийный участок немедленно отключится, а ток уйдет в землю. Очаг заземления можно соорудить и самому, но для этого нужны знания в области физики и инженерии. Если вы ими не обладаете, то лучше оставить это дело профессионалам.

Почему стоит обратиться именно к нам

• Мы выполняем все работы в комлексе: производим комплектующие для заземления и осуществляем монтаж.
• Рабаотая с нами, вы не переплачиваете посредникам.
• Гарантия на все наши работы — 5 лет.

Особенности монтажа заземления для различных объектов

Мы поможем вам выполнить монтаж заземления для:

• частного дома, коттеджа,
• дачи,
• газового котла,
• производственного объекта,
• другого объекта по вашему запросу!

В зависимости от поставленной задачи мы поможем подобрать оптимальный тип заземления и выполним его монтаж.

Мы же напоминаем, что правильное и качественное заземление является гарантией вашей защитой от поражения электрическим током. Если у вас нет необходимых навыков и приборов для замера сопротивления, мы советуем обратиться к профессионалам. Так как самостоятельный монтаж может привести к неработоспособности заземлителя.

Что необходимо учесть при монтаже:

• Тип грунта — каждый тип характеризуется сопротивлением растекания тока. Чем сопротивление грунта меньше, тем лучше для монтажа контура заземления.
• Выбор места — нельзя монтировать заземление вблизи прокладки кабелей электропитания.
• Выбрать оптимальный тип заземления для данной местности/объекта (глубинное, контурное)
• Тип и количество элементов, входящих в комплект заземления.

Наши специалисты выполнят качественный монтаж контура заземления. Звоните!

Слышали ли вы зов ваших предков?

Слышали ли вы зов ваших предков?

Они говорят нам, что мы заблудились.

Мы забыли мудрость пустыни.

Мы пренебрегли нашим глубоким знанием природы и не приняли во внимание навыки уверенности в себе.

Поколение за поколением — эти права первородства утеряны … Не пора ли вам вернуть их?

Получите навыки, о которых вы всегда мечтали!

Для большинства из вас было трудно найти место, где можно было бы изучить навыки, которые коренные народы знали от природы.Телевизионные шоу и фильмы могут только подогреть ваш аппетит к настоящему.

В глубине души вы знаете, что хотите воссоединиться с природой — и вот ваша золотая возможность!

Вы только что нашли школу, где легко научиться навыкам дикой природы в наших классах для начинающих.

Школа связи с Землей непрерывно функционирует с 1997 года, и там вы будете получать практические уроки от инструктора с национальным именем.

Учитесь у опытного инструктора

Школа связи с Землей основана и управляется Тимом Маквелчем. Первые классы начались 20 лет назад, и с тех пор школа работает непрерывно. Тим был представлен в нескольких программах National Geographic , Good Morning America и многих национальных и местных новостях и радиостанциях. Тим также является плодовитым автором журналов Outdoor Life Magazine и OFFGRID Magazine . Когда Outdoor Life захотела написать серию книг о выживании, они обратились к Тиму, который является автором трех бестселлеров New York Times и четырех дополнительных книг о самообеспечении и выживании.

Лучшая учебная программа в отрасли

На протяжении более ДВУХ ДЕСЯТИЛЕТИЙ Школа Связи с Землей проводила широкий спектр практических занятий, включая создание огня трением, дикие съедобные растения, трекинг, плетение, изготовление примитивных инструментов, дубление шкур, выживание в дикой природе, примитивную кулинарию и многие другие предметы. ! Зачем обращаться к инструкторам с небольшим опытом, если вы можете обратиться к авторитетному специалисту по этому предмету?

Посетите нашу страницу курсов для получения подробных описаний курсов, которые объясняют содержание нашего курса.

Следуйте за нами в Twitter

Основатель и инструктор школы

Тим Маквелч в Твиттере — подписывайтесь на него @timmacwelch

Твиты от @timmacwelch

Заземление — обзор

10.2.3 Разность потенциалов земли

Устройство подачи энергии для подводной системы состоит из полного контура с обратным путем через землю и море с использованием заземляющих соединений PFE в оконечных станциях на каждой кабельной площадке сайт. Следовательно, необходимо учитывать разность потенциалов между обеими землями PFE из-за влияния магнитного поля Земли [3].

Как правило, разность потенциалов земли вызывается движением мантии Земли и может иметь значение около 100 В в подводных кабельных системах.

В таблице 10.2 показан пример: a) расчетных напряжений PFE из-за накопления падений напряжения для всех погруженных компонентов; б) измеренные средние напряжения PFE за один месяц и в) разницу между напряжениями а) и б), которая дает разность потенциалов земли.

Таблица 10.2. Расчетная разность потенциалов земли в каждой системе

Система		Напряжение PFE		c) Разность потенциалов земли
Связь	Длина (км)	a) Расчет	b) Измерено	Вольт	В / км
Япония-Гуам	3,743	4,404	4,352	−52	−0.01
Гуам, Австралия	7,130	7,296	7,189	−107	−0,02
Малайзия-Китай	2632	4339	4,469	130	0,05
Сингапур-Филиппин	2,789	4,073	4,208	135	0,05
Япония-Тайвань	2,792	4,617	4,646	29	0. 01

Разность потенциалов земли изменяется во времени для каждой системы. В нормальных условиях эти колебания относительно невелики.

Однако изменения в магнитном поле Земли вызваны 11-летним циклом солнечных бурь, связанных с солнечной активностью. В этом случае разность потенциалов земли может быть значительно больше номинального значения. Фактически, рекордная разность потенциалов Земли, вызванная магнитной бурей в марте 1989 года, составила 700 В.Это было измерено на кабеле ТАТ-8, длина которого составляла примерно 5066 км, что эквивалентно 0,138 В / км.

Магнитное поле Земли естественным образом изменяется медленнее, чем скорость отклика PFE. Учитывая, что PFE для подводных систем работает в режиме выхода постоянного постоянного тока, любое постороннее напряжение, вызванное изменением магнитного поля в контуре подачи энергии, автоматически корректируется путем регулировки выходного напряжения PFE — пока оно находится в пределах Диапазон напряжения PFE.

Рекомендация ITU-T G.977 предполагает, что разность потенциалов земли на километр может составлять до 0,3 В на основе исторического опыта в области прокладки кабелей. На практике в общих спецификациях для разности потенциалов земли используется примерно 0,1 В / км. Фактически, не известно ни одного случая неисправности, вызванной отсутствием потенциала подачи энергии в течение более 10 лет. Следовательно, считается, что значение 0,1 В / км является достаточным для схемы подачи энергии.

Связь Солнца и Земли

«Это правда, что с самой высокой точки зрения Солнце является лишь одним из множество — одна звезда среди миллионов — тысячи из которых, большинство вероятно, превзойдут его по яркости, величине и мощности. Это всего лишь частный в воинстве небесном. Но только он среди бесчисленных мириады, достаточно близко, чтобы повлиять на земные дела в любой разумной степень; и его влияние на них таково, что трудно найти слово, чтобы назвать это ». Чарльз Янг 1896 г. (американский астроном, первым увидел зеленую спектральную линию солнечной короны).

В приведенной выше цитате Янга: «повлиять на земные дела в любом разумном степень «- это преуменьшение. Наша Земля находится на орбите в 93 миллионах миль от нас. от энергичной звезды в центре Солнечной системы получает только половина одной миллиардной энергии Солнца. Простые крошки! Пока что этих «крошек» достаточно, чтобы питать и обеспечивать энергией всю планету.

Сегодня, спустя сто лет после цитаты Янга, все еще трудно найти слово, чтобы назвать влияние Солнца на наши земные дела.Нагревать поглощается Солнцем, циркулирует воздушные потоки, влияющие на океан. испарение воды, которое вызывает облака и дождь, что затем увеличивает реки с умеренным климатом. Фотосинтез растений, вызванный солнечный свет производит углеводы, которые через пищевую цепочку питают травоядные, плотоядные и люди.

Больше примеров влияния Солнца на Землю можно увидеть через межпланетное магнитное поле и солнечный ветер. Когда плазма из корона Солнца, называемая «солнечным ветром», устремляется в межпланетное пространство, оно содержит отпечаток магнитного поля Солнца. поле.Когда Солнце вращается, магнитное поле, одна линия, прикрепленная к Солнце закручивается в спираль Архимеда, меняя полярность на противоположную. каждые одиннадцать лет. Рифленый лист вызывает полярное сияние и другие электромагнитные возмущения на Земле, когда планеты движутся по рябь выше и ниже солнечной плоскости нулевого магнетизма.

Корональные выбросы массы (CME) также вызывают полярное сияние и другие электромагнитные возмущения на Земле. Эти драматические разряды корональный материал содержит до 11 миллиардов тонн солнечного вещества. путешествуя со скоростью миллион миль в час.

Эти примеры влияния Солнца на земные дела до сих пор формируются. неполный список. Я надеюсь, что теперь вы понимаете, почему так сложно найти слово, обозначающее влияние Солнца на наше земное существование!

Эта статья покажет вам множество интернет-ресурсов для Связь Солнца и Земли, от исследовательских проектов до образовательных и игривый. Наслаждаться поездкой.

---

Международная программа солнечно-земной физики (ISTP)

http: // www-spof.gsfc.nasa.gov/istp/

Программа Международной солнечно-земной физики (ISTP) является совместной проект Соединенных Штатов, ЕКА и Японии, чтобы понять фундаментальные процессы системы Земля-Солнце. Эти процессы включают звездная конвекция, действие магнитного динамо, генерация звездных ветров, гравитация и физика фундаментальных частиц.

ISTP можно рассматривать как основу для солнечно-земной науки, поскольку в настоящее время существует множество космических аппаратов для изучения системы Солнце-Земля.В космические аппараты включают SOHO, Geotail, Wind, Polar и наземные обсерватории. Эта система начинает работать очень хорошо. Один свидетельством этой эффективной системы является ее способность наблюдать и быстро собрать воедино общую картину выбросов корональной массы с того времени что они покидают Солнце до того момента, когда они взаимодействуют с земными магнитосфера.

В 1997 году средства массовой информации опубликовал отчеты о CME, покинувших Солнце и впоследствии отслеживается многими космическими кораблями.Не только по сети ISTP, но и отслеживается другими космическими кораблями и обсерваториями. Событие в январе было особенно интересный, потому что это был первый раз, когда солнечное событие было отслежено так тщательно (от «колыбели до могилы», — сказал Стивен Маран из Центра космических полетов имени Годдарда НАСА), и, возможно, привел к выходу из строя дорогого спутника AT&T, который вышел из строя во время геомагнитной бури, последовавшей за CME. В Ссылка ISTP и рисунок ниже дают полную информацию об этом конкретном Январское событие CME, включая данные, научные исследования, фотографии, и сообщения в СМИ.

http://www-istp.gsfc.nasa.gov/istp/cloud_jan97/event.html

Страница ISTP — хорошее место для начала многих, связанных с Солнцем и Землей. информация и сайты. Это также бесценно для исследователя, потому что, вы можете не только скачать последние данные с этого сайта, но и предоставить программное обеспечение (написанное на IDL) для просмотра и анализа данные. Сайт ISTP также является отличным местом для сбора информации о CME. событиях, чтобы узнать о встречах и отчетах в областях, связанных с Солнцем-Землей Связи, и, наконец, мне понравились их образовательные информационные ссылки и их букварь по магнитосфере Земли.Я нашел несколько познавательных ссылки, о которых я не знал, в частности, живые и интересные WWW-страница о полярных сияниях Земли; создан Сан-Франциско Эксплораториум
( http://www.exploratorium.edu/learning_studio/auroras)

Я даю странице ISTP 9.9 в качестве примера полезного, интересного и образовательный сайт.

Один из космических кораблей ISTP — это космический корабль SOHO, который смотрит на Солнце непрерывно из точки на расстоянии 1 миллиона километров от Земли. я не буду сейчас вдаваться в подробности о большом WWW-сайте SOHO, но я должен упомянуть SOHO из-за большой роли, которую спутник играет в начальные наблюдения любого нового солнечного события.У них есть «место у ринга» Другими словами, о действии.

Сотрудники SOHO осознают свою роль в первоначальном обнаружении солнечных лучей. нарушений и как эта информация используется для прогнозирования последующие геомагнитные возмущения на Земле. Они положили вместе с веб-страницей с последней информацией от SOHO и ссылками на страницы, созданные с использованием данных с других космических кораблей ISTP. Вы можете найти это страница по адресу: http://sohowww.nascom.nasa.gov/gallery/current/.

---

Космическая погода

Космическая погода относится к условиям на Солнце и солнечном ветре, Магнитосфера, ионосфера и термосфера Земли, которые могут влиять на производительность и надежность бортовых и наземных логических системы и могут поставить под угрозу жизнь человека.

Центр космической среды

Многие ученые сегодня усердно работают над прогнозированием космической погоды, которые они стремятся предсказать, по крайней мере, так же точно, как они прогноз погоды на Земле. Если ученые могут предупредить за день или около того до надвигающаяся геомагнитная буря, затем операторы спутников и власть компании могут попытаться защитить оборудование, предотвратив миллионы долларов в повреждать.

Центр космической среды (SEC) в Боулдере, штат Колорадо, является одним из таких группы, которые усердно работают над прогнозированием солнечных и геофизических явлений.

http://www.sec.noaa.gov/

Они проводят исследования в солнечно-земной физике, развивают методы прогноза солнечных и геофизических возмущений, и они обеспечивают мониторинг и прогнозирование солнечной и геофизической активности в режиме реального времени. События. Этот сайт важен из-за широты их предложения. Их предложения включают солнечно-земные данные и изображения, ежедневный сводка космической погоды, сводка и прогноз Солнечной Геофизические данные в электронном веб-документе: «The Weekly», учебник по Космическая среда с описанием Солнца и различных солнечных явления, и у них есть «Глоссарий солнечно-земных терминов», поскольку хорошо.

Один из самых творческих образовательных аспектов, который я видел на солнечной сайт физики является инструкцией SEC для изготовление оригами модели Солнца. Мы надеемся, что, собрав эту модель Солнца, вы сможете узнать больше о Солнце, в частности, мы надеемся, что вы сможете чтобы ответить на такие вопросы, как «Какие циклы есть у Солнца?», «Какие четыре типа излучения от Солнца?», «Какие бывают солнечные особенности? ».

Я даю этому сайту 9,9 из-за важности и ценности их научные предложения исследовательским и коммерческим сообществам.Если это сайт исчез, я не могу вспомнить другой сайт, который подошел бы достаточно близко к этот, чтобы заполнить его обувь.

Учебное пособие по космической погоде, стр.

Страница прогнозов космической погоды в Лунде, Швеция, направлена ​​на ознакомление Неученый о космической погоде. Мое определение космической погоды на начало этого раздела взято с этого сайта.

http://www.lund.irf.se/HeliosHome/forecastservice. html

Этот WWW-сайт рисует общую картину связи Солнца и Земли. кратко коснувшись каждого из важных аспектов связи.Они используют минимум текста и вместо этого пытаются учить, используя красочные изображения (в виде эскизов, чтобы помочь тем, у кого медленное соединение).

На сайте написано, что все начинается с подъема трубок солнечного магнитного потока. магнитной плавучестью. Это приводит к появлению солнечных пятен, солнечных вспышек, протуберанцы, корональные выбросы массы, корональные дыры, быстрый солнечный ветер и скоро. Их изображения следуют этой теме. Они начинаются с краткого описания внутренней части Солнца (например, предоставив описания и ссылки на область гелиосейсмологии, т.е.е. изучает солнечной внутренней с помощью звуковых волн.) Затем они работают вовне с помощью описания и ссылки на солнечную хромосферу, солнечную корону, в межпланетное пространство и, наконец, на Землю.

Их последний раздел на этой странице: «Эффекты космической погоды» дает графическое описание воздействия космических бурь на энергосистемы, спутниковые системы, системы навигации, системы связи, пилотируемые космические полеты и климат Земли.

Этот сайт представляет собой красивый всеобъемлющий сайт.Они заключают, резюмируя все на странице учебника по космической погоде (приятное прикосновение!), ссылки анимации, глоссарию терминов по космической погоде и библиографии список для дальнейшего чтения. Я думал, что сайт был очень тщательно разработан, он был кратким и содержал много информации маленькими порциями, красочно и интересно. Рейтинг; 9.9

The Solar Guide

Solar Guide — это веб-руководство для пользователей по использованию Geophysical Alert. Трансляции. Автор — Дэвид Розенталь.Руководство основано на информация предоставлена ​​NOAA и Службой космической среды Центр (сайт описан выше). 45-секундное геофизическое оповещение Трансляции в первую очередь предназначены для пользователей в Северной Америке и Тихого океана и обрисовать современную природу солнечно-земного среда.

Геофизическое оповещение обновляется каждые три часа, начиная с 0000 UTC. Радиопередачи касаются двух основных типов Земля-Солнце. взаимодействие: электромагнитное излучение и геомагнитная активность (которая включает эффекты от солнечных субатомных выбросов частиц).

Если вы исследователь в этой области или коммерческий поставщик, работающий оборудование, на которое могут повлиять солнечные и геомагнитные события, тогда вам было бы полезно знать о прогнозах космической погоды и о том, как интерпретировать прогнозы космической погоды. Это руководство поможет вам в понимание жаргона этой области. Рейтинг: 9.5

Ежедневные солнечные данные

Если вы исследователь, педагог или просто интересуетесь сколько солнечных пятен сегодня на Солнце, вы можете перейти на этот сайт, показывает дневные солнечные данные:

http: // umbra.nascom.nasa.gov/images/latest.html

На этом сайте вы можете скачать изображения некоторых крупных солнечных обсерватории: SOHO, Yohkoh, Национальные солнечные обсерватории и Например, высокогорная обсерватория. Это ценный сайт для солнечного исследователя, и это ценный сайт для преподавателей, желающих показать своим ученикам многоликость Солнца. Я даю ему оценку 9.9 за высокое содержание и удобство.

Солнце

Следующий WWW-сайт является образовательным сайтом Дэвисона Э.Сопер в Университет штата Орегон об основных аспектах Солнца. Это простой, чистый, без излишеств, сайт школьного уровня, который мне больше всего нравится пример того, как Интернет следует использовать для естественнонаучного образования.

http://zebu.uoregon.edu/~soper/Sun/sun.html

Страница сначала выглядит как редкая страница с текстом и цифрами о Солнце, например:

Расстояние: 1 а.е. ~ 150 х 106 км.
Размер: радиус ~ 0,7 х 106 км.
Масса: ~ 2 х 1030 кг.
Плотность: ~ 1400 кг / м3.
Состав: 74% H, 25% He, 1% прочие (по массе).Температура: в фотосфере ~ 6000 К.
Яркость: ~ 4 x 1026 Вт.


Но зритель быстро замечает, что на этой странице есть ссылки с описания того, как мы узнаем эти конкретные параметры и значения. Например, щелкнув указанное выше слово «Расстояние», вы перейдете к другому страница, описывающая астрономические единицы и движение планет в эллиптические орбиты. Нажав на «Яркость», вы попадете на страницу с схема определения светимости, уравнение и какое число результаты, когда кто-то подставляет числа в простое уравнение.

Я действительно не могу сказать достаточно хороших слов об этом конкретном WWW-сайте. я отметит 0,1 балла из-за унылого серого фона Netscape, но я бы хотел, чтобы все сайты были полны такого количества контента! Рейтинг: 9.9

---

Аврорас

Полярные сияния — прекрасные световые шоу, видимые теми, кто живет на Земле. более высокие широты. Световые шоу возникают из-за смешения захваченных солнечных лучей. заряженные частицы, магнитное поле Земли и Атмосфера. Заряженные частицы в космосе от Солнца втягиваются в Магнитное поле Земли и попали в ловушку.Как только они попадают в ловушку, частицы вращаются по спирали к магнитным полюсам Земли, где частицы попали в газы в атмосфере Земли. Эти столкновения испускаются энергия, которую мы видим как цветной свет.

Многие солнечные явления различного типа, такие как CME, могут вызывать полярные сияния. Во время широко разрекламированных событий CME этой последней зимы и весны, авроральная активность была довольно высокой. В те времена мало сомнений в том, что активность была вызвана проходящими мимо солнечными бурями.

Аврора Стр.

http: // www.geo.mtu.edu/weather/aurora

Эта WWW-страница Мичиганского технологического университета, Хоутон, Мичиган о полярных сияниях может быть самой полной WWW-страницей о полярных сияниях В интернете. Здесь вы найдете информацию, ссылки и изображения о полярные сияния. В частности, вы найдете легкое чтение по этой теме, прогнозы полярных сияний, множество изображений полярных сияний с Земли и из космоса, звуки полярных сияний и длинный список других участков полярных сияний. Они связаны с связь Солнце-Земля, обеспечивая связь по космосу и космической погоде, как хорошо.Очень полезный сайт как для исследователей, так и для преподавателей! Рейтинг 9.9

Смотрите в небо!

---

Вернуться к «Солнцу на Земле»

К СОЛНЕЧНОМУ центру	комментариев?

---

Последняя модификация PK в июле 2008 г.

Минимум Маундера и переменная связь Солнца и Земли

Эта книга представляет собой экскурс в солнечную науку, историю науки и геоклимат с командой мужа и жены, которая раскрыла некоторые из самых упорных секретов нашего Солнца.

E Работа Уолтера и Энни С. Д. Маундер помогла понять химические, электромагнитные и плазменные свойства нашего Солнца. Им были известны модели миграции солнечных пятен и его изменчивые, влияющие на климат, неактивные и активные состояния в краткосрочных и долгосрочных периодах. Неактивный солнечный период, начавшийся в середине семнадцатого века, длился около семидесяти лет, и именно его Э. Вальтер Маундер упорно трудился, чтобы заставить нас понять: минимум Маундера c 1620-1720 (который был назван в его честь посмертно).

Учитывая постоянную озабоченность по поводу глобального потепления и продолжающуюся неспособность определить коренные причины, вызывающие климатические изменения Земли, в рассказе Маундерса говорится о том, как наше циклическое солнце может изменять климат. В книге связь Солнца и Земли рассматривается с точки зрения геомагнитных вариаций и климатических изменений; исследуются современные взгляды на действующие механизмы Солнца, и анализируется их влияние на Землю в долгосрочном и краткосрочном периодах.

Если не призыв расширить исследования климата Земли и включить в них солнце, то эта книга пытается проиллюстрировать, как солнечные причины и следствия могут влиять на климат Земли способами, которые мы должны понимать, чтобы улучшить исследования солнечной системы и наше благополучие.

Состав:

• Солнце чистейшее и ясное
• Предпосылки минимума Маундера
• Минимум Маундера: Европа, Азия, Северная Америка
• Исследование минимума Маундера
• Ранние годы жизни Маундера и ассоциации
• Семья Маундера: BAA и астрономия для всех
• Теория частиц для связи Солнца и Земли
• Наши знания о Солнце и его изменчивости сегодня
• Резюме: Солнечные циклы и их связь с Землей
• Маундеры и их последняя история
• и другие документы

Круг читателей: Исследователи, ученые, студенты-астрофизики и читатели, интересующиеся историей солнечной науки.
«Вы собрали впечатляющую и увлекательную коллекцию исторических фактов, сочетающую состояние человека и состояние климата и Солнца. Ваш аккаунт уникален и ценен … Когда сельское хозяйство нарушается из-за холода, а домовладелец все еще пытается собирать такую ​​же ренту, неизбежны беспорядки ».

Юджин Паркер
Чикагский университет

«Хотя минимум Маундера — очень известный феномен в истории палеоклимата, его объяснение все еще полно споров.Поэтому очень важно, чтобы авторы этой книги предприняли успешные усилия по сбору и обсуждению всей существующей фактической информации по этому вопросу, а также выдвинули на первый план теоретические соображения минимума Маундера. Это впечатляющий шаг вперед в анализе самого важного явления в истории климата прошлого. Я считаю это усилие убедительным и перспективным ».

Кирилл Яковлевич Кондратьев
Академик РАН

«Это отличная, хорошо сбалансированная и информативная книга, посвященная важному этапу изучения взаимосвязи между солнцем и климатом.После краткого знакомства с ранними наблюдениями Солнца невооруженным глазом он сосредотачивается на периоде глобально низких температур, ныне известном как минимум Маундера. Описаны многие неизвестные исторические данные наблюдений с разных континентов. Затем в книге описывается пара Маундеров и их семья, их история жизни в викторианской Англии и в Гринвичской обсерватории, а также их открытие диаграммы Маундера («бабочка») и минимума активности солнечных пятен 17-го века и связанных с этим особенностей, таких как как данные полярных сияний и годичных колец.Их вывод о том, что минимум солнечных пятен может быть связан с глобально пониженными температурами, можно рассматривать как раннее начало изучения взаимосвязи между солнцем и климатом. Третья часть книги посвящена современным взглядам на связь Солнца и Земли. Эта часть также написана критически, информативно и сбалансировано. Я считаю этот том прекрасным вкладом в изучение проблемы Солнца и климата ».

Корнелис де Ягер
Заслуженный физик солнечной энергии
Лаборатория космических исследований СРОН, Нидерланды

«Эта книга — прекрасное чтение, в котором сочетаются интеллектуальные идеи из различных областей современной науки, т.е.е. астрономия, климатология, физика, история науки, биология и др. Содержание очень глубокое, и авторы не боятся показать читателю душу научных методов. Однако в книге избегаются сложные математические детали. Книга интересна специалистам и понятна широкой публике. Из книги можно узнать о катаклизме, произошедшем около 350 лет назад на Солнце, при поддержке и исследовании с помощью различных методов наблюдений, включая новую технику изучения Солнца по другим «солнечным звездам».Для последовательного понимания полученной информации, возможно, потребуется столетие, и эта история выглядит более интригующей, чем многие криминальные истории. Минимум солнечной активности Маундера повлиял на различные аспекты жизни на Земле, и невозможно игнорировать связанный с этим опыт, обсуждая такие важные темы, как глобальное потепление, парниковый эффект, взаимосвязь солнца и климата и т. Д. Я считаю, что все, кто хотел бы знать, что Современные научные предложения по этим разнообразным темам могут многое почерпнуть из книги У. Суна и С. Яскелла.”

Соколов Дмитрий
Профессор математической физики
Московский университет

«Эта книга открывается предисловием Юджина Н. Паркера, ведущего мирового эксперта по солнечному ветру и влиянию магнитных полей на гелиосферу… Детали этой связи Солнца и Земли еще предстоит открыть, но эта книга дает исторические свидетельства, которые необходимо учитывать при улучшении нашего понимания климата Солнца и Земли.”

Юджин Авретт
Директор отдела
Отделение солнечной, звездной и планетарной науки, Гарвард-Смитсоновский центр астрофизики

«Эта книга представляет собой богатый гобелен научной информации и обширного исторического повествования, в который вплетена малоизвестная личная история Вальтера Маундера и его жены-математика Энни. Авторы считают Маундера человеком, опередившим свое время, а свою жену — сотрудником, который привнес пользу университетского образования в необычное и преданное партнерство.Они были одними из самых опытных наблюдателей за затмениями своего времени и активно пропагандировали любительскую астрономию в Британии. Они заслуживают места в анналах Солнца ».

Мэри Брук
Ранее из Эдинбургского университета

«Это увлекательная и обширная книга, которая заслуживает того, чтобы ее прочитал каждый, кто интересуется окружающей средой Земля – Солнце, глобальным потеплением и климатическими изменениями, а также историей науки… она заканчивается полезной и бесполезной. математическое резюме современного взгляда на солнечные магнитные механизмы и краткая биография Маундерсов.”

Журнал Британской астрономической ассоциации

«… предлагает читаемый и увлекательный обзор истории и текущего состояния понимания солнечных пятен, наблюдения солнечных пятен и связи между солнечными пятнами и изменениями в атмосфере Земли».

Выбор

«Это всестороннее, рекомендуемое чтение, основанное на последних исследованиях».

Астрономия сейчас

«Главное преимущество в том, что эта книга объединяет огромное количество разнообразного, но связанного материала… авторы представили очень исчерпывающий и чрезвычайно ценный указатель источников в конце книги.Сборник содержит цитаты из многих первоисточников, а также недавние обзоры. Эта библиография является отличной отправной точкой для тех читателей, которые, подобно многочисленным ученым, ученым и ученым последних трех столетий, увлеклись расшифровкой разворачивающихся ключей, лежащих в основе изменчивой связи Солнца и Земли ».

Томас Дж. Богдан
Лаборатория социально-экологических исследований и образования, Национальный центр атмосферных исследований, Боулдер, Колорадо

Гайя: все на Земле связано

В греческой мифологии только Хаос предшествует Гайе.Гайя была греческой богиней Земли, матерью всего живого, похожей на римскую Terra Mater (мать-Земля), возлежащую из рога изобилия, или на андскую Pachamama , индуистскую, Prithvi , «Обширную», или Хопи Кокьянгвути , Бабушка-Паук, которая вместе с богом Солнца Тава создала Землю и ее существ.

Планета Земля из космоса. © NASA / Greenpeace

Джеймсу Лавлоку, британскому независимому ученому, в этом году исполнилось 100 лет. Его основополагающая книга, Gaia, , опубликованная 40 лет назад, помогла изменить общественное мнение о Земле.

В книге предложена гипотеза, разработанная Лавлоком и биологом Линн Маргулис, о том, что жизнь на Земле саморегулирует свою среду, чтобы создать оптимальные условия для дополнительного развития жизни. Живые организмы концентрируют полезные элементы, соединения и питательные вещества и перераспределяют их в воду, почву и атмосферу, где они стабилизируют климат, кормят другие формы жизни и влияют на среду, в которой они развивались.

Маргулис изучал симбиоз ранних организмов и сформулировал предположение, что эукариотические клетки (клетки с ядрами) эволюционировали как симбиотический союз примитивных клеток без ядер — пример того, как жизнь создает условия для более развитой жизни.В 1978 году Роберт Шварц и Маргарет Дейхофф продемонстрировали, что митохондрии произошли от бактерий, а хлоропласты — от цианобактерий, предоставив экспериментальные доказательства теории Маргулиса.

В 1970-х годах, работая с космической программой США, Лавлок разработал методы определения того, поддерживает ли планета жизнь. Он сосредоточился на том факте, что живые организмы естественным образом изменяют атмосферу планеты, описал, как жизнь изменяет атмосферу Земли, и развил идею о том, что цикл серы на Земле является примером того, как биологическая жизнь может создавать условия для большего количества жизни.Лавлок также указывал в 1970-х годах, что человечество меняет атмосферу Земли с опасными последствиями.

Вместе в 1974 году Лавлок и Маргулис опубликовали «Атмосферный гомеостаз биосферы и для нее: гипотеза Гайи». Они предположили, что «рано после того, как жизнь зародилась, она приобрела контроль над планетарной средой и что этот гомеостаз биосферы и для биосферы с тех пор сохраняется».

Не все биологи согласились с этим предположением. Другие указали, что многие пути эволюции жизни могут происходить случайно (астероиды, радиационные эффекты при мутации и т. Д.) Или хаотично (оползни, извержения) и что влияние жизни на самом деле не «контролирует» окружающую среду.Некоторые критики возражали против утверждения Лавлока о том, что жизнь «управляет» окружающей средой, как механистической метафоре, подразумевающей некое коллективное намерение. Тем не менее, концентрация жизни и распределение соединений действительно создали условия для возникновения новых форм жизни.

Например, почва является продуктом роста, умирания и разложения форм жизни, смешивания с геологическими минералами, некоторые из которых отделены от породы другими формами жизни, что является еще одним примером того, как жизнь создает условия для более развитой жизни.

Почва с червями. © Гринпис / Вивек М.

Соединяющие паттерны

Многие концепции, разработанные в Лавлоке Gaia , конечно, не были новыми, хотя некоторые научные данные, подтверждающие эти идеи, были новыми. Более 2500 лет назад даосы считали естественные модели Земли и живых существ первичными и считали, что «все существа жили вместе в мистическом единстве», эволюционируя и питая друг друга.

Многие культуры коренных народов понимали, что они были частью более крупного живого сообщества, включающего воздух, воду, почву и огонь, и жили в нем.Североамериканский термин лакота, Mitákuye Oyás’in (все наши отношения), признает это фундаментальное родство между всеми существами.

В 1940-х годах, когда писал свою докторскую диссертацию. В своей диссертации на тему «Биогеохимия стронция в экосистеме» американский орнитолог Ховард Одум разработал научное описание этой взаимосвязи, системной экологии, биосферы и геологии Земли как одной великой экосистемы, в которой все формы жизни развиваются совместно.

Тем временем антрополог и эколог Грегори Бейтсон распространил теорию систем и кибернетику на социальные и поведенческие науки.Бейтсон часто повторял наблюдение натуралиста XVIII века Джорджа-Луи Леклерка о том, что «все подразделения произвольны». Для удобства рассуждений мы говорим о «дереве», «почве» или «атмосфере», но ни один из них не существует в том виде, в каком они есть, без других, и все они постоянно обмениваются молекулами и соединениями. Наш язык основан на существительном и глаголе, но мы ничего не наблюдаем изолированно. Наука описывает отношения между динамическими, параллельно развивающимися процессами. Бейтсон призвал экологов искать «взаимосвязи».«Единица выживания в природе — это не особь и даже не вид, а« вид в экосистеме ».

В 1945 году физик Эрвин Шредингер указал, что с точки зрения преобразования энергии любая форма жизни функционирует как «система в установившемся термодинамическом неравновесии, которая поддерживает дистанцию ​​от равновесия (смерти), питаясь низкой энтропией из окружающей среды, испускает высокоэнтропийные выходы ». Перевод: Живые организмы потребляют концентрированную энергию и питательные вещества, а также выделяют рассеянную энергию и отходы.

Лангур Борнео из деревни Антан Каланг держит за руку крестьянина. © Greenpeace / Ardiles Rante

Экономист Герман Дейли напоминает нам, что «то же утверждение будет дословно содержать физическое описание нашего экономического процесса. Следствием этого утверждения является то, что организм не может жить в среде своих собственных отходов ». Все организмы нуждаются в других организмах для метаболизма своих отходов. Деревья вдыхают углекислый газ и выдыхают кислород; мы дышим кислородом и выдыхаем углекислый газ.Система выживает вместе. В конце концов, все разделения оказываются произвольными.

Динамическое равновесие

Рэйчел Карсон в своей книге 1962 года « Тихая весна», показала, что когда один вид становится доминирующим и разбрасывает свои отходы по окружающей среде, система может выйти из равновесия.

Самый ранний пример эволюции произошел около трех миллиардов лет назад, когда некоторые анаэробные бактерии на основе серы эволюционировали, чтобы поглощать углекислый газ и солнечную энергию, выделяя кислород.В течение следующих полумиллиарда лет эти фотосинтезирующие организмы объединились, чтобы сформировать ядра в своих клетках, как описано Линн Маргулис. Они так быстро размножались и стали настолько успешными, что наполнили океаны и атмосферу кислородом, который для них был ядом. Последовало первое крупное вымирание на Земле, когда многие виды погибли в ядовитой кислородной среде, которую они создали.

В течение следующих полумиллиарда лет бактерии, метаболизирующие кислород, эволюционировали, очистили кислород и испустили углекислый газ.С тех пор растения и животные взаимно уравновешивают атмосферу Земли. До не давнего времени. Как мы все слишком болезненно осознаем, успех людей снова привел к разбалансировке атмосферы и океанов Земли. Люди — не «единственное животное, которое гадит в своем гнезде», как мы иногда читаем; все организмы выделяют продукты жизнедеятельности, в которых они не могут выжить. Скорее, мы должны принять ограничения на рост и защитить разнообразие видов, чтобы метаболизировать наши отходы.

Закройте вверх грибов, мха и лишайников в бореальном лесу.© Markus Mauthe / Greenpeace

В 1970-х годах русский химик Илья Пригожин получил Нобелевскую премию за описание связи между эволюцией, органической химией, термодинамикой и «диссипативными структурами», живыми или неживыми системами, преобразующими энергию. Пригожин пришел к выводу, что более широкая метасистема не поддерживает виды, а, скорее, поддерживает отношения. Все развивается совместно, и никакая часть системы не может «управлять» или «контролировать» мириады уровней встроенных систем и подсистем.«Устойчивость» в экологии — это «динамическое равновесие», система подсистем, которая поддерживает модели регенерации с помощью механизмов обратной связи. Такие живые системы включают в себя переломные моменты, хаос, сложность и случайные характеристики. Наше понимание этих систем включает биофизические и нейропсихологические интерфейсы и капризы общения между сообществами и отдельными людьми.

Грубая поездка

Лавлок и Маргулис соединили всю эту науку и традицию вместе с метафорой «Гайи», матери всего живого.Живая Земля дает начало всему, что следует за ней, и действует как единое целое. Живым системам не требуется «намерение», чтобы найти путь сквозь хаос и случайности. То, что устойчиво, терпит, а что нет, погибает.

Мы знаем, что живые формы переходят друг в друга и конкурируют за ресурсы. Мы видели шипы на ежевике и когти хищников. Люди не более виноваты, чем ежевика, за то, что достигли любого доступного пространства и выросли в нем. Однако на более глубоком уровне живые организмы должны сотрудничать, чтобы выжить.

Рост человечества на Земле, даже чрезмерный рост, сам по себе естественен. Волки и водоросли также зарастают местом своего обитания. Все делает. Но в конечном итоге каждый живой организм — системы внутри систем — должен вступить в союз с биофизической экосистемой, в которой они живут.

В 1988 году, через девять лет после публикации Gaia , Лавлок написал продолжение, Ages of Gaia , в котором указывалось, что люди, как и все виды, не получают особого освобождения от этих эволюционных требований.В 2006 году он опубликовал The Revenge of Gaia , сетуя на то, что коллапс биоразнообразия, нарушение цикла питательных веществ, истощение почвы и другие экологические проблемы ограничивают способность Gaia смягчать последствия глобального нагрева. Он предсказал крах цивилизации, какой мы ее знаем.

Останки карибу Пири (Rangifer tarandus pearyi) в канадских высоких широтах Арктики. © Greenpeace / Steve Morgan

Три года спустя, в 2009 году, он отказался от апокалиптического видения в «Исчезающее лицо Гайи », предположив, что человеческое общество могло бы сократить выбросы углерода.Лавлок оттолкнул многих защитников окружающей среды и борцов за мир, заявив, что «только ядерная энергия может остановить глобальное потепление». Его предложение не смогло адекватно ответить на постоянные проблемы ядерной энергетики: реальные затраты на выбросы углерода, последствия для здоровья, расплавления, распространение оружия, радиоактивные отходы и сам масштаб потребности человечества в энергии. В том же году Лавлок продвигал проект Population Matters , признавая, что рост численности людей создает экологические проблемы.В 2014 году Лавлок написал A Rough Ride to the Future , предполагая, что усилия по сокращению выбросов углерода терпят неудачу, что политические решения кажутся невозможными и что необходимо «устойчивое отступление» или «адаптация» к изменяющемуся миру.

Лавлок, как и любой из нас, боролся за то, чтобы выработать рецепт перехода индустриального общества потребления к экологическому обществу. Тем не менее, Gaia переосмыслила популярную картину Земли как единой живой системы и помогла запустить современное экологическое движение.

---

Литература и ссылки:

Lovelock, J. E .; Маргулис, Л., «Атмосферный гомеостаз биосферы и для нее: гипотеза Гайи». Tellus / Wiley Library. 26: 2, 1974.

Автор: Р. М. Шварц, Р. М.; и Дайхофф, М. О., «Происхождение прокариот, эукариот, митохондрий и хлоропластов», Science, Vol. 199, вып. 4327, 1978.

Lovelock, J. E .; Maggs, R.J .; Уэйд, Р. Дж. (1973). «Галогенированные углеводороды в Атлантике и над Атлантикой». Природа.241 (5386): 194.

Charlson, R.J .; Лавлок, Дж. Э .; Andreae, M.O .; Уоррен, С. Г. (1987). «Океанический фитопланктон, сера в атмосфере, альбедо облаков и климат». Природа. 326 (6114): 655

Говард Одум: 1953, «Основы экологии», с Юджином П. Одумом

1983, Системная экология: Введение.

Грегори Бейтсон: 1972: Шаги к экологии разума: сборник эссе; 1979: Разум и природа: системы, сложность, коэволюция; Фильм: «Экология разума» дочери Норы Бейтсон; краткое изложение работы Бейтсона.

Эдвин Шредингер, «Что такое жизнь?»: Издательство Кембриджского университета; 1992.

Илья Пригожин, Изабель Стенгерс, «Порядок вне хаоса»; Bantam Books; 1984.

Пригожин, Г. Николис, « Самоорганизация в неравновесных системах », Wiley; книга, а также аннотации и предварительный просмотр в Springer.

«Джеймс Лавлок размышляет о наследии Гайи», интервью с Филлипом Боллом, Nature, 2014.

Джеймс Лавлок, «Возрасты Гайи: биография нашей живой Земли», Oxford University Press, 1989; W.В. Нортон, 1995.

Джеймс Лавлок, «Месть Гайи», Basic Books, 2006 г., и обзор в The Guardian.

Джеймс Лавлок, «Исчезающее лицо Гайи », Basic Books, 2009, и обзор в The Guardian, 2009.

Джеймс Лавлок, «Трудный путь в будущее: следующая эволюция Гайи», обзор Тима Лентона, Nature 508, 2014 г.

Наклейка с информацией о заземлении

— J5340

Ярлык с обязательным заземлением

Арт. №

.

J5340-AFB

Читает этикетку

Предупреждение о высоком токе утечки.Перед подключением источника питания необходимо заземление.

Дизайн этикетки

Опасность поражения электрическим током

Соответствие

• ANSI Z535 / OSHA
• Соответствует LEED
• Соответствует RoHS
• Сертификат UL®
• Предложение штата Калифорния 65
• Сертификация ECCN
• OSHA 1910.1200 (в)
• REACH SVHC
• Отгрузочные декларации

Метка настройки

На этикетке с обязательным заземлением имеются официальные заголовки ANSI для протокола безопасности и соответствия. Этикетка с обязательным заземлением — это полезный ресурс, помогающий защитить здоровье и безопасность персонала, и не заменяет требуемых защитных мер по снижению или устранению опасностей.

Информация о продукте

Обзоры

Camp Earth Connection Camping

Camp Earth Connection предлагает разнообразные варианты кемпинга, включая бревенчатые домики, деревенские домики, AdirondackLean-To’s и места для палаток. На каждом участке есть уединение, столы для пикника и грили или костровые ямы. Camp Earth Connection — это объект, свободный от алкоголя и наркотиков, предлагающий гостям возможность общаться с природой и друг с другом в безмятежной и красивой природной обстановке.Система троп Хаммонд-Хилл, которая предлагает пешие прогулки, катание на горных велосипедах и беговых лыжах, соединяется с системой 950 миль Finger Lakes Trail. В этом районе много дикой природы. В течение дня часто можно услышать койотов и сов. Кроме того, в местных лесах обитают норка, рыбаки, белоголовые орлы, канюки-индейки, дикобразы, еноты, скунсы, дикие индейки, вороны, рябчики, рыжая и серая лисица и иногда встречающийся черный медведь.

Подробнее …

Camp Earth Connection предлагает расслабляющий отдых с различными вариантами кемпинга, включая бревенчатые домики, деревенские домики, AdirondackLean-To и места для палаток.На каждом участке есть уединение, столы для пикника и грили или костровые ямы. Camp Earth Connection — это объект, свободный от алкоголя и наркотиков, предлагающий гостям возможность общаться с природой и друг с другом в безмятежной и красивой природной обстановке. Система троп Хаммонд-Хилл, которая предлагает пешие прогулки, катание на горных велосипедах и беговых лыжах, соединяется с системой 950 миль Finger Lakes Trail. В этом районе много дикой природы. В течение дня часто можно услышать койотов и сов. Кроме того, в местных лесах обитают норка, рыбаки, белоголовые орлы, канюки-индейки, дикобразы, еноты, скунсы, дикие индейки, вороны, рябчики, рыжая и серая лисица и иногда встречающийся черный медведь.

Camp Earth Connectionvalues ​​Diversity, Acceptance and Community. Это больше, чем просто площадка, это опыт, который может изменить жизнь. Guestsenjoy налаживает значимые связи с хозяевами, гостями, семьей и друзьями. Кроме того, они ощущают красоту и исцеление, которые дает эта священная природная среда. Camp Earth Connection открыт для всех и предоставляет приемлемое и безопасное место для людей, которые не всегда могут на это рассчитывать, включая ЛГБТ-сообщество, Цветных Людей и других культурно разнообразных людей, семей и групп.

.
