Как подключить лампочку через выключатель: схемы и инструкции

Вы решили собственноручно проложить в новой даче электропроводку или модернизировать существующую сеть в квартире? Согласитесь, в этой сфере есть нюансы, с которыми следует досконально разобраться ради собственной безопасности. К тому же созданная своими руками электрика обязана обеспечить безупречную работу приборов.

Мы готовы в тончайших подробностях рассказать вам, как подключить лампочку через выключатель. В реализации подобного решения применяется ряд проверенных на практике методик, с которыми вы ознакомитесь во время чтения статьи.

У нас вы найдете массу полезных сведений. Владение информацией придаст и уверенности, и сил. Досконально разобраться в вопросе помогут графические материалы и видео.

Содержание статьи:

Меры по обеспечению электробезопасности

Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание 220В той части домашней разводки, где предполагается производство электромонтажных работ.

Это делается на входном отключением общего или соответствующего группового коммутатора.

Во избежание домашнего травматизма производите работы на высоте не со стремянки, а стола или другой просторной устойчивой поверхности

Если в процессе монтажа к щитку возможен доступ посторонних лиц (например, расположенному на лестничной клетке многоквартирного дома), надлежит разместить «Не включать!».

Убедиться, что напряжение на оголенных контактах действующих электроприборов и проводки отсутствует, нужно непосредственно перед работой. Проще всего в домашних условиях это реализуется с помощью , исправность которой незадолго до испытаний проверяется от рабочей сети.

Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Сухая неповрежденная кожа тыльной стороны кисти обладает повышенной сопротивляемостью воздействию электрического тока.

Суть подключения лампы через выключатель можно наглядно представить на демонстрационном стенде:

Галерея изображений

Фото из

Наглядная схема подключения на стенде

Соединение с силовой линией

Подключение лампы к силовой линии

Принцип работы лампы через выключатель

Инструмент для выполнения работ

В процессе выполняемых электроработ домашнему мастеру понадобится набор следующего монтажного инструмента:

  1. Острый нож.
  2. Пассатижи (плоскогубцы).
  3. Кусачки-бокорезы.
  4. Отвертки шлицевые тонкая и средняя, возможно, крестовая средняя.

Для изоляции внутри разветвительной коробки или корпуса светильника соединений проводов может потребоваться изолента. В данных случаях использовать рекомендуется ленту ХБ. Она со временем не расплавляется и не прикипает к изолированным ею постоянно нагревающимся контактам, а только засыхает. При необходимости, хорошо крошится пассатижами.

Прежде, чем приступать к самому несложному монтажу, нарисуйте схему подключения электроприборов так, как будет понятно вам, и продумайте порядок действий

Отлично, если есть специальный или кусачки с прорезами для снятия изоляции. При отсутствии таких приспособлений и большого объема работ можно обойтись народным средством, доработав бокорезы.

Для этого надфилем в режущих кромках ближе к шарниру делаются противоположные пропилы, которые вместе должны образовать отверстие размером немного большим диаметра оголенной жилы провода.

Рекомендуемые кабели и провода

Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв.мм сечением, в негорючей изоляции неодинаковой расцветки жилами:

  • синей – нулевой рабочей,
  • желтой с зеленой полосой повдоль – нулевой защитной (заземляющей),
  • любого другого цвета – фазными.

При монтаже желательно соблюдать сочетание единообразия цветов с их функциональным назначением. Это требование обезопасит, а также упростит дальнейшее обслуживание электрической разводки.

Делая новую разводку, везде, где предусмотрено конструкцией электроприборов, обязательно подсоединяйте нулевую защитную (заземляющую) жилу и не используйте ее для других целей

В домах, где проводка еще алюминиевая, замену отдельных участков осветительных линий, заделываемых под штукатурку, необходимо производить проводом АППВ-1,5, имеющим алюминиевые жилы или аналогичным кабелем при открытом прокладывании. Одинаковый материал используется из-за окисления мест контактов-скруток алюминия и меди внутри разветвительных коробок.

Если возможно скрутки заменить клеммными соединениями, допускается применение медной проводки. Настоятельно НЕ советуется применять никакие кабели, провода с многопроволочными (мягкими) жилами.

Применение разветвительной коробки

Кабели, провода не идут напрямую от щитка к электроприборам, от выключателей к лампочкам. Все отходящие, приходящие линии электрооборудования встречаются в специфических монтажных узлах, называемых разветвительными коробками. Там они связываются определенным образом.

С правилами , называемых также распаечными, ответвительными, на сленге электриков распаячными, ознакомит следующая статья. Рекомендуем ознакомиться с полезным материалом.

Чаще всего коробки имеют внутри пустое пространство. Провода разных линий между собой тогда соединяются при помощи скруток. Чтобы обеспечить надежность, рекомендуется хвостики соединений обрабатывать особой сваркой. Медные жилы возможно просто пропаивать.

Перед укладыванием вовнутрь открытые контакты изолируются друг от друга ХБ изолентой. Можно на скрутки проводов навинчивать специальные изолирующие зажимы. Здесь лента-изолятор уже не понадобится.

Не применяйте для изоляции скруток изоленту типа ПВХ – со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать

Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них. Такие устройства позволяют соединять алюминиевые проводники и медные. Клеммы могут использоваться зажимные, но это при наличии места, достаточного для укладки соединенных ими концов проводов.

Удаление изоляции с проводки

Для снятия части внешней изоляции кабеля ВВГнг требуется нож. Он должен быть таким острым, что даже неопытный домашний мастер смог бы совершать уверенные надрезы.

Первый разрез делается от конца вдоль оболочки на 3-4 см. После этого одной рукой берутся за пучок высвободившихся оконечностей проводов, а второй – тянут за надрезанную рубашку. Далее она надрывается сама.

Глубина надрыва выполняется таковой, чтобы освобожденные хвостики проводов были максимальной длины, которую позволяют уложить разветвительная коробка, подрозетник или корпус осветительного прибора. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов.

Надорванная рубашка кабеля выворачивается наизнанку и аккуратно, дабы не повредить изоляцию проводов, обрезается вкруговую.

Жилы легче всего зачищаются, конечно, – стриппером или хотя бы кусачками-бокорезами с прорезями. При отсутствии оных так же, как и ранее используется нож. Допускается применение простых бокорезов. На крайний случай, употребляются кусающие кромки пассатижей.

Снимая с кабеля участок внешней оболочки. важно не порезать изоляцию проводов, а зачищая изоляцию проводов – не повредить металлическую поверхность жил

Легкими движениями инструмента по кругу неглубоко врезаются в изоляцию и стягивают ее. Главное, не прорезать металл проводника, иначе там, где повреждение, он обязательно обломится. Хорошо, ежели сразу, а не после монтажа.

Размер оголяемого участка определяется способом подключения. Когда это винтовые зажимы клемм коробки, выключателя, люстры или бра, может быть достаточно 0,5-1 см. Для скручивания с проводками светильника потребуется 2-3 см.

Если скрутки располагаются в разветвительной коробке, действует правило, чем больше, тем лучше, особенно без пайки или сварки. Обычно 3-5 см.

При использовании навинчивающихся изолирующих зажимов, зажимных клемм к длине зачистки подходят индивидуально.

Нюансы формирования скрутки

При скручивании двух проводов, их обнаженные концы складываются буквой «Х» так, чтобы пересечение находилось у начала изоляции. Затем кончики жил зажимаются пальцами и перекручиваются, сколько возможно. Далее процессу помогают плоскогубцами.

Таким же образом соединяются три провода и более. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами. Укороченной скрутке требуется меньше изоленты.

Чем больше длина очищенных хвостиков проводов, тем легче будет делать скрутки, и надежней получится контакт – а лишнее всегда можно подрезать

Изолента начинает накладываться с заводской изоляции проводов скрутки на ширину ленты. После прохода одним слоем до окончания оголенных хвостиков, делается еще пара оборотов, как бы заматывающих воздух. Эта «пустота» загибается обратно на скрутку – получается защищенный торец, и доматывается второй ряд с обязательным заходом на основную изоляцию жил.

Правильная установка выключателя

По исполнению выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для крепления на любые поверхности без дополнительных изолирующих подставок. Выключатели внутренние прячутся в круглые гнезда в стене, оборудованные специальными стаканчиками, называемыми подрозетниками.

О том, как установить эту монтажную коробку в бетонную стену или в конструкцию из гипсокартона, подробно . Советуем почитать предложенную статью перед началом работ.

Подрозетники – стандартный электромонтажный узел. Они используются также для оборудования розеток, потому так называются. «Подвыключательники» звучало бы не очень.

Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение – нижней. Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз.

Располагайте выключатели на стенах так, чтобы их не нужно было «искать, шаря рукой в потемках», и ими легко могли пользоваться все члены семьи

При грамотном подключении на выключатель от разветвительной коробки приходит фазный провод. Прерывать цепь фазного провода, чтобы в отключенном состоянии светильник находился без напряжения – основная задача выключателя.

Следующая фото-подборка представляет процесс подключения наглядно:

Галерея изображений

Фото из

Шаг 1: Схема с выключателем на 2 клавиши

Шаг 2: Распаечная коробка для подключения ламп

Шаг 3: Группы проводов в распаечной коробке

Шаг 4: Соединение нолей в распаечной коробке

Шаг 5: Соединение фазной жилы с выключателем

Шаг 6: Установка крышки распаечной коробки

Шаг 7: Проверка подключения лампочек

Шаг 8: Включение двух ламп двумя клавишами

Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.

Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.

Разновидности бытовых выключателей

Применяемых в современном домашнем интерьере выключателей разнообразное множество. Подробно с классификацией устройств управления светом знакомит , размещенных на нашем сайте.

При выборе домашнего выключателя уделяйте больше внимания не его дизайну, а функциональности, прочности креплений и надежности электрических контактов

По различию их функциональных возможностей выделяются следующие наиболее распространенные разновидности:

  1. Выключатель одноклавишный – его миссия проста: «вкл/выкл».
  2. Выключатель двухклавишный позволяет руководить одномоментно двумя независимыми цепями освещения.
  3. Выключатель трехклавишный, соответственно, координирует работу в трех направлениях.
  4. Выключатель-регулятор (диммер) не только включает-выключает, но и нажатием клавиши или поворотом круглой ручки, ее заменяющей, регулирует плавно яркость света ламп.
  5. Выключатель с регулятором – двух-, трехклавишный выключатель, который ступенчато, переключением клавиш, управляет накалом всех лампочек одновременно.
  6. Одинарный проходной выключатель. Единственной клавишей перекидывает фазу меж двух проводов. Если на один напряжение подается, то от другого отключается, и наоборот.
  7. Перекрестный одинарный выключатель. Изменением положения клавиши синхронно меняет прямое подключение двух линий на перекрестное.
  8. Сенсорный выключатель. Не имеет рычажков – он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.

Выключатель с датчиком движения зажигает светильник автоматически, реагируя на прохождение мимо человека.

Виды ламп для использования дома

Ламповый прогресс не отстает от выключателей. Их многообразие также впечатляет.

Приобретая энергосберегающую лампочку, стоит ориентироваться на известные бренды – ведь она должна быть не только эффективной, но и служить как можно дольше

Но и здесь определяются некоторые более ходовые виды:

  1. Лампы накаливания – укоренившиеся домашние источники света в округлой стеклянной колбе с вакуумом и вольфрамовой спиралью внутри.
  2. Лампы галогенные – те же лампы накаливания, наполненные специальным газом. Он повышает сроки службы, минимизирует размеры их колб. Недостаток – при установке нельзя трогать стекло колбы руками.
  3. Лампы люминесцентные дневного света – распространенные в домашних условиях не очень, но тоже традиционные световые устройства (далее просто «лампы дневного света»).
  4. Лампы энергосберегающие светодиодные, исходя из названия, используют свечение групп светодиодов. Могут закрепляться в обычные вкручивающиеся патроны (далее просто «светодиодные лампы»).

Энергосберегающие люминесцентные лампочки все больше подменяют привычные. Принцип работы подобен действию ламп дневного света. Вкручиваются, как лампы накаливания (далее просто «энергосберегающие лампы»).

Способы запитать лампочку через выключатель

Возможно, какая-то рассматриваемая схема взаимного подключения бытового выключателя к настенной или потолочной лампочке будет опускать подробности подвода нулевого защитного (заземляющего) провода. Думается, что его подсоединение не вызовет затруднений.

В стандартном электрическом кабеле – это жила с изоляцией желтого цвета и зеленой полосой вдоль. Место ее присоединения к электроприбору обозначается знаком .

#1: Простейшее подключение светильника

Самым элементарным является подключение «вкл/выкл» осветительного прибора к одноклавишному выключателю двумя проводами. Более всего оно подходит для одиночного однолампового светильника.

Разрабатывая новые выключатели, производители придерживаются стандартов – замена обычного «одноклавишника» электронным прибором пройдет без проблем

Когда у старой проводки всего два выходящих из потолка или стены питающих световой электроприбор провода, а переделка сложна, можно подключить светильник большего количества ламп. Но при таком подсоединении все лампочки осветительного прибора будут включаться одновременно.

Классический одноклавишный выключатель без модернизации проводки легко заменить выключателем-регулятором яркости света (диммером), выполненным единым блоком. Возможно приобрести прибор с регулятором наподобие клавиши, а можно – в виде круглой ручки.

Характеристики диммера должны соответствовать мощности подключаемого светильника. Единственно, его не получится использовать совместно с осветительными приборами, оснащенными энергосберегающими, светодиодными или лампами дневного света.

Для стандартной установки в обычные подрозетники промышленностью освоен выпуск сенсорных выключателей, имеющих функции только «вкл/выкл». Они также подключаются двумя проводами и могут подменять собой простые одноклавишные.

#2: Раздельное включение ламп люстры

Обычно трех- и пятирожковые люстры устроены так, что лампы можно подключать отдельно или совместно группами (1+2/2+1; 2+3/3+2). Это позволяет регулировать освещенность пространства количеством одновременно работающих лампочек.

Если есть возможность, заземляющий провод лучше крепить к люстре напрямую, а не через клеммную колодку – это повысит безопасность светильника

В этом случае понадобится двухклавишный выключатель и электроразводка, как минимум с тремя проводами. Включением одной из двух или сразу обеих клавиш будет регулироваться яркость горения осветительного прибора.

Еще применяется для управления из одной точки освещением двух, чаще всего смежных, помещений независимо, например, туалета и ванной комнаты, прихожей и кладовой.

Если вместо привычного двухклавишного выключателя использовать для люстры двух- или даже трехклавишный со встроенными в клавиши раздельными регуляторами, то все ее лампы будут гореть одномоментно, а управлять их накалом получится ступенчато, переключением клавиш.

#3: Управление пятирожковой люстрой

Там, где необходимо раздельное и одновременное управление тремя независимыми осветительными приборами, устанавливается трехклавишный выключатель.

Подключая выключатель в цепь, убедитесь, что от коробки приходит именно фазный провод – всегда старайтесь посадить его на верхнюю клемму

Чтобы удивить гостей, можно через выключатель с тремя клавишами подключить пятирожковую люстру. Правда, потребуется небольшая переделка на клеммах самого светильника. От группы из трех линейных проводков один нужно отсоединить и использовать самостоятельно.

Тогда различными комбинациями нажатия клавиш трехклавишного выключателя будет возможно включение одномоментно от одной до пяти ламп (1+2+2/2+2+1/2+1+2).

#4: Светильник – один, выключателя – два

Как быть, когда коридор длинный и темный? Такую ситуацию поможет разрешить установка светильника сразу с двумя в разных концах перехода. Неудобство этого способа – неопределенное положение клавиш «вкл/выкл».

Еще такой прием управления освещением применим при движении по лестнице, в пристроенном гараже (вход из дома, выход через ворота и наоборот). Дополнительный выключатель около спальной зоны не станет излишеством, если комната достаточно протяженная.

Применяя на практике нестандартные схемы подключения светильников, следует убедиться в их целесообразности, так как это увеличивает длину проводов и сложность монтажа (+)

Можно ли независимо друг от друга освещать пролеты лестницы, поднимаясь или спускаясь по ступенькам? Дополнительно понадобится еще одинарный проходной выключатель на межэтажной площадке. Нажатием всего одной клавиши он одновременно будет включать следующий светильник и выключать предыдущий.

#5: Включение лампочки из разных мест

Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели. Всякой новой точке – по одному.

Множество выключателей удобно, если в домашний обширный холл выходят жилые комнаты. Обитатели любой комнаты смогут независимо ни от кого включать свет у своих дверей, а выключать во всех других оборудованных вспомогательными выключателями местах.

При правильной организации мест установки дополнительных выключателей, кроме удобства пользования освещением может быть достигнута и значительная экономия электроэнергии

Этот способ целесообразен и в помещениях с планировкой гостиничного типа – много дверей, открывающихся в длинный коридор.

#6: Подключение люстры с вентилятором

Дергать за висюльку на люстре, оборудованной вентилятором, чтобы его включить неудобно. Это еще и проблематично, когда потолок высокий.

Проще использовать изученные способы раздельного подсоединения ламп люстры. Подключение вентилятора производится через одну из клавиш двух- или трехклавишного выключателя.

В первом варианте светильник гореть сможет только полностью. Во втором – лампочки будут зажигаться двумя группами.

#7: Встроенные датчики движения

Сам по себе уже является прибором-выключателем. Но нам он интересен, именно когда имеет стандартный корпус и может быть вмонтирован в подрозетник.

Оказывается, его подсоединяют в разрыв идущей к светильнику фазной жилы как обычный выключатель. Но проблема, что для внутренней электронной схемы такого прибора требуется полноценное питание 220В, а значит, еще один провод, синий, нулевой.

В соответствии с принципами подсоединения светильника через выключатель подключают датчики движения (1). Если есть потребность в периодической постоянной работе лампы, в схему включают выключатель (2). Если один датчик не может охватить большое помещение, то к лампе подключают несколько штук. При этом именно датчики играют роль выключателя (3)

При желании установить выключатель со встроенным датчиком движения вместо одноклавишного, без замены тянущегося к нему от разветвительной коробки двухжильного провода на трехжильный не обойтись.

Выводы и полезное видео по теме

Видео представят практические приемы работы.

ВИДЕО №1 покажет пример простого подключения выключателя и лампочки:

ВИДЕО №2 поможет освоить навыки соединения и изоляции проводов:

ВИДЕО №3 расскажет, как подключать люстры и не только:

Производители на одном месте не топчутся. Все новые, более хитроумные осветительные приборы придумывают они. Но каким бы космическим ни казался светильник, всегда найдется простой способ его подключить. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.

Хотите поделиться опытом самостоятельного электромонтажника, интересными и полезными нюансами подключения, нашли недочеты в представленном материале? Ждем ваших комментариев. Пишите, пожалуйста, в расположенном ниже блоке, размещайте фото по теме, задавайте вопросы.

Схема подключения выключателя к лампочке: одноклавишного и двухклавишного

Перед тем, как будет реализовываться схема подключения выключателя к лампочке, нужно заранее продумать, как будет размещаться электрооборудование. Разметку лучше нанести на стену, чтобы не упустить некоторых мелочей. Теперь вам предстоит произвести коммутацию проводов и монтаж оборудования, причем нужно сделать это так, чтобы все исправно работало. В этой статье, мы поможем разобраться в том, как выполнить подключение и осуществить безопасную дальнейшую эксплуатацию приборов.

Важно! Главным правилом инструкции, является отключение электричества от сети, чтобы избежать электротравмы.

Как подключить лампочку через выключатель: разъясняем схему

Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.

Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.

Схема подключения одноклавишного выключателя

Что понадобится для реализации схемы?

Обязательно перед непосредственным монтажом, выберите способ коммутации, предпочтительнее соединение при помощи клеммных колодок или пружинных зажимов. После чего обратитесь к нашему списку и уточните какие средства будут нужны для разводки проводов:

  • выключатель. Этот прибор может быть одноклавишным и двухклавишным, однако ко второму виду оборудования требуется несколько иная схема;
  • электрический кабель. Он должен быть выбран в соответствии с параметрами предполагаемой электрической сети. Здесь важно учесть сечение, количество жил, материал и маркировку;
  • распределительные коробки.
    Для домашних условий используются пластиковые приспособления, отвечающие повышенной степени пожаробезопасности, не проводящие электрический ток. Для соединения проводов с целью подключить лампочку через выключатель, подойдут компактные варианты;
  • индикаторная отвертка или тестер. Эти приспособления помогут определить наличие напряжения до проведения работ и после них, например, при выключенном состоянии выключателя;
  • плоскогубцы, пассатижи, кусачки. Такие инструменты используются для укрепления соединений проводов;
  • изолента и соединительные клеммы. Их наличие требуют нормы ПУЭ, так как все концы даже самых прочных контактов должны быть заизолированы;
  • крепежные детали, стакан. При помощи этих запчастей, вы сможете надежно зафиксировать все оборудования, включая распределительный короб с важными соединениями кабелей;
  • перфоратор или ударная дрель. Приборы используются в случае, если на практике предусматривается устройство скрытой проводки под штукатуркой, например, в панельных домах.

    Монтаж выключателей в стену

Внимание! Не рекомендуется проводить монтаж скрытой проводки в домах из бруса и других вариантов древесины — это опасно возгоранием.

Ошибки и неисправности в вопросе, как подключить выключатель к лампочке

Часто ожидаемое от монтажной работы не осуществляется. Все потому, что в процессе соединения электропроводки произошли нарушения или вы упустили некоторые детали. Итак, если лампочка не загорается при включении выключателя, необходимо сделать прозвон всех токоведущих частей.

Обязательно проверьте индикатором подается ли напряжение от сети к выключателю. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения.


Подключение лампочки и выключателя между собой может быть неисправным, если сам регулятор освещения неисправен, а это элементарно проверить.
Для этого возьмите мультиметр или тестер, прикоснитесь к каждому из контактов поочередно. При нормальной работоспособности, электроника будет реагировать на обоих контактах. Если прибор реагирует лишь на одном из контактов (не важно на каком), значит, выключатель бракованный, и даже при его ремонте он долго не прослужит.

Важно! Если результат проверок показывает, что выключатель работоспособен, нужно проверить все контакты соединений, так как упускать проблему опасно.

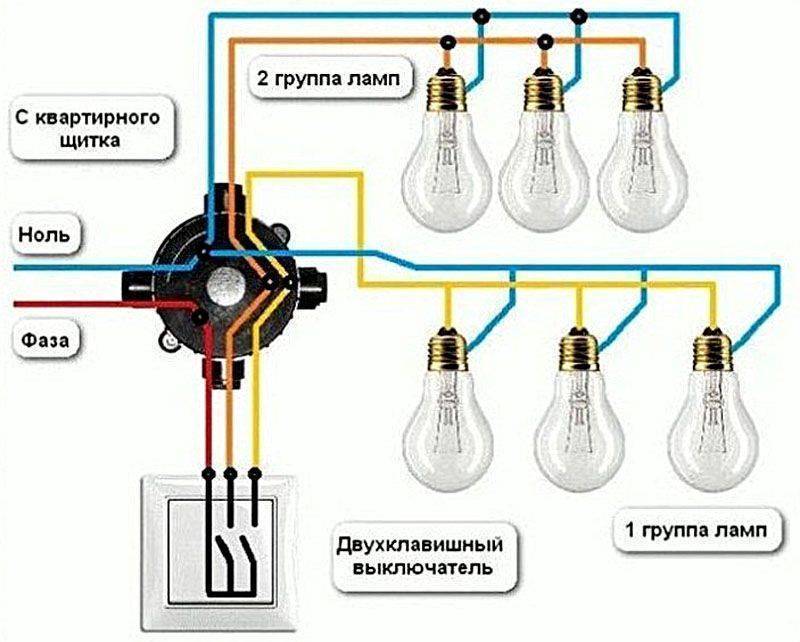

Как подключить светильник к двухклавишному выключателю?

Схема подключения выключателя с двумя клавишами, на первый взгляд может показаться сложной исключительно неподготовленным людям. Поэтому рекомендуем прочесть инструкцию касательно этого варианта монтажа оборудования.

  1. Первым делом производим монтаж питающего кабеля, обязательно его подключаем к защитному устройству. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными.
  2. Перед дальнейшими работами отключаем питание от всех возможных проводов. Если у вас есть автоматы, тогда будет проще.
  3. От защитного устройства запускаем кабель к распределительной коробке, откуда к месту размещения двухклавишного выключателя. Обязательно оставляйте запас проводов длиной не менее 10 см.
  4. Затем к распределителю подводим два провода, которые пойдут на освещение.
  5. Аккуратно избавляемся от верхнего изоляционного слоя на проводах от защитного устройства и от выключателя.
  6. Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил.
  7. Жилы заземления можно не соединять между собой.
  8. Проверяем чтобы все подключения были произведены верно, а именно, при входе в автомат и выходе из него фазные жилы должны находится с левой стороны, а нейтральные — с правой.
  9. После подсоединяем провода к контактам выключателя. Как это сделать можно посмотреть на обратной стороне механизма выключателя, там изображены подсказки. По желанию можно подсоединить желто-зеленый проводник к контакту заземления на выключателе.

    Схема подключения двухклавишного выключателя

Рекомендация! Используйте выключатели двухклавишного типа только проверенных производителей, так как найти неисправность в них, будет не так просто.

Вас могут заинтересовать:

Подключение выключателя света с одной клавишей

Выключатели появились в тот же момент, когда человек придумал освещать помещения, в которых он находится. Несмотря на огромное разнообразие их видов, дизайна, размеров и «наворотов», они выполняют две главные задачи – включают и выключают свет. Основана эта работа на простом принципе, который будет рассмотрен в данной статье.

На нем основана и инструкция по установке своими руками освещения – от выключателя до лампочки. Выключатель может управлять любым видом освещения и любым его количеством, главное – разобраться с принципом его работы и учесть все технические нюансы, чтобы правильно выполнить монтаж освещения в квартире и соединить все воедино, не прибегая к помощи электрика.

Какие они бывают?

  • Классический и самый распространенный вариант – обычный одноклавишный выключатель света. Он предназначен для управления одной группой осветительных элементов – люстрой, светильником или ночником. Устанавливается там, где актуально именно такое управление. Плюсы – простая установка одноклавишного выключателя, невысокая цена. Минусы – невозможность подсоединить несколько независимых друг от друга групп осветительных приборов на выключатель света с одной клавишей. Схема одноклавишного выключателя будет представлена далее.
Стандартный одноклавишный механизм
  • Более продвинутый вариант – две кнопки. Он дает сравнительно большую свободу в организации и планировании осветительной системы помещений. Сюда можно подключить уже две группы лампочек. Обычно такая схема используется для разграничения основного и дополнительного освещения в гостиных и кухнях. Одна кнопка включает основной свет, а вторая – дополнительное освещение над рабочими зонами. Такой вариант гораздо экономнее и аккуратнее, чем расположение двух однокнопочных вариантов рядом.
Двухкнопочный вариант
  • Очень редко встречающийся, но все же находящий применение в быту вариант выключателя лампочки – с тремя кнопками. Он опять-таки используется для разграничения разных световых приборов по проводам. Нашел применение в спальнях и гостиных, где обычно устанавливаются огромные люстры с несколькими уровнями лампочек. Иногда используется для организации уличного освещения – протянув провода, с одного выключателя можно включать свет в разных местах. Выглядит очень компактно и аккуратно, имеет только два минуса: он дороже предыдущих аналогов, и клавиши на нем сравнительно тоненькие – можно промазывать, включая не тот свет. Схема подключения лампы очень простая даже у него.
Модель с тремя кнопками
  • Помимо включения и выключения света они также могут регулировать яркость освещения. Устройство такого механизма более сложное, и такая возможность актуальна только для светодиодов, где яркость кристаллов зависит от силы тока, проходящего через них. Такие модели называются «диммеры», они выполнены в виде регуляторов различного вида. В выключенном состоянии ток через них не проходит, световые приборы не светят. При постепенном повороте регулятора диммер начинает пропускать большее количество тока вплоть до максимума. Это будет работать только со светодиодами (даже не со всеми лампочками, обычно такая фишка подходит для светодиодных лент). Старайтесь не запитывать через диммер лампы накаливания и люминесцентные варианты – это может привести к их повреждению и сгоранию.
Регулятор подачи силы тока для разной яркости освещения
  • Одним из вариантов реализации работы является добавление маленького осветительного элемента к кнопке. Он загорается в выключенном положении, сообщая человеку в темноте, где находится выключатель света. Очень полезная вещь в больших или же, наоборот, тесных помещениях. Однако с выключателем такого типа связана очень популярная проблема, с которой сталкиваются владельцы люминесцентных и светодиодных лампочек – моргание в выключенном состоянии. Проблема эта решается настолько просто, что это совершенно не повод отказываться от такой удобной вещи. Причем маленькие лампочки устанавливаются абсолютно на всех вышеописанных типах, ограничений нет никаких.
Выключатель с индикатором местоположения в темноте
  • Завершим классификацию упоминанием о том, что исполнение моделей на современном рынке такое разнообразное, что их можно подобрать буквально под любой дизайн, цвет и назначение. Несмотря на то, что они будут казаться совершенно разными, принцип работы у них един – о нем мы поговорим далее.
Пример дизайнерского оформления одно- и двухкнопочного выключателя

Принцип работы

Почему светит лампочка? Потому что на нее подается электричество. Не светит она потому, что электричество не подается. Именно этим и занимается выключатель – он механически разрывает цепь с лампочкой, по которой к ней движется ток из общей сети. Чтобы понять, как он делает это, нужно заглянуть внутрь.

Разобранный двухклавишный выключатель

Видим, что белые кнопки, на которые мы нажимаем при повседневном пользовании, являются лишь декоративными элементами. Они на специальные клипсы крепятся в корпусе и приводят в движение керамические ходунки, которые и управляют электрической цепью. Работа такого механизма и то, как подключить одноклавишный выключатель, будут наглядно показаны далее в статье.

В выключенном состоянии он разрывает фазу, как следствие – лампочки не светят. Земля и ноль у светильников, грубо говоря, общие, идут они, минуя выключатель. Фазу придется запитать к каждой кнопке отдельно для разграничения цепей.

Как самостоятельно подключить?

Все виды подключаются абсолютно одинаково, отличаются лишь количеством проводов, которое напрямую зависит от клавиш в выключателе.

Как правильно подключить выключатель света? Простая инструкция будет представлена с тем расчетом, что под выключатель уже проложен силовой кабель, и он торчит из стенки в том месте, где будем его ставить. Обязательно соблюдайте технику безопасности при работе с электричеством – обесточьте всю систему с помощью общего рубильника, тщательно изолируйте все соединения, надежно затягивайте контакты. Начнем с того, как сделать подключение одноклавишного выключателя.

  • Как подключить выключатель света? Его подключить проще всего. Для этого необходимо всего три провода – земля, ноль, фаза. Подключение светильника будет выполняться через распределительную коробку, сквозь которую напрямую проводится земля и рабочий ноль, подключаясь к лампочкам. Рабочая фаза – провод, который дает электрическую нагрузку, сперва заводится в распределительную коробку, после чего подключается к выключателю. Из него провод возвращается в коробку и напрямую подключается к лампочке. Таким образом, в выключенном состоянии к светильнику будут подключены только ноль и земля, а фаза на лампочке будет разорвана на контактах выключателя. Контакт соединяется при включении, по фазе подается нагрузка, лампочка загорается. Ниже представлена схема подключения одноклавишного выключателя.
Схема подключения одноклавишного выключателя
  • В подключении двухкнопочного выключателя есть некоторые различия. Как подключить лампочку через выключатель в таком случае? Здесь в коробку заводится провод земли и фазы, каждый из них делится надвое для подключения к светильникам. В переключатель через коробку также заводится провод рабочей фазы, где он подсоединяется к каждому механизму разрыва цепи отдельно. От них два провода ведутся к коробке, из которой подключаются к лампочкам. Схема подключения выключателя света аналогична, только кнопки две.
Схема подключения двухклавишного варианта

Тут следует обратить внимание на сам включатель. С обратной стороны у него будут три контакта. Там, где он один – фаза подключается из сети. Там, где их два – выводятся две фазы уже на светильники. Если следовать этой маленькой подсказке, электропроводка будет установлена правильно, вы никогда не перепутаете стороны подключения и соединения.

  • Для трехклавишного выключателя история та же. Из коробки земля и ноль утраиваются на каждую группу лампочек, а из выключателя выходит три фазы, которые подключаются соответственно.
Схема подключения лампочки без заземления

Здесь приведена схема подключения лампочки без заземления. Некоторые сети не предусмотрены для подключения земли, поэтому можно вполне обойтись без нее, просто не проводя ее параллельно с нолем.

Установка конструкции

Чуть выше мы уже говорили, что в стенке должны быть просверлены специальные отверстия – подрозетники, куда будет устанавливаться металлический каркас с уже запитанной сетью на специальные фиксаторы.

Установка каркаса с контактами в стенку

По бокам у этого каркаса будут находиться прямоугольные зубчики, которыми он будет держаться в стенке. Крепление должно быть прочным, не шататься в гнезде и не выпадать.

После установки каркаса поверх него ставится декоративная поверхность, с которой мы контактируем ежедневно после подключения выключателя света с одной клавишей.

Установка декоративной поверхности

Заключение

Выключатель – незаменимый элемент любой схемы освещения, без него она просто не будет функционировать. Современное разнообразие механизмов позволяет подключить светильники к нему в огромном количестве вариаций, а красивый дизайн сделает выключатель максимально незаметным и гармонично вписывающимся в общий интерьер помещения.

Подключение лампочки к выключателю можно выполнить своими руками. Обязательно используйте безопасный способ работы с электричеством, проверяйте исправность проводов и качество соединения контактов перед тем, как подключаться к сети.

монтаж и схема. Полное руководство

Во время капитального ремонта или строительства объекта нужно заранее продумать о том где будут находиться осветительные приборы и выключатели. Если вы уже определились с местом их расположения, то пора задуматься о том как всё это соединить вместе и заставить правильно и исправно работать долгие годы.

Общие замечания по монтажу электропроводки

  1. Монтаж и подключение электроустановочных приборов, то есть розеток и выключателей, производится только при отключенной электросети.
  2. Электропровод укладывается только по прямой линии, как в горизонтальном, так и в вертикальном направлениях.
  3. Если здание деревянное, то электропровод укладывается поверх стены. Непосредственное соприкосновение электропровода и поверхности стены не допускается. Он заводится или в гофру, или монтируется на специальных изоляторах, которые сделаны из непроводящих ток материалов.
  4. В каменных строениях, кирпичных, панельных, монолитных домах, электропроводка закладывается под штукатурку.

Электропровод состоит из токонесущих жил и оболочки. Жил в электропроводе может быть две и более. Обычно используют двух и трехжильные провода. Одна из жил служит для создания непрерывной сети. Напряжение на нее не подается. Ее называют пустой или нулевой фазой. Остальные жилы называются рабочими фазами или жилами. Она или они и подают электроэнергию к электроприборам.

Инструменты и материалы для монтажа

Какие материалы и инструменты нам понадобятся для монтажа и подключения выключателя к электролампочке?

  • Выключатель.
  • Электропровод. В нашем случае не важно, какой электропровод будет использован, медный или алюминиевый. Но, если вся электросеть квартиры или дома выполнена из медного провода, то нужно ставить медный. Если из алюминиевого, то алюминиевый.
  • Распределительные коробки. Они используются для укладки соединений электросети. Не бойтесь ставить распределительные коробки. При использовании коробок уменьшается вероятность нарушения целостности соединений, а значит, снижается риск возникновения короткого замыкания.
  • Электроиндикаторная отвертка. Она нам понадобится для определения рабочей и нулевой фаз в электропроводе, для проверки наличия тока в сети.
  • Кусачки. Они будут нужны для разрезания провода.
  • Плоскогубцы. С их помощью делаются более крепкие скрутки проводов.
  • Изолента и сизы. Соединения проводов, оголенные концы должны быть заизолированы. Их обвертывают изолентой, затем надевают на соединение сиз. Он представляет собой колпачок и обеспечивает надежность соединения.
  • Крепежный элемент. При работе на деревянных поверхностях понадобятся хомуты. С их помощью гофра крепится к стене. При монтаже провода на каменной поверхности нужны будут клипсы, хомуты, саморезы, дюбеля. Но самым надежным крепежным элементом до сих пор считается вырезанная из алюминиевой банки полоска с гвоздем посередине.
  • Подрозетник. Представляет собой стальное или сделанное из полимерных материалов устройство, по форме напоминающее стакан. Предназначен подрозетник для установки выключателя или розетки.
  • Перфоратор. Он понадобится для того, чтобы вскрыть штукатурку, иначе говоря, проштробить, сделать отверстия. Если выключатель ставится на новом месте или в первый раз, то нужна будет еще и фреза размером с дно подрозетника. С ее помощью в стене делают отверстие, в которое потом ставят подрозетник.

Определяемся с видом нужного нам выключателя

Конструкция выключателя представляет собой корпус, в котором установлена колодка с токопринимающими элементами и прерывающее устройство. Чаще всего используется клавишное прерывающее устройство. Клавиш в выключателе может быть одна или несколько. В основном используются одно и двух клавишные выключатели.

Выключателей существует несколько видов:

Нет необходимости описывать каждое устройство в отдельности. Поскольку монтаж их не имеет принципиальных отличий от монтажа одноклавишного выключателя. Нам для подключения лампочки именно он и понадобится. Вернемся еще раз к его конструкции.

Колодка такого выключателя оснащена двумя контактами и одной прерывающей клавишей. В конструкции может быть предусмотрен механизм для закрепления колодки в подрозетнике. Обычно он представляет собой два металлических лепестка, положение которых регулируется с помощью винтов. В свободном положении лепестки опущены, в раскрытом упираются в стенки подрозетника.

Разъяснение схемы подключения для упрощения понимания

Опишем схему подключения выключателя, работающего с одним осветительным прибором, в нашем случае с лампочкой. Надо сказать, что выключатель всегда ставится на рабочую жилу, фазу. То есть он прерывает подачу электроэнергии на лампочку. Оставлять ее под постоянной нагрузкой опасно.

В распределительную коробку заводят провода общей квартирной электросети, провода, идущие от выключателя и провода, которые идут от электропатрона лампочки. Один из проводов патрона соединяется с нулевой жилой общей электросети, второй с жилой провода, идущего от выключателя. Вторая жила провода выключателя соединяется с рабочей фазой общей электросети. Таким образом, рабочая жила патрона соединяется с рабочей жилой электросети через выключатель. При включении выключателя нагрузка подается на лампочку, при выключении прерывается.

Разметка мест установки электроприборов

Перед началом монтажных работ нужно разметить, как будет расположен выключатель, электропровод на стене, потолке, где будет установлена лампочка. Возможно, она будет стоять не на потолке, а на одной из стен. Выключатель ставится возле двери, ведущей в комнату, на расстоянии примерно 30 см. Если комната проходная, то возле дверного проема, ведущего в смежную комнату, примерно на расстоянии 25 – 30 см. Выключатель может быть установлен на высоте от пола, начиная от 30 см и до 1,6м.

Если монтируем дополнительную лампочку на стену, то выключатель ставится на уровне розеток. После того, как отметили местоположения выключателя, ведем прямую линию вверх под потолок. В этом месте нужно будет поставить распределительную коробку. На потолке отмечаем центр комнаты. Здесь будет установлена колодка, на которую устанавливается провод с электропатроном. От нее ведем прямую линию к стене с выключателем.

По стене ведем еще одну линию к месту, где будет стоять распределительная коробка. Кстати, в месте соединения проводов, идущих по стене и по потолку, тоже нужно установить распределительную коробку. Затем замеряем длину провода, нарезаем отрезки и приступаем к монтажу.

Выполняем монтаж выключателя своими руками

Монтаж начинается с установки выключателя. Если монтируем его на деревянной поверхности, то сначала ставится плашка, сделанная из не проводящего электричество материала, например, пластмассы или хорошо просушенного дерева. Затем устанавливается распределительная коробка. Потом подсоединяем к выключателю провод, заводим его в гофру и крепим к стене.

На потолке устанавливаем специальную колодку, имеющую два токопринимающих контакта. Она устанавливается также на плашку. В дальнейшем к этой колодке будет подключен провод с лампочкой. Отрезок провода, предназначенный для потолка, заводим в гофру и ведем к стене с выключателем. На стене заводим его в отдельную распределительную коробку. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Естественно, все отрезки скрепляем со стеной и потолком.

Потом к колодке на потолке подсоединяем провод с электропатроном и лампочкой. Обычно такие колодки оснащены винтовым соединением. Конец оголенного провода может вставляться клемму, а затем прижиматься болтом. Может соединяться и непосредственно болтом, то есть концы проводов наматываются на болт и прижимаются им. Дальше скручиваем концы проводов в первой распределительной коробке. Для более крепкой скрутки можно использовать плоскогубцы.

Скрутки тщательно изолируем и накрываем сизами. Затем отключаем подачу электроэнергии и раскрываем концы общей электросети. Снова включаем электричество. Находим с помощью электроиндикаторной отвертки нулевую фазу общей сети. При прикосновении к рабочей жиле индикатор отвертки загорается. При прикосновении к нулевой – нет. Отмечаем нулевую фазу и отключаем электричество.

Соединение проводов в распределительной коробке

Заводим все концы в распределительную коробку, то есть провода общей сети, провода выключателя и провода электролампочки. Соединяем их. Один конец провода от электролампочки присоединяется к нулевой жиле общей сети, второй – к одному из концов проводу выключателя. Оставшийся свободный конец провода выключателя подключается к рабочей жиле общей сети.

Все соединения крепко скручиваем с помощью плоскогубцев и изолируем изолентой. Сверху на соединения надеваем сизы. Подключаем электроэнергию. Включаем, проверяем. Если лампочка загорается, закрываем коробки и пользуемся. Если нет, проверяем соединения. О возможных неисправностях мы поговорим чуть ниже.

Особенности монтажа проводов под штукатурку

Монтаж выключателя в каменном строении имеет некоторые отличия от монтажа в деревянном доме. Электропроводка в таких зданиях закладывается под штукатурку. Если монтаж выключателя производится на оштукатуренной стене, то ее штробят, то есть с помощью перфоратора в штукатурке прокладывают канал для укладки провода и установки подрозетника. Штукатурку снимают до каменной стены. Все остальные действия при монтаже на оштукатуренной стене точно такие же, как на стене неоштукатуренной.

Прокладка электрики в бетонные стены без штукатурки

Если монтаж производят на голой неоштукатуренной стене, то сначала с помощью перфоратора, оснащенного фрезой, делают выемку под установку подрозетника. Он крепится в этой выемке с помощью дюбелей или алебастра. Провод крепят к стене с помощью хомутиков, клипс или с помощью описанного выше самодельного крепежа. Крепеж жалеть не надо. Ставить его нужно на расстоянии не более 20 см друг от друга. Распределительные коробки так же крепятся к стене с помощью саморезов и дюбелей.

Желоба в плитах — помощники электрика

Плиты перекрытия в каменных домах имеют внутри желоба. Электропровод к лампочке, размещенной на потолке, идет по одному из таких желобов. Для этого с помощью перфоратора пробивают два отверстия. Одно — в точке входа провода в плиту. Другое – в месте, где будет расположена колодка для монтажа патрона и лампочки. Колодка, к которой будет прикреплен электропатрон с лампочкой, ставится на плашку.

Если плашка деревянная, то она просто приклеивается к поверхности потолка. Если сделана из других материалов, то ее либо клеят, либо скрепляют с потолком саморезами. С выключателя снимают корпус, соединяют с проводом и закрепляют в подрозетнике. Для этого на колодке выключателя есть крепежный механизм. Болты в механизме закручивают так, чтобы выключатель стоял в подрозетнике прочно и не качался.

Затем скручивают все соединения, изолируют их. Потом отмечают нулевую жилу общей сети и отключают электроэнергию. Дальше подключают выключатель и лампочку к общей сети по вышеописанной схеме. Нулевая жила рабочей сети соединяется с нулевой фазой лампочки. Концы провода выключателя соединяются с рабочей жилой общей сети и с рабочей жилой лампочки. Тщательно изолируют и включают электроэнергию. Включают выключатель и проверяют. Горит, можно пользоваться. Нет, проверяем соединения. После окончания монтажа поверхности штукатурят.

До начала штукатурных работ выключатель снимают. Ставят его окончательно после отделки поверхности стены. На время ее проведения оголенные концы изолируются. А подрозетник чем-нибудь закрывается.

Установка лампочки на стене

Монтаж выключателя для лампочки, установленной на стене, ни чем принципиально не отличается от вышеописанного монтажа. Если на стене нет установленной распределительной коробки и проложенного провода, то придется тянуть его от общей распределительной коробки. А схема подключения та же. Ставим коробку, в нее заводим провода от общей сети, выключателя и настенного прибора, соединяем лампочку с нулевой жилой общей сети, выключатель с рабочей жилой лампочки и общей сети. После окончания монтажа гофру, в которую уложен провод, стоит закрыть декоративным коробом.

Возможные неисправности

Если после монтажа лампочка не загорается, то, возможно, что плохо скручены провода. Нужно проверить соединения. Для этого нет нужды проверять каждое. Начинать надо с проводов, входящих в выключатель. Берем индикаторную отвертку и проверяем, поступает ли на выключатель электричество. Прикоснемся отверткой к по очереди к концам провода, входящего в выключатель. Если индикатор не горит, то неисправность в соединении с общей сетью.

Еще раз скрутим провода, соединяющие рабочие фазы выключателя и общей сети, предварительно, отключив электроэнергию. Проверим еще раз. Если ток подается, а лампочка все равно не горит, то неисправность или в выключателе, или в остальной электрической цепи.

Если выключатель исправен, то индикатор должен загораться при прикосновении к обоим его контактам. Если индикатор горит только на одном из контактов, то неисправен выключатель. Лучше его сразу заменить. Бракованная вещь долго не проработает. Если выключатель исправен, проверяем каждое соединение, пока не найдем неисправность.

Подробное объяснение в видео формате

Как подключить выключатель с лампочкой. Одноклавишный выключатель света для дома: схема и принцип работы

Здравствуйте уважаемые читатели сайта . Идею этой статьи подсказал Денис Ж, за что ему большое спасибо.

Люди, не сильно разбирающиеся в электричестве, сталкиваются с проблемой самостоятельного подключения обычных ламп накаливания количеством трех и более штук, а бывают ситуации, когда необходимо к существующей проводке добавить свою.

Например, Вы купили кухонный гарнитур или шкаф купе, и естественно все это с подсветкой. Ремонт в квартире сделан, а провода для подключения лампочек небыли предусмотрены, отсюда возникает вопрос, как все-таки сделать подсветку не нарушив целостности стен и обоев. Выход можно найти всегда.

И так, поехали.
Предположим, что у Вас на кухне или в прихожей есть розетка, от которой можно взять питающее напряжение 220В. Сделать это можно двумя способами.

Первый самый простой, это когда вся схема подключается к розетке через обычную вилку. Здесь все просто, вилку вставили и про нее забыли, а включаете и выключаете свет обычным выключателем.
Второй способ отличается лишь тем, что Вам надо вскрыть розетку, и провода посадить непосредственно на ее клеммы.

Все работы производите только при отключенном напряжении питания 220В .

На рисунке ниже показана монтажная схема параллельного соединения трех ламп накаливания с одинарным выключателем, также подключаются светодиодные и энергосберегающие лампы, рассчитанные на напряжение питания 220В. Для более удобного восприятия, все элементы схемы я постарался изобразить так, как бы это выглядело в реальности.

Здесь от розетки к выключателю уходит двужильный провод, где фаза (L ) подключается на нижний контакт выключателя и постоянно находится на нем, а нулевая жила (N ) минуя выключатель, соединяется в точке (1 ) с проводом, уходящим на лампы.
При включении клавиши выключателя фаза (L ) с верхнего контакта, уже как (L1 ), уходит на лампочки, и они зажигаются.

Недостаток такого способа ведения проводки заключается в том, что она получается наружной. Здесь Вам придется думать, как ее спрятать или замаскировать, соответственно и выключатель придется использовать накладной, можно и обычный установить, но тогда потребуется долбить под него дыру.

На следующем рисунке показана эта же схема, но здесь все лампы соединяются уже в одной точке. Это тоже самое параллельное соединение, просто иногда бывает удобно собрать схему именно таким способом, как раз так соединяют лампы в люстрах.

Теперь рассмотрим схему, где используется двухклавишный выключатель.
Здесь до выключателя идет обычный двужильный провод, а вот уже после него выходит тройной. Тут видно, что в середине расположена нулевая жила (N ), являющаяся общей для всех ламп, а по краям идут фазные (L1 и L2 ).

Схема работает следующим образом: при нажатии, например, левой клавиши выключателя, фаза (L ) приходя на нижний контакт выключателя, уже с его верхнего контакта как (L1 ) уходит на лампы HL1 и HL4 — они зажигается. Почему именно HL1 и HL4 , потому что только они подключены к фазе (L1 ). Думаю понятно.


Теперь, если включить правую клавишу, фаза (L ), уже как (L2 ), с другого верхнего контакта, приходит на лампы HL2 и HL3 , и теперь они зажигаются. Как видите все просто.

Сейчас в моду вошли точечные светильники, в которых используются лампы, как с обычным 220В, так и с пониженным 12В напряжением питания. Как правило, к ним идет специальный преобразователь, который питает эти лампы. Помимо того, что он выдает стабилизированное напряжение для ламп, в нем еще предусмотрена задержка подачи питания на 1 – 2 секунды. Т.е. при включении, напряжение не сразу, а постепенно, с нарастающей подается на лампы, тем самым защищая спираль от быстрого износа, а значит, и лампочки будут служить дольше.

Давайте рассмотрим такую схему.
Конструкцию преобразователя, а также его входную и выходную части я показал условно, так как они будут отличаться в зависимости от производителя, но принцип работы таких преобразователей остается тот же.
Питание 220В на него подается через выключатель, а уже с выхода берется стабилизированное напряжение 220В или 12В.


Если Вы хотите установить двойной выключатель, то в схему нужно будет добавить еще один преобразователь, который надо запитать от второй клавиши, ноль (N ) у них остается общим.

Можно вообще обойтись только одним преобразователем, но тут есть существенный недостаток, из-за которого этот вариант, возможно, не всем будет приемлемым. Здесь двойной выключатель подсоединяется к выходному напряжению преобразователя, а сам преобразователь остается постоянно включенным, что не очень хорошо.

Не забывайте, что каждый преобразователь рассчитан на определенную мощность, поэтому не сильно увлекайтесь с количеством ламп.

Теперь у Вас не должно возникнуть проблем при подключении трех и более ламп.
Вышла моя новая статья о подключении . Рекомендую.
Удачи!

Так как подключить выключатель света самостоятельно достаточно просто, соблюдение схемы и рекомендаций позволит легко обойтись без привлечения специалистов.

Некоторые трудности могут возникнуть с выбором устройства, поэтому необходимо предварительно определится с типом выключателя.

Итак, как подсоединить выключатель — тема нашей статьи.

На сегодняшний день существует целый ряд параметров электро-коммуникационных устройств, которые и определяют классификацию выключателей света:

  • По способу фиксации. Устройства могут предполагать винтовое крепление или базируются на безвинтовой системе фиксации. Первый вариант оптимально подходит для устройств с алюминиевыми комплектующими и отлично предотвращает искрение, перегрев, а также деформацию внутреннего наполнения. Вторая система больше подходит для использования соединений из меди.
  • По уровню функционала выключатели могут быть представлены классическими, контрольными или индикаторными и светорегулирующими моделями или диммерами. Особенностью контрольных систем является наличие специальной индикаторной лампочки, светящейся в условиях выключенного света. Наиболее прогрессивными являются диммеры. Такой вариант комбинированного устройства позволяет не только включать и выключать систему освещения, но также осуществляет регулирование уровня яркости.
  • Конструкционные особенности выключателя оказывают непосредственное влияние на удобство и продолжительность эксплуатации. Принципиальные отличия представлены формой, а также механизмом, отвечающим за работоспособность устройства. Выпускаются модели перекидного, поворотного и кнопочного типа.
  • В зависимости от принципа функционирования, выключатели могут быть перекрестными, проходными и сенсорными. Первые два варианта монтируются в связке. Сенсорные устройства делают возможным осуществлять удаленное управление осветительными приборами.
  • Установка устройства может быть скрытой и внешней. В первом случае прокладка электропроводов осуществляется внутри стен, а второй вариант пригоден для монтажа проводов открытым или наружным способом. Несмотря на то, что скрытые выключатели выглядят более привлекательно, устройства внешнего типа легки в обслуживании и удобны для проведения ремонтных работ.

Также выключатели различаются по наличию дополнительного опциона, представленного разными степенями защиты от влаги или пыли и наличием световой индикации.

Важно помнить, что количество и внешний вид клавиш – не определяющие факторы при выборе типа устройства электро-коммуникаций, а значительное количество механизмов, встроенных в один корпус, часто отрицательно сказывается на износостойкости и прочности.

Основные нюансы при подключении

Выключатели относятся к категории функциональных элементов интерьера, и к выбору места подключения нужно подойти очень внимательно.

Использование устройства должно быть комфортным и полностью безопасным.

В настоящее время существует несколько основных нюансов, которые должны быть учтены в процессе подключения выключателя света в условиях жилого помещения:

  • установка осуществляется с учётом среднего роста человека, поэтому оптимальной высотой является 80см от уровня пола;
  • доступ к выключателю не должен быть загорожен или перекрыт, а оптимальное расстояние от предметов интерьера и косяка двери составляет 100мм;
  • выключатели на управление светом в санитарном узле, кладовом помещении и прихожей, чаще всего монтируются в коридоре.

Особое внимание уделяется выключателям на дополнительное освещение. Они могут быть установлены практически на любом участке, а основным критерием выбора места под монтаж является соответствие дизайну интерьера.

В ванной комнате и кухне, а также в других помещениях, характеризующихся повышенными показателями влажности, устанавливаются выключатели, имеющие прорезиненные или надежные пластиковые кожухи.

Как правильно подключить выключатель света

Самостоятельное подключение выключателя на освещение, как правило, не вызывает сложностей даже при отсутствии практических навыков работ с электросетями.

Тем не менее, существуют некоторые конструктивные особенности, которые обязательно нужно учитывать при установке такого устройства.

С одной клавишей

Рассмотрим схему подключения выключателя света с одной клавишей. Одноклавишные выключатели – наиболее распространенный и лёгкий в подключении вид коммуникационных устройств. Технология самостоятельной установки выключателя с одной клавишей следующая:

  • отключить электроэнергию;
  • разобрать корпус выключателя, сняв клавишу и рамку защиты;
  • определить при помощи индикатора жилы на «фазу», «ноль» и «заземление»;
  • определить расположение трёхжильного провода, идущего от электрического щитка и двухжильного провода, проложенного к осветительному прибору;
  • выполнить подсоединение проводов согласно их назначению;
  • заизолировать контакты, после чего уложить их в распределительную коробку.


Общая схема подключения одноклавишного выключателя и двух светильников

На заключительном этапе выключатель фиксируется на отведенное место и собирается в обратном разборке порядке.

Технология подключения такого электро-коммуникационного устройства не имеет существенных отличий от установки стандартного выключателя:

  • отключение системы электрического питания;
  • разборка выключателя. Поддеть при помощи острого предмета обе клавиши, чтобы снять с корпуса. Открутить винтовое соединение и снять рамку защиты;
  • определение обозначения фаз;
  • зачистка кончиков трёхжильного провода;
  • подключение «провод-фазы» на контакт, обозначенный литерой «L»;
  • подключение оставшейся пары проводов на контакты клавиш;
  • на втычных выключателях в отверстие вставляется провод и производится фиксация при помощи пружины, а на винтовых моделях используется болтовой соединение;
  • проверка надежности и качества всех закреплений.


Подключение выключателя на две клавиши

На заключительном этапе подключения выполняется установка устройства внутрь подрозетника и последующее тестирование работоспособности.

Важно помнить, что модульные двухклавишные выключатели отличаются фиксацией механизмов внутрь специального суппорта и последующим надежным закреплением при помощи шурупов в подрозетнике.

Проходный вид

Такой вариант выключателя на свет характерно отличается наличием пары одинарных проходных выключателей, которые заключены в единый корпус. Функционирование обусловлено принципом «перекидывания» контактов, из которых пара «идёт» на вход и четыре – на выход. Технология подключения выключателя проходного типа следующая:

  • установка проходного выключателя на постоянное место;
  • подсоединение к осветительным приборам трехжильного кабеля, учитывая «ноль», «фазу» и «заземление».


Схема подключения проходного светильника

На заключительном этапе осуществляется проведение проводов от выключателя и осветительных приборов до распределительной коробки, где выполняется их соединение.

Дуговая ртутная люминесцентная лампа обычно применяется для освещения открытых пространств и производственных помещений. Правильная — гарантия долгой службы осветительного прибора.

Принцип работы и устройство люминесцентной рассмотрим .

Схема подключения лампочки через выключатель

Как подключить лампочку через выключатель? Способов, позволяющих осуществить запитку лампы через выключатель, несколько. Чаще всего одиночный ламповый осветительный прибор подключается посредством пары проводов к выключателю с одной клавишей.

Трёхрожковые осветительные приборы могут подключаться отдельно или группами к двухклавишному выключателю при помощи электрической разводки тремя проводами. Раздельно и одновременно управлять тремя разными светильниками можно при помощи установленного трехклавишного выключателя.


Схема подключения трехрожковой люстры

Какой использовать провод на выключатель?

Мягкие провода представлены большим количеством тонких проводников, поэтому им в процессе соединения потребуется обеспечить сильное обжатие или напрессовку специальным наконечником. Кабели, представленные единственной жилой, носят название «жестких», и не могут использоваться на участках с изгибами или сильными вибрациями.

Лучше всего использовать трехжильные провода с наличием дополнительного заземляющего провода.

В процессе монтажа электрической проводки применяются медные NYM-кабели круглой формы на основе однопроволочной жилы, гибкие медные ПВСПВС-кабели из скрученных многопроволочных отожженных жил с изоляцией ПВХ, медные однопроволочные ВВГВВГ-кабеля с изоляцией ПВХ.

Московскими производителями выпускаются провода, которые обладают более толстой и надежной изоляцией. Главными условиями применения кабелей для подключения выключателей по-прежнему являются надежный монтаж и полное соответствие нагрузке.

Видео на тему

Как подключить лампочку?

Для того чтобы подключить лампочку к выключателю, вовсе не обязательно приглашать мастера-электрика. Схема подключения довольно проста, поэтому это можно выполнить дома самостоятельно. Это, возможно, не сэкономит время, и нужно будет повозиться с работой, но зато вам удастся сэкономить деньги, которые необходимо было бы заплатить за вызов мастера на дом, за монтаж выключателей, проводок и т. д.

Всего один раз ознакомившись с процедурой подключения выключателя к лампочке и проделав её самостоятельно, вы сможете и в дальнейшем проделывать эти процедуры в других местах в вашей квартире, что, опять-таки, сэкономит ваши средства.

Что понадобится для подключения

Знания. Конечно же, если вы никогда не работали с электрикой, и совсем в этом не разбираетесь, то для вашей безопасности обратитесь к более знающему человеку или специалисту. И в таком случае пусть вас не смущает вопрос денег, поскольку так мастер установит все правильно и гарантированно безопасно.

Итак, если вы все же проводили ранее операции с проводкой и электротехникой, тогда для подключения лампочки понадобятся следующие инструменты и элементы системы:

  • Лампочка;
  • выключатель, к которому будем её подключать;
  • патрон для лампы;
  • кабель, состоящий из двух проводов необходимой длины;
  • инструменты для установки.

Подключаем лампочку к выключателю

  1. Отметьте места, в которых будут размещены соответствующие элементы. Выключатель в стандартных ситуациях устанавливается на высоте около 80-90 см, но если это будет выглядеть неэстетично, или расстановка мебели в вашей квартире такая, что данная высота никак не подойдет, то устанавливайте подобно тому, как расставлены ваши выключатели.
  2. Пометьте или продумайте, как будут проходить провода к вашему выключателю.
  3. Далее, если вы хотите, чтобы все выглядело красиво и не было торчащих повсюду проводов, необходимо будет проделать в стене специальные борозды под проводку — штробы. После того как провода будут уложены, все места просто заклеиваются обоями или же другими косметическими средствами. Также существует вариант наружной проводки, когда провода располагаются в специальных лотках, или, если вас не смущают провода, можно просто закрепить их специальными скобами (если, например, проводка будет проходить за шкафом или диваном).
  4. Теперь необходимо проложить саму проводку. Возьмите двухпроводной кабель и проложите его в борозды. Не стоит жадничать, обрезайте провода с хорошим запасом, поскольку длинные провода всегда можно укоротить, а короткие удлинить уже тяжелее.
  5. Теперь необходимо подключить выключатель. К нему от лампочки будет проходить 2 провода — нейтральный и фаза. Выключатель подключите к фазе. Нейтральный провод будет проходить из распределителя сразу на лампочку.
  6. Выясните, какой из проводов фаза, а какой ноль (нейтральный). Необходимо сбросить напряжение с розетки — отключите все электричество. Проверьте специальным прибором, отключено ли напряжение.
  7. Изучите схему устройства выключателя. Заметьте, что в механизме есть два контактных винта — один из них приводящий ток к выключателю, а другой — уходящий на вашу лампу (обозначения можно посмотреть с обратной стороны выключателя).
  8. Зачистите провода и вставьте между контактными пластинами зачищенную часть. Далее затяните винт и закрепите провод. Обязательно проверьте фиксацию проводов. Случается, что провода вырываются из клемм или, подгорев, отпадают. Это происходит в результате неправильной фиксации проводов.
  9. Ту же операцию проделайте и со вторым проводом, который отводит ток к лампочке.
  10. Проверьте фиксацию выключателя и то, насколько надежно закручены болты крепления выключателя (распорные).
  11. Установите защитную рамку на выключатель и клавишу включения/выключения.
  12. Теперь можно включить электричество и проверить работу выключателя.

Теперь вы знаете, как подключить лампочку к выключателю. О подключении других приспособлений можно прочитать в статьях.

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.

Обычный выключатель на одну лампу

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.


Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Двухклавишный выключатель

Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

Раздельное освещение помещения

Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.


Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя. В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.


В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.


При подобном потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.


Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Проходные выключатели делают процесс включения и отключения освещения более удобным и обладают следующими преимуществами:

  1. Взаимосвязанные переключатели можно соединить друг с другом, используя для этого двухжильный кабель. Такая практика позволяет отказаться от протягивания многожильных проводов, что сокращает количество расходов и упрощает процесс подсоединения.
  2. Система управления одним светильником сразу из нескольких мест , сама по себе добавляет удобство в этот процесс, делая его значительно комфортнее.

При этом, подобные устройства обладают и несколькими недостатками:

  1. При монтаже двухклавишных моделей в схеме , будет задействовано сразу шесть контактов, что увеличит не только количество проводов, но и повлияет на их протяженность. Соответственно, трехклавишные модели имеют в своем устройстве девять контактов и обладают самым сложным принципом подключения.
  2. Переключатели подобного типа, ввиду специфики своего устройства , не имеют фиксированного значения, отвечающего за состояние . Включено оно или выключено будет зависеть от положения и состояния других аналогичных устройств, подключенных к этому же источнику света. Подобная система требует определенного количества времени, чтобы привыкнуть к ней.

Самостоятельное подключение


Подключение одноклавишного выключателя

Для подключения одноклавишного или двухклавишного переключателя, потребуется предварительно подготовить инструменты и материалы в соответствии со следующим списком:

  • нож с острым лезвием;
  • кусачки;
  • отвертки разного типа;
  • плоскогубцы;
  • контакт с изолятором;
  • изолента;
  • провода;

После того, как все приготовления будут завершены, можно приступать к процессу монтажа.

Для установки одноклавишного выключателя потребуется воспроизвести следующий алгоритм действий:


Подключение двухклавишного выключателя

Ряд нюансов возникает, если планируется подключение двухклавишного проходного выключателя. На самом деле, ничего сложного в этом нет, поскольку принципиальные различия в схемах отсутствуют.

Подключение такого устройства осуществляется при помощи удвоенной схемы одноклавишного переключателя, которая подробно расписана выше. Если выражаться проще, то каждая из клавиш такого устройства будет равняться подсоединению двух независимых одноклавишных проходных выключателей.

Количество используемых проводов увеличивается пропорционально росту используемых клавиш, в остальном, технология подключения остается без изменений.

Разновидности


Классификация данных устройств не имеет принципиальных отличий от той, которая используется при делении обычных выключателей.

Основным признаком разделения, а также критерием выбора является количество клавиш:

  1. С одной клавишей.
  2. С двумя клавишами
  3. С тремя клавишами.
  4. Перекрестного типа с одной или двумя клавишами.

Перекрестный вариант подходит для таких ситуаций, если имеется необходимость в дистанционном управлении освещением из трех и более различных точек.

Однако, существует и другая классификация, которая разделяет устройства по разновидностям систем управления, тут выбор осуществляется только исходя из индивидуальных предпочтений пользователей:

  1. Стандартные устройства с клавишами.
  2. Инновационные модели с сенсорной панелью, функционирующей по аналогии с экранами современных смартфонов.
  3. Устройства , в которых клавиши заменены поворотным механизмом.


Перед осуществлением самостоятельного подключения проходных выключателей, рекомендуется ознакомиться со следующими советами, которые дают опытные пользователи :

  1. Для подключения одного устройства или системы , применять провода только от одного производителя, поскольку различные фирмы могут использовать разную цветовую гамму для идентификации, что может привести к путанице или неправильному подсоединению.
  2. Перекрестный выключатель , который отвечает за управление осветительной системой из трех и более мест, необязательно покупать в готовом виде. Такое устройство можно изготовить самостоятельно на базе двухклавишной разновидности устройства, для этого, потребуется монтаж в него двух перемычек, а также замена нескольких клавиш на одну большую, хотя можно просто склеить их при помощи клея.
  3. Необходим взвешенный подход при выборе количества клавиш на устройстве. Если помещение не отличается большими габаритами, то лучше всего ограничиться двумя точками управления освещением и соответственно двумя одноклавишными устройствами. Это обуславливается тем, что чем больше клавиш на переключателе, тем больше средств в него придется вложить и тем сложнее будет технология монтажа.

Как присоединить лампочку к выключателю

Не нужно иметь семи пядей во лбу, чтобы подключить лампочку и выключатель. Будь то лампочка и выключатель у вас в квартире или, так называемая, «переноска» для гаража, с той лишь разницей, что для «переноски» не надо укладывать проводку по стенам и потолку и подключается она вилкой в розетку.

Разметка

Народная мудрость не зря гласит, что резать нужно только тогда, когда отмерил 7 раз. Поэтому отнеситесь к разметке с должным вниманием, именно в этот момент вы мысленно выполняете работу, которую после останется лишь воплотить в жизнь.

Делаем пометки в тех местах, где будет лампочка и выключатель. Следует заметить, что выключатель, обычно, ставится возле двери на высоте 80-90 см от пола, то есть на высоте свободно опущенной руки. Но не стоит воспринимать всё буквально, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет явно выпадать из общей картины. Следите, что бы при открытии двери, она его не заслоняла выключатель, пользоваться им будет не удобно.

Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (или розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке).

Размечая, придерживайтесь важных правил: При расположении проводки рядом с другими стенами и потолком, делайте от них отступ примерно 20 сантиметров.

Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.

Учитывайте, что в несущих стенах штробы должны быть минимальной глубины и размеров.

Следует убедиться, что в ней нету старой проводки, прочитайте как обнаружить ее.

Штробление (если нужно)

Дальше идёт неприятный процесс штробления. Чтобы ваш интерьер в будущем не портили проложенные поверх обоев провода, их можно спрятать в стены, предварительно проделав в последних специальные углубления – штробы. Не буду углубляться в эту тему, т.к. в статье хочу поставить акцент именно на электрической части вопроса. Замечу лишь, что в вашем случае стены могут быть как из разных материалов (бетон или гипсокартон), так и выключатель может быть внутренний, который надо углублять в стену, так и накладной. Всё это будет напрямую влиять на объём и способ штробления. Без наличия должного опыта и инструментов лучше проложить кабель поверх стен, закрепив его пластиковыми скобами.

Монтаж проводки

Теперь нам понадобится двухжильный провод, который мы прокладываем в заранее проделанные борозды. Закрепить их там проще всего будет разведенным раствором алебастра.

Следует помнить, что это вяжущее очень быстро схватывается, так что действовать придется быстро. Провода отрезаем с запасом, укоротить мы их всегда успеем!

Патрон и выключатель

Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особого труда, достаточно всего лишь снять сантиметров пять первичной изоляции и приблизительно на сантиметр зачистить сами жилы. Потом поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, поэтому не ошибётесь. При подключении патрона полярность значения не имеет, т.е. не важно куда вы накидываете фазу, а куда ноль — лампочка работать будет. Однако техника безопасности требует, чтобы фаза была на центральном контакте лампочки, а ноль на резьбовом.

Схема подключения

Подключение к распределительной коробке

Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке. Если вы знаете, где находится источник электрического тока к которому можно подключиться, то это уже хорошо, в противном случае поиск распределительной коробки может затянуться.

Для подключения проводки напрямую к электрическому щитку через дополнительный автомат воспользуйтесь инструкцией по установке автомата в щитке и подключите кабель к нему. Кстати, запитать схему можно и от ближайшей розетки, это не запрещается. Если вы запланировали сделать «переноску», то тут, конечно, всё решается подключением вилки к концу провода.

Для начала, при помощи индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке или розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей пользоваться. Ваш электрик был порядочным? Тогда цвета проводов должны соответствовать: коричневый или белый – фаза, а синий – ноль. Старая проводка, естественно, не содержит цветных проводов и может выглядеть как угодно. В этом случае вам придётся руководствоваться только показаниями индикаторной отвертки. Если у вас нет специальной группы допуска (а её скорее всего нет, иначе бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Поэтому следует выкрутить пробки, выключить автоматы, и при помощи того же индикатора убедится, что силовой провод обесточен.

Выключатель запитываем через фазу, то есть силовой провод соединяем с белой, или коричневой жилой, что идет от выключателя, а ноль соединяем с синей жилой провода, что идёт от лампочки как на схеме. Оставшиеся белую и синюю жилы, что идут, соответственно, к лампочке и выключателю соединяем между собой. Все скрутки тщательно изолируем при помощи изоленты. Если вы захотите расширить свою схему подключением дополнительной лампочки или, например, добавить розетку, то можете использовать двойной или тройной выключатель, здесь описано как это сделать.

Скручивать алюминиевые и медные провода нельзя! Это крайне неустойчивое соединение, которое быстро окисляется и может не только выйти из строя, но и воспламениться. Для соединения таких проводов воспользуйтесь специальными клеммными колодками. В магазине с электрикой они представлены в широком ассортименте. По правилам хорошего тона и из соображений безопасности старайтесь везде вместо скруток проводов пользоваться колодками.

Если вы всё сделали правильно, то можете гордиться своей работой. Если нет… ну что же, позовёте наконец электрика.

Очень надеюсь на то, что статья окажется для вас полезной и у вас всё получится. Возможно я забыл сказать что-то важное, что кажется само-собой разумеющимся для меня и совсем не понятным для вас. Поэтому буду ждать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если потребуется. Спасибо за внимание!

Подключение одноклавишного выключателя света — задача, которая иногда встаёт перед домашним электриком. Большинство осветительных приборов управляется именно такими переключателями. В этой статье подробно рассматривается последовательность действий по подключению одноклавишного выключателя и его установке в домашних условиях без посторонней помощи.

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм 2 .

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм 2 .

Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

  • электротехнические клеммники. Особенно рекомендуется соединение клеммниками в тех случаях, когда нужно соединить между собой провода с жилами из разных материалов, например, алюминиевые и медные;

При соединении через клеммник обеспечивается прочный надёжный контакт, так что провода никогда не будут искрить

Провода плотно скручиваются при помощи плоскогубцев, а затем пропаиваются

Скрутка медного и алюминиевого проводов также возможна. Но если соединение будет перегружено, алюминий может оплавиться, так как имеет более низкую температуру плавления, чем медь. Контакт прервётся.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

  1. Нож.
  2. Электротехническая отвёртка.
  3. Бытовой индикатор напряжения.
  4. Плоскогубцы.

Из материалов под рукой должны быть:

  1. Провода нужной длины.
  2. Распределительная коробка.
  3. Клеммники или электромонтажная изолента.
  4. Патрон для лампы (и сама лампа).
  5. Одноклавишный выключатель.
Фотогалерея: материалы для монтажа выключателя

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

  • подключение контактов переключателя и лампочки;
  • коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

  1. Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом.

К патрону подводятся два провода и крепятся винтами к соответствующим контактам

При подключении проводов к выключателю и патрону порядок подсоединения проводов значения не имеет

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.

  1. Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
  2. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
  3. Устанавливается клавиша на выключатель. Сборка и подключение завершены.

Если всё работает нормально, можно собирать выключатель и закрывать распределительную коробку

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Видео: схема подключения одноклавишного выключателя

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм 2 .

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

    Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

Для соединения розеток друг с другом используются специальные перемычки

Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Примечание: в данной статье приведены схемы подключения простых выключателей, в случае необходимости организации управления освещением с двух и более мест смотрите статью: Подключение проходных и перекрестных выключателей.

1. Устройство и принцип работы выключателя в электрической схеме.

Для того что бы разобраться со схемой подключения выключателя необходимо понять как он работает, для этого представим себе простейшую схему подключения лампочки:

И так, как видно на схеме, что бы включить лампочку к ней необходимо подключить два провода: фазу и ноль, при этом электрический ток будет протекать от фазного провода к нулевому через вольфрамовую нить лампочки, проходящий ток раскаляет данную нить, что приводит к ее свечению. Вся эта схема в общем называется электрической цепью.

Что же нужно сделать что бы выключить лампочку? Необходимо разорвать электрическую цепь путем отключения от лампочки хотя бы одного из подключенных к ней проводов:

В этом случае электрический ток перестанет протекать через лампочку и, как следствие, она погаснет. Но разрезать один из проводов каждый раз когда необходимо отключить свет не слишком удобно. Для этого необходимо специальное устройство которое сможет размыкать и замыкать электрическую цепь по необходимости, этим устройством и является выключатель. Он представляет из себя подвижный контакт который замыкается либо размыкается при нажатии на клавишу выключателя, тем самым замыкая, либо размыкая электрическую цепь.

На электрической схеме выключатель обозначается следующим образом:

Теперь установим в нашу электрическую цепь выключатель и посмотрим как это работает:

В свою очередь лампочка на схеме обозначается следующим образом:

Подключение лампочки в электрическую сеть осуществляется через специальное устройство которое называется патроном:

При вворачивание лампочки в патрон контакт 1 (резьба) лампочки касается контакта 1 патрона, а контакт 2 лампочки, соответственно касается контакта 2 патрона.

Патрон в свою очередь подключается следующим образом:

Теперь зная принцип работы лампочки и выключателя разберем схемы подключения выключателей.

2. Подключение одноклавишного выключателя

Общая схема подключения одноклавишного выключателя уже была описана выше, здесь же мы попытаемся больше внимания уделить тому как данная схема выглядит на практике поэтому кроме принципиальной электрической схемы приведем так же схему с фотовставками:

Как видно на схеме у одноклавишного выключателя есть два контакта для подключения проводов (условно говоря вход и выход) при этом порядок подключения к ним проводов не важен, на один из контактов подключается фазный провод, а на второй — провод от лампочки, нулевой же провод подключается к лампочке напрямую.

3. Подключение двухклавишного выключателя

Устройство и схема подключения двухклавишного выключателя аналогичны одноклавишному, стой лишь разницей, что он имеет три контакта для подключения к нему проводов — один вход и два выхода. То есть на нем происходит деление одного питающего провода на два через подвижные контакты.

Схема подключения двухклавишного выключателя имеет следующий вид:

Как видно на схеме к двухклавишному выключателю подходят 3 провода, один питающий (фаза), два других провода отходят на лампочки таким образом, что первая слева клавиша выключателя включает 2 лампочки (вторую и третью), а вторая клавиша включает одну лампочку (первую), нулевой же провод, как и в схеме подключения одноклавишного выключателя, подключается ко всем лампочкам напрямую.

Примечание: Питающий (фазный) провод обязательно должен подключаться к первому (входному) контакту выключателя, в то время как порядок подключения отходящих к лампочкам проводов к контактам 2 и 3 выключателя может быть любым.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Схема подключения выключателя с подсветкой

На полках магазина можно увидеть выключатели с подсветкой. Но не каждый захочет производить замену обычного установленного выключателя. А искать его в темноте тоже не хочется.

Выключатели, имеющие подсветку, подключаются тем же образом, что обычные. Любой человек, желающий прекратить ночные поиски выключателя, сможет доработать его даже не зная элементарных вещей по электрике. Прочтите статью и вы поймете, что все просто. Выключатель можно дополнить светодиодом по самым простым схемам. Отличие схем не только в комплектации, но и характеристике. К примеру, схема выключателя на светодиоде может не заработать по той причине, что установлена светодиодная лампа в светильники. Энергосберегающие лампы могут мерцать, тускло светиться при темном свете. Давайте рассмотрим недостатки и достоинства каждой схемы.

Схема подсветки выключателя на светодиоде и сопротивлении

Как правило, для подсветки выключателя достаточно установить светодиод по схеме, приведенной ниже.

Если выключатель «Выключен», ток движется через R1( любого типа, от 100 до 150 кОм), затем через светодиод VD2 (светится). VD2 защищен от пробоя напряжением диодом VD1. Для хорошего свечения подойдет R1, ток которого 3 мА. Если свет светодиода слишком слабый, нужно уменьшить сопротивление. VD1, VD2 –любой тип и цвет свечения. Чтоб самостоятельно рассчитать параметры применяемого резистора, следует вспомнить закон силы тока. Подсветка на светодиоде используется в случае, если установлен светильник с лампой накаливания. В случае если стоит энергосберегающая лампа, можно заметить мерцание, мигание в темноте. Если светильник использует светодиоды для освещения помещения, то такая схема работать не будет из-за того, что сопротивление в светильнике слишком велико. И создать его в выключателе очень трудно. Схема простенькая, но у нее есть недостаток – потребление 1 кВт*ч в месяц. Вот схема.

Концы, смотрящие вниз, подключаются к клеммам. Эта схема на скрутках и подойдет она тем, кто не имеет паяльник. Но лучше пропаять места скруток и заизолировать их и резистор.

Схема подсветки выключателя на светодиоде и конденсаторе

Чтоб увеличит КПД свечения, в схему можно включить конденсатор, а ток резистора R1 сократить до 100 Ом.

Отличие этой схемы от предыдущей в том, что конденсатор служит заменой резистору R1. R1 (100 – 500 Ом; 0,25 Вт) в свою очередь выступает в роли ограничителя тока заряда.

Из недостатков — большие габариты, из плюсов — малые энергозатраты, 0,05 Вт*ч в месяц.

Схема подсветки выключателя на неоновой лампочке

Такая схема лишена тех недостатков, которые присутствуют в вышеописанных схемах. Большим плюсом является то, что она подходит для светильников как на энергосберегающих и светодиодных лампах, так и лампах накаливания.

При разомкнутом выключателе ток движется через газоразрядную лампу HG1, которая светится и сопротивление R1 (любая мощность, но не менее 0,25 Вт; 0,5-1 Мом).

Газоразрядные неоновые лампы представлены широким ассортиментом, выбрать можно любую. На фото показаны лампа и резистор, имеющий номинал 200 кОм. Она была изъята из выключателя удлинителя компьютера «Пилот». Она встраивается в любой выключатель без дополнительной доработки. Такие лампы можно найти в электрочайниках, прибор с индикацией.

Такие лампы повсюду. Вы удивились? Все светильники дневного света используют стартер, это и есть неоновая лампа, встроенная в цилиндричный корпус. Какое количество стартеров в светильнике, такое и количество ламп. Чтоб извлечь ее оттуда, поверните цилиндр против часовой стрелки. Так же в корпусе имеется конденсатор, подавляющий помехи. При изготовлении подсветки он не нужен.

Если стартер был изъят из поломанного светильника, проверьте работоспособность лампы. Неонку лучше брать от стартеров нового типа, так как в старых стекло темнеет, что приводит к тусклому свечению.

Рекомендации по монтажу подсветки в настенный выключатель

Внимание! Прежде чем работать с выключателем, отключите питание электроэнергии. Если у вас возникла проблема с габаритами резистора, то есть он оказался большим и не помещается, замените его несколькими параллельно включенными малых размеров.

Когда резисторы соединены параллельно, мощность, которая рассеивается на одном резисторе, будет равна мощности, которая поделена на их количество. Их величина станет меньше и будет равняться величине, которая поделена на количество. К примеру, нам требуется резистор на 1 Вт, 100 кОм.

Переведем килоОмы в Омы, получим 1 кОм равен 1000 Ом. Следовательно, этот резистор можно заменить двумя, включенными в цепь последовательно, мощность каждого 0,5 Вт и номинал 50 кОм.

Если соединение параллельное, расчет проводится этим же способом. Отличие в том, что номинальное напряжение резистора равно значению, которое умножено на их количество. Например, чтоб заменить резистор на 100 кОм тремя меньшими, сопротивление каждого должно составлять 300 кОм. Во время монтажа конденсатор либо резистор следует подключать к фазному проводу. Это все потому, что токи, которые протекают через детали схемы, не выше пары миллиампер. Поэтому, специальных требований к качеству имеющихся контактов не предъявляется. Если коробок, в который будет вмонтирована схема, выполнен из металла, нужно позаботиться об изоляции проводов.

Во время установки выключателя навредить чему-то не получится, потому, как светильник выступает в роли ограничителя тока. Самое худшее, что может произойти, это выход из строя элементов, которые вы будете устанавливать. К примеру, если вы возьмете резистор с номиналом 100 Ом вместо 100 кОм, либо вообще его не установите.

Пошаговая инструкция по установке в выключатель подсветки

Нионки могут, как иметь цоколь, так и быть без него. У вторых выводы напрямую выходят из колбы. Следовательно, вид монтажа отличается.

Установка в выключатель неоновой лампочки с гибкими выводами

Обычно, длинны выводов, которые торчат из лампочки, не хватает для того, чтоб соединить их клеммами к выключателю, поэтому нужно их удлинить куском медного проводка. Применяемый провод может иметь как одну жилу, так и множество. Лучше всего припаять эти провода к выводам лампочки.

Прежде чем приступить к пайке, нужно зачистить провода и залудить эти места припоем. Потом соединить провода с припуском не менее 5 мм и спаять.

После пайки не забудьте заизолировать место, надев изоляционную трубочку или обкрутив пару витков изоляционной ленты.

Чтоб было удобно производить дальнейший монтаж, на конце проводка, который был припаян, при помощи круглогубцев создается кольцо, за которое будет закреплен вывод выключателя.

Как правило, производители делают выключатели белого цвета. На его фоне отлично видна подсветка и ночью и сверлить дополнительное отверстие под светодиод не потребуется.

Затем, припаиваем резистор к второму выводу лампы. А уже к нему кусочек провода по той же схеме, что и первый. Он нужен нам для подключения второго вывода выключателя.

Со вторым выводом проделываем похожую операцию. Изолируем место пайки трубочкой или изоляционной лентой, скручиваем колечко и присоединяем к второму выводу выключателя.

Подсветка смонтирована, подключена к электрической проводке. Работа почти завершена, нужно лишь сделать клавишу для включения подсветки.

Установка в выключатель неоновой лампочки с цоколем

Использование патрона для подсветки дело лишнее. Так как срок службы лампочки значительно больше, чем срок действия выключателя. Следовательно, вместо применения патрона просто припаиваем цоколь к проводам.

Для этого снимаем изоляцию с проводов, лудим их паяльником и делаем маленькие петли. После этого припаиваем к выводам на лампе.

От центрального контакта цоколя отходит провод, к нему необходимо припаять резистор на расстоянии 2-3 см от цоколя. Выводы делаются нужной длины, на их конце скручиваются петельки. Такую же операцию проводим со вторым выводом резистора.

Резьбовая часть цоколя, а так же резистор подлежат изолированию. Это делается при помощи изоляции либо термоусаживающей трубочки.

Либо предлагаю свой способ изоляции.

Многим знакома полихлорвиниловая трубочка. ЕЕ часто применяют при изоляции провода. Для того, чтоб кусочек трубки (кембрик) не слазил, его внутренний диаметр должен быть меньше, чем сам провод. Проблема возникает, в том, что такой кембрик трудно найти.

Существует не хитрый способ. Если подержать кембрик около 15 минут в ацетоне, он размягчится и легко оденется на деталь, которая превышает внутренний диаметр в 1,5 раза. Так мною были заизолированы новогодние лампы на гирлянду.

После того, как ацетон полностью испариться, кембрик примет свой первоначальный вид и плотно закрепится на проводе, цоколе лампы. Снять его не удастся, разве что опять применить ацетон для размачивания. Этот способ – аналог трубки для термоусадки, с тем отличием, что применять нагрев не требуется.

После всех проведенных работ подсветка устанавливается в коробку выключателя и подсоединяется к контактам.

Выключатели электроприборов с подсветкой

Выключатели, имеющие подсветку можно заметить на переносках, обогревательных приборах, электроприборах. Зачастую, такая подсветка состоит из неоновой лампы и резистора. Однажды довелось произвести ремонтные работы удлинителя «Пилот». В нем была треснувшая клавиша, которая выпала и не давала возможность его включить.

После того, как выключатель был разобран, я удивился. Токоограничивающего резистора в нем не было. Неоновые лампы не подключаются в ток 220 В без резистора, который служит ограничителем тока. Такой прибор в первые моменты работы выйдет из строя. На фото можно увидеть клавишу со стороны крепления неоновой лампы и лицевой.

Сопротивление, которое я промерял между выводом лампы и пружиной, равнялось 150 кОм. Этот выключатель имеет интересную конструкцию. Резисторы, а их два, установлены в отверстия в клавишах, прижаты пружиной к выводам лампы, что обеспечивает хороший контакт. Эти пружины прижимают подвижные контакты, находящиеся в выключателе. Когда выключатель включен, напряжение поступает на неоновую лампу.

Применение схемы подсветки для индикации

Подсветка служит еще для того, чтоб можно было отследить, работоспособен ли выключатель или нет. Если подсветка горит, а свет не включился, выключатель вышел из строя. Если же не работает подсветка, сгорела лампочка индикации.

Вариант схем подойдет для индикации любых приборов, электрических цепей. Допустим, при подключении лампы к предохранителю можно узнать, когда он сгорит. Если электроприбор не имеет индикации, ее можно встроить. Таким образом, легко будет отслеживать, работает ли прибор.

По материалам сайта: ydoma.info

Как подключить свет к выключателю — Электричество для всех: базовые уроки

Из этого видео вы узнаете, как подключить лампу с помощью простого выключателя.

Выключатель позволит включить питание лампочки на расстоянии.

Перед любыми электрическими вмешательствами отключите питание соответствующей сети.

Для подключения простого выключателя вам понадобятся инструмент для зачистки проводов, кусачки, отвертка, выключатель, лампочка и патрон.

Эта установка выполняется в два этапа, как мы объясним.

ШАГ 1. ПОДКЛЮЧИТЕ ПЕРЕКЛЮЧАТЕЛЬ

ШАГ 1. ПОДКЛЮЧИТЕ ПЕРЕКЛЮЧАТЕЛЬ

Renvoi à la vidéo «Raccorder un interrupteur simple»

Чтобы узнать, как это сделать, посмотрите видео «Как подключить простой коммутатор»

ШАГ 2: ПОДКЛЮЧИТЕ РОЗЕТКУ ДЛЯ ЛАМПОЧКИ

ШАГ 2: ПОДКЛЮЧИТЕ РОЗЕТКУ ДЛЯ ЛАМПОЧКИ

Снимите патрон лампы.

Ослабьте внутри три винта для проводов.

В месте, предусмотренном для лампы, вы найдете три электрических провода: два провода питания и зеленый и желтый провод заземления.

Поместите основание патрона лампы на кабель.

Обрежьте все лишнее с проводов.

Снимите пластмассу с концов электрических проводов.

Поместите зачищенный конец зеленого и желтого проводов в среднюю клемму, а два других провода — справа и слева.

Если у вас есть неметаллические материалы и оборудование, в подключении зеленого и желтого заземляющих проводов нет необходимости.

Затяните три винта.

Убедитесь, что провода надежно прикреплены, потянув за них.

Снова соедините патрон лампы, правильно вставив вилки в керамический патрубок.

Ввернуть лампочку.

Чтобы узнать больше об установке лампочки, посмотрите «Как заменить лампочку».

Теперь вы знаете, как подключить лампу с помощью простого выключателя.

Smart Bulb или Smart Switch: это действительно важно?

Интеллектуальное освещение — один из лучших способов использования технологий умного дома.Но чтобы сделать это хорошо, нужно немного спланировать. Частью этого планирования является решение, когда использовать умные лампочки, а когда устанавливать умные выключатели.

Некоторые люди могут попытаться убедить вас, что вам нужно иметь всех умных лампочек или всех умных переключателей. Не слушай их. У меня большой опыт использования обоих устройств. Часто даже лучший результат может быть достигнут при сочетании того и другого.

Умные лампочки могут привнести динамичный, улучшающий настроение цвет в любую комнату.В то время как интеллектуальные переключатели делают работу более удобной для вас и вашей семьи. Далее следует мой совет о том, когда использовать каждый из них.

Большая проблема умных лампочек

Не будь этим парнем

Что ты делаешь с выключателем на стене?

При установке умной лампочки настенный выключатель может мешать. Если вы или кто-то другой выключите умную лампочку с помощью стандартного настенного выключателя, свет погаснет. Однако питание беспроводной связи вашей лампочки также отключится.Таким образом, вы потеряете возможность управлять светом в своем умном доме, пока не включите выключатель вручную.

Отлично. Я просто перестану использовать настенный выключатель и всегда буду управлять светом голосом. Ничего страшного, правда?

Неправильно.

Часто бывает, что старый добрый настенный выключатель — лучший и самый удобный способ включить свет.

Это также общепризнано. Члены семьи или посетители могут не знать правильной голосовой команды, но каждый знает, как использовать выключатель света.

Никогда не хочется, чтобы что-то настолько простое, как включение или выключение света, сбивало с толку или затрудняло работу.

Большая проблема с умными коммутаторами

Мир круче с цветом, а умные переключатели не работают с цветом.

Умный выключатель заменяет ваш старый настенный выключатель и контролирует питание вашего осветительного прибора. Большинство людей устанавливают в светильник стандартные светильники.

Если у вас нет желания пользоваться лампами, меняющими цвет, вам действительно не нужно принимать решение.Умные переключатели — лучший выбор.

Но если вы похожи на меня и думаете, что цветные огни — это здорово (подробнее об этом ниже), это усложняет задачу.

Еще 5 факторов, которые следует учитывать

Хотя больших проблем, описанных выше, обычно бывает достаточно, чтобы решить, нужна ли вам интеллектуальная лампочка или интеллектуальный выключатель, есть несколько других факторов и ситуаций, которые могут повлиять на решение в пользу одного или другого.

1. Умные лампочки просты в установке

Вставить из Getty Images

Сколько блондинок нужно, чтобы поменять умную лампочку?

Не знаю.Но оно должно быть таким же, как и для замены стандартной лампы. Установить умную лампочку так же просто, как открутить старую лампочку и вкрутить умную.

С другой стороны, установка интеллектуального коммутатора требует снятия старого коммутатора со стены и замены его новым интеллектуальным коммутатором. Это не очень сложно, но вам нужно будет удобно использовать отвертку и работать с электрическими проводами.

2. Светильники с несколькими лампами

Один из лучших вариантов использования интеллектуальных выключателей — это ситуации, когда для осветительной арматуры требуется несколько лампочек.Вместо того, чтобы заменять каждую лампочку интеллектуальной лампочкой, вы можете просто установить один умный выключатель.

Например, у меня есть светильник над туалетным столиком в ванной, для которого требуется 4 лампочки. Я мог купить четыре умные лампочки или один умный выключатель. На самом деле нет необходимости в цветном свете с подсветкой тщеславия. Поэтому разумнее всего использовать один умный переключатель.

Но что, если вам ДЕЙСТВИТЕЛЬНО нужен цвет? Что ж, тебе придется покупать дорогую умную лампочку на каждую розетку. Но результат может быть ошеломляющим.

У меня над обеденным столом есть лампа с тремя лампочками. Каждой лампочке можно настроить свой цвет, что может создать действительно классные эффекты. Если у вас есть лампы Philips Hue, их приложение включает в себя набор готовых сцен, которые отлично смотрятся. Два из моих любимых — «Тропические сумерки» и «Закат саванны».

3. Настраиваемые белые и цветные светодиоды

Фото: Anda Bereczky

Некоторые из вас, традиционные люди, вероятно, издеваются над идеей освещения, меняющего цвет.Прежде чем я успел их попробовать, я был в одной лодке. Я думал, что они будут одной из тех вещей, которые доставят удовольствие в первые несколько раз, когда вы им воспользуетесь, но потом станут ненужными через некоторое время.

Я был совершенно неправ. Я люблю свои цветные огни.

Также не стоит недооценивать силу света, влияющего на ваше настроение.

Даже если вы не уверены, что вам нужны лампы с изменяющим цвет RGB, трудно спорить с настраиваемыми белыми лампами.

Цветовая температура света в вашем доме может иметь большое влияние на ваше настроение и здоровье.Тело работает по циклам, регулируемым солнечным светом. Поскольку мы проводим так много времени в помещении, эти циклы могут быть нарушены. Умные лампочки можно запрограммировать на отображение правильной цветовой температуры в зависимости от времени суток.

Эффект сильнее всего, когда вы впервые просыпаетесь или собираетесь лечь спать. Поэтому используйте их в помещениях, где вы проводите много времени, особенно по вечерам или утрам.

4. Умные лампочки работают без нулевого провода

Нет нейтрального? Без проблем!

Если у вас старый дом со старой проводкой, у вас могут быть распределительные коробки без нейтрального провода ( Что такое нейтральный провод? ).

К сожалению, для большинства интеллектуальных переключателей требуется нейтральный провод. Некоторые из них могут работать без него (список см. По ссылке выше), но у большинства из них есть ограничения.

С другой стороны, умная лампочка будет работать с нейтральным проводом или без него.

5. Умные лампочки в квартире

Если вы живете в квартире, у вас могут возникнуть проблемы от домовладельца, если вы замените существующие электрические выключатели на интеллектуальные.

Таким образом, умные лампочки по умолчанию являются предпочтительным вариантом для жителей квартир.

Plus, вы можете легко снять их и взять с собой, когда выезжаете.

Лучшее решение: почему не использовать и умные лампочки, и умные выключатели?

Почему у нас нет умного переключателя, который управляет умными лампочками?

В большинстве случаев вы не сможете использовать вместе умную лампочку и умный выключатель. Стандартный умный выключатель отключает питание лампочки. Как только питание лампочки прекращается, у умной лампочки больше нет энергии, чтобы оставаться подключенной к вашему умному дому.

Для того, чтобы интеллектуальный переключатель мог управлять интеллектуальной лампочкой, он должен сначала обеспечить непрерывное питание лампочки. Во-вторых, вместо того, чтобы отключать питание, когда вы щелкаете выключателем, ему нужно будет отправить беспроводное сообщение на лампочку.

Вроде достаточно просто. Но до недавнего времени не существовало никаких рентабельных продуктов, которые могли бы это сделать. Теперь можно купить умные переключатели, которые управляют вашим умным освещением, и они работают довольно хорошо.

Что я рекомендую?

Если вы спросите большинство экспертов, рекомендуют ли они умные фонари или умные лампы, большинство ответит, что они умные выключатели.Основная причина этого в том, что интеллектуальные переключатели проще в использовании.

Люди, которые давно занимаются домашней автоматизацией, понимают, что результат должен быть проще, чем раньше. Включать свет голосом — это круто, но вы быстро поймете, что во многих случаях проще простого щелчка переключателя, когда вы входите в комнату.

Я склонен с этим согласиться, за одним исключением:

Не покупайте интеллектуальные переключатели, которые не могут управлять интеллектуальными лампочками (если вы не возражаете заменить их через несколько лет).

Я вижу будущее, в котором стандартные одноцветные лампочки практически погаснут. Он будет заменен умными лампочками, меняющими цвет. Не все они могут быть RGB, но, по крайней мере, у них будет возможность переключаться между холодным белым и теплым белым.

По этой причине я вижу, что умные переключатели, которые не работают с умными лампочками, в ближайшем будущем устареют.

Я знаю, это в значительной степени устраняет 99% интеллектуальных коммутаторов, представленных сегодня на рынке. Однако есть несколько вариантов, которые без проблем работают с умными лампочками, и их список постоянно растет.

Сначала купите выключатели, а затем купите умные лампы, меняющие цвет, когда это будет финансово осуществимо.

Последние мысли

Большинство экспертов рекомендуют умные выключатели, потому что у них нет проблем с удобством использования, как у умных лампочек. Однако выпуск некоторых недавних интеллектуальных переключателей, которые могут работать с интеллектуальными лампочками, означает, что вам не нужно выбирать то или другое. Вы можете получить и то, и другое.

Как подключить лампочку к одному выключателю 👩 Сделай сам

Содержание статьи:

Введение

Часто мы оказываемся перед необходимостью выполнять те небольших работ дома, которые не всегда требуют владения высокими техническими навыками, но для страха или пустяков , заставьте нас беспокоить дежурного профессионала и произвести ненужных расходов .В большинстве случаев эти операции проще, чем ожидалось; достаточно просто иметь базовые представления и практический смысл, чтобы реализовать свои домашние дела , сэкономив тем самым время и деньги. В этом руководстве я покажу вам, как подключить лампочку с помощью переключателя только ; это решение обычно используется, когда мы хотим осветить комнату, где мы ожидаем только точку освещения (ванная, подвал, кладовая).

необходимо

  • Переключатель
  • электрические провода (коричневый и синий)
  • патрон с лампой
  • ножницы электрика или инструменты для зачистки проводов

Выключите главный выключатель

Перед работой не забудьте выключить главный выключатель и соблюдать правила техники безопасности.Подготавливаем патрон лампы, который состоит из трех отделяемых элементов; подключить к одной из внутри нее винтовых клемм теплицы фазный провод (токопроводящий), который в помещении со штатной электросетью черный или коричневый; вместо этого в другой вывод мы вставляем «нейтраль» (то есть, не пропускающую ток), которая светло-голубого цвета. Оба зажима хорошо затягиваем отверткой.

Установите переключатель

Теперь давайте настроим переключатель; это простое устройство, которое при работе позволяет размыкать или замыкать электрическую цепь.Возьмите коричневый провод, который мы ранее подключили к патрону лампы, и зачистите защитную оболочку с помощью ножниц или жгута проводов примерно на 1 см, оставив медную часть открытой; подключите его к одной из двух клемм переключателя. Необходимо вставить дополнительный фазный кабель и затянуть его на другом выводе переключателя.

Подсоедините провода

Для этого мы должны подключить только оставшиеся провода к проводам соответствующего цвета, идущим от электрической сети (220 В, 50 Гц).Повторив ту же операцию по снятию защитной оболочки, мы плетем клеммы соответствующих медных кабелей, чтобы получить прочное соединение, которое мы в конце концов сварим или просто закроем специальными колпачками. Таким образом, желаемый имплантат устанавливается правильным, простым и полностью безопасным способом. Затем вы можете повторно активировать главный выключатель и одним щелчком включить свет.

Советы

Никогда не забывайте:

  • выполнять все операции при отсутствии электричества
Некоторые ссылки, которые могут оказаться полезными:
  • Как заменить настенный выключатель
  • Как установить внешний выключатель
  • Как поставить выключатель на биполярный провод
  • Как изолировать розетку

Видео:

Как подключить свет к Alexa

Что нужно знать

  • Подключите лампочку или выключатель: в приложении Alexa нажмите Устройства > Все устройства .Нажмите на лампочку или выключатель, который хотите подключить.
  • Подключите интеллектуальный концентратор: в приложении Alexa нажмите Еще > Навыки и игры . Найдите навык своего устройства и коснитесь Включить .
  • Создайте группу освещения: нажмите Устройства > плюс знак > Добавить группу . Назовите группу и выберите устройства, которые нужно включить.

В этой статье объясняется, как настроить умные лампочки, умные переключатели и концентраторы умного дома с помощью устройства Echo с поддержкой Alexa.

Подключите умную лампочку к Alexa

Прежде чем начать, убедитесь, что интеллектуальная лампочка совместима с Alexa, затем установите лампу в соответствии с инструкциями производителя и дайте ей имя. Обычно это означает вкручивание умной лампочки в исправную розетку. Обратитесь к инструкциям, если задействован другой концентратор, кроме Alexa.

  1. Откройте приложение Amazon Alexa на своем мобильном устройстве.

  2. Выберите вкладку Devices .

  3. Выберите Все устройства . Alexa выполнит поиск любых совместимых устройств и представит список обнаруженных устройств.

  4. Прокрутите вниз, чтобы найти интеллектуальный свет, который вы хотите подключить. Он будет отображаться в виде значка лампочки с именем, которое вы присвоили во время начальной настройки.

  5. Коснитесь имени умного светильника, чтобы завершить настройку.

zhudifeng / Getty Images

Подключите интеллектуальный коммутатор к Alexa

Чтобы подключить интеллектуальный коммутатор к Alexa, необходимо сначала установить коммутатор.Большинство интеллектуальных переключателей необходимо будет напрямую подключить к домашней системе электропроводки, поэтому подробные инструкции по установке переключателя см. В инструкциях производителя. В случае сомнений наймите сертифицированного электрика, чтобы убедиться, что выключатель подключен правильно.

  1. Откройте приложение Amazon Alexa на своем мобильном устройстве.

  2. Выберите вкладку Devices .

  3. Выберите Все устройства . Alexa выполнит поиск любых совместимых устройств и представит список обнаруженных устройств.

  4. Прокрутите вниз, чтобы найти интеллектуальный переключатель, который вы хотите подключить. Он будет отображаться в виде значка лампочки с именем, которое вы присвоили во время начальной настройки.

  5. Коснитесь имени интеллектуального переключателя, чтобы завершить настройку.

Подключение Smart Hub к Alexa

Только одно устройство в линейке продуктов Amazon Echo включает встроенный концентратор для интеллектуальных устройств: Echo Plus. Для всех других версий может потребоваться использование интеллектуального концентратора для подключения интеллектуальных устройств.

Следуйте инструкциям производителя, чтобы настроить интеллектуальный концентратор, а затем используйте эти инструкции для подключения к Alexa:

  1. Нажмите кнопку More , обозначенную тремя горизонтальными линиями,

  2. Выберите Навыки и игры .

  3. Просмотрите или введите ключевые слова для поиска, чтобы найти навык для вашего устройства.

  4. Выберите Включить , а затем следуйте инструкциям на экране, чтобы завершить процесс связывания.

  5. Выберите Добавить устройство в разделе Устройства приложения Alexa.

  6. Обратитесь к инструкциям производителя для любых специальных шагов, специфичных для вашего концентратора. Например, чтобы подключить Alexa к Philips Hue, вы должны сначала нажать кнопку на Philips Hue Bridge.

Настройка групп освещения

Если вы хотите иметь возможность включать несколько источников света с помощью одной голосовой команды через Alexa, вы можете создать группу.Например, группа может включать в себя все светильники в спальне или все светильники в гостиной. Чтобы создать группу, вы можете управлять с помощью Alexa:

  1. Выберите вкладку Devices .

  2. Выберите знак плюс , затем выберите Добавить группу .

  3. Введите название своей группы или выберите вариант из списка. Выберите Далее .

  4. Выберите источники света, которые вы хотите добавить в группу, а затем выберите Сохранить .

  5. После настройки все, что вам нужно сделать, это указать Alexa, какой группой источников света вы хотите управлять. Например, скажите: «Алекса, включи гостиную».

Хотя Alexa понимает команду «Dim», некоторые умные лампочки тускнеют, а некоторые нет. Ищите умные лампы с регулируемой яркостью, если эта функция важна для вас (умные переключатели обычно не позволяют регулировать яркость).

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Трудно понять

Видя свет: когда использовать умную лампочку, выключатель или розетку

Я не уверен, потому что я запечатлел много тварей на домашние камеры безопасности или смотрел слишком много фильмов ужасов, но вошел в темный дом пугает меня.Хотя мой муж был бы совершенно счастлив решить эту проблему, оставив свет включенным днем ​​и ночью, в этом нет необходимости: интеллектуальное освещение существует именно для этой цели.

Обустройство дома умным освещением может решить множество проблем. Однако, поскольку есть несколько типов устройств, из которых вы можете выбрать — лампы, выключатели света и дополнительные вилки, — может быть трудно понять, с чего начать. Почему и когда вы предпочитаете одно из этих устройств другому?

Все интеллектуальные осветительные устройства позволяют вам управлять ими со своего смартфона, и вы можете настроить их на работу как старомодные таймеры освещения, но они могут делать гораздо больше.Вы можете управлять целыми группами источников света одновременно, настраивать их включение и выключение в зависимости от местного времени заката и настраивать их для реагирования на другие интеллектуальные устройства, такие как датчики движения или камеры безопасности. Но у каждого типа устройств есть суперсила (а также слабость, как у Супермена). Давайте посмотрим, какие устройства лучше всего подходят для трех разных сценариев.

Когда использовать умную розетку

Фото: Майкл Хессион

Умные розетки лучше всего подходят для управления лампой. Это небольшие устройства, которые подходят к любой розетке, и с их помощью проще всего превратить настольную лампу, торшер или ночник в умный свет.Им не нужно, чтобы вы разбирались в проводке или каких-либо электрических ноу-хау, как это делают умные настенные выключатели. Умные розетки особенно легко устанавливать, снимать и перемещать из комнаты в комнату: подключив ее, вы просто синхронизируете ее со своим смартфоном, и все готово. Единственным недостатком является то, что они занимают немного места на розетке и не контролируют проводные светильники, такие как потолочные светильники или бра.

Мне нравится Wemo Mini, потому что он дешевый, он работает со всеми основными платформами для умного дома (Alexa, Google Assistant и HomeKit), и он надежно включает и выключает ночник моего сына уже более года. Теперь.Если вам не нужна розетка для работы с несколькими платформами умного дома, вы можете найти другие отличные умные розетки, которые еще дешевле, например, Wyze Plug.

Одной из замечательных особенностей умных розеток является то, что вы можете использовать их не только для освещения, но и для других целей. У меня есть iClever IC-BS06 под моим домом, чтобы я мог включить насос, чтобы очистить воду, когда она начинает заливать под домом (а это часто случается). Вилка iClever имеет дополнительную розетку, поэтому мы можем добавить праздничные огни или гигантского надувного рождественского дракона, которым мы можем управлять через приложение, а также с помощью голосовых команд («Алекса, отпусти дракона»).

Когда использовать умную лампочку

Фото: Майкл Хессион

Умные лампочки лучше всего подходят, когда вы хотите управлять лампами по отдельности или хотите отрегулировать цвет освещения в вашем доме. Поскольку они бывают разных форм и размеров, есть умные лампочки практически для любой лампы или светильника, как в помещении, так и на улице (при условии, что ваш светильник устойчив к погодным условиям). Они ввинчиваются в приспособление, как и любую другую лампочку, но синхронизируются с приложением для смартфона, которое позволяет вам создавать настраиваемые расписания включения / выключения или настраиваемые сцены (предварительно заданные настройки яркости или цвета для различных действий, которые можно запускать мгновенно).Весь процесс прост, и вам не нужно заниматься подключением.

Мне нравится стартовый комплект Philips Hue White Ambiance Smart Bulb, который включает в себя четыре регулируемые белые лампы и концентратор — маленькую коробочку, которую вы подключаете к домашнему интернет-маршрутизатору, которая позволяет вашим лампочкам общаться друг с другом и другими устройствами, а также позволяет ты все контролируешь, когда тебя нет дома. (Вы также можете использовать Amazon Echo Plus или Echo Show, каждый из которых имеет встроенный концентратор). Помимо внесения лампочек в расписание (простая задача), вы можете уменьшить или настроить цветовую температуру ламп в соответствии с вашими предпочтениями.У Philips также есть лампы с изменяющим цвет, которые добавляют яркости устаревшей комнате и работают со сторонними приложениями, которые могут предупреждать вас о сигналах безопасности и изменениях погоды — или просто создавать диско-эффект (видео). Стартовый набор Philips Hue White и Color Ambiance дороже, чем набор с белыми лампочками, по типичной цене 200 долларов, но он включает в себя четыре цветные лампы и концентратор.

Если дополнения не имеют значения, и вы просто хотите поиграть, лампа Wyze Bulb (обычно около 10 долларов) подключается прямо к вашему домашнему Wi-Fi и позволяет превращать белый свет в различные оттенки по команде и по расписанию. / время выключения; он также включает поддержку Alexa и Google Assistant.В отличие от умных розеток, умные лампочки работают только с осветительными приборами, и эти светильники необходимо постоянно включать. Если кто-то щелкнет выключателем, вы не сможете получить доступ к интеллектуальной лампочке без надстройки, такой как диммер Lutron Aurora, который работает только с лампами Philips Hue.

Когда использовать интеллектуальный выключатель

Фото: Michael Hession

Интеллектуальные настенные диммеры и переключатели лучше всего подходят, когда вы хотите управлять освещением с помощью переключателя света, и они особенно полезны для переключателей, которые управляют несколькими источниками света одновременно.Умный выключатель или диммер — более надежный способ добавить умное освещение в ваш дом, но это означает, что они не подходят для аренды. Они позволяют вам включать и выключать свет или приглушать его с помощью одного переключателя или приложения для смартфона (или голосом, если у вас есть интеллектуальный динамик, настроенный для этого), но они также позволяют создавать графики освещения. И вы можете установить их, не меняя существующие приспособления или лампочки. Lutron Caséta является фаворитом из-за своей надежности и работает с огромным количеством устройств для умного дома.С технической точки зрения этому переключателю не нужен белый «нейтральный» провод в стене, который требуется для многих других интеллектуальных переключателей (и который часто отсутствует, особенно если вы живете в старом доме, как я).

Интеллектуальные переключатели также отлично подходят для домов со сводчатыми потолками или зон с труднодоступными осветительными приборами. Для модели Lutron нужен концентратор, поэтому, если вы не заинтересованы в добавлении еще одного блока в вашу домашнюю сетевую конфигурацию или если вы просто хотите заменить один или два переключателя в доме, выберите вместо этого Wemo Dimmer.Конечно, вам также потребуются некоторые базовые знания в области электромонтажа. Если у вас его нет, наймите электрика.

Подключение к коммутатору без QR-кода — отличная поддержка

Если у вас нет QR-кода, если QR-код не читается из-за износа или по другим причинам, есть способ подключиться к коммутатору без QR-кода.

Через мобильное приложение вы сможете подключиться к коммутатору Brilliant через Brilliant Mesh, выполнив следующие действия, чтобы перевести устройство в этот специальный режим «сопряжения» с мигающим синим светодиодом .

Если вы выберете этот метод сопряжения, ваше приложение Brilliant в этом режиме будет искать конкретный коммутатор Brilliant Switch для подключения.

В мобильном приложении Brilliant после добавления информации об устройстве и освещении вы должны увидеть экран на этапе «Подключить» установки, который предлагает вам либо отсканировать QR-код на лицевой стороне переключателя, либо выбрать вариант подключиться без QR-кода.

Не забудьте нажать «У меня нет кода» , как показано на экране ниже.

Шаги, чтобы перевести коммутатор в правильный режим

Если вы решили подключиться к коммутатору без QR-кода, следуйте этим советам, которые помогут вам в этом процессе.

  • Перед тем, как начать, убедитесь, что вы видите мигающий белый свет от предохранительного разъединителя (небольшой светодиодный индикатор под логотипом Brilliant внизу).
  • Затем вытащите непрозрачную пластиковую деталь, через которую светит светодиод, чтобы светодиод фактически погас.
  • При отключении питания вставьте непрозрачную пластиковую деталь (предохранительный разъединитель) обратно в выключатель так, чтобы она прилегала к поверхности выключателя.Чтобы обеспечить безопасную настройку, у вас будет около одной минуты, чтобы завершить следующие два шага, поэтому состояние, в которое вы устанавливаете коммутатор, в конечном итоге истечет.
  • Теперь полностью поместите палец на часть без слайдера и удерживайте в течение 10 секунд, пока индикатор не станет СИНИМ.
  • Совет: здесь помогает покрыть большую площадь поверхности, поэтому используйте здесь весь палец. Мы рекомендуем положить палец на часть, не являющуюся слайдером, держать его на ровной поверхности и стараться не двигаться.
  • Через 10 секунд светодиод вашего переключателя должен стать синим.

Советы при подключении

  • После того, как вы переведете переключатель в режим, в котором он светится синим светодиодом, нажмите готово и обязательно встаньте как можно ближе к переключателю.
  • Если вы видите несколько устройств, то то, к которому вы находитесь, будет отображаться вверху.
  • Обычно они перечислены как «Brilliant Switch» и имеют случайное число, но, скорее всего, ваш коммутатор, к которому вы пытаетесь подключиться, будет вверху.

Cree Lighting Connected LED Bulb с интеграцией Wink Hub

Установка Wink Hub

Подключите Wink Hub к розетке. Концентратор включится, и когда он будет готов к подключению, индикатор на концентраторе начнет мигать фиолетовым цветом.

На мобильном устройстве откройте приложение Wink и нажмите «Добавить продукт».

Выберите Wink Hub из списка продуктов.

В приложении следует несколько шагов, включая короткое видео в шаге 1 о подключении Wink Hub. После просмотра видео или когда будете готовы к следующему шагу, нажмите «Далее».

Шаг 2 инструктирует вас подключить Wink Hub. Коснитесь Далее.

Шаг 3 — как поделиться своим Wi-Fi с Wink Hub.Убедитесь, что на вашем мобильном устройстве включены Bluetooth и Wi-Fi. Введите имя сети Wi-Fi и пароль и нажмите «Поделиться Wi-Fi». Индикатор Wink Hub будет мигать желтым, указывая на то, что он подключается к вашей сети Wi-Fi.

Когда Wink Hub подключен, в приложении отобразится «Success», а индикатор на Wink Hub изменится на сплошной синий.

Назовите свой Wink Hub или нажмите «Готово», чтобы выйти из настройки.

Теперь вы готовы подключить свою светодиодную лампу Connected Cree ®

Подключение с помощью приложения Wink

Connected Cree ® Светодиодные лампы устанавливаются и сопрягаются по одной с Wink

Установите одну светодиодную лампу Connected Cree Lighting в лампу или осветительный прибор.Переключатель лампы или приспособления в это время должен оставаться ВЫКЛЮЧЕННЫМ.

Откройте приложение Wink на мобильном устройстве и коснитесь «Добавить продукт» или «Плюс».

Выберите «Светильники» из списка продуктов.

В списке источников света выберите Cree Lighting Light Bulb.

Приложение Wink затем проведет вас через ряд шагов; Первый шаг — установка светодиодной лампы Connected Cree Lighting в лампу или светильник, если это необходимо.

Шаг 2 проинструктирует вас, что Wink Hub подключен (лампочка должна оставаться выключенной). Нажмите Далее

Шаг 3 показывает, что Wink Hub готов добавить лампочку Cree Lighting. Индикатор на Wink Hub будет мигать синим, когда вы будете готовы добавить светодиодную лампу Connected Cree Lighting.

Включите подключенную светодиодную лампу Cree Lighting на стене или выключателе лампы.

Когда подключена светодиодная лампа Connected Cree Lighting, приложение Wink отобразит «Успех», а индикатор на концентраторе Wink быстро загорится зеленым, а затем перестанет мигать. После успешного подключения источника света нажмите «Name Light», чтобы дать вашей лампочке Cree Lighting имя, или нажмите «Готово». Приложение проведет пользователя через короткое учебное занятие о том, как управлять светодиодной лампой Connected Cree Lighting в приложении Wink.

Повторите эти шаги для установки каждой светодиодной лампы Connected Cree Lighting в вашей сети.

Теперь вы готовы управлять своей светодиодной лампой Connected Cree ®

Управление с помощью приложения Wink

Откройте приложение Wink и коснитесь значка «Огни».

Нажмите «Вкл.», Чтобы включить свет.Нажмите «Выкл.», Чтобы выключить свет. Отрегулируйте ползунок вокруг светового значка, чтобы сделать его более тусклым и ярким.

Нажмите «Группы», чтобы создать группы источников света для одновременного управления одним касанием.

Коснитесь 3 точек в правом верхнем углу, чтобы настроить параметры освещения и установить расписания. Вы также можете получить доступ к справке из этого меню и просмотреть действие.

На главной странице Wink вы можете настроить ярлыки и роботов, а также получить доступ к Activity.

  • позволяют управлять несколькими продуктами одним касанием в приложении Wink. Например, вы можете выключить весь свет на первом этаже своего дома одним нажатием.Вы можете создать специальные ярлыки, такие как «Ночь кино», «Романтический ужин» или «Добро пожаловать домой», чтобы одновременно управлять несколькими продуктами Wink.

  • — это простой способ автоматизировать освещение на основе вашего взаимодействия с другими продуктами Wink, местоположением или деятельностью.Например, можно запрограммировать робота на автоматическое включение определенного света и открывания шторы, когда вы открываете дверь.

  • отображает журнал всей подключенной световой активности, а также включает раздел для настройки расписаний.

  • позволяют создавать одиночные или повторяющиеся события, которые включают, выключают или затемняют лампочки в определенное время дня. Например, вы можете запланировать повторяющееся мероприятие в целях безопасности, когда выбранный свет будет включаться в 20:00 каждую ночь.События могут отображаться ежедневно или еженедельно и перечислены на отдельной вкладке, поэтому их можно легко редактировать.

  • отображает руководство по использованию приложения Wink и информацию о том, как связаться со службой поддержки Wink.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
