Подключение вольтметр: Как подключить вольтметр — самые полезные статьи в интернет-магазине радиодеталей и радиоэлектроники Electronoff

Содержание

Схема Подключения Вольтметра — tokzamer.ru

Это смещение легко создать искусственно, добавив один резистор в схему, в результате прибор начнёт измерять от нуля. От клеммы требуется провести провод в салон к тому месту, где будет установлен прибор.


Выбор довольно широк: есть узкоспециализированные устройства, которые отображают только напряжение; есть приспособления, оборудованные дополнительным гнездом USB для подзарядки мобильных гаджетов или встроенным термометром.

В этом случае необходимо в самом скором времени проверить исправность генератора и реле напряжения. Вольтметр собран на микроконтроллере STM8.

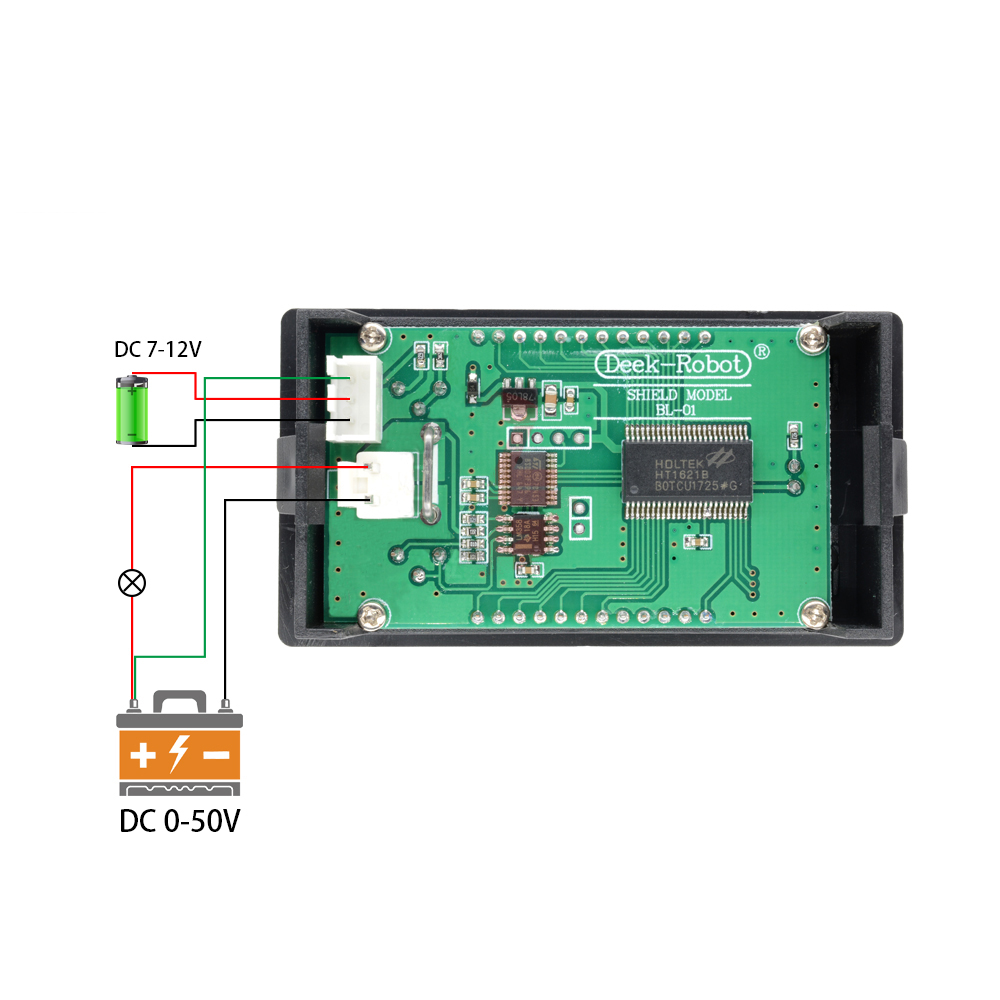

Как подключить китайский вольтметр амперметр DSN-VC288

Резистором R4 устанавливают показания прибора на ноль, при отсутствии входного напряжения А резистором R5 выставляют предел измерения так, чтобы результат измерения соответствовал реальному, то есть, можно сказать, им калибруют прибор.

Корпус вольтметра имеет рельефную поверхность: рамка вокруг дисплея будет выступать над поверхностью панели автомобиля.

Суть переделки заключается в отвязывании дифференциального входа операционного усилителя ad маркирован как B3A от общего провода питания. Обычно, у хорошего лабораторного блока питания есть встроенные вольтметр и амперметр.

Не нужно путать вольтметр с амперметром, который включается последовательно, потому что сопротивления в нем должно быть минимум.

Если же особая точность не требуется, можно подключить прибор к любому проводу в салоне автомобиля, на котором появляется напряжение при включении зажигания.

Вернуться к оглавлению Интерпретация показаний прибора Установка вольтметра — это только первый шаг для получения контроля над состоянием аккумулятора и электрической системы автомобиля. Более техническое определение вольтметра звучит так: гальванометр с большой чувствительностью, значительным сопротивлением, оборудованный табло, на котором отображаются показатели разности потенциалов, или электровозбудительный показатель в вольтах.

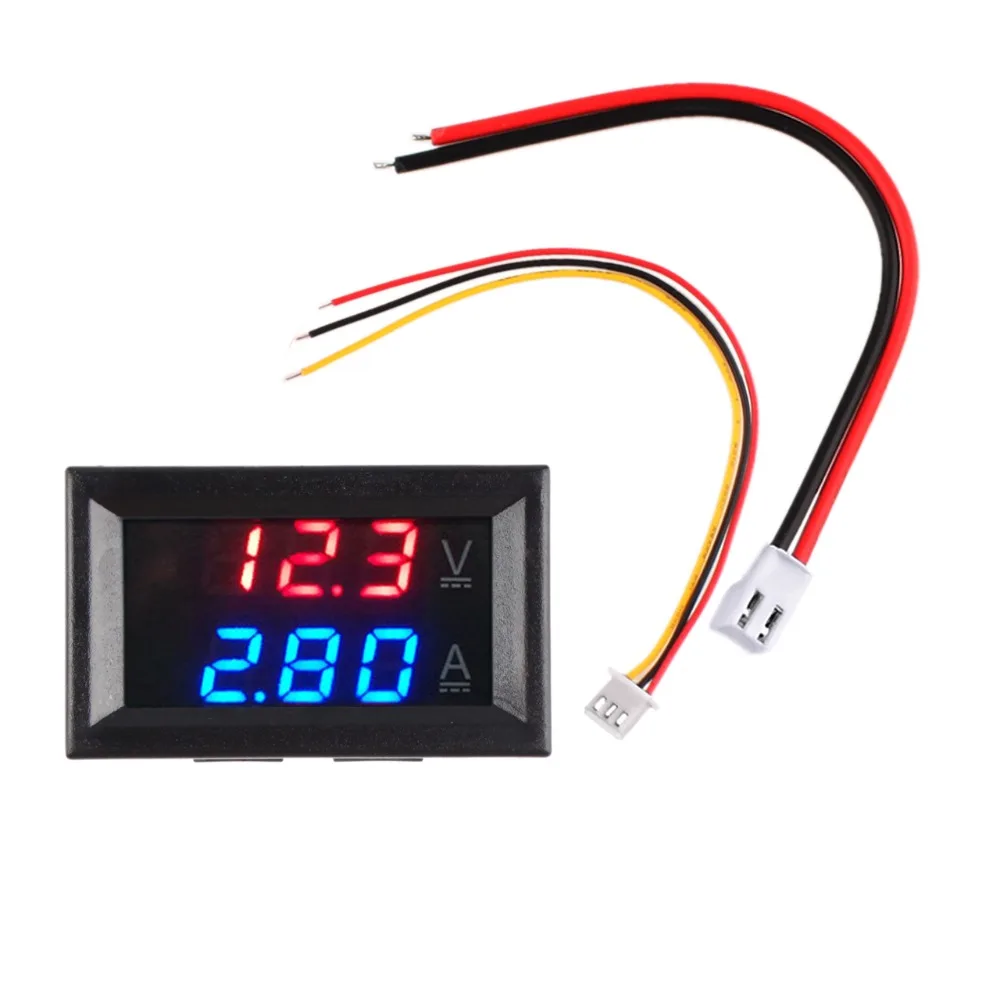

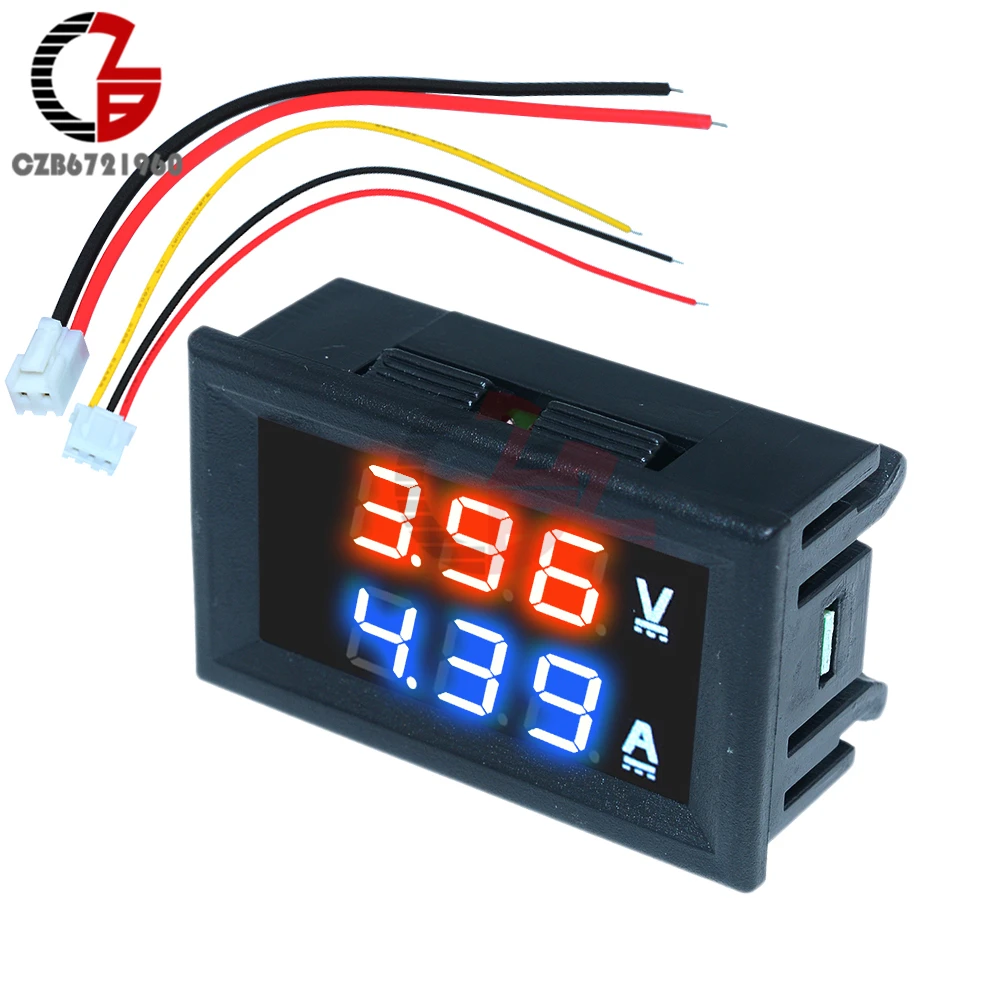

Вольтметр амперметр с алиэкспресс — подключение, калибровка и доработка

BY42A схема подключения

Налаживание цифрового вольтметра и амперметра В общем-то оно совсем несложное. Не сразу и не вовремя выяснилось, что вход питания у него гальванически связан с минусовым входом шунта. Сначала, не подключая нагрузку, регулировкой резистора R5 устанавливаем его показания на ноль. Составной резистор получился ровно столько, сколько нужно, за счёт погрешности одного из них: В результате он теперь измеряет, начиная с 50мА, до 50А с минимальным шагом примерно 20мА 0 тоже показывает.

Дизайн и качества рассмотренных вольтметров вряд ли подойдут для красивого тюнинга. Схема цифрового вольтметра.

При передаче большого напряжения требуется меньший ток для той же мощности. По классам точности шунты делятся на: 0,02, 0,05, 0,1, 0,2 и 0,5 — это допустимая погрешность в долях процента.

Вольтметр переменного тока показывает действующее значение напряжения.

Для такого метода понадобятся: любое 4-х или 5-ти контактное автомобильное реле например, У меня вышло мкВ на входе ОУ.

Вольтметр собран на микроконтроллере STM8.

В противном случае указатель будет показывать в противоположную правильному направлению сторону. Также, помимо стандартной схемы, мы будем описывать, как подключить вольтамперметр к зарядному устройству Как подключить вольтамперметр к зарядному устройству — подборка схем Мы выбрали 4 самых распространенных вольтамперметров, которые используют умельцы в своих устройствах.
Установка вольтметра на ваз 2106 часть 2

Микросхема СА3162Е для цифровых вольтметра и амперметра

То есть пределы измерения прибора зависят от величины добавочного резистора.

В сварочных трансформаторах используется обратный процесс — понижают напряжение для повышения сварочного тока.



Для того чтобы по показанию вольтметра определить напряжение на зажимах приемника энергии или генератора, необходимо его зажимы соединить с зажимами вольтметра так, чтобы напряжение на приемнике генераторе было равно напряжению на вольтметре рис. Вольтметр не работал никак вообще.

В приборах, рассчитанных на переменный ток , ток пропускается через специальным способом установленную проволоку, отчего она нагревается, тем самым меняет свой размер, что и отображает индикатор. На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины для пробы удобно мм и лучше красного цвета Выпаять СМД резистор Третье. Зато в течении следующих пяти минут, когда вся схема стала доступна обзору, всё—всё понял. И редко опускается ниже 6V, разве только падает до нуля при полном отключении.

В случае резкого падения показаний вольтметра появляется возможность принять соответствующие контрмеры и избежать непредвиденной остановки двигателя. С помощью второго двух пинового разъема на ампер — вольтметр подается питание, которое может быть в диапазоне от 4.

Принцип действия вольтметра в автомобиле


Добавочный резистор И чтобы расширить пределы измерения вольтметра, последовательно с его рабочей обмоткой включается добавочный резистор, чтобы только часть измеряемого напряжения приходилась бы непосредственно на измерительную обмотку прибора, пропорционально ее сопротивлению. Но при пользовании этим блоком питания, напряжение на выходе, по прежнему, приходилось выставлять ориентируясь по показаниям мультиметра, включенным как вольтметр. Эти выводы тоже сделаны по схеме с открытым коллектором. В заключение фотоснимок устройства для зарядки аккумуляторов, изготовленного из компьютерного блока питания со встроенным вольтметром-амперметром.

Более техническое определение вольтметра звучит так: гальванометр с большой чувствительностью, значительным сопротивлением, оборудованный табло, на котором отображаются показатели разности потенциалов, или электровозбудительный показатель в вольтах. Если в блоке питания в цепь выходного тока поставить измерительный резистор величиной 0, Ома, то при протекании по нему тока в 1А, на измерительном резисторе упадет напряжение 0, В.

Потенциал же на фазовом выводе меняется с положительного до отрицательного с частотой 50 Гц, го есть ток под нагрузкой будет менять свое направление 50 раз в секунду. Подсоединение прибора выглядит так. Поэтому их можно подключать непосредственно к контактам замка зажигания без риска подгорания контактов.

Аппарат переменного тока в сети постоянного работать не будет, но устройство для измерения постоянного напряжения, если включить его через диодный мост, можно подключить в сеть переменного тока с потерей точности. Измерительные трансформаторы на схемах изображают как обычные трансформаторы. Таким образом, сопротивление амперметра должно быть малым и тем меньшим, чем больше его номинальный ток.

Вольтметр и его подключение

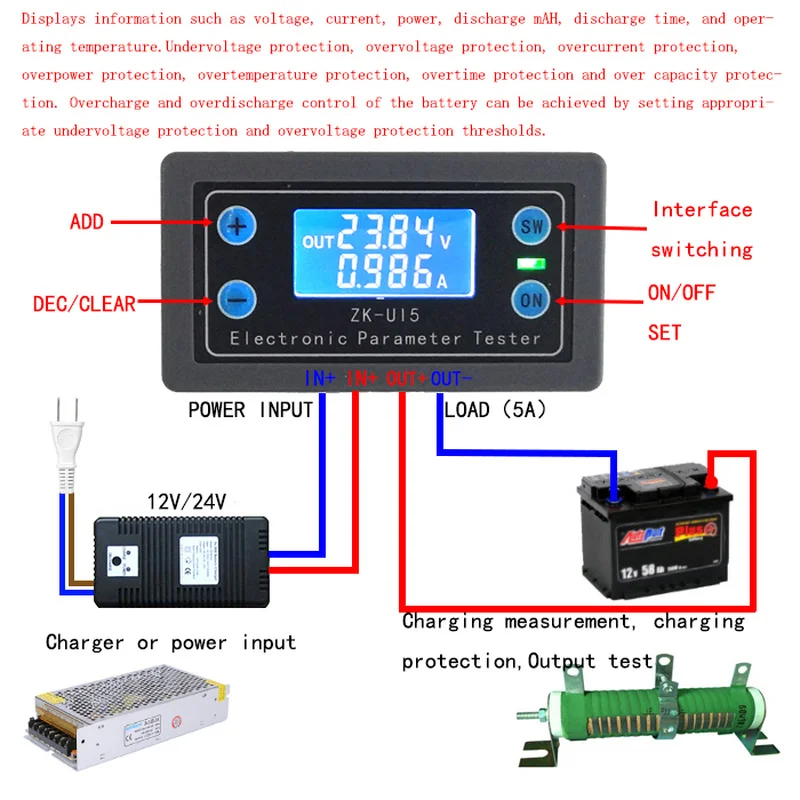

Как подключить вольтамперметр к зарядному устройству — подборка схем

В целом прибором остался доволен, если бы стал собирать ампер-вольт метр сам, на МК, наверняка и размеры были бы больше, и по стоимости выше.

Пока оценок нет.

Крепится ампер — вольтметр с помощью четырех пластмассовых распорок находящихся попарно сверху и снизу. Верхний блок — зарядное устройство , нижний — электронная нагрузка.

Сопротивление в цепи амперметра мало, и получается, что трансформатор тока работает практически в режиме короткого замыкания, при этом можно считать, что токи в первичной и вторичной обмотках относятся друг к другу как количества витков во вторичной и первичной обмотках. Поэтому прибор реально работает в интервале Второй — схемотехнический.

Принципиальная схема вольтметра

Вернуться к оглавлению Интерпретация показаний прибора Установка вольтметра — это только первый шаг для получения контроля над состоянием аккумулятора и электрической системы автомобиля. Так через катушку прибора пройдет всегда лишь малая часть измеряемого тока, основная часть которого потечет через шунт, включенный в цепь последовательно. Вольтметр должен работать только при включенном зажигании.

При подключении устройства в сеть постоянного тока на табло показывается полярность подключения.

Особенно часто такое случается в зимний период: на холоде разрядка происходит быстрее, да и наличие в машине обогревателя добавляет нагрузку на сеть. Его номинал должен быть небольшим, например, 5А Подробней о номиналах предохранителей — здесь. Параметры этого делителя такие же как в первой схеме, то есть для измерения в пределах

Вольтметр с выключателем

Сразу скажу, что схема моего прибора немного отличается. Дизайн и качества рассмотренных вольтметров вряд ли подойдут для красивого тюнинга. Принцип действия вольтметра в автомобиле Вольтметр представляет собой довольно простое по внутреннему строению устройство, основное предназначение которого — измерение напряжения в сети.

Электронные вольтметры есть двух типов: Аналоговые. Вид обычного переносного вольтметра известен каждому. Некоторые не имеют магнитов, ток проходит через катушку, вбирая внутрь тонкую металлическую трубку, проще говоря, двигает относительно катушки цилиндрик из металла, расположенного на оси. В заключение фотоснимок устройства для зарядки аккумуляторов, изготовленного из компьютерного блока питания со встроенным вольтметром-амперметром. По классам точности шунты делятся на: 0,02, 0,05, 0,1, 0,2 и 0,5 — это допустимая погрешность в долях процента.
Как подключить вольтметр амперметр

Вольтметр VM-A961 аналоговый на панель 96х96 (квадратный вырез) 300В прямое подключение PROxima

Код товара 6887787

Артикул vm-a961-300

Производитель EKF

Страна Россия

Наименование Вольтметр VM-A961 аналоговый на панель 96х96 (квадратный вырез) 300В прямое подключение EKF PROxima

Упаковки 50 шт

Сертификат RU Д-RU. ПФ02.B02783-19

Тип изделия Вольтметр

Диапазон измерения напряжения, В 0-500

Класс точности 1.5

Способ монтажа Монтажная плата

Высота, мм 96

Ширина, мм 96

Глубина, мм 60

Масса, кг 0.3

Степень защиты IP50/IP20

Климатическое исполнение УХЛ4

Количество фаз 1

Напряжение, В 220

Нормативный документ ГОСТ 8711-93

Все характеристики

Характеристики

Код товара 6887787

Артикул vm-a961-300

Производитель EKF

Страна Россия

Наименование Вольтметр VM-A961 аналоговый на панель 96х96 (квадратный вырез) 300В прямое подключение EKF PROxima

Упаковки 50 шт

Сертификат RU Д-RU. ПФ02.B02783-19

Тип изделия Вольтметр

Диапазон измерения напряжения, В 0-500

Класс точности 1.5

Способ монтажа Монтажная плата

Высота, мм 96

Ширина, мм 96

Глубина, мм 60

Масса, кг 0.3

Степень защиты IP50/IP20

Климатическое исполнение УХЛ4

Количество фаз 1

Напряжение, В 220

Нормативный документ ГОСТ 8711-93

Все характеристики

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

Подключение — вольтметр — Большая Энциклопедия Нефти и Газа, статья, страница 1

Подключение — вольтметр

Cтраница 1


Подключение вольтметра к измеряемым цепям производится при помощи двух щупов, один из которых постоянно включен в гнездо, соединенное с отрицательным зажимом прибора.  [2]

Подключение вольтметра почти не оказывает шунтирующего действия на нагрузку. В многопредельных вольтметрах используют несколько добавочных сопротивлений. При чувствительных индикаторах величины всех добавочных сопротивлений достаточно велики, характер шкалы прибора почти равномерный, на всех пределах можно пользоваться одной градуировкой шкалы.  [3]

Чтобы подключение вольтметра существенно не изменяло силу тока и распределения напряжения в цепи, ток в вольтметре должен быть мал по сравнению с током в цепи, а для этого сопротивление вольтметра г должно быть велико по сравнению с сопротивлением R участка цепи аб.  [4]

При подключении вольтметра к заряженному конденсатору последний начинает разряжаться так, что за время т RC ( это приблизительно 2 с), напряжение уменьшается в е раз. Поэтому напряжение нужно измерять по максимальному отбросу стрелки гальванометра.  [5]

При подключении вольтметра к резонансному контуру входная емкость прибора влияет на работу контура тем меньше, чем меньше входная емкость прибора.  [6]

При подключении вольтметра с внутренним сопротивлением Rv к участку электрической цепи изменяется ее режим работы.  [7]

При подключении вольтметра непосредственно к электроду сравнения и испытательному электроду при поляризации последнего постоянным током измеряемая разность потенциалов представляет собой сумму поляризационного потенциала испытательного электрода, определенного по отношению к электроду сравнения, и некоторого падения напряжения в грунте между этими электродами. Омическая составляющая прямо пропорциональна току; коэффициент пропорциональности зависит от размеров и удельного электрического сопротивления грунта. Омическая составляющая не связана с электрохимическими процессами на поверхности испытательного электрода и как помеха должна быть исключена.  [8]

При подключении вольтметра к одноименным фазам показания его будут равны нулю, к разноименным фазам или к фазному и нулевому проводам ( на одной и другой группе зажимов) — соответствовать междуфазному и фазному напряжению.  [9]

При подключении вольтметра с сопротивлением RV — 200 Ом непосредственно к зажимам источника он показывает U 20 В. Если же этот источник замкнуть на сопротивление R 8 Ом, то ток в цепи становится равным 0 5 А.  [10]

Через 10 мин после подключения вольтметра включают прерыватель тока. Устанавливают интервал между срабатываниями реле прерывателя тока в пределах 0.5 — 2 с.  [11]

Трансформатор напряжения служит для подключения вольтметров и других приборов, которые должны реагировать на величину напряжения. Так как сопротивление обмоток вольтметров и других приборов, подключаемых к трансформатору напряжения, велико, то он практически работает в режиме холостого хода.  [13]

Трансформаторы напряжения служат для подключения вольтметров, катушек напряжения ваттметров, счетчиков, фазометров и реле, рассчитанных на работу со стандартными приборами напряжением 100 В; их выпускают на различные значения первичного напряжения, достигающего десятков киловольт.  [14]

Через 10 мин после подключения вольтметра включают прерыватель тока. Устанавливают интервал между срабатываниями реле прерывателя тока в пределах 0 5 — 2 с. Через 6 — 8 срабатываний прерывателя снимают показания вольтметра, следующие показания снимают через 2 — 3 срабатывания прерывателя.  [15]

Страницы:      1    2    3    4    5

Вопрос: Как правильно подключать вольтметр?

Подключение вольтметра необходимо осуществлять строго параллельно, участку, где происходит измерение, и это важно, поскольку в противном случае он выдаст в качестве результата не напряжение, а электродвижущую силу.

Как правильно подключать вольтметр для измерения напряжения?

Вольтметр подключается параллельно участку цепи, на котором будет измеряться напряжение; 2. Соблюдаем полярность: «+» вольтметра подключается к «+» источника тока, а «минус» вольтметра — к «минусу» источника тока.

Как правильно подключить вольтметр?

Чтобы измерить постоянное напряжение между двумя точками цепи, параллельно цепи, между этими двумя точками, подключают вольтметр. Вольтметр включается всегда параллельно приемнику или источнику.

Куда лучше подключить вольтметр в авто?

Любой вольтметр в машине подключается непосредственно к аккумуляторной батарее. Лучше, если через плавкий предохранитель. Так, кстати, подключены практически все розетки прикуривателя – прямо к АКБ через предохранитель.

Как правильно подключить вольтметр в цепь?

Вольтметр, как измерительный прибор подключается параллельно нагрузке или источнику, по отношению к которому вы хотите измерить величину напряжения. Это делается по тому, что вольтметр представляет собой достаточно большое сопротивление, в электротехнических примерах его принимают за бесконечность.

Как подключить вольтметр и амперметр в авто?

Амперметр можно подключить к выводам «В+» генератора и «+» аккумуляторной батареи, а вольтметр к выводу «15» выключателя зажигания и «массе». Амперметр должен иметь двустороннюю шкалу «30 … 0 … 30» А.

Как включается вольтметр по отношению к потребителю при измерении напряжения?

Чтобы измерить постоянное напряжение между двумя точками цепи, параллельно цепи, между этими двумя точками, подключают вольтметр. Вольтметр включается всегда параллельно приемнику или источнику.

Как подключить вольтметр на ваз 2106?

Черный провод часов накиньте на минусовую клемму вольтметра, а протянутый нами провод нужно подключить к плюсовой клемме. Вставьте в вольтметр патрон с лампой подсветки. Конец второго провода от часов заизолируйте, иначе может произойти замыкание. Вольтметр установите в штатное утверстие от часов.

Как правильно подключить амперметр и вольтметр?

Еще для снижения температурного фактора при измерениях, последовательно с катушкой амперметра включают добавочный резистор из материла такого же рода. Чтобы измерить постоянное напряжение между двумя точками цепи, параллельно цепи, между этими двумя точками, подключают вольтметр.

Сколько должен показывать вольтметр?

Должно быть от 13,8 до 14,2. Не должно меняться при включении нагрузки и изменении оборотов. Если при включении нагрузки происходит сильное падение напряжение, значит генератор неисправен.

Как подключить вольтметр на Уаз?

Подключение:на вольтметре два контакта, оба плюсовые. На один берем постоянный плюс. На второй идет плюс от замка зажигания. Прибор работает в этом случае при включенном зажигании.

Как включают вольтметр в цепь относительно прибора на котором нужно измерить силу тока?

Вольтметр подключается параллельно участку цепи, на котором будет измеряться напряжение; 2. Соблюдаем полярность : «+» вольтметра подключается к «+» источника тока, а «минус» вольтметра — к «минусу» источника тока.

Как подключить амперметр в цепь?

В электрической цепи амперметр соединяется последовательно с нагрузкой, а при больших токах — через трансформатор тока, магнитный усилитель или шунт.

Как включается в цепь вольтметр и что он измеряет?

Ответ: вольтметр включается в цепь параллельно участку, напряжение на котором необходимо измерить. Он измеряет напряжение (разность потенциалов).

Установка вольтметра в автомобиль

На чтение 4 мин. Просмотров 3.4k. Обновлено

Вольтметр в машине – достаточно редкая «фишка». Происходит это вероятно от того, что рядовой автомобилист вряд ли будет часто задумываться о напряжении, чего не скажешь о тех, кто любит все держать под контролем… Всегда быть в курсе «вольтов» поможет установка вольтметра в автомобиль самостоятельно!

Какой вольтметр выбрать?

Найти автомобильный вольтметр, да еще и прилично выглядящий, в магазинах чрезвычайно трудно. Происходит это от того, что с завода такое оборудование устанавливается буквально в единичные авто. Если отбросить тюнингованные приборы, то реально можно отыскать только вольтметры от ВАЗ-2107 и УАЗ.

Вольтметр от ВАЗовской «семерки» не имеет корпуса и это огромный минус. По «штату» он крепится к приборной панели и «голый» представляет собой ничем незащищенные обмотки на небольшом каркасе и стрелочку из мягкого металла…

УАЗовский же вольтметр – полноценный прибор в крепком корпусе. Единственный реальный минус – внешний вид. Он, как и положено для этого автомобиля, исключительно непритязательный, даже военный.

Дизайн и качества рассмотренных вольтметров вряд ли подойдут для красивого тюнинга. Поэтому тем, кто не просто добавляет функционал в свой автомобиль, а еще и учитывает дизайн интерьера салона, лучше поискать специализированный тюнингованный прибор.

Подключение вольтметра в автомобиль

В идеале, вольтметр нужно подключать на плюсовую клемму аккумулятора – тогда он будет показывать наиболее точное напряжение зарядки. От клеммы требуется провести провод в салон к тому месту, где будет установлен прибор. Перед началом работы, необходимо отключить аккумулятор, взять провод сечением около 0,5 мм и протянуть его в салон вдоль штатного жгута проводов. Вполне возможно, что для этого придется разбирать некоторые обшивки и проводить провода под торпедой.

Вольтметр должен работать только при включенном зажигании. При подключении же напрямую к клемме аккумулятора, он будет включен постоянно. Обойти эту проблему можно при помощи обычного электромеханического реле, которые в изобилии используются в любом автомобиле.


Подробно о том, как работает реле в автомобиле и как подключить через реле – вы можете прочитать по ссылкам. Установка вольтметра в автомобиль происходит по такой же схеме, а именно:

– Провод, идущий от аккумулятора на прибор, в данном случае является «силовым». В его разрыв и устанавливается реле, которое в выключенном состоянии размыкает этот провод, отключая вольтметр.

– Напряжение на «плюсовой» управляющий контакт реле берем из места, где оно появляется при включении зажигания. Это может быть все, что угодно – монтажный блок, провода замка зажигания и так далее.

– «Минус» вольтметра и второго управляющего контакта реле соединяем с «массой», то есть, прикручиваем к кузову стандартной клеммой «под болт».

Теперь при включении зажигания, будет срабатывать установленное реле, подключать вольтметр, а он, в свою очередь, показывать количество Вольт в бортовой сети.

Защита и подсветка вольтметра

На этом установка вольтметра в автомобиль может быть и закончена, но в идеале требуется выполнить еще два действия – одно для безопасности, а второе – для комфорта.

Чтобы защитить цепь питания вольтметра от короткого замыкания, необходимо на провод, идущий от аккумулятора установить предохранитель. Сделать это очень просто, достаточно в подходящем месте перекусить этот провод, обжать на нем две клеммы типа «мама» и надеть их на выводы флажкового предохранителя. Его номинал должен быть небольшим, например, 5А (Подробней о номиналах предохранителей – здесь). Клеммы, а для надежности, и сам предохранитель лучше замотать изолентой.

И, наконец, заключительное действие – подсветка вольтметра. Она обязательно есть у всех приборов, которые помещены в корпус. Протянуть провод на контакт подсветки необходимо от туда, где появляется напряжение при включении габаритного освещения. «Минус» же подсветки, как правило, объединен с общей минусовой клеммой прибора, а она у нас уже соединяется с кузовом автомобиля.

Таким образом, проведя всего один дополнительный провод, мы получим не только работающий вольтметр, но и освещение его шкалы.

P.S. Подключать вольтметр к клемме аккумулятора нужно для того, чтобы он показывал максимально точное напряжение. Если же особая точность не требуется, можно подключить прибор к любому проводу в салоне автомобиля, на котором появляется напряжение при включении зажигания. Это гораздо проще и быстрее, не требует установки реле и предохранителя, так как электрическая цепь по умолчанию защищена заводским «защитником».

При таком подключении, показания вольтметра будут несколько ниже, чем в способе, подробно рассмотренном выше, потому что на пути от аккумулятора до салона напряжение может уменьшаться из-за большого количества разнообразных контактов и сопротивления на них.

Вы можете скачать удобную инструкцию по подключению вольтметра на листе формата А4.
Распечатайте ее и возьмите с собой.
Размер файла 1,5 Мб, формат «jpg».

Как подключен вольтметр на автомобиле ВАЗ 2108, 2109, 21099?

В комбинации приборов автомобилей ВАЗ 2108, 2109, 21099 с «низкой» панелью имеется вольтметр, позволяющий в режиме реального времени следить за напряжением в бортовой сети.

Разберемся как он подключен и как работает, чтобы в случае необходимости его можно было подключить на ВАЗ 21083, 21093, 21099 с «высокой» панелью, либо на другом каком-то автомобиле, где он не предусмотрен.

Схема подключения вольтметра на автомобилях ВАЗ 2108, 2109, 21099

Схема подключения вольтметра на автомобилях ВАЗ 2108, 2109, 21099 с «низкой» панелью приборов
Описание схемы подключения вольтметра

— В бортовой сети автомобилей ВАЗ 2108, 2109, 21099 с «низкой» панелью приборов, напряжение на вольтметр подается с плюсового вывода АКБ, через вывод «30» генератора и монтажный блок, после поворота ключа в замке зажигания.

— Электрическую цепь защищает предохранитель №5 (8А) в монтажном блоке. На нем «висят» и остальные приборы и лампы комбинации приборов, а так же система зажигания, генератор и пр..

— На контакт «9» красной колодки комбинации приборов приходит оранжево-синий провод — это плюс вольтметра. На контакте «2» (черный провод) той же колодки — минус вольтметра.

— Если двигатель не работает, а зажигание включено, вольтметр показывает напряжение на клеммах аккумулятора.

— Когда двигатель запущен, то вольтметр показывает напряжение, создаваемое генератором.

— Если стрелка вольтметра, при работающем двигателе, находится в начале шкалы прибора (8-11В), то происходит разряд аккумуляторной батареи и скорее всего слабо натянут и проскальзывает ремень привода генератора или неисправен сам генератор (возможно пробит диод выпрямительного блока, замыкание в обмотках статора или неисправен регулятор напряжения). Лампа разряда АКБ в комбинации приборов при этом может моргать или гореть на холостых.

— Если стрелка вольтметра, при работающем двигателе, отклоняется в красную зону в конце шкалы, то происходит перезаряд АКБ по причине неисправности регулятора напряжения генератора.

Примечания и дополнения

— При включении вольтметра его стрелка поднимается приблизительно до середины шкалы и после секундной паузы отклоняется немного вправо. Это запитанный с одного провода с вольтметром коммутатор системы зажигания  отключает подачу напряжения на катушку через 1,5 сек, если не произошло запуска двигателя. Таким нехитрым способом можно определить исправен коммутатор или нет.

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

— Почему греется коммутатор системы зажигания двигателя ВАЗ?

— Почему дергается стрелка вольтметра в щитке приборов?

— Тускло горят фары, причины неисправности

— Как подключены указатели поворота ВАЗ 21093 инжектор

— Пропуски зажигания при работе двигателя, причины

— Как проверить конденсатор генератора?

как включается в цепь, схема

При проведении работ с электричеством иногда возникает необходимость провести измерение напряжения. Это можно сделать с помощью вольтметра. Чтобы получить точные данные, необходимо знать, как подключить вольтметр правильно.

Типы вольтметров

Существуют электромеханические и электронные устройства. Каждое из них имеет свои  особенности. Общим является то, что при измерении напряжения не используется последовательное подключение таких приборов в цепь. На схеме вольтметр обозначается кружком с буквой «V» внутри него.

Электромеханические устройства

Существуют приборы для определения напряжения для постоянного тока и переменного. Их работа основана на применении магнитоэлектрического принципа. Прибор состоит из постоянного магнита и стального сердечника. Стрелка крепится к рамке, на которую намотан тонкий провод. Когда через него проходит ток, возникает электромагнитное поле, отклоняющее стрелку.

Угол поворота рамки соответствует разнице потенциалов на клеммах. Чтобы уменьшить колебания стрелки в приборе применяется компенсатор. Это может быть индукционный или воздушный демпфер, система противовесов и др. Подобные элементы способствуют повышению точности результата измерения и компенсируют влияние силы тяжести на стрелку.

Электронные приборы

Такие устройства бывают двух видов — аналоговые и цифровые. В первом случае в схеме присутствует преобразователь измеряемой величины в угол поворота стрелки. Когда аналоговый вольтметр включается в электрическую цепь, то происходит преобразование переменного напряжения в постоянное. Сигнал поступает на детектор. Он воздействует на стрелку и та отклоняется на определенный угол.

Цифровые приборы по сравнению с аналоговыми являются более точными, поэтому последние в настоящее время практически не используются. У цифрового вольтметра есть дисплей и преобразователь, с помощью которых измеряемый параметр приобретает цифровой вид. На табло устройства, включенного в сеть с постоянным током, отображается полярность подключения. Точность показаний при измерении напряжения цифровым вольтметром во многом зависит от качества работы преобразователя.

Особенности применения вольтметров в различных случаях

Чтобы получить точное значение напряжения, нужно правильно включить измерительный прибор. Соединение должно быть только параллельным. При этом важно соблюдать полярность. Её можно определить по схеме, где указано, как правильно подключить измерительные приборы. Теоретически идеальный вольтметр будет максимально точным при очень большом внутреннем сопротивлении. В таком случае через него будет проходить минимальный ток.

В реальной ситуации это условие не соблюдается, поэтому измерение производится с учётом предполагаемой величины напряжения. В данном случае требуется установить переключатель вольтметра в соответствии с нужным диапазоном.

Выбор вольтметра для измерения постоянного напряжения зависит от величины последнего:

  • Если напряжение не превышает 1 милливольта, то используют аппараты со встроенным усилителем.
  • До 1000 вольт можно применять обычные измерительные приборы разных видов.
  • Если нужно проверить этот параметр на высоковольтном участке, то необходимо использовать специальные электростатические приборы, предназначенные для работы в электросетях с напряжением свыше 1000 В.

Чтобы увеличить предел измерения, можно применять последовательное соединение добавочного сопротивления с прибором. В этом случае наблюдается прямо пропорциональная зависимость, то есть, чтобы увеличить предел измерения в N раз, следует сопротивление также увеличить в N раз.

Тип вольтметра для сети с переменным током выбирается в зависимости от значения напряжения и частоты тока:

  • Для измерения разности потенциалов менее 1 В подключается вольтметр с усилителем.
  • Напряжение до 1 кВ и до 10 кГц в электрической цепи измеряется с помощью обычных приборов.
  • При измерении высокочастотного переменного напряжения используются электростатические и термоэлектрические аппараты.

При измерении переменного напряжения прибор отображает значение, указанное на схеме. Оно примерно в 1.7 раз меньше амплитудного. Если используется правильная схема подключения, вольтметр будет показывать максимально точное значение. При проведении измерений в  электросетях с переменным током в качестве добавочного сопротивления можно применять как резисторы, так и трансформаторы напряжения.

Правила подключения вольтметра

Перед тем как приступать к определению напряжения в электросети, следует сделать правильный выбор типа вольтметра с учетом особенностей использования различных моделей. Необходимо также учитывать ряд параметров:

  • Внутреннее сопротивление измерительного прибора. Чем оно выше, тем точнее результат измерений. Определить эту характеристику поможет схема применяемого вольтметра. На практике важно, чтобы его рабочий диапазон был больше, чем значение измеряемого параметра. На приборе должно быть соответствующее обозначение.
  • Диапазон напряжений, который подлежит измерению. Обычно подключение вольтметра происходит после выбора необходимого варианта. Измерение очень малых или больших напряжений осуществляется с помощью специальных устройств — усилителей или трансформаторов.
  • Если нужно узнать величину переменного напряжения, необходимо учитывать не только разность потенциалов, но и рабочую частоту. Каждый вольтметр включается при условии соблюдения определённых допустимых пределов, при которых он должен применяться.
  • Важной характеристикой является погрешность измерения. Идеальной точности измерений, подсоединив прибор, добиться практически невозможно. Поэтому мастер должен точно знать максимально допустимую погрешность. Обычно она указывается на приборе.

Важно! Для определения напряжения включайте вольтметр в цепь параллельно, иначе вы сможете определить только ЭДС источника, если он есть.

Применение мультиметра

В большинстве случаев для проведения измерений удобно пользоваться специализированными приборами. Существует большое количество разновидностей, при использовании которых возможно последовательное и параллельное соединение в цепь. Схема включения вольтметра подразумевает только параллельное его соединение.

В некоторых случаях можно воспользоваться мультиметром. Этот измерительный прибор работает по универсальному принципу. С его помощью можно измерять различные электрические величины, в том числе постоянное и переменное напряжение. Чтобы это сделать, необходимо предпринять следующие шаги:

  1. Установить переключатель в соответствующий режим для измерения постоянного или переменного напряжения.
  2. Выбрать диапазон измерений. Для этого надо указать на ближайшее значение, превосходящее ожидаемое.
  3. Подключить чёрный и красный щупы. Первый вставляется в гнездо COM, второй — в соседнее с обозначением V.
  4. Щупы подключаются параллельно измеряемой детали с соблюдением правильной полярности.
  5. На дисплее отображается результат измерения.

После окончания работы, ручку переключения режимов следует перевести в положение «Выключено». Преимуществом использования мультиметра является его универсальность и простота применения.

Видео по теме

Вольтметры и амперметры постоянного тока | Физика

Цели обучения

К концу этого раздела вы сможете:

  • Объясните, почему вольтметр нужно подключать параллельно цепи.
  • Нарисуйте схему, показывающую правильно подключенный амперметр в цепь.
  • Опишите, как гальванометр можно использовать как вольтметр или амперметр.
  • Найдите сопротивление, которое необходимо подключить последовательно с гальванометром, чтобы его можно было использовать в качестве вольтметра с заданными показаниями.
  • Объясните, почему измерение напряжения или тока в цепи никогда не может быть точным.

Вольтметры измеряют напряжение, а амперметры измеряют ток. Некоторые измерители в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами. (См. Рис. 1.) Внутренняя конструкция простейшего из этих счетчиков и то, как они подключены к системе, которую они контролируют, позволяют лучше понять применение последовательного и параллельного подключения.

Рис. 1. Датчики топлива и температуры (крайний правый и крайний левый, соответственно) в этом Volkswagen 1996 года представляют собой вольтметры, которые регистрируют выходное напряжение «передающих» устройств, которое, как мы надеемся, пропорционально количеству бензина в баке и двигателе. температура. (Источник: Кристиан Гирсинг)

Вольтметры подключаются параллельно к любому измеряемому напряжению устройства. Параллельное соединение используется потому, что объекты, находящиеся параллельно, испытывают одинаковую разность потенциалов.(См. Рис. 2, где вольтметр обозначен символом V.) Амперметры подключаются последовательно к любому измеряемому току устройства. Последовательное соединение используется потому, что последовательно соединенные объекты имеют одинаковый ток, проходящий через них. (См. Рисунок 3, где амперметр обозначен символом A.)

Рис. 2. (a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (V) помещают параллельно источнику напряжения или одному из резисторов. Обратите внимание, что напряжение на клеммах измеряется между точками a и b.Невозможно подключить вольтметр напрямую через ЭДС без учета его внутреннего сопротивления, r . (b) Используемый цифровой вольтметр. (Источник: Messtechniker, Wikimedia Commons)

Рис. 3. Амперметр (A) включен последовательно для измерения тока. Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такие же показания, если он расположен между точками d и e или между точками f и a, как и в показанном положении. (Обратите внимание, что заглавная буква E обозначает ЭДС, а r обозначает внутреннее сопротивление источника разности потенциалов.)

Аналоговые измерители: гальванометры

Аналоговые счетчики имеют стрелку, которая поворачивается, чтобы указывать на числа на шкале, в отличие от цифровых счетчиков , которые имеют числовые показания, подобные портативному калькулятору. Сердцем большинства аналоговых счетчиков является устройство, называемое гальванометром , обозначенное буквой G. Ток, протекающий через гальванометр I G , вызывает пропорциональное отклонение стрелки. (Это отклонение происходит из-за силы магнитного поля на провод с током.)

Двумя важнейшими характеристиками данного гальванометра являются его сопротивление и чувствительность по току. Чувствительность по току — это ток, который дает отклонение на полную шкалу стрелки гальванометра, максимальный ток, который может измерить прибор. Например, гальванометр с чувствительностью по току 50 мкА имеет максимальное отклонение стрелки при протекании через него 50 мкА, считывает половину шкалы при протекании через него 25 мкА и т. Д. Если такой гальванометр имеет сопротивление 25 Ом, то только напряжение В = IR = (50 мкА) (25 Ом) = 1.25 мВ дает показания полной шкалы. Подключив резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр, который может измерять широкий диапазон напряжений или токов.

Гальванометр как вольтметр

На рисунке 4 показано, как гальванометр можно использовать в качестве вольтметра, подключив его последовательно с большим сопротивлением, R . Значение сопротивления R определяется максимальным измеряемым напряжением.Предположим, вам нужно 10 В для полного отклонения вольтметра, содержащего гальванометр с сопротивлением 25 Ом и чувствительностью 50 мкА. Тогда приложенное к измерителю напряжение 10 В должно давать ток 50 мкА. Общее сопротивление должно быть

[латекс] {R} _ {\ text {tot}} = R + r = \ frac {V} {I} = \ frac {10 \ text {V}} {50 \ text {} \ mu \ text { A}} = 200 \ text {k} \ Omega \\ [/ latex] или

[латекс] R = {R} _ {\ text {tot}} — r = 200 \ text {k} \ Omega-25 \ text {} \ Omega \ приблизительно 200 \ text {k} \ Omega \\ [/ латекс].

( R настолько велико, что сопротивление гальванометра R почти не заметно.Обратите внимание, что 5 В, приложенное к этому вольтметру, вызывает отклонение на половину шкалы, создавая ток 25 мкА через измеритель, и поэтому показания вольтметра пропорциональны напряжению, как требуется. Этот вольтметр не будет полезен для напряжений менее примерно половины вольта, потому что отклонение измерителя будет небольшим и его трудно будет точно прочитать. Для других диапазонов напряжения другие сопротивления устанавливаются последовательно с гальванометром. У многих метров есть выбор шкалы. Этот выбор включает последовательное включение соответствующего сопротивления с гальванометром.

Рисунок 4. Большое сопротивление R , включенное последовательно с гальванометром G, дает вольтметр, полное отклонение которого зависит от выбора R . Чем больше измеряемое напряжение, тем больше должен быть R . (Обратите внимание, что r представляет собой внутреннее сопротивление гальванометра.)

Тот же гальванометр можно превратить в амперметр, разместив его параллельно небольшому сопротивлению R , часто называемому шунтирующим сопротивлением , как показано на рисунке 5.Поскольку сопротивление шунта невелико, большая часть тока проходит через него, что позволяет амперметру измерять токи, намного превышающие токи, вызывающие полное отклонение гальванометра. Предположим, например, что необходим амперметр, который дает полное отклонение на 1,0 А и содержит тот же гальванометр на 25 Ом с чувствительностью 50 мкА. Поскольку R и R подключены параллельно, напряжение на них одинаковое. Эти IR капли: IR = I G r , так что [latex] IR = \ frac {{I} _ {\ text {G}}} {I} = \ frac {R} {r }\\[/латекс].{-3} \ text {} \ Omega \\ [/ latex].

Рис. 5. Небольшой шунтирующий резистор R , помещенный параллельно гальванометру G, дает амперметр, полное отклонение которого зависит от выбора R . Чем больше измеряемый ток, тем меньше должно быть R. Большая часть тока ( I ), протекающего через счетчик, шунтируется через R для защиты гальванометра. (Обратите внимание, что r представляет собой внутреннее сопротивление гальванометра.) Амперметры также могут иметь несколько шкал для большей гибкости применения. Различные масштабы достигаются путем переключения различных шунтирующих сопротивлений параллельно гальванометру — чем больше максимальный измеряемый ток, тем меньше должно быть шунтирующее сопротивление.

Проведение измерений изменяет схему

Когда вы используете вольтметр или амперметр, вы подключаете другой резистор к существующей цепи и, таким образом, изменяете схему. В идеале вольтметры и амперметры не оказывают заметного влияния на схему, но полезно изучить обстоятельства, при которых они влияют или не влияют.Сначала рассмотрим вольтметр, который всегда ставят параллельно измеряемому устройству. Через вольтметр протекает очень небольшой ток, если его сопротивление на несколько порядков больше, чем сопротивление устройства, и поэтому на цепь это не оказывает заметного влияния. (См. Рисунок 6 (a).) (Большое сопротивление, параллельное малому, имеет общее сопротивление, по существу равное малому.) Однако, если сопротивление вольтметра сравнимо с сопротивлением измеряемого устройства, то сопротивление два соединенных параллельно имеют меньшее сопротивление, что заметно влияет на схему.(См. Рисунок 6 (b).) Напряжение на устройстве не такое, как при отключении вольтметра от цепи.

Рис. 6. (a) Вольтметр, имеющий сопротивление намного больше, чем устройство (RVoltmeter >> R), с которым он подключен параллельно, создает параллельное сопротивление, по существу такое же, как и устройство, и не оказывает заметного влияния на измеряемую цепь. (b) Здесь вольтметр имеет такое же сопротивление, что и устройство (RVoltmeter≅R), так что параллельное сопротивление составляет половину от того, которое есть, когда вольтметр не подключен.Это пример значительного изменения схемы, которого следует избегать.

Амперметр подключается последовательно к ветви измеряемой цепи, так что его сопротивление добавляется к этой ветви. Обычно сопротивление амперметра очень мало по сравнению с сопротивлениями устройств в цепи, поэтому дополнительное сопротивление незначительно. (См. Рисунок 7 (a).) Однако, если задействованы очень маленькие сопротивления нагрузки или если сопротивление амперметра не такое низкое, как должно быть, то общее последовательное сопротивление значительно больше, а ток в ветви измеряется уменьшается.(См. Рисунок 7 (b).) На практике может возникнуть проблема, если амперметр подключен неправильно. Если его подключить параллельно с резистором для измерения тока в нем, вы можете повредить счетчик; низкое сопротивление амперметра позволит большей части тока в цепи проходить через гальванометр, и этот ток будет больше, поскольку эффективное сопротивление меньше.

Рис. 7. (a) Амперметр обычно имеет такое маленькое сопротивление, что общее последовательное сопротивление в измеряемой ветви существенно не увеличивается.Схема практически не изменилась по сравнению с отсутствием амперметра. (b) Здесь сопротивление амперметра такое же, как и сопротивление ветви, так что общее сопротивление удваивается, а ток вдвое меньше, чем без амперметра. Этого существенного изменения схемы следует избегать.

Одним из решений проблемы вольтметров и амперметров, мешающих измеряемым цепям, является использование гальванометров с большей чувствительностью. Это позволяет создавать вольтметры с большим сопротивлением и амперметры с меньшим сопротивлением, чем при использовании менее чувствительных гальванометров.Существуют практические пределы чувствительности гальванометра, но можно получить аналоговые измерители, которые делают измерения с точностью до нескольких процентов. Обратите внимание, что неточность возникает из-за изменения схемы, а не из-за неисправности измерителя.

Подключения: границы знаний

Выполнение измерения изменяет измеряемую систему таким образом, что приводит к погрешности измерения. Для макроскопических систем, таких как схемы, обсуждаемые в этом модуле, изменение обычно можно сделать пренебрежимо малым, но полностью исключить его нельзя.Для субмикроскопических систем, таких как атомы, ядра и более мелкие частицы, измерение изменяет систему таким образом, что невозможно сделать сколь угодно малым. Это фактически ограничивает знания о системе — даже ограничивает то, что природа может знать о самой себе. Мы увидим глубокие последствия этого, когда принцип неопределенности Гейзенберга будет обсуждаться в модулях по квантовой механике.

Существует еще один метод измерения, основанный на полном отсутствии тока и, следовательно, без изменения схемы.Они называются нулевыми измерениями и являются темой нулевых измерений. Цифровые счетчики, использующие твердотельную электронику и нулевые измерения, могут достигать точности одной части из 10 6 .

Проверьте свое понимание

Цифровые счетчики способны обнаруживать меньшие токи, чем аналоговые счетчики, использующие гальванометры. Как это объясняет их способность измерять напряжение и ток более точно, чем аналоговые измерители?

Раствор

Поскольку цифровые счетчики требуют меньшего тока, чем аналоговые счетчики, они изменяют схему меньше, чем аналоговые счетчики.Их сопротивление в качестве вольтметра может быть намного больше, чем у аналогового измерителя, а их сопротивление в качестве амперметра может быть намного меньше, чем у аналогового измерителя. См. Рис. 2 и рис. 3 и их обсуждение в тексте.

Исследования PhET: комплект для конструирования цепей (только для постоянного тока), виртуальная лаборатория

Стимулируйте нейрон и следите за тем, что происходит. Сделайте паузу, перемотайте назад и двигайтесь вперед во времени, чтобы наблюдать за перемещением ионов через мембрану нейрона.

Щелкните, чтобы загрузить симуляцию.Запускать на Java.

Сводка раздела

  • Вольтметры измеряют напряжение, а амперметры измеряют ток.
  • Вольтметр устанавливается параллельно источнику напряжения для получения полного напряжения и должен иметь большое сопротивление, чтобы ограничить его влияние на цепь.
  • Амперметр подключается последовательно, чтобы получить полный ток, протекающий через ответвление, и должен иметь небольшое сопротивление, чтобы ограничить его влияние на цепь.
  • Оба могут быть основаны на комбинации резистора и гальванометра, устройства, которое дает аналоговые показания тока.
  • Стандартные вольтметры и амперметры изменяют измеряемую цепь и, таким образом, имеют ограниченную точность.

Концептуальные вопросы

1. Почему не следует подключать амперметр непосредственно к источнику напряжения, как показано на рисунке 9? (Обратите внимание, что скрипт E на рисунке означает ЭДС.)

Рисунок 9.

2. Предположим, вы используете мультиметр (предназначенный для измерения диапазона напряжений, токов и сопротивлений) для измерения тока в цепи и случайно оставляете его в режиме вольтметра.Как измеритель повлияет на схему? Что бы произошло, если бы вы измеряли напряжение, но случайно перевели измеритель в режим амперметра?

3. Укажите точки, к которым вы можете подключить вольтметр для измерения следующих разностей потенциалов на Рисунке 10: (a) разность потенциалов источника напряжения; (b) разность потенциалов на R 1 ; (c) по R 2 ; (d) по R 3 ; (e) по R 2 и R 3 .Обратите внимание, что на каждую часть может быть несколько ответов.

Рисунок 10.

4. Чтобы измерить токи на Рисунке 10, вы замените провод между двумя точками на амперметр. Укажите точки, между которыми вы разместите амперметр, чтобы измерить следующее: (a) общий ток; (б) ток, протекающий через R 1 ; (c) через R 2 ; (d) через R 3 . Обратите внимание, что на каждую часть может быть несколько ответов.

Задачи и упражнения

1. Какова чувствительность гальванометра (то есть какой ток дает полное отклонение) внутри вольтметра с сопротивлением 1,00 МОм на шкале 30,0 В?

2. Какова чувствительность гальванометра (то есть какой ток дает полное отклонение) внутри вольтметра с сопротивлением 25,0 кОм на шкале 100 В?

3. Найдите сопротивление, которое необходимо включить последовательно с гальванометром на 25,0 Ом, имеющим 50.Чувствительность 0 мкА (такая же, как у обсуждаемой в тексте), позволяющая использовать его в качестве вольтметра с показаниями полной шкалы 0,100 В.

4. Найдите сопротивление, которое должно быть подключено последовательно с гальванометром 25,0 Ом с чувствительностью 50,0 мкА (такой же, как тот, который обсуждается в тексте), чтобы его можно было использовать в качестве вольтметра с полным напряжением 3000 В. шкала чтения. Включите принципиальную схему в свое решение.

5. Найдите сопротивление, которое нужно поставить параллельно 25.Гальванометр с сопротивлением 0 Ом, имеющий чувствительность 50,0 мкА (такую ​​же, как тот, который обсуждается в тексте), что позволяет использовать его в качестве амперметра с показаниями полной шкалы 10,0 А. Включите принципиальную схему в свое решение.

6. Найдите сопротивление, которое должно быть подключено параллельно гальванометру 25,0 Ом с чувствительностью 50,0 мкА (такой же, как тот, который обсуждается в тексте), чтобы его можно было использовать в качестве амперметра с полным током 300 мА. -масштабное чтение.

7. Найдите сопротивление, которое необходимо поставить последовательно с 10.Гальванометр с сопротивлением 0 Ом, имеющий чувствительность 100 мкА, что позволяет использовать его в качестве вольтметра с: (а) показаниями полной шкалы 300 В и (b) показаниями полной шкалы 0,300 В.

8. Найдите сопротивление, которое должно быть подключено параллельно гальванометру 10,0 Ом, имеющему чувствительность 100 мкА, чтобы его можно было использовать в качестве амперметра с: (a) показанием полной шкалы 20,0-A и (b ) показание полной шкалы 100 мА.

9. Предположим, вы измеряете напряжение на клеммах щелочного элемента 1,585 В с внутренним сопротивлением 0.100 Ом, поместив на его клеммы вольтметр 1,00 кОм. (См. Рис. 11.) (а) Какой ток течет? (b) Найдите напряжение на клеммах. (c) Чтобы увидеть, насколько близко измеренное напряжение на клеммах к ЭДС, рассчитайте их отношение.

Рисунок 11.

10. Предположим, вы измеряете напряжение на выводах литиевого элемента на 3.200 В, имеющего внутреннее сопротивление 5,00 Ом, поместив вольтметр на 1,00 кОм на его выводы. а) Какой ток течет? (b) Найдите напряжение на клеммах. (c) Чтобы увидеть, насколько близко измеренное напряжение на клеммах к ЭДС, рассчитайте их отношение.

11. Определенный амперметр имеет сопротивление 5,00 × 10 −5 Ом по шкале 3,00 А и содержит гальванометр 10,0 Ом. Какая чувствительность у гальванометра?

12. Вольтметр на 1,00 МОм включается в цепь параллельно резистору 75,0 кОм. (а) Нарисуйте принципиальную схему подключения. б) Каково сопротивление комбинации? (c) Если напряжение на комбинации остается таким же, как на резисторе 75,0 кОм, каков процент увеличения тока? (d) Если ток через комбинацию остается таким же, как через 75.Только резистор 0 кОм, каков процент снижения напряжения? (e) Являются ли изменения, обнаруженные в частях (c) и (d), значительными? Обсуждать.

13. Амперметр 0,0200 Ом включается последовательно с резистором 10,00 Ом в цепь. (а) Нарисуйте принципиальную схему подключения. (b) Рассчитайте сопротивление комбинации. (c) Если напряжение в комбинации остается таким же, как и только через резистор 10,00 Ом, каков процент уменьшения тока? (d) Если ток остается таким же, как и через 10.Только резистор 00 Ом, каков процент увеличения напряжения? (e) Являются ли изменения, обнаруженные в частях (c) и (d), значительными? Обсуждать.

14. Необоснованные результаты Предположим, у вас есть гальванометр с сопротивлением 40,0 Ом и чувствительностью 25,0 мкА. (a) Какое сопротивление вы бы включили последовательно, чтобы его можно было использовать в качестве вольтметра с полным отклонением на 0,500 мВ? б) Что неразумного в этом результате? (c) Какие допущения ответственны?

15. Необоснованные результаты (a) Какое сопротивление вы бы поставили параллельно с 40.Гальванометр 0 Ом с чувствительностью 25,0 мкА, позволяющий использовать его в качестве амперметра с полным отклонением 10,0 мкА? б) Что неразумного в этом результате? (c) Какие допущения ответственны?

Глоссарий

вольтметр:
прибор для измерения напряжения
амперметр:
прибор для измерения силы тока
аналог счетчика:
Измерительный прибор, дающий показания в виде движения стрелки над отмеченным датчиком
цифровой счетчик:
Измерительный прибор, выдающий показания в цифровом виде
гальванометр:
аналоговое измерительное устройство, обозначенное буквой G, которое измеряет ток, используя отклонение стрелки, вызванное силой магнитного поля, действующей на токоведущий провод
чувствительность по току:
максимальный ток, который может прочитать гальванометр
полное отклонение:
максимальное отклонение стрелки гальванометра, также известное как чувствительность по току; гальванометр с полным отклонением шкалы 50 мкА имеет максимальное отклонение стрелки при протекании через него 50 мкА
шунтирующее сопротивление:
— небольшое сопротивление R , помещенное параллельно гальванометру G для получения амперметра; чем больше измеряемый ток, тем меньше должно быть R ; большая часть тока, протекающего через счетчик, шунтируется через R для защиты гальванометра

Избранные решения проблем и упражнения

1.30 мкА

3. 1.98 кОм

5. 1,25 × 10 −4 Ом

7. (а) 3,00 МОм (б) 2,99 кОм

9. (a) 1,58 мА (b) 1,5848 В (необходимо четыре цифры, чтобы увидеть разницу) (c) 0,99990 (необходимо пять цифр, чтобы увидеть разницу от единицы)

11. 15,0 мкА

12.

Рисунок 12.

(а)

(б) 10,02 Ом

(c) 0,9980, или 2,0 × 10 –1 % уменьшения

(d) 1,002, или 2,0 × 10 –1 % прирост

(e) Не имеет значения.

15. (a) −66,7 Ω (b) У вас не может быть отрицательного сопротивления. (c) Неразумно, что I G больше I до (см. рисунок 5). Вы не можете добиться полного отклонения, используя ток, меньший, чем чувствительность гальванометра.

Simple English Wikipedia, бесплатная энциклопедия

Вольтметр, подключенный к печатной плате

Вольтметр — прибор для измерения напряжения. Например, вольтметр можно использовать, чтобы узнать, осталось ли в батарее больше электричества.Создание вольтметров стало возможным, когда Ганс Эрстед изобрел самый простой вольтметр в 1819 году. [1]

Вольтметр можно подключить, соединив два провода туда, где есть напряжение. Один провод — положительный, а другой — отрицательный. С некоторыми вольтметрами, один должен убедиться, что провода подключены к правильным точкам: положительное соединение на вольтметре с более положительной «частью» источника напряжения, а отрицательное — с более отрицательной «частью».Таким образом, вольтметр параллелен электрической цепи. [2]

Также следует проявлять осторожность при обращении с соединением: при высоком напряжении (много вольт) можно получить травму или даже погибнуть, если непосредственно прикоснуться к металлическим соединениям под напряжением.

Когда подключения сделаны, вольтметр покажет напряжение. Поскольку нет прямого доступа к напряжению, вольтметры разработаны как особый вид амперметра, который может рассчитывать напряжение, оценивая электрический ток и применяя закон Ома. [1]

Есть два вида вольтметров. У одного из них есть стрелка или «указатель», указывающая на число, указывающее количество вольт. Это тот вид вольтметра, в котором нужно быть осторожным при правильном подключении положительного и отрицательного полюсов — в случае неправильного подключения вольтметр может быть поврежден.

Вольтметры второго типа показывают числа в «цифровом» виде, как и цифровые часы и калькуляторы. Такой вольтметр не повреждается из-за «неправильного» подключения; вместо этого они показывают отрицательное число.

Кроме того, существует два типа вольтметров в зависимости от типа тока: одни вольтметры предназначены для использования с постоянным током (DC), а другие — с переменным током (AC). Современные вольтметры могут работать на обоих токах. [3]

Все вольтметры имеют верхний предел или «максимальное количество» вольт, с которым они могут «работать». Если вольтметр используется для более высоких напряжений, чем он был предназначен для «обработки», он может повредить или разрушить его.

Вольтметры с настройками и мультиметры [изменить | изменить источник]

Поскольку важно использовать правильный вольтметр, их чаще всего делают так, чтобы их можно было настроить для измерения всех видов напряжений.Такие вольтметры обычно имеют «ручку» или переключатель, который можно настроить по-разному. Если вольтметр настроен на одно направление, вольтметр работает с напряжениями, например, до 10 вольт. Если переключатель установлен по-другому, вольтметр может выдержать 100 вольт и так далее. Внутри вольтметра переключатель обычно работает путем замены резисторов в делителе напряжения.

Таким образом, один вольтметр можно использовать для множества различных напряжений, больших и малых. Некоторые современные вольтметры могут делать эту настройку сами по себе, нужно просто выполнить подключение и не беспокоиться о том, сможет ли вольтметр справиться с напряжением.Он автоматически найдет настройку, которая сможет с этим справиться.

Сегодня вольтметр обычно является частью мультиметра, прибора, который может работать как вольтметр, так и как амперметр, и, как правило, еще несколько измерительных приборов. У них также есть переключатели, которые используются, чтобы «сказать» мультиметру, что он «является вольтметром».

Мультиметры часто имеют более двух соединений, и часть «указания» мультиметру того, что измерять (то есть, вольтметр или амперметр), осуществляется путем выбора двух правильных соединений.Это объясняется в руководстве к мультиметру и часто отображается рядом с точками подключения.

Использование усилителей для чувствительного измерения напряжения [изменить | изменить источник]

Первый тип вольтметров показывает напряжение с помощью стрелки или «указателя», указывающего на количество вольт. Эти вольтметры берут энергию от объекта измерения для перемещения стрелки. Некоторым источникам очень слабого напряжения может не хватить энергии, чтобы переместить стрелку на нужное напряжение. В таком случае такой вольтметр показывает слишком мало вольт.Вольтметр недостаточно чувствителен.

Одно из решений вышеупомянутой проблемы — заставить иглу использовать как можно меньше энергии для движения. Однако есть предел чувствительности такого вольтметра. Когда были изобретены электронные лампы и транзисторы, стало возможным создавать электронные усилители. Используя усилитель, вольтметр может измерять очень малых напряжения от очень слабых источников. Современные вольтметры и мультиметры обычно имеют такой усилитель.

Глава 16 Концепции

Глава 16 Концепции

Глава 18

Концептуальные вопросы: 4, 6, 9, 10, 13, 17, 21, 22, 23

| ВЕРНУТЬСЯ К ДОМАШНЕМУ ЗАДАНИЮ |

4. Джеффу нужен резистор на 100 Ом для цепи, но у него есть только набор резисторов на 300 Ом. Что он может сделать?

У Джеффа есть несколько вариантов. Во-первых, он мог пойти в магазин резисторов и купить другую коробку, на этот раз резисторы на 100 Ом, как в первый раз.Но на самом деле мы не к этому подошли с этим вопросом.

Джефф должен уменьшить общее сопротивление. Если он соединит резисторы последовательно, они только увеличат общее сопротивление. Однако, если он соединит их параллельно друг с другом, они уменьшат общее сопротивление. Три резистора на 300 Ом, включенные параллельно, в сумме будут иметь сопротивление 100 Ом, поскольку 1/100 = 1/300 + 1/300 + 1/300. (Попробуйте сами.)

6.Сравните сопротивление идеального амперметра с сопротивлением идеального вольтметра. У кого большее сопротивление? Почему?

Амперметр должен измерять ток без изменения величины тока, который обычно проходит через определенную марку цепи. В результате у него должно быть очень низкое сопротивление. С другой стороны, вольтметр измеряет разность напряжений между двумя разными точками (скажем, на разных сторонах резистора), но он не должен изменять количество тока, проходящего через элемент между этими двумя точками.Таким образом, он должен иметь очень высокое сопротивление, чтобы не «протягивать» через него ток. Вопрос 10 (ниже) предлагает более подробную информацию по этому поводу, и на него действительно следует ответить одновременно с этим вопросом, поэтому давайте перейдем к этому:

10. Почему амперметры соединены последовательно с элементом схемы, в котором должен измеряться ток, и вольтметры, подключенными параллельно к элементу, для которого должна быть измерена разность потенциалов?

Амперметры измеряют ток, поэтому им нужно «войти» в цепь, фактически перехватить и подсчитать все проходящие заряды.Вы разрываете ветвь цепи, в которой измеряете ток, а затем вставляете этот измеритель, повторно соединяя цепь с ним, «видя» все эти заряды, проходящие через него. (В этом случае он должен иметь очень-очень низкое сопротивление, чтобы не изменять условия цепи и не изменять ток.) ​​

Вольтметрам

необходимо сравнить две разные точки и их напряжения. Сравнивая две точки, вы должны подключиться к ним одновременно, что требует параллельного подключения.(Вольтметр должен иметь очень высокое сопротивление, чтобы не пропускать ток через него и, таким образом, изменять токи в остальной части цепи.)

Что произойдет, если вы подключите амперметр в конфигурации, предназначенной для вольтметра (т. Е. Параллельно)? Это действительно хороший экзаменационный вопрос.

9. Почему электрические плиты и сушилки для одежды питаются напряжением 240 В, а светильники, радио и часы — напряжением 120 В?

Поскольку мощность (уровень энергии) является произведением I и V, вы можете получить больше энергии от этих печей и сушилок, просто увеличив ток (уменьшив сопротивление элементов внутри них).Однако не всегда лучше просто продолжать увеличивать ток, потому что это требует физических усилий: большее количество зарядов, движущихся по проводу, означает, что вам нужен более толстый провод с меньшим сопротивлением, иначе провод может слишком сильно нагреться и расплавить изоляция. Итак, другой способ увеличить мощность, не увеличивая слишком сильно ток, — это увеличить напряжение. Это не обязательно для большинства электрических устройств, но хорошо подходит для мощных устройств.

13.Некоторые батареи можно «перезарядить». Означает ли это, что батарея имеет запас заряда, который истощается по мере использования батареи? Если «подзарядка» не означает буквально вернуть заряд аккумулятора, что означает , ?

Мы не создаем и не уничтожаем заряд. И батарея всегда заряжена нейтрально. Он перемещает заряд, но всегда с тем же током, идущим на одном конце батареи, что и на противоположном конце.

С батареей повышается ее потенциальная энергия по мере «перезарядки».»В батареях это означает, что происходят какие-то химические изменения, и энергия, хранящаяся в них, позже собирается в виде электрической энергии.

17. Электрик, работающий с «живыми» цепями, носит изолированную обувь и держит одну руку за спиной. Почему?

Изолированная обувь удерживает электрика изолированным от земли, и мы надеемся, что повысит сопротивление в цепи, которая соединит его с землей. Это более высокое сопротивление приведет к низкому (надеюсь, близкому к нулю) току.Тот же человек держит одну руку за спиной, чтобы покрасоваться. Нет, на самом деле, вторая рука была бы отличным способом соединить полную цепь, проходящую прямо через сердце, и, если держать ее за спиной, вы уверены, что это соединение не будет. (Позже в семестре я создам схему с рассолом, по причинам, которые вы тогда поймете, и вы увидите похожую технику. Надеюсь.)

21. а. Если сопротивление R1 уменьшается, что происходит с падением напряжения на R3? Выключатель S по-прежнему открыт, как показано на рисунке.

Ток в R3 будет больше, что приведет к увеличению падения напряжения.

21. б. Если сопротивление R1 уменьшается, что происходит с падением напряжения на R2? Выключатель S по-прежнему открыт, как показано на рисунке.

Он уменьшается в результате большего тока, проходящего через R1 (а R2 должен делиться с R1).

21. с. В показанных схемах, если переключатель S замкнут, что происходит с током через R1?

Увеличивается.В этом случае ток не пройдет через R3 — мы говорим, что он «закорочен». Это означает, что в цепи меньше общего сопротивления, поэтому больший ток будет делиться с R1 и R2.

22. Четыре одинаковые лампочки помещены в две разные цепи с одинаковыми батареями. Лампочки A и B подключены последовательно с аккумулятором. Лампочки C и D подключены параллельно к батарее.

а. Оцените яркость лампочек.

C и D будут одинаково яркими и ярче, чем A и B; A и B одинаково яркие.

г. Что произойдет с яркостью лампы B, если лампочку A заменить на провод?

B увеличивает яркость.

г. Что произойдет с яркостью лампочки C, если лампочку D вынуть из цепи?

Его яркость остается прежней.

23. Три одинаковые лампочки соединены в цепь, как показано на схеме.

а. Что произойдет с яркостью остальных лампочек, если лампу A вынуть из цепи и заменить на провод?

Лампы B и C становятся ярче.

г. Что произойдет с яркостью лампы накаливания, если лампу B вынуть из цепи?

Лампа A становится светлее, а лампа C становится ярче. При всех трех сопротивлениях в цепи токи равны
I A = 2 V / (3 R ), I B = I C = V / (3 R ).Когда B удаляется, ток в A и C составляет В / (2 R ). (Вы все это поняли?)

г. Что произойдет с яркостью лампы накаливания, если лампочку B заменить на провод?

Лампа A становится ярче, лампа C полностью перестает светиться. (Лампа C закорочена проводом с нулевым сопротивлением, поэтому ток не идет на C.)

| ВЕРНУТЬСЯ К ДОМАШНЕМУ ЗАДАНИЮ |

Проблемы с подключением вольтметра серии

Вы не хотите менять то, что пытаетесь измерить

Когда вы проводите измерение, вы не хотите, чтобы ваш измерительный прибор изменил то, что вы на самом деле пытаетесь измерить.Нет смысла привязывать к спринтеру большое тяжелое колесо, чтобы узнать, с какой скоростью он бежит.

Вольтметры подключаются параллельно, потому что они должны измерять разницу в напряжении между двумя точками.

Анимация, показывающая, как подключить вольтметр параллельно.

Итак, мы хотим, чтобы наш вольтметр имел очень высокое сопротивление или очень низкое сопротивление? Ответ может вас удивить.

Вольтметры имеют очень высокое сопротивление

Комбинация высокого сопротивления (например, вольтметра), подключенного параллельно, с меньшим сопротивлением (например, лампочка), имеет эффективное сопротивление, немного меньшее, чем небольшое сопротивление (лампочка).Другими словами, эффект почти такой же, как и при использовании одной только лампочки, чего мы и хотим.

График, иллюстрирующий некоторые практические правила для эффективного сопротивления параллельных цепей.

Если бы вольтметр имел очень низкое сопротивление, то эффективное сопротивление было бы немного меньше, чем у самого вольтметра. Это будет намного меньше, чем просто лампа сама по себе, поэтому, добавив вольтметр, вы измените схему, которую вы пытаетесь измерить.

Проблема с подключением вольтметра последовательно

Если вы разомкните цепь и вставите вольтметр, вы создадите в цепи большое сопротивление, и ток повсюду будет небольшим.Это означает, что лампочка не горит, а это значит, что вы не измеряете напряжение на лампочке, когда она горит.

Использование вольтметра при обрыве

Как ни странно, вольтметр будет показывать 6 вольт, потому что почти все напряжение падает на вольтметре, а не на лампочке.

Если вы удалили вольтметр, чтобы цепь больше не была замкнута, то напряжение все еще есть, даже если ток не течет. Таким образом, подключение такого вольтметра на самом деле похоже на измерение напряжения между двумя точками «разомкнутой цепи».

Анимация, показывающая, как вольтметр можно использовать для измерения напряжений, когда цепь не замкнута.

назад к уроку 5: Напряжение и ток

Разница между амперметром и вольтметром (со сравнительной таблицей)

Основное различие между амперметром и вольтметром заключается в том, что амперметр измеряет ток, а вольтметр измеряет ЭДС или напряжение в любых двух точках электрической цепи. Другие различия между амперметром и вольтметром представлены ниже в сравнительной таблице.

Электроэнергия измеряется двумя способами. то есть либо по току, либо по напряжению. Ток и напряжение в цепи измеряются амперметром и вольтметром. Принцип работы амперметра и вольтметра такой же, как у гальванометра.

В гальванометре используется катушка, помещенная между магнитами. Когда ток течет по катушкам, он отклоняется. Прогиб катушек зависит от проходящего через них заряда. Это отклонение используется для измерения силы тока или напряжения.Гальванометр работает как вольтметр, когда резистор включен последовательно с гальванометром.

Содержание: Амперметр против вольтметра

  1. Сравнительная таблица
  2. Определение
  3. Ключевые отличия

Сравнительная таблица

Основа для сравнения Амперметр Вольтметр
Определение Инструменты, используемые для измерения силы тока. Измеряет напряжение между любыми двумя точками цепи.
Символическое представление
Сопротивление Низкое Высокое
Соединение Соединяется последовательно с цепью. Включен параллельно цепи.
Точность Больше Меньше
Изменение диапазона Невозможно Возможно

Определение амперметра

Амперметр — это измерительный прибор, который используется для измерения тока в цепи.Он измеряет небольшой ток в миллиамперах или микроамперах. Амперметр включен последовательно с измерительной схемой, так что весь ток схемы проходит через нее.

Сопротивление амперметра очень мало по сравнению с вольтметром. У идеального амперметра значение сопротивления равно нулю. Небольшое сопротивление не препятствует прохождению тока, поэтому амперметр измеряет истинное значение.

Определение вольтметра

Вольтметр — это прибор для измерения напряжения.Он подключен параллельно к электрической цепи, потенциал которой необходимо измерить. Полярность подключения вольтметра такая же, как и у амперметра, то есть положительная клемма подключается к положительной полярности источника питания, а отрицательный потенциал подключается к отрицательной полярности.

Сопротивление вольтметра очень велико по сравнению с амперметром. Это сопротивление не позволяет току протекать через вольтметр и, таким образом, измеряется точное значение напряжения в точке измерения.Величина сопротивления в идеальном вольтметре примерно равна бесконечности.


Основные различия между амперметром и вольтметром

Ниже приведены основные различия между амперметром и вольтметром.

  1. Амперметр — это устройство, используемое для измерения малых значений тока, протекающего в цепи, тогда как вольтметр измеряет разность потенциалов между любыми двумя точками электрической цепи.
  2. Низкое сопротивление амперметра.Таким образом, весь ток цепи будет проходить через него. В то же время внутреннее сопротивление вольтметра очень низкое, поэтому ток из цепи не мешает измерению вольтметра.
  3. Амперметр включен последовательно со схемой измерения полного тока, а вольтметр — параллельно цепи. Разность потенциалов параллельной цепи остается одинаковой во всех точках. Поэтому для измерения точного значения разности потенциалов он подключается параллельно к точкам, напряжение которых необходимо измерить.
  4. Точность амперметра больше, чем у вольтметра.
  5. Диапазон измерения вольтметра может быть увеличен или уменьшен путем изменения значения сопротивления, тогда как диапазон амперметра не может быть изменен.

В настоящее время токовые клещи используются для измерения тока в цепи.

Метры, вольтметры и амперметры | Electronics Club

Метры, вольтметры и амперметры | Клуб электроники

Аналог | Цифровой | Вольтметры | Амперметры | Гальванометры | Омметры

Следующая страница: Мультиметры

См. Также: напряжение и ток

Аналоговый дисплей

Аналоговые дисплеи имеют указатель, который перемещается по градуированной шкале.Они могут быть трудными читать из-за необходимости выработать значение наименьшего деления шкалы. Например шкала на картинке имеет 10 маленьких делений от 0 до 1, поэтому каждое маленькое деление представляет 0,1. Таким образом, показание составляет 1,25 В (стрелка находится на полпути между 1,2 и 1,3).

Максимальное показание аналогового измерителя называется отклонением полной шкалы или FSD (в показанном примере это 5 В).

Аналоговые счетчики должны быть подключены правильно чтобы предотвратить их повреждение, когда указатель пытается двигаться в неправильном направлении.Они полезны для мониторинга постоянно меняющихся значений (например, напряжения на конденсатора разряда), и они могут быть хороши для быстрых грубых показаний, потому что движение указателя можно увидеть, не отводя взгляда от тестируемой цепи.

Снятие точных показаний

Чтобы получить точное показание аналоговой шкалы, ваш глаз должен соответствовать указатель. Не смотрите под углом слева или справа, потому что вы увидите чтение, которое немного завышено или занижено.Многие аналоговые счетчики имеют небольшую полоску зеркало по шкале вам в помощь. Когда ваш глаз находится в правильном положении, отражение указателя скрыто за самим указателем. Если вы видите отражение вы смотрите под углом.

Вместо зеркала на некоторых счетчиках есть поворотный указатель для точного измерения. Конец указателя повернут на 90 °, поэтому при правильном просмотре он кажется очень тонким. Показанный в разделе гальванометров счетчик имеет витую стрелку. хотя это слишком мало, чтобы увидеть на картинке.

Правильно
отражение скрыто

Неправильно
отражение видно

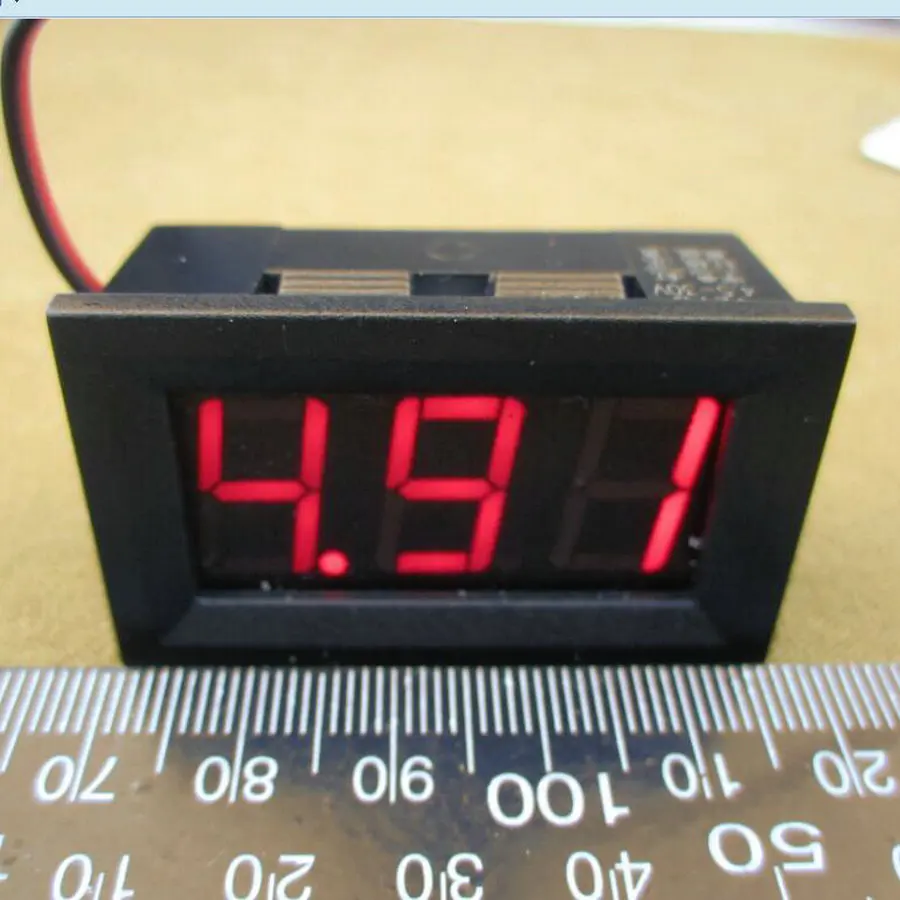

Цифровой дисплей

Значения можно считывать непосредственно с цифровых дисплеев, поэтому они легко читаются точно. Это нормально, когда младшая цифра (справа) постоянно меняется между два или три значения, это особенность работы цифровых счетчиков, а не ошибка.Обычно большая точность не требуется, и эту цифру можно проигнорировать или округлить в большую сторону.

Цифровые счетчики могут быть подключены любым способом без повреждений, они покажут минус знак (-) при обратном подключении. Если вы превысите максимальное показание, большинство цифровых измерителей показать почти пустой дисплей с цифрой 1 слева.

Все цифровые измерители содержат батарею для питания дисплея, поэтому они практически не потребляют электроэнергию. от тестируемой цепи. Это означает, что цифровые вольтметры имеют очень высокое сопротивление. (обычно называемое входным сопротивлением) не менее 1 МОм (часто 10 млн) и они вряд ли повлияют на тестируемую цепь.

Для общего пользования лучше всего подходят цифровые счетчики типа

Они легко читаются, их можно подключить в обратном порядке, и они вряд ли повлияют на тестируемую цепь.



Подключение счетчиков

Важно правильно подключить счетчики:

  • Положительный полюс счетчика, отмеченный + или окрашенный в красный цвет должен быть подключен ближе всего к + на аккумуляторе или источнике питания.
  • Отрицательный вывод счетчика, с маркировкой или цветным черный должен быть подключен ближе всего — к аккумулятору или источнику питания.

Вольтметры

  • Вольтметры измеряют напряжение .
  • Напряжение измеряется в В , В .
  • Вольтметры соединены параллельно между компонентами.
  • Вольтметры имеют очень высокое сопротивление .

Включение вольтметра параллельно

Измерение напряжения в точке

При тестировании цепей часто требуется найти напряжения в различных точках, например, напряжение на выводе 2 микросхемы таймера 555.Это может показаться запутанным — куда подключить второй провод вольтметра?

  • Подключите провод вольтметра черный (отрицательный -) к 0 В, обычно к отрицательному. клемму аккумулятора или источника питания.
  • Подсоедините красный (положительный +) провод вольтметра к точке. вы там, где вам нужно измерить напряжение.
  • Черный провод можно оставить постоянно подключенным к 0 В, пока вы используете красный провод в качестве щупа для измерения напряжений в различных точках.
  • Вы можете использовать зажим «крокодил» на проводе , черный, , чтобы удерживать его на месте.

Напряжение в точке действительно означает разницу напряжений между этой точкой и 0 В. (ноль вольт), который обычно является отрицательной клеммой аккумулятора или источника питания. Обычно 0V обозначается на принципиальной схеме в качестве напоминания.

Аналоговые измерители потребляют немного энергии от тестируемой цепи для работы со стрелкой. Это может нарушить цепь и дать неверные показания.Во избежание этого вольтметры должны иметь сопротивление, по крайней мере, в 10 раз превышающее сопротивление цепи (считайте это наибольшим значение резистора рядом с тем местом, где подключен счетчик).

Большинство аналоговых вольтметров, используемых в школьных науках, не подходят для электроники. потому что их сопротивление слишком низкое, обычно несколько k. Для большинства электронных схем требуется 100k или более.



Амперметры

  • Амперметры для измерения силы тока .
  • Ток измеряется в ампер (ампер) , A .
    1A довольно большой, поэтому часто используются мА (миллиампер) и мкА (микроампер). 1000 мА = 1 А, 1000 мкА = 1 мА, 1000000 мкА = 1 А.
  • Амперметры подключаются к серии .
    Для последовательного подключения необходимо разорвать цепь и поставить амперметр. поперек зазора, как показано на схеме.
  • Амперметры имеют очень низкое сопротивление .

Необходимость разрыва цепи для последовательного подключения означает, что амперметры затруднены для использования в паяных схемах.Большинство испытаний электроники проводится с помощью вольтметров, которые могут быть легко подключенным без мешающих цепей.

Последовательное подключение амперметра


Гальванометры

Гальванометры — очень чувствительные измерители, которые используются для измерения крошечных токов, обычно 1 мА или меньше. Они используются для изготовления всех типов аналоговых счетчиков путем добавления подходящие резисторы, как показано на схемах ниже.

Изготовление вольтметра
Гальванометр с высоким сопротивлением
умножитель последовательно для изготовления вольтметра.

Изготовление амперметра
Гальванометр с низким сопротивлением
шунтируют параллельно для создания амперметра.

На фотографии изображен учебный гальванометр 100 мкА с умножителем и шунтом. Этот измеритель необычен тем, что позволяет отображать небольшие обратные показания: максимальный ток измерителя составляет 100 мкА (или 20 мкА в обратном направлении).


Омметры

Омметр используется для измерения сопротивления в омах ().

Омметры редко встречаются как отдельные измерители, но все стандартные мультиметры имеют настройку омметра.

1 довольно мала, поэтому k И м часто используются.

1к = 1000
1M = 1000 тыс. = 1000000


Мультиметры

Мультиметры — очень полезные инструменты для тестирования. С помощью многопозиционного переключателя на метр, их можно быстро и легко настроить на вольтметр , амперметр или омметр . У них есть несколько настроек (называемых «диапазонами») для каждого типа метр и выбор переменного или постоянного тока.

Некоторые мультиметры имеют дополнительные функции, такие как тестирование транзисторов и диапазоны для измерение емкости и частоты.

Цифровой мультиметр — лучший выбор для вашего первого мультиметра , даже самый дешевый подойдет для тестирования простых проектов и рекомендую от Rapid Electronics: Цифровой мультиметр (базовый)

Для получения дополнительной информации см. Страницу Мультиметры.

Фотография мультиметра © Rapid Electronics.


Следующая страница: Мультиметры | Исследование


Политика конфиденциальности и файлы cookie
