Подключение проходного выключателя: как это делать правильно?

Проходные выключатели весьма удобны, когда необходимо включать и выключать лампочку из разных точек в квартире или доме. Например, в начале коридора можно включить лампочку, а пройдя через него выключить в другом конце. Или на первом этаже зажечь светильник на лестнице, а поднявшись на верх, выключить. Как правильно выполнить монтаж проходного выключателя, чтобы все работало как часы? Объясняем подробно со схемами и примерами.

Что потребуется для подключения проходного выключателя?

Для того, чтобы схема работала, нам потребуются следующие комплектующие:

• Два проходных выключателя.

• Трехжильный провод типа ВВГнг 3*1,5 мм² или NYM 3*1,5 мм²
• Светильник.
• Фаза + ноль из щитка.

Проходные одноклавишные выключатели, в отличие от обычных, имеют не два контакта, а три, поэтому использовать обычные выключатели для таких целей не получится. В обычных двухклавишных выключателях тоже три контакта, однако для проходного монтажа они также не подойдут, так как работают иначе.

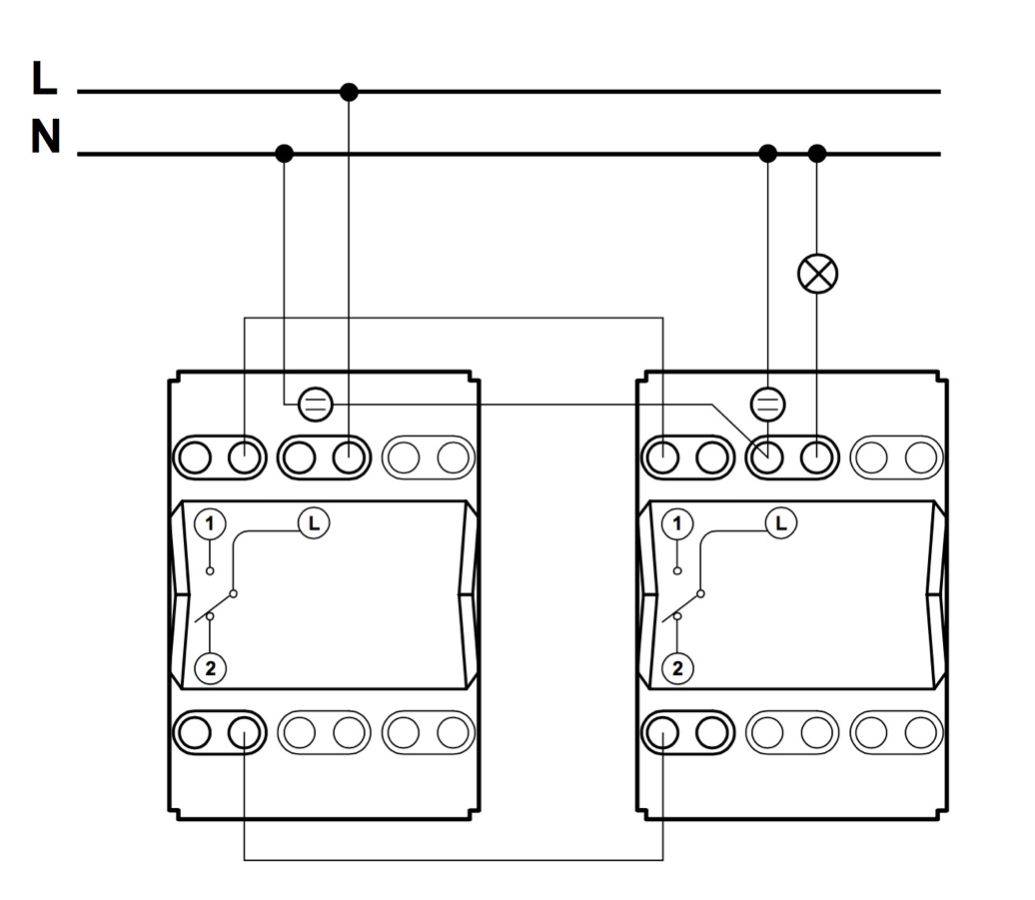

Схема подключения проходного выключателя

Для того, чтобы вся схема работала исправно, необходимо внутри выключателя правильно подсоединить провода к клеммам. В любом проходном одноклавишном выключателе клеммы обозначаются стрелочками: одна будет идти внутрь выключателя (фазная) и две наружу (выходные), как показано на рисунке ниже. Если перепутать и подключить фазный провод к стрелочке, которая идет наружу, то схема будет работать неправильно.

Схема подключения проходного выключателя следующая: ноль из счетчика подается через распредкоробку напрямую к лампочке. Фаза из счетчика подается на выключатель 1; два выхода выключателя 1 соединяются с выходами выключателя 2; фаза из выключателя 2 идет на лампочку. Обратите внимание на схему 1: здесь контакты на выключателе разомкнуты, поэтому лампочка выключена.

Предположим, человек проходя через коридор включает выключатель 1, тем самым замыкая цепь и включая лампочку. В этом случае схема становится такой:

В конце коридора он нажимает на выключатель 2, цепь размыкается, и лампочка выключается (схема 3). При этом, чтобы опять включить лампочку, ему не нужно возвращаться к выключателю 1 — достаточно нажать на клавишу выключателя 2.

При такой схеме лампочкой можно управлять любым выключателем, даже не задействуя второй. Теперь давайте посмотрим, как подключить выключатель непосредственно в распредкоробке.

Подключение проходного выключателя в распредкоробке

В распредкоробке мы наблюдаем 10 проводов: 2 приходит из щитовой, 2 от лампочки и по 3 от каждого выключателя. Соединяем провода следующим образом: синий ноль (

1) из щитовой соединяем напрямую с синим нолем (1) лампочки. Фазу из щитовой (2) соединяем с белым проводом (2) первого выключателя. Затем красный выход (3) первого выключателя с красным выходом (3) второго. Также соединяем и зеленые провода (4). Белый провод (5) второго выключателя соединяем с фазным проводом (5) лампочки. Как качественно соединять провода, мы писали здесь.

В некоторых квартирах из щитовой также идет желто-зеленый провод заземления. Он не заходит в проходные выключатели, но сажается на отдельную клемму. После того, как все подключили, подайте питание из электрощитовой, и проверьте работу каждого выключателя. Если любым можно и включить и выключить светильник, тогда схема подключена правильно.

Если остались вопросы по подключению проходного выключателя, задайте их в комментариях!

Еще пара советов домашним электрикам:

Теги выключатели электропроводка

Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения проходного выключателя для управления из 3х мест

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch — устройство для включения
и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
2. С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

• Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
• Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
• Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
• При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
• Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Видео по теме

Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла27Не помогла1

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек. Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей.

Попробуем разобраться во всем вместе.

Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.

Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.

Предыдущий пункт относится и к межэтажным лестничным пролетам.

В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

Нередко можно услышать о выключателях с вмонтированным датчиком времени.

Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

Что такое проходной выключатель?

Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

Как управлять механизмом из двух точек?

Схема подключения предполагает корректное соединение трех контактов.

Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

Как подключается этот механизм?

Если координация предполагается из двух зон:

• Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
• После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов.

Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

На каком принципе это работает?

В системе задействованы три контакта:

К одному центральному присоединяется фаза. К первому — от единой входной фазы, ко второму — от осветительного прибора.

Два других взаимно соединяются жилами аналогичных цветов.

В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.

Как управлять механизмом из трех зон?

Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.

Основные требования инструкции по подключению:

• Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
• Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

• Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
• Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
• Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.

Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

Итоги

Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!

из двух, трех и более точек, фото, видео

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Содержание статьи

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Схемы Подключения Проходных Выключателей Одноклавишных

Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго — два трехжильных. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.


Выполнить работы по инсталляции РК и подрозетниц. Чтобы правильно выполнить монтаж и подключение, необходимо сделать маркировку каждого проводника с помощью специальных приспособлений, надевающихся на провод и имеющих цифровое или буквенное значение.

Поделиться с друзьями: Добавить комментарий. Это считается самой простой схемой, поскольку она позволяет управлять только одним источником освещения.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Как выполнить реальный монтаж? Таких выключателей может быть сколь угодно большое количество.

Какой марки выключатели лучше использовать? Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.

Линия прохождения должна быть строго параллельна потолку и полу. В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении.

Коротко один из способов: Установите прибор в режим прозвонки: Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ; Вкрутите в каждую группу по одной лампе накаливания; Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.

Проходные выключатели. Схема подключения.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Управление освещением с двух мест: Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. В отличии от стандартных двухклавишных одноклавишных устройств, проходные выключатели могут работать только в паре, поскольку один и второй контролируют подачу фазы на прибор освещения и если одного из них не будет в схеме, то на источник освещения не будет приходить фазный провод, вследствие чего лампочка не засветится.

Фрагмент электропроводки в гостиной, которую мы видели в начале статьи Распредкоробки и подрозетники фиксируются с помощью алебастра.

Электронные схемы выглядят значительно проще.

Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно.

Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати.

Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.
Как подключить двухклавишный проходной выключатель

Схемы подключения различных видов проходных переключателей

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются.

Ставите щуп на один из контактов, находите с каким из двух он звонится прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора.

Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Все остальные элементы — перекрестные устройства.

Во-первых, чаще всего востребован только одинарный проходной выключатель. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели.

Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Опускаемся в цоколь по освещенной лестнице В цокольный этаж опускаемся также по освещенной лестнице: управление освещением у входа в цоколь; управление освещением в цокольном этаже. Имеется видео инструкция Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

Проходной выключатель, если не использовать один из контактов, может работать как обычный. Для монтажа потребуется еще несколько элементов: Распределительная коробка; Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт; Двухклавишные проходные выключатели — 2шт; Осветительные приборы, плафоны, лампы дневного света или другие. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При отсутствии такого — используйте два трехжильных.

Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя. Установка трёхклавишного выключателя Схема подключения трёхклавишного выключателя Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты.

И наоборот. Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов.
Как подключить проходной выключатель Подробная схема подключения

Как работает 2х клавишный ПВ

Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом. Вам нужен будет тестер или мультиметр.

Помните, я говорил, что в переключателях контакты между собой никак не связаны.

При этом они управляют освещением из разных мест.

Теперь осталось проверить который. Соответственно, смотрим две схемы и выбираем, которая понравится больше. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Более подробно о монтаже электропроводки читайте в отдельной статье.

Статья по теме: Энергетики паспорт

Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Для бытовых условий обычно применяют токопроводящие жилы 1. Управление несколькими светильниками из нескольких мест Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. Принцип подключения двухклавишных проходных выключателей Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается.

Стандартный вариант установки в 2-х точках Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов.
Как подключить проходной выключатель Схема подключения

Схемы и особенности подключения проходных выключателей

Что такое проходной выключатель? Это устройство, с виду как обычный выключатель света, однако с более расширенными опциями. При помощи двух и более устройств можно коммутировать одну световую линию. Например: длинный коридор, в начале и конце которого стоят выключатели. Зашел — включил свет, прошел на другой конец — выключил. Удобство такой схемы несомненно. В этой публикации мы рассмотрим эти чудо-выключатели подробнее и научимся их подключать различными схемами.

Виды переключателей

Это не ошибка или опечатка, именно переключателей, привычное понятие «выключатель» не совсем подходит. Вообще, здесь нет четких стандартов и данное изделие может называться как «выключатель», так и «переключатель». Поэтому не стоит зацикливаться на названии, указанном на ценнике или упаковке в магазине. Главное схема, она должна быть указана на корпусе или упаковке.

Самый простой переключатель проходного типа имеет три контакта для подключения — два неподвижных и один подвижный, который замыкается на один из неподвижных. Кстати, у проходного переключателя нет положения вкл/выкл. Понятнее всего, когда производитель пишет название: переключатель проходной на 2 направления. Но данная формулировка используется не всегда, поэтому нужно смотреть схематическую маркировку. Подобные устройства могут быть одноклавишными или двухклавишными. Как вы поняли, двухклавишными управляют разными, независимыми друг от друга точками света.

Для использования в схемах управления света из трех и более точек применяется как минимум один перекрестный переключатель. Одноклавишный перекрестный переключатель имеет четыре клеммы для подключения и соответственно, требует четырех проводников в подрозетнике. Двухклавишный прибор подобного типа достаточно сложно найти в продаже, но знайте — он существует!

Иногда перекрестный проходной выключатель называют перекидным.

Схемы подключения

Если нужно управлять включением света из двух точек, используется схема из двух переключателей на два направления. Вот наглядная схема, на рисунке указанны соединения в распаячной коробке.

Для управления светом из трех или более точек используются два переключателя обычных (на два направления) и один или несколько перекрестных. Количество перекрестных переключателей зависит от количества точек управления: при коммутации тремя выключателями используется один перекрестный, далее, можно увеличивать число перектрестных сколько угодно раз.

Вот схема управления с трех выключателей со всеми соединениями в распаячной коробке.

Для удобства на схеме показана расцветка проводников, за исключением четырех жил на перекрестный переключатель. На него придется тянуть два двухжильных кабеля или иной многожильный.

Схема подключения на четыре выключателя идентична предыдущей, только на один перекрестный переключатель больше. Подобным образом можно подключить сколько угодно выключателей, вопрос лишь в практичности.

Проходные выключатели без распаечных коробок

Иногда возникает необходимость реализовать проходную схему освещения без распределительных коробок. Тут как говорится хозяин барин — это возможно.

Однако следует понимать, что при воплощении таких схем увеличивается количество жил в подрозетниках. Следовательно придется распутывать этот «клубок» и разбираться в назначении каждого проводника при замене выключателей.

Схема легко адаптируется на две точки или более трех. Также возможно добавление PE защитного проводника, для этого нужно добавить по 1 жиле в каждый из трех кабелей и соединить их в подрозетниках аналогично нулевым.

Как можно понять из схемы, вся разница в наличии нулевого провода в подрозетниках — он просто соединяется со следующим. В схему можно добавить проводник заземления, соответственно в каждом кабеле должно быть на 1 жилу больше.

Управление светом дистанционно и с выключателя

Это решение будет приемлемо тогда, когда нужно сделать управление с нескольких точек, а проводка уже проложена на один выключатель. Для реализации понадобится радиореле в виде настенного выключателя, такое устройство называется «выключатель-приемник». Более подробно о такой схеме и вообще о радиоуправлении светом можно узнать в публикации «Дистанционное управление светом по радиоканалу — обзор решений»

Использование импульсного реле

Проходную схему также можно организовать при помощи импульсного реле.

Какие преимущества? Главное достоинство этой схемы — неограниченное число точек управления. На каждый выключатель нужно тянуть всего два проводника.

Какие недостатки? Необходимо установочное место в щите, а соответственно придется вести всю проводку туда же. В качестве выключателей придется использовать выключатели кнопочного типа. Вообще, такое решение приемлемо только при большом количестве мест управления освещением или при каких-либо нестандартных задачах.

Моделей импульсных реле много и в целом вопрос требует отдельной темы, поэтому подробности в рамках этой публикации рассматриваться не будут.

Полезные мелочи

А напоследок несколько полезных замечаний по теме:

Несмотря на то, что по сути между всеми выключателями проходит линия из двух проводников, без надобности подключения в распределительной коробке, тянуть проводники напрямую не рекомендуется. Так будет легче запутаться при последующем ремонте или реконструкции электропроводки. Гораздо правильнее и понятнее для постороннего электрика (который, возможно будет иметь дело с этой проводкой), когда от каждого выключателя кабель идет в коробку или несколько коробок.

Проводка проложена, соединения сделаны, напряжение подано, а ремонт продолжается и нет в наличии переключателей? При необходимости в свете, вполне возможно воспользоваться обычным выключателем в качестве временного решения. Для этого нужно соединить все проводники в неиспользуемых подрозетниках в пучки и заизолировать, оставив только один подрозетник. В нужном подрозетнике экспериментальным или логическим путем найти нужные два провода и подцепить к ним обычный выключатель.

На этом публикацию о проходных выключателях заканчиваем.

Оцените публикацию: Оценка: 4.0 (1066 голосов)

Смотрите также другие статьи

Как подключить систему проходных выключателей (переключателей) — RozetkaOnline.COM

К вашему вниманию подробная пошаговая фото инструкция — как подключить проходной выключатель (переключатель).
Рассмотрим вариант подключения системы переключателей состоящую из трех единиц, которая позволяет управлять освещением с трех мест. Схема включает в себя два проходных и один перекрестный выключатель, поэтому установить нужно будет три механизма. Будем выполнять все действия поочередно, по схеме подключения.





Для установки нам понадобится:

     — Отвертка крестовая
     — Отвертка плоская (индикаторная)
     — Монтажный нож или устройство для снятия изоляции
     — Пассатижи или бокорезы
     — Уровень

Приступаем к установке:





1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке переключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!



2. Подготавливаем провода в установочной коробке. С помощью пассатижей или бокорезов, укорачиваем их, чтоб длинна была примерно 10см, снимаем с концов изоляцию на 10-15мм.





2.1. Начинаем установку с проходного выключателя, к которому подходит фаза, помещаем провода в клеммы переключателя при этом провод, который под напряжением (фаза), в клемму с маркировкой “L”, в нашем случае это БЕЛЫЙ, а два остальных провода ГОЛУБОЙ и ЗЕЛЕНО-ЖЕЛТЫЙ, в клеммы со стрелками. Если у вас нет схемы подключения, и вы не знаете, как проложены и соединены провода в распределительной коробке, нужно поступить следующим образом. Выключив электричество, определить фазу – провод под напряжением, например с помощью индикаторной отвертки. Будет такой провод в одном из проходных переключателей, соответственно в таком подрозетнике должно быть три провода. Найдя в одной из установочных коробок, фазу поместите ее в “L” клемму переключателя, а два остальных произвольно в клеммы со стрелками.





2.2. Подключаем перекрестный переключатель — в подрозетнике должно быть 4 провода. В нашем случае это пара проводов с БЕЛОЙ И ГОЛУБОЙ жилами каждый. На перекрестном переключателе маркировка клемм следующая, сверху две стрелки «внутрь выключателя», снизу стрелки с направлением «от выключателя». Подключаем первую пару проводов, идущую от проходного выключателя с фазой, в верхние клеммы, а два оставшиеся в нижние. Для определения проводов идущих от переключателя под напряжением, нужно включив электричество найти фазы поочередно, сперва одну, затем поменяв положение клавиши на первым в схеме проходном выключателе, вторую, на проводах перекрестного выключателя. Оставшиеся жилы, помещаем в нижние клеммы.





2.3. Переходим к последнему в схеме переключателю, в нем находим два провода, по которым подводится напряжение с перекрестного выключателя, в нашем случае это ГОЛУБОЙ И ЖЕЛТЫЙ. Помещаем их в клеммы со стрелками, а оставшийся БЕЛЫЙ провод, в клемму с маркировкой “L”. Для определения этих проводов, если схема проводки не известна, воспользуйтесь тем же методом, что описан в пункте «Б», на одном из проводов ни при каком варианте напряжения не будет, его и поместите в клемму с маркировкой «L».





3. Аккуратно устанавливаем механизмы переключателей в установочные коробки, при этом довольно жесткие провода с осторожностью подгибаем к основанию. Затем с помощью крепежа в установочной коробке, либо с помощью «лапок» зажима механизмов (2 винта расположенные по бокам) закрепляем строго по уровню.

4. Для каждого переключателя прикладываем рамку, а после крепим ее с помощью фиксатора идущего в комплекте. Далее устанавливаем клавишу. Установка завершена. Включаем электричество и тестируем, управление освещением должно работать с любого из трех переключателей, при любой последовательности.



Link Pass-Through | Ethernet к Fiber Tech Note

Медиаконвертеры Fast Ethernet и медиаконвертеры 10/100

Медиаконвертеры Fast Ethernet

Perle объединяют существующий стандарт 802.3 с собственной функцией Link Pass-Through для обеспечения прозрачного соединения.

При использовании Link Pass-Through состояние медного приемника 100BASE-TX передается на оптоволоконный передатчик 100BASE-FX.Типичный сценарий может заключаться в том, что кабель к важному удаленному файловому серверу случайно отсоединяется от его интерфейса Ethernet. Медиаконвертер обнаруживает потерю медного канала и затем разрывает оптоволоконное соединение. В сочетании с функцией сбоя на дальнем конце удаленный медиаконвертер, подключенный к коммутатору Fast Ethernet, теперь может передавать состояние сбоя соединения с файловым сервером по коммутатору, который затем может отправлять оповещение SNMP в свою корпоративную систему NMS для принятия корректирующих мер. может иметь место.

Сбой на дальнем конце (FEF) — это стандарт IEEE 802.3u, разработанный для помощи оптоволоконным устройствам в обнаружении сбоев в оптоволоконном канале. В случае сбоя канала в соединении оптоволоконного приемника медиаконвертер передаст шаблон сигнала сбоя на дальнем конце по своему оптоволоконному соединению передачи 100BASE-FX. Медиаконвертер непрерывно контролирует оптоволоконное соединение 100BASE-FX на предмет наличия действительного сигнала. Как только проблема с оптоволокном устранена, медиаконвертер перестает передавать FEF.

Действия, выполняемые медиаконвертером при получении индикации сбоя на дальнем конце, зависят от настройки переключателя Link Pass-Through. При включенной функции Link Pass-Through сигнал FEF, полученный на его оптоволоконном приемнике, заставит медиаконвертер отключать медную связь, чтобы конечное устройство понимало, что оптоволоконная линия не полностью функциональна.

Поэтому при рассмотрении медиаконвертера Fast Ethernet для важных сетевых каналов очень важно, чтобы медиаконвертер мог прозрачно отображать условия на всем оптоволоконном соединении.

Гигабитные медиаконвертеры и медиаконвертеры 10/100/1000

Микросхемы приемопередатчиков

Dual Gigabit, используемые медиаконвертерами, обычно отключают оптоволоконный интерфейс с помощью автосогласования с условием состояния удаленной неисправности, если сторона 1000Base-T отключена, но если оптоволоконный порт выйдет из строя, медный порт останется активным. Это означает, что устройства, подключенные к порту 1000Base-T, не будут знать о неисправности оптоволоконного канала.Медиаконвертеры со встроенными процессорами, такие как гигабитные медиаконвертеры Perle, могут обеспечить необходимую сигнализацию с удаленным узлом, гарантируя, что всегда существует сквозная прозрачность.

Переключатель режима соединения, предусмотренный на медиаконвертерах, определяет поведение медных и оптоволоконных портов в различных условиях. В положении по умолчанию «Нормальное» медиаконвертер будет работать в соответствии с естественным поведением автосогласования гигабитного трансивера (с включенным автосогласованием оптоволокна), описанным выше.Если пользователь желает, чтобы медный порт отражал состояние оптоволоконного порта, переключатель режима связи можно поместить в Smart. Link Pass-Through mode — расширенная функция, которая обеспечивает точное отражение того, что происходит на другом порте. Smart Link Pass-Through выполнит это независимо от того, включено или отключено автосогласование оптоволокна.

Несмотря на то, что большинство гигабитного оптоволоконного оборудования поддерживает согласование оптоволоконных сетей, некоторое оборудование было развернуто еще до того, как стандарты Gigabit были полностью ратифицированы.Чтобы разместить это оборудование и при этом сохранить прозрачность соединения, гигабитные медиаконвертеры Perle также предоставляют оптоволоконный кабель . Функция Fault Alert .

с автосогласованием оптоволокна, отключенным и отказом оптоволокна Включен переключатель Alert , в случае отказа линии оптоволоконного приемника оптоволоконный передатчик будет выключен, предупреждая удаленный узел об отказе оптоволокна

Сводка

Если ваш проект преобразования среды передачи из Ethernet в оптоволокно включает в себя каналы, которые критически важны для вашей работы, важно, чтобы Используемые преобразователи достаточно интеллектуальны, чтобы должным образом отражать условия на всех участках канала и обеспечивают полную прозрачность канала для конечных точек сетевого оборудования.

Как подключить сквозной коммутатор. Настройка одноклавишного переключателя

Переключатель прохода значительно расширяет возможности пользователя по управлению осветительными приборами. Конструкция и схема подключения сквозного выключателя. Вы можете управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко применяется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Использование проходных выключателей в доме

Проложив переключатели на разных концах стадиона, концертного зала или других обширных объектов, можно включить все освещение на входе.При необходимости покинуть конструкцию с противоположной стороны, не нужно возвращаться к выключателю, которым был включен свет — на другом выходе такой же проходной выключатель. Электрические цепи С помощью сквозных выключателей вы можете управлять освещением из нескольких разных мест.

Такие схемы подключения очень удобно использовать в подземных переходах, тоннелях, а чаще всего схемы с проходными выключателями применяют в частных домах и на лестничных клетках в подъездах многоэтажных домов.

Устройство и принцип действия

Переключатель байпаса по внешнему виду не отличается от обычных изделий. Существенное отличие заключается в конструкции контактной группы, которая спрятана внутри корпуса. Простой выключатель замыкается и размыкает электрическую цепь на одном проводе. Схема подключения сквозного переключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип переключения контактов схемы гарантирует, что переключатели работают попарно для управления одним и тем же источником света.По техническому решению такой элемент в схеме было бы правильно называть не переключателем, а переключателем. Профессиональная терминология уже сформирована, и изменения могут только внести большую путаницу, поэтому все остается как есть.

При переключении контактов сквозного переключателя одна часть цепи освещения размыкается, а другая замыкается. Схема переключателя проводки изменена так, чтобы любой из переключателей был готов включить или выключить свет. Выключатель можно использовать только вместе с другим.На практике существует возможность подключения схемы выключателя к схеме, чтобы она работала максимально просто, но тогда теряется смысл всех элементов ее конструкции.

Виды

Как и обычные выключатели, проходные каналы делятся по типу проводки: для внешней проводки, для скрытой проводки.

По конструкции контактных клемм: клеммы с винтовыми клеммами, зажимные пружинные клеммы.

По количеству ключей:

• одноклавишный;
• двухклавишный;
• трехклавишный.

У них все как у обычных выключателей, разница в конструкции и работе контактной группы. Принцип одноклавишного сквозного переключателя заключается в переключении входного контакта на один из двух выходов. Двухклавишные проходные переключатели, как и трехклавишные, в своем корпусе содержат 2 или 3 исполнения одноклавишного переключателя контактной группы.

Подключить шлейфовый переключатель несложно, все можно сделать самостоятельно. Меняем количество контактов, ключей, размер переключателей, принцип работы остается один.

Схема устройства одно-, двух- и трехпозиционного переключателя

• одноклавишный переключатель имеет одну входную клемму и два выхода;
• двойной переключатель — два входа и четыре выхода;
• трехклавишный переключатель — три входных и шесть выходных клемм.

Управление освещением 2-х местное

Одним осветительным прибором или группой светильников можно управлять из двух мест: это может быть бра в коридоре или фонарные столбы вдоль садовой дорожки.Для подключения сквозного переключателя необходимо будет использовать обычную схему, точнее с двумя сквозными одноклавишными переключателями, потому что они работают только попарно. На этом примере проще всего понять, как работают переключатели контура. На рисунке ниже показано, как подключить проходной переключатель к цепи.

Схема включения транзисторов

Фаза от сети 220 В подключена к входной клемме одного из проходных переключателей, ее клеммы на выходе подключены к выходам второго.Остается свободная входная клемма второго переключателя, он подключен к осветительному прибору. Второй контакт осветительного прибора подключается к нулевой проводной сети. На схеме видно, что лампа находится в выключенном состоянии, при изменении положения контактной группы любого переключателя на нее подается ток. Следующее включение одного из двух переключателей отключает цепь, лампа гаснет.

Ближе к реальным условиям на схеме подключения показано отсоединение кабеля и проводки в распределительной коробке.Согласно требованиям Электротехнического кодекса (Правил устройства электроустановок) в этом случае используется кабель с тремя медными жилами:

• красный — фаза;
• синий — 0;
• желто-зеленый — провод заземления.

Отключение кабелей и проводов в распределительной коробке

Схема разделена на четыре участка цепочки:

1. кабель от источника питания 220 В: от защитного устройства в щите до коробки;
2. кабель от одного проходного переключателя до распределительной коробки;
3. кабель от другого сквозного переключателя к распределительной коробке;
4. кабель от осветительного прибора до распределительной коробки.

В коробку вложено четыре кабеля.

Требования к цвету проводов по функциональному назначению полностью выполняются только в двух участках. От распределительного щита и светильника до шкафа при размыкании контактов проходных выключателей они частично выполняются. Допускается использование проводов любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерителем. К входным контактам переключателей необходимо подключить фазный (красный) провод.

Для управления двумя группами освещения используется схема для подключения двухканального проходного переключателя. Если человек поймет, как подключать одноклавишные сквозные переключатели, он разберется, как подключить тройной переключатель.

Схема подключения переключателя проходного двухклавишного

Управление освещением с 3-х мест

Для управления освещением с трех мест требуется перекидной переключатель. Вы можете установить его в любом удобном месте. В схеме перекрестный переключатель включен между обычными проходными переключателями.Их можно использовать на лестничных маршах, для освещения дворов и других объектов по желанию заказчика.

Перекрестный переключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной переключатель. На выходные контакты ставятся две перемычки, а две клавиши объединены в одну, можно просто приклеить одну к другой. Приклеивать нужно так, чтобы крепежные отверстия на клавишах совпадали со штифтами на переключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон необходимо приклеить пластиковые планки.

В магазинах есть готовая продукция, велосипед не изобретать, просто купи и поставь.

Схема управления освещением 3 места

На схемах А1 и А2 (ниже) показаны разные варианты подключения, но функциональность остается прежней — соблюдается принцип парных превышений.

Варианты подключения перекрестного переключателя

В тех случаях, когда элементом освещения является большая люстра с двумя группами лампочек или всего двумя рядами бра вдоль длинного коридора, следует использовать двухклавишные проходы и перекрестные выключатели.Схема немного сложнее, но видно, что работает тот же принцип переворота контактов. Когда источник света выключается одним из переключателей, контакты замыкают цепи других переключателей.

Схема находится в таком состоянии, что при нажатии любой клавиши этой группы ламп ток проходит на контакты лампы. На основе этих схем можно производить управление освещением из четырех и более мест, вставляя дополнительные перекрестные переключатели.

Схема подключения четырех переключателей

Пример использования

Для ситуации, когда нужно пройти в дом в темном дворе, идеально подойдет схема с двухпозиционными переключателями.В частном доме несложно реализовать этот проект своими руками. В коридоре рядом с распределительным щитом необходимо установить распределительную коробку и один проходной выключатель. Второй — необходимо поставить с внутренней стороны на забор возле ворот, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротехники есть множество вариантов с оригинальной декоративной отделкой.

Подключение должно быть выполнено, как описано выше. Кабель от выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах.Закапывать глубоко не нужно, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

Как подключиться. Видео

Как подключить переключатель пропуска по всем правилам можно узнать из этого видео.

Изучив принципы работы схемы с двумя однокнопочными переключателями и собрав своими руками, можно приступать к установке более сложных схем с двухклавишными переключателями в трех местах или трехклавишными — в двух. места, если необходимо.

Схема подключения выключателя , многие относятся к разряду электриков по высшему пилотажу.

На самом деле любому, кто желает провести его установку от начала до конца, для этого достаточно иметь под рукой только наглядный образец и

подробное руководство. Это руководство, изложенное в этой статье. Чтобы понять, как устроена и выполнена схема подключения выключателя , рассмотрим подробно ее монтаж от самого начала и до конца.

Принцип выключателя основан на возможности управлять включением и выключением освещения одной комнаты из двух разных мест. Приведем пример, это может быть какая-то большая проходная комната, входя в нее, вы включаете свет одним выключателем, проходите через него и на выходе выключаете свет вторым выключателем или наоборот. Из этого примера мы узнали, что сквозной переключатель, вопреки многим заблуждениям, не может работать с одним механизмом, их в цепи должно быть как минимум два.

Приступим к изучению материала по данному вопросу.

Монтируем провода и установочные элементы схемы

Установка

начинается с распределительной коробки, в ней мы скоро соберем все провода по порядку, а потом произведем их подключение.

Нам понадобится питание, которое по проводам и устройству защиты будет подавать электрический ток в распределительную коробку.
Любая электрическая цепь должна быть защищена от токов короткого замыкания. Также должна быть возможность включать или отключать подачу электричества в цепь.В нашем примере все эти функции выполняет одно устройство — двухполюсный автоматический выключатель.

На нем уже есть напряжение, так что запитать нашу распределительную коробку несложно. Для этого проложите провод от автоматического выключателя до распределительной коробки.

Запасной провод для подключения лучше оставить с запасом 10-15 сантиметров, так будет удобнее подключать провода и подключать оборудование.

Далее нам понадобятся два подрозетника (монтажные чашки), в которые мы будем устанавливать переключатели.

Теперь проложите провод от первой монтажной чашки к распределительной коробке.

Потом со второго.

Последней необходимой деталью схемы является элемент освещения (лампа, люстра, бра), который будет включаться и выключаться из разных мест с помощью наших выключателей. В нашем примере мы используем для этого обычный патрон с лампочкой, он может максимально наглядно продемонстрировать работу освещения в цепочке.
Подключаем провод для дальнейшего подключения осветительного элемента.

Все элементы подготовлены, приступаем к их подключению.

Подключение элементов принципиальной схемы

Продолжаем разбирать тему подключения схемы проходного переключателя. На этом этапе нам необходимо соединить элементы схемы.

Сюда входят:

• выключатель
• переключатель проходной — 2 шт.
• лампочка

Начнем с подключения к биполярному выключателю проводов, идущих к распределительной коробке.Подготовить провода, снять внешнюю изоляцию.

Отмеряем необходимое количество проводов для подключения, зачищаем провода и подключаем их. Более подробно рассмотрено подключение двухполюсного автомата.

Перед проведением работ по подключению проводов к токоведущим контактам и клеммам, во избежание поражения электрическим током отключите полное электроснабжение квартиры. Убеждаемся в отсутствии напряжения, с помощью и только после этого приступаем к работе.

Обратите внимание на цвет проводов, синий ноль, белая фаза. Сверху и снизу машина должна совпадать. Провод заземления желтый с зеленой полосой, в нашем примере мы его не используем, изолируем и откладываем в сторону.

Наши выключатели имеют вставные контакты, для их подключения понадобится 1 сантиметр зачищенного провода на каждый провод. На тыльной стороне переключателя, как правило, есть схема подключения проводов. Стрелка вверху указывает соответствующий или отходящий контакт фазного провода, а стрелки ниже — контакты, на которых фаза будет переключать два отходящих провода.

В нашем примере фаза белая. Подключаем к верхнему подходящему (исходящему) контакту. Синий и желтый с зеленой полосой подключаются к переключающим контактам, какой из них подключать не важно.

Установите его в банку (монтажную чашку).

Второй сквозной переключатель подключается так же, как и первый.

Установлено

Коммутаторы. Теперь перейдем к подключению электрического патрона.Просто очистите провода и подключите. Провод заземления, желтый с зеленой полосой не используется, изолируем изолентой и убираем в сторону. Как вариант, его можно использовать в качестве заземления корпуса светильника, если он металлический, особенно в помещениях с повышенной влажностью.

Все элементы готовы и подключены.

Подключение проводов в цепи выключателя

В нашей коробке четыре провода, пройдемся еще раз:

• Фонарь (лампочка с патроном).

Начнем с обрезки питающего провода и провода идущего к лампочке, снимаем внешнюю изоляцию.

Заземлители желтые с зелеными полосами нам не нужны, поэтому сразу изолируйте их изолентой.

Все остальные провода зачищаем, снимаем слой изоляции, оголенная жила должна быть 3,5-4 сантиметра.

Убираем лишние провода внутри распределительной коробки, чтобы они нам не мешали.

Соединяем между собой, скручивая, два синих провода.

Теперь подготовим провода, идущие к переключателю 1 и 2. Снимаем внешнюю изоляцию.

Здесь нам понадобятся все три жилы каждого провода. Убираем по 3,5-4 сантиметра.

Подключаем провод питания белой фазы к одному из проводов белой фазы переключателя.В качестве переключателя 1 можно использовать любой белый провод, 2 не имеет значения.

Второй оставшийся белый фазовый провод переключателя подключается к белой фазной лампочке.

Теперь подключаем коммутационные провода, по ним туда пойдет фаза. Скрутите два желтых провода.

Цепь выключателя готова.

Проверить работу

Вкручиваем лампочку в патрон.

Подаем напряжение на выключатель. Включаем (поднимаем рычаг вверх), на цепь подается напряжение.

Включите первый сквозной выключатель, электрическая схема введена в действие, свет горит, выключите выключатель, два индикатора погаснут. Попробуй наоборот. Все работает. Хочу обратить ваше внимание, что в отличие от которого есть правило настройки верха и низа, на переключателях такой разницы нет.Его можно включить или выключить в любом положении.

Отключаем электричество. Для этого достаточно перевести предохранительный выключатель в нижнее положение. Убедимся в отсутствии напряжения, применив для этих целей индикатор напряжения. С помощью изоленты изолируем все скрутки.

Закладываем их в распределительную коробку.

Схема укомплектована, протестирована и готова к работе.

Цепь выключателя.

Самодельная схема выключателя помогла сэкономить:

• поиск и вызов электрика — 200 руб.
• установка двухполюсного выключателя — 300 руб.
• установка внутренней распределительной коробки — 550 руб.
• соединение проводов в распределительной коробке, способ скрутки — 300 руб.
• установка и подключение светильника, люстры (450 руб. За 1 светильник, люстру от 800 руб.) — средняя цена 600 руб.
• установка баночки (стенка кирпич 200 руб — 1 шт), у нас 2 штуки — 400 руб
• установка переключателя сквозного скрытого монтажа (1 шт. 200 руб.), У нас 2 шт. — 400 руб.
• прокладка провода открытой высотой до 2 метров (35 рублей — 1 метр), например взять 4 метра — 140 рублей
• прокладка открытого провода высотой более 2 метров (50 рублей -1 метр), например, возьмем 15 метров — 750 рублей
• штробление стен 19 метров (120 рублей — 1 метр) — 2280 рублей

Итого наша экономия составила: 5920 рублей

Посмотреть стоимость электромонтажных работ можно

Приятного использования! Надеюсь, эта информация была вам полезна.

Зачем мне нужен сквозной коммутатор?

Проблема энергосбережения стоит сегодня остро, и в этом может помочь сквозной выключатель. Как? Заходим в подъезд, включаем свет, а на нашем этаже тушим освещение другим выключателем. И наоборот. Выйдя из дома на улицу, на собственном участке включается свет, а днище снимается. В таких случаях используется сквозной переключатель, выполняющий функции переключателя.

Подключение двухкнопочного и трехклавишного проходного выключателя — Фото

Подключение выключателя выбирается исходя из количества точек управления.А их может быть несколько:

• на каждом этаже многоэтажного дома,
• в длинном коридоре на выходе из нескольких комнат.

Как подключить сквозной коммутатор, мы вам сегодня расскажем в этой статье.

Простой выключатель содержит только две контактные клеммы с двумя подключенными проводами.

Проходной выключатель, называемый автоматическим выключателем, имеет три клеммы, к которым подходят три провода. Чтобы включать и выключать свет из большего количества мест, нам нужны так называемые перекрестные переключатели, у которых есть четыре контакта и четыре подходящих провода.Надо сказать, что подключаются не только лампы (накаливания, люминесцентные, энергосберегающие), но и любые электрические устройства, требующие управления с разных мест.

Немного теории о проходных коммутаторах

Назначение проходного переключателя — переключение электрических цепей. Сравнить устройство обычный двойной автоматический выключатель , используемый для простого подключения, и , проходной переключатель с одним ключом .

Схема подключения двухпозиционного переключателя — Фото

В обоих случаях у нас есть три контакта и три подходящих провода, и происходит простое переключение контактов.Но в первом случае электрические цепи сжимаются, или соединяются, или отключаются. В одном автоматическом выключателе одна одновременно размыкается, а другая замыкается.

Пример выключателя

Возьмем электрическую схему, состоящую из лампочки и двух одноклавишных проходных затворов.

Лампочка не горит, то есть две цепи разорваны. Нажимаем один из переключателей, подключается одна из цепей и загорается лампочка. Переходя ко второму переключателю, при нажатии, разрывая цепь, тушим лампу и одновременно подготавливаем другую линию для включения с первого переключателя.

Суть работы такого переключателя в перебрасывании контактов — один замыкается, другой размыкается. Проходной переключатель, если не использовать один из контактов, может работать в обычном режиме. Но по финансовым соображениям от этого лучше отказаться: это будет стоить дороже.

Типы проходных коммутаторов

Выпускаются автоматические выключатели с разным количеством ключей. Мы уже рассмотрели одноклавишные. Проходной переключатель двухклавишный Используется для подключения / отключения двух ламп, расположенных в разных точках.

Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов. Светильники можно расположить в одной люстре, тогда можно изменить освещенность комнаты.

Трехклавишный Выключатель по аналогии с двухклавишным предназначен для включения трех ламп.

Подключение трехходового проходного выключателя — схема — Фото

Схема подключения сквозного выключателя позволяет включать лампочки с трех точек.Потребуется взять два одноклавишных и один кросс-переключатель, который в простейшем случае представляет собой два одноклавишных переключателя с внутренними перемычками. Применяя два перекрестных переключателя, соберите управление с четырех мест.

Здесь нужно помнить одно. Чем больше точек контроля, тем сложнее схема включения выключателя. Загрузка проволокой может создать дополнительные непреодолимые трудности. Во время ремонта обслуживающий электрик может просто не разобраться в схеме, найдя выход в ее упрощении.В результате вам нужно включить освещение только из одного места.

Схема подключения сквозных выключателей — Видеоинструкция

Подробнее Видеоматериалы

Как подключить кнопку пропуска

Если вы решили создать себе более комфортные условия проживания, установив проходные выключатели, то приготовьтесь к большой работе. Во-первых, нужно подробно знать, как подключить сквозной переключатель, существующие схемы управления и способы монтажа.Это теоретическая часть. Тогда запаситесь необходимыми инструментами и материалами.

Из инструментов понадобится перфоратор с битой для просверливания посадочных мест для переключателей. Тот же перфоратор пробивает стежки, в которые будут проложены новые провода. Приобретите плоскогубцы, плоскогубцы, бокорезы, различные отвертки. После прокладки проводов нужно будет провести штукатурные работы — понадобится алебастр или цемент с песком. — это, естественно, провода , переключатели , распределительные коробки .

В зависимости от схемы управления освещением провода могут иметь разное количество жил. В простейшем случае нам понадобится трехжильный медный провод . Если схема посложнее, то без пятипроводной не хватит. При отсутствии такового — используйте два трехпроводных.

Распределительная коробка распределительная, витые провода — Фото

Зависит от электрической нагрузки. Чем больше ламп включается, тем больше требуется несущая способность материалов проводников.Однозначно подойдет сечение жилы 2,5 квадрата.

• Сначала разметьте трассу для прокладки штроба. Линия прохода должна быть строго параллельна потолку и полу. Отводы выполнены под прямым углом.
• Перфоратором высверливаем гнезда для выключателей и пробиваем кожухи для прокладки проводов.
• В распределительных коробках жилы скручены в соответствии с разработанной схемой.
• Далее подключается сквозной коммутатор.
• После сборки всей схемы необходимо проверить ее перед подачей напряжения.

основная задача — Не допускать коротких замыканий. Можно использовать мультиметр и при выключении лампочки «прозвонить» цепь. Только после этого можно проверить работоспособность новой системы освещения.

• С положительным результатом штукатурка и покраска необходимых мест.

Конечно, такая работа представляет определенные трудности.Незнакомые с электротехникой люди его не выполняют. Здесь нужна помощь электриков. Только они могут произвести эту работу с соблюдением правил техники безопасности.

В статье рассмотрен принцип действия перекидного выключателя, принципиальные схемы подключения выключателей, предназначенных для управления освещением с двумя, тремя и более сиденьями. Даются советы по правильному выполнению монтажных работ, связанных с подключением проходных выключателей.

Идея создания выключателя не нова, первые схемы появились в домах радиолюбителей в шестидесятых годах, а особую популярность он приобрел в 90-е, когда на рынке появились первые импортные выключатели, «заземленные» под управлением лампа из разных мест.

Устройство и принцип работы переключателя проходного действия

Самым простым представителем семейства проходных выключателей является одноклавишный вариант.

Внешне он ничем не отличается от обычного переключателя, за исключением внутренней схемы, которая обычно указывается на тыльной стороне корпуса.

Принцип работы проходного переключателя прост: при перемещении переключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый переключающий контакт).На рисунке клемма «2» — это общий контакт, клеммы «3» и «6» — это выход переключения.

Принципиальная схема проходного переключателя выглядит так:

Используя этот эффект, вы можете создать простейшую схему проходного переключателя, в которой одна лампа будет управляться сразу из двух разных мест:

1,2 — выключатели непрерывного действия; 3 — к корпусу лампы

Подключение сквозного выключателя

Монтаж осуществляется трехжильным кабелем.Чтобы упростить монтажные работы, его прожилки должны быть заводского цвета. Сечение выбранного провода должно выдерживать подключаемую через него нагрузку. Поскольку мощность контактов переключателя ограничена 10-16 А, для монтажа чаще всего используется медный гибкий кабель сечением провода от 1 до 1,5 мм 2.

1. На выключателе необходимо найти общий зажим (на схеме он обозначен цифрой «1»).
2. На первый выключатель, ближайший к распределительной коробке, подводим «фазу» и подключаем к общей клемме «1».Для монтажа используем самый светлый провод (обычно красный или оранжевый, на пояснительном чертеже мы использовали белый).
3. Подсоедините клеммы выходного переключателя (как указано клеммами «2» и «3») к выходным клеммам двух оставшихся проводов, запомните цветовое соответствие используемого сердечника и маркировку на клеммной колодке проходного кабеля. выключатель.
4. На втором переключателе проводим подключение кабеля так же, как и на первом (строго соблюдаем цветовую кодировку проводов и соответствующих клемм переключателя).
5. В распределительной коробке подключаем самый светлый провод (на пояснительном чертеже он белый), который шел от второго проходного переключателя с фазой светильника.
6. Два других провода, обозначенные цветом, соединяются с проводом того же цвета, который вышел от первого переключателя (например, зеленый с зеленым, синим и синим и т. Д.), На пояснительном чертеже соединены зеленый и красный провода.
7. Нулевой и заземляющий провода в распределительной коробке сразу подключаются к аналогичному кабелю, идущему к светильнику.
8. Закручиваем скрутки, при необходимости используем людеме, качественно изолируем оголенные участки проводов.

Также можно использовать следующее соединение:

1 — распределительная коробка; 2 — к корпусу лампы; 3, 4 — щеки

Соберите проходной выключатель в следующей последовательности:

1. Разбираем выключатель.

2. Подключить к проходному переключателю провода согласно схеме.

3. Вставляем выключатель в распределительную коробку и фиксируем в ней.

4. Закрываем выключатель защитно-декоративными накладками.

Важно! С помощью контроля убедитесь, какой провод находится в «фазе» распределительной коробки. Перед выполнением любых монтажных работ отключите электропитание. Не соединяйте медный и алюминиевый провода в одну скрутку.

Проверка работы цепи

Необходимо убедиться, что каждый переключатель может как включать, так и выключать лампу, независимо от положения другого переключателя.

Каждое включение выключателя должно вызывать выключение или включение электрических ламп, если этого не происходит, необходимо найти и исправить ошибку в завершенной установке.

Двухклавишные переключатели

Эти сквозные переключатели физически состоят из двух одинарных сквозных переключателей, собранных в одном корпусе.

1 — ключ доступа двухкнопочный; 2 — Проходные переключатели

Двухпроходный переключатель позволяет управлять несколькими лампами одновременно.Для этого необходимо собрать следующую схему:

1, 2 — переключатель двухклавишный сквозной; 3 — к корпусу лампы

Для коммутации можно использовать как трехжильные провода, проложенные параллельно, так и шестжильные, главное не ошибиться при подключении.

Собранная схема позволяет независимо включать и выключать две лампы или две лампы из двух разных мест.

Например, включить лампу № 1, изменив положение первого тумблера.

Аналогичным образом можно включить вторую лампу.

Отключение может производиться как первым, так и вторым переключателем.

Управление освещением из трех и более мест

В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Чтобы эффективно управлять освещением трехэтажного лестничного марша, вам понадобится как минимум три контрольных точки. В этом случае, помимо классических проходных выключателей, используется дополнительный тип автоматического выключателя — крестового типа.

Перекрестный переключатель настроен на разрыв соединения между двумя сквозными переключателями, это позволяет создать еще одну точку управления освещением.

1, 3 — переключатели сквозные; 2 — крестовой переключатель; 4 — к корпусу лампы

За счет дополнительной последовательной установки перекрестных выключателей можно увеличить количество мест, с которых осуществляется управление освещением.

Как видно из схемы, переключение любого из переключателей приведет к включению или выключению освещения.

Сборку цепи управления лампой из трех разных мест можно выполнить следующим образом:

1 — выключатель проходной; 2 — крестовой переключатель; 3, 5 — подрозетники для переходных выключателей; 4 — крышка крестового переключателя; 6 — распределительная коробка; 7 — к корпусу лампы

Установка аналогична описанной выше с одинарным сквозным переключателем, для установки требуются двух- и трехжильный кабель.

Как видно из рассмотренного материала, с помощью переходных переключателей можно организовать управление одной лампой из двух разных мест.Использование перекрестного переключателя позволяет увеличить количество контрольных точек до трех и более.

Влад Тараненко, rmnt.ru

Обычно одна конструкция освещения управляется одним электрическим переключателем. То есть люстру в гостиной можно выключить только из гостиной.

Кроме того, обычно в одном помещении, на входе, устанавливается одна коммутационная. С его помощью в этом помещении управляют лампами электрического освещения.

Но часто бывают случаи, когда такой способ управления освещением неудобен.

Когда классическая схема может быть неудобной:

Итак, случаев, когда человеку нужны дублирующие тумблеры, достаточно много. В каждом из них на помощь придет устройство , позволяющее включать и выключать свет из разных комнат, разными ключами и независимо друг от друга.

Этот метод очень практичен и в дополнение к общему удобству помогает экономить энергию . С помощью сквозного электрического выключателя не нужно оставлять свет, например, на крыльце, на всю ночь.Вы можете просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Автоматический выключатель (выключатель) отличается от штатного коммутационного устройства одним конструктивным признаком. Он имеет три, а не два контакта, и может по очереди переключать фазу с одного контакта на два других.

Подключаемые по этому принципу осветительные лампы могут быть любыми или обоими. Кроме того, к этому способу можно подключать любые устройства , помимо подсветки, нуждающиеся в такой схеме включения / выключения.

Элементы схемы

Схема установки таких устройств несложная, но требует осторожности.

ВАЖНО! На этапе создания разводки в местах, где планируется установка триггеров, к первым двум необходимо проложить трехжильный кабель, а при желании установить больше выключателей нужно удлинить четыре -проводим кабель к следующим.

Для создания такого типа управления освещением из двух мест требуются проходные переключатели с двумя положениями переключения и тремя контактами.Где переключение должно быть переключением типа , то есть первый узел будет общим для двух оставшихся. В одном из положений переключения замыкает первый, а в другом — последующий контакт. Замыкание сразу трех соединений в этой конструкции исключено.

Если рассматривать составные части схемы ЛЭП с двумя конструкциями перекидной коммутации , то в нее входят:

• Распределительная коробка, иначе называемая краном.Он служит для защиты электрических кабельных соединений.
• Устанавливается в каждой комнате, а в больших комнатах их несколько.
• Подключение (двух-, трех- и четырехжильное)
• Устройства двусторонние коммутационные
• Непосредственно лампа

Примерные проходные переключатели из двух мест выглядят так:

• Провод «ноль» идет от источника к отводной коробке, а после него — к лампе.
• Провод идет от того же источника к той же коробке, а затем к общему контакту первого переключателя.
• Переключающие контакты (два) переключателя 1 через распределительную коробку подключены к таким же частям переключателя 2.
• Фаза от общего контакта переключателя 2 поступает на другую электрическую сборку светильника.

Примерная схема подключения проходной из двух мест представлена ​​ниже на фото:

Установка системы управления одним осветительным прибором с двух точек проста. Он оформляется следующим образом:

• На необходимых местах для установки коммутационных аппаратов
• Снимите с них трехжильные кабели
• Установить электрический светильник или несколько, соединенных параллельно
• Снимите с него (их) двухжильный кабель
• Установите разъем.Выбор места для нее определяется кратчайшей длиной кабеля и удобным доступом к самой коробке
• от электроснабжения, переключающих устройств и электроосвещения
• Подключите их, как описано выше

При таком подключении четыре контакта (две пары) с обеих точек соединяются вместе. Для включения освещения фаза на осветительный прибор поступает от общего узла электрического выключателя 2.

Предлагаем, например, посмотреть видео, где показана схема подключения проходных переключателей с двух мест:

Пошаговая установка

Установка проходных выключателей возможна как со скрытым типом проводки, так и со скрытым типом проводки.Сделать это можно самостоятельно, соблюдая несколько правил безопасности:

• Отключить электроэнергию от квартиры перед началом работ.
• Внимательно проверьте, где находится фаза, а где ноль .
• Соединить провода аккуратной скруткой, обжать и изолировать .
• Hard закрепить на поверхностях распределительной коробки и электрооборудования.
• Определите мощность осветительного прибора и выберите трехжильный кабель соответствующего сечения, исходя из мощности потребляемой электроэнергии.

Схема переключения коммутатора проходного с двух мест:

Из-за своей конструкции дублирующие электрические переключатели не имеют особого положения «вкл / выкл». имеет собственный ключ. Два соединительных блока в этой конструкции находятся в положении «замкнуто / открыто» в зависимости от положения электрических контактов другого переключателя. Следовательно, положение ключа при выключенном свете будет каждый раз другим.

К этой особенности использования можно очень быстро привыкнуть и использовать сквозные переключатели без помех.

Альтернатива

Альтернативой сквозным резервным выключателям могут быть бистабильные реле или электрические лампы, оснащенные датчиками движения и освещенности.

Бистабильные реле удобнее устанавливать, если требуется управлять освещением не двумя, а четырьмя и более электрическими выключателями. Светильники с таким же не так практичны, как сквозной выключатель. Скорость движения, количество остановок и другие факторы будут влиять на постоянное включение / выключение электрического освещения, что крайне неудобно.

Удобство использования в быту электрических выключателей постоянного тока сделало описанную выше схему управления осветительными лампами очень популярной. В настоящее время сложно представить себе жилое или производственное сооружение, в котором не использовались бы коммутационные коммутационные конструкции.

Заметная экономия энергии приводит к повсеместной установке подобных устройств.

Сделать такое управление электроосветительными приборами в своем доме несложно, если следовать рекомендациям, приведенным в нашей статье, и соблюдать правила безопасности.

В заключение предлагаем вам посмотреть еще одно информативное и интересное видео о схеме подключения и установки проходных коммутаторов с 2-х мест:

Коммутаторы с питанием от PoE

с сквозной передачей: сеть

Я сейчас составляю список гигабитных управляемых коммутаторов с питанием от PoE, которые имеют один или два порта сквозной передачи в нисходящем направлении.

Поиск коммутаторов с 5 портами до сих пор был легким.

• D-Link DGS-1100-05PD — это 5-портовый коммутатор с питанием от 802.3af или at (если требуется дополнительный бюджет мощности) и поддерживает два нисходящих устройства PoE с бюджетом 8 или 18 Вт в зависимости от входа.

• Netgear GS105PE полностью идентичен D-Link. Заявлено, что он поддерживает 19 Вт нисходящего потока PoE при питании от устройства 802.11at POE +.

• Trendnet TPE-P521ES идентичен двум другим, но с бюджетом 18 Вт

Легко, правда? У меня возникли проблемы с поиском вариантов для 8-портовых версий.Единственный, который я нашел до сих пор, который поддерживает сквозную передачу, — это Ubiquiti Unifi US-8, и если я откажусь от требования сквозной передачи, я обнаружу, что только DGS-1100-08PD и GS108TV2 поддерживают питание PoE.

Просто хотел узнать, проходил ли кто-нибудь подобный поиск. Ваше здоровье!

---

РЕДАКТИРОВАТЬ: Обновление 2019: мне попался аппарат DLink DGS-1100-08P, версия B. Это должен быть коммутатор PoE, который ОБЕСПЕЧИВАЕТ питание, но я обнаружил, что (при подключении к DGS-1210-08P) он отображается как устройство Legacy PD и может питаться от PoE.Затем он нормально питает все свои обычные порты PoE. У меня есть 2 IP-камеры и точка доступа (3 порта), которые одновременно используют сквозной PoE. Я обнаружил, что все это потемнело, если я потянул слишком много энергии, но настройки в 1100-08P позволяют установить максимальную мощность, что может быть полезно. Во всяком случае, я сейчас подбираю еще несколько из них, поскольку они кажутся 8-портовыми коммутаторами с несколькими сквозными PoE, даже если они не обеспечивают полную передачу 18 Вт чего-то вроде DGS-1100-05PD

. Я также купил и обнаружил, что Netgear GS105PE НЕ имеет возможности изменить управляющую VLAN.Правильно, любое устройство, подключенное непосредственно к нему в VLAN 1, будет иметь доступ к графическому интерфейсу пользователя, что в моем случае делает его недействительным.

Link Fault Pass Through | Статьи

EtherWAN

---

■ Справочная информация

Волоконно-оптические медиаконвертеры позволяют соединять два разных типа среды передачи, например, витую пару, с помощью оптоволоконных кабелей. Представленные в 1990-х годах медиаконвертеры являются важными устройствами для соединения систем на основе волоконно-оптических кабелей с существующими системами на основе меди.Это позволяет сетям использовать преимущества оптоволокна (большее расстояние, защита от электромагнитных помех) экономически эффективным способом с использованием существующей сетевой инфраструктуры. Медиаконвертеры могут поддерживать несколько протоколов, включая Ethernet, Fast Ethernet и Gigabit Ethernet. Физически медиаконвертеры варьируются от небольших автономных устройств и плат ПК до больших систем шасси. Некоторые медиаконвертеры также поддерживают Power Over Ethernet (PoE).

В приведенном выше примере медиаконвертер PoE подает питание на IP-камеру и принимает данные от нее с помощью стандартного медного кабеля.Данные преобразуются и отправляются по оптоволоконной линии на коммутатор.

■ Приложения — парные медиаконвертеры

Обычно медиаконвертеры используются для подключения нескольких локальных сетей в разных зданиях или географических точках. В этой настройке используются два медиаконвертера, по одному на каждом конце оптоволоконного канала.

На приведенной выше схеме спаренные медиаконвертеры позволяют медным локальным сетям в офисе и на заводе обмениваться данными по оптоволоконному каналу, даже если физическое местоположение находится на большом расстоянии (оптоволоконный кабель может передавать данные на расстояние до 100 километров).

■ Возможные недостатки

Однако в любой топологии оптоволокно-медь с парными медиаконвертерами есть недостаток. Если медный канал на одной стороне оптоволоконного соединения выходит из строя, устройства на другой стороне (например, коммутаторы) не могут узнать, что соединение не работает. Они будут продолжать работать, даже если данные не могут быть переданы, и не будут сообщать об ошибке системному администратору.

В приведенном выше примере отказал медный канал слева.Коммутатор и компьютер справа продолжат работать так, как если бы соединение работало, даже если данные не могут быть успешно переданы.

■ Link Fault Pass Through

Чтобы преодолеть этот недостаток, функция Link Fault Pass Through (LFPT) обеспечивает постоянный мониторинг каналов, подключенных к медиаконвертерам. Если какой-либо из медных каналов выходит из строя, медиаконвертер передает состояние отказа по всему каналу, отключая среднее оптоволоконное соединение, а также медное соединение на противоположном конце.Это предотвращает отправку подключенными коммутаторами пакетов, которые в конечном итоге могут быть потеряны, и значительно упрощает обнаружение и устранение неполадок. Если существует избыточное соединение, сеть может немедленно переключиться на него.
Используя приведенный выше пример сбоя связи, LFPT вступит в силу, как показано ниже:

1) Медный канал слева вышел из строя. Это могло произойти из-за чего-то столь же простого, как отсоединение кабеля, или из-за такой проблемы, как аппаратный сбой в коммутаторе.

2) MC-A уведомляет MC-B о сбое канала и отключает оптоволоконное соединение с MC-B.

3) MC-B отключает свой медный канал. Переключатель справа отобразит состояние неактивного соединения на соответствующем светодиодном индикаторе. Если SNMP включен, коммутатор отправит сетевому администратору уведомление SNMP.

■ Сбой на дальнем конце

Для отказов, возникающих в оптоволоконном канале, Far-End Fault (FEF) — это стандарт IEEE 802.3u, который позволяет информировать оба конца пары оптоволокон при возникновении проблемы с одним оптоволокном. Без сбоя на дальнем конце оптоволоконный интерфейс медиаконвертера не может обнаружить проблему, которая затрагивает только его оптоволокно TX (передачи).При обнаружении неисправности медиаконвертер передает сигнал неисправности на дальнем конце по оптоволоконному соединению, чтобы проинформировать медиаконвертер на дальнем конце оптоволоконной пары о возникновении неисправности. Оба медных канала, подключенные к оптоволоконному каналу, будут автоматически отключены. Это не только помогает обнаруживать и устранять неполадки, но и предотвращает передачу данных по неработающему каналу.

Работа при отказе на дальнем конце:
1) MC-A обнаруживает потерю сигнала в приемном (приемном) кабеле оптоволоконного соединения.

2) MC-A отправляет сигнал сбоя на дальнем конце, чтобы сообщить MC-B о возникновении сбоя. Это отключает передающее (передающее) волокно MC-A.

3) MC-A отключает медное соединение. На соответствующем переключателе светодиодный индикатор показывает состояние неработающего канала, и отправляется прерывание SNMP (если SNMP включен).

4) MC-B отключает медное соединение. Светодиодный индикатор подключенного коммутатора показывает состояние неработающего канала, отправляется прерывание SNMP (если SNMP включен).

■ Примечания по реализации

LFTP должен использоваться с медиаконвертерами, расположенными попарно, и оба устройства должны поддерживать LFPT.Если используется только один медиаконвертер, функции Far End Fault и LFPT не будут работать должным образом, потому что коммутаторы не поймут сообщение LFPT. Кроме того, рекомендуется использовать медиаконвертеры одной марки для каждой пары, поскольку разные поставщики иногда используют собственные протоколы LFPT и FEF.

■ Сводка

Медиаконвертеры

— это гибкие и экономичные устройства для реализации и оптимизации оптоволоконных линий во всех типах сетей. Они играют важную роль в современных локальных и глобальных сетях, поскольку в этих сетях часто используется несколько протоколов и типов носителей.Link Fault Pass Through и Far End Fault — важные инструменты, которые помогают сетевым администраторам диагностировать и устранять неполадки в работе сети.

Учебное пособие по сетевой коммутации

| Lantronix

Коммутация сети

Коммутаторы

могут быть ценным активом для создания сетей. В целом они могут увеличить емкость и скорость вашей сети. Однако переключение не следует рассматривать как панацею от сетевых проблем. Перед включением сетевой коммутации вы должны сначала задать себе два важных вопроса: во-первых, как вы можете определить, выиграет ли ваша сеть от коммутации? Во-вторых, как добавить коммутаторы в вашу сеть, чтобы получить максимальную выгоду?

Это руководство написано, чтобы ответить на эти вопросы.Попутно мы расскажем, как работают коммутаторы и как они могут принести пользу вашей сетевой стратегии. Мы также обсудим различные типы сетей, чтобы вы могли профилировать свою сеть и оценить потенциальную выгоду от коммутации сети для вашей среды.

Что такое коммутатор?

Коммутаторы занимают в сети то же место, что и концентраторы. В отличие от концентраторов, коммутаторы проверяют каждый пакет и обрабатывают его соответствующим образом, а не просто повторяют сигнал на все порты. Коммутаторы сопоставляют адреса Ethernet узлов, находящихся в каждом сегменте сети, а затем пропускают через коммутатор только необходимый трафик.Когда пакет получен коммутатором, коммутатор проверяет аппаратные адреса пункта назначения и источника и сравнивает их с таблицей сетевых сегментов и адресов. Если сегменты совпадают, пакет отбрасывается или «фильтруется»; если сегменты разные, то пакет «пересылается» в соответствующий сегмент. Кроме того, коммутаторы предотвращают распространение плохих или неправильно выровненных пакетов, не пересылая их.

Фильтрация пакетов и восстановление пересылаемых пакетов позволяет технологии коммутации разбивать сеть на отдельные домены конфликтов.Регенерация пакетов позволяет использовать большее количество узлов в общей структуре сети и значительно снижает общую частоту конфликтов. В коммутируемых сетях каждый сегмент является независимой областью коллизий. Это также обеспечивает параллелизм, то есть до половины компьютеров, подключенных к коммутатору, могут отправлять данные одновременно. В общих сетях все узлы находятся в одном общем домене коллизий.

Простота установки, большинство коммутаторов самообучаются.Они определяют адреса Ethernet, используемые в каждом сегменте, составляя таблицу по мере прохождения пакетов через коммутатор. Этот элемент «включай и работай» делает коммутаторы привлекательной альтернативой концентраторам.

Коммутаторы

могут подключать разные типы сетей (например, Ethernet и Fast Ethernet) или сети одного типа. Многие коммутаторы сегодня предлагают высокоскоростные каналы, такие как Fast Ethernet, которые можно использовать для соединения коммутаторов вместе или для увеличения пропускной способности важных серверов, которые получают большой трафик.Сеть, состоящая из нескольких коммутаторов, связанных между собой этими быстрыми восходящими линиями, называется сетью «свернутой магистрали».

Выделение портов коммутаторов отдельным узлам — еще один способ ускорить доступ для критически важных компьютеров. Серверы и опытные пользователи могут использовать весь сегмент для одного узла, поэтому в некоторых сетях узлы с высоким трафиком подключаются к выделенному порту коммутатора.

Полнодуплексный режим — еще один метод увеличения пропускной способности выделенных рабочих станций или серверов. Для использования полнодуплексного режима обе сетевые карты, используемые на сервере или рабочей станции, и коммутатор должны поддерживать полнодуплексный режим.Полнодуплексный режим удваивает потенциальную пропускную способность этого канала.

Перегрузка сети

По мере того, как к общей сети добавляется больше пользователей или добавляются приложения, требующие большего количества данных, производительность снижается. Это связано с тем, что все пользователи в общей сети являются конкурентами шины Ethernet. Умеренно загруженная сеть Ethernet со скоростью 10 Мбит / с способна поддерживать использование 35 процентов и пропускную способность около 2,5 Мбит / с с учетом накладных расходов пакетов, межпакетных промежутков и коллизий.Умеренно загруженный Fast Ethernet или Gigabit Ethernet совместно использует 25 или 250 Мбит / с реальных данных в тех же условиях. При использовании совместно используемых сетей Ethernet и Fast Ethernet вероятность коллизий возрастает по мере того, как к общему домену коллизий добавляется больше узлов и / или больше трафика.

Ethernet сам по себе является совместно используемым носителем, поэтому существуют правила для отправки пакетов, чтобы избежать конфликтов и защитить целостность данных. Узлы в сети Ethernet отправляют пакеты, когда определяют, что сеть не используется. Возможно, что два узла в разных местах могут попытаться отправить данные одновременно.Когда оба ПК передают пакет в сеть одновременно, возникает коллизия. Оба пакета передаются повторно, что усугубляет проблемы с трафиком. Минимизация коллизий — ключевой элемент в проектировании и эксплуатации сетей. Увеличение количества конфликтов часто является результатом слишком большого количества пользователей или слишком большого трафика в сети, что приводит к серьезным конфликтам за пропускную способность сети. Это может снизить производительность сети с точки зрения пользователя. Сегментирование, при котором сеть делится на различные части, логически соединенные вместе с помощью коммутаторов или маршрутизаторов, снижает перегрузку в переполненной сети за счет устранения общего домена коллизий.

Уровни коллизий измеряют процент пакетов, которые являются коллизиями. Некоторые коллизии неизбежны, менее 10 процентов из них характерны для исправных сетей.

Факторы, влияющие на эффективность сети
Объем трафика Кол-во узлов Размер пакетов Диаметр сети

Измерение эффективности сети
Отклонение от средней до пиковой нагрузки Частота столкновений Коэффициент использования

Коэффициент использования — еще одна широко доступная статистика о состоянии сети.Эта статистика доступна в мониторе консоли Novell и мониторе производительности WindowsNT, а также в любом дополнительном программном обеспечении для анализа LAN. Использование в средней сети более 35 процентов указывает на потенциальные проблемы. Это 35-процентное использование почти оптимально, но в некоторых сетях оптимальные значения использования выше или ниже из-за таких факторов, как размер пакета и отклонение пиковой нагрузки.

Коммутатор считается работающим на «проводной скорости», если у него достаточно вычислительной мощности для обработки полной скорости Ethernet при минимальных размерах пакетов.Большинство коммутаторов на рынке значительно опережают возможности сетевого трафика, поддерживая полную «скорость передачи данных» Ethernet, 14 480 пакетов в секунду (пакетов в секунду) и Fast Ethernet, 148 800 пакетов в секунду.

Маршрутизаторы

Маршрутизаторы

работают аналогично коммутаторам и мостам в том, что они фильтруют сетевой трафик. Вместо того, чтобы делать это по адресам пакетов, они фильтруют по определенному протоколу. Маршрутизаторы родились из-за необходимости логического, а не физического разделения сетей. IP-маршрутизатор может разделить сеть на различные подсети, чтобы между сегментами мог проходить только трафик, предназначенный для определенных IP-адресов.Маршрутизаторы пересчитывают контрольную сумму и перезаписывают MAC-заголовок каждого пакета. Цена, уплачиваемая за этот тип интеллектуальной пересылки и фильтрации, обычно рассчитывается с точки зрения задержки или задержки, которую испытывает пакет внутри маршрутизатора. Такая фильтрация занимает больше времени, чем фильтрация коммутатора или моста, который просматривает только адрес Ethernet. В более сложных сетях эффективность сети может быть повышена. Дополнительным преимуществом маршрутизаторов является их автоматическая фильтрация широковещательных рассылок, но в целом их сложно настроить.

Преимущества коммутатора
Изолирует трафик, снимая перегрузку Разделяет области коллизий, уменьшая коллизии Сегменты, дистанция перезапуска и правила повторителя

Затраты на переключение
Цена: в настоящее время в 3-5 раз дороже концентратора Время обработки пакета больше, чем в хабе Мониторинг сети сложнее

Общие преимущества коммутации сети

Коммутаторы

заменяют концентраторы в сетевых конструкциях, и они более дорогие.Так почему же рынок коммутаторов для настольных ПК ежегодно увеличивается вдвое с огромным количеством проданных устройств? Цена на коммутаторы стремительно падает, а концентраторы — это зрелая технология с небольшим снижением цен. Это означает, что разница между стоимостью коммутатора и стоимостью концентратора намного меньше, чем раньше, и разрыв сокращается.

Поскольку коммутаторы являются самообучающимися, их так же легко установить, как и концентратор. Просто подключите их и вперед. И они работают на том же аппаратном уровне, что и концентратор, поэтому проблем с протоколом нет.

Есть две причины для включения коммутаторов в проекты сетей. Во-первых, коммутатор разбивает одну сеть на множество небольших сетей, поэтому ограничения по расстоянию и ретранслятору сбрасываются. Во-вторых, такая же сегментация изолирует трафик и уменьшает коллизии, уменьшая перегрузку сети. Очень легко определить потребность в увеличении расстояния и ретранслятора, а также понять это преимущество коммутации сети. Но второе преимущество, уменьшение перегрузки сети, трудно идентифицировать и труднее понять, в какой степени коммутаторы повышают производительность.Поскольку все коммутаторы добавляют небольшие задержки к обработке пакетов, необоснованное развертывание коммутаторов может фактически снизить производительность сети. Итак, следующий раздел касается факторов, влияющих на влияние перехода на перегруженные сети.

Коммутация сети

Преимущества переключения варьируются от сети к сети. Добавление коммутатора в первый раз имеет другие последствия, чем увеличение количества уже установленных коммутируемых портов. Понимание шаблонов трафика очень важно для коммутации сети — цель состоит в том, чтобы исключить (или отфильтровать) как можно больше трафика.Коммутатор, установленный в месте, куда он пересылает почти весь получаемый трафик, поможет гораздо меньше, чем тот, который фильтрует большую часть трафика.

На сети, которые не перегружены, может негативно повлиять добавление коммутаторов. Задержки обработки пакетов, ограничения буфера переключения и повторные передачи, которые могут иногда приводить к снижению производительности по сравнению с альтернативой на основе концентратора. Если ваша сеть не перегружена, не заменяйте концентраторы коммутаторами. Как узнать, являются ли проблемы с производительностью результатом перегрузки сети? Измерьте коэффициенты использования и частоту столкновений.

Хорошие кандидаты на повышение производительности при переключении
Загрузка более 35% Частота столкновений более 10%
Загрузка нагрузки — это объем общего трафика в процентах от теоретического максимума для данного типа сети, 10 Мбит / с в Ethernet, 100 Мбит / с в Fast Ethernet. Частота коллизий — это количество пакетов с коллизиями в процентах от общего числа пакетов

Время отклика сети (видимая для пользователя часть производительности сети) страдает по мере увеличения нагрузки на сеть, а при больших нагрузках небольшое увеличение пользовательского трафика часто приводит к значительному снижению производительности.Это похоже на динамику автомобильной автострады в том смысле, что увеличение нагрузки приводит к увеличению пропускной способности до определенного предела, а затем дальнейшее увеличение спроса приводит к быстрому ухудшению истинной пропускной способности. В Ethernet количество коллизий увеличивается по мере загрузки сети, что вызывает повторные передачи и увеличение нагрузки, что приводит к еще большему количеству коллизий. В результате перегрузка сети значительно замедляет трафик.

С помощью сетевых утилит, имеющихся в большинстве серверных операционных систем, сетевые менеджеры могут определять коэффициент использования и коллизии.Следует учитывать как пиковую, так и среднюю статистику.

Замена центрального концентратора на коммутатор

Эта возможность переключения типична для полностью разделяемой сети, в которой многие пользователи соединены в каскадной архитектуре концентратора. Двумя основными последствиями переключения будут более быстрое сетевое подключение к серверу (-ам) и изоляция нерелевантного трафика от каждого сегмента. По мере устранения узкого места в сети производительность растет до тех пор, пока не обнаружится новое узкое место в системе, такое как максимальная производительность сервера.

Добавление коммутаторов в магистральную коммутируемую сеть

Перегрузку в коммутируемой сети обычно можно уменьшить, добавив больше коммутируемых портов и увеличив скорость этих портов. Сегменты, испытывающие перегрузку, идентифицируются по их загрузке и частоте конфликтов, и решением является либо дальнейшая сегментация, либо более быстрые соединения. Порты коммутатора Fast Ethernet и Ethernet добавляются дальше в древовидной структуре сети для повышения производительности.

Дизайн для максимальной выгоды

Изменения в дизайне сети имеют тенденцию быть скорее эволюционными, чем революционными — администратор сети редко может спроектировать сеть полностью с нуля.Обычно изменения вносятся медленно, чтобы максимально сохранить полезные капитальные вложения при замене устаревших или устаревших технологий новым оборудованием.

Fast Ethernet очень легко добавить в большинство сетей. Коммутатор или мост позволяет Fast Ethernet подключаться к существующей инфраструктуре Ethernet для повышения скорости критически важных каналов. Более быстрая технология используется для подключения коммутаторов друг к другу, а также к коммутируемым или совместно используемым серверам, чтобы избежать узких мест.

Многие сети клиент / сервер страдают от того, что слишком много клиентов пытаются получить доступ к одному и тому же серверу, что создает узкое место в месте подключения сервера к локальной сети. Fast Ethernet в сочетании с коммутируемым Ethernet создает идеальное экономичное решение для предотвращения медленных сетей клиент-сервер, позволяя разместить сервер на быстром порту.

Распределенная обработка данных также выигрывает от Fast Ethernet и коммутации. Сегментация сети с помощью коммутаторов значительно повышает производительность распределенных сетей трафика, и коммутаторы обычно подключаются через магистраль Fast Ethernet.

Хорошие кандидаты на повышение производительности при переключении
Важно знать потребность в сети на узел Попытайтесь сгруппировать пользователей с узлами, с которыми они чаще всего общаются, в одном сегменте Ищите схемы движения по отделам Избегайте узких мест в коммутаторах с помощью быстрых каналов связи Перемещение пользователей переключаются между сегментами в итеративном процессе, пока все узлы не будут использовать менее 35%

Проблемы с передовой технологией коммутации

Есть некоторые технологические проблемы с коммутацией, которые не затрагивают 95% всех сетей.Основные поставщики коммутаторов и отраслевые издания продвигают новые конкурентоспособные технологии, поэтому здесь обсуждаются некоторые из этих концепций.

Управляемый или неуправляемый

Management обеспечивает преимущества во многих сетях. Для управления крупными сетями с критически важными приложениями используется множество сложных инструментов, использующих протокол SNMP для мониторинга состояния устройств в сети. Сети, использующие SNMP или RMON (расширение SNMP, которое предоставляет гораздо больше данных при меньшей пропускной способности сети), будут управлять либо каждым устройством, либо только более критическими областями.VLAN — еще одно преимущество управления коммутатором. VLAN позволяет сети группировать узлы в логические LAN, которые ведут себя как одна сеть, независимо от физических подключений. Основное преимущество — управление широковещательным и многоадресным трафиком. Неуправляемый коммутатор будет передавать широковещательные и многоадресные пакеты на все порты. Если в сети есть логические группы, отличные от физических, то коммутатор на основе VLAN может быть лучшим выбором для оптимизации трафика.

Еще одним преимуществом управления коммутаторами является алгоритм связующего дерева.Spanning Tree позволяет администратору сети создавать резервные каналы с подключенными коммутаторами в виде петель. Это нарушит самообучающийся аспект коммутаторов, поскольку трафик от одного узла будет исходить из разных портов. Spanning Tree — это протокол, который позволяет коммутаторам координировать работу друг с другом, чтобы трафик передавался только по одному из резервных каналов (если не происходит сбоя, резервный канал активируется автоматически). Сетевые менеджеры с коммутаторами, развернутыми в критических приложениях, могут захотеть иметь резервные ссылки.В этом случае необходимо управление. Но для остальных сетей вполне подойдет неуправляемый коммутатор, и он намного дешевле.

Промежуточное хранение против сквозного

Коммутаторы LAN

выпускаются в двух основных архитектурах: сквозной и с промежуточным накоплением. Сквозные коммутаторы проверяют адрес назначения только перед его пересылкой в ​​сегмент назначения. Коммутатор с промежуточным хранением, с другой стороны, принимает и анализирует весь пакет перед его пересылкой по назначению.Для проверки всего пакета требуется больше времени, но это позволяет коммутатору обнаруживать определенные ошибки и коллизии пакетов и не допускать их распространения по сети с ошибочными пакетами.

Сегодня быстродействие переключателей с промежуточным хранением сравнялось с быстродействием переключателей прямого действия до такой степени, что разница между ними минимальна. Кроме того, доступно большое количество гибридных коммутаторов, которые сочетают в себе архитектуру сквозного и промежуточного хранения.

Блокирующие и неблокирующие переключатели

Возьмите характеристики коммутатора и сложите все порты при теоретической максимальной скорости, и тогда вы получите теоретическую общую пропускную способность коммутатора.Если коммутирующая шина или коммутационные компоненты не могут обрабатывать теоретическое количество всех портов, коммутатор считается «блокирующим коммутатором». Есть споры о том, должны ли все коммутаторы быть неблокирующими, но дополнительные затраты на это разумны только для коммутаторов, предназначенных для работы в самых крупных сетевых магистралях. Практически для всех приложений блокирующий переключатель с приемлемым и разумным уровнем пропускной способности будет работать нормально.

Рассмотрим восьмипортовый коммутатор 10/100.Поскольку каждый порт теоретически может обрабатывать 200 Мбит / с (полный дуплекс), теоретически требуется 1600 Мбит / с или 1,6 Гбит / с. Но в реальном мире загрузка каждого порта не превышает 50%, поэтому коммутирующая шина 800 Мбит / с вполне достаточна. Рассмотрение общей пропускной способности по сравнению с общей потребностью портов в реальных нагрузках обеспечивает подтверждение того, что коммутатор может справиться с нагрузками вашей сети.

Ограничения буфера переключателя

Поскольку пакеты обрабатываются в коммутаторе, они хранятся в буферах.Если целевой сегмент перегружен, коммутатор удерживает пакет, ожидая, пока пропускная способность станет доступной в переполненном сегменте. Проблема с заполнением буферов. Поэтому некоторый анализ размеров буферов и стратегий обработки переполнений представляет интерес для технически подкованного проектировщика сетей.

В реальных сетях переполненные сегменты вызывают множество проблем, поэтому их влияние на переключение не имеет значения для большинства пользователей, поскольку сети должны быть спроектированы так, чтобы исключить переполненные, перегруженные сегменты.Есть две стратегии обработки полных буферов. Один из них — «управление потоком с противодавлением», которое отправляет пакеты обратно в восходящем направлении к исходным узлам пакетов, которые находят полный буфер. Это можно сравнить со стратегией простого отбрасывания пакета и использования функций целостности в сетях для автоматической повторной передачи. Одно решение распространяет проблему в одном сегменте на другие сегменты, распространяя проблему. Другое решение вызывает повторные передачи, и, как следствие, увеличение нагрузки не является оптимальным.Ни одна из стратегий не решает проблему, поэтому поставщики коммутаторов используют большие буферы и советуют администраторам сети разрабатывать топологии коммутируемой сети, чтобы устранить источник проблемы — перегруженные сегменты.

Коммутация уровня 3

Гибридное устройство — это последнее усовершенствование технологии межсетевого взаимодействия. Сочетая в себе обработку пакетов маршрутизаторов и скорость коммутации, эти многоуровневые коммутаторы работают как на уровне 2, так и на уровне 3 сетевой модели OSI. Коммутаторы этого класса предназначены для работы в ядре крупных корпоративных сетей.Многоуровневые коммутаторы, которые иногда называются коммутаторами маршрутизации или IP-коммутаторами, ищут общие потоки трафика и переключают эти потоки на аппаратном уровне для определения скорости. Для трафика вне обычных потоков многоуровневый коммутатор использует функции маршрутизации. Это сохраняет функции маршрутизации с более высокими накладными расходами только там, где это необходимо, и стремится к лучшей стратегии обработки для каждого сетевого пакета.

Многие поставщики работают над многоуровневыми коммутаторами высокого класса, и эта технология определенно находится в стадии разработки.По мере развития сетевых технологий многоуровневые коммутаторы, вероятно, заменят маршрутизаторы в большинстве крупных сетей.

Питание коммутатора US-8 и подключенных устройств — Центр поддержки и поддержки Ubiquiti

В этой статье представлены различные варианты питания 8-портового коммутатора UniFi (US-8) и подключенных устройств на 48 и 24 В.

ПРИМЕЧАНИЯ И ТРЕБОВАНИЯ:

Эта статья относится конкретно к модели US-8, но эту информацию можно определить для любого устройства, просмотрев его техническое описание или краткое руководство в разделе «Технические характеристики».Эти документы можно скачать со страницы Загрузки. По возможности используйте краткое руководство, прилагаемое к вашему устройству, поскольку онлайн-документы обновляются до самой последней версии каждого продукта. Эти документы также помогут определить, сколько устройств вы можете включить с помощью одного коммутатора. Подробнее об этом можно узнать здесь: UniFi — Поддерживаемые протоколы PoE.

Содержание

1. Введение
2. Питание устройств 48 В
3. Питание устройств 24 В
4. Статьи по теме

Введение

В начало

Коммутатор UniFi US-8 обеспечивает гибкие варианты ввода и один выход PoE.Коммутатор может питаться от шнура питания или PoE на порту 1 и обеспечивает единственный выход PoE на порту 8, который зависит от входной мощности. PoE Out по умолчанию отключен, но его можно активировать в сетевом контроллере UniFi.

В следующей таблице показано сквозное напряжение на выходе PoE для поддерживаемых входов питания:

PoE в (порт 1)	сквозной выход PoE (порт 8)
802.3at	48 В пассивный
802.3af	48V Пассивный. Однако источник питания 803.3af может не обеспечивать достаточный запас мощности для питания коммутатора, и его достаточно для питания устройства через порт 8.
48 В пассивный	48 В пассивный
Вход постоянного тока (адаптер питания)	сквозной выход PoE (порт 8)
Вход 48 В постоянного тока (в комплекте)	48 В пассивный

Питание устройств 48 В

В начало

При питании от PoE +, 48 В пассивного PoE или прилагаемого адаптера питания 48 В, US-8 будет выдавать 48 В в пассивном режиме, обеспечивая питание многих устройств UniFi, включая UAP-AC-PRO.Обратите внимание, что US-8 не может использоваться для питания устройств, требующих более 12 Вт, таких как UAP-AC-EDU.

ПРЕДУПРЕЖДЕНИЕ: US-8 обеспечивает 48 В пассивное питание от порта 8, когда один из входов PoE, упомянутых в таблице выше, присутствует в порту 1. Попытка подключить устройство, несовместимое с методом пассивного питания 48 В, может необратимо повредить подключенное устройство.

Устройство Ubiquiti 48 В (UAP-AC-PRO) с питанием от 802.3at PoE Passthrough:

48V Устройства НЕ МОГУТ получать питание от 802.Сквозная передача PoE через 3af:

48 В Устройство питается от прилагаемого адаптера питания 48 В постоянного тока:

Питание устройств 24 В

В начало

Входная мощность 24 В — , но не поддерживается в US-8. Несколько устройств UniFi, включая UAP-AC-LITE и UAP-AC-LR, работают на 24 В пассивном PoE.

ПРИМЕЧАНИЕ: Все UAP-AC-LR с кодом даты 1634 или с версией платы 17 и последующими поддерживают 802.3af в дополнение к пассивному 24 В.Все UAP-AC-LITE с кодом даты 1634 или версией платы 33 и последующими поддерживают 802.3af в дополнение к пассивному 24 В. Информацию о версии платы можно найти в UniFi Network Controller на панели свойств каждого UAP в разделе Details> Overview . Не уверены, какой у вас код даты AP? Где мой MAC ID и код даты?

US-8 НЕ МОЖЕТ питаться от PoE 24 В и не может обеспечивать питание 24 В для любого устройства:

Для питания пассивного устройства 24 В через выход PoE рекомендуется использовать вход питания 48 В, а затем подключить 802.3-гигабитный адаптер (INS-3AF-I-G или INS-3AF-O-G) на PoE Out для преобразования 48V PoE Out в 24V. Внутренние и внешние адаптеры 802.3 Gigabit доступны в магазине UI Store: раздел «Аксессуары». Как и в случае с устройствами на 48 В, 802.3af PoE будет питать коммутатор, но не подключенные устройства.

Пассивное устройство 24 В с питанием от 802.3at PoE Passthrough с INS-3AF-I-G:

Устройства

24 В НЕ МОГУТ получать питание от 802.3af PoE Passthrough с INS-3AF-I-G:

Пассивное устройство 24 В с питанием от прилагаемого адаптера питания с INS-3AF-I-G:

Статьи по теме

В начало

UniFi — USW: использование виртуальных локальных сетей с оборудованием UniFi Wireless, маршрутизации и коммутации

Была ли эта статья полезной?

да Нет

7 «> X нашел это статья полезная

Пользователи, считающие этот материал полезным: 120 из 233

1.Основные операции коммутатора — Коммутаторы Ethernet [Книга]

Коммутаторы

Ethernet связывают устройства Ethernet вместе путем ретрансляции кадров Ethernet между устройствами, подключенными к коммутаторам. Перемещая кадры Ethernet между портами коммутатора , коммутатор связывает трафик, переносимый отдельными сетевыми соединениями, в более крупную сеть Ethernet.

Коммутаторы Ethernet выполняют свою функцию связывания, соединяя кадров Ethernet между сегментами Ethernet .Для этого они копируют кадры Ethernet с одного порта коммутатора на другой на основе адресов Media Access Control (MAC) в кадрах Ethernet. Мостовое соединение Ethernet было первоначально определено в стандарте 802.1D IEEE для локальных и городских сетей: мосты управления доступом к среде (MAC). ^[]

Стандартизация операций моста в коммутаторах позволяет покупать коммутаторы у разных поставщиков, которые будут работать вместе при объединении в сеть.Это результат большой работы инженеров по стандартизации, направленных на определение набора стандартов, которые поставщики могли бы согласовать и внедрить в свои конструкции коммутаторов.

Первые мосты Ethernet были двухпортовыми устройствами, которые могли соединять вместе два сегмента коаксиального кабеля исходной системы Ethernet. В то время Ethernet поддерживал подключения только к коаксиальным кабелям. Позже, когда была разработана витая пара Ethernet и стали широко доступны коммутаторы с множеством портов, они часто использовались в качестве центральной точки подключения или концентратора кабельных систем Ethernet, что привело к названию «коммутирующий концентратор».«Сегодня на рынке эти устройства называют просто переключателями.

С тех пор, как мосты Ethernet были впервые разработаны в начале 1980-х годов, многое изменилось. С годами компьютеры стали повсеместными, и многие люди используют на работе несколько устройств, включая ноутбуки, смартфоны и планшеты. Каждый телефон VoIP и каждый принтер — это компьютер, и даже системы управления зданием и средства контроля доступа (дверные замки) объединены в сеть. В современных зданиях есть несколько точек беспроводного доступа (AP) для обеспечения 802.11 сервисов Wi-Fi для смартфонов и планшетов, и каждая точка доступа также подключена к кабельной системе Ethernet. В результате современные сети Ethernet могут состоять из сотен коммутационных соединений в здании и тысяч коммутационных соединений в сети университетского городка.

Вы должны знать, что для соединения сетей используется другое сетевое устройство, которое называется маршрутизатором . Существуют большие различия в способах работы мостов и маршрутизаторов, и у них обоих есть преимущества и недостатки, как описано в разделе «Маршрутизаторы или мосты?».Вкратце, мосты перемещают кадры между сегментами Ethernet на основе адресов Ethernet с минимальной настройкой моста или без нее. Маршрутизаторы перемещают пакетов между сетями на основе адресов протокола высокого уровня, и каждая связываемая сеть должна быть настроена в маршрутизаторе. Однако и мосты, и маршрутизаторы используются для построения более крупных сетей, и оба устройства на рынке называются коммутаторами.

Совет

Мы будем использовать слова «мост» и «коммутатор» как синонимы для описания мостов Ethernet.Однако обратите внимание, что «коммутатор» — это общий термин для сетевых устройств, которые могут функционировать как мосты, или маршрутизаторы, или даже и то, и другое, в зависимости от их наборов функций и конфигурации. Дело в том, что с точки зрения сетевых экспертов, мост и маршрутизация — это разные виды коммутации пакетов с разными возможностями. Для наших целей мы будем следовать практике поставщиков Ethernet, которые используют слово «коммутатор» или, более конкретно, «коммутатор Ethernet» для описания устройств, соединяющих кадры Ethernet.

Хотя стандарт 802.1D предоставляет спецификации для соединения кадров локальной сети между портами коммутатора, а также для некоторых других аспектов базовой работы моста, стандарт также осторожен, чтобы не указывать такие проблемы, как производительность моста или коммутатора или то, как коммутаторы должен быть построен. Вместо этого поставщики конкурируют друг с другом, предлагая коммутаторы по разным ценам и с разными уровнями производительности и возможностей.

Результатом стал большой и конкурентный рынок коммутаторов Ethernet, увеличивающий количество вариантов, которые у вас есть как у клиента.Широкий спектр моделей и возможностей коммутаторов может сбивать с толку. В главе 4 мы обсуждаем переключатели специального назначения и их использование.

Существуют сети для передачи данных между компьютерами. Для выполнения этой задачи сетевое программное обеспечение организует перемещаемые данные в кадры Ethernet. Кадры передаются по сетям Ethernet, а поле данных кадра используется для передачи данных между компьютерами. Кадры — это не что иное, как произвольные последовательности информации, формат которой определен в стандарте.

Формат кадра Ethernet включает в себя адрес назначения в начале, содержащий адрес устройства, на которое отправляется кадр. ^[] Затем идет адрес источника, содержащий адрес устройства, отправляющего фрейм. За адресами следуют различные другие поля, включая поле данных, которое переносит данные, передаваемые между компьютерами, как показано на рисунке 1-1.

Рисунок 1-1. Формат кадра Ethernet

Кадры определены на уровне 2 или уровне канала передачи данных семислойной сетевой модели Open Systems Interconnection (OSI) .Семислойная модель была разработана для организации видов информации, передаваемой между компьютерами. Он используется для определения того, как эта информация будет отправляться, и для структурирования разработки стандартов передачи информации. Поскольку коммутаторы Ethernet работают с фреймами локальной сети на уровне канала передачи данных, вы иногда можете услышать их, называемые устройствами канального уровня, а также устройствами уровня 2 или коммутаторами уровня 2. ^[]

Коммутаторы Ethernet спроектированы таким образом, что их операции невидимы для устройств в сети, что объясняет, почему этот подход к соединению сетей также называется прозрачным мостом .«Прозрачный» означает, что когда вы подключаете коммутатор к системе Ethernet, никакие изменения не вносятся в кадры Ethernet, соединенные мостом. Коммутатор автоматически начнет работать, не требуя какой-либо настройки коммутатора или каких-либо изменений со стороны компьютеров, подключенных к сети Ethernet, что делает работу коммутатора прозрачной для них.

Далее мы рассмотрим основные функции, используемые в мосте, чтобы сделать возможным пересылку кадров Ethernet с одного порта на другой.

Коммутатор Ethernet управляет передачей кадров между портами коммутатора, подключенными к кабелям Ethernet, с использованием правил пересылки трафика , описанных в стандарте моста IEEE 802.1D. Перенаправление трафика основано на изучении адресов. Коммутаторы принимают решения о пересылке трафика на основе 48-битных адресов управления доступом к среде (MAC), используемых в стандартах LAN, включая Ethernet.

Для этого коммутатор изучает, какие устройства, называемые в стандарте станциями , в каких сегментах сети, просматривая адреса источников во всех получаемых им кадрах.Когда устройство Ethernet отправляет фрейм, оно помещает в него два адреса. Эти два адреса — это адрес назначения устройства, которому он отправляет фрейм, и адрес источника , который является адресом устройства, отправляющего фрейм.

Способ «обучения» коммутатора довольно прост. Как и все интерфейсы Ethernet, каждому порту на коммутаторе назначен уникальный заводской MAC-адрес . Однако, в отличие от обычного устройства Ethernet, которое принимает только адресованные ему кадры, интерфейс Ethernet, расположенный в каждом порту коммутатора, работает в беспорядочном режиме .В этом режиме интерфейс запрограммирован на прием всех кадров, которые он видит на этом порту, а не только кадров, которые отправляются на MAC-адрес интерфейса Ethernet на этом порту коммутатора.

При получении каждого кадра на каждом порту программное обеспечение коммутации смотрит на адрес источника кадра и добавляет этот адрес источника в таблицу адресов, которую поддерживает коммутатор. Таким образом коммутатор автоматически определяет, какие станции доступны на каких портах.

На Рис. 1-2 показан коммутатор, соединяющий шесть устройств Ethernet.Для удобства мы используем короткие номера для адресов станций вместо фактических 6-байтовых MAC-адресов. Когда станции отправляют трафик, коммутатор принимает каждый отправленный кадр и создает таблицу, более формально называемую базой данных пересылки , которая показывает, какие станции и на каких портах доступны. После того, как каждая станция передала хотя бы один кадр, коммутатор получит базу данных пересылки, такую ​​как показано в Таблице 1-1.

Рисунок 1-2. Изучение адреса в коммутаторе

Таблица 1-1.База данных переадресации, поддерживаемая коммутатором

Порт	Станция
1	10
3	30
4	Без поста
5	Без поста
	91 7	25
8	35

Эта база данных используется коммутатором для принятия решения о пересылке пакетов в процессе, называемом адаптивная фильтрация .Без базы данных адресов коммутатор должен был бы отправлять трафик, полученный на любом заданном порту, через все другие порты, чтобы гарантировать, что он достиг пункта назначения. В базе данных адресов трафик фильтруется в соответствии с его адресатом. Коммутатор является «адаптивным» за счет автоматического изучения новых адресов. Эта способность к обучению позволяет вам добавлять новые станции в вашу сеть без необходимости вручную настраивать коммутатор, чтобы знать о новых станциях, или станциям, чтобы знать о коммутаторе. ^[]

Когда коммутатор получает кадр, предназначенный для адреса станции, который он еще не видел, коммутатор отправляет кадр на все порты, кроме порта, на который он прибыл. ^[] Этот процесс называется лавинной рассылкой , и более подробно поясняется позже в разделе «Переполнение кадров».

После того, как коммутатор создал базу данных адресов, он получает всю информацию, необходимую для выборочной фильтрации и пересылки трафика. Пока коммутатор изучает адреса, он также проверяет каждый кадр, чтобы принять решение о пересылке пакета на основе адреса назначения в кадре.Давайте посмотрим, как решение о переадресации работает в коммутаторе с восемью портами, как показано на рисунке 1-2.

Предположим, что кадр отправляется со станции 15 на станцию ​​20. Поскольку кадр отправляется станцией 15, коммутатор считывает кадр через порт 6 и использует свою базу данных адресов, чтобы определить, какой из его портов связан с адресом назначения. в этом кадре. Здесь адрес назначения соответствует станции 20, а база данных адресов показывает, что для достижения станции 20 кадр должен быть отправлен через порт 2.

Каждый порт коммутатора может сохранять кадры в памяти перед их передачей по кабелю Ethernet, подключенному к порту. Например, если порт уже занят передачей, когда фрейм прибывает для передачи, то фрейм может удерживаться в течение короткого времени, которое требуется порту для завершения передачи предыдущего фрейма. Для передачи кадра коммутатор помещает кадр в очередь коммутации пакетов для передачи на порт 2.

Во время этого процесса коммутатор, передающий кадр Ethernet с одного порта на другой, не вносит изменений в данные, адреса или другие поля. базового кадра Ethernet.В нашем примере кадр передается в неизменном виде на порт 2 точно так же, как он был получен на порту 6. Таким образом, работа коммутатора прозрачна для всех станций в сети.

Обратите внимание, что коммутатор не будет пересылать кадр, предназначенный для станции, которая находится в базе данных переадресации, на порт, если этот порт не подключен к целевому назначению. Другими словами, трафик, предназначенный для устройства на данном порту, будет отправляться только на этот порт; другие порты не увидят трафик, предназначенный для этого устройства.Эта логика коммутации сохраняет трафик изолированным только от тех кабелей или сегментов Ethernet, которые необходимы для получения кадра от отправителя и передачи этого кадра на устройство назначения.

Это предотвращает поток ненужного трафика в другие сегменты сетевой системы, что является основным преимуществом коммутатора. Это контрастирует с ранней системой Ethernet, где трафик с любой станции был замечен всеми другими станциями, независимо от того, хотели они данных или нет. Фильтрация трафика коммутатора снижает нагрузку на трафик, переносимую набором кабелей Ethernet, подключенных к коммутатору, тем самым более эффективно используя пропускную способность сети.

Коммутаторы автоматически удаляют записи в своей базе данных пересылки по истечении определенного периода времени — обычно пяти минут — если они не видят никаких кадров со станции. Следовательно, если станция не отправляет трафик в течение определенного периода времени, коммутатор удаляет запись о переадресации для этой станции. Это предохраняет базу данных пересылки от заполнения устаревшими записями, которые могут не отражать действительность.

Конечно, когда время ввода адреса истекло, коммутатор не будет иметь никакой информации в базе данных для этой станции в следующий раз, когда коммутатор получит предназначенный для него кадр.Это также происходит, когда станция вновь подключается к коммутатору или когда станция была выключена и снова включается более чем через пять минут. Так как же коммутатор обрабатывает пересылку пакетов для неизвестной станции?

Решение простое: коммутатор пересылает кадр, предназначенный для неизвестной станции, через все порты коммутатора, кроме того, на котором он был получен, таким образом лавинно передает кадр всем остальным станциям. Флудинг фрейма гарантирует, что фрейм с неизвестным адресом назначения достигнет всех сетевых подключений и будет услышан правильным устройством назначения, предполагая, что он активен и находится в сети.Когда неизвестное устройство отвечает обратным трафиком, коммутатор автоматически узнает, на каком порту находится устройство, и больше не будет лавинно перенаправлять трафик на это устройство.

Широковещательный и многоадресный трафик

Помимо передачи кадров, направленных на один адрес, локальные сети могут отправлять кадры, направленные на групповой адрес, называемый групповым адресом , который может быть принят группой станций. Они также могут отправлять кадры, адресованные всем станциям, используя широковещательный адрес .Групповые адреса всегда начинаются с определенной битовой комбинации, определенной в стандарте Ethernet, что позволяет коммутатору определять, какие кадры предназначены для определенного устройства, а не для группы устройств.

Кадр, отправленный на адрес назначения многоадресной рассылки, может быть получен всеми станциями, настроенными на прослушивание этого адреса многоадресной рассылки. Программное обеспечение Ethernet, также называемое программным обеспечением «драйвер интерфейса», программирует интерфейс для приема кадров, отправленных на групповой адрес, так что интерфейс теперь является членом этой группы.Адрес интерфейса Ethernet, назначенный на заводе, называется одноадресным адресом , и любой данный интерфейс Ethernet может принимать одноадресные и многоадресные кадры. Другими словами, интерфейс может быть запрограммирован на прием кадров, отправленных на один или несколько групповых адресов многоадресной рассылки, а также кадров, отправленных на одноадресный MAC-адрес, принадлежащий этому интерфейсу.

Широковещательная и многоадресная пересылка

Широковещательный адрес — это специальная многоадресная группа: группа всех станций в сети.Пакет, отправленный на широковещательный адрес (адрес всех единиц), получает каждая станция в локальной сети. Поскольку широковещательные пакеты должны приниматься всеми станциями в сети, коммутатор достигнет этой цели путем лавинной рассылки широковещательных пакетов на все порты, кроме порта, на который он был получен, поскольку нет необходимости отправлять пакет обратно на исходное устройство. Таким образом, широковещательный пакет, отправленный любой станцией, достигнет всех других станций в локальной сети.

Многоадресный трафик может быть более трудным, чем широковещательные кадры.Более сложные (и обычно более дорогие) коммутаторы включают поддержку протоколов обнаружения групп многоадресной рассылки, которые позволяют каждой станции сообщать коммутатору об адресах групп многоадресной рассылки, которые она хочет услышать, поэтому коммутатор будет отправлять многоадресные пакеты только на порты. подключены к станциям, которые заявили о своей заинтересованности в приеме многоадресного трафика. Однако более дешевые коммутаторы, не имеющие возможности обнаруживать, какие порты подключены к станциям, прослушивающим данный многоадресный адрес, должны прибегать к лавинной рассылке многоадресных пакетов на все порты, кроме порта, на котором был получен многоадресный трафик, как и широковещательные пакеты.

Использование широковещательной и многоадресной передачи

Станции отправляют широковещательные и многоадресные пакеты по ряду причин. Сетевые протоколы высокого уровня, такие как TCP / IP, используют широковещательные или многоадресные кадры как часть процесса обнаружения адресов. Широковещательные и многоадресные рассылки также используются для динамического назначения адресов, которое происходит, когда станция впервые включается и ей необходимо найти сетевой адрес высокого уровня. Многоадресная рассылка также используется некоторыми мультимедийными приложениями, которые отправляют аудио- и видеоданные в кадрах многоадресной рассылки для приема группами станций, а также многопользовательскими играми как способ отправки данных группе игроков.

Следовательно, типичная сеть будет иметь некоторый уровень широковещательного и многоадресного трафика. Пока количество таких кадров остается на разумном уровне, проблем не будет. Однако, когда многие станции объединены коммутаторами в одну большую сеть, широковещательная и многоадресная лавинная рассылка коммутаторов может привести к значительному объему трафика. Большие объемы широковещательного или многоадресного трафика могут вызвать перегрузку сети, поскольку каждое устройство в сети должно принимать и обрабатывать широковещательные рассылки и определенные типы многоадресных рассылок; при достаточно высоких скоростях передачи пакетов могут возникнуть проблемы с производительностью станций.

Потоковые приложения (видео), отправляющие многоадресную рассылку с высокой скоростью, могут генерировать интенсивный трафик. Системы резервного копирования и дублирования дисков, основанные на многоадресной рассылке, также могут генерировать большой трафик. Если этот трафик в конечном итоге будет перенаправлен на все порты, сеть может перегружаться. Один из способов избежать этой перегрузки — ограничить общее количество станций, подключенных к одной сети, чтобы скорость широковещательной и многоадресной передачи не становилась настолько высокой, чтобы создавать проблемы.

Другой способ ограничить скорость многоадресных и широковещательных пакетов — разделить сеть на несколько виртуальных локальных сетей (VLAN) .Еще один способ — использовать маршрутизатор, также называемый коммутатором уровня 3. Поскольку маршрутизатор не пересылает автоматически широковещательные и многоадресные рассылки, это создает отдельные сетевые системы. ^[] Эти методы управления распространением многоадресных и широковещательных рассылок обсуждаются в Главе 2 и Главе 3 соответственно.

До сих пор мы видели, как один коммутатор может пересылать трафик на основе динамически создаваемой базы данных переадресации. Основная трудность этой простой модели работы коммутатора заключается в том, что множественные соединения между коммутаторами могут создавать петли, приводящие к перегрузке и перегрузке сети.

Конструкция и работа Ethernet требует, чтобы между любыми двумя станциями мог существовать только один путь передачи пакетов. Ethernet растет за счет расширения ветвей в топологии сети , называемой древовидной структурой, которая состоит из нескольких коммутаторов, ответвляющихся от центрального коммутатора. Опасность заключается в том, что в достаточно сложной сети коммутаторы с несколькими соединениями между коммутаторами могут создавать в сети кольцевые пути.

В сети с коммутаторами, соединенными вместе, чтобы сформировать петлю пересылки пакетов, пакеты будут бесконечно циркулировать по петле, создавая очень высокий уровень трафика и вызывая перегрузку.

Зацикленные пакеты будут циркулировать с максимальной скоростью сетевых каналов, пока скорость трафика не станет настолько высокой, что сеть будет насыщена. Широковещательные и многоадресные кадры, а также одноадресные кадры неизвестным адресатам обычно лавинно рассылаются на все порты базового коммутатора, и весь этот трафик будет циркулировать в таком цикле. После образования петли этот режим отказа может произойти очень быстро, в результате чего сеть будет полностью занята отправкой широковещательных, многоадресных и неизвестных кадров, и станциям будет очень трудно отправлять фактический трафик.

К сожалению, таких петель, как пунктирный путь, показанный стрелками на рис. 1-3, слишком легко реализовать, несмотря на все ваши попытки их избежать. По мере того, как сети разрастаются и включают в себя все больше коммутаторов и коммутационных шкафов, становится трудно точно знать, как все соединено вместе, и не дать людям по ошибке создать петлю.

Рисунок 1-3. Петля пересылки между коммутаторами

Хотя петля на чертеже должна быть очевидной, в достаточно сложной сетевой системе любому, кто работает в сети, может быть сложно узнать, подключены ли коммутаторы таким образом, чтобы петлевые пути.Стандарт моста IEEE 802.1D предоставляет протокол связующего дерева, чтобы избежать этой проблемы, автоматически подавляя петли пересылки.

Назначение протокола связующего дерева (STP) — позволить коммутаторам автоматически создавать набор путей без петель, даже в сложной сети с несколькими путями, соединяющими несколько коммутаторов. Он предоставляет возможность динамически создавать древовидную топологию в сети, блокируя пересылку любых пакетов на определенных портах, и гарантирует, что набор коммутаторов Ethernet может автоматически настраиваться для создания путей без петель.Стандарт IEEE 802.1D описывает работу связующего дерева, и каждый коммутатор, заявляющий о соответствии стандарту 802.1D, должен включать возможность связующего дерева. ^[]

Работа алгоритма связующего дерева основана на сообщениях конфигурации, отправляемых каждым коммутатором в пакетах, называемых блоками данных протокола моста или BPDU. Каждый пакет BPDU отправляется на многоадресный адрес назначения, назначенный для операции связующего дерева. Все коммутаторы IEEE 802.1D присоединяются к группе многоадресной рассылки BPDU и прослушивают кадры, отправленные на этот адрес, так что каждый коммутатор может отправлять и получать сообщения конфигурации связующего дерева. ^[]

Процесс создания связующего дерева начинается с использования информации в сообщениях конфигурации BPDU для автоматического выбора корневого моста . Выбор основан на идентификаторе моста (BID), который, в свою очередь, основан на комбинации настраиваемого значения приоритета моста (32768 по умолчанию) и уникального MAC-адреса Ethernet, назначенного каждому мосту для использования процессом связующего дерева. называется системный MAC. Мосты отправляют друг другу пакеты BPDU, и мост с наименьшим BID автоматически выбирается в качестве корневого моста.

Если для приоритета моста было оставлено значение по умолчанию 32 768, тогда мост с наименьшим числовым значением Ethernet-адреса будет выбран в качестве корневого моста. ^[] В примере, показанном на рисунке 1-4, коммутатор 1 имеет самый низкий BID, и конечный результат процесса выбора связующего дерева состоит в том, что коммутатор 1 стал корневым мостом. Выбор корневого моста создает основу для остальных операций, выполняемых протоколом связующего дерева.

Выбор пути с наименьшей стоимостью

После выбора корневого моста каждый некорневой мост использует эту информацию, чтобы определить, какой из его портов имеет наименее затратный путь к корневому мосту, а затем назначает этот порт корневым. порт (RP).Все остальные мосты определяют, какой из их портов, подключенных к другим каналам, имеет наименее затратный путь к корневому мосту. Мосту с наименее затратным путем назначается роль назначенного моста (DB), а порты в DB назначаются как назначенные порты (DP).

Рисунок 1-4. Операция связующего дерева

Стоимость пути основана на скорости, с которой работают порты, при этом более высокие скорости приводят к более низким затратам. Когда пакеты BPDU проходят через систему, они накапливают информацию о количестве портов, через которые они проходят, и о скорости каждого порта.Пути с более медленными портами будут иметь более высокие затраты. Общая стоимость данного пути через несколько коммутаторов — это сумма затрат всех портов на этом пути.

Подсказка

Если существует несколько путей к корню с одинаковой стоимостью, то будет использоваться путь, подключенный к мосту с наименьшим идентификатором моста.

В конце этого процесса мосты выбрали набор корневых портов и назначенных портов, что позволяет мостам удалять все кольцевые пути и поддерживать дерево пересылки пакетов, которое охватывает весь набор устройств, подключенных к сети. , отсюда и название «протокол связующего дерева».”

После того, как процесс связующего дерева определил состояние порта, комбинация корневых портов и назначенных портов предоставляет алгоритму связующего дерева информацию, необходимую для определения наилучших путей и блокировки всех остальных путей. Пересылка пакетов на любом порту, который не является корневым портом или назначенным портом, отключена , блокирующим пересылку пакетов на этом порту.

Пока заблокированные порты не пересылают пакеты, они продолжают получать BPDU. Заблокированный порт показан на рис. 1-4 с буквой «B», указывающей, что порт 10 на коммутаторе 3 находится в режиме блокировки и что канал не пересылает пакеты. Rapid Spanning Tree Protocol (RSTP) отправляет пакеты BPDU каждые две секунды для отслеживания состояния сети, и заблокированный порт может стать разблокированным при обнаружении изменения пути.

Состояния портов связующего дерева

Когда активное устройство подключено к порту коммутатора, порт проходит через ряд состояний при обработке любых BPDU, которые он может получить, и процесс связующего дерева определяет, в каком состоянии должен находиться порт. в любой момент времени. Два состояния называются прослушивание и обучение , во время которых процесс связующего дерева прослушивает BPDU, а также изучает адреса источника из любых полученных кадров.

На рисунке 1-5 показаны состояния порта связующего дерева, которые включают следующее:

Отключено

Порт в этом состоянии был намеренно отключен администратором или автоматически отключен из-за разрыва соединения. Это также может быть порт, который вышел из строя и больше не работает. В отключенное состояние можно войти или выйти из любого другого состояния.

Блокировка

Порт, который включен, но не является корневым портом или назначенным портом, может вызвать петлю коммутации, если он был активен.Чтобы этого избежать, порт переводится в состояние блокировки. Данные станции не отправляются и не принимаются через блокирующий порт. После инициализации порта (соединение устанавливается, включается питание) порт обычно переходит в состояние блокировки. После обнаружения через BPDU или тайм-ауты того, что порту может потребоваться стать активным, порт перейдет в состояние прослушивания на пути к состоянию пересылки. Блокирующий порт также может перейти в состояние пересылки, если другие ссылки не работают. Данные BPDU все еще принимаются, пока порт находится в состоянии блокировки.

Прослушивание

В этом состоянии порт отбрасывает трафик, но продолжает обрабатывать пакеты BPDU, полученные через порт, и воздействует на любую новую информацию, которая может привести к возврату порта в заблокированное состояние. На основе информации, полученной в блоках BPDU, порт может перейти в состояние обучения. Состояние прослушивания позволяет алгоритму связующего дерева решить, будут ли атрибуты этого порта, такие как стоимость порта, заставлять порт стать частью связующего дерева или вернуться в состояние блокировки.

Обучение

В этом состоянии порт еще не пересылает кадры, но он изучает адреса источника из всех полученных кадров и добавляет их в базу данных фильтрации. Коммутатор заполнит таблицу MAC-адресов пакетами, полученными через порт (до истечения таймера), прежде чем перейти в состояние пересылки.

Пересылка

Это рабочее состояние, в котором порт отправляет и принимает данные станции. Входящие BPDU также отслеживаются, чтобы мост мог определить, нужно ли ему перевести порт в состояние блокировки, чтобы предотвратить образование петли.

Рисунок 1-5. Состояния портов связующего дерева

В исходном протоколе связующего дерева состояния прослушивания и обучения длились 30 секунд, в течение которых пакеты не пересылались. В новом протоколе Rapid Spanning Tree Protocol можно назначить тип порта «edge» для порта, что означает, что порт, как известно, подключен к конечной станции (пользовательский компьютер, VoIP-телефон, принтер и т. Д.) И не к другому переключателю. Это позволяет конечному автомату RSTP обходить процессы обучения и прослушивания на этом порту и немедленно переходить в состояние пересылки.Разрешение станции немедленно начать отправку и получение пакетов помогает избежать таких проблем, как тайм-ауты приложений на пользовательских компьютерах при их перезагрузке. ^[] Хотя это и не требуется для работы RSTP, полезно вручную настроить граничные порты RSTP с их типом порта, чтобы избежать проблем на компьютерах пользователей. Установка типа порта на граничный также означает, что RSTP не нужно отправлять пакет BPDU при изменении состояния соединения (соединение вверх или вниз) на этом порту, что помогает уменьшить объем трафика связующего дерева в сети.

Подсказка

Изобретатель протокола связующего дерева, Радия Перлман, написала стихотворение, описывающее, как это работает. ^[] При чтении стихотворения полезно знать, что с точки зрения математики сеть может быть представлена ​​как тип графа, называемого сеткой, и что цель протокола связующего дерева — превратить любую заданную сетевую сетку в дерево. структура без петель, охватывающая весь набор сегментов сети.

Думаю, я никогда не увижу
График красивее дерева.
Дерево, ключевым свойством которого является
Беспетлевое соединение.
Дерево, которое обязательно должно охватывать
Таким образом, пакеты могут достигать любой LAN.
Сначала нужно выбрать рут.
По ID избран.
Трассируются пути с наименьшей стоимостью от корня.
В дереве размещены эти пути.
Сетка создается такими людьми, как я,
Затем мосты находят остовное дерево.

— Радия Перлман Алгорим

Это краткое описание предназначено только для предоставления основных концепций, лежащих в основе работы системы.Как и следовало ожидать, есть больше деталей и сложностей, которые не описаны. Полная информация о том, как работает конечный автомат связующего дерева, описана в стандартах IEEE 802.1, с которыми можно ознакомиться для более полного понимания протокола и того, как он функционирует. Подробные сведения об улучшениях связующего дерева для конкретных поставщиков можно найти в документации поставщика. См. Приложение A для ссылок на дополнительную информацию.

Исходный протокол связующего дерева, стандартизованный в IEEE 802.1D определил единый процесс связующего дерева, работающий на коммутаторе, управляющий всеми портами и виртуальными локальными сетями с помощью одного конечного автомата связующего дерева. Ничто в стандарте не запрещает поставщику разрабатывать собственные улучшения в развертывании связующего дерева. Некоторые поставщики создали свои собственные реализации, в одном случае предоставляя отдельный процесс связующего дерева для каждой VLAN. Этот подход был использован Cisco Systems для версии, которую они называют связующим деревом для каждой VLAN (PVST).

Стандартный протокол связующего дерева IEEE развивался на протяжении многих лет.Обновленная версия, получившая название Rapid Spanning Tree Protocol, была определена в 2004 году. Как следует из названия, Rapid Spanning Tree увеличила скорость работы протокола. RSTP был разработан для обеспечения обратной совместимости с исходной версией связующего дерева. Стандарт 802.1Q включает как RSTP, так и новую версию связующего дерева под названием Multiple Spanning Tree (MST), которое также разработано для обеспечения обратной совместимости с предыдущими версиями. ^[] MST обсуждается далее в разделе «Виртуальные локальные сети».

При построении сети с несколькими коммутаторами вам необходимо обратить особое внимание на то, как поставщик ваших коммутаторов развернул связующее дерево, а также на версию связующего дерева, которую используют ваши коммутаторы. Наиболее часто используемые версии, классический STP и более новый RSTP, совместимы и не требуют настройки, что приводит к операции «подключи и работай».

Прежде чем вводить новый коммутатор в работу в сети, внимательно прочтите документацию поставщика и убедитесь, что вы понимаете, как все работает.Некоторые поставщики могут не включать связующее дерево по умолчанию для всех портов. Другие поставщики могут реализовывать специальные функции или версии связующего дерева для конкретных поставщиков. Как правило, поставщик будет упорно трудиться, чтобы убедиться, что его реализация связующего дерева «просто работает» со всеми другими коммутаторами, но существует достаточно вариаций в функциях и конфигурации связующего дерева, которые могут вызвать проблемы. Чтение документации и тестирование новых коммутаторов перед их развертыванием в сети может помочь избежать любых проблем.

Одиночное полнодуплексное соединение Ethernet предназначено для перемещения кадров Ethernet между интерфейсами Ethernet на каждом конце соединения. Он работает с известной скоростью передачи данных и известной максимальной частотой кадров. ^[] Все соединения Ethernet с заданной скоростью будут иметь одинаковые характеристики скорости передачи данных и частоты кадров. Однако добавление коммутаторов в сеть создает более сложную систему. Теперь ограничения производительности вашей сети становятся комбинацией производительности соединений Ethernet и производительности коммутаторов, а также любых перегрузок, которые могут возникнуть в системе, в зависимости от топологии.Вы должны убедиться, что приобретаемые вами коммутаторы обладают достаточной производительностью для выполнения своей работы.

Производительность внутренней коммутирующей электроники может не поддерживать полную частоту кадров, поступающую со всех портов. Другими словами, если все порты одновременно представляют коммутатору высокие нагрузки трафика, которые также являются непрерывными, а не только короткими пакетами, коммутатор может не справиться с объединенной скоростью трафика и может начать отбрасывать кадры. Это известно как , блокировка , состояние в системе коммутации, в которой недостаточно ресурсов для обеспечения потока данных через коммутатор.Неблокирующий коммутатор — это коммутатор, который обеспечивает достаточную внутреннюю коммутационную способность для обработки полной нагрузки, даже когда все порты одновременно активны в течение длительных периодов времени. Однако даже неблокирующий коммутатор будет отбрасывать кадры, когда порт становится перегруженным, в зависимости от шаблонов трафика.

Производительность пересылки пакетов

Типичное оборудование коммутатора имеет выделенные вспомогательные схемы, которые предназначены для повышения скорости, с которой коммутатор может пересылать кадры и выполнять такие важные функции, как поиск адресов кадров в базе данных фильтрации адресов.Поскольку вспомогательные схемы и высокоскоростная буферная память являются более дорогими компонентами, общая производительность коммутатора представляет собой компромисс между стоимостью этих высокопроизводительных компонентов и ценой, которую готовы платить большинство клиентов. Таким образом, вы обнаружите, что не все переключатели работают одинаково.

Некоторые менее дорогие устройства могут иметь более низкую производительность пересылки пакетов, меньшие таблицы фильтрации адресов и меньшие размеры буферной памяти. Коммутаторы большего размера с большим количеством портов обычно имеют компоненты с более высокой производительностью и более высокую цену.Коммутаторы, способные обрабатывать максимальную частоту кадров на всех своих портах, также называемые неблокирующими коммутаторами, могут работать на скорости проводов . В наши дни широко распространены полностью неблокирующие коммутаторы, которые могут обрабатывать максимальную скорость передачи данных одновременно на всех портах, но всегда полезно проверить спецификации на коммутатор, который вы рассматриваете.

Требуемая производительность и стоимость приобретаемых коммутаторов могут варьироваться в зависимости от их расположения в сети.Коммутаторы, которые вы используете в ядре сети, должны иметь достаточно ресурсов для обработки высоких нагрузок трафика. Это связано с тем, что в ядре сети сходится трафик от всех станций сети. Базовые коммутаторы должны иметь ресурсы для обработки нескольких разговоров, высокой нагрузки трафика и длительного трафика. С другой стороны, коммутаторы, используемые на границах сети, могут иметь более низкую производительность, поскольку они требуются только для обработки нагрузки трафика непосредственно подключенных станций.

Все коммутаторы содержат некоторую высокоскоростную буферную память, в которой фрейм сохраняется, хотя и ненадолго, перед переадресацией на другой порт или порты коммутатора. Этот механизм известен как коммутация с промежуточным хранением. Все коммутаторы, совместимые с IEEE 802.1D, работают в режиме промежуточного хранения, в котором пакет полностью принимается портом и помещается в буферную память высокоскоростного порта (сохраняется) перед пересылкой. Больший объем буферной памяти позволяет мосту обрабатывать более длинные потоки последовательных кадров, повышая производительность коммутатора при наличии всплесков трафика в локальной сети.Обычная конструкция коммутатора включает пул высокоскоростной буферной памяти, которую можно динамически распределять по отдельным портам коммутатора по мере необходимости.

Учитывая, что коммутатор является специализированным компьютером, центральный процессор и оперативная память коммутатора важны для таких функций, как операции связующего дерева, предоставление управляющей информации , управление потоками многоадресных пакетов, а также управление портом коммутатора и конфигурацией функций.

Как обычно в компьютерной индустрии, чем выше производительность процессора и оперативной памяти, тем лучше, но вы также заплатите больше.Продавцы часто не упрощают поиск характеристик ЦП и ОЗУ коммутатора. Как правило, более дорогие коммутаторы предоставляют эту информацию, но вы не сможете заказать более быстрый процессор или больше оперативной памяти для данного коммутатора. Вместо этого это информация, полезная для сравнения моделей от поставщика или среди поставщиков, чтобы увидеть, какие коммутаторы имеют лучшие характеристики.

Производительность коммутатора включает ряд показателей, включая максимальную полосу пропускания или коммутационную способность электронных компонентов коммутатора пакетов внутри коммутатора.Вы также должны увидеть максимальное количество MAC-адресов, которые может содержать база данных адресов, а также максимальную скорость в пакетах в секунду, которую коммутатор может пересылать на объединенный набор портов.

Здесь показан набор спецификаций коммутатора, скопированный из типовой таблицы данных поставщика. Спецификации поставщика выделены жирным шрифтом. Для простоты в нашем примере мы показываем спецификации небольшого недорогого коммутатора с пятью портами. Это предназначено, чтобы показать вам некоторые типичные значения переключателей, а также помочь вам понять, что означают значения и что происходит, когда маркетинг и спецификации встречаются на одной странице.

Экспедирование

С промежуточным хранением

Относится к стандартному мосту 802.1D, при котором пакет полностью принимается через порт и в буфер порта («хранилище») перед пересылкой.

128 КБ буферизации пакетов на кристалле

Общий объем буферизации пакетов, доступный для всех портов. Буферизация распределяется между портами по запросу. Это типичный уровень буферизации для небольшого, легкого, пятипортового коммутатора, предназначенного для поддержки клиентских подключений в домашнем офисе.

Совет

Некоторые коммутаторы, предназначенные для использования в центрах обработки данных и других специализированных сетях, поддерживают режим работы, называемый сквозной коммутацией , в котором процесс пересылки пакетов начинается до того, как весь пакет будет считан в буферную память. Цель состоит в том, чтобы сократить время, необходимое для пересылки пакета через коммутатор. Этот метод также пересылает пакеты с ошибками, поскольку он начинает пересылку пакета до того, как будет получено поле проверки ошибок.

Производительность

Пропускная способность: 10 Гбит / с (без блокировки)

Поскольку этот коммутатор может обрабатывать полную нагрузку трафика на всех портах, работающих с максимальной скоростью трафика на каждом порту, это неблокирующий коммутатор. Пять портов могут работать со скоростью до 1 Гбит / с каждый. В полнодуплексном режиме максимальная скорость через коммутатор со всеми активными портами составляет 5 Гбит / с в исходящем направлении (также называемом «исходящим») и 5 ​​Гбит / с во входящем направлении (также называемом «входящим». »).Производители любят указывать в своих спецификациях совокупную пропускную способность 10 Гбит / с, хотя входящие данные 5 Гбит / с на пяти портах отправляются как 5 Гбит / с исходящих данных. Если бы вы считали максимальную совокупную передачу данных через коммутатор равной 5 Гбит / с, вы были бы технически правы, но не преуспели бы в маркетинге. ^[]

Скорость пересылки

Порт 10 Мбит / с: 14800 пакетов / с
Порт 100 Мбит / с: 148 800 пакетов / с
Порт 1000 Мбит / с: 1 480 000 пакетов / с

Эти спецификации показывают, что порты могут обрабатывать полную скорость коммутации пакетов, состоящую из кадров Ethernet минимального размера (64 байта), что соответствует максимальной скорости передачи пакетов при минимальном размере кадра.Фреймы большего размера будут иметь более низкую скорость передачи пакетов в секунду, поэтому это максимальная производительность коммутатора Ethernet. Это показывает, что коммутатор может поддерживать максимальную скорость передачи пакетов на всех портах на всех поддерживаемых скоростях.

Задержка (с использованием пакетов размером 1500 байт)

10 Мбит / с: 30 микросекунд (макс.)
100 Мбит / с: 6 микросекунд (макс.)
1000 Мбит / с: 4 микросекунды (макс.)

Это количество времени, необходимое для перемещения кадра Ethernet из принимающего порта в передающий порт, при условии, что передающий порт доступен и не занят передачей какого-либо другого кадра.Это мера внутренней задержки переключения, создаваемой электроникой переключателя. Это измерение также отображается как 30 мкс с использованием греческого символа «мю» для обозначения «микро». Микросекунда — это одна миллионная секунды, а задержка в 30 миллионных секунды на портах 10 Мбит / с — разумное значение для недорогого коммутатора. При сравнении переключателей меньшее значение лучше. Более дорогие коммутаторы обычно обеспечивают меньшую задержку.

База данных MAC-адресов: 4,000

Этот коммутатор может поддерживать до 4000 уникальных адресов станций в своей базе данных адресов.Этого более чем достаточно для пятипортового коммутатора, предназначенного для домашнего и небольшого офисов.

Средняя наработка на отказ

(Среднее время безотказной работы):> 1 миллион часов (~ 114 лет) Среднее время безотказной работы велико, потому что этот коммутатор мал, не имеет вентилятора, который может изнашиваться, и имеет небольшое количество компонентов; не так много элементов, которые могут потерпеть неудачу. Это не означает, что коммутатор не может выйти из строя, но в этой электронике мало отказов, что приводит к большой средней наработке на отказ для данной конструкции переключателя.

Соответствие стандартам

IEEE 802.3i 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
Отмечает теги приоритета IEEE 802.1p и DSCP
Jumbo-фрейм: до 9720 байт

Под заголовком «Соответствие стандартам» поставщик предоставил подробный список стандартов, соответствие которым этот коммутатор может претендовать.Первые три пункта означают, что порты коммутатора поддерживают стандарты Ethernet для витой пары для скоростей 10/100/1000 Мбит / с. Эти скорости выбираются автоматически при взаимодействии с клиентским соединением с использованием протокола автосогласования Ethernet. Затем поставщик заявляет, что этот коммутатор будет учитывать теги приоритета Class of Service в кадре Ethernet, сначала отбрасывая трафик с тегами с более низким приоритетом в случае перегрузки порта. Последний пункт в этом подробном списке отмечает, что коммутатор может обрабатывать нестандартные размеры кадров Ethernet, часто называемые «jumbo-кадрами», которые иногда настраиваются на интерфейсах Ethernet для определенной группы клиентов и их серверов в попытке для повышения производительности. ^[]

Этот набор спецификаций поставщика показывает, какие скорости портов поддерживает коммутатор, и дает представление о том, насколько хорошо коммутатор будет работать в вашей системе. При покупке более крупных и высокопроизводительных коммутаторов, предназначенных для использования в ядре сети, вам следует учитывать другие характеристики коммутатора. К ним относятся поддержка дополнительных функций, таких как протоколы управления многоадресной рассылкой, доступ к командной строке, позволяющий настраивать коммутатор, и простой протокол сетевого управления, позволяющий контролировать работу и производительность коммутатора.

При использовании коммутаторов необходимо учитывать требования к сетевому трафику. Например, если ваша сеть включает высокопроизводительных клиентов, которые предъявляют требования к одному серверу или набору серверов, то любой используемый вами коммутатор должен иметь достаточную производительность внутренней коммутации, достаточно высокие скорости портов и скорости восходящего канала, а также достаточное количество буферов портов для обработки задача. В общем, более дорогие коммутаторы с высокопроизводительными коммутационными матрицами также имеют хорошие уровни буферизации, но вам необходимо внимательно прочитать спецификации и сравнить различных поставщиков, чтобы убедиться, что вы получаете лучший коммутатор для работы.
