Подключение люминесцентных ламп и их замена

Автор Alexey На чтение 5 мин. Просмотров 495 Опубликовано Обновлено

Светильники на основе трубчатых люминесцентных ламп всё ещё востребованы в офисных и производственных помещениях, в гаражах и мастерских, остались в качестве наследия в постройках советской эпохи. Несмотря на очевидные недостатки, такие как большие габариты, гудение во время запуска и работы, нестабильное свечение и мерцание в зависимости от колебаний напряжения, некоей сложности подключения, будет экономически нецелесообразно менять продолговатые лампы дневного света на компактные, если электронная начинка светильников в порядке, и требуется только замена люминесцентных ламп.

Дело в том, что принцип работы газоразрядных источников света, как и их энергопотребление не зависит от размера и формы, а стоимость трубчатой лампы без покупки электронных составляющих будет намного меньше, чем установка стандартного патрона и приобретение компактного светильника, включающего необходимую электронику.

контакты лампы

Поэтому, стоит задуматься, как проверить люминесцентную лампу и сопутствующие устройства прежде, чем переходить на другие типы светильников.

Принцип действия и схемы подключения

Для начала нужно разобрать принцип работы люминесцентного электроосветительного прибора. Тлеющий разряд в атмосфере инертных газов с примесями паров ртути вызывает свечение в ультрафиолетовом спектре, которое преобразуется в видимый свет при помощи люминофора, нанесённого на внутреннюю стенку колбы.

разновидности люминесцентных ламп

Для запуска разряда (электрического пробоя, после которого газ ионизируется и становится проводником электрического тока) нужен импульс высокого напряжения между катодами газоразрядных ламп низкого давления, о подключении и замене которых говорится в данной статье.

общая схема люминесцентного светильника

Для запуска и работы данных светильников, широко применяются две схемы включения, с использованием:

  1. Электромагнитного балласта (электромагнитного пускорегулирующего аппарата – ЭмПРА) и стартера;
  2.  Электронного балласта (электронного пускорегулирующего аппарата – ЭПРА).

Схема с ЭмПРА

Алгоритм запуска люминесцентной лампы одинаков у обоих вариантов, но схема с ЭмПРА (дросселем)

схема с дросселем и стартером

и стартером более наглядная. При подаче напряжения катоды разогреваются, после чего происходит бросок высокого напряжения (около 1кВ) и происходит электрический пробой в газе и в нем начинает протекать ток.

Разогрев катодных электродов происходит благодаря стартеру, подключённому последовательно с нитями накала катодов, в цепь которых также подключён дроссель ЭмПРА.

В стартере имеется герметичная стеклянная колба с биметаллическими контактами,

стартер

между которыми при подаче напряжения начинает происходить тлеющий разряд, разогревающий нормально разомкнутые контактные пластины.

Разогретые контакты замыкаются, и ток течёт по нитям накала катодов лампы, разогревая их.

Спустя несколько секунд биметаллические контакты стартера охлаждаются и размыкаются, вызывая резкий индукционный бросок напряжения из-за индуктивности дросселя – в этот момент лампа начинает светиться.

ЛДС 20 Вт

Конденсаторы используются для компенсации реактивной мощности и сглаживания электромагнитных помех.

Схема с ЭПРА

В ЭПРА генерируется ток высокой частоты, и алгоритм запуска и работы лампы запрограммирован в электронной схеме.

пускорегулирующий аппарат разобранный

Благодаря ЭПРА можно осуществлять также холодный мгновенный запуск люминесцентных ламп, который уменьшает срок эксплуатации газоразрядных светильников, но может продлить их службу в случае перегорания или вырождения катодов, о чём свидетельствует почернение у торцов трубки.

электронный пускорегулирующий аппарат

Возможность холодного запуска и способ его осуществления должен указываться в паспорте аппарата. Схема с ЭПРА всегда имеется на корпусе устройства, следуя ей в точности, можно самостоятельно

подключить люминесцентный светильник.

Схема подключения

Поскольку ЭПРА более экономичны и создают меньше шума и электромагнитных помех, то они постепенно вытесняют устаревшие дроссели.

Замена перегоревшей лампы

Если проблема только в том, как заменить люминесцентную лампу, без подключения электронных компонентов, то нужно сначала разобрать светильник, и соблюдая осторожность, повернуть трубку по её оси. Направление вращения можно посмотреть на держателях, или определить опытным путём.

замена лампы

Повернув стеклянную трубку на 90º, её опускают вниз, чтобы контакты прошли через прорези в держателях.

Контактодержатель лампы

Новую лампу ориентируют, чтобы контакты были в вертикальной плоскости и вошли в прорезь, после чего трубку поворачивают в обратном направлении. Включив питание, убеждаются в нормальном запуске работе светильника, после чего вставляют на место рассеивающий плафон.

Перегоревшую лампу утилизируют, или пробуют «реанимировать» методом холодного запуска.

Как проверить люминесцентную лампу и компоненты

Подключая люминесцентный светильник, нужно быть уверенным в работоспособности лампы и пускорегулирующих аппаратов.

Для этого необходимо тестером проверить нити накала катодов – сопротивление у них должно быть в пределах 10 Ом.

Если тестер показывает бесконечное сопротивление,

то не стоит выбрасывать лампу – её можно эксплуатировать ещё некоторое время в режиме холодного запуска. Контакты стартера в нормальном состоянии разомкнуты, а его конденсатор постоянный ток не проводит, то есть, при прозвонке сопротивление должно быть максимально большим – десятки и сотни МОм.

При касании щупами омметра выводов дросселя, сопротивление должно плавно уменьшаться до постоянного значения, свойственного обмотке, в пределах несколько десятков Ом.

К сожалению, при помощи обычного омметра невозможно выявить межвитковое замыкание в обмотке дросселя, но, если в мультиметре есть измерение индуктивности, и известны параметры ЭмПРА, то при несоответствии значений можно выявить данный дефект.

На неисправность дросселя также указывает перегорание только что установленной новой лампы. Поскольку в электронном пускорегулирующем аппарате присутствует сложная схема с множеством элементов,

электронная схема блока

то протестировать его при помощи мультиметра нет никакой возможности.

Как подключить лампу дневного света

Лампы дневного света давно и прочно вошли в нашу жизнь, а сейчас приобретают наибольшую популярность, так как электроэнергия постоянно дорожает и использование обычных ламп накаливания становится довольно дорогим удовольствием. А энергосберегающие компактные лампы не всем могут быть по карману, да и современные люстры требуют большого их количества, что ставит под сомнение экономию средств. Именно поэтому в современных квартирах устанавливается все больше люминесцентных ламп.

Содержание

  1. Устройство люминесцентных ламп
  2. Принцип работы лампы дневного света
  3. Как подключить лампу дневного света?
  4. Как проверить лампу дневного света?



Устройство люминесцентных ламп

Чтобы понять, как работает лампа дневного света, следует немного изучить ее устройство. Лампа состоит из тонкой стеклянной цилиндрической колбы, которая может иметь различный диаметр и форму.

Лампы могут быть:

  • прямые;
  • кольцевые;
  • U-образные;
  • компактные (с цоколем Е14 и Е27).



Хоть они все отличаются по внешнему виду объединяет их одно: все они имеют внутри электроды, люминесцентное покрытие и закачанный инертный газ, в котором находятся пары ртути. Электроды представляют собой небольшие спирали, которые раскаляются на короткий промежуток времени и зажигают газ, благодаря которому люминофор, нанесенный на стенки лампы, начинает светиться. Так как спирали для розжига имеют маленький размер, то стандартное напряжение, имеющееся в домашней электросети, для них не подходит. Для этого применяют специальные приборы – дроссели, которые ограничивают силу тока до номинального значения, благодаря индуктивному сопротивлению. Также, чтобы спираль разогревалась кратковременно и не перегорела, используют еще один элемент – стартер, который после зажигания газа в трубках лампы, отключает накал электродов.

Дроссель

Стартер

Принцип работы лампы дневного света

На клеммы собранной схемы подается напряжение 220В, которое проходит через дроссель на первую спираль лампы, далее переходит на стартер, который срабатывает и пропускает ток на вторую спираль, подключенную к сетевой клемме. Наглядно это видно на схеме, представленной ниже:

Зачастую на входных клеммах устанавливают конденсатор, играющий роль сетевого фильтра. Именно его работе часть реактивной мощности, вырабатываемой дросселем, гасится, и лампа потребляет меньше электроэнергии.

Как подключить лампу дневного света?

Схема подключения люминесцентных ламп, приведенная выше, является простейшей и предназначена для розжига одной лампы. Для того, чтобы выполнить подключение двух ламп дневного света, необходимо немного изменить схему, действуя по тому же принципу последовательного соединения всех элементов, так, как показано ниже:

В данном случае используется два стартера, по одному на каждую лампу. При подключении двух ламп к одному дросселю следует учитывать его номинальную мощность, которая указана на его корпусе. Например, если он имеет мощность 40 Вт, то к нему можно подключить две одинаковые лампы, имеющие нагрузку не более 20 Вт.

Существуют также и схема подключения лампы дневного света без использования стартеров. Благодаря использованию электронных балластных устройств розжиг ламп происходит мгновенно, без характерного «моргания» со стартерными схемами управления.

Электронные балласты

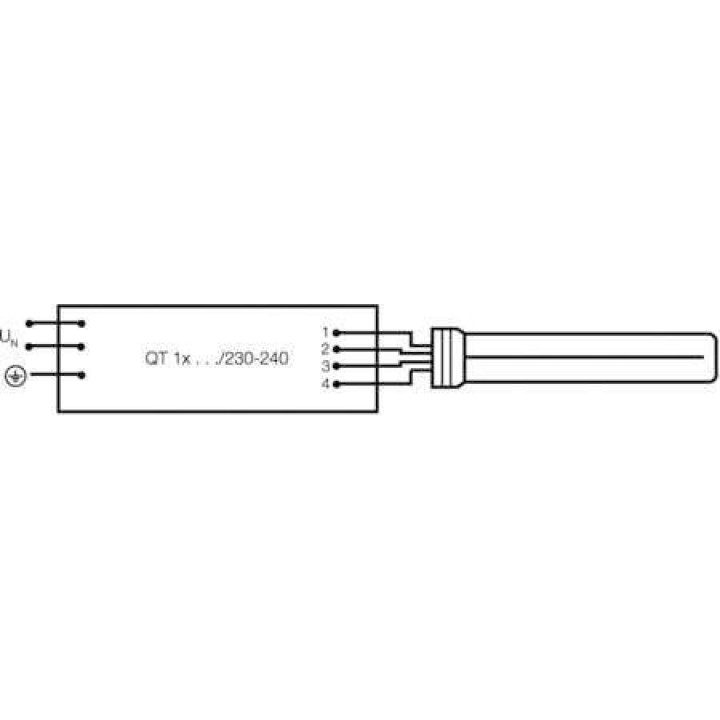

Подключить лампу к таким устройствам очень просто: на их корпусе расписана детальная информация и схематически показано, какие контакты лампы необходимо соединить с соответствующими клеммами. Но чтобы было совсем понятно, как выполнить подключение лампы дневного света к электронному балласту, нужно взглянуть на простую схему:

Преимуществом данного подключения является отсутствие дополнительных элементов, необходимых для стартерных схем управления лампами. К тому же, с упрощением схемы увеличивается надежность работы светильника, так как исключаются дополнительные соединения проводов со стартерами, которые являются еще и довольно ненадежными устройствами.

Ниже приведена схема подключения к электронному балласту двух люминесцентных ламп.

Как правило, в комплекте с электронным балластным устройством уже имеются все необходимые провода для сборки схемы, поэтому нет необходимости что-то придумывать и нести дополнительные расходы для покупки недостающих элементов.

Как проверить лампу дневного света?

Если лампа перестала зажигаться, то вероятной причиной ее неисправности может быть обрыв вольфрамовой нити, которая разогревает газ, заставляя светиться люминофор. В процессе работы вольфрам постепенно испаряется, оседая на стенках лампы. При этом на краях стеклянной колбы появляется темный налет, предупреждающий о том, что скоро лампа может выйти из строя.

Как проверить целостность вольфрамовой нити? Очень просто, необходимо взять обычный тестер, которым можно измерить сопротивление проводника и прикоснуться к выводным концам лампы щупами.

Прибор показывает сопротивление 9,9 Ом, что красноречиво говорит нам, что нить цела.

Проверяя вторую пару электродов, тестер показывает полный ноль, эта сторона имеет обрыв нити и поэтому лампа не хочет зажигаться.

Обрыв спирали происходит от того, что со временем нить истончается и постепенно возрастает напряжение, проходящее через нее. Благодаря повышению напряжения выходит из строя стартер – это видно по характерному «морганию» ламп. После замены сгоревших ламп и стартеров схема должна работать без наладки.

Если включение ламп дневного света сопровождается посторонними звуками или слышен запах гари, следует немедленно обесточить светильник и проверить работоспособность всех его элементов. Имеется вероятность того, что на клеммных соединениях образовалась слабина и греется подключение проводов. Кроме этого, дроссель, если изготовлен некачественно, может иметь витковое замыкание обмоток и, как следствие, выход из строя ламп дневного света.

Как подключить подвесную люминесцентную лампу в гараже | Руководства по дому

После того, как вы повесили люминесцентную лампу в гараже, следующим шагом будет подключение проводки.Обычно вы вешаете лампу в том месте, где был установлен существующий свет, и используете существующую коммутируемую цепь для питания осветительной арматуры. Как вариант, электрик устанавливает потолочную коробку и протягивает провода к выключателю. Независимо от того, подключаете ли вы люминесцентную лампу с одной лампой или люминесцентную лампу с несколькими лампами, определенные цветные провода в приборе подключаются к черному и белому проводам электрической цепи. Для подключения подвесного люминесцентного светильника требуется несколько источников электропитания, несколько ручных инструментов и возможность работать на лестнице.

Подключение электрического шкафа

Выключите прерыватель цепи освещения. Если прерыватель не маркирован или не может быть идентифицирован, попросите электрика идентифицировать и выключить прерыватель. Работайте со стремянки, чтобы получить доступ к электрической коробке. Проверьте между оголенными концами черного и белого проводов в коробке, чтобы убедиться, что цепь отключена, с помощью электрического тестера.

С помощью универсального ножа снимите 4 дюйма внешней изоляции с одного конца куска двухпроводного ромекса калибра 14.Для этого уложите провод ровно и сделайте 4-дюймовый надрез по средней линии детали на одном конце, а затем загните наружную изоляцию. Отрежьте лишнее, чтобы оголить черный и белый провода.

Зачистите 1 дюйм изоляции на концах черного и белого проводов с помощью приспособлений для зачистки проводов. Вставьте концы проводов в открытый порт на 1/2-дюймовом пластиковом разъеме romex. Вытягивайте их до тех пор, пока внешняя изоляция не войдет в разъем надежно.

Сожмите рукой внутренний конец разъема.Вставьте концы проводов и внутренний конец разъема в порт 1/2 дюйма на пластиковой электрической пластине. Защелкните соединитель на пластине.

Подключите оголенные концы белого и черного проводов romex к соответствующим белым и черным проводам в электрической дуге с помощью проволочных гаек. Для этого держите оголенные концы проводов одного цвета рядом друг с другом. Убедитесь, что концы ровные, а затем накрутите гайку вручную. Закрепите каждое соединение несколькими обмотками изоленты там, где провода входят в гайки, и вокруг основания гаек.

Приложите электрическую пластину к лицевой стороне распределительной коробки и совместите отверстия для винтов с резьбовыми отверстиями на внешних краях коробки. Прикрепите пластину к коробке, заворачивая один из прилагаемых винтов на каждом креплении с помощью отвертки.

Подключение осветительной арматуры

Снимите люминесцентные лампы с осветительной арматуры. В зависимости от приспособления поверните лампу так, чтобы контактные выступы на каждом конце выдвинулись из пазов в основании держателей на каждом конце.Либо нажмите на лампу в одну сторону против внутренней пружины и опустите ее из держателей.

Поверните и снимите барашковые гайки, которыми крышка крепится к тросам и балласту в приспособлении. Опустите пластину вручную, чтобы снять ее. Отложите крышку в сторону.

С помощью отвертки и плоскогубцев удалите одну из электрических заглушек на верхней стороне приспособления. Для этого прижмите кончик отвертки к внешнему краю пули и постучите по рукоятке одной рукой, чтобы освободить край пули.Захватите свободный край плоскогубцами. Поверните, чтобы удалить слизь.

Удерживайте установленную часть romex, подключенную к электрической коробке, вертикально рядом с осветительной арматурой. Отрежьте все лишнее, что ниже нижнего края приспособления, кусачками. Положите конец romex на верхнюю часть приспособления и снимите 4 дюйма внешней изоляции на конце, как и раньше. Снимите 1 дюйм черно-белой изоляции с этих проводов, как и раньше.

Установите 1/2-дюймовый разъем romex на конец провода источника, как и раньше.Сожмите внутренний конец разъема и пропустите провода через порт на приспособлении, где была удалена заглушка. Защелкните разъем на приспособлении.

Снимите прилагаемые гайки с черного и белого проводов на осветительной арматуре. Соедините оголенные концы черного и белого проводов romex с соответствующими черными и белыми проводами крепления, используя проволочные гайки. Оберните каждое соединение изолентой, как и раньше.

Прижмите оба соединения проводов к верхней внутренней поверхности светильника.Установите крышку на приспособление и поверните барашковые гайки, чтобы удерживать ее на месте. Переустановите сохраненные люминесцентные лампы в светильник.

Ссылки

Наконечники

  • Подключение проводов может отличаться в зависимости от производителя люминесцентного светильника. См. Инструкции по установке или схему подключения на внутренней стороне крышки для приспособления.

Предупреждения

  • Никогда не пытайтесь выполнить какие-либо электрические работы, если вы не уверены, что цепь отключена или неактивна.

Писатель Биография

Уильям Мачин начал работать в строительстве в возрасте 15 лет, еще учась в средней школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби — лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.

Принцип работы люминесцентной лампы и схема подключения

Привет, на этой странице мы обсудим люминесцентные лампы.Люминесцентная лампа — это тип лампы, работающей на явлении люминесценции. Люминесцентные лампы дают большой световой поток по сравнению с лампами накаливания. он возник в 19 веке. Эти лампы дают свет белого цвета за счет фосфорного покрытия на внутренней поверхности стеклянной трубки.

Принципиальная схема

Эти лампы состоят из нескольких основных частей:
  • Балласт или (Электрический дроссель)
  • Стартер
  • Электроды
  • Лампа
Балласт — магнитный балласт (электрический дроссель) содержит катушку с медным проводом.Магнитное поле, создаваемое проволокой, улавливает большую часть тока, поэтому флуоресцентный свет проникает только в нужном количестве. Это количество может колебаться в зависимости от толщины и длины медного провода. Стартер — в системе люминесцентного освещения балласт регулирует ток, подаваемый на лампы, и обеспечивает напряжение, достаточное для запуска ламп. Без балласта, ограничивающего ток, люминесцентная лампа, подключенная непосредственно к источнику питания высокого напряжения, быстро и неконтролируемо увеличивает потребление тока.Через секунду лампа перегреется и перегорит. Электроды — люминесцентная лампа состоит из стеклянной трубки, заполненной смесью аргона и паров ртути. Металлические электроды на каждом конце покрыты оксидом щелочноземельного металла, который легко испускает электроны. Лампа — Люминесцентная лампа состоит из длинного стержня трубки, заполненного смесью газа под низким давлением.

рабочая схема

При включении питания переменного тока (переменного тока). Эти источники питания достигли электродов, но это мгновенное питание также поступает к пускателю через электрический дроссель (балласт).Этот стартер содержит биметаллический контакт. Когда напряжение достигает стартера, он вызывает короткое замыкание и нагревает биметаллическую полосу. Из-за нагрева биметаллическая полоса изгибается в сторону контакта и замыкает цепь. Напряжение на пускателе уменьшается, поскольку ток вызывает падение напряжения на катушке индуктивности (балласт). При пониженном или нулевом напряжении на пускателе больше не происходит газового разряда, и, таким образом, биметаллическая полоса охлаждается и размыкает контакт. В момент размыкания контактов пускателя ток прерывается, и, следовательно, большой скачок напряжения проходит через индуктор (балласт).Это высокое напряжение создает в трубке смесь газов. Смесь аргона и ртути создает ультрафиолетовый свет, невидимый человеческим глазом. Из-за покрытия порошка фосфора на внутренней поверхности трубки. Этот ультрафиолетовый свет излучает белый свет, видимый человеческим глазом.

Связанные

Как подключить люминесцентный светильник

При замене лампы накаливания или старого светильника на новый люминесцентный светильник очень важно правильно подключить проводку.

Шаг 1. Подготовка кабеля цепи

Определите длину кабеля цепи, который будет проходить от места переключателя до места расположения осветительной арматуры. Обрежьте кабель соответствующим образом и удалите по крайней мере 4 дюйма оболочки кабеля с обоих концов, используя канцелярский нож, чтобы обнажить цветные провода. Проведите кабель от переключателя к месту крепления.

Шаг 2 — Подготовка приспособления
