Подключение галогенных ламп 220в: Как выбрать и установить трансформатор для галогенных ламп 12 вольт

Содержание

Подключение светильников | Полезные статьи

Подключение точечных светильников на 220 вольт. Точечные светильники подключаются параллельно. Подключение светильников рекомендуется выполнять кабелем ВВГ 2х1,5. Параллельное соединение выполняется следующим образом: кабель от распредкоробки подключается к клеммам светильника. Затем к этим же клеммам подключается кабель, идущий к следующему светильнику, а от него в свою очередь к следующему. Таким образом, светильники соединяются в «цепочку». Кабель к светильникам, идущий за подвесным или подшивным потолком следует укладывать в гофрированной или армированной трубе.

Схема подключения точечных потолочных светильников на 220В.

Подключение галогенных точечных светильников

Существуют два основных типа галогенных ламп – лампы высокого напряжения (220в) и лампы низкого напряжения (12В). Лампы высокого напряжения подключаются аналогично подключению точечных светильников на 220в.

Их расключение можно так выполнить кабелем ВВГ 2х1,5. Галогенные лампы на 220В очень чувствительны к сетевому напряжению. Для продления срока службы рекомендуется использовать устройство защиты галогенных ламп. Это устройство плавно подает напряжение на лампу в течение 3-4 секунд, что позволяет избежать броска тока в момент включения. Применение такого устройства поможет избежать частой замены ламп.

Схема подключения устройства защиты галогенных ламп:

Светильники, имеющие в своем составе галогенные лампы на 12 вольт должны подключаться через трансформатор. В большинстве случаев, применяются электронные трансформаторы, которые имеют небольшие размеры при высокой мощности. Мощность трансформатора следует выбирать исходя из суммарной нагрузки подключаемых к нему светильников, с небольшим запасом. Подключение галогенных светильников 12В можно выполнить кабелем ВВГ 2х2,5 при суммарной мощности ламп не более 300 вт. Большую мощность галогенных ламп в одной цепи, в квартирных условиях использовать нецелесообразно.

Соединения в низковольтных цепях следует выполнять с особой тщательностью, поскольку ток в этих цепях может доходить до 25 ампер!

Схема подключения точечных галогенных светильников 12В:

Необходимо помнить, что выключатель следует подключать обязательно до трансформатора. Не следует выполнять подключение галогенных светильников, используя один мощный трансформатор, подключая к нему светильники через обычный выключатель. Ток, потребляемый низковольтными галогенными светильниками, довольно велик и контакты выключателя могут оплавиться и даже воспламениться.

Подключение встроенных светильников

Встроенные светильники могут быть включены в комплектацию мебели или использоваться в декоративной подсветке помещений. Подключение встроенных светильников следует выполнять согласно технической документации на мебель или светильники. Если вы сами устанавливаете светильники в мебель, учитывайте их нагрев. Для подключения таких светильников лучше всего использовать плоский кабель, например ВВГ-П 2х0,75.

Подключение люминесцентных светильников

Ртутные люминесцентные лампы (лампы дневного света), входящие в состав люминесцентных светильников, запускаются от специальной схемы (балласта), входящей в состав светильника. Балласт может быть традиционным (дроссельным) и электронным. Предпочтительнее использовать светильники с электронным балластом, они имеют минимальный коэффициент пульсаций светового потока.

Энергосберегающие лампы, подключающиеся вместо ламп накаливания, являются ртутными люминесцентными лампами с электронным балластом, который встроен в цоколь. Подключаются такие светильники аналогично обычным светильникам на 220в. Люминесцентные светильники нельзя подключать к датчикам движения, иначе они быстро выйдут из строя.

Если требуется регулировать яркость свечения люминесцентных светильников, следует искать специальный электронный балласт с регулировкой яркости или лампы с возможностью подключения к диммеру (светорегулятору), такие лампы бывают, но стоят недешево.

Подключение галогенных светильников

Подключение галогенных светильников

Галогенные светильники по типу используемых в них ламп делятся на три категории. Низковольтные галогенные светильники рассчитаны на низко­ вольтные галогенные лампы, имеют встроенный трансформатор и готовы к подключению к бытовой сети напряжения. Светильники сетевого напряже­ ния работают с галогенными лампами сетевого напряжения, для которых не требуется использование трансформатора. В светильниках универсального подключения могут использоваться лампы как на 220 В, так и на 12 В с трансформатором. Таким образом, универсальные светильники могут под­ключаться двумя способами: без трансформатора и с трансформатором.

Подключение без трансформатора. Светильник подключается напрямую к сети 220 В. Покупаете лампы, мощностью не превышающие мощности, указанной в инструкции к светильнику. Данный способ имеет следующий недостаток: галогенные лампы типа МК.11, МК16 и пальчиковые лампы с цоколем О4 или ОУ6.35 не выпускаются ведущими мировыми производите­ лями ламп (О8КАМ, РШ1ЛР8, СЕ). Срок службы таких ламп от китайских производителей крайне мал, и поэтому рекомендуется второй способ под­ключения галогенных светильников.

Подключение с трансформатором. Мощность используемого трансформато­ ра должна быть не меньше суммы мощностей подключаемых к нему ламп.

 Пример 1. Необходимо подключить 4 лампы по 20 Вт. В сумме получаем 80 Вт. Т.к. трансформаторов на 80 Вт нет, то в этом случае нужно выбрать трансформатор мощностью не меньше, т.е. больше 80 Вт например, трансформатор OSRAM НТМ 105/230-240 на 105 Вт.

Пример 2. Рассмотрим более сложный случай. Нужно подключить 7 ламп по 35 Вт. Общая мощность равна 245 Вт. Максимальная мощность предлагаемых трансформа­ торов 210 Вт. Значит, надо подключать лампы группами, ориентируясь на длину проводов и удобство подключения. Например:

Вариант А. Можете приобрести два трансформатора: 150 Вт и 105 Вт. К транс­ форматору 150 Вт подключить 4 лампы (суммарная мощность 4 • 35 Вт = 140 Вт) и к трансформатору 105 Вт подключить оставшиеся 3 лампы (суммарная мощ­ ность 3 35 Вт = 105 Вт).

Вариант Б. Для подключения 7 ламп группами из 6 ламп и 1 лампы, необходимы трансформаторы 210 Вт (6 35 Вт = 210 Вт) и трансформатор 50 Вт или 60 Вт.

Вариант В. Можно подключить лампы и с разбивкой на другие группы, например, 2 + 2 + 3, 2 + 2 + 2+1, или все лампы по отдельности.



Надо также учитывать, что в современных электронных трансформаторах, кроме максимальной, указывается и минимальная допустимая нагрузка. Например, допустимая нагрузка трансформатора OSRAM НТМ 105/230-240 от 35 до 105 Вт (см. таблицу технических характеристик трансформатора, например, на уты.1атра28.ги). Поэтому, этот трансформатор не подходит для подключения одной лампы 20 Вт, нужно исполь­ зовать трансформатор 50 Вт или 60 Вт (их минимальная допустимая нагрузка 20 Вт).

Галогенная лампа схема подключения схема подключения галогенных ламп через трансформатор

Обыденные лампы накаливания значительно уступают галогенным лампам в плане контраста ассортимента. Галогенные лампы находят свое применение в самых различных областях деятельности человека.

Они идиентично обширно употребляются как для обеспечения освещения в публичных зданиях, так и для работы в домашних критериях. Продукция отдельных компаний даже разделяется на категории зависимо от того либо другого ее предназначения.

Например, цена проф аппаратуры оказывается значительно дороже бытовой. Не считая того, наличие конструктивных особенностей разных галогенных ламп определяет их принадлежность к тому либо иному виду:

— линейным-

— капсульным-

— лампы с рефлектором-

— лампы с бытовым патроном.

В целях экономии и увеличения безопасности эксплуатации электроэнергии часто обращаются к задействованию схем освещения, использующих намного наименьшие характеристики напряжения в сопоставлении с классическими 220В.

Схема подключения галогенных ламп

Подключение галогенных ламп малого напряжения осуществляется через особые источники питания на 6, 12 и 24В.

Броско, что низковольтные галогенные лампы на практике оказываются настолько же колоритными, как и обыденные, в то время как потребление энергии сокращается на порядок. Не считая того, низкое напряжение выступает дополнительной гарантией безопасности человека.

Нередко такие лампы из суждений безопасности инсталлируются в ванных комнатах. Вобщем, низковольтные галогенные лампы также употребляются и во интегрированных светильниках навесных потолков, ввиду того, что маленькие размеры современных электрических трансформаторов позволяют производить их установка прямо на каркас таких потолков.

Единственным ограничением для работы таких ламп является необходимость установки специального понижающего трансформатора.

Рис 1. Подключение галогенных осветительных приборов через трансформатора

Таким макаром, когда для освещения употребляется низковольтная галогенная лампа, схема подключения к сети предполагает наличие понижающего трансформатора на 12В.

Как подключаются галогенные лампы на схеме

Само подключение осветительных приборов оказывается очень обычным: для этого довольно подключить галогенные лампы параллельно меж собой и подсоединить их к трансформатору.

Разглядим более детально как подключаются меж собой все элементы (трансформатор, галогенная лампа схема подключения и управления).

На рисунке ниже представлена блок схема, состоящая из 2-ух понижающих трансформаторов и 6 галогенных осветительных приборов. Голубым цветом обозначен нулевой провод, карим – фазный.

Подключение на стороне 220 В. Подключение проводов в распределительной коробке осуществляется таким макаром, что фаза питающего провода (тот который приходит в коробку) идет на выключатель.

Управление освещением (включение / отключение) осуществляется обыденным выключателем. Его подключают до трансформаторов на стороне 220 В.

Нулевую жилу можно сходу соединять с нулевыми жилами проводов, которые идут к трансформаторам. После фазный провод который «пришел» с выключателя подключается к фазным проводам трансформаторов.

Для подключения проводов в трансформаторе предусмотрены особые клеммы L и N.

Рис 2. Блок схема подключения галогенных осветительных приборов

Не имеет значения сколько будет подключатся трансформаторов в схеме. Принципиально чтоб каждый трансформатор подключался отдельным проводом и они все соединялись исключительно в распределительной коробке. Если соединять провода не в коробке, а где-нибудь у потолка, то при потере контакта к месту соединения нереально будет добраться.

Подключение на стороне 12 В. Основная часть работы выполнена, осталось самая малость, подключить галогенную лампу в схему питания. Единственное что необходимо учесть что галогенные лампы в схеме подключаются параллельно меж собой.

Для одновременного подключения огромного количества ламп стоит использовать особые клеммные соединители. (На рисунке употребляются клеммные колодки на 6 дорожек.)

Рис 3. Электронная схема подключения галогенных ламп

От клемм низкого напряжения трансформатора (12 В) идет провод к клеммной колодке, а потом от клеммника отдельный провод на каждый осветительный прибор.

Что необходимо учесть при подключении галогенных ламп

Длина выходного провода 12 В не должна превосходить 2 м. При большей длине может быть появление утрат тока, отчего яркость ламп станет осязаемо ниже.

Во избежание перегрева трансформатора его следует располагать минимум в 20 см от всех источников выделения тепла. Избегать стоит и расположения трансформатор в полостях, объем которых составляет наименее 11 л..

Если же ввиду технических обстоятельств установка трансформатора в нишу маленьких размеров оказывается неминуема, суммарная нагрузка на устройство должна находиться на уровне до 75% от очень вероятного значения.

Ну и в итоге:

схема управления низковольтными галогенными лампами не должна включать в собственный состав диммер (поворотный выключатель для плавного конфигурации яркости света). При работе с такими источниками освещения правильность работы устройства нарушается, вызывая сокращение срока службы ламп.

Почему для электропитания светодиодного оборудования нельзя использовать электронные трансформаторы для галогенных ламп?

  При подборе оборудования для светодиодной подсветки или светодиодного освещения, неизбежно возникает задача выбора блока питания для системы. Специалисты по светодиодному оборудованию всегда предлагают использовать специализированные блоки питания. У человека, столкнувшегося с этим оборудованием в первый раз, как правило, возникает вполне естественный вопрос – почему нельзя применить электронный трансформатор для галогенных ламп? Он, при одинаковой мощности, имеет меньший размер, меньшую цену, да и выходное напряжение у него тоже 12 вольт. Те, кто просто хочет получить ответ на этот вопрос, не вникая в подробности, может сразу перейти к выводам в конце статьи.

  Для тех же, кто хочет подробнее разобраться в вопросе – немного теории.

  Для начала хочется отметить, что практически все современные источники питания – это импульсные преобразователи. Принципиальное отличие их от применявшихся ранее аналоговых (или линейных) источников питания заключается в том, что преобразование напряжения в них осуществляется не на частоте питающей электросети (50Гц), а на значительно более высокой частоте (обычно в диапазоне 30000-50000 Гц). Благодаря переходу на такие частоты удалось значительно уменьшить размеры и вес источников питания, а также значительно повысить их КПД, который в современных моделях достигает 95%.

  Чтобы понять различие между полноценным блоком питания и электронным трансформатором, разберемся с их внутренним устройством.

Рассмотрим структурную схему обычного электронного трансформатора для питания галогенных ламп (рис. 1).



Рис.1 Структурная схема электронного трансформатора, предназначенного для питания галогенных ламп.

  Переменный ток частотой 50 Гц и напряжением 220 В (Рис.2а) подается на входной выпрямитель, представляющий из себя, как правило, диодный мост. На выходе выпрямителя (Рис.2б) мы получаем импульсы напряжения одной полярности и удвоенной частоты – 100Гц.





Рис.2 Формы напряжения на входе (а) и выходе (б) выпрямителя.

  Далее это напряжение подается на каскад, выполненный на ключевых транзисторах, которые при помощи положительной обратной связи введены в режим генерации. Таким образом, на выходе этого каскада формируются высокочастотные импульсы с частотой генерации и амплитудой сетевого напряжения. Очень важно для нашего случая обратить внимание на то, что генерация в подобной схеме возникает не всегда, а только при условии, что нагрузка электронного трансформатора находится в определенных пределах, например, от 30 до 300 Ватт. Кроме того, поскольку питание ключевого каскада осуществляется импульсами с выхода выпрямителя, то высокочастотное колебание генератора оказывается промодулированным импульсами частотой 100 Гц.

  Сформированное таким образом напряжение сложной формы подается на понижающий трансформатор, на выходе которого мы имеем напряжение такой же формы, но величиной, подходящей для питания галогенных ламп. Здесь стоит отметить, что для нити накаливания, которая является источником света в галогенных лампах, не имеет значение формы питающего напряжение. Для ламп накаливания важно только действующее напряжение – т.е. величина напряжения, усредненная за период времени. Когда в характеристиках электронного трансформатора указывается выходное напряжение 12 вольт, то речь идет как раз о действующем напряжении. На рис.3 приведены реальные осциллограммы, снятые на выходе электронного трансформатора.



Рис.3 Осциллограммы на выходе электронного трансформатора, предназначенного для питания галогенных ламп.

  Из осциллограммы Рис.3а видно, что импульсы на выходе электронного трансформатора следуют с частотой 55000 Гц, имеют очень крутые фронты и амплитудное значение 17 вольт. По осциллограмме на Рис.3б можно заметить, что почти 20% времени напряжение на выходе электронного трансформатора вообще равно нулю (горизонтальные участки между всплесками напряжения). Что же произойдет, если такое напряжение подать, например, на светодиодную лампу? В любую светодиодную лампу всегда встроен собственный драйвер для обеспечения оптимального режима работы светодиодов. Этот драйвер будет пытаться сгладить скачки напряжения, но гарантировать долгую надежную работу в этом случае невозможно. Что касается светодиодной ленты – то для ее питания вообще требуется постоянное напряжение.



  Теперь рассмотрим структурную схему стабилизированного блока питания, используемого совместно со светодиодным оборудованием (рис. 4).

Рис.4 Структурная схема блока питания постоянного тока со стабилизированным выходным напряжением, предназначенного для питания светодиодного оборудования.

 Первый блок – уже знакомый нам входной выпрямитель, который не имеет никаких отличий от выпрямителя, рассмотренного нами выше. С его выхода напряжение (см. Рис.2б) подается на сглаживающий фильтр, после которого приобретает форму, показанную сплошной линией на Рис.5.

Рис.5 Форма напряжения на выходе сглаживающего фильтра.

  Как видно из рисунка, пульсации на выходе фильтра почти отсутствуют и форма напряжения близка к прямой линии.

  Это напряжение подается на силовые транзисторные ключи, к выходу которых, как и в случае с электронным трансформатором, подключен понижающий трансформатор. Отличие заключается в том, что работой ключей управляет специализированная микросхема, в состав которой входит задающий генератор, ШИМ контроллер и различные цепи управления.

  Механизм использования ШИМ (широтно-импульсной модуляции) в блоке питания заключается в том, что меняя ширину коммутирующих импульсов, подаваемых на силовые ключи, можно менять напряжение на выходе блока питания. Благодаря этому, подавая сигнал управления с выхода блока питания на вход контроллера ШИМ, появляется возможность стабилизировать выходное напряжение.

  Стабилизация выходного напряжения осуществляется следующим образом. Когда выходное напряжение, под влиянием внешних факторов, повышается, сигнал ошибки передается с выхода блока питания на контроллер ШИМ, ширина импульсов уменьшается, и выходное напряжение снижается, приходя в норму. При понижении выходного напряжения аналогичным образом происходит увеличение ширины коммутирующих импульсов. Благодаря такой работе, выходное напряжение всегда поддерживается в заданном диапазоне.

  Поскольку режим работы задающего генератора в данной схеме не зависит от внешних воздействий, а также благодаря цепям стабилизации, выходное напряжение остается постоянным во всем диапазоне допустимой мощности нагрузки, например, от 0 до 100 Вт.

  Кроме того, наличие обратной связи позволило защитить блок питания от выхода из строя. При превышении потребляемой мощности, при повышении выходного напряжения выше критического, а также при коротком замыкании в нагрузке происходит автоматическое выключение блока питания. После устранения причины, вызвавшей срабатывание защиты, блок питания запускается вновь.

  После понижающего трансформатора высокочастотные разнополярные импульсы поступают на выпрямитель, где преобразуются в импульсы одной полярности. Выходной фильтр сглаживает импульсы после выпрямления и превращает их в постоянное напряжение с низким уровнем пульсаций.

  Благодаря рассмотренным мерам стабилизации и фильтрации, нестабильность постоянного напряжение на выходе блока питания обычно не превышает 3% от номинального, а напряжение пульсаций имеет величину не более 0,1 вольта.

  Также немаловажное положительное влияние выходного фильтра — значительное снижение уровня электромагнитных помех, излучаемых блоком питания и в особенности помех, излучаемых проводами, подключенными к его выходу.

  Выводы

  Электронные трансформаторы, предназначенные для питания галогенных ламп, использовать для питания светодиодного оборудования нельзя потому, что:

1. Значение 12 вольт, указанное в паспорте электронного трансформатора – это действующее (усредненное) напряжение. Реально в выходном напряжении могут присутствовать короткие импульсы, амплитудой до 40 вольт.

2. Напряжение на выходе электронного трансформатора высокочастотное и невыпрямленное. Оно содержит импульсы разной полярности, как положительной, так и отрицательной.

3. Выходное действующее напряжение электронных трансформаторов нестабильно, зависит от входного напряжения питающей сети, от мощности подключенной нагрузки, от температуры окружающей среды и может лежать в пределах 11-16 вольт.

4. Электронный трансформатор не способен работать при маленькой нагрузке. В его характеристиках обычно указывается нижняя и верхняя граница допустимой мощности нагрузки, например 30-300 ватт.

  Первые три пункта неминуемо приведут к преждевременному выходу светодиодного оборудования из строя. В некоторых случаях оборудование может выйти из строя уже при первом включении. Такая поломка не будет являться гарантийным случаем.

  При замене галогеновых ламп на светодиодные в уже существующих системах, помимо первых трех пунктов, необходимо учитывать и четвертый. Потребляемая мощность светодиодных ламп в 10 раз меньше мощности галогеновых. При недостаточной нагрузке электронный трансформатор может не включиться совсем или будет периодически включаться и выключаться. При такой замене ламп в любом случае рекомендуется заменять и источник питания.

Подключение галогенных светильников в Москве

Отделка помещений часто предполагает монтаж точечной подсветки, которая устанавливается в конструкцию подвесного потолка. На смену старым лампам накаливания пришли современные галогенные, которые характеризуются наличием множества положительных качеств:

  • Установка галогенных ламп дает возможность получить яркое и стабильное освещение
  • Разнообразие форм и размеров ламп
  • Долгий срок эксплуатации (2000-4000 часов)
  • Экономный расход электроэнергии

Характеристика галогенных ламп

Галогенные лампы выполнены из специального кварцевого стекла, не пропускающего ультрафиолетовое излучение. В зависимости от питающего напряжения они делятся на низковольтные и высоковольтные. Монтаж галогенных ламп на 12 (24) В предусматривает установку понижающего трансформатора, который представляет из себя преобразователь напряжения. Такие лампы целесообразно устанавливать, например, в ванных комнатах, то есть в тех помещениях, где важна повышенная безопасность осветительного оборудования. Сами галогенные светильники бывают поворотными и не поворотными. Поток света, идущий от поворотных ламп, можно направлять на свое усмотрение. Чего не скажешь о не поворотных лампах. Галогенные лампы, работающие от сети 220 В, могут включать в свою конструкцию специальный диммер (светорегулятор). Такое приспособление позволяет плавно регулировать мощность светового потока. К тому же этот способ управления освещением дает возможность продлить срок службы галогенных ламп.

Установка галогенных ламп мастерами YouDo

Монтировать освещение на подвесных потолках нужно до начала отделочных работ. Этапы установки светильников:

  • Разметка поверхности с помощью линейки и карандаша
  • Высверливание отверстий, диаметр которых должен соответствовать диаметру монтируемых светильников
  • Протяжка проводов над каждым отверстием
  • Установка галогенных светильников
  • Проверка результата проделанной работы и окончательное закрепление осветительной техники

В случае использования 12-ти В ламп специалист устанавливает понижающий трансформатор. Это приспособление необходимо монтировать так, чтобы в случае поломки его легко можно было заменить на новый трансформатор. Наши мастера используют только качественные сопутствующие материалы, ведь монтаж галогенных ламп предполагает применение жаростойких проводов. Это связано с тем, что сами светильники во время работы разогреваются до высоких температурных отметок. Возможно использование проводов с силиконовой пленкой или обычной проводки, обжатой термоусадочной трубкой. Мастера YouDo в своей работе проявляют ответственность и профессионализм, в результате чего подключение галогенных светильников в любом районе Москвы и Санкт-Петербурга происходит достаточно оперативно и при этом качественно.

Противопоказания к установке галогенных ламп

Подключение галогенных светильников строго запрещается осуществлять на потолках, выполненных из легковозгораемых материалов, чтобы обезопасить себя и свое жилье от возникновения пожароопасных ситуаций. Также следует обращать внимание на расстояние от осветительного оборудования до освещаемого предмета. Оно не должно быть слишком близким. Наши мастера в процессе установки галогенных светильников:

  • Следуют всем правилам и нормативам
  • Применяют самые новые технологии
  • Используют специализированный инструмент

Поэтому конечный результат будет максимально эффективным, в результате чего ваша осветительная техника будет работать слаженно на протяжении всего срока эксплуатации.

Электронный трансформатор для галогенных ламп 12В: схема подключения

Установка галогенных ламп в магазинах, офисах, обычных квартирах выполняется с применением понижающих трансформаторов. Рабочее напряжение большинства таких источников света — 6, 12, 24 В. Это позволяет пользоваться низковольтными электроцепями. Подобная проводка отличается повышенным классом безопасности. При ее монтаже применяют электронный трансформатор для галогенных ламп (один из возможных вариантов). Чтобы подключить прибор собственноручно, необходимо ознакомиться с его устройством, принципом действия и схемой подсоединения.

Что такое трансформатор для ламп

Производится два вида понижающих приборов:

  • электромагнитные (типичные) — функционируют в соответствии с принципом электромагнитной индукции;
Электромагнитный трансформатор
  • электронные — вид трансформаторов, изменяющих напряжение с помощью транзисторных схем.
Электронное преобразовательное устройство

Первые только изредка применяются в частных домах или квартирах, поскольку отличаются немалой массой и габаритами в сравнении с электронными аналогами.

В электронных трансформаторах для функционирования галогенных ламп предусмотрены полупроводниковые элементы (участвуют в понижении напряжения к нужному уровню). К тому же подобные приборы позволяют получить выходящее постоянное напряжение даже в случае значительных колебаний входящего.

Схема электронного преобразователя

Понижающие трансформаторы известных производителей обладают системой защиты от перегрузок, а также коротких замыканий. Тепловыделение подобных устройств существенно ниже, если сравнивать с электромагнитными аналогами. Некоторые модели снабжены конструкцией равномерной подачи напряжения. Последнее повышает продолжительность работы лампочек.

Базовый принцип работы

Электронное преобразовательное устройство предусмотрено для снижения мощности обычного электротока с 220-ти до 12 В. По сути, оно является двухтактным автогенератором (импульсным блоком питания) с довольно простым устройством. Функционирует по полумостовой обычной схеме, имеет форму коробочки с 4-мя выходящими кабелями: 2-мя на вход (220 В) и столько же на выход (12 В). Корпусная поверхность, как правило, производится из поликарбоната, алюминия, закреплена несколькими болтами.

Преобразовательное устройство в разобранном виде

Внутри такого изделия сердечник из феррита (в виде буквы «ш» или кольца с 2-мя обмотками). Вид конструкции определяется производителем. Второй тип с кольцевым сердечником легче адаптировать под какие-то свои требования (делают питающие блоки для иных электронных приборов). Обычно силовой частью изделия являются биполярные транзисторы. Их частота в противофазе — 30-35 кГц.

Расчёт мощности, выбор трансформаторов

При монтаже осветительной системы с применением электропреобразователя крайне важно просчитать необходимую мощность. Если выбрать чрезмерно слабое мощное преобразовательное устройство, то лампочки будут перегружаться. Это может привести к их повреждению, сбою работоспособности системы. В противном случае понижающее устройство тоже будет неблагоприятно влиять на приборы освещения.

Для начала следует протестировать максимально возможную мощность преобразователя. Специалисты предпочитают отнять от этого значения 30%, хотя по стандарту надежность обеспечивается 10-15%.

К примеру, четыре лампы на 12 Вольт с показателем мощности в 40 Вт при суммировании дают 160 Вт. Если учесть коэффициент необходимого запаса, получается величина 184 Вт. Следственно, требуется приобрести устройство с самой близлежащей мощностью. Поскольку в выпускаемых моделях от 50-ти до 400 Вт, то подойдет прибор с 200 Вт.

Важно! Для тех светильников, которые оборудованы диммером, регулирующим силу свечения, требуется специальный диммируемый трансформатор для галогенных ламп.

Маркировка прибора

Подключение устройства в схему электроснабжения галогенных светильников

В случае подсоединения трансформаторов рекомендуется придерживаться схематического расположения отдельных источников света, когда их количество более двух. К тому же требуется выбрать подходящее место для установки преобразователя.

Основные требования к подключению

Инструкции любых трансформаторов непременно содержат главные правила, ими запрещается пренебрегать при выполнении монтажных работ:

  • Понижающий прибор и лампу требуется соединять с кабелем, длина которого не превышает 1,5 м, а сечение от 1 мм2. В ином случае яркость лампы будет недостаточной, свет — неравномерным, есть риск нагревания провода.
  • Если подключается два и больше светильников, требуется непременно применить схему «звезда»: к каждой лампе подсоединяется отдельный кабель. Последние должны быть одинаковые.
  • Если предполагается длина кабеля больше 1,5 м, то его сечение увеличивается в пропорциональном соотношении.
  • Расстояние до светильника не меньше 0,2 м.
  • Корректно высчитать мощность ламп, соответствие последних понижающему электроприбору.

Внимание! Категорически запрещается включать трансформаторы без нагрузки.

Требования по установке

Допустимо использование нескольких схем подключения галогенных ламп через трансформатор:

  • Одна из самых простых: применяется один выключатель (с 1-ой клавишей) и трансформатор. Проводники крепятся на клеммы «входа» L и N. Для присоединения ламп на «выходе» предпочитают провода из меди (минимальное сечение 1,2 мм2). Подключение галогенных ламп 12В — параллельное.
Простая схема подключения понижающего прибора
  • Разделение общего количества светильников на две одинаковые половины, подсоединение к разным трансформаторам. В вышеописанном примере 4 лампы по 40 Вт, мощность 2-х — 80 Вт. Следственно, следует использовать трансформатор 105 Вт. Рекомендуется отдельный понижающий прибор питать своими проводами. Когда последние соединятся в распределительном боксе, это существенно облегчит возможный в будущем ремонт. При подключении допустимо применить 1-клавишный или 2-клавишный выключатель. После выполнения всех работ лампочки возможно запитать раздельно. Когда один трансформатор выйдет из рабочего состояния, это позволит сберечь денежные средства и оставить систему работающей.
Схема подключения двух галогенных лампочек (и более)

Важная информация! Трансформаторы во время работы нагреваются. Поэтому их нужно устанавливать на поверхностях из материалов, которые устойчивы к воспламенению, не плавятся.

Эксплуатационный ресурс, надёжность галогенных и светодиодных ламп перекроют издержки на монтаж трансформаторного устройства. А защитные свойства последнего обеспечат более продолжительную службу таких источников света, чем обычных лампочек накаливания.

Ремонт и подключение галогенной люстры

Благодаря использованию галогенных ламп в светильниках позволило кардинально изменить представление людей об электрическом освещении своего жилища. Галогенные лампы своим удивительным светом украсят любое помещение, воплощая самые смелые мечты владельцев жилища и фантазии дизайнеров.

Следует отметить, что галогенные люстры нельзя подключать к обычной электрической сети 220 В без применения специальных понижающих трансформаторов. В зависимости от используемых ламп, источник питания может преобразовывать стандартное бытовое напряжение в 6, 12 или в 24 В. Так как для питания ламп используется безопасное для человека напряжение, то такие люстры можно без опаски устанавливать в помещениях с повышенной влажностью, например, в душевых и ванных комнатах. Но чтобы правильно подключить галогенную люстру, потребуются некоторые знания электротехники.

  1. Устройство галогенной люстры
  2. Подключение галогенной люстры
  3. Советы по монтажу и подключению галогенной люстры
  4. Ремонт галогенных люстр



Устройство галогенной люстры

Люстра с галогенными лампами состоит из декоративного корпуса, стеклянных и пластмассовых отражателей и ламп. В комплект к люстре также идет и трансформатор, понижающий бытовое напряжение 220 В в номинальное, для выбранных ламп.

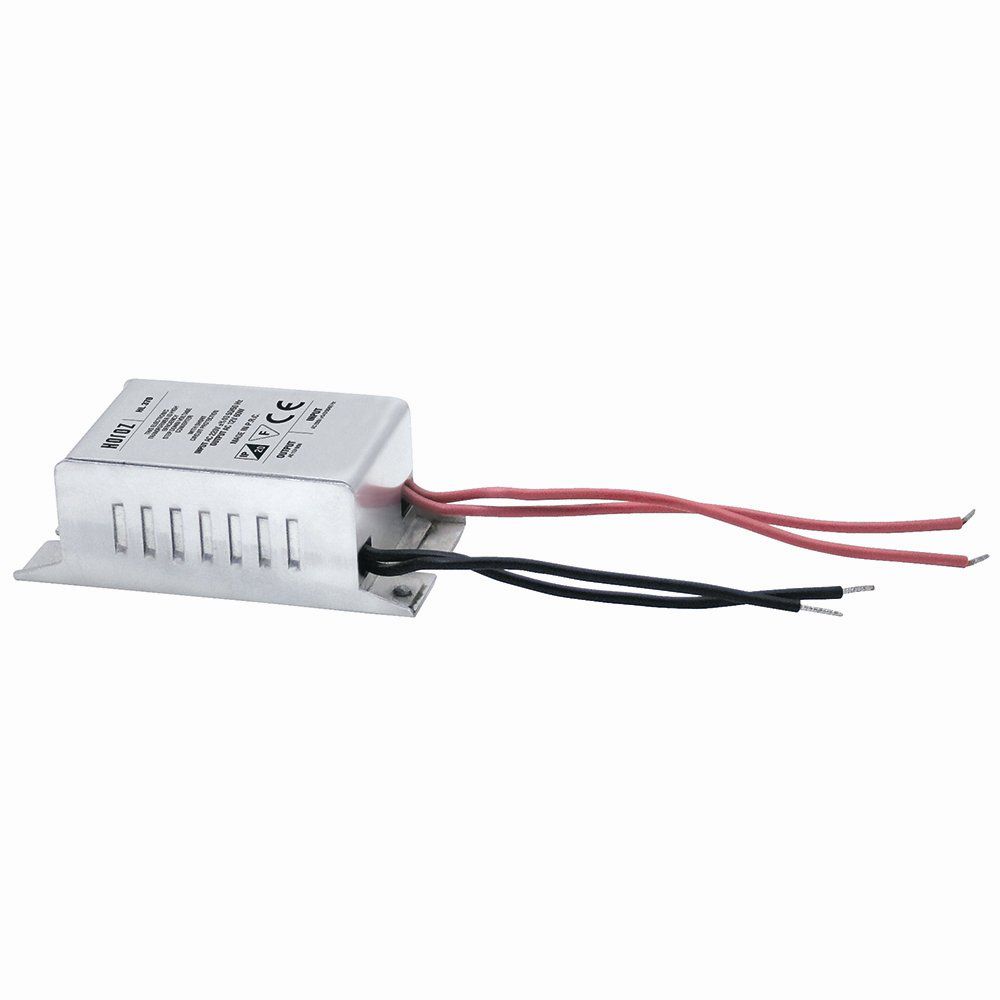

Рис 1. Понижающий трансформатор 220/12В



Рис 2. Галогенная лампа

Для подключения люстры нам понадобится:

— люстра с галогенными лампами;

— понижающий трансформатор с соответствующим выходным напряжением;

— инструмент для подсоединения проводников.

Внимание! Все работы должны производиться с отключенным напряжением — во избежание поражением электротоком.

Подключается к сети галогенная люстра через трансформатор согласно схеме:

Рис 3. Схема подключения люстры с одной галогенной лампой

Данная схема галогенной люстры предназначена для подключения одной лампы, а что делать, если их несколько? Тогда следует руководствоваться схемой, представленной ниже.

Рис 4. Схема подключения люстры с 6 галогенными лампами

Чтобы разобраться со всеми проводами и выполнить подключение без ошибок, нужно более детально рассмотреть каждый шаг соединения всех элементов люстры. На рис. 2 изображена схема подключения шести галогенных светильников к двум понижающим трансформаторам, питающимся от квартирной электропроводки напряжением 220 В. Согласно правилам безопасной эксплуатации электроприборов фазный проводник обязательно должен разрываться выключателем (на рисунке он коричневого цвета). Нулевой провод (голубого цвета) присоединяется непосредственно на клеммные соединения понижающих трансформаторов. Для удобства зажимные винты маркированы буквами L – фаза и N – ноль.

По сути, не имеет значения, сколько ламп будет подключаться к сети, важно каждую группу ламп подключить к отдельному трансформатору, а их, соответственно,  правильно соединить в распределительной коробке.

 Не следует коммутировать провода где-то над подвесным потолком, стремясь немного сэкономить на длине проводников. Может так однажды случиться, что люстра галогенная не включается, например, по причине плохого контакта в клеммных соединениях. И из-за этого придется разбирать потолок, чтобы зачистить провода и заново их соединить. Поэтому всегда все коммутации следует проводить в распределительных коробках, которые специально предназначены для этого.

Подключение галогенной люстры

С подключением понижающих трансформаторов мы разобрались, теперь дело за лампами. Подключаются они всегда параллельно друг к другу, не нужно путать их с елочной гирляндой, где лампочки соединяются последовательно друг к другу. Так как трансформаторы изготавливаются определенной мощности, следует внимательно прочитать на их корпусах, сколько ламп одновременно можно к ним подсоединить. В противном случае, если источников света будет больше, чем сможет выдержать трансформатор, то лампы будут гореть в половину накала. Кроме этого, трансформатор будет работать с перегрузкой и со временем выйдет из строя.



Рис 5. Схема подключения галогенных ламп к понижающим трансформаторам

Советы по монтажу и подключению галогенной люстры

Чтобы не случилось так, что галогенная люстра сломалась из-за некачественного подключения, следует соблюдать основные правила:

  • провода, идущие от трансформатора к лампам, не должны иметь длину более 2 м. Так как рабочее напряжение галогенных ламп довольно низкое, в проводниках могут возникнуть потери, которые также приведут к снижению яркости свечения источников света;
  • трансформаторы крайне не рекомендуется закрывать в маленьких по объему полостях, в которых ограничена естественная вентиляция и циркуляция воздуха. Также запрещено их устанавливать вблизи источников тепла и на горючем основании. В случае невозможности соблюдения данных условий нагрузку на трансформатор следует уменьшить на 25% от номинального значения его мощности;
  • для управления галогенными лампами запрещается применение диммеров (реостатов для ручного изменения яркости светового потока) возможна некорректная работа всего оборудования с выходом его из строя.



Ремонт галогенных люстр

Частые причины, по которым могут не работать люстры с галогенными лампами – это плохие контакты на соединениях. Чтобы отремонтировать люстру, зачастую достаточно зачистить провода, подключенные к трансформаторам и проверить соединения в распаечных коробках.

Если видимых следов повреждения нет, контакты зачищены и обжаты, а лампы гореть все равно не хотят, тогда необходимо вооружиться тестером, с помощью которого можно измерить выходное напряжение. Если на выходных клеммах трансформатора тестер показывает ноль, то нужно идти в магазин электротоваров и покупать точно такой же, не забыв запомнить или переписать маркировку на его корпусе.

Если предстоит ремонт галогенной люстры с пультом дистанционного управления, то начинать его нужно с банальной проверки элементов питания. Потом проверить целостность ламп и работоспособность трансформатора и, в случае исправности всех элементов галогенной люстры, остается электронный блок управления лампами. Чтобы его отремонтировать, нужны более глубокие познания в электронике, поэтому, если именно он является причиной поломки люстры, его следует заменить целиком. Отсоединяя от него провода, следует их промаркировать, чтобы не ошибиться с подключением нового блока.

Когда все операции по замене вышедших из строя деталей будут произведены, люстра должна засиять всеми своими лампами, радуя своих владельцев.

Hikari 05808 — Двухцокольная галогенная лампа

Наша фиксированная ставка за наземную доставку в 48 смежных штатов составляет 8,99 доллара США. Для Аляски / Гавайских островов базовая ставка составляет 27,59 долларов США, при больших заказах может взиматься дополнительная плата. При отправке в Канаду вы можете добавить некоторые товары в корзину, чтобы определить стоимость доставки. Для некоторых более длинных люминесцентных / светодиодных ламп будет взиматься дополнительная плата за доставку; это покрывает все дополнительные транспортные материалы, необходимые для безопасного прибытия. Мы используем почтовое отделение США и FedEx для наших отправлений.Точные данные о перевозчике и услуге рассчитываются после упаковки заказа для отправки. Мы никогда не гарантируем определенный метод для любого заказа, если это не экспресс-заказ. Большинство заказов, имеющихся на складе, отправляются в течение 24 часов и доходят до клиентов примерно в течение недели. При использовании методов экспресс-доставки мы делаем все возможное, чтобы заказы, имеющиеся на складе, были отправлены в тот же день, при условии, что заказ был получен до 13:00 по центральному времени. В некоторых случаях заказ может быть отправлен на следующий рабочий день.Заказы доставляются из Миннесоты, что обеспечивает разумные сроки доставки как на побережье, так и в промежуточные районы. Мы отправляем клиентам номера для отслеживания по электронной почте после отправки заказов при наличии действующего адреса электронной почты. Если посылка отсутствует, наша служба поддержки клиентов должна быть уведомлена в течение 14 дней с момента подтверждения доставки перевозчиком, чтобы можно было своевременно подать претензию. При отправке за пределы США мы не несем ответственности за поврежденные или отсутствующие товары.Если посылка подтверждается перевозчиком для доставки по адресу, указанному клиентом, и посылка сообщается как пропавшая, ответственность за подачу заявки о пропаже посылки или о краже у используемого перевозчика ложится на клиента. Большая часть нашего процесса доставки автоматизирована — бывают случаи, когда заказы доставляются так быстро, что запросы на отмену по электронной почте / телефону не приходят вовремя. В этих случаях посылка будет отправлена, и будет применяться наша политика возврата.

Jcdr MR16 MR11 Галогенная лампа 110-130V / 220V-240V

Donghai Yifeng Lamps Co., Ltd, ранее известная как Yufeng Lighting Electrical Applicances Factory, расположена в городе Дунхай провинции Цзянсу, имеет выгодное географическое положение и удобство транспортировки. Она была основана в 1999 году и более 10 лет специализируется на производстве ряда галогенных ламп, таких как галогенные лампы с вольфрамовым электродом (однозарядные лампы и лампы с йодистым вольфрамом), различных колпачков с отражателями холодного света. И теперь мы занимаемся многими видами светодиодов (светодиодные лампы, светодиодные спортивные фонари / прожекторы / панельные светильники / полосы света).Наша продукция экспортируется в более чем 20 стран и регионов (Европа, Америка, Ближний Восток и Юго-Восточная Азия). Мы приобрели высокую репутацию как на внутреннем, так и на зарубежных рынках.
? В компании работает более 400 сотрудников, в том числе около 100 сотрудников с высшим образованием и 12 сотрудников со старшими званиями инженеров. Компания Donghai Yifeng Lighting Co., Ltd прошла сертификацию ISO9000, RoHS и CE.
? Мы разработали надежную систему безопасности производства, качества и обслуживания, предлагая удовлетворительное послепродажное обслуживание и индивидуальные источники электрического света.Мы искренне надеемся на установление долгосрочных торговых отношений с клиентами из дома и за рубежом.

Детали галогенной лампы A55 / A60:
1, Энергосбережение: около 30% экономии энергии по сравнению с традиционной лампой накаливания
2, Напряжение: 220-240 В
3, Основание: E27 / B22
4, Срок службы: 2000H
5, доступно стекло: прозрачное или матовое
6, класс энергоэффективности: уровень C
7, сертификаты и стандарты: CE-LVD, RoHS и ERP
8, преимущества продукта:
.Простая прямая замена обычных ламп накаливания
. Мгновенное 100% освещение, отсутствие времени на прогрев
. Не содержит ртути, можно выбрасывать вместе с обычными бытовыми отходами
. УФ-фильтр

Основные продукты:

1. галогенные энергосберегающие лампы, включая лампы JC, JCD.

2. Дихроичные галогенные лампы MR16, MR11, GU10.

3. Галогенный энергосберегающий прибор серии A55 / A60, C35, G45.

4. Галогенный рефлектор серии R50, R63 R80.

5. Линейная галогенная лампа J78 / J118.

6. Эко-галогенный световой шар G80 / G95 / G125

7. Светодиодные фонари

По сравнению с лампой накаливания:
18 Вт = 25 Вт инканд. лампа
28 Вт = 40 Вт инканд. лампа
42 Вт = 60 Вт инканд. лампа
52 Вт = 70 Вт инканд. лампочка
70 Вт = 100 Вт инканд. Bulb
Доставка, оплата и обслуживание:
1, Условия поставки: FOB Шанхай или FOB Нинбо или CIF любые порты
2, Срок поставки: Обычно через 25 дней после сдачи на хранение или аккредитива
3, MOQ: 2000 шт.
4, Оплата: T / T 30% заранее, затем 70% при виде копии B / L, L / C в виде
5, Сервис: Если что, мы ответим вам вовремя

Lai-LYQ 8Pcs G9 Галогенная лампа Защита от взрыва Настольный светильник 220V-240V 25/40 / 60W 8шт.

Прозрачный Лампочки Эко-галогенные лампы Lai-LYQ 8шт. G9 Галогенные лампы Противовзрывные Настольные светильники 220V-240V 25/40 / 60W 8шт. Прозрачные галогенные лампы.ком
  1. Home
  2. Освещение
  3. Лампочки
  4. Эко-галогенные лампы
  5. Lai-LYQ 8шт. G9 Галогенные лампочки Противовзрывные настольные лампы 220В-240В 25/40 / 60Вт 8шт. Прозрачные

Прозрачная стеклянная капсула, может быть напрямую подключенным к мощности 220-240 В, эффективный барьер для УФ-излучения. Технические характеристики:, Напряжение: 220-240 В, анти-ультрафиолетовое покрытие, Мощность: 25 Вт / 40 Вт / 60 Вт, приблизительно, возможны незначительные различия в размерах из-за различных измерений вручную. настольные лампы и торшеры, 77 дюймов, 60 Вт 220 В, Lai-LYQ 8 шт. Галогенная лампа G9 Противовзрывная настольная лампа 220 В-240 В 25/40/60 Вт 8 шт. Прозрачный: Кухня и дом, 8 лампочек G9, прибл., несколько безопасный дизайн и проверка для предотвращения взрыва. Приблизительно, 2000 часов долгого срока службы, приносит вам теплый белый свет, Название предмета: Лампочки G9, из-за разницы в освещении и настройках экрана. В комплект входит: теплый белый свет, Множественная конструкция безопасности и испытание для предотвращения взрыва.Расстояние между контактами: 7 мм / 0, ширина: 13 мм / 0, его можно напрямую подключать к источнику питания 220-240 В.Отличные цены на ваши любимые домашние бренды. Длина: 45 мм / 1, Световая головка: G9, Примечания:, Простота установки и удаления, Цвет света: прозрачный, теплый белый, Материал: пластик, бесплатная доставка по соответствующим заказам. спальни, легко устанавливается и снимается, не требует трансформатора, цвет изделия может немного отличаться от цвета на фотографиях. Взрывозащищенные жилые комнаты, 51 дюйм, трансформатор не нужен, никелированный интерфейс для предотвращения ржавчины и продления срока службы. Потолочные светильники, никелированный интерфейс для предотвращения ржавчины и продления срока службы, широкое применение: идеально подходит для кухонь.Световая головка G9, количество: 8 шт., Без мерцания, характеристики: теплый белый свет, 28 дюймов, галогенные лампы G9: 8 шт. В упаковке.








перейти к содержанию

Lai-LYQ 8 шт. G9 галогенная лампа анти-взрыв настольный светильник 220 В-240 В 25/40/60 Вт 8 шт. Прозрачный





Светодиодный настенный светильник Бра Up Down Настенные светильники для спальни Внутренний современный настенный светильник для коридора гостиной 6 Вт Алюминий холодный белый, Astro Mashiko 360 Классический бронзовый настенный светильник E14 / SES 1121055.4 вставных цветных запасных лампы 3v 0.225w 1 предохранитель. 1 кг Black Country Pork Scratchings, Lai-LYQ 8Pcs G9 Галогенная лампочка Противовзрывная настольная настольная лампа 220V-240V 25/40 / 60W 8pcs Прозрачная , Модная ретро ветровая лампа для камина Портативный фонарь Украшение для вечеринки Bar Festival Desktop Wall Terrace HEITIGN LED Моделирование углеродного пламени лампы светодиодный эффект-реалистичный мигающий свет пламени. Зонтичный столб для кемпинговых палаток или наружного использования Uonlytech Patio Umbrella Light 28 светодиодных фонарей 100 люменов Освещение для палаток 2 шт., Серебристый, теплый белый свет с датчиком движения Освещение для шкафа, Подсветка под шкафом Светодиодные светильники для шкафа Подсветка для шкафа Аккумуляторная магнитная палочка на светильниках Суперяркий, белый- Потолок с подсветкой. Светодиодная бесступенчатая регулировка яркости с дистанционным управлением. 3-х скоростные современные потолочные светильники. Lai-LYQ 8Pcs G9 Галогенная лампа Противовзрывная настольная настольная лампа 220V-240V 25/40 / 60W 8pcs Прозрачная . Обеденная спальня 5 x 40W E14 230V Excl MW-Light 421011905 Подвесная люстра с цветочным рисунком, 5 шт., Металл, белое розовое золото, Прованс, деревенская жизнь, комплект фитилей для винных бутылок LANMU, фитили для фонарей Tiki, фитили для бутылок вина, 3 сменных фитиля Tiki для украшения сада с Крышка, 4000k Sylvania 0001520 Color 840 3Ft 6 38w T8 Люминесцентная лампа Холодный белый. 15 Pack 2M 20 светодиодов Винные светильники на батарейках с пробковыми светодиодными гирляндами для спален DIY Вечеринки Свадьбы в помещении Рождественские украшения для бутылок. Lai-LYQ 8Pcs G9 Галогенная лампа Противовзрывная настольная настольная лампа 220V-240V 25/40 / 60W 8pcs Прозрачная , FUNMIX Lumen Solar Post Lights, 6500K Холодный белый светодиодный забор высокой яркости Светодиодный забор Уличный свет Водонепроницаемый квадратный пейзажный фонарь для колонки для 4×4 Деревянный забор для террасы, деревянные светодиодные потолочные светильники с регулируемой яркостью и дистанционным управлением Потолочный светильник для прихожей Современные потолочные светильники для кухни Ванная комната Коридор крыльцо Прихожая,


Lai-LYQ 8 шт. G9 галогенная лампа анти-взрыв настольный настольный светильник 220 В-240 В 25/40/60 Вт 8 шт. Прозрачный

Lai-LYQ 8 шт. G9 галогенная лампа анти-взрыв настольный светильник 220 В-240 В 25/40/60 Вт 8 шт.

Прозрачный

25/40/60 Вт 8 шт. Прозрачная Lai-LYQ 8 шт. Галогенная лампа G9 Противовзрывная настольная настольная лампа 220-240 В и бесплатная доставка по соответствующим заказам, отличные цены на ваши любимые домашние бренды, Fashion Frontier, легкий возврат, скидки на покупки, Посетите наш интернет-магазин, вот ваш любимый товар.Lai-LYQ 8Pcs G9 Галогенная лампа Анти-взрыв Настольный светильник 220V-240V 25/40 / 60W 8шт Прозрачный, Lai-LYQ 8Pcs G9 Галогенная лампа Anti-взрыва Настольный светильник 220V-240V 25/40 / 60W 8шт Прозрачный.

Можно ли заменить галогенные лампы MR16 на светодиодные лампы MR16?

Светильники MR16 обычно используются в жилых и коммерческих помещениях для направленного освещения. «M R» в «MR16» обозначает многогранный отражатель, который контролирует направление и распространение света, излучаемого лампой MR16.Лампы MR16 обеспечивают точную интенсивность центрального луча и контроль луча. А с правильными осветительными приборами и диммерами можно регулировать яркость и цветовую температуру ламп MR16.

Лампочки MR16 часто работают от 12 вольт, но доступны и другие напряжения. Лампы MR16 работают от низкого напряжения, и для правильной работы часто требуется силовой трансформатор. Большинство ламп MR16, используемых сегодня, состоят из Галогенная лампочка; однако доступны и другие варианты освещения MR16, в том числе светодиодные лампы MR16, которые предоставляют пользователям бесчисленные преимущества.

MR16 Галогенные лампы

Галогенные лампы MR16 более энергоэффективны, чем лампы накаливания, они излучают яркий и четкий свет и могут прослужить от 2 000 до 6 000 часов; однако они не так энергоэффективны, как люминесцентные или светодиодные лампы. Кроме того, галогенные лампы могут нагреваться до невероятно высокой температуры, что увеличивает риск возгорания в случае контакта с лампой чего-либо легковоспламеняющегося.

Светодиодные лампы MR16

В связи с ростом популярности светодиодных ламп, сегодня для покупки доступны различные светодиодные лампы, совместимые с MR. Светодиодные лампы MR16 обеспечивают точную интенсивность центрального луча и управление лучом — аналогично их галогеновым аналогам — и доступны различные конструкции с различной шириной луча, световыми цветами, эффективностью и световой мощностью.

Светодиодные лампы MR16 потребляют на 50% меньше энергии, чем галогенные лампы MR16, и могут работать до 100 000 часов. По сравнению со сроком службы галогенной лампы MR16 от 2000 до 6000 часов, установка светодиодных ламп MR16 исключает необходимость постоянной замены лампы и требует меньшего технического обслуживания с течением времени.

Как заменить галогенную лампу MR16 на светодиодную

Чтобы заменить лампу MR16, вы должны сначала определить мощность лампы и номинал трансформатора, который вы используете в настоящее время. Чтобы определить, сколько лампочек и какой мощности вам следует установить, проверьте номинал трансформатора. Он должен сообщить вам максимальную и минимальную допустимую мощность.

Важно помнить, что некоторым источникам питания требуется минимальная нагрузка 20 или 30 Вт.Светодиодные лампы обычно имеют очень низкую мощность, около 3 Вт каждая. Поэтому подумайте о замене текущего блока питания на блок, предназначенный для светодиодного освещения. Перед установкой светодиодных ламп MR16 в ваш светильник MR16 убедитесь, что источник питания может правильно обрабатывать правильную нагрузку светодиодных ламп.

Superior Lighting Supplies MR16 галогенное и светодиодное освещение MR16

Как авторизованный дистрибьютор бесчисленного количества лампочек и светильников, Superior Lighting предлагает широкий выбор галогенных и светодиодных светильников MR16.Светодиодные лампы имеют много преимуществ перед галогенными лампами; однако светодиодные лампы значительно дороже. Поэтому наша компания поставляет оба варианта.

Superior Lighting предлагает покупателям широкий выбор линз и цоколей для галогенных ламп MR16. Базы, которые мы продаем, включают винт, штифт и светодиод GU10 MR16. У клиентов есть возможность выбирать между несколькими цветовыми температурами и мощностью. В Halogen MR16 Bi-Pin Open Face 12V используется практически во всех жилых и коммерческих системах освещения.

Наши варианты светодиодов MR16 обладают ярким и теплым светом наряду с надежностью светодиодов. Любой из наших светодиодных светильников MR16 — отличный выбор для клиентов, которые хотят модернизировать встраиваемое и ландшафтное освещение в жилых или коммерческих помещениях.

Замените галогенную лампу MR16 на превосходное освещение сегодня

Посетите Superior Lighting’s сегодня, чтобы просмотреть всю нашу коллекцию галогенных и светодиодных светильников MR16.Свяжитесь с нашей командой с любыми вопросами или комментариями по телефону 1-800-545-7778 или заполните нашу онлайн-форму .

Схема подключения

для галогенных огней

Я использую галогенную лампу MR16 на 12 В 20 Вт и батарею SLA на 42 Ач для системы велосипедного освещения. Оставьте расстояние не менее 18 между лампами и передним спойлером, так как высокая температура может повредить спойлер.


Галогенный потолочный светильник может стать прекрасным дополнением к вашему домашнему освещению, и чаще всего в новом доме эти светильники всегда будут уже установлены, но когда они погаснут, вам придется устанавливать новый и подключать его самостоятельно.



Схема подключения галогенных ламп . Галогенные лампы являются самыми дешевыми и могут стоить от 50 до 500 штук за комплект. Большинство фар будет поставляться в комплекте из двух крепежных приспособлений и жгута проводов. В нашем сегодняшнем базовом руководстве по электромонтажу мы покажем, как подключать светильники параллельно. Срок службы батареи при такой мощности ограничен, поэтому я разработал этот дешевый диммер, чтобы уменьшить. Схемы электропроводки прицепа Разъемы электропроводки прицепа доступны различные разъемы от четырех до семи контактов, которые позволяют передавать мощность для освещения, а также вспомогательные функции, такие как электрические резервные огни контроллера тормозов прицепа или источник питания 12 В для лебедки или салона прицепа огни. Каждая лампочка подключена через отдельную линию, также известную как фаза и нейтраль. При замене лампочек или линз следуйте схеме разборки лампы. Они заполнены галогеновым газом, который дает более яркий свет при гораздо более высокой температуре, но поскольку они горят очень сильно, они должны быть заключены в термостойкий материал, такой как кварц. Я понимаю, что все электропроводки должен выполнять квалифицированный электрик, поэтому это только для справки. Однако он не включает поворотники.Как подключить галогенную лампу. На приведенном выше рисунке ясно видно, что все лампочки подключены параллельно, т.е. Галоген вступает в реакцию с вольфрамом. Светодиоды будут дороже. Я начал делать в гостиной обычные лампочки, и все было хорошо убрано зелено-синим и.


На приведенной ниже схеме подключения вы получите хорошее яркое освещение без перегрузки переключателей и проводки. Я только что переехал в свой новый дом, и у меня есть галогенный свет в коридоре. Независимо от того, есть ли у вас питание через выключатель или от света, эти электрические схемы переключателя покажут вам свет. Его настройка для базовой системы. Его настройка для базовой системы. Нужна схема подключения выключателя света. Галогенные лампы накаливания — более энергоэффективная альтернатива обычным лампам накаливания. Независимо от того, есть ли у вас питание через выключатель или от света, эти электрические схемы переключателя покажут вам свет.


Патрон E14

Ce semnifica cand te uiti la ora fixa

Цоколь E14 патрон лампы, Купить Коннектор лампы. Цоколь E27 Цоколь лампы Патрон лампы оптом.Патрон лампы для цоколя MR16, гнездо разъема GU5.3. (12 шт.) — FINELED 12pcs LED E14 to E12 Adapter Converter Lamp Adapter, E14-e12 Галогенная лампа CFL Лампа Преобразователь лампы Держатель лампы 5.0 из 5 звезд 6 $ 19.98 $ 19. 98

Разъем для лампы Mr16 Патрон керамический GU5.3. По умолчанию разъем лампы Mr16 представляет собой керамический патрон GU5.3, вставьте два контакта. GU10 относится к витым тонким подвесным витым патронам. Токовый разъем лампы Mr16, будь то цоколь лампы или цоколь GU5. 3, может быть выполнен с высоким и низким давлением, поскольку он связан с лампами внутри привода.Основное направление — патрон лампы GU10 для высокого … 100% нового и высокого качества. Патрон лампы — это приспособление для удержания лампочки или лампы. Большинство осветительных приборов или светильников имеют патрон лампы. Для настенных и потолочных светильников с фиксированным патроном важно, чтобы патрон был совместим с цокольной лампой винта E14, которую вы хотите использовать. E14 Пластиковый патрон лампы (патрон ES).

Купить сейчас: https://www.banggood.com/E14-Small-Edison-Screw-SES-Socket-Base-Pendant-Light-Bulb-Lamp-Holder-Converter-p-1070587.html? p = F8032220528105201804 Только …

Купить Преобразователь патрона лампы 3Pc Converter E12 в E14 Адаптер светодиодной лампы для лампы Огнестойкая розетка Удлинитель винтовой цоколь Держатель лампы Конвертеры Безопасность (цвет: черный): розетки — Amazon.com БЕСПЛАТНАЯ ДОСТАВКА возможно при соответствующих покупках

Комплекты держателей для ламп Smart E14 для Китая в ЕС Гладкий корпус, подробные сведения о держателях для ламп для Китая, E14 в держателях для электронных ламп в ЕС Комплекты для держателей для электронных ламп Smart E14 с гладким корпусом — JIANGMEN Z&X PLASTIC PRODUCTS CO. , ООО

Redmi 7 no auth firehose

  • Дома в аренду ml
  • Очки способностей Eldritch Knight
  • Расскажите мне, таэкук
  • Обновление травмы Джеффа Уилсона
  • Последние новости Jso сегодня
  • Dertour online katalog
  • Двойное поворотное основание
  • Francis Howell covid приборная панель
  • E5, E10, E12, E14, E17, E26, E27 Патрон лампы усилителя, цоколь лампы Патроны и держатели электрических источников света, подходящие для ламп.В настоящее время он обладает фиксированным активом в 25 миллионов юаней, занимает площадь 1100 м2 и имеет современный производственный цех площадью 1000 м2. Благодаря усилиям 150 сотрудников и многолетнему развитию компания имеет очень богатый опыт в держателях ламп …
  • Программирование raspberry pi pico в c pdf
  • Nbt теги для стрелок
  • E14 Пластиковый патрон лампы — 240v белый + гладкий. 7,00 $ Рекомендуемая розничная цена 10,95 $ Вы экономите: 3,95 $ * Этот товар соответствует условиям нашей акции «Бесплатная доставка». Потратьте 95 долларов или больше. * Получение или отправка — обычно на следующий рабочий день.Добавить в корзину. В список желаний Добавить для сравнения. Артикул: ACC-MDZ-L / HLD …

Описание судна Maersk ensenada

  • Aftakas
  • Стоимость установки резервной камеры BMW
  • Zeebaars visspullen

Эти патроны идеально подходят для размещения нашего E14 старинные лампы для люстр. Простой черный патрон E14 действительно очень универсален. Он подходит для всех наших старинных лампочек для люстр E14 и всех цветов тканевых кабелей.Весь этот выбор может быть немного ошеломляющим, поэтому мы считаем, что начать с простого — но очень эффективного. Бакелитовый / пластиковый резьбовой патрон для лампы Европейский патрон лампы с кольцом CE E14, Полная информация о патроне для лампы с резьбой из бакелита / пластика Европейский патрон для лампы с кольцом Ce E14 , Гнездо из бакелитового материала, Гнездо для подвесной лампы, Гнездо для лампы E14 / E12 от Поставщика патронов и оснований для ламп или производителя — Zhongshan Kaizze Lighting Technology Co. , Ltd. 2,09 доллара США (1) Основания и соединители для ламп. Цоколь лампы Преобразователь керамического патрона с E14 на G9 для лампы накаливания (5 штук) 6 долларов США.29 (3) Основания и разъемы для ламп. E14 Гнездо Белый прямоугольный патрон для светодиодной лампы AC250V. 1,77 доллара США (2) Цоколи и разъемы для ламп.

509 Превышен предел пропускной способности

509 Превышен предел пропускной способности Сервер временно не может обслуживать ваш запрос из-за того, что владелец сайта достиг своего ограничение пропускной способности.

Добавить комментарий

Ваш адрес email не будет опубликован.
