Как подключить счетчик самостоятельно: однофазный и трехфазный

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Схема подключения однофазного электросчетчика

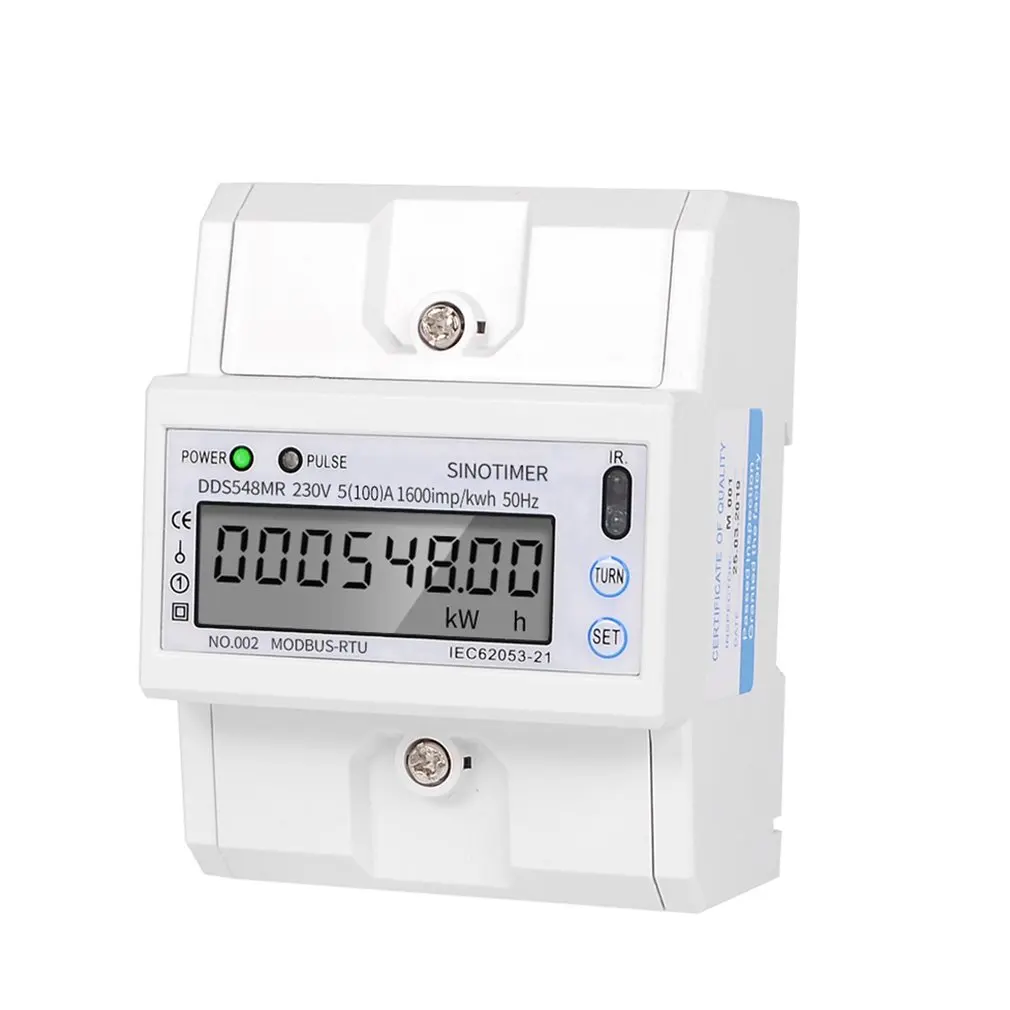

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Схемы и описания подключения однофазных и трёхфазных счетчиков электроэнергии

Для контроля и учета потребленной электрической энергии, необходимо специальное устройство – электросчетчик. Как на больших производственных предприятиях, так и в частных квартирах, при заключении договора на поставку электричества, без этого устройства не обойтись.

При установке счетчика для подсчета потраченной электроэнергии необходимо правильно подключить его в схему электроснабжения.

Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения.

В данной статье мы подробно расскажем, как самостоятельно подключить оба вида электросчетчиков.

Как установить однофазный электросчетчик

Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика к линии питания не должны быть подключены какие-либо потребители электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком целесообразно установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.

После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.

Подключение однофазного электросчетчика

При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно располагается на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключение проводов:

1. Вход фазного провода.
2. Выход фазного провода.
3. Вход нулевого провода.
4. Выход нулевого провода.

Подключение однофазного электросчетчика

Провода питания после вводного автоматического выключателя зачищают от изоляции на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают от изоляции и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.

Схема подключения счетчика меркурий

Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

Подключение современного электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может использоваться для установки любого однофазного учетного прибора.
Видео: подключение однофазного однотарифного счётчика электрической энергии

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Установка счетчика в щите на лестничной площадке или гараже своими руками

На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:

1. Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
2. Доступ к вводному рубильнику для отключения от сети линию этого этажа.

Схема подключения счетчика и автоматов защиты.

Подключение счетчика в подъезде

Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

Аналогичным образом делают ответвление и от нулевого магистрального провода.

Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.

От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.

Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.

Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.

Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

Схема однофазного счетчика. Подключение счетчика.

Схема однофазного счетчика достаточно проста. В данной статье я расскажу вам, как подключить однофазный счетчик. Я уже писал ранее, как правильно выбрать электросчетчик для дома, квартиры . Теперь после покупки счетчика, стоит новая задача – подключить однофазный счетчик к электросети.

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.. Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:

• документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика;

• дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика;

• в обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика;

• ну и конечно, схема однофазного счетчика найдется в интернете.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

Простой однофазный счетчик имеет 4 контакта на клеммной колодке:

• клемма №1 – ввод фазы от внешней сети (к дому или квартире)
• клемма №2 – выход фазы (внутрь дома или квартиры)
• клемма №3 — ввод нуля от внешней сети (к дому или квартире)
• клемма №4 — выход нуля (внутрь дома или квартиры)

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.

Схема однофазного счетчика с вводным автоматом

Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.

{SOURCE}

Схема подключения счетчика электроэнергии однофазного

Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного (механического) он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.п.

Практически любой однофазный счетчик имеет четыре клеммы для подключения проводов . В зависимости от марки и функционала конкретного электрического счетчика, клеммы могут быть промаркированные по-разному, но при этом порядок подключения проводов к ним один. Поэтому для удобства и универсальности мы на схеме пронумеруем их по порядку, слева на право от 1 до 4.

Вводной электрический кабель , заходящий в квартиру или дом, в однофазной сети состоит из двух ( фаза и ноль ) или трех ( фаза, ноль, заземление ) проводов .

Для подключения электросчетчика и его правильной работы нам понадобится два провода — это фаза и рабочий ноль . Определить какой из ваших проводников фазный, а какой нулевой поможет статья «Как определить фазу, ноль и заземление самому, подручными средствами?»

На схеме вы можете видеть расположенный по центру однофазный электросчетчик, слева к нему подходит вводной силовой кабель (фаза и ноль), справа расположены провода, выходящие на нагрузку, грубо говоря по ним уже протекает учтенная счетчиком электроэнергия, которая через защитную автоматику поступает к вашим розеткам, светильникам и т.д.

Порядок подключения проводов к клеммам однофазного счетчика следующий:

Клемма «1» – Фазный провод вводного кабеля (обычно белый, коричневый или черный провод)

Клемма «2» – Фазный провод, выходящий на нагрузку квартиры или дома (обычно белый, коричневый или черный провод)

Клемма «3» – Нулевой провод вводного кабеля (обычно голубой или сине-голубой провод)

Клемма «4» – Нулевой провод, выходящий на нагрузку квартиры или дома (обычно голубой или сине-голубой провод)

Подключения выполненного по этой схеме, уже достаточно для правильной работы однофазного счетчика в домашней электросети. Подключение защитного заземления к электросчетчику не требуется. Дополнительные клеммы, которые могут быть на вашей модели однофазного электросчетчика – вспомогательные и служат для доступа к сервисным функциям, обслуживания, автоматизации учета энергии и т.д.

В домашней электросети однофазный счетчик электрической энергии всегда устанавливается и взаимодействует с защитной автоматикой. Всё это хозяйство обычно располагается в специальном ящике – щите учета и распределения (ЩУР) электроэнергии.

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3» , а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

В качестве нагрузки в нашем примере, выступают – защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Компоновка вашего щита может быть иной, но принцип подключения автоматики после однофазного электросчетчика будет схожим.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля. Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения. Помните, важно использовать именно двухполюсный автомат, а не два, не объединенных однополюсных!

Если же у вас остались вопросы по схеме подключения однофазного электросчетчика, дополнения или замечания к написанному, обязательно пишите в комментариях к статье, постараюсь оперативно всем ответить!

Первое, что необходимо сделать перед тем как выполнять подключение счетчика — это изучить его паспорт, в частности требования завода-изготовителя к месту установки, способу крепления и условиям эксплуатации электросчетчика (так, например, индукционные счетчики рассчитаны на эксплуатацию при температурах от -10 до +40 °С и следовательно не могут устанавливаться в неотапливаемых помещениях без оборудования их устройством обогрева в зимнее время, электронные же счетчики, как правило, имеют больший диапазон рабочих температур и могут устанавливаться в неотапливаемых помещениях без установки устройств для их обогрева).

Кроме того необходимо учитывать требования действующих нормативных документов регламентирующих требования к подключению электросчетчиков:

Схема подключения однофазного счетчика

Однофазные счетчики являются наиболее распространенными приборами учета электрической энергии, применяются для учета электроэнергии при нагрузках, как правило, до 12 кВт (до 60 Ампер) в жилых домах/квартирах, на предприятиях малого бизнеса (торговые павильоны, ларьки) и т.п.

Подключение однофазного счетчика не требует глубоких познаний в электрике так как имеет простейшую схему подключения. Все однофазные счетчики, как электронные так и индукционные имеют всего четыре вывода для подключения:

Контакт 1 — для подключения фазного питающего провода; Контакт 2 — для подключения фазного, отходящего к электроприемникам, провода; Контакт 3 — для подключения нулевого питающего провода; Контакт 4 — для подключения нулевого, отходящего к электроприемникам, провода. Таким образом к выводам счетчика 1 и 3 подключается вводной питающий кабель, а к выводам 2 и 4 подключается нагрузка. То есть подключение проводов к счетчику выглядит следующим образом:

С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид (так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком):

1. Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены
2. Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок
3. УЗО — для защиты от поражения электрическим током и пожаров.

3. Схема подключения трехфазного счетчика

Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт (более 60 Ампер), а так же при наличии трехфазного электрооборудования вне зависимости от мощности.

Подключение трехфазного счетчика аналогично однофазному, разница заключается лишь в количестве подключаемых фаз. Трехфазные счетчики имеют 8 выводов для подключения:

Контакт 1 — вход фазы 1 от ввода; Контакт 2 — выход фазы 1 на нагрузку; Контакт 3 — вход фазы 2 от ввода; Контакт 4 — выход фазы 2 на нагрузку; Контакт 5 — вход фазы 3 от ввода; Контакт 6 — выход фазы 3 на нагрузку; Контакт 7 — вход нуля от ввода; Контакт 8 — выход нуля на нагрузку.

Таким образом подключение проводов к трехфазному счетчику будет иметь следующий вид:

Однако здесь следует оговориться, что подключение старого счетчика имеет некоторые особенности, а именно трехфазные пятиамперные индукционные счетчики которые раньше применялись как счетчики прямого включения имеют не 8 выводов для подключения, а 11 для возможности подключения их через измерительные трансформаторы:

Прямое подключение такого счетчика в цепь производится следующим образом:

Контакт 1 — вход фазы 1 от ввода; Контакт 2 — перемычка от контакта 1; Контакт 3 — выход фазы 1 на нагрузку; Контакт 4 — вход фазы 2 от ввода; Контакт 5 — перемычка от контакта 4; Контакт 6 — выход фазы 2 на нагрузку; Контакт 7 — вход фазы 3 от ввода; Контакт 8 — перемычка от контакта 7; Контакт 9 — выход фазы 3 на нагрузку; Контакт 10 — вход нуля от ввода; Контакт 11 — выход нуля на нагрузку.

Так как такие счетчики все еще встречаются приведем так же и их схему подключения:

С учетом всех изложенных выше требований схема подключения трехфазного счетчика будет иметь следующий вид:

1. Трехполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены
2. Трехполюсный автоматический выключатель — для защиты трехфазного электрооборудования от коротких замыканий и перегрузок
3. Однополюсный автоматические выключатели — для защиты однофазного электрооборудования от коротких замыканий и перегрузок
4. УЗО — для защиты от поражения электрическим током и пожаров.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Схемы и описания подключения однофазных и трёхфазных счетчиков электроэнергии

Для контроля и учета потребленной электрической энергии, необходимо специальное устройство – электросчетчик. Как на больших производственных предприятиях, так и в частных квартирах, при заключении договора на поставку электричества, без этого устройства не обойтись.

При установке счетчика для подсчета потраченной электроэнергии необходимо правильно подключить его в схему электроснабжения.

Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения.

В данной статье мы подробно расскажем, как самостоятельно подключить оба вида электросчетчиков.

Как установить однофазный электросчетчик

Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика к линии питания не должны быть подключены какие-либо потребители электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком целесообразно установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.

После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.

Подключение однофазного электросчетчика

При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно располагается на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключение проводов:

1. Вход фазного провода.
2. Выход фазного провода.
3. Вход нулевого провода.
4. Выход нулевого провода.

Подключение однофазного электросчетчика

Провода питания после вводного автоматического выключателя зачищают от изоляции на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают от изоляции и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.

Схема подключения счетчика меркурий

Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

Подключение современного электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может использоваться для установки любого однофазного учетного прибора.
Видео: подключение однофазного однотарифного счётчика электрической энергии

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Установка счетчика в щите на лестничной площадке или гараже своими руками

На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:

1. Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
2. Доступ к вводному рубильнику для отключения от сети линию этого этажа.

Схема подключения счетчика и автоматов защиты.

Подключение счетчика в подъезде

Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

Аналогичным образом делают ответвление и от нулевого магистрального провода.

Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.

От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.

Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.

Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.

Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

{SOURCE}

Как подключить электрический счетчик в частном доме по схеме своими руками

Автор Петр Андреевич На чтение 7 мин. Просмотров 219

Для каждого домовладельца подключение однофазного счетчика и автоматов – обязательная мера при вселении. Пользоваться электроэнергией и не платить за нее нельзя. Изначально предполагается, что работу выполняет сотрудник энергосбыта, ЖЕУ, управляющей компании. Однако не обязательно быть электриком и тратить деньги за подключение электросчетчика. Все можно сделать самостоятельно. И для этого достаточно воспользоваться рекомендациями, приведенными ниже. Правда, придется придерживаться правил техники безопасности.

Типовая схема ввода однофазной сети

Для подключения электросчетчика это не просто эскиз, где указано, куда какой провод подсоединяется. Придерживаться схемы обязательно. Только так цепь будет безопасной для использования и пригодной для подключения приборов потребления. Однофазная сеть подводится к многоквартирным жилым комплексам, частным домам, дачам, земельным участкам, гаражам и т.д. В качестве защитного оборудования используется УЗО, автоматический выключатель или дифференциальный автомат.

Однако из всех схем подключения однофазного счетчика нужно выбрать ту, которая подходит для конкретного случая. Различия выражаются в следующих факторах:

1. Нет ввода для организации заземления.
2. Не предусмотрен входной автомат перед счетчиком.
3. Отсутствует размыкающий рубильник.
4. Не предусматривается разветвление контуров.
5. Наличие и тип защитного устройства.

Подключение электросчётчика по схеме

Подключение счетчика без автоматов и УЗО является нецелесообразным. Скачек напряжения, перегрузка цепи, короткое замыкание приведет к выходу из строя всех потребителей, запитанных в системе энергоснабжения. Поэтому защита обязательна, тем более, устройства автоматического размыкания стоят недорого.

Разграничение ответственности за электроприборы

Это один из способов модернизации цепи, когда внедряется несколько контуров. В данном случае схема подключения счетчика предполагает наличие общего прибора учета. Однако к каждому ответвлению подсоединяют потребителей различной мощности, а значит, и автоматы должны обладать разными характеристиками. Причем размещать их можно в любом месте, а не обязательно в щитовой или возле электросчетчика. Месторасположение определяет владелец помещения.

Но схема подключения счетчика должна предусматривать возможность беспрепятственного доступа к нему. Инспектор должен в любой момент (по требованию или просьбе) иметь возможность снять показания, установить пломбу, проверить прибор и освидетельствовать. Если для подключения электросчетчика выбрано труднодоступное место, проверяющий может выписать штраф или перевести квартиру на оплату согласно общему тарифу, рассчитываемому по количеству жильцов.

Когда же речь идет о подключении счетчика электроэнергии в неприватизированной, муниципальной квартире, где он стоит на площадке, перенос возможен только с разрешения управляющей компании, ТСЖ, ГСК. За дачу и земельный участок отвечает садоводческое товарищество, в гараже – гаражный кооператив. Все работы в этом случае выполняет электрик, состоящий в штате, или подрядная организация на основании договора. Даже имея свой счетчик, подключение – зона ответственности полномочных органов, отвечающих за энергоподачу.

Часто спрашивают, как подключить электрический счетчик в частном доме? Раньше это можно было сделать в любом помещении, и чаще всего он находился в прихожей, котельной или в кладовой. Сейчас же лучше, если он установлен на стене, чтобы в ходе проверки инспектор мог зафиксировать показания, сверить оплату, установить наличие и размер задолженности. Разрешается устанавливать учетный прибор на любом сооружении. Главное, чтобы был виден ввод – подводящий кабель. А вот рубильник, «пробки» или автомат может стоять в доме.

Подключение счетчика и автоматов

Когда требуется выполнить работы на приватизированной территории, нужно взять схему, изучить рекомендации специалистов и просмотреть видео, где подробно рассказано, как установить электросчетчик. Затем приобретите все необходимое. Убедитесь, что в доме есть инструмет: отвертки, пассатижи. Побеспокойтесь об индивидуальной защите и изоляции. Приобретите диэлектрические перчатки, изоленту. Только после этого приступайте к работе и действуйте согласно пошаговой инструкции.

Установка распределительного щита

Сейчас в продаже есть специальные пластиковые короба с дверцами, предназначенные для подключения счетчика и автоматов, для чего каждая модель имеет определенное количество гнезд. Каждое из них может быть приспособлено для монтажа:

1. Однофазного счетчика.
2. Автоматических выключателей.
3. Клемм, шин, коммутаторов.
4. Устройств бесперебойного питания.
5. Вводного автомата (рубильника).
6. Устройства защитного отключения.
7. Элементов несиловых сетей (ТВ, интернет, телефон).
8. Главного блока управления «умным домом».

В этом случае все устройства будут находиться в одном месте. Короб защитит их от попадания грязи, пыли, вводы, сырости, влаги. Пломбировать ящик не нужно. Но вот после сборки по схеме подключения на электросчетчик на основании поверки ставится пломба. Для этого вызывается мастер из организации, ответственной за предоставления коммунальных услуг и электроснабжения. Главное к тому времени все сделать и проверить. Тогда поверка не займет много времени.

Каждый щит оснащен ДИН-рейкой из прочного пластика или оцинкованного железа. Именно к ней крепится каждый устанавливаемый блок. По типу монтажа щитовые бывают навесными. Для крепежа достаточно пары дюбелей, идущих в комплекте. Ящики скрытого монтажа монтируются в специально предусмотренные ниши в стенах. Предварительно в стеновых панелях делаются отверстия для ввода кабеля и штробируются каналы для прокладки проводки. Подсоединение проводов к приборам – последний этап монтажа, не считая проверки работоспособности.

Необходимость вводного автомата

Договор на предоставление услуг подачи электроэнергии может находиться пункт, обязывающий жильцов установить общий автоматический рубильник на входе. При этом номинал также может быть обговорен в соглашении. Здесь есть одна особенность. Когда он находится на принадлежащей площади, самовольно разрешено обесточивать запитанных потребителей. В противном случае требуется получить официальное разрешение, где указано время, когда его нужно выключить, а затем включить.

Если ситуация такова, лучше включить вводный автомат в схему, чтобы в дальнейшем не приходилось тратить время и деньги на вызов мастера, если подобное станет необходимым. Достаточно открыть дверцу щитовой и перевести рукоять переключателя в положение ВЫКЛ. Значит, следующий раз поменять автоматы или счетчик в квартире своими руками не составит особого труда. И не придется ожидать очереди, уделять время электрику, оплачивать вызов. Да и при необходимости срочного отключения все можно будет сделать, как только появится опасность замыкания, затопления, возгорания.

Современные счетчики электроэнергии

Перед монтажом электросчётчика подумайте, какая из двух доступных модификаций вам необходима – электромеханическая или электронная. Также помните, что учетные приборы классифицируются по классу точности. Данный показатель характеризует максимально доступное отклонение (погрешность) при измерении и фиксировании расхода электроэнергии. Действующее Постановление Правительства от 04 мая 2012 года за номером 442 говорит, что класс точности не может быть ниже 2,0. Второй показатель – максимальная сила тока – не более 60 А.

Однозначный счетчик оснащен четырьмя клеммами для монтажа электропроводки. Стандартное расположение слева направо, если повернуть прибор к себе, предполагает:

1. Приходящую фазу.
2. Отводящую фазу.
3. Входящий ноль.
4. Отходящий нуль.

Перед началом работы обесточьте ввод и вывод. Убедитесь в отсутствии тока в силовых кабелях при помощи тестера или щупа с диодом. Проверяйте фазу и нулевой провод. Только после этого прикрепите прибор к DIN-рейке и подключите проводку согласно схеме.

Автоматические выключатели и УЗО

Их также можно установить собственноручно. Для этого пользуйтесь специальными посадочными гнездами, предусмотренными производителем щитового ящика. Требования те же: обесточивание, крепление к рейке, подсоединение подведенных проводов. Также важно придерживать схемы и действовать, не нарушая требований техники безопасности. При подаче электричества все устройства должны находиться в положении «Выключено». Проверяют приборы поочередно. Только после этого активируют все рубильники.

Выводы и полезное видео по теме

Самостоятельное подключение позволяет сэкономить деньги, но предполагает наличие базовых знаний в электрике. Если придерживаться ном безопасности и пользоваться схемой и пошаговой инструкцией, работы не займут много времени. Однако если нет входного рубильника, придется оформлять вызов мастера, чтобы обесточить стояк (подъезд). В остальном видео станет лучший подспорьем для тех, кто все же решит сделать все собственными руками. Но после вызовите инспектора Энергонадзора, чтобы освидетельствовать счетчик и установить пломбу.

ПолезноБесполезно

Схема подключение электросчетчика: как правильно установить счетчик

Любой дом или квартира, в которые проведены такие блага цивилизации, как вода или газ, должны быть оборудованы специальными измерительными устройствами, позволяющими вести учет потребления всех поставляемых коммунальными службами услуг. Касается это и электроэнергии, без которой не обходится ни один частный дом или квартира в многоэтажном строении.

Для фиксации количества потребленного количества электроэнергии также применяются счетчики. Именно по его показаниям ЖКХ и начисляет сумму оплаты за услугу. Перед установкой счетчиков электроэнергии в квартире необходимо понимать, какие их виды бывают и какими особенностями они обладают. В этой статье будет рассказано, как подключить электросчетчик, какие виды счетчиков бывают, и каковы основные схемы подключения.

Виды электросчетчиков

Виды счетчиков

По принципу действия существуют индукционные и статические (электронные) электросчетчики. Счетчик индукционного типа работает с использованием магнитного поля. Оно образуется двумя катушками: катушкой напряжения и катушкой тока. Поле магнитного происхождения «обращается» к диску, который под этим воздействием начинает совершать вращательные движения. Устройство прибора при вращении диска способно приводить в действие счетный механизм, который точно подсчитывает, сколько электроэнергии расходуется в данный момент времени. Если напряжение будет повышено, то диск начнет крутиться быстрее, и показания будут накручиваться соответственно.

Важно! Такие приборы считаются старым оборудованием, поскольку неточны (класс их точности составляет 2.5). Этого бывает недостаточно для того, чтобы учесть расход электричества мощности, которая нужна для приборов, включенных в дежурном режиме. Несмотря на это, индуктивные счетчики считаются надежными. Срок их службы составляет более 15 лет.

Индукционный механический счетчик

Электронные счетчики действуют прямо: они измеряют силу тока и напряжение в сети. Такие механизмы не содержат в себе никаких промежуточных звеньев и деталей. Это и объясняет их повышенную точность. Учтенные значения выводятся на мини-экран и фиксируются в памяти счетчика. Основными достоинствами такого вида фиксационных устройств являются:

• Сравнительно небольшой размер;
• Возможность учета электроэнергии по нескольким тарифным планам;
• Наличие функционала и особенностей для встраивания микросхем, повышающих класс точности;
• Точное определение любых показаний и быстрый вывод их в удобном виде на дисплей;
• Сложность обмана такого прибора за счет его самокорректировки;
• Простой интерфейс, позволяющий применять счетчики в системе автоматизированного учета и контроля;
• Могут быть одно- и многотарифными.

Важно! Недостатки также имеются. Среди них: невысокая надежность по сравнению со счетчиками индуктивного типа, также высокая цена.

Электронный прибор

Также электросчетчики делятся по классу точности на образцовые и рабочие, а также по подключению в электрическую сеть: однофазные и трехфазные (прямые, косвенные, полукосвенные, реактивные)

Правила установки и подготовка

Установка счетчика — очень простая и не очень простая задача. Все зависит от того, насколько хорошо человек знаком с электричеством и какой именно счетчик нужно подключить.

Общие правила установки таковы:

• Способ установки должен полностью исключать возможность доступа в электрическую сеть до выхода проводки из устройства учета;
• Счетчик должен быть установлен в специальный щиток, где кроме него находятся защитные механизмы и устройства отключения сети;
• Щиток должен быть расположен ровно вертикально, а к нему должен быть обеспечен полный доступ;
• Высота, на которой располагается щиток, должна составлять от 80 до 170 сантиметров;
• Необходимо проверить дату последней проверки электросчетчика: год для однофазного прибора и два года для трехфазного.

Внешний вид трехфазного прибора учета

Схема подключения однофазного электросчетчика

Практически все однофазные счетчики любого производителя и строения имеют 4 клеммы для подключения в сеть. В зависимости от производителя эти контакты могут маркироваться по-разному, но способ подключения их всегда один и тот же. Для универсальности их нумеруют от 1 до 4 как показано на рисунке.

Клеммы однофазного счетчика

Кабель в квартире обычно состоит из двух проводов. Для однофазной сети это фаза и ноль, или фаза, ноль и заземление. Чтобы подключить прибор понадобятся два провода — фаза и ноль. Перед подключением следует определить, какой проводок относится к фазе, а какой к нулю.

Универсальная схема подключения однофазного измерительного прибора представлена на рисунке ниже. По центру расположен прибор, слева подводится силовой провод квартиры, а справа находятся провода, которые выходят в нагрузку. По ним протекает энергия, которую учитывает счетчик и передает ее дальше в розетки и светильники.

Схема подключения однофазного счетчика электроэнергии

Пошаговая инструкция подключения проводов такая:

• Первый — Фазный кабель вводного провода. Он обычно белого, коричневого или черного цвета;
• Второго — Фазный кабель, который выходит на нагрузку квартиры. Он обычно белого, коричневого или черного цвета;
• Третий — Нулевой провод кабеля ввода. Он обычно голубой или синий;
• Четвертый — Нулей провод выхода на нагрузку. Он также голубой или синий по цвету.

Важно! Подключения по этой схеме уже вполне достаточно для корректной работы однофазного счетчика для учета электроэнергии в домашней сети. Подключать защитное заземление к нему не требуется.

Вариант подключения счетчика электроэнергии своими руками

Подключение трехфазного счетчика

Проделать те же действия с трехфазным учетным прибором немного сложнее. НА картинке изображена схема подключения. Для осуществления непосредственного подключения используется силовой провод с 4 небольшими проводками. Перед входом устанавливается выключатель, в который входит силовой провод. После выключателя проводки A, B, C и ноль подсоединяют клеммам 1,3, 5 и 7.

Схема подключения трехфазного прибора

Цифровой счетчик подсоединяется с точным соблюдением фаз A, B и С. Определить их можно с помощью специальных приборов. Если фазировка неверная, то будет выдано сообщение об ошибке. Нагрузка должна присоединяться к 2, 4 и 6 клеммам, а 0 — к 8 клемме. Заземление прибора присоединяют к щитку, который, в свою очередь, также должен быть заземлен.

Подключение в электрощите с учетом выключателей и автоматов

Таким образом, самостоятельное подключение электросчетчика в квартире своими руками дело не сложное, но следует обладать определенными навыками в электротехнике и электрике. Замена прибора должна производиться в точном соответствии с руководством и требованиями по эксплуатации.

Как подключить однофазный кВтч? Установка 1-фазного счетчика энергии.

Как подключить однофазный счетчик электроэнергии кВтч? (3-фазный, 4-проводный счетчик энергии)

(от источника питания до главного распределительного щита (MDB)

Ниже приведены схемы соединений для установки однофазного ( 3- фаза, 4 провода )) счетчик кВтч ( цифровой или аналоговый счетчик энергии ) от источника питания до главного распределительного щита в доме.

Красный провод показывает ток, линию или фазу, а Блейк показывает нейтральный провод.

На приведенной ниже графике очень просто показана вышеуказанная идея.

Установка однофазного счетчика киловатт-часов (3-фазный, 4-проводный счетчик энергии)

Нажмите для увеличения изображения

Как подключить однофазный счетчик кВт-ч? — (3-фазная, 4-проводная установка счетчика энергии)

Вот еще один пример использования счетчика энергии, установленного на главном полюсе источника питания.

Нажмите на изображение, чтобы увеличить

Схема подключения и принципиальная схема однофазного (3-фазного, 4-проводного) счетчика кВт-ч (цифровой или аналоговый счетчик энергии) от источника питания до главной распределительной платы

На рисунке выше и Диаграммы,

P _IN = Входящая фаза или напряжение от источника питания

P _OUT = Выходная фаза или напряжение на главную главную распределительную плату.

N _IN = входной нейтраль от напряжения источника питания.

N _UOT = Выход идет нейтрально к главному распределительному щиту.

Предупреждение : В этом примере показано наиболее распространенное в мире используемое устройство, но в некоторых областях также есть различия. Настройка может отличаться для других типов кВтч или счетчиков энергии в разных местах по всему миру. Для безопасности. Пожалуйста, обратитесь к поставщику услуг и услуг для подтверждения типа подключения перед установкой.

Вам также может быть интересно прочитать в

.

Обзор однофазного индукционного счетчика энергии Однофазный индукционный счетчик киловатт-часов

Однофазный счетчик энергии индукционного типа также широко известен как ватт-час метр . Это имя дано ему. Эта статья сосредоточена только на его конструктивных особенностях и его работе. Счетчик энергии индукционного типа в основном состоит из следующих компонентов:

1. Система привода
2. Система перемещения
3. Система торможения и
4.Система регистрации

Система вождения

Он состоит из двух электромагнитов, называемых «шунтирующий» магнит и «серийный» магнит , ламинированной конструкции. Катушка с большим количеством витков тонкой проволоки наматывается на среднюю конечность шунтирующего магнита.

Эта катушка известна как катушка « под давлением или напряжение » и подключена к питающей сети. Эта катушка напряжения имеет много витков и выполнена настолько индуктивной, насколько это возможно.Другими словами, катушка напряжения создает высокое отношение индуктивности к сопротивлению.

Это приводит к тому, что ток и, следовательно, поток отстают от напряжения питания почти на 90 градусов.

Однофазный индукционный киловатт-час метр — Строительство

Регулируемые медные кольца затенения предусмотрены на центральной части шунтирующего магнита, чтобы смещение фазового угла между магнитным полем, создаваемым шунтирующим магнитом, и напряжением питания составляло приблизительно 90 градусов.

Медные полосы затемнения также называют компенсатором коэффициента мощности или компенсационной петлей.Последовательный электромагнит питается от катушки, известной как «токовая» катушка , которая соединена последовательно с нагрузкой, так что она переносит ток нагрузки. Поток, создаваемый этим магнитом, пропорционален и находится в фазе с током нагрузки.

Перейти к указателю ↑

Система перемещения

Движущаяся система состоит из легкого вращающегося алюминиевого диска, установленного на вертикальном шпинделе или валу. Вал, который поддерживает алюминиевый диск, соединен зубчатым механизмом с часовым механизмом на передней части счетчика, чтобы обеспечить информацию, которая потребляет энергию от нагрузки.

Изменяющиеся во времени (синусоидальные) потоки, создаваемые шунтом и последовательным магнитом, индуцируют вихревые токи в алюминиевом диске.

Взаимодействие между этими двумя магнитными полями и вихревыми токами устанавливает крутящий момент на диске.

Число оборотов диска, следовательно, пропорционально энергии, потребляемой нагрузкой в ​​определенный интервал времени, и обычно измеряется в киловатт-часов (кВт-ч) .

Перейти к указателю ↑

Тормозная система

Демпфирование диска обеспечивается небольшим постоянным магнитом , расположенным диаметрально противоположно a.с магнитами. Диск проходит между магнитными зазорами. Движение вращающегося диска через магнитное поле, пересекающее воздушный зазор, создает вихревые токи в диске, которые реагируют с магнитным полем и создают тормозной момент.

Изменяя положение тормозного магнита или отклоняя часть создаваемого им потока, можно управлять скоростью вращающегося диска.

Перейти к указателю ↑

Система регистрации или подсчета

Схема однофазного индукционного киловатт-часа

Система регистрации или подсчета в основном состоит из зубчатой ​​передачи, приводимой в движение червячной или ведущей шестерней на валу диска, которая поворачивает стрелки, которые указывают на циферблатах, сколько раз повернул диск.

Счетчик энергии, таким образом, определяет и складывает или интегрирует все значения мгновенной мощности , так что общая энергия, используемая за период, таким образом, известна.

Следовательно, этот тип счетчика также называется «интегрирующим» счетчиком .

Работа однофазного индукционного счетчика энергии

Основная работа однофазного счетчика энергии индукционного типа сфокусирована только на двух механизмах:

1. Механизм вращения алюминиевого диска, который вращается со скоростью, пропорциональной мощности.
2. Механизм подсчета и отображения количества переданной энергии.

Давайте рассмотрим этот механизм в двух словах:

Механизм вращения алюминиевого диска

Который вращается со скоростью, пропорциональной мощности.

На металлический диск воздействуют две катушки. Одна катушка соединена так, что она создает магнитный поток пропорционально напряжению, а другая — магнитный поток пропорционально току.Поле катушки напряжения задерживается на 90 градусов с помощью лаговой катушки.

Это создает вихревые токи на диске, и эффект таков, что на диск действует сила, пропорциональная произведению мгновенного тока и напряжения.

Постоянный магнит создает противодействующую силу, пропорциональную скорости вращения диска — он действует как тормоз, который заставляет диск прекращать вращаться при прекращении подачи энергии, а не позволяет вращаться быстрее и быстрее.Это заставляет диск вращаться со скоростью, пропорциональной используемой мощности.

Перейти к указателю ↑

Механизм отображения количества переданной энергии

На основании числа оборотов алюминиевого диска.

Алюминиевый диск поддерживается шпинделем с червячной передачей, которая приводит в движение регистр. Регистр представляет собой серию циферблатов, которые записывают количество использованной энергии.

Циферблаты могут быть типа циклометра, одометрового дисплея, который легко читается, когда для каждого циферблата отображается одна цифра через окно на лицевой стороне счетчика, или типа указателя, где указатель указывает каждую цифру. ,

Следует отметить, что с типом стрелочного указателя соседние стрелки обычно вращаются в противоположных направлениях благодаря механизму зацепления.

Перейти к указателю ↑

,

Многофункциональный однофазный или 3-фазный 4-проводной 5 100A 230V AC Счетчик электроэнергии Электрический счетчик потребления Монитор DIN-рейка | |

Многофункциональный однофазный или 3-фазный 4 Wire5-100A 230 В AC Счетчик электроэнергии Электрический счетчик Монитор DIN-рейка с RS485 Modbus

Особенности:
1.Этот счетчик энергии с RS485-связью.
2,6 + 2-значный ЖК-дисплей показывает общее энергопотребление.
3.Он отличается высокой надежностью, небольшим объемом, легким весом, красивым внешним видом, передовыми технологиями.
4.Standard 35 мм DIN-рейка установка, легко и удобно.
5.It имеет хорошие анти-электромагнитные помехи, низкое энергопотребление, высокую точность, высокую перегрузку, высокую стабильность, анти-украденные и длительный срок службы.
6.Эта таблица предназначена для измерения номинальной частоты 50 Гц или 60 Гц переменного тока однофазного активного электричества, используемого для стационарной установки в помещении.
7. Счетчик полностью соответствует соответствующим техническим требованиям национального стандарта GB / T17215.321-2008 и международного стандарта IEC62053 однофазного счетчика энергии класса 1 или уровня 2, который может напрямую и точно измерять активную энергию потребление энергии.
8. Счетчик — это многофункциональный индикатор вращения Энергия, кВт, напряжение, ток, мощность, частота и коэффициент мощности.

Описания:
1. Крышка коротких клемм стандартной конфигурации, может выбрать дополнительную крышку клемм, чтобы обеспечить безопасность использования.
2. Есть порт полярности пассивного замкнутого выхода импульса и порт неполярности пассивного дальнего выхода импульса. Автоматическое определение направления тока нагрузки.

Технические характеристики:
Номер модели: DDS024MR
Наименование продукта: Счетчик энергии
Материал: ABS + металл
Цвета: белый
Размер: 100x76x65 мм / 3.94×2.99×2.55in
Номинальное напряжение: 380 В
Эталонный ток: 3 x 5 (100 А)
Номинальная частота: 50 Гц
Постоянный импульс: 400 имп / кВтч
Дисплей: ЖКД 6 + 2
Потребляемая мощность: ≤2 Вт, 10 ВА
Рабочая температура : -10 ~ 50 °

Информация об упаковке:
Размер упаковки: 107x80x75 мм / 4.21×3.19×2.95in
Вес упаковки: 400 г / 14.11 унции
General Box Упаковка

Модель: DDS548MR
Материал: пластик + металл
Цвет : Белый
Класс точности: 1
Размеры: 100 * 35 * 65 мм
Тип дисплея: аналоговый
Diy Источник питания: электрический
Макс. Рабочий ток: 100A
Частота импульсов: 1600imp / kwh
Диапазон измерения энергии: 0.0-99999.0kwh
Рабочая температура: нормальная
Источник питания: AV
Выходное напряжение: 230 В переменного тока
Номинальное напряжение: 230 В переменного тока
Фаза: однофазная

В пакет включено:
1 х счетчик энергии DDS024MR
1 х Руководство

99700

9012

9012

9012

9012

9012

9012

9012

9012

9012 9002 9012 9002 9012 9012 9012

9000 кем кто кто кто

,

Однофазный счетчик электроэнергии Счетчик электроэнергии Статическая однофазный два модуля Din-рейка Watthour Meter ЖК-счетчик Дисплей метр

однофазный электрический счетчик электроэнергии статический однофазный два модуля din-ваттметр din-рейка ЖК-счетчик счетчик

Как профессиональный производитель, YTL разрабатывает и производит цифровые электрические счетчики, которые экономичны и идеально подходят для использования в решениях для AMR / AMI в жилых и промышленных помещениях.

YTL занимается разработкой и проектированием всех типов цифровых электросчетчиков, концентраторов и решений. Благодаря комбинированному дизайну специальных аксессуаров мы успешно разработали серию конкурентоспособных продуктов небольшого размера, многофункциональных, с низким энергопотреблением и отличными характеристиками. Мы предлагаем индивидуальные услуги нашим партнерам. Ежегодно мы успешно завершаем более 68 проектов и обладаем более чем 200 патентами на права разработки, поэтому мы также обладаем передовыми технологиями и патентами текущего отбора проб.

Опорное напряжение Режим отображения режим 9026

1. Подробнее о продукте
Наименование продукта		Счетчик электроэнергии однофазный электрический
Тип установки		DIN-рейка
Модуль №		D111007 (электричество счетчик электроэнергии)
Марка		YTL (счетчик электроэнергии)
Номинальный ток		5 (25) А, 5 (32) А, 5 (45) А, 5 (50) А, 5 (80) А
		230 +/- 30%
		Frequence 50-60Hz
		ЖКД 5 + 1digits = 99999.9kWh Счетчик 5 + 1 цифра = 99999,9kWh
Точность		1
Импульсная постоянная		1000imp / кВтч
Пусковой ток		0,004Ib
Режим прямого подключения
Коммуникации и		/
Протокол
Потребляемая мощность		≤8 ВА ≤0,4 Втч
Материал корпуса счетчика		ПК
Размер		100.5 * 36,5 * 65 мм
Сертификат		CE ISO9001
Стандарт		IEC62052-11, IEC62053-21
Мигающий красный		Индикация импульса
Среднее значение влажности года		75%
Максимальное значение		95%
2.Функции и характеристики
A.Импульсное соединение: В соответствии со стандартом «SO» DIN-рейка 43864, (27 В, 27 мА), максимальная длина провода: 20 м. Ширина импульса = 90 мс, подключите к клемме 20 и 21. Пределы значений: максимум 60 В пост. Тока, максимум 50 мА.
B. Измерение активной энергии
C. Высокая стабильность, высокая надежность, высокая точность
D.
3. Наружный и монтажный размеры :
4.Схема подключения:
5. Информация о транзакции
MOQ
Условия оплаты	TT LC
Возможность поставки	500 000 шт. В месяц
Срок поставки	20-25 дней
Нормальный пакет	Белая или цветная коробка для цифрового электросчетчика

Наши услуги

Основанная в 2000 году, мы являемся профессиональным производителем, который разрабатывает и производит электронные счетчики энергии, которые являются экономически эффективными и идеально подходят для решений AMR / AMI в жилых и промышленных помещениях.

YTL занимается разработкой и проектированием всех типов электронных счетчиков энергии, концентраторов и решений. Благодаря комбинированному дизайну специальных аксессуаров мы успешно разработали серию конкурентоспособных продуктов небольшого размера, многофункциональных, с низким энергопотреблением и отличными характеристиками.

Наша цель: «Быть ​​ведущей мировой компанией по учету, измерению и контролю энергии. И стремиться к общему развитию персонала и компании». Сделайте наш дух «Инновационным, Верным, Сотрудничающим, Эффективным» как жизненно важной силой и источником силы для развития нашей компании.Теперь YTL стала известной мировой разработкой и производством в отрасли учета электроэнергии.

FAQ

Цены указаны только для справки, не совершайте фактическую транзакцию! Пожалуйста, свяжитесь с нами в любое время!

,
