Подключение электродвигателя 380в на 220в: Подключение электродвигателя 380В на 220В — groupnk.ru — Группа НК — комплексные поставки электрооборудования в Москве и регионах

Содержание

Как подключить электродвигатель с 380 В к однофазному или трёхфазному питанию

Предположим, что в наличии есть электродвигатель на 380 в, но понадобилось подключить его к одной фазе. Учитывая, что пользователь не является электриком, для него эта процедура покажется весьма затруднительной. Но эта статья может помочь в этом деле, предоставив некоторую нужную информацию по этой теме.

О том, как подключить двигатель 380 В на 380 В, можно будет узнать ниже. С этим трудностей возникнуть не должно. А вот с подключением трёхфазного двигателя к одной фазе могут возникнуть вопросы. Поэтому сначала будет описана именно эта процедура.

Перед тем как осуществить подключение, следует помнить тот факт, что ожидать полной рабочей мощности от трёхфазного электродвигателя, работающего на одной фазе, не стоит. Трёхфазный двигатель вполне может работать на однофазном обеспечении, но его мощность будет равнять в лучше случае 70% от его реальной возможной мощи. К тому же будут проблемы с подбором рабочей ёмкости при постоянно меняющейся нагрузке.

Как подключить двигатель 380 на 380

Инструменты, которые понадобятся в процессе подключения:

паяльник
вольтметр стрелочный
отвёртка

Материалы, используемые в работе:

электродвигатель 380
рабочие конденсаторы
пусковой конденсатор
кнопка пуска 220 В
олово
кислота или канифоль
изолента

Подсоединение двигателя 380 В

Осуществить подключение трёхфазного двигателя к однофазной сети можно, используя схему звезда-треугольник.

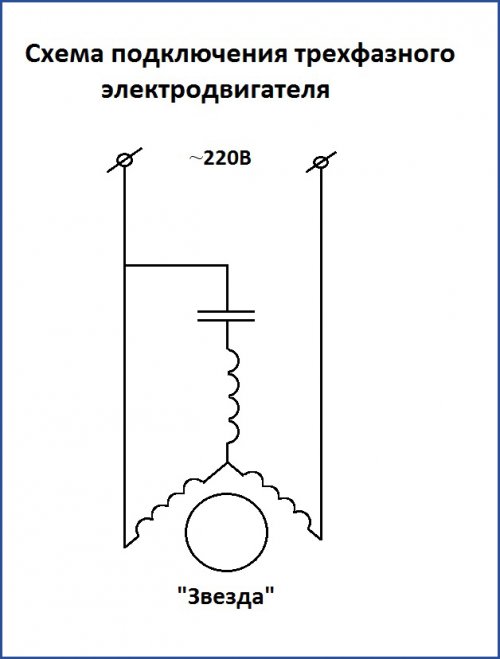

Схема звезда-треугольник

Во многих отечественных электродвигателях схема звезда уже собрана, что в этом случае предполагает лишь реализация треугольника. Это подразумевает подключение трёх фаз и образование звезды из оставшихся шести концов обмотки.

Звезда-треугольник обладает очень важным достоинством. Дело в том, что при использовании данной схемы электрический двигатель реализует в работе свою максимальную мощность. Основным минусом такой схемы считается её сложность. Чаще всего такая схема используется мастерами-любителями.

Встретить такую схему где-нибудь на производстве весьма проблематично, так как в таких условиях встречается она редко. Это обстоятельство объясняется тем, что из-за сложности схемы весьма трудно, да и бессмысленно, организовываться такое трудоёмкое соединение.

Отличие отдельных схем звезда и треугольник заключается в том, что в первом случае используются шесть клемм подключения, в то время как во втором — три. Если брать во внимание характеристики, то можно заметить тот факт, что двигатели со звездой работают на порядок тише. Но этот плюс может быть перекрыт существенным минусом электродвигателей, работающих при таком подключении. Минус заключается в пониженной мощности работы при подключении к однофазной сети — около 50% от номинальной. Электродвигатель, подключённый к однофазной сети при использовании схемы треугольник, работает громче, но мощность ощутимо выше и составляет примерно 70% от номинальной.

На видео ниже описан принцип подключения трёхфазного электродвигателя, используя схему треугольник.

Как подключить электродвигатель 380 В на 220 В

Для начала, перед подключением, следует определиться с конденсаторами. В названном подключении используется сразу два их вида:

Пусковые
Рабочие

Первый тип конденсаторов будет использован для запуска двигателя. И только для этого. Когда двигатель наберёт необходимое количество оборотов пусковые конденсаторы исключаются из электроцепи. Если этого не произойдёт, это приведёт к серьёзным последствиям. Иначе говоря, это повлечёт за собой то, что

двигатель просто сгорит в результате перекоса по току в двух обмотках электродвигателя.

Основная работа предназначена для рабочих конденсаторов. Для того чтобы конденсатор работал исправно и долго, то следует придерживаться трёх очень важных правил, которые помогут обеспечить эффективную работу рабочих конденсаторов:

Все рабочие конденсаторы должны быть подключены между собой только параллельно.
Общую ёмкость рабочих конденсатором следует определять специальным отношением: на 100 Вт мощности электродвигателя 7 микрофарад рабочего конденсатора.

Номинальное напряжение каждого конденсатора — не меньше 300 Вольт.
Следуя этим правилам, можно намного продлить работу рабочих конденсаторов и не только их. Работа и долговечность двигателя также зависит от работы и эксплуатации конденсаторов при включении оных в электроцепь. В лучшем случае двигатель прекратит работу в рамках одного процесса либо вовсе не начнёт в случае неправильного подключения. В худшем случае электродвигатель сгорит и пользователю придётся ломать голову насчёт того, как восполнить потерю.

Очень важно знать, что ёмкость пусковых конденсаторов обязательно должна быть больше ёмкости рабочих конденсаторов в три раза.

Следует учитывать, что расчёт ёмкости конденсаторов производится на мощность номинальную, поэтому, если двигатель будет работать недогруженным, то он будет греться и потребуется уменьшить ёмкость рабочего конденсатора для того, чтобы уменьшить ток в обмотке.

В случае если ёмкость будет меньше, чем требуется, то мощность, которую будет развивать электродвигатель, будет низкой.

Следует помнить, что конденсаторы даже после отключения сохраняют на своих выводах опасное напряжение. Чтобы исключить случайные прикосновения, следует всегда делать ограждения вокруг конденсаторов. Рекомендуется всегда проводить разрядку конденсатором перед тем, как начать с ними работу.

Нельзя забывать, что подключение трёхфазного двигателя мощностью 3 Квт дома к стандартной проводке категорически запрещено. Такое подключение приведёт к выбиванию пробок и автоматов. Также возможно будет плавиться изоляция на более старых проводах или в случаях с неправильно подобранной защиты по току.

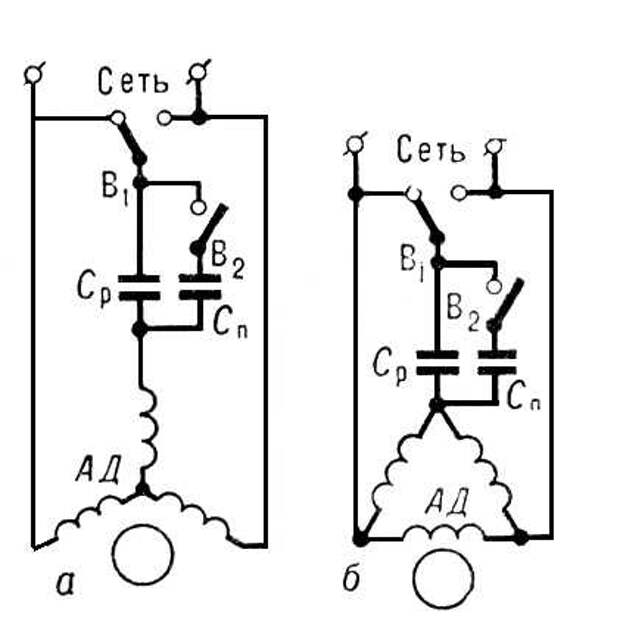

Схема подключения

Для начала следует соединить конденсаторы. Как было указано выше, делать это следует, соединяя их параллельно. Это очень важный момент.
Затем нужно подсоединить связку конденсаторов двумя проводами к электродвигателю и к сети переменного тока.
На третьем этапе следует просто включить движок. Это нужно сделать для того, чтобы для начала проверить в ту ли сторону он крутится. Если в ту, что требуется, то никаких больше действий предпринимать не надо. Подключение произведено. В противном случае следует выполнить несложные манипуляции с проводами, а именно следует поменять местами провода подключения к обмотке.

Для более понятного и наглядного объяснения всего процесса подключения ниже можно ознакомиться с приложенным видео. Эта подробная видеоинструкция поможет разобраться во всём процессе и во всех моментах, непонятных читателю:

Выводы

Подключение трёхфазного электродвигателя как к однофазной сети, так и трёхфазной, в принципе не составляет большого труда, особенно если существует большое количество схем, инструкций и видеоматериалов по данной теме.

Одним из главных моментов при осуществлении подключения двигателя к сети электропитания является соблюдение мер безопасности. Следует всегда помнить о том, что все манипуляции с сетями, по которым проходит ток — уже определённый риск. Так что следует избегать все контакты с элементами, которые находятся под напряжением.

Если существуют некоторые опасения и сомнения насчёт осуществления всей процедуры, а опыта нет, следует проконсультироваться с профессионалом во избежание поломки оборудования и получения физических травм, так как лучше всё-таки не рисковать своим здоровьем.

схемы и способы подключения электродвигателя с фото и видео

В домашнем станкостроении и самоделках часто приходится возиться с трехфазными движками. Просто подключить их к розетке нельзя. Во-первых, у них другая вилка, а во-вторых — это грозит взрывом обмотки. Как же поступить в этой ситуации? Детально про подключение электродвигателя с тремя фазами вы можете прочитать в этой статье.

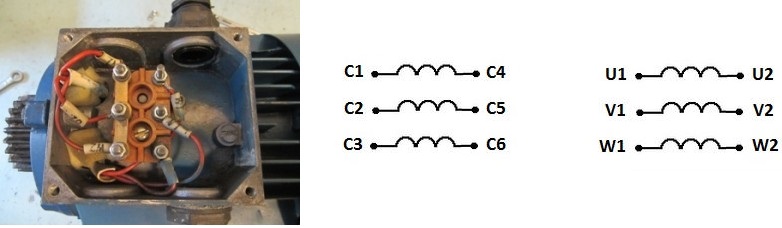

Определение схемы подключения

В независимости от того, какой у вас 3х фазный двигатель и на сколько он ватт, будет использоваться одна из двух схем подключения.

Первая называется «Звезда». При таком подключении, все выходные контакты обмоток сводятся в точку, а входные по фазам. Визуально соединение напоминает звездочку, а символически изображается игреком — «Y».

Плюс у такого соединения в том, что на движок не давят «сумасшедшие» пусковые токи и он запускается плавно. Рабочие токи будут также невысокими, поэтому на всю мощность его использовать не получится.

Вторая называется «Треугольник». В этом случае вход каждой обмотки соединяется с выходом предыдущей, поэтому схема напоминает треугольник. Пульсации в этом случае растут, но зато мощность будет повыше. А любые скачки на старте можно убрать, если подключить двигатель через конденсатор.

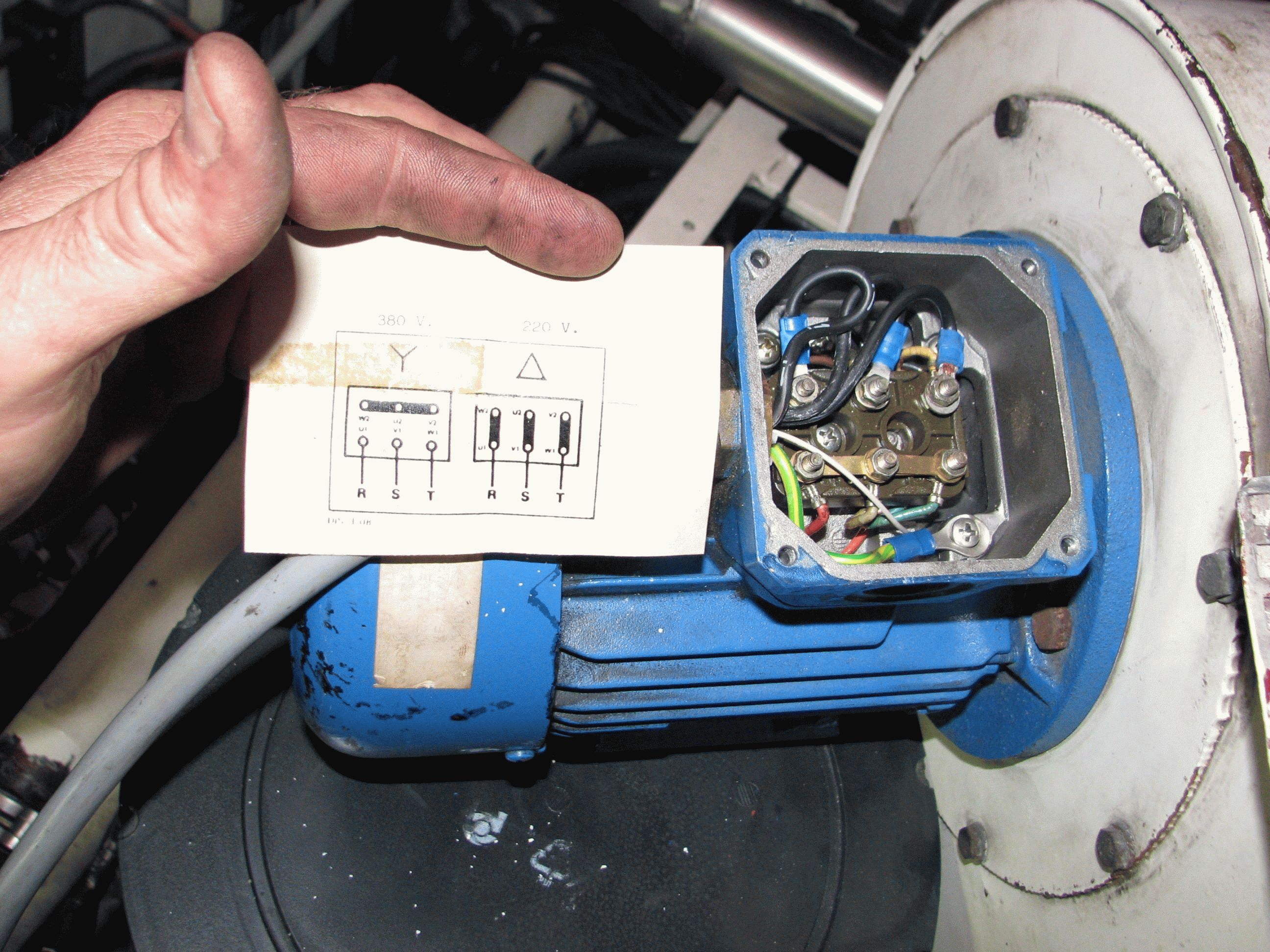

А как же определить схему подключения? До того, как подключить трехфазный двигатель на 220, стоит изучить инструкцию, если она есть. Также данные могут находиться под крышкой электроблока или на корпусе в виде таблицы.

Способы подключения

Теперь стоит рассмотреть способы подключения асинхронного двигателя к бытовой сети. Всего 4 и их можно комбинировать!

С конденсатором

Схема подключения электродвигателя на 220в через конденсатор самая популярная, ведь так гасятся поступающие пульсации и токи. Получается тот самый плавный пуск, который не дает движку быстро «умереть».

Для сборки понадобится:

Пускатель – очень желательно. С ним работать будет комфортнее и безопаснее.
Рабочий конденсатор.
Пусковой конденсатор.

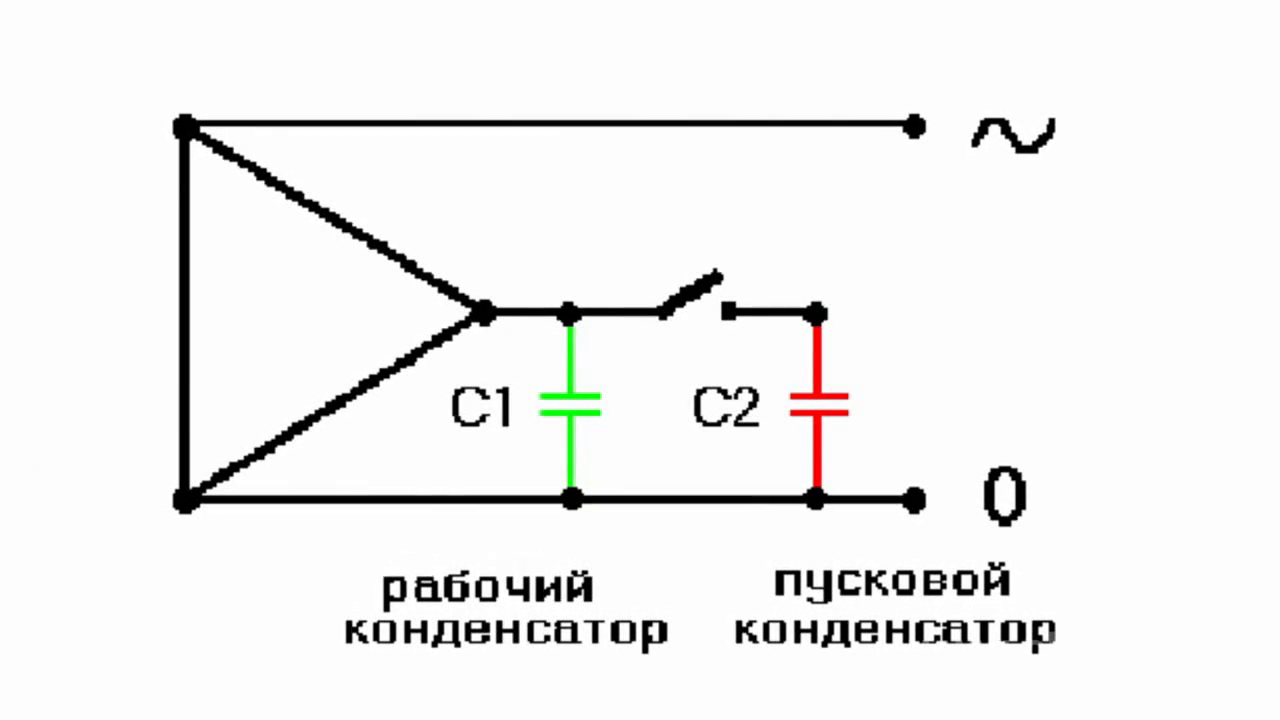

Сама схема выглядит вот так:

В пускатель идет сетевой ток 220. Затем он идет в тумблер (нужен, как доп.защита от случайного пуска + экстренное выключение).

Параллельно подключается 2 конденсатора: рабочий и пусковой. Емкость первого рассчитывается по этой формуле.

Пусковой же должен быть в 1,5-2 раза мощнее, а в идеале – в 3!

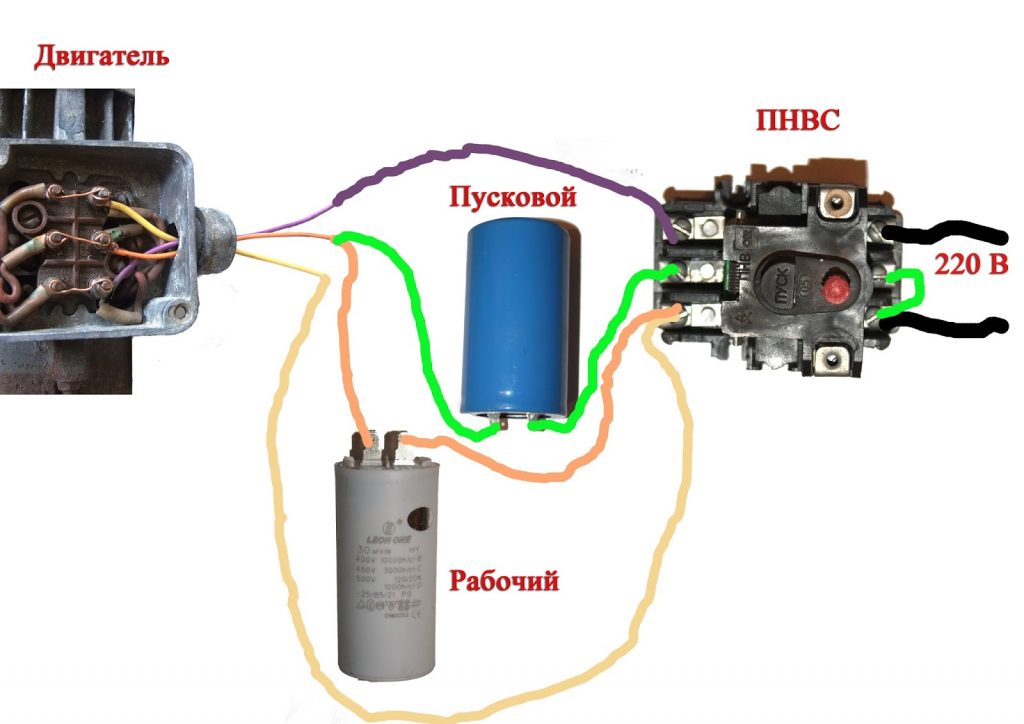

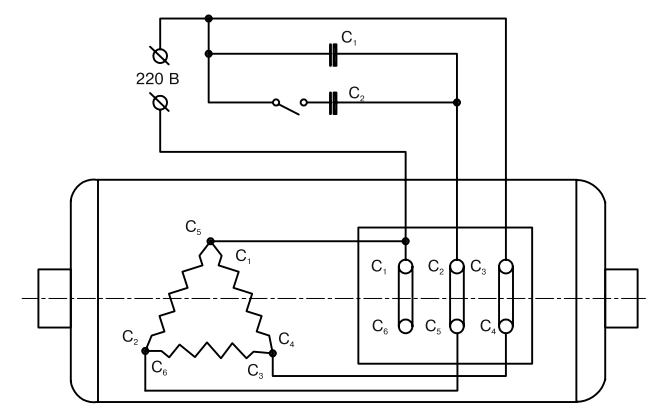

Схема подключения двигателя 380в на 220в через конденсатор выглядит так.

С реверсом

Подключение двигателя с реверсом пригодится, если вы собираете, например, токарный станок по дереву. Сделать обратный ход не сложно, нужно лишь поменять местами пары «фаза-сеть» и «фаза-конденсатор».

Справится с этим переключатель-пакетник однополюсного типа.

Без конденсатора

Если не планируется подключение конденсатора к двигателю или его нет, то можно обойтись и так. Для этого понадобится транзисторный ключ.

Схема без конденсатора для электродвигателя выглядит так как на фото выше, а работает следующим образом:

Напряжение из сети подается на 2 входные точки.
На третий вход напряжение идет из связки конденсатор-резистор (R-C), что задает время.
Между 2 резисторами R устанавливается переключатель, чтобы регулировать сдвиг фазы.
Транзистор VS1, при наполнении конденсатора, открывает ключ VS2. Получается, что ток двигается плавно и не происходит пульсаций.

При подключении электродвигателя 380 на 220 через ключи могут возникнуть проблемы с поиском этих самых транзисторов. Поэтому конденсатор все еще остается самым удобным вариантом.

«Звезда треугольник»

Как было сказано, «инвертировать» напряжение из 380 на 220 можно двумя разными схемами. Иногда может понадобится переключатель между треугольником и звездой, если хочется сохранить плавность работы, не теряя мощности.

В целом, схема сложная, ведь используется 3 пускателя! Но иногда без нее никуда, поэтому вот инструкция:

На первый пускатель кидают сетевое напряжение.
Ко второму подключается обмотка.
Оставшиеся контакты соединяются с первыми двумя пускателями.
После этого обмотка со второго пускателя соединяется со всеми фазными контактами через треугольник.
Если включить в работу третий пускатель, выводы расцепляются и получается звезда.

О том, как из звезды переходить на треугольник, можно посмотреть в этом видео:

Включаемся в однофазную сеть</h3> Итак, осталось только глубинно рассмотреть, как подключить контактор по выше указанным схемам. Начать стоит с треугольника. Вот самая простая схема подключения: На ней видно, что один провод от сети идет на конденсатор. Его можно припаять прямо к выходу. От этого же контакта провод идет на средний вход коробки подключения мотора. Второй провод от сети идет на крайний левый контакт. Обратите внимание, что разницы нет, какой провод вести на конденсатор, а какой на двигатель, ведь в розетках переменное напряжение. Оставшийся выход на конденсаторе необходимо соединить с оставшимся входом на двигателе. <blockquote>Теперь в электрической коробке необходимо замкнуть выходные и входные контакты. Делается это просто: шиной или проводом.<img src='/800/600/https/vashtehnik.ru/wp-content/uploads/3439.jpg' /> На схеме их соединение закрашены черным цветом.</blockquote> Со звездой ситуация обстоит еще проще. Строится схема вот так: Перед тем, как подключить конденсатор к электродвигателю 220в, лучше поставить хороший пакетник. «звезда» может отключать электричество, если двигатель сильно нагрузить. Для начала нужно найти фазу и ноль – здесь это важно. Понадобится мультиметр, который необходимо включить в положение «переменное напряжение 220». Теперь вставьте красный щуп в отверстие на розетке, а второй прислоните к стене или заземлительному контакту. Если показывает «220» – значит тот провод, которого касаются щуп, фазный. Если на экране «-220» — вы нащупали ноль. Фаза идет в пакетник, где разделяется. Один проводок нужно пустить на Н1, а второй на блок конденсаторов. Ноль сразу идет на Н3. Конденсаторы через переключатель соединяются последовательно. <blockquote>Оставшийся контакт идет на Н2. На этом подключение двигателя 380 на 220 можно считать завершенным.<img src='/800/600/https/popgun.ru/files/g/97/orig/3622844.jpg' /> </blockquote> <h2>Подключение трехфазного электродвигателя ленточного гриндера</h2>В данном материале мы рассмотрим схемы подключения трехфазного асинхронного двигателя с возможностью подключения по двум схемам. Для наших ленточных гриндеров мы рекомендуем использовать двигатель АИР71B2Y3 (ВНИМАНИЕ!! Вам необходим двигатель cдвумя режимами работы на 220/380В).Двигатель трехфазный асинхронный 220/380 АИР71<h3>Данный двигатель можно подключить двумя способами.</h3><h4>Звезда.</h4>Звезда (Только при наличии 3-ех фазного напряжения), данный тип подключение позволяет не использовать рабочий конденсатор для функционирования гриндера. Данный тип подключения позволяет использовать всю мощность применяемого мотора, т.е. если у Вас есть 3-ех фазное напряжение, то мы рекомендуем подключать гриндер именно таким способом.Схема подключении двигателя представлена на Рис.1Рис.1 Схема подключения электродвигателя – звездаДля подключения электродвигателя таким способом необходимо три провода фаз ( в любой последовательности) подключить на колодки U1 V1 W1.<img src='/800/600/https/www.chipmaker.ru/uploads/post/monthly_2012_11/post-26935-062961900%201353785167.jpg' /> (ВНИМАНИЕ!! Перемычки обмоток двигателя должны располагаться как на Рис.2, В СЛУЧАЕ НЕВЕРНОГО ПОДКЛЮЧЕНИЯ ПЕРЕМЫЧЕК МЕЖДУ W2 U2 V2 ДВИГАТЕЛЬ СГОРИТ!!)В случае запуска мотора в обратную сторону необходимо поменять местами любые из вводных проводов, см. Рис 2Фото подключения двигателя звезда 380В<h4>Треугольник</h4>Треугольник, данный тип подключения хотя и менее производительный но его основным плюсом является возможность применения гриндера в домашних и гаражных условиях.Данная схема подразумевает включение третьей обмотки двигателя через рабочий конденсаторКогда я сам разбирался в этом вопросе на многих аналогичных схемах изображены два конденсатора (пусковой и рабочий разной номинальной емкости), но для двигателей малой мощности ( до 1.5кВт) вполне можно использовать только один конденсатор (рабочий). Емкости рабочего конденсатора подбирается очень просто:Ф=P(двиг)*0.1Т.е. для двигателя P=0.75 кВт – 80мкФ, для двигателя P=1.1кВт – 100мкФСхему подключения смотри на Рис.<img src='/800/600/https/images.ru.prom.st/563256678_w640_h640_podklyuchenie-elektrodvigatelya.jpg' /> 3Рис.3 Схема подключения электродвигателя – треугольникДля подключения электродвигателя таким способом необходимо два провода ( в любой последовательности) подключить на колодки U1 V1 на колодку W1 мы подключаем провод через пусковой конденсатор.<blockquote>ВНИМАНИЕ!! Перемычки обмоток двигателя должны располагаться как на Рис.4.</blockquote>В случае запуска мотора в обратную сторону меняем два вводных провода местами, см. Рис 4Фото подключения двигателя треугольник 220В <h2>Как подключить электродвигатель с 3 проводами</h2> <h3>Схемы подключения электродвигателя к электропитанию</h3>Практически ежедневно мы сталкиваемся с одним и тем же вопросом от наших клиентов: «как подключить электродвигатель к сети питания?»Самый простой и надежный способ – обратиться к нормальному электрику и не экономить на этом, т.к. зачастую, пытаясь сэкономить, приглашают «дядю Васю», или других отзывчивых «специалистов», которые рядом, но на самом деле слабо понимают, что происходит.<img src='/800/600/https/st03.kakprosto.ru/images/article/2011/5/30/1_5254f54a384e35254f54a38521.jpg' /> В лучшем случае, эти «профи» звонят и спрашивают – правильно ли я подключаю. Тут ещё есть шанс не спалить двигатель. Сразу становится понятна квалификация «электрика», когда задают такие вопросы, от которых можно просто впасть в ступор (так как именно этому и учат электриков).Например: – зачем шесть контактов в двигателе? – а почему контактов всего три? – что такое «звезда» и «треугольник»? – а почему, когда я подключаю трехфазный насос и ставлю поплавковый выключатель, который рвёт одну фазу, двигатель не останавливается? – а как измерить ток в обмотках? – что такое пускатель? и т.п.Если ваш электрик задаёт такие вопросы, то нужно его отправить туда, откуда он пришёл. Иначе всё закончится сгоревшим электродвигателем, потерей денег, времени, дорогостоящим ремонтом. Давайте попробуем разобраться в схемах подключения электродвигателя к электропитанию. Для начала нужно понимать, что существуют несколько популярных типов сетей переменного тока:1.<img src='/800/600/https/avatars.mds.yandex.net/get-zen_doc/1247665/pub_5bafc082d8c7a300aa76a4bb_5bafc2f4cfd97c00ab11d521/scale_1200' /> Однофазная сеть 220 В, 2. Трехфазная сеть 220 В (обычно используется на кораблях), 3. Трехфазная сеть 220В/380В, 4. Трехфазная сеть 380В/660В. Есть ещё на напряжение 6000В и некоторые другие редкие, но их рассматривать не будем.В трёхфазной сети обычно есть 4 провода (3 фазы и ноль). Может быть ещё отдельный провод «земля». Но бывают и без нулевого провода.Как определить напряжение в вашей сети? Очень просто. Для этого нужно измерить напряжение между фазами и между нулём и фазой.В сетях 220/380 В напряжение между фазами (U1, U2 и U3) будет равно 380 В, а напряжение между нолём и фазой (U4, U5 и U6) будет равно 220 В. В сетях 380/660В напряжение между любыми фазами (U1, U2 и U3) будет равно 660В, а напряжение между нулем и фазой (U4, U5 и U6) будет равно 380 В.<h4>Возможные схемы подключения обмоток электродвигателей</h4>Асинхронные электродвигатели имеют три обмотки, каждая из которых имеет начало и конец и соответствует своей фазе.<img src='/800/600/https/www.chipmaker.ru/uploads/post/monthly_2016_03/post-81633-038156200_1457091389.jpg' /> Системы обозначения обмоток могут быть разными. В современных электродвигателях принята система обозначения обмоток U, V и W, а их выводы обозначают цифрой 1 начало обмотки и цифрой 2 – её конец, то есть обмотка U имеет два вывода: U1 и U2, обмотка V – V1 и V2, а обмотка W – W1 и W2.Однако до сих пор ещё в эксплуатации находятся старые асинхронные двигатели, сделанные во времена СССР и имеющие старую советскую систему маркировки. В них начала обмоток обозначаются C1, C2, C3, а концы – C4, C5, C6. Значит, первая обмотка имеет выводы C1 и C4, вторая – C2 и C5, а третья – C3 и C6.Обмотки трёхфазных электродвигателей можно подключать по двум различным схемам: звездой (Y) или треугольником (Δ).<h4>Подключение электродвигателя по схеме звезда</h4>Название схемы подключения обусловлено тем, что при соединении обмоток по данной схеме (см. рисунок справа), визуально это напоминает трёхлучевую звезду.Как видно из схемы подключения электродвигателя, все три обмотки своим одним концом соединены вместе.<img src='/800/600/https/www.chipmaker.ru/uploads/post/monthly_2016_10/post-91660-012094600_1476274121.jpg' /> При таком подключении (сеть 220/380 В), к каждой обмотке отдельно подходит напряжение 220 В, а к двум обмоткам, соединённым последовательно, – напряжение 380 В.Основным преимуществом подключения электродвигателя по схеме звезда являются небольшие пусковые токи, так как напряжение питания 380 В (межфазное) потребляют сразу 2 обмотки, в отличие от схемы «треугольник». Но при таком подключении мощность питаемого электродвигателя ограничена (главным образом из экономических соображений): обычно по звезде включают относительно слабые электродвигатели.<h4>Подключение электродвигателя по схеме треугольник</h4>Название этой схемы также идёт от графического изображения (см. правый рисунок):Как видно из схемы подключения электродвигателя – «треугольник», обмотки подключаются последовательно друг к другу: конец первой обмотки соединяется с началом второй и так далее.То есть к каждой обмотке будет приложено напряжение 380 В (при использовании сети 220/380 В). В этом случае по обмоткам течёт больший ток, по треугольнику обычно включают двигатели большей мощности, чем при соединении по звезде (от 7,5 кВт и выше).<img src='/800/600/https/muzhik-v-dome.ru/wp-content/uploads/stanok-nazhdachnyiy-svoimi-rukami-600x450.jpg' /> <h4>Подключение электродвигателя к трёхфазной сети на 380 В</h4>Последовательность действий такова:1. Для начала выясняем, на какое напряжение рассчитана наша сеть. 2. Далее смотрим на табличку, которая есть на электродвигателе, она может выглядеть так (звезда Y /треугольник Δ):3. После идентификации параметров сети и параметров электрического подключения электродвигателя (звезда Y /треугольник Δ), переходим к физическому электрическому подключению электродвигателя. 4. Чтобы включить трёхфазный электродвигатель, нужно одновременно подать напряжение на все 3 фазы. Достаточно частая причина выхода из строя электродвигателя – работа на двух фазах. Это может произойти из-за неисправного пускателя, или при перекосе фаз (когда напряжение в одной из фаз сильно меньше, чем в двух других). Есть 2 способа подключения электродвигателя: – использование автоматического выключателя или автомата защиты электродвигателяЭти устройства при включении подают напряжение сразу на все 3 фазы.<img src='/800/600/https/www.dolinco.com/uploads/news/2017_11/reverse-rotation-capacitor.jpg' /> Мы рекомендуем ставить именно автомат защиты электродвигателя серии MS, так как его можно настроить в точности на рабочий ток электродвигателя, и он будет чутко отслеживать его повышение в случае перегрузки. Это устройство в момент пуска даёт возможность некоторое время работать на повышенном (пусковом) токе, не отключая двигатель. Обычный же автомат защиты требуется ставить с превышением номинального тока электродвигателя, с учётом пускового тока (в 2-3 раза выше номинала). Такой автомат может отключить двигатель только в случае КЗ или его заклинивания, что часто не обеспечивает нужной защиты.– использование пускателя Пускатель представляет собой электромеханический контактор, который замыкает каждую фазу с соответствующей обмоткой электродвигателя. Привод механизма контактора осуществляется с помощью электромагнита (соленоида).Устройство электромагнитного пускателя:Магнитный пускатель устроен достаточно просто и состоит из следующих частей:(1) Катушка электромагнита (2) Пружина (3) Подвижная рама с контактами (4) для подключения питания сети (или обмоток) (5) Контакты неподвижные для подключения обмоток электродвигателя (сети питания).<img src='/800/600/https/fb.ru/misc/i/gallery/57090/2243373.jpg' /> При подаче питания на катушку, рама (3) с контактами (4) опускается и замыкает свои контакты на соответствующие неподвижные контакты (5).Типовая схема подключения электродвигателя с использованием пускателя:При выборе пускателя следует обращать внимание на напряжение питания катушки магнитного пускателя и покупать его в соответствии с возможностью подключения к конкретной сети (например, если у вас есть только 3 провода и сеть на 380 В, то катушку нужно брать на 380 В, если у вас сеть 220/380 В, то катушка может быть и на 220 В).5. Проконтролировать, в правильную ли сторону крутится вал. Если требуется изменить направление вращения вала электродвигателя, то нужно просто поменять местами любые 2 фазы. Это особенно важно при запитывании центробежных электронасосов, имеющих строго определённое направление вращения рабочего колеса<h4>Как подключить поплавковый выключатель к трёхфазному насосу</h4>Из всего вышеописанного становится понятно, что для управления трёхфазным электродвигателем насоса в автоматическом режиме с использованием поплавкового выключателя НЕЛЬЗЯ просто разрывать одну фазу, как это делается с монофазными двигателями в однофазной сети.<img src='/800/600/https/i0.wp.com/electriktop.ru/wp-content/uploads/2018/02/Shema-podklyucheniya-trehfaznogo-elektrodvigatelya-1-_500x659.jpg' /> Самый простой способ – использовать для автоматизации магнитный пускатель. В этом случае достаточно поплавковый выключатель встроить последовательно в цепь питания катушки пускателя. При замыкании цепи поплавком будет замыкаться цепь катушки пускателя, и включаться электродвигатель, при размыкании – будет отключаться питание электродвигателя.<h4>Подключение электродвигателя к однофазной сети 220 В</h4>Обычно для подключения к однофазной сети 220В используются специальные двигатели, предназначенные для подключения именно к такой сети, и вопросов с их питанием не возникает, т.к. для этого просто требуется вставить вилку (большинство бытовых насосов оснащены стандартной вилкой Шуко) в розеткуИногда требуется подключение трехфазного электродвигателя к сети 220 В (если, например, нет возможности провести трехфазную сеть).Максимально возможная мощность электродвигателя, который можно включить в однофазную сеть 220 В, составляет 2,2 кВт.Самый простой способ – подключить электродвигатель через частотный преобразователь, рассчитанный на питание от сети 220 В.<img src='/800/600/https/eti.su/images/articles/montazh_electroseti_doma/image025.png' /> Следует помнить, что частотный преобразователь на 220 В, выдает на выходе 3 фазы по 220 В. То есть подключить к нему можно только электродвигатель, который имеет напряжение питания на 220 В трёхфазной сети (обычно это двигатели с шестью контактами в распаячной коробке, обмотки которых можно подключить как по звезде, так и по треугольнику). В данном случае требуется подключение обмоток по треугольнику.Возможно ещё более простое подключение трехфазного электродвигателя в сеть 220 В с использованием конденсатора, но такое подключение приведёт к потере мощности электродвигателя приблизительно на 30%. Третья обмотка запитывается через конденсатор от любой другой.Данный тип подключения мы рассматривать не будем, так как нормально с насосами такой способ не работает (либо при старте двигатель не запускается, либо электродвигатель перегревается из-за снижения мощности).<h4>Использование частотного преобразователя</h4>В настоящее время достаточно активно все стали применять частотные преобразователи для управления частотой вращения (оборотами) электродвигателя.<img src='/800/600/https/www.chipmaker.ru/uploads/post/monthly_2010_11/post-1219-054300000%201288969038.jpg' /> Это позволяет не только экономить электроэнергию (например, при использовании частотного регулирования насосов для подачи воды), но и управлять подачей насосов объёмного типа, превращая их в дозировочные (любые насосы объёмного принципа действия). Но очень часто при использовании частотных преобразователей не обращают внимания на некоторые нюансы их применения:– регулировка частоты, без доработки электродвигателя, возможна в пределах регулировки частоты +/- 30% от рабочей (50 Гц), – при увеличении частоты вращения более 65 Гц требуется замена подшипников на усиленные (сейчас с помощью ЧП возможно поднять частоту тока до 400 Гц, обычные подшипники просто разваливаются на таких скоростях), – при уменьшении частоты вращения встроенный вентилятор электродвигателя начинает работать неэффективно, что приводит к перегреву обмоток.Из-за того, что не обращают внимания при проектировании установок на такие «мелочи», очень часто электродвигатели выходят из строя.<img src='/800/600/https/www.chipmaker.ru/uploads/post/monthly_2013_05/post-31783-066052700%201367674576.jpg' /> Для работы на низкой частоте ОБЯЗАТЕЛЬНО требуется установка дополнительного вентилятора принудительного охлаждения электродвигателя.Вместо крышки вентилятора устанавливается вентилятор принудительного охлаждения (см. фото). В этом случае, даже при снижении оборотов вала основного двигателя, дополнительный вентилятор обеспечит надёжное охлаждение электродвигателя.Мы имеем большой опыт модернизации электродвигателей для работы на низкой частоте. На фото можно видеть винтовые насосы с дополнительными вентиляторами на электродвигателях.Данные насосы используются в качестве дозирующих насосов на пищевом производстве.Надеемся, что данная статья поможет вам правильно подключить электродвигатель к сети самостоятельно (ну или хотя бы понять, что перед вами не электрик, а «специалист широкого профиля»).<h3>Однофазный асинхронный двигатель: схема подключения с пусковой обмоткой и конденсаторным запуском — чем отличаются и как их реализовать на практике</h3>Изготовление самодельных станков и механизмов требует наличия источника крутящего момента, способного развивать высокую механическую мощность на валу привода при питании от сети 220 вольт.<img src='/800/600/https/www.chipmaker.ru/uploads/post/monthly_2015_04/post-13857-098262400%201430423889.jpg' /> Для этих целей подходит электродвигатель от бетономешалки, стиральной машины, другого оборудования или просто приобретенный в продаже.В статье я рассказываю все про однофазный асинхронный двигатель, схема подключения которого зависит от внутренней конструкции и может быть выполнена с пусковой обмоткой или конденсаторным запуском.<h4>С чего обязательно следует начинать подключение двигателя: 2 важных момента, проверенные временем</h4>Перед первым включением любого электродвигателя необходимо уточнить его устройство: конструкцию статора и ротора, состояние подшипников.На собственном и чужом опыте могу заверить, что проще раскрутить несколько гаек, осмотреть внутреннюю конструкцию, выявить дефекты на начальном этапе и устранить их, чем после запуска в непродолжительную работу заниматься сложным ремонтом, который можно было предотвратить.Важное предупреждениеНачинающие электрики довольно часто сами создают неисправности двигателя, нарушая технологию его разборки, работая обычным молотком: разбивают грани вала.<img src='/800/600/https/asenergi.com/assets/images/kontaktor/elektricheskaja-shema-km-50d-v_full.jpg' /> Для сохранения структуры деталей без их повреждения необходимо использовать специальный съемник подшипников электродвигателя.В самом крайнем случае, когда его нет, удары молотком наносят через толстые пластины из мягкого металла (медь, алюминий) или плотную сухую древесину (яблоня, груша, дуб).<h4>Как состояние подшипников влияет на работу двигателя</h4>Любой асинхронный электродвигатель (АД) имеет ротор с короткозамкнутыми обмотками. В них наводится ток, создающий магнитный поток, взаимодействующий с вращающимся магнитным полем статора, которое и является его источником движения.Ротор внутри корпуса крепится на подшипниках. Их состояние сильно влияет на качество вращения. Они призваны обеспечить легкое скольжение вала без люфтов и биений. Любые нарушения недопустимы.Дело в том, что обмотку статора можно рассматривать как обыкновенный электромагнит. Если у ротора разбиты подшипники, то он под действием магнитного поля станет притягиваться, приближаясь к статорной обмотке.<img src='/800/600/https/encom74.ru/wp-content/uploads/2020/06/naznachenie-i-podklyuchenie-puskovyh-kondensatorov-dlya-elektrodvigateley-1024x724.jpg' /> Зазор между вращающейся и стационарной частями очень маленький. Поэтому касания или биения ротора могут задевать, царапать, деформировать статорные обмотки, безвозвратно повреждая их. Ремонт потребует полной перемотки статора, а это весьма сложная работа.Обязательно разбирайте электродвигатель перед его подключением, тщательно осматривайте всю его внутреннюю конструкцию.<h4>Что надо учитывать в конструкции статорных обмоток и как их подготовить</h4>Домашнему мастеру чаще всего попадают электродвигатели, которые уже где-то поработали, а, возможно, и прошли реконструкцию или перемотку. Никто об этом обычно не заявляет, на шильдиках и бирках информацию не меняют, оставляют прежней. Поэтому рекомендую визуально осмотреть их внутренности.Статорные катушки у асинхронных двигателей для питания от однофазной и трехфазной сети отличаются количеством обмоток и конструкцией.Трехфазный электродвигатель имеет три абсолютно одинаковые обмотки, разнесенные по направлению вращения ротора на 120 угловых градусов.<img src='/800/600/https/elektro.guru/wp-content/auploads/375488/fullsize.jpg' /> Они выполнены из одного провода с одинаковым числом витков.Все они имеют равное активное и индуктивное сопротивление, занимают одинаковое число пазов внутри статора.Это позволяет первоначально оценивать их состояние обычным цифровым мультиметром в режиме омметра при отключенном напряжении.Однофазный асинхронный двигатель имеет две разные обмотки на статоре, разнесенные на 90 угловых градусов. Одна из них создана для длительного прохождения тока в номинальном режиме работы и поэтому называется основной, главной либо рабочей.Для уменьшения нагрева ее делают более толстым проводом, обладающим меньшим электрическим сопротивлением.Перпендикулярно ей смонтирована вторая обмотка большего сопротивления и меньшего диаметра, что позволяет различать ее визуально. Она создана для кратковременного протекания пусковых токов и отключается сразу при наборе ротором номинального числа оборотов.Пусковая или вспомогательная обмотка занимает примерно 1/3 пазов статора, а остальная часть отведена рабочим виткам.<img src='/800/600/https/rospolus.ru/image/catalog/Softstarters/esq-gs7/podkl_gs7.jpg' /> Однако, приведенное правило имеет исключения: на практике встречаются однофазные электродвигатели с двумя одинаковыми обмотками.Для подключения статора к питающей сети концы обмоток выводят наружу проводами. С учетом того, что одна обмотка имеет два конца, то у трехфазного электродвигателя может быть, как правило, шесть выводов, а у однофазного — четыре.Но из этого простого правила встречаются исключения, связанные с внутренней коммутацией выводов для упрощения монтажа на специальном оборудовании:<ul><li>у трехфазных двигателей из статора могут выводиться:<ul><li>три жилы при внутренней сборке схемы треугольника;</li></ul><ul><li>или четыре — для звезды;</li></ul></li><li>однофазный электродвигатель может иметь:<ul><li>три вывода при внутреннем объединении одного конца пусковой и рабочей обмоток;</li></ul><ul><li>или шесть концов для конструкции с пусковой обмоткой и встроенным контактом ее отключения от центробежного регулятора.</li></ul></li></ul>Техническое состояние изоляции обмотокГде и в каких условиях хранился статор не всегда известно.<img src='/800/600/https/pumpcontroller.by/wp-content/uploads/2019/02/Elektricheskaya-shema.-Kontrolled-davleniya-Politeh-cherez-puskatel-1.jpg' /> Если он находился без защиты от атмосферных осадков или внутри влажных помещений, то его изоляция требует сушки.В домашней обстановке разобранный статор можно поместить в сухую комнату для просушки. Ускорить процесс допустимо обдувом вентилятора или нагревом обычными лампами накаливания.Обращайте внимание, чтобы разогретое стекло лампы не касалось провода обмоток, обеспечивайте воздушный зазор. Окончание процесса сушки связано с восстановлением свойств изоляции. Этот процесс необходимо контролировать замерами мегаомметром.<h4>Как отличить конструкцию однофазного асинхронного электродвигателя и определить его тип по статистической таблице</h4>Привожу выдержку из книги Алиева И И про асинхронные двигатели, вернее таблицу основных электрических характеристик.Как видите, промышленностью массово выпущены модели с:<ul><li>повышенным сопротивлением пусковой обмотки;</li><li>пусковым конденсатором;</li><li>рабочим конденсатором;</li><li>пусковым и рабочим конденсатором;</li><li>экранированными полюсами.<img src='/800/600/https/amperof.ru/wp-content/uploads/2019/10/10-rabota-dvigatelya-ot-220-v.jpg' /> </li></ul>А еще здесь не указаны более новые разработки, называемые АЭД — асинхронные энергосберегающие двигатели, обеспечивающие:<ul><li>значительное снижение реактивной мощности;</li><li>повышение КПД;</li><li>уменьшение потребления полной мощности при той же нагрузке на вал, что и у обычных моделей.</li></ul>Их конструкторское отличие: внутри зубцов сердечника статора выполнены углубления. В них жестко вставлены постоянные магниты, взаимодействующие с вращающимся магнитным полем.Во всем этом многообразии вам предстоит разбираться самостоятельно с неизвестной конструкцией. Здесь большую помощь может оказать техническое описание или шильдик на корпусе.Я же дальше рассматриваю только две наиболее распространенные схемы запуска АД в работу.<h4>Схема подключения асинхронного двигателя с пусковой обмоткой: последовательность сборки</h4>Например, мы определили, что из статора выходят четыре или три провода. Вызваниваем между ними активное сопротивление омметром и определяем пусковую и рабочую обмотку.<img src='/800/600/https/i1.wp.com/jelectro.ru/wp-content/uploads/2015/12/bukvy-dlja-oboznachenij.jpg' /> Допустим, что у четырех проводов между собой вызваниваются две пары с сопротивлением 6 и 12 Ом. Скрутим произвольно по одному проводу от каждой обмотки, обозначим это место, как «общий провод» и получим между тремя выводами замер 6, 12, 18 Ом.Точками на этой схеме я обозначил начала обмоток. Пока на этот вопрос не обращайте внимание. Но, к нему потребуется вернуться дальше, когда возникнет необходимость выполнять реверс.Цепочка между общим выводом и меньшим сопротивлением 6Ω будет главной, а большим 12Ω — вспомогательной, пусковой обмоткой. Последовательное их соединение покажет суммарный результат 18 Ом.Помечаем эти 3 конца уже понятной нам маркировкой:Дальше нам понадобиться кнопка ПНВС, специально созданная для запуска однофазных асинхронных двигателей. Ее электрическая схема представлена тремя замыкающими контактами.Но, она имеет важное отличие от кнопки запуска трехфазных электродвигателей ПНВ: ее средний контакт выполнен с самовозвратом, а не фиксацией при нажатии.Это означает, что при нажатии кнопки все три контакта замыкаются и удерживаются в этом положении. Но, при отпускании руки два крайних контакта остаются замкнутыми, а средний возвращается под действием пружины в разомкнутое состояние.Эту кнопку и клеммы вывода обмоток статора из электродвигателя соединяем трехжильным кабелем так, чтобы на средний контакт ПНВС выходил контакт пусковой обмотки. Выводы П и Р подключаем на ее крайние контакты и помечаем.С обратной стороны кнопки между контактами пусковой и рабочей обмоток жестко монтируем перемычку. На нее и второй крайний контакт подключаем кабель питания бытовой сети 220 вольт с вилкой для установки в розетку.При включении этой кнопки под напряжение все три контакта замкнутся, а рабочая и пусковая обмотка станут работать. Буквально через пару секунд двигатель закончит набирать обороты, выйдет на номинальный режим.Тогда кнопку запуска отпускают:<ul><li>пусковая обмотка отключается самовозвратом среднего контакта;</li><li>главная обмотка двигателя продолжает раскручивать ротор от сети 220 В.</li></ul>Это самая доступная схема подключения асинхронного двигателя с пусковой обмоткой для домашнего мастера. Однако, она требует наличия кнопки ПНВС.Если ее нет, а электродвигатель требуется срочно запустить, то ее допустимо заменить комбинацией из двухполюсного автоматического выключателя и обычной электрической кнопки соответствующей мощности с самовозвратом.Придется включать их одновременно, а кнопку отпускать после раскрутки электродвигателя.С целью закрепления материала по этой теме рекомендую посмотреть видеоролик владельца Oleg pl. Он как раз показывает конструкцию встроенного центробежного регулятора, предназначенного для автоматического отключения вспомогательной обмотки.<iframe src="about:blank" data-src="https://www.youtube.com/embed/GjckfNo4rzY"/>

Схема подключения асинхронного двигателя с конденсаторным запуском: 3 технологии

Статор с обмотками для запуска от конденсаторов имеет примерно такую же конструкцию, что и рассмотренная выше. Отличить по внешнему виду и простыми замерами мультиметром его сложно, хотя обмотки могут иметь равное сопротивление.

Ориентируйтесь по заводскому шильдику и таблице из книги Алиева. Такой электродвигатель можно попробовать подключить по схеме с кнопкой ПНВС, но он не станет раскручиваться.

Ему не хватит пускового момента от вспомогательной обмотки. Он будет гудеть, дергаться, но на режим вращения так и не выйдет. Здесь нужно собирать иную схему конденсаторного запуска.

2 конца разных обмоток подключают с общим выводом О. На него и второй конец рабочей обмотки подают через коммутационный аппарат АВ напряжение бытовой сети 220 вольт.

Конденсатор подключают к выводам пусковой и рабочей обмоток.

В качестве коммутационного аппарата можно использовать сдвоенный автоматический выключатель, рубильник, кнопки типа ПНВ или ПНВС.

Здесь получается, что:

главная обмотка работает напрямую от 220 В;
вспомогательная — только через емкость конденсатора.

Эта схема используется для легкого запуска конденсаторных электродвигателей, включаемых в работу без тяжелой нагрузки на привод, например, вентиляторы, наждаки.

Если же в момент запуска необходимо одновременно раскручивать ременную передачу, шестеренчатый механизм редуктора или другой тяжелый привод, то в схему добавляют пусковой конденсатор, увеличивающий пусковой момент.

Принцип работы такой схемы удобно приводить с помощью все той же кнопки ПНВС.

Ее контакт с самовозвратом подключается на вспомогательную обмотку через дополнительный пусковой конденсатор Сп. Второй конец его обкладки соединяется с выводом П и рабочей емкостью Ср.

Дополнительный конденсатор в момент запуска электродвигателя с тяжелым приводом помогает ему быстро выйти на номинальные обороты вращения, а затем просто отключается, чтобы не создавать перегрев статора.

Эта схема таит в себе одну опасность, связанную с длительным хранением емкостного заряда пусковым конденсатором после снятия питания 220 при отключении электродвигателя.

При неаккуратном обращении или потере внимательности работником ток разряда может пройти через тело человека. Поэтому заряженную емкость требуется разряжать.

В рассматриваемой схеме после снятия напряжения и выдергивания вилки со шнуром питания из розетки это можно делать кратковременным включением кнопки ПНВС. Тогда емкость Сп станет разряжаться через пусковую обмотку двигателя.

Однако не все люди так поступают по разным причинам. Поэтому рекомендуется в цепочку пуска монтировать два дополнительных резистора.

Сопротивление Rр выбирается номиналом около 300÷500 Ом нескольких ватт. Его задача — после снятия напряжения питания осуществить разряд вспомогательной емкости Сп.

Резистор Rо низкоомный и мощный выполняет роль токоограничивающего сопротивления.

Где взять номиналы главного и вспомогательного конденсаторов?

Дело в том, что величину пусковой и рабочей емкости для конденсаторного запуска однофазного АД завод определяет индивидуально для каждой модели и указывает это значение в паспорте.

Отдельных формул для расчета, как это делается для конденсаторного запуска трехфазного двигателя в однофазную сеть по схемам звезды или треугольника просто нет.

Вам потребуется искать заводские рекомендации или экспериментировать в процессе наладки с разными емкостями, выбирая наиболее оптимальный вариант.

Владелец
видеоролика “I V Мне интересно” показывает способы оптимальной настройки параметров схемы запуска конденсаторных двигателей.

Как поменять направление вращения однофазного асинхронного двигателя: 2 схемы

Высока вероятность того, что АД запустили по одному из вышеперечисленных принципов, а он крутится не в ту сторону, что требуется для привода.

Другой вариант: на станке необходимо обязательно выполнять реверс для обработки деталей. Оба эти случаи поможет реализовать очередная разработка.

Возвращаю вас к начальной схеме, когда мы случайным образом объединяли концы главной и вспомогательной обмоток. Теперь нам надо сменить последовательность включения одной из них. Показываю на примере смены полярности пусковой обмотки.

В принципе так можно поступить и с главной. Тогда ток по этой последовательно собранной цепочке изменит направление одного из магнитных потоков и направление вращения ротора.

Для одноразового реверса этого переключения вполне достаточно. Но для станка с необходимостью периодической смены направления движения привода предлагается схема реверса с управлением тумблером.

Этот переключатель можно выбрать с двумя или тремя фиксированными положениями и шестью выводами. Подбирать его конструкцию необходимо по току нагрузки и допустимому напряжению.

Схема реверса однофазного АД с пусковой обмоткой через тумблер имеет такой вид.

Пускать токи через тумблер лучше от вспомогательной обмотки, ибо она работает кратковременно. Это позволит продлить ресурс ее контактов.

Реверс АД с конденсаторным запуском удобно выполнить по следующей схеме.

Для условий тяжелого запуска параллельно основному конденсатору через средний контакт с самовозвратом кнопки ПНВС подключают дополнительный конденсатор. Эту схему не рисую, она показана раньше.

Переключать положение тумблера реверса необходимо исключительно при остановленном роторе, а не во время его вращения. Случайная смена направления работы двигателя под напряжением связана с большими бросками токов, что ограничивает его ресурс.

Если у вас еще остались неясные моменты про однофазный асинхронный двигатель и схему подключения, то задавайте их в комментариях. Обязательно обсудим.

Способы подключения электродвигателей

Вначале рассмотрим разницу между устройствами 380 и 220 вольт. Настолько очевидна, насколько непонятна непосвященным. Привыкли, каждый домашний прибор подключается двумя проводами, один является фазой, второй – схемной землей. Большая часть техники заземляется. Если речь касается однофазных двигателей, делается на случай пробоя обмотки-корпус. Фаза появится на кожухе – хорошего мало. Рассмотрим способы подключения электродвигателей согласно типу, начнем количеством фаз – одна или три.

Трехфазные и однофазные двигатели

Схемы подключения двигателя звезда, треугольник

Предваряя обсуждение подключения двигателя звезда/треугольник, начитаем теорию. Трехфазный и однофазный двигатели снабжены иногда тремя проводами подключения. Бросьте далеко ходить. Возьмем следующие два случая:

Трехфазный двигатель имеет внутреннюю коммутацию обмоток схемой звезда. Полюсы снабжены одной общей точкой. Три фазы подключаются к противоположным концам обмоток. Катушки абсолютно идентичные, одинаковые. Внутри создается вращающееся движущееся поле, за счет которого движется вал. Ротор представлен барабаном силумина с медными прожилками. Ток не подводится, магнитные полюсы образуют путем наведенных токов. Захватываются вращающим полем ротора, начинается движение. Особенностью конструкции назовем невозможность (без специальных мер) подключения сети 230 вольт. Потребовалось бы соединить обмотки схемой треугольника, сделать невозможно. Разумеется, статор можно вскрыть, найти общую точку, сделать три отвода, разорвав контакты меж катушками. Второй особенностью двигателя является отсутствие нулевого провода. Многих положение дел ставит в тупик – куда девается ток? Заряды двигаются по проводам меж фазами. Закон электротехники гласит: для подключения трех фаз нагрузке необязательно иметь общий провод, если потребление трех ветвей одинаковое. В противном случае понадобится нейтраль предоставить. Жизненный пример: допустим, нужно подключить на 380 вольт электрочайник. Маразм? Каждая фаза амплитудой 230 вольт, рабочие хотят кипятку – невозможно отказать. Берем одну из фаз, другой вывод вилки вешаем на нейтраль. Учтите, фазы в пределах одного потребителя нужно нагружать поровну (грубо говоря, по чайнику каждой линии дайте), иначе негативные последствия коснутся питающего трансформатора подстанции.

Электрические коммутации двигателя

Итак, лежит два двигателя, видом похожие, подключать нужно разным образом. Важной частью корпуса выступает схема подключения электродвигателя. Расположена на шильдике, выбита на кожухе. Становится понятно, на сколько фаз рассчитан мотор, как врубить в цепь. Информация отсутствует – попробуем доработать недочет своими руками. Понадобится китайский тестер.

У трехфазного двигателя три контакта попарно будут давать одинаковое сопротивление, равное удвоенному значению номинала обмотки. Мотор 230 вольт результаты измерений даст неодинаковые:

Самый большой показатель тестера меж фазными концами. Напряжение 220 вольт подается напрямую одному, другому через конденсатор. Емкость сильно зависит от мощности, скорости вращения вала. Параметр определяет средняя нагрузка вала в рабочем режиме.
Наименьшее значение образуется меж концами рабочей обмотки.
Третий номинал занимает промежуточное положение. Сумма с сопротивлением рабочей обмотки равняется первому пункту списка.

Нейтраль присоединяем меж обмотками, отводит ток дисбаланса. Толщина проводки вдвое меньше, нежели фаз. Методика отключения в нужный момент пусковой обмотки использует пускозащитные реле. Вручную не контролируют.

Вопрос приобретения узла тесно касается использования специальных справочников. Чужеродное пускозащитное реле с данным типом электродвигателя использовать категорически нельзя. Велика вероятность некорректной работы, выхода прибора из строя. Практически умельцы вручную обрывают цепь. Способ неправильный, имеет право существовать.

Добавим, что пропадание одной фазы может негативно сказаться на некоторых типах моторов. Экспериментируя с агрегатом, реализуя подключение двигателя звезда-треугольник, старайтесь избегать ситуаций. Принято осуществлять пуск специальными защитными автоматами, вырубающими питание при возникновении опасности.

Синхронные, асинхронные, коллекторные двигатели

Помимо количества фаз видим конструктивный признак. С точки зрения потребителя момент является главным. Коллекторные двигатели используются бытовой техникой преимущественно. Поставить на замену асинхронные с аналогичными параметрами, нерентабельно. Коллекторный двигатель получается намного меньшего размера (зато перегревается сильнее). Важно определить тип. Хотя по большому счету трехфазные электродвигатели асинхронного типа являются доминирующим звеном сельскохозяйственных, гаражных, других применений. Вопрос питания обсуждается отдельно.

Обсудим три типа двигателей:

Коллекторные снабжают двумя-четырьмя выводами. Последнее делает возможным реверс. Поменяем полярность включения статора, ротора. Коллекторные двигатели отличаются возможность работы от переменного и постоянного тока. В последнем случае характеристики получаются оптимальными. Становится возможным благодаря постоянно переключающимся рабочим обмоткам ротора (секции коллектора). Поле статора постоянное. Главное, чтобы присутствовала нужная полярность. Схема подключения электродвигателя постоянного тока напоминает переменный. Скорость вращения вала регулируется амплитудой питающего напряжения. Либо берется делитель, сформированный силовым ключом, либо отсекается часть цикла синусоиды. Эффект получается схожий: падает действующее значение напряжения.
Асинхронные двигатели по факту доминирующими в промышленности. Реверс образуется изменением полярности включения пусковой обмотки однофазных двигателей, коммутацией последовательности фаз трехфазных. Изменение скорости реализуется аналогичным путем. Варьирование амплитуды питающего напряжения. Асинхронные двигатели обладают плохой приспособленностью к смене скоростей. Очередная причина редкого применения в бытовой технике. Пришла пора сказать: коллекторные двигатели обычно рассчитаны на одну фазу, асинхронные питаются напряжением 380 вольт. Расстановка сил образуется, благодаря соответствующей коммутации обмоток. На практике реализуется подключением электродвигателя треугольником, звездой. Удается воспроизвести вращающееся поля внутри статора. Почему схема подключения асинхронного двигателя звездой непригодна напряжению 230 вольт. Приходится создать сдвиги фаз, становится возможным для схемы треугольника. На одну обмотку подается сетевое напряжение 230 вольт, на вторую – сдвинутое конденсатором на 90 градусов, на третьей образуется разница, изменяемая по нужному закону. Далеко от идеала: подключения электродвигателя звездой и треугольником неравноценны.

Давайте пойме отличие синхронных двигателей от асинхронных. Литература вопрос тщательно обходит. Ответ лежит на поверхности: поле статора синхронного двигателя намного сильнее, ротор намагничен (либо фазный) поэтому вращение не проскальзывает. Обеспечивается синхронность вращения вала питающему напряжению. Частота определена количества полюсов. Чтобы решить проблемы со стартом (см. выше), используются, например, такие методики:

Вал синхронного двигателя с барабаном, снабженным беличьей клеткой, врубается при пуске через реостат. Образуется поле, как в асинхронном двигателе, захватывающее вал, служит стартовым рычагом. Обороты набраны – цепь разрывается. Реостат нужен погасить токи индукции. Выбирайте сопротивление в 7-8 больше, нежели номинал «беличьей клетки».
Иногда заметите на роторе синхронного двигателя – не поверите – коллектор. Старт выполняется за счет щеток, в дальнейшем из работы выключаются.

И если подключение асинхронного двигателя звезда-треугольник изъедено сполна, синхронные двигатели обсуждаются мало. Встречаются нечасто.

Как подключить однофазный двигатель

Чаще всего к нашим домам, участкам, гаражам подведена однофазная сеть 220 В. Поэтому оборудование и все самоделки делают так, чтобы они работали от этого источника питания. В этой статье рассмотрим, как правильно сделать подключение однофазного двигателя.

Асинхронный или коллекторный: как отличить

Вообще, отличить тип двигателя можно по табличке — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Ведь под кожухом может быть что угодно. Так что если вы не уверены, лучше определить тип самостоятельно.

Так выглядит новый однофазный конденсаторный двигатель

Как устроены коллекторные движки

Отличить асинхронный и коллекторный двигатели можно по строению. У коллекторных обязательно есть щетки. Они расположены возле коллектора. Еще обязательный атрибут движка этого типа — наличие медного барабана, разделенного на секции.

Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона. Также они удобны тем, что легко позволяют менять направление вращения — необходимо только поменять полярность. Несложно также организовать изменение скорости вращения — изменением амплитуды питающего напряжения или угла его отсечки. Потому и используются подобные двигатели в большей части бытовой и строительной техники.

Строение коллекторного двигателя

Недостатки коллекторных двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д.. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.

Второй неприятный момент — наличие щеток и постоянного трения приводит к необходимости регулярного технического обслуживания. Если токосъемник не чистить, загрязнение графитом (от стирающихся щеток) может привести к тому, что соседние секции в барабане соединятся, мотор попросту перестанет работать.

Асинхронные

Асинхронный двигатель имеет статор и ротор, может быть одно и трёхфазным. В данной статье рассматриваем подключение однофазных двигателей, потому речь пойдет только о них.

Асинхронные двигатели отличаются невысоким уровнем шумов при работе, потому устанавливаются в технике, шум работы которой критичен. Это кондиционеры, сплит-системы, холодильники.

Строение асинхронного двигателя

Есть два типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Вся разница состоит в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это необходимо, так как после разгона она только снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная — смещены относительно друг друга на 90°. Благодаря этому можно менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Более точно определить бифилярный или конденсаторный двигатель перед вами, можно при помощи измерений сопротивления обмоток. Если сопротивление вспомогательной обмотки больше в два раза (разница может быть еще более значительная), скорее всего, это бифилярный двигатель и эта вспомогательная обмотка пусковая, а значит, в схеме должен присутствовать выключатель или пусковое реле. В конденсаторных двигателях обе обмотки постоянно находятся в работе и подключение однофазного двигателя возможно через обычную кнопку, тумблер, автомат.

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

один с рабочей обмотки — рабочий;
с пусковой обмотки;
общий.

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Со всеми этими

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно). К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифилярного) через кнопку.

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 вольт берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, для пусковой цепи ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

Схема подключения трехфазного электродвигателя

Здравствуйте. Информацию по этой теме трудно не найти, но я постараюсь сделать данную статью наиболее полной. Речь пойдет о такой теме, как схема подключения трехфазного двигателя на 220 вольт и схема подключения трехфазного двигателя на 380 вольт.

Для начала немного разберемся, что такое три фазы и для чего они нужны. В обычной жизни три фазы нужны только для того, чтобы не прокладывать по квартире или по дому провода большого сечения. Но когда речь идет о двигателях, то здесь три фазы нужны для создания кругового магнитного поля и как результат, более высокого КПД. Двигатели бывают синхронные и асинхронные. Если очень грубо, то синхронные двигатели имеют большой пусковой момент и возможность плавной регулировки оборотов, но более сложные в изготовлении. Там, где эти характеристики не нужны, получили распространение асинхронные двигатели. Нижеизложенный материал подходит для обоих типов двигателей, но в бóльшей степени относится к асинхронным.

Что нужно знать о двигателе? На всех моторах есть шильдики с информацией, где указаны основные характеристики двигателя. Как правило, двигатели выпускаются сразу на два напряжения. Хотя если у вас двигатель на одно напряжение, то при сильном желании его можно переделать на два. Это возможно из-за конструктивной особенности. Все асинхронные двигатели имеют минимум три обмотки. Начала и концы этих обмоток выводятся в коробку БРНО (блок расключения (или распределения) начал обмоток) и в неё же, как правило, вкладывается паспорт двигателя:

Если двигатель на два напряжения, то в БРНО будет шесть выводов. Если двигатель на одно напряжение, то вывода будет три, а остальные выводы расключены и находятся внутри двигателя. Как их оттуда «достать» в этой статье мы рассматривать не будем.

Итак, какие двигатели нам подойдут. Для включения трёхфазного двигателя на 220 вольт подойдут только те, где есть напряжение 220 вольт, а именно 127/220 или 220/380 вольт. Как я уже говорил, двигатель имеет три независимых обмотки и в зависимости от схемы соединения они способны работать на двух напряжениях. Схемы эти называются «треугольник» и «звезда»:

Думаю, даже не нужно объяснять, почему они так называются. Нужно обратить внимание, что у обмоток есть начало и конец и это не просто слова. Если, к примеру, лампочке неважно, куда подключить фазу, а куда ноль, то в двигателе при неправильном подключении возникнет «короткое замыкание» магнитного потока. Сразу двигатель не сгорит, но как минимум не будет вращаться, как максимум потеряет 33% своей мощности, начнёт сильно греться и, в итоге, сгорит. В то же время, нет чёткого определения, что «вот это начало», а «вот это конец». Тут речь идет скорее об однонаправленности обмоток. Дам небольшой пример.

Представим, что у нас есть три трубки в некоем сосуде. Примем за начала этих трубок обозначения с заглавными буквами (A1, B1, C1), а за концы со строчными (a1, b1, c1) Теперь, если мы подадим воду в начала трубок, то вода закрутится по часовой стрелке, а если в концы трубок, то против часовой. Ключевое слово здесь «примем». То есть, от того назовём мы три однонаправленных вывода обмотки началом или концом меняется только направление вращения.

А вот такая картина будет, если мы перепутаем начало и конец одной из обмоток, а точнее не начало и конец, а направление обмотки. Эта обмотка начнёт работать «против течения». В итоге, неважно, какой именно вывод мы называем началом, а какой концом, важно, чтобы при подаче фаз на концы или начала обмоток не произошло замыкания магнитных потоков, создаваемых обмотками, то есть, совпало направление обмоток, или ещё точнее, направление магнитных потоков, которые создают обмотки.

В идеале, для трёхфазного двигателя желательно использовать три фазы, потому что конденсаторное включение в однофазную сеть даёт потерю мощности порядка 30%.

Ну, а теперь непосредственно к практике. Смотрим на шильдик двигателя. Если напряжение на двигателе 127/220 вольт, то схема соединения будет «звезда», если 220/380 – «треугольник». Если напряжения другие, например, 380/660, то для включения двигателя в сеть 220 вольт такой двигатель не подойдет. Точнее, двигатель напряжением 380/660 можно включить, но потери мощности здесь уже будут более 70%. Как правило, на внутренней стороне крышки коробки БРНО указано, как надо соединить выводы двигателя, чтобы получить нужную схему. Посмотрите ещё раз внимательно на схему соединения:

Что мы здесь видим: при включении треугольником напряжение 220 вольт подаётся на одну обмотку, а при включении звездой — 380 вольт подаётся на две последовательно соединённых обмотки, что в результате даёт те же 220 вольт на одну обмотку. Именно за счёт этого и появляется возможность использовать для одного двигателя сразу два напряжения.

Существует два метода включения трехфазного двигателя в однофазную сеть.

Использовать частотный преобразователь, который преобразует одну фазу 220 вольт в три фазы 220 вольт (в этой статье мы рассматривать такой метод не будем)
Использовать конденсаторы (этот метод мы и рассмотрим более подробно).

Схема включения трехфазного двигателя на 220 вольт

Для этого нам потребуются конденсаторы, но не абы какие, а для переменного напряжения и номиналом не менее 300, а лучше 350 вольт и выше. Схема очень простая.

А это более наглядная картинка:

Как правило, используется два конденсатора (или два набора конденсаторов), которые условно называются пусковые и рабочие. Пусковой конденсатор используется только для старта и разгона двигателя, а рабочий включен постоянно и служит для формирования кругового магнитного поля. Для того, чтобы рассчитать ёмкость конденсатора применяются две формулы:

Ток для расчёта мы возьмём с шильдика двигателя:

Здесь, на шильдике мы видим через дробь несколько окошек: треугольник/звезда, 220/380V и 2,0/1,16А. То есть, если мы соединяем обмотки по схеме треугольник (первое значение дроби), то рабочее напряжение двигателя будет 220 вольт и ток 2,0 ампера. Осталось подставить в формулу:

Ёмкость пусковых конденсаторов, как правило, берётся в 2-3 раза больше, здесь всё зависит от того, какая нагрузка находится на двигателе – чем больше нагрузка, тем больше нужно брать пусковых конденсаторов, чтобы двигатель запустился. Иногда для запуска хватает и рабочих конденсаторов, но это обычно случается, когда нагрузка на валу двигателя мала.

Чаще всего, на пусковые конденсаторы ставят кнопку, которую нажимают в момент запуска, а после того, как двигатель набирает обороты, отпускают. Наиболее продвинутые мастера ставят полуавтоматические системы запуска на основе реле тока или таймера.

Есть ещё один способ определения ёмкости, чтобы получилась схема включения трёхфазного двигателя на 220 вольт. Для этого потребуется два вольтметра. Как вы помните, из закона Ома, сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению. Сопротивление двигателя можно считать константой, следовательно, если мы создадим равные напряжения на обмотках двигателя, то автоматически получим требуемое круговое поле. Схема выглядит так:

Суть метода, как я уже говорил, заключается в том, чтобы показания вольтметра V1 и вольтметра V2 были одинаковые. Добиваются равенства показаний изменением номинала ёмкости «C_раб»

Подключение трехфазного двигателя на 380 вольт

Здесь вообще нет ничего сложного. Есть три фазы, есть три вывода двигателя и рубильник. Нулевую точку (где соединяются три обмотки, началами или концами – как я уже говорил выше, абсолютно неважно, как мы назовём выводы обмоток) при схеме соединения обмоток звездой, подключать к нулевому проводу не надо. То есть, для включения трехфазного двигателя в трехфазную сеть 380 вольт (если двигатель 220/380) нужно соединить обмотки по схеме звезда, и подать на двигатель только три провода с тремя фазами. А если двигатель 380/660 вольт, то схема соединения обмоток будет треугольник, ну а там точно нулевой провод некуда подключать.

Смена направления вращения вала трехфазного двигателя

Независимо от того, будет это конденсаторная схема включения или полноценная трехфазная, для смены вращения вала нужно поменять местами две любые обмотки. Другими словами поменять местами два любых провода.

На чём хочется остановиться более подробно. Когда мы считали ёмкость рабочего конденсатора, то мы использовали номинальный ток двигателя. Проще говоря, такой ток в двигателе будет только тогда, когда он будет полностью нагружен. Чем меньше нагружен двигатель, тем меньше будет ток, поэтому ёмкость рабочего конденсатора, полученная по этой формуле будет МАКСИМАЛЬНО ВОЗМОЖНОЙ ёмкостью для данного двигателя. Чем плохо использовать максимальную емкость для недогруженного двигателя – это вызывает повышенный нагрев обмоток. В общем, чем-то приходится жертвовать: маленькая ёмкость не даёт двигателю набрать полную мощность, большая ёмкость при недогрузке вызывает повышенный нагрев. Обычно в этом случае я предлагаю такой выход – сделать рабочие конденсаторы из четырёх одинаковых конденсаторов с переключателем или набором переключателей (что будет доступнее). Допустим, мы посчитали ёмкость 40 мкФ. Значит, для работы нам надо использовать 4 конденсатора по 10 мкФ (или три конденсатора 10, 10 и 20 мкФ) и в зависимости от нагрузки использовать 10, 20, 30 или 40 мкФ.

Ещё один момент по пусковым конденсаторам. Конденсаторы для переменного напряжения стоят гораздо дороже конденсаторов для постоянного. Использовать конденсаторы для постоянного напряжения в сетях с переменным, крайне не рекомендуется по причине того, что конденсаторы взрываются. Однако, для двигателей существует специальная серия конденсаторов Starter, предназначенная именно для работы, как пусковые. Использовать конденсаторы серии Starter в качестве рабочих тоже запрещено.

И в завершение нужно отметить такой момент – добиваться идеальных значений нет смысла, поскольку это возможно только, если нагрузка будет стабильной, например, если двигатель будет использоваться в качестве вытяжки. Погрешность в 30-40% это нормально. Другими словами, конденсаторы надо подбирать так, чтобы был запас по мощности в 30-40%.

Как подключить электродвигатель 380В на 220В

В жизни бывают ситуации, когда нужно запустить 3-х фазный асинхронный электродвигатель от бытовой сети. Проблема в том, что в вашем распоряжении только одна фаза и «ноль».

Что делать в такой ситуации? Можно ли подключить мотор с тремя фазами к однофазной сети?

Если с умом подойти к работе, все реально. Главное — знать основные схемы и их особенности.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Конструктивные особенности

Перед тем как приступать к работе, разберитесь с конструкцией АД (асинхронный двигатель).

Устройство состоит из двух элементов — ротора (подвижная часть) и статора (неподвижный узел).

Статор имеет специальные пазы (углубления), в которые и укладывается обмотка, распределенная таким образом, чтобы угловое расстояние составляло 120 градусов.

Обмотки устройства создают одно или несколько пар полюсов, от числа которых зависит частота, с которой может вращаться ротор, а также другие параметры электродвигателя — КПД, мощность и другие параметры.

При включении асинхронного мотора в сеть с тремя фазами, по обмоткам в различные временные промежутки протекает ток.

Создается магнитное поле, взаимодействующее с роторной обмоткой и заставляющее его вращаться.

Другими словами, появляется усилие, прокручивающее ротор в различные временные промежутки.

Если подключить АД в сеть с одной фазой (без выполнения подготовительных работ), ток появится только в одной обмотке.

Создаваемого момента будет недостаточно, чтобы сместить ротор и поддерживать его вращение.

Вот почему в большинстве случаев требуется применение пусковых и рабочих конденсаторов, обеспечивающих работу трехфазного мотора. Но существуют и другие варианты.

Как подключить электродвигатель с 380 на 220В без конденсатора?

Как отмечалось выше, для пуска ЭД с короткозамкнутым ротором от сети с одной фазой чаще всего применяется конденсатор.

Именно он обеспечивает пуск устройства в первый момент времени после подачи однофазного тока. При этом емкость пускового устройства должна в три раза превышать этот же параметр для рабочей емкости.

Для АД, имеющих мощность до 3-х киловатт и применяемых в домашних условиях, цена на пусковые конденсаторы высока и порой соизмерима со стоимостью самого мотора.

Следовательно, многие все чаще избегают емкостей, применяемых только в момент пуска.

По-другому обстоит ситуация с рабочими конденсаторами, использование которых позволяет загрузить мотор на 80-85 процентов его мощности. В случае их отсутствия показатель мощности может упасть до 50 процентов.

Тем не менее, бесконденсаторный пуск 3-х фазного мотора от однофазной сети возможен, благодаря применению двунаправленных ключей, срабатывающих на короткие промежутки времени.

Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД.

Сегодня популярны две схемы, подходящие для моторов с мощностью до 2,2 кВт.

Интересно, что время пуска АД от однофазной сети ненамного ниже, чем в привычном режиме.

Основные элементы схемы — симисторы и симметричный динистры. Первые управляются разнополярными импульсами, а второй — сигналами, поступающими от полупериода питающего напряжения.

Подходит для электродвигателей на 380 Вольт, имеющих частоту вращения до 1 500 об/минуту с обмотками, подключенными по схеме треугольника.

В роли фазосдвигающего устройства выступает RC-цепь. Меняя сопротивление R2, удается добиться на емкости напряжения, смещенного на определенный угол (относительно напряжения бытовой сети).

Выполнение главной задачи берет на себя симметричный динистор VS2, который в определенный момент времени подключает заряженную емкость к симистору и активирует этот ключ.

Подойдет для электродвигателей, имеющих частоту вращения до 3000 об/минуту и для АД, отличающихся повышенным сопротивлением в момент пуска.

Для таких моторов требуется больший пусковой ток, поэтому более актуальной является схема разомкнутой звезды.

Особенность — применение двух электронных ключей, замещающих фазосдвигающие конденсаторы. В процессе наладки важно обеспечить требуемый угол сдвига в фазных обмотках.

Делается это следующим образом:

Напряжение на электродвигатель подается через ручной пускатель (его необходимо подключить заранее).
После нажатия на кнопку требуется подобрать момент пуска с помощью резистора R

При реализации рассмотренных схем стоит учесть ряд особенностей:

Для эксперимента применялись безрадиаторные симисторы (типы ТС-2-25 и ТС-2-10), которые отлично себя проявили. Если использовать симисторы на корпусе из пластмассы (импортного производства), без радиаторов не обойтись.
Симметричный динистор типа DB3 может быть заменен на KP Несмотря на тот факт, что KP1125 сделан в России, он надежен и имеет меньше переключающее напряжение. Главный недостаток — дефицитность этого динистора.

Как подключить через конденсаторы

Для начала определитесь, какая схема собрана на ЭД. Для этого откройте крышку-барно, куда выводятся клеммы АД, и посмотрите, сколько проводов выходит из устройства (чаще всего их шесть).

Обозначения имеют следующий вид: С1-С3 — начала обмотки, а С4-С6 — ее концы. Если между собой объединяются начала или концы обмоток, это «звезда».

Сложнее всего обстоят дела, если с корпуса просто выходит шесть проводов. В таком случае нужно искать на них соответствующие обозначения (С1-С6).

Чтобы реализовать схему подключения трехфазного ЭД к однофазной сети, требуются конденсаторы двух видов — пусковые и рабочие.

Первые применяются для пуска электродвигателя в первый момент. Как только ротор раскручивается до нужного числа оборотов, пусковая емкость исключатся из схемы.

Если этого не происходит, возможные серьезные последствия вплоть до повреждения мотора.

Главную функцию берут на себя рабочие конденсаторы. Здесь стоит учесть следующие моменты:

Рабочие конденсаторы подключаются параллельно;
Номинальное напряжение должно быть не меньше 300 Вольт;
Емкость рабочих емкостей подбирается с учетом 7 мкФ на 100 Вт;
Желательно, чтобы тип рабочего и пускового конденсатора был идентичным. Популярные варианты — МБГП, МПГО, КБП и прочие.

Если учитывать эти правила, можно продлить работу конденсаторов и электродвигателя в целом.

Расчет емкости должен производиться с учетом номинальной мощности ЭД. Если мотор будет недогружен, неизбежен перегрев, и тогда емкость рабочего конденсатора придется уменьшать.

Если выбрать конденсатор с емкостью меньше допустимой, то КПД электромотора будет низким.

Помните, что даже после отключения схемы на конденсаторах сохраняется напряжение, поэтому перед началом работы стоит производить разрядку устройства.

Также учтите, что подключение электродвигателя мощностью от 3 кВт и более к обычной проводке запрещено, ведь это может привести к отключению автоматов или перегоранию пробок. Кроме того, высок риск оплавления изоляции.

Чтобы подключить ЭД 380 на 220В с помощью конденсаторов, действуйте следующим образом:

Соедините емкости между собой (как упоминалось выше, соединение должно быть параллельным).
Подключите детали двумя проводами к ЭД и источнику переменного однофазного напряжения.
Включайте двигатель. Это делается для того, чтобы проверить направление вращения устройства. Если ротор движется в нужном направлении, каких-либо дополнительных манипуляций производить не нужно. В ином случае провода, подключенные к обмотке, стоит поменять местами.

С конденсатором дополнительная упрощенная — для схемы звезда.

С конденсатором дополнительная упрощенная — для схемы треугольник.

Как подключить с реверсом

В жизни бывают ситуации, когда требуется изменить направление вращения мотора. Это возможно и для трехфазных ЭД, применяемых в бытовой сети с одной фазой и нулем.

Для решения задачи требуется один вывод конденсатора подключать к отдельной обмотке без возможности разрыва, а второй — с возможностью переброса с «нулевой» на «фазную» обмотку.

Для реализации схемы можно использовать переключатель с двумя положениями.

К крайним выводам подпаиваются провода от «нуля» и «фазы», а к центральному — провод от конденсатора.

Как подключить по схеме «звезда-треугольник» (с тремя проводами)

В большей части в ЭД отечественного производства уже собрана схема звезды. Все, что требуется — пересобрать треугольник.

Главным достоинством соединения «звезда/треугольник» является тот факт, что двигатель выдает максимальную мощность.

Несмотря на это, в производстве такая схема применяется редко из-за сложности реализации.

Чтобы подключить мотор и сделать схему работоспособной, требуется три пускателя.

К первому (К1) подключается ток, а к другому — обмотка статора. Оставшиеся концы подключаются к пускателям К3 и К2.

Далее обмотка последнего пускателя (К2) объединяется с оставшимися фазам для создания схемы «треугольник».

Когда к фазе подключается пускатель К3, остальные концы укорачиваются, и схема преобразуется в «звезду».

Учтите, что одновременное включение К2 и К3 запрещено из-за риска короткого замыкания или выбиванию АВ, питающего ЭД.

Чтобы избежать проблем, предусмотрена специальная блокировка, подразумевающая отключение одного пускателя при включении другого.

Принцип работы схемы прост:

При включении в сеть первого пускателя, запускается реле времени и подает напряжение на третий пускатель.
Двигатель начинает работу по схеме «звезда» и начинает работать с большей мощностью.
Через какое-то время реле размыкает контакты К3 и подключает К2. При этом электродвигатель работает по схеме «треугольник» со сниженной мощностью. Когда требуется отключить питание, включается К1.

Итоги

Как видно из статьи, подключить электродвигатель трехфазного тока в однофазную сеть без потери мощности реально. При этом для домашних условий наиболее простым и доступным является вариант с применением пускового конденсатора.

Подключение электродвигателя к электропитанию

Дорогие клиенты! В данной статье мы рассмотрим, как подключить электродвигатель к сети. Электродвигатель — это сложная электрическая машина, и не является обычным бытовым прибором, как на первый взгляд может показаться. Поэтому подключить электродвигатель к сети переменного тока необходимо доверить специалистам-электрикам. В противном случае есть вероятность, что двигатель «сгорит».

Электрик-профессионал определит:

Подходит ли данный двигатель к подключаемому оборудованию?
Какое напряжение электросети и какое напряжение необходимо электродвигателю -220/380В? Бывают двойные значения напряжения (220/380, 380/660), в этих случаях, есть необходимость в правильном подключении к контактам.
Защищён двигатель от внешних воздействии (КЗ, потеря фазы в электросети, перегрузка двигателя электрического)? Подберет необходимую защитную и пусковую аппаратуру.

Схемы вывода обмоток двигателей

В трехфазном двигателе электрическом катушечные группы (обмотки) обычно подводятся к шести клеммам в распределительной коробке двигателя. Клеммы соединяются посредством трех пластин, соединяющих катушечные группы в звезду или треугольник. Катушечные группы имеют условно буквенное обозначение U, V и W, а 2 вывода катушечной группы — начало и конец обозначаются 1 и 2 соответственно.

Фазы обмотки статора после подключения к сети подключаются по одной из схем:

– «Треугольник» (Δ)

– «Звезда» (Y)

Подключение по схеме звезда

Можно легко догадаться, что этот тип подключения схематически похож на звезду с тремя лучами – это когда три конца статорной обмотки обираются в одну точку, и напряжение в 380 вольт подается на начало каждой из обмоток.

Подключение по схеме треугольник

По аналогии с предыдущей схемой, этот тип подключения схематически похож на треугольник – обмотки статора соединяются последовательно – конец одной обмотки соединён с началом следующей. К каждой обмотке подается напряжение 380 вольт.

Подключение двигателя электрического к трёхфазной сети 380 вольт

Наши действия при подключении двигателя:

1. Какое напряжение нам нужно и позволяет ли наша сеть подключить данный двигатель.

2. Информация о возможности подключения по напряжению, как правило, схематически отражено на шильдике: Δ / Y

Двигатель для однофазной сети 220В ↓	Двигатель для трехфазной сети 220/380В ↓

3. Для подключения трёхфазного двигателя необходимо одновременно подать напряжение на три фазы.

При современных возможностях пускозащитной аппаратуры существует два варианта подключения электродвигателя через автоматику:

— с применением АЗД

АЗД — (автомат защиты электродвигателя) уберегает электродвигатель от перегрузок. При перегрузке у двигателя значительно повышаются рабочие токи, АЗД автоматически выключает питание, при превышении определенных значений соответствующего к конкретному электродвигателю. Данное устройство способно отключить электродвигатель в случае короткого замыкания и потере фазы в сети. К АЗД также предлагаются дополнительные контакты – расцепители напряжения. Такой контакт обеспечивает автоматическое включения АЗД при полном восстановлении напряжения в сети.

— с применением автоматического выключателя и теплового реле

Схема подключения на рисунке:

Подключение двигателя электрического к однофазной сети 220 вольт

Для подключения к сети 220 В используются, так называемые, однофазные электродвигатели, которые подключаются именно к бытовой сети с напряжением 220 вольт, достаточно просто вставить вилку в розетку. Максимально допустимая мощность электродвигателя, который разрешено подключать к бытовой однофазной сети в России – 2,2 кВт. Однако на рынок осуществляются поставки электродвигателей с мощностью до 4 кВт из КНР под брендом и гарантией компании РФ, использование таких двигателей допустимо, но нужно быть уверенным, что сеть выдержит. Возможно подключение однофазного двигателя через частотный преобразователь, предназначенный для бытовой сети 220 В. Можно самостоятельно подключить трехфазный электродвигатель в сеть с питанием 220 с использованием конденсатора, но такое подключение приведёт к потере мощности электродвигателя примерно на 30%. Лучше приобретать однофазный электродвигатель заводской сборки, который выдает именно ту мощность, которая указана на бирке электродвигателя.

Частотный преобразователь в современных условиях

Частотные преобразователи (фото 1) используются для управления частотой вращения электродвигателя, что позволяет не только экономить электроэнергию, но и управлять, например в насосах, подачей и напором перекачиваемой жидкости. При использовании ЧП необходимо учитывать, что регулировка частоты, без доработки электродвигателя, возможна в пределах регулировки частоты +/- 30% от рабочей. Для работы на низкой частоте, т. е. уменьшение частоты вращения более 30% (увеличивается перегрев обмоток двигателя) требуется установка дополнительного вентилятора принудительного охлаждения электродвигателя (фото 2). А при увеличении частоты вращения более 30% (при таких скоростях есть вероятность выхода из строя подшипников), требуется замена подшипников на усиленные.


фото 1	фото 2

Как подключить 3фазный двигатель на 220

Многие хозяева, особенно владельцы частных домов или дач, используют оборудование с двигателями на 380 В, работающими от трехфазной сети. Если к участку подведена соответствующая схема питания, то никаких сложностей с их подключением не возникает. Однако довольно часто возникает ситуация, когда питание участка осуществляется только одной фазой, то есть подведено лишь два провода – фазный и нулевой. В таких случаях приходится решать вопрос, как подключить трехфазный двигатель к сети 220 вольт. Это можно сделать различными способами, однако следует помнить, что подобное вмешательство и попытки изменить параметры, приведет к падению мощности и снижению общей эффективности работы электродвигателя.

Подключение 3х фазного двигателя на 220 без конденсаторов

Как правило, схемы без конденсаторов применяются для запуска в однофазной сети трехфазных двигателей малой мощности – от 0,5 до 2,2 киловатта. Времени на запуск тратится примерно столько же, как и при работе в трехфазном режиме.

В этих схемах применяются симисторы, под управлением импульсов с различной полярностью. Здесь же присутствуют симметричные динисторы, подающие сигналы управления в поток всех полупериодов, имеющихся в питающем напряжении.

Существует два варианта подключения и запуска. Первый вариант используется для электродвигателей, с частотой оборотов менее чем 1500 в минуту. Соединение обмоток выполнено треугольником. В качестве фазосдвигающего устройства используется специальная цепочка. Путем изменения сопротивления, на конденсаторе образуется напряжение, сдвинутое на определенный угол относительно основного напряжения. При достижении в конденсаторе уровня напряжения необходимого для переключения, происходит срабатывание динистора и симистора, вызывающее активацию силового двунаправленного ключа.

Второй вариант используется при запуске двигателей, частота вращения которых составляет 3000 об/мин. В эту же категорию входят устройства, установленные на механизмах, требующих большого момента сопротивления во время запуска. В этом случае необходимо обеспечение большого пускового момента. С этой целью в предыдущую схему были внесены изменения, и конденсаторы, необходимые для сдвига фаз, были заменены двумя электронными ключами. Первый ключ последовательно соединяется с фазной обмоткой, приводя к индуктивному сдвигу тока в ней. Подключение второго ключа – параллельное фазной обмотке, что способствует образованию в ней опережающего емкостного сдвига тока.

Данная схема подключения учитывает обмотки двигателя, смещенные в пространстве между собой на 120 0 С. При настройке определяется оптимальный угол сдвига тока в обмотках фаз, обеспечивающий надежный пуск устройства. При выполнении этого действия вполне возможно обойтись без каких-либо специальных приборов.

Подключение электродвигателя 380в на 220в через конденсатор

Для нормального подключения следует знать принцип действия трехфазного двигателя. При включении в трехфазную сеть, по его обмоткам в разные моменты времени поочередно начинает идти ток. То есть в определенный отрезок времени ток проходит через полюса каждой фазы, создавая так же поочередно магнитное поле вращения. Он оказывает влияние на обмотку ротора, вызывая вращение путем подталкивания в разных плоскостях в определенные моменты времени.

При включении такого двигателя в однофазную сеть, в создании вращающегося момента будет участвовать только одна обмотка и воздействие на ротор в этом случае происходит только в одной плоскости. Такого усилия совершенно недостаточно для сдвига и вращения ротора. Поэтому для того чтобы сдвинуть фазу полюсного тока, необходимо воспользоваться фазосдвигающими конденсаторами. Нормальная работа трехфазного электродвигателя во многом зависит от правильного выбора конденсатора.

Расчет конденсатора для трехфазного двигателя в однофазной сети:

При мощности электродвигателя не более 1,5 кВт в схеме будет достаточно одного рабочего конденсатора.
Если же мощность двигателя свыше 1,5 кВт или он испытывает большие нагрузки во время запуска, в этом случае выполняется установка сразу двух конденсаторов – рабочего и пускового. Их подключение осуществляется параллельно, причем пусковой конденсатор нужен только для запуска, после чего происходит его автоматическое отключение.
Управление работой схемы производится кнопкой ПУСК и тумблером отключения питания. Для запуска двигателя нажимается пусковая кнопка и удерживается до тех пор, пока не произойдет полное включение.

В случае необходимости обеспечить вращение в разные стороны, выполняется установка дополнительного тумблера, переключающего направление вращения ротора. Первый основной выход тумблера подключается к конденсатору, второй – к нулевому, а третий – к фазному проводу. Если подобная схема способствует падению мощности или слабому набору оборотов, в этом случае может потребоваться установка дополнительного пускового конденсатора.

Подключение 3х фазного двигателя на 220 без потери мощности

Наиболее простым и эффективным способом считается подключение трехфазного двигателя в однофазную сеть путем подключения третьего контакта, соединенного с фазосдвигающим конденсатором.

Наибольшая выходная мощность, которую возможно получить в бытовых условиях, составляет до 70% от номинальной. Такие результаты получаются в случае использования схемы «треугольник». Два контакта в распределительной коробке напрямую соединяются с проводами однофазной сети. Соединение третьего контакта выполняется через рабочий конденсатор с любым из первых двух контактов или проводов сети.

При отсутствии нагрузок, трехфазный двигатель возможно запускать с помощью только рабочего конденсатора. Однако при наличии даже небольшой нагрузки, обороты будут набираться очень медленно, или двигатель вообще не запустится. В этом случае потребуется дополнительное подключение пускового конденсатора. Он включается буквально на 2-3 секунды, чтобы обороты двигателя могли достигнуть 70% от номинальных. После этого конденсатор сразу же отключается и разряжается.

Таким образом, при решении вопроса как подключить трехфазный двигатель к сети 220 вольт, необходимо учитывать все факторы. Особое внимание следует уделить конденсаторам, поскольку от их действия зависит работа всей системы.

Запуск 3х фазного двигателя от 220 Вольт

Часто возникает необходимость в подсобном хозяйстве подключать трехфазный электродвигатель, а есть только однофазная сеть (220 В). Ничего, дело поправимое. Только придется подключить к двигателю конденсатор, и он заработает.

Читаем подробно далее

Емкость применяемого конденсатора, зависит от мощности электродвигателя и рассчитывается по формуле

С = 66·Р_ном ,

где С — емкость конденсатора, мкФ, Р_ном — номинальная мощность электродвигателя, кВт.

То есть можно считать, что на каждые 100 Вт мощности трехфазного электродвигателя требуется около 7 мкФ электрической емкости.

Например, для электродвигателя мощностью 600 Вт нужен конденсатор емкостью 42 мкФ. Конденсатор такой емкости можно собрать из нескольких параллельно соединенных конденсаторов меньшей емкости:

Итак, суммарная емкость конденсаторов для двигателя мощностью 600 Вт должна быть не менее 42 мкФ. Необходимо помнить, что подойдут конденсаторы, рабочее напряжение которых в 1,5 раза больше напряжения в однофазной сети.

В качестве рабочих конденсаторов могут быть использованы конденсаторы типа КБГ, МБГЧ, БГТ. При отсутствии таких конденсаторов применяют и электролитические конденсаторы. В этом случае корпуса конденсаторов электролитических соединяются между собой и хорошо изолируются.

Отметим, что частота вращения трехфазного электродвигателя, работающего от однофазной сети, почти не изменяется по сравнению с частотой вращения двигателя в трехфазном режиме.

Большинство трехфазных электродвигателей подключают в однофазную сеть по схеме «треугольник» (рис. 1). Мощность, развиваемая трехфазным электродвигателем, включенным по схеме «треугольник», составляет 70-75% его номинальной мощности.

Рис 1. Принципиальная (а) и монтажная (б) схемы подсоединения трехфазного электродвигателя в однофазную сеть по схеме «треугольник»

Трехфазный электродвигатель подключают так же по схеме «звезда» (рис. 2).

Рис. 2. Принципиальная (а) и монтажная (б) схемы подсоединения трехфазного электродвигателя в однофазную сеть по схеме «звезда»

Чтобы произвести подключение по схеме «звезда», необходимо две фазные обмотки электродвигателя подключить непосредственно в однофазную сеть (220 В), а третью — через рабочий конденсатор (С_р) к любому из двух проводов сети.

Для пуска трехфазного электродвигателя небольшой мощности обычно достаточно только рабочего конденсатора, но при мощности больше 1,5 кВт электродвигатель либо не запускается, либо очень медленно набирает обороты, поэтому необходимо применять еще пусковой конденсатор (С_п). Емкость пускового конденсатора в 2,5-3 раза больше емкости рабочего конденсатора. В качестве пусковых конденсаторов лучше всего применяют электролитические конденсаторы типаЭП или такого же типа, как и рабочие конденсаторы.

Схема подключения трехфазного электродвигателя с пусковым конденсатором С_п показана на рис. 3.

Рис. 3. Схема подсоединения трехфазного электродвигателя в однофазную сеть по схеме «треугольник» с пусковым конденсатором С

_п

Нужно запомнить: пусковые конденсаторы включают только на время запуска трехфазного двигателя, подключенного к однофазной сети на 2-3 с, а затем пусковой конденсатор отключают и разряжают.

Обычно выводы статорных обмоток электродвигателей маркируют металлическими или картонными бирками с обозначением начал и концов обмоток. Если же бирок по каким-либо причинам не окажется, поступают следующим образом. Сначала определяют принадлежность проводов к отдельным фазам статорной обмотки. Для этого возьмите любой из 6 наружных выводов электродвигателя и присоедините его к какому-либо источнику питания, а второй вывод источника подсоедините к контрольной лампочке и вторым проводом от лампы поочередно прикоснитесь к оставшимся 5 выводам статорной обмотки, пока лампочка не загорится. Загорание лампочки означает, что 2 вывода принадлежат к одной фазе. Условно пометим бирками начало первого провода С1, а его конец — С4. Аналогично найдем начало и конец второй обмотки и обозначим их C2 и C5, а начало и конец третьей — СЗ и С6.

Следующим и основным этапом будет определение начала и конца статорных обмоток. Для этого воспользуемся способом подбора, который применяется для электродвигателей мощностью до 5 кВт. Соединим все начала фазных обмоток электродвигателя согласно ранее присоединенным биркам в одну точку (используя схему «звезда») и включим двигатель в однофазную сеть с использованием конденсаторов.

Если двигатель без сильного гудения сразу наберет номинальную частоту вращения, это означает, что в общую точку попали все начала или все концы обмотки. Если при включении двигатель сильно гудит и ротор не может набрать номинальную частоту вращения, то в первой обмотке поменяйте местами выводы С1 и С4. Если это не помогает, концы первой обмотки верните в первоначальное положение и теперь уже выводы C2 и С5 поменяйте местами. То же самое сделайте в отношении третьей пары, если двигатель продолжает гудеть.

При определении начал и концов фазных обмоток статора электродвигателя строго придерживайтесь правил техники безопасности. В частности, прикасаясь к зажимам статорной обмотки, провода держите только за изолированную часть. Это необходимо делать еще и потому, что электродвигатель имеет общий стальной магнитопровод и на зажимах других обмоток может появиться большое напряжение.

Для изменения направления вращения ротора трехфазного электродвигателя, включенного в однофазную сеть по схеме «треугольник» (см. рис. 1), достаточно третью фазную обмотку статора (W) подсоединить через конденсатор к зажиму второй фазной обмотки статора (V).

Чтобы изменить направление вращения трехфазного электродвигателя, включенного в однофазную сеть по схеме «звезда» (см. рис. 2, б), нужно третью фазную обмотку статора (W) подсоединить через конденсатор к зажиму второй обмотки (V). Направление вращения однофазного двигателя изменяют, поменяв подключение концов пусковой обмотки П1 и П2 (рис. 4).

При проверке технического состояния электродвигателей нередко можно с огорчением заметить, что после продолжительной работы появляются посторонний шум и вибрация, а ротор трудно повернуть вручную. Причиной этого может быть плохое состояние подшипников: беговые дорожки покрыты ржавчиной, глубокими царапинами и вмятинами, повреждены отдельные шарики и сепаратор. Во всех случаях необходимо детально осмотреть электродвигатель и устранить имеющиеся неисправности. При незначительном повреждении достаточно промыть подшипники бензином, смазать их, очистить корпус двигателя от грязи и пыли.

Чтобы заменить поврежденные подшипники, удалите их винтовым съемником с вала и промойте бензином место посадки подшипника. Новый подшипник нагрейте в масляной ванне до 80° С. Уприте металлическую трубу, внутренний диаметр которой немного превышает диаметр вала, во внутреннее кольцо подшипника и легкими ударами молотка по трубе насадите подшипник на вал электродвигателя. После этого заполните подшипник на 2/3 объема смазкой. Сборку производите в обратном порядке. В правильно собранном электродвигателе ротор должен вращаться без стука и вибрации.

Бывает, что в руки попадает трехфазный электродвигатель. Именно из таких двигателей изготавливают самодельные циркулярные пилы, наждачные станки и разного рода измельчители. В общем, хороший хозяин знает, что можно с ним сделать. Но вот беда, трехфазная сеть в частных домах встречается очень редко, а провести ее не всегда бывает возможным. Но есть несколько способов подключить такой мотор к сети 220в.

Следует понимать, что мощность двигателя при таком подключении, как бы вы ни старались — заметно упадет. Так, подключение «треугольником» использует только 70% мощности двигателя, а «звездой» и того меньше — всего 50%.

В связи с этим двигатель желательно иметь помощнее.

Итак, в любой схеме подключения используются конденсаторы. По сути, они выполняют роль третьей фазы. Благодаря ему, фаза к которой подключен один вывод конденсатора, сдвигается ровно настолько, сколько необходимо для имитации третьей фазы. Притом что для работы двигателя используется одна емкость (рабочая), а для запуска, еще одна (пусковая) в параллель с рабочей. Хотя не всегда это необходимо.

Например, для газонокосилки с ножом в виде заточенного полотна, достаточно будет агрегата 1 кВт и конденсаторов только рабочих, без надобности емкостей для запуска. Обусловлено это тем, что двигатель при запуске работает на холостом ходу и ему хватает энергии раскрутить вал.

Если взять циркулярную пилу, вытяжку или другое устройство, которое дает первоначальную нагрузку на вал, то тут без дополнительных банок конденсаторов для запуска не обойтись. Кто-то может сказать: «а почему не подсоединить максимум емкости, чтобы мало не было?» Но не все так просто. При таком подключении мотор будет сильно перегреваться и может выйти из строя. Не стоит рисковать оборудованием.

Рассмотрим сначала как подключается трехфазный двигатель в сеть 380в.

Трехфазные двигатели бывают, как с тремя выводами — для подключения только на «звезду», так и с шестью соединениями, с возможностью выбора схемы ― звезда или треугольник. Классическую схему можно видеть на рисунке. Здесь на рисунке слева изображено подключение звездой. На фото справа, показано как это выглядит на реальном брне мотора.

Видно, что для этого необходимо установить специальные перемычки на нужные вывода. Эти перемычки идут в комплекте с двигателем. В случае когда имеется только 3 вывода, то соединение в звезду уже сделано внутри корпуса мотора. В таком случае изменить схему соединения обмоток попросту невозможно.

Некоторые говорят, что так делали для того, чтобы рабочие не воровали агрегаты по домам для своих нужд. Как бы там ни было, такие варианты двигателей, можно с успехом использовать для гаражных целей, но мощность их будет заметно ниже, чем соединенных треугольником.

Схема подключения 3-х фазного двигателя в сеть 220в соединенного звездой.

Как видно, напряжение 220в распределяется на две последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380в в сети 220в можно достичь, только используя соединение в треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Схема подключения такого электродвигателя изображено на рисунке 1.

На рис.2, изображено брно с клеммой на 6 выводов для возможности подключения треугольником. На три получившихся вывода, подается: фаза, ноль и один вывод конденсатора. От того, куда будет подключен второй вывод конденсатора ― фаза или ноль, зависит направление вращения электродвигателя.

На фото: электродвигатель только с рабочими конденсаторами без емкостей для запуска.

Если на вал будет начальная нагрузка, необходимо использовать конденсаторы для запуска. Они соединяются в параллель с рабочими, используя кнопку или переключатель на момент включения. Как только двигатель наберет максимальные обороты, емкости для запуска должны быть отключены от рабочих. Если это кнопка, просто отпускаем ее, а если выключатель, то отключаем. Дальше двигатель использует только рабочие конденсаторы. Такое соединение изображено на фото.

Как подобрать конденсаторы для трехфазного двигателя, используя его в сети 220в.

Первое, что нужно знать ― конденсаторы должны быть неполярными, то есть не электролитическими. Лучше всего использовать емкости марки ― МБГО. Их с успехом использовали в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушающее воздействие окружающей среды.

Также они имеют проушины для крепления, помогающие без проблем расположить их в любой точке корпуса аппарата. К сожалению, достать их сейчас проблематично, но существует множество других современных конденсаторов ничем не хуже первых. Главное, чтобы, как уже говорилось выше, рабочее напряжение их не было меньше 400в.

Расчет конденсаторов. Емкость рабочего конденсатора.

Чтобы не обращаться к длинным формулам и мучить свой мозг, есть простой способ расчета конденсатора для двигателя на 380в. На каждые 100 Вт (0,1 кВт) берется — 7 мкФ. Например, если двигатель 1 кВт, то рассчитываем так: 7 * 10 = 70 мкФ. Такую емкость в одной банке найти крайне трудно, да и дорого. Поэтому чаще всего емкости соединяют в параллель, набирая нужную емкость.

Емкость пускового конденсатора.

Это значение берется из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Следует учитывать, что эта емкость берется в сумме с рабочей, то есть для двигателя 1 кВт рабочая равна 70 мкФ, умножаем ее на 2 или 3, и получаем необходимое значение. Это 70-140 мкФ дополнительной емкости — пусковой. В момент включения она соединяется с рабочей и в сумме получается — 140-210 мкФ.

Особенности подбора конденсаторов.

Конденсаторы как рабочие, так и пусковые можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

Кроме указанного выше типа конденсатора — МБГО, можно использовать тип — МБГЧ, МБГП, КГБ и тому подобные.

Реверс.

Иногда возникает необходимость менять направление вращения электродвигателя. Такая возможность есть и у двигателей на 380в, используемых в однофазной сети. Для этого нужно сделать так, чтобы конец конденсатора, подключенный к отдельной обмотке, оставался неразрывным, а другой мог перебрасываться с одной обмотки, где подключен «ноль», к другой где — «фаза».

Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Более подробно можно увидеть на рисунке.

обзор лучших идей и схем подключения (варианты проверки в домашних условиях)

Широко используемые в производственных процессах асинхронные электрические двигатели совмещаются треугольником, либо звездой. Один из первых вариантов применяется в большинстве случаев для моторов, отличающихся продолжительностью функционирования и пуска. Объединённое подключение используется для пуска электрических двигателей высокой мощности.

Что касается подключения электрического двигателя звездой, то её применяют на первоначальном этапе пуска, впоследствии переходя на треугольник. Помимо этого распространение получило подсоединение двигателя трёхфазного 220В.

В процессе подсоединения к 220В на двигатель влияют мощные потоки тока, которые сокращают его эксплуатационный период. В промышленной области подключение электродвигателей высокой мощности осуществляется в основном звездой, а не треугольником.

Если необходимо знать, как подключить электрический мотор 380 на 220, тогда важно знать, что существует несколько методов, обладающих, как плюсами, так и минусами.

Краткое содержимое статьи:

Переподсоединение с 380В на 220

Чтобы присоединить мотор трёхфазный к 220 вольтам, важно знать, что он имеет шесть выводов, полностью соответствующих нескольким обмоткам. Посредством проводного тестера осуществляется прозвон для поиска катушки. Концы совмещаются парно для получения треугольников.

Прежде всего, несколько концов провода сетевого подсоединяются к нескольким концам полученного треугольника. Не задействованный конец крепится к конденсатору, при этом свободный его провод тоже присоединяется с концом катушек, а также провода сетевого назначения.

От выбора варианта зависит, куда именно будет происходить вращение мотора. Проделав необходимые действия, осуществляется запуск мотора, после подачи 220 вольт на него.

Если в процессе подключения наблюдается гул, но при этом двигатель не крутится, соответственно требуется установка конденсатора, который в процессе запуска заставляет мотор крутиться, как на фото подсоединения электрического двигателя на сайте.

Сопротивление измеряется посредством тестера. При его отсутствии можно использовать батарейку, либо лампочку, предназначенную для фонарика: непосредственно в цепи с лампой присоединяют определённые провода.

В случае, если найдены концы обмотки, то происходит загорание лампочки. Значительно проблематичнее определить концы, а также начало обмоток. В данном случае необходим вольтметр.

Во время разрыва батарейки и провода важно смотреть происходит ли отклонение стрелки. Подобные действия необходимо осуществить с другими обмотками, чтобы изменять при достижении полярности. Достигается отклонение стрелки до первоначального измерения.

Звезда-треугольник

В большинстве двигателях отечественного производства звезда уже собрана, а вот треугольник нуждается в подсоединении нескольких фаз, при этом из шести последующих концов, имеющихся на обмотке, сооружают звезду. Схемы для подключения электрического мотора отображены на рисунке.

Неоспоримое достоинство совмещения цепи трёхфазной посредством звезды состоит в том, что двигатель вырабатывает максимальную мощность. Данного типа соединение нравится любителям, однако на производствах используется редко из-за сложности схемы соединения.

Варианты подсоединения электрического двигателя

Чаще всего используется подключение мотора электрического под 220/380В с имеющимся конденсатором, посредством которого снижается мощность. Конденсаторный контакт следует присоединить к нулю, при этом другой – к следующему выходу двигателя. В итоге получается минимальной мощности устройство.

При повышенной мощности следует внести в имеющуюся схему конденсатор пускового типа. При подсоединении однофазном он возвещает третий выход.

Что касается способа подсоединения асинхронного мотора электрического, то он просто подключается треугольником, а также звездой. У подобных агрегатов несколько обмоток. Для изменения имеющегося напряжения не обойтись без смены местами выходов, которые идут к верхней части соединений.

В процессе подключения подобных двигателей немаловажно ознакомиться с инструкцией, сертификатом, поскольку в импортных вариантах нередко можно встретить треугольник, который подходит под отечественные 220 вольт. Подобные двигатели при невнимательном отношении к данному вопросу и подключении звездой сразу же сгорают.

При мощности, достигающей больше чем 3 ватт, двигатель подключать не рекомендуется, так как это может стать причиной замыкания и поломкой автомата УЗО.

Подключение мотора трёхфазного

Ротор, подсоединённый по трёхфазной схеме, вращается посредством поля магнитного, которое появляется от тока, возникающего в различное время по разнообразным обмоткам.
Однако при подсоединении данного мотора к однофазной схеме, вращение ротора не наблюдается. К самому не сложному методу подключения относится присоединение третьего контакта посредством конденсатора фазодвигающего.

При включении в схему однофазную у двигателя возникает быстрота вращения как при функционировании от сети с тремя фазами. Однако потери мощности высокие и напрямую зависят от конденсаторной ёмкости, условий эксплуатации двигателя, варианта подключения.

К самым распространенным вариантам цепей при подсоединении мотора электрического считается трёхфазная, представляющая собой совокупность электроцепей с равноценной частотой ЭДС, отличающихся фазами, но создающиеся одним энергетическим источником.

Невзирая на тот факт, что многие моторы справляются с функционированием от сети однофазной, бесперебойно работать всё же может не каждый. Отличным вариантом в подобно ситуации считаются электромоторы, рассчитанные на 380/220 вольт.

Данное напряжение указано в инструкции, а также на табло, имеющемся на агрегате. Помимо этого в паспорте имеется схема подсоединения и способы её возможного изменения.

Фото процесса подключения электродвигателя

Премиум 220v 380v 3-фазный электродвигатель 1.5kw 2hp для легких и тяжелых задач

Замечательный. 3-фазный электродвигатель 220 В, 380 В, 1,5 кВт, 2 л.с. , который продается на Alibaba.com, предоставляет отличную возможность для различных организаций, от частных лиц до крупных организаций, повысить свою производительность. Они доступны в огромном количестве. 220В 380В 3-фазный электродвигатель 1,5 кВт 2 л.с. различных форм, размеров и производительности. Такое разнообразие гарантирует, что все покупатели, заинтересованные в этих инновационных товарах, найдут наиболее подходящие для удовлетворения их потребностей.

Для обеспечения высочайшей производительности и надежности сайт Alibaba.com предлагает. 220В 380В 3-фазный электродвигатель 1,5 кВт 2 л.с. производителей, которые поставляют бесспорно первоклассную продукцию. Они изготовлены из прочных материалов, которые выдерживают внешние и внутренние силы, такие как механические удары, химическое воздействие и тепло, среди прочего. В этом смысле они впечатляюще долговечны, а их производительность безупречна. Они просты в установке и обслуживании благодаря своей креативной форме и дизайну, которые позволяют оптимизировать работу с другими компонентами в более крупной системе.Это делает их удобными и популярными среди многих пользователей.

При покупке. 220v 380v 3-фазный электродвигатель 1.5kw 2hp с сайта, покупатели уверены в получении продукции высочайшего качества. Они поставляются ведущими мировыми брендами и производителями, которые соблюдают строгие требования к качеству и нормативным требованиям в энергетическом секторе. Возможность вторичной переработки и биоразлагаемость их материалов увеличивает их популярность среди пользователей, поскольку они поддерживают экологическую устойчивость. Они идеально подходят для людей и организаций, которые выступают за экологически чистую энергию и экологически чистые методы.

Изучение Alibaba.com обнаруживает непреодолимые скидки на эти товары. Все покупатели найдут для себя самое подходящее. 220в 380в 3-фазный электродвигатель 1,5 кВт 2 л.с. варианта в зависимости от мощности и бюджетных соображений. Благодаря своим высочайшим характеристикам эти предметы стоят всех денег, которые покупатели вкладывают в них.

Разница между однофазным и трехфазным напряжением

Разница между однофазным напряжением и трехфазным напряжением, соответственно, простым напряжением и составным напряжением, в основном заключается в их величине.

Составное напряжение в √3 раза выше, чем простое напряжение, то есть В (составное) = В (простое) x √3 (приблизительно 1,732) . Эту разницу можно определить с помощью вольтметра. Для составного напряжения напряжение измеряется между двумя фазами, а для одиночного напряжения напряжение измеряется между фазой и нейтралью.

Генератор переменного тока, который подает однофазное напряжение, будет иметь обмотки, соединенные таким образом, чтобы одна фаза и нейтраль были доступны для потребителя.В целом для большинства рынков значение однофазного напряжения составляет 230 В. В Латинской Америке, однако, обычным явлением является однофазное напряжение в диапазоне от 115 В, 127 В, 220 В и других. Такое оборудование, как освещение, микроволновые печи, автоматические ворота, переносное сварочное оборудование, среди прочего, питается от однофазного напряжения.

Генератор, который подает трехфазное напряжение, будет иметь обмотки, соединенные таким образом, чтобы три фазы и нейтраль были доступны для установок заказчика. Для большинства рынков значение трехфазного напряжения составляет 400 В между фазами и 230 В между фазой и нейтралью.Как и в случае с однофазным напряжением, в Латинской Америке обычно встречается трехфазное напряжение в диапазоне от 208 В, 220 В, 380 В и других. На такое оборудование, как электродвигатели, большие насосные системы, лифты, большие компрессоры, подается трехфазное напряжение.

В электроэнергетической системе (сети) от генерации к распределению работа системы осуществляется с трехфазным напряжением, будь то источники воды, ветряные электростанции, солнечные или тепловые электростанции.

Помимо снижения потерь в физической среде при передаче электроэнергии, основным оправданием работы с трехфазным напряжением является выигрыш в электроэнергии.Электрическая мощность в системе, которая работает с трехфазным напряжением, в три раза выше, чем если бы эта же система работала с однофазным напряжением, то есть P (трехфазное напряжение) = 3 x P (однофазное напряжение) .

Как правило, дома питаются от однофазного напряжения, а предприятия — от трехфазного напряжения. Итак, когда мы определяем генератор для заказчика, выбор между однофазным и трехфазным определяется нагрузкой, которую этот генератор должен будет обеспечивать.Как и ожидалось, для нагрузок, требующих трехфазного напряжения, следует назначать трехфазные генераторы. Однако, поскольку эти генераторы также могут обеспечивать питание однофазных нагрузок, следует принять некоторые меры предосторожности, такие как балансировка нагрузки между фазами.

Однофазный частотно-регулируемый привод с входом / выходом 220 В
Этот документ является общим руководством или учебным пособием по установке частотно-регулируемых приводов на однофазных источниках питания. Два обсуждаемых напряжения питания будут включать системы однопроводного заземления (SWER) 220 В (230 В, 240 В) и 480 В.Емкость однофазных частотно-регулируемых приводов
включает: 1 л.с., 2 л.с., 3 л.с. и 5 л.с., которые вы можете купить такие однофазные частотно-регулируемые приводы на ATO.com .

ЧРП (частотно-регулируемый привод) дает множество преимуществ, в том числе:

Плавный запуск двигателя и уменьшение нагрузки, снижение механических нагрузок и уменьшение гидравлического удара с помощью насосов.

Значительно уменьшите пусковой ток с 600-800% до <110-150% для двигателей с номиналом FLC.

Автоматизация и управление технологическим процессом с использованием встроенной электроники для обеспечения систем постоянного давления / расхода для орошения или других насосных приложений.

Возможность контролировать скорость мотора.

Экономия энергии: Существенная экономия энергии может быть достигнута при нагрузках с вентиляторами и насосами.

Комбинация мощности, двигателя и частотно-регулируемого привода

Требуемый частотно-регулируемый привод будет зависеть как от двигателя, так и от доступного источника питания.Общее правило, о котором следует помнить, заключается в том, что частотно-регулируемый привод может преобразовывать однофазное питание в трехфазное, но он не может обеспечить более высокое выходное напряжение, чем то, которое вы вводите. Поэтому, если у вас есть только однофазный вход источника питания 220 В, вы не можете получить трехфазное напряжение 415 В. выход. Он будет обеспечивать только трехфазный выход 220 В. Если у вас есть источник питания 480 В, вы можете выводить трехфазный 415 В — более низкое напряжение.
В основном у вас могут быть 4 ситуации:

Блок питания
Мотор
Комментарии

220 В однофазный
220 В треугольник / 415 В звезда
Частотно-регулируемый привод 220В; подключить мотор для 220V Delta

220 В однофазный
415 В Дельта
Для двигателя, рассчитанного только на 415 В, потребуется повышающий трансформатор для увеличения входного напряжения до> 415 В и частотно-регулируемый привод на 415 В с дросселем шины постоянного тока.

480 В, однофазный, однопроводной, заземление
415 В Дельта
Частотно-регулируемый привод 480 В с дросселем звена постоянного тока; подключить двигатель для 415V Delta

480 В, однофазный, однопроводной, заземление
220 В треугольник / 415 В звезда
Частотно-регулируемый привод 480 В с дросселем звена постоянного тока; подключить двигатель для 415V Star

Частотно-регулируемый привод

Стандартный частотно-регулируемый привод разработан для работы как от однофазного, так и от трехфазного источника питания, что делает его идеальным для однопроводных заземляющих обратных линий или однофазных систем питания.

Стандартный частотно-регулируемый привод может работать от однофазного источника питания 480 В переменного тока (однопроводной заземляющий возврат) и обеспечивать управляемый трехфазный выход 415 В на двигатель.

Стандартный частотно-регулируемый привод (или аналог) может работать от однофазного источника питания 220 В переменного тока и обеспечивать управляемый трехфазный выход 220 В на двигатель.

При выборе частотно-регулируемого привода важно определить ток полной нагрузки двигателя при том напряжении, при котором он будет работать.Для этого полезно знать взаимосвязь между напряжениями и токами звезды и линии.
Это особенно важно, когда двигатель 415 В звезда / 220 В треугольник используется в однофазной системе питания 220 В.

Например. 1,5кВт; 3,4 А 415 В, звезда

Соединение звездой:

IL = IP
VL = 3 x VP

При соединении треугольником:

VL = VP
IL = 3 x IP

Следовательно, линейный ток или ток полной нагрузки двигателя при однофазном подключении 220 В, треугольник, равен 5.9Ампер. Требуется частотно-регулируемый привод с непрерывной выходной мощностью 5,9 А.

Проблемы использования частотно-регулируемых приводов в однофазных источниках питания

Эксплуатация частотно-регулируемого привода на однофазной линии питания проста, но вы должны знать о некоторых проблемах и о том, как их можно решить.
1. Соответствие требованиям ЭМС:
Все частотно-регулируемые приводы удовлетворяют требованиям определенных стандартов. Для достижения этих стандартов необходимо установить оборудование в соответствии с инструкциями производителя.Для этого могут потребоваться экранированные кабели частотно-регулируемого привода от частотно-регулируемого привода к двигателю. Для установок, чувствительных к радиопомехам, могут потребоваться дополнительные меры. Доступны дополнительные меры и альтернативы экранированным кабелям частотно-регулируемого привода, такие как высокопроизводительный выходной фильтр.

2. Гармоники
Все частотно-регулируемые приводы генерируют в сети те или иные гармоники, которые значительно увеличиваются при работе от однофазного источника питания и, в частности, при однопроводном заземлении или в сельской местности, где нагрузка на меньшие источники питания может быть относительно высокой.Дроссель шины постоянного тока является обязательным для преобразователей частоты, работающих от источника питания с однопроводным заземлением. Когда речь идет о гармониках, необходимо принимать во внимание размер трансформатора и нагрузку частотно-регулируемого привода / двигателя на источник питания. Влияние чрезмерных гармоник может вызвать перегрев электрических компонентов, таких как трансформаторы и кабели. Для двигателей меньшего размера, работающих от однофазного источника питания 220 В, гармоники несколько ниже, и дроссель шины постоянного тока может не потребоваться.

3. Температурный режим
Поскольку однопроводные системы обратного заземления используются только в сельской местности, где могут наблюдаться более высокие температуры окружающей среды, необходимо учитывать температуру окружающей среды. Некоторые производители предлагают частотно-регулируемые приводы с постоянной температурой окружающей среды 50 ° C. Также доступен закрытый частотно-регулируемый привод со степенью защиты IP66, поэтому оборудование можно монтировать прямо на стене без дополнительного ограждения. Это способствует лучшему охлаждению и более низким внутренним рабочим температурам.

4. Дроссель шины постоянного тока
Дроссель шины постоянного тока обязателен для работы от источника питания с однопроводным заземлением 480 В и некоторых однофазных установок на 220 В в зависимости от размера двигателя.Дроссель шины постоянного тока дает множество преимуществ, в том числе:

Снижение гармоник линии электропередачи

Улучшенный коэффициент мощности

Переходный фильтр

Снижение пиковых пусковых токов

5. Пропускная способность по току
Поскольку частотно-регулируемый привод действует как инвертор и вырабатывает трехфазный источник питания из однофазного источника, ожидается, что ток на входе будет выше, чем на выходе.Поэтому важно определить, какой уровень тока питания требуется для предполагаемого двигателя. Ориентировочно допустимое среднеквадратичное значение переменного линейного тока в 1,84 раза превышает фазный ток двигателя.
6. Рейтинг ЧРП
Когда частотно-регулируемый привод работает от однофазного источника питания с однопроводным заземлением, стандартный частотно-регулируемый привод должен иметь соответствующие характеристики. Другие соображения при выборе наиболее подходящего частотно-регулируемого привода — это температура окружающей среды и тип нагрузки. Производители ваших частотно-регулируемых приводов могут помочь с выбором правильного частотно-регулируемого привода для вашего приложения.ЧРП следует выбирать в зависимости от тока полной нагрузки при подключении двигателя.

7. Пригодность двигателя
Двигатель должен подходить для работы с частотно-регулируемым приводом и соответствовать определенным стандартам.

Однофазный ЧРП

ЧРП работает от однофазной линии питания, подключенной к L1 и L2.
1. Однопроводное заземление на 480 В: преобразователь частоты принимает однофазное питание переменного тока 480 В и преобразует его в трехфазный выход, подходящий для стандартного трехфазного двигателя 415 В.

2. Однофазное питание 220 В: преобразователь частоты принимает однофазное питание переменного тока 220 В и преобразует его в трехфазный выход, подходящий для стандартного трехфазного двигателя 220 В (см. Однофазный в трехфазный частотно-регулируемый привод).

Больше преимуществ от VFD

На самом деле VFD делает больше, чем просто преобразует однофазное питание в трехфазное. Частотно-регулируемый привод управляет формой выходного сигнала, позволяя регулировать скорость, изменяя частоту двигателя от 0 до 200 Гц.Нормальная частота сети составляет 50 Гц, поэтому частотно-регулируемый привод позволяет при желании увеличить скорость двигателя. С полным контролем скорости двигателя вы можете напрямую управлять нагрузкой, обеспечивая ручное или автоматическое управление процессом, например давлением или расходом воды. ЧРП также полностью контролирует скорость разгона и замедления двигателя, обеспечивая плавный управляемый плавный пуск и плавный останов.

ЧРП имеет прочный корпус IP66 и температуру 50 ° C.

Допускает непосредственный монтаж рядом с двигателем (требуется защита от солнечных лучей)

Защита от попадания пыли и влаги

Более эффективное охлаждение и снижение внутренней рабочей температуры

Увеличенный срок службы электронных компонентов

Нет воздушных фильтров, которые нужно чистить, что устраняет неприятные ощущения при перегреве из-за плохой вентиляции.

Прочный металлический корпус

Другие типы корпусов также включают; IP30 и нержавеющая сталь IP66.
В ЧРП встроена технология для обеспечения автоматизированных систем управления и взаимодействия с внешними системами управления.
В том числе:

Цифровые и аналоговые входы / выходы для дистанционного управления и взаимодействия с системами управления.

ПИД-регулирование для автоматизированного управления технологическим процессом, например, системы постоянного давления.

Режим гибернации для автоматического включения и выключения вывода по запросу.

Установка частотно-регулируемого привода

Как показано на рисунке, установка частотно-регулируемого привода проста.

Регулировка скорости может осуществляться вручную с помощью предоставленных средств управления или удаленного потенциометра скорости. Система контроля давления может быть легко реализована с использованием внутреннего ПИД-регулирования частотно-регулируемого привода и внешнего датчика давления.
Подробные сведения об установке, в частности с использованием экранированных кабелей двигателя, см. В руководстве по эксплуатации.
Выбор частотно-регулируемого привода и требования к питанию

За помощью в выборе подходящего частотно-регулируемого привода обращайтесь к своим поставщикам.
Факторы, которые необходимо учитывать:

Паспортная табличка двигателя: ток и напряжение полной нагрузки (FLC).

Тип нагрузки.

Окружение:

Степень защиты корпуса IP.

Температура окружающей среды.

Защита от солнечного света и других источников тепла.

Фактическое напряжение питания.

Соответствующее снижение номинальных характеристик для однофазной работы.

Имеется адекватная производственная мощность.

Преобразователь частоты Требуются дополнительные опции.

Особые требования от производителя двигателя или насоса.

Для получения дополнительной информации о том, как выбрать / использовать ЧРП, лучше обратиться к производителям ЧРП.

Трехфазные электрические двигатели

Типичный ток полной нагрузки, минимальный размер провода и размер кабелепровода для трехфазных электродвигателей 230 В и 460 В:
9 0071113

Power Полная нагрузка
(амперы) Минимальный размер провода
(AWG — резина) Размер кабелепровода
(дюймы)

(л. 460В 230В 460В

1 0.75 3,3 1,7 14 14 1/2 1/2

1,5 1,1 4,7 2,4 14 14 1/2 1/2

2 1,5 6 3 14 14 1/2 1/2

3 2,3 9 4,5 14 14 1/2 1/2

5 3.8 15 7,5 12 14 1/2 1/2

7,5 5,6 22 11 8 14 3/4 1/2

10 7,5 27 14 8 12 3/4 1/2

15 11 38 19 6 10 1-1 / 4 3/4

20 15 52 26 4 8 1-1 / 4 3/4

25 19 64 32 3 6 1-1 / 4 1-1 / 4

30 23 77 39 1 1 6 1 -1/2 1-1 / 4

40 30 101 51 00 4 2 1-1 / 4

50 38 125 63 000 3 2 1-1 / 4

60 45 149 75 200M 1 2-1 / 2 1-1 / 2

75 56 180 90 0000 0 2-1 / 2 2

100 75 245 123 500M 000 3 2

125 94 310 155 750M 0000 3-1 / 2 2-1 / 2

150 360 180 1000M 300M 4 2-1 / 2

1 л.с. (мощность в лошадиных силах на английском языке) = 745.7 Вт = 0,746 кВт = 550 фут-фунт / с = 2545 БТЕ / ч = 33,000 фут-фунт / м = 1,0139 метрическая мощность в лошадиных силах ~ = 1,0 кВА

Основы электрических двигателей — Weg Motor Sales

Номер детали Конфигурация
Номера моделей WEG содержат до 20 символов, распределяются следующим образом:

XXX ХХ XXX Х XXXXX -W22

л.с. об / мин Модель Вольт Приложение + рамка Когда применимо

л.с.

.12 — 0,16 — 0,25 — 0,33 — 0,50 — 0,75

001-0015-002-003-004-0045-005-007

010 — 015 — 020 — 025 — 030 — 040 — 050 — 075

100 — 125 — 150 — 200 — 250 — 300 — 400 — 450 — 500

об / мин

07: 750 об / мин 09: 900 об / мин

10: 1000 об / мин 12: 1200 об / мин

15: 1500 об / мин 18: 1800 об / мин

30: 3000 об / мин 36: 3600 об / мин

Модель — три символа:

Корпус КПД Фаза

E — полностью закрытый
S — Стандартный КПД 1 — 1 фаза

S — для тяжелых условий эксплуатации IEEE 841
P — высокая эффективность 3 — 3 фазы

P — высокая эффективность T — NEMA Premium

O — Защита от открытого каплеобразования
G — Супер премиум

X — взрывозащищенный

A — полностью закрытый воздух над

N — Полностью закрытый без вентиляции

г.

Вольт

А — 115 В л — 415 В
Приложение + рамка

B — 115/208 — 230 В M — 220/380 — 415 В
Для линий с определенным назначением после кода напряжения должны использоваться две выбранные буквы:

C — 208 — 230 В Н — 220/380 В

D — 230 В O — 380 — 415 В

E — 208 — 230/460 В * P — 200 В
г. н.э. — Привод шнека

F — 230/460 В Q — 46 0 В
AL —
Алюминиевая рама

G — 460 В PWS
R — 115/230 В AX —
Двигатель ATEX

H — 575 В В — 200/400 В
BM —
Тормозной двигатель

I — 220 В Вт — 460 / 220-240 / 380-415 В
CD —
Режим работы компрессора

Дж — 380 В X — Другое напряжение
CT —
Градирня

К — 190/380 В Y — 460 / 380-415 / 660-690 В ДП —
Двухполюсный (2 скорости)

ЕС —
Испарительный охладитель

FD —
Фермерские обязанности

FP —
Пожарный насос

Для двигателей с метрической системой IEC мощность будет указана в кВт:
.12 — 0,18 — 0,25 — 0,37 — 0,55 — 0,75 — 001 — 0015 — 002 — 003 — 004 — 0045 — 005 — 007 — 009 — 011 — 015 — 018 — 022 — 030 — 037 — 045 — 055 — 075 — 090 — 110 — 130 — 150 — 185 — 200 — 220 — 250 — 300 — 315 …

0015 (1,5 л.с.) — это номинал, который будет иметь четыре цифры для идентификации выхода и только одну для числа оборотов.

0045 (4,5 кВт) — это номинал, который будет иметь четыре цифры для идентификации выхода и только одну для числа оборотов в минуту.

л.с. —
Гидравлический насос

HS —
Полый вал

IB —
Работа инвертора (TEBC)

IE —
IEEE 841 (IEEE 841 для тяжелых условий эксплуатации)

IP —
Насос для орошения

JP —
Струйный насос

КД —
Дробилка

OL —
Ручная защита от перегрузки

OT —
Перекачка нефтяных скважин — тройной рейтинг

OW —
Прокачка нефтяных скважин

Рама
Номер кадра должен быть включен до тех пор, пока позволяет количество оставшихся символов.
Пример: 143T, 143TC, 405T, 405TS, 184JP.
-W22 Суффикс
-W22 Суффикс будет добавлен к каталожному номеру полностью закрытых двигателей с новым дизайном W22 WEG. В зависимости от количества оставшихся символов этот суффикс может иметь вид -W или -W2. ПФ —
Вентилятор для птицеводства

PM —
Подушечка для крепления

R —
(до размера рамы): Круглый корпус

РБ —
Роликовые подшипники (интегральные)

РБ —
Упругое основание (дробное)

РС —
Рама из стального проката

SA —
Пильная беседка

SP —
Разделенная фаза

SS —
Нержавеющая сталь

VD — Vector Duty (TEBC или TENV)

Ровно 746 Вт электроэнергии даст 1 л.с., если двигатель может работать со 100% -ным КПД, но, конечно, ни один двигатель не является 100% -ным КПД.Двигатель мощностью 1 л.с., работающий с КПД 84%, будет иметь общее потребление 888 Вт. Это составляет 746 Вт полезной мощности и 142 Вт потерь из-за тепла, трения и т. Д. (888 x 0,84 = 746 = 1 л.с.).

Мощность в лошадиных силах также может быть рассчитана, если известен крутящий момент, по одной из следующих формул:

л.с. = крутящий момент (фунт-фут) x об / мин / 5250

л.с. = крутящий момент (унция-фут) x об / мин / 84000

л.с. = крутящий момент (фунт-дюйм) x об / мин / 6300

[Прокрутите вверх или щелкните здесь, чтобы перейти наверх этой страницы]

Приблизительная частота вращения при номинальной нагрузке для малых и средних двигателей, работающих при 60 Гц и 50 Гц при номинальном напряжении, составляет:

60 Гц 50 Гц Synch.скорость

2 полюса 3450 2850 3600

4 полюса 1725 1425 1800

6 полюсов 1140 950 1200

8 полюсов 850 700 900

Крутящий момент:

Поворачивающее усилие или сила, прилагаемая к валу, обычно выражается в дюймах-фунтах или дюймах-унциях для двигателей с дробным или дробным числом л.с.

Пусковой крутящий момент:

Сила, создаваемая двигателем, когда он начинается с места и ускоряется (иногда называется крутящим моментом ротора )

Момент при полной нагрузке:

Сила, создаваемая двигателем, работающим при номинальной скорости при полной нагрузке и номинальной мощности

Момент пробоя:

Максимальный крутящий момент, который двигатель развивает в условиях возрастающей нагрузки без резкого падения скорости и мощности (иногда называемый крутящим моментом отрыва )

Момент подъема:

Минимальный крутящий момент, развиваемый двигателем в диапазоне от нуля до номинальной частоты вращения, равный максимальной нагрузке, которую двигатель может разогнать до номинальной частоты вращения

Синхронная скорость (без нагрузки) может быть определена по следующей формуле:
Частота (герц) x 120 / Число полюсов

[Прокрутите вверх или щелкните здесь, чтобы перейти наверх этой страницы]

Открытая защита от капель (ODP)

Вентиляционные отверстия в боковом щите и / или раме предназначены для предотвращения попадания капель жидкости в двигатель под углом 15 градусов от вертикали.Предназначен для использования в относительно сухих, чистых и хорошо вентилируемых помещениях (обычно в помещении). При установке на открытом воздухе рекомендуется защитить двигатель крышкой, которая не ограничивает поток воздуха к двигателю.

Полностью закрытого типа с вентиляторным охлаждением (TEFC)

То же, что и TENV, за исключением того, что внешний вентилятор является неотъемлемой частью двигателя, чтобы обеспечить охлаждение путем обдува наружной рамы двигателя воздухом.

Полностью закрытая воздушная надстройка (TEAO)

Пыленепроницаемые двигатели вентиляторов и нагнетателей, предназначенные для вентиляторов на валу или вентиляторов с ременным приводом. Двигатель должен быть установлен в воздушном потоке вентилятора.

Полностью закрытые, невентилируемые (TENV)

Нет вентиляционных отверстий, плотно закрыты для предотвращения свободного воздухообмена, но не герметичны.Не имеет внешнего охлаждающего вентилятора и использует конвекцию для охлаждения. Подходит для использования в местах, подверженных воздействию грязи или сырости, но не в очень влажных или опасных (взрывоопасных) местах.

Двигатели полностью закрытого типа для работы в агрессивных средах и суровых условиях

Разработан для использования в чрезвычайно влажной или химической среде, но не для опасных мест.

Двигатели полностью закрытого типа с вентиляторным охлаждением

То же, что и TEFC, за исключением того, что внешний вентилятор должен работать от источника питания, независимого от выхода инвертора.Охлаждение по MG 1.6 (IC 46).

Взрывозащищенные двигатели

Имеют выступающие из передней или задней части двигателя болты, с помощью которых крепится ведомая нагрузка. Обычно это используется в приложениях, связанных с небольшими вентиляторами с прямым приводом или воздуходувками.

[Прокрутите вверх или щелкните здесь, чтобы перейти наверх этой страницы]

КПД двигателя — это показатель полезной работы, производимой двигателем, по сравнению с потребляемой им энергией (тепло и трение).Двигатель с КПД 84% и общей потребляемой мощностью 400 Вт вырабатывает 336 Вт полезной энергии (400 x 0,84 = 336 Вт). Потерянные 64 Вт (400 — 336 = 64 Вт) превращаются в тепло.

[Прокрутите вверх или щелкните здесь, чтобы перейти наверх этой страницы]
Иногда встречаются моторы

Обычное напряжение 60 Гц для однофазных двигателей:

115 В, 230 В и 115/230 В

Обычное напряжение 60 Гц для трехфазных двигателей:

230 В, 460 В и 230/460 В

на 200 и 575 вольт.

В предыдущих стандартах NEMA эти напряжения были указаны как 208 или 220/440 или 550 вольт. Двигатели с указанными на паспортной табличке напряжениями можно смело заменять двигателями, имеющими текущую стандартную маркировку 200 или 208–230 / 460 или 575 вольт соответственно.

Двигатели на 115 / 208-230 вольт и 208-230 / 460 вольт

В большинстве случаев они будут удовлетворительно работать при 208 вольт, но крутящий момент будет на 20% — 25% ниже.Для работы при напряжении ниже 208 вольт может потребоваться двигатель на 208 вольт (или 200 вольт) или использование более мощного двигателя со стандартным напряжением.

Пример: (00218ET3h245TC-W22)
002 18 ET3 H 145TC -W22

л.с. об / мин Модель Вольт Приложение + рамка Когда применимо

Если не указано иное, двигатели можно устанавливать в любом положении и под любым углом.Однако, за исключением случаев использования каплесборной крышки для валов вверх или вниз, каплезащищенные двигатели должны быть установлены в горизонтальном или боковом положении, чтобы соответствовать определению корпуса. Надежно закрепите двигатели на монтажной базе оборудования или на жесткой плоской поверхности, предпочтительно металлической.

Типы креплений
Жесткое основание Прикручивается, приваривается или литой к основной раме и позволяет жестко монтировать двигатель на оборудовании.

Эластичное основание Имеет изоляционные или упругие кольца между установочными ступицами двигателя и основанием для поглощения вибрации и шума. В кольцо вставлен проводник, замыкающий цепь для заземления.

NEMA C-образное крепление Представляет собой обработанную поверхность с пилотом на конце вала, что позволяет устанавливать его непосредственно с насосом или другим оборудованием с прямым соединением. Болты проходят через навесную деталь до резьбового отверстия на торце двигателя.

Фланцевое крепление NEMA D Представляет собой обработанный фланец с пазом для крепления. Болты проходят через фланец двигателя в резьбовое отверстие в навесной детали. Комплекты фланцев NEMA D имеются у некоторых производителей, включая LEESON.

Крепление типа M или N
Имеет специальный фланец для непосредственного подсоединения к топливному насосу-распылителю на масляной горелке. В последние годы этот тип крепления получил широкое распространение на приводах шнеков в кормушках для птицы.

Удлиненный сквозной болт
Имеют выступающие из передней или задней части двигателя болты, с помощью которых крепится ведомая нагрузка. Обычно это используется в приложениях, связанных с небольшими вентиляторами с прямым приводом или воздуходувками.

Класс изоляции:
Системы изоляции классифицируются по стандартной классификации NEMA в соответствии с максимально допустимыми рабочими температурами. Это следующие:

Класс максимально допустимой температуры (*)

Класс Температура

А 105º C 221º F

Б 130º C 266º F

Ф 155º C 311º F

H 180 ° C 356 ° F

Обычно заменяют двигатель на двигатель с таким же или более высоким классом изоляции.Замена на более низкую температуру может привести к преждевременной поломке двигателя. Каждое повышение на 10 ° C выше этих значений может сократить срок службы двигателя наполовину.

Ток (амперы):

При сравнении типов двигателей ток полной нагрузки и / или рабочий коэффициент являются ключевыми параметрами для определения правильной нагрузки на двигатель. Например, никогда не заменяйте двигатель типа PSC на заштрихованный тип полюса, поскольку последний обычно не будет на 50% — 60% выше.Сравните PSC с PSC, конденсаторным пуском и т. Д.

Гц Частота:

В Северной Америке распространенным источником питания является 60 Гц (циклы). Однако большая часть остального мира питается от сети с частотой 50 Гц.

Фактор обслуживания:

Эксплуатационный коэффициент (SF) — это мера длительной перегрузочной способности, при которой двигатель может работать без перегрузки или повреждений, при условии, что другие расчетные параметры, такие как номинальное напряжение, частота и температура окружающей среды, находятся в пределах нормы.Пример: двигатель мощностью 3/4 л.с. с коэффициентом полезного действия 1,15 может работать с мощностью 0,86 л.с. (0,75 л.с. x 1,15 = 862 л.с.) без перегрева или иного повреждения двигателя, если на его проводах подаются номинальное напряжение и частота. Некоторые двигатели, в том числе большинство двигателей LEESON, имеют более высокий коэффициент обслуживания, чем стандарт NEMA.
Производитель оригинального оборудования (OEM) нередко нагружает двигатель до максимальной допустимой нагрузки (коэффициент обслуживания). По этой причине не заменяйте двигатель на двигатель с такой же мощностью, указанной на паспортной табличке, но с более низким эксплуатационным коэффициентом.Всегда следите за тем, чтобы у заменяемого двигателя максимальная номинальная мощность (номинальная мощность x SF) была равна или выше, чем у заменяемого двигателя. Умножьте мощность в лошадиных силах на коэффициент обслуживания, чтобы определить максимальную потенциальную нагрузку.

Стандартный коэффициент обслуживания NEMA для полностью закрытых двигателей составляет 1,0. Однако многие производители создают двигатели TEFC с коэффициентом обслуживания 1,15.

Конденсаторы:

Конденсаторы используются в однофазных асинхронных двигателях, за исключением экранированных полюсов, расщепленных фаз и многофазных.Пусковые конденсаторы рассчитаны на то, чтобы оставаться в цепи очень короткое время (3-5 секунд), в то время как рабочая емкость постоянно находится в цепи. Конденсаторы оцениваются по емкости и напряжению. Никогда не используйте для замены конденсатор с более низкой емкостью или номинальным напряжением. А допустимо более высокое напряжение.

Тепловая защита (перегрузка):

Автоматическая или ручная тепловая защита, установленная в торцевой раме или на обмотке, предназначена для предотвращения перегрева двигателя, что может привести к возгоранию или повреждению двигателя.Протекторы обычно чувствительны к току и температуре. Некоторые двигатели не имеют встроенной защиты, но они должны иметь защиту, предусмотренную в общей конструкции системы для обеспечения безопасности. Никогда не обходите защиту из-за ложного срабатывания. Обычно это указывает на другую проблему, например, перегрузку или отсутствие надлежащей вентиляции. Ни в коем случае не заменяйте и не выбирайте двигатель с автоматическим перезапуском, защищенный от тепловой перегрузки, для применения, в котором приводимая нагрузка может привести к травмам, если двигатель неожиданно перезапустится.В таких приложениях следует использовать только тепловые перегрузки с ручным сбросом.

Основные типы устройств защиты от перегрузки:

Автоматический сброс: После охлаждения двигателя это устройство защиты от прерывания линии автоматически восстанавливает питание. Его не следует использовать там, где неожиданный перезапуск может быть опасен.
Ручной сброс: Это устройство защиты от прерывания линии имеет внешнюю кнопку, которую необходимо нажать, чтобы восстановить питание двигателя.Используйте там, где неожиданный перезапуск был бы опасен, например, на пилах, конвейеры, компрессоры и другое оборудование.

Температурные датчики сопротивления:

Прецизионно откалиброванные резисторы установлены в двигателе и используются вместе с прибором, поставляемым заказчиком, для обнаружения высоких значений. температуры.

Схема подключения:

Вся проводка и электрические соединения должны соответствовать Национальным электротехническим нормам и правилам (NEC), а также местным нормам и правилам.Провод между двигателем и источником питания недостаточного диаметра ограничит пусковую способность и несущую способность двигателя.

Электроприводы скорости:

Сегодня доступны надежные и простые в использовании устройства для управления скоростью промышленных двигателей переменного и постоянного тока. Оба типа используют твердотельные устройства для управления питанием. Приводы постоянного тока являются более простыми и обычно используют кремниевые выпрямители (SCR) для преобразования напряжения сети переменного тока в контролируемое напряжение постоянного тока, которое затем подается на якорь двигателя постоянного тока.Чем больше напряжения приложено к якорю, тем быстрее он будет вращаться. Приводы постоянного тока этого типа отлично подходят для двигателей мощностью примерно до 3 л.с., позволяя регулировать скорость 60: 1 и полный крутящий момент даже на пониженных скоростях. Самый распространенный тип привода переменного тока сегодня начинается примерно так же, как и привод постоянного тока — с выпрямления «импульсного» сетевого напряжения переменного тока в безимпульсное напряжение постоянного тока. Однако вместо вывода постоянного напряжения привод переменного тока должен повторно вводить импульсы на вывод, чтобы удовлетворить потребности двигателя переменного тока.
Это делается с помощью твердотельных переключателей, таких как биполярные транзисторы с изолированным затвором (IGBT) или тиристоры отключения затвора (GTO). Результатом является метод управления, известный как широтно-импульсная модуляция (ШИМ), возможно, наиболее уважаемый тип привода переменного тока для многих промышленных приложений. Скорость двигателя зависит от частоты импульсов выходного напряжения.

Приводы переменного тока с широтно-импульсной модуляцией предлагают чрезвычайно широкий диапазон скоростей, множество функций управления, включая программируемые линейные изменения ускорения и замедления и несколько предустановленных скоростей, превосходную энергоэффективность и, во многих случаях, точность скорости и крутящего момента, равную или близкую к точности система постоянного тока.Однако, возможно, основной причиной их растущей популярности является их способность работать с широким спектром асинхронных двигателей переменного тока, доступных для промышленности, обычно по цене, конкурентоспособной с ценой на приводы постоянного тока.

ПРИМЕЧАНИЕ: Все приведенные выше данные приведены только для справки .

[Прокрутите вверх или щелкните здесь, чтобы перейти наверх этой страницы]

Размеры рамы / вала NEMA
Номера рам не предназначены для обозначения электрических характеристик, таких как мощность в лошадиных силах.Однако по мере увеличения номера рамы в целом увеличиваются и физические размеры двигателя, и мощность в лошадиных силах. Есть много двигателей одинаковой мощности, построенных в разных рамах. Размер корпуса NEMA (Национальная ассоциация производителей электрооборудования) относится только к монтажу и не имеет прямого отношения к диаметру корпуса двигателя.

По определению NEMA двузначные номера кадров являются дробными, даже если в них могут быть встроены двигатели мощностью 1 л.с. или больше. Трехзначные номера кадров по определению являются целыми кадрами.Третья цифра указывает расстояние между отверстиями параллельно основанию. В безопорном моторе это не имеет значения. См. Стандартную таблицу размеров NEMA.

Суффиксы NEMA
С Монтаж на С-образную поверхность по NEMA (укажите с жестким основанием или без него) M Фланец 6 3/4 «(масляная горелка)

D Фланцевое крепление NEMA D (укажите с жестким основанием или без него) N Фланец 7 1/4 «(масляная горелка)

H Обозначает раму с жестким основанием, размер F которой больше, чем у той же рамы без суффикса H.Например, комбинация базовых двигателей 56H имеет монтажные отверстия для NEMA 56 и NEMA 143-5T и стандартный вал NEMA 56. Т, ТУ Общая мощность в лошадиных силах Стандартные размеры вала NEMA, если за буквами «T» или «TS» не ставятся дополнительные буквы.

Дж NEMA C-образная поверхность, резьбовой вал электродвигателя насоса ТС Двигатель со стандартным «коротким валом» NEMA для нагрузок с ременным приводом

JM Насосный двигатель моноблочный с определенными размерами и подшипниками Y Стандартное крепление, отличное от NEMA; чертеж необходим для уверенности в размерах.Может обозначать специальное основание, грань или фланец.

JP Насосный двигатель с закрытой муфтой с определенными размерами и подшипниками Z Вал, не соответствующий NEMA; чертеж необходим для уверенности в размерах.

Префиксы NEMA
Буквы или цифры, появляющиеся перед номером кадра NEMA, принадлежат производителю. Они не имеют значения кадра NEMA.Например, буква перед номером рамы LEESON, L56, указывает общую длину двигателя.

КЛАСС I (газы, пары)

Группа А — ацетилен

Группа B — бутадиен, оксид этилена, водород, оксид пропилена

Группа C — ацетальдегид, циклопропан, диэтиловый эфир, этилен, изопрен

Группа D — ацетон, акрилонитрит, аммиак, бензол, бутан, этилендихлорид, бензин, гексан, метан, метанол, нафта, пропан, пропилен, стирол, толуол, винилацетат, винилхлорид, ксилол

КЛАСС II (горючая пыль)

Группа E — пыль алюминия, магния и других металлов с аналогичными характеристиками

Группа F — технический углерод, кокс или угольная пыль

Группа G — мука, крахмал или зерновая пыль

Температура окружающей среды двигателя не должна превышать + 400 ° C или -250 ° C, если только паспортная табличка двигателя не допускает другого значения и не указано на паспортной табличке и в документации.Взрывозащищенные двигатели LEESON одобрены для всех указанных классов, кроме Класса I, групп A и B.

ПРИМЕЧАНИЕ: Все приведенные выше данные приведены только для справки

[Прокрутите вверх или щелкните здесь, чтобы перейти наверх этой страницы]

Обмотка трехфазных двигателей переменного тока | Учебное ПО серии Generator

Обмотка трехфазного двигателя переменного тока

Основы обмоток электродвигателей переменного тока представлены в учебном курсе «Обмотка электродвигателей переменного тока», а также представлены обмотки однофазных электродвигателей.В этом учебном курсе представлены обмотки трехфазных двигателей переменного тока.

Базовая структура обмотки трехфазного двигателя переменного тока

Хорошо известно, что как электродвижущая сила, индуцированная в трехфазном двигателе переменного тока, создает, так и вращающееся магнитное поле, создаваемое в трехфазном генераторе переменного тока, исходит от важной части двигателя или генератора, то есть от обмоток.
Основное требование к обмоткам трехфазного двигателя переменного тока:
Форма волны потенциала, генерируемая трехфазным двигателем переменного тока, и магнитное поле трехфазного двигателя переменного тока должны быть близки к синусоиде и достигать необходимой амплитуды.
Потенциальное или магнитное поле, создаваемое трехфазными обмотками, должно быть симметричным, а сопротивление и реактивное сопротивление каждой обмотки должны быть сбалансированы.
Потери в меди обмотки невелики и соответствуют количеству меди.
Его изоляция должна быть надежной, иметь высокую механическую прочность, рассеивать тепло радиатора и простоту изготовления.
Конкретные обмотки в трехфазном двигателе переменного тока в основном основаны на следующих данных:

P Пары магнитных полюсов
Для двигателя с P парами магнитных полюсов количество магнитных полюсов равно 2p.Например, двигатели с одной парой магнитных полюсов создают вращающееся магнитное поле со скоростью 3000 об / мин при трехфазном переменном токе с частотой 50 Гц, а двигатели с двумя парами магнитных полюсов создают вращающееся магнитное поле со скоростью 1500 об / мин.
Полюс τ
Ширина каждого полюса (измеряется количеством прорезей)
τ = Z / 2p Z — общее количество пазов статора,
Диапазон фаз q
Ширина каждой фазы под каждым полюсом (измерение по количеству прорезей)
q = Z / 2pm m — количество фаз
Например, для трехфазного двигателя с общим количеством пазов 24 и двумя парами магнитных полюсов шаг полюсов равен 6, а диапазон фаз равен 2.
Применение разделения фазовых полос при проектировании обмоток является основным методом, который прост и удобен. Основные шаги:
1. Сначала определите количество фаз двигателя, количество полюсов двигателя и форму обмотки
. 2. Нарисуйте круговую диаграмму со всеми прорезями
3. Рассчитайте количество пазов в каждом полюсе и фазе
4. Рассчитайте шаг полюсов и шаг
5.Подразделение фазы
6. Соедините концы, чтобы сформировать катушку
. 7. Соедините катушки, чтобы сформировать обмотку
. Ведь для других сложных обмоток нужны другие методы. Ниже приведен пример анализа двух трехфазных двигателей методом разделения фаз.

Обмотки трехфазного двигателя переменного тока

2-полюсная 6-канальная однослойная трехфазная обмотка

Самым простым является трехфазная обмотка с 2 полюсами и 6 пазами, которая является основным режимом обмотки в учебном программном обеспечении «Принципиальная модель трехфазного двигателя переменного тока».Шаг полюсов равен 3, а ширина полосы фаз — 1.

.
Установите прорези 1, 2 и 3 на N полюсов, и установите прорези 4, 5 и 6 на S полюса (полюса здесь не являются северным и южным полюсами определенного магнитного поля), и есть 3 фазы полосы под каждым полюсом, прорези под каждой полосой фазы соединяются как одна катушка, а направления намотки каждой соседней полосы фазы меняются местами. См. Рисунок 1, голубая катушка — это однофазная обмотка U, зеленая обмотка — однофазная обмотка V, а красная обмотка — однофазная обмотка W.

Рисунок 1 — 2-полюсная однослойная цепь с 6 пазами расширяющаяся обмотка

2 полюса и 12 пазов однослойная цепь трехфазная обмотка

Использование ядра 6-слотового двигателя слишком низкое и используется только для объяснения принципа. 12 пазов применимо как минимум для трехфазного двигателя … Далее описывается однослойная цепная обмотка с 2 полюсами и 12 пазами трехфазного двигателя.

Простой расчет показывает, что шаг полюсов равен 6, а ширина полосы фаз равна 2. На рисунке 2 представлена круговая диаграмма двухполюсного трехфазного двигателя с 12 гнездами, 2 полюса и 12 пазов, при этом от 1 до 6 пазов установлены как N полюсов. и от 7 до 12 прорезей в качестве S-полюсов.

Есть 3 фазовых диапазона U, V и W под полюсами N и S, соедините прорези в одной и той же фазовой полосе под каждым полюсом N и полюсом S в катушку. Гнезда 1 и 8 состоят из катушки, прорезь 1 — это первый конец, прорези 2 и 7 состоят из катушки, прорезь 2 — это первый конец, и две катушки соединены встык, образуя обмотку U-фазы, так что эффективная стороны одной обмотки имеют одинаковую полярность.Направления намотки одинаковы (направление тока одинаково), а направления намотки под противоположными магнитными полюсами противоположны. Один и тот же способ подключения к обмотке V-фазы и W-фазы. Я

Катушки соседних фазовых полос намотаны в противоположных направлениях, см. Рисунок 2.

Провода питания каждой фазной обмотки должны быть разделены электрическим углом 120 °. Для 2-полюсного двигателя электрический угол такой же, как и механический, оба они составляют 120 °.Выберите 2 слота как конец U1, выберите 10 слотов как конец V1 и выберите 6 слотов как конец W1; тогда 8 слотов предназначены для конца U2, 4 слота — для конца V2, а 12 слотов — для конца W2.

Рисунок 2 — Однослойная цепная обмотка с 2 полюсами и 12 пазами

На рисунке 3 показан чертеж расширения однослойной цепной обмотки с 2 полюсами и 12 пазами. На рисунке голубая катушка представляет собой обмотку U-фазы, зеленая катушка — обмотка V-фазы, а красная катушка — обмотка W-фазы.

Рисунок 3 — 2-полюсная 12-канальная однослойная цепная обмотка

В учебном курсе «Модель трехфазного двигателя переменного тока» есть стереограмма двухполюсных 12-слотовых однослойных цепных обмоток и схематическая диаграмма последовательного процесса намотки с анимацией.

Некоторый расширенный чертеж трехфазных обмоток будет представлен позже без анализа.

2-полюсная 12-контактная однослойная концентрическая трехфазная обмотка

Рисунок 4 — 2-полюсная 12-контактная однослойная концентрическая трехфазная обмотка

2-полюсная 18-канальная однослойная перекрестная трехфазная обмотка

Рисунок 5 — 2-полюсная 18-контактная однослойная перекрестная трехфазная обмотка

2-полюсная 18-канальная однослойная концентрическая поперечная обмотка

Рисунок 6 — 2-полюсная однослойная концентрическая поперечная обмотка с 18 пазами

2-полюсный 12-канальный двухслойный пакетная обмотка вокруг трехфазной обмотки

Для упрощения сложной графики катушки в двухслойной обмотке представлены одной рамкой.

Рисунок 7 — 2-полюсная 12-канальная двухслойная обмотка на трехфазной обмотке

2-полюсная двухслойная двухслойная обмотка на 18 пазов вокруг трехфазной обмотки

Рисунок 8 — 2-полюсная двухслойная двухслойная обмотка на 18 пазов вокруг трехфазной обмотки

4-полюсная двухслойная двухслойная обмотка на 24 паза вокруг трехфазной обмотки

Рисунок 9 — 4-полюсная двухслойная двухслойная обмотка на 24 паза вокруг трехфазной обмотки

Подключение обмоток трехфазного двигателя переменного тока

Трехфазный двигатель переменного тока обычно подводит шесть концов, включая первый и конечный вывод трех обмоток, к распределительной коробке корпуса и подключается к шести выводам.Они соединяются между собой в распределительной коробке и подключаются к внешнему трехфазному источнику питания. Тип соединения звезды и треугольника является основным.

Звезда

Соединение звездой также называется Y-соединением, а левая диаграмма на рисунке 10 представляет собой соединение звездой трех обмоток со спиральной катушкой, представляющей обмотку. На рисунке справа изображена клеммная колодка в распределительной коробке.На плате 6 клемм, W2, U2, V2, U1, V1, W1, Подключите W2, U2 и V2 с перемычками (точка подключения называется нейтральной линией N), U1, V1 и W1 соответственно подключены к трехфазное питание внешних A, B и C.

Рисунок 10 — Соединение звездой трехфазной обмотки

Треугольник

Треугольник также называется Δ-соединением.Левая диаграмма на рисунке 11 представляет собой треугольное соединение трех обмоток. На правой схеме изображена клеммная колодка в распределительной коробке. На плате шесть клемм: W2, U2, V2, U1, V1 и W1. Соедините W2 и U1 перемычками и используйте их в качестве входных клемм питания фазы А. соедините U2 и V1 перемычками и используйте в качестве входной клеммы B-фазы; используйте перемычки V2 и W1, подключенные и используемые в качестве внешнего источника питания фазы C.

Рисунок 11 — Треугольное соединение трехфазной обмотки

Конкретный метод подключения должен быть подключен в соответствии со способом подключения, указанным на паспортной табличке двигателя.

В большинстве трехфазных двигателей переменного тока используется соединение треугольником, но некоторые названия двигателей имеют пометки «напряжение 380 В / 220 В» и «соединение Y / Δ», что указывает на то, что соединение Y применяется для сетевого напряжения источника питания. 380В; при линейном напряжении источника питания 220В выбирается Δ-соединение.

Трехфазный асинхронный двигатель большой мощности имеет большой пусковой ток. Чтобы избежать чрезмерного воздействия на электросеть, используется пуск «Y-Δ», соединение Y при пуске, пусковой ток будет небольшим, так как скорость двигателя близка к номинальной.Затем перейдите на Δ-соединение.

Трехфазные двигатели переменного тока обычно выводятся из машины через соединение звездой.

Почему Уай? Почему Дельта? | Насосы и системы

Вы, наверное, заметили, что трехфазные двигатели могут иметь различное количество выводов, выходящих из распределительной коробки. Наиболее распространенные числа — три, шесть, девять или двенадцать.

Обратите внимание, что все эти числа кратны трем, поскольку их комбинации должны соответствовать трем входящим фазам. Эти комбинации проводов предназначены для работы с одним или двумя напряжениями и соединениями обмоток звезда, треугольник или звезда / треугольник. Двенадцатипроводный двигатель может работать как с двойным напряжением, так и со схемой звезда / треугольник. Мы подробно рассмотрим каждый из них чуть позже.

Какова цель этих двух соединений и почему двигатели намотаны звездой, треугольником или их комбинацией? Комбинация звезда / треугольник дает несколько преимуществ, и мы рассмотрим их в этой колонке.
Почему двигатели с одним и двумя напряжениями намотаны звездой или треугольником? Почему бы просто не стандартизировать одно или другое? Хотя схемы подключения звезды и треугольника довольно просты, фактические обмотки двигателя намного сложнее. Часто подключение будет зависеть от производственного процесса.

Например, соединение звезда требует меньше витков, чем соединение треугольником (1,732: 2) для достижения тех же электрических характеристик. Это упрощает намотку двигателей меньшего размера с узкими пазами статора.С другой стороны, часть выводов в соединении треугольником с двойным напряжением может быть меньшего диаметра, чем у соединения звезды. Это снижает стоимость проволоки и часто упрощает производство. Инженер крупного производителя двигателей недавно сказал мне: «Это жонглирование количеством витков, количеством цепей и размером провода».

Трехпроводные двигатели
Обмотки статора трехвыводного двигателя могут быть соединены треугольником или звездой (см. Рисунок 1).Эти двигатели намотаны на одно напряжение, а в процессе производства обмотки подключаются по схеме звезды или треугольника.
Рисунок 1. Подключение трехпроводного двигателя.
Входящее питание подключается к клеммам T1, T2 и T3. Преимущество этой конструкции состоит в том, что ошибки при электромонтаже во время установки обычно исключаются из-за предварительно подключенных обмоток. Правильное направление вращения еще необходимо проверить.

Двигатели с шестью выводами
Двигатель с шестью выводами намотан таким образом, чтобы обмотки можно было соединять по схеме звезды или треугольника (см. Рисунок 2).Если выводы T4, T5 и T6 соединены вместе и питание подается на выводы T1, T2 и T3, соединение звездой достигается. Если выводы T1 и T6, T2 и T4 и T3 и T5 соединены вместе и питание подается на вершины, соединение является треугольником.

Рис. 2. Подключение шестиконтактного двигателя.
В США соотношение высокого и низкого напряжения составляет 2: 1 (460 вольт: 230 вольт), но в Европе оно составляет √3: 1 (380 вольт: 220 вольт). Это позволяет Европе воспользоваться преимуществом 1.732 соотношение напряжений между соединениями звезда и треугольник (обсуждается в части 1) и используйте их для двойного напряжения. Поскольку импеданс соединения звездой в три раза больше, чем у соединения треугольником, высокое напряжение подключается звездой, а низкое напряжение — треугольником.

Еще одно применение шестипроводного двигателя, используемого в США и Европе, — это метод пуска при низком напряжении, известный как пуск звезды / треугольник. В этом приложении используется специальный стартер для соединения обмоток звездой во время пуска и переключения их на треугольник после того, как двигатель достигнет определенной скорости.

Более низкое пусковое напряжение снижает пусковой ток примерно до 1/3 от нормального. Пусковой крутящий момент также существенно снижается, поэтому скорость перехода от звезды к треугольнику будет зависеть от инерции нагрузки. Центробежные насосы и вентиляторы часто могут достичь полной скорости перед переключением в режим работы Delta.

Двигатели с девятью выводами
Двигатели с девятью выводами могут быть подключены по схеме звезды или треугольника, но это решение принимается производителями.Их цель — обеспечить работу с двумя напряжениями в приложениях с соотношением напряжений 2: 1. На рис. 3 показаны подключения различных выводов.

Рисунок 3. Подключение девятивыводного двигателя.
Обратите внимание, что обмотки статора «звезда» и «треугольник» состоят из шести отдельных цепей. Если бы каждый из открытых выводов был соединен вместе (T4 и T7, T5 и T8 и T6 и T9), фазные катушки были бы включены последовательно, и приложенное фазное напряжение на T1, T2 и T3 было бы 460 вольт.Если фазное напряжение составляет 230 вольт, выводы должны быть соединены таким образом, чтобы образовать две параллельные цепи звезды или треугольника.

Поскольку эта диаграмма может быть сложной, я представлю ее другим способом и покажу только соединение звезды. На рисунке 4 показано последовательное соединение звездой, рассчитанное на напряжение 460 вольт. Обратите внимание, что соединения такие же, как указано выше, а выводы T7, T8 и T9 соединены, чтобы образовать звезду.

Рисунок 4.Последовательное соединение звездой
Прямоугольники представляют собой катушки обмотки, и для простоты их по две на цепь. Если предположить, что сопротивление каждой цепи составляет 10 Ом, общее сопротивление в каждой фазе составит 20 Ом. В последовательной цепи сопротивление представляет собой сумму отдельных сопротивлений. Если двигатель должен работать от 230 вольт, сопротивление в цепи должно быть уменьшено, чтобы выходная мощность оставалась прежней.

На рис. 5 показаны те же наборы обмоток, что и на рис. 4, но подключенные на 230 вольт.В этом примере обмотки в T7, T8 и T9 подключены параллельно T1, T2 и T3. Если вы внимательно посмотрите на соединения с правой стороны, вы увидите, что они образуют две параллельные схемы звезды. В параллельной цепи сопротивление ведет себя иначе, чем в последовательной цепи.

Рисунок 5. Параллельное соединение звездой.
Каждая из фаз по-прежнему проходит через два сопротивления 10 Ом, но общее сопротивление сильно отличается.Это величина, обратная сумме обратных величин каждого из двух сопротивлений [R = 1 / (1 / R1 + 1 / R2)] или 5 Ом.

При сопротивлении 5 Ом ток в параллельной цепи будет вдвое больше, чем в последовательной цепи. Следовательно, мощность (ватты) остается одинаковой для обоих напряжений. Соединения треугольником обеспечивают одинаковые последовательные и параллельные конфигурации.

Двигатели с двенадцатью выводами
Двигатель с двенадцатью выводами сочетает в себе возможности конструкции с шестью и девятью выводами. Он обеспечивает возможность двойного напряжения и возможность выбора конфигурации звезды или треугольника.Следовательно, один и тот же двигатель может быть спроектирован так, чтобы поддерживать соотношение напряжений 2: 1 и 1,732: 1. P&S

.
