Монтаж двухклавишного выключателя света — 3 ошибки, схема, видео

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов.

Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

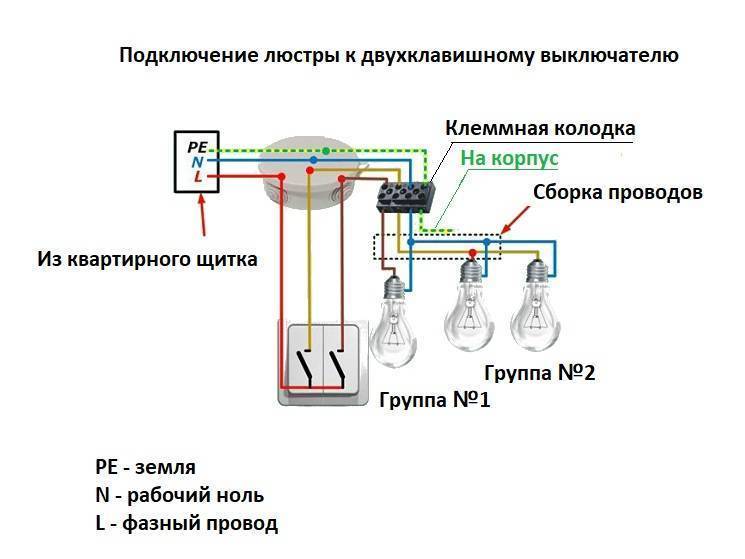

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — //cable.ru, Кабель.РФ

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп».

Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Статьи по теме

Подключение двухклавишного выключателя своими руками, сехма, видео – tokzamer.ru

Двухклавишный выключатель необходим для подключения светильников и люстр, работающих в двух режимах. Каждая клавиша подключает отдельный источник (или группу источников) света. Схема подключения двухклавишного выключателя мало чем отличается от схемы одноклавишного: по сути, такой выключатель состоит из двух одинарных, помещенных в общий корпус. Однако, существуют некоторые нюансы.

Способы присоединения проводов к выключателю

Подсоединение проводов к выключателю осуществляется двумя способами: с помощью самозажимных клемм или винтовыми зажимами. В последнем случае оголенная жила провода вкладывается в колодку между неподвижной и подвижной пластиной, которые стягиваются винтом. Недостатком такого способа является необходимость периодического осмотра и подтягивания винта, который ослабляется из-за температурного расширения металла проводника. В связи с этим некоторые производители современных выключателей применяют самозажимные клеммы, благодаря особому устройству которых подобные проблемы исключены. Можно купить промышленные светильники в компании ODIS, которая  изготавливает энергоэффективное световое оборудование для промышленных и торговых предприятий.

Новшеством разработчиков являются модульные технологии: они позволяют собирать из отдельных компонентов необходимую схему. Остается лишь поместить ее в корпус и соединить клеммы определенным образом. В итоге составлением отдельных одиночных выключателей получаем двух- или трехклавишные устройства.

Пошаговая инструкция по подключению двухклавишного выключателя

Основное правило подключения двухклавишного выключателя заключается в том, что рабочий «ноль» подсоединяется к прибору освещения напрямую (также и «земля»), а фаза «разрывается», проходя через выключатель.

Для монтажа необходим следующий инструмент: плоская и крестовая отвертки, индикатор напряжения, бокорезы пассатижи, а также уровень. Если необходимо «гнездо» для подрозетника – перфоратор с коронкой диаметром 70 мм и зубило.

При подключении двухклавишного выключателя соблюдаем следующий порядок действий.

  1. В щитовой отключаем электропитание (рычаг автоматического выключателя ориентирован вниз) и проверяем отсутствие напряжение с помощью индикатора.
  2. В «гнездо» вставляется пластиковый стаканчик (подрозетник), через отверстия в котором заводятся три жилы одного или двух кабелей, проложенных от монтажной коробки.
  3. С помощью бокорезов укорачиваем и до 100 мм жилы и оголяем их на 10 мм. Необходимо заранее определить фазный провод. Если это не было выполнено – следует временно включить в щитовой электропитание и пользуясь индикатором напряжения отыскать нужный провод. После этого электричество вновь отключается.
  4. Фазный провод подсоединяем к клемме, обозначенной буквой «L» (линия), остальные две жилы – в клеммы, обозначенные стрелочками. Каждая клемма соответствует определенной клавише. Обычно фазный провод – с изоляцией белого цвета, а остальные – желто-зеленого и синего. Но встречаются и другие расцветки (тогда «фаза» будет с красной изоляцией, а остальные провода – с белой и черной).
  5. Если важен порядок включения разных групп источников света – проверяем после пробного включения и меняем местами провода в клеммах со стрелками в случае несоответствия.
  6. Вставляем корпус выключателя в подрозетник и фиксируем с помощью шурупов с фронтальной стороны, а также с помощью внутренних раздвижных «лапок». При этом проверяем с помощью уровня положение устройства.
  7. Устанавливаем декоративную рамку и пластиковые клавиши.
  8. Подсоединяем источник света и проверяем правильность работы выключателя.

Соединение проводов в монтажной коробке

К монтажной коробке от распределительного щитка для группы освещения всегда прокладывается двухжильный провод (заземлением светильников в квартире справедливо пренебрегают). Чаще всего фазный провод – в изоляции красного цвета, а нулевой – синего.

От монтажной коробки к каждой группе источников света подводится также двухжильные провода. При этом нулевой провод каждой группы соединяется с нулем, приходящим в коробку от щитовой. Допускается последовательное соединение на клемме ближнего к коробке потребителя.

Фазный провод от щитовой соединяется с проводом трехжильного кабеля, идущего от коробки к выключателю (к клемме «L»). Два других провода этого же кабеля (присоединенные к клеммам выключателя, обозначенным стрелками) скручивают по отдельности с вторыми проводами каждого кабеля, с помощью которого запитаны светильники.

Скрутки должны быть длиной не менее 40 мм. Повив жил должен быть тугим (для этого используют пассатижи). Обязательно выполняют пайку контактов, после чего изолируют их лентой ПВХ. Можно использовать скотч-локи.

Как видно, схема подключения двухклавишного выключателя довольно проста. Выполнить такую работу может каждый, кто будет точно соблюдать вышеуказанную инструкцию.

Схема подключения двухклавишного выключателя — Строительство и ремонт

Каждому знаком такой простой электроприбор, как одноклавишный выключатель. Он управляет освещенностью комнаты, подавая электроэнергию на светильник. Его более усовершенствованная модель содержит две клавиши и обладает большим функционалом. Это устройство может не только изменять степень освещения одной комнаты, включая то одну группу ламп, то другую или все вместе, но и одновременно управлять освещением в двух разных помещениях. Рассмотрим самые актуальные вопросы подключения двухклавишного выключателя, начиная с его устройства, имеющихся в продаже вариантов и заканчивая полезными советами по выбору, установке и эксплуатации.

Содержание статьи

Конструктивное устройство и принцип действия

Главная часть выключателя – механизм, имеющий три неподвижных контакта:

  • один вход, к которому присоединяется фазный провод из распределительной коробки;
  • два выхода, от которых провода идут на группы ламп в люстре или на светильники, расположенные в различных частях комнаты или в разных помещениях.

Неподвижные контакты замыкаются подвижными при помощи кулачкового или качающегося механизма. Всё это закреплено на основании, сделанном из негорючего пластика или из керамики, которая выдерживает более высокую температуру.

Выключатель предназначен для работы на бытовом напряжении 220 вольт и соединяется с сетью и со светильниками проводами сечением от 1,5 до 2,5 кв. мм. Клеммы бывают винтовые, где провод фиксируется винтами, и подпружиненные, где монтаж провода происходит гораздо проще – достаточно просто вставить зачищенный от изоляции конец провода в зажимное устройство. Поверх рабочего механизма устанавливаются диэлектрические (пластиковые) клавиши и крышка (рамка) при помощи винтов или защелок.

Срабатывает выключатель при нажатии клавиш. Приводной механизм передвигает подвижный контакт, который замыкает входящий провод и один из отходящих на люстру/лампу. Подаваемое напряжение зажигает свет. Нажимая на клавишу в обратном направлении, размыкаем контакты, течение электроэнергии по цепи прерывается, свет гаснет. Абсолютно аналогично работает и вторая клавиша.

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

  • с подсветкой клавиш;
  • совмещенные с розеткой;
  • выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Монтаж

Перед присоединением выключателя необходимо распечатать или нарисовать схему подключения. С её помощью будет несложно произвести необходимые соединения в распределительной коробке. Но ВСЕГДА сначала ОТКЛЮЧАЕМ электроэнергию!

После этого штроборезом подготавливаются канавки (штробы) для кабеля при закрытой проводке или крепятся кабель-каналы/гофра — при открытой. Далее коронкой по бетону сверлят и потом выбивают отверстия в стене под монтажные коробки или прикручивают к ней подрозетники при открытом способе. Проложив провода между всеми точками и зафиксировав их алебастром в штробах или закрыв крышку канала/закрепив на изоляторах, зачищаем их концы на 1-1,5 см и осуществляем соединение проводов в распредкоробке при помощи клеммных колодок/пружинных клемм/колпачков СИЗ/пайки/опрессовочных гильз/зажима «орех». Скруткой провода соединять ЗАПРЕЩАЕТСЯ! Особенно алюминиевые с медными.

С квартирного/лестничного щитка на распределительную коробку, как правило, приходит кабель в котором два провода: «фаза и «ноль». Фазный провод, находящийся под напряжением, определяем индикаторной отверткой (включив ненадолго свет), помечаем его (снова выключаем электроэнергию) и соединяем с одним из проводов трехжильного кабеля, который проложен к выключателю. Два других провода из этого кабеля соединяем с проводами, идущими к люстре. Постарайтесь сделать так, чтобы провода, уходящие к люстре, были соединены в электрических патронах с центральным контактом. Нулевой провод из щитка соединяем с нулевым проводом, идущим к люстре.

В выключателе (если все провода одинакового цвета) находим прозвонкой фазный провод и вставляем его во входную клемму. Часто она обозначена латинской буквой «L». Если провода разного цвета, присоединяем ко входу тот провод, который соединили с фазным в распредкробке. Оставшиеся два провода из кабеля присоединяем к отходящим зажимам. Они бывают помечены символами в виде отходящих стрелок. В люстре, если она трехрожковая, один фазный провод соединяем с двумя проводами от плафонов, второй – с оставшимся плафоном.

Вставляем рабочий механизм в подрозетник, закрепляем его винтами, одеваем сверху декоративную рамку. Включаем свет в щитке и по очереди пробуем клавиши. От одной клавиши должен гореть один плафон, от второй – два, а когда задействованы обе клавиши – то должны зажечься все лампы.

Ниже  небольшое видео, которое покажет весь процесс.

Подключение двухклавишного выключателя с подсветкой

Все чаще выключатели производят со светящимся элементом. Это очень удобно, когда необходимо отыскать месторасположение выключателя в темной комнате. Подсветка вместо ночника укажет точное место, так как она горит тогда, когда сам выключатель находится в разомкнутом положении и света в помещении нет. Когда выключатель замыкает цепь, включая светильник, подсветка автоматически гаснет.

В качестве источника света может использоваться светодиод или неоновая лампочка. Они включаются параллельно выключателю и при разомкнутой цепи светильника находятся под напряжением, излучая свет. При замыкании контакта, напряжение на неоновой лампе/светодиоде падает до нуля, и она не светится. Особенностью выключателя с подсветкой является то, что крайне мало энергосберегающих/люминесцентных ламп могут работать с таким коммутированием. Чаще всего, протекающий через светящийся элемент ток, вызывает заметное мерцание лампы в светильнике, что абсолютно недопустимо, например, в спальне.

Никаких особенностей в монтаже выключателя с подсветкой нет. Только, если вдруг понадобится отключить подсветку, тогда снимаем декоративную крышку, вытаскиваем механизм и выпаиваем или просто откусываем кусачками один или оба контакта, идущие на источник света.

Подключение двухклавишного выключателя с розеткой

Одним из путей экономии при прокладке проводки является применение совмещенных устройств. Одним из самых распространенных является блок, содержащий выключатель и розетку в одном корпусе. Выпускают блоки с вертикальным или горизонтальным расположением устройств.

Самым важным преимуществом такого устройства считается экономия материалов и времени на монтаж. При раздельной установке, необходимо дважды штробить стену, сверлить два отверстия под монтажные коробки и закупить больше кабеля и электроустановочных изделий.

Помимо преимуществ, монтаж блока выключателя с розеткой имеет и недостатки:

  • при установке монтажной коробки в бетонной/кирпичной стене необходимо приложить гораздо больше усилий, так как она имеет форму овала, а не круга;
  • при поломке одного из составляющих нужно менять весь блок.

Как подключить?

Существует две схемы подключения двухклавишного выключателя к розетке внутри единого корпуса:

  1. из распределительной коробки на розетку приходит двужильный кабель. От фазного провода розетки идет перемычка на ввод двухклавишного выключателя. С выходов выключателя провода идут на светильники;
  2. питающий кабель из распределительной коробки приходит фазным проводом на ввод выключателя, а «нулем» — на розетку. С одного выхода выключателя фаза поступает на розетку, которая функционирует только после замыкания контакта выключателя. Второй выход подает напряжение на светильник.

Подводя промежуточный итог, можно рекомендовать использование совмещенного блока розетка-выключатель в подсобных помещениях (сарай, подвал, гараж, бытовка). В этом случае выключатель подает напряжение на осветительный прибор, а второй клавишей питает розетку, в которую можно включить электроинструмент, вентилятор или радиоприемник. В жилых комнатах оптимально применять раздельные устройства, так как вид сетевого шнура, спускающегося с высоты выключателя, не украсит ни одну комнату.

Схема подключения двухклавишного проходного выключателя

Несмотря на то, что обычно выключатель устанавливается при входе в помещение, есть ситуации, когда это не устраивает пользователей. Так, при прохождении длинного коридора в темное время суток, человек испытывает значительные неудобства, связанные с тем, что большую часть пути он должен пройти в темноте, если входит с того конца помещения, где нет выключателя. Для решения таких проблем выпускаются проходные выключатели, например, компанией Legrand.

В описываемом примере, для исправления ситуации, в разных концах коридора необходимо установить два проходных выключателя, один из которых включает свет, а другой – выключает освещение и наоборот. Благодаря такой коммутации, весь путь проходит по освещенному пространству, что гораздо комфортнее и безопаснее.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

Присоединение

Монтаж двухклавишного проходного выключателя, а точнее пары таких устройств, значительно отличается от стандартного коммутатора. Поэтому рекомендуется распечатать схему расключения, пометить/пронумеровать все проложенные провода и далее действовать строго по схеме. В противном случае, обязательно будет перепутан какой-то провод и выключатели будут работать неправильно.

Схема присоединения

Небольшое видео вам в помощь.

Полезные советы
  • ВСЕГДА перед началом работ обесточивайте сеть!
  • Для выключателей достаточно кабеля с сечением 1,5 кв. мм. Более толстый хуже размещается в монтажной коробке;
  • Выключатели с зажимными клеммами удобнее в монтаже и более надежно удерживают провод;
  • При монтаже выключателя для коммутации света в ванной комнате, он должен находиться вне помещения;
  • При подключении люстры с большим количеством рожков и лампами накаливания, выбирайте устройство с номинальным током 10 ампер;
  • Покупайте электротовары в специализированных магазинах. Там вы сможете получить квалифицированную консультацию;
  • При монтаже выключателя, совмещенного с розеткой в доме, где есть маленькие дети, выбирайте устройство с защитными шторками на розетках.

Схема подключения двухклавишного проходного выключателя

Схема подключения двухклавишного проходного выключателя применяется довольно часто в жилых и общественных зданиях. Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно.

Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют проходными выключателями или переключателями).

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

  • Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
  • Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
  • При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
  • Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

  1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
  2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
  3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
  4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
  5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.




Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

  • Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
  • Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
  • Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
  • Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла44Не помогла4

Схема подключения двухклавишного выключателя. Подключение двойного выключателя

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

В нашем случае провод идущий на общий контакт — коричневого цвета, а провода с двух выходов синего и желтого.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как подключить двойной выключатель на две лампочки (двухклавишный): схема и видео подключения

Автор Дмитрий Гаврюк На чтение 8 мин. Просмотров 5.4k. Опубликовано

При выполнении работ по монтажу электрических сетей освещения 220В бытовых и промышленных помещений, часто возникает необходимость управления несколькими приборами освещения из одной точки. Для этих целей используется выключатель с двумя клавишами. Устройства такого исполнения обеспечивают включение и выключение осветительных приборов, имеющих две и больше лампы. Иногда, схема размещения электропроводки сети освещения предусматривает управление несколькими группами светильников или отдельных ламп на одном светильнике. Двухклавишный для этих целей также подходит.

Для правильной работы двойного выключателя необходимо правильно осуществить его подключение. При этом следует придерживаться определённой последовательности действий для обеспечения личной безопасности и безопасности окружающих. Рекомендации по безопасному монтажу на две лампочки рассмотрены ниже.

Подготовительные работы

Подготовка к монтажу электрических коммутационных аппаратов (в этом случае выключателей) предусматривает понимание их устройства, назначения, исполнения, принципа работы и наличие инструмента для их установки в бытовых и промышленных условиях.

Регулирование количества включённых приборов освещения осуществляется за счёт выключателя, имеющего дополнительный отходящий контакт и отдельную кнопку управления. Размерами он обычно не отличается от одноклавишных. Это сделано для удобства замены их друг на друга. Главное отличие состоит в их коммутационной «начинке».

Устройство на две клавиши имеет рабочую часть, включающую три контакта. Один из контактов входящий, а два остальных — отходящие. Исходящие контакты имеют независимое друг от друга управление включением и выключением.

В процессе установки его располагают таким образом, чтобы отходящие контакты располагались вверху. Это обусловлено общепринятыми стандартом положения вкл./выкл.

Рабочая часть двухклавишного выключателя (слева)

На клемму приходящего контакта подключают фазный провод, приходящий от распределительной коробки. На клеммы отходящих контактов устанавливаются фазные провода потребителей: отдельных ламп одного светильника, отдельных светильников, отдельных групп светильников.

Нулевой провод (рабочий ноль) к потребителям выводится из распределительной коробки, и не проходит через выключатель.

По своему исполнению двухклавишные модели разделяются на модели для установки непосредственно на стену (для открытой проводки), и модели для внутренней установки в стене (для скрытой проводки).

Выключатель для открытой проводкиВыключатель для скрытой проводки

Схема подключения двухклавишного выключателя на две лампочки

Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Подключение двухклавишного выключателя при наличии в сети заземляющего проводника

Современная электрическая сеть предусматривает наличие заземляющего проводника в питающих сетях всех электрических потребителей. В сетях электропроводки домов советского времени такой проводник отсутствует. Да и во многих частных постройках не всегда он есть, особенно в сетях освещения. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов.

Поэтому объективно будет рассмотреть схему подключения двухклавишного выключателя для проводки без заземляющего проводника.

Подключение двухклавишного выключателя в бытовую сеть без заземляющего проводника

На данной схеме приведён пример подключения двух ламп одного светильника, либо двух независимых светильников. В этом случае фазный провод приходит на входную клемму выключателя и через независимые отходящие контакты направляется к потребителям двумя отдельными проводами.

Для большей наглядности приведена схема подключения двух независимых групп ламп, либо светильников, соединённых последовательно.

Управление двумя независимыми группами потребителей освещения

При использовании такой схемы, подключение рабочей части устройства не меняется и выполняется аналогично предыдущему примеру.

Какие инструменты и материалы понадобятся для монтажа двойного выключателя

Для выполнения монтажа понадобится следующий инструмент. Рассмотрено для моделей двух стандартных исполнений.

выключатель для открытой проводки:

  • Электродрель.
  • Сверло диаметром 6 мм (для дерева) или бур диаметром 6 мм (для бетонной, кирпичной стены).
  • Отвёртка крестовая для зажатия провода в клеммных контактах и крепления корпуса выключателя.
  • Отвёртка — индикатор для определения наличия напряжения в сети.
  • Нож для зачистки изоляционного слоя провода. (при отсутствии специального инструмента для снятия изоляции с кабельно проводниковой продукции). А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов (кабеля).
  • Пассатижи для обжатия гибкого провода. Если провод монолитный, пассатижи могут не понадобиться. Но также можно использовать обжимные наконечники, соответствующие сечению провода (для гибкого провода).
  • Дюбель с пробкой 6х40 (указан стандартный размер, он может изменяться в зависимости от местных условий).
  • Маркер или фломастер для нанесения маркировки «фаза/ноль» на провода (из соображений безопасности).

Для обеспечения безопасности от поражения электрическим током, весь инструмент должен быть с изолированными ручками, обеспечивающими изоляцию металлических частей инструмента от рук монтажника. На качественном инструменте указан класс изоляции либо предельная величина напряжения, в сети которого разрешено работать таким инструментом.

Набор отвёрток с изолированными ручками + индикатор напряжения

Выключатель для скрытой проводки.

Для установки выключателя в сеть со скрытой проводкой, понадобится тот же набор инструмента что и в предыдущем примере, но с существенным дополнением. Вам понадобится перфоратор со специальной оснасткой — коронкой для сверления отверстий стандартного образца в бетонных и кирпичных стенах. Так как рабочая часть утоплена в стену, без перфоратора не обойтись.

Коронка на перфоратор под розетку, выключатель

А также понадобится специальная строительная смесь для фиксации в просверлённом отверстии пластикового корпуса выключателя. Для этой цели подойдёт строительный гипс, штукатурка и др.

Инструкция подключения

Рассмотрим процесс монтажа на примере выключателя для скрытой проводки. Этот процесс предпочтительнее, так как эстетика домашнего интерьера предусматривает наличие скрытой проводки.

1. Сверлим отверстие в стене с помощью перфоратора и специальной коронки.

Сверление отверстия под выключатель

2. Удаляем стамеской или отвёрткой разрушенные элементы стены.

Удаление элементов стены

3. Проверка соответствия отверстия размерам пластикового корпуса выключателя.

Проверка диаметра и глубины отверстия

4.Пробивка штраба для электропроводки. (Спуск до плинтуса, как в этом примере, или до распределительной коробки).

Штраб для электропроводки

5.Вырезание шаблонного отверстия в пластиковом корпусе выключателя для электропроводки.

Вырезание отверстия под провод

6.Смачивание водой подготовленного отверстия для лучшего контакта со строительной смесью-фиксатором.

Смачивание поверхностей

7.Нанесение строительной смеси в отверстие и установка корпуса.

Нанесение смеси

8. Установка пластикового корпуса.

Фиксация необходимого положения

9. Удаление лишнего раствора смеси.

Удаление смеси

10. Выравнивание поверхности раствора.

Зачистка и выравнивание поверхности

11. Окончательное положение корпуса выключателя после затвердения раствора.

Выполнен монтаж пластикового корпуса

12. Следующий этап — подключение рабочей части выключателя и установка его в корпус.

Для безопасной работы отключаем напряжение сети, в которую подключаем устройство. Предварительно определяем фазный и нулевой провода с помощью индикатора напряжения. Маркируем провода, чтобы в дальнейшем не запутаться.

По окончании установки пластикового корпуса и затвердеванию смеси, заводим фазный провод в корпус выключателя. Подключаем фазный провод на клемму приходящего контакта устройства.

Подключение фазного провода

Два отходящих фазных провода подключаем, соответственно, на отходящие клеммы контактов. Получаем следующее.

Подключенная рабочая часть выключателя

Далее, фиксируем рабочую часть в пластиковом корпусе с помощью металлической рамки.

Фиксация рамки

13. Осталось лишь установить клавиши выключателя и он готов к работе.

Установка клавиш выключателя

При условии, что светильники уже подключены, подаём напряжение в сеть и проверяем работу.

Для большей наглядности процесса подключения ниже приведён видеоролик на эту тему.

Как установить и подключить выключатель на две клавиши своими руками: видео

Возможные ошибки и пути их решения

При подключении рабочей части можно перепутать фазный и нулевой провод, чтобы этого избежать, необходимо своевременно их промаркировать.

Положение клавиш выключателя стандартно устанавливается следующим образом:

Общепринятое положение клавиш при включённом и отключённом режиме

Установка выключателей — не особо трудоёмкий, хотя и многоэтапный процесс. При соблюдении вышеуказанных рекомендаций и их последовательности, проблем возникнуть не должно. Необходимо помнить главное правило электриков. Перед началом работы (монтаж, ремонт электрических приборов и оборудования) отключи питание в сети и проверь отсутствие напряжения на рабочем месте. Очень важно принять меры для ошибочного включения напряжения в сети. Для того чтобы никто не включил автоматический выключатель, который вы отключили перед началом работы, по ошибке, на нём следует вывесить плакат «Не включать, работают люди!» либо запереть этот автомат в боксе на замок (если такой есть). Безопасность прежде всего!

Дмитрий. 29 лет. Образование — инженер-механик. Работаю в горнодобывающей промышленности. Оцените статью: Поделитесь с друзьями!

Схема подключения одноклавишного выключателя — 5 ошибок при установке.

Подключение одноклавишного выключателя на лампочку, бра или люстру, казалось бы, простейшая задача. Однако и здесь можно наделать ряд ошибок, которые на первый взгляд не кажутся столь очевидными.

Давайте рассмотрим схему подключения такого выключателя и пошагово от А до Я узнаем, как при этом соединяются все провода в распредкоробке, в самом выключателе и на светильнике и что при этом можно сделать не так.

Изначально мы имеем:

  • место под установку выключателя

Рекомендуемая высота – 0,9м от уровня пола. При этом располагайте его так, чтобы в открытом состоянии дверь не мешала его включению.

  • распредкоробку над выключателем
  • светильник на потолке

Монтаж электропроводки

Будем считать, что нигде никаких проводов еще не проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.

В распредкоробке кабель зачищается и жилы подписываются согласно расцветке и тому, как вы их подключили в щитке:

  • Pe – заземляющий проводник

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой коробки.

При маркировке жил старайтесь соблюдать утвержденную правилами расцветку.

  • Желто-зеленый – земля
  • Серый, белый, коричневый и др. – фаза

Двух или трехжильный кабель?

Далее сверху от распаечной коробки до места установки выключателя спускаете второй кабель. Для одноклавишника он должен быть двухжильным ВВГнг-Ls 2*1.5мм2.

При этом многие опытные электрики все же рекомендуют изначально закладывать в штробу трехжильный. Хотя для простого выключателя света третья жила и не нужна (она останется незадействованной), однако в будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный или проходной.

Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.

То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилы подписываются как L и L1.

  • L – приходящая фаза
  • L1 – эта же фаза, но уже уходящая на светильник

Схема подключения

Далее подключается сам выключатель. Для этого его нужно аккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу. Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

Откручиваете два винтика и снимаете декоративную крышку.

Вся схема подключения фактически заключается в том, что вам необходимо в разрыв фазного проводника установить этот самый одноклавишник, который своими контактами и будет разрывать фазу.

Поэтому вниз к выключателю света заводится только фаза, без ноля.

Грубо говоря представьте, что на лампочку у вас идет цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и вставить в данный разрыв выключатель света.

Схема очень простая и незамысловатая. Единственное, что распаечная коробка как промежуточное звено, для многих здесь вносит некоторую путаницу.

Жилу L подключаете на верхний контакт, жилу L1 – на нижний.

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

В том случае, если у вас зажимные клеммы не сверху и снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в любые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”, то “L” – это приходящая фаза, а “1” – уходящий провод на лампочку.

Подключение светильника

Осталось проложить кабель на светильник и соединить все провода в распредкоробке под потолком. Для светильника также используется трехжильный ВВГнг-Ls 3*1,5мм2.

Даже если у вас плафон или корпус не имеет металлических деталей, все равно тяните туда 3-х жильный кабель.

Жилы кабеля подписываются следующим образом:

  • L1 – фаза от выключателя

Подключаете светильник, люстру или одиночный патрон лампочки согласно схеме.

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в распредкоробке. Туда у вас должно заходит три кабеля:

  • кабель питания от щитовой
  • идущий вниз на выключатель
  • на светильник

Сначала соединяете между собой нулевые жилы N и жилы заземления Pe. Они должны идти напрямую от щитка до светильника, минуя сам выключатель.

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля щитовой, соединяем с фазой L, уходящей вниз к выключателю. Другую фазу L1 с кабеля светильника, подключаем на жилу L1 от одноклавишного выключателя.

Еще раз проверяете всю схему. Питающая фаза должна прийти с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее последовать на светильник.

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите трехконтактные.

Закрываете крышкой коробку, на одноклавишник ставите декоративную рамку и проверяете работоспособность освещения.

Все вышеописанное, казалось бы, элементарно и просто. Какие же ошибки здесь можно наделать?

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об обратном.

Мало того, выбирают сечение этого провода какое попало, от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения освещения в квартирах должен быть:

  • сечением не менее 1,5мм2
  • марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все светильники в квартире будут пластиковыми и подключать там провод заземления попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик 7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Выключатель отключает ноль, а не фазу

Вторая частая ошибка – подключение через выключатель не фазного проводника, а нулевого.

Одноклавишник, равно как и другие виды выключателей света, всегда должен разрывать именно фазу. Делается это для вашей же безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не ударило током.

При этом обратите внимание, что даже если вы изначально все сделали правильно, прежде чем лезть к контактам светильника после отключения света, всегда проверяйте отсутствие напряжения индикаторной отверткой.

Дело в том, по истечении времени, фаза с нолем могут поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?

Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм «2» и «4».

В итоге в квартире во всех распредкоробках фаза с нолем автоматически поменяются местами. И выключатель света, который первоначально был подключен верно, начнет разрывать нулевой провод.

Поэтому правило “отключил – проверь отсутствие напряжения” – залог вашей безопасности.

Отсутствие запаса провода

Не все знают, что отсутствие запаса провода в местах соединения и ответвления — это опять же нарушение правил ПУЭ п.2.1.22.

То есть, это не хотелка или рекомендация заботливого электрика, а непосредственное указание действующих нормативов.

Выключатель отключается клавишей вверх или вниз

При установке выключателя в монтажную коробку обращайте внимание на положение клавиши при включении и отключении света.

По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз — свет выключался, а вверх – наоборот включался.

Считается, что в аварийной ситуации гораздо проще дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То же самое касается рубильников и модульных автоматов в щитовой.

Для поворотных пакетников у электриков свое негласное правило, которое ориентируется на положение его ручки.

“Стоит – работает. Лежит – не работает!”

Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.

И все определяется в первую очередь маркой и производителем изделия.

Подключение выключателя с подсветкой

Еще многих пугает эффект при установке выключателя с подсветкой. Это касается момента, когда даже в выключенном положении светодиодная лампочка на потолке продолжает еле-еле светиться.

Кто-то начинает думать, что он ошибся в схеме, лезет в распредкоробку по новой и ищет в чем дело. Однако никакой ошибки здесь нет и все это связано со встроенным светодиодом.

Как избавиться от этой распространенной проблемы читайте в отдельной статье.

Источники — https://cable.ru, Кабель.РФ

Подключение двухпозиционного переключателя


Как подключить двухпозиционный переключатель. Подключение двухпозиционного переключателя почти так же просто, как и обычная домашняя проводка. Прежде всего, нам нужно немного пройтись по терминологии, чтобы вы точно знали, что обсуждается.

Перейдите на страницу «Терминология коммутатора », где я обсуждаю термины, используемые для различных типов домашних электрических переключателей. Это также должно помочь понять функции каждого типа переключателя.

При подключении схемы двухпозиционного переключателя все, что вы на самом деле делаете, — это управление потоком мощности (выключение / включение) на нагрузку (свет, лампа, розетка, потолочный вентилятор и т. Д.).)

Теперь типичная схема будет содержать 3-проводной кабель , известный как romex. Кабель состоит из черного, белого и неизолированного медного провода.

Черный провод = питание или горячий провод
Белый провод = нейтраль
Голая медь = земля

При подключении схемы двухпозиционного переключателя все, что нам нужно сделать, это управлять черным проводом (горячим проводом) для включения и выключения Загрузка. Эта простая диаграмма ниже поможет вам лучше понять, что делает эта схема.

На схеме выше источник питания входит слева. Обратите внимание, что черный провод — единственный провод, которым мы управляем с помощью двухпозиционного переключателя. У вас есть входящий горячий провод (черный), идущий к одному винту (неважно, используете ли вы латунный или серебряный винт) на стороне двухпозиционного переключателя, и черный провод от другого винта на двухпозиционном переключателе. собирается нагрузка (свет, потолочный вентилятор и т.д ..). Белые провода скреплены гайками, чтобы можно было продолжить цепь.

Теперь что касается заземляющего провода. Очень важно также подключить к выключателю заземляющий провод. Зеленый винт на двухпозиционном переключателе предназначен для заземления, поэтому все провода заземления должны быть подключены, как показано ниже.

Все провода заземления (неизолированная медь) теперь подключены (входящее заземление, заземление нагрузки и заземление переключателя). Это обеспечивает безопасную защиту цепи за счет неповрежденного заземления.

Итак, чего мы добились. При подключении двухпозиционного переключателя на схеме ниже показана основная концепция подачи электроэнергии к нагрузке.Предположим, что управляемая вами нагрузка — это свет. Электричество течет от горячего провода (черный) через двухпозиционный переключатель (показан в выключенном положении), а затем к свету и возвращается через нейтральный провод (белый). Это законченная схема.

Теперь, поняв диаграмму выше, перейдите к верхней диаграмме и, используя концепцию, показанную здесь, просто используйте указатель мыши на этой диаграмме и проследите за потоком от черного провода (горячий провод) к нагрузке и возвращайтесь через белый провод. (нейтральный).Это должно дать вам хорошее базовое представление о том, как работает схема двухпозиционного переключателя, и поможет вам добавить или изменить двухпозиционный переключатель.

Итак, теперь, когда у вас есть базовая концепция подключения двухпозиционного переключателя, давайте посмотрим на следующие схемы двухпозиционного переключателя, чтобы увидеть, какой тип схемы у вас есть. После того, как вы вытащили выключатель из стены, провода в коробке и соединения с выключателем должны выглядеть следующим образом.

Базовая двусторонняя цепь — питание на коммутаторе


Базовая 2-ходовая цепь — питание на световом индикаторе


Питание на коммутаторе — с 2 лампами в серии


Подача питания на свет — с 2 двухпозиционными переключателями и 2 фонарями


Питание на свету — с двухпозиционным переключателем и розеткой


Электропитание на выключателе / ​​розетке — с подсветкой



Разрешить Тима Картера из AskTheBuilder.com, чтобы показать вам несколько отличных советов по установке и подключению двухпозиционного переключателя.

Несколько кнопочных станций



ЦЕЛИ :

  • Поместите номера проводов на принципиальную схему.
  • Поместите соответствующие номера на элементы управления.
  • Нарисуйте электрическую схему по принципиальной схеме.
  • Подключите цепь управления, используя две кнопки останова и две кнопки запуска.
  • Обсудите, как компоненты должны быть подключены для выполнения функций запуска или остановки цепи управления.

Бывают случаи, когда желательно иметь более одного старт-стопа кнопочная станция управления двигателем. В этом разделе базовый старт-стоп Цепь кнопочного управления будет изменена и будет включать в себя вторую кнопку остановки и запуска.

Когда компонент используется для выполнения функции остановки в элементе управления цепи, это обычно будет нормально замкнутый компонент и будет подключен последовательно с катушкой стартера двигателя. В этом примере второе нажатие Stop Кнопка должна быть добавлена ​​к существующей схеме управления пуском и остановом, показанной в илл.1. Вторая кнопка будет добавлена ​​к цепи управления. подключив его последовательно с существующей кнопкой Stop.

Когда компонент используется для выполнения функции запуска, обычно нормально открытый и подключается параллельно имеющейся кнопке пуска (Илл. 2). Если нажать любую кнопку Пуск, цепь будет завершена. к катушке M. При подаче напряжения на катушку M все контакты M меняют положение. Три нагрузочные контакты, подключенные между трехфазной линией питания и двигателем близко, чтобы подключить двигатель к линии.Нормально разомкнутый вспомогательный контакт подключенный параллельно с двумя кнопками Пуск, закрывается для поддержания цепь к катушке M, когда кнопка Start отпущена.


Рис. 1 В цепь добавлена ​​вторая кнопка остановки.


Рис. 2 В цепь добавлена ​​вторая кнопка пуска.


Рис. 3 Компоненты, необходимые для построения схемы.


Рис. 4 На схеме нанесены номера.


Ил.5 Цифры ставятся рядом с соответствующими компонентами.

Разработка электрической схемы

Теперь, когда логическая схема была разработана в виде схемы диаграмма, электрическая схема будет построена на основе схемы. Компоненты необходимые для подключения этой схемы показаны на рис. 3.

В соответствии с процедурой, описанной в разделе 22, номера проводов размещены на принципиальной схеме (илл. 4). После размещения номеров проводов на схеме соответствующие номера нанесены на элементы управления (Больной.5).

ВИКТОРИНА :

1. Если компонент должен использоваться для функции запуска, является ли компонент вообще нормально открытый или нормально закрытый?

2. Если компонент должен использоваться для функции остановки, является ли компонент вообще нормально открытый или нормально закрытый?

3. Две кнопки останова на рис. 2 соединены последовательно с каждой Другие. Какова была бы работа схемы, если бы они были подключены? параллельно, как показано на рис.6?

4. Как бы выглядела схема, если бы обе кнопки запуска были быть подключенными последовательно, как показано на рис. 7?


Рис. 6 Кнопки останова подключены параллельно.


Рис. 7 Пусковые кнопки подключены последовательно.

Двухпроводное управление | Цепь управления толчковым режимом запуска и остановки

Двухпроводное управление

Кнопочные переключатели останова и пуска в двигателях и других цепях управления представляют собой удобные способы управления цепями.Легче нажать кнопку, чем использовать тумблер или повернуть ручку.

Чтобы обеспечить дополнительные стартовые позиции, все, что необходимо, — это подключить дополнительные пусковые кнопки параллельно с первой. Для остановки или обесточивания цепи дополнительные кнопочные выключатели остановки размещаются последовательно с первыми.

В Рисунок 1 есть два пусковых и два кнопочных переключателя останова. Как обычно, кнопки пуска нормально разомкнуты, а кнопки останова нормально замкнуты.Для ясности они были обозначены как «начало 1», «начало 2», «стоп 1» и «стоп 2».

Рисунок 1 Два положения управления запуском и остановом в цепи

Вариант схемы управления в Рисунок 1 — это обеспечение только одной начальной позиции с несколькими положениями останова. Это может возникнуть, когда на установке может потребоваться несколько положений аварийной остановки.

Только один кнопочный переключатель запустит работу, но в случае неисправности на установке он может быть остановлен операторами в любом количестве положений.Для этого необходимо, чтобы все кнопочные выключатели останова были подключены последовательно (см. Рисунок 2 ).

Рисунок 2 Несколько позиций управления остановом

Местное или дистанционное управление

В некоторых операциях может потребоваться смещение рабочего положения кнопочных переключателей стоп-старт. Чтобы исключить возможность того, что кто-то будет управлять машиной в неправильном положении, схема Рисунок 2 изменена так, чтобы одновременно можно было использовать только одно положение.Это часто называют «локальной» или «удаленной работой». Рисунок 3 — схематическое представление этого типа. В левой части схемы находится ручной переключатель, который включает в цепь либо верхние местные, либо нижние дистанционные кнопочные переключатели. Этот тип схемы требует дополнительного контактора контактора и только простого переключающего переключателя.

Рисунок 3 Дистанционное или местное управление

Двухпроводное управление

Многие схемы управления двигателем используют автоматическое управление пуском.Это может быть, например, термостат на холодильнике, поплавковый выключатель на резервуаре для воды или реле давления на воздушном компрессоре. Поскольку другого управления пуском-остановом нет, и к исполнительному устройству нужно подвести только два провода, это обычно называют «двухпроводным управлением».

Рисунок 4 — простая двухпроводная схема управления. В этом случае регулирующим устройством является реле давления, которое обозначено строчной буквой p в квадрате.

Рисунок 4 Двухпроводное управление с помощью реле давления

Двухпроводное и кнопочное управление

В некоторых случаях может потребоваться запустить устройство с моторным управлением с помощью кнопочного переключателя но позвольте другому элементу управления выключить его.Этот тип схемы показан на рис. , , , 5, . Он имеет обычное управление пуском-остановом с поплавковым выключателем, соединенным последовательно с кнопкой останова. Это позволит запустить насос, а затем автоматически выключить его при заполнении бака.

Двигатель можно было остановить в любой момент во время работы, но нельзя было снова запустить его после автоматической остановки до тех пор, пока уровень воды не упадет и поплавковый выключатель снова не замкнется.

Рисунок 5 Комбинированный стоп-старт и автоматическое управление

Старт Стоп Толчковое управление

Когда кнопочный переключатель подключен так, что цепь работает только при удержании переключателя в нажатом состоянии, это называется толчковой работой. контроль’.Иногда необходимо «толкать» машину в определенное положение, чтобы можно было выполнить регулировку. Можно было бы жонглировать кнопками пуска и останова двумя руками, но это не является хорошей практикой, не надежно и может быть опасно. Более эффективно установить специальную кнопку для этой функции.

На принципиальной схеме в Рисунок 6 толчковый кнопочный переключатель представляет собой кнопочный переключатель с нормально замкнутым и нормально разомкнутым положениями.

В нормальном положении схема работает как простое управление остановом / пуском. При нажатии кнопки толчкового режима удерживающий контакт K1.4 изолируется, а кнопочный переключатель запуска блокируется. Пока кнопка толчкового режима нажата, катушка К1.4 находится под напряжением.

Когда кнопка отпускается, цепь катушки размыкается, а затем замыкается нормально замкнутый контакт, так что возможна нормальная работа. Кнопка толчкового режима иногда включает небольшую задержку при повторном включении, чтобы дать контактору время для размыкания контакта K1.4.

Рисунок 6 Кнопочный переключатель толчкового режима в цепи управления

Реверсивные цепи

Чтобы реверсировать трехфазный двигатель, все, что необходимо, — это поменять местами две питающие линии к двигателю. Это может быть выполнено с помощью двух контакторов, как показано на принципиальной схеме в Рисунок 7 .

Когда замыкаются контакты K1.1, K1.2 и K1.3 или K2.1, K2.2 и K2.3, двигатель будет работать либо в прямом, либо в обратном направлении.Осмотр силовой цепи покажет, что две линии питания будут закорочены, если оба контактора замкнуты одновременно.

Рисунок 7 Принципиальная электрическая схема реверсивного контактора

Этого можно избежать двумя способами. Маленький равносторонний треугольник и пунктирные линии между двумя наборами силовых контактов означают, что два контактора «механически заблокированы». Это означает, что если один контактор замкнут, другой механически невозможно замкнуть.

Второй метод заключается в использовании «электрических блокировок» в каждой цепи катушки контактора. Это можно увидеть на рис. 7 , где нормально замкнутый контакт K2.5 находится в цепи прямой катушки, а нормально замкнутый контакт K1.5 находится в цепи обратной катушки. Это означает, что при подаче напряжения на катушку контактора K1 / 5 контакт K1.5 размыкается. Затем, если нажать обратный кнопочный переключатель, катушка K2 / 5 не может быть запитана. То же касается и обратной операции.

Используется только одна кнопка останова, а контакт тепловой защиты также включен последовательно с кнопкой останова.По необходимости, кнопочный переключатель останова находится перед кнопками прямого и обратного хода, так что он может управлять обоими.

Релейные диаграммы

Цепи управления, в частности, могут быть нарисованы как «лестничные» диаграммы. Они называются так, потому что линии питания нарисованы с каждой стороны, а компоненты схемы нарисованы поперек них, поэтому в результате получается, что это похоже на стойки лестницы.

Лестничные диаграммы также следуют требованию, чтобы поток энергии и последовательность событий были слева направо и сверху вниз, когда это возможно, аналогично обычной практике рисования в этой стране.

Эти схемы являются шагом к программированию логических контроллеров и в основном используются с учетом программирования. Схема управления на фигуре Рисунок 7 была перерисована в горизонтальной ориентации и показана на рисунке Рисунок 8 . Используются символы, рекомендованные в AS / NZS 1102. Однако схема идентична схеме управления на рисунке Рисунок 7 .

Рисунок 8 Схема управления Рисунок 7 , нарисованная горизонтально

В других странах часто используются другие стандартные символы.В США используется более одного набора стандартов, но один популярный из них называется стандартом NEMA. Название является сокращением от Национальной ассоциации производителей электрооборудования.

Схема управления Рисунок 8 , перерисованная в соответствии со стандартами NEMA, показана на рисунке Рисунок 9 . Это все та же схема, за исключением того, что теперь каждая перегрузка отображается отдельно как три нормально замкнутых контакта.

Рисунок 9 Схема управления реверсом, соответствующая стандартам NEMA

Многие программируемые логические контроллеры в этой стране и других странах используют этот стандарт, и программисты ориентированы на этот стандарт.Принципиальные схемы, поставляемые с контроллерами, чаще всего соответствуют стандартам NEMA.

Стандартная схема подключения однополюсного выключателя света

Самый простой и наиболее распространенный выключатель света на самом деле упоминается продавцами оборудования и электриками как «однополюсный выключатель света». При использовании однополюсного переключателя света переключение тумблера или весла вверх замыкает цепь, включая свет или приборы, а ее опускание разрывает цепь, выключая свет или розетки.

Однополюсный переключатель имеет два латунных винтовых зажима на стороне, к которой присоединяются черные («горячие») провода цепи.Один черный провод идет от источника питания, а другой идет к свету (ам).

Когда вы выключаете выключатель, он прерывает электричество, которое течет по черному проводу от источника питания к прибору. По этой причине две основные клеммы подключены к черным проводам. Оголенный провод заземления схемы — если он есть — подсоединяется к зеленому винту заземления на переключателе.

Электросхемы на этой странице могут помочь вам спланировать правильный способ подключения выключателя света. Всегда отключайте питание цепи перед работой с проводкой. См. Как отключить электричество в доме.

Опять же … белые провода цепи обходят выключатель, ЕСЛИ … белый провод не был преобразован, чтобы выполнять работу черного провода. Во многих домах используется трехжильный неметаллический кабель (например, марки Romex®), который состоит из одного черного провода, одного белого провода и одного оголенного или зеленого заземляющего провода.

Однополюсный выключатель света управляет освещением из одного места. Leviton

При подключении переключателей этот тип кабеля может использоваться в качестве ножки переключателя — там, где вам нужны два черных провода, чтобы перейти от переключателя к черным проводам, расположенным у фонаря или в промежуточной электрической коробке.

Как показано на схемах ниже, вы можете покрасить пару дюймов конца белого провода в черный цвет или обернуть его черной изолентой, чтобы указать, что он используется как черный провод. Электрические коды могут отличаться в зависимости от этой практики.Стандартная схема однополюсного переключателя света

Схема подключения однополюсного переключателя

Правильный способ подключения однополюсного переключателя зависит от того, где переключатель расположен относительно света. На схемах ниже показаны различные варианты.Правильная разводка однополюсного переключателя, который управляет светом из центра цепи.

Самый простой способ подключения — это одиночный световой сигнал, который появляется в конце цепи.

Когда некоммутируемая цепь продолжается от включенного света, вот как ее подключить.

Диммерный переключатель подключается так же, как однополюсный переключатель. На этой иллюстрации вы можете увидеть, как раскаленные докрасна «свинцовые» провода диммера подключены к входящему черному проводу от источника электроэнергии (электрическая панель), а черный провод идет к черному проводу светильника, который в данном случае , представляет собой белый провод, обмотанный черной изолентой.Переключатель диммера прерывает черный провод, идущий к осветительной арматуре.

Тип переключателя, который будет включать освещение в коридоре с любого конца коридора, называется трехпозиционным переключателем; у него есть дополнительный терминал. Для получения информации о различных способах подключения переключателей этого типа см. Раздел «Как подключать трехпозиционные переключатели». Трехпозиционный переключатель GE

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет в качестве редактора зданий для Sunset Books, старший редактор Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о схемах подключения выключателя лампы Don Vandervort

— Do-it-yourself-help.com

На этой странице представлены электрические схемы для четырех различных типов бытовых ламп. Включена схема двухконтурного переключателя лампы для управления стандартным патроном лампы в верхней части лампы и меньшим патроном в основании для лампы малой мощности. Также включены схемы стандартного выключателя лампы, трехстороннего выключателя лампы и старинного торшера с 4 лампочками.

Определение полярности шнура лампы

Шнуры ламп обычно бывают одного цвета, поэтому стандартные рекомендации «черный-горячий» и «белый-нейтральный» бесполезны для определения полярности. Поэтому используются другие методы для определения полярности на шнуре лампы. Сначала внимательно проверьте изоляцию на проводах шнура, и вы обнаружите либо текстурированную бусину, либо тонкую цветную линию, идущую вдоль одного провода, это нейтральный провод. Обычная проволока — горячая.

Если на шнуре нет бусинки, то жилы проволоки могут быть разных цветов, чтобы их можно было различить.В этих случаях провод серебристого цвета обычно является нейтральным, а провод цвета латуни — горячим.

Еще один ключ к определению полярности — это штекер на шнуре лампы: широкий контакт является нейтральным, а узкий — горячим. У большинства старых шнуров ламп есть штыри одинакового размера. Это связано с тем, что полярность электрических ламп не соблюдалась до разработки заземленных цепей. В этих лампах вилку можно вставить в розетку в любом направлении, соблюдая полярность.

Подключение 2-х лампового переключателя лампы

На этой схеме показано подключение прикроватной лампы с двумя розетками. Верхний патрон A , вмещает стандартную лампу накаливания. Вторая розетка B обычно содержит небольшую лампочку малой мощности, похожую на ночную лампочку. Переключатель позволяет включить только верхнюю лампочку, только ночник, обе лампы одновременно или выключить обе лампы. Этот тип переключателя будет называться двухконтурным переключателем лампы при покупках в домашних магазинах.Не путайте это с трехпозиционным переключателем (изображенным ниже), они не работают одинаково.

Подключение кнопочного выключателя лампы

Здесь двухпозиционный кнопочный переключатель подключен к лампе с 2 лампочками. Эту схему можно использовать для замены старой кнопочной лампы новым переключателем. Горячий провод от шнура подключается непосредственно к черному проводу на переключателе, а нейтраль соединяется с нейтральным контактом на каждой розетке лампы. Красный и синий провода выключателя подключаются к горячему контакту одного из патронов лампы.

Подключение трехпозиционного переключателя розетки лампы

Это электрическая схема стандартного трехпозиционного переключателя лампы. Розетка используется с трехсторонней лампой, содержащей 2 отдельных элемента, которые запитываются отдельно, а затем вместе, когда ручка переключателя поворачивается для разной степени света. Эти розетки имеют две клеммы: одну для горячего провода и одну для нейтрали. Третий контакт может присутствовать, но не используется в этой цепи.

Подключение одиночного переключателя лампы

На этой схеме показано подключение стандартной лампы с одной настройкой.Эта розетка имеет две клеммы: латунную для горячего и серебряную для нейтрального провода. Шнур лампы подключается непосредственно к этим клеммам с соблюдением полярности, указанной в верхней части этой страницы.

Подключение винтажного выключателя торшера

Это электрическая схема винтажного торшера с 4 лампочками, одной основной лампой и 3 периферийными лампами, обычно меньшего размера. Основная лампа вставляется в стандартную розетку со встроенным выключателем, а три периферийных лампы подключаются к одному выключателю, обычно расположенному рядом с центральной розеткой.У вторичного переключателя могут быть провода, окрашенные в черный, синий и красный цвета, или, если это старый переключатель, для их различения можно использовать другие цвета или текстуру.

В этой схеме подключения лампы нейтральный провод на шнуре соединен с проводами, идущими непосредственно к клеммам нейтрали на всех четырех розетках. Горячий провод от шнура соединяется с проводом, идущим к горячему выводу на первичной розетке A и к горячему проводу на переключателе B . Коммутатор B будет иметь три провода: один для источника горячего питания и два для подключения к лампочкам.Один из них соединит горячую лампу одной, а второй будет соединен с горячей лампой двух других.

С помощью этой лампы лампу A можно выключать и включать независимо, а выключатель B может включать лампочку 1 отдельно, лампы 2 и 3 вместе с лампой 1 выключены, лампы 1, 2 и 3 включены одновременно. раз, или все три выключены.

Еще подобное на Do-It-Yourself-Help.com

Подключение кнопок игрового шоу


Мультиметр
Тест на обрыв провода / Тест на напряжение
Большинству устройств для правильной работы требуется 80% номинального напряжения
Купить
Аналоговый мультиметр
Мультиметры на Amazon
Klein мультиметр
Electric тестеры в Amazon
Clampmeter для проверки силы тока на линии
Ресурс:
Как проверить и заменить элемент
Как проверить термопару
Проверка элемента на 120 В
Как проверить провод
Безопасность при проверке проводов:
Ни в коем случае не прикасайтесь к мокрому или ранее залитому водой прибору.
При работе с электричеством никогда не стойте на мокрой поверхности.
Никогда не стойте на голой земле, кладите сухие доски.
Ленточный тестер ведет к деревянным палкам, чтобы руки не попадали в поле зрения.
Используйте бесконтактный тестер напряжения, прежде чем прикасаться к проводам.
Никогда не прикасайтесь к металлическим предметам и не опирайтесь на них.
Выньте металлические предметы из карманов.
Запрещается использовать кислород или топливные ускорители в одном помещении при ремонте электрооборудования

Ресурс:
Базовая домашняя проводка


Бесконтактный тестер напряжения
Проверка наличия питания без касания разъемов
НИКОГДА не предполагайте, что питание отключено

Купить:
Бесконтактный тестер напряжения Amazon
Electric тестеры на Amazon
Ресурс:
Как проверить отключение электроэнергии

Устройства на 120 В, 15 А включая GFCI, таймеры, переключатели, вилки, элементы управления Wi-Fi и т. д. могут быть установлен на 15 или 20 усилитель выключатель.

120 вольт GFCI, розетка, розетка который рассчитан на 20 ампер, может быть установлен на 20 ампер только выключатель, но НЕ на выключателе на 15 ампер.
Купить
15 усилитель GFCI
20 усилитель GFCI

Купить
Электрокнига Basic
Home коды сантехники / электрики

Или учить об основном бытовом электричестве … использовать и ищите по моему сайту /
Ресурс
Безопасная электропроводка
Базовая домашняя электропроводка

Использование тестер розеток для проверки правильности подключения при любом напряжении 120 вольт прямой клинок выход.
Купить:
Klein тестеры
Outlet тестер
Схема искатель выключателя
Electric монитор использования

Не металлические гибкие кабели должны иметь заземление провода, но не имеют опасности короткого замыкания, вызывающего травма от шока.

Бронированный стальной трос можно использовать как заземленный связь, и защитит провода от повреждений. Металл может быть возбужден от нарушение изоляции.

Все трубы … металлические, пластиковые … гибкие и жесткие … должны быть прикреплены к конструкции и прикреплены к ограждениям, ящикам.
Движение, повреждение и ухудшение являются основными причинами поражения электрическим током. отказ.
Купить:
Неметаллический гибкий кабелепровод
Power хлыст
Бронированный кабель
Southwire резак для бронированного кабеля
Pull ящики


Электрооборудование инструменты должны быть изолированы.
Всегда лучше отключать питание, но нарушение изоляции, отсутствие правильного заземления, заземленной нейтрали, отсутствия GFCI, несоответствия проводка, генератор работа без автоматического переключателя, и другие проблемы по-прежнему представляют опасность к любой, кто работает на электроэнергии… даже когда выключатель выключен.

Купить:
Электрик наборы инструментов
KLEIN TOOLS
Инструменты комплекты
IRWIN инструменты
KNIPEX

Подключите провод к винтовой клемме
Используйте только одножильный медный провод на 600 Вольт.
Не используйте многожильный провод или удлинитель.
Не используйте припой на электропроводке на 120–240 вольт в жилых помещениях.
Прикрепите электроустановку к конструкции. Затяните винты очень сильно против проволоки.

Купить:
NEC книги
Dewalt сантехника / электрические коды
Базовая электрическая книга
Национальная руководство по электрическим кодам / иллюстрировано

Ресурсы:
Как скрутить проволоку
Как выбрать и установить скрученную проволоку разъемы

Всепогодный рычажный переключатель на уличном освещении
Тумблер для безопасной работы на открытом воздухе
Заменяет наружное покрытие
Устанавливается поверх обычного переключателя
Работает с однополюсными, двухполюсными, 3PST, 3-ходовыми, 4-ходовыми переключателями и т. д.
Используйте водонепроницаемый бокс для наружного освещения
Можно использовать в помещении или на улице

Купить:
Best выбор: Рычажный переключатель Cantex
Outdoor рычажные переключатели на Amazon
Lever переключатели

Resource
Cantex-toggle-switch-cover.pdf
Соединительные коробки Cantex-PVC. pdf


Клеммы

Купить:
Комплект клемм
Синий для проводов 16-14
Желтый для проводов 12-10

Ресурс:
Как установить клеммы

Нажимной соединители проводов на месте разъемов накручиваемых

Купить:
Push на соединителях проводов Amazon
Красный 3-контактный разъем для провода калибра 10-14
Рычаг разъемы для многожильного провода на Amazon

Используйте кусачки вместо плоскогубцев или отвертки для удаления скоб (и гвозди).Не повредите кабель или провода внутри кабеля.

Код
-Кабель ДОЛЖЕН БЫТЬ закреплен без повреждения внешнего покрытия. NEC sec. 336-15
Купить
Конец кусачки на Amazon





При снятии изоляции с провода НЕ ЗАБИРАЙТЕ наносить порезы на поверхность из медной проволоки. Это увеличивает сопротивление на проводе и создает слабые точка.
Купить инструменты:
Wire стриптизерши на Amazon
Linesman плоскогубцы
Pro плоскогубцы
Needle плоскогубцы
End кусачки на Amazon

Погода прочный пластиковый ящик для наружного расширения кабельные соединения, рождественские огни, уличный удлинитель и т. д.Не для соединительные провода с помощью гаек или проводка в стене, но может использоваться в помещении для организации удлинителей, удлинителей и т. д.
Атмосферостойкость не атмосферостойкий или водонепроницаемый. Используйте корпуса со степенью защиты IP65 и IP67 для водонепроницаемый.
Удлинители нельзя использовать для постоянной проводки.
Купить:
Большой-средний-маленький электрический шнур
Socketbox
Raintight шкафы
водонепроницаемые шнур замка
Ресурс: Корпуса и коробки
Схема

— Реверсивный двигатель с 2 кнопочными переключателями Схема

— Реверсивный двигатель с 2 кнопочными переключателями — Обмен электротехнического стека
Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 2k раз

\ $ \ begingroup \ $

Хотите улучшить этот вопрос? Добавьте подробности и проясните проблему, отредактировав этот пост.

Закрыт 3 года назад.

Я хотел сделать схему, чтобы изменить направление вращения двигателя с помощью 2 кнопок, и мне каждый раз не удавалось сделать такую ​​схему, когда кто-то может мне помочь, было бы полезно, спасибо.

Создан 17 июн.

\ $ \ endgroup \ $ 7 \ $ \ begingroup \ $

На следующей схеме показана схема, которую я бы использовал.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
