что за зверь такой? Объясняем!
Объясняем, почему БУЗ нужен каждому, кто решил установить на дверь электромеханический замок.
При установке видеодомофона в паре с электромеханическим замком человеку, далекому от мира домофонов, вряд ли придет в голову, что нужно приобретать какие-то дополнительные устройства. А ведь для корректной работы домофона просто необходим один компактный, но очень важный девайс — БУЗ (Блок управления замком). В этой статье просто и понятно расскажем вам, зачем он нужен.
Видеодомофон не способен обеспечить необходимое напряжение для открытия электромеханического замка (не путать с электромагнитным, там БУЗ не нужен!). Тут приходит на помощь БУЗ.
БУЗ спешит на помощь домофону
В перерывах между использованием замка БУЗ аккумулирует заряд от питания вызывной панели. При отпирании замка БУЗ выдает короткий импульс, достаточный для открытия двери без использования внешнего источника питания.
Преимущества БУЗа:
- не требуется дополнительный источник питания замка;
- не нужна отдельная цепь питания замка;
- БУЗ защищает катушку электромеханического замка от перегрузки;
- БУЗ защищает контакты управления реле вызывной панели от «пригорания».
Для наглядности — приводим схему подключения БУЗа в домофонную систему.
Помимо всего, в последнее время стали появляться вызывные панели с уже встроенным БУЗом, что существенно облегчает процесс монтажа и не требует дополнительных затрат (даже на БУЗ, который сам по себе удобнее и дешевле отдельного блока питания для замка). Это классическая вызывная панель CTV-D1000HD и новинка 2019 года — CTV-D4003AHD.
Надеемся, теперь вопросов по поводу таинственного БУЗа у вас не осталось.
Ну а если все же остались — в любой непонятной ситуации — звоните или пишите нам 🙂 Будем рады помочь!
Схема подключения домофона с электромеханическим замком | Электирика
» Электирика
Как подключить домофон самостоятельно?
Использование домофона обеспечивает не только удобство и комфорт жильцам квартиры или дома, в котором он установлен. Это устройство может стать залогом безопасности вашей семьи. О том, как подключить домофон, вы можете прочесть в этой статье.
Практическую схему подключения видеодомофона рассмотрим на примере наиболее распространённой двухканальной модели Commax DPV-4MTN. К его достоинствам можно отнести возможность подключить одновременно две вызывных панели.
Схема подключения двухканального домофона
Конструкция может содержать либо винтовые зажимы, либо, как в последних моделях – штекерные разъёмы. И в том, и в другом случае 4 контакта предполагают следующие подключения: аудиоканал #8211 к первому, питание #8211 ко второму и третьему, видеосигнал #8211 к четвёртому контакту.
Обратите внимание на то, что такая модель допускает управление электрозамком.
На практике это выглядит так: посетитель жмёт кнопку на вызывной панели, вы его видите, переговариваете и нажатием на домофоне соответствующей кнопки открываете электрозамок. Такие домофоны часто устанавливают в многоквартирных домах, чтобы управлять электрозамком в двери подъезда или тамбура. Особой популярностью двухканальные домофоны пользуются среди хозяев частных домов, так как позволяют подключать сразу два электрозамка, например, на калитке и на входной двери непосредственно в дом. Если же вы вообще не планируете управление электромеханическими замками при помощи домофона, то оба провода в вызывной панели, предназначенные для этой цели, необходимо просто изолировать.

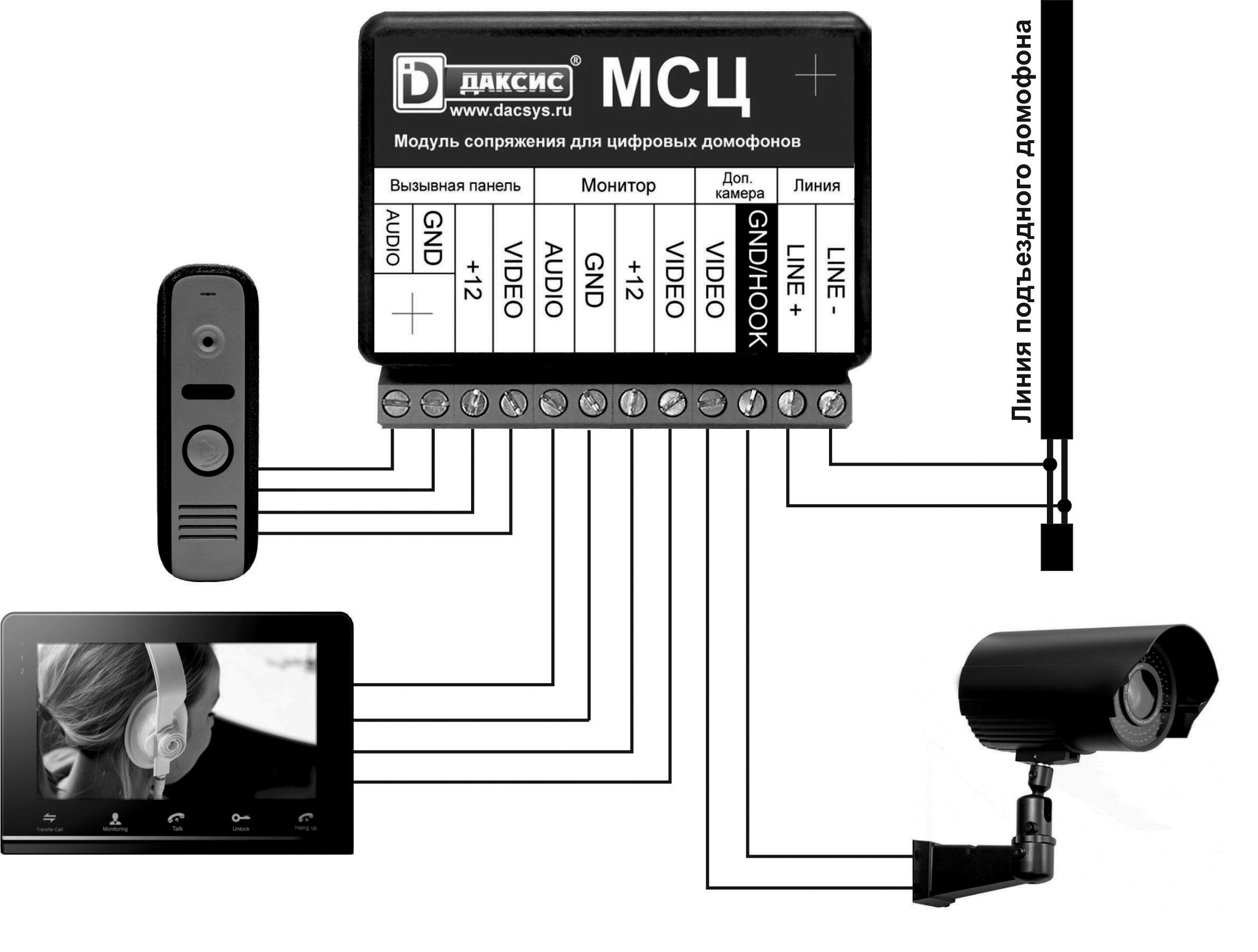

Схема подключения домофона с камерой
Наличие двух каналов в домофоне предполагает и другие вариации подключений. Например, вы можете подключить видеокамеру вместо второй вызывной панели. При этом подключается только видеоканал, общий и +12 V, а аудиоканал не используется./qwerty12.jpg)
Согласно такой схеме подключения, нажав на кнопку домофона, вы сможете общаться с посетителем через трубку. При повторном нажатии кнопки, выбирается второй канал, и вы смотрите изображение.
Вполне допустим вариант вообще ничего не подключать ко второму каналу. В этом случае всё очень просто: посетитель воспользовался вызывной панелью, вы пообщались с ним и, нажав на необходимую кнопку, открыли замок и впустили гостя. Однако если вы предъявляете к домофону такие несложные требования, то лучше изначально приобретите простую одноканальную модель.
Бывают ситуации, в которых больше комфорта обеспечит параллельное подключение сразу двух домофонов. Как правило, такую схему подключения выбирают для себя владельцы частных двухэтажных домов, устанавливая по домофону на каждом этаже. Преимуществом такого выбора является возможность управлять обеими вызывными панелями с любого из домофонов. Неважно, на каком этаже вас застанет звонок посетителя. Вы в любом случае сможете переговорить с ним и поочерёдно открыть сначала электрозамок калитки, а после, когда гость нажмёт на кнопку вызывной панели у входа в дом, открыть и второй замок.
Подключение электромеханического замка с видеодомофоном
Видеодомофон с электромеханическим замком на калитку – это не столько система безопасности, которая предохранит ваш участок и дом от не прошеных гостей, сколько очень удобное устройство, позволяющее отпирать и запирать калитку не выходя из дома. Мало того, прежде чем отпереть ее вы имеете возможность посмотреть на того, кто к вам пришел, и принять решение, что делать.
Ведь согласитесь, очень много бывает случаев, когда в калитку звонят «продавцы пылесосов», сектанты, балующиеся дети, а с этой системой вы сможете отправить их восвояси, не выходя на улицу и не шагая через весь двор. Что нужно, чтобы обзавестись столь полезной «штуковиной»? Конечно, нужно приобрести необходимые комплектующие и правильно их подключить, о том, как это сделать мы и расскажем в рамках данной статьи.
Приобретаем блок электропитания и замок
Не во всех случаях есть возможность приобрести все элементы системы в комплекте.
Во-первых, это очень часто довольно дорого. Во-вторых, покупая отдельно вызывную панель, монитор, блок питания, вы имеете возможность улучшить характеристики всей системы за счет варьирования отдельных ее элементов. Например, изучив сильные и слабые стороны электромеханических замков, вы можете купить лучший и применить его во взаимодействии с лучшей вызывной панелью, это же касается и других элементов. Собрать воедино и заставить работать электромеханический замок с вызывной панелью и монитором не так сложно, зато вы будете уверены, что система проработает долго, ведь все будет смонтировано на совесть.
Говоря о приобретении комплектующих системы, мы решили начать с блока питания, хотя на самом деле его лучше всего приобретать в последнюю очередь. Дело в том, что от бытовой электросети может, в лучшем случае, работать только монитор, а остальные элементы нужно подключать через блок питания. Так вот, если вы собираете систему сами из отдельно приобретаемых элементов, то нужно прежде рассчитать, какую нагрузку они выдают и уже под эту нагрузку с запасом покупать блок электропитания.
Если установить блок питания наугад, без расчета нагрузки, то это может быть небезопасно как для системы, так и для всего дома. Кроме того, покупая блок питания, учитывайте в каких условиях он будет эксплуатироваться (температура, влажность, электромагнитное излучение).
Подключение видеодомофона своими руками невозможно без подбора хорошего электромеханического замка на калитку. Специалисты советуют не зацикливаться на надежности запирающего устройства от взлома, ведь калитку вряд ли кто-то будет взламывать. В этом случае злоумышленнику куда проще перелезть через забор, не тратя драгоценное время на возню с замком. Лучше всего при покупке электромеханического замка обратить внимание:
- на надежность механизма в тяжелых уличных условиях эксплуатации
- на возможность отпереть его механическим способом обычным ключом
- на возможность вариативного подключения его к различным устройствам.
Если замок выдерживает низкие температуры, при необходимости открывается обычным ключом и его можно подключить к разнообразным устройствам, то это запирающее устройство считается подходящим для ваших целей, его можно приобретать.
Конечно, в индивидуальных случаях нужно подумать еще и о конструкции электромеханического замка. Если для вашей калитки лучше использовать накладной замок или наоборот врезной замок, то вы учитываете еще и этот нюанс. О разновидностях электромеханических замков вы можете почитать в других статьях нашего сайта.
Выбираем монитор и панель вызова
К выбору монитора и панели вызова нужно подойти особенно скрупулезно, ведь от качества их работы будет зависеть целесообразность использования всей системы. Монитор с трубкой предназначен для демонстрации происходящего у вас перед калиткой, а трубка позволяет слышать и вести разговор с теми, кто у этой калитки стоит. В зависимости от стоимости и конструкции монитора на нем кроме кнопки открытия замка и управления камерой, могут быть:
- кнопки записи изображения
- кнопки позволяющие программировать камеру
- включать подсветку пространства перед калиткой и прочее.
Дорогие мониторы способны осуществлять работу в связке с несколькими замками и панелями вызова, это очень удобно, если на территории большой усадьбы имеется несколько входов. Если вы приобретаете дорогой монитор, то не следует экономить и на панели вызова. Мощный динамик, подвижная камера с высоким разрешением и мощный корпус, защищающий устройство и от ударов, и от негативных воздействий окружающей среды, все это должно иметь место в хорошей вызывной панели. Также к качественным вызывным панелям можно подключать подсветку, мощный дополнительный динамик, который кроме всего прочего служит для отпугивания собак и коров, пожелавших подойти и «заминировать» пространство перед калиткой.
Подбираем инструменты и комплектующие – готовимся к монтажу системы
После того как основные компоненты системы подобраны и приобретены, можно приступать к подбору инструментов и проводить электрические коммуникации. Львиную долю этих коммуникаций составляют провода, которые и соединяют все элементы системы, обеспечивая ее работу.
Проводка должна быть качественной с достаточным сечением и минимальным количеством соединительных элементов. Чтобы не ошибиться используйте разноцветную проводку, например желтый провод – для видео, синий – для звука, ну а красный – питание замка. Следует также позаботиться о безопасности электропроводки и предохранении ее от неблагоприятных воздействий окружающей среды.
Для монтажных работ нам также потребуется нехитрый инструмент. В принципе у хорошего хозяина в кладовой любой из этих инструментов легко можно обнаружить, поэтому проблем здесь не будет.
- Бокорезы и плоскогубцы
- плоские и крестообразные отвертки разных размеров
- паяльник с припоем
- электродрель и сверла
- вольтметр или мультиметр.
Подключаем электромеханическое запирающее устройство с видеодомофоном
После того как нам удалось собрать все необходимое, можно приступать к работе. Подключение домофона своими руками схематично выглядит следующим образом.
- Монтируем вызывную панель непосредственно возле входа в калитку. Специалисты не рекомендуют устанавливать панель вызова на подвижные части калитки. Поскольку постоянное движение дверного полотна и вибрации, вызываемые открытием и закрытием двери, могут повредить устройство.
- К вызывной панели необходимо подключить замок согласно указанной схеме.
- Электромеханический замок нельзя запитать напрямую от бытовой электросети, поэтому подключаем его через блок питания 12 вольт.
- Далее подключаем с помощью трех проводов монитор к вызывной панели. Первый провод – видео, второй – аудио, третий – питание.
- Система должна запитываться так: монитор подключается напрямую к бытовой электросети. К ней же подключается и блок питания для замка и вызывной панели, вот собственно и все.
Несколько советов по ходу монтажа
В заключение хотелось бы отметить, что в сети Интернет немало информации о том, как подключить домофон самостоятельно.
Читая данные статьи, возникает впечатление, что произвести монтаж подобной системы легко и просто. Однако, как и в любой работе при производстве монтажа каждого элемента существуют нюансы. Бывалые мастера дают нам ряд добрых советов на этот счет, давайте их рассмотрим.
- Не затягивайте винты вызывной панели до того как были осуществлены все настройки, не делайте двойную работу.
- Соединяйте панель вызова с электромеханическим замком двужильным кабелем.
- Не прокладывайте электропроводку вблизи мощных силовых кабелей, электроприборов рассчитанных на высокое напряжение и прочего. Это может создать проблемы в работе электронных приборов.
- В процессе работы строго следуйте инструкции, если возникла необходимость отступить от нее, посоветуйтесь со специалистами.
Установка и схема подключения электромеханического замка
09 Ноябрь,
Алексей
Монтаж запирающего устройства даже самого простого требует навыков работы с инструментом. Если у вас в этом вопросе затруднений не возникает, то установка электромеханического замка для вас вполне доступна.
Да и подключение его к видеодомофону особых проблем не вызовет, так что можете смело приниматься за дело.
Если же вы сомневаетесь в собственных силах, то можете обратиться к специалистам. Сегодня компании, оказывающие такого рода услуги, есть в каждом населенном пункте. В своей статье мы дадим необходимые рекомендации для тех, кто решил выполнить монтаж самостоятельно.
Содержание:
Особенности электрозамков
Что представляет собой такое запирающее устройство? Это одна из разновидностей электрического замка.
Его принцип действия основан на механическом воздействии на запирающий механизм, которое создается соленоидом или миниатюрным электродвигателем.
К преимуществам этой модели относятся ее уникальные характеристики.
Ведь в ней соединены в одно целое лучшие качества традиционных замков и высокий уровень комфортности. В конструктивном плане он отличается от классического тем, что может управляться как пластиковой картой или дистанционным брелоком, так и классическим ключом.
Внешне такие замки схожи с классическими врезными и накладными моделями. Единственным отличием является наличие запорных элементов, оснащенных электрическим устройством, в которое входят ригели и соленоид.
Смотрим видео, принцип работы и устройство:
Установка замка во многом повторяет монтаж обычных моделей. Но запирание двери обеспечивается запорным ригелем, подключенным к электроприводу. Следовательно, к замку подходят провода от устройства управления.
Переходим к монтажным работам
Монтаж электромеханического замка может занимать от 40 минут до нескольких часов и зависит от наличия у вас необходимого опыта, а также от типа замка.
Накладные устройства более просты в установке, а врезные несколько сложнее. Но если вы имеете опыт общения с дрелью и болгаркой, то особых проблем у вас не возникнет.
- Для установки замка вам потребуется:
- Купить запирающий механизм
- Подготовить дрель или перфоратор
- Нанести разметку.
Обычно монтаж устройства выполняют на Т-образный уголок, который соединяет профиль и раму. Для этого необходимо заранее отметить места, где будут выполняться отверстия под крепление и размещение личины.
Данный этап самый ответственный. От того насколько точно и аккуратно будут выполнены эти работы зависит дальнейшее выполнение установки. После того как нанесена разметка, выполняют отверстия с резьбой под винты.
В горизонтальной части каркаса двери придется просверлить отверстие через которое будет прокладываться кабель питания. Аналогичная работа должна быть выполнена и с противоположной стороны двери в месте соединения профиля и рамы.
Смотрим видео, производим установку:
Кабель подводится к ближайшей монтажной коробке, на ней же устанавливают считыватель и блок вызова. Если имеются места, где происходит перегиб провода, в них он помещается в металлическую или пластиковую трубу. Для увеличения срока службы провода могут быть помещены в кабель-каналы. Особенно актуально это для электромеханических замков на калитке .
Ответную часть располагают в соответствии со спецификой конструкции дверной рамы. Она может быть выполнена двумя способами:
- Размещением под ответной частью металлической пластины
- Вырезанием необходимого проема болгаркой в дверной раме.
Мы рассмотрели общую схему установки накладного электромеханического замка. Но могут быть и другие варианты монтажа, например, на металлическую дверь. Своя схема и у врезных моделей.
Подключение замка к домофону
Если вы решили выполнить монтаж запирающего устройства в комплексе с системой контроля доступа, то можете воспользоваться одной из стандартных схем, выбрав наиболее простую.
В ней установка видеодомофона выполняется стандартным способом, а для подключения к нему запирающего устройства понадобиться второй кабель.
Принцип сборки схемы монтажа и подключения электромеханического замка следующий. Сначала устанавливают монитор и блок питания, который будет подавать напряжение на запирающее устройство. От домофона кабель подводится к панели, а от аккумулятора к замку. Однако последнее подключение выполняется с петлей к задней части вызывного устройства.
Один из питающих кабелей размыкается контактом управления панели, второй – остается свободным. При таком подключении получается, что по нажатию кнопки, осуществляется управление запирающим устройством. С видеомонитора поступает импульс на вызывное устройство. Оно в свою очередь замыкает внутреннее реле и на замок подается напряжение – он открывается.
Смотрим видеообзор, подключение к видеодомофону:
Также возможно использование схемы подключения с контроллером. В этом случае открывание замка можно будет выполнять при помощи магнитного ключа или специальной карточки.
Это устройство содержит в памяти коды ключей и управляет работой запирающего механизма.
Основные требования к установке
Если вы решили сами выполнить все монтажные работы, то должны учитывать следующие моменты, которые могут возникнуть в процессе подключения электромеханического замка к видеодомофону. Важно выполнить все замеры правильно. Если в них буду допущены ошибки, то ответная часть может оказаться на большом расстоянии от основной, что будет мешать нормальному функционированию механизма.
Устанавливая оборудование, плотно затягивайте все винты. Это выполняется потому, что при ударах двери они могут расслабляться. Если они будут затянуты слабо, то со временем придется проводить монтаж по новой.
Выполнив установочные работы не пожалейте времени на тестирование замка. В случае его нестабильного функционирования и периодическом заклинивании стоит демонтировать оборудование и выполнить установку заново, строго соблюдая все требования производителя.
Если вы уверены, что все сделано правильно, а замок по-прежнему не работает, то придется обратиться к услугам специалистов.
Это поможет сэкономить время и добиться положительного результата.
Выбор элементов – советы специалистов
Расположение оборудования зависит от специфики здания. Если вы решили использовать домофон и электромеханический замок в собственном доме, то можете использовать систему, в которую входит 2 и более панелей, позволяющих управлять одновременно с различных комнат.
Смотрим видео, совместная работа замка и домофона:
Монитор обычно располагают у входной двери, но допускается его установка в кабинете или гостиной. Назначение монитора – это связь и дистанционное управление запирающим устройством.
Вызывную панель устанавливают рядом с входной дверью. Она может быть с видеокамерой или без нее. Электромеханический замок для видеодомофона и домофона вы можете выбрать любой модели. Блок питания определяется в зависимости от системы и ее составных частей. Соединительные провода – специалисты рекомендуют применять комбинированный ШСМ, предназначенный для таких систем.
Все соединения при монтаже следует пропаять и заизолировать. Это поможет добиться эффективной работы оборудования при любых условиях.
Покупая провода обязательно учитывают на каком расстоянии друг от друга находятся панель и монитор. Если оно менее 30 м, то подходит выше указанный материал. Для систем с большей протяженностью специалисты рекомендую выбирать коаксиальный кабель для передачи сигнала с камеры, для остальных соединений – в экранированной оплетке. Сечение для питающего кабеля должно быть более 0, 75 мм² и марка ШВВП.
Заключение
Принцип подключения видеодомофона в комплексе с электромеханическим замком своими руками был изложен в нашей статье. Как видите в нем нет ничего сложного и при наличии желания каждый сможет справиться с этой задачей.
Источники: http://postroy-sam.com/kak-podklyuchit-domofon.html, http://ozamkah.ru/podklyuchenie-elektromexanicheskogo-zamka-s-videodomofonom, http://moysignal.ru/sistemy-kontrolya-dostupa/ustanovka-i-skhema-podklyucheniya-ehlektromekhanicheskogo-zamka.
html
Комментариев пока нет!
Этапы установки электромеханического замка, а также схема подключения
Да и подключение его к видеодомофону особых проблем не вызовет, так что можете смело приниматься за дело.
Если же вы сомневаетесь в собственных силах, то можете обратиться к специалистам. Сегодня компании, оказывающие такого рода услуги, есть в каждом населенном пункте. В своей статье мы дадим необходимые рекомендации для тех, кто решил выполнить монтаж самостоятельно.
Содержание:
- Обсудим разновидности замковых систем
- Этапы монтажных работ
- Производим грамотное подключение
- Требования к установке
- Совет специалиста
- Подведем итог
Особенности электрозамков
Что представляет собой такое запирающее устройство? Это одна из разновидностей электрического замка. Его принцип действия основан на механическом воздействии на запирающий механизм, которое создается соленоидом или миниатюрным электродвигателем.
К преимуществам этой модели относятся ее уникальные характеристики.
Ведь в ней соединены в одно целое лучшие качества традиционных замков и высокий уровень комфортности. В конструктивном плане он отличается от классического тем, что может управляться как пластиковой картой или дистанционным брелоком, так и классическим ключом.
Внешне такие замки схожи с классическими врезными и накладными моделями. Единственным отличием является наличие запорных элементов, оснащенных электрическим устройством, в которое входят ригели и соленоид.
Смотрим видео, принцип работы и устройство:
Установка замка во многом повторяет монтаж обычных моделей. Но запирание двери обеспечивается запорным ригелем, подключенным к электроприводу. Следовательно, к замку подходят провода от устройства управления.
Переходим к монтажным работам
Монтаж электромеханического замка может занимать от 40 минут до нескольких часов и зависит от наличия у вас необходимого опыта, а также от типа замка.
Накладные устройства более просты в установке, а врезные несколько сложнее. Но если вы имеете опыт общения с дрелью и болгаркой, то особых проблем у вас не возникнет.
- Для установки замка вам потребуется:
- Купить запирающий механизм;
- Подготовить дрель или перфоратор;
- Нанести разметку.
Обычно монтаж устройства выполняют на Т-образный уголок, который соединяет профиль и раму. Для этого необходимо заранее отметить места, где будут выполняться отверстия под крепление и размещение личины.
Данный этап самый ответственный. От того насколько точно и аккуратно будут выполнены эти работы зависит дальнейшее выполнение установки. После того как нанесена разметка, выполняют отверстия с резьбой под винты.
В горизонтальной части каркаса двери придется просверлить отверстие через которое будет прокладываться кабель питания. Аналогичная работа должна быть выполнена и с противоположной стороны двери в месте соединения профиля и рамы.
Смотрим видео, производим установку:
Кабель подводится к ближайшей монтажной коробке, на ней же устанавливают считыватель и блок вызова. Если имеются места, где происходит перегиб провода, в них он помещается в металлическую или пластиковую трубу. Для увеличения срока службы провода могут быть помещены в кабель-каналы. Особенно актуально это для электромеханических замков на калитке.
Ответную часть располагают в соответствии со спецификой конструкции дверной рамы. Она может быть выполнена двумя способами:
- Размещением под ответной частью металлической пластины;
- Вырезанием необходимого проема болгаркой в дверной раме.
Мы рассмотрели общую схему установки накладного электромеханического замка. Но могут быть и другие варианты монтажа, например, на металлическую дверь. Своя схема и у врезных моделей.
Подключение замка к домофону
Если вы решили выполнить монтаж запирающего устройства в комплексе с системой контроля доступа, то можете воспользоваться одной из стандартных схем, выбрав наиболее простую. В ней установка видеодомофона выполняется стандартным способом, а для подключения к нему запирающего устройства понадобиться второй кабель.
Принцип сборки схемы монтажа и подключения электромеханического замка следующий. Сначала устанавливают монитор и блок питания, который будет подавать напряжение на запирающее устройство. От домофона кабель подводится к панели, а от аккумулятора к замку. Однако последнее подключение выполняется с петлей к задней части вызывного устройства.
Один из питающих кабелей размыкается контактом управления панели, второй – остается свободным. При таком подключении получается, что по нажатию кнопки, осуществляется управление запирающим устройством. С видеомонитора поступает импульс на вызывное устройство. Оно в свою очередь замыкает внутреннее реле и на замок подается напряжение – он открывается.
Смотрим видеообзор, подключение к видеодомофону:
Также возможно использование схемы подключения с контроллером. В этом случае открывание замка можно будет выполнять при помощи магнитного ключа или специальной карточки. Это устройство содержит в памяти коды ключей и управляет работой запирающего механизма.
Основные требования к установке
Если вы решили сами выполнить все монтажные работы, то должны учитывать следующие моменты, которые могут возникнуть в процессе подключения электромеханического замка к видеодомофону. Важно выполнить все замеры правильно. Если в них буду допущены ошибки, то ответная часть может оказаться на большом расстоянии от основной, что будет мешать нормальному функционированию механизма.
Устанавливая оборудование, плотно затягивайте все винты. Это выполняется потому, что при ударах двери они могут расслабляться. Если они будут затянуты слабо, то со временем придется проводить монтаж по новой.
Выполнив установочные работы не пожалейте времени на тестирование замка. В случае его нестабильного функционирования и периодическом заклинивании стоит демонтировать оборудование и выполнить установку заново, строго соблюдая все требования производителя.
Если вы уверены, что все сделано правильно, а замок по-прежнему не работает, то придется обратиться к услугам специалистов. Это поможет сэкономить время и добиться положительного результата.
Выбор элементов – советы специалистов
Расположение оборудования зависит от специфики здания. Если вы решили использовать домофон и электромеханический замок в собственном доме, то можете использовать систему, в которую входит 2 и более панелей, позволяющих управлять одновременно с различных комнат.
Смотрим видео, совместная работа замка и домофона:
Монитор обычно располагают у входной двери, но допускается его установка в кабинете или гостиной. Назначение монитора – это связь и дистанционное управление запирающим устройством.
Вызывную панель устанавливают рядом с входной дверью. Она может быть с видеокамерой или без нее. Электромеханический замок для видеодомофона и домофона вы можете выбрать любой модели. Блок питания определяется в зависимости от системы и ее составных частей. Соединительные провода – специалисты рекомендуют применять комбинированный ШСМ, предназначенный для таких систем. Все соединения при монтаже следует пропаять и заизолировать. Это поможет добиться эффективной работы оборудования при любых условиях.
Покупая провода обязательно учитывают на каком расстоянии друг от друга находятся панель и монитор. Если оно менее 30 м, то подходит выше указанный материал. Для систем с большей протяженностью специалисты рекомендую выбирать коаксиальный кабель для передачи сигнала с камеры, для остальных соединений – в экранированной оплетке. Сечение для питающего кабеля должно быть более 0, 75 мм² и марка ШВВП.
Заключение
Принцип подключения видеодомофона в комплексе с электромеханическим замком своими руками был изложен в нашей статье. Как видите в нем нет ничего сложного и при наличии желания каждый сможет справиться с этой задачей.
Дверь с контролируемым доступом — обзор
Расположение панелей управления доступом
Помня о том, что одной из ключевых целей проектирования системы контроля доступа является минимизация затрат на установку системы, стоит отметить, что там, где вы располагаете панели системы контроля доступа в значительной степени влияет на общую стоимость системы.
Представьте на мгновение, что у нас есть система контроля доступа в 10-этажном здании со 100 контролируемыми дверями, и что все панели контроля доступа расположены в одной комнате с сервером.
Как вы понимаете, затраты на прокладку кабелей от панелей управления доступом к серверам будут крошечными, в то время как затраты на прокладку кабелей и кабелепроводов от панелей управления доступом ко всем 100 дверям, расположенным в 10-этажном здании, вероятно, будут значительно меньше стоимости система контроля доступа. Решение о размещении панелей системы контроля доступа имеет финансовые последствия.
По мере того, как системы контроля доступа перешли от старых проприетарных схем подключения к TCP / IP Ethernet, это открыло новые возможности для экономии средств (подробнее об этом в следующем разделе).
Как правило, обычные панели управления доступом старого образца следует располагать в безопасном месте, например, в телекоммуникационной комнате. В комнате должна быть запертая дверь, и я рекомендую также иметь на двери считыватель карт и переключатель положения двери. Я часто проектирую панели управления доступом в комнаты, которые включают камеру, обращенную к двери, с видеодетектированием движения для подтверждения открытия двери. Панели управления доступом должны располагаться как можно ближе к дверям, которые они обслуживают, чтобы минимизировать затраты на кабели и кабелепроводы.
Каждая панель контроля доступа должна сопровождаться блоком питания замка. Все они должны обеспечиваться надежным питанием, предпочтительно от источника бесперебойного питания (ИБП), поддерживаемого аварийным генератором. Панель управления доступом также должна быть оборудована 4-часовым резервным аккумулятором. Все панели должны быть закрыты на ключ и оборудованы тамперной перемычкой.
Существует прекрасный баланс между сокращением количества входов считывателей учетных данных для минимизации затрат на кабели и кабелепровод и пониманием того, что панели управления доступом, которые могут вместить меньшее количество считывателей, часто стоят дороже, чем панели с более высокой емкостью считывателя.Я предлагаю рассчитать стоимость одного фута (или метра) панели для портального кабеля / кабелепровода, а затем оценить затраты на прокладку кабеля и кабелепровода на основе панелей с максимальной плотностью считывателей, расположенных в центре каждого этажа (или секции) здания. Затем посмотрите, не перевешивается ли дополнительная стоимость панелей с более низкой плотностью считывателей более низкой стоимостью кабеля и кабелепровода, если панели управления доступом распределены по всему этажу.
При распределении безопасность панелей и источников питания замка может поддерживаться путем размещения панелей над потолком, доступ к которым осуществляется через съемные потолочные панели или панели доступа к потолку.Где бы ни располагались панели, они всегда должны располагаться на «безопасной» стороне стены, за дверью с контролируемым доступом, а никогда не должны располагаться на выше потолка в общественных или полуобщественных коридорах.
Микроконтроллеры со встроенными цифровыми переключателями предлагают максимальное возможное снижение затрат по мере того, как они становятся товаром. С типичным микроконтроллером, расположенным в распределительной коробке (j-box) прямо над контролируемой дверью, микроконтроллеры обеспечивают минимально возможное подключение к каждой двери.
В дополнение к этому микроконтроллер с цифровым переключателем также снижает затраты на проводку для ближайшей цифровой камеры и цифрового домофона. В этом случае проводка к микроконтроллеру становится только двухпроводной (Ethernet и питание) с дополнительной возможностью для питания через Ethernet, в зависимости от конфигурации. Микроконтроллеры всегда следует размещать в соединительной коробке на защищенной стороне двери, а не на незащищенной стороне.
Примечание. Один производитель, которого я в остальном очень уважаю, делает микроконтроллер со встроенным кард-ридером, таким образом помещая микроконтроллер в соединительную коробку на высоте пояса на незащищенной стороне двери.Их следует использовать с особой осторожностью, так как можно снять устройство чтения карт и получить немедленный доступ к блоку питания и, следовательно, возможность войти в дверь с незащищенной стороны только с помощью ручных инструментов. Само собой разумеется, что они ни при каких обстоятельствах не должны использоваться на входных дверях.
Домашний новый проводной 7-дюймовый видеодомофон Домофон 1 монитор + 1 RFID-камера доступа + Электромагнитный замок
7-дюймовый проводной ЖК-видеодомофон для видеодомофона Система дверного звонка с RFID-меткой
Описание
Эта аппаратная домофонная система видеодомофона состоит из одного 7-дюймового цветного TFT-монитора и одной дверной камеры.Модернизированные чипы обеспечивают стабильную работу и приятный внешний вид. Это ваш идеальный выбор для использования на виллах с 700-строчной CMOS-камерой, которая может обеспечивать мониторинг, двустороннюю внутреннюю связь и разблокировку. Вы также можете контролировать внешнее изображение, даже если люди не нажимают кнопку «Монитор» на внутреннем блоке.
Чтобы удовлетворить большинство клиентов, была запущена полная домофонная система с 5 радиобрелками RFID, нажимной кнопкой, электромагнитным замком, дистанционным управлением и источником питания.С этим полным комплектом будет удобнее построить систему полного контроля доступа для домашней безопасности. Вы можете открыть дверной замок из дома или снаружи несколькими способами.
Характеристики
- С микропроцессорной технологией, автоматическим дистанционным управлением, отличной производительностью и высокой надежностью.
- 7-дюймовый цифровой цветной ЖК-дисплей TFT для монитора.
- Четкое ночное видение, круглосуточный мониторинг, вызов, разговор и разблокировка дистанционного управления и т. Д.
- Доступен дополнительный монитор до 6 (опционально) и не более 4 уличных камер. Цветной TFT-экран
- с низким энергопотреблением, без излучения и высокой четкости.
- Система громкой связи.
- Регулировка яркости, цветности и громкости.
- Поставляется с 5 радиобрелками RFID и кнопочным переключателем.
- Поддерживает до 500 брелоков или карт.
- Поддерживает внутреннюю связь между двумя внутренними мониторами.
- Кольца мелодии с 25 аккордами для опции.
- Кабель: 4-жильный соединительный кабель
- 700 ТВЛ Sony Camera.
- Режим «Не беспокоить»
Детали
Это домофон, который может показать вам, что происходит за дверью, на 7-дюймовом полноцветном экране, громкость, яркость и цветность которого можно регулировать в соответствии с вашими потребностями. Он может работать как монитор. Нажмите кнопку Ответа / Мониторинга, экран покажет вам картинку за дверью, которая заставит вас познать внешний мир, находящийся в доме.
Пульт дистанционного управления
Источник питания
Это источник питания для контроля доступа 110–260 В, он состоит из высококачественных электронных компонентов и передовых международных технологий, обладает защитой от помех, обеспечивает очень стабильный и надежный выход в различных приложениях, таких как управление замками / управление контроллером. / кнопка выхода / RFID-ID Reader и т. д.
|
Электрический замок Magentic
Это высокопроизводительный электромагнитный замок с удерживающей силой 180 кг, который подходит для многих систем контроля доступа. Этот электрический замок идеально подходит для ваших нужд!
|
Электропроводка
Примечание:
- Мы предлагаем 4-жильные, 5-жильные или 6-жильные кабели.(см. содержимое упаковки.)
- Кабели очень легко найти на местном рынке, так как они соответствуют международным стандартам.
- Мы рекомендуем проверить комплект домофона с нашим оригинальным кабелем перед установкой, и расстояние между устройствами не должно быть слишком маленьким (3 метра может быть нормальным) во время тестирования, иначе это вызовет шум.
- Общая длина соединительных кабелей НЕ должна превышать 100 метров.
- Если ваш кабель слишком длинный и НЕ достаточно толстый, это не чистая медь, это вызовет много проблем, проверьте требования к проводке.
0,2 мм2 0,5 мм2 1,0 мм2 Максимальное расстояние от внутреннего до внешнего 30 кв.м. 50 м 100 м Максимальное расстояние между помещениями 20 мес. 50 м 100 м Максимальное расстояние от наружного блока до электрического замка 2 мес. 3 мес. 5 мес.
Спецификация
| Комнатный монитор | |
Дисплей | 7 ”TFT (дисплей 16: 9) |
| Разрешение | 800 x 480 |
Зарядное устройство | Входное напряжение адаптера |
Выход адаптера | 15 В постоянного тока 1500 мА |
Материал | Акриловая панель |
| Установка | Накладной монтаж |
Потребляемая мощность | ожидание-0.2 Вт рабочий-0,8 Вт |
Позвоните в звонок | 16-аккордный |
Размеры | 240 x 150 x 23 мм (В x Ш x Т) |
Вес нетто | 0,56 кг |
| Уличная камера | |
| Мощность | вход: 100-240 В переменного тока 50/60 Гц выход: 15 В постоянного тока / 2A |
| Камера | КМОП 700TVL |
| Powe потребляет ион | в режиме ожидания: 2 Вт; разблокировка: 12w |
| Материал | Металл |
| Угол обзора | 92 градуса |
| Рабочая температура | -35C ~ + 50C |
| Установка | Настенный |
| Размеры | 174 * 96 * 36 мм (Д * Ш * В) |
является продуктом здесь…
Как работает магнитный замок?
Магнитные замки считаются одними из самых надежных замков, которые у вас могут быть; они чрезвычайно надежны и редко взламываются. Кроме того, их легко и быстро установить, и они обеспечивают быстрый доступ в здание, поэтому магнитные дверные замки являются популярным выбором для офисов, жилых и коммерческих объектов.
Что такое магнитный замок?Магнитный дверной замок — это замок, в котором для создания магнитной силы используется электрический ток.Благодаря повышенной прочности из-за силы тока двери могут выдерживать давление, поэтому их невозможно открыть взломом без использования подтвержденного метода доступа.
Лучшие магнитные замки| Замок | Применение | Удерживающая сила | Монитор Тип | Магниты | Цена | Купить в Интернете | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Deedlock | Магнитные замки | Deedlock Slimline 500 фунтов | Контролируемый или неконтролируемый | Одинарный или двойной | От 27 фунтов стерлингов.59 | Купить в Интернете | ||||||||||
| Микро-магнитные замки Deedlock | Дверь или внутренние отсеки | До 300 фунтов | Только без контроля | Одинарный | от 25,19 | Купить онлайн | Магнитный замок | |||||||||
| До 1100 фунтов | Контролируемые, неконтролируемые и двойные контролируемые двери | Одинарные или двойные | от 43,19 фунтов стерлингов | Купить в Интернете | ||||||||||||
| Securitron M32 Magnalock | 9012 905 9012 Внутренние двери с мониторингом до 9012 | Одноместный | От 224 £.39 | Купить в Интернете | ||||||||||||
| Securitron SAM Shear Magnalock | Двери | До 1200 фунтов | Контролируемый или неконтролируемый | Одиночный | От 455,99 € | Магнитный держатель | Купить в Интернете | Магнитный держатель | Fire | Противопожарные двери | До 50 фунтов | нет | нет | От £ 29,99 | Купить в Интернете | |
| Deedlock Внешние магнитные замки | Деревянные или металлические ворота | Мониторинг до | До | Мониторинг доОдноместный | От 50 фунтов стерлингов.39 | Купить в Интернете | ||||||||||
| Securitron M82 Magnalock | Ворота или забор | До 1800 фунтов | Контролируемый | Одиночный | От 419,99 фунтов стерлингов | Купить Онлайн |
обеспечивают очень гибкое и эффективное управление такими периферийными устройствами внутренней связи, как электрические дверные замки, освещение, дополнительная вызывная сигнализация и т. Д. 2N IP переговорное устройство позволяет настроить до 4 (в зависимости от типа модели) независимых универсальных коммутаторов.
Переключатель может быть активирован:
- путем ввода действительного кода с цифровой клавиатуры внутренней связи или получения последовательности DTMF во время вызова.
- , нажав действующую RFID-карту на считывателе.
- с заранее заданной задержкой после следующего срабатывания переключателя.
- при входящем или исходящем звонке *).
- нажатием кнопки быстрого набора *).
- по временному профилю *).
- , получив команду HTTP от другого устройства LAN *).
- через автоматизацию с помощью действия Action.ActivateSwitch *).
При необходимости активация переключателя может быть заблокирована соответствующим выбранным временным профилем.
Осторожно
- Для параметров, отмеченных *), требуются соответствующие активные лицензии.
Блокировка и удержание переключателя
Условия активации переключателя изменяются с помощью двух функций: блокировка переключателя и удержание переключателя. Если переключатель заблокирован, он постоянно деактивируется и не может использоваться, пока не будет разблокирован (заблокированный имеет более высокий приоритет, чем удержание — в случае одновременного блокирования и удержания переключателя применяется блокировка). Если удерживать, переключатель находится в активированном состоянии и не может работать, пока не будет отпущен.
Блокировка и удержание переключателя может управляться, среди прочего, временными профилями. Не рекомендуется использовать временной профиль для функции блокировки (управление блокировкой на основе временного профиля присутствует в устройстве по причинам совместимости с устаревшими коммутаторами), поскольку в этом случае происходит разблокировка коммутатора в конце временного профиля, несмотря на ручное переключение. блокировка.
Текущая комбинация этих двух функций отображается параметром Current switch function (Normal — блокировка и удержание выключены; Held — блокировка выключена, а удержание включено; Locked — блокировка включена независимо от настройки удержания).
После перезапуска проверьте, контролируется ли блокировка / удержание временным профилем. В этом случае данная функция активируется / деактивируется в соответствии с настройкой временного профиля. В противном случае устанавливается последнее состояние блокировки перед отключением питания устройства или удержание устанавливается в неактивное состояние (переключатель не удерживается).
Если переключатель активен, вы можете:
- активировать любой логический выход домофона (реле, выход питания).
- активирует выход, к которому подключен модуль 2N ® IP Intercom — Security Relay .
- отправить команду HTTP на другое устройство.
Коммутатор может работать в моностабильном или бистабильном режиме. Выключатель выключается по истечении времени ожидания в моностабильном режиме и включается при первом включении и выключается при следующем включении в бистабильном режиме.
Коммутатор сигнализирует о своем состоянии:
- программируемым звуковым сигналом или заранее заданным пользователем звуком.
- светодиодным индикатором, если он имеется в модели домофона.
- значком открытой двери на дисплее, если он имеется в модели внутренней связи.
Переключатель 1–4
- Switch Enabled — включить / выключить переключатель глобально. В отключенном состоянии переключатель не может быть активирован ни одним из доступных кодов (включая коды переключателя пользователя), нажатием кнопки вызова или быстрого набора.
- Switch Mode — устанавливает моностабильный / бистабильный режим для переключателя.Выключатель выключается по истечении времени ожидания в моностабильном режиме и включается при первом включении и выключается при следующем включении в бистабильном режиме.
- Длительность включения — устанавливает время включения для моностабильного переключателя. Это значение не применяется в бистабильном режиме.
- Управляемый выход — назначает электрический выход переключателю. Выберите один из доступных выходов внутренней связи: реле, выход мощности, выход расширителя.Если вы выберете Нет , коммутатор не будет управлять никакими электрическими выходами, но может управлять внешним оборудованием с помощью команд HTTP.
- Тип выхода — , если вы используете модуль 2N ® IP Intercom — Security Relay , установите тип выхода Security . В режиме Security выход работает в обратном режиме, то есть остается закрытым и управляет модулем 2N ® IP Intercom — Security Relay , используя определенную последовательность импульсов.Если вы используете инверсный режим (т.е.дверь блокируется при подаче напряжения), установите тип выхода , инверсный, . Если несколько переключателей настроены на один и тот же выход, но разные типы выходов, будут применяться следующие приоритеты: 1. безопасность, 2. инверсия, 3. нормальный.
Осторожно
- 2N ® IP Vario — обязательно установите внутренний источник питания и переключающее реле на конфигурационном разъеме. 2N ® IP Force — реле безопасности подключается к клеммам DOOR + и -.
- Значение активации переключателя более 1 с может быть установлено для типа выхода security . Для типов вывода нормальный и инверсный можно установить значение, равное или превышающее 0,1 с.
Безопасность
- Выход 12 В используется для подключения замка.Однако, если устройство (2N IP Intercom, 2N Access Unit) установлено в месте, где может произойти несанкционированное вмешательство, мы настоятельно рекомендуем использовать реле безопасности 2N ® (номер детали 10) для повышения безопасности установки.
- Current Switch State — отображение текущего состояния переключателя (Вкл. / Выкл.).
- Функция переключения тока — отображает текущую функцию переключения.
- Нормально : переключатель не заблокирован и не удерживается.
- Удерживается : переключатель удерживается и разблокируется.
- Заблокирован : переключатель заблокирован (блокировка имеет приоритет над блокировкой, в этом случае состояние блокировки не имеет значения).
- Блокировка переключателя — включено: переключатель постоянно находится в положении 0 и не может управляться, пока не будет разблокирован. Не горит: переключатель разблокирован.
- Удержание переключателя — включено: переключатель постоянно находится в положении 1 и не может управляться, пока не будет отпущен (если удержание переключателя и блокировка активны одновременно, переключатель заблокирован).Off: переключатель не удерживается в положении 1.
- Switch Hold by Time Profile — назначьте предварительно определенный временной профиль переключателю или установите временной профиль вручную, позволяющий активировать переключатель. Если назначенный временной профиль не активен, переключатель не может быть активирован с помощью кода, вызова или кнопки быстрого набора.
- Проверить переключатель — активировать переключатель вручную, чтобы проверить его работу, например подключен электрический замок или другое устройство.
Осторожно
- В случае, если переключатель заблокирован, а устройство выключено и включено, переключатель будет заблокирован после повторного включения устройства.То же самое верно, когда переключатель отключен и снова включен.
- В случае, если переключатель удерживается, а устройство выключено и включено, переключатель не будет удерживаться после повторного включения устройства. Переключатель удерживается после включения, только если профиль времени удержания переключателя установлен и активен в момент включения. То же самое верно, когда переключатель отключен и снова включен.
- Код — введите цифровой код переключателя. Код должен включать как минимум два символа отпирания двери через клавиатуру внутренней связи и как минимум один символ отпирания двери через DTMF. Мы рекомендуем использовать как минимум четыре символа. Коды 00 и 11 не могут быть введены и не принимаются с цифровой клавиатуры; они зарезервированы для открывания дверей через DTMF. Подтвердите код с помощью *.Длина кода до 16 символов.
- Доступность — заблокировать ввод кода активации коммутатора с цифровой клавиатуры домофона или телефона.
- Временной профиль — назначьте временной профиль коду переключателя для контроля действительности.
- Различать коды включения / выключения — установить режим кода переключателя, в котором нечетные коды (1, 3 ….) используются для активации переключателя, а четные коды (2, 4 …) используются для деактивации переключателя. Этот режим можно использовать, только если переключатель установлен в бистабильный режим.
- Активация по звонку — включить активацию коммутатора, например, при входящем или исходящем звонке. Во время исходящего вызова переключатель активируется после получения SIP-сообщения 180 Ringing. Вызываемый абонент подтверждает звонок этим сообщением. Переключатель активен в течение всего разговора в бистабильном режиме, активируется при начале разговора и деактивируется по истечении заданного времени включения в моностабильном режиме.
- Активация кнопкой быстрого набора — назначьте кнопку быстрого набора переключателю. Переключатель активируется всякий раз, когда нажимается кнопка.
Примечание
- Активация кнопкой быстрого набора доступна только при наличии лицензии на интеграцию Gold или Enhanced .
- Synchronize with — установить синхронизацию переключателя, чтобы включить автоматическую активацию переключателя после активации другого переключателя с предварительно заданной задержкой.Задайте задержку в параметре Synchronization delay .
- Задержка синхронизации — установите временной интервал между синхронизированными срабатываниями двух переключателей. Параметр не будет применяться, если функция Synchronize отключена.
- Команда выключения — установите команду, которая будет отправлена на внешнее устройство (например, WEB-реле) при деактивации переключателя.Команда отправляется через HTTP (запрос GET) и должна иметь следующий вид: http: // ip_address / path. Например: http://192.168.1.50/relay1=off
- Имя пользователя — введите имя пользователя для аутентификации внешнего устройства (например, WEB-реле). Параметр является обязательным только в том случае, если внешнее устройство требует аутентификации.
- Пароль — введите пароль аутентификации внешнего устройства (например, WEB-реле). Параметр является обязательным только в том случае, если внешнее устройство требует аутентификации.
Примечание
Отправка HTTP-команды доступна только с лицензией на интеграцию Gold или Enhanced .
Продвинутый
- Устаревший код коммутатора — включите опцию активации первого в списке кода коммутатора с телефона без подтверждения с помощью *. Когда этот флажок установлен, первый код не требует подтверждения *.Этот параметр не применяется к другим перечисленным кодам переключателей и к активации кода цифровой клавиатуры, они всегда должны подтверждаться *. Код коммутатора Legacy помогает сохранить совместимость с более ранними моделями внутренней связи 2N.
Klevio запускает интеллектуальный домофон и приложение, позволяющее открывать двери удаленно — TechCrunch
Klevio, стартап в области умного дома из Великобритании, официально запускает свой первый продукт: интеллектуальную систему внутренней связи, которая позволяет удаленно управлять замком входной двери через приложение iOS и Android на вашем телефоне.
Устройство, получившее название «Klevio One», предназначено для установки на существующие замки с электрическим замком, а также для взаимодействия с системами внутренней связи, установленными на общих дверях многоквартирных домов. Это, по словам его производителей, означает, что он лучше подходит для квартир, чем умные замки, уже имеющиеся на рынке.
В разговоре с соучредителем и генеральным директором Klevio Алешем Шпетичем он объяснил, что подход лондонской компании отличается от умных замков, которые обычно используют двигатель для поворота замка и требуют снятия и замены существующего замка.Напротив, если у вас уже есть электрическая защелка как часть вашего замка — что есть во многих квартирах — Klevio One можно просто подключить к нему проводом. Если вы этого не сделаете, установщик Klevio может приспособить его к вашему существующему замку.
Важным преимуществом этого подхода является то, что Klevio не изобретает заново целое колесо, а берет старую, испытанную и испытанную технологию электрического удара и просто добавляет к ней интеллектуальные возможности подключения.
Это означает, что Klevio One работает с несколькими дверьми, и нет необходимости изменять общую площадь многоквартирных домов при его установке, поскольку устройство находится в отдельной квартире.Вы также можете использовать свои старые физические ключи в качестве резервной копии, и компания заявляет, что использование Klevio не будет очевидным для всех, кто находится за пределами здания.
И, как и следовало ожидать, система Klevio подключена к облаку, так что вы можете управлять своим замком удаленно, а также выдавать виртуальные и одноразовые ключи.
