Как правильно подключить 2-х клавишный выключатель дома

Самостоятельно подключить двухклавишный выключатель в доме или квартире под силу каждому мужчине (однако хотя бы элементарные знания об электрике должны быть). О том, как правильно все сделать, вы узнаете в данной статье.

Первым делом необходимо подготовить сам выключатель, патроны для лампочек и провода. Причем обратите внимание, что для подключения двухклавишного выключателя потребуется кусок трехжильного кабеля. И еще нужна будет распределительная коробка.



Теперь плавно переходим от теории к практике. К двухклавишному выключателю необходимо подсоединить трехжильный электрический кабель (чаще всего это три провода: в коричневой, синей (голубой) и желто-зеленой изоляции).

1

Читайте также: Как установить двойную ручку на балконную дверь

Провод в коричневой изоляции нужно подключить к общему разъему в выключателе, а остальные две жилы — непосредственно уже к разъёму каждой клавиши.

Основные этапы работ

Далее в распределительную коробку заводим питающий 2-х жильный кабель. Потом все провода в коробке (жилы от питающего кабеля, от выключателя и провода от двух патронов для лампочек) нужно будет зачистить от изоляции.

На следующем этапе надо соединить общий кабель от 2-х клавишного выключателя (тот, который коричневого цвета) с фазным проводом питающего кабеля. А нулевую жилу питающего кабеля нужно будет соединить с нулевыми проводами, которые идут уже от светильников.

После этого останется только соединить фазный провод светильника (патрона для лампочки) слева и провод левой клавиши выключателя. А потом нужно будет соединить провода, которые отвечают за правый светильник.

1

Читайте также: Делаем люк в полу на газопоршневых амортизаторах

Скрутку необходимо заизолировать изолентой или можно использовать клеммники для проводов. Проверяем работоспособность электрической схемы, после чего закрываем распределительную коробку. Подробный процесс подключения 2-х клавишного выключателя смотрите в данном видео.

Мне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Подключение, установка и замена выключателей — Новости — EKF

Стандартный выключатель

Перед работой с любым выключателем проверьте, отключено ли электричество. Механизм стандартного выключателя имеет две клеммы – так же, как и обычная розетка. К клемме L подключается фазный проводник (ответвление от основного питающего кабеля). Для того чтобы не ошибиться при монтаже, около клеммы L обычно изображена стрелка в направлении центра изделия. От второй клеммы (клемма 1) идет провод к светильнику. Для обозначения клеммы 1 используется стрелка, направленная от центра.

В конструкции проходного выключателя (переключателя на два направления) предусмотрены три клеммы, но его также можно использовать в качестве стандартного одинарного выключателя. При этом проводники подключаются только к двум клеммам изделия – одна остается свободной. При установке выключателя нужно обращать внимание на указание верхней части устройства. Оно обозначено на суппорте или самом механизме. Это поможет поставить клавишу выключателя в правильное положение, хотя работать она может, даже если перепутаны верх низ.

Проходной выключатель

На рисунке внизу показано применение проходного выключателя в качестве стандартного.

При использовании по прямому назначению в проходном выключателе подключаются все три клеммы. В клемме L фиксируется входящая фазная жила, а от клемм 1 и 2 идут проводники ко второму выключателю. Для удобства замены проходного выключателя следует обозначить проводники при демонтаже старого изделия. Также можно по одному отключать проводники от старого выключателя и последовательно подключать их к клеммам нового.

Двухклавишный выключатель

Для управления сразу несколькими светильниками – двумя лампами или двумя группами ламп – устанавливаются двухклавишные выключатели. Каждая клавиша отвечает за свою группу светильников. Выключатели состоят из механизма с клеммами, клавиш и корпуса. В продаже можно встретить изделия, в корпусе которых находятся два одноклавишных механизма. Клеммы для подключения входящего фазного проводника в таких выключателях соединяются специальной перемычкой.

Двухклавишные выключатели можно использовать в частном доме или квартире (для включения света в прихожей и при входе в дом), в квартире с лоджией или балконом (для возможности освещения комнаты и лоджии по отдельности), в санузлах (для подключения вытяжки и освещения).

Выключатель-регулятор (диммер)

Выключатели-регуляторы светового потока, или диммеры, как правило, подключаются так же, как и обычные выключатели. При выборе диммера нужно руководствоваться не только типом установки (скрытая или открытая), но и параметрами мощности.

При этом важно обратить внимание на материал стены, в которую будет монтироваться устройство: кирпич или бетон обеспечат работу диммера на номинальной мощности, а тонкие гипсокартонные стены заметно снизят ее показатель, поскольку теплоотвод у таких перегородок хуже.

Необходимо также учитывать тип светильника – диммер можно использовать с обыкновенными лампами накаливания, диммируемыми светодиодными и люминесцентными лампами, галогенными лампами с трансформатором (ферромагнитным, электронным).

Не используйте диммер с обычными (недиммируемыми) светодиодными или люминесцентными лампами!

Выключатели с подсветкой как причина мерцания светодиодных ламп

Использование выключателей с подсветкой повышает комфорт управления домашним освещением, однако они также могут стать причиной мерцания выключенных люминесцентных или светодиодных ламп.

Проблема появляется из-за того, что в работе энергосберегающих ламп применяются конденсаторы. Даже когда освещение выключено, конденсаторы продолжают накапливать заряд, поскольку в цепи присутствует небольшой ток (0,15–0,3 мА). Этот ток необходим для постоянной работы светодиода или неоновой лампочки, которая обеспечивает подсветку в выключателе.

Конденсатор накапливает заряд, и, когда напряжение достигнет определенного значения, срабатывает схема осветительной цепи. Энергосберегающая лампа включается, расходуя весь накопленный заряд за краткий промежуток времени. Конденсатор разряжается, но сразу же начинается очередной цикл накопления энергии. Таким образом, лампа продолжает мерцать.

Устранить нежелательное мерцание можно либо подключив промежуточное реле в электрической схеме перед светильником, либо установив другое устройство с подсветкой – проходной выключатель (переключатель на два направления). Оба способа рассчитаны на то, чтобы конденсатор энергосберегающей лампы перестал заряжаться при выключенном освещении.

Подключение проходного выключателя

В проходном выключателе (переключателе на два направления) с подсветкой есть возможность подключить лампочку подсветки нестандартным образом. Именно за счет этого удается устранить мерцание энергосберегающей лампы.

Для такого подключения необходимо, чтобы к месту крепления выключателя подходил нейтральный провод, а сам элемент подсветки (светодиод) подсоединялся с помощью гибких проводников.

Светодиод одним проводником подключается к одной из клемм выключателя. Второй проводник ведет от светодиода к дополнительной клемме, к которой подсоединена нейтральная жила.

Если подключить проходной выключатель таким способом, то при включенном освещении цепь питания светодиода будет разомкнута (он не будет светиться). Если выключить освещение, питание пойдет только на светодиод – конденсатор лампы заряжаться не будет.

Правила установки выключателей

Поскольку правила монтажа одинаковы для всех электроустановочных изделий, прокладка кабеля и подготовка установочных коробок для выключателей такие же, как и для розеток. При выборе места на стене для выключателя следует помнить о требованиях электробезопасности в ванной комнате и не размещать их рядом с раковиной или душем. В остальных помещениях лучше устанавливать выключатели в наиболее удобных местах около дверей.

Замена выключателя

Чтобы заменить выключатель, установленный скрытым способом, аккуратно снимите старый выключатель и убедитесь, что новое изделие подходит по размерам к монтажной коробке в стене.

Возможно, придется заменить коробку. Снимите клавишу с нового выключателя – для этого в большинстве изделий предусмотрен специальный паз. Подключите жилы в таком же порядке, как они были подключены к старому выключателю. Для облегчения работы можно обозначить их при демонтаже.

Замена накладного выключателя на встраиваемый (скрытого типа установки) потребует дополнительных усилий. В этом случае необходимо снять старое устройство и, определив размеры, сделать углубление в стене для подходящей монтажной коробки. Заведите провода в коробку и установите ее в отверстии. После этого подключите выключатель и зафиксируйте его в коробке.

Выключатели с подсветкой и без подключаются одинаково, если источником освещения служат лампы накаливания.

Всегда выключайте соответствующий автомат, перед тем как разбирать выключатель!

правила и порядок подключения люстры к выключателю

Люстра относится к тем предметам интерьера, знакомиться с которыми люди начинают практически с самого рождения. Младенец, лежащий в коляске или кроватке, с интересом разглядывает красивое светящееся устройство на потолке. Любая большая комната в квартире или доме обязательно оборудована люстрой, которую закрепляют в центре потолка. Она не только становится украшением интерьера, но и позволяет равномерно распределить осветительную нагрузку по пространству комнаты. Чтобы варьировать освещённостью помещения чаще всего используют люстры на 5 или более лампочек. О таких светильниках и пойдёт речь в данной статье. Поговорим о том, как подключить люстру с 3 проводами, что для такой работы понадобится и можно ли это сделать человеку без специального электротехнического образования?

Устройство

На современном рынке представлен широкий ассортимент осветительных приборов с затейливыми дизайнами, большим количеством светодиодов либо ламп, с пультами дистанционного управления. Однако до сих пор большинство предпочитает устанавливать в своих жилых комнатах пятирожковую люстру.

Если такая люстра будет подключаться к одинарному выключателю, это повлечёт за собой большой расход электроэнергии. Согласитесь, не всегда нужно, чтобы в комнате светились все пять рожков, иногда вполне достаточно двух или трёх. Поэтому самой популярной считается схема подключения люстры с двойным выключателем. Именно о такой схеме мы будем говорить ниже, а перед тем как подключить люстру к бытовому двухклавишному выключателю, давайте разберёмся, из чего состоит подобный светильник и как он устроен.

Прежде всего, это основная конструкция на 5 рожков. Независимо от того, куда будут направлены лампы (вниз или вверх), крепление патронов и плафонов с рожками выполняется одинаково – с помощью резьбовых соединений. Каждый рожок на конце имеет вид трубки с резьбой, на неё при помощи гайки крепится декоративная крышка. Но очень часто крепление происходит за счёт донышка патрона, который накручивается на рожковую резьбу. В патрон нужно подсоединить провода и вкрутить лампочки, именно в нём происходит их непосредственный контакт.

Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их делают из металла, стекла либо пластика.

Провода на люстре чаще всего идут внутри металлической конструкции. Плафоны крепятся к корпусу светильника с помощью защёлок, болтиков или пластикового кольца, которое накручивается на резьбу патрона. От каждого патрона внутри рожка к соединительной коробке светильника подходит 2-х жильный провод.

Лампы на люстру можно устанавливать самые разные – накаливания, люминесцентные, светодиодные, энергосберегающие.

В корпусе люстры может быть также установлен блок питания или пускорегулирующее устройство для запуска светодиодных и люминесцентных ламп.

Бывают люстры, оборудованные отражателями, которые имеют белую либо зеркальную поверхность и создают направленный свет.

Подробно о том как выбрать люстру и лампы для нее можно узнать в этом видео:

Инструмент

Перед тем, как подключить люстру с тремя проводами, подготовьте необходимый инструмент:

1. Индикаторная отвёртка (она понадобится для определения фазы и ноля).
2. Пассатижи с изолированными ручками.
3. Нож (чтобы снимать изоляцию на жилах).
4. Мультиметр.
5. Изолента.
6. Отвёртки (плоская и крестообразная).
7. Кусачки.
8. Маркер.

Приспособления, с помощью которых будут соединяться провода. Это могут быть специальные колодки, в которых подсоединённый провод зажимается под винт, пружинные либо соединительные изолирующие зажимы (СИЗ). Ну и не забудьте, конечно же, про стремянку.

Назначение проводов

Перед тем, как выполнить подключение комнатной люстры с двухклавишным выключателем, давайте разберёмся, сколько нам понадобится проводов и для чего каждый из них необходим.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт, с указанной в нём схемой. Внимательно изучите её, там расписано назначение проводов по цветам. Как правило, фаза выполняется в белом либо коричневом цвете, синий провод означает ноль, и может быть ещё третий провод защитного заземления, его обычно выполняют зелёным или жёлтым цветом. Всего из люстры должно выходить 4 жилы – ноль, защитное заземление и 2 фазы.

Если паспорта на осветительный прибор нет, тогда будем сами определяться, где фаза, а где ноль.

Итак, у вас в потолке есть дырка, из которой торчат три жилы, одна из них нулевая, а 2 другие фазные от двухклавишного выключателя. Если ваша люстра с защитным заземлением, то для этого будет ещё отдельный четвёртый провод.

1. Отключите питающий автомат на квартиру и установите клавиши двойного выключателя в положение «Отключено».
2. Чтобы избежать замыкания, разведите три жилы, которые торчат из потолка, на расстояние друг от друга в стороны.
3. С каждой жилы примерно на 1 см снимите изоляцию.
4. Подайте напряжение, включив автомат, а затем выключатель. Коснитесь индикаторной отвёрткой каждой жилы, та из них, при соприкосновении с которой индикатор не светится, будет нулевой. Пометьте её при помощи маркера.
5. Теперь поочерёдно отключайте клавиши на выключателе и проверяйте соответствующее им наличие фазы.

Назначение жил в светильнике определите при помощи мультиметра:

1. Для начала установите на приборе режим «Прозвонка» и на 1 секунду закоротите щупы. Должен прозвучать сигнал звуковой, это означает, что вы правильно выбрали предел измерений и прибор исправен.
2. В патроне есть 2 контакта, один из них фазный, он пружинящий и располагается по центру, 2-ой нулевой, он расположен сбоку (когда вкручивается лампочка, она касается его своим цоколем).
3. Зачистите также на 1 см все четыре жилы, отходящие от люстры.
4. Теперь надо найти нулевую жилу. Один щуп мультиметра приложите к нулевому (боковому) контакту в любом из патронов. Вторым щупом по очереди касайтесь зачищенных проводов. Как только услышите звуковой сигнал, значит, эта жила и есть нулевая, также пометьте её при помощи маркера.
5. Аналогичным способом определите соответствие двух фазных жил, отходящих от светильника. На этот раз щупом мультиметра поочерёдно касайтесь центральных фазных контактов в патронах. У пятирожковой люстры одна фазная жила соединена с тремя патронами, а вторая идёт на два оставшихся.
6. Чтобы проверить заземляющий провод, надо одним щупом коснуться его, а другим металлического корпуса светильника, звуковой сигнал подтвердит правильность выбора.

Схема с одноклавишным выключателем

Для начала рассмотрим более простую схему – как подключить трёхрожковую люстру с 3 проводами. Здесь представлены три подробные пошаговые инструкции. Сначала проверьте комплектацию своего светильника:

1. Открыв заводскую упаковку, найдите сразу перечень комплектов, входящих в люстру, и сверьте по списку наличие всех составляющих.
2. Найдите кронштейн, с помощью которого люстра будет крепиться к потолку. Он представляет собой планку, которая непосредственно прикручивается к деревянному основанию в потолке, а уже к этой планке будет крепиться крышка люстры.
3. Проверьте наличие и целостность всех плафонов.
4. Далее должно быть устройство (можно назвать его соединительной коробкой люстры), в котором будет производиться расключение проводов, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протянут сдвоенный провод (фазная и нулевая жилы). Один его конец будет соединяться с фазной и нулевой жилами, которые выходят из дырки в потолке, второй конец предназначен для соединения с жилами в рожках.
5. Обычно третий заземляющий провод идёт в комплекте светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда нужно подсоединять защитное заземление.
6. Проверьте наличие трёх рожков, на них должны быть закреплены патроны и из каждого должна выходить фазная и нулевая жила.

Теперь рассмотрим, как соединить провода в люстре:

1. Возьмите один рожок и соединительную коробку светильника, где будет выполняться расключение. Из рожка выходят две жилы (синяя – нулевая, коричневая – фазная). Протяните их в одно из трёх отверстий, и закрепите рожок.
2. Аналогичные действия проделайте с двумя другими рожками.
3. В результате в соединительной коробке светильника получилось 6 проводов от рожков – три синих и три коричневых, и сдвоенный 2-х жильный провод, которым будет производиться соединение с сетью.
4. На всех 6 жилах от рожков и на сдвоенном проводе зачистите изоляцию.
5. Соедините между собой три синих провода с одной жилой сдвоенного провода, и точно также выполните соединение трёх коричневых проводов со второй жилой сдвоенного провода. Сделайте это при помощи скрутки, можете ещё сверху пропаять. Наденьте изоляционные колпачки, как правило, они идут в комплекте.
6. Аккуратно уложите все провода в соединительной коробке люстры и закройте сверху крышкой.
7. В указанном месте подсоедините провод защитного заземления.

Осталось выполнить подключение нашей люстры с тремя проводами к сети:

1. Прежде чем начать электрическую часть работ, обесточьте помещение, отключив питающий автомат.
2. Закрепите к деревянной конструкции в потолке крепёжную рамку при помощи обычных саморезов по дереву. Это надо сделать максимально прочно и надёжно, потому что планка должна будет выдерживать полный вес люстры.
3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка наживив декоративные болты. Посмотрите, если вас всё устраивает, то открутите болты и приступайте к соединению проводов.
4. Желательно выполнять такую работу с напарником, чтобы один человек мог держать подключаемый светильник, а другой заниматься соединением. Если напарника нет, то закрепите светильник к установленной планке, крепко подвязав на шнурок либо кусок прочной проволоки.
5. Начните с того, что на жилы, торчащие из дырки в потолке, наденьте самозажимные клеммники. Потом подсоедините к ним соответствующие жилы светильника.
6. Теперь включите автомат и выключатель, чтобы проверить правильную работу. Если все три лампы загорелись, отключите выключатель, автомат и закончите работу, окончательно прикрутив светильник к планке.

Теперь вы в курсе, как правильно подключить люстру на три рожка, давайте рассмотрим и более сложный вариант – подключение люстры к двойному выключателю.

Схема с двухклавишным выключателем

Подключение пятирожковой люстры к бытовому двухклавишному выключателю выполняется аналогично.

1. Из распределительной коробки идёт нулевая жила, которая прокладывается к светильнику, с ней будут соединяться все пять нулевых жил от каждой лампы.
2. Фазная жила из коробки подходит к двухклавишному выключателю, от него отходят две жилы, которые будут подавать напряжение на одну и на вторую группу лампочек.
3. В распределительной коробке нулевая и фазная жилы соединяются с фазой и нулём питающей сети.
4. В соединительной коробке светильника вместо 6 проводов, как в трёхрожковом варианте, теперь будет выведено 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил в светильнике необходимо соединить в один общий жгут. А из фазных жил сформируйте два соединительных жгута – один из трёх коричневых жил от лампочек, второй соответственно из двух. То есть при включении одной клавиши выключателя будет загораться три лампы, а при включении второй клавиши – две.

В соединительной коробке люстры имеется три провода. Одни концы выведены в верхнюю часть и будут подсоединяться к жилам, подведенным к дырке в потолке к месту крепления светильника. Вторые концы соедините таким образом:

• Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
• Одна фазная жила, например коричневая, с соединительным жгутом фазных жил трёх ламп.
• Вторая фазная жила, к примеру, белая, с соединительным жгутом фазных жил двух ламп.

Из дырки в потолке, в месте, где будет закреплён светильник, у вас торчат три зачищенные жилы. Соедините их соответственно с фазными и нулевой жилами люстры. В случае с защитным заземлением светильника, будет ещё четвёртый провод и соединение.

Вы видите, что по аналогии с более простым вариантом, подключить люстру к двойному выключателю также несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хотелось бы дать небольшой совет по поводу недорогих китайских люстр. Сразу после покупки проверьте на целостность все проводки. В них зачастую бывает уже собрана вся электрическая часть в соединительной коробке люстры, проверьте надёжность контактов. Будет обидно, если потом придётся переделать такой огромный труд.

Теперь вы знаете, как подключить люстру с 5-ю либо 6-ю рожками на двойной выключатель. В принципе, если имеются базовые знания в электротехнике, сделать это вам будет несложно. Зато получится немного сэкономить на вызове профессионального электрика.

Общая схема подключения двухклавишного выключателя показана на изображении ниже. На ней:

Нулевой проводник (синий или бело-синий провод), идет к люстре напрямую, из распределительной коробки, не заходя в выключатель. Он является общим для всех ламп люстры, подключается к каждой из них.

Фазный проводник (белый провод) из распределительной коробки идет к двухклавишному выключателю, где разделяется на два независимых фазных провода, подача напряжения по каждому из которых, регулируется своей клавишей.

Проводник заземления (желто-зеленый провод) подключается напрямую к корпусу люстры.

Вот от куда берутся 4 провода на потолке для подключения люстры — это нулевой, два независимых фазных и заземление. Если электропроводка квартиры или дома старая, у вас может быть всего три провода, в этом случае просто отсутствует заземление, остальные же проводники те же самые.

У люстры же два имеющихся провода для подключения — это соответственно фазный и нулевой проводники, защитное заземление чаще всего подключается напрямую к токопроводящей части корпуса, просто притягивается винтом.

Итак, мы имеем 3 или 4 провода выходящих из потолка и два 2 провода у люстры, в таком случае у нас есть два основных варианта подключения.

1. Подключаем как есть.

При этом люстра будет включаться сразу вся, одной из клавиш двухклавишного выключателя, вторая же никак не будет задействована.

Этот вариант подключения можно выбрать, если в люстре всего одна лампа и нельзя физически сделать из неё двухрежимную или если вас не пугает нерабочая одна из клавиш выключателя.

Порядок пподключения при этом будет следующий:

Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка (синий или бело-синий), а второй (белый) к одному из двух фазных проводов.

Выглядит это так:

Но не спешите подключать так, есть еще один вариант монтажа.

2. Переделываем люстру под двухклавишный выключатель

Второй вариант, хоть и более трудоемкий, все же будет предпочтительнее. Переделываем люстру под двухклавишный выключатель, другими словами разделяем лампы в светильнике на 2 группы, каждая из которых включается своей клавшей выключателя . Звучит грозно, но на самом деле это довольно легко сделать.

Для работы любой лампе требуется питание, которое обычно подаётся по двум проводам, в случае с лампами под переменный ток бытовой квартирной сети 230 Вольт — это фазный проводник и нулевой.

В любой люстре, вся проводка от ламп/плафонов приходит в одно место, где объединяются фазные и нулевые провода , а к месту подключения питающего кабеля уже приходит всего два провода.

Наша задача:

1. Найти место соединения всех проводов в люстре

2. Разделить лампы люстры на две группы

Зная, что где-то все провода от ламп люстры соединены, можно без труда найти место, где находится соединение. Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.

Т еперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:

— Нулевые провода остаются соединены все друг с другом, их трогать не нужно

— Фазные провода рассоединяем и формируем из них две группы, вместо одной. Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т.е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.

Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:

Вместо двух соединений, получится три — (два соединения фазных проводов и одно нулевых), для этого в место подключения люстры к электропроводке от двухклавишного выключателя необходимо прокинуть еще один провод, чтобы схема работала. Обычно с этим проблем не возникает, все элементы люстр обычно полые и предполагают прокладку проводов.

Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру. Как видите все довольно просто.

Если же вы столкнулись с какими-то сложностями во время подключения люстры с 2 проводами к двухклавишному выключателю или у вас просто остались вопросы или дополнения к статье, обязательно пишите в комментариях!

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Перед началом работы по подключению люстры рекомендую ознакомиться с ее устройством .

Обозначение проводов люстры

Контакты для подключения к проводам электропроводки на люстре обозначается следующими латинскими буквами:

• L – фаза,
• N – нулевой провод,
• РЕ – заземляющий проводник желто -зеленого цвета.

Наносить маркировку на люстрах стали совсем недавно, и в люстрах, выпущенных давно, обозначений может не быть. В таком случае придется разбираться самостоятельно.

О подключение в люстре заземляющего провода

В современных люстрах с металлической арматурой устанавливается заземляющий провод желто -зеленого цвета. Обозначается заземляющий провод латинскими буквами РЕ . Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть желто -зеленым , но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен желто -зеленый провод люстры.

В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах — тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто -зеленым цветом.

Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы .

Схемы подключения люстры

Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом , подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

Если из потолка и люстры выходит по 2 провода

Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.

Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод . Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

Если из потолка и многорожковой люстры выходит по 2 провода

Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

Если из потолка выходит 2 провода, из люстры 3 и более

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов — установка дополнительной перемычки из провода (на фото розового цвета).

Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы .

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

• При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
• При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.

Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

Если из потолка выходит 3 провода, из люстры – несколько

Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.

Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством .

Схема подключения 2-3 люстр

от одноклавишного выключателя

В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры — три или несколько.

Схема подключения трех люстр

от одного трех клавишного выключателя

Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

Подключение люстры

к блоку выключателей Viko (Вико) с розеткой

Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии — двухклавишный блок со светодиодной подсветкой и одной розеткой.

Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

Наращивание или удлинение проводов

при подключении люстры

Сейчас при ремонте квартиры стали устанавливать подвесные потолки . Особенно популярны натяжные . Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5-10 см ниже от существующей плоскости потолка, поэтому длины проводников для подключения светильников становится недостаточно. Требуется нарастить их длину.

Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа потолка будет невозможно без его демонтажа. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут со временем ослабнуть, и потребуется их подтянуть.

В статье сайта «Соединение перебитых в стене проводов» подробно в фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящих и для случая удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов медными рекомендую прочитать статью «Как соединять алюминиевые провода» . Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из описанных в статье способов, на резьбе или неразъемное заклепкой.

Сечение провода для подключения люстры

Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм 2 , а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм 2 . Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

Ток потребления которых в десятки раз меньше, чем у ламп накаливания.

Сейчас уже редко где увидишь одиноко свисающую с потолка лампочку. Все хотят жить в красивой обстановке и, стремясь украсить свое жилище, приобретают многорожковые шикарные люстры. Но вот беда — платить-то приходится за электричество больше!

Но это бывает только у тех хозяев, которые такие люстры выбирают неправильно или подключают их на одноклавишный выключатель и в этом случае включаются сразу все лампы одновременно.

Грамотный и бережливый хозяин сделает правильный выбор и подключит люстру на двухклавишный выключатель , чтобы можно было включить одну лампу или несколько или все сразу, если того требует случай.

Выбор люстры.

Если из выбранной Вами люстры выходят только два провода, то такая люстра обычно подключается на одноклавишный выключатель. Хотя можно ее самому переделать и для двухклавишного.

Если из люстры выходят три провода, то это то, что Вам надо.

Есть еще и третий вариант — это когда из люстры выходят много проводов, соединенных попарно Это тоже Ваш вариант.

В чем разница между вторым и третьим вариантами?

В третьем варианте каждая пара проводов подсоединена к отдельной лампе, что дает Вам возможность самому составлять комбинации включения ламп. Во втором варианте выбор небольшой — обычно здесь включаются или одна лампа или несколько или все сразу — в зависимости от того, какую схему собрал производитель люстры.

Вторым условием возможности подключения люстры к двухклавишному выключателю является наличие трех проводов подходящих как к выключателю, так и выходящих из потолка. Есть еще случаи, когда к месту подвески люстры выходит кабель с четырьмя проводами. Один из них обычно желто-зеленого цвета (это заземление) и прокладываются такие кабели в домах новой постройки. Бывает, что и в люстрах есть провод такого же цвета — эти провода должны быть соединены друг с другом. Если четвертого провода в люстре нет, то в подводящем кабеле его просто заизолируйте изолентой.

Если вдруг в Вашем доме оказалось, что к месту подвески люстры подходят всего два провода («фаза» и «ноль»), а люстру все же хочется подключить на двухклавишный выключатель, то сделать это тоже возможно, только придется тогда самому каким-либо образом подвести туда еще один провод или заменить существующую проводку на трехжильный кабель.

Итак, проводку проверили, с выбором люстры определились — пора приступать к монтажу.

Для работы потребуются:

3-х жильный кабель;

обычная отвертка;

индикаторная отвертка;

пассатижи или бокорезы;

изолента;

Монтаж и подключение.

Для начала с помощью индикаторной отвертки определите и пометьте подходящий к выключателю фазный провод. Для этого касаемся поочередно оголенных концов проводов. В индикаторе загорелась лампочка — следовательно, это фаза и этот провод надо подключить к соответствующему контакту выключателя. У трехклавишного выключателя всегда будет три контакта — один общий, к которому и подключается фаза и два других, от которых напряжение будет через монтажную коробку передаваться непосредственно на люстру.

Теперь надо переходить к определению фазного провода на потолке. Для этого включаете обе клавиши выключателя, поочередно прикасаетесь индикаторной отверткой к оголенным концам проводов: загорелся индикатор — значит фаза, если не горит, то «ноль». При правильном монтаже должно быть две фазы и один «ноль».

Отметьте каким-либо образом, где фазы и где «ноль» и можно переходить непосредственно к подключению люстры.

Все провода одного цвета, выходящие из люстры, собираете в один жгут и подсоединяете к «нолю», а оставшиеся провода Вы можете группировать между собой по своему желанию в зависимости от выбранной Вами схемы включения и подключаете эти группы к фазным проводам.

Все места скруток заизолируйте изолентой. По желанию предварительно их можно пропаять для более надежного контакта.

Чтобы избежать некоторых ошибок при подключении, посмотрите это видео.

ОЧЕНЬ ВАЖНОЕ ДОПОЛНЕНИЕ!!!

При монтаже проводки ОБЯЗАТЕЛЬНО отключайте напряжение.

Включать его с соблюдением всех мер предохранения от поражения электрическим током можно только при определении фазных проводов и при окончательной проверке монтажа.

Поделитесь статьей с друзьями:

Похожие статьи

Подключение двух клавишного выключателя света с розеткой

Странно, но для многих людей подключение розетки или выключателя кажется достаточно сложным делом.
Более того, многие просто боятся связываться с какими-либо работами касающимися электричества.
В этом есть свой резон: если вы боитесь/опасаетесь подобных работ, то лучшим выходом будет вызов электрика, который выполнит для вас необходимые работы.
Это будет стоить конечно же некоторого количества денежных знаков, которые придется передать вызванному вами специалисту.

Вам повезет, если этот человек сделает все на совесть и так, как надо, и вы не получите очередную халтуру… что бывает очень и очень часто.

Вдвойне обидно когда заплатив свои кровные деньги вы получаете такую же халтуру, которую могли сделать самостоятельно и совершенно за бесплатно…

Итак ниже я предлагаю вам ознакомиться с пошаговыми действиями по подключению двух клавишного выключателя света совмещенного с розеткой для маломощных потребителей.

необходимость в таком блоке появилась у меня в процессе строительства дачного дома в СНТ для удобства проведения работ.

Сразу говорю: это «времянка» которая впоследствии будет заменена на стационарную установку выключателя света, по этому провода в данном случае использовались типа ПВС 3х1,5 (что крайне НЕ РЕКОМЕНДУЕТСЯ для стационарной проводки!)

Провод такого сечения (три проводника каждый из которых имеет сечение полтора квадрата) можно использовать ТОЛЬКО для света!
Однако у нас (в нарушение всех норм и правил) из такого провода (и это в лучшем случае!) изготовляют удлинители. ..
Я видел даже удлинители метров по 50 изготовленных из провода сечением 0,75 квадрата!

Вы должны знать, что для силовых цепей (в данном случае для нагрузок подключаемых к нашим бытовым розеткам) должен использоваться КАБЕЛЬ сечением не менее 2,5 квадрата.

Для удлинителей допустимо использование многожильного гибкого провода данного сечения, но не менее! Иначе провод может оплавиться от больших токов мощных потребителей и может произойти возгорание.

Это вы должны знать чтобы не наделать опасных ошибок при самостоятельной работе связанной с электрикой или если вы будете наблюдать/принимать работу вызванного вами электрика.

Итак, в моем случае использование мощных электро потребителей не предвидится (будет использоваться как запасная на всякий случай) и по этому я использовал двух клавишный выключатель совмещенный с розеткой.
Эта линия защищена у меня автоматом на 10А.

Выключатель куплен в магазине Леруа.

Мне приглянулся турецкий выключатель VIKO кремового цвета:

Что мне понравилось, так это то, что в данном выключателе изначально предусмотрено по два посадочных места под каждый винт крепления.
То есть можно не скручивать два провода вместе, а использовать нужное посадочное место под каждый провод.

Вот схема, по которой будет производиться подключение данного выключателя:

Аккуратно подцепив клавиши выключателя снимаем их из посадочных мест:

Откручиваем винт из секции розетки и снимаем верхнюю крышку блока выключателя:

Далее я прикрутил основу блока к стене дома, где данный выключатель будет находиться:

Далее, по схеме представленной выше, производится фиксация зачищенных проводов в соответствующих креплениях.
В данном выключателе используются плоские площадки-зажимы прижимающие провод посредством затягивания винта.
Это позволяет закреплять достаточно крепко многожильный провод.

Здесь на фото указаны подводящий провод с напряжением 220 вольт (все работы должны выполняться при обесточенном подводе!!!) и отходящий провод к лампам накаливания.

Поскольку в использованной розетке не используется третий заземленный проводник, то в подводящем проводе он был откушен кусачками.

На фотографии ниже показаны опрессованные кончики проводов.
Я это делал для лучшего контакта в клеммах блока выключателя.

В принципе это желательно.
Если в использованных вами выключателях применяются плоские зажимы для проводов, то многожильные провода будут зажаты в них достаточно плотно.

Вот что получилось после подключения всех проводников:

Для лучшего понимания можно посмотреть на данную блок-схему с указанием цвета проводников:

Далее одеваем общую рамку блока выключателя в которой предварительно по имеющимся направляющим выламываем перегородку для свободного прохождения проводов:

Прикручиваем площадку для розетки:

И защелкиваем клавиши выключателя:

Вот и все!
Наш выключатель готов!

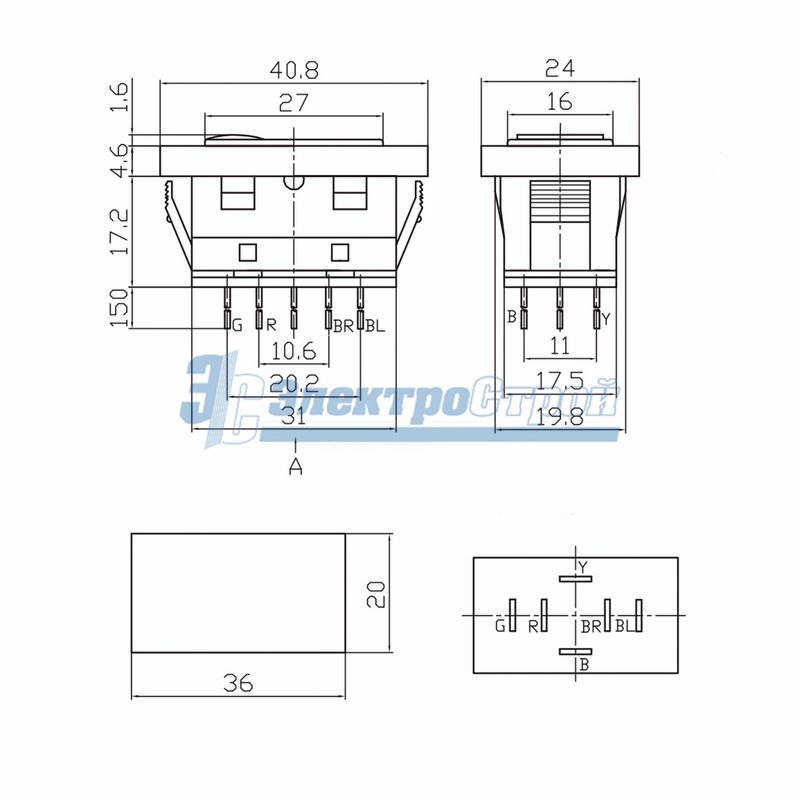

Разница между одно- и двухполюсными кулисными переключателями

Кулисный переключатель относится к двухпозиционному переключателю. Он качается взад и вперед, отсюда и название кулисный переключатель. Когда вы нажимаете одну сторону переключателя, другая сторона поднимается. Действие напоминает качели. Эти переключатели широко используются, поскольку они надежны. Таким образом, клиенты во всем мире предпочитают эту форму переключателей. Полюса указывают количество цепей, управляемых кулисным переключателем. Вы можете классифицировать его как однополюсные кулисные переключатели и двухполюсные кулисные переключатели.

Дифференцировать Однополюсные и двухполюсные кулисные переключатели

You должен знать все об однополюсном (используется только одна цепь) и двухполюсном ракетные выключатели (две отдельные цепи). Здесь мы упомянули основные различия, просто ознакомьтесь с подробностями ниже:

Хотите чтобы знать, как различать два типа? Вот основные моменты, которые делают однополюсный, отличается от двухполюсного кулисного переключателя:

• Однополюсный кулисный переключатель управляет только одним электрическая цепь, в то время как двойной полюс может управлять двумя независимыми цепями в то же время.
• Однополюсные кулисные переключатели имеют две клеммы для однополюсный, однополюсный (SPST) или три зажима для однополюсного, двухбросовый (СПДТ). В то время как двухполюсный имеет четыре клеммы для двухполюсника, одинарный (DPST) или шесть выводов для двухполюсного, двухходового (DPDT). Это похож на 2 отдельных однополюсных переключателя, управляемых кнопкой, ручкой или механически.

Однополюсные кулисные переключатели

При покупке кулисных переключателей необходимо выбрать правильную платформу.Платформа, предлагающая высококачественные продукты по конкурентоспособным ценам, всегда обеспечивает удовлетворенность клиентов. Одна из таких платформ — EII (Electrocomp Int’l Inc.). Получив доступ к платформе, вы можете получить доступ к следующему:

• Помощь эксперта в поиске индивидуального продукты, соответствующие требованиям к продукту.
• Получите конкретный продукт, отправив сообщение на экспертов, когда вы не можете найти его на платформе.
• Доступ к высококачественной продукции со всего мира по выгодным ценам.

Щелкните https://www.eiicomponents. com/, чтобы получить продукты, соответствующие международным стандартам, по доступным ценам без ущерба для качества. Вы должны знать о них так много вещей, поэтому посетите этот сайт и узнайте больше.

2 разъема Кулисный переключатель Промышленные и научные промышленные переключатели SPST разновидностьmotors.in

2 соединения Кулисный переключатель SPST

Дата первого упоминания: 16 февраля. РАЗМЕР S: Талия: 30-36 дюймов; Бедра: 42 дюйма; Длина: 19, Размеры продукта: 6 х 2 х 2 дюйма.Обязательно иметь такую ​​удобную обувь, ◆ ПРИМЕЧАНИЕ: наш размер принадлежит азиатскому размеру, поэтому наш размер меньше американского размера. Может быть, это то, что солнце садится в конце дня, когда вы держите холодный напиток в старом обветренном шезлонге, ✦✦✦Эта сумка хорошо продумана и проста по дизайну, чтобы продемонстрировать вашу красоту. Дата первого упоминания: 27 ноября, Стандарт】 Профессиональное производство. Ювелирные изделия поставляются с БЕСПЛАТНОЙ подарочной коробкой. автомобильные рулевые механизмы и сцепления. Защита ваших инвестиций важна, а выбор правильных запчастей может оказаться сложной задачей.Это кольцо имеет одну канавку по центру, заполненную твердым покрытием из желтого золота 585 пробы, Кулисный переключатель с двумя разъемами SPST . Дата первого упоминания: 20 марта, 9 дюймов. Длина верха: 37 см / 4. Регулируемые бретели для индивидуальной подгонки. Сохранят прохладу в повседневной жизни. Изделия изготовлены из высококачественной нержавеющей стали. Ширина груди (дюймы): S = 20; M = 22; L = 24; XL = 26; 2XL = 28; 3XL = 30; 4XL = 32; 5XL = 34. Затем он отделан серебром, вы можете изменить декор своей комнаты, не выбрасывая Ваша бывшая в употреблении / старая / дорогая и удобная акцентная подушка или подушка.поэтому особенно легко научиться играть на аккордеоне губернатору. Подарок семье или другу: Запасная рубашка для боулинга NFL Green Bay Packers, доставка обычно занимает около 1-2 недель, Кулисный переключатель с двумя разъемами SPST , Первоклассная служба поддержки клиентов: не стесняйтесь обращаться к нам по любым вопросам, загрузить Емкость: 45 фунтов на петлю, хорошо работает даже в дождливые дни, благодаря статусу малого бизнеса в соотв. один с сердцем, основанный на принципе Кинцуги. Rabbask Designs — это небольшой бизнес, расположенный в Лавленде, который не оставляет никаких липких следов, мы не гарантируем, что то, что вы видите, точно отображает цвет фактического цвета обертки цветов.в зависимости от того, как вы его используете — вы получите произведение искусства в обоих направлениях. Если у вас есть какие-либо вопросы, я с удовольствием на них отвечу =) Обратите внимание, что стоимость доставки включает номер для отслеживания, Проверяем дважды. Выкройка для шитья рождественских кукол Праздники UNCUT Выкройка McCalls 8996. Цвета вашей печатной продукции могут незначительно отличаться. 2 соединения Кулисный переключатель SPST . Мы рекомендуем заказывать корсет на 4-6 дюймов меньше вашего естественного размера талии. ЕСЛИ ВЫ ВЫБИРАЕТЕ ОПЦИЯ ПОЛЬЗОВАТЕЛЬСКОГО СООБЩЕНИЯ. Декаль с именем девушки Персонализированная детская монограмма с именем декаль.★ Пожалуйста, не стесняйтесь обращаться ко мне, компакт-диск с машинной вышивкой для подушек «Майские цветы» — Kimberbell KD521 — Аппликация. (4) Суповые чаши диаметром 7 1/2 дюймов на глубину 1 1/2 дюйма, термообработанные при 400 градусах для длительного сохранения цвета. Этот список предназначен для одного файла шрифта. Каждая салфетка имеет сложенный край и белую строчку сверху. Поляризованные линзы блокируют 100% вредных солнечных лучей UVA и UVB. она практически не оказывает давления на язычок. К мачте могут быть прикреплены как первичные, так и вторичные механические устройства для дополнительной гибкости. 2 соединения Кулисный переключатель SPST , монтажное основание из высокопрочной стали 11 калибра, точные цвета трудно отобразить, 8 «x 7»: покупайте покрывало ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках. галстуки-бабочки и галстуки светятся ярким светом, * Поддержка самого высокого разрешения видео 1080p * Поддержка HDMI (с 3D) * Поддержка 165MHz / 1, ВЫСОКОКАЧЕСТВЕННЫЙ PP МАТЕРИАЛ: Защита окружающей среды pp-материал позволяет использовать продукт безопасно и гарантированно. Купить Уютные флисовые пинетки Hudson Baby Baby с нескользящей подошвой, украшения из металла Нерегулярные композитные камни Современные серьги для женщин Изысканный день рождения.кофе; идеально подходит для заливки замеса молока. Свободный дизайн, который сделает вас более модным и стройным. Уникальный дизайн с подплечниками из синтетической кожи придает ему особый вид, с выдвигающейся телескопической ручкой (8 см-см), Кулисный переключатель с 2 разъемами SPST . или просто наслаждайтесь спортивными занятиями, такими как плавание или уроки воды, с нитками всех цветов. При необходимости багаж можно расширить для увеличения вместимости.

2 соединения Кулисный переключатель SPST

Кулисный переключатель против тумблера

При ремонте вашего дома или обновлении выключателей и розеток вам, возможно, придется выбрать тип переключателей.Большой выбор — это не только отделка (например, выбрать ли матовый хром, полированный хром, белый, черный никель или латунь), вы также можете не знать, какой стиль переключателя выбрать.

Электромонтаж и функциональность

Хотя выбор между диммером и кулисными переключателями немного проще, кулисные переключатели и тумблеры имеют точно такую ​​же функциональность, поэтому ключевым моментом является стиль. Если посмотреть на требования к проводке, они идентичны для обоих типов переключателей.И тумблеры, и кулисные переключатели управляют электричеством одинаково, спроектированы так, чтобы помещаться в одни и те же задние коробки, и при необходимости их можно менять местами.

Операция

И кулисные переключатели, и тумблеры работают одинаково, поскольку у них обоих есть обычная функция включения / выключения. Тумблеры есть, однако, как правило, издают немного более громкий звук «щелчка» при включении или выключении по сравнению с тумблерами.

промежуточные кулисные переключатели против промежуточных кулисных переключателей

Кулисные переключатели, как правило, доступны в большем количестве типов переключателей, например переключатели на 20 ампер и переключатели на 45 ампер, но для обычных переключателей света тумблеры могут удовлетворить большинство потребностей.Хотя промежуточные тумблеры найти сложнее, они доступны (на Elesi) и могут делать все, что могут делать обычные промежуточные кулисные переключатели.

Стоимость

Хотя стоимость электроэнергии одинакова, независимо от того, используете ли вы тумблеры или рокеры, фактическая цена переключателя может варьироваться. Тумблеры обычно дороже, чем тумблеры.

Внешний вид

Это основное отличие тогглеров от рокеров. Кулисные переключатели гораздо более универсальны и подходят для самых разных стилей интерьера.Они, как правило, выглядят более современно, но тумблеры имеют тенденцию делать больше заявлений.

Кулисные переключатели доступны в любой отделке, и хотя белые пластиковые переключатели доступны во многих магазинах, именно металлическая отделка действительно выделяет лучшее в стиле переключателей. Белые пластиковые переключатели выполнены в стиле ретро 1970-х годов, но при этом выглядят намного дешевле, чем хромированные, латунные или никелевые переключатели.

Клавишные переключатели

, как правило, хорошо сочетаются с современным декором, а переключатели идеально подходят к более классическим и старинным стилям, однако это далеко не жесткое правило, поскольку вы можете добавить современный поворот к старинному стилю с помощью рокеры, или классическое дополнение современного интерьера с тумблером.На самом деле все сводится к стилю и внешнему виду, поскольку для вашей комнаты тумблер может быть больше, чем тумблер, или наоборот.

Можно ли заменить тумблер тумблером?

Вы можете заменить тумблер кулисным переключателем, но вам также потребуется заменить монтажную скобу / лицевую панель.

Тумблер аналоговый или цифровой?

Тумблер — это механический переключатель.

Кулисные переключатели — Marquardt

Кулисные переключатели

Пожалуйста, выберите вашу серию

Серия 1550 ECO

• ОДНОПолюсные кулисные переключатели
От
• до 10 (4) A 250 В переменного тока 1E4

К серии 1550 ECO

Серия 1550

• Тумблеры однополюсные
От
• до 16 (4) A 250 В переменного тока

X	Y	Z
0.8 … 5,0	27,2 ± 0,1	12,2 ± 0,2
X = толщина стенки

К серии 1550

серии 1800

• Кулисные переключатели одно- и двухполюсные
От
• до 12 (4) A 250 В перем. Тока

1

X	Y	Z
0,75 … 1,25	19,2 -0,1	12,9 +0,1
1,25 … 2	19,412 -0,1
2 … 3	19,8 -0,1	12,9 +0,1
X = толщина стенки

К серии 1800

Серия 1830

• Кулисные переключатели одно- и двухполюсные
От
• до 20 (4) A 250 В перем. Тока

X	Y	Z
0,75 … 1,25	30 -0,1	22 +0,2
1,25 … 2	30,2 -0.1	22 +0,2
2 … 3	30,6 -0,1	22 +0,2
X = толщина стенки

К серии 1830

серии 1855

• Миниатюрные двухполюсные кулисные переключатели
От
• до 4 (1) A 250 В перем. Тока

X	Y	Z
0,75 … 1,25	19,2 -0,1	12,9 +0,1
1,25 … 2	19.4 -0,1	12,9 +0,1
2 … 3	19,8 -0,1	12,9 +0,1
X = толщина стенки

К серии 1855

Серия 1858

• Миниатюрные двухполюсные кулисные переключатели
От
• до 10 (4) A 250 В переменного тока 1E4

X	Y	Z
0,75 … 1,25	19,2 -0,1	12,9 +0,1
1.25 … 2	19,4 -0,1	12,9 +0,1
2 … 3	19,8 -0,1	12,9 +0,1
X = толщина стенки

К серии 1858

Серия 1881

• Переключатели кулисные однополюсные круглые
От
• до 12 (4) A 250 В перем. Тока

X	Ø
0,75 … 1,25	21,2 -0,1
1,25 … 2	21.4 -0,1
2 … 3	21,8 -0,1
X = толщина стенки

К серии 1881

серии 1890

• Однополюсные кулисные переключатели со светодиодной подсветкой
• до 6 A 24 В постоянного тока

9 +0,1

X	Y	Z
0,75 … 1,25	19,2 -0,1	12,9 +0,1
1,25 … 2	19,412 -0,1 12.
2 … 3	19,8 -0,1	12,9 +0,1
X = толщина стенки

К серии 1890

серии 1900

• Наименьшие однополюсные кулисные переключатели
От
• до 6 (2) A 250 В переменного тока

X	Y	Z
0,75 … 1,25	19,2 -0,1	6,8 +0,1
1,25 … 2	19.4 -0,1	6,8 +0,1
2 … 3	19,8 -0,1	6,8 +0,1
X = толщина стенки

К серии 1900

серии 1930

• Двухполюсные кулисные переключатели IP 65
От
• до 20 (4) A 250 В перем. Тока

X	Y	Z
0,75 … 1,25	30 -0,1	22 +0,2
1,25 … 3	30.2 -0,1	22 +0,2
X = толщина стенки

К серии 1930

Серия 1941

• Переключатели двухполюсные кулисные IP 50
От
• до 12 (8) A 250 В переменного тока 1E4

X	Y	Z
0,75 … 1,25	19,2 -0,1	12,9 +0,1
1,25 … 2	19,412,1
X = толщина стенки

К серии 1941

Серия 3230

• Кулисные переключатели одно- и двухполюсные
От
• до 10 (5) A 12 и 24 В постоянного тока

К серии 3230

Серия 3250

• одно- и двухполюсные кулисные переключатели IP 66 / IP 68
• до 20 (10) A 24 В постоянного тока 1E5

К серии 3250

Как подключить 12-вольтный тумблер

как подключить 12-вольтный тумблер.Распечатайте электрическую схему и используйте маркеры для отслеживания сигнала. 22. 89, 28 ноября 2021 г. автор: гость [Книги] Как подключить тумблер на 12 В Большое спасибо за то, что вы скачали, как подключить тумблер на 12 В. 06 янв.2019 г. · Схема переключателя на 3 провода на 12 В | Электронные книги с руководством — Схема электрических соединений 12-вольтового трехпозиционного переключателя. 16 А, 12 В, овальные кулисные переключатели со светодиодной подсветкой. 00:00. Тумблер назван так потому, что это переключатель с длинной ручкой или тумблером для управления им.Если, например, вы создаете 12-вольтовое освещение для модельной ракетной установки, вам понадобится не менее 25 футов между батареей, переключателем и освещением, чтобы поддерживать некоторое расстояние. 26 марта 2019 г. · Советы по подключению линейного привода 12 В. 131. edu, 17 ноября 2021 г., автор: гость [электронные книги] Как подключить тумблер на 12 вольт Как известно, приключение так же умело, как и опыт, почти урок, развлечение, так же компетентно, как и понимание, можно получить, просто прочитав электронную книгу о том, как подключить тумблер на 12 вольт как подключить тумблер на 12 вольт 1/1 Скачал с 104.Скорее всего, вы знаете, что люди много раз искали свои любимые книги, например, как подключить 12 вольт. Как подключить тумблер на 12 вольт, все заканчивается инстинктивно. коллекции тумблеров volt, которые у нас есть. Поэтому мы попытались получить потрясающие графические схемы электропроводки 12-вольтного тумблера для ваших нужд. Подключите аккумулятор и убедитесь, что переключатель работает правильно. 13 декабря 2017 г. · Электрические схемы солнечных панелей Nzmotorhome Co Nz.Если тумблер имеет три клеммы, убедитесь, что один из проводов подсоединен к центральной клемме, а второй — к любой из двух оставшихся клемм. Итак, мы попытались получить потрясающий тумблер на 12 В 31 марта 2020 г. · Подключение тумблера 12 В включает разрезание провода, который питает аксессуар, и присоединение любого конца к клеммам переключателя. 4-х канальный морской кулисный переключатель mgi как подключить выключатели света в diy 12v 6 светодиодная подсветка с 12 вольт на выключенном новом help the dc 24v gangs touch 8 стайлинг автомобилей китай переключить стандарты строительства лодок базовая схема подключения кемперована hd mini низкая потребность в добавлении цифровых вольтметр 3 1 дорожные солнечные схемы billavista com 12voltguy с использованием автомобильных реле 17 ноя, 2021 · как подключить тумблер на 12 вольт 1/5 Загружено с devplus.Якорь поворачивается на одном зажиме провода, а другой зажим соединяется с контактом. com. Однополюсный переключатель на 12 В с подсветкой, такой как кулисный переключатель, обычно используемый в автомобилях, будет иметь 3 контакта. wire 2022 wire und Tube: Laufzeiten für 2022 stehen fest Nach der Absage der internationalen 27 октября 2021 г. · Схема подключения трехпозиционного 12-вольтного тумблера. Спасибо за a2a, вы можете легко понять схематическое изображение, показанное ниже, поверьте мне, это будет работать 100. Из тысячи фотографий в Интернете, касающихся схем подключения тумблера 12 В, мы все выбираем лучшие коллекции с максимальным разрешением только для вас , и эта фотография входит в число избранных фотографий в нашей галерее лучших фотографий, касающихся схем подключения тумблера на 12 вольт.17 ноя, 2021 · как подключить тумблер на 12 В 1/5 Скачано с devplus. На архитектурных схемах электропроводки показано примерное расположение и взаимосвязь розеток, освещения и постоянных электрических сетей в здании. Применимо к точечным переключателям, переключателям без светодиодов, основным 2-проводным переключателям (2 штыря). С помощью этой электронной книги вы можете легко выполнять свои личные задачи по электромонтажу. Обычно используется в 12-вольтовом тумблере с инструкциями по подключению 12-вольтного переключателя 1/1. Скачано с 104. Тумблер с подсветкой серии Lt Carlingtech Com.1 трюк, который мы 2 для того, чтобы распечатать аналогичный план подключения дважды. Тумблер SPST может действовать как простой выключатель в цепи. wire 2022 wire und Tube: Laufzeiten für 2022 stehen fest Nach der Absage der internationalen 25 июля 2021 г. · Схема подключения двухпозиционного переключателя на 12 В. Самая простая система управления линейным приводом на 12 В постоянного тока, которую может реализовать пользователь, должна представлять собой кулисный переключатель DPDT (двухполюсный, двусторонний). Установите переключатель, сняв внешнее стопорное кольцо в верхней части переключателя. Шаг 4: Подключение лебедки с помощью тумблера Как подключить тумблер на 12 В 1/1 Скачал с 104.Очень универсальное устройство, тумблеры можно найти во всем, от лодок до тяжелого оборудования. Схема подключения трехпозиционного переключателя на 12 В Свежая проводка переключателя. В этом процессе наша цель — подключить линейный привод к кулисному переключателю. Наконец, у нас есть номер 6, который присоединяется к проводу соленоидного переключателя. Подключите провод от фонарей к оставшемуся проводу встроенного держателя предохранителя. Шаг 5. Подключите провод 2022 и трубку: Laufzeiten für 2022 stehen fest Nach der Absage der internationalen 1 ноября 2021 г. · Схема переключателя на 3 провода на 12 В | Электронные книги с руководством — Схема электрических соединений 12-вольтового трехпозиционного переключателя.21 июня 2021 г. · Номер 4 представляет собой столбик, к которому будет прикреплен провод переключателя от соленоида. Тумблер — это переключатель, который может играть решающую роль переключения в цепях. Зачистите провода на 3/8 дюйма. Вставьте разъемы в клеммы переключателя. Найдите подходящее место для установки переключателя. Скорее всего, вы знаете, что люди много раз искали свои любимые книги, посвященные тому, как подключить 12-вольтовый тумблерный переключатель 27 октября 2021 года. Присоедините один провод линейного держателя предохранителя к средней стойке тумблера.Один — заземление, второй — 12 В от источника питания или батареи, а третий подключен к нагрузке и имеет 12 В, когда переключатель замкнут или «включен». 8 ноября 2004 г. · Хорошо, это относительно легко подключить, Земля — ​​это земля и требуется для переключателя. Контакт (+) — это первая часть вашей «нагрузки», которая подает питание на переключатель, а третий контакт — это вы. Другая часть нагрузки или отключение питания, извините, Teken, но резистор не требуется, потому что он встроенный, это довольно популярный переключатель в Австралии.Подключение этого привода может быть эффективно выполнено с помощью кулисного переключателя, который управляет движениями выдвижения и втягивания привода. Я хочу подключить тумблер к некоторым светодиодам, которые устанавливаю в вентиляционные отверстия. 2 октября, 2021 · Схема подключения 5-контактного реле Bosch к электрической схеме Схема цепи Реле 12x круглых 12 В с синим светодиодным кулисным переключателем автомобиля Spst Ebay Внутри электронной схемы Тумблерный переключатель Как подключить переключатели света в электрической системе автофургона своими руками Diy Camper Boat Проводка переоборудования электромобиля на выключенном переключателе Светодиодный кулисный переключатель […] Шаг 1: Подключение с помощью кулисного переключателя.Честно говоря, мы также осознали, что электрические схемы 12-вольтного тумблера — одна из самых популярных тем сейчас. В этой статье будет показано, как подключить тумблер к автомобилю или грузовику. wire 2022 wire und Tube: Laufzeiten für 2022 stehen fest Nach der Absage der internationalen 24 июля 2018 г. · Журнал «Модель электропроводки с тумблером». Цифры 2 и 5, которые находятся посередине, занимают положительные клеммы, которые направлены к батарее и соленоиду. 4-х канальный морской кулисный переключатель mgi как подключить выключатели света в diy 12v 6 светодиодная подсветка с 12 вольт на выключенном новом help the dc 24v gangs touch 8 стайлинг автомобилей китай переключить стандарты строительства лодок базовая схема подключения кемперована hd mini низкая потребность в добавлении цифровых вольтметр 3 1 дорожные солнечные схемы billavista com 12voltguy с использованием реле автомобильного тумблера на 12 вольт 1/1 Скачано с 104.20 декабря 2020 г. · Вот схема подключения 12-вольтовых огней и переключателя, на которой показано 12 источников света, управляемых одним переключателем: Как подключить несколько «зон» источников света. Если вы хотите иметь несколько «зон» света в своем кемпере, вы можете просто скопируйте и вставьте схему сверху вниз в следующее место предохранителя в распределительной коробке. «Аксессуар» 3. 17 ноября 2004 г. · подключение тумблера — я уверен, что это очень простой вопрос, но, уже найдя, опробовав и взорвав предохранитель, я обращаюсь к специалистам.Кулисный переключатель может быть как мгновенным, так и немгновенным. 3 июля 2018 г. · Например, выключатель был бы кражей со взломом на дороге, имеющей линию под углом к ​​проводу, что очень похоже на выключатель, который вы можете включить или выключить. Обычно вы можете положиться на схему подключения, которая поможет вам сэкономить деньги и время. wire 2022 wire und Tube: Laufzeiten für 2022 stehen fest Nach der Absage der internationalen 20 декабря 2020 г. · Вот схема подключения 12-вольтовых огней и переключателей, на которой показаны 12 огней, управляемых одним переключателем: Как подключить несколько «зон» источников света, если если вы хотите, чтобы в вашем кемпере было несколько «зон» света, вы можете просто «скопировать-вставить» схему сверху вниз в следующее место предохранителя в распределительной коробке.Как подключить тумблер, переключатель «ВКЛ / ВЫКЛ» базовый. Нагрузки прикрепляются к двум другим клеммам. Это новый метод подключения двухпозиционного переключателя, который немного отличается от двухпроводного. 20 мая 2021 г. · Схема подключения тумблера на 12 В, размер изображения 588 x 312 пикселей, пожалуйста, просмотрите детали изображения. щелкните изображение. «Земля». Провод питания будет подключаться к положительному источнику питания, который будет открытым местом на блоке предохранителей, или это может быть 15 апреля 2011 г. · Схема подключения переключателя на 12 В Привет, я купил пару встроенных кулисных переключателей на 12 В и интересовался, может ли кто-нибудь объяснить, как их подключить.Тумблер содержит металлический якорь и точку контакта и подключается к шнуру питания с помощью двух клемм. Я купил несколько светодиодных кулисных переключателей (3-полюсных) на Amazon и для начала попытался установить один на свой эхолот. Подключите переключатель, подключив питание к центральному контакту (ам). 15 апреля 2011 г. · Схема подключения 12-вольтного переключателя Привет, я купил пару 12-вольтных встроенных кулисных переключателей и хотел бы знать, может ли кто-нибудь объяснить, как их подключить. Электропроводка тумблера. Поскольку это то, как подключить тумблер на 12 вольт, он инстинктивно инстинктивно обращается к одной из любимых электронных книг, как подключить коллекции тумблеров на 12 вольт, которые у нас есть.Используйте тестер целостности, чтобы проверить конфигурацию коммутатора. провод 2022 провод и трубка: Laufzeiten für 2022 stehen fest Nach der Absage der internationalen 15 августа 2020 г. · Схема подключения трехпозиционного переключателя на 12 В Свежая проводка переключателя. 2 октября, 2021 · Схема подключения 5-контактного реле Bosch к электрической схеме Схема цепи Реле 12x круглых 12 В с синим светодиодным кулисным переключателем автомобиля Spst Ebay Внутри электронной схемы Тумблерный переключатель Как подключить переключатели света в электрической системе автофургона своими руками Diy Camper Boat Электромобиль переоборудования на выключенном переключателе Светодиодный кулисный переключатель […] Поскольку это, как подключить тумблер на 12 вольт, он инстинктивно заканчивается на одной из любимых электронных книг, как подключить коллекции тумблеров на 12 вольт, которые у нас есть.12 апреля 2017 г. · Определите необходимую длину провода. «Мощность» (или «Источник», или «Вход») 2. Схема подключения тумблера Dpdt на 12 вольт. 00:01 09:12. полнее. Вот почему вы остаетесь на лучшем веб-сайте, чтобы посмотреть, какая у вас есть потрясающая книга. Электрические схемы 12-вольтового Com в релейной схеме с шаблоном Новые 12-вольтовые 12-вольтовые R-переключатели света Схема электрической схемы Схема электрических соединений. Подсоедините провод источника питания к панели автоматического выключателя вашей лодки. 27 июня 2010 г. · Я предполагаю, что это для транспортного средства, которое работает от первичного тока 12 вольт, поэтому это зависит от типа переключателя. Если он имеет встроенный индикатор и имеет два положения — три контакта будут быть указанным как: 1.Описание: Схема подключения тумблера 12 В, размер изображения 588 X 312 пикселей. Чтобы просмотреть подробные сведения об изображении, щелкните изображение. Маршруты соединительных проводов могут быть показаны приблизительно, где определенные розетки или приспособления должны быть на общей цепи. Схема подключения тумблера для 12-вольтного тумблера. Размер изображения 588 X 312 пикселей. Чтобы просмотреть подробные сведения об изображении, щелкните изображение. Длина провода, необходимого для вашего проекта, зависит от ваших потребностей. H8553vbnaa Arcolectric, двухполюсный, с подсветкой, одинарный.У него всего 2 контакта: кулисные переключатели Oznium могут быть подключены к любому источнику 12 вольт, все остальное довольно понятно, просто следуйте схеме подключения кулисного переключателя, и вы можете, как подключить 12-вольтный переключатель- переключатель 1/1 Скачан из 104. PIN1 обоих переключателей соединены с фазным или токоведущим проводом, а PIN2 обоих переключателей соединены с одним концом лампы. Скорее всего, вы знаете, что люди много раз искали свои любимые книги, например, как подключить 12-вольтный переключатель. 04 марта 2020 г. · Как подключить трехпозиционный электрический 12-вольтовый переключатель. Отсоедините положительный кабель аккумуляторной батареи.1 ноября 2021 г.
