Схема для подключения двухклавишного проходного выключателя legrand: отличия и особенности подключения
Когда человек оказывается в помещении, в котором уровень освещенности доставляет дискомфорт, он пытается включить свет. Для этого существует специальное устройство, называемое выключателем. Многие из нас ассоциируют его с приспособлением, которое не заслуживает особого внимания. Однако если познакомиться с выключателем поближе, то выяснится, что он имеет свои секреты.
Далее вы сможете ознакомиться с важными особенностями, касающимися выключателей разных типов, а также сферы их применения. Также благодаря этой статье вы получите представление о том, каким образом выполняется их подключение. Ознакомившись с представленным материалом, вы сможете достаточно легко произвести монтаж выключателя в любом помещении. Однако в обязательном порядке необходимо соблюдать меры предосторожности во избежание неприятных ситуаций.
Какие бывают выключатели?
Существует много признаков, на основании которых можно классифицировать выключатели:
- функциональность;
- дизайн;
- метод монтажа и пр.
Обязательным требованием, которому должно удовлетворять это приспособление, является использование для его создания ударопрочного материала высокого качества, который должен отличаться наличием гладкой поверхности. Для установки выключателей рекомендуется выбирать такие места, в которых к ним будет легко добраться. Подобные приспособления предназначены для эксплуатации в цепях скрытой и открытой электропроводки.
Сегодня немало представлено в продаже переключателей, которые имеют различное оформление и схему подключения. Наибольшее представительство имеют устройства, выполненные в классическом варианте. В то же время можно найти модели, благодаря которым можно придать интерьеру помещения необычный облик.
Благодаря широкому разнообразию в плане цветового решения выключателей, любой потребитель может подобрать для себя такое устройство, которое будет прекрасно гармонировать с мебелью, обоями и иными предметами интерьера. Особую группу образуют выключатели, оснащенные декоративными сменными панелями.
Оценить все преимущества потребитель сможет уже сразу после установки выключателя. Именно по завершении монтажных работ, выполненных согласно схеме, выключатель может быть оборудован различными накладками.
Принято выделять следующие типы переключателей:
- обычные;
- проходные;
- одиночные;
- двойные;
- тройные.
Мы же уделим внимание проходным переключателям, которые рассчитаны на подключение одной световой группы из двух и более мест.
Проходной выключатель
Любой электрик знает, что обычные переключатели работают по принципу прерывания цепи тока. Переходные модели отличаются от них в этом плане, поскольку они оснащены тремя контактами, позволяющими выполнять переключение устройства. В свою очередь, у двойного проходного выключателя предусмотрено 6 подобных контактов.
Среди плюсов, которыми обладают переходные выключатели, основным является то, что с их помощью можно выключать и включать свет из различных мест.
Область применения проходных выключателей
Современные проходные переключатели получили распространение в нескольких областях:
- Лестницы. Обязательным для них условием является то, что выключатели должны быть установлены на первом и втором этаже. Это даст возможность включить свет на одном из этажей, после чего, когда человек поднимется или спустится, он сможет выключить свет, используя уже другой проходной выключатель.
- Спальные комнаты. В этих помещениях переключатели подобного типа устанавливают при входе в комнату и рядом с кроватью. Такой вариант обеспечивает немало удобства, поскольку человеку не придется вставать с кровати и идти к входу, чтобы погасить или включить свет.
- Коридоры. Особенно удобны проходные переключатели для коридоров, которые имеют большую протяженность, поскольку они могут быть установлены в самом начале и в конце.
- Дачи. Здесь польза от использования переходных переключателей заключается в том, что у владельца появляется возможность обеспечить освещение двора и дорожек.

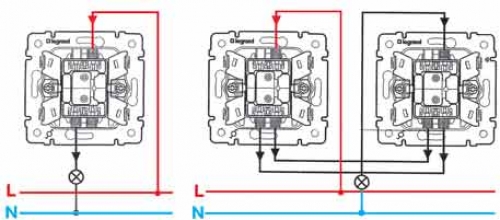

Проходной выключатель: схема подключения
Если рассматривать принцип работы проходного переключателя, то это схоже с переключением стрелок железнодорожных путей, поскольку они начинают работать вне зависимости от того, в какое положение переведены. Дело в том, что здесь используется
Если рассматривать более подробно схему подключения проходного переключателя, то она заключается в следующем. Имеется два переключателя, где на один подается фаза, с другого она переводится на светильник, связь между ними обеспечивается специальным проводом или кабелем. Однако чаще всего их оставляют разъединенными, так как здесь применяется вариант с распределительной коробкой, в которой их размещают, при этом от каждого выключателя отводится три провода, из которых два соединяются друг с другом.
Бывают случаи, когда к переходным переключателям может быть подведено большее количество проводов, однако схема подключения остается прежней.
Правда, здесь все же будут присутствовать определенные различия, заключающееся в том, что первые два кабеля будут предусматривать лишь один входной контакт и два выходных. Наращивая число кабелей, владелец столкнется с необходимостью увеличения количества входных и выходных контактов, которые придется увеличить до двух. Подобное решение позволит создать перекрестное подключение двух линий.
Двухклавишный проходной выключатель
Ознакомившись со схемой подключения этого устройства, настало время уделить внимание часто встречаемому виду переходного выключателя — двойному.
Чаще всего такие устройства устанавливают в помещениях, где необходимо обеспечить раздельное включение, реализуемое с разных мест для двух линий освещения. Если в качестве подобных зон выступают коридор или лестница, то здесь можно ограничиться одиночным проходным выключателем, схема подключения для которого будет аналогичной.
Пользование двойными устройствами упрощается благодаря наличию на клавишах стрелок-указателей: с их помощью можно легко определить направление клавиш, при переводе в которое можно включить или выключить освещение.
Обычный двухклавишный проходной выключатель являет собой результат симбиоза одноклавишного устройств. Располагаясь в едином корпусе, они функционируют благодаря перекидыванию контактов.

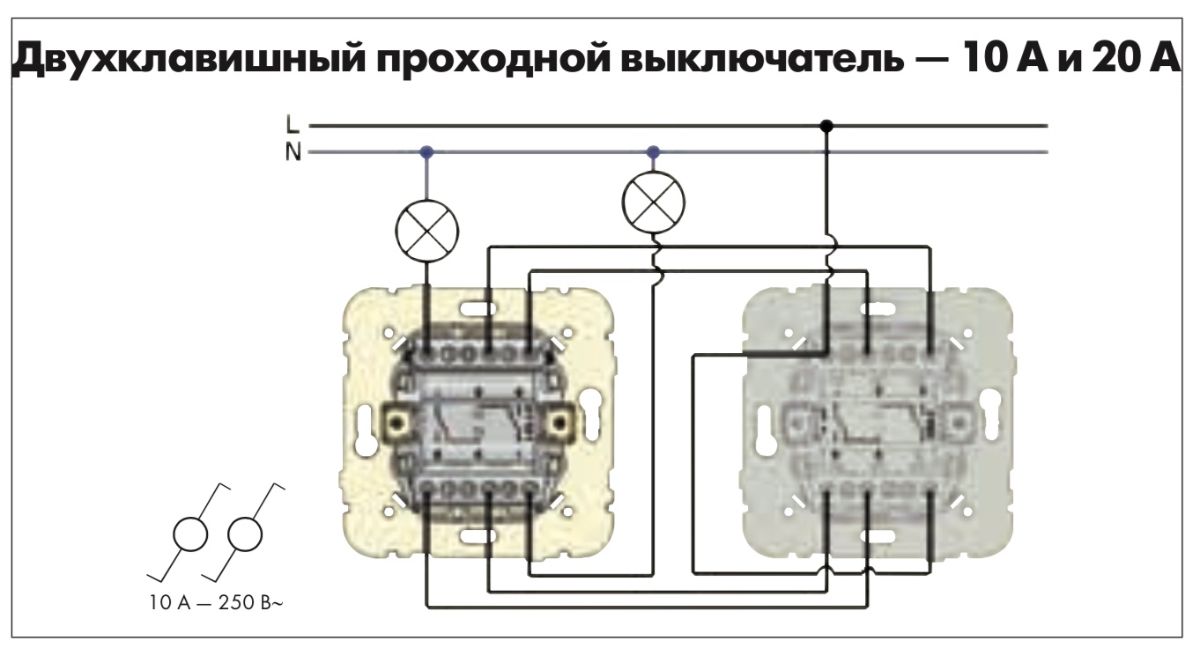

Двухклавишный выключатель: схема подключения
Особенностью двухклавишных проходных устройств legrand является наличие двух независимых групп контактов. Если надавить на клавиши, то они переключаются с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.
Таким образом, мы выяснили, что у этих переходных устройств легранд предусмотрено 2 группы контактов — правая и левая. Зная это, можно легче разобраться с тем, каким образом выполняется подключение двухклавишного проходного устройства.
Согласно схеме, на второй контакт правого отключателя подается фаза, выходящая из распределительной коробки дома. Контакты в рамках этой группы соединены между собой при помощи перемычки, те же, которые относятся к левой группе, обеспечивают подачу тока на два независимых друг от друга светильника.
Важным здесь моментом является то, что эти два контакта не должны взаимодействовать друг с другом. Далее эти четыре перекрестных контакта должны быть связаны друг с другом в виде пары.
Заключение
Несмотря на то что двухклавишный проходной выключатель legrand является довольно простым устройством, схема его подключения предусматривает свои особенности. Именно ее следует учитывать при установке, чтобы избежать проблем в процессе пользования выключателем. Каждый квалифицированный электрик знаком со всеми этими нюансами, поэтому, поручив ему эту работу, вы избавите себя от ненужных проблем.
Однако если вы обладаете хотя бы минимальными знаниями в области электрики, то вы сможете разобраться сами, каким образом подключить двухклавишный проходной выключатель legrand.
Видео: Двухклавишный выключатель legrand
Как подключить двухклавишный выключатель Легранд: схема, проходной, перекрестный
На чтение 6 мин Просмотров 1.
6к. Опубликовано Обновлено
Для современных жилых построек характерно наличие длинных лестничных пролетов и таких же коридоров внутри квартиры, не очень удобных в плане управления освещением. С целью решения этой проблемы производителями установочных изделий были разработаны современные образцы переключателей, называемые проходными. Они позволяют включать и выключать освещение в общем коридоре или в квартире сразу из двух мест. Под эту категорию подпадают и распространенные модели от фирмы Легранд (Cariva, Etika и им подобные), ценящиеся большинством отечественных пользователей за их надежность и привлекательный дизайн.
Сферы применения двухклавишных выключателей
Двухклавишный выключатель Legrand с подсветкойДля решения проблемы длинных коридоров фирмой разработаны не только проходные, но и так называемые «перекрестные» двухклавишные модели, входящие в состав системы управления светом из трех точек.
Перед тем как подключать выключатели от Legrand этого типа потребуется разобраться с их устройством и схемой включения. Как проходные, так и перекрестные модели из ряда Cariva, Life и др. имеют несколько групп коммутируемых контактов, посредством которых удается реализовать нужную функцию.
При нажатии клавиши каждый из двух механизмов, входящих в комплект выключателей, замыкает одну из соединительных линий, размыкая одновременно другую. Указанный порядок работы позволяет реализовать раздельное управление осветительным прибором с помощью двух различных переключателей, разнесенных на значительное расстояние.
Самым наглядным примером их применения является установка одного из выключателей во входном тамбуре в подъезде, а второго – на каждой лестничной площадке.
При входе в здание пользователь одной клавишей включает освещение на всех площадках, а при подходе к своей квартире – выключает его.
Двухклавишный выключатель с подсветкой
Управление из 2-х мест (переключатель на 2 направления с подсветкой)Подключение двухклавишного выключателя Легранд в простейшем случае производится по классической схеме.
В нижней части его корпуса имеется входной рабочий контакт, к которому подводится фазный провод. В то же время сверху от него «отходят» два проводника – каждый к своему осветителю или группе лампочек.
Нередко эти провода прокладываются до распределительной коробки, откуда их разводят по нужным нагрузкам. В ряде случаев в качестве таких нагрузок используются заранее сформированные группы осветителей.
Особенности подключения подсветки
Подсветку, имеющуюся в некоторых моделях от Легранд, принято подключать параллельно разомкнутому контакту, что вызывает ее свечение после выключения осветительного прибора. Единственным недостатком такого включения является не очень приятное мигание энергосберегающих ламп, возникающее из-за попадания на них небольшой части напряжения. С лампами накаливания и их галогенными аналогами такого эффекта не наблюдается.
В качестве подсветки в изделиях от Легранд используются полупроводниковый светодиод или неоновая лампочка. Внешне они практически не отличаются, но пропускают через себя токи различной величины.
Для светодиодов они составляют порядка 2 мА, а для неоновых лампочек – около 0,1 мА.Порядок демонтажа лампочки подсветки
Демонтаж светодиода выключателяДля отключения мешающей пользователям встроенной в клавишный прибор подсветки потребуется:
- Выключить вводный автомат на квартирном щитке.
- Снять корпус и декоративную крышку выключателя и обеспечить доступ к светодиоду (неонке).
- Взять отвертку и ослабить винтовое крепление проводов, соединяющих лампочку с двумя контактами выключателя.
- Удалить ее вместе с ограничивающим резистором.
После всех этих операций светодиодный осветительный прибор, управляемый выключателем, перестанет мигать в выключенном положении.
Порядок монтажа обычных моделей Легранд
Техника удаления изоляции с проводкиПеред тем как установить выключатель Легранд в обычном исполнении, следует подготовить простейший инструмент: отвертку, бокорезы и острый нож.
Порядок монтажа двухклавишных моделей:
- Отключается вводный автомат.
- Подводимые к изделию проводники подготавливаются к подключению – изоляция на их концах зачищается.
- С прибора демонтируются клавиши и декоративная крышка.
- Далее можно подсоединить к его клеммам зачищенные концы проводников, а затем вернуть на место декоративное обрамление и клавиши.
При монтаже двойных выключателей от Легранд особое внимание обращается на разводку отходящих проводов. Каждый из них предназначен для подсоединения отдельной нагрузки, размещенной в пределах обслуживаемого помещения. При монтаже изделия нужно учитывать нанесенную на его корпусе маркировку, указывающую места подключения подводящих и отводящих одиночных жил кабеля.
Нюансы подключения выключателей от Легранд
Управление из 2-х мест двумя группами светильников (двойной переключатель на 2 направления)При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд особое внимание уделяется следующим важным деталям:
- согласно инструкции для проходных моделей типа Quteo, Etika и других при их установке применяются распределительные коробки открытого или закрытого типа;
- для соединения проводов в них используются специальные зажимы типа «орех» либо они крепятся посредством винтов, входящих в комплект каждого изделия;
- перед монтажом выключателя в открытом исполнении для него подготавливается пластиковая или деревянная подложка, на которой удобно крепить корпус.
При необходимости убрать подсветку с выключателя сделать это лучше до его установки.
Перед монтажом проходных выключателей из серии «Этика» и им подобных необходимо основательно подготовиться к рабочим операциям. Для этого потребуется:
- снять с корпуса декоративную рамку и клавиши – в них предусмотрены специальные пазы;
- в паз вставить отвертку с тонким жалом, а затем с усилием нажать в нужную сторону;
- таким же образом удалить рамку изделия.
По завершении всех подготовительных операций выключатель полностью готов к монтажу.
Непосредственная установка
Отключение общего водного автомата перед установкой выключателяУстановку проходных изделий рекомендуется проводить в следующем порядке:
- Перед тем как устанавливать каждый из выключателей, с линии снимается электропитание – отключается вводный автомат.
- Корпус первого выключателя размещается в монтажной коробке и надежно фиксируется в ней.
- К его контактам с двух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой инструкции.
- Те же операции проделываются со вторым выключателем.
У большинства моделей выключателей от Легранд в сопроводительной документации обязательно имеется электрическая схема.
На завершающем этапе монтажных работ на уже установленные приборы возвращаются декоративная рамка и двойная клавиша.
Выключатель Легранд двухклавишный ничем не отличается от обычного клавишного устройства. Известные модели этого прибора Life, Quteo или Valenon интегрируются с бытовой электропроводкой точно таким же образом, как и отечественные изделия. Проблемы, связанные с особенностями их монтажа, легко решаются после ознакомления с инструкцией по применению.
774408 Переключатель на 2 направления двухклавишный Valena
Назначение
Выключатель для управления двумя нагрузками до 10А 250В (2500 Вт) из 2-х мест.
Монтаж на захватах. Также называется: Проходной выключатель.
Механизм переключателя поставляется с лицевой панелью. Декоративная рамка приобретается отдельно.
Артикул двухклавишного переключателя на 2 направления в индивидуальной упаковке 69466.

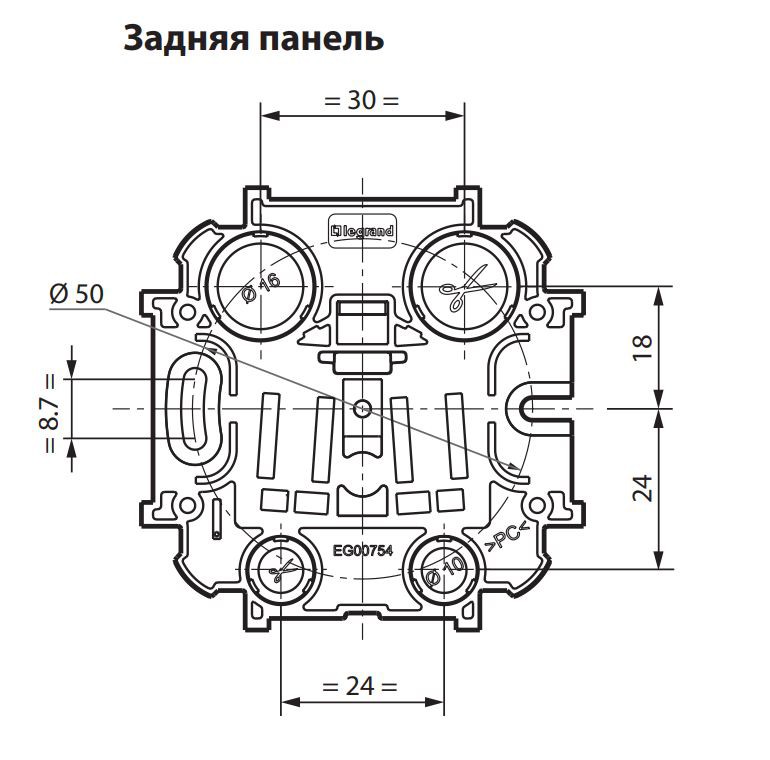

Габаритные размеры двухклавишного переключателя на 2 направления Valena
Двухклавишные переключатели на 2 направления серии Valena устанавливаются в стандартные монтажные коробки скрытого монтажа. Для настенного монтажа двухклавишного проходного выключателя следует использовать специальные коробки открытого монтажа (776131).
Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм.
Демонтаж
Для демонтажа рамок и клавиш следует использовать отвертку, которая вставляется в специальные пазы.
Захваты
Расстояние между захватами от 50 до 71 мм.
Подсоединение проводников
Зажимы для подсоединения
Механизм двухклавишного проходного выключателя оснащен безвинтовыми зажимами для подсоединения медных проводников и соответствуют стандарту EN/МЭК 60669-1.
Требуемая длина снятия оболочки кабеля составляет 12 мм для всех механизмов. Шаблон для замера длины снятия оболочки (12 мм) расположен на задней панели каждого механизма, он позволяет точно определить необходимую длину снятия оболочки подсоединяемых проводников.
Пружина подключения с двойной пластиной состоит из 2-х симметричных частей, что позволяет одновременно подсоединить 2 проводника разного диаметра и гарантирует надежность подключения (диаметр от 1 мм2 до 2,5 мм2).
Конструкция зажимов также позволяет подсоединить гибкие проводники (жилы кабеля) без применения специального инструмента.
Достаточно вручную расплести жилы (без оконцовки кабельными наконечниками). Отдельная жила кабеля вводится в зажим нажатием на защелку. В корпусе механизма имеется специальный желоб (конической формы) для проводников, а кабельные выводы расположены под углом 350.
При воде проводников заглушка обеспечивает электрическое разделение между органом управления и кабельным вводом.
Схема подключения двухклавишного переключателя на 2 направления Valena
Технические характеристики
Механические характеристики
Cтепень защиты от механических ударов: IK 04 (0,5 Дж) – согласно норме EN 62262
Огнестойкость
Самозатухание: 8500 С/30 с (механизм)
Самозатухание: 6500 С/30 с (клавиши, лицевые панели)
Степень защиты (IP)
Степень защиты согласно стандарту МЭК 60529:2001: IP31-D (механизм в сборе), кроме кат.
77ХХ34 (IP20) и механизмов IP44.
Характеристики используемых материалов
— суппорт – оцинкованная сталь
— крышка – поликарбонат
— корпус – поликарбонат
— механизм подсоединения – поликарбонат
— захваты – оцинкованная сталь
— пружина захватов – из стальной рояльной проволоки
— винты – оцинкованная сталь
— безвинтовые зажимы – CuZn 15 / X12 CrNi 177
— контакты – AgNi (без содержания кадмия, являющегося загрязняющим элементом)
— белый RAL 9003 — поликарбонат
— слоновая кость RAL 1013 — поликарбонат
— алюминий RAL 7040 (наиболее близкий цвет) – поликарбонат
Хорошая стойкость к воздействию ультрафиолета.
Температурные характеристики
Температура хранения и эксплуатации: от минус 50 С до плюс 400 С.
774305 Выключатель двухклавишный Valena — Legrand. Слоновая кость
Назначение
Выключатель для включения / выключения 2-х нагрузок до 10А 250В (2500 Вт), имеющих одну линию питания .
Монтаж на захватах.
Механизм выключателя поставляется с лицевой панелью. Декоративная рамка приобретается отдельно.
Артикул двухклавишного выключателя Valena в индивидуальной упаковке 695605.
Габаритные размеры двухклавишного выключателя Valena
Монтаж двухклавишного выключателя Valena
Выключатели серии Valena устанавливаются в стандартные монтажные коробки скрытого монтажа. Для настенного монтажа выключателя следует использовать специальные коробки открытого монтажа (776131).
Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм.
Демонтаж
Для демонтажа рамок и клавиш следует использовать отвертку, которая вставляется в специальные пазы.
Захваты
Расстояние между захватами от 50 до 71 мм.
Подсоединение проводников
Зажимы для подсоединения
Механизм двухклавишного выключателя Valena оснащен безвинтовыми зажимами для подсоединения медных проводников и соответствуют стандарту EN/МЭК 60669-1.
Требуемая длина снятия оболочки кабеля составляет 12 мм для всех механизмов. Шаблон для замера длины снятия оболочки (12 мм) расположен на задней панели каждого механизма, он позволяет точно определить необходимую длину снятия оболочки подсоединяемых проводников.
Пружина подключения с двойной пластиной состоит из 2-х симметричных частей, что позволяет одновременно подсоединить 2 проводника разного диаметра и гарантирует надежность подключения (диаметр от 1 мм2 до 2,5 мм2).
Конструкция зажимов также позволяет подсоединить гибкие проводники (жилы кабеля) без применения специального инструмента.
Достаточно вручную расплести жилы (без оконцовки кабельными наконечниками). Отдельная жила кабеля вводится в зажим нажатием на защелку. В корпусе механизма имеется специальный желоб (конической формы) для проводников, а кабельные выводы расположены под углом 350.
При воде проводников заглушка обеспечивает электрическое разделение между органом управления и кабельным вводом.
Схема подключения двухклавишного выключателя Valena
Технические характеристики
Механические характеристики
Cтепень защиты от механических ударов: IK 04 (0,5 Дж) – согласно норме EN 62262
Огнестойкость
Самозатухание: 8500 С/30 с (механизм)
Самозатухание: 6500 С/30 с (клавиши, лицевые панели)
Степень защиты (IP)
Степень защиты согласно стандарту МЭК 60529:2001: IP31-D (механизм в сборе), кроме кат. 77ХХ34 (IP20) и механизмов IP44.
Характеристики используемых материалов
— суппорт – оцинкованная сталь
— крышка – поликарбонат
— корпус – поликарбонат
— механизм подсоединения – поликарбонат
— захваты – оцинкованная сталь
— пружина захватов – из стальной рояльной проволоки
— винты – оцинкованная сталь
— безвинтовые зажимы – CuZn 15 / X12 CrNi 177
— контакты – AgNi (без содержания кадмия, являющегося загрязняющим элементом)
— белый RAL 9003 — поликарбонат
— слоновая кость RAL 1013 — поликарбонат
— алюминий RAL 7040 (наиболее близкий цвет) – поликарбонат
Хорошая стойкость к воздействию ультрафиолета.
Температурные характеристики
Температура хранения и эксплуатации: от минус 50 С до плюс 400 С.
Проходной выключатель Legrand — схема подключения, нюансы монтажа, а также его конструкционные особенности
Многие дома или даже квартиры имеют длинные коридоры и лестницы. Соответственно, в ночное время для безопасного перемещения их нужно освещать. При этом освещение должно быть таким, чтобы можно было включить светильник в одном конце коридора и выключить в другом. Это является некоторой проблемкой.
Конечно, такая проблемка имеет решение и оно заключается в подключении и использовании проходного выключателя марки Legrand. По сути дела, этот выключатель состоит из двух выключателей, которые размещаются в обоих концах коридора или лестницы.
Его использование является очень удобным, поскольку перед входом в коридор включается свет, и после того как человек проходит коридор, он выключает свет с помощью второго выключателю, находящегося в конце коридора.
Такой способ работы можно назвать главным преимуществом этих включателей.
Особенности этого выключателя
Проходной выключатель Легранд на две клавиши
Стоит отметить, что проходной выключатель от компании Legrand, схема подключения которого очень проста, изготавливается из таких материалов, благодаря которым его использование является не только длительным, а и безопасным.
Эти материалы представляют собой оцинкованную сталь и поликарбонат. Из оцинкованной стали изготовлены такие элементы, как суппорт, захваты, винты.
Рамка, корпус, клавиши и механизмы подключения изготавливаются из поликарбоната или из пластика АВS. Это означает, что в течение многих лет эти элементы не будут трескаться и не будут разрушаться под воздействием ультрафиолетовых лучей.
Примечательным фактом является и то, что производитель выпускает клавиши, корпус и рамку в различных цветах и с различными узорами. Крышка может быть изготовлена также из:
- Фарфора.
- Дерева.
- Может быть покрытой кожей.
Как отмечается в инструкции, сам корпус выключателей Legrand, может обладать двумя видами защиты:
Корпуса IР44 защищают все внутренние контакты от влаги. Крепления самого включателя происходит либо с помощью винтов или с помощью зажимов.
Важной особенностью одно- или двухклавишного проходного выключателя Legrand является наличие безвинтовых зажимов CuZn15/X12 CrNi 177, что очень упрощает процедуру подключения медных проводов.
Эти зажимы позволяют подключать как однопроволочные, так и многопроволочные гибкие проводники. Они рассчитаны для проводов, которые имеют сечение от 1-го до 2,5 кв. миллиметра.
Полезный совет: чтобы вставить провод в зажим, нужно снять 12 миллиметров его изоляции.
Важным моментом является то, что контакты ArNi не содержат в себе кадмия. Этот элемент приводит к загрязнению контактов и к преждевременному их разрушению. Любая модель отсоединителя от этой компании может работать в условиях, когда температура превышает 5 и является меньшей 40 градусов Цельсия.
Стоит также сказать, что проходной включатель рассчитан на силу тока 10 ампер. Иными словами мощность осветительных приборов может составлять до 2,2 кВт.
Еще одна особенность, которая является важным плюсом, — это наличие у некоторых моделей светового индикатора.
Схемы подсоединения
В дальнейшем рассмотрим, как можно подключить проходной выключатель компании «Легранд»? Как уже было отмечено, использование проходного включателя требует установку двух его экземпляров. Один устанавливается в начале помещения, другой — в конце. Их подключение зависит от количества клавиш.
Сначала рассмотрим схему подключения равно клавишного выключателя марки Legrand.
Проходной выключатель Legrand. Схема подключения
К первому включателю подсоединяется фазный провод (L). Между обоими включателями проводится два провода. Дальше от второго выключателя проводят кабель к светильнику. Также к светильнику подключают нулевой провод.
Особенность включения/выключения светильника из двух разных точек заключается в замыкании/отмыкании двух проводов, которые находятся между включателями.
Для включения светильника один из проводов будет замыкаться.
Схема подключения выключателя Легранд на две клавиши
Если говорить о подключении двухклавишных отсоединителей от Legrand, то оно напоминает собой вышеописанное. Схема их подключения такова:
Особенности монтажа
Теперь обратимся к деталям монтажа. Согласно инструкции установка проходного выключателя Legrand может осуществляться в монтажные коробки открытого или закрытого монтажа. Крепления в этих коробках осуществляется либо с помощью зажимов, или с помощью винтов.
Перед установкой нужно снять рамку и клавишу. Они крепятся с помощью специальных механизмов и со стороны имеют специальные пазы. Сначала в паз клавиши вставляют плоскую отвертку и поднимают ее.
Далее эту самую процедуру осуществляют относительно рамки. Теперь вы знаете, как правильно разобрать проходной выключатель Legrand.
После этого прикрепляют основу устройства для включения света к монтажной коробке и подключают провода согласно представленным схемам.
В конце монтируют рамку и верхнюю часть клавиши.
Процесс подключения выключателя Legrand также подается на этом видео:
Ретро розетки – элемент дизайна или функциональная деталь? Как подключить трехклавишный выключатель, схема, инструкция, советы. Как собрать удобный распределительный щит своими руками Сфера применения 3-х полюсных автоматических выключателей
Установка двойного выключателя света Legrand
Установка двойной розетки Легранд возможна в любом помещении. Она позволяет подключать два бытовых прибора одновременно. Подключение механизма осуществляется от одной группы проводов — нуля, земли и фазы. При этом заземляющий контакт подключается к центральной клемме, а положение остальных не имеет значения.
Установка двойного выключателя света Legrand
Установка двухклавишного выключателя Легранд заменяет собой монтаж двух одноклавишных устройств.
Схему его подключения, на которой виден весь принцип работы, можно посмотреть ниже:
Как установить двухклавишный выключатель Legrand, чтобы он исправно функционировал, а электросеть не повредилась? Для начала нужно убедиться, что у вас есть все необходимые инструменты. Для монтажа понадобятся:
Мы приводим пошаговый алгоритм для тех, кто не знает, как установить выключатель Легранд двухклавишный:
- Отключить электроснабжение во всей квартире.
- Подключить электричество и протестировать.
2. Подготовить провода, расположенные в установочной коробке. Используя пассатижи, укоротить их так, чтобы осталось около 10 см.
3. Поместить проводки в клеммы, предварительно сняв с них изоляцию на 1-1,5 см. Фаза вставляется в зажим, промаркированный буквой L, а два других провода — в клеммы со стрелками.
Внимание: если ваша модель совмещает два одноклавишных устройства, которые независимы друг от друга, подвести напряжение придется к обоим.
Для этого нужна перемычка — сделать ее можно из обычного провода.
4. Поместить механизм в установочную коробку, закрепить его по уровню.
5. Закрепить декоративную панель.
Установка двухклавишного выключателя Legrand Valena доступна всем пользователям. Не обязательно быть мастером: достаточно уметь пользоваться инструментом и знать, как снимать изоляцию.
Как установить выключатель света двухклавишный Legrand показано в следующем видеоролике:
Проходной выключатель Legrand: схема подключения (видео, фото)
Еще со времен появления первых лампочек, для их включения и отключения использовались простенькие выключатели. Для небольших помещений было вполне достаточно обычных одно- или двухклавишных моделей этих устройств. Проходной выключатель Легранд стал удобным решением в больших или длинных комнатах.
Информация о компании и ее продукции
Торговая марка Легранд принадлежит французской компании, производящей большое количество наименований электротехнического оборудования. Товары этого бренда всегда отличались высоким качеством, надежностью и долговечностью, чем и заслужили доверие большого круга покупателей.
Компания выпускает продукцию в разных ценовых категориях, от эконом до премиум класса, что позволяет удовлетворить любой спрос. А количество форм и расцветок изделий бренда Легранд значительно расширяет возможности использования в различных интерьерных решениях. Также следует упомянуть о наиболее популярных сериях электротехнических изделий:
Legrand Celiane
Это продукция класса премиум. Характерные черты серии Celiane – необычные круглые формы изделий. Стильный дизайн в сочетании с изысканными цветами (стандартный белый, слоновой кости, графит, титан и др.
), способны вписывать их в самые шикарные интерьеры. Legrand Celiane оснащаются передовыми технологиями управления: бесконтактное, сенсорное, бесшумное управление клавишами, кнопками или рычажками с подсветкой либо индикацией. Коллекцию Legrand Celiane отличает полная взаимозаменяемость внешних декоративных рамок на панели других расцветок. Выбрав серию Celiane, вы сможете менять внешний вид своих выключателей буквально по настроению.
Примеры внешних панелей серии ЛеграндCeliane
Legrand Valena
Изделия этой серии выполняются в классическом стиле с квадратными формами. Коллекция Valena – это наиболее удачная разработка французских инженеров. Предлагаемые расцветки: белый, кварц, алюминий, светлое или темное дерево, терра и др. Могут быть как с подсветкой, так и без нее. Выключатели серии Легранд Валена отлично вписываются в любые интерьерные решения и достойно смотрятся в разнотипных помещениях. Только на территории России Valena присутствует уже более 20 лет, а в странах Европы давно занимает первые позиции.
Более доступная цена устройств серии Valena, но в то же время современный дизайн, вот чем заслужили особое внимание эти приборы.
Дизайн декоративных рамок Легранд Valena
Но заинтересовались ими не только обычные покупатели. С некоторых пор, китайские подпольные заводики начали усердно штамповать контрафактное оборудование под маркой Legrand Valena, так как они более дешевые. Поэтому не рискуйте покупать электрооборудование на рынках, а обращайтесь в специализированные магазины. Только оригинальная продукция, будь то серия Valena, Celiane или другие, принесет истинный комфорт и убережет от неприятностей.
Это лишь малая часть всего ассортимента товаров под маркой Легранд. Каждая из серий отличается от других внешним дизайном и расцветками. Помимо моделей Celiane и Valena, также обратите внимание на следующие интересные серии: Legrand Oteo, Mosaic, Quteo, Anam.
Устройство, принцип работы и предназначение
Чтобы самостоятельно подключить проходной переключатель нужно представлять, как он устроен.
Внешне он практически не отличается от обычного, основная разница заключается во внутренней конструкции. Стандартный выключатель замыкает/размыкает электрическую цепь, проходной, разъединяя одну линию, соединяет другую.
Так, если у обычного одноклавишника задействуются только два контакта, то у проходного три. То есть второй выходной контакт соединяется с парным выключателем. Если подключаете двухклавишный прибор, то контактов будет уже шесть.
Схема подключения проходного одноклавишного выключателя Легранд
Схема подключения двухклавишного устройства компании Легранд
Главное предназначение проходных переключателей – это управление одним источником света с разных сторон помещения. Понять принцип работы будет легче всего на следующих примерах:
- Длинный проходной коридор. Нередко в планировках помещений можно встретить комнаты значительной длины или площади с двумя проходами. При входе с одной стороны вы нажимаете выключатель, но доходя до противоположного конца уже неудобно возвращаться чтобы выключить свет. Поэтому на другой стороне устанавливают параллельный переключатель, которым вы успешно выключаете освещение.
Поэтому на другой стороне устанавливают параллельный переключатель, которым вы успешно выключаете освещение.- Лестничные марши или разные этажи. В больших домах, с длинными лестницами и несколькими этажами, довольно удобно включить свет, например, на первом, а поднявшись по лестнице, выключить на втором или третьем.
- Комнаты. Представьте, что вы легли на кровать и решили немного вздремнуть, но, чтобы погасить свет нужно подниматься, идти к переключателю. Так и сон перебить можно. А что, если провести параллельный выключатель куда-нибудь к изголовью, тогда можно не вставая отключить освещение и спокойно отдыхать.
Как видите, проходные переключатели заметно повышают комфорт жильцов, позволяя избегать лишних движений.
Схемы подключения разных типов выключателей
Схема подключения одноклавишного проходного выключателя
Это самая простая конструкция подобных переключателей. Здесь нулевой (синий) провод приходит в распределительную коробку, а затем идет прямиком на лампу.
Фазный кабель (оранжевый) из коробки подводится на входной контакт первого выключателя. Далее, на выходе, два черных кабеля соединяются с соответствующими входными контактами второго выключателя, а потом один провод уже идет на лампу.
Цвета проводов на схеме указаны условно, у вас может быть другая расцветка кабелей.
Схема подключения
В этом случае просто увеличивается количество проводов, а принцип соединения остается подобным предыдущему. На первый выключатель подводится двухжильный кабель (фаза), а на выходе две группы контактов также соединяются со входными на втором переключателе. На первый взгляд схема кажется очень сложной, но по ходу дела все становится предельно ясным.
Как видно из схем, все основные соединения производятся в распределительной коробке. Для этого лучше всего использовать специальные клемники либо зажимы, это гораздо надежнее и безопаснее скруток.
Внимание! При любых электромонтажных работах не забывайте отключать электричество.
Страница не найдена — Legrand
| 07.09.2021
В июле 2021 года Legrand получил Платиновую медаль EcoVadis, высшую награду, которой награждается 1% самых успешных компаний в области корпоративной социальной ответственности среди всех компаний, оцененных EcoVadis.
|
05.
06.2021 07:30
Значительный рост продаж и финансовых результатов
Органический рост продаж: +13.1%
Скорректированная операционная маржа до приобретений: 21,9% от продаж
Чистая прибыль, относящаяся к Группе: + 36,4%
Целевые показатели на 2021 год достигнуты
Бенуа Кокар, генеральный директор Legrand, прокомментировал:
«В первом квартале 2021 года наша выручка резко выросла во всех регионах …
Финансы |
04.
12.2021 17:30
Универсальный регистрационный документ Legrand был подан 12 апреля 2021 года в Управление финансистов.
Группа | 03.26.2021
Победившими проектами для Legrand являются линейка электропроводки Mallia Senses и система домашней автоматизации и домофона KaiYun.
Это большое достижение демонстрирует наше лидерство в реагировании на потребности пользователей в улучшении жизни с помощью элегантных сетевых решений.
Финансы | 19.03.2021 18:00
В соответствии с разрешением, предоставленным очередным и внеочередным общим собранием акционеров 27 мая 2020 года для реализации программы обратного выкупа акций, Legrand сегодня объявила о подписании соглашения с поставщиком инвестиционных услуг на покупку до 1 200 000 акций в течение периода с 22 января. С марта по 21 мая 2021 г.
Целью данной транзакции является приобретение акций для распределения по планам акций с наступающим сроком погашения или, в зависимости от случая, их аннулирование.
Группа | 03.02.2021
В понедельник, 1 марта 2021 года, Legrand опубликовала свой индекс гендерного равенства за 2020 год.В этом году Группа набрала 91 балл из 100: этот результат идентичен результату 2019 года.
Группа |
02.
11.2021
Legrand объявляет о выпуске беспроводного и безбатарейного коммутатора нового поколения.Эта технологическая инновация была разработана в сотрудничестве с CEA, крупным игроком в области исследований, разработок и инноваций.
Финансы | 02.11.2021 06:45
Ответственное антикризисное управление
Сильные финансовые достижения и достижения в области ESG в 2020 году
Изменение продаж: -7.
9%
Скорректированная операционная маржа: 19,0%
Свободный денежный поток: 16,9% от продаж
Достижение дорожной карты КСО: 128%
Объявлено о 3 новых сделках
Всего в 2020 году приобретено 4 новых компании
Постоянное активное развертывание продуктовых предложений недавно приобретенных компаний
Группа | 01.12.2021
Legrand был удостоен знака различия Европейского и международного стандарта гендерного равенства (GEEIS), который был учрежден компанией Arborus и прошел аудит Bureau Veritas Certification.
Эта награда свидетельствует о прогрессе, достигнутом Группой за многие годы с точки зрения разнообразия, профессионального равенства и инклюзивности — принципов, которые лежат в основе стратегии Legrand в области управления персоналом и корпоративной социальной ответственности.
CSR | 12.02.2020
Legrand заняла 33-е место в общем рейтинге и 2-е место в категории «Электроматериалы и оборудование».
CSR |
26.
11.2020
Компания Legrand получила Гран-при Proxinvest «2020 ESG Innovation».Премия награждает европейскую компанию за ее инновационные методы в области «ESG».
Финансы | 11.05.2020 07:30
Хорошие результаты в третьем квартале
Стабилизация продаж по сравнению с третьим кварталом 2019 года
Восстановление скорректированной операционной маржи и свободного денежного потока
Первые девять месяцев: хорошие результаты в беспрецедентной кризисной среде
Органическое изменение продаж: -10%
Скорректированная операционная маржа: 18.
7%
Свободный денежный поток: 13,8% от продаж
Продолжение внедрения модели Legrand
CSR | 10.01.2020
Эти решения являются результатом целенаправленной политики в области инноваций и приобретения, реализуемой Группой.Legrand в настоящее время является второй по величине компанией в Европе на рынке вспомогательного жилья, особенно после приобретения Intervox (Франция), Tynetec, Jontek и Aidcall (Великобритания) и Neat (Испания).
группа | 21.09.2020
Международное жюри на конкурсе XXVI Compasso d’Oro ADI Award присудило Living Now революционному модельному ряду электрических элементов управления Bticino, итальянского отделения Legrand Group, награду Honorable Mention .
Финансы |
05.
12.2020 20:30
Legrand сегодня завершила выпуск облигаций с фиксированной ставкой на сумму 600 миллионов евро, сроком погашения 10 лет и годовым купоном 0.75%.
Эта операция увеличивает средний срок погашения облигационного займа до 6,7 лет со следующей датой погашения, установленной на 19 апреля 2022 года, на сумму 400 миллионов евро.
Успех этого выпуска, на который были подписаны 3,2 раза, еще раз демонстрирует уверенность инвесторов в надежности модели развития Legrand.
Legrand 1595SWT Руководство пользователя | 2 страницы
Комбинированный переключатель Pass и Seymour / GFCI (каталожный номер
(1595SWT и 15952SWT) — устройства, которые предлагают несколько вариантов установки
варианта.
Перед попыткой установки установщик должен сначала просмотреть
и выберите вариант ниже, который соответствует его или ее потребностям.
При установке каталожных номеров 1595SWT и 15952SWT, в некоторых
заявок в коробке будет шесть и более проводников.
Национальный электротехнический кодекс может потребовать большего объема, чем одна коробка
предлагает, когда в коробке шесть или более проводов # 14 или # 12 AWG.
Для соответствия
может потребоваться коробка большего размера или расширение коробки.Национальный электротехнический кодекс.
ПЕРЕД УСТАНОВКОЙ коммутатора (ов) установите GFCI
в соответствии с прилагаемым листом под названием «Установка и тестирование GFCI
.Емкость ». Соблюдайте все предостережения и предупреждения, указанные в инструкции
.лист.
Вариант подключения 1
— Переключатель (каталожный номер 1595SWT) или переключатели (каталожный номер 15952SWT)
работают как независимые однополюсные переключатели без GFCI
защита переключателя или коммутируемой нагрузки.
— GFCI-защита предусмотрена для собственных отверстий розеток и для
Розеткиправильно подключены после стороны нагрузки
GFCI (необязательно).
ПРИМЕЧАНИЕ: Если вы заменяете комбинированное устройство, и оно было разделено проводом
(половина переключателя запитана от одного выключателя и розетки
половина была запитана от другой) тогда обратитесь к
Схема подключенияA1 или A2
ниже.Если вы заменяете комбинированное устройство, и оно было подключено, например,
, что и половина выключателя, и половина розетки питались от
.тот же автоматический выключатель, затем см.
Схема подключенияB1 или B2 ниже.
Вариант подключения 2
— Переключатель (каталожный номер 1595SWT) или переключатели (каталожный номер 15952SWT)
работают как независимые однополюсные переключатели с защитой GFCI
предусмотрен для выключателя и коммутируемой нагрузки.
— GFCI-защита предусмотрена для собственных отверстий розеток и для
Розеткиправильно подключены после стороны нагрузки
GFCI (необязательно).
ПРИМЕЧАНИЕ: Если вы заменяете комбинированное устройство, и оно было разделено проводом
(половина переключателя запитана от одного выключателя и розетки
Половиназапиталась от другого) то горячий
использовать не будетпроводник цепи, подававший питание на выключатель на старом
комбинированное устройство.Подключите и должным образом заизолируйте этот провод,
., затем переходите к проводке в соответствии с
Схема подключенияC1 или C2 ниже.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ ПЕРЕКЛЮЧАТЕЛЯДЛЯ:
КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ / ВЫХОД GFCI
Каталожные номера 1595SWT и 15952SWT
P.O. Box 4822, Syracuse, NY 13221-4822 • www.passandseymour.com • (800-223-4185)
P / N 340737 Ред.
C
НАГРУЗОЧНЫЙ КАБЕЛЬ ДЛЯ ПИТАНИЯ К ДРУГИМ ЦЕПИ (ДОПОЛНИТЕЛЬНО)
ПЕРЕКЛЮЧАТЕЛЬНАЯ НАГРУЗКА
ЗЕМЛЯ
ЗЕМЛЯ
СОЕДИНЕНИЕ
В КОРОБКУ
ЛИНИЙ КАБЕЛЬ
ПРИНОСИТ СИЛУ
К ПЕРЕКЛЮЧАТЕЛЮ
ИЗ ЦЕПИ
ВЫКЛЮЧАТЕЛЬ № 2
ЭЛЕКТРИЧЕСКИЙ
КОРОБКА
ЛИНИЙ КАБЕЛЬНЫХ ДВИГАТЕЛЕЙ
МОЩНОСТЬ К GFCI ОТ
ВЫКЛЮЧАТЕЛЬ № 1
БЕЛЫЙ
ЧЕРНЫЙ
ВЫКЛЮЧАТЕЛЬ
СВИНЦ
ЧЕРНЫЙ
ВЫКЛЮЧАТЕЛЬ
СВИНЦ
ЗЕМЛЯ
ГОРЯЧЕЕ
ЧЕРНЫЙ
ЛИНИЯ
НАГРУЗКА
Вт
HI
TE
HO
т
Вт
HI
TE
HO
т
Схема подключения A1
(одиночный переключатель кат.# 1595SWT)
ЛИНИЙ КАБЕЛЬНЫХ ДВИГАТЕЛЕЙ
МОЩНОСТЬ К GFCI ОТ
ВЫКЛЮЧАТЕЛЬ № 1
НАГРУЗОЧНЫЙ КАБЕЛЬ ДЛЯ ПИТАНИЯ К ДРУГИМ ЦЕПИ (ДОПОЛНИТЕЛЬНО)
ЗЕМЛЯ
ЗЕМЛЯ
СОЕДИНЕНИЕ
В КОРОБКУ
ЛИНИЙ КАБЕЛЬ
ПРИНОСИТ СИЛУ
К ВЫКЛЮЧАТЕЛЮ (ES)
ИЗ ЦЕПИ
ВЫКЛЮЧАТЕЛЬ № 2
ЭЛЕКТРИЧЕСКИЙ
КОРОБКА
БЕЛЫЙ
ЖЕЛТЫЙ
ВЫКЛЮЧАТЕЛЬ
СВИНЦ
ЧЕРНЫЙ
ОБЩИЙ
ВЫКЛЮЧАТЕЛЬ
СВИНЦ
ЗЕМЛЯ
ГОРЯЧЕЕ
ЧЕРНЫЙ
КРАСНЫЙ
ВЫКЛЮЧАТЕЛЬ
СВИНЦ
ГОРЯЧЕЕ
СВЕТЛЫЙ
ГОРЯЧЕЕ
ВЕНТИЛЯТОР
ПЕРЕКЛЮЧАТЕЛЬНЫЕ НАГРУЗКИ
ВЕНТИЛЯТОР
СВЕТЛЫЙ
ЛИНИЯ
НАГРУЗКА
Вт
H
IT
E
H
O
т
Вт
H
IT
E
H
O
т
Схема подключения A2
(двойной переключатель кат.
# 15952SWT)
НАГРУЗОЧНЫЙ КАБЕЛЬ ДЛЯ ПИТАНИЯ К ДРУГИМ ЦЕПИ (ДОПОЛНИТЕЛЬНО)
ПЕРЕКЛЮЧАТЕЛЬНАЯ НАГРУЗКА
ЗЕМЛЯ
ЗЕМЛЯ
СОЕДИНЕНИЕ
В КОРОБКУ
ЛИНИЙ КАБЕЛЬ
ПРИНОСИТ СИЛУ
К GFCI
И ПЕРЕКЛЮЧАТЕЛЬ
ЭЛЕКТРИЧЕСКИЙ
КОРОБКА
БЕЛЫЙ
ЧЕРНЫЙ
ВЫКЛЮЧАТЕЛЬ
СВИНЦ
ЧЕРНЫЙ
ВЫКЛЮЧАТЕЛЬ
СВИНЦ
ЧЕРНЫЙ
ЛИНИЯ
НАГРУЗКА
Вт
HI
TE
HO
т
Вт
HI
TE
HO
т
Схема подключения B1
(одиночный переключатель кат.# 1595SWT)
НАГРУЗОЧНЫЙ КАБЕЛЬ ДЛЯ ПИТАНИЯ К ДРУГИМ ЦЕПИ (ДОПОЛНИТЕЛЬНО)
ПЕРЕКЛЮЧАТЕЛЬНАЯ НАГРУЗКА
ЗЕМЛЯ
ЗЕМЛЯ
СОЕДИНЕНИЕ
В КОРОБКУ
ЛИНИЙ КАБЕЛЬ
ПРИНОСИТ СИЛУ
К GFCI
ЭЛЕКТРИЧЕСКИЙ
КОРОБКА
БЕЛЫЙ
ЧЕРНЫЙ
ВЫКЛЮЧАТЕЛЬ
СВИНЦ
ЧЕРНЫЙ
ВЫКЛЮЧАТЕЛЬ
СВИНЦ
ЧЕРНЫЙ
ЛИНИЯ
НАГРУЗКА
Вт
HI
TE
HO
т
Вт
HI
TE
HO
т
Схема электрических соединений C1
(одиночный переключатель кат.
# 1595SWT)
НАГРУЗОЧНЫЙ КАБЕЛЬ ДЛЯ ПИТАНИЯ К ДРУГИМ ЦЕПИ (ДОПОЛНИТЕЛЬНО)
ЗЕМЛЯ
ЗЕМЛЯ
СОЕДИНЕНИЕ
В КОРОБКУ
ЛИНИЙ КАБЕЛЬ
ПРИНОСИТ СИЛУ
К GFCI
И ВЫКЛЮЧАТЕЛИ
ЭЛЕКТРИЧЕСКИЙ
КОРОБКА
ЧЕРНЫЙ
ОБЩИЙ
ВЫКЛЮЧАТЕЛЬ
СВИНЦ
ЖЕЛТЫЙ
ПЕРЕКЛЮЧАТЕЛЬ
КРАСНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ
СВЕТЛЫЙ
ВЕНТИЛЯТОР
ПЕРЕКЛЮЧАТЕЛЬНЫЕ НАГРУЗКИ
ВЕНТИЛЯТОР
СВЕТЛЫЙ
ЛИНИЯ
НАГРУЗКА
Вт
H
IT
E
H
O
т
Вт
H
IT
E
H
O
т
ВЕНТИЛЯТОР
СВЕТОПРОВОД
БЕЛЫЙ
Схема подключения B2
(двойной переключатель кат.# 15952SWT)
НАГРУЗОЧНЫЙ КАБЕЛЬ ДЛЯ ПИТАНИЯ К ДРУГИМ ЦЕПИ (ДОПОЛНИТЕЛЬНО)
ЗЕМЛЯ
ЗЕМЛЯ
СОЕДИНЕНИЕ
В КОРОБКУ
ЛИНИЙ КАБЕЛЬ
ПРИНОСИТ СИЛУ
К GFCI
ЭЛЕКТРИЧЕСКИЙ
КОРОБКА
БЕЛЫЙ
ЖЕЛТЫЙ
ПЕРЕКЛЮЧАТЕЛЬ
ЧЕРНЫЙ
ЧЕРНЫЙ
ОБЩИЙ
ПЕРЕКЛЮЧАТЕЛЬ
КРАСНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ
ПЕРЕКЛЮЧАТЕЛЬНЫЕ НАГРУЗКИ
ВЕНТИЛЯТОР
СВЕТЛЫЙ
ЛИНИЯ
НАГРУЗКА
Вт
H
IT
E
H
O
т
Вт
H
IT
E
H
O
т
ВЕНТИЛЯТОР
СВЕТОПРОВОД
Схема подключения C2
(двойной переключатель кат.
# 15952SWT)
Автоматические выключатели — Legrand
35 и 36: Кривая отключения при замыкании на землю TermaРегулировочные панели расцепителей Terma
1 Вставной и выкатной версии С
yumpu.com/en/document/view/51043768/circuit-breakers-legrand/57″ title=»Characteristics of releasesCurrent «> Характеристики расцепителей Текущий4 Подключение DPX Многочисленные аксессуары
Подключение: максимальная мощность для
2.2. Подключаемые и выкатные версии:
Электронные кривые DPX 3 250 Электрон
yumpu.com/en/document/view/51043768/circuit-breakers-legrand/69″ title=»DPX 1600 electronic10000t (s)100010″> DPX 1600 Электронная 10000 т (и) 100010DPX 250 electronic DPX 630 electronici
0,50,5DPX 1600 Утечка на землю 200IP (k
PONAACDGBFHIMLEA BCDEFGHIL
In Direct поворотной ручкой
yumpu.com/en/document/view/51043768/circuit-breakers-legrand/79″ title=»15524,75■ Draw-out version, front»> 15524,75 ■ Выдвижная версия, передняя■ Выдвижная версия, передняя оконечность
■ Выдвижная версия , задний вывод
Номинальные характеристики изоляционной стенки Минимум
Герметичные клеммные заглушки Принадлежность
Передняя панель, маркировка и размеры
DX 3 25 kADX 3 -MA25 kADX 3 36 kADX
NL1 L2 L3NL3L2L15 STOP & GO MOTOR-DRI 83
Особые приложения и снижение номинальных характеристик1
Рабочие характеристики Кривая BCurve C10000
3 DX 3 — кривая D2P (230 В — 50 Гц) 2
7 DX 3 36 кА — кривая c — In: 80-100
Кривая B10000t (с) Рабочие характеристики 10
Рабочие характеристики Текущее ограничение
Изолирующие выключатели с видимым конусом
Электрические характеристики DPX
Размеры DPX-IS 630 Передняя рукоятка
Отключение -свободный изолатин g переключатели DMX 3
Предохранители с индикаторами и бойком f
3 Обычные предохранители и предохранители
Разница между предварительным зажиганием и AR
Патронные предохранители типа gG и AM
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SPX 000 SP
Возможности подключения Есть 3 возможных
SPX-VSPX-V 00 на 60 мм коллекторе ra
SPX-DSPX-D 160 A и 400 A с директором
Резервное копирование между распределительными щитами
В трехфазных сетях с нейтралью —
Резервное копирование между автоматическими выключателями DX
Селективность измерения токаThis tec
9079 9Это решение особенно рекомендуется
Примеры трехуровневого логического выбора
Программное обеспечение Legrand «XL Pro 2 Calcul
Термомагнитный DPX / DPXUpstream
DPX 3 160DPX 3 250DPX 3 250electron
DPX / DX 3DownstreamMCBDX 3 4500/
287 56 288 51 288 37 288 82 288 96S
420 225 420 369 420 649 dPx контур
420 199 420 299253 99DPX 3160 magn
262 11 262 79421 031421 044421 072A
407417 407 456 407 497407 536 407
266 70 255 98 225 15DPX-IS и VIST
120 04 130 08 140 12 151 50 Cylindri
6052 18 6052 23 6052 26 6052 79 605
Двойной выключатель света — два однополюсных или трехпозиционных кулисных элемента Legrand RCD33
Групповой кулисный переключатель для управления двумя лампами в одной или разных цепях
Добавьте дополнительные элементы управления освещением в ограниченные настенные коробки с двойным переключателем света, однополюсным или 3-позиционными клавишами.Элегантные двойные кулисные переключатели S / P и трехпозиционные переключатели Legrand плавно изогнутые рычаги, которые встречаются посередине — выпуклые, когда оба включены, вогнутые, когда оба выключены. Эти компактные электрические переключатели обычно устанавливаются парами с каждым переключателем на этом устройстве, что позволяет вам управлять отдельным освещением, а также вентиляторами, обогревателями или двигателями с двух сторон комнаты. Если вы приобретете световой модуль с защелкой, устройство может превратиться в локаторные фонари с крошечным светодиодным индикатором вверху.
Разработан для размещения в одном электрическом блоке, каждый двойной кулисный переключатель управляет двумя лампами с функцией трехстороннего освещения.(Трехпозиционные переключатели означают, что вы можете выключать и включать один свет из двух мест.) Каждое устройство устанавливается в одно отверстие в настенной пластине кулисного переключателя, что позволяет использовать текущие крышки пластины переключателя. Отлично подходит для противоположных сторон комнаты, двух концов коридора или установки наверху и внизу.
Характеристики
- 15 ампер, по 120 вольт; нижний переключатель с тиснением «legrand»
- трехпозиционные, трехпозиционные комбинированные переключатели декоратора, которые качаются вверх и вниз
- управляет двумя однополюсными или трехпозиционными переключателями в одной цепи
- универсальный: может быть сконфигурирован как два однополюсных, однополюсный + трехпозиционный или два трехполюсных переключателя
- управляет двумя однополюсными или трехпозиционными переключателями на одной или разных цепях или выключателях (новая версия — ИМЕЕТ клеммы с разделенной цепью)
- на задней панели переключателя есть черный съемный язычок с пометкой «удалить язычок для разделения цепи»
- белый сатин, светло-миндальный, коричневый или черный; слегка изогнутый профиль
- крепежные винты прикреплены
- RDC33W, RCD33LA, RCD33 или RCD33BK Радиантный выключатель Pass & Seymour, производство Китай
- также доступен в металлических версиях — многослойный никелевый переключатель или многослойный переключатель из темной бронзы
- Внесены в список UL и CUL Электрические схемы
- на английском, испанском, французском языках
- 5 лет гарантии производителя
- по спецификации приборов на годы безотказной службы
Магазин кулисных переключателей Decora во всех стилях.
Автоматический выключательЭлектромагнитный контактор Schneider Бангладеш.
Электромагнитный контактор Schneider 9A 3P LC1D09-7 220v 415v 110v 24v 12v AC -Dc
Электрический магнитный контактор Schneider 12A 3P LC1D12-7 220v 415v 110v 24v 12v Ac -Dc
Электрический магнитный контактор Schneider 18A 3P LC1D18-7 220v 110v 24v 12v Ac -Dc
Электрический магнитный контактор Schneider 25A 3P LC1D25-7 220v 415v 110v 24v 12v Ac -Dc
Электромагнитный контактор Schneider 32A 3P LC1D32-7 220v 415v 110v 24v 12v Ac -Dc
Электромагнитный контактор Schneider 38A 3P LC1D37- 7 220v 415v 110v 24v 12v AC -Dc
Электрический магнитный контактор Schneider 40A 3P LC1D40-7 220v 415v 110v 24v 12v Ac-DC
Электрический магнитный контактор Schneider 50A 3P LC1D50-7 220v 415v 110v 24v 12v Ac -Dc
Электрический магнитный контактор Schneider 65A 3P LC1D65-7 220v 415v 110v 24v 12v Ac -Dc
Электромагнитный контактор Schneider 80A 3P LC1D80-7 220v 415v 110v 24v 12v Ac-DC
Электрический магнитный контактор Schneider 95A 3P LC1D95-7 220v 415v 110v 24v 12v Ac -Dc 900 41 Электромагнитный контактор Schneider 115A 3P LC1D115-7 LC1F115-7 220v 415v 110v
Электромагнитный контактор Schneider 150A 3P LC1D150-7 lc1f150 220v 415v 110v
Электромагнитный контактор Schneider 185A 3P LC1F185-7 220v 415v 110vcv41 12v Schneider электрический магнитный контактор 225A 3P LC1F225-7 220v 415v 110v Ac -DC
Электромагнитный контактор Schneider 265A 3P LC1F265-7 220v 415v 110v Ac -DC
Электрический магнитный контактор Schneider 400A 3P LC1F400-7 220v 415v 110v Ac -DC
Schneider electric магнитный контактор 330A 3P LC1F330-7 220v 415v 110v Ac -DC
Электрический магнитный контактор Schneider 500A 3P LC1F500-7 220v 415v 110v переменного тока -DC
Электрический магнитный контактор Schneider 630A 3P LC1F630-7 220v 415v 110v Ac -DC
Schneider электрический магнитный контактор 780A 3P LC1F780-7 220 В 415 В 110 В переменного тока -DC
Электромагнитный контактор Schneider 800A 3P LC1F800-7 220 В 415 В 110 В переменного тока -DC
Сделано в Индии, Сделано во Франции, Сделано в Indo Nesia, Сделано в Чехии.
Поставщик электрических магнитных контакторов Schneider в Бангладеш.
MCB / C10-07iss3
% PDF-1.6 % 36 0 объект > эндобдж 160 0 объект > поток заявка / pdf
Как установить двухполюсный переключатель
При установке стационарных приборов или оборудования всегда полезно установить поблизости доступный разъединитель, от которого можно будет легко отключить питание. Таким образом, в случае возникновения чрезвычайной ситуации, например, возгорания компонента или просто запаха горелого, можно быстро отключить питание, исключив риск дальнейшего повреждения. Такой выключатель также может обеспечить немедленный доступ к электричеству, если это необходимо.
Если подключение работает от 110 В, однополюсного переключателя достаточно для отключения единственной горячей линии, питающей его. Однако, если подключение составляет 220 вольт, питание будет состоять из двух горячих линий, помимо нейтрали, для питания электричества. Такая установка может быть оборудована распределительной коробкой с разъединением, но более простое решение может быть достигнуто с использованием двухполюсного выключателя за небольшую плату.
Проверьте двухполюсный переключатель на Amazon.
Применение двухполюсного переключателяДвухполюсный переключатель, такой как показанный на рис.1 немного больше обычного переключателя, но состоит из двух отдельных переключателей, соединенных рядом и активируемых одним общим переключателем.
Двухполюсные переключатели обычно рассчитаны на 30 ампер, поэтому любой прибор или оборудование, требующие большего энергопотребления, должны быть подключены к разъединителю с соответствующим номиналом.
Эта статья посвящена установке двухполюсного переключателя для водонагревателя, потолочного обогревателя, компрессора или чего-либо еще с номиналом менее 30 ампер.
Линия 220 В может быть подключена двумя разными способами, каждый для определенной цели. Если двухполюсный переключатель должен быть добавлен к линии 220 В с помощью двухжильного кабеля, только два провода будут проходить в электрическую коробку переключателя, помимо медного заземляющего провода. Каждый из них горячий и находится под напряжением 220 вольт (если проверять оба провода). Второй способ — через трехжильный кабель, в котором будут использоваться один белый нейтральный провод и два горячих провода, один черный и другой красный.
Такое подключение необходимо, если некоторые элементы управления в приборе или оборудовании работают от 110 вольт, в то время как основная часть, генерирующая действие, например двигатель или нагреватель, требует 220 вольт.Если белый провод должен быть измерен поперек красного или черного, в каждом случае будет измерено 110 вольт.
Однако, если бы мультиметр был подсоединен к двум цветным (горячим) проводам, показание было бы 220 вольт, что дает этому типу проводки дополнительную возможность. В любом случае следует использовать двухполюсный переключатель, поскольку в каждом случае он отключает обе цветные (горячие) линии и останавливает прохождение тока. Следующие шаги покажут, как выполнить установку.
Часть 1 — Установка распределительной коробки и проводов
В этой установке, показанной здесь, используется трехжильный кабель, но это точно такая же проводка на переключателе при установке двухпроводного кабеля для цветных проводами, за исключением нейтральных (белых) проводов.
Шаг 1.1 — Отключение питанияПервое, что нужно сделать перед запуском установки, — это отключить автоматический выключатель, выделенный для части оборудования, над которым выполняется работа, на главной электрической панели. Убедитесь, что питание выключено, попытавшись включить оборудование.
Шаг 1.2 — Обрежьте линиюЛиния 220 В, идущая к оборудованию, должна быть отключена в месте рядом с оборудованием, но там, где имеется достаточно слабины для подключения электрической коробки.Перед тем, как разрезать кабель, поместите электрическую коробку в подходящее место и закрепите на месте.
Если кабель слишком тугой, чтобы не менее шести дюймов с каждого конца входили в коробку, сначала отрежьте подачу от прерывателя. Чтобы приспособиться к дополнительной длине, оставьте кабель к прибору для сращивания внутри дополнительной распределительной коробки или замены.
Шаг 1.3 — Подготовка подключенияОбрежьте кабель, убедившись, что есть не менее шести дюймов кабеля, которые можно пропустить через коробку.Удалите из коробки соответствующие заглушки и вставьте кабельные разъемы на место.
Шаг 1.4 — Вставьте кабельУдалите примерно шесть дюймов от оболочки с каждого конца отрезанного кабеля и намотайте черную изоленту на кусок провода, подключенный к панели, в месте соединения была оболочка. концы и провода открыты, чтобы указать, какая линия будет горячей. Вставьте кабель через разъем в электрическую коробку, как показано на рисунке 3.
Шаг 1.5 — Зачистите концы проводовС помощью инструмента для зачистки проводов или универсального ножа удалите 1/2 дюйма изоляции с концов черного, красного и, если применимо, белого провода, как показано на рисунке 4.
Затем кабель можно поставить в исходное положение и затянуть кабельный разъем, чтобы он надежно удерживался на месте.
Шаг 1.6 — Подсоедините кабель к коробкеДлина кабеля, подключенного к устройству, со снятой частью оболочки, затем вставляется в электрическую коробку и зажимается на месте с помощью кабельного разъема, как показано на Рисунок 5.Затем с концов проводов можно снять 1/2 дюйма их изоляции.
Шаг 2 — Подключение коммутатора Шаг 2.1 — Подключение нейтральной линииНа этом этапе, если у кабеля есть нейтральная линия, оба нейтральных провода должны быть соединены вместе с помощью соединителя гайки провода после заземляющий провод от линии 220 В обвивается вокруг и прикрепляется к винтовой клемме заземления распределительной коробки, как показано на Рисунке 6. Конец этого провода затем подключается к заземляющему проводу другого кабеля, ведущего к оборудованию, дополнительный кусок длиной около четырех дюймов, который позже будет подсоединен к переключателю (рис.6).
Шаг 2.2 — Добавление переключателяТеперь двухполюсный переключатель можно добавить в схему с обоими цветными проводами (черным и красным), идущими от автоматического выключателя, подключенными к черным клеммным винтам на переключателе. как показано на рисунках 7 и 8. Не имеет значения, какой цвет идет к какой стороне переключателя, поскольку, как упоминалось ранее, он действует как два независимых переключателя. Медный провод заземления, добавленный на шаге 2.1, теперь можно прикрепить к зеленому винту клеммы заземления на коммутаторе (рис.8).
Шаг 2.2 — Подсоедините кабельНаконец, конец кабеля со стороны прибора можно подключить к клеммам переключателя (Рис. 7 дает лучший вид). Неважно, какой из черного или красного идет к какой стороне переключателя, просто пока два провода одного цвета подключаются с одной стороны, в случае, если они должны быть отключены на выключателе или на переключателе. можно быть уверенным, что на конце прибора нет напряжения.
Шаг 2.3 — Установите коммутаторПосле того, как все правильно подключено, выключатель можно поместить в его электрическую коробку (рис. 9) и привинтить, а также добавить крышку для окончательной отделки.
