Схема подключения бойлера

Порядок заполнения и слива бойлера

В этой статье мы рассмотрим схему подключения электрического накопительного водонагревателя (бойлера) к системе водоснабжения квартиры, а так же расскажем как наполнить бойлер водой и как слить воду из бойлера для его замены или ремонта.

Основные элементы схемы подключения бойлера:

  • кран 1 — вводной кран горячей воды
  • кран 2 — вводной кран холодной воды
  • кран 3 — кран подачи горячей воды из бойлера
  • кран 4 — кран подачи холодной воды в бойлер.
  • кран 5 — кран подсоса воздуха для слива бойлера
  • кран 6 — сливной кран
  • предохранительный клапан

Вместо крана 3 и 4 может быть использован один из выводов соответствующего коллектора.

Предохранительный клапан водонагревателя

Предохранительный клапан совмещает в себе две функции:

1-Обратный клапан, то есть он пропускает воду только в одном направлении, к бойлеру. Это нужно для предотвращения самопроизвольного слива воды из бака, например при отключении холодной воды, для предотвращения перегорания нагревательного элемента бойлера.

2-Клапан аварийного сброса давления. При нагревании воды в бойлере повышается давление, если оно превысит допустимое значение, небольшая часть воды будет сброшена через клапан. Поэтому лучше заранее осуществить отвод воды от клапана давления в канализацию с помощью резинового шланга. Обычно этот клапан входит в комплектацию водонагревателя. Бывают двух видов: с флажком и без него. Флажок позволяет вручную стравливать воду из бойлера, но его пропускная способность очень невелика, и если емкость бака большая, то сливать воду через предохранительный клапан придется в течение нескольких часов.

Для удобства и ускорения процесса слива воды, устанавливается сливной кран 6.

Флажок предохранительного клапана часто бывает зафиксирован винтом и возникает вопрос откручивать его или нет, не влияет ли это на функционирование клапана. Отвечаем: это защита от случайного открывания клапана вручную, например от детей. На функционирование клапана в автоматическом режиме не влияет. Можно не откручивать. Если нужно воспользоваться клапаном для слива воды или для профилактики, винт удаляется.

Установка предохранительного клапана при монтаже бойлера обязательна, также нельзя вместо него устанавливать обычный обратный клапан. В этом случае вторая функция не выполняется и водонагреватель может просто разорвать давлением!



Cкачать схему


Как определить закрыт шаровоый кран или открыт?

Включение бойлера в работу осуществляется переключением нескольких вентилей. Иногда возникают сложности с определением, в каком положении сейчас находится кран — в открытом или закрытом.

Это легко можно сделать по положению воротка, который бывает выполнен в виде бабочки или рычага.

  • Кран закрыт — бабочка или рычаг расположены поперек оси крана, как бы перекрывая направление тока воды.
  • Кран открыт — вороток расположен вдоль оси крана.

Заполнение бойлера водой и приведение его в рабочее состояние

Порядок открывания и закрывания кранов тоже имеет значение, поэтому лучше его не нарушать, особенно, если вы не знаете принципа работы системы.

  • — закрыть сливные краны 5 и 6
  • — закрыть кран 1 (вводной кран горячей воды)
  • — открыть кран 3
  • — открыть кран 2 (вводной кран холодной воды)
  • — открыть кран 4

После этого вода начнет поступать в бойлер, и он частично заполнится, чтобы полностью заполнить бак нужно на время открыть кран 5, или горячую воду на любом смесителе, чтобы воздух находящийся в бойлере вышел. Как только вода потечет из крана — бак заполнен, система готова к работе. Теперь нужно включить электропитание бойлера.

Отключение бойлера

Обычно водонагреватель в квартире устанавливается для обеспечения горячей водой на время ее отключения, поэтому после того, как подача горячей воды от центральной котельной восстановлена, нужно отключить бойлер и восстановить обычную подачу воды от стояков. При этом воду из бойлера можно не сливать. Для этого нужно:

  • — закрыть кран 4
  • — закрыть кран 3
  • — открыть кран 1
  • — открыть кран 2

Слив воды из бойлера

Полный слив воды из водонагревателя требуется для его замены или ремонта, а так же на зимний период в неотапливаемых помещениях, например на даче. Не забудьте отключить электропитание.

  • — закрыть кран 4
  • — закрыть кран 3
  • — открыть кран 6, при этом часть воды сольется в канализацию
  • — открыть кран 5, чтобы слилась остальная вода. Если в вашей системе нет крана 5 (его не всегда устанавливают), нужно:
    • — закрыть кран 1
    • — открыть кран 3
    • — открыть кран горячей воды на смесителе
    • — открыть соответствующий смесителю вентиль на коллекторе горячей воды

После того как вся вода сольется

  • — закрыть кран 5
  • — закрыть кран 6
  • — закрыть кран 3
  • — закрыть кран 4
  • — открыть кран 1 и 2, чтобы восстановить обычную подачу воды от стояков горячей и холодной воды.

Организация слива бойлера в канализацию

Поскольку полный слив воды из бойлера требуется не часто, можно не делать постоянного подключения кранов

5 и 6 к канализации, тогда придется во время слива пользоваться емкостью, подходящей по объему или временно подсоединять шланги к этим кранам. Но гораздо удобнее обеспечить постоянное подключение. Трудность состоит в том, что сложно обеспечить герметичное подключение шлангов к системе канализации, иначе ароматы из стояка будут просачиваться в квартиру. Можно, конечно воспользоваться силиконом, но гораздо практичнее использовать гибкую подводку для смесителя елочка. Один конец с гайкой легко прикручивается к сливному крану, а второй, тот который обычно вкручивается в смеситель, ввинчиваем от руки в отверстие, просверленное в стандартной заглушке ПВХ трубы. Отверстие должно быть чуть меньше диаметра резьбы на шланге. Металлический хвостовик шланга легко нарезает резьбу в пластмассе, а резиновое кольцо уплотнит соединение, когда шланг будет вкручен. Таким же способом можно сделать отвод воды от самопромывных фильтров, останется только изредка открывать и закрывать краны для промывки. Кран
5
не обязательно подключать к канализации, он нужен, чтобы впустить воздух в систему и во время слива воды из него почти ничего не капает.

Несколько примеров подключения бойлера из нашей практики. Подключение выполнено на полипропиленовых трубах.

Как правильно подключить бойлер в квартире?

Наиболее важные моменты монтажа — выбор оптимального места и крепкой стены, которая удержит тяжелый накопительный бак.

Чтобы бойлер работал правильно и эффективно, для него нужно правильно подобрать место и установить согласно всем правилам монтажа.

Правила установки водонагревателя

К установке бойлера нужно подходить со всей ответственностью, так как в нем будет находиться большой объем воды под давлением. Некачественный монтаж может привести к серьезным последствиям.

Вот несколько моментов, которые следует помнить при установке бойлера в квартире:

  • При монтаже L-образных крюков нельзя забывать об их специфической форме. Вам нужно будет оставить достаточное пространство до потолка, чтобы вы могли надеть или снять с крюков нагреватель.
    Чаще всего рекомендуют оставлять 15 см запаса.
  • Вешайте бойлер только на крепкие надежные стены, способные выдержать вес нагревателя. Для каждого материала, который вы будете сверлить (бетон, кирпич, плитка) понадобится отдельное сверло и инструмент.
  • После того, как повесили нагреватель на стену, можно подключать его к водопроводу и электропитанию.

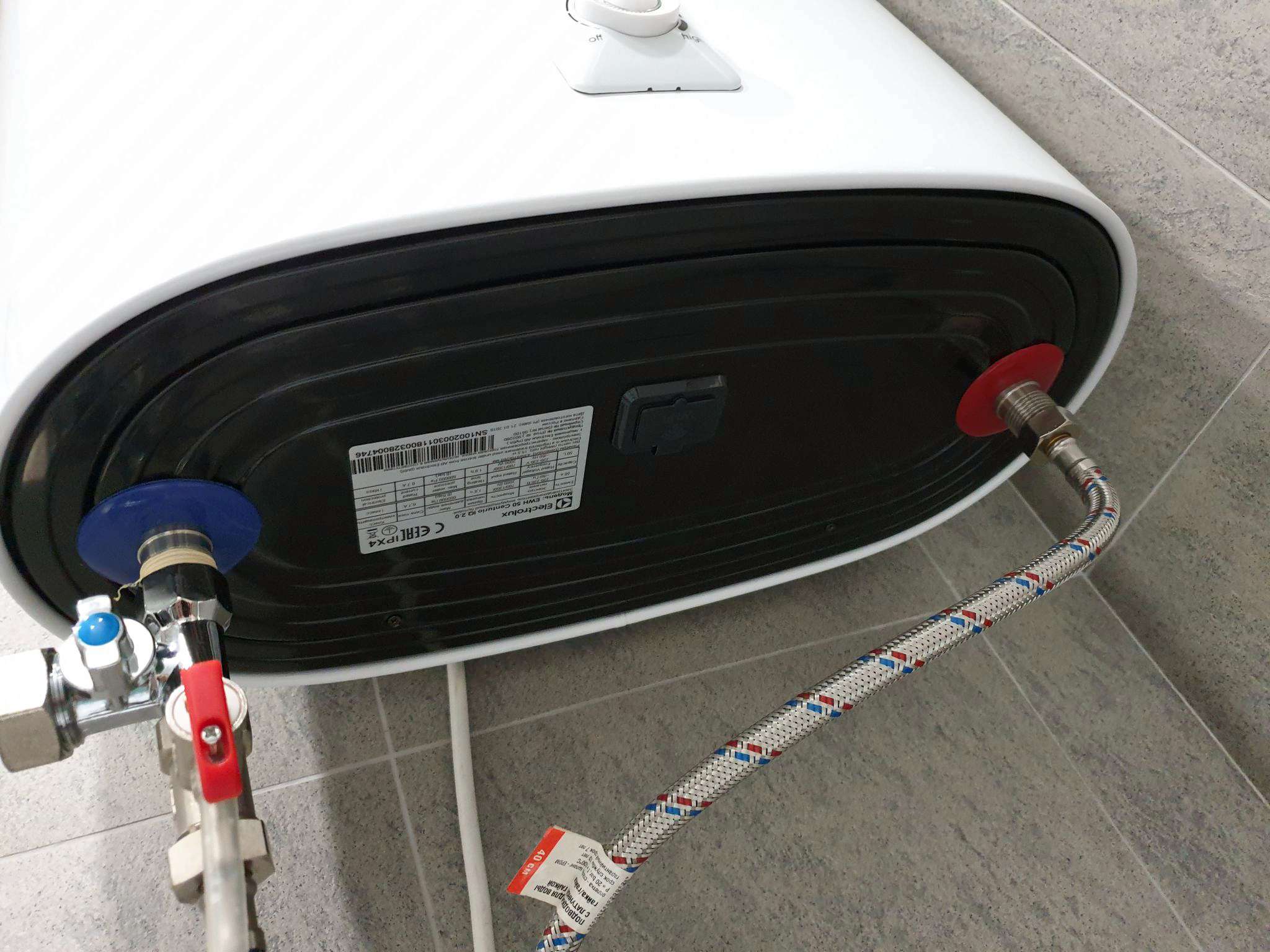

  • Учтите, что синяя маркировка на выходах бойлера означает холодную воду, а красная — горячую. Не перепутайте их при подключении.
Необходимые инструменты

Инструменты, которые помогут быстро и правильно монтировать бойлер на стену:



  • Карандаш, которым вы будете проводить разметку под отверстия.
  • Измерительный инструмент, чтобы точно определить расстояние до потолка и стен рядом.
  • Дрель/перфоратор для сверления стены.
  • Сверла и прочий расходный материал, который подбирается в зависимости от материалов, которые нужно будет сверлить.
  • Дюбели и монтажные крюки.
  • Трубы и фитинги, которые понадобятся для подключения бойлера к водопроводу.
  • Проводка и УЗО, которое защитит бойлер от неполадок с электричеством.
Где установить бойлер в квартире?

Оптимальным местом размещения бойлера считается ванная комната. Там рядом находятся водопроводные трубы и сама точка забора воды — жидкость не успеет остыть по пути.



Альтернативные места размещения — туалет, кухня, коридор. В туалете установить бойлер лучше всего над унитазом. Если позволяет место, можно закрыть его жалюзи или перегородкой. Что касается кухни и коридора, там водонагреватели устанавливают только если больше нигде нет места.

Отдельный случай — специальные компактные бойлеры для кухни, которые устанавливаются под или над мойкой. Они позволяют обеспечить кухню горячей водой. Для ванной в таком случае приобретается отдельный бойлер объемом побольше.

Монтаж

Когда место выбрано, нужно отметить на стене места, в которых будут просверлены отверстия под дюбели. Замеряйте расстояние до стен и потолка в зависимости от габаритов оборудования. Затем просверлите отверстия при помощи дрели или перфоратора, установите туда дюбели и вкрутите в них L-образные крюки. После того повесите на них бойлер, можно переходить к его подключению к коммуникациям.

Подключение к водопроводу

Для правильной врезки в водопроводную сеть понадобятся тройники, запорные фитинги, фильтры, обратный клапан и кран слива воды. Это минимальная комплектация, при которой водонагреватель будет работать правильно.

Тройники врезают в трубы после кранов, перекрывающих воду. От них к бойлеру будут идти трубы, на которых также будут установлены краны. Перед точкой входа холодной воды в бойлер устанавливают обратный клапан, который не даст жидкости уходить обратно в стояк. Также потребуется кран слива воды, который позволит убрать из бака воду, если это нужно. Фильтры необходимы для того, чтобы защитить бак от кусочков ржавчины, частиц отложений и прочих загрязнений.

Подключение к источнику энергии

Бойлерам требуется наличие выделенного автомата, который защитит оборудование от скачков в сети. Самые небольшие накопительные водонагреватели можно подключать непосредственно в розетку. А вот для мощных моделей может потребоваться трехфазной подключение к сети.

Купить водонагреватели можно в интернет-магазине Венкон. Там вы сможете приобрести оптимальный по объему бойлер электрический — 100 литров, 80 или 50 литров, а также менее популярные варианты. Все модели на сайте Венкон обладают высоким качеством и долгим эксплуатационным сроком. Покупайте бойлер, правильно установите его и оборудование будет работать долгие годы без сбоев.

Как подключить бойлер к водопроводу

Разнообразие способов устройства современных водопроводных систем позволяет выполнить процедуру установки и подключения водонагревательного бойлера своими руками. Правда это касается не всех типов бойлеров, а только наиболее часто применяемых – электрических.

Виды бойлеров и ваш выбор

Наиболее часто применяемый водонагревательный бойлер – электрический, закрытый, напорного типа, о его выборе и подключении мы и поговорим.

Выбирая такой тип водопроводного бойлера, нужно понимать различия между их конструкциями. Прежде всего – размер. Для его определения вам нужно подсчитать суточный расход горячей воды. Если на трубе подачи холодной воды у вас стоит счетчик, то вы сможете определить среднесуточную норму потребления, замерив его показания на протяжении нескольких дней. Примерно половина из общего объема должна быть горячей.

Практика показывает, что для обеспечения семьи из 3-4 человек, если для купания используется душевая кабинка, емкость бойлера должна быть от 50 до 70 литров. Если же в доме установлена ванна, то минимальный его объем не должен быть меньше 100 литров

Причем эти расчеты относительно справедливы, если у вас приборы, потребляющие горячую воду, расположены довольно близко друг от друга. Если же ванная комната находится далеко от кухни, то стоит подумать об установке отдельного кухонного бойлера литров на 10 или установить проточный водонагреватель.

Второй наиважнейший аспект, учитываемый при выборе бойлера – характеристики водопроводной воды. Если у вас она слишком жесткая, то стоит подбирать более дорогостоящие модели с закрытыми тенами, в которых нагревательные элементы расположены в герметичных стеклянных или керамических колбах.

Это же касается и материала самих нагревательных баков, или их покрытия:

  • эмалированные и стеклофарфоровые покрытия – менее стойки к коррозии, требуют постоянного поддержания более высокой температуры, дешевле остальных, но срок их службы от 3 до 5 лет;
  • баки с титановым напылением или сварные из нержавеющей стали – имеют срок службы 7 – 10 лет, но более дорогие.

Для повышения коррозионной устойчивости бойлеров в них ставятся магниевые аноды, требующие периодической замены.

Конструкция электрического бойлера довольно проста и отчасти напоминает электрочайник. Собственно, наличие этого анода, да система забора подогретой воды из верхней части емкости, их и отличает. Время работы тенов регулируется терморегулятором в зависимости от установленной температуры нагрева воды.

Существуют комбинированные бойлеры косвенного нагрева, когда в водонагревательной емкости помещается еще и змеевик, через который проходит теплоноситель из системы отопления, подогревающий воду в бойлере помимо тенов.

Понятно, что подключение такого бойлера несколько сложнее, чем электрического, но вполне по силам хорошему домашнему мастеру.

Следующий параметр, который надо учитывать при выборе бойлера, его мощность. Понятно, чем она выше – тем быстрее нагреется вода, но и нагрузка на электросеть будет больше. Оптимальной считается мощность 50-литрового бойлера 1,5 – 2 кВт, соответственно: 100-литрового 3 – 4 кВт. Но не забудьте выяснить, какие нагрузки способна выдержать ваша внутриквартирная или внутридомовая сеть, чтобы в погоне за большими мощностными показателями не превысить суммарные допустимые нагрузки, иначе при включении бойлера автоматика просто будет отключать подачу электроэнергии.

Последний момент при выборе бойлера – его форма. Они бывают:

  • круглые;
  • плоские:

а) вертикальные;

б) горизонтальные.

Могут навешиваться на стену или устанавливаться на пол. Последнее, как правило, используется с бойлерами большой емкости.

Какие трубы применять для подключения бойлера?

Чаще всего разводка водяных систем в последнее время осуществляется полипропиленовыми трубами, свариваемыми при помощи специального паяльника. Работа с ним не очень сложна, но покупать его для установки одного бойлера – неоправданно. Тем более что фитинговые системы с металлопластиковыми трубами – не менее надежны, чем упомянутые. Все о фитингах можно прочесть здесь, но для подключения бойлера мы рекомендуем использовать обжимные (цанговые) фитинги.

Для перехода от одного вида труб, уже имеющихся в вашем жилище, на предлагаемые, можно использовать т.н. тройник-вампир.

Чаще всего его используют для перехода от металлического водопровода на пластиковый, но он не хуже сработает и на полипропиленовой трубе. Для его установки перекрывается вода в магистрали и сливается через один из кранов. Затем в трубе сверлится отверстие O 10 – 12 мм и устанавливается тройник. Дальнейшая разводка осуществляется трубами выбранной системы.

А кроме металлопластика с фитингами можно применить еще более простые соединения – гибкими шлангами в металлической оплетке.

Только при их выборе следует отдать предпочтение производителям, выпускающим гарантированно качественный товар.

Схемы подключения бойлера, процесс установки

Их следует разбить на 2 подотдела и рассмотреть отдельно:

  • сантехнический;
  • электрический.

Прежде всего, при монтаже бойлера следует убедиться в наличии запорной арматуры на магистрали водоснабжения перед ним, чтобы иметь возможность отключаться от общей системы водоснабжения для технического обслуживания и возможной замены в дальнейшем.

Если бойлер, кроме системы холодного водоснабжения, подключается и в систему с горячей водой, то на ней также ставится запорный кран, чтобы не происходило слива подогретой в нем воды в общую сеть. При работе бойлера он держится закрытым.

Также после крана на холодной магистрали будет полезной установка редуктора, понижающего давление до 2 – 3 атм., чего будет вполне достаточно для нормальной работы системы. А вот сам прибор он предохранит от избыточного давления. Перед непосредственным вводом холодной воды в бойлер стоит установить еще один кран, чтобы не отключать всю систему для манипуляций с самим прибором.

Для напорных бойлеров закрытого типа обязательна установка предохранительного клапана, входящего в комплектацию нового прибора. Во-первых, он не дает подогретой воде поступать обратно в холодную магистраль, а во-вторых, сбрасывает лишнюю, расширившуюся после нагрева воду. Без него эксплуатация таких бойлеров может привести к взрывоопасным последствиям. Ставится такой клапан в стандартных схемах подключения непосредственно перед вводом холодной воды в бойлер, а трубка слива выводится в ближайшую точку входа в канализацию. Если бойлер устанавливается над унитазом, ее выводят в свободное отверстие в верхней части сливного бачка унитаза. Их всегда 2: для удобства подключения бачка, и одно из них свободно.

В помощь – видео об ошибках, допускаемых при подключении бойлера:

Более прогрессивная схема подключения бойлера включает в себя установку тройника с краном над предохранительным клапаном. Он позволяет экстренно слить воду из бойлера в случае необходимости или использовать бойлер в качестве накопительной емкости для воды в случае ее аварийного отключения.

Главное, при ее сливе следует обязательно отключить нагрев, иначе тены могут выйти из строя. Об наиболее рациональном усовершенствовании системы при установке такого тройника с краном – в следующем видео:

Такой тройник ставится исключительно на холодную магистраль, ведь ее ввод происходит в нижней части бойлера, а трубка забора горячей – в верхней.

Часто система обвязки прячется в стену в штробах или вообще выводится за нее – в подсобное помещение или кладовку, оставляя видимым только предохранительный клапан.

Схема подключения кухонного бойлера ничем не отличается от таковой для обычного, только чаще всего в перевернутом виде.

Электрическое подключение осуществляется проводами соответствующего мощности бойлера сечения. Для этого на бойлере имеются 2 контакта.

Третий выведен на массу корпуса тена или сам наружный кожух бойлера. Обычно в квартирах нет системы заземления, к которой его следует подключать. В этом случае следует выполнить такую схему подключения.

В ней УЗО выполнит роль заземления, только подобрать его следует без превышения номинала, иначе оно может не справиться с задачей в полной мере.

При навеске водопроводного бойлера на стену есть единственное правило: надежное крепление, соответствующее суммарному весу бойлера и находящейся в нем воды. Подбирайте его в соответствии с материалом стены, на которую крепится бойлер, и побеспокойтесь минимум о полуторном запасе максимально выдерживаемого им груза.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Подключение бойлера к электросети — как подключить бойлер

Существуют два варианта подключения водонагревательного бака к электрической сети, зависящие от конструктивных особенностей приобретённого вами устройства.

Способ подключения электрического бойлера

Схема подключения бойлера

В том случае, если купленное вами изделие оснащено обыкновенной евро-вилкой – вам потребуется установить неподалёку от бойлера розетку соответствующего типа. При этом линия подключения такой розетки к квартирному щитку должна быть оснащена отдельным защитным автоматом на 16 ампер.

Если же в приобретённом вами водонагревателе шнур с вилкой отсутствуют, то устройство придётся подключать напрямую к электрическому щитку (через автомат). Отключать водонагревательный бак от сети в этом случае вы сможете только при помощи автоматического выключателя, так что последний желательно установить поближе к бойлерному устройству (поместив его прежде во влагозащищённый корпус). В результате этого вы получите возможность быстрого обесточивания водонагревателя в случае возникновения аварийных ситуаций.

Подключение бойлера через УЗО

Для электрического подключения бойлера вы можете использовать типовые трёхжильные кабели марок ВВГ или NYM, электрические характеристики которых должны соответствовать мощности подключаемого устройства. Для большинства бытовых водонагревательных систем достаточно будет кабеля с сечением медной жилы 2,5 кв.мм.

Электросхема подключения бойлера

Несколько слов необходимо сказать о защитном заземлении устройства, наличие которого является необходимым условием безопасной работы с ним. Поскольку в квартирах старого типа электропроводка выполнена двухпроводным кабелем, то возможность подключения третей (заземляющей) шины в них отсутствует.

Обратите внимание! При отсутствии заземления специалисты рекомендуют защищать линию питания бойлера автоматом, так называемым устройством защитного отключения (УЗО). Это устройство реагирует на малейшие утечки тока в линии и в случае возникновения угрозы моментально отключает прибор от сети.

Если вас интересует устройство УЗО, то об этом вы можете узнать из следующего видео:

При наличии в вашей квартире третьей жилы (используемой в качестве заземляющей) вопрос о заземлении решается сам собой. В вилке нагревательного устройства уже предусмотрена специальная клемма для заземляющей жилы, а при установке розетки (или подключении водонагревателя к автомату) отдельная жила в жёлто-зелёной изоляции просто подключается к заземляющему контакту электрического прибора.

Подробнее о представленных выше схемах, вы можете узнать из следующего видео:

Подключение газового водонагревателя

Газовый водонагреватель

Газовый проточный водонагреватель (или газовая колонка) может подключаться как к газовой магистрали вашего дома, так и к баллону со сжиженным газом.

Обратите внимание! При покупке газовой колонки обязательно следует учесть то обстоятельство, что каждый прибор настроен для работы на определённом типе газа.

Перед покупкой вам следует уточнить, подойдёт ли данная модель для вашей квартиры (тип потребляемого газа указывается обычно на упаковке водонагревателя и на его корпусе).

Установка газового нагревателя

Отметим далее, что для подключения подобного оборудования к газовой магистрали вам необходимо получить разрешение местных органов газовой инспекции. При этом, как запуск его в эксплуатацию, так и изменение настроек на тип используемого газа (а также ремонт подводящих магистралей и самого устройства) может производиться только представителями указанных выше служб, располагающих лицензией на выполнение специальных работ.

При принятии работ по монтажу газовой колонки особое внимание необходимо обратить на следующее моменты:

  1. В газовой магистрали обязательно должен быть установлен ручной кран подачи газа, монтируемый на входе соединителя с водонагревателем.
  1. Для уплотнения соединений водонагревателя с магистралью не рекомендуется использовать паклю. Предпочтение следует отдавать в этом случае специальной уплотняющей пасте.

Правильное подключение водонагревателя к электросети и водопроводу

Чтобы бойлер работал исправно в течение многих лет, нужно правильно его подсоединить к электрической сети и водопроводу. Как сделать подключение бойлера и как подключить водонагреватель правильно далее.

Содержание статьи:

Как подключить бойлер

Электроводонагреватель обладает большой мощностью, поэтому многими специалистами рекомендуется его непосредственное подключение к распределительному щитку. Чтобы это правильно сделать, необходимо соблюдать некоторые правила:

  1. Чтобы не было перегрузок, следует установить автоматический двухполюсного вида выключатель;
  2. Необходимо соблюсти полуметровое расстояние от двухконтурного или одноконтурного российского или заграничного нагревателя до розетки;
  3. Чтобы бойлер максимально безопасно работал, необходимо установить УЗО;
  4. Следует внимательно отнести к бойлерному заземлению;
  5. Необходимо выбирать диаметр сечение проводника по мощности бойлерной установки и предполагаемым нагрузкам;
  6. Стоит следить за тем, чтобы проводка не прикасалась к водонагревателю «Аристон», «Термекс» и «Электролюкс», а также металлизированным приборам.

Обратите внимание! В момент подключения, как и отключения, к водопроводной системе, можно использовать стальные с металлопластиковыми и полипропиленовыми трубами. Для правильного монтажа газового бойлера на даче, в квартире или дома, необходимо взять рулетку с пассатижами, разводным и гаечным ключами, отверткой, запорными кранами, тройками, изоляционными материалами и двумя соединительными шлангами.

Особенности подключения

В зависимости от функциональности бойлера и типа, будет зависеть инструкция того, как сделать подключение водонагревателя, и другие моменты подсоединения к электрической сети и водопроводной системе.

Накопительный

Особенность накопительных агрегатов в том, что есть возможность использования приборов в нескольких точках.

Для подсоединения накопительного агрегата к системе, необходимо перекрыть вентиль с горячей водой, открыть краны на приборе и подать в бойлерную установку электрический ток. Желательно делать все по инструкции или пригласить для подключения накопителя мастера, чтобы потом не ликвидировать последствия от сделанных ошибок.

Проточный

Разработка проточных нагревателей проще в конструктивном плане. Вода протекает через нагревательный элемент и становится горячей благодаря нему.

Несмотря на более простую конструкцию, подключить аппарат не так легко. Сделать это можно по инструкции и по специальной схеме.

Схема подключения

По схеме подключения бойлера к водопроводу, необходимо внимательно подключить основные элементы, а именно ТЭН, бак, термостат и схемы подвода с отводом воды. Также нужно изучить информацию, как правильно подключить водонагреватель.

ТЭН

ТЭН является электрическим нагревательным элементом, который выполнен из металлической оболочки с тонкими стенками (медной, латунной, нержавеющей или углеродистой). Внутри него находится спираль с нихромовой проволокой, которая имеет большое удельное электрическое сопротивление. Спиральные концы имеют соединение с металлическим выводом, благодаря которому электроводонагреватель питает напряжение сети и работает. Он изолирован при помощи электроизоляционного наполнителя, который нужен, чтобы отводить тепловую энергию и надежно распространять ее по всей длине. Работает ТЭН так: когда электрический ток проходит по спирали, он нагревается и излучает тепло в окружающую среду.

Подключить его можно параллельно (схема подключения водонагревателя 1), последовательно (схема 2), комбинированно (схема 3).

Чтобы подключить его к трехфазной сети используется соединение звезда (схема 4) с треугольником (схема 5). Каждая из схем дана ниже.

Бак

Подключение бака возможно в трех вариантах. Вариант 1. Можно купить косвенный бойлер, имеющий внутренний теплообменник и сделать подключение его к отопительному контуру. Вариант 2. Поставить бойлер послойного нагревания в систему ГВС. Вариант 3. Установить бойлер в систему ГВС.

Термостат

Термостат, как и в случае с баком, можно подключить в нескольких вариантах, в ответ на вопрос, как подключить бойлер. Схема будет зависеть от того, является терморегулятор механическим или электронным. В первом случае термостат не нужно подключать к электрической цепи.

Принцип его деятельности основывается на том, что подключается и размыкается электрическая цепь. Чтобы выбрать температурное значение, необходимо воспользоваться коммутационным моментом.

Обратите внимание! Управляет процессом мембрана, реагирующая на тепло. В такой ситуации схема подключения будет выглядеть следующим образом:

Что касается подключения электронного терморегулятора, то, стоит отметить, что этот термостат является более точным. С помощью датчика отслеживаются температурные изменения. Точность его выше всех механических устройств. Кроме того, даже недорогие модели предоставляются с расширенным набором функций. К примеру, есть возможность привязывать определенный температурный режим ко времени. В силу подключения к общей электрической сети, применяется двухпроводного типа кабель. Примерная схема выглядит следующим образом:

Системы подвода и отвода воды

Чтобы правильно подвести и отвести воду бойлера, лучше всего воспользоваться помощью профессионалов. В случае самостоятельного подключения этих систем, необходимо комплексное изучение оборудования.

Подвод обычной воды к бойлеру делается при помощи трубопроводной линии, подключаемой непосредственно к стояку централизованной подачи. При этом на линию холодной воды делается монтаж ряда компонентов, которые нужны, чтобы нормально работало все оборудование. Так необходимо монтировать запорный кран с фильтром, предохранительным клапаном и сливным краном. Прописанные элементы схемы ставятся на границе трубы подвода воды и бойлера.

Линия для подвода горячей воды также оснащается с помощью запорного крана. Но это необязательное требование и если на выходе ГВС не сделать постановку крана, серьезной ошибки в этом нет.

Проточный электрокотел подключается проще, если сравнивать его с накопительным бойлером. Здесь достаточно постановка лишь одного запорного крана у входного штуцера с холодной водой.

Обратите внимание! Постановку запорного вентиля на ГВС многие производители расценивают как грубую монтажную ошибку. Также необходимо учитывать тот факт, что если источник холодного водоснабжения для проточного вида водонагревателя это скважина с колодцем или водонапорной башней, то необходимо обязательно ставить фильтр для грубого очищения. Нередко из-за того, что при подключении оборудования не ставится фильтр, это приводит к тому, что система ломается, а ремонт по гарантии от производителя теряется.

Как правильно запустить бойлер после монтажных работ

После того, как был правильно произведен монтаж труб и поставлена система безопасности, можно начинать запуск двухконтурного или одноконтурного отечественного или зарубежного водонагревателя. Для этого необходимо:

  • перекрыть момент поступления воды по конкретной водопроводной линии;
  • обеспечить подачу жидкости к бойлерной установке и после того, как заполнится бак, сделать подключение прибора к электрической сети.

Если горячая вода вновь начинает течь по водопроводу, значит, запуск бойлера после монтажных работ был неправильно организован.

Обратите внимание! Косвенный бойлер работает благодаря источнику нагрева, который располагается вне его корпуса, когда температура идет по тепловому носителю. Подобные модели требуют регулярного поступления газа.

Бойлер с прямым действием использует внутреннего вида тепловой источник. Для быта широко используются электрические системы, которые работают благодаря резистивному нагреванию и разогреву с помощью индукционных токов. В обоих случаях управлять работой и подключать бойлер необходимо по одинаковым схемам, которые основаны на протекании электрического тока по нагревательному элементу, чтобы он нагревался или отключался для охлаждения.

Рекомендации

Пользователи дают одну общую рекомендацию подключения бойлерной установки: не следует прикасаться к монтажу, подключению и запуску работы водонагревателя при отсутствии представления его конструктивных особенностей и при неимении необходимых для этого знаний и опыта.

Стоит отдать всю работу специальным монтажникам и специалистам сервисного центра, чтобы в случае их неправильной установки, можно было получить гарантию.

Что касается других советов, многие пользователи рекомендуют действовать при самостоятельной установке и подключении следующими пунктами:

  • Нельзя включать электрическое питание к бойлеру, если он еще не заполнен водой;
  • Не стоит снимать защитную крышку, если электропитание включено;
  • Не следует пользоваться аппаратом, если у него отсутствует заземление;
  • Запрещено подключать прибор к водопроводной сети, где давление больше 8атмосфер;
  • Противопоказано подключение ЭВН к водопроводной системе, не имея предохранительный клапан;
  • Запрещено слитие воды из ЭВН, если электрическое питание включено;
  • Нельзя организовывать использование сменных деталей и узлов, которые не рекомендованы производительной компанией;
  • Не следует использовать воду из водонагревателя для применения внутрь.

Обратите внимание! Что касается момента установки электрического водонагревательного прибора, необходимо максимально близко ставить электрический водонагреватель к водопроводу для сокращения тепловых потерь в трубах. Чтобы поставить электрический водонагреватель, необходимо использовать кронштейн и крюки, которые рекомендованы производителем. На модель от 30 до 100 литров следует использовать несколько крюков на расстоянии друг от друга не более 180 миллиметров. Для постановки горизонтальных моделей до 200 литров необходимо ставить четыре крюка, если есть кронштейны. Чтобы обслуживать котел, нужно предусмотреть расстояние от крышки до ближайшей стенки не более 30 сантиметров для 80-литровых моделей и 50 сантиметров для 200-литровых моделей.

Важно при постановке и подключению предусмотреть гидроизоляцию пола и водосборных каналов. Либо же необходима постановка под устройство защитного поддона, где есть канализационный дренаж, а также подключение дренажной трубки к сливу в предохранительном клапане. Стоит отметить, что, как правило, в комплектацию не входит дренажная трубка с защитным поддоном. Его необходимо подбирать потребителям в самостоятельном порядке.

Что касается важных моментов подключения к водопроводной системе, следует отметить, что если вода, которая подается к ЭВН, нестандартная, грязная и сероводородная, на входе необходимо постановка фильтра. Подобрать его по типу и параметрам может любой мастер в сервисном центре.

Осуществляя монтаж проводов электрического питания, необходимо, чтобы их можно было отключить от электрической сети, если нужно будет провести техническое обслуживание или уехать на неопределенное время. Для этого следует использовать многополюсные выключатели, которые рассчитаны на параметры мощности.

Важно заметить, что многие пользователи также дают другие практические советы:

  1. Накопительный водонагреватель не должен иметь шаткое крепление. Очень важно надежно закрепить систему. Самым прочным креплением считается использование крюков;
  2. Чтобы самостоятельно установить прибор, необходимо взять краны с подводкой, электропроводом, выключателем-автоматом. Естественно, нужна также инструкция;
  3. Чтобы сделать качественное соединение электрического водонагревателя с водопроводом, необходимо добиться его полной герметичности;
  4. Как подводку необходимо использовать пластиковые с медными, стальными или металлопластиковыми трубами. Резиновые модели в данной ситуации производителем не рекомендуются;
  5. Проточный вид нагревателя можно включать, только убедившись в наличии воды, накопительный— в наличии отсутствия пустот бака. Наполненной жидкости должно быть не меньше, чем 30%;
  6. Нельзя устанавливать горизонтальный вид электронагревателя вертикальным образом;
  7. В момент подключения бойлерной установки необходимо проверить, чтобы все контакты были максимально хорошо изолированы.

Обратите внимание! Самое главное в установке изучить электропроводку и конструкцию всей системы.

В целом, чтобы правильно подключить водонагреватель, необходимо учесть его конструктивные особенности, обязательно прочитать инструкцию, а лучше всего — обратиться за помощью к профессиональным монтажникам. В противном случае, при отсутствии необходимых знаний и опыта можно повредить новое оборудование.

Подключение бойлера к водопроводу своими руками

ТЭНовые водонагреватели не теряют своей актуальности по сей день, а только увеличивают свои обороты по установке. Практически в каждом доме сегодня подключен резервный или основной источник горячей воды в виде водонагревателя. А тем, кто только собирается подключать бойлер к водопроводу, будет полезно почитать данный материал.

Разновидности бойлеров

Перед тем как приступить к подключению бойлера в доме или в квартире, необходимо разобраться, какой вид водонагревателя Вам подойдет. Для того, чтобы сделать правильный выбор, необходимо ознакомиться со всеми вариациями:

Накопительный водонагреватель для водопровода, работающий на электричестве. Такой прибор способен нагреть воду до температуры от 55 до 75 градусов автоматически. Важно отметить, что он потребляет совсем мало электроэнергии, потому что процесс нагрева воды проходит постепенно. Накопительные водонагреватели отличаются своей универсальностью. Именно поэтому их можно устанавливать в любом помещении.

Типовой накопительный водонагреватель

Проточный водонагреватель. Работа такого бойлера основывается на том, что нагрев воды происходит непосредственно во время ее движения по крану. Главным достоинством такого прибора является его мобильность. Вторым, не менее важным преимуществом является то, что процесс нагревания воды проходит почти моментально. Важно отметить, что такой водонагреватель может устанавливаться либо в одной водоразборной точке, либо иметь разводку ко всем потребителям воды. Это напрямую зависит от мощности прибора.

Бойлер косвенного нагрева. Такой водонагреватель способен обеспечивать бесперебойную подачу горячей воды для всех потребителей одновременно. Такой прибор обладает достаточно низким коэффициентом потери тепла. Конструкция такого прибора не включает в себя теплоисточник. Роль теплоносителя играют внешние источники тепла. В качестве теплоисточников чаще всего используются отопительные котлы.

Плюсы и минусы накопительного электрического водонагревателя

Преимущества:

  • Можно подключить несколько точек разбора воды.
  • Можно удалить бойлер от точки разбора воды.
  • Простота и удобство использования.
  • Горячую воду нужной температуры можно получить из смесителя, не изменяя при этом напор воды.

Недостатки:

  • Имеет не очень удобные размеры, которые обязательно надо учитывать при монтаже.
  • В случае полного использования всей воды, надо будет подождать некоторое время, пока она нагреется.
  • Требует постоянного внимания. Часто ТЭНы могут выходить из строя и требовать замены.

Обратите внимание! Подключать бойлер к водопроводу необходимо исходя из объема бака, который Вам нужен. Если планируется малое потребление воды, подойдет бак объемом десять литров. Если потребление воды будет средним, подойдет бак емкостью 35-40 литров. Если потребление будет высоким, можно рассматривать бак на 50 литров и более.

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров.  Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

  • Первым делом необходимо установить стояки холодной и горячей воды.
  • Подвести трубопроводы к уже установленному смесителю.
  • Установить электрический водонагреватель.
  • Подвести к нему трубы холодной и горячей воды.
  • Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
  • На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
  • На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
  • На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

Отмерьте полученное расстояние на стене и поставьте отметку.

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

На этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Подключение бойлера к воде

Чтобы сделать все правильно, следуйте инструкции:

Подготовьте две трубы для монтажа.

Установите латунный тройник.

На боковую резьбу тройника установите шаровой краник.

Установите предохранительный клапан сливным отверстием вниз. На горловину сливного отверстия наденьте трубку и выведите в канализацию. Установите кран-американку. Достаточно закрутить накидную гайку. Вот так у вас должно получиться:

Присоедините полипропиленовое колено. Вставьте полипропиленовый угол для отвода к стене. Перейдите к выходу из бака. Установите туда кран-американку. Присоедините полипропиленовую муфту.

Далее нужно все припаять трубы к водопроводу. Если Вы уверены, что все сделано правильно, можно переходить к тестированию нагрева воды.

Наиболее популярные ошибки при подключении

  • Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
  • Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

Вывод

Подытожив все вышесказанное, можно утверждать, что при правильном подключении и соблюдении правил эксплуатаций бойлер будет служить достаточно долго. Важно отметить, что если Вы не до конца уверены в своих силах, то лучше обратиться к специалистам за помощью. Если Вы уверены в себе и собираетесь подключать бойлер своими руками, то внимательно следите за тем, что Вы делаете, и держите в голове популярные ошибки, чтобы случайно не допустить их.  Чтобы не допустить ошибок на самом раннем этапе, постарайтесь с максимальной точностью производить все замеры.

Читайте так же:

Самостоятельная установка и ремонт водонагревателей Электролюкс

Сейчас проблему с горячей водой в квартире или доме решить очень просто. Надо лишь только приобрести и подключить бытовой водонагреватель. Для того чтобы обеспечить горячей водой семью обычно приобретают накопительный бойлер.

Одна из популярнейших марок таких накопительных водонагревателей – Electrolux. Так как эта марка пользуется спросом, то в статье хочется рассмотреть, как происходит установка накопительного водонагревателя Electrolux своими руками. И ещё как можно сделать самостоятельно ремонт водонагревателей Electrolux.

Прошли те времена, когда заявлялось о большой надёжности техники из Швеции, в настоящее время накопительные водонагреватели Electrolux особо ничем не отличаются от других марок техники также ломаются и требуют ремонта. Дороговизна таких водонагревателей объясняется в основном раскрученным товарным знаком. Линейка накопительных водонагревателей Electrolux разнообразна. Есть и небольшие, объёмом в 10 литров и вместительные до 200 литров. В зависимости от литража электрического накопительного водонагревателя время нагрева воды будет меняться.

На видео можно посмотреть небольшой обзор водонагревателей «Электролюкс»:

Аргументы за установку на даче

Установка электрического накопительного бойлера в квартире или на даче позволит вам иметь постоянный источник горячей воды. На даче это особенно актуально, так как в большинстве дачных домов нет водопровода, а следовательно, постоянного давления в системе, поэтому там нельзя использовать проточный водонагреватель. А для электрического накопительного бойлера достаточно скважины с насосом. Особенно приятно иметь на даче горячую воду в осенне-весенний периоды.

Установка на даче

Последовательность установки

Установка водонагревателей начинается с определения места. Так как это тяжёлый агрегат, то крепят его на прочной стене и только на анкерные болты или крюки.

Если стена хлипкая, то сваривают железную рамку и делают монтаж непосредственно к металлу, монтаж должен быть надёжным.

Вертикальные модели крепят на два болта, горизонтальные на 4 болта. У бойлера имеются петли, за которые и будете его вешать.

При установке надо соблюдать расстояние до потолка. Если у вас модель до 80 литров, то оно должно составить 30 сантиметров, если больше, то 50 сантиметров.

Подключение воды

Патрубки подводки воды у водонагревателей «Электролюкс» находятся внизу, к этому месту надо и вести подводку.

Подводка для воды осуществляется при помощи медных труб, можно использовать гибкую проводку, но медные трубы предпочтительнее. Так как в процессе подводки металлические трубы необходимо будет направлять под углом, то понадобятся тройники для их соединения. Лучше всего перед началом этих работ нарисовать схему, по которой будет видно количество и размер труб, а также количество необходимых фитингов. При установке гибкой проводки, монтаж будет проще.

Для защиты вашей квартиры от внезапной протечки труб на них устанавливаются запорные перекрывающие краны.

Чтобы мелкие частицы с водой не попали внутрь обязательно нужно установить фильтры. Кроме того, подключение фильтров поможет при излишней жёсткости воды.

На патрубок входа холодной воды следует установить предохранительный клапан, для того, чтобы соединение не дало течи, было герметично, используют сантехнический лён или альтернативный вариант — лента ФУМ. Закручивать с чрезмерным усилием нельзя, чтобы не повредить покрытие внутри бака или сам патрубок.

На видео посмотрите вариант установки бойлера:

Чтобы водонагреватель начал заполняться водой откройте кран холодной воды на бойлере и горячей на смесителе. Когда бойлер полностью заполнится из горячего крана потечёт вода. Если устанавливаете на даче, где нет водопровода, то ёмкость, из которой в бойлер будет поступать вода поместите на высоте 5 метров. Общая схема подключения накопительных бойлеров показана ниже:

Подключение к воде

Подключение электроэнергии

После соединения с водой, начинайте монтаж электропитания. Нельзя включать электропитание при пустом водонагревателе необходимо его наполнить водой. Это важно для подключения любых накопительных бойлеров.

Любой водонагреватель должен иметь отдельный электрический провод, который идёт к автомату. Автомат необходимо снабдить УЗО (Устройством защитного отключения).

Электрические бойлеры не требуют в отличие от газовых специального согласования с коммунальными службами для установки.

Самостоятельный ремонт

Так как на рынке электрические водонагреватели «Электролюкс» присутствуют достаточно давно, то можно сформировать перечень поломок, которые наиболее часто встречаются у этих приборов.

Течёт вода из обратного клапана

  • Неисправен сам клапан, необходимо поменять его на новый. Как только замена произойдёт, течь прекратится.
  • Большое давление воды в системе, хотя производителями заявлено, что прибор может выдержать 7-9 Ат, на деле это не так. Уменьшить давление можно при помощи установки редуктора давления. Такой редуктор снижает при входе давление воды, лучше поставить его сразу перед подключением прибора. Узнать какое давление воды в вашей квартире или на даче можно при помощи манометра, но советую подключать при давлении выше 6 атмосфер. Особенностью Electrolux является то, что после перерыва в работе вода станет сначала греться чуть дольше.

Течёт вода из самого бака водонагревателя

  • Прокладка фланца пропускает воду, надо поменять эту прокладку.
  • Внутренний бак разгерметизирован, в этом случае ничем помочь нельзя. Надо покупать новый прибор.

Часто срабатывает УЗО

  • Неисправен автомат УЗО, надо его поменять.
  • В водонагревателе плохой контакт с ТЭНом.
  • Неправильно подключены провода: ноль и земля.

Греется вилка

  • Вилка и розетка должны соответствовать по мощности друг другу.

На видео можно посмотреть как устранить недостатки:

Освобождение от накипи

Чтобы водонагреватель служил вам долго, следует выполнять рекомендации по его эксплуатации, например, своевременно удалять накипь.

От накипи бойлер вы сможете прочистить своими руками. Делается это следующим образом:

  • Обесточить бойлер, попросту выдернуть шнур из розетки.
  • Перекрыть подачу воды. Закрыть запорный вентиль на холодной воде и краны водонагревателя.
  • Отсоединить шланг с патрубка подачи холодной воды. Из него польётся оставшаяся вода, поэтому положите его в ванну или в таз.
  • Для того чтобы слить воду, надо одеть шланг на обратный клапан и направить его в сливную ёмкость. Затем открыть обратный клапан, краны на бойлере. Не забудьте открыть кран горячей воды там, куда подключён водонагреватель (в ванной или на кухне). Вода должна уйти из водонагревателя.
  • Снять бойлер со стены.
  • Снять панель, подцепив её с двух сторон. Придётся потянуть с усилием, так как она закреплена на защёлки.
  • Снять защитную крышку корпуса, предварительно открутив шурупы, которые её фиксируют. Для того чтобы ручка термостата не мешала, её тоже снимают.
  • Для того чтобы правильно поставить на место в обратном порядке все провода, лучше перед тем, как вы будете разбирать бойлер дальше, сфотографировать месторасположение всех проводов. Так, вы точно ничего не перепутаете. Откручивать придётся несколько деталей, а именно: провод электропитания, монтажные колодки, провод заземления, пластину с термостатом, фланец.
  • После этого следует очистить накипь, промыть бак. Так как бак покрыт защитным слоем, то счищать шкуркой или острыми предметами накипь нельзя.
  • Попутно заменить магниевый анод, если он стал меньше 20 сантиметров.
  • В обратном порядке собрать бойлер.

Правильная эксплуатация

Как видите, ремонт возможен не для всех узлов прибора, поэтому немаловажно соблюдать простейшие правила пользования. Советы по эксплуатации накопительного водонагревателя Electrolux:

Не перекрывайте подачу воды (если только не делаете ремонт), тогда давление в баке будет такое же, как в системе. При разнице давления могут происходить поломки.

Не отключайте бак от электричества без надобности, чтобы не нагревался корпус внизу бойлера. При отключении электричества будет происходить смешивание холодной и горячей воды в баке, детали, расположенные внизу накопительного бака, будут нагреваться, это тоже нежелательно.

После перерыва в работе промойте бак проточной водой, для этого перекройте горячий вентиль и 15 минут пролейте холодную воду через водонагреватель.

Котельная арматура и крепления | Спиракс Сарко

Стаканы и фитинги для манометров

Все паровые котлы оснащены как минимум одним индикатором уровня воды, но котлы мощностью 100 кВт и более должны быть оснащены двумя индикаторами. Индикаторы обычно называются измерительными стеклами в соответствии с EN 12953.

Стакан манометра показывает текущий уровень воды в котле, независимо от условий работы котла.Стаканы для манометров следует устанавливать так, чтобы их наименьшее значение показывало уровень воды на 50 мм выше точки, в которой произойдет перегрев. Они также должны быть снабжены защитой вокруг них, но это не должно препятствовать видимости уровня воды. На рис. 3.7.10 показано стандартное измерительное стекло.

Манометрические стекла склонны к повреждению из-за ряда источников, таких как коррозия из-за химикатов в котловой воде и эрозия во время продувки, особенно на стороне пара. Любые признаки коррозии или эрозии указывают на то, что требуется новое стекло.

При проверке парового соединения измерительного стекла водяной кран должен быть закрыт. При проверке соединений воды в манометрическом стекле патрубок парового крана должен быть закрыт.

Для проверки измерительного стекла необходимо выполнить следующую процедуру:

1. Закройте водяной кран и откройте сливной кран примерно на 5 секунд.

2. Закройте сливной кран и откройте водяной кран

Вода должна относительно быстро вернуться к своему нормальному рабочему уровню.Если этого не происходит, то причиной может быть закупорка водяного крана, и необходимо как можно скорее принять меры по устранению неисправности.

3. Закройте паровой кран и откройте сливной кран примерно на 5 секунд.

4. Закройте сливной кран и откройте паровой кран.

Если вода не возвращается к своему нормальному рабочему уровню относительно быстро, это может означать, что в паровом кране есть засор. Как можно скорее следует принять меры по исправлению положения.

Уполномоченный обслуживающий персонал должен систематически проверять водомеры не реже одного раза в день и должен быть обеспечен подходящей защитой для лица и рук в качестве защиты от ожогов в случае разбивания стекла.

Примечание: все ручки кранов измерительного стекла должны быть направлены вниз в рабочем состоянии.

% PDF-1.3 % 168 0 obj> эндобдж xref 168 81 0000000016 00000 н. 0000002311 00000 п. 0000001916 00000 н. 0000002395 00000 п. 0000002688 00000 н. 0000003417 00000 н. 0000003493 00000 н. 0000003570 00000 н. 0000003615 00000 н. 0000003662 00000 н. 0000003698 00000 н. 0000003744 00000 н. 0000003791 00000 н. 0000003837 00000 н. 0000003884 00000 н. 0000003931 00000 н. 0000021391 00000 п. 0000038342 00000 п. 0000055269 00000 п. 0000072382 00000 п. 0000089100 00000 п. 0000105790 00000 н. 0000106964 00000 н. 0000108139 00000 п. 0000108207 00000 н. 0000108400 00000 н. 0000108571 00000 н. 0000108763 00000 н. 0000108950 00000 н. 0000110120 00000 н. 0000111303 00000 н. 0000111378 00000 н. 0000128418 00000 н. 0000144284 00000 н. 0000156987 00000 н. 0000159656 00000 н. 0000159708 00000 н. 0000172775 00000 н. 0000185600 00000 н. 0000185791 00000 н. 0000186221 00000 н. 0000186488 00000 н. 0000186816 00000 н. 0000187250 00000 н. 0000187640 00000 н. 0000188483 00000 н. 0000201104 00000 н. 0000201297 00000 н. 0000204197 00000 н. 0000248507 00000 н. 0000248937 00000 н. 0000257719 00000 н. 0000265041 00000 н. 0000267182 00000 н. 0000268262 00000 н. 0000271471 00000 н. 0000273000 00000 н. 0000275516 00000 н. 0000276285 00000 н. 0000327367 00000 н. 0000328967 00000 н. 0000330366 00000 н. 0000331405 00000 н. 0000332509 00000 н. 0000348256 00000 н. 0000350948 00000 н. 0000352788 00000 н. 0000353852 00000 н. 0000354848 00000 н. 0000367059 00000 н. 0000369151 00000 п. 0000369997 00000 н. 0000374579 00000 п. 0000376394 00000 н. 0000378036 00000 н. 0000378227 00000 н. 0000397705 00000 н. 0000404203 00000 н. 0000447461 00000 н. 0000457766 00000 н. 0000458461 00000 п. трейлер ] >> startxref 0 %% EOF 170 0 obj> поток xb«c`50X8c = ` fnzrMF = 3K ۝ _, [uM% L3 |

Заявление о котле 101: Основы бытового котла

Каждую зиму домовладельцам напоминают о важности их котельных систем, особенно если система не работает должным образом.Поскольку заявления о котле начинают появляться на столах монтажников в холодное время года, важно понимать основы этих систем и то, как они работают.

Что такое бойлер?

Котлы — это системы водяного отопления, то есть они используют воду для передачи тепла. Этот тип системы имеет множество преимуществ, одно из которых — поддержание более постоянной температуры. Котлы также обычно более эффективны, чем системы с принудительной подачей воздуха, и не требуют воздуховодов. Это, в свою очередь, предотвращает попадание пыли, аллергенов и плесени в воздух дома через воздуховоды.

Котел подает нагретую воду к оконечным устройствам (в данном примере — к радиаторам). Вода передает тепло воздуху, а затем возвращается в котел, где цикл повторяется.

Различия между котлами, работающими на природном газе и жидком топливе

В жилых котлах используется два основных вида топлива: природный газ и мазут. Природный газ горит чисто и в последние годы был дешевле нефти. Газ подается от коммунального предприятия по коммуникационным линиям в дом.Чтобы определить, работает ли котел на природном газе, поищите рядом с котлом линию подачи газа с запорным вентилем. (На фото: Бытовой газовый котел)

С другой стороны, для масляных котлов

требуется большой резервуар на месте, вмещающий от 200 до 1000 галлонов. Нефть часто используется там, где нет природного газа. Кроме того, первоначальная цена на стандартный масляный котел часто стоит в два-три раза больше, чем на его газовый аналог.

Подача тепла через различные типы клемм

Для обеспечения теплом кондиционируемого помещения гидравлическая система нагревает воду и распределяет ее по герметичным трубам в терминалы по всему дому.В жилой недвижимости обычно встречаются терминалы трех основных типов.

Радиаторы

, один из наиболее часто используемых типов, относительно большие и обычно изготавливаются из стали, алюминия или чугуна. Более современные радиаторы используют воду для обеспечения тепла, но около 10% систем в старых домах все еще имеют паровые радиаторы. В системе парового отопления бойлер нагревает воду до тех пор, пока она не станет паром. Затем пар проходит через радиаторы для передачи тепла, а затем снова конденсируется в воду и возвращается в котел для повторного использования. (На фото выше: жилой радиатор)

Еще один распространенный терминал котла — регистр плинтуса. Важное примечание: Некоторые электрические плинтусы не подключены ни к какой системе центрального отопления; вы можете идентифицировать их по их индивидуальному термостатическому контролю. Крайне важно понимать разницу между ними, поскольку плинтусы с электрической конвекцией сталкиваются с совершенно другими проблемами, чем с гидравлическими. В то время как электрические плинтусы работают исключительно от электричества, водяные обогреватели производят лучистое тепло, выталкивая воду из котла и через трубы уникальной формы ребер плинтуса для равномерного тепла. (На фото: внутри регистра на плинтусе)

Гидравлическая система под полом — это еще один тип терминала котла, хотя и менее распространенный, чем радиаторы или регистры плинтуса. Здесь вода забирается из котла и подается по отдельным трубам, расположенным наверху плиты или чернового пола. Трубы покрыты готовым полом и излучают равномерное лучистое тепло, исходящее от пола. Самым большим недостатком этого типа гидронной системы является возможность легко диагностировать утечку в трубопроводе.

Система лучистого обогрева пола

Общие виды потерь котла

Котлы могут столкнуться со значительными (и дорогостоящими) проблемами, особенно в зимние месяцы. Для наладчиков критически важно работать в тесном сотрудничестве с обученным техником для диагностики и устранения всех проблем, которые могут возникнуть в гидравлической системе, поскольку малейший недосмотр может создать опасные ситуации.

Урон от замораживания

В зимние месяцы из-за отрицательных температур могут произойти разрывы труб и клапанов на всех типах котлов.Это может произойти в одной зоне или во всей системе дома, и в результате повреждение водой может быть катастрофическим, если с ним не справиться быстро. Кроме того, объем повреждений может значительно различаться. В то время как медные трубы можно легко отремонтировать, чугунные — нет, а треснувшие радиаторы необходимо будет полностью заменить. (На фото: треснувший радиатор из-за низких температур)

Puffback

Puffback может возникнуть, когда котел не воспламеняется должным образом и позволяет газу или парам масла накапливаться в камере сгорания.Когда он в конечном итоге воспламеняется, избыток топлива может вызвать что угодно, от небольшого количества дыма до скопления дыма и сажи, которые затем выбрасываются в область, окружающую котел. В редких случаях дым и сажа также могут подниматься по трубам вместе с теплом, которое продолжает циркулировать по дому.

Отказ отсечки по низкому уровню воды

Распространенной проблемой котла является отказ выключателя отключения по низкому уровню воды, который может произойти либо из-за отсутствия регулярного технического обслуживания, либо из-за возрастного износа.Выключатель гарантирует, что котел не нагреется без достаточного количества воды. Если котел будет работать без достаточного количества воды, это может вызвать трещину в теплообменнике или камере сгорания.

Хотя эти устройства отключения с низким уровнем воды бывают как электрическими, так и механическими, механический переключатель с большей вероятностью выйдет из строя преждевременно. Одной из частых причин этой неисправности является то, что поплавковый механизм иногда забивается водой, что затем дает ложный отрицательный результат, указывающий на то, что в системе недостаточно воды.Это, в свою очередь, автоматически отключает систему.

Другой частой проблемой механического переключателя является накопление полностью растворенных твердых частиц (TDS) или минеральных отложений, которые могут препятствовать свободному перемещению поплавкового механизма вверх и вниз при соответствующем уровне воды. TDS также могут вызывать вспенивание воды, создавая ложноположительный эффект, который не позволяет поплавку указывать, когда пора закрыть клапан из-за низкого уровня воды. Это может привести к сухому возгоранию, ремонт которого требует больших затрат, чем замена котла. (На снимке: механическое отключение при низком уровне воды, которое имеет накопление TDS и создает ложное срабатывание, которое приводит к сухому пожару)

Скачок высокого напряжения

Другой регулярный отказ гидравлических систем — это скачок высокого напряжения, поскольку котлы состоят из значительного количества электронных компонентов. Вам всегда нужен лицензированный специалист с надлежащим испытательным оборудованием для диагностики и устранения любых повреждений системы, вызванных скачком высокого напряжения.

Кража меди

В значительной части гидравлической системы используются ценные медные трубы, поэтому, к сожалению, кража является обычным явлением.В зависимости от того, как воры удалили котел и трубопроводы, замена украденных труб может оказаться дорогостоящей для лицензированного сантехника. В любых ситуациях, когда могут присутствовать оголенные провода или другие опасные факторы, наладчики не должны прикасаться к чему-либо до тех пор, пока лицензированный техник не осмотрит объект. (На фото: медные трубы, отрезанные от котельной)

Повреждение водой

Повреждение водой может иметь катастрофические последствия для котла; Поэтому очень важно проводить полную оценку, когда котел подвергается воздействию воды в течение любого периода времени.В результате потери воды электрические компоненты котла, горелка и даже камера сгорания или нагрева могут получить множество повреждений.

HVACi избавляет от претензий догадки

Котлы

являются важной частью любого дома, и они состоят из множества частей, которые необходимо регулярно обслуживать и проверять. В случае претензии важно, чтобы обученный техник оценил всю систему и ситуацию до начала любых обсуждений урегулирования.

Технические специалисты

HVACi обладают навыками, позволяющими полностью исследовать и диагностировать точную неисправность котла.Основываясь на своих выводах, HVACi составляет подробный отчет о повреждениях, в котором даются рекомендации по вариантам ремонта или замены и оцениваются затраты. Отправьте нам претензию на котел сегодня, и мы оплатим ее быстро и точно.

Установка сантехники — котлы EZ

Трубопроводная арматура, необходимая для установки, доступна в большинстве местных хозяйственных магазинов и центров по ремонту дома. Мы также можем порекомендовать SupplyHouse, онлайн-продавца, который предлагает хорошие цены на сантехнические детали.SupplyHouse


Очень важно, когда вы в первый раз топите печь, чтобы вода достигла рабочей температуры (от 160 ° до 180 °), прежде чем вы фактически начнете нагревать свой дом или другое строение. Если вы начнете отводить тепло из воды слишком рано, печь не сможет его догнать, и креозот, вероятно, забьет дымоход. Не выключайте водяной насос (-ы), но не включайте комнатный термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.


Печь Наружная сантехника

Завершенная сборка

Изолированная линия PEX имеет две водяные трубы: красная, по которой нагретая вода от печи поступает в ваш дом, и синяя, которая возвращает охлажденную воду от дома до печи. Вот изображение задней части печи без прикрепленного внешнего корпуса, на котором показаны порты для подключения сантехники.

Фитинги на задней стороне печи имеют внутреннюю резьбу 1 дюйм.Вот схема основных фитингов, необходимых для крепления трубопроводов PEX к плите, взятая из нашего Руководства по эксплуатации.


Вот фотография фитингов, необходимых для установки с двумя насосами с двумя соединенными вместе обратными линиями. Мы рекомендуем вам использовать Y-образный фитинг вместо тройника, показанного здесь. Y-образный фитинг позволит двум потокам воды в возвратных линиях более плавно слиться в один поток. Показанный здесь тройник должен был быть установлен так, чтобы один из более длинных прямых концов направлял возвратную воду непосредственно в резервуар для воды печи.Он по-прежнему работает, но приводит к ненужной турбулентности воды, которая может замедлить поток.

Заземляющий стержень вбивается в землю рядом с печью и подключается к плите с помощью провода большого сечения.

Вот завершенная установка. Насосы и клапаны также должны быть покрыты изолирующей тканью, чтобы минимизировать тепловые потери. Держите эту изоляцию прикрепленной достаточно просто, чтобы обеспечить быстрый доступ к насосам при необходимости.


Если у вас есть 2 обратные линии для вашей системы, добавьте Y-образный фитинг для соединения 2 обратных линий с портом возврата.Это обеспечит более плавный поток воды, чем тройник.

Если вам сложно найти Y-образный фитинг, подойдет обычный тройник, латунный или полиэтиленовый, в зависимости от того, с какими трубами вы работаете. Просто убедитесь, что фитинг ориентирован таким образом, чтобы поток воды был максимально плавным. Подойдет иллюстрация, показанная наверху установки двойной возвратной линии заказчиком, но ниже показана предпочтительная ориентация фитинга.

Тройник для установки двойной обратной линии.

Вот изображение соединений водопровода с теплообменником в камере статического давления на чердаке. Установив байпасную линию между подающей и обратной линиями, вы можете перекрыть поток нагретой воды в топку в теплые периоды весной и осенью. В теплый день дом может перегреться, даже если вентилятор не работает. Затем ночью или в более холодный день можно просто снова открыть клапаны.Просто убедитесь, что вода течет ЛИБО через змеевик печи ИЛИ через байпасный клапан, чтобы насос мог свободно пропускать воду.

Схема «Монтаж насоса» показывает, что для крепления водяного насоса необходимы 2 фланца насоса. Обратите особое внимание на направление потока воды здесь. Сбоку от водяного насоса есть стрелка. Он ДОЛЖЕН быть направлен ВНИЗ, от печи к красной линии PEX в земле. Мы рекомендуем снимать насосы для тщательной очистки рабочих колес при сливе воды из печи весной.Избыточные минеральные отложения на крыльчатках насоса снижают эффективность и, в конечном итоге, вызывают перегрев и выход насоса из строя.

Водяной насос оснащен пластиковым обратным клапаном, который не нужен для этого применения. Просто удалите и выбросьте его перед установкой.

Соединение «Слив котла» можно отрегулировать, если добавить туда анодный стержень. Мы НАСТОЯТЕЛЬНО рекомендуем установить анодный стержень из магния и , чтобы защитить водяную рубашку от коррозии.Магниевые стержни хорошо сочетаются с нашей нитритной очисткой воды. Эта же простая технология используется для защиты водонагревателей от преждевременного выхода из строя. Добавьте тройник к сливному отверстию, затем прикрепите сливной кран под тройником, и вы можете вставить 42-дюймовый расходный анодный стержень прямо через тройник в водяную рубашку печи. Вам понадобится переходной фитинг для более мелкой резьбы анодного стержня. Когда стержень разрушается, материал упадет на дно резервуара в виде осадка, поэтому тщательно промойте его весной, когда будете сливать воду из резервуара.Слегка приподняв переднюю часть печи с помощью домкрата, все будет полностью стекать.

Убедитесь, что резьба на всех фитингах чистая, и всегда используйте герметик для сантехнической резьбы, чтобы гарантировать герметичность установки. В конце отопительного сезона, после осушения печи, вытащите анодный стержень и осмотрите его. Замените его, когда он изношен. Мы не можем предоставить график, когда потребуется ее замена, потому что качество воды у всех разное.Коррозия, которую вы видите на анодном стержне, могла бы возникнуть на водяной рубашке, если бы анодный стержень не был там, чтобы принести себя в жертву.

Адаптер анодного стержня Тройник дренажного порта Нанесение смазки для трубы

Когда вы все проверили, чтобы убедиться в отсутствии утечек и правильной циркуляции воды, обязательно оберните все изоляцией. Удаление черных стальных панелей с задней части печи упрощает использование трубного ключа для соединений. Это также упрощает установку трубной обертки вокруг возвратной линии, ведущей к верху печи.Любые открытые водопроводные линии или трубы снижают эффективность печи и увеличивают вероятность того, что вода может замерзнуть, если ваш огонь неожиданно погаснет.


Внутренняя сантехника

На каждом этапе помните, что то, что вы делаете, представляет собой простой одиночный контур, от наружного котла к внутренней печи, затем к внутреннему водонагревателю, а затем обратно к уличному котлу.

Необходимая арматура будет отличаться в зависимости от существующей сантехники.Вам также следует установить запорную арматуру на каждом соединении, чтобы упростить техническое обслуживание в будущем. Если у вас есть старая сантехника, которую собирали за долгие годы, возможно, сейчас самое время ее починить. Линии PEX упрощают задачу.

Водонагреватель

Если вы планируете также обогревать горячее водоснабжение с помощью наружного бойлера, вам необходимо направить горячую воду от уличной печи к печи с принудительной подачей воздуха в вашем доме с до работает его к внутреннему водонагревателю.Вот прекрасное видео, показывающее правильно установленный пластинчатый теплообменник. В видео действительно говорится, что сначала нужно направить нагретую воду от уличной печи к водонагревателю. Однако мы считаем, что это приводит к тому, что горячая вода для бытового потребления оказывается намного горячее, чем необходимо, что увеличивает риск ошпаривания.

Помните, пластинчатый теплообменник подключается к водопроводу COLD резервуара для воды. Нагретая вода из уличной печи сначала подключается к внутренней печи, затем идет оттуда в водонагреватель и, наконец, возвращается в уличную печь.В ситуациях, когда над баком водонагревателя недостаточно места для установки теплообменника, как показано выше, теплообменник можно расположить по-другому. Однако для максимальной эффективности лучше всего устанавливать его как можно ближе к водонагревателю. Мы можем дать вам конкретный совет для вашей уникальной ситуации.


Печь с принудительной подачей воздуха

Ваш наружный котел Ezboilers нагревает ваш дом через теплообменник вода-воздух, установленный в камере статического давления домашней печи.Единственное особое внимание следует уделить ситуациям, когда центральная система кондиционирования уже установлена ​​вместе с печью. Новый теплообменник горячей воды нельзя устанавливать слишком близко к теплообменнику кондиционера, поскольку это может привести к замерзанию воды во время работы кондиционера. Если теплообменник должен быть установлен очень близко к змеевику кондиционера, вам нужно будет слить воду из теплообменника перед использованием кондиционера. Мы хотим избежать этого варианта.Лучше всего установить теплообменник как можно ближе к печи, но не менее чем на 4 дюйма над печью, между печью и змеевиком кондиционера. Вот пара видеороликов, показывающих, как установить обменник.

Вы, безусловно, можете установить теплообменник, разрезав только одну сторону камеры статического давления и прикрепив угловые кронштейны к внутренним сторонам камеры статического давления, чтобы теплообменник мог опираться на нее.Ключ к его хорошей работе — обязательно заклеить все металлической лентой, чтобы максимальное количество воздуха проходило через теплообменник, а не вокруг него.

Бывают ситуации, особенно в старых домах, где кажется, что слишком мало места для работы на пленуме. Мы всегда готовы помочь вам разобраться. Мы не просто сдадим вашу новую плиту и уйдем, когда ее доставим. Мы проведем вас через весь процесс установки, включая осмотр существующей системы отопления, чтобы убедиться, что вы понимаете, как это сделать правильно.


Внутренняя котельная система

Если вы отапливаете свой дом с помощью внутренней бойлерной системы, а не с помощью принудительной воздушной системы, вы используете пластинчатый теплообменник вода-вода для передачи тепла от печи Ezboiler к внутренней бойлерной системе. Это та же процедура, что и для подключения к водонагревателю. Опять же, вы включаете только «холодные» обратные линии от внутреннего котла. Вот несколько хороших видеороликов, описывающих простую процедуру.


Печи EZ Boilers работают также с системами водяного отопления.Вот изображение примерного коллектора для распределения нагретой воды по различным зонам нагрева.

Распределительный коллектор водяного отопления

За помощью в установке поверхностного отопления мы рекомендуем наших друзей из Radiantec. Они предлагают БЕСПЛАТНУЮ помощь в дизайне, инструкции по эксплуатации и брошюры, даже если вы делаете это сами. Они помогут вам сделать работу правильно.

Radiantec

Теплообменник для вашей печи может быть установлен даже в тех случаях, когда печь расположена на чердаке.

Домашняя страница

Будьте готовы решать проблемы, устанавливая соединения арендного котла

Любой бизнес-менеджер должен знать, что проблемы могут быть не за горами. Хотя многие осложнения часто трудно предсказать, и они могут возникнуть из ниоткуда, то, как вы готовитесь к таким непредвиденным проблемам, часто может привести к более легкому решению, чем если бы вы имели дело только с такими проблемами по мере их возникновения.

Правильная подготовка может сэкономить вашей компании тысячи долларов и избавить ее от головной боли.Иногда котел выходит из строя, и из-за того, что он важен для различных отраслей, это может полностью закрыть бизнес на несколько дней или недель, поскольку руководство пытается исправить решение.

Проблема с котлами в том, что котельные часто полностью закрыты. Хотя это действительно повышает общую безопасность, это может создать серьезную проблему, когда требуется ремонт или обслуживание котла. Отличный способ обойти эту потенциальную ловушку — установить подключение к арендуемому котлу.

Зная, что поврежденный котел может отбросить вашу компанию, подключив арендованный котел, вы можете быстро и легко подключить отдельный котел на время, необходимое для ремонта. Самое главное, ваша компания может продолжать работать с минимальными неудобствами, помогая вам сохранить свой бизнес и обеспечить бесперебойную работу.

Powerhouse Boiler Equipment предоставляет услуги по аренде котлов в Среднеатлантическом регионе США и может помочь вам доставить котел, когда он вам понадобится.С отдельным подключением арендуемого котла вы будете готовы очень быстро подключить котел, когда у вашего стационарного котла возникнут технические трудности.

Арендные котлы Powerhouse привозятся на кузове грузовиков и могут быть быстро установлены, если у вас есть подключение к арендуемому котлу! Все, что вам нужно для этого подключения, — это линия городского водоснабжения, подключение пара или горячей воды и электрическая розетка. Это очень простая вещь в изготовлении, которая может стать монументальной опорой, когда вашему котлу требуется ремонт.

Лучше всего установить это соединение на внешней стене, чтобы его можно было легко подключить к арендуемому котлу. Котлы являются важным элементом для многих предприятий, и любая неисправность может нанести вред компании в считанные дни. Не позволяйте своему бизнесу страдать из-за того, что вы не были готовы. Вместо этого, установив подключение к арендованному котлу, вы будете готовы решать предстоящие задачи.

Powerhouse Boiler Equipment — лидер в сфере котельных на Восточном побережье. На протяжении десятилетий компания Powerhouse выполняла различные услуги, связанные с котлами, включая ремонт котлов, поставку котлов в аренду, установку котлов и помощь людям в случае непредвиденных аварийных ситуаций с котлами.Аренда котлов становится все более выгодным инструментом, помогающим бизнесу решать проблемы, связанные с котлами, и, установив подключение к арендованному котлу, ваша компания будет хорошо подготовлена ​​к решению любых непредвиденных трудностей, которые могут возникнуть в будущем. Поэтому убедитесь, что ваше местоположение готово решить любые проблемы с котлом, установив на своем объекте подключения к арендуемому котлу.

Установка котла | Weil-McLain, Peerless, Burnham & Bock

Weil-McLain

Котлы Weil-McLain

С момента основания компании в 1881 году Weil-McLain является лидером в области комфортного отопления.Основываясь на гордых традициях качества и инноваций, миссия Weil-McLain остается простой: «Спроектировать и создать лучшие на рынке комфортные отопительные приборы. Сделать их первыми. И обеспечить их срок службы … на десятилетия». Их постоянный успех свидетельствует об их стремлении предоставлять только самое лучшее … без компромиссов.

Газовый котел Weil-McLain CGa

Газовый котел Weil-McLain CGa оснащен модулем управления и регулятором розжига с защищенной от ошибок проводкой и диагностическими индикаторами.Компактная конструкция позволяет сэкономить ценное жизненное пространство, а горелка из нержавеющей стали обеспечивает более тихое зажигание, более длительный срок службы и улучшенное сгорание. Чугунные секции, легкодоступные органы управления, вертикальные каналы и верхняя очистка обеспечивают быстрое обслуживание.

Загрузить брошюру по газовым котлам CGa

Паровой котел Weil-McLain SGO

Паровой котел Weil-McLain оснащен чугунной секцией и отверстием для нагревателя без резервуара, большим объемом воды для увеличения времени пропаривания и двумя выходами дымохода (задним и верхним) для полной гибкости вентиляции.Котел оснащен циркуляционным насосом с заводской проводкой, сервисным выключателем и эксклюзивными эластомерными уплотнениями Weil-McLain, обеспечивающими дополнительную надежность. Быстро открывающаяся верхняя и откидная дверца горелки с полным доступом к камере увеличивает обзор для осмотра и обслуживания, а утопленная конструкция целевой стены защищает агрегат от щеток дымохода.

Загрузить брошюру по паровому котлу SGO

Peerless

Бесподобные котлы

Peerless Boilers в сотрудничестве с Агентством по охране окружающей среды США и Министерством энергетики с гордостью предлагает котлы для жилых домов, которые соответствуют или превосходят стандарты эффективности для отопительного оборудования.Установка котлов с рейтингом ENERGY STAR® не только эффективна и экономична, но и экологически безопасна.

Бесподобная серия WBV / WV
Жилые котлы на жидком топливе серии

WBV / WV подходят для использования как с системами горячего водоснабжения, так и с паровыми системами и предназначены для вентиляции с естественной тягой (дымоходом). Полностью укомплектованные или разборные котлы доступны в 3-х типоразмерах (3-5 секций) с 8-ми степенями сжигания. Котлы серии WBV / WV отличаются полностью распашной дверцей и трансформируемым выходом дымохода из задней части в верхнюю (только для трех- и четырехсекционных котлов).В стандартную комплектацию входят средства управления Honeywell, циркуляционные насосы Taco (водогрейные котлы) и датчик низкого уровня воды (паровые котлы). Роскошная изолированная эмалированная стальная рубашка на всех котлах снижает теплопотери. Чугунные секции собираются со стальными нажимными ниппелями и проходят заводские испытания для обеспечения водонепроницаемости.

Загрузить брошюру по сериям WBV / WV

Серия Peerless EC / ECT

Серия EC / ECT — это котел, работающий на жидком топливе, для паровых систем или систем горячего водоснабжения. Доступный в сборном или разборном исполнении, серия EC / ECT предназначена для использования с естественной тягой (дымоходом).Благодаря большому содержанию воды в бойлере он идеально подходит для работы с паром и большим объемом горячей воды. Особенности включают стальные нажимные ниппели, которые обеспечивают постоянное водонепроницаемое уплотнение между секциями, и роскошную изолированную стальную эмалированную рубашку, которая снижает теплопотери котла. Полностью откидная дверца в серии EC / ECT обеспечивает быструю и легкую очистку котла. Органы управления Honeywell, циркуляционный насос Taco и поплавковый ограничитель расхода воды на комплектных паровых котлах являются стандартным оборудованием котлов серии EC / ECT.

Загрузить брошюру по серии EC / ECT

Высокоэффективные горелки с удержанием пламени
Котлы серии

Peerless WBV / WV и EC / ECT доступны с горелками Beckett, Carlin или Riello на ваш выбор. Эти горелки оснащены высоковольтным полупроводниковым воспламенителем, улучшающим зажигание, и современным двигателем, который снижает потребление тока и обеспечивает охлаждение. Горелки также включают твердотельный регулятор с прерывистым зажиганием, ограниченным повторным циклом и сбросом, предварительной продувкой и другими функциями, обеспечивающими надежное обслуживание.Комбинация усовершенствованного управления и электромагнитного масляного клапана обеспечивает более чистую и тихую работу горелки.

Котлы Burnham

Бок

Водонагреватели Bock
Резервуары для хранения

Bock идеально подходят для всех жилых помещений, особенно для тех, где требуется большое количество горячей воды. Сегодняшним домам требуется не только надежный и экономичный источник горячей воды для традиционных целей, таких как мытье посуды, стирка и уборка, но и тот, который предлагает быстрое восстановление для удовлетворения требований более сложных душевых систем, гидромассажных ванн и систем теплых полов.Это именно то, что водонагреватели с накопительными баками Bock приносят в ваш дом.

Для коммерческого и промышленного применения; от небольшого спроса до требований непрерывного использования, объединение резервуара для хранения Bock с системой котла делает их идеальными для многоквартирных домов (квартиры, общежития), мест отправления культа, гостеприимства (отели, мотели), здравоохранения (больницы, клиники, вспомогательные жилые помещения), спортивные сооружения (клубы здоровья, спа, бассейны), парикмахерские и салоны красоты, фермы (молочные фермы), офисные здания, исправительные учреждения, прачечные, автомойки, общественное питание, школы и многое другое.

Котлы и оборудование 101 | Nelson Mechanical Design Incorporated

Описания и изображения, приведенные ниже, призваны способствовать базовому пониманию частей вашего котла и гидронной системы (водяное отопление) . Когда вы обращаетесь в сервисную службу, мы надеемся, что они помогут вам определить те части вашей системы, которые могут нуждаться в обслуживании. Когда вы получите от нас счет, мы надеемся, что приведенная ниже информация поможет прояснить, над какими частями и системами мы работали во время нашего сервисного визита.
Бойлер — это устройство, использующее горение для нагрева воды для отопления помещений и горячего водоснабжения (через косвенный бак).

Пропановый регулятор снижает высокое давление в пропановом баке до более безопасного давления в трубопроводе от бака к оборудованию внутри. Регулятор находится либо на доме, либо рядом с резервуаром. Иногда зимой он может замерзнуть и застрять, в результате чего в дом не попадет пропан и не будет тепла.

Чтобы проверить уровень пропана в пропановом баке, поднимите крышку и посмотрите на индикатор процента.

Если ваш котел работает на жидком топливе, вы можете посмотреть на указатель уровня на масляном баке (внутри или снаружи). Мы не обслуживаем масляные горелки, но обслуживаем котельную часть (мокрая часть).

Это пропановый котел без конденсации (старая школа) со стальной дымовой трубой. Это означает, что он имеет горячий выхлоп и менее эффективен. Это также означает, что он может длиться дольше, потому что внутри котла не образуется кислый конденсат из-за слишком высокой температуры выхлопных газов.

Это котлы на жидком топливе (старая школа) без конденсации со стальными дымоходными трубами. Это означает, что у них горячий выхлоп, они несколько менее эффективны, но прослужат очень долго, поскольку в них отсутствует кислотный конденсат. Опять же, имейте в виду, что мы не обслуживаем масляные горелки.

Это пропановые горелочные трубы , установленные на пропановом котле без конденсации.

Газовый клапан впускает пропан в трубы горелки и управляется электрически.Эта конкретная модель имеет контрольную лампу, которая загорается от искры во время каждого цикла нагрева.

Вот система искрового зажигания , которая зажигает контрольную лампу

Здесь находится предохранительный выключатель «выкатить» , который отключает котел, если обнаруживает возгорание за пределами труб горелки (например, когда дымоход засорен и огонь не проходит через котел должным образом.

Это конденсационный котел с дымоходом из пластикового ПВХ. Выхлопные газы довольно прохладные, потому что горячий водяной пар сконденсировался, чтобы выжать почти все тепло. Это также означает, что конденсат довольно кислый, что плохо сказывается на котлах.

Это индуктор тяги , который втягивает воздух в котел, чтобы он мог смешаться с пропаном и сгореть. Этот индуктор тяги регулируется для регулировки мощности котла в соответствии с тепловой нагрузкой.

Ионизационный стержень используется для обнаружения пламени, поскольку горящая смесь пропана и воздуха представляет собой проводящую плазму. В случае отказа зажигания ток не будет проводиться, и ионизационный стержень скажет газовой арматуре отключиться.

Воспламенитель с горячей поверхностью накаляется докрасна для воспламенения пропаново-воздушной смеси. Он довольно хрупкий и легко ломается. Иногда котлы имеют искровые воспламенители вместо воспламенителей с горячей поверхностью.

Газовый клапан открывается при запросе тепла и остается открытым, пока присутствует плазма (горящая пропановоздушная смесь).

Манометр показывает давление воды внутри котла. Обычно оно составляет не менее 15 фунтов на квадратный дюйм. Конденсационные котлы Buderus не будут работать ниже 15 фунтов на квадратный дюйм, поэтому мы устанавливаем их немного выше.

Заправочная станция котла снижает давление в водопроводной системе (обычно от 30 до 80 фунтов на квадратный дюйм) до 15 фунтов на квадратный дюйм, используемого котлом и гидравлической системой.

Клапан сброса давления настроен на открытие при 30 фунтах на квадратный дюйм для снятия небезопасного повышения давления в котле и гидравлической системе. Эти клапаны обычно начинают стекать при давлении 25 фунтов на квадратный дюйм.

Иногда манометр сочетается с термометром, который показывает температуру системы.

Котел и его горячая вода подключены к обогреваемому помещению трубопроводом горячей воды .

Поток горячей воды по трубопроводу в разные зоны регулируется зонными клапанами . Вот силовая головка Taco Gold, которая на протяжении десятилетий является отраслевым стандартом.

Иногда зонные клапаны моторизованы, поэтому они открываются быстрее. Вот моторизованный клапан Taco «Sentry» , который мы используем.

Для подачи горячей воды по системе отопления используются циркуляторы .

Термостаты в каждой зоне взаимодействуют с блоком управления клапаном зоны (производства Taco), который включает клапан зоны, циркуляционный насос и бойлер.

Горячая вода не течет должным образом через систему отопления при наличии воздуха. Для продувки или удаления воздуха в верхних точках системы используется небольшой вентиль , вентиляция .

Еще лучше удаляет воздух воздухоотделитель Spirovent .Они очень эффективны при удалении растворенных пузырьков воздуха.

До того, как был изобретен Spirovent, во многих системах были эти действительно неэффективные «совки , » с маленькими вентиляционными отверстиями наверху.

В каждой зоне нагрева термостаты используются для измерения текущей температуры воздуха и приказывают системе отопления подавать горячую воду в эту зону. Этот термостат является образцом традиционного круглого электромеханического типа.В старых была ртуть, в новых — цифровые.

Вот пример типичного цифрового термостата . Для большего выбора, пожалуйста, посетите наши страницы термостатов (обычные и в Интернете).

В зоне нагрева горячая вода может проходить через радиаторы , отдавая свое тепло. Мы обычно думаем о водяном отоплении в общепринятом смысле, имея в виду воду с температурой 140F или выше.

Добавить комментарий

Ваш адрес email не будет опубликован.
