Автоматический выключатель (автомат) – это такой аппарат, который призван коммутировать (другими словами, включать и отключать) электрическую цепь. То есть здесь имеется в виду то, что можно вручную при помощи рычажка включать и выключать электрическую цепь.

Однако само название — автоматический выключатель, говорит о том, что автомат должен автоматически выключать нагрузку. В каких случаях это происходит?

• Когда защищаемой автоматом цепи протекает ток, который превышает допустимый. И чем больше превышение тока, тем быстрее происходит отключение.
• Когда в защищаемой цепи возникают очень большие по значению токи, которые несвойственны нагрузке – так называемые токи короткого замыкания. В этих случаях автомат реагирует очень быстро – в течение долей секунд.

Перегрузка может возникнуть тогда, когда в одной цепи, защищаемой автоматом, одновременно включается одна мощная нагрузка, на которую не рассчитан ни , ни автоматический выключатель или несколько мощных нагрузок. Например, в одной розеточной цепи из шести розеток одновременно включается электрочайник, утюг, электрокамин, микроволновая печь, пароварка и фен. Естественно, при такой нагрузке ток превысит свои номинальные значения намного, от этого будут сильно нагреваться провода, что может привести к плавлению изоляции и в дальнейшем к короткому замыканию. Автомат не должен этого допустить и должен отключить цепь еще до того, как провода будут сильно нагреваться.

Токи короткого замыкания могут возникнуть тогда, когда в каком-либо устройстве произойдет пробой изоляции на корпус или замкнутся фазный и нулевой проводники. Согласно закону Ома, чем меньше сопротивление, тем больше сила тока. Чем больше ток, тем сильнее идет тепловыделение, что приводит к расплавлению и возгоранию изоляции. Короткое замыкание является наиболее частой причиной возникновения пожаров в электропроводке. Именно потому на автомат возложена очень важная функция – моментально реагировать на токи короткого замыкания, то есть на такие токи, которые во много раз превышают номинальные. Время реакции автомата должно быть такое, чтобы провода не успели нагреться до опасных температур.

Из всего вышеизложенного следует один важный вывод: автоматический выключатель имеет предназначение защищать провода, кабели и различные включенные в цепь электрические приборы от перегрузки и короткого замыкания. Про человека нет ни слова. Поэтому следует уяснить главное – автомат не спасает человека от поражения электрическим током. Автомат спасает кабели и провода.

Приведем пример. Допустим, цепь освещения в квартире защищена автоматом на 10 Ампер и человек, меняя лампочку в светильнике, случайно коснулся фазного проводника, находящегося под напряжением, а другой частью тела коснулся заземленного корпуса холодильника. Через тело человека начинает протекать электрический ток, который зависит от сопротивления – чем оно больше, тем меньше ток. В расчетах принимают сопротивление человеческого тела равным 1 кОм, значит ток будет I= U/ R=220/1000=0.22 A=220 mA . Для смертельного поражения током человеку достаточно 80 –100 mA, а автомат имеет номинальный ток в тысячи раз больший. Поэтому повторим – автомат не спасает человека от поражающих факторов электрического тока. Конечно, сработавший автомат может спасти чью-то жизнь, если он предотвратит возгорание электропроводки, но от прямого воздействия электрического тока на человека он не спасает.

Автоматический выключатель – это сложное электромеханическое устройство. Некоторые современные модели автоматов оснащены электронными блоками, которые точнее отслеживают протекающие токи, но мы в статье рассмотрим устройство «классики». Автомат в разрезе представлен на следующем рисунке.

В верхней и нижней части автомата расположены клеммы, причем всегда принято, что вверху расположен вход, а внизу выход. Верхняя клемма жестко связана с неподвижным контактом, а нижняя связана с тепловым расцепителем, который представляет собой биметаллическую пластину, которая при нагреве изгибается. Конец биметаллической пластины гибким проводником соединен с одним из выводов соленоида электромагнитного расцепителя. Другой вывод соленоида гибким проводником связан с подвижным контактом.

Механизм расцепления устроен таким образом, что подвижный контакт подпружинен и надежно фиксируется как во включенном, так и во выключенном состоянии. Помимо этого пружины позволяют производить коммутацию очень быстро, что позволяет избежать сильного подгорания контактов при искровом или дуговом разряде, которые могут возникнуть именно в моменты отключения.

Механизм расцепления может приводиться в действие тремя способами:

• Включение автомата, то есть когда подвижный контакт прижимается к неподвижному возможно только ручным способом, через рычаг управления механизмом расцепления. Также ручным способом можно и выключить автомат.
• При перегрузках в цепи, ток, который превышает номинальный, проходит через биметаллическую пластину теплового расцепителя, нагревает и ее. Под воздействием температуры пластина изгибается и нажимает на рычажок механизма расцепителя, который отключает автомат. Чем выше перегрузка по току, тем быстрее нагревается пластина и тем быстрее происходит срабатывание механизма.
• Если в цепи возникают токи короткого замыкания, то ток, проходящий через соленоид электромагнитного расцепителя, индуцирует магнитный поток способный втянуть внутрь подпружиненный сердечник соленоида, который, в свою очередь, воздействует на подвижный контакт и размыкает цепь. Время реакции при этом может у хороших автоматов составлять тысячные доли секунды.

В момент отключения между подвижным контактом может возникнуть искровой разряд, который ионизирует атомы газов, входящих в состав воздуха. Ионизированный газ является хорошим проводником, поэтому может вспыхнуть электрическая дуга, температура в которой может достигать нескольких тысяч градусов. Естественно, такое тепловое воздействие очень быстро сожжет автоматический выключатель, если не принять специальных мер.

В автоматах всегда есть специальная дугогасительная камера, которая представляет собой набор медных или стальных покрытых медью пластин, которые изолированы друг от друга. Когда загорается дуга, она образует мощное магнитное поле, которое индуцирует в пластинах ЭДС, которое тоже образует свое магнитное поле противоположное по полярности. Эти поля взаимодействуют друг с другом, дуга втягивается в пластины дугогасительной камеры. Пластины «шинкуют» дугу на части и охлаждают ее, в результате чего она быстро гаснет. При горении дуги образуется большое количество газов, которые беспрепятственно выходят из корпуса автомата через специальное отверстие, расположенное снизу от дугогасительной камеры. Этот процесс может занять доли секунды, но даже этого времени достаточно для того, чтобы искровой разряд или дуга немного «подпалили» контакты.

Со временем, при частых включениях и отключениях автоматов, контакты подгорают. Были времена, когда контактные площадки автоматических выключателей делались из электротехнического серебра, есть такие аппараты и сейчас, но в бытовых электропроводках они не используются. Поэтому не надо без особой надобности «клацать» рычажком автомата, так как при каждом там действии как минимум проскакивает искровой разряд вызывающий эрозию контактов. Автоматы предназначены в основном для защиты кабеля или провода, а для коммутации есть специальные аппараты – выключатели нагрузки, называемые по-русски рубильниками.

Узнайте, его назначение, основные схемы, часто допускаемые ошибки, в специальной статье нашего портала.

Прежде чем установить автоматический выключатель в электрический щит, его надо правильно подобрать, чтобы он соответствовал и кабелю и характеру нагрузки. Поэтому рассмотрим основные характеристики модульных автоматов, которые всегда указаны на их маркировке. Для специалиста маркировка говорит об очень многом, а для «обычного человека» не говорит ни о чем. Поэтому нужно научиться ее читать, тем более что сложного в этого ничего нет.

На рисунке представлена типичная маркировка для всех автоматических выключателей. Рассмотрим последовательно все пункты и попутно прокомментируем какие именно автоматы нужны для различных целей.

В верхней части лицевой панельки автомата всегда указывается торговая марка, что иными словами означает фирму-производителя. Для аппаратов защиты это имеет огромное значение, так как лучше выбирать автомат от известного брэнда. Таковыми являются: ABB, Legrand, Hager, Merlin Gerin, Schneider Electric, IEK, EKF. В вопросе выбора конкретной модели и серии лучше посоветоваться с хорошим (не ЖЭКовским) электриком.

Если на автомате имеется надпись 220/400V 50 Hz, то это означает, что данный аппарат может работать и как в однофазных, так и трехфазных цепях переменного тока с частотой 50 Гц. Большинство применяемых в бытовых проводках автоматы имеют такую возможность.

Это одна из главных характеристик, которая указывает какой максимальный ток в амперах может длительно протекать через автомат без его срабатывания. Обозначается он I n . Если ток становится больше номинального на 13%, т. е. I= I n *1.13 , то начинает работать тепловой расцепитель, но время его срабатывания будет больше часа. По достижению I=1.45* I n время срабатывания теплового расцепителя уже составит меньше часа и чем больше ток, тем меньше время срабатывания.

Номинальный ток автомата всегда должен соответствовать сечению кабеля или провода защищаемой им цепи, но не мощности нагрузки. Автомат не должен допустить их перегрева при протекании электрического тока, однако в реальной жизни часто происходит обратное.

Например, семья обзавелась стиральной машиной и при подключении ее в уже имеющуюся розетку через некоторое время в подъездном щитке выбивает автомат, так как суммарная нагрузка оказывается выше, чем он может допустить. Пришедший электрик из ЖЭКа предлагает «гениальное» решение поменять автомат на другой, с большим номинальным током. Например, в щитке стоял автомат на 10 А и его предлагается поменять на 16 А, а то и на 25 А, чтоб «надежнее» было. Автомат меняется и, на радость хозяевам, действительно его перестало выбивать при работе стиральной машины. А сделана алюминиевым проводом сечением 1,5 мм 2 , что далеко не редкость в домах построенных в эпоху СССР.

Естественно, что при пиковых нагрузках провод будет перегреваться, будет плавиться его изоляция, но автомат никак не будет реагировать, так как порог его срабатывания гораздо выше. К сожалению, такие ситуации далеко не редкость. И хозяевам очень повезет, если не будет возгорания, а возникнет короткое замыкание, которое заставит сработать автомат.

Следует уяснить простые правила, которые помогут выбрать правильный автомат, который гарантированно защитит проводку от перегрева.

• или провода должно соответствовать нагрузке.
• Номинал автоматического выключателя должен соответствовать только сечению кабеля или провода, но не нагрузке.

В приведенной таблице показано соответствие сечения медного кабеля или провода и номинальных токов автоматических выключателей. В любом случае необходимо руководствоваться именно таким соответствием и никак иначе. Никаких исключений и аргументов типа «я сто раз так делал».

Из таблицы видно, что автомат не позволяет использовать все возможности кабеля или провода по пропусканию электрического тока, а ограничивает их. И это сделано намеренно, автоматический выключатель является своеобразным «слабым звеном», которое не позволит сильно «напрягаться» кабелю или проводу, что, с точки зрения безопасности, очень полезно.

Автоматические выключатели по номинальному току бывают на 1A, 2A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A.

Перед значением номинального тока в маркировке автомата стоит буквенный индекс, который отражает время-токовую характеристику (ВТХ). Неизвестно по какой причине, но этому уделяют, с точки зрения авторов, недостаточно внимания. Разберемся что же это за характеристика.

На рисунке представлен график зависимости времени срабатывания автомата от кратности протекающего тока к номинальному, то есть k= I/ I n . График разделен на три цветные зоны: зеленую, голубую и желтую, что соответствует время токовым характеристикам B, C и D. Из графика можно сделать следующие выводы:

• При k больше 3, но меньше 5 автомат относится к категории B.
• При k больше 5, но меньше 10 автомат относится к категории C.
• При k больше 10, но меньше 20 автомат относится к категории D.

Что это означает человеческим языком? Из графика видно, что в любых категориях автоматов, чем больше кратность протекающего тока по отношению к номинальному, тем быстрее произойдет срабатывание. Быстрее всех реагируют на превышение тока автоматические выключатели с ВТХ категории B, затем следуют автоматы категории C, а за ними D. Существуют еще автоматы с характеристиками K и Z, но в квартирных и они не используются.

Стоит отметить, что график приведен для определенных внешних условий, а именно температуры окружающей среды +30°C. При повышении температуры автоматы будут срабатывать при несколько меньших токах, а при понижении, наоборот, – при больших. Эта разница не такая существенная, но она всё-таки есть. Очень большое влияние на работу автоматических выключателей оказывают их «соседи» по электрическому щитку, которые, нагреваясь при протекании через них электрического тока, нагревают и воздух внутри щитка и находящееся рядом оборудование. Именно поэтому опытные электрики стараются выбрать такие модели электрических щитков, которые имеют много свободного пространства внутри и при их сборке не стараются их забить модульным оборудованием «под завязку».

Спрашивается, а зачем делить автоматические выключатели на категории по ВТХ. Ведь можно просто сделать такой аппарат, который просто будет реагировать отключением на превышение протекающего тока над номинальным. Но не все так просто. Некоторые виды электрических нагрузок при их включении потребляют токи, которые гораздо выше, чем при работе. Например, электродвигатели пылесоса или компрессора холодильника могут в момент запуска потреблять ток, превышающий в 3-8 раз номинальный. Если автоматы каждый раз будут реагировать на такое превышение, то жизнь превратится в сущий ад – при каждом включении холодильника вибивает автомат в щитке. Именно поэтому в автоматах применяются тепловые расцепители, которые имеют определенную инерционность, которая позволяет допустить кратковременное превышение тока, не приводящее к перегреву проводов. В любом случае тепловой расцепитель настроен так, что отключает цепь раньше, чем кабели и провода войдут в опасный для них режим.

В электропроводках квартир и частных домов используются автоматические выключатели из категории B и C. При выборе конкретной модели следует учитывать характер нагрузки. Для активных нагрузок, то есть тех, которые не потребляют повышенных токов при запуске, следует выбирать автоматы с ВТХ типа B. Это относится к освещению и розеточным цепям. Реактивные нагрузки уже потребуют автоматов с ВТХ типа C. К ним относятся холодильники, кондиционеры, стиральные и посудомоечные машины, домашние мастерские, где используется электроинструмент.

К сожалению, в магазинах электротехнических товаров очень сложно найти автоматические выключатели типа B. Это объясняется тем, что на них низкий спрос. Львиная доля продаваемых автоматов – это ВТХ типа C. Но авторы статьи настоятельно рекомендуют не пожалеть денег и для активных нагрузок применять автоматы именно типа B. Пусть даже придется их заказать и подождать какое-то время. Дело в том, что сочетанием автоматов с характеристиками B и C можно добиться селективности работы устройств защиты.

Приведем пример. Допустим, в одном из светильников перегорела лампа накаливания, но при этом спираль замкнулась. Наверняка все сталкивались с такой ситуацией, когда при включении света лампа вспыхивает и тут же гаснет с характерным щелчком и при этом выбивает автомат. Хорошо, если сработал автомат, который защищает только цепь освещения комнаты, но ведь может произойти, что выбивает автомат, расположенный в подъездном щитке. Мало того, случается, что в квартирном щитке автоматы не среагировали, а подъездный среагировал. Если такое случается, значит в организации электропроводки плохо организована селективность.

Главный принцип селективности – это то, что прежде всего должны срабатывать устройства защиты, расположенные ближе всего к источнику проблем. Если по какой-то причине они не сработали, то должны отреагировать другие устройства, находящиеся выше по иерархии. В описанном случае с лампой можно на цепь освещения поставить автомат с ВТХ типа B, а в подъездном щитке установить автомат категории C. Тогда при замыкании спирали лампы прежде всего сработает более «шустрый» автомат типа B, пока «тупит» подъездный автомат. В этом случае его более медленная реакция выгодна, так как это не приведет к отключению всей квартиры.

Эта характеристика может называться еще предельной коммутационной способностью (ПКС). ПКС показывает, при каком максимальном токе короткого замыкания автомат еще будет способен разомкнуть цепь хотя бы один (и это будет, скорее всего, последний) раз. Стандартные величины ПКС 4,5 kA, 6 kA, 10 kA. Для бытового применения вполне достаточно 4,5 kA, но если подстанция находится рядом, то есть смысл применять автоматы с ПКС 6kA. Автоматы с ПКС 10 kA используются только в промышленности.

Эта характеристика имеет три значения – 1,2 и 3, причем если нет этой маркировки, то автомат относится к 1 классу. Она показывает, насколько быстро среагирует автомат на появление токов короткого замыкания. Если тепловой расцепитель при возникновении перегрузки может «тактично подождать», то электромагнитный должен при появлении ТКЗ действовать «решительно и смело». Класс токоограничения именно отражает степень «решительности» автомата и время его реакции.

1 класс размыкает цепь за один полупериод, что по времени составляет примерно 10 мс, 2 класс – за ½ полупериода (5-6 мс), а 3 класс за 1/3 полупериода (3 мс). Естественно, что чем выше класс – тем лучше, но и дороже.

В современных квартирных или домовых электрощитках применяются модульные автоматические выключатели, имеющие 1, 2, 3 или 4 полюса. Однополюсные и двухполюсные автоматы предназначены для защиты однофазных цепей, а трех и четырехполюсные — для трехфазных. Соответственно количеству полюсов, автоматические выключатели занимают количество мест (модулей) в электрическом щитке. Одно место – это 17,5 мм.

Видео: Как выбирать автоматические выключатели

Как уже отмечалось выше, современные автоматические выключатели, применяемые в бытовых электропроводках – это модульное оборудование, которое наряду с другими устройствами контроля, коммутации, учета и защиты имеют корпуса стандартных размеров в длину и высоту, а ширина всегда кратна одному модулю (месту) равному 17,5 мм.

Все модульное оборудование в электрических щитках крепится на DIN-рейку, шириной 35 мм при помощи защелки. Для установки достаточно просто защелкнуть автомат на рейке, а потом, перемещая влево или вправо, выставить в нужное положение. А для снятия уже потребуется отвертка с прямым шлицем, которой надо поддеть и потянуть вверх пружинную защелку.

Для установки и подключения автоматического выключателя в электрический щиток потребуется стандартный набор электротехнического инструмента:

• Набор отверток, как с прямым, так и с крестообразным шлицем. Следует обратить внимание на то, какие именно винты, с каким шлицем применены в клеммах автомата. Могут быть два варианта: крестообразный типа Philips (на рисунке под номером 2) или крестообразный типа Pozidriv (на рисунке под номером 3). Обозначаются они PH или PZ соответственно.

Для каждого шлица существует свой инструмент: отвертка или бита

• Плоскогубцы различных размеров.
• Кусачки или кабелерез.
• Инструмент для снятия изоляции – стриппер.

• Если будут использоваться для подключения многожильные провода, то понадобится инструмент для обжима наконечников – кримпер.

• Индикаторная отвертка.

Опишем процесс монтажа и подключения автоматического выключателя в электрическом щитке.

Видео: Автоматические выключатели — полюсность и схемы подключения

Если в процессе эксплуатации электропроводки сработал автоматический выключатель, то этому может быть много причин. Поэтому не надо спешить сразу включить его обратно, а надо постараться выяснить источник проблемы. При этом следует руководствоваться следующим:

• Любое отключение автомата вызывает сильный нагрев его внутренностей, особенно биметаллической пластины теплового расцепителя и соленоида. Прежде чем включить нагрузку, надо дать несколько минут выдержки на остывание.
• Пока автомат остывает, надо пройтись по квартире или дому и осмотреть все розетки, выключатели, светильники, мощные потребители электроэнергии. Запах горелой изоляции, потемнение от воздействия огня, горячие штепсельные вилки о многом могут рассказать и указать на источник проблемы.
• Если с селективностью в электрическом щите все в порядке и сработал только один автомат, защищающий конкретную цепь, то задача упрощается, так как надо осмотреть потребителей только этой цепи. Гораздо хуже, когда сработал автомат ввода, а другие «проигнорировали» проблему. Тогда придется отключить все линии, защищаемые автоматическими выключателями, включить автомат ввода и последовательно включать все цепи, по одной. После включения какой-либо цепи, надо дать определенное время выдержки и заодно осмотреть все электроприборы, которые подключены к автомату.
• Если при последовательном включении автоматов какой-то из них срабатывает или отключается автомат ввода, то источник проблемы уже локализован и проблему нужно искать в конкретной цепи. Это может быть какой-то неисправный потребитель электрической энергии, сгоревшая лампа с замкнутой нитью накала, оплавленная изоляция на каком-то участке проводки и много что другого. Чтобы выявить, в чем же дело надо при отключенном автомате отключить все потребители электроэнергии в данной цепи, а потом включить автомат. Если он срабатывает, то проблема в и без помощи специалистов не обойтись. Если нет, то надо последовательно подключать все потребители, что поможет выявить неисправное устройство.
• Отключение автомата в какой-то отдельной линии или вводного может спровоцировать очень большая нагрузка. Например, одновременно включены стиральная машина, посудомоечная машина, кондиционер и электродуховка. Автомат ввода может быть не рассчитан под такую нагрузку, поэтому и отключает цепь. В этом случае надо разделять эксплуатацию мощных электроприборов по времени.
• Жаркая летняя погода в сочетании с высокими нагрузками также может стать причиной срабатывания аппаратов защиты.
• И последней причиной является неисправность самого автоматического выключателя. Возможно, что до этого он не раз срабатывал от возросших токов, кратковременно переносил токи короткого замыкания, неоднократно гасил дугу. Все эти воздействия, к сожалению, сказываются на продолжительности жизни автомата не в лучшую сторону. При снятом пластроне можно осмотреть внутренности щитка. Неисправный автомат можно выявить по оплавленному корпусу, подгоревшим клеммам и по другим признакам. Простая замена автоматического выключателя может помочь решить проблему.

Видео: Автоматический выключатель — почему срабатывает в жару?

Видео: Автоматический выключатель выбивает

• Автоматический выключатель предназначен для защиты кабеля или провода, а не людей.
• Номинальный ток автомата должен строго соответствовать сечению защищаемого кабеля или провода.
• В цепях с активной нагрузкой лучше использовать автоматы с время-токовой характеристикой категории B, а с реактивной, имеющей высокие пусковые токи – категории C.
• Грамотное сочетание автоматических выключателей с ВТХ B и C позволит обеспечить селективность.
• При срабатывании какого-либо автоматического выключателя надо, прежде всего, выявить источник проблемы. Если не получается это сделать самостоятельно, то следует вызвать специалиста.

Надежной и безопасной вам электропроводки!

Современные автоматические выключатели очень надежны в работе и имеют целый ряд преимуществ перед другими приборами, предназначенными для защиты электрических цепей.

Они представляют собой устройства с двумя контактами и механизмом выключения в диэлектрическом корпусе. Это незаменимый элемент электрического щита.

Есть несколько параметров, на которые нужно обратить внимание при выборе:

Монтаж и подключение в распределительном щите

На этапе установки предполагается, что корпус уже собран и установлен, а заведен внутрь. После чего следует этап приборов согласно разработанной ранее схеме подключения .

Подключение дифференциальных автоматов в распределительном щите осуществляется по следующей схеме:

На следующей схеме показано, как подсоединить автоматы в электрощитке:

На этом этапе необходимо установить две шины – для заземления и нулевого провода, вводный автомат, и необходимое количество . Все операции по установке нужно проводить только при выключенном электроснабжении.

Для начала, необходимо установить DIN-рейки внутри щитка , их нужно прикрутить саморезами, используя перфорацию металлического профиля. DIN-рейки – это металлические полосы, предназначенные для крепления приборов и шин.

Автоматы, УЗО и шины заземления снабжены пружинными защелками для установки на рейке. После монтажа они позволяют свободно передвигать приборы по рейке.

На рейке нужно установить нулевую (в верхнюю часть щитка) и шину заземления (в нижнюю часть). Они представляют собой медные пластины на пластиковой основе с зажимами для проводников. К каждой клемме можно подключать только один проводник .

После этого необходимо установить и вводной выключатель, который будет питать весь электрощит. Его следует установить в левом верхнем углу корпуса , вводной кабель по возможности должен быть расположен рядом. Для подключения двухполюсного вводного автомата в электрощитке нужно подключить , для однополюсного – только фазу.

Затем необходимо заняться установкой автоматов для контроля электроснабжения отдельных помещений и крупных потребителей электроэнергии. На DIN-рейку устанавливаются автоматы, к ним присоединяются основной проводки, заведенные в щиток.

Питание подключается к верхней клемме. Нижние клеммы используются для подключения фазных проводов электроснабжения групп согласно разработанной схеме. Для соединения устройств между собой следует использовать шинопроводники типа «гребенка».

Все нулевые провода подключаются к нулевой шине , кроме тех, которые подключаются с помощью УЗО. имеет такое же подключение, как и автоматический выключатель.

Заземление соединяется с заземляющей шиной при помощи желто-зеленого провода. Металлический корпус и дверь электрощитка также должны быть соединены с ней. После этого можно подавать напряжение на электрический щит и проверить его работоспособность при помощи напряжения.

Полезное видео, как сделать монтаж электрощита в квартире:

Чтобы не допустить ошибок

Моменты, на которые нужно обратить внимание при установке автоматов в электрощитке своими руками:

Чтобы самостоятельно выбрать и установить автоматические выключатели в электрический щит нужно выполнить несложную последовательность действий. Главное в этом процессе – это соблюдение мер безопасности , а также всех требований ГОСТа и ПУЭ.

Как осуществить грамотный монтаж электрощитка и автоматов своими руками, вы сможете узнать, посмотрев данное видео:

схема, монтаж, проверка, принцип работы, установка, прогрузка автоматических выключателей

Как подключить автоматы после счетчика: схема установки

Автоматические выключатели — автоматы, которые устанавливают для защиты электрических сетей и подключенного оборудования при возникновении нештатных ситуаций, таких как увеличение напряжения, токовая перегрузка, появление утечки токов. Защитные устройства автоматически производят рассоединение сети и оборудования путем размыкания контактных групп. Согласно нормативным документам, все элементы электрических сетей должны быть защищены включением соответствующих автоматов. Про принцип их работы рассказано ниже.

Можно ли подключить автоматы после счетчика

В правилах устройства электоустановок оговорено, что для обеспечения безопасности работы с электросчетчиками (поверка, замена) перед счетчиком должен подключаться коммутационный аппарат или предохранитель.

В настоящее время функции предохранителей выполняют автоматические выключатели. Также в качестве коммутационного аппарата может выступать пакетный выключатель (пакетник) или рубильник. Коммутационный выключатель перед счетчиком называется вводным автоматом.

Обратите внимание! Электросчетчик является прибором учета электрической энергии. Во избежание проблем с контролирующими органами клеммы счетчика и вводного автомата должны быть опломбированы. В противном случае может последовать обвинение в хищении электроэнергии.

Все остальные приборы защиты сети и оборудования монтируются после счетчика.

К защитной аппаратуре относятся:

• автоматические выключатели, которые устанавливаются на каждую линию или группу приборов и служат для защиты от превышения токовой нагрузки;
• устройства защитного отключения, предохраняющие от ударов тока при использовании неисправного оборудования или при утечках в проводке;
• дифференциальные автоматы, выполняющие обе перечисленные функции.

Подготовка всех необходимых материалов и инструментов

Кроме, собственно, устройств защиты понадобятся:

• DIN-рейка для крепления автоматов;
• отрезки проводов для внутренних соединений;
• бокорезы;
• отвертка;
• пассатижи;
• нож.

Важно! Если используется многожильный провод, то требуются соответствующие его диаметру обжимные наконечники. Используемые для внутренних соединений провода должны иметь сечение, не меньшее чем у отходящих в линию.

Монтаж автоматических выключателей и остальных защитных приборов производят на заранее закрепленную DIN-рейку, поскольку крепление у всех устройств стандартное. Приборы могут лишь различаться по ширине в зависимости от количества коммутируемых фаз и функциональности.

Как правильно подключать автоматы после счетчика

Установка автоматов после счетчика должна производиться согласно принципиальной схемы. Схема должна предусматривать разделение электропроводки на несколько независимых линий, каждую из которых защищает отдельный автомат и при необходимости УЗО.

Обратите внимание! Если габариты распределительного щитка ограничены, то можно устанавливать дифференциальные автоматы, которые совмещают в себе функции токовой защиты и устройства защитного отключения. Стоимость дифавтоматов выше, чем перечисленных устройств, но при этом упрощается разводка в щитке.

Автоматы, которые будут устанавливаться после счетчика, должны иметь меньший номинал, чем у входного. Если поставить более сильные, то неисправность в сети будет вызывать срабатывание вводного автоматического выключателя.

Линии освещения достаточно защитить, установив однофазный автомат, а для розеток целесообразны двухполюсные защитные устройства, поскольку однополюсный разрывает лишь один провод.

Как подключать розетку к автомату

Несмотря на внешнюю простоту, розетки являются самыми сложными устройствами в плане токовой защиты. Нагрузка на них может отсутствовать, а может скачком возрасти до максимума (при включении мощного устройства) или даже превысить его, если подключить сразу в несколько розеток мощную технику.

При выборе автомата следует учитывать, какая максимальная нагрузка может присутствовать в линии розеток длительное время, а какая только кратковременно. Ведь не факт, что в жилых комнатах одновременно могут быть включены пылесос, утюг или иной мощный прибор. На кухне ситуация иная. Здесь не редкость, что одновременно работают электродуховка, плита и посудомоечная машина.

Обратите внимание! Все перечисленные нюансы нужно учитывать при расчете номиналов защитных устройств. Ведь если установить слишком слабые автоматы, то возрастет вероятность ложных срабатываний. Установленный более сильный не будет выполнять свои функции.

Как правило, линии, к которым подключены розетки, защищаются двухполюсным автоматом защиты, разрывающим одновременно фазный и нулевой проводники. Схема подключения двухполюсного автоматического выключателя проста. К верхним клеммам, обозначенным символами L и N, подключают фазный и нулевой провода соответственно. К нижним клеммам производят подсоединение линии нагрузки.

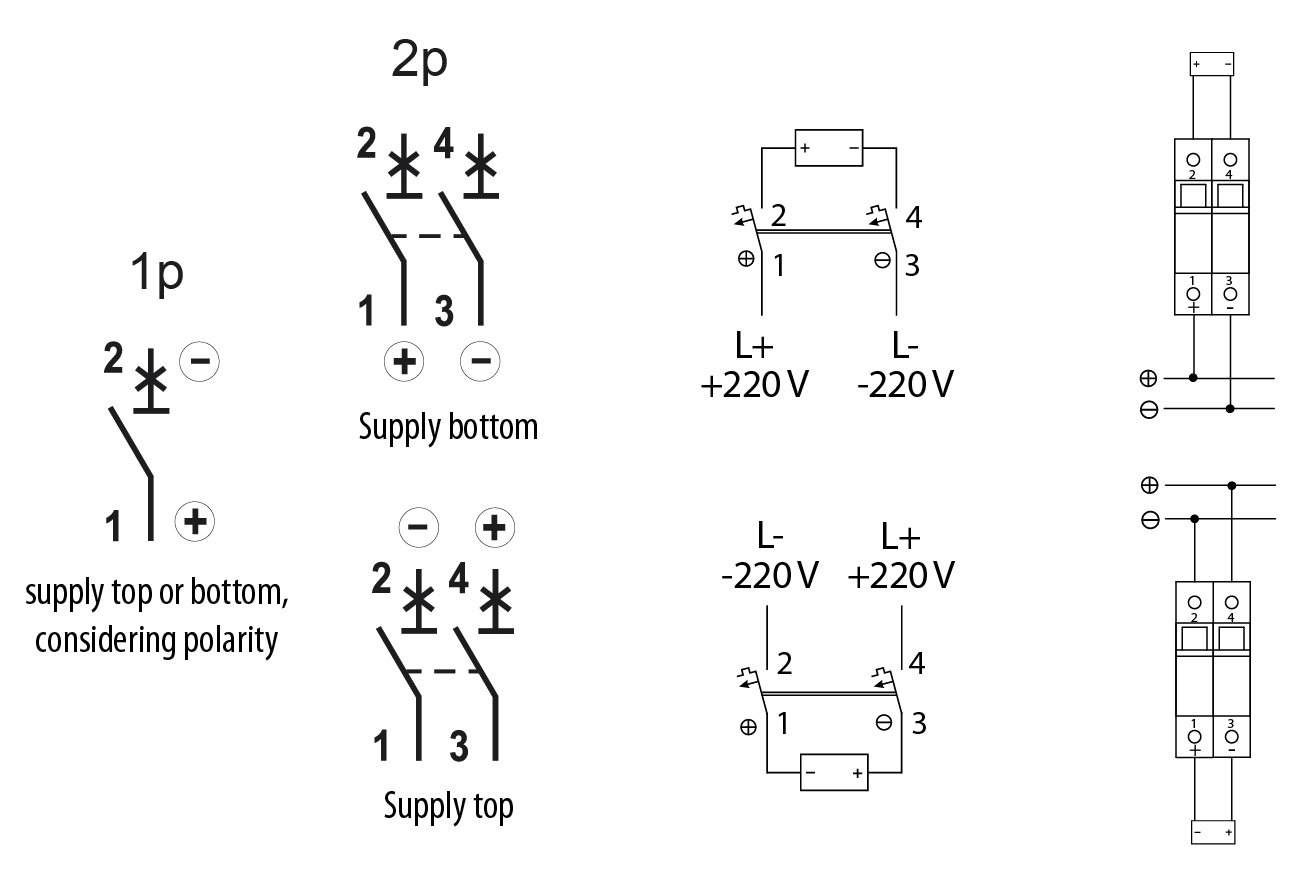

С какой стороны подключать автоматический выключатель

Согласно требованиям ПУЭ, питающие кабели должны подключаться к неподвижным контактам защитных и коммутирующих устройств. С этой же целью, а также по причине унификации большинство производителей электрооборудования также стремится размещать выводы в верхней части устройств.

Если исходить из законов электротехники, то совершенно безразлично, к какой части коммутирующего устройства подведено питание. Другое дело, когда автомат в щитке выключен, и любой электромонтер будет уверен, что на нижних клеммах напряжение отсутствует, а с верхними нужно быть осторожным.

Обратите внимание! Соблюдение этого правила значительно снижает риск ошибок и вероятность удара током. Некоторые производители могут поставлять аппаратуру с другим расположением клемм, но подключение питающего кабеля все равно нужно делать вверху.

Схемы подключения автомата после счетчика

Разделение линий обычно производят по следующей методике:

• линия освещения;
• линия слаботочных розеток;
• линия высокой нагрузки.

Под высокими нагрузками подразумеваются бытовые приборы, потребляющие большую мощность — бойлеры, электроплиты, стиральные и посудомоечные машины. Эти же устройства необходимо защищать при помощи УЗО, так как они работают в условиях повышенной влажности, и малейшая внутренняя неисправность может спровоцировать утечку тока на корпус.

Важно! Электропроводка, предназначенная для подключения устройств освещения, обычно самая слабонагруженная и работает в нормальных условиях. Не всегда целесообразно устанавливать здесь дополнительное УЗО.

Розетки в домах характеризуются тем, что в них можно подключать как устройства с низким электропотреблением, например, блок питания антенного усилителя, так и с мощным (пылесос или утюг). Параметры устройств защиты выбираются исходя из максимальной мощности подключенных устройств.

Ошибки при подключении и как их не допустить

При монтаже распределительных устройств начинающие, а зачастую и опытные электрики, часто допускают ошибки, которые впоследствии могут привести к пожару или как минимум к пропаданию напряжения. Самые распространенные из них:

• попадание изоляции под клемму. При этом получается, что контакт слабо зажат. В месте соединения увеличивается переходное сопротивление, контакт начинает перегреваться;
• зачистка проводов бокорезами или пассатижами. Эти неправильно, потому что при таком способе удаления изоляции на проводнике образуется небольшой поперечный надрез, и жила может обломиться в месте повреждения. Для очистки нужно использовать специализированный инструмент — стриппер или по крайней мере нож. Ножом изоляцию снимают так, как будто зачищают карандаш. При таком способе надрезы не образуются;
• монтаж многожильным проводом. При затягивании клеммы жилы расходятся в стороны. Соединение получается неплотным, а поскольку часть жил под контакт не попадает, то сечение провода в месте крепления уменьшается. Жилы многожильного провода требуется оконцовывать специальными наконечниками, которые выпускаются для каждого сечения. Оконечники обжимают пассатижами или специальным инструментом — кримпером;
• облуживание многожильных проводов. Часто встречается мнение, что вместо того, чтобы монтировать наконечники, можно облудить и припаять жилы многожильного провода. Припой мягче меди и имеет свойство под давлением прижима плавиться. В результате через некоторое время контакт ухудшается;
• монтаж под одной клеммой проводов разного сечения. Поскольку клеммы жесткие, то надежно подсоединить можно будет лишь провод с большим сечением. Более тонкий не зажмется. Для соединения нескольких автоматов используют специальную гребенчатую шину. Если такой шины нет, то берут отрезок провода нужного сечения. Формируют перемычку необходимой формы и лишь затем снимают в местах зажима изоляцию.

Обратите внимание! Менее критичны ошибки в порядке подключения устройств защиты. Считается правильным ввод в автоматы или УЗО подводить одинаково во всей конструкции. Ввод нужно размещать сверху. В таком случае значительно повышается безопасность обслуживания распределительного щитка.

Неправильный выбор автоматики или некачественный монтаж распределительного оборудования не только снижает безопасность, но и может стать причиной вопросов у контролирующих организаций. Лучше доверить работы профессиональным электрикам.

Блок контакты для автоматических выключателей

Типовая схема подключения блок-контакта

Применение блок контактов для автоматических выключателей

Рн 47 схема подключения к трехфазной сети. Автоматический выключатель с независимым расцепителем

Никогда не писал про расцепители, потому что думал что с ними всё понятно и ясно. Но мои обожаемые синхронии сказали мне, что мир хочет этот пост, потому что за начало этой недели меня трое разных человек спросили про эти расцепители. Как обычно, мне надоело писать каждому одно и то же — и я делаю пост! =)

Что такое этот расцепитель? Это штуковина, которая нужна для того, чтобы заставить автомат сработать и выключиться. А это для чего надо? Изначально это заморочка пожарных: когда в щит приходит сигнал «Пожар», то надо поотключать всякую вентиляцию, чтобы она не раздувала огонь (если это не так — то поправьте меня в комментариях пожалуйста). Чтобы не ставить для этого контакторы (что дороже и греется) — нашли простое решение в виде расцепителя.

В основном эти расцепители так и применяются: необратимо (пока руками не придёшь и не включишь) отключить какую-нибудь цепь. Один из заказчиков просил меня поставить ему расцепитель прямо на вводной рубильник, чтобы тот по внешней команде рубил ему ввод в щите. Да! Рубильник! С тех пор, как у АББ модульные рубильники обновились до серии SD200 (), к ним стали подходить те же аксессуары, которые идут к автоматам серии S200.

Будьте внимательны! Расцепители подойдут ТОЛЬКО к автоматам и рубильникам полноценных серий — S200, SD200. Бытовые серии Sh300(L), SHD200 не годятся!

А ещё эти же АББшые расцепители стоят на тренажёре вагона «ОКА» в УПЦ Метрополитена на станции «Выставочная». Там они используются для того, чтобы имитировать сработку автоматов в вагоне — на этом отрабатываются разные аварийные ситуации (в метро они зовутся «случаи»), когда машинистов обучают.

Вот коды заказа для них:

• 2CDS200909R0001 ABB S2C-A1 Расцепитель дистанционный для S200 AC/DC 12..60V (правое подключение)
• 2CDS200909R0002 ABB S2C-A2 Расцепитель дистанционный для S200 AC 110..415V (правое подключение)

Внутри расцепителя находится слабенький электромагнит, который дёргает рычажок внутри автомата и тем самым заставляет его сработать и выключиться. Всё просто! Вот вам схема подключения (цепь расцепителя очень хорошо бы защитить предохранителем ):

Смотрите, как тут хитро подключен расцепитель: он отключает сам себя. Почему так сделано? Вот почему: первые модели расцепителей (и особенно китайских) внутри имели только электромагнит. Понятно, что если в этом случае постоянно подавать на электромагнит питание, то он так и будет работать и перегреется и сдохнет. Потом расцепители доработали так, что он сам себя может отключить, а схема исторически осталась.

Если внешний сигнал, которым расцепитель должен отключаться — обычный сухой контакт, то возьмите расцепитель на 230V и сделайте так, как у меня на схеме показано. Если же вы хотите сбрасывать автомат низковольтным сигналом — то берите расцепитель на низкое напряжение, но сигнал управления лучше сделайте импульсным. Просто на всякий случай.

Ну и третий вариант — развязать всё, что мы хотим, при помощи промежуточных релюшек, конечно же. И инверсию сигнала, если надо, и управляющие напряжения.

Расцепитель надо присоединить к автомату или рубильнику до того, как мы будем ставить их на DIN-рейку в щите. В комплекте с расцепителем идёт небольшой рычажок и инструкция. У автомата или рубильника надо отклеить заглушку около ручки и вставить туда этот рычажок. Инструкция была очень мутная, и у меня получилось с четвёртой попытки. Поэтому я постарался сфоткать то, как этот рычажок стоит в приводе автомата:

И после того как рычажок вставлен, он должен выглядеть вот так:

Можно даже проверить его работу: взвести автомат или рубильник, нажать на рычажок, и автомат сразу же отключится.

После этого в выключенном положении прищёлкиваем расцепитель к автомату или, в нашем случае, рубильнику:

И вот как это всё выглядит в , где этот расцепитель должен выключать десяток линий мелких однофазных фанкойлов. На фотке к рубильнику сверху подкинуто тестовое питание — я как раз проверял, верно ли я поставил рычажок управления в рубильник.

Здесь изначально задумывалось то, что фанкойлы будут питаться от трёх фаз — вот я и заказал рубильник на три полюса. Потом заказчик настоял на том, что все фанкойлы надо повесить на одну фазу, и рубильник стал рвать L-N. Вот и вся хитрость с расцепителями!

Наконец-то нашел минутку написать новую статью. Независимый расцепитель – это дополнительное устройство к автоматическим выключателям. Сейчас речь пойдет о применении независимого расцепителя в наших проектах и о том, как правильно подключить независимый расцепитель.

Независимый расцепитель позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки. Наиболее часто независимые расцепители применяют при проектировании вентиляции. Согласно нормативных документов, вентиляция при пожаре должна отключаться, поэтому дополнительно к вводному аппарату щита вентиляции устанавливают независимый расцепитель. Щиты до 100А комплектуют модульными автоматическими выключателями. На вводе в щит может быть установлен выключатель нагрузки. Именно вводной аппарат мы и отключаем при помощи независимого расцепитяля. При токе более 100А на вводе в щит можно установить автоматический выключатель серии ВА88. К данному аппарату также можно установить независимый расцепитель. В моих проектах пока еще не требовалось дистанционно отключать ВА88=)

Теперь перейдем к схеме подключения независимого расцепителя.

Независимый расцепитель может отключать как однофазный так и трехфазный аппарат. Для приведения в действие независимого расцепителя достаточно подать импульс напряжения на катушку расцепителя. Для возведения автомата в исходное состояние необходимо вручную нажать на кнопку «возврат». Это позволяет сигнализировать от чего сработал автоматический выключатель: либо от перегрузки (к.з.) либо от дистанционного отключения.

Схема управления независимым расцепителем представлена ниже.

Здесь очень важно, чтобы фазный проводник был подключен от одной из фаз из-под нижних клемм автоматического выключателя. При неправильном подключении независимый расцепитель выйдет из строя. После отключения автомата напряжение с катушки расцепителя пропадает.

Управляющим сигналом для срабатывания независимого расцепителя может служить замыкающий контакт от прибора пожарной сигнализации либо обычная кнопка с замыкающим контактом.

Иногда может возникнуть ситуация, когда нужно отключить одним сигналом сразу несколько независимых расцепителей. Например у вас 2-3 вентилятора, которых нет смысла выделять в отдельный шкаф. Поэтому на каждую группу ставим свой независимый расцепитель. Эта тема поднималась на форуме…

Схема управления несколькими независимыми расцепителями от одного сигнала представлена ниже.

Здесь главное, чтобы использовалась одна и та же фаза.

Стоит заметить, что независимый расцепитель – не дешевое удовольствие. Размер его такой же как и у однополюсного автомата (1 модуль), а стоит на порядок дороже.

В каждой электрической цепи устанавливаются различные защитные устройства. Довольно часто в дополнение к ним используется независимый расцепитель, связанный с автоматическим выключателем механическим способом. В случае возникновения условий, грозящих повреждениями приборам и самой линии, он своевременно разрывает электрическую цепь. Обычно это происходит при коротком замыкании, пробоях и утечках, а также росте силы тока выше номинальных пределов, опасных для кабелей и проводов.

Общее устройство расцепителя и схема подключения

Каждый независимый расцепитель представляет собой устройство, с помощью которого выполняется дистанционное отключение защитной аппаратуры. Как правило, он используется в связке с различными автоматическими выключателями — с одним, двумя, тремя или четырьмя полюсами. Обычно расцепитель подключается к вводному автомату и при возникновении аварийной ситуации производит полное обесточивание щитка.

Конструкция расцепителя выполнена в виде электромагнита. Когда на него поступает кратковременный импульс, прибор специальным рычагом оказывает воздействие на механизм, отключающий автоматическое защитное устройство. Электромагнитные катушки, используемые в конструкции, могут быть разные, рассчитанные на переменный или постоянный ток напряжением 12-60 В и 110-415 В, в соответствии с той или иной модификацией. Крепление к автомату также зависит от конкретной модели и выполняется на правую или левую сторону.

От правильного соединения расцепителя с защитным устройством зависит четкое срабатывание всей системы.

Нормальная работа обоих приборов во многом зависит от соблюдения всех требований схемы подключения. Например, фазные проводники должны подключаться от нижних фазных клемм автомата. При несоблюдении этого условия высока вероятность выхода из строя, неправильно подключенного расцепителя. В норме автоматический выключатель с независимым расцепителем должен отключиться, а напряжение с катушки прибора исчезнуть.

Дистанционное управление срабатыванием осуществляется с помощью замыкающего контакта одного из приборов пожарной сигнализации или путем нажатия обычной кнопки с замыкающими контактами. По аналогичной схеме производится отключение сразу нескольких расцепляющих устройств, распределенных по отдельным группам.

Независимый расцепитель для автоматических выключателей

Как уже отмечалось, данное устройство является дополнительным защитным элементом электрической цепи. С его помощью осуществляется дистанционное отключение автоматов или выключателей нагрузки.

Наибольшее распространение независимый расцепитель получил при составлении проектов вентиляционных систем. В соответствии с нормативными документами, в случае возникновения пожара, вентиляция должна быть очень быстро отключена. Поэтому к вводному автомату, установленному в щите, обслуживающем вентиляционную систему, дополнительно подсоединяется независимый расцепитель.

В электрические щиты, рассчитанные на ток до 100 ампер, устанавливаются модульные автоматы. Общий ввод в большинстве случаев защищен выключателем нагрузки. Именно к нему и подключается независимое расцепляющее устройство, выполняющее отключение при нештатных ситуациях. Если же ток на входе составляет свыше 100 А, требуется установка более мощного автоматического выключателя. К нему же можно подобрать наиболее подходящий независимый расцепитель.

С помощью этого прибора возможно отключение не только однофазной, но и трехфазной аппаратуры. Для того чтобы расцепитель начал действовать, вполне достаточно одной подачи импульса напряжения на его катушку. Возвращение расцепителя в исходное состояние осуществляется с помощью кнопки «возврат». Ее нажатие вручную указывает на дистанционное отключение, а не срабатывание в результате короткого замыкания.

Срабатывание независимых расцепителей может произойти по разным причинам. Наибольшее распространение получили следующие:

• Чрезмерные скачки напряжения в сторону увеличения или уменьшения.
• Нарушение установленных параметров, изменение состояния электрического тока.
• Сбой в работе автоматов, невозможность выполнения ими своих функций.

Существуют аналогичные отключающие устройства, используемые совместно с автоматическими выключателями. Они выполняют те же самые функции, но по принципу работы являются тепловыми и электромагнитными.

Тепловые расцепители автоматов

Основным элементом тепловых расцепляющих устройств служит биметаллическая пластина. Она изготовлена из двух металлов, каждый из которых имеет собственный коэффициент теплового расширения.

Оба металла спрессованы между собой и во время нагрева у них возникает различная степень расширения, что в свою очередь вызывает деформацию и искривление пластины. Если ситуация с током не придет в норму на протяжении определенного периода времени, то пластина под действием повышающейся температуры коснется контактов автомата, отключая электрическую цепь.

Таким образом, срабатывание теплового расцепителя вызывается повышением температуры пластины под действием чрезмерной нагрузки на каком-либо участке, находящемся под защитой автомата. То есть, к проводу или кабелю с определенным сечением, можно подключить строго лимитированное количество приборов и оборудования. При попытке включения еще одного устройства, общая мощность приборов превысит ее допустимое значение для данного кабеля. Сила тока начнет расти и вызовет нагрев проводника. Сильный перегрев нередко приводит к расплавлению изоляционного слоя и возгоранию.

Подобная ситуация предотвращается работой теплового расцепителя. Нагрев биметаллической пластины происходит вместе с проводом, и через некоторое время ее изгиб, воздействуя на автомат, отключает подачу тока. После остывания защитное устройство включается вручную с предварительным отключением приборов, вызвавших перегрузку. Без этой процедуры автомат вновь отключится через некоторое время.

Использование теплового расцепителя требует точного соответствия сечению данного кабеля. Несоблюдение этого условия приведет к срабатываниям даже при нормальных нагрузках. И, наоборот, при опасном превышении тока расцепитель не среагирует и проводка выйдет из строя.

Автоматы с электромагнитными расцепителями

Отключающиеся устройства, в которые входит независимый расцепитель и тепловой расцепитель, дополняется электромагнитным устройством с аналогичными функциями.

Необходимость их использования продиктована спецификой тепловых расцепителей, которые не могут срабатывать мгновенно и выполняют отключение лишь в течение одной секунды и более. В связи с этим, они не могут обеспечить эффективную защиту от коротких замыканий. Поэтому в дополнение к тепловому, устанавливается еще одно расцепляющее устройство — электромагнитное.

Конструкция электромагнитных устройств состоит из катушки индуктивности — соленоида и сердечника. В обычном рабочем режиме цепи электроны проходят через соленоид и образуют слабое магнитное поле, не влияющее на общую работоспособность сети. Когда возникает короткое замыкание, сила тока мгновенно увеличивается во много раз. Одновременно наблюдается пропорциональный рост мощности магнитного поля. Под его воздействием происходит мгновенный сдвиг сердечника, оказывающего воздействие на отключающий механизм. Тем самым предотвращаются серьезные последствия от действия сверхтоков коротких замыканий.

Как проверить исправность и работоспособность расцепителя

Данная проверка должна выполняться только квалифицированными специалистами. Действия выполняются в следующем порядке:

• Визуальный осмотр поверхности корпуса на предмет сколов, трещин и прочих дефектов.
• Сделать несколько щелчков выключателем. Рычажок должен легко становиться во все положения.
• На следующем этапе нужно выполнить так называемую прогрузку устройства, путем создания неблагоприятных условий. Для этого потребуется специальная аппаратура и присутствие квалифицированного электротехника. Основным показателем тестирования является временной промежуток с момента возрастания тока и до полного отключения устройства. Точно такая же процедура производится на приборе со снятым корпусом.
• Во время проверки теплового расцепителя, нужно обязательно установить время, необходимое, чтобы отключить устройство, находящееся под влиянием повышенной силы тока.

В каждом современном агрегате, который используется в качестве надёжного защитного механизма для электросетей в бытовой отрасли, обязательно присутствует автоматический выключатель с независимым расцепителем. Принцип устройства такого элемента подразумевает наличие механической связи с выключателем. Его основная задача состоит в том, чтобы своевременно расцеплять электросети при воздействии того или иного негативного фактора.

Краткая характеристика

Универсальные независимые расцепители — это многофункциональные агрегаты, которые всегда монтируются с автоматическими выключателями. Чаще всего такие устройства используют в процессе проектирования качественной вентиляционной системы. Огромное преимущество в том, что расцепители могут свободно эксплуатироваться с различными выключателями нагрузки. Современные производители специализируются на промышленном изготовлении тех моделей, которые рассчитаны на 20, 24 и даже 30 А. Конструкция каждого агрегата может отличаться.

Чтобы приобретённый независимый расцепитель выполнял все поставленные задачи и не ломался, нужно разобраться со схемой его функционирования. Всё дело в том, что такой агрегат, который предназначен для автоматизированного выключателя, всегда оснащается диодным выпрямителем . Производители привыкли использовать мощные динисторы разной производимости. Эффективность их эксплуатации зависит от вмонтированных модуляторов.

Стандартные модели для фазовых выключателей обязательно укомплектовываются специальными трансиверами. Управляемое реле монтируется в самом нижнем отсеке конструкции, что существенно упрощает эксплуатацию агрегата.

Чтобы обезопасить потребителя от поражения током, специалисты предусмотрели наличие качественных изоляторов. Над основным модулятором расположены надёжные контакты. А вот транзисторы устанавливаются параллельно друг другу. Со стандартной внешней обмоткой часто используются кенотроны, которые фиксируются за модулятором.

Общее устройство

Каждая модель независимого расцепителя представлена в виде высококачественного агрегата, использующегося для дистанционного отключения защитной аппаратуры. Такой агрегат эксплуатируется вместе с современными автоматическими выключателями, которые имеют один, два, три или даже четыре полюса. Чаще всего мастера подключают расцепитель к вводному автомату, а в случае возникновения какой-либо чрезвычайной ситуации происходит полное обесточивание электрического щитка.

Конструкция агрегата больше напоминает магнит. Когда на него влияет кратковременный импульс, устройство специальным рычагом воздействует на рабочий механизм, который отключает автоматизированное защитное устройство. Помимо того, в конструкции предусмотрено наличие электромагнитной катушки , которая может обладать разными мощностными показателями. Изделие может быть рассчитано на постоянный или же переменный ток с напряжением 110-415 В и 12-60 В. Всё зависит исключительно от выбранной модели. Способ крепления к автомату так же зависит от модификации.

Стоит отметить, что именно от правильного соединения расцепителя с защитным устройством зависит своевременное срабатывание всей системы. Мастер обязательно должен соблюдать все требования схемы подключения. К примеру, от нижних фазных клемм автомата должны отходить фазные проводники.

Если такое правило не будет соблюдено, то это чревато преждевременным выходом из строя установки. Когда всё работает правильно, то автоматический выключатель с независимым расцеплением своевременно отключается, а напряжение с катушки прибора полностью исчезает.

Принцип работы

Чтобы защитить бытовую электрическую цепь от неблагоприятного воздействия, мастера используют качественные автоматизированные выключатели модульной конструкции. Большой спрос таких агрегатов возник на фоне того, что они обладают компактными размерами, а также легко устанавливаются и поддаются ремонту.

Внешне такие устройства представлены в виде обычного корпуса, изготовленного из термостойкой пластмассы. Основная кнопка включения и выключения расположена на лицевой поверхности. На задней панели находится фиксатор-защёлка для установки на DIN-рейке, а снизу и сверху — винтовые клеммы.

В обычном эксплуатационном режиме через агрегат проходит ток, меньший или равный номинальному значению. На верхнюю клемму поступает питающее напряжение от внешней сети (этот узел надёжно соединён с неподвижным контактом). Далее электричество подаётся на основной тепловой расцепитель, а уже после него — на нижнюю клемму и подключённую к ней сеть нагрузки. В экстренных ситуациях автоматический выключатель отсоединяет защищаемую цепь. За выполнение этой функции отвечает независимое устройство. Причиной такого срабатывания может выступать какая-либо чрезвычайная ситуация:

• Перегрузка напряжения — короткое замыкание в цепи.
• Возникновение сверхтоков — повышение в электросети силы тока, превышающего номинальный показатель выключателя.
• Перепады напряжения.

Разновидности модельного ряда

Многие домашние мастера предпочитают использовать проверенные временем независимые расцепители. Такие агрегаты срабатывают исключительно под действием напряжения, которое постепенно проходит по главной цепи автоматического выключателя. Большая популярность таких установок возникла на фоне того, что каждый мастер может управлять системой в дистанционном режиме, чего не предусмотрено в других категориях расцепителей.

Автоматизированный выключатель помогает своевременно отключить от электросети абсолютно все приборы и другие источники, которые функционируют за счёт электроэнергии. Эта функция особенно важна в тех ситуациях, когда в сети наблюдается заметное отклонение напряжения от заданной потребителем нормы. Но важно учесть и недостатки, которые связаны с переводом энергии в тепловое выделение. Наличие такого фактора может быть чревато тем, что выключатель будет отсоединён ненадлежащим образом.

Современный Z-ASA/230

Производители отмечают тот факт, что отключение вентиляции при пожаре через независимый выключатель этой серии происходит крайне быстро. Эта модель выпускается с высококачественными подвижными модулями и шестью парами контактов. Такое устройство особенно актуально в отношении импульсных выключателей. Агрегат прекрасно работает в экстремальных условиях, где наблюдается повышенная влажность. Устройство часто используется специалистами для дистанционного управления. Уровень проводимости тока приравнивается к показателю 4.5 мк.

На реле агрегат подаёт напряжение 30 В. Мощный стабилизатор вмонтирован без какого-либо переходника. Длительный эксплуатационный срок обусловлен наличием транзисторов двойного типа. Стоит отметить, что кенотрон в этой модели не предусмотрен.

Усовершенствованные модификации на 30А

Эта разновидность расцепителей для автоматического выключателя изготавливается со специальным кодовым расширителем. Итоговый показатель выходного напряжения приравнивается к 35 В. Слаженная работа агрегата связана с диодными выпрямителями. Все контакты монтируются на подвижных пластинах.

Специалисты предусмотрели наличие трансиверов с подстроечными резисторами. Многие модели из этой категории подключаются к щиткам электросети через высококачественные конденсаторные блоки. Для предотвращения негативного воздействия внеплановых перегрузок на сети используются расширительные динисторы.

Агрегат IEK РН47

Специалисты с уверенностью утверждают, что этот расцепитель является одним из самых востребованных. Огромное значение имеет именно компактность этой модели. Надёжная фиксация со щитком обеспечивается благодаря небольшим конденсаторным блокам. Помимо этого, у модели предусмотрено только два выпрямителя, а все контакты подвижные.

Сам расширитель находится в нижнем отсеке конструкции вместе с реле. Наличие трансивера не предусмотрено.

Повышенное внимание нужно обратить на рабочие параметры независимого расцепителя — выходное напряжение находится в пределах 40 В. Максимальная нагрузка сети не должна превышать 30 А. Помимо этого, производителями были проведены многочисленные исследования, которые показали, что минимальная температура расцепления находится в пределах -10˚С. Агрегат совершенно не боится воздействия повышенной влажности. Вся проводка изолирована особым образом для безопасной эксплуатации устройства.

Бытовой SHUNT 250 VAC

Эта модель независимого расцепителя выпускается на основе диодного выпрямителя, который расположен над реле. Внимание нужно уделить и рабочим параметрам системы, которые составляют 44 Ом. Стандартная пороговая перегрузка приравнивается к 24 А. Миниатюрный конденсаторный блок используется для подключения модификации.

Все проводники оснащены мощными изоляторами. Агрегат оборудован сразу тремя парами резисторов, надёжно зафиксированными над выпрямителем. Производители не предусмотрели только наличие стабилизатора. Благодаря этому такая модель идеально подходит для маломощных приводов.

Внезапное отключение механизма

Специалистами была зафиксирована масса случаев, когда срабатывал расцепитель автоматического выключателя. Такая ситуация требует быстрого реагирования со стороны мастера. Для предотвращения негативных последствий специалисты определили основной перечень причин, которые провоцируют отключение механизма:

Так как в бытовой отрасли присутствует столько негативных факторов, все современные устройства стали укомплектовывать сразу несколькими рабочими механизмами, которые позволяют быстро расцепить сеть. Их выпускают из механических, электромагнитных или же электронных частиц. Рациональное использование такого расцепителя помогает сохранить всю домашнюю технику в целостности и сохранности.

Проверка исправности

У каждого мастера рано или поздно возникают ситуации, когда нужно убедиться в целостности расцепителей. Такой вопрос особенно интересует монтажников-любителей и начинающих мастеров. Убедиться в работоспособности агрегата можно таким образом:

Стоит отметить, что любые проверки работоспособности независимых расцепителей на срабатывание должны проводиться исключительно в специализированной одежде и под наблюдением квалифицированного специалиста.

Независимый расцепитель является дополнением защитного устройства для электросети. Он механически связан с автоматическим выключателем. Независимый расцепитель выполняет функцию разрыва цепи при обнаружении факторов, способных привести к повреждению линии и включенных в нее приборов. К таковым относятся возрастание силы тока выше предела, который может выдержать кабель, пробой электрического тока на землю или корпус включенного в цепь прибора, а также короткое замыкание. Этот материал поможет вам разобраться, что такое расцепители автоматических выключателей, какие бывают типы этого устройства и каков принцип действия каждого из них. Кроме того, мы расскажем, как проверять работоспособность этих элементов.

Автоматический защитный выключатель с независимым расцепителем

Независимый расцепитель, как было сказано, представляет собой добавочный элемент устройства защиты цепи. Он позволяет отключить АВ на расстоянии при поступлении напряжения на его катушку. Чтобы вернуть его в исходное состояние, следует нажать на устройстве кнопку с надписью «Возврат».

Расцепители автоматических выключателей этого типа могут использоваться в однофазных и трехфазных сетях.

Независимый расцепитель наиболее часто используется в электроцепях и автоматических щитах крупных объектов. Управление энергоснабжением в этих случаях, как правило, производится с пульта оператора.

Пример срабатывания независимого расцепителя на видео:

Из-за чего срабатывает расцепляющий элемент независимого типа?

Независимый расцепитель может срабатывать по различным причинам. Мы перечислим наиболее распространенные из них:

• Чрезмерное снижение или, напротив, возрастание напряжения.
• Изменение заданных параметров или состояния электротока.
• Нарушение функции автоматических выключателей, сбой в работе по неизвестной причине.

Кроме независимых расцепляющих устройств, существуют аналогичные элементы, входящие в состав защитных автоматов. Встроенные расцепители автоматических выключателей подразделяются на тепловые и электромагнитные. Эти устройства также помогают защитить линию от чрезмерных нагрузок и короткого замыкания. Рассмотрим их более подробно.

Тепловой расцепитель автоматического защитного выключателя

Основным элементом этого устройства является биметаллическая пластина. При ее изготовлении используется два металла с различными коэффициентами теплового расширения.

Будучи спрессованными вместе, они при нагревании расширяются в разной степени, что приводит к искривлению пластины. Если ток не нормализуется в течение длительного времени, то по достижении определенной температуры пластина касается контактов АВ, прерывая цепь и обесточивая проводку.

Основной причиной чрезмерного нагрева биметаллической пластины, из-за которого срабатывает тепловой расцепитель, является слишком высокая нагрузка на определенном участке линии, защищенном автоматом.

Например, сечение выходного кабеля АВ, идущего в помещение, составляет 1 кв. мм. Можно подсчитать, что он способен выдерживать подключение приборов суммарной мощностью до 3,5 кВт, при этом сила проходящего в линии тока не должна превышать 16А. Таким образом, в эту группу можно спокойно подключить телевизор и несколько осветительных приборов.

Если хозяин дома решит включить в розетки этой комнаты дополнительно стиральную машину, электрокамин и пылесос, то общая мощность станет намного выше той, что способен выдержать кабель. В результате возрастет сила тока, проходящего по линии, и проводник станет нагреваться.

Перегрев кабеля может привести к тому, что изоляционный слой расплавится и загорится.

Чтобы этого не произошло, в действие вступает тепловой расцепитель. Его биметаллическая пластина нагревается вместе с металлом провода, и через некоторое время, изогнувшись, отключает питание группы. Когда она остынет, защитное устройство можно снова включить вручную, предварительно вытащив из розетки шнуры питания приборов, которые привели к перегрузке. Если этого не сделать, через некоторое время автомат вырубит снова.

Пример использования расцепителя в противопожарной защите на видео:

Важно, чтобы номинал АВ соответствовал сечению кабеля. Если он будет меньше нужного, то срабатывание будет происходить даже при нормальной нагрузке, а если больше, то тепловой расцепитель не отреагирует на опасное превышение тока, и в итоге проводка сгорит.

В целях защиты электромоторов от длительных перегрузок и обрыва фаз на эти агрегаты могут также устанавливаться тепловые реле расцепления. Они представляют собой несколько биметаллических пластин, каждая из которых отвечает за отдельную фазу силового агрегата.

Автоматический выключатель защиты сети с электромагнитным расцепителем

Разобравшись, как работает автомат с тепловым расцепителем, перейдем к следующему вопросу. Защитное устройство, разбор действия которого мы провели только что, срабатывает не сразу (на это требуется не менее секунды), поэтому оно не в состоянии эффективно защитить цепь от сверхтоков короткого замыкания. Для решения этой задачи в АВ дополнительно устанавливается электромагнитный расцепитель.

Расцепители автоматических выключателей электромагнитного типа включают в себя катушку индуктивности (соленоид), а также сердечник. Когда цепь работает в обычном режиме, поток электронов, проходя сквозь соленоид, формирует слабое магнитное поле, неспособное оказывать влияние на функцию сети. При возникновении короткого замыкания происходит мгновенное увеличение силы тока в десятки раз, и пропорционально ей возрастает мощность магнитного поля. Под его влиянием ферромагнитный сердечник мгновенно сдвигается в сторону, оказывая воздействие на механизм отключения.

Поскольку процесс усиления магнитного поля при коротком замыкании происходит за доли секунды, электромагнитный расцепитель под его воздействием срабатывает моментально, отключая питание сети. Это позволяет избежать серьезных последствий, связанных со сверхтоками КЗ.

Проверка работоспособности расцепителей

Довольно часто электрики-любители интересуются, можно ли самостоятельно проверить исправность расцепителей автоматических выключателей. Следует сказать, что своими силами проводить такое тестирование нельзя, и если им занимается начинающий монтажник, то работу должен контролировать опытный специалист. Приводим пошаговую инструкцию по выполнению этой процедуры:

• В первую очередь поверхность коробки следует осмотреть визуально, чтобы удостовериться в целостности корпусной части.
• Затем нужно несколько раз пощелкать рычажком выключателя. Он должен легко устанавливаться ка во включенное, так и в выключенное положение.
• После этого производится прогрузка устройства. Так называется проверка качества работы оборудования в неблагоприятных условиях. Этот этап предусматривает наличие специализированной аппаратуры, и при его выполнении должен обязательно присутствовать квалифицированный электрик. Во время тестирования фиксируется время, которое проходит с момента начала возрастания силы тока до отключения расцепителя.

• Наконец, аналогичное испытание производится на устройстве, с которого снят корпус.
• В ходе проверки на срабатывание теплового расцепителя фиксируется время, требующееся для отключения устройства под воздействием электротока повышенной силы.

Проверка исправности защитных устройств в соответствии с требованиями ПУЭ выполняется только в спецодежде. Как было сказано выше, эту процедуру должен контролировать опытный специалист.

На видео процесс установки независимого расцепителя в автоматический выключатель:

Заключение

В этой статье мы разобрались с темой расцепляющих устройств, рассказали о том, что собой представляют и как работают независимые, а также встроенные в автоматический выключатель расцепители. Теперь вы знаете, по какому принципу работают различные типы этого оборудования, и какую функцию выполняет каждый из них.

— Do-it-yourself-help.com

Перед началом электромонтажных работ ознакомьтесь с местными нормативами и требованиями к разрешениям. Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На этой странице приведены электрические схемы для распределительной коробки сервисной панели и автоматических выключателей, включая: 15 ампер, 20 ампер, 30 ампер и 50 ампер, а также выключатель GFCI и изолированную цепь заземления.

На этой схеме показаны некоторые из наиболее распространенных цепей, встречающихся в типовой коробке панели обслуживания автоматического выключателя на 200 А. Выключатели устанавливаются в панели так, чтобы контакт был с одной из двух горячих шин, проходящих по центру коробки.Горячий провод для ответвленной цепи подключается к выключателю с помощью установочного винта на основании. Нейтральный и заземляющий провода цепи подключаются к шине, расположенной сбоку от коробки сервисной панели. Шины нейтрали и заземления в панели могут быть отдельными или, в случае старых сервисных панелей, одна и та же шина может использоваться для обеих целей.

Электропроводка для автоматического выключателя на 15 А, 120 В

На этой электрической схеме показана установка автоматического выключателя на 15 А для ответвленной цепи на 120 В.Кабель 14/2 AWG для этой схемы включает в себя 2 проводника и 1 провод заземления. Схема на 15 ампер обычно используется для розеток на стене и осветительных приборов в помещении.

Электропроводка для двух автоматических выключателей на 20 А, 120 В

На этой схеме показана схема двойной розетки на 20 А, 120 В с общим нейтральным проводом. Такое расположение обычно используется на кухне, где необходимы две отдельные цепи электроприборов, расположенные в непосредственной близости друг от друга.

Электропроводка для автоматического выключателя на 20 А, 240 В

Эта электрическая схема автоматического выключателя иллюстрирует установку автоматического выключателя на 20 А для цепи на 240 В.Кабель сечением 12/2 для этой цепи включает 2 проводника и 1 заземление. Белый провод используется в этой цепи для нагрева, и он помечен черной лентой на обоих концах, чтобы идентифицировать его как таковой. Нейтральный провод в этой схеме не используется. Выделенная схема на 20 ампер, подобная этой, используется для тяжелых бытовых приборов, таких как большие портативные оконные кондиционеры.

Электропроводка для старого автоматического выключателя на 30 А, 240 В

Это устаревшая схема, которая все еще может использоваться в некоторых ситуациях.Эта проводка предназначена для автоматического выключателя на 30 А, обслуживающего розетку на 30 А, 240 В. Кабель 10/3 для этой схемы имеет 3 проводника и не имеет заземления. Подобная схема на 30 ампер может быть найдена в старых установках для сушилок для одежды, а также, возможно, в кухонных плитах.

Автоматический выключатель на 30 А, 240 В

Это схема нового автоматического выключателя на 30 А, который будет обслуживать розетку осушителя на 30 А. Это обновление устаревшей схемы на 30 А на предыдущей схеме.

Этот выключатель подключается к розетке на 30 А кабелем 10/3, а заземляющий провод включен для защиты от поражения электрическим током, которого нет в старой схеме.

Электропроводка для автоматического выключателя на 50 А, 240 В

Эта электрическая схема иллюстрирует установку автоматического выключателя на 50 А для цепи 240 В. Кабель калибра 6 для этой схемы имеет 3 проводника и 1 заземление. Такая схема на 50 ампер используется для новых установок кухонной плиты.

Подключение автоматического выключателя GFCI

На этой схеме показано подключение выключателя со встроенным прерывателем цепи замыкания на землю или GFCI.Этот выключатель на 20 А, 120 В представляет собой разновидность GFCI, которая может быть установлена ​​на источнике цепи. Такой тип контура используется в посудомоечных машинах, гидромассажных ваннах и других местах, где вероятен контакт с водой.

Проводка для изолированной цепи заземления 15 А

Розетка с изолированным заземлением использует дополнительный провод для обеспечения отдельного, выделенного заземления в цепи. В цепи на 15 ампер для этой цели используется красный провод в кабеле 14/3, отмеченный зеленым на обоих концах. Он подключается к клемме заземления на розетке.Остальные провода кабеля подключаются так же, как и к любой другой ответвленной цепи, за исключением провода заземления. Оголенный медный провод заземления НЕ подключается к розетке, вместо этого он подключается к клемме заземления внутри металлической распределительной коробки, где находится розетка.

Для этой цепи требуется специальная розетка с изолированным заземлением, которую можно определить по оранжевому цвету и небольшому треугольнику, отпечатанному на лицевой стороне. При подключении проводов изолированный провод заземления (красный провод, изображенный здесь) помечен зеленой лентой или краской на каждом конце и подключен к шине заземления на сервисной панели и к клемме заземления на розетке.

Это устройство используется для компьютеров и чувствительного аудио / видео оборудования, такого как домашний кинотеатр, для устранения шумовых помех в аудио- и видеовыходах, которые могут быть вызваны случайной электрической активностью заземляющих проводов в электрической системе дома. Они также необходимы в больницах, где на чувствительные медицинские мониторы могут влиять помехи заземления в проводке, которые могут нарушить их критически важные функции.

Больше похожих на это в справке «Сделай сам».com

Как подключить автоматический выключатель GFCI? 1, 2, 3 и 4 полюса, проводка GFCI

• GFCI — это аббревиатура от « Ground Fault Circuit Interrupter »

RCD & RCCB

• RCD — это сокращенная форма от « Residual Current Device »
• RCCB также известен как «Автоматический выключатель остаточного тока ».

GFCI и RCD или RCCB одинаковы.

В Америке он широко известен как GFCI « прерыватель цепи замыкания на землю » или « GFI « прерыватель замыкания на землю »или ALCI « прерыватель тока утечки прибора ».

В Европе и Австралии то же самое известно как RCD «Прерыватель остаточного тока » или RCCB « Прерыватель цепи остаточного тока », или если устройство защиты от перегрузки по току, такое как MCB, используется с комбинацией RCD i.е. RCD + MCB , тогда он известен как RCBO « Автоматический выключатель остаточного тока с максимальной токовой защитой ». Их также называют предохранительными выключателями. RCD может быть определен как Current Operated ELCB , который известен как RCCB .

ELCB означает « прерыватель цепи утечки на землю », и он был заменен новейшим устройством УЗО из-за некоторых недостатков ELCB (поскольку он работает при правильном заземлении).

GFCI и УЗО используются для защиты от поражения электрическим током в случае замыкания на землю и токов утечки, а также для отключения цепи. Согласно IEC и NEC, эти устройства необходимо использовать и устанавливать в местах с повышенной влажностью, таких как прачечная, кухня, спа, ванная комната и другие наружные установки.

Теперь у вас есть идея, поскольку мы собираемся показать различные схемы электрических соединений для однополюсных, двухполюсных, трехполюсных и четырехполюсных (однофазных и трехфазных) автоматических выключателей RCD (RCCB) или GFCI.

Имейте в виду, что разница между однополюсными и двухполюсными нормальными автоматическими выключателями и GFCI заключается в том, что на задней стороне GFCI есть встроенный белый провод, и он должен быть подключен к нейтральной шине в сети или к ней. не будет работать и должным образом защитить схему. Дополнительно, вы можете прочитать разницу между GFCI и AFCI в предыдущем посте.

Следующая схема подключения показывает, что обычная розетка была подключена и защищена однофазным однополюсным автоматическим выключателем GFCI.

Встроенный белый провод в автоматическом выключателе прерывателя цепи замыкания на землю должен быть напрямую подключен к входящей нейтральной шине питания в распределительном щите домашней сети, иначе он не будет работать.

Линия (горячая, под напряжением или фаза) напрямую подключается к входу GFCI, а выход подключается к линейному выводу обычной розетки / розетки. Нейтраль нагрузки выключателя GFCI была подключена к клемме нагрузки розетки. Клемма заземления розетки подключена к шине заземления в распределительном щите сети.

Таким образом, эта розетка 15–16 А, 120 В имеет защиту GFCI с помощью прерывателя GFCI на 20 А, и ее рекомендуется использовать в областях с повышенной влажностью, таких как ванные комнаты, кухня, спа и другие наружные применения.

Такая же проводка может быть выполнена для цепи 230 В, 13 А с использованием правильного размера провода, правильного номинала автоматического выключателя и подходящего номинала переключателей и розеток.

Следующая схема подключения показывает, что обычная розетка была подключена и защищена двухполюсным автоматическим выключателем GFCI.

Как и на схеме выше для 1-полюсного выключателя GFCI, встроенный белый провод на задней стороне GFCI должен быть подключен к нейтральной шине в главном DB. Вход подключен к горячему проводу от главного MCB. Два провода в качестве выхода (горячий и нейтральный) подключены к линейным клеммам обычной розетки.

Таким образом, эта обычная розетка на 24 А, 120 В защищена автоматическим выключателем GFCI на 30 А.

В случае 230 В и 240 В следует соблюдать ту же схему подключения, за исключением того, что только одна линия (L ₁ или L ₂ ) должна быть подключена в горячем состоянии к входной клемме GFCI.

Следующая проводка показывает, что гидромассажная ванна или гидромассажная ванна были подключены и защищены трехполюсным автоматическим выключателем GFCI.

Как мы знаем, для 240 В нет необходимости подключать нейтраль, но в некоторых случаях приборы должны быть подключены к нейтрали в соответствии с требованиями, указанными производителем и руководствами пользователя.

Это 4-проводная электрическая схема GFCI. Как упоминалось выше, встроенный белый провод был подключен к нулевой шине в главной DB.Две линии от главного распределительного щита MCB как L ₁ и L ₂ (однофазный 240 В) были подключены к входу GFCI.

Как показано на рисунке, три выходных клеммы были подключены к блоку управления SPA с нанесенной маркировкой, т.е. средняя клемма — нейтраль, а первая и последняя — две линии, то есть L ₁ и L ₂ . Наконец, заземляющий провод от шины заземления был подключен к клемме заземления в блоке управления SPA.

На трехфазной схеме подключения GFCI или RCD (RCCB) или RCBO показаны три линии (L1, L2 и L3) и нейтраль была подключена в качестве входа к RCCB от главной платы, за которой следует MCB, то есть защита от перегрузки по току.

Нижние четыре клеммы и провод заземления АВДТ были подключены к блоку управления гидромассажем в следующей последовательности. Красный (L1), желтый (L2), синий (L3), черный (нейтраль) и зеленый / желтый (земля / земля).

На следующих схемах показан трехфазный четырехполюсный автоматический выключатель RCBO (RCB + MCB) для управления и защиты спа с горячей водой.

В случае трехфазной проводки СПА используйте провода сечением 12 или 10 для каждой линии. Например, используйте провод 12 # или 4,0 мм ² для мощности до 12 кВт, трехфазный 415–480 В с максимальным током 18,2 А. Используйте провод 8 # или 6,0 мм ² для того же трехфазного СПА мощностью 12 кВт, 208 В, при максимальном токе 33,3 А. В случае более высокой мощности используйте провода правильного сечения в соответствии с таблицей и руководством по эксплуатации.

Меры предосторожности:

• Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, перед подключением к розетке GFCI.
• Используйте переключатель подходящего напряжения и силы тока с соответствующим размером провода и MCB подходящего размера в соответствии с номинальной нагрузкой.
• Используйте правильную полярность, т.е. проверьте клеммы нагрузки и линии при установке GFCI для защиты. Другими словами, для правильной работы подключайте провода к правильной стороне розетки.
• Рекомендуется регулярное обслуживание, проверка и тестирование портативного GFCI перед каждой операцией.
• Обратитесь к авторизованному и лицензированному электрику для установки GFCI, если вы не уверены в электрических схемах.
• Мы использовали красный цвет для горячей линии или линии 1, желтый для линии 2, синий для линии 3, черный для нейтрали и зеленый для заземления только в целях иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. Д.
• Автор не несет ответственности за любые потери, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете любую схему в неправильном формате.Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие схемы и инструкции по установке проводки:

Как подключить главную панель на 120 и 240 В? Установка блока выключателя

В США и Канаде (после NEC и ЧПУ) распределительный трансформатор имеет напряжение 4,5–7,2 кВ на первичной стороне и ступени — понизить уровень напряжения до однофазного 120 В и двухфазного до 240 В для жилых помещений.Первичная сторона распределительного трансформатора питается двумя линиями, называемыми линией высокого напряжения и нейтралью соответственно.

Вторичная обмотка имеет центральное ответвление, т.е. есть три отходящих провода от вторичной обмотки, обозначенные как «Горячий 1» или «Линия 1», «Горячий 2» или «Линия 2» и «Нейтраль». Уровень напряжения между любым горячим проводом «горячий 1 или горячий 2» и нейтралью составляет 120 В, а напряжение между двумя горячими проводами «горячий 1 или горячий 2» составляет 240 В. Оба уровня напряжения питания представляют собой однофазную систему питания, за исключением того, что два горячих провода обеспечивают противофазное (180 °) напряжение по сравнению с 120 В между горячим и нейтральным током.

Эти три провода входят в блок счетчика, а затем подключаются к блоку главной панели. В следующем руководстве мы покажем, как подключить однофазные автоматические выключатели на 120 и 240 В и нагрузку в главной распределительной коробке дома для жилых помещений.

Связанное сообщение:

На следующем рисунке показана типичная панель блока выключателя для цепей 120 В и 240 В. Есть три провода, входящие в главную панель от счетчика энергии, а именно:

• Горячий 1 или Линия 1 = Черный цвет
• Горячий 2 или Линия 2 = Красный цвет (только для иллюстрации)
• Нейтральный = Белый цвет

Щелкните изображение, чтобы увеличить

Провода горячего 1 и горячего 2 плотно подключены к наконечникам главного выключателя (главного выключателя).Имейте в виду, что эти наконечники всегда активны, независимо от того, включен или выключен главный выключатель.

Главный выключатель подключается к двум шинам (в целях иллюстрации для этих двух шин используются черный и красный цвета). На шину 1 и шину 2 подается 120 В, а между двумя шинами (т. Е. Горячая 1 и горячая 2) 240 В.

Белая нейтраль подключена к шине нейтрали, по которой проходит 0 В. Кроме того, нейтральная шина соединена с заземляющей шиной в целях безопасности, которая также имеет 0В.Имейте в виду, что все металлические коробки должны быть правильно заземлены в соответствии с правилами NEC.

Таким образом,

• Напряжение между горячим 1 и нейтралью = 120 В, однофазное
• Напряжение между горячим 1 и горячим 2 = 240 В однофазное (напряжение разделения фаз)
• Напряжение между нейтралью и землей = 0 В.

Для однофазных цепей 120 В однополюсный автоматический выключатель подключается к одной горячей шине (горячая 1 или горячая 2) и нейтрали. В цепях с расщепленной фазой 240 В (1 фаза) двухполюсный автоматический выключатель подключается к обеим шинам i.е. горячий 1 и горячий 2.

Щелкните изображение, чтобы увеличить

На следующем рисунке показана основная сервисная панель для однофазной и двухфазной проводки 120 В и 240 В, а также установки выключателей.

В следующем руководстве показано, как подключить однофазный выключатель на 120 В в домашних условиях.

Однофазные цепи на 120 В обычно используются в домашней электропроводке для цепей освещения и розеток.Для этого просто установите и подключите однополюсный автоматический выключатель (15 А или 20 А) к любой горячей шине (из горячей 1 или горячей 2) с помощью металлических дорожек, удерживающих автоматические выключатели.

Например, однополюсный автоматический выключатель установлен на горячем 1. Выход автоматического выключателя (черный) подключен к потолочному вентилятору. Аналогичным образом нейтральный провод (белый) также подключается к потолочному вентилятору. Наконец, к потолочному вентилятору подключается оголенный провод или зеленый провод с желтой полосой в качестве заземления.Для включения / выключения потолочного вентилятора следует подключать только однополюсный выключатель и только к горячему (находящемуся под напряжением) проводу.

Используйте провод 12 калибра для двухполюсного выключателя на 20 А и 120 В. Учтите, что розетку на 20А можно установить на выключатель на 20А. Другими словами, не подключайте розетку на 20 А к выключателю на 15 А. Для цепей нагрузки 16 А рекомендуется выключатель на 20 А, так как номинал выключателя должен составлять 125% от допустимой силы тока нагрузки. Проще говоря, 80% ампер нагрузки можно подключить к автоматическому выключателю i.е. Цепь нагрузки 12А должна быть подключена к автоматическому выключателю 15А MCB.

Связанные сообщения:

В следующем руководстве показано, как подключить выключатели с разделенной фазой или однофазные выключатели на 240 В в домашнем распределительном щите для жилых помещений.

Расщепленные фазы или однофазные цепи на 240 В обычно являются выделенными цепями, то есть они должны подключаться к одной точке нагрузки, такой как сушилка, плита, стиральная машина, кондиционер, водяной насос, двигатели и т. Д.

Чтобы установить однофазную цепь 240 В, просто установите двухполюсный автоматический выключатель на 30 А в металлические направляющие (предназначенные для двух горячих шин), которые плотно удерживают выключатели. Два выходных провода от автоматического выключателя подключаются непосредственно к точке нагрузки. Кроме того, неизолированный провод в качестве заземляющего провода подключается к точке нагрузки.

Также обратите внимание, что нет необходимости подключать нейтральный провод в цепях 240 В с разделенной фазой (в то время как некоторым приборам нужен нейтральный провод и в цепях 240 В, поэтому, если вы не уверены, обратитесь к руководству пользователя прибора или обратитесь к производителю.

Имейте в виду, что для однополюсных или двухполюсных выключателей на 30 А используйте только провод 10 калибра. Кроме того, не используйте выключатель на 30 А для розеток и точек нагрузки 15 А, 20 А или 40 А. То же правило применяется к двухполюсным выключателям и выключателям на 240 В, т.е. используйте выключатель с номинальной нагрузкой 125% или нагрузка должна составлять 80% от размера выключателя. Например, выключатель на 30 А (однополюсный или двухполюсный) должен быть подключен к точкам нагрузки 24 А.

Кроме того, использование двух отдельных однополюсных автоматических выключателей для цепей 208 В или 240 В противоречит нормам.Если вы все же хотите подключить два выключателя SP как двухполюсные для цепи 240 В, переключатели обоих выключателей должны быть соединены и соединены вместе, то есть оба выключателя SP должны быть включены и выключены одним и тем же общим переключателем. Кроме того, номинальный ток в амперах должен быть одинаковым для обоих однополюсных выключателей. Наконец, оба выключателя SP должны быть подключены к отдельным шинам, т.е. если они установлены на одной шине (скажем, горячая 1), подключенная розетка и переключатели будут запитаны с неправильным уровнем напряжения.

Полезно знать: вам понадобятся все четыре провода для заземленных цепей, т.е. два горячих провода плюс земля и нейтраль для 125–250 однофазных, 4-полюсных, 125–250 В, однофазных розеток, таких как L14-30R, L14- Вилки и розетки 20R, 14-60R, 14-50R, 14-30R, 14-20R, 14-15R NEMA.

Связанные сообщения:

Имейте в виду, что мы использовали красный цвет для второго горячего провода или синий и красный для горячих шин только в целях иллюстрации. Пожалуйста, следуйте национальным правилам электроснабжения i.е. Цветовые коды проводки NEC или другие применимые цветовые коды, относящиеся к общей практике или конкретной области.

В этом руководстве мы использовали стандартные цветовые коды проводки NEC +, как показано ниже.

• Черный = Горячий 1 или Линия 1
• Красный = Горячий 2 или Линия 2
• Белый = Нейтральный провод
• Зеленый = Оголенный проводник в качестве заземляющего провода

Рекомендуемые цвета для горячих проводов в системе 240 В — черный и красный или оба как черные цвета. Если использовался белый провод в 240 В, по которому проходит напряжение, его необходимо закрыть черной полосой или обернуть вокруг него отвод.Таким образом, его можно легко идентифицировать как горячий провод, который используется как горячий провод, а не как нейтральный провод.

Не используйте зеленый, зеленый с желтой полосой или оголенный провод для тех проводов, которые проходят под напряжением. Используйте только медный провод для уменьшения сопротивления и нагрева вместо алюминиевых проводов в проводке главной коробки панели.

Связанные сообщения:

• Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрического оборудования.Для этого выключите главный выключатель в блоке главной панели.
• Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
• Внимательно прочтите все предупреждения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабель и провод правильного размера, розетки и выключатели подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор сечения проводов и кабелей, чтобы найти правильный размер сечения.
• Никогда не пытайтесь играть с электричеством (это опасно и может привести к летальному исходу) без надлежащего руководства и ухода. Выполняйте монтажные и ремонтные работы в присутствии опытных специалистов, обладающих обширными знаниями и передовой практикой, знающих, как обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях — незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения / модификации в электрические соединения.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие руководства по монтажу проводки:

Речной бассейн уходит корнями в итальянские инженерные традиции

1 — Переход на автоматические выключатели GFCI — 2-полюсный выключатель GFCI или 1-полюсный выключатель GFCI — 3-проводная система или 4-проводная система

Автоматические выключатели GFCI предназначены для обеспечения безопасности людей и предотвращения поражения электрическим током. когда люди могут косвенно контактировать с электрооборудованием который не заземлен должным образом, влажный или неисправный.Это так путем прерывания тока в цепи (отключение) как как только он обнаружит потенциально опасное состояние.

Для бассейнов и спа, автоматический выключатель GFCI должен быть «кадровым» замыканием на землю. Прерыватель (5 мА, класс A), а не заземление «оборудования» Аварийный прерыватель. Это будет поездка с более низким ток «неисправности» 5 мА вместо 30 мА или 100 мА.

Установка нового автоматического выключателя GFCI достаточно интуитивно понятно, так как провода идущие от «нагрузки» (для пример из речного бассейна или СПА с нагрузкой 120/240 В перем. приложение), должны быть подключены непосредственно к клеммы «нагрузки» выключателя.
Пожалуйста, прочтите внимательно следите за инструкциями производителя выключателя GFCI по определить, какая из этих клемм нагрузки (винты) предназначена для белый нейтральный провод. На следующих диаграммах показан белый клемма провода расположена в центре, но какая-то цепь выключатели могут быть разными. В некоторых случаях этот терминал отмечен белой точкой или надписью «нагрузка нейтральная».

Если нет белого провода, идущего от нагрузки, то вы имеете дело с 3-х проводной системой, возможно для приложения с нагрузкой 240 В перем. тока (см. диаграмму 2).

Белый провод «косичка» от схемы. выключатель всегда должен быть подключен к нейтральной шине на панели выключателя, где белые провода от других автоматических выключателей подключены:

Схема установки нового двухполюсного выключателя GFCI:

ДИАГРАММА 1: 4-х проводный подключение системы GFCI
