Керамические конденсаторы SMD 0603 до 22мкф на 6,3В
Керамические конденсаторы SMD 0805 до 22мкф на 16В и 47мкф на 6,3В
Керамические конденсаторы SMD 1206 до 22мкф на 25В и 100мкф на 6,3В
Керамические конденсаторы SMD 1210 до 10мкф на 50В и 100мкф на 10В
Размеры smd конденсаторов большой емкости
Высоконадежные конденсаторы Murata 22мкф на 63В и 10мкф на 100В
Конденсаторы большой удельной емкости поставляютс исключительно от ведущих японских производителей Murata, TDK, TAIYO YUDEN. Основное назначение керамических конденсаторов большой емкости замена дорогих танталовых конденсаторов всего ряда и алюминиевых конденсаторов небольшой ёмкости. Керамические конденсаторы имеют низкое эквивалентное сопротивление. В большинстве схемотехнических решений MLCC могут конкурировать с танталовыми конденсаторами, имеющими низкий ESR и полимерными конденсаторами с ультра низким ESR. На данной странице представлены конденсаторы исключительно большой емкости, весь ряд номиналов соответствующих типоразмеру представлены на отдельных страницах. Самые миниатюрные конденсаторы 0201 предназначены для массового производства микроминиатюрных изделий электронной техники. Наиболее распространены для автоматической сборки конденсаторы типоразмера 0402, конденсаторы 0603 удобны для ручной установки и ремонта. Сравнительные характеристики диэлектриков конденсаторов большой емкостиТехнические характеристики и маркировка керамических чип конденсаторах большой емкости TAIYO YUDEN Технические характеристики и маркировка керамических чип конденсаторов большой емкости SAMSUNG Технические характеристики и маркировка керамических чип конденсаторов большой емкости MURATA Технические характеристики и маркировка керамических чип конденсаторов большой емкости TDK Производитель — MURATA, TAIYO YUDEN, KYOCERA, KEMET, TDK, SAMSUNG. | Корзина Корзина пуста |
pdf,
.xls Купить
pdf,
.xls Купить
pdf,
.xls Купить
Конденсаторы типоразмера 0805 выпускаются с рабочим напряжением свыше 50В и удобны для макетирования. Наибольшие типоразмеры конденсаторов 1206 и 1210 используются в электрических цепях с высоким рабочим напряжением конденсатора. Для подстройки емкости используются триммеры – подстроечные конденсаторы переменной емкости, фильтрация цепей питания радиочастотных схем обеспечивается проходными конденсаторами.
Типоразмеры SMD-компонентов для поверхностного монтажа
Описание типоразмеров SMD корпусов для деталей поверхностного монтажа.
| Типоразмер EIA |
Типоразмер метрический |
L (mm) | W (mm) | H (mm) | D (mm) | T (mm) |
| 0402 | 1005 | 1.0±0.1 | 0.5±0.05 | 0.35±0.05 | 0.25±0.1 | 0.2±0.1 |
| 0603 | 1608 | 1.6±0.1 | 0.85±0.1 | 0.45±0.05 | 0.3±0.2 | 0.3±0.2 |
| 0805 | 2012 | 2. 1±0.1 |
1.3±0.1 | 0.5±0.05 | 0.4±0.2 | 0.4±0.2 |

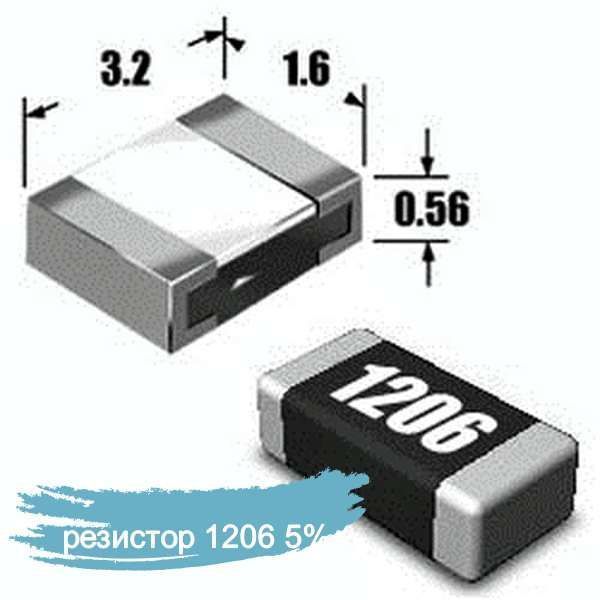

| 1206 | 3216 | 3.1±0.1 | 1.6±0.1 | 0.55±0.05 | 0.5±0.25 | 0.5±0.25 |
| 1210 | 3225 | 3.1±0.1 | 2.6±0.1 | 0.55±0.05 | 0.4±0.2 | 0.5±0.25 |
| 2010 | 5025 | 5.0±0.1 | 2.5±0.1 | 0.55±0.05 | 0.4±0.2 | 0.6±0.25 |
| 2512 | 6332 | 6.35±0.1 | 3.2±0.1 | 0.55±0.05 | 0.4±0.2 | 0.6±0.25 |
Обозначение chip-резисторов различных фирм
| Размер | AVX | BECKMAN | NEOHM | PANASONIC | PHILIPS | ROHM | SAMSUNG | WELWYN |
| 0603 | CR10 | BCR1/16 | CRG0603 | ERJ3 | — | MCR03 | RC1608 | WCR0603 |
| 0805 | CR21 | BCR1/10 | CRG0805 | ERJ6 | RC11/12 | MCR10 | RC2012 | WCR0805 |
| 1206 | CR32 | BCR1/8 | CRG1206 | ERJ8 | RC01/02 | MCR18 | RC3216 | WCR1206 |
| Tипоразмер EIA |
Tипоразмер метрический |
L (mm) | W (mm) | H (mm) |
| 0402 | 1005 | 1. 0 |
0.5 | 0.55 |
| 0603 | 1608 | 1.6 | 0.8 | 0.9 |
| 0805 | 2012 | 2.0 | 1.25 | 1.3 |
| 1206 | 3216 | 3.2 | 1.6 | 1.5 |
| 1210 | 3225 | 3.2 | 2.5 | 1.7 |
| 1812 | 4532 | 4.5 | 3.2 | 1.7 |
| 1825 | 4564 | 4.5 | 6.4 | 1.7 |
| 2220 | 5650 | 5.6 | 5.0 | 1.8 |
| 2225 | 5664 | 5.6 | 6.3 | 2.0 |
| Типоразмер | Типоразмер метрический |
L (mm) | W (mm) | H (mm) | D (mm) |
| A | 3216 | 3. 2 |
1.6 | 1.6 | 1.2 |
| B | 3528 | 3.5 | 2.8 | 1.9 | 2.2 |
| C | 6032 | 6.0 | 3.2 | 2.5 | 2.2 |
| D | 7343 | 7.3 | 4.3 | 2.9 | 2.4 |
| E | 7343H | 7.3 | 4.3 | 4.1 | 2.4 |
Обозначение танталовых конденсаторов различных фирм
| Manufacturer Name | Series | EIA 535BACC Standard Case Codes | EIA 535BACC Low Profile Case Codes | |||||||||
| 3216 | 3528 | 6032 | 7343 | 7343H | 7260 | 2012 | 3216L | 3528L | 6032L | 7343L | ||
| ARCO | ACT | A | B | C | D | — | — | — | — | — | — | — |
| Arcotronics | WTP | A | B1 | C1* | E* | — | — | — | — | — | — | — |
| AVX | TAJ | A | B | C | D | E | V | R | S | T | W | Y |
| Cal-Chip | TC | A | B | C | D | — | — | — | — | — | — | — |
| Cornell Dubilier | TCS | A | B | C | D | E | — | — | — | — | — | — |
| Daewoo | TC | A | B2 | C | D | — | — | — | — | — | — | — |
| Dibar | ICT | Y | — | C | D | — | — | — | — | — | — | — |
| Elna | SK | A | B* | — | — | — | — | — | — | — | — | — |
| Hilton | CST | A | B | C | D | — | — | — | — | — | — | — |
| Hitachi | TMC | A | B* | C* | E | — | F | P | UA | UB | UC | — |
| KEMET | T491 | A | B | C | D | X | E | — | S | T | UC | V |
| KOA/Speer | TMC | A | B* | C | E | — | F | P | UA | UB | UC | — |
| Mallory | TSC | A | B | C | D | X | — | — | S | T | — | — |
| Marcon | MC | A | B2 | C | D | — | — | P | A2 | — | — | — |
| Matsuo | 267 | A | B | C3 | D3 | H | E | 278S | 277A | 277B | — | — |
| Merco/Philips | 49MC | A | B | C | D | — | — | — | — | — | — | — |
| Mial | 550 | A | B | C | D | DO | — | — | — | — | — | — |
| NEC | R/SVH | A | B2 | C | D | — | — | SVS/P | A2 | — | — | — |
| Nemco | PCT | A | B | C | D | E/H | — | XL | AL | BL | — | — |
| NIC | NTC-T | A | B* | C* | D | — | — | — | — | — | — | — |
| Nichicon | F93 | A | B* | C* | N | — | — | P | F92A | F92B | — | — |
| Nippon Chemi-Con | MC | A | B2 | C | D | — | — | P | A2 | — | — | — |
| Paccom | TC | A | B | C | D | E | — | — | — | — | — | — |
| Panasonic/Matsushita | TEH | Y | X | C | D | — | — | Z | P | — | — | — |
| Roederstein | ETC | A | B | C | D | — | — | — | — | — | — | — |
| Samsung | SCN | A | B | C | D | — | — | — | — | — | — | — |
| Siemens/Matsushita | B45196 | A | B | C | D | E | — | Z | P | — | — | V |
| Sprague/Vishay | 293D | A | B | C | D | E | — | — | — | — | — | — |
| Tecate | 522 | A | B* | C* | — | — | — | — | — | — | — | — |
| Thomson | FT | A | B | C | D | — | — | — | — | — | — | — |
| Towa | TCM | A | B1* | C1* | E | — | — | — | — | — | — | — |
| Venkel | TCM | A | B1* | C1* | E | — | — | — | — | — | — | — |
* Nominal footprint (lenght and width) is not exact, but is equivalent to the destignated EIA 535BAAC size code. |
||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
90
40
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
80
70
7
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
80
80
80
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
8
50
40
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
35
30
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
06
06
6
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4
45
3
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6
8
Все приведенные размеры являются справочными. Точные размеры и допуски приведены в документации соответствующих фирм-производителей.
|
Малогабаритные керамические конденсаторы находят широкое применение в телекоммуникационном оборудовании, автоматике и системах контроля, в персональных компьютерах и т. д. ОСОБЕННОСТИ
УСТРОЙСТВО Многослойный керамический конденсатор сотоит из сплошного блока керамического диэлектрика и металлизированных электродов. В качестве диэлектрика используют титанаты кальция (CaTiO3) и бария (BaTiO3). Высокое значение емскости достигается благодаря увеличению числа электродов и уменьшению толщины диэлектрика. Монолитная структура обеспечивает прочность и надежность. Благодаря высокой точности размеров конденсаторов возможно применение автоматизированной системы установки компонентов на плату. ТЕХНИЧЕСКИЕ ДАННЫЕ
Типы MLCC
По коду керамического конденсатора легко узнать его размеры:
Температурные характеристики:
|
|
||||
..5750
напряжение: 100…630 В
6×2.6мм), 45 (5×3.5мм), 57 (6×5мм)
..1632
.. 4.3 мкФ
Термокомпенсированные (20°С)
.. +85°С
09 21
04 21
Типоразмеры smd. SMD компоненты. Типоразмеры SMD резисторов
В наш бурный век электроники главными преимуществами электронного изделия являются малые габариты, надежность, удобство монтажа и демонтажа (разборка оборудования), малое потребление энергии а также удобное юзабилити (от английского – удобство использования).
Все эти преимущества ну никак не возможны без технологии поверхностного монтажа – SMT технологии (S urface M ount T echnology ), и конечно же, без SMD компонентов.
Что такое SMD компоненты
SMD компоненты используются абсолютно во всей современной электронике. SMD (S urface M ounted D evice ), что в переводе с английского – “прибор, монтируемый на поверхность”. В нашем случае поверхностью является печатная плата, без сквозных отверстий под радиоэлементы:
В этом случае SMD компоненты не вставляются в отверстия плат. Они запаиваются на контактные дорожки, которые расположены прямо на поверхности печатной платы. На фото ниже контактные площадки оловянного цвета на плате мобильного телефона, на котором раньше были SMD компоненты.
Плюсы SMD компонентов
Самыми большим плюсом SMD компонентов являются их маленькие габариты. На фото ниже простые резисторы и :
Благодаря малым габаритам SMD компонентов, у разработчиков появляется возможность размещать большее количество компонентов на единицу площади, чем простых выводных радиоэлементов.
Следовательно, возрастает плотность монтажа и в результате этого уменьшаются габариты электронных устройств. Так как вес SMD компонента в разы легче, чем вес того же самого простого выводного радиоэлемента, то и масса радиоаппаратуры будет также во много раз легче.
SMD компоненты намного проще выпаивать. Для этого нам потребуется с феном. Как выпаивать и запаивать SMD компоненты, можете прочитать в статье как правильно паять SMD . Запаивать их намного труднее. На заводах их располагают на печатной плате специальные роботы. Вручную на производстве их никто не запаивает, кроме радиолюбителей и ремонтников радиоаппаратуры.
Многослойные платы
Так как в аппаратуре с SMD компонентами очень плотный монтаж, то и дорожек в плате должно быть больше. Не все дорожки влезают на одну поверхность, поэтому печатные платы делают многослойными. Если аппаратура сложная и имеет очень много SMD компонентов, то и в плате будет больше слоев. Это как многослойный торт из коржей.
Печатные дорожки, связывающие SMD компоненты, находятся прямо внутри платы и их никак нельзя увидеть. Пример многослойных плат – это платы мобильных телефонов, платы компьютеров или ноутбуков (материнская плата, видеокарта, оперативная память и тд).
На фото ниже синяя плата – Iphone 3g, зеленая плата – материнская плата компьютера.
Все ремонтники радиоаппаратуры знают, что если перегреть многослойную плату, то она вздувается пузырем. При этом межслойные связи рвутся и плата приходит в негодность. Поэтому, главным козырем при замене SMD компонентов является правильно подобранная температура.
На некоторых платах используют обе стороны печатной платы, при этом плотность монтажа, как вы поняли, повышается вдвое. Это еще один плюс SMT технологии. Ах да, стоит учесть еще и тот фактор, что материала для производства SMD компонентов уходит в разы меньше, а себестоимость их при серийном производстве в миллионах штук обходится, в прямом смысле, в копейки.
Основные виды SMD компонентов
Давайте рассмотрим основные SMD элементы, используемые в наших современных устройствах. Резисторы, конденсаторы, катушки индуктивности с малым номиналом, и другие компоненты выглядят как обычные маленькие прямоугольники, а точнее, параллелепипеды))
На платах без схемы невозможно узнать, то ли это резистор, то ли конденсатор то ли вообще катушка. Китайцы метят как хотят. На крупных SMD элементах все-таки ставят код или цифры, чтобы определить их принадлежность и номинал. На фото ниже в красном прямоугольнике помечены эти элементы. Без схемы невозможно сказать, к какому типу радиоэлементов они относятся, а также их номинал.
Типоразмеры SMD компонентов могут быть разные. Вот есть описание типоразмеров для резисторов и конденсаторов. Вот, например, прямоугольный SMD конденсатор желтого цвета. Еще их называют танталовыми или просто танталами:
А вот так выглядят SMD :
Есть еще и такие виды SMD транзисторов:
Которые обладают большим номиналом, в SMD исполнении выглядят вот так:
Ну и конечно, как же без микросхем в наш век микроэлектроники! Существует очень много SMD типов корпусов микросхем , но я их делю в основном на две группы:
1) Микросхемы, у которых выводы параллельны печатной плате и находятся с двух сторон или по периметру.
2) Микросхемы, у которых выводы находятся под самой микросхемой. Это особый класс микросхем, называется BGA (от английского Ball grid array – массив из шариков). Выводы таких микросхем представляют из себя простые припойные шарики одинаковой величины.
На фото ниже BGA микросхема и обратная ее сторона, состоящая из шариковых выводов.
Микросхемы BGA удобны производителям тем, что они очень сильно экономят место на печатной плате, потому что таких шариков под какой-нибудь микросхемой BGA могут быть тысячи. Это значительно облегчает жизнь производителям, но нисколько не облегчает жизнь ремонтникам.
Резюме
Что же все-таки использовать в своих конструкциях? Если у вас не дрожат руки, и вы хотите сделать, маленького радиожучка, то выбор очевиден. Но все-таки в радиолюбительских конструкциях габариты особо не играют большой роли, да и паять массивные радиоэлементы намного проще и удобнее. Некоторые радиолюбители используют и то и другое.
Каждый день разрабатываются все новые и новые микросхемы и SMD компоненты. Меньше, тоньше, надежнее. Будущее, однозначно, за микроэлектроникой.
В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).
SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких – SMD резистор.
SMD резисторы
SMD резисторы – это миниатюрные , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.
Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора.
Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.
Типоразмеры SMD резисторов
В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.
Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.
Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.
Размеры SMD резисторов и их мощность
Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.
Маркировка SMD резисторов
Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.
В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.
Маркировка с 3 и 4 цифрами
В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.
Еще несколько примеров определения сопротивлений в рамках данной системы:
- 450 = 45 х 10 0 равно 45 Ом
- 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
- 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
- 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)
Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом.
Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.
SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.
Эта система маркировки состоит из трех элементов: две цифры указывают код , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)
Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:
- 01А = 100 Ом ±1%
- 38С = 24300 Ом ±1%
- 92Z = 0.887 Ом ±1%
Онлайн калькулятор SMD резисторов
Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.
Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).
Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.
Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.
Мы уже познакомились с основными радиодеталями: резисторами, конденсаторами, диодами, транзисторами, микросхемами и т.п., а также изучили, как они монтируются на печатную плату. Ещё раз вспомним основные этапы этого процесса: выводы всех компонентов пропускают в отверстия, имеющиеся в печатной плате. После чего выводы обрезаются, и затем с обратной стороны платы производится пайка (см. рис.1).
Этот уже известный нам процесс называется DIP-монтаж.
Такой монтаж очень удобен для начинающих радиолюбителей: компоненты крупные, паять их можно даже большим «советским» паяльником без помощи лупы или микроскопа. Именно поэтому все наборы Мастер Кит для самостоятельной пайки подразумевают DIP-монтаж.
Рис. 1. DIP-монтаж
Но DIP-монтаж имеет очень существенные недостатки:
Крупные радиодетали не подходят для создания современных миниатюрных электронных устройств;
— выводные радиодетали дороже в производстве;
— печатная плата для DIP-монтажа также обходится дороже из-за необходимости сверления множества отверстий;
— DIP-монтаж сложно автоматизировать: в большинстве случаях даже на крупных заводах по производству электронику установку и пайку DIP-деталей приходится выполнять вручную. Это очень дорого и долго.
Поэтому DIP-монтаж при производстве современной электроники практически не используется, и на смену ему пришёл так называемый SMD-процесс, являющийся стандартом сегодняшнего дня. Поэтому любой радиолюбитель должен иметь о нём хотя бы общее представление.
SMD монтаж
SMD компоненты (чип-компоненты) — это компоненты электронной схемы, нанесённые на печатную плату с использованием технологии монтирования на поверхность — SMT технологии (англ. surface mount technology).Т.е все электронные элементы, которые «закреплены» на плате таким способом, носят название SMD компонентов (англ. surface mounted device). Процесс монтажа и пайки чип-компонентов правильно называть SMT-процессом. Говорить «SMD-монтаж» не совсем корректно, но в России прижился именно такой вариант названия техпроцесса, поэтому и мы будем говорить так же.
На рис. 2. показан участок платы SMD-монтажа. Такая же плата, выполненная на DIP-элементах, будет иметь в несколько раз большие габариты.
Рис.2. SMD-монтаж
SMD монтаж имеет неоспоримые преимущества:
Радиодетали дешёвы в производстве и могут быть сколь угодно миниатюрны;
— печатные платы также обходятся дешевле из-за отсутствия множественной сверловки;
— монтаж легко автоматизировать: установку и пайку компонентов производят специальные роботы.
Также отсутствует такая технологическая операция, как обрезка выводов.
SMD-резисторы
Знакомство с чип-компонентами логичнее всего начать с резисторов, как с самых простых и массовых радиодеталей.
SMD-резистор по своим физическим свойствам аналогичен уже изученному нами «обычному», выводному варианту. Все его физические параметры (сопротивление, точность, мощность) точно такие же, только корпус другой. Это же правило относится и ко всем другим SMD-компонентам.
Рис. 3. ЧИП-резисторы
Типоразмеры SMD-резисторов
Мы уже знаем, что выводные резисторы имеют определённую сетку стандартных типоразмеров, зависящих от их мощности: 0,125W, 0,25W, 0,5W, 1W и т.п.
Стандартная сетка типоразмеров имеется и у чип-резисторов, только в этом случае типоразмер обозначается кодом из четырёх цифр: 0402, 0603, 0805, 1206 и т.п.
Основные типоразмеры резисторов и их технические характеристики приведены на рис.4.
Рис. 4 Основные типоразмеры и параметры чип-резисторов
Маркировка SMD-резисторов
Резисторы маркируются кодом на корпусе.
Если в коде три или четыре цифры, то последняя цифра означает количество нулей, На рис. 5. резистор с кодом «223» имеет такое сопротивление: 22 (и три нуля справа) Ом = 22000 Ом = 22 кОм. Резистор с кодом «8202» имеет сопротивление: 820 (и два нуля справа) Ом = 82000 Ом = 82 кОм.
В некоторых случаях маркировка цифробуквенная. Например, резистор с кодом 4R7 имеет сопротивление 4.7 Ом, а резистор с кодом 0R22 – 0.22 Ом (здесь буква R является знаком-разделителем).
Встречаются и резисторы нулевого сопротивления, или резисторы-перемычки. Часто они используются как предохранители.
Конечно, можно не запоминать систему кодового обозначения, а просто измерить сопротивление резистора мультиметром.
Рис. 5 Маркировка чип-резисторов
Керамические SMD-конденсаторы
Внешне SMD-конденсаторы очень похожи на резисторы (см. рис.6.). Есть только одна проблема: код ёмкости на них не нанесён, поэтому единственный способ ёё определения – измерение с помощью мультиметра, имеющего режим измерения ёмкости.
SMD-конденсаторы также выпускаются в стандартных типоразмерах, как правило, аналогичных типоразмерам резисторов (см. выше).
Рис. 6. Керамические SMD-конденсаторы
Электролитические SMS-конденсаторы
Рис.7. Электролитические SMS-конденсаторы
Эти конденсаторы похожи на своих выводных собратьев, и маркировка на них обычно явная: ёмкость и рабочее напряжение. Полоской на «шляпке» конденсатора маркируется его минусовой вывод.
SMD-транзисторы
Рис.8. SMD-транзистор
Транзисторы мелкие, поэтому написать на них их полное наименование не получается. Ограничиваются кодовой маркировкой, причём какого-то международного стандарта обозначений нет. Например, код 1E может обозначать тип транзистора BC847A, а может – какого-нибудь другого. Но это обстоятельство абсолютно не беспокоит ни производителей, ни рядовых потребителей электроники. Сложности могут возникнуть только при ремонте. Определить тип транзистора, установленного на печатную плату, без документации производителя на эту плату иногда бывает очень сложно.
SMD-диоды и SMD-светодиоды
Фотографии некоторых диодов приведены на рисунке ниже:
Рис.9. SMD-диоды и SMD-светодиоды
На корпусе диода обязательно указывается полярность в виде полосы ближе к одному из краев. Обычно полосой маркируется вывод катода.
SMD-cветодиод тоже имеет полярность, которая обозначается либо точкой вблизи одного из выводов, либо ещё каким-то образом (подробно об этом можно узнать в документации производителя компонента).
Определить тип SMD-диода или светодиода, как и в случае с транзистором, сложно: на корпусе диода выштамповывается малоинформативный код, а на корпусе светодиода чаще всего вообще нет никаких меток, кроме метки полярности. Разработчики и производители современной электроники мало заботятся о её ремонтопригодности. Подразумевается, что ремонтировать печатную плату будет сервисный инженер, имеющий полную документацию на конкретное изделие. В такой документации чётко описано, на каком месте печатной платы установлен тот или иной компонент.
Установка и пайка SMD-компонентов
SMD-монтаж оптимизирован в первую очередь для автоматической сборки специальными промышленными роботами. Но любительские радиолюбительские конструкции также вполне могут выполняться на чип-компонентах: при достаточной аккуратности и внимательности паять детали размером с рисовое зёрнышко можно самым обычным паяльником, нужно знать только некоторые тонкости.
Но это тема для отдельного большого урока, поэтому подробнее об автоматическом и ручном SMD-монтаже будет рассказано отдельно.
% PDF-1.4 % 1625 0 объект > эндобдж xref 1625 82 0000000016 00000 н. 0000002711 00000 н. 0000002901 00000 п. 0000002947 00000 н. 0000003609 00000 н. 0000003843 00000 н. 0000004329 00000 н. 0000004822 00000 н. 0000005457 00000 н. 0000005792 00000 н. 0000005980 00000 н. 0000006299 00000 н. 0000006875 00000 н. 0000007520 00000 н. 0000007635 00000 н. 0000007748 00000 н. 0000008082 00000 н. 0000008392 00000 п. 0000008706 00000 н. 0000008794 00000 н. 0000009294 00000 н. 0000009872 00000 н. 0000010998 00000 п. 0000011946 00000 п. 0000013263 00000 п. 0000013537 00000 п. 0000013773 00000 п. 0000013839 00000 п. 0000014917 00000 п. 0000015104 00000 п. 0000018571 00000 п. 0000019051 00000 п. 0000020513 00000 п. 0000020627 00000 н. 0000022244 00000 п. 0000023160 00000 п. 0000023940 00000 п. 0000025373 00000 п. 0000026201 00000 п. 0000030063 00000 п. 0000030295 00000 п. 0000030379 00000 п. 0000030436 00000 п. 0000031220 00000 н. 0000031296 00000 п. 0000031395 00000 п. 0000031546 00000 п. 0000031660 00000 п. 0000033011 00000 п. 0000033330 00000 п. 0000033409 00000 п. 0000033726 00000 п. 0000033783 00000 п. 0000038518 00000 п. 0000043883 00000 п. 0000043924 00000 н. 0000044003 00000 п. 0000044296 00000 п. 0000045279 00000 п. 0000045397 00000 п. 0000045784 00000 п. 0000046200 00000 н. 0000046626 00000 п. 0000046985 00000 п. 0000047338 00000 п. 0000047718 00000 п. 0000048262 00000 п. 0000048570 00000 п. 0000048876 00000 н. 0000049062 00000 н. 0000049186 00000 п. 0000050562 00000 п. 0000050903 00000 п. 0000051001 00000 п. 0000059791 00000 п. 0000059832 00000 п. 0000107001 00000 н. 0000107042 00000 п. 0000112067 00000 н. 0000132818 00000 н. 0000002499 00000 н. 0000001978 00000 н. трейлер ] / Назад 264304 / XRefStm 2499 >> startxref 0 %% EOF 1706 0 объект > поток hb«e`b`g`HZ Ȁ
Многослойный керамический конденсатор MLCC, стандартный | Прецизионные устройства Knowles
Наши стандартные многослойные керамические конденсаторы для поверхностного монтажа (MLCC) охватывают диапазон размеров корпуса от 0402 до 8060 и напряжения от 10 В до 12 кВ постоянного тока
Эти устройства относятся к классу надежности стандартных компонентов, который мы предлагаем.В рамках категории надежности стандартных компонентов мы охватываем от стандартной конструкции конденсатора MLC до тандемных конденсаторов с заделкой FlexiCap для повышения надежности.
Для более высокого уровня надежности просмотрите наши линейки AEC-Q200 и High Reliability MLCC.
Линейка многослойных керамических конденсаторов стандартного и высокого напряжения включает:
Стандартные классы конденсаторов
Инновации в строительстве
- StackiCap TM Construction (предлагает значительное сокращение «площади печатной платы» при эквивалентном значении емкости, когда пространство на плате ограничено.)
- FlexiCap TM Концевая заделка (предназначена для снижения стрессового повреждения MLCC)
Варианты конструкции для повышения производительности / надежности
- TCC / VCC (конденсаторы X7R с определенным изменением емкости при приложенном постоянном напряжении во всем диапазоне рабочих температур)
- Диапазон NC (Диапазон NC разработан для достижения максимального диапазона емкости, возможного для данного размера компонента и высокого напряжения в сочетании со 100% покрытием микросхемы после монтажа)
- 250 В переменного тока (диапазон, который обеспечивает решение для непрерывного использования до 250 В переменного тока 60 Гц и обеспечивает приложения, не критичные с точки зрения безопасности, где требуются расширенные диапазоны емкости)
- 500 В переменного тока (диапазон, который обеспечивает решение для непрерывного использования до 500 В переменного тока, 60 Гц и обеспечивает приложения, не критичные с точки зрения безопасности, где требуются расширенные диапазоны емкости)
- VC1 (MLCC диапазона остаточной емкости VC1 обеспечивают более стабильное значение емкости с напряжением — не опускаться ниже 50% от значения 1Vrms на 1 кГц, вплоть до полного номинального напряжения постоянного тока при комнатной температуре.)
- 115 В переменного тока, 400 Гц (конденсаторы для аэрокосмических приложений, которые разработаны и испытаны на соответствие соответствующим переходным напряжениям и частотам, требуемым MIL-STD-704)
- Конденсаторы открытого режима (разработаны специально для использования в приложениях, где механическое растрескивание является серьезной проблемой и короткие замыкания из-за растрескивания недопустимы) Тандемные конденсаторы
- (спроектированы как отказобезопасный диапазон с использованием внутренней конструкции последовательной секции, для использования в любом приложении, где короткие замыкания недопустимы.)
Вы можете узнать больше о нашем стандартном диапазоне MLCC в брошюре MLCC
| Конденсаторы, фиксированные | Тантал твердый | Твердотельные танталовые чип-конденсаторы Tantamount ™, с конформным покрытием | SMD, конформное покрытие | 25.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердотельные танталовые чип-конденсаторы Tantamount ™, с конформным покрытием | SMD, конформное покрытие | 35.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердотельные танталовые чип-конденсаторы Tantamount ™, с конформным покрытием | SMD, конформное покрытие | 50.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердотельные танталовые чип-конденсаторы Tantamount ™, с конформным покрытием | SMD, конформное покрытие | 35.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердотельные танталовые чип-конденсаторы Tantamount ™, с конформным покрытием | SMD, конформное покрытие | 40.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердотельные танталовые чип-конденсаторы Tantamount ™, с конформным покрытием | SMD, конформное покрытие | 50.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на кристалле для поверхностного монтажа Tantamount ™, в литом корпусе, стандартного промышленного класса | SMD, литой | 25.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на кристалле для поверхностного монтажа Tantamount ™, в литом корпусе, стандартного промышленного класса | SMD, литой | 35.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на кристалле для поверхностного монтажа Tantamount ™, в литом корпусе, стандартного промышленного класса | SMD, литой | 50.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на кристалле для поверхностного монтажа Tantamount ™, в литом корпусе, стандартного промышленного класса | SMD, литой | 75.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердотельные танталовые чип-конденсаторы Tantamount ™, с конформным покрытием, максимальный ток CV | SMD, конформное покрытие | 50.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердотельные танталовые чип-конденсаторы, Tantamount ™, с конформным покрытием | SMD, конформное покрытие | 50.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на кристалле для поверхностного монтажа Tantamount ™, в литом корпусе, одобрено CECC | SMD, литой | 35.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на кристалле для поверхностного монтажа Tantamount ™, в литом корпусе, одобрено CECC | SMD, литой | 50.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | MLCC | Многослойные керамические конденсаторы для поверхностного монтажа, сертифицированные по стандарту MIL, тип CDR | Крепление на поверхность | 100.0 | 1 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы для поверхностного монтажа Tantamount ™ с конформным покрытием, военный сертификат MIL-PRF-55365/4 | SMD, конформное покрытие | 50.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на микросхеме для поверхностного монтажа Tantamount ™ в литом корпусе, военный сертификат MIL-PRF-55365/8 | SMD, литой | 35.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на микросхеме для поверхностного монтажа Tantamount ™ в литом корпусе, военный сертификат MIL-PRF-55365/8 | SMD, литой | 50.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | MLCC | Многослойные керамические чип-конденсаторы для поверхностного монтажа для автомобилей, чувствительных к электростатическому разряду (ESD) | Крепление на поверхность | 100.0 | 1 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | MLCC | Многослойные керамические конденсаторы для поверхностного монтажа, сертифицированные по стандарту MIL, тип MIL-123 | Крепление на поверхность | 50.0 | 1,1 нФ | 10 нФ | |||
| Конденсаторы, фиксированные | MLCC | Многослойные керамические конденсаторы для поверхностного монтажа, сертифицированные по стандарту MIL, тип MIL-123 | Крепление на поверхность | 100.0 | 1,2 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на кристалле для поверхностного монтажа Tantamount ™, в литом корпусе, Hi-Rel COTS | SMD, литой | 35.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на кристалле для поверхностного монтажа Tantamount ™, в литом корпусе, Hi-Rel COTS | SMD, литой | 50.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на чипе для поверхностного монтажа, Tantamount ™, в литом корпусе, очень низкий уровень DCL | SMD, литой | 35.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на чипе для поверхностного монтажа, Tantamount ™, в литом корпусе, очень низкий уровень DCL | SMD, литой | 50.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы для микросхем поверхностного монтажа, литой корпус, высокая надежность | SMD, литой | 35.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на чипе для поверхностного монтажа, литой корпус, 0805 размер | SMD, литой | 20.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на чипе для поверхностного монтажа, литой корпус, 0805 размер | SMD, литой | 25.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на кристалле для поверхностного монтажа, в литом корпусе, стандартный промышленный класс | SMD, литой | 35.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на микросхеме для поверхностного монтажа, литой корпус, сверхплоский низкопрофильный | SMD, литой | 35.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на кристалле для поверхностного монтажа Tantamount ™ Литой корпус, высокопроизводительные, автомобильный класс | SMD, литой | 35.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | Тантал твердый | Твердые танталовые конденсаторы на кристалле для поверхностного монтажа Tantamount ™ Литой корпус, высокопроизводительные, автомобильный класс | SMD, литой | 50.0 | 100 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | MLCC | Многослойные керамические конденсаторы для поверхностного монтажа | Крепление на поверхность | 50.0 | 5 нФ | 100 нФ | |||
| Конденсаторы, фиксированные | MLCC | Многослойные керамические чип-конденсаторы для поверхностного монтажа для высоконадежных приложений | Крепление на поверхность | 16.0 | 27 нФ | 47 нФ | |||
| Конденсаторы, фиксированные | MLCC | Многослойные керамические конденсаторы для поверхностного монтажа для немагнитных применений (пайка оплавлением) | Крепление на поверхность | 16.0 | 27 нФ | 47 нФ | |||
| Конденсаторы, фиксированные | MLCC | Многослойные керамические конденсаторы для поверхностного монтажа для импульсных токов | Крепление на поверхность | 1500.0 | 4,7 нФ | 100 нФ |
Комплекты конденсаторов SMT / SMD | Аналоговые Технологии, Inc.
Наши комплекты конденсаторов SMT / SMD специально и уникально разработаны с учетом потребностей пользователя. Мы создали эти защитные кожухи, которые имеют 128 отсеков в коробке, чтобы дать вам удобный способ упорядочить и транспортировать некоторые из самых маленьких предметов, доступных сегодня.
Наши комплекты конденсаторов Super SMT ™ изготавливаются на основе единственного в мире специального контейнера, нашего корпуса Super SMT Component Enclosure ™, который имеет 128 покрытий с индивидуальной крышкой и одну последнюю верхнюю крышку. Пенопласт внутри верхней крышки надежно удерживает все покрывала, когда верхняя крышка закрыта и заперта.
• Было продано более 50 000 корпусов / комплектов SMT без возврата денег.
• Корпус для компонентов Super SMT имеет 128 отсеков.
• Значение каждого компонента напечатано на крышке отдельно.
• Легко найти и получить доступ к любым ценным компонентам.
• Легко транспортировать корпус в другие места.
• Положите его на полку, чтобы столешница оставалась чистой.
Размеры каждой крышки: 0,87 дюйма (Д) x 0,59 дюйма (Ш) x 0,63 дюйма (Г) или 22 мм (Д) x 15 мм (Ш) x 16 мм (Г).
Корпус для компонентов Super SMT ™ имеет размеры: 11 дюймов (Д) x 8.5 дюймов (Ш) x 1,75 дюйма (В) или 280 мм (Д) x 216 мм (Ш) x 45 мм (В).
Все конденсаторы для поверхностного монтажа предварительно отсортированы и хранятся в нашем корпусе Super SMT Component Enclosure ™. Значения конденсаторов для поверхностного монтажа четко напечатаны на каждой крышке, чтобы вы могли легко найти нужный размер.
Эти комплекты конденсаторов Super SMT ™ содержат
1206 конденсаторы
0805 конденсаторы
0603 конденсаторы
0402 конденсаторы
Эти комплекты конденсаторов Super SMT ™ содержат 1206, 0805, 0603, 0402, COG, NPO, X7R, X5R, Y5V материалов, а значения варьируются от 0.5 пФ от до 22 мкФ для комплектов конденсаторов для поверхностного монтажа.
Всего в одном корпусе компонентов Super SMT содержится около 100 значений. Для каждого значения в наборах конденсаторов у вас есть выбор:
20шт / стоимость
50шт / стоимость
100шт / стоимость
200шт / стоимость
Smd-танталовые конденсаторы
ГЛАВНАЯ> РЕСУРСЫ> Разъемы Amphenol серии 57Танталовые конденсаторы SMD
Танталовые конденсаторы в корпусе для поверхностного монтажа играют очень важную роль во многих современных устройствах бытовой электроники.Они используются в сотовых телефонах и компьютерах, что позволило этим устройствам повысить производительность и уменьшить их размер. Это прямой результат преимуществ использования этого материала в качестве диэлектрика для конденсаторов.
Преимущества танталовых конденсаторов:
- Они имеют более высокий объемный КПД по сравнению с другими типами конденсаторов.
- Они просты в установке и занимают очень мало места на печатной плате.
- Танталовые конденсаторы обладают превосходными частотными характеристиками.
- Они очень надежны, их срок хранения часто считается неограниченным.
- Не изнашиваются при производстве.
- Они могут работать в очень широком диапазоне температур (от -55 ° C до + 125 ° C) .
Тантал, как и золото и серебро, считается драгоценным металлом. Танталовые конденсаторы изготовлены из порошка чистого металлического тантала. Небольшие размеры этих конденсаторов и преимущества (как отмечалось выше) позволили производителям производить конденсаторы этого типа в количествах, исчисляемых миллиардами во всем мире. По мере того, как технология поверхностного монтажа продолжает вытеснять сквозные отверстия, популярность этого стиля среди инженеров-электриков будет расти.
На TEDSS вы сможете выбрать танталовые конденсаторы для поверхностного монтажа из широкого диапазона стилей и производителей. У нас есть как литые, так и танталовые конденсаторы с конформным покрытием. Вы можете выбрать из списка размеров ящиков EIA, а также из труднодоступных размеров ящиков JEIA. TEDSS может предоставить вам конденсаторы SMD общего назначения или конденсаторы SMD с низким ESR. TEDSS имеет в наличии низкопрофильные, высокопрофильные и расширенные размеры корпусов.И все эти типы и стили сразу готовы к отправке по отличным ценам.
Некоторые из предпочтительных брендов, которые вы можете найти на TEDSS, — это AVX, Kemet, NEC, Nichicon, Panasonic и Sprague / Vishay. Однако, стремясь и дальше предоставлять нашим клиентам больший выбор и лучшие цены, TEDSS также предлагает товары менее известных брендов по очень низким ценам. Воспользуйтесь нашими инструментами поиска, чтобы выбрать наиболее подходящий для вас.
Размеры корпуса танталовых конденсаторов SMD
При выборе танталового конденсатора для поверхностного монтажа очень важен размер корпуса. Существует множество размеров на выбор, и не все производители используют один и тот же код для обозначения размера корпуса. Например, то, что AVX называет размером корпуса E, Kemet называет размером корпуса X. Это может создать проблемы для любого, кто не знаком с этим фактом. TEDSS, благодаря возможности параметрического поиска, позволяет вам видеть размер ящика для каждой единицы на складе.Это помогает избежать проблемы с получением микросхемы неправильного размера. Мы предоставили вам таблицу, которая показывает, какая буква используется в номере детали для некоторых из наиболее популярных брендов для обозначения размера.
Каждый производитель включает размер корпуса в свой артикульный номер. Однако они не используют один и тот же формат, например, литой танталовый конденсатор с корпусом (3216) EIA размером A (3216) 1 мкФ 16 вольт 10% производства AVX имеет следующий номер детали: TAJ A 106K016R.Часть, указанная Kemet, имеет номер детали T491A105K016AS, а Sprague / Vishay — номер детали 293D105X9016 A 2T. Буква, определяющая размер корпуса в номерах деталей AVX и Kemet, находится в одном месте (4-я цифра в номере), но в номере Sprague / Vishay это 12-я цифра в номере детали.
| EIA | 3216-18 | 3528-21 | 6032-28 | 7343-31 | 7343-40 | 7343-43 | 7260-38 | 2012-12 | 3216-12 | 3528-12 | 6032-15 | 7343-20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 3.2 | 3,5 | 6 | 7,3 | 7,3 | 7,3 | 7,3 | 2 | 3.2 | 3,5 | 6 | 7,3 |
| Вт | 1,8 | 2,8 | 3.2 | 4,3 | 4,3 | 4,3 | 6 | 1,3 | 1,6 | 2,8 | 3.2 | 4,3 |
| H | 1,6 | 1,9 | 2,6 | 2,6 | 4 | 4 | 3.6 | 1,2 | 1,2 | 1,2 | 1,2 | 2 |
| AVX | А | B | С | D | E | R | S | т | Вт | Y | ||
| КАЛ-ЧИП | А | B | С | D | E | |||||||
| DAEWOO | А | B2 | С | D | ||||||||
| KEMET | А | B | С | D | Y | х | E | R | S | т | Вт | В |
| КОА | А | B | С | E | P | |||||||
| MATSUO | А | B | C3 | D3 | H | E | ||||||
| NEC | А | S | С | D | P | A2 | B2 | |||||
| NEMCO | А | B | С | H | XL | AL | BL | CL | DL | |||
| сетевой адаптер | А | B | С | D | E | P | A2 | B2 | ||||
| НИХИКОН | А | B | С | N | P | |||||||
| PANASONIC | Y | х | С | D | E | Z | P | |||||
| SAMSUNG | AB | С | D | E | P | |||||||
| ВИШАЙ | А | B | С | D | E | P | В |
Танталовые конденсаторы SMD Допуск
Еще одним важным фактором при выборе лучшего конденсатора для вашего приложения является допуск.Это верхний и нижний пределы отклонения от номинальной стоимости компонента, т. Е. Допустимое отклонение. Большинство производителей используют промышленный стандарт для обозначения допуска, однако бывают исключения. Например, в номерах деталей T491A105 K 016AS и TAJA105 K 016R буква K используется для обозначения допуска 10%. В номере детали 293D105X 9 016A2T именно номер 9 указывает на такой же допуск в 10%.Для вашего удобства мы включили таблицу, которая поможет вам определить, какой допуск указан в номере детали для большинства производителей компонентов. При выборе этого типа конденсатора 10% и 20% являются наиболее распространенными допусками в коммерческих приложениях. Допуск в 5% считается стандартным для конденсаторов военного назначения, но особенным для коммерческих приложений.
Некоторые из самых популярных серий танталовых чип-конденсаторов производятся AVX. Их серия TAJ представляет собой литой танталовый чип-конденсатор общего назначения, который производится в наиболее распространенных номиналах и размерах. TEDSS.com предлагает большую часть размеров и стоимости кейсов в наличии.
Популярные танталовые конденсаторы SMD серии
Популярная серия:
- Kemet серии T491 и серии T494 / T495 с низким ESR
- Nichicon F93 серии
- Чип NEC серии ES / V
- Panasonic серии ECS-T и разочаровавшаяся серия ECS-H
- Sprague / Vishay серии 293D, серии 593D с низким ESR, серии 893D с предохранителями,
194D / 195D / 594D / 595D с конформным покрытием
Характеристики этого типа конденсатора, а также стоимость и размер сделали его одним из наиболее часто используемых конденсаторов.Пытаясь предложить альтернативу танталовым конденсаторам для поверхностного монтажа, многие производители вносят предложения по замене. Чередуется с диэлектриками, такими как оксид ниобия или BME / керамические конденсаторы, но инженеры продолжают разрабатывать продукты с танталовыми чип-конденсаторами, потому что они так хорошо работают.
Просмотрите наш перечень танталовых конденсаторов для поверхностного монтажа
Танталовые конденсаторы Surfce Mount используются в сотовых телефонах, бытовой электронике, преобразователях постоянного тока в постоянный, портативных компьютерах, медицинском оборудовании, источниках питания и рабочих станциях.
Щелкните здесь, чтобы просмотреть наш перечень танталовых конденсаторов SMD. Размер конденсатораSmd. SMT / SMD Компоненты и пакеты, размеры, размеры, детали
В некоторых типах микросхем, например в конденсаторах с низкой индуктивностью, клеммы перемещаются к длинной стороне корпуса. Однако этот альтернативный стиль все еще несколько необычен по сравнению с этой ориентацией. Примечания к дизайну; Физические размеры микросхем резисторов и конденсаторов показаны на рисунке выше.
Стандартные обозначения компонентов EIA показаны под заголовком типа. Общие значения конденсаторов или стандартная мощность резисторов показаны для каждого типа компонентов EIA. Чем меньше физическая часть, тем меньше индуктивность. Выберите минимально возможный размер упаковки, который все еще соответствует критериям дизайна. В таблице указаны размеры в мм, «Тип» — это английское обозначение. Вышеуказанные «типы» используются для обозначений метрических единиц. Также существует дополнительное обозначение танталовых конденсаторов [показано выше].
Коды корпусов включают размеры в миллиметрах, являются номинальными и могут не соответствовать опубликованным стандартам. Компании, производящие алюминиевые электролитические конденсаторы Компании, производящие танталовые конденсаторы Компании, производящие керамические конденсаторы Компании, производящие пленочные конденсаторы.
Охладитель процессора Ice GiantОбратите внимание, что в военных спецификациях обозначение размера компонентов EIA не используется. Например, танталовый конденсатор военного назначения показан ниже. Размер — это конденсаторы для поверхностного монтажа CWR.Общие значения ограничения. Земля, силовые самолеты. Информация о пассивном дизайне.
Стандартные номиналы конденсаторов и цветовые коды
Определения типов корпусов ИС. PWB Production Services. Поскольку практически вся массовая электроника использует технологию поверхностного монтажа, компоненты для поверхностного монтажа имеют большое значение. Эти компоненты для поверхностного монтажа поставляются в различных упаковках, большинство из которых стандартизированы, чтобы значительно упростить производство сборок печатных плат с использованием автоматизированного оборудования.
Некоторые из наиболее широко используемых компонентов — это резисторы для поверхностного монтажа и конденсаторы для поверхностного монтажа.Эти резисторы и конденсаторы SMD поставляются в небольших прямоугольных корпусах, некоторые из которых очень маленькие.
Кроме того, существует множество различных пакетов SMT для интегральных схем, зависящих от требуемого уровня взаимодействия, используемой технологии и множества других факторов.
Доступен ряд других компонентов, некоторые из которых находятся в стандартных пакетах, но другие, по самой своей природе, нуждаются в специализированных пакетах с нестандартной структурой.При разработке корпусов для поверхностного монтажа одно из соображений было уделено обращению с компонентами. Поскольку вся цель технологии поверхностного монтажа заключалась в том, чтобы облегчить автоматизированную сборку печатных плат, упаковки необходимо было спроектировать так, чтобы ими можно было легко манипулировать на машинах для захвата и установки.
Стили упаковки SMT были разработаны, чтобы обеспечить простоту использования на этапах отгрузки и складирования в цепочке поставок, а затем на станках захвата и опускания, используемых для сборки печатных плат.
Блок предохранителей Ford mustang завершен.Обеспечение простоты обращения с компонентами на всех этапах, сокращение производственных затрат и максимально высокое качество собранных печатных плат и конечного оборудования.
Часто самые маленькие компоненты свободно хранятся в бункере, они подаются по трубе и извлекаются по мере необходимости. Компоненты для поверхностного монтажа большего размера, такие как резисторы и конденсаторы, а также многие диоды и транзисторы для поверхностного монтажа, могут храниться на ленте на катушке.
Катушка состоит из ленты, внутри которой удерживаются компоненты, а вторая лента свободно приклеена к задней части. Поскольку машина использует компоненты, удерживающая лента стягивается, открывая доступ к следующему компоненту, который будет использоваться. Другие компоненты, такие как двухрядные ИС для поверхностного монтажа, можно удерживать в трубке, из которой они могут быть удалены при необходимости, а затем под действием силы тяжести следующий соскользнет вниз.
Очень большие ИС, возможно, четырехъядерные плоские блоки, QFP и держатели микросхем с пластиковыми выводами, PLCC могут храниться в так называемой вафельной упаковке, которую кладут на машину для захвата и размещения.Компоненты удаляются последовательно по мере необходимости. Отраслевые стандарты используются для обеспечения высокой степени соответствия во всей отрасли.
В состав организации входят более чем компании-члены, многие из которых являются одними из крупнейших компаний-производителей электроники. Буквы JEDEC обозначают Объединенный инженерный совет по электронным устройствам, и, как следует из названия, он управляет и разрабатывает многие стандарты, связанные с полупроводниковыми устройствами всех типов.
Один из аспектов этого — пакеты компонентов технологии поверхностного монтажа.
Очевидно, что для разных типов компонентов используются разные SMT-пакеты, но наличие стандартов позволяет упростить такие действия, как проектирование печатных плат, поскольку можно подготовить и использовать стандартные размеры контактных площадок и их контуры. Кроме того, использование пакетов стандартного размера упрощает производство, поскольку машины для захвата и размещения могут использовать стандартную подачу для компонентов SMT, что значительно упрощает производственный процесс и снижает затраты.
Различные пакеты SMT можно разделить на категории по типу компонентов, и для каждого из них есть стандартные пакеты.Есть несколько различных стандартных размеров, которые были уменьшены, поскольку технология позволила производить и использовать более мелкие компоненты.
Из этих типоразмеров в настоящее время используются только специализированные компоненты или компоненты, требующие более высоких уровней рассеиваемой мощности. Размеры и SMT являются наиболее широко используемыми, хотя с дальнейшим развитием миниатюризации и все чаще используются резисторы и конденсаторы SMD меньшего размера. . При использовании резисторов для поверхностного монтажа необходимо следить за тем, чтобы уровни рассеиваемой мощности не превышались, поскольку максимальные значения намного меньше, чем для большинства резисторов с выводами.
Малые конденсаторы для поверхностного монтажа используются миллиардами во всех формах массового электронного оборудования. Конденсаторы для поверхностного монтажа обычно представляют собой небольшие прямоугольные кубоиды, размеры которых обычно производятся в соответствии с размерами промышленных стандартов. Конденсаторы SMCD могут использовать различные технологии, включая многослойную керамику, тантал, электролитические и некоторые другие, менее широко используемые разновидности.
Подробнее о конденсаторах поверхностного монтажа. Технология поверхностного монтажа дает значительные преимущества для массового производства электронного оборудования.Малогабаритные резисторы для поверхностного монтажа используются миллиардами во всех формах массового производства электронного оборудования. Резисторы обычно представляют собой очень маленькие устройства прямоугольной формы, и они обычно производятся в соответствии с промышленными стандартными размерами. Узнайте больше о резисторе для поверхностного монтажа. Хотя в основном корпусы компонентов для поверхностного монтажа этих размеров используются для резисторов SMD и конденсаторов SMD, они также используются для некоторых других компонентов.
В некоторых случаях физически невозможно принять эти стандартные размеры, но некоторые другие компоненты используют их.Одним из примеров является индуктивность SMD.
Естественно, это очень сложно для очень маленьких размеров, но индукторы SMD доступны в разных размерах. В результате разной конструкции и различных требований к танталовым конденсаторам для поверхностного монтажа, для них используются несколько различных корпусов. Они соответствуют спецификациям EIA. Используя наш сайт, вы подтверждаете, что прочитали и поняли нашу Политику конфиденциальности и Условия использования. Electric Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.
Регистрация займет всего минуту. Поскольку я действительно не хочу паять конденсаторы, если я могу этого избежать, я бы хотел использовать для этого конденсаторы или размер конденсаторов.
Будет ли их производительность на высоких частотах отличаться от характеристик с меньшими корпусами? Корпус большего размера, как правило, будет иметь более высокую паразитную индуктивность, что приведет к более низкой собственной резонансной частоте и более высокому импедансу на высоких частотах:
За 0. Не угадайте. Кстати. Это хорошо работает и с деталями, и лучше всего это делать горячим воздухом с добавлением пасты.Это тоже отличные акриловые колпачки. Зарегистрируйтесь, чтобы присоединиться к этому сообществу. Лучшие ответы принимаются голосованием и занимают первое место. Главная Вопросы Теги Пользователи без ответа.
Размер корпуса конденсатораSMD и высокочастотные характеристики Задать вопрос. Спрашивал 3 года, 3 месяца назад.
Nilesat frequency al sunnahАктивна 3 года, 3 месяца назад. Просмотренное время. Pentium Pentium 6, 2 2 золотых знака 26 26 серебряных знаков 32 32 бронзовых знака.
Найти альтернативу конденсатора SMD Без размераСтандартное 0.Их емкость может значительно упасть из-за смещения постоянного тока и может быть намного больше, чем люди могут представить.
Обязательно ищите данные по конкретному номеру детали, а не в таблице данных о семействе. Активные самые старые голоса. Корпус большего размера, как правило, будет иметь более высокую паразитную индуктивность, что приведет к более низкой собственной резонансной частоте и более высокому импедансу на высоких частотах: источник изображения: электронный дизайн.
The Photon Например, в конденсаторах серии PW от Nichicon импеданс на частоте кГц изменяется в зависимости от диаметра: см. Здесь изображение.Считайте это альтернативным ответом, но вы можете не согласиться, если не понимаете мою логику.
Hacker rat toolЗарегистрируйтесь или войдите Зарегистрируйтесь с помощью Google. Зарегистрируйтесь через Facebook. Зарегистрируйтесь, используя электронную почту и пароль. Со временем появился ряд стандартных номиналов конденсаторов, как и в случае резисторов и катушек индуктивности.
Конденсаторыдоступны в огромном диапазоне стилей корпусов, допусков по напряжению и току, коэффициентов качества диэлектриков и многих других параметров. Тем не менее, они в основном придерживаются этого диапазона ценностей.
Эндометриновые наконечникиКонденсаторы — это один из четырех основных типов пассивных электронных компонентов; остальные три — индуктор, резистор и мемристор. Базовая единица измерения емкости — это Фарад F. Часто сложные комбинации используются для удовлетворения нескольких требований, таких как обработка больших напряжений при одновременном обеспечении правильной величины емкости. Если необходимо обеспечить периодическую настройку схемы, необходимо использовать конденсатор переменной емкости.
Это может быть конденсатор с ручной регулировкой или электрически настраиваемый конденсатор, такой как варикап на варакторном диоде.Его основная цель заключалась в том, чтобы предоставить мне быстрый доступ к часто используемым формулам и справочным материалам при выполнении моей работы в качестве инженера по радиочастотным системам и схемотехники.
Настоящим подтверждаются все товарные знаки, авторские права, патенты и другие права собственности на изображения и текст, используемые на веб-сайте RF Cafe.
Танталовый конденсатор
Допуски в значительной степени зависят от диэлектрика и типа корпуса. Микросхема конденсатора — это еще один способ обозначения конденсатора для поверхностного монтажа.На рисунке вверху страницы показаны различные размеры микросхем конденсаторов. Техническая записка; Значения конденсатора всегда указываются для конкретной частоты и данной температуры: для справки, чаще всего значение конденсатора действительно при 25 градусах Цельсия на частоте 1 кГц. Обратите внимание на увеличение величины или увеличение значения при использовании поляризованных конденсаторов.
Поверхностный монтаж [SM] Размеры микросхем конденсатора могут включать следующее: Имейте в виду, что требуемый размер контактной площадки может изменяться в зависимости от производителя конденсатора.Размеры указаны в дюймах, являются номинальными и могут не соответствовать опубликованным стандартам. Вот несколько общих правил по размеру упаковки по сравнению с A, которые производятся в значениях до 4. Размеры указаны в миллиметрах, являются номинальными и могут не соответствовать опубликованным стандартам.
Метрические размеры приведены только для справки, но не используются где-либо еще на этом сайте. В этой теме страницы представлены как общий физический размер конденсаторов для поверхностного монтажа, так и их общие значения. В таблицах используется обозначение компонентов EIA с указанием их высоты, ширины и длины.
Обозначение компонента EIA в основном описывает размер или физическую форму корпуса конденсаторов. Для получения информации о поставщиках конденсаторов обратитесь к списку производителей конденсаторов. Технология поверхностного монтажа SMT — это метод, при котором электрические компоненты устанавливаются непосредственно на поверхность печатной платы печатной платы. Установленные таким образом электрические компоненты называют устройством поверхностного монтажа SMD.
В промышленности этот подход в значительной степени заменил метод монтажа компонентов методом сквозного монтажа, в значительной степени потому, что SMT позволяет повысить автоматизацию производства.Обе технологии могут использоваться на одной плате, при этом технология сквозных отверстий часто используется для компонентов, не подходящих для поверхностного монтажа, таких как большие трансформаторы и силовые полупроводники с теплоотводом.
Компонент SMT обычно меньше, чем его аналог, проходящий через отверстие, потому что он либо имеет меньшие выводы, либо вообще не имеет выводов. Он может иметь короткие штыри или выводы разного типа, плоские контакты, матрицу шариков припоя BGA или выводы на корпусе компонента.
Накладной монтаж изначально назывался «планарный монтаж».Технология поверхностного монтажа была разработана в середине XX века и получила широкое распространение. К концу ХХ в. В подавляющем большинстве высокотехнологичных электронных сборок с печатными схемами преобладали устройства для поверхностного монтажа. Большая часть новаторских работ в этой технологии была сделана IBM. Компоненты стали намного меньше, а размещение компонентов на обеих сторонах платы стало гораздо более распространенным при поверхностном монтаже, чем при установке в сквозные отверстия, что позволило значительно повысить плотность схем и меньшие печатные платы и, в свою очередь, машины или подсборки, содержащие платы.
Часто только паяные соединения удерживают детали на плате; в редких случаях детали на нижней или «второй» стороне платы могут быть закреплены с помощью точки клея, чтобы предотвратить падение компонентов внутри печей оплавления, если деталь имеет большой размер или вес. В качестве альтернативы компоненты SMT и сквозные отверстия могут быть припаяны на одной стороне платы без клея, если детали SMT сначала припаяны оплавлением, затем используется селективная паяльная маска для предотвращения оплавления припоем, удерживающего эти части на месте, и части, расплывающиеся во время пайки волной.
Накладной монтаж хорошо поддается высокой степени автоматизации, сокращению затрат на рабочую силу и значительному увеличению производительности. Напротив, SMT плохо подходит для ручного производства или изготовления с низкой степенью автоматизации, что экономичнее и быстрее для разового прототипирования и мелкосерийного производства, и это одна из причин, почему многие компоненты для сквозных отверстий все еще производятся.
Некоторые SMD можно паять с помощью ручного паяльника с регулируемой температурой, но, к сожалению, те, которые очень малы или имеют слишком мелкий шаг выводов, невозможно паять вручную без дорогостоящего оборудования для пайки горячим воздухом [сомнительно — обсудить].SMD могут составлять от одной четверти до одной десятой размера и веса, а также от половины до четверти стоимости эквивалентных деталей со сквозным отверстием, но, с другой стороны, стоимость определенной детали SMT и эквивалентных деталей со сквозным отверстием может быть меньше. -отверстие может быть очень похожим, хотя редко бывает дороже SMT-часть.
Различные термины описывают компоненты, технику и машины, используемые в производстве. Эти термины перечислены в следующей таблице: Там, где должны быть размещены компоненты, на печатной плате обычно имеются плоские, обычно оловянно-свинцовые, серебряные или позолоченные медные контактные площадки без отверстий, называемые контактными площадками для пайки.Паяльная паста — липкая смесь флюса и крошечных частиц припоя, сначала наносится на все контактные площадки с помощью трафарета из нержавеющей стали или никеля с использованием процесса трафаретной печати.
Его также можно наносить с помощью механизма струйной печати, аналогичного струйному принтеру. После склеивания доски затем поступают к установкам для захвата и укладки, где их помещают на конвейерную ленту. Некоторые большие интегральные схемы поставляются в антистатических лотках. Машины для захвата и размещения с ЧПУ снимают детали с лент, трубок или лотков и помещают их на печатную плату.
Затем платы перемещаются в печь для пайки оплавлением. Сначала они попадают в зону предварительного нагрева, где температура платы и всех компонентов постепенно и равномерно повышается.
Платы попадают в зону, где температура достаточно высока, чтобы расплавить частицы припоя в паяльной пасте, и соединение компонента приводит к контактным площадкам на печатной плате. Поверхностное натяжение расплавленного припоя помогает удерживать компоненты на месте, и, если геометрия площадок для пайки спроектирована правильно, поверхностное натяжение автоматически выравнивает компоненты на их площадках.Существует ряд методов оплавления припоя.
Один — использовать инфракрасные лампы; это называется инфракрасным оплавлением. Другой — использовать конвекцию горячего газа. Еще одна технология, которая снова становится популярной, — это специальные фторуглеродные жидкости с высокими температурами кипения, в которых используется метод, называемый оплавлением в паровой фазе. Из-за проблем, связанных с окружающей средой, этот метод не пользовался популярностью до тех пор, пока не было принято законодательство о бессвинцовой пайке, которое требует более строгого контроля над пайкой.
Подпишитесь на RSS
В конце конвекционной пайки самой популярной технологией оплавления была технология оплавления с использованием стандартного воздуха или азота.У каждого метода есть свои достоинства и недостатки. При инфракрасном оплавлении разработчик платы должен расположить плату так, чтобы короткие компоненты не попадали в тень высоких компонентов.
Расположение компонентов менее ограничено, если разработчик знает, что в производстве будет использоваться пайка оплавлением в паровой фазе или конвекционная пайка. Корпус и размер устройства для поверхностного монтажа.
Интернет-полиция штата Арканзас сообщаетОбщие пассивные прямоугольные компоненты включают в себя такие элементы, как резисторы и конденсаторы.Их размер определяется кодом размера, который равен их ширине x высоте. Например, код британского размера указывает, что компонент равен 0. Метрический эквивалент iswhich равен 1. Это особенно важно для таких кодов, как и, которые встречаются как в британской, так и в метрической системе, но указывают разные размеры. Обратите внимание, что размеры и британская система единиц — это специальные размеры, которые чаще всего используются для компонентов, требующих высокого тепловыделения.
При выборе компонентов, которые будут паяться вручную, с чем-то меньшим, чем есть, может быть очень трудно обращаться.По этой причине компоненты являются наименьшими рекомендованными компонентами для конструкций плат, паяемых вручную. Транзисторы и диоды обычно упаковываются одинаково. Несмотря на то, что для диода требуется только два вывода, им дано три, чтобы их можно было правильно сориентировать. Сложные схемы обычно встраиваются в микросхемы, известные как интегральные микросхемы.
ИСбывают разных форм-факторов. Корпуса BGA с шариковой решеткой — это специализированные ИС, которые имеют массив шариков припоя на нижней стороне микросхемы, а не контакты.BGA обычно имеют 1. Корпус BGA предназначен только для промышленных печатных плат, потому что их очень трудно точно установить вручную и еще сложнее припаять. Их паяные соединения также можно проверить только с помощью специального рентгеновского оборудования. Пластиковые держатели микросхем с выводами — это специализированные пластиковые лотки, в которые помещаются корпуса микросхем с J-образными выводами.
Они предназначены для снятия ИС, чтобы ее можно было заменить или изменить. У их потенциальных клиентов обычно 1. Эти документы с открытым исходным кодом.Если вы обнаружите проблему, отправьте нам ошибку, отправив нам запрос на перенос. И если вы хотите внести свой вклад, мы тоже будем рады этому! Foundation API. Общие пассивные прямоугольные компоненты Общие пассивные прямоугольные компоненты включают в себя резисторы и конденсаторы.
10uF 50V Алюминиевые конденсаторы SMD Nichicon
Вся продукция поставляется в запечатанной коробке. Вся продукция тщательно упакована. Перед отгрузкой мы тестируем всю электронику и контролируем механику всей продукции. Так что вы никогда не будете разочарованы, когда откроете нашу упаковочную коробку JSumo.
У нас есть 2 варианта доставки:
- Зарегистрированной авиапочтой (фиксированная цена 9,95 долларов США, бесплатно при заказе на сумму более 199 долларов США)
Экспресс-доставка по всему миру DHL (в зависимости от веса)
Пример расписания для международных перевозок воздушным транспортом Почта | |||
Страны Европы | 2-3 недели (иногда меньше) | США | 3-4 недели |
* Мексика | 4-6 недель | Страны Африки | 4-6 недель |
Япония | 2-3 недели | Катар | 3-4 недели |
Бразилия | 3-6 недель | Малайзия | 4-5 недель |
* Перу, Эквадор, Колумбия | 4-6 недель | Филиппины | 4-6 недель |
Россия | 3-4 недели | Саудовская Аравия | 3-4 недели |
Страны Средней Азии | 3-4 недели | Азербайджан | 2-3 недели |
Монголия, Китай | 4-6 недель | Великобритания, Ирландия | 3-4 недели |
Латвия, Эстония, Литва | 3 недели | Канада | 2-3 недели |
* Доставка из Мексики, Перу, Эквадора и Колумбии может потерять слишком много время в переходах после выхода. Мы отправляем код посылки, но его можно только отследить внутри вашей страны. Мы предлагаем эти страны для экспресс-доставки DHL (Время прибытия 3-5 дней) для более надежного и отслеживания вариант. | |||
Эти страны — единственные примеры. Если вашей страны нет в список, не бойтесь. Мы отправляем по всему мир включая вашу страну тоже 🙂 | |||
Какова ваша политика возврата?
Вы можете вернуть товар для возврата или обмена (если возникла из-за нашей ошибки) в течение 30 дней с даты отправки заказа.(Дата отгрузки заказа и уведомление о заказе отправляются вам по электронной почте). Все возвраты должны сопровождаться номером разрешения на возврат товара (номер заказа).
Если мы отправили вам не тот товар, или он прибыл с дефектом или повреждением
Нет проблем. Просто свяжитесь с нами в течение 30 дней с момента первоначальной доставки товара, чтобы организовать возврат вашей покупки.
