Как проверить исправность конденсатора, его емкость и сопротивление

Иногда возникает необходимость проверки электронных элементов, в том числе и конденсаторов.
По разнообразным причинам конденсаторы выходят из строя, это может быть внутреннее короткое замыкание, увеличение тока утечки пробой конденсатора в следствие превышения максимально допустимого напряжения или же обычное уменьшение емкости — причина которая со временем постигает почти все электролитические конденсаторы.

Методы проверки конденсатора, мы рассмотрим, довольно простые, здесь главное умение пользоваться тестером или мультиметром и правильно применять данную инструкцию.

Для начала необходимо знать что все конденсаторы разделяются на полярные и неполярные. К полярным относятся электролитические конденсаторы, к неполярным все остальные.

Полярные конденсаторы в схеме должны стоять таким образом чтоб на обозначенном минусовом выводе был минус питания, а на плюсовом контакте плюс, только так ы не иначе.

Если нарушить полярность то минимум что будет это конденсатор выйдет из строя, но при достаточном напряжение он вздуется и взорвется, для того чтоб при аварийной ситуации конденсатор не разрывало на осколки, в импортных конденсаторах, в верхней части корпус сделан с тонкого материала и нанесены специальные разделительные прорези, при взрыве такой конденсатор просто выстреливает вверх и не задевает при этом элементы вокруг себя.

Проверка конденсаторов

Перед проверкой конденсатор необходимо обязательно разрядить любым металлическим предметом закоротив его выводы, и так перед каждой проверкой.

Если проверяемый конденсатор находится на плате, необходимо хотя бы один его вывод освободить от схемы и приступить тогда уже к замерам. Но так как большинство современных конденсаторов имеют достаточно низкую посадку — лучше конденсатор выпаять полностью.

Проверка конденсатора мультиметром

С помощью мультиметра можно проверить практически любой конденсатор по емкости больше 0. 25 микрофарад.

Полярность конденсатора обозначена на корпусе в виде поздовжной полосы с знаками минус — это минусовой вывод конденсатора.

И так выставляем тестер в режим или прозвонки или сопротивления. Мультиметр в таком режиме будет иметь на своих щупах постоянное напряжение.

Касаемся щупами контактов конденсатора и видим как показатель сопротивления плавно растет — конденсатор заряжается.
Скорость заряда будет напрямую зависеть от емкости конденсатора. Через определенное время конденсатор зарядится и на дисплее мультиметра будет значение «1» или по другому говоря «бесконечность» это уже говорит о том что конденсатор не пробит и не замкнут.

Но если при касание щупами контактов конденсатора мы сразу наблюдаем значение «1» то это говорит об внутреннем обрыве — конденсатор не исправен.
Бывает и другое, значение «000» или близкое очень малое значение которое не меняется (при зарядке) иногда мультиметр пищит, это говорит о пробое или коротком замыкание пластин внутри конденсатора.

Неполярные конденсаторы проверяются довольно просто, тестер выставляем в режим измерения сопротивления (мегаОмы), касаясь щупами контактов конденсатора — сопротивление должно быть не меньше 2 МегОм. Если наблюдается меньше то конденсатор неисправен, но убедитесь что вы в момент замера не касались пальцами щупов.

Проверка конденсаторов стрелочным тестером
Проверяя стрелочным прибором. Суть проверки та же что и мультиметром, но здесь можно уже более наглядно наблюдать процесс зарядки конденсатора потому как мы видим отклонения стрелки а не мигающие цифры на дисплее.

Исправный конденсатор при контакте с щупами, не забываем разряжать, должен сначала отклонить стрелку а затем медленно и плавно возвращать стрелку назад, скорость возврата стрелки будет зависеть от емкости конденсатора.
Если стрелка не отклоняется или же отклонившись не возвращается это говорит о явной неисправности конденсатора.

Но если емкость конденсатора очень мала, «зарядки» можно и не заметить — практически сразу же стрелка уйдет в бесконечность, то есть не сдвинется с места.

Для конденсатора же более 500 микрофарад — такая картина практически сразу же будет говорить о внутреннем обрыве.
Хорошим способом будет проверка заведомо исправного конденсатора (для наглядности) и сравнение с испытуемым. Такой способ даст возможность более уверено ответить на вопрос — рабочий ли конденсатор?

Проверка переменным напряжением

Так как невозможно наблюдать столь быстрый процесс заряда для проверки конденсаторов малой емкости есть специальный способ который с точностью определит нет ли обрыва в нем.
Собирается небольшая схемка состоящая с последовательно соединенных конденсатора, амперметра переменного тока и токоограничительного резистора.
Соединенную цепь подключают к источнику переменного напряжения, с напряжением не больше 20% от максимального напряжения конденсатора.

Если стрелка амперметра не отклоняется это говорит об внутреннем обрыве конденсатора

Проверяем емкость конденсатора

Для проверки емкости нам нужно убедится что реальная емкость конденсатора соответствует указанной на его корпусе.

Все электролитические конденсаторы со временем (в процессе работы) «подсыхают» и теряют свою емкость, это естественный процесс и для каждой конкретной схемы существуют свои припуски и отклонения.

Проверяют емкость мультиметром в режиме «Cx» выбирают примерную емкость с максимальным пределом.

Конденсатор разряжают об металлический предмет, например пинцет и вставляют в гнездо проверки конденсаторов.
Для более точных показаний необходимо следить за тем чтоб в мультиметре стояла новая и не розряженая «крона».

Применяют и специальные приборы внешне схожие с мультиметром, которые специализированы конкретно для проверки конденсаторов и имеют достаточно широкий диапазон измерений емкости, от единиц пикофарад до десятков тысяч микрофарад, не каждый профессиональный мультиметр может похвастаться и половиной того диапазона емкостей.

Но если у вас под рукой нет ни мультиметра ни «микрофарадметра» можно достаточно приблизительно

замерить емкость стрелочным омметром.

Как писалось выше, конденсатор заряжают прикасаясь щупами к его контактам — «засекаем» время отклонения стрелки назад и сравниваем время с заведомо исправным (новым) конденсатором, если время сильно не отличается то емкость в пределах нормы и конденсатор исправен.

Таким же способом можно определить ток утечки конденсатора. Для этого конденсатор щупами заряжают до отклонения стрелки назад.
С интервалом несколько секунд (зависит от емкости) щупы прикладывают снова, если стрелка снова проделывает такой же весь путь то это говорит о повышенном токе утечки и уже частичном неисправности конденсатора. В исправного же конденсатора в течение несколько секунд, чем больше емкость тем больше времени, должен сохранятся «заряд» и стрелка уже не должна показывать столь низкое сопротивление вначале как при первой зарядке.

«Зарядка напряжением».
Такой способ проверки аналогичной ситуации подходит для более высоковольтных конденсаторов так как на малом напряжение (от тестера) может быть не понятна вся ситуация.
И так суть способа заключается в том что конденсатор заряжают от источника постоянного напряжения, для этого напряжение выбирают немного меньше максимального и заряжают контакты конденсатора, как правило хватит 1-2 секунды. После чего «зарядку» отсоединяют и мультиметром измеряют напряжение на контактах конденсатора, оно должно быть практически таким же что и использовалось при зарядке, если это ни так и оно сильно занижено то у конденсатора большой ток утечки и он неисправен.

Мултиметром наблюдают напряжение в течение некоторого времени, конденсатор будит плавно терять напряжение, скорость будит зависеть от емкости и ESR (внутреннего сопротивления).

Как проверить конденсатор без приборов?
В некоторых ситуациях при отсутствие омметра или вольтметра, исправность электролитического конденсатора можно проверить только лишь при наличие источника подходяще допустимого напряжения. Конденсатор в течение 1-2 секунд заряжают, а затем нужно замкнуть его контакты металлической отверткой.

У исправного конденсатора должна появится яркая искра. Если же она тусклая или же едва заметная то это говорит о том что конденсатор неисправен и плохо держит заряд.

Как проверить конденсатор

Старый и новый способ проверки любых конденсаторов на работоспособность.

Раньше, когда у мастера или радиолюбителя из измерительных приборов был только обычный мультиметр типа DT830B, то конденсаторы проверялись мультиметром. Причём проверить можно было только электролитические (полярные) конденсаторы большой емкости и то весьма условно.

Проверка электролитических (полярных) конденсаторов мультиметром. Старый способ.

В настоящее время этот способ проверки конденсаторов является устаревшим. На мультиметре, в режиме измерения сопротивления выставляем значение на переключателе 2 МОм и касаемся щупами выводов конденсатора. Руками можно прикасаться только к одному выводу конденсатора с щупом, чтобы мультиметр не измерил сопротивление рук. После того как приложили щупы к выводам конденсатора, мультиметр начнет измерять сопротивление конденсатора, которое будет увеличиваться по мере заряда конденсатора от напряжения на щупах мультиметра. В какой-то момент на мультиметре появиться «1», что означает выход за пределы измеряемого диапазона мультиметра. И вот по скорости нарастания или полностью отсутствия сопротивления на мультиметре можно косвенно дать оценку работоспособности конденсатора. Для более точной проверки желательно иметь в наличии исправный конденсатор для сравнения характера скорости нарастания сопротивления.

В этом видео смотрите пример проверки конденсатора мультиметром:

Если с электролитическими конденсаторами более менее можно определиться с работоспособностью, то конденсаторы постоянной емкости проверить с помощью обычного мультиметра нельзя. Можно конечно купить многофункциональный мультиметр с функцией проверки конденсаторов, но и он проверит только конденсаторы средней емкости, начиная от нескольких нанофарад. Конденсаторы малой емкости он не измеряет, следовательно их нельзя проверить таким мультиметром.

Как правильно проверить конденсатор

Для наиболее точной проверки любых конденсаторов на работоспособность и соответствия заявленных емкостей, я рекомендую купить недорогой ESR-метр из Китая.

На фото: внешний вид ESR метра из Китая

Неважно, какой у вас конденсатор электролитический или постоянный, ESR-метр проверит оба типа. Кроме того этот прибор в отличии от многофункционального мультиметра с опцией измерения емкости, измеряет ещё два параметра у электролитического конденсатора, это ESR или эквивалентное последовательное сопротивление и Vloss — это потеря напряжения или добротность в процентах.

Проверка конденсаторов с помощью ESR тестера

Для проверки конденсатора, его необходимо вставить в специальную панельку – коннектор радиодеталей. Можно сделать щупы с крокодилами для зажима ножек радиодеталей, чтобы не вставлять в эту зажимную панель, так как это не всегда удобно. После чего нажать на кнопку «TEST» и подождать пока тестер произведет измерение. Если проверяется обычный, неполярный конденсатор, то тестер нам просто покажет емкость, которая должна соответствовать номиналу, смотри фото.

На фото: проверка обычного конденсатора с помощью ESR метра

Электролитический исправный или «плохой» конденсатор должен показать три параметра: это емкость, ESR и Vloss.
По заранее известной таблице ESR исправных конденсаторов, делаем вывод о работоспособности проверяемого конденсатора.

Измеренные значения должны быть не больше указанных в таблице.

На фото: исправный электролитический конденсатор 1000 мкФ х 16В

На фото выше значение ESR составляет 0. 22 Ома минус сопротивление переходников 0.13 Ом = 0.09, то есть ESR по таблице для проверяемого конденсатора в норме.

Бывает так, что проверяемый конденсатор ничего не показывает по ESR метру, это означает или обрыв или полную потерю емкости конденсатора. То есть конденсатор просто «высох». Естественно такой конденсатор считается неисправным.

Далее в видео обзор ESR метра, проверка конденсаторов и других радиодеталей.

Купить ESR метр можно по этой ссылке

Добавить комментарий

с помощью мультиметра, на работоспособность не выпаивая, с применением тестера, исправность и емкость

Конденсатор — незаменимое средство в любой электротехнике. Что он собой представляет, каков принцип его работы и сфера применения? Как осуществляется проверка конденсатора мультиметром? Об этом далее.

Что это такое

Конденсатор является устройством, способным делать накопление заряда электрического тока и передавать его по электрической цепи. Самый простой конденсатор включает в себя несколько пластинчатых электродов, которые разделены с помощью диэлектрика. На этих электродах накапливается заряд, имеющий разную полярность. На одной пластине положительный заряд, а на другой — отрицательный.

Проверка конденсатора мультиметром

Есть множество классификаций устройства конденсатора. Он бывает постоянным и переменным, неполярным и полярным, бумажным и металлобумажным. Последние считаются наиболее привычными и распространенными конденсаторами, которые напоминают прямоугольные кирпичи. Они относятся к неполярным устройствам.

Неполярный аппарат

Конденсаторы часто сделаны из керамики. Бывают пленочными, электролитическими и полимерными. Керамический вид позволяет фильтровать различные виды высокочастотных помех энергии. Благодаря их относительной диэлектрической проницаемости, можно создавать многослойные элементы, имеющие емкость, которая сопоставима электролитам. Они не являются полярными.

Пленочные агрегаторы распространены везде, к примеру, их можно встретить в кондиционерах. Они отличаются тем, что у них малый ток утечки, небольшая емкость, высокое рабочее напряжение и отсутствие чувствительности к полярности приложенного напряжения. Полимерные виды выдерживают различные виды больших импульсных токов, работают при низких температурах.

Пленочный агрегат

Обратите внимание! Что касается приборов, оснащенных воздушным диэлектрическим элементом, то самым лучшим конденсатор выступает подстроечный прибор, имеющий резонансный радиоприемный контур. Его могут рекомендовать все пользователи. Емкость подобных элементов маленькая, но удобная в реализации изменений.

К электролитическим относятся агрегаты, напоминающие бочонки или батарейки. Они устанавливаются в сетевые пульсации в блоках питания. Благодаря механизму и принципу действия получается большая емкость при малом размере. Диэлектриком выступает оксид металла. Если в блоке питания используется диэлектрик с алюминиевым электролитом, то, чтобы работал автомобильный конденсатор на высокой частоте, используется танталовый электролит, поскольку обладает меньшим током утечки, большой устойчивостью к внешним воздействиям.

Конструкция конденсатора

Где используется

Конденсатор используется широко в сфере электротехники. Его используют пиротехники в разных электроцепях. Чаще всего его можно найти в блоке питания, фильтре с высокими и низкими частотами, балластном блоке питания, аккумуляторной зарядке, аналогичном аккумуляторе питания маломощных пассивных устройств, к примеру, в светодиодных лампочках и радиоприемниках.

Прибор в аккумуляторной зарядке

Как работает

В электрической схеме подобные устройства могут быть использованы с разными цепями, однако их основным предназначением считается сохранение заряда. Таким образом, конденсатор берет ток, но сохраняет его и потом отдает в цепь.

Подключая конденсатор к электроцепи, на конденсаторных электродах накапливается электрозаряд. Сначала конденсаторная зарядка потребляет наибольший электрический ток. По мере того, как заряжается конденсатор, электрический ток снижается и когда конденсаторная емкость наполняется, ток исчезает насовсем.

В момент отключения электроцепи от источника питания и при подключении нагрузки цикла, конденсаторный прибор перестает получать заряд и отдает накопившийся ток иным элементам. Сам выступает в роле источника питания.

Основной технической характеристикой конденсатора является емкость. В свою очередь, емкость — способность устройства делать накопления электрического заряда.

Обратите внимание! Чем больше этот показатель, тем больше заряд сможет быть накоплен и передан к электрической цепи. Конденсаторная емкость измеряется в фарадах. Отличаются устройства друг от друга по конструкции, материалам изготовления и области применения.

Принцип работы устройства

Типы неисправностей

Обычно у конденсатора случается обрыв электролита, снижается емкость, получается электролитический пробой, снижается максимально допустимое напряжение и увеличивается внутреннее конденсаторное сопротивление. Пробой возникает из-за того, что превышается допустимое напряжение, обрыв из-за механических повреждений, вибраций, встрясок, некачественной конструкции и нарушения предписанных условий эксплуатации. Утечки случаются из-за изменения сопротивления между обкладками. Это приводит к тому, что снижается конденсаторная емкость, не способная сохранять электрический заряд.

Обрыв электролита как основная поломка

Инструкция по проверке мультиметром

Поскольку аппарат способен аккумулировать в себе электрозаряды, то, перед тем, как проверить конденсатор, его нужно разрядить. Это возможно сделать при помощи отвертки, жалом прикоснувшись к выводам для образования искры. Затем необходимо делать прозвон компонентов. Проверка конденсатора возможна при помощи мультиметра и лампочки с проводами. Первый способ надежнее и точнее, поскольку мультиметр показывает точные данные.

До того, как проверить электролитический конденсатор мультиметром, необходимо посмотреть на конденсатор. В случае наличия трещин с нарушением изоляционного слоя, подтеками либо вздутием, проводить тестирование не имеет смысла из-за поломки конденсатого прибора и необходимости замены. Если внешние дефекты отсутствуют, можно осуществлять проверку.

Обратите внимание! До проведения измерений, необходимо определиться с разновидностью конденсатора. Бывает неполярный и полярный тип. Во втором случае необходимо соблюдать полярность, а в первом — проводить измерения по другой технологии. Определение полярности можно провести, взглянув на метку корпуса. На детали имеется черная полоса с нулевым обозначением. Возле нее есть отрицательный с положительным контактом.

Для начала процедуры с полярным агрегатом, необходимо поставить мультиметр на режим омметра и посмотреть, есть ли обрыв с коротким замыканием или нет. Чтобы проверить неполярный прибор, необходимо выставить цифру 2 МОм в диапазоне измерений, а для полярного прибора выставить 200 Ом.

Сам конденсатор отпаивается от схемы и помещается на поверхность стола. Щупы ставятся к конденсаторным выводам с соблюдением полярности. При соприкосновении щупов, на дисплее будут постепенно расти показатели. Спустя некоторое время измерений на экране появится точное число. При единице прибор исправен. В случае, если загорается сразу единица, это говорит об обрыве. При появлении нуля, это говорит о коротком замыкании. Для неполярного устройства оптимальное значение выше двух.

Как правильно проверять устройство мультиметром

Керамических конденсаторов

Керамические с бумажными и прочими неполярными конденсаторами можно проверить с помощью мультиметра, настроив прибор на замер сопротивления и максимальный измерительный предел. Далее необходимо прикоснуться с помощью измерительных проводов к контактам. Затем получить результат. Если на экране мультиметра получается значение в 2 МОм и более, можно говорить об исправности прибора. В противоположном случае, необходима замена оборудования.

Обратите внимание! Осуществляя измерения на максимальном режиме сопротивления, необходимо исключить тот факт, чтобы проводящие части соприкасались друг с другом. В противном случае получить достоверные данные невозможно.

Проверка керамического прибора мультиметром

Полярных конденсаторов

Чтобы протестировать полярный агрегат, необходимо переключить мультиметр на режим замера сопротивления, установить пределы измерений в 200 тысяч Ом, зафиксировать щупы, соблюдая полярность, и измерить утечку по уровню сопротивления.

Измерение емкости

Емкость — основная конденсаторная характеристика, которую указывают производители на приборе. При тестере делаются замеры реального значения и сравниваются с номиналом. Мультиметровый переключатель переводится в диапазон измерений. Показатель ставится равный или близкий к номинальному. На самом конденсаторе ставятся отверстия —CX+ или щупы. Подключение происходит так же, как и при режиме сопротивления. В случае подключения щупов на мониторе появляется значение сопротивления. Если оно имеет близкое к номинальному число, то можно говорить об исправности конденсатора. В противоположном случае, можно утверждать о пробитом устройстве и срочной замене.

Измерение емкости мультиметром

Без выпаивания

В ответ на то, как проверить конденсатор мультиметром не выпаивая, стоит указать, что необходимо параллельное подключение на плате заведомо исправного конденсатора, имеющего такую же емкость. Если устройство будет функционировать, то определить проблему без выпайки просто: она находится в первом неисправном элементе. Необходимо его смена. Подобный способ применим лишь в схемах, где небольшое напряжение.

Иногда осуществляют проверку конденсатора на искры, разрядку и общую неисправность в связи с этим. Для этого нужна подзарядка и при помощи металлического инструмента, имеющего заизолированную рукоятку, замыкание выводов. Должна быть получена высоковольтная искра, имеющая характерный звук. При малом разряде делается вывод о необходимости срочной смены детали.

Проведение подобной процедуры возможно только при помощи резиновых перчаток. Такой метод нужен, чтобы проверить работоспособность мощных пусковых устройств, рассчитанных на работу при более 200 вольт.

Обратите внимание! При этом проверять без выпаивания устройство, не имея измерителя в виде функционального мультиметра, нельзя. Подобные методы могут быть небезопасными из-за возможного получения электрического удара и нарушения объективности картины участка. Точные значения получить будет нельзя, даже вольтметром и амперметром.

Измерение емкости мультиметром без выпаивания

Техника безопасности

Замерять устройство нельзя в помещении с повышенной влажностью. Кроме того, нельзя переключать функции измерений при замере. Нужно заменять напряжение с силой тока, если величины больше рассчитанных на мультиметре. Чтобы подсчеты были верны, а измерение было безопасным, необходимо использовать щупы, имеющие исправную изоляцию. Также необходимо проводить измерения в резиновых перчатках во избежание получения микротравм от электрического тока, даже если перед этим оборудование будет разряжаться. Самостоятельно конструировать щупы для проверки прибора при этом не рекомендуется, как и другие части мультиметра. Пользоваться при замерах только измерительным электронным устройством от производителя.

В целом, проверить конденсатор мультиметром можно по представленной выше инструкции, в зависимости от разновидности прибора и его функций. Делать это необходимо, соблюдая технику безопасности.

Как проверить конденсатор на работоспособность мультиметром и без прибора

Автор Дмитрий Буймистров На чтение 5 мин. Просмотров 11.6k. Опубликовано 17.12.2018

Конденсатор — небольшая, но важная часть электронных систем автомобиля. Он отвечает за накопление и сохранение электрического тока, создаёт определённый показатель напряжения в компонентах и решает ряд других задач. Увы, это изделие иногда выходит из строя. Работа с электрическими компонентами — опасное дело, но при необходимости работоспособность конденсатора можно легко проверить.

Как работает этот компонент

Изделия защищают электронные компоненты от разного рода помех и используются во множестве систем вашей машины. Ключевой функцией приспособления является фильтрация — например, в автоакустике. Без конденсатора музыкальная система будет работать плохо: возникнут посторонние шумы, помехи и изменения громкости. Все это является следствием скачков напряжения в электросети авто.

Конденсаторы есть во многих частях автомобиля. Они играют роль буферов между аккумуляторами и другими электронными приспособлениями. Без такого изделия невозможно функционирование не только акустики, но и контактного механизма в распределителе зажигания.

На фото: схема системы батарейного зажигания с цифровым обозначением компонентов:

Аккумулятор.
Включатель стартера.
Включатель зажигания.
Первичная обмотка.
Вторичная обмотка.
Катушка зажигания.
Распределитель.
Прерыватель.
Конденсатор.
Свеча зажигания.

Схема батарейного зажигания. Конденсатор отмечен цифрой «9»

Типы автомобильных конденсаторов

Для генератора. Подаёт электричество в работающий генератор, предотвращает перепады напряжения в зажигании, ликвидирует шумы радиоприёмника. Если в генераторе авто нет конденсатора, проезжающий мимо транспорт вызовет сильный шум на радио. Благодаря этому изделию удаётся защититься от дискомфорта в пути.
Так выглядит автомобильный конденсатор
Для сабвуфера. Автоусилитель обеспечивает более полное насыщение баса и расширяет диапазон воспроизведения частот, однако он сильно увеличивает потребление тока, что приводит к проблемам со светом фар и плохому качеству воспроизведения низких частот. Хорошо работающий конденсатор — гарантия защиты от проблем.

Как понять, что нужна диагностика прибора

О неисправности конденсатора свидетельствуют разные признаки. Фары, мигающие в такт басам автомобильной акустики, означают, что электронные компоненты авто не получают достаточного напряжения. В ряде случаев сигналы начинают искажаться, отдельные компоненты машины работают некорректно.

Конденсатор зажигания отвечает за выработку искры, которая воспламеняет топливовоздушную смесь в цилиндре двигателя. Если искра имеет слабый красный цвет и появляется неравномерно, если не удаётся нормально завести авто — вполне вероятно, что возникли проблемы с конденсатором.

Важно не допускать проблем с конденсатором зажигания. Они возникают по трём причинам:

если изделие потеряло часть ёмкости,
если возник внутренний обрыв,
если произошло короткое замыкание.

Первые два варианта особенно коварны, поскольку зажигание не сразу выходит из строя. Функционирование компонентов продолжается, хотя искра уже не может иметь нужного уровня мощности. Главные признаки поломки в такой ситуации — неустойчивость работы двигателя на холостом ходу, проблемы с запуском. Обязательно проверьте конденсатор и при необходимости замените его! Если этого не сделать, искры от прерывателя вызовут подгорание контактов, что выведет силовой агрегат из строя.

Как проверить работоспособность

Надёжный способ выявить неисправность — воспользоваться омметром или мультиметром в режиме омметра. Для наиболее полного тестирования подготовьте следующие инструменты:

сам измерительный прибор;
переносную лампу;
заводную ручку.

Расположение конденсатора в системе зажигания

Основная проверка выполняется в следующей последовательности.

Переводим омметр в режим верхнего предела измерений.
Подключаем один вывод конденсатора к корпусу для разрядки. Один из щупов омметра соединяем с наконечником провода, другой — с корпусом.
Если показатель быстро отклоняется к «нулю», а затем плавно возвращается к «бесконечности» – всё в порядке. При смене полярности показатель быстро стремится к нулю. Если сразу же высветилось значение «бесконечности», требуется замена.

Подключаем омметр к конденсатору

Инструкция по проверке автомобильного конденсатора на видео

Проверка без мультиметра

Отключаем от прерывателя провода, идущие от конденсатора и катушки зажигания. Тут пригодится переносная лампа. Чтобы проверить изделие, присоедините её к зажиму прерывания, затем активируйте зажигание. Произошло включение лампы? Конденсатор работает неправильно.
Ещё один метод проверки работоспособности изделия — зарядка конденсатора катушки зажигания током высокого напряжения и последующая разрядка на корпус. Если между массой и проводом конденсатора появилась искра и раздался характерный щелчок, всё в порядке. Реакции нет? Значит, в конденсаторе есть пробой.
Отсоедините чёрный провод от зажима прерывателя, который идёт от катушки зажигания. Отключите от прерывателя провода конденсатора. Включите зажигание и прикоснитесь одним проводом к другому. Если появится искра — что-то не так. Скорей всего дело в пробое конденсатора.
Заводной ручкой поверните коленвал ДВС и снимите крышку с распределителя зажигания. Включите зажигание. Можно оценить работу конденсатора, следя за возникающими здесь искрами. Если возникла поломка, контакты прерывателя сильно заискрят. Ещё один признак неисправности — слабое искрение между корпусом и главным проводом высокого напряжения.

Состояние конденсатора можно без труда проверить даже в дороге. Возите с собой мультиметр и будьте готовы пустить его в ход — так вы избавитесь от дискомфорта при езде и избежите риска серьёзной поломки.

Здравствуйте! Мое имя Дмитрий, по образованию — журналист. Специализируюсь на автомобильной тематике — карьеру начинал в интернет-магазине автомобильных комплектующих, да и сам являюсь автолюбителем.

Оцените статью: Поделитесь с друзьями!

Узнаем как проверить конденсатор

Конденсаторы широко и разносторонне применяются в современной технике, прежде всего, в электронике. Радиотехническая и телевизионная аппаратура, радиолокация, телефония и телеграфия, автоматика и телемеханика, счетно-решающие устройства и электроизмерительные приборы, лазерная техника – это далеко не полный список областей их применения. Они используются практически всеми отраслями народного хозяйства.

Вполне понятно, что такое широкое применение конденсаторов обусловливает и разнообразие их видов. Наряду с миниатюрными конденсаторами существуют и настоящие гиганты весом в несколько тонн. Емкость их может быть в пределах от доли пикофарада до сотни тысяч микрофарад, а рабочее номинальное напряжение может находиться в промежутке от нескольких единиц вольт до многих сотен киловольт.

В наше время в каждом доме присутствует всевозможная бытовая техника, а, следовательно, и конденсаторы. К сожалению, нередко они выходят из строя по разным причинам, поэтому возникает вопрос, как проверить конденсатор при помощи мультиметра, тестера или омметра.

На практике чаще всего требуется проверка на пробой и частичную потерю емкости. Причина пробоя связана со значительным превышением допустимого рабочего напряжения. Обычно внешние признаки пробоя можно увидеть на корпусе элемента – пятна, вздутие, трещины и т. п.

Как проверить конденсатор мультиметром

Для электрической проверки пригодится универсальный прибор – мультиметр. Перед тем как проверить конденсатор, его необходимо разрядить. Особенно важно это соблюдать, приступая к проверке полярного конденсатора, отличающегося большой емкостью и высоким рабочим напряжением. Игнорирование этого правила приведет к поломке измерительного прибора. Чтобы разрядить низковольтный конденсатор, достаточно закоротить его выводы, а для разрядки высоковольтного конденсатора это нужно сделать через резистор с сопротивлением до 10 Ом, чтобы избежать возникновения искры. При этом руками прикасаться к выводам нельзя, иначе неприятный удар током обеспечен.

Важно точно знать, как проверить конденсатор в той или иной ситуации, потому что способы проверки зависят от многих причин.

Проще всего выполнить проверку мультиметром, обладающим функцией измерения емкости, правда, при этом не следует забывать о необходимости соблюдения правил полярности при работе с полярными конденсаторами.

Проверить конденсаторы мультиметром, не имеющим специальной функции, можно в режиме измерения сопротивления. Переключив мультиметр в этот режим, нужно коснуться щупами выводов конденсатора и, подождав пару секунд, проверить показания прибора. Если на приборе появилось бесконечно большое значение сопротивления – конденсатор исправен, если нулевое – вышел из строя. Если же число на дисплее показывает какое-то промежуточное значение, конденсатор имеет утечку и теряет часть заряда.

Таким образом, мультиметр без функции проверки емкости позволяет определить лишь качественные характеристики конденсатора, но, по крайней мере, дает возможность сделать выводы о необходимости его замены.

Однако этот тест оставляет без ответа следующий вопрос – как проверить конденсатор на разрыв цепи. Повреждение такого рода может произойти, если частично или полностью нарушена целостность диэлектрика внутри элемента. Такой конденсатор также показывает бесконечное сопротивление, но полагаться на этот показатель как доказательство его исправности нельзя.

Зная, как проверить конденсатор тестером, можно также определить, соответствует ли его емкость заданным пределам допусков. Знание реальной емкости необходимо для принятия решения о его замене либо дальнейшем использовании.

Как можно проверить электрический конденсатор электролит на пригодность мультиметром.

Простые модели мультиметров, такие как DT830 (наиболее распространенные в быту, имеющие малую стоимость) не содержат в себе специальной функции для измерения электрических конденсаторов. Хотя проверку можно сделать косвенным образом, и это достаточно просто. К сожалению, величину емкости мы при этом не увидим, только сможем оценить ее наличие, а также целостность компонента – пробит или нет. При ремонте схем вовсе не обязательно измерять величину емкости конденсатора. А вот состояние – пробит или цел, это да. Хотя и емкость можно приблизительно оценить с помощью обычного мультиметра, хотя у электролитических конденсаторов от 0,1 и более микрофарад.

Итак, основными неисправностями конденсаторов, которые чаще всего можно встретить, можно считать его пробой (когда он закорочен внутри и становится обычным проводником) и значительная потеря емкости (это в большей степени относится к электролитическим конденсаторам). Реже, но также иногда бывают случаи большой утечки. То есть, это когда конденсатор не полностью пробит, но при этом имеет пониженное внутреннее сопротивление, через которое накопленный на нем электрический заряд достаточно быстро сходит на ноль. И эта утечка заряда происходит именно внутри самого конденсатора.

Теперь о том, как именно конденсаторы проверять мультиметром. Итак, выставляем на электронном тестере измерение сопротивления на пределе 200 Ом. Далее прикасаемся щупами измерителя к выводам конденсатора. Конденсаторы емкостью до 0,1 мкф не должны ничего показывать при этом. То есть их сопротивление должно быть бесконечно большим. Конденсаторы где-то от 0,1 мкф при начальном прикосновении к ним щупами, уже кратковременно могут показать некоторые изменения на экране тестера. То есть, когда конденсатор полностью разряжен в начальный момент через него начинает проходить ток, идущий от мультиметра, и на момент заряда тестер попытается показать какое-то сопротивление. И чем больше емкость компонента, тем длительнее будет это показание тестера. Причем это значение будет плавно меняться с меньшего на большее.

Именно по этому плавному изменению показаний в момент начального измерения конденсатора мы можем судить о величине емкости элемента. К примеру, у конденсатора с емкостью 10 мкф длительность показаний будет длится около 1 секунды. Я такие электролитические конденсаторы привык проверять не через сопротивление на мультиметре, а через звуковую прозвонку (просто эта прозвонка имеется не на всех простых электронных тестерах). По звуку для меня как-то проще это делать. Допустим, ставлю на мультиметре эту звуковую функцию. Далее беру конденсатор (этот звук можно распознать у емкостей от 0,1 и выше, поскольку у меньших емкостей слишком малая длительность) и подсоединяю к щупам тестера. В самый начальный момент будет слышен писк. Чем больше емкость конденсатора, тем длиннее по времени он будет звучать. У конденсатора уже с емкостью в 1000 мкф длительность звука будет около 3 сек, примерно.

У пробитого конденсатора малое сопротивление измерительный прибор будет показывать постоянно, или пищать без перерыва. Стоит учесть, что у емкостей около 10 000 мкф пищать, показывать сопротивление тестер может несколько секунд, так что учитывайте емкость и старайтесь выжидать соответствующее время. Чтобы заведомо хороший компонент не забраковать по ошибке. Величину пробивного напряжения конденсатора увы не измерить, нужно основываться на том, что пишут на самом корпусе конденсатора. Также, как я уже сказал выше, ток чрезмерной утечки конденсатора будет проблематично оценить. В таких случаях если ваше подозрение все же пало не определенный компонент, в нашем случае конденсатор, то его просто нужно заменить на заведомо хороший, годный. После чего проверять схему на работоспособность.

Естественно, если вы на схеме обнаружили деформированный конденсатор (да и как любой другой компонент) его обязательно нужно заменить. Даже если конденсатор немного вздулся, на нем появилась небольшая вмятина. Это явные признаки потенциально бракованных частей схемы, подлежащие замене. Чаще всего приходится сталкиваться с заменой именно электролитических конденсаторов, поскольку они имеют тенденцию со временем высыхать, в результате чего у них сильно уменьшается емкость. И именно в этих случаях уже пригодится более качественный мультиметр, позволяющий проверять величину имеющейся емкости конденсатора. Если после измерения она окажется значительно меньше той, что указана на корпусе конденсатора, его нужно заменить. Пленочные конденсаторы такой проблемы не имеют, они выходят из строя значительно реже. Так что учтите эти моменты, когда будете иметь дело с проверкой конденсаторов на их пригодность.

Видео по этой теме:

P.S. Ну, те кто занимается электроникой, наверняка у себя в запасе имеют различные конденсаторы, которыми быстро можно заменить подозрительный или явно неисправный (если его корпус в достаточной степени деформирован). Ведь бывают случаи, когда простым мультиметром сложно оценить нормальную работоспособность конденсатора. Он при измерении может показывать, что рабочий, не пробит, а в самой схеме является причиной неисправности, поломки. Ведь его неработоспособность может проявиться только при подачи на него достаточного напряжения. Так что учтите этот момент.

Как измерить емкость цифровым мультиметром

Мультиметр определяет емкость, заряжая конденсатор известным током, измеряя результирующее напряжение и затем вычисляя емкость.

Предупреждение: Хороший конденсатор сохраняет электрический заряд и может оставаться под напряжением после отключения питания. Перед тем, как дотронуться до него или произвести измерение: а) выключите все питание, б) используйте мультиметр, чтобы убедиться, что питание отключено, и в) осторожно разрядите конденсатор, подключив резистор к его проводам (как указано в следующем абзаце).Обязательно используйте соответствующие средства индивидуальной защиты.

Для безопасной разрядки конденсатора: После отключения питания подключите 5-ваттный резистор 20 000 Ом к клеммам конденсатора на пять секунд. Используйте мультиметр, чтобы убедиться, что конденсатор полностью разряжен.

Используйте цифровой мультиметр (DMM), чтобы убедиться, что питание цепи отключено. Если конденсатор используется в цепи переменного тока, настройте мультиметр на измерение переменного напряжения. Если он используется в цепи постоянного тока, установите цифровой мультиметр на измерение постоянного напряжения.
Осмотрите конденсатор. Если утечки, трещины, вздутия или другие признаки износа очевидны, замените конденсатор.
Переведите шкалу в режим измерения емкости. Символ часто разделяет точку на циферблате с другой функцией. В дополнение к регулировке шкалы обычно необходимо нажать функциональную кнопку, чтобы активировать измерение. За инструкциями обратитесь к руководству пользователя мультиметра.
4. Для правильного измерения необходимо удалить конденсатор из цепи.Разрядите конденсатор, как описано в предупреждении выше.
Примечание: Некоторые мультиметры предлагают относительный (REL) режим. При измерении малых значений емкости можно использовать относительный режим для удаления емкости измерительных проводов. Чтобы перевести мультиметр в относительный режим измерения емкости, оставьте измерительные провода открытыми и нажмите кнопку REL. Это удаляет значение остаточной емкости измерительных проводов.
Подключите измерительные провода к клеммам конденсатора. Оставьте измерительные провода подключенными в течение нескольких секунд, чтобы мультиметр автоматически выбрал правильный диапазон.
Считайте отображаемое измерение. Если значение емкости находится в пределах диапазона измерения, мультиметр отобразит значение конденсатора. Он будет отображать OL, если а) значение емкости выше диапазона измерения или б) конденсатор неисправен.

Обзор измерения емкости

Устранение неисправностей однофазных двигателей — одно из наиболее практичных применений функции емкости цифрового мультиметра.

Однофазный двигатель с конденсаторным пуском, который не запускается, является признаком неисправного конденсатора.Такие двигатели будут продолжать работать после запуска, что затрудняет поиск и устранение неисправностей. Отказ конденсатора жесткого пуска компрессоров HVAC — хороший пример этой проблемы. Двигатель компрессора может запуститься, но вскоре перегреется, что приведет к срабатыванию прерывателя.

Однофазные двигатели с такими проблемами и шумные однофазные двигатели с конденсаторами нуждаются в мультиметре для проверки правильного функционирования конденсаторов. Почти все моторные конденсаторы имеют значение в микрофарадах, указанное на конденсаторе.

Трехфазные конденсаторы коррекции коэффициента мощности обычно защищены плавкими предохранителями.Если один или несколько из этих конденсаторов выйдут из строя, это приведет к неэффективности системы, скорее всего, увеличатся счета за коммунальные услуги и могут произойти непреднамеренные отключения оборудования. Если предохранитель конденсатора перегорел, необходимо измерить предполагаемое значение микрофарад конденсатора и убедиться, что оно находится в пределах диапазона, указанного на конденсаторе.

Стоит знать о некоторых дополнительных факторах, связанных с емкостью:

Конденсаторы имеют ограниченный срок службы и часто являются причиной неисправности.
Неисправные конденсаторы могут иметь короткое замыкание, разрыв цепи или могут физически выйти из строя до точки отказа.
При коротком замыкании конденсатора может перегореть предохранитель или повредить другие компоненты.
Когда конденсатор размыкается или выходит из строя, цепь или ее компоненты могут не работать.
Износ может также изменить значение емкости конденсатора, что может вызвать проблемы.

Ссылка: Принципы цифрового мультиметра Глена А. Мазура, American Technical Publishers.

Связанные ресурсы

Как проверить конденсатор? Использование различных методов — Все о технике

Как проверить конденсатор с помощью мультиметра? Различные методы проверки конденсаторов

В электронных схемах конденсатор является одним из наиболее часто используемых компонентов.При поиске неисправностей в таких схемах необходимо знать , как проверить конденсатор .

В этой статье мы обсудим, как проверить конденсатор на хорошее, короткое замыкание или разомкнутый , используя разные методы.

Перед испытанием конденсатора необходимо узнать о самом конденсаторе.

Конденсатор

Конденсатор — это электронный компонент с двумя выводами, способный накапливать заряд в электрическом поле.Он состоит из двух металлических пластин, разделенных средой, известной как диэлектрик .

Когда конденсатор подключен к батарее, между металлическими пластинами возникает электрическое поле. Благодаря этому электрическому полю металлические пластины накапливают заряд.

Способность конденсатора накапливать заряд называется емкостью . Он измеряется в фарадах и обозначается F .

Клеммы конденсатора

Есть два вывода конденсатора i.е. положительный и отрицательный терминалы, также известные как анод и катод соответственно.

Конденсаторы бывают двух типов в зависимости от полярности вывода.

Полярные конденсаторы Конденсаторы

Polar, также известные как электролитические конденсаторы . используют электролит в качестве одного из своих выводов для увеличения емкости накопления заряда. Он имеет большую емкость по сравнению с неполярными конденсаторами.

Его пластины поляризованы i.е. две уникальные клеммы, известные как анод (положительный) и катод (отрицательный).

При использовании полярного конденсатора очень важно проверить полярность его клеммы . На клемме анод всегда должно поддерживаться на более высокое напряжение , чем на клеммах катод . Изменение полярности может повредить конденсатор и даже разрушить его.

Проще говоря, всегда соединяйте положительную клемму с положительной клеммой, а отрицательную — с отрицательной клеммой аккумулятора.

Неполярный конденсатор

Неполярный конденсатор или неполяризованный конденсатор без полярности . Между его клеммами нет никакой разницы. Оба вывода могут действовать как катод и анод.

Неполярные конденсаторы имеют очень низкую емкость в диапазоне от нескольких пикофарад до нескольких микрофарад.

Также прочтите: Тест транзисторов для идентификации клемм, типа и состояния.

Нет положительных и отрицательных выводов.Клемма, подключенная к положительной клемме батареи, действует как анод. В то время как клемма, подключенная к отрицательной клемме аккумулятора, действует как катод. Изменение полярности батареи не влияет на конденсатор.

Визуальная идентификация клемм

Как известно, неполярные конденсаторы не имеют разных выводов. Таким образом, нет необходимости идентифицировать его терминалы.

Однако очень важно идентифицировать выводы полярного электролитического конденсатора.

Первый метод

При изготовлении анод ветвь полярного конденсатора делается на длиннее по сравнению с катодной ветвью. Этот метод работает только тогда, когда конденсатор не используется. Второй метод работает как с новыми, так и с использованными конденсаторами.

Второй метод

Отрицательный вывод конденсатора обозначен на его корпусе маркировкой «–», указывающей на катодную ножку .

Однако полярные конденсаторы SMD имеют маркировку над положительной клеммой (анод).

Различные методы проверки конденсаторов

Чтобы проверить конденсатор, нужно удалить конденсатор из его цепи, если он есть в какой-либо цепи. Затем разрядит конденсатор, так как он может иметь некоторый накопленный заряд. Это может повредить ваше испытательное оборудование.

Чтобы правильно разрядить конденсатора , подключите резистор между его выводами.Заряд будет рассеиваться через резистор.

Мультиметр — важный инструмент, необходимый для проверки конденсатора . Ниже рассматриваются различные методы проверки конденсаторов с помощью мультиметра.

Проверка конденсатора с помощью проверки целостности цепи

Метод проверки целостности конденсатора показывает, является ли он разомкнутым, коротким или хорошим .

Удалите подозрительный конденсатор из цепи.
Разрядите с помощью резистора.
Установите мультиметр в режим проверки целостности .
Поместите красный щуп мультиметра на анод, а черный (общий) щуп на катод конденсатора.
Если мультиметр показывает признак обрыва цепи ( звуковой сигнал или светодиод ), а затем он останавливается (показывает OL ). Значит конденсатор хороший .

Также прочтите: Различия между конденсатором и батареей

Если конденсатор не показывает никаких признаков непрерывности, конденсатор разомкнут .
Если мультиметр издает непрерывный звуковой сигнал, конденсатор закорочен и нуждается в замене.

Проверить конденсатор с помощью теста сопротивления

Тест сопротивления также используется для проверки конденсатора. Этот тест может выполнять как цифровой, так и аналоговый мультиметр. Метод остается одинаковым для обоих мультиметров.

Убрать конденсатор из цепи.
Разрядите конденсатор с помощью резистора.
Установите ручку мультиметра в режим с высоким сопротивлением (выше 10 кОм).
Поместите красный щуп на анод, а черный щуп на катодный вывод конденсатора.
Показание сопротивления должно начинаться с некоторой точки посередине и начинаться с , увеличиваясь с до бесконечного . Он показывает, что конденсатор хорошо .

Также прочтите: Как проверить диод и методы тестирования диодов, светодиодов и стабилитронов

Если конденсатор показывает высокое сопротивление даже после разряда, конденсатор разомкнут .
Если конденсатор показывает 0 или очень низкое сопротивление, это короткое замыкание .

Причина увеличения сопротивления в том, что изначально конденсатор заряжал от мультиметра . Таким образом, он пропускает ток (в этом случае омметр измеряет сопротивление ). Когда конденсатор полностью зарядил , он больше не пропускал ток. Из-за чего он выглядит как открытый путь ( бесконечное сопротивление )

Проверка конденсатора в режиме измерения емкости

Режим измерения емкости — это уникальный режим в цифровых мультиметрах, используемый для измерения емкости. Если вы хотите проверить конденсатор с помощью этого метода, вам нужно знать, как считывать значение конденсатора.

Как считать значение конденсатора:

Электролитический конденсатор обычно указывает полное значение, как показано на рисунке ниже.

Однако значение керамического конденсатора записывается в виде кода. Вы можете преобразовать / расшифровать его, используя его особый метод. Пример считывания керамического конденсатора приведен ниже.

Керамический конденсатор показывает номер 103 .

Первые две цифры являются значащими цифрами и пишутся как есть. Например, 10 .
Третья цифра « 3 » показывает множитель 10 ³ . Таким образом, общая емкость составляет 10 * 10 ³ , что равно 10000 пФ .
Керамические конденсаторы измеряются в пикофарадах 10 ^-12 F .
Таким образом, емкость этого конденсатора составляет 10 нФ .

Следующим шагом будет поиск допуска . Он дает минимальный и максимальный диапазон, в котором емкость может отличаться от номинального значения.

Некоторые из общих значений допуска указываются буквами j, k, l, m и n для добавления / вычитания процентов от 5,10,15,20 и 30 соответственно.

Теперь перейдем к тесту измерения емкости.

Убрать конденсатор из цепи.
Разрядите конденсатор с помощью резистора.
Установите мультиметр в режим измерения емкости .
Некоторые модели мультиметров имеют специальные клеммы для измерения емкости.

Поместите щупы мультиметра на конденсатор.
Если измеренная емкость соответствует записанному значению (включая допуск) конденсатора, емкость конденсатора хорошо .

Проверьте конденсатор с помощью теста напряжения:
Способность конденсатора заключается в том, чтобы накапливать заряд, который отражается как напряжение на его выводах.
Этот тест показывает, что конденсатор может удерживать заряд или нет. Если конденсатор хорошо , он будет хранить некоторый заряд. который будет отображаться как напряжение на его клемме, и мы можем измерить его с помощью вольтметра .
Перед испытанием конденсатора на испытание напряжением вам необходимо узнать о номинальном напряжении конденсатора.
Номинальное напряжение конденсатора всегда записывается рядом с его значением емкости, как показано на рисунке ниже.
При зарядке конденсатора с аккумулятором напряжение аккумулятора должно быть на меньше , чем номинальное напряжение конденсатора. В противном случае конденсатор перегорит .
В этом тесте мы используем конденсатор номиналом 63 В с 12-вольтовой батареей.
Убрать конденсатор из цепи.
Обозначьте клеммы и разрядите конденсатор с помощью резистора.
Подключите положительный полюс аккумулятора к положительному, а отрицательный — к отрицательному на конденсаторе.( будьте осторожны, не касайтесь клемм аккумулятора вместе)
Дайте зарядить в течение нескольких секунд.
Снимите аккумулятор.
Установите мультиметр в диапазон настройки вольтметра постоянного тока более 12 В.
Запишите начальное мгновенное показание напряжения конденсатора.
, если показание составляет около 12 вольт, конденсатор хорошо .
Если показание напряжения намного ниже 12 вольт, конденсатор плохой и не может хранить достаточный заряд.
Как проверить конденсатор путем вычисления постоянной времени RC
Постоянная времени RC (обозначается греческим словом tau ‘τ’ ) — это время, в течение которого конденсатор заряжается до 63,2% от приложенного напряжения.
Постоянная времени τ вычисляется как сопротивления , умноженного на емкости :
τ = R C
В этом уравнении резистор R имеет известное значение, и во время этого теста мы измерим τ .
В этом тесте мы используем батарею 12 В с резистором 10 кОм . Мы соединили их последовательно с конденсатором. Мы используем вольтметр для измерения напряжения на конденсаторе и секундомер для измерения времени.
Настройте схему , как показано ниже.
Подключите клеммы аккумулятора, чтобы начать зарядку конденсатора.
Включите секундомер, как только вы подключите клеммы аккумулятора.
Наблюдать за показаниями напряжения с помощью вольтметра.
Как только он достигнет 63,2% из 12v (что составляет 7,5v ). Запишите время на секундомере.
Также прочтите: Цифровой логический шлюз NAND (универсальный шлюз), его символы, схемы и детали IC
Предположим, секундомер показывает 9 секунд .
Используйте уравнение постоянной времени RC для расчета емкости.
C = τ / R
C = 9/10 ³
C = 0,9 мФ = 900 мкФ
Сравните это вычисленное значение емкости с указанным значением конденсатора.
Если разница очень мала, включая диапазон допуска от 10% до 20%. Конденсатор хороший .
Если рассчитанное значение емкости слишком низкое, чем указанное значение. конденсатор плохой .
Визуальная проверка конденсатора
Вы можете определить неисправный конденсатор, просто наблюдая за его признаками.
Неисправный или поврежденный конденсатор будет иметь любой из следующих признаков.
Выпуклый верхний дефлектор:
В электролитических конденсаторах есть вентиляционное отверстие (не собственно вентиляционное отверстие, а слабые места) в форме X, K, T на его вершине. Он предназначен для сброса давления во время выхода конденсатора из строя во избежание повреждения (взрыва) любых других компонентов.
При выходе из строя электролит внутри конденсатора выделяет газ. Этот газ создает давление и разрушает верхнее вентиляционное отверстие. В результате иногда получается выпуклая верхняя часть или электролитический разряд . Разряд бывает черного, оранжевого или белого цвета в зависимости от электролитических химикатов.
Ящик с выпуклым дном и приподнятым корпусом
Иногда при выходе из строя конденсатора не выходит из строя верхнее вентиляционное отверстие. в таком случае давление внутри проходит через нижнюю часть .Дно электролитического конденсатора покрыто резиной . Газ внутри выталкивает эту резину наружу, в результате чего нижняя часть выпирает , а поднимает корпус над своей печатной платой.
Керамические конденсаторы и конденсаторы поверхностного монтажа
Вы можете определить неисправный керамический конденсатор по следующим признакам.
имеет поврежденных обсадных труб или скважин в обсадных колоннах.
Любая из ножек повреждена рядом с корпусом.
Трещины в корпусе.
Вы также можете прочитать:
5 способов с мультиметром и без
В общих чертах описывается, как проверить конденсатор с функцией измерения емкости и без нее на мультиметре, как проверить конденсатор с помощью прибора для проверки целостности цепи или с помощью омметра, а также «грубый тест» путем его короткого замыкания.
Найдите другие руководства, советы и рекомендации по автомобилям и мотоциклам
СОДЕРЖАНИЕ
Что такое конденсатор
Визуальный осмотр
Функциональный тест
1.Как проверить конденсатор без измерения емкости
2. Как проверить конденсатор с помощью мультиметра для проверки целостности цепи
3. Использование мультиметра с измерением емкости
4. Как проверить конденсатор с помощью омметра
5. Как проверить конденсатор путем короткого замыкания
Мультиметр является предпочтительным измерительным устройством, когда дело доходит до проверки возможно неисправного конденсатора. Есть несколько способов проверить конденсатор с помощью мультиметра.
В основном, однако:
Для мультиметра требуется специальное измерительное устройство, чтобы иметь возможность проверять конденсаторы и, таким образом, определять точные значения емкости конденсатора.Если нет функции для измерения емкости, можно только определить, имеет ли конденсатор короткое замыкание или заряжается ли он. Для этого можно выполнить проверку целостности или измерение сопротивления в омном диапазоне.
Что такое конденсатор?
Конденсаторы — это пассивный электронный компонент, который используется практически во всех электрических устройствах. Вы можете найти их в компьютерах, телевизорах, кухонной технике, ремесленных машинах, транспортных средствах и многих других устройствах.
В основном конденсаторы состоят из двух электропроводящих поверхностей, отделенных друг от друга изоляционным материалом. Однако существуют конденсаторы разных типов и форм. Один из самых известных — электролитический конденсатор. Это поляризованный конденсатор. Напротив, керамические конденсаторы, например, используются как неполяризованные конденсаторы. В области моторных конденсаторов также используются пусковые конденсаторы.
Поскольку конденсаторы блокируют постоянный ток и пропускают переменный ток, они выполняют разные функции.В цепи переменного тока конденсатор используется как резистор переменного тока, в цепи постоянного тока он может накапливать электрический заряд. Это сохраненное напряжение называется электрической емкостью (C) и измеряется в Фарадах (F).
Поскольку электролитические конденсаторы со временем изнашиваются, может потребоваться проверка их работоспособности. Вы можете измерить конденсатор мультиметром. Есть два подхода: вы просто хотите проверить состояние конденсатора с помощью мультиметра или вы хотите измерить точную емкость конденсатора?
Визуальный осмотр
Пластиковый корпус: есть ли где-нибудь на корпусе неопределимая масса? На корпусе есть трещина или даже дыра?
Алюминиевый корпус: утечка жидкости? Сработала ли защита от избыточного давления?
Если вы ответите на один из этих вопросов «Да», скорее всего, конденсатор неисправен.
В следующем разделе мы познакомим вас с различными методами проверки конденсатора с помощью мультиметра.
Функциональный тест
Двигатель с неисправным конденсатором либо гудит перед запуском, либо запускается с отчетливо слышимым гудением. Это явные признаки потери емкости и, следовательно, неисправного конденсатора.
Вы должны быть очень осторожны с этим типом теста, так как существует большой риск получения травмы. Прежде всего, никогда не проверяйте пилы или газонокосилки подобным образом.Многие люди переоценивают свои рефлексы и не могут достаточно быстро вывести пальцы из опасной зоны, когда двигатель внезапно запускается. К сожалению, многие несчастные случаи с отрубленными пальцами говорят сами за себя.
Если двигатель вращается в неправильном направлении, это также может указывать на неисправный конденсатор. То же самое относится к очень медленному или бессильному запуску машины. Если машина загружена, скорость в этом случае очень быстро падает. Если ваш электродвигатель работает неправильно или у него заканчивается мощность, в дополнение к дефекту конденсатора также может быть виновата неисправная обмотка двигателя.
1. Как проверить конденсатор без измерения емкости
Если доступен только простой мультиметр без функции измерения емкости, то можно проверить только приблизительную работоспособность конденсатора или электролитического конденсатора (электролитического конденсатора). Действуйте следующим образом:
1. Выставляем конденсатор
Прежде всего, проверяемый конденсатор следует полностью удалить из схемы. Все контакты в цепи должны быть удалены, а полюса конденсатора должны быть открыты для свободного доступа.
2. Визуально проверить конденсатор
Перед тем, как измерить конденсатор мультиметром, его следует визуально проверить на наличие явных повреждений. Обратите внимание на небольшие неровности или мелкие трещинки на поверхности. Утечка жидкости также указывает на неисправный конденсатор, который следует заменить.
3. Разрядный конденсатор
Следующий шаг — убедиться, что конденсатор полностью разряжен. Чтобы гарантировать отсутствие остаточного тока в конденсаторе, его можно подключить к потребителю, например, к простой лампочке.Таким образом, вся накопленная энергия может быть полностью разряжена.
4. Настроить мультиметр
Теперь мультиметр должен быть настроен на функцию измерения сопротивления (измеренные значения в омах). Чтобы можно было определить пригодные для использования результаты, необходимо выбрать диапазон измерения 1000 Ом, то есть 1 кОм.
5. Измерить конденсатор мультиметром
Теперь две измерительные линии мультиметра можно подключить к полюсам конденсатора.Для полного испытания конденсатора измерительные линии необходимо применить дважды и сравнить реакцию обоих процессов:
На дисплее цифрового мультиметра теперь должно отображаться измеренное значение в течение доли секунды, которую вы должны запомнить. Дисплей измерений сразу же перейдет к OL (открытая линия). Если измерительные линии удалены и повторно подключены, на дисплее снова должно появиться то же измеренное значение, а затем OL. Если это так, то конденсатор в порядке.
2. Как проверить конденсатор с помощью мультиметра для проверки целостности цепи
Тестер целостности цепи с проверкой диодов встроен во многие модели мультиметров. Это также можно использовать для проверки конденсатора. Однако таким образом можно только определить, заряжается ли конденсатор.
Ток от измерительного устройства сначала течет в конденсатор, пока он не будет полностью заряжен. Затем можно провести измерение сопротивления. Затем показание на дисплее показывает непрерывно увеличивающееся измеренное значение, пока не выйдет из диапазона измерения и не будет отображаться только 1.
Проверка целостности с помощью звукового сигнала
Мультиметры, оборудованные устройством проверки целостности цепи с акустическим сигналом, обеспечивают следующую обратную связь:
Постоянный или отсутствующий звуковой сигнал означает, что конденсатор неисправен.
Звуковой сигнал изменяется по громкости или высоте тона, что означает, что конденсатор в порядке.
В обоих вариантах конденсатор можно проверить только на короткое замыкание или проверить процесс зарядки.Таким способом нельзя измерить точную емкость конденсатора.
Вы также должны учитывать, что конденсаторы могут реагировать иначе, когда они удалены, чем когда они встроены в цепь. С небольшими конденсаторами в диапазоне пФ или нФ измерения определенно значимы, но с большими конденсаторами от 10 мкФ они становятся неточными, поскольку они ведут себя иначе во время измерения, чем при нормальной работе в реальных условиях. Измерение конденсаторов в цепи, но это больше для профессионалов, чем для электриков-любителей.

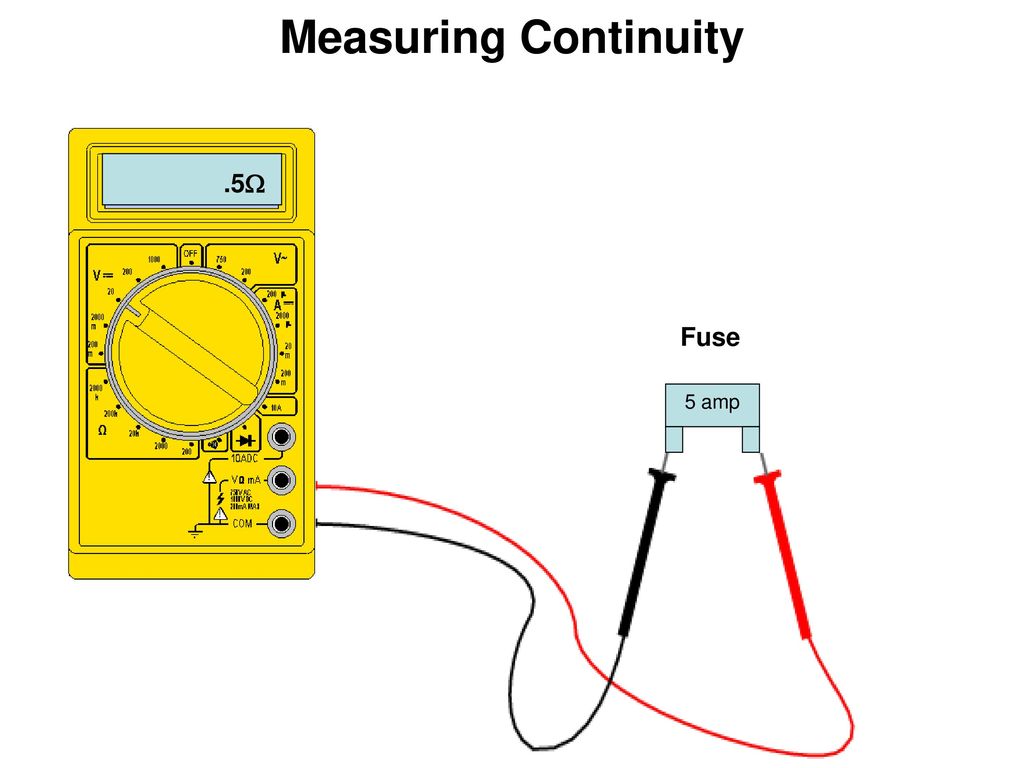

Узнайте больше о точной процедуре выполнения проверки целостности с помощью мультиметра в руководстве по эксплуатации мультиметра и узнайте все, что вам нужно учесть.
3.
Использование мультиметра для измерения емкости
Если доступен мультиметр, способный измерять емкость, прямое измерение емкости может быть выполнено на конденсаторе или электролитическом конденсаторе (электролитическом конденсаторе). Действуйте следующим образом:
1.Выставляем конденсатор
Здесь тоже первое, что нужно сделать, это полностью удалить проверяемый конденсатор из схемы. Все контакты в цепи должны быть удалены, а два полюса конденсатора должны быть открыты для свободного доступа.
2. Визуально проверить конденсатор
Перед измерением емкости мультиметром необходимо проверить конденсатор на предмет повреждений. Если на поверхности видны небольшие неровности, мелкие трещины или даже протекающая жидкость, это может указывать на неисправный конденсатор.
3. Разрядный конденсатор
Следующий шаг — убедиться, что конденсатор полностью разряжен. Чтобы снять с конденсатора весь остаточный ток, его можно подключить к потребителю. И здесь, например, лампочка полностью разряжает энергию конденсатора.
4. Настроить мультиметр
Теперь мультиметр должен быть настроен на функцию измерения емкости (измеренные значения в фарадах).Диапазон измерения обычно автоматически регулируется устройством.
5. Измерить емкость конденсатора мультиметром
Теперь обе измерительные линии можно подключить к полюсам конденсатора. На дисплее мультиметра теперь должно отображаться показание, примерно соответствующее значению, указанному на конденсаторе. Если два значения очень похожи, конденсатор в хорошем состоянии. Если измеренное значение значительно ниже, чем значение, указанное на конденсаторе, или если измеренное значение не отображается вообще, то конденсатор неисправен и его необходимо заменить.
Общее примечание:
Поскольку конденсаторы или электролитические конденсаторы накапливают электрический ток, они должны быть полностью разряжены, прежде чем вы сможете проверить конденсатор с помощью мультиметра.
С помощью простых мультиметров вы можете только определить, есть ли в конденсаторе короткое замыкание или заряжается ли он. Точные измеренные значения емкости конденсатора можно определить только с помощью надлежащим образом оборудованных измерительных устройств.
4.Как проверить конденсатор омметром
Также можно проверить конденсатор в электродвигателе, измерив сопротивление омметром. При этом измерении сопротивление должно начинаться с низкого уровня и постепенно увеличиваться по мере заряда конденсатора. Наиболее значимым из обоих методов измерения является сравнение с определенно работающим конденсатором двигателя с такими же техническими характеристиками. Если отклонения стрелки ведут себя одинаково с точки зрения интенсивности и временной прогрессии, конденсатор, вероятно, в порядке.
5. Как проверить конденсатор коротким замыканием
В некоторых ситуациях состояние электролитического конденсатора можно проверить без омметра или вольтметра только при наличии подходящего источника напряжения. Конденсатор заряжается 1-2 секунды. Затем нужно замкнуть контакты отверткой по металлу.
Рабочий конденсатор должен иметь яркую искру. Если он тусклый или едва заметный, это означает, что конденсатор неисправен и плохо держит заряд.
Как проверить конденсатор без демонтажа [испытание электрической цепи]
Эй! надеюсь, у вас все хорошо.
Печатная плата обычно имеет резисторы, конденсаторы, катушки индуктивности, микросхемы, разъемы и некоторые другие компоненты. Часто эти компоненты получают ожоги и требуют замены.
Компоненты, которые имеют более высокую вероятность сгорания, — это резисторы, конденсаторы и, реже, микросхемы. Причина в том, что большинство резисторов и конденсаторов находится на передней панели любой платы.А иногда перенапряжение их выгорает.
Что касается резистора и микросхемы, вы можете определить неисправный, просто взглянув на него на плате. Сгоревшая микросхема или резистор вскрываются, и вы можете найти их на плате за секунды.
Однако это не относится к конденсатору.
В случае с конденсатором дела обстоят немного иначе. Если вам повезет, вы найдете неисправный конденсатор, просто взглянув на его верхнюю часть, он будет взломан.
Но что, если тебе не повезло?
Настоящая проблема, с которой вы столкнетесь, — нормально выглядящий конденсатор может оказаться плохим.Таким образом, вам нужно удалить все конденсаторы с платы, проверить каждый, найти плохого парня и перепаять всех без исключения на плате. Это не лучший способ, и никто не хочет этого делать.
Не волнуйтесь.
В этом посте мы определенно найдем способ проверить конденсатор, не снимая его с корпуса.
Надеюсь, вам понравится эта статья.
Проверить конденсатор, не снимая его
Давай посмотрим правде в глаза.
Вы просто не можете проверить неисправный конденсатор внутри или снаружи печатной платы, измерив его значение емкости с помощью измерителя конденсаторов или мультиметра. Потому что в такой ситуации упомянутые устройства приводят вас к ложным показаниям, и вы не сможете на самом деле сказать, был ли конденсатор, который вы тестировали, действительно плохим или правильным.
Почему?
Причина в том, что когда конденсатор находится внутри печатной платы, есть много других компонентов, включенных последовательно или параллельно с ним.Таким образом, вы получаете эквивалентное значение, а не фактическое.
Когда конденсатор находится за пределами платы, иногда неисправный конденсатор может дать вам правильное значение емкости на мультиметре или измерителе конденсатора.
Несомненно, для измерения емкости используются мультиметры или емкостные измерители. Им просто нельзя доверять, чтобы сказать вам, плохой или хороший конденсатор, вне или внутри печатной платы.
Итак, как я могу проверить эту суку?
Остался один вариант, который мы можем использовать для проверки конденсатора, и это измерение его эквивалентного последовательного сопротивления (ESR).
Таким образом, лучшим решением для проверки конденсатора без его фактического демонтажа является использование измерителя ESR или интеллектуального пинцета. Оба работают одинаково и их можно использовать. Но измеритель ESR предпочтительнее для сквозных конденсаторов, а последний — для проверки конденсаторов SMD.
В оставшейся части статьи я подробно расскажу, что это за устройства, и как они проверяют внутрисхемные конденсаторы.
Измеритель СОЭ
Термин ESR означает эквивалентное последовательное сопротивление, измеряемое в Ом, что означает, что измеритель ESR — это устройство, используемое для определения эквивалентного последовательного сопротивления реального конденсатора без его отсоединения от цепи.
Это устройство не может измерять емкость и может использоваться только для проверки конденсатора.
У идеального конденсатора значение ESR равно нулю, но на самом деле оно очень-очень меньше; близка к идеальной стоимости. Высокое значение ESR является первым признаком неисправности конденсатора.
Увеличение значения ESR увеличивает как падение напряжения внутри конденсатора, так и нагрев. Тепло, выделяемое в конденсаторах, происходит из-за резистивного нагрева, и это тепло вызывает утечку конденсатора.
Если вы не проверите электролитический конденсатор на значение ESR с помощью измерителя ESR, вы не сможете определить, хороший или плохой конденсатор.
Как проверить конденсатор с помощью измерителя ESR?
Ниже приведены быстрые шаги для проверки любого внутрисхемного конденсатора с помощью измерителя ESR.
Сначала разрядите проверяемый конденсатор. Это настолько важно и важно, что если вы случайно забудете этот шаг, вы можете в конечном итоге разрушить свой измеритель СОЭ. Для получения дополнительной информации всегда разряжайте конденсатор перед измерением любого его параметра.
Разряд конденсатора можно произвести, закоротив его ноги любыми доступными способами. Но не просто закорачивайте ножки вместе с проводом с низким сопротивлением, рекомендуется использовать материал с высоким сопротивлением.
Включите измеритель СОЭ и закоротите его провода, пока на его экране не появится 0. Если на экране уже отображается 0 показаний, то закорачивать провода нет необходимости.
Подсоедините красный провод измерителя ESR к положительному выводу, а черный провод — к отрицательному выводу тестируемого конденсатора.
Запишите показания ESR-метра.
Сравните показание с таблицей на корпусе измерителя СОЭ. Если значение ESR находится в заданном диапазоне, конденсатор исправен и не требует изменений, если нет, то конденсатор плох и нуждается в замене.
Если тело ESR не дает никакой таблицы, используйте техническое описание конденсатора, чтобы прочитать его значение ESR.
В техническом описании каждого конденсатора указано его значение ESR при частоте 100 кГц и определенное номинальное напряжение.Отклонение от этого значения помогает нам решить, нужно ли заменять конденсатор. Обычно ESR неисправного конденсатора увеличивается.
Более того, хороший конденсатор будет иметь измерения почти как короткое замыкание, а все другие части, подключенные параллельно ему, будут иметь минимальное влияние на конечные измерения. Это функция, которая делает измеритель СОЭ незаменимым инструментом для поиска и устранения неисправностей электронного оборудования.
Итак, если вы действительно хотите обнаружить и исправить неисправные конденсаторы в ваших устройствах, вам понадобится приличный измеритель ESR.Хорошее СОЭ можно найти где угодно.
Просто найдите это.
Я рекомендую и мне нравится этот измеритель СОЭ (ссылка на Amazon). По сути, это комбинированный измеритель LCR с высокой точностью. Единственная проблема, которую я вижу в этом счетчике, — это диапазон цен. Для меня это дороговато. Теперь, если вы хотите выбрать менее дорогой вариант, я могу порекомендовать этот измеритель СОЭ (ссылка на продукт) . Он менее дорогостоящий, потому что он специально разработан для тестирования конденсаторов в цепи и измерения ESR внутри цепи.Он не может измерять другие вещи, как первый измеритель esr.
Умный пинцет
Обычно измеритель ESR может сделать всю работу за вас, но когда дело доходит до SMD-компонентов, он не так удобен, как умный пинцет. Если вы решите использовать ESR, все будет в порядке, но умный пинцет (ссылка на Amazon) — это весело и, на мой взгляд, замечательный инструмент для вашей лаборатории.
Настоящая проблема умных пинцетов в том, что они дорогие. В последний раз, когда я проверял, его цена была около 140 долларов.Но помимо использования его только для проверки конденсаторов, он также может быть отличным портативным измерителем LCR.
Все шаги измерения такие же, как я обсуждал выше для измерителя ESR.
Визуально неисправный конденсатор
Вместо того, чтобы использовать измеритель ESR или пинцет, мы также можем проверить конденсатор, не снимая его, путем общего осмотра.
Плохой электролитический конденсатор проглатывает верхнюю часть, вы видите такой в цепи; просто замените его, не теряя времени на тестирование.
Значение емкости может быть в хорошем диапазоне, когда вы проверяете его вне цепи с помощью мультиметра или емкостного измерителя, но все же оно плохое.
Заключение
Вы просто не можете проверить неисправный конденсатор внутри или снаружи печатной платы с помощью измерителя емкости или мультиметра. Причина в том. оба они могут привести к ложным результатам.
Единственное решение для проверки конденсаторов без демонтажа припайки — это измерение их эквивалентного последовательного сопротивления (ESR).Это значение измеряется измерителем СОЭ.
Измеритель ESR посылает переменный ток частотой 100 кГц в проверяемый конденсатор. Ток создает напряжение на конденсаторе, а затем с помощью математики рассчитывается и отображается на экране ESR.
Вы получаете смещенное значение ESR после сравнения его с диаграммой ESR, у вас плохой конденсатор.
Ну вот и все. Теперь, если такой читатель, как я, сначала прочтет заключение. Вы это читаете. Пора перейти к началу.Но вы читатель, зашедший так далеко. Надеюсь, вам понравилось.
Спасибо и хорошо проводите время.
Другие полезные сообщения
как проверить электролитический конденсатор
При поиске и ремонте большинства электрических и электронных устройств мы сталкиваемся с этой проблемой, как проверить электролитический конденсатор? Это хорошо, плохо, коротко или открыто?
Ниже мы представим три метода проверки того, что конденсатор исправен, неисправен, открыт, неисправен или короток.
Метод 1. Проверка и проверка конденсатора аналоговым мультиметром.
1. Убедитесь, что подозреваемый конденсатор полностью разряжен.
2. Возьмите измеритель AVO.
3. Выберите аналоговый измеритель на ОМ (Всегда выбирайте более высокий диапазон Ом).
4. Подключите выводы измерителя к клеммам конденсатора.
5. Обратите внимание на показания и сравните со следующими результатами.
6. Короткие конденсаторы: закороченный конденсатор покажет очень низкое сопротивление.
7.Открытые конденсаторы: открытый конденсатор не будет показывать никакого движения (отклонения) на экране омметра.
8. Хорошие конденсаторы: сначала сопротивление будет низким, а затем постепенно увеличивается до бесконечности. Это означает, что конденсатор в хорошем состоянии.
Метод 2. Тест и проверка конденсатора с помощью цифрового мультиметра
1. Убедитесь, что конденсатор разряжен.
2. Установите измеритель на диапазон Ом (установите его на 1000 Ом = 1 кОм).
3. Подключите выводы измерителя к клеммам конденсатора.
4. Цифровой счетчик на секунду покажет некоторые числа. Обратите внимание на чтение.
5. И тут сразу вернется в OL (Open Line). Каждая попытка на шаге 2 будет показывать тот же результат, что и на шагах 4 и 5. Это означает, что конденсатор находится в хорошем состоянии.
6. Если изменений нет, то конденсатор неисправен.

Метод 3. Проверка конденсатора мультиметром в режиме измерения емкости
1. Убедитесь, что конденсатор полностью разряжен.
2. Снимите конденсаторы с платы или схемы.
3. Теперь выберите «Емкость» на мультиметре.
4. Теперь подключите клемму конденсатора к выводам мультиметра.
5. Если показание близко к фактическому значению конденсатора.
6. Тогда конденсатор в хорошем состоянии. .
7. Если вы обнаружите значительно меньшую емкость или ее отсутствие вообще, значит, конденсатор мертв, и вам следует его заменить.
Измерение емкости с помощью мультиметра
Использование мультиметра: Глава 5
Поздравляем! Вы зашли так далеко.
Итак, в этом модуле мы научим вас использовать мультиметр для измерения емкости.Давайте приступим.
Как вы думаете, вы уже готовы? Перейти к викторине!

Давайте поговорим о Настройках

Напомним, что емкость относится к системе, которая хранит электрического заряда .
Напомним, что фарады — это единица измерения конденсатора.
На изображении ниже показан рабочий конденсатор, используемый в системах HVAC. Давайте узнаем, как настроить измеритель на измерение емкости.
Настройка устройства
Для измерения емкости вам необходимо подключить провода к правильным портам мультиметра.
Ваш красный провод входит в порт, отмеченный символом «- | (-». Это символ емкости.
Ваш черный провод будет вставлен в порт с пометкой «COM»
Перед выполнением каких-либо измерений, вам необходимо настроить шкалу мультиметра на измерение емкости.
Поверните циферблат, пока он не укажет на символ «- | (-» . См. Пример на изображении выше. Все мультиметры используют символ «- | (-» для обозначения емкости.
На некоторых мультиметра, вам нужно будет использовать желтую «функциональную» кнопку , чтобы установить мультиметр на емкость. Напомним, что каждая позиция шкалы на мультиметре может иметь несколько измерений. В этом случае нажимайте желтую функциональную клавишу до тех пор, пока » — | (- »на вашем дисплее появится символ.
Чтобы измерить фарады конденсатора, конденсатор должен быть отключен на от цепи.
Будьте осторожны при обращении с конденсаторами. Прикосновение к конденсатору может привести к поражению электрическим током, поскольку он накапливает электрический заряд. Даже когда питание отключено, конденсатор будет сохранять энергию. Если вы дотронетесь до конденсатора до того, как он разрядится, вы получите удар током или получите травму.
Давайте узнаем, как разрядить конденсатор, прежде чем вынимать его из схемы.
После выключения питания выключить , необходимо разрядить конденсатор.
Разрядите конденсатор, прикоснувшись к клеммам 5-ваттным резистором 20 000 Ом через клеммы конденсатора в течение пяти секунд.
В полевых условиях технические специалисты обычно касаются металлической части изолированной отверткой на двух клеммах, чтобы разрядить ее.
Когда измеритель измеряет емкость, он пропускает через конденсатор небольшой испытательный ток.Мультиметр считывает этот тестовый ток, чтобы определить фарады конденсатора. Чтобы точно измерить этот испытательный ток, необходимо разрядить конденсатор.

Как измерить емкость мультиметром?

Часть первая
Начните с подтверждения того, что ваш черный провод подключен к порту «COM», а красный провод подключен к порту, помеченному «- | (-».
Установите циферблат так, чтобы стрелка указывала на символ «- | (-».
Отключите питание цепи.
Разрядите конденсатор.
Снимите
Часть вторая
Отключите питание цепи.
Разрядите конденсатор, коснувшись металлического конца изолированной отвертки на обеих клеммах.Убедитесь, что вы не касаетесь металлического конца отвертки.
Убрать конденсатор из цепи. Надевайте изолированные перчатки и защитные очки при работе с любым типом электрического оборудования.
Третья часть
Поместите один провод на на каждую клемму конденсатора. См. Картинку выше.
На картинке измеряют отключенный конденсатор.Следите за тем, чтобы руки не касались конденсатора . Это может помешать измерению.
Когда вы касаетесь щупами конденсатора, на дисплее появляется значение. Когда на экране мультиметра отображается постоянное значение, это ваша емкость . Обратите внимание на единицы измерения, отображаемые на глюкометре. Например, измеритель может отображать микрофарады.
Напомним, что некоторые мультиметры требуют ручной установки диапазона измерения.Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться отрегулировать диапазон, чтобы получить точный результат. Сделайте это, медленно повернув циферблат в положение меньшего диапазона. Остановитесь, как только получите точное значение.

Заключение

Вот и все! Разве это не было сложно, правда? Чтобы получить точные измерения, очень важно научиться правильно настраивать измеритель емкости для измерения емкости. Обязательно отключите конденсатор от цепи, чтобы избежать каких-либо рисков.В этом разделе вы узнали, как измерить емкость отключенного конденсатора. В следующем разделе мы научим вас измерять непрерывность.
Что вы думаете об этом уроке? Дайте нам знать в комментариях ниже и помогите нам сделать его лучше для вас. Пожалуйста, поделитесь им со всеми, кому, по вашему мнению, это может понадобиться!
Вы также можете найти нас на Facebook , Instagram и YouTube .
Ответьте на вопросы ниже!

Вопрос № 1:
«- | (-» — универсальный символ емкости на мультиметре.
True
False
Прокрутите вниз, чтобы найти ответ …
Ответ: True
Верно, символ «- | (-» всегда означает емкость на мультиметре Это включает в себя набор номера и порт.
Вопрос № 2:
Конденсатор получает питание после отключения питания цепи.
True
False
Прокрутите вниз для ответ…
Ответ: True
Правда, конденсатор будет держать заряд после отключения питания. Конденсатор используется для хранения электрической энергии.
Вопрос № 3:
Что делать перед отключением конденсатора из цепи:
Отключить питание
Разрядить конденсатор
Надеть все необходимые средства защиты
Все вышеперечисленное
Прокрутите вниз, чтобы найти ответ…
Ответ: Все вышеперечисленное
Прежде чем вы сможете измерить емкость, вы должны отключить питание, разрядить его и надеть защитное снаряжение.
Вопрос № 4:
Где следует размещать выводы на компоненте:
Один вывод на каждой клемме конденсатора
Оба вывода на одной клемме
Используйте только один вывод на одном терминале
Все вышеперечисленное
Прокрутите вниз, чтобы найти ответ…
Ответ: По одному выводу на каждую клемму конденсатора
Для измерения емкости необходимо разместить оба вывода на входе и выходе компонента.
Вопрос № 5:
Можно держать конденсатор в руке, пока вы измеряете его емкость.
Верно
Ложно
Прокрутите вниз, чтобы найти ответ …
Ответ: Ложно
Ложно, прикосновение к измеряемому компоненту может повлиять на способность мультиметра получить точное чтение.
Как проверить пусковой конденсатор на двигателе воздушного компрессора — Проверка конденсаторов
Вам нужно проверить конденсаторы воздушного компрессора? Эта страница предоставит вам пошаговое руководство о том, как это сделать!
Я, как и многие другие, благодарен за следующую информацию об испытании конденсаторов от анонимного посетителя, который взял на себя ответственность предоставить эту информацию, чтобы я мог поделиться ею с вами.
Оглавление
Тестирование конденсаторов
Существуют различные способы проверки конденсаторов, но средний помощник может легко определить, хорошие они или плохие.
Как правило, сами конденсаторы выходят из строя одним из двух способов: они становятся разрывом цепи или полным коротким замыканием. Когда они полностью закорочены, они обычно отключают выключатель или взрываются, поэтому, скорее всего, он не закорочен полностью.
Я расскажу вам, как это проверить, после того, как сообщу вам о других «отказах конденсатора», которые столь же распространены, как и сам конденсатор.
Пусковой конденсатор для одной модели воздушного компрессора Bostitch показан ниже.
Ошибка подключения конденсатора
Это сбой подключения.Внимательно посмотрите на клеммы, к которым подключается конденсатор. Они ржавые? Ослаблены ли вставные соединители? Они обесцвечиваются, как будто перегреваются? Есть ли вокруг расплавленный пластик?
Все это могло означать плохое соединение … У меня даже был такой, в котором клеммы и соединители проводов были в порядке, но заклепки, удерживающие клемму (нажимной язычок) на конденсаторе, были достаточно ржавыми, и соединения не было. Электрический тест заклепки показал исправный конденсатор, но не разъем.
Оборудование, необходимое для проверки конденсаторов
Для проверки конденсатора вам понадобится вольтметр / омметр. Не касайтесь клемм конденсатора пальцами или металлическими предметами, пока не убедитесь, что конденсатор не заряжен!
Оно может иметь напряжение в 1,4 раза больше, чем принимает двигатель (фактическое пиковое напряжение, достигаемое линией 120 вольт переменного тока, на самом деле превышает 170! 120 В — это просто эквивалентное напряжение постоянного тока или среднеквадратичный квадрат синусоидальной волны … но это другая история).
Также полезно иметь под рукой отвертку, чтобы вы могли дважды проверить напряжение во время теста. В остальном — все готово!
Пошаговое руководство по тестированию пускового конденсатора
Пошаговое руководство по тестированию пускового конденсатора:
Проверка напряжения
Проверьте напряжение на конденсаторе с помощью вольтметра, установленного на постоянное напряжение. Обязательно проверьте все клеммы на ваших конденсаторах и надавите на датчики с достаточной силой, чтобы они могли проткнуть грязь или окисление поверхности.Если он близок к нулю — переходите к шагу 2!
Double Check Voltage
Используйте отвертку и надавите на нее с достаточной силой, чтобы обеспечить надежный надежный контакт с обеими клеммами, но никаким другим металлом (и убедитесь, что вы не прикасаетесь к отвертке или чему-либо, что может привести к электрошоку. ).
Если вы ошиблись в показаниях, или не включили вольтметр, будет действительно сильный «бряц»! — искра, которая может расплавить кусок вашей отвертки.
Отключите провода
Теперь, когда вы уверены, что конденсатор не заряжен, если вы еще не отсоединили к нему провода, обратите внимание, где они были, и отключите их.
Переключите вольтметр на сопротивление
Переключите вольтметр на диапазон Ом, возможно, около сотни Ом, если он не является автоматическим. Проверьте глюкометр, соприкоснув два провода вместе — измеритель должен сразу опуститься до нуля, если все настроено правильно и у вас есть хорошая батарея.
Переключите щупы
Переключите щупы на противоположные клеммы на конденсаторе. Теперь конденсатор заряжен в противоположном направлении от того, что вы измеряете, поэтому омметр на мгновение покажет отрицательное число и переместится через диапазон к нулю и обратно к большему числу или бесконечности, как это было раньше.
Примечание: , если ваш счетчик не цифровой, он ударит иглу по штифту, поскольку он разряжает конденсатор и заряжает его другим способом.
Повторное переключение датчиков
Я рекомендую пару раз переключать датчики вперед и назад, чтобы убедиться, что вы получаете эффект емкости, который отправляет отрицательное число и медленно поднимается обратно вверх. Только конденсатор делает это , и он не будет этого делать, если конденсатор закорочен или разомкнут.
Это даст вам примерно 95% уверенности в том, что конденсатор исправен… опять же, значение конденсатора редко изменяется настолько существенно, чтобы повлиять на работу двигателя.
Кроме того, у большинства двигателей есть пусковой конденсатор, который используется только для ПУСКА двигателя. Конденсатор и пусковые обмотки используются только для разгона двигателя. Некоторые двигатели (обычно более крупные) также имеют рабочий конденсатор.
Если конденсатор просто слабый, а не полностью перегорел, диагностировать это затруднительно. Другой анонимный участник дал следующий полезный совет.
«Довольно сложно проверить конденсатор без мультиметра, который имеет функцию, позволяющую напрямую проверять емкость.
Чтобы проверить, соответствует ли ваш конденсатор техническим характеристикам, установите измеритель в режим измерения емкости и подключите измерительные провода к клеммам — это займет несколько секунд, поскольку измеритель фактически заряжает конденсатор, а затем считывает его в фарадах. Будьте осторожны при тестировании конденсаторов, потому что они действительно держат заряд, который иногда может быть опасным.
Тестер целостности сообщит вам, разорван он или закорочен, поэтому, если единственный измеритель показывает бесконечность или почти ноль владеет конденсатором, это поджаривается.Если это всего лишь неделя, старый счетчик будет очень трудно правильно интерпретировать. Надеюсь это поможет.»
Пожалуйста, посетите наше Руководство по конденсаторам воздушного компрессора для получения дополнительной информации о конденсаторах и их замене, доступных на Amazon!
Пошаговое руководство по тестированию рабочего конденсатора
Пошаговое руководство по тестированию рабочего конденсатора:
Проверка напряжения
Прежде всего проверьте напряжение на конденсаторе с помощью вольтметра, настроив его на постоянное напряжение. .Обязательно проверьте все клеммы на ваших конденсаторах, одновременно надавливая на щупы с достаточной силой, чтобы они могли проникнуть через поверхностное окисление. Если ваш вольтметр показывает близкое к нулю — переходите к шагу 2!
Двойная проверка напряжения
Используйте отвертку и прижмите ее к клеммам с достаточной силой, чтобы получился хороший, но не другой металл.
Примечание: убедитесь, что вы не прикасаетесь к отвертке или чему-либо, что может привести к поражению электрическим током!
Если вы ошиблись в показаниях, или не включили вольтметр, будет действительно сильный «бряц»! — искра, которая может расплавить кусок вашей отвертки.
Отключите провода
Теперь, когда вы абсолютно уверены, что на конденсаторе нет заряда, если вы еще не отсоединили провода, обратите внимание, где они находятся, и отключите их.
Переключите вольтметр на сопротивление
Переключите вольтметр на диапазон сотен Ом, если он не поддерживает автоматический выбор диапазона. Проверьте глюкометр, соприкоснув два провода вместе — измеритель сразу опустится до нуля, если все настроено правильно и у вас есть хорошая батарея.
Переключите щупы
Переключите щупы на противоположные клеммы на конденсаторе. Омметр на мгновение считывает отрицательное число и перемещается по диапазону к нулю и обратно к большему числу или бесконечности, как это было раньше. Это потому, что конденсатор заряжается противоположно тому, что вы измеряете.
Примечание: , если у вас цифровой измеритель, при разряде конденсатора он ударит иглу по штифту и перезарядит его в обратном направлении.
Повторное переключение датчиков
Рекомендуется пару раз переключать датчики вперед и назад, чтобы убедиться, что вы получаете эффект емкости, при котором число становится отрицательным и медленно возрастает обратно.
Примечание: Только конденсатор делает это , и он не будет этого делать, если конденсатор закорочен или обрыв цепи.
Выдувные выключатели
И одна вещь, которую я бы проверил, если вы продуваете выключатели, — это слишком длинный или слишком легкий удлинитель у вас.Возможно, вы теряете много мощности по шнуру, поэтому ваш двигатель потребляет больше ампер для продолжения работы, и это может привести к срыву ваших выключателей.
Чтобы понять, не возникает ли проблема, попробуйте проверить напряжение на компрессоре во время его работы, особенно когда он падает. Если оно значительно ниже 110 или 220 вольт, вы можете увеличить мощность своего двигателя и посмотреть, работает ли он по-прежнему.
FAQ (Часто задаваемые вопросы)
Как проверить пусковой конденсатор двигателя с помощью мультиметра?
Установите мультиметр на считывание в диапазоне высоких сопротивлений.Прикоснитесь к выводам измерителя к соответствующим выводам на пусковом конденсаторе, красный к плюсу и черный к минусу.
Здесь счетчик должен начинать с нуля, а затем медленно приближаться к бесконечности. Если это так, то конденсатор находится в рабочем состоянии, если нет и остается на нуле, конденсатор неисправен.
Что происходит при выходе из строя пускового конденсатора?
Если пусковой конденсатор выходит из строя и выходит из строя, двигатель может отображать различные проблемы, включая отсутствие запуска, перегрев и вибрацию.
