Конденсатор smd танталовый маркировка: Маркировка танталовых SMD — конденсаторов

Содержание

SMD конденсаторы. Маркировка, обозначения, коды

Типы конденсаторов SMD

Конденсаторы SMD подразделяются на разные типы в зависимости от используемого диэлектрического материала, как показано ниже:

  • Многослойный керамический конденсатор
  • Танталовый конденсатор
  • Электролитический конденсатор

Многослойный керамический конденсатор

В конденсаторах этого типа в качестве диэлектрического материала используется керамика. Эти конденсаторы основаны на электрических свойствах керамики. Потому что свойства керамики многомерны. Керамика, которая используется в конденсаторе, позволяет уменьшить размер конденсатора по сравнению с другими типами. В керамических конденсаторах используются различные керамические диоксиды, такие как барий-стронций, титанат бария и диоксид титана и т. д.

Желаемый температурный коэффициент может быть достигнут с помощью различных керамических диэлектрических материалов. Диэлектрическая изоляция этого конденсатора может быть выполнена с помощью различных слоев керамики, используемых между двумя проводниками.

Как правило, его электроды покрыты серебром, что обеспечивает превосходные паяльные свойства этого конденсатора.

Типоразмер Размеры, мм Размеры, дюйм
Дюймовый Метрический L W H L W H
0201 0603M 0.6 0.3 0.02 0.01
0402 1005M 1 0.5 0.55 0.04 0.02
0603 1608M 1.6 0.8 0.9 0.06 0.03
0805 2012M 2 1.25 1.3 0.08 0.05
1206 3216M 3.2 1.6 1. 5 0.12 0.06
1210 3225M 3.2 2.5 1.7 0.12 0.1
1812 4532M 4.5 3.2 1.7 0.18 0.12
1825 4564M 4.5 6.4 1.7 0.18 0.25
2220 5650M 5.6 5 1.8 0.22 0.2
2225 5664M 5.6 6.3 2 0.22 0.25

Конденсаторы керамические, пленочные и т.п. неполярные выпускаются без маркировки. Емкость варьируется от 1пф до 10мкф.

Танталовый конденсатор

Танталовые конденсаторы широко используются для получения более высоких емкостей по сравнению с керамическими конденсаторами. Твердотельные танталовые конденсаторы обладают отличными характеристиками: высокой удельной емкостью, малыми габаритами .

Значение ESR таких конденсаторов остается неизменным с ростом частоты или даже уменьшается, а значение импеданса на частотах 100 кГц и выше достигает минимального значения. Кроме того, они отличаются высокой надежностью.

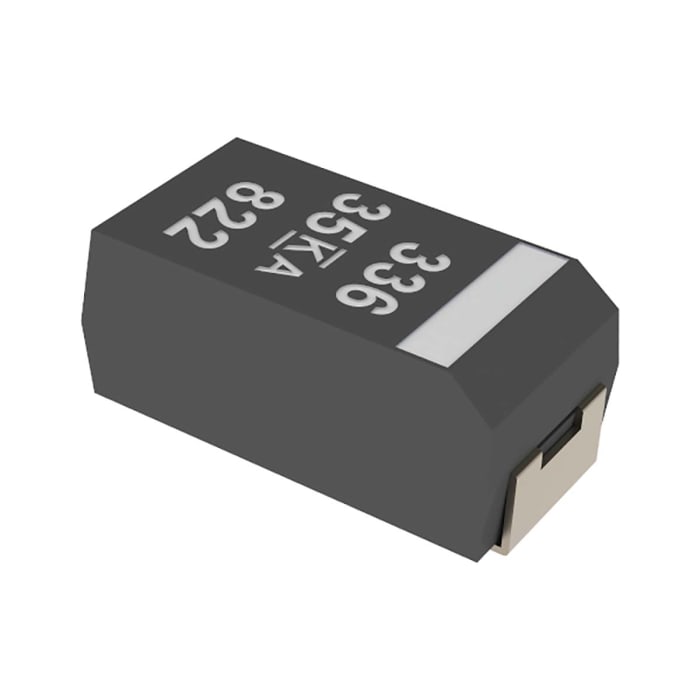

Танталовые конденсаторы выпускаются в прямоугольных корпусах различного размера и цвета (черного, желтого, оранжевого), с кодовой маркировкой.



Электролитический конденсатор

Производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности. Этот SMD конденсатор используется из-за высокой емкости и невысокой стоимости. На этих конденсаторах часто указывается напряжение и емкость.

Маркировка электролитических и танталовых конденсаторов подобна маркировке резисторов, за исключением того, что емкость указывается в пикофарадах. Также может применяться знак «µ».

Примеры маркировки.

Обозначение 105 — первая цифра — 1, вторая — 0, множитель — х105.
Получаем 1000000 пФ или 1 мкФ.

Обозначение 476 — первая цифра — 4, вторая — 7, множитель — х106.
Получаем 47000000пФ или 47 мкФ.

Маркировка 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.

А может оказаться, что маркировка совершенно другая, например D475. Подобный код определяет конденсатор как 4.7 мкФ 20 В

[Свернуть]

Маркировка может содержать знак «µ» — 47µ, указывает на емкость в 47 мкФ. Маркировка 3µ3 — указывает на емкость 3,3 мкФ. Так же указывается и номинальное рабочее напряжение в виде цифрового или буквенного обозначения. Обозначение 35 — будет означать номинальное рабочее напряжение в 35 вольт.

Коды, используемые для обозначения номинальных напряжений приведены ниже:

Код e G J A C D E V H
Напряжение 2. 5v 4v 6.3v 10v 16v 20v 25v 35v 50v

Полярность электролитических SMD конденсаторов обозначается черной полоской и срезом на подложке. Полоска показывает положение ввода «минус» (-), срез подложки — ввода «плюс»(+)


Таблица емкостей конденсаторов

μF, микрофарады nF, нанофарады pF, пикофарады Код трех-цифровой
1μF 1000nF 1000000pF 105
0.82μF 820nF 820000pF 824
0.8μF 800nF 800000pF 804
0.7μF 700nF 700000pF 704
0.68μF 680nF 680000pF 624
0.6μF 600nF 600000pF 604
0.56μF 560nF 560000pF 564
0. 5μF 500nF 500000pF 504
0.47μF 470nF 470000pF 474
0.4μF 400nF 400000pF 404
0.39μF 390nF 390000pF 394
0.33μF 330nF 330000pF 334
0.3μF 300nF 300000pF 304
0.27μF 270nF 270000pF 274
0.25μF 250nF 250000pF 254
0.22μF 220nF 220000pF 224
0.2μF 200nF 200000pF 204
0.18μF 180nF 180000pF 184
0.15μF 150nF 150000pF 154
0.12μF 120nF 120000pF 124
0.1μF 100nF 100000pF 104
0.082μF 82nF 82000pF 823
0. 08μF 80nF 80000pF 803
0.07μF 70nF 70000pF 703
0.068μF 68nF 68000pF 683
0.06μF 60nF 60000pF 603
0.056μF 56nF 56000pF
563
0.05μF 50nF 50000pF 503
0.047μF 47nF 47000pF 473
μF, микрофарады nF, нанофарады pF, пикофарады Код трех-цифровой
0.04μF 40nF 40000pF 403
0.039μF 39nF 39000pF 393
0.033μF 33nF 33000pF 333
0.03μF 30nF 30000pF 303
0.027μF 27nF 27000pF 273
0.025μF 25nF 25000pF 253
0.
022μF
22nF 22000pF 223
0.02μF 20nF 20000pF 203
0.018μF 18nF 18000pF 183
0.015μF 15nF 15000pF 153
0.012μF 12nF 12000pF 123
0.01μF 10nF 10000pF 103
0.0082μF 8.2nF 8200pF 822
0.008μF 8nF 8000pF 802
0.007μF 7nF 7000pF 702
0.0068μF 6.8nF 6800pF 682
0.006μF 6nF 6000pF 602
0.0056μF 5.6nF 5600pF 562
0.005μF 5nF 5000pF 502
0.0047μF 4.7nF 4700pF 472
0.004μF 4nF 4000pF 402
0. 0039μF 3.9nF 3900pF 392
0.0033μF 3.3nF 3300pF 332
0.003μF 3nF 3000pF 302
0.0027μF 2.7nF 2700pF 272
0.0025μF 2.5nF 2500pF 252
0.0022μF 2.2nF 2200pF 222
0.002μF 2nF 2000pF 202
0.0018μF 1.8nF 1800pF 182
μF, микрофарады nF, нанофарады pF, пикофарады Код трех-цифровой
0.0015μF 1.5nF 1500pF 152
0.0012μF 1.2nF 1200pF 122
0.001μF 1nF 1000pF 102
0.00082μF 0.82nF 820pF 821
0.0008μF 0.8nF 800pF 801
0. 0007μF 0.7nF 700pF 701
0.00068μF 0.68nF 680pF 681
0.0006μF 0.6nF 600pF 621
0.00056μF 0.56nF 560pF 561
0.0005μF 0.5nF 500pF 52
0.00047μF 0.47nF 470pF 471
0.0004μF 0.4nF 400pF 401
0.00039μF 0.39nF 390pF 391
0.00033μF 0.33nF 330pF 331
0.0003μF 0.3nF 300pF 301
0.00027μF 0.27nF 270pF 271
0.00025μF 0.25nF 250pF 251
0.00022μF 0.22nF 220pF 221
0.0002μF 0.2nF 200pF 201
0.00018μF 0. 18nF 180pF 181
0.00015μF 0.15nF 150pF 151
0.00012μF 0.12nF 120pF 121
0.0001μF 0.1nF 100pF 101
0.000082μF 0.082nF 82pF 820
0.00008μF 0.08nF 80pF 800
0.00007μF 0.07nF 70pF 700
μF, микрофарады nF, нанофарады pF, пикофарады Код трех-цифровой
0.000068μF 0.068nF 68pF 680
0.00006μF 0.06nF 60pF 600
0.000056μF 0.056nF 56pF 560
0.00005μF 0.05nF 50pF 500
0.000047μF 0.047nF 47pF 470
0.00004μF 0.04nF 40pF 400
0. 000039μF 0.039nF 39pF 390
0.000033μF 0.033nF 33pF 330
0.00003μF 0.03nF 30pF 300
0.000027μF 0.027nF 27pF 270
0.000025μF 0.025nF 25pF 250
0.000022μF 0.022nF 22pF 220
0.00002μF 0.02nF 20pF 200
0.000018μF 0.018nF 18pF 180
0.000015μF 0.015nF 15pF 150
0.000012μF 0.012nF 12pF 120
0.00001μF 0.01nF 10pF 100
0.000008μF 0.008nF 8pF 080
0.000007μF 0.007nF 7pF 070
0.000006μF 0.006nF 6pF 060
0. 000005μF 0.005nF 5pF 050
0.000004μF 0.004nF 4pF 040
0.000003μF 0.003nF 3pF 030
0.000002μF 0.002nF 2pF 020
0.000001μF 0.001nF 1pF 010
μF, микрофарады nF, нанофарады pF, пикофарады Код трех-цифровой

[Свернуть]

Маркировка SMD конденсаторов

Подробности
Категория: Справочные данные
Опубликовано 16.06.2015 09:42
Автор: Admin
Просмотров: 14389

SMD конденсаторы ввиду малых размеров маркируются используется символы и цифры. В зависимости от типа конденсатора (танталовых, электролетических, керамических и т.д.) маркировка осуществляется различными способами.

Маркировка керамических SMD конденсаторов

Код таких конденстаторов состоит их 2 или 3-х символов и цифры. Первый символ (при наличии такового) говорит о производителе

(пример K — Kemet), второй это мантиса, а цифра является показателем степени емкости в пикоФарадах.

Пример

S3 это керамический SMD конденсатор с емкростью 4.7×103 пФ

Символ Мантиса Символ Мантиса Символ Мантиса Символ Мантиса
A 1.0 J 2.2 S 4.7 a 2.5
B 1.1 K 2.4 T 5.1 b 3.5
C 1.2 L 2.7 U 5.6 d 4. 0
D 1.3 M 3.0 V 6.2 e 4.5
E 1.5 N 3.3 W 6.8 f 5.0
F 1.6 P 3.6 X 7.5 m 6.0
G 1.8 Q 3.9 Y 8.2 n 7.0
H 2.0 R 4.3 Z 9.1 t 8.0

коденсаторы могут иметь различные типы диэлектриков:

NP0 или C0G диэлектрик иммеет низкую диэлектрическую проницаемость и хорошую температурную стабильность. Z5U и Y5V дижлектрики обладают высокой диэлектрической проницаемостью с помощью чего достигается большая емкость конденсаторов и больший разброс параметров. X7R и Z5U широко используются в цепях общего назначения.

Диэлектрики обозначаются тремя симоволами, первые два это температурные пределы а третий это изменение емкости в % в данном интревале температур.

Пример

Z5U — точность +22, -56% в диапазоне температур от -55oC до -125oC до

Температурный диапазон Изменение емкости
Первый символ Нижний предел Второй символ Верхний предел Третий символ Точность
X +10oC 2 +45oC A 1.0%
Y -30oC 4 +65oC B 1. 5%
Z -55oC 5 +85oC C 2.2%
    6 +105oC D 3.3%
    7 +125oC E 4.7%
    8 +150oC F 7.5%
    9 +200oC P 10%
        R 15%
        S 22%
        T +22%,-33%
        U +22%,-56%
        V +22%,-82%

Маркировка электролитических SMD конденсаторов

 Для маркировки таких конденсаторов также используется символьно — цифровая маркировка в которую добавляется рабочее напряжение. Обозгачение состоит из 1-го символа и 3-х цифр. Символ означает рабочее напряжение

Пример

A475  А — это рабочее напряжение, 47-значение , 5-мантиса.

A475 = 47×105 пФ=4,7×106 пФ=4,7мФ 10В.

  • e-2.5В;
  • G-4В;
  • J-6.3В;
  • A-10В;
  • C-16В;
  • D-20В;
  • E-25В;
  • V-35В;
  • H-50В.

Существует также и другая маркировка используемые такими широко известными фирмами как Panasonic, Hitach и другие. Кодировние осуществляется 3-мя основными способами кодирования

Первый способ:

Маркировка осуществлется при помощи 3-х символов, первый это рабочее напряжение, второй это значение емкость третий это множитель. Если указаны только два символа то это означает что не указано рабочее напряжение (3-й символ).

Код Емкость Напряжение Код Емкость Напряжение
A6 1. 0 16/35 ES6 4,7 25
A7 10 4 EW5 0,68 25
AA7 10 10 GA7 10 4
AE7 15 10 GE7 15 4
AJ6 2,2 10 GJ7 22 4
AJ7 22 10 GN7 33 4
AN6 3,3 10 GS6 4,7 4
AN7 33 10 GS7 47 4
AS6 4,7 10 GW6 6,8 4
AW6 6,8 10 GW7 68 4
CA7 10 16 J6 2,2 6. 3/7/20
CE7 15 16 JE7 15 6.3/7
CJ6 4,7 10 GW6 6,8 4
CN6 3,3 16 JN6 3,3 6,3/7
CS6 4,7 16 JN7 33 6,3/7
CW6 6,8 16 JS6 4,7 6,3/7
DA6 1,0 10 JS7 47 6,3/7
DA7 10 20 JW6 6,8 6,3/7
DE6 1,5 20 N5 0,33 35
DJ6 2,2 20 N6 3,3 4/16
DN6 3,3 20 S5 0,47 25/35
DS6 4,7 20 VA6 1,0 35
DW6 6,8 20 VE6 1,5 35
E6 1,5 10/25 VJ6 2,2 35
EA6 1,0 25 VN6 3,3 35
EE6 1,5 25 VS5 0,47 35
EJ6 2,2 25 VW5 0,68 35
EN6 3,3 25 W5 0,68 20/35



Второй способ:

Маркировка четырмя символами (буквами и цифрами), которые обозначают номинальную емкость  и рабочее напряжение. Первый символ (буква) означает рабочее напряжение, следующие за ним 2 символа (цифры) означают емкость в пф, а последний символ(цифра) это количество нулей. Такая маркировка конденсаторов имеет 2 варианта:

  • две цифры означают номинал в пф, а третья — количество нулей;
  • номинал емкости указан в микрофорадах, а знак p выступает в роли десятичной запятой.



Третий способ:

Если размер корпуса большой то маркировка может располагатся в 2 строки, на первой указывается емкость, а на второй рабочее напряжение конденсатора. Если 2 цифры то емкость в микрофарадах если 3 то первые две это емкость в пикофарадах а третья это количество нулей (второй способ). Пример маркировки приведен на рисунке ниже.

Маркировка танталовых smd конденсаторов

Размером A и B

Маркировка рабочего напряжения осуществляется при помощи буквы, которая соответсвует определенному значению напряжения в В.

Символ G J A C D E V T
Напряжение, В 4 6,3 10 16 20 25 35 50

Далее за символом (буквой) следует обозначение емкости которое состоит из 3-х цифр, первые 2 это емкость в пикофарадах а третья это количество нулей.

Пример:

маркировка E105 означает 10 00000 пФ и рабочем напряжением 25 В.

Если танталовые конденсаторы размером C,D,E то они маркируются прямой записью.

Пример:

маркировка 46 6V означает 47 мкФ и рабочим напряжением в 6 В.

  • < Назад
  • Вперёд >
Добавить комментарий

Маркировка SMD конденсаторов (керамических, электролитических, танталовых) Маркировка Керамических SMD конденсаторов

Корпуса для монтажа в отверстия

СОДЕРЖАНИЕ Навигатрор по внешнему виду компонентов. ……………………………………….. Корпуса для монтажа в отверстия……………………………………………… Корпуса для поверхностного

Подробнее

1.7 Конденсаторы К10-47М* Серийные

1.7 Конденсаторы К1047М* Серийные L H L Hmax B d A 16 +4 К1047Ма, ОСК1047Ма (рис. 1) l=25 +5 0,6±0,1 A К1047Мб, ОСМК1047Мб (рис. 2) B К1047Мв, ОСК1047Мв (рис. 3) Конденсаторы К1047М предназначены для работы

Подробнее

Дисциплина «Материалы электронной техники»

Дисциплина «Материалы электронной техники» ТЕМА 6: «Эксплуатационные характеристики и параметры резисторов и конденсаторов» Легостаев Николай Степанович, профессор кафедры «Промышленная электроника» Классификация

Подробнее

Конденсаторы К10-47М* 5,3max 0,6±0,1. К10-47Мб, ОСМК10-47Мб (рис. 2)

Конденсаторы К10-47М* Серийные 5,3 d 16 +4 l=25 +5 0,6±0,1 0,5min К10-47Ма, ОСК10-47Ма (рис. 1) К10-47Мб, ОСМК10-47Мб (рис. 2) К10-47Мв, ОСК10-47Мв (рис. 3) Конденсаторы К10-47М предназначены для работы

Подробнее

Конденсаторы К10-47М*

Конденсаторы К10-47М* Серийные 5,3 d 16 +4 l=25 +5 0,6±0,1 0,5min К10-47Ма, ОСК10-47Ма (рис. 1) К10-47Мб, ОСМК10-47Мб (рис. 2) К10-47Мв, ОСК10-47Мв (рис. 3) Конденсаторы К10-47М предназначены для работы

Подробнее

Интервал рабочих температур, С

К10-69 КЕРАМИЧЕСКИЕ КОНДЕНСАТОРЫ Технические условия: АЖЯР.673511.002 ТУ Наиболее перспективная серия конденсаторов для монтажа на поверхность (вар. «в») и печатного монтажа (вар. «б»), с высокими удельными

Подробнее

ПАССИВНЫЕ КОМПОНЕНТЫ КОМПАНИИ YAGEO

Евгений Звонарев (КОМПЭЛ) КОМПАНИИ YAGEO Один из ведущих мировых производителей резисторов и конденсаторов в чип-корпусах является тайваньская компания Yageo. Продукция Yageo удовлетворяет самым жестким

Подробнее

10 класс. Конденсаторы

Электроемкость 10 класс Конденсаторы Красников В.А. А.П. Рымкевич 689. Одинаковые металлические шарики, заряженные одноименно зарядами q и 4q, находятся на расстоянии r друг от друга. Шарики привели в

Подробнее

H** (мм) F (мм) Тип корпуса

ЦВЕТОВАЯ МАРКИРОВКА Для того чтобы правильно воспринимать и использовать представленный здесь материал, необходимо ознакомиться со следующей информацией: 1. Очень важны размеры корпусов, поскольку внешне

Подробнее

DIY-Audio.by. LM AD825 v1.0. Assembly manual v1.1

DIY-Audio.by LM3886 + AD825 v1.0 Assembly manual v1.1 Содержание 1. Аннотация к проекту 3 2. Принципиальная схема 4 3. Перечень элементов 5 4. Cборочный чертёж ПП 6 5. Габаритные размеры 7 6. Разметка

Подробнее

КЕРАМИЧЕСКИЕ КОНДЕНСАТОРЫ БОЛЬШОЙ ЕМКОСТИ

КЕРАМИЧЕСКИЕ КОНДЕНСАТОРЫ БОЛЬШОЙ ЕМКОСТИ Керамические конденсаторы являются естественным элементом практически любой электронной схемы. Они применяются там, где необходима способность работать с сигналами

Подробнее

SMD компоненты Рис. 1. DIP-монтаж

SMD компоненты Мы уже познакомились с основными радиодеталями: резисторами, конденсаторами, диодами, транзисторами, микросхемами и т.п., а также изучили, как они монтируются на печатную плату. Ещё раз

Подробнее

Конденсаторы электролитические

Конденсаторы электролитические tel./fax: +7 095 101 35 85 Алюминиевые оксидно-электролитические Ниобиевые оксидно-полупроводниковые Танталовые оксидно-полупроводниковые Танталовые электролитическиеобъемно-пористые

Подробнее

Радиальные конденсаторы Стандартные 105 C

Радиальные конденсаторы Конденсаторы общего назначения Применение Аппаратура для индустрии развлечений Профессиональная и полупрофессиональная электроника Фильтрация, сопряжение и импульсные схемы Особенности

Подробнее

Корпуса для монтажа в отверстия

СОДЕРЖАНИЕ Навигатрор по внешнему виду компонентов. ……………………………………….. Корпуса для монтажа в отверстия……………………………………………… Корпуса для поверхностного

Подробнее

1.3. ПАССИВНЫЕ ЭЛЕМЕНТЫ РЭА

1.3. ПАССИВНЫЕ ЭЛЕМЕНТЫ РЭА Элементы РЭА. Все элементы РЭА можно разделить на две группы: активные и пассивные. К активным относятся элементы, осуществляющие преобразование электрических сигналов с одновременным

Подробнее

Содержание каталога 1 Многослойные керамические конденсаторы…2 1.1 Характеристики диэлектриков керамических конденсаторов и их обозначение….2 1.2 Стандартные ряды (ряды Е по ГОСТ 28884-90)…3 1.3

Подробнее

К50 92 ЕВАЯ ТУ АЖЯР ТУ

К50 92 ЕВАЯ. 673541.049 ТУ АЖЯР.673541.020 ТУ ЕВАЯ. 673541.049 ТУ Предназначены для работы в цепях постоянного и пульсирующего тока, и в импульсных режимах вторичных источников питания и преобразовательной

Подробнее

ИЗУЧЕНИЕ КОНДЕНСАТОРОВ

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ Государственное образовательное учреждение высшего профессионального образования «Оренбургский государственный

Подробнее

Чип резисторы общего назначения.

Чип резисторы общего назначения. ОСОБЕННОСТИ Миниатюрный, и легкий вес. Подходят для пайки волной, пайки горячим воздухом Стабильные электрические параметры, высокая надежность. Низкая стоимость монтажа,

Подробнее

Чип резисторы общего назначения.

Чип резисторы общего назначения. ОСОБЕННОСТИ Миниатюрный, и легкий вес. Подходят для пайки волной, пайки горячим воздухом Стабильные электрические параметры, высокая надежность. Низкая стоимость монтажа,

Подробнее

Дорогой начинающий радиолюбитель!

Дорогой начинающий радиолюбитель! Я не ставил своей задачей рассказать о диоде или транзисторе всё: преподать принципы его работы, полные характеристики, показать графики и т.п. Это уже сделано многими

Подробнее

1 Серии: CS, CK, CN, KP, LZ, KZ, EL, WL, HR 2 Рабочее напряжение: Uраб.

, В 4 6, Код 0G 0J 1A 1C 1E 1V 1G 1H 1J 2A

292 Конденсаторы 1 Серии: CS, CK, CN, KP, LZ, KZ, EL, WL, HR 2 Рабочее напряжение: Uраб., В 4 6,3 10 16 25 35 40 50 63 100 Код 0G 0J 1A 1C 1E 1V 1G 1H 1J 2A Система обозначений: RA 1C 101 M — С R E 11

Подробнее

Калькулятор обозначений SMD конденсаторов | turbo-blog.ru

Удобный калькулятор для отображения номинала конденсаторов в  SMD корпусе. Такая же проблема как и с резисторами, на просторах интернета нет работающего калькулятора под https, пришлось делать самому. О там как разместить калькулятор у себя на сайте, расскажу позже.









Код Пикофарады (пФ, pF) Нанофарады (нФ, nF) Микрофарады (мкФ, uF)
109 1.0 0.001 0.000001
159 1.5 0. 0015 0.000001
229 2.2 0.0022 0.000001
339 3.3 0.0033 0.000001
479 4.7 0.0047 0.000001
689 6.8 0.0068 0.000001
100 10 0.01 0.00001
150 15 0.015 0.000015
220 22 0.022 0.000022
330 33 0.033 0.000033
470 47 0.047 0.000047
680 68 0.068 0.000068
101 100 0.1 0.0001
151 150 0.15 0.00015

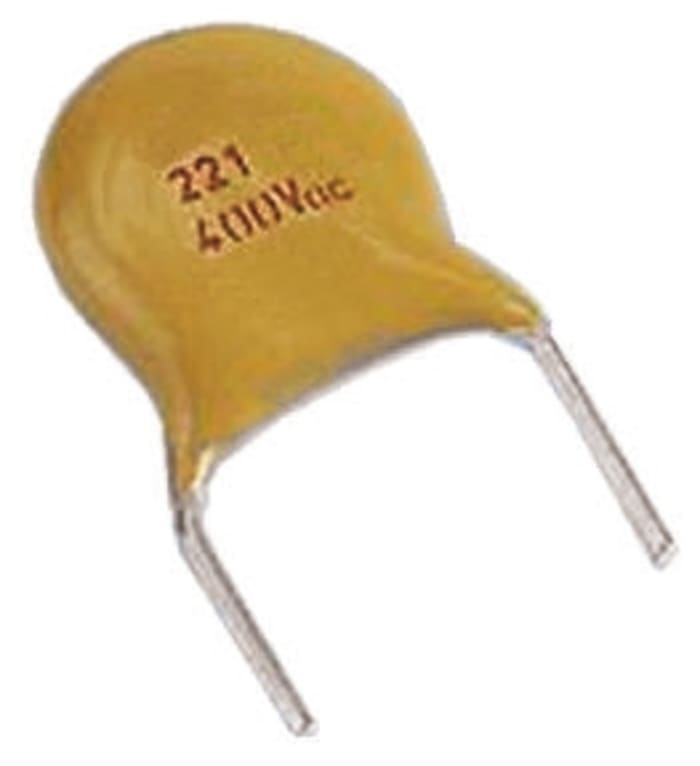

221 220 0.22 0.00022
331 330 0.33 0.00033
471 470 0. 47 0.00047
681 680 0.68 0.00068
102 1000 1.0 0.001
152 1500 1.5 0.0015
222 2200 2.2 0.0022
332 3300 3.3 0.0033
472 4700 4.7 0.0047
682 6800 6.8 0.0068
103 10000 10 0.01
153 15000 15 0.015
223 22000 22 0.022
333 33000 33 0.033
473 47000 47 0.047
683 68000 68 0.068
104 100000 100 0.1
154 150000 150 0.15
224 220000 220 0. 22
334 330000 330 0.33
474 470000 470 0.47
684 680000 680 0.68
105 1000000 1000 1.0

Калькулятор обозначений SMD конденсаторов

SMD конденсаторы маркировка.

Как подобрать smd конденсатор — Инженер ПТО

Очень многие начинающие радиолюбители сталкиваются с проблемой определения характеристик таких накопительных устройств, как смд конденсаторы. Имеющие небольшой размер и используемые при такой технологии установки, как поверхностный монтаж, эти компоненты многих печатных плат имеют маркировку, отличающуюся от той, которая используется у более крупных аналогов для сквозного монтажа. В данной статье будут рассмотрены основные виды данных радиодеталей, их обозначение и его расшифровка.

Виды SMD-конденсаторов

Все используемые для поверхностного монтажа накопительные устройства бывают трех основных видов: керамические, электролитические и танталовые.

Электролитические

Такие компоненты для поверхностного монтажа состоят из:

  • Алюминиевого цилиндрического корпуса, диаметром от 4 до 10 мм и высотой от 5,4 до 10,5 мм;
  • Двух обкладок из тонкой фольги, разделенных пропитанной электролитом бумагой и скрученных в небольшой рулончик;
  • Двух контактов (выводов), которые располагаются перпендикулярно осевой линии компонента. Так как электролитические смд накопители являются полярными, то к одному из контактов, обозначенному специальной полосой на торце корпуса, подключают отрицательный потенциал, ко второму – положительный.
  • Монтажной площадки, предназначенной для фиксации компонента на рабочей поверхности.

Различные модели данных компонентов, имеющие номинал от 1 до 1000-150 мкФ, способны работать при напряжении от 4 до 1000 В.

Керамические

Наиболее часто применяемый керамический многослойный накопитель для поверхностного монтажа имеет следующее строение:

  • Керамическое тело – большое количество тонких слоев керамического диэлектрика;
  • Внутренние электроды – никелевые тонкие пластинки, расположенные между слоями керамического диэлектрика;
  • Торцевые контактные электроды – два вывода, к каждому из которых подключена половина внутренних электродов.

В отличие от электролитических, такие компоненты имеют уплощенную прямоугольную форму, небольшие размеры (длина и ширина самых мелких радиодетали этого вида составляют всего 0,8 и 1,5-1,6 мм, соответственно). Однако, несмотря на небольшие размеры, такие смд компоненты могут работать при напряжении от 25 до 700-1000В, накапливая при этом заряд, величиной от 0,5-1,пФ до 3-3,3 мкФ.

Танталовые

Основными составными частями танталовых полярных накопительных смд устройств являются:

  • Анод – контакт, на который подается электрический ток с отрицательным потенциалом;
  • Катод – расположенный на противоположной стороне корпуса контакт, запитываемый положительным потенциалом;
  • Диэлектрик – слой не проводящего электрический ток материала, располагающегося между анодом и катодом;
  • Электролит – находящееся в жидком или твёрдом агрегатном состоянии, проводящее электрический ток вещество. Для предотвращения высыхания конденсатора чаще всего в качестве электролита используют гранулированный оксид марганца.
  • Диэлектрик – оксид тантала, которым покрыт располагающийся в корпусе гранулированный анод.

Применяют такие небольшие по размерам накопительные устройства при рабочем напряжении от 6 до 32-35 В. Величина накапливаемого при этом заряда колеблется от 1 до 600-680 мкФ.

Как определить номинал и напряжение

Очень многие производители не указывают на своих изделиях такие основные для любого конденсатора характеристики, как рабочее напряжение и номинал (номинальная емкость).

Определение номинала данных электронных компонентов производится следующими способами:

  • С помощью такого имеющего функцию измерения номинала контрольно-измерительного прибора, как мультиметр. Для измерения значения номинала контрольные щупы прибора подключают к специальным разъемам. Затем переключатель устанавливается на самый большой по значению предел измерения (в большинстве мультиметров это 200 мкФ). После этого щупы прикладывают к контактам конденсатора, спустя несколько секунд на дисплее прибора получают значение номинала накопительного устройства.

Важно! Перед измерением емкости смд накопитель обязательно разряжают – оставшийся в обкладках заряд может повредить электронные схемы мультиметра.

  • С помощью специализированного измерительного прибора RLC.

Для того чтобы узнать рабочее напряжение накопительного SMD устройства, пользуются следующей простой методикой:

  • При помощи мультиметра измеряют напряжение между выводами включенного в схему компонента;
  • Полученное значение умножают на 1,5.

Рассчитанное таким способом рабочее напряжение будет примерным, более точное значение данной характеристики можно узнать из маркировочного кода конденсатора или его описания.

Маркировка конденсаторов: расшифровка цифр и букв

В зависимости от вида накопительного смд устройства, различают несколько методик их маркировки.

Маркировка керамических устройств

Устройства данного вида маркируются с помощью одной или двух латинских букв и цифры. Первая буква при этом обозначает производителя компонента, вторая – его номинальную ёмкость. Цифра в маркировочном коде указывает на степень номинала конденсатора в пикофарадах.

Пример. Маркировка накопительного смд компонента KG3 расшифровывается как изделие, произведенное компанией «Kemet» и имеющее емкость 1,8×103 пкФ.

Маркировка электролитических SMD накопителей

Электролитические накопительные устройства для поверхностного монтажа маркируются 4 основными способами:

  • В виде одной буквы, обозначающей рабочее напряжение, и трех цифр, две из которых указывают на значение емкости конденсатора, а третья – на степень номинала в пикофарадах.
  • В виде двух букв, обозначающих рабочее напряжение и емкость, одной цифры, указывающей на степень номинала в пикофарадах.

  • Четырьмя символами – это обозначение, состоящее из одной буквы, означающей рабочее напряжение, двух цифр, указывающих на емкость компонента, и последней цифры, определяющей количество нулей после значения емкости.
  • Двухстрочная – верхняя часть маркировки в виде цифры означает емкость компонента, нижняя – его рабочее напряжение.

Маркировка танталовых накопительных смд устройств

Маркировка танталовых смд накопителей состоит из следующих частей:

  • Большой латинской буквы, указывающей на рабочее напряжение компонента;
  • Трёхзначного числа, первые две цифры которого означают емкость накопителя, а последняя – количество нулей после значения емкости.

Пример. Маркировка танталового накопителя G103 означает, что он имеет рабочее напряжение 4 В и емкость 10 000 пикофарад.

Важно! При подключении танталовых и электролитических накопителей необходимо соблюдать полярность. Для этого на их корпуса наносится специальная полоса, имеющая черный цвет и обозначающая положительный (у танталовых накопителей) или отрицательный (у электролитических устройств) вывод. Неправильное подключение с игнорированием данных меток приведет к тому, что накопитель выйдет из строя.

Как маркируются большие конденсаторы

Большие накопительные смд устройства маркируются по тем же принципам, что их более мелкие аналоги. При больших размерах корпуса на таких компонентах часто пишется полное значение их емкости и рабочего напряжения.

На заметку. По поисковому запросу «smd конденсаторы без маркировки как определить», помимо сайтов, на первой странице выдачи полезную информацию по данной тематике содержат различные форумы радиолюбителей и специалистов, занимающихся ремонтом компьютерной и бытовой техники.Обозначение в схемах.

На электрических схемах накопительные смд устройства имеют такое же обозначение, как и у их используемых для сквозного монтажа аналогов.

Таким образом, умение читать и расшифровывать маркировочные коды позволяет правильно определять характеристики данных накопителей. Такие навыки очень важны при замене вышедших из строя накопителей, пайке сложных схем, чувствительных к перепадам вольт-амперных характеристик электрического тока.

Видео

Очень многие начинающие радиолюбители сталкиваются с проблемой определения характеристик таких накопительных устройств, как смд конденсаторы. Имеющие небольшой размер и используемые при такой технологии установки, как поверхностный монтаж, эти компоненты многих печатных плат имеют маркировку, отличающуюся от той, которая используется у более крупных аналогов для сквозного монтажа. В данной статье будут рассмотрены основные виды данных радиодеталей, их обозначение и его расшифровка.

Виды SMD-конденсаторов

Все используемые для поверхностного монтажа накопительные устройства бывают трех основных видов: керамические, электролитические и танталовые.

Электролитические

Такие компоненты для поверхностного монтажа состоят из:

  • Алюминиевого цилиндрического корпуса, диаметром от 4 до 10 мм и высотой от 5,4 до 10,5 мм;
  • Двух обкладок из тонкой фольги, разделенных пропитанной электролитом бумагой и скрученных в небольшой рулончик;
  • Двух контактов (выводов), которые располагаются перпендикулярно осевой линии компонента. Так как электролитические смд накопители являются полярными, то к одному из контактов, обозначенному специальной полосой на торце корпуса, подключают отрицательный потенциал, ко второму – положительный.
  • Монтажной площадки, предназначенной для фиксации компонента на рабочей поверхности.

Различные модели данных компонентов, имеющие номинал от 1 до 1000-150 мкФ, способны работать при напряжении от 4 до 1000 В.

Керамические

Наиболее часто применяемый керамический многослойный накопитель для поверхностного монтажа имеет следующее строение:

  • Керамическое тело – большое количество тонких слоев керамического диэлектрика;
  • Внутренние электроды – никелевые тонкие пластинки, расположенные между слоями керамического диэлектрика;
  • Торцевые контактные электроды – два вывода, к каждому из которых подключена половина внутренних электродов.

В отличие от электролитических, такие компоненты имеют уплощенную прямоугольную форму, небольшие размеры (длина и ширина самых мелких радиодетали этого вида составляют всего 0,8 и 1,5-1,6 мм, соответственно). Однако, несмотря на небольшие размеры, такие смд компоненты могут работать при напряжении от 25 до 700-1000В, накапливая при этом заряд, величиной от 0,5-1,пФ до 3-3,3 мкФ.

Танталовые

Основными составными частями танталовых полярных накопительных смд устройств являются:

  • Анод – контакт, на который подается электрический ток с отрицательным потенциалом;
  • Катод – расположенный на противоположной стороне корпуса контакт, запитываемый положительным потенциалом;
  • Диэлектрик – слой не проводящего электрический ток материала, располагающегося между анодом и катодом;
  • Электролит – находящееся в жидком или твёрдом агрегатном состоянии, проводящее электрический ток вещество. Для предотвращения высыхания конденсатора чаще всего в качестве электролита используют гранулированный оксид марганца.
  • Диэлектрик – оксид тантала, которым покрыт располагающийся в корпусе гранулированный анод.

Применяют такие небольшие по размерам накопительные устройства при рабочем напряжении от 6 до 32-35 В. Величина накапливаемого при этом заряда колеблется от 1 до 600-680 мкФ.

Как определить номинал и напряжение

Очень многие производители не указывают на своих изделиях такие основные для любого конденсатора характеристики, как рабочее напряжение и номинал (номинальная емкость).

Определение номинала данных электронных компонентов производится следующими способами:

  • С помощью такого имеющего функцию измерения номинала контрольно-измерительного прибора, как мультиметр. Для измерения значения номинала контрольные щупы прибора подключают к специальным разъемам. Затем переключатель устанавливается на самый большой по значению предел измерения (в большинстве мультиметров это 200 мкФ). После этого щупы прикладывают к контактам конденсатора, спустя несколько секунд на дисплее прибора получают значение номинала накопительного устройства.

Важно! Перед измерением емкости смд накопитель обязательно разряжают – оставшийся в обкладках заряд может повредить электронные схемы мультиметра.

  • С помощью специализированного измерительного прибора RLC.

Для того чтобы узнать рабочее напряжение накопительного SMD устройства, пользуются следующей простой методикой:

  • При помощи мультиметра измеряют напряжение между выводами включенного в схему компонента;
  • Полученное значение умножают на 1,5.

Рассчитанное таким способом рабочее напряжение будет примерным, более точное значение данной характеристики можно узнать из маркировочного кода конденсатора или его описания.

Маркировка конденсаторов: расшифровка цифр и букв

В зависимости от вида накопительного смд устройства, различают несколько методик их маркировки.

Маркировка керамических устройств

Устройства данного вида маркируются с помощью одной или двух латинских букв и цифры. Первая буква при этом обозначает производителя компонента, вторая – его номинальную ёмкость. Цифра в маркировочном коде указывает на степень номинала конденсатора в пикофарадах.

Пример. Маркировка накопительного смд компонента KG3 расшифровывается как изделие, произведенное компанией «Kemet» и имеющее емкость 1,8×103 пкФ.

Маркировка электролитических SMD накопителей

Электролитические накопительные устройства для поверхностного монтажа маркируются 4 основными способами:

  • В виде одной буквы, обозначающей рабочее напряжение, и трех цифр, две из которых указывают на значение емкости конденсатора, а третья – на степень номинала в пикофарадах.
  • В виде двух букв, обозначающих рабочее напряжение и емкость, одной цифры, указывающей на степень номинала в пикофарадах.

  • Четырьмя символами – это обозначение, состоящее из одной буквы, означающей рабочее напряжение, двух цифр, указывающих на емкость компонента, и последней цифры, определяющей количество нулей после значения емкости.
  • Двухстрочная – верхняя часть маркировки в виде цифры означает емкость компонента, нижняя – его рабочее напряжение.

Маркировка танталовых накопительных смд устройств

Маркировка танталовых смд накопителей состоит из следующих частей:

  • Большой латинской буквы, указывающей на рабочее напряжение компонента;
  • Трёхзначного числа, первые две цифры которого означают емкость накопителя, а последняя – количество нулей после значения емкости.

Пример. Маркировка танталового накопителя G103 означает, что он имеет рабочее напряжение 4 В и емкость 10 000 пикофарад.

Важно! При подключении танталовых и электролитических накопителей необходимо соблюдать полярность. Для этого на их корпуса наносится специальная полоса, имеющая черный цвет и обозначающая положительный (у танталовых накопителей) или отрицательный (у электролитических устройств) вывод. Неправильное подключение с игнорированием данных меток приведет к тому, что накопитель выйдет из строя.

Как маркируются большие конденсаторы

Большие накопительные смд устройства маркируются по тем же принципам, что их более мелкие аналоги. При больших размерах корпуса на таких компонентах часто пишется полное значение их емкости и рабочего напряжения.

На заметку. По поисковому запросу «smd конденсаторы без маркировки как определить», помимо сайтов, на первой странице выдачи полезную информацию по данной тематике содержат различные форумы радиолюбителей и специалистов, занимающихся ремонтом компьютерной и бытовой техники.Обозначение в схемах.

На электрических схемах накопительные смд устройства имеют такое же обозначение, как и у их используемых для сквозного монтажа аналогов.

Таким образом, умение читать и расшифровывать маркировочные коды позволяет правильно определять характеристики данных накопителей. Такие навыки очень важны при замене вышедших из строя накопителей, пайке сложных схем, чувствительных к перепадам вольт-амперных характеристик электрического тока.

Видео

Впервые столкнувшийся с видом SMD-конденсатора радиолюбитель недоумевает, как же разобраться во всех этих «квадратиках» и «бочонках», если на некоторых вообще отсутствует маркировка, а если и есть таковая, то и не поймешь, что же она обозначает. А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку. Для начала следует понять, что же представляет собой этот элемент и в чем его задача.

Работает такой компонент следующим образом. На каждую из двух пластинок, расположенных внутри, подаются разноименные заряды (полярность их разнится), которые стремятся один к другому согласно законам физики. Но «проникнуть» на противоположную пластину заряд не может по причине того, что между ними диэлектрическая прокладка, а следовательно, не найдя выхода и не имея возможности «уйти» от близлежащего противоположного полюса, накапливается в конденсаторе до заполнения его емкости.

Виды конденсаторов

Конденсаторы различаются по видам, их насчитывается всего три:

  • Керамические, пленочные и им подобные неполярные не маркируются, но их характеристики легко определяются при помощи мультиметра. Диапазон емкостей от 10 пикофарад до 10 микрофарад.
  • Электролитические – производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности.
  • Танталовые – корпус прямоугольный, размеры разные. Цвет выпуска – черный, желтый, оранжевый. Маркируются специальным кодом.

Электролитические компоненты

На таких SMD-компонентах обычно промаркирована емкость и рабочее напряжение. К примеру, это может быть 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.

А может оказаться, что маркировка совершенно другая, например D20475. Подобный код определяет конденсатор как 4.7 мкФ 20 В. Ниже представлен перечень буквенных обозначений совместно с их эквивалентом напряжения:

  • е – 2.5 В;
  • G – 4 В;
  • J – 6.3 В;
  • A – 10 В;
  • С – 16 В;
  • D – 20 В;
  • Е – 25 В;
  • V – 35 В;
  • Н – 50 В.

Полоска, равно как и срез, показывает положение ввода «+».

Керамические компоненты

Маркировка керамических SMD-конденсаторов имеет более широкое количество обозначений, хотя сам код их содержит всего 2–3 символа и цифру. Первым символом, при его наличии, обозначен производитель, второй говорит о номинальном напряжении конденсатора, ну а цифра – емкостный показатель в пкФ.

К примеру, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора равна 5.1 × 10 в 4-й степени пкФ.

Таблица обозначений номинального напряжения представлена ниже.

Маркировка танталовых SMD-конденсаторов

Такие элементы типоразмера «а» и «в» маркируются буквенным кодом по номинальному напряжению. Таких букв 8 – это G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно – 4, 6.3, 10, 16, 20, 25, 35, 50. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. К примеру, маркировкой Е105 обозначен конденсатор 1 000 000 пкФ = 10 мкФ, а его номинал составит 25 В.

Размеры C, D, E маркируются прямым кодом, подобно коду электролитических конденсаторов.

Основная сложность в маркировке подобных конденсаторов в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой. Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.

Обозначение в схемах

Вообще при ремонте и перепайке современных печатных SMD-плат удобнее всего, когда под рукой все же имеется схема, глядя на которую намного проще разобраться с тем, что установлено, узнать расположение определенной детали, потому как SMD-конденсатор по виду может совершенно не отличаться от того же транзистора. Обозначения этих деталей в схемах остались такими же, как и были до прихода на рынок чипов, а потому и емкость, и другие нужные характеристики можно также без труда найти радиолюбителю, который не сталкивался с SMD-компонентами.

«>

Красные конденсаторы с маркировкой 1 в. Маркировка smd конденсаторов

SMD конденсаторы ввиду малых размеров маркируются используется символы и цифры. В зависимости от типа конденсатора (танталовых, электролетических, керамических и т.д.) маркировка осуществляется различными способами.

Маркировка керамических SMD конденсаторов

Код таких конденстаторов состоит их 2 или 3-х символов и цифры. Первый символ (при наличии такового) говорит о производителе

(пример K — Kemet), второй это мантиса, а цифра является показателем степени емкости в пикоФарадах.

Пример

S3 это керамический SMD конденсатор с емкростью 4.7×10 3 пФ

Символ Мантиса Символ Мантиса Символ Мантиса Символ Мантиса
A 1.0 J 2. 2 S 4.7 a 2.5
B 1.1 K 2.4 T 5.1 b 3.5
C 1.2 L 2.7 U 5.6 d 4.0
D 1.3 M 3.0 V 6.2 e 4.5
E 1.5 N 3.3 W 6.8 f 5.0
F 1.6 P 3.6 X 7.5 m 6.0
G 1.8 Q 3.9 Y 8.2 n 7.0
H 2.0 R 4.3 Z 9.1 t 8.0

коденсаторы могут иметь различные типы диэлектриков:

NP0 или C0G диэлектрик иммеет низкую диэлектрическую проницаемость и хорошую температурную стабильность. Z5U и Y5V дижлектрики обладают высокой диэлектрической проницаемостью с помощью чего достигается большая емкость конденсаторов и больший разброс параметров. X7R и Z5U широко используются в цепях общего назначения.

Диэлектрики обозначаются тремя симоволами, первые два это температурные пределы а третий это изменение емкости в % в данном интревале температур.

Z5U — точность +22, -56% в диапазоне температур от -55 o C до -125 o C до

Температурный диапазон Изменение емкости
Первый символ Нижний предел Второй символ Верхний предел Третий символ Точность
X +10 o C 2 +45 o C A 1.0%
Y -30 o C 4 +65 o C B 1.5%
Z -55 o C 5 +85 o C C 2. 2%
6 +105 o C D 3.3%
7 +125 o C E 4.7%
8 +150 o C F 7.5%
9 +200 o C P 10%
R 15%
S 22%
T +22%,-33%
U +22%,-56%
V +22%,-82%

Маркировка электролитических SMD конденсаторов

Для маркировки таких конденсаторов также используется символьно — цифровая маркировка в которую добавляется рабочее напряжение. Обозгачение состоит из 1-го символа и 3-х цифр. Символ означает рабочее напряжение

A475 А — это рабочее напряжение, 47-значение, 5-мантиса.

A475 = 47×10 5 пФ=4,7×10 6 пФ=4,7мФ 10В.

  • e-2.5В;
  • G-4В;
  • J-6.3В;
  • A-10В;
  • C-16В;
  • D-20В;
  • E-25В;
  • V-35В;
  • H-50В.

Существует также и другая маркировка используемые такими широко известными фирмами как Panasonic, Hitach и другие. Кодировние осуществляется 3-мя основными способами кодирования

Первый способ:

Маркировка осуществлется при помощи 3-х символов, первый это рабочее напряжение, второй это значение емкость третий это множитель. Если указаны только два символа то это означает что не указано рабочее напряжение (3-й символ).

Код Емкость Напряжение Код Емкость Напряжение
A6 1.0 16/35 ES6 4,7 25
A7 10 4 EW5 0,68 25
AA7 10 10 GA7 10 4
AE7 15 10 GE7 15 4
AJ6 2,2 10 GJ7 22 4
AJ7 22 10 GN7 33 4
AN6 3,3 10 GS6 4,7 4
AN7 33 10 GS7 47 4
AS6 4,7 10 GW6 6,8 4
AW6 6,8 10 GW7 68 4
CA7 10 16 J6 2,2 6. 3/7/20
CE7 15 16 JE7 15 6.3/7
CJ6 4,7 10 GW6 6,8 4
CN6 3,3 16 JN6 3,3 6,3/7
CS6 4,7 16 JN7 33 6,3/7
CW6 6,8 16 JS6 4,7 6,3/7
DA6 1,0 10 JS7 47 6,3/7
DA7 10 20 JW6 6,8 6,3/7
DE6 1,5 20 N5 0,33 35
DJ6 2,2 20 N6 3,3 4/16
DN6 3,3 20 S5 0,47 25/35
DS6 4,7 20 VA6 1,0 35
DW6 6,8 20 VE6 1,5 35
E6 1,5 10/25 VJ6 2,2 35
EA6 1,0 25 VN6 3,3 35
EE6 1,5 25 VS5 0,47 35
EJ6 2,2 25 VW5 0,68 35
EN6 3,3 25 W5 0,68 20/35

Второй способ:

Маркировка четырмя символами (буквами и цифрами), которые обозначают номинальную емкость и рабочее напряжение. Первый символ (буква) означает рабочее напряжение, следующие за ним 2 символа (цифры) означают емкость в пф, а последний символ(цифра) это количество нулей. Такая маркировка конденсаторов имеет 2 варианта.

Впервые столкнувшийся с видом SMD-конденсатора радиолюбитель недоумевает, как же разобраться во всех этих «квадратиках» и «бочонках», если на некоторых вообще отсутствует маркировка, а если и есть таковая, то и не поймешь, что же она обозначает. А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку. Для начала следует понять, что же представляет собой этот элемент и в чем его задача.

Работает такой компонент следующим образом. На каждую из двух пластинок, расположенных внутри, подаются разноименные заряды (полярность их разнится), которые стремятся один к другому согласно законам физики. Но «проникнуть» на противоположную пластину заряд не может по причине того, что между ними диэлектрическая прокладка, а следовательно, не найдя выхода и не имея возможности «уйти» от близлежащего противоположного полюса, накапливается в конденсаторе до заполнения его емкости.

Виды конденсаторов

Конденсаторы различаются по видам, их насчитывается всего три:

  • Керамические, пленочные и им подобные неполярные не маркируются, но их характеристики легко определяются при помощи мультиметра. Диапазон емкостей от 10 пикофарад до 10 микрофарад.
  • Электролитические – производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности.
  • Танталовые – корпус прямоугольный, размеры разные. Цвет выпуска – черный, желтый, оранжевый. Маркируются специальным кодом.

Электролитические компоненты

На таких SMD-компонентах обычно промаркирована емкость и рабочее напряжение. К примеру, это может быть 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.

А может оказаться, что маркировка совершенно другая, например D20475. Подобный код определяет конденсатор как 4.7 мкФ 20 В. Ниже представлен перечень буквенных обозначений совместно с их эквивалентом напряжения:

  • е – 2.5 В;
  • G – 4 В;
  • J – 6.3 В;
  • A – 10 В;
  • С – 16 В;
  • D – 20 В;
  • Е – 25 В;
  • V – 35 В;
  • Н – 50 В.

Полоска, равно как и срез, показывает положение ввода «+».

Керамические компоненты

Маркировка керамических SMD-конденсаторов имеет более широкое количество обозначений, хотя сам код их содержит всего 2–3 символа и цифру. Первым символом, при его наличии, обозначен производитель, второй говорит о номинальном напряжении конденсатора, ну а цифра – емкостный показатель в пкФ.

К примеру, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора равна 5.1 × 10 в 4-й степени пкФ.

Таблица обозначений номинального напряжения представлена ниже.


Маркировка танталовых SMD-конденсаторов

Такие элементы типоразмера «а» и «в» маркируются буквенным кодом по номинальному напряжению. Таких букв 8 – это G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно – 4, 6.3, 10, 16, 20, 25, 35, 50. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. К примеру, маркировкой Е105 обозначен конденсатор 1 000 000 пкФ = 10 мкФ, а его номинал составит 25 В.

Размеры C, D, E маркируются прямым кодом, подобно коду электролитических конденсаторов.

Основная сложность в в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой. Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.

Обозначение в схемах

Вообще при ремонте и перепайке современных печатных SMD-плат удобнее всего, когда под рукой все же имеется схема, глядя на которую намного проще разобраться с тем, что установлено, узнать расположение определенной детали, потому как SMD-конденсатор по виду может совершенно не отличаться от того же транзистора. Обозначения этих деталей в схемах остались такими же, как и были до прихода на рынок чипов, а потому и емкость, и другие нужные характеристики можно также без труда найти радиолюбителю, который не сталкивался с SMD-компонентами.

Корпуса компонентов для поверхностного монтажа (SMD).

Несмотря на большое количество стандартов, регламентирующих требования к корпусам электронных компонентов, многие фирмы выпускают элементы в корпусах, не соответствующих международным стандартам. Встречаются также ситуации, когда корпус, имеющий стандартные размеры, имеет нестандартное название.
Часто название корпуса состоит из четырех цифр, которые отображают его длину и ширину. Но в одних стандартах эти параметры задаются в дюймах, а в других — в миллиметрах. Например, название корпуса 0805 получается следующим образом: 0805 = длина х ширина = (0.08 х 0.05) дюйма, а корпус 5845 имеет габариты (5.8 х 4.5) мм: Корпуса с одним и тем же названием могут иметь разную высоту, различные контактные площадки и выполнены из различных материалов, но рассчитаны для монтажа на стандартное установочное место. Ниже приведены размеры в миллиметрах наиболее популярных типов корпусов.



* В зависимости от технологий, которыми обладает фирма, варьируются и нормируемые разбросы относительно базовых габаритов. Наиболее распространенные допуски: ±0.05 мм — для корпуса длиной до 1 мм, например 0402; ±0.1 мм — до 2 мм, например SOD-323; ±0.2 мм — до 5 мм; ±0.5 мм — свыше 5 мм. Небольшие расхождения в размерах у разных фирм обусловлены различной степенью точности перевода дюймов в мм, а также указанием только min, max или номинального размера.

** Корпуса с одним и тем же названием могут иметь разную высоту. Это обусловлено: для конденсаторов — величиной емкости и рабочим напряжением, для резисторов — рассеиваемой мощностью и т.д.

Сквозная нумерация наиболее популярных корпусов SMD.



Резисторы.
Кодовая маркировка фирмы PHILIPS.

Фирма Philips кодирует номинал резисторов в соответствии с общепринятыми стандартами, т. е. первые две или три цифры указывают номинал в омах, а последние — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4-х символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7, 8 и 9 в последнем символе.
Буква R выполняет роль десятичной запятой или, если она стоит в конце, то указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero — Ohm).

Таким образом, если на резисторе вы увидите код 107 — это не 10 с семью нулями (100 МОм), а всего лишь 0.1 Ом.

Резисторы.
Кодовая маркировка фирмы BOURNS.

Маркировка 3 цифрами.
Первые две цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.

Маркировка 4 цифрами.
Первые три цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль децимальной запятой.

Маркировка 3 символами.
Первые два символа — цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы, последний символ — буква, указывающая значение множителя:
S = 0.01;
R = 0.1;
А = 1;
В = 10;
С = 100;
D = 1000;
Е = 10000;
F = 100000.
Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603.



Перемычки и резисторы с «нулевым» сопротивлением.


Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0.6 мм, 0.8 мм) и резисторы с «нулевым» сопротивлением.
Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip).
Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0. 005…0.05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код «000» (возможно «0»).

Маркировка SMD-резисторов.

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для определения номинала резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×103 Ом = 51 КОм.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×101 Ом = 7.5 КОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10C означает, что резистор имеет номинал 124×102 Ом = 12.4 КОм.

Маркировка керамических SMD-конденсаторов
Marks of SMD ceramic capacitors.

Конденсаторы изготавливаются с различными типами диэлектриков: NP0, X7R, Z5U и Y5V …. Диэлектрик NP0(COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров. SMD конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения.

В общем случае керамические конденсаторы на основе диэлектрика с высокой проницаемостью обозначаются согласно EIA тремя символами, первые два из которых указывают на нижнюю и верхнюю границы рабочего диапазона температур, а третий — допустимое изменение емкости в этом диапазоне. Расшифровка символов кода приведена в таблице.

Маркировка электролитических SMD-конденсаторов

Емкость и рабочее напряжение SMD электролитических конденсаторов часто обозначаются их прямой записью, например 10 6V — 10uF 6V. Иногда вместо этого используется код, который обычно состоит из буквы и 3-х цифр. Первая буква указывает на рабочее напряжение в соответствии с таблицей слева, а 3 цифры (2 цифры и множитель) дают емкость в pF. Полоса указывает на вывод положительной полярности.
Например, маркировка A475 обозначает конденсатор 4.7uF с рабочим напряжением 10V.

Маркировка танталовых SMD-конденсаторов.
Маркировка танталовых конденсаторов размеров A и B состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:
За ним следует трехзначный код номинала емкости в pF, в котором последняя цифра обозначает количество нулей в номинале. Например, маркировка E105 обозначает конденсатор емкостью 1 000 000pF = 1.0uF с рабочим напряжением 25V.

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

1. Кодировка 3-мя цифрами

Первые две цифры указывают на значение емкости в пикофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пф первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1. 0 пф, код0R5 — 0.5 пФ.

* Иногда последний ноль не указывают.

2. Кодировка 4-мя цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).



3. Маркировка ёмкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

4. Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандар-
тами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

  • Похожие статьи
  • — Маркировка тремя цифрами. В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ). Маркировка. ..
  • — Номинал пассивных компонентов для поверхностного монтажа маркируется по определенным стандартам и не соответствует напрямую цифрам, нанесенным на корпус. Статья знакомит с этими стандартами и поможет Вам избежать ошибок при замене чип-компонентов. Основой производства современных средств…
  • — Как правило кодовая маркировка дросселей содержит номинальное значение индуктивности и допуск. Номинальное значение индуктивности кодируется цифрами, а допуск буквами. Первые две цифры указывают значение в мкГн, а последняя — количество нулей. Далее следует буква указывающая допуск. Допуск…

Как узнать smd конденсатор — MOREREMONTA

Беда такая сгорел керамический SMD, но на нем была надпись S470, когда он бахнул. Так вот какой покупать и что обозначают это S470? Помогите советом.

Смотрите также

Комментарии 35

я думаю емкость у него была 4,7 мкф. С напряжением легко определиться. Выпаяй его, включи и померяй напряжение между площадками на которых был установлен кондер. А после подбери кондер с емкостью 4.7 мкф и напряжение превышающим то которое намерял.

Вообще выпаяй и померь что на его ногах, а потом подберешь .

SMD конденсаторы просто так в магнитолах не бахают, не те условия, проверяй в первую очередь свой генератор и систему зажигания, у тебя похоже дикие скачки напряжения в системе питания.
А пока он был цел, работал саббером и эти скачки гасил, но прочности не хатило вот и бахнул. Танталовый конденсатор, как раз они очень не любят завышенного питания, вместо него можно поставить почти любой конденсатор подходящей емкости на напряжение 25в

находишь на плате такую же деталь и замеряешь ее тестером, потом ищешь на какой нибудь плате, выпаиваешь и ставишь себе, на прошлой неделе я себе так блок питания М4-АТХ восстанавливал, только кондер без обозначений, пришлось писать в службу поддержки, а от туда пришел ответ с параметрами

судя по размерам — максимум 1-3 мкФ. реальнее — 200-470нФ

А почему он бахнул ?

Руки не надо совать куда не следует)))

А почему он бахнул ?

Да беда какая то с этой магнитолой. Купил с Китая проработала 3 дня и писец, поработает и начинает уходить в защиту, ни кто не может ее сделать, один говорит что проблема из за усилителя, который в нем стоит. Самый прикол в том что если на него ставишь вентилятор, она работает и не уходит в защиту. Я в монтировал его, но в режиме ожидания она опять уходит в защиту и не знаю куда уже копать.))))

Очень многие начинающие радиолюбители сталкиваются с проблемой определения характеристик таких накопительных устройств, как смд конденсаторы. Имеющие небольшой размер и используемые при такой технологии установки, как поверхностный монтаж, эти компоненты многих печатных плат имеют маркировку, отличающуюся от той, которая используется у более крупных аналогов для сквозного монтажа. В данной статье будут рассмотрены основные виды данных радиодеталей, их обозначение и его расшифровка.

Виды SMD-конденсаторов

Все используемые для поверхностного монтажа накопительные устройства бывают трех основных видов: керамические, электролитические и танталовые.

Электролитические

Такие компоненты для поверхностного монтажа состоят из:

  • Алюминиевого цилиндрического корпуса, диаметром от 4 до 10 мм и высотой от 5,4 до 10,5 мм;
  • Двух обкладок из тонкой фольги, разделенных пропитанной электролитом бумагой и скрученных в небольшой рулончик;
  • Двух контактов (выводов), которые располагаются перпендикулярно осевой линии компонента. Так как электролитические смд накопители являются полярными, то к одному из контактов, обозначенному специальной полосой на торце корпуса, подключают отрицательный потенциал, ко второму – положительный.
  • Монтажной площадки, предназначенной для фиксации компонента на рабочей поверхности.

Различные модели данных компонентов, имеющие номинал от 1 до 1000-150 мкФ, способны работать при напряжении от 4 до 1000 В.

Керамические

Наиболее часто применяемый керамический многослойный накопитель для поверхностного монтажа имеет следующее строение:

  • Керамическое тело – большое количество тонких слоев керамического диэлектрика;
  • Внутренние электроды – никелевые тонкие пластинки, расположенные между слоями керамического диэлектрика;
  • Торцевые контактные электроды – два вывода, к каждому из которых подключена половина внутренних электродов.

В отличие от электролитических, такие компоненты имеют уплощенную прямоугольную форму, небольшие размеры (длина и ширина самых мелких радиодетали этого вида составляют всего 0,8 и 1,5-1,6 мм, соответственно). Однако, несмотря на небольшие размеры, такие смд компоненты могут работать при напряжении от 25 до 700-1000В, накапливая при этом заряд, величиной от 0,5-1,пФ до 3-3,3 мкФ.

Танталовые

Основными составными частями танталовых полярных накопительных смд устройств являются:

  • Анод – контакт, на который подается электрический ток с отрицательным потенциалом;
  • Катод – расположенный на противоположной стороне корпуса контакт, запитываемый положительным потенциалом;
  • Диэлектрик – слой не проводящего электрический ток материала, располагающегося между анодом и катодом;
  • Электролит – находящееся в жидком или твёрдом агрегатном состоянии, проводящее электрический ток вещество. Для предотвращения высыхания конденсатора чаще всего в качестве электролита используют гранулированный оксид марганца.
  • Диэлектрик – оксид тантала, которым покрыт располагающийся в корпусе гранулированный анод.

Применяют такие небольшие по размерам накопительные устройства при рабочем напряжении от 6 до 32-35 В. Величина накапливаемого при этом заряда колеблется от 1 до 600-680 мкФ.

Как определить номинал и напряжение

Очень многие производители не указывают на своих изделиях такие основные для любого конденсатора характеристики, как рабочее напряжение и номинал (номинальная емкость).

Определение номинала данных электронных компонентов производится следующими способами:

  • С помощью такого имеющего функцию измерения номинала контрольно-измерительного прибора, как мультиметр. Для измерения значения номинала контрольные щупы прибора подключают к специальным разъемам. Затем переключатель устанавливается на самый большой по значению предел измерения (в большинстве мультиметров это 200 мкФ). После этого щупы прикладывают к контактам конденсатора, спустя несколько секунд на дисплее прибора получают значение номинала накопительного устройства.

Важно! Перед измерением емкости смд накопитель обязательно разряжают – оставшийся в обкладках заряд может повредить электронные схемы мультиметра.

  • С помощью специализированного измерительного прибора RLC.

Для того чтобы узнать рабочее напряжение накопительного SMD устройства, пользуются следующей простой методикой:

  • При помощи мультиметра измеряют напряжение между выводами включенного в схему компонента;
  • Полученное значение умножают на 1,5.

Рассчитанное таким способом рабочее напряжение будет примерным, более точное значение данной характеристики можно узнать из маркировочного кода конденсатора или его описания.

Маркировка конденсаторов: расшифровка цифр и букв

В зависимости от вида накопительного смд устройства, различают несколько методик их маркировки.

Маркировка керамических устройств

Устройства данного вида маркируются с помощью одной или двух латинских букв и цифры. Первая буква при этом обозначает производителя компонента, вторая – его номинальную ёмкость. Цифра в маркировочном коде указывает на степень номинала конденсатора в пикофарадах.

Пример. Маркировка накопительного смд компонента KG3 расшифровывается как изделие, произведенное компанией «Kemet» и имеющее емкость 1,8×103 пкФ.

Маркировка электролитических SMD накопителей

Электролитические накопительные устройства для поверхностного монтажа маркируются 4 основными способами:

  • В виде одной буквы, обозначающей рабочее напряжение, и трех цифр, две из которых указывают на значение емкости конденсатора, а третья – на степень номинала в пикофарадах.
  • В виде двух букв, обозначающих рабочее напряжение и емкость, одной цифры, указывающей на степень номинала в пикофарадах.

  • Четырьмя символами – это обозначение, состоящее из одной буквы, означающей рабочее напряжение, двух цифр, указывающих на емкость компонента, и последней цифры, определяющей количество нулей после значения емкости.
  • Двухстрочная – верхняя часть маркировки в виде цифры означает емкость компонента, нижняя – его рабочее напряжение.

Маркировка танталовых накопительных смд устройств

Маркировка танталовых смд накопителей состоит из следующих частей:

  • Большой латинской буквы, указывающей на рабочее напряжение компонента;
  • Трёхзначного числа, первые две цифры которого означают емкость накопителя, а последняя – количество нулей после значения емкости.

Пример. Маркировка танталового накопителя G103 означает, что он имеет рабочее напряжение 4 В и емкость 10 000 пикофарад.

Важно! При подключении танталовых и электролитических накопителей необходимо соблюдать полярность. Для этого на их корпуса наносится специальная полоса, имеющая черный цвет и обозначающая положительный (у танталовых накопителей) или отрицательный (у электролитических устройств) вывод. Неправильное подключение с игнорированием данных меток приведет к тому, что накопитель выйдет из строя.

Как маркируются большие конденсаторы

Большие накопительные смд устройства маркируются по тем же принципам, что их более мелкие аналоги. При больших размерах корпуса на таких компонентах часто пишется полное значение их емкости и рабочего напряжения.

На заметку. По поисковому запросу «smd конденсаторы без маркировки как определить», помимо сайтов, на первой странице выдачи полезную информацию по данной тематике содержат различные форумы радиолюбителей и специалистов, занимающихся ремонтом компьютерной и бытовой техники.Обозначение в схемах.

На электрических схемах накопительные смд устройства имеют такое же обозначение, как и у их используемых для сквозного монтажа аналогов.

Таким образом, умение читать и расшифровывать маркировочные коды позволяет правильно определять характеристики данных накопителей. Такие навыки очень важны при замене вышедших из строя накопителей, пайке сложных схем, чувствительных к перепадам вольт-амперных характеристик электрического тока.

Видео

В наш бурный век электроники главными преимуществами электронного изделия являются малые габариты, надежность, удобство монтажа и демонтажа (разборка оборудования), малое потребление энергии а также удобное юзабилити (от английского – удобство использования). Все эти преимущества ну никак не возможны без технологии поверхностного монтажа – SMT технологии (Surface Mount Technology), и конечно же, без SMD компонентов.

Что такое SMD компоненты

SMD компоненты используются абсолютно во всей современной электронике. SMD (Surface Mounted Device), что в переводе с английского – “прибор, монтируемый на поверхность”. В нашем случае поверхностью является печатная плата, без сквозных отверстий под радиоэлементы:

В этом случае SMD компоненты не вставляются в отверстия плат. Они запаиваются на контактные дорожки, которые расположены прямо на поверхности печатной платы. На фото ниже контактные площадки оловянного цвета на плате мобильного телефона, на котором раньше были SMD компоненты.

Плюсы SMD компонентов

Самыми большим плюсом SMD компонентов являются их маленькие габариты. На фото ниже простые резисторы и SMD резисторы:

Благодаря малым габаритам SMD компонентов, у разработчиков появляется возможность размещать большее количество компонентов на единицу площади, чем простых выводных радиоэлементов. Следовательно, возрастает плотность монтажа и в результате этого уменьшаются габариты электронных устройств. Так как вес SMD компонента в разы легче, чем вес того же самого простого выводного радиоэлемента, то и масса радиоаппаратуры будет также во много раз легче.

У простых радиоэлементов всегда есть паразитные параметры. Это может быть паразитная индуктивность или емкость. Вот, например, эквивалентная схема простого конденсатора, где сопротивление диэлектрика между обкладками, R – сопротивление выводов, L – индуктивность между выводами.

В SMD компонентах эти параметры минимизированы, потому как их габариты очень малы. Вследствие этого улучшается качество передачи слабых сигналов, а также возникают меньшие помехи в высокочастотных схемах, благодаря меньшим значениям паразитных параметров.

SMD компоненты намного проще выпаивать. Для этого нам потребуется паяльная станция с феном. Как выпаивать и запаивать SMD компоненты, можете прочитать в статье как правильно паять SMD. Запаивать их намного труднее. На заводах их располагают на печатной плате специальные роботы. Вручную на производстве их никто не запаивает, кроме радиолюбителей и ремонтников радиоаппаратуры.

Многослойные платы

Так как в аппаратуре с SMD компонентами очень плотный монтаж, то и дорожек в плате должно быть больше. Не все дорожки влезают на одну поверхность, поэтому печатные платы делают многослойными. Если аппаратура сложная и имеет очень много SMD компонентов, то и в плате будет больше слоев. Это как многослойный торт из коржей. Печатные дорожки, связывающие SMD компоненты, находятся прямо внутри платы и их никак нельзя увидеть. Пример многослойных плат – это платы мобильных телефонов, платы компьютеров или ноутбуков (материнская плата, видеокарта, оперативная память и тд).

На фото ниже синяя плата – Iphone 3g, зеленая плата – материнская плата компьютера.

Все ремонтники радиоаппаратуры знают, что если перегреть многослойную плату, то она вздувается пузырем. При этом межслойные связи рвутся и плата приходит в негодность. Поэтому, главным козырем при замене SMD компонентов является правильно подобранная температура.

На некоторых платах используют обе стороны печатной платы, при этом плотность монтажа, как вы поняли, повышается вдвое. Это еще один плюс SMT технологии. Ах да, стоит учесть еще и тот фактор, что материала для производства SMD компонентов уходит в разы меньше, а себестоимость их при серийном производстве в миллионах штук обходится, в прямом смысле, в копейки.

Основные виды SMD компонентов

Давайте рассмотрим основные SMD элементы, используемые в наших современных устройствах. Резисторы, конденсаторы, катушки индуктивности с малым номиналом, предохранители, диоды и другие компоненты выглядят как обычные маленькие прямоугольники, а точнее, параллелепипеды))

На платах без схемы невозможно узнать, то ли это резистор, то ли конденсатор то ли вообще катушка. Китайцы метят как хотят. На крупных SMD элементах все-таки ставят код или цифры, чтобы определить их принадлежность и номинал. На фото ниже в красном прямоугольнике помечены эти элементы. Без схемы невозможно сказать, к какому типу радиоэлементов они относятся, а также их номинал.

Типоразмеры SMD компонентов могут быть разные. Вот здесь есть описание типоразмеров для резисторов и конденсаторов. Вот, например, прямоугольный SMD конденсатор желтого цвета. Еще их называют танталовыми или просто танталами:

А вот так выглядят SMD транзисторы:

Есть еще и такие виды SMD транзисторов:

Катушки индуктивности, которые обладают большим номиналом, в SMD исполнении выглядят вот так:

Ну и конечно, как же без микросхем в наш век микроэлектроники! Существует очень много SMD типов корпусов микросхем, но я их делю в основном на две группы:

1) Микросхемы, у которых выводы параллельны печатной плате и находятся с двух сторон или по периметру.

2) Микросхемы, у которых выводы находятся под самой микросхемой. Это особый класс микросхем, называется BGA (от английского Ball grid array – массив из шариков). Выводы таких микросхем представляют из себя простые припойные шарики одинаковой величины.

На фото ниже BGA микросхема и обратная ее сторона, состоящая из шариковых выводов.

Микросхемы BGA удобны производителям тем, что они очень сильно экономят место на печатной плате, потому что таких шариков под какой-нибудь микросхемой BGA могут быть тысячи. Это значительно облегчает жизнь производителям, но нисколько не облегчает жизнь ремонтникам.

Резюме

Что же все-таки использовать в своих конструкциях? Если у вас не дрожат руки, и вы хотите сделать, маленького радиожучка, то выбор очевиден. Но все-таки в радиолюбительских конструкциях габариты особо не играют большой роли, да и паять массивные радиоэлементы намного проще и удобнее. Некоторые радиолюбители используют и то и другое. Каждый день разрабатываются все новые и новые микросхемы и SMD компоненты. Меньше, тоньше, надежнее. Будущее, однозначно, за микроэлектроникой.

танталовый конденсатор символ

Танталовый конденсатор — Википедия

Танталовый электролитический конденсатор — это электролитический конденсатор, пассивный компонент электронных схем. Он состоит из таблетки пористого металлического тантала в качестве анода, покрытой изолирующим оксидным слоем, образующим диэлектрик, окруженного жидким или твердым электролитом в качестве катода. Благодаря очень тонкому диэлектрическому слою с относительно высокой диэлектрической проницаемостью танталовый конденсатор отличается от других обычных и электролитических конденсаторов высокой емкостью на единицу объема (высокая объемная эффективность) и меньшим весом.

Использование танталовых конденсаторов, различия тантала и …

2 декабря 2019 г. · Символ танталовых конденсаторов. На рисунке выше изображен танталовый конденсатор. Когда на анодный вывод подается положительное напряжение, на аноде образуется оксидный слой, который действует как диэлектрик. Диэлектрик, образующийся в этом конденсаторе

Танталовый конденсатор ТЕХНИЧЕСКОЕ ОПИСАНИЕ (..

27 января 2005 г. · танталовый конденсатор, допустимо неправильная поляризация до значений, указанных в реверсивном напряжении.Танталовый конденсатор — это полярный электролитический конденсатор. Анод представляет собой пористое тело из спеченного танталового порошка. Слой оксида тантала формируется по всей поверхности спеченного анода в процессе электролитического окисления.

Танталовый конденсатор »Примечания к электронике

Маркировка танталового конденсатора SMD. Маркировка танталовых конденсаторов SMD обычно состоит из трех цифр. Первые два образуют значащие цифры, а третье — множитель. Значения указаны в пикофарадах.Поэтому танталовый конденсатор SMD, показанный ниже, имеет значение 47 x 10 5 пФ, что составляет 4,7 мкФ. Маркировка танталовых конденсаторов SMD

Коды и маркировка конденсаторов »Примечания к электронике

Для танталовых конденсаторов с выводами маркировка полярности указывает на положительный вывод. Знак «+» находится рядом с плюсовым выводом. В новом корпусе может использоваться дополнительная полярность, поскольку видно, что положительный вывод длиннее отрицательного. Маркировка танталовых конденсаторов с выводами Маркировка для различных типов конденсаторов

Электролитические конденсаторы — Символы конденсаторов — MacroFab

23 февраля 2017 г. · Электролитические конденсаторы изготовлены из тантала, поскольку они имеют тенденцию к катастрофическим последствиям при обратном включении.Электролитический конденсатор. Электролитические конденсаторы — один из самых популярных типов конденсаторов, используемых в конструкции платы. Они дешевы и обеспечивают хороший баланс физического размера и емкости.

Коды и маркировка конденсаторов »Примечания к электронике

Для танталовых конденсаторов с выводами маркировка полярности указывает на положительный вывод. Знак «+» находится рядом с плюсовым выводом. В новом корпусе может использоваться дополнительная полярность, поскольку видно, что положительный вывод длиннее отрицательного.Маркировка танталовых конденсаторов с выводами Маркировка для различных типов конденсаторов

Электролитические конденсаторы — Символы конденсаторов — MacroFab

23 февраля 2017 г. · Электролитические конденсаторы изготовлены из тантала, поскольку они имеют тенденцию к катастрофическим последствиям при обратном включении. Электролитический конденсатор. Электролитические конденсаторы — один из самых популярных типов конденсаторов, используемых в конструкции платы. Они дешевы и обеспечивают хороший баланс физического размера и емкости.

Маркировка и коды

Полярность электролитических конденсаторов важна, и производители имеют множество способов обозначить полярность. Люди из алюминия одержимы отрицательным свинцом, а люди из тантала — положительным. Есть неполярные алюминиевые конденсаторы, но я никогда не видел неполярных танталовых конденсаторов.

Коды и маркировка конденсаторов | Самодельный …

18 июня, 2019 · Маркировка танталового конденсатора с выводами: Единица «Микрофарад (мкФ)» используется для маркировки значений в танталовых конденсаторах с выводами.Пример типичной маркировки, наблюдаемой на конденсаторе, — «22 и 6V». Эти цифры показывают, что емкость конденсатора составляет 22 мкФ, а максимальное напряжение — 6 В.

Руководство по танталовым конденсаторам с твердоэлектролитными кристаллами

В танталовых электролитических конденсаторах расстояние между пластинами очень мало, так как это всего лишь толщина пленки пятиокиси тантала. Поскольку диэлектрическая проницаемость пятиокиси тантала высока, емкость танталового конденсатора будет высокой при большой площади пластин: где C = емкость e = диэлектрическая постоянная

Характеристики и применение танталового конденсатора

Танталовые электролитические конденсаторы имеют высокую маркировка CA на корпусе, но символы в схеме такие же, как у других электролитических конденсаторов.Наиболее распространенная конструкция танталового конденсатора показана на рисунке выше. По сравнению с алюминиевыми электролитическими конденсаторами, танталовые электролитические конденсаторы имеют следующие преимущества: 1.

☑ Танталовый конденсатор Обозначение

24 июня 2019 г. · Примечание по приложению Сравнение керамических и танталовых конденсаторов. Танталовый конденсатор Википедия. Серия Tcj Avx. Avx Smd Танталовый конденсатор T491a106k016at Размер A 1206 3216. Танталовый конденсатор Википедия. Электролитические конденсаторы Обозначения конденсаторов Macrofab.Taj Series Avx.

Танталовые конденсаторы — Обзор и пояснения — DERF …

Танталовые конденсаторы — Обзор и пояснения Танталовые конденсаторы. Обзор конденсатора. В электрической цепи конденсатор представляет собой пассивное устройство с двумя выводами, которое может статически накапливать электрическую энергию между выводами с помощью метода, называемого разделением зарядов. Явление разделения заряда происходит в конденсаторах из-за диэлектрического материала, помещенного между его металлическими пластинами.

Условные обозначения на схеме | УЧИТЬСЯ.PARALLAX.COM

Но танталовые конденсаторы поляризованы! Танталовые конденсаторы, включенные в цепь в обратном направлении, могут взорваться и высвободить фрагменты с высокой скоростью. Используйте защитные очки при создании цепей с незнакомыми конденсаторами и другими потенциально поляризованными частями.) … Этот символ обозначает контакт ввода / вывода микроконтроллера, работающий как …

Танталовые конденсаторы 100 мкФ — Mouser

1206. 3216. Танталовые конденсаторы — Полимерный SMD 25V 100uF 20% 2917 E SR = 70mOhm.Увеличить. Mfr. Часть #. TCJD107M025R0070E. Номер в каталоге Mouser. 581-TCJD107M025R070E.

Предотвращение неправильной установки поляризованных конденсаторов

Компоненты конденсатора, которые представляют собой поляризованные танталовые устройства, были ошибочно указаны на схеме с помощью общего символа неполяризованного конденсатора. Эти конденсаторы, первоначально 0,1 мкФ, позже были заменены на 10 мкФ, что потребовало перехода с неполяризованной части на поляризованную. Значение конденсатора было изменено в

Capacitors — PIClist

Capacitors.Конденсатор предназначен для хранения электричества или электрической энергии. Конденсатор также функционирует как фильтр, пропускающий переменный ток (AC) и блокирующий постоянный ток (DC). Этот символ используется для обозначения конденсатора на принципиальной схеме. Конденсатор состоит из двух электродных пластин, обращенных друг к другу, но разделенных …

Тантал — металл, символ, свойства, факты, применение, соединения

Тантал — это химический элемент или редкий, твердый, сине-серый, блестящий переходный металл. группы 5 (VB) периодической таблицы с символом Ta и атомным номером 73.Он используется для изготовления конденсаторов и нитей накаливания в лампах. Обладает высокой плотностью, очень высокой температурой плавления.

Что такое танталовый конденсатор?

28 апреля 2021 г. · Символы танталового конденсатора-конденсатора. Ⅱ Конструкция и свойства танталового конденсатора. Тантал (Ta) — это серебристо-серый металл с атомным номером 73. Если смотреть на поперечное сечение танталового конденсатора, такого как стандартный танталовый конденсатор с электролитическим кристаллом SMD с твердым электролитом, показанный на рисунке ниже, положительный…

Коды и маркировка конденсаторов | Самодельный …

18 июня, 2019 · Маркировка танталового конденсатора с выводами: Единица «Микрофарад (мкФ)» используется для маркировки значений в танталовых конденсаторах с выводами. Пример типичной маркировки, наблюдаемой на конденсаторе, — «22 и 6V». Эти цифры показывают, что конденсатор

Что такое танталовый конденсатор?

28 апреля 2021 г. · Символы танталового конденсатора-конденсатора. Ⅱ Конструкция и свойства танталового конденсатора.Тантал (Ta) — это серебристо-серый металл с атомным номером 73. Если смотреть на поперечное сечение танталового конденсатора, такого как стандартный танталовый конденсатор с электролитическим кристаллом SMD с твердым электролитом, показанный на рисунке ниже, положительный. ..

Типы конденсаторов: символы, функции, применения и часто задаваемые вопросы

Танталовые электролитические конденсаторы — пятиокись тантала (диэлектрик). Конденсаторы электролитические ниобиевые — пятиокись ниобия (диэлектрик). Символ электролитического конденсатора.Применение электролитических конденсаторов. Электролитические конденсаторы используются, когда требуется большая емкость.

Танталовые конденсаторы KEMET SMD — идентификация

В частности, твердотельные танталовые конденсаторы для использования в военных США в США должны соответствовать MIL-PRF-39003 и MIL-PRF-49137. Обратите внимание, что KEMET приобрела бизнес по производству танталовых конденсаторов у EPCOS в декабре 2005 года. Поэтому конденсаторы EPCOS, которые были произведены после приобретения, имеют символ KEMET ID, но их система маркировки остается…

Предотвращение неправильной установки поляризованных конденсаторов

Компоненты конденсатора, которые представляют собой поляризованные танталовые устройства, были ошибочно указаны на схеме с помощью общего символа неполяризованного конденсатора. Эти конденсаторы, первоначально 0,1 мкФ, позже были заменены на 10 мкФ, что потребовало перехода с неполяризованной части на поляризованную. Емкость конденсатора была изменена в

Танталовый конденсатор

Танталовый конденсатор 1 СОКРАЩЕНИЕ ТАНТАЛОВОГО КОНДЕНСАТОРА 2 ТИП СЕРИИ 3 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 4 ЕМКОСТЬ 5 ДОПУСК ЕМКОСТИ 6 РАЗМЕР КОРПУСА Допуск (%) Символ Допуск (%) 20 Код EIA Корпус Код EIA J 1608 C 6032 P 2012 D 7343 A 3216 B 3528 Символ показывает тип конденсатора.

Конденсаторы — типы, характеристики, цветовая маркировка

Танталовые конденсаторы с шариками поляризованы и имеют низкое напряжение, как и электролитические конденсаторы. Они дорогие, но очень маленькие, поэтому используются там, где требуется большая емкость при небольшом размере. Современные танталовые конденсаторы напечатаны с указанием их емкости и напряжения в полном объеме. … Конденсатор переменной емкости. Условное обозначение. Подстроечные конденсаторы.

Танталовые конденсаторы: преимущества и соображения | Arrow

Dec 07, 2016 · Использование тантала приводит к очень тонкому диэлектрическому слою, что приводит к более высокой емкости на единицу объема и позволяет использовать конденсаторы меньшего размера, которые могут удовлетворить потребности современных систем.В дополнение к хорошему увеличению емкости на единицу объема, танталовые конденсаторы также имеют очень низкое последовательное последовательное сопротивление или эквивалентное последовательное сопротивление, что снижает потери в системе.

Символы и схемы всех типов конденсаторов — ETechnoG

Электролитический конденсатор изготовлен из алюминиевой или танталовой пластины с оксидным диэлектрическим слоем. Другой электрод — жидкий электролит. Электролитические конденсаторы — это поляризованные конденсаторы. Электролитические конденсаторы обладают высокой емкостью, но имеют низкую стойкость и высокий риск взрыва.Здесь вы можете увидеть символ электролитического конденсатора.

Alamo City Scrapping — Определение танталовых конденсаторов Pt …

6 апреля 2017 г. · В этом видео я хотел показать вам, как определить, действительно ли конденсатор танталовый или обычный керамический. Это основная танталовая крышка …

Руководство для танталовых конденсаторов с твердым электролитическим кристаллом с …

Конденсаторы состоят из двух проводящих поверхностей, обычно металлических пластин, функция которых заключается в проведении электричества.Они разделены изоляционным материалом или диэлектриком. Диэлектриком, используемым во всех танталовых электролитических конденсаторах, является пятиокись тантала. Соединение пятиокиси тантала обладает высокой диэлектрической прочностью и высокой диэлектрической проницаемостью.

Тантал | Ta — Тантал

Тантал — химический элемент с символом Та и атомным номером 73. Название происходит от Тантала, персонажа из греческой мифологии. Тантал — это редкий, твердый, серо-голубой блестящий переходный металл, обладающий высокой коррозионной стойкостью.Он входит в группу тугоплавких металлов, которые широко используются в качестве второстепенного компонента в сплавах.

Основы и преимущества танталовых и керамических конденсаторов …

2 ноября 2020 г. · Танталовые конденсаторы. Танталовые конденсаторы достигают высоких значений емкости за счет сочетания факторов, включая диэлектрик из пятиокиси тантала (Ta 2 O 5, εr = 27), большую площадь пластины (A) и очень тонкую толщину диэлектрика (d). Положительно заряженная диэлектрическая пластина танталового конденсатора изготовлена ​​из чистого тантала элементной чистоты…

TAJY477K006RNJ by AVX | Конденсатор танталовый твердый | Arrow

Высокая емкость на единицу объема при малой занимаемой площади — это то, что вы получите, используя танталовый твердотельный конденсатор TAJY477K006RNJ от AVX. Он выдерживает напряжение 6,3 В постоянного тока. Этот твердотельный конденсатор имеет максимальную рабочую температуру 125 ° C. Его ток утечки составляет 28,2 мкА. Допуск 10%. Его емкость составляет 470 мкФ.

Танталовый конденсатор против керамического

Дефицит многослойных керамических конденсаторов (MLCC) начался в 2018 году и, по прогнозам, сохранится в этом году.Конденсаторы, особенно MLCC, являются жизненно важной частью почти всех распространенных электронных устройств, и в результате рынок конденсаторов становится все более прибыльным. Ожидалось, что только рынок MLCC вырастет с 5 млрд долларов США в 2018 году до более 7 млрд долларов США к 2023 году.

Этот постоянный дефицит заставил многих производителей и клиентов рассмотреть альтернативы, популярной заменой которых являются танталовые конденсаторы. Во многих приложениях вместо MLCC можно использовать танталовые конденсаторы, но это часто требует более высоких затрат.Однако со всеми сбоями в цепочке поставок и последствиями, вызванными текущей пандемией COVID-19, сроки поставки тантала увеличились, и опасения по поводу возможной нехватки тантала становятся все более актуальными. По мере того, как становится все труднее приобретать запасы, а использование альтернатив увеличивается, важно знать, как разные конденсаторы сравниваются и контрастируют. В этом посте мы сравниваем танталовый конденсатор и керамический, различия между ними и их преимущества.

Танталовые и керамические конденсаторы:

Танталовые конденсаторы — это подтип электролитических конденсаторов, в которых в качестве анода используется металлический тантал.Танталовые конденсаторы обладают превосходными частотными характеристиками и долговременной стабильностью. Они известны своим практически неограниченным сроком хранения, высокой плотностью емкости и надежностью. Танталовые конденсаторы доступны как с мокрым (фольга), так и с сухим (твердый) электролитическим типом, из которых наиболее распространены сухие.

Хотя танталовые конденсаторы обычно требуют внешнего отказоустойчивого устройства, чтобы избежать проблем, вызванных их режимом отказа, они используются в самых разных схемах. Некоторые приложения включают ПК, ноутбуки, медицинские устройства, усилители звука, автомобильные схемы, сотовые телефоны и другие устройства поверхностного монтажа (SMD).Танталы также являются популярной заменой алюминиевых электролитов, используемых в военных целях, поскольку они не высыхают и не изменяют емкость с течением времени.

В керамических конденсаторах

используется один из основных типов конденсаторов, в которых в качестве диэлектрика используется керамический материал. Известный изолятор, керамика был одним из первых материалов, использованных при производстве конденсаторов. Эти конденсаторы имеют небольшой размер, меньшее максимальное номинальное напряжение и меньшие значения емкости. Двумя наиболее распространенными типами являются MLCC и керамические дисковые конденсаторы.

Керамические конденсаторы

используются во многих различных приложениях и чаще всего используются в личных электронных устройствах. Одни только MLCC являются наиболее производимыми конденсаторами, которые используются примерно в 1 млрд электронных устройств в год. Некоторые варианты использования включают печатные платы, индукционные печи, преобразователи постоянного тока в постоянный и силовые выключатели. Керамические конденсаторы часто используются в качестве конденсаторов общего назначения, потому что они не поляризованы и бывают самых разных емкостей, номинальных напряжений и размеров.

В производстве конденсаторов некоторые ключевые игроки включают:

  • Абракон
  • AVX
  • Johanson Dielectrics
  • Мурата
  • Вишай
  • Кемет
  • Панасоник
  • TE Подключение

Танталовые конденсаторы против керамических:

Хотя и танталовые, и керамические конденсаторы схожи по своим функциям, они сильно различаются по технологии изготовления, материалам и характеристикам.

С точки зрения характеристик конденсаторов танталовые и керамические конденсаторы различаются по нескольким ключевым параметрам:

  • Возраст:

    Когда дело доходит до конденсаторов, логарифмическое уменьшение емкости с течением времени называется старением.Керамические конденсаторы стареют, а тантал — нет. Танталовые конденсаторы даже не имеют известного механизма износа.
  • Поляризация:

    Танталовые конденсаторы обычно поляризованы. Это означает, что их можно подключать к источнику постоянного тока только при соблюдении правильной полярности клемм. С другой стороны, керамические конденсаторы неполяризованы и могут безопасно подключаться к источнику переменного тока. Благодаря отсутствию поляризации керамические конденсаторы имеют лучшую частотную характеристику.
  • Температурный отклик:

    При изменении температуры танталовые конденсаторы обычно показывают линейное изменение емкости, в то время как керамические конденсаторы обычно имеют нелинейный отклик.Тем не менее, керамические конденсаторы могут иметь линейный тренд, сужая диапазоны рабочих температур и учитывая температурный отклик на этапе проектирования.
  • Отклик по напряжению:

    Если посмотреть на изменение емкости в зависимости от приложенного напряжения, танталовые конденсаторы демонстрируют стабильную стабильность, тогда как керамические конденсаторы — нет. В ответ на более высокие приложенные напряжения диэлектрическая проницаемость диэлектрика в керамическом конденсаторе сокращается и вызывает изменения емкости.Хотя изменения емкости керамических конденсаторов обычно линейны и могут быть легко учтены, некоторые диэлектрики с более высокой диэлектрической проницаемостью могут терять около 70% своей начальной емкости при работе при номинальном напряжении.

Танталовый конденсатор против керамических параметров:

Параметр конденсатора:

Танталовые конденсаторы:

Конденсаторы керамические:

Эффективность старения

Зависимость смещения постоянного тока

Стабильность эквивалентного последовательного сопротивления (ESR)

Фильтрация высоких частот

Низкая индуктивность

Отклик на микрофонный (пьезоэлектрический) эффект

Умеренный диапазон и реакция

Объемный КПД

(Ссылка)

Конденсаторы источника:

В связи с тем, что нехватка MLCC вызывает повышенный спрос на тантал и недавние сбои в глобальной цепочке поставок, нехватка танталовых конденсаторов становится все более вероятной.Эти факторы в сочетании с производственными изменениями и переносом производства крупными производителями приводят к тому, что сроки выполнения заказов на тантал значительно увеличиваются. Хотя закупить тантал и другие конденсаторы будет сложнее, существуют способы избежать производственных потерь из-за нехватки компонентов. Здесь, в Sensible Micro, мы поддерживаем глобальную сеть проверенных поставщиков, чтобы помочь вам найти нужные детали. Мы также держим на складе широкий ассортимент готовых к отправке компонентов, и наша внутренняя команда по поиску поставщиков усердно работает над поиском потенциальных альтернативных производителей или «перекрестных» возможностей для компонентов товарного типа.Если вам нужна помощь в поиске конденсаторов, позвоните одному из наших экспертов по поисковым решениям сегодня!

Будьте в курсе последних событий в отрасли и в нашем сообществе, подписавшись на блог Sensible Micro!

Маркировка напряжения керамических конденсаторов. Кодовая маркировка емкости импортных конденсаторов

В соответствии со стандартами IEC на практике существует четыре способа кодирования номинальной емкости.

1. Кодирование 3 цифры

Первые две цифры указывают значение емкости в пикофарадах (пФ), последняя — количество нулей.Если емкость конденсатора меньше 10 пФ, последняя цифра может быть «9». При емкости менее 1,0 пФ первая цифра — «0». Буква R используется как десятичная точка. Например, код 010 — 1,0 пФ, код 0R5 — 0,5 пФ.

* Иногда последний ноль не указывает.

2. 4-значное кодирование

Возможные варианты кодирования 4-х значное число. Но в этом случае последняя цифра указывает количество нулей, а первые три указывают емкость в пикофарадах (пФ).



3. Маркировка емкости в микрофарадах

Вместо десятичной точки можно поставить букву R.

4. Смешанная буквенно-цифровая маркировка емкость, допуск, ТКЕ, рабочее напряжение

В отличие от первых трех параметров, которые обозначены в соответствии со стандартом
Tami, рабочее напряжение У разных компаний разная буквенно-цифровая маркировка.

  • — Маркировка тремя цифрами. В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, чтобы получить номинал в пикофарадах.Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость меньше 1 пФ (010 = 1,0 пФ). Маркировка …
  • — Характеристики пассивных компонентов для поверхностного монтажа указаны в соответствии с определенными стандартами и не соответствуют непосредственно цифрам, нанесенным на корпус. Статья знакомит с этими стандартами и помогает избежать ошибок при замене компонентов микросхемы. Основа производства современных инструментов …
  • — Обычно маркировка с дроссельной кодировкой содержит номинальную индуктивность и допуск.Номинальное значение Индуктивность кодируется цифрами, а допуск — буквами. Первые две цифры указывают значение в мкГн, а последняя — количество нулей. Далее следует буква, обозначающая допуск. Допуск …

Из-за небольшого размера конденсаторы SMD маркируются символами и цифрами. В зависимости от типа конденсатора (танталовый, электролитический, керамический и др.) Маркировка осуществляется различными способами.

Маркировка керамического конденсатора SMD

Код таких конденсаторов состоит из 2 или 3 знаков и цифр.Первый символ (если есть) говорит о производителе

(Пример K — Kemet), второй — богомол, а цифра — показатель степени емкости в пикофарадах.

Пример

S3 Это керамический конденсатор SMD емкостью 4,7×10 3 пФ

Символ Богомол Символ Богомол Символ Богомол Символ Богомол
А 1.0 Дж 2,2 S 4,7 2,5
B 1,1 К 2,4 Т 5,1 б 3,5
С 1,2 л 2,7 U 5,6 d 4,0
D 1,3 M 3.0 В 6,2 и 4,5
E 1,5 N 3,3 Вт 6,8 f 5,0
Ф 1,6 -п. 3,6 Х 7,5 кв.м. 6,0
г 1,8 Q 3,9 Y 8.2 7,0
H 2,0 R 4,3 Z 9,1 т 8,0
Конденсаторы

могут иметь различные типы диэлектриков:

Диэлектрик NP0 или C0G имеет низкую диэлектрическую постоянную и хорошую температурную стабильность. Диэлектрики Z5U и Y5V обладают высокой диэлектрической проницаемостью, за счет чего достигается большая емкость конденсатора и больший разброс параметров.X7R и Z5U широко используются в схемах общего назначения.

Диэлектрики обозначаются тремя символами, первые два — это пределы температуры, а третий — изменение емкости в% в заданном диапазоне температур.

Z5U — точность +22, -56% в диапазоне температур от -55 o C до -125 o C до

Диапазон температур Изменение объема
Первый символ нижний предел Второй символ Верхний предел Третий символ Точность
х +10 ° С 2 +45 ° С А 1.0%
Y -30 ° С 4 +65 ° С B 1,5%
Z -55 o С 5 +85 ° С С 2,2%
6 +105 ° С D 3,3%
7 +125 ° С E 4.7%
8 +150 ° С F 7,5%
9 +200 ° С -п. 10%
R 15%
S 22%
Т +22%, — 33%
U +22%, — 56%
В +22%, — 82%

Маркировка электролитических SMD конденсаторов

Для маркировки таких конденсаторов также используется символическая — цифровая маркировка, в которую добавлено рабочее напряжение.Наклон состоит из 1-го символа и 3-х цифр. Символ означает рабочее напряжение

A475 А — рабочее напряжение, 47 значений, 5 значений.

A475 = 47×10 5 пФ = 4,7×10 6 пФ = 4,7 мФ 10 В.

  • э-2,5В;
  • Г-4Б;
  • J-6.3B;
  • А-10Б;
  • C-16B;
  • Д-20Б;
  • Е-25Б;
  • В-35Б;
  • Н-50Б.

Есть еще одна этикетка, которую используют такие известные компании, как Panasonic, Hitach и другие.Кодирование осуществляется 3-мя основными методами кодирования.

Первый способ:

Маркировка осуществляется с помощью 3-х символов, первый — рабочее напряжение, второй — значение емкости и третий — множитель. Если указаны только два символа, это означает, что рабочее напряжение не указано (3-й символ).

Код Вместимость Напряжение Код Вместимость Напряжение
A6 1.0 16/35 ES6 4,7 25
A7 10 4 EW5 0,68 25
AA7 10 10 GA7 10 4
AE7 15 10 GE7 15 4
AJ6 2,2 10 Gj7 22 4
AJ7 22 10 GN7 33 4
AN6 3,3 10 GS6 4,7 4
AN7 33 10 GS7 47 4
AS6 4,7 10 GW6 6,8 4
AW6 6,8 10 GW7 68 4
CA7 10 16 J6 2,2 6.07.03.20
CE7 15 16 Je7 15 6,3 / 7
CJ6 4,7 10 GW6 6,8 4
CN6 3,3 16 Jn6 3,3 6,3 / 7
CS6 4,7 16 Jn7 33 6,3 / 7
CW6 6,8 16 Js6 4,7 6,3 / 7
DA6 1,0 10 Js7 47 6,3 / 7
DA7 10 20 Jw6 6,8 6,3 / 7
DE6 1,5 20 N5 0,33 35
DJ6 2,2 20 N6 3,3 4/16
DN6 3,3 20 S5 0,47 25/35
DS6 4,7 20 VA6 1,0 35
DW6 6,8 20 VE6 1,5 35
E6 1,5 10/25 VJ6 2,2 35
EA6 1,0 25 ВН6 3,3 35
EE6 1,5 25 VS5 0,47 35
Ej6 2,2 25 Vw5 0,68 35
EN6 3,3 25 W5 0,68 20/35

Второй способ:

Маркировка из четырех знаков (букв и цифр), обозначающих номинальную мощность и рабочее напряжение.Первый символ (буква) означает рабочее напряжение, следующие 2 символа (цифры) означают емкость в пФ, а последний символ (цифра) — это количество нулей. Такая маркировка конденсаторов имеет 2 варианта.

Радиолюбитель, впервые столкнувшийся с появлением SMD конденсатора, недоумевает, как перебрать все эти «квадраты» и «бочонки», если на некоторых из них нет маркировки, а если она есть, то не получится. понять, что это значит. Но вы хотите идти в ногу со временем, а это значит, что вам все еще нужно выяснить, как определить принадлежность элемента платы, чтобы отличить один компонент от другого.Как оказалось, отличия все же есть, а маркировка, правда, не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без маркировки, но обо всем по порядку. Для начала нужно понять, что это за элемент и в чем его задача.

Этот компонент работает следующим образом. На каждую из двух пластин, расположенных внутри, нанесены противоположные заряды (их полярность разная), которые стремятся друг к другу согласно законам физики. Но заряд не может «проникнуть» на противоположную пластину из-за того, что между ними находится диэлектрическая прокладка, и поэтому, не найдя выхода и не имея возможности «вырваться» из ближайшего противоположного полюса, он накапливается в конденсатор до заполнения его емкости.

Типы конденсаторов

Конденсаторы

различаются по типам, их всего три:

  • Керамика, пленка и аналогичные неполярные не имеют маркировки, но их характеристики легко определяются с помощью мультиметра. Емкость колеблется от 10 пикофарад до 10 микрофарад.
  • Электролитические — выполнены в виде алюминиевой бочки, имеют маркировку, внешний вид напоминают обычные вводы, но закреплены на поверхности.
  • Tantalic — корпус прямоугольный, размеры разные.Цвет выпуска — черный, желтый, оранжевый. Маркируется специальным кодом.

Электролитические компоненты

На таких SMD-компонентах обычно указываются емкость и рабочее напряжение. Например, это может быть 156в, что будет означать, что его характеристики 15 мкФ и напряжение 6 В.

А может быть и маркировка совсем другая, например D20475. Такой код идентифицирует конденсатор как 4,7 мкФ 20 В. Ниже приводится список буквенных обозначений вместе с их эквивалентным напряжением:

  • е — 2.5 В;
  • G — 4 В;
  • Дж — 6,3 В;
  • А — 10 В;
  • С — 16 В;
  • D — 20 В;
  • E — 25 В;
  • В — 35 В;
  • H — 50 В.

Полоса, так же как и фрагмент, показывают позицию ввода «+».

Керамические детали

Маркировка керамических SMD конденсаторов имеет большее количество символов, хотя сам их код содержит всего 2–3 символа и число. Первый символ, если он есть, указывает производителя, второй указывает номинальное напряжение конденсатора, а цифра указывает значение емкости в pcf.

Например, простейшая маркировка T4 будет означать, что емкость данного керамического конденсатора составляет 5,1 × 10 до 4-й степени пкФ.

Таблица обозначений номинального напряжения представлена ​​ниже.


Маркировка танталовых SMD конденсаторов

Такие элементы типоразмера «a» и «b» маркируются буквенным кодом номинального напряжения. Такими буквами 8 являются G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно — 4, 6.3, 10, 16, 20, 25, 35, 50. За ним следует емкостной код в pcf, состоящий из трех цифр, последняя из которых будет обозначать количество нулей. Например, маркировка E105 обозначает конденсатор 1000000 пФ = 10 мкФ, а его номинал будет 25 В.

Размеры C, D, E помечены прямым кодом, как и электролитические конденсаторы.

Основная сложность заключается в том, что на данный момент, несмотря на общепринятые правила обозначений, некоторые крупные и известные компании вводят собственную систему обозначений и кодов, которая кардинально отличается от общепринятой.Это сделано для того, чтобы при ремонте изготовленных ими печатных плат использовались только оригинальные детали и SMD-компоненты.

Обозначение на схемах

Вообще, при ремонте и перепайке современных печатных SMD плат удобнее всего, когда под рукой есть схема, по которой намного проще разобраться, что установлено, узнать расположение той или иной детали, потому что конденсатор SMD может ничем не отличаться от того же транзистора. Обозначения этих деталей в схемах остались такими же, какими были до появления микросхем на рынке, в связи с чем емкость и другие необходимые характеристики легко может найти и радиолюбитель, не сталкивавшийся с SMD-компонентами.

Корпуса для компонентов для поверхностного монтажа (SMD).

Несмотря на большое количество стандартов, регулирующих требования к корпусам электронных компонентов, многие фирмы производят элементы в корпусах, которые не соответствуют международным стандартам. Бывают также ситуации, когда корпус, имеющий типоразмеры, имеет нестандартное название.
Часто название тела состоит из четырех цифр, которые отражают его длину и ширину. Но в одних стандартах эти параметры задаются в дюймах, а в других — в миллиметрах.Например, название корпуса 0805 получается следующим образом: 0805 = длина = ширина (0,08 x 0,05) дюйма, а корпус 5845 имеет размеры (5,8 x 4,5) мм: корпуса с одинаковым названием могут иметь разную высоту, разный контакт колодки и сделаны из разных материалов, но рассчитаны на установку на стандартном месте установки. Ниже представлены размеры в миллиметрах наиболее популярных типов корпусов.



* В зависимости от технологий, которыми обладает фирма, нормированные отклонения относительно основных размеров также различаются.Наиболее распространенные допуски: ± 0,05 мм — для шкафов длиной до 1 мм, например 0402; ± 0,1 мм — до 2 мм, например, СОД-323; ± 0,2 мм — до 5 мм; ± 0,5 мм — более 5 мм. Небольшие различия в размерах от разных компаний из-за разной степени точности в дюймах и миллиметрах, а также с указанием только минимального, максимального или номинального размера.

** Ящики с одинаковым названием могут иметь разную высоту. Это связано с: для конденсаторов — значением емкости и рабочего напряжения, для резисторов — рассеиваемой мощностью и т. Д.

Сквозная нумерация наиболее популярных корпусов SMD.



Резисторы.
Кодовая маркировка фирмы PHILIPS.

Philips кодирует резисторы в соответствии с общепринятыми стандартами, т.е. первые две или три цифры указывают номинал в омах, а последняя — количество нулей (множитель). В зависимости от точности резистора номинал кодируется 3 или 4 символами.Отличия от стандартной кодировки могут заключаться в интерпретации чисел 7, 8 и 9 в последнем символе.
Буква R играет роль десятичной точки или, если она стоит в конце, обозначает диапазон. Один «0» означает резистор с нулевым сопротивлением (ноль — Ом).

Таким образом, если на резисторе вы видите код 107 — это не 10 с семью нулями (100 МОм), а всего 0,1 Ом.

Резисторы.
Кодовая маркировка фирмы BOURNS.

Маркировка 3 цифры.
Первые две цифры указывают значения в омах, последняя — количество нулей. Это относится к резисторам серии E-24, с допусками 1 и 5%, и типоразмером 0603, 0805 и 1206.

Маркировка 4 цифры.
Первые три цифры указывают значения в омах, последняя — количество нулей. Это касается резисторов серии Е96, с допуском 1%, типоразмеров 0805 и 1206. Буква R играет роль десятичной запятой.

Маркировка 3-мя символами.
Первые два символа — это числа, обозначающие значение сопротивления в омах, взятые из приведенной ниже таблицы, последний символ — это буква, обозначающая значение множителя:
S = 0,01;
R = 0,1;
А = 1;
B = 10;
C = 100;
D = 1000;
E = 10 000;
F = 100,000.
Применимо к резисторам серии Е-96, с допуском 1%, типоразмера 0603.



Перемычки и резисторы с «нулевым» сопротивлением.


Многие компании производят специальные провода Jumper Wire с нормированным сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с «нулевым» сопротивлением в виде плавких вставок или перемычек. Резисторы
изготавливаются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip).
Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиметров (~ 0,005 … 0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…), маркировка обычно отсутствует или применяется код «000» (возможно, «0»).

Маркировка резисторов SMD.

SMD-резисторы типоразмера 0402 не маркируются, резисторы других типоразмеров маркируются по-разному, в зависимости от типоразмера и допуска.

Резисторы с допуском 2%, 5% и 10% всех размеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя — показатель степени по базе 10 для определения резистора в Ом.При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор 51х103 Ом = 51 кОм.

Резисторы с допуском 1% от 0805 и выше маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а последняя указывает показатель степени по базе 10 для установки номинала резистора в Ом. Буква R также используется для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750х101 Ом = 7.5 кОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием следующей таблицы EIA-96 с двумя цифрами и одной буквой. Цифры задают код, по которому определяется мантисса из таблицы, а буква — показатель степени по базе 10 для определения резистора в Ом. Например, маркировка 10С означает, что резистор имеет номинал 124х102 Ом = 12,4 кОм.

Маркировка керамических конденсаторов SMD
Маркировка керамических конденсаторов SMD.

Конденсаторы изготавливаются с разными типами диэлектриков: NP0, X7R, Z5U и Y5V…. Диэлектрик NP0 (COG) имеет низкую диэлектрическую проницаемость, но хорошую температурную стабильность (TKE близко к нулю). Конденсаторы SMD большой емкости, изготовленные с использованием этого диэлектрика, являются самыми дорогими. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую термическую стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготавливать конденсаторы с большим значением емкости, но со значительным разбросом параметров. Конденсаторы SMD с диэлектриками X7R и Z5U используются в схемах общего назначения.

В целом керамические конденсаторы на основе диэлектрика с высокой проницаемостью обозначаются согласно EIA тремя символами, первые два из которых указывают нижний и верхний пределы рабочего диапазона температур, а третий — допустимое изменение емкости в этот диапазон. Расшифровка кодовых символов приведена в таблице.

Маркировка электролитического конденсатора SMD

Емкость и рабочее напряжение электролитического конденсатора SMD часто указывается их прямой записью, например 10 6 В — 10 мкФ 6 В.Иногда вместо него используется код, который обычно состоит из буквы и 3 цифр. Первая буква указывает рабочее напряжение в соответствии с таблицей слева, а 3 цифры (2 цифры и множитель) дают емкость в пФ. Полоса указывает на выход положительной полярности.
Например, маркировка A475 обозначает конденсатор 4,7 мкФ с рабочим напряжением 10 В.

Маркировка танталовых SMD-конденсаторов.
Маркировка танталовых конденсаторов типоразмеров A и B состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:
За ним следует трехзначный код номинальной емкости в пФ, в котором последняя цифра указывает на количество нулей в рейтинге.Например, маркировка E105 обозначает конденсатор емкостью 1000000 пФ = 1,0 мкФ с рабочим напряжением 25 В.

AVX Corporation — Обзор танталовых конденсаторов

Рекламная статья

Автор: Марк Патрик | Менеджер по техническому маркетингу | Mouser Electronics

30 апреля 2020 г.

Танталовые конденсаторы_580x280

В современном мире электроники наблюдается множество тенденций и динамики, но одна из самых распространенных — это получение большего от чего-то в ограниченном пространстве.


Есть много примеров этого — например, доступ к большему объему вычислений / обработки или хранения данных, или, возможно, повышение уровней плотности мощности. И, как сообщает нам Марк Патрик, менеджер по техническому маркетингу компании Mouser Electronics, та же основная тенденция применяется к пассивным компонентам: способность обеспечивать большую емкость в меньшем объеме является одной из ключевых причин того, что танталовые конденсаторы изначально появились и были имело решающее значение для их невероятной популярности.

Что такое танталовый конденсатор?

Танталовые конденсаторы — это в основном электролитические конденсаторы, хотя и очень специфического типа. Когда большинство людей думают об электролитических конденсаторах, они думают об очень распространенных алюминиевых электролитах, которые обычно имеют цилиндрическую форму. Танталовые конденсаторы имеют схожую внутреннюю конструкцию и обладают некоторыми характеристиками, присущими алюминиевым электролитам, но обладают совсем другими характеристиками.

Основным преимуществом танталовых конденсаторов является то, что они предлагают высокий уровень емкости для заданного объема и веса, что является значительным преимуществом для разработчиков современных систем, поскольку они почти всегда ограничены в пространстве.Танталовые конденсаторы также обычно имеют более низкое эквивалентное последовательное сопротивление (ESR), что особенно полезно в силовых приложениях, где ESR приравнивается к нежелательным потерям и снижению эффективности. Танталовые конденсаторы также могут работать при более высоких температурах. Это еще одна полезная характеристика для современных систем, которые часто плотно упакованы и имеют относительно небольшое охлаждение.

Марк Патрик, менеджер по техническому маркетингу, Mouser Electronics_580x280caption

Конструкция, материалы и типы

Танталовые конденсаторы, являясь электролитическими компонентами, поляризованы и состоят из анода и катода, а также электролита.Анод формируется из очень маленькой гранулы материала тантала, который измельчается в мелкий порошок и спекается при высоких температурах. В результате он имеет очень пористую структуру с большой площадью поверхности, что приводит к высоким значениям емкости. Анод покрыт очень тонким изолирующим оксидным слоем благодаря тщательно контролируемому процессу анодирования. Этот оксид действует как диэлектрик между анодом и проводящим катодом. Поскольку диэлектрик очень тонкий, в относительно небольшом объеме можно создать высокую емкость.Оксид также очень стабилен во времени и при различных рабочих частотах.

Для танталовых конденсаторов мокрого типа окисленный анод просто помещается в жидкий электролит. Электролит для твердых танталовых конденсаторов добавляется с использованием процесса, известного как пиролиз, при котором анод погружается в раствор, а затем обжигается с образованием покрытия из диоксида марганца (MnO2), которое, наконец, погружается в графит и серебро, чтобы обеспечить хорошее соединение с катод.

Танталовые конденсаторы часто связаны с небольшими компонентами с эпоксидным покрытием, имеющими два вывода.Это были оригинальные танталовые конденсаторы, часто яркие по цвету — с указанием их номиналов и важной информации о полярности, напечатанной непосредственно на эпоксидной смоле. Благодаря своей уникальной форме они получили прозвище «танталовые бусины». Когда-то почти все конденсаторы были свинцовыми, и одной из основных проблем было то, что популярные алюминиевые электролиты боролись с температурами, связанными с оплавлением поверхностного монтажа. Следовательно, танталовые конденсаторы стали наиболее распространенным выбором, когда возникла потребность в экономичном, дорогостоящем конденсаторе в небольшом корпусе.

Следует отметить, что тантал является одним из четырех минералов (наряду с вольфрамом, оловом и золотом), подпадающих под действие международных правил, касающихся конфликтных минералов. Все производители продуктов Mouser, содержащих эти минералы, соблюдают соответствующее законодательство, а подробные заявления доступны на веб-сайте Mouser.

Рекомендации по проектированию с танталом

Несмотря на то, что танталовые конденсаторы обладают рядом преимуществ, они являются довольно чувствительными компонентами с рядом режимов отказа, которые потенциально могут уловить неосторожных.Очень тонкий оксидный диэлектрический слой, который дает им многие из их ключевых преимуществ, не отличается особой прочностью, и инженеры-конструкторы должны соблюдать пределы спецификации.

Как поляризованные устройства, они должны быть правильно ориентированы на печатной плате. Раньше это было более сложной задачей, когда использовались методы ручной сборки, когда ошибки слишком часто приводили к отказу во время тестирования. Автоматизированные производственные процессы, связанные с устройствами для поверхностного монтажа, означают, что ошибки такого рода сейчас чрезвычайно редки.

Танталовые конденсаторы очень надежны и обеспечивают хорошее обслуживание при условии, что они используются в своих номинальных пределах. Многие руководящие принципы проектирования и стандарты надежности рекомендуют снижение рабочего напряжения на 50%, чтобы обеспечить достаточный запас для предотвращения повреждений, хотя некоторые производители квалифицируют свои продукты как надежные с понижением номинальных значений до 10%.

Использование танталовых конденсаторов

Многие области применения могут извлечь выгоду из способности танталовых конденсаторов обеспечивать высокую емкость при низком токе утечки и долговременной стабильности.Они обычно используются для фильтрации шин питания, особенно в приложениях с ограниченным пространством, таких как смартфоны и планшеты. Они также предназначены для чувствительных аналоговых приложений, где низкий ток утечки позволяет схемам выборки и хранения дольше сохранять уровни сигнала. Их длительная стабильность делает их популярными в медицинских приложениях, а также в качестве высококачественных усилителей звука. Высококачественные твердотельные танталовые конденсаторы иногда используются в военном и другом высоконадежном оборудовании (включая автомобильное), главным образом потому, что они стабильны с течением времени и не содержат электролита, который мог бы высохнуть, в отличие от алюминиевых электролитов.

Последние тенденции и устройства

Доступно множество танталовых продуктов общего назначения, например тантал-полимерные твердотельные конденсаторы Panasonic POSCAP, которые обеспечивают стабильную емкость при высокой частоте и температуре, а также низкие значения ESR. Существует несколько серий устройств POSCAP, охватывающих диапазон от 3,9 до 1500 мкФ, в корпусах размером от 2,0 мм x 1,25 мм до 7,3 мм x 4,3 мм. Учитывая их высокие частотные характеристики, конденсаторы POSCAP часто используются в высокочастотных цифровых устройствах.

Рисунок 1: Пример серии AVX F9H

Рисунок 1: Пример серии AVX F9H.

Многие из недавно появившихся на рынке танталовых конденсаторов ориентированы на высоконадежные приложения. С постоянно растущей электрификацией транспортных средств с точки зрения движущей силы, а также с усовершенствованными технологиями в области информационно-развлекательной системы, систем помощи водителю и активации, в этом секторе существует огромный рынок электронных компонентов. Твердотельные танталовые конденсаторы AVX F9H — это высоконадежные устройства, отлитые из пластмассы, которые соответствуют стандарту AEC-Q200.Эти устройства для поверхностного монтажа работают в диапазоне температур от -55 ° C до + 150 ° C при номинальной температуре 105 ° C. Доступны с номинальным напряжением 10 В и 16 В, значения емкости в этой серии находятся в диапазоне от 10 до 47 мкФ. Также от AVX и предназначена для автомобильных приложений серия TCQ. Эти прочные устройства, соответствующие требованиям AEC-Q200, имеют диапазон от 10 до 470 мкФ. Каждый из них оснащен проводящим полимерным электродом, а также обеспечивает безопасный режим отказа при использовании в соответствии с рекомендациями таблицы данных. Они подходят для бортовой электроники, информационно-развлекательной системы и органов управления кабиной.

Рисунок 2: Один из серии T543 от KEMET.

Рисунок 2: Один из конденсаторов серии T543 из KEMET

Органические конденсаторы KEMET серии T543 представляют собой компоненты с танталовым анодом и диэлектриком Ta2O5, что приводит к очень низкому ESR (15 мОм), улучшенной емкости на высоких частотах и ​​лучшему в отрасли уровню пульсации. текущая обработка. Серия T543, доступная в виде готовых коммерческих продуктов (COTS) с температурным диапазоном от -55 ° C до + 105 ° C, объединяет в себе лучшие характеристики MLCC (низкое ESR) и алюминиевых электролитов (более высокая емкость, безопасный режим отказа) и твердые танталы (объемный КПД, SMD-корпус, длительный срок службы).

Среди самых сложных приложений — буровая промышленность, где данные собираются глубоко под поверхностью на буровой головке. Танталовые конденсаторы MnO2 компании KEMET серии T502 разработаны специально для измерений во время бурения (MWD). Эти высоконадежные устройства рассчитаны на работу в течение 1000 часов при 230 ° C и включают 3-сигма-скрининг на iL, DF и ESR. Литые корпуса изготовлены из уникального высокотемпературного материала, который защищает от экстремальных ударов и вибраций, возникающих при использовании MWD.

Резюме

Танталовые конденсаторы удовлетворяют многие потребности современных электронных устройств, особенно в отношении их объемного КПД — обеспечивая высокие уровни емкости в небольших, простых в обращении корпусах для поверхностного монтажа. Хотя они должны использоваться в пределах рекомендуемых параметров таблицы данных, чтобы избежать сбоев, при правильном снижении параметров они являются высоконадежными устройствами, демонстрирующими исключительную долгосрочную стабильность.

Все чаще танталовые конденсаторы используются в приложениях, требующих жесткой устойчивости к внешним воздействиям, и ведущие производители, такие как AVX и KEMET, имеют продукты, специально разработанные для обеспечения надежного обслуживания в автомобильной, промышленной и скважинной промышленности.


Контактная информация и архив …

Конденсаторы SMD | Электронные учебники | мепиц

Конденсаторы SMD

Конденсаторы

находят применение во многих электронных устройствах. Он маркируется различными способами, и его фактический формат или способ маркировки зависит от типа конденсатора. Используемый формат или коды зависят от того, используется ли конденсатор для поверхностного монтажа, простой компонент, конденсаторный диэлектрик или технология.При кодировании размер также играет роль, которая определяет пространство, необходимое для маркировки. Системы маркировки конденсаторов стандартизированы EIA — Альянсом электронной промышленности, и они обеспечивают единообразие для всей отрасли.

Конденсатор SMD Устройства

SMD или конденсаторы для поверхностного монтажа — это прочные, компактные и простые в установке конденсаторы, что делает их идеальными для современных условий. Конденсаторы SMD являются следующим распространенным типом после резисторов SMD.

Основы Конденсаторы

для поверхностного монтажа имеют металлизированные соединения на обоих концах. Размер, простота использования в производстве и более низкая паразитная индуктивность — вот основные характеристики, которые делают конденсаторы SMD популярными.

  • Размер: Конденсаторы SMD могут быть намного меньше, чем их свинцовые отношения.

  • Простота использования в производстве: конденсаторы SMD легче разместить с помощью автоматизированного оборудования.

  • Более низкая паразитная индуктивность: Уровни паразитной индуктивности намного меньше, и эти конденсаторы намного ближе к идеальному компоненту, чем их выводы.

Эти конденсаторы составляют большинство конденсаторов, которые используются и производятся. Обычно они содержатся в корпусах того же типа, что и резисторы. Различные типы конденсаторов SMD — это многослойные керамические конденсаторы SMD, танталовые конденсаторы SMD, электролитические конденсаторы SMD и т. Д.

Многослойный керамический конденсатор SMD состоит из множества прямоугольных блоков диэлектрика, в которых содержится несколько электродов. Некоторые размеры и размеры конденсаторов SMD указаны в таблице ниже

.

МНОГОСЛОЙНЫЕ КЕРАМИЧЕСКИЕ КОНДЕНСАТОРЫ SMD РАЗМЕРЫ

ОБОЗНАЧЕНИЕ РАЗМЕРА

РАЗМЕРЫ (ММ)

РАЗМЕРЫ (ДЮЙМЫ)

1812

4.6 х 3,0

0,18 х 0,12

1206

3,0 х 1,5

0,12 х 0,06

0805

2,0 х 1,3

0,08 х 0,05

0603

1.5 х 0,8

0,06 х 0,03

0402

1,0 х 0,5

0,04 х 0,02

0201

0,6 х 0,3

0,02 х 0,01

Танталовые конденсаторы SMD обеспечивают уровни емкости выше, чем те, которые могут быть достигнуты при использовании керамических конденсаторов.

ТАНТАЛОВЫЕ КОНДЕНСАТОРЫ SMD РАЗМЕРЫ

ОБОЗНАЧЕНИЕ РАЗМЕРА

РАЗМЕРЫ (ММ)

ОБОЗНАЧЕНИЕ EIA

Размер A

3.2 х 1,6 х 1,6

EIA 3216-18

Размер B

3,5 х 2,8 х 1,9

EIA 3528-21

Размер C

6,0 х 3,2 х 2,2

EIA 6032-28

Размер D

7.3 х 4,3 х 2,4

EIA 7343-31

Размер E

7,3 х 4,3 х 4,1

EIA 7343-43


Конденсаторы электролитические SMD

В настоящее время электролитические конденсаторы SMD широко используются во многих конструкциях SMD.Эти конструкции обладают высокой емкостью при невысокой стоимости и широко используются во многих областях. Электролитические SMD-конструкции маркируются с указанием значения и рабочего напряжения.

  • В одном методе значение выражается в микрофарадах. Например, если конденсатор подойдет с маркировкой 33,6В. Это означает, что он имеет емкость 33 мкФ и рабочее напряжение 6 вольт.
  • При втором способе за буквой следуют три цифры. Здесь буква указывает рабочее напряжение, а три цифры указывают емкость в пикофарадах.6 пФ.

КОДЫ ЭЛЕКТРОЛИТИЧЕСКИХ КОНДЕНСАТОРОВ SMD

ПИСЬМО КОД

НАПРЯЖЕНИЕ

e

2,5

G

4

Дж

6.3

А

10

С

16

D

20

E

25

В

35

H

50


SMD конденсатор коды

В большинстве конденсаторов SMD значения указаны на корпусах.Пока некоторые придумывают коды. Эти коды легко декодировать, а также их просто выучить.

Один пример для типа кодирования SMD приведен ниже.

  • В этом примере код 472 конденсатора SMD с первыми двумя цифрами указывает значащие цифры, а третья указывает множитель.

Электролитические конденсаторы — условные обозначения конденсаторов

При проектировании посадочных мест для электролитических конденсаторов важно размещать четкие указательные метки, чтобы показать ориентацию компонентов.Поскольку этот тип конденсаторов поляризован (они должны быть размещены в определенной ориентации), они должны иметь на печатной плате метки, помогающие определить, как их следует размещать. Четкость маркировки компонентов является ключом к тому, чтобы изготовление вашей конструкции проходило гладко, и синий дым не выходил из ваших конденсаторов. Тем более, что электролитические конденсаторы сделаны из тантала, поскольку они имеют тенденцию к катастрофическим последствиям, когда они включаются в обратном направлении.

Электролитический конденсатор

Электролитические конденсаторы

— один из самых популярных типов конденсаторов, используемых в конструкции платы.Они дешевы и обеспечивают хороший баланс физического размера и емкости. Есть четыре физических вида электролитических конденсаторов; Банка SMT, корпус SMT, PTH радиальный и PTH осевой. Каждый стиль отмечен немного по-своему. Обычно они отмечены полосой на катодной стороне конденсатора, указывающей отрицательный вывод, но есть некоторые исключения. Это отличается от типичного схематического обозначения с положительной или анодной маркировкой!

Схематическое обозначение

Типичный поляризованный конденсатор будет выглядеть, как показано на схеме ниже.Положительная или анодная сторона конденсатора помечена символом «+». Поскольку электролитические конденсаторы поляризованы, я использую на схемах символ (показанный ниже).

Схематический символ поляризованных конденсаторов, как показано в Eagle.

Электролитический конденсатор в форме банки для поверхностного монтажа

Эти конденсаторы отмечены на верхней части банки черной меткой. Однако цвет марки иногда зависит от производителя. Пластиковая основа конденсатора также имеет фаску с положительной или анодной стороны.

SMT Can Electrolytic Capactor: Маркировка указывает на отрицательную или катодную сторону.

Площадь основания типичного электролитического конденсатора SMT.

Электролитический конденсатор в корпусе SMT

Конденсаторы этого типа обычно имеют внутри тантал или ниобий, но есть несколько электролитических полимеров. Стиль корпуса означает, что он имеет форму резистора 0805 или керамического конденсатора. В отличие от других корпусов для конденсаторов, они обычно имеют положительную или анодную маркировку.

Электролиты типа корпуса

SMT обычно имеют анодную / положительную маркировку. Осторожно!

Место для электролитических конденсаторов в корпусе SMT.

Радиальный электролитический конденсатор PTH

Радиальные колпачки имеют как анод, так и катод, выходящие на одну сторону конденсатора. В 99% случаев они отмечены контрастной полосой на катоде или отрицательной стороне конденсатора.

Маркировка радиально поляризованного электролитического конденсатора

PTH.

Посадочное место для радиальных электролитических конденсаторов PTH.

Осевой электролитический конденсатор PTH

Конденсаторы осевого типа

используются не очень часто, но интересны тем, как они маркированы. Отрицательная или катодная полоса проходит по их стороне аналогично радиальному стилю, но на маркировке есть стрелка, указывающая, какая сторона отрицательная или катодная.

Электролитический осевой тип PTH. Катодная полоса указывает на катод.

Площадь основания для электролитического конденсатора осевого типа PTH.

В следующий раз на файлах посадочных мест…

Самая важная вещь, которую следует помнить, — это свериться с паспортом деталей и увидеть, как полярность обозначена на детали. Копирование внешнего вида детали на ваших платах шелкография гарантирует гораздо больший успех при сборке платы. Я надеюсь, что это улучшит ваши следы на доске и упростит создание ваших продуктов и прототипов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
