емкость, номинал, обозначение SDM конденсаторов

Схемотехника является современной и довольно сложной наукой с высоким порогом вхождения по уровню квалификации. Кто-то пытается освоить её самостоятельно, но, как правило, дело не заходит далее сборки простых электронных схем и ремонта бытовой техники. Для успешной самостоятельной сборки плат претенденты на звание радиолюбителя должны обладать базовыми знаниями в области физики, а также уметь правильно определять номинал того или иного электронного компонента.

Если площадь конденсатора или резистора позволяет, то на таких элементах практически всегда наносятся основные характеристики изделия, в противном случае у начинающего проектировщика и сборщика устройств могут возникнуть непреодолимые трудности. В этой статье будет рассказано о том, как узнать емкость конденсатора SMD, а также о способах определения других параметров такого вида изделий.

Что собой представляют SMD конденсаторы

Что такое SMD конденсаторы и для чего они нужны

Многие электронные компоненты имеют значительный размер и крепятся на плате с помощью проволочных ответвлений или широких ножек, как у микросхем.

Для надежной фиксации контактные элементы таких деталей устанавливаются в специально сделанные отверстия, в которых они обволакиваются расплавленным припоем для обеспечения качественного электрического контакта.

Стандартный монтаж радиодеталей

Если рассеиваемая мощность резисторов или номинал конденсаторов слишком мал, то нет необходимости делать такое изделие слишком объемным. Установка элементов этого типа методом сверления платы вынудило бы разработчиков электронных схем выделять неоправданно большую площадь печатной схемы для их установки. Логичным решением этой проблемы является использование SMD компонентов.

SMD технология (Surface Mounted Device) — метод установки электронных деталей без сверления платы. Такой компонент просто припаивается с одной стороны поверхности, тем самым позволяя экономить значительную площадь, не снижая ее прочность наличием большого количества микроотверстий.

Обратите внимание! Методом поверхностного монтажа могут быть установлены не только конденсаторы, но и резисторы, транзисторы и микросхемы.

Применение SMD компонентов позволяет максимально оптимизировать расположение деталей на плате. Благодаря использованию этой технологии схемы сложных устройств можно изготовить относительно малых размеров, что особенно актуально при проектировании мобильных изделий.

Виды SMD конденсаторов

Разбираться в видах конденсаторов, монтирующихся методом поверхностного закрепления, необходимо каждому радиолюбителю. Такие изделия могут отличаться не только по емкости, но и по напряжению, поэтому игнорирование условий использования деталей может привести к тому, что они выйдут из строя.

Электролитические компоненты

Электролитические SMD конденсаторы не отличаются принципиально от стандартных изделий. Такие электронные компоненты наиболее часто представляют собой бочонки, в которых под алюминиевым корпусом располагается скрученный в цилиндр тонкий металл, а между ним твердый или жидкий электролит.

Электролитические SMD конденсаторы

Основное отличие такой детали от стандартного электролитического элемента заключается в том, что его контакты закреплены на плоской диэлектрической подложке. Такие изделия очень надежны в эксплуатации, особенно удобны в том случае, когда необходимо установить новое изделие при минимальных временных затратах. Кроме этого, во время пайки изделие не перегревается, что очень важно для электролитических конденсаторов.

Керамические компоненты

В керамических элементах в качестве диэлектрика применяется фарфор либо аналогичные неорганические материалы. Основное достоинство таких изделий заключается в устойчивости к высоким температурам и возможности производства изделий крайне малых размеров.

Важно! SMD конденсаторы керамического типа также устанавливаются методом пайки на печатную плату.

Визуально такой элемент, как правило, напоминает небольшой кирпичик, к которому с торцов припаиваются контактные площадки.

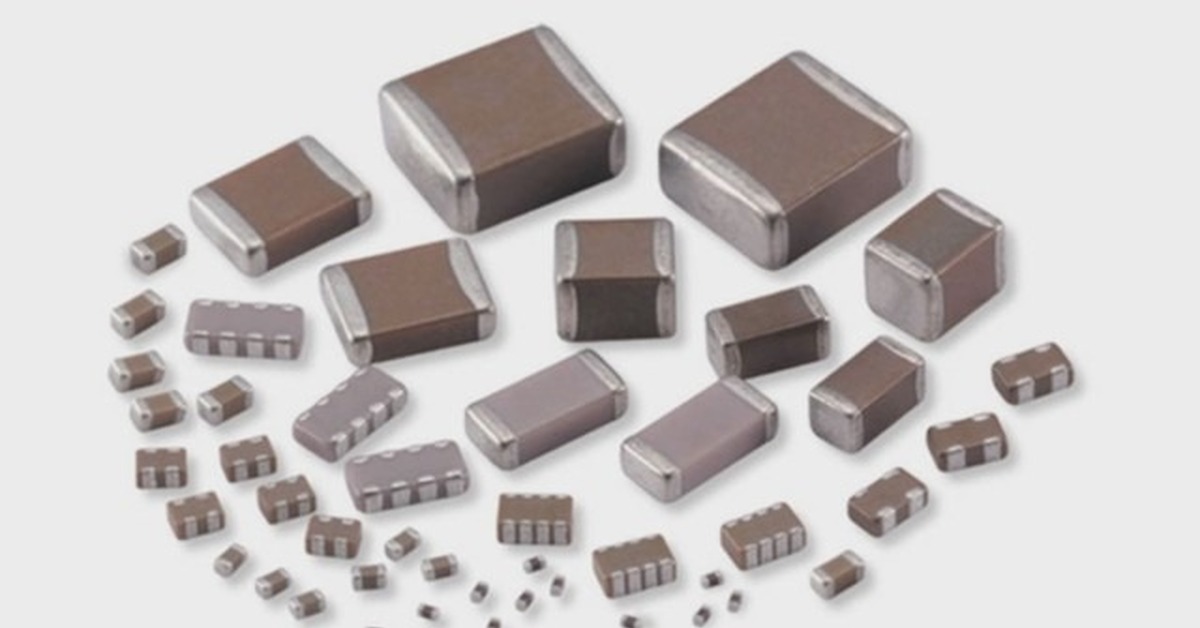

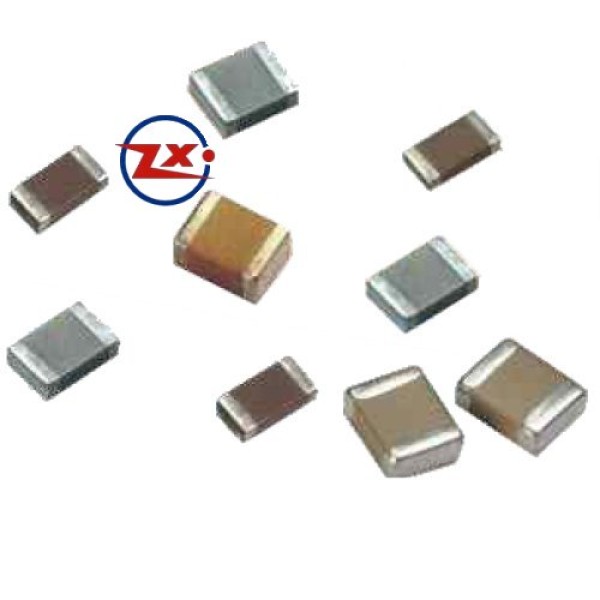

Керамические SMD конденсаторы

В отличие от радиодеталей стандартных размеров SMD элементы небольшого размера вначале приклеивают к плате, а уже потом припаивают выводы. На производстве керамические изделия этого типа устанавливаются специальными автоматами.

Маркировка танталовых SMD конденсаторов

Танталовые SMD конденсаторы устойчивы к повышенным механическим нагрузкам. Такие изделия также могут быть изготовлены в виде небольшого параллелепипеда, к которому с боковых сторон припаиваются контактные выводы. Тантал представляет собой очень прочный металл, обладающий высокими показателями пластичности. Фольга из этого материала может иметь толщину в сотые доли миллиметра.

К сведению! Благодаря наличию определенных физических свойств на основе тантала удается изготовить радиодетали высочайшей точности.

Танталовые конденсаторы

Танталовые конденсаторы, как правило, имеют небольшие размеры корпуса, поэтому нанести полную маркировку на изделия, выполненные в корпусе типоразмера «А», не всегда представляется возможным. Зная особенности обозначения радиодеталей этого типа, можно легко определить номинал изделия. Максимально допустимое напряжение в вольтах для танталовых изделий обозначается латинскими буквами:

  • G — 4;
  • J — 6,3;
  • A — 10;
  • C — 16;
  • D — 20;
  • E — 25;
  • V — 35;
  • T — 50.

Обратите внимание! Емкость изделий указывается в микрофарадах после буквы «μ», а положительный контакт — жирной линией.

Обозначение SMD конденсаторов

Чтобы установить номинал SMD конденсатора, потребуется тщательно изучить его маркировку. На больших по размеру элементах, как правило, наносится основная информация не только о его номинале, но и указывается логотип производителя.

При выяснении параметров маленьких кирпичиков придется потратить определенное количество времени, ведь даже при наличии на их корпусе необходимых сведений увидеть символы на их поверхности невооруженным глазом вряд ли получится.

Важно! В зависимости от типа конденсатора обозначения его параметров также могут существенно отличаться, что необходимо учитывать в работе.

Маркировка керамических SMD конденсаторов

Небольшие керамические конденсаторы SMD маркируются буквенно-цифровым кодом, состоящим из 3 символов. Первый указывает на минимальное значение рабочей температуры, например:

  • Z — от 10 °С;
  • Y — от −30 °С;
  • X — от 55 °С.
Маркировка SMD конденсаторов

Второй символ указывает на верхний предел нагрева радиодетали:

  • 2 — до 45 °С;
  • 4 — до 65 °С;
  • 5 — до 85 °С;
  • 6 — до 105 °С;
  • 7 — до 125 °С;
  • 8 — до 150 °С;
  • 9 — до 200 °С.

Третий символ указывает на точность электронного компонента:

  • A — до ± 1,0 %;
  • B — до ± 1,5 %;
  • C — до ± 2,2 %;
  • D — до ± 3,3 %;
  • E — до ± 4,7 %;
  • F — до ± 7,5 %;
  • P — до ± 10 %;
  • R — до ± 15 %;
  • S — до ± 22 %;
  • T — до ± 33 %;
  • U — до ± 56 %;
  • V — до ± 82 %.

Ёмкость небольших керамических SMD конденсаторов указывается в пикофарадах. Чтобы сэкономить площадь небольшого радиоэлемента, основное число мантисса закодировано в букве латинского алфавита. В таблице, указанной ниже, приведен полный список подобных обозначений.

Таблица с закодированными символами

После цифры указывается множитель, например, обозначение на керамическом конденсаторе Х3 означает, что конденсатор имеет емкость 7,5 * 10 ^ 3 Pf.

Обратите внимание! Перед кодом, обозначающим емкость керамического SMD конденсатора, может стоять латинская буква, которая указывает на бренд производителя электронного компонента.

Если площадь керамического конденсатора этого типа достаточно велика, то на ней может быть отображен тип диэлектрика. С этой целью применяются:

  • NP0. Диэлектрическая проницаемость такого элемента находится на крайне низком уровне. Основное достоинство компонентов этого типа заключается в хорошей устойчивости к резким температурным перепадам. Недостаток элементов, в которых используется диэлектрик этого типа — высокая цена;
  • X7R. Среднего качества диэлектрик. Изделия, в которых используется изолятор этого типа, не обладают отличными характеристиками по устойчивости к пробою, но в среднем температурном диапазоне они способны проработать значительно дольше многих, более дорогих элементов;
  • Z5U. Диэлектрик с высокими значениями электрической проницаемости, но обратной стороной этого показателя является слишком большая емкостная погрешность;
  • Y5V. Изолирующий материал обладает примерно такими же характеристиками, как и Z5U. По стоимости этот диэлектрик является самым дешевым, поэтому электрические компоненты, изготовленные на его основе, реализуется по самым низким ценам.
Сгоревший SMD конденсатор

Учитывая все выше изложенное, можно быть уверенным в том, что если SMD конденсатор не подгорел или не изменил цвет поверхности по другим причинам, то всегда можно определить его номинал по нанесенной на его корпусе маркировке.

Маркировка электролитических SMD конденсаторов

Электролитические конденсаторы этого типа, как правило, имеют относительно большие размеры, поэтому многие параметры таких элементов указываются без шифрования. То есть максимальное значение напряжения будет указано цифрой и буквой «V», а емкость — mF.

Маркировка электролитических SMD конденсаторов

В некоторых случаях номинал SMD конденсатора электролитического типа также может быть закодирован. Как правило, для этой цели используется 4 символа (одна буква и 3 цифры). Первый символ — это напряжение в вольтах:

  • e 2,5;
  • G 4;
  • J 6,3;
  • A 10;
  • C 16;
  • D 20;
  • E 25;
  • V 35;
  • H 50.

Обратите внимание! В трех следующих цифрах закодирована информация о емкости конденсатора (2 цифры + множитель).

Таким образом даже на очень небольших по размеру электролитических SMD конденсаторах может быть нанесена маркировка с информацией об основных параметрах изделия.

Как определить емкость, номинал и напряжение SMD конденсаторов

Выше была изложена подробная информация о том, как правильно определять номинал SMD конденсаторов по маркировке. Основная сложность при выполнении такой операции заключается в том, что символы могут быть настолько малы, что их невозможно идентифицировать невооруженным глазом. В такой ситуации рекомендуется использовать лупу либо любой другой увеличительный прибор с подходящей кратностью, а также установить качественное освещение в месте проведения подобных исследований.

Лупа для радиолюбителя

Обратите внимание! Иногда на поверхности радиоэлемента не читаются либо полностью отсутствуют обозначения, поэтому каждому радиолюбителю следует знать, как определить емкость электролитического конденсатора без маркировки. Для выполнения такой работы не обойтись без специального измерительного прибора.

Как определить емкость SMD конденсатора без маркировки с помощью прибора

Для получения корректных показателей перед началом измерения емкости конденсатора радиоэлемент необходимо полностью разрядить.

Предельное напряжение измеряется на конденсаторе, который устанавливается в электронную схему, где данный элемент может быть безопасно подключен к электрическому напряжению. После отключения источника тока проводят измерение напряжения на контактах радиодетали. Полученное значение в вольтах следует умножить на 1,5 для получения точного значения этого параметра.

Напряжение можно измерить дешевым мультиметром

Конденсаторы SMD являются очень удобными при самостоятельной сборке различных схем, а при автоматическом монтаже благодаря им удается добиться максимальной компактности расположения радиодеталей. Зная принципы расшифровки обозначения таких элементов, можно без каких-либо затруднений проектировать и собирать даже сложные устройства в домашних условиях.

Как определить не маркированный импортный электролитический SDM-конденсатор

Очень многие начинающие радиолюбители сталкиваются с проблемой определения характеристик таких накопительных устройств, как смд конденсаторы. Имеющие небольшой размер и используемые при такой технологии установки, как поверхностный монтаж, эти компоненты многих печатных плат имеют маркировку, отличающуюся от той, которая используется у более крупных аналогов для сквозного монтажа. В данной статье будут рассмотрены основные виды данных радиодеталей, их обозначение и его расшифровка.

SMD-конденсатор

Виды SMD-конденсаторов

Все используемые для поверхностного монтажа накопительные устройства бывают трех основных видов: керамические, электролитические и танталовые.

Электролитические

Такие компоненты для поверхностного монтажа состоят из:

  • Алюминиевого цилиндрического корпуса, диаметром от 4 до 10 мм и высотой от 5,4 до 10,5 мм;
  • Двух обкладок из тонкой фольги, разделенных пропитанной электролитом бумагой и скрученных в небольшой рулончик;
  • Двух контактов (выводов), которые располагаются перпендикулярно осевой линии компонента. Так как электролитические смд накопители являются полярными, то к одному из контактов, обозначенному специальной полосой на торце корпуса, подключают отрицательный потенциал, ко второму – положительный.
  • Монтажной площадки, предназначенной для фиксации компонента на рабочей поверхности.

Различные модели данных компонентов, имеющие номинал от 1 до 1000-150 мкФ, способны работать при напряжении от 4 до 1000 В.

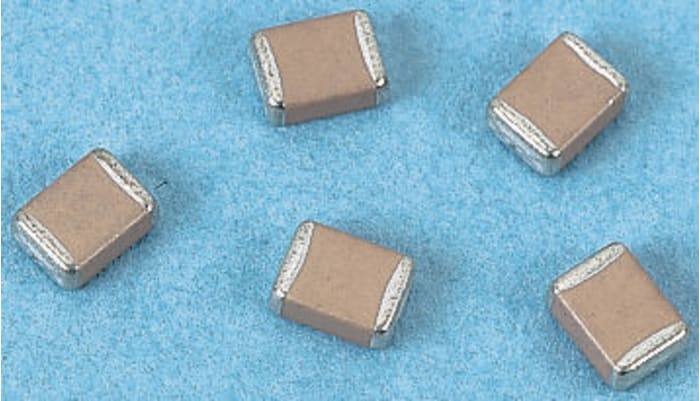

Керамические

Наиболее часто применяемый керамический многослойный накопитель для поверхностного монтажа имеет следующее строение:

  • Керамическое тело – большое количество тонких слоев керамического диэлектрика;
  • Внутренние электроды – никелевые тонкие пластинки, расположенные между слоями керамического диэлектрика;
  • Торцевые контактные электроды – два вывода, к каждому из которых подключена половина внутренних электродов.

В отличие от электролитических, такие компоненты имеют уплощенную прямоугольную форму, небольшие размеры (длина и ширина самых мелких радиодетали этого вида составляют всего 0,8 и 1,5-1,6 мм, соответственно). Однако, несмотря на небольшие размеры, такие смд компоненты могут работать при напряжении от 25 до 700-1000В, накапливая при этом заряд, величиной от 0,5-1,пФ до 3-3,3 мкФ.

Танталовые

Основными составными частями танталовых полярных накопительных смд устройств являются:

  • Анод – контакт, на который подается электрический ток с отрицательным потенциалом;
  • Катод – расположенный на противоположной стороне корпуса контакт, запитываемый положительным потенциалом;
  • Диэлектрик – слой не проводящего электрический ток материала, располагающегося между анодом и катодом;
  • Электролит – находящееся в жидком или твёрдом агрегатном состоянии, проводящее электрический ток вещество. Для предотвращения высыхания конденсатора чаще всего в качестве электролита используют гранулированный оксид марганца.
  • Диэлектрик – оксид тантала, которым покрыт располагающийся в корпусе гранулированный анод.

Применяют такие небольшие по размерам накопительные устройства при рабочем напряжении от 6 до 32-35 В. Величина накапливаемого при этом заряда колеблется от 1 до 600-680 мкФ.

Как определить номинал и напряжение

Очень многие производители не указывают на своих изделиях такие основные для любого конденсатора характеристики, как рабочее напряжение и номинал (номинальная емкость).

Определение номинала данных электронных компонентов производится следующими способами:

  • С помощью такого имеющего функцию измерения номинала контрольно-измерительного прибора, как мультиметр. Для измерения значения номинала контрольные щупы прибора подключают к специальным разъемам. Затем переключатель устанавливается на самый большой по значению предел измерения (в большинстве мультиметров это 200 мкФ). После этого щупы прикладывают к контактам конденсатора, спустя несколько секунд на дисплее прибора получают значение номинала накопительного устройства.

Важно! Перед измерением емкости смд накопитель обязательно разряжают – оставшийся в обкладках заряд может повредить электронные схемы мультиметра.

  • С помощью специализированного измерительного прибора RLC.

Для того чтобы узнать рабочее напряжение накопительного SMD устройства, пользуются следующей простой методикой:

  • При помощи мультиметра измеряют напряжение между выводами включенного в схему компонента;
  • Полученное значение умножают на 1,5.

Рассчитанное таким способом рабочее напряжение будет примерным, более точное значение данной характеристики можно узнать из маркировочного кода конденсатора или его описания.

Маркировка конденсаторов: расшифровка цифр и букв

В зависимости от вида накопительного смд устройства, различают несколько методик их маркировки.

Маркировка керамических устройств

Устройства данного вида маркируются с помощью одной или двух латинских букв и цифры. Первая буква при этом обозначает производителя компонента, вторая – его номинальную ёмкость. Цифра в маркировочном коде указывает на степень номинала конденсатора в пикофарадах.

Таблица для расшифровки маркировки керамических SMD накопителей

Пример. Маркировка накопительного смд компонента KG3 расшифровывается как изделие, произведенное компанией «Kemet» и имеющее емкость 1,8×103 пкФ.

Маркировка электролитических SMD накопителей

Электролитические накопительные устройства для поверхностного монтажа маркируются 4 основными способами:

  • В виде одной буквы, обозначающей рабочее напряжение, и трех цифр, две из которых указывают на значение емкости конденсатора, а третья – на степень номинала в пикофарадах.
  • В виде двух букв, обозначающих рабочее напряжение и емкость, одной цифры, указывающей на степень номинала в пикофарадах.

Маркировка современных импортных электролитических конденсаторов

  • Четырьмя символами – это обозначение, состоящее из одной буквы, означающей рабочее напряжение, двух цифр, указывающих на емкость компонента, и последней цифры, определяющей количество нулей после значения емкости.
  • Двухстрочная – верхняя часть маркировки в виде цифры означает емкость компонента, нижняя – его рабочее напряжение.

Двухстрочная маркировка электролитических конденсаторов

Маркировка танталовых накопительных смд устройств

Маркировка танталовых смд накопителей состоит из следующих частей:

  • Большой латинской буквы, указывающей на рабочее напряжение компонента;
  • Трёхзначного числа, первые две цифры которого означают емкость накопителя, а последняя – количество нулей после значения емкости.

Обозначение танталовых смд накопительных компонентов

Пример. Маркировка танталового накопителя G103 означает, что он имеет рабочее напряжение 4 В и емкость 10 000 пикофарад.

Важно! При подключении танталовых и электролитических накопителей необходимо соблюдать полярность. Для этого на их корпуса наносится специальная полоса, имеющая черный цвет и обозначающая положительный (у танталовых накопителей) или отрицательный (у электролитических устройств) вывод. Неправильное подключение с игнорированием данных меток приведет к тому, что накопитель выйдет из строя.

Как маркируются большие конденсаторы

Большие накопительные смд устройства маркируются по тем же принципам, что их более мелкие аналоги. При больших размерах корпуса на таких компонентах часто пишется полное значение их емкости и рабочего напряжения.

На заметку. По поисковому запросу «smd конденсаторы без маркировки как определить», помимо сайтов, на первой странице выдачи полезную информацию по данной тематике содержат различные форумы радиолюбителей и специалистов, занимающихся ремонтом компьютерной и бытовой техники.Обозначение в схемах.

На электрических схемах накопительные смд устройства имеют такое же обозначение, как и у их используемых для сквозного монтажа аналогов.

Графическое обозначение смд накопителя на электрической схеме

Таким образом, умение читать и расшифровывать маркировочные коды позволяет правильно определять характеристики данных накопителей. Такие навыки очень важны при замене вышедших из строя накопителей, пайке сложных схем, чувствительных к перепадам вольт-амперных характеристик электрического тока.

Видео

Как вы распознаете смд конденсаторы без маркировки? — Электроника

Да да.

Часто керамические конденсаторы SMD маркируются кодом из буквы или двух букв и цифры. Первая буква является необязательной — она обозначает код изготовителя. Вторая буква — обозначает мантиссу, которую можно будет выбрать из таблицы ниже. А цифра, которая стоит в конце кода — степень десятичного основания для обозначения в пикофарадах pF.



Пример маркировки SMD конденсатора: код конденсатора R3,  т.к. буква всего одна, то нам не известен изготовитель данного конденсатора, значение мантиссу выбираем из таблицы и оно равно 4.3, цифра 3 указывает на степень десятичного основания, т.о. получим значение конденсатора 4.3х103 pF или 4.3 nF. Тот-же конденсатор, но уже от известного производителя — KR3, буква K, как уже говорилось указывает на производителя (K — Kemet).







Как известно в конденсаторах используются различные типы диэлектриков, такие как NP0, Z5U, Y5V и X7R. Применение того или иного диэлектрика дает несколько разные свойства конденсатора. Соответственно он может быть большей емкости, но также обладать большой погрешностью номинального значения или значительно менять значение емкости в зависимости от температуры окружающей среды. В цепях общего назначения обычно используются конденсаторы с диэлектриками X7R и Z5U.



Конденсаторы на основе диэлектрика с высокой проницаемостью, согласно стандарту EIA обозначаются тремя символами. Два первых символа (буква и цифра) обозначают температурный рабочий диапазон, первый символ соответствует нижней границе температуры, а второй соответственно верхней. Последний символ указывает на точность конденсатора. На основе таблицы и примера ниже можно провести расшифровку кода конденсатора по стандарту EIA.



Пример маркировки по EIA стандарту: код Y4E, первый символ Y — нижняя граница температурного диапазона по таблице равна -30С, второй символ — цифра 4 — верхняя граница температурного диапазона, она равна +65С, и последний символ — буква E показывает, что точность конденсатора составляет 4.7%.

Температурный диапазонИзменение емкости

Первый символНижний пределВторой символВерхний пределТретий символТочность



И тд там таблицы расшифровок есть.

Как определить не маркированный импортный электролитический SDM-конденсатор

При работе с SMD-конденсаторами многие радиолюбители сталкиваются с определёнными трудностями, поскольку с первой попытки разобраться с имеющимися на них обозначениями очень непросто. Существуют и такие конденсаторные изделия, на которых вообще нет маркировки.

Виды SMD-конденсаторов

Вследствие этого вопрос о том, как определить smd конденсатор без маркировки, представляется очень важным для всех любителей монтажа радиоаппаратуры. Но прежде чем научиться идентифицировать лишённые маркировки отечественные и импортные ёмкости, желательно ознакомиться с их разновидностями.

Виды SMD-конденсаторов

Различные наименования SMD-конденсаторов по своему функциональному назначению делятся на три класса:

  • Керамические или плёночные неполярные изделия с номиналами от 10 пикофарад до 10 микрофарад, которые обычно не маркируются;
  • Электролитические конденсаторы, имеющие форму алюминиевого бочонка, предназначенного для поверхностного монтажа;
  • Танталовые конденсаторные детали, имеющие прямоугольный корпус различного размера. Выпускаются с цветовой (черной, желтой или оранжевой) маркировкой, дополненной специальным кодом.

Все перечисленные изделия должны иметь обозначение, выполненное в виде соответствующей стандарту маркировки. Но нередко она по той или иной причине отсутствует (стирается, смывается или не была нанесена при кустарном производстве). В этом случае необходимо предпринять какие-то шаги по их полной идентификации.

Как определить номинал и напряжение

Каждый миниатюрный конденсатор характеризуется двумя основными параметрами: номинальной ёмкостью и предельным напряжением, при котором он ещё может работать. Рассмотрим порядок выявления каждого из этих показателей более подробно.

Номинальное значение

Для определения первого из параметров можно воспользоваться следующими методами:

  • Попытаться измерить их номинальную ёмкость посредством прибора (мультиметра), имеющего соответствующую функцию;
  • Использовать для этих целей специальный измеритель RLC.

Измеритель RLC

Обратите внимание! Оба эти способа предполагают удаление конденсатора из платы или отпаивание хотя бы одной контактной площадки.

С порядком измерения SMD-конденсаторов тем и другим прибором можно ознакомиться в инструкции по их применению.

Рабочее напряжение

Для того чтобы проявить ситуацию с предельным рабочим напряжением данного элемента, существует всего лишь один надёжный способ. Он состоит в том, чтобы попытаться измерить напряжение между контактами, куда запаян неизвестный конденсатор (при включённой аппаратуре естественно).

После определения этого показателя можно предположить, что сам конденсатор рассчитан на напряжение, примерно в полтора раза превышающее полученное после измерения значение.

Электролитические компоненты

Известно, что маркировка электролитического конденсатора имеет свои особенности, проявляющиеся в указании ещё одного дополнительного параметра – полярности включения. В случае отсутствия этого обозначения единственный способ восстановить утерянную информацию – выпаять его из схемы и определить полярность напряжения на данном участке посредством мультиметра.

Дополнительная информация. Перед выпаиванием идентифицируемого изделия из платы следует пометить его ножки каким-либо способом, позволяющим зафиксировать их расположение в схеме.

В заключение отметим, что при любых разновидностях конденсаторных изделий для определения номинала или рабочего напряжения потребуется умение обращаться со специальной измерительной аппаратурой.

Видео

Оцените статью:

Smd конденсаторы без маркировки как определить

Как определить номинал и напряжение

Каждый миниатюрный конденсатор характеризуется двумя основными параметрами: номинальной ёмкостью и предельным напряжением, при котором он ещё может работать. Рассмотрим порядок выявления каждого из этих показателей более подробно.

Номинальное значение

Для определения первого из параметров можно воспользоваться следующими методами:

  • Попытаться измерить их номинальную ёмкость посредством прибора (мультиметра), имеющего соответствующую функцию;
  • Использовать для этих целей специальный измеритель RLC.

Измеритель RLC

Обратите внимание! Оба эти способа предполагают удаление конденсатора из платы или отпаивание хотя бы одной контактной площадки.

С порядком измерения SMD-конденсаторов тем и другим прибором можно ознакомиться в инструкции по их применению.

Рабочее напряжение

Для того чтобы проявить ситуацию с предельным рабочим напряжением данного элемента, существует всего лишь один надёжный способ. Он состоит в том, чтобы попытаться измерить напряжение между контактами, куда запаян неизвестный конденсатор (при включённой аппаратуре естественно).

После определения этого показателя можно предположить, что сам конденсатор рассчитан на напряжение, примерно в полтора раза превышающее полученное после измерения значение.

hi-electric.com

Впервые столкнувшийся с видом SMD-конденсатора радиолюбитель недоумевает, как же разобраться во всех этих «квадратиках» и «бочонках», если на некоторых вообще отсутствует маркировка, а если и есть таковая, то и не поймешь, что же она обозначает. А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку. Для начала следует понять, что же представляет собой этот элемент и в чем его задача.

Работает такой компонент следующим образом. На каждую из двух пластинок, расположенных внутри, подаются разноименные заряды (полярность их разнится), которые стремятся один к другому согласно законам физики. Но «проникнуть» на противоположную пластину заряд не может по причине того, что между ними диэлектрическая прокладка, а следовательно, не найдя выхода и не имея возможности «уйти» от близлежащего противоположного полюса, накапливается в конденсаторе до заполнения его емкости.

Виды конденсаторов

Конденсаторы различаются по видам, их насчитывается всего три:

  • Керамические, пленочные и им подобные неполярные не маркируются, но их характеристики легко определяются при помощи мультиметра. Диапазон емкостей от 10 пикофарад до 10 микрофарад.
  • Электролитические – производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности.
  • Танталовые – корпус прямоугольный, размеры разные. Цвет выпуска – черный, желтый, оранжевый. Маркируются специальным кодом.

Электролитические компоненты

На таких SMD-компонентах обычно промаркирована емкость и рабочее напряжение. К примеру, это может быть 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.

А может оказаться, что маркировка совершенно другая, например D20475. Подобный код определяет конденсатор как 4.7 мкФ 20 В. Ниже представлен перечень буквенных обозначений совместно с их эквивалентом напряжения:

  • е – 2. 5 В;
  • G – 4 В;
  • J – 6.3 В;
  • A – 10 В;
  • С – 16 В;
  • D – 20 В;
  • Е – 25 В;
  • V – 35 В;
  • Н – 50 В.

Полоска, равно как и срез, показывает положение ввода «+».

Керамические компоненты

Маркировка керамических SMD-конденсаторов имеет более широкое количество обозначений, хотя сам код их содержит всего 2–3 символа и цифру. Первым символом, при его наличии, обозначен производитель, второй говорит о номинальном напряжении конденсатора, ну а цифра – емкостный показатель в пкФ.

К примеру, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора равна 5.1 × 10 в 4-й степени пкФ.

Таблица обозначений номинального напряжения представлена ниже.

Маркировка танталовых SMD-конденсаторов

Такие элементы типоразмера «а» и «в» маркируются буквенным кодом по номинальному напряжению. Таких букв 8 – это G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно – 4, 6. 3, 10, 16, 20, 25, 35, 50. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. К примеру, маркировкой Е105 обозначен конденсатор 1 000 000 пкФ = 10 мкФ, а его номинал составит 25 В.

Размеры C, D, E маркируются прямым кодом, подобно коду электролитических конденсаторов.

Основная сложность в в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой. Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.

Обозначение в схемах

Вообще при ремонте и перепайке современных печатных SMD-плат удобнее всего, когда под рукой все же имеется схема, глядя на которую намного проще разобраться с тем, что установлено, узнать расположение определенной детали, потому как SMD-конденсатор по виду может совершенно не отличаться от того же транзистора. Обозначения этих деталей в схемах остались такими же, как и были до прихода на рынок чипов, а потому и емкость, и другие нужные характеристики можно также без труда найти радиолюбителю, который не сталкивался с SMD-компонентами.

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

1. Кодировка 3-мя цифрами

Первые две цифры указывают на значение емкости в пикофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пф первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пф, код0R5 — 0.5 пФ.

* Иногда последний ноль не указывают.

2. Кодировка 4-мя цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

3. Маркировка ёмкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

4. Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандар-
тами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

SMD конденсаторы ввиду малых размеров маркируются используется символы и цифры. В зависимости от типа конденсатора (танталовых, электролетических, керамических и т.д.) маркировка осуществляется различными способами.

Маркировка керамических SMD конденсаторов

Код таких конденстаторов состоит их 2 или 3-х символов и цифры. Первый символ (при наличии такового) говорит о производителе

(пример K — Kemet), второй это мантиса, а цифра является показателем степени емкости в пикоФарадах.

Пример

S3 это керамический SMD конденсатор с емкростью 4.7×10 3 пФ

Символ Мантиса Символ Мантиса Символ Мантиса Символ Мантиса
A 1. 0 J 2.2 S 4.7 a 2.5
B 1.1 K 2.4 T 5.1 b 3.5
C 1.2 L 2.7 U 5.6 d 4.0
D 1.3 M 3.0 V 6.2 e 4.5
E 1.5 N 3.3 W 6.8 f 5.0
F 1.6 P 3.6 X 7.5 m 6.0
G 1.8 Q 3.9 Y 8.2 n 7.0
H 2.0 R 4.3 Z 9.1 t 8.0

коденсаторы могут иметь различные типы диэлектриков:

NP0 или C0G диэлектрик иммеет низкую диэлектрическую проницаемость и хорошую температурную стабильность. Z5U и Y5V дижлектрики обладают высокой диэлектрической проницаемостью с помощью чего достигается большая емкость конденсаторов и больший разброс параметров. X7R и Z5U широко используются в цепях общего назначения.

Диэлектрики обозначаются тремя симоволами, первые два это температурные пределы а третий это изменение емкости в % в данном интревале температур.

Z5U — точность +22, -56% в диапазоне температур от -55 o C до -125 o C до

Температурный диапазон Изменение емкости
Первый символ Нижний предел Второй символ Верхний предел Третий символ Точность
X +10 o C 2 +45 o C A 1.0%
Y -30 o C 4 +65 o C B 1.5%
Z -55 o C 5 +85 o C C 2.2%
6 +105 o C D 3. 3%
7 +125 o C E 4.7%
8 +150 o C F 7.5%
9 +200 o C P 10%
R 15%
S 22%
T +22%,-33%
U +22%,-56%
V +22%,-82%

Маркировка электролитических SMD конденсаторов

Для маркировки таких конденсаторов также используется символьно — цифровая маркировка в которую добавляется рабочее напряжение. Обозгачение состоит из 1-го символа и 3-х цифр. Символ означает рабочее напряжение

A475 А — это рабочее напряжение, 47-значение, 5-мантиса.

A475 = 47×10 5 пФ=4,7×10 6 пФ=4,7мФ 10В.

  • e-2.5В;
  • G-4В;
  • J-6.3В;
  • A-10В;
  • C-16В;
  • D-20В;
  • E-25В;
  • V-35В;
  • H-50В.

Существует также и другая маркировка используемые такими широко известными фирмами как Panasonic, Hitach и другие. Кодировние осуществляется 3-мя основными способами кодирования

Первый способ:

Маркировка осуществлется при помощи 3-х символов, первый это рабочее напряжение, второй это значение емкость третий это множитель. Если указаны только два символа то это означает что не указано рабочее напряжение (3-й символ).

Код Емкость Напряжение Код Емкость Напряжение
A6 1.0 16/35 ES6 4,7 25
A7 10 4 EW5 0,68 25
AA7 10 10 GA7 10 4
AE7 15 10 GE7 15 4
AJ6 2,2 10 GJ7 22 4
AJ7 22 10 GN7 33 4
AN6 3,3 10 GS6 4,7 4
AN7 33 10 GS7 47 4
AS6 4,7 10 GW6 6,8 4
AW6 6,8 10 GW7 68 4
CA7 10 16 J6 2,2 6. 3/7/20
CE7 15 16 JE7 15 6.3/7
CJ6 4,7 10 GW6 6,8 4
CN6 3,3 16 JN6 3,3 6,3/7
CS6 4,7 16 JN7 33 6,3/7
CW6 6,8 16 JS6 4,7 6,3/7
DA6 1,0 10 JS7 47 6,3/7
DA7 10 20 JW6 6,8 6,3/7
DE6 1,5 20 N5 0,33 35
DJ6 2,2 20 N6 3,3 4/16
DN6 3,3 20 S5 0,47 25/35
DS6 4,7 20 VA6 1,0 35
DW6 6,8 20 VE6 1,5 35
E6 1,5 10/25 VJ6 2,2 35
EA6 1,0 25 VN6 3,3 35
EE6 1,5 25 VS5 0,47 35
EJ6 2,2 25 VW5 0,68 35
EN6 3,3 25 W5 0,68 20/35

Второй способ:

Маркировка четырмя символами (буквами и цифрами), которые обозначают номинальную емкость и рабочее напряжение. Первый символ (буква) означает рабочее напряжение, следующие за ним 2 символа (цифры) означают емкость в пф, а последний символ(цифра) это количество нулей. Такая маркировка конденсаторов имеет 2 варианта.

Как маркируются большие конденсаторы

Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица – фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10-6 фарад.

При расчетах может применяться внемаркировочная единица – миллифарад (1мФ), имеющая значение 10-3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10-9 Ф и пикофарадах (пФ), составляющих 10-12 Ф.

Нанесение маркировки емкости конденсаторов с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.

Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF – микрофарадам. Также встречается маркировка fd – сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.

В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 — (6000 х 0,7).

При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.

При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.

При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.

Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.

Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание.

Расшифровка маркировки конденсаторов

Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.

Обозначение цифр

Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией.

Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце. Если такая цифра находится в диапазоне 0-6, то к первым двум цифрам добавляются нули в определенном количестве. Для примера можно взять маркировку 453, которая будет расшифровываться как 45 х 103 = 45000.

Когда последняя цифра будет 8, то первые две цифры умножаются на 0,01. Таким образом, при маркировке 458, получается 45 х 0,01 = 0,45. Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. В результате обозначение 459 преобразуется в 45 х 0,1 = 4,5.

После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы – керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10-12. Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10-6. Единицы измерения могут обозначаться буквами: р – пикофарад, u– микрофарад, n – нанофарад.

Обозначение букв

После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами. При наличии буквы R, она заменяется запятой, применяемой для десятичной дроби. Расшифровка маркировки 4R1 будет выглядеть как 4,1 пФ.

При наличии букв р, n, u, соответствующих пико-, нано- и микрофараде также выполняется замена на десятичную запятую. Обозначение n61 читается как 0,61 нФ, маркировка 5u2 соответствует 5,2 мкФ.

Маркировка керамических конденсаторов

Керамические конденсаторы обладают плоской круглой формой и двумя контактами. На корпусе кроме основных показателей, указывается допуск отклонений от номинальной емкости. С этой целью используется определенная буква, проставляемая сразу же после цифрового обозначения емкости. Например, буква «В» соответствует отклонению + 0,1 пФ, «С» — + 0,25 пФ, D — + 0,5 пФ. Эти значения применяются при емкости менее 10 пФ. У конденсаторов с емкостью более 10 пФ буквенные обозначения соответствуют определенному проценту отклонений.

Смешанная буквенно-цифровая маркировка

Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -300C, X = -550C. Второй цифровой символ – это максимальная температура.

Цифры соответствуют следующим показателям: 2 – 450С, 4 – 650С, 5 – 850С, 6 – 1050С, 7 – 1250С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным – «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.

Керамические конденсаторы без маркировки — Яхт клуб Ост-Вест

Конденсаторы в SMD исполнении выпускаются в различных корпусах, керамических, пластиковых и металлических (аллюминиевых).

Конденсаторы керамические, пленочные и т.п. неполярные выпускаются без маркировки. Емкость варьируется от 1пф до 10мкф.

Электролитические конденсаторы выпускаются в виде бочонков в аллюминиевом корпусе с маркировкой, подобные выводным, но для поверхностного монтажа.

Танталовые в прямоугольных корпусах, различного размера, черного, желтого, оранжевого цвета. С кодовой маркировкой.

Маркировка электролитических и танталовых конденсаторов подобна маркировке резисторов, за исключением того, что может применяться знак «µ».

Обозначение 105 – первая цифра – 1, вторая – 0, множитель – х10 5 . Получаем 1000000 пФ или 1 мкФ.

Обозначение 476 – первая цифра – 4, вторая – 7, множитель – х10 6 . Получаем 47000000 пФ или 47 мкФ.

Маркировка может содержать знак » µ» – 47 µ , указывает на емкость в 47 мкФ

Маркировка 3 µ 3 – указывает на емкость 3,3 мкФ

Так же указывается и номинальное рабочее напряжение в виде циферного или буквенного обозначения.

Обозначение 35 – будет означать номинальное рабочее напряжение в 35 вольт.

Рядом с цифрой может стоять и значёк «v», 10v – 10 Вольт.

Напряжение может быть указано буквой латинского алфавита, перед или после цифр указывающих емкость.

e – 2.5в
G – 4в
J – 6.3в
A – 10в
C – 16в
D – 20в
E – 25в
V – 35в
H – 50в

На малогабаритных конденсаторах, ввиду малой области для маркировки, применяется буквенное кодовое обозначение состоящее из трех или двух символов

Если символов три, первая буква обозначает производителя, к примеру «K» – Kemet

Второй символ указывает на ёмкость.

Буква Ёмкость Буква Ёмкость Буква Ёмкость Буква Ёмкость
A 1.0 J 2.2 S 4.7 a 2.5
B 1.1 K 2.4 T 5.1 b 3.5
C 1. 2 L 2.7 U 5.6 d 4.0
D 1.3 M 3.0 V 6.2 e 4.5
E 1.5 N 3.3 W 6.8 f 5.0
F 1.6 P 3.6 X 7.5 m 6.0
G 1.8 Q 3.9 Y 8.2 n 7.0
H 2.0 R 4.3 Z 9.1 t 8.0

Третий символ – цифра, указывает на множитель.

Маркировка KT3 – конденсатор фирмы Kemet, ёмкость 5.1 х 10 3 = 5100 пФ или 5.1 нФ

При двухбуквенном коде не указывается производитель – A5 – ёмкость 1.0 х 10 5 = 100000 пФ или 100 нФ

Маркировка полярности SMD конденсаторов

У танталовых SMD конденсаторов на корпусе маркируется положительный вывод сплошной полосой или черточкой. Тут легко перепутать с выводными электролитическими, у которых черточкой или полосой обозначается минусовой контакт.

А у электролитических SMD обозначается минусовой контакт, так же как и у выводных.

Самодельные электронные схемы собираются с применением конденсаторов, которые нужно правильно подобрать. К слову, могут быть использованы конденсаторы, уже бывшие в употреблении. Прежде чем применять их, следует тщательно проверить, в особенности это касается электролитических видов, сильно подверженных старению. В этой статье рассмотрим обозначение конденсаторов, и как они маркируются.

Особенности конденсаторов

Конденсаторами называют двухполюсники с переменным или определенным значением емкости и малой проводимостью. Отличительная черта изделия – оно обеспечивает накопление заряда и энергии электрического поля. Сам элемент применяется как пассивный электронный компонент. Конструкция не представляет ничего сложного – два электрода в виде пластин, которые разделены диэлектриком небольшой толщины. Все чаще применяются элементы, имеющие многослойные диэлектрики и электроды.

Существует большой выбор конденсаторов, которые находят применение в самых различных схемах. Чтобы грамотно подобрать параметры электросети, следует разобраться, как осуществляется маркировка керамических конденсаторов, – это ключевое их значение. Это не совсем просто, так как параметры могут существенно отличаться, в зависимости от компании-изготовителя, страны-экспортера, вида, размера и самих параметров элемента.

Керамические конденсаторы позволяют накапливать электрический заряд. Для измерения емкости используются особые единицы – фарады (F). Но стоит учесть, что одна единица фарада является большой величиной, которая не находит применения в радиотехнике. В случае с конденсаторами актуален микрофарад – это один фарад, поделенный на миллион. Почти что на всех элементах встречается обозначение мкФ. При ознакомлении с теоретическими расчетами иногда встречается миллифарад – фарад, деленный на тысячу. Для обозначения маленьких устройств используются нанофарады и пикофарады. Важно разбираться в обозначениях, чтобы подбирать правильные элементы.

Номиналы конденсаторов различаются, но для чего это на практике? Определенная емкость конденсатора требуется, если необходим выброс значительного количества энергии. То есть элемент позволяет высвободить за доли секунд немалый объем энергии, которая будет двигаться в том направлении, которое укажет человек.

Обозначение конденсаторов на схеме осуществляется при помощи двух параллельных отрезков, которые символизируют обкладки элемента с выводами от их середин.

Обратите внимание! На схеме рядом указывается буквенное обозначение устройства – буква С (от латинского Capacitor – конденсатор).

Каких видов бывают конденсаторы
  • Из бумаги или металлобумаги – применимы как для высоко-, так и низкочастотных цепей. Из-за небольшой механической прочности их «начинка» размещена в корпусе из металла;
  • Электролитические – их диэлектрик – тонкий слой оксида металла, который образуется в результате электрохимических манипуляций. Практически все виды данных элементов поляризованы, поэтому функционируют лишь в тех цепях, где есть постоянное напряжение, и соблюдается полярность. Если случается инверсия полярности, внутри элемента происходит необратимая химическая реакция, которая способна привести к его разрушению. Так как внутри выделяется газ, изделие может даже взорваться;
  • Полимерные – полимерный диэлектрик нивелирует раздутие и потерю заряда конденсаторов. Полимер характеризуется своими физическими параметрами, поэтому изделие имеет следующие достоинства: большой импульсный ток, низкий показатель эквивалентного сопротивления, стабильный температурный коэффициент даже в условиях низкой температуры;
  • Плёночные – диэлектриком здесь служит пластиковая пленка. Имеют немало преимуществ: способны функционировать при больших токах, прочные на растяжение и характеризуются минимальным током утечки. Применяются следующие виды пластика: полиэстер, поликарбонат, полипропилен. В последнее время все чаще применяется полифениленсульфид;
  • Керамические – такие изделия имеют различные свойства и кодировку. Лишь материалы, произведенные из керамики, обладают широким диапазоном значений относительной электропроницаемости (исчисляется десятками тысяч). Высокая проницаемость позволяет производить элементы компактных размеров, но большой емкости. При этом они способны функционировать при любой поляризации и характеризуются небольшими утечками. Параметры устройства зависят от температуры, напряжения и частоты;
  • С воздушным диэлектриком – диэлектрик устройств – воздух. Их особенность – отличная работоспособность при высоких частотах. По этой причине они нередко устанавливаются как конденсаторы с переменной емкостью.

Типы маркировок

Производители, выпуская конденсаторы, пользуются несколькими типами маркировок, которые располагаются непосредственно на корпусе элемента. Представленные ниже значения сугубо теоретические, в качестве наглядного примера:

  • Наиболее простым типом маркировки считается, когда ёмкость сразу указывается на теле конденсатора. То есть не применяются различные шифры и табличные замещения, вся необходимая информация содержится на корпусе. Данный способ был бы актуален для всех устройств, однако, не всегда его получается использовать в силу громоздкости. Для того чтобы предоставить полное обозначение емкости, подходят только довольно большие изделия, в ином случае рассмотреть цифры проблематично даже с применением лупы. На примере разберем запись 100 µF±6% – это ёмкость конденсатора 100 микрофарад, а амортизация 6% от общей емкости. В итоге значение – 94-106 микрофарад. В некоторых ситуациях применяется маркировка следующего вида: 100 µF +8%/-10% – это неравнозначная амортизация, 90-108 микрофарад. Подобная маркировка пленочных конденсаторов хоть и считается наиболее простой и понятной, но применима не во всех случаях из-за своей громоздкости. Как правило, она используется на больших приборах немалых ёмкостей;
  • Цифровая маркировка (или с использованием цифр и букв) актуальна, если площадь изделия слишком мала, чтобы на ней разместить подробную запись. Здесь для замены определенных значений применяются обычные цифры и латинские буквы, которые необходимо уметь расшифровывать. Если на поверхности изделия встречаются лишь цифры (как правило, их три), то чтение простое. Первые две цифры – так обозначается емкость. Третья цифра – число нулей, которые следует дописать после первых двух. Для измерения емкости подобных конденсаторов применимы пикофарады. В качестве примера ознакомимся с изделием, на теле которого размещена цифра 104. Оставляем первые цифры, к которым приписываются нули: в нашем случае это 4. В итоге имеем значение в 100000 пикофарад. Чтобы уменьшить число нулей, используется другое значение – микрофарады, которых в нашем случае 100. В некоторых ситуациях величина обозначается буквой. Например, 2n2 – 2.2 нанофарад. Чтобы определить, к какому классу принадлежит изделие, в конце дописывают дополнительную кодовую маркировку конденсатора, к примеру, 100V;
  • Маркировка импортных конденсаторов из керамики осуществляется с использованием букв и чисел – это стандарт для данных изделий. Алгоритмы шифрования аналогичны предыдущему методу. Надписи наносит сам производитель;
  • Цветовая маркировка конденсаторов тоже встречается, хотя и реже, так как данный способ несколько устарел. Ее применяли в советское время, что позволяло упростить считывание маркировки, даже если изделие было слишком маленьким. Здесь есть единственный недостаток – сразу запомнить обозначения проблематично, поэтому первое время рекомендуется иметь при себе специальную таблицу. Чтение маркировки выглядит так: первые два цвета – емкость в пикофарадах, третий цвет – число дописываемых нулей, четвертый и пятый цвета – номинал напряжения, подаваемого на изделие, и возможный допуск. Так, желтый прибор имеет обозначение цифрой 4, а синий – 6;
  • Импортные конденсаторы маркируются так же, а кириллица заменяется латиницей. К примеру, возьмем отечественный вариант с обозначением 5мк1 – 5.1 микрофарад. В случае с импортной кодовой маркировкой выглядеть будет как 5µ.

Важно! Если расшифровка непонятна, то следует обратиться к официальному производителю, на сайте которого, как правило, имеется соответствующая таблица.

Маркировка таких элементов, как конденсаторы, бывает самой разнообразной, и чем меньше элемент, тем компактнее следует размещать на нем данные. Благодаря современному производству, на устройства наносятся даже самые маленькие значения, расшифровывать которые можно, отталкиваясь от вышеописанных способов. Чтобы собранная электрическая цепь работала исправно, необходимо быть внимательным с полученными значениями, которые следует тщательно проверять.

Видео

Выбирая любой элемент при создании схемы, необходимо знать его маркировку. В отличие от резисторов, для обозначения конденсаторов используются более сложные коды. Чаще всего трудности возникают при подборе элементов малого размера. Каждый специалист, много работающему с этим типом устройств, должен знать маркировку керамических конденсаторов.

Единицы емкости конденсаторов и их обозначение

Для прочтения технических характеристик устройств необходимо обладать определенным набором знаний. В первую очередь речь идет о единицах измерения. Емкость принято определять в фарадах (Ф). Однако один фарад является слишком большим значением для используемых в технике электрических цепей. Таким образом, все номиналы устройств указаны чаще всего в следующих единицах:

  • Микрофарад — мкФ.
  • Нанофарад — нФ.
  • Пикофарад — пФ.

Чтобы упростить задачу, были созданы таблицы номиналов конденсаторов.

Маркировка наносится на корпус устройства. Хотя и встречаются некоторые особенности конструкции кода, ориентироваться стоит на единицы измерения. Некоторые обозначения могут быть нанесены прописными буквами, например, M. F. На практике это означает микрофарад (mF). Также можно встретить и маркировку FD — сокращение от слова «farad». В результате надпись mmfd советует одной пикофараде.

На корпусах маленьких конденсаторов можно встретить надпись, содержащую число и букву, скажем, 300 m. На практике это означает 3 пикофарады. Встречаются устройства, на которые нанесены только цифры. Так маркировка «102», соответствует емкости в 1 нанофарад. На корпус также могут быть нанесены и предельные отклонения от номинальной емкости устройства. Данная информация окажется полезной в ситуации, когда в цепи должны использоваться конденсаторы с точным значением емкости.

Если в коде не указан символ %, то необходимо обратить внимание на букву. Она может быть расположена отдельно либо сразу после показателя емкости устройства. Следующим шагом в расшифровке обозначений радиодеталей этого типа является их напряжение. Здесь также используется буквенно-цифровой код. Единицами измерения в данном случае является вольт. В ситуации, когда подобная информация не указана, устройство может быть использовано только в низковольтных схемах. Если устройство рассчитано на постоянный ток, то его нельзя применять в схемах с переменным.

Следующим этапом является определение полярности конденсатора. С этим проблем возникнуть не должно, так как используются символы + и — около соответствующего вывода. Если они отсутствуют на корпусе устройства, то его можно подключать к любой клемме. Если размеры конденсатора малы, то полярность может обозначаться цветными полосами.

Правила расшифровки маркировки

Сначала разберемся с цифровой маркировкой конденсаторов. Ели устройство имеет маленькие размеры, то для указания емкости используется стандарт EIA. При наличии в коде только двух цифр, после которых следует буква, их значение соответствует номинальной емкости. Третья цифра в коде представляет собой множитель нуля. Если она находится в диапазоне от 0 до 6, то к первым двум цифрам необходимо добавить соответствующее количество нулей. Скажем, обозначение «463» равно 46*10 3 .

Единицы измерения зависят от размеров устройства, и для маленьких это — пикофарады. В остальных случаях принято использовать микрофарады. Когда цифровое обозначение будет расшифровано, необходимо переходить к буквам. Когда они расположены в составе первых двух символов, то используется один из 2 способов:

  • Буква «R» заменяет запятую — надпись 3R2 соответствует емкости в 3,2 пикофарады.
  • Буква «р» используется в качестве десятичной запятой — р60 соответствует 0,6 пикофарадам. Буквы «n» и «m» выполняют аналогичную задачу, но соответствуют нано- и микрофараде.

Когда может помочь онлайн-калькулятор

Также может использоваться и смешанная маркировка конденсаторов, расшифровка которой проводится похожим образом. Однако первая буква в этом случае указывает на минимальную рабочую температуру элемента. Затем следует номинальная емкость устройства и показатели предельных отклонений. На совсем маленьких устройствах может быть нанесен цветовой код. В такой ситуации вам может помочь расшифровать маркировку конденсаторов калькулятор онлайн. Это позволит сэкономить массу времени.

Другие виды маркировки

Кроме описанных выше способов кодирования информации о конденсаторах, иногда встречаются и другие, если они были выпущены достаточно давно. В подобной ситуации стоит обратиться к соответствующей справочной литературе, чтобы сделать правильный выбор. В большинстве случаев вполне достаточно и рассмотренных выше вариантов. Советские конденсаторы маркируются аналогично импортным, но на них может быть использована кириллица для обозначения емкости.

>

Маркировка smd конденсаторов керамических без маркировки

Конденсаторы в SMD исполнении выпускаются в различных корпусах, керамических, пластиковых и металлических (аллюминиевых).

Конденсаторы керамические, пленочные и т.п. неполярные выпускаются без маркировки. Емкость варьируется от 1пф до 10мкф.

Электролитические конденсаторы выпускаются в виде бочонков в аллюминиевом корпусе с маркировкой, подобные выводным, но для поверхностного монтажа.

Танталовые в прямоугольных корпусах, различного размера, черного, желтого, оранжевого цвета. С кодовой маркировкой.

Маркировка электролитических и танталовых конденсаторов подобна маркировке резисторов, за исключением того, что может применяться знак «µ».

Обозначение 105 — первая цифра — 1, вторая — 0, множитель — х10 5 . Получаем 1000000 пФ или 1 мкФ.

Обозначение 476 — первая цифра — 4, вторая — 7, множитель — х10 6 . Получаем 47000000 пФ или 47 мкФ.

Маркировка может содержать знак » µ» — 47 µ , указывает на емкость в 47 мкФ

Маркировка 3 µ 3 — указывает на емкость 3,3 мкФ

Так же указывается и номинальное рабочее напряжение в виде циферного или буквенного обозначения.

Обозначение 35 — будет означать номинальное рабочее напряжение в 35 вольт.

Рядом с цифрой может стоять и значёк «v», 10v — 10 Вольт.

Напряжение может быть указано буквой латинского алфавита, перед или после цифр указывающих емкость.

e — 2.5в
G — 4в
J — 6.3в
A — 10в
C — 16в
D — 20в
E — 25в
V — 35в
H — 50в

На малогабаритных конденсаторах, ввиду малой области для маркировки, применяется буквенное кодовое обозначение состоящее из трех или двух символов

Если символов три, первая буква обозначает производителя, к примеру «K» — Kemet

Второй символ указывает на ёмкость.

БукваЁмкостьБукваЁмкостьБукваЁмкостьБукваЁмкость
A1.0J2.2S4.7a2.5
B1.1K2.4T5.1b3.5
C1.2L2.7U5.6d4.0
D1.3M3.0V6.2e4.5
E1.5N3.3W6.8f5.0
F1.6P3.6X7.5m6.0
G1.8Q3.9Y8.2n7.0
H2.0R4.3Z9.1t8.0

Третий символ — цифра, указывает на множитель.

Маркировка KT3 — конденсатор фирмы Kemet, ёмкость 5.1 х 10 3 = 5100 пФ или 5.1 нФ

При двухбуквенном коде не указывается производитель — A5 — ёмкость 1.0 х 10 5 = 100000 пФ или 100 нФ

Маркировка полярности SMD конденсаторов

У танталовых SMD конденсаторов на корпусе маркируется положительный вывод сплошной полосой или черточкой. Тут легко перепутать с выводными электролитическими, у которых черточкой или полосой обозначается минусовой контакт.2 PF) конденсатор от фирмы Kemet.

Конденсаторы изготавливаются с различными типами диэлектриков: NP0, X7R, Z5U и Y5V …. Диэлектрик NP0(COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров. SMD конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения.

В общем случае керамические конденсаторы на

основе диэлектрика с высокой проницаемостью обозначаются

согласно EIA тремя символами, первые два из которых указывают

на нижнюю и верхнюю границы рабочего диапазона температур, а

третий – допустимое изменение емкости в этом диапазоне.6pF = 4. 7mF

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами как PANASONIC, HITACHI и др. Различают три основных способа кодирования.

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Код содержит четыре знака (буквы и цифры), обозначающие номинальную емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — емкость в пикофарадах (пф), а последняя цифра — количество нулей.

Возможны 2 варианта кодировки емкости:

а) первые две цифры указывают номинал в пФ, третья — количество нулей;

б) емкость указывают в микрофарадах, знак р выполняет функцию десятичной запятой.

Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может

указываться непосредственно в микрофарадах (мкФ) или 8 пикофарадах (пф) с указанием количества нулей. Например, первая строка — 15, вторая строка — 35V означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Маркировка Танталовых SMD конденсаторов.

Маркировка танталовых конденсаторов состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:

За ним следует трехзначный код номинала емкости в pF, в которомпоследняя цифра обозначает количество нулей в номинале. Например, маркировка E105 обозначает конденсатор емкостью 1 000 000pF = 1.0uF с рабочим напряжением 25V.

Емкость и рабочее напряжение танталовых SMD-конденсаторов

обозначаются их прямой записью, например 47 6V – 47uF 6V.

ЗЫ: Взял где взял, обобщил и добавил немного.

(Простите за плохое поведение.) — водка — зло.

Очень многие начинающие радиолюбители сталкиваются с проблемой определения характеристик таких накопительных устройств, как смд конденсаторы. Имеющие небольшой размер и используемые при такой технологии установки, как поверхностный монтаж, эти компоненты многих печатных плат имеют маркировку, отличающуюся от той, которая используется у более крупных аналогов для сквозного монтажа. В данной статье будут рассмотрены основные виды данных радиодеталей, их обозначение и его расшифровка.

Виды SMD-конденсаторов

Все используемые для поверхностного монтажа накопительные устройства бывают трех основных видов: керамические, электролитические и танталовые.

Электролитические

Такие компоненты для поверхностного монтажа состоят из:

  • Алюминиевого цилиндрического корпуса, диаметром от 4 до 10 мм и высотой от 5,4 до 10,5 мм;
  • Двух обкладок из тонкой фольги, разделенных пропитанной электролитом бумагой и скрученных в небольшой рулончик;
  • Двух контактов (выводов), которые располагаются перпендикулярно осевой линии компонента. Так как электролитические смд накопители являются полярными, то к одному из контактов, обозначенному специальной полосой на торце корпуса, подключают отрицательный потенциал, ко второму – положительный.
  • Монтажной площадки, предназначенной для фиксации компонента на рабочей поверхности.

Различные модели данных компонентов, имеющие номинал от 1 до 1000-150 мкФ, способны работать при напряжении от 4 до 1000 В.

Керамические

Наиболее часто применяемый керамический многослойный накопитель для поверхностного монтажа имеет следующее строение:

  • Керамическое тело – большое количество тонких слоев керамического диэлектрика;
  • Внутренние электроды – никелевые тонкие пластинки, расположенные между слоями керамического диэлектрика;
  • Торцевые контактные электроды – два вывода, к каждому из которых подключена половина внутренних электродов.

В отличие от электролитических, такие компоненты имеют уплощенную прямоугольную форму, небольшие размеры (длина и ширина самых мелких радиодетали этого вида составляют всего 0,8 и 1,5-1,6 мм, соответственно). Однако, несмотря на небольшие размеры, такие смд компоненты могут работать при напряжении от 25 до 700-1000В, накапливая при этом заряд, величиной от 0,5-1,пФ до 3-3,3 мкФ.

Танталовые

Основными составными частями танталовых полярных накопительных смд устройств являются:

  • Анод – контакт, на который подается электрический ток с отрицательным потенциалом;
  • Катод – расположенный на противоположной стороне корпуса контакт, запитываемый положительным потенциалом;
  • Диэлектрик – слой не проводящего электрический ток материала, располагающегося между анодом и катодом;
  • Электролит – находящееся в жидком или твёрдом агрегатном состоянии, проводящее электрический ток вещество. Для предотвращения высыхания конденсатора чаще всего в качестве электролита используют гранулированный оксид марганца.
  • Диэлектрик – оксид тантала, которым покрыт располагающийся в корпусе гранулированный анод.

Применяют такие небольшие по размерам накопительные устройства при рабочем напряжении от 6 до 32-35 В. Величина накапливаемого при этом заряда колеблется от 1 до 600-680 мкФ.

Как определить номинал и напряжение

Очень многие производители не указывают на своих изделиях такие основные для любого конденсатора характеристики, как рабочее напряжение и номинал (номинальная емкость).

Определение номинала данных электронных компонентов производится следующими способами:

  • С помощью такого имеющего функцию измерения номинала контрольно-измерительного прибора, как мультиметр. Для измерения значения номинала контрольные щупы прибора подключают к специальным разъемам. Затем переключатель устанавливается на самый большой по значению предел измерения (в большинстве мультиметров это 200 мкФ). После этого щупы прикладывают к контактам конденсатора, спустя несколько секунд на дисплее прибора получают значение номинала накопительного устройства.

Важно! Перед измерением емкости смд накопитель обязательно разряжают – оставшийся в обкладках заряд может повредить электронные схемы мультиметра.

  • С помощью специализированного измерительного прибора RLC.

Для того чтобы узнать рабочее напряжение накопительного SMD устройства, пользуются следующей простой методикой:

  • При помощи мультиметра измеряют напряжение между выводами включенного в схему компонента;
  • Полученное значение умножают на 1,5.

Рассчитанное таким способом рабочее напряжение будет примерным, более точное значение данной характеристики можно узнать из маркировочного кода конденсатора или его описания.

Маркировка конденсаторов: расшифровка цифр и букв

В зависимости от вида накопительного смд устройства, различают несколько методик их маркировки.

Маркировка керамических устройств

Устройства данного вида маркируются с помощью одной или двух латинских букв и цифры. Первая буква при этом обозначает производителя компонента, вторая – его номинальную ёмкость. Цифра в маркировочном коде указывает на степень номинала конденсатора в пикофарадах.

Пример. Маркировка накопительного смд компонента KG3 расшифровывается как изделие, произведенное компанией «Kemet» и имеющее емкость 1,8×103 пкФ.

Маркировка электролитических SMD накопителей

Электролитические накопительные устройства для поверхностного монтажа маркируются 4 основными способами:

  • В виде одной буквы, обозначающей рабочее напряжение, и трех цифр, две из которых указывают на значение емкости конденсатора, а третья – на степень номинала в пикофарадах.
  • В виде двух букв, обозначающих рабочее напряжение и емкость, одной цифры, указывающей на степень номинала в пикофарадах.

  • Четырьмя символами – это обозначение, состоящее из одной буквы, означающей рабочее напряжение, двух цифр, указывающих на емкость компонента, и последней цифры, определяющей количество нулей после значения емкости.
  • Двухстрочная – верхняя часть маркировки в виде цифры означает емкость компонента, нижняя – его рабочее напряжение.

Маркировка танталовых накопительных смд устройств

Маркировка танталовых смд накопителей состоит из следующих частей:

  • Большой латинской буквы, указывающей на рабочее напряжение компонента;
  • Трёхзначного числа, первые две цифры которого означают емкость накопителя, а последняя – количество нулей после значения емкости.

Пример. Маркировка танталового накопителя G103 означает, что он имеет рабочее напряжение 4 В и емкость 10 000 пикофарад.

Важно! При подключении танталовых и электролитических накопителей необходимо соблюдать полярность. Для этого на их корпуса наносится специальная полоса, имеющая черный цвет и обозначающая положительный (у танталовых накопителей) или отрицательный (у электролитических устройств) вывод. Неправильное подключение с игнорированием данных меток приведет к тому, что накопитель выйдет из строя.

Как маркируются большие конденсаторы

Большие накопительные смд устройства маркируются по тем же принципам, что их более мелкие аналоги. При больших размерах корпуса на таких компонентах часто пишется полное значение их емкости и рабочего напряжения.

На заметку. По поисковому запросу «smd конденсаторы без маркировки как определить», помимо сайтов, на первой странице выдачи полезную информацию по данной тематике содержат различные форумы радиолюбителей и специалистов, занимающихся ремонтом компьютерной и бытовой техники.Обозначение в схемах.

На электрических схемах накопительные смд устройства имеют такое же обозначение, как и у их используемых для сквозного монтажа аналогов.

Таким образом, умение читать и расшифровывать маркировочные коды позволяет правильно определять характеристики данных накопителей. Такие навыки очень важны при замене вышедших из строя накопителей, пайке сложных схем, чувствительных к перепадам вольт-амперных характеристик электрического тока.

Видео

«>

Маркировка конденсаторов для поверхностного монтажа

— Electrical Engineering Stack Exchange

Некоторые на самом деле отмечены. Это ссылка на кодировку, используемую для маркировки конденсаторов SMD. Кодирование стандартизировано — я не знаю, насколько хорошо и как называется стандарт, но в каждом списке, который я когда-либо видел, используются одни и те же коды. Я нашел этот список всего за несколько минут поиска в Google — были и другие списки от других производителей.

Поскольку детали имеют маркировку только с одной стороны, маркировка может быть скрыта при установке на печатную плату.В зависимости от того, как детали загружены в катушку, вы можете легко скрыть все маркировки.

Большинство деталей не имеют маркировки, поскольку для этого требуется как минимум один дополнительный этап изготовления (лазерная маркировка или печать), что приводит к более высоким ценам. Ничего страшного, если вы используете несколько сотен деталей, гораздо больше, если вы используете их миллионы.

Большинство производителей предлагают возможность иметь значения, отмеченные на деталях, однако вам, вероятно, придется заказывать очень большое количество деталей.

Если вы используете автоматический подбор и укладку (как это делает большинство производителей устройств), то маркировка на деталях вам не нужна — катушки маркируются, а все остальное делают машины. Делает жизнь сукой, когда какой-то клоун загружает в машину неправильную катушку, но это можно покрыть рабочими процедурами, которые проверяют и дважды проверяют загруженные значения — хотя бог поможет вам, если катушки имеют неправильную маркировку.

Я часто видел (и использовал) маркированные конденсаторы, обычно, когда они были куплены в меньших количествах (катушки до 1000) и продавались в розницу у RS и других поставщиков здесь, в Европе.Также были отмечены детали, которые мы использовали в радиостанциях двусторонней связи, когда я работал в Motorola в Таунусштайне, Германия. Когда я там работал, в моем наборе инструментов был (много сложенный и загнутый) список кодов.

Я не помню, чтобы видел маркировку на деталях размером меньше 0805. Их было бы сложно пометить, и вам понадобится увеличительное стекло, чтобы их прочитать.

С тех пор, как я уже несколько лет не занимаюсь радиобизнесом, все могло измениться, и, возможно, розничные продавцы перестали продавать маркированные детали.

Выдержка из связанной диаграммы:

% PDF-1.4 % 1 0 объект > / Метаданные 2 0 R / Страницы 3 0 R / StructTreeRoot 5 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток 2015-07-09T14: 32: 15-04: 002015-07-09T14: 32: 15-04: 002015-07-09T14: 32: 15-04: 00 Приложение Adobe InDesign CS5.5 (7.5.2) / pdfuuid: 706a29b3-faad-4800-96c1-65058e545223uuid: 5db98ca1-43d1-4604-a949-19437d845fa2 Adobe PDF Library 9.9 конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 30 0 объект > эндобдж 31 0 объект

% PDF-1.3 % 13 0 объект > эндобдж xref 13 64 0000000016 00000 н. 0000001644 00000 н. 0000001736 00000 н. 0000002235 00000 н. 0000002442 00000 н. 0000002758 00000 н. 0000002797 00000 н. 0000002818 00000 н. 0000003159 00000 п. 0000003438 00000 п. 0000004425 00000 н. 0000004447 00000 н. 0000004654 00000 н. 0000005370 00000 п. 0000006751 00000 н. 0000006773 00000 н. 0000007853 00000 п. 0000007875 00000 п. 0000008411 00000 н. 0000008726 00000 н. 0000009284 00000 п. 0000009612 00000 н. 0000010894 00000 п. 0000010916 00000 п. 0000011130 00000 п. 0000011736 00000 п. 0000011887 00000 п. 0000012246 00000 п. 0000012535 00000 п. 0000012837 00000 п. 0000012890 00000 н. 0000014134 00000 п. 0000014155 00000 п. 0000015143 00000 п. 0000015164 00000 п. 0000015880 00000 п. 0000015901 00000 п. 0000018209 00000 п. 0000018986 00000 п. 0000021603 00000 п. 0000022453 00000 п. 0000038504 00000 п. 0000038582 00000 п. 0000038659 00000 п.) Ƕ

m4 (# r’gR # ֵ Љufhe;` 4 & {/ YskAC |

Руководство по идентификации комплекта конденсаторов — узнать.sparkfun.com

Введение

Никогда не знаешь, когда тебе понадобится конденсатор. Иногда вам нужно немного больше развязки источника питания, выходной соединительный колпачок или тщательная настройка схемы фильтра — все это приложения, где конденсаторы имеют решающее значение. Набор конденсаторов SparkFun содержит широкий диапазон емкостей конденсаторов, поэтому вы всегда будете иметь их под рукой, когда они вам понадобятся.

Комплект конденсаторов SparkFun

В наличии КОМПЛЕКТ-13698

Это комплект, который предоставляет вам базовый ассортимент конденсаторов, чтобы начать или продолжить возиться с электроникой.Нет мес…

10

Этот учебник поможет вам определить содержимое вашего набора и покажет вам пару приемов, позволяющих еще больше расширить диапазон значений.

Рекомендуемая литература

Состав набора

Набор конденсаторов содержит колпачки с декадными интервалами от 10 пикофарад до 1000 мкФ.

25В
Комплект конденсатора Состав
Значение Тип Маркировка Количество Номинальное напряжение
10pF Керамика 100 10 50V
22pF Керамика 220 10 50V
100pF Керамика 101 10 50V
1nF Керамика 102 Керамика 102 10 50 В
10 нФ Керамика 103 10 50 В
100 нФ Керамика 104 25 50 В
1 мкФ 1 мкФ 1 мкФ Электролитический / 50 В 10 50 В
10 мкФ Электролитический 10 мкФ / 25 В 10 25 В
100 мкФ Электролитический 100 мкФ / 25 В 10
1000 мкФ Электролитический 1000 мкФ / 25 В 10 25 В

Имеется десять частей большинства значений, но 25 частей по 100 нанофарад, которые обычно используются для развязки местного источника питания рядом с ИС.Есть также десять частей по 22 пФ, которые часто используются в качестве нагрузочных конденсаторов при создании кварцевых генераторов.

Идентификация конденсатора

Обзор маркировки конденсатора

Посмотрим правде в глаза, Фарад — это большая емкость. Значения конденсаторов обычно крошечные — часто в миллионных или миллиардных долях Фарада. Чтобы кратко выразить эти небольшие значения, мы используем метрическую систему. Следующие префиксы являются современным условным обозначением * .

Конденсатор Метрические префиксы
Префикс Обозначение СИ Дробь Символ
Микрофарад 10 -6 Одна миллионная доля
Нанофарад 10 -9 Один миллиардный нф
Пикофарад 10 -12 Один триллионный pf
* Эти единицы являются современным условием и в основном соответствуют рекомендациям по применению метрической системы, но не всегда единообразны.

Mu (µ), символ микро, может быть проблемой при наборе. Его сложно печатать, и не на каждом шрифте есть символ. В SparkFun мы часто используем вместо нее букву «u». Иногда вместо этого используется буква «м», которая обозначается сокращением в микрофарадах как «mF». Технически есть еще «миллифарад», но на практике миллифарады почти не встречаются, а тысячи микрофарадов встречаются гораздо чаще.

Время и география тоже влияют. В старшем В североамериканских конструкциях нано-фарады встречаются нечасто, в спецификациях и схемах вместо этого используются только мкФ и пФ, дополненные ведущими или замыкающими нулями.

Керамические колпачки

Меньшие значения в комплекте — керамические конденсаторы на 50 В. Это маленькие неполяризованные колпачки с желтыми пятнами на теле.

Слева направо: 10 пФ, 22 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ

Значение напечатано на каждом трехзначном коде. Этот код похож на цветовую кодировку резисторов, но вместо цветов используются цифры. Первые две цифры — это две наиболее значимые цифры значения, а третья цифра — это показатель степени 10.Стоимость выражается в пикофарадах.

Чтобы декодировать значение, возьмите первые две цифры, а затем следуйте за ними с количеством нулей, указанным третьей цифрой. 104 становится «10», за которым следует «0000» или 100000 пФ, более кратко записываемое как 100 нФ.

Колпачки электролитические

Электролитические колпачки имеют более крупные цилиндрические корпуса, похожие на маленькие баночки из-под газировки. Обычно они обладают большей емкостью, чем керамические колпачки. В отличие от керамики они поляризованы.

Слева направо: 1 мкФ, 10 мкФ, 100 мкФ, 1000 мкФ

Маркировка литических колпачков легко читается — значение и единицы измерения напечатаны прямо на корпусе.

За значением следует номинальное напряжение, указывающее максимальный потенциал постоянного тока, который колпачок может выдержать без повреждений. В этом наборе 1 мкФ рассчитан на 50 В, остальные — на 25 В.

поляризованные

Более высокая емкость электролитов имеет несколько утомительную деталь — они поляризованы.Положительный полюс должен иметь более высокий потенциал постоянного тока, чем отрицательный. Если они установлены в обратном порядке, они могут взорваться.

К счастью, выводы четко обозначены.

На электролитической крышке есть два индикатора полярности:

  1. Полоса на корпусе обычно обозначает отрицательный провод.
  2. Положительный провод длиннее отрицательного.

Умные приложения

Кристаллические генераторы

В комплект специально входят керамические колпачки 22 пФ для создания кварцевых генераторов, обычно требуемых для ИС микроконтроллеров.

Схема кварцевого генератора от ProMicro

Комбинации значений

Этот набор предлагает широкий спектр значений, но выбор по десятилетию оставляет некоторые промежутки между ними. Есть несколько приемов, которые можно использовать для устранения этих пробелов, комбинируя заглушки последовательно или параллельно.

Параллельный

Значения конденсаторов, подключенных параллельно, суммируются. Вы можете объединить меньшие крышки, чтобы эффективно сформировать большую крышку.

серии

Конденсаторы, соединенные последовательно, объединяются в обратную сумму — возьмите обратную величину каждого значения и сложите их вместе, а затем возьмите обратную величину этой суммы.


Переформулировано как упрощенное руководство, пока вы находитесь на рабочем месте:

  • Если вы хотите, чтобы в наборе была половина стоимости крышки, поместите два из них последовательно.
  • Если вы хотите удвоить стоимость крышки в комплекте, поставьте две параллельно.

C0402C479K5GACTU datasheet — Технические характеристики: Емкость: 4,7 пФ; Напряжение

185224J63RCB-F : 0,22F пленочный конденсатор радиальный; КРЫШКА .22UF 63V МЕТАЛЛ. s: Емкость: 0,22F; Допуск: 5%; Диэлектрический материал: полиэстер, металлизированный; Упаковка / Корпус: Радиальный; Упаковка: лента и катушка (TR); Расстояние между выводами: 0.197 дюймов (5,00 мм); ESR (эквивалентное последовательное сопротивление): -; Тип установки: сквозное отверстие;: общего назначения; бессвинцовый статус: бессвинцовый.

R413I233000M1K : 0,033F пленочный конденсатор радиальный; КРЫШКА 0,033 мкФ 300 В. ПОДАВЛЕНИЕ ЭМИНИИ. s: Емкость: 0,033F; Допуск: 10%; Диэлектрический материал: полипропилен, металлизированный; Упаковка / Корпус: Радиальный; Упаковка: навалом; Расстояние между выводами: 0,591 дюйма (15,00 мм); ESR (эквивалентное последовательное сопротивление): -; Тип монтажа: сквозное отверстие;: Подавление электромагнитных помех; Состояние без свинца: без свинца.

EKY-160ELL102MJ20S : 1000F алюминиевый конденсатор радиальный, банка 16 В; КРЫШКА АЛЮМИНИЕВАЯ 1000 мкФ 16В 20% РАДИАЛЬНАЯ. s: Емкость: 1000F; ESR (эквивалентное последовательное сопротивление): -; : Общее назначение ; Срок службы при температуре: 7000 часов при 105 ° C; Размер / размер: диаметр 0,394 дюйма (10,00 мм); расстояние между выводами: 0,197 дюйма (5,00 мм); Размер земли для поверхностного монтажа: -; Тип установки: Сквозное отверстие; Упаковка / корпус: Радиальный.

LGY2Z821MELA : 820F Алюминиевый конденсатор, радиальный, банка — вставной, 180 В; КРЫШКА АЛЮМИНИЕВАЯ 820UF 180V 20% SNAP.s: Емкость: 820F; ESR (эквивалентное последовательное сопротивление): -; : Общее назначение ; Срок службы при температуре: 7000 часов при 105 ° C; Размер / размер: диаметр 0,984 дюйма (25,00 мм); расстояние между выводами: 0,394 дюйма (10,00 мм); Размер земли для поверхностного монтажа: -; Тип установки: Сквозное отверстие; Пакет / Кейс :.

C1206C224K5RACTU : керамический конденсатор 0,22F 1206 (3216 метрических единиц) 50 В; CAP CER 0,22 мкФ 50 В 10% X7R 1206. s: Емкость: 0,22 мкФ; Напряжение — номинальное: 50 В; Допуск: 10%; Упаковка / ящик: 1206 (3216 метрических единиц); Температурный коэффициент: X7R; Упаковка: Лента для резки (CT); : -; Расстояние между выводами: -; Рабочая температура: -55C ~ 125C; Тип установки: поверхностный монтаж, MLCC; Без свинца.

C0805C120J1GALTU : Керамический конденсатор 12 пФ 0805 (2012 метрическая система) 100 В; CAP CER 12PF 100V 5% NP0 0805. s: Емкость: 12 пФ; Напряжение — номинальное: 100 В; Допуск: 5%; Упаковка / ящик: 0805 (2012 метрическая система); Температурный коэффициент: C0G, NP0; Упаковка: лента и катушка (TR); : -; Расстояние между выводами: -; Рабочая температура: -55C ~ 125C; Тип установки: поверхностный монтаж, MLCC; Вести.

C0603C152K1RACTU : керамический конденсатор 1500 пФ 0603 (1608 метрическая система) 100 В; КРЫШКА CER 1500PF 100V 10% X7R 0603.s: Емкость: 1500 пФ; Напряжение — номинальное: 100 В; Допуск: 10%; Упаковка / ящик: 0603 (1608 метрическая система); Температурный коэффициент: X7R; Упаковка: лента и катушка (TR); : -; Расстояние между выводами: -; Рабочая температура: -55C ~ 125C; Тип монтажа: поверхностный монтаж, MLCC.

GRM0336R1E2R6CD01D : Керамический конденсатор 2,6 пФ 0201 (0603 метрическая система) 25 В; CAP CER 2.6PF 25V R2H 0201. s: Емкость: 2,6 пФ; Напряжение — номинальное: 25 В; Допуск: 0,25 пФ; Упаковка / ящик: 0201 (0603 метрическая система); Температурный коэффициент: R2H; Упаковка: лента и катушка (TR); : -; Расстояние между выводами: -; Рабочая температура: -55C ~ 125C; Тип установки: поверхностный монтаж, MLCC; Вести.

C0402C200D3GACTU : керамический конденсатор 20 пФ 0402 (1005 метрических единиц) 25 В; CAP CER 20PF 25V NP0 0402. s: Емкость: 20 пФ; Напряжение — номинальное: 25 В; Допуск: 0,5 пФ; Упаковка / ящик: 0402 (1005 метрическая система); Температурный коэффициент: C0G, NP0; Упаковка: лента и катушка (TR); : -; Расстояние между выводами: -; Рабочая температура: -55C ~ 125C; Тип установки: поверхностный монтаж, MLCC; Вести.

GRM1886P1h400JZ01D : Керамический конденсатор 30 пФ 0603 (1608 метрическая) 50 В; КРЫШКА CER 30PF 50V P2H 0603.s: Емкость: 30 пФ; Напряжение — номинальное: 50 В; Допуск: 5%; Упаковка / ящик: 0603 (1608 метрическая система); Температурный коэффициент: P2H; Упаковка: лента и катушка (TR); : -; Расстояние между выводами: -; Рабочая температура: -55C ~ 125C; Тип установки: поверхностный монтаж, MLCC; Бессвинцовый статус :.

12062A391GAT2A : 390 пФ Керамический конденсатор 1206 (3216 метрических единиц) 200 В; CAP CER 390PF 200V NP0 1206. s: Емкость: 390 пФ; Напряжение — номинальное: 200 В; Допуск: 2%; Упаковка / ящик: 1206 (3216 метрических единиц); Температурный коэффициент: C0G, NP0; Упаковка: лента и катушка (TR); : -; Расстояние между выводами: -; Рабочая температура: -55C ~ 125C; Тип установки: поверхностный монтаж, MLCC; Вести.

C0402C470F4GACTU : керамический конденсатор 47 пФ 0402 (1005 метрических единиц) 16 В; CAP CER 47PF 16V 1% NP0 0402. s: Емкость: 47 пФ; Напряжение — номинальное: 16 В; Допуск: 1%; Упаковка / ящик: 0402 (1005 метрическая система); Температурный коэффициент: C0G, NP0; Упаковка: лента и катушка (TR); : -; Расстояние между выводами: -; Рабочая температура: -55C ~ 125C; Тип установки: поверхностный монтаж, MLCC; Вести.

DS-2R5h324U-HL : Суперкапсы 220 мФ, ультракэп, электрические двухслойные конденсаторные монеты, широкие клеммы на противоположных сторонах 2.5В; КОЛПАЧОК ДВОЙНОЙ СЛОЙ .22F 2.5V МОНЕТА. s: Емкость: 220 мФ; Напряжение — номинальное: 2,5 В; Допуск: -20%, + 80%; Упаковка / Ящик: монета, широкие клеммы на противоположных сторонах; Упаковка: Лента для резки (CT); Расстояние между выводами: -; ESR (эквивалентное последовательное сопротивление): 100,00.

ECQ-V1J474JM3 : 0,47F пленочный конденсатор, радиальный; КРЫШКА ПЛЕНКА 0,47 мкФ 63 В постоянного тока РАДИАЛЬНАЯ. s: Емкость: 0,47F; Допуск: 5%; Диэлектрический материал: полиэстер, металлизированный — сложенный; Упаковка / Корпус: Радиальный; Упаковка: лента и коробка (ТБ); Расстояние между выводами: 0.197 дюймов (5,00 мм); ESR (эквивалентное последовательное сопротивление): -; Тип установки: сквозное отверстие;: общего назначения; бессвинцовый статус:

ECQ-E4103JF3 : Радиальный пленочный конденсатор 10000 пФ; КРЫШКА ПЛЕНКА 10000PF 400VDC РАДИАЛЬНАЯ. s: Емкость: 10000 пФ; Допуск: 5%; Диэлектрический материал: полиэстер, металлизированный; Упаковка / Корпус: Радиальный; Упаковка: лента и коробка (ТБ); Расстояние между выводами: 0,295 дюйма (7,50 мм); ESR (эквивалентное последовательное сопротивление): -; Тип установки: сквозное отверстие;: общего назначения; бессвинцовый статус: свинец.

BQ014I0102K : Радиальный пленочный конденсатор 1000 пФ; КРЫШКА ПЛЕНКА 1000PF 400VDC РАДИАЛЬНАЯ. s: Емкость: 1000 пФ; Допуск: 10%; Диэлектрический материал: полиэстер, металлизированный; Упаковка / Корпус: Радиальный; Упаковка: навалом; Расстояние между выводами: 0.200 дюймов (5,08 мм); ESR (эквивалентное последовательное сопротивление): -; Тип монтажа: сквозное отверстие;: общего назначения; статус бессвинца: бессвинцовый; статус RoHS:

B33364A5506J050 : Радиальный пленочный конденсатор 50F, банка — клеммы контроля качества; CAP FILM 50UF 440VAC TERM.s: Емкость: 50F; Допуск: 5%; Диэлектрический материал: полипропилен; Упаковка / ящик: радиальные, банка — клеммы контроля качества; Упаковка: навалом; Расстояние между выводами: 0,787 дюйма (20,00 мм); ESR (эквивалентное последовательное сопротивление): -; Тип установки: Монтаж на шасси;: Работа двигателя; Состояние без свинца:

TAJE106M035RNJ : 10F танталовый конденсатор 2917 (7343 метрическая система) 35V; CAP TANT 10UF 35V 20% 2917. s: Емкость: 10F; Напряжение — номинальное: 35 В; Допуск: 20%; : Общее назначение ; Рабочая температура: -55C ~ 125C; Расстояние между выводами: -; ESR (эквивалентное последовательное сопротивление): 900.0 мОм; Срок службы при температуре: -; Тип установки: поверхностное крепление; Тип: Литой; Упаковка / коробка: 2917.

298D226X0010M2T : 22F Танталовый конденсатор 0603 (1608 метрическая система) 10 В; CAP TANT 22UF 10V 20% 0603. s: Емкость: 22F; Напряжение — номинальное: 10 В; Допуск: 20%; : Общее назначение ; Рабочая температура: -55C ~ 125C; Расстояние между выводами: -; ESR (эквивалентное последовательное сопротивление): 10,00 Ом; Срок службы при температуре: -; Тип установки: поверхностное крепление; Тип: Литой; Упаковка / коробка: 0603.

KEMET Керамический конденсатор поверхностного монтажа 0805 33 пФ 50 В 5% (Д x Ш x В) 2 x 0.5 x 0,78 мм 1 шт: Спецификация

© KEMET Electronics Corporation • P.O. Box 5928 • Greenville, SC 29606 (864) 963-6300 • www.kemet.com C1003_C0G • 05.10.2015 1

Единый мир. Один KEMET

Benets

• Диапазон рабочих температур от -55 ° C до + 125 ° C

• Не содержит свинца (Pb), соответствует требованиям RoHS и REACH

• EIA 0201, 0402, 0603, 0805, 1206 , 1210, 1808, 1812, 1825,

Размеры корпуса 2220 и 2225

• Номинальное напряжение постоянного тока 10 В, 16 В, 25 В, 50 В, 100 В, 200 В и 250 В

• Емкость предложенияцентрот0.От 5 до 0,47 мкФ

• Доступные допуски по емкости: ± 0,10 пФ, ± 0,25 пФ, ± 0,5

пФ, ± 1%, ± 2%, ± 5%, ± 10% и ± 20%

• Отсутствие пьезоэлектрического шума

• Чрезвычайно низкие значения ESR и ESL

• Высокая термическая стабильность

• Высокая устойчивость к пульсирующим токам

Обзор

C0G-диэлектрик KEMET имеет максимальную рабочую температуру 125 ° C

и составляет считается «стабильным». Ассоциация компонентов, узлов и материалов Electronics

(EIA)

характеризует диэлектрик C0G как материал класса I.Компоненты

этого класса являются температурно-компенсирующими и подходят для применения в резонансных цепях или для тех, где требуются Q

и стабильность емкостных характеристик. C0G

не показывает изменения емкости во времени и

напряжения и может похвастаться незначительным изменением емкости с

относительно температуры окружающей среды. Изменение емкости

ограничено до ± 30 ppm / ºC от -55 ° C до + 125 ° C.

Многослойные керамические чип-конденсаторы для поверхностного монтажа (SMD MLCC)

C0G Диэлектрические, 10 — 250 В постоянного тока (коммерческий класс)

Информация для заказа

C 1206 C 104 J 3 GAC TU

Керамический

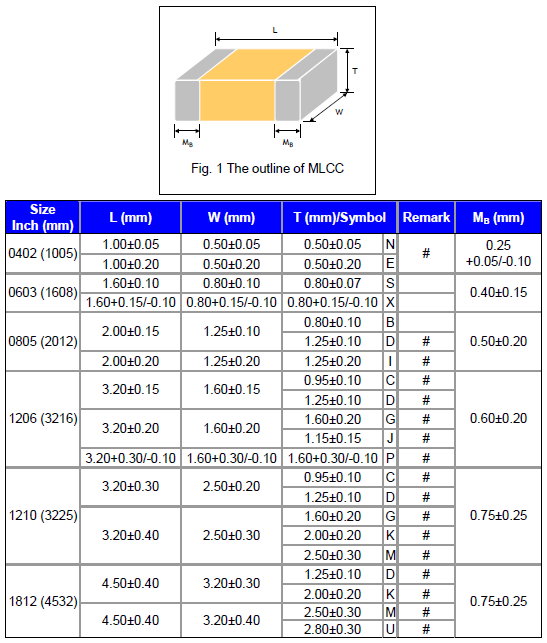

Размер корпуса 2 (L0003

Корпус 2 (L0003

) «x W»)

Спецификация /

Серия

1

Емкость

Код (пФ)

Емкость

Допуск

2

(В пост. Конструкция

Окончание исполнения

3

(C-Spec)

0201

0402

0603

0805

1206

1210

1808

000

000

1808

000

000

000

000

000

000 C = Стандартные 2значныецифры +

количество нулей.

Используйте 9 для 1,0 — 9,9 пФ

Используйте 8 для 0,5 — 0,99 пФ

например, 2,2 пФ = 229

например, 0,5 пФ = 508

B = ± 0,10 пФ

C = ± 0,25 пФ

D = ± 0,5 пФ

F = ± 1%

G = ± 2%

J = ± 5%

K = ± 10%

M = ± 20%

8 = 10

4 = 16

3 = 25

5 = 50

1 = 100

2 = 200

A = 250

G = C0G A = N / AC = 100% матовый

Sn

См. «Упаковка

» C-Spec

Заказ

Таблица опций ”

ниже

1

Доступен вариант гибкой заделки.См. Бюллетень продуктов FT-CAP C1062_C0G_FT-CAP_SMD

2

Могут быть доступны дополнительные предложения по допускам по емкости. Свяжитесь с KEMET для получения подробной информации.

3

Могут быть доступны дополнительные варианты завершения заделки. Свяжитесь с KEMET для получения подробной информации.

Щелкните изображение выше, чтобы увидеть интерактивное 3D-содержимое

Откройте PDF-файл в Adobe Reader для полной функциональности

SMD Expert Solution — Smart Tweezers LCR Meter

{
«@context»: «http: // schema.org «,
» @type «:» Организация «,
» name «:» Smart Tweezers «,
» url «:» https://www.smarttweezers.com «,
» sameAs «: [
» https: //www.facebook.com/smarttweezers «,
» «,
» https://www.linkedin.com/company/10861966/ «,
» «
]
}

НОВИНКА! Смарт-пинцет модели ST5S-BT Bluetooth уже доступен.

НОВИНКА! Приложение Windows 10 Direct Connect для ST5S-BT теперь доступно в Windows App Store.

Advance Devices, Inc. предоставляет экспертное решение для идентификации, измерения, тестирования и поиска и устранения неисправностей. устройства поверхностного монтажа (SMD) и выводы с двумя выводами — цифровой измеритель LCR в комплекте пинцета.

Пинцет

Smart Tweezers ™ идентифицирует как маркированные, так и немаркированные SMD-компоненты с легким зондированием всех типов пассивных SMD и сквозных устройств. Прибор измеряет емкость, индуктивность и сопротивление со скоростью и точностью наряду с вторичными параметрами, такими как измерения конденсатора ESR (измеритель ESR), Q (коэффициент качества), D (коэффициент рассеяния) и Z (импеданс). также предоставляются.

Измеритель LCR Smart Tweezers ™

зарекомендовал себя как незаменимый инструмент для сортировки компонентов SMT, внутрисхемного и бортового тестирования импеданса и отладки продукта.

«Если учесть функциональность, точность (прослеживаемую до NIST), простоту использования, Smart Tweezers, на мой взгляд, является отличным инструментом и надежным вложением средств».

Чарльз А. Шулер,
, автор книги «Принципы и приложения электроники»

«Умный пинцет позволил мне мгновенно определить номинал конденсаторов, которые я использовал, не прибегая к увеличительному стеклу или дорогостоящему испытательному оборудованию. Пинцет также позволил быстро измерить потери и коэффициент добротности компонентов, что позволило мне разработать схему с более высокими характеристиками […] Мы с партнером очень рады, что у нас появился доступ к интеллектуальному пинцету.”

Райан,
ECE 445, Институт Бекхэма, Университет Иллинойса

Мы гордимся тем, что известные и другие компании, агентства и производственные предприятия, активно занимающиеся исследованиями и разработками, используют измеритель LCR Smart Tweezers ™.

Smart Tweezers® и Smart Tweezers Colibri® являются зарегистрированными товарными знаками Advance Devices Inc.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
