Где у конденсатора минус: где плюс, где минус по внешнему виду

Содержание

где плюс, где минус по внешнему виду

Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, т.к. имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача — как определить полярность конденсатора.

Как определить полярность электролитического конденсатора?

Существует ряд способов, как проверить расположение плюса и минуса на корпусе устройства. Полярность конденсатора определяется следующим образом:

  • по маркировке, т.е. по нанесенным на его корпус надписям и рисункам;
  • по внешнему виду;
  • с помощью универсального измерительного прибора — мультиметра.

Важно правильно определить положительные и отрицательные контакты, чтобы после монтажа при подаче напряжения схема не вышла из строя.

По маркировке

Маркировка накопителей заряда, в том числе электролитических, зависит от страны, компании-производителя и стандартов, которые со временем меняются. Поэтому вопрос о том, как определить полярность на конденсаторе, не всегда имеет простой ответ.

Обозначение плюса конденсатора

На отечественных советских изделиях обозначался только положительный контакт — знаком «+». Этот знак наносился на корпус рядом с положительным выводом. Иногда в литературе плюсовой вывод электролитических конденсаторов называют анодом, поскольку они не только пассивно накапливают заряд, но и применяются для фильтрации переменного тока, т.е. обладают свойствами активного полупроводникового прибора. В ряде случаев знак «+» ставят и на печатной плате, вблизи от положительного вывода размещенного на ней накопителя.

На изделиях серии К50-16 маркировку полярности наносят на дно, выполненное из пластмассы. У других моделей серии К50, например К50-6, знак «плюс» нанесен краской на нижнюю часть алюминиевого корпуса, рядом с положительным выводом. Иногда по низу также маркируются изделия импортные, произведенные в странах бывшего социалистического лагеря. Современная отечественная продукция отвечает общемировым стандартам.

Маркировка конденсаторов типа SMD (Surface Mounted Device), предназначенных для поверхностного монтажа (SMT — Surface Mount Technology), отличается от обыкновенной. Плоские модели имеют черный или коричневый корпус в виде маленькой прямоугольной пластины, часть которой у положительного вывода закрашена серебристой полосой с нанесенным на нее знаком «плюс».

Обозначение минуса

Принцип маркировки полярности импортных изделий отличается от традиционных стандартов отечественной промышленности и состоит в алгоритме: «чтобы узнать, где плюс, сначала нужно найти, где минус». Местоположение отрицательного контакта показывают как специальные знаки, так и цвет окраски корпуса.

Например, на черном цилиндрическом корпусе на стороне отрицательного вывода, иногда называемого катодом, нанесена светло-серая полоса по всей высоте цилиндра. На полосе напечатана прерывистая линия, или вытянутые эллипсы, или знак «минус», а также 1 или 2 угловые скобки, острым углом направленные на катод. Модельный ряд с другими номиналами отличается синим корпусом и бледно-голубой полосой на стороне отрицательного контакта.

Применяют для маркировки и другие цвета, следуя общему принципу: темный корпус и светлая полоса. Такая маркировка никогда полностью не стирается и поэтому всегда можно уверенно определить полярность «электролита», как для краткости на радиотехническом жаргоне называют электролитические конденсаторы.

Корпус емкостей SMD, изготовленных в виде металлического алюминиевого цилиндра, остается неокрашенным и имеет естественный серебристый цвет, а сегмент круглого верхнего торца закрашивается интенсивным черным, красным или синим цветом и соответствует позиции отрицательного вывода. После монтажа элемента на поверхность печатной платы частично закрашенный торец корпуса, указывающий полярность, хорошо просматривается на схеме, поскольку по сравнению с плоскими элементами имеет большую высоту.

На поверхность платы наносится соответствующее маркировке обозначение полярности цилиндрического SMD-прибора: это окружность с заштрихованным белыми линиями сегментом, где располагается отрицательный контакт. Однако следует учесть, что некоторые фирмы-производители предпочитают белым цветом отмечать положительный контакт прибора.

По внешнему виду

Если маркировка стерлась или неясна, то определение полярности конденсатора иногда возможно путем анализа внешнего вида корпуса. У многих емкостей с расположением выводов на одной стороне и не подвергавшихся монтажу плюсовая ножка длиннее, чем отрицательная. Изделия марки ЭТО, ныне устаревшие, имеют вид 2 цилиндров, поставленных друг на друга: большего диаметра и небольшой высоты, и меньшего диаметра, но существенно более высокий. Контакты расположены по центру торцов цилиндров. Положительный вывод смонтирован в торце цилиндра большего диаметра.

У некоторых мощных электролитов катод выведен на корпус, который соединен пайкой с шасси электрической схемы. Соответственно, положительный вывод изолирован от корпуса и расположен на его верхней части.

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов, определяется по светлой полосе, ассоциированной с отрицательным полюсом прибора. Если же ни по маркировке, ни по внешнему виду полярность электролита определить нельзя, то и тогда задача «как узнать полярность конденсатора» решается путем применения универсального тестера — мультиметра.

С помощью мультиметра

Перед проведением экспериментов важно собрать схему так, чтобы испытательное напряжение источника постоянного тока (ИП) не превышало 70-75% от номинала, указанного на корпусе накопителя или в справочнике. Например, если электролит рассчитан на 16 В, то ИП должен выдавать не более 12 В. Если номинал электролита неизвестен, начинать эксперимент следует с малых значений в диапазоне 5-6 В, и затем постепенно повышать напряжение на выходе ИП.

Конденсатор должен быть полностью разряжен — для этого нужно соединить его ножки или выводы накоротко на несколько секунд металлической отверткой или пинцетом. Можно подключить к ним лампу накаливания от карманного фонарика, пока она не потухнет или резистор. Затем следует внимательно осмотреть изделие — на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана.

Потребуются следующие устройства и компоненты:

  • ИП — батарея, аккумулятор, блок питания компьютера или специализированное устройство с регулируемым выходным напряжением;
  • мультиметр;
  • резистор;
  • монтажные принадлежности: паяльник с припоем и канифолью, бокорезы, пинцет, отвертка;
  • маркер для нанесения знаков полярности на корпус проверяемого электролита.

Затем следует собрать электрическую схему:

  • параллельно резистору с помощью «крокодилов» (т.е. щупов с зажимами) присоединить мультиметр, настроенный на измерение постоянного тока;
  • плюсовую клемму ИП соединить с выводом резистора;
  • другой вывод резистора соединить с контактом емкости, а ее 2 контакт присоединить к минусовой клемме ИП.

Если полярность подключения электролита правильная, мультиметр ток не зафиксирует. Т.о., контакт, соединенный с резистором, будет плюсовым. В противном случае мультиметр покажет наличие тока. В этом случае с минусовой клеммой ИП был соединен плюсовой контакт электролита.

Другой способ проверки отличается тем, что мультиметр, параллельно подключенный к сопротивлению, переводится в режим измерения постоянного напряжения. В этом случае при правильном подключении емкости прибор покажет напряжение, величина которого затем будет стремиться к нулю. При неправильном подключении напряжение сначала будет падать, но потом зафиксируется на ненулевой величине.

Согласно 3 способу прибор, измеряющий постоянное напряжение, присоединяется параллельно не сопротивлению, а проверяемой емкости. При правильном подключении полюсов емкости напряжение на ней достигнет величины, выставленной на ИП. Если же минус ИП будет соединен с плюсом емкости, т.е. неправильно, напряжение на конденсаторе поднимется до значения, равного половине величины, выдаваемой ИП. Например, если на клеммах ИП 12 В, то на емкости будет 6 В.

После окончания проверок емкость следует разрядить так же, как и в начале эксперимента.

Как определить полярность конденсатора — инструкция с видео

Этот неотъемлемый элемент практически всех эл/цепей выпускается в нескольких модификациях. Необходимость определения полярности конденсатора относится к конденсаторам электролитическим, которые являются, в силу конструктивных особенностей, чем-то средним между полупроводником и пассивным элементом схемы. Разберемся, как это можно сделать.

Способы определения полярности конденсатора

По маркировке

У большинства конденсаторов-электролитов  отечественных, а также ряда государств бывшего соцлагеря, обозначается лишь положительный вывод. Соответственно, второй – это минус. Но вот символика может быть разной. Она зависит от страны-изготовителя и года выпуска радиодетали. Последнее объясняется тем, что с течением времени изменяются нормативные документы, вступают в силу новые стандарты.

Все о цветовой маркировке конденсатора вы можете узнать здесь.

Примеры обозначения плюса конденсатора

  • Символ «+» на корпусе около одной из ножек. В некоторых сериях она проходит через его центр. Это относится к конденсаторам цилиндрической формы (бочкообразным), с «дном» из пластмассы.
    Например, К50-16.
  • У конденсаторов типа ЭТО полярность иногда не обозначается. Но определить ее визуально можно, если посмотреть на форму детали. Вывод «+» расположен со стороны, имеющий больший диаметр (на рисунке плюс вверху).

  • Если конденсатор (так называемая коаксиальная конструкция) предназначен для монтажа способом присоединения корпуса к «шасси» прибора (являющимся минусом любой схемы), то центральный контакт – плюс, без всякого сомнения.

Обозначение минуса

Это относится к конденсаторам импортного производства. Рядом с ножкой «–», на корпусе, имеется своеобразный штрих-код, представляющий собой прерывистую полосу или вертикальный ряд из черточек. Как вариант – длинная полоска вдоль осевой линии цилиндра, один конец которой указывает на минус. Она выделяется на общем фоне своим оттенком.

По геометрии

Если у конденсатора одна ножка длиннее другой, то это – плюс. В основном подобным образом также маркируются изделия импортные.

С помощью мультиметра

Такой способ определения полярности конденсатора практикуется, если его маркировка трудночитаема или полностью стерта. Для проверки необходимо собрать схему. Понадобится или мультиметр с внутренним сопротивлением порядка 100 кОм (режим – измерение I=, предел – микроамперы)

или источник постоянного тока + милливольтметр + нагрузка

О том, как проверить конденсатор мультиметром, читайте здесь.

Что сделать

  • Полностью разрядить конденсатор. Для этого достаточно его ножки замкнуть накоротко (жалом отвертки, пинцетом).
  • Подключить емкость в разрыв цепи.
  • После окончания процесса заряда зафиксировать значение тока (он будет постепенно уменьшаться).
  • Разрядить.
  • Снова включить в схему.
  • Считать показания прибора.

Если плюсовой щуп мультиметра был соединен с «+» конденсатора, то разница в показаниях должна быть незначительной. В случае если полярность перепутана (плюс на минус), то отличие результатов измерений будет существенной.

 Рекомендация.  Определение полярности прибором целесообразно делать в любом случае. Это позволит одновременно произвести и диагностику детали. Если электролит, имеющий большой номинал, заряжается сравнительно быстро от источника 9±3 В, то это свидетельство того, что он «подсох». То есть утратил часть своей емкости. Его лучше в схему не ставить, так как ее работа может быть некорректной, и придется заниматься дополнительными настройками.

Определение полярности электролитического конденсатора по внешнему виду

Электрические конденсаторы – обычные составляющие любой импульсной, электрической или электронной схемы. Главная их задача – это накапливать заряд, поэтому они называются пассивными устройствами. Электрические конденсаторы состоят из двух металлических электродов в виде пластин (обкладок). Между ними размещается диэлектрик, толщина которого намного меньше самих размеров обкладок.

Внешний вид устройства

Общие сведения

При включении в электрическую цепь определение полярности для таких элементов не нужно. Но существуют электролитические конденсаторы, которые считаются необычными электронными компонентами, так как сочетают в себе функции не только накапливающего элемента, но и полупроводникового прибора. Они характеризуются большей емкостью, по сравнению с остальными, и малыми габаритными размерами. Сами выводы у конденсатора располагаются радиально (на разных сторонах прибора) или аксиально (на одной стороне).

Эти устройства широко используются во многих электро,- и радиотехнических приборах, в компьютерах, в измерительных приборах и т.д. Для них определение полярности и правильное подключение в сеть обязательны.

Обратите внимание! Они могут взорваться, если на них ошибочно подать напряжение, выше рассчитанного. Его значение в основном указывается производителем на корпусе изделия.

Полярность конденсатора отечественного производства

Символика обозначения полярности может быть разной, в зависимости от завода-изготовителя и времени выпуска радиодетали. Понятно, что со временем нормативные акты, определяющие систему стандартизации, меняются. Как узнать  полярность:

  1. В бывших странах СССР было принято обозначать только положительный вывод на таких устройствах. На корпусе необходимо найти знак «+», тот конец, к которому он ближе нанесен, является анодом. Соответственно, второй – это минус. Чешские конденсаторы старых выпусков имеют аналогичную маркировку;
  2. Дно электролитических конденсаторов типа К50-16 выполнено из пластмассы, где написана полярность. Встречаются случаи, когда знаки плюса и минуса размещены так, что выводы пересекают их центры;
  3. Существуют также устройства нестандартной конструкции, предусматривающей соединение с шасси. В основном они нашли себе применение в осветительных лампах, а именно в фильтрах анодного напряжения (всегда положительного). У таких конденсаторов обкладка – катод подключается отрицательно и выведена на корпус, а анод представляет собой вывод, выходящий из элемента;

Обратите внимание! Такой тип может иметь абсолютно противоположную полярность, поэтому обязательно изучайте маркировку на приборе.

  1. Часто уже не выпускающуюся серию конденсаторов ЭТО по внешнему виду путают с диодами. Они тоже маркируются, но, если обозначения стерлись, то конец, который выходит из утолщения корпуса, является анодом. Нельзя разбирать такие устройства, они содержат вредные вещества;
  2. Полярность нынешних электролитических конденсаторов различных конструкций легко определить по полосе возле вывода с «минусом». Обычно ее выполняют как прерывистую линию и наносят яркой краской.

По внешнему виду тоже можно сделать вывод о полярности: более длинная ножка (вывод) обозначает «плюс».

Определение полярности при стертой маркировке

В таком случае необходимо собрать несложную электрическую схему:

  1. Перед этим обязательно надо разрядить используемый конденсатор, к примеру, замкнуть его ножки накоротко с помощью отвертки;
  2. В определенной схеме последовательно соединяем источник постоянного тока (обычную батарейку), милливольтметр, резистор с сопротивлением 1 кОм, микроамперметр и разряженное наше устройство;
  3. Потом на данную схему подается напряжение, при этом электролитический конденсатор начнет накапливать заряд;
  4. После полной его зарядки необходимо зафиксировать показания прибора по измерению силы тока;
  5. Далее извлекаем и разряжаем накопитель. Это можно сделать, соединив два выхода устройства с лампой. Если она гаснет, значит, наш конденсатор разрядился;
  6. Повторно собираем схему и снова заряжаем полярный элемент;
  7. Снимаем новые показания силы тока и сравниваем с полученными данными в первый раз. Если «+» конденсатора был соединен с плюсом милливольтметра, то представленные измерительные данные будут отличаться незначительно. Противоположный результат будет означать, что полярность накопителя перепутана.

Важно! В случае сомнения всегда лучше проверить полярность с помощью приборов. Это также помогает диагностировать само изделие.

Проверка радиодетали

Если электролит заряжается быстро от источника 9-12 Вольт, то это сигнал того, что он подсыхает, т.е. теряет емкость. Такой элемент лучше не использовать в рабочих схемах, он быстро выйдет из строя и испортит всю работу прибора.

Видео

Оцените статью:

Как определить полярность конденсатора и не перепутать?

Все конденсаторы имеют высокий показатель удельной емкости. Это объяснятся применением оксидной пленки в качестве диэлектрика, который располагается между обкладками. Этот слой появляется на поверхности металла – AL, Ta, Nb. Она характеризуется большой электрической прочностью, а также своими вентильными свойствами. Ее толщина колеблется от 0,01 до 1мкм.

Если создается напряжение в 100 вольт, создается напряженность на этом слое в 107В на см. Таким образом приближается к максимальному пределу своей прочность, исходя из теории ионной кристаллов.

В статье разобраны все аспекты как определить полярность конденсаторы и что такое полярность конденсаторов. В качестве дополнения есть ролик и скачиваемый файл на эту тему.

Полярность конденсаторов.

Параметры, которыми характеризуется конденсаторы

Вообще говоря, таких параметров много. У нас тут не нобелевская лекция, поэтому ограничимся только необходимым минимумом, который пригодится в практической деятельности. Номинальное рабочее напряжение. Конденсатор может использоваться в режимах, когда напряжение на нём не превышает рабочего. Использовать, например, электролитический конденсатор с рабочим напряжением 10 В в цепях +5 В или +3 В можно.

Чем больше рабочее напряжение электролитического конденсатора при равной ёмкости, тем больше его габариты. Рабочее напряжение на керамических и других конденсаторах может явно не указываться или не указываться вообще — особенно, если конденсатор имеет маленькие размеры. ESR (Equivalent Series Resistance) — эквивалентное последовательное сопротивление. Выводы конденсатора и их контакты с обкладками имеет не нулевое, хотя и очень небольшое сопротивление. Это сопротивление активное, поэтому, в соответствии с законами Ома и Джоуля-Ленца, при протекании тока на этом сопротивление будет рассеиваться тепло.

Маркировка конденсаторов.

Это приведет к нагреву конденсатора. Поэтому на электролитических конденсаторах обычно указывает максимальную рабочую температуру. В компьютерных блоках питания и материнских платах используются специальные конденсаторы — с пониженным ESR. Величина ESR может для таких конденсаторов быть в пределах от сотых до десятых долей Ома. Что будет, если вместо конденсатора с пониженным ESR при ремонте блоков питания или материнских плат поставить обычный? Некоторое время он поработает. Но так как его ESR больше, то через цепь такого конденсатора будет протекать больший ток, который вызовет ускоренную деградацию конденсатора. Поэтому он быстро выйдет из строя.

Величиной ESR можно узнать по специальной маркировке (чаще всего 2 латинских буквы) на корпусе конденсатора. Соответствие этих букв реальным значениям ESR указывается в даташите.

Параллельное соединение

Несколько конденсаторов могут включаться последовательно или параллельно. При параллельном соединении ёмкости всех конденсаторов суммируются. При последовательном соединении общая ёмкость батареи конденсаторов меньше самой маленькой, так как складываются величины, обратные емкости. Но зато напряжение, при котором можно работать такая батарея, будет больше рабочего напряжения одного конденсатора.

Материал в тему: все о переменном конденсаторе.

На материнских платах в цепи низковольтного источника напряжения, питающего ядро процессора, используется несколько однотипных конденсаторов, соединенных параллельно. Интересный вопрос: почему бы не поставить один конденсатор емкостью, эквивалентной емкости батареи конденсаторов? Дело в том, что у параллельно соединенных конденсаторов суммарное ESR будет гораздо меньше, чем ESR одного конденсатора. Потому что при параллельном соединении сопротивлений общее сопротивление уменьшается.

Соединения конденсаторов.

Что будет если перепутать полярность

Если ошибиться с полярностью электролитического конденсатора – он обязательно выйдет из строя! Сопротивление конденсатора при обратной полярности небольшое, поэтому через его цепь потечет значительный ток.  Это вызовет быстрый перегрев, закипание электролита, пары которого разорвут  корпус. Такой же эффект вызовет и увеличение рабочего напряжения выше указанного на корпусе. Чтобы исключить нехорошие последствия, верхняя крышка корпуса делается профилированной, с канавками-углублениями на верхней крышке.

При повышенном давлении внутри крышка расходится по этим канавкам, выпуская пары наружу. Следует отметить, что электролитические конденсаторы, использующиеся в компьютерных блоках питания и материнских платах, могут выйти из строя после нескольких лет эксплуатации в нормальном рабочем режиме. Дело в том, что в конденсаторах из-за наличия электролита постоянно протекают электрохимические процессы, усугубляющиеся тяжелым режимом работы и повышенной температурой.

Как определить полярность электролитического конденсатора

Если у вас оказался оксидная емкость со стертой маркировкой, то прежде чем задействовать ее в какой-либо радиолюбительской схеме, нужно обязательно определить полярность, т. к эти радио компоненты нельзя включать, не соблюдая полярность. Иначе из-за огромного тока утечки конденсатор не будет работать правильно Итак, чтобы узнать полярность нужно всего лишь заряжать емкость низким током, сравнимым с этими самыми утечками. При их появлении их, этот компонент, не сумеет зарядиться до напряжения, подаваемого от источника питания.

Если его подсоединить в правильной полярности, подавая плюс на положительный, а минус на отрицательный вывод, то конденсатор медленно зарядится. При обратной полярности, он зарядится до меньшего уровня- наполовину или даже ниже.

В последнем случае напряжение будет зависеть от соотношения зарядного тока, определяемого сопротивлением, и тока утечки. Но в любом случае, оно будет заметно ниже. Аналогичным способом определить полярность можно и при помощи миллиамперметра, включенного в разрыв цепи. Если он будет показывать наличие повышенного тока утечки, то конденсатор подключен неправильно.

Как определить полярность электролитического конденсатора.

Полярные и неполярные конденсаторы – в чем отличие

Всевозможные типы конденсаторов, используемые сегодня практически всюду в электронике и электротехнике, в качестве диэлектрика содержат различные вещества. Однако, что касается конкретно электролитических конденсаторов, в частности также танталовых и полимерных, то для них при включении в схему важно строгое соблюдение полярности. Если такой конденсатор включить в цепь неправильно, то он не сможет нормально работать. Данные конденсаторы называются поэтому полярными. В чем же заключается принципиальное отличие полярного конденсатора от неполярного, почему одним конденсаторам все равно как быть включенными в схему, а другим принципиально важно соблюдение полярности?

В этом и попробуем сейчас разобраться. Дело здесь в том, что процесс изготовления электролитических конденсаторов сильно отличается от, скажем, керамических или полипропиленовых. Если у последних двух как обкладки, так и диэлектрик однородны по отношению друг к другу, то есть нет различия в структуре на границе обкладка-диэлектрик с обеих сторон диэлектрика, то электролитические конденсаторы (цилиндрические алюминиевые, танталовые, полимерные) имеют различие в структуре перехода диэлектрик-обкладка с двух сторон диэлектрика: анод и катод отличаются по химическому составу и физическим свойствам.

Интересный материал для ознакомления: что такое вариасторы.

Когда изготавливают электролитический алюминиевый конденсатор, то не просто скручивают в рулон две одинаковые обкладки из фольги, проложенные пропитанной электролитом бумагой. Со стороны анодной обкладки (на которую подается +) присутствует слой оксида алюминия, нанесенный на травленую поверхность фольги особым способом. Анод призван отдавать электроны через внешнюю цепь катоду в процессе заряда конденсатора. Отрицательная обкладка (катод) – просто алюминиевая фольга, на нее в процессе заряда приходят электроны по внешней цепи. Электролит здесь служит проводником ионов.

Полярные и неполярные конденсаторы.

Так же обстоит дело и с танталовыми конденсаторами, где в качестве анода служит порошок тантала, на котором формируется пленка пентаоксида тантала (анод связан с оксидом!), несущего функцию диэлектрика, затем идет слой полупроводника — диоксида марганца в качестве электролита, затем серебряный катод, с которого будут уходить электроны в процессе разряда.

Полимерные электролитические конденсаторы в качестве катода используют легкий проводящий полимер, а в остальном все процессы аналогичны. Суть — окислительная и восстановительная реакции, как в аккумуляторной батарее. Анод окисляется во время электрохимической реакции разрядки, а катод восстанавливается.

Когда электролитический конденсатор заряжен, то имеет место избыток электронов на его катоде, на минусовой обкладке, сообщающий как раз отрицательный заряд этой клемме, а на аноде — недостаток электронов, дающий положительный заряд, таким образом получаем разность потенциалов. Если заряженный электролитический конденсатор замкнуть на внешнюю цепь, то избыточные электроны побегут от отрицательно заряженного катода к положительно заряженному аноду, и заряд будет нейтрализован. В электролите положительные ионы движутся в этот момент от катода к аноду.

Если включить такой полярный конденсатор в цепь неправильно, то описанные реакции не смогут нормально протекать, и конденсатор не будет нормально работать. Неполярные же конденсаторы могут работать в любом включении, поскольку в них нет ни анода, ни катода, ни электролита, и их обкладки взаимодействуют с диэлектриком одинаково, ровно как и с источником.

Полярность конденсатора.

А что если под рукой есть только полярные электролитические конденсаторы, а нужно осуществить включение конденсатора в цепь тока с меняющейся полярностью? Для этого существует одна хитрость. Нужно взять два одинаковых полярных электролитических конденсатора, и соединить их между собой последовательно одноименными клеммами. Получится один неполярный конденсатор из двух полярных, емкость которого будет в 2 раза меньше каждого из двух его составляющих.

На этой основе, кстати, изготавливают неполярные электролитические конденсаторы, в которых слой оксида присутствует на обеих обкладках. По этой причине неполярные электролитические конденсаторы имеют значительно больший размер, чем полярные аналогичной емкости. Основываясь на данном принципе, изготавливают также электролитические пусковые неполярные конденсаторы, рассчитанные на работу в цепях переменного тока частотой 50-60 Гц.

Полярный и неполярный конденсатор

Полярные (электролитические) конденсаторы

Есть два способа увеличения ёмкости конденсатора: либо увеличивать размер его пластин, либо уменьшать толщину диэлектрика. Чтобы минимизировать толщину диэлектрика, в конденсаторах большой ёмкости (выше нескольких микрофарад) применяется специальный диэлектрик в виде оксидной плёнки. Этот диэлектрик нормально работает только при условии правильно приложенного напряжения на обкладках конденсатора. Если перепутать полярность напряжения, электролитический конденсатор может выйти из строя. Метка полярности всегда маркируется на корпусе конденсатора.

Это может быть либо значок «+», но чаще всего в современных конденсаторах полосой на корпусе маркируется вывод «минус». Другой, вспомогательный способ определения полярности: плюсовой вывод конденсатора длиннее, но ориентироваться на этот признак можно только до того, как выводы радиодетали обрезаны. На печатной плате также присутствует метка полярности (как правило, значок «+»). Поэтому при установке электролитического конденсатора обязательно совмещайте метки полярности и на детали, и на печатной плате.

полярный и неполярный конденсатор

Как правило, в радиолюбительских конструкциях допустима замена некоторых конденсаторов на близкие по номиналу. Также допустима замена конденсатора на аналогичный с большим значением допустимого рабочего напряжения. Например, вместо конденсатора 330 мкФ 25В набор можно применить конденсатор 470 мкФ 50В, и это не отразится на работе готовой конструкции.

В данной статье были рассмотрены основные особенности трансформаторов.  Больше информации можно найти в скачиваемой версии учебника по электромеханике Электрические конденсаторы В нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.nauchebe.net

www.masterkit.ru

www.radiostorage.net

www.texnic.ru

www.radioelementy.ru

Предыдущая

КонденсаторыЧто такое плоские конденсаторы

Следующая

КонденсаторыСколько стоят керамические конденсаторы?

Простой способ проверки полярности электролитического конденсатора амперметром и БП.

Как правило электролитические конденсаторы на самом корпусе имеют обозначения, где у него плюс, а где минус. В большинстве случаев возле минуса конденсатора стоит графический значок минуса. Хотя реже обозначен плюс. Но вот если в руки попался конденсатор электролит, у которого данное обозначение залито краской, клеем, или оно сильно потерто, и обозначение полюса не видно, либо оно не явное (как было у меня), но сам конденсатор при этом полностью рабочий и подходит по своим характеристикам. Тут проблему неизвестных полюсов легко можно решить простыми средствами, а именно с помощью обычного блока питания и амперметра.

Итак, основная идея выявления, где и какие полюса на электролитическом конденсаторе заключается в следующем. При правильном подключении конденсатора к источнику напряжения (когда плюс и минус элемента совпадает с плюсом и минусом блока питания) через компонент ток будет проходит кратковременно, лишь в момент заряда конденсатора. Когда же мы полярный конденсатор электролит подключаем к источнику напряжения неправильно (минус на плюс, а плюс на минус), то возникают увеличенные токи утечки, которые достигают единиц, а то и вовсе сотен миллиампер. Именно по этому току утечки мы и поймем, правильно или неправильно подключен наш тестируемый конденсатор к источнику напряжения.

Для проверки полярности конденсатора электролита понадобится всего три вещи (блок питания, амперметр, сам проверяемый конденсатор). Итак, берем обычный блок питания, и идеальным вариантом будет именно лабораторный блок питания с возможностью регулировки выходного напряжения. Используемое напряжение должно быть около 9 вольт, хотя для конденсаторов малой емкости напряжение уже должно быть не менее 12 вольт. Мощность блока питания для проверки полярности конденсатора особо роли не играет. То есть, подойдет абсолютно любой БП мощности с подходящим напряжением.

Далее нам понадобится амперметр, который должен измерять силу постоянного тока в диапазоне от сотен микроампер до сотен миллиампер. К примеру, на моем самодельном лабораторном блоке питания уже установлен вольтметр и амперметр, по которым я и ориентировался при проверки полярности электролитических конденсаторов. Хотя берем просто обычный мультиметр, где имеется функция измерения постоянного тока. Стоит учитывать, что токи утечки будут разные у разных емкостей конденсаторов. Например, при проверки конденсатора емкостью 10 000 мкф на 25 вольт токи утечки при обратном подключении составляли около 30 мА. У конденсатора на 1000 мкф они уже были около 8 мА, а у емкости 1 мкф ток был около 1 мА. Но в разных случаях величина тока будет различная, и может вовсе не соответствовать моим примерам. Главное, что ток утечки при неправильном подключении конденсатора к источнику напряжения будет гораздо больше, чем в случае правильного подключения.

Еще вы можете столкнуться с такой штукой. При измерении тока утечки его величина может быть не постоянной, а начать постепенно увеличиваться все больше и больше. Ну, как бы это не считаю нормальным и предлагаю такие конденсаторы более лучше проверить на их целостность и пригодность. Для этого хорошо иметь под рукой тестер конденсаторов и проверить элемент на его основные рабочие параметры (емкость, ESR, внутреннее сопротивление и т.д.). Хотя, пожалуй, будет лучше если вы отложите в сторону такой конденсатор и вместо него найдете заведомо полностью рабочий. Это вас точно обезопасит от вероятности непригодного элемента.

Теперь что касается электробезопасности при проведении подобных тестов электролитических конденсаторов. Нужно понимать, что неправильное подключение электролитического конденсатора к достаточно большому напряжению легко может спровоцировать его выход из строя, вплоть до возникновения взрыва. Когда мы измеряем массивные конденсаторы (например 10 000 мкф), то вероятность взрыва минимальна.

Но вот когда мы в руки берем конденсатор электролит с емкостью около 1 мкф и рассчитанного на малое напряжение (например 10 В), и подаем на него 12 вольт, да еще и неправильную полярность, то буквально в течении 10 секунд этот элемент может просто взорваться у нас в руках. А при взрыве его внутренности (куски фольги) легко могут повредить ваши глаза. Так что при измерении подобных конденсаторов, во первых подумайте о важности этой проверки (возможно проще и безопасней будет просто купить, приобрести заведомо нормальный конденсатор с известными полюсами), во вторых обезопасьте себя защитными очками, и в третьих, производить такое неправильное подключение конденсатора к блоку питания нужно кратковременно (не более 1-2 секунд).

Видео по этой теме:

P.S. Случаи, когда не видно маркировку полюсов электролитических конденсаторов крайне редки. Допустим в моем случае на боку конденсатора электролита была характерная для минуса полоса, но на ней не изображался сам синус. И у меня возникли сомнения, а действительно это минусовой полюс конденсатора. После вышеописанной проверки я точно убедился, что это был все-таки минусовой вывод. Либо иногда обозначение может быть просто замазано краской, клеем, термопастой и т.д. Так что очень редко, но все же приходится проверять электролитические конденсаторы на их полярность.

Маркировка конденсаторов на плате

Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, т.к. имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача – как определить полярность конденсатора.

Как определить полярность электролитического конденсатора?

Существует ряд способов, как проверить расположение плюса и минуса на корпусе устройства. Полярность конденсатора определяется следующим образом:

  • по маркировке, т.е. по нанесенным на его корпус надписям и рисункам;
  • по внешнему виду;
  • с помощью универсального измерительного прибора – мультиметра.

Важно правильно определить положительные и отрицательные контакты, чтобы после монтажа при подаче напряжения схема не вышла из строя.

По маркировке

Маркировка накопителей заряда, в том числе электролитических, зависит от страны, компании-производителя и стандартов, которые со временем меняются. Поэтому вопрос о том, как определить полярность на конденсаторе, не всегда имеет простой ответ.

Обозначение плюса конденсатора

На отечественных советских изделиях обозначался только положительный контакт – знаком “+”. Этот знак наносился на корпус рядом с положительным выводом. Иногда в литературе плюсовой вывод электролитических конденсаторов называют анодом, поскольку они не только пассивно накапливают заряд, но и применяются для фильтрации переменного тока, т. е. обладают свойствами активного полупроводникового прибора. В ряде случаев знак “+” ставят и на печатной плате, вблизи от положительного вывода размещенного на ней накопителя.

На изделиях серии К50-16 маркировку полярности наносят на дно, выполненное из пластмассы. У других моделей серии К50, например К50-6, знак “плюс” нанесен краской на нижнюю часть алюминиевого корпуса, рядом с положительным выводом. Иногда по низу также маркируются изделия импортные, произведенные в странах бывшего социалистического лагеря. Современная отечественная продукция отвечает общемировым стандартам.

Маркировка конденсаторов типа SMD (Surface Mounted Device), предназначенных для поверхностного монтажа (SMT – Surface Mount Technology), отличается от обыкновенной. Плоские модели имеют черный или коричневый корпус в виде маленькой прямоугольной пластины, часть которой у положительного вывода закрашена серебристой полосой с нанесенным на нее знаком “плюс”.

Обозначение минуса

Принцип маркировки полярности импортных изделий отличается от традиционных стандартов отечественной промышленности и состоит в алгоритме: “чтобы узнать, где плюс, сначала нужно найти, где минус”. Местоположение отрицательного контакта показывают как специальные знаки, так и цвет окраски корпуса.

Например, на черном цилиндрическом корпусе на стороне отрицательного вывода, иногда называемого катодом, нанесена светло-серая полоса по всей высоте цилиндра. На полосе напечатана прерывистая линия, или вытянутые эллипсы, или знак “минус”, а также 1 или 2 угловые скобки, острым углом направленные на катод. Модельный ряд с другими номиналами отличается синим корпусом и бледно-голубой полосой на стороне отрицательного контакта.

Применяют для маркировки и другие цвета, следуя общему принципу: темный корпус и светлая полоса. Такая маркировка никогда полностью не стирается и поэтому всегда можно уверенно определить полярность “электролита”, как для краткости на радиотехническом жаргоне называют электролитические конденсаторы.

Корпус емкостей SMD, изготовленных в виде металлического алюминиевого цилиндра, остается неокрашенным и имеет естественный серебристый цвет, а сегмент круглого верхнего торца закрашивается интенсивным черным, красным или синим цветом и соответствует позиции отрицательного вывода. После монтажа элемента на поверхность печатной платы частично закрашенный торец корпуса, указывающий полярность, хорошо просматривается на схеме, поскольку по сравнению с плоскими элементами имеет большую высоту.

На поверхность платы наносится соответствующее маркировке обозначение полярности цилиндрического SMD-прибора: это окружность с заштрихованным белыми линиями сегментом, где располагается отрицательный контакт. Однако следует учесть, что некоторые фирмы-производители предпочитают белым цветом отмечать положительный контакт прибора.

По внешнему виду

Если маркировка стерлась или неясна, то определение полярности конденсатора иногда возможно путем анализа внешнего вида корпуса. У многих емкостей с расположением выводов на одной стороне и не подвергавшихся монтажу плюсовая ножка длиннее, чем отрицательная. Изделия марки ЭТО, ныне устаревшие, имеют вид 2 цилиндров, поставленных друг на друга: большего диаметра и небольшой высоты, и меньшего диаметра, но существенно более высокий. Контакты расположены по центру торцов цилиндров. Положительный вывод смонтирован в торце цилиндра большего диаметра.

У некоторых мощных электролитов катод выведен на корпус, который соединен пайкой с шасси электрической схемы. Соответственно, положительный вывод изолирован от корпуса и расположен на его верхней части.

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов, определяется по светлой полосе, ассоциированной с отрицательным полюсом прибора. Если же ни по маркировке, ни по внешнему виду полярность электролита определить нельзя, то и тогда задача “как узнать полярность конденсатора” решается путем применения универсального тестера – мультиметра.

С помощью мультиметра

Перед проведением экспериментов важно собрать схему так, чтобы испытательное напряжение источника постоянного тока (ИП) не превышало 70-75% от номинала, указанного на корпусе накопителя или в справочнике. Например, если электролит рассчитан на 16 В, то ИП должен выдавать не более 12 В. Если номинал электролита неизвестен, начинать эксперимент следует с малых значений в диапазоне 5-6 В, и затем постепенно повышать напряжение на выходе ИП.

Конденсатор должен быть полностью разряжен – для этого нужно соединить его ножки или выводы накоротко на несколько секунд металлической отверткой или пинцетом. Можно подключить к ним лампу накаливания от карманного фонарика, пока она не потухнет или резистор. Затем следует внимательно осмотреть изделие – на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана.

Потребуются следующие устройства и компоненты:

  • ИП – батарея, аккумулятор, блок питания компьютера или специализированное устройство с регулируемым выходным напряжением;
  • мультиметр;
  • резистор;
  • монтажные принадлежности: паяльник с припоем и канифолью, бокорезы, пинцет, отвертка;
  • маркер для нанесения знаков полярности на корпус проверяемого электролита.

Затем следует собрать электрическую схему:

  • параллельно резистору с помощью “крокодилов” (т.е. щупов с зажимами) присоединить мультиметр, настроенный на измерение постоянного тока;
  • плюсовую клемму ИП соединить с выводом резистора;
  • другой вывод резистора соединить с контактом емкости, а ее 2 контакт присоединить к минусовой клемме ИП.

Если полярность подключения электролита правильная, мультиметр ток не зафиксирует. Т.о., контакт, соединенный с резистором, будет плюсовым. В противном случае мультиметр покажет наличие тока. В этом случае с минусовой клеммой ИП был соединен плюсовой контакт электролита.

Другой способ проверки отличается тем, что мультиметр, параллельно подключенный к сопротивлению, переводится в режим измерения постоянного напряжения. В этом случае при правильном подключении емкости прибор покажет напряжение, величина которого затем будет стремиться к нулю. При неправильном подключении напряжение сначала будет падать, но потом зафиксируется на ненулевой величине.

Согласно 3 способу прибор, измеряющий постоянное напряжение, присоединяется параллельно не сопротивлению, а проверяемой емкости. При правильном подключении полюсов емкости напряжение на ней достигнет величины, выставленной на ИП. Если же минус ИП будет соединен с плюсом емкости, т.е. неправильно, напряжение на конденсаторе поднимется до значения, равного половине величины, выдаваемой ИП. Например, если на клеммах ИП 12 В, то на емкости будет 6 В.

После окончания проверок емкость следует разрядить так же, как и в начале эксперимента.

Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, т.к. имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача – как определить полярность конденсатора.

Как определить полярность электролитического конденсатора?

Существует ряд способов, как проверить расположение плюса и минуса на корпусе устройства. Полярность конденсатора определяется следующим образом:

  • по маркировке, т.е. по нанесенным на его корпус надписям и рисункам;
  • по внешнему виду;
  • с помощью универсального измерительного прибора – мультиметра.

Важно правильно определить положительные и отрицательные контакты, чтобы после монтажа при подаче напряжения схема не вышла из строя.

По маркировке

Маркировка накопителей заряда, в том числе электролитических, зависит от страны, компании-производителя и стандартов, которые со временем меняются. Поэтому вопрос о том, как определить полярность на конденсаторе, не всегда имеет простой ответ.

Обозначение плюса конденсатора

На отечественных советских изделиях обозначался только положительный контакт – знаком “+”. Этот знак наносился на корпус рядом с положительным выводом. Иногда в литературе плюсовой вывод электролитических конденсаторов называют анодом, поскольку они не только пассивно накапливают заряд, но и применяются для фильтрации переменного тока, т. е. обладают свойствами активного полупроводникового прибора. В ряде случаев знак “+” ставят и на печатной плате, вблизи от положительного вывода размещенного на ней накопителя.

На изделиях серии К50-16 маркировку полярности наносят на дно, выполненное из пластмассы. У других моделей серии К50, например К50-6, знак “плюс” нанесен краской на нижнюю часть алюминиевого корпуса, рядом с положительным выводом. Иногда по низу также маркируются изделия импортные, произведенные в странах бывшего социалистического лагеря. Современная отечественная продукция отвечает общемировым стандартам.

Маркировка конденсаторов типа SMD (Surface Mounted Device), предназначенных для поверхностного монтажа (SMT – Surface Mount Technology), отличается от обыкновенной. Плоские модели имеют черный или коричневый корпус в виде маленькой прямоугольной пластины, часть которой у положительного вывода закрашена серебристой полосой с нанесенным на нее знаком “плюс”.

Обозначение минуса

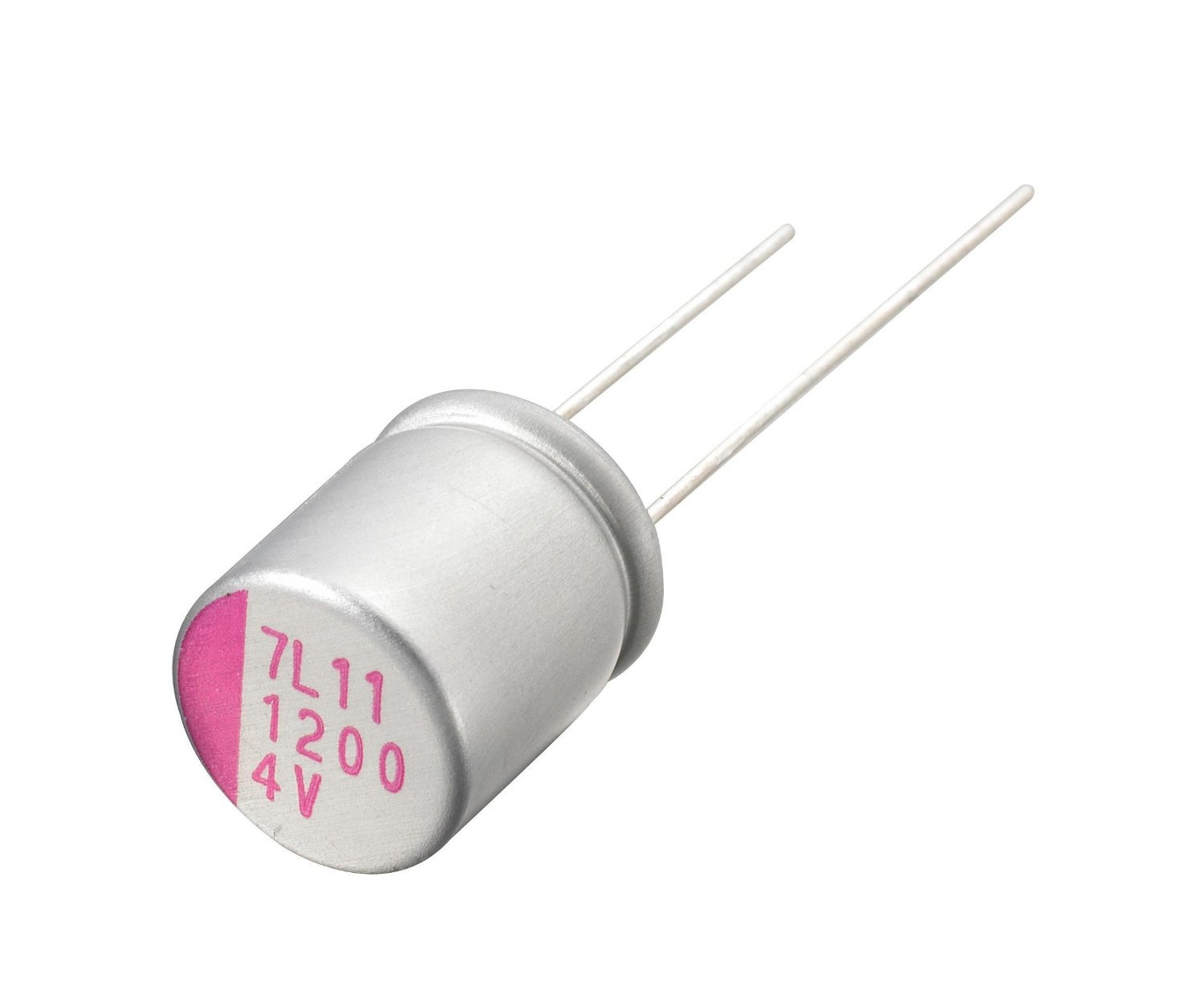

Принцип маркировки полярности импортных изделий отличается от традиционных стандартов отечественной промышленности и состоит в алгоритме: “чтобы узнать, где плюс, сначала нужно найти, где минус”. Местоположение отрицательного контакта показывают как специальные знаки, так и цвет окраски корпуса.

Например, на черном цилиндрическом корпусе на стороне отрицательного вывода, иногда называемого катодом, нанесена светло-серая полоса по всей высоте цилиндра. На полосе напечатана прерывистая линия, или вытянутые эллипсы, или знак “минус”, а также 1 или 2 угловые скобки, острым углом направленные на катод. Модельный ряд с другими номиналами отличается синим корпусом и бледно-голубой полосой на стороне отрицательного контакта.

Применяют для маркировки и другие цвета, следуя общему принципу: темный корпус и светлая полоса. Такая маркировка никогда полностью не стирается и поэтому всегда можно уверенно определить полярность “электролита”, как для краткости на радиотехническом жаргоне называют электролитические конденсаторы.

Корпус емкостей SMD, изготовленных в виде металлического алюминиевого цилиндра, остается неокрашенным и имеет естественный серебристый цвет, а сегмент круглого верхнего торца закрашивается интенсивным черным, красным или синим цветом и соответствует позиции отрицательного вывода. После монтажа элемента на поверхность печатной платы частично закрашенный торец корпуса, указывающий полярность, хорошо просматривается на схеме, поскольку по сравнению с плоскими элементами имеет большую высоту.

На поверхность платы наносится соответствующее маркировке обозначение полярности цилиндрического SMD-прибора: это окружность с заштрихованным белыми линиями сегментом, где располагается отрицательный контакт. Однако следует учесть, что некоторые фирмы-производители предпочитают белым цветом отмечать положительный контакт прибора.

По внешнему виду

Если маркировка стерлась или неясна, то определение полярности конденсатора иногда возможно путем анализа внешнего вида корпуса. У многих емкостей с расположением выводов на одной стороне и не подвергавшихся монтажу плюсовая ножка длиннее, чем отрицательная. Изделия марки ЭТО, ныне устаревшие, имеют вид 2 цилиндров, поставленных друг на друга: большего диаметра и небольшой высоты, и меньшего диаметра, но существенно более высокий. Контакты расположены по центру торцов цилиндров. Положительный вывод смонтирован в торце цилиндра большего диаметра.

У некоторых мощных электролитов катод выведен на корпус, который соединен пайкой с шасси электрической схемы. Соответственно, положительный вывод изолирован от корпуса и расположен на его верхней части.

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов, определяется по светлой полосе, ассоциированной с отрицательным полюсом прибора. Если же ни по маркировке, ни по внешнему виду полярность электролита определить нельзя, то и тогда задача “как узнать полярность конденсатора” решается путем применения универсального тестера – мультиметра.

С помощью мультиметра

Перед проведением экспериментов важно собрать схему так, чтобы испытательное напряжение источника постоянного тока (ИП) не превышало 70-75% от номинала, указанного на корпусе накопителя или в справочнике. Например, если электролит рассчитан на 16 В, то ИП должен выдавать не более 12 В. Если номинал электролита неизвестен, начинать эксперимент следует с малых значений в диапазоне 5-6 В, и затем постепенно повышать напряжение на выходе ИП.

Конденсатор должен быть полностью разряжен – для этого нужно соединить его ножки или выводы накоротко на несколько секунд металлической отверткой или пинцетом. Можно подключить к ним лампу накаливания от карманного фонарика, пока она не потухнет или резистор. Затем следует внимательно осмотреть изделие – на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана.

Потребуются следующие устройства и компоненты:

  • ИП – батарея, аккумулятор, блок питания компьютера или специализированное устройство с регулируемым выходным напряжением;
  • мультиметр;
  • резистор;
  • монтажные принадлежности: паяльник с припоем и канифолью, бокорезы, пинцет, отвертка;
  • маркер для нанесения знаков полярности на корпус проверяемого электролита.

Затем следует собрать электрическую схему:

  • параллельно резистору с помощью “крокодилов” (т.е. щупов с зажимами) присоединить мультиметр, настроенный на измерение постоянного тока;
  • плюсовую клемму ИП соединить с выводом резистора;
  • другой вывод резистора соединить с контактом емкости, а ее 2 контакт присоединить к минусовой клемме ИП.

Если полярность подключения электролита правильная, мультиметр ток не зафиксирует. Т.о., контакт, соединенный с резистором, будет плюсовым. В противном случае мультиметр покажет наличие тока. В этом случае с минусовой клеммой ИП был соединен плюсовой контакт электролита.

Другой способ проверки отличается тем, что мультиметр, параллельно подключенный к сопротивлению, переводится в режим измерения постоянного напряжения. В этом случае при правильном подключении емкости прибор покажет напряжение, величина которого затем будет стремиться к нулю. При неправильном подключении напряжение сначала будет падать, но потом зафиксируется на ненулевой величине.

Согласно 3 способу прибор, измеряющий постоянное напряжение, присоединяется параллельно не сопротивлению, а проверяемой емкости. При правильном подключении полюсов емкости напряжение на ней достигнет величины, выставленной на ИП. Если же минус ИП будет соединен с плюсом емкости, т.е. неправильно, напряжение на конденсаторе поднимется до значения, равного половине величины, выдаваемой ИП. Например, если на клеммах ИП 12 В, то на емкости будет 6 В.

После окончания проверок емкость следует разрядить так же, как и в начале эксперимента.

В элементной базе компьютера (и не только) есть одно узкое место – электролитические конденсаторы. Они содержат электролит, электролит – это жидкость. Поэтому нагрев такого конденсатора приводит к выходу его из строя, так как электролит испаряется. А нагрев в системном блоке – дело регулярное.

Поэтому замена конденсаторов – это вопрос времени. Больше половины отказов материнских плат средней и нижней ценовой категории происходит по вине высохших или вздувшихся конденсаторов. Еще чаще по этой причине ломаются компьютерные блоки питания.

Поскольку печать на современных платах очень плотная, производить замену конденсаторов нужно очень аккуратно. Можно повредить и при этом не заметить мелкий бескорпусой элемент или разорвать (замкнуть) дорожки, толщина и расстояние между которыми чуть больше толщины человеческого волоса. Исправить подобное потом достаточно сложно. Так что будьте внимательны.

Итак, для замены конденсаторов понадобится паяльник с тонким жалом мощностью 25-30Вт, кусок толстой гитарной струны или толстая игла, паяльный флюс или канифоль.

В том случае, если вы перепутаете полярность при замене электролитического конденсатора или установите конденсатор с низким номиналом по вольтажу, он вполне может взорваться. А вот как это выглядит:

Так что внимательнее подбирайте деталь для замены и правильно устанавливайте. На электролитических конденсаторах всегда отмечен минусовой контакт (обычно вертикальной полосой цвета, отличного от цвета корпуса). На печатной плате отверстие под минусовой контакт отмечено тоже (обычно черной штриховкой или сплошным белым цветом). Номиналы написаны на корпусе конденсатора. Их несколько: вольтаж, ёмкость, допуски и температура.

Первые два есть всегда, остальные могут и отсутствовать. Вольтаж: 16V (16 вольт). Ёмкость: 220µF (220 микрофарад). Вот эти номиналы очень важны при замене. Вольтаж можно выбирать равный или с большим номиналом. А вот ёмкость влияет на время зарядки/разрядки конденсатора и в ряде случаев может иметь важное значение для участка цепи.

Поэтому ёмкость следует подбирать равную той, что указана на корпусе. Слева на фото ниже зелёный вздувшийся (или потёкший ) конденсатор. Вообще с этими зелёными конденсаторами постоянные проблемы. Самые частые кандидаты на замену. Справа исправный конденсатор, который будем впаивать.

Выпаивается конденсатор следующим образом: сначала находите ножки конденсатора с обратной стороны платы (для меня это самый трудный момент). Затем нагреваете одну из ножек и слегка давите на корпус конденсатора со стороны нагреваемой ножки. Когда припой расплавляется, конденсатор наклоняется. Проводите аналогичную процедуру со второй ножкой. Обычно конденсатор вынимается в два приема.

Спешить не нужно, сильно давить тоже. Мат.плата – это не двухсторонний текстолит, а многослойный (представьте вафлю). Из-за чрезмерного усердия можно повредить контакты внутренних слоев печатной платы. Так что без фанатизма. Кстати, долговременный нагрев тоже может повредить плату, например, привести к отслоению или отрыву контактной площадки. Поэтому сильно давить паяльником тоже не нужно. Паяльник прислоняем, на конденсатор слегка надавливаем.

После извлечения испорченного конденсатора необходимо сделать отверстия, чтобы новый конденсатор вставлялся свободно или с небольшим усилием. Я для этих целей использую гитарную струну той же толщины, что и ножки выпаиваемой детали. Для этих целей подойдет и швейная игла, однако иглы сейчас делают из обычного железа, а струны из стали. Есть вероятность того, что игла схватится припоем и сломается при попытке ее вытащить. А струна достаточно гибкая и схватывается сталь с припоем значительно хуже, чем железо.

При демонтаже конденсаторов припой чаще всего забивает отверстия в плате. Попробовав впаять конденсатор тем же способом, которым я советовал его выпаивать, можно повредить контактную площадку и дорожку, ведущую к ней. Не конец света, но очень нежелательное происшествие. Поэтому если отверстия не забил припой, их нужно просто расширить. А если все же забил, то нужно плотно прижать конец струны или иглы к отверстию, а с другой стороны платы прислонить к этому отверстию паяльник. Если подобный вариант неудобен, то жало паяльника нужно прислонять к струне практически у основания. Когда припой расплавится, струна войдёт в отверстие. В этот момент надо ее вращать, чтобы она не схватилась припоем.

После получения и расширения отверстия нужно снять с его краев излишки припоя, если таковые имеются, иначе во время припаивания конденсатора может образоваться оловянная шапка , которая может припаять соседние дорожки в тех местах, где печать плотная. Обратите внимание на фото ниже – насколько близко к отверстиям располагаются дорожки. Припаять такую очень легко, а заметить сложно, поскольку обзору мешает установленный конденсатор. Поэтому лишний припой очень желательно убирать.

Если у вас нет под боком радио-рынка, то скорее всего конденсатор для замены найдется только б/у. Перед монтажом следует обработать его ножки, если требуется. Желательно снять весь припой с ножек. Я обычно мажу ножки флюсом и чистым жалом паяльника облуживаю, припой собирается на жало паяльника. Потом скоблю ножки конденсатора канцелярским ножом (на всякий случай).

Вот, собственно, и все. Вставляем конденсатор, смазываем ножки флюсом и припаиваем. Кстати, если используется сосновая канифоль, лучше истолочь ее в порошок и нанести его на место монтажа, чем макать паяльник в кусок канифоли. Тогда получится аккуратно.

Замена конденсатора без выпаивания с платы

Условия ремонта бывают разные и менять конденсатор на многослойной (мат. плата ПК, например) печатной плате – это не то же самое что поменять конденсатор в блоке питания (однослойная односторонняя печатная плата). Надо быть предельно аккуратным и осторожным. К сожалению, не все родились с паяльником в руках, а отремонтировать (или попытаться отремонтировать) что-то бывает очень нужно.

Как я уже писал в первой половине статьи, чаще всего причиной поломок являются конденсаторы. Поэтому замена конденсаторов наиболее частый вид ремонта, по крайней мере в моём случае. В специализированных мастерских есть для этих целей специальное оборудование. Если оного нет, приходится пользоваться оборудованием обычным (флюс, припой и паяльник). В этом случае очень помогает опыт.

А если опыта нет, то попытка ремонта вполне может закончится плачевно. Как раз для таких случаев спешу поделиться способом замены конденсаторов без выпаивания из печатной платы. Способ внешне довольно не аккуратный и в некоторой степени более опасный, чем предыдущий, но для личного пользования сгодится.

Главным преимуществом данного метода является то, что контактные площадки платы придётся в значительно меньшей степени подвергать нагреву. Как минимум в два раза. Печать на дешёвых мат.платах достаточно часто отслаивается от нагрева. Дорожки отрываются, а исправить такое потом достаточно проблематично.

Минус данного способа в том, что на плату всё-таки придётся надавить, что тоже может привести к негативным последствиям. Хотя из моей личной практики давить сильно ни разу не приходилось. При этом есть все шансы припаяться к ножкам, оставшимся после механического удаления конденсатора.

Итак, замена конденсатора начинается с удаления испорченной детали с мат.платы.

На конденсатор нужно поставить палец и с лёгким нажатием попробовать покачать его вверх-вниз и влево-вправо. Если конденсатор качается влево-вправо, значит ножки расположены по вертикальной оси (как на фото), в обратном случае по горизонтальной. Также можно определить положение ножек по минусовому маркеру (полоса на корпусе конденсатора, обозначающая минусовой контакт).

Дальше следует надавить на конденсатор по оси расположения его ножек, но не резко, а плавно, медленно увеличивая нагрузку. В результате ножка отделяется от корпуса, далее повторяем процедуру для второй ножки (давим с противоположной стороны).

Иногда ножка из-за плохого припоя вытаскивается вместе с конденсатором. В этом случае можно слегка расширить получившееся отверстие (я делаю это куском гитарной струны) и вставить туда кусок медной проволоки, желательно одинаковой с ножкой толщины.

Половина дела сделана, теперь переходим непосредственно к замене конденсатора. Стоит отметить, что припой плохо пристаёт к той части ножки, которая находилась внутри корпуса конденсатора и её лучше откусить кусачками, оставив небольшую часть. Затем ножки конденсатора, приготовленного для замены и ножки старого конденсатора обрабатываются припоем и припаиваются. Удобнее всего паять конденсатор, приложив его к к плате под углом в 45 градусов. Потом его легко можно поставить по стойке смирно.

Вид в результате, конечно неэстетичный, но зато работает и данный способ намного проще и безопаснее предыдущего с точки зрения нагрева платы паяльником. Удачного ремонта!

Как правильно определить полярность конденсатора — пошаговая инструкция. Как определить полярность электролитических конденсаторов, где плюс и минус? Маркировка полярности электролитических конденсаторов импортных

В элементной базе компьютера (и не только) есть одно узкое место — электролитические конденсаторы. Они содержат электролит, электролит — это жидкость. Поэтому нагрев такого конденсатора приводит к выходу его из строя, так как электролит испаряется. А нагрев в системном блоке — дело регулярное.

Поэтому замена конденсаторов — это вопрос времени. Больше половины отказов материнских плат средней и нижней ценовой категории происходит по вине высохших или вздувшихся конденсаторов. Еще чаще по этой причине ломаются компьютерные блоки питания.

Поскольку печать на современных платах очень плотная, производить замену конденсаторов нужно очень аккуратно. Можно повредить и при этом не заметить мелкий бескорпусой элемент или разорвать (замкнуть) дорожки, толщина и расстояние между которыми чуть больше толщины человеческого волоса. Исправить подобное потом достаточно сложно. Так что будьте внимательны.

Итак, для замены конденсаторов понадобится паяльник с тонким жалом мощностью 25-30Вт, кусок толстой гитарной струны или толстая игла, паяльный флюс или канифоль.

В том случае, если вы перепутаете полярность при замене электролитического конденсатора или установите конденсатор с низким номиналом по вольтажу, он вполне может взорваться. А вот как это выглядит:

Так что внимательнее подбирайте деталь для замены и правильно устанавливайте. На электролитических конденсаторах всегда отмечен минусовой контакт (обычно вертикальной полосой цвета, отличного от цвета корпуса). На печатной плате отверстие под минусовой контакт отмечено тоже (обычно черной штриховкой или сплошным белым цветом). Номиналы написаны на корпусе конденсатора. Их несколько: вольтаж, ёмкость, допуски и температура.

Первые два есть всегда, остальные могут и отсутствовать. Вольтаж: 16V (16 вольт). Ёмкость: 220µF (220 микрофарад). Вот эти номиналы очень важны при замене. Вольтаж можно выбирать равный или с большим номиналом. А вот ёмкость влияет на время зарядки/разрядки конденсатора и в ряде случаев может иметь важное значение для участка цепи.

Поэтому ёмкость следует подбирать равную той, что указана на корпусе. Слева на фото ниже зелёный вздувшийся (или потёкший) конденсатор. Вообще с этими зелёными конденсаторами постоянные проблемы. Самые частые кандидаты на замену. Справа исправный конденсатор, который будем впаивать.

Выпаивается конденсатор следующим образом: сначала находите ножки конденсатора с обратной стороны платы (для меня это самый трудный момент). Затем нагреваете одну из ножек и слегка давите на корпус конденсатора со стороны нагреваемой ножки. Когда припой расплавляется, конденсатор наклоняется. Проводите аналогичную процедуру со второй ножкой. Обычно конденсатор вынимается в два приема.

Спешить не нужно, сильно давить тоже. Мат.плата — это не двухсторонний текстолит, а многослойный (представьте вафлю). Из-за чрезмерного усердия можно повредить контакты внутренних слоев печатной платы. Так что без фанатизма. Кстати, долговременный нагрев тоже может повредить плату, например, привести к отслоению или отрыву контактной площадки. Поэтому сильно давить паяльником тоже не нужно. Паяльник прислоняем, на конденсатор слегка надавливаем.

После извлечения испорченного конденсатора необходимо сделать отверстия, чтобы новый конденсатор вставлялся свободно или с небольшим усилием. Я для этих целей использую гитарную струну той же толщины, что и ножки выпаиваемой детали. Для этих целей подойдет и швейная игла, однако иглы сейчас делают из обычного железа, а струны из стали. Есть вероятность того, что игла схватится припоем и сломается при попытке ее вытащить. А струна достаточно гибкая и схватывается сталь с припоем значительно хуже, чем железо.

При демонтаже конденсаторов припой чаще всего забивает отверстия в плате. Попробовав впаять конденсатор тем же способом, которым я советовал его выпаивать, можно повредить контактную площадку и дорожку, ведущую к ней. Не конец света, но очень нежелательное происшествие. Поэтому если отверстия не забил припой, их нужно просто расширить. А если все же забил, то нужно плотно прижать конец струны или иглы к отверстию, а с другой стороны платы прислонить к этому отверстию паяльник. Если подобный вариант неудобен, то жало паяльника нужно прислонять к струне практически у основания. Когда припой расплавится, струна войдёт в отверстие. В этот момент надо ее вращать, чтобы она не схватилась припоем.

После получения и расширения отверстия нужно снять с его краев излишки припоя, если таковые имеются, иначе во время припаивания конденсатора может образоваться оловянная шапка, которая может припаять соседние дорожки в тех местах, где печать плотная. Обратите внимание на фото ниже — насколько близко к отверстиям располагаются дорожки. Припаять такую очень легко, а заметить сложно, поскольку обзору мешает установленный конденсатор. Поэтому лишний припой очень желательно убирать.

Если у вас нет под боком радио-рынка, то скорее всего конденсатор для замены найдется только б/у. Перед монтажом следует обработать его ножки, если требуется. Желательно снять весь припой с ножек. Я обычно мажу ножки флюсом и чистым жалом паяльника облуживаю, припой собирается на жало паяльника. Потом скоблю ножки конденсатора канцелярским ножом (на всякий случай).

Вот, собственно, и все. Вставляем конденсатор, смазываем ножки флюсом и припаиваем. Кстати, если используется сосновая канифоль, лучше истолочь ее в порошок и нанести его на место монтажа, чем макать паяльник в кусок канифоли. Тогда получится аккуратно.

Замена конденсатора без выпаивания с платы

Условия ремонта бывают разные и менять конденсатор на многослойной (мат. плата ПК, например) печатной плате — это не то же самое что поменять конденсатор в блоке питания (однослойная односторонняя печатная плата). Надо быть предельно аккуратным и осторожным. К сожалению, не все родились с паяльником в руках, а отремонтировать (или попытаться отремонтировать) что-то бывает очень нужно.

Как я уже писал в первой половине статьи, чаще всего причиной поломок являются конденсаторы. Поэтому замена конденсаторов наиболее частый вид ремонта, по крайней мере в моём случае. В специализированных мастерских есть для этих целей специальное оборудование. Если оного нет, приходится пользоваться оборудованием обычным (флюс, припой и паяльник). В этом случае очень помогает опыт.

Главным преимуществом данного метода является то, что контактные площадки платы придётся в значительно меньшей степени подвергать нагреву. Как минимум в два раза. Печать на дешёвых мат.платах достаточно часто отслаивается от нагрева. Дорожки отрываются, а исправить такое потом достаточно проблематично.

Минус данного способа в том, что на плату всё-таки придётся надавить, что тоже может привести к негативным последствиям. Хотя из моей личной практики давить сильно ни разу не приходилось. При этом есть все шансы припаяться к ножкам, оставшимся после механического удаления конденсатора.

Итак, замена конденсатора начинается с удаления испорченной детали с мат.платы.

На конденсатор нужно поставить палец и с лёгким нажатием попробовать покачать его вверх-вниз и влево-вправо. Если конденсатор качается влево-вправо, значит ножки расположены по вертикальной оси (как на фото), в обратном случае по горизонтальной. Также можно определить положение ножек по минусовому маркеру (полоса на корпусе конденсатора, обозначающая минусовой контакт).

Дальше следует надавить на конденсатор по оси расположения его ножек, но не резко, а плавно, медленно увеличивая нагрузку. В результате ножка отделяется от корпуса, далее повторяем процедуру для второй ножки (давим с противоположной стороны).

Иногда ножка из-за плохого припоя вытаскивается вместе с конденсатором. В этом случае можно слегка расширить получившееся отверстие (я делаю это куском гитарной струны) и вставить туда кусок медной проволоки, желательно одинаковой с ножкой толщины.

Половина дела сделана, теперь переходим непосредственно к замене конденсатора. Стоит отметить, что припой плохо пристаёт к той части ножки, которая находилась внутри корпуса конденсатора и её лучше откусить кусачками, оставив небольшую часть. Затем ножки конденсатора, приготовленного для замены и ножки старого конденсатора обрабатываются припоем и припаиваются. Удобнее всего паять конденсатор, приложив его к к плате под углом в 45 градусов. Потом его легко можно поставить по стойке смирно.

Вид в результате, конечно неэстетичный, но зато работает и данный способ намного проще и безопаснее предыдущего с точки зрения нагрева платы паяльником. Удачного ремонта!

Если материалы сайта оказались для вас полезными, можете поддержать дальнейшее развитие ресурса, оказав ему (и мне ) .

Электролитический конденсатор является странным электронным компонентом, сочетающим в себе свойства пассивного элемента и полупроводникового прибора. В различие от обыкновенного конденсатора, он является полярным элементом.

Инструкция

1. У электролитических конденсаторов отечественного производства, итоги которых расположены радиально либо аксиально, для определения полярности обнаружьте знак плюса, расположенный на корпусе. Тот из итогов, ближе к которому он размещен, является позитивным. Аналогичным образом промаркированы и некоторые ветхие конденсаторы чешского производства.

2. Конденсаторы коаксиальной конструкции, у которых корпус рассчитан на соединение с шасси; обыкновенно предуготовлены для применения в фильтрах анодного напряжения устройств, исполненных на лампах. От того что оно является правильным, минусовая обкладка у них в большинстве случаев выведена на корпус, а плюсовая – на центральный контакт. Но из этого правила могут быть и исключения, следственно в случае всяких сомнений поищите на корпусе прибора маркировку (обозначение плюса либо минуса) либо, при отсутствии таковой, проверьте полярность методом, описанным ниже.

3. Нестандартный случай появляется при проверке электролитических конденсаторов типа К50-16. Такой прибор имеет пластмассовое дно, а маркировка полярности помещена прямо на нем. Изредка знаки минуса и плюса расположены таким образом, что итоги проходят прямо через их центры.

4. Конденсатор устаревшего типа ЭТО непосвященный может принять за диод. Обыкновенно полярность на его корпусе указана методом, описанным в шаге 1. При отсутствии маркировки знайте, что итог, расположенный со стороны утолщения корпуса, подключен к правильной обкладке. Ни в коем случае не разбирайте такие конденсаторы – в них содержатся ядовитые вещества!

5. Полярность современных электролитических конденсаторов привозного производства, самостоятельно от их конструкции, определяйте по полосе, расположенной рядом с минусовым итогом. Она нанесена цветом, контрастным к цвету корпуса, и является прерывистой, т.е. как бы состоит из минусов.

6. Для определения полярности конденсатора, не имеющего маркировки, соберите цепь, состоящую из источника непрерывного напряжения в несколько вольт, резистора на один килоом и микроамперметра, объединенных ступенчато. Всецело разрядите прибор, и лишь после этого включите в эту цепь. Позже полной зарядки прочитайте показания прибора. После этого отключите конденсатор от цепи, вновь всецело разрядите, включите в цепь, дождитесь полной зарядки и прочитайте новые показания. Сравните их с предыдущими. При подключении в положительной полярности утрата приметно поменьше.

В автомагазинах продаются свинцово-кислотные аккумуляторные батареи прямой (ими комплектуются все отечественные автомобили) и обратной полярности (устанавливаются на некоторых машинах зарубежного производства). Перед покупкой батареи, нужно верно определить ее полярность .

Вам понадобится

Инструкция

1. Срок службы всякий аккумуляторной батареи лимитирован и составляет, как водится, не больше пяти лет. Отработав положенное время, непременно наступает момент замены энергоблока. И если у обладателей автомобилей отечественного производства задача заключается в том, дабы предпочесть АКБ соответствующей емкости и отдать предпочтение определенной торговой марке, то владельцам привозных машин нужно узнать перед покупкой полярность аккумулятора.

2. Для достижения поставленной задачи батарея извлекается из аккумуляторного гнезда и располагается таким образом, что при визуальном осмотре сверху ее клеммы обязаны быть внизу. Обратите внимание, что одна из них немножко тоньше иной (она минусовая).

3. Если минусовая клемма расположена на аккумуляторе слева (внизу), то батарея обратной полярности.

4. В тех случаях, когда больше тонкая клемма справа – АКБ прямой полярности.

5. Дабы окончательно удостовериться в правильности определения полярности аккумулятора, присоедините к нему вольтметр. При этом алый щуп прибора снимает напряжение с толстой клеммы, а черный – с тонкой. Показание на шкале без знака «минус» подтверждает исследуемые параметры АКБ.

Видео по теме

Обратите внимание!
Установка аккумулятора ненадлежащей полярности в автомобиль пугает тем, что к его клеммам не получиться присоединить кабели.

Всякий диод меняет свою проводимость в зависимости от полярности приложенного к нему напряжения. Расположение же электродов на его корпусе указано не неизменно. Если соответствующая маркировка отсутствует, определить, какой электрод подключен к какому итогу, дозволено и самосильно.

Инструкция

1. Первым делом, определите полярность напряжения на щупах того измерительного прибора, которым вы пользуетесь. Если он универсальный, переведите его в режим омметра. Возьмите всякий диод, на корпусе которого обозначено расположение электродов. На этом обозначении «треугольник» соответствует аноду, а «полосочка» – катоду. Испробуйте подключать щупы к диоду в разных полярностях. Если он проводит ток, значит, щуп с правильным потенциалом подключен к аноду, а с негативным – к катоду. Помните, что полярность в режиме измерения сопротивления на стрелочных приборах может отличаться от той, которая указана для режимов измерения напряжения и тока. А вот на цифровых приборах она традиционно идентична во всех режимах, но осуществить проверку все равно не помешает.

2. Если проверяется вакуумный диод с прямым накалом, раньше каждого, обнаружьте у него сочетание штырьков, между которыми ток проходит само­стоятельно от полярности подключения измерительного прибора. Это – нить накала, она же является и катодом. По справочнику обнаружьте номинальное напряжение накала диода . Подайте на нить накала непрерывное напряжение соответствующей величины. Щуп прибора, на котором находится негативный потенциал, подключите к одному из штырьков нити накала, а позитивным щупом прикасайтесь по очереди к остальным итогам лампы. Найдя штырек, при прикосновении щупа к которому отображается сопротивление, меньшее бесконечности, сделайте итог, что это – анод. Сильные вакуумные диоды с прямым накалом (кенотроны) могут иметь два анода.

3. У вакуумного диода с косвенным накалом подогреватель изолирован от катода. Обнаружив его, подайте на него переменное напряжение, действующее значение которого равно указанному в справочнике. После этого среди остальных итогов обнаружьте два таких, между которыми при определенной полярности проходит ток. Тот из них, к которому подключен щуп с позитивным потенциалом, является анодом, противоположный – катодом. Помните, что многие вакуумные диоды с косвенным накалом имеют по два анода, а некоторые – и два катода.

4. Полупроводниковый диод имеет каждого два итога. Соответственно, прибор к нему дозволено подключить каждого двумя методами. Обнаружьте такое расположение элемента, при котором ток через него проходит. Щуп с позитивным потенциалом при этом окажется подключенным к аноду, а с негативным – к катоду.

На 1-й взор, обозначать на динамике полярность нет смысла, от того что подается на него переменное напряжение. Но когда в акустической системе несколько динамических головок, их нужно включать синфазно. Принято обозначать на итогах головки такую полярность , при которой диффузор перемещается вперед.

Инструкция

1. Изготовьте для проверки динамиков особый пробник. Для этого возьмите обычный карманный фонарь на основе лампы накаливания. Удалите из него выключатель, а взамен последнего подключите два щупа. У них неукоснительно обязаны быть изолированные ручки, от того что в момент отключения напряжения на итогах головки появляется напряжение самоиндукции. Проверьте полярность напряжения на щупах при помощи контрольного вольтметра. Нанесите на них соответствующие обозначения. Удостоверитесь, что если щупы замкнуть, лампа светится.

2. Отключите усилитель и каждый стереокомплекс (в том числе и из розетки). Отключите оба итога динамической головки от остальных цепей акустической системы. Подключите щупы к итогам головки, не касаясь ни последних, ни металлических частей щупов. В данный момент наблюдательно глядите на диффузор. Если при подключении он перемещается наружу, а при отключении – вовнутрь, полярность положительная. Если же отслеживается обратная картина, поменяйте полярность подключения щупов, позже чего повторите проверку. После этого обозначьте на каркасе динамической головки несмываемым фломастером полярность , соответствующую полярности подключения щупов.

3. Осуществите аналогичную операцию в отношении остальных динамиков в предела одной акустической системы. Самостоятельно от того, как они подключены (напрямую либо через кроссовер), подключите их синфазно таким образом, дабы красному контакту на задней стенке колонки соответствовали плюсовые итоги головок.

4. Так же проверьте и при необходимости переделайте вторую акустическую систему. Закрыв корпуса обеих колонок, проверьте, верно ли они подключены к усилителю. На кабеле, которым осуществляется такое соединение, имеются особые красные метки. Во всех случаях проводник с меткой подключайте к красной клемме, а проводник без метки – к черной.

5. Включите стереокомплекс. Сравните его звучание с тем, которое имело место до переделки.

Видео по теме

Казалось бы, для чего обозначать полярность на динамике стереосистемы? На него чай подается переменное напряжение. Впрочем если акустических головок в системе несколько, включать их надобно синфазно. На итогах той либо другой головки обозначают то значение полярности, при котором диффузор перемещается в направлении вперед.

Вам понадобится

  • – карманный фонарь с лампой накаливания;
  • – щупы с изолированными ручками;
  • – несмываемый маркер;
  • – вольтметр.

Инструкция

1. Дабы определить полярность динамика, сделайте устройство-пробник. Возьмите обыкновенный карманный фонарь с лампой накаливания. Отсоедините от него выключатель, взамен которого надобно будет подключить два щупа. Щупы обязаны быть с изолированными ручками, так как, когда напряжение отключается, на итогах головки возникает напряжение самоиндукции.

2. С поддержкой контрольного вольтметра осуществите проверку полярности на щупах, позже чего нанесите на щупы соответствующие обозначения. Когда щупы замыкаются, лампа должна гореть.

3. Отключите усилитель и вообще всю акустическую систему, выньте шнур из розетки. После этого отключите от остальных цепей системы итоги динамической головки. Дальше подключите оба щупа к итогам головки, чураясь касания итогов и металлических частей самих щупов. И на диффузор глядите наблюдательно. Если он при подключении перемещается наружу, и вовнутрь – при отключении, значит, полярность положительная. Если картина отслеживается противоположная, необходимо поменять полярность подключения щупов, а после этого повторить проверку.

4. На каркасе головки обозначьте полярность, желанно несмываемым маркером, которая соответствует полярности подключения щупов.

5. Проделайте те же самые операции и для остальных динамиков акустической системы. И не значимо, через кроссовер они подключены либо напрямую, необходимо их подключить синфазно так, дабы плюсовые итоги головок соответствовали контакту красного цвета на задней стенке собственно колонки.

6. Проверьте и переделайте, если надобно, вторую акустическую систему. Проверьте, закрыв корпуса 2-х колонок, положительно ли осуществлено их подключение к усилителю. На осуществляющем такое соединение кабеле дозволено подметить красные метки. В любом случае, проводник с меткой должен подключаться к клемме красного цвета, а тот, что без метки – к клемме черного цвета.

7. Включите стереосистему и сравните звучание, которая она издает сейчас, с тем звучанием, что она издавала до вашего вмешательства.

Медики и психофизиологи давным-давно обратили внимание на тот факт, что тот либо другой цвет идентично влияет на всех людей. Скажем, алый цвет оказывает возбуждающее влияние, фиолетовый беспокоит, синий успокаивает, а зеленый создает чувство стабильности в жизни.

Самый знаменитый эксперт, тот, что занимался постижением воздействия цветов на душевное состояние людей, Макс Люшер. Он выделил четыре психотипа людей, базируясь на их цветовых предпочтениях.

Цветовые типы личности

Красный психотип

Люди, отдающие предпочтение красному, дюже энергичны, их дозволено сравнить с «нерушимым мотором». Они, как водится, непрерывно находятся в возбуждении и любят это состояние. В итоге напряжения они дюже зачастую испытывают нервозное истощение и раздражение.

Желтый психотип

Людям этого типа дюже главна их личная воля и вероятность самореализации. Они любят эксперименты, не страшатся изменений в жизни. Из-за своей автономности они зачастую ощущают себя неудовлетворительно любимыми и утраченными.

Синий психотип

Для этих людей дюже значимым в жизни является мирный темп жизни, они любят покой и умиротворенность. Из-за того, что они выбирают «ровное существование», без сюрпризов и незапланированных действий, эти люди зачастую тоскуют и испытывают отчужденность, находясь рядом с людьми, которые их любят.

Зеленый психотип

Люди этого склада нрава любят руководить обстановкой и собой. Они заблаговременно просчитывают становление событий, знают, что хотят получить и что готовы за это отдать. Спонтанность не входит в список их качеств. Для этих людей значимо, как они выглядят в глазах окружающих и они воспользуются всякий вероятностью, дабы повысить свой ранг.

Видео по теме

Обратите внимание!
Всецело разряжайте конденсатор перед проверкой и прикосновением к его итогам. При сборке либо ремонте конструкции неизменно устанавливайте прибор только в верной полярности, напротив допустим его обрыв.

Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, т.к. имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача — как определить полярность конденсатора.

Как определить полярность электролитического конденсатора?

Существует ряд способов, как проверить расположение плюса и минуса на корпусе устройства. Полярность конденсатора определяется следующим образом:

  • по маркировке, т.е. по нанесенным на его корпус надписям и рисункам;
  • по внешнему виду;
  • с помощью универсального измерительного прибора — мультиметра.

Важно правильно определить положительные и отрицательные контакты, чтобы после монтажа при подаче напряжения схема не вышла из строя.

По маркировке

Маркировка накопителей заряда, в том числе электролитических, зависит от страны, компании-производителя и стандартов, которые со временем меняются. Поэтому вопрос о том, как определить полярность на конденсаторе, не всегда имеет простой ответ.

Обозначение плюса конденсатора

На отечественных советских изделиях обозначался только положительный контакт — знаком “+”. Этот знак наносился на корпус рядом с положительным выводом. Иногда в литературе плюсовой вывод электролитических конденсаторов называют анодом, поскольку они не только пассивно накапливают заряд, но и применяются для фильтрации переменного тока, т.е. обладают свойствами активного полупроводникового прибора. В ряде случаев знак “+” ставят и на печатной плате, вблизи от положительного вывода размещенного на ней накопителя.

На изделиях серии К50-16 маркировку полярности наносят на дно, выполненное из пластмассы. У других моделей серии К50, например К50-6, знак “плюс” нанесен краской на нижнюю часть алюминиевого корпуса, рядом с положительным выводом. Иногда по низу также маркируются изделия импортные, произведенные в странах бывшего социалистического лагеря. Современная отечественная продукция отвечает общемировым стандартам.

Маркировка конденсаторов типа SMD (Surface Mounted Device), предназначенных для поверхностного монтажа (SMT — Surface Mount Technology), отличается от обыкновенной. Плоские модели имеют черный или коричневый корпус в виде маленькой прямоугольной пластины, часть которой у положительного вывода закрашена серебристой полосой с нанесенным на нее знаком “плюс”.

Обозначение минуса

Принцип маркировки полярности импортных изделий отличается от традиционных стандартов отечественной промышленности и состоит в алгоритме: “чтобы узнать, где плюс, сначала нужно найти, где минус”. Местоположение отрицательного контакта показывают как специальные знаки, так и цвет окраски корпуса.

Например, на черном цилиндрическом корпусе на стороне отрицательного вывода, иногда называемого катодом, нанесена светло-серая полоса по всей высоте цилиндра. На полосе напечатана прерывистая линия, или вытянутые эллипсы, или знак “минус”, а также 1 или 2 угловые скобки, острым углом направленные на катод. Модельный ряд с другими номиналами отличается синим корпусом и бледно-голубой полосой на стороне отрицательного контакта.

Применяют для маркировки и другие цвета, следуя общему принципу: темный корпус и светлая полоса. Такая маркировка никогда полностью не стирается и поэтому всегда можно уверенно определить полярность “электролита”, как для краткости на радиотехническом жаргоне называют электролитические конденсаторы.

Корпус емкостей SMD, изготовленных в виде металлического алюминиевого цилиндра, остается неокрашенным и имеет естественный серебристый цвет, а сегмент круглого верхнего торца закрашивается интенсивным черным, красным или синим цветом и соответствует позиции отрицательного вывода. После монтажа элемента на поверхность печатной платы частично закрашенный торец корпуса, указывающий полярность, хорошо просматривается на схеме, поскольку по сравнению с плоскими элементами имеет большую высоту.

На поверхность платы наносится соответствующее маркировке обозначение полярности цилиндрического SMD-прибора: это окружность с заштрихованным белыми линиями сегментом, где располагается отрицательный контакт. Однако следует учесть, что некоторые фирмы-производители предпочитают белым цветом отмечать положительный контакт прибора.

По внешнему виду

Если маркировка стерлась или неясна, то определение полярности конденсатора иногда возможно путем анализа внешнего вида корпуса. У многих емкостей с расположением выводов на одной стороне и не подвергавшихся монтажу плюсовая ножка длиннее, чем отрицательная. Изделия марки ЭТО, ныне устаревшие, имеют вид 2 цилиндров, поставленных друг на друга: большего диаметра и небольшой высоты, и меньшего диаметра, но существенно более высокий. Контакты расположены по центру торцов цилиндров. Положительный вывод смонтирован в торце цилиндра большего диаметра.

У некоторых мощных электролитов катод выведен на корпус, который соединен пайкой с шасси электрической схемы. Соответственно, положительный вывод изолирован от корпуса и расположен на его верхней части.

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов, определяется по светлой полосе, ассоциированной с отрицательным полюсом прибора. Если же ни по маркировке, ни по внешнему виду полярность электролита определить нельзя, то и тогда задача “как узнать полярность конденсатора” решается путем применения универсального тестера — мультиметра.

С помощью мультиметра

Перед проведением экспериментов важно собрать схему так, чтобы испытательное напряжение источника постоянного тока (ИП) не превышало 70-75% от номинала, указанного на корпусе накопителя или в справочнике. Например, если электролит рассчитан на 16 В, то ИП должен выдавать не более 12 В. Если номинал электролита неизвестен, начинать эксперимент следует с малых значений в диапазоне 5-6 В, и затем постепенно повышать напряжение на выходе ИП.

Конденсатор должен быть полностью разряжен — для этого нужно соединить его ножки или выводы накоротко на несколько секунд металлической отверткой или пинцетом. Можно подключить к ним лампу накаливания от карманного фонарика, пока она не потухнет или резистор. Затем следует внимательно осмотреть изделие — на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана.

Потребуются следующие устройства и компоненты:

  • ИП — батарея, аккумулятор, блок питания компьютера или специализированное устройство с регулируемым выходным напряжением;
  • мультиметр;
  • резистор;
  • монтажные принадлежности: паяльник с припоем и канифолью, бокорезы, пинцет, отвертка;
  • маркер для нанесения знаков полярности на корпус проверяемого электролита.

Затем следует собрать электрическую схему:

  • параллельно резистору с помощью “крокодилов” (т.е. щупов с зажимами) присоединить мультиметр, настроенный на измерение постоянного тока;
  • плюсовую клемму ИП соединить с выводом резистора;
  • другой вывод резистора соединить с контактом емкости, а ее 2 контакт присоединить к минусовой клемме ИП.

Если полярность подключения электролита правильная, мультиметр ток не зафиксирует. Т.о., контакт, соединенный с резистором, будет плюсовым. В противном случае мультиметр покажет наличие тока. В этом случае с минусовой клеммой ИП был соединен плюсовой контакт электролита.

Согласно 3 способу прибор, измеряющий постоянное напряжение, присоединяется параллельно не сопротивлению, а проверяемой емкости. При правильном подключении полюсов емкости напряжение на ней достигнет величины, выставленной на ИП. Если же минус ИП будет соединен с плюсом емкости, т.е. неправильно, напряжение на конденсаторе поднимется до значения, равного половине величины, выдаваемой ИП. Например, если на клеммах ИП 12 В, то на емкости будет 6 В.

После окончания проверок емкость следует разрядить так же, как и в начале эксперимента.

Симптомы при выходе из строя конденсаторов разнообразны. Это и зависания и синие экраны и просто нежелания компьютера включаться. Обычно к выводу о железной проблеме приходят после установки «чистой» системы и установки на нее «родных» драйверов. Если на голой системе и правильными драйверами наблюдаются зависания и BSOD’ы – проверяем железо.

Еще одной причиной зависаний является выход из строя элементов на материнской плате. Пожалуй, чаще всего из строя выходят конденсаторы.

Поломку легко определить по вздувшимся крышечкам конденсаторов. Верхние крышечки конденсаторов изготавливаются с крестообразным «надрезом» именно для того, чтобы было легко идентифицировать нерабочий конденсатор. Конденсаторы могут выходить из строя по нескольким причинам. Самая распространенная – некачественная партия. Попросту говоря – заводской брак. Отслужат такие конденсаторы примерно года два-три и «потекут». Вторая причина – время. От старости электролит в них высыхает, уменьшается емкость. Третья причина – перегрев. Если конденсатор находится вблизи горячего процессора – риск выхода его со строя возрастает.

С чего начнем.

Конечно – с выключения компьютера от сети. Помните – все манипуляции делаем только на выключенном оборудовании. При том желательно отключить от системного блока не только питающий провод, но и все остальные провода и кабели. Питание может идти от монитора по VGA кабелю, сетевая карта также может быть под напряжением от активного сетевого оборудования.

Снимаем крышку с системного блока (левую, если смотреть на блок спереди). Системную (материнскую) плату нужно отвинтить от корпуса. Снимаем все платы расширения, выкручиваем все крепежные винты, которыми прикручена материнка к стенке. Отключаем питающие кабеля от блока питания. Отключаем жгут проводов, идущий к передней панели корпуса. На всякий случай зарисуйте подключение всех проводков на плату. Процессор можно с платы не снимать.

Находим поврежденные конденсаторы. Внимательно смотрим маркировку. Нам нужно знать емкость и рабочее напряжение. Например, 1000mF, 6,3V. Бежим в ближайший магазин электроники и покупаем такие же по номиналам конденсаторы. Обратите внимание, что в компьютерные платы ставятся конденсаторы с максимальной рабочей температурой 105 градусов. Такие конденсаторы называются «низкоимпендансными» или можно в магазине просто сказать «мне компьютерные конденсаторы нужны». Продавцы в курсе. Итак, конденсаторы куплены. Кстати, возьмите штучку-две про запас. Если что-то пойдет не так – будет чем заменить. Или обнаружится еще один неисправный. Или останется на потом.

Выпаиваем старые конденсаторы

Пора включать паяльник. Учтите, что элементы на современных платах припаяны бессвинцовым припоем, который имеет температуру плавления выше, чем знакомый нам припой. Паяльник нужно будет разогреть до 300 градусов (примерно).

Берем плату в руки. Желательно заземлиться самому и иметь паяльник с заземленным жалом. Статика – вещь коварная.

Берем одной рукой конденсатор, паяльником с другой стороны прогреваем точку припоя одной ноги конденсатора на другой стороне платы. Конденсатор можно покачивать из стороны в сторону, чтобы расшевелить ногу. Выпаиваем одну ножку. Прогреваем вторую. Вытащили конденсатор. Повторяем процедуры для осталных поврежденных конденсаторов. Следите за тем, чтобы при нагреве ножек паяльник не соскользнул и не снес с материнки мелкие элементы. Не торопитесь.

Готовим места посадки

После того, как все больные конденсаторы выпаяны необходимо позаботиться о посадочных отверстиях для здоровых. Для таких целей обычно используют специальный отсос для припоя. Но скорее всего его у вас нет, так что берем иголку и аккуратно расширяем отверстия с двух сторон. Припой довольно мягкий и должен поддаваться. Не переусердствуйте, если взять шило – можно и плату поломать. Материнская плата многослойная и небольшая трещина может вывести ее из строя навсегда.

Ставим новые элементы

Вставляем все конденсаторы на свои места.

Соблюдайте полярность. На конденсаторах обычно маркируют минусовую ногу полоской на корпусе. Кроме того, минусовая нога короче, плюсовая – длиннее. На плате также есть обозначение полярности. Минусовая половина обозначена белым полукругом.

ВНИМАНИЕ! На некоторых платах (редко) полярность перепутана и полукруг обозначает «плюс». Перед выпайкой старых элементов посмотрите на полярность и маркировку.

Конденсаторы вставили, переворачиваем плату и разгибаем ножки конденсаторов, чтобы они не выпадали.

Пайка

Подошли к самому ответственному этапу – пайке. Не откусывая ножки ставим жало паяльника прямо к плате возле ножки. Подводим проволочку припоя к ножке конденсатора и чуть касаемся проволочкой паяльника. Припой тут же расплавляется и капелькой стекает по ножке на посадочное место. При должной сноровке получается красиво и быстро. Припаиваем все ножки.

Зачищаем

Берем кусачки и откусываем ножки конденсаторов. Не оставляйте длинные торчащие ноги. Они могут достать стенки корпуса и что-то обязательно сгорит. Берегите глаза! Ножки обычно от кусачек отлетают в произвольном направлении. Могут угодить в глаз. Лучше одной рукой работать кусачками, а другой рукой держать откусываемую ножку.

Сборка

Сборку, как говорится, производить в обратном порядке. Подключаем к материнской плате сначала все проводки от жгута передней панели корпуса. Затем проводи от блока питания, USB-хвосты, питание на корпусные вентиляторы. Прикручиваем плату к стенке. Вставляем платы расширения (видео, сетевые и т.д.). Подключаем питание – включаем.

Работает – закрываем крышку корпуса и наслаждаемся.

Электрические конденсаторы – обычные составляющие любой импульсной, электрической или электронной схемы. Главная их задача – это накапливать заряд, поэтому они называются пассивными устройствами. Электрические конденсаторы состоят из двух металлических электродов в виде пластин (обкладок). Между ними размещается диэлектрик, толщина которого намного меньше самих размеров обкладок.

Общие сведения

При включении в электрическую цепь определение полярности для таких элементов не нужно. Но существуют электролитические конденсаторы, которые считаются необычными электронными компонентами, так как сочетают в себе функции не только накапливающего элемента, но и полупроводникового прибора. Они характеризуются большей емкостью, по сравнению с остальными, и малыми габаритными размерами. Сами выводы у конденсатора располагаются радиально (на разных сторонах прибора) или аксиально (на одной стороне).

Эти устройства широко используются во многих электро,- и радиотехнических приборах, в компьютерах, в измерительных приборах и т.д. Для них определение полярности и правильное подключение в сеть обязательны.

Обратите внимание! Они могут взорваться, если на них ошибочно подать напряжение, выше рассчитанного. Его значение в основном указывается производителем на корпусе изделия.

Полярность конденсатора отечественного производства

Символика обозначения полярности может быть разной, в зависимости от завода-изготовителя и времени выпуска радиодетали. Понятно, что со временем нормативные акты, определяющие систему стандартизации, меняются. Как узнать полярность:

  1. В бывших странах СССР было принято обозначать только положительный вывод на таких устройствах. На корпусе необходимо найти знак «+», тот конец, к которому он ближе нанесен, является анодом. Соответственно, второй – это минус. Чешские конденсаторы старых выпусков имеют аналогичную маркировку;
  2. Дно электролитических конденсаторов типа К50-16 выполнено из пластмассы, где написана полярность. Встречаются случаи, когда знаки плюса и минуса размещены так, что выводы пересекают их центры;
  3. Существуют также устройства нестандартной конструкции, предусматривающей соединение с шасси. В основном они нашли себе применение в осветительных лампах, а именно в фильтрах анодного напряжения (всегда положительного). У таких конденсаторов обкладка – катод подключается отрицательно и выведена на корпус, а анод представляет собой вывод, выходящий из элемента;

Обратите внимание! Такой тип может иметь абсолютно противоположную полярность, поэтому обязательно изучайте маркировку на приборе.

  1. Часто уже не выпускающуюся серию конденсаторов ЭТО по внешнему виду путают с диодами. Они тоже маркируются, но, если обозначения стерлись, то конец, который выходит из утолщения корпуса, является анодом. Нельзя разбирать такие устройства, они содержат вредные вещества;
  2. Полярность нынешних электролитических конденсаторов различных конструкций легко определить по полосе возле вывода с «минусом». Обычно ее выполняют как прерывистую линию и наносят яркой краской.

По внешнему виду тоже можно сделать вывод о полярности: более длинная ножка (вывод) обозначает «плюс».

Определение полярности при стертой маркировке

В таком случае необходимо собрать несложную электрическую схему:

  1. Перед этим обязательно надо разрядить используемый конденсатор, к примеру, замкнуть его ножки накоротко с помощью отвертки;
  2. В определенной схеме последовательно соединяем источник постоянного тока (обычную батарейку), милливольтметр, резистор с сопротивлением 1 кОм, микроамперметр и разряженное наше устройство;
  3. Потом на данную схему подается напряжение, при этом электролитический конденсатор начнет накапливать заряд;
  4. После полной его зарядки необходимо зафиксировать показания прибора по измерению силы тока;
  5. Далее извлекаем и разряжаем накопитель. Это можно сделать, соединив два выхода устройства с лампой. Если она гаснет, значит, наш конденсатор разрядился;
  6. Повторно собираем схему и снова заряжаем полярный элемент;
  7. Снимаем новые показания силы тока и сравниваем с полученными данными в первый раз. Если «+» конденсатора был соединен с плюсом милливольтметра, то представленные измерительные данные будут отличаться незначительно. Противоположный результат будет означать, что полярность накопителя перепутана.

Конденсатор

Конденсатор

Конденсатор

Емкость

Конденсатор — это устройство для хранения разделенного заряда. Нет единого электронного компонента сегодня играет более важную роль, чем конденсатор. Это устройство используется для хранить информацию в памяти компьютера, регулировать напряжение в источниках питания, для создания электрических полей, для хранения электрической энергии, для обнаружения и производить электромагнитные волны и измерять время.Любые два проводника, разделенные изолирующей средой, образуют конденсатор.

А Параллельно-пластинчатый конденсатор состоит из двух пластин, разделенных тонкой изоляционной материал, известный как диэлектрик . В параллельной пластине Электроны конденсатора переносятся с одной параллельной пластины на другую.

Мы уже показали, что электрическое поле между пластинами постоянно с величиной E = σ / ε 0 и указывает от положительной пластины к отрицательной.

Следовательно, разность потенциалов между отрицательной и положительной пластинами равна предоставлено

∆U = U пол. — U отриц. = -q ∫ отриц. пол. E · d r = q E d.


При интегрировании d r указывает от отрицательной к положительной пластине в противоположном направлении от E . Следовательно, E · d r = -Edr, и знаки минус отменяют.
Положительный пластина имеет более высокий потенциал, чем отрицательная пластина.

Силовые линии и эквипотенциальные линии для Постоянное поле между двумя заряженными пластинами показано справа. Одна пластина конденсатора удерживает положительный заряд Q, а другая — отрицательный заряд -Q. Заряд Q на пластинах пропорционален потенциалу разность V на двух пластинах. емкость C — пропорциональная константа,

Q = CV, C = Q / V.

C зависит от геометрии конденсатора и типа диэлектрического материала использовал. Емкость параллельного пластинчатого конденсатора с двумя пластинами площадью А расстояние d и отсутствие диэлектрического материала между пластинами составляет

C = ε 0 A / d.

(Электрическое поле E = σ / ε 0 . Напряжение V = Ed = σd / ε 0 . Заряд Q = σA. Следовательно, Q / V = σAε 0 / σd = Aε 0 / d.)
Единица измерения емкости в системе СИ: Кулон / Вольт = Фарад (Ф).
Типичный конденсаторы имеют емкость в диапазоне от пикофарад до микрофарад.

Емкость говорит нам, сколько заряда устройство хранит для данного Напряжение. Диэлектрик между проводниками увеличивает емкость конденсатор. Молекулы диэлектрического материала поляризованы в поле между двумя проводниками. Весь отрицательный и положительный заряд диэлектрик смещен на небольшую величину друг относительно друга.Этот приводит к эффективному положительному поверхностному заряду на одной стороне диэлектрика. и отрицательный поверхностный заряд на другой стороне диэлектрика. Эти эффективные поверхностные заряды на диэлектрике создают электрическое поле, которое противостоит полю, создаваемому поверхностными зарядами на проводниках, и, таким образом, снижает напряжение между проводниками. Чтобы поддерживать напряжение, больше заряда необходимо надеть на проводники. Таким образом, конденсатор сохраняет больше заряда для заданное напряжение.Диэлектрическая проницаемость κ — это отношение напряжения V 0 между проводниками без диэлектрика до напряжение V с диэлектриком, κ = V 0 / V, для данного количества заряда Q на проводниках.

На диаграмме выше такое же количество заряда Q на проводников приводит к меньшему полю между пластинами конденсатора с диэлектрик. Чем выше диэлектрическая проницаемость κ, тем больше заряда может хранить конденсатор при заданном напряжении.Для параллельной пластины конденсатор с диэлектриком между пластинами, емкость

C = Q / V = ​​κQ / V 0 = κε 0 A / d = εA / d,

, где ε = κε 0 . Статическая диэлектрическая проницаемость любого материала всегда больше 1.

Типичная диэлектрическая проницаемость

Материал Диэлектрическая проницаемость
Воздух 1.00059
Силикат алюминия от 5,3 до 5,5
Бакелит 3,7
Пчелиный воск (желтый) 2,7
Бутилкаучук 2,4
Formica XX 4,00
Германий 16
Стекло от 4 до 10
Гуттаперча 2.6
Масло Halowax 4,8
Кел-Ф 2,6
Люцит 2,8
Слюда от 4 до 8
Микарта 254 от 3,4 до 5,4
Майлар 3,1
Неопреновый каучук 6,7
Нейлон 3.00
Материал Диэлектрическая проницаемость
Бумага 1,5 по 3
Парафин от 2 до 3
Оргстекло 3,4
Полиэтилен 2,2
Полистирол 2,56
Фарфор 5-7
Стекло Pyrex 5.6
Кварц от 3,7 до 4,5
Силиконовое масло 2,5
Стеатит от 5,3 до 6,5
Титанат стронция 233
тефлон 2,1
Tenite от 2,9 до 4,5
Вакуум 1,00000
Вазелин 2.16
Вода (дистиллированная) от 76,7 до 78,2
Дерево от 1,2 до 2,1

Если диэлектрик с диэлектрической проницаемостью κ вставляется между пластинами параллельной пластины конденсатора, а напряжение поддерживается постоянным аккумулятором, заряд Q на пластинах увеличивается в κ раз. Батарея перемещает больше электронов с положительной пластины на отрицательную. Величина электрического поля между пластинами E = V / d остается неизменной. тем же.

Если диэлектрик вставлен между пластинами параллельной пластины конденсатор, и заряд на пластинах остается прежним, потому что конденсатор отключается от АКБ, то напряжение V уменьшается в раз из κ, а электрическое поле между пластиной E = V / d уменьшается в 2 раза. κ.


Энергия, запасенная в конденсаторе

Энергия U, запасенная в конденсаторе, равна работе W сделано при разделении заряды на проводниках.Чем больше заряда уже накоплено на пластинах, тем необходимо проделать больше работы по разделению дополнительных сборов из-за сильного отталкивание между одноименными зарядами. При заданном напряжении требуется бесконечно малое объем работы ∆W = V∆Q для отделения дополнительной бесконечно малой суммы заряда ∆Q.
(Напряжение V — это количество работы на единицу заряда.)
Поскольку V = Q / C, V увеличивается линейно с Q. Общая работа, проделанная при зарядке конденсатора является

W = ∫ 0 Qf VdQ = ∫ 0 Qf (Q / C) dQ = ½ (Q f 2 / C) = ½VQ F = V в среднем Q f
Используя Q = CV, мы также можем написать U = ½ (Q 2 / C) или U = ½CV 2 .

Задача:

Каждая ячейка памяти компьютера содержит конденсатор для хранения заряда. Сохраняемый или не сохраняемый заряд соответствует двоичным цифрам 1 и 0. Для более плотной упаковки ячеек в траншейных конденсаторах часто используются пластины конденсатора установлены вертикально вдоль стенок траншеи выгравирован на кремниевом чипе. Если у нас емкость 50 фемтоФарад = 50 * 10 -15 F и каждая плита имеет площадь 20 * 10 -12 м 2 (траншеи микронного размера), что такое разделение пластин?

Решение:

  • Рассуждение:
    Емкость параллельного пластинчатого конденсатора с двумя пластинами площадью А расстояние d и отсутствие диэлектрического материала между пластинами составляет C = ε 0 A / d.
  • Детали расчета:
    C = ε 0 A / d, d = ε 0 A / C = (8,85 * 10 -12 * 20 * 10 -12 / (50 * 10 -15 )) м = 3,54 * 10 -9 м.
    Типичные атомные размеры порядка 0,1 нм, поэтому траншея находится на порядка 30 атомов в ширину.

Ссылка: PhET Конденсаторная лаборатория (базовая)


Для любого изолятора существует максимальное поддерживаемое электрическое поле без ионизации молекул.Для конденсатора это означает, что есть максимально допустимое напряжение, которое может быть приложено к проводникам. Этот максимальное напряжение зависит от диэлектрика в конденсаторе. Соответствующие максимальное поле E b называется диэлектрической прочностью материала. Для более сильных полей конденсатор « выходит из строя » (аналогично коронный разряд) и обычно разрушается. Большинство конденсаторов, используемых в электрических схемы имеют как емкость, так и номинальное напряжение.Это напряжение пробоя V b относится к диэлектрической прочности E b . Для параллельной пластины Конденсатор у нас б В = б д.

Материал Диэлектрическая прочность (В / м)
Воздух 3 * 10 6
Бакелит 24 * 10 6
Неопреновый каучук 12 * 10 6
Нейлон 14 * 10 6
Бумага 16 * 10 6
Полистирол 24 * 10 6
Стекло Pyrex 14 * 10 6
Кварц 8 * 10 6
Силиконовое масло 15 * 10 6
Титанат стронция 8 * 10 6
тефлон 60 * 10 6

Последовательные или параллельные конденсаторы

Конденсатор — это устройство для хранения разделенного заряда и, следовательно, для хранения электростатическая потенциальная энергия.Цепи часто содержат более одного конденсатора.

Рассмотрим два конденсатора, подключенных параллельно , как показано справа

Когда батарея подключена, электроны будут течь до тех пор, пока потенциал точки А не станет равным. такой же, как потенциал положительной клеммы аккумулятора и потенциал точки B равен потенциалу отрицательной клеммы аккумулятора. Таким образом, разность потенциалов между обкладками обоих конденсаторов составляет V A — V B = V bat .Имеем C 1 = Q 1 / V bat и C 2 = Q 2 / V bat , где Q 1 — заряд конденсатора C 1 , а Q 2 — заряд конденсатора С 2 . Пусть C — эквивалентная емкость двух конденсаторов. параллельно, то есть C = Q / V bat , где Q = Q 1 + Q 2 . Тогда C = (Q 1 + Q 2 ) / V bat = C 1 + C 2 .

Для конденсаторов, включенных параллельно, емкости складываются. Более двух конденсаторы у нас
C = C 1 + C 2 + C 3 + С 4 + ….


Рассмотреть два конденсатора серии , как показано справа.
Пусть Q представляют собой общий заряд на верхней пластине C 1 , который затем вызывает заряд -Q на его нижней пластине. Заряд на нижней пластине C 2 будет -Q, что, в свою очередь, индуцирует заряд + Q на своей верхней пластине, как показано.
Пусть V 1 и V 2 представляют собой разности потенциалов между пластины конденсаторов С 1 и С 2 соответственно.
Затем V 1 + V 2 = V bat , или (Q / C 1 ) + (Q / C 2 ) = Q / C, или (1 / C 1 ) + (1 / C 2 ) = 1 / C.

Более двух конденсаторы последовательно имеем
1 / C = 1 / C 1 + 1 / C 2 + 1 / С 3 + 1 / С 4 +….
где C эквивалентно емкость двух конденсаторов.
Для конденсаторов последовательно величина, обратная их эквивалентной емкости, равна сумме обратных величин их индивидуальные емкости.

Задача:

Какую общую емкость можно получить, подключив 5 мкФ и 8 мкФ конденсатор вместе?

Решение:

  • Рассуждение:
    Мы можем подключать конденсаторы последовательно или параллельно.
    Чтобы получить наибольшую емкость, мы необходимо подключить конденсаторы параллельно.
    Чтобы получить наименьшую емкость, мы должны подключить конденсаторы последовательно.
  • Детали расчета:
    Параллельное подключение конденсаторов:
    C наибольший = (5 + 8) мкФ = 13 мкФ.
    Последовательное соединение конденсаторов.
    1 / C наименьшее = (1/5 + 1/8) (мкФ) -1 = 13 / (40 мкФ) = 0,325 / мкФ.
    C наименьший = 40/13 мкФ = 3.077 мкФ.

Модуль 5: Вопрос 2:

(a) Конденсатор с параллельными пластинами изначально имеет напряжение 12 В и остается подключенным к батарее. Если теперь расстояние между пластинами увеличено вдвое, что бывает?
(b) Конденсатор с параллельными пластинами первоначально подключается к батарее, а пластины удерживают заряд ± Q. Затем аккумулятор отключается. Если расстояние между пластинами равно теперь вдвое, что происходит?

Подсказка: аккумулятор является зарядным насосом.Может качать заряд с одной пластины к другому, чтобы поддерживать постоянную разность потенциалов.
Нет батареи <--> нет зарядного насоса. Заряд не может перемещаться с одной пластины на Другие.

Обсудите это со своими однокурсниками на дискуссионном форуме!

Импеданс

— Реактивное сопротивление конденсатора [иногда] определяется отрицательным знаком?

Я думаю, что математически неправильно говорить \ $ j = \ sqrt {-1} \ $.2 = -1 \ $. Это все, что вам нужно для этих расчетов. Причина: получение сложного корня многозначно, но возведение в квадрат не вызывает сомнений. Так что избегайте получения корня, если вы можете сделать это с помощью возведения в квадрат.

И да, я определенно предпочитаю рассматривать реактивное сопротивление конденсатора \ $ C \ $ как отрицательное, чтобы выразить разность фаз между током и напряжением, по сравнению с теми же самыми вещами в / на катушке индуктивности.

На мой взгляд, даже лучше различать величину и значение реактивного сопротивления: используйте символ каретки, чтобы различать их, как мы уже делаем для напряжения или тока: \ $ V \ $ и \ $ \ hat V \ $ и \ $ i \ $ и \ $ \ hat i \ $.Эти специальные символы трудно увидеть в режиме обычного текста, но с этим специальным форматом, дружественным к математике, он действительно выглядит красиво.

Я предлагаю сделать то же самое с \ $ X \ $, поэтому для конденсатора \ $ C \ $ определите \ $ X = — \ frac {1} {\ omega C} \ $ и \ $ | X | = \ hat X = \ frac {1} {\ omega C} \ $, и с этого момента, когда вы хотите определить величину реактивного сопротивления, используйте \ $ \ hat X \ $. Задача решена.

И разговор о реактивном сопротивлении означает, что мы должны также говорить о восприимчивости, которая не является инверсией реактивного сопротивления, а является воображаемой частью допустимости. 2} $$ Обратите внимание, что чувствительность \ $ Y \ $, очевидно, будет иметь положительное значение, если реактивное сопротивление \ $ X <0 \ $.2} = \ omega C $$ что, как и ожидалось, является положительным числом: \ $ Y> 0 \ $

Обратите внимание, что для конденсатора \ $ C \ $ реактивное сопротивление \ $ X = — \ frac {1} {Y} \ $, где \ $ Y \ $ = восприимчивость \ $ C \ $.

Также обратите внимание, что изменение знака означает, что фаза тоже перевернулась, и это так, как должно быть: потому что на конденсаторе его напряжение на нем на 90 градусов отстает от проходящего через него тока.

Если вы посмотрите на реактивное сопротивление («сопротивление переменному току») конденсатора) \ $ \ frac {V_C} {I_C} = Z_C \ $, вы должны получить отрицательный знак, отражающий то, что напряжение отстает от тока и что означает, что реактивное сопротивление \ $ X \ $ конденсатора \ $ C \ $ должно иметь отрицательный знак.

Глядя на \ $ \ frac {I_C} {V_C} = Y_C \ $, вы смотрите на ток относительно напряжения, и поскольку ток на 90 градусов опережает напряжение, проводимость («проводимость по переменному току») конденсатор \ $ Y_C \ $ должен быть положительным.

Исследователи зафиксировали изображение отрицательной емкости в действии

На этом изображении показано действие отрицательной емкости. В сегнетоэлектрическом слое в верхней части изображения сердцевина имеет более высокую энергию, чем другие области.Здесь местная диэлектрическая проницаемость отрицательна. Предоставлено: Пабло Гарсия Фернандес и Хавьер Хункера, Университет Кантабрии.

Впервые международная группа исследователей визуализировала микроскопическое состояние отрицательной емкости. Этот новый результат дает исследователям фундаментальное атомистическое понимание физики отрицательной емкости, которая может иметь далеко идущие последствия для энергоэффективной электроники.

Команда, возглавляемая учеными из Калифорнийского университета в Беркли, описывает свои результаты в статье, опубликованной в выпуске журнала Nature от 14 января.

Конденсаторы — это простые устройства, которые могут накапливать электрический заряд. Их емкость или способность накапливать электрическую энергию определяется тем, насколько изменяется заряд конденсатора, когда он подключен к источнику напряжения, например, к батарее. Отрицательная емкость возникает, когда изменение заряда вызывает изменение сетевого напряжения на материале в противоположном направлении; так что снижение напряжения приводит к увеличению заряда.

«В результате противоположное соотношение между зарядом и напряжением может локально увеличить напряжение на обычном диэлектрическом материале», — сказал Сайиф Салахуддин, профессор электротехники и компьютерных наук, возглавлявший общие усилия.«Полученное« усиление »напряжения можно было бы использовать для снижения требований к напряжению питания в транзисторе, тем самым делая компьютеры и другие электронные устройства более энергоэффективными».

Поскольку мы все больше полагаемся на компьютеры для выполнения повседневных задач, энергия, необходимая для работы этих систем, становится существенной. Исследования показывают, что общее потребление электроэнергии мировыми центрами обработки данных эквивалентно 10 процентам всей электроэнергии, потребляемой в Соединенных Штатах. «Именно здесь новое физическое явление, такое как отрицательная емкость, может предоставить совершенно новый набор инструментов для повышения энергоэффективности наших компьютеров», — сказал Салахуддин.

В 2008 году Салахуддин теоретически предсказал, что состояние отрицательной емкости можно локально стабилизировать в сегнетоэлектрическом материале, поместив его вместе с другим обычным диэлектриком или изоляционным материалом. Но до недавнего времени это явление можно было обнаружить только косвенно.

Работа в этой статье непосредственно отражает отрицательную емкость в атомарно совершенной сверхрешетке сегнетоэлектрической-диэлектрической гетероструктуры, синтезированной группой Рамамурти Рамеша, профессора физики, материаловедения и инженерии.Используя самые современные методы визуализации, исследователи нанесли на карту поляризацию, а также электрическое поле с атомным разрешением. Это позволило им оценить локальную плотность энергии, которая ясно показала области, где кривизна плотности энергии отрицательна, что указывает на стабилизацию установившейся отрицательной емкости.

Такие же результаты были получены при использовании самых современных методов моделирования. Салахуддин отмечает, что слияние экспериментальных наблюдений и теоретических расчетов обеспечивает конкретное подтверждение концепции отрицательной емкости, а также атомистическую картину материала в этом состоянии.

«Мы полагаем, что микроскопическое понимание отрицательной емкости, полученное в этой работе, позволит исследователям разработать высокоэффективные транзисторы, которые могут использовать отрицательную емкость наиболее оптимальным образом», — сказал Салахуддин. «Однако значение нашей работы выходит далеко за рамки транзисторов. Отрицательная емкость может найти применение в батареях, суперконденсаторах и нетрадиционных электромагнитных устройствах».


Обнаружена отрицательная емкость
Дополнительная информация: Аджай К.Ядав и др. Установившаяся отрицательная емкость с пространственным разрешением, Nature (2019). DOI: 10.1038 / s41586-018-0855-у Предоставлено Национальная лаборатория Лоуренса Беркли

Ссылка : Исследователи сделали снимок отрицательной емкости в действии (21 января 2019 г.) получено 20 сентября 2021 г. с https: // физ.org / news / 2019-01-capture-image-negative-capacity-action.html

Этот документ защищен авторским правом. За исключением честных сделок с целью частного изучения или исследования, никакие часть может быть воспроизведена без письменного разрешения. Контент предоставляется только в информационных целях.

Сегнетоэлектрическая отрицательная емкость | Материалы Nature Reviews

  • 1.

    Л. Ландау, Э. Лифшиц. Электродинамика сплошных сред (Пергамон, 1960).

  • 2.

    Верман, Л. К. Отрицательные константы цепи. Proc. Inst. Radio Eng. 19 , 676–681 (1931).

    Google ученый

  • 3.

    Бер Л. и Тарпли Р. Разработка резисторов для точных высокочастотных измерений. Proc. Inst. Radio Eng. 20 , 1101–1113 (1932).

    Google ученый

  • 4.

    Терман Ф. Э. Цепь переменного реактивного сопротивления. Патент США 1950759 (1934).

  • 5.

    Харти, Дж. Влияние деполяризаторов на фотоэлектрический эффект в клетках, содержащих реактивы Гриньяра. J. Phys. Chem. 39 , 355–370 (1935).

    CAS Google ученый

  • 6.

    Bening, F. Negative Widerstände in Elektronischen Schaltungen (Verlag Technik, 1971).

  • 7.

    Ландауэр Р. Может ли емкость быть отрицательной? Собрать. Феном. 2 , 167–170 (1976).

    Google ученый

  • 8.

    Братковский А.М., Леванюк А.П. Очень большой диэлектрический отклик тонких сегнетоэлектрических пленок с мертвыми слоями. Phys. Ред. B 63 , 2–5 (2001).

    Google ученый

  • 9.

    Братковский, А.М., Леванюк, А. П. Деполяризующее поле и «реальные» петли гистерезиса в нанометровых сегнетоэлектрических пленках. Заявл. Phys. Lett. 89 , 253108 (2006).

    Google ученый

  • 10.

    Салахуддин, С. и Датта, С. Использование отрицательной емкости для усиления напряжения для маломощных наноразмерных устройств. Nano Lett. 8 , 405–410 (2008).

    CAS Google ученый

  • 11.

    Жирнов В. В., Кавин Р. К. Наноэлектроника: на помощь приходит отрицательная емкость? Nat. Nanotechnol. 3 , 77–78 (2008).

    CAS Google ученый

  • 12.

    Тайс, Т. Н. и Соломон, П. М. Пора изобретать транзистор заново! Наука 327 , 1600–1601 (2010).

    CAS Google ученый

  • 13.

    Catalan, G., Хименес, Д. и Груверман, А. Сегнетоэлектрики: обнаружена отрицательная емкость. Nat. Матер. 14 , 137–139 (2015).

    CAS Google ученый

  • 14.

    Ионеску, А. М. Отрицательная емкость дает положительный импульс. Nat. Nanotechnol. 13 , 7–8 (2018).

    CAS Google ученый

  • 15.

    Boescke, T. S. et al. Фазовые переходы в сегнетоэлектрическом оксиде гафния, легированном кремнием. Заявл. Phys. Lett. 99 , 112904 (2011).

    Google ученый

  • 16.

    Müller, J. et al. Сегнетоэлектричество в простом двойном ZrO 2 и HfO 2 . Nano Lett. 12 , 4318–4323 (2012).

    Google ученый

  • 17.

    Mueller, S. et al. Возникновение сегнетоэлектричества в тонких пленках HfO 2 , легированных алюминием. Adv. Функц. Матер. 22 , 2412–2417 (2012).

    CAS Google ученый

  • 18.

    Park, M.H. et al. Сегнетоэлектричество и антисегнетоэлектричество легированных тонких пленок на основе HfO 2 . Adv. Матер. 27 , 1811–1831 (2015).

    CAS Google ученый

  • 19.

    Abele, N. et al. MOSFET-транзистор с подвесным затвором: новые функции mems в твердотельном mos-транзисторе.Представлено в 2005 г. IEEE International Electron Devices Meeting (2005).

  • 20.

    Джайн А. и Алам М. А. Ограничения устойчивости определяют минимальный подпороговый размах полевого транзистора с отрицательной емкостью. IEEE Trans. Электронные устройства 61 , 2235–2242 (2014).

    Google ученый

  • 21.

    Li, L. et al. Очень большое увеличение емкости в двумерной электронной системе. Наука 332 , 825–828 (2011).

    CAS Google ученый

  • 22.

    Кано, А. и Хименес, Д. Многодоменное сегнетоэлектричество как ограничивающий фактор для усиления напряжения в сегнетоэлектрических полевых транзисторах. Заявл. Phys. Lett. 97 , 10–12 (2010).

    Google ученый

  • 23.

    Мета, Р. Р., Сильверман, Б. Д.И Джейкобс, Дж. Т. Поля деполяризации в тонких сегнетоэлектрических пленках. J. Appl. Phys. 44 , 3379–3385 (1973).

    CAS Google ученый

  • 24.

    Джункера, Дж. И Госес, П. Критическая толщина сегнетоэлектричества в сверхтонких пленках перовскита. Природа 422 , 506–509 (2003).

    CAS Google ученый

  • 25.

    Стенгель М. и Спалдин Н. А. Происхождение мертвого диэлектрического слоя в конденсаторах нанометрового размера. Nature 443 , 679–682 (2006).

    CAS Google ученый

  • 26.

    Neaton, J. B. & Rabe, K. M. Теория усиления поляризации в эпитаксиальных сверхрешетках BaTiO 3 / SrTiO 3 . Заявл. Phys. Lett. 82 , 1586–1588 (2003).

    CAS Google ученый

  • 27.

    Dawber, M. et al. Настройка свойств искусственно слоистых сегнетоэлектрических сверхрешеток. Adv. Матер. 19 , 4153 (2007).

    CAS Google ученый

  • 28.

    Saeidi, A. et al. Полевые транзисторы с отрицательной емкостью; согласование емкости и негистерезисный режим. Представлено на 47-й Европейской конференции по исследованиям твердотельных устройств (ESSDERC) (2017).

  • 29.

    Де Гервиль Ф., Лукьянчук И., Лахоче Л. и Эль Марсси М. Моделирование сегнетоэлектрических доменов в тонких пленках и сверхрешетках. Mater. Sci. Англ. B 120 , 16–20 (2005).

    Google ученый

  • 30.

    Лукьянчук И., Сене А., Винокур В. М. Электродинамика сегнетоэлектрических пленок с отрицательной емкостью. Phys. Ред. B 98 , 024107 (2018).

    Google ученый

  • 31.

    ñiguez et al. Общая теория сегнетоэлектрической отрицательной емкости. В прессе (2019).

  • 32.

    Зубко П. и др. Отрицательная емкость в многодоменных сегнетоэлектрических сверхрешетках. Nature 534 , 524–528 (2016).

    CAS Google ученый

  • 33.

    Yadav, A. K. et al. Установившаяся отрицательная емкость с пространственным разрешением. Nature 565 , 468–471 (2019).

    Google ученый

  • 34.

    Пономарева И., Беллаиче Л., Реста Р. Диэлектрические аномалии в сегнетоэлектрических наноструктурах. Phys. Rev. Lett. 99 , 227601 (2007).

    CAS Google ученый

  • 35.

    Лукьянчук, И., Тихонов, Ю., Сене, А., Разумная, А., Винокур, В. М. Использование сегнетоэлектрических доменов для отрицательной емкости. Commun. Phys. 2 , 22 (2019).

    Google ученый

  • 36.

    Ricinschi, D. et al. Анализ сегнетоэлектрического переключения в конечных средах как фазового перехода типа Ландау. J. Phys. Конденс. Дело 10 , 477 (1998).

    CAS Google ученый

  • 37.

    Khan, A. I. et al. Отрицательная емкость сегнетоэлектрического конденсатора. Nat. Матер. 14 , 182–186 (2015).

    CAS Google ученый

  • 38.

    Нг, К., Хиллениус, С. Дж. И Груверман, А. Переходный характер отрицательной емкости в сегнетоэлектрических полевых транзисторах. Solid State Commun. 265 , 12–14 (2017).

    CAS Google ученый

  • 39.

    Чанг, С.-К., Авчи, У. Э., Никонов, Д. Э., Манипатруни, С. и Янг, И. А. Физическое происхождение переходной отрицательной емкости в сегнетоэлектрическом конденсаторе. Phys. Rev. Appl. 9 , 014010 (2018).

    CAS Google ученый

  • 40.

    Hoffmann, M. et al. Сегнетоэлектрическая доменная динамика с отрицательной емкостью. J. Appl. Phys. 123 , 184101 (2018).

    Google ученый

  • 41.

    Hoffmann, M., Pesic, M., Slesazeck, S., Schroeder, U. & Mikolajick, T. О стабилизации сегнетоэлектрической отрицательной емкости в наноразмерных устройствах. в наномасштабе 10 , 10891–10899 (2018).

    CAS Google ученый

  • 42.

    Ducharme, S. et al. Собственное сегнетоэлектрическое коэрцитивное поле. Phys. Rev. Lett. 84 , 175–178 (2000).

    CAS Google ученый

  • 43.

    Доубер М., Рабе К. и Скотт Дж. Ф. Физика тонкопленочных сегнетоэлектрических оксидов. Ред. Мод. Phys. 77 , 1083–1130 (2005).

    CAS Google ученый

  • 44.

    Highland, M. J. et al. Переключение поляризации без образования доменов при собственном коэрцитивном поле в сверхтонком сегнетоэлектрике PbTiO 3 . Phys. Rev. Lett. 105 , 167601 (2010).

    Google ученый

  • 45.

    Манковски Р., фон Хёген А., Ферст М. и Каваллери А. Сверхбыстрое обращение сегнетоэлектрической поляризации. Phys. Rev. Lett. 118 , 197601 (2017).

    CAS Google ученый

  • 46.

    Song, S.J. et al. Альтернативные интерпретации уменьшения напряжения с увеличением заряда в сегнетоэлектрических конденсаторах. Sci. Отчет 6 , 1–6 (2016).

    Google ученый

  • 47.

    Kim, Y.J. et al. Падение напряжения в сегнетоэлектрическом однослойном конденсаторе из-за замедленного зарождения доменов. Nano Lett. 17 , 7796–7802 (2017).

    CAS Google ученый

  • 48.

    Саха, А. К., Датта, С. и Гупта, С. К. «Отрицательная емкость» в цепях резистор-сегнетоэлектрик и сегнетоэлектрик-диэлектрик: кажущаяся или внутренняя? J. Appl. Phys. 123 , 105102 (2018).

    Google ученый

  • 49.

    Слука Т., Мокри П. и Сеттер Н. Статическая отрицательная емкость ядра сегнетоэлектрического нанодомена. Заявл. Phys. Lett. 111 , 152902 (2017).

    Google ученый

  • 50.

    Саха А., Шарма П., Дабо И., Датта С. и Гупта С. Модель сегнетоэлектрического транзистора, основанная на самосогласованном решении 2-го уравнения Пуассона, неравновесной функции Грина и многодоменных уравнений Ландау Халатникова . Представлено на собрании электронных устройств 2017 г. (IEDM) (2017).

  • 51.

    Смит, С., Чаттерджи, К. и Салахуддин, С. Многодоменное моделирование фазового поля переходных процессов переключения отрицательной емкости. IEEE Trans. Электронные устройства 65 , 295–298 (2017).

    Google ученый

  • 52.

    Hoffmann, M. et al. Сегнетоэлектрическая доменная динамика с отрицательной емкостью. Заявл. Phys. Ред. 123 , 184101 (2018).

    Google ученый

  • 53.

    Йоншер А. К. Физическое происхождение отрицательной емкости. J. Chem. Soc. Faraday Trans. 2 82 , 75 (1986).

    CAS Google ученый

  • 54.

    Ершов М. и др. Эффект отрицательной емкости в полупроводниковых приборах. IEEE Trans. Электронные устройства 45 , 2196–2206 (1998).

    Google ученый

  • 55.

    Kim, D. J. et al. Релаксация поляризации, индуцированная полем деполяризации в сверхтонких сегнетоэлектрических конденсаторах BaTiO 3 . Phys. Rev. Lett. 95 , 237602 (2005).

    CAS Google ученый

  • 56.

    Зубко П. и др. О сохранении полярных доменов в сверхтонких сегнетоэлектрических конденсаторах. J. Phys .: Condens. Дело 29 , 284001 (2017).

    Google ученый

  • 57.

    Islam Khan, A. et al. Экспериментальные доказательства наличия сегнетоэлектрической отрицательной емкости в наноразмерных гетероструктурах. Заявл. Phys. Lett. 99 , 113501 (2011).

    Google ученый

  • 58.

    Appleby, D. J. R. et al. Экспериментальное наблюдение отрицательной емкости в сегнетоэлектриках при комнатной температуре. Nano Lett. 14 , 3864–3868 (2014).

    CAS Google ученый

  • 59.

    Gao, W. et al. Отрицательная емкость в сегнетоэлектрической сверхрешеточной гетероструктуре при комнатной температуре. Nano Lett. 14 , 5814–5819 (2014).

    CAS Google ученый

  • 60.

    Kim, Y. J. et al. Нарушение отрицательной емкости в двухслойной структуре Al 2 O 3 / BaTiO 3 . Sci. Отчетность 6 , 19039 (2016).

    CAS Google ученый

  • 61.

    Kim, Y. J. et al. Зависящие от времени эффекты отрицательной емкости в бислоев Al 2 O 3 / BaTiO 3 . Nano Lett. 16 , 4375–4381 (2016).

    CAS Google ученый

  • 62.

    Русу А., Саейди А. и Ионеску А. М. Условие отрицательного емкостного эффекта в устройствах металл – сегнетоэлектрик – диэлектрик – полупроводник. Нанотехнологии 27 , 115201 (2016).

    Google ученый

  • 63.

    Табата Х., Танака Х. и Каваи Т. Формирование искусственных сверхрешеток BaTiO 3 / SrTiO 3 с использованием импульсного лазерного осаждения и их диэлектрические свойства. Заявл. Phys. Lett. 65 , 1970–1972 (1994).

    CAS Google ученый

  • 64.

    Эрбиль А., Ким Ю. и Герхардт Р. А. Гигантская диэлектрическая проницаемость в эпитаксиальных сегнетоэлектрических гетероструктурах. Phys. Rev. Lett. 77 , 1628–1631 (1996).

    CAS Google ученый

  • 65.

    Корбетт, М. Х., Боуман, Р. М., Грегг, Дж. М. и Форд, Д.T. Повышение диэлектрической проницаемости и связанная с этим связь поляризационного поведения в тонкопленочных релаксорных сверхрешетках. Заявл. Phys. Lett. 79 , 815–817 (2001).

    CAS Google ученый

  • 66.

    Park, J. D. & Oh, T. S. Характеристики структуры Pt / SBT / ZrO 2 / Si для металлических сегнетоэлектрических изоляторов, полупроводниковых полевых транзисторов. Integr. Сегнетоэлектр. 34 , 121–130 (2001).

    CAS Google ученый

  • 67.

    Kim, L., Jung, D., Kim, J., Kim, YS & Lee, J. Манипуляции с деформацией в BaTiO 3 / SrTiO 3 искусственная решетка в сторону высокой диэлектрической проницаемости и ее нелинейность . Заявл. Phys. Lett. 82 , 2118–2120 (2003).

    CAS Google ученый

  • 68.

    Каталан, Г., О’Нил, Д., Боуман, Р.М. и Грегг, Дж. М. Релаксорные свойства в сегнетоэлектрических сверхрешетках: подход Максвелла – Вагнера. Заявл. Phys. Lett. 77 , 3078–3080 (2000).

    CAS Google ученый

  • 69.

    О’Нил, Д., Боуман, Р. М., Грегг, Дж. М. Диэлектрическое усиление и эффекты Максвелла – Вагнера в сегнетоэлектрических сверхрешеточных структурах. Заявл. Phys. Lett. 77 , 1520–1522 (2000).

    Google ученый

  • 70.

    Sun, F.-C., Kesim, M.T., Espinal, Y. & Alpay, S.P. Последовательно ли соединены сегнетоэлектрические многослойные конденсаторы? J. Mater. Sci. 51 , 499–505 (2016).

    CAS Google ученый

  • 71.

    Khan, A. I. et al. Отрицательная емкость в короткоканальных FinFET-транзисторах, подключенных извне к эпитаксиальному сегнетоэлектрическому конденсатору. IEEE Electron Device Lett. 37 , 111–114 (2016).

    Google ученый

  • 72.

    Jo, J. et al. Отрицательная емкость органического / сегнетоэлектрического конденсатора для реализации МОП-устройств с крутой коммутацией. Nano Lett. 15 , 4553–4556 (2015).

    CAS Google ученый

  • 73.

    Джо, Дж. И Шин, К. Полевой транзистор с отрицательной емкостью и безгистерезисным переключением менее 60 мВ / декада. IEEE Electron Device Lett. 37 , 245–248 (2016).

    CAS Google ученый

  • 74.

    Ко, Э., Ли, Х., Го, Й., Чон, С. и Шин, К. FinFET с отрицательной емкостью менее 60 мВ / декаду на основе гафния с длиной волны менее 10 нм. IEEE J. Electron Devices Soc. 5 , 10–13 (2017).

    Google ученый

  • 75.

    Saeidi, A. et al. Отрицательная емкость как усилитель производительности туннельных полевых транзисторов и полевых МОП-транзисторов: экспериментальное исследование. IEEE Electron Device Lett. 38 , 1485–1488 (2017).

    CAS Google ученый

  • 76.

    Saedi, S. et al. Влияние гистерезисной и негистерезисной отрицательной емкости на характеристики туннельных полевых транзисторов по постоянному току. Нанотехнологии 29 , 095202 (2018).

    Google ученый

  • 77.

    Сальваторе, Г. А., Буве, Д. и Ионеску, А. М. Демонстрация колебаний субпорогового уровня менее 60 мВ / декаду в Fe-FET с блоком затворов P (VDF-TrFE) / SiO 2 . Представлено на конференции 2008 IEEE International Electron Devices Meeting (2008).

  • 78.

    Русу А., Сальваторе Г. А., Хименес Д. и Ионеску А. М. Полевой транзистор металл-сегнетоэлектрик-металл-оксид-полупроводник с подпороговым размахом ниже 60 мВ / декада и внутренним усилением напряжения. Представлено на 2010 International Electron Devices Meeting (2010).

  • 79.

    Salvatore, G.A. et al. Сегнетоэлектрические транзисторы с улучшенными характеристиками при высоких температурах. Заявл. Phys. Lett. 97 , 053503 (2010).

    Google ученый

  • 80.

    Dasgupta, S. et al. Переключение Sub-kT / q при сильной инверсии в PbZr 0,52 Ti 0,48 O 3 полевых транзисторов с отрицательной емкостью. IEEE J. Explor. Твердотельные вычисления. Схемы устройств 1 , 43–48 (2015).

    Google ученый

  • 81.

    Park, J.H. et al. Подпороговая крутизна суб-kT / q с использованием отрицательной емкости в низкотемпературном поликристаллическом кремниевом тонкопленочном транзисторе. Sci. Репутация 6 , 24734 (2016).

    CAS Google ученый

  • 82.

    Mazet, L., Yang, SM, Kalinin, SV, Schamm-Chardon, S. & Dubourdieu, C. Обзор молекулярно-лучевой эпитаксии сегнетоэлектрических пленок BaTiO 3 на подложках Si, Ge и GaAs и их приложения. Sci. Technol. Adv. Матер. 16 , 036005 (2015).

    Google ученый

  • 83.

    Робертсон, Дж. И Чен, К. В. Высота барьера Шоттки для оксида тантала, титаната бария-стронция, титаната свинца и танталата висмута стронция. Заявл. Phys. Lett. 74 , 1168–1170 (1999).

    CAS Google ученый

  • 84.

    Cheng, C.H. & Chin, A. Низковольтный pMOSFET с крутым включением, использующий сегнетоэлектрический диэлектрик затвора с высоким κ . IEEE Electron Device Lett. 35 , 274–276 (2014).

    CAS Google ученый

  • 85.

    McGuire, F. A. et al. Устойчивое переключение ниже 60 мВ / декаду за счет эффекта отрицательной емкости в транзисторах MoS 2 . Nano Lett. 17 , 4801–4806 (2017).

    CAS Google ученый

  • 86.

    Si, M. et al. Крутая отрицательная емкость без гистерезиса MoS 2 транзисторов. Nat.Nanotechnol. 2017 , 1 (2017).

    Google ученый

  • 87.

    Krivokapic, Z. et al. 14-нм сегнетоэлектрическая технология Finfet с крутым подпороговым наклоном для приложений со сверхнизким энергопотреблением. Представлено на конференции 2017 IEEE International Electron Devices Meeting (IEDM) (2017).

  • 88.

    Krivokapic, Z. et al. Ncfet: возможности и проблемы для узлов с передовыми технологиями. Представлено на семинаре 2017 Пятого симпозиума в Беркли по энергоэффективным электронным системам на крутых транзисторах (E3S) (2017).

  • 89.

    Мисирлиоглу, И. Б., Йылдыз, М. и Сендур, К. Доменное управление плотностью носителей на границе раздела полупроводник-сегнетоэлектрик. Sci. Отчетность 5 , 14740 (2015).

    CAS Google ученый

  • 90.

    Мисирлиоглу, И. Б., Сен, К., Кесим, М. Т. и Алпай, С. П. Низковольтные сегнетоэлектрические-параэлектрические сверхрешетки как материалы затвора для полевых транзисторов. J. Mater. Sci. 51 , 487–498 (2016).

    CAS Google ученый

  • 91.

    Frank, D. J. et al. Квантово-металлический сегнетоэлектрический полевой транзистор. IEEE Trans. Электронные устройства 61 , 2145–2153 (2014).

    CAS Google ученый

  • 92.

    Хан А. И., Радхакришна У., Чаттерджи К., Салахуддин С. и Антониадис Д. А. Поведение отрицательной емкости в излучающем сегнетоэлектрике. IEEE Trans. Электронные устройства 63 , 4416–4422 (2016).

    Google ученый

  • 93.

    Duarte, J. P. et al. Компактные модели плавниковых транзисторов с отрицательной емкостью: модели с сосредоточенным и распределенным зарядом. Представлено на конференции 2016 IEEE International Electron Devices Meeting (IEDM) (2016).

  • 94.

    Пахва, Г., Датта, Т., Агарвал, А. и Чаухан, Ю.С. Физические представления о транзисторах с отрицательной емкостью в режимах без гистерезиса и гистерезиса: MFMIS по сравнению с MFIS-структурами. IEEE Trans. Электронные устройства 65 , 867–873 (2018).

    CAS Google ученый

  • 95.

    Стенгель М., Вандербильт Д. и Спалдин Н. А. Повышение сегнетоэлектричества на границах раздела металл-оксид. Nat. Матер. 8 , 392 (2009).

    CAS Google ученый

  • 96.

    Si, M., Yang, L., Zhou, H. & Ye, PD β-Ga 2 O 3 полевые транзисторы с наномембранной отрицательной емкостью и крутым подпороговым наклоном для логики с широкой запрещенной зоной Приложения. СКУД Омега 2 , 7136–7140 (2017).

    CAS Google ученый

  • 97.

    Макгуайр, Ф. А., Ченг, З., Прайс, К. и Франклин, А. Д. Переключение менее 60 мВ / декаду в полевых транзисторах с 2D отрицательной емкостью и интегрированным сегнетоэлектрическим полимером. Заявл. Phys. Lett. 109 , 0 (2016).

    Google ученый

  • 98.

    Лю Ф.и другие. Транзисторы отрицательной емкости с однослойным черным фосфором. NPJ Quantum Mater. 1 , 16004 (2016).

    Google ученый

  • 99.

    Si, M. et al. Крутой полевой транзистор WSe 2 с отрицательной емкостью. Nanoletters 18 , 3682–3687 (2018).

    CAS Google ученый

  • 100.

    Чжоу, Х.и другие. Отрицательная емкость, n-канальный, Si FinFET: двунаправленный менее 60 мВ / дек, отрицательный DIBL, отрицательное дифференциальное сопротивление и улучшенный эффект короткого канала. Представлено на симпозиуме 2018 IEEE по технологии СБИС (2018).

  • 101.

    Kwon, D. et al. Улучшено подпороговое колебание и эффект короткого канала в n-канальных полевых транзисторах FDSOI с отрицательной емкостью. IEEE Electron Device Lett. 39 , 300–303 (2018).

    CAS Google ученый

  • 102.

    Ю., З. и др. Отрицательная емкость 2D MoS 2 транзисторов с подпороговым размахом менее 60 мВ / дек более 6 порядков, плотностью тока 250 мкА / мкм и почти без гистерезиса. Представлено на конференции 2017 IEEE International Electron Devices Meeting (IEDM) (2017).

  • 103.

    Хаудт, Дж. В. и Руссель, П. Физическая модель крутого подпорогового наклона сегнетоэлектрических полевых транзисторов. IEEE Electron Device Lett. 39 , 877–880 (2018).

    Google ученый

  • 104.

    Сальваторе, Г. А., Русу, А., Ионеску, А. М. Экспериментальное подтверждение зависимости отрицательной емкости от температуры в сегнетоэлектрических полевых транзисторах. Заявл. Phys. Lett. 100 , 163504 (2012).

    Google ученый

  • 105.

    Khan, A. I. et al. Усиление дифференциального напряжения за счет сегнетоэлектрической отрицательной емкости. Заявл. Phys. Lett. 111 , 253501 (2017).

    Google ученый

  • 106.

    Yadav, A. K. et al. Наблюдение полярных вихрей в оксидных сверхрешетках. Nature 530 , 198–201 (2016).

    CAS Google ученый

  • 107.

    Войдел, Дж. К. и Иньигес, Дж. Сегнетоэлектрические переходы в сегнетоэлектрических доменных стенках, найденные из первых принципов. Phys. Rev. Lett. 112 , 247603 (2014).

    Google ученый

  • 108.

    Хименес Д., Миранда Э. и Годой А. Аналитическая модель поверхностного потенциала и тока стока в полевых транзисторах с отрицательной емкостью. IEEE Trans. Электронные устройства 57 , 2405–2409 (2010).

    Google ученый

  • 109.

    Xiao, Y. et al. Моделирование электрических характеристик сегнетоэлектрических полевых транзисторов с отрицательной емкостью, окружающей затвор. Заявл. Phys. Lett. 101 , 253511 (2012).

    Google ученый

  • 110.

    Yuan, Z. C. et al. Ограничения скорости переключения сегнетоэлектрических полевых транзисторов с отрицательной емкостью. IEEE Trans. Электронные устройства 63 , 4046–4052 (2016).

    Google ученый

  • 111.

    Цзян, К., Лян, Р., Ван, Дж. И Сюй, Дж. Исследование на основе моделирования двухзатворных беспереходных транзисторов с отрицательной емкостью и сегнетоэлектрическим диэлектриком затвора. Solid State Electron. 126 , 130–135 (2016).

    CAS Google ученый

  • 112.

    Лин, К.-И., Хан, А. И., Салахуддин, С. и Ху, К. Влияние изменения сегнетоэлектрических свойств на характеристики полевого транзистора с отрицательной емкостью. IEEE Trans. Электронные устройства 63 , 2197 (2016).

    Google ученый

  • 113.

    Азиз, А., Гош, С. Г., Датта, С. и Гупта, С. К. Физическая схема-совместимая spice-модель для сегнетоэлектрических транзисторов. IEEE Electron. Device Lett. 37 , 805 (2016).

    CAS Google ученый

  • 114.

    Li, Y., Kang, Y. & Gong, X. Оценка сегнетоэлектрического МОП-транзистора с отрицательной емкостью для аналоговых схем. IEEE Trans. Электронные устройства 64 , 4317–4321 (2017).

    CAS Google ученый

  • 115.

    Пахва Г., Датта Т., Агарвал А. и Чаухан Ю. С. Компактная модель сегнетоэлектрического транзистора отрицательной емкости со структурой MFIS. IEEE Trans. Электронные устройства 64 , 1366–1374 (2017).

    Google ученый

  • 116.

    Чаттерджи, К., Рознер, А. Дж. И Салахуддин, С. Предел собственной скорости транзисторов с отрицательной емкостью. IEEE Electron Device Lett. 38 , 1328–1330 (2017).

    CAS Google ученый

  • 117.

    Rasool, R., Rather, G. & ud-Din, N. Аналитическая модель электрических свойств конденсатора металл-сегнетоэлектрический изолятор отрицательной емкости на кремнии (MFIS). Integr. Сегнетоэлектр. 185 , 93–101 (2017).

    CAS Google ученый

  • 118.

    Чжан, X., Лам, К.-Т., Лоу, К.Л., Йео, Ю.-К. И Лян, Г.Моделирование полевых элементов в наномасштабе на основе полностью сложной зонной структуры и самосогласованного решения атомного потенциала. IEEE Trans. Электронные устройства 64 , 58–65 (2017).

    CAS Google ученый

  • Характеристики конденсатора и применение | MTI Instruments

    Конденсаторы часто характеризуются множеством характеристик. Эти характеристики в конечном итоге определяют конкретное применение конденсаторов, температуру, диапазон емкости и номинальное напряжение.Огромное количество характеристик конденсатора вызывает недоумение. Кроме того, может быть очень сложно интерпретировать и понять информацию, напечатанную на корпусе конденсатора.

    Конденсаторы бывают различных типов или семейств, и каждая из этих групп имеет свою собственную систему идентификации и характеристики. Некоторые из этих систем легко интерпретировать. Однако другие системы изобилуют символами, буквами и цветами, понимание которых может сбивать с толку.

    Определение характеристик конденсатора обычно означает выяснение того, к какому семейству он принадлежит.К семействам конденсаторов относятся:

    • Пластик
    • Керамика
    • Пленка
    • Электролитический

    После того, как вы определили семейство, к которому принадлежит конденсатор, становится намного проще определить его характеристики.

    Что касается конденсаторов, их может быть больше, чем кажется на первый взгляд. Например, то, что два конденсатора имеют одинаковое значение емкости, не означает, что они имеют одинаковое номинальное напряжение. Эта информация жизненно важна, потому что, если используется неправильный конденсатор (например, конденсатор с меньшим номинальным напряжением, используемый вместо конденсатора с более высоким номинальным напряжением), то конденсатор может быть поврежден и даже разрушен.

    Характеристики конденсатора можно найти в технических паспортах, предоставленных производителем. Давайте рассмотрим несколько наиболее важных характеристик:

    1) Рабочее напряжение, (WV)

    Это важная характеристика конденсатора, которая дает определение максимального непрерывного напряжения (переменного или постоянного тока), которое может быть приложено к конденсатору без конденсатор выходит из строя. В большинстве случаев вы можете найти рабочее напряжение, напечатанное на боковой стороне корпуса конденсатора, отображающее его рабочее напряжение постоянного тока.

    Поскольку переменное напряжение конденсатора относится к среднеквадратичному значению, а не к пиковому или максимальному значению (которое оказывается на 1,414 больше), значения переменного и постоянного напряжения обычно не совпадают для любого типа конденсатора.

    Отказ может произойти, если какое-либо напряжение постоянного тока превышает рабочее. Отказ также может произойти, если имеет место чрезмерная пульсация переменного тока. Поэтому вполне естественно, что конденсатор будет иметь увеличенный срок службы, если он будет работать в пределах своего номинального напряжения в прохладной окружающей среде.

    Стандартные рабочие напряжения постоянного тока включают:

    • 10 В
    • 16 В
    • 25 В
    • 35 В
    • 50 В
    • 63 В
    • 100 В
    • 160 В
    • 250 В
    • 400 В
    • 400В эти напряжения нанесены непосредственно на корпус конденсатора.

      2) Ток утечки

      Диэлектрики, используемые в конденсаторах, которые служат для разделения проводящих пластин, не являются идеальными изоляторами.Из-за этого небольшой ток или «утечка» протекает через диэлектрик под влиянием мощных электрических полей, которые накапливаются из-за заряда пластин при приложении постоянного напряжения питания.

      Этот небольшой постоянный ток называется током утечки. По сути, ток утечки возникает, когда электроны проходят через диэлектрическую среду (обычно по краям). В конце концов, ток утечки полностью разрядит конденсатор, если напряжение питания исключить из уравнения.

      В случае небольшой утечки, характерной для фольговых или пленочных конденсаторов, ток утечки называется «сопротивлением изоляции» (Rp), которое выражается как высокое сопротивление. Термин «ток утечки» обычно используется только тогда, когда поток электронов очень велик.

      Ток утечки конденсатора — один из важнейших параметров цепей связи источника питания и усилителя. С учетом вышесказанного, лучшим выбором для систем хранения являются тефлон, полистирол, полипропилен и другие типы пластиковых конденсаторов.

      С другой стороны, алюминиевые, танталовые и другие типы конденсаторов электролитического типа могут работать с очень высокими емкостями. Однако они подвержены высоким токам утечки. Из-за этого они не подходят для приложений связи или хранения. В заключение, ток утечки для алюминиевых электролитов будет увеличиваться при повышении температуры.

      3) Допуск, (±%)

      Допуск конденсатора выражается положительным или отрицательным значением. Они представляют собой пикофарады (± пФ), которые указывают на конденсаторы с низкими значениями (обычно менее 100 пФ) или в процентах (±%) для конденсаторов с более высокими значениями (обычно выше 100 пФ).

      По сути, значение допуска — это полная степень отклонения емкости от номинального значения. В большинстве случаев уровень допуска может составлять от -20% до + 80%. Номинальные характеристики конденсаторов определяются тем, насколько они близки к фактическим значениям по сравнению с номинальной номинальной емкостью. Буквы и цветные полосы используются для обозначения фактического допуска. Обычные уровни допусков для конденсаторов составляют около 5% — 10%. Тем не менее, некоторые конденсаторы из пластика имеют рейтинг не более ± 1%.

      4) Рабочая температура, (T)

      Из-за изменений диэлектрических свойств колебания температуры будут иметь прямое влияние на значение емкости. Если окружающая температура становится слишком высокой или слишком низкой, значение емкости цепи может работать неправильно. Как правило, большинство конденсаторов хорошо работают при температуре от -30 ° C до + 125 ° C. Номинальное напряжение при рабочей температуре для пластиковых конденсаторов не более + 70oC.

      Электролитические конденсаторы и алюминиевые электролитические конденсаторы подвержены деформации при высоких температурах из-за утечки и внутреннего давления.Кроме того, электролитические конденсаторы нельзя использовать при температурах ниже -10 ° C, потому что электролитный гель замерзнет.

      5) Температурный коэффициент, (TC)

      Температурный коэффициент конденсатора определяется максимальным изменением его емкости в определенном температурном диапазоне. Обычно температурный коэффициент конденсатора определяется линейным образом в миллионных долях на градус Цельсия (PPM / oC). Его также можно определить как процентное изменение в определенном диапазоне температур.

      Конденсаторы класса 2 имеют нелинейную природу. В результате их значения увеличиваются с повышением температуры, что дает им температурный коэффициент, который выражается положительным знаком «P». В отличие от конденсаторов класса 2, некоторые конденсаторы фактически уменьшают свое значение при повышении температуры. В результате температурный коэффициент в этом случае будет выражен отрицательным «N».

      Некоторые конденсаторы не меняют своего значения и остаются постоянными в определенном диапазоне температур.Эти конденсаторы имеют нулевой температурный коэффициент и обозначаются как «NPO». Эти типы конденсаторов относятся к классу 1.

      Хотя подавляющее большинство конденсаторов теряют свою емкость, когда становятся слишком горячими, существует исключение для конденсаторов с температурной компенсацией. Эти типы конденсаторов могут работать при температурах от P1000 до N5000 (от +1000 ppm / oC до -5000 ppm / oC).

      Очень хорошо можно подключить конденсатор с положительным температурным коэффициентом параллельно конденсатору с отрицательным температурным коэффициентом.Когда это происходит, два противоположных эффекта в конечном итоге нейтрализуют друг друга. Конденсаторы с температурным коэффициентом приложения также могут использоваться для нейтрализации влияния других компонентов, расположенных в цепи, таких как резистор или катушка индуктивности.

      6) Номинальная емкость (C)

      Когда дело доходит до важности, номинальное значение емкости C конденсатора всегда будет занимать первое место среди характеристик конденсатора. Это значение можно измерить тремя способами:

      • мкФ , числа и цветные полосы.

        7) Эквивалентное последовательное сопротивление (ESR)

        Эквивалентное последовательное сопротивление AKA ESR — это импеданс конденсатора по переменному току, когда он используется на более высоких частотах. Он включает сопротивление постоянному току выводов клемм, сопротивление диэлектрического материала, сопротивление пластины конденсатора и сопротивление постоянному току соединений с диэлектриком; все они измеряются при определенной температуре и частоте.

        Эквивалентное последовательное сопротивление определяет потери энергии «эквивалентного» последовательного сопротивления конденсатора.Таким образом, он должен определять общие тепловые потери I2R конденсатора. Это особенно актуально, когда задействованы силовые и коммутационные цепи.

        Конденсаторы с высоким ESR менее способны пропускать ток к пластинам и от них во внешнюю цепь. Это связано с более длительной постоянной времени заряда / разряда RC. ESR электролитических конденсаторов будет постепенно увеличиваться со временем, поскольку электролит внутри начинает высыхать. При использовании в качестве фильтра рекомендуется использовать конденсатор с низким значением ESR.

        8) Поляризация

        Поляризация конденсатора относится к конденсаторам электролитического типа (в основном алюминиевые электролитические конденсаторы) в отношении их электрического соединения. Подавляющее большинство электролитических конденсаторов поляризованы, а это означает, что напряжение на выводах конденсатора должно иметь правильную полярность (положительный к положительному, отрицательный к отрицательному).

        Неправильная поляризация может привести к разрушению оксидного слоя внутри конденсатора, что в конечном итоге приведет к протеканию через устройство больших токов.В результате конденсатор, скорее всего, выйдет из строя.

        Большинство электролитических конденсаторов имеют отрицательную клемму, отмеченную стрелкой, полосой, черной полосой или шевронами. Они установлены для предотвращения возможных неправильных подключений к источнику постоянного тока.

        Некоторые из более крупных электролитических конденсаторов с металлическим корпусом подключаются к отрицательной клемме. Это можно сделать, потому что металлический корпус изолирован электродами. Имейте в виду, что при использовании алюминиевых электролитов в сглаживающих цепях источника питания будьте осторожны, чтобы не допустить, чтобы пульсирующее напряжение переменного тока и сумма пикового напряжения постоянного тока превратились в «обратное напряжение».»

        Заключение

        Имейте в виду, что конденсаторы с небольшой емкостью (менее 0,01 мкФ) обычно не представляют опасности для людей. Однако, если емкость конденсатора превышает 0,01 мкФ, вас ждет электрошок! Все конденсаторы способны накапливать электрические заряды, которые принимают форму напряжения даже при отсутствии тока в цепи.

        Как правило, вы никогда не должны прикасаться к выводам конденсаторов с большими номиналами, если питание отключено. Некоторые конденсаторы могут накапливать смертельные заряды. напряжения.Если вы не уверены в состоянии большого конденсатора, с которым пытаетесь обращаться, всегда обращайтесь за помощью к эксперту.

        Рекомендуемое изображение Кредит: Clker-Free-Vector-Images / Pixabay
        В сообщении Изображение 1 Кредит: Elcap [CC0], из Wikimedia Commons
        Изображение в сообщении 2 Кредит: Elcap [CC0], из Wikimedia Commons
        В сообщении Изображение 3 Предоставлено: Stack Exchange
        In Post Image 4 Предоставлено: Sakurambo [Public domain], из Wikimedia Commons In Post Image 2
        In Post Image 5 Кредит: Jwratner1 в английской Википедии.[CC0], через Wikimedia Commons

        Dielectrics — The Physics Hypertextbook

        Обсуждение

        основная идея

        Диэлектрики — изоляторы простые и простые. Эти два слова относятся к одному и тому же классу материалов, но имеют разное происхождение и используются преимущественно в разных контекстах.

        • Поскольку заряды не имеют тенденции легко перемещаться в неметаллических твердых телах, в стекле, керамике и пластике могут быть «островки» заряда. Латинское слово «остров» — insula , что является источником слова изолятор .Напротив, заряды в металлических твердых телах имеют тенденцию легко перемещаться — как будто кто-то или что-то их ведет. Латинский префикс con или com означает «с». Человек, с которым у вас есть хлеб, — ваш товарищ. (По-латыни хлеб — panis ). Взять что-то с собой в дорогу — значит передать это. (На латыни дорога обозначается с по .) Человек, с которым вы путешествуете, который указывает путь или обеспечивает безопасный переход, является кондуктором. (Латинское слово для обозначения лидера — ductor .) Материал, обеспечивающий безопасное прохождение электрических зарядов, — это провод .
        • Вставка слоя неметаллического твердого вещества между пластинами конденсатора увеличивает его емкость. Греческий префикс di или dia означает «поперек». Линия, пересекающая углы прямоугольника, — это диагональ. (Греческое слово, обозначающее угол — gonia — γωνία.) Измерение поперек круга — это диаметр. (Греческое слово для обозначения меры — метрон — μέτρον.) Материал, помещенный на пластины конденсатора, как небольшой непроводящий мостик, — это диэлектрик .

        Пластиковое покрытие электрического шнура является изолятором. Стеклянные или керамические пластины, используемые для поддержки линий электропередач и предотвращения их замыкания на землю, являются изоляторами. Практически всегда, когда неметаллическое твердое тело используется в электрическом устройстве, оно называется изолятором. Возможно, единственный раз, когда слово диэлектрик используется в отношении непроводящего слоя конденсатора.

        Диэлектрики в конденсаторах служат трем целям:

        1. , чтобы предотвратить соприкосновение проводящих пластин, что позволяет уменьшить расстояние между пластинами и, следовательно, увеличить емкость;
        2. для увеличения эффективной емкости за счет уменьшения напряженности электрического поля, что означает, что вы получаете тот же заряд при более низком напряжении; и
        3. , чтобы уменьшить возможность короткого замыкания из-за искрения (более формально известного как пробой диэлектрика) во время работы при высоком напряжении.

        что здесь происходит

        Когда металл находится в электрическом поле, свободные электроны текут против поля, пока не выйдут из проводящего материала. В кратчайшие сроки у нас будет избыток электронов с одной стороны и дефицит с другой. Одна сторона проводника заряжена отрицательно, а другая — положительно. Освободите поле, и электроны на отрицательно заряженной стороне окажутся слишком близко для комфорта. Подобные заряды отталкиваются, и электроны убегают друг от друга так быстро, как только могут, пока не распределятся равномерно по всему телу; в среднем один электрон на каждый протон в пространстве, окружающем каждый атом.Проводящий электрон в металле похож на гоночную собаку, загнанную на пастбище. Они могут свободно передвигаться сколько угодно и могут перемещаться по всей длине, ширине и глубине металла по своей прихоти.

        Жизнь электрона в изоляторе гораздо более ограничена. По определению, заряды в изоляторе не могут свободно перемещаться . Это не то же самое, что сказать, что не может двигаться . Электрон в изоляторе похож на сторожевую собаку, привязанную к дереву: он может двигаться свободно, но в определенных пределах.Размещение электронов изолятора в присутствии электрического поля похоже на размещение привязанной собаки в присутствии почтальона. Электроны будут напрягаться против поля, насколько это возможно, почти так же, как наша гипотетическая собака будет напрягаться против своего поводка, насколько это возможно. Однако электроны в атомном масштабе больше похожи на облака, чем на собак. Электрон эффективно распространяется по всему объему атома и не концентрируется в каком-либо одном месте. Полагаю, хорошую атомную собаку нельзя было бы назвать Спотом.

        Когда атомы или молекулы диэлектрика помещаются во внешнее электрическое поле, ядра толкаются полем, что приводит к увеличению положительного заряда с одной стороны, в то время как электронные облака притягиваются к нему, что приводит к увеличению отрицательного заряда с другой. боковая сторона. Этот процесс известен как поляризация , а диэлектрический материал в таком состоянии называется поляризацией . Существует два основных метода поляризации диэлектрика: растяжение и вращение.

        Растяжение атома или молекулы приводит к индуцированному дипольному моменту , добавленному к каждому атому или молекуле.

        Увеличить

        Вращение происходит только в полярных молекулах — с постоянным дипольным моментом , как у молекулы воды, показанной на диаграмме ниже.

        Увеличить

        Полярные молекулы обычно поляризуются сильнее, чем неполярные. Вода (полярная молекула) имеет диэлектрическую прочность в 80 раз больше, чем у азота (неполярная молекула, которая является основным компонентом воздуха).Это происходит по двум причинам, одна из которых обычно тривиальна. Во-первых, все молекулы растягиваются в электрическом поле независимо от того, вращаются они или нет. Неполярные молекулы и атомы растягиваются, в то время как полярные молекулы растягиваются на и вращаются. Однако эта комбинация действий лишь незначительно влияет на общую степень поляризации вещества. Что еще более важно, полярные молекулы уже сильно растянуты — естественно. То, как атомы водорода сидят на рукавах электронных облаков атома кислорода, искажает молекулу в диполь.Все это происходит в межатомном или молекулярном масштабе. На таких крошечных расстояниях напряженность электрического поля относительно велика для того, что в противном случае было бы ничем не примечательным напряжением (например, 13,6 В для электрона в атоме водорода).

        Когда дело доходит до поляризации, растяжение и вращение — не конец истории. Это просто методы, которые проще всего описать случайному наблюдателю. В общем, поляризация диэлектрического материала представляет собой микроскопическую электростатическую деформацию в ответ на макроскопическое электростатическое напряжение.Внешнее поле, приложенное к диэлектрику, не может заставить заряды двигаться макроскопически, но оно может растягивать и искажать их микроскопически. Это может толкнуть их в неудобное положение, а при отпускании позволить им вернуться в расслабленное состояние. То, что отличает поляризацию в изоляторе от растяжения упругого тела, такого как пружина, заключается в том, что устранение напряжения не обязательно снимает напряжение. Некоторые изоляторы будут оставаться в поляризованном состоянии в течение часов, дней, лет или даже столетий.Наиболее длинные характерные времена должны быть экстраполированы из неполных наблюдений на более разумную продолжительность. Никто не собирается сидеть сложа руки и ждать две тысячи лет, чтобы увидеть, как поляризация куска пластика уменьшится до нуля. Ждать не стоит.

        Наконец, важно иметь в виду, что заряды, «хранящиеся» в диэлектрическом слое, не доступны в виде пула свободных зарядов. Для их извлечения еще понадобятся металлические пластины. Важно помнить, что единственная причина, по которой кто-то, кажется, заботится об этом явлении, заключается в том, что он помогает нам создавать лучшие конденсаторы.Я думаю, что на этом следует завершить обсуждение.

        конденсаторы с диэлектриком

        Поместите диэлектрический слой между двумя параллельно заряженными металлическими пластинами, направив электрическое поле справа налево. (Почему не слева направо? Ну, я читаю справа налево, поэтому мне легче «читать» диаграммы.) Положительные ядра диэлектрика будут перемещаться с полем вправо, а отрицательные электроны переместит против на поле слева.Силовые линии начинаются с положительных зарядов и заканчиваются отрицательными зарядами, поэтому электрическое поле внутри каждого напряженного атома или молекулы диэлектрика указывает на нашей диаграмме слева направо — напротив внешнего поля двух металлических пластин. Электрическое поле — это векторная величина, и когда два вектора указывают в противоположных направлениях, вы вычитаете их величины, чтобы получить результат. Два поля не компенсируются в диэлектрике, как в металле, поэтому общий результат — более слабое электрическое поле между двумя пластинами.

        Увеличить

        Позвольте мне повторить это — общий результат — более слабое электрическое поле между двумя пластинами. Давай займемся математикой.

        Электрическое поле — это градиент электрического потенциала (более известного как напряжение).

        .
        E x = — В
        x
        E y = — В E = — ∇ V
        y
        E z = — В
        z

        Емкость — это отношение заряда к напряжению.

        Введение диэлектрика в конденсатор уменьшает электрическое поле, что снижает напряжение, что увеличивает емкость.

        .
        С 1 ( Q постоянная) С ( d , Q постоянная)
        В 1
        V E ( d постоянная) E

        Конденсатор с диэлектриком сохраняет тот же заряд, что и конденсатор без диэлектрика, но при более низком напряжении.Поэтому конденсатор с диэлектриком более эффективен.

        ЭТА МАЛЕНЬКАЯ ЧАСТЬ НУЖДАЕТСЯ В Доработке.

        О первых открытиях лейденской банки. Удаление стержня снижает емкость. (Воздух имеет более низкую диэлектрическую проницаемость, чем вода.) Напряжение и емкость обратно пропорциональны, когда заряд постоянен. Уменьшение емкости увеличивает напряжение.

        восприимчивость, диэлектрическая проницаемость, диэлектрическая проницаемость

        Электрический дипольный момент чего-либо — будь то атом, растянутый во внешнем электрическом поле, полярная молекула или две противоположно заряженные металлические сферы — определяется как продукт заряда и разделения.

        p = q r

        с единицей СИ кулонметров , не имеющей специального названия.

        [см = см]

        Поляризация области определяется как дипольный момент на единицу объема

        с единицей СИ кулонов на квадратный метр .



        см = С

        м 3 м 2

        Расчет поляризации из первых принципов — сложная процедура, которую лучше доверить специалистам.Не беспокойтесь о деталях того, почему поляризация имеет то значение, которое она имеет, просто примите то, что она существует и является функцией некоторых переменных. И что это за переменные? Конечно, почему они такие материалы и напряженность поля. Различные материалы поляризуются в разной степени — мы будем использовать греческую букву χ e [chi sub e], чтобы обозначить эту величину, известную как электрическая восприимчивость, — но для большинства материалов поле сильнее ( E ) , тем больше поляризация ( P ).Добавьте коэффициент пропорциональности ε 0 , и все готово.

        P = ε 0 χ e E

        Электрическая восприимчивость — это безразмерный параметр, который зависит от материала. Его значение варьируется от 0 для пустого места до любого другого. Бьюсь об заклад, есть даже некоторые причудливые материалы, для которых этот коэффициент отрицательный (хотя я не знаю наверняка). Константа пропорциональности 0 [эпсилон ноль] известна как диэлектрическая проницаемость свободного пространства и будет рассмотрена немного позже.На данный момент это просто приспособление для тренировки единиц.



        С = С 2 N

        м 2 Н · м 2 С

        НАПИШИТЕ ОТДЫХ.

        Величина κ [каппа] безразмерна.

        Диэлектрическая проницаемость для выбранных материалов (~ 300 K, если не указано иное)

        материал κ
        воздух 1.005364
        уксусная кислота 6,2
        спирт этиловый (зерновой) 24,55
        спирт метиловый (дерево) 32,70
        янтарь 2,8
        асбест 4,0
        асфальт 2,6
        бакелит 4,8
        кальцит 8,0
        карбонат кальция 8.7
        целлюлоза 3,7–7,5
        цемент ~ 2
        кокаин 3,1
        хлопок 1,3
        алмаз, тип I 5,87
        алмаз, тип IIa 5,66
        эбонит 2,7
        эпоксидная 3,6
        мука 3-5
        фреон 12, −150 ° C (жидкость) 3.5
        фреон 12, +20 ° C (пар) 2,4
        германий 16
        стекло 4–7
        стекло, пирекс 7740 5,0
        гуттаперча 2,6
        Топливо реактивное (жиклер А) 1,7
        оксид свинца 25,9
        ниобат свинца, магния 10 000
        сульфид свинца (галенит) 200
        титанат свинца 200
        дейтерид лития 14.0
        люцит 2,8
        слюда, мусковит 5,4
        слюда канадская 6,9
        нейлон 3,5
        Масло льняное 3,4
        масло минеральное 2,1
        масло оливковое 3,1
        масло нефтяное 2,0–2,2
        масло, силикон 2.5
        масло, сперма 3,2
        масло трансформаторное 2,2
        материал κ
        бумага 3,3, 3,5
        оргстекло 3,1
        полиэстер 3,2–4,3
        полиэтилен 2,26
        полипропилен 2.2–2,3
        полистирол 2,55
        поливинилхлорид (пвх) 4,5
        фарфор 6–8
        ниобат калия 700
        KTN, 0 ° C 34 000
        KTN, 20 ° C 6 000
        кварц кристаллический (∥) 4,60
        кварц кристаллический (⊥) 4.51
        кварц плавленый 3,8
        каучук, бутил 2,4
        резина, неопрен 6,6
        резина, силикон 3,2
        резина вулканизированная 2,9
        соль 5,9
        селен 6,0
        кремний 11,8
        карбид кремния (αSiC) 10.2
        кремния диоксид 4,5
        силиконовое масло 2,7–2,8
        почва 10–20
        титанат стронция, +25 ° C 332
        титанат стронция, −195 ° C 2080
        сера 3,7
        Пятиокись тантала 27
        тефлон 2,1
        антимонид олова 147
        теллурид олова 1770
        диоксид титана (рутил) 114
        табак 1.6–1,7
        диоксид урана 24
        вакуум 1 (точно)
        вода, лед, −30 ° C 99
        вода, жидкость, 0 ° C 87,9
        вода, жидкость, 20 ° C 80,2
        вода, жидкость, 40 ° C 73,2
        вода, жидкость, 60 ° C 66,7
        вода, жидкость, 80 ° C 60.9
        вода, жидкость, 100 ° C 55,5
        воск пчелиный 2,7–3,0
        воск карнубский 2,9
        воск, парафин 2,1–2,5
        Вощеная бумага 3,7
        ткани человека κ
        кость губчатая 26
        кость кортикальная 14.5
        мозг, серое вещество 56
        мозг, белое вещество 43
        мозг, мозговые оболочки 58
        Хрящ общий 22
        хрящ, ухо 47
        ткани человека κ
        Глаз, водянистая влага 67
        глаз, роговица 61
        глаз, склера 67
        жир 16
        мышца гладкая 56
        мышца, поперечнополосатая 58
        скин 33–44
        язычок 38

        пробой диэлектрика

        Любой изолятор можно заставить проводить электричество.Это явление известно как пробой диэлектрика .

        Пробой диэлектрика в избранных материалах

        материал поле (МВ / м)
        воздух 3
        янтарь 90
        бакелит 12, 24
        алмаз, тип IIa 10
        стекло, пирекс 7740 13, 14
        слюда, мусковит 160
        нейлон 14
        масло, силикон 15
        масло трансформаторное 12, 27
        материал поле (МВ / м)
        бумага 14, 16
        полиэтилен 50, 500–700, 18
        полистирол 24, 25, 400–600
        поливинилхлорид (ПВХ) 40
        фарфор 4, 12
        кварц плавленый 8
        резина, неопрен 12, 12
        титанат стронция 8
        тефлон 60
        диоксид титана (рутил) 6

        пьезоэффект

        Произнесите все гласные.Пьезоэлектричество — это эффект преобразования энергии между механической и электрической формами.

        • Пьезо — греческое слово, обозначающее давление (πιεζω).
        • Обнаружен в 1880-х годах братьями Кюри.
        • Дешевые пьезоэлектрические микрофоны. Когда поляризованный кристалл подвергается напряжению, напряжение создает разность потенциалов. Эта разность потенциалов пропорциональна напряжению, которое пропорционально акустическому давлению.
        • Обратный пьезоэлектрический микрофон — это пьезоэлектрический динамик: зуммер будильника, звонок наручных часов, всевозможные электронные гудки.Когда к поляризованному кристаллу прикладывается электрический потенциал, кристалл подвергается механической деформации, которая, в свою очередь, может создавать акустическое давление.
        • Коллаген пьезоэлектрический. «Когда к [костному] коллагену прикладывается сила, создается небольшой электрический потенциал постоянного тока. Коллаген проводит ток в основном за счет отрицательных зарядов. Минеральные кристаллы кости (апатита), расположенные рядом с коллагеном, проводят ток с помощью положительных зарядов. из этих двух типов полупроводников ток легко течет в одном направлении, но не в другом….Считается, что силы, действующие на кости, создают потенциалы за счет пьезоэлектрического эффекта и что соединения коллаген-апатит образуют токи, которые вызывают и контролируют рост костей. Токи пропорциональны напряжению (сила на единицу площади), поэтому повышенное механическое напряжение костей приводит к усилению роста «. Physics of the Body (255).
        Микрофоны и принцип их работы
        тип звуков производят
        изменения в…
        , которые вызывают
        изменения…
        , что приводит к
        изменениям…
        углерод Плотность гранул сопротивление напряжение
        конденсатор разделительная пластина емкость напряжение
        динамический Расположение змеевика флюс напряжение
        пьезоэлектрический компрессия поляризация напряжение

        Вашему кондиционеру действительно нужен новый конденсатор?

        Рано или поздно это произойдет.

        Ваш технический специалист HVAC приезжает для технического осмотра и находит деталь, которую необходимо заменить. На этот раз это большая батарейка. Он говорит, что это называется конденсатор. Он говорит, что его нужно заменить.

        Есть?

        Все конденсаторы переменного тока и теплового насоса со временем выходят из строя.

        Конденсаторы — одна из наиболее распространенных частей, которые необходимо заменять в бытовых системах кондиционирования воздуха. Обычно они служат несколько лет, но вам нужно будет заменить их хотя бы один раз, если вы используете один и тот же кондиционер более десяти лет.

        В вашей системе может быть один или несколько конденсаторов. Во многих наружных блоках есть пусковой конденсатор, который помогает подключиться к сети переменного тока, когда требуется охлаждение. Также есть рабочий конденсатор, который поддерживает работу системы после запуска. Однако в вашей системе может быть только один конденсатор в наружном блоке, а в некоторых моделях даже есть конденсатор для двигателя внутреннего вентилятора.

        Конденсаторы действительно выглядят как большие батареи, но они подключаются к проводам внутри вашей системы кондиционирования воздуха.К сожалению, нельзя просто вставить конденсатор в слот и закрыть пластиковым колпачком. Так что это совсем не то же самое, что аккумулятор.

        Пожалуйста, не пытайтесь заменить конденсатор самостоятельно.

        Любой желающий может записать размер конденсатора для своей системы, купить еще один в Интернете и установить его. Однако мы рекомендуем , а не .

        Конденсаторы могут быть опасными. Даже после отключения питания от сети переменного тока конденсатор все еще сохраняет большой заряд.Если вы прикоснетесь к нему, он может убить вас электрическим током. И это может очень сильно повредить вам.

        Просто спросите сотрудника UC-Berkeley, у которого возник конденсатор при замене охлаждающего вентилятора. Конденсаторы могут отправить вас в отделение неотложной помощи, если вы не совсем уверены, что делаете.

        Специалисты по ОВКВ знают, как обращаться с конденсаторами. Лучше позволить им заниматься своим делом.

        Итак, как узнать

        , что вам нужен новый конденсатор?

        Ваш парень из HVAC говорит, что ваш конденсатор не работает.Вот как узнать, что он прав:

        1. Вольтметр говорит, что мало микрофарад. Все конденсаторы указаны в микрофарадах. Например, ваш может быть рассчитан на 35 микрофарад с диапазоном плюс или минус 10. Если он упадет ниже 25, вольтметр сообщит вашему специалисту по HVAC, что пора его заменить.
        2. Он раздулся, как воздушный шар. Когда конденсатор действительно далеко ушел (а к тому времени, когда мы их находим, они часто бывают), он разбухает. Ваш конденсатор может быть плохим, даже если он не вздутый, но плохой конденсатор обычно разбухает.Это будет выглядеть так, как будто кто-то набил слишком много материала в трубку, и она вздувается по бокам.
        3. Конденсатор протекает масло. Это случается не всегда, но из неисправных конденсаторов часто вытекает масло. Негерметичный конденсатор = конденсатор, который вышел из строя.

        И готово! Вот как вы понимаете, что вам нужен новый конденсатор переменного тока.

        Иногда старый, ржавый на вид конденсатор все равно будет читать на соответствующем уровне микрофарад. На самом деле все сводится к показаниям вольтметра, физическому вздутию и / или наличию масла.

        Знаете, когда мы, скорее всего, обнаружим неисправный конденсатор?

        Есть действительно два раза. Первый — когда ваш кондиционер отключается, и вы как сумасшедшие потеете в своем доме. Что-то не так и, о чудо, конденсатор. После замены кондиционер снова работает.

        Другой раз — и это то, что вы хотите, чтобы произошло — это во время нашей проверки технического обслуживания в сезон охлаждения. Клиенты с соглашениями об обслуживании проходят эти проверки каждый год (на самом деле их две в год, хотя мы проверяем конденсаторы переменного тока только на одном из них), и мы всегда проверяем конденсаторы, пока находимся на месте.

        Есть две причины, по которым неисправный конденсатор лучше заменить во время профилактического осмотра:

        • Мы, вероятно, поймали неисправный конденсатор до того, как он полностью перестал работать. Так что пока что вы не лишены кондиционера.
        • Вы получите большую скидку на новый конденсатор.

        Если у вас есть договор на обслуживание, и мы уже находимся у вас дома, чтобы провести осмотр, мы заменим неисправный конденсатор со скидкой 50% — это сверх 15% скидки на запчасти, которую мы уже предлагаем в рамках договора.

        Мы не можем предоставить эту скидку, если нас попросят починить неработающий переменный ток и заменить конденсатор. Но если у вас есть план обслуживания, и мы выявляем неисправный конденсатор во время рутинной настройки, такая экономия — одно из ваших преимуществ.

        Теперь вы знаете, о чем спросить в следующий раз, когда технический специалист HVAC скажет, что конденсатор необходимо заменить.

        А если вы живете в Метро Атланта и у вас ломается кондиционер, позвоните нам! Кто-то из нашей команды определит проблему и порекомендует вам наиболее оптимальное решение в долгосрочной перспективе.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
