История одного ремонта: зачем насосу конденсатор? | Электрика для всех

Рассказ о небольшой, но важной детали, из-за которой может не работать ваш насос или другой агрегат с двигателем. Чинится просто — главное знать, что сделать!

Немного теории — зачем этот круглый бочонок?

Любой асинхронный двигатель — а это вентиляторы, станки, насосы, подъёмники и компрессоры, работает по простому принципу: в неподвижной обмотке, точнее системе обмоток, создаётся крутящееся магнитное поле, которое «тащит» за собой подвижный ротор — так получается преобразование электрической энергии в механическую.

Создать крутящееся поле с тремя фазами просто — подключаем на каждую обмотку свою фазу и готово. Но с одной фазой, то есть обычным напряжением 220 Вольт, придётся пойти на хитрость. Между любыми двумя обмотками подключается конденсатор — специальная деталь, накапливающая и отдающая электричество.

Схема подключения электромотора на 220 Вольт

Схема подключения электромотора на 220 Вольт

Если подключить к оставшимся концам 220 Вольт, энергия конденсатора создаст «толчок», запускающий ротор, а дальше он будет крутиться уже по инерции — достаточно будет перепада магнитного поля между нулём и фазой.

Само-собой, если конденсатор испортится, например потеряет ёмкость, его энергии будет недостаточно для запуска. Ротор будет стоять на месте, громко гудеть и расходовать огромное количество энергии — в 5 раз больше номинального тока!

Простой ремонт — если насос (станок, компрессор) не крутит

Насос «Джилекс» со снятой крышкой двигателя — белый бочонок это конденсатор

Насос «Джилекс» со снятой крышкой двигателя — белый бочонок это конденсатор

Ваш насос или другой агрегат включается, гудит, но мотор не крутит? Скорее всего вышел из строя конденсатор. Заменить его очень просто — снимите крышку двигателя и найдите круглый бочонок — это и есть наш виновник. На его корпусе указано напряжение, обычно 450 Вольт и самое главное — ёмкость. В нашем случае, на насосе Джилекс, ёмкость была равно 10 мкФ (микрофарад).

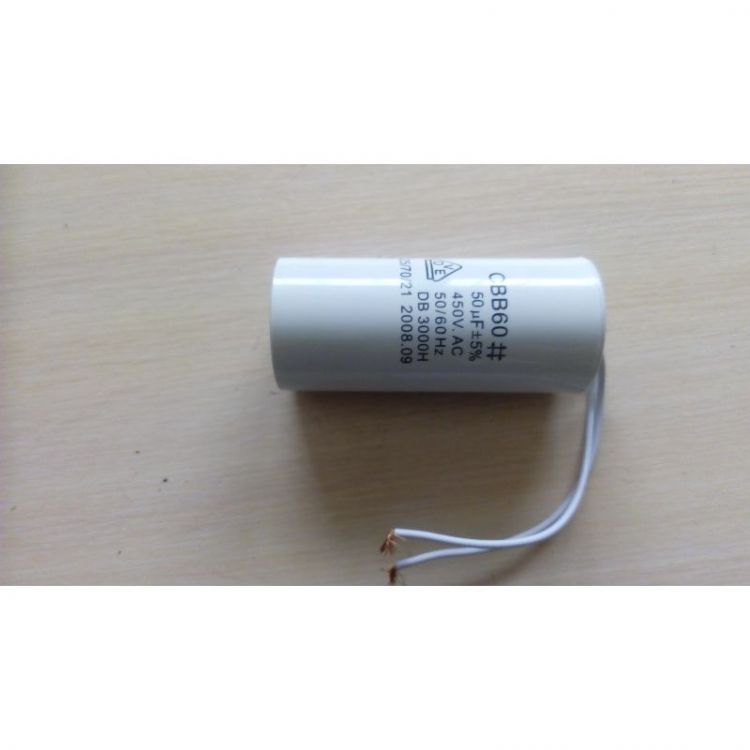

Ёмкость, указанная на корпусе конденсатора

Ёмкость, указанная на корпусе конденсатора

Купите или, как сделали мы, выньте подходящий конденсатор из «донора», его ёмкость может отличаться на 20% от номинала, например нам подошёл бы 8 — 12 мкФ, но мы вынули его из точно такого же насоса, так что совпадение было полным.

Само-собой, после замены насос начал работать как часы. Не откладывайте этот ремонт — мотор, застревающий на запуске перегревается и может выйти из строя. В этом случае ремонт окажется намного дороже — придётся менять или перематывать двигатель.

Спасибо за просмотр и удачного ремонта! Если вам пригодилась эта статья — поставьте палец вверх!

Как проверить пусковой конденсатор » Сделай сам своими руками

Рассмотрим, как проверить пусковой конденсатор циркуляционного насоса. По этому принципу исследуются любые пусковые конденсаторы.
Для вращения турбины насоса используется асинхронный двигатель. Что бы запустить якорь, необходимо создать смещение фаз на начальном этапе запуска. Это действие достигается при помощи конденсатора, размещенного на вспомогательной обмотке.
Принцип действия.
Конденсатор состоит из двух параллельно размещенных, относительно друг друга, металлических пластин и соединённых между собой диэлектрической прокладкой. Чем больше площадь пластин, тем значительней его емкость, которая измеряется в микрофарадах, пикофарадах и т. д. При подаче на контакты конденсатора положительного напряжения происходит накопление этой энергии между пластин, а при появлении отрицательного напряжения осуществляется ее отдача в цепь. Так как переменное напряжение состоит из постоянно меняющихся отрицательных и положительных зарядов, благодаря конденсатору достигается выравнивание колебаний в сторону положительного напряжения. Это способствует созданию, на начальном этапе работы асинхронного двигателя, магнитного поля, которое и вращает якорь.

Признаки неисправности.
При поломке или потери емкости конденсатора более, чем на ± 15 % от его номинального значения, в первом варианте циркуляционный насос не запустится, во втором случаи двигатель будет вращаться рывками.
Проверка конденсатора.
Существуют несколько способов проверки конденсаторов. Безопасный способ — для проверки используется специальный прибор для проверки конденсаторов или омметр, и опасный способ – выводы о его работоспособности делаются по разрядке заряженного конденсатора. Так же поломанный конденсатор имеет внешние характерные признаки неисправности: утечка электролита, вздутый корпус. Провести измерение емкости конденсатора специальным прибором не сложно. Для этого, всего лишь, нужно его включить и выставив рычаг на больший чем проверяемый номинал, дотронуться щупами до контактов. После чего сравнить полученное значение с указанной информацией на корпусе.

Если отклонения небольшие (± 15 %), деталь исправна, если значения отсутствуют или ниже допустимого диапазона, тогда пусковой конденсатор следует заменить.
Опасный метод мы рассматривать не будем, так как он нарушает технику безопасности при работе с конденсаторами.
Остановимся на косвенном способе определения состояния накопительного устройства при помощи омметра.
Исследование работоспособности конденсатора омметром.
Для проверки работоспособности пускового конденсатора:
1. Отсоедините его контакты от двигателя.
2. Для удобства осуществления замера показаний в некоторых циркуляционных насосах следует разъединить внешнюю крышку и клеммы.

3. Перед проверкой разрядите конденсатор, для этого замкните его контакты, например, отверткой с плоским профилем.
4. Переключите мультиметр в позицию проверки сопротивления на 2000 килоом.
5. Осмотрите выводы на наличие механических повреждений, окисленностей. Некачественное соединение будет отрицательно влиять на точность измерения.
6. Подсоедините щупа к выводам конденсатора и следите за числовыми показателями. Если значения начинают меняться таким образом: 1.. .10…102…159…1, значит, конденсатор исправен. Цифры могут быть другими, главное, что происходят изменения от 1 до 1. Если значения прибора не изменяются (на дисплеи светится цифра 1) или высвечивается ноль, тогда деталь неисправна. Для повторной проверки, конденсатор следует разрядить и заново повторить пункт № 5.

Предоставленный способ не позволит полноценно провести измерение емкости конденсатора, но зато выявит его состояние без специального прибора.

Насос скважинный Waterstry STS 1827 выносной конденсатор

Насосы используются для перекачивания чистой, химически неагрессивной воды из скважин, диаметр которых не менее 100 мм без длинноволокнистых включений. Насосы серии STS в основном применяются в системах питьевого и хозяйственного водоснабжения частных домов. Насосы серии STS являются многоступенчатыми центробежными насосами, максимальный диаметр которых не превышает 99 мм (включая электрокабель).

Насосы этой серии экономичны, просты и надежны в эксплуатации благодаря применению в их конструкции новейших технологий и материалов.

Для комплектующих используется нержавеющая сталь марки AISI 304, AISI 316, что является гарантией долговечности и коррозионной стойкости данного оборудования.

Назначение

Для перекачивания чистой, химически неагрессивной воды из скважин.

Сферы применения:

  • снабжение питьевой водой из глубоких скважин;
  • сельскохозяйственное орошение и водоснабжение животноводческих ферм;
  • коммунальное и промышленное водоснабжение;
  • повышение давления в системах водоснабжения.

Преимущества:

  • выходная камера насоса изготовлена из нержавеющей стали AISI 304 методом высокоточного литья, что обеспечивает превосходную прочность и долговечность изделия;
  • рабочие колеса плавающего типа, изготовленные из норила, и диффузоры из поликарбоната, армированного стекловолокном, делают насосы STS максимально износоустойчивыми;
  • корпуса ступеней насоса, выполненные из нержавеющей стали AISI 304, обладают отличной износоустойчивостью;
  • сетчатый фильтр из нержавеющей стали обеспечивает дополнительную жесткость конструкции;
  • вал насоса, изготовленный из шестигранного нержавеющего прута, обладает высокой коррозионной устойчивостью;
  • подшипники из фторопласта обладают повышенной износоустойчивостью;
  • корпус насоса покрыт толстым листом из нержавеющей стали AISI 304;
  • высокий КПД;
  • экономичность;
  • возможность эксплуатации насосов как в вертикальном, так и в горизонтальном положении;
  • тепловая защита электродвигателей с напряжением 220 В.

Эксплуатационные параметры:

  • Максимальная температура перекачиваемой жидкости – 35 °С;
  • Максимальное содержание песка – 50 г/м3;
  • Максимальное количество пусков – 40/час.

Конструкция насоса

Скважинный насос STS – погружной центробежный многоступенчатый насос нормального всасывания. Состоит из насосной части, включающей в себя определённое количество ступеней – рабочих камер, последовательно повышающих напор на нагнетательном патрубке насоса. Каждая рабочая камера содержит рабочее колесо, диффузор и корпус камеры.

Финишная ступень насоса снабжена обратным клапаном и выходным отверстием с внутренней резьбой. Жидкость поступает в гидравлическую часть через отверстие в переходном фланце, защищённое от песка, продуктов бурения и других инородных предметов при помощи специального сетчатого фильтра. Гидравлическая часть конструктивно выполнена по схеме с плавающим рабочим колесом, что снижает требования к величине пускового крутящего момента и уменьшает абразивное воздействие песка в воде.

В серии STS рабочее колесо выполнено из норила, очень прочного полимерного материала, представляющего собой смесь полифениленоксида (РРО) и полистирола (PS), который был разработан General Electric Plastics в 1966 году.

Соединение между электродвигателем и насосом выполнено в соответствии со стандартом NEMA.

Монтаж

Данные насосы сконструированы специально для работы в скважине. Охлаждение электродвигателя обеспечивается потоком перекачиваемой воды при движении снизу вверх между стенкой обсадной колонны скважины и мотором. Допускается установка скважинного насоса в ёмкость или колодец, но при этом необходимо разместить изделие внутри охлаждающего кожуха, имитируя тем самым условия работы в скважине. Возможен также и горизонтальный монтаж насоса STS, при этом выходной патрубок должен располагаться чуть выше заборного отверстия.

Соединение штатного моторного кабеля электропитания с водостойким силовым необходимо выполнять при помощи установки водонепроницаемой заливной или термоусадочной клеевой муфты (см. раздел «Принадлежности», муфты WATERSTY). Сечение кабеля электропитания подбирается в зависимости от мощности электродвигателя и необходимой длины до источника электропитания (см. соответствующий раздел инструкции к насосу).

Рекомендуется использовать страховочный трос из нержавеющей стали, автоматику отключения насоса (реле давления, пресс-контроль), реле защиты по «сухому ходу» и мембранный бак.

Основным отличием насосов серии STS от SPS является материал рабочих колес и диффузоров, а также конструктивное изготовление корпуса насосной части. В серии STS для изготовления используется норил. Набор рабочих колес и диффузоров помещается в гильзу, которая надежно защищает рабочие элементы насоса. Поверхность рабочих колес и диффузоров, изготовленных из норила, имеет низкую шероховатость поверхности, поэтому гидравлические параметры проточной части довольно высоки.

Для решения задач водоснабжения частного дома вполне достаточно насоса с производительностью не более 5 куб/м, поэтому насосы серии STS (со значением напорных характеристик более чем 30 атм.

) полностью удовлетворяют этим требованиям. В данном каталоге представлены все версии 4-дюймовых насосов STS от производителя. Если необходимо получить высокие напорные характеристики с производительностью более 10-12 куб/час, то необходимо выбирать модели SPS.

Сервис объявлений OLX: сайт объявлений в Украине

25 грн.

Договорная

Каменское Сегодня 03:00

Скважинный насос Speroni SPS 0518 1х220V (встроенный конденсатор)

Насос погружной для скважины Speroni SPS 0518 (встроенный конденсатор)

Комфортную жизнь в современном загородном доме возможно представить только при наличии стабильной системы качественного водоснабжения. Сегодня многие владельцы коттеджей имеют возможность обеспечить систему водоснабжения из скважин. Сердцем этой системы, безусловно, является скважинный насос, качество которого должно отвечать самым высоким требованиям.

Особенност и и преимущества:

  • высокая надежность: корпус и другие части насосов изготовлены из нержавеющей стали
  • высокий КПД
  • экономичность
  • встроенный обратный клапан
  • возможность эксплуатации насосов, как в вертикальном, так и в горизонтальном положении
  • тепловая защита электродвигателей с напряжением 220 В



Назначение:

Для перекачивания чистой, химически неагрессивной воды из скважин.

Область применения:

  • системы бытового водоснабжения частных коттеджей и многоквартирных домов
  • промышленное применение
  • ирригация в садоводстве и сельском хозяйстве.



Материалы:

Корпус — нержавеющая сталь
Диффузор — нержавеющая сталь
Рабочее колесо — нержавеющая сталь
Конус — нержавеющая сталь
Конусная гайка — нержавеющая сталь
Стопорное кольцо — карбон/графит PTFE
Вал — нержавеющая сталь
Муфта — нержавеющая сталь
Планка — нержавеющая сталь
Гайка + шпилька — нержавеющая сталь
Подшипник — NBR





Электрические параметры
Электропитание, В: 1х230
Номинальная мощность, кВт: 0. 55
Количество пусков в час: 40
Номинальный ток, А: 5
Класс защиты изделия: IP 68
Класс защиты: IP 68
Гидравлические параметры
Номинальный расход м3/ч: 1
Номинальный напор, м: 80
Максимальный напор, м: 98
Максимальный расход, м3/ч: 1.4
Общее
Модельный ряд: SPS
Тип насоса: Скважинный
Подгруппа модельного ряда: SPS 05
Вид насоса: Погружной
Монтаж
Присоединение: Резьбовое
Размер присоединения: 1 1/4″
Установка насоса: вертикальная/горизонтальная
Конструктивные особенности
Число ступеней: 18
Xарактеристики рабочей среды, рабочие режимы
Максимальное содержание песка, г/м3: 50
Качество воды: Чистая вода
Температурные режимы
Температура перекачиваемой жидкости, °С: от 0°C до 35°C
Материалы
Материал корпуса: Нержавеющая сталь
Материал рабочего колеса: Нержавеющая сталь
Рабочее колесо: Нержавеющая сталь
Габаритные размеры, вес
Диаметр, мм: 98
Вес, кг: 14
Прочее
Артикул поставщика: 2W000518220
Страна: Китай
Гарантия (лет): 1

Для чего нужен конденсатор и как он работает

Конденсатор (от латинского слова «condensare» — «уплотнять», «сгущать») — это двухполюсное устройство с определённой величиной или переменным значением ёмкости и малой проводимостью, которое способно сосредотачивать, накапливать и отдавать другим элементам электрической цепи заряд электрического тока.

Конденсатор или как его еще называют сокращенно просто «кондер» — это элемент электрической цепи, состоящий в самом простом варианте из двух электродов в форме пластин (или обкладок), которые накапливают противоположные разряды и поэтому они разделены между собой диэлектриком малой толщины по сравнению с размерами самих электропроводящих обкладок.На практике же, все выпускаемые конденсаторы представляют собой многослойные рулоны лент электродов в форме цилиндра или параллелепипеда, разделенных между собой слоями диэлектрика.

Принцип работы конденсатора

По принципу работы он схож с батарейкой только на первый взгляд, но все же он сильно отличается от него по принципу и скорости заряда-разряда, максимальной емкости.

Заряд конденсатора. В момент подключения к источнику питания оказывается больше всего места на электродах, поэтому и ток будет зарядки максимальным, но по мере накопления заряда, ток будет уменьшаться и пропадет полностью после полного заряда. При зарядке на одной пластине будут собираться отрицательно заряженные частицы- электроны, а на другой – ионы, положительно заряженные частицы. Диэлектрик выступает препятствием для их перескакивания на противоположную сторону конденсатора.При зарядке растет и напряжение с нуля перед началом зарядки и достигает в самом конце максимума, равного напряжению источника питания.

Разрядка конденсатора. Если после окончания зарядки отключить источник питания и подключить нагрузку R, то он сам превратится в источник тока. При подключении нагрузки образовывается цепь между пластинами. Отрицательно заряженные электроны двинуться через нагрузку к положительно заряженных ионам на другой пластине по закону притяжения между разноименными зарядами.В момент подключения нагрузки, начальный ток по закону Ома будет равняться величине напряжения на электродах (равного в конце зарядке конденсатора напряжению источника питания), разделенному на сопротивление нагрузки.
После того как пошел ток, конденсатор начинает постепенно  терять заряд или разряжаться. Одновременно с этим начнет снижаться величина напряжения, соответственно по закону Ома и ток. В то же время чем выше уровень разряда обкладок, тем ниже будет скорость падения напряжения и силы тока. Процесс завершится после того, как напряжение на электродах конденсатора станет равно нулю.

Время зарядки конденсатора на прямую зависит от величины его емкости. Чем большей она величины, тем дольше будет проходить по цепи большее количество заряда.

Время разрядки зависит от величины подключенной нагрузки. Чем больше подключено сопротивление R, тем меньше будет ток разрядки.

Для чего нужен конденсатор

Конденсаторы широко используются во всех электронных и радиотехнических схемах. Они вместе с транзисторами и резисторами являются основой радиотехники.

Применение конденсаторов в электротехнических устройствах и бытовой технике:

  • Важным свойством конденсатора в цепи переменного тока является его способность выступать в роли емкостного сопротивления (индуктивное у катушки). Если подключить последовательно конденсатор и лампочку к батарейке, то она не будет светиться. Но если подключить к источнику переменного тока, то она загорится. И светиться будет тем ярче, чем выше емкость конденсатора. Благодаря этому свойству они широко применяются в качестве фильтра, который способен довольно успешно подавлять  ВЧ и НЧ помехи, пульсации напряжения и скачки переменного тока.
  • Благодаря способности конденсаторов долгое время накапливать заряд и затем быстро разряжаться в цепи с малым сопротивлением для создания импульса, делает их незаменимыми при производстве фотовспышек, ускорителей электромагнитного типа, лазеров и т. п.
  • Способность конденсатора накапливать и сохранять электрический заряд на продолжительное время, сделало возможным использование его в элементах для сохранения информации. А так же в качестве источника питания для маломощных устройств. Например, пробника электрика, который достаточно вставить в розетку на пару секунд пока не зарядится в нем встроенный конденсатор и затем можно целый день прозванивать цепи с его помощью. Но к сожалению, конденсатор значительно уступает в способности накапливать электроэнергию аккумуляторной батареи из-за токов утечки (саморазряда) и неспособности накопить электроэнергию большой величины.
  • Конденсаторы используются при подключении электродвигателя 380 на 220 Вольт. Он подключается к третьему выводу, и благодаря тому что он сдвигает фазу на 90 градусов на третьем выводе- становится возможным использования трехфазного мотора в однофазной сети 220 Вольт.
  • В промышленности конденсаторные установки применяются для компенсации реактивной энергии.

В следующей статье мы рассмотрим подробно основные характеристики и типы конденсаторов.

Руководство по проектированию водяного насоса конденсатора

, Определение размеров и выбор водяного насоса конденсатора.

5.0 КАЛЬКУЛЯТОР ВОДЯНОГО НАСОСА КОНДЕНСАТОРА — ВЫХОДЫ

В этом разделе рассматриваются уравнения, которые используют входные данные и ссылки для создания выходных данных в калькуляторе.

5.1 Скорость жидкости

Первое уравнение использует входные данные из раздела информации о трубе и вводимый пользователем расход потока для определения скорости жидкости в трубе.Когда вы выбираете материал трубы, тип трубы и размер трубы, калькулятор автоматически определит внутреннюю площадь из таблицы в ссылках. Если комбинация материала трубы, типа трубы и размера трубы не указана в калькуляторе, тогда в столбце скорости появится «N / A». Вам следует дважды проверить, существует ли комбинация, прежде чем продолжить.

5.2 Число Рейнольдса

Первое уравнение использует входные данные из раздела информации о трубе и вводимый пользователем расход потока для определения скорости жидкости в трубе. Когда вы выбираете материал трубы, тип трубы и размер трубы, калькулятор автоматически вычисляет число Рейнольдса.

Следующее уравнение вычисляет число Рейнольдса. В этом уравнении используется скорость из предыдущего уравнения, а также внутренний диаметр трубы и свойства жидкости (плотность и вязкость).

Число Рейнольдса разделяет поток жидкости на (1) ламинарный, (2) переходный или (3) турбулентный. Разделение между этими тремя классификациями определено ниже. Расчеты трения наиболее точны для потока жидкости в турбулентной области. По этой причине калькулятор выделяет красным цветом любое число Рейнольдса, которое находится ниже турбулентной области.

5,3 Коэффициент трения

Коэффициент трения находится с помощью уравнения Коулбрука. Уравнение Коулбрука связывает коэффициент трения с числом Рейнольдса и относительной шероховатостью.

Итерационный процесс: поскольку коэффициент трения находится на обеих сторонах уравнения, вы должны использовать итерационный процесс, чтобы найти коэффициент трения.Сначала необходимо выбрать значение коэффициента трения в правой части уравнения, а затем найти коэффициент трения в левой части. Затем используйте только что вычисленный коэффициент трения, вставьте это значение в правую часть уравнения и повторите процесс. Процесс заканчивается, когда коэффициенты трения правой и левой стороны сходятся примерно к одному и тому же числу. Калькулятор завершает этот процесс, выполнив девять итераций.

Турбулентный поток: Это уравнение работает только для турбулентного потока.Другое уравнение используется для ламинарного потока. К счастью, на практике в конденсаторах поток почти всегда турбулентный. Однако калькулятор включает условное форматирование, чтобы визуально сказать вам, не является ли поток турбулентным. Вы должны использовать свои знания о турбулентном диапазоне из предыдущего раздела, чтобы убедиться, что ваши расчеты потока находятся в турбулентном диапазоне.

5,4 Падение давления

Следующим шагом калькулятора является расчет падения давления для четырех различных категорий: (1) трубопровод, (2) клапаны и фитинги, (3) оборудование и (4) расширители / редукторы. Каждая из четырех категорий имеет свои собственные конкретные уравнения, но (1) и (2) включены в одну и ту же строку на калькуляторе. В следующих параграфах будут рассмотрены вычисления для каждой из четырех категорий.

Рис. 12: В верхней части вычислителя суммируется падение давления на гидравлически удаленном участке. Это включает падение давления из-за трубопроводов, клапанов и фитингов, оборудования и расширителей / редукторов.
5.4.1 Падение давления — трубопроводы и клапаны / фитинги

Падение давления на прямом участке трубопровода определяется с помощью коэффициента трения и уравнения Дарси Вайсбаха. Это уравнение использует скорость, коэффициент трения, внутренний диаметр трубы и длину трубопровода для расчета падения давления. Для получения дополнительных сведений см. Уравнение ниже. Результатом этого уравнения является падение давления в футах напора.

Падение давления на клапанах и фитингах определяется методом 3-K. В методе 3-K используются три значения K для характеристики каждого типа клапана и фитинга. Эти три K-значения — это K1, Kinf и Kd. Эти значения K используются вместе с числом Рейнольдса и номинальным диаметром трубы для определения окончательного значения K.

Поскольку вычисленное значение K является функцией числа Рейнольдса и номинального диаметра трубы, значение K применимо для труб различных размеров, материалов труб, жидкостей и скоростей жидкости.Когда у вас есть значение K, значение K используется для расчета падения давления на клапанах и фитингах.

5.4.2 Падение давления — оборудование

Нет уравнений, определяющих падение давления в секции оборудования. В этом разделе калькулятора вы можете ввести значения падения давления на оборудовании. Типичное оборудование включает чиллеры, сетчатые фильтры, фанкойлы, расходомеры, регулирующие клапаны и змеевики вентиляционных установок. Падение давления в этом оборудовании при заданном расходе должно быть обеспечено производителем оборудования. Обычно производитель предоставляет единственное значение, которое указывает падение давления при заданной скорости потока (галлонов в минуту). Это типично для чиллеров, фанкойлов и приточно-вытяжных установок. В других случаях производитель предоставит график, показывающий падение давления при различных расходах. Это типично для расходомеров, регулирующих клапанов и фильтров.

5.4.3 Падение давления — расширители / редукторы

Последний расчет падения давления — это падение давления из-за расширения и сужения трубы. Это расширение и уменьшение трубы происходит при изменении размера трубы. Этот расчет зависит от формы изменения размера трубы. Например, форма может быть квадратной, закругленной, конической, а изменение размера трубы может быть резким или постепенным. Каждый тип изменения размера трубы имеет собственное уравнение

Пример уравнений, используемых в калькуляторе, включает уравнение уменьшения квадрата. Во-первых, вы должны найти K-значение.

Рис. 13: Тип сужающегося конуса требует, чтобы вы вводили первый и второй диаметры относительно направления потока. Это аналогично для всех типов расширения / уменьшения трубы.

Калькулятор автоматически проверяет соответствие требованиям уравнения.Существуют другие уравнения для каждого расширения / уменьшения трубы и каждого набора требований, как показано в таблице ниже.

После того, как вычислено значение K, калькулятор вычисляет падение давления с помощью следующего уравнения.

5.4.4 Суммарное падение давления с гидроприводом — всасывание и нагнетание

Два последних столбца справа от всех категорий падения давления — это полное падение давления на гидравлически удаленном участке всасывающего или нагнетательного трубопровода. Если вы выберете «Да» в разделе «Гидравлически удаленный ход» и «Всасывание» или «Нагнетание», тогда в этом столбце будет отображаться падение давления в секции трубы, секции трубного редуктора / расширительной секции или оборудования в разделе «Всасывающая гидравлическая дистанционная работа» или «Нагнетание». Гидравлически дистанционный ход ».Это значение используется для расчета общего имеющегося чистого положительного напора на всасывании, а также общего динамического напора водяного насоса конденсатора.

Рис. 14: Падение давления в гидравлически удаленном участке суммируется и назначается на стороне всасывания или нагнетания трубопровода. Расчет для стороны всасывания используется для расчета имеющейся чистой положительной высоты всасывания. Расчет для стороны нагнетания и всасывания используется для расчета общего динамического напора.

Рисунок 15: В правой части калькулятора, под каждой секцией (трубопроводы / клапаны / фитинги, оборудование и редукторы / расширения), есть столбцы, которые определяют, находится ли данная позиция на всасывании или нагнетании и есть ли или нет, позиция находится на гидравлическом дистанционном управлении.
Имеется 5,5 чистая положительная высота всасывания

Калькулятор также рассчитывает имеющуюся чистую положительную высоту всасывания, которая используется для выбора насоса, который может работать в расчетных условиях без кавитации.Кавитация возникает, когда давление всасывания (напор) в насосе меньше давления пара воды. Если давление всасывания ниже давления пара, образуются небольшие пузырьки пара. Когда эти пузырьки достигают насоса, давление жидкости увеличивается, и пузырьки лопаются, вызывая повреждение рабочих колес и других частей насоса. Это так называемая кавитация.

Высота всасывания определяется как давление на входе в насос, а чистый положительный напор на всасывании представляет собой разницу между высотой всасывания на входе и давлением пара жидкости на входе в насос.

Высота всасывания определяется путем определения всех давлений, действующих на жидкость, положительных или отрицательных во всасывающем трубопроводе. Следующий рисунок лучше всего описывает все давления, которые могут воздействовать на насос.

(1) Pabs: Это давление относится к абсолютному давлению, действующему на жидкость.Если резервуар находится под давлением, то значение определяется заранее. Если резервуар открыт для атмосферы, то давление равно 1 атмосфере [атм] или 14,7 фунтов на квадратный дюйм или 33,9 фута водяного столба.

(2) Pelev: Это давление определяет перепад высот между верхней поверхностью жидкости и центральной линией насоса на стороне всасывания трубопровода. Это значение может быть положительным или отрицательным и измеряется в «футах головы». Чтобы рассчитать это значение, вам нужно только найти Пелев для всасывающего трубопровода.

(3) Пс. fric: Давление на трение всасывания или напор — это величина потери давления из-за трения в трубопроводах, фитингах, оборудовании, клапанах и т. д., ведущих от источника жидкости к насосу.

(4) Всасывание: Наконец, все давления, ведущие к насосу, суммируются, и полученное значение представляет собой давление всасывания в насосе, обусловленное как водой, так и абсолютным давлением.

(5) Pvapor: Давление пара воды можно найти, просто просмотрев таблицы свойств жидкости и определив давление пара при рабочей температуре. Вода является наиболее распространенной жидкостью, используемой в системах перекачки воды конденсатора, и таблица соответствующих значений давления пара и температуры приведена ниже. Используйте книгу Основы ASHRAE, чтобы найти похожие таблицы.

Из приведенной выше таблицы видно, что с увеличением температуры воды давление, при котором происходит испарение, также увеличивается. Проблема кавитации становится еще более острой при более высоких температурах.

Наконец, уравнение для NPSHA, приведенное в начале этого раздела, можно резюмировать как:

Требуемый чистый положительный напор на всасывании (NPSHR) является важным критерием при выборе водяного насоса конденсатора.

NPSHR предоставляется производителем насоса и представляет собой минимально необходимое давление на всасывании насоса. NPSHA должен быть выше, чем NPSHR, чтобы предотвратить кавитацию.

Калькулятор также показывает чистую положительную высоту всасывания, доступную в верхней части калькулятора, как окончательную сумму всех значений потерь на трение, высоты всасывания, давления пара и абсолютного давления.

Рис. 16. Всасывающая колонна насоса суммирует все потери на трение в трубопроводах / фитингах / клапанах, оборудовании и расширениях / сужениях труб. Эти значения падения давления показаны как отрицательные, поскольку эти значения снижают давление на всасывании насоса. Подъемный напор показан как положительное значение, поскольку бассейн градирни расположен над всасывающим патрубком насоса. Это обеспечивает положительное давление на всасывании насоса.Давление на всасывании насоса из-за воды равно 10,9 футам, но есть также 34 фута от абсолютного давления. Наконец, давление пара 0,8 фута необходимо вычесть, чтобы получить результат 44,1 фута напора.
5.6 Общий динамический напор

Общий динамический напор суммирует все потери на трение как в напорном, так и в всасывающем трубопроводе для всех трех категорий (трубопроводы / фитинги / клапаны, оборудование / прочее.& редукторы / расширения). Общий динамический напор также включает высоту нагнетания за вычетом высоты всасывания. Окончательное уравнение показано ниже.

Если вы используете приведенный ниже пример, вы можете увидеть пример того, как используется приведенное выше уравнение.

Рисунок 17: Общий динамический напор определяется путем сложения всех падений давления в напорном и всасывающем трубопроводах. Поскольку система открыта, вы также должны найти изменение чистой отметки. Это определяется путем вычитания высоты всасывания из высоты нагнетания. Отрицательное значение указывает, что напорный трубопровод открывается на высоте над всасывающим трубопроводом. Общий динамический напор также можно найти, вычтя значение всасывания насоса из значения нагнетания насоса.

Следующее уравнение показывает общий динамический напор, решенный с помощью предыдущего уравнения.

Следующее уравнение показывает общий динамический напор, рассчитанный как разность между давлением нагнетания насоса и давлением всасывания насоса.

Что такое конденсатный насос и назначение

Что такое конденсатный насос и назначение

Что такое конденсатный насос? Конденсатный насос — это насос особого типа, используемый для перекачивания конденсата (воды), образующегося в системах отопления или охлаждения, охлаждения, конденсационных котельных или паровых системах.

В процессе HVAC или охлаждения вода, образующая конденсат, должна быть слита из системы. Процесс конденсации обычно происходит, когда воздух проходит через холодный змеевик испарителя во время процесса охлаждения.

В результате влага, которая накапливается на змеевике, затем капает в дренажный поддон, расположенный под змеевиками.

Некоторые системы могут использовать силу тяжести для отвода воды, скапливающейся на поддоне. Однако во многих случаях системы кондиционирования воздуха требуют использования конденсатного насоса для откачивания воды и предотвращения капания воды на пол или чердак.

Конденсатный насос, который используется в жилых помещениях, обычно рассчитан на 120 вольт и прост в эксплуатации. Однако регулярный осмотр этого устройства имеет решающее значение, поскольку вы не хотите, чтобы вода была на ковре, мебели или капала с потолка.

Всегда полезно узнать, использует ли ваш кондиционер насос в своей работе. Как правило, конденсатный насос имеет следующие характеристики и функции, о которых вы должны знать:

  • Поплавковый выключатель используется для включения насоса.Когда вода достигнет установленного уровня, поплавковый выключатель включит насос до тех пор, пока вода не будет слита из бака. Как только это произойдет, переключатель выключит насос.
  • Резервуар насосов обычно составляет от 0,5 до 1 галлона. У меньшего насоса может не быть бака, но он помещается непосредственно на дренажный поддон для откачивания конденсата из поддона.

Если вы обнаружите, что насос для конденсата не работает должным образом, позвоните по номеру Sevierville Heating and Air , чтобы мы могли отправить техника для устранения неисправностей и ремонта или замены насоса.

Поделитесь этой историей, выберите платформу!

Конденсаторная водяная система: обзор ее компонентов и многое другое! — Блог промышленного производства

При эксплуатации системы водяного конденсатора необходимо учитывать множество факторов. Изучение компонентов системы и того, как они работают вместе в системе, приведет к глубокому пониманию всей системы, что приведет к созданию эффективной и оптимизированной системы.Linquip предоставила всю необходимую информацию об этих системах. Читайте и наслаждайтесь легким обучением!

Что такое водяная система конденсатора?

Они используются для отвода тепла от здания или технологического процесса и вывода его в атмосферу.

Как работает водяная система конденсатора?

Чтобы изучить процесс, в котором работает система, сначала вы должны понять цикл охлаждения. Самый распространенный метод отвода тепла — через градирню, расположенную за пределами здания.В этих системах вода, нагретая охладителем, перекачивается в верхнюю часть градирни, а затем спускается в отстойник в нижней части градирни. Воздух втягивается через пористую среду вентилятором, который охлаждает воду. Холодная вода возвращается в чиллер, чтобы поглотить тепло и повторить цикл. Фактически, водяная система конденсатора соединяет чиллер с градирней через подающий и возвратный трубопровод. Вода, охлаждаемая в градирне, подается в чиллер, который добавляет тепло воде и возвращает его в градирню.

Компоненты системы

  • Градирни: Градирни отбрасывают энергию из систем водяного охлаждения с водяным охлаждением.
  • Водяные насосы конденсатора : они обеспечивают необходимый расход воды через конденсатор и преодолевают падение давления через конденсатор чиллера, водяные трубы конденсатора, колена и клапаны, а также поднимают воду из резервуара в верхнюю часть системы охлаждения. башня.
  • Чиллеры: чиллеры используют рециркулирующую воду конденсатора из градирни для конденсации хладагента.К ним относятся компрессор, конденсатор, расширительный клапан и испаритель.

Различия между системами охлажденной воды и системами конденсаторной воды

Системы охлажденной воды используются для поглощения тепловой энергии изнутри здания или технологического процесса, в то время как системы конденсаторной воды используются для отвода этой тепловой энергии из здания и отвода ее в атмосферу.

Общие проблемы в системе конденсатора

  • Низкий расход через градирни: Каждая градирня имеет требования к минимальному расходу, который определяется допустимым диапазоном изменения.Низкий расход приводит к заболеванию сухого воздуха и, в конечном итоге, к накоплению минеральных отложений на теплообменных поверхностях градирни. Цель поддержания минимального потока состоит в том, чтобы все внутренние поверхности градирни оставались достаточно влажными, что приводит к равномерной теплопередаче за счет предотвращения сухих проходов в заливке. В противном случае вентиляторы градирни будут прилагать все усилия, чтобы решить проблему, которая может только усугубиться.
  • Затопление градирен при отключении: Градирни спроектированы так, чтобы не затопляться после установки в соответствии с требованиями производителя.Отстойник в нижней части башни предназначен для удержания объема опускания башни, который включает полный объем воды в заливке, горячей палубе и перекачке верхнего потока в башню. Однако, если конденсатор и связанный с ним трубопровод расположены на высоте выше градирни, тогда вода из оборудования обязательно будет стекать под действием силы тяжести в градирню, вызывая ее затопление при выключении насоса.
  • Перекачивание всухую при запуске: Перекачивание всухую при запуске — неизбежное следствие предыдущей ловушки затопления градирни при отключении.Если вы не установите водоотделитель для улавливания воды из конденсатора и трубопроводов, расположенных над вашей градирней, градирня затопит, и большая часть воды вытечет по сторонам отстойника, как только насос будет выключен. Затем, когда вы снова включаете помпу, у вас не хватает воды в системе, и вы начинаете откачивать насухо.

Итак, это все, что вам нужно знать о водяной системе конденсатора и ее компонентах. Если вам понравилось проводить время в linquip и вы хотите поделиться своим опытом с другими, не стесняйтесь оставлять это в разделе комментариев.Пожалуйста, дайте нам знать, если у вас есть какие-либо технические вопросы или вам нужен эксперт, зарегистрировавшись на нашем веб-сайте.

Большой насос конденсатора для системы охлажденной воды Качество 101

Большой насос конденсатора для системы охлажденной воды — Этот большой насос конденсатора HVAC обслуживает новый охладитель , расположенный в центре обработки данных . Этот насос перекачивает воду из конденсатора через цилиндр охладителя конденсатора и на охлаждение, чтобы отводить тепло, поглощаемое в цилиндре испарителя охладителя .Насос перемещает воду из чиллера в систему охлаждения, а затем снова через чиллер. Вода разбавляется раствором гликоля, чтобы предотвратить замерзание зимой, когда чиллер должен работать при низких температурах окружающей среды.

Большой насос конденсатора для системы охлажденной воды

Эти насосы соединяют градирню с водным экономайзером и несколькими охладителями. Вода проходит через бочку охладителя конденсатора и поглощает тепло от хладагента в теплообменнике в бочке. Затем вода направляется в градирню, где градирня отводит тепло, содержащееся в воде. Охлажденная вода затем возвращается в бочку охладителя, чтобы поглотить больше тепла и вернуться в градирню. Этот процесс повторяется снова и снова, обеспечивая охлаждение центра обработки данных за счет отвода тепла от пола центра обработки данных, которое производят серверы.

Береговые экономайзеры | Большой насос конденсатора для системы охлажденной воды

Береговой экономайзер используется зимой.Чиллеры отключаются, и вода перекачивается через градирню, где вода охлаждается от холодного воздуха снаружи. Эта охлажденная вода перекачивается через теплообменник, в котором вода поглощает тепло воды, подаваемой к нагрузкам внутри центра обработки данных. В данном случае нагрузками являются устройства обработки воздуха, которые поглощают тепло из воздуха внутри центра обработки данных. Это осуществляется с помощью змеевиков с охлажденной водой внутри воздухообрабатывающих агрегатов или кондиционеров машинного зала (установки CRAH). Этот процесс устраняет необходимость запуска чиллеров, что приводит к экономии энергии.

Большой насос конденсатора для системы охлажденной воды

Ресурс: Основы прямого цифрового управления HVAC

Связанные

Что такое конденсатор теплового насоса? Что они делают?

Конденсатор является основным компонентом цикла теплового насоса. Как только тепло снаружи сжимается, оно попадает в контур водяного отопления, который обтекает радиаторы вашего дома. Эта передача тепла от цикла теплового насоса к водяной системе происходит в конденсаторе теплового насоса.

Что такое конденсатор теплового насоса?

Посмотрите на заднюю часть холодильника — вы увидите несколько металлических спиралей в сетке. Эти змеевики передают тепло изнутри вашего холодильника в воздух снаружи, и они эквивалентны холодильнику конденсатору теплового насоса (тепловые насосы и холодильники используют один и тот же основной метод передачи тепла).

Конденсатор теплового насоса внутри выглядит очень похожим; сеть металлических «змеевиков теплообменника», которые обеспечивают большую площадь поверхности для передачи тепла.

Для чего нужен конденсатор теплового насоса?

Как упоминалось в статье «Как работает тепловой насос», процесс охлаждения с компрессией пара тепловым насосом состоит из 4 этапов. Этот процесс основан на принципе, согласно которому, изменяя состояние хладагента (газ превращается в жидкость и наоборот), мы можем контролировать движение тепла.

Когда тепловой насос работает, хладагент постоянно циркулирует через эти компоненты, вызывая изменения состояния:

  1. Испаритель
  2. Компрессор
  3. Конденсатор
  4. Расширительный клапан

Во-первых, очень холодный хладагент поглощает тепло из воздуха снаружи через змеевики теплообменника.

Затем хладагент проходит через компрессор. Повышение давления приводит к изменению состояния хладагента (с жидкости на газ), что приводит к повышению температуры.

На третьем этапе конденсатор теплового насоса проходит через другую сеть змеевиков теплообменника, передавая тепло из цикла хладагента в контур водяного нагрева (или «влажную систему распределения тепла»). Эта нагретая вода затем циркулирует вокруг радиаторов и системы теплого пола в вашем доме, выделяя тепло по ходу.

На этапе 4 цикла теплового насоса охлажденный хладагент проходит через расширительный клапан. Давление падает, в результате чего хладагент охлаждается и меняет состояние (газ превращается в жидкость). Теперь хладагент готов к повторному запуску процесса.

Конденсатор теплового насоса в режиме охлаждения

Когда тепловой насос находится в режиме охлаждения, процесс меняется на противоположный. Испаритель и конденсатор теплового насоса эффективно меняют роли — компрессор пропускает холодный хладагент через змеевики внутреннего теплообменника (который, в свою очередь, пропускает холодную воду через вашу влажную систему распределения тепла), а испаритель пропускает горячий хладагент через наружный теплообменник. змеевики, передающие тепло наружу.

Где конденсатор теплового насоса?

Это будет зависеть от типа вашего теплового насоса. Если у вас моноблочная система, конденсатор теплового насоса находится в блоке вентилятора снаружи. Если у вас есть сплит-система — с внешним блоком и внутренним блоком («гидроагрегат» или «гидроблок»), конденсатор теплового насоса будет находиться внутри внутреннего блока.

Как очистить или заменить змеевики конденсатора теплового насоса

Змеевики конденсатора теплового насоса обычно не являются серьезной проблемой, особенно если у вас сплит-система.В сплит-системе змеевики конденсатора теплового насоса находятся внутри вашего дома, поэтому вероятность возникновения проблем из-за мусора очень мала, как в случае с змеевиками испарителя.

Ваш (двух) годовой контракт на техническое обслуживание теплового насоса должен предотвратить любые катастрофы, но если ваш тепловой насос внезапно начинает вызывать у вас головные боли, обратитесь к специалисту.

Вам потребуется определенный уровень механических способностей, чтобы самостоятельно починить неисправный тепловой насос. В Интернете есть исправления для теплового насоса своими руками, но попытка решить проблему самостоятельно может принести больше вреда, чем пользы.Например, вы можете повредить катушки теплообменника, получить удар электрическим током или аннулировать гарантию без каких-либо гарантий, что это быстрое решение поможет решить проблему.

Если вы хотите связаться с квалифицированным и профессиональным установщиком или инженером по хладагентам, мы будем рады помочь. Заполните нашу контактную форму, и мы предоставим вам контактную информацию для местных экспертов в вашем регионе.

Как работает тепловой насос | HVAC

В тепловом насосе с воздушным источником тепла используются передовые технологии и цикл охлаждения для обогрева и охлаждения вашего дома.Это позволяет тепловому насосу обеспечивать комфорт в помещении круглый год, независимо от времени года.

Тепловой насос в режиме кондиционирования воздуха

При правильной установке и функционировании тепловой насос может поддерживать прохладную комфортную температуру, снижая при этом уровень влажности в вашем доме.

  1. Теплый воздух изнутри вашего дома втягивается в воздуховоды с помощью моторизованного вентилятора.
  2. Компрессор обеспечивает циркуляцию хладагента между внутренним испарителем и наружными конденсаторными блоками.
  3. Теплый воздух в помещении затем направляется к воздухообрабатывающему устройству, в то время как хладагент перекачивается из внешнего змеевика конденсатора во внутренний змеевик испарителя. Хладагент поглощает тепло, проходя через воздух в помещении.
  4. Этот охлажденный и осушенный воздух затем проталкивается через соединительные внутренние воздуховоды к вентиляционным отверстиям по всему дому, снижая внутреннюю температуру.
  5. Цикл охлаждения продолжается снова, обеспечивая постоянный метод охлаждения.


Тепловой насос в тепловом режиме

Тепловые насосы уже много лет используются в регионах с более мягкими зимами. Тем не менее, технология тепловых насосов с воздушным источником энергии претерпела значительные изменения, что позволяет использовать эти системы в районах с продолжительными периодами отрицательных температур.

  1. Тепловой насос может переключаться из режима кондиционирования воздуха в режим нагрева путем реверсирования цикла охлаждения, в результате чего внешний змеевик работает как испаритель, а внутренний змеевик — как конденсатор.
  2. Хладагент проходит через замкнутую систему холодильных линий между наружным и внутренним блоком.
  3. Хотя наружные температуры низкие, достаточно тепловой энергии поглощается из наружного воздуха змеевиком конденсатора и выделяется внутри змеевиком испарителя.
  4. Воздух изнутри вашего дома втягивается в воздуховоды с помощью моторизованного вентилятора.
  5. Хладагент перекачивается из внутреннего змеевика во внешний змеевик, где он поглощает тепло из воздуха.
  6. Этот нагретый воздух затем проталкивается через соединительные каналы к вентиляционным отверстиям по всему дому, повышая внутреннюю температуру.
  7. Цикл охлаждения продолжается снова, обеспечивая постоянный способ согреться.

Детали теплового насоса


Чтобы лучше понять, как ваш воздух нагревается или охлаждается, полезно немного узнать о деталях, составляющих систему теплового насоса. Типичная система с воздушным тепловым насосом представляет собой раздельную или состоящую из двух частей систему, в которой в качестве источника энергии используется электричество.Система содержит наружный блок, похожий на кондиционер, и комнатный кондиционер. Тепловой насос работает вместе с устройством обработки воздуха, распределяя теплый или холодный воздух по внутренним помещениям. Помимо электрических компонентов и вентилятора, система теплового насоса включает:

Компрессор: Перемещает хладагент по системе. Некоторые тепловые насосы содержат спиральный компрессор. По сравнению с поршневыми компрессорами спиральные компрессоры тише, имеют более длительный срок службы и обеспечивают на 10–15 ° F более теплый воздух в режиме нагрева.

Плата управления: Определяет, должна ли система теплового насоса находиться в режиме охлаждения, обогрева или размораживания.

Змеевики: Конденсатор и испарительный змеевик нагревают или охлаждают воздух в зависимости от направления потока хладагента.

Хладагент: Вещество в холодильных линиях, которое циркулирует через внутренний и внешний блок.

Реверсивные клапаны: Измените поток хладагента, который определяет, охлаждается или нагревается ваше внутреннее пространство.

Термостатические расширительные клапаны: Регулируют поток хладагента так же, как кран крана регулирует поток воды.

Аккумулятор: Резервуар, который регулирует заправку хладагента в зависимости от сезонных потребностей.

Холодильные линии и трубы: Подсоедините внутреннее и внешнее оборудование.

Нагревательные полосы: Электрический нагревательный элемент используется для дополнительного нагрева. Этот добавленный компонент используется для добавления дополнительного тепла в холодные дни или для быстрого восстановления после низких температур.

Воздуховоды: Служат воздушными туннелями в различные помещения внутри вашего дома.

Термостат или система управления: Устанавливает желаемую температуру

Как работает тепловой насос | Как работают тепловые насосы

Основные сведения о тепловом насосе

Один очень важный момент, который следует понимать, отвечая на вопрос «как работают тепловые насосы?» заключается в том, что тепловые насосы не производят тепло — они перемещают тепло из одного места в другое.Печь создает тепло, которое распространяется по всему дому, но тепловой насос поглощает тепловую энергию из наружного воздуха (даже при низких температурах) и передает ее воздуху в помещении. В режиме охлаждения тепловой насос и кондиционер функционально идентичны, они поглощают тепло из воздуха в помещении и отводят его через наружный блок. Щелкните здесь, чтобы узнать больше о тепловых насосах и кондиционерах.

При рассмотрении того, какой тип системы лучше всего подходит для вашего дома, следует учитывать несколько важных факторов, включая размер дома и местный климат.У местного дилера Carrier есть опыт, чтобы должным образом оценить ваши конкретные потребности и помочь вам принять правильное решение.

Важные компоненты системы теплового насоса

Типичная система теплового насоса с источником воздуха состоит из двух основных компонентов: наружного блока (который выглядит так же, как наружный блок сплит-системы кондиционирования воздуха) и внутреннего блока обработки воздуха. Как внутренний, так и внешний блок содержат различные важные компоненты.

Наружный блок

Наружный блок содержит змеевик и вентилятор.Змеевик работает как конденсатор (в режиме охлаждения) или как испаритель (в режиме нагрева). Вентилятор обдувает змеевик наружным воздухом для облегчения теплообмена.

Внутренний блок

Как и наружный блок, внутренний блок, обычно называемый блоком обработки воздуха, содержит змеевик и вентилятор. Змеевик действует как испаритель (в режиме охлаждения) или конденсатор (в режиме нагрева). Вентилятор отвечает за перемещение воздуха через змеевик и воздуховоды в доме.

Хладагент

Хладагент — это вещество, которое поглощает и отводит тепло, циркулируя в системе теплового насоса.

Компрессор

Компрессор нагнетает хладагент и перемещает его по системе.

Реверсивный клапан

Часть системы теплового насоса, которая меняет направление потока хладагента, позволяя системе работать в противоположном направлении и переключаться между нагревом и охлаждением.

Расширительный клапан

Расширительный клапан действует как дозирующее устройство, регулируя поток хладагента при его прохождении через систему, что позволяет снизить давление и температуру хладагента.

Как работает тепловой насос — режим охлаждения

Одна из наиболее важных вещей, которые нужно понять о работе теплового насоса и процессе передачи тепла, заключается в том, что тепловая энергия естественным образом стремится переместиться в области с более низкими температурами и меньшим давлением. Тепловые насосы полагаются на это физическое свойство, позволяя теплу контактировать с более прохладной средой с более низким давлением, чтобы тепло могло передаваться естественным образом. Так работает тепловой насос.

Тепловой насос в режиме охлаждения.

Шаг 1

Жидкий хладагент перекачивается через расширительное устройство на внутреннем змеевике, которое функционирует как испаритель.Воздух из помещения проходит через змеевики, где тепловая энергия поглощается хладагентом. Получающийся в результате прохладный воздух обдувается воздуховодами дома. Процесс поглощения тепловой энергии привел к тому, что жидкий хладагент нагрелся и испарился в газообразную форму.

Шаг 2

Теперь газообразный хладагент проходит через компрессор, который сжимает газ. В процессе сжатия газа он нагревается (физическое свойство сжатых газов). Горячий хладагент под давлением проходит через систему к змеевику наружного блока.

Шаг 3

Вентилятор наружного блока перемещает наружный воздух через змеевики, которые служат змеевиками конденсатора в режиме охлаждения. Поскольку воздух снаружи дома холоднее, чем горячий сжатый газовый хладагент в змеевике, тепло передается от хладагента к наружному воздуху. Во время этого процесса хладагент снова конденсируется до жидкого состояния при охлаждении. Теплый жидкий хладагент перекачивается через систему к расширительному клапану внутренних блоков.

Шаг 4

Расширительный клапан снижает давление теплого жидкого хладагента, что значительно его охлаждает.В этот момент хладагент находится в холодном жидком состоянии и готов к перекачке обратно в змеевик испарителя внутреннего блока, чтобы снова начать цикл.

Как работает тепловой насос — режим отопления

Тепловой насос в режиме обогрева работает так же, как и в режиме охлаждения, за исключением того, что поток хладагента реверсируется с помощью реверсивного клапана с соответствующим названием. Реверсирование потока означает, что источником тепла становится наружный воздух (даже при низких температурах наружного воздуха), а тепловая энергия выделяется внутри дома.Внешний змеевик теперь выполняет функцию испарителя, а внутренний змеевик выполняет роль конденсатора.

Физика процесса такая же. Тепловая энергия поглощается в наружном блоке холодным жидким хладагентом, превращая его в холодный газ. Затем к холодному газу прикладывают давление, превращая его в горячий газ. Горячий газ охлаждается во внутреннем блоке за счет прохождения воздуха, нагрева воздуха и конденсации газа до теплой жидкости. Теплая жидкость сбрасывается под давлением, когда она входит в наружный блок, превращая ее в охлаждающую жидкость и возобновляя цикл.

Как работает тепловой насос — Обзор

Тепловой насос — это универсальная и эффективная система охлаждения и обогрева. Благодаря реверсивному клапану тепловой насос может изменять поток хладагента и либо нагревать, либо охлаждать дом. Воздух обдувается змеевиком испарителя, передавая тепловую энергию от воздуха хладагенту. Эта тепловая энергия циркулирует в хладагенте в змеевике конденсатора, где она высвобождается, когда вентилятор продувает воздух через змеевик. Благодаря этому процессу тепло перекачивается из одного места в другое.

Местный эксперт Carrier HVAC может помочь оценить ваши потребности в отоплении и охлаждении и порекомендовать подходящую систему теплового насоса.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
