Генератор сигналов произвольной формы АКИП-3402

Генератор сигналов произвольной формы АКИП-3402



А.A. Дедюхин, АО «ПриСТ»

Генераторы сигналов являются одним из основных средств, предназначенных для технического обслуживания, ремонта, проведения измерений и  исследований в различных областях науки, промышленности и связи. За последние годы произошли серьёзные изменения в подходе к функциональности генераторов сигналов. Если десять лет назад генераторы можно было разделить на такие группы, как синтезаторы, генераторы шума, генераторы синусоидальных сигналов, импульсные генераторы, генераторы сложных сигналов, ВЧ генераторы, то в настоящий момент, в связи с бурным ростом цифровой и микропроцессорной техники, развитием программных технологий появилась возможность создания нового класса генераторов, объединяющего в себе все ранее существующие типы генераторов.

Это многофункциональные генераторы сигналов с возможностью формирования сигналов сложной и произвольной форм…

Генераторы сигналов являются одним из основных средств, предназначенных для технического обслуживания, ремонта, проведения измерений и  исследований в различных областях науки, промышленности и связи. За последние годы произошли серьёзные изменения в подходе к функциональности генераторов сигналов. Если десять лет назад генераторы можно было разделить на такие группы, как синтезаторы, генераторы шума, генераторы синусоидальных сигналов, импульсные генераторы, генераторы сложных сигналов, ВЧ генераторы, то в настоящий момент, в связи с бурным ростом цифровой и микропроцессорной техники, развитием программных технологий появилась возможность создания нового класса генераторов, объединяющего в себе все ранее существующие типы генераторов. Это многофункциональные генераторы сигналов с возможностью формирования сигналов сложной и произвольной форм.

Эти генераторы позволяют формировать не только, так называемые «стандартные формы сигналов» (синусоидальную, прямоугольную для который ранее существовали отдельные типы генераторов), но к  «стандартным формам сигнала», в последнее время, уже относятся и сигналы треугольной, пилообразной, импульсной форм, шумовой сигнал  и сигналы экспоненциальной, логарифмической, sin(x)/x, кардиоформ, сигнал постоянного напряжения. Построенные на основе цифровых технологий современные многофункциональные генераторы, по сравнению со своими аналоговыми предками, обладают уникальной дискретностью изменения частоты — до  1 мкГц, прекрасной стабильностью и погрешностью установки частоты  — до 1×10
-6
и малым уровнем гармонических составляющих для синусоидального сигнала.  Требования к генераторам сигналов со стороны потребителей постоянно ужесточаются в направлении  расширения частотного диапазона, увеличение числа генерируемых форм, включая возможности моделирования сигналов произвольных  форм, расширение видов модуляций, включая цифровые виды модуляций и других вспомогательных возможностей.

Одним из таких современных генераторов сигналов и является генератор сигналов специальной формы АКИП-3402 (см. рис 1).

Рисунок 1. Внешний вид генератора АКИП-3402

Принцип работы генератора основан на технологии  прямого синтеза (DDS).  Этот принцип состоит в том, что цифровые данные, представляющие цифровой эквивалент сигнала требуемой формы, последовательно считываются из памяти сигнала и поступают на вход цифро-аналогового преобразователя (ЦАП). ЦАП тактируется с частотой дискретизации генератора 125 МГц и выдает последовательность ступеней напряжения, аппроксимирующих требуемую форму сигнала. Ступенчатое напряжение затем сглаживается фильтром нижних частот (ФНЧ), в результате чего восстанавливается окончательная форма сигнала (см. рис. 2). Применение частоты дискретизации 125 МГц позволяет генератору АКИП-3402 формировать синусоидальный сигнал с частотой до 50 МГц.

Рисунок 2. Принцип формирования сигнала

Генератор АКИП-3402 является расширением линейки генераторов ГСС-05….ГСС-120 и по совокупности параметров генератор сигналов специальной формы АКИП-3402 можно поставить в один рад с такими генераторами как 33210, 33220 и 33250 компании Agilent Technologies или AFG3011 и AFG3021B компании Tektronix (а по некоторым параметрам генератор АКИП-3402 сопоставим и с генератором  AFG3101 компании Tektronix).

Длина внутренней памяти и вертикальное разрешение АЦП.

Одними из самых важных параметров генераторов сигналов специальной форм, помимо частоты дискретизации, определяющей максимальную выходную частоту, также являются длина внутренней памяти и вертикальное разрешение АЦП. Возвращаясь к принципу прямого синтеза, изложенного выше, и взяв в качестве примера формирование сигнала синусоидальной формы, можно утверждать, что вертикальное разрешение влияет на высоту ступеньки напряжения, а длина внутренней памяти на длину ступеньки напряжения.

И чем более высокое разрешение имеет АЦП генератора и более длинную память, тем меньше будет размер этой ступеньки. И как следствие этого выходной сигнал будет иметь меньший уровень гармонических составляющих для синусоидального сигнала. При формировании сигналов сложной и произвольной форм более высокое разрешение АЦП и длинная внутренняя память позволяют формировать более сложный и «замысловатый» сигнал. Для наглядности на рисунке 3 приведены осциллограммы синусоидального сигнала с малым разрешением АЦП и длиной памяти (слева), а также с большим значением этих параметров (справа).



Рисунок 3
(щелчок по изображению — увеличение)

Генератор АКИП-3402 имеет длину памяти до 256. 000 точек. Для примера, генератор Agilent Technologies 33250 имеет длину памяти 64.000 точек, а генераторы серии AFG компании Tektronix имеют длину памяти 128.000 точек.

Пользовательский интерфейс, управление генератором и отображение режимов.

Генератор АКИП-3402 имеет очень удобный и интуитивно понятный пользовательский интерфейс. Управление генератором осуществляется тремя основными группами органов управления. 1 группа – кнопки выбора основных форм сигнала и режимов работы. 2 группа – цифровое наборное поле для ввода параметров. 3 группа – вращающийся регулятор и две кнопки перемещения (влево/вправо).

  • 1 группа кнопок позволяет оперативно производить выбор основных форм сигнала, режимов модуляции и формирования пакетов, осуществлять вход в служебное меню. Так же эта группа кнопок, для уже заданных форм сигнала, позволяет производить выбор и изменение основных параметров, присущих выбранному сигналу. Например, переключение между частотой и периодом сигнала; для импульсного сигнала  — выбор длительности импульса или скважности; для установки амплитуды сигнала выбор среднеквадратического значения (Vrms), пикового значения (Vp-p) или уровня в относительный единицах по мощности (dBm).

  • 2 группа кнопок предназначена для ввода числовых данных о значениях частоты (периода, длительности), амплитуды, постоянного смещения, параметров модуляции или свипирования. Единицы размерности после ввода данных вводятся группой кнопок 1. Такой способ ввода данных очень удобен для непосредственного задания значений параметров сигнала или их изменения на некратные значения. Например, при первоначальном значении частоты выходного сигнала 23,567 кГц и необходимости перехода к частоте 47,8309 кГц наиболее предпочтительно пользоваться прямым цифровым вводом.
  • 3 группа органов управления предназначена для плавного изменения заданных параметров в выбранном разряде. Например, если при первоначальном значении частоты выходного сигнала 23,567 кГц возникает необходимость плавной перестройки частоты с дискретностью 1 Гц, то это, бесспорно, более рационально производить вращающимся регулятором.

Очевидно, что при необходимости у пользователя иметь «под рукой» ряд собственных настроек и каждый раз производить перенастройку генератора — не очень удобно. Для решения этой задачи генератор АКИП-3402 имеет возможность запоминать во внутреннюю память до 4 профилей настроек органов управления. При этом есть возможность присвоить собственное имя каждому профилю, используя буквы латинского алфавита и цифры, например «PRIST 1». Кроме 4-х основных настроек, может быть сохранён ещё один, — 5-й профиль, который вызывает заводские установки генератора (по умолчанию).

Графический матричный дисплей генератора АКИП-3402 предназначен не только для отображения численных значений параметров выходного сигнала, но, так же, может быть переведён в режим «Графика». В графическом режиме на дисплее отображаются упрощённые пиктограммы выходных сигналов с установленными или предельными параметрами, в зависимости от типа выбранного сигнала. При формировании модулированного сигнала, на графическом дисплее отображается вся контекстная информация о сигнале, включая параметры модулирующего и  модулируемого колебания.

Возможность корректной работы на нагрузки с разным номиналом.

По традиции, низкочастотные генераторы работают на нагрузку с сопротивлением 600 Ом, принятым как стандарт для акустических измерений. Высокочастотные генераторы работают на нагрузку 50 Ом. Для телевизионной техники в качестве согласованной нагрузки принято сопротивление 75 Ом. Помимо этого, в телекоммуникации широко используются тракты с сопротивлением 25 Ом и 135 Ом. Поскольку большинство современных, но простых генераторов сигналов специальной формы рассчитаны для работы только на нагрузку 50 Ом. Некоторые генераторы, например ГСС-05… ГСС-120 рассчитаны для работы как на нагрузку 50 Ом, так и для работы на высокоомную нагрузку 1 МОм. Очевидно, что теоретически генераторы имеют возможность работы практически на любую нагрузку (естественно при этом не должна превышается допустимая выходная мощность) но корректное соотношение между отображаемым уровнем на индикаторе генератора и  истинным значением напряжения на нагрузке, отличной от 50 Ом, не будет обеспечено. Пояснения этого «явления» приведены ниже. На рисунке 4 приведена схема полной цепи генератора сигналов, имеющего подключённую внешнюю нагрузку 50 Ом.

Рисунок 4.

Напряжение на внешней нагрузке в этом случае будет определяться формулой:

[1]



Это согласованный режим и для него, как видно, индицируемое напряжение на дисплее генератора в 2 раза меньше, чем напряжение на внешней нагрузке. Это значение напряжения автоматически рассчитывается при индикации выходного уровня генератора.

Формула напряжения на внешней нагрузке с учётом сопротивления этой нагрузки имеет вид:

, где

[2]

50 Ом – внутренне сопротивление генератора
R – сопротивление внешней нагрузки.

Так на рисунке 5 приведён пример подключения генератора к высокоомной нагрузке 1 МОм (например, вход универсального вольтметр или 1 МОм вход осциллографа).

Рисунок 5.

Очевидно, что в этом случае, если не произвести перерасчёт амплитуды выходного сигнала уровень сигнала, отображаемый на индикаторе генератора будет в 2 раза меньше, чем уровень  сигнала,  измеренный на нагрузке 1 МОм. При внешней нагрузке, находящейся в пределах от 50 Ом до 1 МОм, в зависимости от значения нагрузки  показания индикатора уровня генератора буду отличаться от истинного значения на нагрузке от 0 до 100% в сторону увеличения. И наоборот – при нагрузке меньшей, чем 50 Ом, уровень на индикаторе генератора будет больше, чем на самом деле.

Для исключения этого недостатка в генераторе АКИП-3402 пользователь имеет возможность задать номинал внешней нагрузки в пределах от 1 Ом до 10 кОм или выбрать фиксированное значение нагрузки 1 МОм.

Однако не следует забывать, что всё вышеизложенное предназначено только для корректного пересчёта уровня выходного сигнала, но не для изменения реального волнового сопротивления генератора сигналов. Значение согласованной нагрузки всегда составляет 50 Ом, для которой и нормируются  все выходные параметры генератора – погрешность установки опорного уровня, неравномерность АЧХ, время нарастания импульсного сигнала, выброс на вершине и другие параметры.

Формирование сигналов произвольной формы (СПФ).

Возможность генераторов сигналов произвольной формы воспроизводить сигналы сложной и произвольной форм дает пользователю очень широкие возможности. В генератор АКИП-3402 отсутствует ручной режим формирования сигналов произвольной формы (при помощи  органов управления передней панели), поскольку это способ формирования выходного сигнала весьма трудоёмок и «мучителен» для пользователя в силу того, что длина внутренней памяти генератора достаточно большая и позволяет  создавать длительные посылки. Формирование сигналов произвольной формы осуществляется только с помощью программного обеспечения Wavepatt, входящего в комплект поставки.

Программное обеспечение просто в использовании, имеет удобную конфигурацию меню, понятный пользовательский интерфейс и позволяет формировать сигналы различными способами:

  1. Создание стандартных форм и их модификаций. На рабочем столе ПО Wavepatt есть набор таких форм сигнала как – синусоидальная, прямоугольная, треугольная, пилообразная, кардиограмма, экспоненциальная и шумовая. Пользователю необходимо выбрать одну из таких форм и задать длину сегмента (число точек), амплитуду, фазу, уровень смещения и число циклов для формирования этого сигнала. Полученный сегмент можно редактировать карандашом, изменяя его форму, применять к сегменту  математические действия сложение вычитание, умножение и деление изменять его амплитуду или число точек составляющих этот сегмент. Можно также инвертировать, создавать зеркальные образы и применять фильтры. Далее к этому сегменту можно пристегнуть второй, третий и так далее сегменты, созданные таким же образом. В частности, используя математическую функцию сложения двух форм сигнала очень просто получить амплитудно-модулированный сигнал. Пример формирования формы сигнала в программе и результат воспроизведения на осциллографе приведены на рисунке 6.



    Рисунок 6
    (щелчок по изображению — увеличение)


  2. Загрузка форм из внешних файлов. столе ПО Wavepatt позволяет подгружать файлы данных созданных  ранее в собственной оболочке, а так же файлы с расширением «csv». Файлы «csv» позволяют создавать собственные, «замысловатые» сигналы абсолютно любой формы. Файлы «csv» могут создаваться с помощью математических формул, описывающих различные процессы или в ручном режиме, исходя из требований пользователя. Файлы «csv»  могут создаваться с помощью программы Excel, входящей в стандартный пакет Microsoft Office или с помощью программы MATLAB, имеющей более широкие возможности по моделированию произвольных форм сигналов. Загруженные файлы могут отдельно редактироваться средствами Wavepatt, описанными выше. Пример приведён на последовательности рисунков 7a, 7b, 7c.

    Рисунок 7a
    (щелчок по изображению — увеличение)


    Рисунок 7b
    (щелчок по изображению — увеличение)


    Рисунок 7c
    (щелчок по изображению — увеличение)


  3. Интересным в этом случае для практических приложений является связка цифрового осциллографа и генератора сигналов произвольной формы. Цифровой осциллограф, отображая  входной сигнал  — аналоговый или цифровой, способен записать  его в файл с расширением «csv», далее этот файл открывается в программе Wavepatt и данные передаются в генератор АКИП-3402. Генератор формирует в точности такой же сигнал, какой отображается на экране осциллографа. Это весьма полезно при необходимости, когда осциллограф захватывает в реальных условиях редкий или одиночный сигнал и есть необходимость многократного воспроизведения  этого специфического сигнала.  Так на рисунке 8 приведён пример захвата первых четырёх строк видео сигнала, верхняя осциллограмма красного цвета –это «оригинальный» сигнал, нижняя осциллограмма жёлтого цвета – это осциллограмма последующего «клонирования» этих строк с использованием возможностей ПО и генератора АКИП-3402.

    Рисунок 8
    (щелчок по изображению — увеличение)


  4. Помимо аналоговых сигналов программное обеспечение Wavepatt позволяет создавать и сигналы 16-ти разрядной цифровой шины (они выводятся на отдельный разъём расположенный на задней панели генератора). Логические сигналы привязаны к тактовому генератору, частота которого, в свою очередь, задается пользователем в оболочке программы. Пример изображения при конструировании цифровой шины в оболочке ПО Wavepatt приведён на рисунке 9.

    Рисунок 9
    (щелчок по изображению — увеличение)


Нюансы в формировании «простых» сигналов.

Импульсный сигнал и компенсация постоянной составляющей. Многие пользователи, при выборе генератора сигналов произвольной формы, не уделяют должного внимания тщательному изучению возможностей того или иного генератора, считая при формировании достаточно простых и  «традиционных» сигналов все генераторы воспроизводят сигналы одинаково. Но это не так, ряд генераторов обладает особенностями при формировании сигналов, которые могут снизить производительность использования генератора, значительно усложнить процесс  формирования сигнала или сделать тестирование невозможным по условиям измерений.

К таким сигналам можно отнести формирование стандартного импульсного сигнала. Все генераторы сигналов произвольной формы, по умолчанию, формируют симметричные по амплитуде сигналы относительно нулевого напряжения. Но если симметричная синусоида или прямоугольный сигнал  — это нормально, то импульсный сигнал, в основном предназначенный для тестирования и отладки логических схем, имеющих или положительное или отрицательное значение логической единицы, желательно иметь одной полярности. По умолчанию, любой генератор сигналов произвольной формы будет формировать импульсный сигнал симметричной амплитуды, но сформировать сигнал положительной или отрицательной полярности не составляет труда, используя внутреннее смещение постоянным напряжением. Уровень напряжения смещения будет составлять

, где

[3]

Vампл – установленное значение амплитуды импульса;
±Vсмещ – значение внутреннего смещения генератора,
полярность смещения  «+» или «-» выбираются из необходимости
формирования положительного или отрицательного импульса

Пример формирования импульса симметричной амплитуды по умолчанию и  последующая компенсация смещением приведены на рисунках 10 и 11.

Рисунок 10
(щелчок по изображению — увеличение)

Смещение исходного сигнала отсутствует, амплитуда исходного сигнала симметрична относительно нулевого уровня.

Рисунок 11
(щелчок по изображению — увеличение)

Импульсный сигнал смещён на половину амплитуды положительным смещением.

Однако при необходимости изменения амплитуды импульса (увеличения или уменьшения) происходит неизбежное смещение базовой линии вверх/ вниз, в зависимости от изменения амплитуды. В сигнале появляется паразитная положительная или отрицательная составляющая, способная нарушить работоспособность подключённого к генератору устройства – см. рис 12, но и амплитуда полезного импульсного сигнала, по отношению к нулевой линии увеличивается всего на ½ установленного приращения.

Рисунок 12
(щелчок по изображению — увеличение)

В сигнале присутствует паразитная отрицательная составляющая.

В этом случае требуется очередная коррекция постоянного смещения. Каждый раз при необходимости постоянного изменения амплитуды импульса, потребуется отслеживать уровень постоянного смещения этого импульса, всё это значительно снижает производительность генератора сигналов произвольной фирмы. Увы, но так работает большинство генераторов сигналов произвольной формы, присутствующих в настоящий момент на российском рынке и это касается не только импульсных сигналов, но и сигналов других форм.

С целью устранения этого эффекта генераторы АКИП-3402 имеют режим несимметричного изменения амплитуды выходного сигнала. В этом режиме пользователь отдельно задает нижний и верхний уровень сигнала. Для случая приведённого выше — нижний уровень будет 0 Вольт, а изменение амплитуды импульса производится изменением верхнего уровня сигнала. В этом случае компенсации постоянного составляющей не требуется, что приводит к значительному росту производительности использования генератора. Так на рисунке 13 приведён пример формирования положительного импульса (аналогично рисунку 11). А на рисунке 14 приведён пример увеличения амплитуды импульса (аналогично рисунку 12), как видно из рисунков 13 и 14 паразитные постоянные составляющие не появляются.

Рисунок 13
(щелчок по изображению — увеличение)


Рисунок 14
(щелчок по изображению — увеличение)

Скважность импульсного сигнала. Под скважностью импульсного сигнала понимается выраженное в процентах (%) отношение длительности импульса к периоду его повторения. Иными словами при меньшей скважности импульса он имеет более короткую длительность и редкий период повторения. Существующие на сегодняшний день массовые генераторы сигналов произвольной формы, например ГСС-120, позволяют формировать импульсы со скважностью 0,1%. Генераторы сигналов произвольной формы серии AFG3000 компании Tektronix , позволяют формировать импульсы со скважностью 0,01%. Генератор сигналов АКИП-3402 позволяет формировать импульсы со скважностью 0,0000002%! Это означает, что при формировании импульса с самой минимальной длительность 20 нс, период повторения составляет 10 с! Короткие импульсные сигналы, с параметрами указанными выше, обладают сверх широким спектром частот, зависящим от длительности импульса, периода повторения и времени нарастания и могут быть использованы для широкополосных измерений различных радиоустройств.

Возможность регулировки времени нарастания импульсного сигнала. Не все радиотехнические устройства требуют применения импульсных сигналов с как можно более быстрым фронтом нарастания (или спада). Сигнал с очень малым временем нарастания обладает практически бесконечным спектром частот. При ограниченности полосы пропускания радиотехнического устройства, из-за наличия бесконечного спектра частот  тестирующего импульса в трактах тестируемых устройств возникают искажения. Так, например, при тестировании импульсной характеристики осциллографов на экране осциллографа на вершине импульса наблюдается существенный выброс (до 10%), которого на самом деле во входном импульсе нет. Причина этих искажения – несогласованность частотного спектра тестового импульсного сигнала и полосы пропускания осциллографа. Устранить эти явления возможно «обрезая» спектр импульсного сигнала, увеличивая время его нарастания (крутизну фронта).

Генератор сигналов АКИП-3402 позволяет регулировать время нарастания и спада импульсного сигнала в пределах от 5 нс до 100 нс, так на рисунке 15 приведены примеры одного импульсного сигнала с тремя разными временами нарастания.

Рисунок 15
(щелчок по изображению — увеличение)

Формирование пакетов. Все современные генераторы сигналов сложной формы имеют возможность формировать пакеты сигналов (Burst). Пакет – это близкий аналог радиоимпульса, но его заполнение, в отличие от радиоимпульса, может быть не только синусоидальным сигналом, а любым сигналом, формируемым генератором – импульсным, пилообразным, треугольным и пр. Основными параметрами в этом режиме являются – максимальная частота заполнения, число циклов заполнения, период повторения пакета. У большинства генераторов сигналов сложной формы в этом режиме существуют серьёзные ограничения вышеуказанных параметров. Например, для генераторов ГСС-05…ГСС-120 минимальная длительность пакета составляет 25 мкс или это означает, что одиночный импульс не может иметь частоту выше 40 кГц, к тому же для генераторов ГСС-05…ГСС-120 заполнение пакета возможно только синусоидальным сигналом. Генератор АКИП-3402 не имеет такого функционального ограничения и позволяет формировать пакеты со всеми формами сигналов в качестве заполнения, кроме модулированных сигналов. Частота заполнения пакета ограничена 10 МГц, но этого вполне достаточно для большинства приложений. Так на рисунке 16 представлен пакет из двух периодов синусоидального сигнала, симметричных относительно нулевой линии.

Рисунок 16
(щелчок по изображению — увеличение)

Интересным для пользователя в режиме пакетов являются пакеты импульсных сигналов. Как известно, любой импульсный генератор, помимо формирования одиночных  или периодических импульсных сигналов имеет возможность формирования парных импульсов – двух близко расположенных импульсов с регулируемым временем задержки между импульсами и регулируемым периодом повторения таких пар. Очевидно, что парный импульс – это пакет из 2-х импульсов, формирование которых не представляет никакой сложности для генератора сигналов произвольной формы. И более того, генератор сигналов произвольной формы АКИП-3402 может формировать посылки из трёх, четырёх, пяти и т.д. до 50000 импульсов, что недоступно для большинства импульсных генераторов. Это преимущество, безусловно, значительно расширяет области возможного применения генератора АКИП-3402. Пример формирования посылки их четырёх импульсов приведён на рисунке 17.

Рисунок 17
(щелчок по изображению — увеличение)

Целостность сигнала при изменении уровня. Выходные каскады генераторов сигналов специальной формы представляют собой комбинацию нескольких усилителей и аттенюаторов, позволяющих получить требуемых уровень на выходе генератора. Используя комбинации усилителей и аттенюаторов, пользователь имеет возможность регулировать выходной уровень в очень широких пределах. По умолчанию генератор автоматически выбирает наиболее оптимальную комбинацию усилителей и аттенюаторов, во избежание появления излишних шумов в выходном сигнале. При изменении выходного уровня комбинация задействованных усилителей и аттенюаторов тоже изменяются. Это приводит к кратковременному провалу в выходном сигнале в момент механического переключения аттенюаторов. Так на рисунке 18 приведён пример осциллограммы изменения выходного уровня генератора от 900 мВ до 1000 мВ. Провал уровня по времени составляет около 15 мс.

Рисунок 18
(щелчок по изображению — увеличение)

Для устранения этого явления генератор АКИП-3402 имеет возможность блокировки аттенюаторов. При включённой блокировке диапазона аттенюатора, как усилители, так и аттенюаторы блокируются в текущем состоянии и не переключаются при изменении уровня выходного сигнала. Изменение выходного уровня происходит только за счёт электронной регулировки усиления выходных усилителей. Это позволяет устранить кратковременное пропадание сигнала. Однако следует понимать, что такая блокировка аттенюатора ухудшает погрешность установки выходного уровня и постоянного смещения за счёт отказа от использования механических аттенюаторов. Так на рисунке 19 приведён пример аналогичного измерения уровня генератора от 900 мВ до 1000 мВ (как на рисунке 18), но с заблокированным аттенюатором. Как видно из рисунка 19 уровень сигнала изменяется плавно и без разрывов.

Рисунок 19
(щелчок по изображению — увеличение)

Синхронная работа нескольких генераторов.

Генератор АКИП-3402 является одноканальным генератором сигналов. Поэтому при необходимости формирования двух, трёх или более синфазных сигналов необходимо использовать, соответственно два, три или более генератора. Поскольку все генераторы имеют свой собственный источник опорной частоты, пусть и обладающий высокой стабильностью, но, всё же, имеющий небольшое отклонение по частоте от других аналогичных генераторов. Это не позволяет получить от трёх одинаковых генераторов сигналы абсолютно одинаковой частоты, ситуация усугубляется тем, что фазы сигналов с трёх разных генераторов будут абсолютно разные и не будут поддаваться контролю.  Для того, что бы получить синфазные сигналы с отдельных генераторов необходимо использовать один общий для всех источник опорной частоты. Для этого генератор АКИП-3402 имеет вход внешней опорной частоты. Одновременно, вход внешней опорной частоты позволяет уменьшить погрешность установки частоты выходного сигнала, за счёт применения внешнего, более стабильного источника, чем внутренний опорный генератор. Органами внутренней настройки и при помощи цифрового осциллографа или внешнего частотомера, имеющего режим измерения фазы между двумя сигналами, необходимо выставить требуемую фазу между сигналами независимых генераторов. Кроме входа внешней опорной частоты, генераторы АКИП-3402 имеют выход генератора собственной опорной частоты. Это решение позволяет отказаться от внешнего опорного генератора и использовать сигнал опорной частоты от одного из генераторов, формирующих многоканальный сигнал. Кроме того генераторы АКИП-3402 имеют выход синхронизации на передней панели. Следует особо подчеркнуть, что в отличии от других генераторов СПФ на этом выходе действительно формируется сигнал синхронный с событием, являющимся основным режимом работы в текущий момент, а не просто прямоугольный сигнал, совпадающий по частоте с сигналом на основном выходе. Вход внешней синхронизации  является входом внешней модуляции и стробирующего окна в режиме формирования пакетов. Соединение синхровыхода одного из генератора (он является ведущим) и синхровходами других генераторов (они являются ведомыми) позволяет формировать многоканальные системы и обеспечивать синхронизацию событий, происходящие в независимых генераторах, с временной задержкой всего 20 нс.

Формирование двоичных сигналов.

Подавляющее большинство генераторов сигналов произвольной формы, выпускаемых сегодня в мире, включая таких лидеров, как Tektronix и Agilent Technologies формируют хоть и разнообразные, но только аналоговые сигналы произвольной формы. Но для исследований, разработки или настройки современных радиоустройств только аналоговых сигналов недостаточно. Любое современное радиоустройство в своем составе неизбежно имеет логические схемы, микропроцессоры, устройства памяти, параллельные и последовательные шины передачи данных, цифровые устройства отображения и многое другое. Для отладки таких объектов аналоговых сигналов недостаточно, нужны многоканальные логические шины с программируемыми сигнатурами. Компания Tabor, профессионально специализирующаяся на разработке и производстве генераторов сигналов, в старших моделях предлагает наличие 16 битного цифрового выхода, но эти генераторы, как любой профессиональный инструмент достаточно дорогостоящие.

Генератор АКИП-3402 так же имеет цифровой 16 битный выход, расположенный на задней панели генератора. Длина памяти  в этом режиме составляет 262144 бит на каждую шину. Программирование состояния логических выходов возможно только с помощью программного обеспечения Wavepatt (по аналогии с собственными сигналами произвольной формы – см. рис. 9). В режиме программирования цифрового выхода пользователь имеет возможность:

  1. Задавать частоту тактового генератора в пределах до 5 МГц;
  2. Задавать фронт тактового импульса, при котором происходит изменение логического состояния – положительный или отрицательный;
  3. Задавать уровень логической единицы – низкое или высокое состояние;
  4. С помощью курсора (мыши) формировать комбинацию логического состояния на любой из 16 шин;
  5. Производить масштабирование изображения шины;
  6. Перемещаться в заданный бит;
  7. Сохранять и загружать внешние файлы логического состояния.

Коррекция метрологических параметров после поверки.

Генератор АКИП-3402 является современным радиотехническим устройством и разработан на самой современной элементной базе значительно повышающей надёжность и метрологические параметры генератора в целом. Единственными механическими элементами в конструкции генератора являются элементы управления аттенюаторами выходного уровня (к сожалению, на сегодняшний день параметры полностью электронных аттенюаторов значительно уступают по техническим характеристикам механическим аттенюаторам). Внутри генератора нет никаких построечных резисторов или конденсаторов, предназначенных для настройки уровней или частот как основных, так и вспомогательных трактов. Все элементы внутренней коррекции имеют электронный характер управления от центрального процессора. С течением времени, из-за неизбежного процесса старения аналоговой элементной базы, происходит флуктуация параметров генератора. В течение межповерочного интервала (1 год) эти флуктуации не должны приводить к выходу за установленные пределы нормируемых технических характеристик. Но по истечении 3..5 лет процесс старения элементной базы может вызвать некоторое ухудшение параметров генератора, например частоты задающего генератора, что приводит к увеличению погрешности установки частоты выходного сигнала. Изменение во времени параметров выходного усилителя приводит к увеличению погрешности установки опорного уровня. Коррекция метрологических параметров генератора АКИП-3402 производится программным способом при сличении выходных параметров с прецизионными средствами измерения  — частотомером, вольтметром, измерителем мощности, анализатором спектра, измерителем модуляции и пр. В большинстве случаев эта процедура недоступна пользователю (закрыта паролем) и производится компетентными специалистами только в специализированном сервисном центре.

Способы подключения к компьютеру.

Генератор АКИП-3402 имеет все современные на сегодняшний день возможности подключения к компьютеру – Ethernet (LAN), USB и опционально GPIB (КОП). Причём подключение по USB осуществляется полноценным стыком T&M USB  — Test and Mesurement USB.

Рисунок 20. Задняя панель генератора АКИП-3402

Автор:  Дедюхин А.А.
Дата публикации:  05.11.2008


Режимы работы турбогенераторов, диаграмма синхронного генератора, значение линий

На рис.4.1 изображена диаграмма мощностей синхронного генератора.

Утолщенными линиями отмечены границы допустимых нагрузок турбогенераторов. По вертикальной оси (ось ординат) отложена активная мощность генератора, а по горизонтальной оси (ось абсцисс) – реактивная мощность.

Точка А соответствует номинальному режиму генератора, т.е. его полной номинальной мощности S, активной мощности Р и номинальному cos.

Через точку А проходят следующие линии:

— окружность ОЕ с центром в точке О – дуги EС в режиме перевозбуждения и дуги EG в режиме недовозбуждения; тем самым определены режимы работы с номинальной полной мощностью S;

— окружность НА с центром в точке Н; радиус данной окружности соответствует току возбуждения генератора; тем самым определены режимы работы с номинальным током возбуждения;

— прямая ОА – режимы работы с номинальным коэффициентом мощности cos. При работе с повышенными коэффициентами мощности – от номинального до единицы – полная мощность ограничена турбиной и конец вектора ОА будет перемещаться при изменении cos по прямой АВ.

Если турбина способна повышать свою мощность сверх номинальной, как это имеет место для теплофикационных турбин типа КО и КОО, то в области режимов при повышенных коэффициентах мощности – генератор сможет работать при номинальной полной мощности (участок диаграммы АА’ и далее А’B’).

— участки MK и NK – возможные режимы работы в емкостном квадранте в режимах с недовозбуждением, когда активная мощность генератора ограничивается нагревом конструктивных элементов статора (МК) или устойчивостью его работы в энергосистеме (NK).

У синхронных машин различают нормальные и анормальные режимы.

Под нормальными понимают такие режимы, которые допускаются длительно, без каких-либо ограничений. К ним относятся:

— работа машин с различными нагрузками от минимально возможной по технологическим условиям до номинальной;- работа с коэффициентами мощности, отличными от номинального;

— работа при отклонении напряжения на выводах генератора в пределах ±5% от номинального; работа при отклонении частоты в сети в пределах ±2,5% номинальной;

— работа при отклонении температуры охлаждающей среды от номинальной температуры.

Допустимые границы отклонения параметров при таких режимах лимитируются нагревом различных частей синхронных машин: обмотки статора и ротора, активного железа, элементов конструкции и учитываются в

ГОСТ, ПТЭ и инструкциях заводов-изготовителей. Так, например, заводами гарантируется нормальная работа турбогенераторов при отклонении напряжения статора на ±5% номинального. При этом длительно допустимый ток соответственно изменяется на ±5%.

Допустимая нагрузка генераторов по активной и реактивной мощности лимитируется их нормированной диаграммой мощности, определяемой по данным испытаний конкретных типов генераторов в условиях энергосистемы и приведенной на рис.4.1.

Что касается анормальных режимов работы синхронных генераторов,то они связаны со значительными аварийными перегрузками, асинхронным ходом, потерей возбуждения, работой с недовозбуждением, работой при отказе системы охлаждения, а также при появлении значительной несинусоидальности и несимметрии напряжения сети.

Расчет мощности дизель-генератора: способы вычисления и нюансы

Мощность является основной эксплуатационной характеристикой дизель-генератора и, следовательно, одной из базовых критериев при его выборе. Для того чтобы приобрести оптимально подходящую для конкретных условий модель, важно тщательно рассчитать требуемую величину данного параметра.

Способы вычисления мощности

Самым точным методом расчета требуемой величины мощности является замер потребляемого тока в сети при включении необходимой нагрузки. На основании полученных данных производятся вычисления. Для бытовых условий метод не всегда подходит, поскольку требует специального оборудования.

Существует также два менее сложных, но достаточно точных метода расчета потребляемой мощности.

Расчет по данным установленного автомата

Если вводный автомат в доме работает корректно и не вызывает нареканий, значит, его параметры полностью соответствуют данным конкретной сети со всеми ее потребителями. Следовательно, его номинал может служить отправной точкой в расчетах. Нюансом способа вычисления является различие в расчетах для однофазных и трехфазных автоматов. Мощность при наличии однофазного автомата рассчитывается как амперный показатель, умноженный на вольтаж сети (220 В). Для трехфазного автомата амперный показатель умножается на 3 (количество фаз) и на 220 В.

Предлагаем Вам бесплатную консультацию у наших специалистов:
(044) 232-12-20, (098) 153-02-40

Расчет по сумме параметров потребителей

Суммировав мощность всех потребителей, можно получить общую потребляемую мощность, однако недостатком этого метода является получение данных, значительно превышающих реально необходимое значение. Это связано с тем, что одновременное включение абсолютно всех имеющихся электроприборов крайне маловероятно.

Особенности вычисления

При приобретении дизель-генератора следует помнить, что оптимальным режимом эксплуатации такой техники является нагрузка на 75%. С одной стороны, это позволяет избежать преждевременного износа агрегата и перерасхода топлива, с другой – дает резерв ресурса при повышении потребляемой мощности сверх расчетного значения (например, в экстренных ситуациях).

Единицы измерения

Из-за разных используемых единиц измерения мощности у неопытного пользователя могут возникнуть затруднения при расчетах необходимого значения, поэтому следует рассмотреть данный вопрос более подробно.

В ваттах измеряется активная мощность. У активных потребителей, вся мощность которых полностью тратится на полезную работу (движение, нагрев) активная мощность полностью совпадает со значением потребляемой мощности. На самом деле активная мощность, измеряющаяся в Вт, рассчитывается как S=P/cos φ. P в данном выражении – полная мощность потребителя. Коэффициент cos φ представляет собой косинус угла между током и напряжением при графическом отображении характеристик потребителей, но для активных потребителей cos φ=1. К активным потребителям относятся лампочки, нагреватели и пр.

У других типов потребителей полная мощность (измеряется в вольт-амперах, ВА) является суммой активной и реактивной составляющих. При этом активная мощность, измеряющаяся в Вт (кВт) рассчитывается по формуле, указанной выше, а величина cos φ определяется типом электрооборудования. Проще всего произвести расчеты для двигателей различного рода. На их шильдиках обычно указываются необходимые значения, включая cos φ. Для бытовых электроприборов можно воспользоваться значениями, приводящимися в специальных таблицах или, при приблизительных вычислениях, ограничиться определением категории потребителя.

Оборудование с активным сопротивлением – это нагревательные приборы, кипятильники, лампы накаливания. Их коэффициент cos φ составляет 1,0-1,1.

Техника с индуктивным сопротивлением, отличающаяся небольшой величиной пусковых токов: большинство видов бытовой техники, приборы люминисцентного освещения, ручные электрические инструменты. В этом случае cos φ составляет 1,5-2,0.

Агрегаты с индуктивным сопротивлением и большими пусковыми токами: сварочное оборудование, насосы, электродвигатели, станочное оборудование. Коэффициент cos φ составляет 3,0-5,0.

5.1. ГЕНЕРАТОРЫ И СИНХРОННЫЕ КОМПЕНСАТОРЫ

            5.1.1. При эксплуатации генераторов и синхронных компенсаторов должны быть обеспечены их бесперебойная работа в допустимых режимах, надежное действие систем возбуждения, охлаждения, маслоснабжения, устройств контроля, защиты, автоматики и диагностики.
            5.1.2. Автоматические регуляторы возбуждения (АРВ) должны быть постоянно включены в работу. Отключение АРВ или отдельных их элементов (ограничение минимального возбуждения и др.) допускается только для ремонта или проверки.
            Настройка и действие АРВ должны быть увязаны с допустимыми режимами работы генераторов (синхронных компенсаторов), общестанционными и системными устройствами автоматики.
            На электростанциях и в АО-энерго должны бьпь данные об основных параметрах настройки АРВ.
            На резервных возбудителях должна быть обеспечена форсировка возбуждения кратностью не ниже 1,3 номинального напряжения ротора.
            5.1.3. Автоматические регуляторы возбуждения и устройства форсировки рабочего возбуждения должны бьпь настроены так, чтобы при заданном понижении напряжения в сети были обеспечены:
            предельное установившееся напряжение возбуждения не ниже двукратного в рабочем режиме, если это значение не ограничено нормативно-техническими документами для отдельных старых типов машин;
            номинальная скорость нарастания напряжения возбуждения;
            автоматическое ограничение заданной длительности форсировки.
            5.1.4. Генераторы должны быть введены в эксплуатацию на основном возбуждении.
            В условиях эксплуатации переводы с основного возбуждения на резервное и обратно должны выполняться без отключения генераторов от сети.
            5.1.5. На всех генераторах и синхронных компенсаторах, не имеющих обмоток отрицательного возбуждения, должна быть установлена и постоянно находиться в работе защита обмотки ротора от перенапряженной (разрядник, гасительное сопротивление и т. п.).
            5.1.6. Резервные источники маслоснабжения уплотнений генераторов с водородным охлаждением должны автоматически включаться в работу при отключении рабочего источника и понижении давления масла ниже установленного предела.
            Для резервирования основных источников маслоснабжения уплотнений генераторов мощностью 60 МВт и более должны быть постоянно включены демпферные (буферные) баки. Запас масла в демпферных баках должен обеспечивать подачу масла и поддержание положительного перепада давлений масло-водород на уплотнениях вала в течение всего времени выбега турбоагрегата со срывом вакуума в случаях отказа всех источников маслоснабжения.
            5.1.7. Турбогенераторы и синхронные компенсаторы с водородным охлаждением после монтажа и капитального ремонта должны вводиться в эксплуатацию при номинальном давлении водорода.
            Для турбогенераторов, имеющих непосредственное водородное или водородно-водяное охлаждение активных частей, работа на воздушном охлаждении под нагрузкой запрещается.
            Непродолжительная работа таких машин при воздушном охлаждении разрешается только в режиме холостого хода без возбуждения с температурой воздуха не выше указанной в заводской инструкции. Для турбогенераторов серии ТВФ допускается кратковременное возбуждение машины, отключенной от сети.
            5.1.8. Устройства для пожаротушения генераторов и синхронных компенсаторов должны быть в постоянной готовности и обеспечивать возможность их быстрого приведения в действие.
            5.1.9. При пуске и во время эксплуатации генераторов и синхронных компенсаторов должен осуществляться контроль электрических параметров статора, ротора и системы возбуждения; температуры обмотки и стали статора, охлаждающих сред (в том числе и оборудования системы возбуждения), уплотнений вала, подшипников и подпятников; давления, в том числе перепада давлений на фильтрах, удельного сопротивления и расхода дистиллята через обмотки и другие активные и конструктивные части; давления и чистоты водорода; давления и температуры масла, а также перепада давлений масло-водород в уплотнениях вала; герметичности систем жидкостного охлаждения; влажности газа в корпусе турбогенераторов с водородным и полным водяным охлаждением; уровня масла в демпферных баках и поплавковых гидрозатворах турбогенераторов, в масляных ваннах подшипников и подпятников гидрогенераторов; вибрации подшипников и контактных колец турбогенераторов, крестовин и подшипников гидрогенераторов.
            5.1.10. Периодичность определения показателей работы газомасляной и водяной систем генераторов и синхронных компенсаторов, находящихся в работе или резерве, должна быть следующей:
            температуры точки росы (влажности) водорода в корпусе генератора не реже 1 раза в неделю, я при неисправной системе индивидуальной осушки газа или влажности, превышающей допустимую, не реже 1 раза в сутки.
            Влажность газа внутри корпуса турбогенератора с полным водяным охлаждением должна контролироваться непрерывно автоматически;
            газоплотности корпуса машины (суточной утечки водорода) не реже 1 раза в месяц;
            чистоты водорода в корпусе машины не реже 1 раза в неделю по контрольным химическим анализам и непрерывно по автоматическому газоанализатору, а при неисправности автоматического газоанализатора не реже 1 раза в смену;
            содержания водорода в газовой ловушке, в картерах подшипников, экранированных токопроводах, кожухах линейных и нулевых выводов непрерывно автоматическим газоанализатором, действующим на сигнал, а при неисправности или отсутствии такого газоанализатора переносным газоанализатором или индикатором не реже 1 раза в сутки;
            содержания кислорода в водороде внутри корпуса машины, в поплавковом гидрозатворе, бачке продувки и водородоотделительном баке маслоочистительной установки генератора в соответствии с утвержденным графиком по данным химического контроля;
            показателей качества дистиллята в системе водяного охлаждения обмоток и других частей генератора в соответствии с типовой инструкцией по эксплуатации генераторов.
            5.1.11. Чистота водорода должна бьпь не ниже: в корпусах генераторов с непосредственным водородным охлаждением и синхронных компенсаторов всех типов 98%, в корпусах генераторов с косвенным водородным охлаждением при избыточном давлении водорода 0,5 кгс/см2 (50 кПа) и выше 97%, при избыточном давлении водорода до 0,5 кгс/см2 (50 кПа) 95%.
            Температура точки росы водорода в корпусе генератора при рабочем давлении должна бьпь не выше 15oC и всегда ниже температуры воды на входе в газоохладители.
            Температура точки росы газа в корпусе генератора с полным водяным охлаждением должна бьпь не выше значения, устанавливаемого заводской инструкцией по эксплуатации.
            5.1.12. Содержание кислорода в водороде в корпусе генератора (синхронного компенсатора) должно быть не более 1,2%, а в поплавковом гидрозатворе, бачке продувки и водородоотделительном баке маслоочистительной установки генератора не более 2%.
            5.1.13. Содержание водорода в картерах подшипников, в экранированных токопроводах, кожухах линейных и нулевых выводов должно бьпь менее 1%. Работа турбогенератора при содержании водорода в токопроводах кожухах линейных и нулевых выводов 1% и выше, а в картерах подпипников более 2% запрещается.
            5.1.14. Колебания давления водорода в корпусе генератора (синхронного компенсатора) при номинальном избыточном давлении водорода до 1 кгс/см2 (100 кПа) должны бьпь не более 20%, а при большем избыточном давлении допускаются не более + 0,2 кгс/см2 (+-20 кПа).
            5.1.15. На всасывающих магистралях маслонасосов синхронных компенсаторов при работе на водородном охлаждении должно бьпь обеспечено избыточное давление масла не менее 0,2 кгс/см2 (20 кПа).
            5.1.16. Давление масла в уплотнениях при неподвижном и вращающемся роторе генератора должно превышать давление водорода в корпусе машины. Низший и высший пределы перепада давлений должны указываться в инструкции завода-изготовителя.
            5.1.17. В системе маслоснабжения уплотнений вала турбогенераторов должны бьпь постоянно включены в работу регуляторы давления масла (уплотняющего, прижимного, компенсирующего).
            Опломбирование запорной арматуры системы маслоснабжения уплотнений вала должно соответствовать требованиям п. 4.4.17. настоящих Правил.
            5.1.18. Суточная утечка водорода в генераторе должна бьпь не более 5%, а суточный расход с учетом продувок не более 10% общего количества газа при рабочем давлении.
            Суточный расход водорода в синхронном компенсаторе должен бьпь не более 5% общего количества газа в нем.
            5.1.19. Генераторы, как правило, должны включатъся в сеть способом точной синхронизации.
            При использовании точной синхронизации должна бьпь введена блокировка от несинхронного включения.
            Допускается использование при включении в сеть способа самосинхронизации, если это предусмотрено техническими условиями на поставку или специально согласовано с заводом-изготовителем.
            При ликвидации аварий в энергосистеме турбогенераторы мощностью до 220 МВт включительно и все гидрогенераторы разрешается включать на параллельную работу способом самосинхронизации. Турбогенераторы большей мощности разрешается включать этим способом при условии, что кратность сверхпереходного тока к номинальному, определенная с учетом индуктивных сопротивлений блочных трансформаторов и сети, не превышает 3,0.
            5.1.20. Генераторы в случае сброса нагрузки и отключения, не сопровождающегося повреждением агрегата или неисправной работой системы регулирования турбины, разрешается включать в сеть без осмотра и ревизии.
            5.1.21. Скорость повышения напряжения на генераторах и синхронных компенсаторах не ограничивается.
            Скорость набора и изменения активной нагрузки для всех генераторов определяется условиями работы турбины или котла.
            Скорость изменения реактивной нагрузки генераторов и синхронных компенсаторов с косвенным охлаждением обмоток, турбогенераторов газотурбинных установок, а также гидрогенераторов с непосредственным охлаждением обмоток не ограничивается; на турбогенераторах с непосредственным охлаждением обмоток эта скорость в нормальных режимах должна быть не выше скорости набора активной нагрузки, а в аварийных условиях не ограничивается.
            5.1.22. Номинальная мощность генераторов при номинальном коэффициенте мощности (для всех турбогенераторов мощностью 30 МВт и более и всех турбогенераторов газотурбинных и парогазовых установок также длительная максимальная мощность при установленных значениях коэффициента мощности и параметров охлаждения) и номинальная мощность синхронных компенсаторов должны сохраняться при одновременных отклонениях напряжения до + 5% и частоты до + 2,5% номинальных значений при условии, что при работе с повышенным напряжением и пониженной частотой сумма абсолютных значений отклонений напряжения и частоты не превышает 6%, если в стандартах на отдельные типы машин не оговорены иные условия по отклонению напряжения и частоты.
            Наибольший ток ротора, полученный при работе с номинальной мощностью и при отклонениях напряжения в пределах + 5%, длительно допустим при работе с номинальными параметрами охлаждающих сред.
            В случае работы с длительной максимальной мощностью наибольший ток ротора при отклонении напряжения до + 5% длительно допустим только при соответствующих параметрах охлаждения.
            Для всех генераторов и синхронных компенсаторов наибольшее рабочее напряжение должно быть не выше 110% номинального. При напряжении выше 105% допустимая полная мощность генератора и синхронного компенсатора должна бьпь установлена в соответствии с указаниями инструкций завода-изготовителя или по результатам испытаний.
            При напряжении на генераторе или синхронном компенсаторе ниже 95% номинального ток статора должен бьпь не выше 105% длительно допустимого.
            5.1.23. Длительная перегрузка генераторов и синхронных компенсаторов по току сверх значения, допустимого при данных температуре и давлении охлаждающей среды, запрещается.
            В аварийных условиях генераторы и синхронные компенсаторы разрешается кратковременно перегружать по токам статора и ротора согласно инструкциям завода-изготовителя, техническим условиям и государственным стандартам. Если в них соответствующие указания отсутствуют, при авариях в энергосистемах допускаются кратковременные перегрузки генераторов и синхронных компенсаторов по току статора при указанной в табл. 5.1 кратности тока, отнесенной к номинальному значению.

Таблица 5.1

Допустимая кратность перегрузки генераторов и синхронных компенсаторов по току статора

Продолжительность нагрузки, мин, не более Косвенное охлаждение обмотки статора Непосредственное охлаждение обмотки статора
Водой Водородом
60 1,1 1,1
15 1,15 1,15
10 1,1
6 1,2 1,2 1,15
5 1,25 1,25
4 1,3 1,3 1,2
3 1,4 1,35 1,25
2 1,5 1,4 1,3
1 2,0 1,5 1,5

            Допустимая перегрузка по току возбуждения генераторов и синхронных компенсаторов с косвенным охлаждением обмоток определяется допустимая перегрузкой статора. Для турбогенераторов с непосредственным водородным или водяным охлаждением обмотки ротора допустимая перегрузка по току возбуждения должна бьпь определена кратностью тока, отнесенной к номинальному значению тока ротора (табл. 5.2).

Таблица 5.2

Допустимая кратность перегрузки турбогенераторов по току ротора

Продолжительность перегрузки, мин, не более Турбогенераторы
ТВФ, кроме ТВФ-120-2 ТГВ, ТВВ (до 500 МВт включительно), ТВФ-120-2
60 1,06 1,06
4 1,2 1,2
1 1,7 1,5
0,5 2,0
0,33 2,0

            5.1.24. При появлении однофазного замыкания на землю в обмотке статора или цепи генераторного напряжения блочный генератор (синхронный компенсатор) или блок при отсутствии генераторного выключателя должен автоматически отключаться, а при отказе защиты немедленно разгружаться и отключаться от сети:
            на блоках генератор-трансформатор (компенсатор-трансформатор) без ответвлений на генераторном напряжении и с ответвлениями к трансформаторам собственных нужд независимо от значения емкостного тока замыкания;
            при замыкании на землю в обмотке статора блочных генераторов и синхронных компенсаторов, имеющих электрическую связь на генераторном напряжении с сетью собственных нужд или потребителей, при токах замыкания 5 А и более.
            Такие же меры должны быть предусмотрены при замыкании на землю в обмотке статора генераторов и компенсаторов, работающих на сборные шины при естественном токе замыкания на землю 5 А и более.
            При появлении замыкания на землю в цепях генераторного напряжения блочных генераторов (компенсаторов), имеющих электрическую связь с сетью собственных нужд или потребителей и включенных на сборные шины генераторов (компенсаторов), когда емкостный ток замыкания не превышает 5 А и защиты действуют на сигнал или нечувствительны, работа генераторов (компенсаторов) допускается в течение не более 2 ч (для отыскания места замыкания, перевода нагрузки).
            При выявлении замыкания в обмотке статора генератор (компенсатор) должен быть отключен.
            Если установлено, что место замыкания на землю находится не в обмотке статора, по усмотрению технического руководителя электростанции или организации, эксплуатирующей электрическую сеть, допускается работа генератора или синхронного компенсатора с заземлением в сети продолжительностью до 6 ч.
            5.1.25. При появлении сигнала или выявлении измерениями глубокого снижения сопротивления изоляции цепи возбуждения турбогенератора с непосредственным охлаждением обмотки ротора он должен бьпь не более чем за 1 ч, а при замыкании на землю немедленно переведен на резервное возбуждение. Если при этом сопротивление изоляции восстановится, генератор может быть оставлен в работе, если оно останется пониженным, но выше предельного наименьшего значения, установленного инструкцией завода-изготовителя или другими нормативно-техническими документами, турбогенератор при первой возможности, но не позднее чем через 7 сут должен быть выведен в ремонт.
            При отсутствии системы резервного возбуждения или невозможности ее использования, а также при дальнейшем снижении сопротивления изоляции (ниже предельного наименьшего значения) при работе на резервном возбуждении турбогенератор должен быть в течение 1 ч разгружен, отключен от сети и выведен в ремонт.
            При появлении замыкания на землю (снижении сопротивления изоляции до 2 кОм и ниже) в цепи возбуждения турбогенератора с косвенным охлаждением обмотки ротора он должен быть переведен на резервное возбуждение. Если при этом замыкание на землю исчезнет, допускается оставить генератор в рабом. При обнаружении замыкания на землю в обмотке ротора турбогенератор должен бьпь при первой возможности выведен в ремонт. До вывода в ремонт при устойчивом замыкании обмотки ротора на корпус должна бьпь введена защита от двойного замыкания на землю в обмотке ротора с действием на сигнал или отключение. При появлении сигнала турбогенератор должен быть немедленно разгружен и отключен от сети. Если защита от двойного замыкания не предусмотрена или не может быть введена, то турбогенератор должен бьпь в течение 1 ч разгружен, отключен от сети и выведен в ремонт.
            Работа гидрогенераторов и синхронных компенсаторов с замыканием на землю в цепи возбуждения запрещается.
            5.1.26. Допускается длительная работа с разностью токов в фазах, не превышающей 12% номинального для турбогенераторов и 20% для синхронных компенсаторов и дизель-генераторов.
            Для гидрогенераторов с системой косвенного воздушного охлаждения обмотки статора допускается разность токов в фазах 20% при мощности 125 МВа и ниже, 15% при мощности свыше 125 МВа.
            Для гидрогенераторов с непосредственным водяным охлаждением обмотки статора допускается разность токов в фазах 10%.
            Во всех случаях ни в одной из фаз ток не должен бьпь выше номинального.
            5.1.27. Допускается кратковременная работа турбогенераторов в асинхронном режиме без возбуждения при сниженной нагрузке. Для турбогенераторов с косвенным охлаждением обмоток допустима нагрузка в указанном режиме до 60% номинальной, а продолжительность работы при этом не более 30 мин.
            Допустимая нагрузка и продолжительность работы в асинхронном режиме без возбуждения асинхронизированных турбогенераторов и -турбогенераторов с непосредственным охлаждением обмоток должны бьпь установлены на основании указаний заводских инструкций, а при их отсутствии на основании результатов специальных испытаний или требований нормативно-технических документов.
            Допустимость асинхронных режимов турбогенераторов по их воздействию на сеть должна быть установлена расчетами или испытаниями.
            Работа гидрогенераторов и турбогенераторов с наборными зубцами ротора в асинхронном режиме без возбуждения запрещается.
            Несинхронная работа отдельного возбужденного генератора любого типа относительно других генераторов электростанции запрещается.
            5.1.28. Допустимость и продолжительность работы генератора в режиме электродвигателя ограничиваются условиями работы турбины и определяются заводом изготовителем турбины или нормативно-техническими документами.
            5.1.29. Длительная работа генераторов с коэффициентом мощности ниже номинального и в режиме синхронного компенсатора с перевозбуждением (в индуктивном квадрате) разрешается при токе возбуждения не выше длительно допустимого при данных параметрах охлаждающих сред.
            Допустимая реактивная нагрузка генераторов в режиме синхронного компенсатора и синхронных компенсаторов с недовозбуждением (в емкостном квадранте) должна бьпь установлена на основании заводских инструкций или нормативно-технических документов, а при их отсутствии на основании результатов специальных тепловых испытаний.
            5.1.30. Разрешается длительная работа генераторов с косвенным охлаждением обмоток при повышении коэффициента мощности от номинального до единицы с сохранением номинального значения полной мощности.
            Допустимые длительные нагрузки генераторов в режиме работы с недовозбуждением, а также при повышении коэффициента мощности от номинального до единицы для генераторов с непосредственным охлаждением должны быть установлены на основании указаний заводских инструкций, а при их отсутствии на основании нормативно-технических документов с учетом обеспечения устойчивости параллельной работы в сети.
            При регулярной работе генератора в режиме недовозбуждения должно быть обеспечено автоматическое ограничение минимального тока возбуждения.
            5.1.31. Работа генераторов с непосредственным жидкостным охлаждением обмоток при отсутствии циркуляции дистиллята или масла в обмотках во всех режимах, кроме режима холостого хода без возбуждения, запрещается.
            В случае прекращения циркуляции охлаждающей жидкости в обмотках с непосредственным жидкостным охлаждением нагрузка должна быть автоматически, снята в течение 2 мин (если в инструкциях на отдельные типы генераторов не оговорены более жесткие требования), генератор должен быть отключен от сети и возбуждение снято.
            5.1.32. Сопротивление изоляции всей цепи возбуждения генераторов и синхронных компенсаторов c газовым охлаждением обмотки ротора и с воздушным охлаждением элементов системы возбуждения, измеренное мегаомметром на напряжение 500-1000 В, должно быть не менее 0,5 МОм.
            При водяном охлаждении обмотки ротора или элементов системы возбуждения допустимые значения сопротивления изоляции цепи возбуждения определяются заводскими инструкциями по эксплуатации генераторов и систем возбуждения и «Нормами испытания электрооборудования».
            Работа генераторов и синхронных компенсаторов, имеющих сопротивление изоляции цепей возбуждения ниже нормированных значений, допускается только с разрешения технического руководителя электростанции или организации, эксплуатирующей электрические сети, с учетом требований п. 5.1.25 настоящих Правил.
            5.1.33. Качество дистиллята (изоляционного масла), циркулирующего в системе жидкостного охлаждения обмоток и выпрямительных установок генераторов, должно соответствовать требованиям типовой и заводских инструкций по эксплуатации генераторов и систем возбуждения.
            Фильтры, установленные в системе жидкостного охлаждения, должны постоянно находиться в работе.
            При снижении удельного сопротивления дистиллята в обмотках генератора до 100 кОм см должна действовать предупредительная сигнализация, а при его снижении до 50 кОм см генератор должен быть разгружен, отключен от сети и возбуждение снято.
            5.1.34. Сопротивление изоляции подшипников и корпусов уплотнений вала генераторов, синхронных компенсаторов и возбудителей при полностью собранных маслопроводах, измеренное при монтаже или ремонте мегаомметром на напряжение 1000 В, должно бьпь не менее 1 МОм, а для подпятников и подшипников гидрогенераторов не менее 0,3 МОм, если в инструкциях не оговаривается более жесткая норма.
            Исправность изоляции подшипников и уплотнений вала турбогенераторов, подшипников синхронных компенсаторов с воздушным охлаждением и возбудителей, а также подшипников и подпятников гидрогенераторов (если позволяет конструкция последних) должна проверяться не реже 1 раза в месяц.
            Исправность изоляции подшипников синхронных компенсаторов с водородным охлаждением должна быть проверена при капитальном ремонте.
            5.1.35. Для предотвращения повреждений генератора, работающего в блоке с трансформатором, при неполнофазных отключениях или включениях выключателя генератор должен быть отключен смежными выключателями секции или системы шин, к которой присоединен блок.
            5.1.36. Вибрация подшипников турбогенераторов должна соответствовать требованиям п. 4.4.26, а крестовин и подшипников гидрогенераторов требованиям п. 3.3.12 настоящих Правил.
            У синхронных компенсаторов с номинальной частотой вращения 750 и 1000 об/мин двойная амплитуда вибрации должна бьпь не выше 80 мкм. При отсутствии устройства дистанционного измерения вибрации периодичность контроля устанавливается в зависимости от вибрационного состояния компенсатора, но не реже 1 раза в год.
            Вибрация контактных колец турбогенераторов должна измеряться не реже 1 раза в 3 мес и бьпь не выше 300 мкм.
            5.1.37. После монтажа и капитального ремонта генераторы и синхронные компенсаторы, как правило, могут бьпь включены в работу без сушки. Необходимость сушки устанавливается «Нормами испытания электрооборудования».
            5.1.38. Заполнение генераторов с непосредственным охлаждением обмоток водородом и освобождение от него в нормальных условиях должны производиться при неподвижном роторе или вращении его от валоповоротного устройства.
            В аварийных условиях освобождение от водорода может быть начато во время выбега машины.
            Водород или воздух должен бьпь вытеснен из генератора (синхронного компенсатора) инертными газами (углекислым газом или азотом) в соответствии с «Типовой инструкцией по эксплуатации газовой системы водородного охлаждения генераторов».
            5.1.39. На электростанциях, где установлены генераторы с водородным охлаждением, запас водорода должен обеспечивать его 10-дневный эксплуатационный расход и однократное заполнение одного генератора наибольшего газового объема, а запас углекислого газа или азота шестикратное заполнение генератора с наибольшим газовым объемом.
            При наличии на электростанции резервного электролизера допускается уменьшение запаса водорода в ресиверах на 50%.
            5.1.40. Запас водорода на подстанциях, где установлены синхронные компенсаторы с водородным охлаждением, должен обеспечивать 20-дневный эксплуатационный расход водорода и однократное заполнение одного компенсатора с наибольшим газовым объемом, а при наличии электролизной установки 10-дневный расход и однократное заполнение указанного компенсатора. Запас углекислого газа или азота на таких подстанциях должен обеспечивать трехкратное заполнение этого же компенсатора.
            5.1.41. Обслуживание и ремонт системы газового охлаждения (газопроводов, арматуры, газоохладителей), элементов системы непосредственного жидкостного охлаждения обмоток и других активных и конструктивных частей внутри корпуса генератора, а также электрооборудования всей водяной и газомасляной систем, перевод турбогенератора с воздушного охлаждения на водородное и наоборот, участие в приемке из ремонта масляных уплотнений, поддержание заданных чистоты, влажности и давления водорода в генераторе должен осуществлять электрический цех электростанции.
            Надзор за работой и ремонт системы маслоснабжения уплотнений вала (включая регуляторы давления масла и лабиринтные маслоуловители), масляных уплотнений вала всех типов, оборудования и распределительной сети охлаждающей воды до газоохладителей, а также оборудования системы подачи и слива охлаждающего дистиллята вне генератора должен осуществлять турбинный или котлотурбинный цех.
            На тех электростанциях, где имеется специализированный ремонтный цех, ремонт указанного оборудования должен выполнять этот цех.
            5.1.42. Капитальные и текущие ремонты генераторов должны бьпь совмещены с капитальными и текущими ремонтами турбин.
            Капитальный ремонт синхронных компенсаторов должен производиться 1 раз в 4-5 лет.
            Первые ремонтные работы с выемкой ротора на турбогенераторах и синхронных компенсаторах, включая усиление крепления лобовых частей, переклиновку пазов статора, проверку крепления шин и кронштейнов, проверку крепления и плотности запрессовки сердечника статора, должны быть произведены не позднее чем через 8000 ч работы после ввода в эксплуатацию. Первые ремонтные работы на гидрогенераторах должны быть произведены не позднее чем -через 6000 ч.
            Выемка роторов генераторов и синхронных компенсаторов при последующих ремонтах должна осуществляться по мере необходимости или в соответствии с требованиями нормативно-технических документов.
            5.1.43. Профилактические испытания и измерения на генераторах и синхронных компенсаторах должны проводиться в соответствии с «Нормами испытания электрооборудования».
            5.1.44. Плановые отключения генераторов от сети при наличии положительной мощности на выводах машин запрещаются.
            5.1.45. При плановых и аварийных отключениях генераторов (блоков генератор-трансформатор) необходимо обеспечить безотлагательную разборку главной схемы электрических соединений для предотвращения самопроизвольной или ошибочной подачи напряжения на останавливающийся генератор.

Parallel power — новый прорыв для резервных генераторов

Резервный генератор означает, что любое отключение электроэнергии длится всего несколько секунд, необходимых для автоматического раскрутки вашего генератора — менее минуты. Но до сих пор для охвата всего дома легко требовалось установить более крупный генератор с жидкостным охлаждением, для чего требовалось около пяти футов свободного пространства вокруг него. То есть до сих пор. Потому что параллельное питание позволяет увеличить мощность на меньшем пространстве.

Parallel Power меняет правила игры

Kohler разработал систему для автоматической синхронизации нескольких генераторов в зависимости от ваших требований.Эта новая технология обеспечивает гибкость и избыточность. Если один генератор требует обслуживания или даже выходит из строя, другой генератор все еще доступен для обеспечения питания.

Что для вас значит параллельное питание.

Благодаря такому интеллектуальному управлению генератором один генератор включается при отключении электроэнергии. Затем, если ваша потребляемая мощность превышает мощность первого генератора, второй генератор раскручивается и синхронизируется с первым, чтобы обеспечить дополнительную мощность.

Это означает, что вы можете получить два генератора Kohler с воздушным охлаждением, чтобы обеспечить общую мощность более крупного генератора с жидкостным охлаждением.Эти небольшие блоки требуют меньшего зазора, что позволяет размещать генераторы в таких небольших местах, как переулок между двумя домами.

Преимущество параллельного питания

Эксклюзивный модуль автоматического параллельного подключения PowerSync

компании Kohler позволяет подключать параллельно два однофазных генератора Kohler для снижения расхода топлива, обеспечения работы с резервированием и продления срока службы двух генераторов. При необходимости он меняет, какой из них запускается первым, и уравновешивает время работы двух генераторов.

Как и любое решение с генератором, параллельное питание обеспечивает конкретное решение для конкретной потребности. Это тебе подходит? Лучший способ узнать это — обратиться к квалифицированному дилеру резервного генератора. Том рекомендует Generator Power Systems — вот откуда взялся его генератор. Просто помните, что покупка резервного домашнего генератора означает включение размера генератора, затрат, разрешений и установки в свой контрольный список. Генератор не только обеспечит вам душевное спокойствие, но и повысит стоимость вашего дома при перепродаже, когда придет время его продавать.

Четыре преимущества параллельных генераторов


Пареллинг нескольких резервных дизельных генераторов

Многие генераторы можно настроить так, чтобы они могли работать параллельно, но что именно это означает? И каковы преимущества параллельного подключения генераторов?

В мире промышленных генераторов термин « параллельные генераторы » обычно относится к (2) или более дизельным или газовым генераторным установкам, которые физически соединены друг с другом, и в которых электрическая мощность генераторов синхронизирована и подключена к общей автобус на главном распределительном щите.Это создает канал, который позволяет доставлять комбинированную электрическую мощность на объект. Чтобы синхронизация параллельной работы работала, подключенные генераторы должны соответствовать друг другу по нескольким характеристикам, включая шаг, напряжение, фазу и частоту.

Настройка параллельной системы генераторов обычно лучше всего выполняется инженером-электриком или квалифицированным техником-генератором. Однако по мере того, как системы параллельного подключения становятся все более популярными, некоторые производители теперь делают их стандартной функцией для новых генераторных установок.Новая интеграция может быть такой же простой, как подключение одного стороннего коммуникационного кабеля (обычно Ethernet) между генераторами и использование встроенных систем управления для управления параллельными нагрузками. Правильно оборудованные контроллеры генераторов могут автоматически отслеживать требования к нагрузке и динамически регулировать нагрузку на каждый генератор для достижения наиболее эффективного распределения нагрузки. Он может даже выключить, а затем перезапустить один или несколько генераторов, чтобы приспособиться к колебаниям нагрузки.

Это подводит нас к четырем преимуществам, которые может предложить система параллельных генераторов:

Увеличивает мощность

Системы параллельных генераторов обеспечивают масштабируемость и возможность добавления дополнительной мощности по мере роста бизнеса.Особенно просто при предварительном планировании дополнительные генераторы могут быть подключены гирляндной цепью к параллельной системе, когда требуется большая мощность. Это позволяет предприятиям платить по мере роста, сводя к минимуму капитальные затраты, так что их можно использовать для других важных деловых расходов.

оптимизирует эффективность

В большинстве случаев электрические нагрузки не остаются на постоянном уровне. Изменения в потребляемой мощности могут привести к падению мощности одного более крупного генератора значительно ниже его оптимальной мощности, что приведет к потере эффективности и, возможно, к проблемам с топливом.Колебания нагрузки очень хорошо обрабатываются параллельной системой, в которой генераторы могут работать с оптимальной 75-80% номинальной мощности, обеспечивая максимальную эффективность, топливо и затраты на техническое обслуживание.

Более гибкое и простое обслуживание

Параллельная работа генераторов позволяет системе аварийного резервного питания оставаться активной даже во время технического обслуживания. При параллельной конфигурации N + 1 один генератор может быть полностью отключен для обслуживания, в то время как оставшийся генератор обрабатывает требуемые нагрузки.Это потенциально может устранить необходимость в аренде оборудования во время технического обслуживания или исключить риск полного отключения системы резервного питания для технического обслуживания.

добавляет избыточность для критических нагрузок

Параллельные системы могут быть спроектированы таким образом, чтобы в случае отказа одного генератора мощность нагрузки перераспределялась между другими генераторами в системе на приоритетной основе. Это означает, что наиболее важные аварийные элементы будут иметь резервирование, необходимое для поддержания питания даже в случае отказа одного из генераторов.Исторически это было одной из основных причин, по которым предприятия использовали параллельные конфигурации — для создания резервирования и поддержания непрерывности электропитания.

Благодаря современным технологическим достижениям, системы параллельных генераторов стали лучше, чем когда-либо. И, как мы уже обсуждали здесь, они могут предложить некоторые реальные преимущества для растущего бизнеса, где электроэнергия критически важна. Более того, эти системы теперь легко доступны, ими относительно легко управлять и их можно быстро развернуть с минимальными начальными вложениями.

Если вы считаете, что параллельная система резервного питания от генератора может быть подходящей для вашего бизнеса, компания Global Power Supply готова вам помочь. Мы предлагаем параллельные системы от нескольких производителей, и наша команда готова оказать поддержку в области проектирования и управления проектами, чтобы обработать ваш проект от начала до конца.

Свяжитесь с нашим опытным отделом продаж с любыми вопросами, запросами цен или советами экспертов, которые могут вам понадобиться.

Как это работает? Обсуждаемые плюсы / минусы

Генераторы

бывают разных форм и размеров.Иногда вместо того, чтобы покупать большой генератор, вы присоединяете два генератора, чтобы получить больше мощности. Эта концепция известна как параллельные генераторы. Это пригодится, когда вы хотите получить больше энергии от генераторов и запустить тяжелую технику. Чтобы понять эту концепцию, рассмотрим пример. У вас есть устройства мощностью 1200, 800, 900 и 1500 Вт.

У вас есть один-единственный генератор мощностью 2000 Вт. Вам нужно запустить устройства мощностью 1200 Вт и 800 вместе. Вы не можете запустить их на одном генераторе мощностью 2000 Вт.Вместо того, чтобы покупать генератор на 3000 Вт, вы покупаете еще один генератор на 2000 Вт и запускаете их вместе, подключая их параллельно. Если объединить их, вы получите 4000 Вт пусковой мощности и 2000 Вт беговой мощности. Таким образом, вы можете запустить оба устройства на комбинированных генераторах.

Эта концепция известна как параллельные генераторы. Он обычно используется в крупных отраслях промышленности, где одновременно требуется высокая выходная мощность и низкая выходная мощность.

Как мы объясняли выше, теперь у вас есть мощность в 4000 Вт в 2 генераторах.Вы можете запускать оба из них независимо, когда вам нужно запустить больше устройств. Точно так же, если вы хотите запустить тяжелую машину мощностью 2000 Вт, вы можете присоединиться к ней и запустить ее.

Генераторы параллельной работы

— как это работает?

В этой статье мы объясним концепцию параллельных генераторов для домашних пользователей. Мы предоставим всю важную информацию, которая вам понадобится при настройке параллельных генераторов.

Инвертор-генераторы, работающие параллельно

Параллельное подключение инверторных генераторов — простая задача.Если вы купите два генератора с одинаковой мощностью, вы можете легко объединить их вместе и запустить их, чтобы получить больше мощности. Превосходное качество и новейшие инверторы предлагают такие функции.

Обычно для параллельной работы генераторов требуется одинаковая мощность. Из этого могут быть исключения, и это зависит от работы двигателей-генераторов и параллельных комплектов.

Параллельное подключение неинверторных генераторов

С технической точки зрения, вы можете параллельно подключить 2 неинверторных генератора.Однако это сложный процесс, и для его выполнения потребуется много оборудования. Вам нужно будет сопоставить и синхронизировать двигатели, и любая ошибка может повредить их обоим. Высокие шансы, что вы не получите 100% выходную мощность с неинверторными генераторами. Мы советуем вам держаться подальше от таких экспериментов, так как вы можете в конечном итоге разрушить свои генераторы.

Параллельное подключение генераторов разного размера / марки

Вам необходимо убедиться, что оба генератора являются инверторными генераторами, чтобы облегчить процесс параллельной работы.Генераторы должны поддерживать параллельную работу, и вам понадобится параллельный комплект, чтобы объединить их вместе. Параллельный комплект легко доступен в Интернете и в магазинах электротоваров. Поставляется с шестью клеммами. 4 подключены к генераторам, а 2 заземлены. Справочное руководство : Как заземлить портативный генератор?

Если один из ваших генераторов не поддерживает параллельную работу, вы можете просто заставить их работать вместе. Все, что вам нужно сделать, это подключить выходной порт одного генератора (с возможностью непараллельного подключения) к другому генератору (с возможностью параллельного подключения), а затем подключить устройство к другому генератору.(К которому подключен вывод первого генератора).

Теперь запустите сначала непараллельный генератор, а позже — генератор, поддерживающий параллельную работу. Таким образом, вы можете подключить два инверторных генератора разного размера и добиться большей мощности. Генератор с возможностью параллельного подключения может обрабатывать выработку электроэнергии и автоматически подстраиваться под прилагаемую к нему нагрузку. Это рискованный процесс, который может повредить ваши генераторы, если что-то пойдет не так.

Подключение параллельных генераторов

Если у вас есть оба инверторных генератора с возможностью параллельного подключения и одной модели, вы можете подключить их с помощью комплекта для параллельного подключения или параллельного кабеля.Параллельный набор — простой метод, не требующий никаких технических деталей.

Параллельный комплект состоит из 6 головок. 4 — разъемы питания, а 2 — разъемы заземления. Теперь подключите кабели и подключите порты заземления к генератору. Вы только что подключили генераторы. Запустите оба генератора один за другим и наслаждайтесь совместной мощностью для работы с тяжелой техникой.

Важные факторы для параллельной работы генераторов

Совместимость мощности двигателя — Вы можете запускать два генератора разного размера вместе, но это не принесет вам никакой пользы.Например, если вы объединяете 2 генератора с выходной мощностью 4000 Вт и 6000 Вт, общая грузоподъемность объединенной системы будет 4000 Вт, а не 6000 Вт. Следовательно, вам необходимо подключить генераторы с одинаковой мощностью двигателя.

Совместимость с генератором переменного тока — Генераторы обоих генераторов должны совпадать. Если один имеет более низкую частоту, он будет действовать как нагрузка для других генераторов и может вывести из строя всю систему и повредить генератор и приборы.

Совместимость интерфейсов — Генераторы должны быть совместимы с интерфейсами. Это означает, что они должны уметь общаться друг с другом. Это возможно только в том случае, если обе модели одинаковы.

Совместимость с распределением нагрузки — Когда частота генераторов и выходная мощность будут совпадать, это приведет к тому, что система не нуждается в мониторинге. Распределение нагрузки будет автоматическим, и вам понравятся простые параллельные генераторы.

Параллельное подключение — это повреждает ваши генераторы?

Ни в коем случае не пострадают модели с функцией параллельного подключения.При их подключении необходимо читать инструкции, чтобы ничего не пропустить. Если вы будете соблюдать все меры предосторожности и инструкции, вы не повредите свои генераторы.

Распределение нагрузки: параллельные генераторы

Когда два генератора работают вместе, они поровну распределяют нагрузку. Это встроенная функция генераторов с возможностью параллельной работы, и она устанавливается для снижения нагрузки на оба генератора. Таким образом, оба инверторных генератора остаются холодными и не должны работать сверх своих мощностей.

Синхронизация: запуск более 3 генераторов

Многие крупные отрасли используют более трех генераторов для достижения лучших результатов. Это технический процесс, и его нельзя пробовать дома. Обычно это включает в себя работу с формой волны, последовательностью фаз, разностью фаз и разностью амплитуд напряжения.

Преимущества системы параллельных генераторов

Повышенная надежность — Параллельная система генераторов обеспечивает постоянную подачу нагрузки на ваши критически важные устройства.Если один из генераторов выходит из строя, другие генераторы могут удовлетворить критические потребности. Это справедливо для промышленного применения параллельных генераторов, когда объединено более двух генераторов.

Производство электроэнергии с низкими затратами — При увеличении размера генератора стоимость производства электроэнергии возрастает. Для более крупного генератора вам потребуется больше затрат на техническое обслуживание, больше газа, больше моторного масла и вы понесете больше затрат на ремонт. Уход за небольшими генераторами, добавление к ним топлива и их обслуживание обходятся дешевле, и, следовательно, производимая электроэнергия дешевая.

Вывод: зачем запускать параллельные генераторы и не покупать большой?

Запуск параллельных генераторов полезен во многих отношениях. Во-первых, нести два небольших генератора легче, чем один большой. Небольшие генераторы легко встретить. Они могут служить вам как независимые блоки или как один большой комбинированный генератор, когда вам нужно больше энергии. Вы можете управлять переменным током вашего жилого дома, вашей бытовой техникой и многими другими вещами на параллельных генераторах, которые вы не можете запустить на одном генераторе.

Возможно, вы не захотите покупать большой генератор, так как он дорог, его сложно обслуживать и носить с собой. Возможно, у вас уже есть небольшой инвертор, и вместо того, чтобы покупать большой генератор, вы предпочитаете купить еще один маленький и запускать их вместе для своих случайных потребностей в электроэнергии. Небольшие инверторы более экономичны и производят стабильный и устойчивый источник тока, чего не могут сделать обычные портативные генераторы.

Соединение двух генераторов параллельно (советы)

Параллельное соединение двух генераторов помогает увеличить мощность подаваемой энергии, а также упрощает техническое обслуживание, контроль над нагрузкой и упрощает резервирование.

Процесс параллельной работы включает в себя физическое соединение двух или более генераторов, а затем синхронизацию выходов двух генераторов.

Кондуктивная синхронизация работает путем согласования формы волны выходного напряжения одного генератора с формой волны напряжения другого генератора.

Перед параллельным подключением двух генераторов необходимо учитывать такие факторы, как мощность, резервирование и соответствие требованиям по эксплуатации, защите и безопасности.

Параллельные генераторы

Генераторы

отлично подходят для получения энергии, но правда в том, что иногда они просто не генерируют необходимое количество энергии.

К счастью, вы можете решить эту конкретную проблему, используя параллельные генераторы.

Возможно, вы раньше не слышали об этом методе, и это прекрасно, поскольку мы собираемся дать вам краткое изложение того, что и как именно он работает.

Подробнее о параллельных генераторах

Самая простая стратегия действий при параллельной структуре генератора состоит в использовании генераторов, которые действительно неясны или, если ничто иное, имеют сопоставимые номинальный выход и шаг генератора.

Еще один универсальный метод управления резервным копированием необходимых вам способностей — в любом случае иметь два генератора переменной производительности.

В любом случае, они могут быть связаны параллельно генератор с параллельным генератором распределительного устройства для достижения наиболее заметного возврата во время максимальной потребности или идеального нематериального восстановления во время различных событий — предпочтения параллельных структур старения мощности генератора.

Параллельные генераторы спасают Системы управления надежно были на фундаментальном уровне ценными по сравнению с одиночными огромными генераторами.

В любом случае выполнение таких структур обычно ограничивалось массовыми упражнениями или жизненно важными приложениями из-за более значительных затрат, места и повышенной степени сложности, необходимой для планирования игры и поддержки.

Начиная с недавнего времени, различные объединения, как огромные, так и мелкие, прекратили параллельную работу генераторов генераторных установок.

С внедрением передовых технологий консолидированного электронного управления стало значительно проще работать с системами в параллельном генераторе, а также появилась некоторая свобода действий от дополнительных нужных условий, которые могут дать эти структуры.

Ниже приведены некоторые генераторы с возможностью параллельной работы.

Что такое параллельный генератор?

Параллельный генератор — это просто объединение двух маленьких генераторов вместе параллельно с целью выработки такой же мощности, как и больший генератор.

Большие генераторы великолепны и обеспечат вас необходимой мощностью, но их совсем не легко перемещать и просто не так легко транспортировать.

Также гораздо дешевле просто купить два небольших агрегата, чем тратить много денег на более крупный генератор, который будет стоить совсем немного.

Можно ли запускать два генератора параллельно?

Параллельная работа генераторов или, скорее, параллельная работа генераторов означает соединение двух генераторов почти одинакового размера и марки вместе, чтобы обеспечить двойную мощность.

Таким образом, можно запускать два генератора параллельно, и соединение работает для увеличения количества ватт, поступающих либо на ваш жилой дом, либо на дом, в зависимости от того, где используется генератор.

Это соединение также увеличивает подачу энергии, позволяя запускать все необходимое от одного генератора.

Большинство пользователей, которые предпочитают подключать генераторы параллельно, используют такие устройства, как кондиционеры, среди других устройств, потребляющих больше энергии.

Почему генераторы подключаются параллельно?

Чаще всего одного генератора вполне достаточно, чтобы обеспечить электроэнергией все необходимое в вашем доме в течение некоторого времени.

Тем не менее, в современном мире существует большой спрос на большую мощность за счет технического прогресса, при котором каждый день обновляются новые приборы, которым требуется много энергии.

Таким образом, инверторные генераторы в конечном итоге испытывают нехватку энергии, следовательно, не поставляют требуемую мощность.

Это имеет большой опыт, когда дело доходит до питания таких вещей, как блок переменного тока во время путешествий или даже дома на колесах.

Для таких требований к мощности очень важно использовать два генератора параллельно.

Какое распределение нагрузки у генератора?

Распределение нагрузки относится к пропорциональному разделению общей нагрузки в кВАр и кВт между многими генераторными установками в системе, включенными параллельно.

Распределение нагрузки помогает избежать проблем со стабильностью и перегрузки в системах генераторных установок.

Когда два генератора работают параллельно, регулятор скорости двигателя каждого генератора определяет пропорциональную долю активной мощности, требуемой для системы.

Чтобы достичь распределения нагрузки в кВт, вы либо уменьшаете, либо увеличиваете количество топлива, подаваемого на двигатель системы.

Сколько ватт потребляет кондиционер для кемпинга?

Различные кондиционеры в автофургонах потребляют разную мощность.

Разница зависит от таких аспектов, как рейтинг AC BTU.

БТЕ — единица измерения, используемая в Великобритании для измерения тепловой энергии. Обычно кондиционеры имеют номинальную мощность в два ватта.

Это ватты, необходимые для запуска, и ватты, необходимые для работы кондиционера.

Пусковая мощность обычно выше, чем рабочая.

Следовательно, генератор, используемый для работы кондиционера в автофургоне, должен иметь больше ватт, чем ватт, необходимых для запуска от дома на колесах.

Ниже приведен список различных условий воздуха в соответствии с номинальными значениями БТЕ и расчетными ваттами для запуска и работы переменного тока:

1. Для кондиционера на 15 000 БТЕ требуется приблизительно от 3200 до 3500 пусковых ватт и от 1200 до 1700 рабочих ватт

2. Кондиционер 13 500 БТЕ требует приблизительно от 2700 до 2900 пусковых ватт и от 100 до 1300 погонных ватт.

3. Для кондиционера мощностью 10 000 БТЕ требуется примерно 1900–2050 пусковых ватт и от 600 до 750 рабочих ватт

4.Для кондиционера 7000 БТЕ требуется приблизительно от 1600 до 1800 пусковых ватт и от 500 до 650 рабочих ватт

5. Кондиционер на 5000 БТЕ требует примерно 1100–1300 пусковых ватт и 300–450 рабочих ватт

Как подключить два инверторных генератора параллельно Инверторные генераторы

— лучший вариант, когда дело доходит до параллельных генераторов.

Это потому, что инверторные генераторы имеют основные преимущества, которые включают:

  • Возможность параллельной работы, следовательно, повышенная мощность
  • Экономичный
  • Очень портативный, поскольку они легкие
  • Генераторы работают тихо, без каких-либо помех
  • Во время использования большинство инверторных генераторов предлагают эко-режим для изменения мощности дроссельной заслонки

Можно ли параллельно использовать два разных генератора, два генератора разных марок или два генератора разных размеров ?

Очень возможно параллельное соединение чего угодно с чем угодно, при условии, что частота и напряжение в точке подключения одинаковы.

Чтобы генераторные установки были совместимы с параллельной работой, они должны иметь:

  • Совместимые генераторы
  • Совместимые двигатели
  • Кроме того, совместимые интерфейсы для систем управления и мониторинга
  • Совместимые системы управления, когда дело доходит до распределения нагрузки

Генераторы, работающие параллельно, должны иметь способ распределения нагрузки, чтобы они не работали в случае недогрузки или перегрузки.

Есть два обычно используемых способа распределения нагрузки; изохронное и падающее распределение нагрузки.

Droop является одним из самых простых в использовании, поскольку он позволяет использовать генераторы, не похожие ни по марке, ни по размеру, параллельно, хотя основным недостатком метода является тот факт, что они имеют более широкий диапазон уровней напряжения и частоты.

В изохронном режиме распределение нагрузки одинаково, поэтому для используемых генераторов требуется наличие общих систем управления для правильного распределения нагрузки.

Можно ли параллельно использовать два инверторных генератора разных производителей?

Общий вопрос, который задают многие специалисты по продажам генераторов, заключается в том, можно ли параллельно подключить два неинверторных генератора разных производителей.

лучший комплект параллельного генератора на Amazon

. Если вы уже приобрели один неинверторный генератор и вам необходимо удвоить мощность, используя второй генератор, то убедитесь, что это будет безопасно для исходного генератора, имеет первостепенное значение.

Для работы таких приборов, как кондиционер для автофургонов, вам потребуется увеличить мощность.

Использование двух портативных неинверторных генераторов меньшего размера может помочь сэкономить пространство и предоставить настраиваемые параметры питания.

Параллельная работа двух неинверторных генераторов разных моделей может быть безопасной.

При добавлении второго генератора, чтобы максимизировать эффективность, важно учитывать совместимость между двумя генераторами.

Как улучшить совместимость перед выбором параллельного подключения к неинверторным генераторам:

Проверить распределение нагрузки:

Выходы обоих генераторов должны быть одинаковыми. Следите за скоростью или напряжением шины на обоих генераторах, чтобы сбалансировать производство, если это возможно.

Это позволит убедиться, что один генератор не выполняет больше работы.

Совместимые генераторы:

Несоответствие между частотами в генераторе может вызвать эффект, известный как двигатель, который может перегрузить систему распределения и генератор, когда вы их подключаете.

Большинство производителей перечисляют совместимость с генератором переменного тока на своем веб-сайте или в руководстве по эксплуатации.

Совместимые двигатели:

Если у вас есть два генератора с примерно одинаковой мощностью двигателя или с возможностью регулировки мощности до равного значения в киловаттах, это может значительно повысить эффективность.

Правильный переходной кабель:

Для правильной параллельности с неинверторными генераторами разных производителей вам могут потребоваться переходные кабели.

Комплекты

Companion доступны для каждого производителя, или вы можете подумать о приобретении адаптеров для этого процесса.

В целом процесс параллельного подключения неинверторных генераторов можно безопасно завершить, если вы выполните указанные шаги и убедитесь, что система работает эффективно с нагрузкой, распределенной между обоими генераторами.

Можно ли параллельно использовать два генератора разного размера?

Хотя автомобильные аккумуляторы — хороший способ зарядить небольшие приборы, например телефоны, если вам нужна более мощная установка, то портативный генератор — ваш лучший вариант.

Однако, если вам нужно больше мощности, чем может выдержать один генератор, вы всегда можете подключить их параллельно.

«Параллельное подключение двух генераторов» означает, что вы соединяете оба генератора вместе, чтобы получить удвоенную мощность по сравнению с одним.Это безопасный и простой способ получить больше энергии, где бы вы ни находились. Ознакомьтесь с лучшими предложениями генераторов на Amazon

Используя этот метод, вы можете получить более высокую мощность. Это отличный вариант для людей, использующих дома на колесах, мобильные дома или даже в длительных походах.

Вы также можете выполнить сопряжение генератор с устройствами для выработки солнечной энергии (например, панелями) для повышения вашего источники питания. Это особенно хороший вариант в жарком и сухом климате и это также сэкономит вам деньги на топливе.

Можно подключать к любым генераторам, даже если они разных размеров и марок, при условии, что в точке подключения напряжение и частота одинаковы.

Преимущества параллельного подключения двух генераторов

Есть несколько преимуществ использовать два генератора параллельно, а не покупать один побольше.

Это дает вам большую надежность. Если один из генераторов выйдет из строя, у вас все равно будет хотя бы один резервный источник питания.

Если бы вы полагались только на один большой генератор, и он сломался, вы бы застряли без питания.

Параллельное использование генераторов, безусловно, дает вам большую гибкость.

Когда вам нужно меньше энергии, вы просто используете один, а когда вам нужно больше энергии, вы можете подключить их. Это также поможет вам сэкономить топливо.

Параллельное использование генераторов упрощает обслуживание вашей установки.

Вы можете удалить один из системы и обслуживать его, получая при этом питание от другого.

Подводя итог этому разделу, вы можете на 100% запускать генераторы параллельно, и это дает много преимуществ с точки зрения удобства, надежности и гибкости.

Параллельно генераторы повреждают эти генераторы? Генераторы

, спроектированные таким образом, чтобы работать параллельно, не могут подвергаться воздействию параллельной работы.

Генераторы безопасны при соблюдении инструкций производителя, использовании правильных кабелей, а также совместимости с генераторами, которые используются для параллельной работы.

Приведет ли параллельная работа моих генераторов к какому-либо повреждению?

Обычно вы не увидите никаких повреждений от простой параллельной работы генераторов. На самом деле множество генераторов рассчитано на параллельную работу.

Крайне важно следовать всем указаниям, поскольку именно здесь вещи могут стать немного опасными, если не будут выполнены правильно.

Самое большое, что вам нужно сделать, это убедиться, что генераторы, которые у вас есть, хорошо подходят для совместной работы,

Почему параллельные генераторы и не покупать один большой генератор?

Наиболее очевидная причина того, почему кто-то не пойдет на идею купить новый генератор большего размера, заключается в том, что они могут уже иметь инверторный генератор, но затем замечают, что он дает меньше мощности, чем хотелось бы.

По этой причине владелец приобретет еще один инверторный генератор и подключит их параллельно.

Другая причина, по которой возможна параллельная работа инверторных генераторов, заключается в том, что генераторы работают тише и экономичнее по сравнению с одиночными генераторами больших размеров.

Другая причина, по которой возможна параллельная работа инверторных генераторов, заключается в том, что генераторы работают тише и экономичнее по сравнению с одиночными генераторами больших размеров.

Кроме того, с двумя генераторами вы уверены в резерве, особенно в случае отказа одного из генераторов, в отличие от использования одного генератора.

Как подключить два генератора параллельно (шаг за шагом)

Вам должно быть интересно, как подключить два генератора параллельно (шаг за шагом). При подключении двух разных генераторов с одинаковой разностью фаз, напряжением и частотой особое внимание уделяется осторожности.

Генераторы часто сочетаются с повышением общей производительности.Другими словами, метод соединения двух разных генераторов называется параллельным.

Кроме того, процесс, применяемый при подключении, называется синхронизацией.

Это лучший способ увеличить общую мощность установки с большей легкостью и контролем мощности.

Помогает выполнять работу без использования денег. Этот метод обычно используется, когда потребность в мощности очень высока, даже на более высоких точках.

Для успешной синхронизации двух типов генераторов форма выходного сигнала должна соответствовать другому генератору.

Процесс обычно выполняется с использованием методов темного света или синхроскопа и более яркой лампы.

Для большей безопасности необходимо поддерживать генератор дохода на более частом уровне.

Генератор, который уже был подключен к шине, называется работающим генератором. Кроме того, для подключения генератора необходима синхронизация, называемая входящим генератором.

Частота генератора немного снижается при активной нагрузке.Следовательно, большая частота помогает избежать работы синхронного двигателя.

Более того, генератор обычно подключается к данной шине в стационарном состоянии.

Синхронизация трехфазных генераторов с помощью синхроскопа

Большинство современных панелей управления в крупных отраслях промышленности имеют средство, которое помогает в автоматическом параллельном подключении.

Тем не менее, необходимо понимать ручной способ, так как автоматический способ иногда может дать сбой.

Синхроскоп — это основной элемент, используемый для измерения степени синхронизации. Он помогает включить выключатель в нужное время.

Кроме того, он помогает отображать скорость машин с помощью указателя. При движении против часовой стрелки скорость входящего генератора меньше.

Запустите входящий генератор и, увеличивая скорость, прогрейте его. Это поможет ему встретиться с необходимой рабочей частотой.

Внимательно посмотрите на панель управления, когда входящий генератор имеет ту же частоту и напряжение, что и на шине.

Убедитесь, что два генератора, которые вы используете, имеют одинаковую последовательность фаз.

В случае необходимости необходимо выполнить регулировку с целью получения идентичной последовательности напряжения, фазы и частоты.

Включив синхроскоп, убедитесь, что вы отслеживаете движение указателя.

Когда указатель движется против часовой стрелки, убедитесь, что вы увеличили его скорость. При быстром движении по часовой стрелке рассмотрите возможность уменьшения частоты вращения генератора.

Всегда следите за тем, чтобы скорость входящего генератора была еще выше по сравнению со скоростью нагрузки. Благодаря этому указатель будет очень медленно двигаться по часовой стрелке.

Убедитесь, что вы внимательно включили выключатель до того, как указатель достигнет полуночи. Это будет время, когда входящий генератор будет в той же фазе, что и шина.

Когда вы закончите, вам нужно будет определить, потребуются ли вам оба генератора на весу или отключить генератор, который работает.

Задача будет достигнута за счет опускания переключателя регулятора для генератора, который работает, и одновременного увеличения для входящего генератора.

Убедитесь, что вы выключили используемые синхроскопы.

Обязательно отключите выключатель работающего генератора. Следуя этим шагам, генератор перейдет в режим ожидания.

Подводя итог этому разделу, два или даже больше генератора используются в одежде на электростанциях, в промышленности и на кораблях, чтобы разделять нагрузку.

Кроме того, два генератора используются для увеличения выходной мощности, что упрощает обслуживание и снижает эксплуатационные расходы.

Генератор будет работать параллельно, чтобы обеспечить распределение нагрузки и правильную синхронизацию.

Однако большинство панелей генератора находятся либо в помещении управления, либо в помещении с функцией синхронизации, которая является автоматической.

Частота очень важна для плавного включения генератора.

Кроме того, фазовый угол, напряжение и частота очень важны в связи с двумя разными генераторами.

Синхронизацию генератора с другим генератором можно выполнить с помощью темной лампы или синхроскопа.

Генераторы, готовые к параллельной работе

Генераторы, готовые к параллельной работе, используются для замены электрического управления на альтернативную структуру. Это может быть механическая жизненная сила или даже альтернативная сила.

Готовый параллельный генератор управляет прохождением электрического заряда по внешней цепи без создания энергии или заряда.

Проходит после сифона воды, создавая развитие воды. Однако он не перекачивает воду.

Существуют различные типы параллельно готовых генераторов, и некоторые из наиболее широко известных типов — это дизельные и масляные генераторы.

Генераторы, готовые к параллельной работе, включают в себя электрогенератор и двигатель, которые собраны вместе для сборки одного бита оборудования.

В дополнение к двигателю и генератору переменного тока генераторы, готовые к параллельной работе, имеют подачу топлива, фиксированный регулятор скорости двигателя, охлаждающую и выхлопную рамы и смазочную раму.

Генераторы, готовые к параллельной работе, могут быть связаны электронно посредством синхронизации.

Это намекает на стратегию, которая включает согласование напряжения, повторяемости и фазы перед подключением генератора к ленте немедленного переноса.

Это может быть сделано автоматически модулем автосинхронизации. Загрузка может быть разделена между участниками параллельного запуска через общий ресурс загрузки.

Поскольку главный двигатель параллельно готового генератора работает с постоянной скоростью, он будет принимать большую нагрузку при увеличении подачи топлива.Нагрузка будет снята, если подача топлива упадет.

Заключение

Большинство людей, которые ссылаются на параллельную работу генераторов, объясняют потребность в большей мощности, особенно для запуска автофургонов переменного тока, которые не могут работать от одного генератора.

Хотя известно, что портативные газовые генераторы являются наиболее универсальными источниками энергии и более экономичными, многие из них не могут запускаться, а затем запускать кондиционеры, которые в настоящее время установлены в жилых автофургонах мощностью 15 000 БТЕ.Обратите внимание на генераторы Honda 2200i, которые идеально подходят для параллельной работы.

Генераторы

, работающие параллельно, теперь могут легко этого добиться.

При параллельном подключении самое большое предостережение — убедиться, что генераторы совместимы, и использовать определенный кабель, который следует использовать для параллельной работы.

Примечание: Внимательно прочтите инструкции по эксплуатации вашего генератора и обратитесь за помощью к специалисту, если вы не уверены. Здесь вы можете найти руководства для генераторов самых известных производителей.

Генераторные установки для параллельного подключения и распределения нагрузки | Статья + видео


Основы параллельного подключения промышленных генераторов и распределения нагрузки Установки, использующие несколько генераторов, часто работают с ними в параллельной конфигурации. Это особенно актуально для критически важных объектов, таких как крупные центры обработки данных и государственные учреждения. Синхронизация — это термин, используемый, когда генераторы работают параллельно. Частота, фаза и напряжение каждого генератора должны совпадать.Это можно проиллюстрировать синусоидальной волной на осциллографе. Первым шагом к пониманию параллельной работы является понимание основных функций управления генератором. Перейдите к разделу «Параллельная работа генераторных установок», чтобы узнать о преимуществах и подробностях параллельной работы генераторов.

Для параллельной работы двух или более генераторов обычно должны соблюдаться и поддерживаться следующие условия:

  • Форма волны — должна давать адекватную синусоидальную волну
  • Последовательность фаз — Порядок достижения пиков напряжения на синусоидальной форме должен соответствовать
  • Частота — время, необходимое для одного положительного и одного отрицательного пика на синусоиде, должно соответствовать
  • Разница фазового угла — Разность фазового угла между двумя синусоидальными волнами не должна превышать установленного значения в трехфазной системе
  • Разница амплитуд напряжения — пики напряжения синусоидальной волны должны соответствовать
Когда генераторы работают параллельно, можно использовать множество конфигураций.Наиболее распространенный способ — равномерно распределить нагрузку между генераторами в режиме онлайн. Когда нагрузка увеличивается, все генераторы в равной степени увеличивают количество топлива, чтобы принять нагрузку. При параллельной работе генераторов мощность является аддитивной (2 кВт параллельно с мощностью 2 кВт = 4 кВт).

Резервирование может быть получено с помощью параллельных устройств. Избыточность можно рассматривать как резервную копию. Если предприятию требуется два генератора для обеспечения резервного питания, третий генератор такого же размера может быть резервным.Резервный генератор может быть включен в цепочку, в то время как основной генератор выполняет работы по техническому обслуживанию или ремонту. Кроме того, резервный генератор можно использовать, когда основные генераторы достигли своей мощности и требуется дополнительная мощность.

Рекомендации по параллельной работе генератора В параллельных приложениях чаще всего используются генераторы, которые обслуживают более высокие требования к мощности. Часто приобретение генератора (ов) для удовлетворения непосредственных потребностей может создать дополнительный уровень сложности.При обновлении существующей системы или проектировании новой системы в уравнение можно добавить следующие моменты:
  1. Используйте генераторы той же номинальной грузоподъемности, в идеале с таким же изменением шага
  2. Избегайте смешивания генераторов, которые оснащены параллельным управлением, с генераторами, которые не оборудованы
  3. Для генераторов с параллельным управлением избегайте смешивания производителей
Вышеупомянутые соображения используются при определении того, какие типы генераторов могут работать вместе в параллельной конфигурации.Однако с любым большим пальцем правила есть свое согласие. Когда того требуют обстоятельства, можно использовать дополнительное оборудование и системы для удовлетворения большинства потребностей генератора. Чтобы увидеть пример того, как один из наших технических специалистов по энергетике испытывает нагрузкой четыре генератора мощностью 500 кВт для заказчика, посмотрите видео.

Генераторы, работающие параллельно без дополнительных средств управления Старые генераторы, которые были разработаны без параллельного аппаратного и программного обеспечения, все еще могут быть введены в область параллельного использования. Эти генераторы могут обеспечивать необходимую мощность, но им необходимо оборудование с программным обеспечением для установления связи друг с другом.

Первым разработанным методом было параллельное включение генераторов вручную через конфигурацию распределительного щита. Это требует, чтобы оператор выполнял задачу параллельного подключения всякий раз, когда генератор переводится в оперативный режим или выводится из эксплуатации. Если генератор выходит из строя, оператор должен перевести резервный генератор в оперативный режим. Для этого на главной панели управления должен находиться персонал во время всех параллельных операций. Когда встречный генератор соответствует всем параметрам, он переключается в оперативный режим, так как рабочий генератор отключается.Оператор должен одновременно включать и отключать переключатели, иначе встречный генератор отключится.

Генераторы без расширенных средств управления параллельным подключением в основном считаются аналоговыми устройствами. Технологические достижения в области управления параллельным распределительным устройством позволяют выполнять автоматические функции параллельного включения генераторов во время сбоев в электроснабжении. У каждого генератора есть независимый контроллер, который подчиняется главному контроллеру. Главный контроллер выполняет параллельные задачи для системы.Аналоговые технологии взаимодействуют с цифровыми элементами управления, чтобы получить максимально возможное автоматизированное управление. Обратитесь к Кинсли для получения дополнительной информации об этих панелях стилей.

Генераторы с возможностью параллельного подключения Сегодня генераторы производятся с установленным аппаратным и программным обеспечением для параллельной работы. Каждый производитель генератора предлагает свой комплект оборудования и программного обеспечения для параллельного подключения. Доступны как в звукоизолирующем, так и в скользящем исполнении для внутреннего и наружного применения.Производители проектируют параллельные системы для работы с подобными системами. Чтобы избежать трудностей, при использовании систем параллельного подключения, поставляемых производителем, рекомендуется использовать один и тот же генератор для всей линейки.

Система Cummins PowerCommand Control (PCC) использует модуль управления двигателем (ECM) для управления функциями двигателя и мониторинга. Контроллер генераторной установки отвечает за параллельную работу, защиту генератора, регулирование напряжения, распределение нагрузки и мониторинг генератора. Панель интерфейса человека (HMI) обеспечивает пользовательский интерфейс, ввод конфигураций и настроек, мониторинг аварийных сигналов, функции запуска / остановки генератора и параллельные операции вручную.Контроллер генераторной установки, ECM и HMI связаны и обмениваются данными через сеть передачи данных.

Эти генераторы могут быть подключены с цифровым ведущим блоком управления или без него. Объекты, которые параллельно работают с минимальным количеством генераторов, могут не использовать концепцию главного блока. Генераторы без цифрового главного устройства управления могут:

  • Параллельно друг другу
  • Выполнение функций запроса нагрузки
  • Один генератор может синхронизироваться с сетью для операций базовой нагрузки и пикового бритья
  • Одинарное отключение нагрузки
Большие объекты, в которых используется много генераторов, часто превращаются в конфигурацию главной панели управления.Главная панель управления связывается с каждым генератором через соединение с частью HMI параллельного контроллера. Эта конфигурация требуется, когда:
  • Синхронизация нескольких генераторных установок с сетью или несколькими источниками питания
  • Операции управления загрузкой и мощностью
  • Системный контроль и управление
  • Эксплуатация сложных систем
Резервное питание, необходимое для объекта или комплекса, определяет тип генераторов и стиль используемой системы.Все основные производители генераторов предлагают свои системы управления. Благодаря большому выбору распределительных устройств для параллельной работы мы можем модернизировать существующие параллельные системы с аналоговым или цифровым управлением. Как всегда, мы рекомендуем работать только с опытными техниками или коммерческими подрядчиками по электричеству, когда речь идет о электричестве.

Generator Source уже более 37 лет помогает компаниям проектировать, тестировать, устанавливать, обслуживать, демонтировать и производить большие надежные энергосистемы. Мы работали над проектами, параллельно устанавливая генераторные установки для больших требований к мощности, обычно в диапазоне нескольких мегаватт и часто до 20 МВт и выше для клиентов.Если у вас есть какие-либо вопросы о параллельных генераторах, позвоните нам в любое время по телефону 800-853-2073 или свяжитесь с нами через Интернет для получения дополнительной информации.


>> Вернуться к статьям и информации <<

Окончательное руководство по генераторам параллельной работы

TrustedHints поддерживается считывателем. Когда вы совершаете покупку по нашим ссылкам, мы можем получать небольшую комиссию без каких-либо дополнительных затрат для вас.

Когда вам нужно больше мощности, всегда полезно подключить два генератора параллельно.

Однако этот процесс не так прост, как вы думаете, и включает в себя множество деликатных шагов. Итак, в этой статье я собираюсь поговорить о том, что работает параллельно с генератором, зачем он вам нужен и как успешно подключить два разных генератора параллельно.

Что такое параллельные генераторы?

Параллельная работа генераторов или параллельная работа генераторов означает, что просто подключите два генератора параллельно, чтобы удвоить выходную мощность. Как правило, проще соединить вместе генераторы с одинаковой выходной мощностью или генераторы одной марки.

Если ваш генератор поддерживает параллельную работу, то будет намного проще подключить их параллельно; однако, если ваш портативный инверторный генератор не поддерживает параллельную работу, процедура немного отличается. Мы объяснили способ подключения двух генераторов параллельно ниже, так что продолжайте читать.

Кроме того, вам понадобится подходящий параллельный комплект, а также провода, которые могут легко передавать мощность, вырабатываемую обоими генераторами.

Можно ли подключить два неинверторных генератора параллельно?

Технически вы можете подключить два неинверторных генератора параллельно, используя прерыватель связи и вольтметр.Вы должны согласовать фазу и синхронизировать оба неинверторных генератора. Но вы не получите 100% выход, а процедура очень сложная, и любая ошибка может повредить генераторы.

Основная проблема заключается в том, что формы сигналов обоих неинверторных генераторов могут не быть синхронизированными при параллельном подключении обоих генераторов, поэтому в результате подключенный генератор будет перегружен. Поэтому я бы посоветовал вам не подключать два неинверторных генератора параллельно или любой неинверторный генератор с инверторным генератором .

С другой стороны, инверторные генераторы обмениваются данными по частоте и синхронизируются друг с другом. Они могут даже увеличивать и уменьшать выходную мощность в зависимости от нагрузки.

Можно ли параллельно использовать два генератора разных производителей / размеров?

Да, вы можете параллельно использовать два генератора разных производителей / размеров, и процесс параллельного подключения станет проще, если оба генератора поддерживают параллельную работу. Обратите внимание, что оба генератора должны быть инверторного типа для успешной параллельной работы .

Теперь, если оба параллельны, то с помощью набора для параллельного подключения вы можете их соединить. Любой параллельный комплект поставляется с шестью клеммами; четыре разъема питания, а два остальных — заземляющие кабели, которые необходимо соединить с землей генератора. Вы можете посмотреть это видео, чтобы понять то же самое.

Вот ссылка на параллельный комплект Firman 1201. Вы также можете использовать WEN Parallel Kit.

Теперь в случае, если какой-либо из двух генераторов не поддерживает параллельность или оба генератора не параллельны, то вот процедура их параллельного соединения.

Во-первых, вам необходимо подключить выходной порт одного генератора (генератор без возможности параллельного подключения) к входу другого генератора, а затем подключить устройство ко второму генератору. После этого сначала запустите непараллельный генератор, а затем запустите генератор с возможностью параллельного подключения.

Итак, вы успешно соединили вместе два генератора разных производителей или два генератора разных размеров. В видео ниже также объясняется такая же процедура параллельного подключения.

Как подключить генераторы параллельно?

Прежде всего, вам необходимо убедиться, что оба ваших генератора поддерживают параллельную работу. Теперь, если оба генератора относятся к одной и той же модели, процесс параллельной работы станет намного проще и эффективнее.

Для разных генераторов мы описали процесс параллельной работы позже в этой статье, так что не забудьте проверить это.

Вы можете использовать параллельный комплект или параллельный кабель по своему усмотрению.Параллельный набор намного проще в использовании и не требует обучения.

Параллельный комплект имеет шесть выводов, четыре из которых — разъемы питания и два — заземления. Теперь, если на параллельном порте генератора есть знак «плюс-минус», то вам необходимо прочитать руководство к параллельному комплекту, чтобы внимательно их подключить, а также не забудьте подключить порты заземления к генератору.

Как вы знаете, не многие генераторы поддерживают параллельную работу, но вместо этого есть только генераторы среднего и малого размера.

Вы будете рады узнать, что вам не нужно контролировать или контролировать мощность каждого генератора; вот как. Если ваш генератор поддерживает параллельную работу, он будет автоматически увеличивать или уменьшать выработку электроэнергии в соответствии с потребляемой мощностью, что является огромным преимуществом.

Вызывает ли параллельная работа этим генераторам повреждение?

Генераторы, предназначенные для параллельной работы, не пострадают, если вы используете кабели правильного размера. Кроме того, не забывайте следовать инструкциям производителя, чтобы предотвратить повреждение генератора и вашей техники.При этом обратите внимание на лучшие двухтопливные генераторы, доступные на сегодняшнем рынке.

Зачем запускать генераторы параллельно?

Мы живем в мире, где мы настолько зависимы от электричества, что не можем жить без него.

Иногда вашего генератора недостаточно для удовлетворения ваших потребностей в электроэнергии, но вам нужна дополнительная мощность для работы ваших приборов, таких как кондиционер, холодильник и микроволновая печь. В то время у вас есть только один вариант — запускать генераторы параллельно, и, таким образом, вы можете увеличить выходную мощность.

Чтобы определить, какой генератор вам нужен, ознакомьтесь с этим руководством по выбору размеров и калькулятором.

Читайте также,

Почему бы просто не купить генератор побольше?

Есть так много причин не покупать генератор побольше. Во-первых, у вас уже может быть средний или маленький генератор, но если вам все еще нужна дополнительная мощность, покупка генератора большего размера не вариант. Вместо этого вы можете купить ту же модель, а затем соединить эти два генератора вместе, чтобы получить необходимую мощность.

Только портативные генераторы обладают высокой мощностью производства, и они не так экономичны и тихи, как инверторные генераторы, поэтому вам следует избегать покупки одного большого генератора. Таким образом, можно с уверенностью сказать, что инверторные генераторы превосходят обычные генераторы во всех аспектах.

Кроме того, если выйдет из строя большой генератор, вы вообще не сможете запустить какое-либо электрическое устройство. Но с другой стороны, если вы используете два генератора с возможностью параллельного подключения, и даже если один из них выйдет из строя, вы сможете запустить хотя бы базовые устройства, что является огромным преимуществом.

Другая причина в том, что вы не можете повсюду носить с собой большой генератор, и иногда, если вы хотите использовать генератор для кемпинга или других мероприятий на свежем воздухе, тогда будет достаточно небольшого инверторного генератора, а не одного громоздкого генератора.

Какое распределение нагрузки у генератора?

Когда генераторы работают параллельно, нагрузка электрического устройства равномерно распределяется между ними, что называется разделением нагрузки генератора. Иногда это также называют пропорциональным делением KVAR (реактивный киловольт-ампер) и кВт при расчете распределения нагрузки.

Чтобы избежать нагрузки на генератор, нагрузка всегда распределяется между двумя генераторами поровну и контролируется с помощью усовершенствованной системы. Теперь, когда потребность в нагрузке возрастает, оба генератора будут в равной степени сжигать больше топлива, чтобы удовлетворить потребность; таким образом, вы избежите таких проблем, как нестабильность и перегрузка.

Существует множество методов, с помощью которых вы можете равномерно распределить нагрузку. Здесь мы рассмотрим метод изохронного распределения нагрузки в кВт и кВАр. В этом методе регулятор скорости отдельных параллельно подключенных генераторов определяет пропорциональную долю активной мощности, требуемой для системы.А уменьшая или увеличивая количество топлива, подаваемого в двигатель, можно добиться распределения нагрузки в кВт.

Что такое синхронизация?

Каждый раз, когда вы подключаете два генератора параллельно, они должны быть синхронизированы, чтобы использовать генерируемую мощность, и если они не синхронизированы, то и генератор, и ваши устройства будут повреждены.

При синхронизации частота, фаза и напряжение всех генераторов должны совпадать.

Как синхронизировать генераторы при параллельном подключении?

Если более двух генераторов подключены параллельно, необходимо выполнить некоторые условия, особенно если генераторы не могут работать в параллельном режиме.

  • Форма волны: Форма волны обоих генераторов должна быть синусоидальной
  • Последовательность фаз: В случае трехфазного источника питания необходимо убедиться, что последовательность фаз обоих генераторов находится в правильном порядке, что означает, что пик напряжения на синусоиде должен совпадать.
  • Разница фазового угла: Разница фазового угла между двумя синусоидальными волнами должна быть равна нулю, если вы используете трехфазную систему.
  • Разница амплитуд напряжения: Пики напряжения синусоидальной волны должны совпадать, что означает, что оба генератора должны выдавать одинаковый уровень напряжения.

Факторы, которые необходимо учитывать при параллельной работе генераторов

Обычно люди подключают два генератора одной марки и одного уровня мощности, чтобы избежать проблем с совместимостью, но это не означает, что вы не можете соединить вместе два генератора разных производителей или два генератора разных размеров.

Общее практическое правило состоит в том, что оба генератора могут быть соединены вместе, если напряжение и частота в точке соединения одинаковы.Каждый раз, когда вы соединяете два разных генератора вместе, вам необходимо проверить совместимость двигателя и генераторов, распределение нагрузки и совместимость интерфейсов.

1. Совместимость двигателя

Мощность двигателя генератора измеряется в кВт (киловаттах). Важно, чтобы генераторы имели одинаковую мощность, насколько это возможно, чтобы предотвратить любую перегрузку системы, а также работать с более высокими нагрузками. Например, один генератор рассчитан на 400 кВт, а второй генератор рассчитан на 200 кВт, тогда вы сможете работать с любой нагрузкой до 200 кВт.Таким образом, мощность подачи нагрузки зависит исключительно от мощности генератора меньшего размера.

2. Совместимость с генератором

Генераторы подключенных генераторов совместимы, если токи между ними не протекают в цепях друг друга. Внутри генератора есть защитные реле, которые предотвращают эту ситуацию, но иногда это может повлиять на работу генератора.

Теперь генератор с более низкой частотой будет действовать как нагрузка для другого генератора, и это явление известно как двигатель, и он может перегрузить оба генератора, а также вывести из строя всю систему.

3. Совместимость с системой распределения нагрузки

Как я сказал ранее, напряжение и частота обоих генераторов должны совпадать, и как только эта настройка будет организована, вы больше не сможете контролировать напряжение или ток для балансировки выходной мощности. Любой несбалансированный выход / мощность приведет к неравномерному распределению реактивной нагрузки между двумя генераторами.

4. Совместимость интерфейсов

Когда использовался первый параллельный процесс, все генераторы должны быть обслужены весь день и управляться вручную во время каждого процесса.Но современные генераторы обмениваются данными друг с другом автоматически в течение всего процесса параллельной работы, чтобы поддерживать непрерывную работу. Таким образом, все параллельно подключенные генераторы должны иметь свободную линию связи.

Что такое генераторная установка? | BigRentz

Когда вы начнете изучать варианты резервного питания для вашего бизнеса, дома или на рабочем месте, вы, скорее всего, встретите термин «генераторная установка». Что такое генераторная установка? И для чего это используется?

В двух словах, «генераторная установка» — это сокращение от «генераторная установка».Его часто используют как синонимы более известного термина «генератор». Это портативный источник питания, в котором для выработки электроэнергии используется двигатель.

Для чего используется генераторная установка?

Современное общество не может работать без электричества. От Wi-Fi и связи до освещения и климат-контроля — предприятиям и домам для нормальной работы требуется постоянный поток электроэнергии.

Генераторные установки

могут добавить дополнительный уровень безопасности в случае отключения электроэнергии или отключения электроэнергии.Резервные генераторы могут поддерживать работу критически важных систем в медицинских учреждениях, на предприятиях и в домах в случае отключения электроэнергии.

Генераторы

также могут обеспечивать автономное электроснабжение в удаленных местах вне электросети. К ним относятся строительные площадки, кемпинги, сельские районы и даже шахты глубоко под землей. Они позволяют людям использовать силу, чтобы строить, исследовать или жить вдали от проторенных дорог.

Есть разные типы электрогенераторов. Все они имеют одинаковые компоненты, требуют определенного вида топлива и установлены в базовой раме.Но есть и некоторые ключевые отличия.

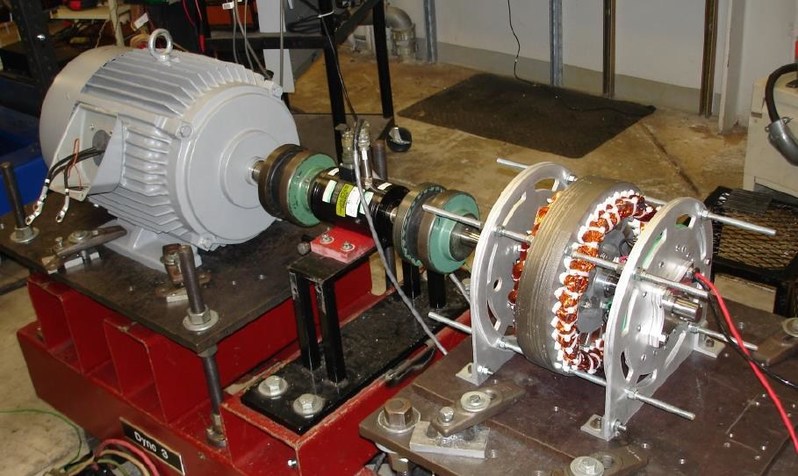

Как работает генераторная установка?

Электрические генераторы работают так же, как и автомобили. У них есть «первичный двигатель» (двигатель) и генератор переменного тока.

  • Двигатель преобразует топливо, такое как бензин, дизельное топливо, биогаз или природный газ (химическая энергия), в механическую энергию.
  • Механическая энергия вращает ротор генератора переменного тока для создания электрической энергии.
  • Генераторы переменного тока состоят из двух частей: ротора и статора.Когда ротор вращается, магнитное поле между ротором и статором создает напряжение (электромагнитная индукция).
  • Когда напряжение на статоре подключается к нагрузке, создается стабильный электрический ток.

Многие дома и предприятия считают использование генераторов бесценным, потому что после выработки электроэнергии ее можно сразу использовать. Генераторы эффективно устраняют любые перебои в работе из-за потери мощности.

Генераторы переменного и постоянного тока: в чем разница?

Все генераторы используют электромагнитную индукцию, но разные установки могут производить два разных вида электроэнергии — переменный ток (AC) или постоянный ток (DC).

Подавляющее большинство генераторов — это генераторные установки переменного тока, но стоит знать разницу.

Как следует из названия, переменный ток меняет направление. Он колеблется взад и вперед десятки раз в секунду. Электричество переменного тока может передаваться под высоким напряжением, что делает его полезным для доставки на большие расстояния по электрической сети. Трансформатор «понижает» напряжение для использования в небольших масштабах. Генераторы переменного тока используются для запуска небольших двигателей, бытовой техники, компьютеров и оргтехники.

Постоянный ток протекает в одном направлении при более низком напряжении. Он остается неизменным от генератора до конечного пункта назначения. Генераторы постоянного тока питают большие электродвигатели (например, системы метро), батареи и солнечные элементы, а также светодиодные фонари.

Из каких компонентов состоит генераторная установка? Генераторные установки

обычно состоят из следующих компонентов:

  • Двигатель / мотор. Основной компонент генераторной установки, он работает на топливе. Хорошие двигатели построены достаточно сильными, чтобы удовлетворять спрос и работать в неблагоприятных условиях (т.э., непогода).
  • Генератор. Этот компонент преобразует механическую энергию в электричество; без него нет силы.
  • Панель управления. Он действует как «мозг» генераторной установки, контролируя и регулируя все другие компоненты.
  • Топливная система. Этот компонент состоит из резервуаров и шлангов, по которым топливо подается в двигатель.
  • Регулятор напряжения. Управляет величиной напряжения, которое генерирует генераторная установка, и преобразует ток переменного тока в ток постоянного тока.
  • Базовая рама / корпус. Базовая рама поддерживает генератор и удерживает компоненты вместе. Он также служит антивибрационной системой и системой заземления и может содержать или не размещать топливный бак. Его можно установить на колеса, чтобы сделать его портативным.
  • Шнуровой механизм или аккумулятор. Первоначальная искра необходима для запуска процесса сгорания портативного генератора. Обычно это происходит либо через механизм тянущего троса (например, газонокосилка), либо через стартер, работающий от батареи постоянного тока.
  • Ручной или автоматический переключатель. Передаточный переключатель направляет мощность между основным источником (сетевое питание) и вспомогательным (генератором). Это поддерживает постоянный поток электроэнергии и предотвращает опасные сбои.
  • Дефлектор или корпус . Этот контейнер, часто изготовленный из нержавеющей стали, снижает уровень шума, предотвращает коррозию и облегчает воздушный поток для охлаждения двигателя.

Генераторы не требуют интенсивного обслуживания, но важно понимать их внутренние механизмы.Таким образом, вы можете выполнять профилактическое и общее обслуживание по мере необходимости, а также знать, как заказывать запасные части.

Какие бывают типы генераторных установок? Генераторы

бывают разных размеров и могут использовать разные источники топлива. Ниже приведены различные топливные системы генератора, включая плюсы и минусы каждой из них.

Генераторы бензиновые

Бензиновые генераторы — самый популярный вариант, потому что бензин легко доступен. Газовые генераторные установки также имеют низкую цену и чрезвычайно портативны.

Однако время использования газового генератора может быть недолгим и расходовать топливо неэффективно. Бензин годен при хранении около года. Но он также легко воспламеняется, что может создать опасность в определенных условиях.

Дизель-генераторы

Дизельные двигатели мощнее бензиновых. Дизельное топливо также менее легко воспламеняется, и его доступность широко распространена. При правильном обслуживании дизельные генераторы могут прослужить долго.

Основные недостатки заключаются в том, что дизельное топливо годится только около двух лет, а его широкое использование обходится дорого.Дизельные двигатели также создают большие выбросы.

Генераторы биодизеля

Биодизельное топливо представляет собой смесь дизельного топлива и других биологических источников, таких как животный жир или растительное масло. Поскольку он горит с меньшими выбросами нефти, он более экологичен, создает меньше отходов и уменьшает следы ископаемого топлива.

Однако большим недостатком является уровень шума, связанный с биодизельными двигателями.

Опции с низким уровнем выбросов

Генераторы

также могут работать с вариантами с низким уровнем выбросов, включая природный газ, пропан или солнечную энергию.

  • Природный газ широко доступен и доступен по цене, и его можно использовать прямо из запасов сланца, что означает отсутствие дозаправки. Однако большой недостаток заключается в том, что генератор природного газа нелегко переносить и дорого устанавливать.
  • Пропан горит чисто и имеет длительный срок хранения, но при этом очень легко воспламеняется. Стоимость установки выше, и эти генераторы сжигают в три раза больше топлива, чем те, которые работают на дизельном топливе.
  • Солнечные генераторы заряжаются от солнца, поэтому следы ископаемого топлива отсутствуют, а работа проста.Недостатком здесь является ограниченное энергоснабжение. Кроме того, время зарядки медленное; если накоплено недостаточно заряда, нестабильная подача топлива может стать причиной сбоев.

Небольшие бытовые резервные генераторы обычно используют бензин, но более крупные промышленные генераторы обычно работают на дизельном топливе или природном газе.

Размеры и использование генераторной установки Генераторы

имеют различную выходную мощность и разную частоту вращения двигателя. Они могут стоять отдельно или соединяться со зданиями. Некоторые портативные генераторы имеют колеса или устанавливаются на прицепах, поэтому их можно буксировать из одного места в другое.

При выборе генераторной установки вам необходимо изучить такие характеристики, как выработка электроэнергии, топливная эффективность, надежность и прочная конструкция.

Также полезно знать выходную электрическую мощность: выходная мощность измеряется в ваттах или киловаттах. Генераторы большего размера могут производить больше электроэнергии, но имеют более высокий расход топлива; однако генераторы меньшего размера могут не производить необходимую мощность.

Четкое понимание ваших требований к электропитанию — ключ к выбору качественной генераторной установки.

Преимущества генераторных установок

Если ваш дом или бизнес обслуживается устаревшими электростанциями или линиями, то вы знакомы с перебоями в работе. То же самое, если вы живете или работаете в регионе, подверженном экстремальным погодным явлениям, таким как ураганы или метели.

Потеря мощности означает, что вы фактически отключились. Для предприятий любые перебои или простои могут привести к серьезным финансовым потерям.

Следовательно, использование генераторной установки дает множество преимуществ.

  • Может использоваться как основной или резервный источник питания.
  • Служит основным источником энергии для строительных проектов или удаленных работ.
  • Работает как аварийный источник питания в случае неожиданного отключения электроэнергии в сети.
  • Обеспечивает защиту от сбоев, которые могут вызвать сбой.
  • Обеспечивает экономию в регионах, где пиковые потребности в сети высоки и, как следствие, дороги.

Аварийные генераторы электроэнергии обеспечивают надежную подачу энергии для предотвращения финансовых потерь и нарушений безопасности.Они могут даже предотвратить гибель людей в больницах и домах престарелых. Большинство предприятий полагаются на генераторы, чтобы уменьшить негативные последствия отключения электроэнергии. Это помогает им продолжать работать даже в трудные времена.

Наличие генераторной установки на случай перебоя в электроснабжении может быть спасением, иногда буквально. И даже в ситуациях, которые не совсем опасны для жизни и смерти, генераторная установка может обеспечить бесперебойную работу без перебоев.

Похожие сообщения











.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
