Генераторный трансформатор: ГЕНЕРАТОРНЫЙ ТРАНСФОРМАТОР типа ТДЦ-400000/220 У1

Содержание

ГЕНЕРАТОРНЫЙ ТРАНСФОРМАТОР типа ТДЦ-400000/220 У1

Общие сведения

Трансформатор силовой масляный трехфазный двухобмоточный повышающий типа ТДЦ-400000/220 У1 предназначен для работы в блоке с генераторами электростанций.

Структура условного обозначения

ТДЦ-400000/220 У1:
Т — трехфазный;
ДЦ — принудительная циркуляция воздуха и масла с направленным
потоком масла;
400000 — номинальная мощность, кВ·А;
220 — класс напряжения стороны ВН, кВ;
У1 — климатическое исполнение и категория размещения по ГОСТ
15150-69.

Условия эксплуатации

Высота установки над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 45 до 40°С. Относительная среднегодовая влажность воздуха до 80% при температуре 15°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию. Трансформатор соответствует требованиям технического задания ИАЯК.

672834.022 ТЗ, ГОСТ 11677-85, ГОСТ 17544-85. ИАЯК.672834.022 ТЗ;ГОСТ 11677-85;ГОСТ 17544-85

Технические характеристики

Основные параметры и технические характеристики трансформатора приведены в табл. 1.

Табл. 1

Режим работы нейтрали ВН — глухое заземление. Допускается работа трансформатора с разземленной нейтралью. При этом испытательные напряжения нейтрали соответствуют ГОСТ 1516.1-76. Требования к электрической прочности изоляции — по ГОСТ 11677-85. Предельные отклонения на коэффициент трансформации, потери и ток холостого хода, потери и напряжение короткого замыкания соответствуют ГОСТ 11677-85. Допустимые нагревы и устойчивость при коротком замыкании соответствуют ГОСТ 11677-85. Нагрузочная способность определяется ГОСТ 11677-85 и ГОСТ 14209-85. Срок службы автотрансформатора — не менее 25 лет. Срок службы до первого капитального ремонта — не менее 12 лет. По требованию заказчика трансформатор выполняется с регулированием напряжения на стороне ВН ПБВ+2-2,5%, при этом режим работы нейтрали — глухое заземление.
По требованию заказчика предусматривается изготовление трансформатора климатического исполнения УХЛ1, сейсмостойкостью до 7 баллов по шкале МSК-64, с кабельными вводами обмотки ВН, выносной системой охлаждения вида ДЦ, системой охлаждения вида Ц. В конструкции трансформатора используются современные технические решения, материалы и комплектующие изделия. Магнитопровод трехстержневой с боковыми ярмами изготовляется из высококачественной электротехнической стали с низкими удельными потерями. Стяжка стержней и вертикальных ярм производится бандажами из стеклоленты, горизонтальных ярм — металлическими полубандажами. Для снижения добавочных потерь и нагрева элементов металлоконструкции трансформатора на нижних ярмовых балках остова, прессующих кольцах и стенках бака предусмотрена установка магнитных шунтов специальной конструкции. Обмотки ВН и НН концентрически расположены на трех стержнях остова. Обмотка ВН непрерывного типа с вводом в середину. Обмотка НН винтовая однослойная, выполняется из транспонированного провода.
Осевая прессовка обмоток производится с помощью прессующих колец и винтов. Главная изоляция обмоток — маслобарьерного типа. На трансформаторе устанавливаются вводы и трансформаторы тока согласно табл. 2.

Табл. 2

Вводы НН допускают подсоединение экранированных токопроводов (по требованию заказчика). Бак трансформатора прямоугольный колокольного типа с нижним разъемом. Система охлаждения трансформатора вида ДЦ. Она состоит из восьми охладителей (один резервный), шкафа автоматического управления, адсорбционных и пластинчатых фильтров. Охладители навешиваются на бак и могут демонтироваться без слива масла из бака трансформатора. Охлаждающие устройства комплектуются бессальниковыми электронасосами и тихоходными вентиляторами. Трансформатор заливается маслом ГК по ТУ 101.1025-85. Трансформатор комплектуется следующей измерительной, контрольной и сигнальной аппаратурой: трансформаторами тока, манометрическими сигнализирующими термометрами, стрелочным маслоуказателем, предохранительными клапанами, отсечным клапаном, газовым реле, шкафами автоматического управления системой охлаждения, манометрами для контроля работы насосов.
Для компенсации температурных изменений объема масла в баке трансформатора служит расширитель со стрелочным маслоуказателем и пленочной защитой масла от увлажнения и окисления воздухом. Габаритные, установочные и присоединительные размеры трансформатора приведены на рисунке.

Рисунок

Габаритные и присоединительные размеры трансформатора ТДЦ-400000/220 У1 В комплект поставки входят: трансформатор, запасные части в соответствии с ведомостью запасных частей, эксплуатационная документация в соответствии с ведомостью эксплуатационных документов. Трансформатор отправляется заказчику с предприятия-изготовителя в частично демонтированном виде (без системы охлаждения, расширителя, вводов и др.) — согласно монтажного чертежа, залитый трансформаторным маслом, на железнодорожном площадочном транспортере грузоподъемностью 300 т. Условия транспортирования трансформаторов в части воздействия механических факторов Л по ГОСТ 23216-78, а в части воздействия климатических факторов — 8 (ОЖЗ) по ГОСТ 15150-69.
Хранить трансформатор необходимо по группе условий хранения ОЖЗ ГОСТ 15150-69 и в соответствии с требованиями РД 16 363-87. Срок сохраняемости в упаковке и консервации изготовителя — 1 год. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПО ЭКСПЛУАТАЦИИ Монтаж и введение в эксплуатацию трансформатора — в соответствии с РД 16 363-87, требованиями инструкции предприятия-изготовителя по монтажу и вводу в эксплуатацию. Эксплуатация трансформатора — в соответствии с ГОСТ 11677-85, эксплуатационной документацией и «Правилами технической эксплуатации электроустановок потребителей».

Центр комплектации «СпецТехноРесурс»
Все права защищены.

Производство

Производство Сухих Трансформаторов

Год запуска: 2003.

Производственные мощности: 3000 МВА/год.

Типы производимого оборудования:

    (adsbygoogle = window.adsbygoogle || []).push({});
  • Силовой распределительный трансформатор ТС, ТСЗ (16-3200 кВА)
  • Силовой трансформатор большой мощности (4000-25000 кВА)
  • Трансформатор для собственных нужд электростанций и других объектов
  • Силовой трансформатор для установки в ячейки ТСК (25-63 кВА)
  • Силовой трансформатор сейсмостойкий и вибро-механоустойчивый
  • Трансформаторы для работы в системе ветроэлектростанций
  • Силовой трансформатор с РПН
  • Силовой трансформатор с использованием аморфной стали
  • Энергоэффективность сухих трансформаторов

    Группа СВЭЛ предлагает несколько вариантов распределительных трансформаторов по уровню потерь: от энергоэффективных (Класс А) до трансформаторов со стандартными потерями (Класс С).

    Все трансформаторы СВЭЛ, не зависимо от категории энергоэффективности, обладают стабильно высокими параметрами надежности и перегрузочной способностью.

    Производство Реакторного Оборудования

    Год запуска: 2004.

    Производственные мощности: 2000 фаз/год.

    Типы оборудования:

    • Сухие токоограничивающие реакторы 3-20 кВ
    • Сухие токоограничивающие реакторы 35-500 кВ
    • Токоограничивающие реакторы броневого типа
    • Пусковые реакторы
    • Сглаживающие реакторы
    • Высокочастотные заградители
    • Фильтровые реакторы
    • Демпфирующие реакторы
    • Компенсирующие и шунтирующие реакторы

    Преимущества реакторного оборудования СВЭЛ

    Широкий диапазон выпускаемого оборудования

    • От 50 до 10 000 А, на классы напряжения до 500 кВ;
    • Различные типы реакторов.

    Собственные запатентованные технологии

    • Малые габариты и масса;
    • Универсальность выполнения выводов;
    • Изготовление реакторов с пониженными потерями.

    Современные изоляционные материалы и комплектующие

    • Изоляционные материалы класса нагревостойкости Н;
    • Комплектация полимерными изоляторами.

    Быстрая отгрузка

    • Сроки изготовления на сухие токоограничивающие реакторы 20-45 дней.

    Производство Масляных трансформаторов

    Год запуска: 2009

    Производственные мощности при полной загрузке: 24000 МВА/год

    Типы оборудования:

    • Трансформаторы силовые для подстанций электрических сетей и промышленных предприятий;
    • Автотрансформаторы;
    • Генераторные трансформаторы;
    • Трансформаторы для собственных нужд электростанций;
    • Трансформаторы для металлургических предприятий;
    • Печные трансформаторы;
    • Трансформаторы для подстанций железных дорог;
    • Линейные регулировочные трансформаторы.

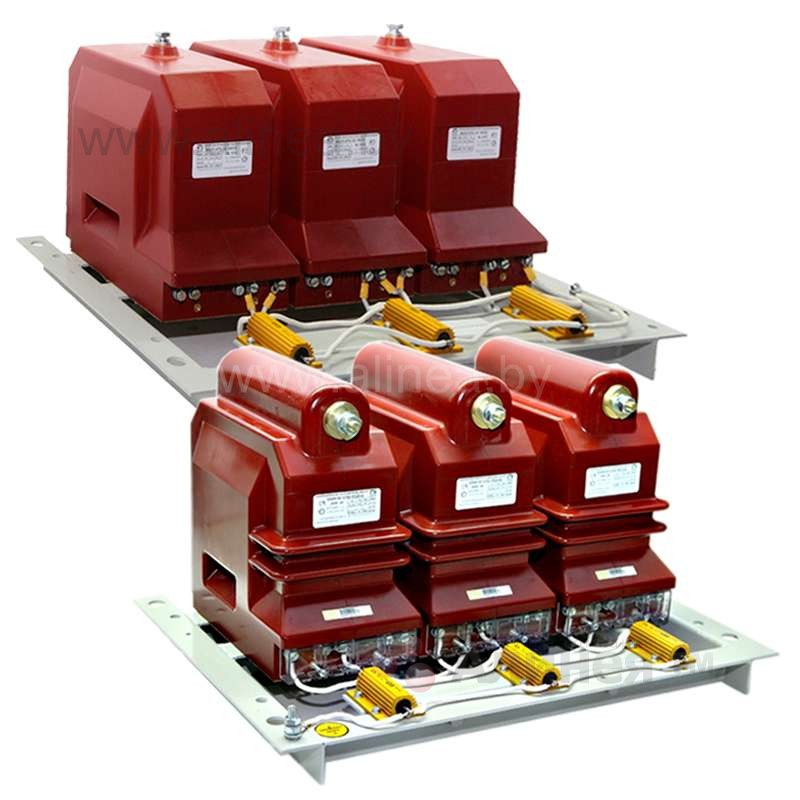

    Производство Измерительных трансформаторов

    Год запуска: 2010

    Производственные мощности: 8000 шт. /месяц

    Типы оборудования:

    • Трансформаторы напряжения;
    • Трансформаторы тока;
    • Силовые трансформаторы.

    Преимущества Измерительных Трансформаторов СВЭЛ

    • Разработка индивидуальных решений
    • Обеспечение нестандартных параметров
    • Сокращение сроков поставки
    • Защита трансформаторов при аварийных режимах
    • Снижение затрат при реконструкции подстанций
    • Возможность уменьшения склада резерва комплектующих для КРУ
    • Постоянное расширение номенклатурного ряда, увеличения производственных мощностей

    Производство Высоковольтной аппаратуры

    Год запуска: 2011

    Преимущества разъединителей СВЭЛ

    • Конструкция предназначена для вертикальной и горизонтальной установки жесткой ошиновки;
    • Не требует обслуживания;
    • Простой и быстрый монтаж на объекте;
    • Надежная блокировка главных и заземляющих ножей разъединителя и заземлителей в крайних рабочих положениях;
    • Надежность оперирования разъединением в условиях образования гололеда;
    • Надежная защита от ошибочных действий персонала;
    • Прочное основание полюса разъединителя и поворотной пяты;
    • Отсутствие коррозии на протяжении всего срока эксплуатации.

    Производство Комплектных Распределительных Устройств

    Год запуска: 2009

    Производственные мощности: 2000 КРУ/год

    Типы оборудования:

    Группа СВЭЛ предлагает широкую линейку ячеек серии КРУ-СВЭЛ 6(10), 35кВ для различных сфер применения. Особое внимание уделяется обеспечению высокого уровня безопасности, надежности, простоте конструкторских решений, подтвержденных испытаниями.

    Ячейки могут быть оснащены комплексом цифровых устройств, обеспечивающих функционирование систем релейной защиты и автоматики, учета электроэнергии, АСУ ТП по протоколу МЭК 61850.

    Производство Комплектных Трансформаторных Подстанций

    Год запуска: 2009.

    Производственные мощности: 500 КТП/год.

    Преимущества КТП СВЭЛ

    • Сборная конструкция, любая компоновка подстанции;
    • Минимальное количество сварных швов, оцинкованный лист;
    • Гибкость при проектировании и оперативность замены;
    • Максимальная заводская готовность;
    • Возможность использования для наружной установки в блочно-модульном здании;
    • Установка с сухим трансформатором, что позволяет отказаться от ведения маслохозяйства;
    • Возможность установки на любой тип фундамента, сейсмостойкость – до 9 баллов.

    Производство Комплектных Трансформаторных Подстанций Блочных

    Год запуска: 2011

    Группа СВЭЛ обладает всеми необходимыми ресурсами и компетенциями для реализации комплексных проектов: от этапа проектирования до сдачи объекта в эксплуатацию.

    Оборудование СВЭЛ позволяет на 80% закрывать потребности в продукции для передачи и распределения электроэнергии.

    Наше оборудование – неотъемлемая часть важных стратегических объектов

    На Майнской ГЭС заменили первый силовой трансформатор

    Новый трансформатор мощностью 125 МВА изготовлен в России, он оборудован современными системами охлаждения, мониторинга и безопасности.

    Пос. Майна, 18 сен — ИА Neftegaz.RU. На Майнской ГЭС в рамках программы комплексной модернизации (ПКМ) ГЭС РусГидро заменен 1 из 3 блочных силовых трансформаторов.

    Об этом сообщила пресс-служба РусГидро.

    Замена проведена силами Саяно-Шушенского филиала Гидроремонт-ВКК (входит в РусГидро).

    Новый трансформатор мощностью 125 МВА изготовлен в России, он оборудован современными системами охлаждения, мониторинга и безопасности.

    Силовые трансформаторы Майнской ГЭС — важный элемент схемы выдачи электроэнергии и мощности станции в энергосистему.

    Они обеспечивают преобразование напряжения, вырабатываемого гидрогенераторами станции, в напряжение и ток линий электропередачи.

    Майнская ГЭС оснащена 3 силовыми трансформаторами, которые работают с 1985 г.

    Нормативный срок службы трансформаторов истек, в связи с чем было принято решение об их замене.

    Ввод новых трансформаторов в работу синхронизирован с обновлением гидросилового оборудования станции.

    Проект модернизации Майнской ГЭС предусматривает полную замену гидроагрегатов, пуск первой из новых машин намечен на конец 2021 г.

    Завершить замену всех гидроагрегатов планируется в 2023 г.

    Сейчас на монтажной площадке машинного зала Майнской ГЭС специалисты Саяно-Шушенского филиала Гидроремонт-ВКК заканчивают сборку ротора нового гидроагрегата, который в ближайшее время будет установлен на свое рабочее место.

    Поставщики оборудования для модернизации Майнской ГЭС определены по результатам конкурса, ими стали российские предприятия.

    Новые гидрогенераторы поставляет новосибирское предприятие ЭЛСИБ, новые гидротурбины изготавливаются на заводах расположенного в Санкт-Петербурге концерна Силовые машины.

    На Майнской ГЭС ранее уже было заменено устаревшее оборудование распределительного устройства на современное КРУЭ 220 кВ, генераторные выключатели, системы возбуждения и электрические защиты.

    Лаборатория KEMA DNV GL выполнила первое ультравысоковольтное испытание

    Первый UHV компонент, трансформатор ABB, успешно прошел испытания в лабораториях KEMA

    Арнхейм, Нидерланды — 27 марта 2017 — DNV GL помогает энергетикам двигаться в сторону супер сетей (super grid) и сообщает, что начинаются испытания ультравысоковольтных (UHV) сетевых компонентов в недавно расширенной лаборатории высоких энергий KEMA HPL в Арнхейме, Нидерланды. После инвестиций в 70 млн евро KEMA HPL стала первой в мире лабораторией для тестирования UHV компонентов включая силовые трансформаторы до 800 kV распределительные устройства до 1200 kV. Обновленная лаборатория завершила испытания динамического короткого замыкания трансформаторов 800 kV.

    Первым компонентом, который прошел испытания, стал однофазный повышающий генераторный трансформатор (GSU) на 315 MVA, 765 kV изготовленный ABB. “Сетевые компании всего мира хотят использовать ультравысоковольтные технологии в качестве ответа на повышающиеся требования к энергии, так что необходимо использовать трансформаторы все более высоких стандартов” — говорит Kieran Kenealy, глобальный продуктовый менеджер по большим и средним трансформаторам в ABB. “Такие лаборатории, как KEMA HPL помогают нам демонстрировать наши лучшие результаты и, в частности, впервые провести динамическое тестирование короткого замыкания трансформатора 765 kV”

    Электроэнергия важна в современном мире. Потребности растут очень быстро – глобально, в регионах и странах. Поэтому энергосистемам приходится передавать все более высокие объемы электроэнергии на более длинные расстояния. Это приводит к появлению так называемых супер сетей (super grids), крупных энергетических сетей, оперирующих с напряжениями 800 kV и выше.

    Социальные и финансовые последствия отключений подачи электроэнергии чрезвычайно высоки, поэтому надежность сетей является критически важным вопросом. Многие отключения являются следствием неисправности одного компонента. Сертификация компонентов на соответствие стандартам позволяет производителям, генерирующим и сетевым компаниям быть уверенными в качестве компонентов до их подключения, таким образом снижая риски аварий. Результативная сертификация основана на таких лабораторных условиях, которые позволяют проводить испытания при высоких напряжениях и нагрузках для воссоздания реальных условий эксплуатации.

    Поскольку индустрия передачи электроэнергии двигается в сторону высоких напряжений, DNV GL решило расширить высоковольтную лабораторию KEMA в Арнхейме, Нидерланды. KEMA HPL уже являлась крупнейшей испытательной лабораторией по электроэнергетике в мире, расширение дало возможность довести мощность до 15 GVA. Также стало возможным испытывать силовые трансформаторы и выключатели на 800 kV.

    “Мы очень рады сообщить о начале испытаний в обновленной KEMA HPL,” — говорит Jacob Fonteijne, вице-президент лаборатории KEMA в DNV GL. “В течение многих лет DNV GL всегда инвестировала в поддержку индустрии и новые технологии. Расширив KEMA HPL мы создали первую лабораторию для испытаний компонентов на 800 kV и выше, это поможет индустрии с уверенностью двигаться в область супер сетей”

    Трансформатор заземления нейтрали в сети генераторного напряжения

    В данной статье речь пойдет о трансформаторе заземления нейтрали (ТЗН) устанавливаемый в сети генераторного напряжения.

    В сетях 6 и 10 кВ с изолированной нейтралью наиболее распространенным видом повреждений являются однофазные замыкания на землю (ОЗЗ) с перемежающейся дугой. Возникающие при этом перенапряжения [до (3 — 4)Uф] весьма опасны для электрооборудования и в первую очередь для генераторов, электродвигателей, кабелей и трансформаторов напряжения.

    Шаговое напряжение и напряжение прикосновения в месте ОЗЗ опасно для людей и животных.

    При ОЗЗ в обмотках высоковольтных генераторов для предотвращения прожигания стали статора должно быть обеспечено их быстрое отключение защитой от замыканий на землю. Однако во многих случаях релейная защита не способна отключить при соединение с ОЗЗ из-за недостаточной чувствительности и малых значений емкостною тока ОЗЗ, поэтому вся сеть 6 — 10 кВ длительно находится под воздействием указанных перенапряжений.

    Для предотвращения возникновения перенапряжений при ОЗЗ, быстрого отключения ОЗЗ, максимального охвата обмоток генераторов защитой от ОЗЗ, а также предотвращения феррорезонансных явлений в сетях с малыми токами ОЗЗ применяют низкоомное резистивное заземление нейтрали сети 6 (10) кВ с помощью трансформаторов заземления нейтрали (ТЗН).

    Отметим, что ТЗН обеспечивают заземление нейтрали сети в режиме, когда генераторы остановлены, поэтому не допускается подключение заземляющего резистора непосредственно в нейтрали статорных обмоток генератора. Подключение заземляющего резистора в нейтрали генератора допускается только при отсутствии связи электростанции с энергосистемой или для блочных схем «генератор — трансформатор».

    Ниже рассмотрен способ низкоомного резистивного заземления нейтрали, рекомендованный институтами «Атомэнергoпроект» и «Тяжпромэлектропроект» и широко применяемый на электростанциях ЕЭС России и промышленных предприятиях.

    К секции сборных шин через выключатель подключается специальный трансформатор заземления нейтрали со схемой соединения Y/∆. Между нулевой точкой обмотки ВН и «землей» включается резистор Rn c сопротивлением 100 Ом для сетей 6 кВ или 150 Ом для сетей 10 кВ (см. рис. 2.2).

    В месте ОЗЗ проходит геометрическая сумма емкостного тока сети Iс и тока IR создаваемого устройством заземления нейтрали.

    При малом емкостном токе Iс им можно пренебречь и считать, что ток ОЗЗ равен току через резистор RN [Л2]:

    Значение тока ОЗЗ при принятых значениях сопротивления RN по выражению (1) составит при напряжении 6,3 кВ — 36 А, при 10,5 кВ — 40 А [Л2].

    Естественно, что эти значения тока обеспечивают четкую работу токовых защит от ОЗЗ на отключение. Рассмотрим, насколько эффективно работают эти защиты при внутренних ОЗЗ в обмотках электрических машин.

    Обмотки статора генераторов и электродвигателей обычно соединяют в звезду для исключения потерь от циркуляции токов третьей гармоники. Зону защиты такой обмотки при внутренних ОЗЗ можно определить по выражению [Л2]:

    гдe:

    • w — число витков обмотки, %, считая от зажимов;
    • Iс.з — ток срабатывания защиты от ОЗЗ.

    Отсюда видно, что при Iс.з = 4 А и токе ОЗЗ 40 А защита охватывает 90 % витков. Увеличить зону защиты обмотки статора при ОЗЗ можно, снижая ток срабатывания защиты или сопротивление заземляющего резистора [Л2].

    Ток ОЗЗ по мере удаления от выводов в глубь статора составит [Л2]:

    где: w — число витков от зажимов до точки замыкания, % общего числа витков поврежденной фазы.

    Трансформатор и резистор устанавливают в отдельном шкафу заземления нейтрали. Например, АО «Московский завод Электрощит» серийно выпускает шкаф заземления нейтрали ШЗН серии К-118УЗ. В нем установлены трансформатор типа ТСНЗ-63/10 мощностью 63 кВ. А на напряжение 6 или 10 кВ и включенные в нейтраль резистор и трансформатор тока типа ТЛК10-0,5/10Р-50/5. Стойкость резистора состовляет 1,5 с при токе 40 А и 1 ч при токе 5 А. Трансформатор ТСНЗ-63/10 на напряжение 10 кВ имеет облегченную изоляцию.

    Резистор RN, примененный в схеме низкоомного резистивного заземления нейтрали, нетермостойкий, поэтому на случай редких, но возможных отказов защиты или выключателя присоединения с ОЗЗ на ТЗН предусматривается защита нулевой последовательности, которая отключает ТЗН, переводя сеть в режим с изолированной нейтралью.

    Шкафы заземления нейтрали устанавливают в помещении ЗРУ — 6 (10) кВ по одному на секцию, предпочтительно не в ряд с ячейками КРУ, а отдельно у стены (на всякий случай, из-за нетермостойкого резистора).

    Выводы:

    Итак, низкоомное резистивное заземление нейтрали обеспечивает:

    • подавление перенапряжений при ОЗЗ и феррорезонансных явлений;
    • четкую работу релейной защиты от ОЗЗ на отключение поврежденного присоединения;
    • максимальный охват обмоток электрических машин защитой от ОЗЗ;
    • снижение броска емкостного тока присоединения при внешних ОЗЗ примерно в 2,5 раза по сравнению с режимом изолированной нейтрали. Поэтому ток срабатывания защиты присоединения от замыканий на землю может быть существенно снижен.

    Литература:

    1. А.В. Беляев. Защита, автоматика и управление на электростанциях малой энергетики. Часть 1.

    2. Методические указания по выбору режима заземления нейтрали в сетях 6 и 10 кВ дочерних обществ и организаций ОАО «Газпром». СТО ГАЗПРОМ 2-1.11-070-2006.

    Всего наилучшего! До новых встреч на сайте Raschet.info.

    Поделиться в социальных сетях

    ТДЦ, ТД, ТЦ Трансформаторы генераторные масляные

    Продукция > Силовые трансформаторы
    Тип Номинальная мощность, кВА Номинальные напряжения обмоток, кВ Схема и группа соединения обмоток Вид охлаждения Масса, т Габариты — длина х ширина х высота, мм
    ВН НН полная масла масла для доливки транс-портная установочные транспортные
    ТДЦ-400000/500-У1 400000 525 13,8; 15,75; 20,0 Ун/Д-11 ДЦ 313 50,5 11,5 278 11000 х 6334 х 11274 9960 х 3299 х 4906
    ТДЦ-320000/500-У1 320000 525 19,0 Ун/Д-11 ДЦ 260 45 45 190 11200 х 5900 х 10946 8700 х 3240 х 4340
    ТДЦ-225000/500-У1 225000 525 15,0 Ун/Д-11 ДЦ 224,59 42,74 10,54 194,95 10830 х 5858 х 10920 8430 х 3346 х 4340
    ТЦ-630000/330-У1 630000 347 15,75; 20,0; 24,0 Ун/Д-11 Ц выносная 365,5 74   288 12000 х 5185 х 9225 11390 х 3550 х 4712
    ТДЦ-400000/330-У1 400000 347 20,0 Ун/Д-11 ДЦ 297,2 45,5 6,11 272,9 11725 х 5660 х 9100
    ТДЦ-400000/220-У1 400000 242 15,75; 20,0 Ун/Д-11 ДЦ 307,5 47,3 4 276 11080 х 5520 х 8880 9620 х 3251 х 4820
    ТДЦ-250000/220-У1 250000 242 15,75; 13,8 Ун/Д-11 ДЦ 205 28,5 5,5 183 8916 х 5088 х 8466 7600 х 2908 х 4360
    ТДЦ-200000/220-У1 200000 242 15,75 Ун/Д-11 ДЦ 182 30 6,2 158 8500 х 5000 х 8350 7250 х 2750 х 4310
    ТДЦ-125000/220-У1 125000 242 10,5; 13,8 Ун/Д-11 ДЦ 132,4 25 4,9 117 8100 х 4930 х 8035 6940 х 2750 х 4335
    ТДЦ-125000/110-У1 125000 121 10,5; 13,8 Ун/Д-11 ДЦ 117 19,5 2,8 105 6740 х 4800 х 7000 5770 х 2575 х 4630
    ТДЦ-100000/110-У1 100000 115 10,5 Ун/Д-11 ДЦ 107,4 18,1 2,6 98 5510 х 2450 х 4515 5510 х 2420 х 4510
    ТД-80000/110-У1 80000 121 10,5 Ун/Д-11 Д 97,7 28 6,1 87 7780 х 5060 х 5970 5387 х 2440 х 4467
    ТДЦ-21000/110-У1 21000 121 10,5 Ун/Д-11 Ц 40 10 1,5 34 5000 х 2950 х 4900 3600 х 3010 х 3488

    Сделать заказ и запросить дополнительную информацию по ТДЦ, ТД, ТЦ Трансформаторы генераторные масляные Вы можете здесь.

    Назад

    Блочно-модульное здание(кожух) из сэндвич-панелей для дизель-генераторных установок

    Указания по компоновке (нужное отметьте знаком ):

    Устанавливаемое оборудование (нужное отметьте знаком ):

    Требования к исполнению блок-контейнера (нужное отметьте знаком ):

    Трансформаторный отсек изолированный

     нет

     да

    Помещения ВН и НН изолированы

     нет

     да

    Люки в полу контейнера

     нет

     да

    Ввод кабелей ВН в БМЗ

    кабелем снизу через основание

     кабелем воздушной линии на приемный портал

     шинопроводом через стену

    Ввод кабелей из ВН в трансформаторный отсек

    шинопроводом через стену

    кабелем снизу

    Вывод кабелей из НН

    кабелем снизу через основание

     кабелем воздушной линии на приемный портал

     шинопроводом через стену

    Наименование оборудования

    Да/Нет

    Кол-во, шт.

    Система пожарной сигнализации (марка):





    Средства пожаротушения-огнетушители (марка):





    Средства пожаротушения-ящики для песка





    Система охранной сигнализации (марка):





    Шкаф для хранения защитных средств





    Защитные средства





    (наименования)











    Система естественной вентиляции ВН





    Система естественной вентиляции НН





    Система принудительной вентиляции ВН





    Система принудительной вентиляции НН





    Система принудительной вентиляции ТМО (трансформаторный отсек)





    Система отопления с регулятором квт





    Система отопления без регулятора квт

















    Силовой трансформатор: ТМ. ТМГ. ТЗЛ. ТСЛ. принудительная вентиляция (нужное подчеркнуть)



































    Общая высота БМЗ основание-конёк мм



    Рабочая высота пол — потолок мм.



    Количество блоков шт.



    Общие наружные габариты мм. (по основанию швеллера)



    Толщина сендвич- панелей (нужное подчеркнуть)

    50 мм. 80 мм. 100 мм.

    Металлические двери (нужное подчеркнуть)

    Утеплённые. Неутеплённые.

    Замок на двери (нужное подчеркнуть)

    Врезной. Навесной.

    Площадки обслуживания ВН. НН. ТМО. (нужное подчеркнуть)



     нет

     да

    Доводчики на двери/дверях

     нет

     да











    Аварийное освещение

     нет

     да

    Внешнее освещение входа/выхода

     нет

     да

    Ливневые желоба и водостоки

     нет

     да

    Молниезащита БМЗ

     нет

     да

    Розетки

    количество

     220 В ,  36 В, 50 Гц

    Маслосборники (для масляных трансформаторов)

     нет

     да

    Цвет- RAL всех наружных стеновых сендвич-панелей



    Цвет- RAL всех внутренних стеновых сендвич-панелей



    Цвет- RAL металлоконструкции БМЗ, дверей, углов, основания



    Цвет- RAL кровли



    Кровля (нужное подчеркнуть)

    Металл. Профлист. Металлочерепица.

    Генераторный трансформатор

    — обзор

    7.5.2.1 Реле максимального тока

    Реле обеспечивают отличную защиту генераторов, трансформаторов и шин. Они не совсем подходят для защиты фидеров и линий электропередачи. Это связано с тем, что трансформатор тока (ТТ) должен быть расположен на любом конце линии, а вторичные выводы должны проходить на относительно больших расстояниях. Это дорого и, что более важно, сопротивление вторичного проводника может привести к серьезным неточностям.В релейной системе принцип дифференциала используется для различных приложений. Наиболее распространенной формой защиты фидера является защита от перегрузки по току. Например, если в фидере произошел сбой, это вызовет перегрузку по току в линии. OCR, подключенный ближе к выключателю, обнаружит неисправность и может быть настроен на размыкание выключателя. Стандартный номер устройства для мгновенного OCR — 50.

    Принцип работы этого типа OCR прост: трансформатор тока может использовать ток в первичной линии, а вторичный трансформатор тока пропускает этот ток через катушку электромагнита. Возникающая в результате магнитная сила натягивает согнутый якорь, который является хлопушкой, против удерживающей пружины. Если ток на входе реле выше заданного уровня срабатывания, то контакты реле замыкаются и активируют цепь отключения. Уровень захвата можно регулировать постукиванием по катушке, а также регулировкой натяжения пружины.

    Другой тип мгновенного распознавания текста — это погружной. В этом случае электромагнит поднимает плунжер против силы тяжести. Опять же, уровень захвата можно предварительно установить, отрегулировав краны, а также отрегулировав положение сердечника.Когда ток достигает уровня срабатывания, реле мгновенного действия срабатывает в течение примерно 50 мс, то есть примерно 3 цикла, и активирует цепь отключения для размыкания связанных с ней выключателей.

    Во избежание последствий неисправности рабочий датчик должен быть установлен на очень высокий уровень. Этого было бы достаточно для предварительной защиты от серьезных неисправностей, которые могут повлиять на стабильность энергосистемы.

    Одно из последних достижений в OCR для распределения электроэнергии включает систему защиты, автоматизации и управления (PAC) с более чем 25 элементами, добавленными для быстрого реагирования и защиты повышенного уровня.На рис. 7.11 показана модель системы PAC, которая обеспечивает защиту фидера, а также управление секциями, а также восемь профилей настройки. С помощью микропроцессорной системы управления и контроля качества электроэнергии определенные эффекты провисания, выброса, переходных процессов и гармоник обнаруживаются и записываются.

    Рисунок 7.11. PAC для защиты распределения.

    (Источник: любезно предоставлено beckwithelectric.com.)

    Защита от низкоуровневых неисправностей достигается с помощью OCR по времени стандарта № 51. Это типичный тип OCR, основными компонентами которого являются электромагнит, рабочая катушка, вращающийся диск, штифтовые контакты и циферблат времени.Вторичный ток от ТТ проходит через рабочую катушку, которая намотана вокруг центральной ножки электромагнита. Он устанавливает эту магнитную цепь, магнитный поток проходит через магнитный диск, а затем снова возвращается через диск к внешним ножкам электромагнита. В этом состоянии диск не будет вращаться, поскольку эти два потока находятся в фазе. Однако при размещении закорачивающей катушки на одном внешнем плече происходит фазовый сдвиг, и поток здесь теперь будет отставать от внутреннего и заставлять диск вращаться.

    Диск обычно удерживается фиксирующей пружиной в неподвижном состоянии. Только когда через рабочие катушки пройдет достаточный ток, диск начнет двигаться. Это уровень срабатывания, а величина тока в рабочей катушке пропорциональна первичному току в защищаемом фидере. Следовательно, чем больше первичный ток, тем больше будет рабочий ток, и чем больше магнитный поток, тем быстрее будет вращаться диск. Точно так же, чем выше уровень тока повреждения, тем быстрее сработает реле.Эти условия в конечном итоге заставят автоматический выключатель сработать.

    Установка и настройка трансформатора | | Услуги генератора

    Установка и настройка трансформатора

    Больницам, центрам обработки данных, крупным производственным объектам и морским приложениям может потребоваться бесперебойный аварийный источник питания. Для выполнения этого требования используются более крупные генераторные установки.Нередко несколько генераторных установок работают параллельно с резервным (резервным) генератором.

    Генераторы большей мощности обеспечивают напряжение от 480 до 4160 В переменного тока. Напряжение питания от генераторной установки часто можно изменить. Во многих случаях более выгодно использовать максимальное напряжение генератора и трансформатор (ы).

    Работа трансформатора Трансформатор — это электрическое устройство, изменяющее напряжение с помощью электромагнитной индукции.Трансформаторы используются для увеличения (повышения) или уменьшения (понижения) напряжения.

    Базовый трансформатор состоит из сердечника, первичной и вторичной обмоток. Каждая обмотка наматывается на сердечник. Количество первичных обмоток по сравнению с количеством вторичных обмоток определяет напряжение. Если количество вторичных обмоток больше, чем первичных, трансформатор считается повышающим трансформатором. Если первичных обмоток больше, чем вторичных, трансформатор считается понижающим трансформатором.

    Генераторная установка подает ток номинального напряжения на первичную обмотку трансформатора. Поскольку ток течет через первичные обмотки, ток индуцируется во вторичных обмотках.

    Конфигурация При проектировании новой системы резервного питания или обновлении существующей необходимо учесть следующие факторы:
    • Физический размер генератора (ов)
    • Требования к нагрузке и напряжению
    • Количество трансформаторов для изменения напряжения
    • Требования к переключению

    Generator Source может предоставить услуги по проектированию, демонтажу и установке, чтобы удовлетворить все потребности системы.Генератор и трансформаторы

    — принцип работы, типы и применение

    Эти два устройства работают на основе закона Фарадея о принципе электромагнитной индукции. «Генераторы» генерируют ток, а трансформаторы преобразуют ток в напряжение.

    Генератор определяется как машина, которая с помощью магнитной индукции преобразует механическую энергию в электрическую, что возможно благодаря вращению катушек в магнитном поле, т.е.е. генератор, состоящий из внешних полей, также может быть результатом вращения двух электромагнитов вокруг фиксированной катушки, то есть генератора, состоящего из внутренних полей.

    Электрогенератор: принцип работы

    Генератор состоит из прямоугольной катушки с несколькими медными проводами, намотанными на железный сердечник. Эта катушка называется якорем. Функция этого якоря используется для увеличения магнитного потока. Устанавливается сильный постоянный магнит, и между этими магнитами вращается якорь.Здесь создаваемые магнитные линии перпендикулярны оси якоря. К плечам якоря также прикреплены два контактных кольца. Эти кольца используются для обеспечения подвижного контакта, и две металлические щетки также подключены к контактным кольцам, которые помогают пропускать ток от якоря к контактным кольцам. Наконец, ток проходит через нагрузочное сопротивление, подключенное к двум контактным кольцам.

    (изображение будет загружено в ближайшее время)

    Рис .: Принцип работы генератора переменного тока

    Положение якоря постоянно меняется в разные промежутки времени.На этапе, когда силовые линии магнитного поля располагаются перпендикулярно катушке, катушка затем вращается в магнитном поле для увеличения создаваемой наведенной ЭДС. Это происходит в этом положении, так как здесь максимальное количество силовых линий перехватывающего магнитного поля.

    Типы генераторов:

    Генераторы далее подразделяются на два типа: генераторы переменного тока и генераторы постоянного тока:

    1. Генераторы переменного тока:

    Генераторы переменного тока также известны как генераторы переменного тока.Принцип его работы основан на электромагнитной индукции.

    Генераторы переменного тока подразделяются на два типа:

    (a) Индукционный генератор: не требует возбуждения постоянного тока, регулирования частоты и регулярного регулирования. Принципы индукции возникают, когда катушки индуктивности вращаются в магнитном поле, производя ток и напряжение.

    (b) Синхронные генераторы: это генераторы большого размера, которые обычно используются на электростанциях. Они считаются типами с вращающимся полем или якорями.В типе с вращающимся якорем якорь расположен на роторе, а поле — на конце статора. Ток в якорь ротора снимается через щетки и контактные кольца. Эти генераторы используются для приложений с низким энергопотреблением.

    Однако генератор переменного тока с вращающимся полем широко используется из-за его высокой способности генерировать мощность и не требует контактных колец и щеток.

    1. Двухфазные или трехфазные генераторы:

    Двухфазный генератор вырабатывает два разных напряжения, и каждое напряжение считается однофазным. Однако оба генерируемых напряжения не полностью зависят друг от друга.

    Трехфазный генератор имеет 3 однофазные обмотки, расположенные отдельно друг от друга таким образом, что 120º смещает напряжение, генерируемое в любой из фаз, от двух других.

    Эти генераторы используются в таких приложениях, как морские, нефтегазодобывающие, ветряные электростанции, горнодобывающее оборудование и т. Д.

    Преимущества применения генератора переменного тока:

    1. Поскольку они не требуют щеток, эти генераторы обычно обслуживают -бесплатно.

    2. Эти генераторы имеют небольшие размеры по сравнению с генераторами постоянного тока.

    3. Потери относительно меньше, чем у машины постоянного тока.

    4. Генераторные выключатели переменного тока имеют относительно небольшие размеры, чем выключатели постоянного тока.

    Генераторы постоянного тока:

    Генератор постоянного тока используется для преобразования механической энергии в электричество постоянного тока.

    Обычно используется в автономных приложениях. Эти генераторы обеспечивают непрерывную подачу электроэнергии непосредственно в электрические накопители и электрические сети постоянного тока без использования нового оборудования.В случае генератора постоянного тока принцип работы также основан на законе электромагнитной индукции Фарадея.

    Когда проводник находится в переменном поле, в проводнике индуцируется электромагнитная сила. Величину этой ЭДС, т.е. индуцированной, можно определить с помощью уравнения ЭДС, используемого для генераторов постоянного тока. Циркуляция вынужденного тока происходит по его замкнутому пути. По правилу правой руки Флеминга можно определить направление индуцированного тока.

    ЭДС-уравнение генератора постоянного тока имеет вид:

    Eg = P Ф NZ / 60 A

    Где

    1. P — количество полюсов поля.

    2. Φ — магнитный поток на полюс по Веберу.

    3. Z — общее количество проводников якоря.

    4. A — количество параллельных ходов в якоре.

    5. N — частота вращения якоря в оборотах в минуту (об / мин)

    Типы генераторов постоянного тока:

    Существует три основных типа генераторов постоянного тока:

    1. Генератор постоянного тока с постоянным магнитом:

    В генераторах постоянного тока с постоянными магнитами нет необходимости в возбуждении внешнего поля, поскольку они имеют постоянные магниты для создания магнитного потока.

    Применение: Их можно использовать для маломощных приложений, таких как динамо-машины и т. Д.

    1. Генератор постоянного тока с отдельным возбуждением:

    Этот генератор постоянного тока с независимым возбуждением требует возбуждения внешнего поля для создания магнитного потока. Здесь мы также можем варьировать возбуждение для получения переменной выходной мощности.

    Применение: они используются в процессе гальваники, электрорафинирования и т.д. полюса статора.Они очень просты по конструкции, и от внешней цепи не требуется изменять возбуждение поля.

    Эти генераторы постоянного тока с самовозбуждением подразделяются на три: шунтирующие, последовательные и составные генераторы.

    Применение: Эти генераторы используются в таких приложениях, как зарядка аккумуляторов, сварка, обычные осветительные приборы и т. Д.

    Преимущества генераторов постоянного тока:

    Ниже приведены основные преимущества генератора постоянного тока:

    1. В этом случае стоимость кабелей снижается, так как не требуется экранирование от излучения.

    2. Здесь колебания в генераторе могут быть уменьшены за счет постоянного расположения катушек.

    3. В случае генератора постоянного тока рабочие характеристики зависят от обмотки возбуждения и т. Д.

    Трансформатор: введение

    Устройство, преобразующее напряжение в более высокое или низкое напряжение. Существуют разные уровни напряжения, которые используются при выработке электроэнергии во время передачи.

    Трансформатор обычно состоит из двух катушек, т.е.е. первичная / поле и вторичная / индуктивность, между которыми не существует электрического контакта. Когда мы позволяем пропускать ток через первичную катушку, возникает магнитное поле, которое изменяется. Однако он поддерживает ту же частоту. Это приводит к одновременной генерации переменного напряжения во вторичной катушке. Переменный ток проходит через вторичную обмотку во время замкнутой электрической цепи.

    Чем больше разница между количеством обмоток в первичной и вторичной катушках, тем больше будет разница между их напряжениями, поэтому они прямо пропорциональны.

    Принцип работы трансформатора:

    Принцип работы трансформатора основан на взаимной индуктивности между двумя цепями, которые связаны общим магнитным потоком.

    (изображение будет загружено в ближайшее время)

    Типы трансформаторов:

    Существуют два типа трансформаторов, как показано ниже:

    1. Повышающий трансформатор:

    Эти трансформаторы преобразуют низкое напряжение в высокое. -Напряжение. В этом случае количество витков в первичной обмотке меньше, чем во вторичной обмотке, т.е.е. Np

    1. Понижающий трансформатор:

    Эти трансформаторы преобразуют высокое напряжение, когда ток уменьшается, в низкое напряжение, когда ток увеличивается, нет. Число витков первичной обмотки больше, чем число витков вторичной обмотки, то есть Np ˃ Ns.

    Согласно закону электромагнитной индукции Фарадея, наведенная ЭДС определяется выражением:

    e = — d Ф / dt

    ep = — d Фp / dt

    es = — d Фs / dt

    Используя вышеуказанное уравнения, получаем,

    es = Ns x Np x ep

    Отношение Ns / Np = K

    Помимо этого, могут быть разные типы трансформаторов, основанные на различных параметрах, а именно:

    На основе проекта

    1. Трансформатор с сердечником

    2. Трансформатор с кожухом

    На основе метода охлаждения

    1. Самоохлаждающийся масляный наполнитель.

    2. Масляного типа с водяным охлаждением.

    3. Тип воздушного потока и т. Д.

    Применение трансформатора:

    Ниже приведены три основных применения трансформатора:

    1. Для увеличения тока и напряжения.

    2. Для понижения тока и напряжения.

    3. Предотвращение попадания постоянного тока в следующую цепь в трансформаторах постоянного тока и т. Д.

    Эпизод 416: Генераторы и трансформаторы

    Закон Фарадея

    Электричество и магнетизм

    Эпизод 416: Генераторы и трансформаторы

    Урок для 16-19

    • Время активности 145 минут
    • Уровень Передовой

    В генераторе движение проводника в магнитном поле индуцирует ЭДС. В трансформаторе именно изменяющееся поле индуцирует ЭДС в неподвижном проводнике.

    Краткое содержание урока

    • Обсуждение: Генераторы (30 минут)
    • Демонстрации: двигатель задним ходом (15 минут)
    • Вопросы студентов: Генераторы переменного тока (20 минут)
    • Демонстрация: Трансформеры (20 минут)
    • Студенческий эксперимент: Проверка отношений (30 минут)
    • Вопросы учащихся: уравнения-преобразователи (20 минут)
    • Дальнейшее обсуждение: Практические трансформаторы (10 минут)
    Обсуждение: Генераторы

    Конструкция простого генератора практически такая же, как у двигателя.Разница в том, что теперь для создания разности потенциалов используется механическая обработка. Электрический ток к нагрузке проходит через коммутатор для генератора переменного тока или контактные кольца, если требуется переменный ток.

    Основные идеи можно понять, представив катушку, вращающуюся в однородном магнитном поле.

    Рассмотрим катушку площадью A с N витками провода, вращающимися с постоянной угловой скоростью ω и с однородной плотностью магнитного потока B . При вращении катушка прорезает линии магнитного потока.Другой способ выразить это — сказать, что поток, связывающий катушку, меняется.

    В какой момент скорость резки флюса самая высокая? (Когда он расположен горизонтально на диаграмме выше; когда он вертикальный, скорость резки флюса мгновенно равна нулю.)

    Скорость резания флюса = наведенная ЭДС

    E индуцированный = B A Nωcos (ω t )

    с максимальным значением,

    E 0 = B A Nω когда катушка параллельна полю.

    Демонстрация: двигатель заднего хода

    Покажите, что двигатель может работать в обратном направлении, как генератор. Одна отправная точка — просто прикрепить груз к небольшому мотору и сбросить его. Двигатель работает в обратном направлении как генератор; наведенную ЭДС можно контролировать с помощью измерителя.

    Дальнейшая экспериментальная работа подкрепит обсуждение.

    Эпизод 416-1: Эффект от загрузки генератора (Word, 57 КБ)

    Альтернативный подход — подумать о вращении магнита, создающего изменяющийся магнитный поток в одной или нескольких парах катушек.Далее следует полезная демонстрация, но вы можете решить показать только ее первые этапы.

    Эпизод 416-2: Создание генератора переменного тока (Word, 304 КБ)

    Вопросы студентов: Генераторы переменного тока

    Эпизод 416-3: Генераторы переменного тока (Word, 80 КБ)

    Демонстрация: Трансформеры

    Эксперименты с трансформаторами могут быть использованы как способ исследования и подтверждения законов электромагнитной индукции и могут быть проведены раньше. Эта работа также может быть средством завершения всего этого раздела работы после 16 лет.

    Цель состоит в том, чтобы показать, что трансформатор — это электрическая машина, которая преобразует одно переменное напряжение в другое переменное напряжение. Работа с частями или всей следующей презентацией проиллюстрирует как структуру, так и работу трансформатора.

    Эпизод 416-4: Создание трансформатора (Word, 172 КБ)

    Обсуждение: уравнения преобразователя

    Определив задействованные величины, вы можете вывести уравнения трансформатора. Подчеркните, что вывод этих уравнений зависит от предположения о 100% эффективности; в большинстве трансформаторов КПД настолько высок, что неравенства можно рассматривать как приблизительные равенства.

    Студенческий эксперимент: проверка отношений

    Теория, представленная выше, может быть проверена экспериментально.

    Потери энергии становятся очень очевидными с аппаратом, описанным в этом эксперименте. Стоит повторить измерения с катушками на 120/240 витков (если есть) или с небольшим коммерческим трансформатором.

    Эпизод 416-5: Трансформеры (Word, 31 КБ)

    Вопросы учащихся: уравнения-преобразователи

    Эпизод 416-6: Трансформеры (Word, 108 КБ)

    Дальнейшее обсуждение: Практические трансформаторы

    Обсудите причины потерь энергии в реальных трансформаторах. Их легко идентифицировать как:

    • омический нагрев катушек
    • Вихретоковый нагрев сердечника
    • Эффекты гистерезиса, которые нагревают сердечник
    • Выход магнитного потока

    Но даже с ними нет ничего необычного в эффективности 95% и выше. Большие трансформаторы, используемые при передаче энергии, могут иметь КПД до 99,5%.

    Там, где используется электроника, обычно требуются низковольтные источники переменного тока, поэтому понижающие трансформаторы будут важной частью источника питания.Выходной сигнал трансформатора — переменный ток, поэтому потребуется выпрямление (с диодами) и сглаживание (с помощью конденсаторов).

    Второе широко распространенное использование — в сети Grid , которая поставляет электроэнергию потребителю. Для подключения электростанции к потребителю используется длинный провод и часто возникают большие токи. Для данного участка сети сопротивление R является фиксированным, а скорость нагрева, генерируемого в проводе, будет I 2 R ; эта энергия тратится впустую. Чтобы свести к минимуму эту потерю энергии, ток должен быть как можно меньше. Для подачи определенной мощности ( В, , , ) меньший ток может быть достигнут за счет использования как можно более высокого напряжения. Сеть спроектирована таким образом, что трансформаторы используются для повышения напряжения на электростанции перед передачей. Понижающие трансформаторы поэтапно снижают напряжение до уровня, необходимого для промышленных и бытовых потребителей.

    Испытания трансформаторов — Мотор-генераторные установки

    Испытания без нагрузки

    Для испытаний на потери холостого хода и нагревание эти наборы обеспечивают чистую мощность с точным регулированием и контролем напряжения.Доступно несколько конфигураций:

    1500 или 1800 об / мин 50–50 Гц или 60–60
    Гц
    : Когда не требуется преобразование частоты или регулировка. Часто является частью комплекта с несколькими выходами в сочетании с генератором на 150 или 180 Гц.

    600 об / мин 50-60 Гц или 60-50 Гц : при испытании трансформаторов на номинальной частоте, отличной от местной частоты.

    Переменная частота : Используя частотно-регулируемый привод и двигатель для питания этих наборов, можно выбрать любую выходную частоту в диапазоне от 50 Гц до 60 Гц.Этот набор наиболее полезен, когда для тестирования можно использовать любую частоту.

    MGG : Для требований большего диапазона, например от 50 до 180 или от 50 до 200 Гц, наиболее экономично использовать два генератора: один от 50 до 60 Гц, а другой от 100 до 200 Гц. Эти генераторы могут приводиться в действие одним и тем же двигателем.

    Испытание наведенным напряжением от 90 до 400 Гц

    Эти наборы используются для подачи питания на трансформатор при напряжениях, превышающих его нормальные номинальные значения, чтобы проверить его способность выдерживать высокие напряжения. Обычно им требуются низкие искажения и низкий уровень частичного разряда, чтобы можно было обнаружить утечку в испытуемом трансформаторе.

    Специальное применение и несколько комплектов

    Для более компактной или экономичной установки обычно комбинируют генератор номинальной частоты и высокочастотный генератор с общим двигателем на одной базе. Kato Engineering также поставляет специальные наборы M-G для тестирования другого оборудования на частотах от 25 до 1200 Гц, однофазное или многофазное (в зависимости от номинальных значений).

    • Генератор может быть спроектирован для работы с опережающим или запаздывающим коэффициентом мощности, оставаясь стабильным даже при полной мощности.
    • Диапазон частот / переменная частота: Нормальные частоты составляют 50 и 60 Гц для испытаний без нагрузки и 150 или 180 Гц для испытаний наведенным напряжением. Меньшие наборы доступны на 200 или 240 Гц, 300 или 360 Гц и 400 Гц.
    • Используя частотно-регулируемый привод на входе, можно создать набор с широким частотным диапазоном, например 100-200 Гц, что может быть полезно для настройки испытательной системы на резонансную частоту. Однако частотный диапазон более 2: 1 обычно неэкономичен.
    • Посмотреть брошюру

    Обсуждение трансформаторов, подключенных напрямую к генераторам

    C57.116-1989 — это руководство IEEE для трансформаторов, напрямую подключенных к генераторам. В этом руководстве описаны рекомендации по выбору и применению трансформатора, подключенного к генераторам.
    Учитываются блочные трансформаторы и блочные вспомогательные трансформаторы; а также при подключении напрямую или через автоматический выключатель, выключатель нагрузки и т. д.

    Типы силовых трансформаторов, используемых с генераторами

    Три типа силовых трансформаторов, связанных с генераторами —
    01. Единичные трансформаторы (UT) , напрямую соединяют систему (потребителя высокого напряжения, сеть и т. Д.) И генератор. Когда эти типы трансформаторов преобразуют ступенчатое напряжение генератора в напряжение передачи, это называется повышающими трансформаторами генератора (GSU).


    02. Блок вспомогательных трансформаторов (UAT) , напрямую соединяет вспомогательную систему с генератором.


    03 . Трансформаторы для обслуживания станции (SST) , не подключены напрямую к генератору. Он соединяет вспомогательную шину с системой.

    Типичная однолинейная схема электростанции, показывающая трансформаторы, подключенные напрямую к генераторам.

    Если вы рассмотрите обычную ситуацию — генератор на 11 кВ вырабатывает энергию в сеть, то блочный трансформатор повышает напряжение передачи с 11 кВ до 132 кВ. Теперь, чтобы приводить в действие генератор, есть вспомогательная система, работающая как бойлер, электрический насос, компрессор, и даже основные потребительские устройства (вентилятор, кондиционер, освещение и т. Д.).).

    Эта вспомогательная система на 400-440 напряжения. Вспомогательный трансформатор используется для понижения напряжения с 11 кВ до 440 вольт и подачи питания на вспомогательную систему. Сервисный трансформатор станции используется для соединения системы и системы вспомогательной шины. Это может быть использовано для дальнейшего снижения или изоляции.

    Генераторные повышающие трансформаторы (GSU): блоки GSU преобразуют напряжение с уровня напряжения генератора до уровня напряжения передачи.
    Вспомогательные нагрузки генератора: Вспомогательная система, необходимая для работы генератора, такая как котел для непрерывного производства пара, компрессор для поддержания давления воздуха, топливный насос для подачи топлива, охлаждающий вентилятор в радиаторе и генераторе и т. Д.

    Особые соображения при проектировании трансформаторов, подключенных непосредственно к генераторам

    • Снижение плотности потока сердечника при номинальном напряжении для обеспечения работы при более высоких В / Гц без насыщения сердечника
    • Увеличение расчетного запаса по механической стойкости обмоток для учета возможности неисправности, возникающей во время период перевозбуждения.
    • Повышенная тепловая мощность трансформатора для предотвращения перегрева из-за повышенных токов.

    Дополнительная литература

    Как запитать этот повышающий трансформатор с помощью этого функционального генератора?


    Я понимаю, почему у LM358 могут быть проблемы.
    ———————————
    На высокочастотных генераторах вызов коаксиального кабеля является большой проблемой, поэтому согласующие резисторы находятся внутри.Также хороший генератор должен стоять недолго в течение всего дня. Некоторые генераторы имеют варианты 50/75/0 Ом.

    от компании Keysight / Agilent / HP. Все, над чем я работал.

    Почему ваш функциональный генератор выдает вдвое большее запрограммированное напряжение

    По умолчанию функциональные генераторы Agilent отображают желаемое напряжение, как если бы оно было подключено к нагрузке 50 Ом. Когда устройство с высоким импедансом, такое как осциллограф, используется для измерения выходного сигнала функционального генератора, форма сигнала выглядит в два раза больше напряжения, установленного на дисплее осциллографа.
    Некоторые осциллографы могут изменять входной импеданс со стандартного высокого импеданса на нагрузочную нагрузку 50 Ом. Другое решение — добавить проходное соединение 50 Ом (номер детали Agilent: 0960-0301) на конец кабеля BNC.


    Другие общие импедансы: 25, , 75, , 93, 135, 150 и , 600, Ом. — Видеосистемы чаще всего имеют сопротивление 75 Ом, а во многих аудиосистемах используется сбалансированная оконечная нагрузка на 600 Ом. Если выход функционального генератора не подключается к нагрузке 50 Ом, может потребоваться регулировка выходного напряжения для компенсации различного импеданса.Для источника 50 Ом желаемое напряжение V, измеренное в импедансе R, можно рассчитать как Vmeasured = V (R / (R + 50)), где V = 2 * display или Vmeasured = display (2R / (R + 50))
    Функциональные генераторы Agilent 33220A и 33250A могут выполнять этот расчет за вас и напрямую отображать желаемое напряжение.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
