Устаревшие схемы генераторов 60 — 70х годов прошлого века. «Жигули», «Москвич», «Волга», «Зил», «ГАЗ», «УАЗ»



Схема автомобильного генератора, это схема самого генератора, схема соединенного с ним регулятора напряжения и схема цепи возбуждения генератора. Генератор с регулятором напряжения иногда называют – генераторная установка.

Автомобильный генератор — это трехфазная синхронная машина. Принцип действия основан на явлении электромагнитной индукции. Смысл явления состоит в том, что в обмотке индуктируется электродвижущая сила, если вокруг нее действует изменяющееся магнитное поле. Значит, генератор должен состоять из обмотки и вращающегося магнита. Обмотка наматывается на кольцевой сердечник, а внутри обмотки вращается ротор. Процесс намагничивания ротора, называется возбуждением генератора. Для намагничивания ротора в нем есть своя обмотка, в которую ток попадает через щетки. Ток, намагничивающий ротор, называется ток возбуждения, а обмотка ротора называется обмотка возбуждения.

По принципу действия синхронный генератор, создает переменное напряжение, а для зарядки аккумулятора и для работы всего электрооборудования, нужно постоянное напряжение, поэтому в любой автомобильный генератор, входит выпрямитель — трехфазный диодный мост. Переменный ток генератора выпрямляется диодным мостом и во внешних цепях действует постоянное напряжение и протекает постоянный ток.

Регулятор напряжения – обязательный элемент схемы, он поддерживает необходимый уровень выходного напряжения генератора.

Регулятор напряжения включается в цепь возбуждения. Его задача управлять током возбуждения. Он работает в режиме открыто – закрыто, то есть, он все время включает и выключает ток возбуждения. Напряжение генератора повышается, он отключает ток возбуждения — напряжение снижается, он снова включает ток возбуждения и напряжение повышается. Таким образом, он не дает напряжению вырасти выше заданного значения, которое должно быть 13,8 — 14,2 Вольта.

Такое напряжение необходимо поддерживать для нормальной зарядки аккумулятора и нормальной работы всех приборов электрооборудования.

Автомобильный генератор первоначально возбуждается от аккумулятора. Как только включается зажигание, выходной транзистор регулятора открывается, через него идет ток возбуждения и ротор намагничивается. Когда завелся двигатель и генератор заработал, возбуждение происходит уже от самого генератора. ЭДС генератора становится выше, поэтому генератор становится источником, а аккумулятор начинает заряжаться.

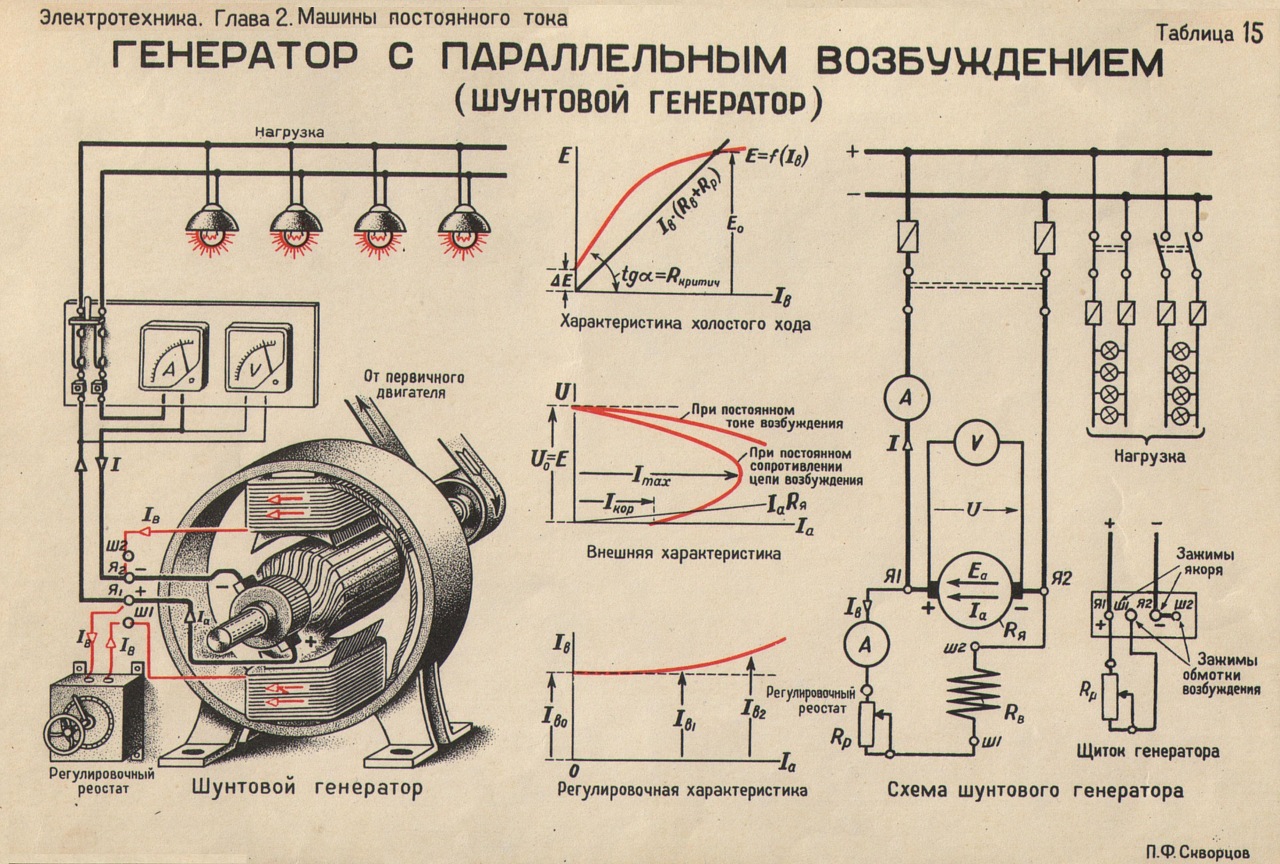

Применяются два принципа подачи тока возбуждения от генератора на собственную обмотку возбуждения.

  1. Схема возбуждения от выхода генератора

Ток возбуждения идет от выхода генератора, через замок зажигания, выход генератора всегда связан с аккумулятором.

  1. Схема возбуждения через дополнительные диоды

В этом случае, ток возбуждения выпрямляется отдельным выпрямителем, цепь возбуждения отключена от выхода генератора и, значит, от аккумулятора.

Ток возбуждения идет только внутри генератора и не использует внешнюю цепь. Аккумулятор используется только для первоначального возбуждения.



Схемы генераторов с возбуждением от выхода генератора

Эти простые схемы применялись для автомобилей 60-х 70-х годов выпуска. «Жигули», «Москвичи», ЗиЛ, Газ, Уаз. Много таких автомобилей до сих пор остается в эксплуатации.

Регулятор напряжения может быть внешним и встроенным. Внешний регулятор это отдельная коробочка, которая соединяется с генератором проводами и стоит в стороне от генератора. Встроенный регулятор, входит в состав генератора, крепится внутри или снаружи корпуса, обычно, встроенный регулятор сделан вместе со щетками.

На выходе регулятора напряжения стоит мощный транзистор, это может быть биполярный, и может быть полевой транзистор. Он работает в ключевом режиме, то есть, открыт — закрыт. Открыт транзистор – ток возбуждения проходит, закрыт транзистор — ток не проходит.

Есть три варианта включения транзистора – с общим Эмиттером, общей Базой и с общим Коллектором. Поэтому ключи на транзисторах бывают с ОЭ, ОБ, ОК. Для каждого варианта транзисторного ключа есть свои особенности применения.

В регуляторах напряжения используются транзисторные ключи с ОЭ и ОК. Если заземлен транзистор, то это ключ с ОЭ, если заземлена щетка. то это ключ с ОК. Регуляторы выполненные по схеме с ОЭ называют A-Circuit, регуляторы выполненные по схеме с ОЭ называют В — Circuit.

В автомобильных схемах генераторов применяются обе схемы – и A-Circuit, и В-Circuit



Схемы с внешним регулятором напряжения

Такая схема применялась на автомобилях Жигули ранних выпусков 2101 — 2106



Такая схема применялась для автомобилей Волга, Газ, Зил, УАЗ. Генераторы Серий 16 3701 и 19.3771.

Эта схема применяется для автомобилей Крайслер и Додж. По этой схеме сделан генератор на двигатели Крайслер для автомобилей Волга и Газель.



Генераторы со встроенными регуляторами напряжения

Регулятор напряжения можно установить снаружи и внутри генератора. Такая конструкция получается более компактной и надежной, она позволяет отказаться то проводов для соединения генератора и регулятора напряжения.

При установке регулятора снаружи корпуса генератора, появляется возможность замены регулятора не снимая генератор.





Генераторы такой конструкции, со встроенным регулятором, установленном на корпусе, широко применяется для автомобилей выпускавшихся  в недавнее время и находящиеся в эксплуатации — Валдай, КАМАЗ, МАЗ, УАЗ



Все приведенные схемы используют принцип питания обмотки возбуждения от выхода генератора. Генератор часть своего выпрямленного тока отдает на собственное возбуждение.

Путь тока возбуждения: Плюс генератора, плюс аккумулятора, контакты замка зажигания, вход регулятора напряжения, обмотка (или наоборот), обмотка возбуждения, минус — масса.



Недостаток  Схемы с питанием обмотки возбуждения от выхода генератора.

Почему отказались от такой схемы и стали применять схему с дополнительными диодами, (тоже устаревшую)

В настоящее время снова используется схема без доп. диодов, в таких генераторах применяют регуляторы напряжения с микроконтроллерами.

В генераторах с питанием обмотки возбуждения от выхода генератора, весь ток возбуждения проходит через контакты замка зажигания. Этот ток для получения достаточной мощности генератора должен быть быть 3 — 5 Ампер. Такой ток  требует качественного зажима всех контактов и достаточно толстого провода,  при размыкании контактов дает сильную искру и изнашивает контакты, снижая надежность системы зарядки и системы зажигания, которая питается через эти же контакты.

Аккумулятор в любой схеме всегда подключен к плюсовому выводу генератора, это необходимо для того, чтобы генератор и аккумулятор могли работать как источники заменяя друг друга — двигатель не работает — источник аккумулятор, двигатель заработал — источник генератор.

Когда генератор не работает, аккумулятор, прямо подключенный к нему, не может разрядиться через генератор, потому, что диодный мост не пропускает ток в обратном направлении, но, через обмотку возбуждения, аккумулятор может разрядиться.

Если двигатель не завелся,  генератор не заработал, а зажигание осталось включено, то через обмотку ротора идет ток  от аккумулятора (а это 3 – 5 Ампер). По разным причинам такие ситуации иногда возникают и тогда, через несколько часов, двигатель не заведется. То есть, в схемах, в которых обмотка возбуждения запитана от выхода генератора и, значит, подключена непосредственно к аккумулятору, может неожиданно разрядиться аккумулятор.



Схема с дополнительными диодами несколько сложнее, но она обеспечивает питание обмотки возбуждения, прямо внутри генератора минуя замок зажигания, обмотка возбуждения не имеет прямой связи с аккумулятором, поэтому  такая схема исключает случайную разрядку аккумулятора при невыключенном зажигании.



В схемах с дополнительными диодами, первоначальное возбуждение также происходит от аккумулятора, но очень маленьким током чрез ограничительные сопротивления или через специальную лампочку. После запуска генератора ток возбуждения идет уже по отдельной цепи, не связанной с аккумулятором, через дополнительный выпрямитель. (доп диоды)

Схемы автомобильных генераторов с дополнительными диодами.
