AS440 AVR для Stamford Автоматический регулятор напряжения
Автоматический регулятор напряжения AS440 — полуволновой фазоуправляемый регулятор напряжения тиристорного типа используемых для комплектации синхронных генераторов производства Cummins Generator Technologies под торговой маркой STAMFORD.
Взаимозаменяем с регуляторами EA440, Onan 305-0824, AVR AS440, AVR ZL440D, EA440-T.
- Точность регулирования <±1.0%;
- Возможность применения при параллельной работе;
- Установка времени плавного повышения нагрузки;
- Защита от падения напряжения.
AS440 является полуволновым регулятором напряжения тиристорного типа AVR и является частью системы возбуждения для безщеточного генератора . Конструкция использует технологии поверхностного монтажа (SMT) для высокой степени интеграции функций в малой площади регулятора напряжения AVR .
Положительное напряжение наращивается от остаточных уровней и обеспечивается за счет использования эффективных полупроводников в схеме питания АРН. Цепи отслеживания мощности и напряжения имеют отдельные терминалы , позволяя мощности возбуждения , которые будут получены непосредственно из обмотки статора для основных применений или вспомогательной обмотки , если требуется короткое устойчивое соединение цепи.
AVR связан с основной обмоткой статора и обмоткой возбуждения, чтобы обеспечить регулирование по замкнутому циклу выходного напряжения и нагрузки регулирования + / — 1,0%. Терминалы контроля AVR постоянно отслеживают изменения напряжения для целей быстрого управления . В ответ на изменение напряжения ,AVR регулирует мощность и подает ток на выходы катушек возбуждения, для поддержания выходного напряжения генератора в заданных пределах , компенсируя нагрузки , частоту, температуры и коэффициента мощности.
Измерительный контур скорости вращения постоянно отслеживает выходной сигнал генератора и обеспечивает защиту системы возбуждения по частоте, уменьшая выходное напряжение пропорционально со скоростью ниже заранее установленных порогов.
Ручная регулировка предусмотрена для заводской настройки в соответствии с номинальной частотой. Это может быть легко изменено на 50 или 60 Гц с помощью перемычек.
Выходы для подключения дистанционного регулятора напряжение, позволяют пользователю осуществлять полный контроль напряжения генератора.
Аналоговый вход предусматривает возможность подключения к контроллеру коэффициента мощности или другим внешним устройствам с совместимым выходом.
AVR имеет устройство для подключения droop CT , чтобы позволить параллельную работу с другими генераторами , оборудованных такими же AVR AS440.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ AS440
| Наименование параметра | Значение |
|---|---|
| Контролируемые параметры тока: | |
| — напряжение | 190~264 В 1-но фазное, 2 провода |
| — частота | 50/60 Гц (возможность выбора) |
| Параметры выходного тока: | |
| — напряжение |
макс. 90 В (пост. ток) при 207 В (перем. ток)
|
| — ток |
продолжительный 4 А кратковременный 10 А на 10 сек. |
| — сопротивление | мин. 15 Ом |
| Точность регулирования | <±1% |
| Остаточное напряжение на клеммах | |
| Время плавного старта | 2 сек. |
| Температурная погрешность | 0,04% на каждое изменение °С |
| Точность регулирования от внешнего регулятора напряжения, Ватт | ±8% при 1 кОм на 1 Ватт |
| Защита от пониженной частоты (заводская установка) | 95% |
| Тепловыделение |
макс. |
| Габаритные размеры (ДхШхВ), мм | 150 х 135 х 40 |
| Вес, грамм | 418 |
Автоматический регулятор напряжения AVR 2кВт 220V бензогенератора, электростанции
Купить Автоматический регулятор напряжения AVR 2кВт 220V бензогенератора, электростанции — (фото, цена, описание, отзывы) Вы можете с доставкой в следущие города Антополь, Барановичи, Барань, Бегомль, Белицк, Белоозерск, Белыничи, Береза, Березино, Березовка, Бешенковичи, Бобр, Бобруйск, Богушевск, Болбасово, Большая Берестовица, Борисов, Боровуха, Браслав, Брест, Буда-Кошелево, Быхов, Василевичи, Верхнедвинск, Ветка, Ветрино, Вилейка, Витебск, Волковыск, Воложин, Вороново, Воропаево, Высокое, Ганцевичи, Глубокое, Глуск, Глуша, Гомель, Горки, Городея, Городище, Городок, Гродно, Давид-Городок, Дзержинск, Дисна, Добруш, Докшицы, Дрибин, Дрогичин, Дубровно, Дятлово, Езерище, Ельск, Жабинка, Желудок, Житковичи, Жлобин, Жодино, Заречье, Заславль, Зеленый Бор, Зельва, Иваново, Ивацевичи, Ивенец, Ивье, Калинковичи, Каменец, Кировск, Клецк, Климовичи, Кличев, Кобрин, Козловщина, Копаткевичи, Копыль, Кореличи, Корма, Коссово, Костюковичи, Коханово, Красная Слобода, Краснополье, Красносельский, Кривичи, Кричев, Круглое, Крупки, Лельчицы, Лепель, Лида, Лиозно, Логишин, Логойск, Лунинец, Любань, Любча, Ляховичи, Малорита, Марьина Горка (Пуховичи), Мачулищи, Микашевичи, Миоры, Мир, Могилев, Мозырь, Молодечно, Мосты, Мстиславль, Наровля, Негорелое, Несвиж, Новогрудок, Новоельня, Новолукомль, Новополоцк, Оболь, Озаричи, Октябрьский, Ореховск, Орша, Осиповичи, Острино, Островец, Ошмяны, Паричи, Петриков, Пинск, Плещеницы, Подсвилье, Полоцк, Порозово, Поставы, Правдинский, Пружаны, Радошковичи, Радунь, Речица, Рогачев, Россь, Руба, Руденск, Ружаны, Светлогорск,Свирь, Свислочь, Сенно, Скидель, Славгород, Слоним, Слуцк, Смиловичи, Смолевичи, Сморгонь, Солигорск, Сопоцкин, Старобин, Старые Дороги, Столбцы, Столин, Стрешин, Сураж, Телеханы, Тереховка, Толочин, Туров, Уваровичи, Узда, Улла, Уречье, Ушачи, Фаниполь, Хойники, Чаусы, Чашники, Червень, Чериков, Чечерск, Шарковщина, Шерешево, Шклов, Шумилино, Щучин, Юратишки и другие.
AVR-регулятор напряжения для генераторов
Все Запчасти Briggs & Stratton Запчасти CHAMPION Запчасти к бензопилам Champion 55 Champion 120T Champion 137 / 142 Champion 237 / 241 Champion 245 / 254 Champion 250 Champion 251 / 256 Запчасти к генераторам Champion GG 950DC Champion GG 951DC Champion GG 1200 Champion GG 1300 Champion GG 3000 Champion GG 3300 Champion GG 3301 Champion GG 6501E Champion GG 7200E Champion GG 7500E / GG 7500E-3 Champion GG 7500ES Champion GG 7501E / GG7501E-3 Champion GG 8000E / GG 8000E-3 Champion DG 2200E Champion DG 3600E Champion DG 3601E Champion DG 6000E / DG 6000E-3 Champion DG 6500E / DG 6500E-3 Champion DG 6501E / DG 6501E-3 Champion DG 6501ES Champion DW 180E Champion DW 190AE Champion GW 200AE Champion IGG 950 Champion IGG 980 Champion IGG 1200 Champion IGG 3600 Champion DG 12E / DG 12E-3 / DG12ES-3 Champion DG 15E / DG 15E-3 / DG15ES-3 Champion LPG 2500 Champion LPG 6500E Запчасти к культиваторам Champion GC 243 Champion GC 252 Champion BC 1193 Champion BC 4311 Champion BC 4401 Champion BC 5511 Champion BC 5512 Champion BC 5602 Champion BC 5712 Champion BC 6611 Champion BC 6612H Champion BC 6712 Champion BC 7612H Champion BC 7712 Champion BC 8713 Champion BC 8716 Champion BC 9713 Champion BC 9714 Champion BC 9813 Champion DC 1163E Champion DC 1193E Запчасти к мотопомпам Champion GP 40 Champion GP 40-II Champion GHP 40-2 Champion DHP 40E Champion DP 50E Champion GP 50 Champion GP 51 Champion GP 52 Champion GP 80 Champion GTP 80 Champion GTP 80H Champion DTP 80E Champion GTP 81 Champion DTP 81E Champion GTP 82 Champion GP 100 / GP 100E Champion GTP 101 / GTP 101E Запчасти к подметальным машинам Champion GS 5080 Champion GS 5562 Champion GS 50100 Запчасти к снегоуборщикам Champion ST 246 Champion ST 553 Champion ST 556 Champion ST 656 Champion ST 656BS Champion ST 661 Champion ST 662E Champion ST 761E Champion ST 762E Champion ST 861BS Champion ST 1170E Champion ST 1170BS Champion STT 1170E Champion ST 1376E Остальные запчасти Запчасти к триммерам Champion T252 Champion T256 / T256-2 Champion T333 / T333-2 / T333S-2 Champion T433 / T433-2 / T433S-2 Champion T523 / T523-2 / T523S-2 Запчасти к электротриммерам Champion ET 1004A Запчасти DDE Генераторы бензиновые DDE GG 950 DDE GG 1300 DDE GG 3300 / GG 3300E DDE GG 7200 DDE DPG 6501E DDE DPG 7551E DDE DPG 7553E / DPG 7553-3E DDE DPG 10553E DDE DPPG 2801E DDE DPPG 5801E Генераторы дизельные DDE DG 6000E / DG 6000-3E DDE DDG 6000E / DDG 6000-3E Генераторы инверторные DDE GG 3300Zi DDE DPG 1001Si DDE DPG 1101i DDE DPG 1201i DDE DPG 2051i DDE DPG 2051Si DDE DPG 2101i DDE DPG 3251i DDE DPG 3251Si DDE DPG 5551Ei DDE DPG 7201Ei Мотобуры / ледобуры DDE GD-52-200 DDE GD-65-300 Снегоуборщики DDE ST 1176LE DDE ST 1370L DDE ST 1387L DDE ST 1387LET DDE ST 5556L DDE STG 5556 DDE ST 6556L DDE ST 6560L DDE ST 6561L DDE ST 6561LE DDE ST 6562L DDE STG 6562 DDE ST 8062BS DDE ST 8064L DDE ST 8066L DDE ST 9070L DDE STG 9070E DDE ST 9071LE DDE ST 10066BS Триммеры и мотокосы бензиновые DDE GT 23CD DDE GT 25CD DDE GB 25RD DDE GB 26RD DDE GB 32RD DDE GB 33RD DDE GB 43RD DDE GBS 260RD DDE GBS 330RD DDE B420R DDE GB 420RD DDE GBS 430R DDE GBS 5200R Запчасти FUBAG Fubag TI 700 Fubag TI 1000 Fubag TI 2000 Запчасти HONDA Запчасти Honda WB20XT Запчасти Honda WB30XT Запчасти HUSQVARNA Запчасти к бензопилам Husqvarna 135 / 140 Husqvarna 137 / 142 Husqvarna 235 / 236 / 240 Husqvarna 435 / 435e / 440e Запчасти к бензорезу Husqvarna K760 Запчасти KIPOR Kipor IG770 Kipor IG1000 Kipor IG2000 Kipor IG2600 Kipor KDE12EA / KDE12000EA Запчасти LIFAN LIFAN 152F LIFAN 154F LIFAN 160F LIFAN 168F LIFAN 168F-2 LIFAN 170F LIFAN 173F LIFAN 177F LIFAN 182F LIFAN 188F LIFAN 190F LIFAN 192F Запчасти PARTNER Partner 350 / 351 / 371 Partner P340S / P350S / P360S Запчасти ROBIN SUBARU Запчасти к двигателям Robin-Subaru EX17 Robin-Subaru EX21 Robin-Subaru EX27 Robin-Subaru EY15 Robin-Subaru EY20 Robin-Subaru EY28 Robin-Subaru Eh46, Eh51 Robin-Subaru EH65 Robin-Subaru Eh22 Запчасти к мотопомпам Robin-Subaru PTG208 / PTG210 Robin-Subaru PTG208ST / PTG210ST Robin-Subaru PTG307 / PTG310 Robin-Subaru PTG307ST / PTG310ST Robin-Subaru PTX301 Robin-Subaru PTX301ST Запчасти STIHL Запчасти к бензопилам STIHL MS 170 STIHL MS 180 STIHL MS 181 STIHL MS 210 STIHL MS 211 STIHL MS 230 STIHL MS 250 STIHL MS 260 STIHL MS 270 STIHL MS 290 STIHL MS 310 STIHL MS 311 STIHL MS 340 STIHL MS 341 STIHL MS 360 STIHL MS 361 STIHL MS 381 STIHL MS 390 Запчасти к бензорезам STIHL TS 400 STIHL TS 410 STIHL TS 420 Запчасти GG950 AVR-регулятор напряжения Запчасти Воздушные фильты Виброизоляторы Катушки зажигания Масла и смазки Муфты для виброплит Поршневые для бензопил Ремни приводные Свечи зажигания Стартеры ручные Запчасти к снегоуборщикам Шестерни снегоуборщика Кольца фрикционные Запчасти к бензопилам 2512, поршень 34 мм / 25 см. куб. 4500, поршень 43 мм / 45 см. куб. 5200, поршень 45 мм / 52 см. куб
Автоматический регулятор напряжения (AVR) для генератора 2 кВт — 3 кВт.
Автоматический регулятор напряжения (AVR).АВР находится в генераторе и выполняет функцию, грубо говоря, выпрямителя. Когда генератор вырабатывает напряжение, он его выдаёт как бы в грязном виде. Проходя через АВР напряжение стабилизируется и выравниваются герцы. Также АВР выполняет много других функций, но основные это именно эти две.
В основном генераторы на 2,0 ― 3,0кВт бывают двох видов: с АВР и без него.
Также такие генераторы ёщё называются щёточные и бесщеточные.
Если у Вас на генераторе стоит АВР, вы получаете такие преимущества, как постоянные 50 Герц. Это очень важно, если генератор необходимо использовать в доме, офисе или для чувствительной техники как компьютеры, котлы для обогрева помещения.
Для нормальной работы всех электрических приборов, в которых используются электронные платы, необходимо, чтобы на вход к ним было соответствующее требованиям как напряжение, так и частота.
Данный автоматический регулятор имеет 2 провода, для подключения к клеммам щеток, и при подключении этих проводов важно не перепутать их полярность. Для этого на большинстве регуляторов, один из проводов имеет метку со знаком плюс. Если же на вашем АВР нет метки, то можно определить полярность провода по его цвету, но есть один нюанс, раскраска проводов бывает двух видов:
- Синий и желтый провод — в этом случае синий провод будет со знаком плюс.
- Красный и белый провод — при этом окрасе проводов плюсом будет красный провод.
Синий провод этого регулятора, имеет метку со знаком плюс.
АВР различается:
По форме:
По количеству фишек:
По мощности:
По фазам:
- одна фаза;
- три фазы;
Для правильного подбора АВР Вы должны знать все эти параметры: какой формы, сколько фишек, мощность, сколько фаз.
Очень трудно подобрать АВР по модели генератора. Производители очень часто изменяют конструкцию не меняя модель своего изделия.
Поэтому, мы всегда готовы помочь и подобрать для вашего генератора оптимальные запчасти.
AVR— подходит до генераторов торговых марок: Kraft SK, Prokraft, Kraftech, Kraftstorm, Power Kraft, KraftWelle, Alligator, Tiger, Eurotec, Foresta, FORTE, Hitachi, Hyundai, MTD, Sadko, Solo, Stern, Stiga, Sturm, Бригадир, Дніпро-М, Протон, Энергомаш.
Отправляем товар в любую точку Украины, как в большие города: Киев, Днепр, Харьков, Одесса, Львов, так и в Чоп, Мукачево, Броды, Комсомольск, Изюм и т. д.
АВР для генератора, автозапуск генератора
ООО «Независимые энергетические системы» на протяжении многих лет занимается производством блоков АВР для генераторов на базе контроллеров собственного производства. В состав контроллера входят высококачественные комплектующие, что обуславливает высокую надежность наших блоков АВР.
Блок АВР серии БУГ в случае пропадания напряжения основной сети обеспечивает автоматический запуск электрогенератора управляя топливным клапаном, стартером, приводом воздушной заслонки бензогенератора / предпусковым подогревом свечи дизельгенератора, прогрев электрогенератора до рабочей температуры и автоматический ввод резерва электрогенератора (подключение нагрузки). При появлении напряжения сети блок АВР автоматически отключит нагрузку от электрогенератора, обеспечит охлаждение электрогенератора и его остановку.
К блоку АВР возможно подключить GSM-модем. Благодаря этому появляется возможность дистанционно контролировать и управлять электрогенератором.
В состав блока АВР электрогенератора входят:
- Плата контроллера автозапуска и автоматического ввода резерва электрогенератора собственного производства.
- Силовые ключи(контакторы)
- Зарядное устройство для зарядки аккумуляторной батареи электрогенератора.
- Переключатели выбора режимов работы блока.
- Кнопка-гриб аварийной остановки.
Основные функции
- Обеспечение полного цикла работы электрогенетратора: автоматический запуск электрогенератора в случае проподания напряжения основного ввода, либо выхода напряжения основного ввода за установленный диапазон; прорев электрогенератора и подключение потребителей; контроль работы электрогенератора, защита от перегрузки; охлаждение и останов электрогенератора при появлении напряжения основного ввода.
- Выбор типа резервируемой сети: однофазная сеть — однофазный электрогенератора, трехфазная сеть — однофазный электрогенератор, трехфазная сеть — трехфазный электрогенератор.
- Работа с бензиновыми, дизельными и газовыми электрогенераторами.
- Управление приводом воздушной заслонки(соленоид с возвратной пружиной, двигатель постоянного тока) бензиновых и газовых электрогенераторов.
- Контроль температуры двигателя электрогнератора(опция).
- Контроль напряжения аккумуляторных батарей источника бесперебойного питания(ИБП). Запуск электрогенератора при разряде АКБ ИБП.
- Тестовый еженедельный запуск генератора, в установленное время и день недели.
- Экономный режим работы электрогенератора(устанавливается время работы и время простоя электрогенератора)
- Счетчик моточасов и счетчик времени до проведения ТО
- Встроенный журнал событий и журнал аварий с указанием даты и времени.
- Подключение к ПК для считывания/изменения параметров и режимов работы блока автоматики.
- Расширение функицональности установкой дополнительных модулей: БИП, GSM-модем.
Сводная таблица характеристик
| БУГ-Light 32 | БУГ-Light 63 | БУГ-Basic | БУГ-Pro | БУГ-Elite | |
Мах. мощность трехфазной сети/генератора | до 15кВт | до 30кВт | до 30кВт | до 30кВт | до 30кВт |
| Мах. мощность однофазной сети/генератора | до 7.5кВт | до 15кВт | до 15кВт | до 15кВт | до 15кВт |
| Напряжение,В | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 |
| Максимальный коммутируемый ток,А | 32 | 63 | 63 | 63 | 65 |
| Производитель контактора | IEK | КЗЭ Кашин | КЗЭ Кашин | КЗЭ Кашин | Shneider Electric |
| Зарядное устройство | да, до 5А | да, до 5А | да, до 5А | да, до 5А | да, до 5А |
| Встроенный байпас | да | да | да | да | да |
| Встроенный дисплей | нет | нет | нет | да | нет |
| Встроенный GSМ-модем | нет | нет | нет | нет | да |
| Еженедельный тестовый запуск | да | да | да | да | да |
| Режим Работа-отдых | да | да | да | да | да |
| Счетчик моточасов, время до ТО | да | да | да | да | да |
| Контроль температуры двигателя | да | да | да | да | да |
| Контроль аккумулятора ИБП | нет | нет | да | да | да |
| Подключение к ПК(USB->RS485) | да | да | да | да | да |
| Подключение внешнего дисплея(БИП-1) | да | да | да | да | да |
| Установка GSM-модема | да | да | да | да | нет |
| Габариты(ШиринаXВысотаXГлубина),мм | 400x400x155 | 400x400x155 | 400x500x155 | 400x500x155 | 400x500x155 |
| Вес, кг | 15 | 19 | 25 | 25 | 25 |
| Степень защиты | IP31 | IP31 | P31 | P31 | P31 |
Отличительные особенности
В состав блока входят высококачественные силовые ключи(контакторы) с механической и электрической защитой от встречных токов российского производства. | |
| Установлено мощное зарядное устройство аккумуляторной батареи электрогенератора. | |
| Возможность контроля температуры картера двигателя бензинового генератора с целью управления воздушной заслонкой в зависимости от температуры двигателя, прогрева двигателя электрогенератора перед подключением потребителей, защиты двигателя от перегрева. | |
| Возможность установки GSM-модема. Благодаря нему появляется возможность дистанционно посредством SMS-сообщений запускать/останавливать электрогенератор, контролировать режим работы блока, считывать телеметрические данные(напряжения по фазам, моточасы, время до технического обслуживания, заряд аккумуляторной батареи и т.д), настраивать ВСЕ параметры и константы блока АВР(количество попыток запуска, задержки на запуск останов электрогенератора, время еженедельного тестового запуска и т.д.) | |
Возможность подключения блока к персональному компьютеру по интерфейсу RS485 для настройки параметров и констант, считывания текущих измерений и т. д. | |
| Встроенный байпас. В случае выхода из строя управляющего контроллера, существует возможность в ручную запустить электрогенератор переключить потребителей на резервную линию в случае пропадания основной сети. | |
| Принудительный запуск/останов электрогенератора Пользователем с тумблера на блоке АВР. | |
| Гриб «Аварийный стоп». Принудительный останов генератора в случае возникновения нештатной ситуации с блока АВР. |
схемы подключения блока с автозапуском генератора. Что это такое и из чего состоит контроллер?
Альтернативные источники энергии в наши дни получают все большее распространение, поскольку позволяют обеспечить бесперебойное электроснабжение объектов различной направленности. В первую очередь, коттеджей, дач, небольших строений, где присутствуют перебои с электричеством.
Если обычное электропитание исчезает, то возникает потребность скорее включить источник резервного питания, что не всегда возможно сделать в силу различных причин. Именно для этих целей используется автоматическое включение резерва или АВР для генератора. Это решение дает возможность за считанные секунды активировать резервное питание без особого труда.
Что это такое?
Как уже было сказано выше, АВР переводится, как автовключение (ввод) резерва. Под последним следует понимать любой генератор, производящий выработку электроэнергии, если энергоснабжение объекта прекратится.
Данное устройство – своеобразный переключатель нагрузки, осуществляющий это в момент необходимости. Ряд моделей АВР требует ручной настройки, но большая часть управляются в авторежиме по сигналу о потере напряжения.
Следует сказать, что данный блок состоит из ряда узлов и бывает либо однофазным, либо трехфазным. Для смены нагрузки нужно будет лишь установить после электрического счетчика специальный контроллер. Положение силовых контактов будет управляться главным источником электрической энергии.
Почти все типы устройств с запуском от электрической станции можно оснастить автономными механизмами АВР. Для установки блоков резервного введения следует использовать особый шкаф АВР. В то же время щит АВР обычно размещается либо после газогенераторов, или устанавливается на общем электрощите.
Виды и их устройство
Следует сказать, что типы АВР-устройств могут различаться по следующим критериям:
- по категории напряжения;
- по количеству запасных секций;
- времени задержки переключения;
- мощности сети;
- по типу запасной сети, то есть применяться в однофазной либо трехфазной сети.
Но чаще всего данные устройства делят на категории по методу подключения. В данном случае они бывают:
- с автоматическими рубильниками;
- тиристорные;
- с контакторами.
Если говорить о моделях с автоматическими рубильниками, то главным рабочим элементом такой модели будет рубильник, имеющий среднее нулевое положение. Чтобы его переключить применяется электропривод моторного типа под управлением контроллера. Такой щит очень легко разобрать и ремонтировать по частям. Он очень надежен, но у него нет защиты от короткого замыкания и скачков напряжения. Да стоимость его довольно велика.
Тиристорные модели отличаются тем, что здесь элементом коммутации являются тиристоры высокой мощности, способствующие тому, чтобы подключение второго ввода вместо первого, что вышел из строя, осуществлялось почти мгновенно.
Данный аспект будет много значить при выборе АВР для тех, кому важно, чтобы электричество было всегда, а любой, даже самый маленький сбой, может стать причиной каких-то серьезных проблем.
Стоимость такого типа АВР велика, но иногда другой вариант просто использовать нельзя.
Еще один тип – с контакторами. Он является наиболее распространенным на сегодняшний день. Это объясняется ценовой доступностью. Его основными частями являются 2 контактора, обладающие взаимной блокировкой, электромеханической или электрической, а также реле, которое предназначается для контроля над фазами.
Самые доступные модели осуществляют контроль лишь над одной фазой, не принимая при этом в расчет качество напряжения. Когда подача напряжения на одну фазу прекращается, нагрузка автоматически идет на другой источник питания.
Модели дороже дают возможность контролировать частоту, напряжение, задержки времени и осуществлять их программирование. Кроме того, можно произвести механическое блокирование всех вводов одномоментно.
Но при неисправности устройств его нельзя заблокировать вручную. И если потребуется ремонт одного элемента, придется производить ремонт всего агрегата сразу.
Говоря о конструкции АВР, следует сказать, что оно состоит из 3-х узлов, которые взаимосвязаны между собой:
- контакторов, которые осуществляют коммутирование вводных и цепей нагрузки;
- логических и индикационных блоков;
- релейного блока переключения.
Иногда они могут снабжаться дополнительными узлами для исключения просадок напряжения, задержек по времени, повышения качества тока на выходе.
Включение запасной линии позволяет обеспечить группа контактов. За наличием входящего напряжения следит фазное контролирующее реле.
Если говорить о принципе работы, то в стандартном режиме, когда все запитывается от главной сети, блок контакторов направляет электричество на потребительские линии, благодаря наличию инвертора.
Сигнал о наличии напряжения вводного типа подается на устройства логического и индикационного типа. При нормальной работе все будет работать устойчиво. Если произойдет авария в главной сети, то реле фазного контроля перестает удерживать контакты замкнутыми и происходит их размыкание, с последующей деактивацией нагрузки.
Если имеется инвертор, то он включается на генерирование тока переменного типа с напряжением в 220 вольт.
То есть пользователи будут иметь стабильное напряжение, если в обычной сети напряжение будет отсутствовать.
Если работа основной сети не восстанавливается когда следует, то контроллер подает сигнал об этом с запуском генератора. Если от альтернатора есть стабильное напряжение, то осуществляется переключение контакторов на запасную линию.
Автовключение сети потребителя начинается с поступлением напряжения на фазно-контрольное реле, переключающего контакторы на главную линию. Цепь запасного питания размыкается. Сигнал от контроллера идет на механизм топливоподачи, закрывающую заслонку бензомотора, либо перекрывает топливо в соответствующем блоке двигателя. После этого электростанция выключается.
Если имеется система с автозапуском, то участие человека вообще не требуется. Весь механизм будет надежно защищен от взаимодействия токов встречного типа и короткого замыкания.
Для этого обычно используют механизм блокировок и различные дополнительные реле.
Если требуется, то оператор может использовать ручной механизм переключения линий при помощи контролера. Он также может менять настройки блока управления, активировать автоматический либо ручной рабочий режим.
Секреты выбора
Начнем с того, что существуют кое-какие «фишки», которые позволяют выбрать действительно качественный АВР, причем не важно для какого механизма – для трехфазного или однофазного. Первый момент состоит в том, что контакторы имеют крайне важное значение, их роль в данной системе переоценить сложно. Они должны быть очень чувствительны и отслеживать буквально самое незначительное изменение параметров входной стационарной сети.
Второй важный момент, на который нельзя не обратить внимание – это контролер.
По сути, это мозг АВР-блока.
Лучше всего покупать модели в исполнении Basic или DeepSea.
Еще одна тонкость – правильно выполненный щит на панели должен иметь определенные обязательные атрибуты. Сюда можно отнести:
- клавишу аварийного выключения;
- измерительные приборы – вольтметр, позволяющий контролировать уровень напряжения и амперметр;
- световая индикация, что дает возможность понять, идет питание от сети либо от генератора;
- переключатель для управления вручную.
Не менее важным аспектом будет и то, что если отслеживающая часть блока АВР будет монтироваться на улице, то ящик обязательно должен иметь степень защиты от влаги и пыли не менее IP44 и IP65.
Кроме того, все клеммы, кабели и зажимы внутри ящика должны быть промаркированы, как указано в схеме. Она вместе с инструкцией по эксплуатации должна быть понятной.
Схемы подключения
Теперь попытаемся разобраться в том, как правильно подключить АВР. Обычно встречается схема на 2 ввода.
Предварительно следует произвести правильное размещение элементов в электрощите. Они должны монтироваться так, чтобы никаких пересечений проводов не наблюдалось. У пользователя должен быть полный доступ ко всему.
И лишь потом может выполняться подключение силовых блоков АВР с контроллерами по принципиальной электросхеме.
Ее коммутирование с контроллерами делается с использованием контакторов. После этого осуществляется соединение с генератором АВР. Качество всех соединений, их правильность, можно проверить, применяя обыкновенный мультиметр.
Если используется режим получения напряжения от стандартной ЛЭП, то в механизме АВР активируется генераторная автоматика, осуществляется включение первого магнитопускателя, подающего напряжение к щитку.
Если случается ЧП и напряжение пропадает, то с использованием реле магнитопускатель №1 деактивируется и генератор получает команду на осуществление автозапуска. Когда начинает работу генератор, то в АВР-щитке активируется магнитнопускатель №2, через который напряжение идет на распредкоробку домашней сети. Так все будет работать либо до того, как восстановится электропитание по основной линии, либо при окончании топлива в генераторе.
Когда основное напряжение восстановится, генератор и второй магнитопускатель отключаются, подавая сигнал первому на запуск, после чего система переходит к стандартной работе.
Следует сказать, что монтаж щита АВР должен выполняться после электросчетчика.
То есть получается так, что во время работы генератора учет электрической энергии не производится, что логично, ведь питание не осуществляется от централизованного источника электроснабжения.
Щиток АВР монтируется до главного щита домашней сети. Поэтому получается, что по схеме он должен быть смонтирован между счетчиком электрической энергии и распределительной коробкой.
Если общая мощность потребителей будет больше того, что может дать генератор или само устройство не обладает большой мощностью, на линию следует подключать исключительно те приборы и оборудование, которые точно потребуются для обеспечения нормальной жизнедеятельности объекта.
Из следующего видео вы узнате о простейших схемах построения АВР, а также схемы АВР на два ввода и генератор.
Принцип работы автоматического регулятора напряжения | by Starlight Generator
АРН лежит в основе устройств, часто называемых стабилизаторами мощности. Типичный стабилизатор напряжения представляет собой автоматический регулятор напряжения в сочетании с одной или несколькими другими функциями обеспечения качества электроэнергии, такими как:
1) Подавление скачков напряжения
2) Защита от короткого замыкания (автоматический выключатель)
3) Снижение шума в линии
4) Баланс междуфазного напряжения
5) Фильтрация гармоник и т. Д.
Стабилизаторы мощности обычно используются в системах с низким напряжением (<600 В) и мощностью менее 2000 кВА.
В общем, автоматический регулятор напряжения переменного тока (АРН) представляет собой устройство, предназначенное для автоматического регулирования напряжения, то есть для того, чтобы принимать колеблющийся уровень напряжения и превращать его в постоянный уровень напряжения.
Принцип работы АРН
Регулятор напряжения — это регулирующее устройство, которое регулирует выходное напряжение генератора в заданном диапазоне.Его функция состоит в том, чтобы автоматически контролировать напряжение генератора и поддерживать его постоянным при изменении скорости вращения генератора, чтобы предотвратить слишком высокое напряжение генератора, чтобы сжечь электрооборудование и вызвать перезарядку аккумулятора. В то же время он также предотвращает слишком низкое напряжение генератора, которое может привести к неисправности электрооборудования и недостаточному заряду аккумулятора.
Поскольку передаточное отношение генератора к двигателю фиксировано, частота вращения генератора будет изменяться с изменением частоты вращения двигателя.Электропитание генератора электрооборудованием и зарядка аккумулятора требуют, чтобы его напряжение было стабильным, поэтому необходимо регулировать выходное напряжение генератора, если напряжение в основном поддерживается на определенном уровне.
Регулятор синхронного генератора, который поддерживает напряжение синхронного генератора на заданном уровне или изменяет напряжение на клеммах в соответствии с планом.
При изменении напряжения на клеммах и реактивной мощности синхронного двигателя выходной ток возбудителя автоматически регулируется в соответствии с соответствующим сигналом обратной связи для достижения цели автоматического регулирования напряжения на клеммах или реактивной мощности синхронного двигателя.
По принципу работы регулятор напряжения генератора делится на:
1. Регулятор напряжения контактного типа
Регулятор напряжения контактного типа применялся ранее, частота колебаний контакта регулятора мала, есть механическая инерция и электромагнитная инерция, точность регулирования напряжения низкая, контакт легко искры, большие радиопомехи, низкая надежность, короткий срок службы теперь устранены.
2.Транзисторный регулятор
С развитием полупроводниковой технологии был принят транзисторный регулятор. Преимущества — высокая частота переключения триода, отсутствие искр, высокая точность настройки, малый вес, небольшой объем, длительный срок службы, высокая надежность, небольшие радиопомехи и т. Д. Сейчас он широко используется в автомобилях среднего и низкого класса.
3. Ic-регулятор (стабилизатор интегральной схемы)
Помимо преимуществ транзисторного регулятора, стабилизатор интегральной схемы имеет сверхмалые размеры и устанавливается внутри генератора (также известного как встроенный в регуляторе), что уменьшает внешнюю проводку и улучшает охлаждающий эффект.Сейчас он широко используется в автомобилях Santana, Audi и других моделях.
4. Стабилизатор с компьютерным управлением
После того, как детектор электрической нагрузки измеряет полную нагрузку системы, на генераторный компьютер отправляется сигнал, затем регулятор напряжения генератора управляется компьютером двигателя, и цепь магнитного поля включается и выключается своевременно, тем самым надежно обеспечивая нормальную работу электрической системы, аккумулятор полностью заряжен и может снизить нагрузку на двигатель и улучшить экономию топлива.Такие регуляторы используются на автомобильных генераторах, таких как Shanghai Buick и Guangzhou Honda.
Автоматический регулятор напряжения для генераторов
MTS Power products — уважаемый поставщик генераторов как для промышленных, так и для коммерческих нужд. МТС эксплуатируется более трех десятилетий во всем регионе Южный Флорида. Автоматический регулятор напряжения для генераторов служит для поддержания постоянного значения мощности излучения в каждой точке во время его использования. Скорее всего, если вы вложились в генератор энергии, он должен иметь источник электричества, если оно должно отключаться; это гарантия на случай возникновения ситуации.Генератор — фантастическая мера защиты для вашего дома или бизнеса, но фактор, который многие люди непреднамеренно упускают из виду, — это защита самого генератора; Регулятор напряжения может значительно помочь в решении этой проблемы.
Автоматический регулятор напряжения для генераторов — незаменимая часть поддержания надлежащих функциональных возможностей генератора, а также общего срока службы продукта. Наша команда опытных экспертов может установить автоматический регулятор напряжения для генераторов для вашей уже надежной генераторной системы, чтобы также повысить ее эффективность. как отказоустойчивость.Мы предлагаем обширные возможности настройки, чтобы удовлетворить любые стандарты ваших требований. Наши укомплектованные персоналом электрические и машиностроительные подразделения могут предоставить и установить обновления генераторов, такие как:
- Генератор ATS и органы управления двигателем
- Генераторные автоматические переключатели
- Усилитель дополнительного возбуждения генератора
- Зарядные устройства для генераторов
- Регуляторы генератора
Оптимальные условия работы автоматического регулятора напряжения для генераторов: выходная электрическая мощность составляет 150 Вт при напряжении-токе 3 ампера или менее.Автоматический регулятор напряжения для генераторов отслеживает и изменяет выходное электрическое напряжение для повышения эффективности и оптимизации мощности. АРН может остановить перегрев ключевых элементов вашего генератора, не допуская чрезмерного повышения напряжения. Это обычная проблема для таких деталей, как батареи генератора, и если ее не устранить, она снизит производительность вашей системы и начнет сокращать ее полный срок службы. Если компания MTS Power Products умело установит автоматический регулятор напряжения в вашу систему, это решит эту распространенную проблему и поможет избавить вас от непомерных затрат, связанных с полной заменой системы генератора.
Если ваша генераторная установка испытывает постоянные колебания входного напряжения из-за таких факторов, как изменение требований к силовой нагрузке или необходимость работать в течение продолжительных периодов времени, то автоматический регулятор напряжения для генераторов — одно из лучших вложений, которое вы можете интегрировать в свою систему. Установка надежного AVR гарантирует, что ваша система защищена, давая вам уверенность в том, что она выйдет из строя, когда это будет больше всего необходимо, и будет иметь максимально возможный срок службы, когда речь идет о том, как долго система сможет работать.Внезапные скачки и падения напряжения могут нанести вред не только вашему генератору, но и приборам, которые он питает. Если ваш генератор может повредить ваше ценное оборудование во время его работы, он начинает терять свою привлекательность. Позвольте МТС защитить ваш генератор, чувствительную электронику и избавить вас от расходов на замену, которых можно избежать в будущем. Свяжитесь с нами сегодня, чтобы запланировать обслуживание и ответить на ваши потребности и вопросы.
Facebook | Twitter | Google+ | YouTube
Что такое автоматический регулятор напряжения (АРН) и зачем он нужен моему генератору?
Генераторы— это сложные машины, которые имеют большое значение, особенно при использовании на стройплощадке или в здании.Они являются незаменимыми инструментами в чрезвычайной ситуации, давая вам тепло и силу там, где у вас их может не быть. Однако есть много вещей, которые люди не знают о генераторах, в частности, о важности автоматического регулятора напряжения.

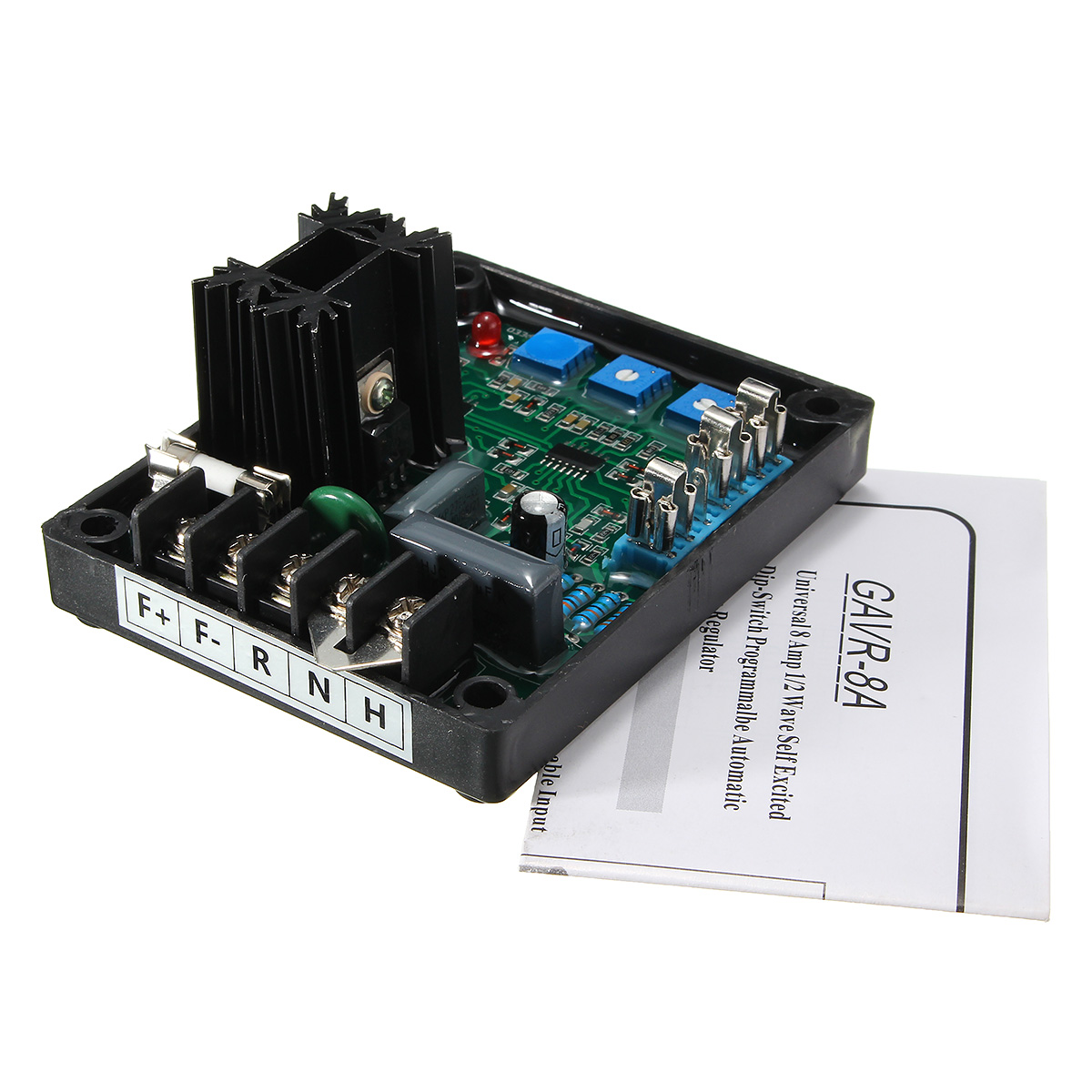

Автоматический регулятор напряжения (сокращенно AVR) — это твердотельное электронное устройство, используемое в генераторах, которое автоматически поддерживает выходное напряжение на клеммах генератора на заданном уровне. Уровни напряжения в генераторах могут колебаться, особенно при колебаниях нагрузки или рабочей температуры, а АРН, часть системы возбуждения генератора, работает для нейтрализации выходного напряжения.Он стабилизирует выходную мощность генератора, который часто имеет непостоянные нагрузки, но также может разделять реактивную нагрузку между несколькими генераторами, работающими параллельно друг другу (это называется падением напряжения), и может помочь генератору при перегрузке.
Несмотря на небольшие размеры — внешне он похож на материнскую плату компьютера — AVR может управлять выходным сигналом, измеряя напряжение, исходящее от клемм генератора, и сравнивая его с заданным уровнем напряжения. Затем он отправляет сигнал ошибки, используемый для регулировки тока возбуждения (путем увеличения или уменьшения тока) на статор возбудителя, который настраивает клеммы на более высокий или более низкий расход.
Проще говоря, автоматические регуляторы напряжения (АРН) постоянно контролируют и регулируют напряжение генератора или бывшего в употреблении генератора для сохранения фиксированного уровня напряжения.
Но почему АРН важны для генераторов?
Генераторы, которые не оснащены автоматическим регулятором напряжения (АРН) и считаются нерегулируемыми, и у них обычно возникают проблемы с требованиями к питанию, необходимыми для устройств или оборудования, подключенных к генератору. Если вы работали в тесном сотрудничестве с генераторами, вы знаете, что может быть множество устройств или машин, которые могут потребоваться для питания одного генератора.Многие нерегулируемые генераторы без АРН не оборудованы для регулирования выходного напряжения самостоятельно, поэтому, если больше устройств и машин нуждаются в мощности — тем больше требуется выходное напряжение — напряжение на клеммах будет снижаться, а это означает, что подключенному оборудованию будет недостаточно. напряжение должно быть полностью запитано, если оно вообще есть.
Использование автоматического регулятора напряжения (АРН) имеет важное значение для генераторов, потому что, если выходное напряжение постоянно изменяется или уменьшается, вместо того, чтобы поддерживаться на фиксированном, заранее определенном уровне, генератор не так эффективен, как вам или вашему бизнесу, вероятно, потребуется это должно быть.Это влияет как на производительность генератора, так и на подключенное к нему оборудование.
Автоматические регуляторы напряжениятакже помогают поддерживать безопасный уровень напряжения на выходных клеммах и обеспечивают защиту от перенапряжения. Без АРН генератор может выдавать напряжение на клеммах, слишком высокое для устройств или машин, которые он питает, что может перегрузить это оборудование. Это не только может повредить подключенное оборудование, но и может быть чрезвычайно опасным, приводя к возгоранию или поражению электрическим током.Регуляторы напряжения помогают генератору регулировать уровни напряжения во время перегрузки, предотвращая короткое замыкание и избавляя вас или вашего сотрудника от поездки в больницу.
Использование автоматического регулятора напряжения (АРН) повышает эффективность генератора и может продлить срок его службы, включая оборудование, подключенное к генератору. Он специально контролирует выходное напряжение, удостоверяясь, что уровни согласованы. Без АРН уровни напряжения могут сильно колебаться, вызывая повреждение ваших машин или вызывая проблемы на вашем предприятии или на стройплощадке.
Детали автоматических регуляторов напряжения (АРН)
Маленький, но мощный автоматический регулятор напряжения — важное устройство со многими преимуществами. AVR часто сочетается с другими возможностями обеспечения качества электроэнергии, такими как подавление и предотвращение скачков напряжения, предотвращение короткого замыкания, балансировка напряжения, уменьшение линейных шумов и фильтрация гармоник.
Сложное устройство, автоматический стабилизатор напряжения (АРН) делает гораздо больше, чем кажется на первый взгляд, состоит из множества тонких частей, в том числе регулятора напряжения контактного типа, транзисторного регулятора и регулятора, управляемого компьютером.Вместе все эти части делают АРН важным активом для вашего генератора.
Обзор
Если есть кое-что, что нужно знать, это то, что основная цель автоматического регулятора напряжения (АРН) состоит в том, чтобы автоматически регулировать выходное напряжение вашего генератора, гарантируя, что оно остается на безопасном, постоянном уровне для вас, ваших сотрудников, и ваше ценное оборудование.
Если у вас есть какие-либо вопросы по АРН или вы хотите приобрести генератор с проверенной репутацией, свяжитесь с нами в Swift Equipment Solutions по телефону + 1-866-571-0044 или отправьте нам электронное письмо по адресу [адрес электронной почты защищен] сегодня !
Часто задаваемые вопросы (FAQ)
Какой тип автоматического регулятора напряжения (АРН) мне нужен?
Каждый генератор индивидуален, поэтому это зависит от модели вашего генератора.Если вы хотите узнать больше, свяжитесь с нами в Swift Equipment Solutions по телефону + 1-866-571-0044 или отправьте нам электронное письмо по адресу [адрес электронной почты защищен] сегодня!
Сколько стоят автоматические регуляторы напряжения (АРН)?
Каждый генератор индивидуален, поэтому цена АРН зависит от того, какая у вас модель генератора. Однако недорогие AVR обычно стоят около 140 долларов, в то время как модели высшего уровня могут быть оценены примерно в 3000 долларов.
Какие типы автоматических регуляторов напряжения (АРН) наиболее популярны?
Есть много производителей АРН, таких как Stamford, Stamford AVK, Newage и Cummins Generator Technologies.Некоторые из самых популярных моделей включают Stamford SX460, Stamford AS480 и Stamford MX341.
Leroy-Somer D550 AVR — цифровой автоматический регулятор напряжения
D550
Цифровой автоматический регулятор напряжения (AVR) D550 обеспечивает ток возбуждения до 7 А с превосходной надежностью и точностью для типов возбуждения SHUNT, постоянного магнита (PMG) или AREP (вспомогательная обмотка).
D550 включает расширенные средства защиты, такие как ограничение чрезмерного возбуждения и потери при измерении напряжения, а также имеет функцию падения напряжения для параллельной работы генераторной установки.D550 также оснащен модулем приема нагрузки (LAM) для обработки событий удара нагрузки.
АРН D550 также оптимизирован для работы в параллельном режиме с сетью и соответствует последним нормативным положениям электросетевого кодекса, в том числе последним нормативным документам немецкого электросетевого кодекса VDE 4110 и VDE 4105. В этом контексте D550 также включает в себя аварийные сигналы активной и реактивной мощности.
Основные характеристики
| Технологии | Цифровой |
| Режим возбуждения | ШУНТ, АРЭП, ПМГ |
| Номинальный ток возбуждения | 7 А |
| Точность регулирования (+/-%) | 0.25% |
| Диапазон частот | 10 — 400 Гц |
| Диапазон настройки напряжения (+/-%) | 30% |
| kU / F ограничение | 0,5 <к <3 |
| Потеря чувствительного напряжения | ✓ |
| Ограничение перевозбуждения | ✓ |
| Ограничение тока короткого замыкания | ✓ |
| Падение напряжения | ✓ |
| Параллельная работа генераторов | ✓ |
| Модуль приема нагрузки (LAM) | ✓ |
Совместимые продукты
Конфигурация и настройка
D550 можно настроить с помощью программного обеспечения Leroy-Somer EasyReg Advanced.
Примечания к выпуску обновления микропрограммы D550 Версия микропрограммы 1.2.7
D550 Примечание для приложения сетевого кода
СКАЧАТЬ
ТЕХНИЧЕСКИЕ ДАННЫЕ
РУКОВОДСТВА
Автоматический регулятор напряжения AVR AVR-4 — Generator Guru
Пожалуйста, обратите внимание при покупке запасного генератора AVR:
- Если у вас есть только 2 провода, идущие к этой части, у вас фактически установлен конденсатор. Нажмите здесь, чтобы купить нужный продукт.(Они выглядят одинаково, но представляют собой очень разные части!)
- Не все АРН одинаковы (хотя многие из них похожи друг на друга). Вы должны сопоставить правильный АРН со своим генератором, иначе вы можете повредить генератор. (Если вы попали прямо на эту страницу, мы настоятельно рекомендуем вам убедиться, что это правильный АРН. Начните поиск здесь.)
- Покупайте АРН только у специалиста по генераторам. Большинство АРН, продаваемых специалистами, не занимающимися производством генераторов, продаются дешево, поскольку они являются избыточной частью производственного цикла для генератора переменного тока неизвестной конструкции или не прошли контроль качества.Они могут быть невысокого качества и, скорее всего, не предназначены для вашего конкретного генератора переменного тока. Если они неисправны или не предназначены для вашего генератора, это может вызвать перегрев и, возможно, пожар. Поскольку этот пожар выйдет из генератора переменного тока, который расположен под топливным баком, это может привести к катастрофе и вызвать взрыв.
Мы гарантируем высочайшее качество продаваемых нами АРН.
A сменный автоматический регулятор напряжения
Grade: Уровень обслуживания «A» — изготовлен в соответствии с высочайшими стандартами, с медной втулкой, которая обеспечивает долгий срок службы и снижает износ, возникающий при повседневной эксплуатации вашего генератора.
Гуру генераторов говорит:
АРН необходим для выработки электроэнергии вашим генератором. Требуется возбуждать обмотки генератора и уменьшать скачки напряжения. AVR должен проработать не менее 5000 часов, но может сгореть, если произойдет одно из следующих событий:
- Пользователь генератора попытался потребить больше энергии, чем генератор может произвести. (То есть оборудование подключено при запуске генератора / включении выключателя или слишком много элементов подключено.)
- Произошел скачок напряжения на оборудовании, на котором работал генератор. (Неисправное оборудование подключено к генератору. Замените АРН и проверьте, подключив другое оборудование. Если выйдет из строя только при подключении определенного элемента, мы настоятельно рекомендуем проверить его у квалифицированного электрика.)
- Произошел скачок напряжения в генераторе генератора. (инородный предмет попал в генератор переменного тока, перекрывая провода, или установлен неправильный АРН.)
- Генератор намок / сырость, и на обмотках произошел скачок напряжения.
Иногда, когда AVR перегорел, это может быть связано с неисправностью генератора. Снимите АРН и проверьте, нет ли запаха гари, исходящего от генератора. Если вы чувствуете запах гари, просмотрите наше видео ниже, чтобы узнать о процедурах тестирования, прежде чем покупать новый AVR.
Нужна помощь? Не можете найти его для своей модели генератора? Связаться с нами. Мы можем помочь!
* Совместимая часть
(PDF) Конструкция контроллера автоматического регулятора напряжения (АРН) на основе анализа стабильности Routh Crution для дизельных электростанций
Контроллер автоматического регулятора напряжения (AVR)
Конструкцияна основе анализа стабильности Routh
для дизельных электростанций
Paulus Mangera1, Frederik Hariyanto Sumbung2
Департамент электротехники
Universitas Musamus
Merauke, Индонезия
1paulus @ unmus.ac.id, [email protected]
Daniel Parenden3
Кафедра машиностроения,
Universitas Musamus
Merauke, Индонезия
Реферат — Изменения нагрузки на электроэнергетические системы
всегда неизбежны. Но увеличение нагрузки, отличное от
, сопровождаемое дополнительной емкостью, приведет к неправильной работе системы
. Нормальное или ненормальное состояние системы питания
приводит к проблемам с электрическим напряжением.Избыточная реактивная мощность
может привести к повреждению обмоток статора генератора из-за
повышенных токов статора. Повышенный ток статора
можно преодолеть за счет увеличения напряжения генератора. Чтобы этот инцидент
не произошел, можно использовать АРН для регулировки напряжения генератора
в соответствии с увеличением реактивной мощности. Анализ конструкции контроллера автоматического регулятора напряжения
(AVR) с использованием программы
Matlab с методом simulink с использованием критериев Рауса.
Результаты моделирования программирования Matlab и критерии Рауса
Анализпоказал, что ПИД-регулятор смог уменьшить
Произошлоколебаний, и система быстро вернулась к стабильному состоянию
, даже несмотря на изменение нагрузки (помех) на
настройка параметров P (пропорциональный), I (интегральный) и D (отклоняющийся)
. В этом случае производительность AVR была изменена на
, установив значение корня в характеристическом уравнении, так что константы
Kp = 0.016135, Ki = 0,01815 и Kd = 0,00359 были получены
. Это значение могло поддерживать выходное напряжение генератора
во время помех с временем установления (ts) 0,89594
и максимальным выбросом 25%.
Ключевые слова: PID; AVR; Возбуждение; Генераторы; Датчики
I. ВВЕДЕНИЕ
Автоматическое управление сыграло очень важную роль в развитии науки и техники
. Это можно найти только в
многих отраслях, таких как фабрики и современные отрасли.Для примера
автоматическое управление незаменимо в операциях в отрасли
для контроля давления, температуры, влажности, вязкости
, производственного процесса, работы со станками,
манипулирования и сборки механических деталей в обрабатывающей промышленности
, и так далее. Поскольку прогресс в теории и практике автоматического управления
обеспечивает удобство получения производительности
от динамических систем, повышает качество, а
снижает производственные затраты, увеличивает скорость производства,
исключает рутинную и утомительную работу, которую необходимо выполнять на
человек и так далее.
Аналогично работе энергосистемы, особенно
, крупномасштабная энергосистема, обычно находящаяся в зоне управления, может быть выражена в группах
от существующего генератора. Изменения нагрузки
и ненормальные условия вызывают изменения частоты и планирования мощности
в каждой области. Подобные изменения приводят к
изменений величины напряжения. Это может быть фатальным для системы, если
происходит увеличение нагрузки реактивной мощности из-за уменьшения напряжения на клеммах генератора
.Чтобы преодолеть это, используется
для управления возбуждением генератора с помощью АРН (автоматический регулятор напряжения
) с основным принципом, что АРН
может поддерживать величину напряжения в случае прерывания
или изменения в нагрузке в системе. [1]
Фактически, когда генератор работает (на частоте 50
Гц с фиксированной величиной выходного напряжения), генератор
будет вращаться с относительно постоянной скоростью.Однако на скорость вращения генератора
влияет нагрузка. При увеличении нагрузки
скорость будет уменьшаться, и наоборот. Это было препятствием
для АРН в поддержании напряжения. Следовательно, если мы ожидаем, что генератор
будет работать с постоянной скоростью при изменении нагрузки
, необходим контроллер для регулировки частоты напряжения на входе
. С развитием компьютерных технологий
создано программное обеспечение, которое может поддерживать все поля
, особенно в области электричества.Одним из этих программ
является MATLAB, который можно использовать для моделирования и
анализа устройства, не касаясь оборудования.
даже может отображать реакцию оборудования при вводе данных и
при изменении ввода. [2]
II. ОБЗОР ЛИТЕРАТУРЫ
A. Автоматический регулятор напряжения (АРН)
Правило АРН — поддерживать уровень напряжения клеммы генератора
на заданном уровне.Система АРН
состоит из четырех (4) основных компонентов, а именно: усилителя, возбудителя
, генератора и датчика. [3] Математические модели и передаточные функции
четырех компонентов показаны ниже:
1) Модель усилителя: Модель усилителя выражается коэффициентом усиления
с символом KA и постоянной времени с символом
A. Передаточная функция:
(1)
Atlantis Highlights in Engineering (AHE), том 1
Copyright © 2018, Авторы.Опубликовано Atlantis Press.
Это статья в открытом доступе по лицензии CC BY-NC (http://creativecommons.org/licenses/by-nc/4.0/).
Международная конференция по науке и технологиям (ICST 2018)
Купить доступный автоматический регулятор напряжения генератора avr и оставаться включенным
Поддерживайте свое оборудование в идеальном рабочем состоянии с помощью первоклассного автоматического регулятора напряжения генератора avr , предлагаемого на Alibaba.com. Вы можете выбрать их как часть запаса, если у вас есть бизнес по производству автоматических регуляторов напряжения AVR для генератора и расширьте свои запасы, чтобы удовлетворить потребности ваших клиентов.В автоматическом регуляторе напряжения генератора avr используются последние инновации, которые устраняют неэффективность многих генераторов. Сделайте правильный звонок сегодня и выберите эти ценные предметы, которые заставят вас забыть об отключениях, связанных с неисправными генераторами.
Автоматический регулятор напряжения генератора avr производится с использованием тщательно подобранных материалов, обеспечивающих высокое качество и долговечность. На сайте Alibaba.com вы найдете широкий выбор автоматических регуляторов напряжения для генераторов avr .Как следствие, различные пользователи получат наиболее подходящие продукты в зависимости от их потребностей и технических характеристик. Чтобы гарантировать, что все автоматические регуляторы напряжения avr для генераторов имеют высокое качество и неизменно надежную работу, на сайте доступны только проверенные и сертифицированные поставщики.
Конструкция и инновации, лежащие в основе этого автоматического регулятора напряжения генератора avr , делают их очень эффективными, идеально подходят для работы и повышают эффективность работы генераторов.Превосходные стандарты автоматического регулятора напряжения генератора avr повышают производительность и выходную мощность за счет устойчивости к экстремальным условиям, таким как жара. Даже с этими удивительными характеристиками не думайте, что автоматический регулятор напряжения avr генератора стоит дорого. Вы обязательно найдете увлекательные avr генератор автоматический регулятор напряжения скидки, которые сделают их доступными для вас дешево.
Не упустите этот шанс. Воспользуйтесь заманчивым автоматическим регулятором напряжения генератора avr на Alibaba.com и присоединяйтесь к другим спасателям. Находчивый автоматический регулятор напряжения avr генератора обеспечит непрерывную работу генераторов и подачу электрического тока своим пользователям.
