Электродвигатель аир 80 в4 1,5квт 1500об/мин лапы. Видео.

Автор: Петров Ярослав

Данная страничка посвящена одной из моделей общепромышленных электродвигателей. Представляем электродвигатель АИР 80 В4.

Компания Электромотор, Киев, крупный импортер электротехнического оборудования. Наша фирма предлагает 100% оригинальный электродвигатель аир 80 в4 1 5квт 1500об/мин лапы.

Базавая цена указана за исполнение на лапах 1081.

Исполнение чистый фланец (3081) или исполнение комбинированное (2081) чуть дороже, а именно на 5%.

Обычно комбинированные электродвигатели данной модели есть на складе, чистый фланец поставляется под заказ в тичении 3 недель.

Если говорить о производителях модели аир 80 в4 (1,5квт 1500об/мин), то на начало 2018 года наша компания предлагает двигатели трех основных производителей:

1. Китайские торговые марки

2. Белорусский мотор, производства Полесьеэлекромаш

3. Украинский мотор, завод Промэлектро.

Цены на электродвигатели разнятся, в зависимости от качества и производителя. Для получения конкретной цены Вам стоит перейти по ссылкам каждого производителя.

В данной статье с видеороликом представляем вашему вниманию электродвигатель АИР 80 В4 . Модель  АИР80В4  – это трехфазная модель  асинхронного двигателя.

Технические характеристики электродвигателя АИР 80 В4 :

Базовые характеристики

1. Мощность его составляет 1,5 Квт.
2.  Ротор вращается с частотой 1500 об/мин.
3. Диаметр вала 22 мм,

Продвинутые характеристики модели

1. КПД составляет- 82 %
2. Cos — 0,85
3. I пусковой/ном. составляет — 6,5
4. Напряжение 380В, возможно исполнение 220\380 вольт.
5. Степень защиты IP54 .

 Что такое электродвигатель? Это машина, преобразующая электрическую энергию в механическую. Электродвигатель трехфазный АИР80В4 (АИР 80 В4) можно  отнести  к серии общепромышленных электродвигателей асинхронного  переменного тока. Внутри электромотора находится статор с обмотками и   короткозамкнутый ротором, внутри которого находятся вплавленные пластины по типу бельича клетка. Представленный   электродвигатель имеет две схемы подключения  (звезда = треугольник)  и при исполнении 220-380 Вольт в зависимости от напряжение которое подается на мотор может иметь различный тип подключения.

Давайте рассмотрим типы подключения  и схемы подключения модели АИР 80 В4



На табличке любого электродвигателя указывают возможные схемы подключения. Доплату за двойное напряжение не перекладывают на покупателя.

По умолчанию в базовой комплектации двигатель выполняется на 380 Вольт, исполнение звезда. Перемычки для подключения по схеме треугольник входят в состав электродвигателя.  Далее на рисунке показано как выглядит подключение звезда и подключение треугольник ( на 220 вольт в живую.



Особенности и схема подключения

Подробнее про подключение

Мы не будем вдаваться в подробности подключения электродвигателя  и теоретические основы электротехники  и электродинамики. Бытовому потребителю важно понимать , что электромоторы  у которых  обмотки статора, соединенные звездой работают мягче и плавнее без каких либо рывков. При соединении обмоток электродвигателя  по схеме треугольник модель функционирует и эксплуатируется на на полной паспортной мощности (при соединении  звездой мощность электродвигателя может упасть на 40%. При максимальной мощности двигатель  имеет очень большие значения пусковых токов. Поэтому для снижения пусковых токов, выстраивается специальная схема подключение, при которой мотор на запуске работает по схеме звезда, а потом подключается в схему треугольник и работает потом на полной мощности. Детальнее на рисунке ниже.

 Электродвигатель аир 80 в4 может выпускаться в трех основных монтажных исполнениях, все остальные исполнения изготавливаются под заказ и практически не пользуются спросом в Украине.



Цена на нашем сайте указана за монтажное исполнение — IM 1081 (это электродвигатель на лапах).

• За двигатель с  монтажным исполнением IM 2081 (комбинированный — лапа + фланец) доплата составляет 5%
• За двигатель с  монтажным исполнением IM 3081 (фланцевый) такая же доплата 5%

Далее приводим таблицу габаритных размеров рассматриваемого электродвигателя.



Тип электродвигателя	h41	H	d10	d20	d1
АИР 80 В;	230	80	10	165	22



Все размеры в мм, полный размерный ряд на рисунке далее.

•

На складе компании постоянно находится более 15 000 единиц  и практически все промышленные модели электродвигателей. Модель  АИР80В4 поддерживается в наличии в двух исполнениях.

1. На лапах 1081
2. Комбинированный 2081

Все электродвигатели,  в том числе Китайские,  соответствует ГОСТу, имеют сертификат государственного образца УкрСЕПРО.

Компания Электромотор предоставляет гарантию 1 год, и сервисное обслуживание на электродвигатель.Применение данного оборудование очень широкое . От промышленности и  сельского хозяйства, до бытового и военного использования .

Особенностью двигателя АИР 80 В4 ТМ Магнум от компании Электромотор является то, что он изготовлен из чугуна, в отличии от украинский  аналогов которые выполнены из силумина. Лапы не съемные.

Переставлять фланец и крышки самостоятельно не рекомендуется.

Самые дорогие из представленных на рынке электродвигатели производства «Промэлектро». Данные модели имеют стальную заднюю крышку и пластиковую крышку на клемной коробке. Корпус литой из алюминия. Детальнее на рисунке.



Смотрите также статьи про:

Электродвигатель АИР 80 А2

Электродвигатель АИР 80 В2

По вопросам приобретения обращайтесь к менеджерам компании электромотор, прайс-лист можно посмотреть по ссылке на главной страничке сайта. Звоните, мы радостью ответим на все Ваши вопросы.



Представляем наш интернет магазин. Обязательно посетите наш интернет магазин . На его страницах Вы найдете большой выбор различного электротехнического оборудования в том числе и электродвигатели. Электродвигатели занимают большую часть продаж нашей компании Электромотор . Ссылка на магазин далее https://elektromotor.com.ua/g31200688-elektrodvigateli    компания Электромотор.   Мы торгуемся, на все насосы есть промо коды на скидку. Не стесняйтесь – всегда спрашивайте про скидку.



Running Sneakers | Nike nike roshe high tops black women dresses pants UV — Grailify

Подключение магнитного пускателя на 380 и 220в: схема, видео

Схема подключения магнитного пускателя на 220В

Электроток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.

При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки.

Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Как подключить трехфазный двигатель через магнитный пускатель

Питание 380 V (три фазы) осуществляется аналогично, только силовых проводов будет больше.

Контактор включает не одну, а три фазные линии. При этом, управляющая кнопка подключена по аналогичной схеме (как в однофазном случае).

На иллюстрации изображен пускатель, с управляющей катушкой соленоида на 380 V. Управляющая цепь коммутируется между двумя любыми фазами. Для безопасности присутствует термореле, датчики которого могут располагаться как на одном, так и на нескольких фазных проводах.

Как подключить контактор на 3 фазы, с обмоткой пускателя 220 V? Схема аналогичная, только управляющая цепь коммутируется между любой из фаз, и нейтральным проводом. Термореле работает так же точно, поскольку его механизм завязан на температуру силовых кабелей.

Обзор вариантов

В ручном режиме включение производят с кнопочного поста. Кнопка пуск открытый контакт на замыкание, а стоп работает на размыкание. Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом: Рассмотрим работу цепей включения и выключения магнитного контактора. Кнопочный пост из двух кнопок, при нажатии ПУСК, фаза поступает из сети через контакты СТОП, цепь собирается, пускатель втягивается и замыкает контакты, в том числе и дополнительный NO, который стоит параллельно кнопке ПУСК. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. При нажатии СТОП цепь разрывается, контактор возвращается в исходное положение и размыкаются контакты. В зависимости от назначения, питание катушки может быть 220в (фаза и ноль) или 380в (две фазы), принцип работы цепей управления не меняется. Включение трехфазного электродвигателя с тепловым реле через кнопочный пост выглядит следующим образом:

В итоге это выглядит примерно так, на картинке:

Если вы хотите подключить трехфазный двигатель через магнитный пускатель с катушкой на 220 вольт, выполнять коммутацию нужно по следующей монтажной схеме:

С помощью трех кнопок на пульте управления можно организовать реверсивное вращение электродвигателя. Если внимательно присмотреться, то можно увидеть что она состоит из двух элементов предыдущей схемы. При нажатии ПУСК контактор КМ1 включается, замыкая контакты NO KM1, становясь на самоподхват, и размыкая NC KM1 исключая возможность включения контактора КМ2. При нажатии кнопки СТОП происходит разборки цепи. Еще одним интересным элементом трехфазной реверсивной схемы подключения является силовая часть. На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращение электродвигателя. В принципе данная схемотехника управления трехфазной и однофазной нагрузкой с головой покрывает домашние нужды, и проста для понимания. Можно также подключить дополнительные элементы автоматики, защиты, ограничители. Рассматривать их все нужно отдельно для каждого конкретного устройства.

С помощью выше приведенной схемы подключения магнитного пускателя можно организовать открытие ворот гаража, введя в цепь дополнительно концевые выключатели, задействовав контакты NC последовательно с NC KM1 и NC KM2, ограничив ход механизма.

Кнопки «пуск» и «стоп»

При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.

Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.

На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

Схема подключения магнитного пускателя

Магнитный пускатель – это электромагнитное комбинированное устройство низкого напряжения для распределения и управления, предназначенное для выполнения пуска и разгона различных электродвигателей. При этом обеспечивается их непрерывная работа, выключение питания и защита от перегрузок.

Основой устройства является контактор, дополненный группой контактов для пуска, тепловым реле и плавкими предохранителями. Подключение электромагнитного пускателя позволяет управлять питанием магнитной катушки, включение и отключение которой осуществляется замыканием и размыканием цепи питания.

Устройство и принцип работы

Основу пускателя составляют катушка индуктивности и магнитопровод, состоящий из подвижной и неподвижной частей. Неподвижная часть является нижней и закреплена на корпусе, верхняя подпружинена и способна свободно двигаться.

В нижней части магнитопровода монтируется катушка, и в прямой зависимости от её намотки изменяется номинал контактора. Выпускаются катушки от 12 до 380 вольт.

Что касается верхней части магнитопровода, то здесь присутствуют подвижные и неподвижные группы контакторов.

Когда питание отсутствует, пружины отжимают часть магнитопровода, находящуюся вверху. В этом случае контакты находятся в состоянии ожидания или исходном состоянии. При подаче напряжения в катушке образуется электромагнитное поле, под действием которого верхняя часть сердечника притягивается. Вследствие этого контакты меняют своё положение.

При снятии напряжения система возвращается к первоначальному состоянию. Контакты замыкаются при подаче напряжения и размыкаются при его снятии. Электромагнитный пускатель работает как на постоянном, так и на переменном токах, главное, чтобы параметры были не больше тех, что указаны заводом производителем.

Методы защиты

Магнитные пускатели служат не только для подключения и отключения нагрузки, но и для защиты двигателей. Для трехфазных двигателей переменного тока опасны две вещи:

Короткое замыкание (неважно, на корпус, между обмотками или межвитковое).
Перекос фаз или пропажа одной или двух из них.

Тепловое реле помогает бороться с первым явлением. Основным его элементом является биметаллическая пластинка. В холодном состоянии она имеет одну форму, в нагретом — другую. Через нее пропускают рабочий ток, идущий на электродвигатель, который ее греет. Чем сильнее ток, тем больше она нагревается. Для того чтобы пластина не меняла свою форму раньше времени, ее деформируют.

Через изоляционный материал к ней прикрепляют подвижный нормально замкнутый контакт, который входит в схему управления катушкой МП. При превышении тока пластина меняет свою форму и размыкает контакт, что ведет к срабатыванию МП и остановке двигателя. Всего таких реле ставят по два на МП, по одному на фазу. Третья фаза в любом случае будет связана с этими двумя.

Степень защиты

Лучше всего в работе показывают себя приборы со степенью защиты IP54. Их можно использовать во влажных и очень пыльных помещениях. Без проблем можно его установить на открытом месте. Но если монтаж производится внутри шкафа, то достаточно использовать устройства со степенью защиты IP20. Чем выше числовой индекс, тем в более жестких условиях может производиться эксплуатация прибора – это применимо к любому электрическому устройству. Обязательно нужно учитывать и такие факторы:

• Наличие теплового реле, при помощи которого производится отключение нагрузки при превышении максимального тока потребления. Особенно актуально использование такого прибора при управлении электродвигателями.
• Если имеется функция реверса, то в конструкции присутствует две катушки и шесть контактов. По сути, это пара пускателей, совмещенных в одном корпусе.
• Обязательно нужно учитывать износостойкость прибора, особенно если очень часто включается и отключается нагрузка пускателем.

Не последнее место при эксплуатации любого устройства, в том числе и электромагнитного пускателя 220В, занимает человеческий фактор. Неквалифицированные работники способны сломать всю цепь управления, так как они не знают, как правильно работать на оборудовании. Если сработала тепловая защита, то включение производить сразу же нельзя. И нельзя заново запускать двигатель — сначала нужно проверить, не заклинил ли мотор, нет ли короткого замыкания в цепи питания.

Обычно мы видим это устройство в виде аккуратной коробки с двумя кнопками: «пуск» и «стоп». Если снять верхнюю крышку, внутри обнаружится коммутатор довольно сложной конструкции, который может выполнять несколько задач (как по очереди, так и одновременно).

Это электромагнитный пускатель. Возникает вопрос: а зачем создавать сложные электротехнические устройства, если нужно всего лишь замкнуть два (или больше) контакта? Есть кнопки с фиксацией, рычажные включатели, защитные автоматы, рубильники. Рассмотрим типовое применение магнитного пускателя: включение мощной электроустановки (например, асинхронный электродвигатель).

• Необходима мощная контактная группа с дугогасителями, соответственно потребуется большое усилие для смыкания контактов. Ручной привод будет достаточно громоздким (использование классического рубильника не всегда вписывается в эстетику рабочего места).
• Ручными переключателями сложно обеспечить оперативное изменение режима работы (например, изменение направления вращения мотора). Устройство магнитного пускателя позволяет собрать такую схему подключения.
• Организация защиты. Любой автомат с аварийным отключением не рассчитан на многократное включение. Назначение (пусть и не основное) магнитного пускателя не только многократно производить коммутацию, но и отключать цепь питания при перегрузках и коротком замыкании. При этом, у него есть неоспоримое преимущество перед иными коммутаторами. Отключение необратимо: то есть, после аварийного размыкания контактов, или кратковременного прекращения подачи энергии, рабочие контакты не возвращаются в положение «ВКЛ» по умолчанию. Принцип работы магнитного пускателя подразумевает только принудительное повторное включение.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Использование магнитного пускателя

Прежде чем подключать пускатель, необходимо разобраться в его устройстве. Сам по себе электромагнитный пускатель (МП) представляет собой реле, но способен переключать гораздо больший ток. Такая способность обусловлена большими контактами, а также скоростью срабатывания. Для этого у прибора стоят более мощные электромагниты.

Электрический магнит представляет собой катушку, в которой содержится достаточное количество витков изолированного провода, чтобы по ней мог проходить ток напряжением от 24 до 660 вольт. Катушка находится на сердечнике, что позволяет увеличить магнитный поток. Такая мощность нужна, чтобы преодолевать силу пружины и увеличивать скорость замыкания контактов.

Пружина же ставится для быстрого размыкания контактов. Чем быстрее происходит размыкание, тем меньше будет электрическая дуга. Электродуга вредна тем, что в ней создается очень высокая температура, а это пагубно сказывается на самих контактах. Более мощные устройства — контакторы — снабжены еще и дугогасительной камерой, что позволяет разрывать цепь с еще большим током (на мощных контакторах до 1000 А, у МП — от 6,3А до 250 А).

Хотя катушка управления пускателя питается от переменного тока, через контакты можно пропускать любой род тока. В отличие от контакторов и реле, в МП есть две группы контактов:

• силовые;
• блокировочные.

С помощью силовых контактов происходит подключение нагрузки, а блокировочные служат для защиты от неправильного или опасного подключения. В зависимости от конструкции может быть три или четыре пары силовых контактов. Причем каждая пара имеет в своем составе подвижные и неподвижные контакты. Последние через металлические пластины соединяются с клеммами, расположенными на корпусе. К ним подключаются провода. Блокировочные контакты могут быть:

• нормально замкнутые;
• нормально разомкнутые.

Подключаем тепловое реле

Между магнитным пускателем и устройством двигателя можно пустить тепловое реле, которое может понадобиться для безопасной подачи тока к устройству двигателя.

Для чего нужно подключать тепловое реле? Неважно, какое напряжение идет в нашей схеме, 220 или 380 вольт: при скачках любой мотор может сгореть. Именно поэтому стоит поставить пост для защиты

Фотореле позволяет схеме работать, даже если перегорела одна из фаз.

Подключают фотореле у выхода магнитного пускателя на устройство двигателя. Тогда ток напряжением 220 или 380 вольт проходит через пост с нагревателя фотореле и попадает внутрь двигателя.

На самом фотореле можно найти контакты, которые следует подключать к катушке.

Так, пост такого магнитного пускателя сможет пропустить через себя только определенный показатель тока, который может иметь максимальный предел.

В противном случае последствия работы фотореле для двигателя будут плачевными – несмотря на защитный пост, он сгорит.

Если возникает неприятная ситуация, когда через пост пропускается ток выше заданных пределов, то нагреватели начинают воздействовать на контакты, нарушая общую цепь в приборе.

Как итог, пускатель выключается.

Выбирая фотореле для двигателя, обращайте внимание на его характеристики. Ток механизма должен подходить мощности двигателя (быть рассчитанным на 220 или 380 вольт)

Ставить такой защитный пост на обычные приборы не рекомендуется – только на моторы.

Как подключить пускатель на 220V с кнопкой

Самая распространенная схема включения — однофазный потребитель с кнопочным стартом. Причем кнопки должны быть разнесены: отдельно «пуск», отдельно «стоп». Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей:

В нашем случае используется однофазный источник питания (220 V), разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель. Потребитель — мощный электродвигатель.

• Нулевой кабель (N) подключается одновременно к электродвигателю и контактам управляющей цепи.
• Кнопка (Кн2) «стоп» является нормально замкнутой: в отпущенном состоянии через нее протекает электрический ток.
• Линия фазы (F) контролируется защитной схемой термореле (ТП), и подключается к входным рабочим контактам пускателя (ПМ1).
• Пусковая электроцепь от фазы соединяется с обмоткой соленоида пускателя (ПМ) через замкнутые (без перегрева) контакты термореле (ТП-1).
• Параллельно нормально разомкнутой кнопке (Кн1) «пуск», подключены контакты сервисной цепи магнитного пускателя (ПМ4).
• При нажатии кнопки «пуск», через соленоид контактора течет электроток. Замыкаются контакты (ПМ1) — питание электродвигателя и (ПМ4) — питание соленоида пускателя. После отпускания кнопки «пуск», управляющая и силовая цепи остаются замкнутыми, схема находится в режиме «включено».
• При перегреве линии, срабатывает термореле (ТП), нормально замкнутые контакты (ТП1-) разрывают цепь соленоида, контактор размыкается, потребитель отключен. Повторное включение можно выполнить после остывания термореле.
• Для принудительного обесточивания потребителя, достаточно коснуться кнопки (Кн2) «стоп», цепь питания соленоида разомкнется, питание потребителя прекратится.

Такая схема клавишного подключения магнитного пускателя на 220 V позволяет безопасно пользоваться мощными электроустановками, и обеспечивает дополнительную защиту в случае перегрева линии по току. Например, если вал двигателя остановится под нагрузкой.

Упрощенная схема (без защитных устройств и термореле) на иллюстрации:

В этом случае управление соленоидом (соответственно и силовыми контактными группами) осуществляется двумя кнопками вручную.

При организации электронного поста управления, роль кнопок выполняют реле, подключенные к схеме, либо электрические системы (например, на тиристорах).

В качестве бонуса, рассмотрим подключение с помощью розетки с таймером. В этом случае схема включения работает без кнопки «стоп». То есть, при наличии управляющего напряжения (от таймера), электроустановка работает.

Советы и хитрости установки

• Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
• Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
• Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
• Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.

{SOURCE}

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Ещё одно интересное видео о работе магнитного пускателя:

Основные различия между пускателями и контакторами

По своему конструктивному решению контакторы похожи на пускатели. Они выполняют одну и ту же задачу, служат однотипным целям. Чтобы не запутаться в этом вопросе, предлагаем рассмотреть различия между этими устройствами.

К основной отличительной черте можно отнести наличие у контакторов мощной дугогасительной камеры. Вследствие чего, они используются в цепях, где присутствуют большие токи, и имеют гораздо больший вес по отношению к электромагнитному пускателю.

Соответственно, пускатели, не имея дугогасительных камер, предназначены в основном для работы, где протекают токи небольшой мощности. Их рабочий диапазон — до 10 ампер.

Ещё одной конструктивной особенностью электромагнитных пускателей является наличие пластикового корпуса, где контактные площадки выведены наружу. В отличие от них, большинство контакторов производятся без корпуса. Для изоляции от пыли, дождя, а также случайного прикосновения к токоведущим частям устанавливаются в защитных боксах или коробах.

К ещё одному отличию можно отнести назначение электромагнитного пускателя 380 В. В его задачу входит коммутация цепей трёхфазных двигателей. Три пары силовых и одна пара вспомогательных контактов являются неотъемлемой частью этого устройства. Первые предназначены для подключения 3-х фаз, а вторая служит для подачи питания двигателя, после отпуска кнопки «пуск». Подобный алгоритм работы довольно распространён и подходит для большого количества устройств. В связи с чем через данные электромагнитные устройства подключают разнообразные технические агрегаты и приборы.

Выделим основные отличия:

• компактность;
• конструктивные особенности;
• назначение.

Из-за схожести функционала и начинки некоторые компании в прайсах иногда называют электромагнитные пускатели — «малогабаритными контакторами».

Особенности конструкции пускателя

Асинхронный двигатель при включении имеет ток пуска в 6 раз больше номинала. Для предотвращения износа контактов и расшатывания подвижных частей применяется пускатель магнитного типа.

Обозначения секторов

Принцип работы прибора можно понять по информации из секторов:

• в первом указываются области применения и общие данные – частота переменного, номинал тока и условный тепловой ток;
• из второго сектора можно узнать максимальную мощность нагрузки при подсоединении силовых контактов;
• в третьем секторе имеется графическая схема с катушкой электрического магнита и контактами.

Группы контактов магнитного пускателя

Для обозначения силовых контактов используется следующая маркировка:

• 1L1, 3L2, 5L3 – элементы входа, предназначенные для подачи питания от линии постоянного или переменного тока;
• 2Т1, 4Т2, 6Т3 – контакты выхода для соединения с нагрузкой;
• 13НО–14НО – вспомогательные элементы для самоподхвата, помогают в момент работы двигателя постоянно не удерживать кнопку Пуск.

Нагрузку или источник питания допускается подключать к любой из групп.

Клавиша остановки

Клавиши Пуск и Стоп

Независимо от модификации управление пускателем для электродвигателя производится при помощи кнопки «Стоп» или «Пуск». У некоторых моделей есть режим реверса. Кнопку остановки можно опознать по красному цвету.

Для беспрепятственного протекания тока нормально замкнутые контакты механически соединяются со стоппером. Без нажатия клавиши производится замыкание контактов металлической планкой. Чтобы устройство остановилось, нужно нажать кнопку – произойдет размыкание. При отсутствии фиксации после опускания кнопки контакты замкнутся.

По этой причине управление электромотором осуществляется при помощи специальных схем. Для упрощения монтажа прибор устанавливают на дин-рейку.

Клавиша старта

Кнопка зеленого или черного цвета соединяется с нормально разомкнутыми контактами механическим способом. От клавиши остановки отличается состоянием контактов. После ее нажатия цепь замыкается, а по контактам поступает ток. Группа элементов придерживается пружиной, которая возвращает ее в исходное положение.

▶▷▶▷ как запустить эл двигатель на 380 от сети 220 схема

▶▷▶▷ как запустить эл двигатель на 380 от сети 220 схема

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	12-04-2019

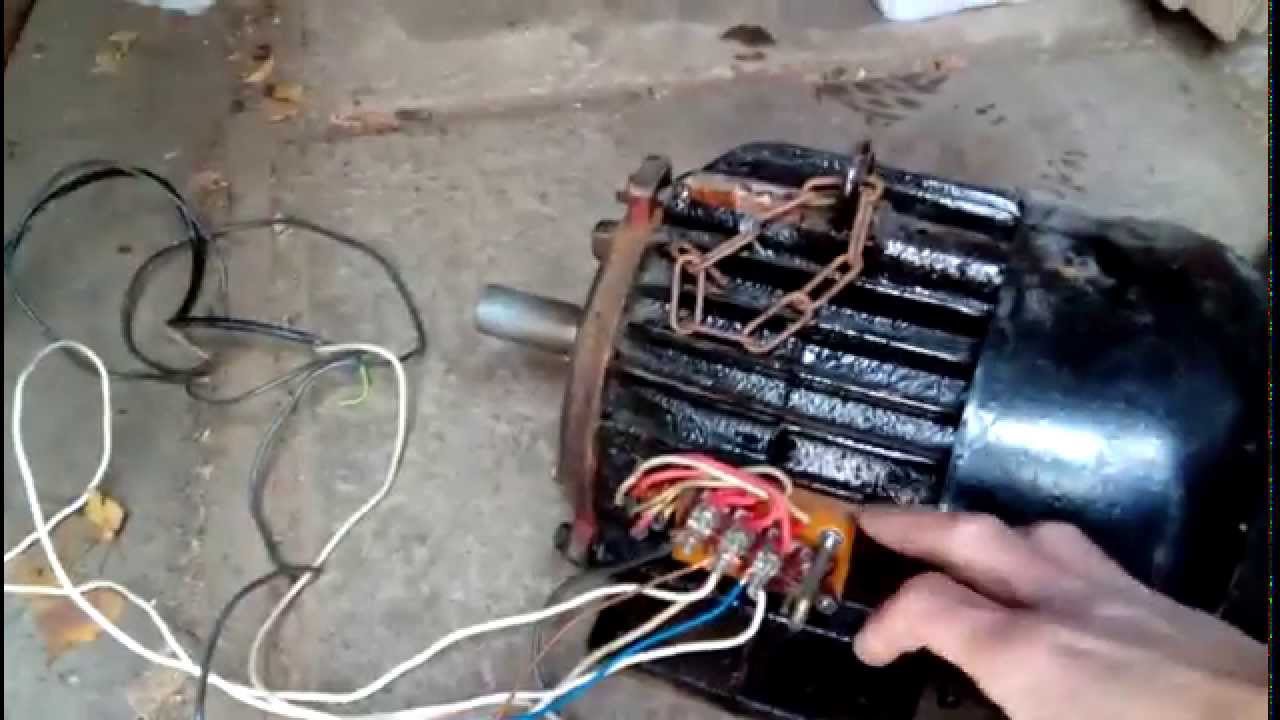

как запустить эл двигатель на 380 от сети 220 схема — Как подключить электродвигатель 380 на 220 без потери elektrikexpertrukak-podklyuchit Cached Конструктивные особенности Перед тем как приступать к работе, разберитесь с конструкцией АД (асинхронный двигатель ) Как подключить электродвигатель с 380 на 220: схемы wwwasutpprukak-podklyuchit-elektrodvigatel-s Cached Инструкция, как подключить электродвигатель с 380 на 220 Разные методы подключения Как подключить двигатель 380 на 220 легко быстро просто wwwyoutubecom watch?vs3fc8QS25mw Cached Как подключить двигатель 380 на 220 вольтHow do I connect motor from 380 to 220 volts? — Duration: 5:04 Гараж 161 263,506 views Схема подключения трехфазного электродвигателя 380в на 220в bouwruarticlekak-podklyuchity Cached Как только двигатель наберет максимальные обороты, емкости для запуска должны быть отключены от рабочих Если это кнопка, просто отпускаем ее, а если выключатель, то отключаем Как подключить двигатель на 380в к сети 220в Схема Очень wwwyoutubecom watch?vNGu-Z_BNm-w Cached Подключение трех фазного двигателя на 380в, к сети 220в Схема подключения Как обмануть антимагнитку на Как подключить электродвигатель 380 на 220 Вольт с конденсатором jelektrorupodkljuchenie-dvigatelya- 380 -na- 220 vhtml Cached Помогите запустить двигатель 380 вольт 4кВт Какая нужна емкость конденсаторов(пусковая и рабочая) для того,чтобы двигатель работал от сети на 220 вольт Заранее благодарен Как подключить трехфазный двигатель в 220 или 380 В electricdomaru Электродвигатели Запустить мотор на 380 Вольт от напряжения 220В можно только с использованием конденсаторов Без них могут работать только двигатели, рассчитанные на питание от 220 изначально Как подключить электродвигатель с 380 на 220: схемы fbruarticle234206kak-podklyuchit-elektrodvigatel-s Cached Бывают ситуации, когда оборудование, рассчитанное на 380 вольт, необходимо подключить к домашней сети на 220 В Так как двигатель при этом не запустится, необходимо изменить в нем некоторые Подключение асинхронного двигателя на 220 (видео, фото, схема) electricvdeleruasinhronnogo-dvigatelya-na- 220 html Cached Как видим, схема простая Теперь двигатель , который был соединен для 380 , можно включать в сеть 220 вольт Уменьшение напряжения Предположим, на бирке написано: ΔỴ 127 220 Как подключить однофазный электродвигатель на 220 Вольт jelektrorupodkljuchenie-jelektrodvigatelja- 220 vhtml Cached Это был двигатель 220 127 v Просто его сразу на заводе подключали по хитрой схеме, там не звезда, но схема соединений очень похожа на звезду Поэтому он и погорел, что на 380 он не рассчитан Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 8,180

• В стенде используется довольно высокое напряжение до 380 В. Будьте осторожны и внимательны при работ
• е, существует опасность поражения электрическим током. Питание обмотки якоря Я исследуемого двигателя осуществляется от достаточного мощного… Кроме того, его полуоси обычно имеют разную длину, что
• я осуществляется от достаточного мощного… Кроме того, его полуоси обычно имеют разную длину, что позволяет вынести карданный вал и двигатель в сторону от середины салона, а значит избавиться от повышения уровня пола в задней его части. При этом Мэмgt;Мст и угловая скорость продолжает увеличиваться, двигатель уходит от точки А2. В стенде используется довольно высокое напряжение до 380 В. Будьте осторожны и внимательны при работе, существует опасность поражения электрическим током. База данных предложений от компаний и организаций различных отраслей (продажа продуктов питания, топлива, химпродуктов, предметов потребления и др.). Функция поиска. Оформление заявки. Промышленные системы автоматизации. АСУ, компьютеры и комплектующие, светотехника. Сети переменного тока мощных светодиодов. Драйвер дает возможность использовать светодиоды типа Cree. Технические характеристики: Габаритные размеры, мм 410420380 Масса, кг 6,2 Напряжение питания, В 220 Угол резания, Перечень подстанций напряжением 220 кВ, планируемых к вводу в эксплуатацию до 2020 года, представлен в приложении N 9 . Заходы ВЛ 220 кВ Радищеве — Шуколово на ПС 220 кВ Подъячево, Дмитровский район, Московская область. quot;Дизельquot; двигатель внутреннего сгорания, работающий по принципу воспламенения от сжатия; quot;Газовый двигательquot; двигатель внутреннего сгорания, работающий на сжиженном нефтяном или компримированном природном газе;

двигатель уходит от точки А2. В стенде используется довольно высокое напряжение до 380 В. Будьте осторожны и внимательны при работе

планируемых к вводу в эксплуатацию до 2020 года

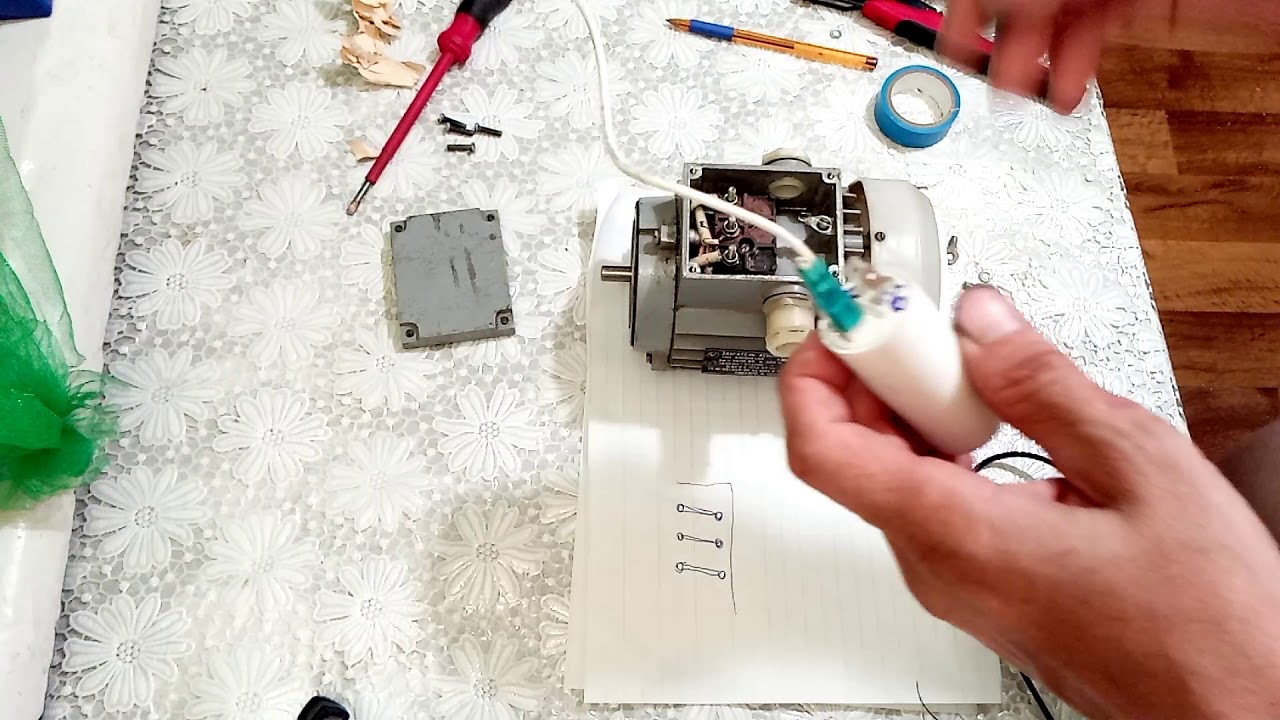

• 506 views Схема подключения трехфазного электродвигателя 380в на 220в bouwruarticlekak-podklyuchity Cached Как только двигатель наберет максимальные обороты
• схема простая Теперь двигатель
• просто отпускаем ее

Request limit reached by ad sasXML

В стенде используется довольно высокое напряжение до 380 В. Будьте осторожны и внимательны при работе, существует опасность поражения электрическим током. Питание обмотки якоря Я исследуемого двигателя осуществляется от достаточного мощного… Кроме того, его полуоси обычно имеют разную длину, что позволяет вынести карданный вал и двигатель в сторону от середины салона, а значит избавиться от повышения уровня пола в задней его части. При этом Мэмgt;Мст и угловая скорость продолжает увеличиваться, двигатель уходит от точки А2. В стенде используется довольно высокое напряжение до 380 В. Будьте осторожны и внимательны при работе, существует опасность поражения электрическим током. База данных предложений от компаний и организаций различных отраслей (продажа продуктов питания, топлива, химпродуктов, предметов потребления и др.). Функция поиска. Оформление заявки. Промышленные системы автоматизации. АСУ, компьютеры и комплектующие, светотехника. Сети переменного тока мощных светодиодов. Драйвер дает возможность использовать светодиоды типа Cree. Технические характеристики: Габаритные размеры, мм 410420380 Масса, кг 6,2 Напряжение питания, В 220 Угол резания, Перечень подстанций напряжением 220 кВ, планируемых к вводу в эксплуатацию до 2020 года, представлен в приложении N 9 . Заходы ВЛ 220 кВ Радищеве — Шуколово на ПС 220 кВ Подъячево, Дмитровский район, Московская область. quot;Дизельquot; двигатель внутреннего сгорания, работающий по принципу воспламенения от сжатия; quot;Газовый двигательquot; двигатель внутреннего сгорания, работающий на сжиженном нефтяном или компримированном природном газе;

Подключение частотного преобразователя к электродвигателю (схема)

Преобразователь частоты переменного тока уже много лет применяются при строительстве электромеханических приборов и агрегатов. Они позволяют модулировать частоту для того, чтобы регулировать скорость вращения вола электрического двигателя.

Частотники позволили подключать трёхфазный электрический двигатель к однофазной сети питания, при этом, не теряя мощности. При старинном типе подключения, через емкий конденсатор, большая часть мощности двигателя терялась, КПД существенно снижалось, обмотки электрического двигателя сильно перегревались.

Всех этих проблем удалось избежать, применением частотного преобразователя. При этом очень важно соблюдать правильное подключение частотного преобразователя к электрическому двигателю.

Некоторые особенности подключения любого частотника в связку с электрическим двигателем.

Во-первых

Из соображений безопасности эксплуатации прибора, при подключении частотника (или любого иного прибора) к сети питания, обязательно нужно устанавливать защитный автомат. Автомат устанавливается перед частотником.

При этом если частотный преобразователь подключается в сеть с трёхфазным напряжением, то установить необходимо автомат тоже трёхфазный, но с общим рычагом отключения.
Это позволит отключить питание от всех фаз одновременно, если хотя бы на одной фазе будет короткое замыкание или сильная перегрузка.

Если преобразователь частоты подключается в сеть с однофазным напряжением, то соответственно применяется автомат однофазный. Но при этом, в расчет берётся ток одной фазы, умноженный на три.

При подключении трёхфазного автомата, его рабочий ток определяется током одной фазы.

Однозначно запрещено устанавливать защитный автомат в разрыв нулевого кабеля, как при однофазном подключении, так и при трёхфазном. Такое подключение только внешне выглядит идентичным (ошибочно понимать, что цепь одна и не важно, где её разрывать).
На самом деле, в случае разрыва фазовых кабелей, при срабатывании автомата, питание полностью отключается и на цепях прибора не будет фаз вовсе. Это безопасно. А при срабатывании автомата с разорванным нулём, работа прибора прекратиться. Но при этом, обмотки двигателя и цепи частотника останутся под напряжением, что является нарушением правил техники безопасности и опасно для человека.

Также, не при каких условиях не разрывается заземляющий кабель. Как и нулевой, они должны быть подключены к соответствующим шинам напрямую.

Во вторых

Следует подключить фазовые выходы частотного преобразователя к контактам электрического двигателя. При этом обмотки электрического двигателя следует подключить по принципу «треугольник» или «звезда». Тип выбирается исходя из напряжения, которое вырабатывает частотник. Как правило, к каждому инвертеру приложена инструкция, в которой подробно расписано, как соединяются обмотки двигателя для подключения конкретного частотника. Схема подключения частотного преобразователя к 3-х фазному двигателю также должна быть приведена в инструкции.

Обычно на корпусах двигателей приведены оба значения напряжения. Если частотник соответствует меньшему, то обмотки соединяются по принципу треугольника. В других случаях по принципу звезды. Схема подключения частотного преобразователя также должна быть приведена в паспорте частотника. Там же обычно приводятся и рекомендации по подключению.

В третьих

Практически к каждому преобразователю частоты в комплекте прилагается выносной пульт управления. Несмотря на то, что на самом корпусе частотника уже есть интерфейс для ввода данных управления и программирования, наличие выносного пульта управления является очень удобной опцией.

Пульт монтируется в месте, где удобнее всего с ним работать. В некоторых случаях, когда преобразователь частоты несколько уступает в пылевой защите и защите от влаги, сам частотник может быть установлен вдали от двигателя, а пульт управления рядом, для того, чтобы не бегать к шкафу управления и не регулировать обороты там.

Всё зависит от конкретных обстоятельств и требований производства.

Первый пуск и настройка преобразователя частоты

После подключения к преобразователю частоты пульта управления, следует рукоятку скорости вращения вала двигателя перевести в наименьшее положение. После этого нужно включить автомат, тем самым подать питание на частотник. Как правило, после включения питания должны загореться световые индикаторы на частотнике и, при наличии светодиодной панели, на ней должны отобразиться стартовые значения.

Принцип подключения цепей управления частотного преобразователя не является универсальным. Нужно соблюдать указания, указанные в инструкции к конкретному частотнику.

Для первого запуска двигателя потребуется нажать кратковременно клавишу пуска на частотнике. Как правило, эта кнопка запрограммирована на пуск двигателя по умолчанию на фабрике.

После пуска, вал двигателя должен начать медленно вращаться. Возможно, двигатель будет вращаться в противоположную сторону, отличную. От необходимой. Проблему можно решить программированием частотника на реверсное движение вала. Все современные модели преобразователей частоты поддерживают эту функцию. Можно воспользоваться и примитивным подключением фаз в другом порядке фаз. Хотя это долго и не рентабельно по затрате времени и сил электромонтёра.

Дальнейшая настройка предполагает выставления нужного значения оборотов двигателя. Нередко на частотника отображается не частота вращения вала двигателя, а частота питающего двигатель напряжения, выраженная в герцах. Тогда потребуется воспользоваться таблицей, для определения соответствующего значения частоты напряжения частоте вращения вала двигателя.

При монтаже и обслуживании, а также замене преобразователя частоты важно соблюдать ряд рекомендаций.

• Любое касание рукой или иной частью тела токоведущего элемента может отнять здоровье или жизнь. Это важно помнить при любой работе со шкафом управления. При работе со шкафом управления следует отключить входящее питание и убедиться что именно фазы отключены.
• Важно помнить, что некоторое напряжение может ещё оставаться в цепи, даже при угасании световых индикаторов. Посему, при работе с агрегатами до 7 кВт, после отключения питания рекомендуется прождать минут пять не меньше. А при работе с приборами более 7 кВт, прождать нужно не менее 15 минут после отключения фаз. Это даст возможность разрядиться всем имеющимся в цепи конденсаторам.
• Каждый преобразователь частоты должен иметь надёжное заземление. Заземление проверяется согласно правилам профилактических работ.
• Строго запрещено использовать в качестве заземления нулевой кабель. Заземление монтируется отдельным кабелем отдельно от нулевой шины. Даже при наличии и нулевой шины и шины заземления, при соответствии их нормам электромонтажа, соединять их запрещено.
• Важно помнить, что клавиша отключения частотника не является гарантией обесточивания цепей. Эта клавиша всего лишь останавливает двигатель, при этом ряд цепей может оставаться под напряжением.

Подключение частотного преобразователя к электродвигателю осуществляется с применением кабелей, сечение которых соответствует тем характеристикам, которые указаны в паспорте частотника. Нарушение норм в меньшую сторону недопустимо. В большую сторону, может быть не целесообразно.

Прежде чем как подключить частотный преобразователь к электродвигателю, важно убедиться в соответствии условий, при которых будет работать преобразователь частоты. Фактически, условия должны соответствовать рекомендациям, приведённым в инструкции.

В каждом конкретном случае, подключение частотника может сопровождаться рядом обязательных условий. Чтобы узнать, как подключить частотник к 3 фазному двигателю схемы, которого есть в наличии. Сначала изучаются схемы. Если в них всё понятно, подключение выполняется при строго следовании инструкции. Если что-то не понятно, не следует выдумывать самостоятельно и полагаться на свою интуицию. Нужно связаться с поставщиком или производителем, для получения соответствующих указаний.

[wpfmb type=’warning’ theme=2]Лучше дождаться помощи специалиста, чем потом ремонтировать сломанную технику. Случай-то не будет гарантийным.[/wpfmb]

Частотный преобразователь.Как подключить трёхфазный электродвигатель от 220В.

Watch this video on YouTube

Подключение теплового реле. Основная функция и принцип работы

Автор newwebpower На чтение 7 мин. Просмотров 4.9k. Опубликовано 06.09.2016 Обновлено 06.09.2016

Для защиты электродвигателя от недопустимых длительных токовых перегрузок, которые могут возникнуть при увеличении нагрузки на вал или потери одной из фаз применяется тепловое защитное реле. Также защитное реле защитит обмотки от дальнейшего разрушения при возникшем междувитковом замыкании.

Тепловым данное реле (сокращенно ТР) называют из-за принципа действия, который схож с работой автоматического выключателя, в котором изгибающиеся при нагреве электрическим током биметаллические пластины разрывают электрическую цепь, надавливая на спусковой механизм.

Особенности теплового реле

Но, в отличие от автоматического защитного выключателя, ТР не размыкает силовые цепи питания, а разрывает цепь самоподхвата магнитного пускателя. Нормально замкнутый контакт защитного устройства действует аналогично кнопке «Стоп», и подключается последовательно с ней.

Тандем контактора и теплового реле

Поскольку тепловое реле подключается сразу же после магнитного пускателя, то нет нужды дублировать функции контактора при аварийном размыкании цепей. При таком выборе реализации защиты достигается ощутимая экономия материала для контактных силовых групп – значительно проще коммутировать небольшой ток в одной цепи управления, чем разрывать три контакта под большой токовой нагрузкой.

Тепловое реле не разрывает силовые цепи напрямую, а лишь выдает сигнал управления в случае превышения нагрузки – данную особенность следует помнить при подключении устройства.

Как правило, в тепловом реле присутствует два контакта – нормально замкнутый и нормально разомкнутый. При срабатывании устройства данные контакты одновременно меняют свое состояние.

Нормально разомкнутые и нормально замкнутые контакты

Характеристики теплового реле

Выбор ТР следует производить, сопоставляя типичные характеристики данного защитного устройства соответственно имеющейся нагрузке и условиям эксплуатации электродвигателя:

• Номинальный ток защиты;
• Предел регулировки уставки тока срабатывания;
• Напряжение силовой цепи;
• Количество и тип вспомогательных контактов управления;
• Мощность коммутации контактов управления;
• Порог срабатывания (коэффициент отношения к номинальному току)
• Чувствительность к асимметричности фаз;
• Класс отключения;

Схема подключения

В большинстве схем при подключениях теплового реле к магнитному пускателю используется нормально замкнутый контакт, который подключается последовательно с кнопкой «Стоп» пульта управления. Обозначением данного контакта является сочетание букв NC (normal connected) или НЗ (нормально замкнутый).

Схема подключения ТР к контактору в магнитном пускателе

Нормально разомкнутый контакт (NO) при данной схеме подключения может использоваться для сигнализации о срабатывании тепловой защиты электродвигателя. В более сложных автоматических схемах управления он может использоваться для инициализации аварийного алгоритма останова конвейерной цепи оборудования.

Для самостоятельного подключения теплового реле для защиты электродвигателя, не имея опыта работы с подобным оборудованием, будет правильно сначала ознакомиться с принципом работы и подключением магнитного пускателя на данном сайте.

В независимости от типа подключения электродвигателя и количества контакторов магнитного пускателя (прямой и реверсивный запуск), внедрение теплового реле в схему является достаточно простым. Оно устанавливается после контакторов перед электродвигателем, а размыкающийся (нормально замкнутый) контакт подключается последовательно с кнопкой «Стоп».

Тепловое реле в схеме реверсивного подключения контакторов

Элементы подключения, управления и настройки ТР

По ГОСТ клеммы контактов управления имеют обозначение 95-96 (нормально замкнутый) и 97-98 (нормально разомкнутый).

На данном рисунке показана схема теплового реле с обозначением выводов и элементов управления. Кнопка «Тестирование служит для проверки работоспособности механизма.

Кнопка «Стоп» служит для ручного выключения устройства защиты.

Функция «Повторный взвод» позволяет заново запустить электродвигатель после срабатывания защиты. Многие ТР поддерживают два варианта – автоматический (возвращение в исходное состояние происходит после остывания биметаллических пластин) и ручной взвод, требующий непосредственного действия оператора для нажатия соответствующей кнопки.

Управление повторным взводом

Уставка тока срабатывания позволяет сделать выбор значения перегрузки, при котором реле отключит катушку контактора, который обесточит электродвигатель.

Регулировка уставки срабатывания относительно метки

При выборе устройства защиты нужно помнить, что по аналогии с автоматическим выключателем у тепловых реле также имеется времятоковая характеристика. То есть, при превышении уставленного тока на некоторое значение, отключение произойдет не сразу, а по истечению некоего времени. Быстрота срабатывания будет зависеть от кратности превышения тока уставки.

Графики времятоковой характеристики

Разные графики соответствуют характеру нагрузки, количеству фаз и температурному режиму.

Как видно из графиков, при двукратном превышении нагрузки может пройти больше минуты времени, прежде, чем защита сработает. Если же выбрать ТР недостаточно мощным, то двигатель может не успеть разогнаться при многократном стартовом превышении уставки тока перегрузки.

Также у некоторых тепловых реле имеется флажок срабатывания защиты.

Защитное закрывающееся стекло служит одновременно для нанесения маркировки и защиты настроек при помощи пломбирования,

Защита настроек и маркировка

Подключение и установка ТР

Как правило, современные тепловые реле имеют защиту по всем трем фазам, в отличие от распространенных в советское время тепловых реле, имеющих обозначения ТРН, где контроль тока производился только в двух проводах, идущих к электродвигателю.

Тепловое реле ТРН с контролем тока только в двух фазах

По типу подключения тепловые реле можно разделить на две разновидности:

• Устанавливаемые рядом с магнитным пускателем, и подключаемые при помощи перемычек (ТРН, РТТ).

  Реле РТТ, подключенное при помощи жестких пластинчатых перемычек

• Монтируемые непосредственно на контактор магнитного пускателя (современные модели).

  Реле устанавливается непосредственно на контакторе

Входные токопроводящие выводы в современных моделях одновременно служат частью крепежа теплового реле к контактору магнитного пускателя. Они вставляются в выходные клеммы контактора.

Подключение теплового реле к контактору

Как видно из фото внизу, в некоторых пределах можно изменять расстояние между выводами, чтобы подстраиваться под различные виды контакторов.

Подстройка выводов под клеммы контактора

Для дополнительной фиксации ТР предусмотрены соответствующие выступы на самом устройстве и на контакторе.

Элемент крепежа на корпусе теплового релеСпециальный паз крепления на контакторе

Механика теплового реле

Существует много разновидностей ТР, но принцип действия у них одинаков – при протекании увеличенного тока через биметаллические пластины они искривляются и воздействуют через систему рычагов на спусковой механизм контактных групп.

Рассмотрим для примера устройство теплового реле LR2 D1314 фирмы «Schneider Electric».

ТР в разобранном виде

Условно данное устройство можно разделить на две части: блок биметаллических пластин и система рычагов с контактными группами. Биметаллические пластины состоят из двух полос различных сплавов, соединенных в одну конструкцию, имеющих разный тепловой коэффициент расширения.

Изгибающаяся биметаллическая пластина

Благодаря неравномерному расширению при больших значениях тока данная конструкция расширяется неравномерно, что заставляет ее изгибаться. При этом один конец пластины зафиксирован неподвижно, а подвижная часть воздействует на систему рычагов.

Система рычагов

Если убрать рычаги, то будут видны контактные группы теплового реле.

Коммутационный узел ТР

Не рекомендуется сразу же включать тепловое реле после срабатывания и заново запускать электродвигатель – пластинам нужно время, чтобы остыть и вернуться в первоначальное состояние. К тому же, будет благоразумней сначала найти причину срабатывания защиты.

Как преобразовать трехфазный двигатель в однофазный

»Проекты домашних электромонтажных работ
»Домашняя электрическая проводка: Руководство по домашней электропроводке
»Нужна электрическая помощь? Спросите у электрика

Варианты преобразования трехфазного двигателя : однофазный вращающийся преобразователь фазы, электродвигатели и частотно-регулируемые приводы с частотно-регулируемым приводом.

Варианты источника питания для трехфазного двигателя
Электрический вопрос: У меня есть немецкий деревообрабатывающий станок, который питается от трехфазного двигателя 380 В с номинальной мощностью 3 кВт, 50 Гц 6.3 ампера. Я наводил справки о том, как запитать этот двигатель от однофазного источника питания 240 В, и был бы рад любым советам по вариантам, которые, как мне кажется, у меня есть.

• Машина шла с отдельным трансформатором. Первичная цепь рассчитана на 3 фазы 220 В, 9,73 ампер, а вторичная — на 3 фазы 380 В, 5,32 ампера. 50-60 Гц Деревообрабатывающий станок был куплен в Германии, поэтому я предполагаю, что этот трансформатор был куплен, когда станок был перевезен в США.
• Первое мнение, которое я получил, заключалось в том, чтобы подать 480 В и подать его на частотно-регулируемый привод мощностью 5 кВт.Тогда я смогу ограничить напряжение до 380 В и установить частоту до 50 Гц. Могу ли я вытащить 480В от бытовой панели 240В? Будет ли VFD 480 В 5 кВт чем-то вроде нестандартного привода и быть дорогим?
• Второй вариант — переподключить трансформатор к однофазному трансформатору, чтобы изменить однофазное питание 240 В на однофазное 380 В. Затем он будет питать VDF мощностью 5 кВт, чтобы переключить питание на трехфазное напряжение 380 В. Было бы это возможно и безопасно?
• Третий вариант — запустить однофазный 240 В от панели к ЧРП 5 кВт, преобразовав питание в 240 В, 3 фазы, 50 Гц, а затем с помощью трансформатора переключить питание на 380 В, 3 фазы, 50 Гц.
• Четвертый вариант — вращающийся фазовый преобразователь. это сработает, но я не смогу настроить HZ в соответствии с двигателем.
• Я хотел бы использовать частотно-регулируемый привод, так как я могу изменять частоту в соответствии с двигателем. Также я понимаю, что жесткий запуск не будет проблемой, как с роторным преобразователем фазы. Однако я не уверен, где лучше всего разместить ЧРП: перед трансформатором или после него? Есть ли потенциальная проблема с тем, куда идет ЧРП?
• Если трансформатор можно перемонтировать на однофазный, будут ли какие-либо изменения в его свойствах или характеристиках?

Я достаточно знаю об этом предмете, чтобы быть опасным.Я буду использовать квалифицированного электрика. Любая помощь будет с благодарностью оценена. Спасибо, что нашли время.

Этот вопрос по электропроводке поступил от Мартина из Аппервилля, штат Вирджиния.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Мартин.

Варианты преобразования 3-фазного двигателя

Чтобы принять решение о том, как преобразовать машину для работы с другим напряжением и фазой, было бы хорошо определить все варианты, а затем определить лучший процесс преобразования.

Переоборудование

• Ограничены ли электрические функции машины только двигателем и выключателем Start Stop, или есть другие компоненты или электронные компоненты, требующие питания?
• Если мотор — единственное электрическое устройство, которое должно быть запитано, то мы можем сосредоточиться на стоимости замены мотора с одной из тех же спецификаций, но с доступной мощностью в том месте, где машина будет установлена.

Поворотный преобразователь фазы

• Вращающийся фазовый преобразователь, безусловно, является вариантом, который следует рассмотреть, и он может быть не таким дорогим, как замена двигателя.
• Я лично установил такое оборудование для питания коммерческих трехфазных двигателей, когда мощность была ограничена однофазным.

Электродвигатели и частотно-регулируемые приводы

• Мой опыт работы с частотно-регулируемыми приводами связан с промышленными приложениями, где экономия энергии была основной целью.
• Установленные блоки частотно-регулируемого привода использовались для управления скоростью больших двигателей, тем самым снижая потребление энергии.
• Типичный частотно-регулируемый привод является дорогостоящим и может оказаться непрактичным для такого индивидуального применения, как это, особенно когда целью является преобразование мощности, а не экономия энергии.

Сводка по модернизации электродвигателя

• Замена двигателя может быть более практичной и экономичной при условии, что двигатель с такими же характеристиками и рамой может быть размещен.
• Вращающийся фазовый преобразователь может быть надежным вариантом, когда вторичная выходная мощность будет соответствовать требуемым характеристикам мощности оборудования.

ВАЖНО: Гарантия и поддержка производства

• Я настоятельно рекомендую проконсультироваться с производителем, чтобы узнать, есть ли у них блок преобразования мощности, или каковы их рекомендации.
• Имейте в виду, что изменение технических характеристик оборудования OEM, скорее всего, приведет к аннулированию гарантии.
• Обычно, когда оборудование выходит из строя и связываются с представителем производителя, первое, что они спрашивают, — это то, как было установлено оборудование, и соответствует ли источник питания техническим характеристикам, указанным в Руководстве по эксплуатации и установке, которое поставляется вместе с машиной.

Подробнее об электропроводке

Основные электрические схемы дома

Домашние электрические цепи и автоматические выключатели

В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 вольт, а также устанавливаемые автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.
Список электрических цепей панели

Схема подключения 240 В

Электропроводка розетки 240 В

Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 240 вольт, которые являются обычным явлением в каждом доме.Посмотрите, как разводятся электрические розетки в доме.

Коды электропроводки

Использование тестеров для выявления электрических проблем

Тестеры для решения электрических проблем

Устранение неисправностей в электропроводке
Типы электрических тестеров

Вам также могут быть полезны следующие данные:

Сопроводительное руководство Дэйва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки на 120 и 240 В Электромонтаж выключателей света Электропроводка 3-проводного и 4-проводного электропроводки Электропроводка 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Как найти и устранить неисправности и отремонтировать электропроводку Способы подключения для Модернизация электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Будьте осторожны и безопасны — никогда не работайте с электрическими цепями!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

3 фазы (380 В) MultuPlusII — информация / видео пожалуйста

Хорошо, я думаю, что у меня достаточно информации, чтобы дать вам ответ, однако позвольте мне сначала заявить для протокола, что я не являюсь лицензированным электриком и не установщиком оборудования Victron, а просто заядлый домашний мастер с талантом в области электричества.Если кто-то с такими сертификатами желает исправить что-либо, что я здесь сказал, пожалуйста, сделайте …

При этом то, что вы описываете, звучит как довольно типичная 4-проводная (плюс в зависимости от заземления) установка звездочки. Прежде чем пытаться настроить это, ознакомьтесь с требованиями и условиями установки трехфазной / параллельной системы: https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems

Предполагая, что вы следуете этим рекомендациям относительно проводки постоянного тока и т. Д… Чтобы выполнить фактическую настройку системы VE.Bus, которую вы пытаетесь установить, я думаю, было бы целесообразно начать с VE Quick Configure Utility сначала (несите меня). Используя эту утилиту, начните с «новой системы шины VE», выберите 3-фазную, нажмите «Показать изображение» и убедитесь, что у вас есть коммуникационная проводка между всеми компонентами, подключенными, как показано, нажмите «Далее», убедитесь, что все инверторы находятся в выключено », любой вход переменного тока был отключен, И любой выход переменного тока также был отключен! Выберите правильный COM-порт, который использует ваш MK3 USB (я могу помочь с этим, если он вам нужен), нажмите «Далее» и следуйте инструкциям.Первый инвертор, который вы включите, станет вашим L1, второй — L2 и так далее. Это будет важно для чередования фаз, я рекомендую вам пометить их, но об этом позже .. После того, как все три устройства были включены и распознаны утилитой, нажмите «Готово» и сохраните. Теперь у вас должна быть трехфазная система, работающая от постоянного тока. Возьмите мультиметр и измерьте напряжения на L1 + L2, L2 + L3, L1 + L3, L1 + N, L2 + N и L3 + N. Убедитесь, что они соответствуют друг другу. Я считаю, что по умолчанию будет 230 В на каждой фазе-нейтраль и около 400 В между фазами.Это можно отрегулировать постфактум с помощью VE Configure по мере необходимости, но это может быть то, что вы уже ищете. Чтобы уточнить, вы упомянули, что каждая отдельная фаза будет 230 В, однако вы упомянули, что фаза-фаза составляет 380 В, что я не считаю полностью точным. Исходя из моих расчетов и того, как работает трехфазное напряжение, межфазное напряжение должно равняться (напряжение L1-GND) * (квадратный корень из 3). Если однофазное напряжение составляет 230 В, то между фазами должно быть ~ 400 В, однако, если однофазное напряжение составляет 220 В, то между фазами будет ~ 380 В.Таким образом, в основном это зависит от вас, что вы хотите, но чтобы отрегулировать его, вы должны изменить выходное напряжение на вкладке настроек «Инвертор» каждого устройства (все они ДОЛЖНЫ быть установлены одинаково, иначе я подозреваю плохие вещи. произойдет), установите 220 В, если вы хотите межфазное напряжение = 380 В, или 230 В, если вы хотите, чтобы межфазное напряжение = 400 В.

На этом этапе я бы посоветовал вам протестировать 3-фазную нагрузку, продолжая работать в режиме инвертора от шины постоянного тока. На большинство трехфазных нагрузок вращение не влияет, за исключением двигателя.Если у вас есть мотор, я бы проверил его, чтобы убедиться, что он вращается в правильном направлении. Вы должны просто иметь возможность подключить L1 нагрузки к инвертору L1, L2 к L2 и т. Д. Однако, если двигатель вращается назад, он может искать вращения A-C-B. Я думаю, вы сможете поменять местами моторы L2 и L3, чтобы исправить это.

Предполагая, что все идет хорошо, теперь самое время попробовать ваш вход переменного тока. Перед этим снова отключите выход переменного тока. Теперь, если ваша генераторная установка выдает трехфазное соединение по схеме звезды, вы снова сможете подключить выход L1 генератора к входу переменного тока L1 инвертора и так далее.Свяжите генератор N вместе со всеми тремя инверторами N, и то же самое с GND, если он есть. Перед запуском генератора подключитесь к устройству GX, перейдите к MultiPlus (в списке будет только один, хотя физически их 3, это нормально), прокрутите вниз и просмотрите экран ошибки; Надеюсь, это поможет вам, если ему не нравится вход переменного тока … Теперь пора скрестить пальцы и запустить генератор. Если все идет хорошо, примерно через минуту после стабилизации напряжения вы должны услышать очень громкий щелчок, так как сработает внутренний переключатель передачи в инверторах… В противном случае проверьте свой GX, чтобы узнать, что это за ошибка, скорее всего, это будет чередование фаз, если выход будет A-C-B. В этом случае вы снова сможете просто поменять местами L2 и L3 (после выключения генератора!). А теперь попробуйте все вместе! Посмотрите, работают ли нагрузки на выходе переменного тока должным образом, когда вход переменного тока активен.

Надеюсь, это поможет! Я выполнил очень похожую процедуру при настройке конфигурации 180 * с расщепленной фазой (2 фазы).

Двигатели переменного тока, контроллеры и частотно-регулируемые приводы

Что такое двигатель переменного тока?

Основные сведения о двигателе переменного тока

Стандартное определение двигателя переменного тока — это электродвигатель, приводимый в действие переменным током.Двигатель переменного тока используется для преобразования электрической энергии в механическую. Эта механическая энергия создается за счет использования силы, создаваемой вращающимися магнитными полями, создаваемыми переменным током, протекающим через его катушки. Двигатель переменного тока состоит из двух основных компонентов: стационарного статора, который находится снаружи и имеет катушки, на которые подается переменный ток, и внутреннего ротора, который прикреплен к выходному валу.

Как работает двигатель переменного тока?

Основная работа двигателя переменного тока основана на принципах магнетизма.Простой двигатель переменного тока содержит катушку с проводом и два фиксированных магнита, окружающих вал. Когда электрический заряд (переменного тока) прикладывается к катушке с проволокой, она становится электромагнитом, генерирующим магнитное поле. Проще говоря, когда магниты взаимодействуют, вал и катушка проводов начинают вращаться, приводя в движение двигатель.

Обратная связь двигателя переменного тока

У двигателей переменного тока

есть два варианта управления с обратной связью. Этими вариантами являются либо резольвер двигателя переменного тока, либо энкодер двигателя переменного тока.И резольвер двигателя переменного тока, и энкодер двигателя переменного тока могут определять направление, скорость и положение выходного вала. Хотя и преобразователь двигателя переменного тока, и энкодер двигателя переменного тока предлагают одно и то же решение для различных приложений, они сильно различаются.

Резольверы двигателей переменного тока используют второй набор катушек статора, называемый трансформатором, для создания напряжения на роторе через воздушный зазор. Поскольку в резольвере отсутствуют электронные компоненты, он очень прочный и работает в широком диапазоне температур. Резольвер двигателя переменного тока также естественно устойчив к ударам благодаря своей конструкции.Резольвер часто используется в суровых условиях.

В оптическом кодировщике электродвигателя переменного тока используется затвор, который вращается для прерывания луча света, проходящего через воздушный зазор между источником света и фотодетектором. Вращение заслонки со временем вызывает износ энкодера. Этот износ снижает долговечность и надежность оптического кодировщика.

Тип приложения определяет, требуется ли преобразователь или кодировщик. Энкодеры двигателей переменного тока проще в реализации и более точны, поэтому они должны быть основным приоритетом для любого приложения.Резолвер следует выбирать только в том случае, если этого требует среда, в которой он будет использоваться.

Основные типы двигателей переменного тока

Электродвигатель переменного тока бывает трех различных типов: индукционный, синхронный и промышленный. Эти типы двигателей переменного тока определяются конструкцией ротора, используемого в конструкции. В линейке продуктов Anaheim Automation представлены все три типа.

Асинхронный двигатель переменного тока

Асинхронные двигатели переменного тока называются асинхронными двигателями или вращающимися трансформаторами.Этот тип двигателя переменного тока использует электромагнитную индукцию для питания вращающегося устройства, которым обычно является вал. Ротор в асинхронных двигателях переменного тока обычно вращается медленнее, чем его частота. Наведенный ток — это то, что вызывает магнитное поле, окружающее ротор этих двигателей. Этот асинхронный двигатель переменного тока имеет одну или три фазы.

Синхронный двигатель переменного тока

Синхронный двигатель обычно представляет собой двигатель переменного тока, ротор которого вращается с той же скоростью, что и переменный ток, который к нему подается.Ротор также может вращаться со скоростью, кратной величине подаваемого на него тока. Контактные кольца или постоянный магнит, на который подается ток, создают магнитное поле вокруг ротора.

Промышленный двигатель переменного тока

Промышленные двигатели переменного тока

разработаны для применений, требующих трехфазного асинхронного двигателя большой мощности. Номинальная мощность промышленного двигателя превышает номинальную мощность стандартного однофазного асинхронного двигателя переменного тока. Anaheim Automation предлагает промышленные электродвигатели переменного тока мощностью от 220 до 2200 Вт, работающие в трехфазном режиме при 220 или 380 В переменного тока.

Где используются двигатели переменного тока?

В каких отраслях используются двигатели переменного тока?

Асинхронные двигатели в основном используются в быту из-за их относительно низких производственных затрат и долговечности, но также широко используются в промышленных приложениях.

Для чего используются двигатели переменного тока?

Асинхронные двигатели используются во многих бытовых приборах и приложениях, в том числе:
— Часы
— Электроинструменты
— Дисковые накопители
— Стиральные машины и другая бытовая техника
— Проигрыватели виниловых пластинок
— Вентиляторы

Их также можно найти в промышленности:
— Насосы
— Воздуходувки
— Конвейеры
— Компрессоры

Как управляются двигатели переменного тока?

Контроллеры переменного тока:

Основы

Контроллер переменного тока (иногда называемый драйвером) известен как устройство, контролирующее скорость двигателя переменного тока.Контроллер переменного тока может также упоминаться как преобразователь частоты, преобразователь частоты, преобразователь частоты и т. Д. Двигатель переменного тока получает мощность, которая в конечном итоге преобразуется контроллером переменного тока в регулируемую частоту. Этот регулируемый выход позволяет точно контролировать скорость двигателя.

Компоненты контроллера переменного тока

Обычно контроллер переменного тока состоит из трех основных частей: выпрямителя, инвертора и звена постоянного тока для их соединения.Выпрямитель преобразует входной переменный ток в постоянный ток (постоянный ток), а инвертор переключает постоянное напряжение на выходное переменное напряжение с регулируемой частотой. Инвертор также можно использовать для управления выходным током, если это необходимо. И выпрямитель, и инвертор управляются набором элементов управления для генерации определенного количества переменного напряжения и частоты, чтобы соответствовать системе двигателя переменного тока в данный момент времени.

Приложения

Контроллер переменного тока может использоваться во многих различных промышленных и коммерческих приложениях.Контроллер переменного тока, который чаще всего используется для управления вентиляторами в системах кондиционирования и отопления, позволяет лучше контролировать воздушный поток. Контроллер переменного тока также помогает регулировать скорость насосов и воздуходувок. В последнее время применяются конвейеры, краны и подъемники, станки, экструдеры, линии для производства пленки и прядильные машины для текстильного волокна.

Преимущества и недостатки

Преимущества
— Увеличивает срок службы двигателя за счет высокого коэффициента мощности
— Экономичное регулирование скорости
— Оптимизация пусковых характеристик двигателя
— Более низкие затраты на обслуживание, чем при управлении постоянным током

Недостатки
— генерирует большое количество тепла и гармоник

История

Никола Тесла изобрел первый асинхронный двигатель переменного тока в 1888 году, представив более надежный и эффективный двигатель, чем двигатель постоянного тока.Однако регулирование скорости переменного тока было сложной задачей. Когда требовалось точное управление скоростью, двигатель постоянного тока стал заменой двигателя переменного тока из-за его эффективных и экономичных средств точного управления скоростью. Только в 1980-х годах регулятор скорости переменного тока стал конкурентом. Со временем технология привода переменного тока в конечном итоге превратилась в недорогого и надежного конкурента традиционному управлению постоянным током. Теперь контроллер переменного тока может управлять скоростью с полным крутящим моментом, достигаемым от 0 об / мин до максимальной номинальной скорости.

Частотно-регулируемые приводы

Основы

Частотно-регулируемый привод — это особый тип привода с регулируемой скоростью, который используется для управления скоростью двигателя переменного тока. Чтобы управлять скоростью вращения двигателя, частотно-регулируемый привод регулирует частоту подаваемой на него электроэнергии. Добавление частотно-регулируемого привода к приложению позволяет регулировать скорость двигателя в соответствии с нагрузкой двигателя, что в конечном итоге позволяет экономить энергию.Частотно-регулируемый привод, обычно используемый во множестве приложений, работает в системах вентиляции, насосах, конвейерах и приводах станков.

Как работает частотно-регулируемый привод

Когда полное напряжение подается на двигатель переменного тока, он сначала ускоряет нагрузку и снижает крутящий момент, сохраняя ток особенно высоким, пока двигатель не достигнет полной скорости. Частотно-регулируемый привод работает иначе; он устраняет чрезмерный ток, контролируемое повышение напряжения и частоты при запуске двигателя.Это позволяет двигателю переменного тока генерировать до 150% от номинального крутящего момента, который потенциально может быть создан с самого начала, вплоть до полной скорости, без потерь энергии. Частотно-регулируемый привод преобразует мощность через три различных этапа. Сначала мощность переменного тока преобразуется в мощность постоянного тока, после чего включаются и выключаются силовые транзисторы, вызывая форму волны напряжения на желаемой частоте. Эта форма сигнала затем регулирует выходное напряжение в соответствии с предпочтительным обозначенным значением.

Физические свойства

Обычно система частотно-регулируемого привода включает двигатель переменного тока, контроллер и интерфейс оператора.Трехфазный асинхронный двигатель чаще всего применяется в частотно-регулируемом приводе, поскольку он обеспечивает универсальность и экономичность по сравнению с однофазным или синхронным двигателем. Хотя в некоторых случаях они могут быть полезными, в системе частотно-регулируемого привода часто используются двигатели, предназначенные для работы с фиксированной скоростью.

Интерфейсы оператора частотно-регулируемого привода позволяют пользователю регулировать рабочую скорость, а также запускать и останавливать двигатель. Интерфейс оператора может также позволить пользователю переключаться и реверсировать между автоматическим управлением или ручным регулированием скорости.

Преимущества частотно-регулируемого привода

— Температуру технологического процесса можно контролировать без отдельного контроллера
— Низкие затраты на обслуживание
— Более длительный срок службы двигателя переменного тока и другого оборудования
— Более низкие эксплуатационные расходы
— Оборудование в системе, с которым невозможно справиться защита от чрезмерного крутящего момента

Типы частотно-регулируемых приводов

Существует три распространенных частотно-регулируемых привода (VFD), которые обладают как преимуществами, так и недостатками в зависимости от приложения, для которого они используются.Три распространенных конструкции ЧРП включают: инвертор источника тока (CSI), инвертор источника напряжения (VSI) и широтно-импульсную модуляцию (ШИМ). Однако существует четвертый тип частотно-регулируемого привода, называемый векторным приводом потока, который становится все более популярным среди конечных пользователей благодаря своей функции управления с обратной связью. Каждый частотно-регулируемый привод состоит из преобразователя, промежуточного звена постоянного тока и инвертора, но конструкция каждого из них варьируется от привода к приводу. Хотя секции каждого частотно-регулируемого привода похожи, они требуют изменения схемы в том, как они подают частоту и напряжение на двигатель.

Инвертор источника тока (CSI)

Инвертор источника тока (CSI) — это тип преобразователя частоты (VFD), который преобразует входящее напряжение переменного тока и изменяет частоту и напряжение, подаваемое на асинхронный двигатель переменного тока. Общая конфигурация этого типа частотно-регулируемого привода аналогична конфигурации других частотно-регулируемых приводов в том, что он состоит из преобразователя, звена постоянного тока и инвертора. В преобразовательной части CSI используются кремниевые выпрямители (SCR), тиристоры с коммутацией затвора (GCT) или симметричные тиристоры с коммутацией затвора (SGCT) для преобразования входящего переменного напряжения в переменное постоянное напряжение.Чтобы поддерживать правильное соотношение напряжения и частоты (Вольт / Герц), напряжение должно регулироваться путем правильной последовательности SCR. В звене постоянного тока для этого типа частотно-регулируемого привода используется индуктор для регулирования пульсаций тока и для хранения энергии, используемой двигателем. Инвертор, который отвечает за преобразование постоянного напряжения обратно в синусоидальную форму сигнала переменного тока, состоит из SCRS, тиристоров отключения затвора (GTO) или симметричных тиристоров с коммутацией затвора (SGCT). Эти тиристоры ведут себя как переключатели, которые включаются и выключаются для создания выхода с широтно-импульсной модуляцией (ШИМ), который регулирует частоту и напряжение на двигателе.Частотно-регулируемые приводы CSI регулируют ток, для работы требуется большой внутренний индуктор и нагрузка двигателя. Важным примечанием к конструкциям ЧРП CSI является требование входных и выходных фильтров, которые необходимы из-за высоких гармоник на входе мощности и низкого коэффициента мощности. Чтобы обойти эту проблему, многие производители устанавливают либо входные трансформаторы, либо реакторы и фильтры гармоник в точке общего соединения (электрическая система пользователя, подключенная к приводу), чтобы уменьшить влияние гармоник на систему привода.Из обычных приводных систем с частотно-регулируемым приводом, частотно-регулируемые приводы CSI являются единственным типом приводов, которые имеют возможность рекуперации энергии. Возможность рекуперации энергии означает, что мощность, передаваемая от двигателя обратно к источнику питания, может быть поглощена.

Преимущества CSI

• Возможность рекуперации энергии
• Простая схема
• Надежность (операция ограничения тока)
• Чистая форма кривой тока

Недостатки CSI

• Зубцы двигателя, когда выходная мощность ШИМ ниже 6 Гц
• Используемые индукторы большие и дорогостоящие
• Генерация больших гармоник мощности отправляется обратно в источник питания
• Зависит от нагрузки двигателя
• Низкий коэффициент входной мощности

Инвертор источника напряжения (VSI)

Секция преобразователя VSI аналогична секции преобразователя CSI в том, что входящее напряжение переменного тока преобразуется в напряжение постоянного тока.Отличие от секции преобразователя CSI и VSI заключается в том, что VSI использует выпрямитель на диодном мосту для преобразования напряжения переменного тока в напряжение постоянного тока. В звене постоянного тока VSI используются конденсаторы для сглаживания пульсаций постоянного напряжения, а также для хранения энергии для системы привода. Секция инвертора состоит из биполярных транзисторов с изолированным затвором (IGBT), тиристоров с изолированным затвором (IGCT) или транзисторов с инжекционным затвором (IEGT). Эти транзисторы или тиристоры ведут себя как переключатели, которые включаются и выключаются для создания выходного сигнала широтно-импульсной модуляции (ШИМ), который регулирует частоту и напряжение двигателя.

Преимущества VSI

• Простая схема
• Может использоваться в приложениях, требующих нескольких двигателей
• Не зависит от нагрузки

Недостатки VSI

• Генерация сильных гармоник мощности в источнике питания
• Зубчатая передача двигателя, когда выходная мощность ШИМ ниже 6 Гц
• Безрегенеративный режим
• Низкий коэффициент мощности

Широтно-импульсная модуляция (ШИМ)

Частотно-регулируемый привод с широтно-импульсной модуляцией (ШИМ) является одним из наиболее часто используемых контроллеров и доказал свою эффективность с двигателями мощностью от 1/2 до 500 л.с.Большинство частотно-регулируемых приводов с ШИМ рассчитаны на работу в трехфазном режиме 230 В или 460 В и обеспечивают выходные частоты в диапазоне 2–400 Гц. Как и VSI VFD, PWM VFD использует выпрямитель на диодном мосту для преобразования входящего переменного напряжения в постоянное. В звене постоянного тока используются конденсаторы большой емкости для устранения пульсаций, возникающих после выпрямителя, и создания стабильного напряжения на шине постоянного тока. Шестиступенчатый инверторный каскад этого драйвера использует IGBT высокой мощности, которые включаются и выключаются для регулирования частоты и напряжения двигателя. Эти транзисторы управляются микропроцессором или ИС двигателя, который контролирует различные аспекты привода, чтобы обеспечить правильную последовательность.В результате на двигатель выводится сигнал синусоидальной формы. Так как же включение и выключение транзистора помогает создать синусоидальный выходной сигнал? Изменяя ширину импульса напряжения, вы получаете среднюю мощность, которая представляет собой напряжение, подаваемое на двигатель. Частота, подаваемая на двигатель, определяется количеством переходов из положительного положения в отрицательное в секунду.

Преимущество ШИМ

• Отсутствие зубчатого зацепления двигателя
• КПД от 92% до 96%
• Превосходный коэффициент входной мощности благодаря фиксированному напряжению шины постоянного тока
• Низкая начальная стоимость
• Может использоваться в приложениях, требующих нескольких двигателей

Недостатки ШИМ

• Безрегенерационный режим
• Высокочастотное переключение может вызвать нагрев двигателя и пробой изоляции

Как выбрать двигатель переменного тока

Чтобы выбрать подходящий двигатель переменного тока для конкретного применения, необходимо определить основные характеристики.Рассчитайте требуемый момент нагрузки и рабочую скорость. Помните, что асинхронные и реверсивные двигатели нельзя регулировать; они требуют редуктора. Если это необходимо, выберите подходящее передаточное число. Затем определите частоту и напряжение питания двигателя.

Преимущества и недостатки

Преимущества двигателя переменного тока
— Низкая стоимость
— Длительный срок службы
— Высокая эффективность и надежность
— Простая конструкция
— Высокий пусковой крутящий момент (индукция)
— Отсутствие скольжения (синхронное)

Недостатки двигателя переменного тока
— Частота вызывает проскальзывания вращения (индукция)
— Необходим пусковой выключатель (индукция)

Поиск и устранение неисправностей двигателя переменного тока

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: Техническая помощь в отношении продуктовой линейки двигателей переменного тока, а также всех продуктов, производимых или распространяемых Anaheim Automation, предоставляется бесплатно.Эта помощь предлагается, чтобы помочь клиенту в выборе продуктов Anaheim Automation для конкретного применения. Во всех случаях ответственность за определение пригодности индивидуального двигателя переменного тока для конкретной конструкции системы лежит исключительно на заказчике. Несмотря на то, что прилагаются все усилия, чтобы дать надежные рекомендации относительно линейки продуктов AC Motor, а также других продуктов для управления движением, а также для точного предоставления технических данных и иллюстраций, такие советы и документы предназначены только для справки и могут быть изменены без предварительного уведомления.

Для устранения неполадок в системе двигателя и контроллера переменного тока могут быть предприняты следующие шаги:

Шаг 1. Проверьте запах двигателя. При появлении запаха гари немедленно замените двигатель.

Шаг 2: Проверьте входное напряжение двигателя. Убедитесь, что провода не повреждены и подключен надлежащий источник питания.

Шаг 3. Прислушайтесь к громкой вибрации или скрипу. Такие шумы могут указывать на повреждение или износ подшипников. По возможности смажьте подшипники, в противном случае замените двигатель полностью.

Шаг 4: Проверить на перегрев. С помощью сжатого воздуха очистите двигатель от мусора, дайте ему остыть и перезапустите.

Шаг 5: Двигатели переменного тока, которые пытаются запустить, но выходят из строя, могут быть признаком плохого пускового конденсатора. Проверьте наличие каких-либо признаков утечки масла и замените конденсатор, если это так.

Шаг 6: Убедитесь, что приложение, в котором вращается двигатель, не заблокировано. Для этого отсоедините механизм и попробуйте запустить двигатель самостоятельно.

Сколько стоят изделия с электродвигателями переменного тока?

Электродвигатель переменного тока может быть разумным экономичным решением для ваших требований. Конструкционные материалы и конструкция двигателя делают системы двигателей переменного тока доступным решением. Двигатель переменного тока работает с вращающимся магнитным полем и не использует щеток. Это позволяет снизить стоимость двигателя и исключает компонент, который может со временем изнашиваться. Для работы двигателей переменного тока не требуется драйвер.Это экономит начальные затраты на установку. Сегодняшние производственные процессы делают производство двигателей переменного тока проще и быстрее, чем когда-либо. Статор изготовлен из тонких пластин, которые можно прессовать или штамповать на станке с ЧПУ. Многие другие детали можно быстро изготовить и усовершенствовать, сэкономив время и деньги! Anaheim Automation предлагает на выбор полную линейку продукции для двигателей переменного тока.

Физические свойства двигателя переменного тока

Обычно двигатель переменного тока состоит из двух основных компонентов: статора и ротора.Статор — это неподвижная часть двигателя, состоящая из нескольких тонких пластин, намотанных изолированным проводом, образующих сердечник.

Ротор соединен с выходным валом изнутри. Наиболее распространенным типом ротора, используемого в двигателях переменного тока, является ротор с короткозамкнутым ротором, названный в честь его сходства с колесами для упражнений на грызунах.

Статор устанавливается внутри корпуса двигателя с ротором, установленным внутри, и зазором, отделяющим их от соприкосновения друг с другом. Кожух представляет собой станину двигателя, содержащую два подшипниковых узла.

Формулы для двигателя переменного тока

Синхронная скорость:

Частота:

Количество полюсов:

Мощность в лошадиных силах:

Пробуксовка двигателя:

Глоссарий двигателей переменного тока

Двигатель переменного тока — Электродвигатель, приводимый в действие переменным током, а не постоянным током.

Переменный ток — Электрический заряд, который часто меняет направление (противоположно постоянному току, с зарядом только в одном направлении).

Центробежный переключатель — Электрический переключатель, который регулирует скорость вращения вала, работающий за счет центробежной силы, создаваемой самим валом.

Передаточное число — Передаточное число, при котором скорость двигателя уменьшается редуктором. Скорость на выходном валу равна 1 передаточному отношению x скорость двигателя.

Инвертор — Устройство, преобразующее постоянный ток в переменный. Реверс выпрямителя.

Асинхронный двигатель — Может упоминаться как асинхронный двигатель; Тип двигателя переменного тока, в котором электромагнитная индукция питает ротор. Для создания крутящего момента требуется скольжение.

Скорость холостого хода — Обычно ниже синхронной скорости, это скорость, когда двигатель не несет нагрузки.

Номинальная скорость — Скорость двигателя при номинальной выходной мощности.Обычно самая востребованная скорость.

Выпрямитель — Устройство, преобразующее переменный ток в постоянный в двигателе. Они могут использоваться в качестве компонента источника питания или могут обнаруживать радиосигналы. Обычно выпрямители могут состоять из твердотельных диодов, ртутных дуговых клапанов или других веществ. Реверс инвертора.

Выпрямление — Процесс преобразования переменного тока в постоянный с помощью выпрямителя в двигателе переменного тока.

Асинхронный двигатель с разделенной фазой — Двигатели, которые могут создавать больший пусковой крутящий момент за счет использования центробежного переключателя в сочетании со специальной пусковой обмоткой.

Момент при остановке — Максимальный крутящий момент, с которым двигатель может работать, при определенном напряжении и частоте. Превышение этого количества приведет к остановке двигателя.

Пусковой крутящий момент — крутящий момент, который мгновенно создается при запуске двигателя. Двигатель не будет работать, если нагрузка трения превышает крутящий момент.

Статический момент трения — Когда двигатель останавливается, например, тормозом, это выходной крутящий момент, необходимый для удержания нагрузки при остановке двигателя.

Синхронный двигатель — В отличие от асинхронного двигателя, он может создавать крутящий момент с синхронной скоростью без скольжения.

Синхронная скорость — Обозначается скоростью в минуту, это внутренний фактор, определяемый количеством полюсов и частотой сети.

Привод с регулируемой скоростью — Оборудование, используемое для управления частотой электроэнергии, подаваемой на двигатель переменного тока, с целью управления его скоростью вращения.

Блок-схема для систем, в которых используется двигатель переменного тока

Срок службы двигателя переменного тока

Двигатели переменного тока

Anaheim Automation обычно имеют срок службы около 10 000 часов работы, при условии, что двигатели работают в надлежащих условиях и в соответствии со спецификациями.

Требуемое обслуживание двигателя переменного тока

Профилактическое обслуживание — ключ к долговечной системе двигателей переменного тока.Следует проводить плановую проверку. Всегда проверяйте двигатель переменного тока на предмет загрязнения и коррозии. Грязь и мусор могут закупорить воздушные каналы и уменьшить поток воздуха, что в конечном итоге приведет к сокращению срока службы изоляции и возможному отказу двигателя. Если мусор не виден явно, убедитесь, что поток воздуха постоянный и не слабый. Это также может указывать на засорение. Во влажной, влажной или влажной среде проверьте клеммы в распределительной коробке на предмет коррозии и при необходимости отремонтируйте.

Прислушайтесь к чрезмерному шуму или вибрации и почувствуйте чрезмерное нагревание.Это может указывать на необходимость смазки подшипников. Примечание: Будьте осторожны при смазке подшипников, так как чрезмерная смазка может привести к грязи и маслам, забивающим воздушный поток. Обязательно найдите и удалите источник тепла для двигателя, чтобы избежать отказа системы.

Примечание. Будьте осторожны при смазке подшипников, так как чрезмерная смазка может привести к загрязнению и засорению потока масла маслом. Обязательно найдите и удалите источник тепла для двигателя, чтобы избежать отказа системы.

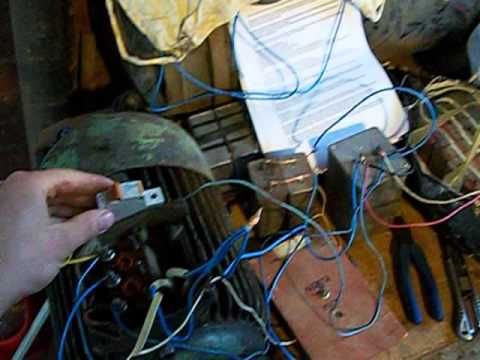

Электропроводка двигателя переменного тока

Следующая информация предназначена в качестве общего руководства для электромонтажа линейки двигателей переменного тока Anaheim Automation. Имейте в виду, что при прокладке силовой и сигнальной проводки на машине или системе излучаемый шум от близлежащих реле, трансформаторов и других электронных устройств может индуцироваться в двигателе переменного тока и сигналах энкодера, каналах ввода / вывода и других чувствительных низковольтных устройствах. сигналы. Это может вызвать сбои в системе.

ПРЕДУПРЕЖДЕНИЕ — В системе двигателя переменного тока может присутствовать опасное напряжение, способное вызвать травму или смерть. Соблюдайте особую осторожность при обращении, подключении, тестировании и регулировке во время установки, настройки, настройки и эксплуатации. Не делайте чрезмерных корректировок или изменений в параметрах системы двигателя переменного тока, которые могут вызвать механическую вибрацию и привести к отказу и / или потерям. После того, как система электродвигателя переменного тока подключена, не запускайте ее путем прямого включения / выключения источника питания. Частое включение / выключение питания приведет к быстрому старению компонентов системы, что сократит срок службы системы электродвигателя переменного тока.

Строго соблюдайте следующие правила:

• Следуйте схеме подключения к каждому двигателю переменного тока и / или контроллеру.
• Прокладывайте силовые кабели высокого напряжения отдельно от силовых кабелей низкого напряжения.
• Отделите входную силовую проводку и силовые кабели двигателя переменного тока от проводки управления и кабелей обратной связи двигателя. Сохраняйте это разделение на всем протяжении провода.
• Используйте экранированный кабель для силовой проводки и обеспечьте заземленный зажим на 360 градусов на стене корпуса.Оставьте на вспомогательной панели место для изгибов проводов.
• Сделайте все кабельные трассы как можно короче.
• Обеспечьте достаточный воздушный поток
• Сохраняйте окружающую среду как можно более чистой

ПРИМЕЧАНИЕ: Кабели заводского изготовления рекомендуются для использования в наших системах двигателей переменного тока. Эти кабели приобретаются отдельно и предназначены для минимизации электромагнитных помех. Эти кабели рекомендуется использовать вместо кабелей, изготовленных заказчиком, чтобы оптимизировать работу системы и обеспечить дополнительную безопасность для системы электродвигателя переменного тока, а также для пользователя.

ПРЕДУПРЕЖДЕНИЕ — Во избежание поражения электрическим током выполните все монтажные и электромонтажные работы двигателя переменного тока перед подачей питания. После подачи питания на соединительные клеммы может присутствовать напряжение.

Монтаж двигателя переменного тока

Следующая информация предназначена в качестве общего руководства по установке и монтажу системы электродвигателя переменного тока. ПРЕДУПРЕЖДЕНИЕ — В системе двигателя переменного тока может присутствовать опасное напряжение, способное вызвать травму или смерть.Соблюдайте особую осторожность при обращении, тестировании и регулировке во время установки, настройки и эксплуатации. При установке и монтаже очень важно учитывать проводку двигателя переменного тока. Субпанели, устанавливаемые внутри корпуса для монтажа компонентов системы, должны иметь плоскую жесткую поверхность, защищенную от ударов, вибрации, влаги, масла, паров или пыли. Помните, что двигатель переменного тока выделяет тепло во время работы; поэтому при проектировании системы следует учитывать рассеивание тепла.Размер корпуса не должен превышать максимально допустимую температуру окружающей среды. Рекомендуется устанавливать двигатель переменного тока в положение, обеспечивающее достаточный воздушный поток. Электродвигатель переменного тока должен быть устойчиво закреплен и надежно закреплен.

ПРИМЕЧАНИЕ: Между электродвигателем переменного тока и любыми другими устройствами, установленными в системе / электрической панели или шкафу, должно быть не менее 10 мм.

Чтобы соответствовать требованиям UL и CE, система электродвигателя переменного тока должна быть заземлена в заземленном проводящем корпусе, обеспечивающем защиту, как определено в стандарте EN 60529 (IEC 529) до IP55, таким образом, чтобы они были недоступны для оператора или неквалифицированного лица. .Как и любую движущуюся часть системы, двигатель переменного тока следует держать вне досягаемости оператора. Корпус NEMA 4X превосходит эти требования, обеспечивая степень защиты IP66. Чтобы улучшить соединение между шиной питания и дополнительной панелью, сконструируйте дополнительную панель из оцинкованной (не содержащей краски) стали. Кроме того, настоятельно рекомендуется защитить систему электродвигателя переменного тока от электрических помех. Шум от сигнальных проводов может вызвать механическую вибрацию и неисправности.

Экологические аспекты двигателя переменного тока

Следующие меры по охране окружающей среды и безопасности должны соблюдаться на всех этапах эксплуатации, обслуживания и ремонта системы электродвигателя переменного тока.Несоблюдение этих мер предосторожности нарушает стандарты безопасности при проектировании, производстве и предполагаемом использовании двигателя переменного тока. Обратите внимание, что даже правильно построенная система электродвигателя переменного тока, неправильно установленная и эксплуатируемая, может быть опасной. Пользователь должен соблюдать меры предосторожности в отношении нагрузки и условий эксплуатации. В конечном итоге заказчик несет ответственность за правильный выбор, установку и работу двигателя переменного тока и / или регулятора скорости.

Атмосфера, в которой используется двигатель переменного тока, должна способствовать соблюдению общих правил работы с электрическим / электронным оборудованием.Не эксплуатируйте систему электродвигателя переменного тока в присутствии легковоспламеняющихся газов, пыли, масла, пара или влаги. При использовании вне помещений двигатель переменного тока должен быть защищен от атмосферных воздействий соответствующей крышкой, обеспечивая при этом достаточный поток воздуха и охлаждение. Влага может вызвать опасность поражения электрическим током и / или вызвать поломку системы. Следует уделять должное внимание недопущению попадания любых жидкостей и паров. Свяжитесь с заводом-изготовителем, если для вашего приложения требуются определенные степени защиты IP. Разумно устанавливать двигатель переменного тока в среде, свободной от конденсации, электрических шумов, вибрации и ударов.

Кроме того, предпочтительно работать с системой электродвигателя переменного тока в нестатической защитной среде. Открытые цепи всегда должны быть надлежащим образом ограждены и / или закрыты для предотвращения несанкционированного контакта человека с цепями под напряжением. Никакие работы не должны выполняться при включенном питании.

НЕ подключайте и не отключайте питание при включенном питании. После выключения питания подождите не менее 5 минут, прежде чем проводить инспекционные работы в системе двигателя переменного тока, потому что даже после отключения питания в конденсаторах внутренней цепи системы двигателя переменного тока будет оставаться некоторая электрическая энергия.
Спланируйте установку двигателя переменного тока в конструкции системы, свободной от мусора, такого как металлический мусор от резки, сверления, нарезания резьбы и сварки, или любого другого постороннего материала, который может контактировать с схемами системы. Если не предотвратить попадание мусора в систему двигателя переменного тока, это может привести к повреждению и / или поражению электрическим током.

История электродвигателя переменного тока

Изобретение двигателя переменного тока
Асинхронные двигатели переменного тока используются в отрасли уже более 20 лет.Идея двигателя переменного тока пришла от Николы Теслы в 1880-х годах. Никола Тесла заявил, что двигателям не нужны щетки для переключения ротора. Он сказал, что они могут быть вызваны вращающимся магнитным полем. Никола Тесла обнаружил использование переменного тока, который индуцирует вращающиеся магнитные поля. Тесла подал патент США номер 416194 на работу над двигателем переменного тока. Этот тип двигателя сегодня мы называем асинхронным двигателем переменного тока.

Эволюция двигателя переменного тока
Двигатель переменного тока сделал себе имя благодаря простой конструкции, простоте использования, прочной конструкции и рентабельности для множества различных применений.Достижения в области технологий позволили производителям развить идею Telsa и обеспечили большую гибкость в регулировании скорости асинхронного двигателя переменного тока. От простого фазового управления до более надежных систем с обратной связью, использующих векторно-ориентированное управление полем; Двигатель переменного тока усовершенствовался за последние сто двадцать лет.

Принадлежности для двигателей переменного тока

Для двигателя переменного тока существует широкий выбор принадлежностей. Доступные аксессуары включают тормоз, сцепление, вентилятор, разъем и кабели. Дополнительные сведения и варианты см. На странице «Аксессуары» Anaheim Automation.

Тормоза двигателя переменного тока — это система 24 В постоянного тока. Эти тормоза идеально подходят для любых удерживающих устройств, которые вы можете использовать с электродвигателем переменного тока. Тормоза электродвигателя переменного тока имеют низковольтную конструкцию для приложений, которые подвержены разряду батареи, потере напряжения или длинной проводке.

Муфта двигателя переменного тока используется для управления крутящим моментом, прилагаемым к нагрузке. Муфту двигателя переменного тока также можно использовать для увеличения скорости нагрузки с высоким моментом инерции.Муфты идеально подходят для использования с электродвигателем переменного тока, когда вы хотите точно контролировать крутящий момент или медленно прикладывать мощность. Муфты электродвигателя переменного тока также помогают предотвратить резкие скачки тока.

Вентиляторы двигателя переменного тока используются для охлаждения двигателей. Обычно они не встречаются в небольших двигателях, потому что они не нужны, но чаще встречаются в более крупных асинхронных двигателях переменного тока из-за тепловыделения. Есть два типа вентиляторов, которые используются для двигателя переменного тока. Типы бывают внутренние и внешние вентиляторы. Вентиляторы электродвигателей переменного тока идеально подходят для использования, когда возникает проблема перегрева.

Кабели двигателя переменного тока могут быть изготовлены по индивидуальному заказу с поставляемым разъемом двигателя переменного тока в соответствии с заданными спецификациями. Кабели также можно приобрести в компании Anaheim Automation.

Если двигатели переменного тока не идеальны для вашего применения, вы можете рассмотреть бесщеточные двигатели постоянного тока, щеточные двигатели постоянного тока, сервоприводы или шаговые двигатели и их совместимые драйверы / контроллеры. Наряду с двигателями переменного тока Anaheim Automation предлагает коробки передач и регуляторы скорости. Дополнительные продукты Anaheim Automation предлагает: энкодеры, HMI, муфты, кабели и соединители, линейные направляющие.

Настройка двигателя переменного тока

Anaheim Automation была основана в 1966 году как производитель систем управления перемещением «под ключ». Его упор на исследования и разработки обеспечил постоянное внедрение передовых продуктов управления движением, таких как линейка продуктов AC Motor. Сегодня Anaheim Automation занимает высокое место среди ведущих производителей и дистрибьюторов продукции для управления движением, и это положение усиливается ее отличной репутацией в области качественной продукции по конкурентоспособным ценам.Линия продуктов AC Motor не является исключением из целей компании.

Anaheim Automation предлагает широкий выбор стандартных двигателей переменного тока. Иногда OEM-заказчики со средним и большим количеством требований предпочитают иметь двигатель переменного тока, который настраивается или модифицируется в соответствии с их точными требованиями к конструкции. Иногда настройка настолько проста, как модификация вала, тормоз, масляное уплотнение для степени защиты IP65, установочные размеры, цвета проводов или этикетка. В других случаях заказчик может потребовать, чтобы двигатель переменного тока соответствовал идеальным характеристикам, таким как скорость, крутящий момент и / или напряжение.Для получения более подробной информации обсудите требования к вашему приложению с инженером по автоматизации в Анахайме.

Двигатель переменного тока Anaheim Automation

Инженеры

ценят то, что линейка двигателей переменного тока Anaheim Automation может удовлетворить их стремление к творчеству, гибкости и эффективности системы. Покупатели ценят простоту «универсального магазина» и экономию затрат благодаря индивидуальной конструкции электродвигателя переменного тока, в то время как инженеры довольны тем, что Anaheim Automation уделяет особое внимание их конкретным системным требованиям.

Стандартная линейка двигателей переменного тока Anaheim Automation представляет собой экономичное решение, поскольку они известны своей прочной конструкцией и отличными характеристиками. Значительный рост продаж компании явился результатом целенаправленного проектирования, дружелюбного обслуживания клиентов и профессиональной поддержки приложений, что часто превосходит ожидания клиентов в отношении выполнения их индивидуальных требований. Хотя значительная часть продаж двигателей переменного тока Anaheim Automation связана с особыми, индивидуальными требованиями или требованиями частной марки, компания гордится своей стандартной базой складских запасов, расположенной в Анахайме, Калифорния, США.Чтобы сделать индивидуальную настройку двигателя переменного тока доступной, требуется минимальное количество и / или плата за непериодическое проектирование (NRE). Свяжитесь с заводом-изготовителем для получения подробной информации, если вам потребуется специальный двигатель переменного тока в конструкции вашей системы управления движением.

Все продажи индивидуализированного или модифицированного двигателя переменного тока не подлежат отмене и возврату, и для каждого запроса клиент должен подписать соглашение NCNR. Все продажи, включая индивидуальный двигатель переменного тока, осуществляются в соответствии со стандартными положениями и условиями Anaheim Automation и заменяют любые другие явно выраженные или подразумеваемые условия, включая, помимо прочего, любые подразумеваемые гарантии.

Anaheim Automation заказывает линейку продуктов AC Motor разнообразно: компании, эксплуатирующие или проектирующие автоматизированное оборудование или процессы, которые включают в себя пищевую, косметическую или медицинскую упаковку, требования к маркировке или защите от несанкционированного вскрытия, сборку, конвейер, погрузочно-разгрузочные работы, робототехнику, специальную съемку и т. Д. проекционные эффекты, медицинская диагностика, устройства контроля и безопасности, управление потоком насосов, изготовление металла (станки с ЧПУ) и модернизация оборудования. Многие OEM-заказчики просят, чтобы мы использовали двигатели переменного тока «частной торговой марки», чтобы их клиенты оставались верными им при обслуживании, замене и ремонте.

Тест двигателя переменного тока

Q: Какие три основных типа электродвигателей переменного тока предлагает Anaheim Automation?
A: Индукционные, синхронные и промышленные

Q: Каковы компоненты частотно-регулируемого привода?
A: Частотно-регулируемый привод включает двигатель переменного тока, контроллер и интерфейс оператора.

Q: Какой двигатель обычно используется в частотно-регулируемом приводе?
A: Трехфазный асинхронный двигатель

В: Каковы основные компоненты двигателя переменного тока?
A: Стационарный статор, который находится снаружи и имеет катушки, на которые подается переменный ток, и внутренний ротор, прикрепленный к выходному валу.

В: Почему необходимо подключать конденсатор к асинхронному двигателю переменного тока?
A: Любой двигатель ACP-M, считающийся однофазным асинхронным двигателем, является двигателем с конденсаторным приводом. Следовательно, для его запуска необходимо создать вращающееся магнитное поле. Конденсаторы создают источник питания с фазовым сдвигом, который необходим для создания необходимого вращательного магнитного поля. С другой стороны, трехфазные двигатели всегда подают питание с разными фазами, поэтому им не нужны конденсаторы.

В: Что подразумевается под реверсивным двигателем, рассчитанным на 30 минут?
A: Двигатель рассчитан на оптимальную работу не более 30 минут. Если работать постоянно, двигатель перегорит.

Часто задаваемые вопросы по двигателям переменного тока:

В: Почему следует выбрать трехфазный двигатель вместо однофазного?
A: Однофазные двигатели переменного тока мощностью более 10 л.с. (7,5 кВт) обычно не так распространены. Трехфазные двигатели менее вибрируют, что продлевает срок их службы по сравнению с однофазными двигателями той же мощности, используемыми в тех же условиях.

В: В чем разница между частотно-регулируемым приводом и частотно-регулируемым приводом?
A: Приводы с переменной частотой (VFD) обычно относятся только к приводам переменного тока, в то время как приводы с регулируемой скоростью (VSD) могут относиться либо к приводу переменного тока, либо к приводу постоянного тока. VFD управляет скоростью двигателя переменного тока, изменяя частоту двигателя. С другой стороны, преобразователи частоты изменяют напряжение для управления двигателем постоянного тока.

В: Могу ли я изменить направление вращения асинхронного двигателя переменного тока, если я подключил его, как показано в каталоге, например, ACP-M-4IK25N-AU?
A: Да, можно.Однако перед переключением направления убедитесь, что двигатель полностью остановлен. Если требуется немедленное реверсирование, реверсивный двигатель лучше подходит для данной области применения; например ACP-M-4RK25N-AU.

Q: Можно ли изменить скорость асинхронных двигателей переменного тока и реверсивных двигателей?
A: Частота источника питания определяет скорость однофазных (переменного тока) асинхронных и реверсивных двигателей. Если ваше приложение требует изменения скорости, рекомендуется использовать двигатель с регулировкой скорости.

В: Будет ли временное хранение моего асинхронного двигателя переменного тока при температуре от 0 ° F до -20 ° F создавать какие-либо проблемы?
A: Резкие перепады температуры могут привести к конденсации влаги внутри двигателя. В этом случае компоненты могут заржаветь, что значительно сократит срок службы. Постарайтесь избежать образования конденсата.

В: Это плохо, если мой асинхронный двигатель переменного тока сильно нагревается?
A: При преобразовании электрической энергии во вращательное движение внутри двигателя выделяется тепло, что делает его горячим.Температура двигателя переменного тока равна повышению температуры, вызванному потерями в двигателе, плюс температура окружающей среды. Если температура окружающей среды составляет 85 ° F, а внутренние потери в двигателе составляют 90 ° F (32 ° C), поверхность двигателя будет 175 ° F (79 ° C). Это не типично для маленького мотора.

В: Почему некоторые головки шестерен двигателя переменного тока выводят выходной сигнал противоположно двигателю, а другие — в том же направлении?
A: Редукторы снижают скорость двигателя от 1/3 до 1/180 (для асинхронных двигателей переменного тока.) Это снижение скорости является результатом использования нескольких передач; количество передач в зависимости от величины снижения скорости. Однако вращение последней шестерни определяет направление выходного вала.

В: Повлияют ли на асинхронный двигатель переменного тока сильные колебания напряжения источника питания?
A: Напряжение источника питания влияет на крутящий момент, создаваемый двигателем. Крутящий момент примерно в два раза больше напряжения источника питания. Таким образом, при использовании двигателей с большими колебаниями напряжения питания важно помнить, что создаваемый крутящий момент будет изменяться.

Видео об электродвигателях премиум-класса для легких и тяжелых задач

Замечательно. Видеоролики об электродвигателях «» в продаже на Alibaba.com предоставляют отличную возможность для различных организаций, от частных лиц до крупных организаций, повысить свою производительность. Они доступны в огромном количестве. видео об электродвигателях различных форм, размеров и производительности. Такое разнообразие гарантирует, что все покупатели, заинтересованные в этих инновационных товарах, найдут наиболее подходящие для удовлетворения их потребностей.

Чтобы продвигать первоклассные характеристики и надежность, сайт Alibaba.com предлагает. видеоролики об электродвигателях производителей, которые поставляют бесспорно первоклассную продукцию. Они изготовлены из прочных материалов, которые выдерживают внешние и внутренние силы, такие как механические удары, химическое воздействие и тепло, среди прочего. В этом смысле они впечатляюще долговечны, а их производительность безупречна. Они просты в установке и обслуживании благодаря своей креативной форме и дизайну, которые позволяют оптимизировать работу с другими компонентами в более крупной системе.Это делает их удобными и популярными среди многих пользователей.

При покупке. Электродвигатели видеоролики с сайта, покупатели могут получить продукцию высочайшего качества. Они поставляются ведущими мировыми брендами и производителями, которые соблюдают строгие требования к качеству и нормативным требованиям в энергетическом секторе. Возможность вторичной переработки и биоразлагаемость их материалов увеличивает их популярность среди пользователей, поскольку они поддерживают экологическую устойчивость. Они идеально подходят для людей и организаций, которые выступают за экологически чистую энергию и экологически безопасные методы.

Изучение Alibaba.com обнаруживает непреодолимые предложения скидок на эти товары. Все покупатели найдут для себя самое подходящее. Видео об электродвигателях . Варианты по мощности и бюджету. Благодаря своим высочайшим характеристикам эти предметы стоят всех денег, которые покупатели вкладывают в них.

Настольные видеокарты | Newegg.com

Настольные видеокарты имеют гораздо большее значение, чем центральный процессор, когда дело касается как сборки, так и покупки игрового ПК.При выборе компьютерных видеокарт необходимо учитывать множество факторов: от размера корпуса ПК до типа монитора в системе и настроек игрового процесса, которые вы хотите использовать. В общем, самое главное — убедиться, что вы можете им пользоваться, прежде чем покупать.

Основные характеристики компьютерных видеокарт NVIDIA и AMD.

Существует множество настольных видеокарт от нескольких различных производителей, включая видеокарты. Однако есть только две корпорации, AMD и NVIDIA®, которые производят графические процессоры, которые используются в этих компонентах.Intel® очень скоро стремится пробиться в сферу компьютерных видеокарт. AMD предлагает бюджетные и конкурентоспособные графические процессоры верхнего и среднего уровня, а их последняя серия Radeon ™ RX теперь идет в ногу со своими коллегами NVIDIA по энергопотреблению. Проверьте доступные аксессуары для видеокарт, чтобы учесть их влияние на вашу сборку.

Важность форм-фактора для игровых видеокарт

Вы должны помнить одну вещь: жизненно важно, чтобы в корпусе было достаточно места для карты, которую вы хотите.Посмотрите на толщину, высоту и длину корпуса. Настольные видеокарты можно найти в вариантах с тройным, двойным или одиночным снимком. Многие из этих типов видеокарт будут занимать два порта расширения и будут иметь полную высоту. Несмотря на то, что карта обычно занимает только 1 или 2 порта в этом случае, если у нее есть кожух вентилятора и большой радиатор, то она может заблокировать соседний слот.

Посмотрите на разъемы питания для совместимых блоков питания

Большинство высококлассных игровых видеокарт потребляют намного больше, чем максимальная стандартная мощность в 75 Вт, обеспечиваемая слотами PCIe.Такие карты потребуют от вас подключения дополнительных разъемов питания, которые обычно бывают 8-контактными и 6-контактными. Если у вас есть блок питания, который не имеет необходимых дополнительных разъемов питания, вам может потребоваться адаптер, который подает питание на несколько разъемов Molex или SATA. Следующий логический шаг — обновление.

Сопоставьте видеокарту с использованием виртуальной реальности

Если вы собираетесь использовать платформы PC VR, видеокарты являются важным элементом. то вам нужно будет использовать, по крайней мере, видеокарты для рабочих станций среднего уровня с оптимальным уровнем производительности.Фактически, вы можете просто сосредоточиться на высокопроизводительных моделях видеокарт, таких как устройства NVIDIA. Хорошо известно, что они поддерживают игры в виртуальной реальности. Есть несколько более дешевых вариантов, которые вы можете использовать. Семейство видеокарт Radeon RX от AMD обеспечивает значительную мощность и отклик для производительности виртуальной реальности. Однако большинство опытных геймеров посоветуют вам выбрать топовые видеокарты для настольных ПК, если вы ищете бесшовных игр в виртуальной реальности.

60 Вт ~ 200 Вт (1/4 л.с.) Глобальный стандарт, высокомощные трехфазные мотор-редукторы переменного тока

Высокий допустимый крутящий момент

Максимально допустимый крутящий момент увеличился вдвое по сравнению с обычными продуктами благодаря повышенной прочности шестерни *, которая обеспечивает диапазон крутящего момента, превосходящий все, что предлагалось ранее.Уменьшение размера также возможно путем переключения двигателей, используемых в прошлом, на серию KII. Если выбран небольшой двигатель, можно снизить энергопотребление и снизить затраты.

* Трехместный в продуктах мощностью 40 Вт

Уменьшение размера возможно при том же выходном крутящем моменте.

Мотор-редукторы с вдвое превышающим допустимый крутящий момент по сравнению с обычными мотор-редукторами и теперь с более высоким передаточным числом.

Высокая прочность

Допустимая радиальная нагрузка и допустимая осевая нагрузка увеличены вдвое по сравнению с обычными изделиями *. Это стало возможным за счет увеличения жесткости корпуса, добавления подшипников большего диаметра и повышения прочности шестерен за счет термической обработки.

* То же в некоторых продуктах.

Допустимая радиальная нагрузка и допустимая осевая нагрузка увеличены вдвое по сравнению с обычными изделиями. (Сравнение 40 Вт и 25 Вт).

Long Life

Диаметр шарикоподшипника редуктора увеличился, что привело к удвоению срока службы редуктора (10 000 часов по сравнению с номинальным сроком службы 5 000 часов для обычных редукторов).Объем технического обслуживания снизился в результате увеличения срока службы.

Номинальный срок службы увеличился вдвое по сравнению с обычными продуктами.

Тихий

Шум двигателя и редуктора (звук зацепления) снизился примерно на 6 дБ по сравнению с обычными двигателями.В перспективе уровень шума снизился на 50%.

Шум редуктора был снижен на 6 дБ по сравнению с обычными продуктами.

Комбинированный тип

Двигатель и редуктор поставляются предварительно смонтированными и готовыми к установке. Устранены опасения по поводу повреждения в результате неправильной установки редуктора, приводящего к ненормальному шуму на валу.

Простая установка благодаря предварительно смонтированному двигателю и редуктору.

Высокое передаточное число

Десятичные редукторы когда-то требовались для передаточных чисел выше 1: 180. Теперь доступен одинарный редуктор (до 1: 360), что позволяет сэкономить место и сократить расходы на компоненты и затраты.

Десятичный редуктор не требуется, что позволяет сократить общую длину.

Отводной вал

Концевой метчик встроен в конец выходного вала редукторов с номинальной выходной мощностью 25 Вт (1/30 л.с.) и выше. Метчик можно использовать для предотвращения проскальзывания шкивов и других механизмов трансмиссии.

Двигатели с клеммной коробкой, соответствующие степени защиты IP66.
