Пускатели нажимные ПНВ-30, ПНВС-10

Пускатели ПНВ-30 и ПНВС-10 (другими словами выключатель, тумблер, пост управления или пусковая кнопка) предназначены для пуска и остановки электродвигателей при непосредственном подключении к сети.

ПНВ-30

Пускатель ПНВ-30 (пусковая кнопка ПНВ-30) применяется для остановки и пуска трехфазных асинхронных электродвигателей, имеющих короткозамкнутый ротор. Следует учитывать, что электродвигатель должен соответствовать следующим характеристикам:

• Максимальная мощность: 4,5 кВт;
• Максимальное напряжение 500В;
• Максимальный ток: 10А;
• Вид тока: переменный;
• Частота тока: 50Гц.

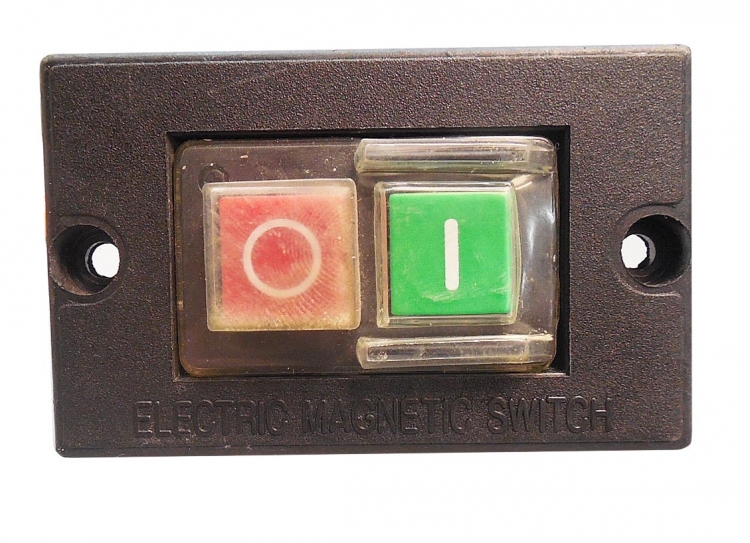

Рис. 1. Пускатель ПНВ-30

Особенностью данного пускателя является отсутствие необходимость держать кнопку «ПУСК».

ПНВС-10

Пускатель ПНВС-10 (пусковая кнопка ПНВС-10) применяется для остановки и пуска однофазных короткозамкнутых электродвигателей. При этом двигатель должен соответствовать следующим характеристикам:

• Максимальная мощность: 0,6 кВт;
• Максимальное напряжение: 380В;
• Максимальный ток: 6,3А;
• Вид тока: переменный;
• Частота тока 50Гц.

ПНВС-10 есть в наличии на складе в большом количестве!

Рис. 2. Общий вид

Рис. 3. ПНВС-10 вид сбоку

Технические характеристики

Наименование параметра	Значение
	ПНВ-30	ПНВС-10
Число фаз	3	1
Рабочее напряжение, В не более	500	380
Номинальный ток, А	10	6,3
Мощность, кВт не более	4,5	0,6
Материал корпуса	пластик

Пускатели серии ПНВ и ПНВС имеют малые габаритные размеры и масса. Дополнительным их преимуществом является простота монтажа и эксплуатации.

СХЕМА ПОДКЛЮЧЕНИЯ МАГНИТНОГО ПУСКАТЕЛЯ

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами.

Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп»  питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5.

Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Советы и хитрости установки

• Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
• Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
• Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
• Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.

Originally posted 2019-07-26 14:54:23. Republished by Blog Post Promoter

Схема подключения трехфазного электродвигателя на 220 (видео)

Трёхфазный двигатель незаменим для использования мощных устройств, работающих от сети 220. Устройство на три фазы в разы превосходит однофазный механизм. Правильная схема подключения трехфазного электродвигателя на 220, а также пусковые приборы, обмотки, необходимы для обеспечения высокой эффективности эксплуатации.

Метод включения электродвигателя на 220 вольт зависит от вида электропусковой системы. Типы соединений бывают следующие:

Использование магнитных пускателей

Довольно популярная модель присоединения электромоторов.

Подсоединение АД через магнитный контактор к сети 220

L1 –первый провод, L2 – вторая провод, L3 – третья провод, КМ – магнитный пускатель

Рассмотрим схему включения электродвигателя через магнитный контактор 220 подробней.

Три провода под напряжением проходят через пускатель. Для управления включением в сеть есть кнопка Пуск. А для выключения используется кнопка Стоп. Кнопки можно вынести на пульт через провода.

Питание 220 цепи проходит с первого провода, то есть сL1 на нормально замкнутую фазу Стоп.

Бывают ситуации, когда пускатель не действует из-за подгорания контактов. Если включить Пуск, то произойдёт замыкание цепи питания катушки. Контакты пускателя замыкают, а на двигатель поступают три фазы. Подобные чертежи могут иметь ещё один добавочный контакт. Он называется блокировочный или контакт-самоподхвата.

Активируя пускатель кнопкой включения блокировочный контакт замыкается. А если он замкнут, то цепь питания катушки пускателя будет замкнутой, даже отжав кнопку пуска. Эксплуатация прибора будет происходить до выключения кнопки Стоп.

Пуск через двухполюсник

Под данным термином имеется в виду объем конденсатора, который зависит от вида подключения обмоток двигателя. При соединении треугольником ёмкость равняется 70 умножить на номинальную мощность мотора.

Соединение звездой

Подключение электродвигателя по схеме «звезда»

Сп  пусковой конденсатор, Ср рабочий конденсатор, 1, 2, 3 начало обмоток, 4, 5, 6 концы обмоток

Выбор неправильного объёма в большую сторону приведет к тому, что мотор будет нагреваться. А недостаточная ёмкость снизит мощность. Поэтому подбирать ёмкость рекомендуется при включенном в сеть 220 конденсаторе, воспользовавшись щипцами. Прибор должен быть в обычном режиме.

Для определения пусковой ёмкости необходимо создать момент запуска. Объём впуска определяется суммой рабочего и пускового конденсатора.

При запуске без нагрузки, ёмкости пусковые одинаковы с рабочими. В таком случае в электропусковом конденсаторе необходимости нет. Схема становится проще и дешевле.

При нагрузке на впуске необходима дополнительная ёмкость. Большее отключение ёмкости увеличит момент запуска. Дальнейшее увеличение уменьшает момент. Следовательно, электропусковая ёмкость превосходит рабочую в 2—3 раза. Общая продолжительность действия конденсатора несколько секунд.

Подключение через УЗО

УЗО является защитным устройством, которое отключает двигатель от сети 220.

УЗО имеет три фазы и четыре полюса. Во время соединения могут использоваться все полюсы, а могут подсоединяться три полюса, как показано на картинке выше.

Схема может быть двух вариантов.

Треугольник

Данная схема позволяет контролировать утечки тока на корпус. При подключении треугольником идут в ход фазные провода, а нейтральная клемма не подсоединены к обмоткам. При нормальной работе двигателя, УЗО не работает, так как оно измеряет векторную разность токов.

На схеме изображено подсоединение мотора способом звезда. Особенность подключения через УЗО— это количество проводов, которые входят и отходят. УЗО работает на 4 полюса, а нейтральная клемма присоединяется к отдельной клемме, расположенной со стороны рычага.

Ток пусковой нагрузки двигателя превышает его рабочую нагрузку в 4—5 раз, пока ротор не начинает вращаться. Тогда ток уменьшается. Для того чтобы избежать замыкания и обеспечить способность мотора запускаться, необходимо использовать УЗО.

Подключение звездой

Данный вид включения (2а) обеспечивает плавный пуск.

Начала обмоток статора соединить в одной точке, а концы обмоток соединяются с тремя фазами электропитания.

Пуск треугольником

Для достижения полной мощности двигателя необходимо подключение треугольником (2б).

Обмотки статора подсоединяется между собой. Начало следующей обмотки соединяется с концом предыдущей. К местам их соединения проводятся трехфазное питание 220.

На рисунке выше изображена схема включения «звезда треугольник». Редко используется для пуска двигателя.

Сначала применяется звезда на впуске, а в рабочем режиме треугольник. Таким образом, достигается максимальная мощность, но сложным исполнением.

Для функционирования необходимо 3 пускателя. На первый подключается питание, которое соединяется с концом обмоток статора. Начало подсоединяется с другими двумя контакторами. Со второго устройства начало обмотки соединяется с другими фазами в треугольник. При запуске третьего устройства образуется звезда, закорачивая все провода.

Важно! Нельзя включать одновременно 2, 3-й пускатель, иначе может произойти аварийное отключение автоматической защиты. Необходимо сделать блокировку между ними.

Работает схема так: сначала пускатель подает сигнал на 3-йконтактор, при этом механизм начинает работать.Далее отключается третий контактор, а второй включается. Далее применяется треугольник. Отключает двигатель первый пускатель.

Трёхфазный двигатель может работать от сети 220 вольт по чертежу звезда треугольник. Но если розетка обычная бытовая, то необходим частотный преобразователь.

Внимание! Используя любой способ подключения, будьте предельно внимательны, так как неправильные соединения могут привести к сгоранию устройства.

Корректно подобранная схема соединения трехфазного электродвигателя на 220 обеспечит плавность пуска, стабильность и работы.

на 220В, 380В, с тепловым реле и кнопками управления

Магнитный пускатель наиболее часто используется для управления электродвигателями. Хотя есть у него и другие сферы применения: управление освещением, отоплением, коммутация мощных нагрузок. Их включение и отключение может выполняться как вручную, при помощи кнопок управления, так и с применением систем автоматики. О подключении кнопок управления к магнитному пускателю мы и поговорим.

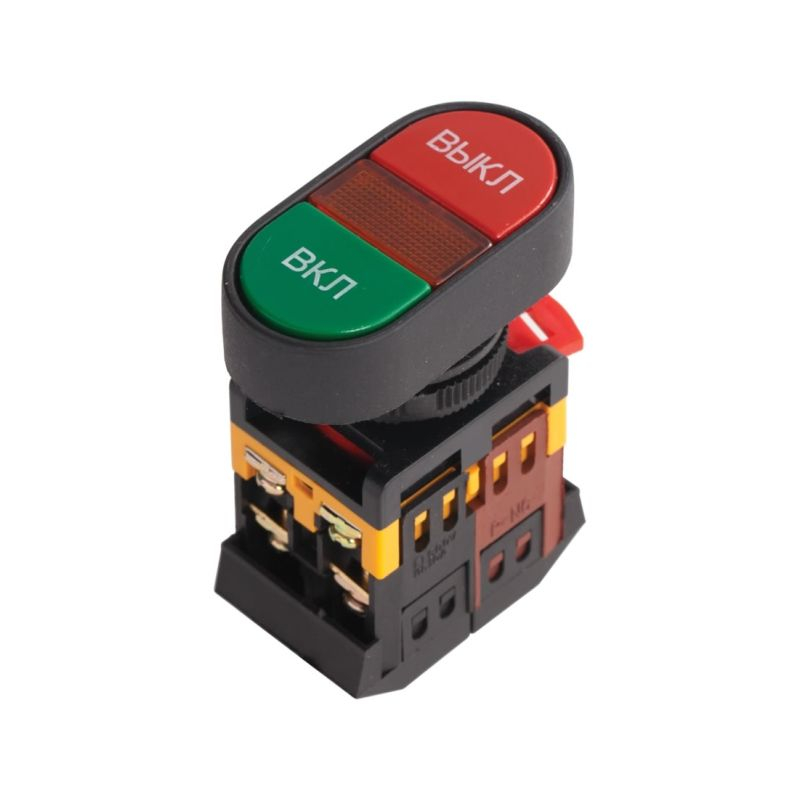

Кнопки управления пускателей

В общем случае потребуется две кнопки: одна для включения и одна для отключения. Обратите внимание, что у них для управления пускателем используются разные по назначению контакты. У кнопки «Стоп» они нормально замкнуты, то есть, если кнопка не нажата, группа контактов замкнута, и размыкается при активации кнопки.

У кнопки «Пуск» все наоборот.

Эти устройства могут содержать или только конкретный, нужный для работы элемент, либо быть универсальными, включая в себя и по одному замкнутому и разомкнутому контакту. В этом случае необходимо выбрать правильный.

Производители обычно снабжают свою продукцию символьными обозначениями, позволяющими определить назначение той или оной контактной группы. Стоповую кнопку обычно окрашивают в красный цвет. Цвет пусковой традиционно черный, то приветствуется зеленый, который соответствует сигналу «Включено» или «Включить». Такие кнопки используются, в основном, на дверях шкафов и панелях управления двигателями станков.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Для дистанционного управления используются кнопочные станции, содержащие две кнопки в одном корпусе. Станция соединяется с местом установки пускателя с помощью контрольного кабеля. В нем должно быть не менее трех жил, сечение которых может быть небольшим.

Простейшая рабочая схема пускателя с тепловым реле

Магнитный пускатель

Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением. Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.

Интересное видео о работе магнитного пускателя смотрите ниже:

Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.

При любых других значениях напряжения, наличии знака постоянного тока или букв DC подключить изделие к сети не получится. Оно предназначено для других цепей.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.

Силовые контакты предназначены для подключения нагрузки, которой они и управляют.

У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.

Схема управления пускателем на 220 В

Один мудрец сказал: есть 44 схемы подключения кнопок к магнитному пускателю, из которых 3 работают, а остальные – нет. Но правильная – только одна. Про нее и поговорим (смотри схему ниже). Подключение силовых цепей лучше оставить на потом. Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи. Для питания цепей управления используем один из фазных контактов, от которой проводник отправляем на один из выводов кнопки «Стоп».

Это может быть или проводник, или жила кабеля.

От кнопки стоп пойдут уже два провода: один к кнопке «Пуск», второй – на блок-контакт пускателя.

Для этого между кнопками ставится перемычка, а к одной из них в месте ее подключения добавляется жила кабеля к пускателю. Со второго вывода кнопки «Пуск» тоже идут два провода: один на второй вывод блок-контакта, второй – к выводу «А1» катушки управления.

При подключении кнопок кабелем перемычка ставится уже на пускателе, к ней подключается третья жила. Второй вывод от катушки (А2) подключается к нулевой клемме. В принципе нет разницы, в каком порядке подключать вывода кнопок и блок-контакта. Желательно только именно вывод «А2» катушки управления соединить с нулевым проводником. Любой электрик ожидает, что нулевой потенциал будет только там.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Теперь можно подключить провода или кабели силовой цепи, не позабыв о том, что рядом с одним из них на входе присутствует провод на схему управления. И только с этой стороны на пускатель подается питание (традиционно – сверху). Попытка подключить кнопки на выход пускателя ни к чему не приведет.

Схема управления пускателем на 380 В

Все то же самое, но для того, чтобы катушка заработала, проводник от вывода «А2» надо подключить не к нулевой шинке, а к любой другой фазе, не использующейся до этого. Вся схема будет работать от двух фаз.

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

Ток проходит по греющим элементам, если его величина превысит заданную – отгибается биметаллическая пластинка и переключает контактики.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

В описанном выше случае для этого потребуется от вывода «А2» отправить провод на контакт теплового реле, а от второго его контакта – уже туда, где до этого был подключен проводник. В случае с управлением от 220 В это – нулевая шинка, с 380 В – фаза на пускателе. Срабатывание теплового реле у большинства моделей никак не заметно.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Интересное видео о работе магнитного пускателя:

Проверка работоспособности схемы

Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.

Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.

Нажимаем на кнопку «Пуск», пускатель должен включиться. Если нет – проверяем замкнутое положение контактов кнопки «Стоп» и состояние теплового реле.

При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Проверьте – они должны подключиться параллельно этой кнопке. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода.

Теперь проверяем работу теплового реле. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. Пускатель должен отпасть.

Как подключить однофазный электродвигатель на 220 Вольт- схемы, инструкции

В прошлой статье Я рассказывал как подключить и запустить двигатель на 380 Вольт в однофазной электросети 220 В. Сейчас Я расскажу о том, как подключить однофазный электродвигатель от сломавшейся стиральной машины, пылесоса  и т. д.  Его можно успешно использовать в других целях в домашнем хозяйстве, например для привода точила, полировального станка, газонокосилки и т. п.

Схема подключения коллекторного электродвигателя на 220 Вольт

В электрических дрелях, перфораторах, болгарках и некоторых моделях стиральных машин автоматов используется синхронный коллекторный двигатель. Он   успешно запускается и работает в однофазных сетях без лишних пусковых устройств.

Для того, что бы подключить коллекторный электромотор, необходимо соединить между собой перемычкой два конца №2 и №3, один идущий от якоря, а второй от статора. А оставшиеся 2 конца присоединить к электропитанию 220 Вольт.

Помните, что при подключении коллекторного электрического двигателя без блока электроники, он будет работать только на максимальных оборотах, а при запуске будет сильный рывок, большой пусковой ток, искрение на коллекторе.

Может быть мотор и 2 скоростным, тогда со статора будет выходить 3 конец с половины его обмотки. При подключении  к нему уменьшится скорость вращения вала, но при этом увеличивается риск нарушения изоляции при запуске мотора.

Для изменения направления вращения необходимо поменять местами концы подключения статора или якоря.

Схемы подключения однофазных асинхронных электродвигателей

Если в однофазных электродвигателях была бы только одна обмотка в статоре, тогда внутри него электромагнитное поле было бы пульсирующим, а не вращающимся. И запуск произошел бы только после раскручивания вала рукой. Поэтому для самостоятельного запуска асинхронных двигателей  добавляется  вспомогательная обмотка или пусковая, в которой фаза при помощи конденсатора или индуктивности оказывается сдвинутой на 90 градусов. Пусковая обмотка и толкает ротор электродвигателя  в момент включения. Основные схемы включения изображены на рисунке.

Первые две схемы рассчитаны на  подключение пусковой обмотки на время запуска мотора, но не более 3 секунд по продолжительности. Для этого используется реле или пусковая кнопка, которую необходимо нажать и удерживать пока не запустится мотор.

Пусковая обмотка может подключаться через конденсатор, или в очень редких случаях через сопротивление. В последнем случае обмотка должна быть намотана по бифилярной технологии, т.е сопротивление является частью обмотки. Оно увеличивается в ней за счет длины провода, но при этом индуктивность катушки не меняется.

В третьей самой распространенной схеме конденсатор постоянно включен к сети при работе электродвигателя, а не только на время его запуска.

Что бы определить какие провода идут на каждую из обмоток, сначала вызваниваем их по парам, а затем меряем сопротивление каждой по этой инструкции. У пусковой обмотки сопротивление всегда будет больше (обычно около 30 Ом), чем у рабочей обмотки (чаще всего  в районе 10-13 Ом).

Подбирать конденсатор необходимо по потребляемому току мотором, например для I = 1.4 А потребуется конденсатор емкостью  6 мкФ.

Как подключить электродвигатель стиральной машины

В современных стиральных машинах могут стоять либо коллекторные или трехфазные двигатели. Последние можно запустить только при помощи электронного пуск-регулирующего устройства, которое необходимо будет достать со стиральной машины и переделать схему на ручной запуск. Но для этого надо хорошо разбираться в радиотехнике.

Коллекторный двигатель же двигатель от стиральной машины подключить очень просто. Как правило на колодку подключения выходит 6-7 проводов, не считая на заземление корпуса.

Два провода идут с тахометра, которые не будут использоваться. И по паре проводов выходит со статора и якоря (ротора). Так же иногда может выходить еще один конец с половины обмотки.

Вызваниваем пары обмоток и соединяем перемычкой между собой конец роторной с началом статарной обмотки. На начало роторной подключаем один конец электропитания и другой- на конец статарной.

Если необходимо подключение второй скорости, тогда один конец электропитания подключаем к выходу с половины обмотки. У нее будет меньше сопротивление, чем у целой.

Иногда на колодку подключения еще может выходить дополнительно пара контактов от термозащиты.

В старых стиральных машинах советского образца стояли простые асинхронные электродвигатели с пусковой обмоткой. Для их запуска рекомендую использовать соответствующее реле от стиральной машины, которое устанавливается только вертикально по указателю на корпусе. Подключение производится по этой схеме.
А можно запустить и по другой схеме только с рабочим конденсатором, подключенным к пусковой обмотке.

Проверка работоспособности

Для того, что бы проверить правильность собранной схемы необходимо включить электродвигатель и дать ему поработать сначала  одну минуту, а затем около 15. Если двигатель горячий, то причинами может быть:

1. Изношенность, загрязненность или зажатость подшипников.
2. Большая ёмкость конденсатора, отключите его и запустите двигатель рукой, если он перестанет греться- уменьшите емкость конденсаторов.

устройство и принцип работы + схема подключения на 220в и 380в

Реверсивная схема

Для того чтобы создать реверсивную схему включения электродвигателя, потребуется использование двух магнитных контакторов и трех кнопок управления. Оба пускателя устанавливаются в непосредственной близости для удобства соединений и подключений в том числе и с механической блокировкой.

Клеммы для подключения питания соединяются между собой на обоих устройствах. Контакты, подключаемые к электродвигателю, соединяются перекрестным способом. Провод питания электродвигателя может соединяться с любыми питающими клеммами одного из пускателей.

Следует помнить, что перекрестная схема подключения, категорически запрещает одновременное включение двух пускателей, поскольку это обязательно вызовет короткое замыкание. В связи с этим, проводники блокирующих цепей в каждом из приборов вначале соединяются с замкнутым контактом управления другого устройства, а потом – с разомкнутым контактом собственного. При включении второго контактора первый будет отключаться и наоборот.

Вторая клемма кнопки СТОП, находящейся в замкнутом положении, соединяется не с двумя, как обычно, а с тремя проводами. Два из них являются блокирующими, а через третий – подается питание на пусковые кнопки, соединенные параллельно между собой. Подобная схема позволяет отключить кнопкой остановки любой включенный пускатель и остановить вращение электродвигателя.

Устройство пускателя и принцип его работы

Перед тем, как подключить магнитный пускатель в цепь коммутации нагрузки, следует разобраться с его внутренним устройством, а также ознакомиться с принципом работы.

Основа конструкции этого прибора – катушка индуктивности, размещаемая на специальном магнитном каркасе, который, в свою очередь, состоит из двух частей: подвижной и неподвижной.

Обратите внимание! Две половинки магнитопровода по своей форме напоминают букву «Ш», каждая из которых обращена вершинами друг к другу. Неподвижная или нижняя его часть закреплена на корпусе прибора, а верхняя – подпружинена и может свободно перемещаться

В прорезях закреплённой нижней части монтируются управляющие катушки магнитного пускателя, которые могут быть рассчитаны на дискретный ряд напряжений (12, 24, 110, 220 и 380 Вольт)

Неподвижная или нижняя его часть закреплена на корпусе прибора, а верхняя – подпружинена и может свободно перемещаться. В прорезях закреплённой нижней части монтируются управляющие катушки магнитного пускателя, которые могут быть рассчитаны на дискретный ряд напряжений (12, 24, 110, 220 и 380 Вольт).

В верхней части на корпусе располагаются две группы рабочих контактов, одни из которых закреплены неподвижно, а вторые – связаны с подвижным магнитным сердечником (смотрите рисунок ниже).

Устройство магнитного пускателя

Порядок подключения контактора к линии устанавливается требованиями ПУЭ и предполагает подведение фазных напряжений в верхней группе, а их отведение к нагрузке – от нижних. Общая картина их коммутации выглядит следующим образом:

• При отсутствии на катушке управляющего напряжения подпружиненная часть магнитопровода смещена вверх, а связанная с ней контактная группа разомкнута. После подачи на неё питающего напряжения (кнопка пуск замкнута) вокруг катушки образуется э/м поле, притягивающее верхнюю половину сердечника вместе с контактами;
• При этом они подключаются, образуя замкнутую цепь питания нагрузки;

Дополнительная информация. Схема подключения пускателя построена таким образом, чтобы при однократном нажатии кнопки управления система запускалась в работу.

• Но при втором её запуске никаких изменений в схеме пускателя не происходит, поскольку кнопочное соединение блокируется параллельно подключённым контактом;
• Далее после нажатия кнопки «Стоп» управляющая цепь разрывается, а напряжение на катушке пропадает;
• Это приводит к смещению подвижной части магнитопровода в нижнее положение и размыканию рабочих контактов пускателя.

По завершении всего цикла переключений пусковая станция снова готова к работе.

Ко всему сказанному нужно добавить, что для управления кнопками пуск и стоп может применяться любой тип напряжений: переменное или постоянное. Главное – проследить за тем, чтобы его параметры соответствовали заявленным в паспорте значениям.

Схемы подключения

Начнем с того, что рассмотрим конструкцию трехфазного электродвигателя. Нас здесь будут интересовать три обмотки, которые и создают магнитное поле, вращающее ротор мотора. То есть, именно так и происходит преобразование электрической энергии в механическую.

Существует две схемы подключения:

Сразу же оговоримся, что подключение звездой делает пуск агрегата более плавным. Но при этом мощность электродвигателя будет ниже номинальной практически на 30%. В этом плане подключение треугольником выигрывает. Мощность подключенный таким образом мотор не теряет. Но тут есть один нюанс, который касается токовой нагрузке. Эта величина резко возрастает при пуске, что негативно влияет на обмотку. Высокая сила тока в медном проводе повышает тепловую энергию, которая влияет на изоляцию провода. Это может привести к пробивке изоляции и выходу из строя самого электродвигателя.

Хотелось бы обратить ваше внимание на тот факт, что большое количество европейского оборудования, завезенного на просторы России, укомплектовано европейскими электрическими двигателями, которые работают под напряжением 400/690 вольт. Кстати, снизу фото шильдика такого мотора

Так вот эти трехфазные электродвигатели надо подключать к отечественной сети 380В только по схеме треугольник. Если подключить европейский мотор звездой, то под нагрузкой он сразу же сгорит. Отечественные же трехфазные электродвигатели к трехфазной сети подключаются по схеме звезда. Иногда подключение производят треугольником, это делается для того, чтобы выжать из мотора максимальную мощность, необходимую для некоторых видов технологического оборудования.

Производители сегодня предлагают трехфазные электродвигатели, в коробке подключения которых сделаны выводы концов обмоток в количестве трех или шести штук. Если концов три, то это значит, что на заводе внутри мотора уже сделана схема подключения звезда. Если концов шесть, то трехфазный двигатель можно подключать к трехфазной сети и звездой, и треугольником. При использовании схемы звезда необходимо три конца начала обмоток соединить в одной скрутке. Три остальных (противоположных) подключить к фазам питающей трехфазной сети 380 вольт. При использовании схемы треугольник нужно все концы соединить между собой по порядку, то есть последовательно. Фазы подключаются к трем точкам соединения концов обмоток между собой. Внизу фото, где показаны два вида подключения трехфазного двигателя.

Схема звезда-треугольник

Такая схема подключения к трехфазной сети используется достаточно редко. Но она существует, поэтому есть смысл сказать о ней несколько слов. Для чего она используется? Весь смысл такого соединения основан на позиции, что при пуске электродвигателя используется схема звезда, то есть плавный пуск, а для основной работы используется треугольник, то есть выжимается максимум мощности агрегата.

Правда, такая схема достаточно сложная. При этом обязательно устанавливаются в соединение обмоток три магнитных пускателя. Первый соединяется с питающей сетью с одной стороны, а с другой стороны к нему подсоединяются концы обмоток. Ко второму и третьему подключаются противоположные концы обмоток. Ко второму пускателю производится подсоединение треугольником, к третьему звездой.

Внимание! Одновременно включать второй и третий пускатели нельзя. Произойдет короткое замыкание между подключенными к ним фазами, что приведет к сбрасыванию автомата

Поэтому между ними устанавливается блокировка. По сути, все будет происходить так – при включении одного, размыкаются контакты у другого.

Принцип работы таков: при включении первого пускателя временное реле включает и пускатель номер три, то есть, подключенного по схеме звезда. Происходит плавный пуск электродвигателя. Реле времени задет определенный промежуток, в течение которого мотор перейдет в обычный режим работы. После чего пускатель номер три отключается, а включается второй элемент, переводя на схему треугольник.

Классификация контакторных устройств

Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.

В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:

1. Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
2. Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.

Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:

• Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
• Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.

Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:

• Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
• Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
• При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.

Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.

Схема подключения

Изначально, как уже и упоминалось, необходимо определить номинал катушки (от этого будет зависеть и сама схема подключения магнитного пускателя), а также количество контактных пластин. Далее нужно понять, какое подключение требуется. Дело в том, что если подключается реверсивный двигатель, который будет работать в обе стороны, то будет необходимо 2 магнитных пускателя и минимум 3 кнопки управления, в одном или разных корпусах — значения не имеет, т.к. это личное дело каждого и зависит от ситуации, пожеланий и мест размещения управления.

Вообще, преимущество подобных устройств в том, что не имеет значения, сколько точек управления будет у двигателя, схема подключения от этого не изменится. Максимум у количества подключенных кнопок «пуск» и «стоп» отсутствует.

Для примера имеет смысл рассмотреть вариант подключения магнитного пускателя с катушкой 220 В на простой двигатель.

Пускатель электромагнитный 220В

Схема подключения пускателя 220 В

Схема подключения пускателя подобного типа является наиболее простой, т.к. номинал катушки — 220 В, а значит, питание на нее подается следующим образом: «ноль» на одну сторону, а «фаза» — на вторую. Причем нулевой провод должен идти как раз через кнопку «стоп», разрываясь при ее нажатии, но не напрямую, а через нулевые контакты пускателя.

Но здесь также важна разводка непосредственно в корпусе пульта управления. Нулевой провод, выходящий с кнопки «стоп», после разрыва идет не напрямую на пускатель 220 В, а к разрывающей клемме «пуск» и только оттуда — на контакт. Выходящий с замыкающей клеммы кнопки «пуск» идет непосредственно на нулевой контакт катушки, куда приходит и провод с другой стороны нулевого контакта самого пускателя. Таким образом, питание на кнопках отсутствует.

Далее фазный провод. Он идет на вторую сторону катушки с одной из питающих фаз на контактах пускателя. Таким образом, получается схема, при которой при нажатии кнопки «пуск» замыкается цепь и срабатывает электромагнит, притягивающий контакты пускателя, посредством чего подается питание на электромотор. Ноль при этом подается уже вне зависимости от кнопки «пуск» — она размыкает контакт, но значения это уже не имеет, т.к. второй нулевой провод при замкнутых контактах пускателя уже приходит на катушку постоянно.

Ну а при нажатии кнопки «стоп», которая разрывает окончательно ноль с катушкой, магнит перестает работать и пружина откидывает группу, размыкая контакты. Подробнее можно посмотреть на схематическом рисунке выше.

Катушка на 380 В

Нереверсивная схема подключения на 380 В

Как подключить магнитный пускатель подобного типа? Не намного сложнее предыдущего. Одна из сторон катушки запитана напрямую с подаваемой фазы (к примеру, С). Через пульт управления проходит фазный провод (к примеру, фаза А), далее подключение аналогично предыдущему.

Дело в том, что если номинал катушки магнита — 380 В, то эксплуатация становится не такой безопасной, как при 220 В, по той причине, что когда через пульт управления проходит напряжение, возможно поражение линейным током в случае сырости. Именно поэтому в помещениях с агрессивными средами используется в основном первый вариант катушек.

Сами магнитные пускатели имеют несколько видов, классификаций и вариантов исполнения. Попробуем разобраться, какие из них находят применение в той или иной области.

Схема подключения теплового реле

Подключение теплового реле к магнитному пускателю также не отличается особой сложностью. Устанавливается ТРН обычно рядом с пускателем на DIN-рейку, но также может подключаться непосредственно к пускателю, если имеет собственные жесткие выводы. Тепловое реле (его также называют термореле) включается в цепь между магнитным пускателем и электродвигателем. Обычно непосредственно на нем прорисована и схема его подключения.

Магнитный пускатель с тепловым реле намного надежней в эксплуатации, чем обычный. Подобное дополнительное оборудование спасет от перегрузок и нагрева, обесточив электромагнит. После, когда пластины самого реле остынут, пускатель снова будет готов к включению.

Подключение через тепловое реле

Схема подключения трехфазного двигателя в сеть через автоматический выключатель

Поэтому более подробно общий случай будет выглядеть так:

3. Подключение двигателя через автоматический выключатель. ПРАКТИЧЕСКАЯ СХЕМА

На схеме 3 показан защитный автомат, который защищает двигатель от перегрузки по току (“прямоугольный” изгиб питающих линий) и от короткого замыкания (“круглые” изгибы). Под защитным автоматом я подразумеваю обычный трехполюсный автомат с тепловой характеристикой нагрузки С или D.

Защитный автомат для включения электродвигателя. Ток 10А, через такой можно включать двигатель мощностью 4 кВт. Не больше и не меньше.

Схема 3 имеет право на жизнь (по бедности или незнанию местных электриков).

Если уж использовать такую схему, надо тщательно подобрать ток автомата, чтобы он был на 10-20% больше рабочего тока двигателя. И характеристику теплового расцепителя выбирать D, чтобы при тяжелом пуске автомат не срабатывал.

Например, движок 1,5 кВт. Прикидываем максимальный рабочий ток – 3А (реальный рабочий может быть меньше, надо измерять).  Значит, трехполюсный автомат надо ставить на 3 или 4А, в зависимости от пускового тока.

Плюс этой схемы подключения двигателя – цена и простота исполнения и обслуживания. Например, там, где один двигатель, и его включают вручную на всю смену. Минусы такой схемы с включением через автомат –

1. Невозможность регулировать тепловой ток срабатывания автомата. Для того, чтобы надежно защитить двигатель, ток отключения защитного автомата должен быть на 10-20% больше номинального рабочего тока двигателя. Ток двигателя надо периодически измерять клещами и при необходимости подстраивать ток срабатывания тепловой защиты. А возможности подстройки у обычного автомата нет(.
2. Невозможность дистанционного и автоматического включения/выключения двигателя.

Эти недостатки можно устранить, в схемах ниже будет показано как.

Реверсивная схема коммутации магнитных пускателей

Схема подключения реверсивного магнитного пускателя применяется тогда, когда требуется обеспечение вращение электродвигателя в обоих направлениях. К примеру, реверсивный пускатель устанавливается на лифт, грузоподъемный кран, сверлильный станок и прочие приборы требующие прямой и обратный ход.

Реверсивный пускатель состоит из двух обыкновенных пускателей собранных по специальной схеме. Выглядит он так:

Схема подключения реверсивного магнитного пускателя отличается от других схем тем, что имеет два совершенно одинаковых пускателя, которые работают попеременно. При подключении первого пускателя двигатель вращается в одну сторону, при подключении второго пускателя, двигатель вращается в противоположную сторону. Если вы внимательно посмотрите на схему, то заметите, что при переменном подключении пускателей, две фазы меняются местами. Это и заставляет трехфазный двигатель вращаться в разные стороны.

К имеющемуся в предыдущих схемах пускателю добавлены второй пускатель «КМ2» и дополнительные цепи управления вторым пускателем. Цепи управления состоят из кнопки «SB3», магнитного пускателя «КМ2», а также изменённой силовой частью подачи питания к электродвигателю. Кнопки при подключении реверсивного магнитного пускателя имеют названия «Вправо» «Влево», но могут иметь и другие названия, такие, как «Вверх», «Вниз». Чтобы защитить силовые цепи от короткого замыкания, до катушек добавлены два нормально замкнутых контакта «КМ1.2» и «КМ2.2», что взяты от дополнительных контактов на магнитных пускателях КМ1 и КМ2. Они не дают возможности включиться обоим пускателям одновременно. На выше приведенной схеме цепи управления и силовые цепи одного пускателя имеют один цвет, а другого пускателя — другой цвет, что облегчает понимание, как работает схема. Когда включается автоматический выключатель «QF1», фазы «A», «B», «C» идут к верхним силовым контактам пускателей «КМ1» и «КМ2», после чего ожидают там включения. Фаза «А» питает управляющие цепи от защитного автомата, проходит через «SF1» — контакты тепловой защиты и кнопку «Стоп» «SB1», переходит на контакты кнопок «SB2» и «SB3» и остается в ожидании нажатия на одну из этих кнопок. После нажатия пусковой кнопки ток движется через вспомогательный пусковой контакт «КМ1.2» или «КМ2.2» на катушку пускателей «КМ1» или «КМ2». После этого один из реверсивных пускателей сработает. Двигатель начинает вращаться. Что бы запустить двигатель в обратную сторону, надо нажать кнопку стоп (пускатель разомкнет силовые контакты), двигатель обесточится, дождаться остановки двигателя и после этого нажать другую пусковую кнопку. На схеме показано, что подключен пускатель «КМ2». При этом его дополнительные контакты «КМ2.2» разомкнули цепь питания катушки «КМ1», что не даст случайного подключения пускателя «КМ1».

{SOURCE}

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Тонкости подключения устройства на 220 В

Для подсоединения однофазного магнитного пускателя и предотвращения его вибраций применяется дин-рейка. Прибор нельзя ставить рядом с реостатами или в нагреваемой части бокса. Залуженный конец проводника, подсоединяемого к устройству, загибается в виде кольца или буквы П. На алюминиевые кабели наносится слой смазки (технический вазелин, Циатим). Включение прибора осуществляется по нескольким схемам.

Классическая

Подойдет, если источники нагрузки – моторы или ТЭНы. Схема состоит из нескольких частей:

• Силовая. Сюда входят контакты на три фазы, автоматический включатель (ставится между входом и источником питания).
• Нагрузка. Требуется мощный потребитель.
• Цепь. Состоит из кнопки старта и остановки, катушки, дополнительных контактов, подкидывается на фазу и ноль.

Контакты пускателя замыкаются, и напряжение поступает на нагрузку после нажатия кнопки «Пуск». По нажатию на клавишу остановки происходит размыкание контактов и напряжение больше не подается.

Специфика силовой цепи

Запитка однофазного пускателя производится через контакты А-1 и А-2. На них подается напряжение 220 В, если на него рассчитана катушка. Фаза подводится на А-2, источник питания – на элементы внизу корпуса. Напряжение можно подавать с ветрового генератора, аккумулятора, дизель-генератора. Для его снятия задействуются клеммы – Т-1, Т-2, Т-3. Минус схемы – необходимость использования вилки для включения или выключения автомата.

Как изменить цепь управления

Силовую систему прибора при модернизации не затрагивают. Работают по следующему принципу:

• клавиши кнопочного поста (в одном кожухе) имеют нормально разомкнутые клеммы при пуске и нормально замкнутые – при установке;
• кнопки выставляют перед магнитным пускателем в последовательном положении – Старт и Остановка;
• манипуляции с контактами производятся при помощи импульса управления;
• пусковая кнопка подает напряжение к катушке и генерирует импульс;
• поддержка клавиши осуществляется с помощью контактов самоблокировки, снабжающих катушку напряжением;
• самоблокирующиеся контакты размыкаются, происходит самподпитка катушки.

Магнитный пускатель останавливается после разрыва последней цепи.

Подключение к трехфазной сети

В трехфазную сеть пускатель подключается посредством катушки, которая работает от сети 220 В. Сигнальная цепь не дорабатывается. Фаза и ноль подкидываются на соответствующие контакты. Фазный провод протягивается между кнопками старта и выключения. Перемычка устанавливается на нормально замкнутые и разомкнутые элементы.

Силовую цепь незначительно модернизируется. Фазы подаются на входы L1, L2, L3, нагрузка подводится на T1, T2, T3.

Данная схема подходит для асинхронного мотора.

Схема подключения магнитного пускателя на 220 В

Благодаря этому на катушку поступает фазное напряжение L3. Когда питания нет, то пружинка удерживает контакты разомкнутыми.

Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты.

А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию. В новых магнитных пускателях имеется три силовых контакта и один нормально-разомкнутый блок-контакт. Для более равномерного усилия, возникающего при протекании через катушку переменного тока, в ней делается короткозамкнутый виток.

Лучше подобрать пару, оснащенную нормально замкнутыми контактами. При этом контакты меняют свое положение на фото картинка справа

Обратите пристальное внимание на треугольник между силовыми контактами КМ1 и КМ2

Это и заставляет трехфазный двигатель вращаться в разные стороны. Схемы подключения магнитного пускателя Стандартная схема. А ещё вам понадобится полезный прибор — пробник электрика , который легко можно сделать самому. Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы.

Магнитный контактор имеет немного другой внешний вид: Габариты контакторов зависят от его мощности. Может коммутировать как цепи постоянного, так и переменного тока. При этом положении на нагрузку питание не подается. Можно провода перекинуть.

Эта схема даже более предпочтительна, так как вся схема с пускателем на В может быть собрана вообще без нуля. Организация данного принципа достигается через установку на каждом МП перемычки на нормально разомкнутых контактах. Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Что же делать, если в руки попал пускатель не на В, а на В?

Для большей наглядности условно отметим их питающие клеммы цифрами 1—3—5, а те, к которым подключен двигатель как 2—4—6. Рекомендуем прочитать:. В прорези нижней части магнитопровода устанавливается катушка.
Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

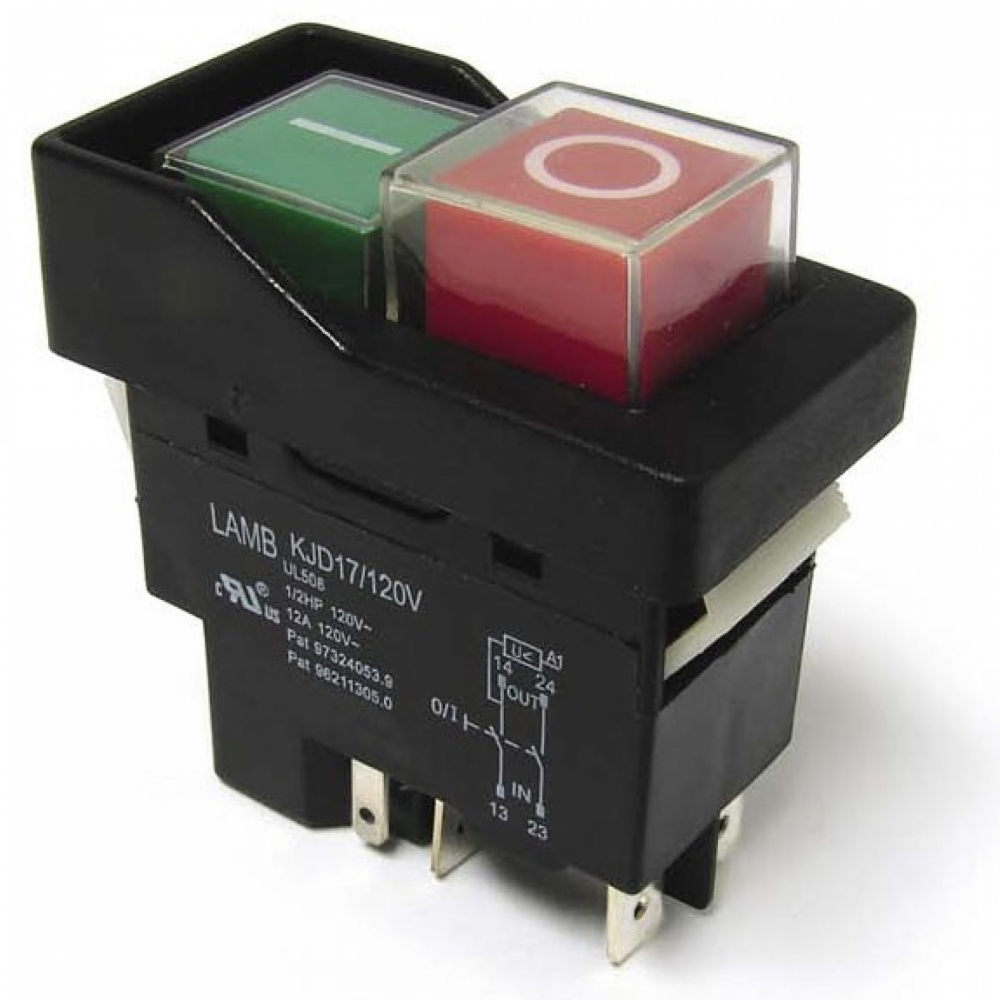

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть

Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже

Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Обычная нереверсивная схема включения

Простейшим вариантом включения считается нереверсивная схема, обеспечивающая вращение вала электродвигателя только в одну сторону. В качестве примера можно взять обычный пускатель с управляющей катушкой на 220 В.

Подключение схемы начинается в трехфазном автомате, подходит к силовым клеммам пускового устройства, и далее соединяется с тепловым реле. Управляющая катушка с одной из сторон соединяется с нулевым проводником, а с противоположной – с фазой путем использования в этой цепи функциональных кнопок.

В состав кнопочного поста входят две кнопки: ПУСК – с контактами нормально-разомкнутого типа и СТОП – с нормально-замкнутыми контактами. Одновременно с кнопкой запуска выполняется подключение нормально-замкнутого контакта управляющего катушечного элемента. За счет теплового реле, включенного в промежуток фазной линии, обеспечивается защита двигателя от чрезмерных перегрузок. Его нормально-замкнутый контакт оказывается соединенным с элементами управления.

Когда трехфазный автомат оказывается включенным, начинается течение тока в сторону силовых контактов пусковой аппаратуры и к управляющей цепи. После этого схема приходит в работоспособное состояние. С целью запуска электродвигателя вполне достаточно воздействия на пусковую кнопку. Далее, в управляющие компоненты подается питание. Цепь оказывается замкнутой, после чего якорь начинает втягиваться и в то же время замыкать контакт прибора управления. К силовой контактной группе двигателя подается ток, и вал начинает вращение. После возврата в исходное состояние пусковой кнопки, питание к обмотке контактора будет поступать, проходя по вспомогательному контакту, благодаря чему работа двигателя продолжится без перерыва.

Прекратить работу нереверсивного агрегата возможно имеющейся кнопкой СТОП. Это вызовет разрыв цепи, и питающее напряжение перестает подходить к блоку управления. Начинается размыкание шунтирующего контакта и возврат якоря в исходное состояние с одномоментным размыканием основных контактов. По окончании этого процесса, наступает остановка электродвигателя. Когда кнопка СТОП окажется отпущенной, контакт управляющего элемента будет пребывать в разомкнутом положении до следующего запуска схемы.

Чтобы защитить электродвигатель во время нереверсивного пуска, применяется тепловое реле на основе биметаллических контактных пластин. Под влиянием возрастающего тока они начинают выгибаться. Поскольку эпластины соединяются с расцепителем, контакт в управляющей обмотке прерывает поступление питающего напряжения. Контакты прибора разъединяются и переходят в первоначальное состояние.

Реверсивный контактор

Реверсивный контактор, представляющий собой одну из разновидностей электромагнитных пускателей. Он обеспечивает вращение вала в обоих направлениях, поддерживает устойчивую работу двигателей, своевременно отключает питание, защищает оборудование в аварийных ситуациях.

С точки зрения устройства, такие контакторы являются улучшенным образцом электромагнитного пускового аппарата и предназначаются для прямой работы с двигателями. Некоторые модели оборудованы дополнительными устройствами, выполняющими аварийное отключение при обрывах фаз и коротких замыканиях.

Цепи реле и пускателей

Цепи реле и пускателей

Контрольно-измерительные приборы и автоматика

Приложение для Windows ⁄ Android

Здесь представлены и обсуждаются типовые схемы реле и пускателей в КИПиА.

Схемы

достаточно просты и широко распространены, но тем не менее могут быть интересны начинающим специалистам по КИПиА.

Простая цепь реле / ​​стартера

Простая схема управления (включение / выключение) трехфазного двигателя, показанная на рисунке 1.

Рисунок 1. Простая схема реле / ​​стартера

К1 — реле / ​​пускатель ~ 220 В переменного тока с 4 нормально разомкнутыми контактами.
SB1 — Кнопка «Пуск» с 1 нормально разомкнутым контактом
SB2 — Кнопка «Стоп» с 1 нормально замкнутым контактом
К1.1 — нормально разомкнутый контакт реле К1
К1.2 … К1.4 — контакты реле К1 для коммутации силовых цепей

Принцип действия

При нажатии кнопки «Пуск» (SB1) напряжение ~ 220 В переменного тока между фазой и нулевым проводом через нормально замкнутый контакт SB2 кнопки «Стоп» подается на катушку реле / ​​стартера K1.

Реле размыкает и замыкает три силовых контакта, подключающих двигатель к трехфазной цепи, и замыкающий контакт K1.1, который удерживает реле во включенном состоянии.

При нажатии кнопки «Стоп» (SB2) питание катушки реле K1 прекращается и она возвращается в исходное состояние, размыкая контакты силовой цепи и блокирующий контакт K1.1.

Хотя на схеме показан процесс включения трехфазного электродвигателя, эта схема является классической и подходит для различных целей, где используются кнопки «Пуск» и «Стоп», с соответствующими изменениями силовой части схемы.

Схема управления реверсивным двигателем

Другая широко используемая схема переключения реле / ​​пускателей для управления реверсивным двигателем показана на рисунке 2.

Рисунок 2. Схема управления реверсивным двигателем

К1, К2 — реле / ​​пускатель ~ 220 В переменного тока с 4 нормально разомкнутыми контактами и одним нормально замкнутым.
SB1, SB2 — кнопки «Вперед», «Назад» с одним нормально разомкнутым контактом.
SB3 — кнопка «Стоп» с 1 нормально замкнутым контактом.

Принцип действия

При нажатии кнопки SB1 («Вперед») через нормально замкнутый контакт SB3 кнопки «Стоп» и нормально замкнутый контакт K2.2 реле K2 на катушку реле K1 подается напряжение ~ 220 Вольт. Он срабатывает и замыкает свой блокирующий контакт K1.1. Реле K1 находится во включенном состоянии.

Кроме того, он размыкает нормально замкнутый контакт К1.2 в цепи кнопки SB2 («Реверс»), тем самым предотвращая срабатывание реле К2 при нажатии кнопки «Реверс».В противном случае возникло бы короткое замыкание между фазами «B» и «C».

При нажатии кнопки SB3 («Стоп») цепь питания катушки реле К1 разрывается, она переходит в исходное состояние, размыкая цепи питания электродвигателя.

При нажатии кнопки SB2 через нормально замкнутый контакт SB3 кнопки «Стоп» и нормально замкнутый контакт K1.2 реле K1 на катушку реле K2 подается напряжение ~ 220 Вольт. Он замыкает свой блокирующий контакт K2.1, оставаясь во включенном состоянии.

Кроме того, он размыкает нормально замкнутый контакт K2.2 в цепи кнопки SB2 («Вперед»), тем самым предотвращая срабатывание реле K1 при нажатии кнопки «Вперед».

Цепи питания двигателя собраны так, что при срабатывании реле К2 фазы «В» и «С» меняются местами, и двигатель вращается в обратном направлении.

При нажатии кнопки SB3 («Стоп») цепь питания катушки реле К2 разрывается, она переходит в исходное состояние, размыкая цепи питания электродвигателя.

Банкноты

Для повышения надежности схемы существуют промышленные блоки управления реверсивным двигателем, в которых, помимо электрической блокировки включения противоположных реле / ​​пускателей, есть механические рычаги блокировки одновременной работы двух реле К1 и К2. также используются. В редких случаях это может произойти при сгорании (заклинивании) силовых контактов одного из реле.

Проблема с пускателем двигателя? Мы можем помочь вам в поиске и устранении неисправностей

Главная »О нас» Новости »Устранение основных неисправностей пускателя двигателя

Опубликовано: 28 октября, 2019 автором springercontrols

Проблемы с запуском двигателя могут быть вызваны множеством причин, но мы рассмотрим несколько простых методов определения проблемы со стартером двигателя и простых решений.

Если двигатель не запускается, необходимо проверить несколько вещей, чтобы определить причину. Если это новая установка, которая никогда не работала, важно проверить схему подключения и убедиться, что все провода подключены правильно. Если это более старая установка, и она работала в прошлом, она все равно должна быть подключена правильно, если в последнее время не были внесены некоторые изменения, которые могли привести к изменению проводки. Вот краткое руководство по поиску и устранению неисправностей магнитного пускателя двигателя

.

1. 1. Осмотрите кабели и клеммы на предмет признаков возгорания, коррозии, растрескивания изоляции кабеля или любых повреждений.Если есть какие-либо видимые признаки повреждения, ВЫКЛЮЧИТЕ ПИТАНИЕ и попросите опытного электрика проверить компоненты, проводку и установку. Если вы не видите никаких визуальных признаков проблемы, перейдите к шагу 2.

1. 1. Самым простым (и наиболее частым) случаем является срабатывание двигателя при перегрузке. Перегрузка предназначена для защиты двигателя, если ток превышает ток полной нагрузки. Это немного похоже на проверку / сброс автоматического выключателя в вашей домашней коробке выключателя.Чтобы сбросить перегрузку, просто нажмите красную кнопку на перегрузке, или, если у вас есть внешняя кнопка сброса, нажмите ее. Это также хорошее время, чтобы убедиться, что для сброса установлен режим «Ручной». Проверьте положение красной кнопки, чтобы убедиться, что она установлена ​​в положение «вручную».

1. 1. Если сброс перегрузки не работает, мы можем быстро проверить, не произошла ли перегрузка. Убедитесь, что питание отключено, заблокируйте / пометьте цепь, если необходимо. и с помощью омметра проверьте целостность цепи между двумя нормально замкнутыми (NC) клеммами при перегрузке.Фактическое измерение сопротивления не имеет значения, мы просто проверяем, есть ли непрерывность. Если омметр показывает «ОТКРЫТО», значит, перегрузка серьезная и ее необходимо заменить.

1. 1. Если перегрузка показывает непрерывность между двумя клеммами NC, нам придется копнуть немного дальше. Сфотографируйте или запишите информацию с паспортной таблички двигателя. Важно знать напряжение, фазы и силу тока полной нагрузки (FLA) двигателя.Имея эту информацию под рукой, вы можете упростить процесс.

1. 1. Убедитесь, что для параметра перегрузки (желтая шкала) установлено значение тока полной нагрузки, указанное на паспортной табличке двигателя, в зависимости от мощности, подаваемой на двигатель.

1. 1. После определения необходимого входного напряжения используйте цифровой мультиметр, чтобы убедиться, что все 3 фазы электрического потенциала присутствуют. (или, если он однофазный, проверьте наличие однофазного напряжения).Лучше всего проверить это на кабеле, идущем в контактор на клеммах L1, L2 и L3, или, если есть выключатель, проверьте подводящие провода к разъединителю. Измерьте расстояние между ножками L1, L2 и L3, чтобы убедиться, что у вас есть полное напряжение в соответствии с мощностью входной линии, подаваемой на двигатель.

1. 1. Если у вас отсутствует одна или несколько фаз и в цепи есть предохранители, отключите питание от сети и используйте мультиметр, чтобы проверить целостность предохранителей.

1. 1. Если одна из них взорвалась, замените ее. Иногда держатели предохранителей могут подвергаться коррозии и мешать целостности цепи, поэтому осмотрите держатели предохранителей на предмет коррозии и, если она есть, очистите их с помощью очистителя электрических контактов и старой зубной щетки.

Если все вышеперечисленное выполнено, а двигатель по-прежнему не запускается, пора вызвать электрика.

в рубрике: Новости

Калькулятор расчета конденсатора однофазного двигателя

Однофазный двигатель Расчет емкости конденсатора:

Введите входное напряжение, мощность двигателя в ваттах, КПД в процентах, частоту, затем нажмите кнопку расчета, вы получите требуемое значение емкости.

Формула для расчета конденсатора однофазного двигателя:

Изначально однофазный двигатель требует небольшого толчка ротора для вращения ротора с номинальной частотой вращения. Выбор правильного конденсатора для однофазного двигателя действительно сложен, он может привести к запуску двигателя или нет.

Однофазная емкость C _(мкФ) в микрофарадах равна 1000 произведению мощности P _(Вт) в ваттах и ​​КПД η, деленных на произведение напряжения V _(В) в квадрате вольт и частота F _(Гц) .Формула для расчета емкости конденсатора

C _(мкФ) = (P _(W) x η x 1000) / (V _(V) x V _(V) x f)

Посмотрите на формулу, требуемое значение емкости прямо пропорционально мощности двигателя. Следовательно, при увеличении размера двигателя размер емкости также будет увеличиваться.

Расчет номинального напряжения конденсатора:

Номинальное напряжение конденсатора равно произведению напряжения, измеренного на обоих концах основной обмотки, в вольтах, на корень из единицы и отношение витков n квадрат.

В _(К) = Vp √ (1 + n ² )

n равно отношению витков основной / вспомогательной обмотки. Вышеприведенная формула используется для определения приблизительного напряжения на конденсаторе.

Пример 1:

Рассчитайте требуемую номинальную емкость для однофазного двигателя, 220 В, 1 л.с., 50 Гц, 80% двигателя.

1 л.с. = 746 Вт.

Воспользуйтесь нашей формулой расчета емкости.

C _(мкФ) = 746 x 80 x 1000 / (220 x 220 x 50) = 24.66 мкФ.

Следовательно, двигателю мощностью 1 л.с. требуется емкость 24,66 мкФ для плавного пуска двигателя. Но на рынке можно получить 25 мкФ.

Диапазон напряжения конденсатора должен составлять 440 В мин.

Пример 2:

Таким же образом возьмем другой пример:

Рассчитайте пусковую емкость для однофазного вентилятора 70 Вт, 220 В, 50 Гц, КПД 85%.

C _(мкФ) = 70 x 80 x 1000 / (230 x 230 x 50) = 2,459 мкФ.ок. 2,5 мкФ.

Следовательно, вы можете проверить наш расчет с вашим вентилятором.

Диапазон напряжения конденсатора должен составлять 440 В мин.

Что такое пускатели двигателя?

Пускатель двигателя — это переключающее устройство с электронным управлением, которое запускает или включает двигатель, позволяя ему безопасно запускаться и останавливаться.

Необходимость в стартере продиктована типом двигателя. Вообще говоря, маломощные двигатели не требуют стартеров, хотя то, что считается малой мощностью, может быть спорным.Например, для небольших двигателей постоянного тока, которые работают от низкого напряжения (24 В или меньше), не требуются пускатели. Иногда говорят, что маломощные моторы, ниже 5 л.с., тоже не требуют стартеров.

Основным определяющим фактором является величина тока, потребляемого при запуске. Из закона Ома мы знаем, что ток равен приложенному напряжению, деленному на сопротивление. Таким образом, если напряжение питания двигателя высокое, а сопротивление низкое, величина пускового тока может составлять 100 ампер, что может привести к повреждению двигателя и его выходу из строя.

Детали пускателя двигателя
Все пускатели двигателя состоят из двух частей; контактор и устройство защиты от перегрузки.

Контактор подает ток на двигатель для запуска. Механизм для этого аналогичен действию реле, когда небольшой ток на катушке размыкает или замыкает контакты, которые позволяют большему току протекать через цепь. Это принцип работы реле, при котором небольшой ток управляет гораздо большим током. Это позволяет осуществлять дистанционный запуск, обеспечивать безопасность рабочих, удерживая их подальше от двигателя и любых потенциальных отказов, которые могут привести к серьезным травмам.

Устройство защиты от перегрузки служит для защиты двигателя от слишком большого тока, который может повредить двигатель, вызывая его перегрев. Обычно он защищает от продолжительной перегрузки по току. Обычно в блоке защиты от перегрузки имеется цепь измерения тока, которая определяет величину тока, подаваемого на двигатель. На некоторых типах устройств защиты от перегрузки, например электронных, пользователи могут установить максимальный уровень тока. Некоторые позволяют разработчикам программировать небольшой ток перегрузки, чтобы предотвратить так называемое ложное срабатывание.Другие типы, включая блоки тепловой защиты, требуют установки термоэлемента, рассчитанного на требуемый максимальный ток.

Пример ручного пускателя двигателя от ABB.

Пускатели двигателей можно классифицировать как ручные или магнитные. Ручной пускатель приводится в действие нажатием кнопки или переключателя, который механически связан с контактором, который затем размыкает или замыкает и включает или выключает двигатель. Ручные пускатели обычно используются на нагрузках с более низким напряжением. С другой стороны, магнитные пускатели двигателей предлагают преимущества дистанционного запуска и автоматического управления.

Выбор пускателя двигателя
Для выбора правильного пускателя необходимо знать особенности применения. Например, какой это тип двигателя (постоянного, однофазного, трехфазного) и реверсивный или нереверсивный? Вам также необходимо знать номинальные значения напряжения и тока двигателя, включая напряжение питания двигателя, а также любое доступное управляющее напряжение (для цепи управления стартером). Текущие рейтинги включают как ток полной нагрузки, так и максимальный ток, который также может быть выражен в единицах номинальной мощности.

Другой вопрос — выбрать пускатель с номиналом NEMA или IEC. Пускатели NEMA обычно больше, чем модели IEC, которые обычно меньше и компактнее. Пускатели NEMA, как правило, дороже, чем пускатели IEC, но они также более гибкие и могут соответствовать требованиям во многих различных приложениях.

Руководство по поиску и устранению неисправностей — Асинхронные двигатели

Используйте этот ресурс для устранения неполадок двигателя переменного тока. Если проблемы с двигателем не могут быть решены с помощью этого списка, обратитесь за помощью к поставщику .

1. Двигатель не запускается при первоначальной установке

• Двигатель подключен неправильно
  • Обратитесь к электрической схеме, чтобы убедиться, что двигатель подключен правильно.
• Двигатель поврежден, ротор задевает статор
  • Проверните вал двигателя и нащупайте его на ощупь.
• Электропитание или неисправность линии
  • Проверьте источник питания, перегрузку, предохранители, элементы управления и т. Д..

2. Двигатель работал, затем не запускается

• Сработал предохранитель или автоматический выключатель
  • Замените предохранитель или переустановите прерыватель.
• Статор закорочен или заземлен (двигатель издает гудение и срабатывает автоматический выключатель или предохранитель)
  • Проверьте катушки на утечки. При обнаружении утечек мотор необходимо заменить.
• Двигатель перегружен или заклинило
  • Убедитесь, что нагрузка свободна.Сравните потребление тока двигателя в амперах с номиналом, указанным на паспортной табличке.
• Конденсатор (на однофазном двигателе), возможно, вышел из строя
  • Сначала разрядите конденсатор. Чтобы проверить конденсатор, установите вольтметр на шкалу RX100 и прикоснитесь щупами к клеммам конденсатора. Если конденсатор в порядке, стрелка подскочит до нуля Ом и снова переместится на высокое значение. Постоянное нулевое сопротивление указывает на короткое замыкание; устойчиво высокое сопротивление указывает на обрыв цепи.

3.Мотор работает, но гаснет

• Падение напряжения
  • Если напряжение ниже 90% номинального значения двигателя, обратитесь в свою энергетическую компанию или убедитесь, что другое оборудование не отнимает мощность у двигателя.
• Нагрузка увеличена
  • Убедитесь, что нагрузка не изменилась и оборудование не затянуто. Если это вентилятор, убедитесь, что поток воздуха не изменился.

4.Мотор слишком долго разгоняется

• Конденсатор неисправен
  • Проверьте конденсатор согласно предыдущим инструкциям.
• Неисправные подшипники
  • Подшипники с шумом или шероховатостью должны быть заменены поставщиком двигателя.
• Напряжение слишком низкое
  • Убедитесь, что напряжение находится в пределах 10% от номинального значения двигателя, указанного на паспортной табличке. В противном случае обратитесь в свою энергетическую компанию или проверьте, не отнимает ли какое-либо другое оборудование питание от двигателя.

5. Двигатель вращается в неправильном направлении

• Неправильный монтаж
  • Перемонтируйте двигатель согласно схеме, прилагаемой к двигателю. Электрические схемы Groschopp можно найти на странице «Электрические схемы» в нашем разделе ресурсов или на страницах отдельных двигателей.

6. Двигатель перегружен / постоянно срабатывает защита от перегрева

• Слишком высокая нагрузка
  • Убедитесь, что груз не зажат.Если двигатель заменяется, убедитесь, что номинальные характеристики такие же, как у старого двигателя. Если предыдущий двигатель был особой конструкции, штатный двигатель не сможет воспроизвести его характеристики. Снимите нагрузку с двигателя и проверьте мощность двигателя без нагрузки. Оно должно быть меньше номинальной нагрузки, указанной на паспортной табличке (верно только для трехфазных двигателей).
• Слишком высокая температура окружающей среды
  • Убедитесь, что в двигатель поступает достаточно воздуха для надлежащего охлаждения.Большинство двигателей рассчитаны на работу при температуре окружающей среды не выше 40 ° C. (Примечание. Правильно работающий двигатель может быть горячим на ощупь.)

7. Перегрев двигателя

• Перегрузка. Сравните фактический (измеренный) ток с номиналом на паспортной табличке.
  • Найдите и удалите источник чрезмерного трения в двигателе или нагрузке. Уменьшите нагрузку или замените двигатель на двигатель большей мощности.
• Однофазный (только трехфазный)
  • Проверить ток на всех фазах.Должно быть примерно так же.
• Неправильная вентиляция
  • Проверьте внешний вентилятор охлаждения, чтобы убедиться, что воздух правильно движется через каналы охлаждения. Если накопилось слишком много грязи, очистите двигатель.
• Несимметричное напряжение (только трехфазное)
  • Проверить напряжение на всех фазах. Должно быть примерно так же.
• Трение ротора о статор
• Повышенное или пониженное напряжение
  • Проверьте входное напряжение на каждой фазе двигателя, чтобы убедиться, что двигатель работает при напряжении, указанном на паспортной табличке.
• Обрыв обмотки статора (только трехфазный)
  • Проверьте сопротивление статора на всех трех фазах на предмет баланса.
• Неправильные соединения
  • Проверьте все электрические соединения на предмет надлежащей заделки, зазоров, механической прочности и целостности цепи. См. Схему подключения двигателя.

8. Двигатель вибрирует

• Двигатель смещен относительно нагрузки
• Несбалансированная нагрузка (приложение с прямым приводом)
  • Снимите двигатель с нагрузки и осмотрите двигатель самостоятельно.Убедитесь, что вал двигателя не погнут.
• Неисправные подшипники двигателя
  • Проверить двигатель самостоятельно. Если подшипники неисправны, вы услышите шумы или почувствуете неровности.
• Слишком малая нагрузка (только одна фаза)
  • Некоторая вибрация при небольшой нагрузке является стандартной. Рассмотрите возможность перехода на двигатель меньшего размера из-за чрезмерной вибрации.
• Неисправна обмотка
  • Проверить обмотку на короткое замыкание или разрыв цепи.Усилители также могут быть высокими. При дефектной обмотке замените двигатель.
• Высокое напряжение
  • Проверьте источник питания, чтобы убедиться в правильности напряжения.

9. Отказ подшипников

• Нагрузка на двигатель может быть чрезмерной или несбалансированной
  • Проверьте нагрузку двигателя и проверьте натяжение приводного ремня, чтобы убедиться, что оно не слишком туго. Несбалансированная нагрузка также приведет к выходу подшипников из строя.
• Высокие температуры окружающей среды
  • Если двигатель используется в среде с высокими температурами окружающей среды, может потребоваться другой тип смазки для подшипников.Возможно, вам потребуется проконсультироваться с заводом-изготовителем.
• Высокая температура двигателя
  • Проверьте и сравните фактическую нагрузку двигателя с его номинальной нагрузочной способностью.

10. Отказ конденсатора

• Слишком высокая температура окружающей среды
  • Убедитесь, что температура окружающей среды не превышает номинальную температуру двигателя (указанную на паспортной табличке)
• Возможный скачок напряжения на двигателе (вызванный ударом молнии или другим высоким переходным напряжением)
  • Если это обычная проблема, установите сетевой фильтр.

Как подключить стартер двигателя

Страница технической поддержки на веб-сайте AutomationDirect полна ценной информации и доступна круглосуточно и без выходных. Следующие ссылки приведены в разделе «Технические и прикладные замечания».

Пускатель двигателя — это комбинация устройств, используемых для запуска, запуска и остановки асинхронного двигателя переменного тока на основе команд от оператора или контроллера. В Северной Америке асинхронный двигатель обычно работает от 230 В или 460 В, трехфазный, 60 Гц и имеет управляющее напряжение 115 В переменного тока или 24 В постоянного тока.Несколько других комбинаций возможны в Северной Америке и других странах, и их легко получить из методов, показанных в этом документе.

Стартер двигателя

Для работы пускатель двигателя должен иметь как минимум два компонента: контактор для размыкания или замыкания потока энергии к двигателю и реле перегрузки для защиты двигателя от тепловой перегрузки. Могут потребоваться другие устройства для отключения и защиты от короткого замыкания, обычно автоматический выключатель или предохранители. Защита от короткого замыкания не будет показана в следующих примерах.

Контактор

Контактор — это 3-полюсный электромеханический переключатель, контакты которого замыкаются подачей напряжения на его катушку. Когда катушка находится под напряжением, контакты замкнуты и остаются замкнутыми, пока катушка не будет обесточена. Контактор специально разработан для управления двигателем, но может использоваться и для других целей, например, для резистивных и осветительных нагрузок. Поскольку двигатель представляет собой индуктивную нагрузку, разработчик должен учитывать как мощность, так и номинальный ток при определении размера контактора.Это необходимо для того, чтобы контактор правильно переключал нагрузку.

Реле перегрузки

Реле перегрузки — это устройство, которое имеет три датчика тока и защищает двигатель от перегрузки по току. Каждая фаза, идущая от контактора к двигателю, проходит через эти токовые чувствительные элементы. Реле перегрузки имеет выбираемую настройку тока, основанную на номинальном токе двигателя при полной нагрузке. Если ток перегрузки превышает уставку реле в течение достаточного времени, набор контактов размыкается, чтобы защитить двигатель от повреждения.

В этой статье показано, как подключать различные двигатели с помощью контакторов Fuji, продаваемых AutomationDirect. Контакторы других марок могут быть подключены таким же или подобным образом. Проконсультируйтесь со схемами подключения производителя для контакторов других марок.

Существует четыре основных комбинации проводки:
a) Полновольтные нереверсивные трехфазные двигатели.
b) Полновольтные реверсивные трехфазные двигатели
c) Однофазные двигатели
d) Трехфазные двигатели с открытым переходом звезда-треугольник

Вы должны предоставить выключатель, провод надлежащего размера, корпуса, клеммные колодки и любые другие устройства, необходимые для замыкания вашей цепи.

ВНИМАНИЕ! Следуйте инструкциям, прилагаемым к каждому конкретному устройству.
Несоблюдение этого правила может привести к поражению электрическим током или повреждению.

---

Будут использоваться следующие компоненты:

---

Полновольтные нереверсивные трехфазные двигатели

На следующей схеме показано управление трехфазным нереверсивным двигателем с управляющим напряжением 24 В постоянного тока и ручным управлением. Мы будем использовать контактор, блок вспомогательных контактов, реле перегрузки, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова и источник питания с предохранителем.Цепями пуска и останова также можно управлять с помощью входов и выходов ПЛК.

---

Реверсивные трехфазные двигатели полного напряжения

Эта диаграмма предназначена для управления трехфазным реверсивным двигателем с управляющим напряжением 24 В постоянного тока. В нем используются два контактора, два блока вспомогательных контактов, реле перегрузки, механическая блокировка, две нормально разомкнутые кнопки пуска, нормально замкнутые кнопки останова и источник питания с предохранителем. В качестве альтернативы цепи прямого, обратного и останова могут управляться с помощью ПЛК. Обратите внимание, что могут быть доступны комплекты реверсирования как для стороны нагрузки, так и для стороны сети контакторов, которые могут упростить процесс подключения реверсивного контактора.

---

Однофазные двигатели полного напряжения

Эта диаграмма предназначена для управления однофазным двигателем. Он использует контактор, реле перегрузки, один блок вспомогательных контактов, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова и источник питания с предохранителем. В качестве альтернативы цепями пуска и останова можно управлять с помощью ПЛК..

---

Трехфазные двигатели с открытым переходом звезда-треугольник

Следующая диаграмма показана для управления трехфазным двигателем по схеме треугольник-звезда. Он использует три контактора, реле перегрузки, один блок вспомогательных контактов, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова, таймер задержки включения на 0-20 секунд и источник питания с предохранителем. В качестве альтернативы схемы запуска, остановки и синхронизации могут управляться с помощью ПЛК.

---

ДАННАЯ ИНФОРМАЦИЯ ПРЕДОСТАВЛЯЕТСЯ AUTOMATIONDIRECT.ТЕХНИЧЕСКАЯ ПОДДЕРЖКА COM ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ» БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ. Мы не гарантируем, что данные подходят для вашего конкретного приложения, и не берем на себя никакой ответственности за них в вашем приложении.

Универсальный контроллер скорости двигателя переменного тока на базе Arduino

Введение

ВНИМАНИЕ !!! Сначала напишу цитату:

СТОП !!! Эта цепь подключена к напряжению 110-220 мА. Не создавайте это, если вы не уверены в том, что делаете.Отключите его, прежде чем приблизиться к печатной плате. Пластина охлаждения симистора подключена к сети. Не прикасайтесь к нему во время работы. Поместите его в подходящий корпус / контейнер.

ПОДОЖДИТЕ !!! Позвольте мне добавить здесь более сильное предупреждение: эта схема безопасна, если она создается и реализуется только людьми, которые знают, что они делают. Если вы не имеете ни малейшего понятия или сомневаетесь в том, что делаете, скорее всего, вы будете МЕРТВЫ !!! НЕ ПРИКАСАЙТЕСЬ ПРИ ПОДКЛЮЧЕНИИ К СЕТИ !!!

Теперь позвольте представить мой проект.Это регулятор скорости двигателя, управляемый Arduino, который использует метод диммирования с отсечкой фазы и алгоритм PID.

Основные характеристики контроллера:

• Два диапазона скорости для более быстрого изменения желаемого числа оборотов.
• Поворотный энкодер позволяет установить желаемое число оборотов перед запуском двигателя.
• Кнопка энкодера запускает и останавливает двигатель.
• ЖК-дисплей 2×16 для отображения состояния и частоты вращения.
• Плавный пуск двигателя.
• Сохраняет число оборотов и крутящий момент при нагрузке.
• Управление скоростью и крутящим моментом с помощью алгоритма ПИД.
• Защита двигателя от заклинивания (или неисправности датчика скорости).
• Защита от превышения скорости (обычно при повреждении симистора).

Есть видео, где можно посмотреть, как работает контроллер:

Защита двигателя при работе:

Как все начиналось

После просмотра этого видео (на русском языке):

Решил построить аналогичный токарный станок. И успешно повторил этот проект.Конечно, с некоторыми изменениями. Осталось только одно — мотор. Сначала я использовал асинхронный однофазный двигатель с рабочим конденсатором. Основные недостатки такого двигателя:

• Отсутствие дешевой регулировки скорости. Ни механического, ни электронного. Придется использовать комплект шкивов или дорогой электронный контроллер.
• Ограниченная скорость — всего 1400 об / мин.
• Ограниченное время работы — 10 минут работы / 6 минут простоя. В противном случае он станет горячим.

Как вы могли заметить, парень на видео использовал мотор, утилизированный от старой стиральной машины.Такой же мотор был у меня в мастерской. Осталось одно — регулятор скорости мотора. Без него мотор будет раскручиваться на максимуме 15000-19000 об / мин. Это слишком много для токарного станка по дереву. Чтобы контролировать скорость вращения двигателя, мы могли бы использовать регулятор напряжения SCR, но на низких оборотах двигатель будет слабым и не будет крутящего момента. К счастью, у этого типа двигателей есть датчики тахометра, и мы можем создать систему с замкнутым контуром, чтобы иметь стабильные обороты даже при нагрузке и контролировать крутящий момент.

В поисках решения

Хорошо известна микросхема TDA1085, которая специально разработана для управления двигателями с датчиками скорости вращения.Но у меня этого чипа не было, и чтобы увидеть обороты, пришлось сделать тахометр. В китайских историях я нашел дешевый регулятор скорости двигателя переменного тока с функцией стабилизации оборотов. Я купил один и протестировал. Все нормально, кроме нескольких вещей:

• Только 400Вт. (можно было увеличить, заменив симистор)
• Макс.об / мин — 1450! После того, как мои использованные шкивы будут только около 480 об / мин!
• Нет индикации оборотов.

После серфинга в Интернете я нашел несколько проектов регуляторов скорости и решил сделать свой собственный контроллер, используя найденные идеи.

Вот список ресурсов, которые я использовал:

• Много теории. Также отсюда я использовал часть схемы измерения тахометра.
• Также примечание по применению NXP. Много полезной информации.
• Немного теории, полезного кода и схемы здесь.
• Принял идеи и взял отсюда (русский) код.
• Код затемнения, который я использовал отсюда (ИМХО лучший диммер).
Код отсчета
• оборотов взял отсюда (русский).
• Взял отсюда несколько фрагментов кода использования PID.
• Библиотека PID.
• Описание библиотеки PID. Также здесь.
• Некоторая полезная информация об использовании библиотеки PID.

Схема и компоненты

Я не буду приводить теории, как работает отсечка фазы переменного тока, потому что здесь нет ничего нового. Выше я привел некоторые ссылки на теорию регулирования яркости и управления двигателем (первая и вторая ссылки). NXP и Microchip содержат много полезной информации об управлении двигателями.

Принципиальная схема, нарисованная отдельными блоками:

• Arduino Nano V3
• 16×2 HD44780 LCD с модулем PCF8574 I2C.(Данная схема модуля не точна!).
• Обнаружение импульсов тахометра. Использует компаратор LM393 для преобразования импульсов тахометра на уровень микроконтроллера.
• Обнаружение пересечения нуля. Каждый раз, когда линия переменного тока пересекает нулевую точку, микроконтроллер получает сигнал. Цепь высокого напряжения изолирована от микроконтроллера с помощью оптрона.
• Схема управления реле с использованием простого переключающего транзистора NPN.
• Цепь управления двигателем изолирована оптопарой и использует симистор со схемой демпфера (C4, R14).Возможно использование безнапорных симисторов (тогда C4 и R14 не требуются).
• Модуль питания переменного / постоянного тока. Достаточно 5В, 0,5-1А. Я использовал старое зарядное устройство USB для телефона.
• Поворотный энкодер, переключатель линии питания 10 А с индикацией, любой 3-х позиционный переключатель для переключения диапазона оборотов.

Все компоненты распаяны на макетной плате. Для дополнительных контроллеров я прослежу печатную плату. Некоторые фото:

Я использовал симистор BTA41, потому что он был у меня на складе. Можно использовать симистор на 10-16 ампер. Я.е. BTA16.

Полный список используемых компонентов вы можете найти в текстовом файле в zip-архиве.

Конструкция

В моей мастерской был пластиковый корпус, который соответствовал моим требованиям. Поэтому я использовал его для этого проекта. Размеры коробки: В 150 мм (~ 5,9 дюйма), Ш 70 мм (~ 2,76 дюйма), Д 110 мм (~ 4,33 дюйма),

Несколько слов о коде

Я пробовал много алгоритмов управления двигателем и синхронизации с отсечкой фазы, но большинство из них У них были свои минусы: управление двигателем было нестабильным, иногда он прыгал при старте, иногда при беге.Иногда мотор по неизвестной причине разгонялся до максимальных оборотов. В конце концов я решил использовать и понять метод ПИД-регулирования.

Код использует 2 внешних прерывания. Один для перехода через ноль, один для датчика тахометра. Таймер для управления задержкой импульсов симистора. Алгоритм PID для управления выходом в зависимости от заданного значения и входа. Для плавного пуска мотора я сделал алгоритм разгона RAMP. Во время пуска параметры ПИД-регулятора имеют более низкие значения и возвращаются к нормальным значениям во время работы двигателя. Это предотвращает резкий запуск двигателя (скачок).

Интервал обновления ЖК-дисплея составляет 2 секунды. Достаточно наблюдать за реальным изменением оборотов. Ускорение может повлиять на стабильность системы. Это потому, что в ЖК-библиотеке используются функции задержки.

Я использовал множество глобальных переменных, чтобы упростить настройку системы под ваши нужды и различные двигатели. Позже выложу в архив скетчи тестов и тюнинга.

Все используемые библиотеки можно найти в zip-архиве.

Заключение

Я доволен тем, как работает мой самодельный контроллер. Теперь мне нужно установить двигатель на токарный станок и протестировать его в реальных условиях.

Я хочу поблагодарить коллег из групп Arduino в Facebook за помощь. И спасибо жене за терпение: D

Комментарии и вопросы приветствуются.

Простите за английский. 😉

Обновление

Я добавил в свой код один новый параметр. Это передаточное число шкива. В моем случае это 2,96. Это разница между меньшим шкивом на двигателе и большим на шпинделе. Шкивы, которые я использовал, были взяты из брошенных машин. Используйте эскиз без параметра соотношения или установите его на 1, если шкивы не будут использоваться.

Смонтировал мотор на токарном станке и немного проверил. Я счастлив. Все работает как положено. Крутящего момента хватает даже на малых оборотах.

Скоро сделаю крышку мотора, держатель блока управления и т.
