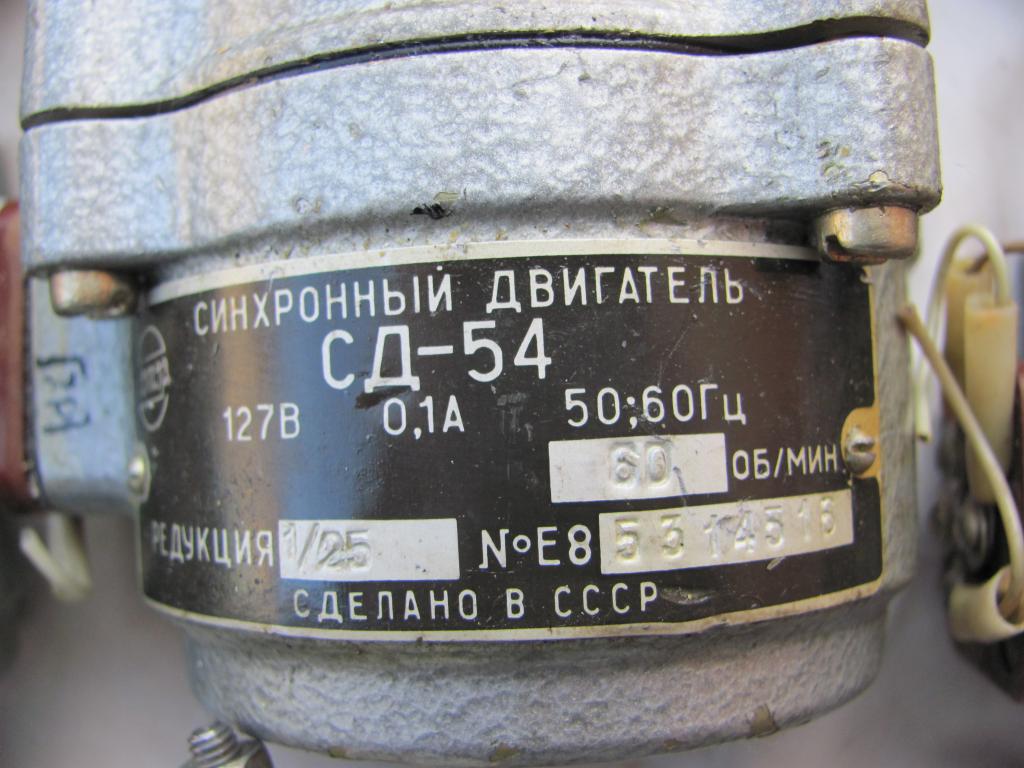

Приветствую. СД-54 — 2.24 и импорт 1 об/мин

24 март 2016 20:25

цена того и другого? по паре найдётся?

25 март 2016 08:06

В наличии по одному. Цены указаны выше даже на поиски. Импорт Франция 220 вольт — без реверса и кондера. Фото добавил.!На 1оборот штуки 3 — 5

23 окт 2016 17:06

редукторный на от 100 до 200 об/мин, что то можно подобрать?

3 апр 2016 13:58

Сожалею — на 90

24 окт 2016 04:32

от 15 до 20 об в минуту что есть? Вообще в идеале надо 18 об в минуту.

23 окт 2016 14:33

Здравствуйте. В наличии 15.5 и 19.59 но если не будет ставки — добавляю в черный список — пожизненно. Перелопатил весь гараж затратил 2 часа на поиски и если это из — за вашего любопытства — то извините. Я ценю свое время…Вы сейчас на сайте — ни ответа ни привета. Обещание свое выполнил. Удачных торгов.

24 окт 2016 15:26

Добрый день! подскажите есть моторы от 30 до 80 оборотов?

23 фев 2017 05:37

Здравствуйте. РД-09-А в наличии 30 и 75 об/мин.но если не будет ставки — в черном списке пожизненно. Удачных торгов.

13 авг 2017 15:03

Здравствуйте, еще есть РД-09-А 75 об/мин?

8 авг 2017 17:19

Добрый вечер. Прочтите мои условия и без обид.

8 авг 2017 17:30

Здравствуйте, еще есть РД-09-А 75 об/мин?

9 авг 2017 08:35

Добрый день. В наличии 76 об/мин. очевидно это опечатка 75. Количество надо уточнять. Добросовестно подождал 5 дней » а в ответ тишина» Сайт посещали 14.08.2017. 19:41. отвечать не надо — добавил…..

14 авг 2017 19:40

А сколько есть штук? Мне надо 5 одинаковых.

2 фев 07:00

Здравствуйте. Сожалею, штуки 3 — 4 на различных обороты, остальные на пути к китайцам — уж больно пользуются спросом.

2 фев 16:57

на 15 об/мин есть???

17 фев 16:55

Здравствуйте. сожалею — закончились. Но если очень надо — могу перебрать. 1000 р.

17 фев 17:06

реверсивный двигатель — это… Что такое реверсивный двигатель?

реверсивный двигатель
reversible engine

Большой англо-русский и русско-английский словарь. 2001.

  • реверсивный гребной винт
  • реверсивный инструментальный магазин

Смотреть что такое «реверсивный двигатель» в других словарях:

  • реверсивный двигатель — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN reversible motorreversing motor …   Справочник технического переводчика

  • реверсивный двигатель — reversinis variklis statusas T sritis automatika atitikmenys: angl. reversible motor; reversing motor vok. Reversiermotor, m; Umkehrmotor, m rus. реверсивный двигатель, m pranc. moteur réversible, m …   Automatikos terminų žodynas

  • реверсивный двигатель с внешним управлением — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г. ] Тематики электротехника, основные понятия EN externally reversible motor …   Справочник технического переводчика

  • реверсивный двигатель постоянного тока — двигатель постоянного тока с расщеплённой последовательной обмоткой возбуждения; электродвигатель постоянного тока с расщеплённой последовательной обмоткой возбуждения; реверсивный электродвигатель постоянного тока …   Словарь русских синонимов по технологиям автоматического контроля

  • двигатель постоянного тока с расщеплённой последовательной обмоткой возбуждения — реверсивный двигатель постоянного тока — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики машины электрические вращающиеся в целом Синонимы реверсивный… …   Справочник технического переводчика

  • реверсивный электродвигатель постоянного тока — двигатель постоянного тока с расщеплённой последовательной обмоткой возбуждения; электродвигатель постоянного тока с расщеплённой последовательной обмоткой возбуждения; реверсивный двигатель постоянного тока …   Словарь русских синонимов по технологиям автоматического контроля

  • двигатель постоянного тока с расщеплённой последовательной обмоткой возбуждения — электродвигатель постоянного тока с расщеплённой последовательной обмоткой возбуждения; реверсивный двигатель постоянного тока; реверсивный электродвигатель постоянного тока …   Словарь русских синонимов по технологиям автоматического контроля

  • Реверсивный режим торможения

    — Реверсивный режим режим торможения подвижного состава электрифицированного транспорта, при котором двигатель работает в режиме генератора и энергия торможения возвращается в сеть. .. Источник: ГОСТ 10287 83. Государственный стандарт Союза ССР.… …   Официальная терминология

  • Реверсивный режим — English: Reserve regime Режим торможения подвижного состава электрифицированного транспорта, при котором двигатель работает в режиме генератора и энергия торможения возвращается в сеть (по ГОСТ 10287 83) Источник: Термины и определения в… …   Строительный словарь

  • электродвигатель постоянного тока с расщеплённой последовательной обмоткой возбуждения — двигатель постоянного тока с расщеплённой последовательной обмоткой возбуждения; реверсивный двигатель постоянного тока; реверсивный электродвигатель постоянного тока …   Словарь русских синонимов по технологиям автоматического контроля

  • РД — Республика Дагестан Дагестан РД разгонный двигатель РД Рижская дума г. Рига, Латвия Источник: http://www.regnum.ru/expnews/261293.html РД …   Словарь сокращений и аббревиатур

Реверс электродвигателя | Заметки электрика

Приветствую Вас, уважаемые гости сайта «Заметки электрика».


Сегодня я Вам расскажу про реверс электродвигателя.

В данной статье Вы познакомитесь со схемой реверса электродвигателя, а также узнаете как она работает. А в конце я снял для Вас специальный видео-ролик, где покажу Вам принцип работы схемы реверса электродвигателя на специальном стенде.

В процессе эксплуатации трехфазного асинхронного электродвигателя возникают моменты, когда необходимо изменить вращение вала электродвигателя. Чтобы осуществить задуманное, мы подключаем электродвигатель по схеме реверса.

Что нам для это потребуется?

  • Вводной питающий автомат — в данном примере я использовал автоматический выключатель марки АП-50 с номинальным током 4А
  • Контакторы или магнитные пускатели в количестве 2 штуки
  • Кнопочный пост с 3 кнопками (красная — «стоп», черные — «вперед», «назад»)
  • Тепловое реле
  • Асинхронный электродвигатель

В моем примере (видео) отсутствует тепловое реле и сам электродвигатель, т. к. данный стенд предназначался для тренировки для студентов колледжей по сборке схемы реверса электродвигателя без силовой части.

Перед тем, как перейти к реверсу электродвигателя рекомендую прочитать и досконально изучить следующие статьи:

А теперь перейдем к реверсу. Чтобы изменить вращение вала (направление) электродвигателя, необходимо изменить чередование (следование) фаз питающего напряжения.

Как это сделать?

Схема реверса электродвигателя

Схема реверса электродвигателя при напряжении сети 220(В) и при напряжении цепей управления 220(В)

Хочу сразу заметить, что следует обращать внимание на уровень напряжение питания электродвигателя (380В или 220В) и напряжение катушек контакторов (380В и 220В).

Ниже смотрите еще 2 схемы реверса электродвигателя с разными номинальными напряжениями.

Схема реверса электродвигателя при напряжении сети 380(В) и при напряжении цепей управления 380(В)

Схема реверса электродвигателя при напряжении сети 380(В) и при напряжении цепей управления 220(В)

В моем примере уровень напряжения силовой цепи составляет 220(В), поэтому контакторы я использую с катушками, соответственно, на 220 (В).

Контакторы КМ1 и КМ2 используем для организации реверса электродвигателя. При срабатывании контактора КМ1 фазировка питающего напряжения будет различаться от фазировки при срабатывании контактора КМ2.

Управление катушками контакторов КМ1 и КМ2 осуществляется кнопками «стоп», «вперед» и «назад».

Давайте рассмотрим принцип работы схемы реверса электродвигателя.



Принцип работы схемы реверса

При нажатии кнопки «вперед» получает питание катушка контактора КМ1 по цепи: фаза С — н.з. контакт кнопки «стоп» — н.з. контакт КМ2.2 контактора КМ2 — н.о. контакт нажатой кнопки «вперед» — катушка контактора КМ1 — фаза В.

Контактор КМ1 подтягивается и замыкает свои силовые контакты КМ1.1. Двигатель начинает вращаться в прямом направлении.

Кнопку «вперед» держать не нужно, т.к. катушка контактора КМ1 встает на «самоподхват» через свой же контакт КМ1.3.

Н.о. — нормально-открытый контакт, н.з. — нормально-закрытый контакт

Для остановки электродвигателя используем кнопку «стоп». Контактами этой кнопки мы разрываем питание катушки («самоподхват») контактора КМ1. Катушка КМ1 теряет питание и контактор КМ1 отпадывает, отключая электродвигатель от сети.

При нажатии кнопки «назад» получает питание катушка контактора КМ2 по цепи: фаза С — н.з. контакт кнопки «стоп» — н.з. контакт КМ1.2 контактора КМ1 — н.о. контакт нажатой кнопки «назад» — катушка контактора КМ2 — фаза В.

Контактор КМ2 подтягивается и замыкает свои силовые контакты КМ2.1. Двигатель начинает вращаться в обратном направлении.

Кнопку «назад» держать не нужно, т.к. катушка контактора КМ2 встает на «самоподхват» через свой же контакт КМ2.3.

В этой схеме выполнена блокировка кнопок от одновременного нажатия, иначе в силовой цепи возникнет короткое замыкание, которое приведет к повреждению электрооборудования. Блокировка выполняется последовательным включением н.з. контакта (блок-контакта) соответствующего контактора.

Силовая цепь схемы реверса электродвигателя снабжена защитным коммутационным вводным автоматическим выключателем АП-50 с номинальным током 4(А). Также желательно выполнить защиту и цепи управления, путем установки автоматических выключателей или предохранителей на фазу В и С.

В примере (видео) защита цепей управления отсутствует.

Существуют заводские сборные контакторы для схем реверса электродвигателя с механической блокировкой в виде перекидного рычажка, который блокирует одновременное включение контакторов.

Если у Вас однофазный двигатель, то схемы приведенные в данной статье не подойдут. Переходите по ссылке, чтобы узнать более подробно о реверсе однофазного двигателя.

В комментариях регулярно пишут, что в данной статье не в полном объеме раскрыта сборка схемы реверса. Исправляюсь и представляю Вашему вниманию пошаговую инструкцию по сборке схемы реверса асинхронного двигателя (переходите по ссылочке). Прочитав эту инструкцию, Вы самостоятельно соберете схему реверса электродвигателя.

P.S. Для более наглядного »живого» примера реверса электродвигателя я приготовил для Вас видео-ролик. Не судите строго. Это мое первое созданное видео на сайте. В дальнейшем буду стараться для каждой статьи добавлять видео-уроки.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Реверс мощного электродвигателя постоянного тока

Простой мостовой драйвер с памятью и управлением двумя кнопками для реверса двигателя постоянного тока может быть полезен для автоматизации некоторых процессов например для намоточного станка, покрасочной линии, электрического скейта, игрушки, робота и т. д. Рассмотрим схему:

Рисунок 1 — Драйвер с памятью для реверса электродвигателя


Эта схема отличается от приведённой ранее в статье реверс электродвигателя постоянного тока тем что транзисторы в данной полевые с изолированным затвором и индуцируемым каналом. Каждый полумост состоит из двух транзисторов один из которых с каналом n проводимости а второй с каналом p проводимости, в идеале эти транзисторы должны быть комплементарными но опыт показывает что это не обязательно для работы схемы (см. видео ниже). Внутри каждого полевого транзистора есть паразитный диод но помимо них дополнительно поставлены быстродействующие диоды Шоттки 11DQ10 постоянный прямой ток у них небольшой но пиковый д.б. во многих случаях достаточным к тому же паралелльно им стоят внутренние паразипные диоды полевых транзисторов. Прежде чем подключать двигатель к данному драйверу убедитесь что транзисторы и диоды подходят по току и мощности иначе драйвер просто сгорит. Транзисторы можно поставить более мощные например IRF9540 вместо IRF9530 и IRF540 вместо IRF640. А также диоды например MBRF2060CT. Если мощности полевых транзисторов не хватает то их можно соединять параллельно (затвор на затвор сток на сток исток на исток), в отличии от биполярных, которые просто так параллельно соединять нельзя. Управляющие транзисторы можно поставить кт315 или лучше как на схеме bc547. Для длительной работы полевые транзисторы обязательно надо ставить на радиаторы, желательно медные и большие и обязательно на каждый транзистор нужен свой радиатор т.к. корпуса внутри соединены с каким либо выводом. Испытание с двигателем от дрели на холостом ходу данная схема прошла см. видео:


КАРТА БЛОГА (содержание) Реверсивные двигатели переменного тока

и двигатели переменного тока с электромагнитным тормозом

Двигатели переменного тока

имеют одинаковую теорию работы, но, немного изменив их конструкцию, вы можете изменить их характеристики для лучшего соответствия определенным приложениям. В прошлом посте я сосредоточился на асинхронных двигателях переменного тока для однонаправленных приложений. В этом посте я объясню, что делает реверсивные двигатели переменного тока и двигатели переменного тока с электромагнитным тормозом идеальными для пуска / останова, реверсирования или вертикального применения, и продемонстрирую, как ими управлять.

Реверсивные двигатели

Во-первых, давайте разберемся, почему реверсивные двигатели называются реверсивными двигателями, чтобы устранить путаницу. Все двигатели переменного тока с постоянными разделенными конденсаторами являются реверсивными. Однако асинхронные двигатели не могут мгновенно изменить направление вращения, поскольку сначала они должны полностью остановиться. Реверсивные двигатели могут реверсировать направление намного быстрее. Например, асинхронные двигатели можно реверсировать, переключая их подводящие провода, но поскольку он имеет перебег около 30 оборотов по сравнению с перебегом на 5 оборотов , предлагаемым реверсивными двигателями, они не являются самым идеальным типом двигателя для использования, если мгновенно реверсирование необходимо.

Перебег рассчитывается путем измерения количества оборотов вала двигателя, которое требуется для остановки двигателя после отключения питания. Первый закон Ньютона гласит, что неподвижный объект остается в покое, а объект в движении остается в движении; если не применяется какая-либо внешняя сила, например трение. По сравнению с реверсивным двигателем с тормозным трением, единственными компонентами, создающими трение внутри асинхронного двигателя, являются шарикоподшипники, поэтому у асинхронных двигателей время перебега намного больше.

Реверсивные двигатели идеальны для пуска / останова или реверсивных приложений , которые требуют более короткого выбега, чем асинхронные двигатели, такие как реверсивные конвейеры. Они выделяют больше тепла, поэтому рекомендуется рабочий цикл 50% (максимум 30 минут непрерывной работы).

Сравнение конструкции с асинхронными двигателями

Конструкция асинхронных двигателей Конструкция реверсивных двигателей

То же, что и асинхронные двигатели, за исключением дополнительных компонентов фрикционного тормоза, перечисленных ниже:

Основное конструктивное различие между асинхронным двигателем и реверсивным двигателем заключается в добавлении фрикционного тормоза (изображенного выше), который позволяет реверсивным двигателям значительно сокращать выбег и выполнять операции пуска / останова и реверсирования. Пружина непрерывно прижимает фрикционный тормоз к якорю и снижает скорость выбега двигателя при получении команды на остановку. Удерживающий момент, создаваемый фрикционным тормозом, составляет всего около 10% от выходного крутящего момента двигателя. Этот крутящий момент можно увеличить за счет передаточного числа, но он разработан для уменьшения перебега; не держать груз вертикально.

Еще одним конструктивным отличием является использование сбалансированной обмотки . Это означает, что первичная и вторичная обмотки имеют одинаковое сопротивление и индуктивность.Это обеспечивает равный крутящий момент независимо от того, какая фаза активирована или в каком направлении вращается двигатель. В сочетании с фрикционным тормозом эти 2 функции позволяют менять направление движения на лету.

Поскольку фрикционный тормоз постоянно трется о якорь, мы используем конденсатор , номинал которого выше, чем у асинхронных двигателей, для увеличения пускового момента при пуске и реверсе. Из-за повышенной рабочей температуры мы также снижаем рабочий цикл до 50% (50% включено, 50% выключено).Однако до тех пор, пока вы можете поддерживать температуру корпуса двигателя ниже 100 ° C, двигатель прослужит.

Теория действия

Когда питание подается на медные обмотки статора, вокруг ротора создается вращающееся магнитное поле со скоростью колебаний переменного тока. Согласно правилу левой руки Флеминга, движущееся магнитное поле индуцирует ток на алюминиевых стержнях (проводнике) в стальном роторе, который генерирует свои собственные противоположные магнитные поля (закон Ленца).Магнитные поля от ротора затем взаимодействуют с вращающимся магнитным полем от статора, и ротор начинает вращаться.

Хотите узнать больше о теории работы двигателей переменного тока?

Электропроводка

Вот схема подключения однофазных реверсивных двигателей (таких же, как однофазные асинхронные двигатели). Поскольку трехфазные двигатели часто используются с инверторами или частотно-регулируемыми приводами для непрерывного регулирования рабочей скорости, трехфазный реверсивный двигатель не является распространенным явлением. FYI направление вращения двигателя указано, если смотреть со стороны выходного вала двигателя.

Хотя принцип работы должен быть одинаковым для всех имеющихся на рынке однофазных двигателей переменного тока с постоянным разделенным конденсатором, цвета выводных проводов могут быть разными.

Для стандартного 3-проводного двигателя цвета выводных проводов — белый, красный и черный. Черный всегда связан с нейтралью (N). И белый, и черный подключены к 2 клеммам специального конденсатора.Когда ток (L) подключен к черному или красному через клемму конденсатора, двигатель начнет вращаться в заданном направлении. Для двигателей с клеммной коробкой принцип работы такой же. Однако клеммы имеют маркировку Z2, U2 и U1.

Конденсатор

Для однофазных двигателей конденсатор важен для запуска. Без пускового момента, обеспечиваемого конденсатором, вам придется помогать запускать двигатель, вручную вращая вал.Это как старые пропеллеры старинного самолета. Убедитесь, что вы не забыли правильно подключить конденсатор. Это был очень распространенный случай устранения неполадок, когда я работал инженером службы поддержки.

Вот пример подключения 4-контактного конденсатора и однофазного двигателя.

Пусть вас не смущает количество выводов на конденсаторе. На схеме внутренней проводки ниже показано, что две ближайшие клеммы имеют внутреннее соединение. В электрическом отношении это то же самое, что и у традиционных двухконтактных конденсаторов, которые имеют только по одной клемме с каждой стороны.
Как и все двигатели, не забудьте электрически заземлить двигатели с помощью специальной клеммы защитного заземления (PE), чтобы избежать удара или травм персонала.

Вот демонстрационное видео, чтобы показать вам, как выглядит стандартная проводка.

Двигатели с электромагнитным тормозом

Подобно реверсивному двигателю, двигатель с электромагнитным тормозом представляет собой реверсивный двигатель с присоединенным электромагнитным тормозом, активируемым при отключении питания.Поскольку базовый двигатель является реверсивным, рабочий цикл равен 50% (максимум 30 минут непрерывной работы). Разница в том, что двигатели с электромагнитным тормозом обеспечивают более короткий выбег и больший удерживающий момент.

Электромагнитные двигатели с тормозом разработаны для вертикальных приложений , таких как грузовые лифты. Электромагнитный тормоз, активируемый при отключении питания, создает крутящий момент, близкий к номинальному, и помогает сохранить нагрузку (и любой персонал) в безопасности в случае сбоя питания во время работы.

Электромагнитный тормоз предназначен для блокировки вала двигателя, чтобы удерживать груз на месте. Кроме того, снижает перебег с 30 оборотов примерно до 2 оборотов . Для приложений пуска / останова максимальный рабочий цикл электромагнитного тормоза составляет 50 циклов в минуту или меньше. Для более продолжительных рабочих циклов рекомендуется использовать либо тормозной блок, двигатель сцепления и тормоза, либо шаговые двигатели с высоким КПД.

Электромагнитный тормоз использует то же напряжение, что и двигатель, и предназначен для включения / фиксации нагрузки на месте.Когда катушка магнита находится под напряжением, она становится электромагнитом и притягивает якорь против силы пружины, тем самым освобождая тормоз и позволяя валу двигателя свободно вращаться. Когда катушка магнита не находится под напряжением, пружина прижимает якорь к ступице тормоза и удерживает вал двигателя на месте.

По сравнению с асинхронными и реверсивными двигателями, способ подключения электродвигателей с электромагнитным тормозом немного сложнее, поскольку в них задействовано больше компонентов.Конденсатор также необходим для однофазных двигателей с электромагнитным тормозом. Предлагается трехфазный электродвигатель с электромагнитным тормозом для систем с регулируемой скоростью; из-за того, что базовый двигатель представляет собой асинхронный двигатель с продолжительной нагрузкой, а не реверсивный двигатель с ограниченной продолжительностью.

Если вы следуете приведенной выше схеме подключения и используете указанные переключатели, электромагнитный тормоз автоматически включается при остановке двигателя и отключается при его вращении. Переключатель SW1 контролирует мощность двигателя и мощность торможения, а переключатель SW2 управляет направлением двигателя.

Вот демонстрационное видео, чтобы показать вам, как выглядит правильная проводка, включая автоматические выключатели, переключатели и модули цепи CR (для подавления перенапряжения).

Перебег, сравнение рабочего цикла

Вот краткое изложение основных различий между асинхронными двигателями, реверсивными двигателями и двигателями с электромагнитным тормозом.

Тип двигателя Перебег Рабочий цикл
Асинхронный двигатель 30 ~ 40 оборотов непрерывный
Реверсивные двигатели 5 ~ 6 оборотов 50%
Электромагнитные двигатели с тормозом 2 ~ 3 оборота 50%

Величина перебега для вала двигателя.Добавление редуктора с высоким передаточным числом, увеличение трения или уменьшение инерции нагрузки — все это методы, которые помогают уменьшить перебег.

Приведенные выше рабочие циклы являются рекомендованными значениями. Как правило, пока вы поддерживаете температуру корпуса двигателя ниже 100 ° C, с двигателем все будет в порядке.

Вот и все, что касается реверсивных двигателей переменного тока и двигателей переменного тока с электромагнитным тормозом. Следите за новостями о характеристиках крутящего момента двигателей переменного тока и не забудьте подписаться!

Узнать больше о KII и KIIS Series

Вот видео, в котором кратко объясняются асинхронные двигатели переменного тока серий KII и KIIS, реверсивные двигатели переменного тока и двигатели переменного тока с электромагнитным тормозом, а также их предполагаемое применение.

Дешевый реверсивный электродвигатель на 12 В, реверсивные электродвигатели на 12 вольт на сайте Alibaba.com

Дешевые реверсивные электродвигатели на 12 вольт, на сайте Alibaba.com

Электроскутер Мотор Currie Technologies 24 В, 500 Вт постоянного тока для реверсивных двигателей Schwinn и IZIP серии 500 с 11 зубчатой ​​звездочкой № 25 Номера моделей цепи XYD-6B SD-156 XYDJ130601664

83. 45

Электродвигатель, 36 В постоянного тока, 500 Вт, 24 А, для скутера, картинга, мини-байков, Номера моделей MY1020 Реверсивный, с 11 зубчатой ​​звездочкой, # 25, шаг 6,35 шага

66,95

Электродвигатель Alfa Wheels, 36 В постоянного тока, 500 Вт, 24 А, с База для самокатов Картинг Мини-велосипеды Номера моделей MY1020 ZY1020 Реверсивный с 11 зубчатой ​​звездочкой # 25, шаг 6,35

76,95

Alvey 24 В 900 Вт Электродвигатель XYD-13 с 11 зубчатой ​​звездочкой № 25

199.99

TSINY Small 12V 24 Volt Reversible High Speed ​​160rpm PM Electric Worm Gear Motor

null

B208 Marathon Motor Вентилятор с ремнем 1 / 2Hp 115 В 48Y Рама Реверсивная 1725 об / мин

121,88

Электродвигатель EZ-GO 611355 48 В

938,25

Электростартер Alvey 12 В для двигателей квадроциклов объемом 50 — 150 куб.

122.54

Электродвигатель AlveyTech, 24 В, 100 Вт, для Razor E100, E124, E150 и E175

38,99

Электродвигатель Alvey 48 В, 450 Вт MY1018 с редуктором с 9 зубьями, звездочкой 420

119,99

rie Электроскутер Cur Technologies 24 В, 500 Вт постоянного тока для Реверсивных двигателей Schwinn и IZIP серии 500 с 11 зубчатой ​​звездочкой № 25 Номера моделей цепи XYD-6B SD-156 XYDJ130601664

63,55

Надоело искать поставщиков? Попробуйте запрос предложений!

Запрос коммерческого предложения

  • Получите расценки по индивидуальным запросам
  • Позвольте подходящим поставщикам найти вас
  • Завершите сделку одним щелчком мыши

Настройка обработки Apperal

  • 1000 фабрик могут процитировать для вас
  • Более быстрый ответ скорость
  • 100% гарантия доставки

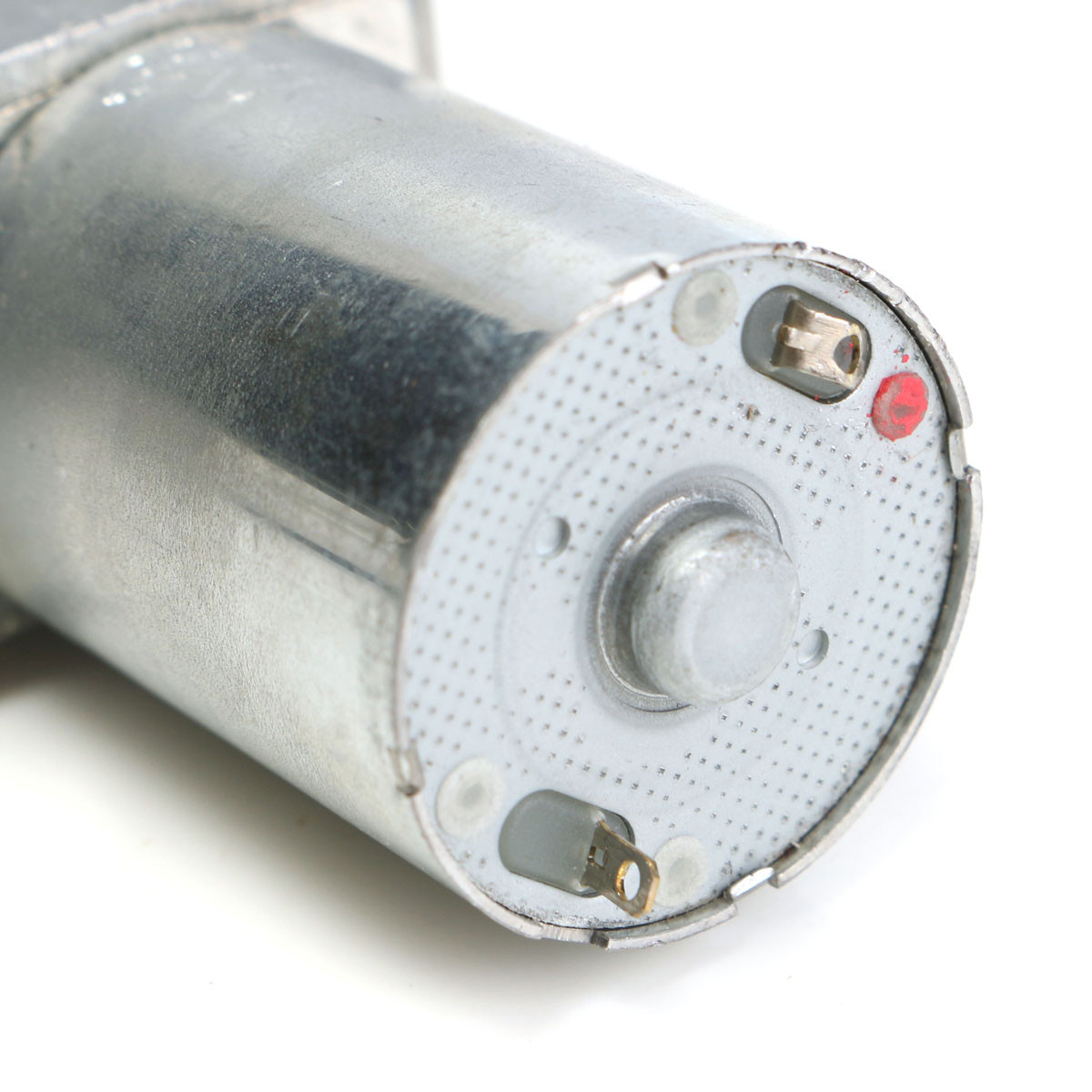

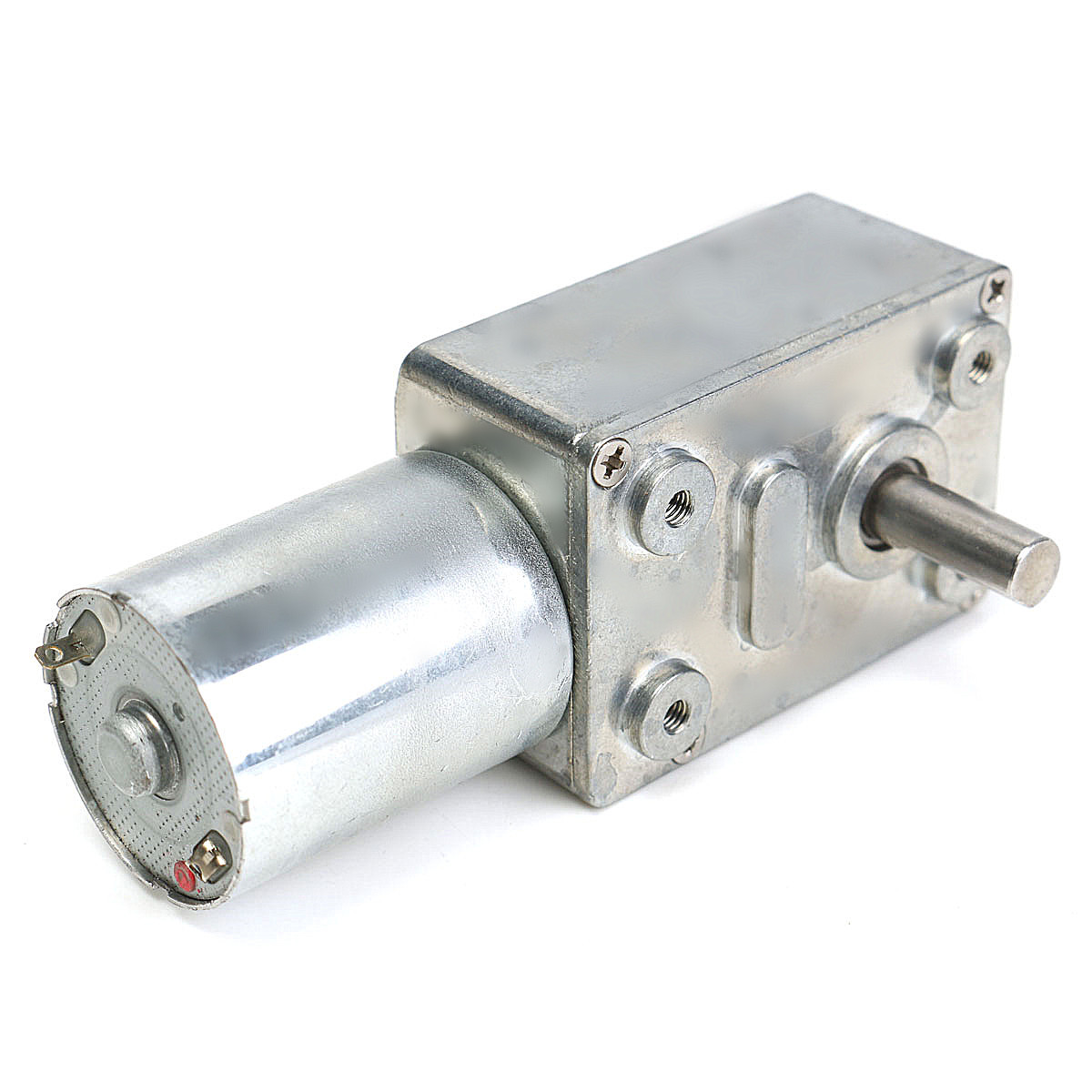

Новый реверсивный электродвигатель с редуктором 37 мм, 12 В постоянного тока, 100 об / мин, 5000 об / мин, низкий уровень шума

15 долларов США. 48 / шт.

Диаметр 37 мм, 12 В постоянного тока, 200 об / мин, электродвигатель с редуктором, металлический, реверсивный, Great Replacment

14,75 долларов США / кусок 92,99

36 Вольт 1000 Вт Приводной двигатель Электрический самокат Велосипед 36 В 1000 Вт Редукторный двигатель Номинальная скорость: 3000 об / мин бесплатная доставка

US $ 245,02 — 265,9 / шт

Электрический двигатель для барбекю на 240 вольт 12.Рейтинг 5 кг Приводной двигатель для барбекю для барбекю

815,00 долларов США / много

Электрический мотор для скутера E 24 В, 120 Вт Ременная звездочка 24 В, 120 Вт, стойка на ходу

42,39 долларов США / кусок

ZY MY 6812 Электрический двигатель 24 В, 150 Вт, щеточный ремень для скутера E 24 В, 150 Вт

57,55 долларов США / штука

MotoTec Dirt Bike — электродвигатель 24 В (500 Вт)

68,2

12 В постоянного тока 200 об / мин Редуктор Регулировка скорости Электродвигатель Малошумный реверсивный

14 долларов США. 29 / штука

11 200 БТЕ Портативный электрический вентилятор с термостатическим двигателем: 240 В / 3 фазы / 7,9 А

null

Патрон SDS Max, от 0 до 300 об / мин, электродрель, 120 В, от 0 до 2735 ударов в минуту, реверсивный

null

1 шт. ШИМ Управление двигателем постоянного тока 12 В Двигатель 24 В Регулятор Реверсивный переключатель Контроллер электродвигателя постоянного тока

null

TSINY Малый 12 В 24 В Реверсивный Высокоскоростной 160 об / мин Электрический червячный двигатель постоянного тока

30.88

Электродвигатель BEMONOC DC, 12 В, 22 об / мин, двойной прямоугольный выходной вал с высоким крутящим моментом, 10 мм, электрический червячный двигатель PMDC

63,99

Патрон SDS Plus, от 0 до 1150 об / мин, электрическая перфоратор, 120 вольт, от 0 до 4470 ударов в минуту, реверсивный

null

SAWR60X10307 — Вольт постоянного тока двигателя испарителя SAP для General Electric, AP4438809

16,4

Электрическая лебедка Bravex, реверсивная переносная 12-вольтовая электрическая лебедка постоянного тока Лодка с прицепом Включение, отключение питания (проводное дистанционное управление и ручная рукоятка , до 6000 фунтов для лодок)

129. 99

51200 BTU Электрический вентилятор с принудительной промывкой Обогреватель помещения с термостатом Двигатель: 240 В / 1 фаза / 62,5 А

4783,00

Вас также может заинтересовать:

Примечание: статьи, изображения, новости, мнения, видео , или информация, размещенная на этой веб-странице (за исключением всей интеллектуальной собственности, принадлежащей Alibaba Group на этой веб-странице), загружается зарегистрированными участниками Alibaba. Если вы подозреваете какое-либо несанкционированное использование ваших прав интеллектуальной собственности на этой веб-странице, сообщите нам об этом по следующему адресу: ali-guide @ service.alibaba.com.

Как реверсировать электродвигатель

Возможно, вы только что установили заменяющий двигатель, или, может быть, вы устанавливаете новую силовую передачу. Вы включаете электродвигатель и … он вращается не в том направлении! Что, черт возьми, происходит? Есть ли что-то, что вы можете сделать, чтобы перевернуть мой электродвигатель?

Ответ — да, в большинстве случаев есть. Первый шаг к выяснению того, как решить проблемы с вращением, — это определить, является ли это двигателем переменного или постоянного тока.Оттуда решение зависит от того, с каким именно двигателем вы работаете.

Асинхронный двигатель переменного тока

Если у вас асинхронный двигатель переменного тока, вам необходимо определить, является ли он трехфазным или однофазным, прежде чем пытаться изменить направление вращения.

Трехфазные двигатели

Трехфазные асинхронные двигатели переменного тока являются наиболее часто используемым типом двигателей в промышленности. Это в первую очередь потому, что они очень эффективны и, по сравнению с однофазными, стоят потерь.

Трехфазные двигатели переменного тока имеют вращающееся магнитное поле, которое заставляет ротор вращаться в определенном направлении. Если двигатель вращается в неправильном направлении, это означает, что он не в правильной последовательности фаз. Это простое решение: все, что вам нужно сделать, это поменять местами любые два провода питания, чтобы перевернуть / перевернуть магнитное поле, и наиболее распространенной практикой является переключение линий 1 и 3. Как только это будет сделано, двигатель должен быть работает в правильном направлении. Если у вас более 3-х отведений, может потребоваться немного больше.Обратите внимание на схемы подключения, прилагаемые к устройству.

Двигатели однофазные

Однофазные двигатели переменного тока имеют только одну форму волны напряжения, подаваемую на двигатель. Они не так эффективны, как их трехфазные аналоги, но все еще широко используются. Как и трехфазные асинхронные двигатели, направление вращающегося магнитного поля определяет направление вращения двигателя.

Однако однофазные асинхронные двигатели переменного тока немного сложнее исправить, если они вращаются в неправильном направлении.Чтобы изменить / реверсировать это направление, вам нужно поменять полярность пусковой обмотки.

Вы можете найти инструкции от производителя о том, как это сделать для вашего конкретного случая — если только ваш двигатель не обозначен как нереверсивный. В этом случае дело не в том, что полярность пусковой обмотки нельзя изменить, а в том, что провода, к которым вам нужен доступ, находятся внутри двигателя. Если вы действительно не разбираетесь в двигателях переменного тока, лучше доверить эту задачу профессионалам.

Двигатели постоянного тока

Существует три основных типа двигателей постоянного тока: с параллельной обмоткой, с последовательной обмоткой и со сложной обмоткой.Хотя их направление можно изменить довольно просто, лучше всего знать, с каким типом двигателя постоянного тока вы работаете, прежде чем приступить к работе.

Двигатели с параллельной обмоткой

В шунтирующем двигателе постоянного тока (или просто шунтирующем двигателе постоянного тока) обмотки возбуждения шунтируются (соединяются параллельно) с обмоткой якоря. Из-за этого якорь и обмотка возбуждения подвергаются одинаковому напряжению питания и части тока, проходящей через обмотку возбуждения, а другая часть — через обмотку якоря.Поток магнитного поля в этих двигателях практически постоянен, поэтому их называют двигателями с постоянным магнитным потоком, и они могут регулировать свою собственную скорость так, чтобы она была почти постоянной.

Двигатели с обмоткой серии

Двигатели постоянного тока с обмоткой серии

, как следует из названия, имеют обмотки возбуждения и обмотки якоря, соединенные внутри последовательно, так что они оба получают одинаковый ток. В результате такой конструкции обмотки возбуждения в этих двигателях получают больший ток, чем в других типах двигателей постоянного тока.

Что делает эти двигатели особенными, так это высокий крутящий момент, который они не могут обеспечить. Такой высокий крутящий момент делает их полезными в качестве стартеров, часто работающих в течение короткого периода времени. В отличие от двигателя постоянного тока с параллельной обмоткой, двигатель с последовательной обмоткой не может регулировать свою скорость.

Двигатели с комбинированной обмоткой

Двигатель постоянного тока с комбинированной обмоткой сочетает в себе конструкцию как параллельных, так и последовательных двигателей постоянного тока. Результат — хорошее регулирование скорости и высокий пусковой момент. Однако скорость регулируется не так хорошо, как у двигателя с параллельной обмоткой, а крутящий момент не такой высокий, как у двигателя с последовательной обмоткой.

Существует два основных типа двигателей постоянного тока с составной обмоткой: с длинной шунтирующей составной обмоткой и с короткой шунтирующей составной обмоткой. Длинный шунтирующий двигатель имеет шунтирующую обмотку возбуждения, соединенную параллельно якорю и последовательной обмотке возбуждения. В этом случае регулировка скорости лучше.

Короткий шунтирующий двигатель немного отличается: шунтирующая обмотка возбуждения подключена параллельно только через обмотку якоря. Кроме того, на катушку последовательного возбуждения поступает весь ток питания, прежде чем он будет разделен на токи возбуждения шунта и якоря.Это приводит к лучшему пусковому крутящему моменту.

Устранение проблем вращения для двигателей постоянного тока

Двигатели

постоянного тока, как и двигатели переменного тока, могут быть настроены на вращение в любом направлении. Их направление можно легко контролировать, инвертируя полярность приложенного напряжения якоря, меняя местами выводы якоря. Это работает с двигателями постоянного тока с параллельной, последовательной обмоткой и двигателями с составной обмоткой.

С другой стороны, вы также можете поменять местами провода возбуждения, но это рискованно: это может повлиять на стабильность вашего двигателя постоянного тока.

Заключение

Электродвигатель, работающий в неправильном направлении, — это еще не конец света. Для двигателей постоянного тока изменение направления просто связано с реверсированием выводов якоря. Для трехфазного двигателя переменного тока вам необходимо поменять местами любые два провода питания (обычно выбираются 1 и 3), а для однофазного двигателя вам нужно будет обратиться к инструкциям производителя или обратиться за помощью к сертифицированному специалисту. электромотор техник. Мы просто знаем о мастерской по ремонту электродвигателей, которая может помочь.

Как подключить реверсивный переключатель к 3- или 4-проводному (PSC) мотор-редуктору — Bodine

Ниже приведена информация из нашей последней заметки по применению о том, как подключать и реверсировать наши с фиксированной скоростью , 3-проводной и 4-проводные реверсивные однофазные мотор-редукторы и двигатели переменного тока. Мы завершаем нашу серию указаний по применению переменного тока четырьмя примерами того, какие типы реверсивных переключателей инженер или техник может использовать для реверсирования наших стандартных мотор-редукторов.

Как подключить дополнительный реверсивный переключатель к 3- или 4-проводному двигателю переменного тока (PSC) или мотор-редуктору (модели 115 В переменного тока / 60 Гц)

На этих схемах подключения показано, как подключить дополнительный переключатель для изменения направления 3- или 4-проводного двигателя / мотор-редуктора Bodine с постоянным разделенным конденсатором (PSC). На всех схемах подключения используются варианты двухходового переключателя с центральным положением. Положение со смещением от центра предназначено для полной остановки мотор-редуктора перед изменением направления его вращения.Это необходимо для предотвращения повреждения шестерен. В таблице 1 (ниже) приведены примеры производителей переключателей, номера деталей и спецификации, рекомендуемые для использования с продуктами Bodine.

Трехпроводной реверсивный электродвигатель переменного тока или мотор-редуктор

Примеры 1 и 2 показывают, как подключить одно- или двухполюсный переключатель к нашим 3-проводным, PSC-мотор-редукторам или двигателям переменного тока с фиксированной скоростью.

Пример 1 — Как подключить однополюсный двухпозиционный переключатель

Пример 2 — Как подключить двухполюсный двухпозиционный переключатель

Четырехпроводной реверсивный электродвигатель переменного тока или мотор-редуктор

Примеры 3 и 4 показывают, как подключить трех- или четырехполюсный переключатель к нашим 4-проводным, PSC-мотор-редукторам или двигателям переменного тока с фиксированной скоростью.

Пример 3 — Как подключить трехполюсный двухпозиционный переключатель

Шаг 4- Как подключить четырехполюсный двухпозиционный переключатель

Схемы подключения

доступны на нашем сайте.

Авторские права Bodine Electric Company © 06/2014. Все права защищены.

Двигатели постоянного тока

— Прецизионные микроприводы

Бесщеточный, бесщеточный и бесщеточный постоянный ток

Широкий ассортимент прецизионных двигателей постоянного тока с готовым отбором проб

Precision Microdrives разрабатывает и производит широкий спектр высококачественных и экономичных двигателей постоянного тока диаметром менее 60 мм в различных технологиях.Все типы могут быть адаптированы для широкого спектра применений.

Поговорите с инженером

Позвольте нам помочь вам эффективно определить, проверить, протестировать, серийно производить и интегрировать двигатели постоянного тока в ваш конечный продукт.

Технология трех основных двигателей постоянного тока

Наши три моторных решения — с сердечником из железа, без сердечника и без щетки. Все это можно улучшить с помощью технологии управления движением.

34 стандартных форм-фактора двигателя

Мы хотим помочь вам быстро развиваться.Таким образом, у нас есть много готовых форм-факторов в различных конфигурациях намотки, доступных для немедленного образца или покупки.

Индивидуально для вашего приложения

Ваше приложение уникально, поэтому мы ожидаем, что вам потребуются некоторые специальные функции или особая производительность. Совместно с нашими инженерами по приложениям разработайте идеальное решение.

ОБРАЗЦЫ ДЛЯ ЗАКАЗА

Каталог двигателей

Надежные и экономичные миниатюрные электродвигатели постоянного тока, зубчатые и вибрационные двигатели, отвечающие вашим требованиям.

ДИЗАЙН-РЕШЕНИЯ

Технологии двигателей постоянного тока

Мы проектируем и производим двигатели как компоненты, так и двигатели в составе законченных механизмов. В обоих случаях при работе с двигателями постоянного тока мы используем четыре разные технологии:

Двигатели постоянного тока с матовым сердечником

Самая дешевая технология для двигателей постоянного тока называется со щеточным железным сердечником . Двигатели производятся с использованием этого метода уже более века, хотя методы производства и используемые материалы, безусловно, улучшились.

Эти двигатели характеризуются наличием постоянных магнитов, расположенных на внутренней поверхности корпуса. Обмотки двигателя сформированы вокруг стопки многослойных железных листов, которые образуют якорь, который вращается для создания желаемого движения.

Эти двигатели могут быть спроектированы в соответствии с очень высокими стандартами и сроками службы, но расположение их магнитов и обмоток ограничивает производительность. Поэтому для более эффективных применений используются бесщеточные и бесщеточные двигатели.

Щетки означают, что коммутация является механической, и поэтому эти двигатели могут приводиться в действие простым постоянным напряжением. Положительный для вперед и отрицательный для обратного.

Вам следует подумать о двигателях с железным сердечником, если ваш продукт чувствителен к стоимости и не требует высокой производительности в действительно небольшом корпусе. Двигатели с железным сердечником обычно производятся диаметром от 8 мм до 60+ мм.

Мы использовали двигатели с железным сердечником в широком спектре приложений, от потребительских до крупных медицинских инструментов.

Пример двигателей постоянного тока с железным сердечником и диаметром корпуса от 8 до 28 мм.

Двигатели постоянного тока без сердечника щеточные

Пример бессердечных двигателей постоянного тока с диаметром корпуса от 4 мм до 10 мм.

Двигатели без сердечника обеспечивают более высокую производительность при более высокой стоимости, чем двигатели с железным сердечником.

В этой производственной схеме, вместо обмотки, стационарный тороидальный магнит с высокими рабочими характеристиками составляет сердечник двигателя. Обмотки двигателя по-прежнему прикреплены к валу двигателя, но наложены полимерным каркасом, который вращается вокруг магнитопровода.Это позволяет повысить производительность двумя способами. Во-первых, КПД двигателя выше, потому что магнитные потери меньше. Во-вторых, поскольку обмотки (та часть, которая нагревается под нагрузкой) расположены ближе к корпусу двигателя, они могут лучше излучать нежелательное тепло и, следовательно, обеспечивать более высокую мощность.

Щетки означают, что коммутация является механической, и поэтому эти двигатели могут приводиться в действие простым постоянным напряжением. Положительный для прямого и отрицательный для обратного.

Обычно они используются в двух конкретных сценариях проектирования.Во-первых, в двигателях с рамой диаметром менее 10 мм, у которых только способ получить полезную производительность с помощью этого метода конструкции. Во-вторых, в более крупных двигателях, где требуется высокая производительность и предпочтение отдается управлению двигателями напряжением постоянного тока, а не более сложными сигналами, которые требуются при использовании бесщеточных двигателей.

Обычно мы используем двигатели без сердечника для очень миниатюрных и высокопроизводительных приложений, но в небольших промышленных, инструментальных и медицинских приложениях.

Бесщеточные (входящие и выходящие) двигатели постоянного тока

Бесщеточные двигатели использовали как самые дорогие двигатели постоянного тока, потому что их можно было использовать только со специальным контроллером для преобразования напряжения постоянного тока в сложные трехфазные сигналы.

Тем не менее, стандартные контроллеры бесщеточных двигателей с одной ИС становятся доступными по гораздо более низкой цене, чем традиционные нестандартные конструкции.

В бесщеточной конструкции обмотки неподвижны (в отличие от щеточных двигателей), а магнит вращается.Есть две разновидности этих моторов.

В конструкциях In-Runner магнит находится внутри неподвижных обмоток. Они хороши для приложений с более низким крутящим моментом и более высокой скоростью, когда двигатель обычно вращается со скоростью более 5 000 об / мин.

Out-runner конструкции видят, что магнит вращается вне неподвижных обмоток. Они хороши для приложений с более высоким крутящим моментом и более низкой скоростью, когда ротор вращается менее чем на 5 000 об / мин.

Бесщеточные двигатели трудно изготовить диаметром менее 12 мм, но их можно изготовить более 60 мм.

Одним из основных преимуществ бесщеточных двигателей является отсутствие щеток, которые имеют тенденцию к износу и определяют срок службы двигателя. Поэтому бесщеточные двигатели обычно служат намного дольше, чем щеточные. Обратной стороной является то, что им нужен специальный драйвер, определенные сценарии работы, такие как высокая нагрузка, запускается из состояния покоя и требуют особого внимания к конструкции.

Пример бесщеточных двигателей постоянного тока с диаметром корпуса от 12 мм до 24 мм.

Энкодеры и встроенные контроллеры движения

Пример электродвигателя постоянного тока с металлическим сердечником и щеточным электродом со встроенным контроллером движения.

В продукты и приложения добавлены двигатели для перемещения чего-либо. Двигатель будет вращаться, и иногда это именно то, что нужно дизайну. В других случаях это движение может быть более сложным, и есть много механизмов, которые могут быть установлены на двигателе для его преобразования.

Обычно чем выше напряжение привода, тем быстрее вращается двигатель. Чем выше крутящий момент, приложенный к двигателю, тем больше тока он будет потреблять. Для некоторых приложений не требуется ничего более сложного, чем включение / выключение, например, двигатель, вращающий крыльчатку вентилятора в фене.

Однако для многих приложений требуется более точный контроль. Это может быть определенная скорость, например, двигатель, приводящий в движение насос. Чаще всего используется определенное количество оборотов, например, когда моторный механизм создает линейное движение. Мы можем использовать количество оборотов, чтобы узнать, насколько далеко продвинулся линейный суппорт.

В этих случаях мы встраиваем в двигатель энкодер (усовершенствованный счетчик) и, при необходимости, встроенный контроллер движения. Он может получать команды от главного приложения, такие как перемещение поршня шприца вперед и назад на 10 мм.

ТОЧНЫЙ ДИЗАЙН ДВИГАТЕЛЯ

Типовые форм-факторы двигателя постоянного тока

Независимо от используемой технологии двигателей постоянного тока, существуют некоторые общие форм-факторы и конструктивные особенности, которые обычно используются в приложениях во всех отраслях промышленности. Ниже приведены несколько примеров, которые можно использовать для описания вашего предпочтительного решения.

Клеммы и контакты разъема

Очевидно, что подключение двигателя к приложению имеет решающее значение. Обычно мы используем паяные контакты, соединители с пружинными подушками и встроенные соединители.

Выводы и разъемы

Провода и выводы часто используются для электрического соединения двигателей в приложениях. Мы предлагаем разную длину, калибры и предварительно смонтированные соединители.

Модификации рамы

Крепление корпуса двигателя к вашему применению может осуществляться во многих формах. Обычно используются нестандартные точки крепления и кронштейны.

Фильтры электромагнитных помех и ранцевые печатные платы

Работающие двигатели создают электрические помехи EMI. Это можно уменьшить, установив фильтры, которые могут быть как на печатной плате, так и на проводе.

Вал модификации

Двигатель должен механически взаимодействовать с вашим продуктом. Мы можем разработать нестандартные валы и предварительно подогнать шестерни, втулки и бобышки.

Контроллеры движения

Небольшая печатная плата, прикрепленная к задней части двигателя постоянного тока, может превратить его в прецизионный сервопривод за небольшую часть стоимости аналогичного стандартного устройства.

БОЛЬШЕ, ЧЕМ ВАШ СРЕДНИЙ ПОСТАВЩИК МОТОРА

Прецизионные механизмы

Инновационная и оптимизированная конструкция механизма для применения.

Примеры использования

Наши двигатели постоянного тока используются во многих областях и отраслях промышленности. Узнайте больше о типичных приложениях и примерах, над которыми мы работали.

Приборы для измерений и испытаний

Приборы

требуют высокой точности и мощности. Вы можете положиться на нашу команду опытных инженеров, которые разработали микродвигатели и приводы для высокоточных измерительных приборов и лабораторного диспансерного оборудования.

Сотрудничество с нами предоставит вам прецизионные продукты и средства управления, а также постоянную поддержку со стороны нашей команды инженеров.

Пример использования | метеозонд

Метеорологические шары используются для проведения всевозможных экспериментов в атмосфере. Воздушный шар наполнен гелием, достаточным для достижения целевого слоя атмосферы, и несет под ним небольшую радиоуправляемую измерительную лабораторию.

Их одноразовая измерительная лаборатория была урезанной версией гораздо более дорогой многофункциональной платформы и использовала серводвигатель для привода насоса.

В этом проекте было важно, чтобы двигатель мог поддерживать постоянную скорость. Чтобы гарантировать это, мы разработали печатную плату ПИД-регулирования, которая могла приводить двигатель в движение с постоянной скоростью. Печатная плата была установлена ​​на задней части двигателя и с помощью датчиков Холла могла непрерывно считывать скорость двигателя.

Точные медицинские приложения

Прецизионные микроприводы

доказали свою способность разрабатывать и производить электромеханические механизмы для медицинских устройств.

В связи с быстрым ростом спроса на новые инновационные медицинские устройства, более низкие цены на устройства сделают эти продукты широко распространенными, особенно с диагностическими приложениями, которые являются приоритетными во всем мире.

Пример использования | Медицинское устройство для пероральной доставки лекарств

Наш заказчик медицинского оборудования обратился к нам за поддержкой в ​​разработке инновационного метода дозирования точных доз лекарств с помощью ингалятора.

Мы разработали два разных двигателя для этого продукта, которые будут использоваться в одном приборе. Чтобы упростить сборку, мы также разработали индивидуальные комплекты проводов и нестандартные валы.

Их проверка была очень важна. Одним из рисков, выявленных при применении, было возможное повреждение из-за радиальной и осевой нагрузки.

Мы оказали поддержку заказчику в проверке редуктора на ожидаемую нагрузку и предоставили поддержку в разработке передовых методов проектирования, чтобы избежать проблем с долговечностью.

Двигатели постоянного тока в промышленных инструментах

Промышленные изделия и оборудование становятся все более сложными по конструкции и требуют более широкого набора функций, чем когда-либо прежде. Следовательно, требуются детали с более высокими эксплуатационными характеристиками и меньшими размерами.

Здесь, в Precision Microdrives, мы проектируем и производим надежные и проверенные микродвигатели постоянного тока, шестеренчатые и вибрационные двигатели с рядом настроек, чтобы предоставить вам максимальный выбор, мощность и эффективность при разработке сложных промышленных приложений.

Пример использования | Оборудование для отбора проб газа

Наш заказчик разрабатывал новый портативный прибор с батарейным питанием для реализации нового и недавно запатентованного метода анализа газов.

Метод анализа требует, чтобы прибор обрабатывал собранную пробу с помощью двух насосов, которые должны оставаться синхронизированными. Отобранный газ отправляется через эти насосы к различным электронным детекторам, которые проводят фактические испытания.

Мы разработали бесщеточный двигатель постоянного тока с индивидуальным датчиком положения и гибкой печатной платой, помещенной в заземленный металлический корпус.Устройство соответствует строгим требованиям ATEX, и с тех пор мы производим его для этого клиента.

Прецизионные продукты для обеспечения безопасности

Наши двигатели и механизмы часто используются в охранных устройствах и приложениях.

Продукты в этой отрасли часто должны соответствовать строгим требованиям, чтобы убедиться, что они безопасны и обеспечивают гарантированную защиту и надежные результаты.

Пример использования | электронный цилиндр дверного замка

Заказчику требовался индивидуализированный 6-миллиметровый двигатель постоянного тока с аналогичной производительностью для электронного дверного замка.

В замке используется брелок вместо традиционного ключа, чтобы открывать и закрывать запорный механизм коммерческих зданий.

Компания

PMD изготовила 5-полюсный щеточный электродвигатель постоянного тока в составе узла, удовлетворяющего требованиям двухуровневого снабжения.

Подузел двигателя включал ведущую шестерню на валу и место для фиксации замка.

КАК МЫ МОЖЕМ ПОМОЧЬ?

Мы повышаем ценность вашего устройства с помощью

ТОЧНЫЕ ПРОЦЕССЫ

Наши возможности

Мы можем поддержать вас на протяжении всего пути от прототипа до крупносерийного рентабельного массового производства:

Конструкция двигателя и механизма

Разработка двигателей и механизмов для широкого спектра промышленных, медицинских и бытовых приложений.

Производство гибких двигателей

Наши производственные линии отличаются гибкостью. Мы поддерживаем большие объемы и сборки с высокой добавленной стоимостью.

Экспертное моторное тестирование и валидация

Динаметры собственной разработки используются для проверки каждого изготовленного образца и производственной партии.

Контроль качества и послепродажная поддержка

Обеспечение лучшей в отрасли согласованности и поддержки на протяжении всего жизненного цикла продукта.

Доставка вовремя и в соответствии со спецификациями

Доставка запчастей в срок и в точном соответствии с вашими требованиями.

ISO 9001: 2015 Разработчик и производитель двигателей

ISO 9001: 2015 Разработчик двигателей и производитель вибрационных двигателей, двигателей постоянного тока, мотор-редукторов и нестандартных механизмов.

Предыдущий Нажмите, чтобы сдвинуть Следующий

ДВИГАТЕЛИ И МЕХАНИЗМЫ

Другие прецизионные изделия

Проверенные и надежные прецизионные двигатели, идеально подходящие для вашего применения.

Узнать больше

Ресурсы и руководства

Ознакомьтесь с примечаниями по применению наших продуктов, руководствами по дизайну, новостями и тематическими исследованиями.

Примеры использования двигателей постоянного тока

Изучите нашу коллекцию тематических исследований, примеры нашей продукции в различных областях применения.

Прецизионные микроприводы

Нужен ли вам компонент двигателя или полностью проверенный и протестированный сложный механизм — мы всегда готовы помочь. Узнайте больше о нашей компании.

Реверсивный двигатель 12 В с низким током Mabuchi RF-520C-17410

Стоимость доставки почтой первого класса:

Минимальная сумма заказа
Сумма заказа Максимум
Тарифы на доставку первым классом в США
00 руб. 01
$ 25.00
$ 5,85
25,01 долл. США
$ 35,00
$ 6,85
35,01 долл. США
$ 45.00
$ 8,85
45,01 долл. США
$ 55,00
$ 9,85
$ 55,01
$ 75,01
$ 11,85
75 долларов США.01
$ 100.00
$ 12,85
$ 100,01
$ 200,00
$ 14,85
200,01 долл. США
$ 300.00
$ 15,85
300,01 долл. США
$ 500.00
$ 17,85
500,01 долл. США
+
18 долларов.85

Стоимость доставки Priority Mail:

Минимальная сумма заказа
Сумма заказа Максимум
Тарифы на доставку приоритетной почтой в США
$ 00.01
$ 25.00
$ 10,50
25,01 долл. США
$ 35,00
$ 11,50
35,01 долл. США
45 долларов.00
$ 12,50
45,01 долл. США
$ 55,00
$ 13,50
$ 55,01
$ 75,01
$ 14,50
75,01 долл. США
$ 100.00
$ 16,50
$ 100,01
$ 200,00
$ 18,50
200 долларов США. 01
$ 300.00
$ 21,50
300,01 долл. США
$ 500.00
$ 24,50
500,01 долл. США
+
$ 25,50

Canada First Class International (исключения см. На странице доставки)

Минимальная сумма заказа
Сумма заказа Максимум
Канада Первый класс Международный
00 руб.01
$ 45.00
$ 15. 95
45,01 долл. США
$ 90,00
$ 29.95
$ 90,01
$ 150,00
$ 49.95
150,01 долл. США
$ 300.00
$ 59.95
300,01 долл. США
$ 700,00
79 долларов.95
$ 700,01
$ 2000,00
$ 99.95

Canada Priority Mail (исключения см. На странице доставки)

Минимальная сумма заказа
Сумма заказа Максимум
Приоритетная почта Канады
$ 00. 01
$ 45.00
$ 29.95
45 долларов США.01
$ 90,00
$ 39.95
$ 90,01
$ 150,00
$ 59.95
150,01 долл. США
$ 300.00
$ 79.95
300,01 долл. США
$ 700,00
$ 99.95
$ 700,01
$ 2000,00
109 долларов.95

Международный — за пределами США / Канады (исключения см. На странице доставки)

Минимальная сумма заказа
Сумма заказа Максимум
Международный — за пределами США / Калифорнии
$ 100,00
$ 150,00
$ 79.95
150,01 долл. США
$ 300.00
99 долларов.95
300,01 долл. США
$ 500.00
$ 139.95
500,01 долл. США
$ 1000.00
$ 169. 95

Электродвигатели для электросамокатов и велосипедов, 24 В

Поиск по сайту

Поиск по марке и модели автомобиля

Все марки и модели

Просмотреть все детали

Все детали
Принадлежности
Оси
Аккумуляторы
Зарядные устройства
Жгуты аккумуляторов
Подшипники
Ремни
Тормоза
Тормозные кабели
Тормозные рычаги
Лампы
Цепь
Зарядные устройства
Порты зарядного устройства
Разъемы
Контроллеры
Прерыватели цепи привода 9078 9078 9078 Предохранители
Держатели предохранителей
Захваты
Руль
Оборудование
Фары
Рога
Внутренние трубки
Ключевые переключатели
Подножки
Комплекты
Освещение
Измерители
Зеркала
Двигатели
Реле
Зажимы
Опоры сиденья
Штыри амортизаторов
Штыри амортизаторов
Штыри амортизаторов
Переключатели
Задние фонари
Дроссели
Шины
Инструменты
Трубки
Сигналы поворота
Преобразователи напряжения
Колеса
Провод
Разъемы проводов

Двигатели>

Двигатели 12 Вольт Двигатели 24 В Моторы 36 Вольт 48-вольтовые двигатели Двигатели 60 Вольт

Двигатели 24 В

Мы продаем только электрические скутеры премиум-класса, моторы для велосипедов и картингов от лучших производителей, таких как Unite®, MAC® и Currie®.

100-250 Вт 300-450 Вт 500-750 Вт

24 В 100 Вт

2500 об / мин

Электродвигатель для скутера, 24 В, 100 Вт
24V 100W 2500 RPM двигатель для электрического скутера. Мощный двухщеточный перманент Магнит со 100% конструкцией на шарикоподшипниках. Включает звездочку с 9 зубьями для цепи № 25. 15 «длинная мощность провода с концевыми соединителями. Реверсивное вращение вала поменяв местами силовые провода.Размеры: 2-5 / 8 дюймов в ширину x 3-7 / 8 дюймов длинная без вала, длина 4-7 / 8 дюймов, включая вал. Изготовлено Unite®.
Артикул № MOT-24100

Совместимость: скутеры с цепным приводом Razor E100 и E125, а также скутеры других аналогичных производителей и моделей. Перекрестная ссылка на номер двигателя: MY6812

Размеры:

Изображение PDF
$ 29,95

24 В 100 Вт
2500 об / мин


Электродвигатель для электросамокатов, 24 В, 100 Вт
24V 100W 2500 RPM двигатель для электрического скутера. Мощная двухщеточная конструкция с постоянными магнитами с 100% конструкция на шарикоподшипниках. Включает ремень с 16 зубьями зубчатое колесо для приводных ремней с шагом 3 м. 15-дюймовые длинные силовые кабели с концевые соединители. Вращение вала реверсивное силовые провода. Размеры: 2-5 / 8 дюйма в ширину x 3-1 / 2 дюйма в длину, исключая Вал длиной 4-1 / 2 дюйма, включая вал. Изготовлено Unite®.
Арт. № MOT-24100B

Совместимость: скутеры с ременным приводом Razor E100 плюс другие аналогичные марки и модели. Перекрестная ссылка на номер двигателя: MY6812

Размеры:

Изображение PDF
29 долларов.95

24 В 120 Вт

2500 об / мин

Электродвигатель для электросамокатов, 24 В, 120 Вт
24V 120W 2500 RPM двигатель для электрического скутера. Мощный двухщеточный перманент Магнит со 100% конструкцией на шарикоподшипниках. Включает звездочку с 9 зубьями для цепи № 25. 15 «длинная мощность провода с концевыми соединителями. Реверсивное вращение вала поменяв местами силовые провода. Размеры: 2-5 / 8 дюймов в ширину x 3-7 / 8 дюймов длинный, исключая вал, 4-7 / 8 дюймов длиной, включая вал.Сделано Unite®.
Товар № MOT-24120.

Совместимость: многие производители электрических скутеров на 24 вольт и 120 ватт модели. Перекрестная ссылка на номер двигателя: MY6812

Размеры:

Изображение PDF
$ 29,95

24 В 120 Вт
2500 об / мин


Электродвигатель для электросамокатов, 24 В, 120 Вт
24V 120W 2500 RPM двигатель для электрического скутера. Мощная двухщеточная конструкция с постоянными магнитами с 100% конструкция на шарикоподшипниках. Включает ремень с 16 зубьями зубчатое колесо для приводных ремней с шагом 3 м. 15-дюймовые длинные силовые кабели с концевые соединители. Вращение вала реверсивное силовые провода. Размеры: 2-5 / 8 дюйма в ширину x 3-1 / 2 дюйма в длину, исключая Вал длиной 4-1 / 2 дюйма, включая вал. Изготовлено Unite®.
Арт. № MOT-24120B

Совместимость: многие производители электрических скутеров на 24 вольт и 120 ватт модели. Перекрестная ссылка на номер двигателя: MY6812

Размеры:

Изображение PDF
$ 29,95

24 В 150 Вт
2500 об / мин


Электродвигатель для скутера, 24 В, 150 Вт, с цепной звездочкой
, 24 В, 150 Вт, 2500 об / мин.Мощный двухщеточный перманент Магнит со 100% конструкцией на шарикоподшипниках. Включает цепную звездочку с 9 зубьями для цепи №25. 19 «длинная мощность выводы с клеммами-розетками шириной 1/4 дюйма. Вращение вала возможно за счет изменения направления силовых проводов. Размеры: 2-3 / 4 дюйма в ширину x 4 дюйма длинный без вала, 5-1 / 2 дюйма длиной, включая вал. Изготовлено Unite®.
Арт. № MOT-24150

Размеры:

Изображение PDF
39,95 долл. США


24 В 150 Вт
2500 об / мин


24-вольтный 150-ваттный электродвигатель для скутера с ременной звездочкой
24V 150W 2500 RPM двигатель для электрического скутера.Мощный двухщеточный перманент Магнит со 100% конструкцией на шарикоподшипниках. Включает 19-зубчатую шестеренку для приводных ремней диаметром 3 мм. 12 «длинная мощность провода с клеммами шириной 1/4 дюйма с предварительно установленным разъемом. Вращение вала возможно за счет изменения направления силовых проводов. Размеры: 2-3 / 4 дюйма в ширину x 4 дюйма длинный без вала, 5-1 / 2 дюйма длиной, включая вал. Изготовлено Unite®.
Артикул № MOT-24150B

Размеры:

Изображение PDF
39,95 долл. США


24 В 200 Вт
2750 об / мин


24 Вольт 200 Вт электродвигатель для скутера
24 В 200 Вт 2750 об / мин электрический мотороллер.Мощный четырехщеточный перманент конструкция магнита со 100% шарикоподшипником строительство. Включает 13 зубьев приводного ремня для Приводные ремни с шагом 5 мм. Длинные силовые кабели 17 дюймов. Вращение вала обратимо. поменяв местами силовые провода. Размеры: 4 дюйма в ширину x 3-1 / 4 дюйма длиной без вала, длиной 4-1 / 4 дюйма, включая вал. Монтажный кронштейн имеет размеры 4-3 / 8 «x 2-1 / 4». с 4 резьбовыми монтажными отверстиями. Вес 3,85 фунта. Сделано Unite®.
Товар № MOT-24200.

Совместимость: самокат с ременным приводом Razor E200, а также многие другие аналогичные марки и модели.Перекрестная ссылка на номер двигателя: MY1016

Размеры:

Изображение PDF
49,95 долл. США

24 В 200 Вт
2750 об / мин


24 вольт 200 ватт электрический мотороллер
24V 200W 2750 RPM электрический самокат мотор. Мощная конструкция с четырьмя щетками и постоянными магнитами со 100% подшипниковой опорой. Включает в себя Звездочка с 11 зубьями для цепи №25. 17-дюймовые длинные силовые провода с вставными разъемами 1/4 дюйма.Реверсивное вращение вала поменяв местами силовые провода. Размеры: 4 дюйма в ширину и 3 дюйма в длину. без вала, длиной 4-1 / 4 дюйма, включая вал. Монтаж Кронштейн измеряет 4-3 / 8 «x 2-1 / 4» с 4 резьбовым креплением дыры. Вес 3,8 фунта. Сделано Unite®.
Товар № MOT-E200

Совместимость: скутер с цепным приводом Razor E200 и другие аналогичные марки и модели. Перекрестная ссылка на номер двигателя: MY1016

Размеры:

Изображение PDF
49,95 долл. США


24 В 250 Вт
2650 об / мин


24 В 250 Электродвигатель скутера Watt
24V 250W 2650 RPM электрический мотороллер.Мощная конструкция с четырьмя щетками и постоянными магнитами со 100% подшипниковой опорой. Включает в себя Зубчатая шестерня приводного ремня с 13 зубьями для приводных ремней с шагом 5 мм. 12 дюймов в длину силовые кабели с вставными разъемами 1/4 «. Вращение вала реверсивный за счет смены силовых проводов. Размеры: 4 дюйма в ширину x 3-1 / 4 дюйма длиной без вала, длиной 4-1 / 4 дюйма, включая вал. Монтажный кронштейн размером 4-1 / 2 дюйма x 2-1 / 8 с 4 резьбовыми отверстиями. монтажные отверстия. Вес 4,3 фунта. Сделано Unite®.
Товар № MOT-24250B

Совместимость: самокат с ременным приводом Razor E300, а также многие другие аналогичные марки и модели.Перекрестные ссылки на номера двигателей: MY1016, MY1018 и BD250

.

Размеры:

Изображение PDF
49,95 долл. США


24 В 250 Вт
2500 об / мин


Электродвигатель для скутера, 24 В, 250 Вт, 2500 об / мин.
, 24 В, 250 Вт, 2500 об / мин. Включает звездочку с 11 зубьями для цепи № 25. 12 дюймов в длину силовые кабели с вставными разъемами 1/4 «. Вал вращение реверсивное за счет реверсирования силовых проводов.Мощный четырехщеточный перманент Магнитный электродвигатель со 100% подшипниковой опорой. Габаритные размеры: 4 дюйма в ширину x 3-1 / 4 дюйма в длину без вала, 4-1 / 4 дюйма в длину включая вал. Монтажный кронштейн имеет размеры 4-1 / 2 «. x 2-1 / 8 с 4 резьбовыми монтажными отверстиями. Вес 4,3 фунты Сделано Unite®.
Товар № MOT-24250X2500.

Совместимость: картинг Razor Ground Force и байк Razor Mini Chopper, а также многие другие электрические скутеры и велосипеды китайского производства. Перекрестные ссылки номер двигателя: MY1016, MY1018 и BD250

Размеры:

Изображение PDF
49 долларов.95

24 В 250 Вт
2650 об / мин


Электродвигатель для скутера, 24 В, 250 Вт, 2650 об / мин
, 24 В, 250 Вт, 2650 об / мин, электрический мотороллер. Мощная конструкция с четырьмя щетками и постоянными магнитами со 100% подшипниковой опорой. Включает звездочку с 11 зубьями для цепи № 25. 12 дюймов в длину силовые кабели с вставными разъемами 1/4 «. Вал вращение реверсивное за счет реверсирования силовых проводов. Габаритные размеры: 4 дюйма в ширину x 3-1 / 4 дюйма в длину без вала, 4-1 / 4 дюйма в длину включая вал.Монтажный кронштейн имеет размеры 4-1 / 2 «. x 2-1 / 8 с 4 резьбовыми монтажными отверстиями. Вес 4,3 фунты Сделано Unite®.
Товар № MOT-24250X2650

Совместимость: самокат с цепным приводом Razor E300, а также скутеры многих других производителей и моделей. Перекрестные ссылки номер двигателя: MY1016, MY1018 и BD250

Размеры:

Изображение PDF
$ 54.95


24 В 250 Вт
2650 об / мин


Электроскутер 24 В, 250 Вт Мотор
24V 250W 2650 RPM двигатель электрического скутера.Мощная четверка кисть с постоянным магнитом и 100% шарикоподшипником строительство. Включает звездочку с 11 зубьями для цепи № 25. 15-дюймовые длинные силовые кабели с вставными разъемами 1/4 дюйма. Вращение вала можно реверсировать за счет реверсивной мощности приводит. Размеры: 4 дюйма в ширину x 3-1 / 4 дюйма в длину без вала, 4-1 / 4 дюйма в длину, включая вал. Монтажный кронштейн размером 4-1 / 4 дюйма x 2-1 / 8 с 4 резьбовыми монтажными отверстиями. Вес 4,3 фунта. Сделано Unite®.
Товар № MOT-MX350B

Совместимость: Razor MX350 версии 9+ и Razor MX400 версии 1+.Перекрестная ссылка на номер двигателя: MY1016

Размеры:

Изображение PDF
$ 49.95


24 В 250 Вт
400 об / мин


24 Вольт Электрический велосипедный мотор-редуктор мощностью 250 Вт
Электрический велосипедный мотор мощностью 24 В 250 Вт со встроенной редукторной трансмиссией. Частота вращения выходного вала 400 об / мин. Включает звездочку с 9 зубьями для 1/2 дюйма x Велосипедная цепь 1/8 дюйма. Для этого двигателя доступны фиксированные и обгонные звездочки разных размеров.Выходной вал 11 мм Внешний диаметр со шпоночным пазом шириной 4 мм и глубиной 2 мм. Мощный четырехщеточный постоянный магнит дизайн. 100% конструкция на шарикоподшипниках. 24-дюймовые длинные силовые провода. Вращение вала возможно за счет изменения направления силовых проводов. Три болта на передней стороне мотор для монтажа. Для этого двигателя доступен монтажный кронштейн. Размеры двигателя: внешний диаметр 4-1 / 4 дюйма x длина 2-3 / 4 дюйма, исключая трансмиссионный и выходной вал длиной 4-1 / 2 дюйма, включая трансмиссионный и выходной вал. Сделано Unite®.
Товар № MOT-24250G.

Размеры:

Изображение PDF
94 доллара.95


24 В 300 Вт
2750 об / мин


24 Вольт Электромотор для скутера Currie, 300 Вт, 2600 об / мин, с 11 зубчатая звездочка
24V 300W 2600 об / мин электродвигатель для электросамоката. Мощная конструкция с четырьмя щетками и постоянными магнитами со 100% подшипниковой опорой. 11 зуб звездочка для цепи №25. Вал вращается по часовой стрелке, если вы смотрите на вал. Вращение вала возможно за счет изменения направления силовых проводов.Монтажный кронштейн на 3 болта измеряет 3-7 / 8 дюймов межцентровое расстояние между отверстиями. Размеры: 4-1 / 4 дюйма (В) x 4 дюйма (Ш) x 4-1 / 8 дюйма (Д), включая вал. Вес 6 фунтов. OEM двигатель Currie®.
Товар № MOT-SD130

Совместимость: электрические скутеры Currie, в том числе: eZip, IZIP, Schwinn, Mongoose и GT. Модель двигателя: XYD-6A2 / XYD-6D

Размеры:

Изображение PDF
$ 59,95


24 В 350 Вт
2800 об / мин


24 Вольт 350 Вт электрический мотороллер
24V 350W 2800 RPM электрический самокат мотор.Мощная конструкция с постоянными магнитами с четырьмя щетками и 100% шарикоподшипником строительство. 18-дюймовые длинные силовые кабели. Звездочка с 11 зубьями для цепи №25. Вал вращение реверсивное за счет реверсирования силовых проводов. Монтажный кронштейн имеет размеры 4-1 / 4 дюйма x 2-1 / 8 дюйма с 4 резьбовыми монтажными отверстиями. Размеры: 4 дюйма (В) x 4 дюйма (Ш) x 5-1 / 2 дюйма (Д). Вес 5,2 фунта. Сделано Unite®.
Товар № MOT-24350X2750

Совместимость: электрические скутеры, электрические велосипеды для бездорожья и карманные электрические велосипеды китайского производства. Перекрестная ссылка на номер двигателя: MY1016

Размеры:

Изображение PDF
69 долларов.95

24 В 350 Вт
300 об / мин


24 Вольт 350 Вт электрический велосипедный мотор-редуктор
24V 350W электрический велосипедный мотор со встроенной зубчато-понижающей трансмиссией. Частота вращения выходного вала: 300 об / мин. Включает звездочку с 9 зубьями для велосипедной цепи 1/2 «x 1/8». Для этого двигателя доступны фиксированные и обгонные звездочки разных размеров. Мощные четыре кисти постоянный магнит. 100% конструкция на шарикоподшипниках.22-дюймовые длинные силовые провода. Вращение вала возможно за счет изменения направления силовых проводов. Три болта на передней стороне мотор для монтажа. Размеры монтажного кронштейна: 4-3 / 8 дюйма в длину x 2-3 / 16 дюйма в ширину. Размеры двигателя: внешний диаметр 4-1 / 8 дюйма x длина 4-5 / 8 дюйма, исключая трансмиссию. и выходной вал длиной 5-1 / 2 дюйма, включая трансмиссию и выходной вал. Вес 7,5 фунтов. Сделано Unite®.
Товар № MOT-24350G.

Размеры:

Изображение PDF
89,95 долл. США


24 В 350 Вт
2600 об / мин


24 В, 350 Вт, 2600 об / мин, Currie Electric Мотор для скутера с 15 зубчатой ​​звездочкой свободного хода
24VDC 350W 2600 RPM двигатель для электрического скутера.Мощный четырехщеточный перманент Магнитный электродвигатель со 100% конструкцией на шарикоподшипниках. 15 зуб Звездочка свободного хода для цепи №25. Вал вращается против часовой стрелки, если вы обращены к валу. 12 » длинные провода питания с разъемом на конце. Монтажный кронштейн на 3 болта размером 3-7 / 8 » расстояние от центра до центра между отверстиями. Размеры: 4 дюйма (В) x 4 дюйма (Ш) x 5-1 / 4 дюйма (Д) включая вал. Вес 6,1 фунта. OEM двигатель Currie®.
Товар № MOT-SD24350FW

Совместимость: электрические скутеры Currie, Schwinn, Mongoose, eZip, IZIP и GT.Модель двигателя: XYD-6D

Размеры:

Изображение PDF
$ 89,95

24 В 400 Вт
2600 об / мин


24 Вольт Электродвигатель для скутера Currie, 400 Вт, 2600 об / мин, с 11 зубчатая звездочка
24V 400W 2600 об / мин электродвигатель для электросамоката. Мощная конструкция с четырьмя щетками и постоянными магнитами со 100% подшипниковой опорой. 11 зуб звездочка для цепи №25. Вал вращается по часовой стрелке, если вы смотрите на вал.Вращение вала возможно за счет изменения направления силовых проводов. Монтажный кронштейн на 3 болта измеряет 3-7 / 8 дюймов межцентровое расстояние между отверстиями. Размеры: 4-1 / 4 дюйма (В) x 4 дюйма (Ш) x 4-1 / 4 дюйма (Д), включая вал. Вес 6 фунтов. OEM двигатель Currie®.
Товар № MOT-SD140

Совместимость: электрические скутеры Currie, в том числе: eZip, IZIP, Schwinn, Mongoose и GT. Модель двигателя: XYD-6D

Размеры:

Изображение PDF
64,95 долл. США


24 В 400 Вт
1950 об / мин



Бесщеточный двигатель MAC®, 24 В, 400 Вт, со встроенным регулятором скорости
Бесщеточный двигатель для электросамокатов, 24 В, 400 Вт, 1950 об / мин.Встроенная регулируемая скорость Контроллер работает с дросселем 5 кОм или потенциометром для изменения скорости этот мотор от полной остановки до полного вперёд. Вращение вала по часовой стрелке обращено к вал (вращение вала необратимо). Выходной вал с наружным диаметром 1/2 дюйма с двумя плоскими пятна на его конце. Подходит для цепных звездочек и ременных шкивов с внутренним диаметром 1/2 дюйма. Схема крепления на 3 болта. Размеры: 3-15 / 16 дюймов (В) x 3-15 / 16 дюймов (Ш) x 3-3 / 4 дюйма (Д) не включая монтажные петли и включая вал. Корпус мотора из полированного алюминия. Производитель на 1/2 Лошадиные силы.Вес: 3,15 фунта. Сделано MAC®.
Товар № MOT-B24400 Совместим со следующими частями:
Дроссель Magura®5K Ом (THR-MAG5KC)
2 зубчатых разъема (CNX-2PX2 и CNX-2PX4)
2-контактный разъем выключателя тормоза с контактами (CNX-40-2T)
3-контактная заглушка дроссельной заслонки со штифтами (CNX-40-3T)
Звездочка цепи с 14 зубьями №25 (SPR-2514B)

Схема подключения и список совместимости деталей.

Размеры:

Изображение PDF
129,95 долл. США

24 В 450 Вт
2300 об / мин


24 В, 450 Вт, 2300 об / мин, электродвигатель для скутера Currie с 11 зубьями
24V 450W 2300 RPM двигатель для электрического скутера.Номинальный ток: 28А. Мощная конструкция с четырьмя щетками и постоянными магнитами со 100% подшипниковой опорой. 11 зуб звездочка для цепи №25. Вращение вала вращается против часовой стрелки, если вы стоите лицом к валу. Вращение вала реверсивное за счет реверсивной мощности приводит. 25 дюймов, длина 12AWG, мощность провода с разъемом на конце. Монтажная поверхность на 3 болта измеряет 3-7 / 8 дюймов межцентровое расстояние между отверстиями. Размеры: 4 дюйма (В) x 4 дюйма (Ш) x 5-1 / 4 дюйма (Д), включая вал. Вес 6 фунтов. OEM двигатель Currie®.
Товар № MOT-SD150

Совместимость: электрические скутеры Currie, в том числе: Schwinn, eZip, IZIP, Mongoose и GT.Модель двигателя: XYD-6B

Размеры:

Изображение PDF
89,95 долл. США


24 В 450 Вт
2400 об / мин


24 Вольт Электродвигатель для скутера Currie, 450 Вт, 2400 об / мин, с Звездочка с 11 зубьями
24V 450W 2400 RPM электродвигатель для электросамоката. Номинальный ток: DC24V 28A. Мощная конструкция с четырьмя щетками и постоянными магнитами со 100% подшипниковой опорой. 11 зуб звездочка для цепи №25.Вал вращается по часовой стрелке, если вы стоите лицом к валу. Вращение вала возможно за счет изменения направления силовых проводов. 14 дюймов, длина 12AWG, мощность провода с разъемом на конце. Нижняя монтажная пластина имеет 4 отверстия размером 3-3 / 4 дюйма. x 1-5 / 8 расстояние от центра до центра между отверстиями. Размеры: 4-1 / 4 дюйма (В) x 4 дюйма (Ш) x 4-1 / 4 дюйма (Д), включая вал. Вес 6 фунтов. OEM двигатель Currie®.
Товар № MOT-SD152

Совместимость: электросамокат eZip E-450. Модель двигателя: XYD-6B2

Размеры:

Изображение PDF
89 долларов.95

24 В 450 Вт
420 об / мин


24 В, 450 Вт, Электрический мотор-редуктор для велосипеда
, 24 В, 450 Вт, электрический велосипедный мотор со встроенным редуктором редукторная передача. Частота вращения выходного вала 420 об / мин. Включает звездочку с 9 зубьями для велосипедной цепи 1/2 «x 1/8». Для этого двигателя доступны фиксированные и обгонные звездочки разных размеров. Выходной вал 11 мм Внешний диаметр со шпоночным пазом шириной 4 мм и глубиной 2 мм.Мощный четырехщеточный постоянный магнит дизайн. 100% конструкция на шарикоподшипниках. 24-дюймовые длинные силовые провода. Вращение вала возможно за счет изменения направления силовых проводов. Три болта на передней стороне мотора для крепления. Для этого двигателя доступен монтажный кронштейн. Мотор размеры: внешний диаметр 4-1 / 4 дюйма x длина 3-1 / 2 дюйма, исключая трансмиссионный и выходной вал длиной 4-1 / 2 дюйма, включая трансмиссионный и выходной вал. Сделано Unite®.
Товар № MOT-24450G.

Размеры:

Изображение PDF
99 долларов.95


24 В 450 Вт
470 об / мин


Мотор для электрических велосипедов eZip и IZIP и Currie Electro-Drive Kits
Электрический велосипедный двигатель, 24 В, 450 Вт, со встроенной редукторной трансмиссией. Частота вращения выходного вала 470 об / мин. Включает звездочку с 9 зубьями для велосипедной цепи 1/2 «x 1/8». Для этого двигателя доступны звездочки разных размеров и звездочки с обгонной муфтой. Выходной вал 11 мм Внешний диаметр со шпоночным пазом шириной 4 мм и глубиной 2 мм.Мощный четырехщеточный постоянный магнит дизайн. 100% конструкция на шарикоподшипниках. 24-дюймовые длинные силовые провода. Вращение вала возможно за счет изменения направления силовых проводов. Мотор размеры: внешний диаметр 4-1 / 4 дюйма x длина 3-1 / 2 дюйма, исключая трансмиссию и выходной вал, длину 4-1 / 2 дюйма, включая трансмиссионный и выходной вал. OEM двигатель Currie®.
Товар № MOT-CTE24450GX470

Хотя этот двигатель выглядит идентично мотор-редуктору Unite®, проданному выше, он изготовлен на другом заводе и является двигателем OEM Currie®. Мотор-редуктор Unite, продаваемый выше, имеет меньшую резьбу отверстий для болтов, чем этот мотор. делает это, болты монтажной пластины двигателя eZip®, IZIP® и Currie® не подходят для мотор-редуктора Unite®.

Размеры:

Изображение PDF
$ 129.95

24 В 450 Вт
470 об / мин


Мотор с монтажной пластиной для электрических велосипедов eZip и IZIP и комплектов электропривода Currie
Электровелосипедный мотор 24 В, 450 Вт со встроенной редукторной трансмиссией. Частота вращения выходного вала 470 об / мин. Включает звездочку с 9 зубьями для велосипедной цепи 1/2 «x 1/8».Для этого двигателя доступны звездочки разных размеров. Выходной вал 11 мм Внешний диаметр со шпоночным пазом шириной 4 мм и глубиной 2 мм. Мощный четырехщеточный постоянный магнит дизайн. 100% конструкция на шарикоподшипниках. 24-дюймовые длинные силовые провода. Вращение вала возможно за счет изменения направления силовых проводов. Мотор размеры: внешний диаметр 4-1 / 4 дюйма x длина 3-1 / 2 дюйма, исключая трансмиссию и выходной вал, длину 4-1 / 2 дюйма, включая трансмиссионный и выходной вал. OEM двигатель Currie®.
Товар № MOT-CTE24450P

Размеры:

Изображение PDF
159 долларов.95

24 В 450 Вт
450 об / мин


Мотор-редуктор 24 В, 450 Вт
Электрический велосипед, трехколесный велосипед и мотор для картинга, 24 В, 450 Вт, со встроенной цилиндрической зубчатой ​​передачей редукторная передача. Частота вращения выходного вала 450 об / мин. Включает в себя Звездочка с 10 зубьями для цепей №40, №41 и №420 (все эти размеры работают звездочкой этого мотора). Для этого двигателя доступны звездочки разных размеров. Мощные четыре кисти Конструкция с постоянным магнитом и 100% подшипниковой опорой.24 дюйма, длина 12AWG силовые провода. Вращение вала возможно за счет изменения направления силовых проводов. Монтаж Кронштейн имеет размеры 4-3 / 4 «x 2-7 / 8» и имеет 4 отверстия, расположенных на расстоянии 4 «x 2-1 / 4». отдельно. Размеры двигателя: внешний диаметр 4-1 / 4 дюйма x длина 5-1 / 2 дюйма, исключая трансмиссионный и выходной вал длиной 8-1 / 2 дюйма, включая трансмиссию и выходной вал вал. Вес 11 фунтов. Сделан Unite®.
Товар № MOT-24450SP

Размеры:

Изображение PDF
149,95 долл. США

24 В 450 Вт
560 об / мин


Мотор планетарной передачи, 24 В, 450 Вт, с охлаждающим вентилятором
24V 450W электрический велосипед, трехколесный велосипед и мотор для картинга со встроенным планетарный редуктор трансмиссии и вентилятор охлаждения.Частота вращения выходного вала 560 об / мин. Диаметр вала в месте посадки звездочки составляет 12 мм x 17 мм с двойным D-образным отверстием. Включает 10 зубчатая звездочка для цепи №40, №41 и №420 (все эти размеры цепи работают со звездочкой этого двигателя). Для этого двигателя доступны звездочки разных размеров. Мощная конструкция с четырьмя щетками и постоянными магнитами со 100% подшипниковой опорой. 12 калибр силовые провода. Вращение вала возможно за счет изменения направления силовых проводов. Размеры монтажного кронштейна 5,59 дюйма (142 мм) x 4,53 дюйма (115 мм) с 4 монтажными отверстиями.Монтажные отверстия разнесены 4,80 дюйма (122 мм) от центра к центру по горизонтали и 3,15 дюйма (80 мм) от центра к центру по горизонтали. Вес 17 фунтов. Сделано Unite®.
Товар № MOT-24450PL

Размеры:

Изображение PDF
159,95 долл. США

24 В 500 Вт
2600 об / мин


24 В, 500 Вт, 2600 об / мин, электродвигатель для скутера Currie с 11 зубьями
24V 500W 2600 RPM двигатель для электрического скутера.Мощная конструкция с четырьмя щетками и постоянными магнитами со 100% подшипниковой опорой. Звездочка с 11 зубьями для цепи №25. Вал с наружным диаметром 10 мм. Счетчик оборотов вала по часовой стрелке, если вы смотрите на вал. Вращение вала обратимо реверсивным. силовые провода. 25 «длинная мощность провода с разъемом на конце. Монтажный кронштейн на 3 болта измеряет 3-7 / 8 «межцентровое расстояние между дыры. Размеры: 4 дюйма (В) x 4 дюйма (Ш) x 4-5 / 16 дюймов (Д), включая вал. Вес 5,5 фунта. OEM двигатель Currie®.
Товар № MOT-SD156

Совместимость: электрические скутеры Currie, Schwinn, Mongoose, eZip, IZIP и GT.Модель двигателя: XYD-6B

Размеры:

Изображение PDF
$ 99.95

24 В 500 Вт
2600 об / мин


24 В 500 Вт 2600 об / мин Currie Electric Мотор для скутера с 15 зубчатой ​​звездочкой свободного хода
24VDC 500W 2600 RPM двигатель для электрического скутера. Мощный четырехщеточный перманент Магнитный электродвигатель со 100% конструкцией на шарикоподшипниках. 15 зуб Звездочка свободного хода для цепи №25.Вал вращается против часовой стрелки, если вы обращены к валу. 12-дюймовые длинные силовые провода с разъемом на конце. 3 болта Монтажный кронштейн измеряет расстояние между отверстиями 3-7 / 8 дюймов от центра к центру. Размеры: 4 дюйма (В) x 4 дюйма (Ш) x 5-1 / 4 дюйма (Д), включая вал. Вес 6,1 фунта. OEM двигатель Currie®.
Товар № MOT-SD156FW

Совместимость: электрические скутеры Currie, Schwinn, Mongoose, eZip, IZIP и GT. Модель двигателя: XYD-6D

Размеры:

Изображение PDF
$ 99.95

24 В 500 Вт
2250 об / мин


Электродвигатель для скутера, 24 В, 500 Вт, 2250 об / мин.
, 24 В, 500 Вт, 2250 об / мин.Мощный четырехщеточный постоянный магнит конструкция со 100% подшипниковой опорой. В комплекте звездочка с 11 зубьями на 8 мм (T8F) цепь. Зона крепления звездочки 8,5 мм x 10 мм. Для этого двигателя доступны звездочки разных размеров. 18-дюймовые длинные силовые кабели. Вращение вала реверсивный за счет смены силовых проводов. Размеры: 4-1 / 4 дюйма широкий x 5-1 / 2 дюйма длиной без вала, 6-1 / 2 дюйма длиной, включая вал. Вал имеет длину 1 дюйм, а звездочка расположена на расстоянии 5/8 дюйма от передней части двигателя. Передний и задний концы мотора имеют резьбовое крепление. дыры.Вес 9 фунтов. Сделано Unite®.
Товар № MOT-24500X2250

Перекрестная ссылка номер корпуса двигателя: MY1020

Размеры:

Изображение PDF
$ 89,95

24 В 500 Вт
2500 об / мин


Электродвигатель для скутера, 24 В, 500 Вт, 2500 об / мин.
, 24 В, 500 Вт, 2500 об / мин. Мощный четырехщеточный постоянный магнит конструкция со 100% подшипниковой опорой.Включает звездочку с 11 зубьями для # 25 цепь. Зона крепления звездочки 8,5 мм x 10 мм. Для этого двигателя доступны звездочки разных размеров. 18-дюймовые длинные силовые кабели. Вращение вала реверсивный за счет смены силовых проводов. Размеры: 4-1 / 4 дюйма широкий x 5-1 / 2 дюйма длиной без вала, 6-1 / 2 дюйма длиной, включая вал. Вал имеет длину 1 дюйм, а звездочка расположена на расстоянии 5/8 дюйма от передней части двигателя. Передний и задний концы мотора имеют резьбовое крепление. дыры. Вес 9 фунтов. Сделано Unite®.
Товар № MOT-24500X2500

Перекрестная ссылка номер корпуса двигателя: MY1020

Размеры:

Изображение PDF
89 долларов.95

24 В 500 Вт
2500 об / мин


Электродвигатель для скутера, 24 В, 500 Вт, 2500 об / мин
24V 500W 2500 RPM двигатель для электрического скутера. Мощный четырехщеточный перманент Магнит со 100% конструкцией на шарикоподшипниках. Включает звездочку на 11 зубьев для цепи №25. Зона крепления звездочки 8,5 мм x 10 мм. Для этого двигателя доступны звездочки разных размеров. 18-дюймовые длинные силовые кабели. Вращение вала реверсивный за счет смены силовых проводов.Вал имеет длину 1 дюйм, а звездочка разнесена. 5/8 дюйма от передней части двигателя. Размеры: Внешний диаметр 4-1 / 4 дюйма x длина 5-1 / 4 дюйма без вала, Длина 6-1 / 4 дюйма, включая вал. Размеры монтажного кронштейна 4-3 / 4 дюйма x 2-7 / 8 дюйма и имеет 4 отверстия, разнесенных на 4 x 2-1 / 4 дюйма друг от друга. Вес 9,2 фунта. Сделан Unite®.
Товар № MOT-24500X2500B

Перекрестная ссылка номер корпуса двигателя: MY1020

Размеры:

Изображение PDF
89,95 долл. США

24 В 600 Вт
2600 об / мин


24 В 600 Электродвигатель для скутера Currie мощностью 2600 об / мин с 11 зубьями Sprocket
24V 600W 2600 RPM двигатель для электрического скутера.Мощная конструкция с четырьмя щетками и постоянными магнитами со 100% подшипниковой опорой. Звездочка с 11 зубьями для цепи №25. 25-дюймовые длинные силовые провода с разъемом на конце. Монтажный кронштейн на 3 болта имеет размер 3-7 / 8 «от центра к центру. расстояние между отверстиями. Размеры: 4 дюйма (В) x 4 дюйма (Ш) x 5-1 / 4 дюйма (Д) включая вал. Вес 5,8 фунта. OEM двигатель Currie®.
Товар № MOT-SD166

Совместимость: электрические скутеры Currie, в том числе: Schwinn, Mongoose, eZip, IZIP и GT. Номер модели двигателя: XYD-13

Размеры:

Изображение PDF
104 доллара.95

24 В 600 Вт
2600 об / мин


24 В, 600 Вт, 2600 об / мин Currie Electric Мотор для скутера с 15 зубчатой ​​звездочкой свободного хода
24VDC 600W 2600 RPM двигатель для электрического скутера. Мощный четырехщеточный перманент Магнитный электродвигатель со 100% конструкцией на шарикоподшипниках. 15 зуб Звездочка свободного хода для цепи №25. Вал вращается против часовой стрелки, если вы обращены к валу.12 » длинные провода питания с разъемом на конце. Монтажный кронштейн на 3 болта размером 3-7 / 8 » расстояние от центра до центра между отверстиями. Размеры: 4 дюйма (В) x 4 дюйма (Ш) x 5-1 / 4 дюйма (Д) включая вал. Вес 6,1 фунта. OEM двигатель Currie®.
Товар № MOT-SD24600FW

Совместимость: электрические скутеры Currie, Schwinn, Mongoose, eZip, IZIP и GT. Модель двигателя: XYD-6D

Размеры:

Изображение PDF
$ 104.95

24 В 600 Вт
3200 об / мин


Бесщеточный электрический велосипедный двигатель MAC®, 24 В, 600 Вт

24 В, 600 Вт, 3200 об / мин, бесщеточный, 24 В постоянного тока, электрический велосипедный двигатель с высоким крутящим моментом.Встроенная переменная регулятор скорости работает с любой дроссельной заслонкой 5 кОм или потенциометр для изменения скорости двигателя от полной остановки до полный вперед. Вращение вала по часовой стрелке, если смотреть на вал двигателя. Выходной вал D-образной формы с внешним диаметром 8 мм (плоское пятно 8,6 мм). Вал выступает на 1/2 дюйма из корпуса мотора. 3 болта 114 мм. Схема крепления BCD. Это OEM-двигатели для электромобилей ElecTrec®. велосипед, который имеет максимальную скорость 18 миль в час и дальность действия 20 миль. Сделано MAC®.
Арт. № MOT-B24600

Совместим со следующими велосипедами:
Электрические велосипеды ElecTrec®, Currie®, Lashout® и Synergy®, а также комплекты электрических велосипедов Currie® USPD Pro-Drive.
Совместим со следующими деталями:
Дроссели (THR-AWI5K и THR-MAG5KC)
Планетарный редуктор скорости (SPR-2519F)
Разъем питания (CNX-2PX2 и CNX-2PX4)

Размеры:

Изображение PDF
$ 359,95

24 В 650 Вт
530 об / мин


24-вольтный планетарный мотор-редуктор мощностью 650 Вт с охлаждающим вентилятором
24V 650W электрический велосипед, трехколесный велосипед и мотор для картинга со встроенным планетарный редуктор трансмиссии и вентилятор охлаждения.Частота вращения выходного вала 530 об / мин. Диаметр вала в месте посадки звездочки составляет 12 мм x 17 мм с двойным D-образным отверстием. Включает 10 зубчатая звездочка для цепи №40, №41 и №420 (все эти размеры цепи работают со звездочкой этого двигателя). Для этого двигателя доступны звездочки разных размеров. Мощная конструкция с четырьмя щетками и постоянными магнитами со 100% подшипниковой опорой. 12 калибр силовые провода. Вращение вала возможно за счет изменения направления силовых проводов. Монтаж Кронштейн имеет размеры 5,59 дюйма (142 мм) x 4,53 дюйма (115 мм) с 4 монтажными отверстиями.Монтажные отверстия разнесены 4,80 дюйма (122 мм) от центра к центру по горизонтали и 3,15 дюйма (80 мм) от центра к центру по горизонтали. Вес 17 фунтов. Сделано Unite®.
Товар № MOT-24650PL

Совместимость: отличный выбор для пляжных тележек, пляжных фургонов, квадроциклов, квадроциклов, трициклов и квадрациклов.

Размеры:

Изображение PDF
179,95 долл. США

24 В 750 Вт
2600 об / мин


24 В 750 Электродвигатель для скутера Currie мощностью 2600 об / мин с 11 зубьями Звездочка
24 В постоянного тока 750 Вт 2600 об / мин электродвигатель для электросамоката.Мощная конструкция с четырьмя щетками и постоянными магнитами со 100% подшипниковой опорой. Звездочка с 11 зубьями для цепи №25. Вал вращается против часовой стрелки, если вы смотрите на вал лицом. Вращение вала можно изменить, поменяв местами силовые провода. 25-дюймовые длинные силовые провода с двухконтактным белым разъемом. Монтажный кронштейн на 3 болта имеет размер 3-7 / 8 «от центра к центру. расстояние между отверстиями. Размеры: 4 дюйма (В) x 4 дюйма (Ш) x 5-1 / 4 дюйма (Д) включая вал. Вес 6,5 фунтов. OEM двигатель Currie®.
Товар № MOT-SD175

Совместимость: электрические скутеры Currie, Schwinn, Mongoose, eZip, IZIP и GT.Номер модели двигателя: XYD-6B

Размеры:

Изображение PDF
109,95 долл. США

24 В 750 Вт
2600 об / мин


24 В, 750 Вт, 2600 об / мин, Currie Electric Мотор для скутера с 15 зубчатой ​​звездочкой свободного хода
24VDC 750W 2600 RPM двигатель для электрического скутера. Мощный четырехщеточный перманент Магнитный электродвигатель со 100% конструкцией на шарикоподшипниках. 15 зуб Звездочка свободного хода для цепи №25.Вал вращается против часовой стрелки, если вы обращены к валу. 12-дюймовые длинные силовые провода с разъемом на конце. 3 болта Монтажный кронштейн измеряет расстояние между отверстиями 3-7 / 8 дюймов от центра к центру. Размеры: 4 дюйма (В) x 4 дюйма (Ш) x 5-1 / 4 дюйма (Д), включая вал. Вес 6,6 фунта. OEM двигатель Currie®.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2022 © Все права защищены.
