Типы и виды USB разъёмов

Середина 90-х годов была ознаменована тем, что была представлена универсальная последовательная шина, что на английском звучит Universal Serial Bus. Сегодня чаще всего мы сталкиваемся с аббревиатурой USB. Огромное количество существовавших тогда интерфейсов требовали стандартизации, что и было осуществлено на промышленном уровне. Сегодня USB считается одним из самых распространенных разъемов. Всевозможные девайсы, гаджеты и устройства, предлагаемые рынком, оснащены разными видами USB разъемов. Прогресс способствует развитию технологий. Не обошел он и USB разъём. Какие варианты видов и стандартов производители предлагают покупателям, а также их плюсы и минусы рассмотрим ниже в этой статье.

Классификация видов USB разъёмов

Обратившись к менеджеру магазина, чтобы купить usb, вы столкнетесь с большим выбором вариантов этого разъема. Так, сегодня на рынке можно купить разъемы usb следующих видов:

    • USB type a – является наиболее часто встречающимся типом.
      Ним оснащены клавиатуры и проводные мыши. Зарядные устройства мобильных телефонов также имеют именно этот тип разъема. Персональные компьютеры оснащены usb type a. Идеальным примером этого вида являются и флеш-накопители. Основными плюсами USB type a являются износостойкость, практичность и безопасность.
    • USB type b – основной целью его использования является подключение всевозможной периферии, например, многофункциональных устройств, принтеров, сканеров и др. Однако сегодня популярность данного разъема достаточно невелика, так как его вытесняет USB type a.
    • Mini USB – первоначально широко использовался для телефонов. Внешние данные этого разъема характеризуются уменьшенными размерами стандартного USB. Но в конкуренции с Micro USB существенно уступает.
    • Micro USB – практически все ведущие бренды смартфонов, а также иных портативных девайсов приняли данный разъем в качестве стандарта. Исключением являются товары производства Apple. Технологический прогресс уже произвел на свет конкурента и этому типу — USB Type C.

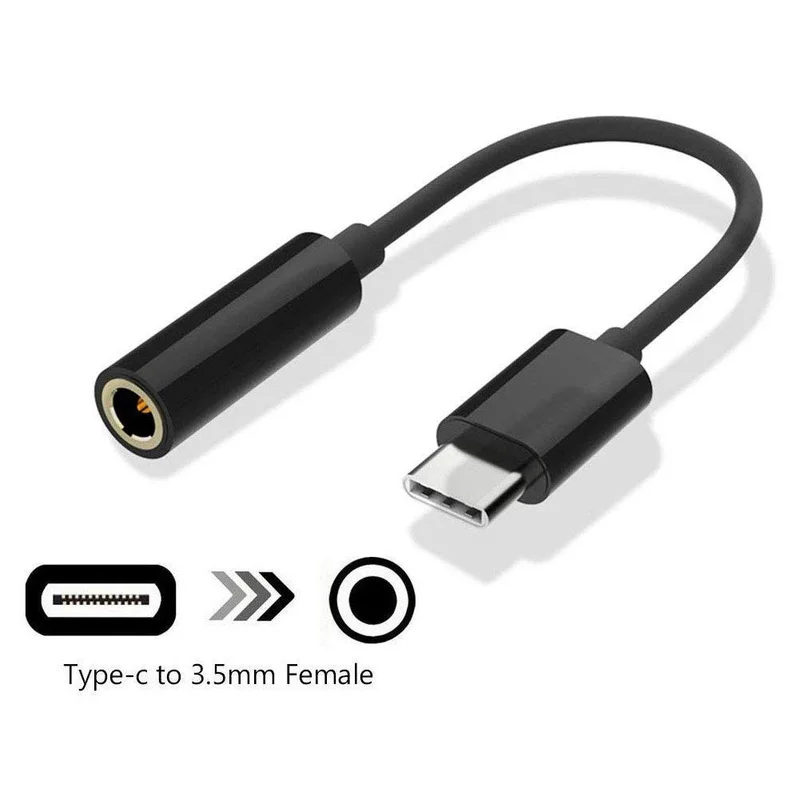

    • USB Type C – на рынке появился в 2014 году. Является скоростным и мощным. Сфера его распространения достаточно мала на сегодняшний день, однако «яблочная» компания продолжает заниматься развитием и усовершенствованием данного типа.

Отдельно хочется остановиться на отличиях мини и микро usb. Для ведущих производителей девайсов определяющее значение имеет именно размер устройства. В гонке за минимизацией, бесспорно, выигрывает микро usb. Именно ему отдают предпочтение разработчики мобильных телефонов известных брендов, так как этот разъем занимает существенно меньше места в девайсе. Таким образом, существенно сокращается сфера использования мини usb. Кроме того, одним из плюсов микро является его надежность, обоснованная прочностью материалов, используемых при изготовлении.

Разъемы usb 2.

0 и usb 3.0

Все usb разъемы еще отличаются по своей версии. Разъемы usb 2.0 и usb 3.0 совместимы, однако имеют ряд существенных различий и особенностей. Так 3.0 передают данные с намного большей скоростью, чем 2.0. Но она будет иметь место лишь случае, когда и разъем и флеш-накопитель будут usb 3.0.

В общем версии 2.0 и 3.0 полностью совместимы, однако при совместной работе скорость передачи будет 2.0.

Таким образом, USB разъемы имеют определенную классификацию, которую стоит учитывать при осуществлении оптовых закупок. Подобрать подходящие варианты, которые бесспорно будут пользоваться популярностью в розничной торговле, помогут профессиональные менеджеры интернет-магазина Техно-Маг. Оформление заказа, доставка товара в любую точку Украины, а также высокое качество и надежное партнерство – вот основные преимущества интернет-магазина tehno-mag.com.ua.

типы, их описание, преимущества и недостатки

Наличие разъёмов USB на цифровых устройствах уже давно воспринимается как трюизм и банальность. Тем не менее, данная технология приобрела массовое распространение лишь с середины 2000-х годов, потеснив популярные до того разъёма LPT, PS/2, COM-порт и прочие устаревшие спецификации. Начав с пропускной способности в 1,5 Мбит/c, USB прошёл несколько этапов своего становления, и ныне мы ожидаем появления стандарта USB 3.2 c пропускной способностью более 1 Гбит/c. При этом разъём USB имеет различные формы и модификации, описанию которых я и посвящу данный материал, в котором расскажу, какие существуют виды USB разъёмов, какова их специфика и для каких целей предназначены универсальные последовательные шины.

Существуют три основные виды разъёмов USB (USB 1.0, USB 2.0, USB 3.0), при этом каждая из версий пережила ещё несколько своих спецификаций. До появления вида 1.0 официально существовали спецификации ЮСБ номер 0.7, 0.8, 0.9, и даже 0.99. Спецификация 1.0 имела ответвление 1.1, которое стало первым действительно массовым и популярным разъёмом ЮСБ. Современная спецификация 3.0 продолжила своё развитие в версии 3.

1, также к выходу готовится спецификация 3.2.

При этом каждая из основных спецификаций имеет свои характерные черты, на которых я и заострю ваше внимание.

Разъём USB 1.0

Как известно, появление разъёма ЮСБ стало ответом на желание различных IT-компаний (Intel, Microsoft и т.д.) расширить функциональность компьютера, конгруэнтно подключить к ПК мобильный телефон, а также сделать новый разъём простым и удобным для пользователя.

Увидев свет в середине 90х годов, разъём USB поначалу был не очень популярен. Юмористы даже придумали параллельную расшифровку его аббревиатуры как «Useless Serial Bus» (бесполезная последовательная шина). Тем не менее, пройдя несколько этапов своего становления, версия ЮСБ 1.1 начала завоёвывать рынок в конце 90х годов.

Характеристики данной спецификации были более чем скромные: низкая скорость передачи (12 Мбит/c), максимальная длина кабеля в 5 метров, напряжение периферийных устройств в 5 вольт и максимальный ток в 500 мА. По внешнему виду она практически не отличалась от своего наследника — разъёма вида 2. 0.

Разъём USB 2.0

Наибольшее распространение, массовость и популярность приобрёл ЮСБ-шнур 2.0 (тип А), который был выпущен весной 2000 года. В большинстве современных стационарных компьютеров и лептопов стоят несколько таких разъёмов, через которые мы подключаем к ПК различные периферийные устройства – от принтера, флешки, клавиатуры до обычной компьютерной мышки.


Скорость работы интерфейса Ю-ЭС-БИ 2.0 составляла неплохую цифру — в 480 Мбит/c, что позволило с максимальной пользой задействовать его в современной компьютерной технике.

Разъём USB 3.0

Данная версия спецификации появилась в 2008 году, и с тех пор активно внедряется в функционал современных ПК. Скорость передачи данных здесь существенно возросла – до 5 Гбит/c, увеличилась сила тока (до 900 мА), что позволило питать больше устройств от одного порта.

Разъёмы ЮСБ версии 3.0 легко отличить от других разъёмов — они окрашены в синий цвет (изредка в красный), и сразу бросаются в глаза.


Совместимость разъёмов USB

Если вести речь о совместимости разъёмов ЮСБ друг с другом, то первый и второй вид разъёма ЮСБ совместимы друг с другом. Если подключить устройство, созданное для работы с ЮСБ 2.0 в разъём 1.1, то пользователь получит системное сообщение о том, что данное устройство может работать быстрее (работать оно будет, хотя и не так быстро, как было бы с 2.0).


Сообщение «Это устройство может работать быстрее»

Разъёмы ЮСБ 2.0 и 3.0 также частично совместимы, вы можете спокойно воткнуть устройство, предназначенное для разъёма 2.0 в разъём 3.0, и оно будет работать. При этом устройство, предназначенное для разъёма вида 3.0 в разъём 2.0 вы воткнуть не сможете.

Виды разъёмов USB

Также существуют различные версии разъёмов USB. Ниже я опишу наиболее часто встречающиеся варианты.


USB 2.0, тип А

Наиболее массовый вариант, который можно встретить практически у любого пользователя ПК. Он износоустойчив, обладает высоким запасом прочности, выдерживает огромное количество подключений, обладает «защитой от дурака» (вы не сможете воткнуть его обратной стороной).

При этом в портативной технике обычно не используется, так как обладает внушительными, как для данных устройств, размерами.


USB 2.0, тип B

Обычно обладает трапециевидной (или квадратной) формой. Также обладает немалыми размерами, потому применяется в относительно больших периферийных устройствах (сканеры, принтеры и т.д.).

Мini USB 2.0 (модификация типа B)

Обладая уменьшенными (по сравнению с вышеперечисленными разъёмами) габаритами, применяется преимущественно в портативной технике (к примеру, в плеерах, переносных винчестерах, картридерах и др.). Имеет 5 контактов, а не 4 как классический ЮСБ, при этом 1 контакт не используется.

К недостаткам относится подверженность к разрушению (с активным использованием разъёма последний регулярно выходит из строя).

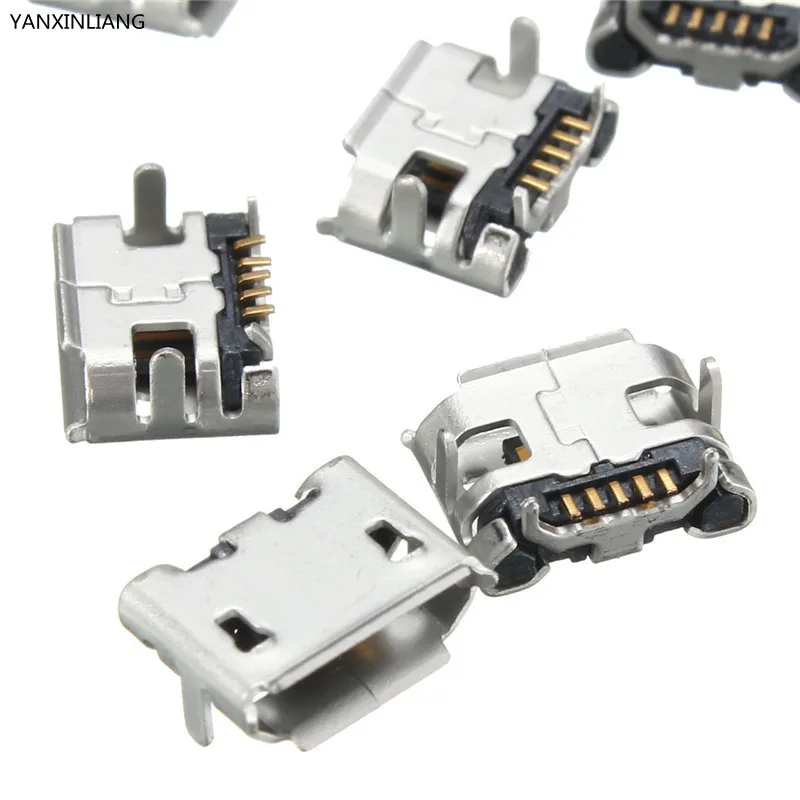

Micro USB 2.0 (модификация типа B)

Улучшенный вид разъёма Mini USB. Имеет минимальные размеры, и отлично подходит для целого ряда небольших устройств – от мобильных телефонов и планшетов до цифровых камер. При этом гарантирует отличный контакт, износоустойчив, имеет хорошие перспективы стать универсальным типом разъёма для абсолютного большинства электронных устройств.


Отличить Micro USB (рассматриваемый разъём) от Mini USB достаточно просто. Micro USB имеет две защёлки на задней стороне, которых разъём Мini USB лишён.


USB 3.0 (тип А)

Модерный стандарт ЮСБ 3.0 A, вследствие большей скорости работы, активно применяется в ноутбуках и стационарных компьютерах последнего поколения.

USB 3.0 (тип B)

Шнуры и устройства данной версии уже не подключить к стандартному разъёму ЮСБ 2.0. Данный тип разъёма применяется при работе устройств с высокой производительностью.

Micro USB 3.0


Применяется для работы скоростных SSD накопителей, внешних скоростных накопителей, обеспечивает очень качественные соединения.

Видео

Основные виды разъёмов USB, применяемые сегодня – это до сих пор самые массовые версии USB 2.0, и активно применяемые в современных устройствах версии USB 3. 0. Прогресс не стоит на месте, и довольно скоро нас ожидает появление версии ЮСБ 3.2, который позволит поднять скорость работы с данными до 1 Гбит/c. Очередная ступенька в развитии популярного интерфейса уже не за горам

Вконтакте

Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах персональных компьютеров. На текущий момент данный тип подключения периферии к ПК является стандартом, вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в спецификации, распиновки и других особенностях USB.

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

  • Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
  • Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
  • Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
  • Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
  • Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

  1. Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1. 0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:
  • Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
  • Возможность подключения больше сотни различных устройств (с учетом хабов).
  • Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
  • Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

  1. Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже (порядка 30-35 Мбайт в секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных. Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй модификации, то есть, она не стала удовлетворять текущие требования.

  1. Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:


Заметим, что такие конвекторы совместимы только между ранними модификациями.

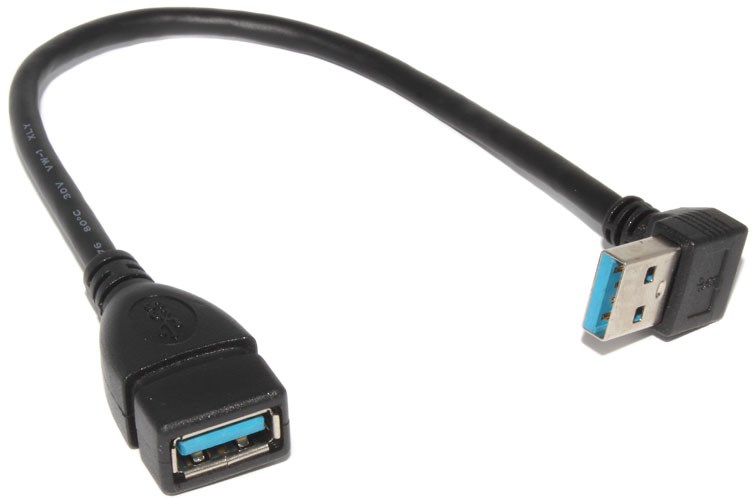

Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.


Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

Распиновка usb 2.0 разъёма (типы A и B)

Поскольку физически штекеры и гнезда ранних версий 1. 1 и 2.0 не отличаются друг от друга, мы приведем распайку последней.


Рисунок 6. Распайка штекера и гнезда разъема типа А

Обозначение:

  • А – гнездо.
  • В – штекер.
  • 1 – питание +5,0 В.
  • 2 и 3 сигнальные провода.
  • 4 – масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

Теперь рассмотрим распайку классического гнезда В.


Обозначение:

  • А – штекер, подключаемый к гнезду на периферийных устройствах.
  • В – гнездо на периферийном устройстве.
  • 1 – контакт питания (+5 В).
  • 2 и 3 – сигнальные контакты.
  • 4 – контакт провода «масса».

Цвета контактов соответствует принятой раскраске проводов в шнуре.

Распиновка usb 3.0 (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Но они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.


Рисунок 8. Распиновка разъема Тип А в USB 3.0

Обозначение:

  • А – штекер.
  • В – гнездо.
  • 1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.
  • 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
  • 7 – масса (GND) для сигнальных проводов.
  • 8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

Теперь рассмотрим распайку контактов для гнезда типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.


Обозначения:

А и В – штекер и гнездо, соответственно.

Цифровые подписи к контактам соответствуют описанию к рисунку 8.

Цвет максимально приближен к цветовой маркировки проводов в шнуре.

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.


Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее.


На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

  • 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
  • 8 – масса для высокоскоростных информационных каналов.
  • 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.


Как видите, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т.д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядника для мобильного телефона. Также необходимо заметить, что производители такой «эксклюзивной» продукции не спешат рассказывать, как выполнена распиновка USB в таких контакторах. Но, как правило, эту информацию несложно найти на тематических форумах.

В данной статье приведена общая информация о стандарте USB, а также распиновка USB разъема по цветам всех видов (USB, mini-USB, micro-USB, USB-3.0).

Разъем USB (Universal Serial Bus) – это последовательная шина универсального назначения, современный способ подсоединения внешних устройств к персональному компьютеру. Заменяет ранее используемые способы подключения (последовательный и параллельный порт, PS/2, Gameport и т.д.) для обычных видов периферийных устройств — принтеры, мыши, клавиатуры, джойстики, камеры, модемы и т. д. Также данный разъем позволяет организовывать обмен данными между компьютером и видеокамерой, карт-ридером, MP3 — плеером, внешним жестким диском.

Преимуществом USB разъема перед иными разъемами заключается в возможности подключения Plug&Play устройств без необходимости перезагрузки компьютера или ручной установке драйверов. Устройства Plug&Play могут быть подключены во время работы компьютера и в течение нескольких секунд приступить к работе.

При подключении нового устройства сначала хаб (кабельный концентратор) получает высокий уровень по линии передачи данных, которое сообщает, что появилось новое оборудование. Затем следуют следующие шаги:

  1. Хаб сообщает Хост-компьютеру о том, что было подключено новое устройство.
  2. Хост-компьютер запрашивает хаб, на какой порт было подключено устройство.
  3. После получения ответа компьютер выдает команду об активации данного порта и выполняет обнуление (сброс) шины.
  4. Концентратор формирует сигнал сброса (RESET) длительностью 10 мсек. Выходной ток питания устройства составляет 100 мА. Устройство теперь готово к работе и имеет адрес по умолчанию.

Создание USB — результат сотрудничества таких компаний как Compaq, NEC, Hewlett-Packard, Philips, Intel, Lucent и Microsoft. USB стандарт был призван заменить широко используемый последовательный порт RS-232. USB в целом облегчает работу пользователю и имеет большую пропускную способность, чем последовательный порт RS-232. Первая спецификация USB была разработана в 1995 году, как недорогой универсальный интерфейс для подсоединения внешних устройств, которые не требовали большую пропускную способность данных.

Три версии USB

USB 1.1

Версия USB 1.1 предназначен был для обслуживания медленных периферийных устройств (Low-Speed) со скоростью передачи данных 1,5 Мбит/с и быстрых устройств (Full-Speed) со скоростью передачи данных 12 Мбит/с. USB 1.1, однако, был не в состоянии конкурировать с высокоскоростным интерфейсом, например. FireWire (IEEE 1394) от компании Apple со скоростью передачи данных до 400 Мбит/с.

USB 2.0

В 1999 году стали задумываться о втором поколении USB, который был бы применим и для более сложных устройств (например, цифровых видеокамер). Эта новая версия, обозначаемая как USB 2.0 была выпущена 2000 году и обеспечивала максимальную скорость до 480 Мбит/с в режиме Hi-Speed и сохранила обратную совместимость с USB 1.1 (тип передачи данных: Full-Speed , Low-Speed).

USB 3.0

Третья версия (обозначаемая также как Super-speed USB) была спроектирована в ноябре 2008 года, но, вероятно, из-за финансового кризиса ее массовое распространение было отложено вплоть до 2010. USB 3.0 имеет более чем в 10 раз большую скорость по сравнению с USB 2.0 (до 5 Гбит/с). Новая разработка имеет 9 проводов вместо первоначальных 4 (шина данных уже состоит из 4 проводов), тем не менее, этот стандарт по-прежнему поддерживает и USB 2.0 и обеспечивает пониженное энергопотребление. Благодаря этому можно использовать любую комбинацию устройств и портов USB 2.0 и USB 3.0.

USB разъем имеет 4 контакта. К контактам DATA+ и DATA- подключается витая пара (скрученные между собой два провода), а к выводам VCC (+5 В) и GND подключаются обычные провода. Затем весь кабель (все 4 провода) экранируется алюминиевой фольгой.

Ниже представлена распиновка (распайка) всех видов USB разъемов.

Виды и распиновка USB разъемов

Распайка USB кабеля по цветам:

  1. +5 вольт
  2. -Data
  3. +Data
  4. Общий

Схема распиновки разъема USB — тип А:

Схема распиновки разъема USB — тип В:

Распайка кабеля по цветам разъемов: mini (мини) и micro (микро) USB:


  1. +5 вольт
  2. -Data
  3. +Data
  4. Не используется / Общий
  5. Общий

Распиновка разъема mini-USB — тип А:

В этой статье я хочу впихнуть как можно больше информации повязанной с USB(типы, разъемы и переходники которые на данный момент существуют).

USB (Universal Serial Bus — «универсальная последовательная шина») — последовательный интерфейс передачи данных для периферийных устройств в вычислительной технике со встроенными линиями питания. Существуют два типа коннекторов/разъёмов для USB:

Каждый из типов подразделяешься на три группы:

  • Стандартные
  • Микро

Все USB устройства имеют свою версию.

Спецификация 1.0 регламентировала два типа разъёмов:

  • A – на стороне контроллера или концентратора USB
  • B – на стороне периферийного устройства

Впоследствии были разработаны миниатюрные разъёмы для применения USB в переносных и мобильных устройствах, получившие название Mini-USB . Новая версия миниатюрных разъёмов, называемых Micro-USB , была представлена USB Implementers Forum 4 января 2007 года. Внешний вид показан в таблице (таб.1).

Таблица 1. Внешний вид USB 1.х и 2.0 устройств разных типов

Для USB 1.x регламентировано два режима работы:

  • режим с низкой пропускной способностью (Low-Speed ) — 1,5 Мбит/с
  • режим с высокой пропускной способностью (Full-Speed ) — 12 Мбит/с

Для USB 2. x регламентировано три режима работы:

  • Low-speed , 10-1500 Кбит/c (клавиатуры, мыши, джойстики)
  • Full-speed , 0,5-12 Мбит/с (аудио-, видеоустройства)
  • High-speed , 25-480 Мбит/с (видеоустройства, устройства хранения информации)

В спецификации USB 3.0 разъёмы и кабели обновлённого стандарта физически и функционально совместимы с USB 2.0, причём для однозначной идентификации разъёмы USB 3.0 принято изготавливать из пластика синего цвета . Спецификация USB 3.0 повышает максимальную скорость передачи информации до 5 Гбит/с — что на порядок больше 480 Мбит/с, которые может обеспечить USB 2.0. Таким образом, скорость передачи возрастает с 60 Мбайт/с до 600 Мбайт/с и позволяет передать 1 Тб не за 8-10 часов, а за 40-60 минут.

31 июля 2013 года USB 3.0 Promoter Group объявила о принятии спецификации следующего интерфейса, USB 3.1, скорость передачи которого может достигать 10 Гбит/с. Внешний вид показан в таблице (таб. 2).

Таблица 2. Внешний вид USB 3.х устройств разных типов

Стандартный Mini Micro
Тип А
Тип В

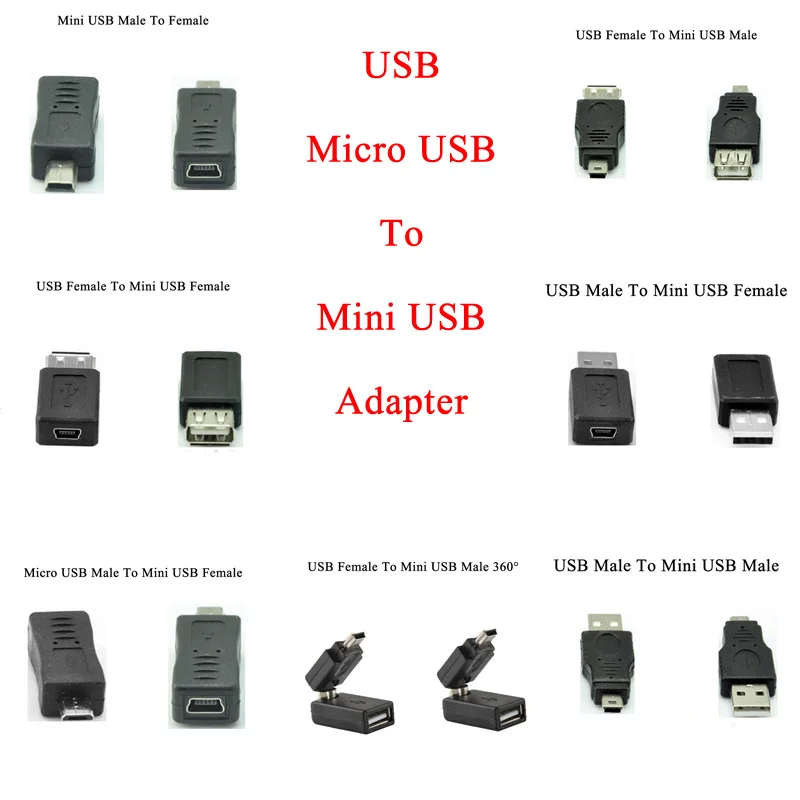

Примеры переходников и портов (рис 1-3).


Рисунок 1 – Типы переходников.

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? и читайте далее.

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъемов для Iphone

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

Распиновка зарядного разъема Samsung Galaxy

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъемов для навигатора Garmin

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

  • SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
  • CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
  • DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
  • ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником — не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — .

Рекомендуем также

Микро USB-разъемы. Виды USB-разъемов, их специфические особенности

Технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.

Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств. Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, мы расскажем ниже.

Микро USB-разъем: что это такое?

Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы. Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа. Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

Разновидности

Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2.0. типа В.

Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.

Преимущества

Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств. Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.

Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB, распиновка (или, иными словами, распайка) – процесс не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.

Разъем микро-USB: распиновка

Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.

Функции «ножек» разъема micro-USB

Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.

Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.

Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.

Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».

Последствия неправильной замены разъема

Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

  1. Короткие замыкания блока питания, если они припаяли перевернутый тип.
  2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
  3. Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
  4. Планшет работает исправно, но иногда «напоминает», что вам следовало бы отнести его в мастерскую, а не паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).

Будущее микро-USB

Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды, этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

Оптовая опт виды usb разъемов мгновенная память для хранения данных

О продукте и поставщиках:

Наши оптовики продают опт виды usb разъемов , чтобы мы могли переносить наши данные с телефона на ноутбук, с планшета на игровую консоль через простые интерфейсы USB. Даже по мере того, как беспроводные технологии и возможности совместного использования данных расширяются, у нас всегда есть потребность в портативной цифровой памяти для перемещения информации с одного устройства на другое. Несмотря на то, что типы разъемов развиваются и становятся все более универсальными, надежный интерфейс USB остается почти повсеместным в качестве интерфейса передачи данных. Мы все спешим осваивать новейшие технологии, но USB и опт виды usb разъемов остаются одними из наиболее часто используемых и полезных интерфейсов для передачи данных, фотографий, документов и многого другого. Держите свой инвентарь полностью укомплектованным с помощью опт виды usb разъемов опций.

С 2000 года мы используем опт виды usb разъемов портативный компаньон памяти. Раньше емкость хранилища была ограничена несколькими гигабайтами (ГБ), но сегодня мы можем положить в карман один или два терабайта (ТБ) без особых проблем. В то время как наши оптовики продают некоторые из старых моделей USB, они также идут в ногу с последними версиями с максимальной аппаратной шиной, что позволяет повысить скорость передачи данных. Размер памяти, удобство портативности и скорость записи делают опт виды usb разъемов важным инструментом в нашем мире данных. Некоторые любители загружают в свои флэш-накопители программное обеспечение или даже файлы операционной системы, чтобы они могли запустить свою домашнюю среду на любом компьютере.

Найдите минутку, чтобы завершить инвентаризацию, сделав покупки в оптовых магазинах опт виды usb разъемов выбор. Найдите конкурентоспособные цены на классические модели флэш-накопителей меньшего размера, а также на самые большие и быстрые из имеющихся. Всегда есть необходимость перемещать данные из одного места в другое, поэтому действуйте сейчас, чтобы иметь полный набор на вашем складе.

Типы стандартов USB и разница между ними | Интерфейсы и коммутация | Блог

Вроде мы слышали, что USB 3.0 — это круче, чем USB 2.0. Но чем именно — знают не все. А тут еще появляются какие-то форматы Gen 1, Gen 2, маркировки Superspeed. Разбираемся, что значат все эти маркировки и чем они отличаются друг от друга. Спойлер: версий USB всего четыре.

USB 2.0

Когда-то было слово только USB 1.0. Сейчас это уже практически архаика, которую даже на старых устройствах почти не встретить. Еще 20 лет назад на смену первопроходцу USB 1.0 пришел улучшенный USB 2.0. Как и первая версия, эта спецификация использует два вида проводов. По витой паре идет передача данных, а по второму типу провода — питание устройства, от которого и идет передача информации. Но такой тип подключения подходил только для устройств с малым потреблением тока. Для принтеров и другой офисной техники использовались свои блоки питания.

USB версии 2.0 могут работать в трех режимах:

  • Low-speed, 10–1500 Кбит/c (клавиатуры, геймпады, мыши)
  • Full-speed, 0,5–12 Мбит/с (аудио и видеоустройства)
  • High-speed, 25–480 Мбит/с (видеоустройства, устройства для хранения данных)

USB 3.

0

Стандарт USB 3.0 появился в 2008 году и до сих пор используется во многих устройствах. Скорость передачи данных выросла с 480 Мбит/с до 5 Гбит/с. Помимо скорости передачи данных, USB 3.0 отличается от версии 2.0 и силой тока. В отличие от более ранней версии, которая выдавала 500 мА, USB 3.0 способен отдавать до 4.5 Вт (5 В, 900 мА).

Новое поколение USB обратно совместима с предыдущими версиями. То есть USB 3.0 может работать и с разъемами USB 2.0 и даже 1.1. Но в этом случае буду ограничения по скорости. Подключив USB 3.0 к устройству с USB 2.0 скорость, вы получите не больше 480 Мбит/с — стандарт для версии 2.0. И наоборот, кабель 2.0 не станет более скоростным, если подключить его в устройство с USB 3.0. Это связано с количеством проводов, используемых в конкретной технологии. В версии USB 2.0 всего 4 провода, тогда как у USB 3.0 их 8.

Если вы хотите получить скорость передачи, заявленную стандартом USB 3.0, оба устройства и кабель должны быть именно версии 3. 0.

USB 3.1

В 2013 году появляется версия USB 3.1 с максимальной заявленной скорость передачи данных до 10 Гбит/с, выходной мощностью до 100 Вт (20 В, 5 А). С появлением USB 3.1 произошла революция в маркировках всех стандартов. Но с ней мы разберемся чуть позже. А пока запомним главное: пропускная способность USB 3.1 увеличилась вдвое по сравнению с версией 3.0. И одновременно с обновленным стандартом появился и принципиально новый разъем — USB type-С. Он навсегда решил проблему неправильного подключения кабеля, так как стал симметричным и универсальным, и теперь все равно, какой стороной подключать провод к устройству.

USB 3.2

В 2017 году появилась информация о новой версии — USB 3.2. Она получила сразу два канала (больше проводов богу проводов) по 10 Гбит/с в каждую сторону и суммарную скорость в 20 Гбит/с. Стандарт USB 3.2 также обратно совместим с режимами USB 3.1, 3.0 и ниже. Поддерживается типом подключения USB-C на более современных гаджетах.

Типы разъемов

Версий разъемов USB несколько, и для каждого есть свое предназначение.

  • type-А — клавиатуры, флешки, мышии т. п.
  • type-B — офисная техника (принтеры, сканеры) и т. п.
  • mini type-B — кардридеры, модемы, цифровые камеры и т. п.
  • micro type-B — была наиболее распространенной в последние годы . Большинство смартфонов использовали именно этот тип подключения, пока не появился type-C. До сих пор остается довольно актуальным.
  • type-C — наиболее актуальный и перспективный разъем, полностью симметричный и двухсторонний. Появился одновременно со стандартом USB 3.1 и актуален для более поздних версий стандартов USB.

Superspeed, Gen или как разобраться в маркировках стандартов USB

Как только в типах стандартов появилась USB 3.1, привычная цифровая маркировка изменилась и здорово запуталась. Вполне понятный и простой USB 3.0 автоматически превратился в USB 3.1 Gen 1 и ему была присвоена маркировка SuperSpeed. А непосредственно сам USB 3.1 стал называться USB 3.1 Gen 2 с маркировкой SuperSpeed +.

Но и это уже потеряло свою актуальность с выходом стандарта USB 3.2. Он получил название USB 3.2 Gen 2×2 и маркировку SuperSpeed ++. В итоге маркировка всех предшествующих стандартов опять меняется. Теперь USB 3.0, она же USB 3.1 Gen 1, превращается задним числом в USB 3.2 Gen 1 с прежней маркировкой SuperSpeed. А USB 3.1, ставшая USB 3.1 Gen 2, тоже поднялась до USB 3.2 Gen 2. При этом конструктивно все стандарты остались прежними — изменяются только названия. Если вы уже запутались во всех этих цифрах и маркировках, таблица ниже поможет внести ясность в актуальных названиях.

Если еще более кратко, то сейчас опознать стандарты USB можно так:

USB 3.0 — это USB 3.2 Gen 1, он же Superspeed
USB 3.1 — это USB 3.2 Gen 2, он же Superspeed+
USB 3.2 — это USB 3. 2 Gen 2×2, он же Superspeed++

Виды USB разъёмов

Наличие разъёмов USB на цифровых устройствах уже давно воспринимается как трюизм и банальность. Тем не менее, данная технология приобрела массовое распространение лишь с середины 2000-х годов, потеснив популярные до того разъёма LPT, PS/2, COM-порт и прочие устаревшие спецификации. Начав с пропускной способности в 1,5 Мбит/c, USB прошёл несколько этапов своего становления, и ныне мы ожидаем появления стандарта USB 3.2 c пропускной способностью более 1 Гбит/c. При этом разъём USB имеет различные формы и модификации, описанию которых я и посвящу данный материал, в котором расскажу, какие существуют варианты разъёмов USB, какова их специфика и для каких целей предназначены универсальные последовательные шины.

Основные версии разъёмов USB

Существуют три основные виды разъёмов USB (USB 1.0, USB 2.0, USB 3.0), при этом каждая из версий пережила ещё несколько своих спецификаций. До появления вида 1.0 официально существовали спецификации ЮСБ номер 0. 7, 0.8, 0.9, и даже 0.99. Спецификация 1.0 имела ответвление 1.1, которое стало первым действительно массовым и популярным разъёмом ЮСБ. Современная спецификация 3.0 продолжила своё развитие в версии 3.1, также к выходу готовится спецификация 3.2.

При этом каждая из основных спецификаций имеет свои характерные черты, на которых я и заострю ваше внимание.

Разъём USB 1.0

Как известно, появление разъёма ЮСБ стало ответом на желание различных IT-компаний (Intel, Microsoft и т.д.) расширить функциональность компьютера, конгруэнтно подключить к ПК мобильный телефон, а также сделать новый разъём простым и удобным для пользователя.

Увидев свет в середине 90х годов, разъём USB поначалу был не очень популярен. Юмористы даже придумали параллельную расшифровку его аббревиатуры как «Useless Serial Bus» (бесполезная последовательная шина). Тем не менее, пройдя несколько этапов своего становления, версия ЮСБ 1.1 начала завоёвывать рынок в конце 90х годов.

Характеристики данной спецификации были более чем скромные: низкая скорость передачи (12 Мбит/c), максимальная длина кабеля в 5 метров, напряжение периферийных устройств в 5 вольт и максимальный ток в 500 мА. По внешнему виду она практически не отличалась от своего наследника — разъёма вида 2.0.

Разъём USB 2.0

Наибольшее распространение, массовость и популярность приобрёл ЮСБ-шнур 2.0 (тип А), который был выпущен весной 2000 года. В большинстве современных стационарных компьютеров и лептопов стоят несколько таких разъёмов, через которые мы подключаем к ПК различные периферийные устройства – от принтера, флешки, клавиатуры до обычной компьютерной мышки.

Скорость работы интерфейса Ю-ЭС-БИ 2.0 составляла неплохую цифру — в 480 Мбит/c, что позволило с максимальной пользой задействовать его в современной компьютерной технике.

Разъём USB 3.0

Данная версия спецификации появилась в 2008 году, и с тех пор активно внедряется в функционал современных ПК. Скорость передачи данных здесь существенно возросла – до  5 Гбит/c, увеличилась сила тока (до 900 мА), что позволило питать больше устройств от одного порта.

Разъёмы ЮСБ версии 3.0 легко отличить от других разъёмов —  они окрашены в синий цвет (изредка в красный), и сразу бросаются в глаза.

Совместимость разъёмов USB

Если вести речь о совместимости разъёмов ЮСБ друг с другом, то первый и второй вид разъёма ЮСБ совместимы друг с другом. Если подключить устройство, созданное для работы с ЮСБ 2.0 в разъём 1.1, то пользователь получит системное сообщение о том, что данное устройство может работать быстрее (работать оно будет, хотя и не так быстро, как было бы с 2.0).

Разъёмы ЮСБ 2.0 и 3.0 также частично совместимы, вы можете спокойно воткнуть устройство, предназначенное для разъёма 2.0 в разъём 3.0, и оно будет работать. При этом устройство, предназначенное для разъёма вида 3.0 в разъём 2.0 вы воткнуть не сможете.

Виды разъёмов USB

Также существуют различные версии разъёмов USB. Ниже я опишу наиболее часто встречающиеся варианты.

USB 2.0, тип А

Наиболее массовый вариант, который можно встретить практически у любого пользователя ПК. Он износоустойчив, обладает высоким запасом прочности, выдерживает огромное количество подключений, обладает «защитой от дурака» (вы не сможете воткнуть его обратной стороной). При этом в портативной технике обычно не используется, так как обладает внушительными, как для данных устройств, размерами.

Популярный ЮСБ 2.0 тип А

USB 2.0, тип B

Обычно обладает трапециевидной (или квадратной) формой. Также обладает немалыми размерами, потому применяется в относительно больших периферийных устройствах (сканеры, принтеры и т.д.).

Мini USB 2.0 (модификация типа B)

Обладая уменьшенными (по сравнению с вышеперечисленными разъёмами) габаритами, применяется преимущественно в портативной технике (к примеру, в плеерах, переносных винчестерах, картридерах и др.). Имеет 5 контактов, а не 4 как классический ЮСБ, при этом 1 контакт не используется.

К недостаткам относится подверженность к разрушению (с активным использованием разъёма последний регулярно выходит из строя).

Micro USB 2.0 (модификация типа B)

Улучшенный вид разъёма Mini USB. Имеет минимальные размеры, и отлично подходит для целого ряда небольших устройств – от мобильных телефонов и планшетов до цифровых камер. При этом гарантирует отличный контакт, износоустойчив, имеет хорошие перспективы стать универсальным типом разъёма для абсолютного большинства электронных устройств.

Отличить Micro USB (рассматриваемый разъём) от Mini USB достаточно просто. Micro USB имеет две защёлки на задней стороне, которых разъём Мini USB лишён.

USB 3.0 (тип А)

Модерный стандарт ЮСБ 3.0 A, вследствие большей скорости работы, активно применяется в ноутбуках и стационарных компьютерах последнего поколения.

USB 3.0 (тип B)

Шнуры и устройства данной версии уже не подключить к стандартному разъёму ЮСБ 2.0. Данный тип разъёма применяется при работе устройств с высокой производительностью.

Micro USB 3.0

Применяется для работы скоростных SSD накопителей, внешних скоростных накопителей, обеспечивает очень качественные соединения.

Видео

Основные форматы ЮСБ разъёмов, применяемые сегодня – это до сих пор самые массовые версии USB 2. 0, и активно применяемые в современных устройствах версии USB 3.0. Прогресс не стоит на месте, и довольно скоро нас ожидает появление версии ЮСБ 3.2, который позволит поднять скорость работы с данными до 1 Гбит/c. Очередная ступенька в развитии популярного интерфейса уже не за горам

Автор Дмитрий Опубликовано Обновлено

Разработан новый стандарт USB с симметричным кабелем и разъемом

| Поделиться Завершена разработка нового разъема USB, который позволит больше не заботиться о выборе конца подключаемого кабеля и перевороте разъема. Интерфейс будет полностью симметричным. Первые устройства с новым разъемом ожидаются в продаже в начале 2015 г.

Консорциум USB Implementers Forum, отвечающий за технологию USB, завершил разработку нового разъема — USB Type-C. Спецификация была опубликована рабочей группой, в которую вошли Hewlett-Packard, Intel, Microsoft, Renesas Electronics, STMicroelectronics и Texas Instruments.

Спецификация USB Type-C описывает симметричный разъем для подключения USB-кабеля к ноутбуку, смартфону, планшету, цифровой камере и другой электронике. Симметричный разъем позволит подключать штекер кабеля любой стороной, не переворачивая его. Ни один из существующих разъемов USB не является симметричным. Это вынуждает пользователя либо заранее смотреть на штекер и помещать его в разъем соответствующим образом, либо переворачивать штекер, если поместить его в разъем с первого раза не удается.

Это неудобство было решено Apple в новом фирменном разъеме Lighting, которым она оснащает свои смартфоны и планшеты, начиная с iPad 4 и iPhone 5.

Но что более важно, спецификация USB Type-C предлагает создавать симметричным не только разъем, но и кабель. То есть пользователь сможет произвольно подключать любой конец кабеля, например, к адаптеру питания или ноутбуку, а другой — к мобильном устройству. Иными словами, разъемы на обоих концах USB-кабеля будут одинаковыми.

Размер нового разъема составляет 8,4 x 2,6 мм, что примерно соответствует габаритам разъема Micro-USB, широко распространенном в мобильной электронике (в частности, в смартфонах и планшетах на базе Android).


Разъем USB Type-C

В консорциуме утверждают, что новый разъем обладает и компактными размерами, что делает его подходящим для тонких смартфонов и планшетов, и достаточной прочностью и долговечностью, чтобы обеспечить долгую службу в ноутбуках (до 10 тыс. циклов механического подключения и отключения).

Заменит ли цифровая копия оригинал водительского удостоверения?

ИТ в госсекторе


Вверху: кабель с новым разъемом USB Type-C на обоих концах, внизу: современный кабель USB с разными разъемами на концах

Стандарт USB Type-C подходит не только для передачи данных (со скоростью до 10 Гбит/с), но и для зарядки мобильной электроники, обеспечивая электрическую мощность до 100 Вт. Наконец, новый стандарт полностью совместим со стандартами предыдущих поколений, включая разнообразные виды разъемов на втором конце. То есть, например, производитель может выпустить кабель, на одном конце которого будет полноразмерный разъем USB 3.1 или USB 2.0, а на втором — новый разъем Type-C.

Брэд Сондерс (Brad Saunders), председатель рабочей группы USB 3.0 Promoter Group, заявил, что новый стандарт с нетерпением ждали все участники рынка электроники. «Новая спецификация стала кульминацией плодотворной совместной работы ведущих игроков рынка», — сообщил он.

В консорциуме рассчитывают, что первые устройства с поддержкой нового разъема USB Type-C появятся на рынке в начале 2015 г.

Сергей Попсулин



Спецификация кабеля и разъема USB Type-C®

Спецификация кабеля и разъема USB Type-C

®

В связи с постоянным успехом интерфейса USB существует потребность в адаптации технологии USB для обслуживания новых вычислительных платформ и устройств, поскольку они стремятся к меньшему, более тонкому и легкому форм-фактору. Многие из этих более новых платформ и устройств достигли точки, когда существующие USB-разъемы и штекеры препятствуют инновациям, особенно с учетом относительно больших размеров и ограничений внутреннего объема версий USB-разъемов Standard-A и Standard-B.Кроме того, по мере развития моделей использования платформы требования к удобству использования и надежности повысились, а существующий набор разъемов USB изначально не был разработан для некоторых из этих новых требований. Эта спецификация предназначена для создания новой экосистемы USB-разъемов, которая отвечает растущим потребностям платформ и устройств, сохраняя при этом все функциональные преимущества USB, которые составляют основу для этого самого популярного межсоединения вычислительных устройств.

ОГРАНИЧЕННАЯ АВТОРСКАЯ ЛИЦЕНЗИЯ

USB 3.0 Промоутеры предоставляют условную лицензию на авторские права в соответствии с авторскими правами, воплощенными в Спецификации кабеля и разъема USB Type-C ® , на использование и воспроизведение Спецификации с единственной целью и исключительно в той мере, в какой это необходимо для оценки целесообразности реализации Спецификации. в продуктах, которые соответствовали бы спецификации. Не ограничивая вышеизложенное, использование Спецификации с целью подачи или изменения любой патентной заявки для целей Спецификации или продуктов, совместимых с USB, не разрешено.За исключением этой явно выраженной лицензии на авторское право, никакие другие права или лицензии не предоставляются, включая, помимо прочего, любые патентные лицензии. Для получения каких-либо дополнительных лицензий на интеллектуальную собственность или лицензионных обязательств, связанных со Спецификацией, сторона должна заключить Соглашение с пользователями USB 3.0. ПРИМЕЧАНИЕ. Используя Спецификацию, вы принимаете эти условия лицензии от своего имени, а в случае, если вы делаете это в качестве сотрудника, от имени своего работодателя.

USB Type-C

® Ключевые сообщения
  • Тонкий и изящный разъем, специально разработанный для мобильных устройств, но достаточно прочный для ноутбуков и планшетов
  • Возможность изменения ориентации вилки и направления кабеля
  • Поддерживает масштабируемую мощность и производительность для будущего решения
USB Type-C
® и USB-C ® являются зарегистрированными товарными знаками USB Implementers Forum.

USB Type-C

® Программа соответствия

Спецификацию USB Type-C ® можно найти в библиотеке документов. Теперь доступно тестирование USB Type-C ® . Для получения дополнительной информации о тестировании USB Type-C ® посетите раздел соответствия USB Type-C. Информацию о том, как зарегистрировать продукт для тестирования, можно найти здесь.

Помимо прохождения тестирования на соответствие стандарту USB-IF и включения своих продуктов USB Type-C ® в список интеграторов, компании, желающие использовать сертифицированные логотипы USB, должны иметь действующее лицензионное соглашение о товарных знаках USB-IF.Все примеры реализации и эталонные проекты, содержащиеся в этой Спецификации, включены как часть ограниченной патентной лицензии для тех компаний, которые подписали Соглашение о внедрении USB 3.0.

USB Type-C

® Руководство по языку, продукции и упаковке

Руководство по использованию кабеля и разъема USB Type-C ® и упаковке можно загрузить здесь.



различных типов USB-портов и кабелей (тип A, B, C, USB 1.x, 2.x, 3.x и т. д.)

До 1995 года большинство компьютерных периферийных устройств, таких как мыши и клавиатуры, имели разъемы mini-DIN. Универсальная последовательная шина (USB), выпущенная в 1995 году, навсегда изменила компьютеры.

Как партнер Amazon я зарабатываю на соответствующих покупках.

Форум разработчиков USB (USB-IF) был создан Intel в сотрудничестве с другими компаниями для стимулирования внедрения USB.

Проще говоря, USB — это набор спецификаций подключения, обеспечивающих передачу питания и данных между электронными устройствами.

Такой отраслевой стандарт позволяет компьютерной периферии и другой электронике автоматически работать на миллиардах устройств в режиме plug and play.

Ежегодно на рынок поступают миллиарды USB-продуктов. В наши дни практически все компьютеры и ноутбуки оснащены портами USB.

USB используется во всем: от мышей и клавиатур до устройств хранения данных и зарядных кабелей. Никакой другой стандарт подключения не оказал большего влияния на компьютеры, и в ближайшее время он не исчезнет.

USB-IF продолжает развивать и совершенствовать стандарт USB. На горизонте мир может ожидать различных улучшений скорости и мощности.

В этой статье мы рассмотрим различные типы USB, классифицированные по скорости передачи данных и размеру.

Типы USB по скорости

Различные версии спецификации USB варьируются от USB 1.x до USB 3.1 и выше (есть даже версия USB4, представленная в 2019 году).

Эти типы USB описывают скорость передачи данных и технические характеристики.Как правило, основным отличием поколений является повышенная скорость передачи данных.

Другие параметры, такие как энергопотребление и доступность питания, также время от времени меняются.

  1. USB 1.x

USB 1.0 появился на рынке в январе 1996 года с ограниченной скоростью передачи данных. На максимальной скорости стандарт обеспечивал скорость 1,5 Мбит/с и не позволял использовать удлинители.

Скорость внедрения USB 1.0 резко упала из-за ограничений по мощности и нескольких других проблем.Однако USB 1.1 появился на рынке в августе 1998 года и открыл эру USB.

К тому моменту стандарт приняли миллионы людей. Эта версия стандарта включала от 1,5 Мбит/с на низкой скорости до 12 Мбит/с на полной скорости . В то время USB привел к тому, что производители удалили устаревшие порты с компьютеров.

  1. USB 2.0

USB-IF официально ратифицировал спецификацию USB 2.0 в 2001 году. По своему замыслу USB 2.0 поддерживал диапазон низкой и полной пропускной способности USB 1.x.

Однако в этой версии стандарта реализована максимальная скорость 480 Мбит/с . Различные улучшения и дополнительные решения сопровождали USB 2.0.

Например, появились разъемы mini-A и mini-B, а также USB On-The-Go. Новая спецификация зарядки аккумуляторов позволила создать специализированные зарядные устройства.

Более высокий ток также обеспечивает скорость зарядки 1,5 А на устройствах. USB 2.0 еще больше увеличил популярность стандарта подключения.

  1. USB 3.0

Спецификация USB 3.0 была впервые описана в ноябре 2008 года. К 2010–2011 годам устройства USB 3.0 начали появляться на рынке для потребителей и предприятий.

Обновленный стандарт содержит ряд заметных улучшений. Это включало все, от более высокой скорости передачи данных до более низкого энергопотребления и более высокой выходной мощности.

К счастью, USB-IF сделал стандарт обратно совместимым с USB 2.0 Максимальная скорость передачи 5,0 Гбит/с превзошла предыдущую сгенерированную в геометрической прогрессии.

Преимущества, связанные с USB 3.0, говорят сами за себя. Стандарт получил широкое распространение в компьютерах и периферийных устройствах с момента первого выпуска.

  1. USB 3.1

В июле 2013 года был выпущен обновленный стандарт USB 3.1. Эта конкретная версия стандарта подразделяется на Gen 1 или Gen 2.

В этом случае скорость является основным отличием двух классификаций.Gen 1 основан на оригинальной спецификации USB 3.0 SuperSpeed ​​с максимальной скоростью 5 Гбит/с.

Пользователи должны считать это ребрендингом USB 3.0. С другой стороны, USB 3.1 Gen 2 поддерживает SuperSpeed+ со скоростью передачи данных 10 Гбит/с . Увеличение скорости передачи является главным преимуществом Gen 2, в частности.

  1. USB 4

В 2019 году был предложен новейший стандарт SuperSpeed+ и Thunderbolt 3 USB4. Этот может достигать скорости 40 Гбит/сек.

Типы USB по размеру и разъему

Конечно, для работы стандарта USB требуются различные разъемы и порты. Отдельные порты работают с заданной спецификацией USB и типом порта.

Затем периферийные устройства имеют спецификацию USB и совместимый тип разъема. В настоящее время USB Type-C является популярным универсальным разъемом и портом. Однако различные порты и разъемы используют стандарт USB для подключения устройств и периферийных устройств.

Мы будем использовать следующую схему для каждого типа по размеру:

  1. USB-A

Пожалуй, ни один другой разъем не пользуется большей популярностью, чем USB Type-A.Большинство компьютеров и ноутбуков оснащены портом USB Type-A.

Точно так же большинство USB-кабелей имеют разъем типа A на одном конце. Все знают, как выглядит порт или разъем USB Type-A, независимо от того, знают они его название или нет.

Мыши, клавиатуры, зарядные кабели и множество других кабелей используют разъем типа A на одном конце.

Компьютеры могут иметь от двух до пяти или более портов типа A для периферийных устройств. Хотя разные спецификации USB имеют разные настройки контактов, фактическая форма Type-A остается неизменной.

  1. USB-B

USB Type-B обычно используется в принтерах и сканерах. Хорошо это или плохо, разъем и порт Type-B не так распространены, как Type-A.

Некоторые даже называют его разъемом принтера. Назвать этот конкретный разъем наименее распространенным типом USB было бы несложно. Независимо от этого, Type-B передает как питание, так и данные или только питание в зависимости от конкретных требований использования.

  1. Мини-USB

В то время как Type-B может считаться кабелем принтера, Mini-USB лучше всего описывается как кабель цифровой камеры.

В 2000 году Mini-USB был выпущен вместе со спецификацией USB 2.0. Разъемы Mini-A и Mini-B были обычным явлением в начале-середине 2000-х годов.

Ранние цифровые камеры, смартфоны и даже планшеты в значительной степени зависели от Mini-B для передачи данных. Вскоре Mini-B завоевал известность по сравнению с разъемом Mini-A, и последний практически исчез.

  1. Микро-USB

USB-IF выпустила разъемы Micro-USB в январе 2007 года.При выпуске они измерили половину толщины разъемов Mini-USB.

Такой небольшой размер сделал эти разъемы Mini-A и Mini-B невероятно популярными. Подавляющее большинство смартфонов и камер оснащены портами Micro-USB.

Подобно Mini-USB, порт и разъем Micro-B превзошли Micro-A. Разъемы обычно допускают как передачу данных, так и зарядку устройства на высоких скоростях.

  1. USB-C

USB Type-C, выпущенный в 2014 году, считается идеальным разъемом и портом.Type-C — это реверсивный разъем, рассчитанный на будущее.

В отличие от предыдущих разъемов USB, пользователям больше не нужно уделять пристальное внимание подключению устройств. Кабель соответствует спецификации USB 3. 1 с повышенной скоростью передачи данных и подачей питания.

24 контакта размещены в двустороннем разъеме для максимальной гибкости. Когда USB-IF анонсировала USB-C, этот новый разъем получил широкое признание. В настоящее время более гибкий и мощный разъем недоступен.

Заключительные слова

От компьютеров и мобильных устройств до периферийных устройств и кабелей для зарядки — USB везде. USB 2.0 по-прежнему широко используется сегодня, но со временем от него отказываются в пользу USB 3.x и выше.

Разъем USB-A продолжает занимать место в компьютерах и ноутбуках в качестве дополнительных портов. Кроме того, Micro-B зависает из-за того, насколько популярен порт для старых смартфонов и планшетов.

USB-C продолжает набирать популярность и является золотым стандартом разъемов.

USB везде, и в ближайшем будущем он не исчезнет. В конце концов, средний человек использует несколько портов USB и периферийных устройств каждый день.

Потребители не могли заряжать свои устройства или использовать свои компьютеры без USB-стандартов и разъемов. Остается посмотреть, какие еще разработки будут сделаны, связанные с USB.

Опять же, USB-IF продолжает развивать более высокие скорости передачи данных и возможности подачи питания. Разъем USB Type-C, вероятно, не сильно изменится, но основные возможности изменятся.

Что такое USB-C? Объяснитель

Приземление на единый стандарт, чтобы управлять всеми ими, является труднодостижимой целью в области персональных технологий. В лучшем случае вы окажетесь в войне форматов, и одна фракция выйдет победителем на несколько лет, пока ее не уничтожит совершенно новая технология. VHS съел Betamax, а затем был вытеснен DVD, который исчез перед лицом Blu-ray (стандарт, который сам вытеснил своего главного конкурента, HD DVD), который теперь столкнулся с собственной смертью от рук потоковых онлайн-сервисов.

Но USB-C отличается — и, возможно, он даже настолько универсален, как предполагает его аббревиатура (универсальная последовательная шина). Порты USB Type-C теперь можно найти на самых разных устройствах, от простых внешних жестких дисков до высококлассных ноутбуков и новейших смартфонов. Хотя все порты USB-C выглядят одинаково, не все предлагают одинаковые возможности. USB-C теперь может быть повсеместным, но он не везде выполняет одни и те же функции. Отнюдь не.

Вот руководство обо всем, что может сделать USB-C, и о том, какие из его функций следует учитывать при покупке следующего устройства USB-C.


Что такое USB-C?

USB-C — стандартный разъем для передачи данных и питания по одному кабелю. Разъем USB-C был разработан Форумом разработчиков USB (USB-IF), группой компаний, которая на протяжении многих лет разрабатывала, сертифицировала и поддерживала стандарт USB. В состав USB-IF входят более 700 компаний, среди которых Apple, Dell, HP, Intel, Microsoft и Samsung.

Такое широкое признание крупными компаниями важно, потому что это одна из причин, почему USB-C так легко принят производителями ПК.Сравните это с более ранними разъемами Lightning и MagSafe, продвигаемыми Apple (и разработанными), которые имели ограниченное признание за пределами продуктов Apple и устарели в немалой степени благодаря USB-C.


USB-C похож на Micro USB?

Разъем USB-C на первый взгляд похож на разъем micro USB, хотя он имеет более овальную форму и немного толще, чтобы обеспечить его лучшую функцию: переворачиваемость.

Подобно Lightning и MagSafe, разъем USB-C не имеет ориентации вверх или вниз.Выровняйте разъем правильно, и вам никогда не придется переворачивать его, чтобы подключить; «правильный путь» всегда вверх. Стандартные кабели также имеют одинаковые разъемы на обоих концах, поэтому вам не нужно разбираться, какой конец куда подключать. Это не относится ко всем кабелям USB, которые мы использовали в течение последних 20 лет. В большинстве случаев у вас есть разные разъемы на каждом конце.


USB-C и USB 3.2: цифры под портом

Сложность USB-C связана с номерами, которые прикрепляются к портам.Наиболее распространенная скорость, на которую рассчитаны разъемы USB-C, составляет 10 Гбит/с. (Теоретически скорость 10 Гбит/с в два раза выше, чем у оригинального USB 3. 0.) Порты USB-C, поддерживающие эту пиковую скорость, называются «USB 3.2 Gen 1×2».

Незначительная проблема заключается в том, что порты USB со скоростью 10 Гбит/с также могут существовать в оригинальной, более крупной форме (прямоугольники USB Type-A, которые мы все знаем), и называются «USB 3.2 Gen 2×1». Однако, за исключением некоторых настольных компьютеров, чаще можно увидеть USB-порты со скоростью 10 Гбит/с с физическими разъемами Type-C.Примечание. Некоторые старые порты USB-C поддерживают максимальную скорость всего 5 Гбит/с, поэтому важно искать обозначение «USB 3.2 Gen 1×2» или «10 Гбит/с», чтобы убедиться, что данный порт USB-C поддерживает передачу 10 Гбит/с. Тем не менее, все эти порты обратно совместимы, только на скорости самого медленного элемента.

Еще не запутались? Еще больше усложняет ситуацию: схема нумерации USB 3 постоянно менялась с 2019 года, что сделало ссылки на эти порты чем-то вроде болота. До прошлого года многие порты USB-C поддерживали USB 3. 1 («USB 3.2» еще не существовало) в версиях Gen 1 и Gen 2, а в некоторых спецификациях по-прежнему упоминается старое название вместе с брендом SuperSpeed. Сбивая с толку, USB-IF решил отказаться от использования «USB 3.1» в пользу этих различных разновидностей USB 3.2, как показано ниже в этой удобной таблице декодера…

Обозначения USB 3.2, USB 3.1 и SuperSpeed, которые вы видите выше в каждой строке, эквивалентны, но отличаются только названием. Если вы видите этикетку USB 3.1, лучше узнать максимальную скорость передачи данных порта непосредственно у производителя устройства или торгового посредника.

Как видно выше, некоторые порты USB-C используют спецификацию USB 3.2 Gen 2×2 с максимальной скоростью 20 Гбит/с. USB-IF выбрал «2×2», потому что этот стандарт удваивает количество линий передачи данных в кабеле USB-C для достижения скорости передачи 20 Гбит/с. Эти порты не были широко доступны, хотя сборщики и модернизаторы ПК могут найти их на некоторых материнских платах для настольных ПК высокого класса. Они, вероятно, отойдут на второй план по мере развития 2021 года в пользу другого нового варианта портов USB-C, поддерживающего USB4 (подробнее о котором чуть позже).


Основная поддержка: множество функций USB-C

Вы можете думать о своем старом порте USB Type-A просто как о порте данных для подключения дисков или периферийных устройств, таких как мыши. Но USB-C, в зависимости от реализации конкретного порта, может гораздо больше. Одним из наиболее полезных свойств USB-C, разработанным таким образом, является обеспечение достаточной мощности для зарядки хост-устройства, например ноутбука или смартфона. Фактически, многие легкие ноутбуки с портами USB-C используют их вместо традиционного бочкообразного разъема в качестве единственного варианта подключения адаптера переменного тока.

Поддержка USB-C для одновременной отправки видеосигналов и питания означает, что вы можете подключиться к собственному устройству DisplayPort, MHL или HDMI и подключить его к любому другому устройству, если у вас есть подходящий адаптер и кабели. (Подробнее об адаптерах см. ниже.) Спецификация USB-C даже учитывает передачу звука через интерфейс, но до сих пор она не заменила 3,5-мм разъем для наушников на компьютерах в той же степени, что и на телефонах и планшетах.

Обязательно ознакомьтесь с техническими характеристиками любого ПК, который вы собираетесь купить, поскольку не все порты USB-C одинаковы.До сих пор все, что мы видели, поддерживают как передачу данных, так и подачу питания на подключенное устройство через USB-C (хотя и не обязательно для зарядки хост-устройства). Но хотя стандарт USB-C поддерживает подключение дисплеев DisplayPort и/или HDMI с помощью адаптера (по протоколу DisplayPort-через-USB), не каждый производитель ПК подключал порты к графическому оборудованию каждой системы. Некоторые порты USB-C в системе могут поддерживать подключение видеовыхода, а другие — нет; или никто не может. Важно смотреть на детали.


Thunderbolt 3 и 4: еще больше скорости на USB-C

Возможно, наиболее полезным протоколом, который может поддерживать порт USB-C, является Thunderbolt 3 или развивающийся Thunderbolt 4. Любой из них добавляет поддержку до 40 Гбит/с пропускная способность, а также сниженное энергопотребление и возможность передавать по интерфейсу до 100 Вт мощности.

Порт USB-C с поддержкой Thunderbolt 3 или 4 означает, что один кабель — это все, что вам нужно для подачи питания и передачи большого объема информации (включая видеоданные для двух дисплеев 4K с частотой 60 Гц) между двумя сложное устройство, такое как компьютер, чем быстро воспользовались многие производители ноутбуков.Некоторые модели MacBook Pro от Apple могут похвастаться четырьмя разъемами Thunderbolt 3, столько же, сколько мы видели на сегодняшний день, и это дает вам больше возможностей расширения, чем когда-либо было с более ранними версиями USB.

Теперь, как и в случае с DisplayPort через USB-C, не каждый порт USB-C, который вы видите, обязательно поддерживает Thunderbolt 3 или 4. Чтобы убедиться в этом, проверьте спецификацию или документацию устройства, чтобы узнать подробности о Thunderbolt. Некоторые устройства могут иметь более одного порта USB-C, и только некоторые из них поддерживают спецификацию Thunderbolt.

Эта неопределенность Thunderbolt изменится со стандартом USB4. Порты USB4, которые только начали появляться на разбросанных здесь ноутбуках в начале 2021 года, по умолчанию поддерживают скорости Thunderbolt 3, оставаясь при этом обратно совместимыми с USB 3. Они используют ту же форму физического разъема, что и USB-C.

Рекомендовано нашими редакторами

Кроме того, есть Thunderbolt 4, который мы также видели в некоторых ПК в последнее время. Он не предлагает каких-либо серьезных улучшений по сравнению с Thunderbolt 3 для большинства пользователей, и эти два протокола на первый взгляд кажутся похожими.Оба используют физический разъем USB Type-C и обеспечивают максимальную пропускную способность 40 Гбит/с, поэтому скорость здесь не проблема. И оба предлагают не менее 15 Вт и до 100 Вт зарядной мощности.

Способ, которым Thunderbolt 4 развивает Thunderbolt, заключается в удвоении минимальных требований к видео и данным Thunderbolt 3. Thunderbolt 4 будет поддерживать отправку видеосигнала на два дисплея 4K или на один дисплей 8K, в то время как Thunderbolt 3 требуется только для поддержки один дисплей 4K. Кроме того, в то время как системы Thunderbolt 3 должны поддерживать скорость передачи данных только 16 Гбит/с через PCI Express, Thunderbolt 4 удвоит это требование до 32 Гбит/с.Это может принести пользу пользователям, которые регулярно переносят гигантские видеофайлы или файлы данных с накопителей на свой ПК для редактирования.


Адаптеры и кабели

USB-C электрически совместим со старыми портами USB 3.0. Но из-за новой формы порта адаптеры или кабели с соответствующими штекерами действительно необходимы, если вы хотите подключить что-либо, что не имеет овальной формы USB-C.

Иногда к ним прилагается новый ноутбук; в других случаях вам, возможно, придется приобрести их отдельно.Apple, например, продает различные USB-кабели и адаптеры для подключения USB-C к другим технологиям, таким как Lightning или Ethernet. Вы также можете найти различные из них для ПК, если вы просматриваете интернет-магазины. Некоторые даже поддерживают более старые или более эзотерические протоколы, чтобы гарантировать, что устройство, которое у вас есть много лет назад, будет работать на современном оборудовании. Например, легко найти адаптеры USB-C-to-DVI, но мы также сталкивались с некоторыми, которые разделены на два последовательных соединения RS-232.

Хорошей новостью является то, что если вы купите пару обычных кабелей USB-C, они будут работать со всем, что поддерживает USB-C, независимо от поколения.Обратите внимание, однако, что это не распространяется на Thunderbolt. Хотя Thunderbolt 3 и 4 используют физический разъем USB-C, вам потребуется соответствующий кабель Thunderbolt, чтобы гарантировать совместимость и полную скорость. Этот кабель будет иметь разъем USB-C на обоих концах, но с символом молнии на каждом. Это также будет значительно дороже, чем стандартный USB-C. Опять же, см. наш учебник по Thunderbolt 4, чтобы узнать больше о проблемах с кабелем.

Кроме того, новые док-станции для ПК и док-станции для Mac теперь широко интегрированы с USB-C.Наличие только одного порта USB-C не проблема: вы можете найти решения для стыковки USB-C как от производителей ПК, таких как Dell и HP, так и от сторонних производителей аксессуаров, таких как Belkin и OWC. Эти док-станции могут заряжать ваш ноутбук, давать вам доступ к дополнительным портам (включая Ethernet, HDMI, USB 3.0 и VGA) и добавлять поддержку нескольких мониторов.


Вам нужен USB-C?

Наличие (или отсутствие) порта USB-C все чаще становится важным фактором при покупке ПК.Если вы купите ультратонкий ноутбук, он почти наверняка будет иметь как минимум один порт USB-C, который автоматически перенесет вас в экосистему. Если вы больше любите настольные компьютеры, вы наверняка найдете там порты, по крайней мере, один на панели ввода-вывода на стороне материнской платы и, вероятно, больше на высокопроизводительных и игровых настольных компьютерах. Некоторые настольные компьютеры и корпуса ПК вторичного рынка также помещают его на переднюю панель. (Однако любители настольных компьютеров должны знать, что для порта USB-C на передней или верхней части корпуса ПК потребуется специальный разъем USB-C на конце материнской платы, и они будут только на материнских платах последних моделей. )

Даже если вам сейчас не нужен USB-C, он понадобится в ближайшее время. Мы лишь слегка коснулись возможностей USB-C, но одно можно сказать наверняка: новое поколение кроссплатформенных разъемов быстро вытесняет старую гвардию, точно так же, как оригинальный стандарт USB заменил Apple Desktop Bus (ADB), FireWire. , параллельный, PS/2, SCSI и последовательный порты на компьютерах Mac и ПК. USB-C — это действительно один порт, способный управлять ими всеми.

Лучшие концентраторы USB и USB-C

Портативный концентратор данных Anker с 3 портами USB 3.0 и портом Ethernet

Anker 7-портовый USB 3.0 Алюминиевый портативный концентратор данных с адаптером питания

Anker USB 3.0 4-портовый портативный алюминиевый концентратор с 2-футовым кабелем USB 3.0

Нравится то, что вы читаете?

Подпишитесь на информационный бюллетень Tips & Tricks , чтобы получить советы экспертов, чтобы получить максимальную отдачу от вашей технологии.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности.Вы можете отказаться от подписки на информационные бюллетени в любое время.

Какой из них вам нужен для вашего продукта?

Часто ли вы путаете USB типа A с USB типа C или B?

Во всем мире постоянно растут последние данные о количестве пользователей смартфонов. В 2020 году общее число пользователей смартфонов во всем мире выросло до 3,5 миллиардов. Поскольку мы видим, что все больше пользователей смартфонов получают доступ к новейшим устройствам, мы видим, что все больше людей используют порт USB C .

Несмотря на это изменение, многие люди по-прежнему находят различные типы USB запутанными.Ниже у нас есть руководство, которое поможет вам лучше понять , что отличает USB-C, A и B от .

Различные определения USB

Прежде чем мы продолжим, мы хотим объяснить вам типы разъемов USB. Во-первых, давайте уделим минуту, чтобы определить, что означает тип USB. Термин «USB» или «тип USB» может означать множество вещей.

Во-первых, это разъемы на конце USB-кабеля. Во-вторых, USB также относится к порту, к которому мы подключаем USB-кабель.Наконец, тип USB может означать сам кабель.

Когда вы имеете в виду кабель, вы часто будете называть его по имени разъема, который не является концом USB-A. Причина этого в том, что USB type-A уже является часто используемым USB-портом/разъемом. Таким образом, вы различаете кабель по типу USB на другом конце.

Например, у вас есть USB-кабель с USB-A на одном конце и USB-C на другом. Когда вы используете этот кабель, вы называете его кабелем USB-C.

С учетом сказанного давайте обсудим различные разъемы USB.

Идентификация

Различные типы разъемов USB

Теперь приступим к изучению различных типов разъемов USB. Самым основным и распространенным является разъем USB-A:

.

Разъем USB-A

Иногда люди называют USB-разъем «штекерным» портом. Они подключают его к «женскому» порту, если хотят его использовать. Эти разъемы также могут быть классифицированы как USB 2.0, которые часто окрашены в черный цвет, или USB 3.0, которые часто окрашены в синий цвет.

Поскольку сегодня большинство людей используют USB 3.0, мы сосредоточимся только на этой группе разъемов USB. Порт USB-A 3.0 — это распространенный тип разъема USB, который используется в более новых версиях персональных компьютеров. Вы также часто увидите его на другом конце кабеля USB 3.0.

Однако для большей части электроники вы обнаружите, что они имеют разъем USB типа A. Они часто используются для подключения больших аппаратных средств к меньшим машинам. Большинство шнуров соединяют некоторые модели ноутбуков с такими вещами, как HD PVR, и имеют порт USB 2.0 порт.

Разъем USB-B

Разъем USB Type-B немного меньше похож на разъем USB A и USB-C. Штыревой порт не такой широкий, как порт USB A, а также имеет крошечное прямоугольное отверстие посередине.

Они часто используются для подключения устройств к внешним компонентам, таким как жесткие диски, оптические приводы и даже принтеры.

Разъем USB-C

Разъем USB-C имеет более плоский и меньший штекерный порт.Отверстие в середине порта, в которое будут входить маленькие контакты разъема, представляет собой маленькое плоское овальное отверстие. Разница между штыревыми портами USB-A и USBC заключается в том, что разъемы USB-A намного больше, чем разъемы USB-C.

Этот разъем имеет 24-контактную структуру, впервые разработанный и опубликованный еще в 2014 году. Разъем USB-C является двусторонним, что делает его более удобным для пользователя. Эта универсальность делает его наиболее широко используемым портом на новейших смартфонах и ноутбуках.

Микро-USB

Посмотрите на свой телефон и проверьте, какой формы у него разъем для зарядки. Micro USB — наиболее распространенный тип порта, который использовался производителями смартфонов до USB-C.

Micro USB создан объединением компаний, в частности Intel, Microsoft, Compaq и IBM. Они разработали его для таких устройств, как офисные принтеры, устройства GPS, цифровые камеры и другое офисное оборудование.

Мини-USB

Если у вас есть продукт из Японии, у вас, вероятно, есть кабель Mini USB для него. Mini USB имеет уникальную комбинацию формы и контактов. Это квадрат с расклешенными нижними краями, фирменный разъем японских камер.

Впервые он был запущен в 2000 году и изначально предназначался для работы с небольшой электроникой. В камерах, первых КПК и мобильных телефонах чаще всего использовался Mini USB.

Обратите внимание, что гнездовые порты, соответствующие каждому типу USB, являются соответствующими портами для каждого типа. Например, гнездовой порт Micro USB является совместимым портом для разъема Micro USB. Термины «папа» и «мама» используются только для обозначения разъема и порта.

Различия в скорости передачи данных

Новейший тип USB Type-C имеет впечатляющие стандарты, такие как быстрая передача данных.Последняя на сегодняшний день версия USB, а именно USB 3.2, позволяет передавать данные со скоростью до 20 Гбит/с.

Теперь вам может быть интересно, что такое USB 3.2. Как и USB 2.0 и 3.0, USB 3.2 — это номер поколения стандартов USB. Это относится к скорости передачи данных разъема USB, а не к его форме или размеру.

Подводя итог, можно сказать, что USB-C последнего поколения обеспечивает скорость передачи данных до 20 Гбит/с. Это может увеличиться до 40 Гбит/с с новым вариантом USB4.

Для сравнения, более старый USB-A может развивать скорость до 20 Гбит/с, только если он использует последние версии 3.2 технология. Большинство типов портов USB-B используют технологию 3.0. Поэтому они в основном имеют скорость передачи до 5 Гбит/с.

USB C, A и B: скорость зарядки

Если у вас есть смартфон с портом USB-C, вы, вероятно, заметили, что это устройство может заряжаться быстрее. Ваш порт USB-C также может передавать по интерфейсу мощность до 100 Вт. Вы не можете найти эти обновления в USB типах A и B. Это не все, что может USB-C, чего не могут USB-A и B. Порт USB-C также может поддерживать Thunderbolt.

Это означает, что вы можете использовать его не только для включения или передачи данных с устройств Apple. Это также означает, что добавлена ​​поддержка пропускной способности до 40 Гбит/с и снижено энергопотребление.

Почти половина смартфонов, выпущенных в 2020 году, оснащена портом USB-C. К 2022 году более 50 % вычислительных устройств, поддерживающих передачу данных, скорее всего, будут оснащены портом USB-C. Это хорошая новость для всех пользователей Android и iPhone.

Преимущество

USB-C по сравнению с USB A и USB B

Одной из причин популярности разъема USB C является его симметричная форма. Вы не ошибетесь, если вставите разъем USB C в его порт. Это не похоже на разъем USB типа A или B, который вы должны сначала проверить, прежде чем вставлять его в порт.

Еще одной причиной популярности USB-C является его применение на популярных устройствах. Многие первоклассные смартфоны, компьютеры и игровые приставки имеют порты USB Type-C. Сюда входят линейка Samsung Galaxy, MacBook Pro и Nintendo Switch.

Более 1000 технологических компаний, членов USB-IF, объединились для повсеместного внедрения этого нового разъема.Сюда входят такие крупные бренды, как Microsoft, Intel, Dell, Google, HP, Samsung и Apple. Поскольку они занимают лидирующие позиции, можно ожидать, что USB Type-C станет стандартным и наиболее часто используемым типом USB.

USB-A, B и C: в каких продуктах он чаще всего используется

Если вы не можете выбрать порт USB для своего продукта, вы можете обратиться к следующим спискам. Часто устройства с портом USB A:

  • Почти все настольные компьютеры, ноутбуки, другие компьютеры
  • Флэш-накопители или карты памяти
  • Большинство планшетов
  • Игровые приставки
  • Проигрыватели DVD и Blue-Ray
  • Смарт-телевизоры
  • Периферийные устройства, такие как клавиатуры и компьютерные мыши
  • Другие устройства, такие как эргономичная складная подставка-хаб

Разъемы USB типа B часто присутствуют в следующих устройствах:

  • Принтеры
  • Сканеры
  • Проекторы с портом USB типа B
  • Другие устройства, которые подключаются к вашему компьютеру

К устройствам, использующим USB C, относятся следующие:

  • Игровая консоль Nintendo Switch
  • Некоторые из последних смартфонов
  • Некоторые из последних ноутбуков
  • Концентратор USB-C для ноутбуков и смартфонов

Новейшие MacBook M1 Apple также используют USB-C. Тем не менее, многие продукты Apple имеют специальный порт компании — порты Lightning.

Статья по теме: USB-C и Lightning: в чем разница?

Найдите подходящий USB-порт для вашего устройства

На этом наше руководство по различным разъемам USB и типам портов заканчивается. Мы надеемся, что теперь у вас есть более четкое представление о различиях между USB-C, A и B.

Вы ищете технологическую компанию, которая поставит вам электронные детали или аксессуары? Не стесняйтесь ознакомиться с нашим широким выбором продуктов, таких как USB-кабели.Получите лучшее прямо здесь!

Разъемы USB 2.0 и 3.0 типа A

Разъемы

Stewart Connector USB 2.0 и USB 3.0 типа A предназначены для удовлетворения постоянно растущего спроса на небольшие, но надежные разъемы ввода-вывода, соответствующие стандартам универсальной последовательной шины. Разъемы Stewart Connector USB 3.0 полностью обратно совместимы с разъемами USB 2.0 и 1.0, что позволяет изменять конструкцию без необходимости обновления или замены ответного разъема. Линейка USB-разъемов Stewart известна своей надежностью, прочностью и универсальностью для всех приложений USB.

Технические характеристики

  • 30 микродюймов золота на контактах
  • USB 3.0 может передавать 5 Гбит/с
  • USB 2.0 может достигать 480 Мбит/с
  • Пиковый ток USB 3.0 — 1.8 А на контакт
  • Номинальный пиковый ток USB 2.0 — 1,5 А на контакт
  • Рабочая температура от -55°C до 85°C

Характеристики

  • Высокотемпературный пластик, используемый для пайки оплавлением или пайки волной припоя
  • Все конфигурации экранированы
  • Пайка через отверстие
  • Конфигурация розетки типа A для всех предложений USB
  • Возможность «подключи и работай», позволяющая вставлять и извлекать
  • с возможностью «горячего» подключения

Что такое USB-C?

Вкратце, USB-C — это новейший тип разъема, разработанный Форумом разработчиков USB (USB-IF), группой ведущих в отрасли компаний, таких как Apple, Intel и Microsoft, которые намеревались создать стандартные для отрасли спецификации для подключения. устройства.Стремясь объединить множество различных возможностей, ранее зарезервированных для конкретных кабелей, в один стандартный тип разъема, новые и быстро развивающиеся стандарты USB-IF заставляют многих людей задаваться вопросом, что же такое USB-C? Чтобы понять, что делает USB-C особенным, полезно понять его скромное начало.

Краткая история USB

Во время создания USB-IF в конце 1990-х годов современные вычисления только начинали расцветать, но технология интерфейса между машинами и периферийными устройствами отставала.USB-IF вмешался, чтобы создать стандартный тип разъема для замены множества последовательных или параллельных портов, а также проприетарных типов разъемов, которые появлялись на различных машинах. Увы, порт USB, каким мы его знаем, родился.

На протяжении многих лет были выпущены различные обновления протокола, увеличивающие скорость передачи данных и мощность, а также новые формы и размеры разъемов. На момент разработки USB-C в 2014 году существовало 11 различных типов разъемов USB, каждый из которых был разработан для определенных приложений, но в значительной степени физически несовместим друг с другом.Например, если вам нужно зарядить смартфон, вы, вероятно, воспользуетесь кабелем Micro USB, для подключения принтера потребуется кабель USB Type-B, а для загрузки изображений с цифровой камеры потребуется кабель Mini-B. USB-IF воссоздал ту самую проблему, которую они намеревались решить.

Амбиции USB-C

Так что же такое USB-C и какие проблемы он решает? Прежде всего, планируется сделать все предыдущие разъемы USB устаревшими. Что использует USB-C? USB-C уже используется многими ПК, планшетами и смартфонами, а также периферийными устройствами, такими как мониторы, флэш-накопители и жесткие диски.Все признаки указывают на то, что эта тенденция сохраняется отчасти из-за тонкого профиля USB-C, позволяющего внедрять его во все более тонкие и более функциональные устройства. Фактически, USB-C может стать стандартом даже за пределами области бытовой электроники, поскольку он начинает применяться в автомобильной промышленности для зарядки и передачи данных в автомобиле и имеет потенциал для зарядки бытовых устройств, таких как электрические бритвы. .

Если вы когда-либо пытались подключить стандартный USB-кабель к настенному зарядному устройству в темноте, несколько раз переворачивая кабель, чтобы найти правильную ориентацию, то следующий большой.Разъемы USB-C действительно двусторонние, то есть вы можете подключать их в любом положении. И хотя есть кабели с USB-C на одном конце и другим разъемом на другом, в будущем мы можем ожидать, что кабели USB-C на USB-C станут более распространенными по мере роста внедрения.

Каковы преимущества USB-C?

Таким образом, USB-C тонкий, обратимый и заменит все старые типы разъемов, но что может сделать USB-C? Разъем USB-C имеет 24 контакта по сравнению с 9 контактами в предыдущем поколении USB 3.0. Эти дополнительные контакты позволяют увеличить мощность, данные и видео. В то время как порты USB 3.0 и их 9 контактов были ограничены скоростью передачи 5 Гбит/с, USB-C может поддерживать скорость до 40 Гбит/с в зависимости от протокола. Вот где начинается запутанная часть.

В то время как USB Type-C относится к реверсивному типу разъема, возможности пропускной способности зависят от поддержки протокола, который варьируется от USB 2.0 при ничтожных 480 Мбит/с до 40 Гбит/с с кабелем Thunderbolt 3, Thunderbolt 4 или USB4. Вы найдете USB-C 2.0 на некоторых смартфонах и планшетах, что удобно для зарядки и синхронизации. На другом конце спектра вы найдете порты Thunderbolt 3 на высокопроизводительных компьютерах, таких как MacBook Pro.

Большинство портов USB-C компьютеров поддерживают стандарт USB 3.1 Gen 2 (также называемый USB 3.2 Gen 2×1), который поддерживает скорость 10 Гбит/с. Чтобы представить все это в перспективе, весь HD-фильм можно передать через USB-C 3.1 Gen 2 (10 Гбит/с) примерно за 30 секунд. Отсюда вы можете понять, насколько кропотливо медленная аналогичная передача через USB 2.0, и насколько молниеносно это будет через соединение Thunderbolt 3/USB 4 40 Гбит/с.

Итак, USB-C быстрее, не так ли?

Вся эта дополнительная поддержка полосы пропускания на USB-C, будь то 10, 20 или 40 Гбит/с , , не только хороша для передачи файлов на невероятных скоростях. Еще одним преимуществом USB-C является то, что он также поддерживает альтернативные режимы, такие как протоколы, отличные от USB, такие как DisplayPort или Thunderbolt 3. В то время как предыдущие версии USB могли поддерживать только данные, альтернативные режимы позволяют выполнять такие действия, как отправка видео через USB. -С кабели.Вы также не ограничены одним дисплеем. В зависимости от возможностей порта USB-C вашего компьютера к одному адаптеру USB-C можно подключить до 3 мониторов. Однако с этим вам нужно быть осторожным, поскольку не все устройства USB-C поддерживают альтернативный режим DisplayPort. Смартфоны USB-C редко его поддерживают, в отличие от большинства новых ноутбуков, но не обязательно для двух или трех дисплеев. Например, MacBook Pro может работать с двумя мониторами только через адаптер Thunderbolt 3, поскольку он не поддерживает многопотоковую передачу или MST (еще один протокол).К счастью, порты Thunderbolt 3 четко обозначены логотипом, который выглядит как молния, поэтому вы узнаете, когда он у вас появится.

Чтобы определить возможности порта USB-C, отличного от Thunderbolt 3, вам необходимо ознакомиться с техническими характеристиками вашего компьютера. Если он указан как поддерживающий «альтернативный режим» USB-C или «DisplayPort», то этот порт поддерживает как минимум один внешний монитор. В спецификациях также должно быть указано, какой стандарт USB он поддерживает, чтобы вы могли определить его максимальную скорость. Компьютеры с поддержкой USB 3.1 Gen 2 с альтернативным режимом без проблем управляет хотя бы одним монитором 4K вместе с другими вашими USB-устройствами. Производители аксессуаров, такие как Cable Matters, часто имеют линейку различных многопортовых адаптеров или док-станций, которые по-разному используют всю пропускную способность USB-C. Например, один адаптер может управлять двумя мониторами 4K 30 Гц, но иметь только порты USB 2.0, а другой может поддерживать один монитор 4K 30 Гц, а также иметь порты USB 3.0 и Gigabit Ethernet. Возможности безграничны. Растущая популярность USB-C будет по-прежнему упрощать поиск подходящего аксессуара для ваших нужд.

Можно ли заряжать ноутбук через USB-C?

Да! Это еще одно огромное преимущество USB-C. Ранее было описано, как цель USB-IF состояла в том, чтобы покончить с бесчисленным множеством разъемов и портов для различных целей. Это относится и к зарядным кабелям. Раньше только небольшие устройства, такие как мобильные телефоны или наушники, можно было заряжать с помощью USB-кабелей (у вас, вероятно, есть ящик, полный кабелей micro USB от каждого вашего устройства). Это связано с тем, что максимально поддерживаемый протокол зарядки USB составлял 5 В.Существует ряд проприетарных протоколов, не поддерживаемых USB, но это создало множество запутанных стандартов зарядки и аксессуаров. USB-C Power Delivery расширяет характеристики зарядки до 20 В при токе до 5 А или максимальной зарядке 100 Вт. Это значительное увеличение позволяет заряжать большие устройства, такие как ноутбуки, через USB-C. Например, 15-дюймовый MacBook Pro заряжается на 87 Вт. Для зарядки свыше 60 Вт вам необходимо убедиться, что вы используете кабель питания USB-C с электронной маркировкой или маркировкой.

Таким образом, USB-C позволяет заряжать большие устройства, такие как ноутбуки, но в целом USB-C заряжается быстрее? Ответ обычно, но это зависит от того, как это реализовано. Смартфоны высокого класса, такие как iPhone и Google Pixel, используют поддержку USB-PD для более высокого напряжения, поэтому они могут заряжаться намного быстрее, чем старые телефоны. Недостатком является то, что вам придется выложить больше денег за высоковольтные зарядные устройства USB-C, а в случае с iPhone — кабель USB-C к молнии. С другой стороны, большинство кабелей USB-C должны поддерживать зарядку мощностью до 60 Вт, просто убедитесь, что они произведены надежным брендом.Еще лучше, убедитесь, что они от бренда-члена USB-IF, такого как Cable Matters.

Хотя вы не сразу заметите эту последнюю функцию, новейший стандарт Power Delivery 3.0 поддерживает протокол Programmable Power Supply (PPS). Режим PPS, по сути, позволяет подавать на устройство различное количество энергии, а не просто постоянный поток энергии. Литий-ионная батарея в вашем телефоне будет вам за это благодарна, так как эта стратегия позволяет заряжать ее с оптимальной скоростью, помогая продлить срок службы батареи.

Обзор функций USB-C

В случае, если это еще не было упомянуто достаточно, все же важно помнить, что все эти вещи происходят одновременно через один кабель/компьютерный порт. Таким образом, с правильной док-станцией вы можете подключить все свои дополнительные мониторы, USB-устройства, карты памяти, жесткие диски и Ethernet И зарядить свой ноутбук мощностью до 100 Вт — говорите о чистом рабочем столе! Самое приятное в этом то, что в большинстве случаев это просто работает. Поскольку USB-C теперь поддерживает альтернативные режимы, вы увидите более мощные док-станции, которые работают без дополнительного программного обеспечения или драйверов, которые могут замедлить работу вашего компьютера.

Учитывая экстремальную пропускную способность, возможности питания и альтернативные режимы, уже доступные через USB-C, вам может быть интересно, как это можно улучшить. Одно из основных направлений в настоящее время сосредоточено на увеличении длины, которую USB-C может эффективно выполнять. На рынке имеется всего несколько активных кабелей USB-C, которые позволяют использовать все функции USB-C на кабеле длиной до 3 м. USB-IF также объявил о последнем стандарте USB4 в августе 2019 года. Подробнее об этом будет рассказано позже, но суть в том, что он обеспечит встроенную поддержку Thunderbolt 3 и скорость передачи 40 Гбит/с.К счастью, текущий набор функций USB-C достаточно надежен, чтобы помочь даже самым требовательным опытным пользователям оставаться на связи. Наконец, у нас есть по-настоящему универсальный разъем, который мы будем использовать в качестве стандарта на долгие годы.

Какие кабели USB-C купить?

Теперь, когда доступны кабели USB4, они, скорее всего, станут доминирующим стандартом USB-C, что сделает кабели USB4 лучшим выбором для всего, что связано с USB-C. Кабели обладают полной обратной совместимостью со всеми другими скоростями USB-C, что делает эти кабели идеальными для будущего, даже если у вас еще нет периферийных устройств USB4.В 2021 году компания Cable Matters выпустила свой первый кабель USB4 с сертификацией USB-IF.

Сертифицированный кабель USB-IF USB4™ (40 Гбит/с) с питанием

Если вы ищете универсальный кабель USB-C, кабель Cable Matters Thunderbolt™ 4 — это единственный кабель USB-C, который вам понадобится. Он поддерживает новейший стандарт Thunderbolt 4 40 Гбит/с, полностью совместим с USB4 и обратно совместим со всеми другими режимами USB-C.

Сертифицированный Intel кабель Thunderbolt™ 4 USB-C с поддержкой зарядки мощностью 100 Вт

USBefuddled: Распутываем клубок стандартов и кабелей USB-C

Это просто USB.Простите за каламбур, но вы понимаете, о чем я. Раньше USB означал один тип разъема для компьютера: Type-A, который был плоским, прямоугольным и имел одну правильную ориентацию. Периферийное устройство имело либо прямой шнур, либо USB-порт типа B: блочный, почти квадратный, и только с одной правильной ориентацией.

Однако по пути мы накопили и другие: Mini-B, толстую трапецию, используемую графическими калькуляторами Texas Instruments, ранними Amazon Kindles и другими устройствами; и Micro-B, тонкая трапеция, которая де-факто стала формой зарядки для мобильных устройств, наушников и другого оборудования с батарейным питанием.Появились и более непонятные разъемы, вроде широкого и странной формы USB 3.0 Micro-B, который чаще всего можно увидеть на внешних жестких дисках.

Через Milos.bmx, используемый в рамках CC-BY

Эволюция разъемов USB-C сразу после выпуска стандарта USB 3.1 обещала простоту. Вместо хост-устройства типа A и периферийных устройств типа B, Mini-B, Micro-B и других один разъем работает для обоих концов соединения и передает как питание, так и данные. По одному и тому же кабелю энергия может подаваться в любом направлении: компьютер заряжает аккумулятор или телефон; аккумулятор для зарядки компьютера.Его также можно перевернуть по длинной оси, поэтому его невозможно вставить в неправильном направлении.

USB-C должен был стать последним кабелем, который вам когда-либо понадобится. Это не сработало.

Конец кабеля USB-C. (Фото Маркуса Урбенза на Unsplash)

USB-путаница

Аппаратная часть работает превосходно: штекер USB-C подходит к любому разъему USB-C. Но, возможно, Форум разработчиков USB (USB-IF), группа, которая управляет разработкой стандарта USB, не полностью продумала сложность того, что должно быть вместо , проводки USB и как это эффективно передать: питание и видео в сочетании с несколькими различными стандартами данных.

Проблема в том, что USB-C стал разъемом для совершенно других целей, и взгляд на порт или кабель редко говорит вам достаточно, чтобы понять, что произойдет, когда вы подключите кабель. Разъем USB-C поддерживается (но не требуется) для USB 3.1 и 3.2 и требуется для USB 4 (и Thunderbolt 3 и 4), хотя до версии 4 каждой спецификации они были разными стандартами, которые переплетались.

Подключение кабеля USB-C может вызвать множество вопросов. Получится ли у вас максимальная скорость между двумя устройствами? Будете ли вы получать мощность, необходимую для питания компьютера или зарядки аккумулятора USB? Ничего не произойдет вообще, без понятия, почему? Часто нет никакого способа узнать, даже если давно выброшенная упаковка кабеля действительно содержала все эти ответы, потому что вы также должны знать о портах на обоих концах.

Большая часть путаницы, с которой мы все сталкиваемся, связана с тем, что все действия происходят глубоко внутри компьютера, мобильного устройства или периферийного устройства. Какие бы данные или возможности питания порт USB-C ни мог предложить по кабелю другому устройству, они зависят от хоста или контроллера периферийных устройств , набора микросхем и схем управления питанием, реализующих USB, Thunderbolt и другие стандарты в аппаратном обеспечении. Контроллер может варьироваться от отдельного модуля, добавляемого к материнской плате, до глубокой интеграции в систему на кристалле, такую ​​как Apple M1.

Кабель является внешним посредником между двумя устройствами; он знает только о переносе данных, а не о их кодировании или декодировании. Наконечники кабеля информируют устройства на обоих концах о том, какие данные он может передавать с одного конца на другой. Это зависит от крошечного чипа, встроенного в каждый штекер USB-C. (Многие другие типы разъемов, такие как USB 3.1 Type-A и Lightning, также содержат чипы, что является одной из причин, по которой кабели стали дороже, чем раньше.) Контроллеры могут передавать разные стандарты по одной и той же «линии», и они полагаться на кабели, чтобы помочь им договориться о наилучшем общем способе общения друг с другом.

Проблема в том, что мы часто не знаем навскидку набор протоколов, по которым говорит каждое устройство, и даже если мы знаем, мы можем быть не уверены, что кабель позволит им говорить с максимальной скоростью, а в редких случаях вообще. Например, Apple по-прежнему поставляет то, что она называет кабелем для зарядки USB-C, разработанным на заре USB-C, с несколькими моделями своих ноутбуков. Он полностью совместим со спецификацией USB-C и может передавать мощность до 100 Вт, но не поддерживает видео и передает данные со скоростью всего 480 Мбит/с (USB 2.0)! Кабель Thunderbolt 3 от Apple может передавать такую ​​же максимальную мощность, а также видео и 40 Гбит/с данных для Thunderbolt 3 и 10 Гбит/с для USB 3.1.

Мы хотим посмотреть на порт и кабель и узнать, что они делают. Это не должно быть так сложно, но, судя по графику, опубликованному в конце сентября 2021 года USB-IF, показывает новую маркировку стандартов кабелей питания. Эта простая диаграмма показала слишком много путаницы, которую организация могла бы себе представить, а также проблемы прошлого и настоящего.

Боже милостивый. Позвольте мне помочь разобраться с путаницей USB-C: как мы сюда попали, где мы находимся и чего ожидать в будущем.

USB захватывает все

USB Type-C, для краткости почти повсеместно называемый USB-C, пытался решить множество проблем, преследовавших аппаратные соединения USB на протяжении десятилетий, поскольку стандарт передачи данных USB весело развивался от 1,5 Мбит/с и 12 Мбит/с (1.0 и 1.1) до 480 Мбит/с (1.0 и 1.1). 2.0) в одном направлении (меньше в другом) до симметричной передачи данных 5 Гбит/с (3.0).

Как вы можете видеть на приведенной ниже диаграмме из Википедии, все разъемы, появившиеся до USB-C, имели существенные ограничения, касающиеся того, каким может быть разъем на другом конце. Тип-A был наиболее близким соответствием, но обратите внимание на метку Википедии «Запатентовано, опасно» для кабеля USB Type-A-Type-A, определяемую как «несовместимую с USB-IF-совместимым оборудованием и, возможно, повреждающую оба устройства при подключении». в.»

Кабель или адаптер с типом A на одном конце может иметь один из четырех других типов разъемов на другом конце перед USB-C, но у вас не может быть кабеля типа A на тип A.Напротив, USB-C работает на обоих концах соединения и поддерживает пять других типов разъемов: тип A и четыре разъема типа B.

USB-IF впервые представил USB 3.1 в 2013 году, что увеличило максимальную скорость с 5 Гбит/с до 10 Гбит/с по сравнению с Type-A и подготовило почву для введения в 2014 году разъема USB-C. Этот тип разъема был впервые представлен в ограниченном наборе устройств в 2015 году, включая снятый с производства 12-дюймовый MacBook, который имел только контроллер USB 3.1 и требовал USB 3.1 видеоадаптер для подключения внешнего дисплея.

Лучше предварить то, что будет дальше, такими краткими и мудрыми словами из Википедии: «Разъем Type-C является общим для нескольких технологий, но является обязательным только для некоторых из них».

Разъем USB-C изначально работал только с USB 3.1, которые поставлялись в вариантах Gen 1 и Gen 2, известных соответственно как SuperSpeed ​​(5 Гбит/с) и SuperSpeed+ (10 Гбит/с). Стандарт 3.1 появился незадолго до USB-C, и его скорости 5 Гбит/с и 10 Гбит/с не требовали USB-C: они работают через Type-A, Type-B и Micro-B, а также через USB-C.

В 2017 году USB-IF выпустила спецификацию 3.2, которая при использовании контроллера USB 3.2 в компьютере или мобильном устройстве позволяет передавать 10 Гбит/с через разъемы USB-C и более ранние версии и 20 Гбит/с только через USB-C. Отказавшись от некоторых прежних соглашений об именах, торговая группа предложила броские названия, такие как «SuperSpeed ​​USB 5Gbps», «SuperSpeed ​​USB 10Gbps» и «SuperSpeed ​​USB 20 Gbps».

В руководстве по использованию языка группы отмечается (полезно?): «USB 3.2 не является USB Type-C, USB Standard-A, Micro-USB или любым другим кабелем или разъемом USB.

Но подождите, становится еще хуже.

USB и Thunderbolt объединяются на 4

Thunderbolt также был в миксе. Apple приняла стандарт Intel Thunderbolt как преемник FireWire, но первые две версии Thunderbolt так и не получили широкого распространения. Причины таких слабых показателей включают в себя гораздо более широкое распространение USB, достаточно раннюю поддержку USB 3.0 со скоростью 5 Гбит/с, а также то, что Apple остается единственным монолитным производителем компьютеров, который не скатился вниз по ценам и коммерциализации.Приобретение высокоскоростных шинных плат или отдельных конфигураций ПК или серверов, поддерживающих Thunderbolt, может иметь смысл для конкретных пользователей или сегментов рынка, но не для индустрии, отличной от Mac, в целом.

Но Intel сделала ключевой шаг, вероятно, в сотрудничестве с Apple: наряду с удвоением скорости передачи данных до 40 Гбит/с, Thunderbolt 3 будет поддерживать соединение USB-C, полагаясь на то, что торговая группа USB-IF называет альтернативным режимом. Вместо передачи данных USB 3.1 или 3.2 через USB-C альтернативный режим позволяет инкапсулировать другие стандарты.Это своего рода второй язык для USB: контроллер USB 3, передающий Thunderbolt 3 в альтернативном режиме, может общаться с родным контроллером Thunderbolt 3 с помощью кабеля, совместимого с Thunderbolt 3. Им даже не нужно знать, что они говорят на разных языках. (Контроллеры Intel Thunderbolt 3 также имеют обратную совместимость с USB 3 и более ранними версиями, используя аналогичный подход, но кабель Thunderbolt 3 остается обязательным.)

Существует альтернативный режим для DisplayPort и один для HDMI для передачи видео: именно так 12-дюймовый MacBook может передавать видео через USB-C.Другой включил PCI Express для высокоскоростной передачи данных, включая внешние графические процессоры для компьютеров, которые его поддерживают, а последний — для Thunderbolt 3.

Еще одно: USB-IF выпустила USB 4 в 2019 году, а Intel выпустила Thunderbolt 4 в 2020 году. USB 4 предлагает дополнительную реализацию Thunderbolt 3 внутри спецификации USB, в то время как Thunderbolt 4 имеет обязательное требование для поддержки USB через USB 4. Устройство, явно поддерживающее USB 4/Thunderbolt 4, такое как 14-дюймовые и 16-дюймовые модели MacBook Pro M1 Pro и M1 Max от Apple, может поддерживать все разновидности Thunderbolt и все разновидности USB практически с любым существующим кабелем и адаптером.(Поддержка USB 4 для Thunderbolt 3 необязательна для хост-контроллеров, но обязательна для концентраторов USB 4, просто чтобы немного запутать ситуацию. Однако я ожидаю, что основные производители компьютеров и устройств включают либо USB 4/Thunderbolt 3, либо USB 4/. Thunderbolt 4 для совместимости.)

Thunderbolt 4 также требует, чтобы все сертифицированные контроллеры позволяли концентраторам Thunderbolt добавлять порты USB-C с поддержкой до 40 Гбит/с, внешние дисплеи и многое другое через любой порт Thunderbolt на компьютере. В Thunderbolt 3 концентраторы были необязательными, и некоторые операционные системы и компьютеры в конечном итоге допускали их использование.Вы можете подключить концентратор Thunderbolt к устройству, которое его поддерживает, с помощью Thunderbolt 3 (Apple добавила это в macOS 11.1 Big Sur для всех компьютеров Mac с процессорами Intel и M1) или Thunderbolt 4. Thunderbolt 4 также поддерживает разрешение экрана выше 8K.

USB 4 требует USB-C для всех подключений и минимальной пропускной способности 20 Гбит/с, хотя он также может поддерживать полные 40 Гбит/с Thunderbolt 3 и 4.

Длина кабеля также играет роль. Кабели Thunderbolt 3 и 4 бывают пассивными и активными: пассивные кабели могут передавать 40 Гбит/с только до 0.5 метров и 20 Гбит/с до 2 метров; активные кабели могут передавать 40 Гбит/с на максимальную длину 2 метра. Кабели USB 3 и 4 могут передавать 10 Гбит/с на расстояние до 2 метров и 20 Гбит/с на расстояние до 1 метра, но версия 40 Гбит/с работает только с кабелями не длиннее 0,8 метра.

(Не зацикливайтесь на длине кабелей, если вам не нужна максимальная пропускная способность. Контроллер USB 4/Thunderbolt 4 может обмениваться данными на скоростях ниже 20 Гбит/с или 40 Гбит/с со слишком длинными или неподходящими кабелями. для этих скоростей: эти стандарты версии 4 обратно совместимы с USB 2.0 и Thunderbolt 1.)

USB 4 также требует поддержки Power Delivery. Как сухо сказано в рекомендациях по USB 3.2, «USB 3.2 — это не подача питания через USB или зарядка аккумулятора через USB». Доставка энергии? Зарядка батареи? Это два других стандарта USB, которые привели к тому, что USB-IF пришел к таблице маркировки, которая представила эту статью.

У меня есть сила

Power over USB восходит к своим самым ранним дням, но мощность обычно ограничивалась без использования проприетарных контроллеров и протоколов.USB-C ознаменовал собой первую широкомасштабную доступность кабелей высокой мощности, которые взаимодействовали со многими устройствами. Стандарт, который позволяет это, называется Power Delivery.

Кабели

USB-C, поддерживающие Power Delivery 2.0 и 3.0, должны пропускать не менее 60 Вт (3 А при 20 В), но при желании могут быть рассчитаны на 100 Вт (5 А при 20 В). Порты USB-C на хостах и ​​периферийных устройствах могут потреблять гораздо меньше энергии — всего 7,5 Вт (1,5 А при 5 В) или 15 Вт (3 А при 5 В). Подача энергии 3.1 добавлено более высокое напряжение наряду с 5 А, что позволяет увеличить мощность до 240 Вт (5 А при 48 В). Для кабеля мощностью 240 Вт требуется новый тип кабеля с расширенным диапазоном мощности (EPR).

Несмотря на требования к кабелю, вы можете увидеть в продаже кабели, которые, кажется, обещают только до 15 Вт. Это могут быть кабели мощностью 60 Вт, которые продаются с устройствами, потребляющими мощность 15 Вт, такими как зарядное устройство Belkin USB-C, или они могут просто не соответствовать требованиям.

Power Delivery 3.1 также обеспечивает быструю зарядку, что еще не имеет товарного знака или конкретной маркировки.Существуют проприетарные версии, в том числе та, которую Apple добавила в последние модели MacBook Pro. Для быстрой зарядки требуется зарядное устройство на 96 Вт для 14-дюймового MacBook Pro или зарядное устройство на 140 Вт для всех 16-дюймовых моделей MacBook Pro. (Модель 14-дюймового MacBook Pro начального уровня поставляется с зарядным устройством мощностью 67 Вт, которое покупатели могут увеличить до 96 Вт за 20 долларов.)

С помощью этих зарядных устройств macOS автоматически заряжается через MagSafe 3 (14- и 16-дюймовые модели MacBook Pro) или USB 4 (только 14-дюймовые модели) с максимальной доступной мощностью, позволяя разряженному Mac добавить 50% заряда батареи. через 30 минут.Использование зарядного устройства на 67 Вт с 14-дюймовым MacBook Pro или порта USB 4 с 16-дюймовым MacBook Pro ограничивает зарядку до «обычной» скорости, которая несколько медленнее. (Кроме того, все устройства с литий-ионными батареями ограничивают скорость зарядки выше 80%, чтобы предотвратить перегрев.)

Наконец, спецификация USB Battery Charging включает странно отсутствующую функцию: устройство, подключенное к аккумуляторному блоку, не имело стандартной USB-команды, которую оно могло бы выдать, просто спрашивая: «Сколько тока я могу потреблять?» Вместо этого разные производители предлагали не всегда совместимые решения, ограничивая зарядку определенных устройств.

Со всеми этими разговорами о зарядке вы можете задаться вопросом: могу ли я спалить свое дорогое устройство, подключив не тот кабель? Ответ должен быть отрицательным, и это почти всегда так. Порты и разъемы USB-C согласовывают тарифы, с которыми все согласны. Предыдущие спецификации USB-C и Power Delivery были разработаны, чтобы избежать передачи большего количества энергии, чем может принять устройство, и обновление для зарядки аккумулятора улучшает это. (В первые дни USB-C инженер Google Бенсон Леунг использовал свое свободное время для тестирования и документирования кабелей, потому что он обнаружил, что многие дешевые кабели были плохо сделаны, некоторые из которых могли даже поджарить компьютер или начать дымить.Те дни теперь кажутся давно минувшими.)

Теперь давайте перейдем к сути этой статьи. Какие кабели для чего? Чего вы можете достичь сейчас? Что принесет будущее?

Какую запутанную паутину мы плетем 4.0

Вот неполный список возможной поддержки передачи данных и питания, которую вы можете найти в кабеле с разъемами USB-C на обоих концах:

  • USB 3.2: до 20 Гбит/с и 15 Вт (не соответствует стандартам!)
  • USB 3.2: до 20 Гбит/с и 60 Вт
  • USB 3.2: до 20 Гбит/с и 100 Вт
  • Thunderbolt 3, пассивный, менее 0,5 м: до 40 Гбит/с и 100 Вт (питание)
  • Thunderbolt 3, пассивный, от 1 до 2 м: до 20 Гбит/с и 100 Вт (питание)
  • Thunderbolt 3, активный, до 2 м: до 40 Гбит/с и 100 Вт (питание)
  • USB 4.0: до 20 Гбит/с и 60 Вт
  • USB 4.0: до 20 Гбит/с и 100 Вт
  • USB 4.0: до 20 Гбит/с и 240 Вт
  • USB 4.0/Thunderbolt 4: до 40 Гбит/с и 60 Вт
  • USB 4.0/Thunderbolt 4: до 40 Гбит/с и 100 Вт
  • USB 4.0/Thunderbolt 4: до 40 Гбит/с и 240 Вт

Если этого недостаточно, доступны и другие, менее распространенные комбинации; этот список может быть в два, а то и в три раза длиннее. Он также исключает проприетарные кабели, такие как кабели Apple MagSafe 3 — USB-C. Как отличить все эти кабели USB-C друг от друга? Это зависит от того, правильно ли маркировали свои детали, руководства и кабельные наконечники производители компьютеров и других устройств, производители кабелей и периферийных устройств и в соответствии с различными спецификациями, которым они якобы соответствуют.

  • Порт или кабель USB 3.1 Gen 1 SuperSpeed ​​должен иметь (неудачно выбранный) логотип SS.
  • Кабель USB 3.1 Gen 2 SuperSpeed+ должен показывать SS+
  • Кабели
  • USB 3.2 имеют маркировку «SuperSpeed ​​USB» или «SS» плюс «5 Гбит/с», «10 Гбит/с» или «20 Гбит/с».
  • Кабели Thunderbolt должны быть помечены логотипом молнии и цифрой 3 или 4.
  • Кабели
  • USB 4 не поддерживают логотипы SS и SuperSpeed ​​и должны быть помечены этикетками из таблицы в начале статьи: «Сертифицировано» (дополнительно) плюс «USB» вместе с «40 Гбит/с» и «240 Вт», по отдельности или вместе. .
  • Зарядное устройство мощностью 240 Вт (не кабель) будет иметь логотип «Certified USB Charger 240W», более простой альтернативы не существует.

Ниже я собрал несколько примеров, взятых из фотографий в Интернете, которые показывают, как и где маркируются кабели. Примечательно, что маркированные кабели Thunderbolt 3 кажутся довольно похожими — если только вы не такой сноб, как я, который замечает множество разных используемых шрифтов без засечек.

Приведенные ниже кабели Thunderbolt 3, как правило, имеют точную маркировку: они имеют как значок Thunderbolt, так и цифру 3.Большинство из тех, что я нашел, похожи на эти, где значок и номер отображаются на обоих концах кабеля. Однако ни один из этих кабелей не указывает, являются ли они активными или пассивными, и не дает никаких сведений о поддерживаемой мощности.

Достаточно легко найти кабели Thunderbolt с неправильной маркировкой или без маркировки. По крайней мере, у Apple (внизу слева) и у обычного (внизу посередине) есть молния, но нет 3. Так что вы почти наверняка знаете, что это Thunderbolt 3. Кабель StarTech.com может иметь маркировку на другой стороне, но все на фотографиях этого кабеля показан только логотип.

Кабели

USB 3.1 и 3.2 имеют на удивление хорошую маркировку, когда они поддерживают 10 Гбит/с или более быстрые варианты, хотя цифра крошечная по сравнению с SS. И мне даже не нужно направлять свой внутренний сноб, чтобы жаловаться, что цифры иногда печатаются светло-серым на черном или даже серым на другом оттенке серого.

Ватт имеет значение? Разве 20 Гбит/с недостаточно?

Все, что вы слышите от обычных пользователей и технических специалистов, говорят и жалуются на то, что один и тот же простой разъем может означать так много разных вещей, и мало визуального способа определить, что возможно, взглянув на порт или кабель.

Даже если вы можете найти необходимые логотипы и символы, вам придется искать взаимодействие между портом и кабелем, скоростью передачи данных и питанием. Вам даже может понадобиться увеличительная линза, чтобы прочитать печатную маркировку на длине кабеля, чтобы определить силу тока или мощность.

Как USB-IF может улучшить это, особенно в сотрудничестве с группой Intel Thunderbolt? Обозначение, над которым я посмеялся в самом начале, на самом деле является правильным направлением. С конвергенцией USB и Thunderbolt в кросс-совместимых и обратно совместимых стандартах в будущем может появиться шанс на ясность.

В идеале, USB-IF также распространял бы такие этикетки в обратном направлении, требуя от производителей указывать максимальную скорость и мощность разборчивыми буквами. Также было бы здорово увидеть соглашение с Intel, требующее от производителей маркировать кабели Thunderbolt как номером версии, так и либо 20 Гбит/с (длинный и пассивный), либо 40 Гбит/с (короткий и активный). Это стратегия, которую принял Wi-Fi Alliance, чтобы уменьшить путаницу с 802.11n, 802.11ac и 802.11ax, которые все были «Wi-Fi»: они переименовали их в Wi-Fi 4, 5 и 6.

На практике лучше всего использовать старомодные липкие этикетки после покупки кабеля, который соответствует вашим потребностям, или после вскрытия кабеля, входящего в комплект поставки. Попробуйте наклеить флажки на кабели с помощью производителя этикеток или используйте стяжки, на которых есть место для надписей перманентным маркером. Будущие кабели могут обеспечить более четкое направление, но, учитывая, сколько кабелей у всех нас есть, мы все еще в некоторой степени сами по себе.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
