Какими бывают виды предохранителей: назначение, описание, маркировка

Предохранители используются везде и всюду – они есть в технике, в самых разных электрических устройствах, автомобилях, промышленном оборудовании. Существует множество видов этих элементов. Для чего они нужны и в чем их особенности? Рассмотрим основные виды предохранителей.

Характеристика

Предохранитель – это общий термин, который достаточно устойчиво используется в области электрики. Эта деталь предполагает защиту для проводов, оборудования и электрических сетей. Предохранитель представляет собой коммутационное изделие. В чем его назначение? Предохранитель призван защитить электрическую сеть от высоких токов и коротких замыканий. Принцип действия детали очень простой – в случае образования сверхтоков разрушается специально предназначенный для этого элемент. Зачастую это плавкая вставка. Так устроены все виды стеклянных предохранителей.

Эти вставки – обязательный элемент, без которого невозможен ни один вид предохранительных элементов. Внутри нее также имеется и специальное дугогасительное устройство. Вставки в предохранителях изготавливаются из фарфоровых или фибровых корпусов и закрепляются в специальные части, что проводят электрический ток. Элементы, предназначенные под малые токи, могут и вовсе не иметь корпуса.

Плавкий

Это наиболее распространенные виды предохранителей для использования в быту. Наверное, это единственный элемент, который проще всего диагностировать на предмет исправности. Для этого нужно просто посмотреть деталь на просвет – будет видно, цела плавка вставки или нет. Изготавливают данные детали в стеклянном корпусе.

Плавкий трубчатый керамический

Этот элемент практически ничем не отличается от стеклянного изделия. Единственное различие в материале, из которого изготовлен корпус. Но в эксплуатации эти детали не так комфортны – диагностировать «на свет» уже не выйдет. Для проверки необходимо использовать тестеры или мультиметры.

Плавкая вставка ПВД

Эти типы предохранителей функционируют на базе такого же принципа. Но здесь конструкция модифицирована таким образом, чтобы видеть состояние детали. Так, если элемент перегорел, то в задней части изделия появится специальный флажок.

Элементы с кварцевым песком

Эти предохранители отличаются высокими дугогасящими характеристиками. Производят их в двух исполнениях: в корпусе из керамических материалов или в стеклянных корпусах. Зачастую изделие рассчитано на работу с большими токами. Существуют и еще усовершенствованные модели. Устройство предохранителя предусматривает еще одну деталь, по конструкции подобную ПВД. Он необходим, чтобы можно было узнать, какой из предохранителей перегорел.

Быстродействующие предохранители

Эти изделия ничем особенным от остальных не отличаются. Различие только в том, что при возникновении короткого замыкания плавкая часть сгорает очень быстро.

SMD

Данные изделия можно встретить в электронных устройствах. Они очень миниатюрны. Принцип действия и назначения предохранителей – защитить технику от высоких токов, с чем они отлично справляются.

Самовосстанавливающиеся

Это достаточно интересные решения. Самовосстанавливающийся предохранитель представляет собой деталь, внутри которой находится специальный пластик. Пока пластиковая вставка холодная, она может проводить электричество. Как только вставка разогреется до определенной температуры, ее токопроводящие свойства теряются за счет увеличения сопротивления. После остывания ток снова сможет проходить через изделие. Плюс данных деталей в том, что после перегорания нет никакой нужды в замене элемента. Промышленность выпускает эти изделия в различных видах. Они подходят для пайки по технологии навесного или поверхностного монтажа. В основном эти виды предохранителей используют в маломощных схемах.

Взрывные

Если все вышеперечисленные изделия знает каждый, то взрывной предохранитель – это редкая группа. Процесс перегорания детали обеспечивается достаточно эффектным звуком. Специальное взрывное устройство, которое закрепляется на токопроводящей детали, взрывается. За это отвечают специальные датчики. Последние следят за током в электрической цепи. Это очень точные предохранители, так как они практически не зависят от характеристик металла на токопроводящей детали. Данный элемент зависит от точности датчика тока.

Другие типы предохранителей

Для работы в цепях высокого напряжения используют специальные автогазовые, газовые изделия, а также элементы жидкостного типа. Существуют даже стреляющие предохранители. В обыденной жизни их увидеть нельзя – это профессиональное мощное оборудование.

Маркировка и обозначения

Каждый производитель изготавливает предохранители под определенным кодом или артикулом. Номер предохранителя позволяет в каталогах найти и уточнить технические характеристики. Зачастую эти коды можно найти на корпусах изделий. Также код может наноситься на металлическую часть. Кроме кодов, на корпусе также могут указываться основные данные – это номинальный ток в А, номинальные напряжения в В, отключающие характеристики либо особенности конструкции. По этим данным можно определить назначение предохранителей.

Итак, величина номинального тока – это максимально допустимое значение, при котором деталь может нормально функционировать в течение длительного срока.

Номинальные напряжения – это максимально допустимое напряжение, при котором деталь безопасно разрывает цепь в случае короткого замыкания или при перегрузке в сети.

Отключающей способностью называют максимальные токи. При них предохранитель сработает, но корпус его не будет разрушен.

Характеристиками называют зависимость времени, при котором рушится плавкий элемент от тока, что протекает через деталь. Разные виды предохранителей по характеристикам объединены в группы по особенностям применения и скорости срабатывания. Обычно эти характеристики указывают на силовых деталях. Для обозначения используются буквы латинского алфавита. Первой обозначается отключающая способность. Так, G – это полный диапазон, деталь способна защитить цепь и от перегрузки, и от короткого замыкания. А – диапазон частичный, а такие виды предохранителей защищают только от коротких замыканий.

Второй буквой обозначаются типы цепи:

  • G – цепь общего назначения.
  • L – защита кабелей, а также распределительных систем.
  • M – защита цепей в электродвигателях.
  • Tr – предохранитель, способный защитить трансформаторную сеть.

Элементы с буквой R используются вместе с силовым полупроводниковым оборудованием. А PV сможет обеспечивать защиту солнечных батарей.

Итак, мы рассмотрели, какие бывают виды предохранителей и какую они имеют маркировку.

Автомобильные предохранители, типы и назначения

Предохранители предназначены для защиты цепей питания нагрузки от токов короткого замыкания и токов перегрузки при неисправности в схеме автоэлектроники автомобиля, неправильного включения «потребителей», замыкания автомобильных проводов на массу и в других случаях.

Автомобильные предохранители выпускают следующих типов: биметаллические кнопочные; биметаллические; плавкие одиночные и в блоке.

Конструктивно плавкий предохранитель состоит из корпуса-держателя и плавкой вставки. Плавкая вставка может быть проволочная и ленточная. При определенной силе тока короткого-замыкания плавкая вставка нагревается до температуры плавления металла, из которого она выполнена, и расплавляется.

Время t срабатывания предохранителя зависит от отношения силы тока нагрузки Iн к силе номинального тока I

п.ном. предохранителя и определяется по его ампер-секундной характеристике (время срабатывания предохранителя). Так, например, при силе тока нагрузки, превышающей силу номинального тока предохранителя в 1,5 раза, время срабатывания предохранителя более 10 минут, а при силе тока, превышающей силу номинального тока в 2,5 раза, только 1 секунда. При коротком замыкании время срабатывания предохранителя должно быть меньше времени нагрева изоляции провода, по которому идет ток короткого замыкания, до максимально допустимой температуры.

Ампер-секундная характеристика провода — это зависимость времени, в течение которого его изоляция достигнет предельной температуры (90 °С), от силы тока Iном.

который протекает по проводу.

Плавкие автомобильные предохранители

Достоинством плавких предохранителей является возможность их использования для защиты отдельных приборов — например, схемы противоугонной сигнализации автомобиля, нитей ближнего и дальнего света в правой и левой фаре отдельно, что повышает надежность схемы электрооборудования в аварийных режимах. Однако при их использовании усложняется схемами необходимо время на замену предохранителя. Время срабатывания предохранителя при силе тока, в 3 раза превышающей силу номинального тока Iном., не более 10 с. При силе тока 1,5Iном. плавкий предохранитель должен выдерживать этой силы ток в течение 30 мин.

Сила номинального тока предохранителей должна выбираться с учетом сечения, защищаемого провода и типа предохранителя:

Сечение провода, мм2 Сила номинального тока, А, предохранителя Сечение провода, мм2 Сила номинального тока, А, предохранителя
плавкого
ленточного
биметаллического плавкого
ленточного
биметаллического
0,5 8 10 1,5 16 20
0,75 10 15 2,5 20 30
1,0 10 15 4,0 30 40

Биметаллические автомобильные предохранители

Биметаллические предохранители включаются в цепь освещения, как наиболее длинную и поэтому наиболее подверженную коротким замыканиям. Биметаллические предохранители подразделяются на предохранители многократного и однократного действия. При перегрузке или коротком замыкании контакты предохранителя многократного действия периодически замыкаются и размыкаются. Контакты предохранителя однократного действия в этих случаях размыкаются и, чтобы вновь включить предохранитель, необходимо нажать кнопку.

Для соединения проводов при монтаже схемы электрооборудования на автомобиле применяют соединительные панели, разъемные соединения, розетки и вилки. Соединительные панели имеют от 2 до 12 зажимов, номинальное напряжение 24 В и сила тока нагрузки до 50 А (однако для панели ПС200 сила тока до 150 А). Розетки могут быть одно-, двух- и семизажимные. Номинальное напряжение 12 и 24 В, наибольшая сила тока нагрузки 5 и 40 А. Розетка переносной лампы рассчитана на максимальную силу тока нагрузки 10 А.

Вилки выпускаются двух- и семизажимные, рассчитанные на номинальное напряжение 12 и 24 В и силу тока нагрузки 20 и 40 А (в зависимости от тяла).

Виды предохранителей для автомобиля | Блог

Виды предохранителей для автомобиля

Любые электрические цепи необходимо защищать от короткого замыкания, независимо от напряжения и силы тока. Бортовая сеть транспортного средства не исключение. Несмотря на то, что напряжение от аккумулятора всего 12 или 24 вольта, в зависимости от автомобиля, когда цепь замыкается, сила тока увеличивается. Превышение выше максимального значения, на которое рассчитана проводка, приведет к ее перегреву и возгоранию. От горящей изоляции огонь быстро распространяется, и чтобы это предотвратить, в схеме предусмотрены автомобильные предохранители. Они расположены одним блоком, через который проходит проводка всего оборудования машины. Рассмотрим детально технические возможности и устройство такого блока.

За что отвечает блок предохранителей

В конструкции автомобиля предусмотрено несколько блоков предохранителей, каждый из которых отвечает за определенный участок электрической цепи. Исходя из вышесказанного, предохранитель автомобильный выполняет только одну задачу – размыкает электрическую цепь. За счет этого оборудование или система автомобиля обесточивается и, в случае короткого замыкания, предотвращается перегрев проводки. Такие изделия располагают блоками для удобства ремонта. Если один предохранитель вышел из строя, не придется его искать в дальних закоулках автомобиля, так как он расположен в одном из блоков. Необходимо только знать, в каком блоке располагаются авто предохранители отвечающие за работу того или иного устройства.

Блок предохранителей: расположение

Как говорилось выше, в электрической цепи любого транспортного средства может быть несколько блоков, расположенных в разных местах в непосредственной близости к электрическим устройствам. В качестве примера можно привести салонный и подкапотный блоки. Предохранители автомобильные, располагаемые в салонном блоке, отвечают за защиту следующих устройств и систем:

Если одна из систем перестала работать, заменить предохранитель прямо в салоне не составит проблем.

Подкапотный блок предохранителей выполняет защиту проводки устройств активной и пассивной безопасности машины. Также тут располагается предохранитель авто, размыкающий цепь прикуривателя, бензонасоса и других устройств. Чтобы заменить предохранитель в этом блоке, придется заглядывать в подкапотное пространство.

Предохранители различаются по порогу срабатывания

Виды предохранителей

Существует несколько видов предохранителей, и главное их отличие заключается в конструкции. Принцип работы у всех одинаковый, заключается он в том, что электрический ток у таких изделий проходит через легкосплавный металл. Следовательно, при коротком замыкании и увеличении силы тока, он нагревается и плавится, размыкая сеть и защищая таким образом проводку. Сегодня производители предлагают следующие виды автомобильных предохранителей:

Чтобы понять, какие лучше использовать, рассмотрим каждый вид индивидуально.

Цилиндрические предохранители

Морально устарели, потому что у них большие габариты, а значит и блок предохранителей требует много места.

Для удобства эти изделия маркируются разными цветами, исходя из их номинального тока. Но размеры их не стандартизированы, а потому при покупке таких предохранителей необходимо детально изучить надписи на них, чтобы узнать размер.

Автомобильные ножевые предохранители

В отличие от предыдущих, такие типы предохранителей имеют частично пластиковый корпус, что исключает вероятность ожога при замене. Цвет пластика соответствует максимально возможной силе тока. Кроме цветовых отличий, ножевые предохранители классифицируют по размерам: мини, классический стандарт и макси.

Термические предохранители

С технической стороны такие виды предохранителей авто удобны тем, что могут неоднократно использоваться. Принцип их работы основан на том, что при нагреве срабатывает тепловая защита, размыкая контактную группу устройства. За счет этого цепь разрывается и предотвращается пожар в автомобиле. Чтобы снова соединить цепь после восстановления неполадок, достаточно нажать кнопку на устройстве.

Ленточные предохранители

Изделия ленточного типа изготавливаются в виде пластин с проушинами для соединения контактов с помощью винтов. Если сравнивать автомобильные предохранители, виды, рассмотренные выше, предназначены для стандартных электрических сетей автомобиля. Ленточные аналоги предназначены для сетей повышенной мощности.

Выводы о предохранителях

Учитывая задачи, которые выполняют данные изделия, не рекомендуется соединять электрическую схему каждого устройства напрямую, минуя предохранитель в машине. Если произойдет короткое замыкание, ремонт вышедшего из строя устройства обойдется в десятки раз дороже, чем покупка нового предохранителя. Приобрести такие детали можно в интернет-магазине Japan Cars.

Плавкие предохранители выше 1 кВ

Что такое плавкий предохранитель
Устройство плавкого предохранителя
Принцип работы предохранителя
Виды предохранителей
Область применения
Основные технические характеристики
Достоинства и недостатки плавких
предохранителей
Вопросы по презентации
Плавкий предохранитель – устройство, которое
выполняет операцию автоматического отключения
цепи при превышении определённого значения тока.

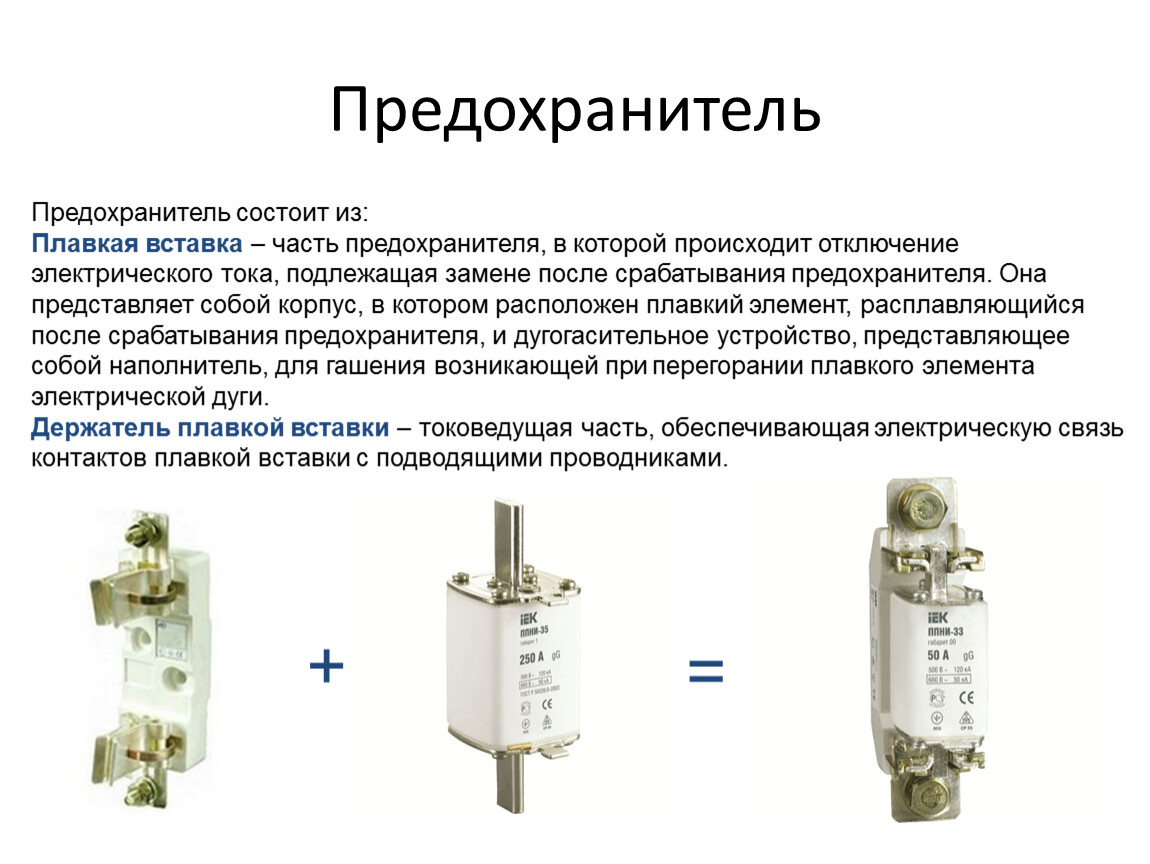

В общем случае плавкий предохранитель состоит из плавкой
вставки, поддерживающего её контактного устройства и корпуса
(патрона).
1 — болтовой контакт;
2 — латунная втулка;
3 — плавкая вставка;
4 — фибровая трубка;
5 — латунный колпачок;
6 — медный контактный нож;
При токе, превышающем допустимое значение,
расплавляется плавкий элемент вставки
предохранителя, в результате чего отключается
защищаемая цепь.
Пример плавкой вставки
(ПР-2,ПН-2,НПН-2 и др.).
Предохранители
Инерционные
Инерционные – способны
выдерживать значительные
кратковременные перегрузки током.
Безынерционные
Безынерционные – с ограниченной
способностью к перегрузкам.
Кварцевый
предохранитель
типа ПК
1 – латунные колпачки
2 – фарфоровая трубка
3, 6 – медные спирали
4 – стальная спираль
5 – указатель срабатывания
7 – изолятор
8 – пружинные контакты
В кварцевых предохранителях (ПК)
патрон заполнен кварцевым песком, и
дуга гасится путем удлинения,
дробления и соприкосновения с
твердым диэлектриком.
Газогенерирующий(стреляющий)
предохранитель
типа ПСН-35
Газогенерирующие предохранители
бывают с выхлопом газа из патрона
при срабатывыании и без выхлопа.
Для гашения дуги в них используются
твёрдые газогенерирующие материалы
(фибра, винипласт).
Данный предохранитель выполнен
с выхлопом газа из патрона и их
срабатывание сопровождается звуком,
похожим на оружейный выстрел.
Отсюда и название «стреляющий».
Плавкие предохранителивыше 1кВ
широко применяются для защиты
силовых трансформаторов
мощностью до 2500 кВ*А на
напряжении 10 кВ,
электродвигателей,
распределительных сетей и
измерительных трансформаторов
напряжения.
Предохранители выше 1 кВ выполняются как для внутренней,
так и для наружной установки.
Предохранители применяются для защиты
электроустановок от токов КЗ. Защита от перегрузок с
помощью предохранителей возможна только при условии,
что защищаемые элементы установки будут выбраны с
запасом по пропускной способности, превышающим
примерно на 25% номинальный ток плавкой вставки.
Плавкие вставки предохранителей выдерживают токи,
превышающие на 30…50% их номинальные токи в течение
одного часа и более. При токах, превышающих
номинальный ток плавких вставок на 60… 100%, они
плавятся за время менее одного часа.
Номинальное напряжение Uн.пр. — напряжение, указанное на
предохранителе и соответствующее наибольшему напряжению
сетей, в которых разрешается установка данного предохранителя.
Номинальный ток предохранителя I н.пр. — ток, указанный на
предохранителе и равный наибольшему из номинальных токов
плавких вставок. Номинальный ток предохранителя всегда должен
быть больше или равен номинальному току плавкой вставки, т.е. I
н.пр. ≥ I н.вст .
Номинальный ток плавкой вставки I н.вст — ток, указанный на
вставке, для которого она предназначена, при длительной работе.
Предельный ток отключения при данном напряжении I
пр.пр — наибольшее значение тока КЗ сети, при котором
гарантируется надежная работа предохранителей, т. е. дуга
гасится без каких-либо повреждений корпуса.
Защитная (токовременная) характеристика предохранителя
— это зависимость времени полного отключения Т откл от
отношения ожидаемого тока в цепи (тока КЗ или перегрузки) к
номинальному току плавкой вставки, т. е.
Т откл =f(I/ I н .вст ).
Токовременная характеристика
предохранителя(зависимость времени
полного отключения цепи от
отключаемого тока).
Тип
Номинальный
предохранителя W А
ток
Номинальный ток плавкой вставки I н.вст , А
Предельный ток отключения I
В
пр.пр ,
А, при напряжении,
220
380
500
15
6, 10 и 15
1200
800
700
60
15, 20, 25, 35, 45, 60
5500
4500
3500
100
60, 80 и 100
11000
11000
10000
200
100, 125, 160 и 200
11000
11000
10000
350
200, 225, 260, 300, 350
11000
13000
11000
600
350, 430, 500, 600
15000
23000
20000
НПН-15
15
6, 10 и 15
НПН2-60
63
6, 10, 16,20, 25, 31, 5, 40 и 63
100
31, 5, 40, 50, 63, 80, 100
250
80, 100, 125, 160, 200 и 250
400
200, 250, 315, 355 и 400
630
315, 400, 500 и 630
40
40
60
60
100
100
150
150
200
200
300
250, 300
400
400
600
600
ПП24
25
2, 4, 6,3, 10, 16, 20, 25
100000
ПП17
1000
500, 630, 800, 1000
120000
ПР-2
ПН-2
ПНБ-2
Нет сведений
10000
Нет сведений
10000
Нет сведений
100000
50000
100000
40000
40000
25000
25000
10000
Нет
сведений
Нет сведений
100000
Достоинства: простота устройства, относительно малая стоимость,
быстрое отключение цепи при коротком замыкании (к. з.),
способность предохранителей типа ПК ограничивать ток в цепи
при К.З.
Недостатки: предохранители срабатывают при токе, значительно
превышающем номинальный ток плавкой вставки,
и поэтому избирательность (селективность) отключения не
обеспечивает безопасность отдельных участков сети;
отключение цепи плавкими предохранителями связано обычно с
перенапряжением;
возможно однофазное отключение и последующая ненормальная
работа установок.
Что называется плавким предохранителем
В чём принцип работы предохранителя
Где применяются плавкие предохранители выше 1 кВ
Каковы отличия безынерционных предохранителей от
инерционных
Назовите основные технические характеристики
предохранителя
Презентацию выполнили
студенты группы Т2-06
Капустин А., Дубровин М.,
Архипов А., Антонов С.

Электрические предохранители, виды и характеристики, статья VSE-E.COM. / Новости

Электроприборы работают с помощью их запитывания электричеством. При подаче к оборудованию напряжения, происходит его приложение к сопротивлению в цепи. Под действием вырабатываемого тока техника запускается в работу.

Сопротивление в электроцепи может нарушаться (снижаться либо быстро падать) вследствие разных причин. Например, при неправильном монтаже, при нарушении целостности изоляционного слоя, при авариях и поломках. Если возрастающий ток достигает показателей выше номинальных, это может угрожать здоровью человека, а также работоспособности оборудования.

Чтобы минимизировать возникновение таких ситуаций, необходимо использовать защитные устройства. Например, предохранители.

Электрические предохранители, виды устройств

Функционально электрический предохранитель относится к электроцепи. Он выполняет две основные функции: контроль за рабочей нагрузкой и защиту схемы от высоких токов.

Электрические предохранители классифицируют по принципу работы на:
— предохранители с плавкой вставкой;
— электромеханические;
— электронные;
— самовосстанавливающиеся.


Механизмы с плавкой вставкой. Их работа основана на действии токопроводящего элемента конструкции, которая в результате воздействия высоких показателей тока сильно нагревается, расплавляется, с последующим полным испарением вещества. Таким образом происходит защита самой схемы, за счет отвода чрезмерного тепла и удерживания температурного баланса. Вставки изготавливаются из разных материалов: свинца, меди, цинка и других сплавов, свойства которых подходят для выполнения заданной функции. Данный механизм не имеет длительного действия и при более серьезных проблемах нарушается. После срабатывания, необходимо вручную заменить его на новый. Это не совсем удобно, а также требует постоянного наличия запаса изделий.

Электромеханические предохранители. Механизм установки и действия устройства аналогичен предыдущему виду. Однако, специалисты часто выделяют их в отдельную группу под названием автоматические выключатели.
Конструктивно изделие имеет специальный датчик, который производит контроль за показателями проходящих токов. Если такая величина становится выше допустимой, происходит подача сигнала на пружину к расцепителю напряжения (теплового либо магнитного).

Электронные предохранители (узлы контроля и коммутации). Способ контроля токов – применения электронных ключей, работающих на основе тиристоров, транзисторов, диодных устройств. В конструкции прибора есть полупроводниковый затвор, который при получении сигнала о превышении допустимой токовой нагрузки, запирается. Нагрузка снимается и происходит блокировка.
Преимуществом электронного механизма является быстрота реагирования – они срабатывают менее чем за пол секунды.

Самовосстанавливающиеся предохранители. Основное отличие состоит в том, что при аварийных ситуациях и сработке устройства, он не выходят из строя, как плавкие, а могут продолжать использоваться дальше.
Конструктивно изделие характеризуется наличием пластины из полимеров в положительным температурным коэффициентом. Когда механизм работает в обычном режиме, полимер имеет кристаллическую структуру, а при повышении температуры кристаллическая решетка переходит в аморфное состояние. Кристаллическая структура является хорошим диэлектриком. Аморфная структура ведет к резкому снижению электропроводимости, что сразу же убирает нагрузку со схемы.


Применяют данные устройства защиты, там, где существует угроза частых перегрузок и нет возможности производить постоянные замены оборудования (например, в компьютерной медицинской технике, в транспорте).

Классификация относительно области применения

Перед предохранителями ставятся разные задачи. Так, оправдано их применение как в промышленной, так и в бытовой сфере. Исходя из разности напряжения в промышленных и бытовых сетях, корпуса изделий изготавливаются из разных материалов.

Исходя из информации о конструкции, устройства защиты делят на несколько видов относительно области использования:
— для работы с низковольтными механизмами;
— схемы до 1000 Вольт;
— высоковольтные промышленные;
— взрывные;
— пробивные;
— для транспорта;
— с гашение души при разъединении цепи.

Встречаются ситуации, когда электрик вместо необходимого оборудования применяет в качестве защиты калиброванную проволоку. Этого делать не стоит по причине невозможности точно подобрать электрическое сопротивление проволоки относительно необходимых величин, а значит, точная сработка будет под большим сомнением. Поэтому важно максимально позаботиться о своей безопасности и безопасности окружающих, и применять только рекомендованные специально предназначенные изделия.

Автор: МЕГА КАБЕЛЬ

4 вида электрических предохранителей. Разбираем каждый. | СВЕТЛЫЕ РЕШЕНИЯ

Электропредохранители отличаются по принципу срабатывания во время перенапряжения сети. В этой статье расскажем о каждом из них.

Разновидности электрических предохранителей

Разновидности электрических предохранителей

Плавкие предохранители

Считаются уже устаревшими из-за медленного срабатывания во время скачка напряжения. Это связано с тем, что для срабатывания такого типа предохранителя нужно, чтобы токопроводящий элемент расплавился. На это зачастую требуется некоторое время, за которое человеку или устройству может быть нанесен урон.

Производители, чтобы минимизировать время срабатывания используют быстроплавящиеся материалы, например, олово, и делают максимально тонкими сами детали.

Электромеханические предохранители

Нам привычнее называть их автоматическими выключателями или автоматами. Более детально и «в разрезе» мы его описывали в предыдущих статьях. Внутри этого устройства находится подвижный и неподвижный контакт. В случае, когда происходит повышение напряжения, в действие, при помощи специального датчика, приводится механизм, который разрывает цепь. Это происходит моментально!

Механизм расцепления приводится в действие обычно двумя расцепителями: тепловым или электромагнитным.

Расцепители в автомате

Расцепители в автомате

Электронные предохранители

Из названия понятно, что такие предохранители используются для защиты низковольтных электроцепей. Например, на домашних бытовых устройствах или же в компьютерах.

Выглядят они как микросхема, которая при помощи полупроводникового затвора разрывает цепь, в случае скачка напряжения. Такой предохранитель срабатывает очень быстро, но сфера применения у них очень узкая.

Самовосстанавливающиеся предохранители

Принцип работа такого предохранителя следующий: когда происходит скачок напряжения, токопроводящий углерод нагревается и начинает высвобождаться, из-за этого в предохранителе, сделанном из полимеров с диалектическими свойствами, нарастает сопротивление и происходит разрыв сети. Такой тип электрических предохранителей используют также в бытовых и электрических приборах.

Вот основная классификация электрических предохранителей.

Приобрести все виды электрических предохранителей вы всегда можете в интернет-магазине ГК ПрофЭлектро.

Сделать правильный выбор обязательно поможет наш менеджер. Звоните +7 (499) 707-14-60!

Подписывайтесь на нас в социальных сетях Instagram, Facebook и ВКонтакте.

Каковы два основных типа предохранителей?

Введение

В электронике и электрических схемах плавкий предохранитель представляет собой электрическое защитное устройство, обеспечивающее защиту от перегрузки по току. Чтобы остановить разрушительное воздействие перегрузки по току, когда через низкоомный элемент предохранителя протекает слишком большой ток, элемент плавится и разрывает цепь, т.к. особенностью предохранителя является то, что он содержит кусок провода, который легко плавится .Плавкие предохранители широко используются для защиты цепей электродвигателей различных типов. Прежде чем читать следующую заметку, вы можете подумать над вопросом: какие бывают типы предохранителей и их применение?

Что такое электрический предохранитель? и как предотвратить короткое замыкание с помощью предохранителей?

Каталог


Ⅰ Общий обзор предохранителей

1.

1 Что такое предохранители

Электрический предохранитель представляет собой защитное устройство, построенное вокруг проводящей полосы, которая плавится и разделяется в случае чрезмерного тока.Другими словами, для чего нужны предохранители? Предохранитель разрывает цепь, если неисправность в приборе приводит к протеканию слишком большого тока. Кроме того, предохранители по сути являются термочувствительными устройствами. Даже небольшие отклонения от контролируемых условий испытаний могут сильно повлиять на прогнозируемый срок службы предохранителя.

1.2 Принцип действия предохранителя

Основная задача предохранителя состоит в том, чтобы разъединить цепь, если в цепи потребляется ток, превышающий требуемый, что позволяет избежать повреждений из-за коротких замыканий.
Простейший тип предохранителя состоит из резистивной части, тщательно подобранной по температуре плавления. Небольшое падение напряжения (достаточно маленькое, чтобы не повлиять на цепь ниже по потоку) создается на элементе, когда ток проходит через этот элемент, и некоторая мощность рассеивается в виде тепла. Таким образом, температура элемента увеличивается. Это повышение температуры не является необходимым для того, чтобы нормальные токи расплавили нить накала. Однако точка плавления легко достигается, если потребляемый ток достигает номинального тока предохранителя.Резистивная часть плавится и разрывается цепью. Номинальный ток определяется толщиной и длиной резистивного материала.
Для обеспечения предсказуемых токов срабатывания компоненты предохранителей изготавливаются из цинка, меди, серебра, алюминия или других сплавов. Со временем элемент не должен окисляться или подвергаться коррозии.

1.3 Символ электрического предохранителя

Что такое символ предохранителя? различные обозначения предохранителей на электрической схеме, показанной ниже.

Электронные символы предохранителей

1.4 Материалы для предохранителей

Из чего сделаны предохранители? Материал, используемый для изготовления плавких элементов, имеет низкую температуру плавления, например олово, свинец или цинк. Однако низкая температура плавления доступна с металлом с высоким удельным сопротивлением, как показано в таблице ниже. В качестве материала для плавких элементов в основном используются олово , свинец, серебро, медь, цинк, алюминий и сплав свинца и олова.



Ⅱ Классификация электрических предохранителей

После того, как вы узнали, что такое предохранитель в цепи, ниже приведены типов предохранителей .На рынке представлен широкий выбор предохранителей для печатных плат. Здесь представлены два основных типа: предохранители переменного тока и предохранители постоянного тока. Следующая заметка описывает различных типов предохранителей и их сужение, рабочие характеристики.

Объяснение типов предохранителей

2.1 Базовые предохранители постоянного тока

Это наиболее распространенная форма плавких предохранителей. В стеклянной оболочке, оканчивающейся металлическими колпачками, заключена плавкая часть. В подходящем держателе монтируется предохранитель. Так как стеклянная колба прозрачна, то легко визуально определить, перегорел ли предохранитель.
Этот тип имеет множество версий, включая плавкие предохранители с медленным срабатыванием и быстродействующие предохранители. Плавкие предохранители с задержкой срабатывания имеют элемент большего размера, который может выдерживать перегрузку по току и на них не влияют скачки напряжения в приборе в течение относительно короткого периода времени. Быстродействующие предохранители мгновенно реагируют на существующие всплески.
Чтобы выдерживать повышенные температуры, некоторые версии этого предохранителя заключены в керамический корпус. Песок или масло заполнены предохранителями для высоковольтных приложений. Это необходимо для прекращения образования дуги после того, как она перегорела между двумя концами предохранителя.Для прямого монтажа на печатную плату также существуют варианты картриджных предохранителей SMD.



  • Автомобильные предохранители, ножевые и болтовые предохранители

Эти предохранители разработаны специально для автомобильных систем с напряжением до 32 В и иногда до 42 В. Они имеют форму «меча» (прозрачный пластиковый корпус с плоскими контактами) и имеют цветовую маркировку в соответствии с номинальным током. В других схемах большой мощности также используются некоторые из этих типов.



  • Самовосстанавливающиеся предохранители/Polyfuse

Эти предохранители самовосстанавливающиеся, как следует из их названия.Они содержат черные частицы углерода, встроенные в органические полимеры. Углеродная сажа обычно делает смесь проводящей. Тепло, расширяющее органический полимер, создается при протекании большого тока. Черные частицы углерода раздвигаются, и проводимость уменьшается до такой степени, что ток отсутствует. При понижении температуры проводимость восстанавливается. Однако физически замена предохранителя не требуется. Этот тип предохранителя часто называют PTC, что означает положительный температурный коэффициент, поскольку температура повышается с сопротивлением.
Для компьютерных блоков питания и зарядных устройств для телефонов PTC Fuse используется повсеместно. Они особенно удобны здесь, потому что их трудно заменить. Они используются в аэрокосмических устройствах для той же цели.
В сквозных вариантах ПТК легко узнать по желто-оранжевому цвету и дисковой (а иногда и прямоугольной) форме. Полимерные предохранители SMD с белой маркировкой обычно бывают зеленого цвета или с золотой маркировкой черного цвета. Практически каждый текущий рейтинг предлагает PTC.



При протекании тока мощность, рассеиваемая полупроводником, увеличивается экспоненциально, поэтому полупроводники используются для сверхбыстродействующих предохранителей.Эти предохранители обычно используются для защиты устройств, чувствительных даже к незначительным скачкам тока при переключении полупроводников.



  • Предохранители для подавления перенапряжения

Скачки напряжения также часто могут быть опасны для цепей, а с предохранителем также используется система защиты от перенапряжения для защиты как от скачков напряжения, так и от скачков тока.
Параллельно с питанием установлены NTC (отрицательный температурный коэффициент). Предохранители NTC минимизируют сопротивление из-за более высокого протекающего тока и поглощают скачки напряжения питания.
Полупроводниковые устройства, которые двунаправленно поглощают скачки напряжения, представляют собой металлооксидные варисторы (MOV). Используя связанный пост, вы можете узнать больше о MOV и его работе.

2.2 Предохранители переменного тока Basic

В высоковольтных линиях электропередачи переменного тока эти предохранители используются там, где напряжение может превышать несколько сотен киловольт.
1) Предохранители HRC (с большим током разрыва) Предохранители
HRC представляют собой предохранители патронного типа, состоящие из прозрачной оболочки из стеатита (силиката магния).Предохранитель заполнен кварцевым порошком, который служит для гашения дуги (и, в случае предохранителя, заполненного жидкостью HRC, непроводящей жидкостью, такой как минеральное масло).
2) Плавкие предохранители
Эти предохранители заполнены химическими веществами, такими как борная кислота, которая создает нагревающие газы. Дуга гасится этими газами и выбрасывается с концов предохранителя. Медь, олово или серебро изготавливаются из плавкого материала.



Предохранители низкого напряжения делятся на пять типов: съемные, картриджные, выпадающие, ударные и переключающие.

1) Сменные предохранители
Быстродействующие предохранители, используемые в домах и офисах, которые можно использовать повторно. Из них состоят носитель и розетка. Несущая часть вынимается, повторно подключается и помещается обратно в розетку, когда перегорает предохранитель, чтобы восстановить нормальную работу. Они немного менее эффективны, чем предохранители из HRC.


2) Патронные предохранители
Они очень похожи на предохранители постоянного тока для патронов. Из них состоит прозрачная оболочка, закрывающая часть взрывателя. Их можно вставить в штепсель (тип лезвия) или ввинтить в приспособление (тип болта).


3) Выпадающие предохранители
Они содержат подпружиненный рычаг, который убирается при возникновении неисправности и должен быть перемонтирован для восстановления нормальной работы и возвращен на место. Они являются формой предохранителя для изгнания.


4) Предохранители бойка
 К этим предохранителям прилагается подпружиненный ударник, который может служить визуальным индикатором того, что предохранитель сработал, а также сработало другое распределительное устройство.


5) Переключатель предохранителей
Сильноточные предохранители могут быть прикреплены или отключены с помощью ручки, которая управляется вручную.

Ⅲ Заключение

В области электроники или электрики плавкий предохранитель представляет собой небольшую защитную деталь в электрическом устройстве или механизме. Он считается самым важным устройством, которое используется в различных электрических цепях. Многие типы предохранителей, имеющиеся на складе предприятия, могут соответствовать различным требованиям к цепям.



Ⅳ Часто задаваемые вопросы об основных типах предохранителей и их применении

1.Что такое предохранители?

Предохранители — это жертвенные устройства, используемые для защиты гораздо более дорогих электрических компонентов от разрушительного воздействия перегрузки по току. Они состоят из металла или проволоки с низким сопротивлением, которая используется для замыкания цепи.



2. Какие бывают предохранители?

Различные типы предохранителей – сужение, работа и характеристики
Предохранители постоянного тока
Предохранители переменного тока
Картриджные предохранители
Патронный предохранитель типа D Предохранители типа
Плавкие предохранители SMD (предохранители для поверхностного монтажа), чиповые, радиальные и свинцовые предохранители



3.Где используются предохранители?

Плавкие предохранители широко применяются для защиты цепей электродвигателей; при небольших перегрузках схема защиты двигателя автоматически размыкает управляющий контактор, а предохранитель срабатывает только при коротких замыканиях или экстремальных перегрузках.



4. Сколько существует типов предохранителей?

Предохранители можно разделить на две основные категории: предохранители переменного тока и предохранители постоянного тока.


5. В чем разница между предохранителем и автоматическим выключателем (миниатюрный автоматический выключатель)?

Предохранитель

— это электрическое устройство, которое самоуничтожается и останавливает ток в цепи всякий раз, когда ток превышает заданное значение.MCB — это устройства защиты цепи с возможностью сброса, которые при возникновении неисправности останавливают ток в цепи.



6. Как узнать, какой предохранитель использовать?

Обычно номинал предохранителя указан сбоку от предохранителя и указывается в амперах. Номинал предохранителя — это сила тока, необходимая для того, чтобы предохранитель перегорел или сломался. Когда это происходит, электрическая мощность останавливается от прохождения через электрическую цепь.



7.Какие существуют типы предохранителей?

Предохранитель представляет собой токопрерывающее устройство, которое разрывает или размыкает цепь путем плавления элемента и, таким образом, удаляет неисправное устройство из основной цепи питания. Предохранители в основном делятся на два типа, в зависимости от входного напряжения питания, это предохранители переменного тока и предохранители постоянного тока.



8. В чем разница между предохранителями переменного и постоянного тока?

В цепях переменного тока ток пересекает нулевой потенциал с частотой 60 или 50 циклов в секунду.Это помогает разорвать дугу, которая образуется, когда плавкий элемент плавкого предохранителя образует зазор. В цепях постоянного тока напряжение не достигает нулевого потенциала, что затрудняет гашение дуги в зазоре плавильного элемента.



9. В чем разница между предохранителями T и TL?

Предохранители SL и TL отличаются основанием. SL — это база отказа, а TL — типичная база Эдисона. Разница между предохранителями S и T одинакова.Предохранители SL и TL относятся к типу Loaded Link и обычно используются в специальных, более легких приложениях, а предохранители S и T используются в более тяжелых приложениях.



10. Как нас защищают предохранители?

Предохранитель разрывает цепь, если неисправность в приборе приводит к протеканию слишком большого тока. Это защищает проводку и прибор, если что-то пойдет не так. Предохранитель содержит кусок проволоки, который легко плавится. Если ток, проходящий через предохранитель, слишком велик, провод нагревается до тех пор, пока не расплавится и не разорвет цепь.



Альтернативные модели

Часть Сравнить Производители Категория Описание
Произв.Номер детали: M28W640FCT70N6E Сравните: Текущая часть Производители:ST Microelectronics Категория: Флэш-память Описание: 64 Мбит (4 Мбит x 16, загрузочный блок), питание 3 В, флэш-память
ПроизводительНомер детали: SST38VF6402BT-70I/TV Сравните: M28W640FCT70N6E VS SST38VF6402BT-70I/ТВ Производители:Microchip Категория: Флэш-память Описание: Flash Parallel 3.3V 64Mbit 4M x 16Bit 48Pin TSOP T/R
№ производителя: SST38VF6402B-70I/TV Сравните: M28W640FCT70N6E VS SST38VF6402B-70I/ТВ Производители:Microchip Категория: Флэш-память Описание: Flash Parallel 3.3V 64Mbit 4M x 16Bit 48Pin TSOP
№ производителя: AT49BV642DT-70TU Сравните: M28W640FCT70N6E ПРОТИВ AT49BV642DT-70TU Производители:ATMEL Категория: Флэш-память Описание: Flash Mem Parallel 3V/3.3V 64M-бит 4M x 16 70ns 48Pin TSOP-I

Типы корпусов предохранителей и типы предохранителей

Предохранители бывают самых разных форм и стилей.Корпуса предохранителей обычно изготавливаются из стекла или керамики и имеют две металлические контактные точки. Эти контакты могут быть цилиндрическими торцевыми крышками, металлическими лезвиями, металлическими бирками или осевыми выводами. Некоторые предохранители также имеют дополнительные функции, такие как визуальные индикаторы / индикаторы срабатывания. или выступы для установки микровыключателей/удаления предохранителей.

1

Поверхностное крепление

2

Крепление для печатной платы


(с осевыми выводами)

3

Картридж для монтажа на печатную плату


(с осевыми выводами)

4

Крепление для печатной платы


(радиальные выводы)

5

Индикация тревоги

6

Низковольтный картридж с наконечником


7

Картридж с наконечником среднего напряжения


8

Плавкая вставка / лента


(только элемент)

9

Автомобильный


(отвал / лопата)

10

Автоматические плавкие вставки


(папа и женщина)

11

Бутылка и карлик


(коническое горлышко)

12

Лезвие со смещением


(в шахматном порядке)

13

Смещенная болтовая бирка

14

Одинарная прорезь и


частичных лезвий

15

Тег с прорезями по центру

16

Смещенный прорезной тег

17

Резьбовое отверстие


(утопленный конец)

18

Центральное лезвие


(полное лезвие)

19

Тег с центральным болтом

20

Метка типа крючка


Типы предохранителей и их применение

В этом конкретном разделе мы обсудим предохранители, типы предохранителей и их использование, поэтому давайте начнем с определения.

Предохранитель представляет собой короткий кусок металла, вставленный в цепь, который плавится и разрывает цепь, когда через него протекает чрезмерный ток, таким образом защищая цепь.

Предохранитель вставлен последовательно с цепью, которую необходимо защитить. Температура плавления материала предохранителя низкая, так как он позволяет нормальному номинальному току протекать через него без перегрева или плавления. Но когда ток превышает его номинальное значение из-за любого неисправного состояния, такого как короткое замыкание или перегрузка, плавкий элемент перегревается и начинает плавиться, таким образом, в конечном итоге он разрывает (размыкает) цепь, которую необходимо защитить.

Предохранительный элемент имеет обратную зависимость время-ток, так как время его срабатывания будет быстрым, если значение тока велико. и если ток низкий, то работа будет медленной. Как вы можете видеть на рисунке ниже

времятоковые характеристики

ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО ЭЛЕМЕНТА

  • Низкая температура плавления, например, олово, свинец
  • Высокая электропроводность
    , например, серебро, медь
  • Отсутствие повреждений вследствие окисления
    e.г., серебро.
  • Низкая стоимость
    например, свинец, олово, медь.

Теперь, в соответствии с вышеуказанными характеристиками, ни один материал не будет обладать всеми качествами, такими как олово имеет низкую температуру плавления, но плохую проводимость, серебро имеет хорошую проводимость и не ухудшается из-за окисления, но очень дорого. поэтому выбрать подходящий материал несложно.

Для малых токов до 10А используется сплав олова и свинца (63% олова, 37% свинца).

для больших токов используется серебро и медь со слоем олова(для защиты от окисления).

ВАЖНЫЕ УСЛОВИЯ:

Как мы видим на графике ниже, изначально неисправность возникает в цепи по любой причине, такой как короткое замыкание или перегрузка, в это время в цепи протекает большой асимметричный ток неисправности, который может повредить цепь, но у нас есть Предохранитель уже подключен последовательно, так что через него будет протекать ток большой величины, а из-за перегрева материал предохранителя начнет плавиться. во время этого процесса ток достигает своего максимального значения, известного как ток отключения.после расплавления плавкого элемента возникает дуга, которую необходимо погасить (мы обсудим это в типах предохранителей ниже). и после того, как дуга погаснет, цепь будет защищена. Теперь мы обсудим некоторые важные термины, касающиеся предохранителей.

  • Номинальный ток плавкого элемента : плавкий элемент обычно может выдерживать этот ток без перегрева или плавления.
  • Ток предохранителя : это это ток, при котором плавкий предохранитель плавится и размыкает цепь.
  • Коэффициент предохранителя: это отношение минимального тока предохранителя к номинальному току предохранителя. Его значение всегда больше единицы.
  • Ожидаемый ток: это среднеквадратичное значение первого контура тока повреждения.
  • Ток отключения:  точка «а» обозначает значение тока отключения. это максимальное значение, которого достигает ток в неисправном состоянии.
  • Преддуговое время: Это время, в течение которого материал начинает плавиться без образования дуги.
  • Время дуги: Это время после плавления плавкого элемента, когда дуга загорается и гаснет.
  • Общее время работы: это сумма времени предварительного и дугового разряда.

ТИПЫ ПРЕДОХРАНИТЕЛЕЙ:

ПРЕДОХРАНИТЕЛИ НИЗКОГО НАПРЯЖЕНИЯ:

a) ПОЛУЗАКРЫТЫЙ РАЗБОРНЫЙ ТИП:

  • Также известен как кит-кат.
  • Используется при низком значении ошибки ток должен быть прерван.

Состоит из двух частей: 1) основание

                          2) держатель предохранителя

как основание, так и держатель предохранителя изготовлены из фарфора, основание фиксируется, пока держатель предохранителя (который несет плавкий элемент) движется, держатель предохранителя вынимается, когда предохранитель перегорает, и после замены его новым проводом предохранителя он снова размещается над базой.

Полузакрытый сменный предохранитель рассчитан на номинальный ток до 500 А. тока, но их отключающая способность низкая.

Поэтому они используются только для бытовых или небольших нагрузок.

b) КАТРИДЖНЫЙ ПРЕДОХРАНИТЕЛЬ С ВЫСОКОЙ ПРОЧНОСТЬЮ (H.R.C):

, так как отключающая способность полузакрытых предохранителей с возможностью замены очень низкая, поэтому разработаны предохранители HRC с высокой отключающей способностью. Функция каждого предохранителя по отключению цепи описана ранее в этом разделе.

H.R.C FUSE
  • Имеет термостойкий керамический корпус с металлическими торцевыми крышками, к которым приварен серебряный токопроводящий элемент.
  • Пространство вокруг элемента полностью заполнено наполнителем. Например. мел, песок, гипс
  • наполнитель заполняется, потому что при возникновении дуги ее необходимо погасить как можно скорее, поэтому этот наполнитель помогает завершить генерацию дуги.

ПРЕИМУЩЕСТВА

  • Они способны устранять высокие и низкие токи короткого замыкания.
  • Отсутствие износа с возрастом
  • Не требует технического обслуживания
  • Надежное различение
  • Высокая скорость работы.

НЕДОСТАТКИ

Его необходимо заменить, а выделяющееся тепло может воздействовать на близлежащие переключатели. Это главный недостаток, но все же его преимущества более ценны, чем его недостатки.

ВЫСОКОВОЛЬТНЫЙ ПРЕДОХРАНИТЕЛЬ

  • ТИП КАРТРИДЖА: он имеет ту же конструкцию, что и низковольтный предохранитель патронного типа, но имеет два провода: один — плавкий элемент, который должен расплавиться после неисправности в цепи, а второй — вольфрамовый провод (который имеет очень высокое сопротивление).поэтому, когда нормальный ток протекает через цепь, ток проходит через серебряную проволоку, но когда в цепи возникает неисправность, серебряная проволока расплавляется, и ток короткого замыкания начинает течь через вольфрамовую проволоку, и из-за ее высокого сопротивления ток наконец достигает нуля.

Высоковольтный предохранитель кассетного типа используется до 33кВ с отключающей способностью 8700А при этом напряжении, номиналом порядка 200А при напряжении 6,6кВ.

  • ТИП ЖИДКОСТИ: В высоковольтных предохранителях жидкостного типа плавкий элемент закреплен с одной стороны и соединен с пружиной с другой стороны с датчиком уровня, пружина заключена в стеклянную камеру, которая заполнена масло.когда плавкий элемент перегорает, пружина сжимается и втягивает датчик уровня внутрь стеклянной камеры. чтобы некоторое количество масла переместилось вверх, и это масло погасит дугу, возникающую при перегорании предохранителя. для лучшего понимания этого явления посетите мой канал на YouTube.

Могут использоваться до 100 А в системах 132 кВ.

  • ТИП С МЕТАЛЛИЧЕСКОЙ ПЛАТКИРОВКОЙ: Они также имеют аналогичную функцию, с той лишь разницей, что они заключены в металлическую оболочку.

Таким образом, мы узнали о типах предохранителей и их использовании со всеми подробностями. если у вас есть какие-либо вопросы по этому поводу, задайте их в разделе комментариев или посетите мой канал на YouTube. «ЭЛЕКТРИЧЕСКАЯ ПААТШАЛА»

Спасибо.

Различные типы предохранителей и их применение

Что такое электрический предохранитель?

Предохранитель, вероятно, является самым простым электрическим устройством, но его функция имеет решающее значение для защиты электрических цепей от повреждения .Предохранители встречаются в каждой цепи в той или иной форме, различной формы, размера и номинала. В этой статье мы узнаем, как работает предохранитель и о различных типах предохранителей .

Символ предохранителя

Стандартные символы IEEE/ANSI для предохранителей:

Как работает предохранитель?

Основная задача предохранителя — разорвать цепь, если в цепи потребляется ток выше желаемого, тем самым предотвращая повреждения из-за коротких замыканий.

Простейший тип предохранителя состоит из резистивного элемента , тщательно отобранного из-за его температуры плавления . Когда ток проходит через этот элемент, на элементе создается небольшое падение напряжения (достаточно малое, чтобы не повлиять на цепь ниже по потоку), и некоторая мощность рассеивается в виде тепла . При этом температура элемента повышается. Для обычных токов этого повышения температуры недостаточно, чтобы расплавить нить накала.Однако, если потребляемый ток превышает номинальный ток предохранителя, точка плавления быстро достигается. Резистивный элемент плавится, и цепь размыкается. Толщина и длина резистивного элемента определяют номинальный ток.

Предохранительные элементы изготовлены из цинка, меди, серебра, алюминия или других сплавов для обеспечения предсказуемых токов срабатывания. Элемент не должен со временем окисляться или подвергаться коррозии.

Типы предохранителей (пост./перем. тока)

Предохранители можно разделить на две основные категории: предохранители переменного тока и предохранители постоянного тока.На приведенной ниже блок-схеме показаны различные типы предохранителей в каждой категории. Мы кратко обсудим каждый предохранитель в нашей статье.

1. Предохранители переменного тока

Предохранители переменного тока подразделяются на два типа: предохранители низкого напряжения и предохранители высокого напряжения. Частота предохранителей переменного тока изменяет свою амплитуду от 0º до 60º всего за одну секунду. Таким образом, гашение дуги в цепи переменного тока может быть выполнено проще, чем в цепи постоянного тока.

Предохранители низкого напряжения можно разделить на четыре класса, показанные ниже на изображении. Полузакрытые или разъемные, а также полностью закрытые или кассетные переключатели являются наиболее часто используемыми переключателями.

Сменные предохранители

Этот тип цепи в основном используется в цепях малого тока или для внутренней проводки. Корпус предохранителя и держатель предохранителя являются двумя основными частями съемного предохранителя. Основание предохранителя изготовлено из фарфора, и оно удерживает провода, которые могут быть изготовлены из свинца, луженой меди, алюминия или оловянно-свинцового сплава. Держатель предохранителя можно легко вставить или вынуть из основания, не открывая главный выключатель.

Полностью закрытые или патронные предохранители

Плавкий элемент полностью заключен в закрытый контейнер и имеет металлические контакты с обеих сторон.Эти предохранители далее классифицируются как патронные предохранители типа D и патронные предохранители типа Link.

Плавкие предохранители типа D

Основными частями предохранителя типа D являются основание, переходное кольцо, патрон и колпачок предохранителя. Патрон удерживается в крышке предохранителя, а крышка предохранителя крепится к основанию предохранителя. Наконечник картриджа касается проводника, когда он полностью прикручен к основанию, и, таким образом, замыкает цепь через плавкие вставки.

Картридж с звеном или высокой разрывной способностью

В предохранителях такого типа плавкий элемент проводит ток короткого замыкания в течение длительного времени.Если неисправность не ясна, то предохранитель расплавится и разомкнет цепь. Основным преимуществом предохранителя HRC является то, что он устраняет как низкий, так и высокий ток короткого замыкания.

Предохранитель

HRC отличается быстродействием, а также не требует обслуживания. Но плавкий элемент предохранителей HRC необходимо заменять после каждой операции, и он также выделял тепло во время неисправностей, что влияет на работу соседних выключателей.

Корпус предохранителя HRC заполнен порошкообразным чистым кварцем, который действует как среда гашения дуги.Серебряная и медная проволока используется для изготовления плавкой проволоки. Плавкий провод состоит из двух или более секций, которые соединяются с помощью луженого соединения. Жестяное соединение снижает температуру в условиях перегрузки.

Для увеличения отключающей способности предохранителей два или более серебряных провода соединяют параллельно друг другу. Эти проволоки устроены таким образом, что плавится только одна проволока. Предохранитель HRC двух типов

В ножевых выключателях провод плавкого предохранителя заменяется на цепь под напряжением с помощью съемника предохранителей.Предохранители HRC болтового типа имеют две токопроводящие пластины, которые крепятся болтами к основанию предохранителя. Для этого предохранителя требуется дополнительная цепь для отключения выключателя без удара током.

Плавкий предохранитель

Расплавление плавкого предохранителя приводит к тому, что плавкий элемент под действием силы тяжести выпадает из нижней опоры. Такой тип предохранителя используется для защиты наружных трансформаторов.

Предохранитель бойка

Это механическое устройство, обладающее достаточной силой и перемещением, которое можно использовать для замыкания цепей отключения/индикатора.

Переключатель предохранителей

Такой тип переключателей используется для цепей низкого и среднего напряжения. Номинал блока предохранителей находится в диапазоне 30, 60, 100, 200, 400, 600 и 800 ампер. Блок предохранителей доступен в виде 3-полюсного и 4-полюсного блока. Включающая способность предохранителей такого типа до 46 кА. Они могут безопасно ломаться в зависимости от номинального тока порядка 3-кратного тока нагрузки.

Высоковольтные предохранители HRC

Основной проблемой высоковольтных предохранителей является коронный разряд.Поэтому предохранители высокого напряжения имеют специальную конструкцию. В основном они делятся на три типа.

Картриджный предохранитель HV HRC

Плавкий элемент предохранителя HRC намотан в форме спирали, что позволяет избежать эффекта коронного разряда при более высоких напряжениях. Он имеет два плавких элемента, расположенных параллельно друг другу, один с низким сопротивлением, а другой с высоким сопротивлением. Провод с низким сопротивлением несет нормальный ток, который перегорает и снижает ток короткого замыкания во время неисправности.

Жидкостный предохранитель HV HRC

Плавкие предохранители такого типа заполнены четыреххлористым углеродом и запаяны с обоих концов колпачков. При возникновении неисправности ток превышает допустимый предел, и плавкий элемент перегорает. Жидкость предохранителя действует как дугогасящая среда для предохранителей HRC. Их можно использовать для защиты трансформатора и резервной защиты автоматического выключателя.

Высоковольтный предохранитель выталкивающего типа

Предохранители выталкивающего типа широко используются для защиты фидеров и трансформаторов из-за их низкой стоимости.Разработаны на 11кВ, а их отключающая способность до 250 МВА. Предохранители такого типа представляют собой полую трубку с открытым концом, изготовленную из бумаги, скрепленной синтетической смолой.

Плавкие элементы помещаются в трубки, а концы трубок соединяются с подходящими фитингами на каждом конце. Образовавшаяся дуга сдувается во внутреннее покрытие трубы, и образующиеся при этом газы гасят дугу.

2. Предохранители постоянного тока

1. КАРТРИЖНЫЕ ПРЕДОХРАНИТЕЛИ

Это наиболее распространенный тип предохранителей.Плавкий элемент заключен в стеклянную оболочку с металлическими колпачками. Предохранитель помещается в соответствующий держатель. Поскольку стеклянная колба прозрачная, визуально легко определить, перегорел ли предохранитель.

Существует множество вариантов этой конструкции, в том числе плавкие предохранители с медленным срабатыванием и быстродействующие предохранители. Плавкие предохранители с задержкой срабатывания  имеют элемент большего размера, который может выдерживать перегрузку по току в течение относительно короткого периода времени и не зависит от скачков напряжения в приборе. Быстродействующие предохранители мгновенно реагируют на скачки тока.

Некоторые варианты этого предохранителя заключены в керамический корпус, чтобы выдерживать высокие температуры. Предохранители для высоковольтных устройств заполнены песком или маслом. Это необходимо для предотвращения образования дуги между двумя концами предохранителя после его перегорания. Также существуют варианты картриджных предохранителей SMD для непосредственного монтажа на печатной плате.

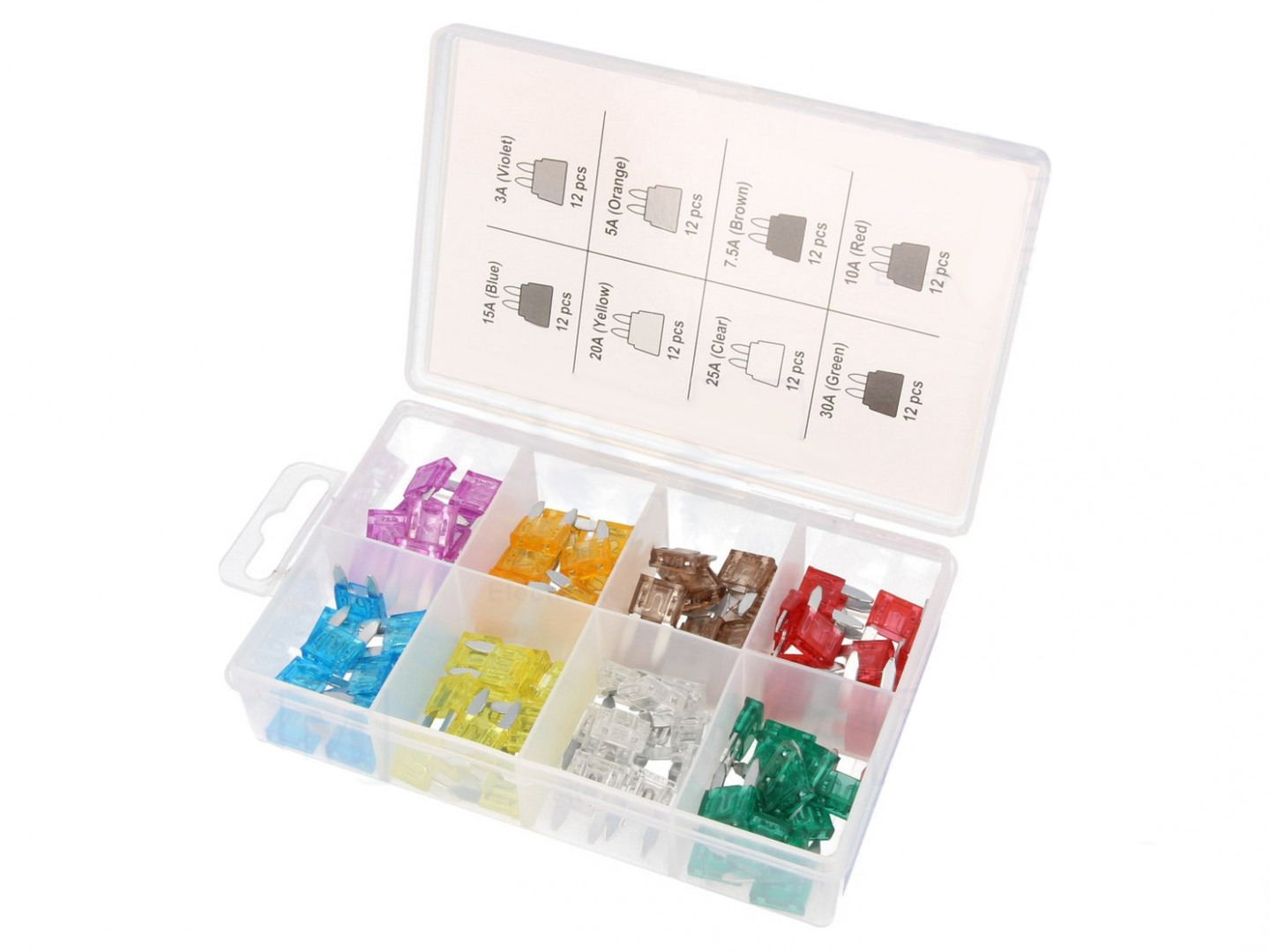

2. АВТОМОБИЛЬНЫЕ ПРЕДОХРАНИТЕЛИ

Эти предохранители специально разработаны для автомобильных систем , которые работают до 32 В, а иногда и до 42 В.Они имеют форму «лезвий» (прозрачный пластиковый корпус с плоскими контактами) и имеют цветовую маркировку в соответствии с номинальным током. Некоторые из этих типов также используются в других схемах большой мощности.

3. ПОЛУПРОВОДНИКОВЫЕ ПРЕДОХРАНИТЕЛИ

Мощность, рассеиваемая полупроводником, увеличивается экспоненциально с увеличением тока, поэтому полупроводники используются для сверхбыстродействующих предохранителей . Эти предохранители обычно используются для защиты полупроводниковых коммутационных устройств, чувствительных даже к небольшим скачкам тока.

4. ПОДАВЛЕНИЕ ПЕРЕНАПРЯЖЕНИЯ

Иногда скачки напряжения также могут быть опасны для цепей, и часто используется устройство защиты от перенапряжения с предохранителем для защиты как от скачков напряжения, так и от скачков тока.

NTC (отрицательный температурный коэффициент) устанавливаются параллельно источнику питания. При скачках напряжения питания предохранители NTC уменьшают сопротивление из-за более высокого протекающего тока и «поглощают» скачки напряжения.

Металлооксидные варисторы (MOV) представляют собой полупроводниковые устройства, которые двунаправленно поглощают скачки напряжения. Вы можете узнать больше о MOV и его работе, используя связанную статью.

5. ПЕРЕСТАНАВЛИВАЕМЫЕ ПРЕДОХРАНИТЕЛИ/POLYFUSE

 Они содержат частицы сажи, внедренные в органические полимеры. Обычно сажа делает смесь проводящей. Когда протекает большой ток, выделяется тепло, которое расширяет органический полимер. Частицы сажи раздвигаются, и проводимость уменьшается до точки, при которой ток не течет. Проводимость восстанавливается при понижении температуры . Таким образом, предохранитель не нужно физически заменять. Этот тип предохранителя также называется PTC, что означает положительный температурный коэффициент, поскольку сопротивление увеличивается с температурой.

Предохранитель PTC повсеместно используется в блоках питания компьютеров и зарядных устройствах для телефонов. Здесь они особенно удобны, поскольку замена затруднена. По той же причине они используются в аэрокосмических устройствах.

PTC легко идентифицировать по их желто-оранжевому цвету и дисковой (а иногда и прямоугольной) форме в их вариантах со сквозными отверстиями.Полимерные предохранители SMD обычно имеют зеленый цвет с белой маркировкой или черный цвет с золотыми метками. PTC доступны практически во всех текущих рейтингах.

Преимущества электрического предохранителя

  • Это самая дешевая форма защиты, и она не нуждается в обслуживании.
  • Его работа полностью автоматическая и требует меньше времени по сравнению с автоматическими выключателями.
  • Плавкий элемент меньшего размера обеспечивает эффект ограничения тока в условиях короткого замыкания.
  • Обратная времятоковая характеристика позволяет использовать его для защиты от перегрузки.

Недостатки электрического предохранителя

  • Для замены предохранителя после операции требуется значительное время.
  • Токо-временная характеристика предохранителя не всегда может быть соотнесена с характеристикой защитного устройства.

Плавкие предохранители используются для защиты кабелей низкого напряжения в световых и силовых цепях, а также для трансформаторов мощностью не более 200 кВА в первичной распределительной системе.Плавкие предохранители используются в приложениях с низким и средним напряжением, где не ожидается частое срабатывание или где использование автоматического выключателя неэкономично.

Конструкции и области применения – Wira Electrical

Нам будет полезно изучить типы предохранителей перед их покупкой и использованием. Для каждого приложения будут использоваться разные предохранители.

Что такое предохранитель?

Предохранитель — это электрическое, электронное или механическое устройство, которое защищает цепи от перегрузки по току, перегрузки и обеспечивает защиту цепи.Томас Альва Эдисон изобрел электрический предохранитель в 1890 году.

Предохранитель бывает разных форм и размеров, но все они служат одной цели. В этой статье будут обсуждаться многочисленные разновидности предохранителей, их изготовление, работа и эксплуатация, а также их применение в различных электронных и электрических системах.

Что такое символ предохранителя?

Существуют электрические символы предохранителей разных стандартов:

Зачем нужны предохранители?

Используются для защиты домашнего оборудования от повреждений, вызванных высоким током или перегрузкой.Когда мы используем предохранитель в наших домах, электрические проблемы в проводке предотвращаются, а приборы не повреждаются в результате возгорания проводов.

При перегорании или повреждении предохранителя возникает внезапная искра, которая может привести к немедленному повреждению бытовой техники. Это одна из основных причин, по которой нам нужны различные типы предохранителей для защиты нашей бытовой техники от повреждений.

Для защиты цепей предохранители бывают разных форм и размеров.

Ампер — наиболее распространенная единица измерения предохранителей.Несмотря на то, что их работа основана на самовыработке тепла при наличии добавочного тока за счет собственного создаваемого электрического сопротивления.

Обычно это достигается за счет минимальной длины плавкого предохранителя. Поскольку длина провода не зависит от номинальных значений тока, самая короткая длина провода определяет самое короткое значение сопротивления.

Конструкция предохранителя

Обычный предохранитель состоит из металлической проволоки с низким сопротивлением, заключенной в негорючее вещество.Он используется для соединения и установки последовательно с цепью и устройством, которое необходимо защитить от короткого замыкания и перегрузки по току.

Отсутствие предохранителя и автоматического выключателя может привести к повреждению электроприбора, так как они не в состоянии справиться с чрезмерным током в соответствии с их номинальным значением.

Как работает предохранитель?

Основная функция предохранителя заключается в разрыве цепи, если она потребляет больше тока, чем должна, предотвращая вред от короткого замыкания.

Плавкие предохранители самых основных типов состоят из резистивного элемента, температура плавления которого тщательно подобрана. Когда ток проходит через этот элемент, на элементе образуется незначительное падение напряжения (достаточно малое, чтобы это не повлияло на цепь ниже по потоку), и некоторая мощность рассеивается в виде тепла.

В результате температура элемента повышается. Этого повышения температуры недостаточно, чтобы расплавить нить накала при нормальных токах. Точка плавления достигается быстро, если потребляемый ток превышает номинальный ток предохранителя.Цепь разрывается, когда резистивный элемент плавится.

Номинальный ток определяется толщиной и длиной резистивного элемента.

Для создания предсказуемых токов срабатывания плавкие предохранители изготовлены из цинка, меди, серебра, алюминия или других сплавов. Со временем элемент не должен окисляться или подвергаться коррозии.

Концепция функционирования предохранителя основана на «эффекте нагревания тока», который гласит, что всякий раз, когда происходит короткое замыкание, перегрузка по току или несоответствие нагрузки, тонкий провод предохранителя плавится из-за тепла, выделяемого сильным током, проходящим через него. .

В результате отключается питание связанной системы. Плавкий провод представляет собой компонент с очень низким сопротивлением при нормальной работе цепи и не влияет на нормальную работу системы, подключенной к источнику питания.

Как выбрать номинал предохранителя

При выборе правильного предохранителя и его номинального размера для электротехнических изделий необходимо учитывать различные факторы и условия окружающей среды. Однако приведенная ниже формула показывает, как выбрать правильный размер предохранителя.

Номинал предохранителя = (мощность/напряжение) x 1,25

Например, вам нужно найти правильный размер предохранителя для двухконтактной розетки на 10 А.

(1000 Вт / 230 В) x 1,25 = 5,4 А

Номинальная мощность в вышеупомянутом примере составляет 1 кВт, которой можно управлять через 2-контактную розетку, а основное напряжение питания — однофазное 230 В переменного тока (120 В переменного тока в США). .

Однако для безопасной и надежной работы цепи следует использовать максимальный номинал предохранителя, который составляет 6 А вместо 5.4А.

См. также: фильтр нижних частот и фильтр верхних частот

Характеристики предохранителей

Различные типы предохранителей можно перечислить по следующим характеристикам:

  • Размер упаковки
  • I 2 t Номинал предохранителя
  • Классификация функций
  • Ниже приводится основное описание категорий, упомянутых выше.

    Номинальное напряжение предохранителя

    Существует максимальное номинальное напряжение, которое предохранитель может безопасно выдержать, поэтому рассчитывайте допустимый ток. Для разных предохранителей, работающих на разных уровнях напряжения, требуется разная степень изоляции.

    Например, предохранитель, рассчитанный на 32 вольта, нельзя использовать с 220 вольтами. Предохранители могут быть классифицированы как высоковольтные (высоковольтные), низковольтные (низковольтные) или миниатюрные предохранители в зависимости от номинального напряжения.

    Номинальный ток предохранителя

    Величина тока, которую предохранитель может легко пропустить без разрыва цепи, называется его допустимой нагрузкой по току.

    Отключающая способность:

    Отключающая способность — это максимальный ток, который может быть безопасно остановлен предохранителем, и он должен превышать потенциальный ток короткого замыкания.

    Характеристика срабатывания

    Количество электричества, проходящего через провод предохранителя, определяет скорость его срабатывания. Чем быстрее время отклика, тем больше ток, протекающий по проводу.

    Время реакции на перегрузку по току представлено характеристикой реакции.Сверхбыстрые предохранители, также известные как быстрые предохранители, представляют собой предохранители, которые быстро реагируют на состояние перегрузки по току. Они используются во многих полупроводниковых устройствах, потому что их легко повредить слишком большим током.

    Размер упаковки

    Как указывалось ранее, предохранители переменного и постоянного тока имеют немного разные типы упаковки, и различные области применения требуют использования в цепи разных упаковок.

    Маркировка, температурное снижение, падение напряжения и скорость – вот некоторые из дополнительных элементов и параметров.

    Значение I2t предохранителя

    Слова I 2 t относятся к предохранителям, которые обычно используются в ситуациях короткого замыкания. Когда электрическая неисправность устраняется плавким элементом, это количество энергии, переносимое плавким элементом.

    Классификация функций

    Предохранители подразделяются на «одноразовые предохранители», «сбрасываемые предохранители (например, MCB)», «токоограничивающие и нетокоограничивающие предохранители» и «токоограничивающие и нетокоограничивающие предохранители». на основе их применения.

    Когда происходит перегрузка по току, перегрузка или несоответствие нагрузки, пользователь должен вручную заменить предохранители. Переключающие предохранители недороги и широко используются практически во всех электронных и электрических системах.

    Когда в системе возникает проблема, сбрасываемый предохранитель, с другой стороны, автоматически сбрасывается после операции.

    Токоограничивающие предохранители создают высокое сопротивление в течение короткого времени, тогда как нетокоограничивающие предохранители создают дугу в случае протекания большого тока, прерывая и ограничивая ток в связанных и присоединенных цепях.

    Далее идут типы предохранителей.

    Типы предохранителей

    На рынке доступны различные типы предохранителей, которые можно классифицировать на основе многих факторов.

    На рынке доступны различные виды предохранителей, которые можно классифицировать по многим факторам.

    Типы предохранителей : Предохранители постоянного тока

    Когда металлическая проволока плавится в системе постоянного тока из-за тепла, выделяемого избыточным током, образуется дуга, которую чрезвычайно трудно погасить из-за постоянной величины постоянного тока.

    Таким образом, чтобы уменьшить искрение плавких предохранителей, предохранители постоянного тока несколько больше, чем предохранители переменного тока, что увеличивает расстояние между электродами и, таким образом, уменьшает искрение плавких предохранителей.

    Типы предохранителей : Предохранители переменного тока

    В отличие от постоянного тока, напряжение с частотой 60 Гц или 50 Гц увеличивает свою амплитуду от нуля до 60 раз каждую секунду в системе переменного тока, что облегчает гашение дуги. В результате предохранители переменного тока немного меньше по размеру, чем предохранители постоянного тока.

    Предохранители также можно классифицировать в зависимости от того, срабатывают ли они один раз или несколько раз.

    Типы предохранителей : Высоковольтные предохранители

    В энергосистемах высоковольтные предохранители используются для защиты силового трансформатора, распределительных трансформаторов и измерительных трансформаторов, среди прочего, когда автоматические выключатели не могут защитить система. Предохранители номиналом более 1500 В и до 13 кВ известны как высоковольтные предохранители.

    Элементы высоковольтных предохранителей обычно состоят из меди, серебра или олова. В случае предохранителей HV (высокого напряжения) выталкивающего типа камера плавкой вставки может быть заполнена борной кислотой.

    Типы предохранителей: Патронные предохранители

    Патронные предохранители используются для защиты электроприборов с высоким номинальным напряжением и током, таких как двигатели, кондиционеры, холодильники и насосы. Они обычно используются в промышленных, коммерческих и жилых распределительных панелях и доступны до 600 А и 600 В переменного тока.

    Картриджные предохранители бывают двух видов.

    1. Патронные предохранители повышенной прочности с выдержкой времени и
    2. Предохранители общего назначения без выдержки времени.Оба выпускаются в диапазоне напряжений от 250 до 600 вольт, а рейтинг можно найти на торцевой крышке или лезвии ножа.

    Картриджные предохранители находятся в основании и далее подразделяются на патронные предохранители типа Link и типа D.

    Типы предохранителей: предохранители HRC (с высокой разрывной способностью)

    Мы уже рассмотрели производство, эксплуатацию и применение предохранителей HRC (предохранители с высокой разрывной способностью).

    В нем также обсуждаются многочисленные типы предохранителей HRC, такие как DIN, NH, лезвия, плавкие предохранители HRC жидкостного типа, предохранители HV выталкивающего типа, а также их преимущества и недостатки.

    Предохранители HRC (высокий ток разрыва): Предохранители HRC представляют собой предохранители патронного типа с прозрачной стеатитовой оболочкой (силикат магния). Дугогасящим веществом в предохранителе является кварцевый порошок (или, в случае наполненных жидкостью предохранителей HRC, непроводящая жидкость, такая как минеральное масло).

    Эти предохранители используются для защиты от чрезвычайно высоких токов короткого замыкания.

    Плавкие предохранители с высокой разрывной способностью (HRC) также известны как патронные плавкие предохранители. Предохранители HRC имеют высокую разрывную способность.С обеих сторон он имеет два металлических конца. Использование порошкообразного чистого кварца для наполнения предохранителя действует как средство гашения дуги. Плавкий элемент изготовлен из серебра или меди.

    Ток короткого замыкания переносится плавким элементом в течение длительного времени. Неизвестный дефект расплавится и разомкнет цепь в этот период. Высокое сопротивление образуется за счет химической реакции между парами серебра и порошком наполнителя, что способствует гашению дуги.

    Параллельное соединение двух или более серебряных проводов увеличивает отключающую способность предохранителя.Предохранители такого типа делятся на два типа: предохранители ножевого типа и предохранители болтового типа. Плавкие предохранители ножевого типа являются наиболее надежными.

    Ножевые предохранители также называются лепестковыми предохранителями или вставными предохранителями. Этот предохранитель используется OEM-производителями автомобилей для защиты автомобильных цепей и может выдерживать высокие температуры.

    Предохранители с болтовым креплением, с другой стороны, представляют собой предохранители специального назначения, предназначенные для дизельных транспортных средств, и не подходят для грузовых автомобилей.

    Типы предохранителей : Выталкивающие предохранители

    Из-за своей низкой стоимости предохранители выталкивающего типа обычно используются для защиты фидеров и трансформаторов.Он имеет разрывную мощность до 250 МВА и рассчитан на 11 кВ. В предохранителе такого типа используется полая трубка с открытым концом, состоящая из бумаги, связанной синтетической смолой.

    Плавкие элементы помещаются в трубки, которые затем соединяются с соответствующими фитингами на обоих концах. Материал, образующий дугу, выдувается из внутреннего покрытия трубки, а образующиеся газы гасят дугу.

    Эти предохранители заполнены такими веществами, как борная кислота, которые при нагревании выделяют газы.Дуга гасится этими стаканами, которые выбрасываются с концов запала. Медь, олово или серебро используются для изготовления плавкого предохранителя.

    Типы предохранителей : Выпадающие предохранители

    У них есть подпружиненный рычаг, который убирается при возникновении неисправности и должен быть перемонтирован и переустановлен для продолжения нормальной работы. Выпадающие предохранители представляют собой разновидность выталкивающих предохранителей.

    Типы предохранителей : Перекидные предохранители

    Сильноточные предохранители можно подключать и отключать вручную с помощью рукоятки.

    Типы предохранителей : Предохранители с ударником

    У них есть подпружиненный рычаг, который убирается при возникновении неисправности, и для возобновления нормальной работы его необходимо перемонтировать и переустановить.

    Разновидностью выталкивающего взрывателя является выталкивающий взрыватель.

    Типы предохранителей : Сменные предохранители

    Наиболее известные предохранители комплект-кат (также известные как сменные предохранители) в основном используются в промышленных и жилых электропроводках для слаботочных приложений в низковольтных (НН) системах.

    Разборный предохранитель состоит из двух основных частей. Внутренний плавкий элемент представляет собой держатель предохранителя из луженой меди, алюминия, свинца или других металлов, а основание изготовлено из фарфора с клеммами IN и OUT, которые используются для защиты цепи.

    Основное преимущество сменного предохранителя заключается в том, что его можно легко отремонтировать, если он перегорел из-за короткого замыкания или чрезмерного тока, плавящего части предохранителя. Просто подключите другой провод плавкого элемента с тем же номиналом, что и предыдущий.

    Типы предохранителей: предохранители D

    Переходное кольцо, основание, колпачок и картридж входят в комплект предохранителей D-типа. Основание предохранителя крепится к крышке предохранителя, в которой находится патрон. Когда наконечник картриджа касается проводника плавкой вставки, цепь замыкается.

    Типы предохранителей: Предохранители SMD

    Предохранители SMD (Surface Mount Device, производное от SMT = технология поверхностного монтажа) представляют собой предохранители чипового типа (также известные как электронные предохранители), используемые в устройствах постоянного тока, таких как жесткие диски, DVD плееры, фотоаппараты, сотовые телефоны и другие устройства в условиях ограниченного пространства.Предохранители SMD маленькие и их трудно заменить.

    Типы предохранителей : Плавкие предохранители

    Как указывалось ранее, плавкий предохранитель является одноразовым. Это термочувствительные предохранители с термочувствительным плавким элементом из сплава. Термические выключатели (TCO) или Thermal Links — термины, используемые для их описания.

    Плавкий элемент плавкого предохранителя содержит механический пружинный контакт, который обычно замкнут. Когда большие токи проходят через элементы предохранителя в результате перегрузки по току или короткого замыкания, элементы предохранителя плавятся, освобождая пружинный механизм и предотвращая дугу и возгорание, а также защищая соответствующую цепь.

    Типы предохранителей : Полупроводниковые предохранители

    Полупроводники используются для сверхбыстродействующих предохранителей, поскольку мощность, рассеиваемая ими, экспоненциально растет с увеличением тока. Эти предохранители обычно используются для защиты полупроводниковых коммутационных устройств, чувствительных даже к незначительным скачкам тока.

    Типы предохранителей: Самовосстанавливающиеся предохранители

    Эти предохранители самовосстанавливающиеся, как следует из их названия. В этих продуктах частицы сажи включены в органические полимеры.В большинстве случаев сажа делает смесь проводящей.

    При протекании большого тока выделяется тепло, что вызывает расширение органического полимера. Частицы сажи разлетаются, и проводимость падает до нуля. При понижении температуры проводимость восстанавливается.

    В результате замена предохранителя физически не требуется. Поскольку сопротивление увеличивается с температурой, этот тип предохранителя также известен как PTC (положительный температурный коэффициент).

    Самовосстанавливающийся предохранитель — это устройство, которое можно использовать несколько раз, прежде чем его потребуется заменить.Когда происходит перегрузка по току, они размыкают цепь и снова подключают ее через заданный период времени.

    Полимерное устройство с положительным температурным коэффициентом (PPTC, также известное как самовосстанавливающийся предохранитель, полипереключатель или полипредохранитель) представляет собой пассивный электрический компонент, который защищает электронные схемы от проблем с током короткого замыкания.

    Предохранитель PTC можно найти во всем, от компьютерных блоков питания до зарядных устройств для телефонов. Они особенно полезны в этой ситуации, потому что замена сложна.По той же причине они также используются в аэрокосмических устройствах.

    ПТК со сквозным отверстием легко узнать по их желто-оранжевому цвету и дисковой (иногда прямоугольной) форме.

    Зеленый с белыми метками или черный с золотыми метками являются наиболее распространенными цветами для плавких предохранителей SMD. PTC доступны почти во всех классах, которые сейчас используются.

    Самовосстанавливающиеся предохранители используются в ситуациях, когда ручная замена предохранителей затруднена или невозможна, например, на атомных электростанциях или в авиационных системах.

    Применение предохранителей

    Электрические и электронные предохранители бывают различных форм и размеров и могут использоваться в различных электрических и электронных системах и приложениях, включая:

    • Домашние распределительные щиты
    • Двигатели и трансформаторы
    • Сотовые телефоны
    • ЖК-мониторы
    • Аэропорт
    • Батареи
    • Сканеры
    • Портативные электроники
    • Power Electronics
    • Общая электрическая техника и устройства
    • Ноутбуки
    • DVD-плееры
    • жестких дисков
    • системы
    • Принтеры
    • Цифровые фотоаппараты

    Резюме

    Предохранитель — это небольшая предохранительная деталь в электрическом устройстве или механизме в области электроники или электротехники.Он считается наиболее важным компонентом в различных электрических цепях.

    В отрасли доступно множество различных типов предохранителей, которые можно использовать для различных цепей.

    На рынке доступны различные виды предохранителей, каждый из которых имеет свои преимущества и области применения. Это автоматические тормозные устройства для защиты груза. Их также можно найти в кабельных линиях и двигателях для предотвращения коротких замыканий.

    Часто задаваемые вопросы

    1.Какие именно предохранители?

    Предохранители — это жертвенные устройства, которые используются для защиты гораздо более дорогих электрических компонентов от повреждений, вызванных перегрузкой по току. Они состоят из металла или проволоки с низким сопротивлением, используемой для замыкания цепи.

    2. Каково применение предохранителей?

    Плавкие предохранители обычно используются для защиты цепей электродвигателей; при незначительных перегрузках схема защиты двигателя автоматически активирует регулирующий контактор, а предохранитель сработает только в случае короткого замыкания или значительной перегрузки.

    3. Какие существуют типы предохранителей?

    Предохранители переменного тока и предохранители постоянного тока являются двумя наиболее распространенными типами предохранителей.

    4. Чем плавкий предохранитель отличается от MCB (миниатюрного автоматического выключателя)?

    Когда ток в цепи превышает определенное значение, предохранитель самоуничтожается и останавливает ток в цепи. MCB — это устройства защиты цепи с возможностью сброса, которые прерывают протекание тока в цепи при возникновении неисправности.

    5. Как определить, какой предохранитель использовать?

    Номинал предохранителя, который обычно указывается в амперах, обычно указан сбоку предохранителя.Номинал предохранителя — это величина тока, необходимая для перегорания или разрыва предохранителя. Когда это происходит, электрическая энергия, протекающая по цепи, прерывается.

    6. Какие бывают предохранители?

    Предохранитель представляет собой токопрерывающее устройство, которое путем плавления элемента разрывает или размыкает цепь, удаляя неисправное устройство из цепи основного питания. Предохранители переменного тока и предохранители постоянного тока представляют собой два типа предохранителей, которые классифицируются в зависимости от входного напряжения питания.

    7.Как отличить предохранители T и TL?

    Основания различают предохранители SL и TL. База отбраковки — это SL, а стандартная база Эдисона — это TL. Между предохранителями S и T нет никакой разницы. Плавкие предохранители Loaded Link (SL и TL) используются в определенных, более легких приложениях, тогда как предохранители S и T используются в более тяжелых приложениях.

    8. Как предохранители обеспечивают нашу безопасность?

    Если сбой в приборе приводит к протеканию слишком большого тока, предохранитель перегорает и цепь размыкается.Если что-то пойдет не так, это защитит провода и прибор. Кусок проволоки, которая легко плавится, находится внутри предохранителя. Если ток предохранителя слишком велик, провод нагревается до тех пор, пока не расплавится, и цепь не разорвется.

    взгляните на …..Предохранители и типы предохранителей…

    Предохранитель и типы предохранителей

    Что такое предохранитель:

    Предохранитель представляет собой электронное устройство, которое используется для защиты цепей от перегрузки по току, перегрузки и обеспечения защиты цепи.На рынке доступно много типов предохранителей, но функции всех этих предохранителей одинаковы. Предохранитель
    состоит из металлической проволоки с низким сопротивлением, заключенной в негорючий материал. Всякий раз, когда происходит короткое замыкание, перегрузка по току или несоответствующее подключение нагрузки, тонкий провод внутри предохранителя плавится из-за тепла, выделяемого протекающим через него сильным током. Поэтому он отключает источник питания от подключенной системы. При нормальной работе цепи плавкий предохранитель представляет собой компонент с очень низким сопротивлением и не влияет на нормальную работу системы, подключенной к источнику питания.

    Типы предохранителей:

    На рынке доступны различные типы предохранителей, и они могут быть разделены на категории в зависимости от различных аспектов. Полезно знать: Предохранители используются как в цепях переменного, так и постоянного тока.

    Различные типы предохранителей

    Предохранители можно разделить на две основные категории в зависимости от типа входного напряжения питания.

    1. Предохранители переменного тока
    2. Предохранители постоянного тока

    Предохранители переменного и постоянного тока

    Существует небольшая разница между предохранителями переменного и постоянного тока, используемыми в системах переменного и постоянного тока.
    В системе постоянного тока, когда металлическая проволока плавится из-за тепла, выделяемого сверхтоком, возникает дуга, которую очень трудно погасить из-за постоянного значения постоянного тока. Таким образом, чтобы свести к минимуму искрение предохранителя, предохранитель постоянного тока немного больше, чем предохранитель переменного тока, что увеличивает расстояние между электродами, чтобы уменьшить дугу в предохранителе. С другой стороны, то есть в системе переменного тока, напряжение с частотой 60 Гц или 50 Гц изменяет свою амплитуду от нуля до 60 раз в секунду, поэтому дугу можно легко погасить по сравнению с постоянным током.Поэтому предохранители переменного тока немного меньше по размеру по сравнению с предохранителями постоянного тока. Предохранители
    также можно классифицировать на основе однократного или многократного срабатывания.


             1) Одноразовый предохранитель                    2) Сбрасываемые предохранители

    Используйте только один раз Предохранитель

    Одноразовые предохранители содержат металлический провод, который перегорает, когда происходит перегрузка по току, перегрузка или несоответствие нагрузки, пользователь должен вручную заменить эти предохранители, переключающие предохранители дешевы и широко используются почти во всех электронных и электрических системах. .
    Такие типы предохранителей могут быть классифицированы по следующим основаниям.

    ниже приводится краткое объяснение вышеперечисленных категорий.

    Допустимая нагрузка по току предохранителя:

    Допустимая нагрузка по току — это величина тока, которую плавкий предохранитель может легко проводить без разрыва цепи.

    Отключающая способность:

    Значение максимального тока, который может быть безопасно отключен предохранителем, называется отключающей способностью и должно быть выше ожидаемого тока короткого замыкания.

    I
    2 t Значение предохранителя

    Термины I 2 t относятся к плавким предохранителям, обычно используемым в условиях короткого замыкания. это количество энергии, которое переносит плавкий элемент, когда электрическая неисправность устраняется плавким элементом.

    Характеристика ответа:

    Скорость, с которой перегорает предохранитель, зависит от величины тока, протекающего по его проводу. Чем выше ток, протекающий по проводу, тем быстрее будет время отклика.
    Характеристика отклика показывает время отклика на событие перегрузки по току.Предохранители, которые быстро реагируют на ситуацию перегрузки по току, называются сверхбыстрыми предохранителями или предохранителями Fast. Они используются во многих полупроводниковых устройствах, потому что полупроводниковые устройства очень быстро повреждаются перегрузкой по току.
    Существует еще один предохранитель, который называется плавким предохранителем с медленным перегоранием. Переключающие предохранители не реагируют быстро на перегрузку по току, а перегорают через несколько секунд после возникновения перегрузки по току. Такие предохранители нашли свое применение в системах электроники управления двигателями, так как двигатель при пуске потребляет гораздо больший ток, чем при работе.

    Номинальное напряжение предохранителя:

    Каждый предохранитель имеет максимально допустимое номинальное напряжение, например, если предохранитель рассчитан на 32 вольта, его нельзя использовать с 220 вольтами, для разных предохранителей, работающих на разные уровни напряжения, требуется разная степень изоляции.

    Размер упаковки:

    Как мы упоминали выше, предохранители переменного и постоянного тока имеют немного разные типы упаковки, точно так же разное применение требует точного использования разных пакетов в цепи.

    другими факторами и параметрами являются маркировка, снижение номинальных значений температуры, падение напряжения и скорость и т. д.

    Другие типы предохранителей

    Картриджные предохранители

    Картриджные предохранители используются для защиты электроприборов, таких как двигатели, кондиционеры, холодильники, насосы и т. д., где требуется высокое номинальное напряжение и ток. Они доступны до 600 А и 600 В переменного тока и широко используются в промышленности, коммерческих и домашних распределительных панелях.
    Существует два типа патронных предохранителей.1. Предохранитель общего назначения  без выдержки времени и 2.  Патронные предохранители повышенной прочности  с выдержкой времени. Оба доступны в диапазоне от 250 В переменного тока до 600 В переменного тока, и его номинальные характеристики указаны на торцевой крышке или лезвии ножа.

    Картриджные предохранители

    Предохранители ножевого типа:

    Этот тип предохранителей (также известный как лепестковые или вставные предохранители) поставляется в пластиковом корпусе и с двумя металлическими колпачками для установки в гнездо. В основном они используются в автомобилях для проводки и защиты от короткого замыкания. чтобы узнать больше о предохранителях Blade Type HRC, проверьте этот пост.Типы предохранителей HRC.

    Плавкие предохранители лезвийного типа: используются в автомобилях

    Другие типы предохранителей, такие как плавкие предохранители SMD, осевые предохранители, плавкие предохранители, предохранители HRC (высокой разрывной способности) и высоковольтные предохранители  (последние будут обсуждаться подробно)

    Предохранитель SMD и осевой предохранитель

    Самовосстанавливающиеся предохранители:

    Самовосстанавливающийся предохранитель — это устройство, которое можно использовать многократно без замены. Они размыкают цепь, когда происходит перегрузка по току, и через определенное время снова замыкают цепь.Полимерное устройство с положительным температурным коэффициентом (PPTC, широко известное как самовосстанавливающийся предохранитель, полипереключатель или полипредохранитель) представляет собой пассивный электронный компонент, используемый для защиты от короткого замыкания в электронных цепях.
    Использование таких предохранителей исключено там, где ручная замена предохранителей затруднена или почти невозможна, напр. взрыватель в ядерной системе или в аэрокосмической системе.

    Самовосстанавливающиеся предохранители | Изображение предоставлено: Википедия

    Типичное использование и применение предохранителей:

    Электронные предохранители могут использоваться во всех типах электрических и электронных приложений, включая:

    • Двигатели
    • Кондиционеры
    • Домашние распределительные щиты
    • Общие электрические приборы и устройства
    • Ноутбуки
    • Сотовые телефоны
    • Игровые системы
    • Принтеры
    • Цифровые камеры
    • DVD-плееры
    • Портативная электроника
    • ЖК-мониторы
    • Сканеры
    • Аккумуляторы
    • Жесткие диски
    • Силовые преобразователи

    Типы предохранителей: с их применением

    Предохранитель защищает электрическую цепь или устройство от чрезмерного тока, когда металлический элемент внутри него плавится, создавая разомкнутую цепь.За исключением самовосстанавливающихся предохранителей, предохранители должны быть утилизированы и заменены после того, как они выполнили свою функцию.

    Предохранители

    исторически использовались в потребительских товарах для защиты от перегрузок и коротких замыканий. Ранние силовые предохранители в жилых домах состояли из оголенной нихромовой проволоки, намотанной на фарфоровый держатель. В 1890-х годах Эдисон разработал штепсельные предохранители, в которых предохранитель находился в фарфоровом модуле с резьбой, совместимой с цоколем лампы накаливания.Этот дизайн сохранялся в некоторых городских районах более 70 лет, до сих пор встречается в старых зданиях и все еще производится.

    Предохранители, учитывая выполняемую ими функцию, довольно экономичны. Они имеются в продаже с различными времятоковыми характеристиками, поскольку различные типы оборудования имеют разные времятоковые характеристики пуска и повреждения.

    В следующей статье кратко описаны различные основные типы предохранителей и их применение, чтобы пользователь мог различать устройства.

    Различные типы предохранителей

    В электротехнической промышленности используются следующие типы предохранителей:

    Плавкие предохранители малого размера

    Картриджные предохранители, составляющие очень важную и, безусловно, самую многочисленную группу, могут быть разработаны для высоковольтных, низковольтных или миниатюрных приложений. Для низковольтных приложений сменная плавкая вставка часто устанавливается в держатель предохранителя, который состоит из держателя предохранителя и основания предохранителя.

    Предохранители малого патрона для приборов и электронного оборудования доступны в различных размерах.За исключением предохранителя диаметром 4,5 мм (европейское дополнение), эти размеры изначально измерялись в дюймах; сегодня они часто описываются только эквивалентным метрическим измерением. Любой картриджный предохранитель обычно доступен с возможностью прикрепления к нему провода на каждом конце, чтобы его можно было использовать в качестве сквозного компонента.

    Предохранители могут быть быстродействующими, среднедействующими или медленнодействующими, последние из которых могут также называться предохранителями с задержкой срабатывания. Некоторые производители предлагают сверхбыстродействующие предохранители.Часто используется термин Slo-Blo, но на самом деле это торговая марка Littelfuse. Ни один из терминов, описывающих скорость действия предохранителя, не был стандартизирован для определенного времени или временного диапазона.

    Некоторые патронные предохранители доступны в керамическом формате в качестве альтернативы более распространенному стеклянному цилиндру. Если возможно случайное приложение очень большого тока (например, в мультиметре, который может быть настроен на измерение силы тока и может быть случайно подключен к мощной батарее), керамический картридж предпочтительнее, поскольку он содержит наполнитель, который поможет остановить формирование дуги.Кроме того, если плавкий предохранитель физически разрушается при подаче очень сильного тока, керамические осколки могут быть предпочтительнее осколков стекла.

    Посмотреть цены на патронные предохранители

    Плавкие предохранители

    Выталкивающий предохранитель, относящийся к категории высокого напряжения, содержит механизм, отодвигающий плавкую вставку от одного из ее контактов при плавлении элемента, в результате чего последовательно с предохранителем в воздухе образуется длинный зазор. Дуги в воздухе и внутри предохранителя гасятся за счет выброса газов, образующихся в результате дуги, при условии, что уровень тока не слишком высок.На практике этот тип предохранителя способен отключать только токи до 8000 А.

    Полузакрытые предохранители

    Rewirable все еще можно найти в категории низкого напряжения.

    Автомобильные предохранители

    В последние годы количество электрического и электронного оборудования, устанавливаемого в автомобилях, значительно увеличилось, что привело к появлению более сложных 12-вольтовых систем и требований к нагрузке в диапазоне от 1000 Вт до более чем 2000 Вт в автомобилях с высоким уровнем оснащения. По требованиям защиты цепи современная модель среднего класса может иметь около 30 предохранителей, а в роскошном автомобиле их может быть 75 и более.

    Автомобильные предохранители можно отличить по использованию в них ножей, предназначенных для вставки в плоские гнезда, где маловероятно ослабление плавкого предохранителя в результате вибрации или изменений температуры. Предохранители бывают разных размеров и имеют единую цветовую маркировку для облегчения идентификации.

    Обычно автомобильные предохранители монтируются вместе в блоке, но если добавляется дополнительное оборудование для вторичного рынка, оно может быть защищено встроенным плавким предохранителем в держателе, который заканчивается двумя проводами. Аналогичные встроенные держатели предохранителей производятся для других типов предохранителей.

    Узнать цены автомобильных предохранителей

    Проходные предохранители

    Небольшие предохранители с радиальными выводами, которые кажутся подходящими для вставки в сквозное отверстие в печатных платах, на самом деле часто используются вместе с соответствующими гнездами, чтобы их можно было легко заменить. В каталогах они описываются как «сверхминиатюрные предохранители» и обычно находятся в портативных компьютерах и их блоках питания, а также в телевизорах, зарядных устройствах и кондиционерах. Все они имеют характеристики медленного выдувания.

    Эти плавкие вставки выпускаются на номиналы 125 и 250 В с цилиндрическими полимерными корпусами и двумя радиально выступающими из них выводами. Они также производятся с осевыми выводами, номинальное напряжение для этих плавких вставок составляет 125 В. Такие плавкие вставки относительно дороги, и во многих случаях экономически выгодно разрабатывать электронные схемы для работы при более низких напряжениях, например 125 В. , чтобы их можно было защитить более простыми плавкими вставками.

    Узнать цены на сквозные предохранители

    Самовосстанавливающиеся предохранители

    Самовосстанавливающийся предохранитель, известный как полимерный предохранитель с положительным температурным коэффициентом (часто сокращенно PTC или PPTC), представляет собой твердотельный герметизированный компонент, который значительно увеличивает свое сопротивление в ответ на перегрузку по току, но постепенно возвращается в исходное состояние, когда подача тока прекращается.Его можно рассматривать как термистор с нелинейным откликом. В то время как картриджные предохранители разных размеров могут иметь одинаковые номиналы, сбрасываемые предохранители с разными номиналами могут быть одинаковыми по размеру.

    Когда через предохранитель проходит ток, превышающий максимальный, его внутреннее сопротивление резко возрастает с нескольких Ом до сотен тысяч Ом. Это называется срабатыванием предохранителя.

    Это неизбежно влечет за собой небольшую задержку, но сравнимую со временем срабатывания медленно перегорающего предохранителя.

    Самовосстанавливающийся предохранитель содержит полимер, кристаллическая структура которого заполнена частицами графита, проводящими электричество. Поскольку ток, протекающий через плавкий предохранитель, вызывает нагрев, полимер переходит в аморфное состояние, отделяя частицы графита и прерывая проводящие пути. Через компонент все еще проходит небольшой ток, достаточный для поддержания его аморфного состояния до отключения питания.

    После того, как самовосстанавливающийся предохранитель остывает, он постепенно рекристаллизуется, хотя его сопротивление полностью не возвращается к исходному значению в течение более часа.

    Максимальный безопасный уровень тока для самовосстанавливающегося предохранителя называется током удержания, а ток, вызывающий его срабатывание, называется током срабатывания. Имеются самовосстанавливающиеся предохранители с номинальным током срабатывания от 20 мА до 100 А. В то время как обычные предохранители бытовой техники и электроники могут быть рассчитаны на напряжение до 600 В, самовосстанавливающиеся предохранители редко имеют номинал выше 100 В.

    Типичные картриджные предохранители лишь в незначительной степени зависят от температуры, но номинальный ток самовосстанавливающегося предохранителя может уменьшиться до 75% от его нормального значения при 50 градусах Цельсия и может упасть до 50% от его нормального значения при 80 градусах Цельсия.Другими словами, предохранитель, рассчитанный на 4 А при 25 градусах, может выдерживать максимум только 3 А, когда он работает при температуре, вдвое превышающей эту.

    Обычные плавкие предохранители чувствительны к температуре, но в меньшей степени, чем самовосстанавливающиеся предохранители.

    Самовосстанавливающиеся предохранители используются в блоках питания компьютеров, источниках питания USB и корпусах громкоговорителей, где они защищают катушки громкоговорителей от перегрузки. Они подходят в ситуациях, когда предохранитель может срабатывать относительно часто, или когда технически неискушенные пользователи могут чувствовать себя неспособными заменить предохранитель или сбросить автоматический выключатель.

    Торговые марки сбрасываемых предохранителей включают PolySwitch, OptiReset, Everfuse, Polyfuse и Multifuse. Они доступны в корпусах для поверхностного монтажа (SMT) или в виде компонентов для сквозного монтажа, но не в формате картриджа.

    Узнать цены на самовосстанавливающиеся предохранители

    Предохранители для поверхностного монтажа

    Поскольку предохранители для поверхностного монтажа трудно или невозможно заменить после того, как они были припаяны к плате, их часто можно сбросить. По мере того, как потребительская электроника становится меньше и более портативной, печатные платы становятся более плотными, что вынуждает плавкие предохранители, расположенные на плате, становиться еще меньше.Кроме того, к этим типам предохранителей на уровне платы предъявляются более строгие требования к электрическим характеристикам.

    Узнать цены на предохранители для поверхностного монтажа

    Плавкие предохранители ножевого типа

    Их обычно называют предохранителями NH, где NH является аббревиатурой от Niederspannungs Hochleitungs, что в переводе с немецкого означает «низковольтные предохранители с высокой отключающей способностью». Они предназначены для использования уполномоченными лицами, в основном для промышленного применения, и применяются в заводских распределительных сетях, а также в распределительных шкафах ЭСИ в распределительных сетях.,

    Предохранительные элементы обычно изготавливаются из медных полос. Корпус обычно изготавливается из керамики, но используются высокотемпературные термореактивные пластмассы. Корпуса часто имеют прямоугольное наружное сечение с круглым продольным отверстием в них, а торцевые пластины вместе с контактами лопаток крепятся к корпусу винтами.

    Плавкие вставки

    NH обычно доступны для применений до 1250 А включительно, для цепей переменного тока, работающих на уровне до 500 В, и цепей постоянного тока с напряжением до 440 В.В некоторых установках видна только передняя часть плавкой вставки, поэтому требуется наличие индикатора в центре передней части корпуса предохранителя.

    Узнать цены на предохранители NH

    Концевые или винтовые предохранители

    Это очень старая система предохранителей, часто называемая типом Diazed или в некоторых странах сокращенной формой: тип Zed. Диазед произошел от «диаметрального абгеструфта», то есть «диаметральных шагов». Также используется термин «бутылочный» тип, это название явно связано с характерной формой плавких вставок.

    Производство этих предохранителей увековечено постоянной потребностью в замене некоторых из очень большого количества предохранителей, которые были установлены в течение многих лет. В основном они выпускаются с номиналом до 63 А для использования в цепях переменного тока, работающих на уровне до 500 В. Ограничение по току в большей степени вызвано трудностью получения удовлетворительного контакта с держателями, а не недостатками плавкой вставки. дизайн. Были произведены более высокие номиналы, до 200 А, но они не оказались популярными.

    Узнать цены на предохранители Diazed

    Полупроводниковые предохранители

    Большинство этих предохранителей используются для защиты силовых полупроводников и обычно рассчитаны на 690, 1000 или 1250 В переменного тока, но встречаются и другие номиналы напряжения. Очень популярны конструкции с квадратным керамическим корпусом, длина корпуса которых меньше, чем у плавких вставок, используемых в промышленности. Торцевые заделки, подходящие для болтовых соединений с центрами крепления 80 или 110 мм, широко используются, но доступны альтернативные версии с резьбовыми отверстиями на концах.Преимущество последней конструкции состоит в том, что она более компактна и часто используется для номиналов выше 1000 А.

    Узнать цены на полупроводниковые предохранители

    Жидкостные предохранители

    В самых первых плавких предохранителях без ограничения тока дуги гасились в жидкости, и этот принцип использовался в течение многих лет для изготовления плавких вставок. Многие из них используются в Великобритании. Они имеют корпус, состоящий из стеклянной трубки с металлическими наконечниками на каждом конце, внутри которой находится элемент. Обычно это серебряная полоса или проволока с натяжным проводом поперек него, за исключением маломощных устройств, скажем, 10 А и ниже, в которых провод используется в качестве элемента, и он сделан достаточно прочным, чтобы сделать отдельный натяжной провод ненужным.Во всех конструкциях элемент расположен ближе к верхней части трубки, так что он защищен от коронного разряда верхней втулкой. Элемент удерживается в напряжении пружиной, прикрепленной к нижнему наконечнику, а трубка заполнена дугогасящей жидкостью, обычно углеводородом.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
