Виды источника тока: обозначение, характеристики, виды источников таблицей

Содержание

обозначение, характеристики, виды источников таблицей

Существует несколько видов источников тока, различающиеся по природе происхождения энергии. Каждый из этих видов имеет свои индивидуальные особенности, в частности, принципы выработки электрической энергии, а также ее преобразование. Определить, какой тип элемента применяется, можно с помощью графического обозначения.

Что такое источники тока

Источники тока – это элементы электрической цепи, который поддерживают энергию с заданными параметрами. При этом, энергоснабжение цепи не зависит от характеристик элементов, входящих в её состав, в частности, сопротивления.

Прибор для выработки тока

Различают идеальные и реальные устройства для выработки тока:

  • Идеальные определяются только благодаря гипотезам и теоретическим выкладкам. Так, учёные нередко определяют ряд условий, при которых ток имеет максимальные значения, приближенные к идеалу. То есть, осуществляется имитация идеального источника.
  • Реальные условия поддерживают заданные параметры выходного тока и напряжения. Любой прибор обеспечивает свою работу, при условии, что это позволяют сделать его технические характеристики.

Важно! Таким образом, максимальное значение тока и напряжения дают возможность определить, какой именно вариант источника будет использован в цепи – идеальный или реальный.

Виды источников

Существует несколько видов устройств для выработки тока, каждый из которых имеет свои основные показатели, характеристики и особенности, приведённые в следующей таблице:

Вид источникаХарактеристики источника тока
МеханическийСпециальное устройство (генератор) обеспечивает трансформацию механической энергии в электрическую. В настоящее время большое количество тока производится именно с помощью механических источников.
ТепловойВ основу работы агрегатов заложен принцип переработки тепловой энергии в электрическую. Такое преобразование происходит благодаря разности температур контактирующих между собой полупроводников. В настоящее время разработаны источники тока, тепловая энергия  в которых вырабатывается благодаря распаду радиоактивных элементов.
ХимическийХимические варианты можно условно разделить на 3 группы – гальванические, аккумуляторы и тепловые.

·         Гальванический элемент работает посредством взаимодействия 2-х разных металлов, помещенных в электролит.

·         Аккумуляторы – устройства, которые можно несколько раз заряжать и разряжать. Существует несколько видов аккумуляторов с различными типами элементов, входящих в их состав.

·         Химически-тепловые используются только для кратковременной работы. Применяются, в основном, в сфере ракетостроения.

СветовойВ конце XX века достаточно популярными стали солнечные батареи, которые «собирают» световые частицы, преобразуемые впоследствии в электрическую энергию.
Это происходит за счет выдачи напряжения и благодаря воздействию на световые частицы.

Важно! Каждый вид имеет свои преимущества и недостатки, которые определяются принципом использования, а также исходными показателями вырабатываемой энергии.

Механические источники

Механические агрегаты являются самыми простыми по принципу их использования и обустройства. Характеристика таких генераторов очень проста для понимания. В специальных устройствах вырабатывается энергия, которая впоследствии преобразуется в электричество. Такие приборы используются на тепловых электростанциях и гидроэлектростанциях.

Механический

Тепловые источники

Тепловые варианты источников обеспечивают уникальный принцип работы. Энергия вырабатывается благодаря образованию термопары, которая. Это означает, что на концах проводников обеспечивается расчётная разность температур, элементы взаимодействуют между собой, создавая электрическое поле.

Тепловой

Обратите внимание! Радиоактивные термопары используют в космической промышленности. Эффективность такого использования возможна благодаря долгому сроку службы и эффективным показателям вырабатываемой мощности.

В результате подобного движения заряженных частиц от горячей части проводника к холодной возникает электроток. При этом, чем больше разница температур, тем выше показатель результативной энергии. На практике термопары нередко входят в состав измерительных приборов.

Световые источники

Световые устройства ля выработки электроэнергии считаются самыми экологичными, эффективными и относительно дешевыми. Специальная панель из полупроводников поглощает световые частицы, которые при таком взаимодействии выдают определенное напряжение.

Световой

При этом, световые панели имеют небольшой показатель КПД – 15 %. Панели такого типа нашли широкое применение – от бытовых приборов до инновационных разработок в космической отрасли.

Важно! Световые источники начали использоваться вместо литиевых батарей из-за высокой стоимости последних.

Несмотря на то, что многие объекты промышленности требуют значительного переоснащения для перехода на световые источники, конечная экономия возникает уже на первичных этапах эксплуатации.

Химические источники

В данную группу входит 3 основных устройства, отличающиеся строением и принципом работы:

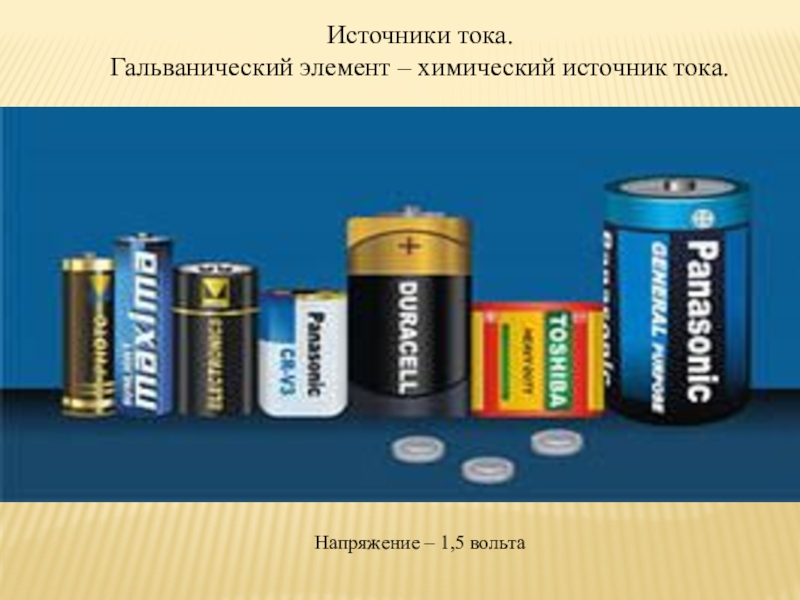

  • Гальванический элемент – это вариант для выработки электроэнергии, который может быть использован один раз. То есть, после полной разрядки, повторное накопление заряда на внутреннем веществе невозможно. В состав таких приборов входят солевые, литиевые или щелочные батарейки.
  • Аккумуляторы – подразделяются на несколько типов: свинцово-кислотные, литий-ионные, никель-кадмиевые.
  • Тепловые элементы – используются в космической и инновационной промышленности для производства кратковременного тока с высокими показателями. Практическое применение агрегатов основано на потребностях в резервных источниках питания.

Важно! Химико-тепловые устройства требуют первоначального нагрева до 500–600 °С, чтобы активизировать твердый электролит.

Химический

В каждой сфере промышленности используется собственный вариант с конкретными параметрами. В бытовых условиях применяются, в основном, батарейки; в производственной – аккумуляторы.

Обозначение источников тока

Чтобы при выборе не возникало вопроса относительно того, какой тип источника тока представлен, используются специальные обозначения. В физике существуют точные графические изображения, которые позволяют идентифицировать тип применяемого источника:

Обозначения

На каждой схеме условных обозначений можно увидеть следующие параметры:

  • Общее обозначение источника тока и движущей силы ЭДС;
  • Графическое изображение без ЭДС;
  • Химический тип;
  • Батарея;
  • Постоянное напряжение;
  • Переменное напряжение;
  • Генератор.

Благодаря графическим идентификаторам на схеме электрической цепи всегда можно определить, какой именно тип используется в конкретной ситуации, и как правильно его обозначать. Существуют также международные обозначения, которые встречаются немного реже, обычно при реализации интернациональных проектов.

Принцип действия

Каждая маркировка источников тока определяет принцип его действия. В стандартной ситуации выработка энергии производится посредством взаимодействия составляющих частей, а именно:

  • Механический тип. В результате взаимодействия деталей механизма, возникает трение. Благодаря такому явлению, возникает статическое электричество, преобразуемое в ток.
  • Механические конструкции работают посредством образования последовательно движущихся заряженных частиц. Явление возникает благодаря взаимодействию химического элемента с электролитом. Заряженные частицы покидают структуру кристаллической решётки металла, входя в состав проводящей жидкости.
  • Солнечные батареи (световые источники) работают за счет выбивания заряженных частиц из диэлектрической (кремниевой) основы под воздействием светового потока. Благодаря этому возникает постоянное напряжение.
  • Тепловые. Как правило, это 2 последовательно соединенных металлических основания. Одна часть нагревается, а вторая остается охлажденной. При изменении температурного режима возникает разница температур, в результате чего происходит движение заряженных частиц.

Важно! Любое изменение в строении вещества может привести к необратимым последствиям, которые проявятся при работе устройства.

Конструкция

Конструкция элемента влияет на принцип его работы. Каждый источник, который выдает электрический ток, имеет определенную конструкцию:

  • Самый простой бытовой аккумулятор включает в себя металлический корпус, внутри которого используется щелочная среда. Дополнительными элементами являются свинцовые пластины, на которых накапливаются катоды и аноды.
Аккумулятор
  • Обычная бытовая батарейка с входящим в её состав сухим элементом имеет металлический корпус, в который помещен стержень-накопитель катодов. Всё прочее пространство заполнено солевым электролитом.
Батарейка
  • Генератор переменного тока – это устройство, состоящее из трещоток или металлической рамки.
Механический принцип устройства
  • Тепловой источник тока, который уже включен в цепь. Это обычная рамка, установленная на подставке из диэлектрика. Обычно, конструкция подключена к измерительному прибору, типа амперметра. Источник тепла – это пламя или внешний электрический импульс.
Тепловое устройство

Важно! Подобная конструкция помогает точно понять, как образуется энергия, которая впоследствии преобразуется в ток. Каждый вариант строения обычно заключен в специальный корпус из диэлектрического материала.

Условия работы источников тока

Любой источник тока работает при определенных условиях. В отсутствие химической реакции внутри элементов не смогут образовываться заряженные частицы. Если будет отсутствовать анод и катод, то движения частиц не возникнет даже при наличии реакции.

В аккумуляторах происходит похожий процесс, но толчком для возникновения химической реакции является замыкание во внешней электрической цепи. Заряженные элементы начинают двигаться от анода к катоду и наоборот, создавая постоянный поток.

Идеальный и реальный

Световые типы не могут работать без наличия источника света. КПД зависит от типа используемого диэлектрического элемента. Дополнительно необходимо иметь в наличии приспособление ля преобразования полученной энергии.

Тепловой вариант не будет работать, если в его основу входит 1 тип металла. Если будет отсутствовать источник тепла, то ни о каком возникновение движущихся частиц не может быть и речи.

Источники

Для выработки электрической энергии требуется выбрать источник тока, соответствующий потребностям в конкретной сфере применения. Существует несколько вариантов таких приспособлений, каждый из которых имеет определенное строение, принцип работы и индивидуальные технические показатели.

Тема урока «Электрический ток.

Источники тока»

Материал к открытому уроку.

Класс 8

Тема урока «Электрический ток. Источники тока»

Цели урока:

Учебные:

1.     Сформировать понятие «электрический ток».

2.     Выяснить условия существование электрического тока и назначение источника тока.

3.     Рассмотреть принципы действия источника тока.

4.     Ознакомить учащихся с различными видами источников тока.

Развивающие:

·        Развивать абстрактное и логическое мышление учащихся.

·        Формировать умение самостоятельной исследовательской работы.

·        Развивать умение анализировать учебный материал.

Воспитательные:

·        Формировать материалистическое мировоззрение учащихся.

·        Формировать познавательный интерес к физике и учебе в целом.



Тип урока:

Урок изучения нового материала с первичным закреплением новых знаний.



Оборудование: металлическая трубка, эбонитовая палочка, легкий шарик, электрофорная машина, термоэлемент, спиртовка,  два  гальванометра, фотоэлемент,  лампа на подставке, гальванический  элемент, батарея  гальванических элементов, аккумулятор.

На столах учеников – батареи гальванических элементов, лампочки на подставках, соединительные провода, ключ.



Демонстрации:

1.     Отталкивание легкого шарика от металлической трубки, подвешенной на нитях, к которой подносится заряженная эбонитовая палочка.

2.     Электрофорная машина.

3.     Демонстрация работы термоэлемента (рис. 43 учебника).

4.     Демонстрация работы фотоэлемента (рис. 44 учебника) и солнечной батареи.

5.     Демонстрация устройства  и работы сухого гальванического элемента.

6.     Таблица «Гальванические источники тока», «Аккумуляторы».



Виды педагогических технологий, применяемые на данном уроке:

·        информационная технология;

·        личностно – ориентированное обучение (беседа – ответы на вопросы; развитие, понимание и объяснение опытов, творчество и исследовательский поиск при решении проблемного вопроса).



Ход урока:

I. Подготовка к усвоению нового материала (мотивация и формулировка цели урока).

Учитель: Тема сегодняшнего урока: «Электрический ток. Источники электрического тока». Слово «электричество», «электрический ток» прочно вошли в нашу жизнь. Мы настолько привыкли к тому, что нас окружают электроприборы и электрические явления, что порой не замечаем, какую огромную роль они играют в нашей жизни.

      Представьте себе на минуту, что отключили электричество в наших домах. Что было бы? Каковы последствия этого события?

Ученики: Если отключат электричество, то погаснет свет, не сможем посмотреть телевизор, не будут работать компьютеры, холодильники, все электроприборы, останемся без воды и тепла, так как насосы, качающие воду, работают на электричестве, не смогли бы подзарядить сотовые телефоны.

Учитель: Делаем вывод: электричество играет огромную роль в нашей жизни, поэтому важно знать, что это такое. Цель сегодняшнего урока: выяснить, что такое электрический ток и какие условия необходимы для его существования.

II. Актуализация опорных знаний учащихся.

Фронтальный опрос.

Учитель: Но прежде всего давайте вспомним ранее изученный материал и ответим на следующие вопросы.

1.     Что такое электризация тел?

2.     Как можно наэлектризовать тело?

3.     Назовите два рода зарядов. Как взаимодействуют тела, имеющие электрические заряды?

4.     Что такое проводники и непроводники электричества?

5.     Какие металлы проводят электричество?

6.     Под действием чего движутся свободные электроны в металлах?

7.     Какие заряженные частицы вы знаете?

8.     Что такое энергия?

9.     Какие виды энергии вы знаете?

10. Какой энергией обладает движущийся автомобиль? Летящий самолет? Нагретая батарея?

III. Освоение нового материала:

1.     Электрический ток.

Демонстрирую опыт №1. Легкий шарик касается конца трубки из металлической фольги. Шарик и трубка подвешены на шелковых нитях. Если поднести к другому концу трубки заряженную эбонитовую палочку, то шарик оттолкнется от трубки. Предлагаю ученикам объяснить опыт. Что при этом происходит?

Ученики: Вокруг заряженной эбонитовой палочки существует электрическое поле. Под действием этого поля свободные электроны в металлической трубке перемещаются к противоположному концу трубки  и часть их переходит на шарик. Шарик заряжается отрицательно и отталкивается от трубки, так как одноименные заряды отталкиваются.

Учитель: В нашем опыте электроны в металлической трубке движутся в одном  направлении т.е. упорядоченно. В этом случае можно сказать, что по трубке протекает электрический ток.

        Кроме металлических проводников мы будем изучать и другие проводники, например, проводящие ток жидкости. В них кроме электронов есть и другие заряженные частицы-ионы. Они тоже могут перемещаться. Сформулируем вместе, что же такое электрический ток?

Первые ключевые слова: Электроны и ионы – это..?

Ученики: Заряженные частицы.

Второе ключевое слово: Что с ними происходит?

Ученики: Заряженные частицы движутся.

Третье ключевое слово: Как они движутся?

Ученики: Заряженные частицы движутся в одном направлении.

Четвертое ключевое слово: Под действием чего движутся заряженные частицы?

Ученики: Заряженные частицы движутся под действием электрического поля.

 Итак, электрический ток – это упорядоченное (направленное) движение заряженных частиц, под действием электрического поля.

2.     Условия существования тока

   В нашем опыте в металлическом проводнике возникает электрический ток. Но он быстро прекращается. Почему он является кратковременным? По мере перемещения зарядов с палочки на трубку и далее по трубке электрическое поле вокруг палочки уменьшается, а вокруг левого конца трубки растет. При равенстве зарядов их электрические поля компенсируют друг друга и движение электронов прекращается. Значит, для того, чтобы ток в цепи существовал долго, необходимо создать электрическое поле и постоянно поддерживать его. Для этого используются специальные устройства, называемые источниками тока.

Изобразим все в виде схемы. (Учитель рисует на доске, ученики в тетрадях схему)





                                      Условия существования тока





Свободные заряженные    Электрическое поле      Замкнутая электрическая

             частицы                                                                        цепь



                                                 Источник тока





3.     Источники тока

Источники тока – это устройства, создающие и поддерживающие длительное время  электрическое поле. Существуют различные источники тока, но в любом из них совершается работа по разделению положительно и отрицательно заряженных частиц. Разделенные заряженные частицы накапливаются на полюсах источника тока. Один полюс заряжен положительно, второй – отрицательно. Если полюсы источника соединить проводником, то в нем под действием электрического поля возникает электрический ток, т.е. свободные заряженные частицы придут в нем в движение. Убедитесь в этом сами.

Учащиеся выполняют фронтальный опыт: под руководством учителя собирают электрическую цепь, состоящую из батареи гальванических элементов, лампочки, ключа и соединительных проводов. Замыкают ключ, убеждаются, что лампочка горит.

  В настоящий момент источник тока совершает работу. Что необходимо для того, чтобы тело совершило работу?

Ученики: Чтобы совершить работу, тело должно обладать энергией.

Верно. Работа по разделению зарядов в источнике тока может совершаться за счет различных энергий. Поэтому существуют разные виды источников тока.



4.     Виды источников тока.

Произвожу демонстрацию опытов по рис. 42-44 учебника. В ходе выполнения опытов задаю вопрос. Какой вид энергии превращается в электрическую в данном опыте? После обсуждения каждого опыта заполняем соответствующую строку таблицы 1.

 Демонстрирую опыт №2.  Действие электрофорной машины.

Вывод: Разделение зарядов происходит за счет механической энергии. При вращении дисков происходит трение щеток о диск, что приводит к разделению зарядов. В результате один электрод машины заряжается положительно, а другой отрицательно. Если приблизить электроды машины , то возникает кратковременный ток в виде электрического разряда в воздухе.

      Для того , чтобы ток протекал постоянно, необходимо непрерывно вращать ручку электрофорной машины. Конечно, таким образом создавать электрический ток длительное время невозможно. На электростанциях электрический ток вырабатывают с помощью генераторов. Этот ток используется в промышленности, на транспорте, в осветительной сети.

 Демонстрирую опыт №3. Действие термоэлемента.

 Вывод: Если две проволоки, изготовленные из разных металлов, спаять, затем нагреть место спая, то по цепи потечет электрический ток. Разделение зарядов происходит за счет изменения внутренней энергии веществ.

 Демонстрирую опыт №4. Действие фотоэлемента и солнечной батареи.

 Вывод: Если такие вещества, как кремний, селен, оксид меди осветить, то в цепи возникает электрический ток. Это явление называется фотоэффектом. Световая энергия превращается в электрическую.

   Чтобы перейти к следующему источнику тока расскажу немного об истории их создания.

      В 1799 году итальянский физик Алессандро Вольта, опираясь на результаты исследований Луиджи Гальвани, изготовил электрическую батарею, названную вольтовым столбом. Батарея Вольта была составлена из чередующихся медных и цинковых кружков, которые были сложены столбиком и переложены кусочками сукна, смоченного в растворе серной кислоты.   Как оказалось впоследствии. Эта батарея не была первым химическим источником тока. В начале 20 века при археологических раскопках в Ираке был найден странный предмет. Его нашли среди руин древнего поселения неподалеку от Багдада. Это была глиняная ваза высотой около 15 см. В ней находился цилиндр из меди со вставленным в него железным стержнем. При обследовании находки ученые пришли к выводу: это останки электрической батарейки. В дальнейшем такие сосуды находили в большом количестве. Определили, что заливались они уксусом, а герметизировались смолой. Использовали такие батарейки в древности, по- видимому, для гальванического золочения мелких серебряных украшений.

       Вывод: Внутри гальванического элемента непрерывно идет химическая реакция, в результате которой происходит разделение зарядов. В результате один электрод становится  положительно заряженным, а другой отрицательно заряженным. Электроды находятся в электролите, с которым они взаимодействуют в ходе химической реакции. Сверху все это герметизируется.

Выделим основные части любого гальванического элемента:

1.     Положительный электрод.

2.     Отрицательный электрод.

3.     Электролит.

4.     Герметик.

В гальваническом элементе Вольта положительный электрод – медная пластина, отрицательный электрод – цинковая пластина, электролит – раствор серной кислоты, герметик – смола. В древней батарейке из Ирака положительный электрод – железный стержень, отрицательный электрод – медный цилиндр, электролит – уксус, герметик – смола. Как видим в обоих элементах электролит жидкий. Это очень неудобно: представьте себе, что мы в наручных часах или в мобильном телефоне носим банку с серной кислотой, которая при неудачном ударе может разбиться. Поэтому в современных элементах электролит не жидкий, а в виде пасты или густого клейстера. Такие батарейки называют сухими.

Работа с учебником.

Откройте учебники на с. 79. На рис 45 рассмотрите устройство сухого гальванического элемента и в тексте найдите ответы на вопросы.

Вопросы:

1.     Что такое батарея гальванических элементов?

(Несколько гальванических элементов, соединенных вместе, образуют батарею гальванических элементов).

2.     Срок действия гальванических элементов?  (Все гальванические элементы и батареи гальванических элементов имеют определенный срок действия. После  этого мы их просто выбрасываем).

3.     Существуют ли химические источники тока многоразового действия? (Да. Это  аккумуляторы,  от латинского слова аккумуляторе — накоплять).

4.     Что представляет простейший аккумулятор? (Простейший аккумулятор – это две свинцовые пластины, помещенные в раствор серной кислоты. Чтобы аккумулятор  был источником тока, надо зарядить от какого – то другого источника постоянного тока. При прохождении тока между пластинами и кислотой происходит химическая  реакция.  При  этом один электрод становится положительно заряженным,  а второй — отрицательно заряженным).

5.     Какие виды аккумуляторов бывают? (Аккумуляторы  бывают двух видов:

1.      Кислотные (свинцовые) — свинцовая пластина в растворе серной кислоты:

2.     Щелочные (железно — никелевые) – одна пластина из спрессованного железного порошка, вторая – из пероксида никеля. Помещены в раствор щелочи.)

А с какими  источниками  тока вам приходилось чаще всего сталкиваться в повседневной жизни?

Ученики: Аккумуляторы.

Действительно, очень часто мы используем именно аккумуляторы. Сотовые телефоны необходимо периодически подзаряжать. Для этого мы используем зарядное устройство или так называемый сетевой адаптер, который преобразует переменный ток напряжением 220 В из осветительной сети в постоянный ток напряжением 3 В.Чаще всего там используется литиево – ионный аккумулятор или батарея, в которой применяется раствор солей лития в органическом растворителе. Ну а теперь мы полностью завершаем заполнение таблицы.



Таблица 1

Виды источников

Преобразование энергии

Название источников тока

1.

Механические

Механическая энергия в электрическую.

Электрофорная машина, генератор.

2.

Тепловые

Внутренняя энергия в электрическую.

Термоэлемент.

3.

Световые

Световая энергия в электрическую.

Фотоэлемент, солнечная батарея.

4.

Химические

Химическая энергия в электрическую.

Гальванический элемент, аккумулятор, батареи.





IV. Закрепление нового материала.

1.Ответьте на вопросы.

1. Что называется электрическим током?

             (Электрическим током называется упорядоченное движение заряженных   частиц)

2.  Что может заставить заряженные частицы упорядоченно двигаться?

                (Электрическое поле)

3.     Как можно создать электрическое поле?

(С помощью электризации).

4.      Можно ли искру, возникшую в электрофорной машине,

назвать электрическим током?

(Да, так как имеет место кратковременное упорядоченное движение заряженных частиц)



2. Работа с миникроссвордом.







с

в

е

т

о

в

а

я



п

р

о

т

о

н





а

т

о

м





с

т

е

к

л

о





и

о

н





э

б

о

н

и

т



я

д

р

о





Кроссворд.
По горизонтали.

1.     Какая энергия в солнечных батареях преобразуется в  электрическую?

2.     Положительная частица, входящая в состав ядра.

3.     Неделимая частица вещества.

4.     На каком веществе при трении о шелк образуется положительный заряд?

5.     Атом, потерявший или присоединивший электрон.

6.     На каком веществе при трении о шерсть образуется отрицательный заряд?

7.     В центре атома находится…



V.  Рефлексия в форме неоконченных фраз и вопросов.

 Закончите предложения:

Сегодня на уроке я научился …
Сегодня мне было интересно …
Мне не понравилось…

Ответьте на вопросы:

Что мне дал урок для жизни?
Чему я научился на уроке?
За что ты можешь себя похвалить?
За что ты можешь похвалить учителя?
Пригодятся ли знания, полученные на уроке, для дальнейшей жизни?



Домашнее задание.

·        Параграф 32. Вопросы 1-8.

·        Задание №6

·        Домашний проект «Сделай батарейку»

Инструкция выдается каждому ученику.

Инструкция:

1.Возьмите 5 желтых монет по 10 копеек и 5 белых монет по 5 копеек. (Они примерно одинаковые по величине, а сделаны из разных сплавов).



2.Расположите их столбом друг на друга поочередно, а между ними положите кусочки газетной бумаги, смоченной в крепком растворе поваренной соли.



3.Возьмите столб мокрыми пальцами за концы, и вы почувствуете слабый электрический удар.










Альтернативные виды источников тока Работу выполнила студентка группы

Альтернативные виды источников тока Работу выполнила студентка группы Н-1 а Леушина Елена Юрьевна

План: Традиционные источники тока. Сколько процентов энергии вырабатывается в традиционных источниках тока? Альтернативные источники тока. Сколько процентов энергии вырабатывается в альтернативных источниках тока?

Традиционные источники тока.

ГЭС Гидроэлектростанция (ГЭС) — электростанция, в качестве источника энергии использующая энергию водного потока. Гидроэлектростанции обычно строят на реках, сооружая плотины и водохранилища. Для эффективного производства электроэнергии на ГЭС необходимы два основных фактора: гарантированная обеспеченность водой круглый год и возможно большие уклоны реки, благоприятствуют гидростроительству каньонообразные виды рельефа. Одна из самых крупных по выработке российская ГЭС — Братская.

ТЭС Тепловая электростанция — электростанция, вырабатывающая электрическую энергию за счет преобразования химической энергии топлива в механическую энергию вращения вала электрогенератора. Томская ГРЭС-2

АЭС Атомная электростанция (АЭС) — ядерная установка для производства энергии в заданных режимах и условиях применения, располагающаяся в пределах определённой проектом территории, на которой для осуществления этой цели используются ядерный реактор (реакторы) и комплекс необходимых систем, устройств, оборудования и сооружений с необходимыми работниками (персоналом). Запорожская АЭС, Украина

Сколько процентов энергии вырабатывается в традиционных источниках тока? ГЭС – 21% ТЭС – 68% АЭС – 11%

Альтернативные источники тока.

Солнечные источники тока. Солнечная энергетика — направление альтернативной энергетики, основанное на непосредственном использовании солнечного излучения для получения энергии в каком-либо виде. Солнечная энергетика использует возобновляемые источники энергии и является «экологически чистой» , то есть не производящей вредных отходов во время активной фазы использования. Производство энергии с помощью солнечных электростанций хорошо согласовывается с концепцией распределённого производства энергии. Солнечная электростанция установленной мощностью 200 Вт на основе батарей поликристаллических элементов

Ветровые источники тока. Ветроэнергетика — отрасль энергетики, специализирующаяся на преобразовании кинетической энергии воздушных масс в атмосфере в электрическую, механическую, тепловую или в любую другую форму энергии, удобную для использования в народном хозяйстве. Такое преобразование может осуществляться такими агрегатами, как ветрогенератор (для получения электрической энергии), ветряная мельница (для преобразования в механическую энергию), парус (для использования в транспорте) и другими. Ветропарк в Эстонии

Приливные источники тока. Приливная электростанция (ПЭС) — особый вид гидроэлектростанции, использующий энергию приливов, а фактически кинетическую энергию вращения Земли. Приливные электростанции строят на берегах морей, где гравитационные силы Луны и Солнца дважды в сутки изменяют уровень воды. Колебания уровня воды у берега могут достигать 18 метров. Существует мнение, что работа приливных электростанций тормозит вращение Земли, что может привести к негативным экологическим последствиям. Однако ввиду колоссальной массы Земли кинетическая энергия ее вращения (~1029 Дж) настолько велика, что работа приливных станций суммарной мощностью 1000 ГВт будет увеличивать − 14 секунды длительность суток лишь на ~10 в год, что на 9 порядков меньше естественного приливного торможения (~2· 10− 5 с в год). Крупнейшая в Европе приливная электростанция Ля Ранс, Франция

Волновые источники тока. Энергия волн океана — энергия, переносимая волнами на поверхности океана. Может использоваться для совершения полезной работы — генерации электроэнергии, опреснения воды и перекачки воды врезервуары. Энергия волн — неисчерпаемый источник энергии. Мощность волнения оценивают в к. Вт на погонный метр, то есть в к. Вт/м. По сравнению с ветровой и солнечной энергией энергия волн обладает гораздо большей удельной мощностью. Так, средняя мощность волнения морей и океанов, как правило, превышает 15 к. Вт/м. При высоте волн в 2 м мощность достигает 80 к. Вт/м. То есть, при освоении поверхности океанов не может быть нехватки энергии. Конечно, в механическую и электрическую энергию можно использовать только часть мощности волнения, но для воды коэффициент преобразования выше, чем для воздуха — до 85 %.

Геотермальные источники тока. Геотермальная энергетика — направление энергетики, основанное на производстве электрической энергии за счёт энергии, содержащейся в недрах земли, на геотермальных станциях. Обычно относится к альтернативным источникам энергии, использующим возобновляемые энергетические ресурсы. Несьявеллир Гео. ТЭС, Исландия

Сколько процентов энергии вырабатывается в альтернативных источниках тока? В 2010 году альтернативная энергия (не считая гидроэнергии) составляла 4, 9% всей потребляемой человечеством энергии. В том числе для отопления и нагрева воды (биомасса, солнечный и геотермальный нагрев воды и отопление) 3, 3%; биогорючее 0, 7%; производство электроэнергии (ветровые, солнечные, геотермальные электростанции и биомасса в ТЕС) 0, 9%. На возобновляемые (альтернативные) источники энергии приходится всего около 5 % мировой выработки электроэнергии в 2010 г. (без ГЭС). В мае 2009 года 13 % электроэнергии в США были произведены из возобновляемых источников энергии. 9, 4 % электроэнергии было выработано на гидроэлектростанциях, около 1, 8 % были получены из энергии ветра, 1, 3 % из биомассы, 0, 4 % из геотермальных источников и 0, 3 % от энергии солнца. В Австралии в 2009 году 8 % электроэнергии вырабатывается из возобновляемых источников.

Химические источники тока первичные — Справочник химика 21

    Химические цепи имеют большое практическое значение. Разнообразные химические источники тока — первичные (гальванические элементы) и вторичные (аккумуляторы) — представляют собой химические цепи. Рассмотренная водородно-кислородная, цепь является одним из видов так называемых топливных элементов. Такие элементы представляют собой электрохимические системы, которых протекает реакция окисления топлива или продуктов его переработки (водорода, оксида углерода, водяного газа и др.). Элементы характеризуются высоким коэффициентом использования топлива (70—80%) по сравнению с 30—40% теплосиловых установок, производящих электроэнергию. Несмотря на то что при создании топ- [c.488]
    ПЕРВИЧНЫЕ ХИМИЧЕСКИЕ ИСТОЧНИКИ ТОКА [c. 14]

    В основе медно-магниевого элемента лежит электрохимическая система Mg Na l u I. Он является типичным представителем группы водоактивируемых химических источников тока одноразового действия. Водоактивируемые батареи (их также называют наливными) вместе с ампульными и тепловыми батареями образуют класс активируемых, или резервных первичных источников тока. Их отличительная особенность заключается в том, что в период хранения электроды не контактируют с жидким электролитом и приводятся в рабочее состояние (активируются) непосредственно перед разрядом источника тока. [c.246]

    Несомненно, что топливные элементы в ближайшем -будущем найдут широкое применение в народном хозяйстве, так как они являются аппаратами непрерывного действия. Эта особенность расширяет возможные области их применения по сравнению с обычными химическими источниками тока — первичными элементами и аккумуляторами. В перспективе представляется принципиально возможным осуществить здесь реакции, в результате которых будут получены новые ценные химические вещества наряду с дешевой электрической энергией.[c.495]

    Химический источник тока. Первичные элементы и ЭА используются как химические источники тока (ХИТ). Первичные элементы называют первичными ХИТ, а ЭА называют вторичными ХИТ. Кроме окислителя, восстановителя и ионного проводника ХИТ обычно включает сепараторы для отделения катода от анода, токоотводы, уплотнители, корпуса, клеммы. К реагентам некоторых ХИТ добавляют вещества, повышающие электронную или ионную электрические проводимости, замедляющие коррозию металлов, улучшающие стабильность электролита и т.д. [c.12]

    В современных топливных элементах осуществляется непрерывное поступление участников реакции горения (топливо и окислитель) и непрерывный отвод продуктов горения. Сама система остается практически неизменной и может быть приведена в действие в любой момент при подаче в нее топлива и окислителя и в любое время может быть законсервирована, если прекратить подачу в нее исходных веществ. Топливный элемент является, таким образом, аппаратом непрерывного действия. Эта особенность топливных элементов расширяет возможные области их применения по сравнению с обычными химическими источниками тока — первичными элементами и аккумуляторами. По схеме работы топливного элемента представляется принципиально возможным осуществить не только реакцию горения, но и многие другие химические превращения, например реакции гидрирования, замещения и т. п. В этом случае вместо обесцененных продуктов горения могут быть получены новые ценные вещества, а как побочный продукт — дешевая электрическая энергия. [c.496]


    Химический источник тока первичный (элемент) или вторичный (аккумулятор). Допускается знаки полярности не указывать [c.262]

    В настоящее время разработано и используется большое число разнообразных химических источников тока первичных и топливных элементов и аккумуляторов. [c.339]

    В настоящее время к ВПУ появился практический интерес в связи с обнаруженными преимуществами в электрохимических показателях при его применении в качестве материала отрицательного электрода в обратимых, а после фторирования как катода в первичных литиевых химических источниках тока [6-3,5].[c.460]

    ПЕРВИЧНЫЕ ХИМИЧЕСКИЕ ИСТОЧНИКИ ТОКА Марганцево-цинковые элементы [c.277]

    Химические источники тока. К ним относятся гальванические, или так называемые первичные, элементы, теряющие работоспособность после разряда, аккумуляторы, или вторичные элементы, которые после разряда можно многократно заряжать снова, а также топливные элементы, в которых на нерасходуемых электродах идет реакция между окислителем и восстановителем, поступающими извне. [c.219]

    Химическим источником тока называют устройство, в котором химическая энергия активных веществ при протекании окислитель-йо-восстановительных процессов превращается непосредственно в электрическую энергию. Химические источники тока подразделяются на первичные источники, или элементы, и вторичные, Или электрические аккумуляторы. [c.13]

    Гальванические первичные элементы. Гальваническими первичными элементами называют устройства для прямого преобразования химической энергии заключенных в них реагентов в электрическую энергию. Реагенты (окислитель и восстановитель) входят непосредственно в состав гальванического элемента и расходуются в процессе его работы. После расхода реагентов элемент не может больше работать. Таким образом, это источник тока одноразового действия, поэтому его еще называют первичным химическим источником тока. Гальванический элемент характеризуется э. д. с., напряжением, емкостью и энергией, которую он может отдать во внешнюю цепь. Э. д. с. элемента определяется термодинамическими функциями протекающих в нем процессов (см. 53). Напряжение элемента и меньше э. д. с. из-за поляризации электродов и омических потерь. [c.358]

    Химические источники тока бывают однократного и многократного действия. Источники одноразового действия обычно называют первичными элементами или просто элементами, а источники многократного действия — аккумуляторами. [c.316]

    ХИТ состоят из одного или нескольких гальванических элементов, соединенных параллельно или последовательно, ХИТ генерируют постоянный ток. Химические источники тока, применяемые на практике, можно разделить на три основных типа первичные, вторичные и топливные элементы. [c.274]

    В книге приводятся сведения о принципах работы, конструкциях и технологии изготовления первичных химических источников тока. [c.2]

    Электрохимия объясняет природу -разности потенциалов электродов первичных элементов, связь химических и электрических процессов при работе элемента, изучает скорости процессов, протекающих на электродах химических источников тока. [c.3]

    Все химические источники тока можно разделить на первичные элементы и вторичные источники, или аккумуляторы. [c.9]

    Автономные химические источники тока применяются в аппаратуре, работающей в разных климатических условиях — при температуре от -+-70 до —50° С и разной влажности. Работоспособность и параметры всех первичных элементов в той или иной мере определяются температурой, при которой эксплуатируется источник тока.[c.34]

    Сохранностью первичного элемента или батареи называется максимальный срок хранения, после которого химический источник тока еще отдает требуемую техническими условиями остаточную емкость. [c.40]

    Общий выпуск первичных химических источников тока составляет 10 млрд. щт/год (из них 90% составляют элементы и батареи марганцево-цинковой системы). [c.9]

    Д а м ь е J3. H., Р ы с у х и н Н. Ф., Производство первичных химических источников тока, 3 изд., М., 1980. См, также лит. нри ст. Химические источники тока. В. С. Багоцкий. ПЕРВИЧНЫЙ ГАЗ (полукоксовый газ), образуется при полукоксовании (из 1 т сухого угля — 80—100 м ). Осн. компоненты (в % по объему) 18—50 СН , 8—18 СгН/., 14— 19 Hj, 1—15 HjS. Теплота сгорания 14,66—31,41 МДж/м . Топливо для обогрева печей полукоксования. [c.429]

    Так как напряжение ПЭ и ЭА обычно лежит в пределах 1-3 В, то для повышения напряжения многих ХИТ последовательно соединяют два или более ПЭ и ЭА. Химический источник тока, состоящий из двух или более электрически соединенных первичных ХИТ, называют гальванической батареей. Вторичный ХИТ, состоящий из двух или более электрически соединенных ЭА, называют аккумуляторной батареей (АБ). [c.12]

    Среди первичных химических источников тока выделяются марганцево-цинковые (МЦ) элементы и батареи. Их отличает удачное сочетание приемлемых электрических и эксплуатационных характеристик с низкой стоимостью, которая объясняется доступностью сырья и материалов, а также высокой технологичностью источников тока этого типа. По объему производства МЦ-элементы многократно преобладают над элементами других систем. [c.239]

    В отличие от простых (первичных) гальванических элементов (см. 8.4) аккумуляторы являются вторичными химическими источниками тока. [c.219]

    Еще в 1752 г. М. В. Ломоносов предполагал существование связи между электрическими и химическими явлениями и отмечал, что без химии нрльзя понять причины возникновения электриче-окого тока. Однако изучение этой связи стало возможным лишь после создания в начале XIX в. первого химического источника тока — первичного элемента А. Вольта. Это открытие послужило основой для возникновения и последующего развития новой науки — электрохимии. [c.3]


    Новые области применения электричества настоятельно требовали создания мощных источников электрической энергии. Наряду с работами, направленными к развитию электрических машин, мы встречаемся в эту эпоху с многочисленными исследованиями, ставяпщми себе целью повышение эффективности химических источников тока — первичных гальванических элементов и аккумуляторов. [c.532]

    Роль таких химических источников тока в современной технике чрезвычайно велика и разнообразна. Все современные виды механизированного транспорта снабжаются надежными аккумуляторными батареями. Различные измерительные приборы и сигнализирующие устройства-оснащаются первичными гальваническими элементами. Мощные аккумуляторы обеспечивают движение подводных лодок в погруженном состоянии. На электростанциях аккумуляторы используют при освещении и работе приборов в аварийных условиях. Их применяют и как буферные устройства в часы повышенного расхода энергии. Из всего сказанного выше видно чрезвычайное разнообразие электрохимических производств, резко различающихся как по характеру готовой продукции, так и по используемому сь1рью. Признаком, объединяющим различные электрохимические процессы, является метод производства, использующий электрохимические реакции, протекающие на электродах. [c.5]

    Д16 Производство первичных химических источников тока Учеб. пособие для полпотовки рабочих на производстве. — 3-е изд., перераб. и доп. — М. Высш. школа. 1980. — 288 с., ил.— (Профтехобразование. Электроэнергетика). [c.2]

    Вадим Николаевич Дамье, Николай Федорович Рысухин ПРОИЗВОДСТВО ПЕРВИЧНЫХ ХИМИЧЕСКИХ ИСТОЧНИКОВ ТОКА [c.2]

    Марганцево-цинковые (МЦ) элементы и батареи [1, 4] являются наиболее распространенными химическими источниками тока. Различают элементы с солевым электролитом, впервые разработанные Лекланше в 1865 г., и с щелочным электролитом, предложенные в 1912 г., но впервые выпущенные в промышленном масштабе лишь в 1949 г. Щелочные МЦ элементы превосходят элементы Лекланше по допускаемой интенсивности разряда, работоспособности при низких температурах, удельной энергии и по сохраняемости. Они дороже элементов с солевым электролитом, но стоимость их на единицу электроэнергии примерно одинакова [около 20—60 руб/(кВт-ч)] и является минимальной для первичных ХИТ. [c.61]

    ГАЛЬВАНИЧЕСКИЕ ЭЛЕМЕНТЫ, химические источники тока, состоящие из одной гальванич. ячейки. В состав такой ячейки входит ионпроводящий электролит, два разнородных электрода и реагенты (о принципе действия см. Химические источники тока). В нек-рых случаях электрохимически активный материал электрода может служить реагентом. Г. э. используют как самостоят. источники электрич. энергии или как составные части гальванич. батареи. Г. э. бывают одноразового использования (см. Первичные элементы), многократного действия (см. Аккумуляторы) и с непрерывной подачей реагентов (см. Топливные элементы). Ранее термин — Г. э. относился только к первичным элементам. [c.119]

    Л.э. является осн. типом первичных химических источников тока. Простота и безопасность при изготовлении и эксплуатации, широкий интервал рабочих т-р, удовлетворит. электрич. характеристики и относительная дешевизна обеспечили интенсивное пром. произ-во Л.э. Мировое произ-во 7-9 млрд, штук в год. Аналоги Л. э.-марганцевоцинковый элемент со щелочным электролитом и марганцевомагниевый элемент с солевым электролитом. [c.585]

    ГОСТ 12 2 007 12—88 ССБТ Источники тока химические Требования безопасности Распространяется на первичные и вторич ные химические источники тока Устанавливает требования зо пасности к конструкции источников тока и требования к проведению испытании [c.279]

    ПЕРВИЧНЫЕ ЭЛЕМЕНТЫ, гальванические элементы одноразового использования (об устройстве и принципе действия П. э. см. Химические источники тока). После израсходования запаса реагентоБ П. э. становятся неработоспособными. Восстановителем, на отрицат. электроде служит обычно Zn, окислителем на положительном — оксиды Мп, Hg или др. металлов, а также соли. Разрядное напряжение П. э. 0,5—3,5 В, емкость 10″ — 10 А >4, уд. энергия [c.429]

    Д а м ь е В. H.. Рысухин Н. Ф., Производство первичных химаческих источников тока, 3 изд.. М., 1980. См. также лит. при ст. Химические источники тока. В. С. Багоцкий. ПЕРВИЧНЫЙ ГАЗ (полукоксовый газ), образуется при полукоксовании (из 1 т сухого угля — 80—100 м ). Осн. компоненты (в % по объему) 18—50 СН[c.429]

    Велико прикладное значение современной электрохимии. Электрохимические процессы лежат в основе крупнотоннажного химического и металлургического производств различных веществ. Электрохимическими явлениями вызваны процессы коррозии металлов, наносящие огромный ущерб народному хо-зяйс1ву. Современные электрохимические источники тока — первичные эле. менты и аккумуляторы — используются во многих областях техники и изготавливаются в миллиардных количествах. Широко используются и другие электрохимические процессы и устройства. [c.12]

    Применение химических источников тока в народном хозяйстве, науке и технике с каждым годом возрастает, поскольку они обеспечивают электропитание автономных систем. Соответственно, возрастает и их промышленное производство, которое в настоящее время достигает миллиардов штук в год для первичных источников тока и сотен тысяч для аккумуляторов. Ввиду большого промышленного значения химических источников тока научные исследования в этой области с каждым годом расширяются, неизменно возрастает ежегодное число патентов и публикаций. Большинство научно-исследовательских работ и конструкторских разработок связано с усовершенствованием источников тскз, выпускаемых в промышленном масштабе. В этом случае даже небольшие улучшения характеристик источников тока дают существенный технико-экономический эффект.[c.46]


Типы источников тока

Источник тока с одним МОП-транзистором

  • На приведенном выше рисунке Iref представляет собой ток стока M1. Следовательно, Iref может быть задан как

    .

  • Обратите внимание, что здесь мы пренебрегли эффектом модуляции длины канала. Точно так же Iout может быть задан как

    .

  • Из (1) и (2)

  • Таким образом, точно подбирая значения отношений (W/L) обоих транзисторов, мы можем получить требуемое значение выходного тока.

Каскодные текущие зеркала:-

  • При анализе основных токовых зеркал мы пренебрегли модуляцией длины канала. На практике этот эффект приводит к значительной ошибке при копировании токов, особенно если используются транзисторы минимальной длины, чтобы минимизировать ширину.
  • Для базового токового зеркала мы можем изменить уравнения, учитывая модуляцию длины канала. Мы можем написать,

  • В то время как VDS1 = VGS1 = VGS2, VDS2 может не совпадать с VGS2 из-за схемы, питаемой M2.

  • Для подавления эффекта модуляции длины канала можно использовать каскодное токовое зеркало.
  • Как показано на рисунке ниже, добавлен еще один транзистор M3. В схеме базового токового зеркала и Vb выбрано так, что Vx = Vy, тогда Iвых близко следует Iref.

  • Теперь, чтобы сгенерировать Vb в приведенной выше схеме (рисунок a), поскольку цель состоит в том, чтобы обеспечить Vx = Vy, мы должны гарантировать Vb – VGS3 = Vx или Vb = VGS3 + Vx.

  • Этот результат предполагает, что если к Vx добавить напряжение затвор-исток, можно получить требуемое значение Vb.
  • Как показано на рис. b, идея состоит в том, чтобы поместить другое устройство M0, подключенное к диоду, последовательно с M1 и, таким образом, создать напряжение VN = VGS0 + Vx.

  • Правильный выбор размерностей M0 по отношению к M3 дает VGS0 = VGS3. Таким образом, если

MOSFET Источник тока Wilson:-

Рисунок 1. Принципиальная схема полевого МОП-транзистора Wilson Current Source

  1. На рис. 1 показана принципиальная схема MOSFET источника тока Wilson.

  2. Значения VDS M1 и M2 не равны. Поскольку λ не равно нулю, соотношение Io и Iref немного отличается от соотношения сторон.

  3. В результате их ток стока ID1 и ID2 также равен. Эту проблему можно решить, добавив один полевой МОП-транзистор, подключенный к диоду, как показано на рисунке 2.

  4. Эта модифицированная схема уравновешивает две ветви зеркала и, следовательно, позволяет избежать систематической ошибки тока, возникающей из-за разницы в VDS.

  5. Это обеспечивает постоянное напряжение сток-исток M1, M2 и M3.

  6. Это увеличивает выходное сопротивление, что дополнительно стабилизирует ток нагрузки.

Рис. 2. Модифицированный источник тока Уилсона

видов источников энергии | Источник напряжения | Текущий источник

Типы источников энергии:

Существует два основных типа источников энергии; источник напряжения и источник тока .Они классифицируются как

i) Идеальный источник и

ii) Практический источник.

Давайте посмотрим на разницу между идеальными и практическими источниками.

Источник напряжения

Идеальный источник напряжения определяется как источник энергии, который обеспечивает постоянное напряжение на своих клеммах независимо от тока, проходящего через его клеммы. Символ идеального источника напряжения показан на рис. 1.5(а). Он подключен к нагрузке, как показано на рис.1.5(б). В любое время значение напряжения на клеммах нагрузки остается неизменным. На это указывают ВАХ, представленные на рис. 1.5 (в).

Но практически каждый источник напряжения имеет небольшое внутреннее сопротивление, показанное последовательно с источником напряжения и представленное R se , как показано на рис.1.6.

Из-за R se напряжение на клеммах немного уменьшается с увеличением тока и определяется выражением

Для идеального источника напряжения,

Источники напряжения далее классифицируются следующим образом:

1) Неизменные во времени источники:

Источники, в которых напряжение не меняется во времени, называются стационарными источниками напряжения или D.С. источники. Они обозначаются заглавными буквами. Такой источник представлен на рис. 1.7.

2) Источники изменения времени:

Источники, в которых напряжение изменяется во времени, называются источниками переменного напряжения или источниками переменного тока. Они обозначаются маленькими буквами. Это показано на рис. 1.8.

Источник тока

Идеальный источник тока — это источник, который дает постоянный ток на своих клеммах независимо от напряжения, возникающего на его клеммах.Символ идеального источника тока показан на рис. 1.9 (а). Это связано с нагрузкой, как показано на рис. 1.9 (b). В любое время значение тока, протекающего через нагрузку I L  одинакова, т. е. не зависит от напряжения, возникающего на ее клеммах. Это объясняется ВАХ, представленными на рис. 1.9 (в).

Но практически каждый источник тока имеет высокое внутреннее сопротивление, показанное параллельно источнику тока и представленное R ш .Это показано на рис. 1.10.

Из-за R ш ток  через его клеммы немного уменьшается с увеличением напряжения на его клеммах.

Для идеального источника тока R sh  = ∞ и обычно не показано.

Как и источники напряжения, источники тока классифицируются следующим образом:

1) Неизменные во времени источники:

Источники, в которых ток не меняется во времени, известны как неизменные во времени источники тока или D. C. источники . Они обозначаются заглавными буквами.

2) Источники вариантов времени:

Источники, в которых сила тока изменяется во времени, известны как источники тока, изменяющиеся во времени, или источники переменного тока. Они обозначаются маленькими буквами.

Такой источник представлен на рис. 1.12.

Источники, о которых говорилось выше, являются независимыми источниками, поскольку их значение не зависит от других напряжений или токов в сети.Они представлены кружком с указанием полярности напряжения или направления тока внутри.

Зависимые источники

Зависимые источники — это источники, у которых значение источника зависит от напряжения или тока в цепи. Такие источники обозначены ромбом, как показано на рис. 1.13, и дополнительно классифицированы как

.
1) Источник напряжения, зависящий от напряжения:

Он создает напряжение как функцию напряжений в других местах данной цепи. Это называется ВДВС. Это показано на рис. 1.13 (а).

2)Зависимый от тока источник тока:

Он производит ток в зависимости от токов в других местах данной цепи. Это называется CDCS. Это показано на рис. 1.13 (б).

3) Источник напряжения, зависящий от тока:

Он производит напряжение как функцию тока в другом месте данной цепи. Это называется КДВС. Это показано на рис. 1.13 (в).

4) Источник тока, зависящий от напряжения:

Он производит ток в зависимости от напряжения в другом месте данной цепи.Это называется VDCS. Это показано на рис. 1.13 (г).

К — константа, а V 1 и I 1 — напряжение и ток соответственно, присутствующие в другом месте данной цепи. Зависимые источники также известны как контролируемые источники .

Что такое инвертор источника тока? Однофазный инвертор источника тока с приложениями

Определение : инвертор источника тока — это тип схемы инвертора, которая преобразует постоянный ток на своем входе в эквивалентный переменный ток. Он сокращенно обозначается как CSI и иногда называется инвертором с питанием от тока. Здесь вход, подаваемый на схему, представляет собой источник жесткого постоянного тока, а не источник постоянного напряжения.

В CSI входное напряжение остается неизменным, а амплитуда выходного напряжения не показывает зависимости от нагрузки. Но представление формы волны и величина тока, протекающего через нагрузку, зависят от характера импеданса нагрузки.

Введение

Ранее мы обсуждали инверторы источников напряжения, на вход которых подается постоянное напряжение, а вход обладает пренебрежимо малым сопротивлением.В основном инверторы в силовой электронике используются для преобразования мощности постоянного тока в эквивалент переменного тока, поддерживая частоту на желаемом уровне.

В основном в любой цепи вход может быть либо источником напряжения, либо источником тока. Если на вход схемы подается постоянное напряжение, которое требуется преобразовать в его эквивалент переменного тока, то схема будет инвертором источника напряжения. В то время как, если вход обеспечивается от источника тока, тогда схема будет инвертором источника тока.

Входной постоянный ток имеет неизменный характер, но может быть регулируемым.Кроме того, амплитуда получаемого выходного переменного тока не зависит от нагрузки.

Здесь следует отметить, что частота переменного тока, полученная на выходе инвертора, показывает зависимость от скорости срабатывания тиристора. Кроме того, амплитуда полученного сигнала переменного тока зависит от величины приложенного входного сигнала постоянного тока.

Однофазный инвертор источника тока

На приведенном ниже рисунке представлена ​​схема однофазного инвертора тока с идеальными тиристорами:

Здесь сделано предположение относительно тиристора, что он обладает нулевым временем коммутации.Здесь у нас есть источник напряжения последовательно с катушкой индуктивности, которая обеспечивает постоянный ток на входной клемме инвертора источника тока. Проще говоря, мы реализовали источник сильного тока, используя индуктивность определенного значения и источник ограниченного постоянного напряжения.

Хотя в конфигурации пары Т 1 3 и Т 2 4 четыре тиристора, они ведут себя попеременно. Первоначально при включенных тиристорах Т 1 и Т 3 ток I s протекает через нагрузку, минуя тиристоры Т 1 и Т 3 .Когда T 1 и T 3 проводят ток, ток протекает через нагрузку, а ток нагрузки положительный и равен приложенному входному току.

Когда включены T 2 и T 4 , направление тока нагрузки противоположно первому случаю, поэтому ток нагрузки будет отрицательным, но эквивалентным приложенному входному току. Примечательно, что в обоих случаях частота полученного выходного сигнала зависит от момента срабатывания тиристоров.

Показанная ниже прямоугольная волна представляет собой выходной сигнал идеального инвертора с однофазным источником тока:

Здесь амплитуда полученной прямоугольной волны равна величине приложенного постоянного входного тока. Из формы сигнала ясно видно, что две пары тиристоров включаются попеременно и имеют обратное направление тока.
Как и в случае с инвертором источника напряжения, здесь также мы предположили, что пара тиристоров проводит ток только до тех пор, пока на них не будет подан импульс запуска затвора, а в момент его снятия с одной пары импульс запуска должен быть немедленно подан на другую пару. .На приведенном выше рисунке хорошо видно, что срабатывание передается от одной пары к другой в момент времени T/2. Проще говоря, между моментами времени 0 < t < T/2, T 1 -T 3 срабатывает пара тиристоров, а между моментами времени T/2 < t < T, T 2 -T 4 пара тиристоров срабатывает.

Если считать нагрузку емкостной, то ток нагрузки будет равен:

Поскольку вход питания неизменен и, следовательно, ток нагрузки i O , скорость изменения напряжения на нагрузке также должна быть постоянной в течение каждого полупериода.

Здесь следует отметить, что входной постоянный ток, подаваемый на нагрузку, имеет однонаправленное поведение. Это означает, что если мощность течет от источника к нагрузке, то направление тока положительное, а если мощность течет от нагрузки к источнику, то направление тока будет отрицательным, что соответствует регенерации мощности.

В идеале мы показали здесь, что на выходе получается правильный прямоугольный импульс. Однако в случае практической реализации это фактически невозможно, и причина этого в том, что невозможно получить такой мгновенный подъем и падение тока.

Преимущества

  • Он обеспечивает простоту эксплуатации, так как работа схемы управляется управляемым источником тока, то есть комбинацией источника напряжения с ограниченным током, последовательно подключенного к большой индуктивности.
  • Схема разработана таким образом, чтобы выдерживать большие скачки напряжения во время коммутации.
  • Работа в четырех квадрантах может осуществляться без дополнительного энергопотребления.

Недостатки

  • Замечена нестабильная работа при малой нагрузке и работе на высоких частотах.
  • Коммутация тиристора в схеме показывает зависимость от тока нагрузки, что ограничивает рабочую частоту.

Применение инвертора источника тока

Различные приложения CSI: :

  1. Используется для регулирования скорости двигателей переменного тока.
  2. Индукционный нагрев
  3. Блоки ИБП
  4. Генераторы плазмы
  5. Коммутационные устройства
  6. Пуск синхронного двигателя
  7. Компенсация отстающей реактивной мощности

Это все о инверторе источника тока.

Что такое текущий источник


Привет, друзья! Надеюсь, у вас все хорошо. В сегодняшнем уроке мы обсудим Что такое текущий источник . В электрической системе есть два основных источника: первый — источник напряжения, а другой — источник тока. Существуют еще два типа источников тока: реальный и идеальный источник тока. Ток, создаваемый идеальным источником тока, имеет одно и то же значение независимо от изменения напряжения в цепи.Поскольку ток идеального источника не зависит ни от каких параметров схемы, таких как напряжение, сопротивление, его также называют независимым источником.

Источник тока соответствует источнику напряжения. В сегодняшнем посте мы рассмотрим его работу, типы, схемы, идеальные источники и некоторые другие сопутствующие факторы. Итак, давайте начнем с , что является источником тока.

Что такое источник тока
  • Источник тока является активным компонентом схемы, который обеспечивает постоянный ток в цепи независимо от изменения напряжения схемы.
  • Из определения источника тока можно сделать вывод, что это идеальный источник. Но в реальном мире не бывает идеальных исходных выходов.
  • Например, это может объяснить, что если мы подключим идеальный источник с открытой схемой, он не будет работать.
  • Есть два основных фактора, которые описывают работу практического источника тока. Во-первых, это его внутреннее сопротивление, а во-вторых, напряжение соответствия.
  • Максимальное напряжение, которое источник тока может подать на нагрузку, называется напряжением соответствия .
  • При изменении нагрузки источник тока работает как идеальный источник, обеспечивает неограниченное сопротивление, но, когда значение напряжения на выходе достигает напряжения соответствия, начинает вести себя как реальный источник и обеспечивает ограниченное значение сопротивления.
Идеальный источник тока
  • Источник тока с неограниченным сопротивлением, обеспечивающий одинаковое значение тока для нагрузки.
  • Подобно источнику напряжения, идеальные источники тока имеют два типа зависимых и независимых источников тока.
  • Независимые источники — это такие устройства, которые используются для разрешения таких схем, которые имеют активные компоненты, такие как транзисторы, диоды и т. д.
  • Простым примером источника тока является сопротивление, которое подключено к источнику напряжения для получения небольшого значения тока от нескольких мА до сотен ампер.
Подключения источника тока
  • Источники тока можно соединять друг с другом для увеличения и уменьшения значения тока.
  • Существует два метода, которые связаны друг с другом в соответствии с требованиями схемы. Первый — последовательный, второй — параллельный.
  • Давайте обсудим эти два метода подключения один за другим.

Параллельный источник тока

  • На приведенной схеме видно, что 2 источника тока подключены параллельно. Параллельно подключенные источники тока ведут себя как один источник, а его выход представляет собой сумму токов двух источников.
  • В данной схеме есть 2 источника тока по пять ампер, соединенных параллельно, выходной ток будет суммой токов этих двух источников, то есть десять ампер.
  • Источники, которые имеют разные значения, также могут быть подключены параллельно, например, если мы подключим параллельно источники на 10 и 8 ампер, то на выходе будет 18 ампер.

Параллельные противоположные источники тока

  • Теперь изучим, какой будет эффект, если мы подключим источник в противоположном направлении.
  • В данной схеме два источника тока по 10 ампер соединены параллельно. Метод получения выходного сигнала такой схемы состоит в том, чтобы вычесть значение двух источников тока, на данной диаграмме первая схема будет иметь нулевой ток.
  • Во 2-й схеме есть две параллельно соединенные схемы, которые имеют значение тока 10 ампер и 5 ампер, их выход будет 5 ампер.

Источники тока последовательно

  • Теперь обсудим поведение последовательно соединенных источников тока.
  • Не рекомендуется подключать источники тока последовательно.
  • Причина в том, что выходной ток последовательно соединенных источников не подчиняется правилу сложения и вычитания.
  • В данной схеме есть 2 источника тока по десять ампер, соединенных последовательно, их выход не может быть 20 ампер при последовательном соединении.
Практический источник тока
  • Как мы уже говорили выше, идеальный источник тока обеспечивает постоянный ток независимо от изменения выходной нагрузки.В связи с этим он также известен как независимый источник.
  • Таким образом, мы можем сказать, что идеальный источник тока имеет неограниченное значение сопротивления.
  • Теоретически идеальный источник является действующим, но практически источник тока имеет большее значение сопротивления, но не бесконечность, как у идеального источника.
  • Практический сток тока может быть сконструирован как идеальный источник, если он параллельно соединен с внутренним сопротивлением.
  • В данной схеме сопротивление (R1) производит тот же эффект, что и сопротивление, подключенное параллельно с идеальным источником.
  • Поскольку эти две схемы эквивалентны, значение падения напряжения также будет одинаковым.
  • Из схемы видно, что схема реального источника выглядит как эквивалентная схема Нортона, Нортон говорит, что любую схему можно заменить такой схемой, которая имеет одно сопротивление и параллельный источник с ней.
  • Если значение сопротивления (R1) больше или не ограничено, то практический источник выглядит как идеальный источник.
Сравнение источников тока и напряжения

Источник напряжения

  • В большинстве случаев источник электроэнергии, такой как батарея и электроснабжение в наших домах, известен как источник напряжения.
  • Все эти источники обеспечивают то же значение напряжения, что и ток, проходящий через схему в определенных пределах.
  • В случае разомкнутой цепи идеальный источник обеспечивает нулевую мощность, но при коротком замыкании имеет неограниченную мощность.
  • Идеальный источник имеет значение сопротивления 0 при последовательном соединении.
  • Практический источник имеет некоторое значение сопротивления, но не нулевое, почти меньше одного Ом.
  • Старайтесь избегать использования идеального приемника в схемах с коротким замыканием и не подключайте его к такому источнику, значение напряжения которого не соответствует идеальному источнику.

 Источник тока

  • Источник тока обеспечивает такое же значение тока, до этого момента сопротивление нагрузки очень мало.
  • В случае короткого замыкания идеальный ток обеспечивает нулевую мощность, но в случае разомкнутой цепи дает неограниченное значение мощности и напряжения.
  •  В отличие от идеального стока, практический сток тока имеет более высокое, но ограниченное значение сопротивления.
  • Аналогичный источник напряжения старайтесь избегать использования идеального стока тока в схемах с разомкнутой цепью и с источником, который не имеет тока, аналогичного идеальному источнику.Но иногда такие устройства используются для комплементарных оксидов металлов для полупроводниковых схем.

Это подробная статья о текущем источнике, у меня есть все и все, что связано с текущим источником. Если у вас есть вопросы по источнику напряжения, задавайте их в комментариях. Спасибо за чтение, будьте осторожны до следующего урока.

Автор: Захид Али

Я профессиональный автор технических материалов, мое хобби — узнавать новое и делиться им с новыми учениками.У меня также есть опыт работы в различных отраслях промышленности в качестве инженера. Теперь я делюсь своими техническими знаниями со студентами инженерных специальностей.

Пост-навигация

Топология инвертора источника тока и инвертора источника напряжения

%PDF-1.3 % 227 0 объект >>> эндообъект 281 0 объект >поток False11.08.582018-07-21T15: 56: 59-21T15: 56: 59.587-04: 00adobe PDF Библиотека 11.0Eaton140ba02e54fce910ba02e54fce91E78E872B22D6FCEFDB043657C932913Adobe Indesign CC (Macintosh) 2018-07-17T17: 37: 59.000-04: 002018-07-17T17: 37: 59.000-04:002014-06-10T11:14:28.000-04:00application/pdf2018-07-21T15:57:54.222-04:00

  • Eaton
  • ampgard, sc9000, 7,2кВ, 4160В, приводы МВ, среднее напряжение, топология, инвертор источника тока, инвертор источника напряжения
  • Топология инвертора источника тока в сравнении с топологией инвертора источника напряжения
  • xmp.id:1155b967-ce26-4474-99ad-713bcf86c6daadobe:docid:indd:bd8cd452-d1c1-11dd-9c96-9af8a6233d4aproof:pdfuuid:6d0bfd45-071e-7d4d-9d68-924d88cb1145xmp.iid:af055c2e-2ef5-4a3b-8cce- 41968427d156adobe:docid:indd:bd8cd452-d1c1-11dd-9c96-9af8a6233d4adefaultxmp.сделал:3cf23ac7-0f61-45ba-a59b-57cd71fe5f61
  • преобразованоAdobe InDesign CC (Macintosh)2014-06-10T11:14:28.000-04:00из application/x-indesign в application/pdf/
  • Adobe PDF Library 11.0false
  • eaton:resources/marketing-resources/white-papers
  • eaton:search-tabs/content-type/resources
  • eaton:страна/северная америка/сша
  • eaton:language/en-us
  • eaton:таксономия продуктов/системы управления-распределения-распределения-среднего-напряжения/управление-двигателем-среднего-напряжения/sc9000-ep-дуговой-устойчивый-преобразователь-частоты-среднего-напряжения-привод
  • eaton:таксономия продуктов/системы управления распределением мощности среднего напряжения/управление двигателем среднего напряжения/sc9000-ep-преобразователь частоты среднего напряжения
  • конечный поток эндообъект 278 0 объект > эндообъект 223 0 объект > эндообъект 228 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/Rotate 0/TrimBox[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 1 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/Rotate 0/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 13 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]/XObject>>>/Rotate 0/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 18 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/Rotate 0/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 23 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/Rotate 0/TrimBox[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 29 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/Rotate 0/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 34 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/Rotate 0/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 41 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/XObject>>>/Rotate 0/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 42 0 объект >поток HWK$ )%R^^

    Независимый и зависимый источник напряжения и тока

    Привет, ребята, добро пожаловать обратно в мой блог.В этой статье я расскажу, что такое независимый источник напряжения, что такое зависимый источник напряжения, что такое независимый источник тока, что такое зависимый источник тока, классификации зависимых источников и т. д. Все и все, что я постараюсь объяснить в простой способ.

    Если вам нужен пост или статья на другие темы, прокомментируйте нас ниже в разделе комментариев. Вы также можете поймать меня в Instagram — нажмите здесь.

    Читайте также — Типы двигателей и их применение.

    Независимый и зависимый источник напряжения и тока

    Обычно мы имеем дело с независимыми источниками и зависимыми источниками в сетевом анализе, аналоговой электронике и т. д.Многие люди ошибаются, если в цепь попадает какой-либо зависимый источник. Многие из них не знают разницы между зависимыми и независимыми источниками. Если вы готовитесь к каким-либо конкурсным экзаменам, таким как GATE, AE, JE, IES и т. д., вы должны хорошо разбираться в этих понятиях. На экзамене GATE больше баллов выставляется за сетевой анализ. Что ж, давайте к делу.

    Что такое независимый источник напряжения?

    Источник, который обеспечивает постоянное напряжение независимо от других параметров или элементов, называется независимым источником напряжения.Например, аккумуляторная батарея 12 В является независимым источником, поскольку обеспечивает постоянное напряжение 12 В. Все батареи, которые мы используем в повседневной жизни, являются независимыми источниками напряжения.

    Что такое независимый источник тока?

    Источник, который обеспечивает постоянный ток независимо от других параметров или элементов, называется независимым источником тока. Например, если источник тока составляет 2 ампера, то ток, подаваемый на нагрузку, также равен 2 амперам, значение тока не изменится.

    Что такое зависимый источник напряжения?

    Зависимый источник напряжения классифицируется как

    01. Источник напряжения управления напряжением (VCVS)

    02. Источник напряжения управления током (CCVS)

    Зависимый источник напряжения — это источник, значение которого зависит от какого-либо другого параметра, такого как ток или напряжение. Предположим, в цепи имеется один источник напряжения 5 Ix, см. источник напряжения зависит от тока Ix, если значение Ix будет равно нулю, то и подаваемое напряжение будет равно нулю.Если значение Ix равно 2 Ампер, то подаваемое напряжение будет 10 Вольт.

    Таким образом, зависимый источник — это источник, значение которого зависит от какого-либо другого параметра, например тока.

    Что такое зависимый источник тока?

    Зависимый источник тока классифицируется как

    01. Источник тока управления напряжением (VCCS)

    02. Текущий контроль источника тока (CCCS)

    То же самое происходит и здесь. Зависимый источник тока — это источник, значение которого зависит от какого-либо другого параметра.Предположим, в цепи есть один источник тока 10 Вх, источник тока зависит от источника напряжения, если значение Вх равно нулю, то ток, подаваемый в цепь, будет равен нулю, если значение Вх равно 2 вольт, то ток, подаваемый в цепь, будет 20 ампер.

    Таким образом, в зависимом источнике тока значение зависит от каких-то других параметров, это может быть ток или напряжение.

    Я надеюсь, что эта статья поможет вам всем. Если у вас есть какие-либо сомнения, вы можете спросить меня в Instagram — нажмите здесь.

    Теги: Что такое независимый и зависимый источник напряжения или тока, независимый источник, зависимый источник.

    Любители обучения, блоггеры, специалисты по цифровому маркетингу, программисты, инженеры, YouTube-блогеры, для получения дополнительной информации свяжитесь с нами

    Различия между источниками тока и напряжения — sciencendtech

    Источники тока и напряжения или источники питания — наиболее важные элементы в цепи. Они обеспечивают необходимую мощность для управления другими компонентами в цепи.Концепция источников тока и напряжения очень полезна для анализа производительности схемы. Начнем с некоторых основ-

    Активные и пассивные элементы
    • Активные элементы : Активные элементы или компоненты обычно подают энергию в цепь. Для работы им не требуется внешнее питание.

    Обратите внимание, что диод, транзистор и т. д. также называются активными элементами, поскольку они могут усиливать или выпрямлять мощность переменного тока, что означает, что с ними связан коэффициент усиления.

    Заменяем активные элементы (диод, транзистор) эквивалентными схемами, состоящими из источников тока и напряжения для анализа работоспособности некоторых электрических цепей.

    • Пассивные элементы: Пассивным элементам для работы требуется внешнее питание. Резистор, конденсатор и т. д.

    Различия между источниками тока и напряжения

    Независимые источники

    Если выход любого источника не зависит от параметров схемы, то такие источники называются независимыми источниками.Есть два типа независимых источников.

    Независимые источники напряжения

    Если выходное напряжение любого источника не зависит от тока, подаваемого источником, то такой источник называется независимым источником напряжения.



    Независимые источники тока

    Если выходной ток любого источника не зависит от напряжения, подаваемого источником, то такой источник называется независимым источником тока.

    Зависимый или управляемый источник

    Если выходной ток или напряжение зависят от параметров цепи, то такие типы источников называются зависимыми или управляемыми источниками.

    Зависимые источники бывают четырех типов:

    • Источники напряжения, управляемые напряжением (VCVS)

    Если выходное напряжение источника зависит от напряжения в другом месте цепи, то такой источник называется источником напряжения, управляемым напряжением.

    • Источники тока, управляемые напряжением (VCCS)

    В этом случае выходной ток зависит от напряжения в другом месте цепи.

    • Источники напряжения с регулируемым током (CCVS)

    Здесь выходное напряжение зависит от тока в другом месте цепи.

    • Источники тока с регулируемым током (CCCS)

    В этом случае выходной ток зависит от тока в другом месте цепи.

    Также есть два типа источников — идеальные источники и настоящие источники.

    Идеальные источники

    Идеальный источник — это источник, выходное значение которого не зависит от тока или напряжения в других частях цепи во времени. Они бывают двух типов — идеальный источник тока и напряжения.

    Идеальный источник напряжения создает напряжение, независимое от тока, подаваемого источником.В случае идеального источника напряжения внутреннее сопротивление должно быть равно нулю. Таким образом, напряжение остается неизменным независимо от того, какой ток потребляется от источника.

    Теперь, если сопротивление нагрузки, подключенной к нему, стремится к нулю, ток нагрузки стремится к бесконечности.

    Идеальный Источник тока производит ток независимо от напряжения, подаваемого источником. Для идеального источника тока внутреннее сопротивление должно быть бесконечным.

    Теперь, если сопротивление нагрузки, подключенной к нему, стремится к бесконечности, напряжение нагрузки должно быть бесконечным, чтобы поддерживать постоянный ток.

    Практические источники

    • Практические источники напряжения

    Идеального источника напряжения не существует. В действительности каждый источник напряжения имеет минимальное внутреннее сопротивление. Таким образом, напряжение не всегда совпадает с идеальным.



    Всегда имеется номинальный ток источника напряжения, доступного на рынке. Номинальный ток является индикатором максимального количества тока, потребляемого от источника.

    • Практические источники тока

    Идеального источника тока не существует.Ток хоть немного отличается от идеального источника тока.

    Примечание

    • Источник напряжения – Полное сопротивление нагрузки очень велико по сравнению с внутренним сопротивлением.
    • Источник тока – Полное сопротивление нагрузки очень мало по сравнению с внутренним сопротивлением.



    Что такое источник питания? Источники питания

     являются наиболее важными элементами схемы. Они обеспечивают необходимую мощность для управления другими компонентами в цепи.

    Что такое активный элемент?

    Активные элементы или компоненты обычно подают энергию в цепь. Для работы им не требуется внешнее питание.

    Что такое идеальный источник?

    Идеальный источник — это источник, выходное значение которого не зависит от тока или напряжения в другом месте цепи во времени.

    Что такое зависимый или регулируемый источник напряжения?

    Если выходной ток или напряжение зависят от параметров цепи, то такие типы источников называются зависимыми или управляемыми источниками.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
