Какие виды бывают трансформаторов: Трансформаторы, их виды и применения

Содержание

Типы измерительных трансформаторов — Группа СВЭЛ

В электросетях частотой до 60 Герц для измерения и снижения параметров тока или напряжения применяются измерительные трансформаторы. Они обеспечивают безопасность для рабочих, обслуживающих сети, а также позволяют подключить измерительные устройства и защитные приборы, системы автоматики.

 Критерии классификации измерительных трансформаторов

  • По виду измеряемого значения: напряжения, тока или постоянного тока.

  • По коэффициенту изменения параметров: одно- или много диапазонные.

  • По способу монтажа: внешние, внутренние, накладные, стационарные, мобильные.

  • По типу диэлектрика: масло, воздух, газ.

Классификация трансформаторов по измеряемому значению

Чаще всего их делят на трансформаторы напряжения, тока и постоянного тока.

В первом варианте устройства преобразуют первичное напряжение в электрический ток, защищая приборы от перегрузки и сбоев, обслуживающий персонал — от травм, а также поддерживая оперативные цепи.

По конструкции устройство напоминает понижающий силовой трансформатор. Оно может быть емкостным, заземляемым/незаземляемым, двух- и трехобмоточным, каскадным. Поскольку от трансформатора напряжения не требуется передавать мощность, он работает на холостом ходу.

Измерительные трансформаторы тока изменяют ток до необходимых значений. Обычно устройства применяются в защитных реле и первичных сетях электростанций. Специфика устройства в том, что ток принимает на себя первичная обмотка, тогда как вторичная замыкается на КИПиА. В частности, с помощью такого трансформатора обычно подключается счетчик электроэнергии.

  • По типу первичной обмотки трансформаторы тока бывают катушечные, стержневые, шинные.

  • По рабочему напряжению устройства делятся на две группы: способные работать в диапазоне выше или ниже 1000 вольт.

Измерительные трансформаторы постоянного тока очень напоминают магнитные усилители. Они состоят из ферромагнитного сердечника и обмоток для переменного и постоянного тока. Устройства востребованы для контроля за показателями в высоковольтных электросетях.


Трансформаторы, виды и назначение | nord-eksim.ru

Трансформаторы Что такое трансформатор, виды трансформаторов.

Что такое трансформатор, виды трансформаторов.

Раздел: Трансформаторы /  Дата: 22 апреля, 2016 в 6:03 /  Просмотров: 1716



Трансформатор — это агрегат, который преобразовывает напряжение переменного тока (повышает или понижает). Состоит трансформатор из нескольких обмоток (двух или более), которые намотаны на общий магнитный сердечник.
Если трансформатор состоит только из одной обмотки, то он называется автотрансформатором. Современные трансформаторы тока бывают: стержневыми, броневыми или тороидальными.

Все три типа трансформаторов имеют похожие характеристики, и надежность, но отличаются друг от друга способом изготовления.

Тип стержневых трансформаторов отличается от других тем, что обмотка в них намотана на сердечник, а в трансформаторах броневого типа обмотка включается в сердечник. В трансформаторе стержневого типа обмотки хорошо видны, а из сердечника видна только нижняя и верхняя часть. Сердечник броневого трансформатора скрывает в себе практически всю обмотку. Обмотки стержневого типа трансформаторов  расположены горизонтально, в то время как это расположение в броневом трансформаторе может быть как вертикальным, так и горизонтальным.

Независимо от типа трансформатора, в его состав входят такие три функциональные части: магнитная система трансформатора (магнито-провод), обмотки, а также система охлаждения.



Принципы работы трансформатора
В трансформаторе есть два вида обмоток (первичная и вторичная).
— К первичной обмотке напряжение подводится, а от вторичной отводится.
— Первичная обмотка получает питание  от внешнего источника, а с вторичной обмотки напряжение снимается.
— Переменный ток первичной обмотки создает в магнито-проводе переменное магнитное поле, которое, в свою очередь, создает ток во вторичной обмотке


Действие трансформатора основано на законе Фарадея (законе электромагнитной индукции): изменяющийся во времени магнитной поток через площадку, ограниченную контуром, создает электродвижущую силу. Также существует и обратное утверждение : изменяющийся электрический ток индуцирует изменяющееся магнитное поле.


Режимы работы трансформатора

Существуют  три режима работы трансформатора:
— Холостой ход
— Режим короткого замыкания
— Рабочий режим
Если сердечник трансформатора изготовлен из мягкого магнитного материала, тогда ток холостого хода показывает, какие в трансформаторе происходят потери на перемагничивание сердечника и вихревые токи.

В режиме короткого замыкания выводы вторичной обмотки соединены между собой, а на первичную обмотку подают небольшое напряжение, с таким расчетом, чтобы ток короткого замыкания был равен номинальному току трансформатора. Величину потерь (мощность) можно посчитать, если напряжение во вторичной обмотке умножить на ток короткого замыкания. Такой режим трансформатора находит свое техническое применение в измерительных трансформаторах.

Если подключить нагрузку к вторичной обмотке, то в ней возникает ток, индуцирующий магнитный поток, направленный противоположно магнитному потоку в первичной обмотке. Теперь в первичной обмотке ЭДС источника питания и ЭДС индукции питания не равны, поэтому ток в первичной обмотке увеличивается до тех пор, пока магнитный поток не достигнет прежнего значения.

Для трансформатора в режиме активной нагрузки справедливо равенство:
U_2/U_1 =N_2/N_1 , где U1, U2 – мгновенные напряжения на концах вторичной и первичной обмоток, а N1, N2 – количество витков в первичной и вторичной обмотке. Если U2 > U1, трансформатор называется повышающим, в противном случае перед нами понижающий трансформатор. Любой трансформатор принято характеризовать числом k, где k – коэффициент трансформации.

Виды трансформаторов
В зависимости от своего применения и характеристик трансформаторы бывают нескольких видов. К примеру, в электрических сетях населенных пунктов, промышленных предприятий применяют трансформаторы силовые, основной задачей которых является понижение напряжения в сети до общепринятого – 220 В.

Если трансформатор предназначен для регулировки тока, он называется трансформатор тока, а если устройство регулирует напряжение – то это трансформатор напряжения. В обычных сетях применяются однофазные трансформаторы, в сетях на три провода (фаза, ноль, заземление) нужен трехфазный трансформатор.

Бытовой трансформатор, 220В предназначается для защиты бытовой техники от перепадов напряжения.

Сварочный трансформатор предназначен для разделения сварочной и силовой сети, для понижения напряжения в сети до нужной для сварки величины.

Масляный трансформатор предназначается для использования в сетях с напряжением выше 6 000 Вольт. Конструкция трансформатора включает в себя: магнитопровод, обмотки, бак, а также крышки с вводами. Магнитопровод состоит из 2 листов электротехнической стали, которые изолированы друг от друга, обмотки, как правило, делают из алюминиевого или медного провода. Регулировка напряжения производится с помощью ответвления, которое соединяется с переключателем.

Существует два вида переключения ответвлений: переключение под нагрузкой — РПН (регулирование под нагрузкой), а также без нагрузки, после того, как трансформатор отключен от внешней сети (ПБВ, или переключение без возбуждения). Большее распространение получил второй способ регулировки напряжения.

Говоря о видах трансформаторов, нельзя не рассказать об электронном трансформаторе. Электронный трансформатор представляет собой специализированный источник питания, который служит для преобразования напряжения 220В в 12 (24)В, при большой мощности.

Электронный трансформатор намного меньше обычного, при тех же самых параметрах нагрузки.

  • Рекомендуем
  • Комментарии

Рекомендуем наши товары

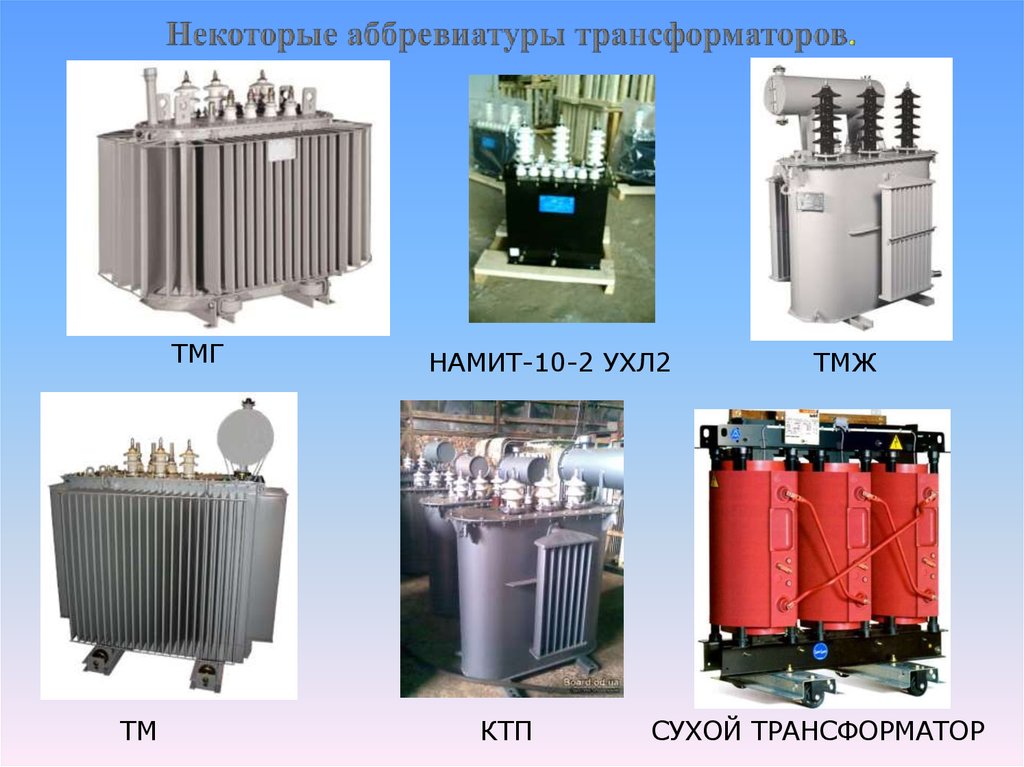

Виды силовых трансформаторов

Трансформаторы являются востребованным оборудованием в любой сфере, где требуется преобразование электроэнергии. У нас вы можете купить трансформаторы сухие силовые разных категорий. Для уточнения подробностей звоните нам по телефону 7(343)287-46-42.

Типы силовых трансформаторов представлены многочисленными наименованиями, которые определяют принадлежность устройства к одной из классификаций. Независимо от их категории, главной функцией трансформаторов является передача электроэнергии. Без них невозможна работа любых предприятий или систем, где требуется электроэнергия. Конечно, для каждой сферы деятельности существует своя категория таких устройств.

Виды силовых трансформаторов

Данное оборудование классифицируется по нескольким критериям. Рассмотрим их:

  1. Величина фаз – однофазные трансформаторы или трехфазные;
  2. Тип назначения – для повышения величины напряжения или для снижения коэффициента напряжения;
  3. Число обмоток – бывают с двумя обмотками или с тремя;
  4. Место установки – устройства для наружного монтажа или же для размещения внутри помещения.

Есть и другие распределительные категории, по которым разделяют силовые трансформаторы, но они имеют не такое важное значение, как перечисленные. К ним относятся способы соединения обмоток, методы охлаждения и так далее. Также значимыми классификационным критерием являются климатические условия при проведении монтажных работ.

Любой представитель оборудования может быть как универсальным, так и иметь нестандартные показатели номинальной мощности. Чтобы правильно выбрать конкретную модель, нужно учитывать сферы ее применения.

Особенности применения видов силовых трансформаторов

Трансформаторы, обмотка которых выполнена из меди, могут быть эксплуатированы в самых разных режимах нагрузки, включая быстрый запуск из выключенного состояния устройства сразу же в полную мощность.  Трансформаторы устойчивы в коротким замыканиям сети, которые зачастую случаются из-за скачков напряжения.

Также виды силовых трансформаторов имеют высокую степень защиты от суровых климатических воздействий в виде слишком высоких или слишком низких температур, даже если образуются наледи. Они защищены от атмосферных проявлений, механических воздействий, химического влияния и условий повышенной влажности.

Еще одним важным преимуществом является низкий процент расходов на эксплуатацию оборудования. Одним словом – экономичность. Благодаря такому набору характеристик силовых трансформаторов эти устройства можно считать практически универсальными, которые прекрасно справляются со своей приоритетной задачей – трансформацией электричества.

Кратко о конструкции

К числу основных конструктивных элементов, которые наиболее важны для работы силового трансформатора, относятся:

  • Магнитопровод или сердечник;
  • Изолированные друг от друга обмотки;
  • Охладительные системы;
  • Устройство для стабилизации напряжения;
  • Клеммы (болтовое соединение).

Некоторые современные модели также оборудованы дополнительными системами навесных компонентов.

Виды трансформаторов и их применение

Трансформатор состоит из двух или более обмоток, располагаемых на сердечнике. Принцип работы данного статического устройства основан на возникающей между обмотками электромагнитной индукции, благодаря которой возможно изменение напряжения, частоты переменного тока и других параметров цепи.

Применение трансформаторов

В зависимости от действий, выполняемых трансформаторами, их применяют для разнообразных целей.

1.  Распределение электроэнергии.

Передача электроэнергии на дальние расстояния целесообразнее при высоком напряжении, которое на электростанциях получают с помощью повышающих трансформаторов. На распределяющих линиях понижающие трансформаторы уменьшают напряжение до значений, необходимых той или иной категории потребителей (предприятия, населенные пункты и т. п.). Это – силовые  трансформаторы. В зависимости от назначения имеют две или три обмотки, бывают одно- или трехфазные.

Преобразовательные трансформаторы применяют для получения стандартных значений выходного напряжения. Могут быть выполнены одно-, трех- или многофазными.

2. Технологическое назначение.

Сварочные, электропечные трансформаторы, применяемые в технологических целях,  имеют большую мощность, работая при напряжении 10 кВ и частоте 50Гц.

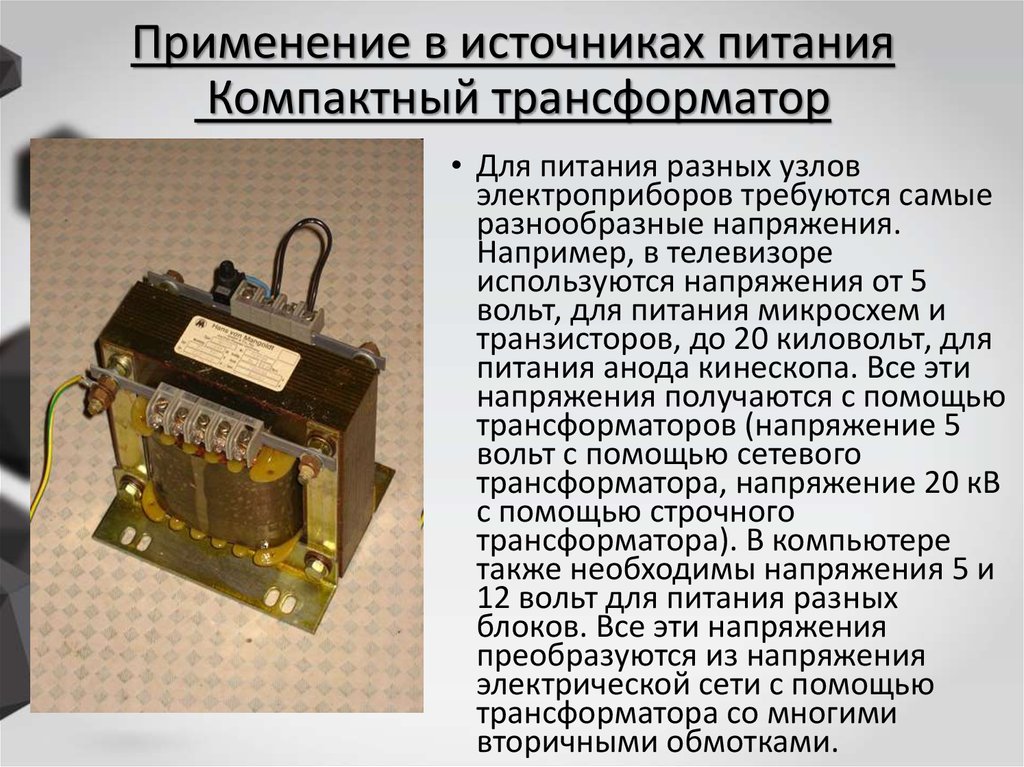

3. Питание радиоаппаратуры.

Трансформаторы, используемые для питания электробытовых приборов, устройств связи, телевизионной аппаратуры и автоматики различного рода, предназначены также для согласования напряжений и разделения цепей элементов.

4. Включение в цепь дополнительных устройств.

При необходимости включения каких-либо аппаратов или электроизмерительных приборов в цепь с большим током или высоким напряжением применение трансформатора обеспечивает безопасность и помогает расширить пределы измерений.

Основные параметры классификации трансформаторов

Трансформаторы бывают разные: тяжёлые и лёгкие. Так вот лёгкие можно поднимать вилочным погрузчиком, а тяжёлые только краном. Кстати, аренда вилочного погрузчика обойдётся недорого.

По количеству фаз трансформаторы бывают однофазные и многофазные (имеющие три, шесть и более фаз) – зависит от назначения трансформатора.

Количество обмоток и их расположение также определяется назначением устройства. По конструкции обмоток бывают тороидальные, галетные и катушечные трансформаторы.

В зависимости от значения рабочего напряжения обмоток различают низковольтные (до 1500В на одной из обмоток)  и высоковольтные (свыше 1500В) трансформаторы.

По типу охлаждения: сухие, масляные, с жидким диэлектриком.

По конструктивному выполнению: открытые, закрытые (защищенные) и герметизированные трансформаторы.

.

Виды трансформаторов, определения. — Статьи об энергетике





Трансформатор(от лат. transformo — преобразовывать) — электрический аппарат, имеющий две или более индуктивно связанные обмотки и предназначенный для преобразования посредством электромагнитной индукции одной или нескольких систем переменного тока в одну или несколько других систем переменного тока (ГОСТ Р52002-2003).

Трансформатор может состоять из одной (автотрансформатор) или нескольких изолированных проволочных, либо ленточных обмоток (катушек), охватываемых общим магнитным потоком, намотанных, как правило, на магнитопровод (сердечник) из ферромагнитного магнито-мягкого материала.

История:

Для создания трансформаторов необходимо было изучение свойств материалов: неметаллических, металлических и магнитных, создания их теории.

Столетов Александр Григорьевич сделал первые шаги в этом направлении — обнаружил петлю гистерезиса и доменную структуру ферромагнетика (1880-е).

Братья Гопкинсоны разработали теорию электромагнитных цепей.

В 1831 году английским физиком Майклом Фарадеем было открыто явление электромагнитной индукции, лежащее в основе действия электрического трансформатора, при проведении им основополагающих исследований в области электричества.

Схематичное изображение будущего трансформатора впервые появилось в 1831 году в работах Фарадея и Генри. Однако ни тот, ни другой не отмечали в своём приборе такого свойства трансформатора, как изменение напряжений и токов, то есть трансформирование переменного тока.

В 1848 году французский механик Г. Румкорф изобрёл индукционную катушку особой конструкции. Она явилась прообразом трансформатора.

30 ноября 1876 года, дата получения патента Яблочковым Павлом Николаевичем, считается датой рождения первого трансформатора. Это был трансформатор с разомкнутым сердечником, представлявшим собой стержень, на который наматывались обмотки.

Первые трансформаторы с замкнутыми сердечниками были созданы в Англии в 1884 году братьями Джоном и Эдуардом Гопкинсон.

Большую роль для повышения надежности трансформаторов сыграло введение масляного охлаждения (конец 1880-х годов, Д.Свинберн). Свинберн помещал трансформаторы в керамические сосуды, наполненные маслом, что значительно повышало надежность изоляции обмоток.

С изобретением трансформатора возник технический интерес к переменному току. Русский электротехник Михаил Осипович Доливо-Добровольский в 1889 г. предложил трёхфазную систему переменного тока, построил первый трёхфазный асинхронный двигатель и первый трёхфазный трансформатор. На электротехнической выставке во Франкфурте-на-Майне в 1891 г. Доливо-Добровольский демонстрировал опытную высоковольтную электропередачу трёхфазного тока протяжённостью 175 км. Трёхфазный генератор имел мощность 230 кВт при напряжении 95 В.

1928 год можно считать началом производства силовых трансформаторов в СССР, когда начал работать Московский трансформаторный завод (впоследствии — Московский электрозавод).

В начале 1900-х годов английский исследователь-металлург Роберт Хедфилд провёл серию экспериментов для установления влияния добавок на свойства железа. Лишь через несколько лет ему удалось поставить заказчикам первую тонну трансформаторной стали с добавками кремния.

Следующий крупный скачок в технологии производства сердечников был сделан в начале 30-х годов XX в, когда американский металлург Норман П. Гросс установил, что при комбинированном воздействии прокатки и нагревания у кремнистой стали появляются незаурядные магнитные свойства в направлении прокатки: магнитное насыщение увеличивалось на 50 %, потери на гистерезис сокращались в 4 раза, а магнитная проницаемость возрастала в 5 раз.

Виды трансформаторов:

Силовой трансформатор
Силовой трансформатор — трансформатор, предназначенный для преобразования электрической энергии в электрических сетях и в установках, предназначенных для приёма и использования электрической энергии.

Автотрансформатор
Автотрансформатор — вариант трансформатора, в котором первичная и вторичная обмотки соединены напрямую, и имеют за счёт этого не только электромагнитную связь, но и электрическую. Обмотка автотрансформатора имеет несколько выводов (как минимум 3), подключаясь к которым, можно получать разные напряжения. Преимуществом автотрансформатора является более высокий КПД, поскольку лишь часть мощности подвергается преобразованию — это особенно существенно, когда входное и выходное напряжения отличаются незначительно. Недостатком является отсутствие электрической изоляции (гальванической развязки) между первичной и вторичной цепью. Применение автотрансформаторов экономически оправдано вместо обычных трансформаторов для соединения эффективно заземленных сетей с напряжением 110 кВ и выше при коэффициентах трансформации не более 3-4.Существенным является меньший расход стали для сердечника, меди для обмоток, меньший вес и габариты, и в итоге — меньшая стоимость.

Трансформатор тока
Трансформатор тока — трансформатор, питающийся от источника тока. Типичное применение — для снижения первичного тока до величины, используемой в цепях измерения, защиты, управления и сигнализации. Номинальное значение тока вторичной обмотки 1А , 5А. Первичная обмотка трансформатора тока включается в цепь с измеряемым переменным током, а во вторичную включаются измерительные приборы. Ток, протекающий по вторичной обмотке трансформатора тока, равен току первичной обмотки, деленному на коэффициент трансформации. ВНИМАНИЕ! Вторичная обмотка токового трансформатора должна быть надёжно замкнута на низкоомную нагрузку измерительного прибора или накоротко. При случайном или умышленном разрыве цепи возникает скачок напряжения, опасный для изоляции, окружающих электроприборов и жизни техперсонала!

Трансформатор напряжения
Трансформатор напряжения — трансформатор, питающийся от источника напряжения. Типичное применение — преобразование высокого напряжения в низкое в цепях, в измерительных цепях и цепях РЗиА. Применение трансформатора напряжения позволяет изолировать логические цепи защиты и цепи измерения от цепи высокого напряжения.

Импульсный трансформатор
Импульсный трансформатор — это трансформатор, предназначенный для преобразования импульсных сигналов с длительностью импульса до десятков микросекунд с минимальным искажением формы импульса. Основное применение заключается в передаче прямоугольного электрического импульса (максимально крутой фронт и срез, относительно постоянная амплитуда). Он служит для трансформации кратковременных видеоимпульсов напряжения, обычно периодически повторяющихся с высокой скважностью. В большинстве случаев основное требование, предъявляемое к ИТ заключается в неискажённой передаче формы трансформируемых импульсов напряжения; при воздействии на вход ИТ напряжения той или иной формы на выходе желательно получить импульс напряжения той же самой формы, но, быть может, иной амплитуды или другой полярности.

Разделительный трансформатор
Разделительный трансформатор — трансформатор, первичная обмотка которого электрически не связана со вторичными обмотками. Силовые разделительные трансформаторы предназначены для повышения безопасности электросетей, при случайных одновременных прикасаний к земле и токоведущим частям или нетоковедущим частям, которые могут оказаться под напряжением в случае повреждения изоляции. Сигнальные разделительные трансформаторы обеспечивают гальваническую развязку электрических цепей.

Пик-трансформатор
Пик-трансформатор — трансформатор, преобразующий напряжение синусоидальной формы в импульсное напряжение с изменяющейся через каждые полпериода полярностью.

Сдвоенный дроссель
Сдвоенный дроссель (встречный индуктивный фильтр) — конструктивно является трансформатором с двумя одинаковыми обмотками. Благодаря взаимной индукции катушек он при тех же размерах более эффективен, чем обычный дроссель. Сдвоенные дроссели получили широкое распространение в качестве входных фильтров блоков питания; в дифференциальных сигнальных фильтрах цифровых линий, а также в звуковой технике.

Трансфлюксор
Трансфлюксор — разновидность трансформатора, используемая для хранения информации. Основное отличие от обычного трансформатора — это большая величина остаточной намагниченности магнитопровода. Иными словами трансфлюксоры могут выполнять роль элементов памяти. Помимо этого трансфлюксоры часто снабжались дополнительными обмотками, обеспечивающими начальное намагничивание и задающими режимы их работы. Эта особенность позволяла (в сочетании с другими элементами) строить на трансфлюксорах управляемых генераторов, элементов сравнения и искусственных нейронов.


Автотрансформатор, Трансформатор тока, Разделительный трансф, трансформатор, Импульсный трансформатор, Трансформатор напряжения, Силовой трансформатор

Всего комментариев: 0


Общие сведения и классификация трансформатора. (Тема 4)

1. Описание предметной области по трансформаторам

2. Общие сведения и классификация трансформатора

Трансформатором
называется
статическое
электромагнитное
устройство, имеющее две или более индуктивно связанных обмоток и
предназначенное для преобразования посредством электромагнитной
индукции одной или нескольких систем переменного тока в одну или
несколько других систем переменного тока.
Трансформатор называется силовым, если он применяется для
преобразования электрической энергии в электрических сетях и
установках, предназначенных для приёма и использования электрической
энергии. К силовым относятся трансформаторы трёхфазные и
многофазные мощностью 6,3 кВт и более, однофазные мощностью 5 кВт и
более. При меньших мощностях трансформаторы называются
трансформаторами малой мощности.
Различают силовые трансформаторы общего назначения, предназначенные
для включения в сеть. Силовые трансформаторы специального
назначения предназначаются для непосредственного питания сетей или
приемников электрической энергии, если эти сети или приемники
отличаются особыми условиями работы, характером нагрузки или
режимом работы.

3. Трансформатор. Общий вид

4. Классификация трансформаторов по назначению

1. Силовые используются для передачи и распределения электрической
энергии с наилучшими технико-экономическими показателями.
2. Трансформаторы питания — маломощные трансформаторы,
предназначенные для питания электрической аппаратуры и бытовых
устройств.
3. Измерительные работают в комплексе с измерительными приборами
и расширяют их пределы измерения.
4. Импульсные работают не при синусоидальном токе, а в импульсном
режиме.
5. Пик-трансформаторы вырабатывают пикообразное напряжение при
включении в цепь синусоидального тока.
6. Испытательные предназначены для испытания электрической
прочности изоляции.

5. Классификация трансформаторов

Классификация трансформаторов по числу фаз.
1. Однофазные трансформаторы.
2. Трёхфазные трансформаторы.
Трансформаторы с числом фаз более трёх встречаются
только в некоторых специальных схемах.
Классификация трансформаторов по числу обмоток.
1. Двухобмоточный трансформатор.
2. Многообмоточный трансформатор.
3. Однообмоточный трансформатор (автотрансформатор).

6. Классификация трансформаторов по системе охлаждения

1. Естественное воздушное охлаждение. Обмотки, магнитопровод и
другие части трансформатора имеют непосредственное
соприкосновение с окружающим воздухом, поэтому их охлаждение
происходит путём излучения и естественной конвекции воздуха.
2. Естественное масляное охлаждение. Активная часть
трансформатора помещается в бак, заливаемый
трансформаторным маслом. В некоторых случаях бак заливается
другим жидким диэлектриком.
3. Масляное охлаждение с дутьём. Поверхность бака обдувается
вентиляторами при имеющемся масле внутри. Этот вид
охлаждения позволяет увеличить теплоотдачу в 1,5 — 1,6 раза.
4. Масляное охлаждение с принудительной циркуляцией масла. Масло
из бака откачивается насосом, прогоняется через водяной или
воздушный теплообменник и охлаждённое возвращается в бак.

7. Конструкция однофазного трансформатора

Основными частями
однофазного
трансформатора (ОТ)
являются:
1. магнитопровод
2. изоляционный каркас
3. обмотки
Конструкция трансформатора

8. Конструкция однофазного трансформатора

Магнитопровод (1) выполняется из ферромагнитного материала и
предназначен для локализации магнитного потока и усиления
электромагнитной связи обмоток.
Магнитопровод изготавливается из магнитомягких материалов
(листовой или ленточной электротехнической стали, листового или
ленточного пермалоя, монолитного феррита) с узкой петлёй
истерезиса.
Чем уже петля, тем легче материал перемагничивается, т.е. меньше
затраты энергии на перемагничивание, следовательно меньше потери
на перемагничивание (или потери на «гистерезис»).
Магнитопровод собирается из отдельных пластин, изолированных друг
от друга или навивается из ленты, т.к. при проведении магнитного
потока в поперечной к нему плоскости возникают токи Фуко
(вихревые токи). Изоляционные промежутки между листами или
слоями ленты уменьшают вихревые токи и, соответственно, потери
мощности в магнитопроводе.

9. Конструкция однофазного трансформатора

В зависимости от конфигурации магнитопровода трансформаторы бывают:
1. Стержневого типа.
2. Броневого типа.
3. Кольцевого типа.
Обмотка (2) — это совокупность витков, образующих электрическую цепь, в
которой суммируются ЭДС витков. Виток — это деталь из электрического
проводника однократно охватывающая часть магнитопровода, является
основным элементом обмотки. Обмотки осуществляют электромагнитное
преобразование энергии, выполняются из электропроводящих и
изоляционных материалов. При протекании тока по обмотке, возникают
электрические потери на активном сопротивлении. Для уменьшения
электрических потерь используют высокопроводящий материал (медь,
алюминий, серебро). Обмотки трансформатора бывают сосредоточенные.
В сосредоточенной обмотке магнитная ось каждого витка совпадает с
результирующей магнитной осью обмотки.
По расположению обмоток различают следующие виды трансформаторов:
1. Трансформаторы с концентрическими обмотками.
2. Трансформаторы с чередующимися обмотками.

10. Принцип действия однофазного трансформатора

Электромагнитная
система
однофазного
двухобмоточного
трансформатора состоит их
двух обмоток, расположенных
на
магнитопроводе.
Первичная обмотка (1) с
числом витков w1 включена в
однофазную сеть переменного
тока с напряжением U1 , а
вторичная обмотка ( 2 ) с
числом витков w2 замкнута
на сопротивление нагрузки Zн .
Электромагнитная система
однофазного
трансформатора

11. Принцип действия однофазного трансформатора

Под действием приложенного напряжения U1 по первичной обмотке
протекает ток I1 , создающий мдс первичной обмотки F1=I1⋅w1 ,
которая приводит к появлению в сердечнике переменного
магнитного потока. Основная часть потока Ф0 замыкается по
магнитопроводу (3), сцепляется с обеими обмотками и наводит в них
эдс e1 и e2 . Небольшая часть потока Ф1 , называемая потоком
рассеивания Фσ1 первичной обмотки, замыкается по воздуху
непосредственно вокруг этой обмотки.
Во вторичной обмотке эдс e2 вызывает ток I2 , на сопротивлении нагрузи
Zн снимается выходное напряжение U2=I2 ⋅ Zн и выходная мощность
P2=U2 ⋅ I2 . Одновременно ток I2 создаёт мдс вторичной обмотки F2=I2
⋅ w2 , направление которой в контуре магнитопровода определяется
по правилу Ленца. Значение потока Фо , замыкающегося по сердечнику
и называемого потоком взаимоиндукции, или основным магнитным
потоком, определяется результирующим воздействием мдс F1 и F2 .
В обеих обмотках эдс взаимоиндукции определяются в
соответствии с законом электромагнитной индукции: e1= — w1 dФо/dt ;
e2= — w2 dФо/dt .

ТИПЫ ТРАНСФОРМАТОРОВ

Для промышленной электротехнической промышленности и некоторых других областей трансформатор является незаменимым устройством. Трансформатор широко используется для решения электрических проблем. Сегодня Vietnamtransformer присоединится к вам, чтобы узнать о первичной классификации трансформатора, чтобы лучше понять это оборудование.

Содержание

1. Типы трансформаторов на основе сердечника трансформатора

а.Трансформатор с сердечником

б. Трансформатор корпуса

в. Трансформатор ягодного типа

2. Типы трансформаторов по преобразованию напряжения

а. Повышающий трансформатор

б. Понижающий трансформатор

3. Типы трансформаторов по назначению

а. Силовой трансформатор

б. Распределительный трансформатор

в. Разделительный трансформатор

д. Приборные трансформаторы

эл.Трансформатор тока

ф. Преобразователь потенциала

4. Типы трансформаторов на основе обмоток

а. Двухобмоточный трансформатор

б. Автотрансформатор

5. Типы трансформаторов в зависимости от используемой изоляции

а. Трансформатор сухого типа

б. Масляный трансформатор

6. Типы трансформаторов по количеству фаз

а. Однофазный трансформатор

б.Трехфазный трансформатор



Как и многие другие электрические устройства, существует множество способов классификации типов трансформаторов

.
  • В зависимости от фазы мы разделим трансформаторы на два типа: однофазные трансформаторы и трехфазные трансформаторы
  • По назначению различают повышающие и понижающие трансформаторы
  • В зависимости от применения: силовые трансформаторы, распределительные трансформаторы, изолирующие трансформаторы
  • В зависимости от обмоток у нас есть двухобмоточный трансформатор и автотрансформатор.
  • В зависимости от конструкции сердечника у нас есть трансформатор с сердечником, трансформатор с оболочкой и трансформатор с ягодным типом.



1. Типы трансформаторов на основе сердечника трансформатора

Одно из основных различий между трансформатором с сердечником и трансформатором с кожухом заключается в том, как обмотка окружает сердечник. В трансформаторах с кожухом сердечник окружает обмотки трансформатора, а в трансформаторах с сердечником обмотки наматываются на сердечник.

а. Трансформатор сердечникового типа состоит из двух цилиндров и двух горизонтальных стержней, образующих раму. Магнитопровод представляет собой квадратную форму с общим магнитопроводом. Цилиндрические катушки (ВН и НН) расположены на двух цилиндрах.





б. Трансформатор кожухового типа имеет центральный цилиндр и два внешних цилиндра. Катушки ВН и НН расположены на центральной колонне. Этот трансформатор имеет двойную магнитную цепь.





в.Трансформатор типа Берри: магнитная цепь выглядит как колесо. Металлическая оболочка плотно закреплена и заполнена внутри маслом.




2. Типы трансформаторов на основе преобразования напряжения

а. Повышающий трансформатор

Повышающий трансформатор способствует повышению напряжения на выходе, поскольку количество витков вторичной обмотки всегда больше количества витков первичной обмотки.На вторичной обмотке трансформатора возникает высокое напряжение.



В таких странах, как Индия, электроэнергия вырабатывается на 11кВ. По экономическим причинам мощность переменного тока передается при очень высоком напряжении (220-440 В) на большие расстояния. Поэтому на генерирующей станции применяется повышающий трансформатор.



б. Понижающий трансформатор

Понижающий трансформатор напряжения снижает выходное напряжение.Другими словами, он преобразует высокое напряжение и мощность низкого тока в низкое напряжение и мощность высокого тока. Например, блок питания имеет напряжение 230-110В, а для дверного звонка требуется только 16В. Поэтому рекомендуется использовать понижающий трансформатор для снижения напряжения со 110В или 220В до 16В.


Для многих регионов напряжение снижено до 440в/230в из соображений безопасности, поэтому количество витков на вторичке меньше, чем на первичке; Меньшее напряжение генерируется на выходе трансформатора (вторичном) конце.





3. Типы трансформаторов по назначению

а. Силовой трансформатор

Трансформаторы силовые в основном используются в сетях передачи более высокого напряжения. Его рейтинги следующие: 400кв, 200кв, 110кв, 66кв, 33кв. Мощность большинства силовых трансформаторов превышает 200 МВА. Их устанавливают на генерирующих станциях, передающих подстанциях, где необходим трансформатор большой мощности.Силовой трансформатор рассчитан на максимальную эффективность 100 % и больше, чем распределительный трансформатор.



При очень высоком напряжении мощность не может быть отдана потребителю напрямую, так как ему нужно меньшее напряжение, поэтому мощность понижается до нужного уровня с помощью понижающего силового трансформатора. Трансформатор загружен не полностью; следовательно, потери в сердечнике происходят в течение всего дня, а потери в меди основаны на цикле нагрузки распределительной сети.



Предположим, что силовой трансформатор подключен к сети передачи. В этом случае колебания нагрузки будут значительно меньше, так как она не подключена напрямую к потребителю. Тем не менее, при подключении к распределительной сети будут колебания нагрузки.



Трансформатор загружен 24 часа на передающей станции; таким образом, потери в сердечнике и меди будут происходить в течение всего дня. Силовой трансформатор экономически эффективен, когда мощность вырабатывается при низком уровне напряжения.Если уровень напряжения повышается, то ток силового трансформатора уменьшается, что приводит к потерям I2R, а также увеличивается регулирование напряжения.

б. Распределительный трансформатор

Распределительный трансформатор, также известный как трансформатор потребления, отвечает за переключение с источника низкого среднего напряжения на напряжение, используемое для бытовых приборов и промышленного оборудования.



Распределительные трансформаторы предназначены для снижения напряжения при распределении для пользователей или коммерческого использования.Эта машина имеет хорошую регулировку напряжения и может работать 24 часа в сутки с максимальной эффективностью при нагрузке 50%.

в. Разделительный трансформатор

Изолирующие трансформаторы — это трансформаторы, первичная и вторичная обмотки которых независимы друг от друга, и между ними существует только зависимость магнитного потока. В отличие от автотрансформаторов, разделительные трансформаторы состоят из первичной и вторичной обмоток, связанных только магнитным полем. Обмотки разделены так, что они электрически независимы и образуют отдельные точки изолирующего трансформатора:

  • Любая точка вторичной обмотки имеет нулевое напряжение относительно земли.Поэтому, когда мы коснемся любой точки вторичной обмотки, удара не будет. Напряжение разное в 2-х точках вторичной обмотки, что является самым существенным преимуществом разделительного трансформатора. Это помогает снизить риск утечки тока в корпусе устройства и обеспечивает безопасность при использовании.
  • Каждая первичная или вторичная обмотка имеет разную вольт-амперную характеристику в зависимости от соотношения витков на первичной и вторичной обмотках.

д.Измерительные трансформаторы

Приборный трансформатор обычно называют изолирующим трансформатором. Это электрическое устройство, используемое для преобразования тока, а также уровня напряжения. Чаще всего измерительный трансформатор используется для безопасной изоляции вторичной обмотки, когда первичная имеет высокое напряжение и большой ток. Измерительный прибор, счетчики электроэнергии или реле, подключенные к вторичной обмотке трансформатора, не будут повреждены. Измерительный трансформатор далее делится на два типа:

  • Трансформатор тока (ТТ)
  • Трансформатор напряжения (PT)

эл.Трансформатор тока

Трансформатор тока используется для измерения электроэнергии, а также для защиты. Когда ток большой для подачи непосредственно на измерительный прибор, трансформатор тока используется для преобразования высокого тока в требуемое значение тока в цепи.



Первичная обмотка трансформатора соединена последовательно с основным источником питания и различными измерительными приборами, такими как амперметр, вольтметр, ваттметр или катушка защитного реле, для измерения и контроля электроэнергии.Они имеют точное соотношение токов и фазовое соотношение, чтобы обеспечить точное измерение счетчика на вторичной стороне. Соотношение терминов имеет большое значение в КТ.

ф. Трансформатор напряжения

Трансформатор напряжения представляет собой измерительный трансформатор, используемый для преобразования напряжения от более высокого значения в первичных обмотках к более низкому значению во вторичных обмотках. Этот трансформатор понижает напряжение до безопасного предельного значения, которое может легко измерить обычный низковольтный прибор, такой как ваттметр, вольтметр и счетчик ватт-часов.

4. Типы трансформаторов на основе обмоток

и . Двухобмоточный трансформатор (трансформатор с обычной обмоткой) имеет фиксированное число витков. Они отдельные; Это статическая машина, которая передает электрическую энергию от одного конца к другому без изменения частоты. Двухобмоточный трансформатор имеет две отдельные обмотки, которая является первичной и вторичной обмоткой.

б. Автотрансформатор имеет одни и те же витки (провода) между входным и выходным соединениями. Первичная и вторичная обмотки электрически не изолированы.

5. Типы трансформаторов в зависимости от используемой изоляции

а. Трансформатор сухого типа

Трансформатор сухого типа — это трансформатор типа , в котором не используется изолирующая жидкость, а его обмотка или сердечник погружены в жидкость. Вместо этого обмотки и сердечник находятся в герметичном резервуаре, который находится под давлением воздуха. Они все еще очень безопасны без жидкости.

У нас есть два типа трансформаторов сухого типа: трансформатор сухого типа с литой изоляцией (CRT) и трансформатор с вакуумной пропиткой под давлением (VPI)

б. Масляный трансформатор

Его также называют масляным трансформатором. Трансформатор с масляным погружением представляет собой тип устройства преобразования напряжения, использующего метод масляного охлаждения для снижения температуры трансформатора. В отличие от сухого трансформатора, корпус масляного трансформатора устанавливается в сварной стальной маслобак, заполненный изоляционным маслом.При работе тепло катушки и железного сердечника сначала преобразуется в изоляционное масло, а затем в охлаждающую среду. А по размерам мощности его можно разделить на погружной трансформатор с естественным охлаждением и погружной трансформатор с принудительным воздушным охлаждением.

6. Типы трансформаторов по количеству фаз

а. Однофазный трансформатор

Однофазный трансформатор представляет собой электрическое устройство, которое принимает однофазную мощность переменного тока и выдает однофазный переменный ток.Однофазный трансформатор используется в негородских районах, так как общий спрос и затраты ниже, чем у трехфазного распределительного трансформатора. Они снижают домашнее напряжение до подходящего значения без изменения частоты, поэтому его используют в качестве понижающего трансформатора. По этой причине он обычно используется в электронных приборах в жилых домах.



б. Трехфазный трансформатор

Трехфазный трансформатор состоит из трех комплектов первичной и вторичной обмоток.Каждый набор обмоток намотан на одну ветвь узла железного сердечника. Это похоже на три однофазных трансформатора с одним соединенным сердечником, как на изображении ниже.



Трансформатор трехфазный масляный



Мы надеемся, что приведенная выше информация ответит на ваш вопрос о типах трансформаторов.



Краткая информация о компании Vietnamtransformer (MBT)

«КАЧЕСТВО, ОБЕСПЕЧИВАЮЩЕЕ НАДЕЖНОСТЬ»

MBT – ведущее предприятие Вьетнама в области производства электрооборудования.Руководствуясь бизнес-девизом «Получите качество, чтобы завоевать доверие», MBT фокусируется на инвестировании в систему современных передовых технологических линий для четырех заводов площадью почти 20 000 квадратных метров. Большая часть исходных материалов импортируется из стран Большой семерки (G7).





Благодаря суровому рабочему духу, профессиональным методам, постоянному и непрерывному творчеству команды высококвалифицированных специалистов и инженеров, а также многолетнему опыту работы с крупными производителями электрооборудования во Вьетнаме и за рубежом и системой управления качеством ISO 9001-2015; ИСО 14001…., бережливая и научная модель управления, строгий процесс контроля качества, продукция MBT всегда соответствует требованиям качества, техники, искусства и графика клиентов по всему миру.

Типы электрических трансформаторов и их применение

Типы трансформаторов

Что такое трансформатор?

Чтобы узнать больше об этом, обратитесь к предыдущему сообщению о: трансформаторе, конструкции, работе, типах применения и ограничениях.

Типы электрических трансформаторов

Существует различных типов трансформаторов в зависимости от их использования, дизайна, конструкции и т. д. Мы обсудим некоторые из этих типов в этой статье ниже;

Основан на ядре;

Классификация трансформатора на основе материала, используемого для его сердечника,

В этом типе трансформатора в качестве сердечника используется пластик или воздух. Обмотки либо намотаны вокруг пластикового сердечника, либо физического сердечника нет.Воздух имеет очень низкую магнитную проницаемость. Таким образом, между катушками нет потокосцепления, поскольку они связаны через воздух между ними.

Отсутствие ферромагнитного сердечника (например, железного сердечника) снижает потери в сердечнике, так как эти потери увеличиваются с увеличением частоты. Ферромагнитный материал также вызывает искажение высокочастотного сигнала. Таким образом, трансформатор с воздушным сердечником подходит для радиочастотного тока. Еще одним положительным моментом трансформаторов с воздушным сердечником является то, что они легкие и подходят для мобильных электронных устройств, таких как радиопередатчики и т. д.

  • Трансформатор с ферромагнитным/железным сердечником

Как следует из названия, сердечник этих трансформаторов изготовлен из ферромагнитного материала. Ферромагнитный сердечник используется в трансформаторе для увеличения его магнитного поля. Сила магнитного поля зависит от магнитной проницаемости используемого материала. Железо является распространенным ферромагнитным материалом, используемым в таких трансформаторах.

Трансформаторы с железным сердечником

используются для тяжелых нагрузок с низкой частотой, таких как источники питания.Железный сердечник включает в себя зависящие от частоты потери в сердечнике, такие как потери на вихревые токи и потери на гистерезис.

Они используются для увеличения или уменьшения уровня напряжения переменного тока.

На основе преобразования напряжения: Трансформаторы

также классифицируются на основе преобразования уровня переменного напряжения.

Повышающий трансформатор

В таком трансформаторе напряжение вторичной обмотки больше, чем первичной обмотки.Это связано с тем, что количество витков в первичной обмотке меньше, чем количество витков во вторичной обмотке.

Выходное напряжение трансформатора зависит от коэффициента трансформации, который определяется выражением;

Коэффициент поворота = N s /N p

Коэффициент трансформации повышающего трансформатора больше 1.

Поскольку мы знаем, что входная и выходная мощность трансформатора остается неизменной. Это означает, что повышающий трансформатор увеличивает напряжение, но также уменьшает ток от первичной обмотки к вторичной.Таким образом, он поддерживает постоянную мощность.

Повышающий трансформатор в основном используется при передаче электроэнергии на большие расстояния для снижения потерь в линии (I 2 R). Потери в линии зависят от тока, поэтому уменьшение тока (при увеличении напряжения) с помощью повышающего трансформатора уменьшает потери и обеспечивает эффективную передачу мощности.

В микроволновой печи также используется повышающий трансформатор для повышения напряжения в домашнем хозяйстве (110/220) до 2000 вольт.

Понижающий трансформатор

Понижающий трансформатор снижает напряжение переменного тока i.е. выходное напряжение ниже входного. Количество витков в первичной обмотке больше, чем количество витков во вторичной обмотке.

Коэффициент трансформации понижающего трансформатора меньше 1.

Наиболее распространенные понижающие трансформаторы используются для снижения напряжения 11 кВ от линий электропередач до стандартного потребительского напряжения, используемого для бытовых приборов.

Каждое зарядное устройство для мобильных телефонов использует понижающий трансформатор для снижения напряжения домашней сети для выпрямления.

В зависимости от использования:

Существует четыре типа трансформаторов в зависимости от их использования.

Силовой трансформатор

Эти трансформаторы используются в передаче электроэнергии путем повышения и понижения напряжения на электростанции для эффективной передачи.

Как известно, потери в линии (I 2 R) зависят от тока. Чтобы уменьшить линейный ток, мы увеличиваем линейное напряжение с помощью повышающего силового трансформатора.

Их рабочее напряжение очень высокое, выше 33 кВ при номинальной мощности более 200 МВА. Они огромны по размеру и работают на максимальной нагрузке со 100% КПД.

Похожие сообщения:

Распределительный трансформатор

Эти трансформаторы используются для распределения электроэнергии в бытовых или коммерческих целях. Они понижают высокое линейное напряжение (> 11 кВ) до стандартного внутреннего напряжения (120/240 вольт).

Они меньше по размеру по сравнению с силовым трансформатором и просты в установке.Они имеют низкое напряжение и номинальную мощность, обычно ниже 200 МВА. Их КПД остается ниже 70%, поскольку они никогда не работают с полной нагрузкой.

Изолирующий трансформатор :

Эти типы трансформаторов используются для электрической изоляции устройства от сети электропитания с целью предотвращения поражения электрическим током.

Один конец первичной обмотки изолирующего трансформатора заземлен/заземлен. В случае, если кто-то коснется оголенного проводника на вторичной стороне, тока не будет.Цепь неполная, потому что земля будет иметь тот же потенциал, что и этот человек.

Трансформаторы с коэффициентом трансформации 1:1 в основном используются в качестве разделительных трансформаторов, но они могут быть выполнены как повышающие или понижающие трансформаторы.

Они изготовлены из специального изолирующего материала между обмотками, который может выдерживать высокие напряжения переменного тока, а благодаря своей емкостной связи он полностью блокирует любую составляющую постоянного тока.

Между обмотками имеется экран Фарадея с заземлением, подавляющий любые шумы и помехи.

Они используются для измерения безопасности, чтобы предотвратить поражение электрическим током или соединение двух цепей, которые не должны быть соединены электрически.

Измерительные трансформаторы:

Такой тип трансформатора используется для измерения высокого напряжения и силы тока.

Эти трансформаторы понижают напряжение и ток до безопасного диапазона, который легко измерить с помощью обычных измерительных приборов.

Существует два типа измерительных трансформаторов i.е. Трансформатор тока и Трансформатор напряжения .

Трансформатор тока

Трансформатор тока, ТТ используется для измерения очень больших токов. . Прочтите подробный пост о трансформаторах тока (ТТ) — типы, характеристики и области применения

Трансформатор напряжения Трансформатор напряжения

также известен как трансформатор напряжения. Он используется для измерения высоких напряжений. Для этого первичная обмотка трансформатора подключается к линиям высокого напряжения.На вторичной стороне подключены все измерительные приборы и приборы, такие как счетчики, для измерения и анализа уровня напряжения.

Первичная обмотка заземлена или заземлена там, где трансформатор напряжения повышает значение напряжения до безопасного уровня.

Ниже приведены различные типы трансформаторов напряжения

  • Электромагнитный : Трансформатор с проволочной обмоткой
  • Конденсаторный трансформатор напряжения (CVT) : используется конденсаторный делитель напряжения
  • Оптический трансформатор : Основан на электрических свойствах оптических материалов.

Приборный трансформатор изолирует цепь измерения от цепи высокой мощности, чтобы снизить риск поражения электрическим током.

На основе обмоток; Трансформаторы

делятся на типы в зависимости от конструкции его обмоток.

Трансформатор такого типа имеет две отдельные обмотки для каждой фазы, то есть первичную и вторичную обмотки.

Первичная обмотка питается от входа переменного тока, а вторичная подключена к нагрузке.

Эти две обмотки электрически изолированы, но магнитно связаны.

ЭДС, индуцированная во вторичной обмотке, возникает из-за изменяющегося магнитного потока, вызванного переменным током в первичной обмотке, также известной как взаимная индукция. Таким образом, выходное напряжение чисто из-за индукции.

Выходное напряжение зависит от коэффициента трансформации обеих обмоток и может увеличивать или уменьшать входное напряжение.

Автотрансформатор:

Автотрансформатор имеет только одну обмотку на фазу, которая разделена на две части i.е. первичная и вторичная обмотка.

Обмотка автотрансформатора имеет 3 точки отвода, две из них фиксированные, а третья точка отвода переменная.

Переменную точку ответвления можно перемещать, чтобы увеличить или уменьшить количество вторичных витков. Таким образом увеличивая или уменьшая выходное напряжение.

Может использоваться в любой конфигурации для увеличения или уменьшения входного тока и напряжения.

Выходное напряжение может уменьшаться (понижаться), если питание подключено к фиксированным клеммам.В обратной конфигурации, то есть, если источник питания подключен к регулируемой точке ответвления, выходное напряжение будет превышать входное (повышение).

Вторичная обмотка электрически соединена с первичной, поэтому гальваническая изоляция отсутствует, но уменьшается магнитный поток рассеяния.

ЭДС в обмотке также наводится за счет самоиндукции. Таким образом, выходное напряжение является результатом проводимости и индукции.

В зависимости от используемой изоляции;
Трансформатор сухого типа:

Этот тип трансформатора не содержит системы жидкостного охлаждения.Обмотки покрыты эпоксидной смолой для защиты от влаги. Таким образом, единственной охлаждающей средой является воздух.

Поскольку воздух не является хорошим изолятором, в сухом трансформаторе используются большие катушки и материал обмотки для компенсации высоких температур и номинальных значений. Вот почему трансформаторы сухого типа не доступны с номиналом выше 33 кВ.

Из-за плохой системы охлаждения они склонны к перегреву, что сокращает срок их службы.

Кроме того, для обеспечения циркуляции воздуха требуется регулярный осмотр для поддержания его рабочего состояния.

Они используются внутри помещений, потому что они менее опасны для возгорания. Их легко установить.

Масляный трансформатор :

Трансформаторы такого типа используют горючее масло для охлаждения. Масла обеспечивают лучшее охлаждение, чем трансформаторы сухого типа, поэтому они используются для трансформаторов с высокими характеристиками в суровых условиях окружающей среды.

Недостатком этого типа трансформаторов является их большой размер из-за масляного бака и датчиков, необходимых для проверки влажности и т. д.Он содержит легковоспламеняющееся масло, поэтому они не подходят для использования в помещении.

На основе фазы
Однофазный трансформатор:

Однофазный трансформатор представляет собой двухобмоточный трансформатор, имеющий одну первичную обмотку и одну вторичную обмотку. Трансформатор используется для однофазных приложений, таких как микроволновая печь, зарядное устройство для мобильного телефона и т. д.

Они имеют две входные клеммы, соединенные с первичной обмоткой, и две выходные клеммы, соединенные со вторичной обмоткой.

Трехфазный трансформатор:

Трехфазный трансформатор имеет 6 обмоток, в которых 3 первичные обмотки и 3 вторичные обмотки для каждой фазы. Он имеет 12 клемм, равномерно распределенных по обеим сторонам (по 2 на каждую фазу) с учетом соединения по схеме «звезда-треугольник». Вы можете использовать 3 однофазных трансформатора вместе вместо 3-фазного трансформатора.

Они используются для передачи и распределения электроэнергии в бытовых и коммерческих целях.

В зависимости от конструкции сердечника:

В зависимости от конструкции сердечника трансформаторы делятся на два типа;

Трансформатор с сердечником:

Такой сердечник трансформатора выполнен с двумя ветвями, каждая из которых содержит отдельную обмотку т.е.е. первичная и вторичная обмотка. Обмотки покрывают большую часть площади и окружают сердечник. Сердцевина состоит из L-образных пластин почти квадратной формы.

Их техническое обслуживание удобнее по сравнению с корпусными из-за отдельных обмоток.

Трансформатор корпусного типа:

Его сердцевина состоит из слоистых пластин в форме букв E и I прямоугольной формы с 3 ответвлениями. Обе обмотки располагаются вокруг центрального стержня друг над другом.Сердечник оболочкового типа покрывает большую часть площади и окружает обмотки.

Трансформатор ягодного типа

На самом деле это трансформатор оболочкового типа, но название связано с конструктором и его цилиндрической формой. Трансформатор типа Берри имеет более двух независимых магнитопроводов, т.е. имеет распределенные магнитопроводы. Конструкция сердечника трансформатора ягодного типа похожа на спицы волдыря. Магнитопровод и цилиндрические обмотки показаны на рис. ниже.

Похожие сообщения:

типов трансформаторов: чем трансформаторы отличаются по конструкции и дизайну

Среди всех инноваций, которые испытал и породил мир инженерии, трансформатор является экстраординарным и одним из самых важных нововведений.Это электромагнитное статическое устройство, которое используется для передачи электроэнергии из одной цепи в другую с изменением уровня напряжения, но без колебаний частоты. Он называется статическим, потому что в его конструкции нет вращающихся или движущихся компонентов. Трансформаторы следуют правилам электромагнетизма, введенным Майклом Фарадеем. В следующих разделах мы обсудим различные типы трансформаторов. Компания Linquip хочет, чтобы вы знали, что несмотря на то, что трансформаторы различаются по своей конструкции и конструкции, все они работают практически по одному и тому же принципу.Оставайтесь с нами до конца.

Типы трансформаторов – Linquip

Типы трансформаторов в зависимости от уровня напряжения

С точки зрения конструкции трансформатор может иметь несколько типов. Хотя нет электрического соединения с одной стороны трансформатора на другую, две полностью и электрически автономные катушки могут направлять электричество посредством электромагнитного перехода. Трансформаторы могут быть выполнены таким образом, что они могут изменять уровень напряжения с первичной на вторичную сторону.В зависимости от уровня напряжения трансформаторы делятся на три типа. В следующих разделах мы подробно остановимся на этих трех типах.

  1. Понижающий трансформатор

Как электроника, так и электротехника пользуются преимуществами понижающих трансформаторов. Что делает понижающий трансформатор, так это изменяет уровень первичного напряжения на более низкий и подает его на вторичный выход. Соотношение первичной и вторичной обмоток делает это возможным.В трансформаторах этого типа количество витков катушки на первичной стороне больше, чем на вторичной. таким образом, общее соотношение для намотки этих двух сторон всегда больше 1.

Если вы заметили, в электронике ,  большинство домашних приложений работают от 5В до 24В. в некоторых случаях вы найдете некоторые приложения с использованием 48 В. Для изменения выходной мощности 230 В переменного тока на желаемый и более низкий уровень напряжения необходимы понижающие трансформаторы. В контрольно-измерительных приборах, а также во многих электрических комплектах оборудования первичная потребность в силовом секционировании — понижающий трансформатор.

Электрические распределительные системы, работающие на очень высоком напряжении, чтобы сделать экономически эффективными решения с малыми потерями для доставки электроэнергии на большие расстояния. В этих системах используются понижающие трансформаторы. Итак, обратите внимание, что в большинстве случаев понижающие трансформаторы используются для преобразования высокого напряжения в низкое напряжение в линиях питания.

  1. Повышающий трансформатор

Как следует из названия, действие повышающего трансформатора полностью противоположно действию понижающего трансформатора.Повышающий трансформатор — это тип трансформатора, задачей которого является повышение низкого напряжения первичной обмотки до высокого напряжения вторичной обмотки. Опять же, соотношение первичной и вторичной обмоток приводит к изменению или преобразованию уровня напряжения. В принципе работы повышающего трансформатора общее отношение первичной и вторичной обмотки меньше единицы. Это означает, что количество витков витков во вторичной обмотке больше, чем в первичной обмотке.

В электронике стабилизаторы, инверторы и многие другие устройства выигрывают от наличия повышающих трансформаторов, в которых низкое напряжение необходимо преобразовать в гораздо более высокое напряжение.

Распределение электроэнергии также выигрывает от использования повышающих трансформаторов. Требуется высокое напряжение. Для распределения электроэнергии на большие расстояния требуется поток высокого напряжения. Таким образом, такой трансформатор необходим в сети для повышения уровня напряжения перед распределением.

  1. Изолирующий трансформатор

Изолирующий трансформатор не изменяет уровень напряжения. Поскольку количество витков в первичной и вторичной обмотках изолирующих трансформаторов одинаково, первичное и вторичное напряжение изолирующего трансформатора всегда одинаково.причина в том, что отношение первичной и вторичной обмоток всегда равно 1.

Задача разделительных трансформаторов состоит в том, чтобы изолировать первичную и вторичную обмотки. Этот тип трансформаторов используется в качестве изолирующего барьера. Там, где используются изолирующие трансформаторы, проводимость осуществляется только за счет магнитного потока. Основная причина использования изолирующих трансформаторов — безопасность и подавление шума, передаваемого от первичной обмотки к вторичной или наоборот.

  1. Трансформатор с тороидальным сердечником

    Трансформатор с тороидальным сердечником использует материал тороидального сердечника, такой как железный сердечник или ферритовый сердечник.Тороиды представляют собой материал сердечника в форме кольца или пончика и широко используются для обеспечения превосходных электрических характеристик. Из-за кольцевой формы индуктивность рассеяния очень мала и обеспечивает очень высокие индуктивность и добротность. Обмотки относительно короткие, а вес намного меньше, чем у традиционных трансформаторов того же номинала.

Типы трансформаторов в зависимости от расположения обмоток

Другим фактором, определяющим различия в типах трансформаторов, является расположение обмоток. Давайте посмотрим, как трансформаторы могут различаться по расположению обмоток.

  1. Двухобмоточный трансформатор

    Трансформаторы на основе обмоток, такие как двухобмоточный трансформатор, включают две отдельные обмотки для каждой фазы, такие как первичная и вторичная. Здесь первичная обмотка может питаться через вход переменного тока, тогда как вторичная может быть подключена через нагрузку. Эти две обмотки электрически изолированы, но связаны магнитно.

    ЭДС индукции во вторичной обмотке возникает из-за переменного магнитного потока, который может быть вызван изменяющимся током в первичной обмотке, что также называется взаимной индукцией.Таким образом, напряжение o/p просто из-за индукции. Это напряжение в основном зависит от соотношения обмоток и может увеличивать или уменьшать входное напряжение.

  2. Автотрансформатор

    Стандартные трансформаторы имеют первичную и вторичную обмотки, расположенные в двух разных направлениях, но в автотрансформаторных обмотках первичная и вторичная обмотки соединены друг с другом последовательно как физически, так и магнитно, как показано на рисунке ниже.

На одной общей катушке, которая образует как первичную, так и вторичную обмотку, в которой напряжение изменяется в зависимости от положения ответвлений вторичной обмотки на корпусе обмоток катушки.

Типы трансформаторов – Linquip

Типы трансформаторов в зависимости от материала сердечника

Все трансформаторы передают энергию, пропуская электромагнитный поток через материал сердечника. Плотность флюса полностью зависит от материалов сердцевины. Таким образом, различные материалы сердечника приводят к разной плотности потока. Основываясь на материалах сердечника, мы можем разделить трансформаторы на три основных типа. Эти типы используются в области энергетики и электроники.

  1. Трансформаторы с железным сердечником

Одним из основных материалов, используемых в трансформаторах, является железо.Трансформаторы с железным сердечником состоят из нескольких пластин из мягкого железа. Поскольку магнитные свойства железа велики, электрический поток в трансформаторах с железным сердечником очень высок. Высокий электрический поток означает большую эффективность.

Форма и размер стержневых пластин из мягкого железа могут быть различными. Структура такова: катушки первичной и вторичной обмотки намотаны на каркас катушки, который сам установлен в пластинах сердечника из мягкого железа. В зависимости от размера и формы сердечника на рынке можно найти различные типы сердечников.Некоторыми из наиболее распространенных форм железных пластин являются E, I, U и L. Эти пластины тонкие, и для формирования фактического ядра несколько пластин собираются вместе.

  1. Трансформатор с ферритовым сердечником

Из-за высокой проницаемости феррита это еще один материал, который используется для формирования сердечника трансформаторов. Трансформаторы с ферритовым сердечником имеют очень низкие потери при работе на высоких частотах. Поэтому трансформаторы этого типа используются в высокочастотных устройствах, таких как импульсные источники питания (SMPS), радиочастотные приложения и т. д.

Трансформаторы с ферритовым сердечником, в зависимости от требований применения, также представлены в различных типах форм, размеров. Этот тип трансформатора обычно используется в электронике, а не в электротехнике. Сердечник E является наиболее распространенной формой в трансформаторах с ферритовым сердечником.

  1. Трансформатор с воздушным сердечником

В трансформаторе с воздушным сердечником мы не видим физического магнитного сердечника в качестве материала сердечника. Потокосцепление трансформатора с воздушным сердечником полностью происходит с использованием воздуха.

В трансформаторах этого типа на первичную обмотку подается переменный ток, создающий вокруг нее электромагнитное поле, а вторичная обмотка помещается внутрь магнитного поля. В соответствии с законом индукции Фарадея вторичная катушка индуцируется магнитным полем, которое используется для питания нагрузки. Однако по сравнению с физическим материалом сердечника, таким как железо и феррит, используемым в трансформаторах, трансформаторы с воздушным сердечником создают низкие индуктивность.

Этот тип трансформаторов в основном используется в портативной электронике, а также в приложениях, связанных с радиочастотами.Из-за отсутствия физического основного материала в его конструкции он очень легкий с точки зрения веса.

Типы трансформаторов – Linquip

Подробнее о Linquip

Другие типы трансформаторов

Есть некоторые другие типы трансформаторов, которые мы предпочли не помещать в определенную категорию. В следующем разделе вы познакомитесь еще с тремя видами трансформаторов. Оставайтесь с нами до конца.

  1. Однофазный трансформатор

Однофазные трансформаторы состоят из двух типов обмоток: первичной обмотки, на которую передается питание переменного тока, и вторичной обмотки, подключенной к нагрузке.Этот тип трансформаторов передает мощность переменного тока из одной цепи в другую с постоянной частотой и изменением напряжения.

  1. Трехфазный трансформатор

Трехфазные трансформаторы представляют собой три однофазных трансформатора, которые соединены вместе и действуют как трехфазный трансформатор. Эти трансформаторы в основном используются в промышленности для производства электроэнергии, передачи и распределения.

  1. Силовой трансформатор

Силовые трансформаторы обычно представляют собой более крупные трансформаторы, передающие мощность в систему электроснабжения или на подстанцию.Силовой трансформатор используется для создания моста между генератором электроэнергии и первичной распределительной сетью. Что делает этот трансформатор, так это изменяет высокий ток низкого напряжения на низкий ток высокого напряжения.

  1. Измерительный трансформатор

    Как правило, измерительный трансформатор называется изолирующим трансформатором или измерительным трансформатором. Это электрическое устройство, в основном используемое для изменения уровня напряжения и тока. Основная цель этого трансформатора — надежно изолировать вторичную обмотку, когда первичная обмотка имеет высокое напряжение и ток, чтобы счетчики энергии, реле или измерительные приборы были связаны со вторичной обмоткой трансформатора, которая не будет повреждена.

  2. Распределительный трансформатор

    Этот тип трансформатора имеет более низкие номинальные значения, такие как 11 кВ, 6,6 кВ, 3,3 кВ, 440 В и 230 В. Они имеют номинальную мощность менее 200 МВА и используются в распределительной сети для обеспечения преобразования напряжения в энергосистеме путем понижения уровня напряжения, при котором электрическая энергия распределяется и используется на стороне потребителя.

  3. Трансформатор тока

    Трансформатор тока используется для измерения, а также для защиты.Когда ток в цепи высок, чтобы подать его непосредственно на измерительный прибор, трансформатор тока используется для преобразования высокого тока в желаемое значение тока, требуемое в цепи.

Первичная обмотка трансформатора тока соединена последовательно с источником питания и различными измерительными приборами, такими как амперметр, вольтметр, ваттметр или катушка защитного реле. Они имеют точное соотношение токов и фазовых соотношений, чтобы обеспечить точное измерение счетчика на вторичной стороне.Термин соотношение имеет большое значение в КТ.

Первичная обмотка распределительного трансформатора намотана медным или алюминиевым проводом с эмалированным покрытием. Толстая лента из алюминия и меди используется для изготовления вторичной обмотки трансформатора, который представляет собой обмотку с высоким током и низким напряжением. Для изоляции используется пропитанная смолой бумага и масло.

Масляный и сухой трансформатор

В настоящее время существует два типа трансформаторов, которые в основном используются: сухие и масляные трансформаторы.Трансформатор сухого типа использует воздух в качестве охлаждающей среды, тогда как в трансформаторе с жидкостным охлаждением используется масло. Несмотря на то, что оба типа трансформаторов имеют схожие конечные результаты, между ними есть несколько различий, таких как техническое обслуживание, стоимость, шум, эффективность, возможность вторичной переработки, расположение и допустимое напряжение.

Принимая во внимание вышеупомянутые переменные, масляные трансформаторы являются лучшим вариантом. Но масляные агрегаты в принципе не могут быть утилизированы ни в каком состоянии. Трансформатор сухого типа является лучшим и несколько раз необходимым выбором для промышленных и внутренних процессов, поскольку они являются более безопасными устройствами для использования вокруг людей, а также в местах, где может произойти возгорание.

Заключение

Трансформаторы выпускаются в широком ассортименте для удовлетворения различных потребностей. Некоторые трансформаторы огромны и обычно находятся на электростанциях или электростанциях, а некоторые достаточно малы, чтобы их можно было использовать с зарядными устройствами. Какой бы формы и размера они ни были, цель у них одна: передача электроэнергии от одного типа к другому. Мы постарались предоставить вам полезную и исчерпывающую информацию. В этой статье мы объяснили все типы трансформаторов.Будем признательны, если вы поделитесь своим опытом использования разного рода трансформаторов и вашим мнением на эту тему. Кроме того, если в информации, которую мы предоставили по этой теме, остались неясности, вы можете зарегистрироваться, и наши специалисты в Linquip готовы ответить на ваши вопросы. Надеюсь, вам понравилась эта статья.

Купите оборудование или запросите услугу

Используя службу Linquip RFQ, вы можете рассчитывать на получение предложений от различных поставщиков из разных отраслей и регионов.

Щелкните здесь, чтобы запросить коммерческое предложение от поставщиков и поставщиков услуг

16 Различные типы трансформаторов и их работа [PDF]

Из этой статьи вы узнаете  что такое трансформатор?   И 16 различных типов трансформаторов  объясняются с  Картинки . Вы также можете скачать файл PDF  этой статьи в конце.

Что такое трансформатор?

Трансформатор — это устройство, используемое при передаче электроэнергии для передачи электрической энергии из одной электрической цепи в другую или из нескольких цепей одновременно.Другими словами, это устройство контроля напряжения, которое широко используется при распределении и передаче электроэнергии переменного тока.

Предназначены для увеличения или уменьшения напряжения переменного тока между цепями при контроле частоты тока путем создания проводящего соединения между двумя цепями.

Это достигается применением закона индукции Фарадея, который гласит, что «величина индуцированного напряжения в катушке пропорциональна скорости изменения магнитного потока, пересекающего катушку».

Трансформаторы также могут использоваться для изоляции, когда напряжение равно выходному напряжению, при этом отдельные катушки электрически не связаны друг с другом. Широкий диапазон конструкций и размеров трансформаторов применяется в электронике и электроэнергетике.

Читайте также: Что такое двигатель переменного тока и как он работает? Преимущества и приложения

Типы трансформаторов

Ниже приведены основные типы трансформаторов:

  1. Step Down Transformer
  2. Ship Up Transformer
  3. Однофазный трансформатор
  4. Трифазный трансформатор
  5. Power Transformer
  6. Распределительный трансформатор
  7. Ток Трансформатор
  8. Изоляция трансформатора
  9. потенциальный трансформатор
  10. приборный трансформатор
  11. Air Core Transformer
  12. Core Core Transformer
  13. Core Transformer
  14. Toroidal Core трансформатор
  15. AutoTransformer
  16. заземление или заземление трансформатор
  17. 9

    # 1 шаг вниз трансформатор

    Изображение: IndiaMart

    Понижающий трансформатор преобразует высокое напряжение первичной обмотки в низкое напряжение вторичной обмотки, что приводит к снижению выходного напряжения.При этом общее отношение обмоток первичной и вторичной обмотки всегда больше 1.

    Это означает, что первичная сторона имеет больше обмоток по сравнению со вторичной стороной. В случае, если однофазное напряжение в розетке преобразуется в требуемый уровень низкого напряжения, требуется понижающий трансформатор. Как правило, понижающие трансформаторы используются в системах распределения электроэнергии.

    #2 Повышающий трансформатор

    Эти типы трансформаторов работают почти так же, как и понижающие трансформаторы.Повышающий трансформатор может преобразовывать низкое напряжение на первичной стороне трансформатора в высокое напряжение на вторичной стороне трансформатора.

    В данном случае отношение первичной обмотки к вторичной меньше 1, поскольку число витков вторичной обмотки всегда больше числа витков первичной обмотки. Эти устройства не имеют внутренних движущихся частей и работают по принципу магнитной индукции. Повышающий трансформатор в основном используется для распределения электроэнергии.

    Однофазный трансформатор №3

    Однофазный трансформатор — это тип силового трансформатора, который использует однофазный переменный ток, что означает, что он зависит от цикла напряжения, который работает в интегрированной временной фазе. В основном это работы, основанные на принципе электромагнитной индукции Фарадея.

    При постоянном изменении частоты и уровня напряжения трансформатор передает мощность переменного тока из одной цепи в другую. Он имеет два типа обмоток: первичную обмотку, на которую подается питание переменного тока, и вторичную обмотку, к которой подключена нагрузка.Они используются для бытовых инверторов и для электроснабжения в негородских районах.

    Трехфазный трансформатор №4

    Эти трансформаторы используются для преобразования напряжения электронных систем в трехфазное. Они доступны в различных конфигурациях, таких как звезда-звезда, треугольник-треугольник, звезда-треугольник и треугольник-звезда. Трехфазные трансформаторы используются для выработки электроэнергии и ее распределения в соответствии с потребляемой мощностью.

    Трансформатор, состоящий из трех наборов первичных и вторичных обмоток, каждый из которых намотан на узел с железным сердечником.Поскольку они имеют три набора обмоток, первичная и вторичная обмотки будут объединены, чтобы сформировать полный блок в конфигурации звезды или треугольника.

    Читайте также: Сколько существует различных типов конденсаторов?

    №5 Силовой трансформатор

    Силовой трансформатор используется для преобразования мощности из одной цепи в другую без изменения ее частоты. Обычно они имеют большие размеры и не имеют вращающихся или движущихся частей. Трансформатор работает по принципу взаимной индукции и требует питания переменным током.Номиналы силовых трансформаторов следующие: 400кв, 200кв, 110кв, 66кв, 33кв.

    Изменяет напряжение на ток в цепи, не влияя на общую электрическую мощность. Таким образом, он берет электричество высокого напряжения с небольшим током и преобразует его в электричество низкого напряжения с большим током. Силовые трансформаторы встречаются в общественных электрических сетях и обычно используются для передачи больших нагрузок.

    №6 Распределительный трансформатор

    Распределительный трансформатор обеспечивает последнее или окончательное изменение напряжения в системе распределения электроэнергии.Распределительные трансформаторы похожи на понижающие трансформаторы, которые преобразуют высокое напряжение сети в напряжение, требуемое конечным потребителем.

    Эти трансформаторы имеют низкие номинальные значения, такие как 11 кВ, 6,6 кВ, 3,3 кВ, 440 В и 230 В. Они имеют как малые, так и большие размеры и номинальную мощность менее 200 МВА. Распределительные трансформаторы, как правило, располагаются на узле обслуживания, где провода идут от столба электропередач к помещениям потребителя.

    #7 Измерительный или приборный трансформатор

    Это устройства с высокой точностью, используемые для изменения уровней напряжения или тока.Эти трансформаторы используются для измерения электрических величин, таких как ток, напряжение, мощность, частота и коэффициент мощности. Приборный трансформатор имеет реле для защиты системы питания.

    При этом первичная обмотка подключается к цепи высокого напряжения или тока, а реле подключается к вторичной цепи. Они среднего размера и используются для тока 5 А и напряжения от 100 до 200 В.

    Трансформатор тока #8

    Трансформаторы тока обычно используются для уменьшения или увеличения переменного тока (AC).Этот трансформатор производит ток во вторичной обмотке, в то время как он пропорционален току в его первичной обмотке. Кроме того, они также используются для измерения и защиты электроэнергии.

    Когда ток слишком велик и подается непосредственно на измерительное устройство, трансформатор тока помогает преобразовать высокий ток в цепи до требуемого значения. Трансформаторы тока являются токоизмерительными устройствами энергосистем и применяются на станциях, электрических подстанциях, в промышленных производствах.

    #9 Изолирующий трансформатор

    Трансформатор этого типа используется для передачи электроэнергии от переменного тока с одновременной изоляцией питаемого устройства из соображений безопасности. Разделительный трансформатор может обеспечить гальваническую развязку, что означает, что между источником и нагрузкой не существует токопроводящего пути.

    Они могут работать как повышающие или понижающие трансформаторы и имеют коэффициент трансформации 1:1, что означает, что первичное и вторичное напряжения равны. Эта изоляция используется для защиты от поражения электрическим током и подавления электрических помех в чувствительном оборудовании.Они используются в компьютерах, измерительных устройствах или силовых электронных устройствах.

    #10 Трансформатор напряжения

    Трансформаторы напряжения или трансформаторы напряжения обычно используются для снижения уровней напряжения. Они не могут использоваться для подачи естественной мощности на нагрузку и используются с вольтметрами, ваттметрами, частотомерами, цепями отключения автоматических выключателей и т. д.

    При этом первичная обмотка подключается к цепи высокого напряжения, а вторичная обмотка подключается к оборудованию или другим цепям.

    Трансформатор с воздушным сердечником №11

    В этом трансформаторе первичная и вторичная обмотки расположены на немагнитной полосе. Он имеет потокосцепление в обеих обмотках по воздуху. Взаимная индуктивность в воздушном сердечнике мала, а это означает, что в воздушной среде велико сопротивление генерируемому потоку.

    В небольших электронных устройствах используются трансформаторы с воздушным сердечником, основанные на антенных катушках. Они распространены среди коммуникационных устройств, потому что у них нет ядра, что делает их идеальными для портативных устройств.Обычно они располагаются в системах радиопередачи.

    Трансформатор с железным сердечником №12

    Первичная и вторичная обмотки этого типа установлены на нескольких пластинах из мягкого железа, что обеспечивает идеальное соединение с потоком. По сравнению с воздушным сердечником он обеспечивает меньшее сопротивление потоку связи из-за проводящих и магнитных свойств железа.

    Поскольку они обладают высокой магнитной проницаемостью, они используются для ограничения и направления магнитных устройств, таких как электродвигатели, генераторы, катушки индуктивности и т. д.На рынке доступны различные типы пластин сердечника в зависимости от размера и формы сердечника. Это широко используемые типы, а также они тяжелые по весу и размеру.

    Трансформатор с ферритовым сердечником №13

    В этом типе трансформатора используется магнитный сердечник из феррита, на котором изготовлены обмотки силовых трансформаторов и другие детали. Ферритовые сердечники обладают высокой магнитной проницаемостью, поэтому они используются в высокочастотных устройствах, таких как импульсные источники питания.

    Причина в том, что он обеспечивает низкие потери на высоких частотах, поэтому они широко используются в сердечниках ВЧ-трансформаторов.Трансформаторы с ферритовым сердечником также доступны в различных размерах и формах в зависимости от требований применения.

    #14 Трансформатор с тороидальным сердечником

    В трансформаторе с тороидальным сердечником используется магнитный сердечник, который выглядит почти как кольцо или кольцо, называемое тороидальным. Это пассивные электронные компоненты, состоящие из круглого кольцеобразного магнитного сердечника из ферромагнитного материала, вокруг которого намотан провод.

    Благодаря встроенной конструкции индуктивность рассеяния очень мала и обеспечивает очень высокую индуктивность.Этот трансформатор используется в широком спектре электронных схем, таких как источники питания, инверторы и усилители.

    #15 Автотрансформатор

    В этих типах трансформаторов используется общая обмотка как для первичной, так и для вторичной обмотки. Обмотка автотрансформатора имеет три отвода, в которых выполняются электрические соединения. Преимущество автотрансформаторов в том, что они меньше, легче и дешевле обычных трансформаторов.

    Но у него есть и недостаток, заключающийся в том, что он не может обеспечить электрическую изоляцию между первичной и вторичной цепями.Кроме того, они обеспечивают меньшую реакцию на утечку, меньшие потери, меньший ток возбуждения и повышенные номинальные значения ВА для данного размера и массы.

    #16 Заземляющий или заземляющий трансформатор

    Изображение: Википедия

    Это подземная система, соединенная звездой или треугольником, используемая для обеспечения пути заземления или нейтрали в трехфазной системе электроснабжения. Это может помочь уменьшить переходные процессы напряжения при замыкании на землю.

    Они являются частью системы заземления сети, поскольку они позволяют трехфазной системе регулировать нагрузку между фазой и нейтралью, обеспечивая обратный путь тока к нейтрали.Заземляющий трансформатор обычно представляет собой однообмоточный трансформатор с зигзагообразной конструкцией обмотки.

    Завершение

    Как мы уже говорили, трансформатор представляет собой массивный компонент, который передает электроэнергию от одной цепи к другой. Вышеуказанные типы трансформаторов не ограничены, так как их существует множество типов, и они не имеют отношения к этой статье.


    Надеюсь, я рассказал все о « типах трансформаторов ». Если у вас остались сомнения или вопросы по этой теме, вы можете связаться с нами или задать в комментариях.Если вам понравилась эта статья, пожалуйста, поделитесь ею с друзьями.

    Хотите бесплатные PDF-файлы, не выходя из дома? Тогда подпишитесь на нашу рассылку.

    Скачать PDF этой статьи:

    Вы можете прочитать больше об электротехнике в нашем блоге:

    1. Различные типы резисторов с объяснением их использования [PDF]
    2. Какие существуют распространенные типы крепежа и их работающий?
    3. Сколько типов гаек и болтов доступно? [Работа]

    Как это работает, части, типы, области применения, преимущества

    Трансформатор — это машина, которая помогает преобразовывать мощность из одной цепи в другую без изменения частоты.В этом посте мы обсудим, что такое трансформатор, как он работает, его части, различные типы с кратким введением, приложениями, преимуществами и недостатками.

    Что такое трансформатор

    Это электрооборудование, работающее по принципу индукции. Он в основном используется в электроснабжении для передачи электрической энергии с одного уровня напряжения на другой.

    Рис. 1 – Знакомство с трансформатором

    Они датируются 1880-ми годами.После открытия свойства индукции произошла эволюция трансформатора, которая сделала его более эффективным и меньшим по размеру. В 1830 году Отто Блати, Микша Дери, Карой Циперновски из Австро-Венгерской империи были первыми джентльменами, спроектировавшими Трансформеры. Они экспериментировали и использовали его в коммерческих целях.

    Основные части трансформатора

    Состоит из трех основных частей. Это:

    • Сердечник
    • Первичная обмотка
    • Вторичная обмотка

    Сердечник

    Создает путь для магнитного потока.

    Первичная обмотка

    Получает вход от источника переменного тока.

    Вторичная обмотка

    Получает энергию от первичной обмотки и передает ее на нагрузку.

    Рис. 2 – Основные части трансформатора

    Как работает трансформатор

    Чтобы понять, как он работает, давайте рассмотрим однофазные трансформаторы, как показано на Рис. 3 ниже. Один или несколько электрических проводников из изолированной меди или алюминия намотаны на вертикальную часть магнитного сердечника, называемую «ветвями».Когда напряжение V 1 подается на первичную обмотку, переменное напряжение V 2 возникает во вторичной обмотке за счет взаимной индукции.

    Электрические проводники в Ядре магнитно связаны, и Энергия передается через эту электрическую/магнитную связь. Соотношение между числом витков катушек равно напряжениям при нулевой нагрузке. Количество витков первичной обмотки обозначается как N 1 , и аналогичное количество витков вторичной обмотки обозначается как N 2 .

    Таким образом, уравнение трансформатора:

    Назначение и назначение трансформаторов, они могут быть различных типов, как указано ниже:

    • Повышающие и понижающие трансформаторы
    • Трехфазные и однофазные трансформаторы
    • Силовые, распределительные и измерительные трансформаторы
    • Двухобмоточные и автоматические Обмоточные трансформаторы
    • Трансформатор для установки внутри и вне помещений
    • Трансформаторы с масляным охлаждением и сухим типом
    • Трансформатор с сердечником, кожухом и ягодным типом

    Повышающий и понижающий трансформатор

    Трансформаторы такого типа обычно помогают при колебаниях напряжения .Они стабилизируют питание и нормально их распределяют.

    Рис. 4 – Повышающий и понижающий трансформаторы

      Подробнее о повышающем трансформаторе, принципах его работы, конструкции, применении и преимуществах Работа, уравнение, типы, преимущества и недостатки

    Трехфазный и однофазный трансформатор

    Трехфазная система питания используется из-за ее экономической эффективности по сравнению с однофазными трансформаторами.Однако, учитывая размер и простоту транспортировки, подходят однофазные трансформаторы. Далее они подразделяются на:

    Тип сердечника

    В этом типе обе обмотки (первичная и вторичная) размещены на боковых плечах и имеют два магнитных контура.

    Корпус типа

    Этот тип имеет один магнитный контур и обмотки, расположенные на центральных плечах трансформатора.

    Рис. 5 – Однофазный и трехфазный трансформатор

    Силовой, распределительный и измерительный трансформатор

    Силовые трансформаторы предназначены для стабилизации колебаний напряжения питания.Это используется во время продолжительности нагрузки высокой мощности.

    Распределительные трансформаторы предназначены для коммерческих или жилых целей. Он имеет хороший уровень эффективности с 50% полной нагрузкой и может работать в течение 24 часов с хорошей регулировкой напряжения.

    Измерительные трансформаторы включает трансформаторы тока и трансформаторы напряжения, которые используются для снижения напряжения. Они обеспечивают электрическую изоляцию между силовой цепью высокого напряжения и измерительными приборами.

    Рис. 6 – Распределительные трансформаторы

    Двухобмоточный и автообмоточный трансформатор

    Это трансформаторы, используемые в зависимости от отношения напряжения. Двухобмоточные трансформаторы используются с коэффициентом больше 2, а последний используется при коэффициенте напряжения меньше 2.

    Как следует из названия, наружные трансформаторы устанавливаются для наружного оборудования.Внутренние трансформаторы обычно предназначены для офисных или жилых помещений.

    Рис. 8 – (a) Трансформаторы наружной установки (b) Трансформаторы внутренней установки

    Масляные и сухие трансформаторы

    Различие между обоими трансформаторами заключается в системе охлаждения. В то время как для масляного охлаждения требуется масло, а для трансформатора сухого типа в качестве охлаждающей среды используется воздух.

    Рис. 9 – Трансформаторы сухого и масляного охлаждения электроэнергии, трансформаторы используются на электростанциях, промышленных предприятиях и традиционных электроэнергетических компаниях.

  18. Используются для управления мощным источником питания.
  19. Используются в качестве повышающих/понижающих устройств при передаче электроэнергии.
  20. Преимущества трансформаторов

    Преимущества указаны ниже:

    • Его главным преимуществом является контроль и стабилизация передачи напряжения.
    • Время запуска не требуется.
    • Он отличается высокой эффективностью при меньших капиталовложениях и низких эксплуатационных расходах.
    • Обеспечивают изоляцию от земли.
    • В трансформерах нет движущихся частей.

    Недостатки трансформатора

    В работе трансформаторов есть некоторые недостатки. Некоторые из них упомянуты ниже.

    • Из-за материала, из которого изготовлен железный сердечник, ток теряется.
    • Выделяет много тепла, требующего охлаждения. Это создает перерыв в потоке тока.
      Читайте также:
      Двигатель постоянного тока – классификация, рабочий механизм, применение и преимущества
      Коэффициент мощности — треугольник мощности, типы, коррекция коэффициента мощности, применение, преимущества
      Как сделать простой инвертор в домашних условиях – шаг за шагом

    Какие типы трансформаторов используются в электронных схемах?

    У вас есть вопрос о распространенных типах трансформаторов или вам нужна помощь? В Mitchell Electronics мы всегда относимся к нашим клиентам как к членам семьи.Свяжитесь с нами, посетите раздел часто задаваемых вопросов для получения дополнительной информации о наших продуктах или позвоните по телефону (914) 699-3800 сегодня!

    Типы трансформаторов

    Силовые
    Работают на частоте от 50 до 400 Гц при номинальном линейном напряжении от 105 до 130 В. Изготавливаются с одной и несколькими вторичными обмотками с различным коэффициентом усиления и понижения витков.

    Вторичный
    Вторичные могут иметь один отвод, несколько отводов или не иметь отвода. Некоторые устройства изготавливаются с первичной обмоткой с отводом. Выходные напряжения могут составлять от трех до нескольких тысяч вольт с выходными токами от .от 01 до 1500 А.

    Сердечники
    Сердечники представляют собой пластины из железа или стали. Они упакованы в герметичный корпус для военного или космического использования или с открытой рамой или пластиковым корпусом для коммерческого, промышленного или бытового использования.

    Изоляция
    Эти типы работают с соотношением витков один к одному между первичной и вторичной обмотками, при этом линия остается изолированной от вторичной нагрузки. Обычно изолирующий трансформатор также включает в себя экран Фарадея, который представляет собой экран из немагнитного металла, намотанный между первичной и вторичной обмотками и соединенный с сердечником трансформатора.

    Экран
    Экран предотвращает емкостную связь паразитных сигналов и помех между обмотками, а также снижает КПД трансформатора за счет увеличения тока утечки.

    Феррорезонансный (постоянное напряжение)
    Эти типы работают от сети переменного тока переменного тока (от 95 до 130 вольт) для поддержания постоянного выходного переменного тока (обычно от 6 до 118 вольт переменного тока ± 1%). Изменения частоты сетевого напряжения более чем на 1 Гц выше или ниже номинальной частоты недопустимы без нарушения регулирования.

    Управление
    Это небольшие силовые трансформаторы, используемые для компонентов управления, таких как реле и устройства управления низким напряжением переменного тока. Обычное выходное напряжение составляет 12 и 24 В переменного тока при возможном токе от 4 до 16 А.

    Автотрансформатор
    Это однообмоточные типы с фиксированным или переменным коэффициентом увеличения или уменьшения витков. Они меньше и дешевле, чем эквивалентные двухобмоточные типы.

    Аудио
    Эти трансформаторы отличаются от силовых тем, что они используются для согласования электрических характеристик выходного усилителя с характеристиками нагрузочного динамика.В высококачественных аудиосистемах они работают в диапазоне от 20 Гц до 20 кГц. В аудиосистемах, связанных только с голосовой связью, они работают в диапазоне от 200 до 500 Гц.

    Радиочастота
    Эти трансформаторы работают на фиксированной высокой частоте с конденсатором на первичной, вторичной обмотке или на обеих, чтобы создать настроенный или резонансный контур. В большинстве типов используется воздушный сердечник, однако некоторые из них сделаны с ферритовым вкладышем, чтобы можно было регулировать индуктивность обмоток в заданном диапазоне.Обычно они собраны в алюминиевом экранированном корпусе для уменьшения наводки или излучения магнитных полей.

    Импульсный
    Эти типы используются для генерации и передачи прямоугольных импульсов с акцентом на быстрое время нарастания и спада импульса и высокочастотную характеристику. Эти трансформаторы упакованы в миниатюрный корпус диаметром от 1/4 дюйма до 1/2 дюйма и используют воздушный сердечник.

    Типы трансформаторов — ENC Group Ltd



    Типы трансформаторов

    Электрические трансформаторы можно разделить на различные категории в зависимости от их конечного использования, конструкции, поставки и назначения.

    На основе проекта

    Трансформатор с сердечником

    Этот трансформатор состоит из двух горизонтальных секций с двумя вертикальными ветвями и прямоугольного сердечника с магнитной цепью. Цилиндрические катушки (ВН и НН) размещены на центральном стержне трансформатора стержневого типа.

    Кожуховой трансформаторТрансформатор оболочечного типа имеет двойную магнитную цепь и центральное плечо с двумя внешними плечами.

    На основе поставки

    Однофазный трансформаторОднофазный трансформатор имеет только один набор обмоток.Отдельные однофазные блоки могут давать те же результаты, что и трехфазные переходы, когда они соединены между собой извне.

    Трехфазный трансформаторТрехфазный (или трехфазный) трансформатор имеет три набора первичных и вторичных обмоток, образующих группу из трех однофазных трансформаторов. Трехфазный трансформатор в основном используется для производства, передачи и распределения электроэнергии в промышленности.

    По назначению

    Повышающий трансформатор

    Этот тип определяется количеством витков провода.Так, если вторичная группа имеет большее количество витков, чем первичная сторона, это означает, что напряжение будет соответствовать тому, которое составляет основу повышающего трансформатора.

    Понижающий трансформатор

    Этот тип обычно используется для понижения уровня напряжения в сети передачи и распределения электроэнергии, поэтому его механизм является полной противоположностью повышающего трансформатора.

    На основе использования

    Силовой трансформатор

    Обычно используется для передачи электроэнергии и имеет высокий рейтинг.

    Распределительный трансформаторЭтот электрический трансформатор имеет сравнительно более низкую мощность и используется для распределения электроэнергии.

    Измерительный трансформаторЭтот электрический трансформатор подразделяется на трансформаторы тока и напряжения

    Трансформатор тока

    Трансформатор напряжения

    Эти трансформаторы используются для релейной защиты и одновременной защиты приборов.

    На базе охлаждения

    Масляные трансформаторы с самоохлаждением Этот тип обычно используется в небольших трансформаторах мощностью до 3 МВА и предназначен для самоохлаждения за счет окружающего воздушного потока.

    Маслонаполненные трансформаторы с водяным охлаждением В этом типе электрического трансформатора используется теплообменник для облегчения передачи тепла от масла к охлаждающей воде.

    Трансформаторы с воздушным охлаждением (Air Blast) В трансформаторах этого типа выделяемое тепло охлаждается с помощью воздуходувок и вентиляторов, которые обеспечивают циркуляцию воздуха на обмотках и сердечнике.

    Типы трансформаторов

    Электрические трансформаторы можно разделить на различные категории в зависимости от их конечного использования, конструкции, поставки и назначения.

    1. На основе проекта

    Трансформатор с сердечником

    Этот трансформатор состоит из двух горизонтальных секций с двумя вертикальными ветвями и прямоугольного сердечника с магнитной цепью. Цилиндрические катушки (ВН и НН) размещены на центральном стержне трансформатора стержневого типа.

    Кожуховой трансформаторТрансформатор оболочечного типа имеет двойную магнитную цепь и центральное плечо с двумя внешними плечами.

    2. На основе поставки

    1) Однофазный трансформаторОднофазный трансформатор имеет только один набор обмоток.Отдельные однофазные блоки могут давать те же результаты, что и трехфазные переходы, когда они соединены между собой извне.

    2) Трехфазный трансформаторТрехфазный (или трехфазный) трансформатор имеет три набора первичных и вторичных обмоток, образующих группу из трех однофазных трансформаторов. Трехфазный трансформатор в основном используется для производства, передачи и распределения электроэнергии в промышленности.

    3. По назначению

    1) Повышающий трансформатор

    Этот тип определяется количеством витков провода.Так, если вторичная группа имеет большее количество витков, чем первичная сторона, это означает, что напряжение будет соответствовать тому, которое составляет основу повышающего трансформатора.

    2) Понижающий трансформатор

    Этот тип обычно используется для понижения уровня напряжения в сети передачи и распределения электроэнергии, поэтому его механизм является полной противоположностью повышающего трансформатора.

    4. На основе использования

    1) Силовой трансформатор

    Обычно используется для передачи электроэнергии и имеет высокий рейтинг.

    Распределительный трансформаторЭтот электрический трансформатор имеет сравнительно более низкую мощность и используется для распределения электроэнергии.

    Измерительный трансформаторЭтот электрический трансформатор подразделяется на трансформаторы тока и напряжения

    2) Трансформатор тока

    Трансформатор напряжения

    Эти трансформаторы используются для релейной защиты и одновременной защиты приборов.

    5. На основе охлаждения

    1) Масляные трансформаторы с самоохлаждением Этот тип обычно используется в небольших трансформаторах мощностью до 3 МВА и предназначен для самоохлаждения за счет окружающего воздушного потока.

    2) Масляные трансформаторы с водяным охлаждением В этом типе электрического трансформатора используется теплообменник для облегчения передачи тепла от масла к охлаждающей воде.

Добавить комментарий

Ваш адрес email не будет опубликован.
